Bruks-

anvisning

N

OPPVASKMASKIN

CARDINAL 6110

822 960 730 - 00 - 0403

Kjære kunde,

vennligst les nøye gjennom denne brukerinformas­jonen.
Vær spesielt oppmerksom på sikkerhetsinformas­jonene på de første sidene i denne brukerinformas­jonen! Oppbevar denne brukerinformasjonen, slik at
den kan konsulteres senere. Gi den videre til neste
eier ved et eventuelt videresalg av apparatet.

1

3

2

For eventuelle forstyrrelser inneholder denne bruk­sanvisningen informasjoner om selvstendig avhjel­ping, se kapittelet "Hva må gjøres hvis...".
Hvis disse informasjonene ikke skulle være tilstrekke­lige, så ta kontakt med nærmeste kundeservice.
Ved tekniske problemer står vår kundeservice gjerne
til disposisjon.
Les også kapittelet "Service".

Ved hjelp av advarselstrekanten og/eller sig­nalord (Advarsel!, Forsiktig!, OBS!) frem­heves informasjoner som er viktige for din
egen sikkerhet eller for apparatets funksjons­dyktighet. Det er absolutt nødvendig at disse
overholdes.

Nummererte handlingsanvisninger leder deg
frem skritt for skritt ved bruk av apparatet.

Etter dette tegnet får du supplerende infor­masjoner angående betjening og praktisk
bruk av apparatet.

Dette tegnet kjennetegner tips og informas­joner angående økonomisk og miljøvennlig
bruk av apparatet.

3

Oppvaskmaskinen er utstyrt med det nye
vaskesystemet "IMPULSVASKING".
For å oppnå en bedre rengjøring av opp­vasken varierer dette vaskesystemet
motorturtallet og spyletrykket i løpet av et
vaskeprogram. Dermed varierer også
støynivået til vaskeprogrammet som
pågår.

2

Innhold

Sikkerhetsinformasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sikring av oppvaskmaskinens dør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Avfallsbehandling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Økonomisk og miljøvennlig vasking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Apparattegning og betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Før førstegangs bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Innstille vannavkalkningsfunksjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Fylle på spesialsalt for vannavkalkning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Fylle på spesialsalt: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Fylle på skyllemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Aktivere/deaktivere tilførselsfunksjonen for skyllemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Fylle på skyllemiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Innstilling av skyllemiddeldosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Daglig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Innrydding av bestikk og servise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Innrydding av bestikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Innsetting av kjeler, panner og store tallerkener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Innrydding av kopper, glass og kaffeservise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Høydejustering av den øvre kurven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Påfylling av oppvaskmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Bruke “3 i 1”/ kombinerte oppvaskmiddeltabletter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Kompakt-oppvaskmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Velg oppvaskprogram (programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Starte oppvaskprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Skifte/stoppe/avbryte et oppvaskprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Innstille eller endre startidsforvalg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Mengdeautomatikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Utkopling av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Pleie og rengjøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Rengjøring av silene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Hva må gjøres hvis... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

…Feilmeldingene blir vist. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

...det er problemer ved bruk av oppvaskmaskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

...vaskeresultatet ikke er tilfredsstillende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Henvisninger for testinstitutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3

Innhold

Oppstillings- og tilkoplingsanvisning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Sette opp oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Integrerbar oppvaskmaskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Oppvaskmaskin for underbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Frittstående oppvaskmaskiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Tilkopling av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Tilkopling av vann . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Tillatt vanntrykk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Tilkopling av inntaksslange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Vannutløp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Vannbeskyttelsessystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Elektrisk tilkopling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Tilkoplingsteknikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Kundeserviceadresser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Kjøpsbetingelser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4

1 Sikkerhetsinformasjoner

Sikkerheten til HUSQVARNA elektriske apparater er i
samsvar med anerkjente regler innen teknikk og med
loven om apparatsikkerhet. Allikevel synes vi som
produsent det er nødvendig å gjøre deg kjent med føl­gende sikkerhetsinstrukser.

Oppstilling, tilkopling, idriftsettelse

• Oppvaskmaskinen må kun transporteres i stå-

ende stilling.

• Kontroller oppvaskmaskinen med hensyn til trans-

portskader. Et apparat med skader må ikke under

noen omstendigheter koples til strømnettet. Ta i

dette tilfellet kontakt med leverandøren.

• Før idriftsettelse skal det kontrolleres at merke-

spenningen og strømtypen som er oppgitt på

apparatets typeskilt stemmer overens med nett-

spenningen og strømtypen på oppstillingsstedet.

Den elektriske sikringen som er nødvendig, er

også oppgitt på typeskiltet.

• Hvordan oppvaskmaskinen stilles opp og tilkoples

på forskriftsmessig måte, er beskrevet i kapittelet

”Installasjon". Det må ikke brukes forlengelseska-

bler eller multistøpsler/-koplinger. Det kan forår-

sake brann pga. overoppheting.

Barns sikkerhet

• Barn er ofte ikke i stand til å vurdere farene som

ligger i omgangen med elektriske apparater. Sørg

derfor for at barn er under oppsyn og ikke la barn

leke med oppvaskmaskinen – det er fare for at de

kan lukke seg inne i maskinen (fare for kvelning!).

• Emballasjedeler (f.eks. folier, isopor) kan være far-

lige for barn. Fare for kvelning! Hold emballasjede-

ler borte fra barn.

• Oppvaskmiddel kan føre til etsningsskader i

øynene, munnen og svelget og til og med forår-

sake kvelning! Følg sikkerhetsinformasjonene fra

produsentene av oppvask- og rengjøringsmidlene.

• Vannet i oppvaskmaskinen er ikke drikkevann.

Hvis det befinner seg rester av oppvaskmiddel i

maskinen er det fare for etsningsskader!

• Ved utrangering av oppvaskmaskinen: Trekk ut

nettledningens støpsel, skjær av nettledningen og

kast den. Ødelegg dørlåsen, slik at døren ikke len-

ger kan låses.

Generell sikkerhet

• Reparasjoner på oppvaskmaskinen må kun utfø-

res av fagfolk. Ved usakkyndige reparasjoner kan

det oppstå betydelige farer for brukeren. Henvend

deg til vår kundeservice eller til fagforhandleren

hvis en reparasjon er nødvendig.

• Oppvaskmaskinen må ikke under noen omsten-

digheter tas i bruk hvis nettledningen, inn-/utløps-

slangen er skadet eller betjeningspanelet,

arbeidsplaten eller sokkelområdet er skadet på en
slik måte at apparatets indre er åpent tilgjengelig.

• Hvis nettledningen er skadet eller skal skiftes ut
mot en lengre ledning, må den skiftes ut av en
kundeservice som er autorisert av HUSQVARNA.

• Trekk aldri støpselet ut av stikkontakten ved å
holde i kabelen, men alltid ved å holde i støpselet.

• Av sikkerhetsmessige årsaker er ombygginger
eller forandringer av oppvaskmaskinen ikke tillatt.

• Påse at oppvaskmaskinens dør alltid er lukket,
unntatt ved inn- og utrydding av oppvask. På
denne måten unngås det at noen snubler over den
åpne døren og skades.

• Hvis oppvaskmaskinen er utstyrt med en kniv­skuff, må spisse kniver og skarpkantede bestikk­deler legges i knivskuffen.
Hvis oppvaskmaskinen ikke er utstyrt med en
knivskuff, må spisse kniver og skarpkantede
bestikkdeler legges i den øvre kurven eller settes i
bestikkurven med spissen ned.

Korrekt anvendelse

• Det må kun vaskes husholdningsservise i opp­vaskmaskinen. Hvis apparatet brukes til andre for­mål eller feilbetjenes, bærer prodsenten intet
ansvar for eventuelle skader.

• Før bruk av spesialsalt, oppvask- og skyllemiddel
skal det kontrolleres at produsenten av disse pro­duktene uttrykkelig tillater at de brukes i oppvask­maskiner.

• Ikke bruk løsningsmidler i oppvaskmaskinen.
Eksplosjonsfare!

• Vannbeskyttelsessystemet beskytter mot vann­skader på en pålitelig måte. Her må følgende for­utsetninger være oppfylt:
– Nettilkoplingen må være opprettet også når

oppvaskmaskinen er slått av.

– Oppvaskmaskinen må være installert på for-

skriftsmessig måte.

– Vannkranen skal alltid stenges når oppvask-

maskinen ikke passes på i lengre tid, f.eks.
grunnet en feriereise.

• Ikke sett deg eller stå på den åpne døren, opp­vaskmaskinen kan velte eller ødelegges.

• I tilfelle feil skal først vannkranen stenges, deretter
skal oppvaskmaskinen slåes av og nettledningens
støpsel trekkes ut av stikkontakten. Ved fasttilkop­ling: Sikringen(e) skal slåes av hhv. skrusikrin­gene skrues ut.

5

Sikring av oppvaskmaskinens dør

Oppvaskmaskinen er utstyrt med en dørsikring
Denne dørsikringen hindrer at barn kan åpne døren
utilsiktet.

1. Sikre oppvaskmaskinens dør mot å kunne åpnes
utilsiktet:

– Skyv den lille stiften på venstre side i dørhånd-

taket (f.eks. med håndtaket på en skje) mot
høyre (1).

2. Åpne døren på oppvaskmaskinen, hvis sikringen
er aktivert:

– Skyv først dørhåndtaket mot venstre (3) ved

hjelp av klaffen (2) til du kjenner motstand.

– Så trekker du dørhåndtaket forover (4).

3. Deaktivere sikringen på oppvaskmaskinens dør:
– Skyv stiften helt mot høyre med håndtaket på

en skje (5).

6

2 Avfallsbehandling

Avfallsbehandling av emballasje­materialet

Oppvaskmaskinens emballasjemateriale skal kastes
på forskriftsmessig måte. Alt emballasjemateriale
som brukes er miljøvennlig og resirkulerbart.

• Kunststoffdeler er kjennetegnet ved hjelp av inter­nasjonalt standardiserte forkortelser:
– >PE< for polyetylen, f.eks. emballasjefolie
– >PS< for polystyren, f.eks. polstringsdeler

(prinsipielt KFK-fri)

– >POM< for polyoksymetylen, f.eks. kunst-

stoff-klemmer

• Kartongdelene er laget av resirkulert papir og skal
leveres til papirinnsamling.

Avfallsbehandling av utrangerte
apparater

Når oppvaskmaskinen en dag resirkuleres, skal den
transporteres til den kommunale avfallsplassen eller
til en forretning som fører tilsvarende type produkt.
Der vil du kunne levere den inn kostnadsfritt. Forret­ningen er kun forpliktet til å ta imot den type produk­ter den selv forhandler, uavhengig av merke og
fabrikat. Forhandler forretningen oppvaskmaskiner,
plikter der derfor å ta imot din gamle oppvaskmaskin.

2 Økonomisk og miljøvennlig vasking

• Oppvaskmaskinen må kun koples til varmtvann
hvis varmtvannsanlegget ikke varmes opp elek­trisk.

• Kalkfilteret må stilles inn korrekt.

• Ikke forhåndsvask oppvasken under rennende
vann.

• Hvis oppvaskmaskinen kjøres med lite innhold,
beregner mengdeautomatikken den nødvendige
vannmengden og forkorter programmets varighet.
Det mest økonomiske er imidlertid å kjøre opp­vaskmaskinen når den er full.

• Velg vaskeprogrammet avhenging av oppvaskens
type og grad av smuss.

• Ikke bruk mer oppvaskmiddel, spesialsalt og skyl­lemiddel enn det som anbefales av produktprodu­sentene og i denne bruksanvisningen.

7

Apparattegning og betjeningspanel

Takdusj

Gummipakning
for tilkopling av
vanninnløpet til
den spylear­men

Spylearmer

Hardhetsbryteren

Forrådsbeholder
for spesialsalt

Beholder for
oppvaskmiddel

Forrådsbeholder
for skyllemiddel Siler

Typeskilt

8

Betjeningspanel

Funksjonstaster

12

Taster for oppvaskprogram

Betjeningsfeltet består av PÅ/AV-tasten og
programtastene med indikatorlampene.

Funksjonstaster: Ved hjelp av disse tastene kan du
stille inn følgende funksjoner i tillegg til de oppførte
oppvaskprogrammene:

Funksjonstast 1 Innstille vannavkalkning

Funksjonstast 2

Funksjonstast 3 - ikke belagt -

Innstille
starttid

3

Kontrollamper

Tilførsel av skyllemiddel
aktivere, deaktivere

Multidisplay

Dørhåndtak

Multidisplayet kan vise:

– hvilken hardhetsgrad vannavkalkningsdoseringen

er innstilt på.

– om tilførsel av skyllemiddel er aktivert eller

deaktivert.
– hvilken starttid som er innstilt.
– hvor lang tid et løpende oppvaskprogram ev.

varer ennå.
– hvilken feil som er oppstått i oppvaskmaskinen.

Kontrollampene har følgende betydning:

V

PÅ / AV - tast

Fylle på mer spesialsalt

Før førstegangs bruk

Før bruk skal alle klemmer som oppvaskkurvene sik­res med under transporten, fjernes.
Utfør deretter følgende skritt:

1. Innstilling av kalkfilteret

2. Påfylling av spesialsalt for kalkfilteret

3. Påfylling av skyllemiddel

3

Det må ikke fylles på spesialsalt eller skylle­middel når du bruker 3-i-1 maskinoppvaskta­bletter.

3

F

Kontrollampene lyser aldri mens et program
går.

Fylle på mer skyllemiddel

9

Innstille vannavkalkningsfunksjon

For å unngå kalkavleiringer i oppvaskmaskinen og på
serviset, må serviset skylles med bløtt, dvs. kalkfattig
vann. Derfor er oppvaskmaskinen utstyrt med en
vannavkalkningsfunksjon, som fjerner kalk i tilførsels­vannet med vannhardhet over 4 °d (tysk grad) ved
hjelp av spesialsalt.

3

Vannavkalkningsfunksjonen innstilles mekanisk med
hardhetsgradsbryteren og i tillegg elektronisk med
tastene på betjeningspanelet.

Ta kontakt med ditt lokale vannverk for mer
informasjon om vannhardhet og hardhets­grad der du bor.

Vannhardhet Innstilling av hardhetgrad

i °d1 i mmol/l2 grad

51 - 70
43 - 50
37 - 42
29 - 36
23 - 28

19 - 22
15 - 18

11 - 14 1,9 - 2,5 II 3

4 - 10 0,7 - 1,8 I/II 2

under 4 under 0,7 I

1)(°d) tysk grad, mål for vannhardhet

2)(mmol/l) millimol per liter, internasjonal enhet for vannhardhet

3)Ved denne innstillingen kan programvarigheten bli litt forlenget.

* innstilling fra fabrikken

Still vannavkalkningsfunksjonen inn ifølge tabellen på
den vannhardheten der du bor. Vannavkalkningsfunk­sjonen innstilles mekanisk med hardhetsgradsbryter
og i tillegg elektronisk med tastene på betjeningsfel­tet:
Oppvaskmaskinen må være slått av.

Mekanisk innstilling:

1. Åpne døren på oppvaskmaskinen.

2. Ta nederste servisekurv ut av oppvaskmaskinen.

3. Drei hardhetsgradsbryter på 0 eller 1 (se tabell).

4. Sett nederste servisekurv inn igjen.

Elektronisk innstilling:

5. Trykk på PÅ/AV-tasten.

Indikatorlampen for PÅ/AV-tasten lyser.

3

Hvis andre indikatorer lyser i tillegg, er et opp­vaskprogram aktivert. Oppvaskprogrammet må
velges bort (RESET):
Trykk funksjonstastene 2 og 3 inn samtidig i
ca. 2 sekunder.
Alle andre indikatorer slukker.

9,0 - 12,5

7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0

3,3 - 3,9
2,6 - 3,2

IV

III

mekanisk elektronisk

1

0 *

3

10

9
8
7
6

5

4 *

1

salt ikke nødvendig

Indikator på

multidisplayet

10 l

9 l

8 l
7 l
6 l

5 l
4 l

3 l

2 l

1 l

10

6. Trykk inn og hold inne funksjonstastene 2 og 3
samtidig.
Indikatorlampene for funksjonstastene 1 til 3 blin-
ker.

7. Trykk på funksjonstast 1 en gang til.
Indikatorlampen for funksjonstast 1 blinker.
Innstilt hardhetsgrad vises i multidisplayet.

8. Ett trykk på funksjonstasten 1 øker hardhetsgra­den med 1 (unntak: etter hardhetsgrad 10 kommer
hardhetsgrad 1).

9. Trykk på PÅ/AV-tasten hvis hardhetsgraden er rik­tig innstilt.
Hardhetsgraden blir dermed lagret.

11

Fylle på spesialsalt for vannavkalkning

3

Hvis vannets hardhet der du bor er under 4
°d, er det ikke nødvendig å avkalke vannet til
oppvaskmaskinen din, og du trenger ikke
spesialsalt eller salterstatningsstoffer.

Du har 2 muligheter for avkalking av van­net:

• Når du bruker et vaskemiddel som inneholder sal­terstatningsstoffer, skal kun dette vaskemiddelet
fylles i beholderen for vaskemiddel.
– I dette tilfellet må kalkfilteret stilles mekanisk

til 0 og elektronisk til 1, slik at det ikke tilføres
spesialsalt.

• Hvis du bruker oppvaskmiddel og salt hver for
seg, fyller du spesialsaltet i doseringsbeholderen
for salt.
– I så fall må vannavkalkningsfunksjonen være

innstilt mekanisk på 0 eller 1 og elektronisk
mellom 2 og 10 (i forhold til hvor hardt vannet

er der du bor), slik at spesialsaltet kun tilføres
fra doseringsbeholderen i maskinen.

1

Bruk kun spesialsalt for oppvaskmaskin. Fyll
aldri på andre typer salt (f.eks. vanlig bord­salt) eller oppvaskmiddel i doseringsbehol­deren for salt. Dette vil ødelegge
vannavkalkningsfunksjonen.
Forsikre deg om at det virkelig er en pakke
spesialsalt du holder i hånden før hver gang
du fyller på salt.

Innstille spesialsalttilførselen

3

Still inn vannavkalkningsfunksjonen mekanisk og
elektronisk på ønsket hardhetsnivå:

3

Mange maskiner leveres med tilleggsfunksjo­nen 3i1 installert.
Når du bruker 3-i-1 oppvasktabletter, og til­leggsfunksjonen 3i1 velges i tillegg til spyle-
programmet, må tilsetningen av spesialsalt
ikke endres (se “3i1 tilleggsfunksjon“).

mekanisk

innstilling

01IL Det skal ikke tilføres spesialsalt.

0 - 1 2 - 10

Når kalkfilteret for bruken av vaskemiddel
inkl. spesialsalt blir innstilt elektronisk på “1”,
så blir dermed kontrollvisningen for spesial­salt slått av.

elektronisk

innstilling

indikator

multidisplay

2Ltil 10 L

Spesialsalttilførsel

Spesialsalttilførsel fra saltbeholderen

(Forhåndsinnstilt fra fabrikken)

12

Fylle på spesialsalt:

Hvis du bruker oppvaskmiddel og spesialsalt hver for
seg, fyller du på spesialsalt:

• før første gang du bruker oppvaskmaskinen.

• hvis kontrollampen

1. Åpne døren, ta ut den nedre kurven.

2. Skru opp lukkehetten på saltbeholderen ved å

dreie den mot urviseren.

3. Kun ved førstegangs idriftsettelse:

Fyll saltbeholderen full med vann.

4. Sett den medfølgende trakten på forrådsbeholde­rens åpning.
Fyll spesialsalt i forrådsbeholderen via trakten,
kapasiteten er alt etter saltets grovhet ca. 1,0­1,5 kg. Ikke fyll for mye spesialsalt i beholderen.

3

5. Vask bort saltrester fra forrådsbeholderens

6. Skru igjen lukkehetten ved å dreie den med urvi-

3

Vannet som fortrenges ved påfylling av spe­sialsalt renner ut av saltbeholderen og ned i
bunnen i oppvaskmaskinens indre. Dette er
ikke farlig, da dette vannet pumpes bort når
et vaskeprogram startes igjen.

åpning.

seren til anslag. Hvis dette ikke gjøres kommer det
spesialsalt inn i vaskevannet. Dette kan føre til at
glassene blir matte. Kjør derfor et skylleprogram
etter å ha fylt i spesialsalt. På denne måten skyl­les saltvann og saltkorn i oppvaskrommet bort.

Avhengig av saltets grovhet kan det vare
noen timer før saltet har blitt oppløst i vannet
og kontrollindikatoren Spesialsalt
igjen. Innstillingen av kalkfilteret og dermed
av saltforbruket er avhengig av vannhardhe­ten på stedet.

V lyser på betjeningspanelet.

slukker

V

SALE

SALT

SALZ

SEL

13

Fylle på skyllemiddel

Ved bruk av skyllemiddel får du klare glass og flekk­fritt servise med glans.

Du kan fylle på skyllemiddel på to måter:

• Hvis du bruker oppvaskmiddel som allerede inne­holder skyllemiddel, kan du fylle på oppvaskmid­delet inkl. skyllemiddel i
oppvaskmiddelbeholderen.
– I så fall må du deaktivere tilførselsfunksjonen

for skyllemiddel fra doseringsbeholderen i
maskinen for å unngå dobbel dosering.

• Hvis du bruker oppvaskmiddel og skyllemiddel
hver for seg, fylles det på skyllemiddel i doserings­beholderen for skyllemiddel.
– I så fall må tilførselsfunksjonen fra doserings-

beholderen i maskinen være aktivert.

– Doseringen for skyllemiddel må innstilles:

1

Bruk kun anerkjente merker av skyllemiddel
for oppvaskmaskin. Fyll aldri på andre midler
(f.eks. ddikessens) eller oppvaskmidler i
doseringsbeholderen for skyllemiddel. Dette
kan skade apparatet.

Aktivere/deaktivere tilførselsfunk­sjonen for skyllemiddel

5. Trykk på PÅ/AV-tasten hvis multidisplayet viser

ønsket innstilling. Innstillingen er dermed lagret.

3

1. Trykk på PÅ/AV-tasten.

3

2. Trykk inn og hold inne funksjonstastene 2 og 3

3. Trykk på funksjonstast 2.

Mange maskiner leveres med tilleggsfunksjo­nen 3i1 installert.
Når du bruker 3-i-1 oppvasktabletter, og til­leggsfunksjonen 3i1 velges i tillegg til spyle-
programmet, må tilsetningen av spesialsalt
ikke endres (se “3i1 tilleggsfunksjon“).

Indikatorlampen for PÅ/AV-tasten lyser.

Hvis andre indikatorer lyser, er et oppvaskpro­gram aktivert. Oppvaskprogrammet må velges
bort (RESET):
Trykk inn og hold inne funksjonstastene 2 og 3
i ca. 1 sekund samtidig.
Alle andre indikatorlamper slukker.

samtidig.
Indikatorlampene for funksjonstastene 1 til 3 blin­ker.

Indikatorlampen for funksjonstasten 2 blinker.
Multidisplayet viser aktuell innstilling:

0d

Tilførselsfunksjonen for skyllemiddel

deaktivert.

Tilførselsfunksjonen for skyllemiddel

1d

(forhåndsinnstilt fra fabrikken).

4. Hvis du trykker på funksjonstasten 2, endrer du
innstillingen.

14

aktivert

Fylle på skyllemiddel

Hvis du bruker oppvaskmiddel og skyllemiddel hver
for seg, fyll skyllemiddel på:

• før første gang du bruker oppvaskmaskinen

• Hvis kontrollampen

Beholderen for skyllemiddel befinner seg på innsiden
av døren på oppvaskmaskinen.

1. Åpne døren.

2. Trykk med fingeren på frigjøringsknappen for skyl-

lemiddelbeholderen.

3. Vipp dekselet på skyllemiddelbeholderen helt opp.

4. Fyll på skyllemiddel nøyaktig opp til markeringen

“max”; dette tilsvarer en påfyllingsmengde på
ca. 140 ml.

5. Lukk dekselet igjen og trykk inntil det griper i lås.

6. Hvis skyllemiddel har rent ut på siden, tørkes dette

opp med en klut. Hvis ikke, fører det til for mye
skumdannelse under skyllingen.

F lyser i betjeningspanelet.

Innstilling av skyllemiddeldosering

3

1. Åpne døren på oppvaskmaskinen.

2. Trykk med fingeren på frigjøringsknappen for skyl-

3. Vipp dekselet på skyllemiddelbeholderen helt opp.

4. Still inn doseringsmengde.

5. Lukk dekselet igjen og trykk inntil det griper i lås.

6. Hvis skyllemiddel har rent ut, tørkes dette opp

Under oppvasken blir skyllevannet tilført skyl­lemiddel fra skyllemiddelbeholderen. Dose­ringen kan innstilles fra 1 til 6. Fra fabrikken
er doseringen innstilt på “4”. Doseringen bør
bare endres hvis det vises striper, melkeak­tige flekker eller inntørkede vanndråper på
glass og service.

lemiddelbeholderen.

med en klut.

15

Daglig bruk

• Må det etterfylles spesialsalt eller skyllemiddel?

• Innrydding av oppvask i oppvaskmaskinen

• Påfylling av oppvaskmiddel for oppvaskmaskiner

• Utvelging av egnet vaskeprogram for bestikk og
servise

• Starting av vaskeprogram

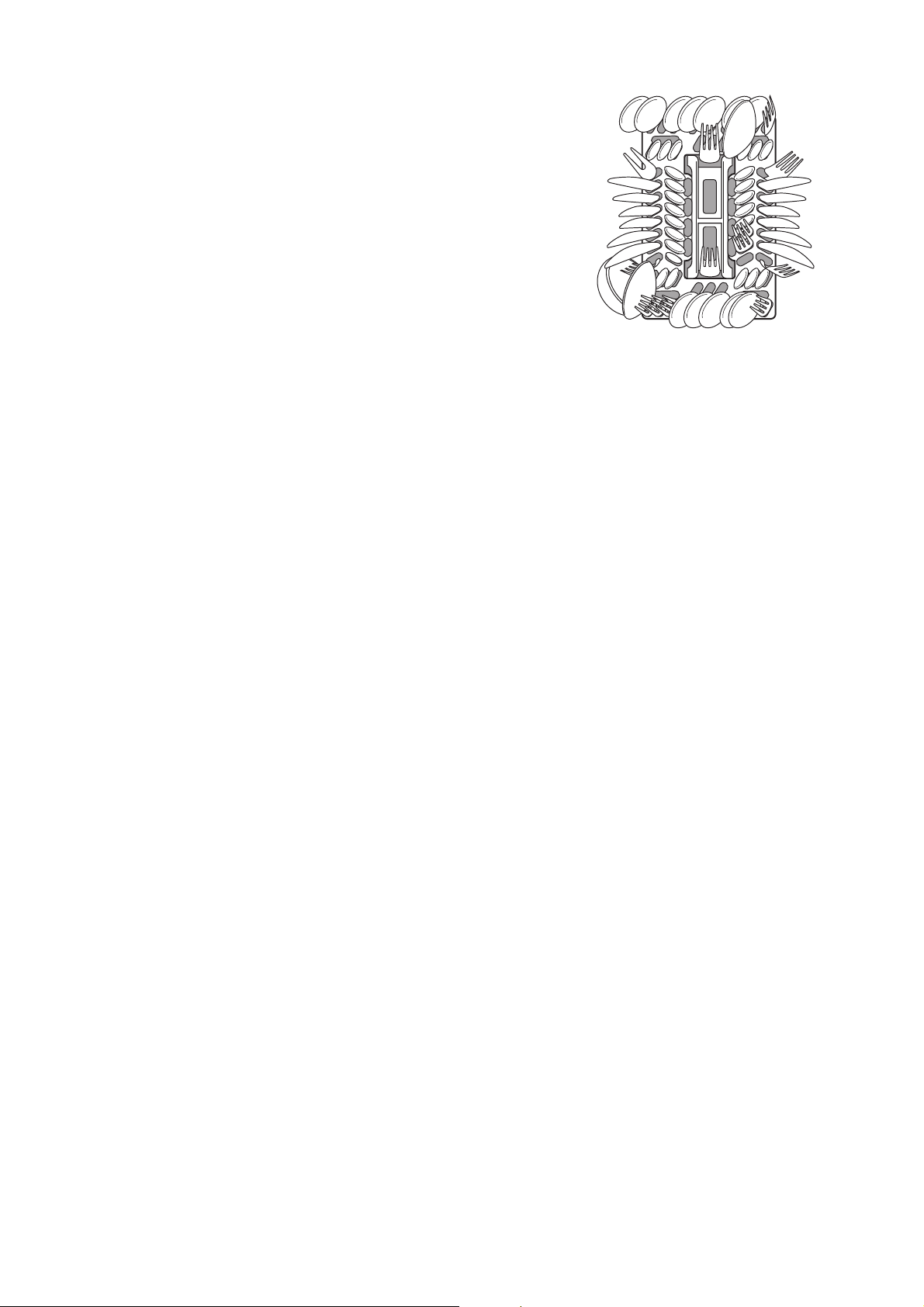

Innrydding av bestikk og servise

1

• Før oppvasken ryddes inn skal:

• Ved innrydding av servise og bestikk skal føl-

Svamper, oppvaskkluter og alle andre gjen­stander som kan suges fulle med vann, må
ikke vaskes i oppvaskmaskinen

For vasking i oppvaskmaskinen er følgende bestikk-/servisetyper

ikke egnet: delvis egnet:

– Bestikk med tre-, horn,

porselen- eller perlemorsskaft
– Ikke varmebestandige kunststoffdeler
– Eldre bestikk med temperaturømfintlig kitt
– Limte servise- eller bestikkdeler
– Tinn- hhv. Kobbergjenstander
– Blykrystallglass
– Rustømfintlige ståldeler
– Tre-/frokostbrett
– Kunsthåndverks-gjenstander

– Større matrester fjernes.
– Kjeler med fastbrente matrester legges i bløt.

gende tas hensyn til:
– Serviset og bestikket må ikke hindre spylear-

mene i å dreies.

– Hule beholdere som kopper, glass, kjeler osv.

skal settes inn med åpningen ned, slik at det
ikke kan samles vann i fordypninger eller dype
bunner

– Servise og bestikkdeler må ikke ligge i hveran-

dre eller dekke over hverandre

– For å unngå glasskader må glass ikke berøre

hverandre

– Små gjenstander (f.eks. lokk) skal legges i

bestikkurven

.

– Steintøyservise må kun vaskes i oppvaskmaskinen hvis

dette tillates uttrykkelig av produsenten.

– Overglasur-dekorasjoner kan blekne etter svært hyppig

maskinvask.

– Sølv- og aluminiumsdeler misfarges ofte ved maskin-

vask. Matrester som f.eks. eggehvite, eggeplomme og
sennep forårsaker ofte misfarginger hhv. flekker på sølv.
Sølv skal derfor alltid rengjøres omgående for matrester
hvis det ikke skal vaskes umiddelbart etter bruk.

– Enkelte glasstyper kan bli matte etter hyppig maskinvask

16

Innrydding av bestikk

1

For at alle bestikkdeler skal omskylles av vannet bør

1. gitterinnsatsen settes på bestikkurven

2. korte kniver, gafler og skjeer settes inn i bestikkur-

Noen oppvaskmaskinmodeller er utstyrt med bestik­kurver uten bestikkgitter.

Lange, spisse bestikkdeler kan utgjøre en
fare i bestikkurven, spesielt for barn (se sik­kerhetsinformasjonene). Slike deler skal der­for legges i iden øvre kurven.

vens gitterinnsats med skaftet ned.

17

Innsetting av kjeler, panner og
store tallerkener

Sett større og sterkt skittent servise i den nedre kur­ven (tallerkner med tverrsnitt på inntil 29 cm).

Oppvaskmaskinen din har en nedre kurv av en av de
to følgende variantene:

Variant 1: Den bakre tallerkeninnsatsen i
nedre kurv kan tas ut

3

For å lettere kunne plassere større servise­deler kan

- den bakre takkerkeninnsatsen taes ut av
den nedre kurven.

- bestikkurven forskyves til siden i den nedre
kurven.

Variant 2: Den bakre tallerkeninnsatsen i
nedre kurv er sammenleggbar

3

For lettere å kunne plassere større servise­deler kan,

- begge pinneradene i den bakre
tallerkeninnsatsen legges ned.

- bestikkurven forskyves til siden i den nedre
kurven

18

Innrydding av kopper, glass og kaf­feservise

Legg mindre, ømfintlig servise og lange, spisse
bestikkdeler i den øvre kurven.

• Plasser servisedelene på og under de oppslåbare
kopp-hyllene på en slik måte at delene er forskjø­vet i forhold til hverandre og vaskevannet kommer
i berøring med alle delene.

• Ved høye servisedeler kan kopp-hyllene slåes
opp.

• Vin-, champagne- og konjakkglass skal lenes mot
eller henges inn i innsnittene i kopp-hyllene.

• Glass, krus osv. kan også settes på de to
stangrekkene på venstre side i den øvre kurven.

Høydejustering av den øvre kurven

Maksimal høyde på serviset i

den øvre kurven den nedre kurven

løftet øvre kurv 22 cm 30 cm

ved
ved senket øvre kurv 24 cm 29 cm

3

Senking av den øvre kurven:

1. Trekk den øvre kurven helt ut.

2. Løft den øvre kurven til anslag og senk den lodd-

Heving av den øvre kurven:

1. Trekk den øvre kurven helt ut.

2. Løft den øvre kurven til anslag og senk den lodd-

Høydejusteringen kan også utføres når det er
servise i kurvene.

rett. Kurven blir stående i nedre posisjon.

rett. Kurven blir stående i øvre posisjon.

19

Påfylling av oppvaskmiddel

1

Anvend kun oppvaskmiddel for oppvaskmas­kin.

Fyll i oppvaskmiddel:

Innen et oppvaskprogram starter (ikke ved program­met Forskylling). Under programforløpet blir oppvask­vannet tilført oppvaskmiddel.

2

Beholderen for oppvaskmiddel befinner seg på innsi­den av døren.

1. Hvis dekselet er lukket:

2. Fyll oppvaskmiddel i beholderen for oppvaskmid-

3. Lukk dekselet igjen og trykk inntil det griper i lås.

3

Ta hensyn til produsentens anbefalinger for
dosering og oppbevaring som er angitt på
oppvaskmiddelets emballasje.

Trykk på frigjøringsknappen (1).
Dekselet åpnes.

del. Markeringslinjene tjener som hjelp ved dose­ringen:
“20” tilsvarer ca. 20 ml oppvaskmiddel,
“30” tilsvarer ca. 30 ml oppvaskmiddel.

Ved sterkt tilsmusset servise fylles ekstra
oppvaskmiddel i tilleggskammeret (2). Dette
oppvaskmiddelet tas i bruk allerede under
forskylling.

20

Bruke “3 i 1”/ kombinerte oppvask­middeltabletter

Generelle råd

Disse produktene er tabletter med kombinert opp­vask/skyllemiddel og saltfunksjon.

1. Før du bruker disse produktene bør du undersøke
om vannhardheten i vannet fra ditt forsyningsverk
er i overensstemmelse med de anbefalinger pro­dusenten gir (på pakken) for bruk av disse produk­tene.

2. Disse produktene bør brukes i nøye overensstem­melse med oppvaskmiddelprodusentens instruk­sjoner.

1

3. Hvis du får problemer første gang du bruker “3 i

Viktig henvisning

Hvis du bruker kombinasjonsprodukter, har du ingen
nytte av indikatorlampene for skyllemiddel og salt.
Det kan derfor være nyttig å slå av skyllemiddel-indi­katoren - vær oppmerksom på at dette bare er mulig
på noen oppvaskmaskiner - og velg lavest mulige inn­stilling for vannhardhet.

Ikke plasser tablettene i rett i maskinrom­met eller i bestikk-kurven, da dette vil føre
til et dårligere vaskeresultat. Tablettene
bør plasseres i vaskemiddelbeholderen.

1”-produktene, kan du ta kontakt med oppvask­middelprodusenten via kundeservice (telefonnum­meret står på produktemballasjen.

Kompakt-oppvaskmiddel

Avhengig av deres kjemiske sammensetning kan
vaskemidler for oppvaskmaskiner inndeles i to grunn­leggende typer:

– vanlig, alkalisk oppvaskmiddel med etsende

bestanddeler

– lavalkaliske kompakt-oppvaskmiddel med

naturlige enzymer

2

Bruk av 50 °C-vaskeprogrammer sammen
med kompaktoppvaskmidler skåner miljøet
og behandler servise og kjøkkentøy med var­somhet ettersom vaskeprogrammene er spe­sielt tilpasset de smussløsende
egenskapene i kompaktoppvaskmidlenes
enzymer. Når 50 °C-vaskeprogrammene bru­kes sammen med kompaktoppvaskmidler
oppnås samme oppvaskresultat som man
ellers kun oppnår med 65 °C-programmer.

Oppvasktabletter

3

Oppvasktabletter fra forskjellige produsen­ter oppløses etter forskjellig lang tid. Derfor
kan noen rengjøringstabletter ikke utfolde
hele rengjøringspotensialet i kortprogram­mer. Av denne grunn skal alltid vaskepro­grammene med forskylling kjøres når det
brukes rengjøringstabletter

Les i bruksanvisningen for mer informasjon.

Hvis du bestemmer deg for å gå over til å bruke et
vanlig oppvaskmiddelsystem, anbefaler vi at du

• fyller opp både salt- og skyllemiddelbeholderne.

• stiller inn vannhardheten til høyest mulig posisjon
og lar maskinen gå tre normale oppvasksykluser
uten servise.

• etterjusterer innstillingen av vannhardheten igjen i
samsvar med forholdene der du bor (les i bruks­anvisningen).

21

Velg oppvaskprogram (programtabell)

Velg ut fra denne tabellen det programmet som passer:

Type servise:

i tillegg:

Type
smuss:

Egnet
oppvaskprogram:

Trykk på
programtast:

Programforløp:

meget
skittent;
inntørkede
matrester,
særlig
eggehvite og
stivelse

1)

Forskylling
Hovedvask
2 x mellom­skylling
Klarskylling
Tørking

Servise og kokekar

– – –

meget til
normalt
skittent,
inntørkede
matrester

Servise

uten kokekar

nylig brukt
servise
normalt til lett
skittent

særlig

egnet ved

bruk av kom-

paktvaskemidler.

Servise og

kokekar

med servise
som ikke tåler
for høye
temperaturer

normalt
skittent

Kaffe- og

selskapsservise

med ømfindtlige
glass

lett
skittent

    

ba

x

3)

g

4)

{

6

Forskylling
Hovedvask
Mellomskylling

Klarskylling
Tørking

–
Hovedvask
–

Klarskylling
–

Forskylling
Hovedvask
Mellomskylling

Klarskylling
Tørking

–
Hovedvask
2 x mellom­skylling
Klarskylling
Tørking

Forbruksverdier:

Varighet

Energi 1,75 – 1,95 kWh 1,15 – 1,35 kWh 0,8 kWh

Vann 20 – 22 liter 17 – 19 liter 9 liter 13 – 15 liter 15 liter

1) Oppvaskprogrammene er ikke like stille hele tiden, fordi serviset periodevis blir kraftigere spylt ved noen programavsnitt for

at rengjøringen skal bli best mulig.

2) Forbruksverdiene ble målt under standardbetingelser. De avhenger av hvor mye servise som er plassert i kurvene. Derfor

kan det forekomme avvik når du bruker maskinen.

3) Dette programmet egner seg ikke hvis matrestene er inntørket.

4) Testprogram

2)

110 –
120 minutter

    

90 –
100 minutter

30 minutter

130 –
150 minutter

0,95 –
1,05 kWh

73 minutter

0,9 kWh

22

Starte oppvaskprogram

1. Kontroller om serviset og bestikket er plassert i

oppvaskmaskinen på en slik måte at spylearmene
kan dreie fritt.

2. Åpne vannkranen helt.

3. Lukk døren.

4. Trykk på PÅ/AV-tasten.

Indikatorlampen for PÅ/AV-tasten lyser.

5. Trykk på programtasten for ønsket program
(se “Programtabell”).
Programindikatoren lyser. Etter omlag tre sek­under starter det programmet du har valgt.
Den forventede tidsvarigheten for programmet
vises i multidisplayet.

3

3

Denne tidsvarigheten tilpasses til hvor mye
servise som vaskes, hvor skittent det er osv.

Hvis det kommer en feilmelding til syne i mul­tidisplayet etter programstart, bør du lese
avsnittet “Hva må gjøres, hvis...”.

Skifte/stoppe/avbryte et oppvask­program

3

Skifte oppvaskprogram

3

Hvis du vil skifte program på et senere tidspunkt, går
du fram på følgende måte:

1. Trykk og hold inne tasten for det nye programmet.

2. Slipp programtasten.

Stoppe et oppvaskprogram ved å åpne
døren til oppvaskmaskinen

1

1. Åpne døren på oppvaskmaskinen.

2. Lukk døren

Skift eller stopp et løpende program kun hvis
det er absolutt nødvendig. Når du lukker
døren til apparatet igjen, vil luft som har sivet
inn bli sterkt oppvarmet og utvide seg. Dette
kan føre til at det kommer vann inn i bunnka­ret, som eventuelt kan utløse vannbeskyttel­sessystemet.

Hvis du vil skifte oppvaskprogram innen tre
sekunder etter at du har valgt program, tryk­ker du kort på tasten til det nye programmet.

Først blinker indikatorlampen for det oppvaskpro­grammet som allerede er i gang.
Etter noen sekunder lyser kun indikatorlampen for
det nye oppvaskprogrammet.

Det nyvalgte oppvaskprogrammet starter.

Når du åpner døren kan det sive ut varm
damp. Forbrenningsfare! Åpne døren forsik­tig.

Oppvaskprogrammet stopper.

Oppvaskprogrammet går videre.

Avbryte et oppvaskprogram (RESET)

1. Trykk inn og hold inne funksjonstastene 2 og 3.

Programindikatoren for det løpende oppvaskpro­grammet blinker noen sekunder før det slukker.

2. Slipp funksjonstastene.
Oppvaskprogrammet ble avbrutt.

3

Hvis du slår av oppvaskmaskinen, stopper
du kun et valgt program, du avbryter det ikke.
Når du slår oppvaskmaskinen på igjen, fort­setter oppvaskprogrammet.

Innstille eller endre startidsforvalg

Med starttidsforvalget kan du stille inn når et opp­vaskprogram skal starte innen de neste 19 timene.

Stille inn starttidsforvalg:

1. Trykk på PÅ/AV-tasten.

2. Trykk på tasten

givelsen du vil at oppvaskprogrammet skal starte,
blinker i multidisplayet.

3. Trykk på tasten for ønsket oppvaskprogram.
Tidsvarigheten for det valgte programmet blinker
kort i multidisplayet og deretter igjen valgt starttid.
Så snart timeangivelsen lyser konstant, er start­tidsforvalget aktivert.
Når de innstilte timene er utløpt, starter oppvask­programmet automatisk.

I mange ganger til den timean-

Endre starttidsforvalg:

Før oppvaskprogrammet starter kan du fremdeles
endre det innstilte starttidsforvalget ved å trykke på

tasten

I.

Slette starttidsforvalg:

Før oppvaskprogrammet starter kan du fremdeles
slette det innstilte starttidsforvalget. Trykk på tasten

I mange ganger, til tidsvarigheten for det valgte

programmet kommer til syne i multidisplayet.. Det
valgte oppvaskprogrammet starter med en gang.

Skifte oppvaskprogram etter starttidsfor­valg:

Før oppvaskprogrammet starter kan du fremdeles
skifte oppvaskprogram ved å trykke på en program­tast.

1. Trykk inn og hold inne tasten for det nye oppvask­programmet.
Først blinker indikatoren for det programmet du
allerede hadde valgt.
Etter noen sekunder lyser kun indikatoren for det
nye oppvaskprogrammet.

2. Slipp programtasten.
Det nye programmet starter automatisk når de
innstilte timene er utløpt.

23

Mengdeautomatikk

Hvis det startes et vaskeprogram selv om det kun er
lite oppvask i den øvre og nedre kurven, tilpasser en
intelligent elektronikk vaskevannets mengde og vas­keprogrammets varighet til oppvaskmengden. På
denne måten er det mulig å vaske selv lite oppvask
raskt og økonomisk. Ved halvfull maskin (6 standard­kuverter) spares det opp til 2 liter vann og 0,2 kWh
strøm.

Utkopling av oppvaskmaskinen

Oppvaskmaskinen må først slåes av når multidis­playet viser “0” som resterende utføringstid for vaske­programmet.

1. Trykk PÅ/AV-tasten . Indikatoren for PÅ/AV-tasten
slukker.

1

2. Åpne døren forsiktig.

Når døren åpnes kan det umiddelbart etter
programmets slutt komme ut varm damp.
Derfor:

Utrydding av oppvasken

3

• Varmt servise er ømfintlig mot støt/slag. La derfor
oppvasken kjøle ned før den ryddes ut.

• La oppvasken stå i oppvaskmaskinen i ca. 15
minutter etter programmets slutt, slik at den kan
tørke og kjøles ned.

• Rydd først ut av den nedre kurven og deretter av
den øvre kurven. På denne måten unngår man at
resterende vann fra den øvre kurven drypper ned
på oppvasken i den nedre kurven og etterlater
vannflekker.

24

Pleie og rengjøring

1

• Oppvaskmaskinens betjeningsdeler skal ved

• Innvendige beholdere, dørpakningen og vanninn-

Det må ikke under noen omstendigheter bru­kes vanlige møbelpleie- eller aggressive ren­gjøringsmidler.

behov kun rengjøres med en myk klut og varmt,
rent vann.

løpet skal av og til kontrolleres med hensyn til
smuss og om nødvendig rengjøres.

Rengjøring av silene

3

1. Åpne døren, ta ut den nedre kurven.

2. Silsystemet i oppvaskmaskinen består av grov-/

3. Sving håndtaket ca. ¼ omdreining mot urviseren

4. Ta tak i grov-/finsilens (1/2) håndtakåpning og

5. Rengjør alle siler grundig under rennende vann.

6. Ta flatesilen (4) ut av oppvaskrommets bunn og

7. Sett flatesilen inn i oppvaskrommets bunn igjen

8. Sett grov-/filsilen inn i mikrofilteret og sett det

9. Sett i silkombinasjonen og lås den ved å svinge

1

Silene i oppvaskrommets bunn rengjøres i
høy grad av seg selv.
Allikevel skal silene kontrolleres og rengjøres
fra tid til annen. Skitne siler fører til et dårli­gere vaskeresultat.

finsil, mikrofilter og flatesil. Via håndtaket på
mikrofilteret kan silsystemet åpnes og taes ut.

og ta det ut.

trekk den ut av mikrofilteret (3)

rengjør den grundig på begge sider.

sammen.

håndtaket med urviseren til anslag. Påse at flate­silen ikke stikker opp fra oppvaskrommets bunn.

Det må ikke under noen omstendigheter vas­kes uten siler.

25

Hva må gjøres hvis...

Prøv ved mindre forstyrrelser i oppvaskmaskinen å
løse problemet selv ved hjelp av informasjonene som
er oppført her. Hvis du gjør bruk av kundeservice ved
en av forstyrrelsene som er oppført her eller for å
avhjelpe en betjeningsfeil, må besøket av kundeser­vice-teknikeren betales, også i løpet av garantitiden.

…Feilmeldingene blir vist.

Blinker eller lyser visninger som er beskrevet i den nedenstående tabellen opp på betjeningsdisplayet, kan du
selv utbedre feilene:

Forstyrrelse Mulige årsaker Utbedring

Vannkranen er blokkert eller full av kalk. Rengjør vannkranen.
Vannkranen er stengt. Åpne vannkranen.

Programvisningen for det
valgte vaskeprogramet blin­ker, multidisplayet viser
feilkodenÅ10:
det renner ikke noe vann
inn i oppvaskmaskinen.

Programvisningen for det
valgte vaskeprogramet blin­ker, multidisplayet viser feil­koden Å20.

Multidisplayet viser feilko­den Å30.

Etter at feilen er utbedret, skal du trykkeÅ10
eller Å20 tasten for det påbegynte vaskeprogrammet.
Vaskeprogrammet fortsetter.
Vises feilen på nytt, ta da kontakt med serviceavde­lingen.

3

Ved alle andre viste feil, vær vennlig å ta
kontakt med serviceavdelingen og angi feil­visningen.

Silen (om slik finnes) i slangetilkoblingen
på vannkranen er blokkert.

Silene i bunnen av vaskerommet er blok­kert.

Vanntilførselsslangen er ikke lagt korrekt. Kontroller slangeleggingen.
Sifongen er blokkert. Rengjør sifongen.

Vannutløpsslangen er ikke lagt korrekt. Kontroller slangeleggingen.

Vannbeskyttelsessystemet har reagert.

Rengjør silen i slangetilkoblingen.

Trykk på tasten for det påbegynte vas­keprogrammet ; avbryt tilhørende vas­keprogram med RESET (se kapitel:
Starte vaskeprogram);
Rengjør silene (se kapitel: Rengjøring
av silene).

Steng vannkranen og kontakt service­avdelingen.

26

...det er problemer ved bruk av oppvaskmaskinen.

Forstyrrelse Mulig årsak Avhjelping

Oppvaskmaskinens dør er ikke riktig
lukket.

Nettledningens støpsel er ikke koplet til. Nettledningens støpsel plugges i.

Programmet starter
ikke.

I oppvaskrommet er det
rustflekker.

Pipelyd ved vasking. Pipelyden er helt ufarlig. Bruk et annet merke-oppvaskmiddel.

Husinstallasjonens sikring er ikke i orden. Sikringen skiftes ut.

For oppvaskmaskin-modeller med starttids­forvalg: En starttid er forhåndsvalgt.

Oppvaskrommet består av rustfritt spesial­stål. Rustflekker i oppvaskrommet kommer
fra rust på andre deler (rustpartikler fra
vannledningen, fra kjeler, bestikk etc.).
Fjern slike flekker ved hjelp av et vanlig ren­gjøringsmiddel for spesialstål.

Døren lukkes.

Hvis oppvasken skal skylles omgående,
på maskiner

- med multidisplay stilles starttiden på
0timer.

- uten multidisplay slås starttid av.

Vask kun egnet bestikk og servise.

Lukk dekselet på forrådsbeholderen for
spesialsalt godt.

...vaskeresultatet ikke er tilfredsstillende.

Oppvasken blir ikke ren.

• Det har ikke blitt valgt riktig vaskeprogram.

• Oppvasken var plassert slik at vaskevannet ikke
har kommet i berøring med alle delene. Det må
ikke settes for mye oppvask i kurvene.

• Silene i oppvaskrommets bunn er ikke rene eller
de er satt i feil.

• Det ble ikke brukt et merke-oppvaskmiddel eller
det ble dosert for lite oppvaskmiddel.

• Ved kalkbelegg på oppvasken: Forrådsbeholderen
for spesialsalt er tom eller kalkfilteret er innstilt feil.

• Utløpsslangen er ikke lagt på riktig måte.

Oppvasken blir ikke tørr og er uten glans.

• Det ble ikke brukt et merke-skyllemiddel.

• Forrådsbeholderen for skyllemiddelet er tom.

På glass og servise er det striper, melke­lignende flekker eller et blåskimrende
belegg.

• Innstill skyllemiddel-doseringen lavere.

På glass og servise er det tørkede vann­dråper.

• Innstill skyllemiddel-doseringen høyere.

• Oppvaskmiddelet kan være årsaken. Ta kontakt
med oppvaskmiddel-produsentens kundeservice.

27

Tekniske data

Mengdekapasitet: 12 standardkuverter inklusive servisedeler

Tillatt vanntrykk:

1-10 bar (=10-100 N/cm

2

= 0.1-1.0 MPa)

Elektrisk tilkopling:

Oppvaskmaskiner: Frittstående apparater

Dimensjoner: 850 x 600 x 600 (h x b x d i mm)
max. vekt: 54 Kg

Integrerbar og underbyggings-oppvaskmaskin

Dimensjoner: 820 – 880 x 596 x 570 (h x b x d i mm)
max. vekt: 50 Kg

Fullt integrerbar oppvaskmaskin

Dimensjoner: 820 – 880 x 596 x 546 - 550 (h x b x d i mm)
max. vekt: 50 Kg

;

Dette apparatet er i samsvar med følgende
EF-direktiver:

• 73/23/EEC av 10.02.1973 – Lavspen­ningsdirektiv

• 89/336/EEC av 03.05.1989
(inklusive endringsdirektivet 92/31/EEC) –
Direktiv om elektromagnetisk kompatibili­tet

Opplysninger om den elektriske tilkoplingen er å finne på typeskiltet på høyre innven­dige kant av oppvaskmaskinens dør.

28

Henvisninger for testinstitutter

Testen i henhold til EN 60704 må gjennomføres med testprogrammet ved full maskin (se programtabell).
Testene i henhold til EN 50242 må gjennomføres med full saltbeholder for vannavkalkingsmiddelet, med full skyl­lemiddelbeholder og med testprogrammet (se programtabell).

Full maskin:

12 kuverter inkl. servise

Dosering oppvaskmiddel: 5g + 25g (type B) 20g (type B)

Innstilling skyllemiddel: 4 (type III) 4 (type III)

Halvfull maskin:

6 kuverter inkl. servise,
la hver annen plass være ledig

Eksempel for innsetting: Kurv oppe

Eksempel for innsetting: Kurv oppe

Eksempel for innsetting: Kurv nede

29

Eksempel for innsetting: Bestikk-kurv

Noen oppvaskmaskinmodeller har bestikk-kurver
uten bestikkgitter.

30

OPPSTILLINGS- OG
TILKOPLINGSANVISNING

Sette opp oppvaskmaskinen

• Oppvaskmaskinen må plasseres stabilt og vann­rett på fast underlag.

• Skru ut de stillbare bena for å kompensere for
ujevnheter i gulvet og tilpasse maskinhøyden etter
andre møbler :
– med skrutrekker.

• For maskiner for underbygging og innbygging jus­teres de bakre bena med en skrutrekker fra mas­kinens forkant.

• Avløpsslange, inntaksslange og nettkabel må leg­ges fritt i sokkelinndragningen på baksiden, slik at
de ikke får knekk eller kommer i klem.

• Oppvaskmaskinen må dessuten skrus fast til kjøk­kenbenkeplaten eller til møblene ved siden av.
Dette er en forutsetning for at den nødvendige vip­pesikringen ifølge VDE-forskrifter skal være
garantert.

Alt etter type skal oppvaskmaskinen settes opp slik:

Integrerbar oppvaskmaskin

(se vedlagt monteringssjablon)

3

Bredde: 591 – 594 mm
Tykkelse: 16 – 24 mm
Høyde:

(variabel)

Vekt: maks. 8 kg

1

Maskinens dør kan kles med en treplate/
møbelplate med følgende mål:

avhengig av - nisjehøyde

Hvis møbelplaten er lenger enn 600 mm, kan
ikke oppvaskmaskinens dør åpnes helt
(møbelplaten støter mot sokkelen).
I så fall må det lages et utsnitt i sokkelen (se
monteringssjablon), eller så må man bruke
beslagsett BLT 60 for den for lange døren.
Denne fås som E-nr. 911 239 008.

- sokkelhøyde

- tilpasning til fugeforløpet på tilstøtende møbler
Den nøyaktige høyden må måles på de tilstøtende
møblene på stedet der oppvaskmaskinen skal
plasseres.

31

Oppvaskmaskin for underbygging

(se vedlagte monteringsanvisning)

Frittstående oppvaskmaskiner

1

Hvis oppvaskmaskinen skal bygges inn under en
kjøkkenbenkeplate, må oppvaskmaskinens originale
topplate fjernes slik:

1. Skru ut skruene fra festepunktene på baksiden

2. Skyv arbeidsplaten på apparatet ca 1 cm bakover

kan settes opp frittstående uten ekstra inn­festing.
Hvis oppvaskmaskinen plasseres rett ved
siden av en gass- eller kullkomfyr, må det
settes en varmeisolerende, ikke brennbar
plate i plan med overkant av topplaten
(dybde 57,5 cm) mellom komfyr og oppvask­maskin. Platen skal være kledd med alumini­umsfolie på komfyrsiden.

(1).

(2).

3. Løft arbeidsplaten i forkant (3) og fjern den.

1

3

Hvis oppvaskmaskinen senere skal brukes
som frittstående maskin, må den originale
topplaten settes på igjen.

Sokkelen på frittstående oppvaskmaskiner
kan ikke justeres.

32

Tilkopling av oppvaskmaskinen

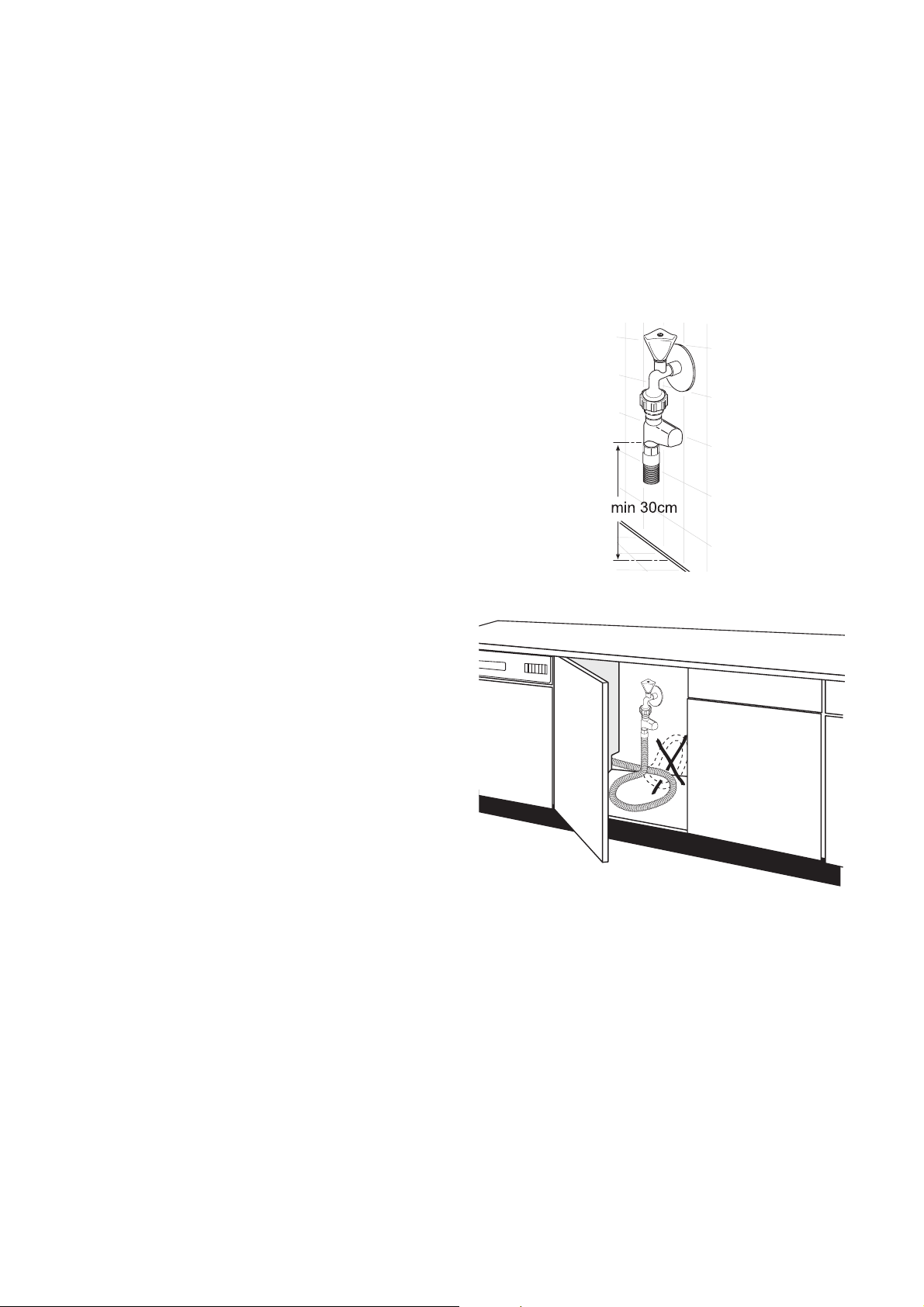

Tilkopling av vann

Oppvaskmaskinen har sikkerhetsanordninger som
hindrer at drikkevannet forurenses og som tilfredsstil­ler gjeldende nasjonale forskrifter.

• Oppvaskmaskinen kan tilkoples kaldtvann og
varmtvann opptil maks. 60 °C.

• Oppvaskmaskinen må ikke tilkoples åpne varmt­vannsberedere og gjennomstrømningselementer.

Tillatt vanntrykk

Laveste tillatte vanntrykk:

2

1 bar (=10 N/cm
Høyeste tillatte vanntrykk:

10 bar (=100 N/cm

=100 kPa)

2

=1 MPa)

Ved vanntrykk under 1 bar, vennligst spør installatøren om råd.

Ved vanntrykk over 10 bar må det monteres en trykkreduksjonsventil
(kan besørges av din forhandler).

Tilkopling av inntaksslange

1

Inntaksslangen tilkoples en vannkran med utvendige
gjenger (¾ “) med bruk av slangeskruekoplingen
(ISO 228-1:2000). Inntaksslangen er utstyrt med en
tilkoplingsmøtrik av enten kunststoff eller metall.

3

Under tilkoplingen må du påse at inntaks­slangen ikke har knekk, er i klem eller
omslynget.

– Skru slangeforbindelsens tilkoplingsmøtrik av

kunststoff kun til for hånd.

– Bruk verktøy

bindelsens tilkoplingsmøtrik av metall.

For at avtapping av vann i kjøkkenet ikke skal
bli begrenset, anbefaler vi å installere en
ekstra vannkran eller å utvide eksisterende
vannkran med en forgrening.

når du skal skru til slangefor-

• Hvis det er nødvendig med en lengre inntaks­slange enn den som medfølger, kan det benyttes
følgende VDE-godkjente komplette slangesett
(leveres av forhandleren):
– Slangesett “WRflex 100” (E-nr.: 911 239 034)
– Slangesett “WRflex 200” (E-nr.: 911 239 035)

33

3

Følgende kapittel gjelder kun for oppvask­maskiner som har en sikkerhetsventil på
slangeskruekoplingen til vannkranen:

Inntaksslange med sikkerhetsventil

Når den doble inntaksslangen er tilkoplet, bør sikker­hetsventilen befinne seg direkte ved vannkranen. På
denne måten er det bare trykk i inntaksslangen når
det tappes inn vann. Hvis inntaksslangen blir utett
under tapping, bryter sikkerhetsventilen vanntilførse­len og oppvaskmaskinens avtappingspumpe kopler
seg inn.

1

Ved tilrettelegging av inntaksslangen bør
du påse at:

– Avstanden mellom sikkerhetsventilens under-

kant og oppvaskmaskinens sokkel minst er 30
cm:

– Den elektriske ledningen for sikkerhetsventilen

er integret i den doble inntaksslangen. Ikke
dypp verken inntaksslangen eller sikkerhets­ventilen ned i vann.

– Hvis inntaksslangen eller sikkerhetsventilen er

defekt, må du straks trekke ut strømkabelen.

– Inntaksslangen med sikkerhetsventil må kun

skiftes av fagperson/kundeservice.

– Legg inntaksslangen slik at den aldri ligger

høyere enn sikkerhetsventilens underste kant.

34

Vannutløp

Utløpsslange

1

• Tilkopling av utløpsslangen:

Utløpsslangen må ikke bøyes, klemmes
sammen eller legges i knute/slynge.

– Maksimal tillatt høyde: 1 meter.
– Minimum nødvendig høyde: 40 cm over appa-

ratets nedre kant.

Forlengelsesslanger

• Forlengelsesslanger skal kjøpes hos en fagfor­handler eller via vår kundeservice. Forlengel­sesslangenes innvendige diameter må være på
19 mm, slik at oppvaskmaskinens funksjonsdyk­tighet ikke nedsettes.

• Forlengelsesslangene må legges maksimalt 3
meter vannrett og den maksimale tillatte høyden
for tilkopling av utløpsslangen er da på 85 cm.

Sifongtilkopling

• Utløpsslangens rørstykke (ø 19 mm) passer til alle
vanlige sifongtyper. Sifongtilkoplingens utvendige
diameter må være på minst 15 mm.

• Utløpsslangen må festes til sifongtilkoplingen ved
hjelp av den vedlagte slangeklemmen.

Vannutløp ved oppvaskmaskin montert
høyt oppe

Det må bygges inn en reservedel, ET 111099520,
hvis oppvaskmaskinen skal monteres høyt oppe og
tilkoplingen for utløpsslangen ligger lavere enn 30cm
over apparatets nederste kant. Reservedelen må
bygges inn av kundeservice.

Vannutløp i vask (kun mulig med frittstå­ende oppvaskmaskiner)

Hvis utløpsslangen skal henges ned i en vask skal
det brukes en påsettbar rørbøy. Denne kan bestilles
hos Electrolux kundeservice under reservedelsnum­mer ET 646 069 190.

1. Sett rørbøyen på utløpsslangen.

2. Sikre utløpsslangen mot å skli ned av kanten på

vasken.
Trekk en snor gjennom hullet i rørbøyen og fest
den til veggen eller til vannkranen.

35

Vannbeskyttelsessystem

Som beskyttelse mot vannskader er oppvaskmaski­nen utstyrt med et vannbeskyttelsessystem.
Hvis det foreligger en feil, bryter sikkerhetsventilen i
apparatet øyeblikkelig vanninntaket og tømmepumpen
koples inn. På denne måten kan vann hverken renne
over eller renne ut. Resterende vann som befinner
seg i oppvaskmaskinen pumpes automatisk ut.

1

Vannbeskyttelsessystemet fungerer også når
oppvaskmaskinen er slått av.

Elektrisk tilkopling

1

Ved tilkopling skal VDE-bestemmelsene og eventuelt
det lokale elektrisitetsverkets tilleggsbestemmelser
overholdes. Etter montasje må ikke spenningsfø­rende deler og driftsisolerte ledninger kunne berøres
med testfingeren jf. EN 60335/DIN VDE 0700.

Opplysningene for elektrisk tilkopling er å finne på
typeskiltet på høyre side i oppvaskmaskinens dør.
Hvis apparatet er i omkoplbart skal også informasjo­nene på omkoplingsskjemaet i nettilkoplingskontak­ten følges.

Kontroller før tilkopling at merkespenningen og strøm­typen som er oppgitt på apparatets typeskilt stemmer
overens med nettspenningen og strømtypen på opp­stillingsstedet. Den nødvendige elektriske sikringen
er også å finne på typeskiltet.

For å kople oppvaskmaskinen fra strømnettet skal
nettstøpselet frakoples.
OBS: Støpselet må også være tilgjengelig etter at
maskinen er satt opp.
Hvis maskinen er fast koplet til nettet, må den skilles
fra nettet ved hjelp av installasjonstiltak med en all-
polig (N,L1) skilleanordning (f.eks. feilstrøm-verne­bryter) med en kontaktåpning på > 3 mm.

I henhold til elektrisitetsverkenes tekniske til­koplingsbetingelser må en fast tilkopling til
strømnettet kun utføres av en godkjent elek­troinstallatør.

36

Tilkoplingsteknikk

Inn- og utløpsslangene samt nettkabelen må koples
til oppvaskmaskinen på siden, da det ikke er nok
plass bak maskinen.
Det etterfølgende eksempelet på en sanitær- og elek­troinstallasjon kan kun tjene som en anbefaling, da
det er forholdene på oppstillingsstedet som er avgjø­rende (eksisterende tilkoplinger, lokale tilkoplingsfor­skrifter fra elektrisitets- hhv. vannverket osv.).

Vanninn­løp

2 stusser 45° eller rette,
utvendig ø 19 mm, lengde 30 mm

Elektrisk tilfør­selsledning

Vannut­løp

Elektrisk til­kopling

Dobbelt­ventil

Vannut­løp

Elektrisk tilfør­selsledning

Vanninn­løp

37

Kundeserviceadresser

Electrolux Home Products Norway AS - Service

Risløkkveien 2

Postboks 215 Økern
0510 Oslo
Tlf.: 22 72 58 00

Kjøpsbetingelser

I Norge gjelder: "NELs leveransebetingelser" ved
salg av elektriske husholdningsapparater.

Ta vare på kvitteringen, den gjelder som garantibe­vis.

38

SERVICE

Kapittelet “Hva må gjøres hvis…?” omhandler noen
driftsforstyrrelser du kan løse selv. Se først der der­som feil oppstår. Dreier det seg om en teknisk feil? Ta
i tilfelle kontakt med vårt servicekontor eller butikken
der du kjøpte produktet.

Forberedelser til samtalen:

• Hvordan ytrer feilen seg?

• Under hvilke omstendigheter oppstår feilen?

• Noter følgende nummer:

Modell:

PNC nr.:

S-Nr.:

Innkjøpsdato:

Garantibetingelser
I Norge gjelder “NELs leveransebetingelser” ved salg
av elektriske husholdningsapparater.

Ta vare på kvitteringen, den gjelder som garantibevis.

ELECTROLUX HOME PRODUCTS NORWAY
AS - SERVICE
Risløkkveien 2
Postboks 215 Økern
0510 Oslo
Tlf.: 22 72 58 00

............................................................

............................................................

............................................................

............................................................

39

822 960 730 - 00 - 0403 Med forbehold om endringer

From the Electrolux Group. The world´s No.1 choice.

Electrolux-konsernet er verdens største produsent av energidrevne produkter til kjøkken-, rengjøring- og utendørs bruk. Mer enn 55 millioner produkter fra
Electrolux-konsernet (som kjøleskap, komfyrer, vaskemaskiner, støvsugere, motorsager og gressklippere) til en verdi av ca. 14 milliarder USD selges årlig i mer enn
150 land verden rundt.
