Bruks-

anvisning

S

DISKMASKIN

CARDINAL

6109

822 946 558 - 00 - 0303

Till våra kunder,

läs igenom den här bruksanvisningen noggrant.
Iaktta framför allt säkerhetsanvisningarna på de för­sta sidorna i bruksanvisningen! Förvara bruksanvis­ningen väl för att vid ett eventuellt ägarbyte kunna
överlämna även den.

1

3

2

För eventuella störningar innehåller bruksanvis­ningen informationer om hur du själv kan avhjälpa
bristfälligheterna, se avsnitt "Vad gör man om...".
Skulle dessa informationer inte räcka till, vänd dig till
närmaste kundservice.
Vid tekniska problem hjälper alltid vår kundservice till.
Se även hänvisningen "Service" på bruksanvisning­ens baksida.

Med varningstriangeln och/eller signalorden
(Varning!, Se upp!, OBS!) framhävs infor­mationer som är viktiga för din säkerhet och
för maskinens funktionsduglighet. Iaktta
dessa informationer under alla omständighe­ter.

Numrerade anvisningar leder dig steg för
steg i betjäningen av maskinen.

Efter denna symbol erhålls kompletterande
informationer om apparatens användning
och praktiska betjäning.

Med det här tecknet markeras tips och infor­mationer om apparatens ekonomiska och
miljövänliga användning.

3

Din diskmaskin är utrustad med det nya
disksystemet "IMPULSDISKNING".
Vid detta disksystem varierar motorvarv­talet och spruttrycket under ett diskpro­gram för intensivare rengöring av disken.
Därför låter de olika diskprogramavsnit­ten olika under ett pågående diskpro­gram.

2

Innehåll

Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Låsning av diskmaskinsluckan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Diska ekonomiskt och miljövänligt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Bild på maskinen och panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Före den första diskningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Inställning av avhärdare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Påfyllning av specialsalt för vattenavhärdaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

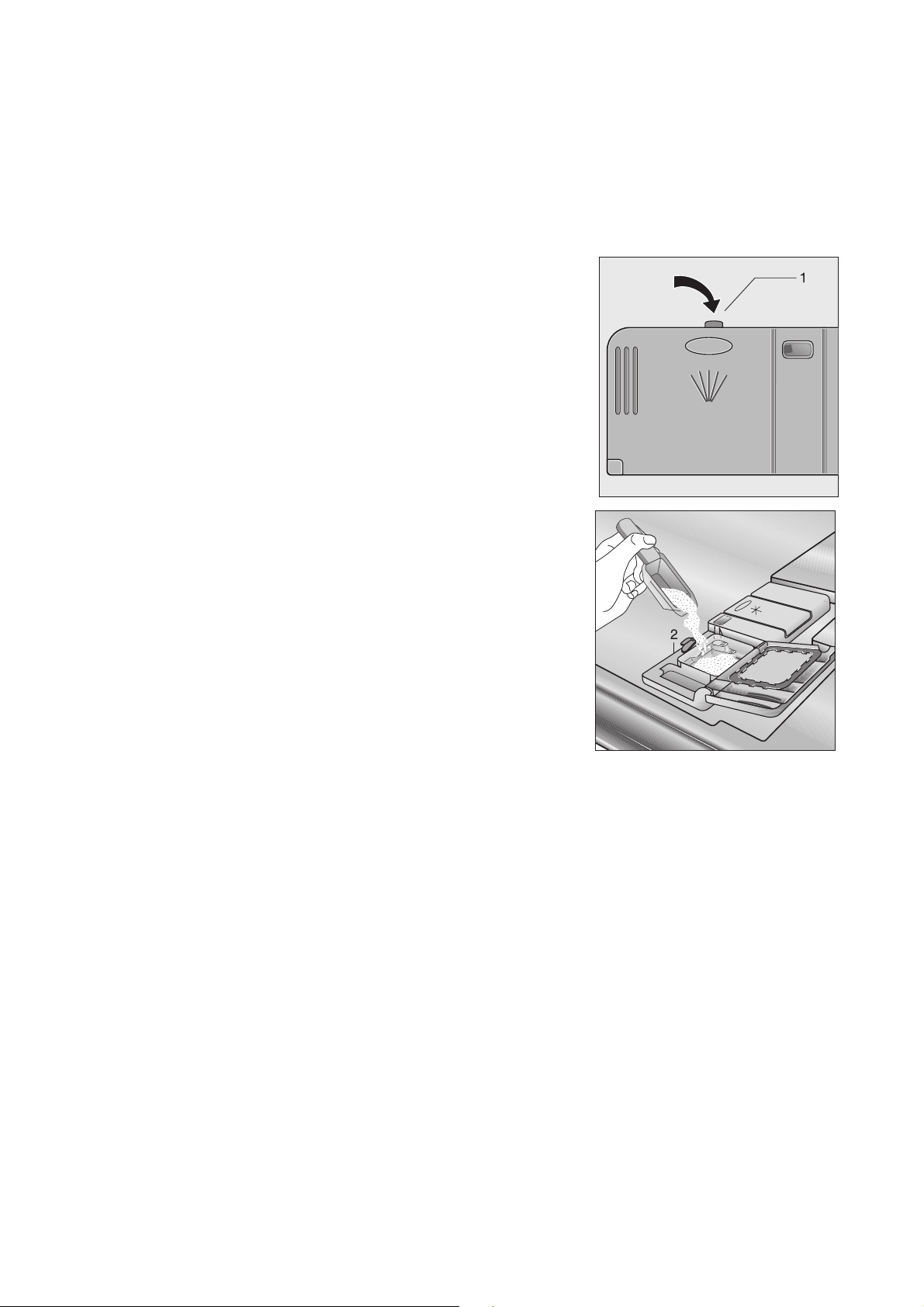

Påfyllning av sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Påslagning och avstängning av sköljmedelsmatningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Påfyllning av sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Inställning av sköljmedelsdosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Vid dagligt bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Sortering av bestick och övrig disk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

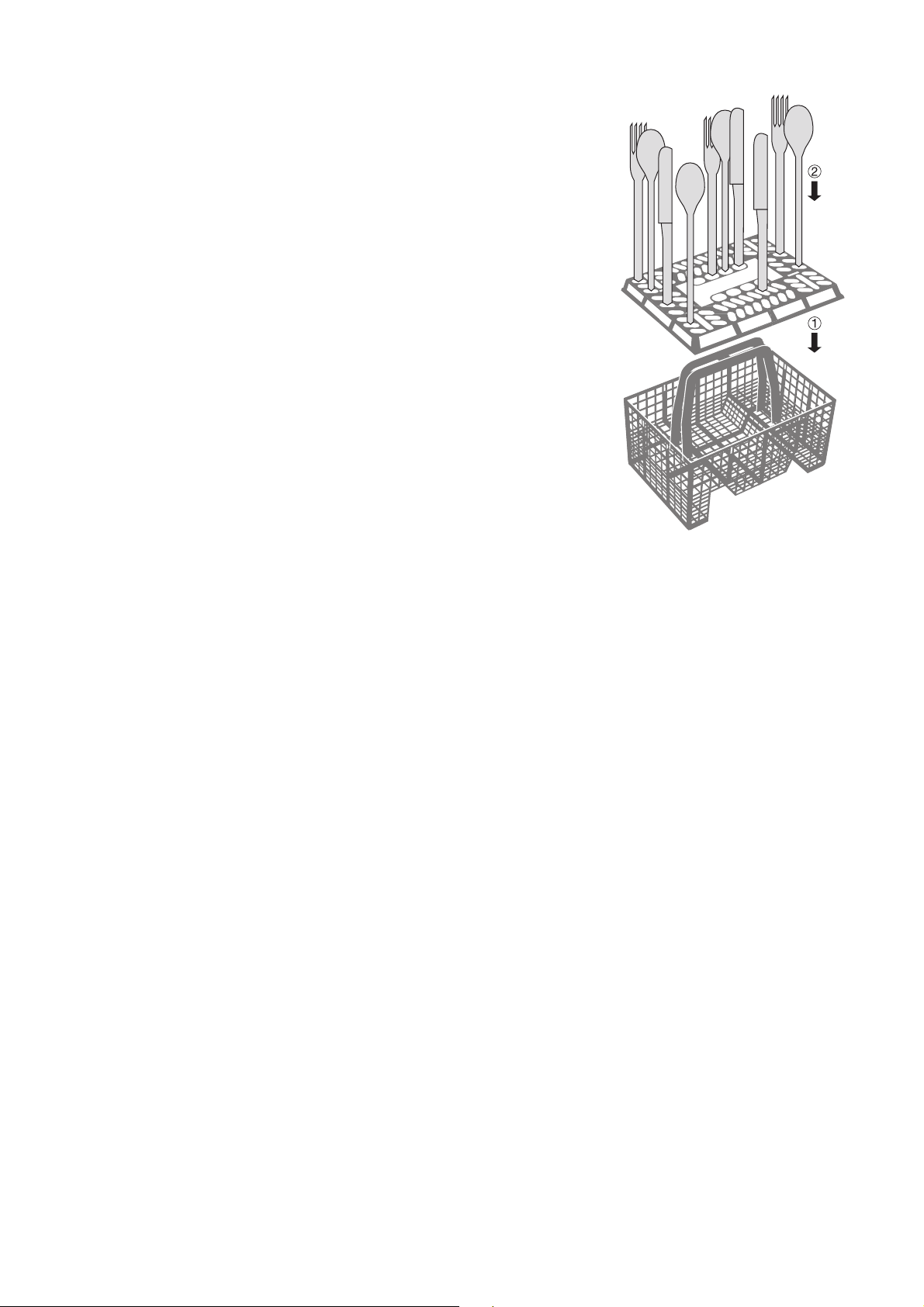

Sortering av besticken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

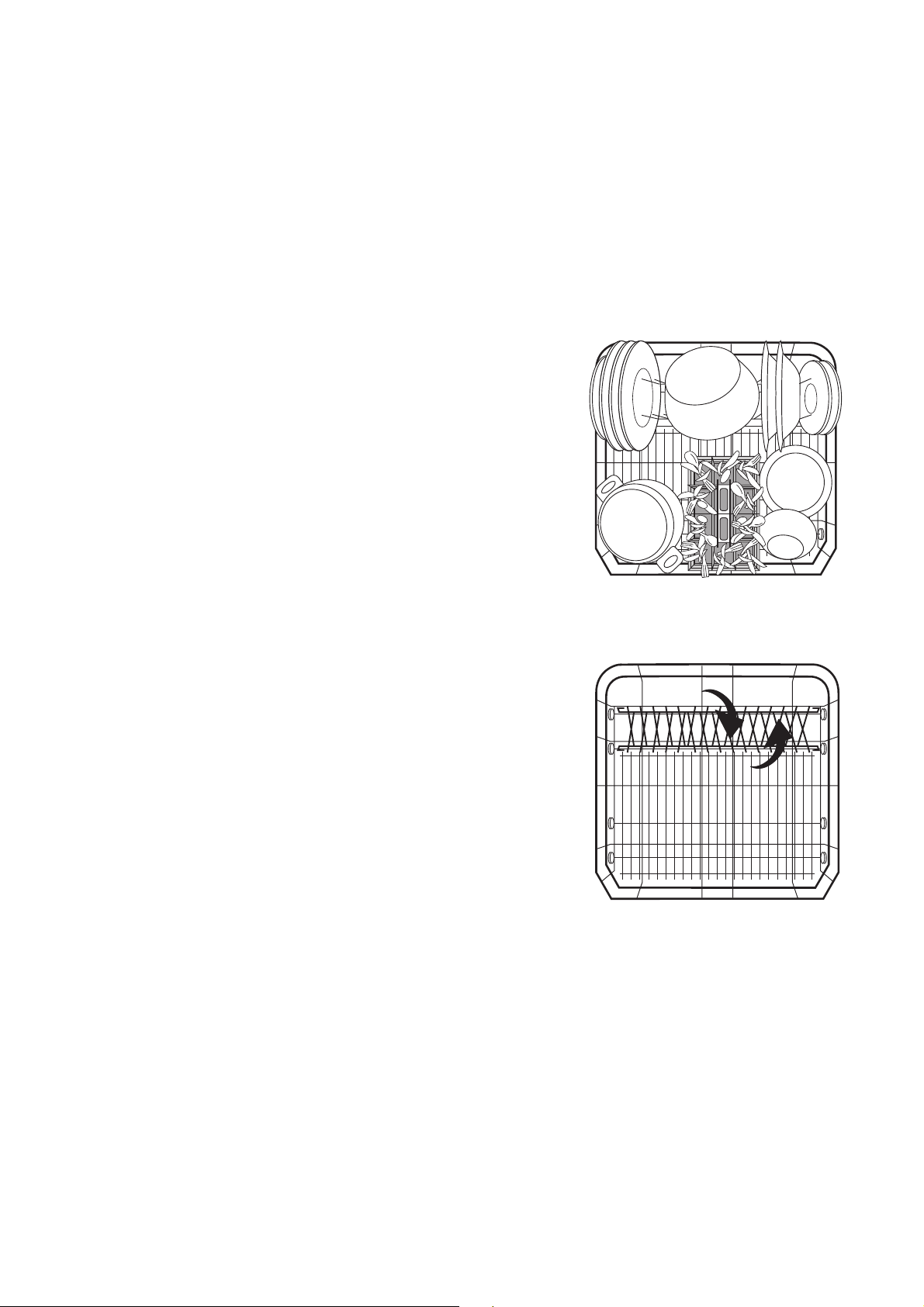

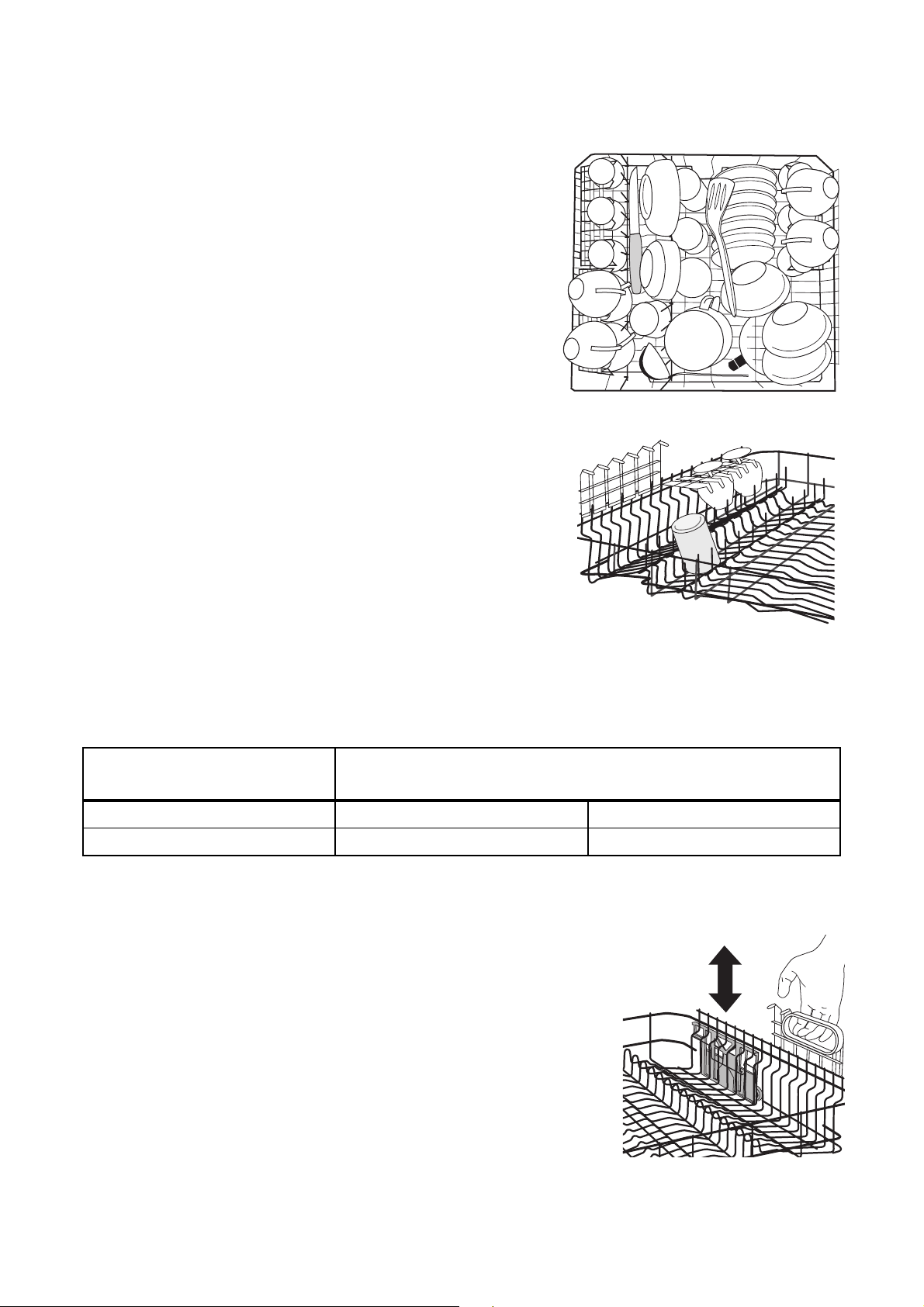

Sortera grytor, pannor och stora tallrikar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Sortera muggar, glas och kaffeservis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Överkorgen kan ställas in på o lika höjder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Påfyllning av diskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Användning av “3 i 1”/ Kombi diskmedelstabletter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Kompaktdiskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Välj diskprogram (programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Starta diskprogrammet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Diskprogrammet byts/avbryts/avbryts helt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Inställning eller ändring av startfördröjningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Diskmängdidentifiering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Diskmaskinens avstängning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Utplockning av disk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Skötsel och rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Silarnas rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Vad gör man när... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

...felmeddelanden visas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

...problem med diskmaskinens drift uppstått. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

...diskresultatet inte är tillfredsställande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Anvisningar för kontrollinstitut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3

Innehåll

Installations- och anslutningsinstruktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Installation av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Integrerbar diskmaskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Inbyggd diskmaskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Fristående maskiner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Anslutning av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Vattenanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tillåtet vattentryck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

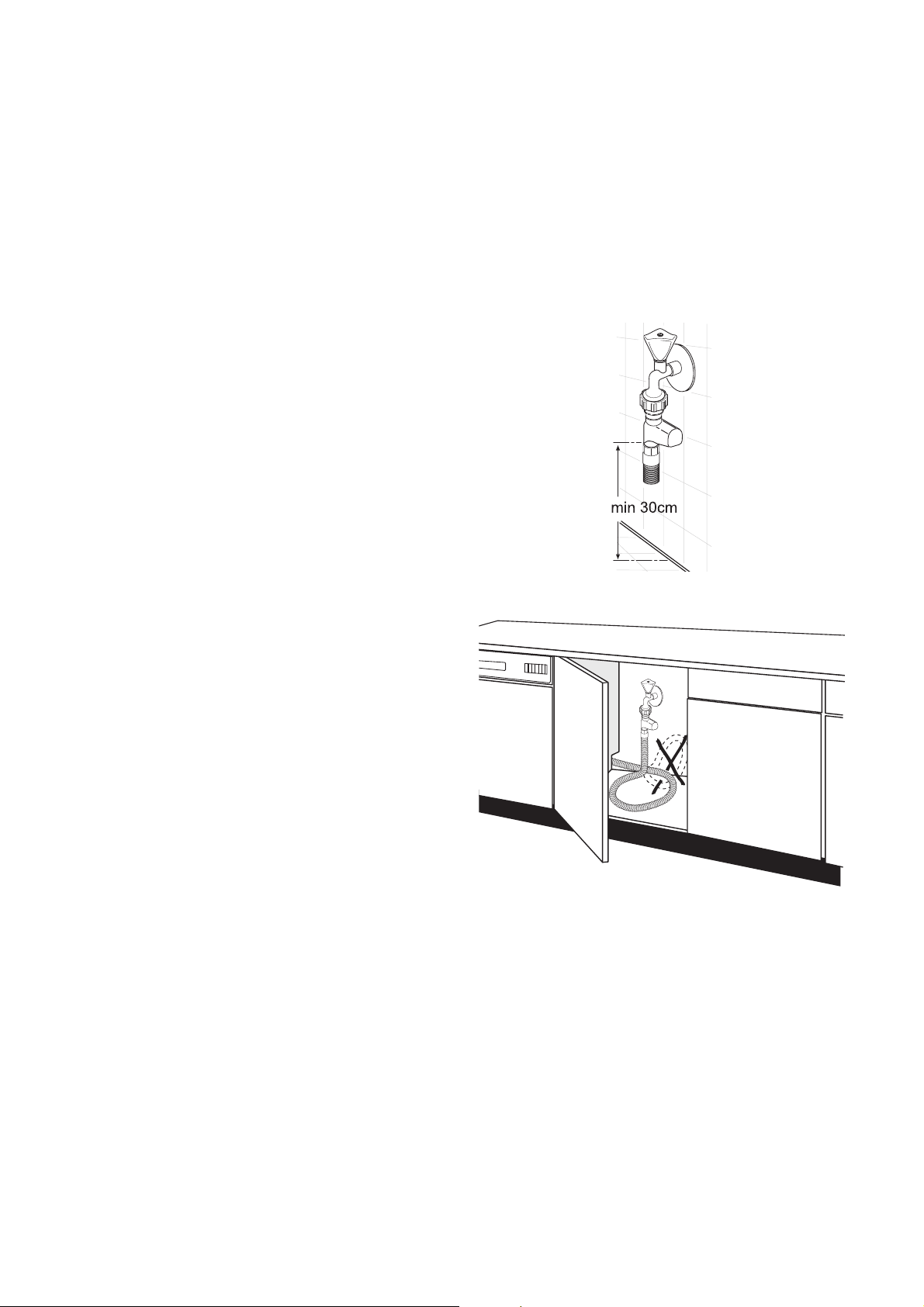

Anslut tilloppsslangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Avloppsanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Vattenskyddssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Anslutningsteknik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Reklamation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4

1 Säkerhetsanvisningar

De elektriska apparaterna från HUSQVARNA uppfyl­ler tillämpade tekniska regler och säkerhetsnormer.
Som tillverkare känner vi oss trots detta förpliktade
att uppmärksamma på följande säkerhetsanvis­ningar.

Uppställning, anslutning, start

• Diskmaskinen får endast transporteras stående.

• Kontrollera att diskmaskinen inte har fått några

transportskador. En skadad maskin får under inga

omständigheter anslutas. Vid skador som uppstått

– kontakta leverantören.

• Se alltid till att uppgifterna om strömtyp och nät-

spänning på maskinens typskylt stämmer överens

med strömtyp och nätspänning på uppställnings-

platsen. Hur den använda strömkretsen avsäkras

framgår också av typskylten.

• Hur diskmaskinen ställs upp och ansluts på före-

skrivet sätt framgår av kapitlet "Installation". Fler-

uttagskontakter /-kopplingar och förlängningsslad-

dar får inte användas. Det kan orsaka brand på

grund av överhettning.

Säkerhet för barn

• Barn kan inte alltid bedöma farorna som finns i

samband med elektriska apparater. Lämna därför

aldrig barn utan uppsikt när diskmaskinen är

igång och låt dem inte leka med diskmaskinen –

risken finns att att de kan låsa in sig (risk för kväv-

ning!).

• Förpackningsmaterial (t ex plast, styropor) kan

vara farligt för barn. Kvävningsrisk! Håll förpack-

ningsmaterialet borta från barnen.

• Diskmedel kan förorsaka frätsår på ögon, mun

och svalg eller till och med leda till kvävning! Iaktta

därför säkerhetsanvisningarna av disk- och rengö-

ringsmedlens tillverkare.

• Vattnet i diskmaskinen är inget dricksvatten. Om

diskmedelsrester finns kvar i apparaten finns risk

för frätskador!

• När diskmaskinen ska lämnas till avfallshantering:

Dra ur stickkontakten, klipp av el-sladden och lägg

undan den. Bryt sönder lucklåset, så att luckan

inte kan stängas längre.

Allmän säkerhet

• Reparationer på diskmaskinen får endast företas

av fackpersonal. Felaktiga reparationer kan inne-

bära allvarliga risker för användaren. Vid repara-

tioner – kontakta vår kundservice eller AB

Elektroservice.

• Sätt aldrig på diskmaskinen när el-sladden, till-/

avloppsslangen är trasiga eller när manöverpane-

len, arbetsplattan eller området kring sockeln upp-

visar sådana skador som gör att man kan nå in i

apparatens inre.

• Vid skador på apparatens anslutningsledning eller
om den ska bytas mot en längre tilledning måste
den bytas (erhålles hos HUSQVARNA kundser­vice) genom en av HUSQVARNA auktoriserad
kundservice.

• Dra aldrig ur stickkontakten genom att hålla i slad­den, utan håll alltid i stickproppen.

• Ombyggnader eller ändringar på diskmaskinen är
av säkerhetsskäl inte tillåtna.

• Se till att diskmaskinens lucka alltid är stängd för­utom när disk plockas i eller ur. På så vis förhin­dras att någon kan snubbla över den öppnade
luckan och skadas.

• Om diskmaskinen har en knivlåda måste spetsiga
knivar och vassa bestickdelar läggas i knivlådan.
Om diskmaskinen inte har någon knivlåda måste
spetsiga knivar och vassa bestickdelar läggas i
överkorgen eller ställas med spetsen nedåt ibe­stickkorgen.

Ändamålsenlig användning

• Diska endast hushållsdisk med diskmaskinen.
Används apparaten för icke avsett syfte eller felak­tigt, så svarar tillverkaren inte för eventuella ska­dor.

• Innan du använder specialsalt, diskmedel och
sköljmedel – förvissa dig om att produkternas till­verkare uttryckligen rekommenderar dess
användning i hushållsdiskmaskiner.

• Fyll aldrig på lösningsmedel i diskmaskinen.
Explosionsfara!

• Vattenskyddssystemet skyddar tillförlitligt mot vat­tenskador. Följande förutsättningar måste vara
uppfyllda:
– Nätanslutningen måste vara kvar även vid

avstängd diskmaskin.
– Diskmaskinen måste vara korrekt installerad.
– Stäng alltid av vattenkranen när diskmaskinen

lämnas utan uppsikt för en längre tid, t.ex.

under semestertid.

• Sätt eller ställ dig aldrig på den öppnade luckan,
apparaten kan tippa.

• Vid störningar – stäng först av vattnet. Därefter
stängs apparaten av och stickkontakten dras ur
vägguttaget. Vid fast anslutning: säkring(ar) från­kopplas resp. skruvsäkringar skruvas ur.

5

Låsning av diskmaskinsluckan

Diskmaskinen är utrustad med en luckspärr.
Luckspärren förhindrar att barn kan öppna diskma­skinsluckan oavsiktligt.

1. Spärra diskmaskinsluckan mot oavsiktligt öppnande

genom att:
– trycka det lilla stiftet på handtagets vänstra

sida (t ex med ett skedskaft) åt höger (1).

2. Om luckspärren har aktiverats öppnas diskma-

skinsluckan genom att:
– först föra handtaget med hjälp av spärren (2) åt

vänster (3) tills det tar stopp;

– och därefter dra handtaget utåt (4).

3. Urkoppling av luckspärren:

– skjut stiftet helt åt vänster (5) med hjälp av ett

skedskaft.

6

2 Avfallshantering

Avfallshantering för emballaget

Diskmaskinens emballagematerial måste avfallshan­teras på sakkunnigt och på föreskrivet sätt. Allt mate­rial som emballaget är tillverkat av är miljövänligt och
kan återanvändas.

• Plastdelar är märkta med internationellt standardi­serade förkortningar:
– >PE< för polyetylen, t.ex. förpackningsfolier
– >PS< för polystyren, t.ex. dämpningsdelar

(principiellt fluorklorkolväte-fri)

– >POM< för polyoxymetylen, t.ex. plastkläm-

mor

• Kartongdelarna tillverkas av returpapper och
borde tillföras pappersinsamlingen.

Avfallshantering – gamla apparater

När din diskmaskin en gång har tjänat ut och inte kan
användas längre, ta den till nästa insamlingsställe
eller till affären där du köpt den. Där tar man emot
apparaten mot en mindre avgift.

2 Diska ekonomiskt och miljövänligt

• Diskmaskinen får endast anslutas till varmvatten
om din varmvattenanläggning inte värms upp
elektriskt.

• Ställ in vattenavhärdningen korrekt.

• Skölj inte av disken under rinnande vatten innan
du sätter in den i maskinen.

• När du diskar med en mindre mängd disk beräk­nar diskmängdidentifieringen den nödvändiga vat­tenmängden och förkortar programtiden. Mest
ekonomiskt är det att alltid diska med full maskin.

• Välj diskprogrammen efter typ av disk och ned­smutsningsgrad.

• Använd inga större mängder diskmedel, salt och
sköljmedel än vad som rekommenderas i denna
instruktionsbok och av produkttillverkaren.

7

Bild på maskinen och panel

Takdusch

Gummitätning för
anslutning av
vattentilloppet till
den spolarmen

Spolarmar

Brytaren för hård­hetsområden

Behållare för
specialsalt

Behållare för
diskmedel

Behållare för
sköljmedel Sil

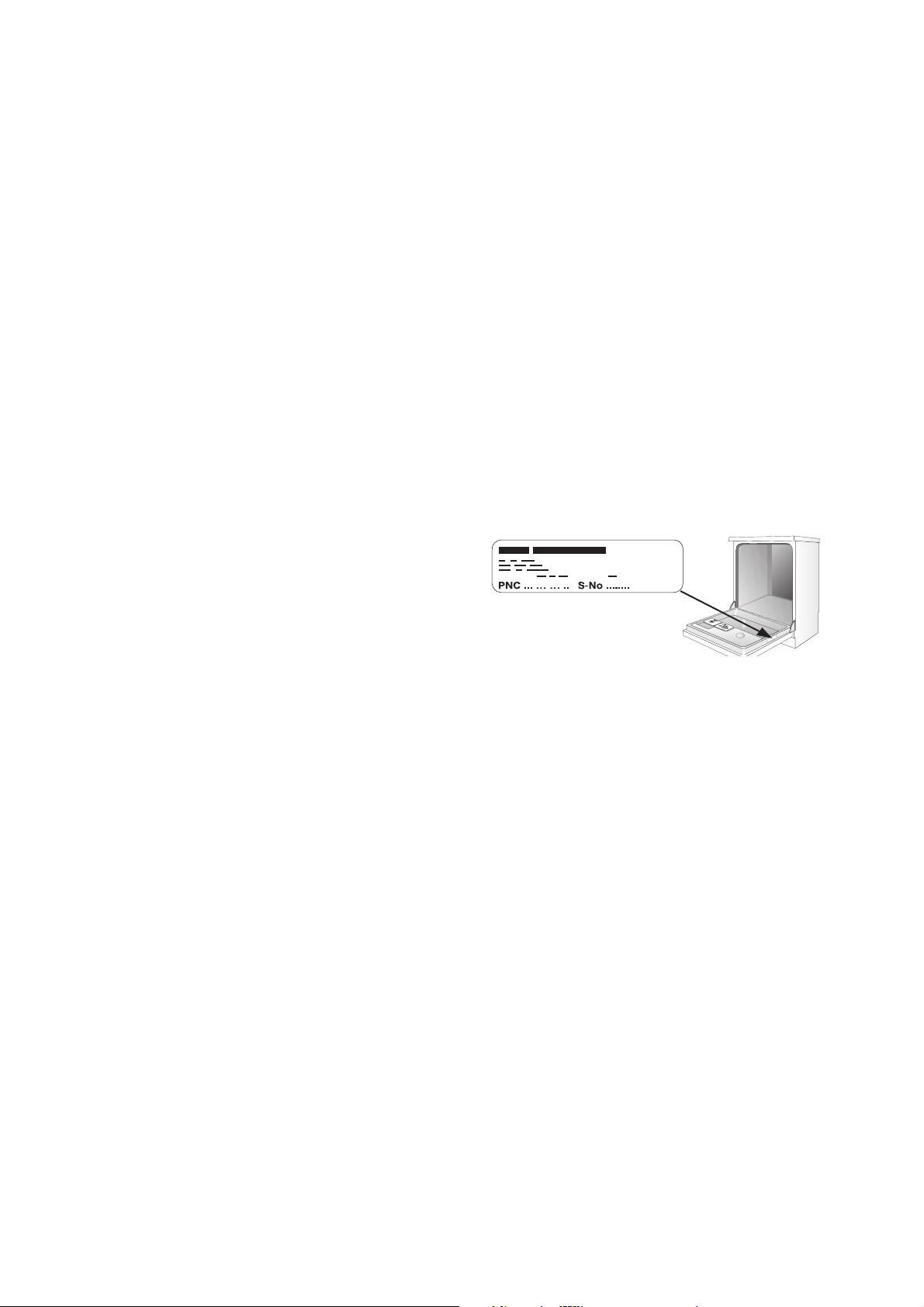

Typskylt

8

Panel

Funktionsknappar

Luckhandtag

1

2

34

Till/Från-knapp

Betjäningsfältet består av Till/Från-knappen och
programknapparna med LED-indikatorer.

Funktionsknappar: Följande funktioner kan ställas
in med hjälp av de här knapparna som komplettering
till det angivna diskprogrammet:

Funktionsknapp 1är ledig
Funktionsknapp 2 Inställning av vattenavhärdare

Funktionsknapp 3

Funktionsknapp 4är ledig

Betjäningsfält

Påslagning och avstängning av

sköljmedelsmatningen

Ställ in

Multidisplay

Multidisplayen kan visa:

– på vilket hårdhetssteg som vattenavhärdaren

är inställd.

– om sköljmedelsmatningen är påslagen eller

avstängd.

– hur lång tid ett pågående diskprogram har

kvar.

– vilket fel som föreligger på diskmaskinen.

Kontrollindikatorerna har följande betydelse

V

starttid

Påfyllning av specialsalt

Kontrollindikatorer

:

F

Före den första diskningen

Innan du sätter igång diskmaskinen ska alla klämmor
för korgarnas transportsäkring avlägsnas.
Därefter skall töljande göras:

1. Inställning av vattenavhärdaren

2. Påfyllning av specialsalt för vattenavhärdaren

3. Påfyllning av sköljmedel

Påfyllning av sköljmedel

9

Inställning av avhärdare

För att förhindra kalkavlagringar på disken och i disk­maskinen, måste disken diskas med mjukt, dvs. kalk­fattigt vatten. Därför är diskmaskinen utrustad med
en vattenavhärdare, där ledningsvatten med en hård­hetsgrad från 4 °d (tysk grad) avkalkas med hjälp av
specialsalt.

Vattnets hårdhetsgrad Inställning av hårdhetsgrad

i °d1) i mmol/l2) område

51 - 70
43 - 50
37 - 42
29 - 36
23 - 28

19 - 22
15 - 18

11 - 14 1,9 - 2,5 II 2 H 2

4 - 10 0,7 - 1,8 I/II 1 H 1

under 4 under 0,7 I

9,0 - 12,5

7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0

3,3 - 3,9
2,6 - 3,2

IV 1

III

mekaniskt elektroniskt

3

Ställ in vattenavhärdaren enligt tabellen så att den
motsvarar hårdhetsgraden i ditt bostadsområde. Vat­tenavhärdaren ställs in mekaniskt med hårdhetsgrad­inställningen och dessutom elektroniskt med
knapparna på manöverpanelen.

0*

Information om vattnets hårdhetsgrad i ditt
bostadsområde får du hos vattenverket.

9
8
7
6
5

4

3*

0

inget salt

nödvändigt

Indikering på

Multidisplay

H 9
H 8
H 7
H 6
H 5

H 4
H 3

H 0

1)(°d) tysk hårdhetsgrad, mått på vattnets hårdhet

2)(mmol/l) millimol per liter, internationell enhet för vattnets hårdhet
*fabriksinställning

Ställ in avhärdaren enligt tabellen på den hårdhet
som ditt bostadsområde har:

1. Diskmaskinen måste vara avstängd.

2. Mekanisk inställning:

Öppna diskmaskinens lucka.

3. Ta ut den nedre diskkorgen ur diskmaskinen.

4. Vrid brytaren för hårdhetsområden till antingen O
eller 1.

5. Sätt tillbaka den nedre diskkorgen.

6. Elektronisk inställning:

Tryck samtidigt på funktionsknapparna 1 och 2
och håll dem intryckta.

7. Tryck på Till/Från-knappen.
De aktiverade funktionsknapparnas LED-indikato­rer blinkar.

8. Tryck på funktionsknappen 2 en gång till.
Multidisplayen visar det inställda hårdhetssteget.

9. Hårdheten ökar ett steg varje gång du trycker på
funktionsknappen 2.
(Undantag: efter hårdhetssteg 9 följer hårdhets­steg 0).

10.Tryck på Till/Från-knappen när hårdhetssteget är
korrekt inställt.
Då sparas hårdhetssteget.

10

Påfyllning av specialsalt för vattenavhärdaren

1

Använd endast specialsalt för diskmaskiner.
Fyll aldrig på andra salttyper (t.ex. livsmed­elssalt) eller diskmedel i saltfacket. Detta
skulle förstöra vattenavhärdaren.
Se till att du verkligen fyller på specialsalt.

Fyll på specialsalt:

• Första gången maskinen används.

• När kontrollampan

3

1. Öppna luckan, dra ut den undre korgen.

2. Skruva upp saltfackets lock motsols.

3. Endast när maskinen startas första gången:

4. Sätt den medlevererade tratten på fackets öpp-

3

5. Rengör fackets öppning och avlägsna saltres-

6. Skruva på locket medsols fram till stoppet, annars

3

Om vattnets hårdhetsgrad ligger under 4 °d i
ditt bostadsområde behöver du inte fylla på
specialsalt.

fyll saltfacket helt med vatten.

ning.
Fyll på specialsalt i facket med hjälp av tratten, allt
efter finhetsgrad ligger kapaciteten mellan ca. 1,0­1,5 kg. Fyll inte på för mycket specialsalt.

Vattnet som träder ut ur saltfacket när du fyl­ler på specialsalt rinner ner i diskutrymmets
botten. Det har ingen betydelse, då vattnet
pumpas av när nästa diskprogram startas.

terna.

kan specialsalt komma in i diskvattnet. Det kan
medföra att glas inte blir riktigt glänsande. När du
har fyllt i specialsaltet, bör du därför alltid köra ett
diskprogram. På så vis spolas överflödigt salt­vatten och lösa saltkorn bort.

Allt efter saltets finhetsgrad kan det ta några
timmar tills saltet har löst upp sig i vattnet
och kontrollampan specialsalt
igen. Vattenavhärdarens inställning och där­med även saltförbrukningen är beroende på
den lokala hårdhetsgraden på vattnet.

lyser på manöverpanelen.

V

slocknar

V

SALE

SALT

SALZ

SEL

11

Påfyllning av sköljmedel

Du får glänsande porslin utan fläckar och klara glas
om du använder sköljmedel.

Du har 2 möjligheter att tillföra
sköljmedel:

• Använder du diskmedel som redan innehåller
sköljmedel tillsätter du detta i behållaren för disk­medel.
– I sådana fall måste den automatiska mat-

ningen av sköljmedel från sköljmedelsbehålla­ren vara avstängd, detta för att undvika
dubbel dosering.

• Använder du diskmedel och sköljmedel var för sig
fyller du i sköljmedlet i sköljmedelsbehållaren.
– I sådana fall måste den automatiska mat-

ningen av sköljmedel från sköljmedelsbehålla­ren vara påslagen.

– Doseringen för sköljmedlet måste vara påsla-

gen.

1

Använd endast märkessköljmedel för disk­maskiner. Fyll aldrig i andra medel (till exem­pel ättiksessens) eller maskindiskmedel i
sköljmedelsbehållaren. Det skulle kunna
skada diskmaskinen.

Påslagning och avstängning av
sköljmedelsmatningen

1. Diskmaskinen måste vara avstängd.

2. Tryck samtidigt på funktionsknapparna 1 och 2

och håll dem intryckta.

3. Tryck på Till/Från-knappen.
De aktiverade funktionsknapparnas LED-indikato­rer blinkar.

4. Tryck på funktionsknappen 3.
Multidisplayen visar den momentana inställ­ningen:

d0

d1

5. Inställningen ändras varje gång du trycker på
funktionsknappen 3.

6. Tryck på Till/Från-knappen om multidisplayen
visar den önskade inställningen. Då sparas inställ­ningen.

Sköljmedelsmatningen

är avstängd

Sköljmedelsmatningen

är påslagen

(förinställd i fabrik)

12

Påfyllning av sköljmedel

Fyll på sköljmedel om du använder maskindiskmedel
och sköljmedel var för sig:

– Innan du tar diskmaskinen i drift för första

gången

– När kontrolindikatorn

Sköljmedelsfacket befinner sig på diskmaskinluck­ans insida.

1. Öppna luckan.

2. Tryck på sköljmedelsfackets öppningsknapp med

fingrarna.

3. Öppna sköljmedelsfackets lock helt.

4. Fyll på med sköljmedel exakt upp till markeringen

“max”; detta motsvarar ca. 140 ml.

5. Fäll tillbaka och tryck på locket tills detta hakar
fast.

6. Om sköljmedel spills skall det torkas bort med en
trasa. Annars uppstår för mycket skum under disk­ningen.

H lyser på panelen.

Inställning av sköljmedelsdosering

3

1. Öppna diskmaskinsluckan.

2. Tryck på sköljmedelsfackets öppningsknapp med

3. Öppna sköljmedelsfackets lock helt.

4. Ställ in doseringen.

5. Fäll tillbaka och tryck på locket tills detta hakar

6. Om sköljmedel spills skall det torkas bort med en

Vid sköljning doseras sköljmedlet automa­tiskt. Doseringen kan ställas in mellan 1-6.
Standardmässigt är doseringen inställd på
“4”. Ändra endast på doseringen när glas
och porslin uppvisar mjölkiga fläckar eller när
intorkade vattendroppar är synliga.

fingrarna.

fast.

trasa.

13

Vid dagligt bruk

• Måste grovt salt eller sköljmedel fyllas på?

• Sortera bestick och övrig disk i diskmaskinen

• Fyll på diskmedel

• Välj lämpligt diskprogram för bestick och övrig
disk

• Starta diskprogrammet

Sortering av bestick och övrig disk

1

• Innan du sorterar disken, bör du:

• Iaktta vid sorteringen av bestick och övrig disk:

Rengöringssvampar, hushållstrasor och
samtliga föremål som kan suga upp vatten
får inte rengöras i diskmaskinen

får inte diskas i diskmaskinen: lämpar sig endast delvis för diskning i diskmaskinen:

– Bestick med skaft av trä, horn, porslin

eller pärlemor
– Ej värmebeständiga plastdelar
– Äldre bestick, vars kitt

är känsligt för värme
– Limmade disk- eller besticksdelar
– Föremål av tenn- resp. koppar
– Blykristallglas
– Ståldelar som lätt rostar
– Trä-/frukostbrädor
– Konstnärliga föremål

– avlägsna större matrester.
– ställa grytor med inbrända matrester i vatten.

– Bestick och övrig disk får inte hindra sprutar-

marnas rörelser.

– Föremål som muggar, glas, grytor etc. sorteras

med öppningen neråt. Därmed förhindras att
vatten kan samlas i dem.

– Besticksdelar och övrig disk får inte ligga i var-

andra eller staplas över varandra.

– För att undvika att glas ska gå sönder får gla-

sen inte stöta mot varandra

– Små föremål (t.ex. lock) läggs i bestickskorgen

.

Följande typ av bestick/disk

– Stengodsporslin får endast diskas i diskmaskin om till-

verkaren uttryckligen intygar att det lämpar sig för det.

– Glasyrdekor kan efter många omgångar i diskmaskinen

blekna.

– Silver- och aluminiumdelar tenderar att missfärgas vid

diskning, matrester såsom äggvita, äggula, senap föror­sakar ofta missfärgningar och fläckar på silver. Därför
måste silver alltid omedelbart sköljas av och matrester
avlägsnas om det inte diskas direkt efter användningen.

– Somligt glas kan bli matt efter många omgångar i disk-

maskinen.

14

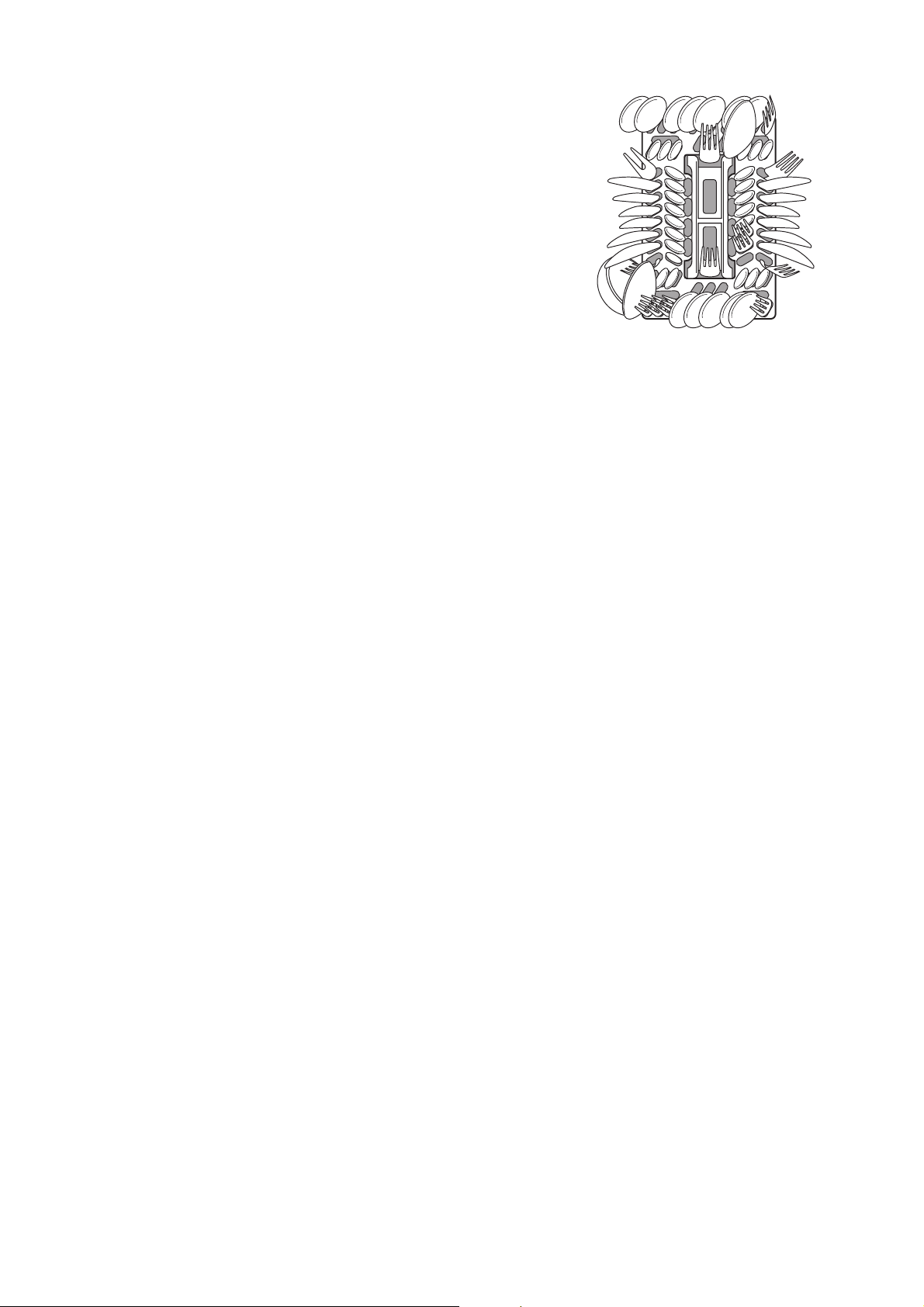

Sortering av besticken

1

För att alla besticksdelar ska spolas med vatten, bör
du

1. sätta gallerinsatsen på bestickskorgen

2. placera korta knivar, gafflar och skedar i besticks-

Några diskmaskinsmodeller har bestickkorgar utan
bestickgaller.

Långa, spetsiga besticksdelar i besticks­korgen är farliga, i synnerhet för barn (se
säkerhetsanvisningar). De måste därför läg­gas i överkorgen.

korgens gallerinsats med skaftet nedåt.

15

Sortera grytor, pannor och stora
tallrikar

Större och starkt nedsmutsad disk sorteras i den
undre korgen (Tallrikar med upp till 29 cm diameter.)

Diskmaskinen är utrustad med en av följande två
underkorgar:

Variant 1: Underkorgens bakre tallriksin­sats är uttagbar

3

För att lättare kunna placera större föremål
kan

- den bakre tallriksinsatsen tas ut ur
underkorgen.

- bestickkorgen i underkorgen skjutas i sidled.

Variant 2: Underkorgens bakre tallriksin­sats är hopfällbar

3

För att lättare kunna placera större föremål
kan,

- den bakre tallriksinsatsens båda rader fällas
ihop.

- bestickkorgen i underkorgen skjutas i sidled.

16

Sortera muggar, glas och kaffeser­vis

Små, ömtåliga föremål och långa, spetsiga besticks­delar sorteras i den övre korgen.

• Sortera disken på och under de uppfällbara ytorna
för muggar så att diskvattnet kan nå all disk.

• Ytorna för muggar kan fällas upp när höga före­mål ska diskas.

• Vin-, champagne- samt konjaksglas ställs resp.
hängs i urtagen som finns på muggarnas förva­ringsytor.

• Glas, bägare osv. kan även ställas på de båda
raderna av piggar till vänster i överkorgen.

Överkorgen kan ställas in på o lika
höjder

Diskens maximala höjd i

överkorgen underkorgen

vid

upplyft överkorg 22 cm 30 cm

vid nedsänkt överkorg 24 cm 29 cm

3

Nedsänkning av överkorgen:

1. Dra ut överkorgen helt.

2. Lyft överkorgen i handtaget och för den uppåt så

Lyftning av överkorgen:

1. Dra ut överkorgen helt.

2. Lyft överkorgen i handtaget och för den uppåt så

Höjdinställningen kan även företas när kor­garna är fulla.

långt det går och sänk den sedan rakt nedåt.
Överkorgen glider in i spåret för det nedre läget.

långt det går och sänk den sedan rakt nedåt.
Överkorgen glider in i spåret för det övre läget.

17

Påfyllning av diskmedel

1

Fyll på diskmedel:

Innan ett diskprogram startar (inte för fördiskpro­gram). Diskmedlet avges till vattnet under program­met.

2

Diskmedelsfacket befinner sig på luckans insida.

1. Om luckan är stängd:

2. Fyll på diskmedel i diskmedelsbehållaren. Marke-

3. Fäll tillbaka och tryck på locket tills detta hakar

3

Använd endast maskindiskmedel.

Beakta tillverkarens rekommendationer för
dosering och förvaring av diskmedlet på för­packningen.

Tryck på öppningsknappen (1).
Luckan öppnas.

ringslinjerna hjälper dig vid doseringen:
“20” motsvarar ca. 20 ml diskmedel,
“30” motsvarar ca. 30 ml diskmedel.

fast.

Vid mycket smutsad disk fyller man på extra
diskmedel i sidokammaren (2). Detta disk­medel aktiveras redan under fördisken.

18

Användning av “3 i 1”/ Kombi disk­medelstabletter

Allmänna råd

Dessa tabletter har en kombinerad funktion av disk­medel, spolglans och salt.

1. Före användning, kontrollera att vattnets hård­hetsgrad i ditt område är sådan att dessa produk­ter lämpar sig för användning enligt
diskmedelstillverkarens anvisningar (på produkt­förpackningen).

2. Dessa produkter får endast användas enligt disk­medelstillverkarens anvisningar.

1

3. Skulle problem uppstå vid användning första

Tabletterna ska inte läggas på diskmaski­nens botten eller i bestickkorgen efter­som detta ger ett dåligt diskresultat.
Tabletterna ska läggas i diskmedels­facket.

gången av “3 i 1”-produkter, vänligen kontakta
diskmedelstillverkarens kundtjänst (telefonnumret
anges på produktförpackningen).

Kompaktdiskmedel

Maskindiskmedel delas in i två grundtyper utifrån sin
kemiska sammansättning:

– vanliga, alkaliska maskindiskmedel med frä-

tande beståndsdelar.

– lågalkaliska kompaktdiskmedel med natur-

liga enzymer.

2

Diskprogram i 50 °C tillsammans med kom­paktdiskmedel skonar både miljön och din
disk, eftersom dessa diskprogram är speciellt
anpassade efter de smutslösande egenska­perna hos enzymer i kompaktdiskmedel.
Därför når diskprogram i 50 °C tillsammans
med kompaktdiskmedel samma resultat som
annars nås med vanliga program vid 65 °C.

Kompaktdiskmedel i tablettform

3

De olika tillverkarnas kompaktdiskmedel i
tablettform löser sig olika snabbt. Därför

kan vissa tabletter inte utveckla hela sin kraft
i kortprogram. Kör därför diskprogram med
avspolning om du använder tabletter.

Extra tips

Vid användning av kombinerade produkter är kontroll­lamporna för spolglans och salt inte längre till någon
nytta. Det kan därför vara lämpligt att stänga av spol­glansfunktionen – observera att endast vissa diskma­skiner är utrustade med denna funktion – samt att
välja lägsta möjliga inställning för vattnets hårdhets­grad.

För mer information, se bruksanvisningen.

Vid byte till användning av vanligt diskmedel rekom­menderar vi att:

• både salt- och spolglansfacket fylls upp.

• högsta möjliga inställning för vattnets hårdhets­grad ställs in och att diskmaskinen får gå tom i tre
normala diskcykler.

• inställningen för vattnets hårdhetsgrad därefter
åter ställs in till de förhållanden som råder i aktu­ellt område (enligt bruksanvisningen).

19

Välj diskprogram (programtabell)

Välj ut lämpligt diskprogram med hjälp av den här
tabellen:

Typ av
diskgods:

Extra:

Typ av
smuts:

Lämpligt
diskprogram:

Tryck på pro­gramknap­pen:

Programför-

1)

lopp:

Förbruk­ningsvärden

2)

- -

kraftigt
nedsmutsat,
intorkade matre­ster, särskilt ägg­vita och stärkelse

Mat- och kokkärl

normalt
nedsmutsat,
intorkade matre­ster

för disk som är
känslig för värme

normalt
nedsmutsat

särskilt lämpligt
för kompaktdisk­medel

Kaffe- och des-

sertporslin

för ömtåligt glas -

lätt
nedsmutsat

Alla typer av

diskgods

Använt porslin
som ställs i disk­maskinen för att
diskas vid en
senare tidpunkt.



bae 3)fK

avspolning
diskning
2x mellasköljning
slutsköljning
torkning



avspolning
diskning
mellansköljning
slutsköljning
torkning

avspolning
diskning
mellansköljning
slutsköljning
torkning

­diskning
mellansköljning
slutsköljning

-

avspolning

-

-

-

-

Disktid 110 - 120 minuter 89 - 99 minuter 110 - 120 minuter 37 minuter 12 minuter
Energi 1,75 - 1,95 kWh 1,05 - 1,25 kWh 0,95 - 1,05 kWh 0,8 kWh < 0,1 kWh
Vatten 19 - 21 liter 14 - 16 liter 13 - 15 liter 11 liter 4 liter

1)

Vissa avsnitt i diskprogrammen är lite mindre tysta, då disken vid vissa avsnitt spolas av kraftigare under en kort tid för

bättre rengöring.

2)

Förbrukningsvärdena har beräknats under normerade förhållanden. De beror på hur fyllda korgarna är. Avvikelser kan dä

för förekomma under verkliga förhållanden.

3)

Testprogram

20

Starta diskprogrammet

1. Kontrollera om bestick och den övriga disken är så

sorterad i diskmaskinen att sprutarmarna kan röra
sig fritt.

2. Öppna vattenkranen helt.

3. Stäng luckan.

4. Tryck på till/från-knappen

M. Till/från-knappens

M lampa lyser.

5. Tryck på programknappen för önskat program
(se "programtabell").
Programindikeringen lyser. Efter ungefär 6 sekun­der startar det valda diskprogrammet. På multidis­playen syns den beräknade resterande gångtiden
för programmet som varierar allt efter diskmängd.
Då styrningen av diskmaskinen automatiskt
anpassar programmet (diskmängd, grad av ned­smutsning, etc.) kan nedräkningen av den återstå­ende gångtiden eventuellt stoppas eller
korrigeras.

3

Om felmeddelanden syns på multidisplayen
efter programmets start, läs avsnittet "Vad
gör man om...".

Diskprogrammet byts/avbryts/
avbryts helt

3

Byte av diskprogram

3

Vill Dy byta diskprogrammet vid en senare tidpunkt,
gör så här:

1. Tryck på knappen för det nya diskprogrammet och

2. Efter några sekunder blinkar endast indikeringen

Byt eller avbryt ett pågående diskprogram
endast om det är absolut nödvändigt. När
diskmaskinen åter stängs värms den
inkomna luften upp och utvidgar sig. Därige­nom kan vatten komma in i bottenvannan
och eventuellt utlösa vattenskyddssystemet.

Vill du byta diskprogrammet inom de 6 första
sekunderna efter programvalet, så tryck kort
på knappen för det nya diskprogrammet.

håll den nedtryckt. Nu blinkar indikeringarna för
båda diskprogrammen.

för det nya diskprogrammet. Släpp program-knap­pen och det nya diskprogrammet startar.

Avbrott av diskprogrammet genom att
diskmaskinens lucka öppnas

1

1. Diskmaskinens lucka öppnas. Diskprogrammet

2. Indikeringen för det pågående diskprogrammet

3. Luckan stängs. Diskprogrammet fortsätter.

När luckan öppnas kan het ånga strömma ut.
Risk för brännskador! Öppna luckan försik­tigt.

stoppas.

slocknar.

Avbrott av diskprogrammet

1. Tryck på knappen för det pågående diskprogram-

met och håll den nedtryckt. Programindikeringen
för det pågående diskprogrammet blinkar i några
sekunder och slocknar därefter.

2. Släpp programknappen, diskprogrammet avbryts.

3

När du stänger av diskmaskinen avbryts det
valda diskprogrammet endast tillfälligt. När
du sätter på diskmaskinen igen fortsätter
diskprogrammet.

Inställning eller ändring av startför­dröjningen

Med startfördröjningen kan du ställa in när ett disk­program ska starta inom de närmaste 19 timmarna.

Startfördröjningen ställs in:

1. Tryck på TILL/FRÅN-knappen ON/OFF.

2. Tryck på knappen

efter vilka diskprogrammet ska starta blinkar på
multidisplayen.

3. Tryck på knappen för önskat diskprogram. Nu

syns antalet timmar konstant på multidisplayen.
Timantalet är inprogrammerat.

4. När den inställda tiden har gått ut startas diskpro-

grammet automatiskt.

Startfördröjning ändras:

Sålänge diskprogrammet inte har startats kan du

ändra startfördröjningen genom att trycka på knap-

pen för

I.

I så ofta tills antalet timmar,

21

Diskmängdidentifiering

När ett diskprogram startas och det endast finns lite
disk i den övre och/eller den undre korgen, så anpas­sas diskvattenmängden och diskprogrammets längd
till diskmängden med hjälp av en intelligent elektro­nik. Därigenom kan man snabbt och ekonomiskt
diska även mindre mängder disk. Vid den halva
mängden disk (servis för 6 personer) sparas upp till 2
liter vatten och 0,2 kWh energi.

Diskmaskinens avstängning

Stäng inte av diskmaskinen förrän multidisplayen
visar “0” som resterande gångtid på diskprogrammet.

1. Tryck på TILL/FRÅN-knappen

knappens

1

2. Öppna luckan försiktigt.

a lampa slocknar.

När du öppnar luckan omedelbart efter pro­grammets slut kan het ånga strömma ut.
Därför:

a. TILL/FRÅN-

Utplockning av disk

3

• Het disk är känslig för stötar. Låt den därför svalna
innan du plockar ut den.

• Låt disken vara kvar i diskmaskinen ca. 15 minuter
efter programmets slut för att svalna och torka.

• Töm först den undre korgen och därefter den
övre. Därmed förhindras att vatten droppar ner
från den övre korgen på disken i den undre korgen
och förorsakar vattenfläckar.

22

Skötsel och rengöring

1

• Rengör vid behov diskmaskinens manöverdelar

• Kontrollera med jämna mellanrum om diskmaski-

Använd under inga omständigheter repan­derengöringsmedel eller aggressiva rengö­ringsmedel.

endast med en mjuk trasa och varmt, rent vatten.

nens diskutrymme, lucktätningen och vattentillop­pet är nedsmutsade – rengör vid behov.

Silarnas rengöring

3

1. Öppna luckan, dra ut den undre korgen.

2. Diskmaskinens silsystem består av grov-/finsil,

3. Vrid handtaget motsols ¼ varv och ta ut det.

Silarna i botten på maskinens diskutrymme
är i hög grad självrenande.
De bör ändå kontrolleras och rengöras
ibland. Smutsiga silar påverkar diskresulta­tet.

mikrosil och en plan finsil. Med mikrosilens hand­tag kan hela systemet lyftas upp och tas ut.

4. Ta grov-/finsilen (1) i handtagsöglan och dra ut
den från mikrosilen (2).

5. Rengör alla silarna grundligt under rinnande vat­ten.

6. Ta ut den plana finsiler (3) ur botten på maskinens
diskutrymme och rengör den grundligt på båda
sidorna.

7. Sätt tillbaka den plana finsiler i diskutrymmets bot­ten.

8. Sätt tillbaka grov-/finsilen i mikrosilen och sätt ihop
silarna.

9. Sätt in silkombinationen och fäst den genom att
vrida handtaget medsols till stoppet. Se till att den
plana finsilens kant ligger an ordentligt mot diskut­rymmets botten.

1

Man får absolut inte använda maskinen utan
att silarna sitter på plats.

23

Vad gör man när...

Försök att åtgärda mindre störningar på diskmaski­nen själv med hjälp av den här anförda informatio­nen. Om du ändå anlitar AB Elektroservice för en av
de störningar som finns upplistade här eller för fel
som uppstått pga felaktig betjäning, debiteras ser­vice-besök även under reklamationstiden.

...felmeddelanden visas.

• Om programindikeringen för det valda diskpro­grammet blinkar eller om felkod
på multidisplayen, så kan du eventuellt åtgärda
felet själv.
Efter att felen har undanröjts, tryck på knappen

Störning Möjlig orsak Åtgärd

På multidisplayen syns felko­den

(1.

Programindikeringen för det
valda diskprogrammet blinkar:
diskmaskinen får inget vatten.

På multidisplayen syns felko­den

(2.

Programindikeringen för det
valda diskprogrammet blinkar.

På multidisplayen syns felko-

(3.

den

(1 eller (2 syns

Vattenkranen är igensatt eller igenkal­kad.

Silen (om sådan finns) i vattenkranens
slangskruvkoppling är tilltäppt.

Tilloppsslangen
har inte installerats korrekt.

Vattenlåset är tilltäppt. Rengör vattenlåset.

Avloppsslangen
har inte installerats korrekt.

Vattenskyddssystemet har reagerat.

för diskprogrammet som påbörjats. Diskprogram­met fortsätter. Om felkoden syns på nytt – kon­takta kundtjänst.

• Vid alla andra fel som visar sig – v.g. kontakta
kundtjänst och ange felkoden.

Rengör vattenkranen.

Rengör silen i slangskruvkopplingen.

Kontrollera
slanginstallationen.

Kontrollera
slanginstallationen.

Stäng av vattenkranen och kontakta
kundtjänst.

24

...problem med diskmaskinens drift uppstått.

Störning Möjlig orsak Avhjälpande

Programmet startar
inte.

I diskutrymmet syns
rostfläckar.

Pipande ljud under
diskningen.

Diskmaskinens lucka är inte
stängd ordentligt.

Stickkontakten är inte ansluten till väggutta­get.

Säkringen är defekt. Byt ut säkringen.

Vid diskmaskinsmodeller med startfördröj­ning: En starttid har förinställts.

Diskutrymmet består av rostfritt stål. Rost­fläckar i diskutrymmet beror på främmande
rost (rostpartiklar ur vattenledningen, från
grytor, bestick etc.). Avlägsna dylika fläckar
med ett vanligt rengöringsmedel för stål.

Pipljudet är betydelselöst. Använd ett annat diskmedel.

Stäng luckan.

Anslut stickkontakten till vägguttaget.

Om du vill starta diskmaskinen meddet­samma:

- Ställ starttiden på 0 timmar på maski­ner med multidisplay.

- Radera startfördröjningen på maski­ner utan multidisplay.

Diska endast bestick och övrig disk som
lämpar sig.

Stäng locket på facket för specialsalt
ordentligt.

...diskresultatet inte är tillfredsställande.

Disken blir inte ren.

• Du har inte valt rätt diskprogram.

• Disken har varit så placerad att diskvattnet inte
nått alla delar. Korgarna får inte vara för fulla.

• Silarna i botten på diskutrymmet är inte rena eller
felaktigt isatta.

• Fel diskmedel har använts eller diskmedlet är för
lågt doserat.

• Kalkavläggningar på disken: facket för specialsalt
är tomt eller vattenavhärdningen är fel inställd.

• Avloppsslangen är inte korrekt installerad.

Disken torkar inte och är glanslös.

• Inget sköljmedel har använts.

• Facket för sköljmedel är tomt.

På glasen och den övriga disken bildas
ränder, strimmor, mjölkaktiga fläckar
eller en blåskimrande beläggning.

• Använd mindre sköljmedel.

På glasen och den övriga disken finns
intorkade vattendroppar.

• Använd mer sköljmedel.

• Diskmedlet kan vara orsaken. Kontakta diskme­delstillverkarens kundservice.

25

Tekniska data

Kapacitet: Servis för 12 personer inklusive serveringsdelar

Tillåtet vattentryck:

1-10 bar (=10-100 N/cm

2

= 0.1-1.0 MPa)

Elektrisk anslutning:

Integrerbara och inbyggda diskmaskiner.

Mått: 820 – 880 x 596 x 570 (h x b x d i mm)
max. vikt: 50 kg

Fullt integrerbara diskmaskiner.

Mått: 820 – 880 x 596 x 546 - 550 (h x b x d i mm)
max. vikt: 50 kg

;

Denna apparat motsvarar följande EG-direk­tiv:

• 73/23/EEG från 19.02.1973 – lågspän­ningsdirektiv

• 89/336/EEG från 03.05.1989
(inklusive ändringsdirektiv 92/31/EEG)­direktiv om elektromagnetisk kompatibili­tet

Uppgifter om den elektriska anslutningen framgår av typskylten som befinner sig inn­anför diskmaskinsluckan på dess högra sida.

26

Anvisningar för kontrollinstitut

Kontrollen enligt EN 60704 måste göras med testprogrammet (se programtabellen) vid full maskin.
Kontrollerna enligt EN 50242 måste göras med testprogrammet (se programtabellen) vid full vattenavhärdarbe­hållare och full sköljmedelsbehållare.

Full maskin:

12 fastställda kuvert, inklusive serveringsporslin

Dosering av diskmedel: 5 g + 25 g (typ B) 20 g (typ B)

Sköljmedelsinställning: 4 (typ III) 4 (typ III)

Halvfull maskin:

6 fastställda kuvert, inklusive serveringsporslin,
varannan plats i korgarna är tom

Placeringsexempel: Överkorg

Placeringsexempel: Överkorg

Placeringsexempel: Underkorg

27

Placeringsexempel: Bestickkorg

Vissa diskmaskinsmodeller har bestickkorgar utan
galler.

28

INSTALLATIONS- OCH
ANSLUTNINGSINSTRUKTIONER

Installation av diskmaskinen

• Ställ diskmaskinen på ett fast underlag så att den
står stabilt och justera den så att den står i våg.

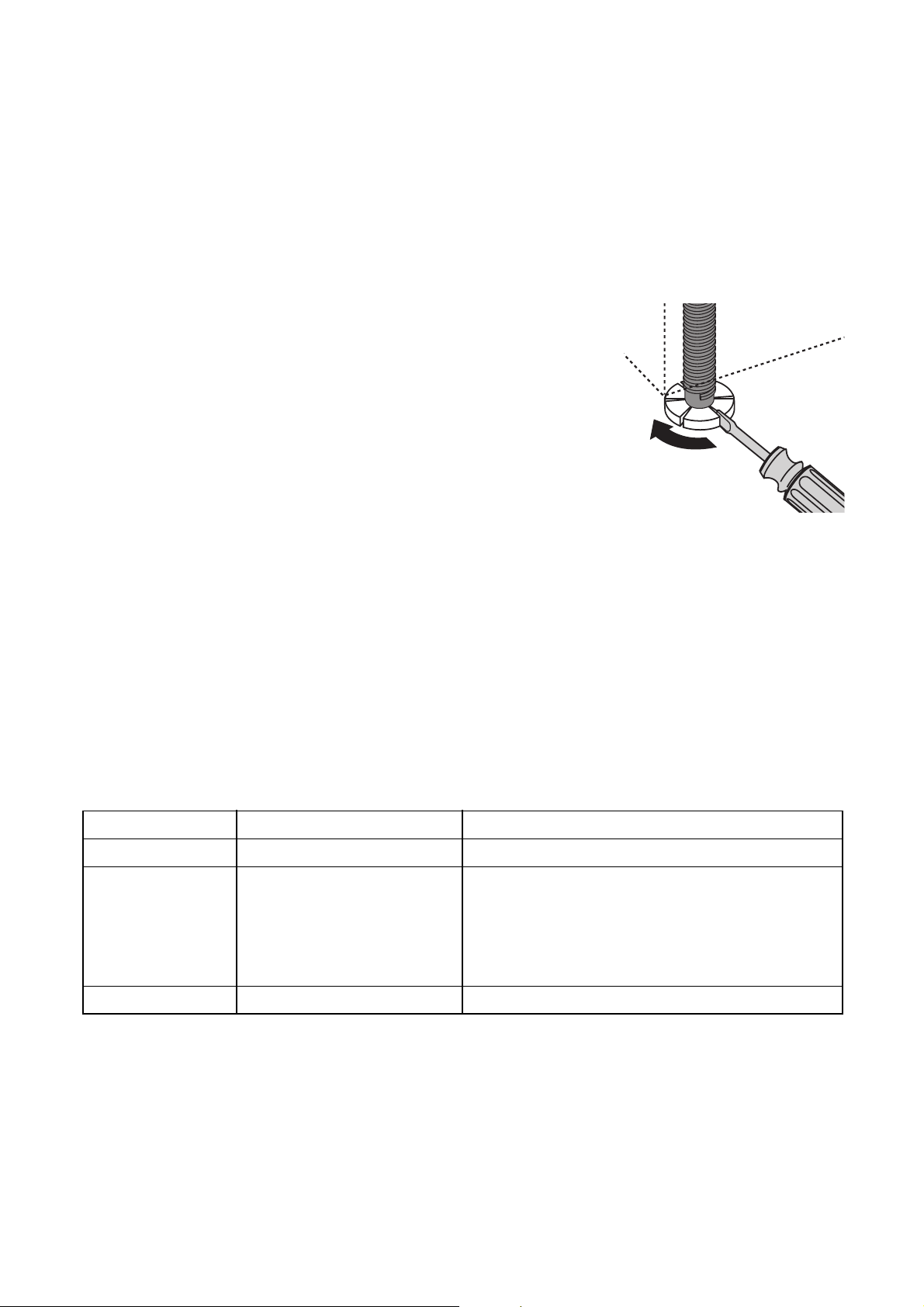

• Genom att skruva ut skruvfötterna kompenserar
du för ojämnheter i golvet och anpassar höjden på
diskmaskinen till annan inredning :
– med en skruvmejsel.

• På inbyggda, integrerbara samt helintegrerbara
diskmaskiner ställer du in de bakre fötterna framtill
på maskinen, med hjälp av en skruvmejsel.

• Se till att du lägger avloppsslangen, tillopps­slangen och elsladden i den bakre sockelindrag­ningen på ett sådant sätt att de varken kan brytas
eller klämmas av.

• Skruva fast diskmaskinen antingen i arbetsbänken
eller i den angränsande köksinredningen. Detta är
absolut nödvändigt för att tippskyddet ska kunna
garanteras.

Installera diskmaskinen enligt följande, beroende på utförande:

Integrerbar diskmaskin

(se bifogad monteringsmall)

3

Bredd: 591 – 594 mm
Tjocklek: 16 – 24 mm
Höjd:

(variabel)

Vikt: max. 8 kg

1

Fronten kan förses med en trä- eller köksin­redningslucka med följande mått:

beroende av - nischhöjd

- sockelhöjd

- anpassning till angränsande köksinredning
Det exakta höjdmåttet får du genom att mäta höjden
på den angränsande köksinredningen där diskmaski­nen ska installeras.

Om köksluckan är längre än 600 mm kan du
inte öppna diskmaskinsluckan helt (köks­luckan går emot sockeln).
Då måste du antingen såga ur sockeln (se
monteringsmallen) eller använda beslagssat­sen för extralång lucka BLT 60. Denna
beställer du under reservdelsnumret 911 239

008.

29

Inbyggd diskmaskin

(se bifogad monteringsanvisning)

Fristående maskiner

1

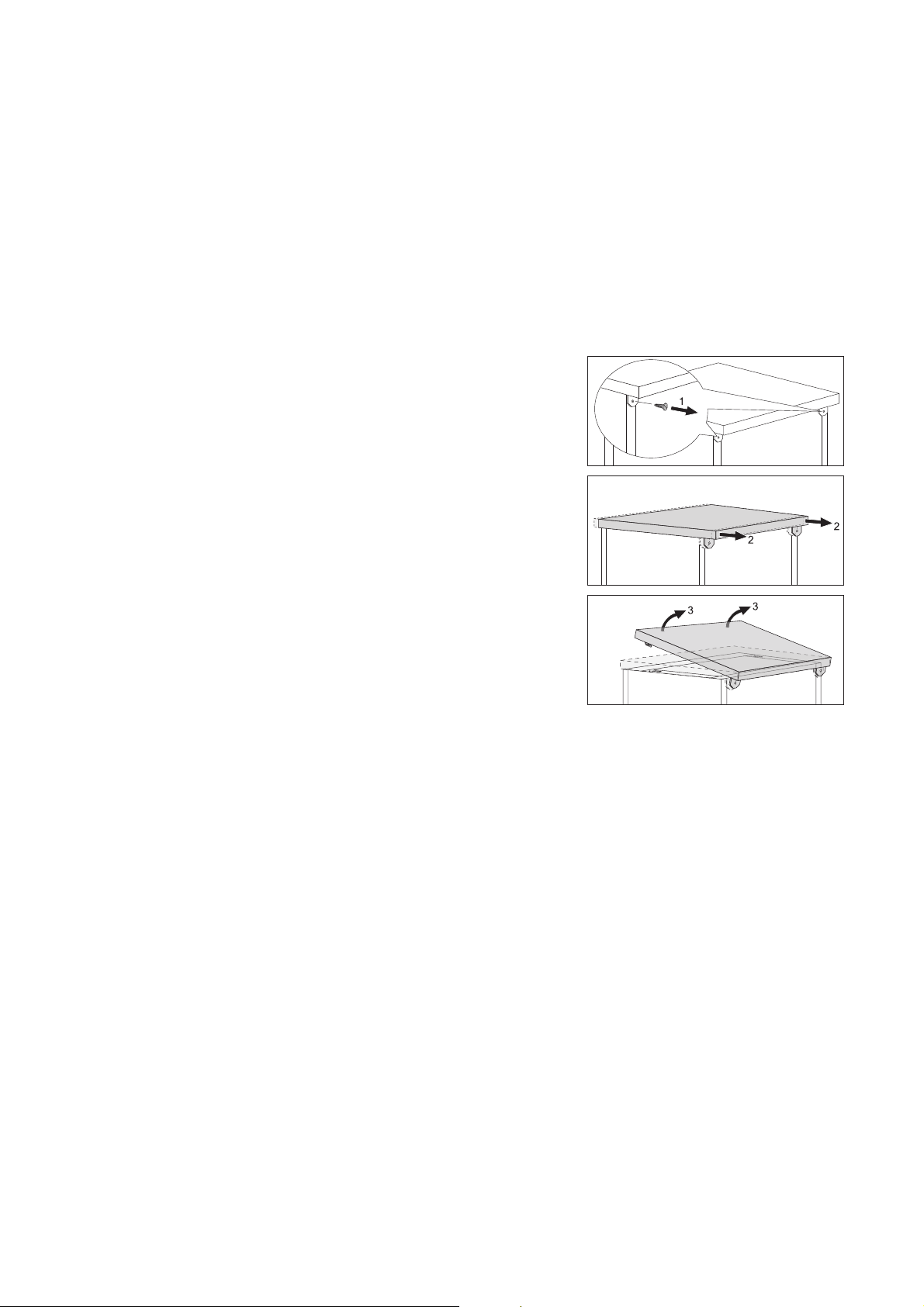

Om diskmaskinen ska placeras under en arbetsbänk
tar du bort diskmaskinens originaltoppanel på föl­jande sätt:

1. Skruva ur skruvarna ur fästpunkterna på baksidan

2. Skjut maskinens toppanel ca 1 cm bakåt (2).

3. Lyft upp toppanelen framtill (3) och ta bort den.

Kan installeras utan ytterligare fastsättning.
Om du ställer diskmaskinen direkt bredvid en
gas- eller fastbränsleeldad spis måste du
sätta en värmeisolerad, inte brännbar platta
mellan spisen och diskmaskinen i höjd med
överkanten på bänkskivan (djup 57,5 cm).
Den del av plattan som är riktad mot spisen
ska vara försedd med aluminiumfolie.

(1).

1

3

Om diskmaskinen senare ska användas som
fristående maskin igen, måste du sätta till­baka orignaltoppanelen.

Du kan inte justera sockeln på fristående
maskiner.

30

Anslutning av diskmaskinen

Vattenanslutning

Diskmaskinen har säkerhetsanordningar för att för­hindra att sköljvatten tränger tillbaka i dricksvatten­ledningen och uppfyller gällande vattentekniska
säkerhetsföreskrifter.

• Diskmaskinen kan anslutas till kallvatten och till
varmvatten upp till max. 60 °C.

• Diskmaskinen får inte anslutas till öppna varmvat­tenapparater och genomströmningsvärmare.

Tillåtet vattentryck

Lägsta tillåtna vattentryck:
1 bar (=10 N/cm

Högsta tillåtna vattentryck:
10 bar (=100 N/cm

2

=100 kPa)

2

=1 MPa)

Vid vattentryck under 1 bar skall man rådfråga en installatör.

Vid mer än 10 bar vattentryck måste man förkoppla en tryckreduce­ringsventil (kan köpas i fackhandeln).

Anslut tilloppsslangen

1

3

• Om längre slangar behövs än de som bifogas,

Tilloppsslangen får vid anslutningen inte
bockas, klämmas eller vara ihoprullad.

Anslut tilloppsslangen med slangförskruv­ningen (ISO 228-1:2000) till en vattenkran
med utvändig (¾ tum) gänga. Slangförskruv­ningens mutter skall endast dras åt för
hand.

För anslutning av vatten, rekommenderar vi
installation av en extra vattenkran eller mon­tera en anslutning till en befintlig kran.

skall man använda sig av de i handeln förekom­mande VDE-tillåtna kompletta slangsatserna:
– Slangsats “WRflex 100” (E-nr.: 911 239 034)
– Slangsats “WRflex 200” (E-nr.: 911 239 035)

31

3

Följande avsnitt gäller endast diskmaskiner
med magnetventil vid slangförskruvningen till
vattenkranen:

Tilloppsslang med magnetventil

Efter anslutning av den dubbelväggiga tillopps­slangen sitter magnetventilen i direkt anslutning till
vattenkranen. På så vis står tilloppsslangen under
tryck endast vid påfyllning av vatten.
Om tilloppsslangen då läcker avbryter magnetventi­len vattentillförseln och tömningspumpen i diskmaski­nen kopplas in.

1

Observera följande vid anslutning av til­loppsslangen:

– Avståndet mellan magnetventilens underkant

och uppställningsytan för diskmaskinen skall
uppgå till minst 30 cm.

– I den dubbelväggiga tilloppsslangen ligger den

elektriska ledningen för magnetventilen.
Byt varken ut tilloppsslang eller magnetventil
med vattnet påkopplat.

– Om tilloppsslangen eller magnetventilen är

skadad, dra omedelbart ut elkontakten.

– Tilloppsslang med magnetventil får bytas ut

endast av auktoriserad fackman eller kund­tjänstpersonal.

– Anslut tilloppsslang så att den aldrig ligger

högre än underkanten på magnetventilen.

32

Avloppsanslutning

Enligt Svensk Byggnorm skall avloppslangen vara
monterad sä att den på ett ställe är förd upp tillten
nivå motsvarande avloppsenhetens överkant.
Slangen ska där varad fixerad på ett betryggande
sett.

Avloppsslang

1

• Avloppsslangens anslutning:

Avloppsslangen får inte vikas eller klämmas.

– maximalt tillåten höjd: 1 meter.
– minsta nödvändiga höjd 40 cm över appara-

tens undre kant.

Förlängningsslangen

• Förlängningsslangen erhålles i fackhandeln eller
hos Distriparts. Slangens inre diameter måste
uppgå till 19 mm för att inte påverka apparatens
funktion.

• Förlängningsslangen får installeras högst 3 meter
vågrätt och den maximalt tillåtna höjden för
avloppslangens anslutning uppgår till 85 cm.

Vattenlåsanslutning

• Avloppsslangens hylsa (ø 19 mm) lämpar sig för
alla vanliga typer av vattenlås. Vattenlåsanslut­ningens yttre diameter måste uppgå till minst
15 mm.

• Avloppsslangen ska sättas fast på vattenlåset
med den bifogade slangklämman.

Avloppsanslutning på högt inbyggd disk­maskin

Ligger avloppsanslutningen på högt inbyggd diskma­skin på en höjd mindre än 30 cm över apparatens
undre kant, måste byggsatsen ET 111099520 monte­ras av service.

Vattenavlopp i diskhon (endast möjlig vid
golvapparater)

Om du vill hänga in avloppsslangen i en diskho –
använd slangknäet som kan dras på slangen. Detta
medföljer inte denna maskin och beställes från Distri­parts under reservdelsnumret ET 646 069 190.

1. Dra på knäet på avloppsslangen.

2. Se till att avloppsslangen inte glider ner från disk-

hons kant.
Stick snöret genom slangknäets hål och sätt fast
det på väggen eller på vattenkranen.

33

Vattenskyddssystem

För att skydda diskmaskinen mot vattenskador är den
utrustad med ett vattenskyddssystem.
I händelse av fel kopplas tömningspumpen in.
Så kan inget vatten rinna ut. Restvattnet i apparaten
pumpas automatiskt ur.

1

Vattenskyddssystemet fungerar också när
apparaten är avstängd – den får emellertid
inte vara bortkopplad från el-nätet.

Elektrisk anslutning

1

Vid anslutningen skall hänsyn tas till föreskrifterna
från VDE (Tyska elektroteknikers förbund) och i före­kommande fall till lokala tilläggsbestämmelser. Efter
installationen får inga spänningsförande delar eller
driftisolerade ledningar vara beröringsbara med prov­anordningen, i enlighet med EN 60335/DIN VDE

0700.

Uppgifter för den elektriska anslutningen finns på typ­skylten som sitter på diskmaskinsluckans högra
innerkant. Om maskinen är omkopplingsbar skall
dessutom hänsyn tas till uppgifterna på omkopplings­schemat, som finns i nätanslutningsdosan.

Kontrollera innan anslutningen att nätspänningen och
strömarten som finns angivna på typskylten stämmer
överens med nätspänningen och strömarten på upp­ställningsplatsen. På typskylten finns även uppgift om
vilken säkring som krävs.

In enlighet med de tekniska anslutningsvill­koren från elinstallationsföretagen måste den
fasta anslutningen till elnätet göras av en
behörig elektriker.

Dra ut stickkontakten när diskmaskinen skall skiljas
från elnätet.
Observera! Se till att det går att komma åt stickkon­takten när maskinen är installerad.
Om maskinen är fast ansluten till elnätet, måste det i
installationen finnas en allpolig frånskiljare (jord,
fas) (t.ex. en jordfelsbrytare) som gör det möjligt att
skilja maskinen från nätet. Frånskiljarens kontaktav­stånd skall vara > 3 mm.

34

Anslutningsteknik

Tillopps- och avloppsslangar samt el-sladden måste
anslutas till höger eller vänster om diskmaskinens
sida då det inte finns plats för dessa bakom appara­ten.
Nedanstående exempel på en sanitär- och el-installa­tion är endast en rekommendation. Avgörande är vill­koren på uppställningsplatsen: (existerande
anslutningar, el- resp. vattenverkets lokala anslut­ningsföreskrifter, etc...).

Vattentil­lopp

2 stutsar 45° eller raka,
ytterdiameter 19 mm, längd 30 mm

Elektrisk
ledning

Vattenav­lopp

El – anslutning

Dubbel­ventil

Vatten­avlopp

Elektrisk ledning

Vattentil­lopp

35

Konsumentkontakt

Sverige

Har du frågor angående produktens funktion eller
användning ber vi dig att kontakta vår konsumentkon­takt på tel. [phone] eller via e-mail på vår hem-
sida www.husqvarna.se

Reklamation

Sverige

Vid försäljning till konsument i Sverige gäller den
svenska konsumentlagstiftningen. Kom ihåg att

spara kvittot för eventuell reklamation.

36

373839

SERVICE OCH RESERVDELAR

Vill du beställa service, installation eller reservdelar
ber vi dig kontakta Electrolux Service på tel. 0771 ­76 76 76 eller via e-mail på vår hemsida www.hus­qvarna.se. Du kan även söka hjälp via din återförsäl­jare.

Adressen till din närmaste servicestation finner du via
www.husqvarna.se eller i telefon-katalogen Gula
sidorna under rubrik Hushållsutrustning, vitvaror ­service.

3

Innan du kontaktar service, skriv upp följande enligt
dataskylten:

Modellbeteckning ..........................................

Produktnummer .............................................

Serienummer ...................................................

Inköpsdatum ...................................................

Hur och när uppträder felet ?

Innan du beställer service, kontrollera
först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som
beskriver enklare fel och hur man kan
åtgärda dem. Observera, elektriska fel skall
alltid åtgärdas av certifierad elektriker.

822 946 558 - 00 - 0303 Med reservation för ändringar

From the Electrolux Group. The world´s No.1 choice.

Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt skogs- och trädgårdsskötsel. Mer än 55 miljoner
produkter från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder
kronor i över 150 länder runt hela världen.
