Introduction

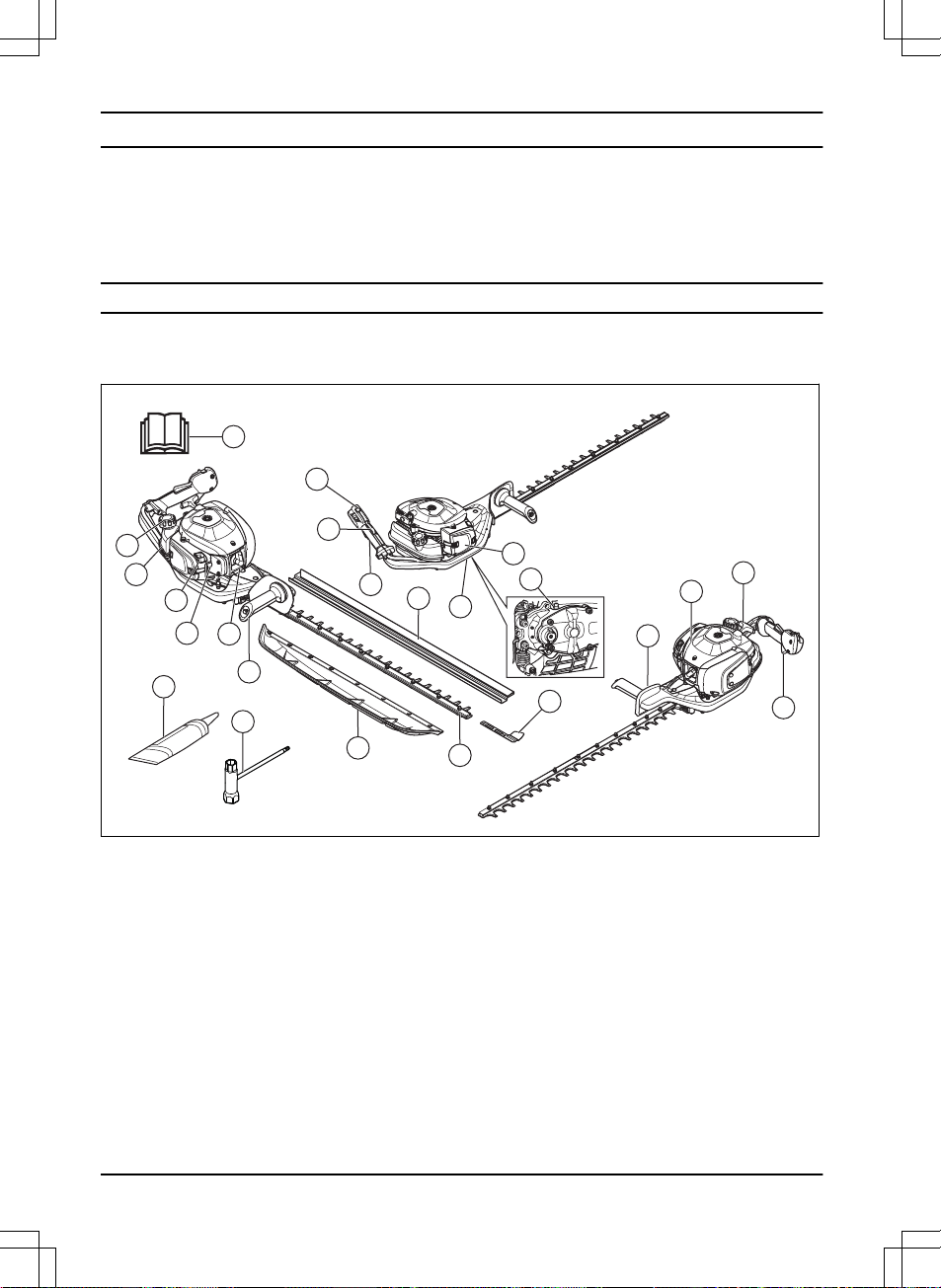

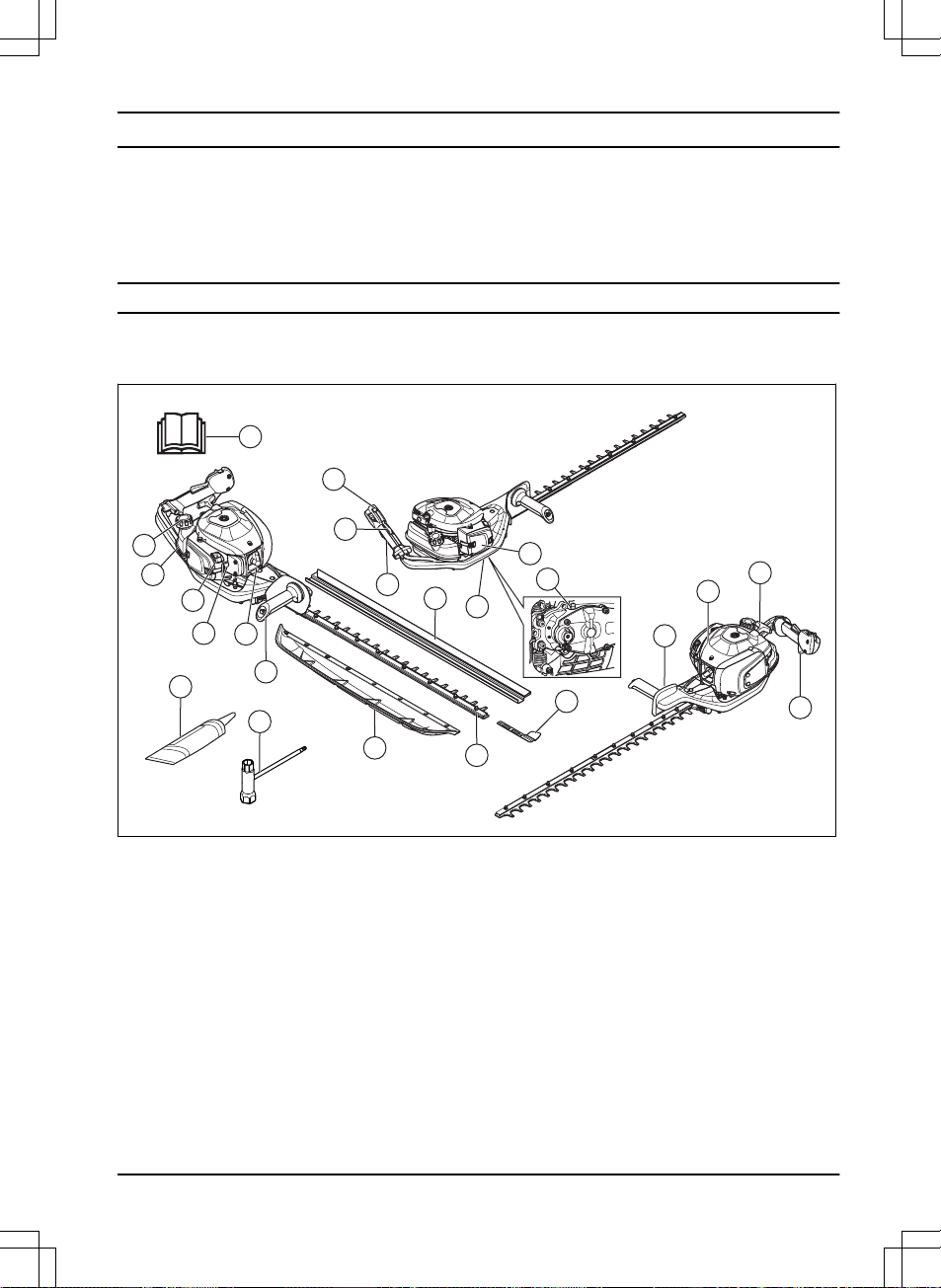

Product overview

1

23

10

9

2

3

12

4

5

18

8

7

22

6

19

20

21

15

14

11

13

17

16

1. Operator's manual

2. Fuel tank cap

3. Fuel tank

4. Choke control

5. Air purge bulb

6. Spark plug cap and spark plug

7. Front handle

8. Blade

9. Stop switch

10. Throttle trigger lockout

11. Rear handle

12. Air filter cover

13. Grease nipple

14. Cylinder cover

15. Starter rope handle

16. Transport guard

17. Hand guard

18. Throttle trigger

19. Gear housing

20. Combination wrench

21. Tube of grease

22. Leaf catcher

23. Blade tip protection

Product description

The product is a hedge trimmer with a combustion
engine.

Intended use

Use the product to cut branches and twigs. Do not use
the product for other tasks.

2 905 - 001 - 05.02.2020

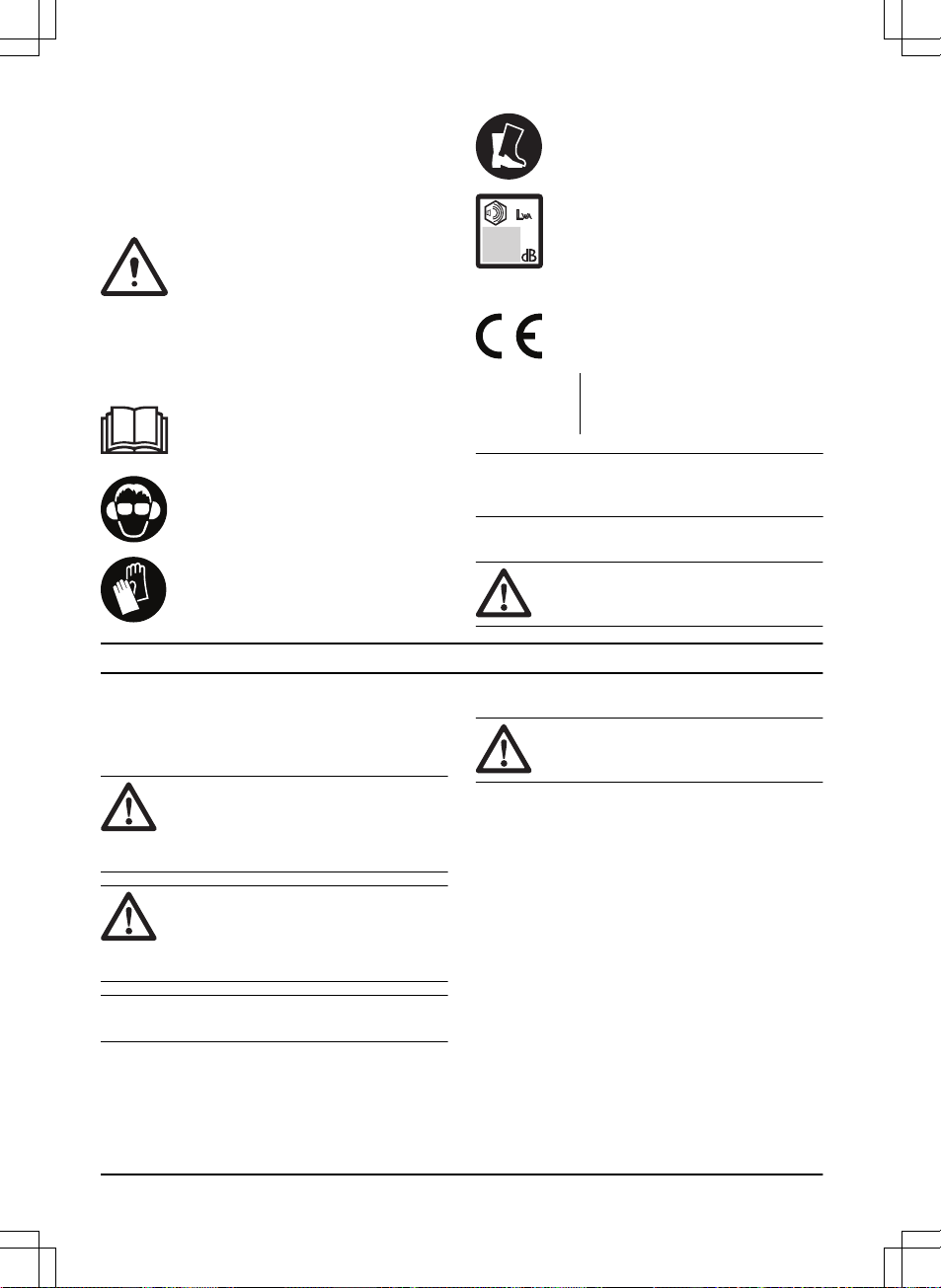

Symbols on the product

WARNING! This product is dangerous.
Injury or death can occur to the operator or
bystanders if the product is not used
carefully and correctly. To prevent injury to
the operator or bystanders, read and obey
all safety instructions in the operator's
manual.

Read the operator's manual carefully and
make sure that you understand the
instructions before use.

Use approved hearing protection and
approved eye protection.

Use approved protective gloves.

Use heavy-duty slip-resistant boots.

Noise emission to the environment refer to
the European Community's Directive. The
emission of the product is specified in the
Technical data chapter and on the label.

The product agrees with the applicable EC
directives.

yyyywwxxxx The rating plate shows serial number.

yyyy is the production year and ww is
the production week.

Note: Other symbols/decals on the product refer to
certification requirements for some markets.

Euro V Emissions

WARNING: Tampering with the engine voids
the EU type-approval of this product.

Safety

Safety definitions

Warnings, cautions and notes are used to point out
specially important parts of the manual.

WARNING: Used if there is a risk of injury or
death for the operator or bystanders if the
instructions in the manual are not obeyed.

CAUTION: Used if there is a risk of damage
to the product, other materials or the
adjacent area if the instructions in the
manual are not obeyed.

Note: Used to give more information that is necessary in
a given situation.

General safety instructions

WARNING: Read the warning instructions
that follow before you use the product.

• Incorrect or careless use of the product can turn it
into a dangerous tool that can cause serious or even
fatal injury. It is extremely important that you read
and understand the contents of this operator’s
manual.

• This product produces an electromagnetic field
during operation. This field may under some
circumstances interfere with active or passive
medical implants. To reduce the risk of serious or
fatal injury, we recommend persons with medical
implants to consult their physician and the medical
implant manufacturer before operating this product.

• Overexposure to vibration can lead to circulatory
damage or nerve damage in people who have
impaired circulation. Contact your doctor if you
experience symptoms of overexposure to vibration.
Such symptoms include numbness, loss of feeling,
tingling, pricking, pain, loss of strength, changes in
skin color or condition. These symptoms normally
appear in the fingers, hands or wrists. The risk
increases at low temperatures.

• If you encounter a situation where you are uncertain
how to proceed you should ask an expert. Contact
your dealer or your service workshop. Avoid all
usage which you consider to be beyond your
capability.

• Keep in mind that the operator is responsible for
accidents or hazards occurring to other people or
their property.

• Never allow anyone else to use the product without
first ensuring that they have understood the contents
of the operator’s manual.

• Never allow children to use or be in the vicinity of the
product. As the product is equipped with a spring-

905 - 001 - 05.02.2020 3

loaded stop switch and can be started by low speed
and force on the starter handle, even small children
under some circumstances can produce the force
necessary to start the product. This can mean a risk
of serious personal injury. Therefore remove the
spark plug cap when the product is not under close
supervision.

• Store the product out of reach of children.

• Never use the product if you are tired, if you have
drunk alcohol, or if you are taking medication that
could affect your vision, your judgement or your
coordination.

• Never use a product that is faulty. Carry out the
checks, maintenance and service instructions
described in this manual. Some maintenance and
service measures must be carried out by trained and
qualified specialists. Refer to instructions under the
heading Maintenance.

• Never use a product that has been modified in any
way from its original specification.

Safety instructions for operation

WARNING: Read the warning instructions
that follow before you use the product.

• Never use the product in extreme weather conditions
such as severe cold, very hot and/or humid climates.

• Faulty blades can increase the risk of accidents.

• Ensure that no people or animals comes closer than
15 m / 50 ft while you work.

• Observe your surroundings and make sure that there
is no risk of people or animals coming into contact
with the cutting equipment.

• Inspect the working area. Remove any objects that
could be thrown out.

• Always ensure you have a safe and stable working
position.

• Never leave the product unsupervised with the motor
running.

• Make sure that your hands and feet do not come
near the cutting unit when the engine is running.

• If anything jams in the blades while you are working,
switch off the engine and wait until it has stopped
completely before cleaning the blades. Disconnect
the spark plug cap from the spark plug.

• When the engine is switched off, keep your hands
and feet away from the cutting unit until it has
stopped completely.

• Watch out for stumps of branches that can be thrown
out during cutting.

• Listen out for warning signals or shouts when you
are wearing hearing protection. Always remove your
hearing protection as soon as the engine stops.

• Never work from a ladder, stool or any other raised
position that is not fully secured.

• Always use both hands to hold the product. Hold the
product in front of your body.

• If any foreign object is hit or if vibrations occur stop
the product immediately. Disconnect the spark plug
cap from the spark plug. Check that the product is
not damaged. Repair any damage.

• Ensure that the spark plug cap and ignition lead are
undamaged to avoid the risk of electric shock.

• Check that all nuts and screws are tight.

• Make sure the gearbox is lubricated correctly. Refer
to

To lubricate the gear housing on page 12

.

• The gearbox gets hot when the product has been in
use. To avoid burning yourself do not touch the
gearbox.

• All covers and guards must be fitted before starting.

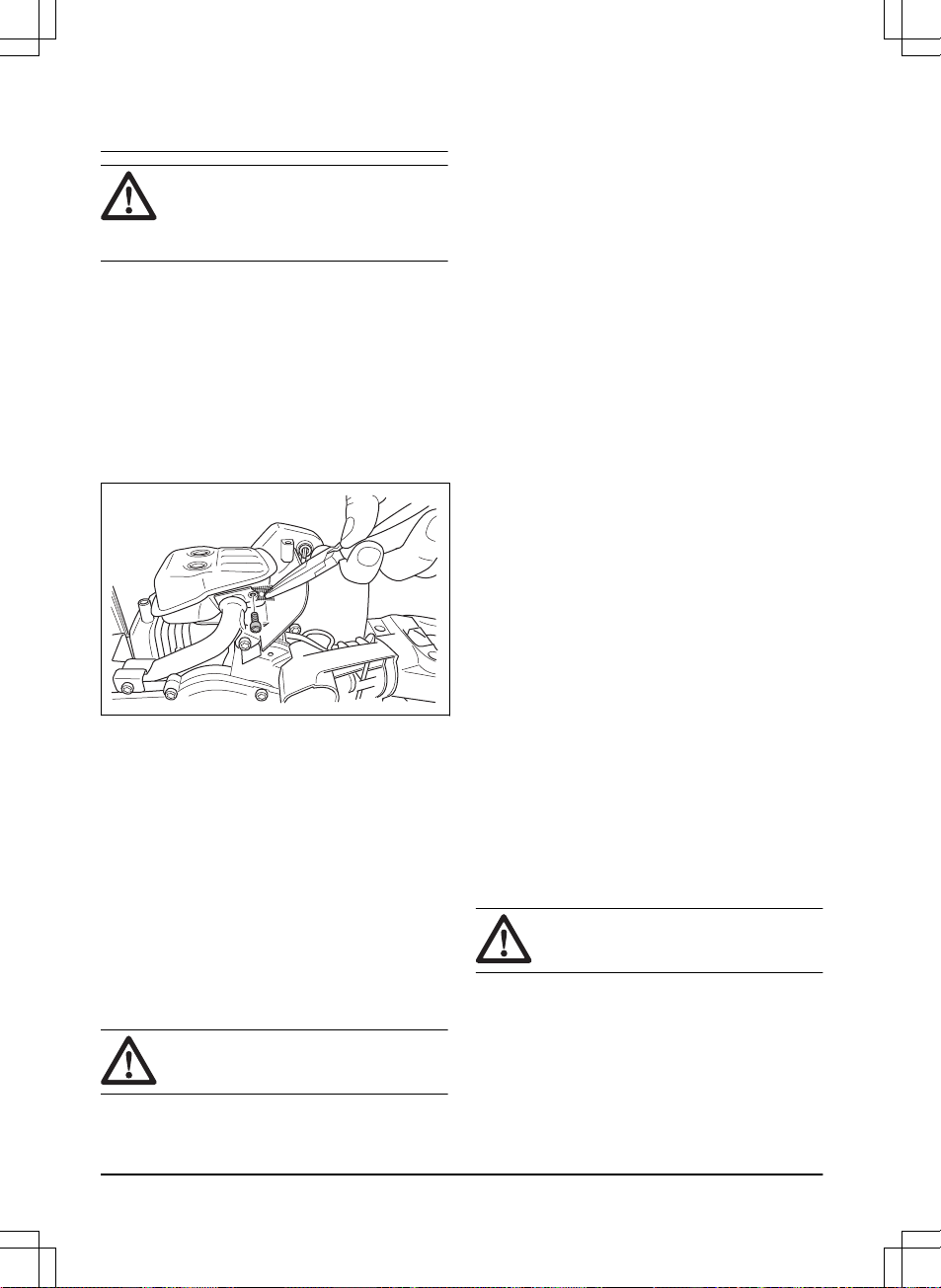

• If the blades get stuck, they can be loosened by
sticking the combination wrench into the gearbox.
Stick the combination wrench into the gearing and
turn it back and forth. Refer to

To examine the

blades on page 12

.

• The transport guard should always be fitted to the
cutting unit when the product is not in use.

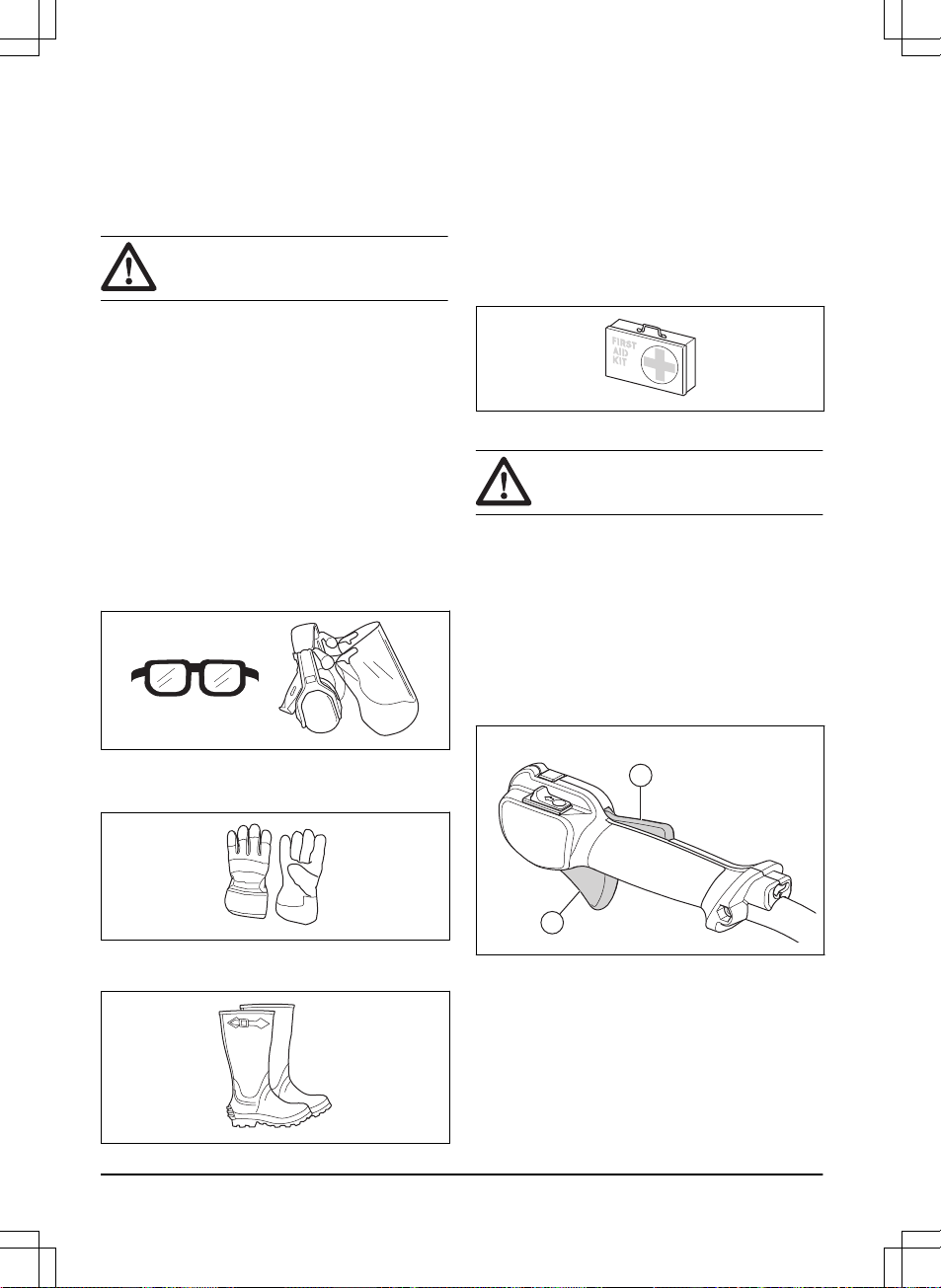

Personal protective equipment

WARNING: Read the warning instructions
that follow before you use the product.

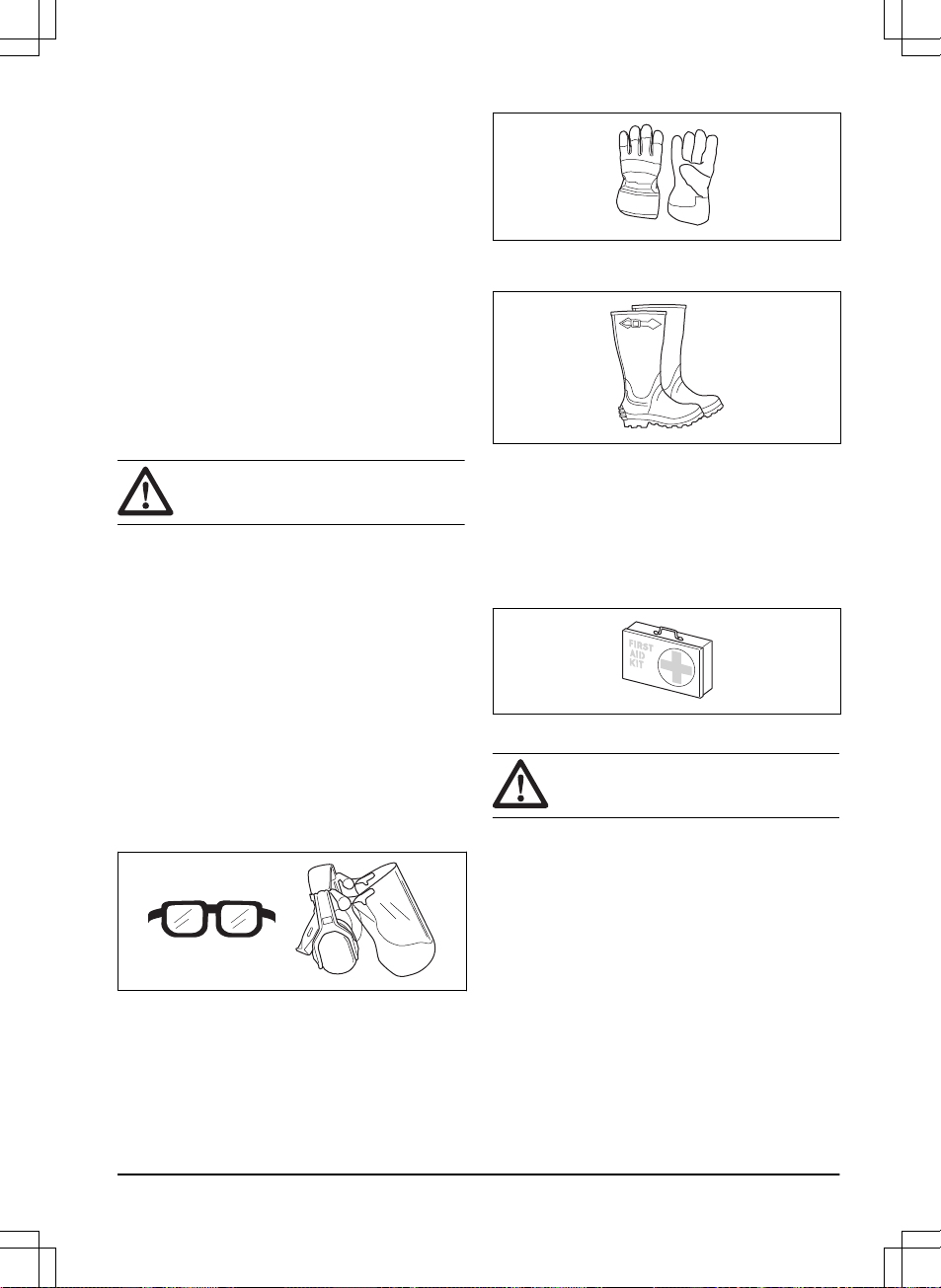

• Always use approved personal protective equipment
when you use the product. Personal protective
equipment cannot fully prevent injury but it
decreases the degree of injury if an accident does
occur. Let your dealer help you select the right
equipment.

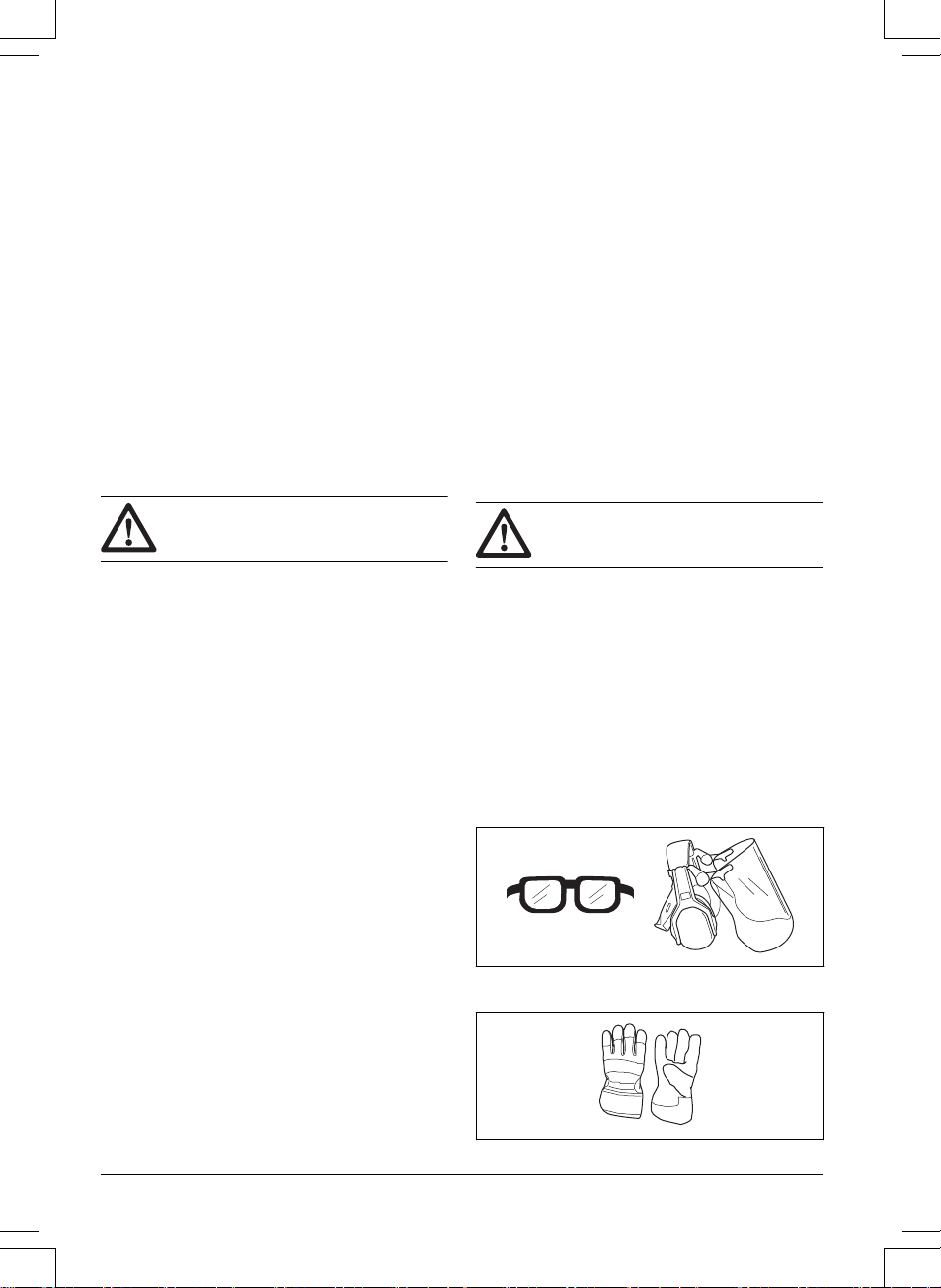

• Use approved hearing protection that provides
adequate noise reduction. Long-term exposure to
noise can result in permanent hearing impairment.

• Use approved eye protection. If you use a visor, you
must also use approved protective goggles.
Approved protective goggles must comply with the
ANSI Z87.1 standard in the USAs or EN 166 in EU
countries.

• Use gloves when necessary, for example when you
attach, examine or clean the cutting equipment.

4

905 - 001 - 05.02.2020

• Use sturdy non-slip boots or shoes.

• Use clothing made of a strong fabric. Always use
heavy, long pants and long sleeves. Do not use
loose clothing that can catch on twigs and branches.
Do not wear jewelry, short pants, sandals or go with
bare feet. Put your hair up safely above shoulder
level.

• Keep first aid equipment close at hand.

Safety devices on the product

WARNING: Read the warning instructions
that follow before you use the product.

• Do not use a product with defective safety devices.

• Do a check of the safety devices regularly. If the
safety devices are defective, speak to your
Husqvarna service agent.

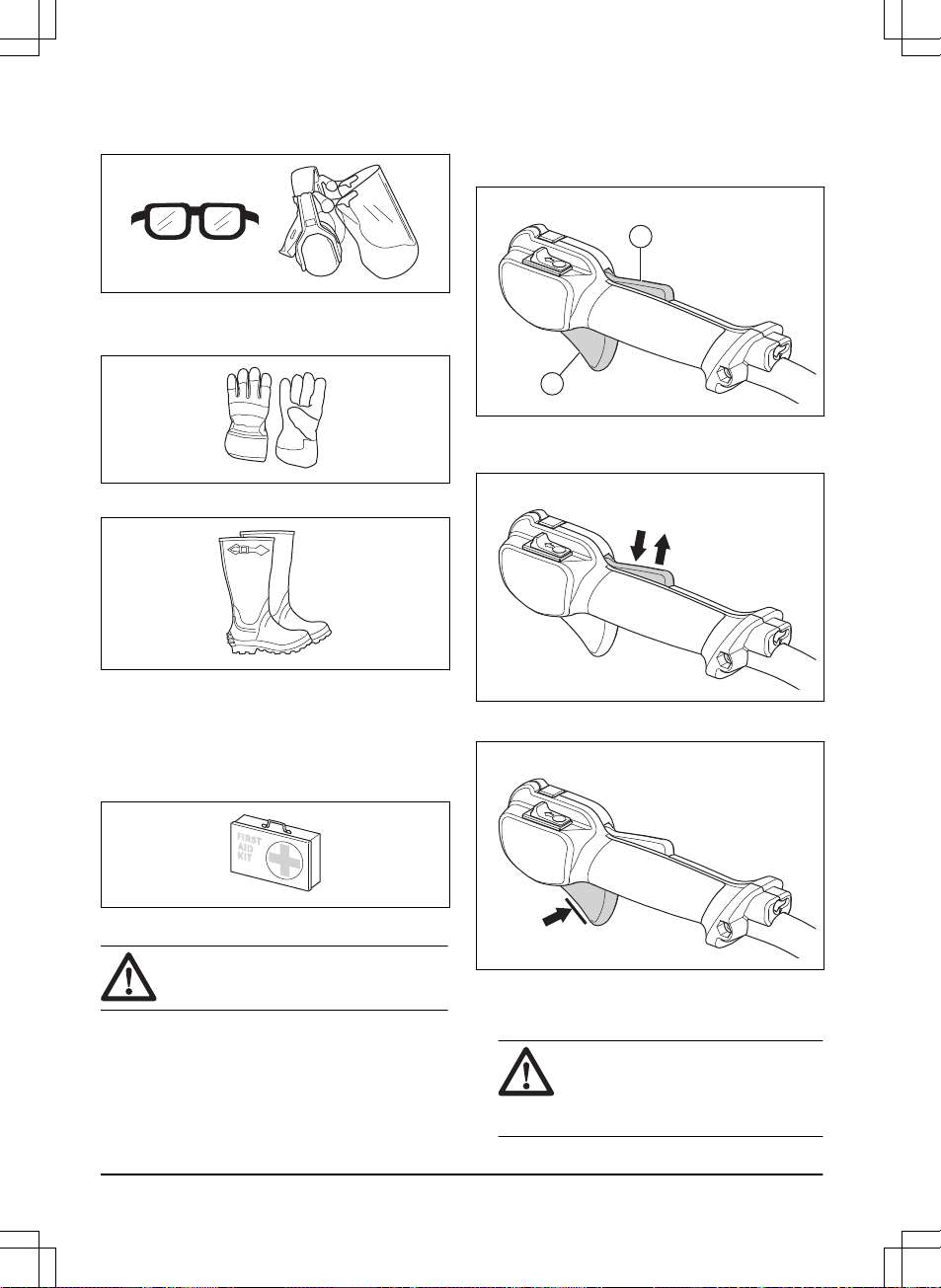

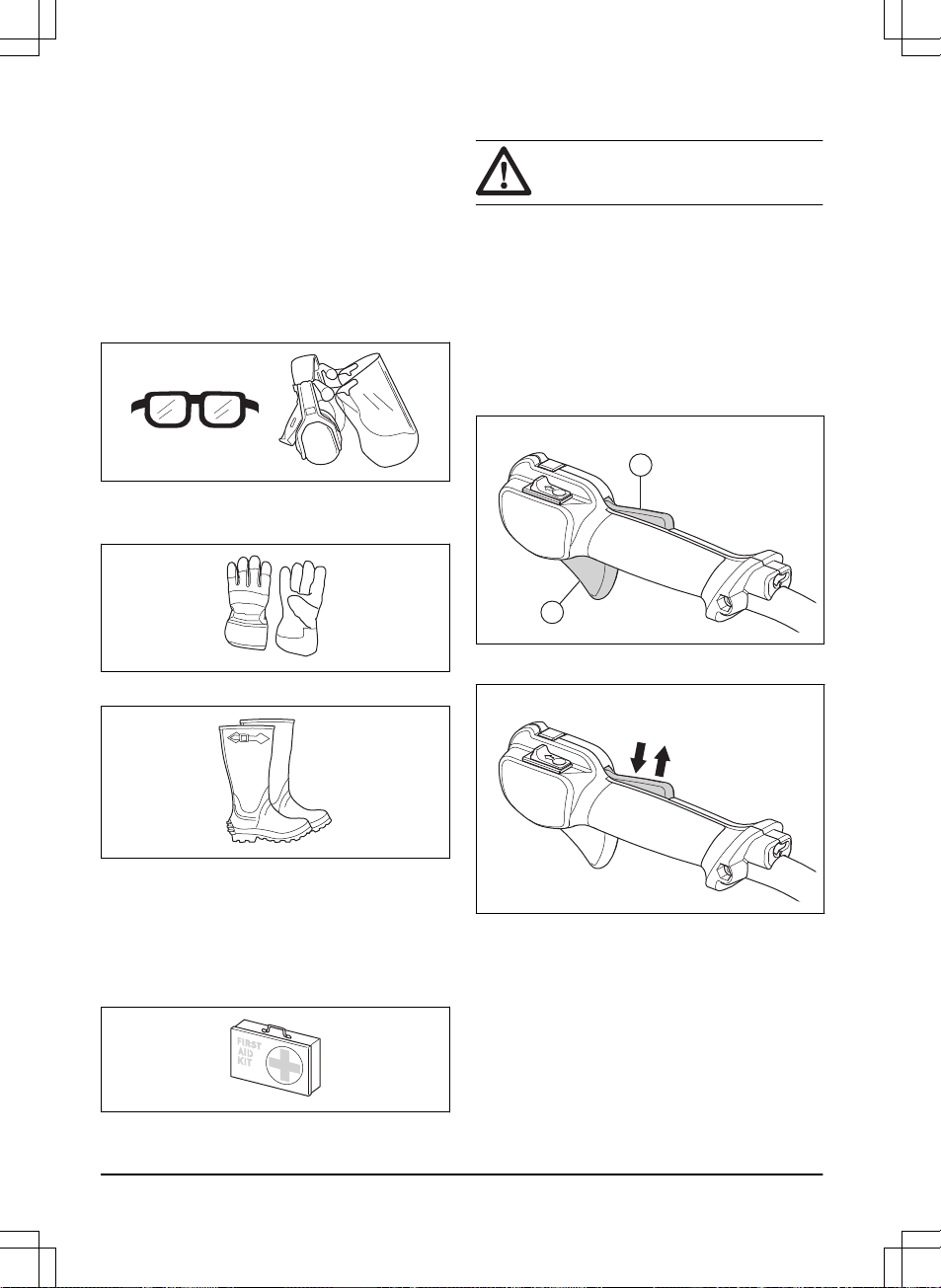

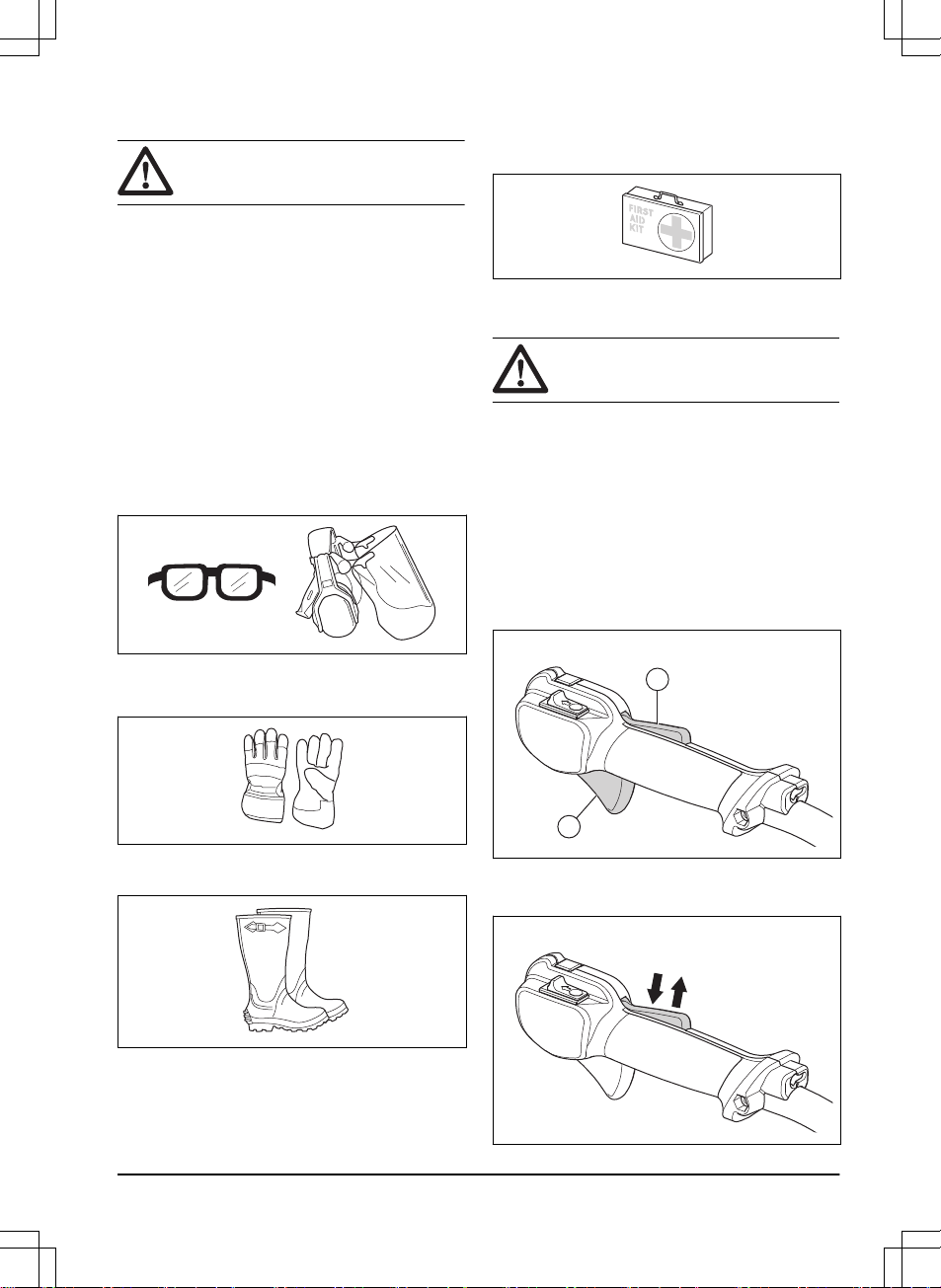

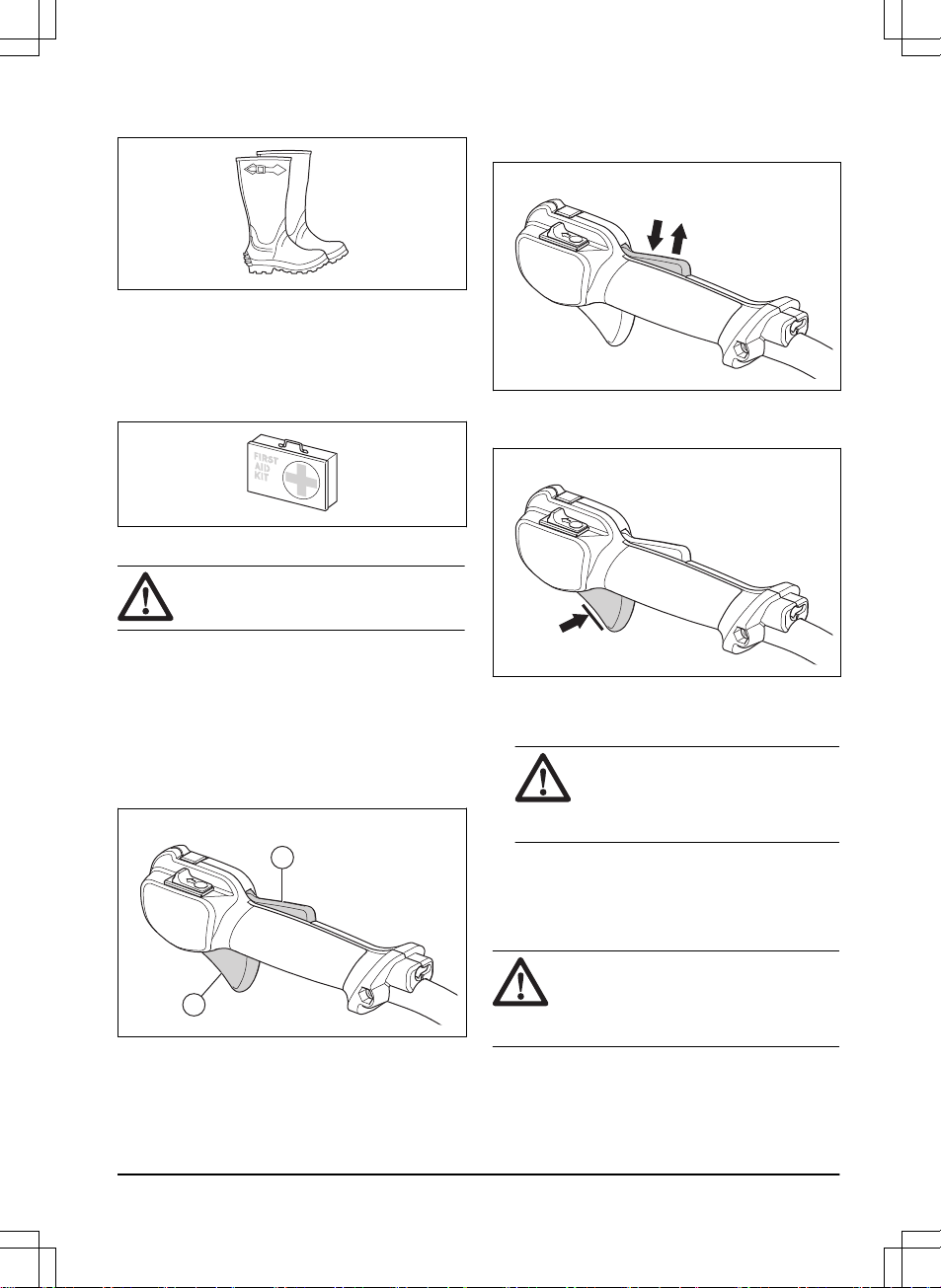

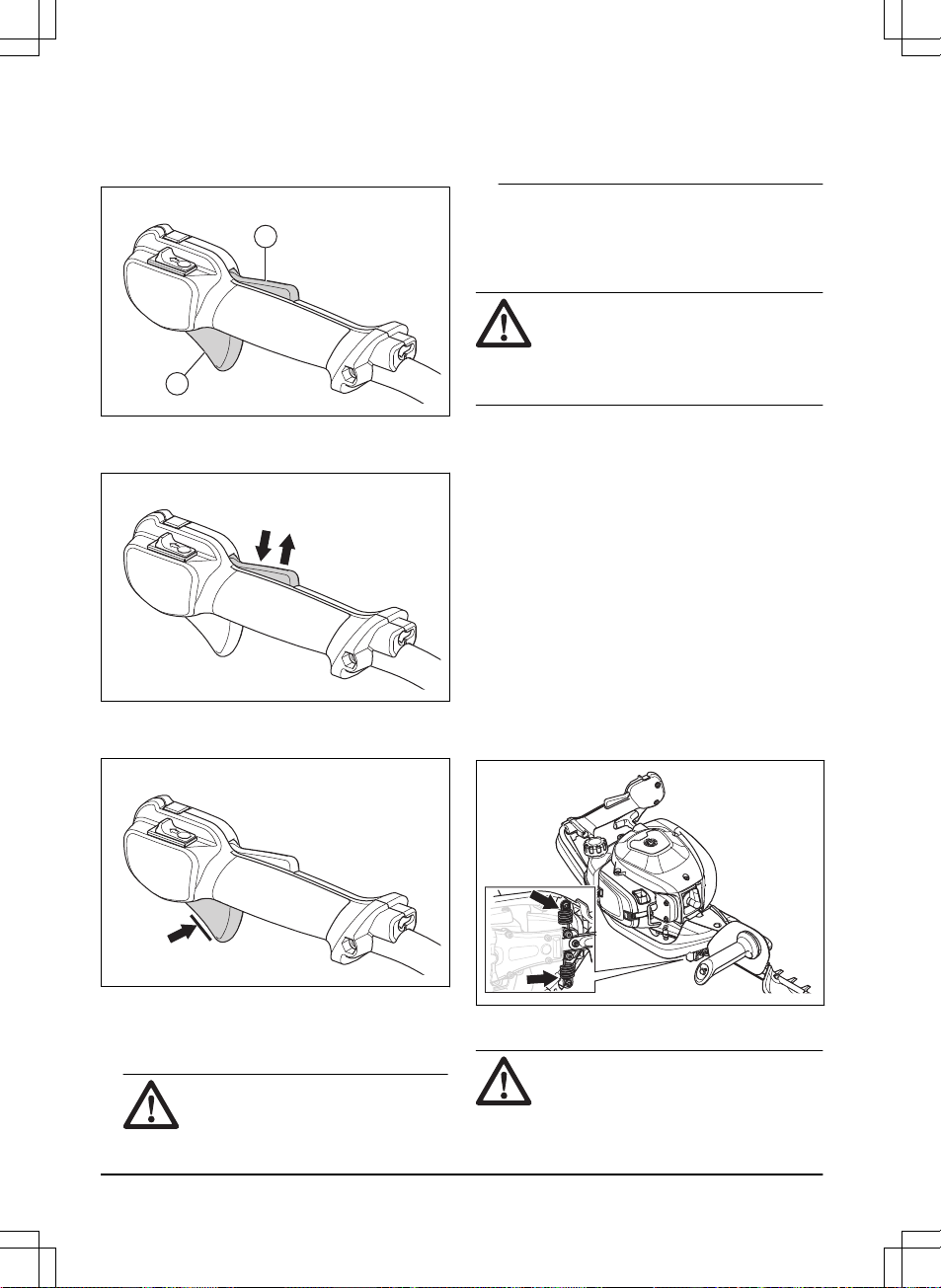

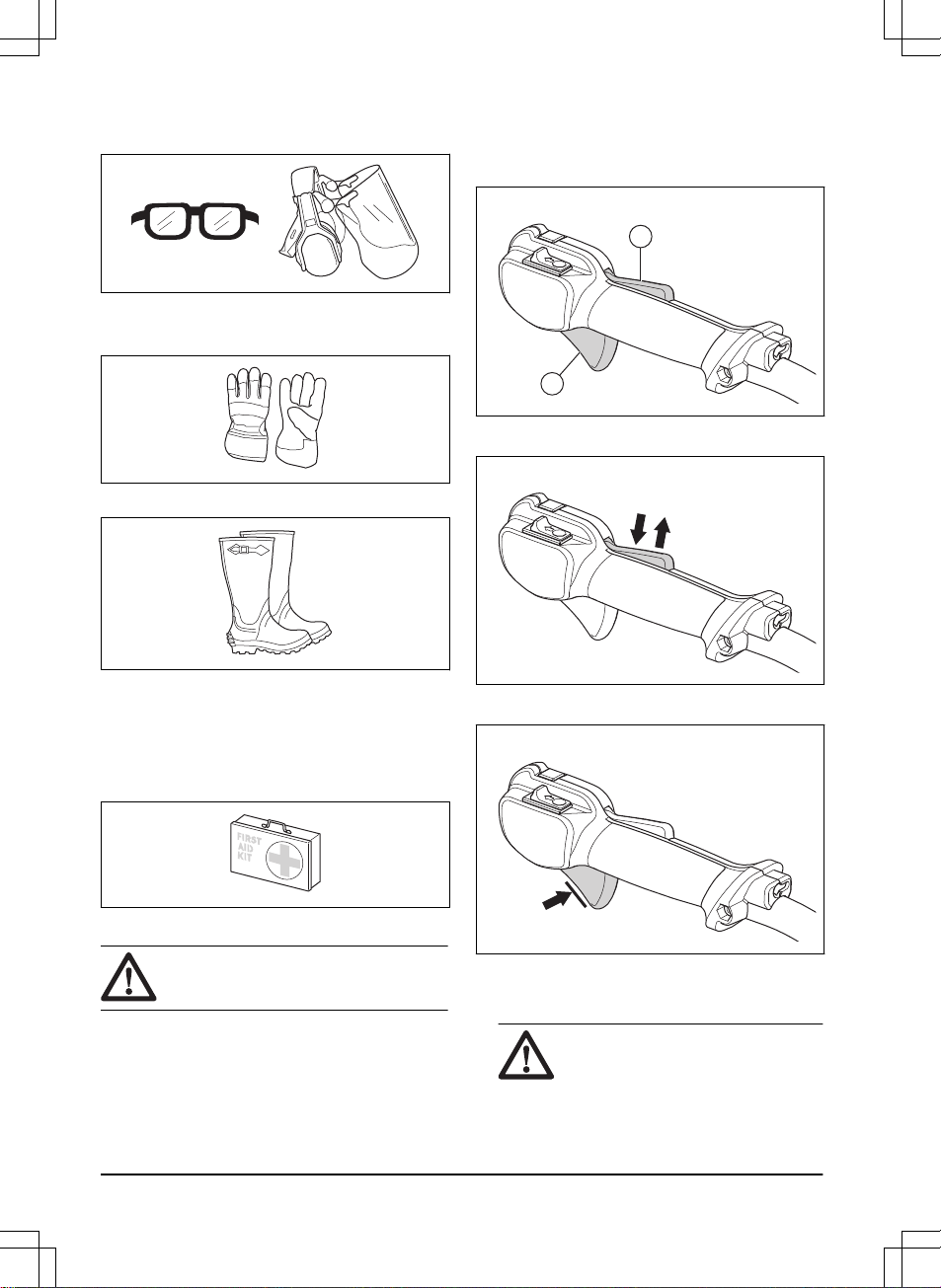

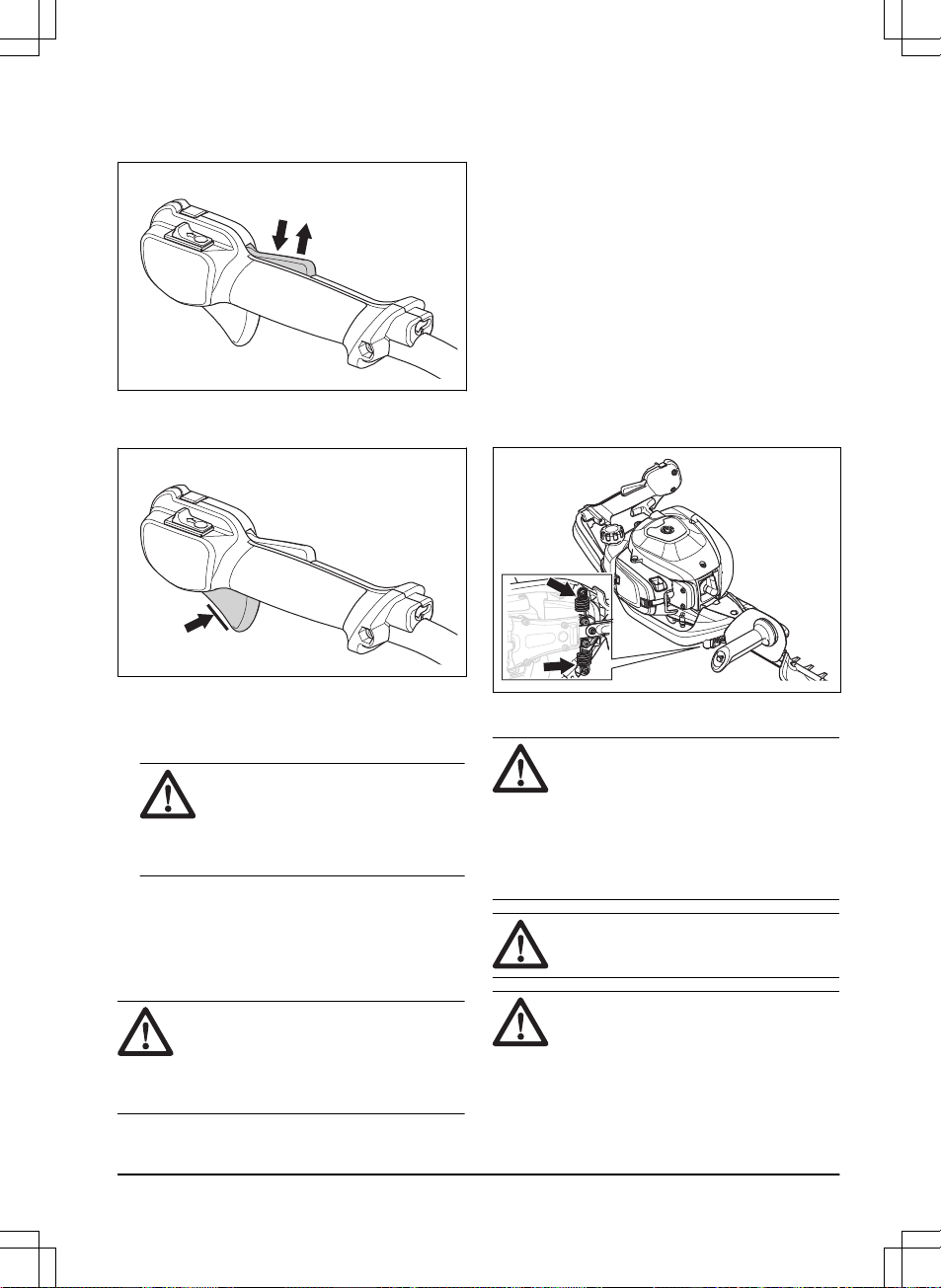

To do a check of the throttle trigger lockout

1. Make sure that the throttle trigger lockout (A) and
throttle trigger (B) move freely and that the return
spring works correctly.

A

B

2. Push down the throttle trigger lockout and make sure
that it goes back to its initial position when you
release it.

3. Make sure that the throttle trigger is locked at the
idle position when the throttle trigger lockout is
released.

4. Start the product and apply full throttle.

5. Release the throttle trigger and make sure that the
blades stop and stay stationary.

WARNING:

If the blades move when the
throttle trigger is in the idle position, then
the carburetor idle speed must be
adjusted. Refer to

To adjust the idle

speed on page 10

.

To do a check of the stop switch

1. Start the engine.

2. Push the stop switch to the stop position and make
sure that the engine stops.

WARNING:

The stop switch automatically
goes back to start position. To prevent
accidental start, remove the spark plug cap
from the spark plug when you assemble or
do maintenance on the product.

To do a check of the hand guard
The hand guard prevents injuries from the blades.

1. Stop the engine.

905 - 001 - 05.02.2020

5

2. Make sure that the hand guard is attached correctly.

3. Examine the hand guard for damages.

To do a check of the vibration damping system
The vibration damping system decreases vibration in the

handles. Vibration damping units operate as a
separation between the product body and the handle
unit.

1. Do a visual check for deformation and damage.

2. Make sure that the vibration damping units are
correctly attached.

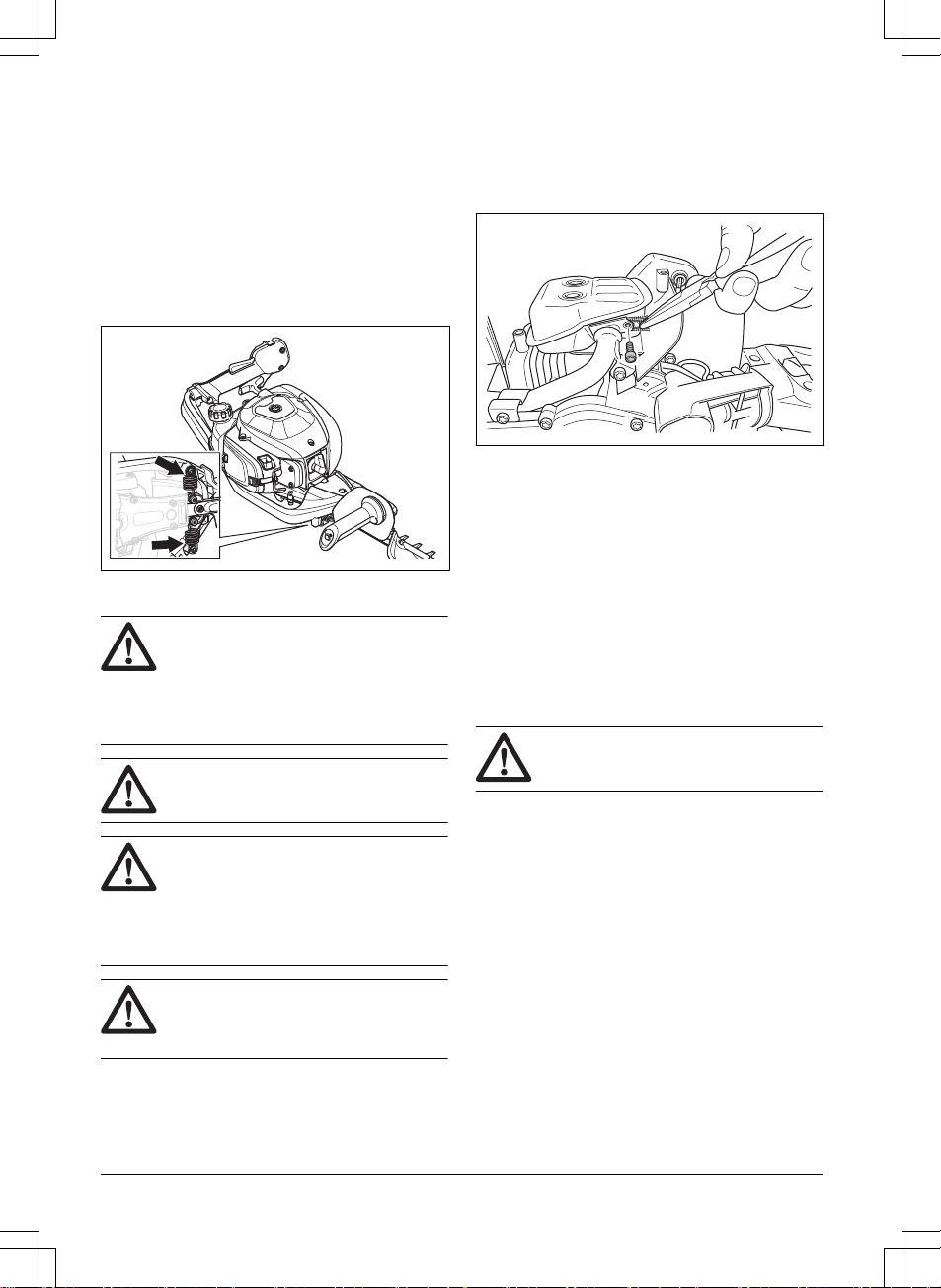

To do a check of the muffler

WARNING: Do not operate the product
without a muffler or a defective muffler. A
defective muffler can increase the noise
level and the risk of fire. Do not use the
product without, or with a broken, spark
arrester screen. The spark arrester screen
must be replaced if it is damaged.

WARNING: The mufflers become very hot
during and after operation, also at idle
speed.

CAUTION: If the spark arrester screen is
frequently blocked it can be a sign that
performance of the catalytic converter is
decreased. Turn to your servicing dealer to
examine the muffler. A blocked spark
arrester screen will cause overheating and
result in damage to the cylinder and piston.

WARNING: The inner surfaces of the muffler
contain chemicals that can cause cancer. Be
careful not to touch these elements if the
muffler is damaged.

The muffler keeps the noise levels to a minimum and
points the exhaust fumes away from the operator. A
muffler with a catalytic converter decrease harmful
exhaust gases.

1. Stop the engine.

2. Do a visual check for damage and deformation.

3. Make sure that the muffler is correctly attached to
the product.

4. Clean the spark arrester screen with a wire brush.

To do a check of the blades and blade guard
The outer part of the blades has the function of a blade

guard. The blade guard prevents cut injuries.

1. Stop the engine and make sure that the blades stop.

2. Remove the spark plug cap from the spark plug.

3. Put on protective gloves.

4. Make sure that the blade and blade guard is not
damaged or bent. Always replace a damaged or
bent blade, or a damaged blade guard.

5. Make sure that the screws to the blades and blade
guard are tight.

Fuel safety

WARNING:

Read the warning instructions

that follow before you use the product.

• Do not start the product if there is fuel or engine oil
on the product. Remove the unwanted fuel/oil and let
the product dry.

• If you spill fuel on your clothing, change clothing
immediately.

• Do not get fuel on your body, it can cause injury. If
you get fuel on your body, use soap and water to
remove the fuel.

• Do not start the product if the engine has a leak.
Examine the engine for leaks regularly.

• Be careful with fuel. Fuel is flammable and the fumes
are explosive and can cause injuries or death.

• Do not breathe in the fuel fumes, it can cause injury.
Make sure that there is a sufficient airflow.

• Do not smoke near the fuel or the engine.

• Do not put warm objects near the fuel or the engine.

• Do not add the fuel when the engine is on.

• Make sure that the engine is cool before you refuel.

6

905 - 001 - 05.02.2020

• Before you refuel, open the fuel tank cap slowly and
release the pressure carefully.

• Do not add fuel to the engine in an indoor area. Not
sufficient airflow can cause injury or death because
of asphyxiation or carbon monoxide.

• Tighten the fuel tank cap fully. If the fuel tank cap is
not tightened, there is a risk of fire.

• Move the product a minimum of 3 m / 10 ft from the
position where you filled the tank before a start.

• Do not fill the fuel tank fully. Heat causes the fuel to
expand. Keep a space at the top of the fuel tank.

Safety instructions for maintenance

WARNING: Read the warning instructions
that follow before you use the product.

• Stop the engine and make sure that the cutting
equipment stops. Let the product become cool
before you do the maintenance.

• Disconnect the spark plug cap before you do the
maintenance.

• The exhaust fumes from the engine contain carbon
monoxide, an odourless, poisonous and very
dangerous gas that can cause death. Do not run the
product indoors or in closed spaces.

• The exhaust fumes from the engine are hot and can
contain sparks. Do not run the product indoors or
near flammable material.

• Accessories and changes to the product that are not
approved by the manufacturer, can cause serious
injury or death. Do not change the product. Always
use original accessories.

• If the maintenance is not done correctly and
regularly, there is an increased risk of injury and
damage to the product.

• Only do the maintenance as this operator's manual
recommends. Let an approved Husqvarna service
agent do all other servicing.

• Let an approved Husqvarna service agent do
servicing on the product regularly.

• Replace damaged, worn or broken parts.

Operation

Introduction

WARNING: Read and understand the safety
chapter before you use the product.

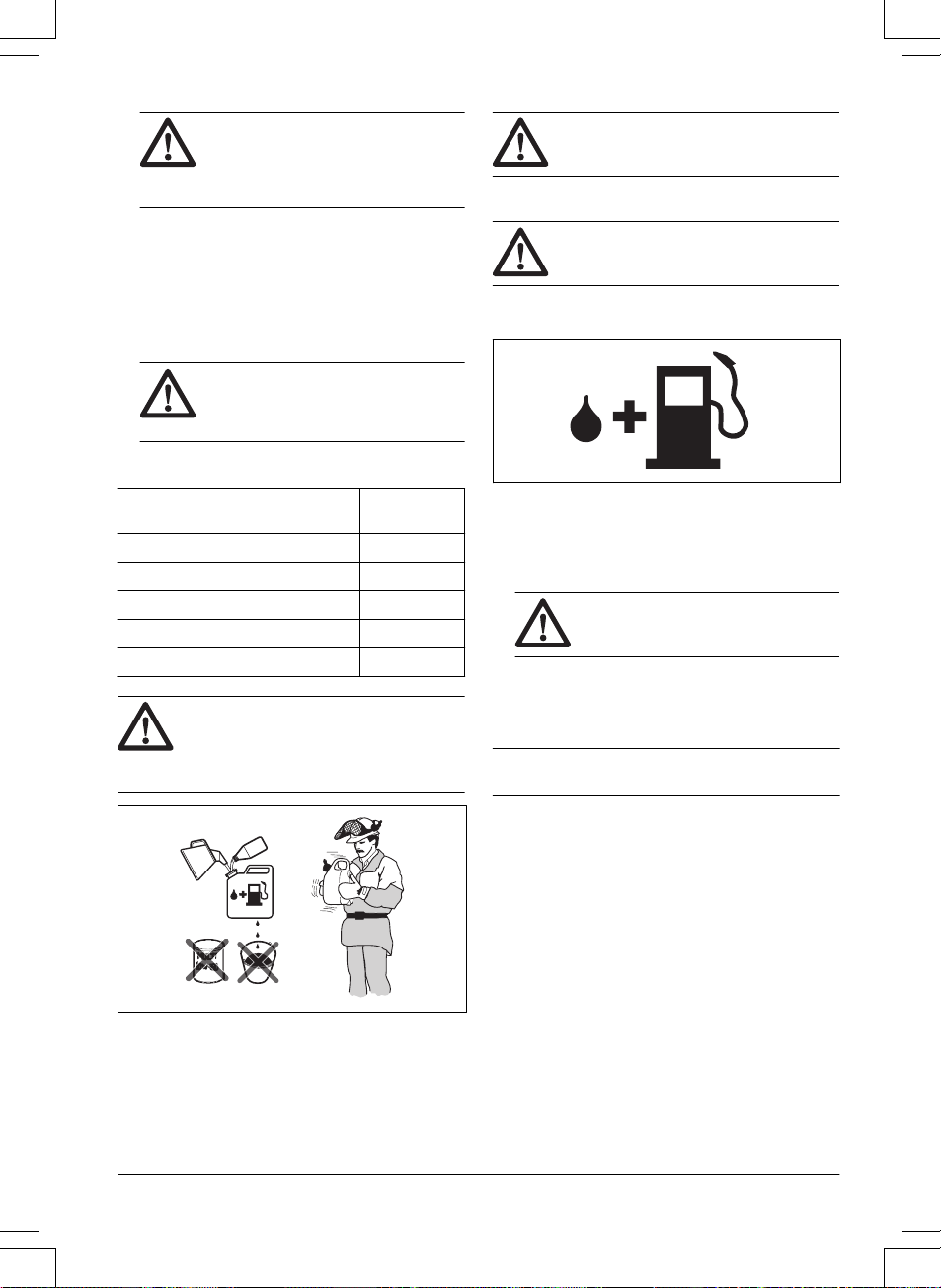

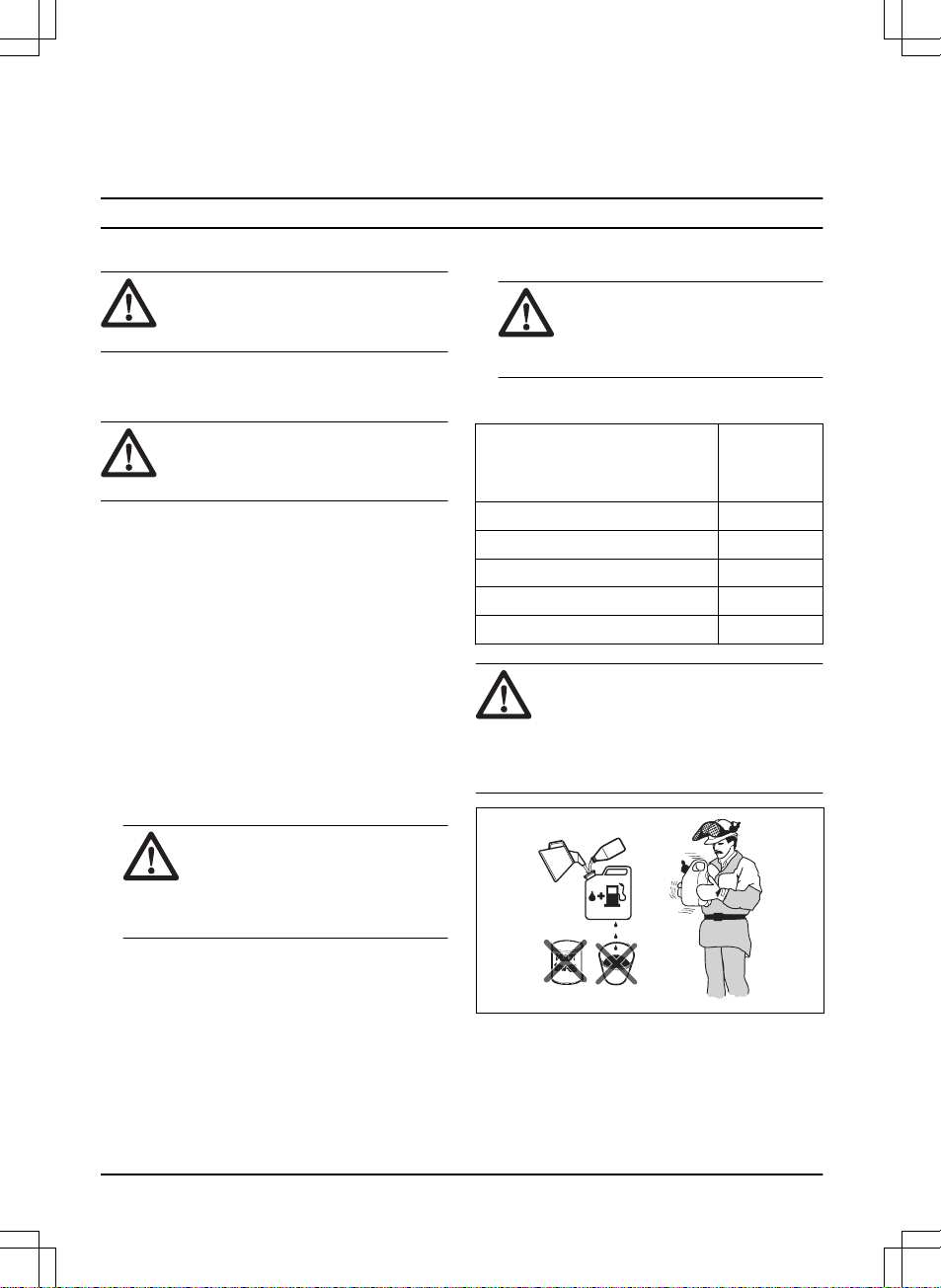

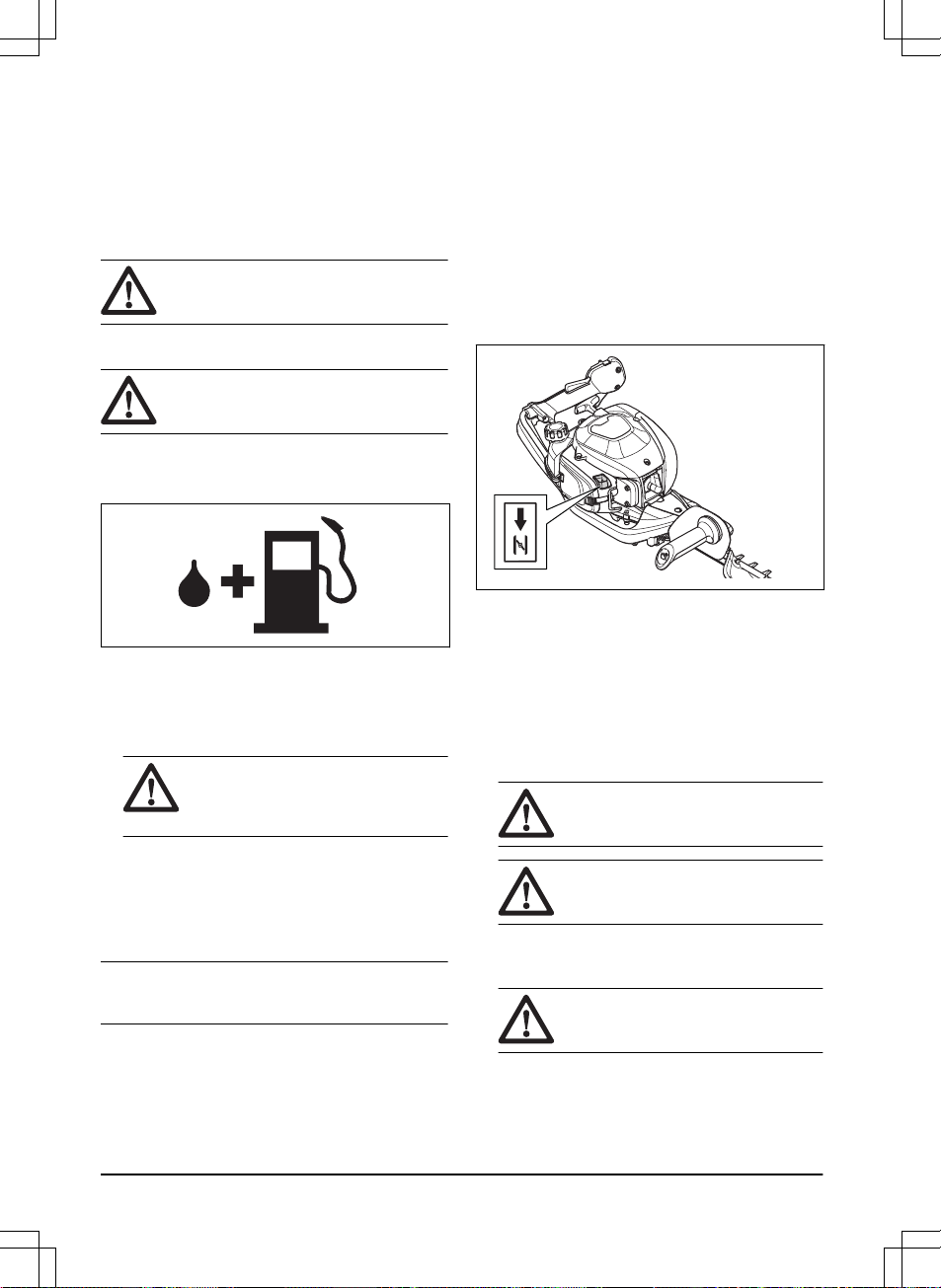

Fuel

This product has a two-stroke engine.

CAUTION: Incorrect type of fuel can result in
engine damage. Use a mixture of gasoline
and two-stroke oil.

Premixed fuel

• Use Husqvarna premixed alkylate fuel for best
performance and extension of the engine life. This
fuel contains less harmful chemicals compared to
regular fuel, which decreases harmful exhaust
fumes. The quantity of remains after combustion is
lower with this fuel, which keeps the components of
the engine more clean.

To mix fuel

Gasoline

• Use good quality unleaded gasoline with a maximum
of 10% ethanol contents.

CAUTION: Do not use gasoline with an
octane grade less than 90 RON/87 AKI.
Use of a lower octane grade can cause

engine knocking, which causes engine
damages.

Two-stroke oil

• For best results and performance use Husqvarna
two-stroke oil.

• If Husqvarna two-stroke oil is not available, use a
two-stroke oil of good quality for air-cooled engines.
Speak to your servicing dealer to select the correct
oil.

CAUTION: Do not use two-stroke oil for
water-cooled outboard engines, also
referred to as outboard oil. Do not use oil
for four-stroke engines.

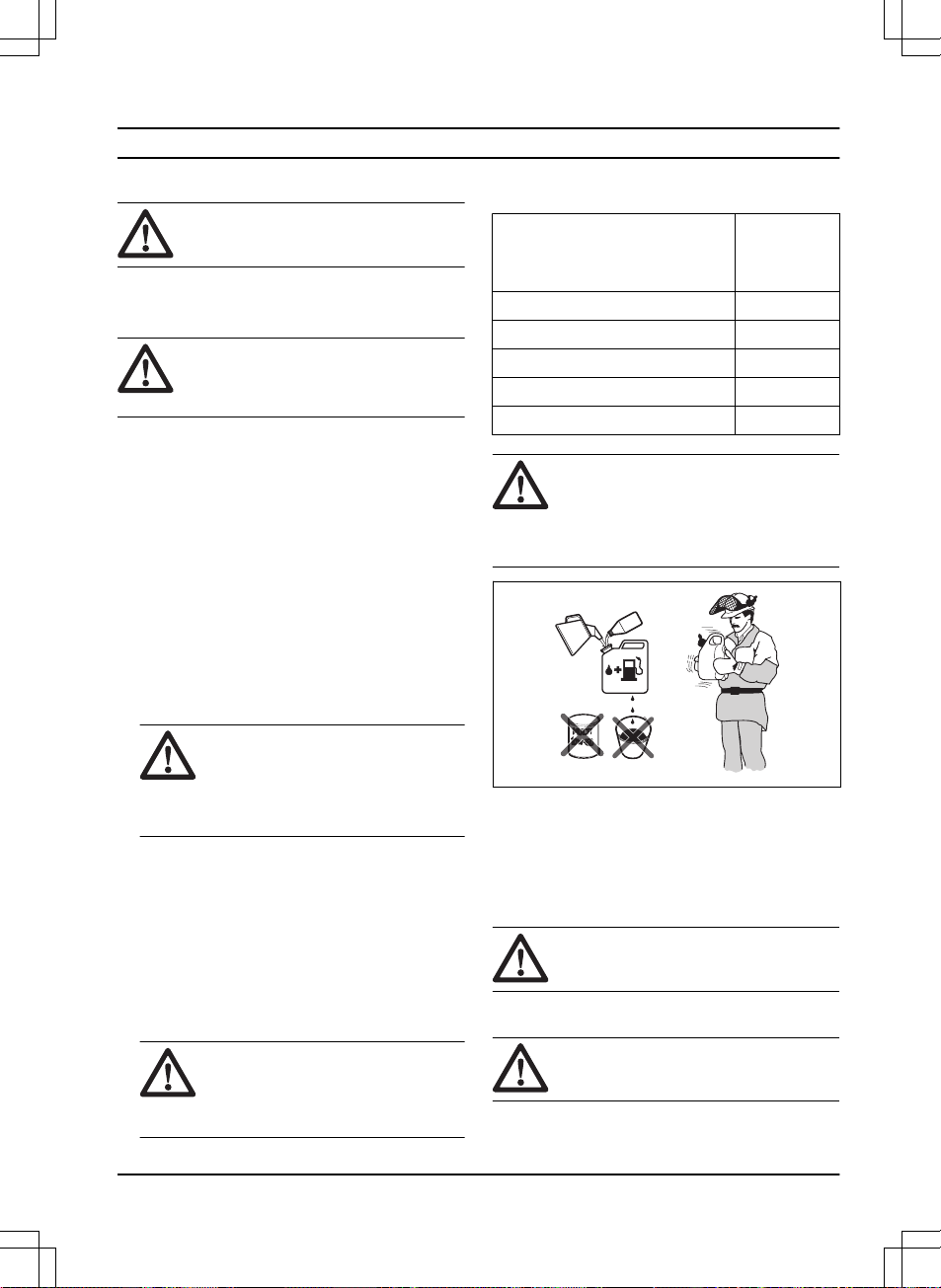

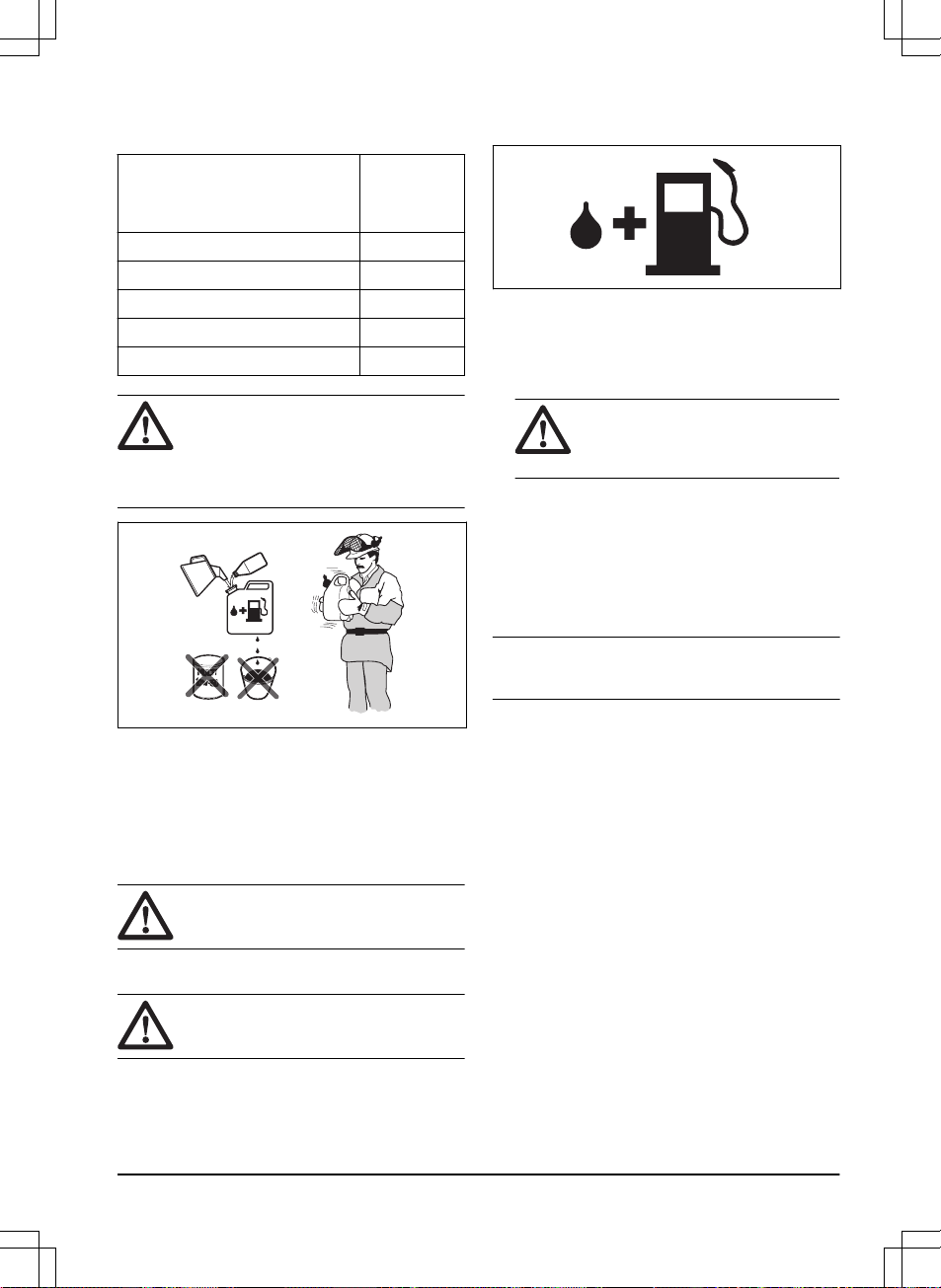

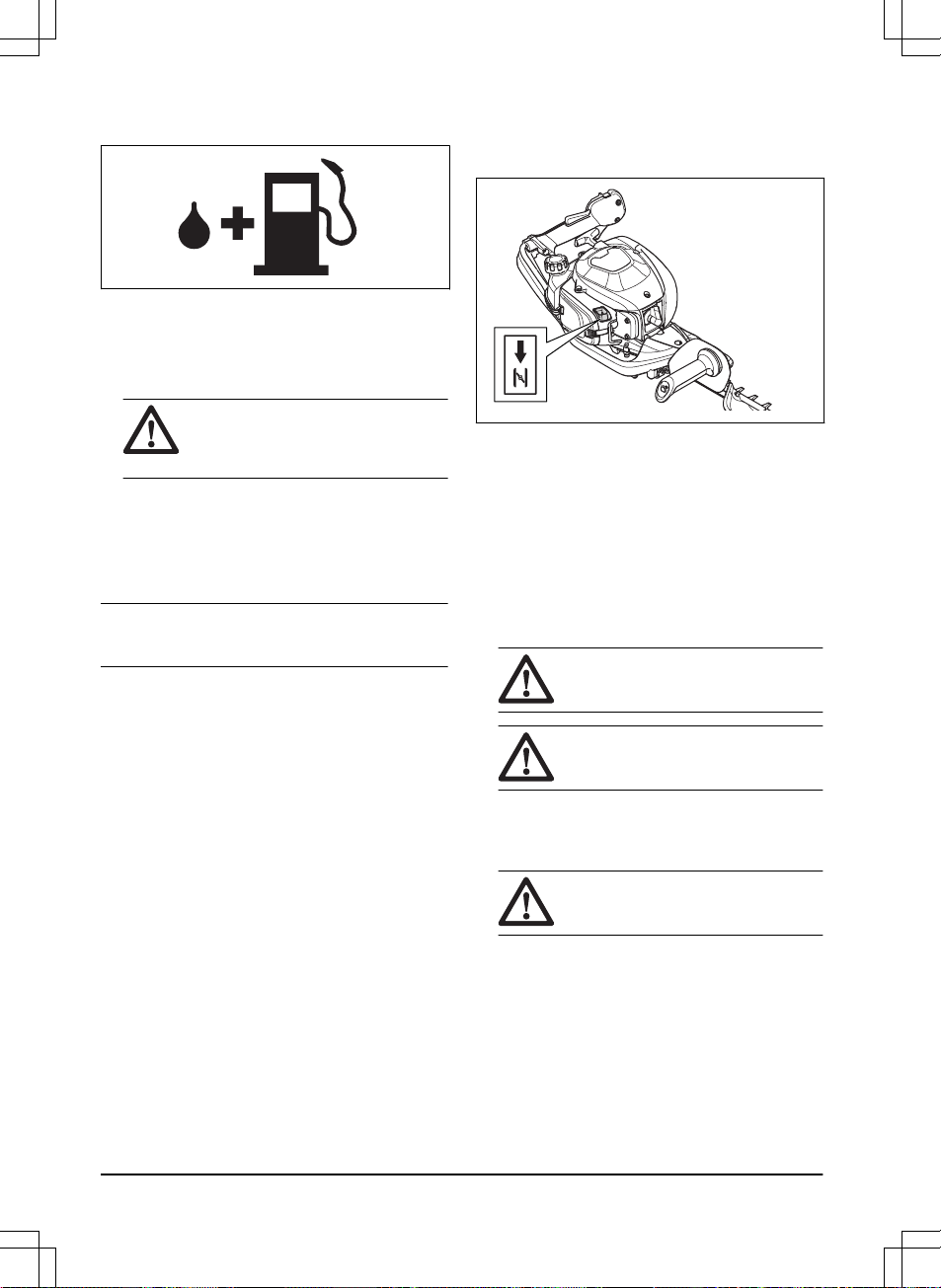

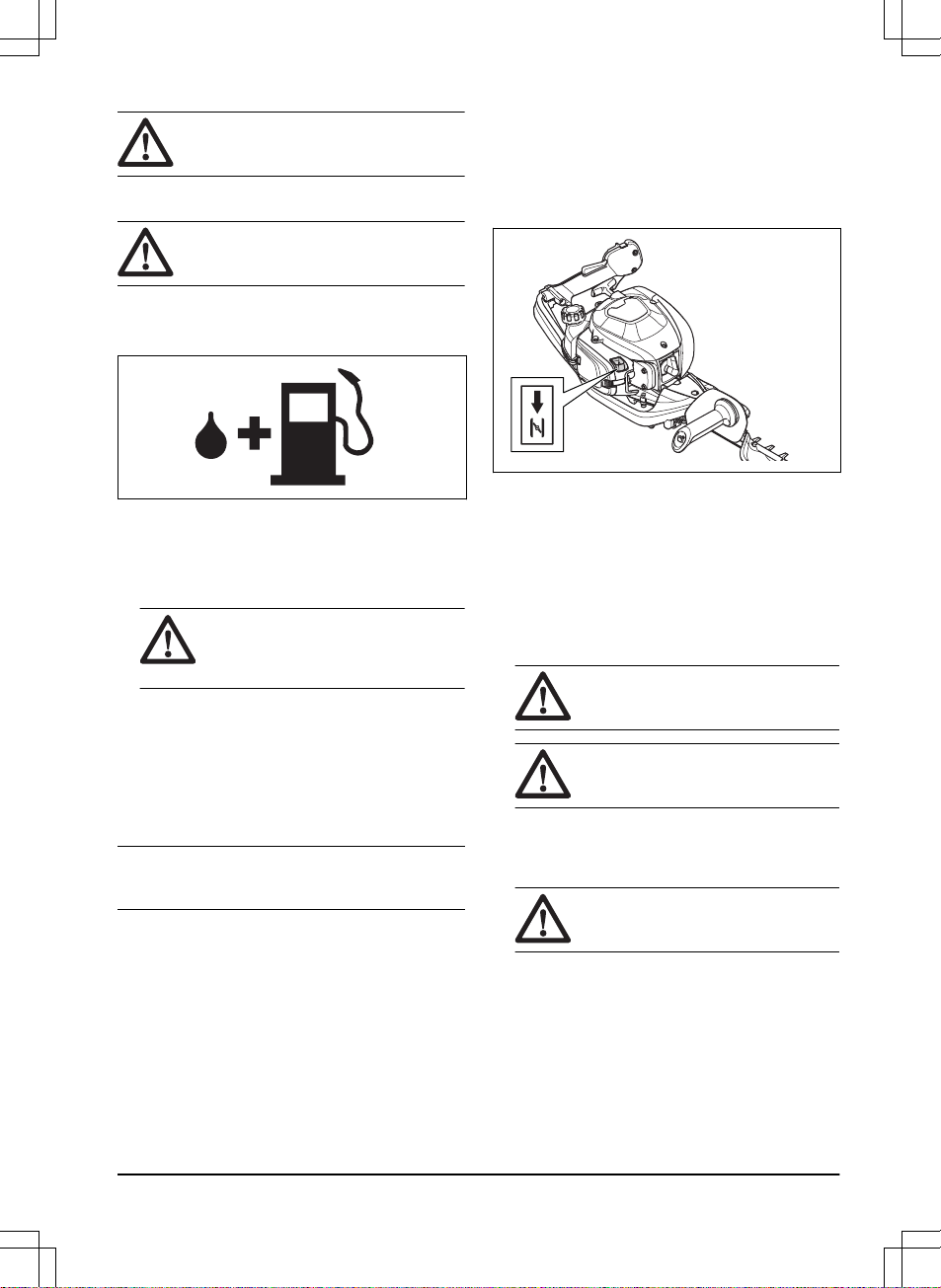

To mix gasoline and two-stroke oil

Gasoline, liter Two-stroke oil,

liter

2% (50:1)

5 0.10

10 0.20

15 0.30

20 0.40

905 - 001 - 05.02.2020 7

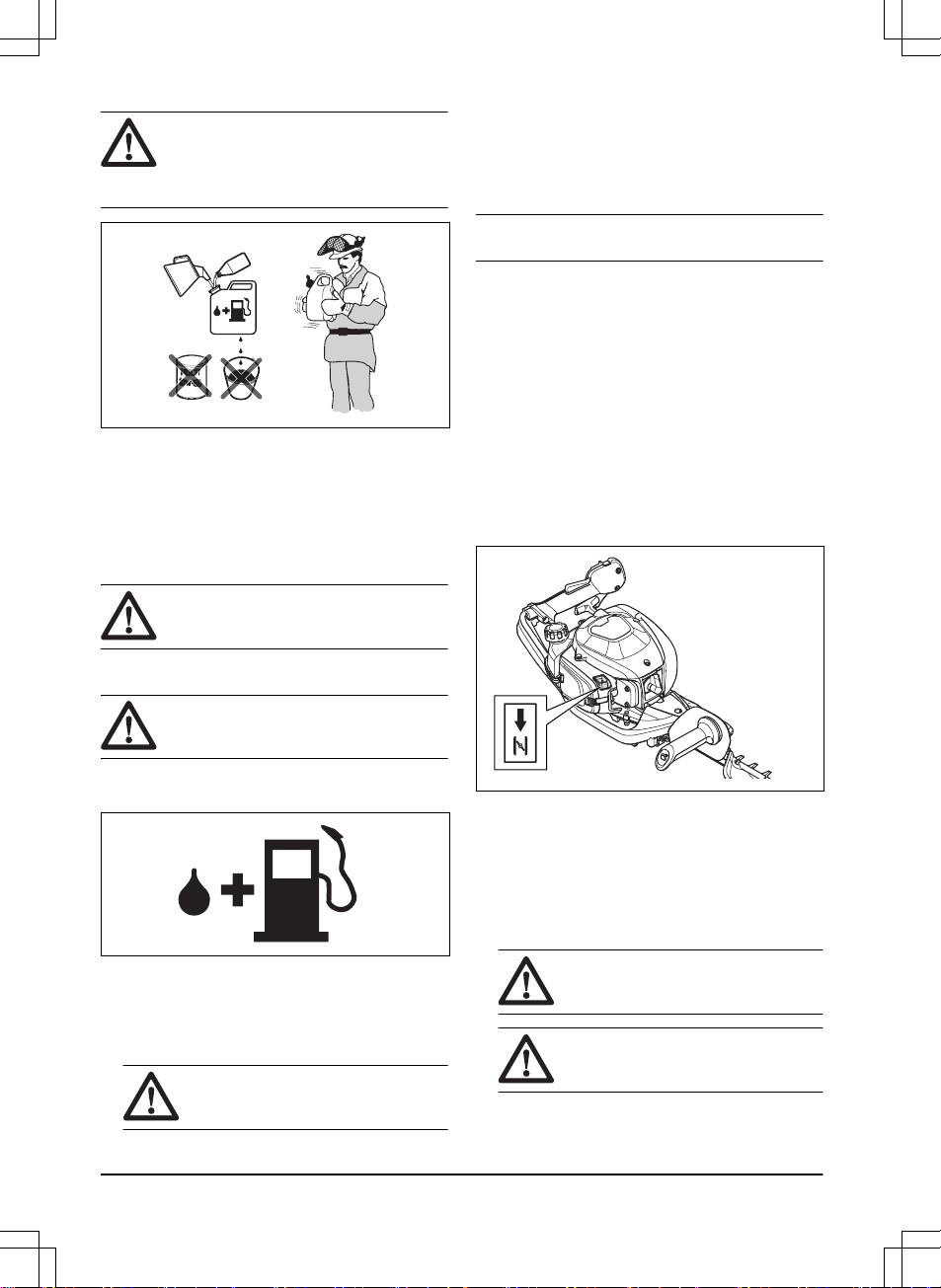

CAUTION: Small errors can influence the
ratio of the mixture drastically when you mix
small quantities of fuel. Measure the quantity
of oil carefully and make sure that you get
the correct mixture.

1. Fill half the quantity of gasoline in a clean container
for fuel.

2. Add the full quantity of oil.

3. Shake the fuel mixture.

4. Add the remaining quantity of gasoline to the
container.

5. Carefully shake the fuel mixture.

CAUTION: Do not mix fuel for more than 1
month at a time.

To fill the fuel tank

WARNING: Obey the procedure that follows
for your safety.

1. Stop the engine and let the engine become cool.

2. Clean the area around the fuel tank cap.

3. Shake the container and make sure that the fuel is
fully mixed.

4. Remove the fuel tank cap slowly to release the
pressure.

5. Fill the fuel tank.

CAUTION: Make sure that there is not
too much fuel in the fuel tank. The fuel
expands when it becomes hot.

6. Tighten the fuel tank cap carefully.

7. Clean fuel spillage on and around the product.

8. Move the product 3 m/10 ft or more away from the
refueling area and fuel source before you start the
engine.

Note: To see where the fuel tank is on your product,
refer to

Product overview on page 2

.

To install the leaf catcher and the blade tip protection

1. Remove the outer 8 nuts from the bolts on the blade.

2. Put the leaf catcher on the 8 bolts. Refer to

Product

overview on page 2

, to see where the leaf catcher is

on the product.

3. Put the blade tip protection on the 2 bolts on the tip
of the blade.

4. Install the 8 nuts to the bolts.

5. Torque the nuts to 7 Nm.

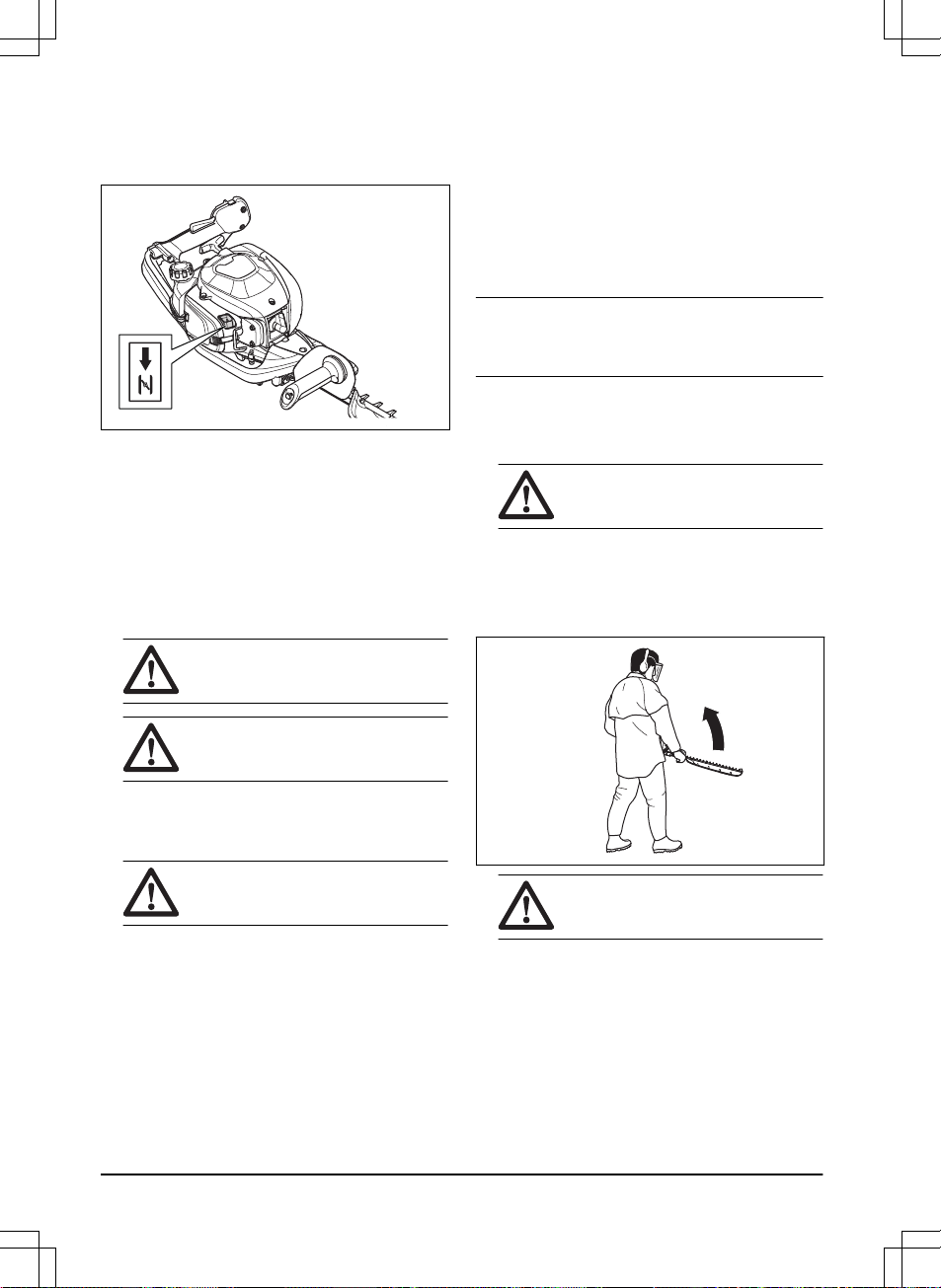

To start the product with a cold engine

1. Pull the choke control to choke position.

2. Push the air purge bulb approximately 6 times or
until the bulb starts to fill with fuel. It is not necessary
to fill the air purge bulb fully.

3. Hold the body of the product on the ground with your
left hand. Do not step on the product.

4. Pull the starter rope handle slowly with your right
hand until you feel some resistance, then pull the
starter rope handle quickly and with force.

WARNING:

Do not wind the starter rope

around your hand.

CAUTION: Do not pull the starter rope to
full extension and do not let go of the
starter rope handle.

8 905 - 001 - 05.02.2020

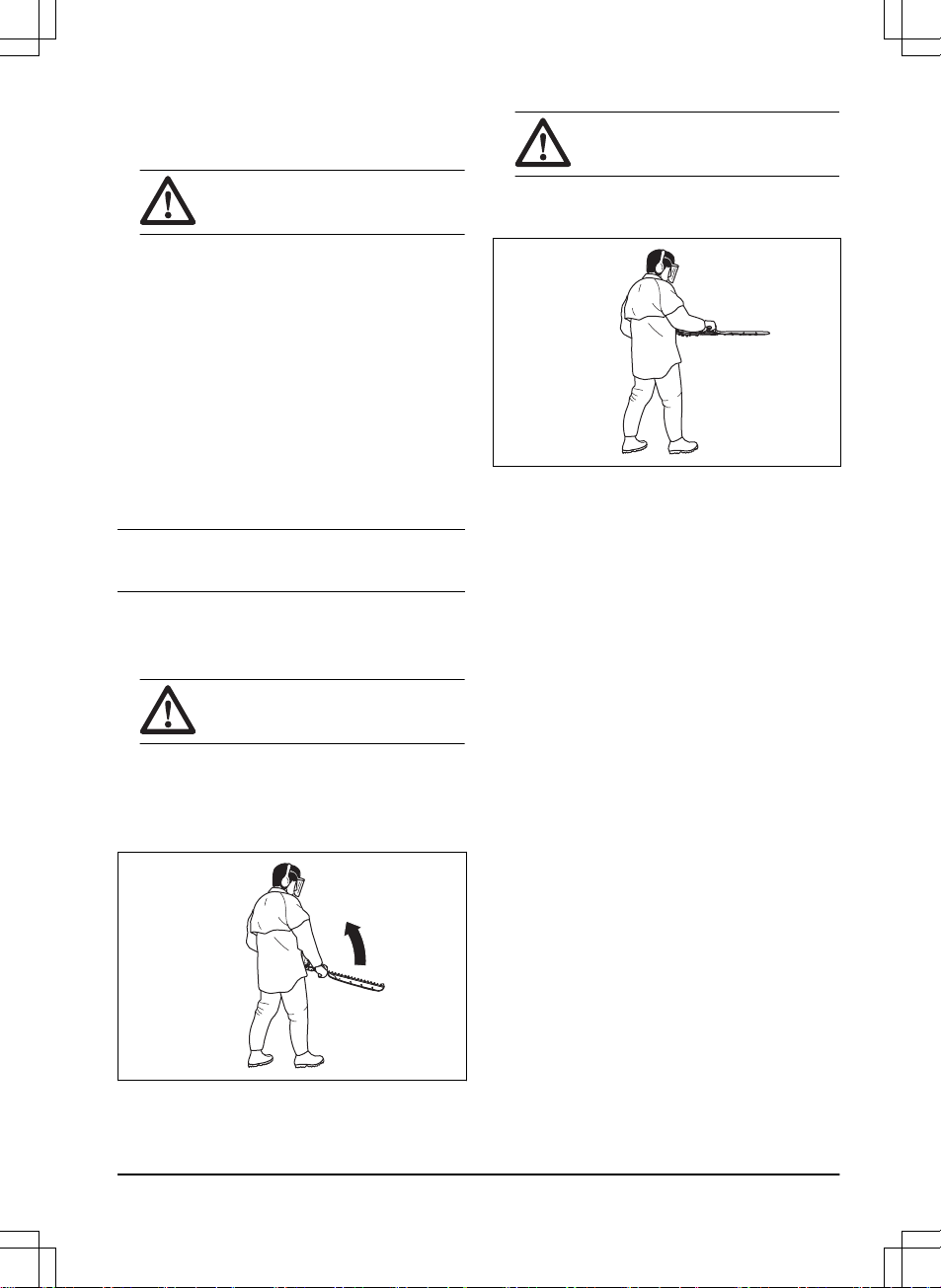

5. Continue to pull the starter rope handle until the
engine fires, then push the choke control to its initial
position.

WARNING: The blades move when the
engine starts.

6. Continue to pull the starter rope handle until the
engine starts.

7. Push and release the throttle trigger to set the
engine to idle speed.

8. Push the throttle trigger gradually to increase the
engine speed.

9. Make sure that the engine runs smoothly.

To start the product with a warm engine

1. Hold the body of the product on the ground with your
left hand. Do not step on the product.

2. Pull the starter rope handle slowly with your right
hand until you feel some resistance, then pull the
starter rope handle quickly and with force. Continue
until the engine starts.

Note: For more information about how to start the
product, refer to

To start the product with a cold engine

on page 8

.

To stop the product

• Move the stop switch to the stop position to stop the
engine.

CAUTION:

The stop switch automatically

goes back to run position.

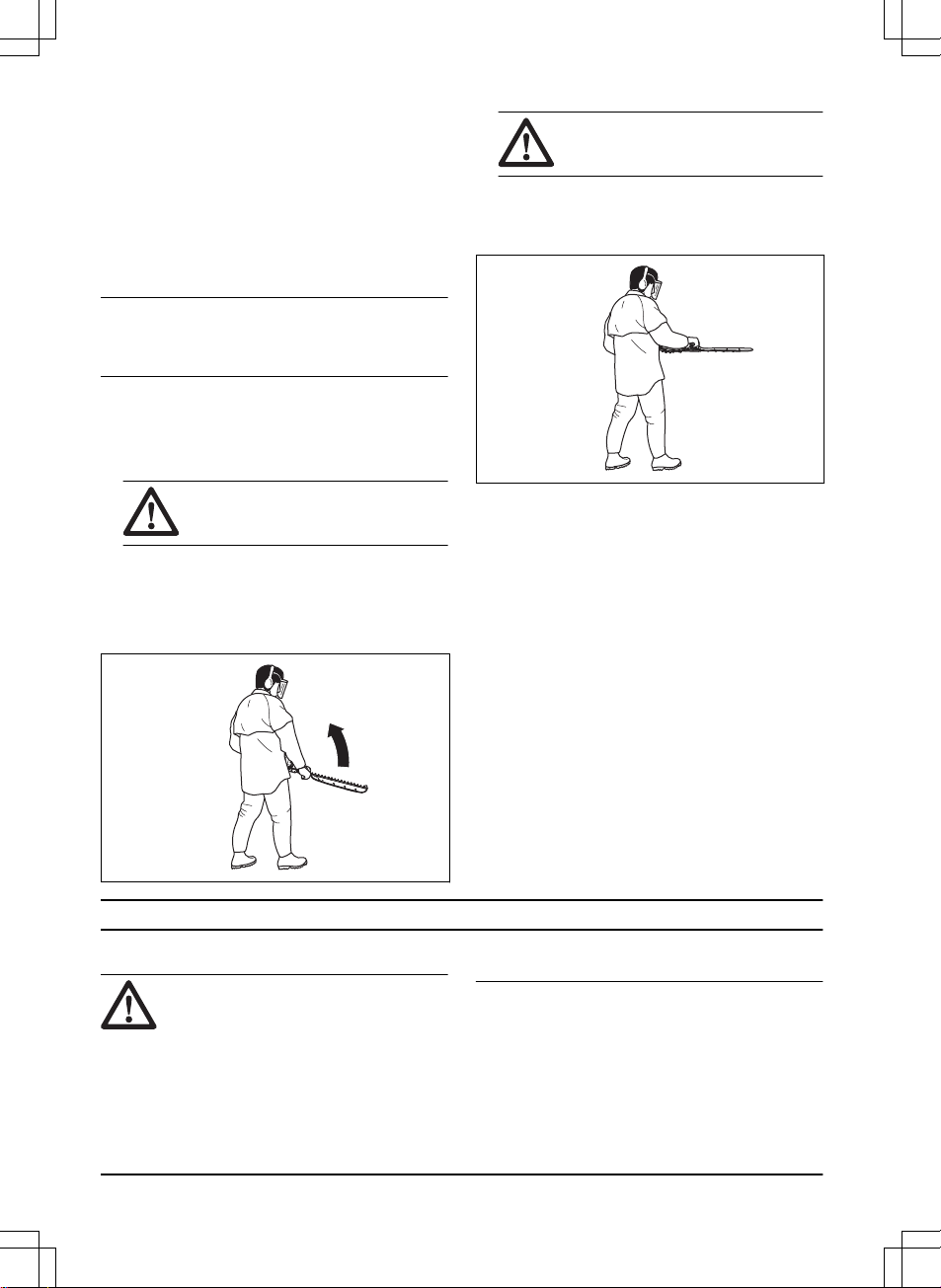

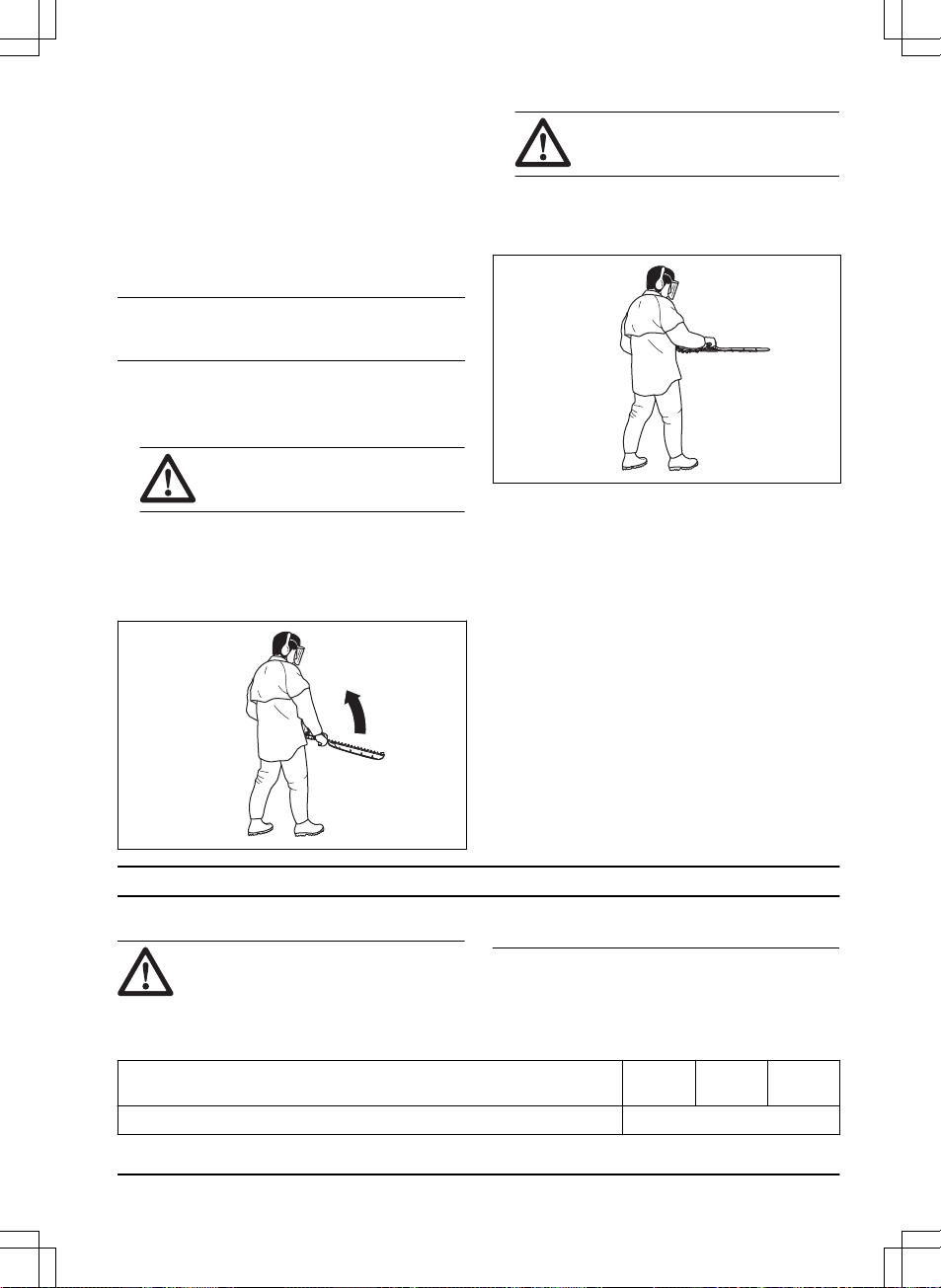

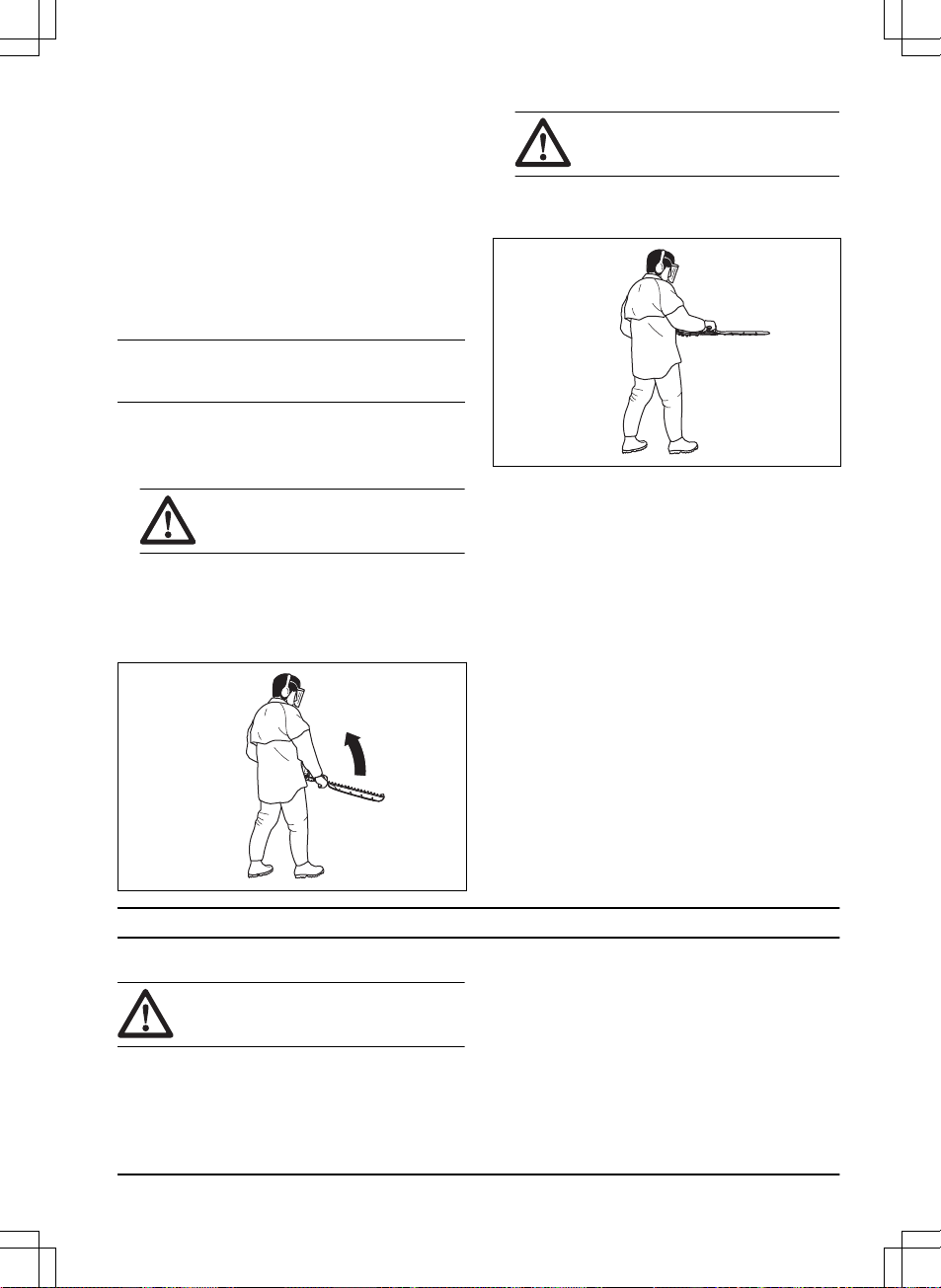

To operate the product

1. Start near the ground and move the product up
along the hedge when you cut the sides. Make sure
that the body of the product does not touch the
hedge.

WARNING: Make sure that the front of
the cutting equipment does not touch the
ground.

2. Adjust the speed to align with the work load.

3. Hold the product near your body for a stable work
position.

4. Be careful and operate the product slowly.

905 - 001 - 05.02.2020 9

Maintenance

Introduction

WARNING: Read and understand the safety
chapter before you do maintenance on the
product.

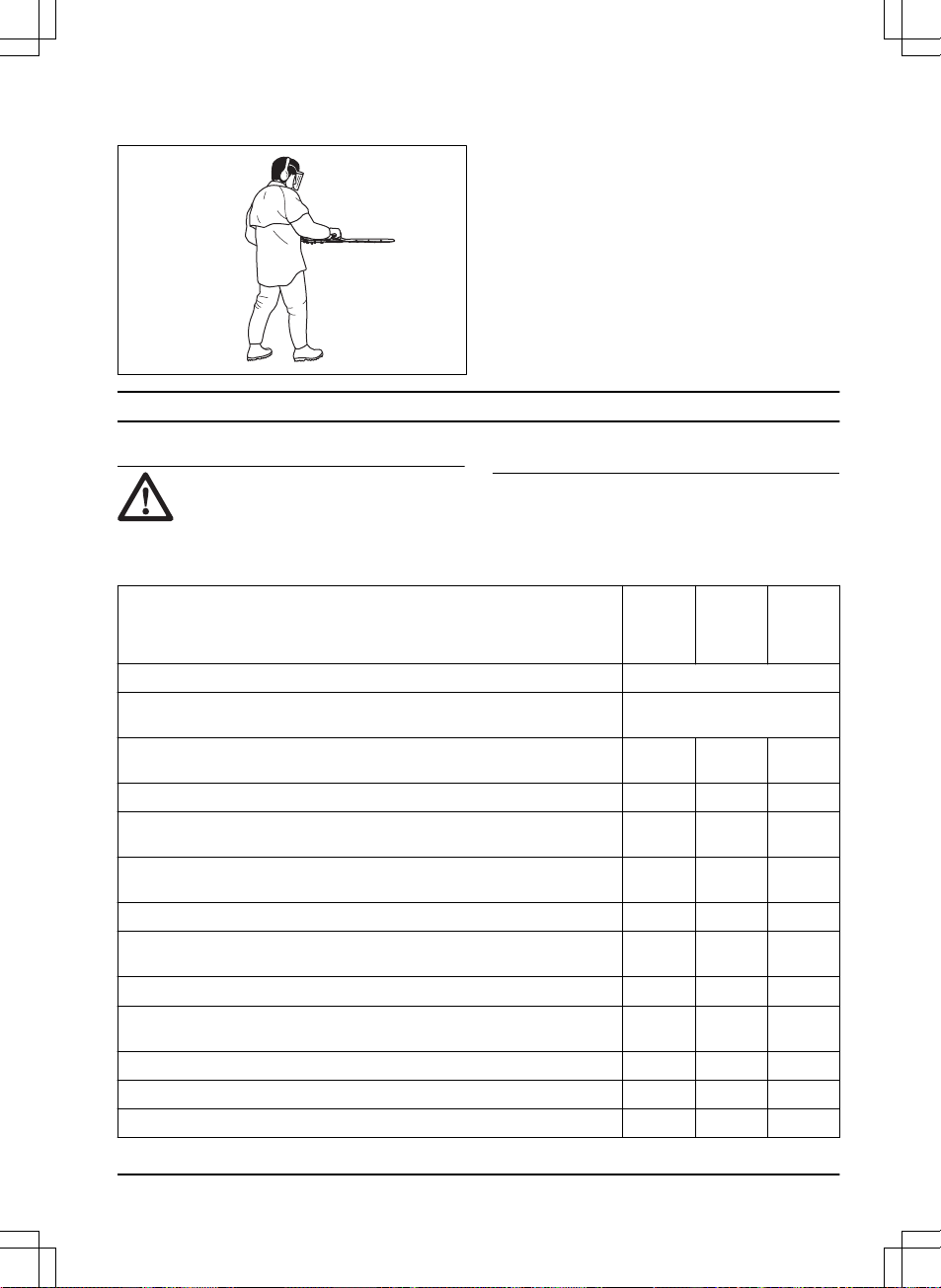

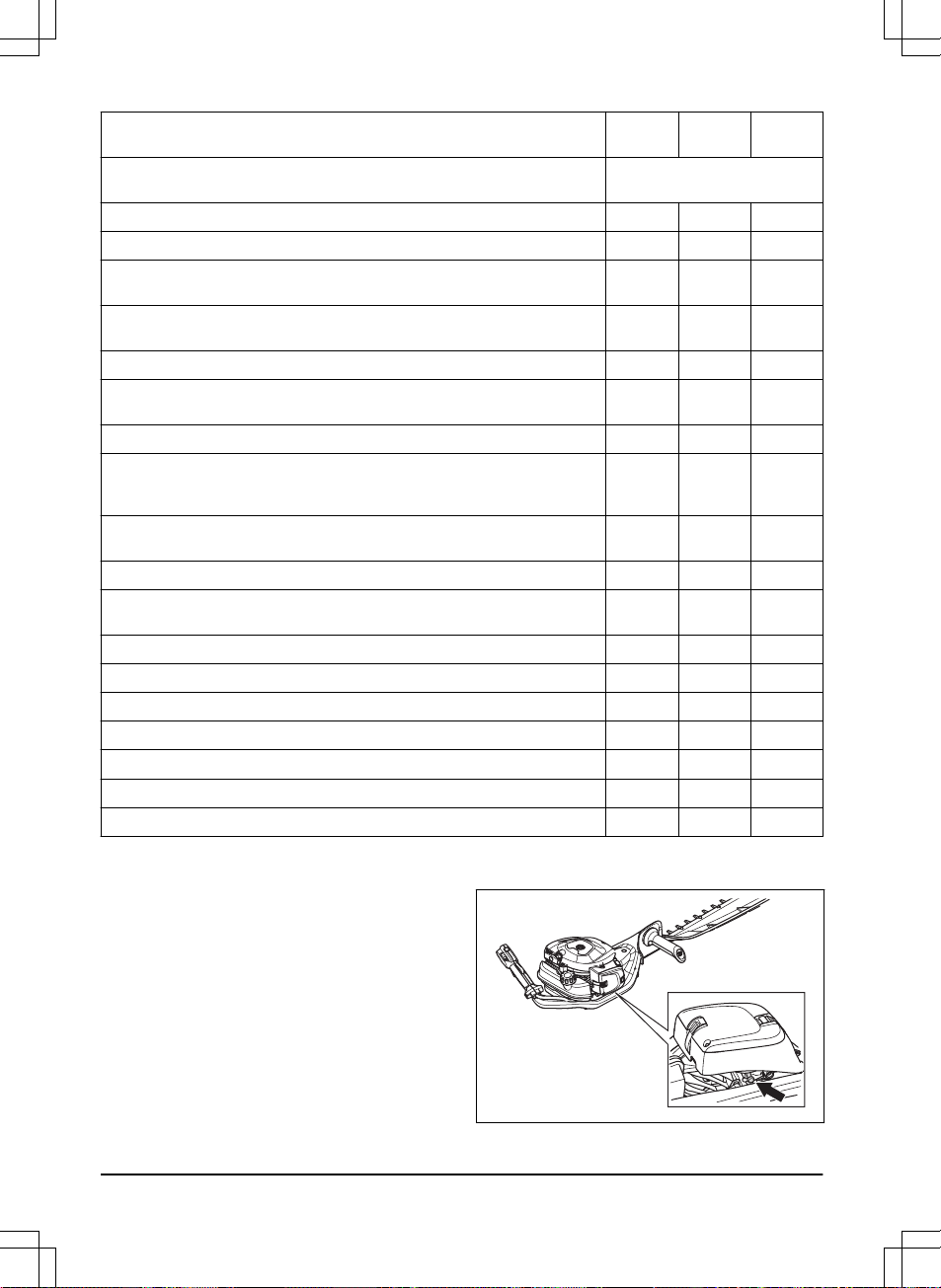

Maintenance schedule

Maintenance Before

operation

After 40hAfter 100

h

Clean the external surface. After each operation.

Clean the muffler, exhaust pipe and engine from leaves, dirt and unwanted lubri­cant.

After each operation.

Make sure that the cutting attachment does not move at idle speed. X

Do a check of the stop switch. X

Examine the cutting attachment and the cutting attachment guard for damages
and cracks. Replace if it is damaged.

X

Examine the hand guard for damages and cracks. Replace if it is damaged. X

Do a check of the throttle trigger lockout and the throttle trigger. X

Examine the engine, the fuel tank and the fuel lines for leaks. X

Tighten nuts and screws. X

Examine the fuel filter for contamination and the fuel hose for cracks and other
defects. Replace if necessary.

X

Examine the starter and the starter rope for damages. X

Clean the air filter. Replace if it is necessary. X

Examine the vibration damping units for damages and cracks. X

Examine the spark plug, refer to

To examine the spark plug on page 11

. X

Clean the cooling system. X

Clean the external surface of the carburetor and the area around it. X

Clean or replace the spark arrester mesh. X

Clean the inner surface of the fuel tank. X

Examine the spark plug. X

Make sure that the gear housing is filled with grease. X

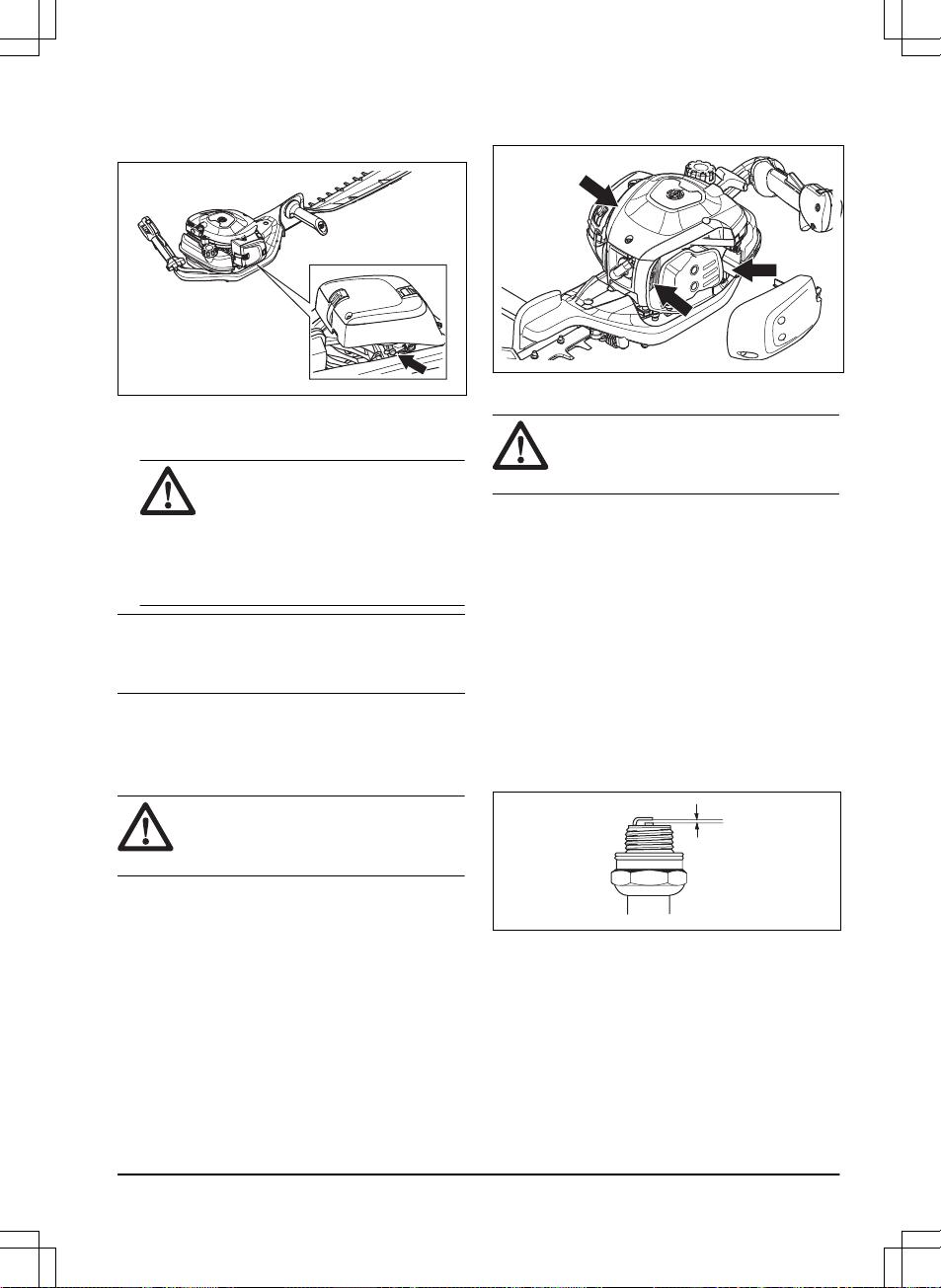

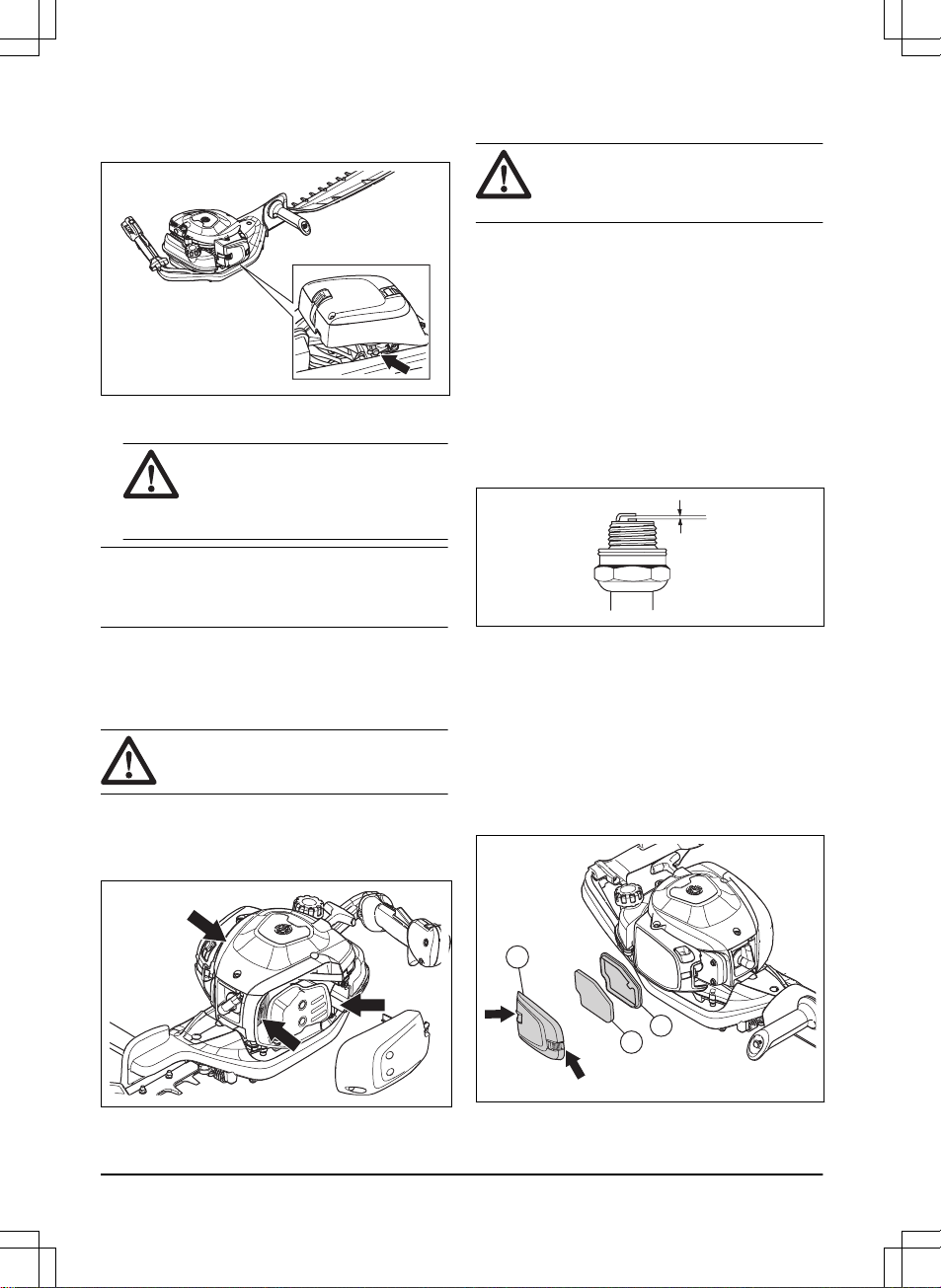

To adjust the idle speed

1. Clean the air filter and attach the air filter cover.

2. Start the product, refer to

To start the product with a

cold engine on page 8

.

10 905 - 001 - 05.02.2020

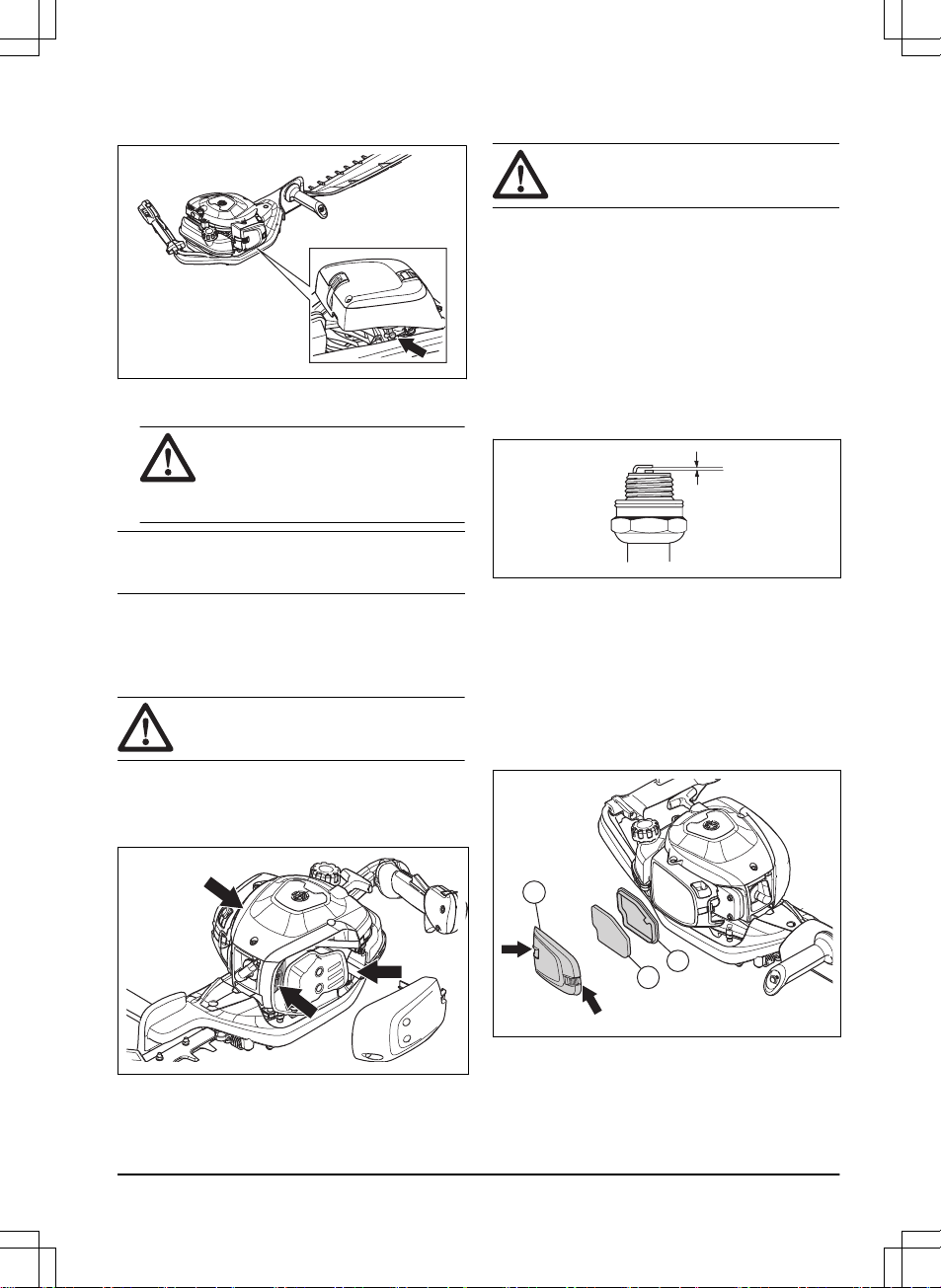

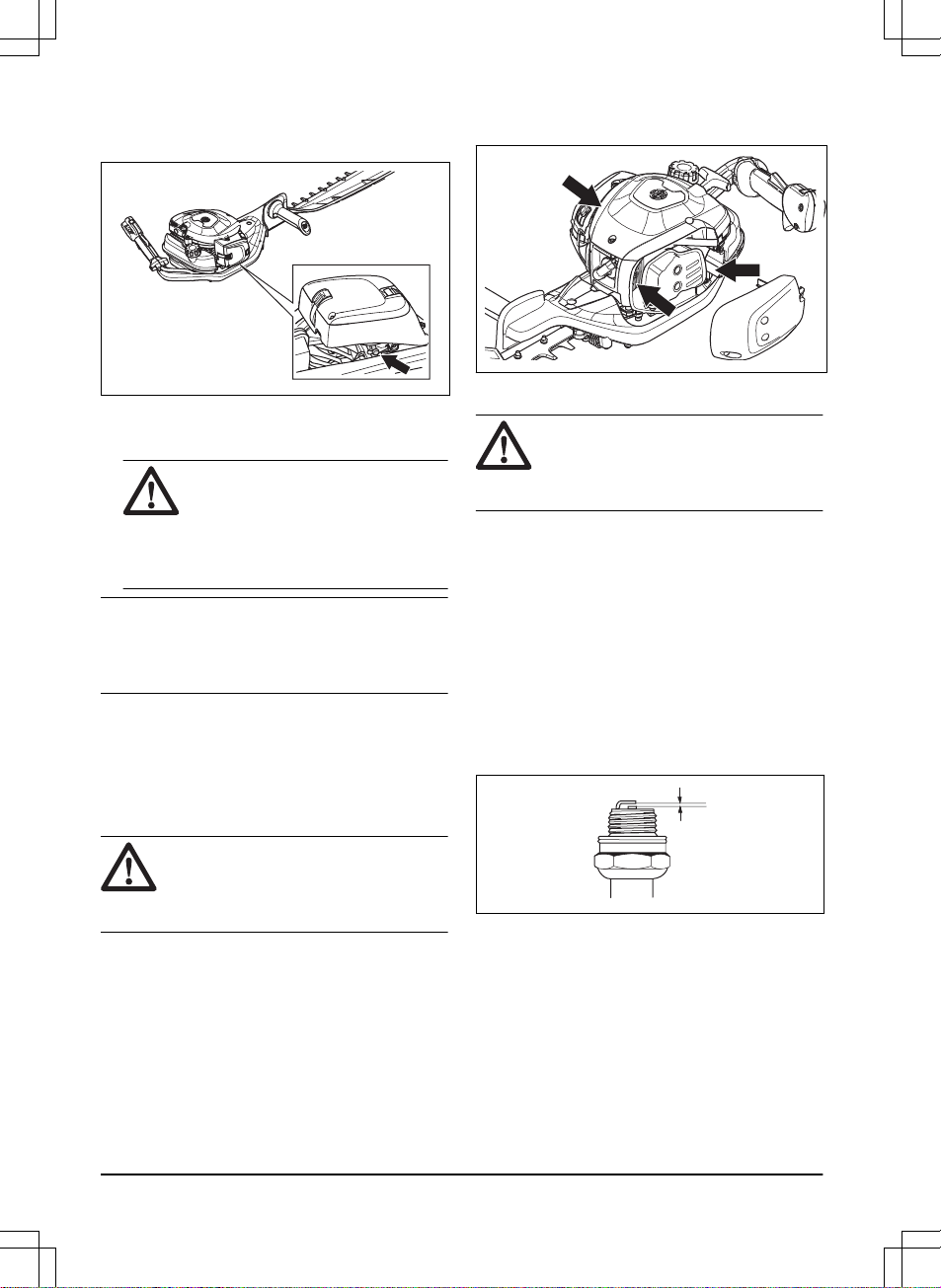

3. Turn the idle adjustment screw T clockwise until the
cutting attachment starts to move.

4. Turn the idle adjustment screw counterclockwise
until the cutting attachment stops.

WARNING: If the cutting attachment
does not stop when you adjust the idle
speed, speak to your nearest servicing
dealer. Do not use the product until it is
correctly adjusted or repaired.

Note: The idle speed is correct when the engine
operates smoothly in all positions. Refer to

Technical

data on page 13

for the recommended idle speed.

To clean the cooling system

The cooling system keeps the engine temperature
down. The cooling system includes the cooling fins on
the cylinder and the starter housing.

CAUTION:

The air intake between the fuel
tank and crankcase is easily blocked by
leaves. Clean the air intake fully.

1. Clean the cooling system with a brush weekly or
more frequently if it is necessary.

2. Make sure that the cooling system is not dirty or
blocked.

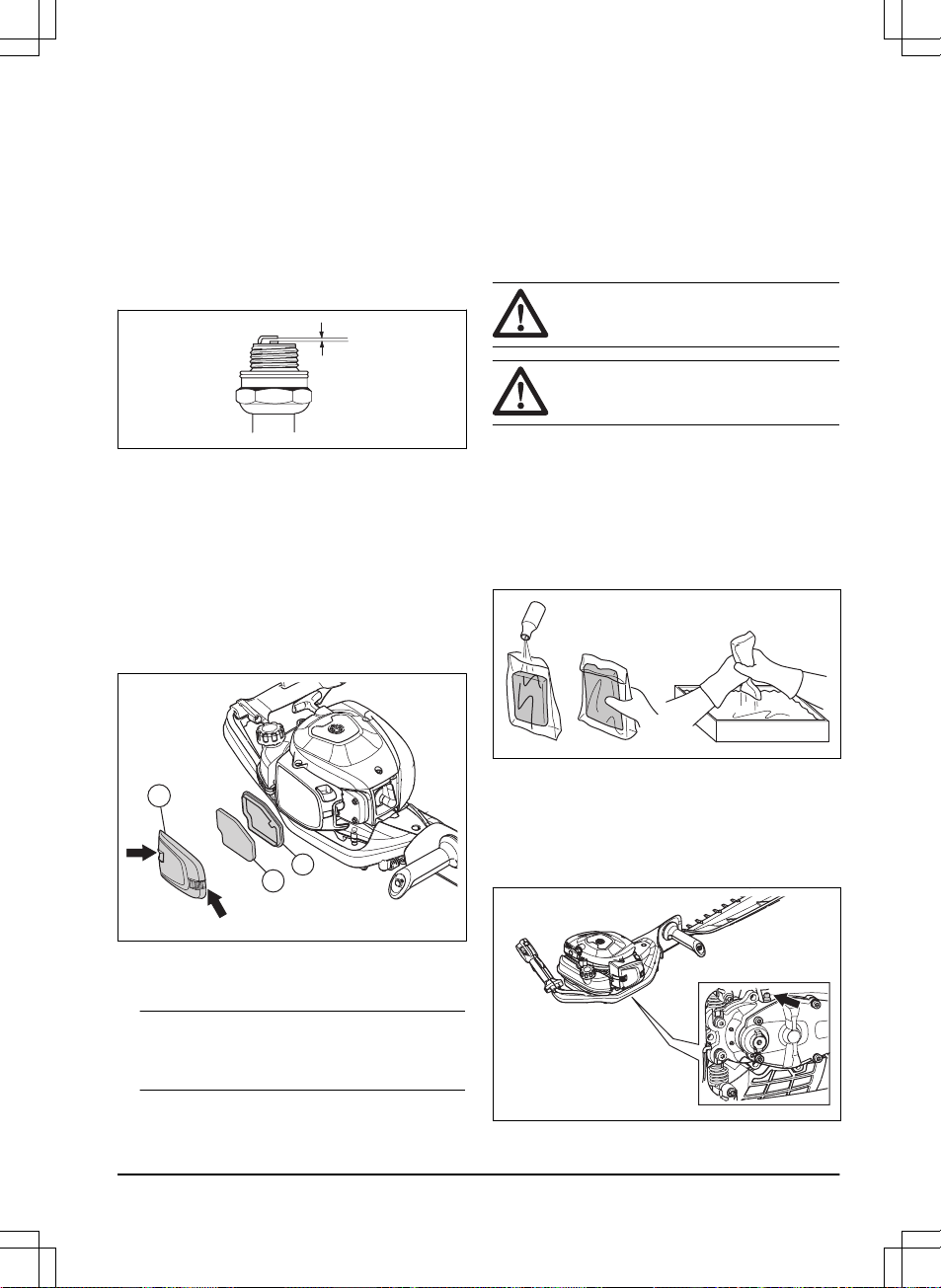

To examine the spark plug

CAUTION: Always use the recommended
spark plug type. Incorrect spark plug type
can cause damage to the product.

• Examine the spark plug if the engine is low on
power, is not easy to start or does not operate
correctly at idle speed.

• To decrease the risk of unwanted material on the
spark plug electrodes, obey these instructions:

a) Make sure that the idle speed is correctly

adjusted.
b) Make sure that the fuel mixture is correct.
c) Make sure that the air filter is clean.

• If the spark plug is dirty, clean it and make sure that
the electrode gap is correct, refer to

Technical data

on page 13

.

• Replace the spark plug if it is necessary.

To clean the air filter

Clean the air filter regularly from dirt and dust. This
prevents carburetor malfunctions, starting problems,
loss of engine power, wear to engine parts and more
fuel consumption than usual.

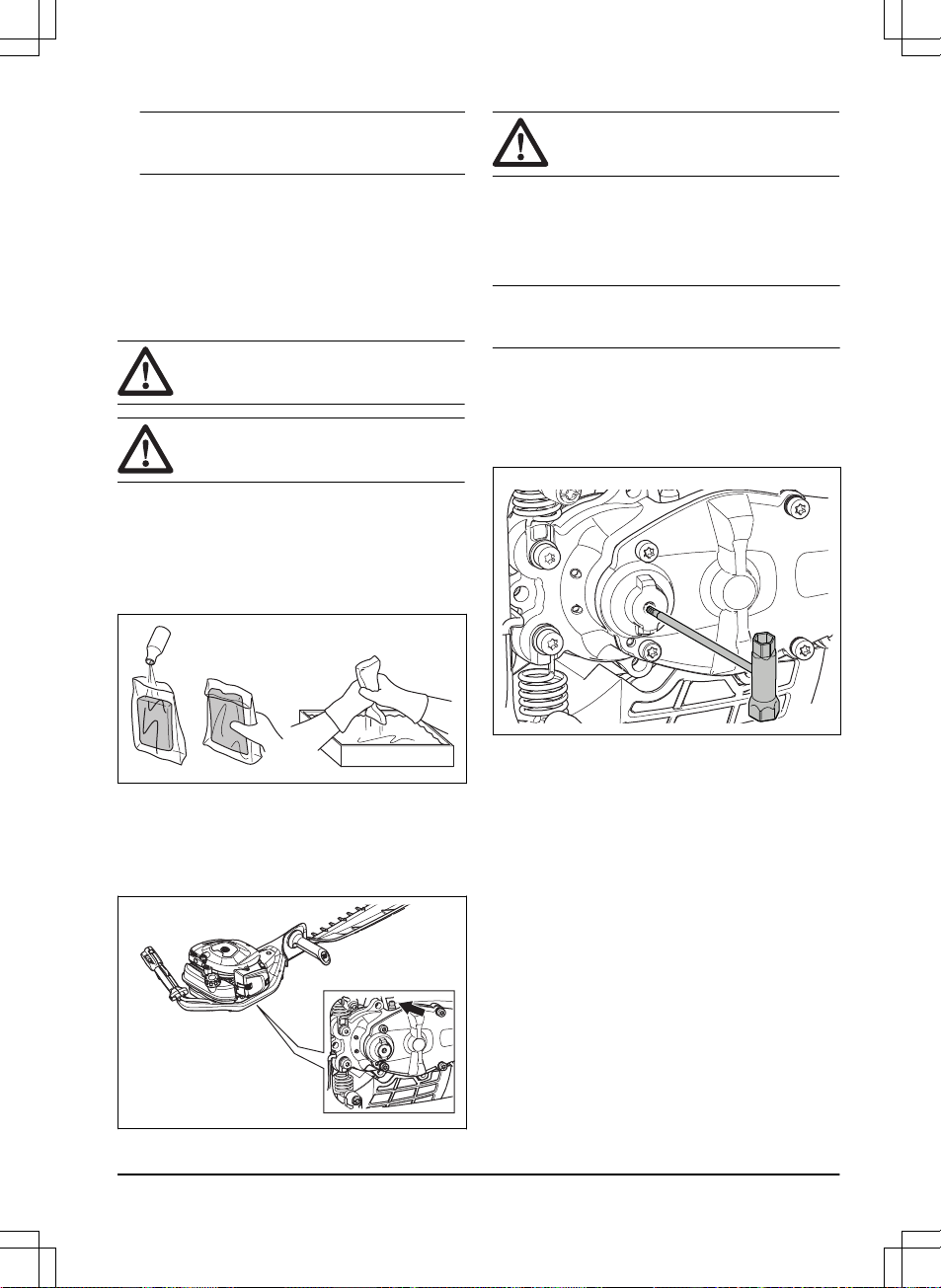

1. Remove the air filter cover (A).

2. Remove the foam filter (B) and the felt filter (C) from
the filter frame.

A

B

C

3. Replace the felt filter (C).

4. Clean the foam filter (B) with warm soap water.

905 - 001 - 05.02.2020

11

Note: An air filter that is used for a long time can not
be fully cleaned. Replace the air filter regularly and
always replace a defective air filter.

5. Make sure that the foam filter (B) is dry.

6. Apply air filter oil to the foam filter (B). Refer to

To

apply oil to the foam air filter on page 12

7. Clean the inner surface of the air filter cover (A). Use
compressed air or a brush.

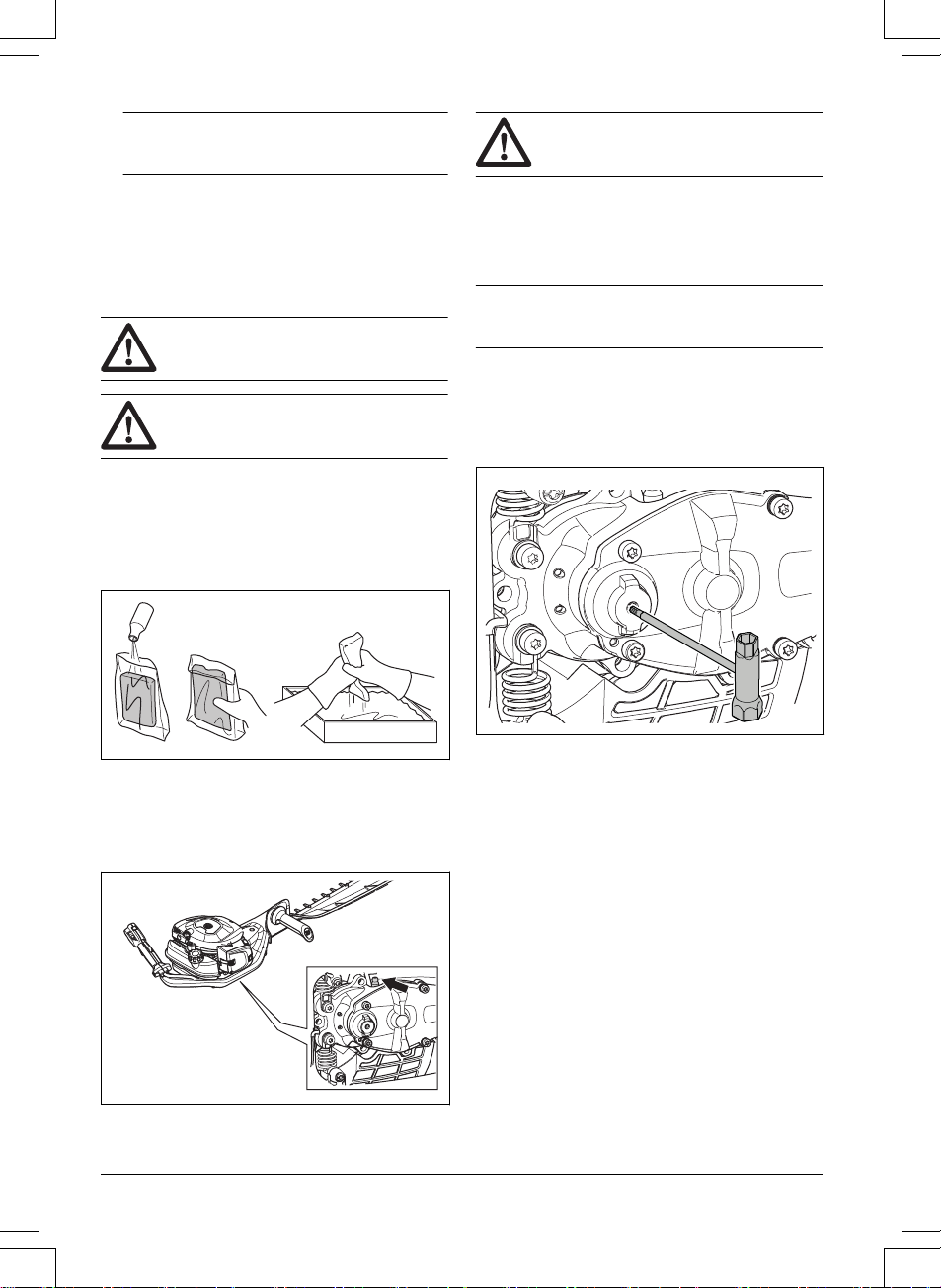

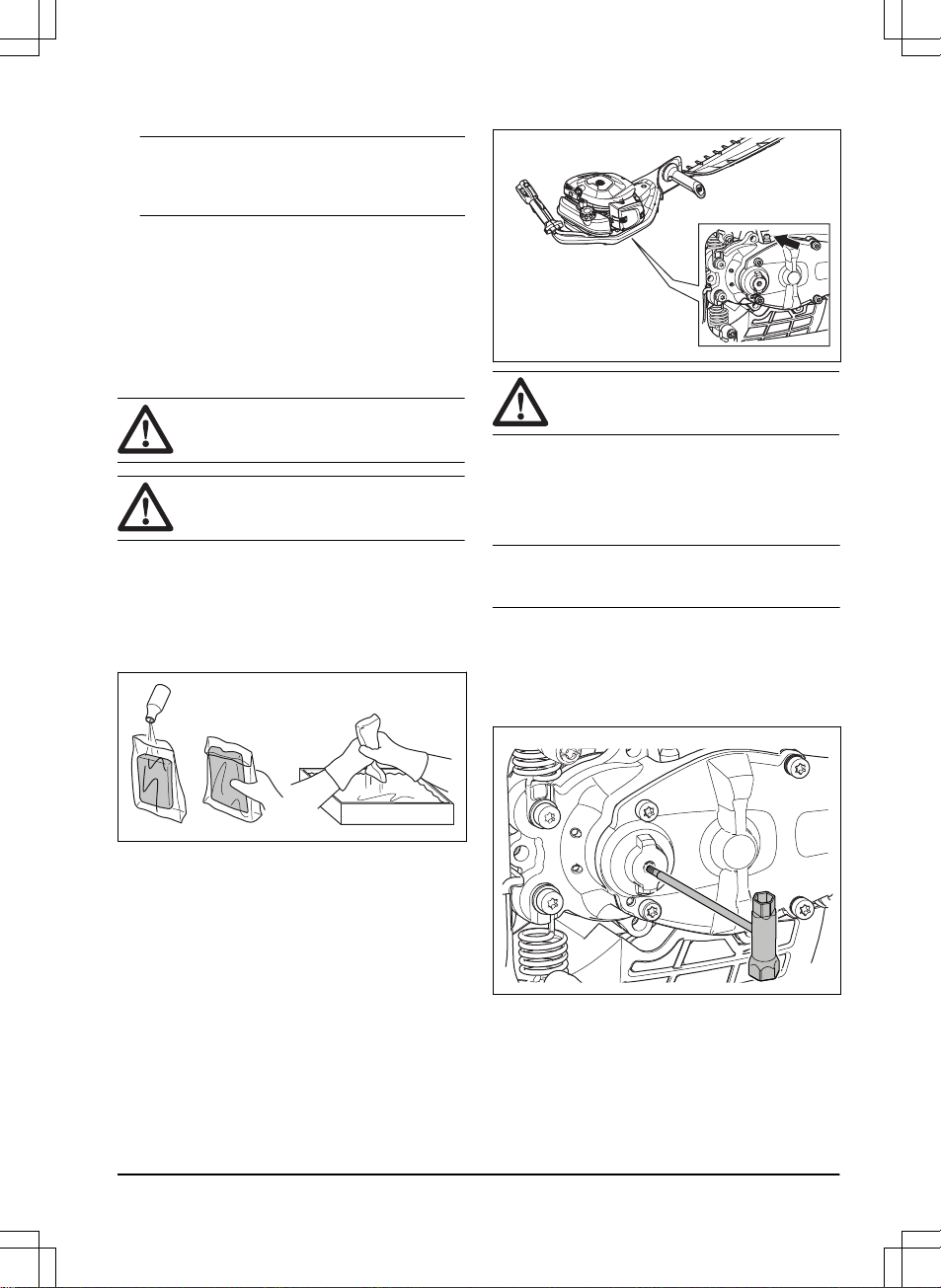

To apply oil to the foam air filter

CAUTION: Always use Husqvarna special
air filter oil. Do not use other types of oil.

WARNING: Put on protective gloves. The air
filter oil can cause skin irritation.

1. Put the foam air filter in a plastic bag.

2. Put the oil in the plastic bag.

3. Rub the plastic bag to supply the oil equally across
the foam air filter.

4. Push the unwanted oil out of the foam air filter while
in the plastic bag.

To lubricate the gear housing

• Use Husqvarna special grease. Speak to your
servicing dealer for more information about
recommended grease.

• Add the grease through the grease nipple.

CAUTION: Do not fill the gear housing fully.

To clean and lubricate the blades

1. Clean the blades from unwanted materials before
and after you use the product.

2. Lubricate the blades before long periods of storage.

Note: Speak to your servicing dealer for more
information about recommended cleaning agents and
lubricants.

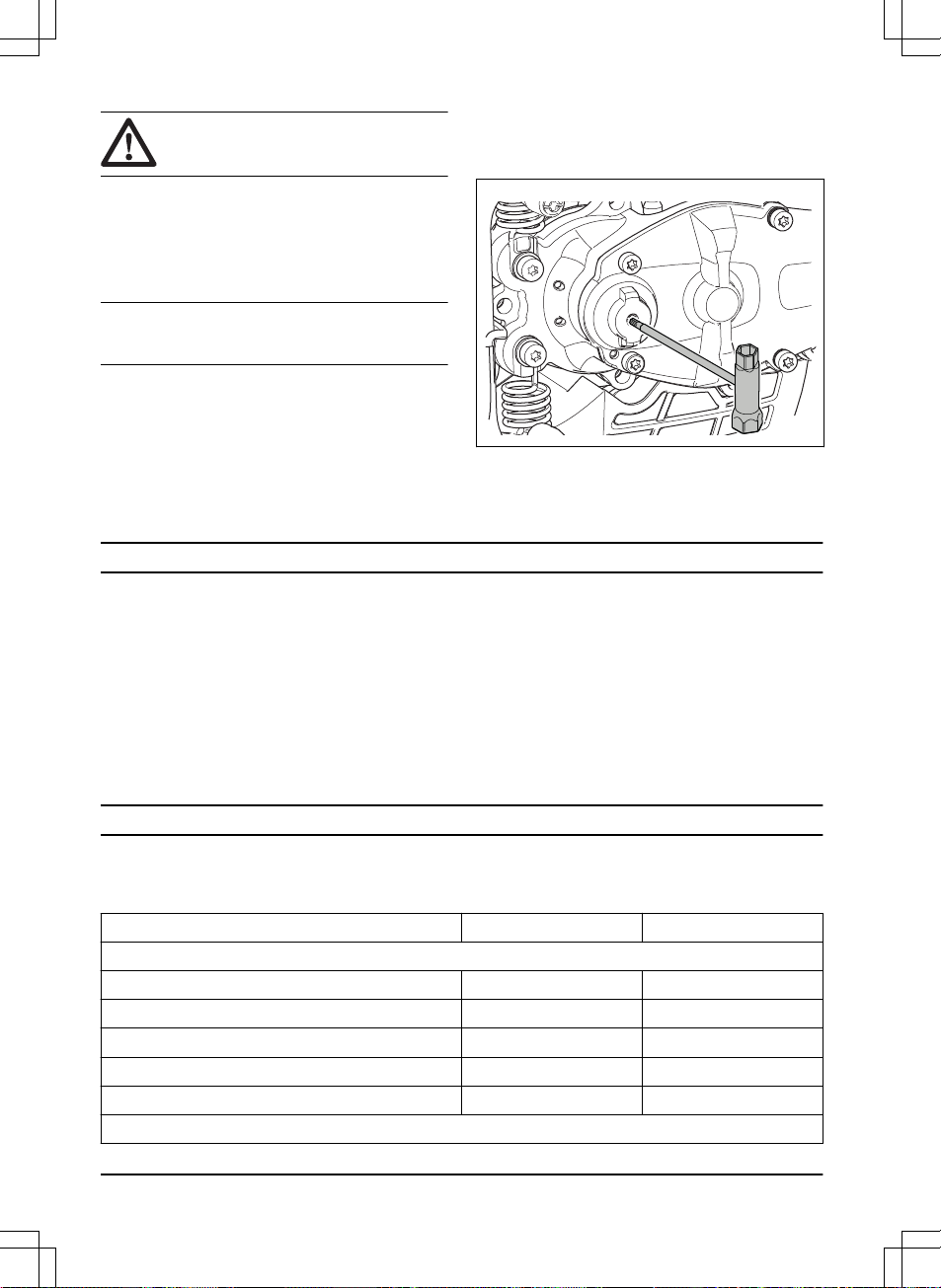

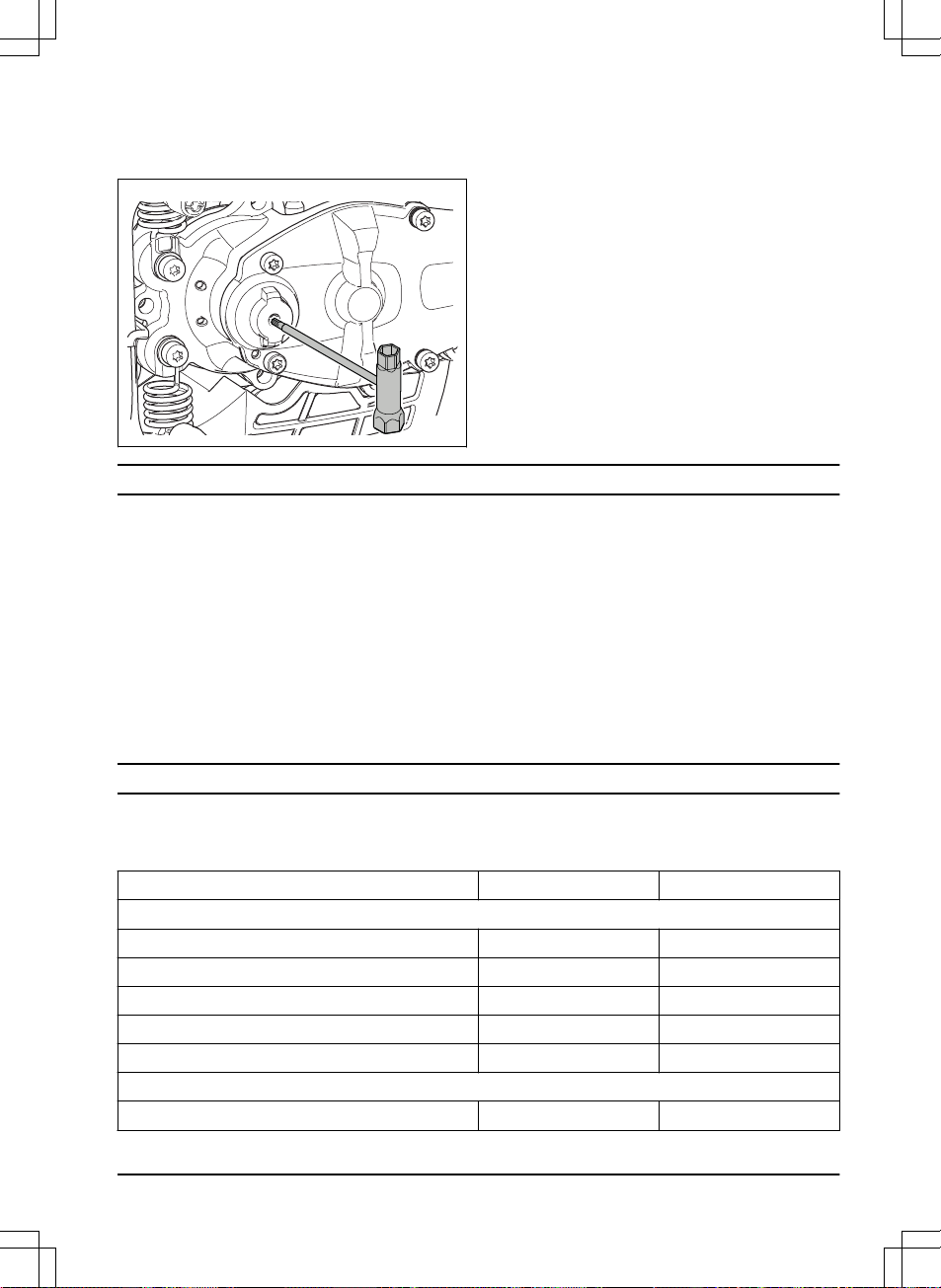

To examine the blades

1. Remove the cap on the gear housing.

2. Make sure that the blades move freely. Put the
combination wrench in the gear housing and turn
clockwise and counterclockwise.

3. Examine the edges of the blades for damages and
deformation.

4. Use a file to remove burrs on the blades.

12

905 - 001 - 05.02.2020

Transportation, storage and disposal

Transportation and storage

• Always allow the product to cool down before
storage.

• For storage and transportation of the product and
fuel, make sure that there are no leaks or fumes.
Sparks or open flames, for example from electrical
devices or boilers, can start a fire.

• Always use approved containers for storage and
transportation of fuel.

• Empty the fuel before transportation or before long­term storage. Discard the fuel at an applicable
disposal location.

• Attach the transport guard during transportation and
storage.

• Remove the spark plug cap from the spark plug.

• Attach the product during transportation. Make sure
that it cannot move.

• Clean and do servicing on the product before long­term storage.

Technical data

Technical data

522HS75X 522HSR75X

Engine

Cylinder displacement, cm

3

21.7 21.7

Idle speed, rpm 3000 3000

Recommended max speed, rpm 9200 9200

Maximum engine power acc. to ISO 8893, kW/hp @ rpm 0.6/0.8 @ 7800 0.6/0.8 @ 7800

Catalytic converter muffler Yes Yes

Ignition system

Spark plug NGK CMR6A NGK CMR6A

Electrode gap, mm 0.5 0.5

Fuel

Fuel tank capacity, l/cm

3

0.45/450 0.45/450

Weight

Without fuel, kg 5.0 5.0

Noise emissions

1

Sound power level, measured dB (A) 101 101

Sound power level, guaranteed LWA dB (A) 102 102

1

Noise emissions in the environment measured as sound power (LWA) in conformity with EC directive
2000/14/EC. Reported sound power level for the product has been measured with the original cutting attach­ment that gives the highest level. The difference between guaranteed and measured sound power is that the
guaranteed sound power also includes dispersion in the measurement result and the variations between dif­ferent prodducts of the same model according to Directive 2000/14/EC.

905 - 001 - 05.02.2020 13

522HS75X 522HSR75X

Sound levels

2

Equivalent sound pressure level at the operator’s ear,
measured according to EN ISO 10517, dB(A)

93 93

Vibration levels

3

Equivalent vibration levels (a

hv,eq

) at handles, measured according to EN ISO 10517, m/s2:

Right/Left, m/s

2

2.9/1.8 2.2/2.1

Blades

Type Single sided Single sided

Cutting length, mm 750 750

Cutting speed, cuts/min 4400 3200

2

Reported data for noise pressure level has a typical statistical dispersion (standard deviation) of 1 dB (A).

3

Reported data for vibration level has a typical statistical dispersion (standard deviation) of 1 m/s2.

14 905 - 001 - 05.02.2020

EC Declaration of Conformity

EC Declaration of Conformity

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel:
[phone], declares that the hedge trimmers
Husqvarna 522HS75X, 522HSR75X with serial numbers
dating from 2018 onwards (the year is clearly stated on
the rating plate, followed by the serial number), comply
with the requirements of the COUNCIL’S DIRECTIVE:

• of May 17, 2006 ”relating to machinery” 2006/42/EC

• of February 26, 2014 ”relating to electromagnetic
compatibility” 2014/30/EU

• of May 8, 2000 ”relating to the noise emissions in the
environment” 2000/14/EC. Conformity assessment
according to Annex V. For information relating to
noise emissions, refer to the Technical data chapter.

• of June 8, 2011 ”on the restriction of the use of
certain hazardous substances in electrical and
electronic equipment” 2011/65/EU.

The following standards have been applied:
EN ISO 12100:2010, CISPR 12:2007, EN ISO

10517:2009/A1:2013, EN 50581:2012
RISE SMP Svensk Maskinprovning AB, Box 7035,

SE-750 07 Uppsala, Sweden has performed voluntary
type examination on behalf of Husqvarna AB. The
certificates are numbered: SEC/18/2519-522HS75X,
522HSR75X

RISE SMP Svensk Maskinprovning AB, Box 7035,
SE-750 07 Uppsala, Sweden has verified conformity
with Counsil's Directive of May 8, 2000 "relating to the
noise emissions in the environment" 2000/14/EC. The
certificates have the following numbers:
01/094/027-522HS75X, 522HSR75X

Huskvarna, 2019-11-30

Per Gustafsson, Development Manager (Authorized
representative for Husqvarna AB and responsible for
technical documentation)

905 - 001 - 05.02.2020

15

Содержание

Въведение................................................................... 16

Безопасност.................................................................17

Операция..................................................................... 22

Поддръжка...................................................................24

Транспортиране, съхранение и изхвърляне.............28

Технически данни....................................................... 28

Декларация за съответствие на ЕО.......................... 30

Въведение

Общ преглед на продукта

1

23

10

9

2

3

12

4

5

18

8

7

22

6

19

20

21

15

14

11

13

17

16

1. Инструкция за експлоатация

2. Капачка на резервоара за гориво

3. Резервоар за гориво

4. Смукач

5. Купол на горивната помпа

6. Капачка на свещ и свещ

7. Предна дръжка

8. Резец

9. Превключвател за спиране

10. Блокировка на регулатор за газта

11. Задна ръкохватка

12. Капак на въздушния филтър

13. Смазочен нипел

14. Капак на цилиндъра

15. Дръжка на въжето на стартера

16. Защита при транспортиране

17. Защита за ръцете

18. Регулатор за газта

19. Корпус на предавката

20. Комбиниран гаечен ключ

21. Туба с грес

22. Кош за листа

23. Защита за върха на острието

Описание на продукта

Продуктът е ножици за кастрене на жив плет с
двигател с вътрешно горене.

Предназначение

Използвайте продукта за изрязване на клони и
вейки. Не използвайте продукта за други задачи.

16 905 - 001 - 05.02.2020

Символи върху машината

ПРЕДУПРЕЖДЕНИЕ! Този продукт е
опасен. Невнимателното или погрешното
използване на продукта може да доведе
до нараняване или смърт на оператора
или наблюдатели. За да предотвратите
нараняване на оператора или
наблюдатели, прочетете и спазвайте
всички инструкции за безопасност в
ръководството на оператора.

Прочетете внимателно ръководството за
оператора и се уверете, че разбирате
инструкциите, преди да използвате
машината.

Използвайте одобрени антифони и
защитни средства за очите.

Използвайте одобрени защитни
ръкавици.

Използвайте устойчиви на плъзгане
ботуши за тежък режим на работа.

Шумовите емисии към околната среда се
позовават на Директивата на
Европейската общност. Емисията на
продукта е посочена в главата
„Технически характеристики“ и на
табелката.

Продуктът е в съответствие с
приложимите директиви на EO.

yyyywwxxxx Типовата табелка показва

серийния номер. гггг е годината на
производство, а сс e седмицата на
производство.

Забележка: Останалите символи/стикери на
машината се отнасят до изисквания по отношение на
сертификати за определени пазари.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата в
двигателя прави невалидно ЕС
одобрението на тип на този продукт.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се
използват за указване на особено важни части на
инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва се, ако
има опасност от нараняване или смърт за
оператора или за околните, ако не се
спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има
опасност от повреждане на машината,
други материали или съседната зона, ако
не се спазват инструкциите в
ръководството.

Забележка: Използва се за предоставяне на повече
информация, която е необходима в дадена ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Неправилното или невнимателно използване на
продукта може да го превърне в опасен
инструмент, който може да причини сериозни или
дори смъртоносни наранявания. Много е важно
да прочетете това ръководство за експлоатация
и да разберете съдържанието му.

• Тази машина създава електромагнитно поле по
време на работа. При някои условия това поле
може да интерферира с активни или пасивни
медицински имплантанти. За да намалите риска
от сериозно или смъртоносно нараняване, ние
препоръчваме лицата с медицински импланти да
говорят с лекаря си и производителя на
медицинския имплант, преди да започнат да
работят с този продукт.

• Прекомерно излагане на вибрации може да
доведе до поражения върху кръвоносни съдове и
нервната система на хора със смущения в
кръвообращението. Потърсете лекарска помощ,
ако се появят симптоми, които могат да са
резултат от вибрации. Такива симптоми са
например изтръпване, загуба на чувствителност,
"иглички", "бодежи", болки, физическа
отпуснатост, промяна на цвета или състоянието
на кожата. Тези симптоми се появяват
обикновено на пръстите, ръцете и китките.

905 - 001 - 05.02.2020 17

Рискът може да се увеличи при ниски
температури.

• Ако се окажете в ситуация, в която сте неуверени
как да постъпите, се посъветвайте със
специалист. Свържете се с дистрибутора или със
сервиза. Избягвайте всяка употреба, за която се
чувствате недостатъчно квалифицирани.

• Имайте предвид, че операторът носи отговорност
за нещастни случаи или опасности за други хора
или тяхното имущество.

• Не позволявайте никой друг да използва
продукта, без първо да сте се уверили, че е
разбрал съдържанието на ръководството за
оператора.

• Никога не позволявайте на деца да използват
продукта или да бъдат в близост до него. Тъй
като продуктът е оборудван с пружинен
превключвател за спиране и може да бъде
стартиран чрез прилагане на ниска скорост и
сила върху дръжката на стартера, дори и
малките деца при някои обстоятелства могат да
са способни да стартират продукта. Това може да
означава риск от сериозна телесна повреда.
Поради това отстранявайте лулата на
запалителната свещ, когато продуктът не е под
прякото Ви наблюдение.

• Съхранявайте продукта на място, недостъпно за
деца.

• Никога не използвайте продукта, ако сте
уморени, употребили сте алкохол или приемате
лекарства, които могат да повлияят върху
зрението, преценката или координацията Ви.

• Никога не използвайте продукт, който е
неизправен. Извършвайте описаните в това
ръководство за експлоатация редовни проверки,
поддръжка и сервиз. Определени операции по
поддръжката и сервиза се извършват единствено
от квалифицирани специалисти. Вижте
инструкциите в раздел Поддръжка.

• Никога не използвайте продукт с модификации на
оригиналните спецификации.

Инструкции за безопасност за работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате продукта.

• Никога не използвайте продукта при екстремни
атмосферни условия, например много студен,
много горещ и/или влажен климат.

• Неизправните остриета могат да повишат риска
от злополуки.

• Уверете се, че хора или животни не се
приближават в радиус от 15 m/50 ft, докато
работите.

• Съобразете се с средата и се уверете, че няма
риск за хора или животни при съприкосновение с
режещото оборудване.

• Проверете работния участък. Отстранете всички
обекти, които могат да изхвърчат във въздуха.

• Винаги се грижете да заставате в безопасно и
стабилно работно положение.

• Никога не оставяйте продукта без надзор, докато
двигателят работи.

• Уверете се, че ръцете и краката Ви са далеч от
режещия модул, когато двигателят работи.

• Ако нещо заседне в ножовете, докато работите,
изключете мотора и изчакайте, докато спре
напълно, преди да почистите ножовете.
Разкачете лулата на запалителната свещ от
запалителната свещ.

• Когато двигателят е изключен, пазете ръцете и
краката си от режещия модул, докато той не спре
напълно.

• Внимавайте за парчета от клоните, които могат
да изхвърчат по време на рязането.

• Бъдете винаги нащрек за предупредителни
сигнали или подвиквания, когато използвате
антифони. Винаги сваляйте антифоните
незабавно след спиране на двигателя.

• Не работете никога от стълба, столче или друго
положение на високо, което не е напълно
обезопасено.

• Винаги дръжте продукта с две ръце. Винаги
дръжте продукта пред тялото си.

• Ако някакъв чужд обект бъде ударен или ако се
получат вибрации, спрете веднага продукта.
Разкачете лулата на запалителната свещ от
запалителната свещ. Проверете дали продуктът
не е повреден. Поправете всяка повреда.

• Уверете се дали капачката на запалителната
свещ и запалващият кабел са изправни, за да
избегнете опасността от електрически удар.

• Проверете дали всички гайки и винтове са
затегнати.

• Уверете се, че скоростната кутия е смазана
правилно. Направете справка с

За смазване на

корпуса на скоростната кутия на страница 27

.

• Скоростната кутия се нагорещява, когато
продуктът е в употреба. За да избегнете
изгаряния, не докосвайте скоростната кутия.

• Всички капаци и предпазители трябва да са
поставени преди стартиране.

• Ако резците заядат, те могат да се разхлабят,
като поставите комбинирания гаечен ключ в
скоростната кутия. Поставете комбинирания
гаечен ключ в скоростната кутия, след което го
завъртете напред и назад. Направете справка с

За проверка на ножовете на страница 27

.

• Защитата при транспортиране трябва винаги да е
поставена на режещия модул, когато продуктът
не се използва.

18

905 - 001 - 05.02.2020

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• При работа с продукта винаги използвайте
одобрени лични предпазни средства. Личните
предпазни средства не изключват изцяло риска
от нараняване, но намаляват степента на
нараняването при злополука. Нека вашият дилър
Ви помогне да изберете подходящото
оборудване.

• Използвайте одобрени антифони, осигуряващи
подходящо намаляване на шума. Дълготрайното
излагане на шум може да доведе до постоянно
влошаване на слуха.

• Използвайте одобрени защитни средства за
очите. Ако използвате маска, използвайте също и
одобрени защитни очила. С одобрени защитни
очила се има предвид такива, които отговарят на
стандарт ANSI Z87.1 за САЩ или EN 166 за
страните от ЕС.

• Когато е необходимо, носете ръкавици,
например, когато закрепвате, проверявате или
почиствате режещото оборудване.

• Носете здрави ботуши или обувки, които не се
хлъзгат.

• Използвайте дрехи, направени от здрава тъкан.
Винаги използвайте здрави, дълги панталони и
дълги ръкави. Не носете използвайте дрехи,
които могат да се захванат за храсти и клони. Не
носете бижута, къси панталони, сандали и не

работете боси. Носете косата си безопасно над
нивото на рамената.

• Дръжте в близост комплект за първа помощ.

Приспособления за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Не използвайте машина с неизправни
приспособления за безопасност.

• Проверявайте редовно приспособленията за
безопасност. Ако приспособленията за
безопасност са дефектни, говорете с Вашия
сервиз Husqvarna.

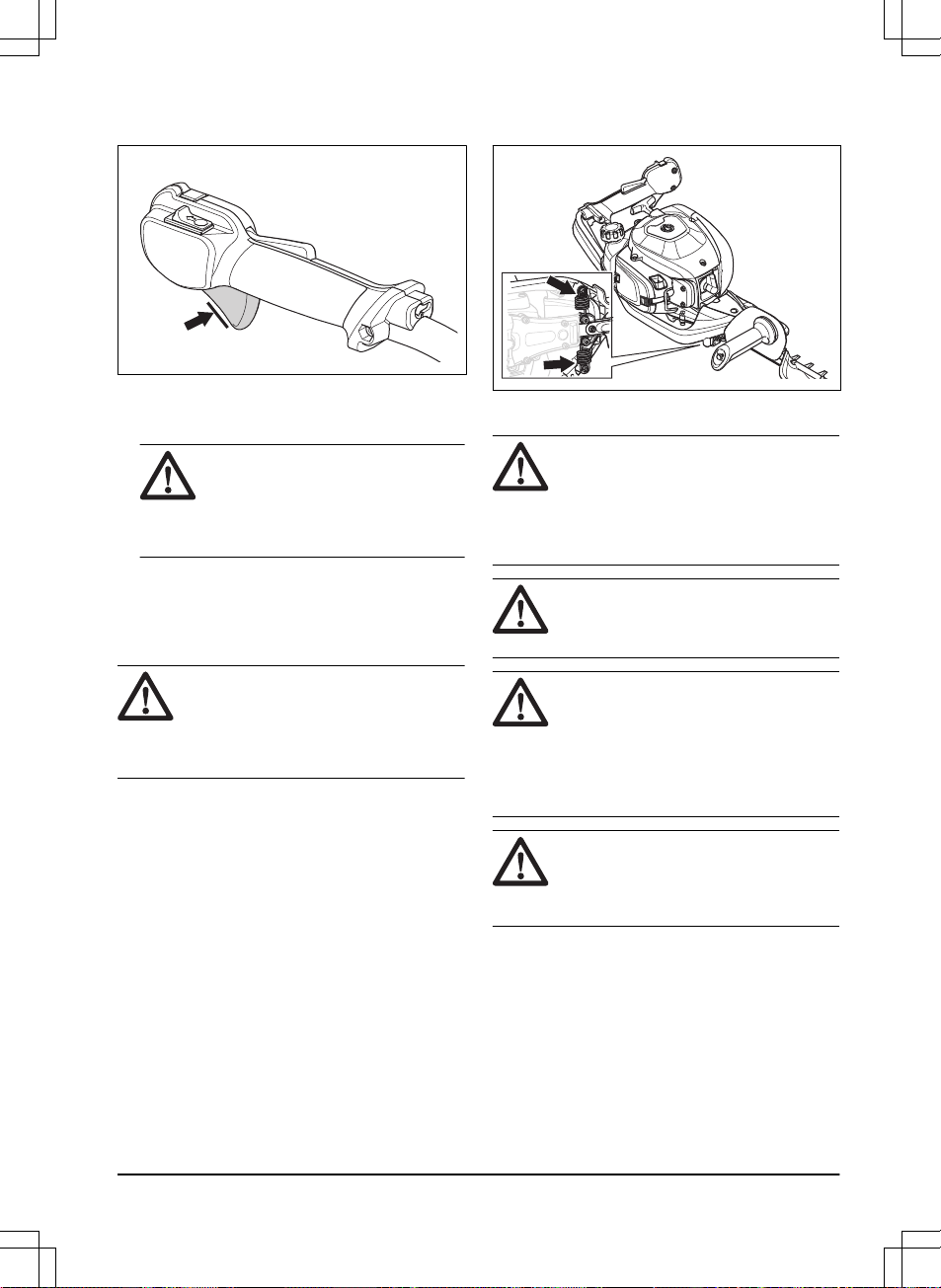

За проверка на блокировката на регулатора на газта

1. Уверете се, че блокировката на регулатора за
газта (A) и регулатора за газта (B) се движат
свободно и възвратната пружина функционира
нормално.

A

B

2. Натиснете надолу блокировката на газта и се
уверете, че се връща в първоначалната си
позиция, когато я отпуснете.

905 - 001 - 05.02.2020

19

3. Уверете се, че регулаторът на газта се фиксира в
позиция на празен ход, когато се освободи
блокировката му.

4. Стартирайте продукта и подайте пълна газ.

5. Отпуснете регулатора за газта и се уверете, че
ножовете спират и остават неподвижни.

ПРЕДУПРЕЖДЕНИЕ: Ако резецът се
движи когато регулаторът за газта е
на обороти на празен ход тогава
трябва да се регулира скоростта на
карбуратора за празен ход. Вижте

Регулиране на оборотите на празния
ход на страница 25

.

За проверка на превключвателя за спиране

1. Стартирайте двигателя.

2. Преместете превключвателя за спиране до
положението за спиране и се уверете, че
двигателят спира.

ПРЕДУПРЕЖДЕНИЕ:

Превключвателят
за спиране автоматично се връща в
положение за стартиране. За да
предотвратите случайно стартиране,
махнете лулата на запалителната свещ
от свещта, когато монтирате или
извършвате техническо обслужване на
продукта.

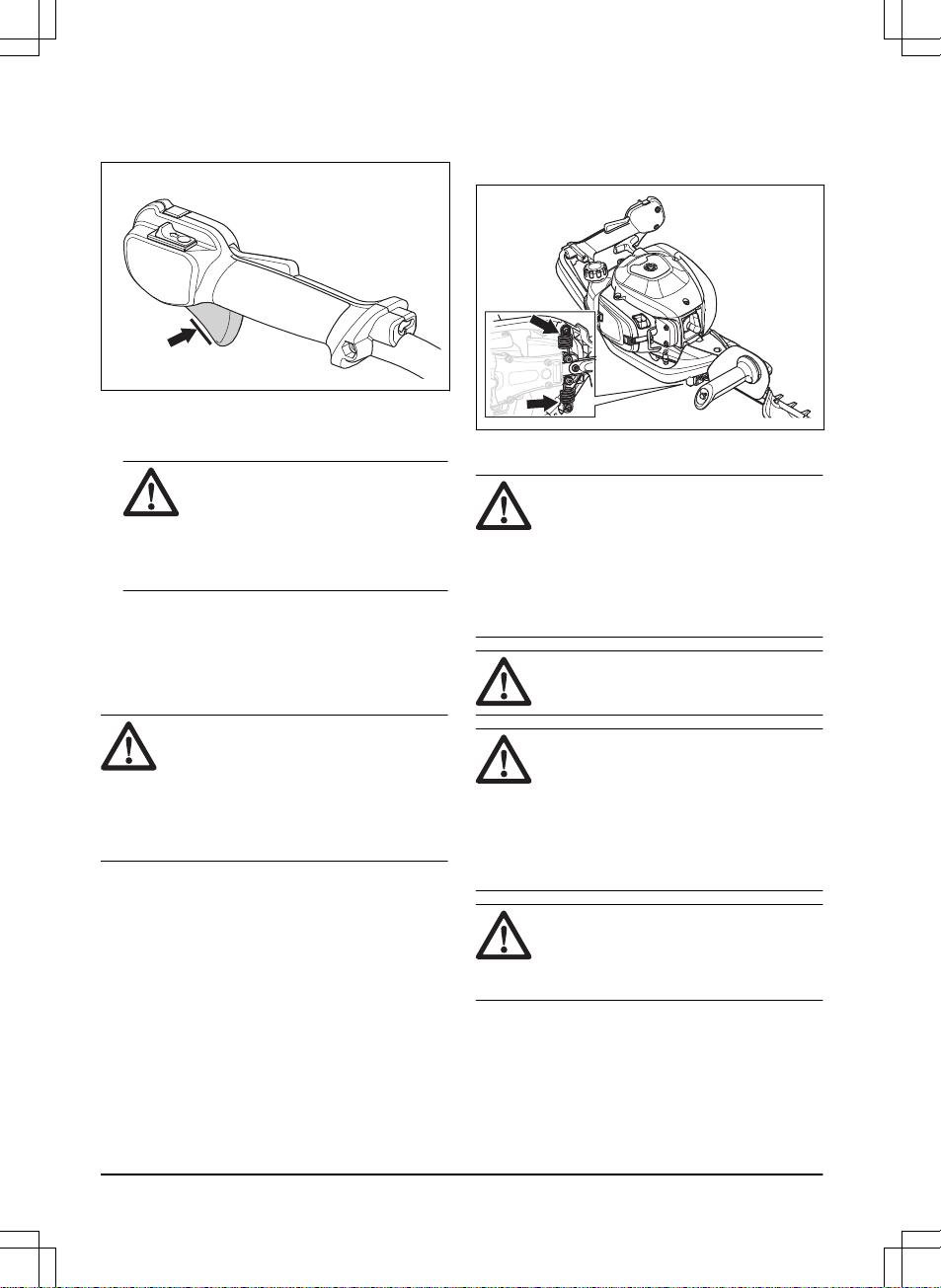

За проверка на защитата за ръцете
Защитата за ръце не позволява нараняване от

ножовете.

1. Спрете двигателя.

2. Проверете дали защитата за ръце е правилно
поставена.

3. Проверете защитата за ръцете за повреди.

За проверка на антивибрационната система
Антивибрационната система намалява вибрациите

на дръжките. Антивибрационните модули действат
като разделител между корпуса на продукта и
модула на дръжките.

1. Извършете визуална проверка за деформация и
повреда.

2. Уверете се, че антивибрационните части не са
повредени.

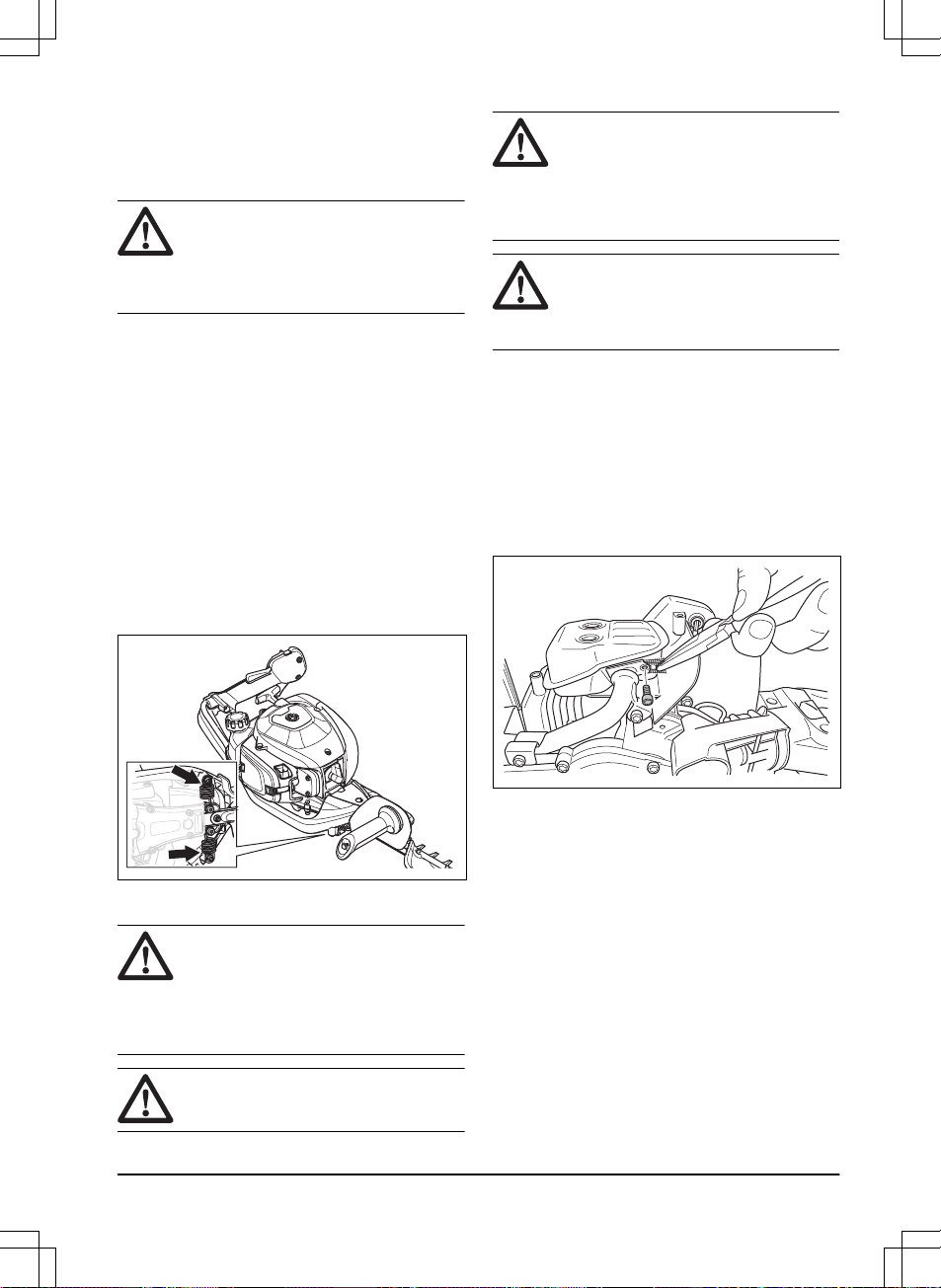

За проверка на ауспуха

ПРЕДУПРЕЖДЕНИЕ: Никога не работете
с продукта без ауспух или с повреден
ауспух. Дефектният ауспух може да
увеличи нивото на шума и опасността от
пожар. Не използвайте продукта с
повредена или липсваща искрогасителна
мрежа. В случай на повреда
искрогасителната мрежа трябва да бъде
сменена.

ПРЕДУПРЕЖДЕНИЕ: Ауспусите се
нагряват много по време и след работа и
при обороти на празен ход.

ВНИМАНИЕ: Ако искрогасителната мрежа
се запушва често, това може да е
признак, че ефективността на
катализатора е намалена. Обърнете се
към Вашия сервизен дистрибутор за
проверка на ауспуха. Запушена
искрогасителна мрежа ще предизвика
прегряване, което ще доведе до повреда
на цилиндъра и буталото.

ПРЕДУПРЕЖДЕНИЕ: Вътрешните
повърхности на ауспуха съдържат
химикали, които могат да причинят рак.
Внимавайте да не докосвате тези
елементи, ако ауспухът е повреден.

Ауспухът е предназначен за максимално намаляване
на нивата на шума и за отвеждане на отработените
газове настрани от потребителя. Ауспух с
катализатор намалява вредните отработените
газове.

1. Спрете двигателя.

20

905 - 001 - 05.02.2020

2. За извършване на визуална проверка и
деформация.

3. Уверете се, че ауспухът е правилно закрепен към
продукта.

4. Почистете искрогасителната мрежа с телена
четка.

За проверка на резците и предпазния щит на резеца
Външните краища на резците функционират като

предпазен щит на резеца. Предпазният щит на
резеца предотвратява наранявания от порязване.

1. Спрете двигателя и се уверете, че резците
спират.

2. Отстранете лулата на запалителната свещ от
запалителната свещ.

3. Сложете защитни ръкавици.

4. Уверете се, че резецът и предпазният щит на
резеца не са повредени или огънати. Винаги
сменяйте повреден или огънат резец или
повреден предпазен щит на резеца.

5. Уверете се, че винтовете на резците и
предпазният щит на резеца са затегнати.

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Не включвайте продукта, ако върху него има
гориво или моторно масло. Отстранете
нежеланото гориво/масло и оставете продукта да
изсъхне.

• Ако разлеете гориво по дрехите си, сменете ги
незабавно.

• Внимавайте да не попадне гориво върху тялото
Ви, това може да доведе до телесни увреждания.
Ако гориво попадне върху тялото Ви,
използвайте сапун и вода, за да го отстраните.

• Не стартирайте продукта, ако от двигателя има
теч. Проверявайте редовно двигателя за течове.

• Внимавайте с горивото. Горивото е запалимо,
изпаренията са взривоопасни и могат да
причинят телесни увреждания или смърт.

• Не вдишвайте горивните изпарения, това може
да доведе до телесни увреждания. Уверете се,
че има достатъчен въздушен поток.

• Не пушете близо до горивото или двигателя.

• Не поставяйте топли предмети близо до горивото
или двигателя.

• Не добавяйте гориво, когато двигателят работи.

• Уверете се, че двигателят е изстинал преди
зареждане с гориво.

• Преди зареждане с гориво отворете бавно
капачката на резервоара за гориво и освободете
внимателно налягането.

• Не добавяйте гориво към двигателя на закрито.
Недостатъчният въздушен поток може да доведе
до нараняване или смърт поради задушаване
или въглероден окис.

• Затегнете капачката на резервоара за гориво
докрай. Ако капачката на резервоара за гориво
не е затегната, има риск от злополука.

• Преди да включите двигателя, преместете
продукта най-малко на 3 m/10 ft от мястото,
където сте заредили резервоара.

• Не зареждайте резервоара за гориво догоре.
Топлината причинява увеличаване на обема на
горивото. Оставяйте място в горната част на
резервоара за гориво.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.

• Спрете двигателя и се уверете, че режещото
оборудване спира. Преди да извършите
техническо обслужване, оставете продуктът да
се охлади.

• Разкачете лулата на запалителната свещ, преди
да извършите техническо обслужване.

• Отработените газове от двигателя съдържат
въглероден окис, много опасен, отровен газ без
миризма, който може да причини смърт. Не
работете с продукта на закрито или в затворени
пространства.

• Отработените газове от двигателя са горещи и
могат да съдържат искри. Не стартирайте
продукта на закрито или близо до запалими
материали.

• Аксесоари и промени на продукта, които не са
одобрени от производителя, могат да доведат до
сериозно нараняване или смърт. Не правете
промени по продукта. Винаги използвайте
оригинални принадлежности.

• Ако техническото обслужване не се изпълнява
правилно и редовно, съществува повишена
опасност от нараняване и повреда на продукта.

• Изпълнявайте техническото обслужване, както е
посочено в настоящата инструкция за

905 - 001 - 05.02.2020

21

експлоатация. Цялото обслужване трябва да се
извършва от одобрен сервиз на Husqvarna.

• Позволете одобрен Husqvarna сервиз редовно да
обслужва продукта.

• Заменете повредени, износени или счупени
части.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Прочетете и
разберете раздела с инструкции за
безопасност преди използване на
продукта.

Гориво

Този продукт разполага с двутактов двигател.

ВНИМАНИЕ: Неподходящият тип гориво
може да доведе до повреда на двигателя.
Използвайте смес от бензин и масло за
двутактови двигатели.

Предварително смесено гориво

• За постигане на оптимални работни
характеристики и за удължаване на срока на
експлоатация на двигателя използвайте
предварително смесено алкилатно гориво на
Husqvarna. Това гориво съдържа по-малко
вредни химикали в сравнение с обикновеното
гориво и това намалява вредните отработени
газове. С това гориво количеството остатъци
след изгарянето е по-ниско, което запазва
компонентите на двигателя по-чисти.

За изготвяне на горивна смес

Бензин

• Използвайте качествен безоловен бензин с
максимално съдържание на етанол 10%.

ВНИМАНИЕ:

Не използвайте бензин с
октаново число по-малко от 90
RON/87 AKI. Използването на по­ниско октаново число може да доведе
до детонационно горене в двигателя,
което предизвиква повреди в него.

Масло за двутактов двигател

• За постигане на най-добри резултати и работни
характеристики използвайте масло за двутактови
двигатели на Husqvarna.

• Ако не разполагате с масло за двутактови
двигатели на Husqvarna, използвайте друго
висококачествено масло за двутактови
двигатели, разработено за двигатели с въздушно
охлаждане. Говорете с дистрибутора по

сервизното обслужване за избор на точното
масло.

ВНИМАНИЕ: Не използвайте масло за
извънбордови двутактови двигатели с
водно охлаждане, понякога наричано
извънбордово масло. Не използвайте
масло за четиритактови двигатели.

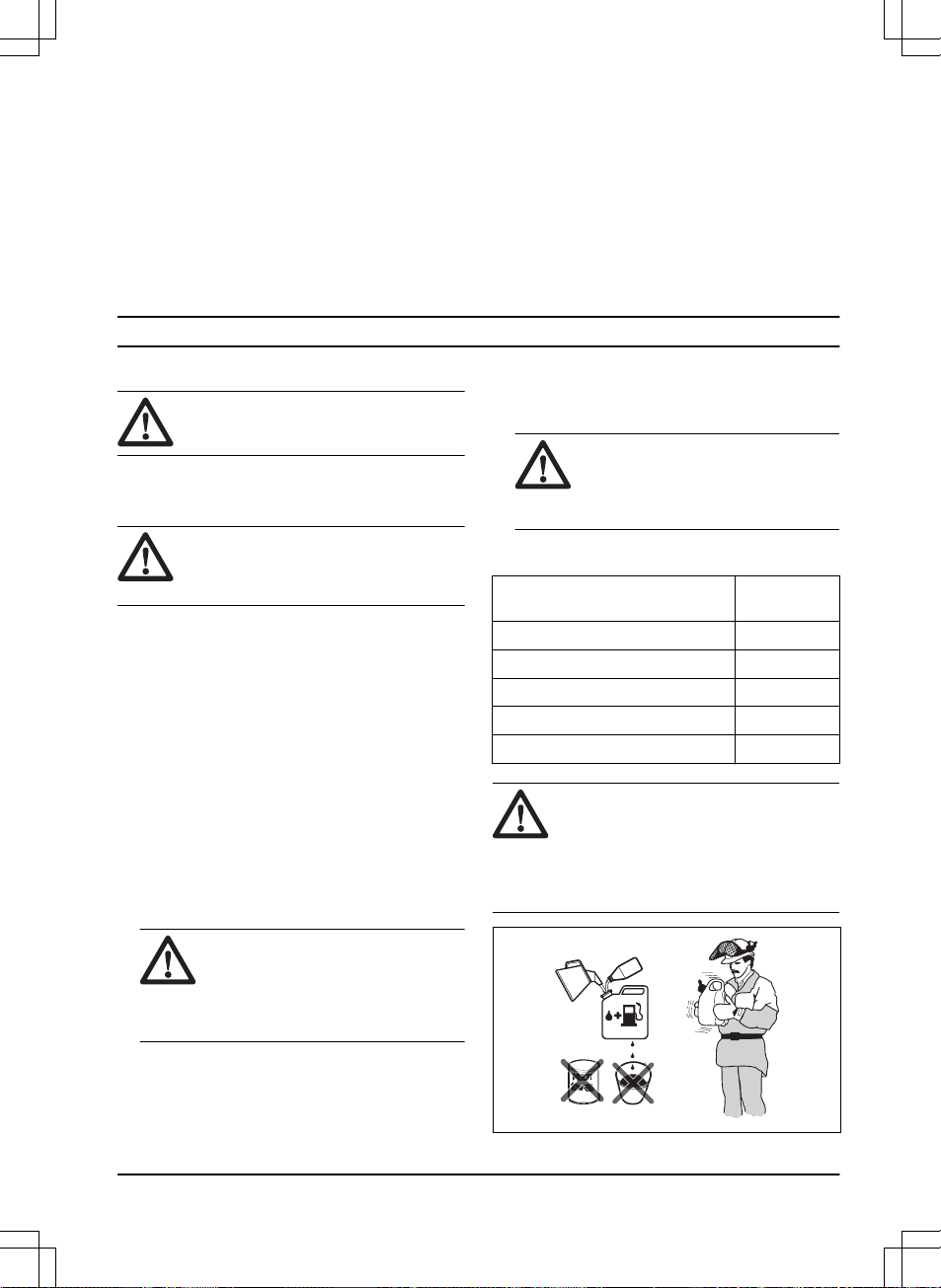

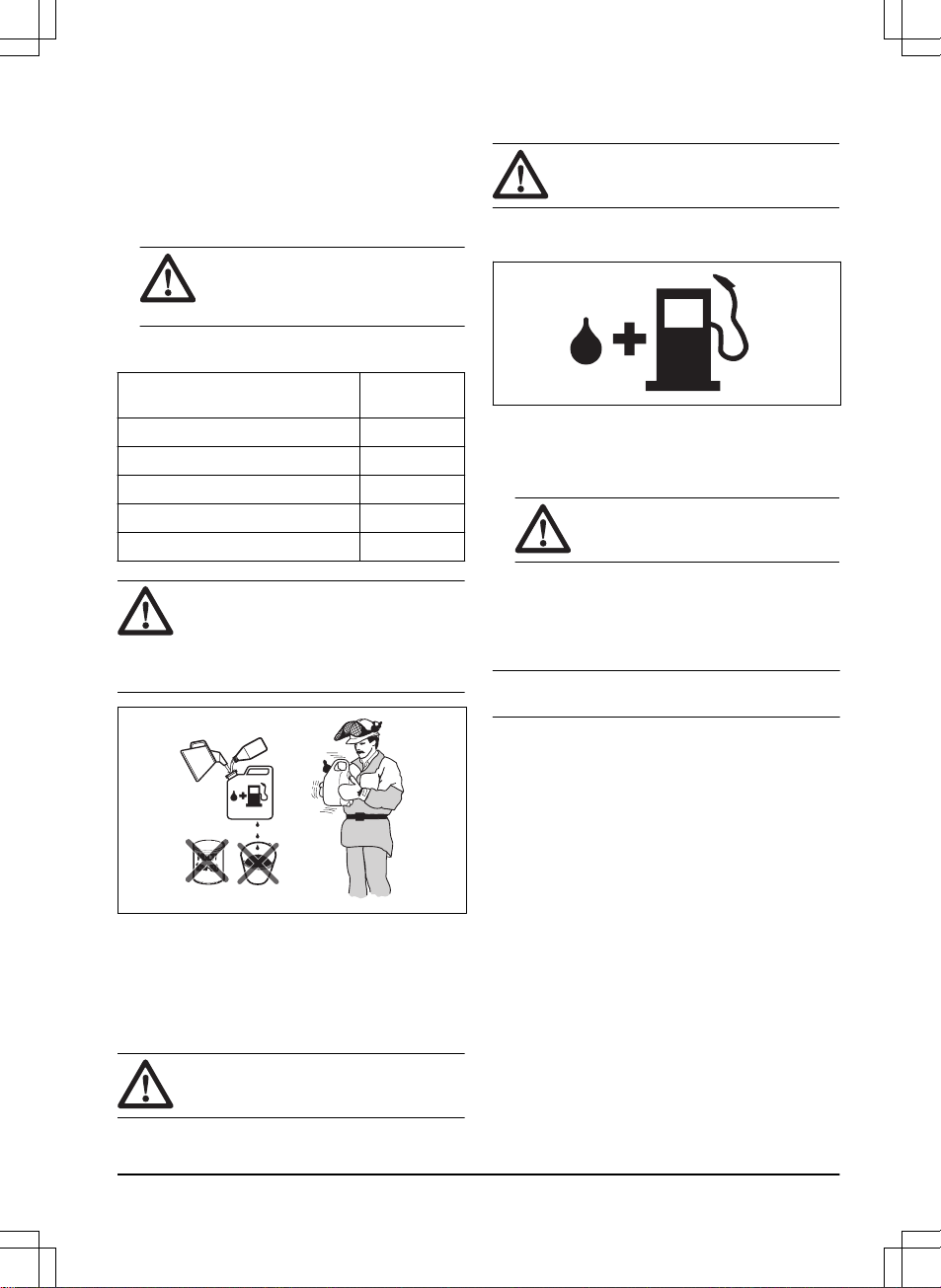

Смесване на бензин и масло за двутактов двигател

Бензин, литри

Масло за
двутактов
двигател,
литри

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

ВНИМАНИЕ: Малки грешки могат да
повлияят драстично на съотношението в
сместа, когато смесвате малки
количества гориво. Измервайте
внимателно количеството масло, за да
сте сигурни, че ще получите правилната
смес.

1. Налейте половината гориво в чист съд за гориво.

2. Добавете цялото количество масло.

3. Разклатете горивната смес.

4. Долейте останалото количество бензин в съда.

5. Разклатете внимателно горивната смес.

22

905 - 001 - 05.02.2020

ВНИМАНИЕ: Не смесвайте количество
гориво, което ще престои повече от 1
месец.

Пълнене на резервоара за гориво

ПРЕДУПРЕЖДЕНИЕ: Спазвайте
следната процедура за Ваша
безопасност.

1. Спрете двигателя и го оставете да се охлади.

2. Почистете областта около капачката на
резервоара за гориво.

3. Разклатете контейнера и се уверете, че горивото
е напълно смесено.

4. Отстранете бавно капачката на резервоара за
гориво, за да освободите налягането.

5. Напълнете резервоара за гориво.

ВНИМАНИЕ: Уверете се, че в
резервоара за гориво няма твърде
много гориво. Когато се нагрее,
горивото се разширява.

6. Затегнете капачката на резервоара за гориво
внимателно.

7. Почистете разлятото гориво върху продукта и
около него.

8. Преди стартиране на двигателя преместете
продукта на 3 m/10 ft или повече от мястото,
където се извършва зареждането с гориво и
където се намира източникът на горивото.

Забележка:

За местоположението на резервоара за

гориво на Вашия продукт направете справка с

Общ

преглед на продукта на страница 16

.

За монтаж на коша за листа и защитата за върха на ножа

1. Премахнете външните 8 гайки от болтовете на
ножа.

2. Поставете коша за листа на 8-те гайки.
Направете справка с

Общ преглед на продукта на

страница 16

, за да видите къде се намира кошът

за листа на продукта.

3. Поставете защитата за върха на ножа на 2-та
болта на върха на ножа.

4. Монтирайте 8-те гайки на болтовете.

5. Завъртете гайките до 7 Nm.

За да стартирате продукта при студен двигател

1. Дръпнете смукача на положение "задействан
смукач".

2. Натиснете купола на горивната помпа
приблизително 6 пъти или докато горивото
започне да запълва купола. Не е необходимо да
се пълни докрай куполът на горивната помпа.

3. Дръжте корпуса на продукта на земята с лявата
си ръка. Не стъпвайте върху продукта.

4. Дръпнете бавно дръжката на въжето за
стартиране с дясната си ръка, докато не усетите
съпротивление, след което дръпнете дръжката
на въжето за стартиране бързо и със сила.

ПРЕДУПРЕЖДЕНИЕ: Не навивайте
въжето за стартиране около ръката
си.

ВНИМАНИЕ: Не дърпайте докрай
въжето на стартера и не пускайте
дръжката на въжето на стартера.

5. Продължете да дърпате дръжката на въжето на
стартера, докато двигателят запали, след което
натиснете смукача до първоначалното му
положение.

ПРЕДУПРЕЖДЕНИЕ:

При стартиране

на двигателя резците се движат.

6. Продължете да дърпате ръкохватката на въжето
за стартиране, докато двигателят запали.

7. Натиснете и освободете регулатора за газта, за
да установите двигателя до обороти на празния
ход.

8. Натиснете постепенно регулатора на газта, за да
увеличите оборотите на двигателя.

9. Уверете се, че двигателят работи плавно.

905 - 001 - 05.02.2020

23

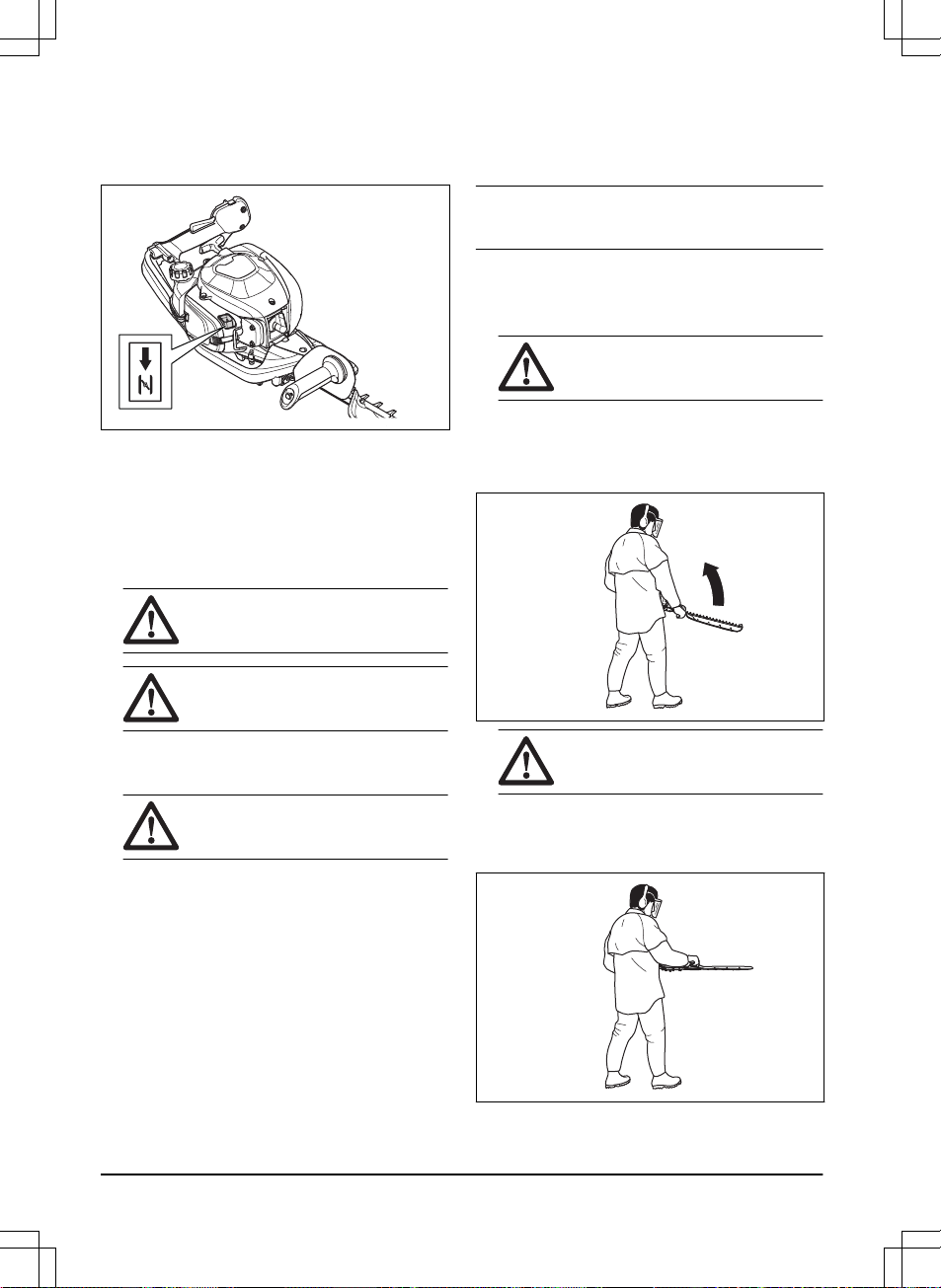

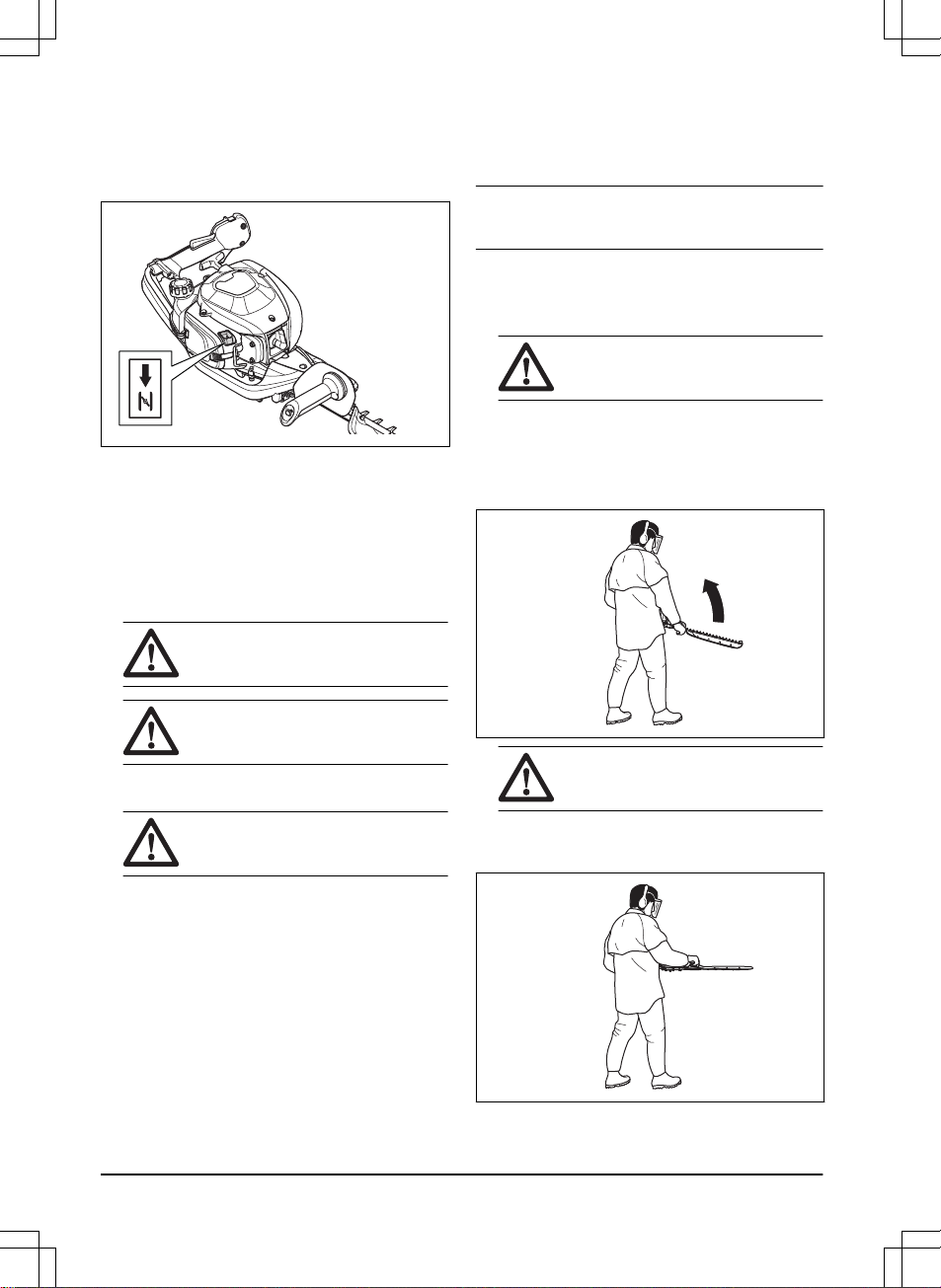

За да стартирате продукта при топъл двигател

1. Дръжте корпуса на продукта на земята с лявата
си ръка. Не стъпвайте върху продукта.

2. Дръпнете бавно дръжката на въжето за
стартиране с дясната си ръка, докато не усетите
съпротивление, след което дръпнете дръжката
на въжето за стартиране бързо и със сила.
Продължете, докато двигателят стартира.

Забележка: За повече информация относно как да
стартирате продукта направете справка с

За да
стартирате продукта при студен двигател на
страница 23

.

Спиране на продукта

• За да изключите мотора, преместете

превключвателя за спиране в положение за
спиране.

ВНИМАНИЕ: Превключвателят за
спиране автоматично се връща в
положение за работа.

За да работите с продукта

1. Започнете близо до земята и местете продукта

нагоре по плета, когато режете страните.
Уверете се, че корпусът на продукта не докосва
плета.

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че
предната част на режещото
оборудване не докосва земята.

2. Регулирайте скоростта за подравняване с
работното натоварване.

3. Дръжте продукта близо до тялото си за стабилна
работна позиция.

4. Внимавайте и използвайте продукта бавно.

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Прочетете и
разберете главата с инструкции за

безопасност, преди да започнете
техническо обслужване на продукта.

24 905 - 001 - 05.02.2020

График за техническо обслужване

Поддръжка Преди

работа

След 40

часа

След

100 часа

Почистете външната повърхност. След всяка работа.

Почистете ауспуха, тръбата за отработени газове и двигателят от листа,
мръсотия и излишна грес.

След всяка работа.

Уверете се, че режещото оборудване не се движи при обороти на празен
ход.

X

Проверете превключвателя за спиране. X

Проверете режещото оборудване и предпазителя на режещото оборудване
за повреди и пукнатини. Сменете при повреда.

X

Проверете защитата за ръцете за повреда и пукнатини. Сменете при
повреда.

X

Извършете проверка на блокировката на регулатора за газта и на
регулатора за газта.

X

Проверете двигателя, резервоара за гориво и горивните линии за течове. X

Затегнете гайките и винтовете. X

Проверете горивния филтър за замърсяване и маркуча за горивото за
пукнатини и други дефекти. При необходимост подменете.

X

Проверете стартера и въжето за стартиране за повреди. X

Почистете въздушния филтър. Сменете ги при необходимост. X

Проверете антивибрационните елементи за повреди и пукнатини. X

Проверете запалителната свещ, вижте

За проверка на запалителната свещ

на страница 26

.

X

Почистете системата за охлаждане. X

Почистете външната повърхност на карбуратора и мястото около него. X

Почистете или подменете искрогасителната мрежа. X

Почистете вътрешната повърхност на резервоара за гориво. X

Проверете запалителната свещ. X

Уверете се, че корпусът на скоростната кутия е напълнен с грес. X

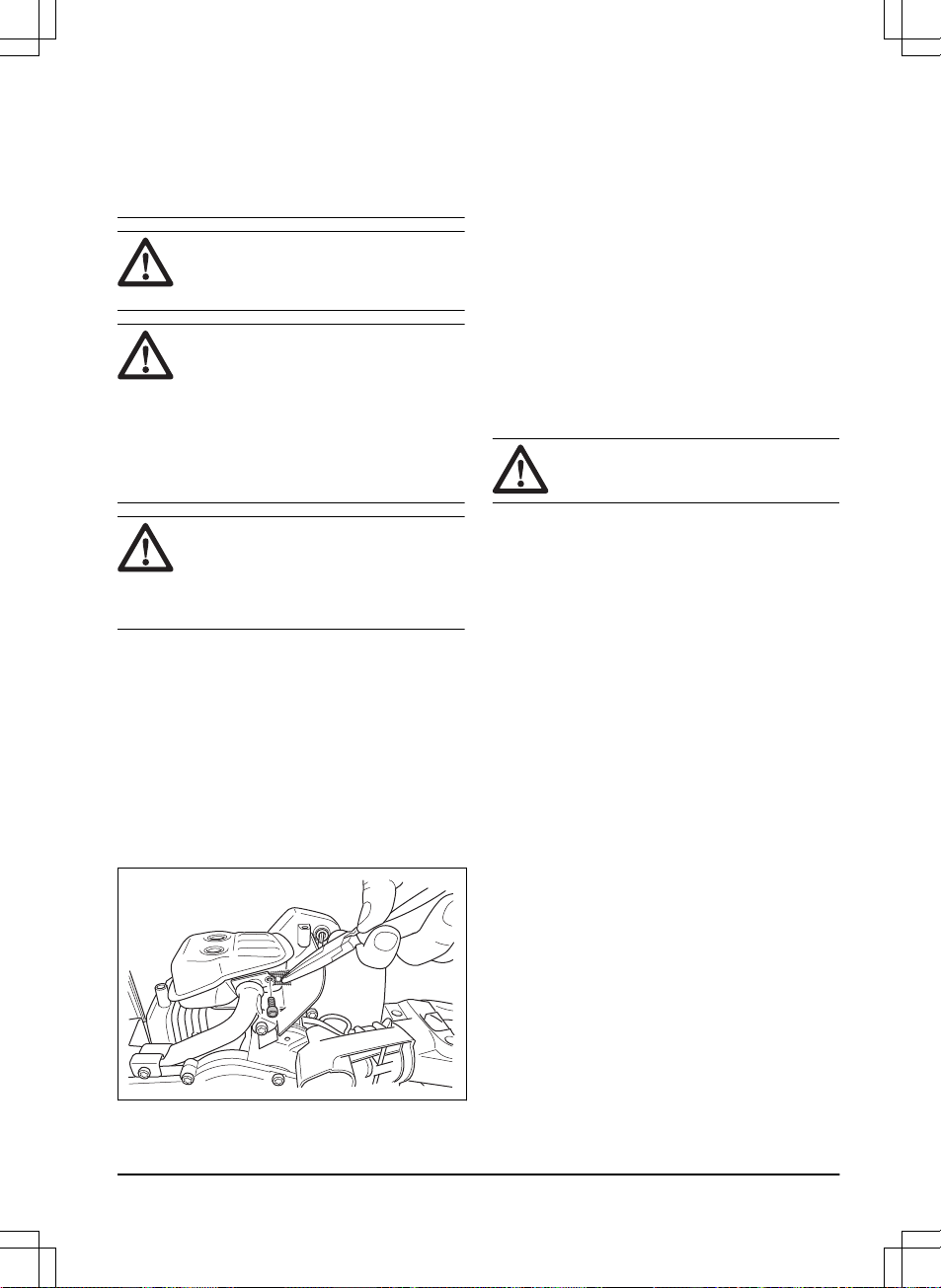

Регулиране на оборотите на празния ход

1. Почистете въздушния филтър и поставете капака
на въздушния филтър.

2. Включете продукта, вижте

За да стартирате

продукта при студен двигател на страница 23

.

905 - 001 - 05.02.2020 25

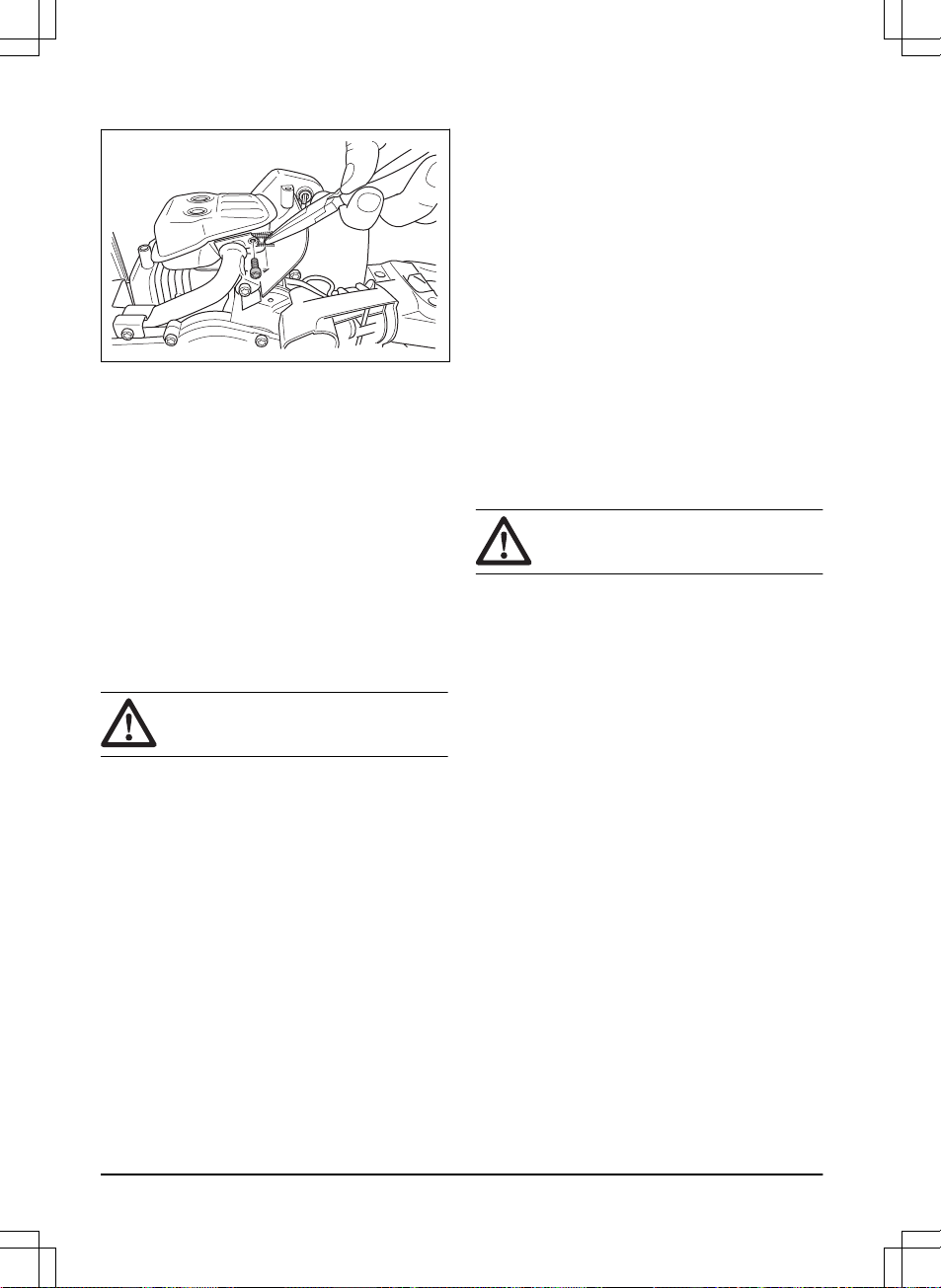

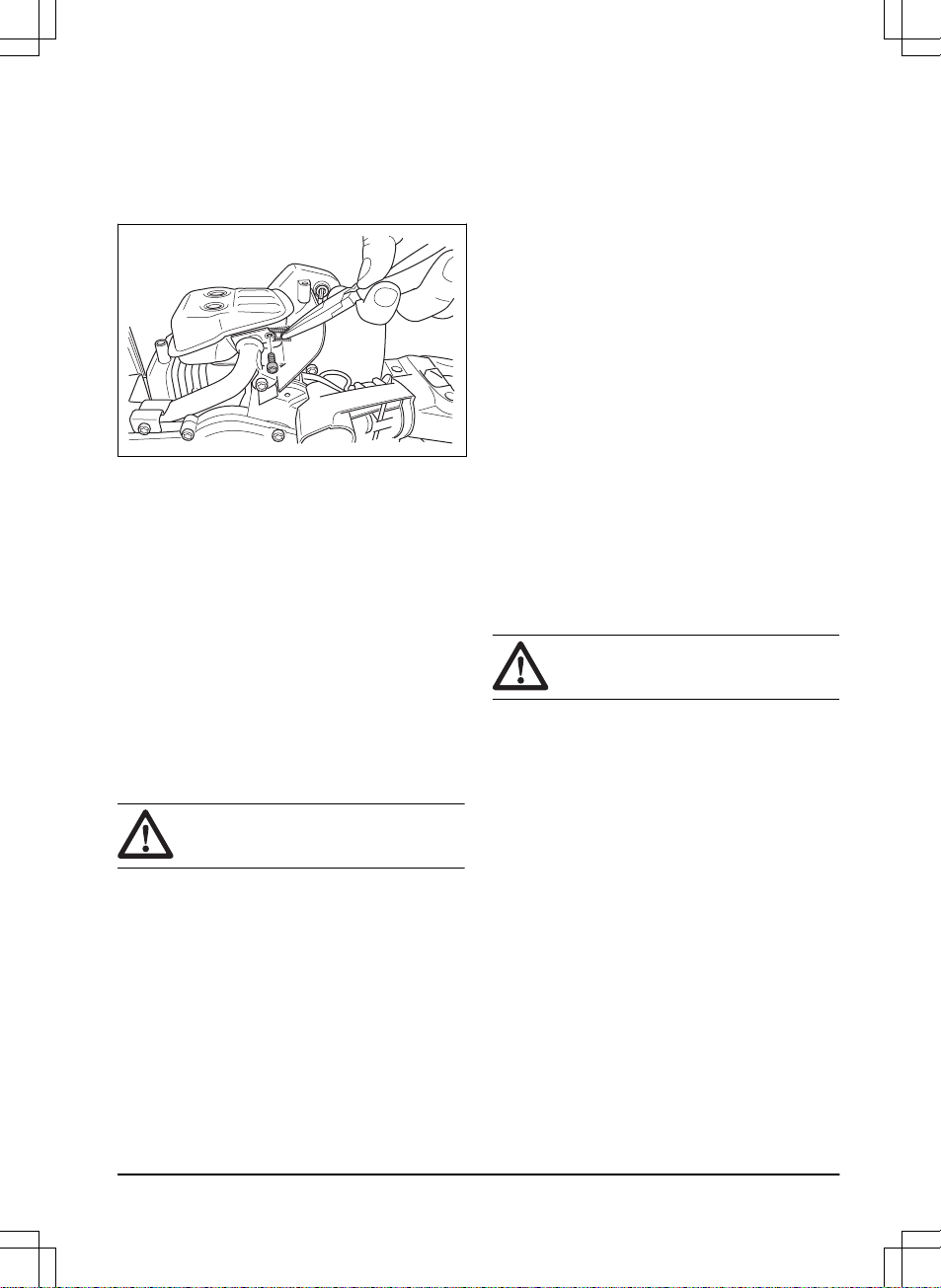

3. Завъртете регулиращия винт за празен ход T по
посока на часовниковата стрелка, докато
режещото оборудване започне да се движи.

4. Завъртете регулиращия винт на оборотите
обратно на часовниковата стрелка, докато
режещото оборудване спре.

ПРЕДУПРЕЖДЕНИЕ: Ако режещото
оборудване не спира, когато
регулирате оборотите на празния ход,
обърнете се към най-близкия
сервизен търговец. Не използвайте
продукта, докато не бъде правилно
регулиран или ремонтиран.

Забележка: Оборотите на празния ход са правилни,
когато двигателят работи плавно във всяко
положение. За препоръчителните обороти на
празния ход направете справка с

Технически данни

на страница 28

.

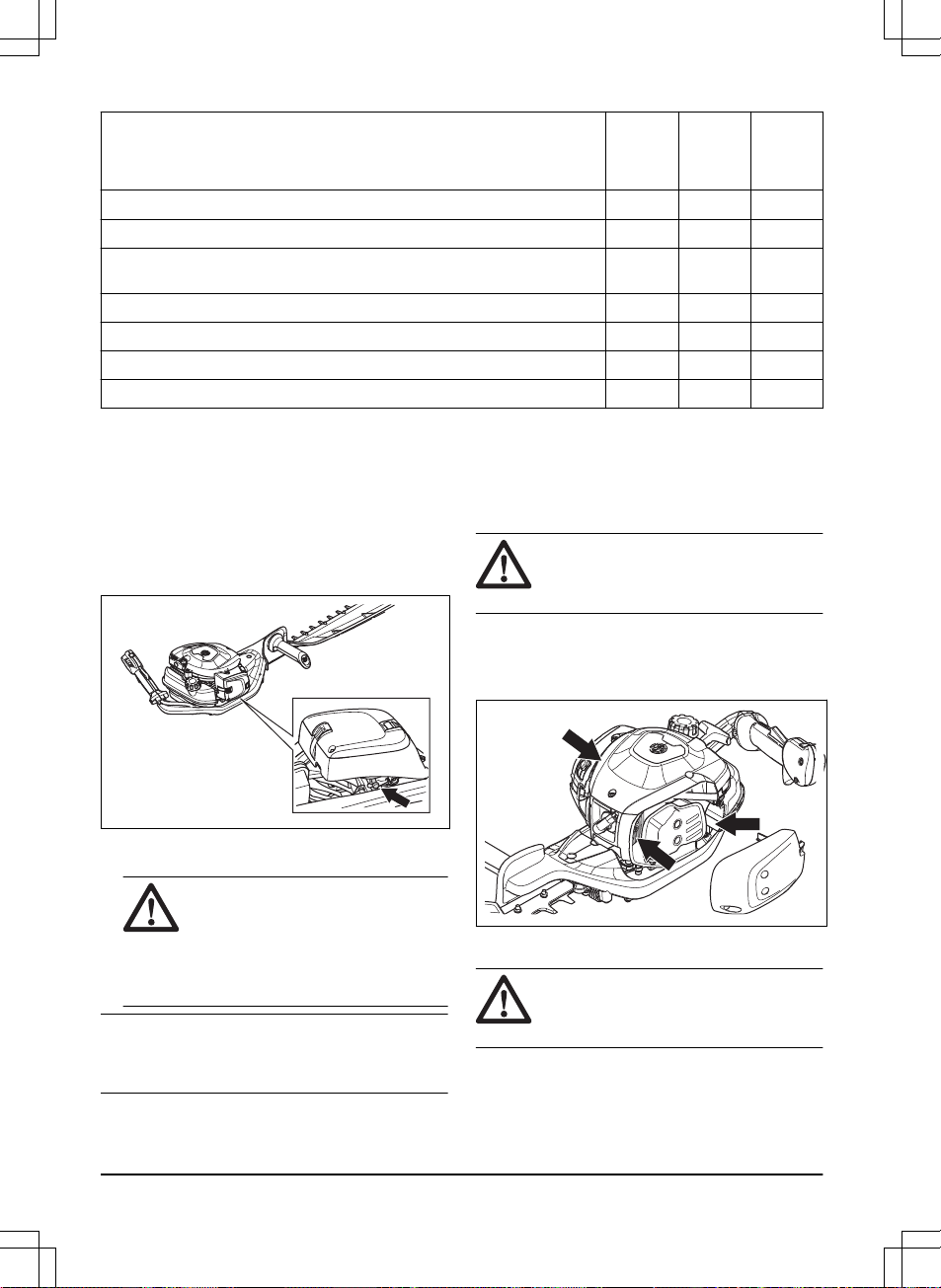

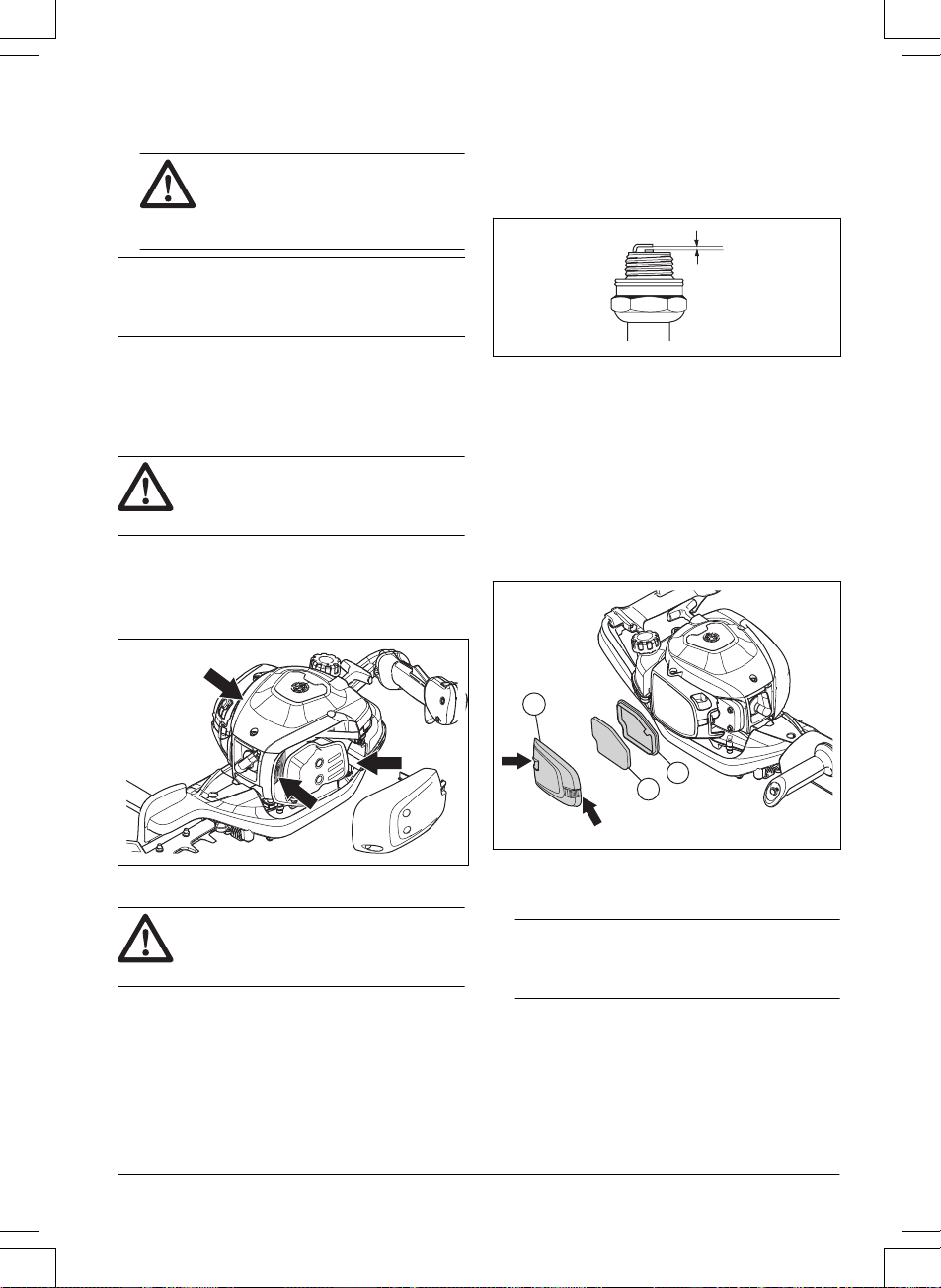

За почистване на системата за охлаждане

Системата за охлаждане поддържа ниска
температурата на двигателя. Системата за
охлаждане включва охладителните ребра на
цилиндъра и корпуса на стартера.

ВНИМАНИЕ:

Смукателният
въздухопровод между резервоара за
гориво и картера лесно може да се
блокира от листа. Почистете изцяло
смукателния въздухопровод.

1. Почиствайте с четка системата за охлаждане
ежеседмично или по-често, ако е необходимо.

2. Проверете дали системата за охлаждане не е
замърсена или задръстена.

За проверка на запалителната свещ

ВНИМАНИЕ: Използвайте винаги
запалителните свещи от препоръчания
вид. Използването на запалителна свещ
от неправилен тип може да повреди
продукта.

• Проверете запалителната свещ, ако двигателят е
с понижена мощност, стартира трудно или работи
неправомерно при обороти на празен ход.

• За да намалите опасността от попадане на
нежелани материали върху електродите на
запалителната свещ, следвайте тези инструкции:

a) Проверете дали оборотите на празния ход са

правилно регулирани.
b) Уверете се, че горивната смес е правилна.
c) Уверете се, че въздушният филтър е чист.

• Ако запалителната свещ е замърсена, почистете
я и проверете дали разстоянието между
електродите е правилно, направете справка с

Технически данни на страница 28

.

• Сменете запалителната свещ, ако е необходимо.

За почистване на въздушния филтър

Почиствайте редовно въздушния филтър от
замърсявания и прах. Това предотвратява
неизправности на карбуратора, проблеми при
стартиране, загуба на мощност на двигателя,
износване на части на двигателя и по-голям от
обичайния разход на гориво.

1. Махнете капака на въздушния филтър (A).

26

905 - 001 - 05.02.2020

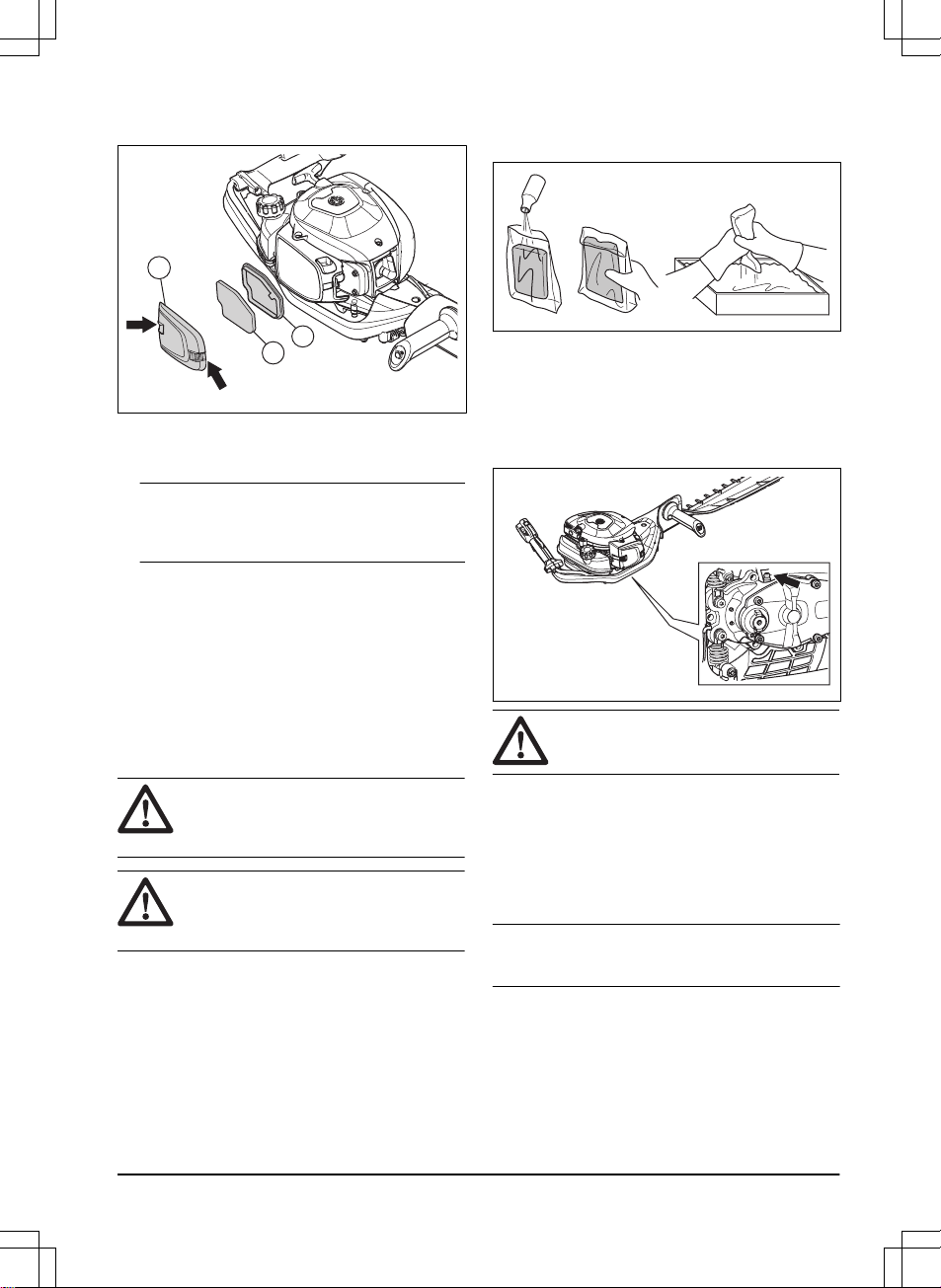

2. Отстранете масления филтър (B) и филцовия
филтър (C) от рамата на филтъра.

A

B

C

3. Сменете филцовия филтър (C).

4. Почистете масления филтър (B) с топла
сапунена вода.

Забележка: Въздушен филтър, който е използван
дълго време, не може да се изчисти напълно.
Сменяйте редовно въздушния филтър и винаги
сменяйте дефектните въздушни филтри.

5. Уверете се, че масленият филтър (B) е сух.

6. Нанесете масло за въздушен филтър върху
въздушния филтър (B). Направете справка с

За
да нанесете масло върху порестия въздушен
филтър на страница 27

7. Почистете вътрешната повърхност на капака на
въздушния филтър (A). Използвайте сгъстен
въздух или четка.

За да нанесете масло върху порестия въздушен филтър

ВНИМАНИЕ:

Винаги използвайте
специално масло за въздушен филтър на
Husqvarna. Не използвайте други типове
масла.

ПРЕДУПРЕЖДЕНИЕ: Сложете защитни
ръкавици. Маслото за въздушния филтър
може да причини раздразнение на
кожата.

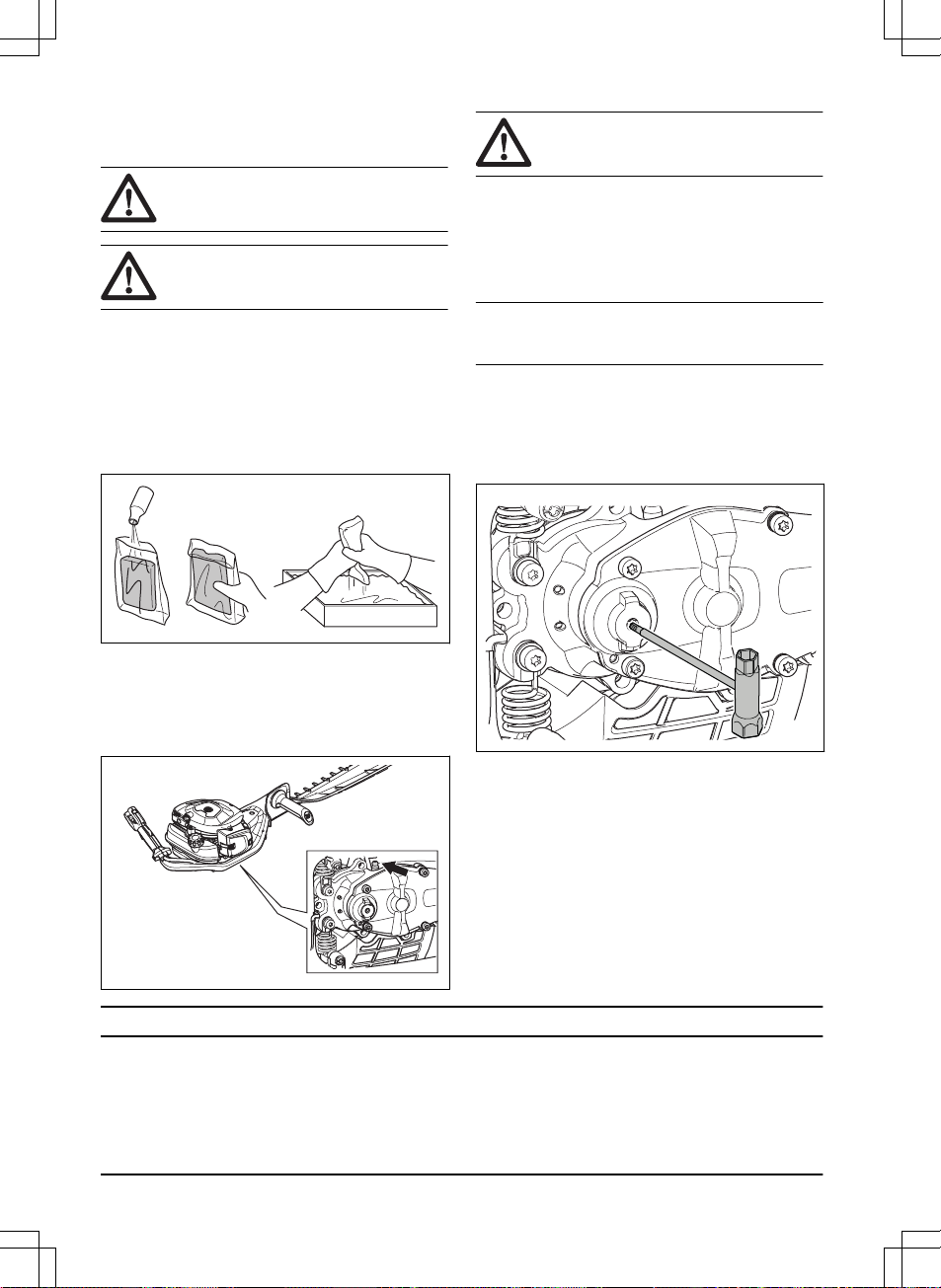

1. Поставете порестия въздушен филтър в
найлонова торбичка.

2. Поставете маслото в найлоновата торбичка.

3. Разтрийте найлоновата торбичка, за да
разнесете маслото равномерно върху порестия
въздушен филтър.

4. Отстранете излишното масло от порестия
въздушен филтър, докато е в найлоновата
торбичка.

За смазване на корпуса на скоростната кутия

• Използвайте специална грес Husqvarna. Говорете
с Вашия дистрибутор по обслужването за повече
информация относно препоръчителна грес.

• Добавете греста през смазочния нипел.

ВНИМАНИЕ: Не пълнете до горе корпуса
на скоростната кутия.

За почистване и смазване на ножовете

1. Почистете резците от нежелани материали преди
и след използване на Вашия продукт.

2. Смажете резците преди дълги периоди на
съхранение.

Забележка:

Обърнете се към Вашия сервизен
търговец за повече информация относно
препоръчителните почистващи препарати и смазки.

За проверка на ножовете

1. Отстранете капачката от корпуса на скоростната

кутия.

905 - 001 - 05.02.2020

27

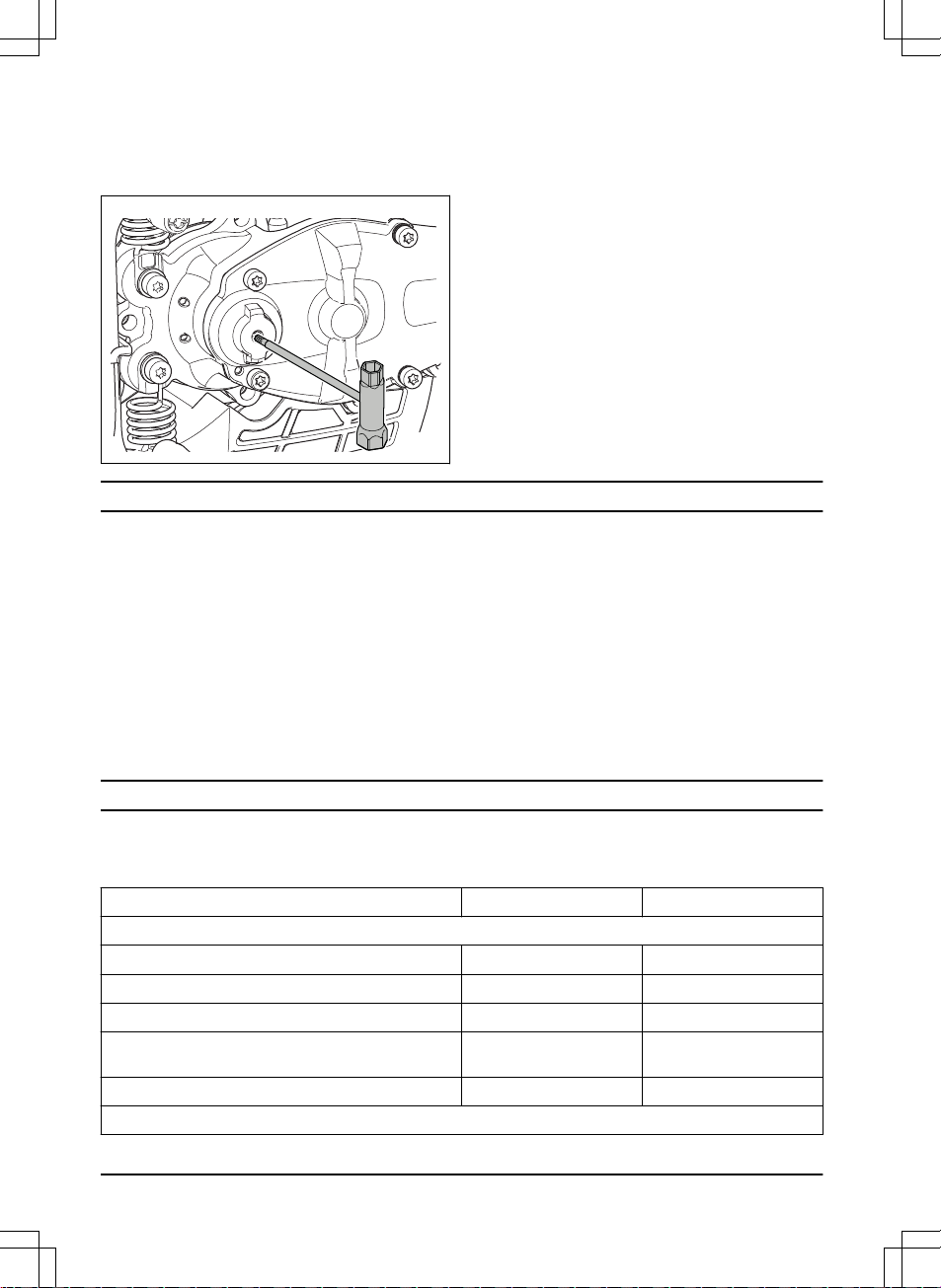

2. Уверете се, че остриетата се движат свободно.
Поставете комбинирания гаечен ключ в корпуса
на скоростната кутия и завъртете по
часовниковата стрелка и обратно на
часовниковата стрелка.

3. Проверете ръбовете на остриетата за повреди и
деформация.

4. Използвайте пила за отстраняване на неравности
върху остриетата.

Транспортиране, съхранение и изхвърляне

Транспорт и съхранение

• Винаги оставяйте продукта да се охлади преди
съхранение.

• При съхранението и транспортирането на
продукта и горивото се уверете, че няма течове
или изпарения. Искри или открит огън, например
от електрически уреди или котли може да
възникне пожар.

• Винаги използвайте одобрени контейнери за
съхранение и транспортиране на гориво.

• Изпразнете горивото преди транспортиране или
преди дългосрочно съхранение. Изхвърлете
горивото на подходящо за целта място.

• Закрепете защитата при транспортиране по
време на транспортиране и съхранение.

• Отстранете лулата на запалителната свещ от
запалителната свещ.

• Закрепете продукта преди транспортиране.
Уверете се, че не може да се движи.

• Почистете и извършете обслужване на продукта
преди съхранение за дълъг период.

Технически данни

Технически характеристики

522HS75X 522HSR75X

Двигател

Обем на цилиндъра, cm

3

21,7 21,7

Обороти на празния ход, об/мин 3000 3000

Препоръчителни макс. обороти, об/мин 9200 9200

Максимална мощност на двигателя, в съответствие с
ISO 8893, kW/hp @ об/мин

0,6/0,8 при 7800 0,6/0,8 при 7800

Заглушител на катализатора Да Да

Запалителна система

28 905 - 001 - 05.02.2020

522HS75X 522HSR75X

Запалителна свещ NGK CMR6A NGK CMR6A

Разстояние между електродите, mm 0,5 0,5

Гориво

Вместимост на резервоара за гориво, l/cm

3

0,45/450 0,45/450

Тегло

Без гориво, kg 5,0 5,0

Шумови емисии

4

Ниво на звуковата мощност, измерена dB(A) 101 101

Ниво на звуковата мощност, гарантирана [LWA dB(A)] 102 102

Нива на шума

5

Еквивалентно ниво на шума при ухото на оператора,
измерено по EN ISO 10517, dB(A)

93 93

Нива на вибрациите

6

Еквивалентни нива на вибрации (a

hv,eq

) в ръкохватките, измерени съгласно EN ISO 10517, m/s2:

дясна/лява, m/s

2

2,9/1,8 2,2/2,1

Дискове

Тип Едностранни Едностранни

Ширина на рязане, mm 750 750

Скорост на рязане, срез/мин 4400 3200

4

Шумови емисии в околната среда, измерени като звукова мощност (LWA) в съответствие с директива на
ЕО 2000/14/ЕО. Отчетеното ниво на шум за продукта е измерено с оригиналното режещо оборудване,
което създава най-високото ниво. Разликата между гарантираната и измерената звукова мощност е в
това, че гарантираната звукова мощност включва също и дисперсията в резултата от измерването,
както и вариациите между различните продукти от един и същи модел в съответствие с Директива
2000/14/ЕО.

5

Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно
отклонение) от 1 dB (A).

6

Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно
отклонение) от 1 m/s2.

905 - 001 - 05.02.2020 29

Декларация за съответствие на ЕО

Декларация за съответствие на ЕО

Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.:
[phone] удостоверява, че ножиците за
кастрене на жив плет Husqvarna 522HS75X,
522HSR75X със серийни номера от 2018 и нататък
(годината е ясно обозначена върху типовата
табелка, следвана от серийния номер) отговаря на
изискванията на ДИРЕКТИВАТА НА СЪВЕТА:

• от 17 май 2006 г., „свързана с
машини“ 2006/42/ЕО

• от 26 февруари 2014 г., "свързани с
електромагнетичната съвместимост" 2014/30/ЕС

• от 8 май 2000 г., "свързани с шумовите емисии в
околната среда" 2000/14/ЕО. Оценка за
съответствие съгласно приложение V. За
информация относно шумовите емисии вижте
раздел Технически характеристики.

• от 08 юни 2011 г. "по отношение на
ограничението за използване на определени
опасни вещества в електрическо и електронно
оборудване" 2011/65/ЕС.

Приложени са следните стандарти:
EN ISO 12100:2010, CISPR 12:2007, EN ISO

10517:2009/A1:2013, EN 50581:2012
RISE SMP Svensk Maskinprovning AB, Box 7035,

SE-750 07 Uppsala, Sweden извърши доброволен
типов контрол на моделите от името на Husqvarna
AB. Сертификатите са издадени под номера: SEC/
18/2519–522HS75X, 522HSR75X

RISE SMP Svensk Maskinprovning AB, Box 7035,
SE-750 07 Uppsala, Sweden сертифицира
съответствие с Директивата на Съвета от 8 май 2000
г. "по отношение на шумови емисии в околната
среда" 2000/14/ЕО. Сертификатите имат следните
номера: 01/094/027-522HS75X, 522HSR75X

Huskvarna, 2019-11-30

Per Gustafsson, мениджър „Разработки и
Развитие“ (oторизиран представител на Husqvarna
AB и отговорник за техническата документация)

30

905 - 001 - 05.02.2020

Obsah

Úvod............................................................................. 31

Bezpečnost................................................................... 32

Provoz...........................................................................36

Údržba.......................................................................... 39

Přeprava, skladování a likvidace.................................. 42

Technické údaje............................................................42

ES Prohlášení o shodě................................................. 44

Úvod

Popis výrobku

1

23

10

9

2

3

12

4

5

18

8

7

22

6

19

20

21

15

14

11

13

17

16

1. Návod k používání

2. Víčko palivové nádrže

3. Palivová nádrž

4. Ovládání sytiče

5. Pomocná palivová pumpička

6. Koncovka kabelu zapalovací svíčky a zapalovací
svíčka

7. Přední rukojeť

8. Nůž

9. Stop spínač (vypínač zapalování)

10. Pojistka páčky plynu

11. Zadní rukojeť

12. Kryt vzduchového filtru

13. Maznice

14. Kryt válce

15. Rukojeť startéru

16. Přepravní kryt

17. Ochranný kryt ruky

18. Páčka plynu

19. Skříň převodovky

20. Kombinovaný klíč

21. Tuba s mazivem

22. Zachycovač listí

23. Ochrana špičky nože

Popis výrobku

Výrobek jsou nůžky na živý plot se spalovacím
motorem.

905 - 001 - 05.02.2020 31

Doporučené použití

Používejte výrobek ke stříhání větviček. K jiným
činnostem výrobek nepoužívejte.

Symboly na výrobku

VAROVÁNÍ! Tento výrobek je nebezpečný.
Pokud není výrobek používán obezřetně
a řádně, může dojít k zranění nebo
usmrcení obsluhy či osob v okolí. Aby se
zabránilo zranění obsluhy a osob v okolí,
přečtěte si a dodržujte všechny
bezpečnostní pokyny uvedené v návodu
k používání.

Před použitím si pozorně prostudujte tento
návod k používání a nepoužívejte výrobek,
pokud návodu zcela nerozumíte.

Vždy používejte schválenou ochranu sluchu
a schválenou ochranu očí.

Používejte schválené ochranné rukavice.

Používejte odolnou obuv s protiskluzovou
podrážkou.

Emise hluku do okolí dle směrnice
Evropského společenství. Emise výrobku
jsou uvedeny v kapitole Technické údaje
a na štítku.

Výrobek odpovídá příslušným směrnicím
ES.

yyyywwxxxx Typový štítek s výrobním číslem.

Údaj yyyy znamená rok výroby, údaj
ww znamená týden výroby.

Povšimněte si: Další symboly/štítky na produktu se
týkají certifikačních požadavků pro určité obchodní trhy.

Emise Euro V

VÝSTRAHA: Manipulace s motorem vede
k zneplatnění typového schválení EU tohoto
výrobku.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako
upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě
nebezpečí úrazu nebo usmrcení obsluhy
nebo okolních osob, pokud nejsou dodrženy
pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě
nebezpečí poškození výrobku, dalších
materiálů či škod na majetku v blízkém okolí,
pokud nejsou dodrženy pokyny uvedené
v této příručce.

Povšimněte si: Používá se k poskytnutí dalších
informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.

• Nesprávným nebo neopatrným použitím se výrobek
může stát nebezpečným nástrojem, který může

způsobit vážná nebo dokonce smrtelná zranění. Je
velmi důležité přečíst si tento návod a porozumět
jeho obsahu.

• Tento výrobek vytváří během provozu
elektromagnetické pole. Toto pole může za určitých
okolností narušovat funkci aktivních či pasivních
implantovaných lékařských přístrojů. Za účelem
snížení rizika možného zranění nebo smrtelného
úrazu doporučujeme osobám s implantovanými
lékařskými přístroji poradit se před použitím výrobku
s lékařem a s výrobcem implantovaného lékařského
přístroje.

• Nadměrné vystavení vibracím může u osob se
zhoršenou funkcí krevního oběhu vést k poruchám
oběhového nebo nervového systému. V případě, že
byste pocítili příznaky obtíží způsobených
nadměrným vystavením vibracím, obraťte se na
svého lékaře. Mezi tyto příznaky patří strnulost
končetin, ztráta citu, mravenčení, píchání, bolest,
zeslábnutí, změna barvy nebo vzhledu pokožky.
Tyto příznaky se obvykle objevují v prstech, na
rukou nebo v zápěstí. Riziko se může zvýšit při
nízkých teplotách.

• Dostanete-li se do situace, kdy pocítíte jakoukoliv
pochybnost co do práce s vybavením, požádejte o
radu odborníka. Spojte se s vaším prodejcem nebo
servisem. Nepoužívejte vybavení, necítíte-li se
dostatečně kvalifikováni.

32 905 - 001 - 05.02.2020

• Mějte na paměti, že obsluha je odpovědná za
nehody a rizika vzniklá jiným osobám nebo jejich
majetku.

• Nedovolte pracovat s výrobkem nikomu, kdo si
předem nepřečetl a neporozuměl obsahu návodu
k používání.

• Nenechte nikdy děti používat výrobek nebo se
zdržovat v jeho blízkosti. Jelikož je výrobek vybaven
vypínačem se zpětným pérováním a k jeho
nastartování je třeba nízká rychlost a malý tlak na
rukojeť startovací šňůry, mohou i děti za určitých
okolností mít sílu potřebnou k nastartování stroje.
Tím může dojít k nebezpečí vážného úrazu. Proto
z výrobku v době, kdy není plně pod dozorem, vždy
odpojte koncovku kabelu zapalovací svíčky.

• Výrobek uchovávejte mimo dosah dětí.

• Nikdy nepoužívejte výrobek, jste-li unaveni, jestliže
jste požili alkohol nebo jestliže užíváte léky, které by
mohly ovlivnit váš zrak, úsudek nebo pohybovou
koordinaci.

• Nikdy nepoužívejte produkt, který není zcela
v pořádku. Pravidelně provádějte kontroly a údržbu
podle servisních pokynů popsaných v této příručce.
Některé úkony údržby a opravy mohou provádět
pouze vyškolení a kvalifikovaní odborníci. Přečtěte si
pokyny v části Údržba.

• Nikdy nepoužívejte výrobek, jehož konstrukce byla
jakkoli pozměněna oproti jeho původním
specifikacím.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.

• Nikdy nepoužívejte výrobek za zvláště nepříznivých
povětrnostních podmínek, např. za silného mrazu
nebo ve velkém horku anebo vlhku.

• Poškozené nože mohou zvýšit nebezpečí vzniku
nehod.

• Zajistěte, aby se během práce nevyskytovaly
v okruhu 15 m (50 stop) žádné osoby nebo zvířata.

• Sledujte své okolí a přesvědčte se, že nehrozí žádné
nebezpečí, že by mohly nějaké osoby nebo zvířata
přijít do styku se střihacím zařízením.

• Zkontrolujte pracovní prostor. Odstraňte všechny
předměty, které mohou být odmrštěny.

• Vždy dbejte na to, abyste při práci pevně a stabilně
stáli.

• Pokud je spuštěný motor, nikdy nenechávejte
produkt bez dozoru.

• Jestliže motor běží, zajistěte, aby se vaše ruce
a nohy nedostaly do blízkosti žacího ústrojí.

• Jestliže se při práci něco zachytí mezi čepele,
vypněte stroj, a než vyčistíte čepele, počkejte, až se
stroj zcela zastaví. Ze zapalovací svíčky odpojte
koncovku kabelu zapalovací svíčky.

• Je-li motor vypnutý, nepřibližujte ruce ani nohy
k žacímu ústrojí, dokud se zcela nezastaví.

• Dávejte pozor na větve nebo pahýly, které mohou
během střihání vylétat.

• Používáte-li ochranu sluchu, vždy je nutné dávat
pozor na výstražné signály nebo volání. Sejměte
vždy ochranu sluchu ihned po zastavení motoru.

• Nikdy nepracujte ze žebříku, stoličky nebo v jiné
zvýšené poloze, která není dokonale zajištěna.

• K přidržování výrobku vždy používejte obě ruce.
Výrobek držte před svým tělem.

• Pokud dojde k zasažení cizího objektu nebo se
objeví vibrace, okamžitě produkt zastavte. Ze
zapalovací svíčky odpojte koncovku kabelu
zapalovací svíčky. Zkontrolujte, zda není produkt
poškozený. Opravte veškerá poškození.

• Aby se zabránilo nebezpečí úrazu elektrickým
proudem, kontrolujte, zda nejsou koncovka kabelu
zapalovací svíčky a kabel zapalování poškozené.

• Zkontrolujte, zda jsou všechny matice a šrouby
dotažené.

• Zkontrolujte, zda je převodovka řádně promazána.
Další informace jsou uvedeny v části

Promazání

skříně převodovky na strani 41

.

• Převodovka se během provozu výrobku zahřívá.
Nedotýkejte se převodovky, abyste se nespálili.

• Všechny kryty a ochranné kryty musí být před
zahájením práce upevněny.

• Jestliže se nože zaseknou, dají se uvolnit zasunutím
kombinovaného klíče do převodovky. Zasuňte
kombinovaný klíč do ozubení a otáčejte jím dopředu
a dozadu. Další informace jsou uvedeny v části

Prohlídka nožů na strani 41

.

• Jestliže výrobek nepoužíváte, na žací ústrojí vždy
nasaďte přepravní kryt.

Osobní ochranné prostředky

VÝSTRAHA:

Před použitím výrobku si

přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené
osobní ochranné prostředky. Osobní ochranné
prostředky nemohou zcela eliminovat nebezpečí
úrazu, ale v případě nehody pomáhají snížit míru
poranění. Požádejte prodejce, aby vám pomohl
vybrat správné vybavení.

• Použijte schválenou ochranu sluchu s dostatečným
tlumicím účinkem. Dlouhodobé vystavování
působení hluku může vést k trvalému poškození
sluchu.

• Vždy používejte schválenou ochranu očí. Použijete-li
štít, je nutno použít i schválené ochranné brýle.
Schválené ochranné brýle musí být v souladu

905 - 001 - 05.02.2020

33

s normou ANSI Z87.1 v USA nebo EN 166 v zemích
EU.

• Při určitých činnostech používejte rukavice,
například při nasazování, prohlídce nebo čištění
střihacího zařízení.

• Používejte pevnou, protiskluzovou obuv.

• Noste oblečení vyrobené z pevné tkaniny. Vždy
používejte silné, dlouhé kalhoty a dlouhé rukávy.
Nepoužívejte volné oblečení, které se může zachytit
o keře nebo větve. Nepoužívejte šperky, krátké
kalhoty nebo sandály a nepracujte bosi. Stáhněte si
vlasy bezpečně nahoru nad úroveň ramen.

• Mějte při ruce lékárničku.

Bezpečnostní zařízení na produktu

VÝSTRAHA:

Před použitím výrobku si

přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení
jsou vadná!

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud
je zařízení vadné, obraťte se na servis Husqvarna.

Kontrola pojistky páčky plynu

1. Zkontrolujte, zda se pojistka páčky plynu (A) a páčka
plynu (B) volně pohybují a zda vratná pružina
funguje správně.

A

B

2. Stiskněte pojistku páčky plynu a zkontrolujte, zda se
po uvolnění vrátí do své výchozí polohy.

3. Zkontrolujte, zda se při uvolnění pojistky páčky plynu
zajistí páčka plynu v nastavení volnoběžných otáček.

4. Spusťte výrobek a nastavte plný plyn.

5. Uvolněte páčku plynu a zkontrolujte, zda se nůž
zastaví a zůstane v klidu.

VÝSTRAHA:

Pokud se nože pohybují,
když je páčka plynu v poloze
volnoběžných otáček, je třeba na
karburátoru upravit nastavení
volnoběžných otáček. Další informace

34 905 - 001 - 05.02.2020

naleznete v části

Úprava volnoběžných

otáček na strani 39

.

Kontrola vypínače

1. Nastartujte motor.

2. Stiskněte vypínač do polohy Stop a zkontrolujte, zda
se vypne motor.

VÝSTRAHA: Vypínač se automaticky vrátí
do startovací polohy. Abyste se při montáži
nebo údržbě výrobku vyhnuli náhodnému
nastartování, odpojte koncovku kabelu
zapalovací svíčky ze zapalovací svíčky.

Kontrola ochranného krytu ruky
Ochranný kryt ruky brání zraněním způsobeným noži.

1. Vypněte motor.

2. Zkontrolujte, zda je ochranný kryt ruky řádně
připevněn.

3. Zkontrolujte, zda není ochranný kryt ruky poškozený.

Kontrola systému tlumení vibrací
Systém tlumení vibrací snižuje vibrace v rukojetích.

Antivibrační prvky fungují jako tlumič mezi tělem výrobku
a rukojetí.

1. Proveďte vizuální kontrolu ohledně deformací
a poškození.

2. Zkontrolujte, zda jsou antivibrační prvky správě
připevněny.

Kontrola tlumiče výfuku

VÝSTRAHA:

Nepoužívejte výrobek bez
tlumiče výfuku nebo s vadným tlumičem
výfuku. Vadný tlumič výfuku může zvýšit
hladinu hluku a nebezpečí požáru.
Nepoužívejte výrobek bez lapače jisker
nebo s poškozeným sítkem lapače jisker.
Pokud je sítko lapače jisker poškozené, je
nutné jej vyměnit.

VÝSTRAHA: Tlumiče výfuku se za provozu
velmi zahřívají, a to i při volnoběžných
otáčkách.

VAROVÁNÍ: Často ucpané sítko lapače
jisker indikuje sníženou funkčnost
katalyzátoru. Požádejte servis o kontrolu
tlumiče výfuku. Znečištěné sítko lapače
jisker způsobuje přehřívání, které může vést
k poškození válce a pístu.

VÝSTRAHA: Vnitřní povrchy tlumiče výfuku
obsahují chemikálie, které způsobují
rakovinu. Nedotýkejte se těchto prvků,
pokud je tlumič poškozený.

Tlumič výfuku je určen k omezení úrovně hluku na
minimum a k usměrnění výfukových plynů směrem od
obsluhy. Tlumič výfuku s katalytickým konvertorem
snižuje množství škodlivých výfukových plynů.

1. Vypněte motor.

2. Proveďte vizuální kontrolu ohledně poškození
a deformací.

3. Pravidelně kontrolujte, zda je tlumič výfuku správně
připevněn k výrobku.

4. Vyčistěte sítko lapače jisker drátěným kartáčkem.

Kontrola nožů a krytu nožů
Vnější části nožů mají funkci krytu nože. Kryt nože

zabraňuje řezným poranění.

1. Vypněte motor a přesvědčte se, že se nože
zastavily.

2. Ze zapalovací svíčky vyjměte koncovku kabelu
zapalovací svíčky.

3. Používejte ochranné rukavice.

4. Zkontrolujte, zda nejsou nůž ani kryt nože
poškozené nebo ohnuté. Poškozený nebo ohnutý
nůž, či kryt nože vždy vyměňte.

5. Zkontrolujte, že jsou šrouby na nožích a krytu nože
utažené.

905 - 001 - 05.02.2020

35

Bezpečnost při manipulaci s palivem

VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte
ho. Nechtěné palivo/olej z výrobku odstraňte
a nechte výrobek uschnout.

• Pokud si palivem polijete oblečení, okamžitě se
převlékněte.

• Zabraňte styku paliva s tělem, může způsobit
zranění. Pokud se polijete palivem, omyjte zasažené
místo vodou a mýdlem.

• Nepouštějte motor, pokud z něj něco uniká.
Pravidelně kontrolujte, jestli z motoru nic neuniká.

• Při manipulaci s palivem buďte opatrní. Palivo je
hořlavé a výpary jsou výbušné a můžou způsobit
zranění nebo smrt.

• Nevdechujte palivové výpary, můžou způsobit
zranění. Zajistěte dostatečný průtok vzduchu.

• V blízkosti paliva ani motoru nekuřte.

• Do blízkosti paliva ani motoru neumisťujte horké
předměty.

• Když je spuštěný motor, nedoplňujte palivo.

• Než začnete doplňovat palivo, přesvědčte se, že je
motor studený.

• Než doplníte palivo, pomalu otevřete uzávěr palivové
nádrže a opatrně uvolněte tlak.

• Palivo do motoru nedoplňujte ve vnitřních
prostorech. Nedostatečné proudění vzduchu může
způsobit zranění nebo smrt udušením nebo otravou
kysličníkem uhelnatým.

• Pevně dotáhněte víčko palivové nádrže. Není-li
víčko palivové nádrže dotažené, hrozí nebezpečí
požáru.

• Než výrobek spustíte, přejděte s ním minimálně 3 m
(10 stop) od místa, kde jste doplňovali palivo.

• Nenaplňujte palivovou nádrž na maximum. Teplem
dochází k rozpínání paliva. V horní části palivové
nádrže udržujte volný prostor.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.

• Vypněte motor a přesvědčte se, že se řezací
zařízení zastavilo. Před prováděním údržby nechte
výrobek vychladnout.

• Před prováděním údržby odpojte koncovku kabelu
zapalovací svíčky.

• Výfukové plyny obsahují oxid uhelnatý, jedovatý
a velmi nebezpečný plyn bez zápachu, který může
způsobit smrt. Nenechávejte výrobek spuštěný ve
vnitřních nebo uzavřených prostorech.

• Výfukové plyny z motoru jsou horké a mohou
obsahovat jiskry. Nepoužívejte výrobek uvnitř budov
ani v blízkosti hořlavých materiálů.

• Příslušenství a změny výrobku, které neschválí
výrobce, mohou způsobit vážné zranění nebo úmrtí.
Neprovádějte změny na výrobku. Vždy používejte
originální příslušenství.

• Při nesprávném nebo nepravidelném provádění
údržby se zvyšuje nebezpečí poranění a poškození
výrobku.

• Provádějte pouze údržbu uvedenou v tomto návodu
k používání. Veškerý další servis musí provést
schválený servisní pracovník Husqvarna.

• Servis výrobku by měl provádět schválený servisní
pracovník Husqvarna v pravidelných intervalech.

• Poškozené, opotřebené či prasklé součásti vyměňte.

Provoz

Úvod

VÝSTRAHA: Než začnete s výrobkem
pracovat, přečtěte si důkladně kapitolu
o bezpečnosti.

Palivo

Tento výrobek je vybaven dvoudobým motorem.

VAROVÁNÍ: Používání nesprávného typu
paliva může vést k poškození motoru.
Používejte směs benzinu a oleje pro
dvoudobé motory.

Předmíchané palivo

• Používejte předmíchané alkylátové palivo
Husqvarna. Zajistí nejlepší výkon výrobku

a prodlouží životnost motoru. Toto palivo obsahuje
méně škodlivých chemikálií v porovnání s běžným
palivem a snižuje množství škodlivých výfukových
plynů. Množství zbytků po spálení je s tímto palivem
menší a díky tomu jsou součásti motoru čistější.

Míchání paliva

Benzín

• Používejte kvalitní bezolovnatý benzín s obsahem
etanolu maximálně 10 %.

VAROVÁNÍ: Nepoužívejte benzín
s oktanovým číslem nižším než 90 RON/
87 AKI. Při použití benzínu s nízkým
oktanovým číslem může docházet ke
klepání motoru, které způsobuje jeho
poškození.

36 905 - 001 - 05.02.2020

Olej pro dvoudobé motory

• Nejlepších výsledků dosáhnete s olejem pro
dvoudobé motory Husqvarna.

• Není-li k dispozici olej pro dvoudobé motory
Husqvarna, použijte kvalitní olej pro dvoudobé
motory určený pro vzduchem chlazené motory.
Správný olej vám doporučí servisní prodejce.

VAROVÁNÍ: Nepoužívejte olej pro
dvoudobé motory chlazené vodou (olej
pro lodní motory). Nepoužívejte olej pro
čtyřdobé motory.

Míchání paliva a oleje pro dvoudobé motory

Benzín, l Olej pro dvou-

taktní motory, l

2 % (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

VAROVÁNÍ: Při míchání pouze malého
množství paliva hrozí riziko, že malá chyba
v poměru významně ovlivní výslednou směs.
Pečlivě odměřte množství oleje, který bude
přimíchán do paliva, aby bylo zajištěno, že
docílíte správného poměru.

1. Doplňte polovinu množství benzínu do čisté nádoby
na palivo.

2. Přidejte celé množství oleje.

3. Směs paliva řádně protřepejte.

4. Přidejte do nádoby zbývající množství benzínu.

5. Směs paliva dobře protřepejte.

VAROVÁNÍ: Neskladujte směs paliva déle
než 1 měsíc.

Doplňování paliva do palivové nádrže

VÝSTRAHA: Z bezpečnostních důvodů
dodržujte následující postup.

1. Vypněte motor a nechte jej vychladnout.

2. Očistěte plochu kolem víčka palivové nádrže.

3. Protřepejte nádobu, aby se palivo zcela promíchalo.

4. Víčko palivové nádrže otevírejte pomalu, aby se
uvolnil tlak.

5. Naplňte palivovou nádrž.

VAROVÁNÍ: Ujistěte se, že v palivové
nádrži není příliš mnoho paliva. Palivo se
rozpíná, jakmile se zahřeje.

6. Pevně dotáhněte víčko palivové nádrže.

7. Očistěte rozlité palivo na výrobku a v jeho okolí.

8. Před nastartováním přemístěte výrobek alespoň 3 m
(10 stop) od místa, kde jste doplňovali palivo,
a zdroje paliva.

Povšimněte si:

Umístění palivové nádrže na výrobku

naleznete v části

Popis výrobku na strani 31

.

Montáž zachycovače listí a ochrany špičky nože

1. Demontujte 8 vnějších matic ze šroubů na noži.

2. Na těchto 8 šroubů nasaďte zachycovač listí.
Informace o umístění zachycovače listí na výrobku
naleznete v části

Popis výrobku na strani 31

.

3. Nasaďte ochranu špičky nože na 2 šrouby na špičce
nože.

4. Na šrouby namontujte 8 matic.

5. Utáhněte matice momentem 7 Nm.

905 - 001 - 05.02.2020

37

Spouštění výrobku se studeným motorem

1. Vytažením ovládání sytiče jej přesuňte do polohy
sycení.

2. Stiskněte přibližně 6x pomocnou palivovou
pumpičku, dokud se nezačne plnit palivem. Není
nezbytné zcela naplnit pomocnou palivovou
pumpičku.

3. Přitiskněte celý výrobek k zemi levou rukou. Na
výrobek nešlapejte.

4. Pomalu vytáhněte rukojeť startovací šňůry pravou
rukou, než ucítíte odpor, a poté rychle silou
zatáhněte za rukojeť startovací šňůry.

VÝSTRAHA: Nikdy si neomotávejte
startovací šňůru kolem ruky.

VAROVÁNÍ: Nevytahujte celou délku
startovací šňůry a nepouštějte rukojeť.

5. Tahejte za rukojeť lana startéru, až se motor spustí.
Poté zatlačte ovládání sytiče do původní polohy.

VÝSTRAHA:

Jakmile nastartuje motor,

nože se roztočí.

6. Tahejte za rukojeť startovací šňůry, až se motor
spustí.

7. Stlačením a uvolněním páčky plynu nastavíte motor
na volnoběžné otáčky.

8. Postupným stisknutím páčky plynu zvyšte otáčky
motoru.

9. Zkontrolujte, zda motor běží plynule.

Spouštění výrobku s teplým motorem

1. Přitiskněte celý výrobek k zemi levou rukou. Na
výrobek nešlapejte.

2. Pomalu vytáhněte rukojeť startovací šňůry pravou
rukou, než ucítíte odpor, a poté rychle silou
zatáhněte za rukojeť startovací šňůry. Pokračujte,
dokud motor nenastartuje.

Povšimněte si: Další informace týkající se spuštění
výrobku naleznete v části

Spouštění výrobku se

studeným motorem na strani 38

.

Zastavení výrobku

• Posunutím vypínače do vypínací polohy vypněte
motor.

VAROVÁNÍ: Vypínač se automaticky
vrátí do provozní polohy.

Obsluha výrobku

1. Při stříhání boků začněte v blízkosti země
a pohybujte výrobkem nahoru podél živého plotu.
Zkontrolujte, zda se tělo výrobku nedotýká živého
plotu.

VÝSTRAHA: Zkontrolujte, zda se přední
část střihacího zařízení nedotýká země.

2. Nastavte otáčky podle pracovní zátěže.

3. Drže výrobek v blízkosti těla a udržujte stabilní
pracovní polohu.

4. Buďte opatrní a výrobek používejte pomalu.

38

905 - 001 - 05.02.2020

Údržba

Úvod

VÝSTRAHA: Než začnete na výrobku
provádět údržbu, přečtěte si pozorně
kapitolu o bezpečnosti.

Plán údržby

Údržba Před pro-

vozem

Po 40 h Po 100 h

Vyčistěte vnější povrch. Po každém použití.

Odstraňte z tlumiče výfuku, výfukového potrubí a motoru listí, nečistoty a přeby­tečné mazivo.

Po každém použití.

Zkontrolujte, zda se střihací nástavec nepohybuje při chodu motoru na volno­běžné otáčky.

X

Proveďte kontrolu vypínače. X

Zkontrolujte, zda není střihací nástavec a kryt střihacího nástavce poškozený
nebo naprasklý. V případě poškození proveďte výměnu.

X

Zkontrolujte, zda není ochranný kryt ruky poškozený nebo naprasklý. V případě
poškození proveďte výměnu.

X

Proveďte kontrolu pojistky páčky plynu a páčky plynu. X

Zkontrolujte těsnost motoru, palivové nádrže a palivových vedení. X

Dotáhněte matice a šrouby. X

Zkontrolujte, zda není palivový filtr znečištěný nebo hadice přívodu paliva po­praskaná nebo zda nejsou přítomny jiné závady. V případě potřeby je vyměňte.

X

Zkontrolujte startér a startovací šňůru ohledně poškození. X

Vyčistěte vzduchový filtr. V případě potřeby proveďte výměnu. X

Zkontrolujte, zda nejsou antivibrační prvky poškozené nebo naprasklé. X

Zkontrolujte zapalovací svíčku viz

Kontrola zapalovací svíčky na strani 40

. X

Vyčistěte chladicí systém. X

Vyčistěte vnější povrch karburátoru a jeho okolí. X

Vyčistěte nebo vyměňte lapač jisker. X

Vyčistěte vnitřní povrch palivové nádrže. X

Zkontrolujte zapalovací svíčku. X

Zkontrolujte, zda je skříň převodovky naplněná mazivem. X

Úprava volnoběžných otáček

1. Vyčistěte vzduchový filtr a kryt vzduchového filtru.

2. Spusťte výrobek, viz

Spouštění výrobku se

studeným motorem na strani 38

.

905 - 001 - 05.02.2020 39

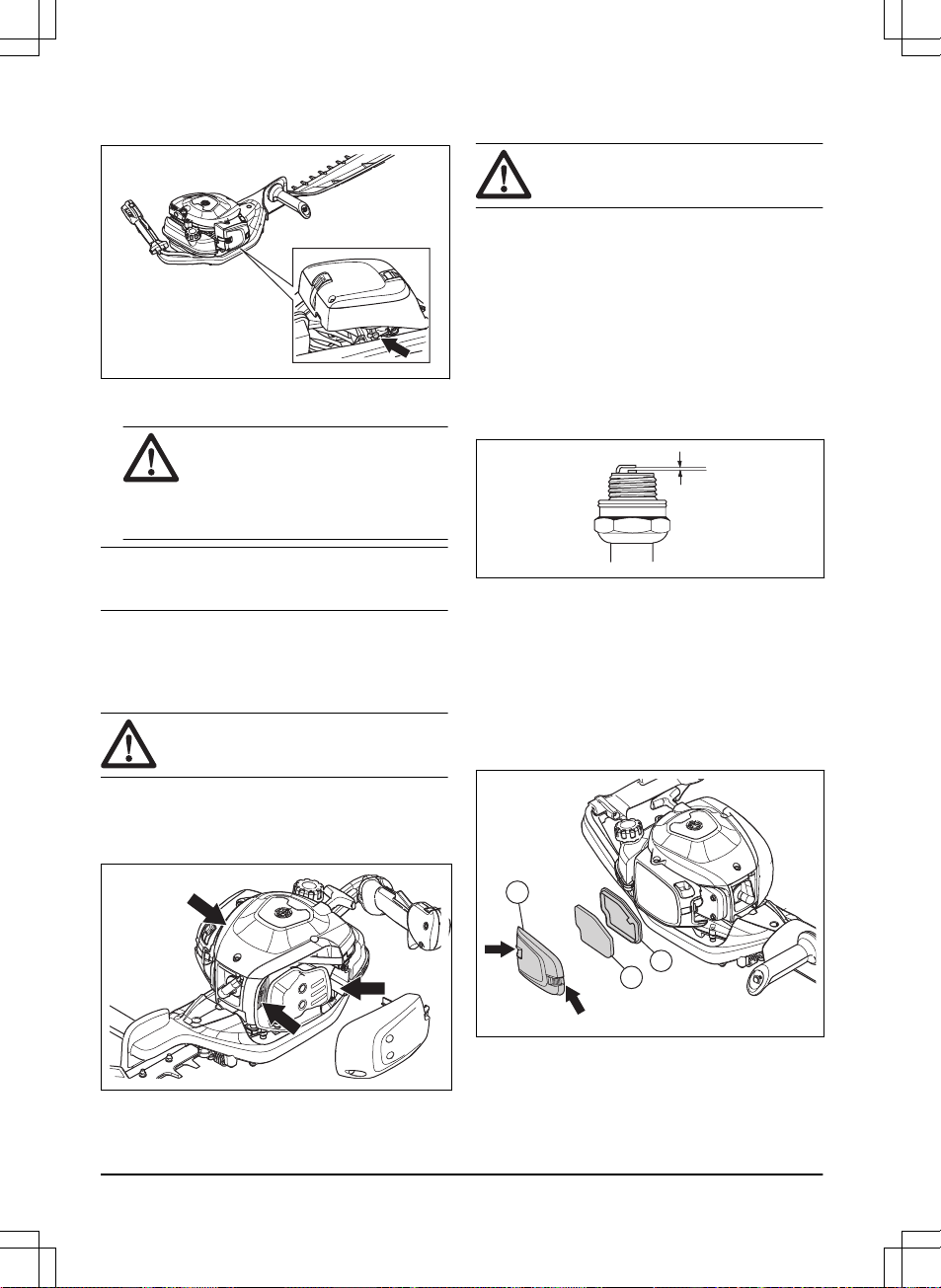

3. Otáčejte stavěcím šroubem T volnoběžných otáček
ve směru hodinových ručiček, dokud se řezací
nástavec nezačne pohybovat.

4. Otáčejte stavěcím šroubem proti směru hodinových
ručiček, dokud se střihací nástavec nezastaví.

VÝSTRAHA: Pokud se řezací nástavec
nezastaví po nastavení volnoběžných
otáček, obraťte se na nejbližší servis.
Nepoužívejte výrobek, dokud není
správně seřízen nebo opraven.

Povšimněte si: Rychlost volnoběhu je správná tehdy,
když má motor klidný chod v každé poloze. Doporučené
volnoběžné otáčky naleznete v části

Technické údaje na

strani 42

.

Čištění chladicího systému

Chladicí systém brání nadměrnému zvýšení teploty
motoru. Chladicí systém se skládá z chladicích žeber na
válci a krytu startéru.

VAROVÁNÍ:

Přívod vzduchu mezi palivovou
nádrží a klikovou skříní se lehce ucpe listím.
Zcela vyčistěte přívod vzduchu.

1. Čistěte chladicí systém kartáčem jednou týdně nebo
v případě potřeby častěji.

2. Zkontrolujte, zda není chladicí systém znečištěný
nebo ucpaný.

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte doporučený
typ zapalovacích svíček. Nesprávný typ
zapalovací svíčky může způsobit poškození
výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor
malý výkon, špatně startuje nebo nefunguje správně
ve volnoběžných otáčkách.

• Aby se snížilo nebezpečí přítomnosti nechtěných
materiálů na elektrodách zapalovací svíčky,
dodržujte tyto pokyny:

a) Zkontrolujte, zda jsou správně nastaveny

volnoběžné otáčky.
b) Zkontrolujte správnost palivové směsi.
c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji
a zkontrolujte, zda je vzdálenost elektrod zapalovací
svíčky správná, viz část

Technické údaje na strani

42

.

• V případě potřeby zapalovací svíčku vyměňte.

Čištění vzduchového filtru

Pravidelně odstraňujte nečistoty a prach ze
vzduchového filtru. To slouží jako prevence poruch
karburátoru, problémů se startování, ztráty výkonu
motoru, opotřebení dílů motoru a větší než obvyklé
spotřeby paliva.

1. Demontujte kryt vzduchového filtru (A).

2. Vyjměte pěnový filtr (B) a plstěný filtr (C) z rámu
filtru.

A

B

C

3. Vyměňte plstěný filtr (C).

40

905 - 001 - 05.02.2020

4. Vyčistěte pěnový filtr (B) teplou mýdlovou vodou.

Povšimněte si: Vzduchový filtr, který je používán po
delší dobu, již nelze zcela vyčistit. Vzduchový filtr
pravidelně vyměňujte a vždy vyměňte vadný
vzduchový filtr.

5. Ujistěte se, že je pěnový filtr (B) suchý.

6. Naneste na pěnový filtr (B) olej na vzduchové filtry.
Viz část

Nanesení oleje na pěnový vzduchový filtr na

strani 41

7. Vyčistěte vnitřní povrch krytu vzduchového filtru (A).
Použijte stlačený vzduch nebo kartáč.

Nanesení oleje na pěnový vzduchový filtr

VAROVÁNÍ: Vždy používejte speciální olej
Husqvarna na vzduchové filtry. Jiné druhy
oleje nepoužívejte.

VÝSTRAHA: Používejte ochranné rukavice.
Olej na vzduchový filtr může způsobit
podráždění pokožky.

1. Vložte pěnový vzduchový filtr do plastového sáčku.

2. Nalijte olej do plastového sáčku.

3. Plastový sáček promněte, aby se olej rozprostřel po
celém pěnovém vzduchovém filtru.

4. Vytlačte přebytečný olej z pěnového vzduchového
filtru, když je stále v plastovém sáčku.

Promazání skříně převodovky

• Používejte speciální mazivo Husqvarna. Další
informace o doporučeném mazivu získáte u svého
servisního prodejce.

• Přidejte mazivo do maznice.

VAROVÁNÍ: Skříň převodovky neplňte
naplno.

Čištění a mazání nožů

1. Před a po použití výrobku odstraňte z nožů
nežádoucí materiály.

2. Před dlouhodobým uložením namažte nože.

Povšimněte si: Další informace o doporučených čisticích
prostředcích a mazivu získáte u svého servisního
prodejce.

Prohlídka nožů

1. Odšroubujte víčko na skříni převodovky.

2. Zkontrolujte, zda se nože volně pohybují. Vložte
kombinovaný klíč do skříně převodovky a otočte jím
ve směru a proti směru hodinových ručiček.

3. Zkontrolujte, zda nejsou ostří nožů poškozená nebo
deformovaná.

4. Pomocí pilníku odstraňte z nožů otřepy.

905 - 001 - 05.02.2020

41

Přeprava, skladování a likvidace

Přeprava a skladování

• Před uložením nechte výrobek vychladnout.

• Před uskladněním a přepravou výrobku či paliva
zkontrolujte, zda nejsou přítomny známky úniku
nebo výparů. Jiskry a otevřený oheň, například
z elektrických zařízení nebo kotlů, mohou zažehnout
požár.

• Vždy používejte schválené nádoby na skladování
a přepravu paliva.

• Před přepravou nebo dlouhodobým uskladněním
vyprázdněte palivovou nádrž. Odevzdejte palivo na
příslušném sběrném místě.

• Během přepravy a skladování musí být nasazený
přepravní kryt.

• Ze zapalovací svíčky vyjměte koncovku kabelu
zapalovací svíčky.

• Během přepravy musí být výrobek řádně upevněný.
Ujistěte se, že se nepohybuje.

• Před dlouhodobým uskladněním výrobek vyčistěte
a proveďte servis.

Technické údaje

Technické údaje

522HS75X 522HSR75X

Motor

Zdvihový objem válce, cm

3

21,7 21,7

Volnoběžné otáčky, ot/min 3000 3000

Doporučené maximální otáčky, ot/min 9200 9200

Max. výkon motoru, dle normy ISO 8893, kW/hp při
ot/min

0,6/0,8 při 7800 0,6/0,8 při 7800

Tlumič výfuku s katalytickým konvertorem Ano Ano

Systém zapalování

Zapalovací svíčka NGK CMR6A NGK CMR6A

Vzdálenost elektrod, mm 0,5 0,5

Palivo

Objem palivové nádrže, l/cm

3

0,45/450 0,45/450

Hmotnost

Bez paliva, kg 5,0 5,0

Emise hluku

7

Hladina akustického výkonu, změřená dB (A) 101 101

Hladina akustického výkonu, zaručená LWA dB (A) 102 102

7

Emise hluku v životním prostředí měřené jako akustický výkon (LWA) v souladu se směrnicí 2000/14/ES. Uvá­děná hladina akustického výkonu pro výrobek byla měřena s originálním řezacím nástavcem, který generuje
nejvyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akust­ický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými výrobky téhož modelu podle
Směrnice 2000/14/ES.

42 905 - 001 - 05.02.2020

522HS75X 522HSR75X

Hladiny hluku

8

Ekvivalentní hladina akustického tlaku v úrovni uší obslu­hy, změřená podle normy EN ISO 10517, dB(A)

93 93

Úrovně vibrací

9

Ekvivalentní hladiny vibrací (a

hv,eq

) v rukojetích, měřené podle norem EN ISO 10517, m/s2:

Pravá/levá, m/s

2

2,9/1,8 2,2/2,1

Nože

Typ Jednostranný Jednostranný

Délka řezu, mm 750 750

Rychlost, řezů/min 4400 3200

8

Uváděná data pro hladinu tlaku zvuku mají typickou statistickou odchylku (standardní odchylku) 1 dB (A).

9

Uváděná data o úrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 1 m/s2.

905 - 001 - 05.02.2020 43

ES Prohlášení o shodě

ES Prohlášení o shodě

Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.:
+46‐-36‐-146500, prohlašuje, že nůžky na živý plot
Husqvarna 522HS75X, 522HSR75X se sériovými čísly
od roku 2018 a dále (rok je zřetelně vyznačen v textu na
typovém štítku a za ním následuje sériové číslo)
vyhovují požadavkům následujících SMĚRNIC RADY
EVROPSKÉ UNIE:

• ze 17. května 2006 „týkající se strojních zařízení”
2006/42/EC

• z 26. února 2014 „týkající se elektromagnetické
kompatibility“ 2014/30/EU

• z 8. května 2000 „týkající se emisí hluku v okolním
prostředí“ 2000/14/ES. Postup posouzení shody byl
použit v souladu s přílohou V. Informace o emisích
hluku najdete v kapitole „Technické údaje“.

• ze dne 8. června 2011 „o omezení používání
některých nebezpečných látek v elektrických a
elektronických zařízeních“ 2011/65/EU.

Byly uplatněny následující normy:
EN ISO 12100:2010, CISPR 12:2007, EN ISO

10517:2009/A1:2013, EN 50581:2012
Institut RISE SMP Svensk Maskinprovning AB, Box

7035, SE-750 07 Uppsala, Sweden provedl jménem
společnosti Husqvarna AB dobrovolnou typovou
zkoušku. Čísla certifikátů: SEC/18/2519-522HS75X,
522HSR75X

Společnost RISE SMP Svensk Maskinprovning AB, Box
7035, SE-750 07 Uppsala, Sweden potvrdila shodu se
Směrnicí rady z 8. května 2000 „týkající se emisí hluku
v životním prostředí“ 2000/14/ES. Certifikáty mají tato
čísla: 01/094/027-522HS75X, 522HSR75X

Huskvarna, 2019-11-30

Per Gustafsson, ředitel vývoje (autorizovaný zástupce
společnosti Husqvarna AB zodpovědný za technickou
dokumentaci)

44

905 - 001 - 05.02.2020

Indhold

Indledning..................................................................... 45

Sikkerhed......................................................................46

Drift............................................................................... 50

Vedligeholdelse............................................................ 53

Transport, opbevaring og bortskaffelse........................ 56

Tekniske data............................................................... 56

EU-overensstemmelseserklæring.................................58

Indledning

Produktoversigt

1

23

10

9

2

3

12

4

5

18

8

7

22

6

19

20

21

15

14

11

13

17

16

1. Brugsanvisning

2. Brændstoftankdæksel

3. Brændstoftank

4. Chokerhåndtag

5. Brændstofpumpebold

6. Tændhætte og tændrør

7. Forreste håndtag

8. Klinge

9. Stopkontakt

10. Gasreguleringslås

11. Bageste håndtag

12. Luftfilterdæksel

13. Smørenippel

14. Cylinderdæksel

15. Startsnorens håndgreb

16. Transportbeskyttelse

17. Håndafskærmning

18. Gasregulering

19. Gearhus

20. Ring- og gaffelnøgle

21. Fedttube

22. Bladopsamler

23. Skærspidsbeskyttelse

Produktbeskrivelse

Produktet er en hækkeklipper med en
forbrændingsmotor.

Anvendelsesformål

Brug produktet til beskæring af grene og kviste. Brug
ikke produktet til andre opgaver.

905 - 001 - 05.02.2020 45

Symboler på produktet

ADVARSEL! Dette produkt er farligt.
Personskade eller død kan forekomme hos
brugeren eller personer i nærheden, hvis
produktet ikke anvendes forsigtigt og
korrekt. For at undgå, at brugeren eller
personer i nærheden kommer til skade, skal
alle sikkerhedsinstruktioner i
brugsanvisningen læses og overholdes.

Læs brugsanvisningen omhyggeligt
igennem, og sørg for at have forstået
instruktionerne, inden du bruger produktet.

Brug godkendt høreværn og godkendt
øjenværn.

Brug godkendte beskyttelseshandsker.

Brug altid kraftige, skridsikre støvler.

Støjemissioner til omgivelserne henviser til
EF-direktiv. Produktets emission fremgår af
kapitlet Tekniske data og af mærkaten.

Produktet er i overensstemmelse med
gældende EF-direktiver.

yyyywwxxxx Typeskiltet viser serienummer. åååå

er produktionsåret, og uu er produk­tionsugen.

Bemærk: Andre symboler/mærkater på produktet
henviser til certificeringskrav på visse markeder.

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren
bortfalder EU-typegodkendelsen af dette
produkt.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at
pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter
sig selv eller omkringstående personer for
risiko for personskade eller dødsfald ved
tilsidesættelse af instruktionerne i
brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for
skader på produktet, andre materialer eller
det omgivende område ved tilsidesættelse
af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er
nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Produktet kan ved forkert eller skødesløs brug være
et farligt redskab, som kan forårsage alvorlige, i

visse tilfælde livsfarlige skader. Det er meget vigtigt,
at du læser og forstår indholdet i denne
brugsanvisning.

• Dette produkt danner et elektromagnetisk felt under
drift. Dette felt kan i nogle tilfælde påvirke aktive eller
passive medicinske implantater. For at reducere
risikoen for alvorlige eller dødbringende kvæstelser
anbefaler vi, at personer med medicinske
implantater kontakter deres læge og producenten af
det medicinske implantat, før de tager produktet i
brug.

• Overeksponering af vibrationer kan medføre
kredsløbsforstyrrelser eller skader på nervesystemet
hos personer med kredsløbsforstyrrelser. Hvis du
oplever fysiske symptomer, som kan relateres til
overeksponering af vibrationer, skal du straks søge
læge. Eksempler på sådanne symptomer er
følelsesløshed, manglende følesans, kildren, stikken,
smerte, manglende eller reduceret styrke i forhold til
normalt, forandringer i hudens farve eller i dens
overflade. Disse symptomer opleves almindeligvis i
fingre, hænder eller håndled. Risiciene kan øges ved
lave temperaturer.

• Når du kommer ud for en situation, som gør dig
usikker med hensyn til fortsat brug, skal du spørge
en ekspert til råds. Henvend dig til din forhandler
eller dit serviceværksted. Undgå al brug, som du
ikke synes, du er tilstrækkeligt kvalificeret for.

46 905 - 001 - 05.02.2020

• Vær opmærksom på, at føreren er ansvarlig for
uheld eller risici, som andre personer eller disses
ejendom udsættes for.

• Lad aldrig andre bruge produktet, uden at du har
sikret dig, at vedkommende har forstået indholdet i
brugsanvisningen.

• Tillad aldrig børn at anvende eller være i nærheden
af produktet. Da produktet er forsynet med en start/
stop-kontakt med returfunktion og kan startes med
lav hastighed og lille kraft på starthåndtaget, kan
selv små børn under visse omstændigheder tilføre
den kraft, der er nødvendig for at starte maskinen.
Dette kan indebære risiko for alvorlige personskader.
Tag derfor tændhætten af, når produktet ikke er
under opsyn.

• Opbevar produktet utilgængeligt for børn.

• Brug aldrig produktet, hvis du er træt, hvis du har
drukket alkohol, eller hvis du tager medicin, som kan
påvirke dit syn, dit overblik eller din kropskontrol.

• Brug aldrig et produkt, som er behæftet med fejl.
Følg vedligeholdelses-, kontrol- og
serviceanvisningerne i denne brugsanvisning. Visse
vedligeholdelses- og serviceforanstaltninger må kun
udføres af erfarne og kvalificerede specialister. Se
instruktionerne under overskriften Vedligeholdelse.

• Brug aldrig et produkt, der er blevet ændret, så det
ikke længere svarer til originalmodellen.

Sikkerhedsinstruktioner for betjening

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Anvend aldrig produktet under ekstreme
klimaforhold, såsom streng kulde eller i meget varmt
og/eller fugtigt klima.

• Beskadigede knive kan øge risikoen for ulykker.

• Sørg for, at ingen mennesker eller dyr kommer
nærmere end 15 meter (50 fod) under arbejdet.

• Hold øje med omgivelserne, og kontrollér, at der ikke
er nogen risiko for, at mennesker eller dyr kan
komme i kontakt med skæreudstyret.

• Kontrollér arbejdsområdet. Fjern alle genstande, der
kan slynges op.

• Sørg altid for, at du har en sikker og stabil
arbejdsposition.

• Efterlad aldrig produktet uden opsyn, mens motoren
kører.

• Sørg for, at hænder og fødder ikke kommer i
nærheden af skæreenheden, når motoren er i gang.

• Skulle et eller andet sætte sig fast i knivene under
arbejdets gang skal motoren slukkes og standse helt
inden knivene rengøres. Frakobl tændhætten fra
tændrøret.

• Når motoren slukkes, skal du holde hænder og
fødder væk fra skæreenheden, indtil den er standset
helt.

• Pas på grenstumper, som kan slynges væk under
klipningen.

• Vær altid opmærksom på advarselssignaler eller
tilråb, når høreværnet bruges. Tag altid høreværnet
af, så snart motoren er standset.

• Arbejd aldrig på en stige, stol, palle eller fra et andet
højt sted, som ikke er helt stabilt.

• Brug altid begge hænder til at holde produktet. Hold
produktet foran kroppen.

• Hvis et fremmedlegeme rammes, eller der opstår
vibrationer, skal du straks standse produktet. Frakobl
tændhætten fra tændrøret. Kontrollér, at produktet
ikke er beskadiget. Reparer eventuelle skader.

• Kontrollér, at tændhætten og tændkablet er intakte,
så du ikke får stød.

• Kontrollér, at alle møtrikker og bolte er spændt.

• Kontrollér, at gearkassen er smurt korrekt. Se

Sådan

smøres gearhuset på side 55

.

• Efter arbejde med produktet bliver gearkassen varm.
Rør ikke ved gearkassen for at undgå
forbrændinger.

• Samtlige dæksler og beskyttelser skal være
monteret før start.

• Hvis klingerne kommer til at sidde fast, kan de
løsnes igen ved at stikke ring- og gaffelnøglen ind i
gearkassen. Stik ring- og gaffelnøglen ind i
gearkassen, og drej den frem og tilbage. Se

Sådan

efterses knivene på side 55

.

• Transportbeskyttelsen skal altid sættes på
skæreenheden, når produktet ikke anvendes.

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Brug godkendt personligt beskyttelsesudstyr, når du
bruger produktet. Personligt beskyttelsesudstyr
udelukker ikke fuldstændigt risikoen for
personskader, men det mindsker graden af skaderne
i tilfælde af, at der skulle ske en ulykke. Lad
forhandleren hjælpe dig med at vælge det rigtige
udstyr.

• Brug godkendt høreværn med tilstrækkelig
dæmpning. Langvarig eksponering for støj kan
medføre permanente høreskader.

• Brug godkendt øjenværn. Hvis du bruger et
ansigtsværn, skal du også bruge godkendte
beskyttelsesbriller. Godkendte beskyttelsesbriller

905 - 001 - 05.02.2020

47

skal overholde den amerikanske standard ANSI
Z87.1 eller EU-standarden EN 166.

• Brug om nødvendigt beskyttelseshandsker, f.eks.
ved montering, eftersyn og rengøring af
skæreudstyret.

• Brug skridsikre og stabile støvler eller sko.

• Brug beklædning, der er lavet af et stærkt materiale.
Brug altid kraftige lange bukser og lange ærmer.
Brug ikke løstsiddende tøj, som kan sætte sig fast i
buske og grene. Undgå smykker, shorts og sandaler,
og gå ikke barfodet. Sæt håret op i en sikker højde,
dvs. over skulderen.

• Sørg for at have førstehjælpsudstyr ved hånden.

Sikkerhedsanordninger på produktet

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Brug ikke et produkt med defekte
sikkerhedsanordninger.

• Kontrollér sikkerhedsanordningerne regelmæssigt.
Hvis sikkerhedsanordningerne er defekte, skal du
henvende dig til dit Husqvarna-serviceværksted.

Sådan kontrolleres gasreguleringslåsen

1. Kontrollér, at gasreguleringslåsen (A) og
gasreguleringen (B) bevæger sig frit, og at
returfjederen fungerer korrekt.

A

B

2. Skub låsen på gasreguleringslåsen ned, og sørg for,
at den går tilbage til sin oprindelige position, når du
slipper den.

3. Kontrollér, at gasreguleringen er låst i
tomgangsstilling, når gasreguleringslåsen slippes.

4. Start motorsaven og giv fuld gas.

5. Slip gasreguleringen, og sørg for, at knivene
standser, og at de bliver stående stille.

ADVARSEL:

Hvis knivene bevæger sig
med gasreguleringen i tomgangsstilling,
skal karburatorens tomgangshastighed
justeres. Se

Sådan justerer du

tomgangshastigheden på side 53

.

48 905 - 001 - 05.02.2020

Sådan kontrolleres stopkontakten

1. Start motoren.

2. Flyt stopkontakten til stoppositionen, og sørg for, at
motoren standser.

ADVARSEL: Stopkontakten vender
automatisk tilbage til sin startposition. For at
forhindre utilsigtet start fjernes
tændrørshætten fra tændrøret ved samling
eller udførelse af vedligeholdelse på
produktet.

Sådan kontrolleres håndafskærmningen
Håndafskærmningen skal beskytte mod skader

forårsaget af knivene.

1. Stop motoren.

2. Sørg for, at håndafskærmningen er fastgjort korrekt.

3. Efterse håndafskærmningen for defekter.

Sådan kontrolleres vibrationsdæmpningssystemet
Vibrationsdæmpningssystemet reducerer vibrationer i

håndtagene. Vibrationsdæmpningsenhederne fungerer
som adskillelse mellem produktets hus og
håndtagsenheden.

1. Se efter skader og defekter.

2. Sørg for, at vibrationsdæmpningsenhederne er
fastgjort korrekt.

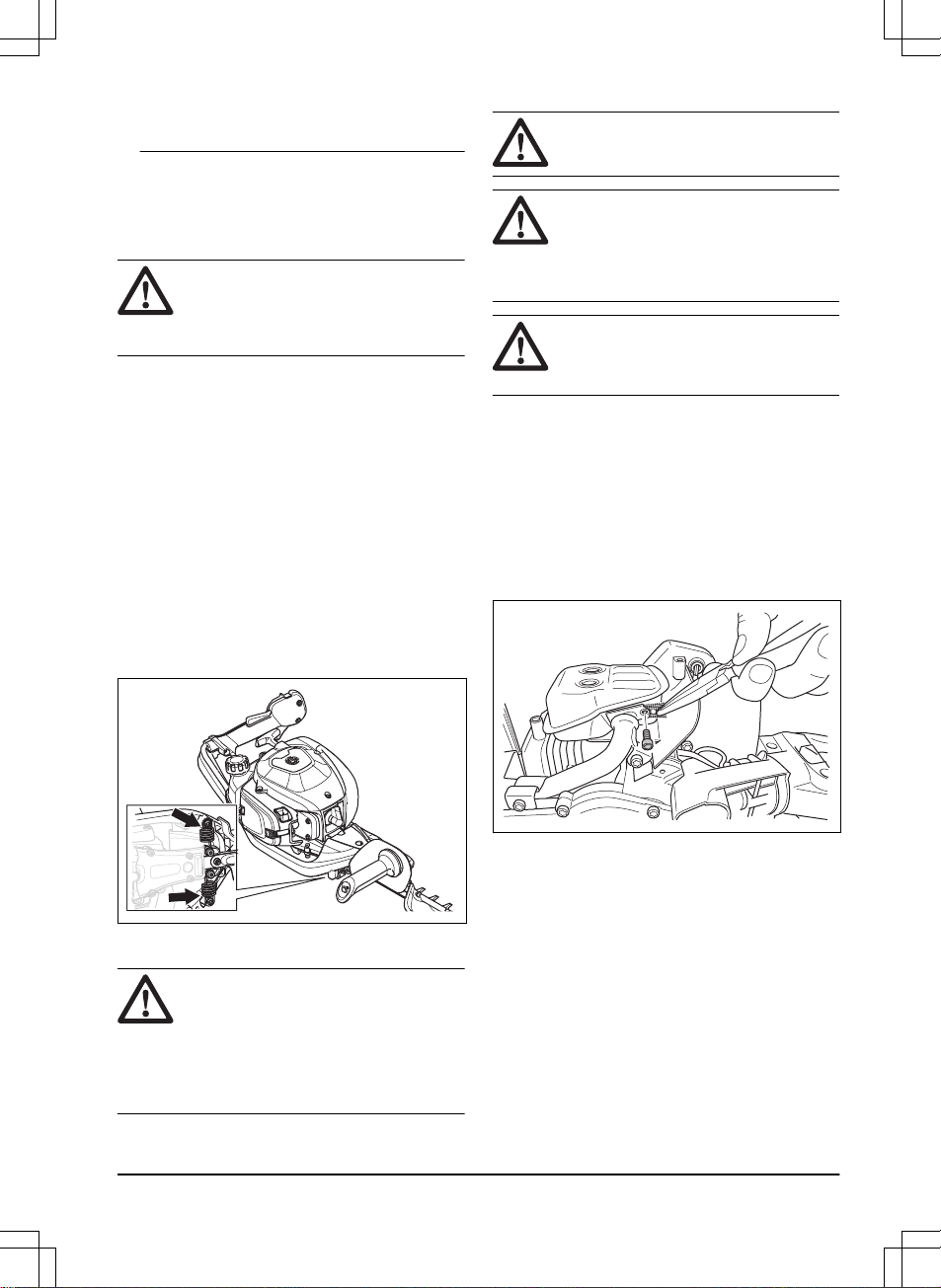

Sådan kontrolleres lyddæmperen

ADVARSEL:

Brug aldrig produktet uden en
lyddæmper eller med en defekt lyddæmper.
En defekt lyddæmper øger støjniveauet og
risikoen for brand. Brug ikke produktet uden
eller med et knækket gnistfangernet. Ved
eventuelle skader på gnistfangerskærmen
skal det udskiftes.

ADVARSEL: Lyddæmperne bliver meget
varme under og efter brug, også i tomgang.

BEMÆRK: Hvis gnistfangerskærmen ofte er
tilstoppet, kan dette være tegn på, at
katalysatorens funktion er nedsat. Kontakt
dit serviceværksted, så de kan efterse
lyddæmperen. En tilstoppet
gnistfangerskærm overopheder enheden
med skader på cylinder og stempel til følge.

ADVARSEL: Lyddæmperens indvendige
flader indeholder kemikalier, der kan være
kræftfremkaldende. Pas på ikke at berøre
disse elementer, hvis lyddæmperen er
beskadiget.

Lyddæmperen sikrer et minimalt støjniveau og sender
udstødningsgasserne væk fra føreren. En lyddæmper
med katalysator reducerer skadelige
udstødningsgasser.

1. Stop motoren.

2. Se efter skader og deformation.

3. Sørg for, at lyddæmperen er korrekt monteret på
produktet.

4. Rengør gnistfangerskærmen forsigtigt med en
stålbørste.

Sådan kontrolleres klinger og klingebeskyttelser
Den yderste del af klingerne fungerer som

klingebeskyttelse. Klingebeskyttelsen forhindrer snitsår.

1. Stop motoren, og sørg for, at klingerne stopper.

2. Fjern tændhætten fra tændrøret.

3. Tag beskyttelseshandsker på.

4. Sørg for, at klingen og klingebeskyttelsen ikke er
beskadiget eller bøjet. Udskift altid en beskadiget
eller bøjet klinge eller en beskadiget
klingebeskyttelse.

5. Sørg for, at skruerne til klingerne og
klingebeskyttelsen er strammet.

905 - 001 - 05.02.2020

49

Brændstofsikkerhed

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Start ikke produktet, hvis der er brændstof eller
motorolie på produktet. Fjern uønsket brændstof/olie
og lad produktet tørre.

• Hvis du får brændstof på dit tøj, skal du skifte tøj
med det samme.

• Undgå at få brændstof på kroppen, da det kan
forårsage personskader. Hvis du får brændstof på
kroppen, skal du bruge sæbe og vand til at fjerne
brændstoffet.

• Start ikke produktet, hvis motoren lækker. Undersøg
regelmæssigt motoren for lækager.

• Vær forsigtig med brændstof. Brændstof er
letantændeligt og dampe er eksplosive og kan
medføre personskader eller dødsfald.

• Undgå at indånde brændstofdampene, da det kan
forårsage personskader. Sørg for, at der er
tilstrækkelig luftstrøm.

• Ryg ikke i nærheden af brændstof eller motor.

• Anbring ikke varme genstande i nærheden af
brændstof eller motor.

• Fyld ikke brændstof på, når motoren er tændt.

• Sørg for, at motoren er afkølet, inden du fylder
brændstof på.

• Før du fylder brændstof på, skal du åbne
brændstoftankens dæksel langsomt og forsigtigt
udløse trykket.

• Fyld ikke brændstof på motoren i et indendørs
område. Utilstrækkelig med luftstrøm kan forårsage
personskader eller dødsfald på grund af kvælning
eller kulilte.

• Spænd brændstoftankens dæksel helt. Hvis
brændstoftankens dæksel ikke spændes, opstår der
risiko for brand.

• Flyt produktet minimum 3 m / 10 ft fra det sted, hvor
du fyldte tanken, før du starter det.

• Fyld aldrig brændstoftanken helt op. Varme får
brændstoffet til at udvide sig. Sørg for at bevare
ledig plads øverst i brændstoftanken.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.

• Stop motoren, og sørg for, at skæreudstyret stopper.
Lad produktet køle af, inden du udfører
vedligeholdelse.

• Afmonter tændhætten, før du udfører
vedligeholdelsen.

• Udstødningsgasserne fra motoren indeholder kulilte,
som er en lugtfri, giftig og meget farlig gasart, som
kan medføre dødsfald. Undlad at tænde produktet
indendørs eller i lukkede rum.

• Motorens udstødningsgasser er varme og kan
indeholde gnister. Lad ikke produktet køre indendørs
eller i nærheden af brandfarligt materiale.

• Tilbehør til og ændringer på produktet, som ikke er
godkendt af producenten, kan medføre alvorlig
personskade eller dødsfald. Undlad at ændre
produktet. Brug altid originalt tilbehør.

• Hvis vedligeholdelsen ikke udføres korrekt og
regelmæssigt, øges risikoen for personskade og
beskadigelse af produktet.

• Foretag kun den form for vedligeholdelse, der er
angivet i denne brugervejledning. Lad et Husqvarna­godkendt serviceværksted udføre alle andre former
for service.

• Lad et Husqvarna-godkendt serviceværksted
foretage regelmæssig service af produktet.

• Udskift beskadigede, slidte eller defekte dele.

Drift

Indledning

ADVARSEL: Læs og forstå kapitlet om
sikkerhed, før du bruger produktet.

Brændstof

Dette produkt har en totaktsmotor.

BEMÆRK: Forkert brændstof kan medføre
beskadigelse af motoren. Brug en blanding
af benzin og totaktsolie.

Forblandet brændstof

• Brug Husqvarna forblandet alkylatbenzin – det giver
det bedste resultat og forlænger af motorens levetid.
Dette brændstof indeholder færre skadelige
kemikalier sammenlignet med almindeligt brændstof,
hvilket reducerer skadelige udstødningsgasser.
Mængden af rester efter forbrændingen er lavere
med dette brændstof, som holder komponenterne i
motoren mere rene.

Sådan blandes brændstof

Benzin

• Brug blyfri benzin af god kvalitet med et
ethanolindhold på maks. 10 %.

50 905 - 001 - 05.02.2020

BEMÆRK: Brug ikke benzin med et
oktantal mindre end 90 RON/87 AKI.
Brug af et lavere oktantal kan forårsage
motorbanken, hvilket beskadiger
motoren.

Totaktsolie

• De bedste resultater opnås ved anvendelse af
Husqvarna-totaktsolie.

• Hvis du ikke kan få fat i Husqvarna-totaktsolie, kan
du også bruge en anden totaktsolie af høj kvalitet,
som er beregnet til luftkølede motorer. Tal med din
serviceforhandler om valg af den korrekte olie.

BEMÆRK: Brug aldrig totaktsolie til
vandafkølede udenbordsmotorer, såkaldt
outboardoil. Brug ikke olie beregnet til
firetaktsmotorer.

Sådan blandes benzin og totaktsolie

Benzin, liter Totaktsolie, li-

ter

2 % (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

BEMÆRK: Små fejl kan påvirke forholdet i
blandingen drastisk, hvis du blander små
mængder brændstof. Mål omhyggeligt
mængden af olie, og sørg for, at du får den
rigtige blanding.

1. Fyld halvdelen af mængden af benzin i en ren
beholder til brændstof.

2. Tilføj al olien.

3. Ryst brændstofblandingen.

4. Hæld den resterende mængde over i beholderen.

5. Ryst brændstofblandingen omhyggeligt.

BEMÆRK: Bland ikke brændstof til mere
end 1 måned ad gangen.

Sådan fyldes brændstoftanken

ADVARSEL: Følg nedenstående
fremgangsmåde for din egen sikkerheds
skyld.

1. Stands motoren, og lad den blive kold.

2. Rengør omkring brændstoftankens dæksel.

3. Ryst beholderen, og sørg for, at brændstoffet er helt
blandet.

4. Afmonter brændstoftankens dæksel langsomt for at
aflaste trykket.

5. Fyld brændstoftanken.

BEMÆRK: Sørg for, at der ikke er for
meget brændstof i tanken. Brændstoffet
udvider sig, når det bliver varmt.

6. Spænd brændstoftankens dæksel helt.

7. Afrens spildt brændstof på og omkring produktet.

8. Flyt produktet mindst 3 m/10 fod væk fra
tankningsstedet og -kilden, inden det startes.

Bemærk:

Se

Produktoversigt på side 45

for at se, hvor

brændstoftanken sidder på produktet.

Sådan monteres bladopsamleren og skærspidsbeskyttelsen

1. Afmontér de udvendige 8 møtrikker på boltene på
klingen.

2. Anbring bladopsamleren på de 8 bolte. Se

Produktoversigt på side 45

, hvis du vil se, hvor

bladopsamleren er placeret på produktet.

3. Sæt skærspidsbeskyttelsen på 2 bolte på spidsen af
klingen.

4. Montér de 8 møtrikker på boltene.

5. Tilspænd møtrikkerne til et moment på 7 Nm.

905 - 001 - 05.02.2020

51

Sådan startes produktet med en kold motor

1. Træk chokerhåndtaget til chokerposition.

2. Tryk på brændstofpumpebolden cirka 6 gange, indtil
den begynder at fyldes med brændstof. Det er ikke
nødvendigt at fylde brændstofpumpebolden helt.

3. Hold hoveddelen af produktet på jorden med venstre
hånd. Træd ikke på produktet.

4. Træk langsomt i startsnorens håndtag med højre
hånd, indtil du mærker modstand, og træk derefter
hurtigt og kraftigt i startsnorens håndtag.

ADVARSEL: Sno aldrig startsnoren
rundt om hånden.

BEMÆRK: Træk ikke startsnoren helt
ud, og slip ikke startsnorens håndtag.

5. Fortsæt med at trække i startsnorens håndtag, indtil
motoren starter, og skub derefter chokerhåndtaget til
sin oprindelige position.

ADVARSEL:

Klingerne bevæger sig, når

motoren starter.

6. Træk i startsnorens håndtag, indtil motoren starter.

7. Tryk på og slip gasreguleringen for at indstille
motorens omdrejningstal i tomgang.

8. Skub gasreguleringen gradvist for at øge motorens
hastighed.

9. Sørg for, at motoren kører jævnt.

Sådan startes produktet med en varm motor

1. Hold hoveddelen af produktet på jorden med venstre
hånd. Træd ikke på produktet.

2. Træk langsomt i startsnorens håndtag med højre
hånd, indtil du mærker modstand, og træk derefter
hurtigt og kraftigt i startsnorens håndtag. Fortsæt,
indtil motoren starter.

Bemærk: For yderligere oplysninger om, hvordan du
starter produktet, se

Sådan startes produktet med en

kold motor på side 52

.

Sådan standses produktet

• Flyt stopkontakten til positionen stop for at standse
motoren.

BEMÆRK: Stopkontakten vender
automatisk tilbage til sin driftsposition.

Betjening af produktet

1. Start tæt ved jorden, og bevæg produktet op langs
hækken, når du beskærer siderne. Sørg for, at
hoveddelen af produktet ikke berører hækken.

ADVARSEL: Sørg for, at spidsen af
skæreudstyret ikke berører jorden.

2. Juster hastigheden, så den passer til
arbejdsmængden.

3. Hold produktet tæt på kroppen for at opnå en stabil
arbejdsstilling.

4. Vær forsigtig, og betjen produktet langsomt.

52

905 - 001 - 05.02.2020

Vedligeholdelse

Indledning

ADVARSEL: Læs og forstå
sikkerhedskapitlet, før du udfører
vedligeholdelse på produktet.

Vedligeholdelsesskema

Vedligeholdelse

Før brug

Efter 40

timer

Efter 100

timer

Rens de udvendige flader. Efter hver brug.

Rengør lyddæmperen, karburatorrøret og motoren for blade, snavs og uønsket
smøremiddel.

Efter hver brug.

Sørg for, at skæreudstyret ikke bevæger sig i tomgang. X

Kontrollér stopkontakten. X

Undersøg skæreudstyret og skæreudstyrsskærmen for skader og revner. Udskift
dem, hvis de er beskadigede.

X

Undersøg håndafskærmningen for skader og revner. Udskift dem, hvis de er be­skadigede.

X

Udfør en kontrol af gasreguleringslåsen og gasreguleringen. X

Undersøg motoren, brændstoftanken og brændstofslangerne for udsivning. X

Spænd møtrikker og skruer. X

Undersøg, om brændstoffilteret er rent, og sørg for, at der ikke er revner og an­dre fejl i brændstofslangen. Udskift om nødvendigt.

X

Undersøg startmotoren og startsnoren for skader. X

Rens luftfilteret. Udskift dem, hvis det er nødvendigt. X

Undersøg vibrationsdæmpningsenhederne for skader og revner. X

Undersøg tændrøret, se

Sådan undersøger du tændrøret på side 54

. X

Rens kølesystemet. X

Rens karburatorens udvendige flader og området omkring den. X

Rengør eller udskift gnistfangernettet. X

Rengør brændstoftanken indvendigt. X

Efterse tændrøret. X

Sørg for, at gearhuset er fyldt op med fedt. X

Sådan justerer du tomgangshastigheden

1. Rengør luftfilteret, og fastgør luftfilterdækslet.

2. Start produktet, se

Sådan startes produktet med en

kold motor på side 52

.

905 - 001 - 05.02.2020 53

3. Drej tomgangsjusteringsskruen T med uret, indtil
skæreudstyret begynder at bevæge sig.

4. Drej tomgangsjusteringsskruen mod uret, indtil
skæreudstyret stopper.

ADVARSEL: Hvis skæreudstyret ikke
stopper, når du justerer omdrejningstallet
i tomgang, skal du kontakte din
nærmeste serviceforhandler. Undlad at
bruge produktet, indtil det er blevet
korrekt indstillet eller repareret.

Bemærk: Tomgangshastigheden er korrekt, når motoren
kører jævnt i alle positioner. Se

Tekniske data på side

56

for det anbefalede omdrejningstal i tomgang.

Sådan renser du kølesystemet

Kølesystemet holder motortemperaturen ned.
Kølesystemet omfatter køleribberne på cylinderen og
starterhuset.

BEMÆRK:

Luftindtaget mellem
brændstoftanken og krumtaphuset bliver let
blokeret af blade. Rengør luftindtaget helt.

1. Rengør kølesystemet med en børste hver uge eller
oftere, hvis det er nødvendigt.

2. Sørg for, at kølesystemet ikke er snavset eller
tilstoppet.

Sådan undersøger du tændrøret

BEMÆRK: Brug altid anbefalet
tændrørstype. Forkert tændrørstype kan
forårsage skader på produktet.

• Undersøg tændrøret, hvis motoren mangler kraft,
ikke starter nemt eller ikke fungerer korrekt i
tomgangshastighed.

• Sådan mindsker du risikoen for uønsket materiale på
tændrørets elektroder, følg disse instruktioner:

a) Sørg for, at omdrejningstallet i tomgang er

indstillet korrekt.
b) Sørg for, at brændstofblandingen er korrekt.
c) Sørg for, at luftfilteret er rent.

• Hvis tændrøret er beskidt, skal det renses, og
samtidig skal det kontrolleres, at elektrodeafstanden
er korrekt, se

Tekniske data på side 56

.

• Udskift tændrøret, når det er nødvendigt.

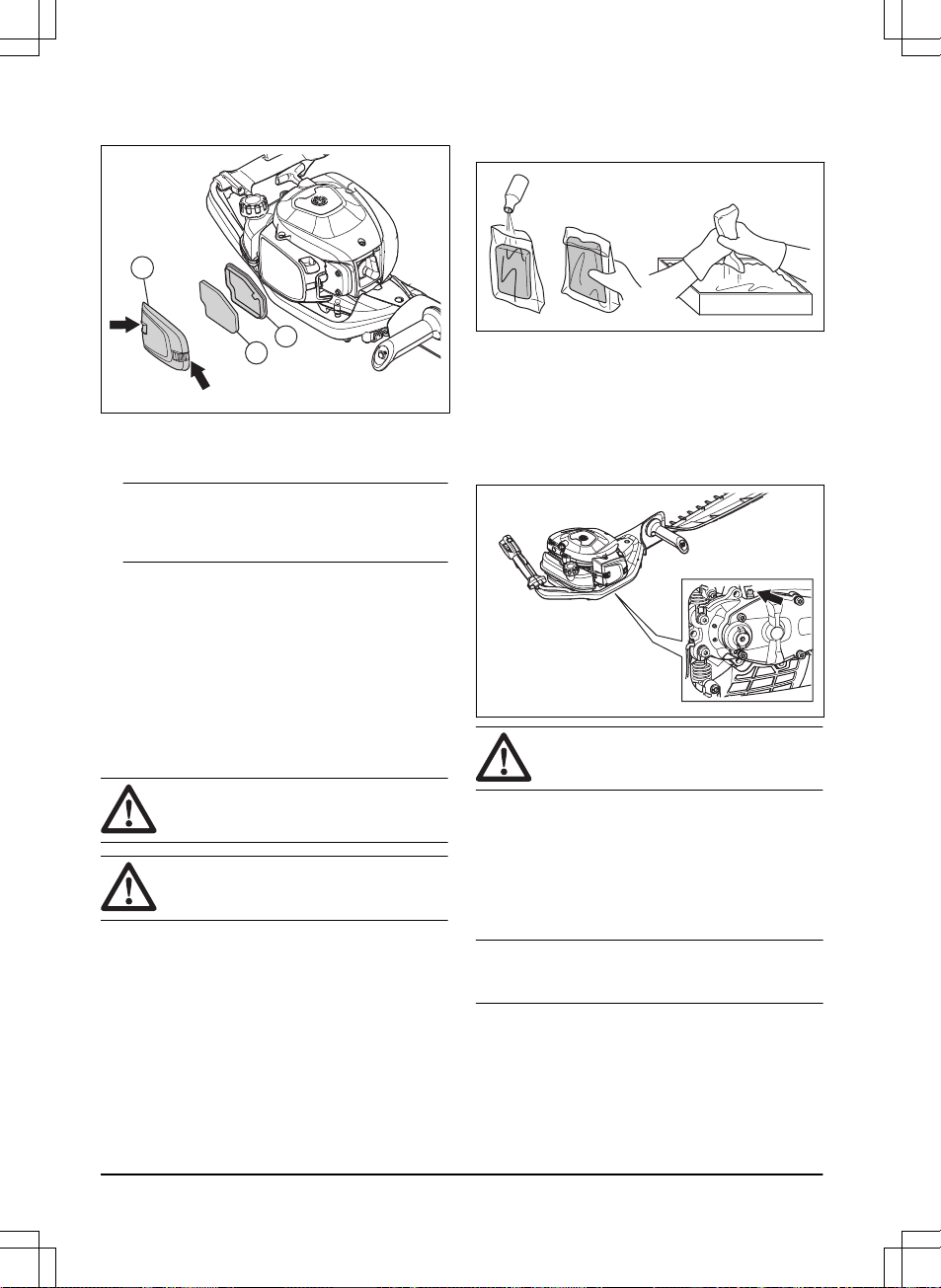

Rengøring af luftfilteret

Rens regelmæssigt luftfilteret for snavs og støv. Dette
forhindrer karburatorfejl, startproblemer, tab af
motoreffekt, slitage på motordelene og et højere
brændstofforbrug end normalt.

1. Fjern luftfilterdækslet (A).

2. Fjern skumfilteret (B) og filtfilteret (C) fra
filterrammen.

A

B

C

3. Udskift filtfilteret (C).

4. Rens skumfilteret (B) med varmt sæbevand.

54

905 - 001 - 05.02.2020

Bemærk: Et luftfilter, der har været brugt i lang tid,
kan ikke blive helt rent. Udskift luftfilteret
regelmæssigt, og udskift altid et defekt luftfilter.

5. Sørg for, at skumfilteret (B) er tørt.

6. Påfør luftfilterolie på skumfilteret (B). Se

Sådan

påfører du olie på skumluftfilteret på side 55

7. Rengør også indersiden af luftfilterdækslet (A). Brug
trykluft eller en børste.

Sådan påfører du olie på skumluftfilteret

BEMÆRK: Brug altid Husqvarna
specialluftfilterolie. Brug ikke andre typer
olie.

ADVARSEL: Tag beskyttelseshandsker på.
Luftfilterets olie kan forårsage hudirritation.

1. Anbring skumluftfilteret i en plastpose.

2. Anbring olien i plastposen.

3. Gnub plastposen for at sikre, at olien bliver påført
jævnt på skumluftfilteret.

4. Tryk uønsket olie ud af skumluftfilteret, mens det er i
plastposen.

Sådan smøres gearhuset

• Brug Husqvarna specialfedt. Spørg
serviceforhandleren for at få yderligere oplysninger
om det anbefalede fedt.

• Tilsæt fedt gennem fedtniplen.

BEMÆRK: Fyld ikke gearhuset helt op.

Sådan rengøres og smøres klingerne

1. Rengør knivene for uønskede materialer før og efter
brug af produktet.

2. Smør klingerne før længere tids opbevaring.

Bemærk: Spørg serviceforhandleren for at få yderligere
oplysninger om anbefalede rengøringsmidler og
smøremidler.

Sådan efterses knivene

1. Fjern dækslet på gearhuset.

2. Sørg for, at knivene bevæger sig frit. Sæt ring- og
gaffelnøglen i gearhuset, og drej den med uret og
mod uret.

3. Undersøg knivenes ægge for skader og defekter.

4. Brug en fil til at fjerne ujævnheder på knivene.

905 - 001 - 05.02.2020

55

Transport, opbevaring og bortskaffelse

Transport og opbevaring

• Lad altid produktet køle af, før det stilles væk.

• Ved opbevaring og transport af produktet og
brændstoffet, skal du sørge for, at der ikke er
utætheder eller dampe. Gnister eller åben ild, f.eks.
fra elektriske enheder eller kedler, kan starte en
brand.

• Brug altid godkendte beholdere til opbevaring og
transport af brændstof.

• Tøm brændstoftanken før transport eller
langtidsopbevaring. Bortskaf brændstoffet på en
lokal miljøstation.

• Fastgør transportbeskyttelsen under transport og
opbevaring.

• Fjern tændhætten fra tændrøret.

• Fastspænd produktet under transporten. Sørg for, at
det ikke kan rykke sig.

• Rens og udfør service på produktet inden
langtidsopbevaring.

Tekniske data

Tekniske data

522HS75X 522HSR75X

Motor

Cylindervolumen, cm

3

21,7 21,7

Omdrejningstal i tomgang, o/min. 3000 3000

Anbefalet maks. hastighed, o/min. 9200 9200

Maks. motoreffekt iht. ISO 8893, kW/hp ved o/min. 0,6/0,8 ved 7800 0,6/0,8 ved 7800

Lyddæmper med katalysator Ja Ja

Tændingssystem

Tændrør NGK CMR6A NGK CMR6A

Elektrodeafstand, mm 0,5 0,5

Brændstof

Benzintankens kapacitet, l/cm

3

0,45 /450 0,45 /450

Vægt

Uden brændstof, kg 5,0 5,0

Støjemissioner

10

Lydeffektniveau, målt dB (A) 101 101

Lydeffektniveau, garanteret LWA dB (A) 102 102

Lydniveauer

11

10

Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til EF-direktiv 2000/14/EF. Rapporteret
lydeffektniveau for produktet er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen
mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet
og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF.

11

Rapporterede data for lydtrykniveau har en typisk statistisk spredning (standardafvigelse) på 1 dB (A).

56 905 - 001 - 05.02.2020

522HS75X 522HSR75X

Ækvivalent lydtryksniveau ved brugerens ører målt i hen­hold til EN ISO 10517, dB(A)

93 93

Vibrationsniveauer

12

Ækvivalente vibrationsniveauer (a

hv,eq

) i håndtag målt i henhold til EN ISO 10517, m/s2:

Højre/venstre, m/s

2

2,9/1,8 2,2/2,1

Knive

Type Enkeltsidet Enkeltsidet

Skærelængde, mm 750 750

Skærehastighed, klip/min. 4400 3200

12

Rapporterede data for vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1 m/s2.

905 - 001 - 05.02.2020 57

EU-overensstemmelseserklæring

EU-overensstemmelseserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.:
[phone], erklærer, at hækkeklippere Husqvarna
522HS75X, 522HSR75X med serienumre fra 2018 og
fremefter (året er tydeligt angivet på typeskiltet, efterfulgt
af serienummeret), opfylder forskrifterne i RÅDETS
DIREKTIV:

• af den 17. maj 2006 "angående maskiner"
2006/42/EF

• af den 26. februar 2014 "angående elektromagnetisk
kompatibilitet" 2014/30/EU

• af den 8. maj 2000 "angående emission af støj til
omgivelserne" 2000/14/EF.
Overensstemmelsesvurdering i henhold til Bilag V.
Oplysninger om støjemissioner findes i kapitlet
Tekniske data.

• af den 8. juni 2011 "om begrænsning af anvendelsen
af visse farlige stoffer i elektrisk og elektronisk
udstyr" 2011/65/EU

Der er anvendt følgende standarder:
EN ISO 12100:2010, CISPR 12:2007, EN ISO

10517:2009/A1:2013, EN 50581:2012
RISE SMP Svensk Maskinprovning AB, Box 7035,

SE-750 07 Uppsala, Sweden har foretaget frivillig
typegodkendelse for Husqvarna AB. Certifikaterne har
nummer: SEC/18/2519-522HS75X, 522HSR75X

RISE SMP Svensk Maskinprovning AB, Box 7035,
SE-750 07 Uppsala, Sweden har bekræftet, at
bestemmelserne i bilag V til Rådets direktiv af den 8.
maj 2000 ”angående emission af støj til omgivelserne”
2000/14/EF opfyldes. Certifikaterne har følgende numre:
01/094/027-522HS75X, 522HSR75X

Huskvarna, 2019-11-30

Per Gustafsson, udviklingschef (autoriseret
repræsentant for Husqvarna AB og ansvarlig for teknisk
dokumentation)

58

905 - 001 - 05.02.2020

Inhalt

Einleitung...................................................................... 59

Sicherheit......................................................................60

Betrieb.......................................................................... 65

Wartung........................................................................ 67

Transport, Lagerung und Entsorgung...........................71

Technische Angaben.................................................... 71

EG-Konformitätserklärung............................................ 73

Einleitung

Geräteübersicht

1

23

10

9

2

3

12

4

5

18

8

7

22

6

19

20

21

15

14

11

13

17

16

1. Bedienungsanleitung

2. Kraftstofftankdeckel

3. Kraftstofftank

4. Choke-Hebel

5. Kraftstoffpumpenblase

6. Zündkappe und Zündkerze

7. Vorderer Handgriff

8. Klinge

9. Stoppschalter

10. Gashebelsperre

11. Hinterer Handgriff

12. Luftfilterdeckel

13. Schmiernippel

14. Zylinderdeckel

15. Startseilhandgriff

16. Transportschutz

17. Handschutz

18. Gashebel

19. Getriebegehäuse

20. Kombischlüssel

21. Schmierfetttube

22. Laubfänger

23. Klingenspitzenschutz

Gerätebeschreibung

Das Gerät ist eine Heckenschere mit einem
Verbrennungsmotor.

905 - 001 - 05.02.2020 59

Verwendungszweck

Verwenden Sie das Gerät zum Schneiden von Ästen
und Zweigen. Verwenden Sie das Gerät nicht für andere
Aufgaben.

Symbole auf dem Gerät

WARNUNG! Dieses Gerät ist gefährlich.
Wenn das Gerät nicht sorgfältig und
ordnungsgemäß verwendet wird, kann es zu
Verletzungen oder zum Tod des Bedieners
oder anderer Personen kommen. Zur
Vermeidung von Verletzungen für den
Bediener oder umstehende Personen lesen
und befolgen Sie alle Sicherheitshinweise in
der Bedienungsanleitung.

Lesen Sie die Bedienungsanleitung
sorgfältig durch, und machen Sie sich vor
der Benutzung mit dem Inhalt vertraut.

Tragen Sie einen geprüften Gehörschutz
und Augenschutz.

Tragen Sie zugelassene
Schutzhandschuhe.

Tragen Sie robuste und rutschfeste Schuhe.

Umweltbelastende Geräuschemissionen
gemäß der entsprechenden Richtlinie der
Europäischen Gemeinschaft. Die Emission
des Geräts ist im Abschnitt „Technische
Daten“ und auf dem Geräteschild
angegeben.

Dieses Gerät entspricht den geltenden EG­Richtlinien.

yyyywwxxxx Das Typenschild zeigt die Serien-

nummer. JJJJ ist das Produktions­jahr, ww ist die Produktionswoche.

Hinweis: Sonstige Symbole/Aufkleber am Gerät
beziehen sich auf Zertifizierungsanforderungen, die in
bestimmten Ländern gelten.

Emissionen nach Euro V

WARNUNG: Bei jeglichen Manipulationen
des Motors erlischt die EU-Typgenehmigung
für dieses Produkt.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise
werden verwendet, um auf besonders wichtige Teile der
Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei
Nichtbeachtung der Anweisungen in diesem
Handbuch die Gefahr von Verletzung oder
Tod des Bedieners oder anderer Personen
besteht.

ACHTUNG: Wird verwendet, wenn bei
Nichtbeachtung der Anweisungen in diesem
Handbuch die Gefahr von Schäden am
Gerät, an anderen Materialien oder in der
Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten
Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Ein unsachgemäß oder nachlässig verwendetes
Gerät kann gefährlich werden und schwere oder gar
lebensgefährliche Verletzungen verursachen. Es ist
sehr wichtig, dass Sie den Inhalt dieser
Bedienungsanleitung gelesen und verstanden
haben.

• Dieses Gerät erzeugt beim Betrieb ein
elektromagnetisches Feld. Dieses Feld kann sich
unter bestimmten Bedingungen auf die
Funktionsweise aktiver oder passiver medizinischer
Implantate auswirken. Um die Gefahr von
Situationen, die zu schweren oder tödlichen
Verletzungen führen können, auszuschließen,
sollten Personen mit einem medizinischen Implantat
vor der Nutzung dieses Gerätes ihren Arzt und den
Hersteller des Implantats konsultieren.

• Personen mit Kreislaufstörungen, die zu oft
Vibrationen ausgesetzt werden, laufen Gefahr,
Schäden an den Blutgefäßen oder am
Nervensystem davonzutragen. Gehen Sie zum Arzt,

60 905 - 001 - 05.02.2020

wenn Sie an Ihrem Körper Symptome feststellen, die
darauf hinweisen, dass Sie übermäßigen Vibrationen
ausgesetzt waren. Beispiele solcher Symptome sind:
Taubheit von Körperteilen, Gefühlsverlust, Jucken,
Stechen, Schmerz, Verlust oder Beeinträchtigung
der normalen Körperkraft, Veränderungen der
Hautfarbe oder der Haut. Diese Symptome treten
üblicherweise in Fingern, Händen und
Handgelenken auf. Bei niedrigen Temperaturen
kann erhöhte Gefahr bestehen.

• Wenn Sie in eine Situation kommen, die Sie in
Bezug auf die weitere Anwendung des Geräts
verunsichert, lassen Sie sich von einem Experten
beraten. Wenden Sie sich an Ihren Fachhändler
oder Ihre Servicewerkstatt. Vermeiden Sie, Arbeiten
auszuführen, denen Sie sich nicht gewachsen
fühlen.

• Denken Sie daran, dass der Bediener für Unfälle
oder Gefahrensituationen verantwortlich ist, die
anderen Personen oder deren Eigentum
widerfahren.

• Lassen Sie niemals jemand anderen das Gerät
benutzen, ohne sich zu vergewissern, dass die
Person den Inhalt der Bedienungsanweisung
verstanden hat.

• Erlauben Sie niemals Kindern, das Gerät zu
benutzen oder sich in seiner Nähe aufzuhalten. Da
das Gerät mit einem rückfedernden Stopp-Schalter
ausgerüstet ist und mit geringer Geschwindigkeit
und Kraft am Starthandgriff gestartet werden kann,
können u. U. auch kleine Kinder die Kraft aufbringen,
die zum Starten erforderlich ist. Dies kann zu
schweren Verletzungen führen. Daher ist stets die
Zündkappe zu entfernen, wenn das Gerät ohne
Aufsicht ist.

• Das Gerät für Kinder unzugänglich aufbewahren.

• Arbeiten Sie niemals mit dem Gerät, wenn Sie müde
sind, Alkohol getrunken oder Medikamente
eingenommen haben, da hierdurch Sehkraft,
Urteilsvermögen oder Körperkontrolle beeinträchtigt
werden können.

• Arbeiten Sie niemals mit einem defekten Gerät. Die
Wartungs-, Kontroll- und Serviceanweisungen in
dieser Bedienungsanweisung sind sorgfältig zu
befolgen. Gewisse Wartungs- und
Servicemaßnahmen sind von geschulten,
qualifizierten Fachleuten auszuführen. Siehe die
Anweisungen unter der Überschrift „Wartung“.

• Arbeiten Sie niemals mit einem Gerät, das ohne
Zustimmung des Herstellers modifiziert wurde und
nicht mehr mit der Originalausführung
übereinstimmt.

Sicherheitshinweise für den Betrieb

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
verwenden.

• Benutzen Sie das Gerät niemals bei extremen
Klimaverhältnissen wie strenger Kälte oder sehr
heißem und/oder feuchten Klima.

• Falsche Klingen können die Unfallgefahr erhöhen.

• Stellen Sie sicher, dass Menschen und Tiere
während der Verwendung einen Abstand von
mindestens 15 m/50 ft einhalten.

• Bei der Arbeit auf die Umgebung achten und
sicherstellen, dass weder Menschen noch Tiere mit
der Schneidausrüstung in Berührung kommen
können.

• Inspizieren Sie den Arbeitsbereich. Entfernen Sie
Gegenstände, die weggeschleudert werden könnten.

• Sorgen Sie immer dafür, dass Sie bei der Arbeit fest
und sicher stehen.

• Lassen Sie das Gerät niemals unbeaufsichtigt mit
laufendem Motor stehen.

• Stellen Sie sicher, dass Hände und Füße nicht an
die Schneideinheit kommen, wenn der Motor läuft.

• Sollte während der Arbeit Material zwischen den
Klingen hängen bleiben, den Motor abstellen und
abwarten, bis er völlig still steht, bevor die Klingen
gereinigt werden. Trennen Sie die Zündkappe von
der Zündkerze.

• Wenn der Motor abgestellt worden ist, Hände und
Füße von der Schneideinheit fernhalten, bis diese
völlig still steht.

• Auf Aststückchen Acht geben, die beim Schneiden
weggeschleudert werden können.

• Achten Sie immer genau auf Warnsignale oder Rufe,
wenn Sie den Gehörschutz tragen. Nehmen Sie den
Gehörschutz immer ab, sobald der Motor abgestellt
ist.

• Arbeiten Sie niemals stehend auf einer Leiter oder
einem Hocker oder in einer anderen, nicht
ausreichend gesicherten erhöhten Position.

• Das Gerät immer mit beiden Händen halten. Das
Gerät vor dem Körper halten.

• Wenn ein Fremdkörper getroffen wird oder
Vibrationen auftreten, müssen Sie das Gerät
abstellen. Trennen Sie die Zündkappe von der
Zündkerze. Kontrollieren Sie, ob das Gerät
beschädigt ist. Eventuelle Schäden reparieren.

• Stellen Sie sicher, dass Zündkerzenschutz und
Zündkabel unversehrt sind, um die Gefahr von
elektrischen Schlägen auszuschließen.

• Kontrollieren Sie, ob alle Muttern und Schrauben
angezogen sind.

• Sorgen Sie dafür, dass das Getriebe ausreichend
geschmiert ist. Siehe

So schmieren Sie das

Getriebegehäuse auf Seite 70

.

• Nach der Arbeit mit dem Gerät ist das Getriebe heiß.
Berühren Sie das Getriebe nicht, um Verbrennungen
zu vermeiden.

• Alle Gehäuse- und Schutzteile müssen vor dem
Start montiert werden.

• Wenn die Klingen stecken bleiben, können sie gelöst
werden, indem der Kombischlüssel in das Getriebe

905 - 001 - 05.02.2020

61

eingeführt wird. Führen Sie den Kombischlüssel in
das Getriebe ein und drehen Sie Ihn vor und zurück.
Siehe

So überprüfen Sie die Klingen auf Seite 70

.

• Der Transportschutz ist immer an der Schneideinheit
anzubringen, wenn das Gerät nicht benutzt wird.

Persönliche Schutzausrüstung

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Verwenden Sie stets die vorgeschriebene
persönliche Schutzausrüstung bei der Benutzung
des Geräts. Die persönliche Schutzausrüstung kann
Verletzungen nicht vollständig vermeiden,
vermindert aber den Umfang der Verletzungen und
Schäden bei einem Unfall. Lassen Sie sich von
Ihrem Händler bei der Auswahl der richtigen
Ausrüstung unterstützen.

• Tragen Sie einen Gehörschutz mit ausreichender
Dämmwirkung. Eine längerfristige Beschallung mit
Lärm kann zu bleibenden Gehörschäden führen.

• Tragen Sie einen zugelassenen Augenschutz. Bei
der Benutzung eines Visiers ist auch eine
zugelassene Schutzbrille zu tragen. Zugelassene
Schutzbrillen sind in diesem Falle diejenigen, die die
Normen ANSI Z87.1 für die USA bzw. EN 166 für
EU-Länder erfüllen.

• Tragen Sie bei Bedarf Schutzhandschuhe,
beispielsweise bei der Montage, der Untersuchung
oder der Reinigung der Schneidausrüstung.

• Verwenden Sie rutschfeste und stabile Stiefel oder
Schuhe.

• Tragen Sie Kleidung aus reißfestem Material.
Tragen Sie stets eng anliegende Kleidung, lange
Hosen aus schwerem Stoff und lange Ärmel. Tragen
Sie keine weite Kleidung, die sich leicht an Ästen
und Zweigen verfangen könnte. Vermeiden Sie das
Tragen von Schmuck, kurzen Hosen und Sandalen.
Gehen Sie nicht barfuß. Binden Sie Ihre Haare
sicherheitshalber zusammen, sodass sie nicht über
Ihre Schulter fallen.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen
Feuerlöscher griffbereit.

Sicherheitsvorrichtungen am Gerät

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Benutzen Sie kein Gerät mit defekten
Sicherheitsvorrichtungen.

• Führen Sie regelmäßig eine Überprüfung der
Sicherheitsvorrichtungen durch. Wenn die
Sicherheitsvorrichtungen defekt sind, wenden Sie
sich an Ihre Husqvarna-Servicewerkstatt.

So prüfen Sie die Gashebelsperre

1. Prüfen Sie, ob sich die Gashebelsperre (A) und der
Gashebel (B) frei bewegen lassen und ob die
Rückholfeder korrekt funktioniert.

A

B

62

905 - 001 - 05.02.2020

2. Drücken Sie die Gashebelsperre herunter, und
kontrollieren Sie, ob sie beim Loslassen in die
Ausgangsstellung zurückkehrt.

3. Stellen Sie sicher, dass der Gashebel in der
Leerlaufstellung verriegelt ist, wenn die
Gashebelsperre freigegeben wird.

4. Starten Sie das Gerät, und lassen Sie es mit Vollgas
laufen.

5. Lassen Sie den Gashebel los, und prüfen Sie, ob die
Klingen stoppen und stehen bleiben.

WARNUNG:

Wenn die Klingen sich
bewegen, während sich der Gashebel in
Leerlaufstellung befindet, muss die
Leerlaufgeschwindigkeit des Vergasers
eingestellt werden. Siehe

So stellen Sie

die Leerlaufdrehzahl ein auf Seite 68

.

So prüfen Sie den Stoppschalter

1. Starten Sie den Motor.

2. Drücken Sie den Stoppschalter auf die Position
„Aus“, und stellen Sie sicher, dass der Motor zum
Stillstand kommt.

WARNUNG:

Der Stoppschalter kehrt dann
automatisch wieder in die Startposition
zurück. Um ein versehentliches Starten zu
verhindern, entfernen Sie die Zündkappe
von der Zündkerze, wenn Sie das Gerät
montieren oder warten.

So prüfen Sie den Handschutz
Der Handschutz verhindert, dass die Hand das sich

bewegende Messer berührt.

1. Den Motor stoppen.

2. Stellen Sie sicher, dass der Handschutz richtig
befestigt ist.

3. Überprüfen Sie den Handschutz auf
Beschädigungen.

So überprüfen Sie das Antivibrationssystem
Das Antivibrationssystem verringert Vibrationen in den

Griffen. Antivibrationselemente funktionieren als
Trennung zwischen Gerät und dem Griff.

1. Führen Sie eine Sichtprüfung auf Verformungen und
Beschädigungen durch.

2. Stellen Sie sicher, dass die Antivibrationseinheiten
korrekt angebracht sind.

So prüfen Sie den Schalldämpfer

WARNUNG:

Betreiben Sie das Gerät
niemals ohne oder mit defektem
Schalldämpfer. Ein defekter Schalldämpfer
kann den Geräuschpegel und die
Brandgefahr erhöhen. Verwenden Sie das
Gerät nicht ohne und nicht mit einem
beschädigten Funkenfängernetz. Weist das
Funkenfängernetz Schäden auf, muss es
ausgewechselt werden.

WARNUNG: Die Schalldämpfer werden
während und nach dem Betrieb – auch im
Leerlauf – sehr heiß.

ACHTUNG: Wenn das Funkenfängernetz
häufig verstopft ist, kann dies ein Zeichen
dafür sein, dass der Katalysator nicht
einwandfrei arbeitet. Lassen Sie den
Schalldämpfer von Ihrem Servicehändler
kontrollieren. Ein verstopftes
Funkenfängernetz kann zu Überhitzung

905 - 001 - 05.02.2020 63

führen, wodurch Schäden an Zylinder und
Kolben entstehen können.

WARNUNG: Die Innenflächen des
Schalldämpfers enthalten Chemikalien, die
Krebs verursachen können. Achten Sie
darauf, dass Sie diese Teile nicht berühren,
wenn der Schalldämpfer beschädigt ist.

Der Schalldämpfer senkt den Geräuschpegel so weit
wie möglich und leitet die Abgase des Motors vom
Anwender weg. Ein Schalldämpfer mit Katalysator
reduziert schädliche Abgase.

1. Stoppen Sie den Motor.

2. Führen Sie eine Sichtkontrolle auf Beschädigungen
und Verformungen durch.

3. Stellen Sie sicher, dass der Schalldämpfer fest am
Gerät montiert ist.

4. Reinigen Sie das Funkenfängernetz vorsichtig mit
einer Drahtbürste.

So prüfen Sie die Klingen und den Klingenschutz
Der äußere Teil der Klingen dient als Klingenschutz. Der

Klingenschutz verhindert Schnittverletzungen.

1. Stoppen Sie den Motor, und stellen Sie sicher, dass
sich die Klingen nicht mehr bewegen.

2. Entfernen Sie die Zündkappe von der Zündkerze.

3. Ziehen Sie Schutzhandschuhe an.

4. Stellen Sie sicher, dass die Klinge und der
Klingenschutz nicht beschädigt oder verbogen sind.
Ersetzen Sie stets eine beschädigte oder verbogene
Klinge bzw. einen beschädigten Klingenschutz.

5. Achten Sie darauf, dass die Schrauben an den
Klingen und am Klingenschutz fest angezogen sind.

Sicherer Umgang mit Kraftstoff

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff
oder Öl darauf befindet. Entfernen Sie den

unerwünschten Kraftstoff bzw. das Öl und lassen Sie
das Gerät trocknen.

• Wechseln Sie sofort die Kleidung, wenn Sie
Kraftstoff darauf verschütten.

• Lassen Sie keinen Kraftstoff auf Ihren Körper
gelangen, denn dies kann zu Verletzungen führen.
Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie
diesen mit Wasser und Seife ab.

• Starten Sie das Gerät nicht, wenn der Motor undicht
ist. Überprüfen Sie den Motor regelmäßig auf
Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist
feuergefährlich, und die Dämpfe sind explosiv und
können zu Verletzungen oder sogar zum Tod führen.

• Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie
sind gesundheitsschädigend. Achten Sie auf
ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder
des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe
des Kraftstoffs oder Motors ab.

• Füllen Sie keinen Kraftstoff nach, während der Motor
läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist,
bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel
langsam und lassen Sie den Druck vorsichtig
entweichen.

• Füllen Sie keinen Kraftstoff in den Motor, wenn Sie
sich in einem Innenraum befinden. Eine mangelhafte
Luftzirkulation kann zu schweren oder tödlichen
Verletzungen durch Ersticken oder eine
Kohlenmonoxidvergiftung führen.

• Schrauben Sie den Kraftstofftankdeckel fest zu.
Wenn der Tankverschluss nicht fest zugeschraubt
ist, besteht Feuergefahr.

• Bewegen Sie das Produkt vor dem Starten
mindestens 3 m von der Stelle fort, an der Sie den
Tank befüllt hatten.

• Füllen Sie den Kraftstofftank nicht vollständig auf.
Durch Hitze dehnt sich der Kraftstoff aus. Lassen Sie
deshalb einen Freiraum im oberen Bereich des
Kraftstofftanks.

Sicherheitshinweise für die Wartung

WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.

• Stoppen Sie den Motor und stellen Sie sicher, dass
sich die Schneidausrüstung nicht mehr bewegt.
Lassen Sie das Gerät abkühlen, bevor Sie
Wartungsarbeiten durchführen.

• Trennen Sie die Zündkappe vor Beginn der Wartung.

• Die Abgase des Motors enthalten Kohlenmonoxid,
ein geruchloses, giftiges und sehr gefährliches Gas,
das zum Tod führen kann. Betreiben Sie das Gerät
nicht in geschlossenen Räumen.

64

905 - 001 - 05.02.2020

• Die Abgase des Motors sind heiß und können
Funken schlagen. Lassen Sie das Gerät nicht im
Innenbereich oder in der Nähe von brennbaren
Materialien laufen.

• Zubehörteile und Änderungen am Gerät, die vom
Hersteller nicht genehmigt wurden, können zu
schweren Verletzungen oder zum Tod führen.
Verändern Sie das Gerät nicht. Verwenden Sie stets
Originalzubehör.

• Wenn die Wartung nicht ordnungsgemäß und
regelmäßig erfolgt, erhöht sich die

Verletzungsgefahr und das Risiko für eine
Beschädigung des Geräts.

• Führen Sie die Wartung nur gemäß dieser
Betriebsanleitung durch. Lassen Sie alle anderen
Wartungsarbeiten von einer autorisierten Husqvarna
Servicewerkstatt durchführen.

• Lassen Sie eine autorisierte Husqvarna
Servicewerkstatt das Gerät regelmäßig warten.

• Ersetzen Sie beschädigte, abgenutzte oder defekte
Teile.

Betrieb

Einleitung

WARNUNG: Lesen Sie vor Gebrauch des
Geräts das Kapitel über Sicherheit, und
machen Sie sich damit vertraut.

Kraftstoff

Dieses Produkt verfügt über einen Zweitaktmotor.

ACHTUNG: Die Verwendung eines falschen
Kraftstoffs kann zu einer Beschädigung des
Motors führen. Verwenden Sie eine
Mischung aus Benzin und Zweitaktöl.

Vorgemischter Kraftstoff

• Verwenden Sie Husqvarna vorgemischten
Alkylatkraftstoff. Dies sorgt für die beste Leistung
und eine Verlängerung der Lebensdauer des Motors.
Im Vergleich zu herkömmlichem Kraftstoff enthält
dieser Kraftstoff weniger gesundheitsschädliche
Substanzen, wodurch der Ausstoß schädlicher
Abgase verringert wird. Die Menge von Rückständen
nach der Verbrennung ist bei diesem Kraftstoff
niedriger. Dadurch bleiben die Bauteile des Motors
sauberer.

So mischen Sie Kraftstoff vor

Benzin

• Verwenden Sie hochwertiges bleifreies Benzin mit
maximal 10 % Ethanol (E10).

ACHTUNG:

Verwenden Sie kein Benzin
mit einer geringeren Oktanzahl als
90 RON (87 AKI). Bei Einsatz von
Kraftstoff mit niedrigerer Oktanzahl kann
es zu einem Klopfen im Motor kommen,
das Motorschäden verursacht.

Zweitaktöl

• Verwenden Sie für beste Ergebnisse und die beste
Leistung Husqvarna Zweitaktöl.

• Wenn Husqvarna Zweitaktöl nicht verfügbar ist,
verwenden Sie ein qualitativ hochwertiges Zweitaktöl
für luftgekühlte Motoren. Wenden Sie sich an Ihren
Kundendienst zur Auswahl der richtigen Ölsorte.

ACHTUNG: Verwenden Sie kein
Zweitaktöl für wassergekühlte
Außenbordmotoren (auch Outboardoil
genannt). Verwenden Sie kein Öl für
Viertaktmotoren.

So mischen Sie Benzin und Zweitaktöl

Benzin, Liter Zweitaktöl, Li-

ter

2 % (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

ACHTUNG: Beim Mischen kleiner
Kraftstoffmengen wirken sich auch kleine
Abweichungen bei der Ölmenge stark auf
das Mischungsverhältnis aus. Um das
korrekte Mischungsverhältnis
sicherzustellen, muss die beizumischende
Ölmenge genau abgemessen werden.

905 - 001 - 05.02.2020 65

1. Füllen die Hälfte des Benzins in einen sauberen
Kraftstoffbehälter.

2. Fügen Sie die gesamte Menge Öl hinzu.

3. Schütteln Sie die Kraftstoffmischung.

4. Geben Sie dann den Rest des Benzins in den
Behälter dazu.

5. Schütteln Sie die Kraftstoffmischung sorgfältig.

ACHTUNG: Mischen Sie Kraftstoff
höchstens für einen Monat im Voraus.

So füllen Sie den Kraftstofftank

WARNUNG: Befolgen Sie zu Ihrer eigenen
Sicherheit das folgende Verfahren.

1. Stellen Sie den Motor ab, und lassen Sie den Motor
abkühlen.

2. Säubern Sie den Bereich rund um den Tankdeckel.

3. Schütteln Sie den Behälter, und stellen Sie sicher,
dass der Kraftstoff vollständig vermischt ist.

4. Entfernen Sie den Tankdeckel langsam, damit der
Druck entweichen kann.

5. Füllen Sie den Kraftstofftank auf.

ACHTUNG:

Stellen Sie sicher, dass der
Kraftstofftank nicht zu viel Kraftstoff
enthält. Der Kraftstoff dehnt sich beim
Erwärmen aus.

6. Ziehen Sie den Kraftstofftankdeckel vorsichtig fest.

7. Reinigen Sie das Gerät und den umgebenden
Bereich von verschüttetem Kraftstoff.

8. Bewegen Sie das Gerät vor dem Start mindestens
3 m (10 ft) aus dem Auftankbereich und von der
Kraftstoff-Auftankquelle weg.

Hinweis:

Um herauszufinden, wo sich der Kraftstofftank

an Ihrem Gerät befindet, siehe

Geräteübersicht auf

Seite 59

.

So montieren Sie den Laubfänger und den Klingenspitzenschutz

1. Entfernen Sie die äußeren 8 Muttern von den
Schrauben an der Klinge.

2. Bringen Sie den Laubfänger an den 8 Schrauben an.
Siehe

Geräteübersicht auf Seite 59

für die korrekte

Position des Laubfängers am Gerät.

3. Bringen Sie den Klingenspitzenschutz an den
2 Schrauben an der Klingenspitze an.

4. Bringen Sie die 8 Muttern an den Schrauben an.

5. Ziehen Sie die Muttern mit einem Anzugsmoment
von 7 Nm fest.

So starten Sie das Gerät bei kaltem Motor

1. Ziehen Sie den Choke-Hebel in die Choke-Lage.

2. Drücken Sie die Kraftstoffpumpenblase ca. 6 Mal,
bis sich die Pumpenblase mit Kraftstoff füllt. Es ist
nicht erforderlich, die Kraftstoffpumpenblase
vollständig zu füllen.

3. Drücken Sie den Gerätekörper mit der linken Hand
gegen den Boden. Treten Sie nicht auf das Gerät.

4. Ziehen Sie den Startseilhandgriff langsam mit der
rechten Hand, bis Sie einen Widerstand spüren, und
ziehen Sie dann schnell und mit Kraft am
Startseilhandgriff.

WARNUNG:

Wickeln Sie das Startseil

nicht um Ihre Hand.

ACHTUNG: Ziehen Sie das Startseil
nicht vollständig heraus, und lassen Sie
den Startseilgriff nicht los.

5. Ziehen Sie dann am Startseilhandgriff, bis der Motor
startet, und drücken Sie anschließend den Choke­Hebel in die Ausgangsstellung zurück.

WARNUNG:

Die Klingen bewegen sich,

wenn der Motor startet.

6. Ziehen Sie weiter am Startseilhandgriff, bis der
Motor startet.

7. Drücken Sie den Gashebel, und lassen Sie ihn dann
los, um den Motor im Leerlauf laufen zu lassen.

66

905 - 001 - 05.02.2020

8. Drücken Sie den Gashebel langsam, um die
Motordrehzahl zu erhöhen.

9. Stellen Sie sicher, dass der Motor einwandfrei läuft.

Gerät bei warmem Motor starten

1. Drücken Sie den Gerätekörper mit der linken Hand
gegen den Boden. Treten Sie nicht auf das Gerät.

2. Ziehen Sie den Startseilhandgriff langsam mit der
rechten Hand, bis Sie einen Widerstand spüren, und
ziehen Sie schnell und mit Kraft am
Startseilhandgriff. Fahren Sie so lange damit fort, bis
der Motor startet.

Hinweis: Für weitere Informationen zum Starten des
Geräts siehe

So starten Sie das Gerät bei kaltem Motor

auf Seite 66

.

Gerät stoppen

• Legen Sie den Stoppschalter in die Stoppposition,
um den Motor abzustellen.

ACHTUNG: Der Stoppschalter kehrt
dann automatisch wieder in die Position
RUN zurück.

So bedienen Sie das Gerät

1. Beginnen Sie in Bodennähe, und bewegen Sie das
Gerät dann nach oben, wenn Sie die Seiten der
Hecke scheiden. Passen Sie auf, dass das
Gerätegehäuse nicht die Hecke berührt.

WARNUNG: Passen Sie auf, dass die
Vorderseite der Schneidausrüstung nicht
den Boden berührt.

2. Passen Sie das Tempo je nach Arbeitsaufwand an.

3. Halten Sie das Gerät für eine stabile Arbeitsposition
nahe am Körper.

4. Gehen Sie vorsichtig vor und verwenden Sie das
Gerät langsam.

Wartung

Einleitung

WARNUNG: Lesen Sie vor dem Warten des
Geräts das Kapitel über Sicherheit, und
machen Sie sich damit vertraut.

905 - 001 - 05.02.2020 67

Wartungsplan

Wartung Vor dem

Betrieb

Nach

40 h

Nach
100 h

Reinigen Sie die Außenfläche. Nach jedem Gebrauch

Befreien Sie den Schalldämpfer, die Abgasleitung und den Motor von Laub,
Schmutz und unerwünschten Schmiermitteln.

Nach jedem Gebrauch

Vergewissern Sie sich, dass sich die Schneidausrüstung im Leerlauf nicht be­wegt.

X

Prüfen Sie den Stoppschalter. X

Überprüfen Sie die Schneidausrüstung und die Schutzvorrichtung für die Schnei­dausrüstung auf Beschädigungen oder Risse. Tauschen Sie sie bei Beschädi­gungen aus.

X

Überprüfen Sie den Handschutz auf Beschädigung und Risse. Tauschen Sie ihn
bei Beschädigungen aus.

X

Überprüfen Sie die Gashebelsperre und den Gashebel. X

Untersuchen Sie den Motor, den Kraftstofftank und die Kraftstoffleitungen auf
Undichtigkeiten.

X

Ziehen Sie alle Muttern und Schrauben an. X

Überprüfen Sie den Kraftstofffilter auf Verschmutzungen und den Kraftstoffs­chlauch auf Risse oder andere Beschädigungen. Tauschen Sie sie bei Bedarf
aus.

X

Überprüfen Sie den Anlasser und das Startseil auf Beschädigungen. X

Reinigen Sie den Luftfilter. Tauschen Sie sie bei Bedarf aus. X

Überprüfen Sie die Antivibrationseinheiten auf Beschädigungen und Risse. X

Überprüfen Sie die Zündkerze (siehe

So überprüfen Sie die Zündkerze auf Seite

69

).

X

Reinigen Sie das Kühlsystem. X

Reinigen Sie die Außenseite des Vergasers und den umliegenden Bereich. X

Reinigen Sie das Funkenfängernetz oder tauschen Sie es aus. X

Reinigen Sie den Kraftstofftank inwendig. X

Überprüfen Sie die Zündkerze. X

Stellen Sie sicher, dass das Getriebegehäuse mit Schmierfett gefüllt ist. X

So stellen Sie die Leerlaufdrehzahl ein

1. Reinigen Sie den Luftfilter, und montieren Sie den
Luftfilterdeckel.

2. Starten Sie das Gerät, siehe

So starten Sie das

Gerät bei kaltem Motor auf Seite 66

.

68 905 - 001 - 05.02.2020

3. Drehen Sie die Stellschraube T für die
Leerlaufdrehzahl im Uhrzeigersinn, bis sich die
Schneidausrüstung zu bewegen beginnt.

4. Drehen Sie die Stellschraube für die
Leerlaufdrehzahl gegen den Uhrzeigersinn, bis die
Schneidausrüstung stehen bleibt.

WARNUNG: Wenn die
Schneidausrüstung nicht stoppt,
während Sie die Leerlaufdrehzahl
anpassen, wenden Sie sich an Ihren
nächsten Servicehändler. Verwenden
Sie das Gerät erst wieder, wenn es
richtig eingestellt ist oder repariert
wurde.

Hinweis: Die Leerlaufdrehzahl ist richtig eingestellt,
wenn der Motor in allen Stellungen gleichmäßig läuft.
Siehe

Technische Angaben auf Seite 71

für die

empfohlene Leerlaufdrehzahl.

So reinigen Sie das Kühlsystem

Das Kühlsystem hält die Motortemperatur niedrig. Das
Kühlsystem umfasst die Kühlrippen auf dem Zylinder
und dem Startvorrichtungsgehäuse.

ACHTUNG:

Der Lufteinlass zwischen dem
Kraftstofftank und dem Kurbelgehäuse wird
leicht durch Laub blockiert. Reinigen Sie den
Lufteinlass vollständig.

1. Reinigen Sie das Kühlsystem wöchentlich oder bei
Bedarf häufiger mit einer Bürste.

2. Stellen Sie sicher, dass das Kühlsystem nicht
verschmutzt oder verstopft ist.

So überprüfen Sie die Zündkerze

ACHTUNG: Verwenden Sie stets den vom
Hersteller empfohlenen Zündkerzentyp! Die
Verwendung eines falschen Zündkerzentyps
kann zu Schäden am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur
schwache Leistung bringt, sich nur schwer starten
lässt oder im Leerlauf nicht ordnungsgemäß
funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern
Sie die Gefahr von unerwünschtem Material an den
Elektroden der Zündkerze:

a) Stellen Sie sicher, dass die Leerlaufdrehzahl

richtig eingestellt ist.

b) Vergewissern Sie sich, dass das

Kraftstoffgemisch korrekt ist.

c) Vergewissern Sie sich, dass der Luftfilter sauber

ist.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen;
gleichzeitig ist zu prüfen, ob der Elektrodenabstand
korrekt ist, siehe

Technische Angaben auf Seite 71

.

• Tauschen Sie die Zündkerze bei Bedarf aus.

So reinigen Sie den Luftfilter

Reinigen Sie den Luftfilter regelmäßig von Staub und
Schmutz. Dies verhindert Fehlfunktionen des Vergasers,
Probleme beim Anlassen, einen Leistungsverlust des
Motors, einen Verschleiß der Motorteile und einen
höheren Kraftstoffverbrauch als gewöhnlich.

1. Nehmen Sie den Luftfilterdeckel (A) ab.

905 - 001 - 05.02.2020

69

2. Entfernen Sie den Schaumfilter (B) und den
Filzfilter (C) vom Filterrahmen.

A

B

C

3. Tauschen Sie den Filzfilter (C) aus.

4. Reinigen Sie den Schaumfilter (B) mit warmer
Seifenlauge.

Hinweis: Ein Luftfilter, der über lange Zeit verwendet
wurde, kann nicht vollständig gereinigt werden.
Wechseln Sie den Luftfilter regelmäßig aus, und
ersetzen Sie stets defekte Luftfilter.

5. Stellen Sie sicher, dass der Schaumfilter (B) trocken
ist.

6. Tragen Sie Luftfilteröl auf den Schaumfilter (B) auf.
Siehe

So tragen Sie Öl auf den Schaumluftfilter auf

auf Seite 70

7. Reinigen Sie zudem die Innenseite des
Luftfilterdeckels (A). Verwenden Sie dazu Druckluft
oder eine Bürste.

So tragen Sie Öl auf den
Schaumluftfilter auf

ACHTUNG:

Verwenden Sie immer
Husqvarna spezielles Luftfilteröl. Verwenden
Sie keine anderen Arten von Öl.

WARNUNG: Ziehen Sie Schutzhandschuhe
an. Das Luftfilteröl kann Hautreizungen
verursachen.

1. Stecken Sie den Schaumluftfilter in einen
Plastikbeutel.

2. Schütten Sie das Öl in den Plastikbeutel.

3. Reiben Sie den Plastikbeutel, um das Öl
gleichmäßig über den Schaumluftfilter zu verteilen.

4. Drücken Sie das unerwünschte Öl aus dem
Schaumluftfilter, solange sich dieser im Plastikbeutel
befindet.

So schmieren Sie das Getriebegehäuse

• Verwenden Sie Husqvarna Spezialfett. Ihr
Servicehändler steht Ihnen gern für weitere
Informationen zu empfohlenen Schmierfetten zur
Verfügung.

• Geben Sie das Fett über den Schmiernippel hinzu.

ACHTUNG: Füllen Sie das Getriebegehäuse
nicht vollständig.

So reinigen und schmieren Sie die Klingen

1. Reinigen Sie die Klingen vor und nach dem Betrieb
des Geräts von unerwünschten Materialien.

2. Schmieren Sie vor der Langzeitaufbewahrung die
Klingen.

Hinweis:

Ihr Servicehändler steht Ihnen gerne für
weitere Informationen zu empfohlenen
Reinigungsmitteln und Schmierstoffen zur Verfügung.

So überprüfen Sie die Klingen

1. Entfernen Sie die Kappe am Getriebegehäuse.

70

905 - 001 - 05.02.2020

2. Stellen Sie sicher, dass sich die Klingen frei
bewegen können. Setzen Sie den Kombischlüssel in
das Getriebegehäuse, und drehen Sie diesen im und
gegen den Uhrzeigersinn.

3. Überprüfen Sie die Kanten der Klingen auf Schäden
oder Verformungen.

4. Entfernen Sie mit einer Feile Grate auf den Klingen.

Transport, Lagerung und Entsorgung

Transport und Lagerung

• Lassen Sie das Gerät vor der Lagerung stets
abkühlen.

• Für die Lagerung und den Transport des Geräts und
des Kraftstoffs ist darauf zu achten, dass keine
Lecks oder Dämpfe vorhanden sind. Funken oder
offene Flammen, zum Beispiel von elektrischen
Geräten oder einem Boiler, können ein Feuer
auslösen.

• Verwenden Sie für die Lagerung und den Transport
von Kraftstoff immer zugelassene Behälter.

• Leeren Sie den Kraftstofftank vor dem Transport
oder vor der Langzeitaufbewahrung. Entsorgen Sie

den Kraftstoff in einer geeigneten
Abfallentsorgungsstelle.

• Bringen Sie den Transportschutz während des
Transports und der Lagerung an.

• Entfernen Sie die Zündkappe von der Zündkerze.

• Befestigen Sie das Gerät während des Transports.
Sorgen Sie dafür, dass sich das Gerät während des
Transports nicht bewegen kann.

• Reinigen und warten Sie das Gerät, bevor Sie es für
längere Zeit einlagern.

Technische Angaben

Technische Daten

522HS75X 522HSR75X

Motor

Hubraum, cm

3

21,7 21,7

Leerlaufdrehzahl, U/min 3000 3000

Empfohlenes max. Tempo, U/min 9200 9200

Motorhöchstleistung nach ISO 8893, kW/PS bei U/min 0,6/0,8 bei 7800 0,6/0,8 bei 7800

Katalysatorschalldämpfer Ja Ja

Zündanlage

Zündkerze NGK CMR6A NGK CMR6A

905 - 001 - 05.02.2020 71

522HS75X 522HSR75X

Elektrodenabstand, mm 0,5 0,5

Kraftstoff

Füllmenge Kraftstofftank, (l/cm3) 0,45/450 0,45/450

Gewicht

Ohne Kraftstoff, kg 5,0 5,0

Geräuschemissionen

13

Gemessener Schallleistungspegel dB (A) 101 101

Garantierter Schallleistungspegel LWA dB (A) 102 102

Lautstärke

14

Äquivalenter Schalldruckpegel am Ohr des Bedieners,
gemessen nach EN ISO 10517, dB (A)

93 93

Vibrationspegel

15

Äquivalente Vibrationspegel (a

hv,eq

) an den Griffen, gemessen nach EN ISO 10517, m/s2:

Rechts/links, m/s

2

2,9/1,8 2,2/2,1

Klingen

Typ Einseitig Einseitig

Schnittlänge, mm 750 750

Schnittgeschwindigkeit, Schnitte/min 4400 3200

13

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (LWA) gemäß EG­Richtlinie 2000/14/EG. Der aufgezeichnete Schallleistungspegel für das Gerät wurde unter Verwendung der
originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Der Unterschied zwischen garantiertem
und gemessenem Schallleistungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine
Streuung im Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der
Richtlinie 2000/14/EG berücksichtigt werden.

14

Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige
Ausbreitung) von 1 dB (A).

15

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei­chung) von 1 m/s2.

72 905 - 001 - 05.02.2020

EG-Konformitätserklärung

EG-Konformitätserklärung

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.
[phone], erklärt hiermit, dass die Heckenscheren
Husqvarna 522HS75X, 522HSR75X mit Seriennummer
ab 2018 (die Jahreszahl wird im Klartext auf dem
Typenschild angegeben, mitsamt einer nachfolgenden
Seriennummer) den Vorschriften der RICHTLINIE DES
RATES entsprechen:

• „Maschinen-Richtlinie“ 2006/42/EG vom

17. Mai 2006

• „Richtlinie über elektromagnetische
Verträglichkeit“ 2014/30/EU vom 26. Februar 2014

• „Richtlinie über umweltbelastende
Geräuschemissionen von zur Verwendung im Freien
vorgesehenen Geräten und Maschinen“ 2000/14/EG
vom 8. Mai 2000. Beurteilung der Übereinstimmung
gemäß Anhang V. Informationen zu
Geräuschemissionen finden Sie im Kapitel
„Technische Daten“.

• „Richtlinie zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten“ 2011/65/EU vom 8. Juni 2011.

Die folgenden Normen werden erfüllt:
EN ISO 12100:2010, CISPR 12:2007, EN ISO

10517:2009/A1:2013, EN 50581:2012
RISE SMP Svensk Maskinprovning AB, Box 7035,

SE-750 07 Uppsala, Sweden hat im Auftrag von
Husqvarna AB eine freiwillige Typenprüfung
durchgeführt. Die Zertifikate haben die Nummern: SEC/
18/2519-522HS75X, 522HSR75X

RISE SMP Svensk Maskinprovning AB, Box 7035,
SE-750 07 Uppsala, Sweden hat die Übereinstimmung
mit der Richtlinie des Rats vom 8. Mai 2000 „über
umweltbelastende Geräuschemissionen von zur
Verwendung im Freien vorgesehenen Geräten und
Maschinen“ 2000/14/EG bestätigt. Die Prüfzertifikate
haben die folgenden Nummern: 01/094/027-522HS75X,
522HSR75X

Huskvarna, 2019-11-30

Per Gustafsson, Entwicklungsleiter (bevollmächtigter
Vertreter für Husqvarna AB, verantwortlich für die
technische Dokumentation)

905 - 001 - 05.02.2020

73

Περιεχόμενα

Εισαγωγή......................................................................74

Ασφάλεια.......................................................................75

Λειτουργία.....................................................................80

Συντήρηση.................................................................... 83

Μεταφορά, αποθήκευση και απόρριψη.........................86

Τεχνικά στοιχεία............................................................86

Δήλωση Συμμόρφωσης ΕΚ...........................................88

Εισαγωγή

Επισκόπηση προϊόντος

1

23

10

9

2

3

12

4

5

18

8

7

22

6

19

20

21

15

14

11

13

17

16

1. Εγχειρίδιο χρήσης

2. Τάπα ντεπόζιτου καυσίμου

3. Ντεπόζιτο καυσίμου

4. Χειριστήριο τσοκ

5. Φούσκα πλήρωσης χειροκίνητης αντλίας καυσίμου
(πουάρ)

6. Καπάκι μπουζί και μπουζί

7. Εμπρόσθια χειρολαβή

8. Λεπίδα

9. Διακόπτης διακοπής λειτουργίας

10. Ασφάλεια σκανδάλης γκαζιού

11. Οπίσθια χειρολαβή

12. Κάλυμμα φίλτρου αέρα

13. Γρασαδόρος

14. Κάλυμμα κυλίνδρου

15. Λαβή κορδονιού συστήματος εκκίνησης

16. Προστατευτικό μεταφοράς

17. Προστατευτικό χεριού

18. Σκανδάλη γκαζιού

19. Περίβλημα γραναζιών

20. Γερμανοπολύγωνο κλειδί

21. Σωληνάριο γράσου

22. Συλλέκτης φύλλων

23. Προστατευτικό άκρου της λεπίδας

Περιγραφή προϊόντος

Το προϊόν είναι ένα μπορντουροψάλιδο με κινητήρα
εσωτερικής καύσης.

74 905 - 001 - 05.02.2020

Προβλεπόμενη χρήση

Το προϊόν χρησιμοποιείται για την κοπή κλαδιών και
κλωναριών. Μην χρησιμοποιείτε το προϊόν για άλλες
εργασίες.

Σύμβολα στο προϊόν

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το προϊόν είναι
επικίνδυνο. Μπορεί να προκληθεί
τραυματισμός ή θάνατος του χειριστή ή των
παρευρισκόμενων αν το προϊόν δεν
χρησιμοποιείται προσεκτικά και σωστά. Για
να αποτραπεί ο τραυματισμός του χειριστή ή
των παρευρισκομένων, διαβάστε και τηρείτε
όλες τις οδηγίες ασφαλείας που αναφέρονται
στο εγχειρίδιο χρήσης.

Προτού χρησιμοποιήσετε το προϊόν,
διαβάστε προσεκτικά το εγχειρίδιο χρήσης
και βεβαιωθείτε ότι έχετε κατανοήσει τις
οδηγίες.

Πρέπει να χρησιμοποιείτε προστατευτικά
ακοής και εγκεκριμένα μέσα προστασίας των
ματιών.

Χρησιμοποιείτε εγκεκριμένα προστατευτικά
γάντια.

Χρησιμοποιήστε αντιολισθητικές μπότες
βαρέος τύπου.

Οι εκπομπές θορύβου στο περιβάλλον
αναφέρονται στην Οδηγία της Ευρωπαϊκής
Κοινότητας. Οι εκπομπές καυσαερίων του
προϊόντος αναγράφονται στο κεφάλαιο
"Τεχνικά στοιχεία" και στην πινακίδα του
προϊόντος.

Το προϊόν συμμορφώνεται με τις ισχύουσες
οδηγίες ΕΚ.

yyyywwxxxx Στην πινακίδα στοιχείων αναγράφεται

ο αριθμός σειράς. Το yyyy είναι το
έτος παραγωγής και το ww είναι η
εβδομάδα παραγωγής.

Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο
προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για
ορισμένες αγορές.

Εκπομπές Euro V

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε μη
εξουσιοδοτημένη παρέμβαση στον κινητήρα
ακυρώνει την έγκριση τύπου ΕΕ αυτού του
προϊόντος.

Ασφάλεια

Ορισμοί για την ασφάλεια

Για την επισήμανση ειδικών σημαντικών τμημάτων του
εγχειριδίου χρησιμοποιούνται προειδοποιήσεις,
συστάσεις προσοχής και σημειώσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν
υπάρχει κίνδυνος τραυματισμού ή θανάτου
του χειριστή ή άλλων παριστάμενων ατόμων,
αν δεν τηρηθούν οι οδηγίες που παρέχονται
στο εγχειρίδιο.

ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει
κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε
άλλα υλικά ή στον παρακείμενο χώρο, αν
δεν τηρηθούν οι οδηγίες που παρέχονται στο
εγχειρίδιο.

Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων
πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη
κατάσταση.

Γενικές οδηγίες ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Η εσφαλμένη ή απρόσεκτη χρήση του προϊόντος
μπορεί να το καταστήσει ένα επικίνδυνο εργαλείο,
ικανό να προκαλέσει σοβαρό ή ακόμα και
θανατηφόρο τραυματισμό. Είναι ιδιαίτερα σημαντικό
να διαβάζετε και να κατανοείτε τα περιεχόμενα του
παρόντος εγχειριδίου χρήστη.

• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο
κατά τη λειτουργία του. Το πεδίο αυτό, υπό
ορισμένες συνθήκες, μπορεί να προκαλέσει
παρεμβολές σε ενεργά ή παθητικά ιατρικά

905 - 001 - 05.02.2020 75

εμφυτεύματα. Προκειμένου να μειωθεί ο κίνδυνος
παθήσεων που μπορεί να προκαλέσουν
τραυματισμό ή θάνατο, συνιστούμε στα άτομα με
ιατρικά εμφυτεύματα να συμβουλευτούν το
θεράποντα ιατρό τους και τον κατασκευαστή του
ιατρικού εμφυτεύματος, πριν να θέσουν το προϊόν σε
λειτουργία.

• Η υπερέκθεση σε κραδασμούς μπορεί να προκαλέσει
βλάβη στο κυκλοφορικό ή νευρικό σύστημα σε άτομα
με βεβαρημένο κυκλοφορικό. Εάν αισθανθείτε
συμπτώματα υπερέκθεσης σε κραδασμούς,
επικοινωνήστε με το γιατρό σας. Παραδείγματα
τέτοιων συμπτωμάτων είναι το μούδιασμα, η απώλεια
αίσθησης, οι σουβλιές, ο πόνος, η μυϊκή ατονία και η
αλλαγή στο χρώμα ή την κατάσταση του δέρματος.
Τα συμπτώματα αυτά συνήθως εμφανίζονται στα
δάκτυλα, τα χέρια ή τους καρπούς. Ο κίνδυνος
αυξάνεται σε χαμηλές θερμοκρασίες.

• Εάν προκύψει μια κατάσταση όπου δεν είστε
σίγουροι για το πώς πρέπει να προχωρήσετε, θα
πρέπει να ζητήσετε τη συμβουλή ειδικού.
Επικοινωνήστε με τον αντιπρόσωπο ή το συνεργείο
σας. Αποφεύγετε τις καταστάσεις χρήσης, τις οποίες
θεωρείτε πέραν των δυνατοτήτων σας.

• Λάβετε υπόψη ότι ο χειριστής είναι υπεύθυνος για
ατυχήματα ή επικίνδυνες καταστάσεις που μπορεί να
προκληθούν σε άλλα άτομα ή στην περιουσία τους.

• Μην επιτρέπετε ποτέ σε άλλα άτομα να
χρησιμοποιούν το προϊόν χωρίς προηγουμένως να
έχετε διασφαλίσει ότι έχουν κατανοήσει τα
περιεχόμενα του εγχειριδίου χρήσης.

• Μην επιτρέπετε ποτέ σε παιδιά να χρησιμοποιούν το
προϊόν ή να βρίσκονται κοντά σε αυτό. Καθώς το
προϊόν είναι εξοπλισμένο με ελατηριωτό διακόπτη
διακοπής λειτουργίας και μπορεί να εκκινηθεί με
χαμηλή ταχύτητα και δύναμη στη λαβή του
συστήματος εκκίνησης, ακόμη και μικρά παιδιά, υπό
ορισμένες συνθήκες, μπορούν να ασκήσουν τη
δύναμη που χρειάζεται για την εκκίνηση του
προϊόντος. Αυτό μπορεί να οδηγήσει σε σοβαρό
προσωπικό τραυματισμό. Συνεπώς, πρέπει να
αφαιρείτε το καπάκι του μπουζί, όταν το προϊόν δεν
βρίσκεται υπό στενή παρακολούθηση.

• Αποθηκεύστε το προϊόν μακριά από παιδιά.

• Μην χρησιμοποιείτε ποτέ το προϊόν εάν είστε
κουρασμένοι, έχετε καταναλώσει αλκοόλ ή παίρνετε
φάρμακα που μπορεί να επηρεάσουν την όραση, την
κρίση ή το συντονισμό σας.

• Μην χρησιμοποιείτε ποτέ το προϊόν εάν παρουσιάζει
πρόβλημα. Εκτελείτε όλους τους ελέγχους και τις
οδηγίες συντήρησης και επισκευής που αναφέρονται
στο παρόν εγχειρίδιο. Μερικά μέτρα συντήρησης και
επισκευής πρέπει να εκτελούνται από εκπαιδευμένο
και ειδικευμένο προσωπικό. Ανατρέξτε στις οδηγίες
της ενότητας με τίτλο Συντήρηση.

• Μην χρησιμοποιείτε ποτέ το προϊόν, εάν έχει
τροποποιηθεί με οποιονδήποτε τρόπο από τις
αρχικές προδιαγραφές του.

Οδηγίες ασφαλείας για τη λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε ποτέ το προϊόν σε ακραίες
καιρικές συνθήκες π.χ. σε δριμύ ψύχος ή σε πολύ
θερμά ή/και υγρά κλίματα.

• Οι ελαττωματικές λεπίδες μπορεί να αυξήσουν τον
κίνδυνο ατυχημάτων.

• Βεβαιωθείτε ότι δεν υπάρχουν άτομα ή ζώα σε
απόσταση μικρότερη από 15 m / 50 ft κατά τη
διάρκεια της εργασίας.

• Παρακολουθείτε τον περιβάλλοντα χώρο και
βεβαιωθείτε ότι δεν υπάρχει κίνδυνος να έρθουν σε
επαφή άνθρωποι ή ζώα με τον εξοπλισμό κοπής.

• Επιθεωρήστε τον χώρο εργασίας. Απομακρύνετε
αντικείμενα που μπορεί να εκτιναχτούν.

• Εξασφαλίζετε πάντοτε μια ασφαλή και σταθερή θέση
εργασίας.

• Μην αφήνετε ποτέ το μηχάνημα χωρίς επίβλεψη με
τον κινητήρα σε λειτουργία.

• Βεβαιωθείτε ότι τα χέρια και τα πόδια σας δεν
πλησιάζουν στη μονάδα κοπής όταν ο κινητήρας
βρίσκεται σε λειτουργία.

• Εάν μαγκώσει οτιδήποτε στις λάμες ενώ εργάζεστε,
σβήστε τον κινητήρα και περιμένετε να
ακινητοποιηθεί εντελώς προτού καθαρίσετε τις
λεπίδες. Αποσυνδέστε το καπάκι του μπουζί από το
μπουζί.

• Όταν σβήσει ο κινητήρας, κρατήστε τα χέρια και τα
πόδια σας μακριά από τη μονάδα κοπής μέχρι να
ακινητοποιηθεί εντελώς.

• Προσέχετε για κομμένα υπολείμματα κλαδιών που
μπορεί να εκσφενδονιστούν κατά το κόψιμο.

• Επιδείξτε προσοχή στην ακρόαση προειδοποιητικών
σημάτων ή κραυγών κατά τη χρήση προστατευτικών
ακοής. Αφαιρείτε πάντα τα προστατευτικά ακοής
μόλις σβήσει ο κινητήρας.

• Μην εργάζεστε ποτέ σε σκάλα, σκαμνί ή άλλη
ανυψωμένη θέση η οποία δεν είναι απόλυτα
ασφαλής.

• Κρατάτε πάντα το προϊόν και με τα δύο χέρια.
Φροντίστε να κρατάτε το προϊόν μπροστά από το
σώμα σας.

• Σε περίπτωση πρόσκρουσης σε ξένο σώμα ή
ύπαρξης κραδασμών, διακόψτε αμέσως τη
λειτουργία του μηχανήματος. Αποσυνδέστε το καπάκι
του μπουζί από το μπουζί. Βεβαιωθείτε ότι το
μηχάνημα δεν έχει υποστεί ζημιά. Επιδιορθώστε
τυχόν ζημιές.

• Βεβαιωθείτε ότι το καπάκι του μπουζί και το
μπουζοκαλώδιο δεν έχουν υποστεί ζημιά, για να
αποφύγετε τον κίνδυνο ηλεκτροπληξίας.

• Βεβαιωθείτε ότι όλα τα παξιμάδια και οι βίδες είναι
σφιγμένα.

76

905 - 001 - 05.02.2020

• Βεβαιωθείτε ότι το κιβώτιο ταχυτήτων λιπαίνεται
σωστά. Ανατρέξτε στην ενότητα

Λίπανση του

περιβλήματος γραναζιών στη σελίδα 85

.

• Το κιβώτιο ταχυτήτων θερμαίνεται πολύ μετά τη
χρήση του προϊόντος. Για να αποφύγετε τυχόν
έγκαυμα, μην αγγίζετε το κιβώτιο ταχυτήτων.

• Όλα τα καλύμματα και τα προστατευτικά πρέπει να
είναι τοποθετημένα στο μηχάνημα πριν το θέσετε σε
λειτουργία.

• Αν κολλήσουν οι λεπίδες, μπορούν να χαλαρώσουν
βάζοντας το γερμανοπολύγωνο κλειδί μέσα στο
κιβώτιο ταχυτήτων. Τοποθετήστε το
γερμανοπολύγωνο κλειδί μέσα στα γρανάζια και
γυρίστε το εμπρός-πίσω. Ανατρέξτε στην ενότητα

Έλεγχος των λεπίδων στη σελίδα 86

.

• Το προστατευτικό μεταφοράς θα πρέπει πάντα να
τοποθετείται στη μονάδα κοπής όταν το προϊόν δεν
χρησιμοποιείται.

Προσωπικός εξοπλισμός προστασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Όταν χρησιμοποιείτε το προϊόν, να φοράτε πάντα
εγκεκριμένο προσωπικό εξοπλισμό προστασίας. Ο
προσωπικός εξοπλισμός προστασίας δεν μπορεί να
εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει
τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο
αντιπρόσωπος θα σας βοηθήσει να επιλέξετε το
σωστό εξοπλισμό.

• Να χρησιμοποιείτε εγκεκριμένα προστατευτικά ακοής
που παρέχουν επαρκή μείωση θορύβου. Η
μακροχρόνια έκθεση στο θόρυβο μπορεί να
προκαλέσει μόνιμη βλάβη στην ακοή.

• Χρησιμοποιήστε εγκεκριμένη προστασία των ματιών.
Εάν χρησιμοποιείτε προστατευτικό γείσο, πρέπει
επίσης να χρησιμοποιείτε πάντα εγκεκριμένα
προστατευτικά γυαλιά. Τα εγκεκριμένα
προστατευτικά γυαλιά πρέπει να συμμορφώνονται με
το πρότυπο ANSI Z87.1 στις Η.Π.Α. ή το πρότυπο
EN 166 στις χώρες της Ε.Ε.

• Όταν χρειάζεται, να χρησιμοποιείτε γάντια, για
παράδειγμα κατά την τοποθέτηση, την επιθεώρηση ή
τον καθαρισμό του εξοπλισμού κοπής.

• Να χρησιμοποιείτε ανθεκτικές, αντιολισθητικές
μπότες ή παπούτσια.

• Να φοράτε ρούχα από ανθεκτικό ύφασμα. Να
φοράτε πάντα ανθεκτικό μακρύ παντελόνι και μακριά
μανίκια. Να μην φοράτε φαρδιά ρούχα που μπορεί
να πιαστούν σε κλωνάρια και κλαδιά. Να μην φοράτε
κοσμήματα, κοντά παντελόνια, σανδάλια και να μην
είστε ξυπόλυτοι. Να δένετε τα μαλλιά σας με
ασφάλεια πάνω από το ύψος των ώμων.

• Να φροντίζετε να υπάρχει εξοπλισμός πρώτων
βοηθειών σε κοντινή απόσταση.

Συσκευές ασφαλείας στο προϊόν

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε ποτέ το προϊόν, αν υπάρχουν
ελαττωματικές συσκευές ασφαλείας.

• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών
ασφαλείας. Αν οι συσκευές ασφαλείας είναι
ελαττωματικές, απευθυνθείτε στον αντιπρόσωπο
σέρβις της Husqvarna.

905 - 001 - 05.02.2020

77

Για τον έλεγχο της ασφάλειας σκανδάλης γκαζιού

1. Βεβαιωθείτε ότι η ασφάλεια σκανδάλης γκαζιού (Α)
και η σκανδάλη γκαζιού (Β) κινούνται ελεύθερα και το
ελατήριο επαναφοράς λειτουργεί σωστά.

A

B

2. Πιέστε προς τα κάτω την ασφάλεια της σκανδάλης
του γκαζιού και βεβαιωθείτε ότι επιστρέφει στην
αρχική της θέση όταν την αφήνετε.

3. Βεβαιωθείτε ότι η σκανδάλη γκαζιού κλειδώνει στη
θέση του ρελαντί όταν απελευθερώνεται η ασφάλειά
της.

4. Εκκινήστε το προϊόν και ανοίξτε τέρμα το γκάζι.

5. Απελευθερώστε τη σκανδάλη γκαζιού και
βεβαιωθείτε ότι οι λεπίδες σταματούν και
παραμένουν ακίνητες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Εάν οι λεπίδες
κινούνται όταν η σκανδάλη γκαζιού
βρίσκεται στη θέση ρελαντί, πρέπει να
ρυθμιστούν οι στροφές ανά λεπτό

ρελαντί του καρμπυρατέρ. Ανατρέξτε
στην ενότητα

Για να ρυθμίσετε τις
στροφές ανά λεπτό ρελαντί στη σελίδα
84

.

Έλεγχος του διακόπτη τερματισμού λειτουργίας

1. Εκκινήστε τον κινητήρα.

2. Τοποθετήστε το διακόπτη διακοπής λειτουργίας στη
θέση STOP και βεβαιωθείτε ότι ο κινητήρας σταματά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο διακόπτης διακοπής
λειτουργίας επιστρέφει αυτόματα στη θέση
εκκίνησης. Για να αποφευχθεί τυχόν ακούσια
εκκίνηση, αφαιρέστε το καπάκι του μπουζί
από το μπουζί κατά τη συναρμολόγηση ή
κάντε συντήρηση στο προϊόν.

Έλεγχος του προστατευτικού χεριού
Το προστατευτικό χεριού αποτρέπει τους τραυματισμούς

από τις λεπίδες.

1. Σβήστε τον κινητήρα.

2. Βεβαιωθείτε ότι το προστατευτικό χεριού είναι σωστά
συνδεδεμένο.

3. Ελέγξτε το προστατευτικό χεριού για ζημιές.

Για τον έλεγχο του συστήματος απόσβεσης κραδασμών
Το σύστημα απόσβεσης κραδασμών μειώνει τους

κραδασμούς στις λαβές. Οι μονάδες απόσβεσης
κραδασμών λειτουργούν ως διαχωριστικό ανάμεσα στο
κυρίως σώμα του προϊόντος και τη μονάδα της λαβής.

1. Πραγματοποιήστε έναν οπτικό έλεγχο για
παραμόρφωση και ζημιά.

2. Βεβαιωθείτε ότι οι μονάδες απόσβεσης κραδασμών
έχουν συνδεθεί σωστά.

Έλεγχος της εξάτμισης (σιγαστήρας)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Μην χρησιμοποιείτε
ποτέ το προϊόν χωρίς εξάτμιση (σιγαστήρα)
ή όταν υπάρχει βλάβη στην εξάτμιση
(σιγαστήρας). Αν η εξάτμιση (σιγαστήρας)
παρουσιάζει βλάβη, αυξάνεται το επίπεδο

78 905 - 001 - 05.02.2020

θορύβου και ο κίνδυνος φωτιάς. Μην
χρησιμοποιείτε το προϊόν εάν η σίτα
συγκράτησης των σπινθήρων λείπει ή έχει
σπάσει. Αν η σίτα συγκράτησης των
σπινθήρων έχει υποστεί ζημιά, πρέπει να
αντικατασταθεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι εξατμίσεις
(σιγαστήρες) θερμαίνονται πολύ κατά τη
διάρκεια και μετά τη λειτουργία, αλλά και σε
στροφές ανά λεπτό ρελαντί.

ΠΡΟΣΟΧΗ: Αν η σίτα συγκράτησης των
σπινθήρων φράζει συχνά, αυτό μπορεί να
αποτελεί ένδειξη ότι η απόδοση του
καταλυτικού μετατροπέα έχει μειωθεί.
Απευθυνθείτε στον αντιπρόσωπο σέρβις για
τον έλεγχο της εξάτμισης (σιγαστήρα). Εάν η
σίτα συγκράτησης των σπινθήρων είναι
φραγμένη, μπορεί να προκληθεί
υπερθέρμανση και να υποστεί ζημιά ο
κύλινδρος και το έμβολο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι εσωτερικές
επιφάνειες της εξάτμισης (σιγαστήρα)
περιέχουν χημικά που μπορούν να
προκαλέσουν καρκίνο. Προσέξτε να μην
αγγίξετε αυτά τα στοιχεία, αν η εξάτμιση
(σιγαστήρας) έχει υποστεί ζημιά.

Η εξάτμιση (σιγαστήρας) διατηρεί τα επίπεδα θορύβου
στο ελάχιστο και κατευθύνει τις αναθυμιάσεις της
εξάτμισης μακριά από τον χειριστή. Ο καταλυτικός
μετατροπέας της εξάτμισης μειώνει τα επιβλαβή
καυσαέρια της εξάτμισης.

1. Σβήστε τον κινητήρα.

2. Ελέγξτε οπτικά εάν υπάρχει τυχόν ζημιά ή
παραμόρφωση.

3. Βεβαιωθείτε ότι η εξάτμιση (σιγαστήρας) έχει
στερεωθεί σωστά στο προϊόν.

4. Καθαρίστε τη σίτα συγκράτησης των σπινθήρων με
μια μεταλλική βούρτσα.

Έλεγχος των λεπίδων και του προφυλακτήρα λεπίδας
Το εξωτερικό τμήμα των λεπίδων λειτουργεί ως

προφυλακτήρας για τις λεπίδες. Ο προφυλακτήρας
λεπίδας αποτρέπει τραυματισμούς λόγω κοψίματος.

1. Σβήστε τον κινητήρα και βεβαιωθείτε ότι οι λεπίδες
έχουν σταματήσει.

2. Αφαιρέστε το καπάκι του μπουζί από το μπουζί.

3. Φορέστε προστατευτικά γάντια.

4. Βεβαιωθείτε ότι η λεπίδα και ο προφυλακτήρας
λεπίδας δεν έχουν υποστεί ζημιά και δεν έχουν
λυγίσει. Να αντικαθιστάτε πάντα μια κατεστραμμένη ή
λυγισμένη λεπίδα, ή έναν κατεστραμμένο
προφυλακτήρα λεπίδας.

5. Βεβαιωθείτε ότι οι βίδες που συγκρατούν τις λεπίδες
και τον προφυλακτήρα λεπίδας είναι σφιγμένες.

Ασφάλεια καυσίμου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει
καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το
ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να
στεγνώσει.

• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα
αμέσως.

• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί
να προκληθεί τραυματισμός. Αν χύσετε καύσιμο στο
σώμα σας, χρησιμοποιήστε σαπούνι και νερό για να
αφαιρέσετε το καύσιμο.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας
έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για
διαρροές.

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι
εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και
μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς
μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι
υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο
καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο
κινητήρας.

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από
τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα
του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά
την πίεση.

• Μην προσθέτετε καύσιμο στον κινητήρα σε
εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να
προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή
μονοξειδίου του άνθρακα.

905 - 001 - 05.02.2020

79

• Να σφίγγετε πλήρως την τάπα του ντεπόζιτου
καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν
είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε
απόσταση τουλάχιστον 3 m /10 ft από το σημείο
όπου γεμίσατε το ντεπόζιτο.

• Μην γεμίζετε ποτέ εντελώς το ντεπόζιτο καυσίμου. Η
υψηλή θερμοκρασία προκαλεί διαστολή του
καυσίμου. Αφήνετε κενό στο επάνω μέρος του
ντεπόζιτου.

Οδηγίες ασφαλείας για τη συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.

• Σβήστε τον κινητήρα και βεβαιωθείτε ότι ο
εξοπλισμός κοπής σταματά. Προτού εκτελέσετε
εργασίες συντήρησης, αφήστε το προϊόν να κρυώσει.

• Αποσυνδέστε το καπάκι μπουζί προτού εκτελέσετε
τις εργασίες συντήρησης.

• Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα
περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο,

δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο που
μπορεί να οδηγήσει σε θάνατο. Μην χρησιμοποιείτε
το προϊόν σε εσωτερικούς ή κλειστούς χώρους.

• Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα
είναι καυτές και μπορεί να περιέχουν σπινθήρες. Μην
θέτετε το προϊόν σε λειτουργία σε εσωτερικό χώρο ή
κοντά σε εύφλεκτα υλικά.

• Τα αξεσουάρ και οι τροποποιήσεις στο προϊόν που
δεν είναι εγκεκριμένες από τον κατασκευαστή, μπορεί
να προκαλέσουν σοβαρό τραυματισμό ή θάνατο. Να
μην πραγματοποιείτε αλλαγές στο προϊόν. Πρέπει
πάντα να χρησιμοποιείτε γνήσια αξεσουάρ.

• Αν οι εργασίες συντήρησης δεν εκτελούνται σωστά
και τακτικά, υπάρχει αυξημένος κίνδυνος
τραυματισμού και ζημιάς στο προϊόν.

• Εκτελείτε τις εργασίες συντήρησης μόνο όπως
συνιστάται στο παρόν εγχειρίδιο χρήσης. Όλες οι
υπόλοιπες εργασίες πρέπει να εκτελούνται από έναν
εγκεκριμένο αντιπρόσωπο σέρβις της Husqvarna.

• Να αναθέτετε τη συντήρηση του προϊόντος σε έναν
εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna σε
τακτά χρονικά διαστήματα.

• Να αντικαθιστάτε τυχόν κατεστραμμένα, φθαρμένα ή
σπασμένα εξαρτήματα.

Λειτουργία

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε και
κατανοήστε το κεφάλαιο για την ασφάλεια.

Καύσιμο

Αυτό το προϊόν διαθέτει δίχρονο κινητήρα.

ΠΡΟΣΟΧΗ: Τα καύσιμα εσφαλμένου τύπου
μπορεί να προκαλέσουν ζημιά στον
κινητήρα. Χρησιμοποιήστε μείγμα βενζίνης
και λαδιού για δίχρονους κινητήρες.

Προαναμεμειγμένο καύσιμο

• Για βέλτιστη απόδοση και παράταση της διάρκειας
ζωής του κινητήρα, χρησιμοποιήστε
προαναμεμειγμένο αλκυλιωμένο καύσιμο της
Husqvarna. Αυτό το καύσιμο περιέχει λιγότερα
επιβλαβή χημικά σε σύγκριση με τα κανονικά
καύσιμα, με αποτέλεσμα να μειώνονται οι επιβλαβείς
αναθυμιάσεις της εξάτμισης. Η ποσότητα των
καταλοίπων της καύσης είναι χαμηλότερη με αυτό το
καύσιμο, το οποίο προστατεύει τα εξαρτήματα του
κινητήρα και τα διατηρεί πιο καθαρά.

Ανάμειξη του καυσίμου

Βενζίνη

• Χρησιμοποιήστε αμόλυβδη βενζίνη καλής ποιότητας
με μέγιστο ποσοστό αιθανόλης 10%.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη
με αριθμό οκτανίων κάτω από 90
RON/87 AKI. Η χρήση βενζίνης
χαμηλότερου αριθμού οκτανίων μπορεί
να προκαλέσει κτύπο ("πειράκια") και
ζημιά στον κινητήρα.

Λάδι για δίχρονους κινητήρες

• Για καλύτερα αποτελέσματα και υψηλότερη
απόδοση, χρησιμοποιήστε λάδι Husqvarna για
δίχρονους κινητήρες.

• Εάν το λάδι για δίχρονους κινητήρες της Husqvarna
δεν είναι διαθέσιμο, χρησιμοποιήστε διαφορετικό
λάδι καλής ποιότητας για αερόψυκτους κινητήρες.
Για την επιλογή του σωστού λαδιού, απευθυνθείτε
στον αντιπρόσωπο σέρβις.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε λάδι για
δίχρονους υδρόψυκτους εξωλέμβιους
κινητήρες, το οποίο αναφέρεται επίσης
ως λάδι για εξωλέμβιες. Μην
χρησιμοποιείτε λάδι για τετράχρονους
κινητήρες.

80 905 - 001 - 05.02.2020

Για να αναμίξετε βενζίνη και λάδι για δίχρονους κινητήρες

Βενζίνη, λίτρα Λάδι για

δίχρονους
κινητήρες,
λίτρα

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

ΠΡΟΣΟΧΗ: Μικρά λάθη μπορεί να
επηρεάσουν δραστικά την αναλογία του
μείγματος κατά τη ανάμειξη μικρών
ποσοτήτων καυσίμου. Μετρήστε προσεκτικά
την ποσότητα του λαδιού και βεβαιωθείτε ότι
το μείγμα που προκύπτει είναι σωστό.

1. Ρίξτε σε ένα καθαρό δοχείο για καύσιμα τη μισή
ποσότητα της βενζίνης.

2. Προσθέστε ολόκληρη την ποσότητα λαδιού.

3. Ανακινήστε το μίγμα καυσίμου.

4. Προσθέστε στο δοχείο την υπόλοιπη ποσότητα της
βενζίνης.

5. Ανακινήστε προσεκτικά το μείγμα καυσίμου.

ΠΡΟΣΟΧΗ: Μην αναμιγνύετε καύσιμα για
περισσότερο από 1 μήνα κάθε φορά.

Γέμισμα ντεπόζιτου καυσίμου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ακολουθήστε την
παρακάτω διαδικασία για την ασφάλειά σας.

1. Σταματήστε τον κινητήρα και αφήστε τον να κρυώσει.

2. Καθαρίστε την περιοχή γύρω από την τάπα του
ντεπόζιτου καυσίμου.

3. Ανακινήστε το δοχείο και βεβαιωθείτε ότι το καύσιμο
έχει αναμιχθεί πλήρως.

4. Αφαιρέστε αργά την τάπα του ντεπόζιτου καυσίμου
για να εκτονώσετε την πίεση.

5. Γεμίστε το ντεπόζιτο καυσίμου.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι δεν υπάρχει
υπερβολικό καύσιμο στο ντεπόζιτο
καυσίμου. Το καύσιμο διογκώνεται όταν
ζεσταίνεται.

6. Σφίξτε προσεκτικά την τάπα του ντεπόζιτου
καυσίμου.

7. Καθαρίζετε το καύσιμο που έχει χυθεί επάνω και
γύρω από το προϊόν.

8. Προτού ξεκινήσετε, απομακρύνετε το προϊόν
τουλάχιστον κατά 3 m/10 ft από το σημείο
ανεφοδιασμού και την πηγή καυσίμου προτού θέσετε
σε λειτουργία τον κινητήρα.

Περιεχόμενα Για να δείτε πού βρίσκεται το ντεπόζιτο
καυσίμου στο προϊόν σας, ανατρέξτε στην ενότητα

Επισκόπηση προϊόντος στη σελίδα 74

.

Τοποθέτηση του συλλέκτη φύλλων και του προστατευτικού του άκρου της λεπίδας

1. Αφαιρέστε τα εξωτερικά 8 παξιμάδια από τις βίδες
στη λεπίδα.

2. Τοποθετήστε το συλλέκτη φύλλων στις 8 βίδες.
Ανατρέξτε στην ενότητα

Επισκόπηση προϊόντος στη

σελίδα 74

, για να δείτε πού βρίσκεται ο συλλέκτης

φύλλων στο προϊόν.

3. Τοποθετήστε το προστατευτικό του άκρου λεπίδας
στις 2 βίδες στο άκρο της λεπίδας.

4. Τοποθετήστε τα 8 παξιμάδια στις βίδες.

5. Σφίξτε τα παξιμάδια με ροπή 7 Nm.

905 - 001 - 05.02.2020

81

Για να ξεκινήσετε το προϊόν με κρύο κινητήρα

1. Τραβήξτε το χειριστήριο τσοκ στη θέση τσοκ.

2. Πιέστε τη φούσκα πλήρωσης της χειροκίνητης
αντλίας καυσίμου (πουάρ) περίπου 6 φορές ή μέχρι
η φούσκα πλήρωσης να αρχίσει να γεμίζει με
καύσιμο. Δεν χρειάζεται να γεμίσετε πλήρως τη
φούσκα της χειροκίνητης αντλίας καυσίμου (πουάρ).

3. Κρατήστε το σώμα του προϊόντος στο έδαφος με το
αριστερό σας χέρι. Μην πατάτε επάνω στο προϊόν.

4. Τραβήξτε αργά τη λαβή του σχοινιού εκκίνησης με το
δεξί σας χέρι μέχρι να αισθανθείτε αντίσταση και
κατόπιν τραβήξτε τη λαβή του σχοινιού εκκίνησης
γρήγορα και δυνατά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τυλίγετε το
κορδόνι του συστήματος εκκίνησης γύρω
από το χέρι σας.

ΠΡΟΣΟΧΗ: Μην τραβήξετε το σχοινί
εκκίνησης μέχρι τέρμα και μην αφήσετε
τη λαβή του συστήματος εκκίνησης.

5. Συνεχίστε να τραβάτε τη λαβή του σχοινιού
εκκίνησης μέχρι ο κινητήρας να τεθεί σε λειτουργία
και, κατόπιν, τοποθετήστε το χειριστήριο τσοκ στην
αρχική του θέση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Οι λεπίδες κινούνται

όταν τίθεται σε λειτουργία ο κινητήρας.

6. Συνεχίστε να τραβάτε τη λαβή του κορδονιού του
συστήματος εκκίνησης μέχρι να ξεκινήσει ο
κινητήρας.

7. Πιέστε και απελευθερώστε τη σκανδάλη γκαζιού για
να θέσετε τον κινητήρα σε στροφές ανά λεπτό
ρελαντί.

8. Πιέστε τη σκανδάλη γκαζιού σταδιακά, για να
αυξήσετε τις στροφές ανά λεπτό (σ.α.λ) του κινητήρα.

9. Βεβαιωθείτε ότι ο κινητήρας λειτουργεί ομαλά.

Για να ξεκινήσετε το προϊόν με ζεστό κινητήρα

1. Κρατήστε το σώμα του προϊόντος στο έδαφος με το
αριστερό σας χέρι. Μην πατάτε επάνω στο προϊόν.

2. Τραβήξτε αργά τη λαβή του σχοινιού εκκίνησης με το
δεξί σας χέρι μέχρι να αισθανθείτε αντίσταση και
κατόπιν τραβήξτε τη λαβή του σχοινιού εκκίνησης
γρήγορα και δυνατά. Συνεχίστε μέχρι ο κινητήρας να
τεθεί σε λειτουργία.

Περιεχόμενα Για περισσότερες πληροφορίες σχετικά με
τον τρόπο εκκίνησης του προϊόντος, ανατρέξτε στην
ενότητα

Για να ξεκινήσετε το προϊόν με κρύο κινητήρα

στη σελίδα 82

.

Απενεργοποίηση προϊόντος

• Για να σβήσετε τον κινητήρα, μετακινήστε το
διακόπτη διακοπής λειτουργίας στη θέση "Stop".

ΠΡΟΣΟΧΗ: Ο διακόπτης διακοπής
λειτουργίας επιστρέφει αυτόματα στη
θέση λειτουργίας.

Λειτουργία του προϊόντος

1. Ξεκινήστε κοντά στο έδαφος και μετακινήστε το
προϊόν προς τα πάνω κατά μήκος της μπορντούρας
όταν κόβετε τις πλευρές. Βεβαιωθείτε ότι το σώμα του
προϊόντος δεν αγγίζει το έδαφος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι το
μπροστινό μέρος του εξοπλισμού κοπής
δεν αγγίζει το έδαφος.

2. Προσαρμόστε την ταχύτητα σύμφωνα με το φορτίο
εργασίας.

82

905 - 001 - 05.02.2020

3. Κρατήστε το προϊόν κοντά στο σώμα σας για να
επιτύχετε σταθερή θέση εργασίας.

4. Να είστε προσεκτικοί και να χρησιμοποιείτε το
προϊόν προσεκτικά.

Συντήρηση

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε
εργασίες συντήρησης στο προϊόν, διαβάστε

και κατανοήστε το κεφάλαιο για την
ασφάλεια.

Πρόγραμμα συντήρησης

Συντήρηση Πριν από

τη

λειτουργί

α

Μετά

από 40

ώρες

Μετά

από 100

ώρες

Καθαρίστε την εξωτερική επιφάνεια. Μετά από κάθε χρήση.

Απομακρύνετε από την εξάτμιση (σιγαστήρα), το σωλήνα εξάτμισης και τον
κινητήρα τυχόν φύλλα, ακαθαρσίες και ανεπιθύμητο λιπαντικό.

Μετά από κάθε χρήση.

Βεβαιωθείτε ότι το παρελκόμενο κοπής δεν κινείται όταν το μηχάνημα λειτουργεί
σε στροφές ανά λεπτό ρελαντί.

X

Ελέγξτε τον διακόπτη τερματισμού λειτουργίας. X

Ελέγξτε το παρελκόμενο κοπής και τον προφυλακτήρα του παρελκόμενου κοπής
για ζημιές και ρωγμές. Αν υπάρχει ζημιά, αντικαταστήστε τα.

X

Ελέγξτε το προστατευτικό χεριού για ζημιές και ρωγμές. Αν υπάρχει ζημιά,
αντικαταστήστε το.

X

Ελέγξτε την ασφάλεια της σκανδάλης γκαζιού και τη σκανδάλη. X

Εξετάστε τον κινητήρα, το ντεπόζιτο καυσίμου και τις γραμμές καυσίμου για
διαρροές.

X

Σφίξτε τα παξιμάδια και τις βίδες. X

Ελέγξτε το φίλτρο καυσίμου για ρύπους και το σωλήνα καυσίμου για ρωγμές και
άλλα ελαττώματα. Αντικαταστήστε, αν χρειάζεται.

X

Εξετάστε τη μίζα και το κορδόνι της μίζας για ζημιές. X

Καθαρίστε το φίλτρο αέρα. Αν χρειάζεται, αντικαταστήστε το. X

Ελέγξτε τις μονάδες απόσβεσης κραδασμών για ζημιές και ρωγμές. X

905 - 001 - 05.02.2020 83

Συντήρηση Πριν από

τη

λειτουργί

α

Μετά

από 40

ώρες

Μετά

από 100

ώρες

Ελέγξτε το μπουζί, βλ.

Για να εξετάσετε το μπουζί στη σελίδα 84

. X

Καθαρίστε το σύστημα ψύξης. X

Καθαρίστε την εξωτερική επιφάνεια του καρμπυρατέρ και το χώρο γύρω από
αυτό.

X

Καθαρίστε ή αντικαταστήστε τη σίτα συγκράτησης των σπινθήρων. X

Καθαρίστε την εσωτερική επιφάνεια του ντεπόζιτου καυσίμου. X

Εξετάστε το μπουζί. X

Βεβαιωθείτε ότι το περίβλημα γραναζιών είναι γεμάτο με γράσο. X

Για να ρυθμίσετε τις στροφές ανά λεπτό ρελαντί

1. Καθαρίστε το φίλτρο αέρα και τοποθετήστε το
κάλυμμα του φίλτρου αέρα.

2. Θέστε προϊόν σε λειτουργία, βλ.

Για να ξεκινήσετε το

προϊόν με κρύο κινητήρα στη σελίδα 82

.

3. Γυρίστε τη βίδα ρύθμισης T ρελαντί δεξιόστροφα
μέχρι το παρελκόμενο κοπής να αρχίσει να κινείται.

4. Γυρίστε τη βίδα ρύθμισης ρελαντί προς τα αριστερά
μέχρι το παρελκόμενο κοπής να σταματήσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν το παρελκόμενο
κοπής δεν σταματά κατά τη ρύθμιση των
στροφών ανά λεπτό ρελαντί,
απευθυνθείτε στον πλησιέστερο
αντιπρόσωπο σέρβις. Μην
χρησιμοποιείτε το προϊόν μέχρι να
ρυθμιστεί σωστά ή να επισκευαστεί.

Περιεχόμενα Οι στροφές ανά λεπτό ρελαντί είναι σωστές
όταν ο κινητήρας λειτουργεί ομαλά σε όλες τις θέσεις.
Ανατρέξτε στην ενότητα

Τεχνικά στοιχεία στη σελίδα 86

για τις συνιστώμενες στροφές ανά λεπτό ρελαντί.

Καθαρισμός του συστήματος ψύξης

Το σύστημα ψύξης διατηρεί χαμηλή τη θερμοκρασία του
κινητήρα. Το σύστημα ψύξης αποτελείται από τα
πτερύγια φτερωτής (ανεμιστήρα) ψύξης στον κύλινδρο
και το περίβλημα συστήματος εκκίνησης.

ΠΡΟΣΟΧΗ: Η εισαγωγή αέρα μεταξύ του
ντεπόζιτου καυσίμου και του
στροφαλοθαλάμου φράσσεται εύκολα από
φύλλα. Καθαρίστε καλά την εισαγωγή αέρα.

1. Εκτελείτε καθαρισμό του συστήματος ψύξης με
βούρτσα κάθε εβδομάδα ή πιο συχνά, εάν χρειάζεται.

2. Βεβαιωθείτε ότι το σύστημα ψύξης δεν είναι βρώμικο
ή φραγμένο.

Για να εξετάσετε το μπουζί

ΠΡΟΣΟΧΗ:

Χρησιμοποιείτε πάντα τον
συνιστώμενο τύπο μπουζί. Η χρήση λάθος
τύπου μπουζί μπορεί να προκαλέσει ζημιά
στο προϊόν.

• Αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινείται
εύκολα ή δεν λειτουργεί σωστά στο ρελαντί, ελέγξτε
το μπουζί.

84

905 - 001 - 05.02.2020

• Για να μειώσετε τον κίνδυνο συσσώρευσης
ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί,
ακολουθήστε τις παρακάτω οδηγίες:

a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί

έχουν ρυθμιστεί σωστά.
b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό.
c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

• Αν το μπουζί είναι βρόμικο, καθαρίστε το και
βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι
σωστό, ανατρέξτε στην ενότητα

Τεχνικά στοιχεία στη

σελίδα 86

.

• Αν χρειάζεται, αντικαταστήστε το μπουζί.

Καθαρισμός του φίλτρου αέρα

Καθαρίζετε τακτικά το φίλτρο αέρα για να απομακρύνετε
τη βρομιά και τη σκόνη. Με αυτόν τον τρόπο
προλαμβάνονται δυσλειτουργίες του καρμπυρατέρ,
προβλήματα εκκίνησης, απώλειες ισχύος του κινητήρα,
φθορά στα εξαρτήματα του κινητήρα και μεγαλύτερη
κατανάλωση καυσίμου από ό,τι συνήθως.

1. Αφαιρέστε το κάλυμμα του φίλτρου αέρα (Α).

2. Αφαιρέστε το φίλτρο τύπου αφρού (B) και το φίλτρο
τύπου κετσέ (C) από το πλαίσιο φίλτρου.

A

B

C

3. Αντικαταστήστε το φίλτρο τύπου κετσέ (C).

4. Καθαρίστε το φίλτρο τύπου αφρού (Α) με ζεστό
σαπουνόνερο.

Περιεχόμενα

Αν το φίλτρο αέρα έχει χρησιμοποιηθεί
για μεγάλο χρονικό διάστημα, δεν καθαρίζει πλήρως.
Αντικαθιστάτε το φίλτρο αέρα τακτικά. Πρέπει πάντα
να αντικαθιστάτε ένα ελαττωματικό φίλτρο αέρα.

5. Βεβαιωθείτε ότι το φίλτρο τύπου αφρού (Β) είναι
στεγνό.

6. Εφαρμόστε λάδι φίλτρου αέρα στο φίλτρο τύπου
αφρού (Β). Ανατρέξτε στην ενότητα

Εφαρμογή

λαδιού στο αφρώδες φίλτρο αέρα στη σελίδα 85

7. Καθαρίστε την εσωτερική επιφάνεια του καλύμματος
φίλτρου αέρα (Α). Χρησιμοποιήστε πεπιεσμένο αέρα
ή βούρτσα.

Εφαρμογή λαδιού στο αφρώδες φίλτρο αέρα

ΠΡΟΣΟΧΗ: Πρέπει πάντα να χρησιμοποιείτε
ειδικό λάδι φίλτρου αέρα Husqvarna. Μην
χρησιμοποιείτε άλλους τύπους λαδιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φορέστε προστατευτικά
γάντια. Το λάδι φίλτρου αέρα μπορεί να
προκαλέσει ερεθισμό στο δέρμα.

1. Τοποθετήστε το αφρώδες φίλτρο αέρα μέσα σε μια
πλαστική σακούλα.

2. Ρίξτε το λάδι στην πλαστική σακούλα.

3. Τρίψτε την πλαστική σακούλα για να κατανεμηθεί το
λάδι ομοιόμορφα στο αφρώδες φίλτρο αέρα.

4. Πιέστε το αφρώδες φίλτρο αέρα για να απομακρύνετε
το ανεπιθύμητο λάδι, ενώ αυτό βρίσκεται μέσα στην
πλαστική σακούλα.

Λίπανση του περιβλήματος γραναζιών

• Χρησιμοποιήστε ειδικό γράσο Husqvarna.
Απευθυνθείτε στον αντιπρόσωπο σέρβις για
περισσότερες πληροφορίες σχετικά με το
συνιστώμενο γράσο.

• Προσθέστε το γράσο μέσω του γρασαδόρου.

905 - 001 - 05.02.2020

85

ΠΡΟΣΟΧΗ: Μην γεμίζετε εντελώς το
περίβλημα γραναζιών.

Καθαρισμός και λίπανση των λεπίδων

1. Απομακρύνετε από τις λεπίδες τυχόν ανεπιθύμητα
υλικά πριν από και μετά τη χρήση του προϊόντος.

2. Λιπαίνετε τις λεπίδες πριν από μεγάλα χρονικά
διαστήματα αποθήκευσης.

Περιεχόμενα Απευθυνθείτε στον αντιπρόσωπο σέρβις
της περιοχής σας για περισσότερες πληροφορίες σχετικά
με τα συνιστώμενα καθαριστικά και λιπαντικά.

Έλεγχος των λεπίδων

1. Αφαιρέστε το καπάκι στο περίβλημα γραναζιών.

2. Βεβαιωθείτε ότι οι λεπίδες κινούνται ανεμπόδιστα.
Τοποθετήστε το γερμανοπολύγωνο κλειδί μέσα στο
περίβλημα γραναζιών και γυρίστε το δεξιόστροφα και
αριστερόστροφα.

3. Ελέγξτε τα άκρα των λεπίδων για ζημιές και
παραμόρφωση.

4. Χρησιμοποιήστε μια λίμα για να απομακρύνετε τα
ρινίσματα από τις λεπίδες.

Μεταφορά, αποθήκευση και απόρριψη

Μεταφορά και αποθήκευση

• Αφήνετε πάντα το προϊόν να κρυώσει πριν το
αποθηκεύσετε.

• Για την αποθήκευση και τη μεταφορά του προϊόντος
και του καυσίμου, βεβαιωθείτε ότι δεν υπάρχουν
διαρροές ή αναθυμιάσεις. Τυχόν σπινθήρες ή
ακάλυπτες φλόγες, για παράδειγμα από ηλεκτρικές
συσκευές ή λέβητες, μπορεί να προκαλέσουν
πυρκαγιά.

• Να χρησιμοποιείτε πάντα εγκεκριμένα δοχεία για την
αποθήκευση και τη μεταφορά των καυσίμων.

• Αδειάζετε το καύσιμο πριν από μεταφορά ή
μακροχρόνια αποθήκευση. Απορρίπτετε το καύσιμο
σε κατάλληλη τοποθεσία απόρριψης.

• Προσαρτήστε το προστατευτικό μεταφοράς κατά τη
μεταφορά και την αποθήκευση.

• Αφαιρέστε το καπάκι του μπουζί από το μπουζί.

• Να στερεώνετε το προϊόν κατά τη μεταφορά.
Βεβαιωθείτε ότι δεν μπορεί να μετακινηθεί.

• Να καθαρίζετε και να κάνετε συντήρηση στο προϊόν
πριν το αποθηκεύσετε για μεγάλο χρονικό διάστημα.

Τεχνικά στοιχεία

Τεχνικά στοιχεία

522HS75X 522HSR75X

Κινητήρας

Κυβισμός κυλίνδρου, cm

3

21,7 21,7

Στροφές ανά λεπτό στο ρελαντί, σ.α.λ. 3000 3000

Μέγ. συνιστώμενες στροφές, σ.α.λ 9200 9200

Μέγιστη ισχύς κινητήρα κατά ISO 8893, kW/hp σε σ.α.λ. 0,6/0,8 στις 7800 0,6/0,8 στις 7800

Εξάτμιση (σιγαστήρας) καταλυτικού μετατροπέα Ναι Ναι

Σύστημα ανάφλεξης

86 905 - 001 - 05.02.2020

522HS75X 522HSR75X

Μπουζί NGK CMR6A NGK CMR6A

Διάκενο ηλεκτροδίου, mm 0,5 0,5

Καύσιμο

Χωρητικότητα ντεπόζιτου καυσίμου, l/cm

3

0,45/450 0,45/450

Βάρος

Χωρίς καύσιμο, kg 5,0 5,0

Εκπομπές θορύβου

16

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε dB (A) 101 101

Στάθμη ηχητικής ισχύος, εγγυημένη τιμή LWA σε dB (A) 102 102

Στάθμες ήχου

17

Ισοδύναμη στάθμη ηχητικής πίεσης στα αυτιά του
χειριστή, μετρημένη κατά EN ISO 10517, dB(A)

93 93

Επίπεδα κραδασμών

18

Αντίστοιχα επίπεδα κραδασμών (a

hv,eq

) στις λαβές, μετρημένα κατά EN ISO 10517, m/s2:

Αριστερά/δεξιά, m/s

2

2,9/1,8 2,2/2,1

Λεπίδες

Τύπος Μονής όψης Μονής όψης

Μήκος κοπής, mm 750 750

Ταχύτητα κοπής, τομές/λεπτό 4400 3200

16

Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ηχητική ισχύς (LWA), σε συμμόρφωση με την
Οδηγία 2000/14/EΚ. Η καταγεγραμμένη στάθμη ηχητικής ισχύος για το προϊόν έχει μετρηθεί με το αυθεντικό
παρελκόμενο κοπής, που δίνει την υψηλότερη στάθμη. Η διαφορά μεταξύ της εγγυημένης και της μετρούμενης
ηχητικής ισχύος είναι ότι η εγγυημένη ηχητική ισχύς περιλαμβάνει επίσης τη διασπορά στο αποτέλεσμα της
μέτρησης και τις αποκλίσεις μεταξύ των διαφορετικών προϊόντων του ίδιου μοντέλου σύμφωνα με την Οδηγία
2000/14/ΕΚ.

17

Τα καταγεγραμμένα στοιχεία για τη στάθμη πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική
απόκλιση) 1 dB(A).

18

Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση)
της τάξης του 1 m/s2.

905 - 001 - 05.02.2020 87

Δήλωση Συμμόρφωσης ΕΚ

Δήλωση Συμμόρφωσης ΕΚ

Husqvarna AB, SE-561 82 Huskvarna, Σουηδία, τηλ.:
[phone], δηλώνει ότι τα μπορντουροψάλιδα
Husqvarna 522HS75X, 522HSR75X με αριθμούς σειράς
έτους κατασκευής από 2018 και έπειτα (το έτος
αναγράφεται ευκρινώς στην πινακίδα στοιχείων μαζί με
τον αριθμό σειράς), συμμορφώνεται με τις απαιτήσεις της
ΟΔΗΓΙΑΣ ΤΟΥ ΣΥΜΒΟΥΛΙΟΥ:

• της 17ης Μαΐου 2006 "περί μηχανημάτων" 2006/42/
EΚ

• με ημερομηνία 26 Φεβρουαρίου 2014 "περί
ηλεκτρομαγνητικής συμβατότητας" 2014/30/ΕΕ

• της 8ης Μαΐου 2000 "περί εκπομπών θορύβου στο
περιβάλλον" 2000/14/ΕΚ. Αξιολόγηση της
συμμόρφωσης σύμφωνα με το παράρτημα V. Για
πληροφορίες σχετικά με τις εκπομπές θορύβου, βλ.
το κεφάλαιο "Τεχνικά στοιχεία".

• της 8ης Ιουνίου 2011 "σχετικά με τον περιορισμό της
χρήσης ορισμένων επικίνδυνων ουσιών σε είδη
ηλεκτρικού και ηλεκτρονικού εξοπλισμού"
2011/65/ΕΕ.

Εφαρμόστηκαν τα ακόλουθα πρότυπα:
EN ISO 12100:2010, CISPR 12:2007, EN ISO

10517:2009/A1:2013, EN 50581:2012
Η RISE SMP Svensk Maskinprovning AB, Box 7035,

SE-750 07 Uppsala, Sweden έχει διενεργήσει εθελοντικά
εξέταση τύπου εκ μέρους της Husqvarna AB. Τα
πιστοποιητικά φέρουν την αρίθμηση: SEC/
18/2519-522HS75X, 522HSR75X

Ο οργανισμός RISE SMP Svensk Maskinprovning AB,
Box 7035, SE-750 07 Uppsala, Sweden έχει
επαληθεύσει τη συμμόρφωση με την Οδηγία του
Συμβουλίου 2000/14/ΕΚ της 8ης Μαΐου 2000 "περί
εκπομπών θορύβου στο περιβάλλον". Οι αριθμοί των
πιστοποιητικών είναι οι εξής: 01/094/027-522HS75X,
522HSR75X

Huskvarna, 2019-11-30

Per Gustafsson, Διευθυντής Ανάπτυξης
(Εξουσιοδοτημένος αντιπρόσωπος της Husqvarna AB
και υπεύθυνος για την τεχνική τεκμηρίωση)

88

905 - 001 - 05.02.2020

Contenido

Introducción.................................................................. 89

Seguridad..................................................................... 90

Funcionamiento............................................................ 95

Mantenimiento.............................................................. 97

Transporte, almacenamiento y eliminación................ 100

Datos técnicos............................................................ 101

Declaración de conformidad CE................................. 103

Introducción

Descripción del producto

1

23

10

9

2

3

12

4

5

18

8

7

22

6

19

20

21

15

14

11

13

17

16

1. Manual de usuario

2. Tapón del depósito de combustible

3. Depósito de combustible

4. Control del estrangulador

5. Perilla de la bomba de combustible

6. Capuchón de encendido y bujía

7. Mango delantero

8. Cuchilla

9. Botón de parada

10. Bloqueo del acelerador

11. Mango trasero

12. Cubierta del filtro de aire

13. Boquilla de engrase

14. Cubierta del cilindro

15. Empuñadura de la cuerda de arranque

16. Protección para transportes

17. Protección para la mano

18. Gatillo del acelerador

19. Carcasa de la caja de engranajes

20. Llave combinada

21. Tubo de grasa

22. Recogedor de hojas

23. Protector de la punta de la cuchilla

Descripción del producto

El producto es un cortasetos con motor de combustión.

Uso previsto

Utilice el producto para cortar ramas y ramitas. No
utilice el producto para otras tareas.

905 - 001 - 05.02.2020 89

Símbolos que aparecen en el producto

ADVERTENCIA: Este producto es peligroso.
Si el producto no se usa con cuidado y de la
forma correcta, el usuario o las personas
que se encuentren cerca pueden sufrir
lesiones personales o incluso la muerte.
Para evitar lesiones graves al usuario o a
cualquier persona que se encuentre cerca,
lea y cumpla todas las instrucciones de
seguridad descritas en el manual de
usuario.

Lea detenidamente el manual de usuario y
asegúrese de que entiende las instrucciones
antes de usar la máquina.

Utilice protectores auriculares homologados
y protección ocular homologada.

Utilice guantes protectores homologados.

Utilice botas de trabajo antideslizantes.

Las emisiones sonoras en el entorno hacen
referencia a la directiva de la Comunidad
Europea. Las emisiones del producto se
indican en el capítulo Datos técnicos y en la
etiqueta.

El producto cumple con las directivas CE
vigentes.

aaaassxxxx La placa de características muestra

el número de serie. aaaa es el año de
fabricación y ss es la semana de fab­ricación.

Nota: Los demás símbolos/etiquetas que aparecen en el
producto corresponden a requisitos de homologación
específicos en algunos mercados.

Emisiones Euro V

ADVERTENCIA: La manipulación del motor
anula la homologación de la UE de este
producto.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para
destacar información especialmente importante del
manual.

ADVERTENCIA: Indica un riesgo de
lesiones o incluso de muerte del usuario o
de las personas cercanas si no se respetan
las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños
en el producto, otros materiales o el área
adyacente si no se respetan las
instrucciones del manual.

Nota: Se usa para proporcionar más información
necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• Usar el producto de modo inadecuado o negligente
puede convertirlo en una herramienta peligrosa y
causar daños graves, incluso mortales. Es
sumamente importante que lea y comprenda el
contenido de este manual de instrucciones.

• Este producto genera un campo electromagnético
durante el funcionamiento. Este campo magnético
puede, en determinadas circunstancias, interferir
con implantes médicos activos o pasivos. Para
reducir el riesgo de que se den condiciones que
provocarían lesiones graves o letales, las personas
que utilizan implantes médicos deben consultar con
su médico y con el fabricante del implante antes de
poner en marcha este producto.

• La sobreexposición a las vibraciones puede
provocar problemas circulatorios y dolencias de
carácter nervioso, especialmente en personas con
patologías circulatorias. Acuda a un médico si nota
síntomas corporales que puedan relacionarse con la
sobreexposición a las vibraciones. Ejemplos de tales
síntomas son la pérdida de sensibilidad, el
hormigueo, las «punzadas», el dolor, la pérdida o
reducción de la fuerza normal o los cambios en el
color y la superficie de la piel. Estos síntomas se
presentan normalmente en dedos, manos y
muñecas. El riesgo puede ser mayor a bajas
temperaturas.

90 905 - 001 - 05.02.2020

• Cuando se vea en una situación insegura para
continuar el trabajo, debe consultar a un experto.
Póngase en contacto con su distribuidor o taller de
servicio. Evite todo uso para el cual no se sienta
suficientemente calificado.

• Debe tenerse en cuenta que el operador es
responsable de los accidentes o riesgos que afecten
a otras personas o a su propiedad.

• Nunca deje que otras personas utilicen el producto
sin asegurarse primero de que hayan entendido el
contenido de este manual de usuario.

• No permita nunca que los niños utilicen el producto
ni que permanezcan cerca de este. Dado que el
interruptor de parada del producto tiene retorno por
muelle y se puede arrancar con poca velocidad y
fuerza en la empuñadura de arranque, incluso los
niños pequeños pueden, en determinadas
circunstancias, lograr la fuerza necesaria para
arrancar el producto. Ello puede comportar riesgo de
daños personales graves. Por consiguiente, quite el
sombrerete de bujía cuando vaya a dejar la máquina
sin vigilar.

• Guarde el producto lejos del alcance de los niños.

• No utilice nunca el producto si está cansado, si ha
ingerido alcohol o si toma medicamentos que
puedan afectarle a la vista, la capacidad de
discernimiento o la coordinación.

• No utilice nunca un producto defectuoso. Siga las
instrucciones de mantenimiento, control y servicio de
este manual. Algunas medidas de mantenimiento y
servicio deben ser efectuadas por especialistas
formados y cualificados. Consulte las instrucciones
bajo el título Mantenimiento.

• No utilice nunca un producto que haya sido
modificado de modo que ya no coincida con la
configuración original.

Instrucciones de seguridad para el funcionamiento

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• Nunca utilice el producto en condiciones
atmosféricas extremas como frío intenso o clima
muy caluroso o húmedo.

• Las cuchillas defectuosas pueden aumentar el
riesgo de accidentes.

• Mientras esté trabajando, evite que cualquier
persona o animal se acerque a menos de 15 m
(50 pies).

• Observe el entorno y asegúrese de que no haya
riesgo de tocar a personas o animales con el equipo
de corte.

• Inspeccione la zona de trabajo. Retire objetos que
puedan ser lanzados.

• Cerciórese siempre de tener una posición de trabajo
segura y firme.

• Nunca deje el producto sin supervisión con el motor
en marcha.

• Cerciórese de mantener las manos y los pies
alejados de la unidad de corte mientras el motor
está en marcha.

• Si las cuchillas se atascan en algún objeto durante
el corte, apague primero el motor y espere a que las
cuchillas se detengan completamente antes de
despejar el objeto. Desconecte la pipa de la bujía.

• Al apagar el motor, mantenga las manos y los pies
alejados de la unidad de corte hasta que el motor se
detenga por completo.

• Tenga cuidado con los trozos de rama que pueden
salir despedidos durante el corte.

• Cuando use protectores auriculares preste siempre
atención a las señales o llamadas de advertencia.
Quítese siempre la protección de oídos en cuanto se
detenga el motor.

• No trabaje nunca desde una escalera, taburete u
otra posición elevada que no tenga un apoyo
completamente seguro.

• Utilice siempre las dos manos para sostener el
producto. Mantenga el producto delante del cuerpo.

• Si choca con algún objeto o si se producen
vibraciones fuertes, pare el producto
inmediatamente. Desconecte la pipa de la bujía.
Compruebe que el producto no esté dañado. Repare
posibles averías.

• Comprobar que el sombrerete de la bujía y el cable
de encendido están en perfecto estado para evitar el
riesgo de sacudida eléctrica.

• Verifique que todas las tuercas y tornillos estén
apretados.

• Asegúrese de que la caja de engranajes esté
suficientemente lubricada. Consulte la sección

Para

lubricar la caja de engranajes en la página 100

.

• Después de trabajar con el producto, la caja de
engranajes estará caliente. No toque la caja de
engranajes para evitar quemaduras.

• Todas las cubiertas y protecciones deben estar
montadas antes del arranque.

• Si las cuchillas se atascan, es posible soltarlas
introduciendo la llave combinada en la caja de
engranajes. Introduzca la llave combinada en el
engranaje y gírela hacia atrás y hacia adelante.
Consulte la sección

Examinar las cuchillas en la

página 100

.

• Si el producto no se utiliza, coloque siempre la
protección para transportes sobre la unidad de corte.

Equipo de protección personal

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• Para trabajar con el producto, debe utilizar siempre
un equipo de protección personal homologado. El
equipo de protección personal no elimina

905 - 001 - 05.02.2020

91

completamente el riesgo de lesiones, pero reduce la
gravedad de las lesiones en caso de accidente. Deje
que el distribuidor le ayude a seleccionar el equipo
adecuado.

• Use protectores auriculares homologados con
suficiente capacidad de reducción sonora. La
exposición prolongada al ruido puede causar daños
crónicos en el oído.

• Utilice protección ocular homologada. Si se utiliza
visor, deben utilizarse también gafas protectoras
homologadas. Por gafas protectoras homologadas
se entienden las que cumplen con la norma ANSI
Z87.1 para EE. UU. o EN 166 para países de la UE.

• Utilice guantes cuando sea necesario, por ejemplo,
para el montaje, inspección o limpieza del equipo de
corte.

• Utilice botas o zapatos antideslizantes y fuertes.

• Use indumentaria de material resistente. Use
siempre pantalones largos y gruesos, y mangas
largas. No lleve ropa suelta que pueda quedar
atrapada en los arbustos y ramas. No trabaje con
joyas, pantalones cortos, sandalias ni los pies
descalzos. Recójase el pelo por encima de los
hombros.

• Mantenga el equipo de primeros auxilios cerca.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• No utilice un producto que tenga dispositivos de
seguridad defectuosos.

• Realice una comprobación de los dispositivos de
seguridad con frecuencia. Si los dispositivos de
seguridad están defectuosos, hable con su taller de
servicio Husqvarna.

Comprobación del bloqueo del acelerador

1. Compruebe que el bloqueo del acelerador (A) y el
acelerador (B) se muevan con facilidad y que el
muelle de retorno funcione correctamente.

A

B

2. Presione el bloqueo del acelerador y asegúrese de
que vuelve a su posición inicial al soltarlo.

92

905 - 001 - 05.02.2020

3. Asegúrese de que el acelerador está bloqueado en
la posición de ralentí cuando el bloqueo se suelta.

4. Ponga en marcha el producto y acelere al máximo.

5. Suelte el acelerador y asegúrese de que las
cuchillas se detienen y mantienen paradas.

ADVERTENCIA: Si las cuchillas se
mueven con el acelerador en posición
de ralentí, se debe regular el ralentí del
carburador. Consulte la sección

Para
ajustar el régimen de ralentí en la página
98

.

Comprobación del interruptor de parada

1. Arranque el motor.

2. Coloque el interruptor de parada a la posición de
parada y asegúrese de que el motor se detenga.

ADVERTENCIA:

El interruptor de parada
regresa automáticamente a la posición de
arranque. Para evitar un arranque
accidental, retire el sombrerete de la bujía
cuando monte el producto o realice tareas
de mantenimiento en él.

Comprobación de la protección para la mano
La protección para la mano impide que se produzcan

lesiones por las cuchillas.

1. Pare el motor.

2. Asegúrese de que la protección para la mano está
fijada correctamente.

3. Examine si hay daños en la protección para la
mano.

Comprobación del sistema amortiguador de vibraciones
El sistema amortiguador de vibraciones disminuye la

vibración en los mangos. Los amortiguadores de
vibraciones actúan como separadores entre el cuerpo
del producto y el mango.

1. Realice una comprobación visual para detectar
deformaciones y daños.

2. Compruebe que los amortiguadores de vibraciones
están correctamente instalados.

Comprobación del silenciador

ADVERTENCIA: No utilice el producto sin
un silenciador ni con uno defectuoso. Un
silenciador defectuoso puede aumentar el
nivel de ruido y el riesgo de incendio. No
utilice el producto sin un apagachispas ni
con uno roto. Si el apagachispas sufre
desperfectos, cámbielo.

ADVERTENCIA: Los silenciadores se
calientan mucho durante y después del
funcionamiento, incluso con el motor a
ralentí.

PRECAUCIÓN: Si el apagachispas se
obstruye con frecuencia, puede ser una
señal de que se ha reducido el rendimiento
del catalizador. Acuda a su distribuidor para
que examine el silenciador. Un
apagachispas bloqueado provocará
sobrecalentamiento y daños en el cilindro y
el pistón.

ADVERTENCIA: Las superficies internas del
silenciador contienen sustancias químicas
que pueden provocar cáncer. Evite el
contacto con estos elementos si el
silenciador resulta dañado.

El silenciador mantiene al mínimo los niveles de ruido y
aparta los gases de escape del operador. Un silenciador
con catalizador disminuye los gases de escape nocivos.

1. Pare el motor.

2. Compruebe visualmente si hay daños y
deformación.

3. Compruebe que el silenciador esté firmemente
montado en el producto.

905 - 001 - 05.02.2020

93

4. Limpie el apagachispas con un cepillo de alambre.

Comprobación de las hojas y de la protección de la hoja
El lado exterior de las hojas funciona como protección

de las hojas. La protección de las hojas evita que se
produzcan lesiones por cortes.

1. Pare el motor y asegúrese de que las hojas se
detengan.

2. Desmonte el sombrerete de bujía de la bujía.

3. Use guantes protectores.

4. Asegúrese de que la hoja y la protección de la hoja
no estén dañadas ni dobladas. Sustituya siempre las
hojas dañadas o dobladas, o la protección de las
hojas dañada.

5. Asegúrese de que los tornillos de las hojas y de la
protección de las hojas están apretados.

Seguridad en el uso del combustible

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• No arranque el producto si está manchado con
combustible o aceite del motor. Retire el
combustible/aceite no deseado y deje secar el
producto.

• Si derrama combustible sobre la ropa, cámbiese
inmediatamente.

• Evite el contacto con el combustible; puede
provocarle lesiones. Si entra en contacto con el
combustible, utilice agua y jabón para eliminar el
combustible.

• No arranque el motor si el producto tiene una fuga.
Examine frecuentemente si hay fugas en el motor.

• Tenga cuidado con el combustible. El combustible
es inflamable, sus vapores son explosivos y puede
provocar lesiones o la muerte.

• No inhale los vapores de combustible, ya que
pueden causar lesiones. Asegúrese de que hay
ventilación suficiente.

• No fume cerca del combustible o el motor.

• No coloque objetos calientes cerca del combustible
o el motor.

• No agregue el combustible con el motor encendido.

• Asegúrese de que el motor esté frío antes repostar.

• Antes de repostar, abra la tapa del depósito de
combustible lentamente y deje salir el exceso de
presión con cuidado.

• No añada combustible al motor en interiores. Una
circulación de aire insuficiente puede causar
lesiones o la muerte por asfixia o inhalación de
monóxido de carbono.

• Apriete el tapón del depósito de combustible
completamente. Si el tapón del depósito de
combustible no se aprieta, existe riesgo de incendio.

• Antes de arrancar el producto, llévelo a 3 m (10
pies) de distancia como mínimo del punto en el que
llenó el depósito.

• No llene el depósito de combustible por completo. El
calor hace que el combustible se expanda. Deje
espacio en la parte superior del depósito de
combustible.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.

• Pare el motor y asegúrese de que el equipo de corte
se detenga. Deje que el producto se enfríe antes de
llevar a cabo cualquier tarea de mantenimiento.

• Desconecte el sombrerete de bujía antes de realizar
el mantenimiento.

• Los gases de escape del motor contienen monóxido
de carbono, que es un gas inodoro, tóxico y muy
peligroso que puede provocar la muerte. No use el
producto en interiores ni en espacios cerrados.

• Los gases de escape del motor están calientes y
pueden contener chispas. No haga funcionar el
producto en un recinto cerrado ni cerca de material
inflamable.

• Los accesorios y modificaciones en el producto que
no estén aprobados por el fabricante pueden causar
daños graves o la muerte. No modifique el producto.
Utilice siempre accesorios originales.

• Si el mantenimiento no se realiza correctamente y
de forma regular, aumenta el riesgo de lesiones y
daños en el producto.

• Realice únicamente las tareas de mantenimiento
que se recomiendan en este manual de usuario.
Lleve el producto a un taller de servicio Husqvarna
autorizado para que realicen el resto de tareas de
mantenimiento.

• Lleve el producto a un taller de servicio Husqvarna
autorizado para realizar el mantenimiento de forma
regular.

• Cambie las piezas dañadas, desgastadas o rotas.

94

905 - 001 - 05.02.2020

Funcionamiento

Introducción

ADVERTENCIA: Asegúrese de leer y
comprender el capítulo sobre seguridad
antes de usar el producto.

Carburante

Este producto tiene un motor de dos tiempos.

PRECAUCIÓN: Un tipo de combustible
incorrecto puede producir daños en el
motor. Utilice una mezcla de gasolina y
aceite para motores de dos tiempos.

Combustible premezclado

• Utilice gasolina de alquilato premezclada Husqvarna
para mejorar el rendimiento y prolongar la vida útil
del motor. Este combustible contiene menos
productos químicos peligrosos que la gasolina
tradicional, lo que reduce los gases de escape
tóxicos. Con este combustible, se reduce la cantidad
de residuos de la combustión, lo que ayuda a
mejorar el nivel de limpieza de los componentes del
motor.

Mezcla de combustible

Gasolina

• Utilice gasolina sin plomo de buena calidad con un
máximo de un 10 % de etanol.

PRECAUCIÓN:

No utilice gasolina con
un octanaje inferior a 90 octanos RON
(87 AKI). El uso de gasolina de un
octanaje inferior puede causar golpeteo
del motor, lo cual puede provocar daños
en el motor.

Aceite para motores de dos tiempos

• Para obtener los mejores resultados y un
rendimiento óptimo, utilice aceite para motores de
dos tiempos Husqvarna.

• Si no se dispone de aceite para motores de dos
tiempos Husqvarna, puede utilizarse un aceite para
motores de dos tiempos de buena calidad para
motores refrigerados por aire. Póngase en contacto
con su taller de servicio para seleccionar el aceite
correcto.

PRECAUCIÓN:

No utilice nunca aceite
para motores de dos tiempos motores
fueraborda refrigerados por agua. No
utilice aceite para motores de cuatro
tiempos.

Mezcla de gasolina y aceite para motores de dos tiempos

Gasolina, litros Aceite para

motores de
dos tiempos, li­tros

2 % (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

PRECAUCIÓN: Los errores, por pequeños
que sean, pueden influir en la proporción de
la mezcla considerablemente si mezcla
pequeñas cantidades de combustible. Mida
cuidadosamente la cantidad de aceite para
asegurarse de obtener la mezcla adecuada.

1. Agregue la mitad de la cantidad de gasolina a un
recipiente limpio homologado para combustible.

2. Añada la cantidad total de aceite.

3. Agite la mezcla de combustible.

4. Añada el resto de gasolina al recipiente.

5. Agite bien la mezcla de combustible.

PRECAUCIÓN: No mezcle combustible para
más de 1 mes como máximo.

Llenado del depósito de combustible

ADVERTENCIA: Por su seguridad, siga el
procedimiento que se indica a continuación.

1. Detenga el motor y deje que se enfríe.

905 - 001 - 05.02.2020

95

2. Limpie minuciosamente alrededor de la tapa del
depósito de combustible.

3. Agite el recipiente y asegúrese de que el
combustible esté totalmente mezclado.

4. Abra el tapón del depósito de combustible
lentamente para liberar la presión.

5. Llene el depósito de combustible.

PRECAUCIÓN: Asegúrese de que no
haya demasiado combustible en el
depósito, ya que este se expande
cuando se calienta.

6. Apriete con cuidado el tapón del depósito de
combustible.

7. Limpie el combustible derramado sobre el producto
y alrededor de él.

8. Aparte el producto 3 m (10 pies) o más del lugar y la
fuente de repostaje antes de arrancar el motor.

Nota: Para conocer la ubicación del depósito de
combustible en el producto, consulte

Descripción del

producto en la página 89

.

Instalación del recogedor de hojas y la protección de la punta de la hoja

1. Retire las 8 tuercas exteriores de los pernos de la
hoja.

2. Coloque el recogedor de hojas en los 8 pernos.
Consulte

Descripción del producto en la página 89

para ver dónde se encuentra el recogedor de hojas
en el producto.

3. Coloque la protección de la punta de la hoja en los
dos pernos que se encuentran en la punta de la
hoja.

4. Instale las 8 tuercas en los pernos.

5. Apriételas a 7 Nm.

Arranque del producto con el motor frío

1. Tire del estrangulador hasta la posición de
estrangulamiento.

2. Presione la perilla de la bomba de combustible
aproximadamente 6 veces o hasta que esta empiece
a llenarse de combustible. No es necesario llenar
completamente la perilla de la bomba de
combustible.

3. Sujete el cuerpo del producto contra el suelo con la
mano izquierda. No pise el producto.

4. Tire de la empuñadura de la cuerda de arranque
lentamente con la mano derecha hasta que note
algo de resistencia. A continuación, tire de la
empuñadura de la cuerda de arranque rápidamente
y con fuerza.

ADVERTENCIA: No se enrolle la cuerda
de arranque alrededor de la mano.

PRECAUCIÓN: No tire de la cuerda de
arranque al máximo y no suelte la
empuñadura de arranque.

5. Continúe tirando de la empuñadura de la cuerda de
arranque hasta que el motor arranque y, a
continuación, mueva el estrangulador a su posición
inicial.

ADVERTENCIA:

Las hojas giran cuando

arranca el motor.

6. Siga tirando de la empuñadura de la cuerda de
arranque hasta que el motor arranque.

7. Presione y suelte el acelerador para que el motor
esté en la posición de ralentí.

8. Presione el acelerador de forma gradual para
aumentar el régimen del motor.

9. Asegúrese de que el motor funciona con suavidad.

96

905 - 001 - 05.02.2020

Arranque del producto con el motor caliente

1. Sujete el cuerpo del producto contra el suelo con la
mano izquierda. No pise el producto.

2. Tire de la empuñadura de la cuerda de arranque
lentamente con la mano derecha hasta que note
algo de resistencia. A continuación, tire de la
empuñadura de la cuerda de arranque rápidamente
y con fuerza. Continúe hasta que el motor arranque.

Nota: Para obtener más información sobre cómo
arrancar el producto, consulte la sección

Arranque del

producto con el motor frío en la página 96

.

Para detener el producto

• Mueva el interruptor de parada hasta la posición de
parada para detener el motor.

PRECAUCIÓN: El interruptor de parada
regresa automáticamente a la posición
de arranque.

Manejo del producto

1. Empiece cerca del suelo y mueva el producto hacia
arriba a lo largo del seto cuando corte los laterales.
Tenga cuidado de que el cuerpo del producto no
toque el seto.

ADVERTENCIA: Tenga cuidado de que
la parte delantera del equipo de corte no
toque el suelo.

2. Ajuste la velocidad de acuerdo con la carga de
trabajo.

3. Mantenga el producto cerca de su cuerpo para una
posición de trabajo estable.

4. Tenga cuidado y utilice el producto lentamente.

Mantenimiento

Introducción

ADVERTENCIA: Asegúrese de leer y
comprender el capítulo sobre seguridad

antes de realizar tareas de mantenimiento
en el producto.

Programa de mantenimiento

Mantenimiento Antes del

uso

Después

de 40 h

Después

de 100 h

Limpie la superficie externa. Después de cada uso.

905 - 001 - 05.02.2020 97

Mantenimiento Antes del

uso

Después

de 40 h

Después
de 100 h

Limpie el silenciador, el tubo de escape y el motor si hay hojas, suciedad o lubri­cante no deseado.

Después de cada uso.

Asegúrese de que el equipo de corte no se mueva a ralentí. X

Compruebe el interruptor de parada. X

Examine el equipo de corte y la protección del equipo de corte para comprobar
si presenta daños o grietas. Sustitúyalo si está dañado.

X

Examine la protección para la mano para comprobar que no hay daños ni grie­tas. Sustitúyalo si está dañado.

X

Realice una comprobación del bloqueo del acelerador y del acelerador. X

Examine el motor, el depósito de combustible y los conductos de combustible
para detectar posibles fugas.

X

Apriete las tuercas y los tornillos. X

Examine el filtro de combustible para comprobar si está sucio y la manguera de
combustible para comprobar si presenta grietas u otros defectos. Sustitúyala si
es necesario.

X

Examine el mecanismo de arranque y la cuerda de arranque en busca de da­ños.

X

Limpie el filtro de aire. Proceda con la sustitución si es necesario. X

Examine los amortiguadores de vibraciones en busca de posibles daños y grie­tas.

X

Inspeccione la bujía; consulte

Para examinar la bujía en la página 99

. X

Limpie el sistema de refrigeración. X

Limpie el exterior del carburador y la zona alrededor del mismo. X

Limpie o cambie la red apagachispas. X

Limpie la superficie interior del depósito de combustible. X

Examine la bujía. X

Asegúrese de que la caja de engranajes está llena de grasa. X

Para ajustar el régimen de ralentí

1. Limpie el filtro de aire y coloque la cubierta del filtro
de aire.

2. Arranque el producto; consulte

Arranque del

producto con el motor frío en la página 96

.

3. Gire el tornillo de ajuste de ralentí T hacia la derecha
hasta que comience a moverse el equipo de corte.

98 905 - 001 - 05.02.2020

4. Gire el tornillo de ajuste de ralentí hacia la izquierda
hasta que el equipo de corte se detenga.

ADVERTENCIA: Si el equipo de corte no
se detiene al ajustar el ralentí, acuda a
su distribuidor más cercano. No utilice el
producto hasta que no esté regulado o
reparado correctamente.

Nota: El régimen de ralentí es correcto cuando el motor
funciona con suavidad en todas las posiciones.
Consulte

Datos técnicos en la página 101

para obtener

información sobre el régimen de ralentí recomendado.

Para limpiar el sistema de refrigeración

El sistema de refrigeración ayuda a reducir la
temperatura del motor. El sistema refrigerante incluye
las aletas de refrigeración del cilindro y el cuerpo del
mecanismo de arranque.

PRECAUCIÓN: La toma de aire entre el
depósito de combustible y el cárter se
obstruye fácilmente con las hojas. Limpie en
profundidad la toma de aire.

1. Limpie el sistema de refrigeración con un cepillo una
vez a la semana o con más frecuencia si es
necesario.

2. Asegúrese de que el sistema de refrigeración no
esté dañado ni obstruido.

Para examinar la bujía

PRECAUCIÓN:

Utilice siempre el tipo de
bujía recomendado. El uso de un tipo de
bujía incorrecto puede causar averías en el
producto.

• Examine la bujía si el motor tiene baja potencia, no
es fácil de arrancar o no funciona correctamente al
régimen de ralentí.

• Para reducir el riesgo de material no deseado en los
electrodos de la bujía, siga estas instrucciones:

a) Asegúrese de que el régimen de ralentí está bien

ajustado.

b) Asegúrese de que la mezcla de combustible sea

correcta.

c) Asegúrese de que el filtro de aire esté limpio.

• Si la bujía está sucia, límpiela y asegúrese de que la
distancia entre los electrodos sea la correcta,
consulte

Datos técnicos en la página 101

.

• Sustituya la bujía si fuese necesario.

Limpieza del filtro de aire

Limpie el filtro de aire con regularidad para eliminar los
restos de suciedad y polvo. De esta forma, se evitarán
averías en el carburador, problemas de arranque, la
pérdida de potencia del motor, el desgaste de los
componentes del motor y un consumo anormalmente
alto de combustible.

1. Retire la cubierta del filtro de aire (A).

2. Retire el filtro de espuma (B) y el filtro de fieltro (C)
del bastidor del filtro.

A

B

C

3. Sustituya el filtro de fieltro (C).

4. Limpie el filtro de espuma (B) con agua jabonosa
tibia.

Nota:

Un filtro de aire que se haya utilizado durante
mucho tiempo no se puede limpiar por completo.
Sustituya el filtro de aire periódicamente y cambie
siempre el filtro de aire si está defectuoso.

5. Asegúrese de que el filtro de espuma (B) está seco.

6. Aplique aceite para filtro de aire en el filtro de
espuma (B). Consulte

Aplicación de aceite al filtro de

aire de espuma en la página 100

7. Limpie la superficie interior de la cubierta del filtro de
aire (A). Utilice aire comprimido o un cepillo.

905 - 001 - 05.02.2020

99

Aplicación de aceite al filtro de aire de espuma

PRECAUCIÓN: Utilice siempre aceite
especial para filtros de aire Husqvarna. No
utilice otros tipos de aceite.

ADVERTENCIA: Use guantes protectores.
El aceite del filtro de aire puede causar
irritación en la piel.

1. Coloque el filtro de aire de espuma en una bolsa de
plástico.

2. Coloque el aceite en la bolsa de plástico.

3. Frote la bolsa de plástico para suministrar el aceite
de forma equilibrada en el filtro de aire de espuma.

4. Empuje el aceite sobrante para sacarlo del filtro de
aire de espuma mientras está en la bolsa de
plástico.

Para lubricar la caja de engranajes

• Use grasa especial Husqvarna. Póngase en
contacto con su distribuidor para obtener más
información sobre la grasa recomendada.

• Añada la grasa a través de la boquilla de engrase.

PRECAUCIÓN: No llene completamente la
caja de engranajes.

Limpieza y lubricación de las cuchillas

1. Elimine los materiales no deseados de las hojas
antes y después de usar el producto.

2. Lubrique las hojas antes de guardar la máquina
durante un periodo prolongado.

Nota: Póngase en contacto con su distribuidor para
obtener más información sobre los productos de
limpieza y los lubricantes recomendados.

Examinar las cuchillas

1. Retire el tapón de la caja de engranajes.

2. Asegúrese de que las cuchillas giran libremente.
Coloque la llave combinada en la caja de engranajes
y gire hacia la derecha y hacia la izquierda.

3. Examine los bordes de las cuchillas en busca de
daños y deformaciones.

4. Utilice una lima para retirar las rebabas de las
cuchillas.

Transporte, almacenamiento y eliminación

Transporte y almacenamiento

• Deje siempre que se enfríe el producto antes de
almacenarlo.

• Para el transporte y almacenamiento del producto y
del combustible, asegúrese de que no haya fugas ni
humos. Las chispas o llamas abiertas, por ejemplo,
de dispositivos eléctricos o calderas, pueden
producir un incendio.

100 905 - 001 - 05.02.2020
