Hunter 82007 Installation Manual

I n s t a l l a t i o n G u i d e

82007 Wellesley Bath Ventilator with Light

READ and SAVE THESE INSTRUCTIONS

41943-01 1/13/2006

W a r n i n g

TO REDUCE THE RISK OF ELECTRIC SHOCK OR INJURY, OBSERVE THE FOLLOWING:

1. Use this unit only in a manner intended by the manufacturer.
If you have questions, contact the manufacturer at the phone
number or address listed in the warranty.

2. Before installing, servicing, or cleaning the unit,
disconnect the power by turning off the circuit breakers to
the outlet box and associated wall switch location. If you
cannot lock the circuit breakers in the off position, securely
attach a prominent warning device, such as a tag, to the
service panel.

3. Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction codes and
standards.

4. Sufficient air is needed for proper combustion and exhaust­ing of gasses through the flue (chimney) of fuel burning
equipment to prevent backdrafting. Follow the heating
equipment manufacturer’s guideline and safety standards,

such as those published by the National Fire Prevention

Association (NFPA), and the American Society for Heating,
Refrigeration and Air-Conditioning Engineers (ASHRAE), and
the local code authorities.

5. When cutting or drilling into wall(s) or ceiling, do not
damage electrical wiring or other hidden utilities.

6. Ducted fans must always be vented to the outdoors. Keep
ducting as short and as straight as possible.

7. Acceptable for use over a bathtub or shower when
connected to a GFCI protected branch circuit.

8. Install fan at least 5 feet (1.52 m) above the floor.

9. Never place a switch where it can be reached from a tub

or shower.

10. This unit must be grounded.

C a U T i O n

1. For general ventilating use only. Do not use for ventilat­ing hazardous or explosive materials.

2. To avoid motor bearing damage and noisy/unbalanced
impellers, keep drywall spray, construction dust, etc.
off power unit.

3. DO NOT install this product in a wall. This product is
designed for installation in ceilings up to a 12/12 pitch
(45 degrees). Ductwork must point upward.

4. Please read specification label on product for further
information and requirements.

W a r n i n g

DISCONNECT

ELECTRIC

POWER SUPPLY

AND LOCK OUT

SERVICE PANEL

BEFORE

SERVICING UNIT

PREVENTATIVE MAINTENANCE

A clean fan provides better service. Disconnect the power supply and clean the fan as listed below.

TO CLEAN GRILLE: Use a mild detergent, such as dishwashing liquid, and a soft cloth. DO NOT use abrasive cloths, steel
wool pads or scouring powders.

TO CLEAN FAN ASSEMBLY: Unplug motor cord from receptacle. To remove motor plate, find the single tab on the motor
plate (located next to the receptacle). Push up rear motor plate tab while pushing out on the side of the housing or insert a
screwdriver into the slot in the housing (next to tab) and twist screwdriver. Gently vacuum fan, motor and interior of housing.

METAL AND ELECTRICAL PARTS SHOULD NEVER BE IMMERSED IN WATER.

MAINTENANCE

The motor is permanently lubricated and never needs oiling. If the motor bearings are making excessive or unusual
noises, replace the motor with the exact service motor. You should replace the impeller at the same time.

2

41943-01 1/13/2006

x2

D

E

F

G

H

I

J

K

L

x4

3/8" Cable Connector

*

*

*

NOTE:

Strain relief cable connector
must be installed. Not Included.

A

B

C

95044-01-000

95029-01-000

75191-01-000

03242-07-133

95491-01-000

74508-03-133

96649-01-444

75184-01-133

85811-03-000

M

75733-01-216

Extra Screws

x2

I

1

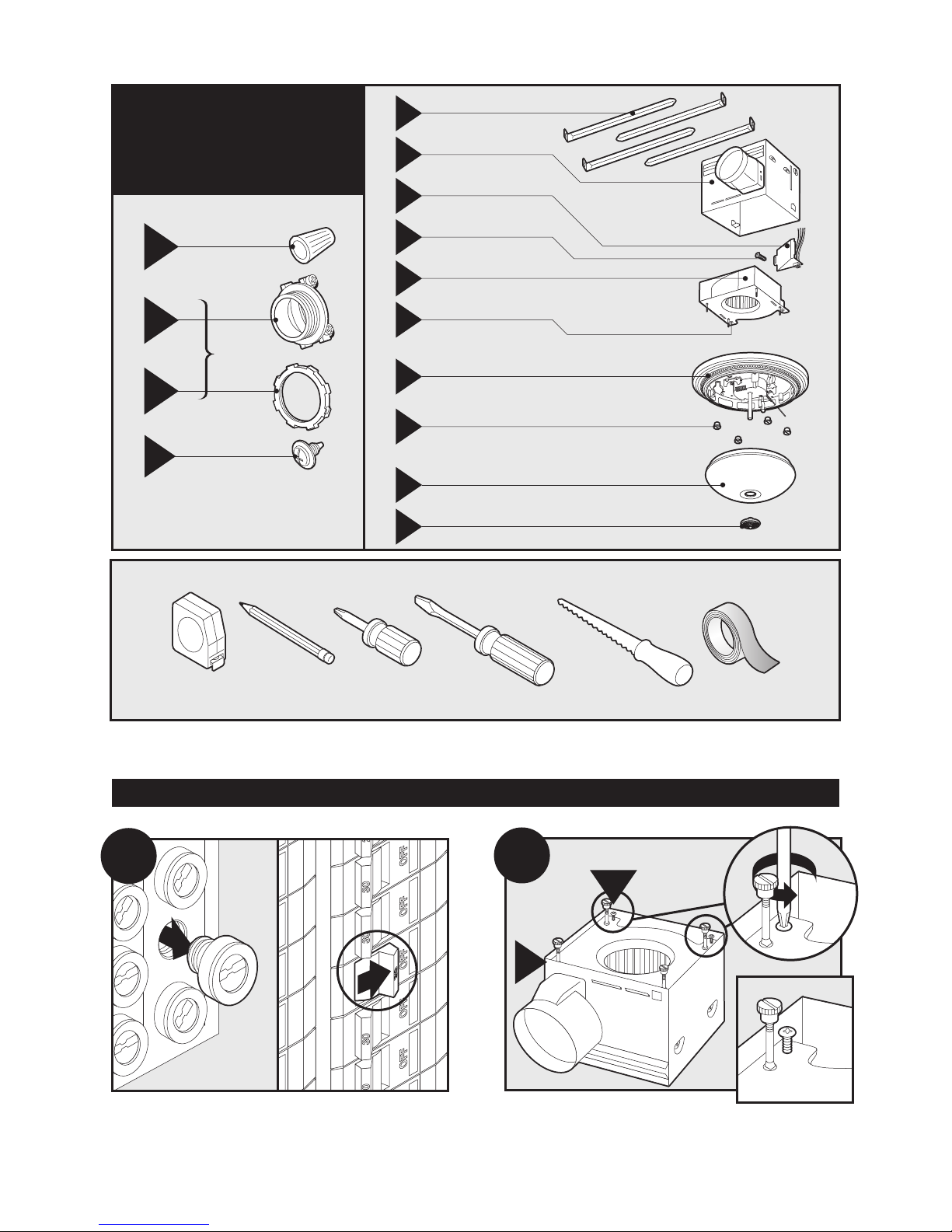

Check all the parts.

2

E

I

If damaged, call

1-888-830-1326

for replacements.

Before Installation

Estimated assembly time: 30 to 60 minutes

NOTE: Remove all packing materials before installation.

Tools Needed. (Not supplied.)

Turn off the power source.

41943-01 1/13/2006

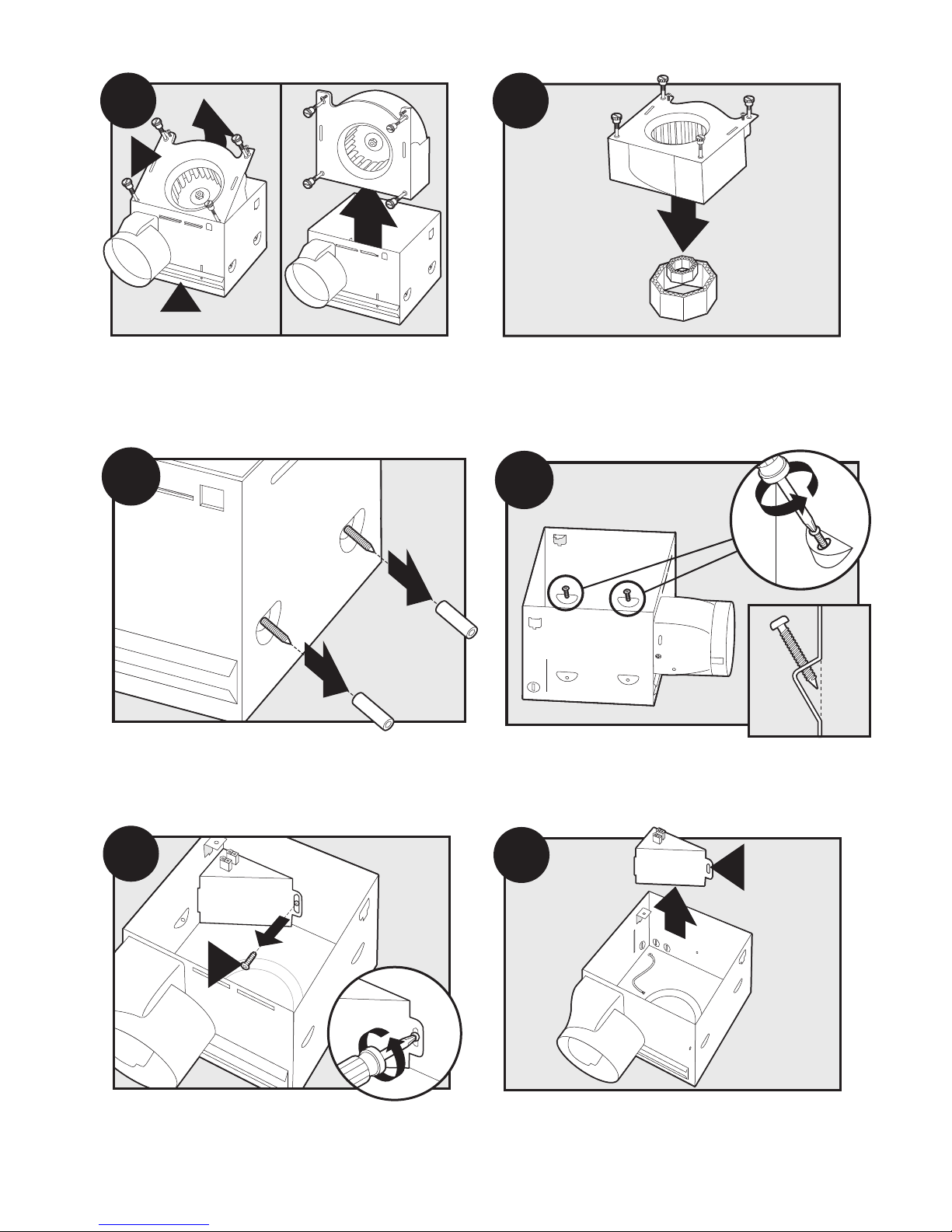

Loosen screws.

3

5

4

7

G

8

F

Remove the motor/blower from the housing.

3

H

E

6

Remove packing material.

Remove the pre-loaded screw tip covers.

Remove the wiring cover screw.

4

Back out the pre-loaded screw tips until flush

with the side of the housing.

Remove the wiring cover.

41943-01 1/13/2006

9

E

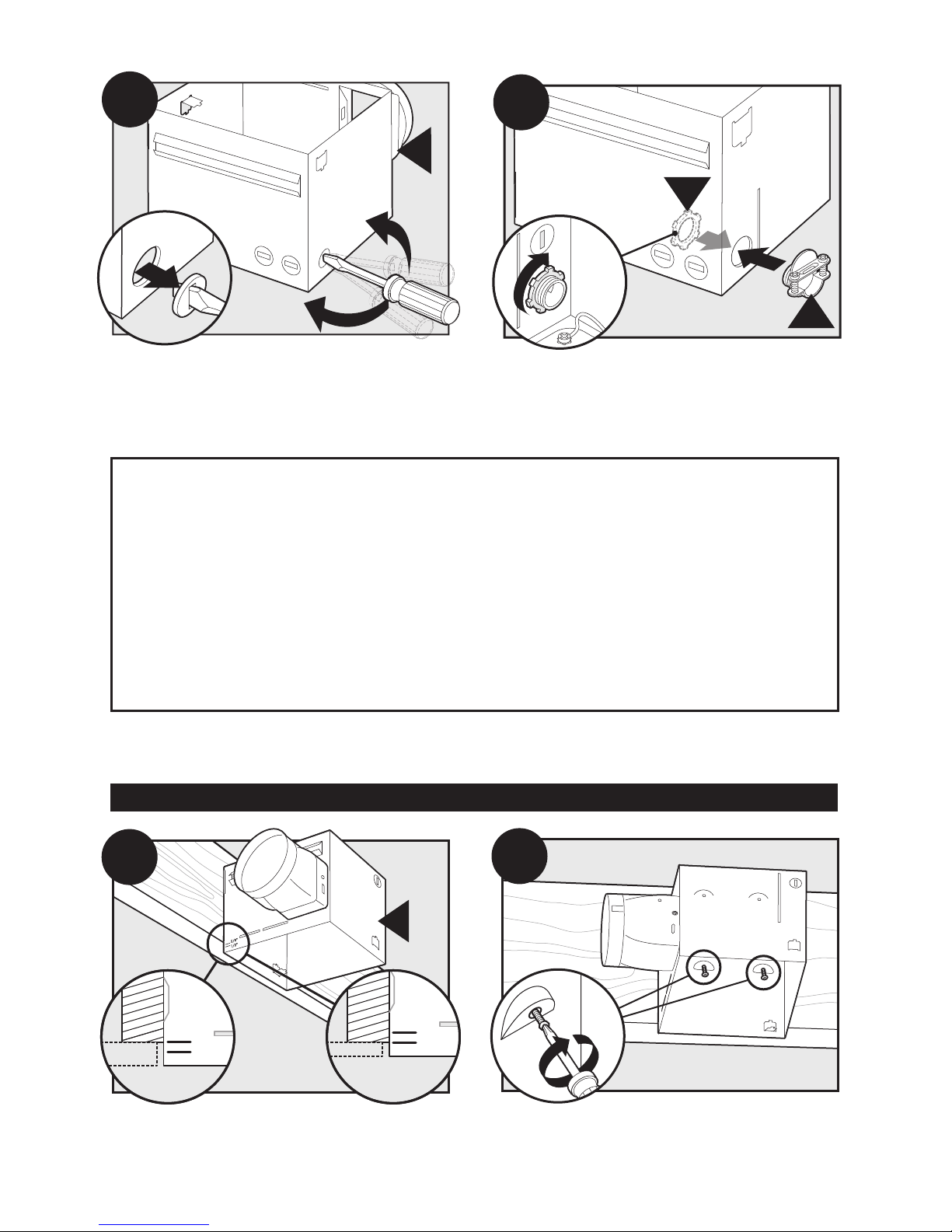

Pop out the first wiring access slug. Use second if needed. Insert the strain relief (not included) into the housing and

10

B

C

A11

E

5/8
1/2

5/8
1/2

A12

secure with washer.

Choose Installation Option

For New Construction - attaching to joist go to step A11, page 5

For New Construction - suspended between joists go to step B11, page 8

For Existing Construction - accessible from above go to step C11, page 11

For Existing Construction - accessible only from below go to step D11, page 15

New Construction - attaching to joist

Position the correct depth mark at the bottom edge of the

joist based on the thickness of your sheetrock.

41943-01 1/13/2006

Screw pre-loaded screws into joist or framing.

5

A

3 Pin

2 Pin

Fan Motor

Light

Light

Green

Black

Black

White

Black

Black

White

White

Bare Copper

Ground

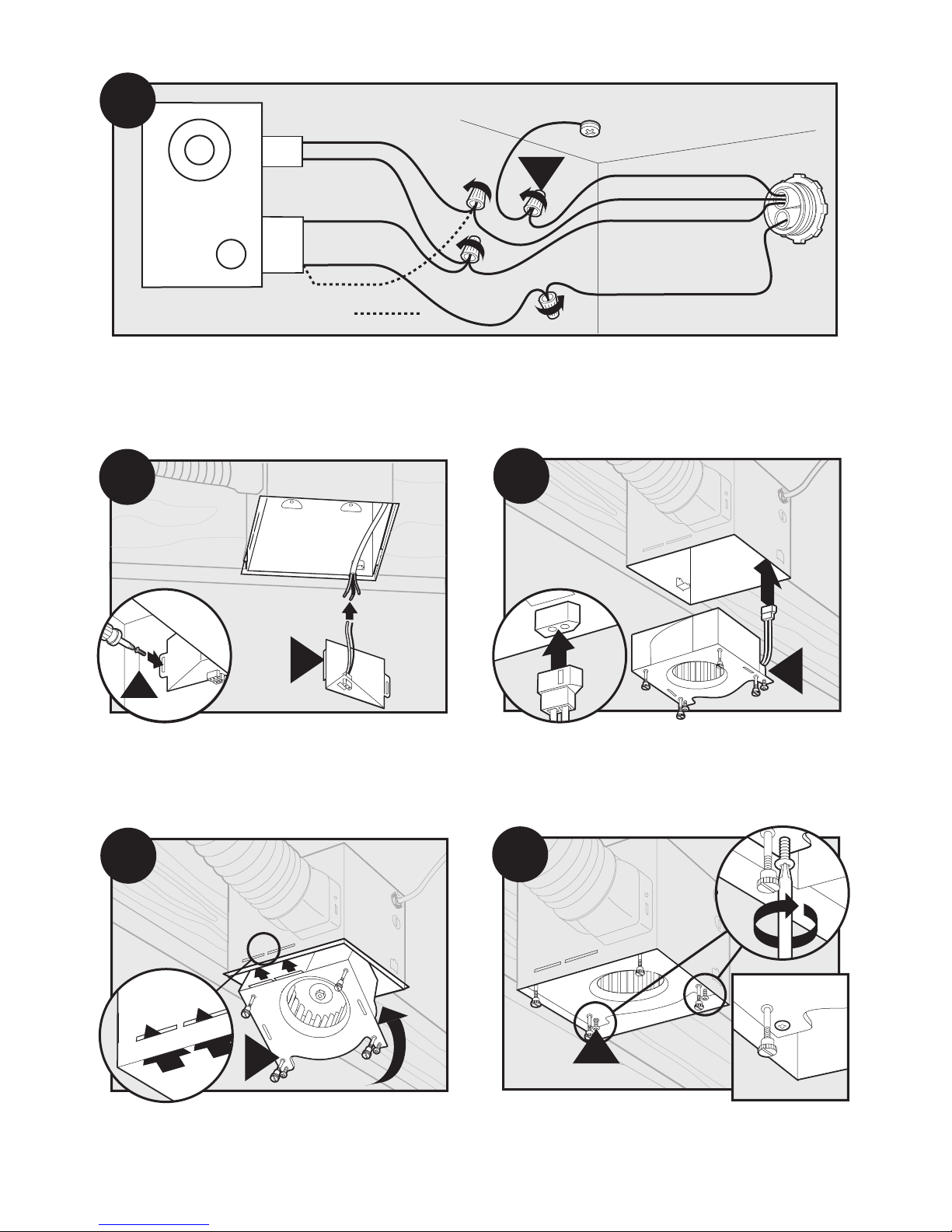

A14

Main Switch 1 (AC In)

Switch 2 (AC In)

*Option Fan & Main Light Together

*Option

A13

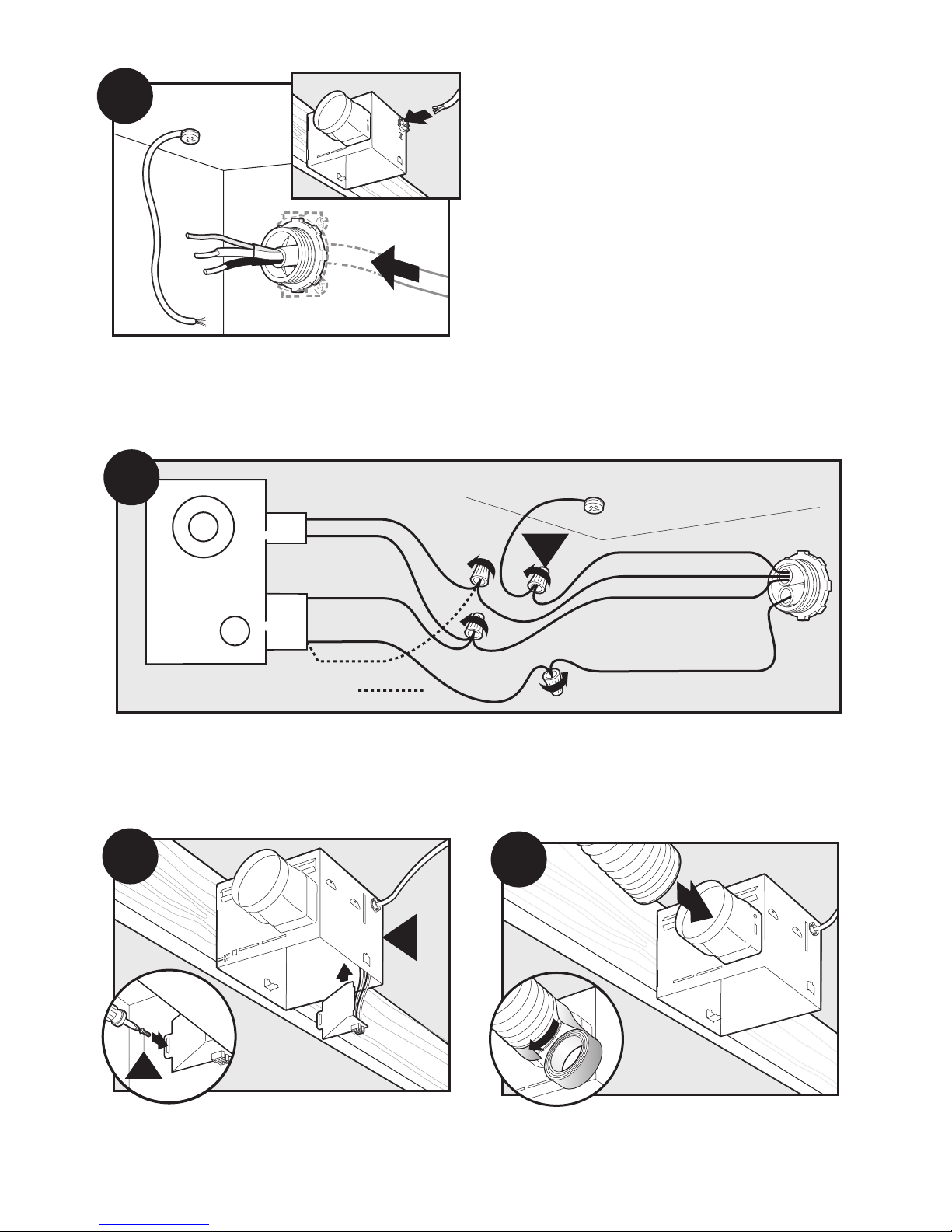

Route wires through the strain relief.

0

A16

A15

E

G

Connect wires as shown.

6

Install the wiring cover plate. Make sure all

wiring connections are inside the box or under

the wiring cover plate.

Connect 4” duct and vent to the outside. Tape joints.
If ducting does not fit securely, an adapter may need

to be purchased.

41943-01 1/13/2006

A19

I

A20

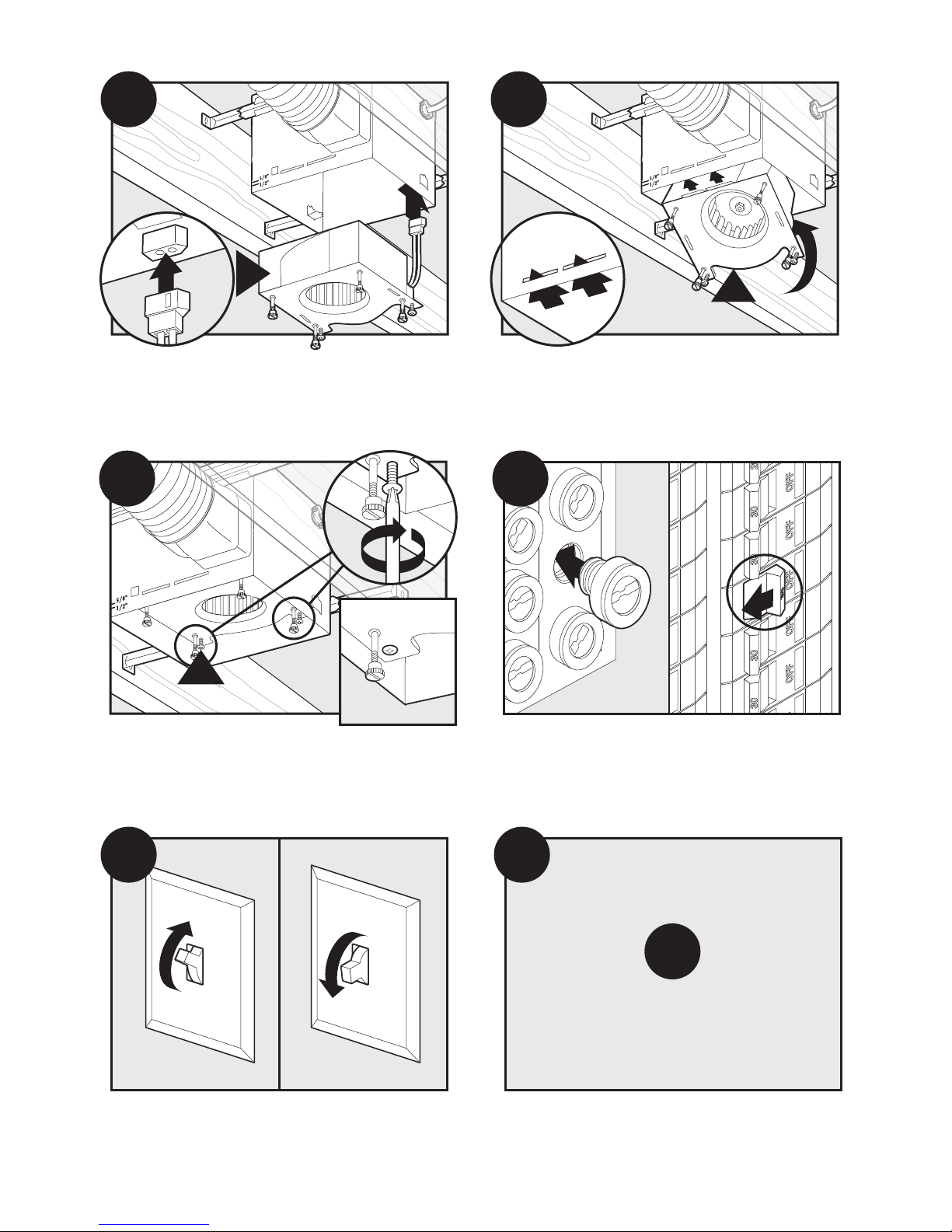

Connect wiring harness. DO NOT ALLOW THE MOTOR TO

0000

A17

0000

H

A18

ON

OF

F

A21

A22

E1

Go to step

on page 17

to attach grille.

HANG FROM THE WIRING HARNESS.

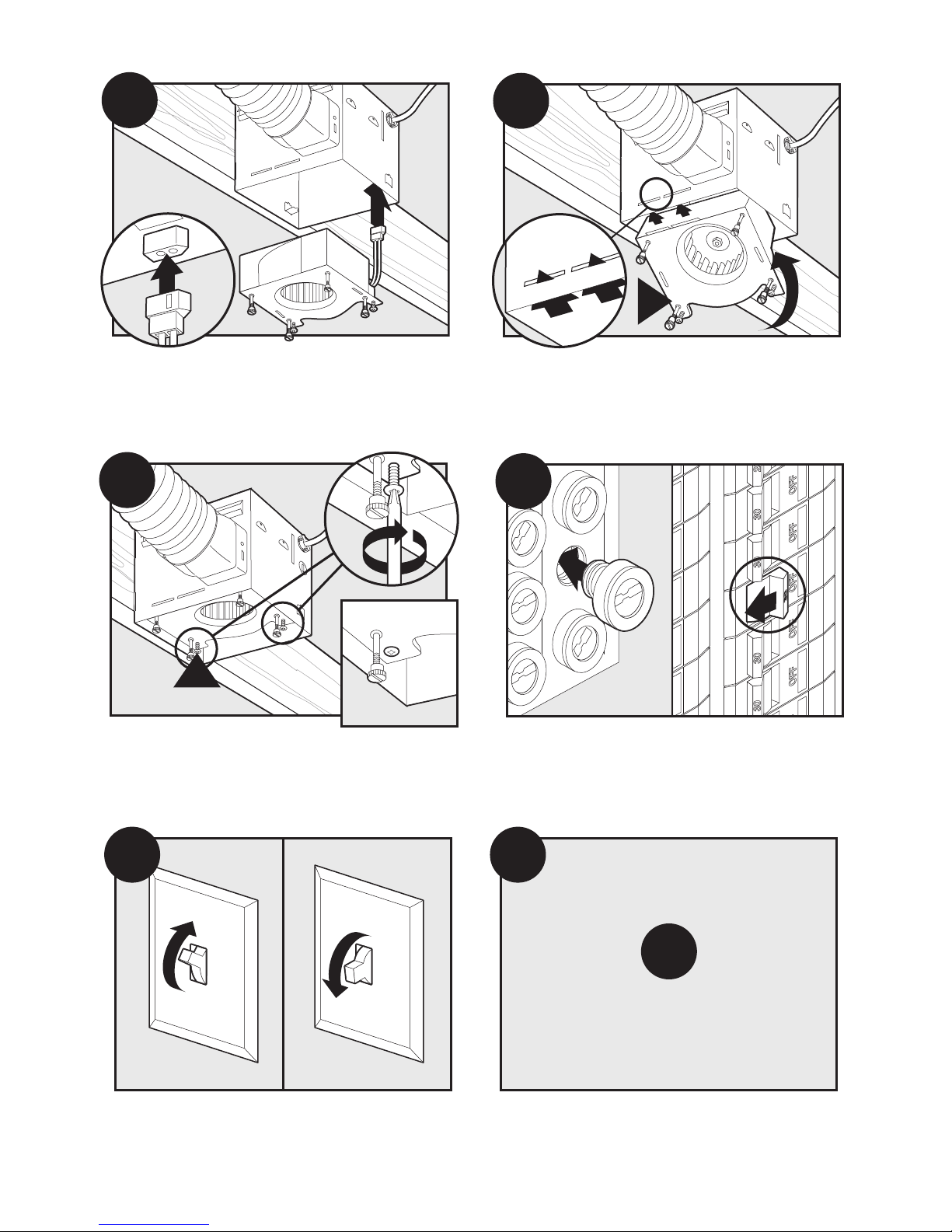

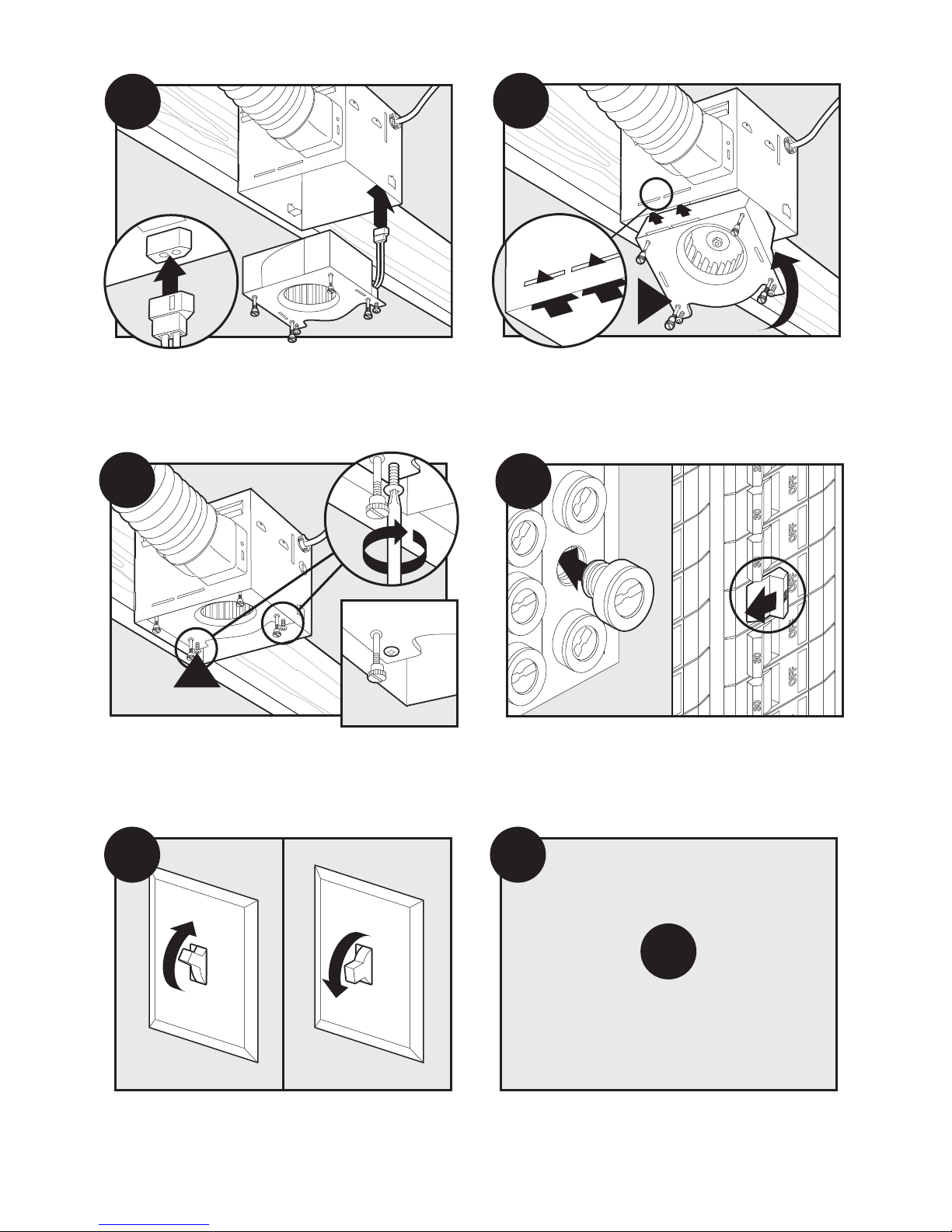

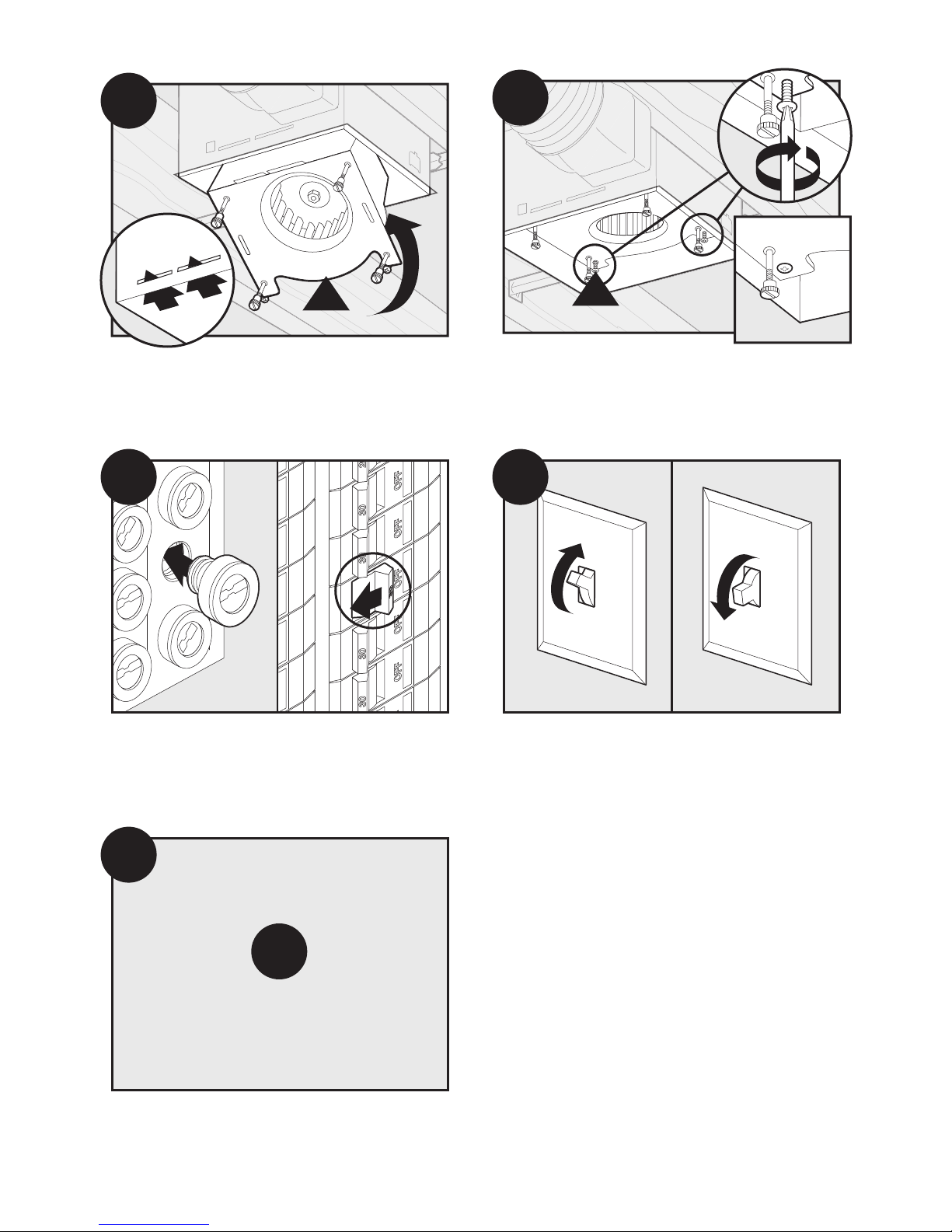

Reinstall the motor by inserting the tabs and pushing up

into position. Make sure the wires are not pinched

between the motor and the housing.

Secure the motor by tightening the 2 screws.

Test the motor. If the motor does not run, check the plug

41943-01 1/13/2006

connection.

Turn on the power source.

7

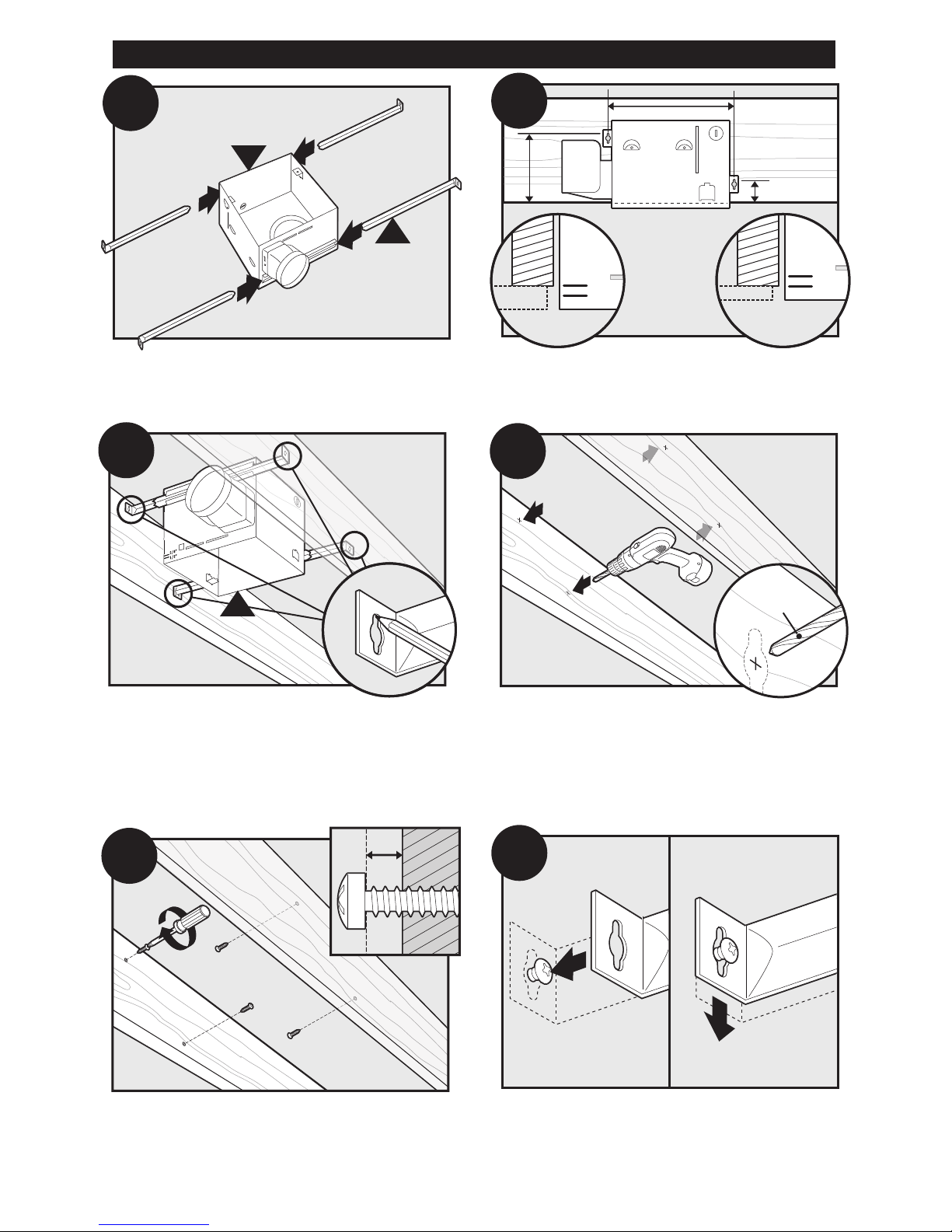

New Construction – suspended between joists

B11

D

E

5/8
1/2

5/8
1/2

B12

1/8” bit

B14

B15

E

B13

B16

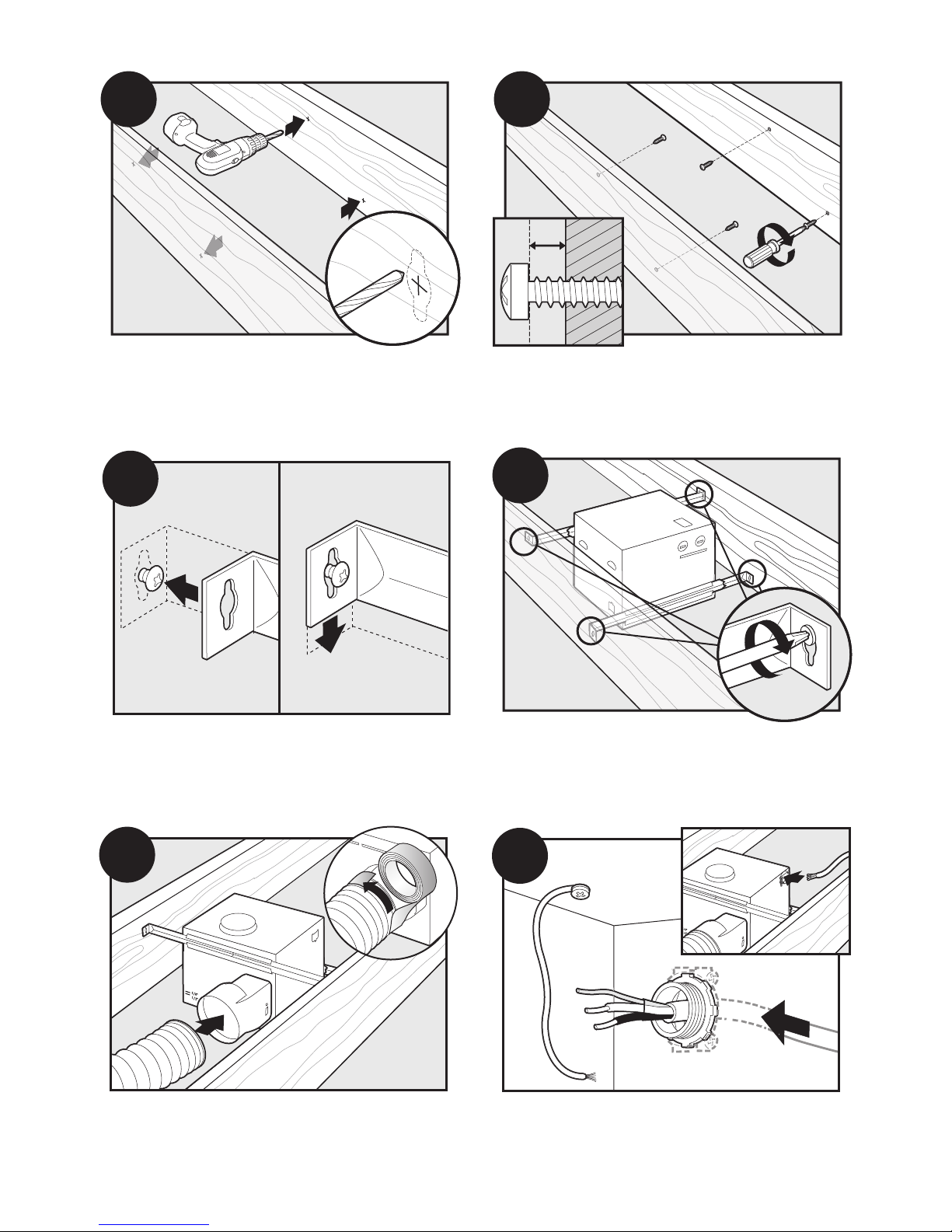

Slide the mounting rails into brackets.

Mark position of screws by using holes as a template.

Position the correct depth mark at the bottom edge of

the joist based on the thickness of your sheetrock.

Drill a hole in the center of each outline.

Insert screws, leaving space between the screw

head and the joist. Screws are not provided.

8

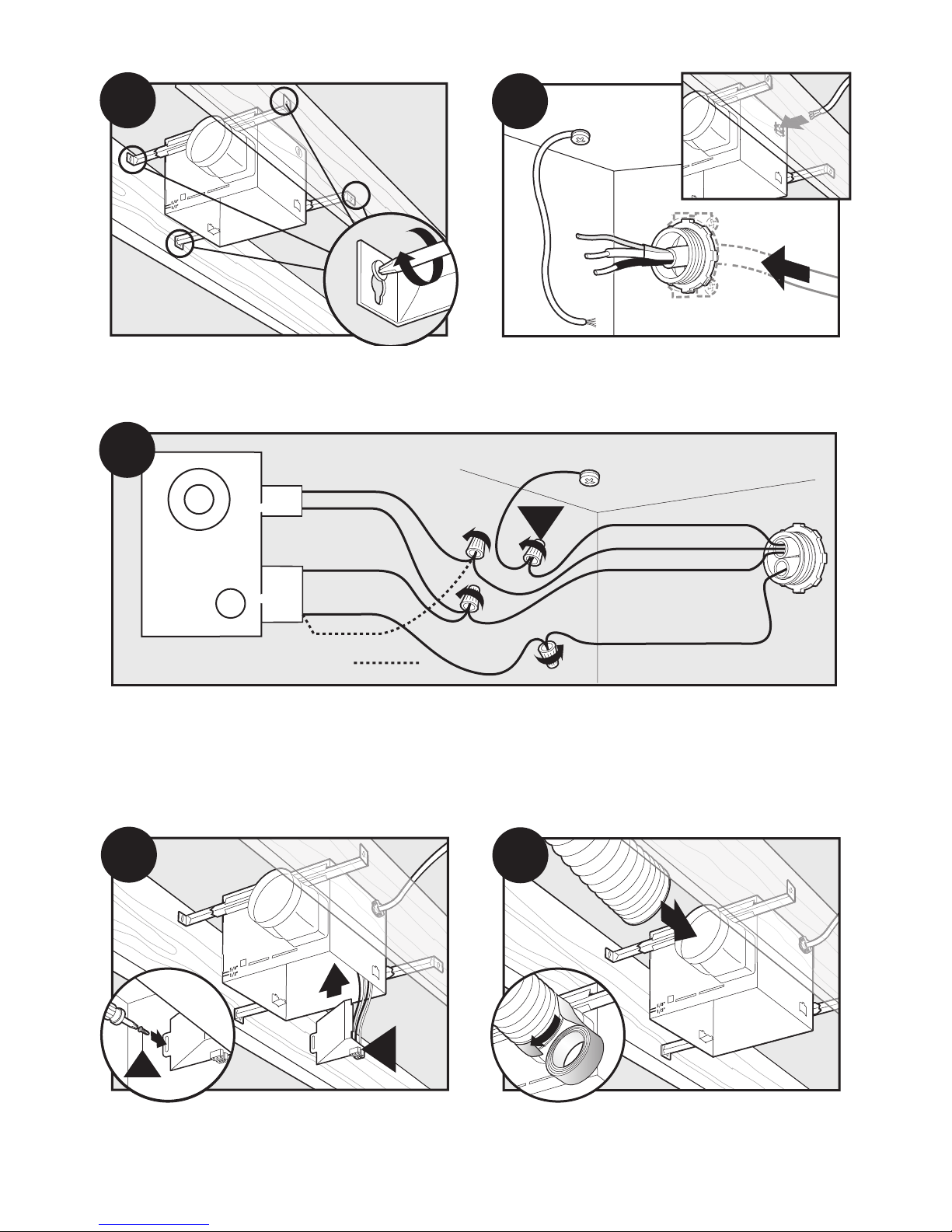

Attach the rails onto the screws.

41943-01 1/13/2006

Tighten screws.

B17

B18

A

3 Pin

2 Pin

Fan Motor

Light

Light

Green

Black

Black

White

Black

Black

White

White

Bare Copper

Ground

B19

Main Switch 1 (AC In)

Switch 2 (AC In)

*Option Fan & Main Light Together

*Option

B21

F

G

B20

Route wires through the strain relief.

Connect wires as shown.

Install the wiring cover plate. Make sure all wiring

41943-01 1/13/2006

connections are inside the box or under the

wiring cover plate.

Connect 4” duct and vent to the outside. Tape joints.

If ducting does not fit securely, an adapter may need

to be purchased.

9

B27

E1

Go to step

on page 17

to attach grille.

B22

H

Connect wiring harness. DO NOT ALLOW THE MOTOR TO

H

B23

B25

ON

OF

F

B26

B24

I

HANG FROM THE WIRING HARNESS.

Reinstall the motor by inserting the tabs and pushing up

into position. Make sure the wires are not pinched

between the motor and the housing.

Secure the motor by tightening the 2 screws.

Test the motor. If the motor does not run,

10

check the plug connection.

Turn on the power source.

41943-01 1/13/2006

EXISTING FAN

C11

C12

D

E

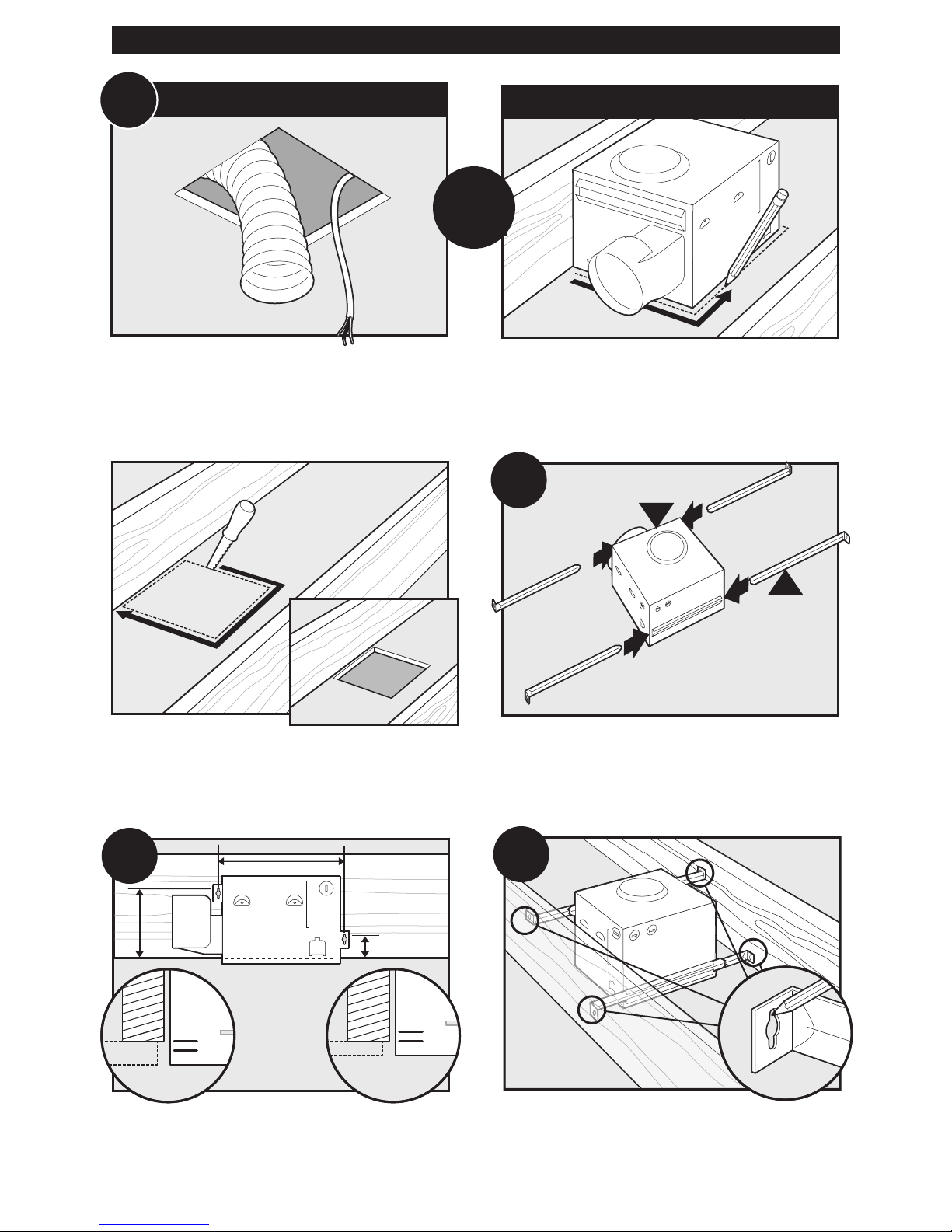

Existing Construction – accessible from above

NO EXISTING FAN

8”

8

1

/2

”

5/8
1/2

5/8
1/2

C13

C14

OR

Remove an existing fan and check to make sure the

opening is large enough to accommodate the new

motor housing (8”x 8 1/2”).

Cut out an opening for the housing.

Use the motor housing as a template to mark position.

Slide the mounting rails into brackets.

41943-01 1/13/2006

Position the correct depth mark at the bottom edge of the

joist based on the thickness of your sheetrock.

Mark position of screws by using holes as a template.

11

C17

C18

C19

C20

C15

C16

Drill a hole in the center of each outline. Insert screws, leaving space between the screw head

and the joist. Screws are not provided.

Attach the rails onto the screws. Tighten screws.

Connect 4” duct and vent to the outside. Tape joints.

If ducting does not fit securely, an adapter may

need to be purchased.

12

Route wires through the strain relief.

41943-01 1/13/2006

C21

A

3 Pin

2 Pin

Fan Motor

Light

Light

Green

Black

Black

White

Black

Black

White

White

Bare Copper

Ground

C22

Main Switch 1 (AC In)

Switch 2 (AC In)

*Option Fan & Main Light Together

*Option

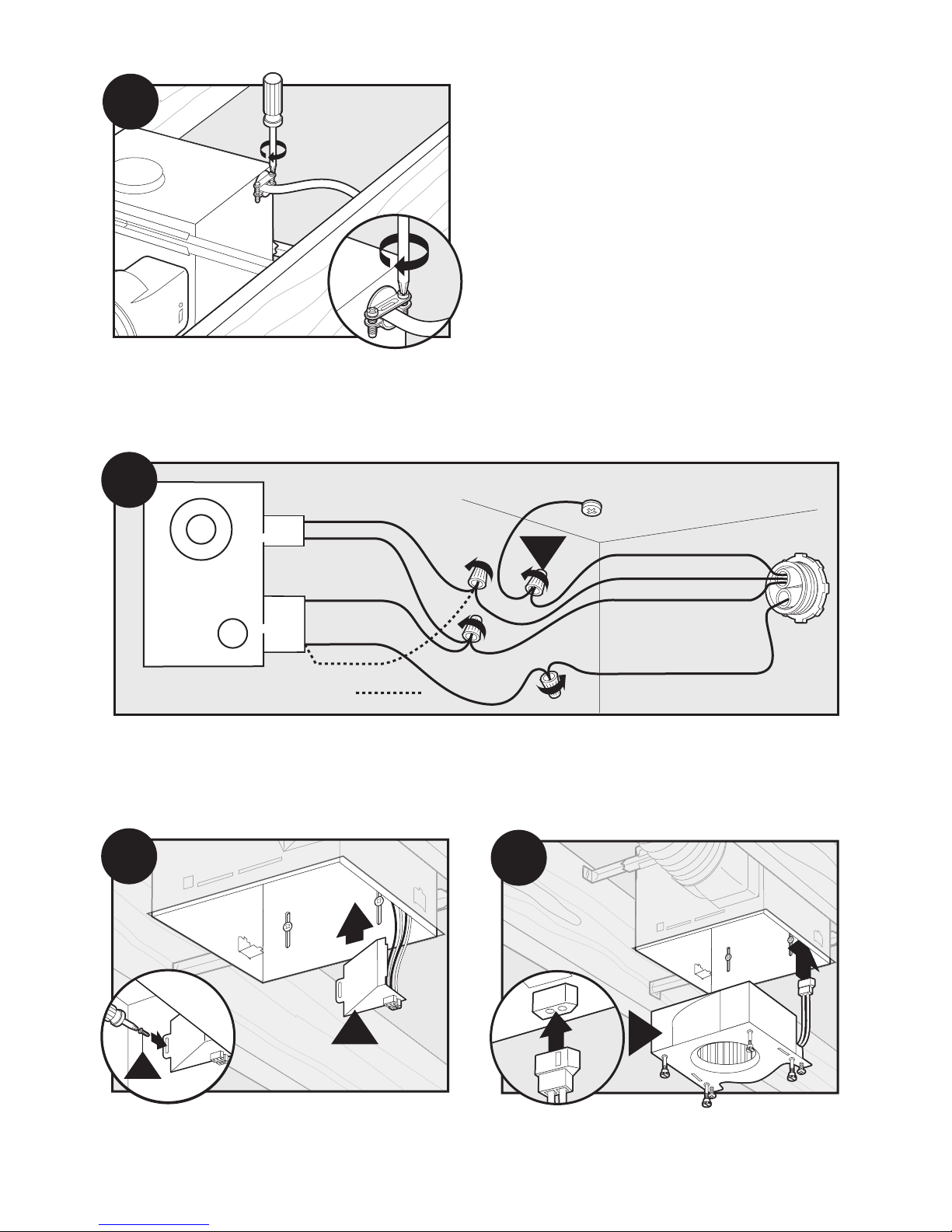

Tighten the strain relief screws.

C24

H

G

F

C23

Connect wires as shown.

41943-01 1/13/2006

Install the wiring cover plate. Make sure all wiring

connections are inside the box or under the

wiring cover plate.

Connect wiring harness. DO NOT ALLOW THE MOTOR TO

HANG FROM THE WIRING HARNESS.

13

C25

H

C26

I

C27

ON

OF

F

C28

Reinstall the motor by inserting the tabs and pushing up

C29

E1

Go to step

on page 17

to attach grille.

into position. Make sure the wires are not pinched

between the motor and the housing.

Secure the motor by tightening the 2 screws.

Turn on the power source.

14

Test the motor. If the motor does not run,

check the plug connection.

41943-01 1/13/2006

EXISTING FAN

D11

E

D12

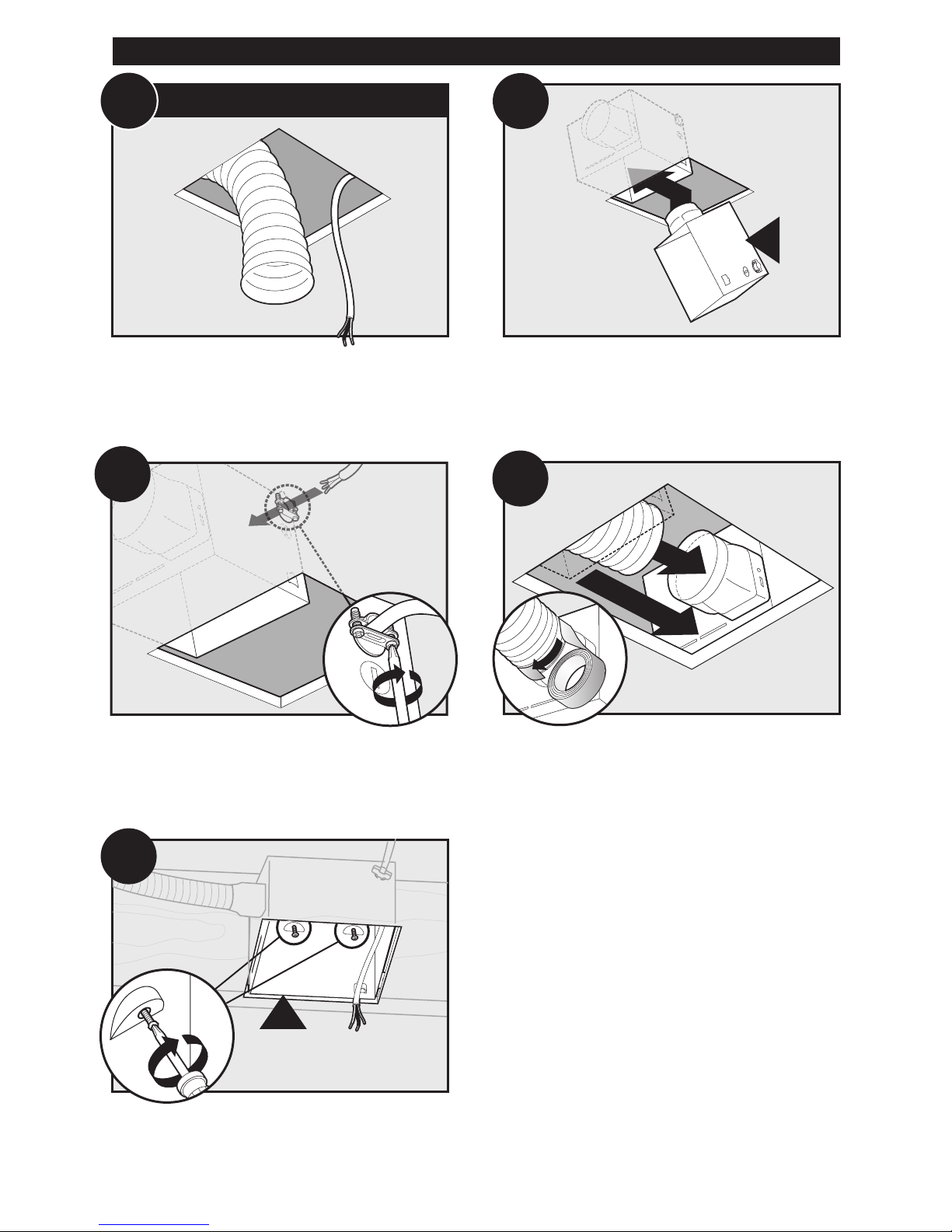

Existing Construction – accessible only from below

D13

2

1

D14

E

D15

Remove an existing fan and check to make sure the open-

ing is large enough to accommodate the new motor hous-

ing (8”x 8 1/2”).

Route wires through strain relief.

Move the housing into position above the ceiling

Attach existing ducting to duct connector. Tape joints.

If ducting does not fit securely,

an adapter may need to be purchased.

Screw pre-loaded screws into joist or framing.

41943-01 1/13/2006

15

A

3 Pin

2 Pin

Fan Motor

Light

Light

Green

Black

Black

White

Black

Black

White

White

Bare Copper

Ground

D16

Main Switch 1 (AC In)

Switch 2 (AC In)

*Option Fan & Main Light Together

*Option

H

D18

H

D19

D20

I

Connect wires as shown.

F

D17

G

Install the wiring cover plate. Make sure all wiring

connections are inside the box or under

the wiring cover plate.

Reinstall the motor by inserting the tabs and pushing up

into position. Make sure the wires are not pinched between

16

the motor and the housing.

Connect wiring harness. DO NOT ALLOW THE MOTOR TO

HANG FROM THE WIRING HARNESS.

Secure the motor by tightening the 2 screws.

41943-01 1/13/2006

ON

OF

F

D22

D23

E1

Go to step

on page 17

to attach grille.

D21

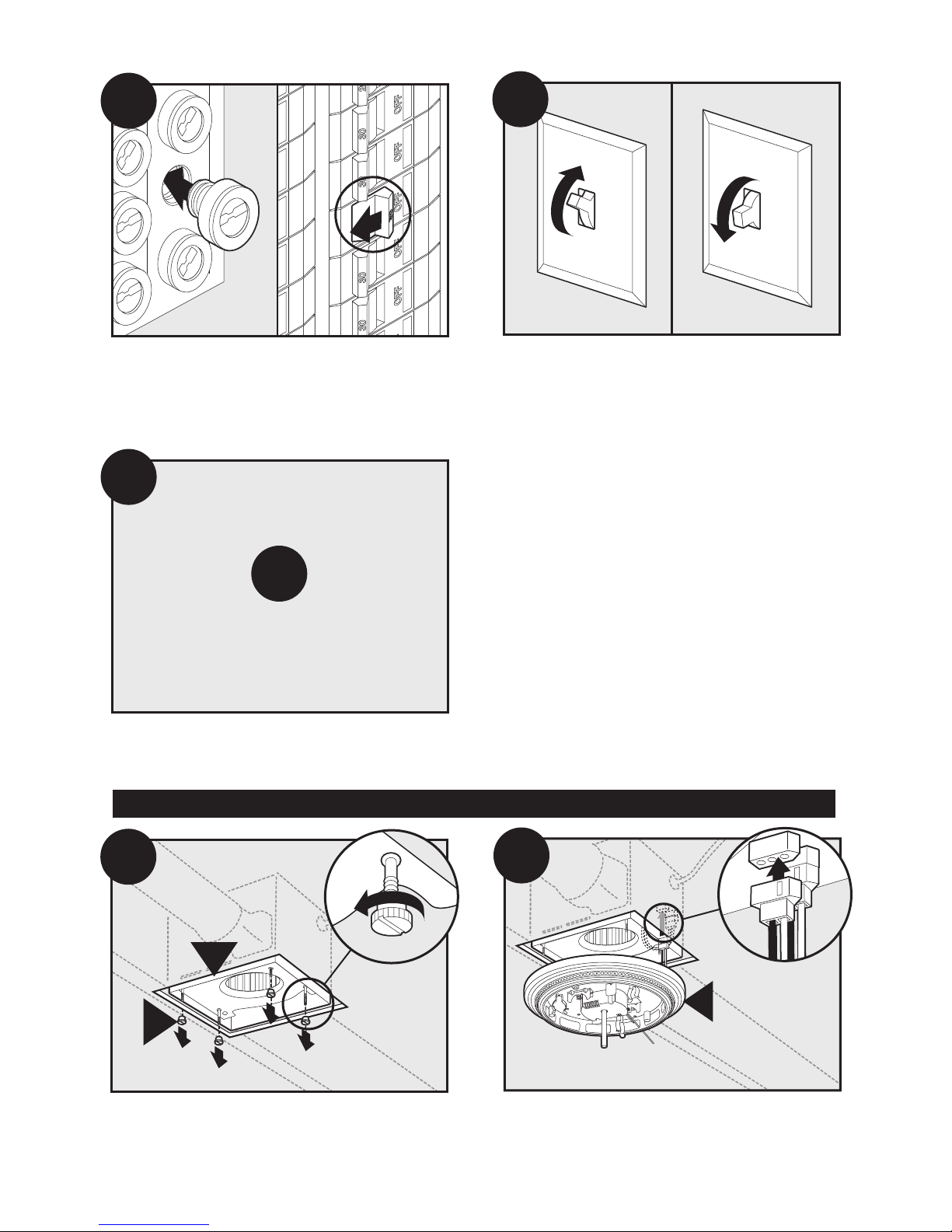

Turn on the power source.

K

E

E1

J

E2

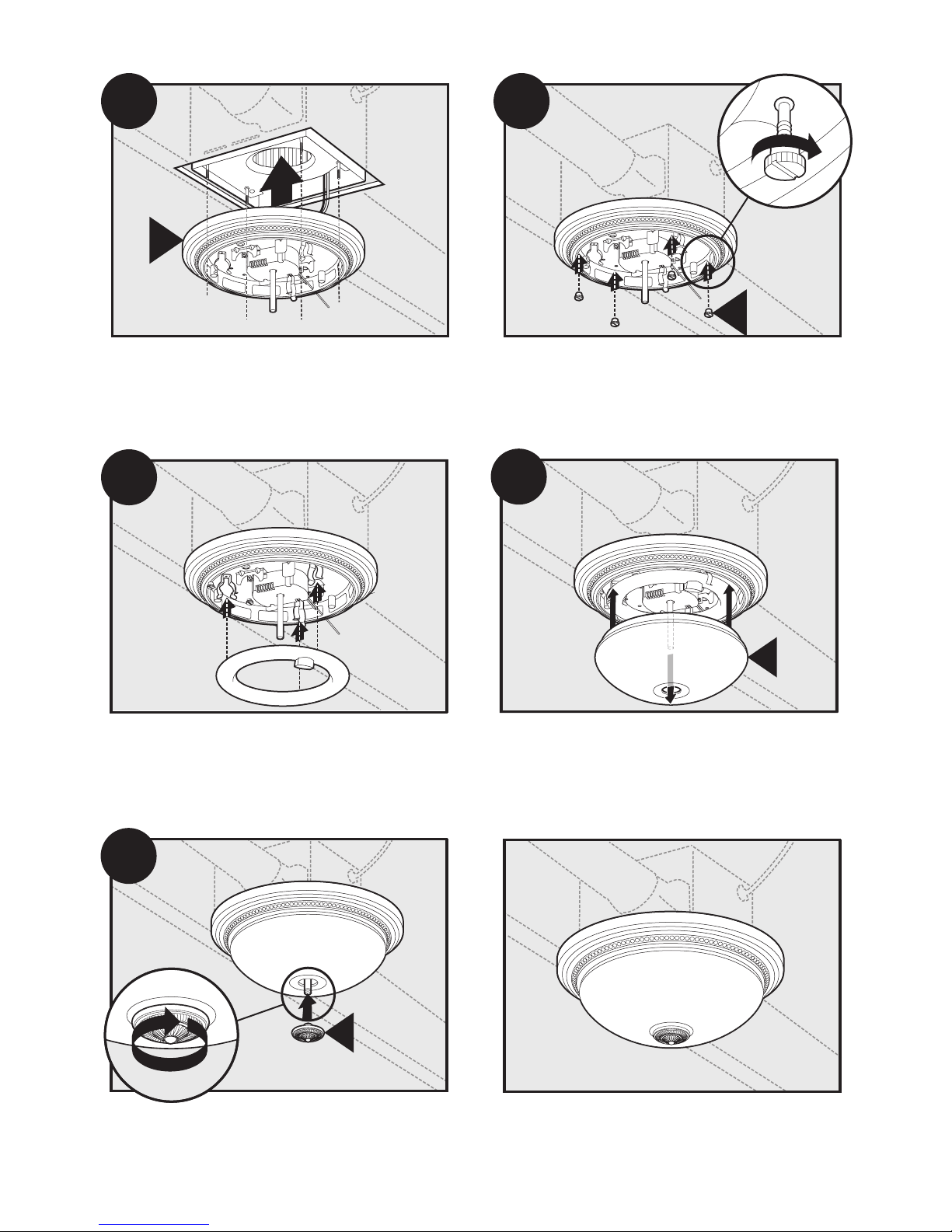

Attaching the Grille

Test the motor. If the motor does not run, check the plug

connection.

Remove the thumbscrews. Connect wiring harness. DO NOT ALLOW THE FIXTURE TO

41943-01 1/13/2006

HANG FROM THE WIRING HARNESS.

17

E7

M

E5

E6

L

K

E4

Align posts A, B, C and D (stamped into motor housing) with

J

E3

posts A, B, C and D (stamped into light fixture). Slide light

fixture over posts.

Attach thumbscrews.

WARNING: To reduce the risk of electrical shock,

all 4 thumbscrews MUST be properly installed.

Align glass dome and push up.Install fluorescent bulb (Included).

Screw finial into position.

18

41943-01 1/13/2006

Trouble Shooting

Problem: Fan does not come on.

Solution:

• Hunter Fan Bath Ventilators are extremely quiet. To confirm that the fan is running, place your hand near the vents to
feel the air movement.

• Turn power on, replace fuse, or reset breaker.

• Check all plug connections to be sure they are secure.

• Check the wiring to make sure it matches the wiring diagram.

Problem: Light does not come on.

Solution:

• Replace the light bulb with a new bulb.

• Turn power on, replace fuse, or reset breaker.

• Check all plug connections to be sure they are secure.

• Check the wiring to make sure it matches the wiring diagram.

Problem: Fan is noisy.

Solution:

• Check and tighten all fasteners.

• Check the glass to make sure it is secure.

• Check the flapper to make sure it moves freely.

If you need parts or service assistance, please call 888-830-1326 or visit us at our WEB site at http://www.hunterfan.com.

41943-01 1/13/2006

19

Warranty

Hunter Fan Company
Bath Exhaust Fan
LIMITED WARRANTY

Hunter Fan Company makes the following limited warranty to the original user or consumer purchaser of this Hunter bath
exhaust fan:

If any part of your Hunter bath exhaust fan (except for glass fixtures and light bulbs) fails at any time within one year after the date
of sale to you due to a defect in material or workmanship, we will repair or, at our option, replace the defective part free of charge
for parts and labor performed at our nearest service center or at our Service Department in Memphis, Tennessee. After this one-year
period, you will be responsible for all parts and labor costs for repairs on the bath exhaust fan except for motor repairs as
provided below.

If your Hunter bath exhaust fan motor fails at any time within five years after the date of sale to you due to a defect in material or
workmanship, labor and materials to repair the defect will be provided free of charge at our nearest service center or our Service
Department in Memphis, Tennessee. If no replacement part can be provided, we will, at our option, either refund the actual purchase
price of your bath exhaust fan or provide a replacement free of charge. After this five-year period, you will be responsible for all parts
and labor costs for repairs on all parts of the bath exhaust fan.

IF THE ORIGINAL USER OR CONSUMER PURCHASER CEASES TO OWN THE FAN, THIS WARRANTY AND ANY IMPLIED WARRANTY WHICH
THEN REMAINS IN EFFECT, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE, ARE VOIDED. NO WARRANTY, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY OF MERCHANTABILITY OR
FITNESS FOR A PARTICULAR PURPOSE, IS MADE IN RESPECT OF GLASS FIXTURES OR LIGHT BULBS OR THE FINISH ON ANY METAL
PORTION OF THE BATH EXHAUST FAN.

THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES. THE DURATION OF ANY IMPLIED WARRANTY, INCLUDING, BUT NOT
LIMITED TO, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, IN RESPECT TO ANY HUNTER
FAN BATH EXHAUST FAN MOTOR OR OTHER FAN PART, IS EXPRESSLY LIMITED TO THE PERIOD OF THE EXPRESS WARRANTY SET FORTH
ABOVE FOR SUCH MOTORS OR OTHER PARTS.

This warranty is voided if your Hunter bath exhaust fan is not purchased and installed in the U.S.A. This warranty excludes and does
not cover defects, malfunctions or failures of any Hunter bath exhaust fan which were caused by repairs by persons not authorized by
us, use of parts or accessories not authorized by us, mishandling, improper installation, modifications or damage to the Hunter bath
exhaust fan while in your possession, or unreasonable use, including failure to provide reasonable and necessary maintenance.

To obtain servicing, contact the nearest Hunter authorized service center of the Hunter Fan Company Service Department, 2500
Frisco Avenue, Memphis, Tennessee 38114. Please contact us before shipping your bath exhaust fan to us. If we authorize you to
ship it to us, you will be responsible for all insurance and freight or other transportation charges to our factory or service center. We
will return your Hunter bath exhaust fan freight prepaid. Your Hunter bath exhaust fan should be properly packed to avoid damage in
transit since we will not be responsible for any such damage. Proof of purchase is required when requesting warranty service. The
purchaser must present the sales receipt or other document that establishes proof of purchase.

IN NO EVENT SHALL HUNTER FAN COMPANY BE LIABLE FOR CONSEQUENTIAL OR INCIDENTAL DAMAGES.

SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS OR THE EXCLUSION OR LIMITATION OF
INCIDENTAL OR CONSEQUENTIAL DAMAGES SO THE ABOVE LIMITATION OR EXCLUSIONS MAY NOT APPLY TO YOU.

THE WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE

.

2500 Frisco Avenue, Memphis, Tennessee 38114

Printed in China

41943-01 1/13/2006

DESDE

G u í a d e i n s t a l a c i ó n

Ventilador para baño 82007 Wellesley con luz

LEA y CONSERVE ESTAS INSTRUCCIONES

41943-02 1/13/2006

A D V E R T E N C I A

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA O LESIONES, OBSERVE LO SIGUIENTE:

1. Utilice esta unidad sólo de la manera indicada por el fabricante.
Si tiene alguna pregunta, contacte con el fabricante en el
teléfono o la dirección indicados en la garantía.

2. Antes de instalar, dar servicio o limpiar la unidad, desco­necte la alimentación eléctrica apagando los interruptores
automáticos que alimentan la caja de salida y al interruptor
de pared respectivo. Si no puede bloquear los interruptores
automáticos en la posición de apagado, fije firmemente una
forma destacada de advertencia, como una etiqueta de
seguridad, en el tablero de servicio.

3. Los trabajos de instalación y cableado eléctrico deben ser
realizados por personas calificadas de acuerdo con todos los
códigos y las normas aplicables, incluyendo los códigos y

normas de construcción contra incendio.

4. Se necesita aire suficiente para una combustión adecuada y

para evacuar los gases por el tubo de la chimenea de equipo
que quema combustible a fin de evitar el flujo inverso. Siga
las pautas del fabricante del equipo de calefacción y las

tc.Retire las cubiertas de las puntas de tornillo precargadas.

PRECAUCIÓN

normas de seguridad, como las de la Asociación Nacional de
Protección contra Incendios (NFPA), la Asociación de Ingenieros
Americanos en Calefacción y Aire acondicionado (ASHRAE), y
los códigos locales.

5. Al cortar o taladrar en paredes o techo, no dañe el cableado
eléctrico u otros servicios no visibles.

6. Los ventiladores canalizados siempre deben descargar al aire
libre. Mantenga los ductos tan cortos y rectos como sea posible.

7. Aceptable para uso sobre una bañera o ducha si se conecta

en un circuito derivado protegido por un interruptor
automático de falla a tierra (GFCI).

8. Instale el ventilador por lo menos a 5 pies (1.52 m) por

encima del piso.

9. Nunca coloque un interruptor donde pueda ser alcanzado
desde una tina o una ducha.

10. Esta unidad debe ponerse a tierra.

ADVERTENCIA

1. Sólo para uso de ventilación general. No lo utilice para
ventilar ambientes con materiales peligrosos o explosivos.

2. Para evitar daños a los rodamientos del motor e impulsores
ruidosos o desbalanceados, mantenga la unidad de
potencia lejos de la aplicación de aerosol para paneles
de yeso (drywall), polvo de la construcción, etc.

3. NO instale este producto en una pared. Este producto
está diseñado para instalarse en techos con una
inclinación de hasta 12/12 (45º). La red de ductos debe
dirigirse hacia arriba.

4. Vea más información y los requisitos en la etiqueta de

especificación del producto.

DESCONECTE LA

ALIMENTACIÓN

ELÉCTRICA Y

CIERRE EL PANEL

DE SERVICIO

ANTES DE DAR

MANTENIMIENTO

A LA UNIDAD

MANTENIMIENTO PREVENTIVO

Un ventilador limpio proporciona mejor servicio. Desconecte la alimentación y limpie el ventilador como se indica a continuación.

PARA LIMPIAR LA REJILLA: Use un detergente suave, como líquido para lavado de platos, y un paño suave. NO emplee paños
abrasivos, almohadillas de lana de acero ni polvos para fregar.

PARA LIMPIAR EL CONJUNTO DEL VENTILADOR:
Desconecte el cordón del motor de la toma de corriente. Para retirar la placa del motor, encuentre la pestaña en la
placa (ubicada junto a la toma de corriente). Levante la pestaña posterior de la placa del motor mientras empuja
hacia afuera en el lado del alojamiento o introduzca un destornillador en la ranura del alojamiento (junto a la pestaña)
y gire el destornillador. Suavemente aspire el ventilador, el motor y el interior del alojamiento.

LAS PARTES METÁLICAS ELÉCTRICAS NUNCA DEBEN SUMERGIRSE EN AGUA.

MANTENIMIENTO

El motor está lubricado permanentemente y no necesita ser engrasado. Si los rodamientos del motor hacen ruidos excesivos
o inusuales, reemplace el motor con el motor de servicio exacto. Debe reemplazar el impulsor al mismo tiempo.

2

41943-02 1/13/2006 41943-02 1/13/2006

x2

D

E

F

G

H

I

J

K

L

x4

Conector de cable de 3/8”

*

*

*

Nota:

Nota: Debe estar instalado el
manguito de alivio de tensión del
cable. No incluido.

A

B

C

95044-01-000

95029-01-000

75191-01-000

03242-07-133

95491-01-000

74508-03-133

96649-01-444

75184-01-133

85811-03-000

M

75733-01-216

Tornillos adicionales

x2

I

1

Verifique todos los

2

E

I

componentes. Si están dañados,

llame al 1-888-830-1326

para un reemplazo.

Antes de la instalación

Herramientas necesarias (no suministradas)

Tiempo estimado de ensamblaje: entre 30 y 60 minutos

NOTA: Retire todo el material de embalaje antes de la instalación.

Apague la fuente de alimentación.

41943-02 1/13/2006

Afloje los tornillos.

3

5

4

7

G

8

F

Retire el motor/soplador del alojamiento.

3

H

E

6

Retire el material de embalaje.

Retire las cubiertas de las puntas de tornillo precargadas.

Retire el tornillo de la cubierta del cableado.

4

Retire las puntas de tornillo precargadas hasta que estén a

nivel con el lado del alojamiento.

Retire la cubierta del cableado.

41943-02 1/13/2006 41943-02 1/13/2006

9

E

Expulse el primer tapón metálico de acceso del cableado.

10

B

C

A11

E

5/8
1/2

5/8
1/2

A12

Utilice el segundo si es necesario.

Inserte el alivio de tensión (no se incluye) en la caja y sujé-

telo firmemente con una arandela.

Escoja la opción de instalación

Para construcción nueva – fijación a la viga, vaya al paso A11, página 5

Para construcción nueva - suspendido entre vigas, vaya al paso B11, página 8

Para construcción existente - accesible desde arriba, vaya al paso C11, página 11

Para construcción existente - accesible sólo desde abajo, vaya al paso D11, página 15

Construcción nueva – fijación a la viga

Ubique la correcta marca de profundidad en el borde infe-

rior de la viga, según el espesor de su plancha de yeso.

41943-02 1/13/2006

Instale los tornillos precargados en la viga o el marco.

5

A

Motor del ventilador

Luz

Verde

Interruptor negro 2 (AC)

Interruptor negro principal 1 (AC)

Blanco

Negro Luz

Blanco

Blanco

Cobre desnudo

Tierra

A14

*Opción Ventilador y luz principal juntos

*Opción

Negro

3

pasadores

3

pasadores

2

pasadores

2

pasadores

A13

Tienda los cables a través del alivio de tension.

0

A16

A15

E

G

Conecte los alambres como se muestra.

6

Instale la placa de cubierta del cableado. Asegúrese que

todas las conexiones de cableado estén dentro de la caja o

debajo de la placa de cubierta del cableado.

Conecte un ducto de 4” y ventile hacia el exterior. Aplique

cinta a las uniones. Si el ducto no se ajusta firmemente,

puede ser necesario comprar un adaptado.

41943-02 1/13/2006 41943-02 1/13/2006

A19

I

A20

Conecte el mazo de cables. NO PERMITA QUE EL MOTOR

0000

A17

0000

H

A18

ENCENDIDO

AP

A

GADO

A21

A22

E1

Vaya al paso

en la página 17 para

fijar la rejilla.

CUELGUE DEL MAZO DE CABLES.

Vuelva a instalar el motor introduciendo las pestañas y

levantando a su posición. Asegúrese que los alambres no

se pellizquen entre el motor y el alojamiento.

Asegure el motor apretando los 2 tornillos.

41943-02 1/13/2006

Pruebe el motor. Si el motor no funciona, verifique la

conexión del enchufe.

Encienda la fuente de alimentación.

7

Construcción nueva – suspendido entre vigas

B11

D

E

5/8
1/2

5/8
1/2

B12

broca de

1/8 de pulg.

B14

B15

E

B13

B16

Deslice los rieles de montaje en los soportes.

Marque la posición de los tornillos utilizando los agujeros

como una plantilla.

Ubique la correcta marca de profundidad en el borde

inferior de la viga, según el espesor de su plancha de yeso.

Taladre un agujero en el centro de cada perfil.

Introduzca los tornillos, dejando espacio entre la cabeza del

tornillo y la viga. No se proporcionan los tornillos.

8

Fije los rieles con los tornillos.

41943-02 1/13/2006 41943-02 1/13/2006

Apriete los tornillos.

B17

B18

A

Motor del ventilador

Luz

Verde

Interruptor negro 2 (AC)

Interruptor negro principal 1 (AC)

Blanco

Negro Luz

Blanco

Blanco

Cobre desnudo

Tierra

B19

*Opción Ventilador y luz principal juntos

*Opción

Negro

3

pasadores

3

pasadores

2

pasadores

2

pasadores

B21

F

G

B20

Tienda los cables a través del alivio de tension.

Conecte los alambres como se muestra.

Instale la placa de cubierta del cableado. Asegúrese que

todas las conexiones de cableado estén dentro de la caja o

41943-02 1/13/2006

debajo de la placa de cubierta del cableado.

Conecte un ducto de 4” y ventile hacia el exterior. Aplique

cinta a las uniones. Si el ducto no se ajusta firmemente,

puede ser necesario comprar un adaptador.

9

B27

E1

Vaya al paso

en la página 17 para

fijar la rejilla.

B22

H

Conecte el mazo de cables. NO PERMITA QUE EL MOTOR

H

B23

B25

ENCENDIDO

AP

A

GADO

B26

B24

I

CUELGUE DEL MAZO DE CABLES.

Vuelva a instalar el motor introduciendo las pestañas y

levantando a su posición. Asegúrese que los alambres no

se pellizquen entre el motor y el alojamiento.

Asegure el motor apretando los 2 tornillos.

10

Pruebe el motor. Si el motor no funciona, verifique la

conexión del enchufe.

Encienda la fuente de alimentación.

41943-02 1/13/2006

VENTILADOR EXISTENTE

C11

C12

D

E

Construcción existente – accesible desde arriba

SIN VENTILADOR EXISTENTE

8”

8

1

/2

”

5/8
1/2

5/8
1/2

C13

C14

O

Retire el ventilador existente y asegúrese que la abertura

sea suficientemente grande para acomodar el alojamiento

del motor nuevo (8” x 8.5”).

Recorte una abertura para el alojamiento.

Utilice el alojamiento del motor como una plantilla para

marcar la posición.

Deslice los rieles de montaje en los soportes.

41943-02 1/13/2006 41943-02 1/13/2006

Ubique la correcta marca de profundidad en el borde infe-

rior de la viga, según el espesor de su plancha de yeso.

Marque la posición de los tornillos utilizando los agujeros

como una plantilla.

11

C17

C18

C19

C20

C15

C16

Taladre un agujero en el centro de cada perfil. Introduzca los tornillos, dejando espacio entre la cabeza del

tornillo y la viga. No se proporcionan los tornillos.

Fije los rieles con los tornillos. Apriete los tornillos.

Conecte un ducto de 4” y ventile hacia el exterior. Aplique

cinta a las uniones. Si el ducto no se ajusta firmemente,

puede ser necesario comprar un adaptador.

12

Tienda los cables a través del alivio de tension.

41943-02 1/13/2006 41943-02 1/13/2006

C21

A

Motor del ventilador

Luz

Verde

Interruptor negro 2 (AC)

Interruptor negro principal 1 (AC)

Blanco

Negro Luz

Blanco

Blanco

Cobre desnudo

Tierra

C22

*Opción Ventilador y luz principal juntos

*Opción

Negro

3

pasadores

3

pasadores

2

pasadores

2

pasadores

Apriete los tornillos del aliviador de tensiones.

C24

H

G

F

C23

Conecte los alambres como se muestra.

todas las conexiones de cableado estén dentro de la caja o

41943-02 1/13/2006

Instale la placa de cubierta del cableado. Asegúrese que

debajo de la placa de cubierta del cableado.

Conecte el mazo de cables. NO PERMITA QUE EL MOTOR

CUELGUE DEL MAZO DE CABLES.

13

C25

H

C26

I

C27

ENCENDIDO

AP

A

GADO

C28

Vuelva a instalar el motor introduciendo las pestañas y

C29

E1

Vaya al paso

en la página 17 para

fijar la rejilla.

levantando a su posición. Asegúrese que los alambres no

se pellizquen entre el motor y el alojamiento.

Asegure el motor apretando los 2 tornillos.

Encienda la fuente de alimentación.

14

Pruebe el motor. Si el motor no funciona, verifique la

conexión del enchufe.

41943-02 1/13/2006

VENTILADOR EXISTENTE

D11

E

D12

Construcción existente – accesible sólo desde abajo

D13

2

1

D14

E

D15

Retire el ventilador existente y asegúrese que la abertura

sea suficientemente grande para acomodar el alojamiento

del motor nuevo (8” x 8.5”).

Tienda los cables a través del alivio de tension.

Mueva el alojamiento a su posición encima del techo.

Conecte el ducto existente con el conector de ducto.

Aplique cinta a las uniones. Si el ducto no se ajusta firme-

mente, puede ser necesario comprar un adaptador.

Instale los tornillos precargados en la viga o el marco.

41943-02 1/13/2006 41943-02 1/13/2006

15

A

Motor del ventilador

Luz

Verde

Interruptor negro 2 (AC)

Interruptor negro principal 1 (AC)

Blanco

Negro Luz

Blanco

Blanco

Cobre desnudo

Tierra

D16

*Opción Ventilador y luz principal juntos

*Opción

Negro

3

pasadores

3

pasadores

2

pasadores

2

pasadores

H

D18

H

D19

D20

I

Conecte los alambres como se muestra.

F

D17

G

Instale la placa de cubierta del cableado. Asegúrese que

todas las conexiones de cableado estén dentro de la caja o

debajo de la placa de cubierta del cableado.

levantando a su posición. Asegúrese que los alambres no se

16

Vuelva a instalar el motor introduciendo las pestañas y

pellizquen entre el motor y el alojamiento.

Conecte el mazo de cables. NO PERMITA QUE EL MOTOR

CUELGUE DEL MAZO DE CABLES.

Asegure el motor apretando los 2 tornillos.

41943-02 1/13/2006 41943-02 1/13/2006

ENCENDIDO

AP

A

GADO

D22

D23

E1

Vaya al paso

en la página 17 para

fijar la rejilla.

D21

Encienda la fuente de alimentación.

K

E

E1

J

E2

Fijación de la rejilla

Pruebe el motor. Si el motor no funciona, verifique la conex-

ión del enchufe.

Retire los tornillos de mano. Conecte el mazo de cables. NO PERMITA QUE EL MOTOR

41943-02 1/13/2006

CUELGUE DEL MAZO DE CABLES.

17

E7

M

E5

E6

L

K

E4

Alinee los postes A, B, C y D (estampados en la caja del mo-

J

E3

tor) con los postes A, B, C y D (estampados en el artefacto

de ilumunación). Deslice la lámpara sobre los postes.

Instale los tornillos de mano. ADVERTENCIA: Para reducir el

riesgo de descarga eléctrica, los 4 tornillos de mano DEBEN

instalarse apropiadamente.

Alinee el domo de vidrio y levante.Instale la lámpara fluorescente (incluida).

Enrosque la cubierta ornamental.

18

41943-02 1/13/2006 41943-02 1/13/2006

Solución de problemas

Problema: El ventilador no está operando.

Solución:

• Los ventiladores de baño Hunter son muy silenciosos. Para confirmar que el ventilador esté funcionando, coloque su
mano cerca de los conductos de ventilación para sentir el movimiento del aire.

• Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.

• Verifique todas las conexiones de los enchufes para asegurarse que estén firmes.

• Verifique el cableado para asegurarse que coincida con el diagrama de cableado.

Problema: La luz no funciona.

Solución:

• Reemplace la bombilla con una nueva.

• Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.

• Verifique todas las conexiones de los enchufes para asegurarse que estén firmes.

• Verifique el cableado para asegurarse que coincida con el diagrama de cableado.

Problema: El ventilador hace ruido.

Solución:

• Verifique y apriete todos los pernos y tornillos.

• Verifique la pantalla para asegurarse que esté firme.

• Verifique la válvula de retención para asegurarse que se mueva con libertad.

Si necesita repuestos o servicio, llame al 888-830-1326 o visite nuestro sitio web en http://www.hunterfan.com.

41943-02 1/13/2006

19

Garantía

Hunter Fan Company
Extractor de aire para baño
GARANTÍA LIMITADA

Hunter Fan Company establece la siguiente garantía limitada al usuario o comprador original de este Extractor de aire para baño Hunter:

Si alguna pieza de su Extractor de aire para baño Hunter (con excepción de las lámparas de vidrio y las bombillas) falla en cualquier
momento dentro de un año después de la fecha de compra debido a una falla de material o mano de obra, repararemos o, a nuestra
elección, reemplazaremos la pieza defectuosa sin costo de partes y mano de obra realizada en nuestro centro de reparaciones más
cercano o en nuestro Departamento de servicio en Memphis, Tennessee. Después de este período de un año, usted será responsable
de todos los costos de partes y mano de obra para reparaciones del Extractor de aire para baño, con excepción de reparaciones del
motor, como se estipula a continuación.

Si el motor de su Extractor de aire para baño Hunter falla en cualquier momento dentro de cinco años después de la fecha de compra
debido a una falla de material o mano de obra, la mano de obra y los materiales para reparar la falla serán proporcionados sin costo
en nuestro centro de reparaciones más cercano o en nuestro Departamento de servicio en Memphis, Tennessee. Si no puede pro­porcionarse alguna parte de reemplazo, a nuestra elección, le reembolsaremos el precio de compra real de su Extractor de aire para
baño o le proporcionamos uno de reemplazo sin costo. Después de este período de cinco años, usted será responsable de todos los
costos de partes y mano de obra para reparaciones de cualquier componente del Extractor de aire para baño.

SI EL USUARIO O COMPRADOR ORIGINAL DEJA DE POSEER EL EXTRACTOR DE AIRE, ESTA GARANTÍA Y CUALQUIER GARANTÍA
IMPLÍCITA QUE PERMANEZCA EN EFECTO, INCLUYENDO PERO SIN LIMITARSE A TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O
IDONEIDAD PARA UN PROPÓSITO PARTICULAR, QUEDA ANULADA. NO SE OFRECE NINGUNA GARANTÍA EXPRESA O IMPLÍCITA, INCLUY­ENDO CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, PARA LAS LÁMPARAS DE VIDRIO
O LAS BOMBILLAS O EL ACABADO EN CUALQUIER PARTE METÁLICA DEL EXTRACTOR DE AIRE PARA BAÑO.

ESTA GARANTÍA SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS. LA DURACIÓN DE TODA GARANTÍA IMPLÍCITA, INCLUYENDO PERO SIN
LIMITARSE A CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, CON RESPECTO DE
CUALQUIER MOTOR DE EXTRACTOR DE AIRE PARA BAÑO HUNTER U OTRA PARTE DEL VENTILADOR, ESTÁ EXPRESAMENTE LIMITADA AL
PERIODO DE LA GARANTIA EXPRESA ESTABLECIDA ANTERIORMENTE PARA DICHOS MOTORES U OTRAS PARTES.

Esta garantía es nula si su Extractor de aire para baño no se adquiere e instala en los EE.UU. Esta garantía excluye y no cubre defectos,
averías o fallas del Extractor de aire para baño Hunter que fueran ocasionados por reparaciones por parte de personas no autorizadas
por nosotros, por el uso de piezas o accesorios no autorizados por nosotros, por mal uso, modificaciones, o daños al Extractor de aire
para baño Hunter mientras esté en su posesión, o por un empleo no razonable, incluyendo la falta de suministrar un razonable y
necesario mantenimiento.

Para obtener servicio, contacte con el centro de servicio autorizado Hunter o con nuestro Departamento de servicio de Hunter Fan
Company, en 2500 Frisco Avenue, Memphis, Tennessee 38114. Le agradeceremos que se ponga en contacto con nosotros antes de
enviarnos su Extractor de aire para baño. Si le autorizamos a enviarlo, usted será responsable de todos los cargos de seguro y flete o
de otras cargas del transporte a nuestra planta o centro de reparaciones. Devolveremos su Extractor de aire para baño Hunter con el
flete prepagado. Su Extractor de aire para baño Hunter se debe embalar apropiadamente para evitar daños durante el tránsito ya que
no seremos responsables de dichos daños. Al solicitar un servicio de garantía, debe exhibir una prueba de su compra. El comprador
debe presentar el recibo de compra u otro documento que establezca la prueba de su compra.

EN NINGÚN CASO HUNTER FAN COMPANY SERÁ RESPONSABLE DE DAÑOS PERJUDICIALES O ACCESORIOS.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA O LA EXCLUSIÓN O LIMITACIÓN DE
DAÑOS ACCESORIOS O PERJUDICIALES, POR LO QUE LA LIMITACIÓN O EXCLUSIONES ANTES MENCIONADAS PUEDEN NO APLICARSE
A USTED.

LA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS, PERO USTED TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE
ESTADO A ESTADO.

2500 Frisco Avenue, Memphis, Tennessee 38114

Impreso en China

41943-02 1/13/2006
