HUMANTECHNIK A-2464-0 Operating Instructions

D
Bedienungsanleitung
Funk-Telefonsender akustisch
Seite 2
GB
NL
I
E
Operating Instructions
RF telephone transmitter acoustic
Mode d’emploi
Emetteur acoustic de téléphone radio lisa
Gebruiksaanwijzing
Draadloze acoestische telefoonzender
Istruzioni per l’uso
Radiotrasmettitore telefonico acustico
Instrucciones de servicio
Radioemisor telefónico acústico
Page 8
Page 14
Pagina 20
Pagina 26
Página 32

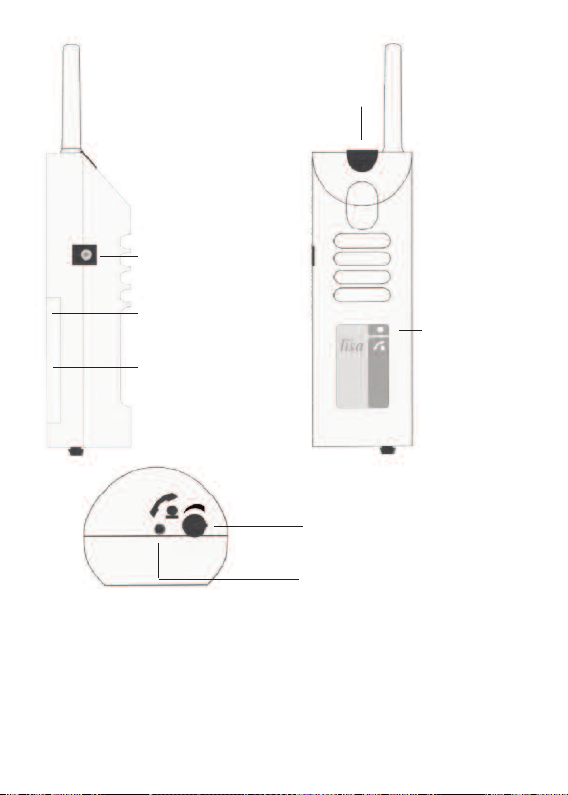

Netzteilbuchse
Personenruftaste
2 Deutsch
Kanalwahlschalter (im Batteriefach)
Batteriefach
Signalanzeige >>Senden<<
Drehschalter für die Einstellung der Mikrofonempfindlichkeit
Anschlussbuchse für das Mikrofon
Wi r begl ückwü nsche n Sie zum Erwerb Ihres Funk-Telefonsenders akustisch und hoffen, dass sie lange Zeit daran Freude haben. Bitte lesen Sie diese Bedienungs­anleitung aufmerksam durch, um die Anlage richtig in Betrieb nehmen zu können und mit allen Möglichkeiten des Systems vertraut zu werden.
Standard-Lieferumfang
Überprüfen Sie bitte, ob alle nachfol­gend aufgeführten Teile enthalten sind:
- lisa Funk-Telefonsender akustisch
- Mikrofonkabel, 1 m
- 9 V-Blockbatterie
- Bedienungsanleitung
- Garantiekarte Sollten Teile fehlen, wenden Sie sich bitte an den Fachhändler oder direkt an den Hersteller.
Funktionsprinzip
Eine Signalanlage besteht aus min­destens einem Sender und einem Empfänger. Der Fun k-Telefonsender akustisch nimmt über ein Mikrofon die Signale des Telefons auf und wandelt sie in Funkimpulse um. Diese Funki mpulse (868,35 MHz) we rden drahtlo s zum Empfänger übertragen.
Besonderheiten
Ein erkanntes Signal wird insgesamt 22 Sekunden lang ges endet . Dies erhöht Zuverlässigkeit und Reichweite.
Inbetriebnahme –

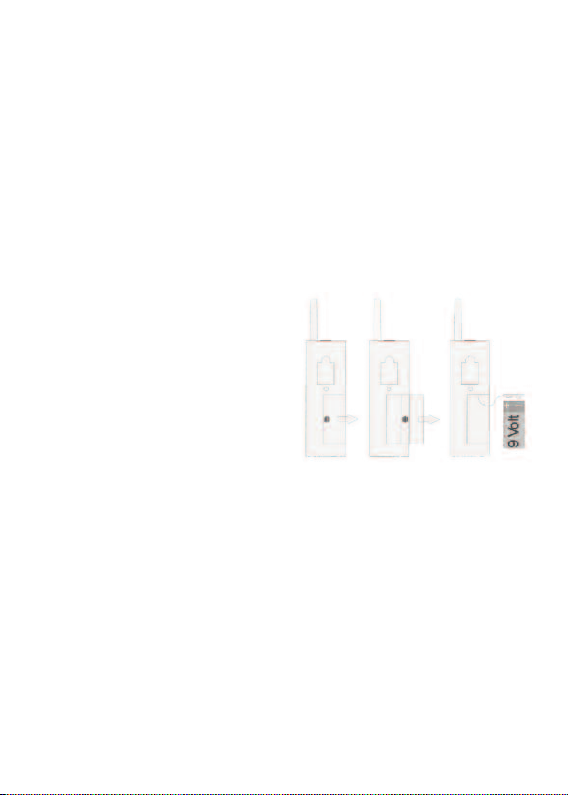

1. Einlegen der Batterie
Auf der Rückseite des Funk-Tele­fo nse nders ak ust isch befi nde t
sich ein Batteriefach. Öffnen Sie dieses, indem Sie mit dem Dau­men den Batteriefachdeckel vom Gerät nach rechts schieben. Ver­binden Sie eine 9 V-Blockbatterie mit dem Anschlussstecker, legen Sie die Batterie in die Aussparung und verschließen Sie das Gerät wieder. Beim Anschließe n der Batte rie kann es zu einer einmaligen Aus­lösung des Sendesignals kom­men.
2. Einstellen des richtigen Funk­kanals
Durch ein spezielles digitales Über­tragungsverfahren ist das fehler­freie Erkennen der Funks ignal e gewährleistet. Dieses Verfahren ermöglicht auch das Einstellen von 10 verschiedenen Funkkanälen.
Deutsch 3
Ab Werk ist der Funk-Telefonsender akustisch auf Kanal 0 eingestellt. Nur wenn in einem Haus Anlagen von verschiedenen Benutzern betrie­ben werden, müssen die Geräte der einzelnen Benutzer auf unterschied­liche Funkkanäle eingestellt werden. Den gewünschten Kanal stellen Sie ein, indem Sie den Kanalwahlschalter im oberen Bereich des Batteriefachs mit einem kleinen Schraubendreher auf die gewünschte Kanalnummer stellen. Alle Sender und Empfänger müssen auf den gleichen Kanal eingestellt sein.

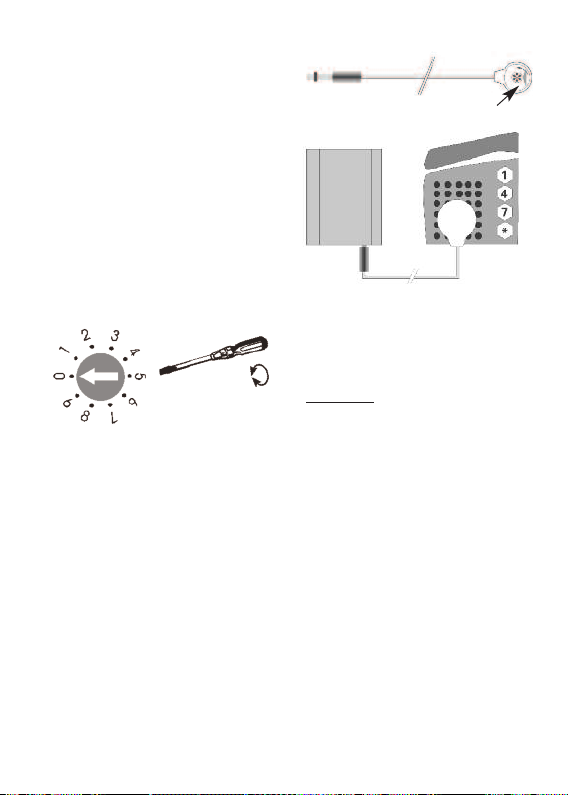

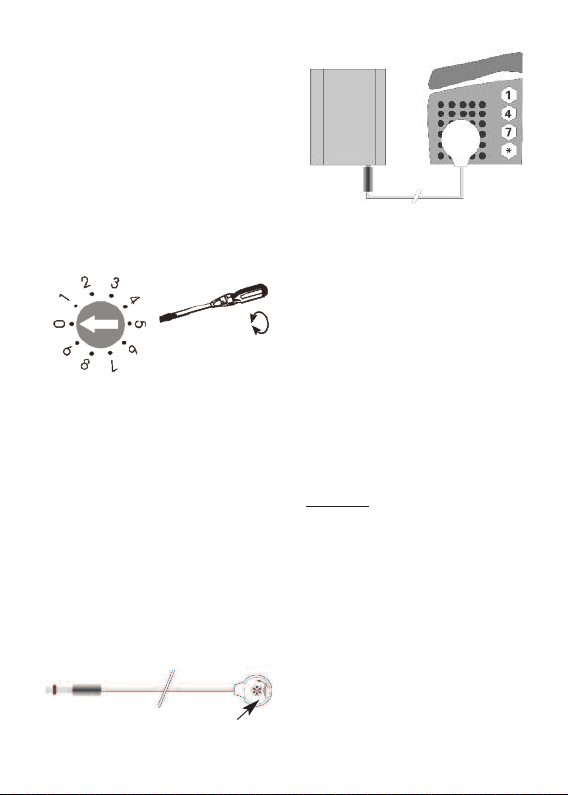

Abb.: Einstellen des Funkkanals
3. Installation des Mikrofonkabels
Kleben Sie das Mikrofon mit Hilfe des Kleberings auf die Schallaustrittsöff­nung Ihres Telefonapparates und stecken Sie das Mikrofonkabel in die Anschlussbuchse an der Unterseite des Funk-Telefonsenders akustisch. Ziehen Sie dazu die Schutzfolie des Kleberings auf dem Mikrofon ab. Für eine optimale Funktion des Sen­de rs sollte der Em pfindlic hkeits­Drehschalter so eingestellt werden, dass er sicher auf das Signal rea­giert.
Abb. Abziehen der Schutzfolie
Abb.: Einstecken des Mikrofonkabels und Festkleben des Mikrofons auf die Schallaustrittsöffnung des Telefons.
4. Einstellung der Empfindlichkeit
Stellen Sie den Klingelton Ihres Tele­fons auf maximale Lautstärke. Stellen Sie den Empfindlichkeitsreg­ler des Funk-Telefonsender akustisch auf die niedrigste Stufe (linker An­schlag). Aktivieren Sie das Telefonklingeln und erhöh en Sie schrit tweise die Empfindlichkeit des Senders (Regler nach rechts drehen) bis der Sender auf das Telefonklingeln reagiert.
Beachten Sie bitte:
Ein zu kräftiges Auflegen de s Telefo nhö re rs kann zum einmaligen Auslösen des Tele­fonsignals führen.
4 Deutsch
Personenruftaste
Durch Drücken der Personenruftaste am Fun k-Telefonsender akustisch wird bei jedem Empfänger, der auf den gleichen Kanal eingestellt ist wie der Sender, ein Signal ausgelöst. Sie erkennen dies am Aufleuchten der Signallampe für Per sonenruf. Damit können Personen in anderen Räumen gerufen werden. Außerdem kann mit dieser Taste die Funktion der Anlage auch ohne Anschluss des Mikrofonkabels zum Telefon überprüft werden.
Netzbetrieb
Sie können Ihren Funk-Telefonsender akustisch auch über ein als Sonder-
zubehör erhältliches Stecker netz­gerät (A-2992-0) benutzen. Um das Netzteil anzuschließen, stecken Sie den Stecker am Ende des Netzteilka­bels in die dafür vorgesehene Buch­se auf der linken Geräteseite. Anschließend stecken Sie das Netz­gerät in die normale 230 V Haus­haltssteckdose.
Funkreichweite
Die Reichweite der Funksignale des Senders ist auf 80 Meter unter opti­malen Bedingungen ausgelegt. Mögliche Ursachen für eine vermin­derte Reichweite können sein:
- Bebauung oder Vegetation
- Störstrahlungen von Bildschirmen und Mobiltelefonen. Diese können sogar ein Aussetzen des Empfän­gers auslösen.
- Der Abstand des Senders zu strah­le nrefl ekti e ren den Fläch en wie Böden und Wänden ist ungünstig gewählt, so dass sich Signalwelle und reflektierte Welle gegenseitig schwächen oder sogar auslöschen.
- Metallische Gegenstände verkür­zen die Reichweite durch metalli­sche Abschirmung.
- Besonders in städtischen Gebieten gibt es viele Strahlungsquellen, die das Ursprungssignal verfälschen können.
- Geräte mit ähnlichen Arbeitsfre­quenzen und geringem Abstand können sich ebenfalls gegenseitig stören.
Positionierung des Funksenders
Um eine möglichst große Reichweite des Funksenders zu erreichen, soll­ten Sie die nachfolgenden Hinweise zur Aufstellung beachten:
- Der Funksender sollte nicht in der Nähe von stark störstrahlungspro­duzierenden Geräten wie Fernse­hern, Monitoren oder Mobiltelefo­nen aufgestellt werden.
- Der Funksender sollte nicht auf metallischen Gegenständen posi­tioniert werden, da sonst die Funk­re ichw e ite durc h me t alli s che Abschirmung verkürzt wird.
Deutsch 5
Wartung und Pflege
Alle lisa Geräte sind wartungsfrei. Bei Verschmutzung sollten Sie das Gerät ge leg entl ich mit ei nem weiche n, angefeuchteten Tuch reinigen. Verwenden Sie niemals Alkohol, Ver­dü n ner od er an dere organ ische Lösungsmittel. lisa Geräte bitte nicht über längere Zeit direkter Sonneneinstrahlung aus­se t zen u n d dar ü ber h i naus vor großer Hitze, Feuchtigkeit oder star­ke r mech anis che r Erschütt eru ng schützen. Achtung: Das Gerät ist nicht gegen Spritzwasser geschützt. Stellen Sie keine mit Flüssigkeit gefüllten Gegen­stände, z.B. Vasen, auf das Gerät. Eb e nfal l s dü r fen keine offenen Brandquellen, wie z.B. brennende Kerzen, auf das Gerät gestellt wer­den.
Bitte achten Sie darauf, dass die Bat­terien keiner übermäßigen Wärme­quelle wie Sonneneinstrahlung, Feuer oder dergleichen ausgesetzt werden.
Garantie
Der Funk-Telefonsender akustisch weist eine hohe Betriebssicherheit au f . Soll ten tr otz sa chger echt e r Bedienung Störungen auftreten, set­zen Sie sich bitte mit Ihrem Fach­händler in Verbindung oder wenden Sie sich direkt an den Hersteller. Die Gar antielei stung umfasst die ko sten lose Rep arat ur sowie den kostenlosen Rückversand. Vorausset­zung dafür ist das Einsenden in der Originalverpackung, werfen Sie diese also nicht weg. Die Garantie verfällt bei Schäden, die durch unsachgemäße Behandlung oder Reparaturversuchen von nicht autorisierten Personen (Zerstörung des Gerätes iegels) herbeigeführt wurden. Garantiereparaturen werden nur bei Einsendung der ausgefüllten Garantiekarte und einer Kopie der Rechnung/Kassenbeleg des Fach­händlers durchgeführt.
Die Gerätenummer muss in jedem Fall mit angegeben werden.
Batterielebensdauer
Die Batterielebensdauer des Senders beträgt unter normalen Bedingungen (7 Sendevorgänge pro Tag) ca. 1 Jahr. Um den Batteriezu stand zu überprüfen, drücken Sie bitte die Pe r sone n ruft a ste des S e nder s . Leuchtet die Signalanzeige »Sen­den« des Senders nicht auf, muss die Batterie ausgetauscht werden!
6 Deutsch
Entsorgung von gebrauchten elektris che n und ele ktroni-
schen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Lä n dern m it e i nem s epara ten Sammelsystem für diese Geräte). Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als norma­ler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Pro­dukts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Um w elt und Gesun d heit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Prod ukts erhalten Sie v on Ihrer Gemeinde, den kommunalen En tsor gun gsbe trieben ode r dem Geschäft, in welchem Sie das Pro­dukt gekauft haben.
Technische Daten
Stromversorgung: 9 V-Blockbatterie
oder über Steckernetzteil (Sonderzubehör) Batterielebensdauer: ca. 1 Jahr Frequenz: 868,35 MHz Arbeitsbereich: 0° C – 40° C Höhe (mit Antenne): 147 mm (201 mm) Breite: 50 mm Tiefe: 41 mm Gewicht: 145 g
Dieses Produkt entspricht den Normen der Europäischen Union. EG Konformitätserklärungen können Sie bei Ihrem Fachhändler oder direkt beim Hersteller dieses Produkts erhalten.
Technische Änderungen vorbehalten.
Deutsch 7
Connection socket
Pager button
8 English
Channel selector
Battery compartment
»Send« signal LED
Dial switch for setting the micro­phone sensitivity
Microphone socket
Congratulations on purchasing your RF telephone transmitter acoustic. We hope it will give you many years of reassuring operation. Please read through these operating instructions carefully. They tell you how to set up the system correctly and explain all the system’s features to you.
Included in the standard package:
Please check if all following compo­nents are included:
- lisa RF telephone transmitter
acoustic
- Microphone cable, length 1 m
- 9 V block battery
- Operating Instructions
- Warranty card If any parts are missing please imme­diately contact your dealer or the manufacturer directly.
Functional principle
A signalling syste m consists of at least one transmitter and one receiver. The RF t elephone tr ansmitter acou- stic uses a microphone to pick up the signals from the telephone. It con­verts these signals into radio pulses (868.35 MHz) and transmits them to the recei ver with out the need for wires.
Special features
When a signal is detected, it is trans­mitted for a total of 22 seconds. This increases both the reliability and the range of the system.
Setting up the system –

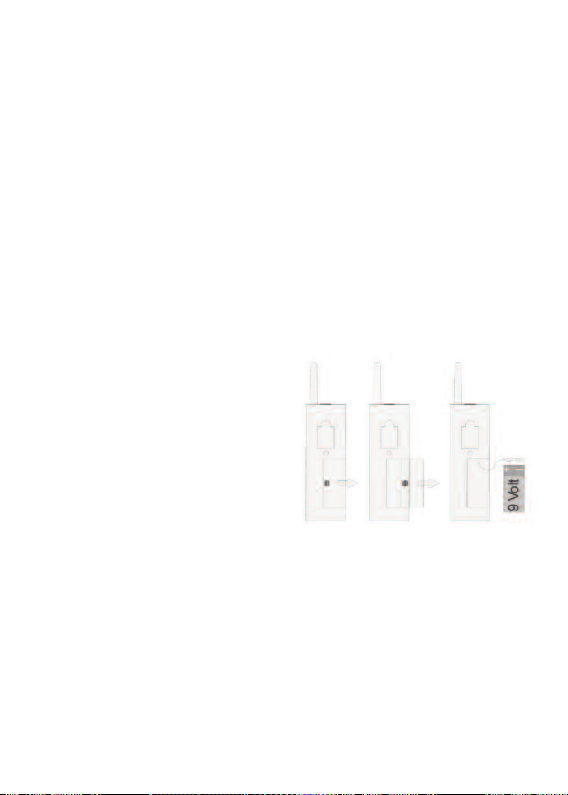

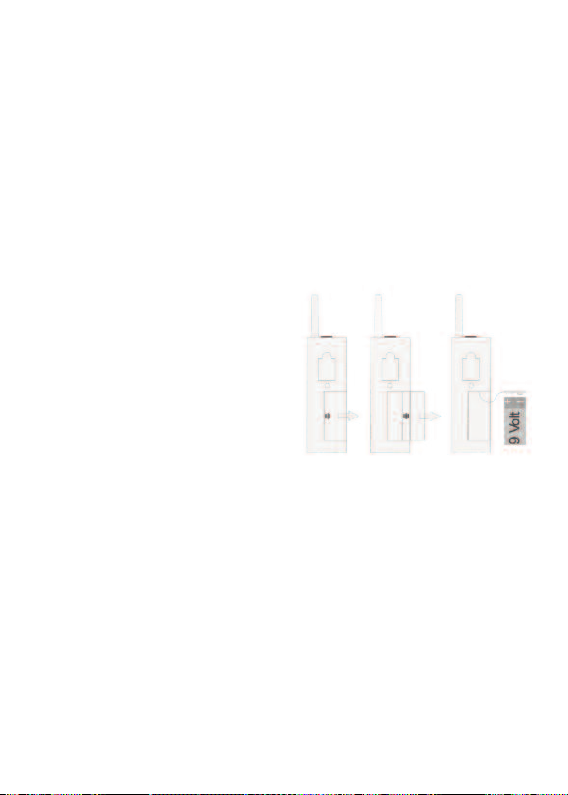

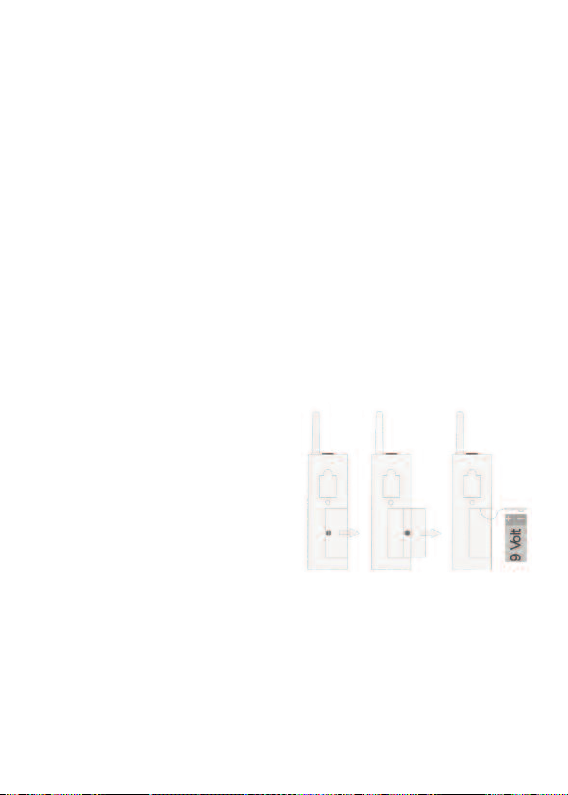

1. Inserting the battery
There is a battery compartment on the back of the RF telephone trans- mi tter acous tic. Ope n it by your thumb, with sliding the cover of the battery compartment to the right of the receiver. Connect a 9 V block battery to the connector plug, place the battery into the recess and close the receiver again. When the battery is connected, the receiving signals may be triggered once.
2. Setting the correct radio channel
A special digital transmission pro­cess ensures that the radio signals are picked up without errors. This process also makes it possible to set 10 different radio channels. When supplied from the factory, all
RF telephone tra nsmitters acoustic
are set to channel 0. It is only neces­sary to set units to other channels if you have several different users ope­rating units in the same building.
English 9
Set the required channel by using a small screwdriver to turn the channel sele ctor swi tch, whi ch is located towards the top of the battery com­partment, to the required channel number. All transmitters and receivers must be set to the same channel.

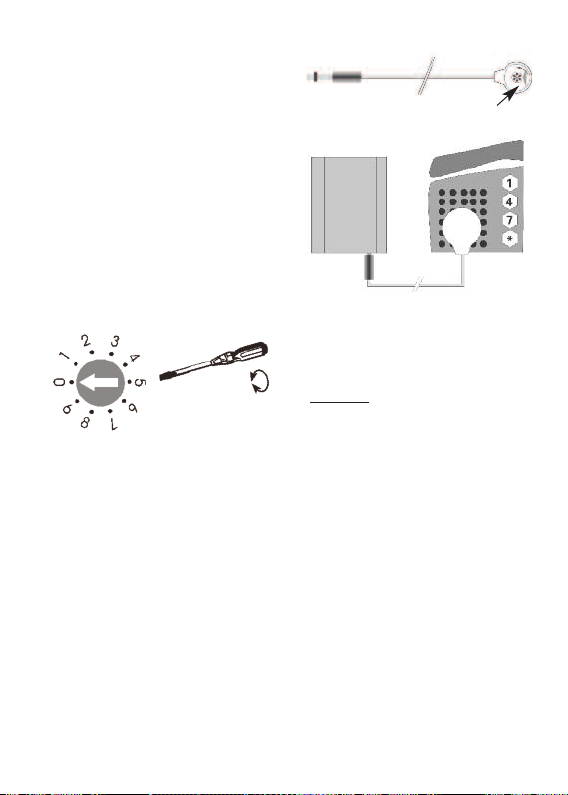

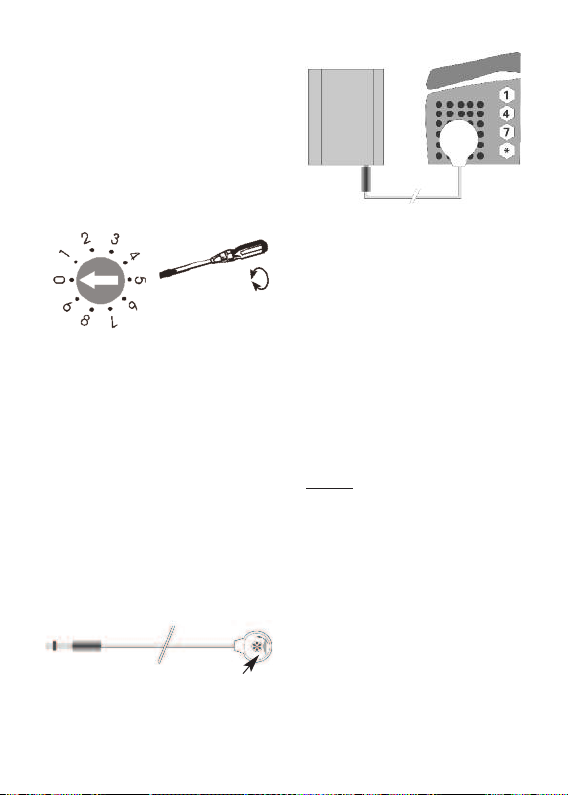

Fig. : Plugging in the microphone cable and sticking the microphone over the acoustic output cover of your doorbell.
Fig. setting the correct radio channel.
3. Installing the microphone cable
Use the adhesive ring to glue the microphone to the ringer cover of your telephone and plug the micro­phone cable into the connection jack on the bottom of the RF telephone transmitter acoustic. To do this, pull off the backing foil from the adhesive ring on the microphone.
For optimum function of the transmit­ter, its sensitivity dial switch must be set so the transmitter reliably res­ponds to the doorbell.
Pulling off the backing foil.
10 English
4. Setting the sensitivity
Set the ringer of your telephone to its maximum volume. Set the sensitivity of the RF telephone transmitter acou- stic to its lowest level (turn to the anticlockwise stop). Activate the telephone ringer and gradually increase the sensitivity of the transmitter (by turning the dial clockwise) until the transmitter reacts to the telephone ringing.
Please note:
It is possible that the telephone signal may be triggered once if you replace the telephone handset with too much force.
Call button
Pressing the call button on the RF telephone transmitter acoustic cau-
ses a signal to be triggered on every receiver which is set to the same radio channel as the transmitter. The call button lamp lights up to indi­cate this. This makes it possible to ca l l peop le who a re in d iff e ren t rooms. This button can also be used to check, if the system is working, even when the microphone is not connected.
Mains operation
You can also operate your RF tele­phone transmitter acoustic via the
plug-in power supply unit. To connect the PSU, insert the connector on the end of the PSU cable into the corre­sponding socket on the left-hand side of the device. Then plug the power supply unit into the normal 230 V socket in your house.
Radio range
The radio signals are designed to have a range of 80 meters under optimum conditions. The following conditions may result in a reduced range:
- Signal transmission through buil­ding structures or vegetation
- Interference from TVs, computer monitors and mobile phones. Under certain circumstances, this may prevent the receiver from func­tioning at all.
- Positioning of the transmitter at an unfavourable distance from surfa­ces which reflect radio waves, for example floors and walls. This may lead to the signal wave being weakened or even cancelled out by the reflected wave.
- Metallic objects reduce the range due to the shielding effect of the metal.
- Particularly in tow ns and cities, there may be many other sources of radio waves which can disrupt the original signal.
- Having units operating at similar frequencies located close to one another may also result in mutual interference.
Positioning the RF transmitter
Bear in mind the following points when positioning the RF transmitter, in order to achieve the greatest possible range from the RF transmitter:
- The RF transmitter should not be set up close to devices which emit powerful interference signals, such as TVs, computer monitors or mobi­le phones.
- The RF transmitter should not be placed on metallic objects, since otherwise the radio range will be restricted by metallic shielding.
English 11
Maintenance and care
The RF t elephone tr ansmitter acou­stic does not require any maintenan-
ce. If the unit does become dir ty, simply wipe it clean with a soft, damp cloth. Never use spirits, thinners or other organic solvents. Do not set up the RF telephone trans- mitter acoustic where it will be expo­sed to full sunlight for long periods. In addition, it mus t be protected against excessive heat, moisture and severe mechanical shocks.
Note: This product is not protected against splash water. Do not place any containers filled with water, such as flower vases, or anything with an open flame, such as a lit candle, on or near the product.
Please make sure that the batteries are not exposed to excessive heat from such as sunlight, fire or anything similar.
Warranty
The RF t elephone tr ansmitter acou­stic is a very reliable product. Should
a malfunction occur despite the unit having been set up and operated correctly, please contact your dealer or the manufacturer directly. This warranty covers the repair of the product and returning it to you free of charge. It is essential that you send in the product in its original packa­ging, so do not throw the packaging away. Th e w arra n ty doe s not app ly to damage caused by incorrect hand­ling or attempts to repair the unit by pe o ple not aut h oris e d t o d o so (destruction of the seal on the unit). Repairs will only be carried out under warranty if the completed warranty card is returned accompanied by a copy of the dealer’s invoice/till receipt.
Always specify the product num­ber in any event.
Battery life
Un der norma l co ndit i ons (sev en transmissions a day), the transmitter battery should last for about 1 year. Press the pager button on the trans­mitter to test the battery charge sta­tus. If the "Send" signal LED on the transmitter does not come on, the battery needs to be replaced!
12 English
