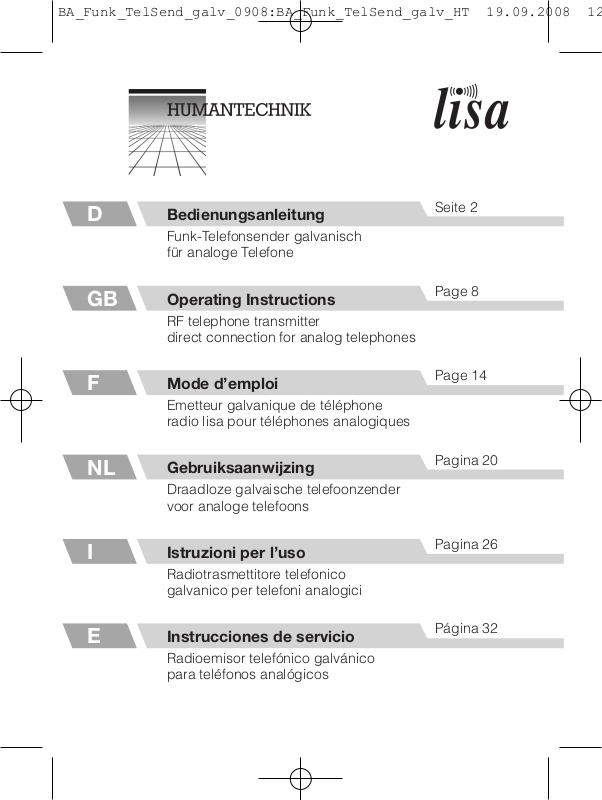

HUMANTECHNIK A-2463.0 Operating Instructions
D
Bedienungsanleitung
Funk-Telefonsender galvanisch
für analoge Telefone
Seite 2
GB
F
NL
I
E
Operating Instructions
RF telephone transmitter
direct connection for analog telephones
Mode d’emploi
Emetteur galvanique de téléphone
radio lisa pour téléphones analogiques
Gebruiksaanwijzing
Draadloze galvaische telefoonzender
voor analoge telefoons
Istruzioni per l’uso
Radiotrasmettitore telefonico
galvanico per telefoni analogici
Instrucciones de servicio
Radioemisor telefónico galvánico
para teléfonos analógicos
Page 8
Page 14
Pagina 20
Pagina 26
Página 32
Anschluss für
galvanisches
Kabel
Netzteilbuchse
Kanalwahlschalter
(im Batteriefach)
Batteriefach
Personenruftaste
Signalanzeige
>>Senden<<
2 Deutsch
Zubehör:
Telefonkabel galvanisch
Besonderheiten
Ein erkanntes Signal wird insgesamt
22 Sekunden lang gesen det. Dies
erhöht Zuverlässigkeit und Reichweite
.
Wir beglückwünschen Sie zum
Erwerb Ihres
galvanisch und hoffen, dass Sie
lange Zeit daran Freude haben.
Bitte lesen Sie diese Bedie nungs anleitung aufmerksam durch, um die
Anlage richtig in Betrieb nehmen zu
können und mit allen Möglichkeiten
des Systems vertraut zu werden.
Standard-Lieferumfang
Überprüfen Sie bitte, ob alle nachfolgend aufgeführten Teile enthalten
sind:
lisa Funk-Telefonsender galva nisch
-
- Telefonkabel galvanisch,
Länge 1 Meter
- 9 V-Blockbatterie
- Bedienungsanleitung
- Garantiekarte
Sollten Teile fehlen, wenden Sie sich
bitte an den Fachhändler oder direkt
an den Hersteller.
Funktionsprinzip
Eine Signalanlage besteht aus mindestens einem Sender und einem
Empfänger. Der
galvanisch
Weg die Klingelsignale Ihres Telefons
auf und wandelt sie in Funkimpulse
um. Diese Funkimpulse (868,35 MHz)
werden drahtlos zum Emp fänger
übertragen.
Funk-Telefonsenders
Funk-Telefonsender
nimmt auf elektroni schem
Inbetriebnahme –
1. Einlegen der Batterie
Auf der Rückseite des
sender galvanisch
Batteriefach. Öffnen Sie dieses,
indem Sie mit einem Daumen den
Batteriefachdeckel vom Gerät nach
rechts schieben. Verbinden Sie eine
9 V-Blockbatterie mit dem An schluss stecker, legen Sie die Batterie in die
Aussparung und verschließen Sie
das Gerät wieder. Beim Anschließen
der Batterie kann es zu einer einmaligen Auslösung des Sende signals
kommen.
Funk-Telefon-
befindet sich ein
Deutsch 3
2. Einstellen des richtigen Funk -
kanals
Durch ein spezielles digitales Übertragungsverfahren ist das fehlerfreie
Erkennen der Funk signale gewährleistet. Dieses Verfahren ermöglicht
auch das Einstellen von 10 verschiedenen Funkkanälen.
Ab Werk ist der
galvanisch
Nur wenn in einem Haus Anlagen
von verschiedenen Benutzern betrie ben werden, müssen die Geräte der
einzelnen Benutzer auf unterschied liche Funkkanäle eingestellt werden.
Den gewünschten Kanal stellen Sie
ein, indem Sie den Kanalwahlschalter
im oberen Bereich des Batterie fachs
mit einem kleinen Schraubendreher
auf die gewünschte Kanalnummer
stellen.
Alle Sender und Empfänger müssen
auf den gleichen Kanal eingestellt
werden.
Abb.: Einstellen des Funkkanals
Funk-Telefonsender
auf Kanal 0 eingestellt.
3. Installation des galvanischen
Telefonkabels
Stecken Sie das Ende mit dem
durchsichtigen Clip-Stecker (6-poliger Westernstecker) in die Anschluss
buchse an der Unterseite des
Telefonsenders galvanisch
andere Ende in die N-Anschlussbuchse Ihres Telefons neben den
Telefonstecker.
Achtung
Bitte verwenden Sie nur das im Lieferumfang enthaltene galvanische
Telefonkabel, da sonst die fehlerfreie
Funktion des Gerätes nicht gewährleistet werden kann.
Der Telefonsender ist für den
Anschluss an das analoge Telefonnetz ausgelegt.
Bei einem ISDN-Anschluss oder
einer Nebenstellenanlage verwenden
Sie bitte den Funk-Telefonsender
akustisch.
Personenruftaste
Durch Drücken der Personenruftaste
Funk-Telefonsender galvanisch
am
wird bei jedem Empfänger, der auf
den glei chen Kanal eingestellt ist wie
der Sender, ein Signal ausge löst. Sie
erkennen dies am Aufleuch ten der
Signallampe für Perso nenruf.
Damit können Personen in anderen
Räumen gerufen werden. Außerdem
kann mit dieser Taste die Funktion
der Anlage auch ohne An schluss des
galvanischen Telefonkabels überprüft
werden.
-
Funk-
, das
4 Deutsch
Netzbetrieb
Sie können Ihren
galvanisch
Funk-Telefonsender
auch über ein als Sonderzubehör erhältliches Steckernetzgeräte be nutzen. Um das Netz teil
anzuschlie ßen, stecken Sie den
Stecker am Ende des Netzteilkabels
in die dafür vorgesehene Buchse auf
der linken Geräteseite. Anschließend
stecken Sie das Netzgerät in die normale 230V Haushaltssteckdose.
Funkreichweite
Die Reichweite der Funksignale des
Senders ist auf 80 Meter unter optimalen Bedingungen ausgelegt.
Mögliche Ursachen für eine verminderte Reichweite können sein:
- Bebauung oder Vegetation
- Störstrahlungen von Bildschirmen
und Mobiltelefonen. Diese können
sogar ein Aussetzen des Empfängers auslösen.
- Der Abstand des Senders zu strah-
lenreflektierenden Flächen wie
Böden und Wänden ist ungünstig
gewählt, so dass sich Signalwelle
und reflektierte Welle gegenseitig
schwächen oder sogar auslöschen.
- Metallische Gegenstände verkür-
zen die Reichweite durch metallische Abschirmung.
- Besonders in städtischen Gebieten
gibt es viele Strahlungsquellen, die
das Ursprungssignal verfälschen
können.
- Geräte mit ähnlichen Arbeitsfrequenzen und geringem Abstand
können sich ebenfalls gegenseitig
stören.
Positionierung des Funksenders
Um eine möglichst große Reichweite
des Funksenders zu erreichen, sollten Sie die nachfolgenden Hinweise
zur Aufstellung beachten:
- Der Funksender sollte nicht in der
Nähe von stark störstrahlungsproduzierenden Geräten wie Fernsehern, Monitoren oder Mobiltelefonen aufgestellt werden.
- Der Funksender sollte nicht auf
metallischen Gegenständen positioniert werden, da sonst die Funkreichweite durch metallische
Abschirmung verkürzt wird.
Deutsch 5
Wartung und Pflege
Alle
lisa
Geräte sind wartungsfrei.
Bei Verschmutzung sollten Sie das
Gerät gelegentlich mit einem weichen, angefeuchteten Tuch reinigen.
Verwenden Sie niemals Alkohol, Verdünner oder andere organische
Lösungs mittel.
lisa
Geräte bitte nicht über längere
Zeit direkter Sonneneinstrahlung aussetzen und darüber hinaus vor
großer Hitze, Feuchtigkeit oder starker mechanischer Erschütterung
schützen.
Achtung: Das Gerät ist nicht gegen
Spritzwasser geschützt. Stellen Sie
keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät.
Ebenfalls dürfen keine offenen
Brandquellen, wie z.B. brennende
Kerzen, auf das Gerät gestellt werden.
Bitte achten Sie darauf, dass die Batterien keiner übermäßigen Wärmequelle wie Sonneneinstrahlung, Feuer
oder dergleichen ausgesetzt werden.
Batterielebensdauer
Die Batterielebensdauer des Senders
beträgt unter normalen Bedingungen
(7 Sendevorgänge pro Tag) ca. 1
Jahr. Um den Batteriezu stand zu
überprüfen, drücken Sie bitte die
Personenruftaste des Senders.
Leuchtet die Signal anzeige „Senden“
des Senders nicht auf, muss die Batterie ausgetauscht werde n!
Garantie
Funk-Telefonsender galvanisch
Der
weist eine hohe Betriebssicherheit
auf. Sollten trotz sachgerechter
Bedienung Störungen auftreten, setzen Sie sich bitte mit ihrem Fachhändler in Verbindung oder wenden
Sie sich direkt an den Hersteller.
Die Garantieleistung umfasst die
kostenlose Reparatur sowie den
kostenlosen Rückversand.
Voraussetzung dafür ist das Einsenden in der Originalver packung, werfen Sie diese also nicht weg. Die
Garantie verfällt bei Schäden, die
durch unsachgemäße Behandlung
oder Reparaturversuchen von nicht
autorisierten Personen (Zerstörung
des Gerätesiegels) herbeigeführt
wurden. Garantiereparaturen werden
nur bei Einsendung der ausgefüllten
Garantie karte und einer Kopie der
Rechnung/Kassenbeleg des Fachhändlers durchgeführt.
Die Gerätenummer muss in jedem
Fall mit angegeben werden.
6 Deutsch
Entsorgung von gebrauchten
elektrischen und elektronischen
Geräten (anzuwenden in den
Ländern der Europäischen Union
und anderen europäischen Ländern
mit einem separaten Sammelsystem
für diese Geräte). Das Symbol auf
dem Produkt oder seiner Verpa ckung
weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einer
Annahmestelle für das Recycling von
elektrischen und elektronischen
Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen
Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Ent sorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in welchem Sie das Produkt gekauft
haben.
Technische Daten
Stromversorgung: 9 V-Blockbatterie oder über Steckernetzteil
Batterielebensdauer: ca. 1 Jahr
Frequenz: 868,35 MHz
Arbeitsbereich: 0° C – 40° C
Höhe (mit Antenne): 147 mm (201 mm)
Breite: 50 mm
Tiefe: 41 mm
Gewicht: 145 g
Dieses Produkt entspricht den Normen der Europäischen Union.
EG Konformitätserklärungen können Sie bei Ihrem Fachhändler oder direkt beim
Hersteller dieses Produkts erhalten.
Technische Änderungen vorbehalten.
Deutsch 7
Connection for
telephone cable
Person call button
Connection socket
for power supply unit
Channel selector
"Send" signal LED
Battery
compartment
8 English
Accessory:
telephone cable.
Congratulations on purchasing your
RF telephone transmitter galvanic
We hope it will give you many years
of reassuring operation.
Please read through these operating
instructions carefully. They tell you
how to set up the system correctly
and explain all the system’s features
to you.
Standard components
Please check if all following components are included:
lisa RF telephone transmitter direct
-
- Telephone cable, length 1 m
- 9 V battery
- Operating instructions
- Warranty card
If any parts are missing, please
immediately contact your dealer or
the manufacturer directly.
Operating principle
A signalling system consists of at
least one transmitter and one receiver. The
direct
from your telephone through an electrical connection. It converts these
signals into radio pulses (868.35
MHz) and transmits them to the
receiver without the need for wires.
RF telephone transmitter
picks up the ringing signals
.
Special features
When a signal is detected, it is transmitted for a total of 22 se conds. This
increases both the reliability and the
range of the system.
Setting up the system –
1. Inserting the battery
There is a battery compartment on
the back of the
mitter direct
with sliding the cover of the battery
compartment to the right of the receiver. Connect a 9 V block battery to
the connector plug, place the battery
into the recess and close the receiver
again. When the battery is connected, the receiving signals may be
triggered once.
RF telephone trans-
. Open it by your thumb,
English 9
2. Setting the correct radio channel
A special digital transmission process ensures that the radio signals
are picked up without errors. This
process also makes it possible to set
10 different radio channels.
When supplied from the factory, all
RF telephone transmitters direct
set to channel 0.
It is only necessary to set units to
other channels if you have several
different users operating units in the
same building.
Set the required channel by using a
small screwdriver to turn the channel
selector switch, which is located
towards the top of the battery compartment, to the required channel
number.
All transmitters and receivers must
be set to the same channel.
Fig. Setting the correct radio channel
are
3. Installing the telephone cable
direct
Plug the end of the cable with the
transparent clip-in connector (6-pin
plug) into the socket on the underside of the
direct
space telephone socket.
Important
Please only use the telephone cable
supplied with the unit, otherwise proper function cannot be guaranteed.
The
designed to be connected to an analog telephone system.
Use the
direct
or part of a PBX (exchange) system.
Person call button
Pressing the person call button on
the
causes a signal to be triggered on
every receiver which is set to the
same radio channel as the transmitter. The person call button lamp
lights up to indicate this. This makes
it possible to call people who are in
different rooms. Also, this button can
be used for checking the system is
functioning even when the telephone
cable is not connected.
RF telephone trans mitter
. Plug the other end into a
RF telephone transmitter direct
is
RF telephone transmitter
if your phone system is ISDN
RF telephone transmitter direct
10 English
Mains operation
You can also operate your
phone transmitter direct
RF tele-
via the plugin power supply unit. To connect the
PSU, insert the connector on the end
of the PSU cable into the corresponding socket on the left-hand side of
the device. Then plug the power supply unit into the normal 230 V socket
in your house.
Radio range
The radio signals are designed to
have a range of 80 meters under
optimum conditions.
The following conditions may result in
a reduced range:
- Signal transmission through buil-
ding structures or vegeta tion
- Interference from TVs, computer
monitors and mobile phones.
Under certain circumstances, this
may prevent the receiver from functioning at all.
- Positioning of the transmitter at an
unfavourable distance from surfaces which reflect radio waves, for
example floors and walls.
This may lead to the signal wave
being weakened or even cancelled
out by the reflected wave.
- Metallic objects reduce the range
due to the shielding effect of the
metal.
- Particularly in towns and cities,
there may be many other sources
of radio waves which can disrupt
the original signal.
- Having units operating at similar
frequencies located close to one
another may also result in mutual
interference.
Positioning the radio transmitter
Bear in mind the following points
when positioning the ra dio transmitter, in order to achie ve the greatest
possible range from the radio transmitter:
- The radio transmitter should not be
set up close to devices which emit
powerful interference signals, such
as TVs, computer monitors or
mobile phones.
- The radio transmitter should not be
placed on metallic objects, since
otherwise the radio range will be
restricted by metallic shielding.
English 11
Maintenance and care
The
RF telephone transmitter
does not require any maintenance.
If the unit does become dirty, simply
wipe it clean with a soft, damp cloth.
Never use spirits, thinners or other
organic solvents.
Do not set up the
mitter direct
to full sunlight for long periods.
In addition, it must be protected
against excessive heat, moisture and
severe mechanical shocks.
Note: This product is not protected
against splash water. Do not place
any container s filled with water, such
as flower vases, or anything with an
open flame, such as a lit candle, on
or near the product.
Please make sure that the batteries
are not exposed to excessive heat
from such as sunlight, fire or anything
similar.
Battery life
Under normal conditions (7 transmissions a day), the transmitter battery
should last for about 1 year. Press the
pager button on the transmitter to
test the battery charge status. If the
"Send" signal LED on the transmitter
does not come on, the battery needs
to be replaced!
RF telephone trans-
where it will be exposed
direct
Warranty
The
RF telephone transmitter direct
a very reliable product. Should a malfunction occur despite the unit
having been set up and operated
correctly, please contact your dealer
or the manufacturer directly.
This warranty covers the repair of the
product and returning it to you free of
charge. It is essential that you send
in the product in its original packaging, so do not throw the packaging
away. The warranty does not apply to
damage caused by incorrect handling or attempts to repair the unit by
people not authorised to do so
(destruction of the seal on the unit).
Repairs will only be carried out under
warranty if the completed warranty
card is returned accompanied by a
copy of the dealer's invoice/till receipt.
Always specify the product number in any event.
is
12 English
Loading...
