Page 1
1
12/03 P/N 214978C
© COPYRIGHT 2000 by HUFFY SPORTS
Toll-Free Customer Service Number for U.S: 1-800-558-5234,
For Canada: 1-800-284-8339,
For Europe: 00 800 555 85234 (Sweden: 009 555 85234),
For Australia: 1-800-333 061
Internet Address: http://www.huffysports.com

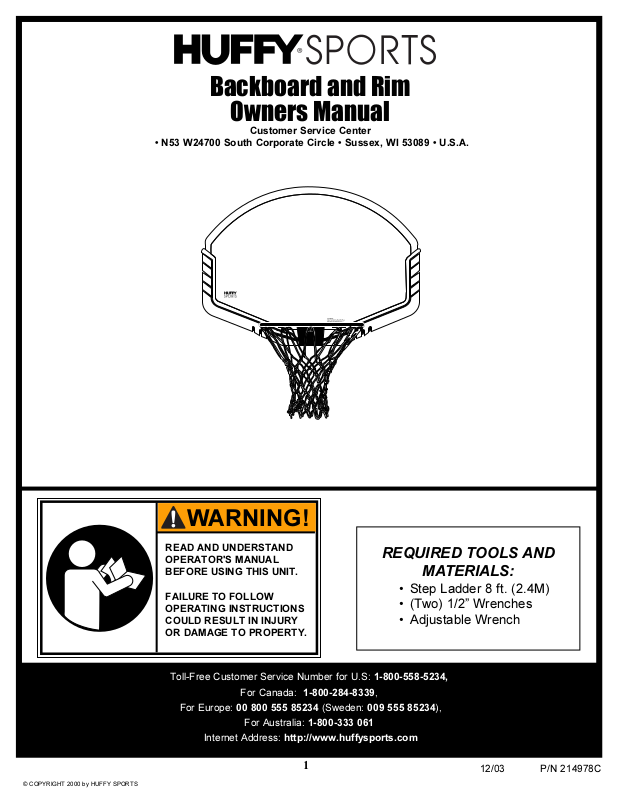

Backboard and Rim
Owners Manual
Customer Service Center
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
REQUIRED TOOLS AND
MATERIALS:
• Step Ladder 8 ft. (2.4M)
• (Two) 1/2” Wrenches
• Adjustable Wrench
READ AND UNDERSTAND
OPERATOR'S MANUAL
BEFORE USING THIS UNIT.
FAILURE TO FOLLOW
OPERATING INSTRUCTIONS
COULD RESULT IN INJURY
OR DAMAGE TO PROPERTY.
WARNING!
CAUTION:
THIS BACKBOARD AND GOAL ARE NOT DESIGNED TO
SUPPORT A PLAYER HANGING FROM THE GOAL OR NET.
FAILURE TO OBSERVE THIS CAUTION MAY CAUSE
BODILY INJURY AND / OR PROPERTY DAMAGE.
Page 2
2
P/N 214978C 12/03
50
SAFETY INSTRUCTIONS
Most injuries are caused by misuse and/or not following instructions.
Use caution when using this system.
• Read and understand the warning label enclosed with hardware. It is
the responsibility of the customer to mount this label. It should be
affixed to the pole, wall, or door near playing area, at a height between
4-6 feet (1.22-1.83M) above ground level and in a location visible to all
players.
• During assembly, if using a ladder use extreme caution. Two people
are recommended for this operation.
• If technical assistance is required, contact Huffy Sports.
• Serious injury could occur if teeth/face come in contact with
backboard, net or rim.
• Minimum operational height should be 6’6” (2M) to the bottom of
backboard.
FAILURE TO FOLLOW THESE SAFETY INSTRUCTIONS MAY RESULT IN
SERIOUS INJURY, PROPERTY DAMAGE AND WILL VOID WARRANTY.
Owner must ensure that all players know and follow these rules for safe
operation of the system.
To ensure safety, do not attempt to assemble this system without following
the instructions carefully. Proper and complete assembly, use and
supervision is essential for proper operation and to reduce the risk of
accident or injury. A high probability of serious injury exists if this system is
not installed, maintained, and operated properly. Check entire box and inside
all packing material for parts and/or additional instructional material. Before
beginning assembly, read the instructions and identify parts using the
hardware identifier and parts list in this document.
For more information on assembly, placement, proper use and
maintenance, visit The American Basketball Council website at
http://www.smarthoops.com.
WARNING
FAILURE TO FOLLOW THESE WARNINGS MAY RESULT
IN SERIOUS INJURY AND/OR PROPERTY DAMAGE.
Owner must ensure that all players know and
follow these rules for safe operation of the unit.
·
See instruction manual for proper installation and
maintenance.
·
Use caution when performing dunk type activities on this unit.
·
Do not hang from any part of unit, including backboard,
support braces, rim or net.
·
Check unit before each use for loose hardware, excessive
wear and signs of corrosion and repair before using.
·
During play, use extreme caution to keep player's face away
from the backboard, rim or net. Serious injury could occur if
teeth/face come in contact with backboard, rim or net.
·
During play, do not wear jewelry (rings, watches, necklaces,
etc.) Objects may entangle in net.
In the U.S.: 1-800-558-5234 and Canada Only: 1-800-284-8339
In Australia: 1-800-632-792
206118 5/97
HEIGHT ADJUSTMENT
TO ADJUST BACKBOARD:
1. TO RAISE BACKBOARD:
Slowly push up on the rim broom
handle or wooden dowel,
3/4”- 7/8” (19mm - 22mm) diameter
as shown to engage locking
mechanism at desired height.
2. TO LOWER BACKBOARD:
Push lever up to unlock and
carefully lower backboard to lowest
position.
with
BROOM
HANDLE
MOVING SYSTEM
1. Adjust basketball backboard
1
2
3
4
height to lowest position.
2. While holding pole, rotate
basketball system forward
until wheels engage with
ground.
3. Move basketball system to
desired location.
4. Carefully rotate basketball
system upright.
5. Reattach ground restraint and
check system for stability.
LEVER
201257 3/99
1
2
Page 3
12/03 P/N 214978C
3
For more information on assembly, placement, proper
use, and maintenance, visit The American Basketball
Council website at http://www.smarthoops.com.
IMPORTANT!
Remove all contents from boxes.
Be sure to check inside pole sections;
hardware and additional parts are packed inside.
NOTICE TO ASSEMBLERS
ALL Huffy Sports Basketball Systems, including those used for DISPLAYS, MUST be assembled
and ballasted with sand or water according to the instructions. Failure to follow instructions
could result in SERIOUS INJURY. It is NOT acceptable to devise a makeshift weight system.
WARRANTY CARD:
Please remember to complete your product
registration form either on-line at:
www.huffysports.com or mail-in the
enclosed postcard.
Page 4
4
P/N 214978C 12/03
PARTS LIST - See Hardware Identifier
Item #2 (4)
Item #5 (6)*
Item #4 (6)
Item Qty. Part No. Description
1 1 206118 Warning Label
2 4 203113 Hex Flange Bolt 5/16-18 x 2.5 Long
3 2 203038 Bolt, Carriage 5/16-18 x 2.75 Long
4 6 203309 Washer, 1 O.D.
5 6* 203100 Hex Flange Nut, 5/16 x 18
6 1 Rim
7 12* 201219 Clips, Net Holder Smart Clip
8 1 Net
* You may have extra parts with this model.
Item #7 (12)
Item #3 (2)
ASSEMBLY INSTRUCTIONS
IMPORTANT! WRITE MODEL NUMBER FROM BOX ONTO PAGE 1 OF THIS OWNERS MANUAL
WARNING: TWO PEOPLE ARE NECESSARY TO MOUNT THE BACKBOARD ASSEMBLY TO SUPPORT STRUCTURE. ONE PERSON
SHOULD NOT ATTEMPT TO DO THIS ALONE.
WARNING: MOUNTING THE BACKBOARD ASSEMBLY TO THE SUPPORT STRUCTURE IS PERFORMED AT AN ELEVATED HEIGHT. USE
PROPER PRECAUTION.
WARNING: IT IS RECOMMENDED TO MOUNT BACKBOARD TO A SOLID (STEEL) SUPPORT.
1. Attach Backboard and rim using one of the options as shown.
WARNING: USE OF THIS PRODUCT WITHOUT PROPER INSTALLATION OF SMART CLIPS, OR WHEN ALL SMART CLIPS ARE NOT
PRESENT COULD RESULT IN BODILY HARM. BE SURE TO FOLLOW DIRECTIONS CAREFULLY.
2. Install net clips as shown (See Illustration).
3. Install net as shown (See Illustration).
4. Place warning label (1) in location clearly visible within playing area.
1. Mounting Options “A, B or C”
HARDWARE IDENTIFIER
Page 5
12/03 P/N 214978C
5
5
5
5
4
Model 8406 Universal
Mounting Bracket
5
2
UNIVERSAL MOUNTING BRACKET INSTALLATION
4
3
6
5
5
3
2
1B.
EXTENSION ARM INSTALLATION
3
4
Attach rim (6) to backboard as shown.
1A.
3
IMPORTANT!:
For spring loaded rim
assembly, refer to
instructions included with
rim hardware.
IMPORTANT!:
For spring loaded rim
assembly, refer to
instructions included with
rim hardware.
Page 6
6
P/N 214978C 12/03
5
5
3
5
2
ELEVATOR INSTALLATION
3
1C.
10 ft.
(3.05M)
REGULATION RIM HEIGHT
IS 10 FEET (3.05M).
4
IMPORTANT!:
For spring loaded rim
assembly, refer to
instructions included with
rim hardware.
Page 7
12/03 P/N 214978C
7
2.
CLIP “ARM”
CLIP “BODY”
AA
BB
CC
7
Install net clips.
Installez les pinces du filet.
Netzhalteklammern anbringen.
Instale los sujetadores de la red.
6
Insert one “arm” of clip (19) into ram (18) as shown. Twist “body” of clip slightly so that
second “arm” slides over the top of the first “arm” as shown.
Push in direction indicated by arrows.
Insérez un " bras " de la pince (19) dans l'éperon (18), comme illustré. Tournez légèrement le
corps de la pince de sorte que le second bras glisse par-dessus le premier, comme illustré.
Einen Arm des Clips (19) wie gezeigt in die Spirale (18) einsetzen. Den Hauptteil des Clips
etwas drehen, sodass der zweite Arm wie gezeigt oben über den ersten Arm geschoben
werden kann.
Introduzca un "brazo" del sujetador (19) en el accionador (18) como se muestra. Tuerza
ligeramente el "cuerpo" del sujetador de manera que el segundo "brazo" se deslice sobre el
primer "brazo" como se muestra.
Push second “arm” back and into ram as shown.
Poussez dans le sens des flèches.
In die durch die Pfeile angezeigte Richtung schieben.
Empuje hacia la dirección que indican las flechas.
Twist “body” of clip slightly again to spread “arms” of clip.
Clip “arms” must be flat and touching edge to edge as shown, not overlapping.
Tournez légèrement le corps de la pince une nouvelle fois pour en étaler les bras.
Den Hauptteil des Clips noch einmal leicht drehen, um die Arme des Clips zu spreizen.
Otra vez tuerza ligeramente el "cuerpo" del sujetador para abrir los "brazos" del
sujetador.
AVERTISSEMENT !
WARNUNG!
¡ADVERTENCIA!
L'UTILISATION DE CE PRODUIT SANS
L'INSTALLATION CORRECTE DES SMART
CLIPS® OU EN L'ABSENCE DE CERTAINES
SMART CLIPS® EXPOSE LES JOUEURS À
DES BLESSURES. VEILLEZ À SUIVRE
SCRUPULEUSEMENT CES INSTRUCTIONS.
EIN GEBRAUCH DIESES PRODUKTS OHNE
ORDNUNGSGEMÄSS ANGEBRACHTE
SMART CLIPS® BZW. MIT FEHLENDEN
SMART CLIPS® KANN VERLETZUNGEN
NACH SICH ZIEHEN. DIE ANLEITUNG
GENAU BEFOLGEN.
EL USO DE ESTE PRODUCTO SIN LA
INSTALACIÓN ADECUADA DE LOS
SUJETADORES SMART CLIP®, O LA FALTA
DE ELLOS PUEDE DAR COMO RESULTADO
DAÑOS CORPORALES. ASEGÚRESE DE
SEGUIR CUIDADOSAMENTE LAS
INSTRUCCIONES.
WARNING:
Use of this product without proper
installation of net clips, or when all net
clips are not present could result in
bodily harm. Be sure to follow
directions carefully.
Page 8
8
P/N 214978C 12/03
3.
NET INSTALLATION
Install net.
Installez le filet.
Das Netz anbringen
Instale la red.
Insert net into bottom of clip as shown.
Insérez le filet dans la base de la pince, comme illustré.
Das Netz wie gezeigt unten in den Clip stecken.
Introduzca la red en la parte inferior del sujetador como se muestra.
SIDE VIEW
VUE DE CÔTÉ
SEITENANSICHT
VISTA LATERAL
Twist net until it snaps into position.
Net must be centered through clip.
Tournez le filet jusqu'à ce qu'il s'enclenche en position.
Das Netz drehen, bis es einschnappt.
Tuerza la red hasta que quede conectada en su posición.
Le filet doit être centré dans la pince.
Das Netz muss im Clip zentriert werden.
La red debe quedar centrada a través del sujetador.
NET
FILET
NETZ
RED
NETCLIP
PINCE DE FILET
NETZHALTEKLAMMER
SUJETADOR DE LA RED
6
7
8
SIDE VIEW
VUE DE CÔTÉ
SEITENANSICHT
VISTA LATERAL
NET
FILET
NETZ
RED
NETCLIP
PINCE DE FILET
NETZHALTEKLAMMER
SUJETADOR DE LA RED
Page 9
9
12/03 P/N 214978C
CAUTION:
OUTILS NECESSAIRES
A L’INSTALLATION:
• Echelle de 2,40 m
• (Deux) clés 1/2 ou (deux) petites clés
réglables
• Clé à molette
Numéro d’appel gratuit du service après-vente. Etats-Unis et Canada uniquement: 1-800-284-8339
Numéro vert international (France, Suisse) : 00 800 555 85234
CONSIGNES DE SÉCURITÉ
La plupart des blessures sont provoquées par une mauvaise utilisation et/ou le
non respect des instructions. Faire preuve de prudence lors de l'utilisation de ce
matériel.
LE NON RESPECT DE CES CONSIGNES DE SÉCURITÉ RISQUE DE
PROVOQUER DE GRAVES BLESSURES ET DES DÉGÂTS MATÉRIELS, ET
ANNULE EN OUTRE LA GARANTIE.
Le propriétaire du matériel doit veiller à ce que les joueurs connaissent et
respectent les règles de sécurité concernant ce matériel.Pour garantir
votre sécurité, n'essayez pas de monter ce système sans suivre
scrupuleusement les instructions. Vérifiez la boîte dans son intégralité,
ainsi que l'intérieur des emballages pour localiser toutes les pièces. Avant
de commencer le montage, lisez les instructions et identifiez les pièces à
l'aide de l'identificateur du matériel et de la liste des pièces se trouvant
dans ce document. Un montage complet et correct, ainsi qu'une utilisation
adéquate, sous supervision, sont indispensables à un fonctionnement
correct et permettent de diminuer les risques d'accident ou de blessures.
Des blessures graves sont à prévoir si ce système n'est pas correctement
installé, entretenu ou utilisé.
Pour des informations complémentaires sur le montage, la position,
l’utilisation et l’entretien corrects, rendez-vous au site Web de
l’American Basketball Council au http://www.smarthoops.com.
Les logos de la NBA et d’équipe membre de la NBA reproduits sur ce produit sont des marques
de commerce et des dessins protégés par copyright et/ou d’autres formes de propriété
intellectuelle qui constituent la propriété exclusive de NBA Properties, Inc. et des équipes
membres de la NBA respectives, et n’ont pas le droit d’être utilisés, en tout ou partie, sans
l’autorisation écrite de NBA Properties, Inc.
NOTEZ ICI VOTRE NUMÉRO DE MODÈLE:___________
Customer Service Center • N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
Une Entreprise Huffy
Manuel de l'utilisateur du panneau et de l'arceau
Aux Etats-Unis et au Canada uniquement: IMPORTANT!
En cas de questions... pas besoin de retourner au magasin!Nous vous remercions d’avoir fait l’achat d’un de nos articles. Nous sommes certains qu’il vous apportera satisfaction. Malgré l’attention
que nous portons aux détails, il se peut qu’un problème surgisse de temps à autre. En cas de questions ou pour rectifier tout problème, veuillez contacter notre service après-vente au numéro vert ci-
dessous. Pour faciliter le service après-vente, veuillez avoir le numéro de modèle (se trouvant sur la boîte) et la notice de mode d’emploi sous la main lorsque vous nous contactez. Ecrire le
numéro du modèle dans la case prévue à cet effet ci-dessus.
TUFF STUFF® et les marques associées de Mattel, Inc. sont utilisées avec sa permission. Les
produits Huffy ne sont nullement recommandés, avalisés ni agréés par Mattel, Inc. ou ses
filiales.
206118 5/97
Voir les procédures d'installation et d'entretien dans le
manuel d'instructions.
Etre prudent lorsqu'on fait des dunks sur ce matériel.
Ne pas se tenir au panneau, aux montants de support, à
l'anneau ou au filet.
Vérifier le poteau avant chaque utilisation et s'assurer que
toutes les pièces sont bien serrées, qu'il n'y a pas d'usure
excessive ou de signes de corrosion, et effectuer les
réparations nécessaires avant utilisation.
Lors du jeu, faire attention de ne pas se cogner le visage
contre le panneau, l'anneau ou le filet. Il y a risque de blessures
importantes si le visage ou les doigts entrent en contract avec le
panneau, l'anneau ou le filet.
Lors du jeu, ne pas porter de bague, de montre, de collier,
etc. Ils risquent de se prendre dans le filet.
Le non respect de ces avertissements risque de provoquer
de graves blessures et/ou des dégâts matériels.
Le propriétaire du matériel doit veiller à ce que les
joueurs connaissent et respectent les règles
de sécurité concernant ce matériel.
ADVERTISSMENT
Numéro d’appel gratuit du service après-vente.
Etats-Unis et Canada uniquement: 1-800-284-8339
···
·
·
·
• Veiller à lire et à bien comprendre l’étiquette d’avertissement ci-incluse
avec les pièces. L’utilisateur est responsable de l’installation de cette
étiquette. Elle doit être placée sur le poteau, sur un mur ou sur une
porte à proximité de la zone de jeu, à 1,20-1,80 m du sol et à un
emplacement bien visible pour tous les joueurs.
• Lors du montage, faire très attention si on se sert d'une échelle. Deux
personnes sont nécessaire pour le montage.
• Contacter Huffy Sports pour toute assistance technique.
• Il y a danger de blessure en cas de choc des dents ou du visage contre
le panneau, l'anneau ou le filet.
• La hauteur minimale d’utilisation est de 2 m (6’6”) à partir de la base du
panneau.
FRANÇAIS
THIS BACKBOARD AND GOAL ARE NOT DESIGNED TO
SUPPORT A PLAYER HANGING FROM THE GOAL OR NET.
FAILURE TO OBSERVE THIS CAUTION MAY CAUSE
BODILY INJURY AND / OR PROPERTY DAMAGE.
Page 10
10
P/N 214978C 12/03
LISTE DES PIÈCES - Voir légende
Légende Quantité No de réf. Description
1 1 206118 Étiquette d'avertissement
2 4 203113 Boulon, bride, six pans, 5/16-18 x 2,5 (long.)
3 2 203038 Boulon ordinaire, 5/16-18 x 2,75 long.
4 6 203309 Rondelle, 1 D.E.
5 6* 203100 Écrou à bride à 6 pans, 5/16 x 18
6 1 Cerceau
7 12* 201219 Pinces, Smart Clip de fixation pour filet
8 1 Filet
* Des pièces supplémentaires sont peut-être fournies avec ce modèle.
INSTRUCTIONS D'ASSEMBLAGE
IMPORTANT ! NOTEZ À LA PAGE 1 DE CE MANUEL LE NUMÉRO DE MODÈLE MENTIONNÉ SUR LE CARTON.
AVERTISSEMENT : Il est indispensable de s'y prendre à deux pour monter le panneau sur le SUPPORT. Vous ne devez pas essayer de
réaliser cette opération tout seul.
AVERTISSEMENT : Le montage du panneau sur le SUPPORT se fait à une certaine hauteur. Prenez les précautions d'usage.
AVERTISSEMENT : IL EST RECOMMANDÉ DE MONTER LE PANNEAU SUR UN SUPPORT SOLIDE (EN ACIER).
1. Attachez le panneau et le cerceau en procédant de l'une des manières suivantes.
AVERTISSEMENT : L'UTILISATION DE CE PRODUIT SANS L'INSTALLATION CORRECTE DES PINCES DU FILET OU EN L'ABSENCE DE
CERTAINES PINCES EXPOSE LES JOUEURS À DES BLESSURES. VEILLEZ À SUIVRE SCRUPULEUSEMENT CES INSTRUCTIONS.
2. Installez les pinces de filet comme illustré.
3. Installez le filet comme illustré.
4. Placez l'étiquette d'avertissement (1) à un endroit clairement visible de la zone de jeu.
LÉGENDE DE LA VISSERIE
Article 2 (4)
Article 3 (2)
Article 5 (6)*
Article 7 (12)
Article 4 (6)
INSTALLATION DU SUPPORT UNIVERSEL
Attachez le cerceau (6) au panneau comme illustré.
Support universel modèle 8406
IMPORTANT !
Pour un cerceau à ressort, reportez-vous aux instructions fournies avec la visserie du cerceau.
INSTALLATION DU BRAS D'EXTENSION
IMPORTANT !
Pour un cerceau à ressort, reportez-vous aux instructions fournies avec la visserie du cerceau.
INSTALLATION DU SYSTÈME ÉLÉVATEUR
IMPORTANT !
Pour un cerceau à ressort, reportez-vous aux instructions fournies avec la visserie du cerceau.
LA HAUTEUR RÉGLEMENTAIRE DU CERCEAU EST DE 3,05 MÈTRES.
Page 11
11
12/03 P/N 214978C
ESPAÑOL
HERRAMIENTAS NECESARIAS PARA LA
INSTALACION:
• Escalera de 2,4 m (8 pies)
• (Dos) Llaves de 1/2 o (dos) llaves
ajustables pequeñas
• Llave ajustable
CAUTION:
00 800 555 85234
INSTRUCCIONES DE SEGURIDAD
La mayoría de las lesiones son ocasionadas por el mal uso y/o por no seguir las
instrucciones. Tenga cuidado cuando use esta unidad.
SI NO SE SIGUEN ESTAS INSTRUCCIONES DE SEGURIDAD SE PUEDE
OCASIONAR UNA LESIÓN GRAVE, DAÑOS A LA PROPIEDAD Y
ANULACIÓN DE LA GARANTÍA.
El propietario debe asegurarse que todos los jugadores sepan y
obedezcan estas reglas para la operación segura de la unidad.
Para asegurar su seguridad, no intente montar este sistema sin seguir las
instrucciones cuidadosamente. Revise toda la caja y el interior del material de
embalaje para ver si hay partes. Antes de comenzar el montaje, lea las
instrucciones e identifique las partes usando el identificador de la tornillería y la
lista de partes que vienen en este documento. El montaje completo y el uso y la
supervisión adecuados son esenciales para la operación correcta y para reducir el
riesgo de sufrir accidentes o lesiones. Existe una alta probabilidad de sufrir
lesiones graves si este sistema no se instala, mantiene y opera adecuadamente.
Para obtener más información sobre el montaje, ubicación, uso y
mantenimiento adecuados visite el sitio en la red de The American
Basketball Council en http://www.smarthoops.com
Las identificaciones de la NBA y de los equipos individuales miembros de la NBA que se
reproducen en este producto, son marcas comerciales y diseños protegidos por derechos de
autor y/u otras formas de propiedad intelectual. Estas identificaciones son propiedad exclusiva
de NBA Properties, Inc. y de los equipos respectivos miembros de la NBA, y no se pueden
usar, total ni parcialmente, sin el consentimiento por escrito de NBA Properties, Inc.
ESCRIBA SU NÚMERO DE MODELO:___________
Customer Service Center • N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
Una Compañía Huffy
Manual del propietario del respaldo y borde
!Usted es importante para Huffy!
Agradecemos que haya comprado uno de nuestros muchos productos de calidad. Estamos seguros que quedará muy satisfecho con su selección. Aunque hemos tenido un gran cuidado y puesto un gran
esfuerzo en la fabricación de cada uno de nuestros productos, pueden ocurrir problemas. Para asegurar la resolución rápida y adecuada de cualquier problema, o para recibir respuesta a cualquier pregunta, por
favor póngase en contacto con el Centro de Servicio al Cliente. El servicio será más rápido si proporciona su número de modelo (se encuentra en la caja).
Por favor escriba su número de modelo en el espacio que se encuentra arriba.
TUFF STUFF® y las marcas comerciales asociadas son propiedad de Mattel, Inc. y se usan
con su permiso. Mattel, Inc. y todas sus compañías afiliadas o subsidiarias de ninguna forma
patrocinan, aprueban ni autorizan los productos Huffy.
• Lea y entienda la etiqueta de advertencia que se incluye con la
tornillería. Es responsabilidad del cliente la colocación de esta
etiqueta. Debe colocarse en el poste, la pared o la puerta más
cercana al área de juego, a una altura de entre 1.2 m y 1.8 m (4 y 6
pies) sobre el nivel del piso y en un lugar visible para todos los
jugadores.
• Durante el ensamblaje, si se utiliza una escalera tenga extremo
cuidado. Se recomiendan dos personas para esta operación.
• Si se requiere asistencia técnica, póngase en contacto con Huffy
Sports.
• Podría ocurrir una lesión severa si los dientes/cara entran en
contacto con el respaldo, el borde o la red.
• La altura operacional mínima debe ser de 2 metros (6’6”) a la
parte inferior del respaldo.
THIS BACKBOARD AND GOAL ARE NOT DESIGNED TO
SUPPORT A PLAYER HANGING FROM THE GOAL OR NET.
FAILURE TO OBSERVE THIS CAUTION MAY CAUSE
BODILY INJURY AND / OR PROPERTY DAMAGE.
206118 5/97
ADVERTENCIA
Si no se presta atenci ón a estas advertencias se puede
operaci ó n segura de la unidad.
y obedezcan estas reglas para la
ocasionar una lesi ón seria o da ños a la propiedad.
El propietario debe asegurarse que todos los jugadores sepan
Consulte el manual de instrucciones para ver la instalaci ón
el mantenimiento adecuados.
Tenga cuidado cuando lleve a cabo actividades de
machacado de la pelota en esta unidad.
No se cuelgue de ninguna parte de la unidad, incluyendo el
respaldo, los soportes, el borde o la red.
Revise la unidad antes de cada uso para ver si los herrajes
est án sueltos, si est á excesivamente desgastada y si hay
signos de corrosi ón, y rep árela antes de usarla.
Durante el juego, tenga extremo cuidado de que los
jugadores mantengan la cara lejos del respaldo, el borde o
la red.Si los dientes o la cara entra en contacto con el
respaldo, la red o el borde podr ía resultar una lesi ón grave.
Durante el juego no use joyer ía (anillos, relojes, pendientes,
· · ·
·
etc.). Los objetos se pueden enredar en la red.
·
·
Page 12
12
P/N 214978C 12/03
LISTA DE PIEZAS. Vea el identificador de herraje
Artículo Cant. Pieza N.º Descripción
1 1 206118 Etiqueta de advertencia
2 4 203113 Perno de brida hexagonal, 5/16-18 x 2,5 de longitud
3 2 203038 Perno cabeza de carro, 5/16-18 x 2,75 de longitud
4 6 203309 Arandela, 1 D.E.
5 6* 203100 Tuerca, brida hexagonal, 5/16 x 18
6 1 Borde
7 12* 201219 Sujetadores de la red, Smart Clip
8 1 Red
* Puede haber piezas adicionales en este modelo.
INSTRUCCIONES PARA EL MONTAJE
¡IMPORTANTE! ANOTE EN LA PÁGINA 1 DE ESTE MANUAL DEL PROPIETARIO EL NÚMERO DE MODELO QUE APARECE EN LA CAJA.
ADVERTENCIA: Se requieren dos personas para montar el conjunto del respaldo en la ESTRUCTURA DE APOYO. Una sola persona no
debe intentar realizar este paso.
ADVERTENCIA: El montaje del conjunto del respaldo en la ESTRUCTURA DE APOYO se realiza a una altura elevada. Observe las
precauciones adecuadas.
ADVERTENCIA: SE RECOMIENDA MONTAR EL RESPALDO EN UN SOPORTE SÓLIDO (DE ACERO).
1. Conecte el respaldo y el borde usando una de las opciones como se muestra.
ADVERTENCIA: EL USO DE ESTE PRODUCTO SIN LA INSTALACIÓN ADECUADA DE LOS SUJETADORES SMART CLIP, O LA FALTA DE
ELLOS PUEDE DAR COMO RESULTADO DAÑOS CORPORALES. ASEGÚRESE DE SEGUIR CUIDADOSAMENTE LAS INSTRUCCIONES.
2. Instale los sujetadores de la red como se muestra (vea la ilustración).
3. Instale la red como se muestra (vea la ilustración).
4. Coloque la etiqueta de advertencia (1) en un lugar claramente visible dentro del área de juego.
IDENTIFICADOR DE HERRAJE
Artículo #2 (4)
Artículo #3 (2)
Artículo #5 (6)*
Artículo #7 (12)
Artículo #4 (6)
INSTALACIÓN DEL SOPORTE DE MONTAJE UNIVERSAL
Conecte el borde (6) en el respaldo como se muestra.
Soporte de montaje universal modelo 8406
¡IMPORTANTE!
Para el montaje del borde cargado con resorte, consulte las instrucciones que se incluyen con el herraje del borde.
INSTALACIÓN DEL BRAZO DE EXTENSIÓN
¡IMPORTANTE!
Para el montaje del borde cargado con resorte, consulte las instrucciones que se incluyen con el herraje del borde.
INSTALACIÓN DEL ELEVADOR
¡IMPORTANTE!
Para el montaje del borde cargado con resorte, consulte las instrucciones que se incluyen con el herraje del borde.
LA ALTURA REGLAMENTARIA DEL BORDE ES DE 10 PIES (3,05 M).
Page 13
13
12/03 P/N 214978C
DEUTSCH
ZUR INSTALLATION
ERFORDERLICHE WERKZEUGE:
• Treppenleiter, 2,40 m (8 Fuß) hoch
• (Zwei) 1/2-Zoll-Schraubenschlüssel oder (zwei)
kleine, verstellbare Schraubenschlüssel
• Verstellbarer Schraubenschlüssel
206118 5/97
Ein Mißachten dieser Warnung kann schwere Verletzungen und/oder
Sachschäden zur Folge haben.
Der Besitzer muß gewährleisten, daß alle Spieler mit den Vorschriften
für eine sichere Bedienung dieser Vorrichtung vertraut sind und diese
beachten.
Die ordnungsgemäßen Installations- und Wartungsmaßnahmen
sind dem Benutzerhandbuch zu entnehmen.
Beim Ausführen von Dunking-Aktivitäten an dieser Vorrichtung ist
vorsichtig zu verfahren.
Sich an keinen Teil dieser Vorrichtung (Korbwand, Stützstreben,
Korbrand oder Netz) hängen.
Die Vorrichtung vor jedem Gebrauch auf lose Kleinteile,
übermäßigen Verschleiß und Korrosionserscheinungen überprüfen
und vor der Benutzung ggf. reparieren.
Beim Spiel mit äußerster Vorsicht darauf achten, daß das Gesicht
der Spieler nicht mit Rückwand, Korbrand oder Netz in Kontakt
gerät. Falls Zähne oder Gesicht mit Rückwand, Netz oder Korband in
Knotakt kommen, kann dies ernste Verletzungen zur Folge haben.
Beim Spielen keine Schmucksachen (Ringe, Armbanduhren,
Halsketten, usw.) tragen. Gegenstände dieser Art können sich im
Netz verfangen.
WARNUNG
· · ·
·
·
·
Universelle gebührenfreie Telefonnummer (Deutschland, Schweiz): 00 800 555 85234
SICHERHEITSHINWEISE
Die meisten Verletzungen werden durch einen unvorschriftsmäßigen Gebrauch
und/oder ein Mißachten der Sicherheitshinweise verursacht. Beim Gebrauch dieser
Vorrichtung Vorsicht walten lassen
• Lesen Sie das den Befestigungsmaterialien beiliegende Warnetikett
gründlich durch. Der Kunde ist für das Anbringen dieses Etiketts selbst
verantwortlich. Es sollte an der Stange, einer Wand oder einer Tür in der
Nähe des Spielbereichs in einer Höhe von 1,2 bis 1,8 (4 bis 6 Fuß) für alle
Spieler sichtbar angebracht werden.
• Wird beim Zusammenbauen eine Leiter benutzt, ist mit äußerster Vorsicht zu
verfahren. Diese Arbeit sollte von zwei Personen ausgeführt werden.
• Falls Sie technische Unterstützung benötigen, wenden Sie sich bitte an
Huffy Sports.
• Ein Berühren von Korbwand, Netz oder Korbrand mit den Zähnen/dem
Gesicht eines Spielers kann zu schweren Verletzungen führen.
• Die Mindestbetriebshöhe sollte 2 m (6 Fuß, 6 Zoll) bis zur Unterseite der
Korbwand betragen.
EIN MIßACHTEN DIESER SICHERHEITSHINWEISE KANN SCHWERE
VERLETZUNGEN ODER SACHSCHÄDEN ZUR FOLGE HABEN UND MACHT
DIE GARANTIEERKLÄRUNG UNWIRKSAM.
Der Besitzer muß gewährleisten, daß alle Spieler mit den Vorschriften für
eine sichere Bedienung dieser Vorrichtung vertraut sind und diese
beachten.
Aus Sicherheitsgründen sollte nicht versucht werden, dieses System ohne
sorgfältige Beachtung der Anleitung zusammenzubauen. Dn ganzen
Karton und alle Verpackungsmaterialien nach Teilen überprüfen. Vor
Beginn der Montage die Anleitung durchlesen und die einzelnen Teile
anhand des Teileschlüssels und der Teileliste in diesem Dokument
bestimmen. Eine vorschriftsmäßige und vollständige Montage, Benutzung
und Aufsicht sind für den richtigen Betrieb und zur Reduzierung des
Unfall- oder Verletzungsrisikos absolut notwendig. Bei unsachgemäßer
Installation und Instandhaltung und bei einem nicht ordnungsgemäßen
Betrieb besteht eine hohe Wahrscheinlichkeit schwerer Verletzungen.
Weitere Informationen über Zusammenbau, Aufstellung, richtige
Verwendung und Wartung sind von der Webseite des „American Basketball
Council” unter der Adresse http://www.smarthoops.com zu beziehen.
NOTIEREN SIE SICH IHRE MODELL NUMMER:_______
Customer Service Center • N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
A Huffy Company
Rückwand und Korbrand – Benutzerhandbuch
Huffy steht zur Qualität seiner Produkte!
Wir freuen uns, daß Sie eines unserer ausgezeichneten Produkte gewählt haben und sind zuversichtlich, daß Sie mit diesem Kauf sehr zufrieden sein werden. Obwohl unsere Produkte mit der
größten Sorgfalt hergestellt werden, können bisweilen Probleme auftreten. Bitte wenden Sie sich in diesen Fällen an unser Kundendienstzentrum, damit wir Ihr Problem schnell und richtig beheben
oder Ihre Fragen beantworten können. Wir können Ihnen schneller helfen, wenn Sie die Modellnummer griffbereit haben (siehe Kartonaufdruck).
Bitte tragen Sie diese Nummer im dafür vorgesehenen Feld weiter oben ein.
Die auf diesem Produkt reproduzierten Erkennungszeichen der NBA und der einzelnen NBA-
Mitgliedsmannschaften sind Warenzeichen und urheberrechtlich geschützte Designs und/oder
andere Formen geistigen Eigentums, die ausschließliches Eigentum von NBA Properties, Inc.
und der jeweiligen NBA-Mitgliedsmannschaften sind, und die weder als Ganzes noch zum Teil
ohne die schriftliche Einwilligung von NBA Properties, Inc., verwendet werden dürfen.
TUFF STUFF® und die damit verbundenen Warenzeichen sind Eigentum von Mattel, Inc., und
werden mit deren Genehmigung verwendet. Huffy-Produkte werden von Mattel oder deren
verbundene oder Tochtergesellschaften in keiner Weise gesponsort, unterstützt oder autorisiert.
CAUTION:
THIS BACKBOARD AND GOAL ARE NOT DESIGNED TO
SUPPORT A PLAYER HANGING FROM THE GOAL OR NET.
FAILURE TO OBSERVE THIS CAUTION MAY CAUSE
BODILY INJURY AND / OR PROPERTY DAMAGE.
Page 14
14
P/N 214978C 12/03
TEILELISTE - Siehe Teileschlüssel
Artikel Menge Teilenummer Beschreibung
1 1 206118 Warnaufkleber
2 4 203113 Sechskant-Flanschschraube, 5/16-18 x 2,5 Länge
3 2 203038 Schlossschraube, 5/16-18 x 2,75 Länge
4 6 203309 Unterlegscheibe, 1 Zoll AD
5 6* 203100 Sechskant-Flanschmutter, 5/16 x 18
6 1 Korbrand
7 12* 201219 Smart Clip-Netzhalteklammer
8 1 Netz
* Diesem Modell können zusätzliche Teile beigepackt sein.
MONTAGEANLEITUNG:
WICHTIG! NOTIEREN SIE SICH DIE MODELLNUMMER AUS DEM KÄSTCHEN AUF SEITE 1 DIESES BENUTZERHANDBUCHS
WARNUNG: Zur Befestigung des Korbwandaufbaus an der TRAGENDEN KONSTRUKTION werden zwei Personen benötigt. Dies sollte
nicht von einer Person alleine versucht werden.
WARNUNG: Die Befestigung des Korbwandaufbaus an der TRAGENDEN KONSTRUKTION erfolgt in einer gewissen Höhe.
Entsprechende Vorsichtsmaßnahmen müssen beachtet werden.
WARNUNG: ES WIRD EMPFOHLEN, DIE KORBWAND AN EINER SOLIDEN (STAHL-) KONSTRUKTION ZU BEFESTIGEN
1. Korbwand und Korbrand auf eine der abgebildeten Weisen befestigen.
WARNUNG: EIN GEBRAUCH DIESES PRODUKTS OHNE ORDNUNGSGEMÄSS ANGEBRACHTE BZW. MIT FEHLENDEN SMART CLIPS
KANN VERLETZUNGEN ZUR FOLGE HABEN. DIE ANLEITUNG UNBEDINGT SORGFÄLTIG BEACHTEN.
2. Die Netzhalteklammern wie gezeigt anbringen (siehe Abbildung).
3. Das Netz wie gezeigt anbringen (siehe Abbildung).
4. Den Warnaufkleber (1) an einer im ganzen Spielbereich deutlich sichtbaren Stelle anbringen.
BEFESTIGUNGSTEILESCHLÜSSEL
Artikel Nr. 2 (4)
Artikel Nr. 3 (2)
Artikel Nr. 5 (6)*
Artikel Nr. 7 (12)
Artikel Nr. 4 (6)
ANBRINGUNG DER UNIVERSALEN MONTAGEHALTERUNG
Den Korbbrand (6) wie gezeigt an der Korbwand befestigen.
Universale Montagehalterung, Modell 8406
WICHTIG!
Bei einer federbelasteten Korbmontage ist die den Befestigungsteilen des Korbrands beiliegende Anleitung zu beachten.
ANBRINGUNG DES VERLÄNGERUNGSARMS
WICHTIG!
Bei einer federbelasteten Korbmontage ist die den Befestigungsteilen des Korbrands beiliegende Anleitung zu beachten.
ANBRINGUNG DER VERLÄNGERUNGSVORRICHTUNG
WICHTIG!
Bei einer federbelasteten Korbmontage ist die den Befestigungsteilen des Korbrands beiliegende Anleitung zu beachten.
DIE OFFIZIELLE KORBRANDHÖHE BETRÄGT 3,05 METER (10 FUSS)
Loading...
