1.2 产品特性简介
124.5mm (L)×63.7 mm (W)×11.05 mm (T)
Y300C:
CELL TX :824-849;RX :869-894;
PCS :TX:1850-1910; RX:1930-1990
AWS:TX:1710-1755;RX:2110-2155
待机时间 220~250 小时,连续通话 210 分钟(取决于网络环境)
工作温度:-10℃~+55℃
存储温度:-40℃~+70℃

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
静电释放是电子产品敏感元器件损坏的主要原因,因此每个服务中心都必须注意
对静电防护高度重视,同样也要注意此手册的静电防护要求。
第2章 维修信息说明指引
2.1 文档使用说明
此文档用于指导华为公司授权网点维修技术人员对华为公司产品进行维修服务。此服务手册只
能提供给华为公司已授权的维修服务网点及公司使用,并且内容为保密信息。虽然我们尽可能地确
保此文档的精确性,但仍可能有错误出现。 如果有你发现任何错误或有更多的建议,请与华为客服
人员联系。
2.2 维修注意事项
维修与调校只能由合格的技术人员操作。
确保所有工作都要戴上防静电带并在防静电工作室内操作。
确保所有元件,螺丝和绝缘体在维修和调校后都安装好。并确保所有电缆与电线都已安装到
位。
焊接需满足环保要求,进行无铅焊接。
2.3 维修信息获取指引
相关产品知识和维修信息查询,请登录华为公司网站
网站地址:http://www.huaweidevice.com/cn/technicaIndex.do

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
5.3.2 强制升级
关机状态下,同时按住音量上下键和开机键 进入强制升级模式(接下来的升级步骤跟正常升级一样)。
5.4 SD 升级
5.4.1 SD 卡正常升级
1. 将SD卡中的内容删除或格式化;
2. 在SD卡根目录创建文件夹并命名为“dload”, 复制主升级包里面的 “UPDATA.APP” 文件到
“dload” 中;
3. 将SD卡插入手机中,在拨号盘中输入*#*#2846579#*#*进入测试模式,依次如下选择:
ProjectMenu→7.升级→1.SD卡升级→确定;

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
1. 检查是否有其他驱动程序相冲突;
2. 检查驱动程序是否安装正常;
3. 检查数据线是否连接正常;
1. 检查数据线是否连接正常;
2. 尝试重新升级。
1. 升级文件是否正确;
2. 升级方法是否正确;
3. SD 卡能否正常使用;
4. 尝试重新升级。
5.4.2 SD 卡强制升级
如果手机不能正常开机,可以用以下两种方式进行强制升级:
1. 将SD卡中的内容删除或格式化;
2. 在SD卡根目录创建文件夹并命名为“dload”, 复制主升级包里面的 “UPDATA.APP” 文件到
“dload” 中;
3. 在关机状态下同时按下“音量+键 + 音量-键 + 开机键”,手机自动进入强制加载模式。
4.强制升级完成后手机自动重启。
5.5 异常处理

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
9.1 手机原理框图
第9章 手机原理及故障分析
SUPPORT,RF INTERFACES,CONECTIVITY 信号输入,输出处理. 基带接口部分提供键盘、LCD、SD 卡、WIFI/
蓝牙、CAMERA、 MIC、触摸屏等接口。
MSM8X2XA(Y300C 采用 MSM8625A)为基带信号处理芯片,主要负责 IMAGE,VIDEO,AUDIO,MEMORY

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
ARM9 作为 MODEM 处理器,400MHZ,完成 CDMA,
GPS,GSM 调制解调功能,子系统包括 ARM9 处理
器,modem DSP,modem AHB 总线,中断控制器,
以及休眠控制器等。
A5 处理器,800MHZ , 支 持 SD 卡,EBI2 ,
UART/USIM,I2C,GPIO,时钟等功能模块,子系统
包括 ARM A5 处理器,application DSP,专用的 data
mover 等等。
Camera 接口、PCM 接口、宽带 CODEC、Vocoder、
RF接口、HKADC、LCD接口、SD 接口、USB 接口、
UART 接 口 、 USIM 卡 接 口 、 SBI 接口 、 GPIO、
JTAG/ETM 接口、键盘接口等。
多媒体和游戏引擎运行 Mpeg/jpeg 硬件引擎、游戏引擎、
JAVA 加速器和 MP3/MMS/MIDI 功能;
逐一列出监控对象,如外部电源输入、LI-ON 电池、
chager 等
AFC 电路,APC 电
路,AGC 电路,各
器件
完成 CDMA 接收和发射的射频部分功能。主要包含
RTR6500 射频芯片以及外围附加电路。
GPS 信号的接收和处理,主要包括 RTR6500A 及其外
围附加电路
完成 Bluetooth 以及 FM 的基带功能和射频信号的发送
和接收。主要包括 BT+FM 模块以及外围附加电路。
产生高精度的 19.2MHz 本地参考时钟的 VCTCXO;
RTR6500A 内置 LO 供给 CDMA 以及 GPS。
手机提供内置的天线,以完成通信,支持 CDMA 高低
频段。手机天线包括:主天线、GPS 天线、分集天
线、wifi/BT 天线、FM 天线(耳机)。
对 CDMA 功放的输出功率耦合一部分到 RTR6500A 中
进行功率检测。
MSM8625A 子系统中的 UART1 接口,用于蓝牙
指 MSM8625A 子系统中的 USB 接口的外围电路,保护
电路和接口连接器等单元电路。工程样机的主要数据
业务通道,也用于开发过程中的设备调试和测试。。
PM8029 主要负责外部电源接入和断开检测,提供手机正常工作所需的各类电源;提供模拟通道多路开关、
实时时钟电路和 TCXO 时钟电路、马达驱动电路、SPEAKER 驱动电路等
RTR6500A 为射频信号处理芯片. 完成 CDMA 上下行射频信号变换,通过 I/Q 信号与基带芯片完成数据交换。
9.1.1 主板功能详细说明
概述
按照逻辑功能,单板可以被划分为基带、射频、电源和用户接口四个子系统。每个子系统包含的模块和单
元以及所实现的功能如下表所示。
表1 手机主板系统架构表

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
键盘驱动电路,外部
键盘,背光 LED 控
制电路
支持 GPIO 进行键盘扫描。提供背光 LED,当用户按键
时背光打开,通过连接 PM8029 提供键盘背光亮度调
节功能。
手机主显示屏,16M色, LCD背光亮度应可由用户调
整。
驱 动 方 式 , 连 接 方
式,speaker 器件
来电时播放和弦的喇叭,功率最大可达 500mW。具有
良好的频率响应以便较好的回放 20-20kHz 的音乐声。
也可以作为 mp3 的单声道放音喇叭。
驱 动 方 式 , 连 接 方
式,Receiver 器件
耳 麦 , 耳 机 接 口 电
路,MIC 接口电路
手机提供耳麦接口,输出通话声音或者 mp3 回放声音
到耳机中,同时,线上放置 MIC 以便将声音拾取进入
电话。Y300C 的只支持 LRGM 线序的耳机。不兼容
LRMG 线序的耳机
1、 感应环境光强度,调解LCD、键盘等亮度;
2、 通话时感应皮肤距离手机的距离,熄灭LCD,同
时关闭TP
锂离子电池,标称输出 3.7V/1730mAh,(电池应通过
认证,符合安全法规要求(锂电池))
充电器满足在中国、欧洲、美洲、澳洲使用要求,根
据不同市场型号会有区分:90V-240V,45Hz-55Hz 交
流输入。充电器输出电压大致为 5±0.25V。充电器要通
过 CE、3C 认证。充电器输出电流要满足充电和手机
正常供电同时工作。
电 池 管 理 , 充 电 电
路,充电方式,充电
防护
可对电池进行充放电管理,过充电/过放电保护功能;
对位置 RTC 时钟的电容充电。
单 板 电 路 电 源 管 理
(上电分析、下电分
析)
主要是对 LDO 对于,可提供灵活的电源控制方式。由
单板软件根据业务状态,按照接口规范或省电分析要
求对单板单元电路的电源进行管理,以降低设备功
耗。
内置 RTC电路,所用时钟为睡眠时钟 32.768kHz,提供
精确时间
含有 8 个 MPP,PM8029 内部可以实现 ADC 转换
PM8029 内置 TCXO 驱动器,2 路模拟信号,2 路数字
信号输出
低压掉电功能,当输入电压低于一个门限值超过一定
时间后,整个手机掉电
提供一个振动器驱动器,一个 speaker 驱动器
支持 USB 2.0,软件暂不支持 OTG 功能。

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
9.2 基带单元
9.2.1 开机电源管理电路
Y300C 手机系统的电源提供主要由 PM8029 电源管理实现。
PM8029 电源管理芯片提供两类共 24 路可编程电压调整器:开关电源和 LDO。下表为各个电压调整器的具
体参数:
表2 电压调整器详细说明
故障分析处理流程:
则用直流稳压电源给手机供电,检测不开机的故障机的电流
对于不开机的故障机,请先检测 I/O 接口(电池接口)是否有明显损坏。如果 I/O 接口(电池接口)OK,
可分为三种:没有电流;有小电流;按开机键后出现大电流

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
9.3.2 GPS 部分
GPS 通路由滤波器 U4102、U4103 和 LNA U4101 构成,经过滤波和增益后连接到 RTR6285A 输入接口。电
路图如下:
9.3.3 WIFI
在 C8833D 的设计中,WIFI/BT 部分:采用高通的 WCN2243 来实现 BT, AR6005 实现 WIFI 功能,在
本设计中,BT 与 WIFI 共用一个天线,并且用一个 SP3T 的射频开关来实现 WIFI 与 BT 功能的复用。
MSM8625A 提供了 PCM 和 UART 接口,与 BT 模块的 PCM、UART 信号直接相连,接口信号定义如下:
MSM8625A 提供了 SDIO3 接口,与 WIFI 模块的 SDIO 信号直接相连,接口信号定义如下:

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
PM8029 提供了音频输入接口,与 FM 模块的左右声道信号直接相连,接口信号定义如下:
9.4 外围电路
9.4.1 显示
MSM8625A 采用 MIPI 接口向 LCD 传输指令和数据,Y300C 产品 LCD 的接口采用 MIPI,只需采用 1 对差分
时钟线,1 对差分信号线,支持 60Hz 刷新率。具有帧同步功能,利用 MDP_VSYNC(GPIO_097)作为数据传
输同步信号,避免裂屏现象发生。
点阵: WVGA(800*480)
显示颜色:16M Colors
MSM8625A 与 LCD 接口原理图如下所示

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
检查 5pin Mini USB 接口是否
焊接不良?
9.4.4 耳机
耳机插孔是3.5mm耳机插孔。耳机未插入时3、4脚断开,耳机检测电压是高电平,插入后闭合耳机检测电压
变为低电平,实现耳机插入检测,耳机插入检测通过HS_DETECT(GPIO86)管脚判断:
耳机 MIC 供电采用 HSED_MICBIAS(PM8029/ HSED_BIAS1)供电,使用 HSED_HSKEY_ADC (PM8029
MPP5)检测耳机按键。
注意:Y300C 的只支持 LRGM 线序的耳机。不兼容 LRMG 线序的耳机

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
插入耳机后检查 J1101 PIN4 电
压是否为低电平?

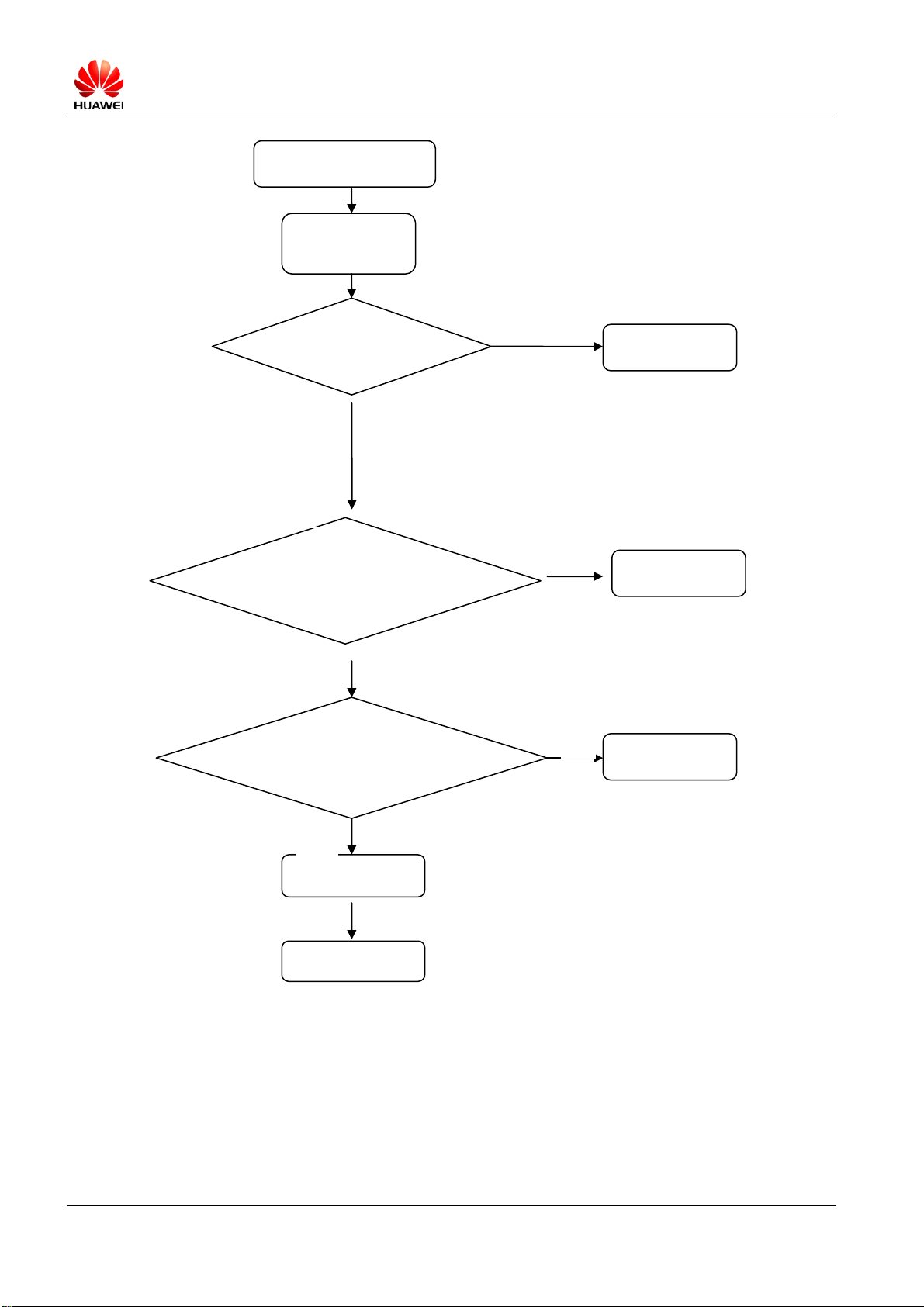

使用耳机按接听键无效维修流程
9.4.5 按键
Y300C 有 6 个按键,3 个按键在触摸屏表面采用触摸方式实现菜单、主页和返回键。
MSM8625A 侧 GPIO_42、GPIO_41 分别为音量加减键。侧键柔板通过 ZIF 连接器 J1605 连接到主板。
Power 键直接通过 PM8029 侧 KPD_PWR_ON 来检测。开机键柔板通过弹片压接方式连接到主板。

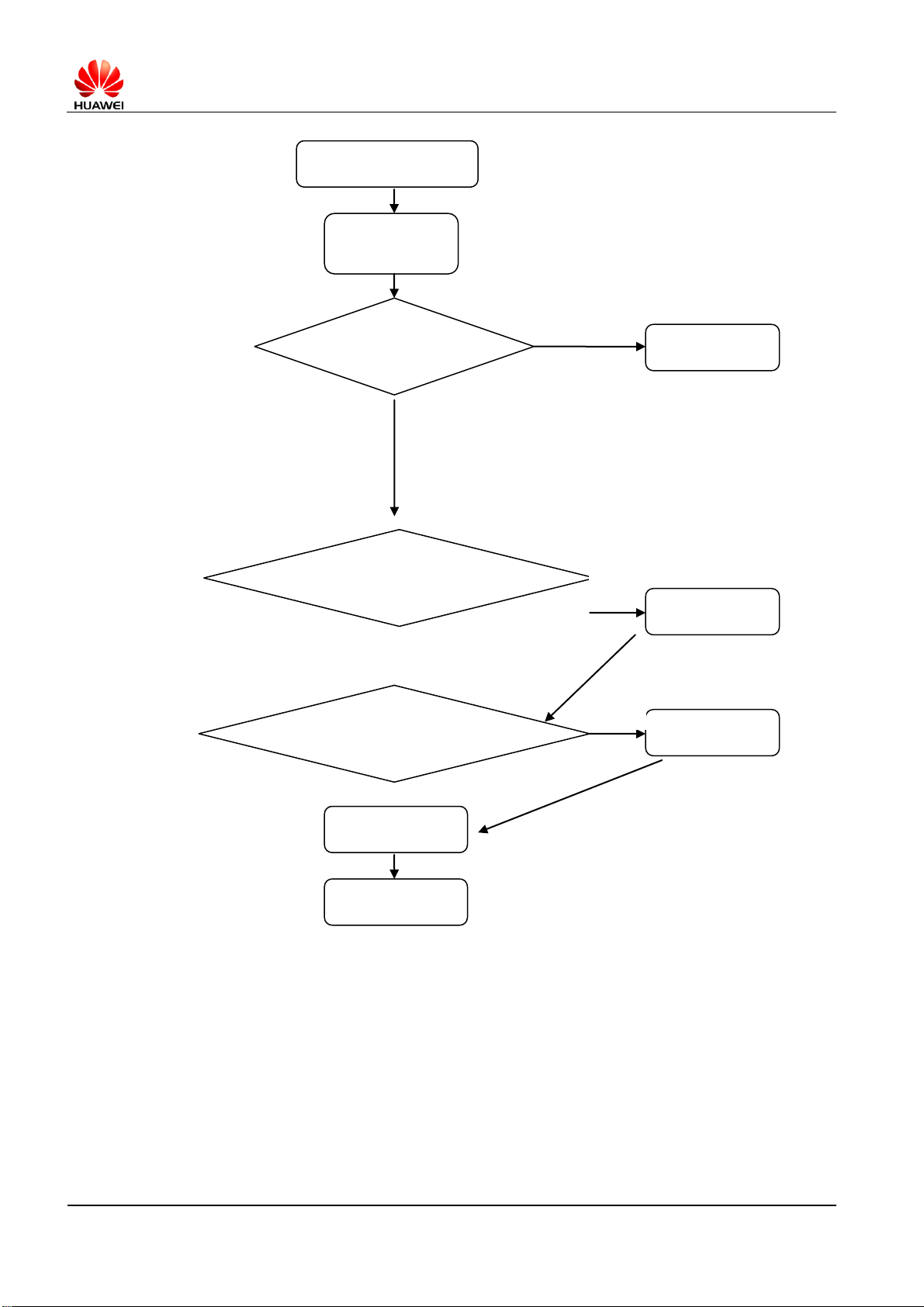

按键失灵维修流程

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
9.4.6 状态指示灯, TOUCHKEY 灯电路

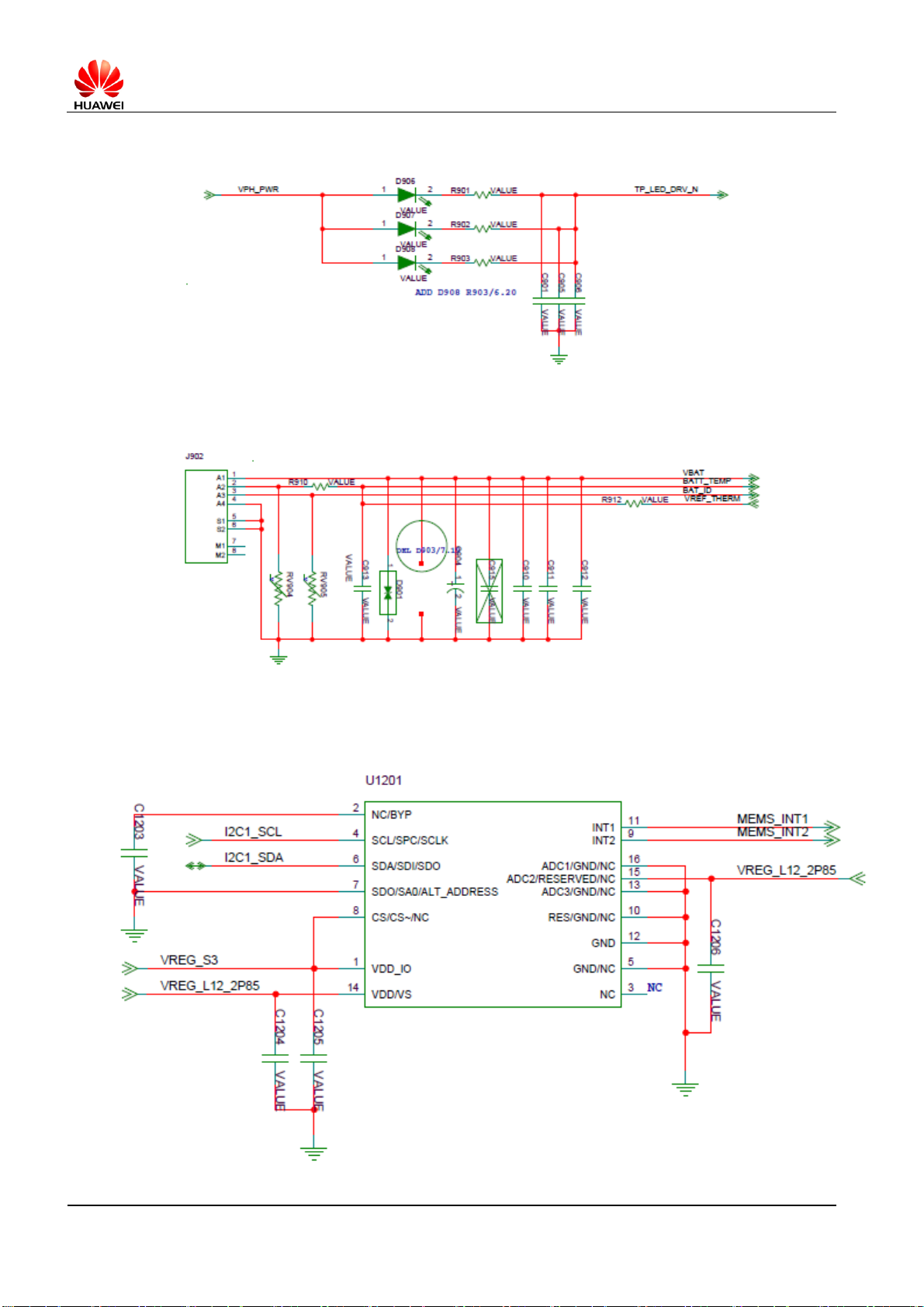

Y300C 状态指示灯(三色灯)由红,绿,蓝三种光源,分别由 PM8029 三个 LED 驱动源驱动。
键盘背光灯亮度可通过 KYPD_DRV_N(PM8029)来调整,由 VPH_PWR 供电。采用 2 颗白色 LED 作为
键盘灯。结构上通过导光膜传到按键区。

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
9.4.15 SIM
MSM8625A与 SIM卡接口电平不能完全兼容,可以通过 PM8029的 MPP 管脚作电平转换后与 SIM卡通信。
VREG_L16_UIM1 电压可设为 1.5~3.05V。USIM 接口一般工作电平为 1.8V 或 3.0V。下表为 PM8029 的
USIM 电平转换接口:
注意:由于用户操作 SIM 卡的次数很多,所以增加 TVS 管,提供静电和浪涌保护。
附:USIM 电路图

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
第10章 PCB 板和 BGA 芯片焊点指
示图
红色(R:255,G:0,B:0) :空点
绿色(R:0,G:255,B:0) :接地点
蓝色(R:0,G:0,B:255) :焊点
BOT 层上半部分
BOT层下半部分

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
首先是测试 Micro-SD 卡的功能,如果插有 Micro-SD 卡,且该功
能正常则显示通过 SD 卡测试,否则,则显示该测试项失败;
测试通过则直接进入下一项
自动测试 SIM 卡是否能识别,测试失败会有提示
测试通过则直接进入下一项
自动测试电池是否在位和电量充足,测试失败会有提示
测试通过则直接进入下一项
依次按下所有按键,所有正常的按键颜色都反色显示,即由原
来的颜色变为另一种颜色(会由白变蓝或由蓝变白),所有键盘板
和侧键板按键检测完毕;
按音量“-”键进入下一测试项。
LCD 显示白屏。
按音量“-”键进入下一测试项。
LCD 显示黑屏。
按音量“-”键进入下一测试项。
LCD 显示红绿蓝相间条纹。
按音量“-”键进入下一测试项。
LCD 背光不停的从亮到灭表示正常。三色灯会红绿蓝三色交替变
化表示正常
按音量“-”键进入下一测试项。
键盘 LED 点亮,循环亮灭表示正常
按音量“-”键进入下一测试项。
进入摄像头测试。此时摄像头打开,实时显示 camera 当前摄取
到的图像,可以通过观察图像质量与反应速度来检测 camera 性
能是否完好。
按音量“-”键进入下一测试项。
用手按住触摸屏,手指在屏上沿着四周的黑点区域移动,触摸的
区域会变红色,需要四周黑点的区域都变红。
按音量“-”键进入下一测试项。
把遮挡板放在触摸屏上方接近光透光孔上方距离 4MM 左右距
离,这时如果图标由人头像增加一个电话图象表明功能正常。
软件在检测到功能正常后会自动进入下一项测试。
主要看是否有对环境光是否有检测数据,用手档在接近光上看
显示数字应该明显减小到 10 左右
第11章 功能测试
11.1 MMI测试
进入待机画面后,在手机键盘上按“*#*#2846579#*#*”,进入 MMI 测试模式。按音量“-”键进行测试,
按触摸屏上的菜单键图标可以跳过当前测试进行下一步,按返回键可以进行上一步测试
注:1、电池不在位或者电池电压较低时,MMI 测试时会提示电量低,不能进行 MMI 测试。
2、测试过程中按触摸屏上的菜单键图标可以跳过当前测试,同时该项测试会被标记为测试失败。

Y300C 产品维修手册(研发版)--初稿 V1.0.doc
03021UWQ_RGDZH A
马达会间歇性振动,检查马达振动声音和震感是否正常。
按音量“-”键进入下一测试项。
SPEAKE 测试。不要插入耳机。这时候“SPEA ER”应该发声。
按音量“-”键进入下一测试项。
不要插入耳机。按下“录音”按钮,对主麦克讲话,然后按下“
播放”按钮,应该能听到 receiver 的发声。
按音量“-”键进入下一测试项。
不要插入耳机。按下“录音”按钮,对副麦克讲话,然后按下“
播放”按钮,应该能听到 receiver 的发声。
按音量“-”键进入下一测试项。
不要插入耳机。按下“录音”按钮,正常手持讲话,然后按下“
播放”按钮,应该能听到 receiver 的发声。
按音量“-”键进入下一测试项。
插入耳机。按下“录音”按钮,对耳机 MIC 讲话,然后按下“播
放”按钮,应该能听到耳机的发声。
不要拔出耳机,按音量“-”键进入下一测试项。
软件会检测耳机是否在位,若不在位会提示 FM 测试需要插入耳
机,插入耳机后会听到 FM 的频道。MMI 测试默认固定 88M、
98M 和 107M 三个频点,按下“下一个”按键,手机会依次检测
这三个频点。
拔出耳机,按音量“-”键进入下一测试项。
插入耳机,这时 IN 的图标颜色变绿,按下耳机上的按键,中间
的圆点会变色变小。然后拔出耳机,out 的图标变绿。
按音量“-”键进入下一测试项。
蓝牙测试是自动进行的,会自动搜索附近的蓝牙设备,并显示当
前找到的蓝牙设备的 MAC地址。(备注:测试此项时需要一部蓝
牙功能已开启的终端进行协助测试)
按音量“-”键进入下一测试项。
LCD 显示当前 X、Y、Z 三轴的加速度值,将手机成 X、Y、Z 均
45 度角,此时三轴的值大致相等,测试通过
软件在检测到功能正常后会自动进入下一项测试。
软件在检测到功能正常后会自动进入下一项测试。否则会提示失
败
WIFI 测试是自动进行的,会自动搜索附近的热点设备,并显示当
前找到的热点设备的 MAC地址。(备注:测试此项时需要一部热
点功能已开启的设备进行协助测试)
按音量“-”键进入下一测试项。
11.2 语音测试
1. 安装正常使用 UIM 卡和电池。
2. 按“电源键”开机。
3. 在正常网络中观察手机信号强弱变化是否正常。
