Благодарим Вас за приобретение Mobile WiFi HUAWEI
Поддерживаемые функции и внешний вид устройства зависит от приобретенной
модели. Иллюстрации приводятся в справочных целях. Для получения
подробной информации о выбранной модели обратитесь к провайдеру услуг.
В настоящем руководстве приводится краткое описание функций мобильного
маршрутизатора Mobile WiFi. Его использование и устранение неисправностей
описывается в справочном разделе на web-странице управления. Инструкции
по переходу на
к странице web-управления" на стр. 14.
Авторские права © Huawei Technologies Co., Ltd. 2012. Все права
защищены
ДАННЫЙ ДОКУМЕНТ ПРЕДОСТАВЛЯЕТСЯ ТОЛЬКО В ИНФОРМАЦИОННЫХ
ЦЕЛЯХ БЕЗ КАКИХ-ЛИБО ЯВНЫХ ИЛИ НЕЯВНЫХ ГАРАН ТИЙ .
web-страницу управления приводятся в разделе "Подключение
.
1
Знакомство с Mobile WiFi HUAWEI
Методы соединения
Wi-Fi-устройство или ПК может подключаться к сети Интернет через Mobile WiFi.
Порядок соединения зависит от операционной системы Wi-Fi-устройства или
ПК. Методы соединения приводятся в справочных целях.
Перед подключением USB-устройства установите драйвер в соответствии с
подсказками.
Вариант 1: Несколько устройств
подключаются через Wi-Fi
Вариант 2: Одно устро йс тво
подключается через Wi-Fi
2
Вариант 3: Несколько устройств одновременно подключается через Wi-Fi
и USB
3
Внешний вид
№ Пункт
Индикатор сигнала
1
Индикатор Wi-Fi
2
Индикатор заряда
3
аккумулятора
Индикатор SMS
4
Разъём для шнура
5
Кнопка питания
6
USB-порт (Micro USB, тип B)
7
Примечание:
Wi-Fi: Wireless Fidelity – Достоверная
передача в беспроводной связи.
4
Индикатор
Значок Индикатор Статус
Прием
сигнала
Wi-Fi Зеленого цвета Wi-Fi-маршрутизатор включен
Аккумулятор
Сообщения
Зеленого цвета Мощный сигнал
Оранжевого цвета Слабый сигнал
Красного цвета Нет сигнала
Зеленого цвета
Мигание, зеленого
цвета
Красного цвета
Зеленого цвета Новое сообщение
Мигание, зеленого
цвета
Достаточный уровень зарядки
аккумулятора
Процесс зарядки
аккумулятора
Низкий уровень зарядки
аккумулятора
Папка входящих сообщений
переполнена
5
Если в течение определенного периода операции с Mobile WiFi не выполняются,
он переходит в «спящий» режим, в котором индикатор аккумулятора ( )
мигает медленно, а другие индикаторы отключены. Для включения других
индикаторов нажмите любую клавишу.
Ключ SSID и беспроводной сети
Для подключения Wi-Fi-устройства к
мобильному WiFi-маршрутизатору
используется ключ SSID и беспроводной сети.
По умолчанию его ярлык представлен на
Mobile WiFi.
6
Прежде чем приступить к работе
Установка SIM-карты и аккумулятора
Внимание
SIM-карты или карты, не совместимые с Mobile WiFi.
В противном случае это может вызвать
повреждение устройства.
Вставьте SIM-карту в слот. Убедитесь, что SIM-карта расположена правильно,
как показано на рис. 2, затем поместите SIM-карту в слот.
1
: Не используйте нестандартные
2
7
3
4
Зарядка аккумулятора
Если аккумулятор длительное время неиспользовался, его необходимо
зарядить.
Способ 1: Использование зарядного ус тр ойства
Внимание:
Используйте только зарядные
устройства сертифицированного
производителя, совместимые с Mobile
WiFi. Использование несовместимого
зарядного устройства или зарядного
устройства неустановленного
производителя может вызвать сбои,
отказы или даже возгорание Mobile
WiFi. Подобные действия отменяют все
гарантии на продукт, прямые или косвенные.
8
Зарядное устройство является дополнительным устройством. Если
зарядное устройство в комплект не входит, свяжитесь с местным
поставщиком для его приобретения.
Способ 2: Подключение к ПК для зарядки
Подключите мобальный WiFi-маршрутизатор к ПК с помощью совместимого
кабеля данных.
9
Доступ к сети Интернет через Wi-Fi-подключение
По умолчанию параметры управления заданы на мобильном
WiFi-маршрутизаторе в соответствии с требованиями провайдера услуг.
Операции, выполняемые для быстрого интернет-доступа, описываются ниже.
Информация по работе с Mobile WiFi и устранению его неисправностей
приводится в справочном разделе на web-странице управления.
Шаг 1: Включение питания WiFi-устройства мобильной связи
Нажмите и удерживайте кнопку до включения
индикаторов. Mobile WiFi включен.
Примечание:
для отключения Mobile WiFi.
Нажмите и удерживайте кнопку
10
Шаг 2: Уста нов ка Wi-Fi-соединения (в качестве прмера
приводится ПК с ОС Windows XP)
1. Убедитесь, что значок зеленого цвета.
2. Выберите
Подключения беспроводной сети [Start > Control Panel > Network
Connections > Wireless Network Connection
Примечание
адаптор беспроводной сети. Если появляется надпись
беспроводной сети [Wireless Network Connection
адаптор беспроводной сети установлен. В противном случае, проверьте,
установлен
3. Нажмите
wireless networks
4. Выберите сеть с индикатором SSID Mobile WiFi и нажмите
Пуск > Панель управления > Сетевые подключения >
].
: Для установки соединения Wi-Fi на ПК должен быть установлен
Подключение
], это означает, что
ли адаптор.
Просмотр доступных беспроводных сетей [View available
] для вывода списка доступных беспроводных сетей.
Connect
11
.
Примечание:
Если параметр шифрования на мобильном WiFi-маршрутизаторе уже
задан, появляется диалоговое окно Подключение беспроводной сети
[Wireless Network Connection]. Введите ключ беспроводной сети в
диалоговом окне.
Ярлык ключа SSID и беспроводной сети по умолчанию закреплен на
WiFi-устройстве мобильной связи.
5. Дождитесь появления значка беспроводного соединения в зоне состояния
в правом нижнем углу экрана ПК.
Шаг 3: Подключение к Интернет
После успешной установки соединения Wi-Fi Вы можете войти в Интернет в
следующих режимах:
Внимание:
от типа абонентской платы. Например, при повременной оплате
рекомендуется выбирать режим
Выберите правильный режим интернет-подключения в зависимости
Ручной [Manual
]. За информацией об
12
абонентской плате обращайтесь к провайдеру услуг.
Режим Операция
После включения питания Mobile WiFi оно автоматически
Auto/
автоматический
подключается к Интернету. Если в течение определенного
периода передача данных не выполняется, Mobile WiFi
автоматически разрывает интернет-соединение.
Войдите на страницу web-управления и следуйте
Manual/ручной
сообщениям-подсказкам для подключения к сети или
отключения от сети.
Примечание:
Войдите на страницу web-управления для выбора режима
интернет-доступа.
Можно задать автоматическое подключение WiFi-устройства к Интернету
даже в роуминге. Если данная функция отключена, Mobile WiFi
автоматически отключается от сети Интернет при роуминге. Для входа в
Интернет установите соединение вручную.
13
Подключение к странице web-управления
1. Убедитесь, что соединение между Mobile WiFi и клиентом установлено
правильно.
2. Запустите интернет-браузер и введите
3. Введите пароль и войдите на web-страницу управления.
Примечание:
Пароль по умолчанию –
http://192.168.1.1
admin.
14
в адресной строке.
Ежедневное использование
Режим экономии энергии
Если Mobile WiFi питается только от аккумулятора, Вы можете выбрать
функцию его автоматического отключения. Если данная функция включена, и
в течение определенного периода Wi-Fi-устройства не получают доступ к
мобильному WiFi-маршрутизатору, он автоматически отключается. Для
включения Wi-Fi-маршрутизатора нажмите любую клавишу.
Подтверждение PIN-кода
Если включена защита PIN-кодом, войдите на страницу web-управления и
следуйте подсказкам для ввода правильного PIN-кода. PIN-код и PUK-код
поставляются вместе с SIM-картой. Для получения более подробной
информации обратитесь к провайдеру услуг.
15
Восстановление заводских настроек по умолчанию
Если Вы забыли о сделанных Вами
изменениях параметров устройства, можно
восстановить заводские настройки, заданные
по умолчанию
на мобильном WiFi-маршрутизаторе для его
последующей перенастройки. Для
восстановления заводских настроек нажмите
и удерживайте кнопку
погаснут все индикаторы. Все заводские
настройки, заданные по умолчанию, успешно
восстановлены.
Примечание:
настройки удал яются. При этом восстанавливаются все настройки на базе
web-управления и параметры, заданные по умолчанию.
При восстановлении заводских настроек все
RESET
, пока не
персональные
16
Пример 1: Подключение Wi-Fi-маршрутизатора к
игровой приставке (Sony PSP)
1. Включите кнопку WLAN PSP.
2. Выберите
настройки [Settings > Network
Settings
3. Выберите
[
Infrastructure Mode
подключения точки доступа
локального Wi-Fi-устройства.
4. Выберите
Connection
соединения.
5. Выберите
распознавания всех сетей в диапазоне
устройства. Выводится список точек
доступа.
Настройки > Сетевые
].
Режим инфраструктуры
Новое соединение [New
Сканировать [Scan
] для
]. Запомните название
] для
17
6. Выберите сетевую точку доступа с
индикатором
► игровой приставки для
подтверждения SSID, затем нажмите
эту кнопку снова для ввода ключа
беспроводной сети.
Примечание:
SSID и беспроводной сети находится на
мобильном WiFi-маршрутизаторе.
7. Нажмите кнопку ► игровой приставки,
чтобы продолжить, затем нажмите
кнопку X для сохранения настроек
8. Нажмите
[
Test Connection
соединения.
9. Перейдите в раздел
Интернет-браузер [Internet Browser
По умолчанию ярлык ключа
Проверить соединение
Нажмите кнопку
SSID.
] для проверки
.
18
].

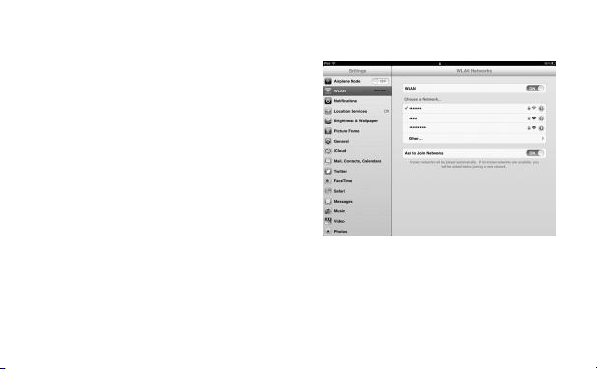

Пример 2: Подключение Wi-Fi к планшету (iPad)
1. Выберите
[
Settings > WLAN
WLAN.
2. Сети в диапазоне действия
устройства определяются
автоматически и выводятся в списке
точек доступа.
3. Выберите сеть с индикатором SSID
Mobile WiFi.
4. При необходимости введите пароль
и нажмите
(Сети, защищенные паролем, отмечены значком с замком).
Примечание:
также
информация приводится в руководстве пользователя соответствующих
Wi-Fi-клиентов.
Настройки > WLAN
], затем включите
Присоединить [Join
Некоторые Wi-Fi-клиенты, такие как iPhone, iTouch, PS3 и NDSi
поддерживают интернет-доступ через Mobile WiFi. Подробная
].
19
Советы
Если Mobile WiFi находится в помещении с плохой вентиляцией, после
длительного использования оно может перегреться. В этом случае он
отключается и автоматически разрывает соединение с сетью для защиты от
сбоев. Если это произошло, поместите WiFi-маршрутизатор в место с хорошей
вентиляцией, затем перезапустите его.
Если Вы столкнулись с трудностями при использовании Mobile WiFi,
выполните следующие действия
Обратитесь к справочному разделу на web-странице управления.
Перезапустите Mobile WiFi.
Восстановить заводские настройки.
Обратитесь к Вашему поставщику.
:
Версия: V100R001_01 номер: 31010KAQ
