Huawei E392u-21 Owner's Manual

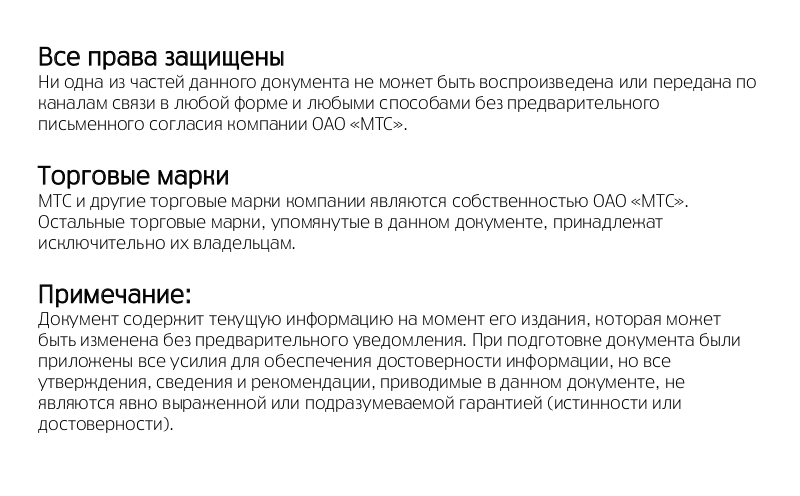

Все права защищены
Ни одна из частей данного документа не может быть воспроизведена или передана по
каналам связи в любой форме и любыми способами без предварительного
письменного согласия компании ОАО «МТС».
Торговые марки
МТС и другие торговые марки компании являются собственностью ОАО «МТС».
Остальные торговые марки, упомянутые в данном документе, принадлежат
исключительно их владельцам.
Примечание:
Документ содержит текущую информацию на момент его издания, которая может
быть изменена без предварительного уведомления. При подготовке документа были
приложены все усилия для обеспечения достоверности информации, но все
утверждения, сведения и рекомендации, приводимые в данном документе, не
являются явно выраженной или подразумеваемой гарантией (истинности или
достоверности).
Содержание
Знакомство c USB модемом Е392 ................................................................................. 2
Подготовка к работе ..................................................................................................... 5
Инструкции по установке ............................................................................................. 7
Установка/Удаление программы «Коннект Менеджер» .......................................... 8
Управление счетом ..................................................................................................... 10
Информация по безопасности ................................................................................... 15
Информация о сертификации ..................................................................................... 21
Гарантийное обслуживание ....................................................................................... 23
С помощью USB-модема Вы получите высокоскоростной
доступ к Интернет через беспроводную сеть.
Обратите внимание:
Прежде чем начать пользоваться USB-модемом, пожалуйста, ознакомьтесь с
системными требованиями, изложенными на стр. 7 и правилами техники безопасности.
При пользовании приложением «Коннект Менеджер» убедитесь, что модем надежно
соединен с Вашим компьютером.
1
Знакомство c USB модемом Е392
1
2
3
4
5
6
5
3
На рисунках приводится иллюстрация внешнего вида USB-модема. Фактически
внешний вид устройства может отличаться от приведенного здесь.
1. Разъем USB
2. Крепление ремешка
3. Индикатор статуса устройства
4. Слот для SIM-карты МТС
5. РЧ-порт
6. Слот для карты mi croSD
Разъем USB
Предназначен для подключения USB-модема к ПK.
2
Крепление ремешка
Служит для переноски модема и для предотвращения потери колпачка.
Индикатор статуса устройства
Предназначен для отображения рабочего состояния модема.
Зеленый двойной проблеск каждые 2 с: USB-модем включен.
Зеленый одиночный проблеск каждые 0,2 с: обновление программного обеспечения
USB-модема.
Красный одиночный проблеск каждые 2 с: USB-модем зарегистрирован в сети 2G
(GPRS/EDGE).
Синий одиночный проблеск каждые 2 с: USB-модем зарегистрирован в сети 3G
(UMTS/H SPA/H SPA +)
3
Голубой одиночный проблеск каждые 2 с: USB-модем зарегистрирован в сети 4G
(LTE).
Горит красным цветом: передача данных в сети 2G (GPRS/EDGE).
Горит синим цветом: передача данных в сети 3G (UMTS/HSPA /HS PA+).
Горит голубым цветом: передача данных в сети 4G (LTE ).
Не горит: питание USB-модема отсутствует.
Слот для SIM-карты МТС
Используется для установки SIM-карты МТС.
РЧ-порт
Предназначен для подключения РЧ-кабеля к USB-модему для тестирования
РЧ-сигналов.
Слот для карты microSD
Предназначен для размещения карты micro SD.
4
Подготовка к работе
1. Установите SIM-карту МТС в предназначенный для нее слот, как показано на
рисунке. Убедитесь, что карта установлена правильно.
2. Установите карту microSD в предназначенный д ля нее слот, как показано на
рисунке. Убедитесь, что карта установлена правильно.
Примечание:
Карта microSD является дополнительным аксессуаром. В случае, если она не
предоставляется в комплекте, Вы можете приобрести её самостоятельно.
5
Убедитесь, что при установке скошенный уголок SIM-карты правильно расположен
по отношению к скошенному уголку слота для данной карты, а карта microSD
установлена согласно направлению, указанному на маркировке соответствующего
слота.
Не извлекайте карту microSD или SIM-карту в ходе работы. В противном случае, это
может привести к повреждению карты или USB-модема, а также к повреждению или
потере данных, которые хранятся на этой карте.
Требования к ПК
Требования к ПК при работе с USB-модемом:
Стандартный USB-интерфейс.
ОС Microsoft Wi ndows XP SP2/SP3, Win dows Vista SP1/SP2, Windows 7 SP1, Mac ОС X 10.5,
10.6 и 10.7 с последними обновлениями.
Аппаратное обеспечение ПК должно отвечать рекомендуемым системным
требованиям устанавливаемой версии ОС.
Разрешение экрана: 800 x 600 или выше.
6
Инструкции по установке
Процедура установки управляющей программы зависит от ОС, которая установлена на
Вашем ПК. В данном разделе в качестве примера используется ОС Windows XP.
Подключение USB-модема к ПК
Установите USB-модем в USB-порт Вашего ПК.
7
