C8813 维修手册
V1.0
华为技术有限公司
Huawei Technologies Co., Ltd.
版权所有 侵权必究
All rights reserved

修订记录

目录
第 1 章 产品简介 .................................................................................................................................................. 5
1.1 产品外观图 ................................................................................................................................................ 5
1.2 产品特性简介 ............................................................................................................................................ 5
第 2 章 维修信息说明指引 .................................................................................................................................. 6
2.1 文档使用说明 .......................................................................................................... 错误!未定义书签。
2.2 维修注意事项 .......................................................................................................... 错误!未定义书签。
2.3 维修信息获取指引 .................................................................................................. 错误!未定义书签。
第 3 章 主机爆炸图 .............................................................................................................................................. 7
第 4 章 主板元器件位置图 .................................................................................................................................. 8
第 5 章 软件升级 ................................................................................................ .................................................. 9
5.1 升级前准备 .............................................................................................................. 错误!未定义书签。
5.2 升级硬件连接 .......................................................................................................... 错误!未定义书签。
5.3 USB 驱动安装 ........................................................................................................... 错误!未定义书签。
5.3.1 升级过程 ............................................................................................................................ 错误!未定义书签。
5.3.2 强制升级 ............................................................................................................................ 错误!未定义书签。
5.4 SD 升级 ..................................................................................................................... 错误!未定义书签。
5.4.1 SD 卡正常升级 .................................................................................................................. 错误!未定义书签。
5.4.2 SD 卡强制升级 ................................................................................................................... 错误!未定义书签。
5.5 异常处理 .................................................................................................................. 错误!未定义书签。
第 6 章 维修工具 ................................................................................................ ................................................ 10
第 7 章 拆机步骤图 ............................................................................................................................................ 11
第 8 章 装机步骤图 ............................................................................................................................................ 12
第 9 章 手机原理及故障分析 ............................................................................................................................ 12
9.1 手机原理框图及介绍............................................................................................................................... 12
9.2 基带单元 .................................................................................................................................................. 13
9.2.1 开机电源管理电路 ............................................................................................................................................ 13
9.2.2 充电管理电路 .................................................................................................................................................... 17
9.2.3 时钟电路 ............................................................................................................................................................ 24
9.2.4 Flash 电路 ......................................................................................................................................................... 26
9.3 GSM 射频单元 ........................................................................................................................................... 31
9.3.1 CDMA 射频收发电路 .......................................................................................................................................... 31
9.3.2 GSM 射频收发电路 ............................................................................................................................................ 32
9.4 外围电路 .................................................................................................................................................. 33
9.4.1 显示 .................................................................................................................................................................... 33
9.4.2 振动 .................................................................................................................................................................... 37
9.4.3 受话器和 SPK ..................................................................................................................................................... 38
9.4.4 送话器 ................................................................................................................................................................ 43
9.4.5 耳机 .................................................................................................................................................................... 44
9.4.6 SIM 卡 ................................................................................................................................................................. 47
9.4.7 IO 接口 ............................................................................................................................................................... 49
9.4.8 SD 卡接口 ................................................................................................ ........................................................... 49
9.4.9 FM+BT .................................................................................................................................................................. 52
第 10 章 PCB 板和 BGA 芯片焊点指示图 ........................................................................................................... 54

第 11 章 功能测试 .............................................................................................................................................. 67
11.1 键盘和功能介绍 .................................................................................................................................... 67
11.2 MMI 测试 ................................................................................................................................................. 67
11.3 语音测试 ................................................................................................................................................ 68

1.1 产品外观图
1.2 产品特性简介
第1章 产品简介

第2章 维修信息说明指引

第3章 主机爆炸图

第4章 主板元器件位置图

第5章 软件升级

第6章 维修工具

第7章 拆机步骤图

第8章 装机步骤图
9.1 手机原理框图及介绍
第9章 手机原理及故障分析
C8813 是一款基于高通 MSM8625 的自主研发的 CDMA 直板手机,使用了 QUALCOMM 公司
MSM8625+PM8029 芯片方案。
主板包括 MSM8625、PM8029、RF 器件,与 LCD 通过 FPC 连接,Receiver、Speaker 通过弹片与
主板连接,MIC 通过焊接方式与主板连接,马达焊接在 SIM 卡/SD 卡柔板上,通过连接器与主板相
连。射频天线通过弹片连接,加上外壳结构件、电池,就构成了一个整机。除了提供基本的语音、
短消息功能,还支持电话本和短信保存在 UIM 卡和手机两种存储模式,支持 MicroSD 卡存储。硬件
上支持 FM 调频收音机和录音功能。
C8813 支持彩色的 TFT LCD,点阵数为 854×480;对外提供 Micro USB 型充电器接口、UIM 卡
接口,支持和弦铃声和振动功能,支持 FM 功能。射频天线内置,选用 1700mAh 锂电池,CDMA 待机

时间为 400hrs 左右(与实际网络相关),连续通话时间为 11 hrs 左右(与实际网络相关)。
9.2 基带单元
9.2.1 开机电源管理电路
电路原理图:
KPD PWR ON

电路原理分析:
C8813 采用单独的电源管理芯片 PM8029,上电原理全部由高通的代码控制,上图的开机原理由
KPD_PWR_ON 检测电压低电平有效。上电过程中将 VHP_PWR 主电源电压通过 PM8029 电源管理芯片转
换得到下面表格中的各种电压:

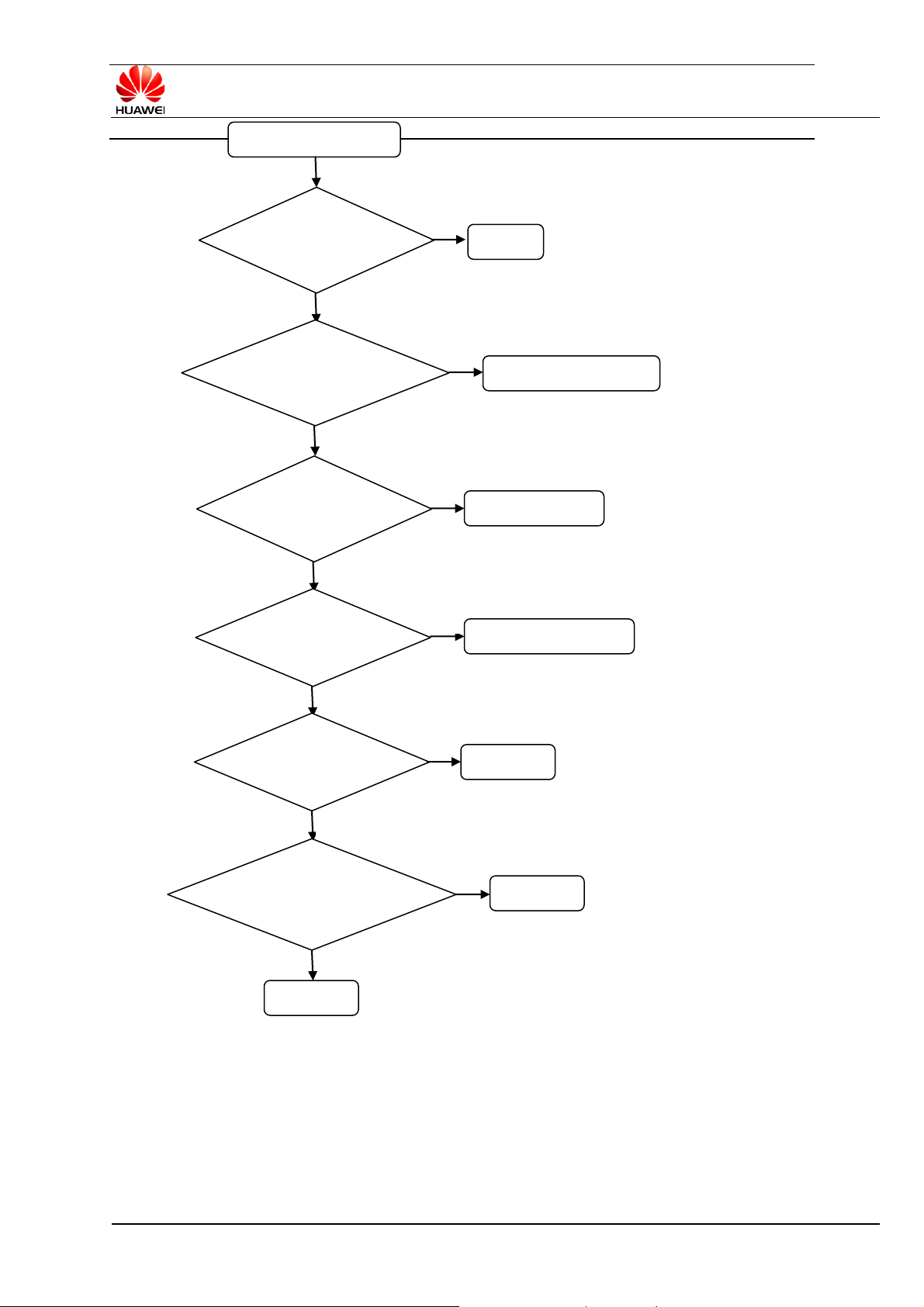

故障分析处理流程:
不开机故障可分为开机无电流、小电流、大电流等三类,很多机器都是由于供电异常所导致,
当遇到类似故障时请按照供电电路故障处理方法排除供电问题引起的故障。
1. 开机无电流:用直流电源开机,按开机键,直流电源显示电流为0到5mA;

测量 VPH_PWR 电压是否正常?
3.4~4.2,=维修电源电压
2. 开机小电流:用直流电源开机,按开机键时,直流电源显示电流在5mA到100mA;
3. 开机大电流:用直流电源开机,按开机键时,直流电源显示电流在300mA以上;
当 C8813 手机无法开机的情况,可以通过观察直流电源的开机电流进行故障判断。
1、没有电流
2、有小电流

测量 X301 输出频率是否
=32.768KHz、或 U3101 输出
19.2MHz?

3、有大电流

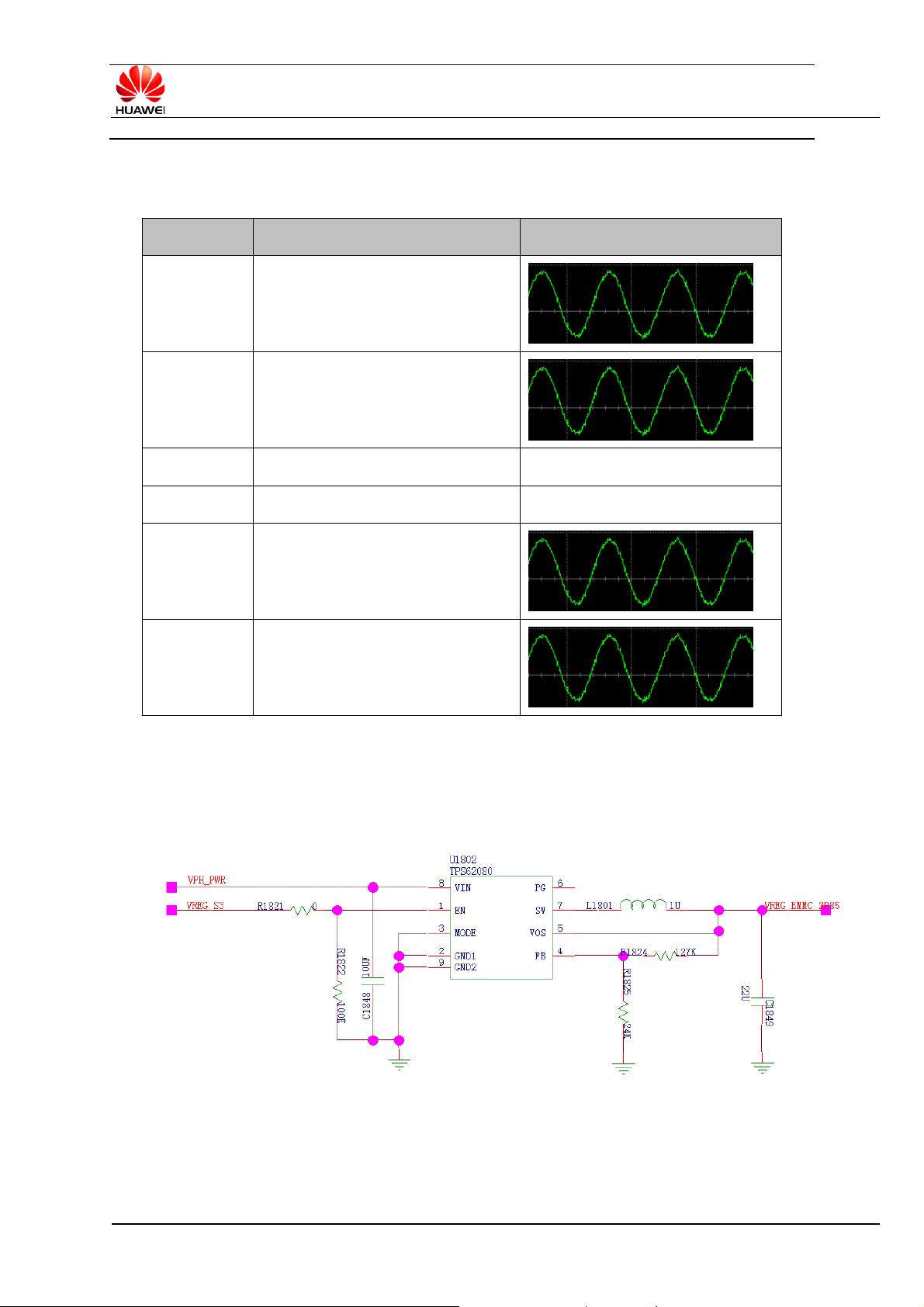

9.2.2 充电管理电路
电路原理图:

电路原理分析:
C8813 采用 PM8029 电源管理芯片,内部集成了充电方案,共有三种充电状态:涓流冲电、恒

流充电和恒压充电。都采用同一充电通路: USB_VCHG→VCHG→VPH_PWR→Q201, pin3→VBAT
采用 FAN5402UCX 专用电源芯片进行 1A 充电,使用 I2C 进行通信和控制,两个接口为
GPIO13(I2C_SCL_DCDC)、GPIO98(I2C_SDA_DCDC)。此充电管理芯片从 USB 接口的 VCHAG 直
接取电,由 I2C 进行控制。输出 VPH_PWR 为 PM 的供电,同时为电池充电。
其功能框图如下:
充电流程框图如下:
图 4-16 充电芯片功能框图

图 4-17 充电流程框图
此芯片共有三个模式:充电模式、boost 模式和高阻态模式。充电模式正常启动充电流程,boost
模式为 USB-OTG 模式,高阻态模式为不充电省电模式(standby)。
当由外部电源(充电器或者是 USB)连接到手机,判断外部电压是否大于 VuvloPM,然后看
VAUXPWR<VLOWV(具体含义为电池电压是否小于电池最高电压)。如果电池电压最大,则不充
电;反之,启动充电流程。
几个电压电流解释:
V(SHORT) 涓流充电结束,恒流充电起始电压
V(OREG), 恒流充电结束,恒压充电起始电压
IO(CHARGE) 恒流充电电流
I(IN_LIMIT) 恒流充电限制电流,与 IO(CHARGE) 2 选 1
I(SHORT) 涓流充电电流
V(RCH) 截至充电电池电压

芯片通过 CSOUT 引脚监测手机主电压,当电池电压小于 V(SHORT)时,启动涓流充电;当电
池电压大于 V(SHORT)小于 V(OREG)启动恒流充电;当电池电压近似等于 V(OREG),启动恒压充
电;当充电电流小于某一特定值同时电压超出某一特定范围 V(RCH),停止充电。芯片内置 15 分及
32 秒定时器,节省 CPU 资源,即无 i2c 控制时自动启动 15 分钟定时器,利用加载的参数自行充电。
如果 CPU 通过 I2C 控制,则启动 32 秒定时器。流程如下:
图 4-18 充电模式下 BQ24152 定时器流程图
实际电路中硬件将 OTG 人为接到大于 1.4V 的电平,将初始充电整个充电口最大电流限制到
500mA,待检测到具体充电过程后再通过软件将此限制禁用。FAN5402UCX 具有检测自身温度的功
能,当 TJ 达到温度上限 TCF 时,降低充电电流,停止充电,当. TJ 小于温度上限 TCF10 度时,重
新开始充电。当充电电压 VBUS 小于睡眠充电电压(VAUXPWR+Vslp)时,FAN5402UCX 进入 sleep
mode 以省电。FAN5402UCX 可以持续的检测充电电压 VBUS,当 VBUS 小于设定门限 VIN(min)时,
手机停止充电并等待一个 TINT 后重新判断。FAN5402UCX 具有充电过压保护功能,电池过压保护
功能,电池在位检测功能,无电池启动功能。
故障分析处理流程:
故障现象:手机不能充电的故障通常有两种情况:一是充电器连接到手机后,手机毫无反应;
另一种是手机虽然有充电显示,但无法对电池进行充电。对于不充电的故障机,请先检测 I/O 接口,
看是否有明显的损坏。
充电器连接到手机后,手机无充电指示
充电器连接到手机后,手机有充电指示,但无法对电池充电

检查充电芯片 U901 有无
输出电压 VPH_PWR
检查 Q201 管脚 3 有无输出?
更换 U901

本节电路图信号汇总:
9.2.3 时钟电路
电路原理图:
19.2MHz

电路原理分析:
如上图:19.2MHz 时钟输出接入 PM8029 和 RTR6285A,TPK_LO_ADJ 控制时钟输出的精度。
TPK_LO_ADJ 有两级滤波电路,R204、C232 和 R3101、C3101。经 PM 输出给主芯片作为系统的主
时钟。
32.768kHz 晶振输入到 PM8029,由 PM 输出给系统。
故障分析处理流程:
故障现象:手机不开机,或是容易死机,检查 32.768kHz 晶振,检测晶振 X301 和 U3101 有没
有信号,或是频率是否稳定。
处理方法:更换 X301 或者 U3101,看是否正常,否则更换 PM8029。

本节电路图信号汇总:
9.2.4 Flash 电路
电路原理图:

电路原理分析:
MSM8625 可以通过高速总线 EBI1 访问通过 PoP( Package-on-package )连接在其上的 LPDDR,
同时,还可通过一条低速总线 EBI2 访问外部存储器 eMMC,如下图:

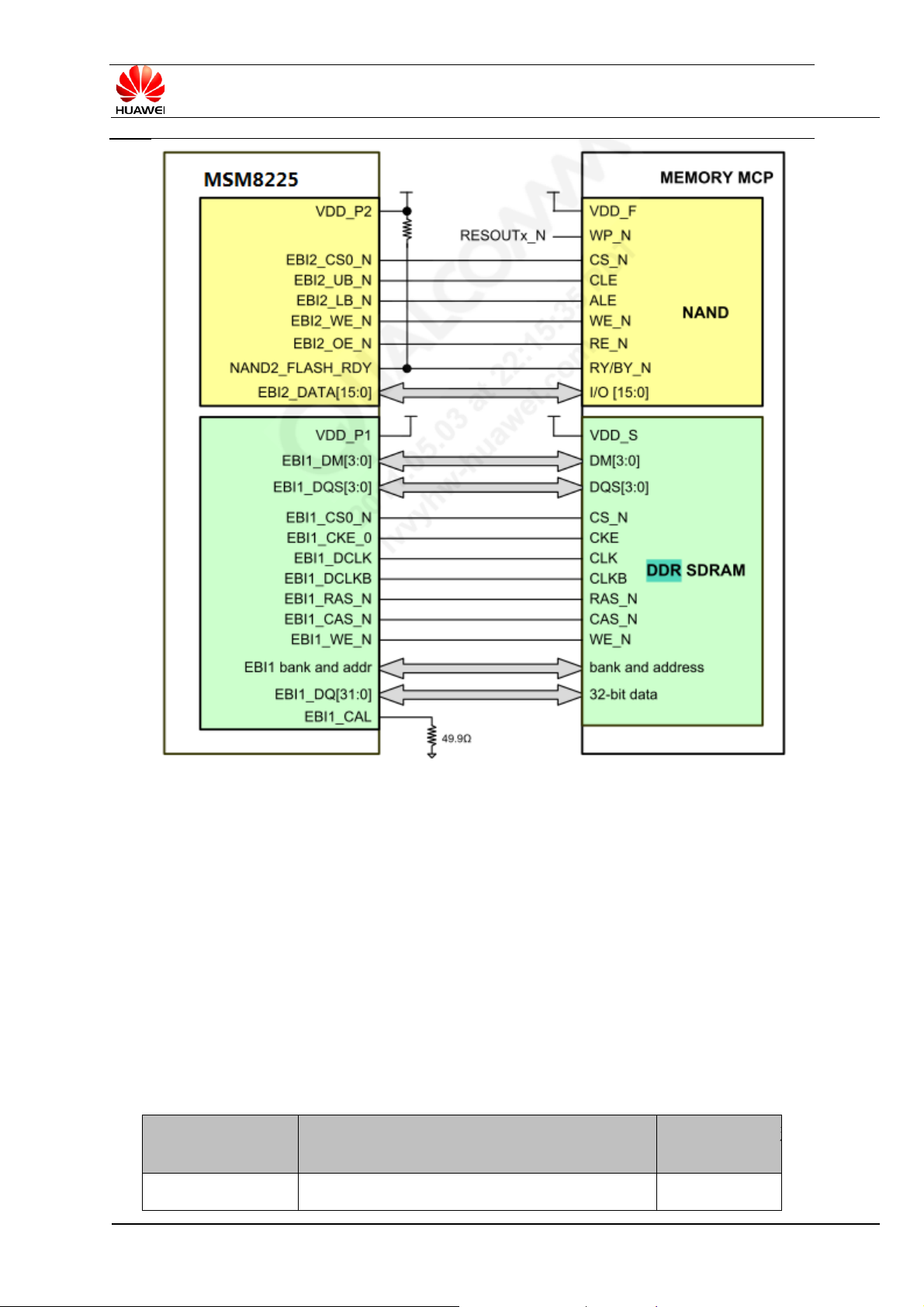

图 4-2 C8813 手机 Memory 接口分析
EMMC 采用 8 位数据线进行传输,C8813 产品采用 4G 的 EMMC 器件。
故障分析处理流程:
故障现象:手机不开机 ,或是开机电流只能上升到几十mA,
处理方法:升级或加载软件,检测 VREG_DCDC_2P85 电压是否正常,外围器件是否正常,否
则更换 U1800。
本节电路图信号汇总:

9.3 GSM 射频单元
CDMA GSM 各频段开关选通电路原理图
开关选择真值表
主天线后面的射频开关的型号为 47140032,其控制逻辑列表如下表:
说明:上表中的“L”的电压范围为 0~0.2V,“H”的电压范围为 1.8~3.0V。“x”表示不涉及。
这些控制信号由 MSM8625 给出。
9.3.1 CDMA 射频收发电路
TX CELL DUPLEXER & PA

CDMA 射频收发器
9.3.2 GSM 射频收发电路
GSM PA 继承在射频选择开关内部。
GSM 射频收发使用后 RTR6285A 芯片。

9.4 外围电路
9.4.1 显示
电路原理图:

电路原理分析:
C8813 选用的 LCD 为 TFT 4.5 英寸,点阵数为 854×480,采用 MIPI 接口。
C8813 产品 LCD 的接口采用 MIPI,只需采用 2 对差分信号线,一对电源线,支持 60Hz 刷新率。
具有帧同步功能,利用 GPIO_097 的 MDP_VSYNC 作为数据传输同步信号,避免裂屏现象发生。
故障分析处理流程:
故障现象:可以开机但是LCD无显示
处理方法:检查 LCD

检 查 连 接 器
J1302 是否焊接
接触良好?
LCD 无显示检修流程

本节电路图信号汇总:
9.4.2 振动
电路原理图:
电路原理分析:
PM8029 引脚 VIB_DRV_N 作为振动器的驱动引脚,马达置于主板 上 。在马达不振时,
VPH_PWR 和 VIB_DRV_N 均为高电平。
故障分析处理流程:
故障现象:马达不振
处理方法:

测量 马 达供 电是 否
正常 ? 振动 测试 负
极是否为低?
本节电路图信号汇总:
无振动检修流程
9.4.3 受话器和 SPK
SPK 电路原理图:

电路原理分析:

经 PM8029 功放后输出至 SPEAKER
无
受话器原理分析
8625 音频处理内部结构图
C8813 提供三种音频输出:
1. Receiver 输出。由 CPU 输出信号。
2. Speaker 输出。由 PM8029 输出经功放给 Speaker。
3. 耳机输出,C8813 采用双声道耳机设计。

经 PM8029 功放后输出至 SPEAKER
无
故障分析处理流程:
故障现象: 建立通话后,无受话。
处理方法:

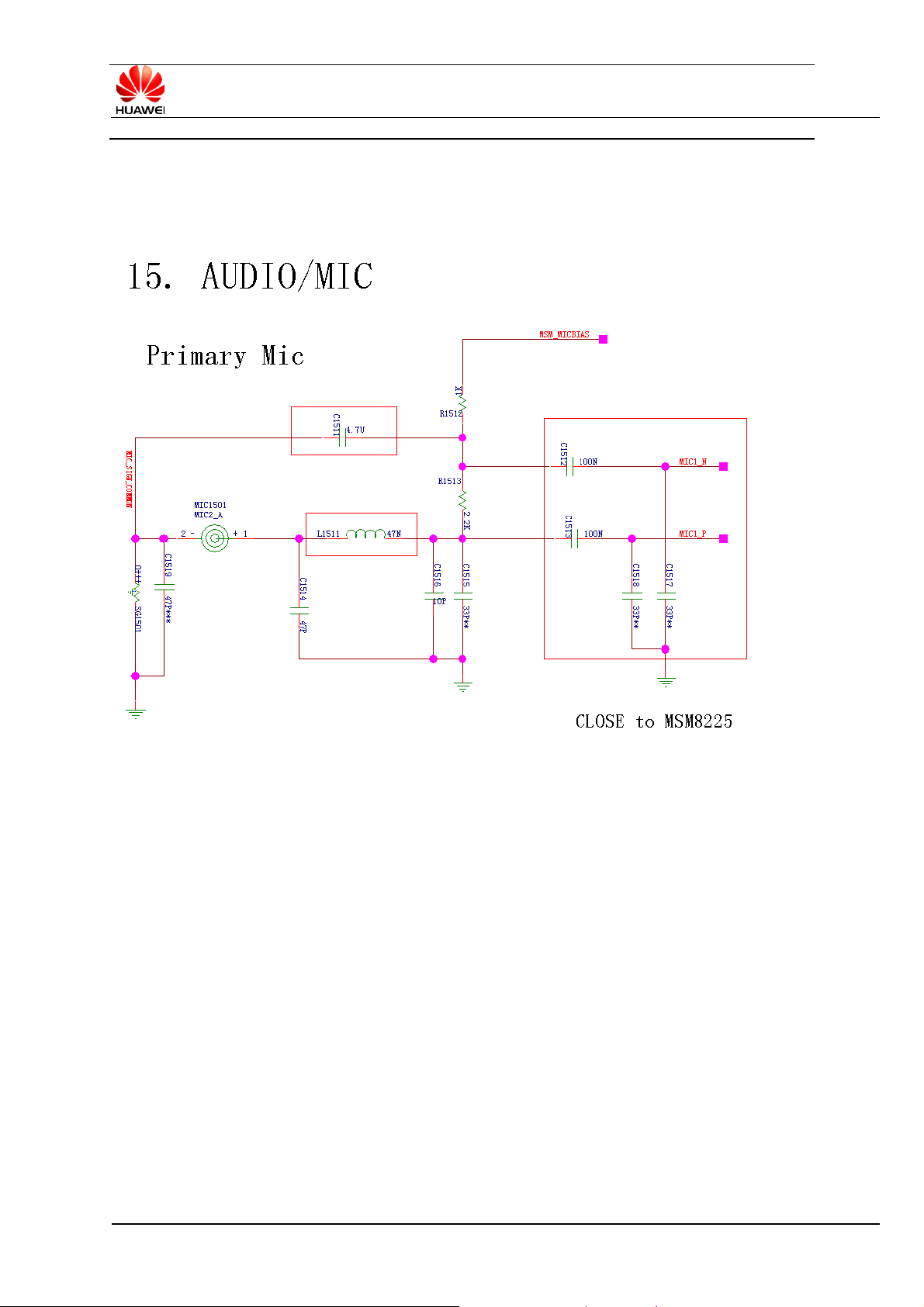

9.4.4 送话器
电路原理图:
主麦克:
电路原理分析:
C8813板上有只有一个麦克,采用HSED_MICBIAS(耳机 MIC PM8029 HSED_BIAS1)、、
MSM_MICBIAS(MIC 7227A MIC_BIAS)供电。故障分析处理流程:
故障现象:无送话故障
处理方法:

本节电路图信号汇总:
9.4.5 耳机
电路原理图:

电路原理分析:
耳机插入检测通过 HS_DETECT_N(GPIO_086)管脚判断:
当插入耳机前,HS_DETECT_N 被 VREG_S3 拉高成高电平;
当插入耳机后,HS_DETECT_N 被拉低,变成低电平。
耳机 MIC 供电采用 MIC_BIAS1(PM8029/ HSED_BIAS1)供电,并用于耳机接听检测。
故障分析处理流程:
故障现象: 耳机无声音
处理方法: 更换耳机,更换耳机接口。

插 入 耳 机
HS_DETECT 是否
有电压变化?
本节电路图信号汇总:

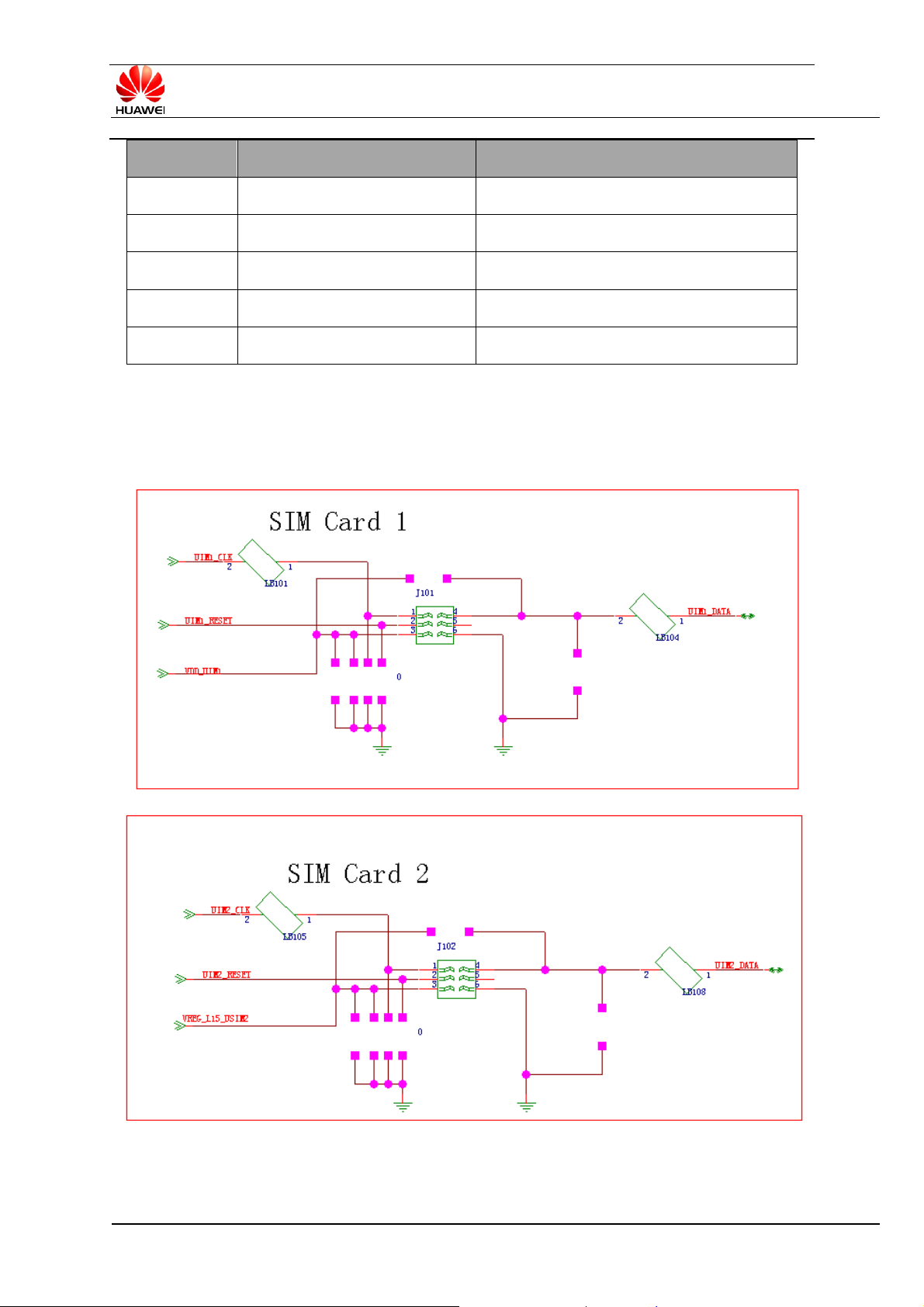

9.4.6 SIM 卡
电路原理图:

电路原理分析:
C8813 SIM卡放在柔板上,与主板通过连接器相连,接口由PM8029提供信号输入输出控制。
故障分析处理流程:
故障现象: 不识别UIM卡
处理方法: 首先检查UIM卡座是否正常,
本节电路图信号汇总:
通过 PM8029 的 MPP 管脚作电平转换后与 SIM 卡通信。

VREG_L16_UIM1 电压可设为 1.5~3.05V。USIM 接口一般工作电平为 1.8V 或 3.0V。下表
为 PM8029 的 USIM 电平转换接口:
注意:由于用户操作 SIM 卡的次数很多,所以增加 TVS 管,提供静电和浪涌保护。
9.4.7 IO 接口
电路原理图:
电路原理分析:
IO接口连接充电器时,充电器提供VCHG充电电压,用于电池充电;连接数据线时,
USB_HS_DN和USB_HS_DP用于手机与电脑的通信(用于软件升级、读取手机中信息等)。
故障分析处理流程:
故障现象:不充电,I/O接口不通
处理方法:清洁、加焊或更换接口
本节电路图信号汇总:
9.4.8 SD 卡接口
电路原理图:

电路原理分析:
加 U1402 用于防静电和 EMI 滤波。
故障分析处理流程:
故障现象:不识卡、不读卡
处理方法:

9.4.9 FM+BT
电路原理图:
BT+FM 原理分析:
C8813的设计中,采用BT、FM 二合一的模块来实现其功能,采用高通公司的 WCN2243实现。
在本设计中 BT 为独立的天线,FM 以耳机左右声道为天线。
MSM8625 提供了 PCM 和 UART 接口,与 BT 模块的 PCM、UART 信号直接相连,接口信号定
义如下:

PM8029 提供了音频输入接口,与 FM 模块的左右声道信号直接相连,接口信号定义如下:
故障分析处理流程:
故障现象: FM 不能工作
处理方法: 如果能搜索到信号,但是没有声音,需要检查耳机通路。
FM 无信号
FM 无声

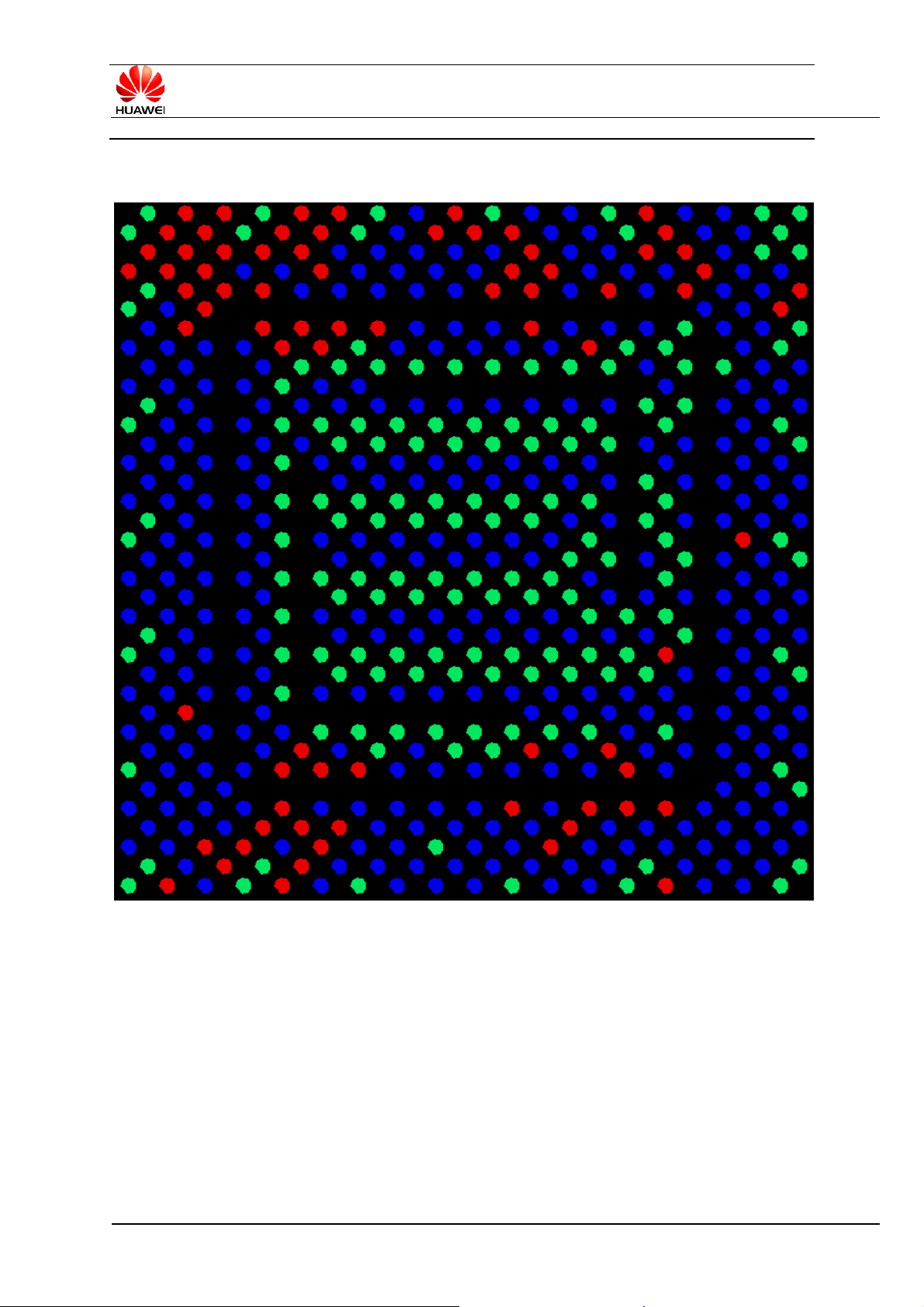

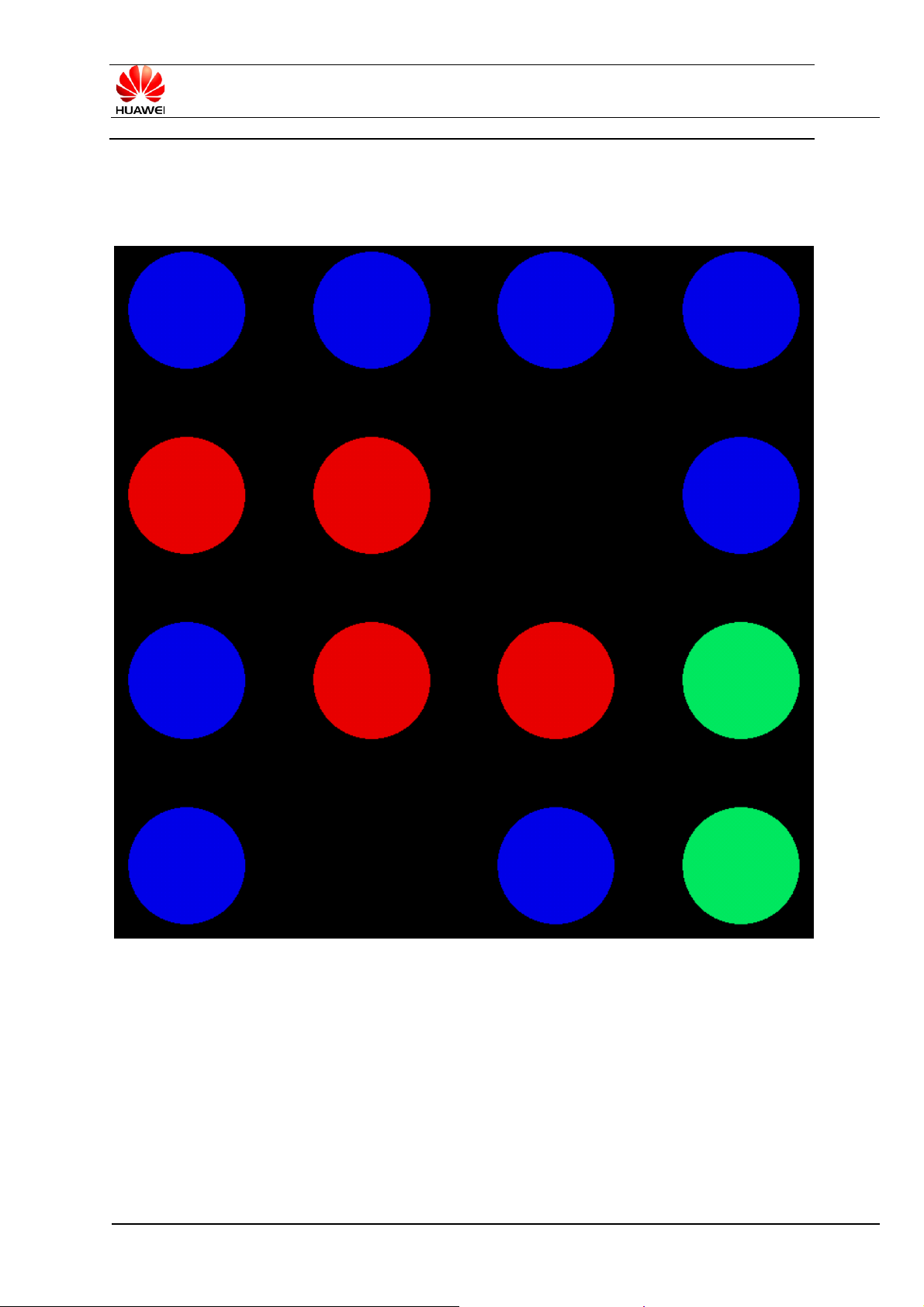

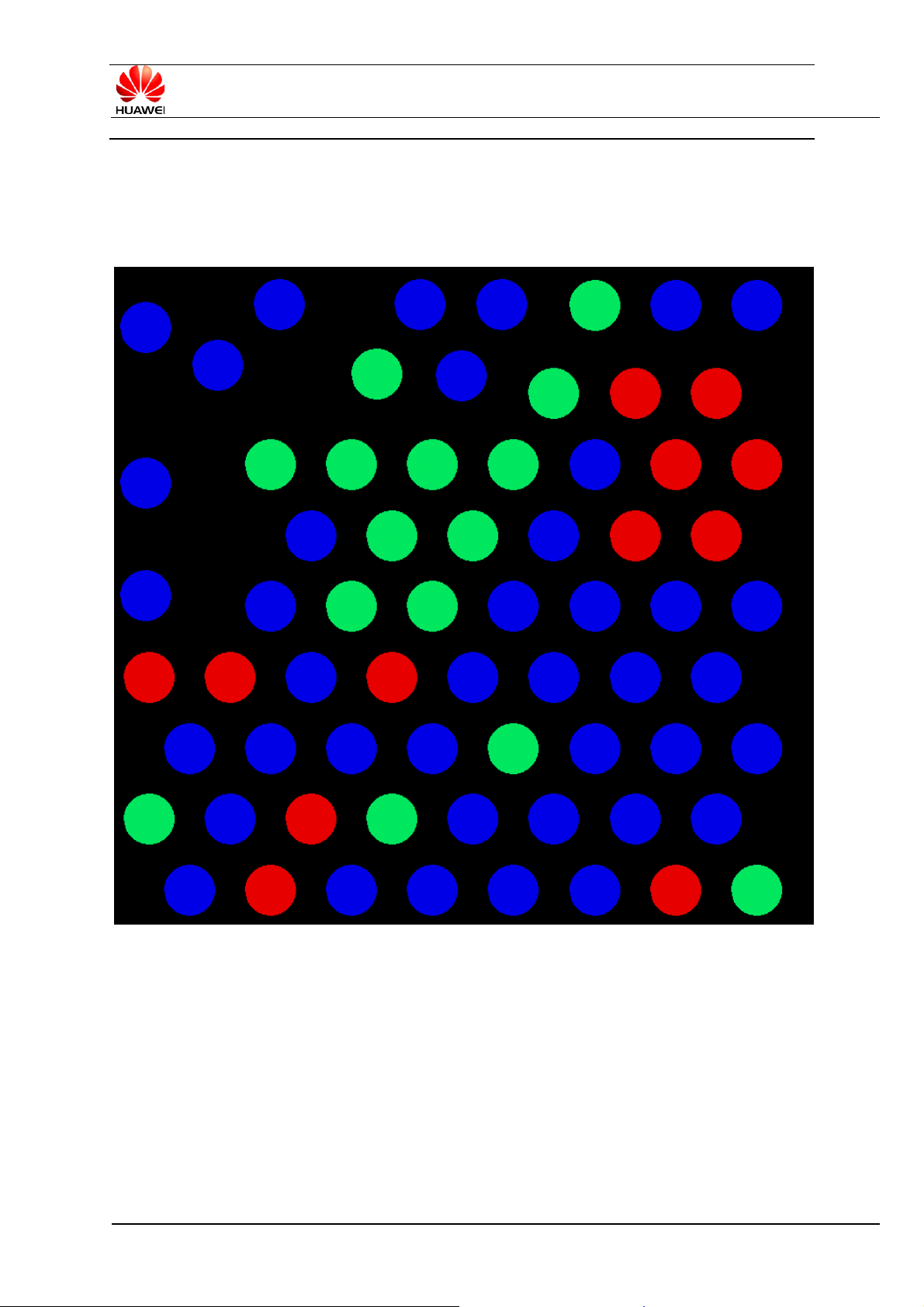

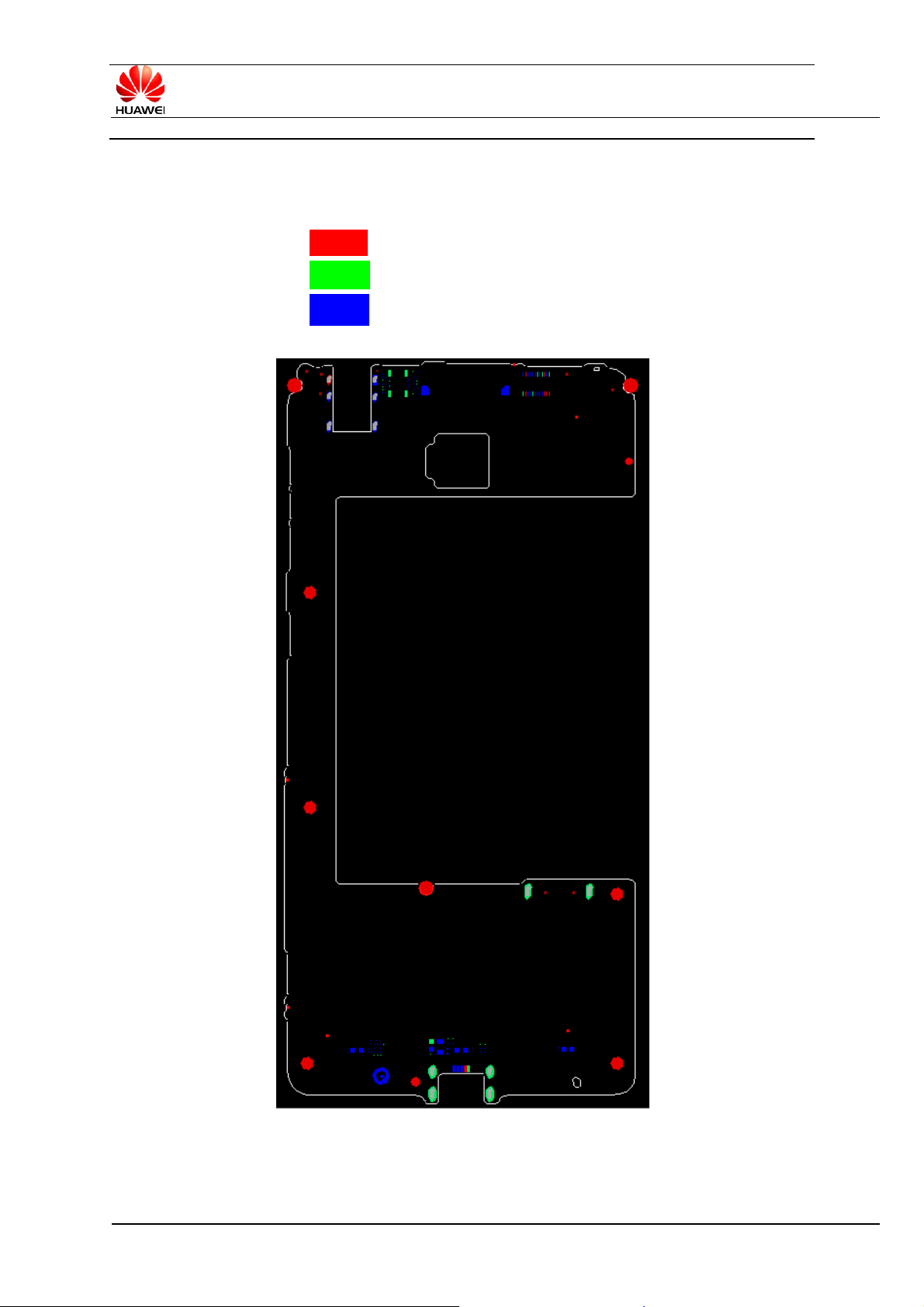

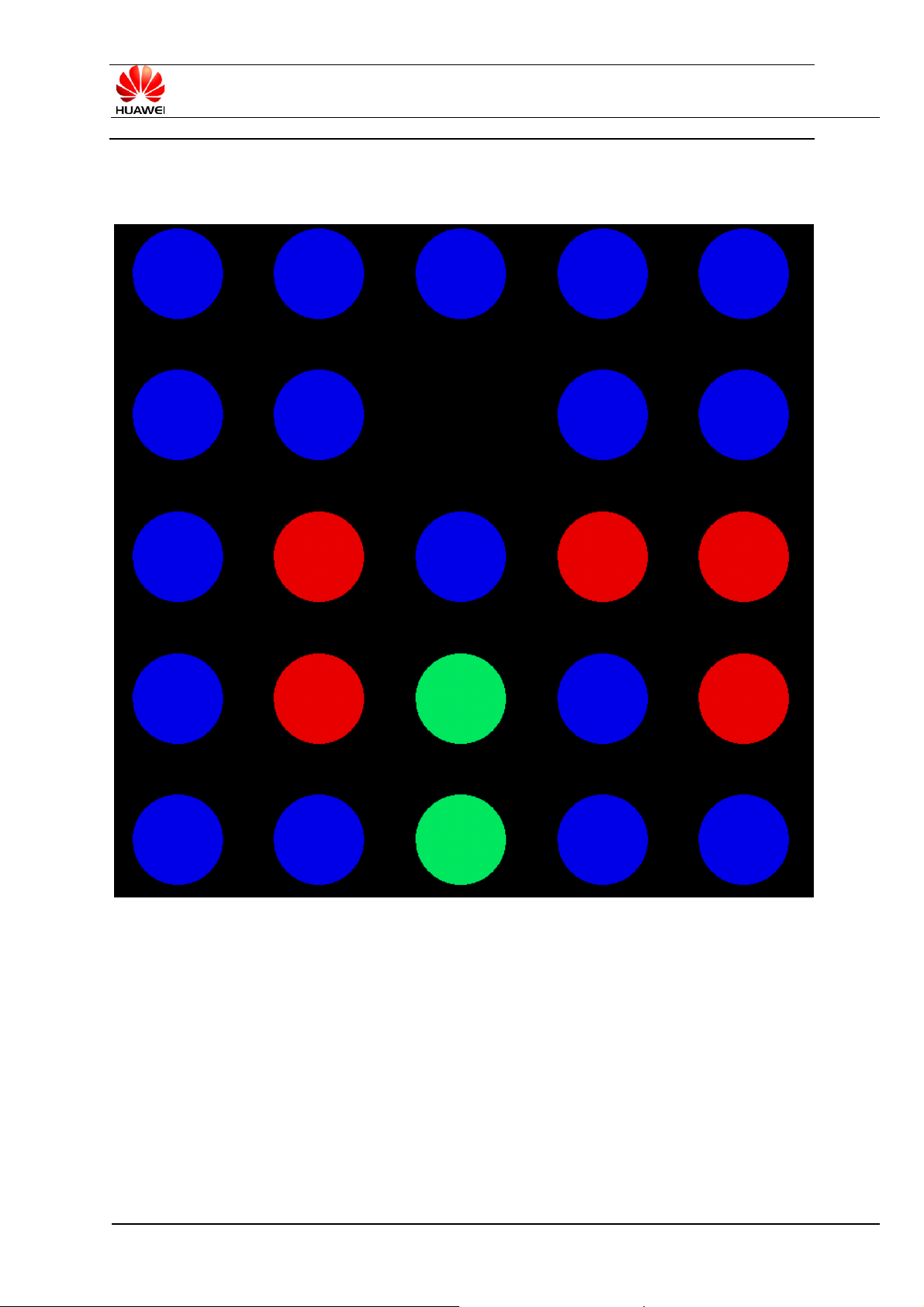

第10章 PCB 板和 BGA 芯片焊点指示图
红色(R:255,G:0,B:0) :空点
绿色(R:0,G:255,B:0) :接地点
蓝色(R:0,G:0,B:255) :焊点
TOP:

BOTTOM:

U201:

U401:

U1800

U3901:

U901:

U1402:

U6301:

U6100:

U6000:

U1205:

U1002:

第11章 功能测试
11.1 键盘和功能介绍
11.2 MMI测试
1. 正常开机后,待机状态下,启动拨号程序,输入“*#*#2846579#*#*”,进入 MMI 组合测试模
式。进入 MMI 测试模式后,选择“MMITEST”,按“音量键-”开始 MMI 测试。 按“菜单键”
取消当前测试项,按“音量键-”进入下一项测试,按“返回键”返回上一项测试,按“主页
键”退出测试到桌面。测试请逐项完成,测试完成后会输出一个列表说明每一测试项是否通过。
具体如下:
2. BoardTest,通过会直接到下一项;
3. SIM card Test 没插卡会提示“没有可用的 SIM 卡!”。按“音量键-”进入下一项;
4. SD card Test 没插卡会提示“没有 SD 卡!”。按“音量键-”进入下一项;
5. 键盘测试,按屏幕提示的按键按下,按完了安音量减进入下一项。
6. LC 是否正常。
7. 键盘 LED 测试,看键盘灯是否闪烁。
8. 摄像头测试,看预览是否正常,按音量键加测试闪光灯是否工作正常。
9. 触摸屏测试,按屏幕提示,触摸周边黑点区域。
10. 接近光测试,遮住接近光窗口看屏幕显示是否有变化:

11. 环境光传感器测试,遮住环境光窗口看屏幕显示是否有变化。
12. 马达振动,是否正常振动、是否有杂音。
13. SPK 外放看声音是否正常播放。
14. 手机环回测试(Mobile phone mic loopback test),按屏幕提示,录音再播放,关注能否正常录
音播放。
15. (Mobile phone headset loopback test)耳机 MIC 测试,按屏幕提示,录音再播放,关注能否正常
录音播放。
16. FM 测试,插入耳机按屏幕提示操作。
17. 耳机线控测试,插拔耳机和 MIC 开关,看是否正常检测。
18. 蓝牙测试,开启其他蓝牙设备,是否可搜到。
19. 重力感应测试,调整手机方向,每个感应轴的数据都测到
20. WIFI 测试,查看是否有 WIFI 信息。
21. 显示测试结果,测试失败的测试项会显示,对这些可返回单独重测。
11.3 语音测试
1. 安装正常使用 UIM 卡和电池。
2. 按“电源键”开机。
3. 在正常网络中观察手机信号强弱变化是否正常。
4. 拨打固定电话进行语音通话并测试语音质量。
5. 上述测试正常,结束语音通话测试,不正常重新检修或送高级维修中心维修。
