Multitest M70
Isolationstester
Bedienungsanleitung
Copyright HT Instruments
Release DE
Copyright HT Instruments
Release DE
1. SICHERHEITSHINWEISE.................................................................................................................................2
1.1.
Einleitende Anweisung ............................................................................................................................. 2
1.2.
Während des Gebrauchs .........................................................................................................................3
1.3.
Nach dem Gebrauch ................................................................................................................................3
1.4.
Überspannungskategorien-Definitionen ...................................................................................................3
2. ALLGEMEINE BESCHREIBUNG......................................................................................................................5
2.1.
Einsatzbereich..........................................................................................................................................5
3. VORBEREITUNGEN FÜR DEN GEBRAUCH ..................................................................................................6
3.1.
Vorabprüfung............................................................................................................................................6
3.2.
Stromversorgung......................................................................................................................................6
3.3.
Kalibrierung ..............................................................................................................................................6
3.4.
Lagerung ..................................................................................................................................................6
4. BEDIENUNGSANWEISUNGEN........................................................................................................................7
4.1.
Beschreibung des Geräts.........................................................................................................................7
4.1.1. Einschalten................................................................................................................................................ 7
4.1.2. Auto Power Off .......................................................................................................................................... 7
4.1.3. Hintergrundbeleuchtung ............................................................................................................................ 8
4.2.
4.2.1. Anomale Fälle, die bei DC Spannungsmessungen auftreten können.......................................................... 9
4.3.
4.3.1. Anomale Fälle, die bei AC Spannungsmessungen auftreten können............................................................ 10
4.4.
4.4.1. ZERO Modus........................................................................................................................................... 12
4.4.2. Anomale Fälle, die bei Ω Messungen auftreten können .................................................................... 13
4.5.
4.5.1. Anomale Fälle, die bei Lo Ω Messungen auftreten können .................................................................... 15
4.6.
4.6.1. Messzeit bei der Isolationsmessung einstellen........................................................................................ 17
4.6.2. Anomale Fälle, die bei MΩ Tests auftreten können................................................................................. 17
5. WARTUNG......................................................................................................................................................18
5.1.
5.2.
5.3.
5.4.
6. TECHNISCHE SPEZIFIKATIONEN ................................................................................................................19
6.1.
6.1.1. Elektrische Daten .................................................................................................................................... 20
6.1.2. Sicherheitsstandards ............................................................................................................................... 20
6.1.3. Allgemeine Spezifikationens.................................................................................................................... 20
6.2.
6.2.1. Umgebungsbedingungen......................................................................................................................... 20
6.2.2. Elektromagnetische Verträglichkeit EMC................................................................................................. 20
6.3.
7. SERVICE.........................................................................................................................................................21
7.1.
: Messung von Gleichspannung ...........................................................................................................8
: Messung von Wechselspannung........................................................................................................9
Ω : Widerstandsmessung und DurchgangsprüfuNG ..........................................................................11
LoΩ : NiederOhmmessung Bei Erd-, Schutz-, und Potential-ausgleichsleitern .....................................14
MΩ: Isolationswiderstandsmessung 250,500V, 1000V..........................................................................16
Allgemeines............................................................................................................................................18
Batteriewechsel ...................................................................................................................................... 18
Reinigung ...............................................................................................................................................18
Entsorgung .............................................................................................................................................18
Technische Daten ..................................................................................................................................19
UMGEBUNG ..........................................................................................................................................20
Zubehör ..................................................................................................................................................20
Garantiebedingungen.............................................................................................................................21
Copyright HT Instruments
Release DE
MULTITEST M72 - M73 - M74 - M750
1. SICHERHEITSHINWEISE
Dieses Gerät entspricht den Sicherheitsstandards EN61557 und EN61010-1 für elektronische Messgeräte.
Wenn Sie Messungen vornehmen:
Φ Vermeiden Sie feuchte oder nasse Orte – gehen Sie sicher, dass die Feuchtigkeit die
Φ Nehmen Sie keine Messungen vor in Räumen wo explosives Gas, brennbares Gas,
Φ Achten Sie darauf, dass Sie isoliert vom zu testenden Objekt sind.
Φ Berühren Sie keine frei liegenden Metallteile wie Enden von Prüfleitungen, Steckdosen,
Φ Nehmen Sie keine Messungen vor, wenn Sie anomale Bedingungen wie Bruchschä-
Φ Seien Sie besonders vorsichtig, wenn Sie Spannungen über 25V an bestimmten Orten
Folgende Symbole kommen zur Anwendung:
VORSICHT
Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu verhindern, folgen sie den Vorgängen in dieser Bedienungsanleitung und lesen sie sorgfältig
alle Hinweise mit dem Zeichen
im Abschnitt „Umweltbedingungen“ angeführten Werte nicht übersteigen.
Dampf oder sehr viel Staub vorhanden ist.
Befestigungen, Schaltkreise etc.
den, Deformationen, Sprünge, Austritt von Batterieflüssigkeit, keine Anzeige am Display etc. bemerken
(Baugründe, Schwimmbäder, etc.) und 50V an gewöhnlichen Orten messen, um sich
nicht des Risikos von Stromschlägen auszusetzen.
VORSICHT – schlagen Sie in der Gebrauchsanweisung nach - nicht sachgemäßer Gebrauch kann das Gerät oder Teile davon beschädigen
.
Gleich- oder Wechselspannung bzw. Strom
VORSICHT für gefährliche Spannung. Gefahr eines Stromschlages
1.1. EINLEITENDE ANWEISUNG
Φ Dieses Gerät wurde für den Gebrauch in Umgebungen der Schutzklasse 2 entworfen.
Φ Es kann für Überprüfungen von Elektroinstallationen der Überspannungskategorie III
265V und max. verketteter Spannung von 550V (auch gegen Erde) verwendet werden.
Φ Es wird empfohlen, die üblichen Sicherheitsbestimmungen zu beachten, die Sie vor ge-
fährlichem Strom und das Gerät vor unsachgemäßem Gebrauch schützen sollen.
Φ Nur die originalen Messkabel die beim Gerät dabei waren entsprechen den gültigen Si-
cherheitsstandards. Sie müssen in gutem Zustand sein, und, falls nötig, durch identische ersetzt werden.
Φ Testen Sie keinen und schließen Sie das Gerät auch an keinen Stromkreis an, der den
angegebenen Überlastungsschutz übersteigt.
Φ Nehmen Sie keine Messungen vor, wenn die Umgebungsbedingungen, die in diesem
Handbuch angeführt sind, überschritten werden.
Φ Gehen Sie sicher, dass die Batterien richtig eingesetzt wurden.
2
MULTITEST M72 - M73 - M74 - M750
zeigt wird, unterbrechen sie die Messung und wechseln Sie die Batterien wie
Φ Bevor Sie die Prüfsonde an die Installation anschließen, gehen Sie sicher, dass Sie die
richtige Funktion gewählt haben.
1.2. WÄHREND DES GEBRAUCHS
VORSICHT
Unsachgemäßer Gebrauch kann das Gerät und/oder Teile davon beschädigen
oder zu Verletzungen führen.
Φ Trennen Sie vor Auswahl einer Funktion die Messkabel vom Stromkreis, der getestet
werden soll.
Φ Berühren Sie keine unbenutzten Anschlüsse wenn das Gerät an Stromkreise ange-
schlossen ist.
Φ Messen Sie keinen Widerstand wenn externe Spannung vorhanden ist; das Gerät ist
zwar geschützt, exzessive Spannung kann aber zu Fehlfunktionen führen.
VORSICHT
Wenn das Symbol ‚Niedriger Batteriestand’ während des Gebrauchs ange-
in Abschnitt 5.2. beschrieben.
1.3. NACH DEM GEBRAUCH
Φ Trennen Sie die Messkabel vom geprüften Stromkreis und schalten Sie das Gerät aus.
Φ Wenn Sie das Gerät für lange Zeit nicht benutzen, nehmen Sie die Batterien heraus.
1.4. ÜBERSPANNUNGSKATEGORIEN-DEFINITIONEN
Standard EN61010-1 (Sicherheitsbestimmungen für elektrische Geräte zur Messung, Kontrolle und den Laborbetrieb, Teil 1: Allgemeine Voraussetzungen) definiert was eine Messkategorie (normalerweise als ‚Überspannungskategorie’ bezeichnet) ist. In Abschnitt
6.7.4.: Messungen eines Stromkreises steht:
(OMISSIS)
Stromkreise werden in folgende Messkategorien unterteilt:
• Messkategorie IV für Messungen, die an der Quelle Niederspannungsinstallation
durchgeführt werden.
Zum Beispiel Stromzähler und Messungen an primären Überspannungsschutzgeräten und Wellenkontrolleinheiten.
• Messkategorie III für Messungen, die in der Gebäudeinstallation durchgeführt wer-
den.
Zum Beispiel Messungen an Verteilern, Unterbrechern, Verkabelungen, inklusive
Kabeln, Sammelschienen, Verteilerdosen, Schaltern, fest installierte Steckdosen,
sowie Gerätschaft für industrielle Verwendung und andere Ausrüstung wie zB stationäre Motoren mit permanenter Verbindung zur festen Installation
• Messkategorie II für Messungen an Stromkreisen, die direkt an die Niederspan-
nungsinstallation angeschlossen sind.
Zum Beispiel Messungen an Haushaltsgeräten, tragbaren Geräten und ähnlichem.
• Messkategorie I für Messungen, die nicht direkt mit dem Stromversorgungsnetz
verbunden sind.
Zum Beispiel Messungen an Stromkreisen die nicht vom Versorgungsnetz kommen, und speziell geschützten (internen) vom Versorgungsnetz kommenden
Stromkreisen. Im letzten Fall sind vorübergehende Belastungen variabel; daher
3
MULTITEST M72 - M73 - M74 - M750
schreibt die Norm vor, dass der Benutzer die kurzfristige Widerstandsfähigkeit der
Geräte kennen muss.
4
MULTITEST M72 - M73 - M74 - M750
2. ALLGEMEINE BESCHREIBUNG
Sehr geehrter Kunde! Das Gerät, das Sie erworben haben, ermöglicht Ihnen genaue und
verlässliche Messungen, wenn es wie in der Gebrausanleitung beschrieben bedient wird.
Dank modernster Entwicklung, die eine doppelte Isolation und Überspannung Kategorie III
sicherstellen, genießen Sie größte Sicherheit.
2.1. EINSATZBEREICH
Φ
: Messung der Wechselspannung
Φ
: Messung der Gleichspannung
Φ ΩΩΩΩ
: Messung des Widerstands / des Durchgangs mit Tonsignal.
Φ LoΩΩΩΩ: Niederohmmessung bei Erd-, Schutz- und Potenzialausgleichsleitern mit
einem Teststrom höher als 200mA und offener Spannung von 4V bis 24V
Φ 1000V MΩΩΩΩ: Messung des Isolationswiderstandes bei einer Gleichspannung
von 1000V DC
Φ 500V MΩΩΩΩ: Messung des Isolationswiderstandes bei einer Gleichspannung
von 500V DC
Φ 250V MΩΩΩΩ: Messung des Isolationswiderstandes bei einer Gleichspannung
von 250V DC
5
MULTITEST M72 - M73 - M74 - M750
3. VORBEREITUNGEN FÜR DEN GEBRAUCH
3.1. VORABPRÜFUNG
Dieses Gerät wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten.
Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es eventuell zu Beschädigungen gekommen sein – in diesem Fall wenden Sie sich bitte an
den Händler, bei dem Sie das Gerät erworben haben).
Gehen Sie sicher, dass alle in Absatz 6.3. angeführten Standardzubehörteile vorhanden
sind.
Sollten Sie das Gerät aus irgendeinem Grund zurückgeben müssen, folgen Sie bitte den
Anweisungen in Teil 7.
3.2. STROMVERSORGUNG
Die Stromversorgung des Gerätes erfolgt durch Batterien (Einzelheiten zu Modell, Nr. Batterielebensdauer finden sich in Absatz 6.1.3.). Bei niedrigem Batteriestand wird ein entsprechendes Zeichen angezeigt.
Um die Batterien zu ersetzen/einzusetzen folgen Sie den Anweisungen in Absatz 5.2.
3.3. KALIBRIERUNG
Das Gerät entspricht den technischen Spezifikationen, die in dieser Gebrauchsanweisung
angegeben sind, und diese Entsprechung wird für ein Jahr garantiert. Eine jährliche Neukalibrierung wird empfohlen.
3.4. LAGERUNG
Nach einer Lagerung des Gerätes unter extremen Umweltbedingungen, die den Zeitraum,
der in Absatz 6.2.1 angeführt ist, überschreitet, warten Sie, bis das Gerät wieder normale
Messbedingungen erreicht hat, bevor Sie es benutzen.
6
MULTITEST M72 - M73 - M74 - M750
GO
4. BEDIENUNGSANWEISUNGEN
4.1. BESCHREIBUNG DES GERÄTS
LEGENDE:
1. Eingänge
2. Eingänge
3. Display
4. Ein-/Ausschalter
5. Sperren Taste
6. Zero und Hintergrundbeleuchtung
7. Taste GO
8. Funktionstaste
Abb. 1: Beschreibung des Geräts
Ein- und Ausschalten des Geräts
LOCK Taste zur Auswahl des kontinuerlichen Modus und die Auswahl der
Messzeit bei der Isolationsprüfung
ZERO zur Kalibreirung der Messleitungen und An/ Ausschalten der Hintergrundbeleuchtung.
Zum Starten einer Messung
Pfeiltasten zur Auswahl der Messfunktionen
4.1.1. Einschalten
Beim Einschalten des Gerätes ertönt ein kurzes Tonsignal und alle Displaysegmente
leuchten für eine Sekunde auf. Danach ist das Messinstrument einsatzbereit.
4.1.2. Auto Power Off
Das Gerät schaltet sich 15 Minuten nach dem letzten Tastendruck automatisch aus. Um
den Gebrauch fortzusetzen, schalten Sie das Gerät wieder ein. Wenn das Gerät für längere Zeiträume verwendet werden muss, muss der Anwender eventuell die Auto Power Off
Funktion ausgeschalten. Dazu gehen sie vor wie folgt: Halten Sie die Taste LOCK ge-
7
MULTITEST M72 - M73 - M74 - M750
gen zu messen, um Risiken wie Stromschläge oder schwere
drückt und schalten Sie das Gerät ein; so wird die Auto Power Off Funktion deaktiviert.
Beim nächsten Einschalten wird die Auto Power Off Funktion automatisch wieder aktiviert.
Am LCD-Display des Gerätes erscheint das
Symbol nur wenn die Auto Power Off Fun-
ktion eingeschaltet ist.
4.1.3. Hintergrundbeleuchtung
Drücken Sie die ZERO Taste um die Hintergrundbeleuchtung einzuschalten. Nach 30sec
wir die Beleuchtung automatisch ausgeschaltet.
4.2.
: MESSUNG VON GLEICHSPANNUNG
VORSICHT
Die maximale Eingangsspannung beträgt 550V+10%. Versuchen Sie nicht,
höhere Spannun
Beschädigungen des Gerätes zu vermeiden.

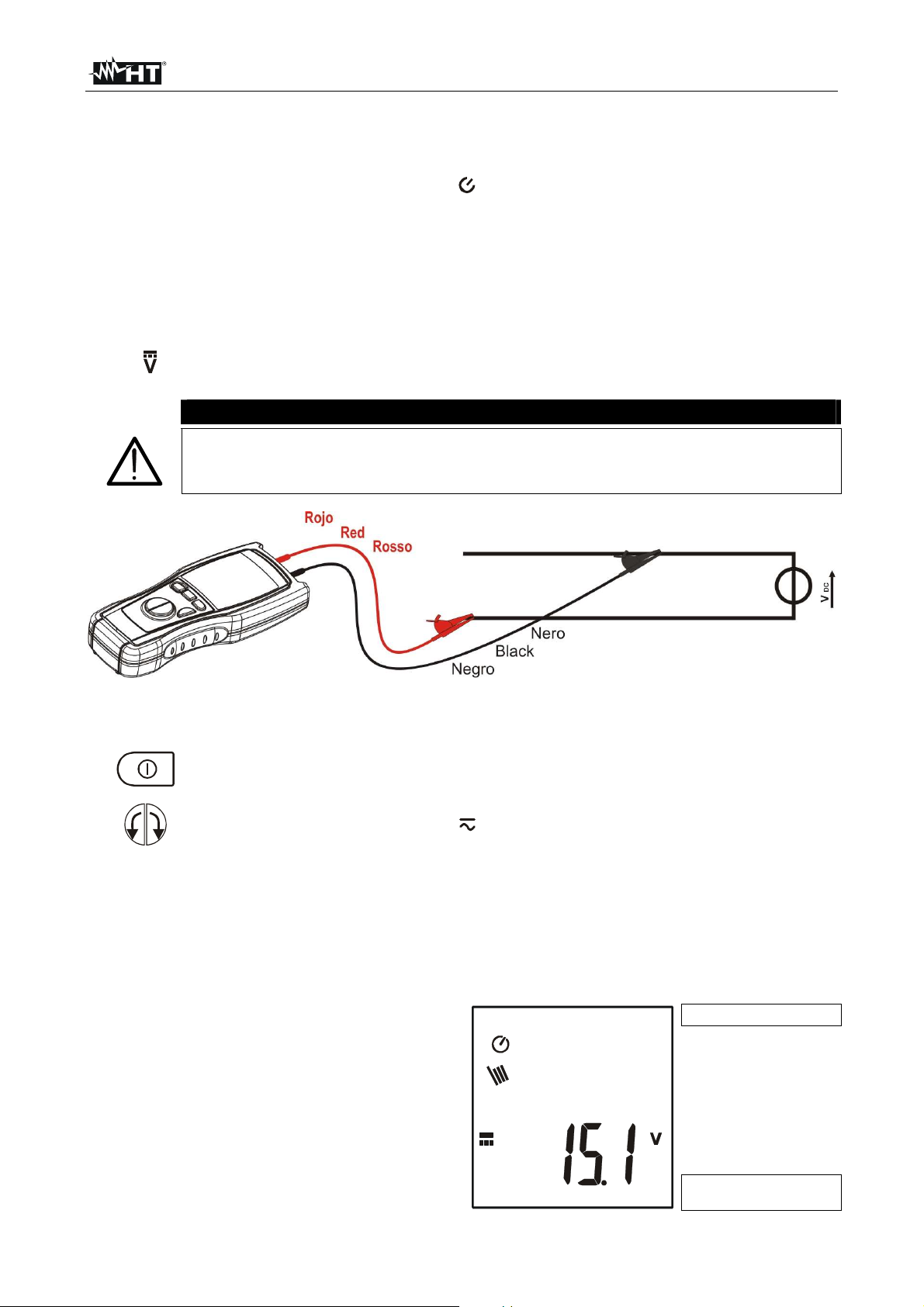

Abb. 2: Verbindung der Geräteanschlüsse während der DC Spannungsmessung
1.
2.
Schalten Sie das Gerät ein.
Drücken sie die Pfeiltasten um V
Hz auszuwählen.
3. Stecken Sie das schwarze und rote Kabel in die entsprechenden Geräteeingänge.
4. Falls nötig, stecken Sie die Krokodilklemmen an die Prüfsonde an.
5. Verbinden sie das Kabel mit den gewünschten Stellen des zu testenden Stromkreises
wie in Abb. 2 gezeigt. Die Spannungswerte werden angezeigt.
6.
Beispiel für die Anzeige von
DC Spannungswert
DC Spannung
8
MULTITEST M72 - M73 - M74 - M750
Die maximale Eingangsspannung beträgt
ert 605V
RMS) übersteigt, erscheint im Display
teten Stromkreis, um Stromschläge und
4.2.1. Anomale Fälle, die bei DC Spannungsmessungen auftreten können
1.
550V+10%.
Wenn der erkannte Spannungsw
(
des Gerätes die nebenstehende Anzeige.
Trennen Sie das Gerät sofort vom getes-
Beschädigungen des Geräts zu vermeiden.

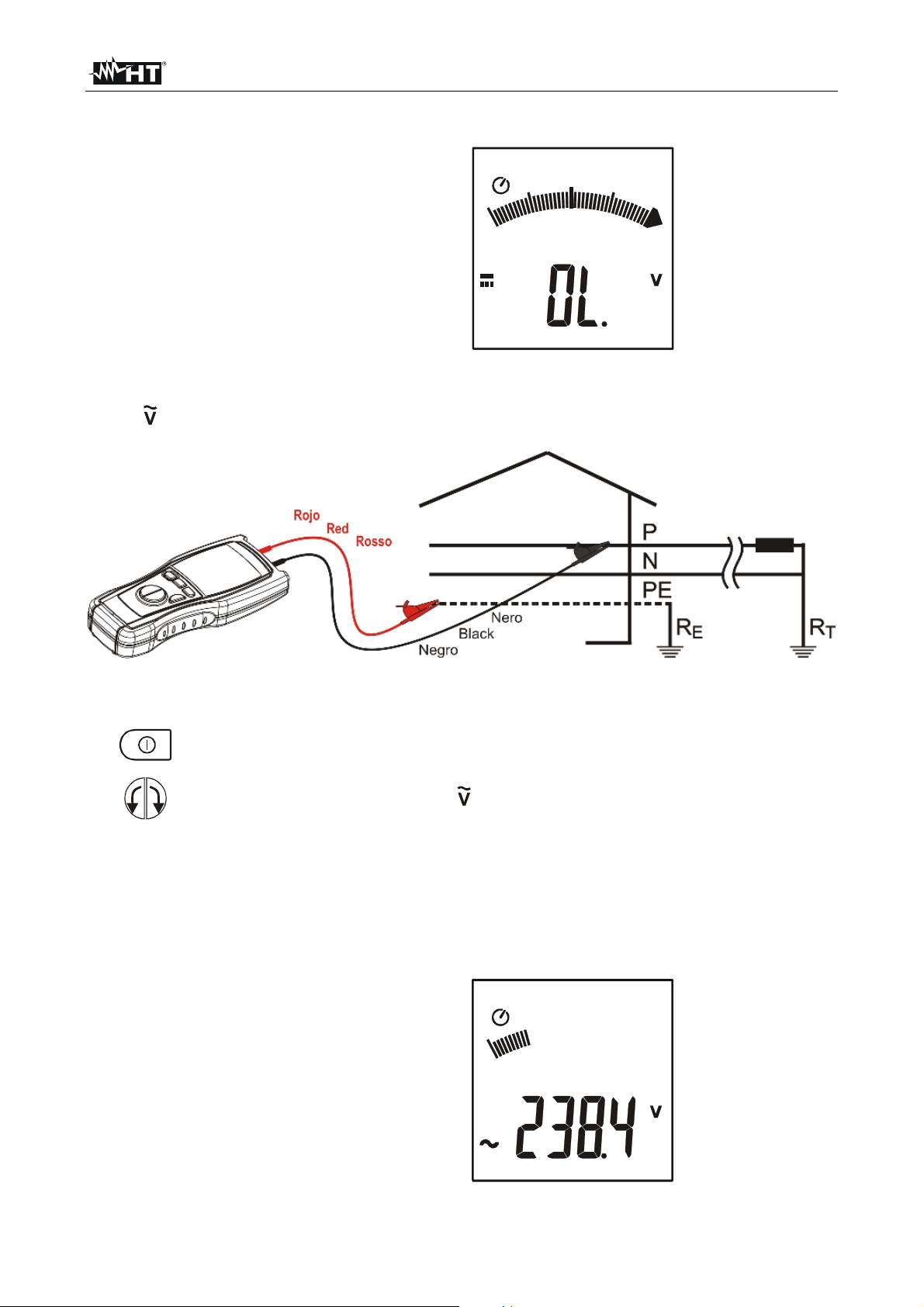

4.3. : MESSUNG VON WECHSELSPANNUNG
Abb. 3: Verbindung der Geräteanschlüsse bei AC Spannungsmessung
1.
2.
Schalten Sie das Gerät ein.
Drücken Sie die Pfeiltasten, um auszuwählen.
3. Stecken Sie das schwarze und rote Kabel in die entsprechenden Geräteeingänge.
4. Falls nötig, stecken Sie die Krokodilklemmen an die Prüfsonde an.
5. Verbinden sie das Kabel mit den gewünschten Stellen des zu testenden Stromkreises
wie in Abb. 3 gezeigt. Die Spannungswerte werden angezeigt.
6.
Beispiel für die Anzeige von
AC Spannungwert
AC Spannung.
9
MULTITEST M72 - M73 - M74 - M750
ie maximale Eingangsspannung beträgt
Wenn der erkannte Spannungswert 605V
(RMS) übersteigt, erscheint im Display
teten Stromkreis, um Stromschläge und
4.3.1. Anomale Fälle, die bei AC Spannungsmessungen auftreten können
1.
D
550V+10%.
des Gerätes die nebenstehende Anzeige.
Trennen Sie das Gerät sofort vom getes-
Beschädigungen des Geräts zu vermeiden.
10
Platzieren Sie die Prüfsonden an den
enden
GO
GO
4.4. ΩΩΩΩ
VORSICHT
MULTITEST M72 - M73 - M74 - M750
: WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG
Stellen Sie vor der Widerstandmessung sicher, dass der gestestete Stromkreis nicht unter Spannung steht und eventuell vorhandene Kondensatoren
entladen sind.
1.
2.
Abb. 4: Verbindung der Anschlüsse des Geräts bei einem Ω
Schalten Sie das Gerät ein.
Drücken Sie die Pfeiltasten, um ΩΩΩΩ
auszuwählen.
Test
3. Wenn die verwendeten Messkabel noch nicht kalibriert sind, führen Sie zuerst eine Kalibrierung durch wie in Abschnitt 4.4.1 beschrieben.
4. Stecken Sie das schwarze und rote Anschlusskabel in die entsprechenden Anschlüsse des Gerätes.
5.
gewünschten Punkten zu test
Stromkreises (siehe Abbildung 4)
6.
Drücken Sie die GO Taste um die
Messung zu starten
Widerstandswert
7.
Beispiel für die Anzeige des Widerstandwertes.
Wenn der Wert kleiner als 30Ω ist, gibt das Gerät einen Ton von sich.
Drücken Sie LOCK und GO zusammen um die Messung im Kontinu-
8.
+
ierlichen Modus durchzuführen. Das Symbol LOCK wird im Display
angezeigt. Drücken Sie GO um den kontinuierlichen Modus zu stoppen.
Im LOCK Modus ertönt ein akustisches Signal und die Auto Power Off Funktion ist de-
9.
aktiviert.
11
MULTITEST M72 - M73 - M74 - M750
GO
4.4.1. ZERO Modus
1. Durch ein Hinzufügen oder Ersetzen von Kabeln, Verlängerungen, und Krokodilklemmen wird die vorherige Kalibrierung ungültig und eine neue Kalibrierung muss vor weiteren Messungen durchgeführt werden. Daher muss das Gerät unter den gleichen Bedingungen kalibriert werden, die auch bei den Messungen gelten werden.
2. Schließen Sie die Kabelenden wie in Abb. 5 gezeigt miteinander kurz, und stellen Sie
sicher, dass die Metallteile der Prüfsonden und Krokodilklemmen guten Kontakt haben.
Abb. 5: Verbindung der Anschlüsse des Gerätes bei der Kalibrierung
3.
4.
Drücken Sie die GO Taste um die Messung zu starten
Drücken und halten Sie die ZERO Taste für 2sec. Das Instrument kompensiert den Widerstand der Messleitungen, das Symbol ZERO wird angezeigt.
5. Am Ende des Tests wird der gemessene Wert vom Gerät gespeichert und als Kompensationswert für alle weiteren Messungen benützt, d.h. der Wert wird von allen
durchgeführten Durchgangsprüfungen abgezogen, bis eine neue Kalibrierung durchgeführt wird.
6. Bei jedem Ausschalten des Gerätes geht der kalibrierte Wert verloren.
12
MULTITEST M72 - M73 - M74 - M750
4.4.2. Anomale Fälle, die bei ΩΩΩΩ Messungen auftreten können
1. Der volle Messbereich des Gerätes beträgt 199.9Ω . Wenn der Widerstandswert
größer als dieser Wert ist, oder im Falle
von offenen oder unterbrochenen Prüfsonden, zeigt das Gerät nebenstehende
Anzeige an.
Sollte eine Spannung von mehr als 24V
an den Messeingängen anliegen wird
das Messgerät die Messung nicht ausführen. Nebenstehende Anzeige wird er-
2
scheinen.
gspannung
aktuelle Eingan-
13
MULTITEST M72 - M73 - M74 - M750
GO
GO
4.5. LOΩΩΩΩ : NIEDEROHMMESSUNG BEI ERD-, SCHUTZ-, UND POTENTIAL-
AUSGLEICHSLEITERN
Die Messung wird bei einem Prüfstrom, der größer als 200mA (R<5Ω) ist, durchgeführt
und bei einem offenen Stromkreis mit einer Gleichspannung von 4 bis 24V entsprechend
EN 61557-2 und VDE 0413 Teil 4 durchgeführt.
VORSICHT
Stellen Sie vor dem Durchgangstest sicher, dass an den Enden des getesteten Leiters keine Spannung anliegt.
Abb. 6: Verbindungen der Anschlüsse des Gerätes beim Ω 0.2A Test
1.
2.
Schalten Sie das Gerät ein.
Drücken Sie die Pfeiltasten, um LoΩΩΩΩ auszuwählen.
3. Stecken Sie das schwarze und rote Kabel in die entsprechenden Anschlüsse des Gerätes.
4. Wenn die verwendeten Messkabel noch nicht kalibriert sind, führen Sie zuerst eine Kalibrierung durch wie in Abschnitt 4.5.1. beschrieben.
5. Verbinden Sie die Anschlüsse des Gerätes mit den Enden des Leiters, an dem die
Durchgangsprüfung durchgeführt wird.
6.
Drücken Sie die Taste GO, um die Messung durchzuführen.
7.
8.
+
Drücken Sie LOCK und GO zusammen um die Messung im
Kontinuierlichen Modus durchzuführen. Das Symbol LOCK
wird im Display angezeigt. Drücken Sie GO um den kontinuierlichen Modus wieder zu stoppen.
Im LOCK Modus ertönt ein akustisches Signal und die Auto Power Off Funktion ist
deaktiviert.
14
MULTITEST M72 - M73 - M74 - M750
4.5.1. Anomale Fälle, die bei Lo ΩΩΩΩ Messungen auftreten können
1
Der volle Messbereich des Gerätes beträgt 19.9Ω . Wenn der Widerstandswert
größer als dieser Wert ist, oder im Falle
von offenen oder unterbrochenen Prüfsonden, zeigt das Gerät nebenstehende
Anzeige an.
Sollte eine Spannung von mehr als 24V
an den Messeingängen anliegen wird
das Messgerät die Messung nicht ausführen. Nebenstehende Anzeige wird er-
2
scheinen.
aktuelle Eingangspannung
15
MULTITEST M72 - M73 - M74 - M750
4.6. MΩΩΩΩ: ISOLATIONSWIDERSTANDSMESSUNG 250,500V, 1000V
Die Messung erfolgt gemäß EN 61557-2 und VDE 0413 Teil 1.
VORSICHT
• Bevor Sie den Isolationstest durchführen, stellen Sie sicher, dass der zu
testende Stromkreis nicht unter Spannung steht und keine relativen Lasten angeschlossen sind.
• Die Isolationsmessung erfordert besondere Sorgfalt und Vorsicht, um fehlerhafte Testergebnisse und Schäden für Dritte zu vermeiden.
• Bereiten Sie vor dem Isolationstest die Anlage entsprechend vor, indem
sie die Anschlüsse zu allen Komponenten trennen, die nicht getestet werden. Achten Sie während des Isolierungstest ständig darauf, dass die anliegende Spannung Dritten nicht zugänglich ist.
• Eine Messung mit einem versehentlich getrennten Kabel kann zu einem
guten Ergebnis führen, wenn die Isolation fehlerhaft ist. Es müssen alle
Maßnahmen getroffen werden, um das auszuschließen. Sobald die Anlage vorbereitet und die Messkabel angeschlossen sind, stellen Sie sicher,
dass sie richtig angeschlossen sind. Führen Sie im Zweifelsfall vor dem
Isolationstest eine Ω0.2A Messung durch Kurzschließen der getesteten
Kabel an einem Punkt der Anlage, die möglichst weit von den Messklemmen entfernt ist. Entfernen Sie den Kurzschluss bevor Sie den Isolationstest durchführen.
Abb.8 : Verbindung der Anschlüsse des Gerätes beim MΩ Test
1.
2.
Stecken Sie das schwarze und das rote Kabel in die entsprechenden Anschlüsse des
3.
Gerätes.
Schalten Sie das Gerät ein.
Drücken Sie die Pfeiltasten, um MΩΩΩΩ auszuwählen.
4. Wenn die Kabellänge für die Messung nicht ausreicht, verlängern Sie das schwarze
Kabel durch ein entsprechend isoliertes Kabel, da seine Isolierung parallel zum zu
messenden Widerstand ist. Es muss frei hängend sein und darf die Erde nicht berühren, alle Unterlagen müssen aus isoliertem Material sein.
5. Falls notwendig, stecken Sie die Krokodilklemmen auf die Prüfsonden.
16
MULTITEST M72 - M73 - M74 - M750
GO
10.
11.
standswert
GO
6.
Entfernen Sie den zu testenden Stromkreis oder den Teil der Anlage von der Stromversorgung und allen eventuellen Lasten.
7. Verbinden Sie die Anschlüsse des Gerätes mit dem Ende der Leiter an denen der Isolationstest durchgeführt wird. (siehe Abb. 8)
8.
Drücken Sie die Taste GO, um die Messung zu starten.
VORSICHT
Die Anzeige “Measuring” im Display zeigt an, dass das Gerät eine Messung
durchführt oder eventuell vorhandene Kondensatoren entlädt. Stecken Sie in
diesem Zustand nie die Messkabel ab oder berühren sie.
9. Am Ende des Tests, bevor das Messergebnis angezeigt wird, entlädt das Gerät automatisch alle eventuell vorhandenen Kondensatoren und parasitäre Kapazitäten in den
an der Messung beteiligten Leitern.
Am Ende des Tests erscheint eine Anzeige ähnlich der nebenstehenden.
Wenn am Ende des Tests der Wider
höher als der Messbereich ist, erscheint eine An-
Widerstandswert
Testspannungswert
Widerstandswert
zeige ähnlich der nebenstehenden
Hinweis!
Ein Isolationswert höher als 1000MΩ ist ein exzellenter Isolationswert, im allgemeinen viel höher
als die Mindestanforderungen, die durch in den
Normen vorgeschrieben sind.
12
Im LOCK Modus ertönt ein akustisches Signal und die Auto Power Off Funktion ist
13
deaktiviert.
+
Drücken Sie LOCK und GO zusammen um die Messung im
Kontinuierlichen Modus durchzuführen. Das Symbol LOCK
wird im Display angezeigt. Drücken Sie GO um den kontinuierlichen Modus wieder zu stoppen.
Testspannungswert
17
MULTITEST M72 - M73 - M74 - M750
lich der
Drücken Sie die Pfeiltasten um
zu
GO
4.6.1. Messzeit bei der Isolationsmessung einstellen
Drücken Sie die Taste LOCK
länger als seine Sekunde, es erscheint eine Anzeige ähn
nebenstehenden
die gewünschte Messdauer
wählen
Drücken Sie GO um den gewählten Wert zu bestätigen.
Messzeiteinstellung
zwischen 2s und 60s
4.6.2. Anomale Fälle, die bei MΩΩΩΩ Tests auftreten können
Wenn bei der Messung die Spannung an den An-
schlüssen höher als 24V ist, führt das Gerät den
Test nicht durch.
Es erscheint eine Anzeige ähnlich der nebenstehenden
17
MULTITEST M72 - M73 - M74 - M750
5. WARTUNG
5.1. ALLGEMEINES
Dies ist ein Präzisionsgerät. Befolgen Sie die Anweisungen für Betrieb und Lagerung in
dieser Anleitung genau, um mögliche Schäden oder Gefahren zu vermeiden.
Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
Achten Sie darauf, das Messgerät nach dem Gebrauch auszuschalten. Wenn das Gerät
für einen längeren Zeitraum nicht verwendet wird, ist es empfehlenswert, die Batterien entfernen, um den Austritt von Batterieflüssigkeit zu vermeiden, die interne Schaltungen beschädigen könnte.
5.2. BATTERIEWECHSEL
Wenn die Anzeige für niedrigen Batteriestand erscheint (siehe Abschnitt 6.1.3), müssen
die Batterien ausgewechselt werden.
1. Schalten Sie das Gerät aus.
2. Entfernen Sie die Messleitungen von den Eingangsanschlüssen.
3. Entfernen Sie die Batteriefachabdeckung mit einem Schraubenzieher.
4. Entfernen Sie alle Batterien und tauschen Sie sie durch neue des gleichen Typs (siehe
5. Setzten Sie den Batteriehalter wieder ein und achten Sie darauf, dass der Teil, aus
6. Wenn der Batteriehalter falsch eingesetzt wird, kann das Batteriefach nicht geschlos-
7. Setzen Sie die Abdeckung des Batteriefaches wieder ein und schließen Sie das Fach
8. Entsorgen Sie für eine fachgemäße Entsorgung der Batterien.
5.3. REINIGUNG
Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine feuchten Tücher,
Lösemittel, Wasser, usw.
5.4. ENTSORGUNG
VORSICHT
Nur erfahrene Techniker können das Gerät öffnen und die Batterien wechseln.
Vor dem Entfernen der Batterien trenne Sie die Messleitungen von den Eingangsanschlüssen, um Stromschläge zu vermeiden.
Abschnitt 6.1.3.) aus, und achten Sie auf die richtige Polung.
dem der schwarze und rote Draht herauskommen, nach hinten zeigt.
sen werden. In diesem Fall versuchen Sie nicht mit Gewalt, die Plastikteile zu bewegen, sondern setzten Sie den Batteriehalter richtig ein, bevor Sie das Batteriefach
schließen.
durch leichten Druck.
Vorsicht: Dieses Symbol zeigt an, dass das Gerät und die einzelnen Zubehörteile fachgemäß und getrennt voneinander entsorgt werden müssen.
18
MULTITEST M72 - M73 - M74 - M750
6. TECHNISCHE SPEZIFIKATIONEN
6.1. TECHNISCHE DATEN
Die Genauigkeit wird angegeben als [%Anzeige + Zahl der Stellen]. Die Werte gelten für
folgende Referenzbedingungen: 23°C ± 5°C bei relativer Luftfeuchtigkeit <70%.
Gleichspannung
Bereich Auflösung Genauigkeit Eingangsimpedanz Überlastschutz
0,1 mV ÷ 600,0V
0.1mV
±(0.5% Anz + 1 dgt)
3MΩ
Wechselpannung
Bereich Auflösung Genauigkeit Eingangsimpedanz Überlastschutz
0,1 mV ÷ 600,0V
Max crest factor: 2
0.1mV
±(0.8% Anz + 4 dgt)
3MΩ
Widerstands und Durchgangsprüfung
Bereich Auflösung Genauigkeit Überlastschutz
0.00 ÷ 199.9 Ω 0.1Ω ±(2.0% Anz + 3 dgt)
Der Summer ertönt bei einem gemessenen Widerstand kleiner als 30Ω
605V AC max RMS für 1 Minute
ΩΩΩΩ 0.2A: Durchgangsprüfung
Bereich Auflösung Genauigkeit Überlastschutz
0.00 ÷ 19.99Ω 0.01Ω
Teststrom: >200mA DC bis zu 5Ω (einschließlich Widerstand der Messkabel)
und > 10 mA ab 5 Ohm
Spannung des offenen Stromkreises: 4 < V0 < 24V
±(2.0% Anz + 3 dgt)
605V max RMS
MΩΩΩΩ: Isolationswiderstandsmessung
Prüfspannung
Bereich
Auflösung Genauigkeit Überlastschutz
0.001 ÷ 0.100MΩ 0.001MΩ ±10dgt
250V
0.101 ÷ 3.999MΩ 0.001MΩ
4.00 ÷ 39.99MΩ 0.01MΩ
40.0 ÷ 399.9MΩ 0.1MΩ
400 ÷ 1000MΩ 1MΩ
±(2.0%rdg+ 5dgt)
±(5.0%rdg +5dgt)
0.001 ÷ 0.250MΩ 0.001MΩ ±15dgt
0.251 ÷ 3.999MΩ 0.001MΩ
500V
4.00 ÷ 39.99MΩ 0.01MΩ
±(2.0%rdg +5dgt)
40.0 ÷ 399.9MΩ 0.1MΩ
400 ÷ 2000MΩ 1MΩ ±(5.0%rdg +5dgt)
0.001 ÷ 0.250MΩ 0.001MΩ ±15dgt
0.251 ÷ 3.999MΩ 0.001MΩ
1000V
4.00 ÷ 39.99MΩ 0.01MΩ
40.0 ÷ 399.9MΩ 0.1MΩ
400 ÷ 1000MΩ 1MΩ
1000 ÷ 4000MΩ 1MΩ
Automatische Bereichsauswahl
Spannung bei offenen Stromkreis: <1.3 x V
Genauigkeit der Nennspannung: –0% +10%
Kurzschlussstrom: <10.0mA
Testnennstrom: 1mA @ 1KΩ x V (1mA @ 500KΩ)
0
±(2.0%rdg +5dgt)
±(3.0%rdg +5dgt)
±(5.0%rdg +10dgt)
605V AC max
RMS
605V AC max
RMS
605V max RMS
19
MULTITEST M72 - M73 - M74 - M750
6.1.1. Elektrische Daten
Umwandlung: RMS
Aktualisierung der Anzeige: 2 mal pro Sekunde
6.1.2. Sicherheitsstandards
Das Instrument erfüllt: EN61010-1, EN61557
Isolierung: Klasse 2, Doppelisolierung
Schadstoffstufe: 2
Max. Arbeitshöhe: 2000m, Innenbereich
Überspannungskategorie: CAT III 550V (Phase zu Erde)
CAT III 550V (Phase zu Phase)
6.1.3. Allgemeine Spezifikationens
Mechanische Angaben
Abmessungen: 240 (L) x 100 (B) x 45 (T)
Gewicht (inkl. Batterien): ca. 450g
Stromversorgung
Batterietyp: 4 Batterien 1.5 V – LR6 – AA – AM3 – MN 1500
Anzeige für niedrigen das Symbol "
" wird angezeigt, wenn
Batteriestand: die Batteriespannung zu gering ist
Batterielebensdauer Multimeter: ca. 50 Stunden
Ω 0.2A: > 1000 Tests @ 1Ω
MΩ 250V: > 1000 tests @ 480kΩ
MΩ 500V: > 1000 tests @ 480kΩ
MΩ 1000V: > 1000 tests @ 480kΩ
Display
Funktionen 4 LCD mit max. Anzeige 9999 + Symbol
und Dezimalpunkt
6.2. UMGEBUNG
6.2.1. Umgebungsbedingungen
Referenztemperatur: 23° ± 5°C
Arbeitstemperatur: 0°C ÷ 40 °C
Zulässige relative Luftfeuchtigkeit: <70%
Lagertemperatur: -10 ÷ 60 °C
Lagerfeuchtigkeit: <70%
6.2.2. Elektromagnetische Verträglichkeit EMC
Dieses Gerät entspricht den Vorgaben der Europäischen Richtlinie für Niederspannungsgeräte 73/23/EEC (LVD) und EMC Richtlinie 89/336/EEC, ergänzt durch 93/68/EEC.
6.3. ZUBEHÖR
Messgerät M70, Schutztasche, Test Zertifikat, Bedienungsanleitung, Batterien,
Satz Messleitung bestehend aus 2x 1, 5m Kabeln, 2 Krokodliklemmen, 1 Prüfspitze rot.
20
MULTITEST M72 - M73 - M74 - M750
7. SERVICE
7.1. GARANTIEBEDINGUNGEN
Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich
der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen.
Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken
müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie
das Gerät gekauft haben. Vergessen Sie nicht, einen Bericht über die Gründe für das Einschicken beizulegen (erkannte Mängel). Verwenden Sie nur die Originalverpackung. Alle
Schäden beim Versand, die auf Nichtverwendung der Originalverpackung zurückzuführen
sind, hat auf jeden Fall der Kunde zu tragen.
Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden.
Von der Garantie ausgenommen sind:
• Zubehör und Batterien (nicht durch die Garantie gedeckt)
• Reparaturen, die aufgrund unsachgemäßer Verwendung (einschließlich Anpassung
an bestimmte Anwendungen, die in der Bedienungsanleitung nicht berücksichtigt
sind) oder durch unsachgemäße Kombination mit inkompatiblen Zubehörteilen oder
Geräten erforderlich werden.
• Reparaturen, die aufgrund von Beschädigungen durch ungeeignete Transportverpackung erforderlich werden.
• Reparaturen, die aufgrund von vorhergegangenen Reparaturversuchen durch ungeschulte oder nicht autorisierte Personen erforderlich werden.
• Geräte, die aus irgendwelchen Gründen vom Kunden selbst modifiziert wurden, ohne dass das ausdrückliche Einverständnis unserer technischen Abteilung dafür vorlag.
Der Inhalt dieser Bedienungsanleitung darf ohne das Einverständnis des Herstellers in
keiner Form reproduziert werden.
Unsere Produkte sind patentiert und unsere Warenzeichen eingetragen. Wir behalten uns das Recht vor, Spezifikationen und Preise aufgrund eventuell notwendiger
technischer Verbesserungen oder Entwicklungen zu ändern.
21
MULTITEST M72 - M73 - M74 - M750
22
Loading...
