Användarhandbok för HP w19 LCD-skärm

• Inledning

• Säkerhet och underhåll

• Installation

• Använda bildskärmen

• Drivrutiner och automatisk justering

• Teknisk support FAQ

• Specifikationer

• Riktlinjer och kvalitet för LCD-bildskärmen

• Normer och föreskrifter

Garantiansvar för HP:s produkter och tjänster definieras i de garantibegränsningar som medföljer sådana produkter och tjänster. Ingenting i denna
text skall anses utgöra ytterligare garantiåtaganden. HP ansvarar inte för tekniska fel, redigeringsfel eller för avsaknad av information i denna text.

HP tar inget ansvar för användning eller pålitlighet hos programvara eller utrustning som inte har levererats av HP.
Dokumentet innehåller märkesinformation som skyddas av upphovsrätt. Ingen del av detta dokument får fotokopieras, reproduceras eller översättas

till ett annat språk utan föregående skriftligt medgivande från HP.
Hewlett-Packard Company

P.O. Box 4010
Cupertino, CA 95015-4010
USA

Copyright © 2006 Hewlett-Packard Development Company, L.P.
Microsoft och Windows är i USA registrerade varumärken som tillhör Microsoft Corporation.
Adobe och Acrobat är varumärken som tillhör Adobe Systems Incorporated.
Bluetooth är ett varumärke som tillhör dess ägare och används av Hewlett-Packard Company under licens.
HP stöder lagligt utnyttjande av tekniken och uppmuntrar inte till att dess produkter ska användas för andra syften än de som är tillåtna enligt

upphovsrättsbestämmelser.
Informationen i det här dokumentet kan ändras utan föregående meddelande.

Part number: 431053-102

Tillbaka till Innehållsförteckningen

Inledning: HP w19 LCD-bildskärm

Om den här handboken • Vedertagna benämningar

Om den här handboken

Den här handboken är avsedd för alla som använder HP w19 LCD-skärm. Den beskriver skärmens egenskaper,
installation och funktioner.

Avsnitten är följande:

• Säkerhet och underhåll

• Installation

• Använda bildskärmen

• Drivrutiner och automatisk justering

• Teknisk support FAQ

• Specifikationer

• Riktlinjer och kvalitet för LCD-bildskärmen

• Normer och föreskrifter

Vedertagna benämningar

Följande underavsnitt beskriver de vedertagna benämningar som används i detta dokument.

OBS! Viktigt och Varning

I handboken finns textblock, som är tryckta i fet eller kursiv stil och som är åtföljda av en ikon. Dessa textblock är
observandum, försiktighet och varningar och de används enligt följande:

OBS! OBS! indikerar viktig information som hjälper dig att utnyttja ditt datorsystem på ett bättre sätt.

VARNING! FÖRSIKTIG! indikerar antingen möjlig fara för maskinvaran eller förlust a data och
berättar hur du ska undvika problemet.

VARNING! VARNING! indikerar möjlig kroppsskada och berättar hur du ska undvika problemet.

Vissa varningar kan visas på annat sätt och åtföljs inte av någon ikon. I sådant fall är den specifika presentationen av
varningen påbjuden av tillsynsmyndigheten.

Tillbaka till Innehållsförteckningen

Säkerhet och underhåll HP w19 LCD-bildskärm

Viktig säkerhetsinformation • Säkerhetsföreskrifter • Underhåll • Rengöra bildskärmen

Viktig säkerhetsinformation

Strömkabeln är avsedd att användas med bildskärmen. Om en annan sladd används bör du bara använda en
strömkälla och anslutning som är kompatibel med bildskärmen. Mer information om vilken strömkabel du bör använda
till bildskärmen finns under

VARNING! För att bibehålla skyddet mot elektriska stötar och skador på utrustningen får du inte ta
bort strömkabelns jordningsfunktion. Jordningen är en viktig säkerhetsfunktion. Anslut
utrustningen till ett jordat uttag.

VARNING! För din egen säkerhet bör du se till att det jordade uttag du ansluter strömkabeln till är
lätt att komma åt och sitter så nära utrustningen som möjligt. När du ska koppla bort strömmen
från utrustningen drar du ut strömkabeln ur eluttaget med ett fast grepp om kontakten. Dra aldrig i
sladden.

VARNING! Skydda bildskärmen och datorn genom att ansluta alla strömkablar för datorn och
kringutrustningen (till exempel bildskärm, skrivare och skanner) till ett överspänningsskydd, till
exempel en grendosa med överspänningsskydd eller UPS (Uninterruptible Power Supply).

Alla grendosor är inte försedda med överspänningsskydd, endast de som är försedda med en
särskild etikett om detta. Använd en grendosa vars tillverkare erbjuder ersättning vid skada, så att
du kan få ny utrustning om överspänningsskyddet inte fungerar.

Krav för strömkablar.

Säkerhetsföreskrifter

• Undvik att trycka på LCD-skärmen, det kan skada den.

• Använd endast en strömkälla och anslutningar som är kompatibla med bildskärmen, enligt etiketten/plåten på

bildskärmens baksida.

• Se till att den totala amperemärkningen för produkter som är anslutna till uttaget inte överstiger uttagets aktuella

kapacitet, samt att amperemärkningen för produkter som är anslutna till sladden inte överstiger kabelns kapacitet.
Amperemärkningen (Amps eller A) finns på en etikett på respektive enhet.

• Installera bildskärmen nära ett lättåtkomligt eluttag. Koppla bort bildskärmen genom att ta ett säkert tag om

kontakten och dra ut den ur uttaget. Dra aldrig i sladden när du kopplar bort bildskärmen.

• Se till att inget ligger på strömkabeln. Gå inte på kabeln.

Underhåll

Förbättra bildskärmens prestanda och livslängd:

• Öppna inte bildskärmens hölje och försök inte reparera produkten själv. Om bildskärmen inte fungerar som den

ska, har tappats eller blivit skadad på annat sätt kontaktar du en auktoriserad HP-återförsäljare eller
tjänsteleverantör.

• Justera endast de kontroller som beskrivs i instruktionerna.

• Stäng av bildskärmen när den inte används. Du kan öka bildskärmens livslängd markant med hjälp av en

skärmsläckare samt genom att stänga av bildskärmen när den inte används.

• Ställ bildskärmen i ett väl ventilerat område, skyddad från starkt ljus, värme och fukt.

• Skårorna och öppningarna i höljet är till för ventilation. De får inte blockeras eller täckas över. Skjut inte in föremål i

skåror eller andra öppningar i höljet.

• Dra ut sladden ur vägguttaget innan du rengör bildskärmen.

• Tappa inte bildskärmen och placera den inte på instabila ytor.

• När du tar bort bildskärmens fot och fästet måste du lägga bildskärmen med skärmen nedåt på en mjuk yta så att

den inte blir repig eller går sönder.

Rengöra bildskärmen

Bildskärmen är en optisk enhet av högsta kvalitet. Den kräver särskild försiktighet vid rengöring. Rengör bildskärmen
på följande sätt:

1 Stäng av datorn och bildskärmen.
2 Dra ut sladden ur vägguttaget innan du rengör bildskärmen.

VARNING! Använd inte bensin, thinner, ammoniak eller andra flyktiga ämnen för att rengöra
bildskärmen eller höljet. Skärmen kan skadas av sådana ämnen. Använd inte flytande
rengöringsmedel eller rengöringssprejer. Använd aldrig vatten när du rengör en LCD-skärm.

3 Torka av skärmen med en torr, mjuk, ren trasa.

• Om ytterligare rengöring krävs använder du ett antistatiskt skärmrengöringsmedel.

4 Dammtorka bildskärmens hölje. Använd en fuktig trasa när du rengör höljet.

• Om höljet kräver ytterligare rengöring använder du en fuktig trasa med isopropylalkohol.

5 Koppla in bildskärmen igen.
6 Starta bildskärmen och datorn.

Tillbaka till Innehållsförteckningen

Installation: HP w19 LCD-bildskärm

• Fot

• Ansluta kablarna

• Sätta på armen för väggmontage

Tillbaka till Innehållsförteckningen

Fot: HP w19 LCD-bildskärm

Fot • Montera foten • Ta av foten

Fot

• För optimal visning rekommenderas att du tittar på hela bildskärmens yta och justera därefter skärmens vinkel så att

det passar dig.

• Håll stativet så att du inte välter bildskärmen när du ändrar bildskärmens vinkel.

• Du kan justera bildskärmens vinkel.

OBS!

• Rör inte vid LCD-skärmen när du ändrar vinkel. Det kan orsaka skada eller förstöra LCD-skärmen.

• Var extra försiktig så att du inte rör vid skärmen med fingrarna eller händerna när du ändrar vinkel.

• Färgen på höljet kan variera.

• Utkast endast för referens.

Montera foten

1 Stäng av bildskärmen och ta ut kontakten från eluttaget.
2 Sätt foten på en plan arbetsyta.

3 Rikta in flikarna på foten med motsvarande spår på skärmens undersida.

OBS!

• Foten går endast att rikta in i bildskärmens spår i ett läge.

• Färgen på höljet kan variera.

• Utkast endast för referens.

Ta av foten

1 Sätt bildskärmen upp-och-ner på en stabil, plan arbetsyta.
2 Tryck på spärren på undersidan av det bakre höljet och tryck samtidigt basen mot skärmens baksida och lyft uppåt

för att ta av foten.

OBS!

• Färgen på höljet kan variera.

• Utkast endast för referens.

VARNING! Var försiktig så att du undviker att skärmen kläms eller skrapas när du tar av foten.

Tillbaka till Innehållsförteckningen

Ansluta kablarna: HP w19 LCD-bildskärm

Kabelanslutningar på skärmens och datorns baksida

Stäng av datorn innan du utför proceduren nedan.

1 Anslut strömadapterns DC-kabel till DC-In på skärmens baksida.
2 Anslut den ena änden av en 15-stifts D-Sub (VGA) kabel till skärmens baksida och anslut den andra änden till

datorns D-Sub-uttag.

3 Sätt i strömkabeln till din skärm i ett närliggande uttag. Sätt i den andra änden av strömkabeln i strömadaptern.
4 (Tillval – Kräver videokort med DVI-port) — Anslut den ena änden av 24 V DVI-kabel till skärmens baksida och

anslut den andra ändan till datorns DVI-port.

5 Starta datorn och bildskärmen.

Om din bildskärm visar en bild så har installationen slutförts. Om den inte visar någon bild, se
och

Använda bildskärmen.

Teknisk support FAQ

Tillbaka till Innehållsförteckningen

Sätta på armen för väggmontage: HP w19 LCD-bildskärm

Förberedelser för att installera en arm för väggmontage (tillval - medföljer ej) • Installera en arm för väggmontage
(tillval - medföljer ej)

Förberedelser för att installera en arm för väggmontage

Denna bildskärm kan fästas på en arm för väggmontage som köps separat. Koppla från strömtillförseln innan du gör
detta. Följ dessa anvisningar:

1 Lägg bildskärmen med skärmen nedåt på en plan, mjuk yta.
2 Stöd foten och skruva ur skruvarna.
3 Ta av fot en.
4 Följ tillverkarens anvisningar för att sätta ihop armen för väggmontage.

Se

Installera en arm för väggmontage (tillval) för ytterligare installationsinstruktioner.

Förberedelser för att installera en arm för väggmontage
(tillval - medföljer ej)

Följ dessa anvisningar för att slutföra installationen av en arm för väggmontage (tillval - medföljer ej):

1 Lägg bildskärmen med skärmen nedåt på en plan, mjuk yta.
2 Placera armen för väggmontage på bildskärmens baksida. Rikta in hålen i armen med hålen på skärmens baksida.
3 Sätt i de fyra skruvarna i hålen och drag åt.
4 Anslut åter kablarna. Se användarmanualen som medföljde armen för väggmontage för instruktioner om att fästa

den i väggen.

Tillbaka till Innehållsförteckningen

Använda bildskärmen: HP w19 LCD-bildskärm

• Ställa in optimal upplösning

• Kontroller och indikatorer

Tillbaka till Innehållsförteckningen

Ställa in optimal upplösning: HP w19 LCD-bildskärm

Rekommenderad upplösning för den här skärmen är 1440x900. För att ställa in bildskärmen på denna upplösning
följer du nedanstående anvisningar.

1 Klicka på START.
2 Klicka på INSTÄLLNINGAR.
3 Klicka på KONTROLLPANELEN.
4 Dubbelklicka på BILDSKÄRM.
5 Klicka på INSTÄLLNINGAR.
6 Ställ in SKJUTREGLAGET för upplösningen på 1440 x 900.

OBS! Om 1440 x 900 inte visas ska du ladda ner bildskärmens drivrutiner från Internet. Se

bildskärmen för instruktioner.

Använda

Tillbaka till Innehållsförteckningen

Kontroller: HP w19 LCD-bildskärm

Användarinstruktioner • Externa kontroller • Skärmmeny - låsfunktion • Så här justerar du en inställning •
Justera bilden • Lysdioder

Användarinstruktioner

Tryck på strömbrytaren (E) för att starta eller stänga av bildskärmen. De andra kontrollknapparna sitter på
bildskärmens front (se bild). Genom att ändra dessa inställningar kan bilden justeras som du vill ha den.

• Strömkabeln bör inte vara ansluten.

• Anslut videokabeln från skärmen till videokortet.

• Tryck på strömbrytaren (E) för att starta bildskärmen. Strömindikatorn tänds.

Externa kontroller

A Auto-konfiguration/Avsluta
B Ljusstyrka
C Kontrast
D Meny/Enter
E Strömbrytare

Skärmmeny - låsfunktion

För att låsa skärmmenyn trycker du på och håller menyknappen intryckt när skärmen är frånslagen och trycker därefter
på strömbrytaren för att starta bildskärmen. För att låsa upp skärmmenyn trycker du på och håller menyknappen
intryckt när skärmen är frånslagen och trycker därefter på strömbrytaren för att starta bildskärmen.

Så här justerar du en inställning

1 Tryck på menyknappen för att aktivera skärmmenyn.
2 Tryck på

menyknappen för att aktivera den. Om den valda funktionen har en undermeny trycker du på
bläddra bland funktionerna i undermenyn. När önskad funktion är markerad trycker du på menyknappen för att
aktivera den.

3 Tryck på
4 För att avsluta och spara väljer du funktionen Avsluta. Om du vill justera någon annan funktion upprepar du

stegen 2 - 3.

eller för att navigera mellan funktionerna. När önskad funktion är markerad trycker du på

eller för att

eller för att ändra inställningar av den valda funktionen.

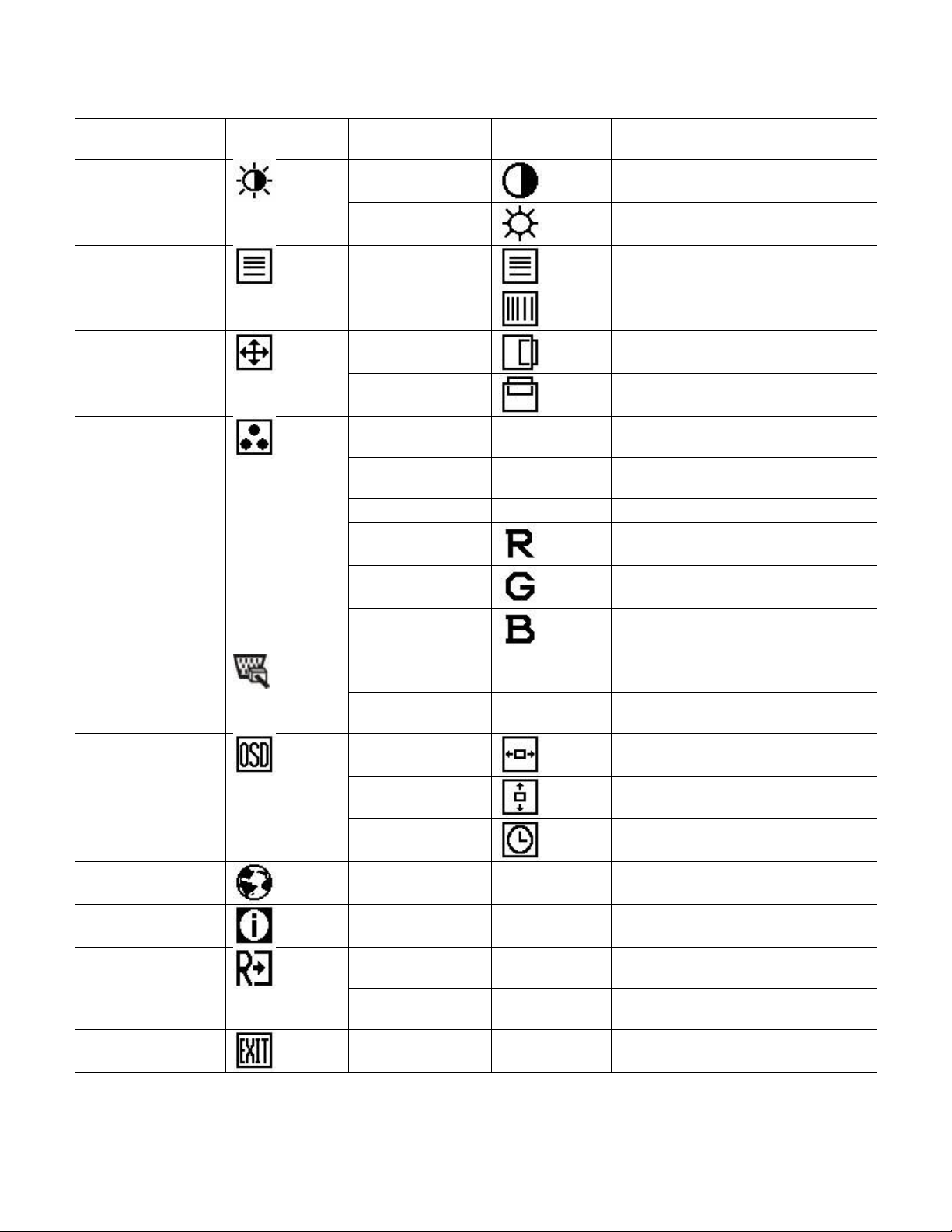

Justera bilden

Punkter i
huvudmenyn

Ikon för
huvudmenyn

Punkter i
undermenyn

Kontrast

Ljusstyrka

Ikon för
undermenyn

Beskrivning

Kontrast från digitalt register Ljusstyrka

Inställning av bakgrundsbelysning

Bildinställning

Fokus

Klocka

Horisontell position

Vertikal position

Justera bildfas för att minska den
horisontella störningarna.

Justera bildklockan för att minska den
vertikala störningen.

Justera bildens horisontella position. Bildposition

Justera bildens vertikala position.

Färgtemperatur

Varm ej tillämpligt

Kall ej tillämpligt

sRGB ej tillämpligt Hämta sRGB-färger från EEPROM
Användare/röd

Hämta varma färgtemperaturer från
EEPROM

Hämta kalla färgtemperaturer från
EEPROM

Röd förstärkning från digitalregistret

Användare/grön

Röd förstärkning från digitalregistret

Användare/blå

Blå förstärkning från digitalregistret

Inmatningsalternativ

Inställning av OSSD­menyn

Språk

Analog ej tillämpligt

Digital ej tillämpligt

Horisontell position

Vertikal position

Timeout för
skärmmenyerna

Språk ej tillämpligt Välj det språk du önskar.

Väl insignal från den analoga källan. (D­Sub)

Välj inmatningssignal från direkt
digitalkälla (DMI)

Justera bildens horisontella position på
skärmmenyn.

Justera bildens vertikala position på
skärmmenyn.

Justera skärmmenyns timeout.

Information

Återställ

Avsluta

Information ej tillämpligt

Ja ej tillämpligt

Nej ej tillämpligt

ej tillämpligt ej tillämpligt Avsluta skärmmenyn.

Visa upplösningen, H/V frekvens och
anslutningsport för strömanslutning

Rensa varje gammal status för
automatisk konfiguration

Verkställ inte återställning, gå tillbaka till
huvudmenyn

Se Specifikationer för horisontella och vertikala uppdateringsfrekvenser som används av den här bildskärmen.

Lysdioder

Status Lysdiod, färg

Full effekt Grön
Aktiv standby Röd

Se Teknisk support FAQ för mer information.

Tillbaka till Innehållsförteckningen

Installera drivrutiner och använda autojusteringsfunktionen:
HP w19 LCD-bildskärm

Hämta filer från World Wide Web

Hämta de senaste versionerna av INF- och ICM-filerna på HP:s supportwebbplats:

1 Se:

http://www.hp.com/support

2 Välj land/region.
3 Välj Ladda ned drivrutiner och programvara.
4 Ange bildskärmens modellnummer och gå till nedladdningssidorna för programvaran.
5 Ladda ned och installera INF- och ICM-filerna med hjälp av instruktionerna på nedladdningssidorna.

Använda autojusteringsfunktionen

Du kan enkelt optimera skärmens prestanda för VGA (analog) ingång genom att använda knappen Auto på skärmen.
Använd inte den här metoden om bildskärmen använder en DVI-ingång. Om en analog ingång (VGA)

används för bildskärmen, kan du rätta till följande bildproblem med den här metoden:

• Suddigt eller otydligt fokus

• Eftersläpning, streck eller skuggeffekter

• Svaga vertikala streck

• Tunna horisontella rullningslinjer

• Bilden är inte centrerad

Tillbaka till Innehållsförteckningen

Teknisk support FAQ: HP w19 LCD-bildskärm

Teknisk support FAQ (vanliga frågor)

Problem & fråga Möjliga lösningar

Strömdioden är inte tänd • Kontrollera att strömbrytaren är till och att strömkabeln är

korrekt ansluten till ett jordat uttag och till bildskärmen.

Ingen Plug & Play • För att Plug & Play-funktionen ska fungera för skärmen, måste

du ha en Plug & Play-kompatibel dator och grafikkort.
Kontrollera med din datortillverkare. Kontrollera även
bildskärmens videokabel och kontrollera att inte något av
stiften är böjda.

• Kontrollera att HP:s bildskärmsdrivrutiner har installerats (HP:s

bildskärmsdrivrutiner finns på:

http://www.hp.com/support).

Bilden är suddig och har eftersläpande
skuggproblem

Bilden hoppar, är skakig eller har vågmönster i
bilden

• Justera kontrast och ljusstyrka.

• Kontrollera att du inte använder en förlängningskabel eller

kopplingsbox. Vi rekommenderar att skärmen ansluts direkt
till grafikkortets utgång på baksidan av datorn.

• Flytta undan elektriska apparater, som kan orsaka elektriska

störningar, så långt från skärmen som möjligt.

• Använd maximal uppdateringsfrekvens som din monitor

klarar av vid den upplösning som du använder.

Bildskärmen har fastnat i "Aktiv standby" • Datorns strömbrytare kan vara tillslagen.

• Datorns grafikkort ska sitta ordentligt på plats.

• Kontrollera att bildskärmens videokabel är korrekt ansluten till

datorn.

• Kontrollera bildskärmens videokabel och se till att inte något

av stiften är böjda.

• Kontrollera att din dator fungerar genom att trycka på

knappen Caps Lock på tangentbordet medan du studerar
lysdioden för Caps Lock. Lysdioden bör antingen startas eller
stängas av när du har tryckt på knappen Caps Lock.

Saknar en av de primära färgerna (röd, grön
eller blå)

• Kontrollera bildskärmens videokabel och se till att inte något

av stiften är böjda.

• Kontrollera att bildskärmens videokabel är korrekt ansluten till

datorn.

Skärmbilden är inte centrerad eller har inte rätt
storlek

Bilden har färgdefekter (vitt ser inte ut som vitt) • Justera RGB-färginställningen eller välj färgtemperatur

• Justera H-position och V-position eller tryck på Auto-knappen

Tillbaka till Innehållsförteckningen

Specifikationer: HP w19 LCD-bildskärm

Allmänt • LCD-skärm (19") • Upplösning • Förinställda skärmlägen • Miljö • Fysiska egenskaper •
Krav för strömkablar

• Stiftstilldelningar • Plug and Play DDC2B-funktion

Alla specifikationer utgör normalspecifikationerna för alla HP:s komponenttillverkare. Verkliga prestanda kan vara
högre eller lägre.

Allmänt:

Modellnummer HP w19

LCD-skärm (19")

Skärmtyp TFT färg-LCD
Storlek 48 cm (19,0")
Pixeltäthet 0,285 mm (H) x 0,285 mm (V)
Betraktningsvinkel 150° (H) x 130° (V)
Video R, G, B analogt gränssnitt & digitalt gränssnitt
Separat synkronisering H/V TTL & TMDS
Färgkvalitet 16,2 miljoner färger
Punktfrekvens 135 MHz

Upplösning

Horisontell frekvens 30 till 83 kHz
Horisontell skärmstorlek (maximal) 410 mm

Vertikal frekvens 55 till 75 Hz
Vertikal skärmstorlek (maximal) 256 mm

Optimal förinställd upplösning 1440 x 900 vid 60 Hz
Högsta förinställda upplösning 1440 x 900 vid 60 Hz
Högsta användbara upplösning 1440 x 900 vid 60 Hz

Plug & Play VESA DDC2B
Ingång D-sub 15 stift & DVI-D
Ingående videosignal Analog: 0,7 Vp-p (standard), 75 OHM, Positiv & DVI-D digitalt

gränssnitt (TMDS)

Strömkälla 100~240 VAC, 47~63 Hz

Förinställda skärmlägen

Standard Upplösning Horisontell frekvens (kHz) Vertikal frekvens (Hz)

Dos-läge 720 x 400 31.47 70.0
VGA 640 x 480 31.47 60.0
VGA 640 x 480 37.50 75.0
SVGA 800 x 600 37.879 60.0
SVGA 800 x 600 46.875 75.0
XGA 1024 x 768 48.363 60.0
XGA 1024 x 768 56.476 70.0
XGA 1024 x 768 60.02 75.0
SXGA 1280 x 1024 64.00 60.0
SXGA 1280 x 1024 80.00 75.0
WXGA+ 1440 x 900 55.935 59.8

Fysiska egenskaper

Anslutningstyp 15-stifts mini D-sub & DVI-D
Signalkabeltyp Avtagbar

Mått och vikt:

Höjd (med fotstöd) 356 mm
Bredd 440 mm
Djup 215 mm
Vikt (endast bildskärmen) 4,2 kg
Vikt (med förpackning) 5,8 kg

Miljö

Temperatur:

Under drift 0° till +40°
Vid förvaring –20° till +60°

Luftfuktighet:

Under drift 15 % vid 90 % (utan kondens)
Vid förvaring 15 % vid 90 % (utan kondens)

Höjd ö.h.:

Under drift 0~3 658m
Vid förvaring 0~12 192 m

Krav för strömkablar

Bildskärmens nätaggregat är försett med ALS (Automatic Line Switching). Denna funktion gör att datorn kan arbeta
med inspänningar på 100–120 V

eller 200–240 V .

Sladden (böjlig sladd med stickpropp) som levererades med bildskärmen uppfyller kraven i det land/den region där
utrustningen köpts.

Om du behöver en strömkabel som passar i annat land/annan region ska du köpa en som är godkänd i det
landet/den regionen.

Strömkabeln måste vara avsedd för produkten samt för den spänning och strömstyrka som anges på produktens
märkplåt. Strömkabeln ska vara godkänd för spänning och strömstyrka som är större än de som är angivna på
produkten. Kabelns diameter måste dessutom vara minst 0,75 mm² eller 18 AWG och längden mellan 1,8 och 3,6 m.
Om du har frågor om strömkabeln kontaktar du en auktoriserad HP-återförsäljare.

Placera strömkabeln på så sätt att ingen kan gå eller snubbla på den. Placera heller inga föremål på sladden. Var
särskilt uppmärksam på kontakten, vägguttaget och anslutningen till produkten.

Stiftstilldelning

Stiftnummer 15-stifts Sidan av signalkabeln

1 Video - röd
2 video - grön
3 Video - blå
4 Jord
5 Jord
6 JORD-R
7 JORD-G
8 JORD-B
9 +5 V
10 Identifiera kabel
11 Jord
12 DDC seriell data
13 H-synk
14 V-synk
15 DDC seriell frekvens

Stift nr Signalnamn Stift nr Signalnamn Stift nr Signalnamn

1 TMDS Data 2– 9 TMDS Data 1– 17 TMDS Data 0–
2 TMDS Data 2+ 10 TMDS Data 1+ 18 TMDS Data 0+
3 TMDS Data 2/4 skärmad 11 TMDS Data 1/3 skärmad 19 TMDS Data 0/5 skärmad
4 TMDS Data 4– 12 TMDS Data 3– 20 TMDS Data 5–
5 TMDS Data 4+ 13 TMDS Data 3+ 21 TMDS Data 5+
6 DDC Clock 14 +5V Power 22 TMDS Clock skärmad
7 DDC Data 15 Jord (för +5 V) 23 TMDS Clock+
8 N.C. 16 Hot Plug Detect 24 TMDS Clock–

Plug & Play DDC2B-funktion

Plug & Play DDC2B-funktion
den här bildskärmen är utrustad med VESA DDC2B i enlighet med VESA DDC-STANDARD. Den gör det möjligt för

bildskärmen att meddela värdsystemet om sin identitet och, beroende på vilken nivå av DDC som används, meddela
ytterligare information om dess skärmfunktioner.

DDC2B är en dubbelriktad datakanal baserad på I²C-protokollet. Värden kan begära EDID-information via DDC2B­kanalen.

Tillbaka till Innehållsförteckningen

Riktlinjer och kvalitet för LCD-bildskärmen: HP w19 LCD­bildskärm

HP LCD-skärm är en högteknologisk produkt tillverkad enligt HP:s standarder för att garantera problemfri användning.
Bildskärmen kan dock ha vissa felaktigheter som uppträder som små ljusa eller mörka punkter. Detta används för alla
LCD-skärmar av alla fabrikat och är inte specifikt för HP:s LCD-skärm. Felaktigheterna beror på en eller flera felaktiga
bildpunkter eller underbildpunkter.

• En bildpunkt består av en röd, en grön och en blå underbildpunkt.

• En felaktig hel bildpunkt är alltid påslagen (en ljus punkt mot en mörk bakgrund) eller är alltid avslagen (en mörk

punkt mot en ljus bakgrund). Det första alternativet syns tydligare.

• En felaktig underbildpunkt (punktdefekt) syns mindre än en helt felaktig bildpunkt och syns bara mot vissa

bakgrunder.

Hitta de felaktiga bildpunkterna genom att använda skärmen under normala förhållanden med en fungerande
upplösning och svarsfrekvens och sitta på ungefär 50 centimeters avstånd.

Vi tror att det i framtiden kommer att tillverkas LCD-skärmar med färre felaktigheter och justerar riktlinjerna i takt med
förbättringarna.

För mer information om din HP w19 LCD-skärm, se HP:s webbsida på:

http://www.hp.com/support

Tillbaka till Innehållsförteckningen

Normer och föreskrifter: HP w19 LCD-bildskärm

FCC-regler

Den här utrustningen har testats och motsvarar gränserna för digitala enheter inom klass B i enlighet med del 15 i
FCC-reglerna. Dessa krav är utformade för att ge rimligt skydd mot skadliga störningar från installationer i
bostadsområden. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi och om den inte
installeras i enlighet med instruktionerna kan den störa radiokommunikationer. Det finns emellertid ingen garanti för att
störningar inte kommer att ske för en viss installation. Om utrustningen stör radio- eller tv-mottagningen måste
användaren åtgärda störningen genom en eller flera av nedanstående åtgärder. Undersök om utrustningen stör
mottagningen genom att stänga av och starta utrustningen.

• Rikta om eller flytta mottagarantennen.

• Öka avståndet mellan utrustningen och mottagaren.

• Anslut utrustningen till ett annat uttag som inte är sammankopplat med uttaget där mottagaren är ansluten.

• Rådfråga återförsäljaren eller en erfaren radio- eller tv-tekniker för att få hjälp.

Modifikationer

Om användaren ändrar enheten på andra sätt än som uttryckligen är godkänt av Hewlett-Packard Company kan
användaren förlora rätten att använda enheten.

Kablar

Anslutningar till den här enheten måste göras med skärmade kablar med metalliserade RFI/EMI-kåpor för att uppfylla
FCC-reglerna.

Försäkran om överensstämmelse för produkter märkta med FCC­logotypen, endast USA

Den här datorn uppfyller kraven i enlighet med del 15 i FCC-reglerna. Användning omfattas av följande två villkor: (1)
enheten får inte orsaka skadlig störning och (2) enheten måste godta mottagen störning, inklusive sådan störning som
kan orsaka problem vid användningen.

Om du har frågor om den här produkten skriver du till:
Hewlett-Packard Company
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000
eller
ring: 1-(800)-474-6836

Eventuella frågor om FCC-reglerna kan besvaras av:
Hewlett-Packard Company
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000
eller
ring: 1-(281)-514-3333

Identifiering av produkten sker med artikel-, serie- eller modellnumret på utrustningen.

För Kanada

Den här klass B-utrustningen uppfyller alla krav som formuleras i Canadian Interference-Causing Equipment
Regulations.

Avis Canadien

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du
Canada.

EU-normer

Denna produkt uppfyller kraven i följande EU-direktiv:

• Lågspänningsdirektivet 73/23/EEC

• EMC-direktivet 89/336/EEC

Uppfyllelse av dessa direktiv innebär överensstämmelse med tillämpliga harmoniserade europeiska standarder
(europeiska normer) vilka står i den EU-försäkran om överensstämmelse som Hewlett-Packard gett ut för denna produkt
eller produktserie.

Bevis på detta är att produkten är försedd med följande märkning:

Denna märkning gäller icke-telekomprodukter och
EU harmoniserade telekomprodukter (t.ex.Bluetooth).

xxxx*

Denna märkning gäller telekomprodukter som inte är
EU harmoniserade.
*Anmält organ (om tillämpligt - se produktetiketten).

Avfallshantering av kasserade produkter för användare i privata hushåll
inom EU

Den här symbolen på en vara eller dess förpackning visar att varan inte får kastas tillsammans med övrigt
hushållsavfall. Det innebär att du är skyldig att lämna avfallet på en särskild återvinningscentral för el- och
elektronikavfall. Hushållens källsortering och återvinning är en viktig del i tillvaratagandet av naturens resurser till
skydd för människors hälsa och miljön. Du kan få ytterligare information om närmaste återvinningsplats från din
kommun eller i butiken där du köpte varan.

För Japan

Japansk strömkabel

För Korea

Avfallshantering

Denna HP-produkt innehåller följande material som kan kräva särskild hantering vid kassering:

• Kvicksilver i fluorescerande lampa i LCD-skärmen.

• Bly i lödmetallen samt vissa blykomponenter.

Kasserande av detta material kan vara reglerat av miljöskäl. För kasserings- eller återvinningsinformation kan du
kontakta de lokala myndigheterna, HP Planet Partners (
Alliance (EIA) (

http://www.eiae.org).

http://www.hp.com/recycle), eller Electronic Industries

HP:s återvinningsprogram

HP erbjuder på flera platser återlämningsprogram för maskinvara från HP och andra tillverkare vid slutet av
produktens livslängd.

Villkor och tillgänglighet för dessa program varierar från plats till plats, på grund av olika bestämmelser och lokala
kundbehov. Mer information om HP:s återvinningsprogram finns på HP:s webbplats:

http://www.hp.com/recycle

EPA Energy Star-kompatibilitet

Produkter som är märkta med ENERGY STAR®-logotypen överensstämmer med den amerikanska miljöskyddsbyråns
ENERGY STAR riktlinjer för energieffektivitet.

Produkter som är märkta med ENERGY STAR® har utformats för att dra mindre ström, minska dina elkostnader samt
skydda miljön.

ENERGY STAR® är ett registrerat varumärke som tillhör USA:s federala regering.
