Brukerveiledning

vp15 LCD-skjerm vp17 LCD-skjerm vp19 LCD-skjerm FP1707 LCD-skjerm WF1907 LCD-skjerm w1707 LCD-skjerm w1907 LCD-skjerm w2007 LCD-skjerm w2207 LCD-skjerm w2216 LCD-skjerm w2408 LCD-skjerm

De eneste garantiene for HP-produkter og -tjenester er angitt i de uttrykte garantierklæringene som følger med slike produkter og tjenester. Ingenting i dette dokumentet kan tolkes som en tilleggsgaranti. HP er ikke erstatningsansvarlig for tekniske eller andre typer feil eller utelatelser i dette dokumentet.

HP er ikke ansvarlig for bruken av eller påliteligheten til HP-programvare på utstyr som ikke er levert av HP.

Dette dokumentet inneholder informasjon som er beskyttet av opphavsrett. Ingen deler av dette dokumentet kan kopieres, gjengis eller oversettes til et annet språk uten skriftlig tillatelse fra HP.

Hewlett-Packard Company 10955 Tantau Avenue Cupertino, California 95014-0770 USA

Microsoft og Windows er registrerte varemerker for Microsoft Corporation i USA.

Adobe og Acrobat er varemerker for Adobe Systems Incorporated.

ENERGY STAR og ENERGY STAR-logoen er registrerte varemerker for de amerikanske miljøvernmyndighetene (United States Environmental Protection Agency).

Bluetooth er et varemerke som tilhører eieren og brukes av Hewlett-Packard Company under lisens.

HP støtter lovlig bruk av teknologi, og godkjenner ikke bruk av sine produkter for andre formål enn de som er tillatt under lovgivning for opphavsrett.

Informasjonen i dette dokumentet kan endres uten varsel.

Skriftkonvensjoner

Følgende avsnitt beskriver skriftkonvensjonene som benyttes i dette dokumentet.

Merknader, forsiktighetsregler og advarsler

I denne håndboken kan tekstblokker bli ledsaget av et ikon. Disse blokkene er merknader, forsiktighetsregler og advarsler, og de benyttes på følgende måte:

ADVARSEL: Indikerer at hvis retningslinjene ikke følges, kan det føre til personskade eller livstruende skade.

FORSIKTIG: Indikerer at hvis retningslinjene ikke følges, kan det føre til skade på utstyr eller tap av informasjon.

MERK: Indikerer ytterligere informasjon.

✎

Brukerveiledning iii

iv Brukerveiledning

Innhold

Skriftkonvensjoner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii

Merknader, forsiktighetsregler og advarsler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii

1 Produktfunksjoner

HP LCD-skjermer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1

Funksjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1

Sokkeldesign . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2

2 Retningslinjer for sikkerhet og vedlikehold

Viktig sikkerhetsinformasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Sikkerhetsregler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Retningslinjer for vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2

Rengjøre skjermen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2

3 Klargjøre skjermen

Pakke opp skjermen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–1

Plassere skjermen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–1

Plassere på et skrivebord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–1

Folde ut den dobbelthengslede skjermen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–2

Montere den frittbærende sokkelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–3

Montere sokkelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–3

Montere skjermen på veggen (monteringsstativ følger ikke med) . . . . . . . . . . . . . . . . . . . . . 3–4

Forberede skjermen med den dobbelthengslede skjermen for montering på veggen . . . . . 3–4

Forberede skjermen med den frittbærende sokkelen for montering på veggen . . . . . . . . . 3–5

Forberede skjermen med sokkelen for montering på veggen . . . . . . . . . . . . . . . . . . . . . 3–6

Slik setter du på igjen skrivebordsarm og sokkelen på skjermen. . . . . . . . . . . . . . . . . . . 3–6

Koble til VGA-kabelen (analog) eller DVI-D-kabelen (digital) . . . . . . . . . . . . . . . . . . . . . . . . 3–7

Slik kobler du til VGA-kabelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–7

Slik kobler du til DVI-D-kabelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–7

Koble til HDMI-kabelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–7

Lyd- og videokabler og adaptere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–8

Koble til lydkabelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–9

Koble til USB-hubkabelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–9

Koble USB-enheter til skjermen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–9

Koble til strømledningen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–10

Kabelhåndtering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–11

Justere vinkelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–12

Justere svingleddet (Kun utvalgte modeller) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–13

Justere høyden (Kun utvalgte modeller). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–13

Dreie skjermen (Kun utvalgte modeller) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–14

Sensor for omgivelseslys (kun utvalgte modeller) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–15

Parkering av tastatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–15

Brukerveiledning v

Innhold

4 Bruke skjermen

Programvare og verktøy på CD-en . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–1

Installere drivere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–1

Laste ned oppdaterte drivere fra Internett . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–1

Bruke autojusteringsfunksjonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–1

My Display-programvare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–2

Frontpanelkontroller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–3

Bruke skjermmenyen (OSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–3

Skjermmenyvalg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–4

Velge videokontakter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–7

Identifisere skjermtilstander . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–7

Justere skjermkvaliteten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–7

Optimalisere analog video. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–8

Strømsparingsfunksjonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–8

HDCP (Høy båndbredde digital innholdsbeskyttelse). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–8

5 Klargjøre skjermen for sending

Fjerne skjermsokkelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–1

Fjerne den frittbærende sokkelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–1

Fjerne sokkelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–2

Folde sammen den dobbelthengslede skjermen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–3

A Feilsøking

Løse vanlige problemer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A–1

Få støtte fra hp.com . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A–2

Før du ringer til Teknisk støtte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A–2

Finne dataetiketten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A–2

B Tekniske spesifikasjoner

HP LCD-skjermer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–1

Forhåndsinnstilte skjermmoduser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–7

Kvaliteten på LCD-skjermen og pikselpraksis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–12

Krav til strømledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–12

C Merknader for godkjenningsinstanser

Erklæring fra Federal Communications Commission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Endringer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Kabler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Samsvarserklæring for produkter merket med FCC-logo (Bare USA) . . . . . . . . . . . . . . . . . . . . . C–1

Avfallshåndtering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Kanadisk merknad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Avis Canadien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Europeisk merknad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Avfallshåndtering av utstyr i private husholdninger i EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

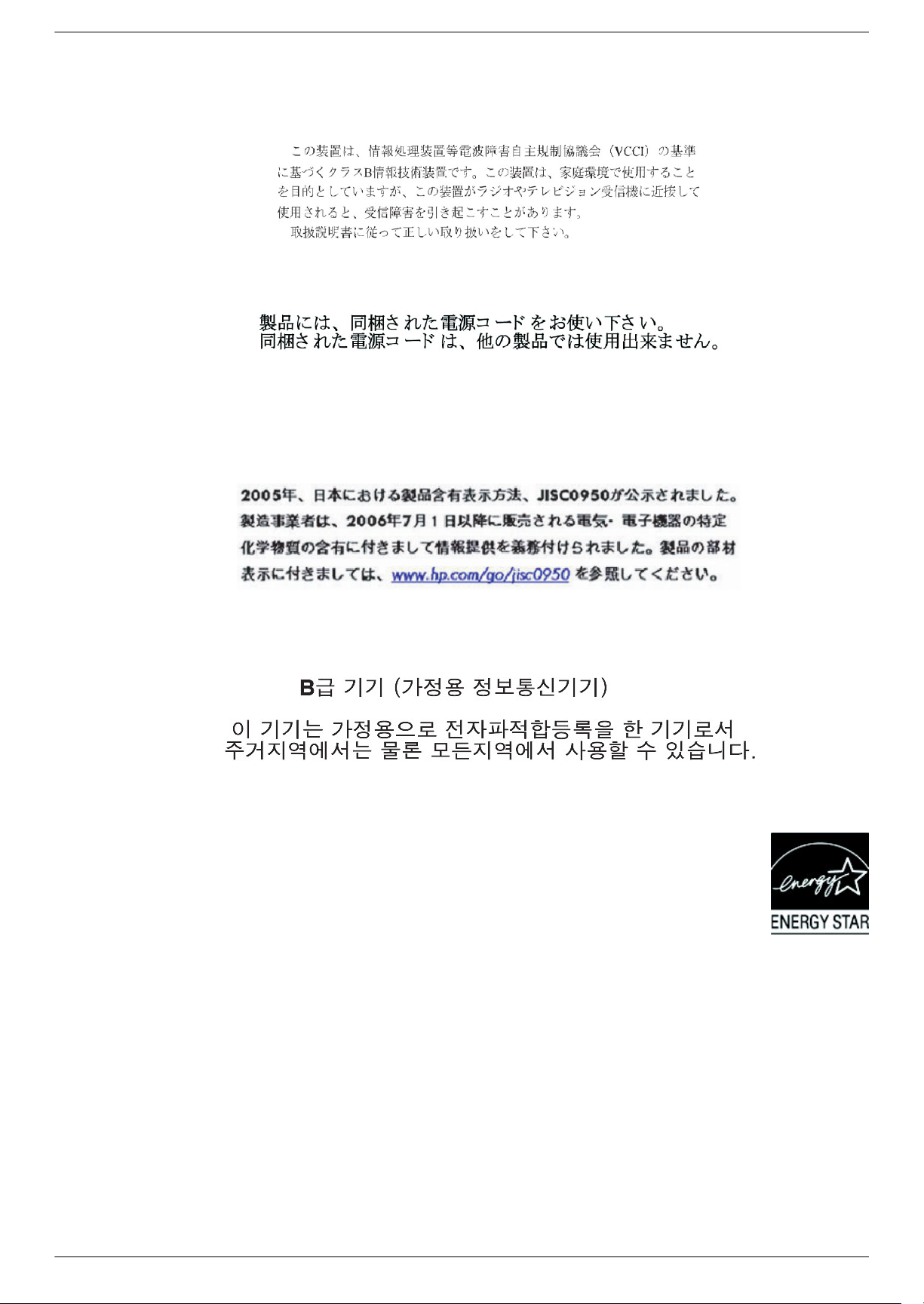

Japansk merknad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

Merknad for Japan vedrørende strømkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

Japansk materialinnholderklæring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

Koreansk merknad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

EPA Energy Star®-samsvar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

HPs resirkuleringsprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

vi Brukerveiledning

HP LCD-skjermer

HPs LCD-skjerm (Liquid Crystal Display) er en TFT-skjerm (Thin-Film Transistor) med aktiv matrise. Denne håndboken beskriver følgende modeller:

■ vp15 LCD-skjerm

■ vp17 LCD-skjerm

■ vp19 LCD-skjerm

■ FP1707 LCD-skjerm

■ WF1907 LCD-skjerm

■ w1707 LCD-skjerm

■ w1907 LCD-skjerm

■ w2007 LCD-skjerm

■ w2207 LCD-skjerm

■ w2216 LCD-skjerm

■ w2408 LCD-skjerm

Produktfunksjoner

Funksjoner

■ Stort diagonalt visningsområde

■ Optimal oppløsning: ❏ vp15: 1024 × 768 @ 60 Hz ❏ vp17, vp19, og FP1707: 1280 × 1024 @ 60 Hz ❏ WF1907, w1707 og w1907: 1440 × 900 @ 60 Hz ❏ w2007, w2216 og w2207: 1680 × 1050 @ 60 Hz ❏ w2408: 1920 × 1200 @ 60 Hz

I tillegg til fullskjermstøtte for lavere oppløsninger

■ Støttede videosignaler: ❏ Analogt VGA-signal ❏ Digitalt DVI-signal (kun utvalgte modeller) ❏ High-definition multimedia interface (HDMI) (kun utvalgte modeller)

■ Hurtig svartid gir en bedre opplevelse ved spilling og grafikk

■ Behagelig å se på enten du sitter eller står, eller om du beveger deg fra den ene til den andre siden av skjermen

■ Vinkeljustering

■ Høydejustering (kun utvalgte modeller)

■ Dreiejustering for landskaps- og portrettvisning (kun utvalgte modeller)

■ Sokkelarmen kan fjernes, slik at du for eksempel kan montere skjermen på veggen ved hjelp av

VESA-monteringshullene (Video Electronics Standards Association)

■ Sikkerhetslåsspor for en Kensington-sikkerhetskabel (sikkerhetskabel selges separat)

■ Plug and Play-funksjonalitet, hvis det støttes av systemet på datamaskinen din

Brukerveiledning 1–1

Produktfunksjoner

■ Justering via skjermmenyen (OSD) gjør det enkelt å konfigurere skjermen (velg English (engelsk), Simplified Chinese (forenklet kinesisk), French (fransk), German (tysk), Italian (italiensk), Spanish (spansk), Dutch (nederlandsk) eller Japanese (japansk))

■ Dreibar skjerm gir mulighet for flere bevegelsesområder (kun utvalgte modeller)

■ Innebygde stereohøyttalere som peker forover eller bakover avhengig av modell

■ USB (Universal Serial Bus) 2.0-porter for tilkobling av USB-enheter (utvalgte modeller har kun to eller fire porter)

■ Sensor for omgivende lys (kun utvalgte modeller)

■ Tastaturplassering (kun utvalgte modeller)

■ Strømsparingsfunksjon for å redusere strømforbruket

■ Display med innstillinger for hurtigvisning

■ CD inkluderer (kun utvalgte modeller): ❏ Drivere (kun utvalgte modeller) ❏ Autojusteringsprogramvare ❏ Programmet My Display (kun utvalgte modeller) ❏ Dokumenter

❏ Adobe

■ Diverse skjermsokkeloppsett

Acrobat® Reader

Sokkeldesign

Utliggersokkel

Støttesokkel

Dobbelthengslet sokkel

1–2 Brukerveiledning

Retningslinjer for sikkerhet og vedlikehold

Viktig sikkerhetsinformasjon

Strømledningen er laget for bruk med skjermen. Hvis du bruker en annen ledning, må du bare bruke en strømkilde og tilkobling som er kompatibel med denne skjermen.

ADVARSEL: Du må alltid koble skjermen, datamaskinen og annet utstyr til en jordet stikkontakt. Du bør ikke

deaktivere jordingen på strømledningen, da dette øker risikoen for elektrisk støt eller skade på utstyret. Jordingen er en viktig sikkerhetsfunksjon.

ADVARSEL: For sikkerhets skyld bør du sørge for at den jordete stikkontakten er lett tilgjengelig for brukeren og

plassert så nær utstyret som mulig. Du kobler strømmen fra utstyret ved å trekke støpselet ut av stikkontakten. Trekk aldri i ledningen.

FORSIKTIG: For å beskytte skjermen, i tillegg til datamaskinen, bør du koble alle strømledninger fra datamaskinen og

eksterne enheter (for eksempel skjerm, skriver og skanner) til en overspenningsvernenhet, for eksempel en strømfordeler med overspenningsvern eller en avbruddsfri strømforsyning (UPS).

Ikke alle strømskinner har overspenningsvern. Strømskinnen er merket med overspenningsvern hvis den har denne funksjonen. Bruk en strømskinne fra en produsent som tilbyr skadeerstatning hvis overspenningsvernet ikke fungerer.

Sikkerhetsregler

■ Bruk bare en strømkilde og tilkobling som er kompatibel med denne skjermen. Dette står på merkeetiketten/platen på baksiden av skjermen.

■ Kontroller at det totale amperenivået for produktene som er koblet til stikkontakten ikke overstiger kapasiteten til stikkontakten. I tillegg må ikke det totale amperenivået for produktene som er koblet til ledningen overstige kapasiteten til ledningen. Du finner amperenivået (Amps eller A) på strømetiketten for hver enhet.

■ Plasser skjermen nær en strømkontakt som er lett tilgjengelig. Koble fra skjermen ved å holde i støpselet og trekke det ut av kontakten. Du må aldri koble fra skjermen ved å trekke i ledningen.

■ Ikke tillat noe å hvile på strømledningen. Ikke tråkk på ledningen.

Brukerveiledning 2–1

Retningslinjer for sikkerhet og vedlikehold

Retningslinjer for vedlikehold

Slik kan du forbedre ytelsen og forlenge levetiden til skjermen:

■ Ikke åpne skjermkabinettet eller prøv å utføre service på produktet selv. Hvis skjermen ikke fungerer riktig eller har fått støt eller skade, kan du kontakte en autorisert Hewlett-Packard-leverandør, -forhandler eller -serviceleverandør.

■ Ikke juster andre kontroller enn de som beskrives i brukerveiledningen.

■ Slå av skjermen når den ikke er i bruk. Du kan øke levetiden til skjermen betraktelig ved å bruke et

skjermsparerprogram og slå av skjermen når du ikke bruker den.

■ Plasser skjermen i et godt ventilert miljø, vekk fra sterkt lys, sterk varme og høy fuktighet.

■ Spor og åpninger i kabinettet er ment for ventilasjon. Disse åpningene må ikke blokkeres eller dekkes til. Putt aldri

gjenstander inn i kabinettsporene eller i andre åpninger.

■ Koble skjermen fra stikkontakten før den skal rengjøres. Ikke bruk flytende vaskemidler eller vaskemidler på sprayboks.

■ Ikke utsett skjermen for støt eller plasser den på en ustabil overflate.

■ Når du fjerner skjermsokkelen, må du legge skjermen med forsiden ned på en myk overflate for å hindre at den

skrapes opp eller ødelegges.

Rengjøre skjermen

Skjermen er en optisk enhet av høy kvalitet som krever særlig forsiktighet ved rengjøring. Følg trinnene nedenfor ved rengjøring av skjermen:

1. Slå av datamaskinen og skjermen.

2. Koble skjermen fra stikkontakten før den skal rengjøres.

FORSIKTIG: Ikke bruk benzen, fortynningsvæske, ammoniakk eller lett fordampende stoffer til å rengjøre skjermen

eller skjermkabinettet. Disse kjemiske stoffene kan skade skjermen. Ikke bruk flytende vaskemidler eller vaskemidler på sprayboks. Bruk aldri vann til å rengjøre en LCD-skjerm.

3. Tørk av skjermen med en tørr, myk og ren klut. Hvis skjermen krever mer rengjøring, bør du bruke et antistatisk rengjøringsmiddel.

4. Tørk støv av skjermkabinettet. Bruk en fuktig klut til å rengjøre kabinettet. Hvis kabinettet krever mer rengjøring, bør du bruke en ren klut fuktet med isopropylalkohol.

5. Koble til skjermen.

6. Slå på skjermen og datamaskinen.

2–2 Brukerveiledning

Pakke opp skjermen

1. Pakk opp skjermen. Kontroller at innholdet følger med. Ta vare på esken.

2. Slå av datamaskinen og andre tilkoblede enheter.

3. Bestem om du vil sette skjermen på skrivebordet eller montere den på veggen. Se “Plassere skjermen.”

4. Klargjør et flatt område der du kan montere skjermen. Du trenger et flatt, mykt, beskyttet underlag der du kan

plassere skjermen med bildeflaten ned mens du klargjør den for installasjon.

5. Du trenger en Phillips-skrutrekker for å klargjøre skjermen for veggmontering. Du trenger kanskje en sportrekker for å feste noen av kablene.

Plassere skjermen

Du kan plassere skjermen på et skrivebord eller på veggen. Plasser skjermen på et passende og godt ventilert sted nær datamaskinen.

Hvis skjermen skal plasseres på:

Klargjøre skjermen

■ Skrivebord eller bord, se “Plassere på et skrivebord.”

■ Vegg, svingarm eller et annet monteringsstativ, se “Montere skjermen på veggen (monteringsstativ følger ikke

med).”

Koble til skjermkablene etter at du har plassert skjermen.

Plassere på et skrivebord

Følg instruksjonene for skjermtypen din.

Brukerveiledning 3–1

Klargjøre skjermen

Folde ut den dobbelthengslede skjermen

ADVARSEL: Ikke legg den dobbelthengslede skjermen med skjermsiden ned når du skal slå den sammen.

Hengselen på sokkelen kan sprette opp og forårsake alvorlig personskade eller skade.

1. Mens skjermen fremdeles ligger flatt, sammenbrettet, sett den på en flat overflate med skjermsiden opp.

2. Roter skjermen til horisontal posisjon (i figuren er den rette pilen din posisjon foran skjermen).

3. Hold på skjermsokkelen og løft opp panelet øverst uten å komme nær eller legge trykk på skjermen (3).

4. Fjern pakkremen (ikke kutt den) (4).

5. Legg pakkremen på et trygt sted i tilfelle du trenger å sende skjermen.

6. Hev og senk sokkelhengselen for riktig visning.

3–2 Brukerveiledning

Montere den frittbærende sokkelen

FORSIKTIG: Skjermen må behandles forsiktig. Unngå å ta på eller legge trykk på LCD-skjermen, da dette kan føre

til skade.

1. Legg skjermen ned på et mykt underlag.

2. Sett nakken på linje med skjermsokkelen.

3. Skyv sokkelen til den låses på plass. Kontroller at sokkelen er sikkert låst på plass.

Klargjøre skjermen

Feste den frittbærende sokkelen

4. Løft skjermen til en oppreist posisjon og plasser den på en flat, stabil overflate.

Montere sokkelen

1. Sett skjermen på en flat, stabil overflate.

2. Løft skjermen og sett sokkelen på linje med skjermsokkelen.

3. Skyv skjermen til sokkelen låses på plass. Kontroller at sokkelen er sikkert låst på plass.

Feste sokkelen

Brukerveiledning 3–3

Klargjøre skjermen

Montere skjermen på veggen (monteringsstativ følger ikke med)

Før du monterer skjermen på en vegg, en svingarm eller et annet monteringsstativ, må du fjerne skjermsokkelen og sokkelarmen. Du trenger en Phillips-skrutrekker. Les følgende advarsler før du utfører denne prosedyren.

ADVARSEL: For å redusere risikoen for personskade eller skade på utstyret, kontroller at veggstativet er godt nok

montert og sikret før du fester på skjermen. Les instruksjonene som ble levert med veggstativet og kontroller at det tåler vekten av skjermen.

Forberede skjermen med den dobbelthengslede skjermen for montering på veggen

ADVARSEL: Ikke legg den dobbelthengslede skjermen med skjermsiden ned når du skal slå den sammen.

Hengselen på sokkelen kan sprette opp og forårsake alvorlig personskade eller skade.

1. Koble strømledningen og evt. andre kabler fra skjermen.

2. Legg forsiktig skjermen med forsiden ned på en flat og myk overflate. Dette kan innebære at hengselen må

forlenges og at skjermen må vippes bakover for å sikre at skjermen er flat.

3. Ta av VESA-dekselet på baksiden av skjermen ved å bruke fingertuppene dine.

4. Ta ut alle de fire skruene fra VESA-platen.

5. Ta vare på delene (skruene, dekselet og sokkelen) for senere bruk.

6. Følg instruksjonene som fulgte med monteringsstativet, slik at du er sikker på at skjermen festes riktig.

De fire gjengede monteringshullene på baksiden av panelet er i samsvar med VESA-standarden for montering av flatskjermer. Skjermen på 15 tommer bruker standarden med en avstand på 75 mm, mens andre modeller bruker standarden med en avstand på 100 mm.

Bruk de fire hullene til å feste en svingarm eller et annet monteringsstativ.

3–4 Brukerveiledning

Klargjøre skjermen

Forberede skjermen med den frittbærende sokkelen for montering på veggen

1. Koble strømledningen og evt. andre kabler fra skjermen.

2. Fjern skjermsokkelen. Se “Fjerne skjermsokkelen.” La skjermen ligge med forsiden ned på et flatt, mykt underlag.

3. Etter sokkelen har blitt fjernet, fjern gummiknotten på halsen til skjermen. Du vil se en skrue under gummiknotten

og to ytterligere skruer på panelet.

4. Fjern alle de tre skruene.

5. Fjern nakken fra skjermen.

6. Ta vare på delene (gummiknott, skruer, nakke og sokkel) for senere bruk.

7. Følg instruksjonene som fulgte med monteringsstativet, slik at du er sikker på at skjermen festes riktig.

De fire gjengede monteringshullene på baksiden av panelet er i samsvar med VESA-standarden for montering av flatskjermer. vp15-skjermen bruker standarden med en avstand på 75 mm, mens andre modeller bruker standarden med en avstand på 100 mm.

Bruk de fire hullene til å feste en svingarm eller et annet monteringsstativ.

Brukerveiledning 3–5

Klargjøre skjermen

Forberede skjermen med sokkelen for montering på veggen

1. Koble strømledningen og evt. andre kabler fra skjermen.

2. Legg skjermen med forsiden ned på en flat og myk overflate og fjern skjermsokkelen. Se “Fjerne skjermsokkelen.”

3. Fjern bakdekselet og sett det til siden. Under dekselet ser du tre skruer og hengselet.

4. Hold sokkelen så den ikke faller, fjern den ene skruen som er nær hengselet og fjern deretter de andre to

skruene. Om nødvendig flytter du sokkelen slik at du kommer til alle tre skruene.

5. Skyv sokkelarmen av skjermpanelet.

6. Ta vare på delene (skruene, bakdekselet, sokkelarmen og sokkelen) for senere bruk.

7. Følg instruksjonene som følger med monteringsstativet, slik at du er sikker på at skjermen festes riktig.

Bruk de fire hullene til å feste en svingarm eller et annet monteringsstativ.

Slik setter du på igjen skrivebordsarm og sokkelen på skjermen

1. Fjern monteringsstativet.

2. Utfør foregående instruksjoner i omvendt rekkefølge.

3–6 Brukerveiledning

Koble til VGA-kabelen (analog) eller DVI-D-kabelen (digital)

Bruk en VGA- eller DVI-D-videokabel (følger med utvalgte modeller) Hvis du ønsker å bruke en DVI-kabel, må du ha et DVI-kompatibelt skjermkort. Du finner kontaktene på baksiden av skjermen. Kontroller at datamaskinen og skjermen er slått av og at kablene er trukket ut av kontaktene.

Enkelte grafikkort har både en DVI-kontakt og en DVI-til-VGA-omformer med i boksen (kun utvalgte modeller). Hvis skjermen har en VGA-kontakt men ingen DVI-kontakt, bruk DVI-til-VGA-omformere for å koble til datamaskinen: Koble DVI-til-VGA-omformeren til DVI-kontakten på grafikkortet til datamaskinen, og koble deretter VGA-kabelen til omformeren og skjermen.

Klargjøre skjermen

Koble til VGA- eller DVI-D-kabelen—plasseringen av kontaktene kan variere

Slik kobler du til VGA-kabelen

Koble en ende av VGA-videokabelen til baksiden av skjermen, og den andre enden til VGA-videokontakten på datamaskinen.

Slik kobler du til DVI-D-kabelen

Koble en ende av DVI-D-videokabelen til baksiden av skjermen, og den andre enden til DVI-videokontakten på datamaskinen. Du kan kun bruke denne kabelen hvis datamaskinen din har et DVI-kompatibelt grafikkort. DVI-D-kontakt og -kabel for skjerm følger kun med enkelte modeller.

MERK: Hvis du bruker en DVI-til-HDMI-adapter, må du koble den grønne lydkabelen for å aktivere høyttalerne.

✎

Signalet fra DVI-kontakten er kun for video.

Koble til HDMI-kabelen

Koble en ende av HDMI-kabelen (kun utvalgte modeller) til baksiden av skjermen, og den andre enden til en kompatibel digital lyd/videokilde, som en digitalboks, en DVD-spiller eller et digitalt fjernsyn.

Brukerveiledning 3–7

Klargjøre skjermen

Lyd- og videokabler og adaptere

Følgende tabell viser kabel- og adaptertypene som kan være nødvendige for å koble skjermen til datamaskinen, TV-en eller set-top boksen.

Antallet og type kabler som er nødvendig varierer for de ulike modellene. Noen kabler og adaptere følger med bare for enkelte modeller og selges separate.

Kabel/adapter Navn Beskrivelse

HDMI-kabel HDMI overfører et heldigitalt signal. Det er det anbefalte

DVI-kabel DVI overfører et heldigitalt videosignal.

valget for avspilling fra en DVD eller DVR. HDMI kan overføre både ukomprimert digital lyd og digitale

videosignaler, fordi det har video, lyd og kontrollsignaler.

VGA-kabel. VGA overfører et analogt videosignal.

DVI-til-VGA adapter Kobler en DVI-skjerm til en VGA-kontakt på baksiden

av datamaskinen, TV-en eller set-top-boks eller kobler en VGA-skjerm til en DVI-kontakt på baksiden av datamaskinen, TV-en eller set-top-boksen.

DVI-til-HDMI adapter Kobler en DVI-skjerm til en HDMI-kontakt på baksiden

av datamaskinen, TV-en eller set-top-boks eller kobler en HDMI-skjerm til en DVI-kontakt på baksiden av datamaskinen, TV-en eller set-top-boksen.

MERK: Hvis du bruker en DVI-til-HDMI-adapter,

✎

må du koble den grønne lydkabelen for å aktivere høyttalerne.

MERK: Når du bruker et VGA- eller DVI-signal, må du koble til lyden separat fordi et VGA eller DVI-signal kun

✎

konverterer videodata, ikke lyddata. En separat lydtilkobling er ikke nødvendig når du bruker et HDMI-signal, fordi et HDMI-signal kan konvertere både video og lyddata.

3–8 Brukerveiledning

Koble til lydkabelen

Du kobler de innebygde skjermhøyttalerne til datamaskinen via lydkabelen, som vist i følgende illustrasjon.

Koble til lydkablene—plasseringen av kontaktene kan variere

Klargjøre skjermen

Koble til USB-hubkabelen

Koble USB-hubkabelen fra datamaskinen til USB-porten på skjermen (kun utvalgte modeller er USB-kompatible). Dette aktiverer USB 2.0-portene på skjermen.

Koble USB-enheter til skjermen

Du kan koble to eller fire USB-enheter (kun utvalgte modeller), for eksempel et digitalt videokamera eller en USB flash-stasjon, til skjermen. Du kan kun gjøre dette etter at du har koblet USB-hubkabelen fra datamaskinen til skjermen.

USB In

Brukerveiledning 3–9

Klargjøre skjermen

Koble til strømledningen

1. Les advarselen nedenfor.

ADVARSEL: Slik kan du redusere risikoen for elektrisk støt eller skade på utstyret:

■ Ikke deaktiver jordingen til strømledningen. Jordingen er en viktig sikkerhetsfunksjon. Sett strømledningen i en jordet stikkontakt.

■ Kontroller at den jordete stikkontakten du bruker, er lett tilgjengelig for brukeren, og plassert så nær utstyret som mulig. En strømledning skal legges slik at den ikke tråkkes på eller kommer i klem av gjenstander som blir lagt over eller inntil den.

■ Ikke plasser noe på strømledningene eller kablene. Plasser dem slik at ingen ved et uhell kan tråkke på eller snuble over dem. Ikke dra i ledninger eller kabler.

Du finner mer informasjon i “Krav til strømledning” i tillegg B.

Koble til strømledningen

2. Koble den ene enden av strømledningen til skjermen og den andre enden til en jordet stikkontakt.

3–10 Brukerveiledning

Kabelhåndtering

HPs LCD-skjermer har enten to kroker eller to kabeltunneler på hver side som du kan bruke for kabelhåndtering. Kabler kan enkelt sikres og er skjult når du ser på skjermen forfra.

MERK: Hvis skjermen har en dreiefunksjon, sjekk at ledningene er løse nok til at de ikke trekkes og kobles fra når

✎

skjermen dreies.

Klargjøre skjermen

Brukerveiledning 3–11

Klargjøre skjermen

Justere vinkelen

For å få en best mulig synsvinkel, bør du justere skjermens vinkel i forhold til dine egne preferanser på følgende måte:

1. Stå mot forsiden av skjermen og hold på sokkelen slik at du ikke velter skjermen når du endrer vinkelen.

2. Juster vinkelen ved å bevege skjermens øverste kant enten mot deg eller fra deg uten at du tar på skjermen.

FORSIKTIG: Den dobbelthengslede skjermen kan falle bakover dersom hengselen er helt forlenget og skjermen er

vippet for langt bakover.

3–12 Brukerveiledning

Justere svingleddet (Kun utvalgte modeller)

Med HP LCD-skjermens dreieskive kan du utføre en rekke bevegelser.

FORSIKTIG: Ikke bruk kraft når du dreier LCD-skjermen eller endrer vippe vinkelen slik at du ikke skader skjermen

ved å brekke den eller påfører den andre skader.

Klargjøre skjermen

Justere høyden (Kun utvalgte modeller)

Den dobbelthengslede skjermen kan enkelt justeres opp og ned ved å forlenge eller forkorte hengselen.

Brukerveiledning 3–13

Klargjøre skjermen

Dreie skjermen (Kun utvalgte modeller)

MERK: For full funksjonalitet for dreiefunksjonen, må programvaren My Display være installert. Se “My

✎

Display-programvare” i kapitlet Bruke skjermen for informasjon om hvordan du installerer denne programvaren. På enkelte grafikkort støttes roteringen av bildet på skjermen automatisk.

1. Hold på skjermsokkelen med skjermen mot deg, vipp skjermen bakover 10 til 30 grader ved å trekke bunnen av skjermen mot deg.

FORSIKTIG: Det første trinnet er viktig—den dobbelthengslede skjermen kan skrape opp bunnflaten hvis skjermen

ikke vippes nok tilbake før du dreier den.

2. Hvis skjermen er tilbake i liggende posisjon, etter den er vippet tilbake må du dreie den med klokken til en oppreist posisjon. Hvis den står i en oppreist posisjon, vipp den bakover og drei skjermen mot klokken til en liggende posisjon.

3–14 Brukerveiledning

Sensor for omgivelseslys (kun utvalgte modeller)

En innebygd lyssensor, på venstre forside av skjermen, justerer LCD-baklyset til omgivelseslyset rundt skjermen. Som standard er sensoren for omgivelseslys på. Du kan manuelt aktivere eller deaktivere sensoren med Image Control (bildekontroll)-hovedmenyen i Skjermmenyen. Hvis du justerer Quick View (hurtigvisning), Brightness (klarhet), Contrast (kontrast) eller sRBG-funksjonene i Skjermmenyen, deaktiveres lyssensoren automatisk.

Klargjøre skjermen

Parkering av tastatur

Hvis du trenger mer plass på skrivebordet ditt kan du plassere tastaturet under skjermen (kun utvalgte modeller) når tastaturet ikke er i bruk.

Brukerveiledning 3–15

Klargjøre skjermen

3–16 Brukerveiledning

Programvare og verktøy på CD-en

CD-en som følger med denne skjermen inneholder driverne og programvaren som du kan installere på datamaskinen din.

Installere drivere

Hvis du har behov for å oppdatere driverne, kan du installere INF-skjermdriveren og ICM-filene fra CD-en (kun utvalgte modeller), eller laste dem ned fra internett.

Installere skjermdriverprogramvaren fra CD-en:

1. Sett inn CD-en i CD-stasjonen på datamaskinen. CD-menyen vises.

2. Velg et språk.

3. Trykk på Install Monitor Driver Software.

4. Følg instruksjonene på skjermen.

5. Start PC-en på nytt.

6. Kontroller at riktig oppløsning og riktige oppdateringsfrekvenser vises i innstillingene i skjermkontrollpanelet.

Se i dokumentasjonen til Windows

-operativsystemet hvis du ønsker mer informasjon.

Bruke skjermen

MERK: Det kan hende at du må installere de digitalt signerte skjermdriverne (INF- eller ICM-filer) manuelt fra CD-en,

✎

hvis det skulle oppstå en feil under installasjonen. Du finner instruksjoner i filen “Driver Software Readme” på CD-en (bare på engelsk).

Laste ned oppdaterte drivere fra Internett

Slik laster du ned de nyeste versjonene av drivere og programvare fra HPs nettside for kundestøtte:

1. Gå til: http://www.hp.com/support

2. Velg land/region.

3. Velg Download Drivers and Software (last ned drivere og programvare).

4. Tast inn skjermens modellnummer. Sidene med programvare du kan laste ned til skjermen din vises.

5. Last ned og installer driveren og programvaren ved hjelp av instruksjonene på nedlastingssidene.

6. Kontroller at systemet ditt oppfyller kravene.

Bruke autojusteringsfunksjonen

Du kan lett optimalisere skjermytelsen for VGA ved å bruke Auto/Select-knappen (auto/velg) på skjermen og autojusteringsprogramvaren på CD-en som fulgte med.

Ikke bruk denne fremgangsmåten hvis skjermen bruker DVI eller HDMI (kun utvalgte modeller). Hvis skjermen bruker VGA-signaler, kan denne fremgangsmåten løse følgende problemer med bildekvaliteten:

■ Uskarp eller uklar fokus

■ Dobbeltkontur, streker eller skyggeeffekter

■ Svake vertikale striper

■ Tynne horisontale rullelinjer

■ Bildet er ikke midtstilt

Brukerveiledning 4–1

Bruke skjermen

FORSIKTIG: Skader med innbrente bilder kan oppstå på skjermer som viser det samme statiske bildet i lange

perioder. *Du kan unngå denne typen skade på skjermen ved alltid å aktivere et skjermbeskytterprogram eller slå av skjermen når den ikke skal brukes på en lang stund. Bildebrenning er en tilstand som kan oppstå på alle LCD-skjermer.

* En forlenget tidsperiode er 12 sammenhengende timer uten bruk. Slik bruker du autojusteringsfunksjonen:

1. La skjermen få varme seg opp i 20 minutter før du begynner justeringen.

2. Trykk på knappen Auto/Velg på frontpanelet på skjermen.

3. Sett inn CD-en i CD-stasjonen på datamaskinen. CD-menyen vises.

4. Velg et språk.

5. Velg Open Auto-Adjustment Software (åpne autojusteringsprogramvaren).

6. Testmønsteret vises.

❏ Du kan også trykke på menyknappen og velge Bildekontroll, Auto -justering fra skjermmenyen.

Se “Justere skjermkvaliteten” i dette kapitlet.

❏ Hvis resultatet ikke er tilfredsstillende, fortsetter du med fremgangsmåten.

Testmønster for autojustering

7. Trykk på Auto/Velg-knappen på frontpanelet på skjermen for å få et stabilt og sentrert bilde.

My Display-programvare

Bruk My Display (kun tilgjengelig for utvalgte modeller) for å velge preferanser for optimal visning. Du kan velge innstillinger for spill, film, fotoredigering eller bare jobbe med dokumenter og regneark. I My Display kan du også enkelt justere innstillinger som lysstyrke, farge og kontrast.

Installere programvaren:

1. Sett inn CD-en i CD-stasjonen på datamaskinen. CD-menyen vises.

2. Velg et språk.

3. Trykk på Install My Display Software (kun tilgjengelig for utvalgte modeller).

4. Følg instruksjonene på skjermen.

5. Start PC-en på nytt.

Slik åpner du My Display-programvaren:

1. Klikk på HP My Display-ikonet på oppgavelinjen.

Eller

1. Klikk på Windows Vista start-knappen på oppgavelinjen.

2. Klikk Alle programmer.

3. Klikk på HP My Display.

4. Velg HP My Display.

For ytterligere informasjon, gå til skjermhjelpen som følger med i programvaren.

4–2 Brukerveiledning

Frontpanelkontroller

Kontrollknappene er plassert på forsiden eller toppen av skjermen:

Ikon Beskrivelse

Power Slår på skjermen og setter den i standby eller hvilemodus.

MERK: Strømknappen er enten plassert på toppen eller frontsiden av skjermen, avhengig av modellen.

✎

Menu Åpner, velger eller går ut av skjermmenyen.

Justerer volumet.

Åpner hurtigvisningsmenyen for raskt å justere innstillingene for spill, video, foto og tekst.

– Navigerer bakover gjennom skjermmenyen og reduserer justeringsnivåer.

+ Navigerer fremover gjennom skjermmenyen og øker justeringsnivåer.

Auto Knappen justerer automatisk skjermen til den beste innstillingen.

Select Går inn i valgt alternativ.

Bruke skjermen

Bruke skjermmenyen (OSD)

En skjermmeny er et bilde som er lagt på et skjermbilde, og brukes vanligvis av skjermer, fjernsyn, videospillere og DVD-spillere for å vise informasjon som volum, kanal og klokke.

MERK: Du kan bruke programvaren My Display (kun utvalgte modeller) eller frontpanelkontrollen for å justere

✎

innstillinger.

1. Hvis skjermen ikke allerede er på, kan du trykke på strømknappen for å slå den på.

2. Trykk på menyknappen for å åpne skjermmenyen. Skjermmenyen vises.

3. Du kan navigere deg gjennom hovedskjermmenyen eller den underskjermmenyen ved å trykke på +

(plussknappen) på frontpanelet på skjermen for å bla opp, eller på – (minusknappen) for å bla ned. Deretter trykker du på Auto/Velg for å velge den uthevede funksjonen.

Hvis du blar deg helt ned i menyvalgene, flyttes menyen opp. Hvis du blar deg helt opp i menyvalgene, flyttes menyen ned.

4. Du kan justere verdien til et valgt element ved å trykke på + eller –.

5. Velg Lagre og gå tilbake. Hvis du ikke ønsker å lagre innstillingen, velger du Avbryt fra undermenyen eller Avslutt fra hoved menyen.

6. Trykk på Meny for å avslutte skjermmenyen.

MERK: Når en meny er åpen og knappene ikke blir trykket på i løpet av 30 sekunder (fabrikkinnstilling), blir

✎

justeringer og innstillinger lagret, og menyen lukkes.

Brukerveiledning 4–3

Bruke skjermen

Skjermmenyvalg

Følgende tabell lister opp skjermmenyvalgene og deres funksjonsbeskrivelser. Etter å ha endret et skjermmenyelement, og dersom menyskjermen har disse valgene, kan du velge å:

■ Avbryt — for å gå tilbake til forrige menynivå.

■ Lagre og gå tilbake — for å lagre alle endringer og gå tilbake til skjermhovedmenyen. Dette valget for å

lagre og gå tilbake er kun aktivt når du endrer et menyelement.

■ Tilbakestille — for å tilbakestille en endret innstilling.

Ikon Hovedmenyvalg Undermenyvalg Beskrivelse

Bytt videoinngang (kun utvalgte modeller)

Klarhet Justerer klarheten på skjermen.

kontrast Justerer kontrasten på skjermen.

Bildekontroll Justerer skjermbildet. Aktiverer eller deaktiverer også sensor for

Autojustering Justerer skjermbildet automatisk (kun VGA-signal).

Horisontal posisjon Justerer den horisontale bildeposisjonen (kun VGA-signal).

Vertikal posisjon Justerer den vertikale bildeposisjonen (kun VGA-signal).

Egendefinert justering (kun utvalgte modeller)

Skarphet (kun utvalgte modeller)

Endrer inngangskilden for videosignal når skjermen er koblet til to aktive og gyldige videokilder. Det kan ta flere sekunder å bytte videoinngangskilder.

omgivende lys (kun utvalgte modeller).

Velg måten du vil at vist informasjon på skjermen skal formateres. Velg:

Fyll til skjerm — Bildet fyller hele skjermen og kan se forvridd eller forlenget ut på grunn av ikke-proporsjonal skalering av høyde og bredde.

Fyll til størrelsesforhold — Størrelsen til bildet endres for å passe skjermen og opprettholder proporsjonalt bilde.

Justerer skjermbildet til å se skarpere eller mykere ut etter en skala på 1 til 5.

MERK: Hvis en til en meny for egendefinert justering

✎

er valgt, deaktiveres skalering og skarphetsfunksjonen.

Sensor for omgivelseslys (kun utvalgte modeller)

Klokke Minimerer eventuelle vertikale streker som vises på skjermens

Klokkefase Justerer skjermbildefokuset. Med denne justeringen kan du

4–4 Brukerveiledning

Justerer klarheten på skjermen etter omgivelseslyset. Sensoren sitter på venstre fremside av skjermen.

Som standard er denne sensoren satt til På. Hvis du justerer Hurtigvisning, Klarhet, Kontrast eller sRBG-funksjonene i skjermmenyen, deaktiveres sensoren for omgivelseslys automatisk.

bakgrunn. Justering av klokken vil også endre det horisontale skjermbildet (kun VGA-signal).

fjerne eventuell horisontal støy, og gjøre bildet av tegn klarere eller tydeligere (kun VGA-inngang).

Ikon Hovedmenyvalg Undermenyvalg Beskrivelse (Forts.)

Farge Velger skjermfargen. Standard er 6500 K eller Egendefinert

farge, avhengig av modellen.

9300 K Endres til en noe blålig hvit.

6500 K Endres til en noe rødlig hvit.

Egendefinert farge Velg og juster dine egne fargenivåer:

R — For ditt eget røde fargenivå. G — For ditt eget grønne fargenivå. B — For ditt eget blåe fargenivå.

sRGB Setter skjermfargene dine til å tilpasse seg fargestandardene

som brukes i bildeteknologiindustrien.

Hurtigvisning Velger visningsmodus.

Film Velg filmmodus.

Foto Velger fotomodus.

Bruke skjermen

Spilling Velger spillemodus.

Tekst Velger tekstmodus.

Egendefinert Innstillinger lagret når brukeren justerer Klarhet, Kontrast eller

Farge i et av hurtigvisningsvalgene.

Språk Velg språket hovedmenyen vises i. Standardinnstillingen er

engelsk.

Behandling Velger strømbehandlingsfunksjonene til skjermen.

Volum Justerer volumet.

Skjermmenykontroll Juster posisjonen skjermmenyen har på skjermen.

Horisontal skjermmenyposisjon — Endrer visningsposisjonen for skjermmenyen til det venstre eller høyre området av skjermen. Standardinnstillingen er 50.

Vertikal skjermmenyposisjon — Endrer visningsposisjonen for skjermmenyen til det øvre eller nedre området av skjermen. Standardinnstillingen er 50.

Skjermmenytransparens — Juster for å se bakgrunnsinformasjon gjennom skjermmenyen.

Skjermmenyavbrudd — Angir hvor mange sekunder skjermmenyen er synlig på skjermen etter siste knapp ble trykt inn. Standardinnstillingen er 30 sekunder.

Strømsparing Aktiverer strømsparingsfunksjonen

(se “Strømsparingsfunksjonen“ på side 8). Velg:

På Av

Standardinnstillingen er På.

Modusvisning Viser oppløsningen, oppdateringsfrekvensen og

frekvensinformasjon på skjermen hver gang skjermhovedmenyen åpnes. Velg:

På Av

Standardinnstillingen er På eller Av, avhengig av modellen.

Brukerveiledning 4–5

Bruke skjermen

Ikon Hovedmenyvalg Undermenyvalg Beskrivelse (Forts.)

Visning av driftsstatus Viser driftsstatusen til skjermen hver gang skjermen slås på.

Velg hvor statusen skal vises:

Topp Midten Bunn Av

Standardinnstillingen er Topp eller Av, avhengig av modellen.

DDC/CI-støtte Tillater datamaskinen å kontrollere noen skjermmenyfunksjoner

som lysstyrke, kontrast og fargetemperatur. Sett til:

På Av

Standardinnstillingen er På.

Fasestrømlysdiode (kun utvalgte modeller)

Tidsur for dvalemodus Inneholder menyalternativer for justering av tidsur:

Standard videosignal Velger standard videosignal når skjermen er koblet til to aktive

Informasjon Velger og viser viktig informasjon om skjermen.

Gjeldende innstillinger Viser gjeldende videosignalmodus.

Anbefalte innstillinger Viser anbefalt oppløsningsmodus og oppdateringsfrekvens for

Serienummer Viser skjermens serienummer. Serienummeret er nødvendig når

Versjon Viser skjermens maskinvareversjon.

Slår på og av lysdioden til strømknappen. Når satt til Av, vil lyset alltid være av.

Sett gjeldende tid — Setter gjeldende tid i timer og minutter. Sett dvaletid — Setter tiden du vil sette skjermen i dvalemodus. Sett oppvåkningstid — Setter tiden du vil at skjermen skal

våkne opp fra dvalemodus. Tidsur — Setter tidsur for dvalemodus På eller Av;

standardinnstillingen er Av. Gå i dvale nå — Setter skjermen i dvale modus med en gang.

og gyldige videokilder. Standarden er DVI. Du må starte maskinen på nytt igjen for at endringen skal tre i kraft.

skjermen.

du kontakter HP-teknisk støtte.

Bakgrunnslysets driftstid Viser totalt antall timer bakgrunnslyset har vært i drift.

Servicestøtte Hvis du vil ha servicestøtte, kan du gå til:

http://www.hp.com/support

Gjenopprette fabrikkinnstillinger

4–6 Brukerveiledning

Gjenoppretter fabrikkinnstillinger.

Velge videokontakter

Skjermen har følgende kontakter:

■ VGA-kontakt (analog)

■ DVI-D-kontakt (digital) for enkelte modeller

■ HDMI-kontakt for utvalgte modeller

Skjermen registrerer automatisk hvilke innsignaler som er gyldige videosignaler, og viser bildet. Du kan koble til VGA-kabelen, DVI-D-kabelen eller begge. Hvis begge kabler er installert, er standard innsignal

DVI. HDMI-kabelen er på samme sted som DVI-D-kabelen. Inngangskilden kan endres ved å bruke valget Bytt

videoinngang på skjermmenyen. Det kan ta flere sekunder å bytte fra en VGA til en HDMI-inngangskilde.

Identifisere skjermtilstander

Det vises egne meldinger på skjermen for følgende skjermtilstander:

■ Inngangssignal utenfor rekkevidde — Angir at skjermen ikke støtter videosignalet, fordi oppløsningen eller oppdateringsfrekvensen er satt høyere enn det skjermen støtter.

Endre videokortinnstillingene dine til en lavere oppløsning eller oppdateringshastighet. Start datamaskinen på nytt slik at de nye innstillingene trer i kraft.

■ Skjermen settes i dvalemodus — Indikerer at skjermen går i dvalemodus. Høyttalerne slås av i dvalemodus.

■ Sjekk videokabel — Angir at en videokabel ikke er riktig tilkoblet datamaskinen eller skjermen.

Bruke skjermen

■ Skjermmeny låst — Skjermmenyen kan aktiveres eller deaktiveres ved å trykke på og holde inne menyknappen på frontpanelet i 10 sekunder. Hvis skjermmenyen er låst, vises varselmeldingen “skjermmeny låst” i 10 sekunder.

Hvis skjermmenyen er låst, kan du trykke på og holde inne menyknappen i 10 sekunder for å låse den opp. Hvis skjermmenyen ikke er låst, kan du trykke på og holde inne menyknappen i 10 sekunder for å låse den.

■ Ingen signall — Angir at skjermen ikke mottar et videosignal fra datamaskinen fra videosignalkontakten(e). Kontroller om datamaskinen eller signalkilden er avslått eller i strømsparingsmodus.

■ Autojustering pågår — Angir at autojusteringsfunksjonen er aktivert. Se “Justere skjermkvaliteten” i dette kapitlet.

Justere skjermkvaliteten

Autojusteringsfunksjonen finjusterer automatisk bildekvaliteten for skjermstørrelse, posisjon, klokke og fase hver gang det vises en ny videomodus. Kjør autojusteringsprogramvaren fra CD-en hvis du ønsker mer nøyaktige justeringer av VGA-signaler. Se “Bruke autojusteringsfunksjonen” i dette kapitlet.

Hvis du ønsker ytterligere forbedringer i bildekvaliteten, kan du bruke klokke- og klokkefasekontrollene på skjermen til å finjustere bildet. Se “Optimalisere analog video” i dette kapitlet.

Brukerveiledning 4–7

Bruke skjermen

Optimalisere analog video

Denne skjermen inneholder avanserte kretssystemer som gjør det mulig for skjermen å fungere som en vanlig analog skjerm. Ved hjelp av to kontroller i skjermmenyen (OSD) kan du justere ytelsen ved analoge bilder:

■ Klokke — Endre verdien for å minimere eventuelle vertikale streker som vises på skjermens bakgrunn.

■ Klokkefase — Endre verdien for å minimere forvrengning eller risting i bildet.

Du bør bare bruke disse kontrollene når autojusteringsfunksjonen ikke gir et tilfredsstillende bilde i analog modus. Slik får du best resultat:

1. La skjermen få varme seg opp i 20 minutter før du begynner justeringen.

2. Bruk justeringsprogrammet som fulgte med CD-en.

3. Gå til skjermmenyen og velg Bildekontroll.

4. Still innstillingene til hovedklokken først, da klokkefaseinnstillingene er avhengig av innstillingen av hovedklokken.

Hvis det oppstår forvrengninger i skjermbildet mens du justerer verdiene for klokken og klokkefasen, fortsetter du bare å justere verdiene helt til forvrengningen forsvinner.

Du kan gjenopprette fabrikkinnstillingene ved å gå til skjermmenyen, velge Gjenopprett fabrikkinnstillinger og deretter velge Ja.

Strømsparingsfunksjonen

Når skjermen er i vanlig driftsmodus, lyser strømlampen blåhvit eller grønn (avhengig av modellen), og skjermen har et vanlig strømforbruk. Du finner opplysninger om strømforbruk i “Tekniske spesifikasjoner” (Tillegg B).

Skjermen støtter også en strømsparingsmodus som kontrolleres av datamaskinen. Når skjermen er i modus for redusert-strømforbruk, er skjermen tom, bakgrunnslyset er av og strømlampen lyser gult. Skjermen bruker minimalt med strøm. Når skjermen aktiveres, har den en kort oppvarmingsperiode før skjermen går tilbake til vanlig driftsmodus. Strømsparingsmodusen aktiveres hvis skjermen ikke registrerer verken horisontalt eller vertikalt synkroniseringssignal. Strømsparingsfunksjonen må aktiveres på datamaskinen for at denne funksjonen skal fungere.

Du finner mer informasjon om hvordan du definerer strømsparingsfunksjoner (også kalt-strømstyringsfunksjoner), i dokumentasjonen til datamaskinen.

MERK: Strømsparingsfunksjonen fungerer bare når skjermen er tilkoblet en datamaskin som har

✎

strømsparingsfunksjoner.

HDCP (Høy båndbredde digital innholdsbeskyttelse)

Hvis skjermen din støtter HDCP, kan den motta høydefinisjonsinnhold. Høydefinisjonsinnhold er tilgjengelig i flere kilder, som HD-DVD og Blu-Ray-enheter eller HDTV satellitt- eller kabelkringkastinger. Hvis du ikke har en HDCP-aktivert skjerm kan det hende du ser en svart skjerme eller et bilde med lav oppløsning når du spiller av høydefinisjons beskyttet innhold. Datamaskinens grafikkort og skjerm må begge støtte HDCP for at du skal kunne vise beskyttet innhold.

4–8 Brukerveiledning

Ta vare på esken som skjermen kom i. Det kan hende du trenger den når du flytter eller skal sende skjermen. Det kan være at du må løsne skjermsokkelen når du sender HP LCD-skjermen.

Fjerne skjermsokkelen

ADVARSEL: Ikke fjern sokkelen fra sokkelarmen mens skjermen står oppreist. Hvis du forsøker å fjerne sokkelen fra

sokkelarmen mens skjermen står oppreist, kan du skade deg selv.

ADVARSEL: Før du demonterer eller folder ut skjermen, må du slå den av og koble fra alle strømledninger og video-

og lydkabler. Du kobler strømmen fra utstyret ved å trekke støpselet ut av stikkontakten. Trekk aldri i ledningen.

FORSIKTIG: Skjermen må behandles forsiktig. Legg skjermen med forsiden ned på et mykt og flatt underlag, slik at

den ikke skrapes opp eller ødelegges. Unngå trykk på LCD-skjermen, da dette kan føre til skade.

Klargjøre skjermen for sending

Fjerne den frittbærende sokkelen

1. Koble strømledningen og video- og lydkabler fra skjermen.

2. Legg skjermen ned på et mykt underlag.

3. Trykk inn midtklaffen i (1) og løsne sokkelen fra skjermen (2).

Fjerne den frittbærende sokkelen

Brukerveiledning 5–1

Klargjøre skjermen for sending

4. Fold skjermhalsen ned og plasser skjermen og sokkelen i den originale esken.

Fjerne sokkelen

1. Koble strømledningen og video- og lydkabler fra skjermen.

2. Legg skjermen ned på et mykt underlag.

3. For å løsne sokkelen fra skjermen må du klype og holde hakene med én hånd, og trekk deretter sokkelen unna

med den andre hånden.

Fjerne sokkelen

ADVARSEL: Vær forsiktig slik at du ikke klemmer eller skraper opp fingeren når du fjerner sokkelen.

4. Sett skjermen og sokkelen i den originale esken.

5–2 Brukerveiledning

Folde sammen den dobbelthengslede skjermen

Du trenger ikke å fjerne skjermsokkelen for sending. Legg sammen den dobbelthengslede skjermen i dens originale fraktposisjon.

ADVARSEL: Ikke legg den dobbelthengslede skjermen med skjermsiden ned når du skal slå den sammen.

Hengselen på sokkelen kan sprette opp og forårsake alvorlig personskade eller skade.

1. Sett skjermen i horisontal posisjon uten at den er vippet.

2. Senk skjermen helt ned helt til hengselen er flat.

Skjermen skal fortsatt være vertikal i forhold til skrivebordet slik at hengselen er tilgjengelig.

Klargjøre skjermen for sending

3. Legg pakkremen rundt sokkelen, stram til, og fest den ved å putte endene på remen gjennom remsene.

4. Senk skjermen til en flat posisjon, horisontalt i forhold til skrivebordet.

Brukerveiledning 5–3

Klargjøre skjermen for sending

5. Drei skjermen til vertikal posisjon (i figuren bør du stå mot skjermen hvor den rette pilen er).

6. Legg skjermen med forsiden opp i dens originale eske.

5–4 Brukerveiledning

Løse vanlige problemer

Følgende tabell viser mulige problemer, mulig årsak til hvert problem og anbefalte løsninger:

Problem Løsning

Strømlampen lyser ikke. Kontroller at strømknappen er på og at strømledningen er riktig koblet til en jordet stikkontakt og til

skjermen.

Velg Behandling i skjermmenyen, og velg deretter Fasestrømlysdiode. Se om alternativet Fasestrømlysdiode er satt til Av , hvis ja, sett det til På.

Skjermen er tom. Koble til strømledningen. Slå på strømmen.

Koble til videokabelen ordentlig. Se “Klargjøre skjermen” for mer informasjon. Trykk på en tast på tastaturet eller beveg musen for å slå av skjermspareren.

Feilsøking

Skjermen er svart eller har lavere oppløsning ved visning av innhold i høy definisjon (HD).

Bildet er uskarpt, utydelig eller for mørkt.

Bildet er ikke sentrert. Trykk på menyknappen for å gå inn i Skjermmenyen. Velg Bildekontroll og deretter

“Kontroller videokabel” vises på skjermen.

“Inngangssignal utenfor rekkevidde” vises på skjermen.

Bildet er uklart med dobbeltkontorer og skygger.

Kan ikke velge optimal oppløsning for skjermen.

Se om skjermen og datamaskinen støtter HDCP. Se “HDCP (Høy båndbredde digital innholdsbeskyttelse)” eller

http://www.hp.com/support for mer informasjon.

Trykk på knappen Auto/Velg på frontpanelet på skjermen. Hvis dette ikke korrigerer bildet, trykk på menyknappen for å åpne skjermmenyen, og juster lysstyrken og kontrasten som nødvendig.

Horisontal posisjon eller Vertikal posisjon for å justere horisontal eller vertikal plassering av bildet.

Koble skjermens VGA-signalkabel til VGA-kontakten på datamaskinen, eller koble DVI-D-signalkabelen til DVI-kontakten på datamaskinen. Kontroller at datamaskinen er av når du kobler til videokabelen.

Start datamaskinen på nytt og velg Sikkerhetsmodus. Endre innstillingene dine til et støttet innstilling (se tabellen i “Forhåndsinnstilte skjermmoduser” i Tillegg B). Start datamaskinen på nytt slik at de nye innstillingene tas i bruk.

Juster kontrasten og lysstyrken. Kontroller at du ikke bruker en forlengelseskabel eller bryterboks. Vi anbefaler at du kobler

skjermen direkte inn i kontakten på grafikkortet på baksiden av datamaskinen. For VGA-inngangssignal kan autojusteringsfunksjonen fikse problemet.

Kontroller at grafikkortet støtter den optimale oppløsningen. Kontroller at den siste støttede driveren er installert for grafikkortet. For HP- og Compaq-systemer

kan du laste ned den siste grafikkdriveren for systemet ditt fra: http://www.hp.com/support For andre systemer, henvis til nettsiden for grafikkortet ditt.

Brukerveiledning A–1

Feilsøking

Problem Løsning (Forts.)

Ingen Plug and Play. For at Plug and Play-funksjonen på skjermen skal fungere, må du ha en datamaskin og et

grafikkort som er kompatible med Plug and Play. Kontroller med datamaskinprodusenten din. Kontroller skjermens videokabel og forsikre deg om at ingen kontaktpinner er bøyd. Kontroller at HP-skjermdriverne er installert. Se “Installere drivere” for mer informasjon.

HP-skjermdrivere er også tilgjengelige på: http://www.hp.com/support

Bildet hopper, flimrer eller har bølgemønster.

Skjermen er alltid i sparemodus (gult lys).

USB 2.0-portene fungerer ikke.

Flytt elektriske enheter som kan forårsake elektrisk interferens så langt unna skjermen som mulig. Bruk maksimum oppdateringsfrekvens som skjermen kan ha ved oppløsningen du bruker.

Strømknappen på datamaskinen skal være på. Grafikkortet i datamaskinen skal være godt plassert i sporet sitt. Kontroller at skjermens videokabel er ordentlig koblet til datamaskinen. Kontroller skjermens videokabel og forsikre deg om at ingen kontaktpinner er bøyd. Kontroller at datamaskinen din fungerer: Trykk på Caps Lock-tasten og se om lampen for Caps

Lock lyser opp på tastaturet ditt. Lyset skal enten gå på eller av når du trykker på Caps Lock tasten.

Kontroller at USB-hubkabelen er ordentlig koblet til skjermen og datamaskinen.

Få støtte fra hp.com

Før du kontakter kundeservice, går du til nettstedet: http://www.hp.com/support Velg land/region, og følg linkene til støttesiden for skjermen din.

Før du ringer til Teknisk støtte

Hvis du ikke kan løse et problem med bruk av feilsøkingstipsene i denne delen, kan det være nødvendig å ringe til teknisk brukerstøtte. For kontaktinformasjon for teknisk støtte, se den trykte dokumentasjonen som fulgte med skjermen. Ha følgende informasjon tilgjengelig når du ringer:

■ Skjermens modellnummer (se etikett på baksiden av skjermen)

■ Skjermens serienummer (se etikett på baksiden av skjermen eller i informasjonsmenyen på skjermen)

■ Innkjøpsdato på kvittering

■ Hvilke forhold problemet opptrådte under

■ Mottatte feilmeldinger

■ Maskinvarekonfigurasjon

■ Navn og versjon på maskinvare og programvare du bruker

Finne dataetiketten

Dataetiketten på skjermen inneholder produktnummeret og serienummeret. Disse numrene kan være nødvendige når du kontakter HP om skjermmodellen din.

Dataetiketten er plassert på baksiden av skjermen.

A–2 Brukerveiledning

Alle spesifikasjoner representerer de vanlige spesifikasjonene fra HPs produsenter. Faktisk ytelse kan være enten høyere eller lavere.

HP LCD-skjermer

Overflatebehandling: Antigjenskinnspolarisator med hardt belegg (bare enkelte modeller) Inndataterminaler:

■ VGA-kontakt, 15-pinners D-type

■ DVI-D-kontakt, 24-pinners D-type (kun utvalgte modeller)

■ HDMI-kontakt (kun utvalgte modeller)

Spesifikasjoner

modell vp15

Tekniske spesifikasjoner

Skjermtype: Skjermstørrelse: Synlig bildestørrelse: Vinkel: Maksimal vekt (pakket ut): Mål (inkludert sokkel) (h x b x d): Maksimal grafikkoppløsning: Optimal grafikkoppløsning: Tekstmodus: Punktfrekvens: Horisontal frekvens (analog modus): Vertikal oppdateringsfrekvens (analog modus): Miljøkrav Temperatur (uavhengig av

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

TFT LCD, aktiv matrise 15,0 tommer., 38,1 cm 15,0 tommer., 38,1 cm diagonal

til +25o

–5 3,1 kg 13,9 x 15,9 x 7,68 tommer., 354 x 405 x 195 mm 1024 × 768 @ 75 Hz analog modus 1024 × 768 @ 60 Hz analog modus 720 x 400 0,297 x 0,297 mm 24 til 63 kHz 50 til 76 Hz

til 35o C

til 60o C

–20 20 % til 80 % 100–240Vv, 50/60 Hz 31 watt maksimum <2 watt (normal)

Brukerveiledning B–1

Tekniske spesifikasjoner

Spesifikasjoner (Forts.)

modell vp17

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

modell vp19

TFT LCD, aktiv matrise 17,0 tommer., 43,2 cm 17,0 tommer., 43,2 cm diagonal

til +25o

–5 5,3 kg 15,7 x 17,3 x 7,3 tommer., 398 x 440 x 184 mm 1280 × 1024 @ 75 Hz analog modus 1280 × 1024 @ 60 Hz analog modus 720 x 400 0,264 x 0,264 mm 24 til 83 kHz 50 til 76 Hz

til 35o C

5 –20o til 60o C

20 % til 80 % 100–240Vv, 50/60 Hz 45 watt maksimum <2 watt (normal)

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

TFT LCD, aktiv matrise 19,0 tommer., 48,3 cm 19,0 tommer., 48,3 cm diagonal

til +25o

–5 5,3 kg 16,8 x 19,1 x 7,3 tommer., 427 x 484 x 184 mm 1280 × 1024 @ 75 Hz analog modus 1280 × 1024 @ 60 Hz analog modus 720 x 400 0,294 x 0,294 mm 24 til 83 kHz 50 til 76 Hz

til 35o C

–20

til 60o C 20 % til 80 % 100–240Vv, 50/60 Hz 47 watt maksimum <2 watt (normal)

B–2 Brukerveiledning

Spesifikasjoner (Forts.)

modell FP1707

Tekniske spesifikasjoner

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

modell WF1907

TFT LCD, aktiv matrise 17,0 tommer., 43,2 cm 17,0 tommer., 43,2 cm diagonal

til +25o

–5 4,6 kg 15,4 x 17,4 x 8,2 tommer., 392 x 441 x 207 mm 1280 × 1024 @ 75 Hz analog modus 1280 × 1024 @ 60 Hz analog modus 720 x 400 0,264 x 0,264 mm 24 til 83 kHz 50 til 76 Hz

til 35o C

5 –20o til 60o C

til

20 %

80 % 100–240Vv, 50/60 Hz 45 watt maksimum <2 watt (normal)

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

TFT LCD, aktiv matrise 19,0 tommer., 48,3 cm 19,0 tommer., 48,3 cm diagonal

til +25o

–5 4,9 kg 14,7 x 20,1 x 8,2 tommer., 374 x 511 x 207 mm 1440 × 900 @ 60 Hz analog modus 1440 × 900 @ 60 Hz analog modus 720 x 400 0,294 x 0,294 mm 24 til 83 kHz 50 til 76 Hz

til 35o C

–20

til 60o C

til

20 %

80 % 100–240Vv, 50/60 Hz 49 watt maksimum <2 watt (normal)

Brukerveiledning B–3

Tekniske spesifikasjoner

Spesifikasjoner (Forts.)

modell w1707

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

modell w1907

TFT LCD, aktiv matrise 17,0 tommer., 43,2 cm 17,0 tommer., 43,2 cm diagonal

til +25o

–5 3,8 kg 14,3 x 16,3 x 17,2 tommer., 362 x 414 x 184 mm 1440 × 900 @ 60 Hz analog modus 1440 × 900 @ 60 Hz analog modus 720 x 400 0,283 x 0,284 mm 24 til 83 kHz 50 til 76 Hz

til 35o C

5 –20o til 60o C

20 % til 80 % 100–240Vv, 50/60 Hz 49 watt maksimum <2 watt (normal)

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

TFT LCD, aktiv matrise 19,0 tommer., 48,3 cm 19,0 tommer., 48,3 cm diagonal

til +25o

–5 5,0 kg 14,9 x 17,9 x 7,3 tommer., 380 x 454 x 185 mm 1440 × 900 @ 60 Hz analog modus 1440 × 900 @ 60 Hz analog modus 720 x 400 0,283 x 0,284 mm 24 til 83 kHz 50 til 76 Hz

til 35o C

–20

til 60o C 20 % til 80 % 100–240Vv, 50/60 Hz 49 watt maksimum <2 watt (normal)

B–4 Brukerveiledning

Spesifikasjoner (Forts.)

modell w2007

Tekniske spesifikasjoner

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

modell w2207

TFT LCD, aktiv matrise 20,0 tommer., 50,80 cm 20,0 tommer., 50,8 cm diagonal

til +25o

–5 6,0 kg 15,6 x 19,3 x 7,3 tommer., 397 x 490 x 184 mm 1680 x 1050 @ 60 Hz analog modus 1680 x 1050 @ 60 Hz analog modus 720 x 400 0,282 x 0,282 mm 24 til 83 kHz 55 til 76 Hz

til 35o C

5 –20o til 60o C

til

20 %

80 % 100–240Vv, 50/60 Hz 52 watt maksimum <2 watt (normal)

Skjermtype: Skjermstørrelse: Synlig bildestørrelse: Vinkel: Maksimal vekt (pakket ut): Mål (h x b x d)

(høy posisjon):

(lav posisjon): Maksimal grafikkoppløsning: Optimal grafikkoppløsning: Tekstmodus: Punktfrekvens: Horisontal frekvens (analog modus): Vertikal oppdateringsfrekvens (analog modus): Miljøkrav Temperatur (uavhengig av

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

TFT LCD, aktiv matrise 22,0 tommer., 55,9 cm 22,0 tommer., 55,9 cm diagonal

til +25o

–5 9,0 kg

18,9 x 20,6 x 11,4 tommer., 481 x 523 x 289 mm 14,6 x 20,6 x 11,4 tommer., 371 x 523 x 289 mm

1680 x 1050 @ 60 Hz analog modus 1680 x 1050 @ 60 Hz analog modus 720 x 400 0,282 x 0,282 mm 24 til 83 kHz 50 til 76 Hz

til 35o C

–20

til 60o C 20 % til 80 % 100–240Vv, 50/60 Hz 65 watt maksimum <2 watt (normal)

Brukerveiledning B–5

Tekniske spesifikasjoner

Spesifikasjoner (Forts.)

modell w2216

Skjermtype: Skjermstørrelse: Synlig bildestørrelse: Vinkel: Maksimal vekt (pakket ut): Mål (h x b x d): Maksimal grafikkoppløsning: Optimal grafikkoppløsning: Tekstmodus: Punktfrekvens: Horisontal frekvens (analog modus): Vertikal oppdateringsfrekvens (analog modus): Miljøkrav Temperatur (uavhengig av

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

model w2408

TFT LCD, aktiv matrise 21,6 tommer., 54,9 cm 21,6 tommer., 54,9 cm diagonal

til +25o

–5 8,9 kg 18,9 x 20,6 x 11,4 tommer., 481 x 523 x 289 mm 1680 x 1050 @ 60 Hz analog modus 1680 x 1050 @ 60 Hz analog modus 720 x 400 0,282 x 0,282 mm 24 til 83 kHz 50 til 76 Hz

til 35o C

5 –20o til 60o C

25 % til 85 % 100–240Vv, 50/60 Hz 65 watt maksimum <2 watt (normal)

Skjermtype: Skjermstørrelse: Synlig bildestørrelse: Vinkel: Maksimal vekt (pakket ut): Mål (h x b x d)

(høy posisjon)

høyde over havet)

Driftstemperatur:

Lagringstemperatur: Relativ fuktighet: Strømkilde: Strømforbruk: Strømforbruk ved dvalemodus:

TFT LCD, aktiv matrise 24,0 tommer., 61,0 cm 24,0 tommer., 61,0 cm diagonal

til +25o

–5 9,8 kg

19,7 x 23,1 x 11,4 tommer., 500 x 586 x 289 mm 16,3 x 23,1 x 11,4 tommer., 415 x 586 x 289 mm

1920 x 1200 @ 60 Hz analog modus 1920 x 1200 @ 60 Hz analog modus 720 x 400 0,282 x 0,282 mm 24 til 94 kHz 48 til 85 Hz

til 35o C

–20

til 60o C

til

20 %

80 % 100–240Vv, 50/60 Hz 130 watt maksimum <2 watt (normal)

B–6 Brukerveiledning

Forhåndsinnstilte skjermmoduser

Skjermen har funksjonalitet for automatisk gjenkjenning av mange forhåndsinnstilte skjermmoduser som vises med riktig størrelse og sentrert på skjermen. Følgende moduser er definert på fabrikken og er de mest brukte skjermoppløsningene:

■ vp15 støtter forhåndsinnstilte moduser 1 til 11

■ vp17, vp19 og FP1707 støtter forhåndsinnstilte moduser 1 til 15

Fabrikkinnstilte skjermmoduser, vp15, vp17, vp19 og FP1707

Tekniske spesifikasjoner

Horisontal

Modusnr Oppløsning

1 640 x 480 31,4 59,9

2 640 x 480 37,8 72,8

3 640 x 480 37,5 75,0

4 720 x 400 31,4 70,0

5 800 x 600 37,8 60,3

6 800 x 600 48,0 72,1

7 800 x 600 46,8 75,0

8 832 x 624 49,7 74,5

9 1024 x 768 48,3 60,0

10 1024 x 768 56,4 70,0

11 1024 x 768 60,0 75,0

12 1152 x 870 68,6 75,0

13 1152 x 900 71,7 76,1

14 1280 x 1024 63,9 60,2

frekvens (kHz)

Vertikal frekvens (Hz)

15 1280 x 1024 79,9 75,0

■ w1707 støtter forhåndsinnstilte moduser 1 til 15

Fabrikkinnstilte skjermmoduser, w1707

Horisontal

Modusnr Oppløsning

1 640 x 480 31,4 59,9

2 640 x 480 37,8 72,8

3 720 x 400 31,4 70,0

4 800 x 600 37,8 60,3

5 800 x 600 46,8 75,0

6 832 x 624 49,7 74,5

7 1024 x 768 48,3 60,0

8 1024 x 768 60,0 75,0

9 1152 x 870 68,6 75,0

10 1152 x 900 61,8 65,9

frekvens (kHz)

Vertikal frekvens (Hz)

Brukerveiledning B–7

Tekniske spesifikasjoner

Fabrikkinnstilte skjermmoduser, w1707 (Forts.)

Horisontal

Modusnr Oppløsning

11 1280 x 768 47,4 60,0

12 1280 x 960 60,0 60,0

13 1280 x 1024 64,3 60,0

14 1280 x 1024 79,9 75,0

15 1440 x 900 55,9 59,8

frekvens (kHz)

Vertikal frekvens (Hz)

■ WF1907 og w1907 støtter forhåndsinnstilte moduser 1 til 16

Fabrikkinnstilte skjermmoduser, WF1907 og w1907

Horisontal

Modusnr Oppløsning

1 640 x 480 31,5 59,9

2 640 x 480 37,5 75,0

3 720 x 400 31,5 70,0

4 800 x 600 37,9 60,3

frekvens (kHz)

Vertikal frekvens (Hz)

5 800 x 600 46,9 75,0

6 832 x 624 49,7 74,5

7 1024 x 768 48,4 60,0

8 1024 x 768 60,0 75,0

9 1152 x 720 44,9 60,0

10 1152 x 870 68,7 75,1

11 1152 x 900 61,8 65,9

12 1280 x 768 47,4 60,0

13 1280 x 960 60,0 60,0

14 1280 x 1024 63,9 60,0

15 1280 x 1024 79,9 75,0

16 1440 x 900 55,9 59,9

B–8 Brukerveiledning

■ w2007 støtter forhåndsinnstilte moduser 1 til 18

Fabrikkinnstilte skjermmoduser, w2007

Tekniske spesifikasjoner

Horisontal

Modusnr Oppløsning

1 640 x 480 31,4 59,9

2 640 x 480 37,5 75,0

3 720 x 400 31,5 70,0

4 800 x 600 37,9 60,3

5 800 x 600 46,8 75,0

6 832 x 624 49,7 74,5

7 1024 x 768 48,3 60,0

8 1024 x 768 60,0 75,0

9 1024 x 768 68,6 85,0

10 1152 x 720 44,8 60,0

11 1152 x 870 68,7 75,0

12 1152 x 900 61,8 65,9

13 1280 x 768 47,4 76,1

14 1280 x 960 60,0 60,0

frekvens (kHz)

Vertikal frekvens (Hz)

15 1280 x 1024 63,9 60,0

16 1280 x 1024 79,9 75,0

17 1440 x 900 59,9 59,9

18 1680 x 1050 65,2 60,0

■ w2207 støtter forhåndsinnstilte moduser 1 til 18

Fabrikkinnstilte skjermmoduser, w2207

Horisontal

Modusnr Oppløsning

1 640 x 480 31,4 59,9

2 640 x 480 37,5 75,0

3 720 x 400 31,5 70,0

4 800 x 600 37,9 60,3

5 800 x 600 46,9 75,0

6 832 x 624 49,7 74,5

7 1024 x 768 48,4 60,0

frekvens (kHz)

Vertikal frekvens (Hz)

8 1024 x 768 60,0 75,0

9 1152 x 720 44,8 60,0

10 1152 x 870 68,7 75,1

11 1152 x 900 61,8 65,9

Brukerveiledning B–9

Tekniske spesifikasjoner

Fabrikkinnstilte skjermmoduser, w2207 (Forts.)

Horisontal

Modusnr Oppløsning

12 1280 x 768 47,4 60,0

13 1280 x 960 60,0 60,0

14 1280 x 1024 63,9 60,0

15 1280 x 1024 79,9 75,0

16 1440 x 900 55,9 59,9

17 1600 x 1000 61,6 60,0

18 1680 x 1050 65,3 60,0

frekvens (kHz)

■ w2216 støtter forhåndsinnstilte moduser 1 til 18

Fabrikkinnstilte skjermmoduser, w2216

Horisontal

Modusnr Oppløsning

1 640 x 480 31,4 59,9

2 640 x 480 37,5 75,0

frekvens (kHz)

Vertikal frekvens (Hz)

3 720 x 400 31,5 70,0

4 800 x 600 37,9 60,3

5 800 x 600 46,9 75,0

6 832 x 624 49,7 74,5

7 1024 x 768 48,4 60,0

8 1024 x 768 60,0 75,0

9 1152 x 720 44,8 60,0

10 1152 x 870 68,7 75,1

11 1152 x 900 61,8 65,9

12 1280 x 768 47,4 60,0

13 1280 x 960 60,0 60,0

14 1280 x 1024 63,9 60,0

15 1280 x 1024 79,9 75,0

16 1440 x 900 55,9 59,9

17 1600 x 1000 61,6 60,0

18 1680 x 1050 65,3 60,0

B–10 Brukerveiledning

■ w2408 støtter forhåndsinnstilte moduser 1 til 20

Fabrikkinnstilte skjermmoduser, w2408

Tekniske spesifikasjoner

Horisontal

Modusnr Oppløsning

1 640 x 480 31,5 59,9

2 640 x 480 37,5 75,0

3 720 x 400 31,5 70,0

4 800 x 600 37,9 60,3

5 800 x 600 46,9 75,0

6 832 x 624 49,7 74,5

7 1024 x 768 48,4 60,0

8 1024 x 768 60,0 75,0

9 1152 x 720 44,8 60,0

10 1152 x 870 68,7 75,1

11 1280 x 768 47,4 60,0

12 1280 x 960 60,0 60,0

13 1280 x 1024 63,9 60,0

14 1280 x 1024 79,9 75,0

frekvens (kHz)

Vertikal frekvens (Hz)

15 1440 x 900 55,9 59,9

16 1600 x 1000 61,6 60,0

17 1680 x 1050 65,3 60,0

18 1600 x 1200 75,0 60,0

19 1600 x 1200 93,8 75,0

20 1920 x 1200 74,0 60,0

Brukerveiledning B–11

Tekniske spesifikasjoner

Kvaliteten på LCD-skjermen og pikselpraksis

HP LCD-skjerm bruker høypresisjonsteknologi og er produsert i henhold til høye standarder for å sikre problemfri ytelse. Likevel kan skjermen ha skjønnhetsfeil i form av små lyse eller mørke flekker. Dette er vanlig på alle LCD-skjermer i produkter fra alle leverandører, og gjelder ikke spesielt for HP LCD-skjerm. Disse skjønnhetsfeilene skyldes én eller flere defekte piksler eller delpiksler.

■ En piksel består av én rød, én grønn og én blå delpiksel.

■ En hel piksel som er defekt er alltid på (en lys flekk på en mørk bakgrunn), eller den er alltid av (en mørk flekk på

en lys bakgrunn). Den første er tydeligst.

■ En defekt delpiksel (et defekt punkt) er mindre og ikke så synlig som en hel defekt piksel, og er bare synlig på bestemte bakgrunner.

For å finne defekte piksler må du se på skjermen ved vanlige driftsforhold og i normal driftsmodus med en støttet oppløsning og oppdateringsfrekvens, fra en avstand på circa 50 cm.

Vi forventer at bransjen hele tiden vil fortsette å forbedre evnen til å produsere skjermer med færre skjønnhetsfeil, og vi vil justere retningslinjene etter hvert som forbedringene skjer.

For mer informasjon om din HP LCD-skjerm kan du se på HP nettsider på adressen: http://www.hp.com/support

Krav til strømledning

Strømforsyningen i skjermen bruker ALS (automatisk linjebytting). Denne funksjonen gjør det mulig å bruke skjermen ved spenninger mellom 100–240V

Strømledningene (bøyelig ledning eller vegguttak) som følger med skjermen, tilfredsstiller kravene til bruk i landet/regionen der produktet ble kjøpt.

Hvis du trenger en strømledning for et annet land/en annen region, bør du kjøpe en strømledning som er godkjent for bruk i det aktuelle landet/den aktuelle regionen.

Strømledningen må være godkjent for produktet og for spennings- og strømstyrkenivået som er merket på produktet. Spenningen og effekten for ledningen må være større enn spenningen og effekten som er merket på produktet. I tillegg må diameteren være minst 0,75 mm du har spørsmål om hvilken type ledning du bør bruke, kan du ta kontakt med en tjenesteleverandør som er godkjent av HP.

En strømledning skal legges slik at den ikke tråkkes på eller kommer i klem av gjenstander som blir lagt over eller inntil den. Vær spesielt forsiktig med støpselet, stikkontakten og punktet der ledningen kommer ut av produktet.

v, 50/60Hz, 1,5A.

eller 18AWG, og lengden på ledningen må være mellom 1,5 og 3,6 m. Hvis

B–12 Brukerveiledning

Merknader for godkjenningsinstanser

Erklæring fra Federal Communications Commission

Dette utstyret har bestått tester for samsvar med grensene som er angitt for digitalt utstyr av klasse B i henhold til del 15 i FCC regelverket. Disse grensene er utformet for å gi fornuftig beskyttelse mot skadelige forstyrrelser ved installasjon i et hjem. Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med anvisningene, kan det føre til skadelige forstyrrelser for radiokommunikasjon. Det er imidlertid ingen garanti for at forstyrrelser ikke vil skje i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig forstyrrelse for radio- eller fjernsynsmottak, noe man kan finne ut ved å slå det av og på, oppfordres brukeren til å prøve å rette opp forstyrrelsene ved å følge en eller flere av anvisningene nedenfor:

■ Still inn mottakerantennen på nytt eller flytt den.

■ Øk avstanden mellom utstyret og mottakeren.

■ Koble utstyret til et strømuttak på en annen krets enn den mottakeren er koblet til.

■ Kontakt forhandleren eller en kvalifisert radio- eller TV-tekniker.

Endringer

FCC krever at brukeren informeres om at eventuelle endringer som gjøres på dette utstyret, og som ikke er uttrykkelig godkjent av Hewlett Packard Company, kan frata brukeren retten til å bruke utstyret.

Kabler

Tilkoblinger til denne enheten må gjøres med skjermede kabler med RFI/EMI-kontakthylser for å sikre overholdelse av FCCs regler og forskrifter.

Samsvarserklæring for produkter merket med FCC-logo (Bare USA)

Denne enheten er i samsvar med del 15 i FCC-reglene. Følgende to betingelser gjelder for bruken av den: (1) denne innretningen må ikke forårsake skadelig interferens, og (2) denne innretningen må akseptere enhver interferens den mottar, også interferens som kan forårsake uønsket funksjon.

Har du spørsmål om ditt produkt, ta kontakt med:

Hewlett-Packard Company P. O. Box 692000, Mail Stop 530113 Houston, Texas 77269-2000

Eller

Ring: 1-800-474-6836

Har du spørsmål om denne FCC-erklæringen, ta kontakt med:

Hewlett-Packard Company P. O. Box 692000, Mail Stop 510101 Houston, Texas 77269-2000

Eller

Ring: 1-281-514-3333

For å identifisere dette produktet viser du til dele-, serie- eller modellnummeret på produktet.

Brukerveiledning C–1

Merknader for godkjenningsinstanser

Avfallshåndtering

Dette HP-produktet inneholder kvikksølv i lysrøret i LCD-skjermen som kan kreve spesiell avfallshåndtering: Avfallshåndteringen av dette materialet kan bli regulert på grunn av miljømessige hensyn. For informasjon om

avfallshåndtering og resirkulering, ta kontakt med lokale myndigheter eller Electronic Industries Alliance (EIA) (http://www.eiae.org).

Kanadisk merknad

Dette digitale apparatet i klasse B er i samsvar med kanadisk Interference-Causing Equipment Regulations.

Avis Canadien

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Europeisk merknad

Dette produktet overholder følgende EU-direktiver:

■ Lavspenningsdirektivet 2006/95/EØS

■ EMC-direktivet 2004/108/EØS

Overholdelse av disse direktivene medfører samsvar med følgende europeiske standarder som er listet opp i EU-samsvarserklæringen fra Hewlett-Packard for dette produktet eller denne produktfamilien.

Dette samsvaret er angitt av en av følgende samsvarsmerkinger på produktet:

XXXX*

Dette er merket er gyldig for ikke-Telecom-produkter og Telecom-produkter som samsvarer med EU-standarder (for eksempel Bluetooth).

Hewlett-Packard GmbH, HQ-TRE, Herrenberger Straße 140, 71034 Böblingen, Tyskland

Denne merkingen gjelder for EU-ikke-harmoniserte telekommunikasjonsprodukter. *Teknisk kontrollorgannummer (brukes kun ved anvendelse— henvis til produktmerkingen).

Avfallshåndtering av utstyr i private husholdninger i EU

Dette symbolet på produktet eller emballasjen angir at produktet ikke må kastes sammen med annet husholdningsavfall. Istedenfor er det ditt ansvar å kaste avfallsutstyret ved å levere det på et renovasjonsanlegg for resirkulering av elektrisk og elektronisk avfall. Denne separate leveringen og resirkuleringen av avfallet vil hjelpe for bevaringen av naturressurser, og sikrer at det blir resirkulert på en måte som beskytter menneskelig helse og miljøet. For mer informasjon om hvor du kan levere avfallet ditt for resirkulering, vennligst kontakt lokale myndigheter eller forhandleren der du kjøpte produktet.

C–2 Brukerveiledning

Japansk merknad

Merknad for Japan vedrørende strømkabel

Japansk materialinnholderklæring

En japansk forskrift, definert av Specification JIS C 0950, 2005, påbyr at fabrikantene stiller erklæringer om innhold i materialet til rådighet for elektroniske produkter i enkelte kategorier som blir satt frem for salg etter 1. juli 2006. For å se JIS-C-0950 materialerklæringen for dette produktet, besøk www.hp.com/go/jisc0950.

Merknader for godkjenningsinstanser

Koreansk merknad

EPA ENERGY STAR

Skjermer som er merket med Energy Star-logoen® på emballasjen, overholder U.S. Environmental Protection Agencys ENERGY STAR

Produkter merket med ENERGY STAR penger på bruksgjenstander, og bevare miljøet.

ENERGY STAR

er et registrert varemerke eid av den amerikanske stat.

-samsvar

er laget for å bruke mindre energi, hjelpe deg å spare

HPs resirkuleringsprogram

HP tilbyr produktreturprogrammer for HP og andre produsenters maskinvare i flere geografiske områder. Vilkårene og tilgjengeligheten for disse programmene varierer fra sted til sted på grunn av forskjellene i

reguleringskrav og lokal etterspørsel. For informasjon om HPs resirkuleringsprogram, se HPs nettside på:

http://www.hp.com/recycle

-retningslinjene for energieffektivitet.

Brukerveiledning C–3

Merknader for godkjenningsinstanser

The Table of Toxic and Hazardous Substances/Elements and their Content

as required by China’s

Management Methods for Controlling Pollution by Electronic Information Products

Toxic and Hazardous Substances and Elements

Part Name

Liquid Crystal Display Panel

Chassis/Other X O O O O O

O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials for this part is below the limit requirement in SJ/T11363-2006. X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement in SJ/T11363-2006.

All parts named in this table with an “X” are in compliance with the European Union’s RoHS Legislation – “Directive 2002/95/EC of the European Parliament and of the Council of 27 January 2003 on the restriction of the use of certain hazardous substances in electrical and electronic equipment”.

Note: The referenced Environmental Protection Use Period Marking was determined according to normal operating use conditions of the product such as temperature and humidity.

Lead

(Pb)

Mercury

(Hg)

X X O O O O

Cadmium

(Cd)

Hexavalent

Chromium

(Cr(VI))

Polybrominated

biphenyls (PBB)

Polybrominated

diphenyl ethers

(PBDE)

ѻકЁ᳝↦᳝ᆇ⠽䋼៪ܗ㋴ⱘৡ⿄ঞ৿䞣

ᩮᝪ࿖ޝ⬉ሶାᕷѻຠ∵ᨴប೙▤ℂࡲᴺޞ

䚼ӊৡ⿄

䪙(Pb) ᳮ

(Hg)

⎆᱊ᰒ⼎ሣ ᴎㆅ/݊Ҫ

O˖㸼⼎䆹᳝↦᳝ᆇ⠽䋼೼䆹䚼ӊ᠔᳝ഛ䋼ᴤ᭭Ёⱘ৿䞣ഛ೼SJ/T11363-2006 ޚ㾘ᅮⱘ䰤䞣㽕∖ҹϟǄ X˖㸼⼎䆹᳝↦᳝ᆇ⠽䋼㟇ᇥ೼䆹䚼ӊⱘᶤϔഛ䋼ᴤ᭭Ёⱘ৿䞣䍙ߎSJ/T

⴫᦭X” ⊛ᚲ᦭ㇱઙㇺ╓ว᰷⋖ RoHS ᴺ㾘 “᰷ᵮ䆂ળ๺᰷⋖ℂળ 2003 ᐕ 1 ᦬ 27 ᣣ݇⬉ሶ⬉ེ䆒໛㒢೙૶↪ᨱ᦭ኂ‛䋼⊛ 2002/95/EC ภᜰ઎

X X O O O O

X O O O O O

䬝(Cd) ౐ચ䫀

᳝↦᳝ᆇ⠽䋼៪ܗ㋴

ᄙ⒈㘨⧶

(Cr(VI))

11363-2006 ޚ㾘ᅮⱘ䰤䞣㽕∖Ǆ

(PBB)

໮⒈Ѡ㣃䝮

(PBDE)

ᵈ㧦⦃଻૶↪ᦼ㒢⊛ෳ⠨䆚ขಀѻຠᱜᏱᎿ૞⊛ᐲ๺Ḩᐲ╬᧦ઙ

Part number: 440143-095

C–4 Brukerveiledning

Hp vp15, vp17, vp19, FP1707, WF1907 User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

Skriftkonvensjoner

Merknader, forsiktighetsregler og advarsler

HP LCD-skjermer

Produktfunksjoner

Funksjoner

Sokkeldesign

Retningslinjer for sikkerhet og vedlikehold

Viktig sikkerhetsinformasjon

Sikkerhetsregler

Retningslinjer for vedlikehold

Rengjøre skjermen

Pakke opp skjermen

Plassere skjermen

Klargjøre skjermen

Plassere på et skrivebord

Folde ut den dobbelthengslede skjermen

Montere den frittbærende sokkelen

Montere sokkelen

Montere skjermen på veggen (monteringsstativ følger ikke med)

Forberede skjermen med den dobbelthengslede skjermen for montering på veggen

Forberede skjermen med den frittbærende sokkelen for montering på veggen

Forberede skjermen med sokkelen for montering på veggen

Slik setter du på igjen skrivebordsarm og sokkelen på skjermen

Koble til VGA-kabelen (analog) eller DVI-D-kabelen (digital)

Slik kobler du til VGA-kabelen

Slik kobler du til DVI-D-kabelen

Koble til HDMI-kabelen

Lyd- og videokabler og adaptere

Koble til lydkabelen

Koble til USB-hubkabelen

Koble USB-enheter til skjermen

Koble til strømledningen

Kabelhåndtering

Justere vinkelen

Justere svingleddet (Kun utvalgte modeller)

Justere høyden (Kun utvalgte modeller)

Dreie skjermen (Kun utvalgte modeller)

Sensor for omgivelseslys (kun utvalgte modeller)

Parkering av tastatur

Programvare og verktøy på CD-en

Installere drivere

Bruke skjermen

Laste ned oppdaterte drivere fra Internett

Bruke autojusteringsfunksjonen

My Display-programvare

Frontpanelkontroller

Bruke skjermmenyen (OSD)

Skjermmenyvalg

Velge videokontakter

Identifisere skjermtilstander

Justere skjermkvaliteten

Optimalisere analog video

Strømsparingsfunksjonen

HDCP (Høy båndbredde digital innholdsbeskyttelse)

Fjerne skjermsokkelen

Klargjøre skjermen for sending

Fjerne den frittbærende sokkelen

Fjerne sokkelen

Folde sammen den dobbelthengslede skjermen

Løse vanlige problemer

Feilsøking

Få støtte fra hp.com

Før du ringer til Teknisk støtte

Finne dataetiketten

HP LCD-skjermer

Tekniske spesifikasjoner

Forhåndsinnstilte skjermmoduser

Kvaliteten på LCD-skjermen og pikselpraksis

Krav til strømledning

Merknader for godkjenningsinstanser

Erklæring fra Federal Communications Commission

Endringer

Kabler

Samsvarserklæring for produkter merket med FCC-logo (Bare USA)

Avfallshåndtering

Kanadisk merknad
