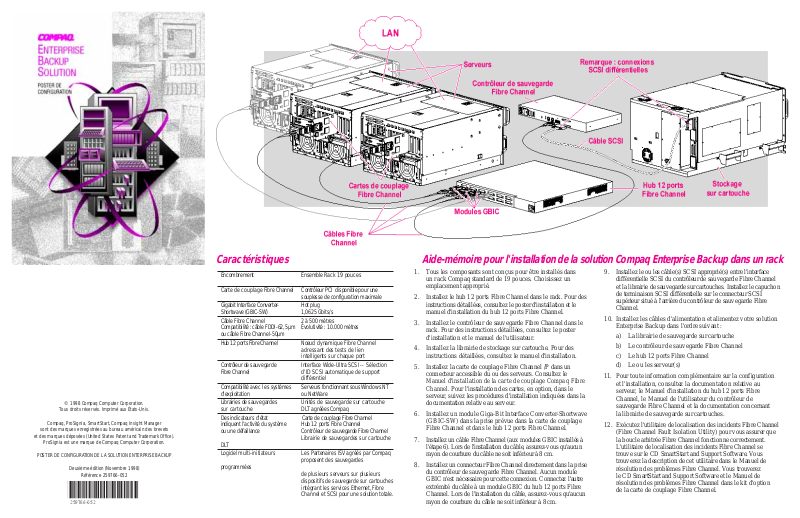

POSTER DE CONFIGURATION DE LA SOLUTION ENTERPRISE BACKUP

Deuxième édition (Novembre 1998)

Référence 259766-052

259766-052

Caractéristiques

Encombrement Ensemble Rack 19 pouces

Carte de couplage Fibre Channel Contrôleur PCI disponible pour une

souplesse de configuration maximale

Gigabit Interface Converter - Hot plug Shortwave (GBIC-SW) 1,0625 Gbits/s

Câble Fibre Channel 2 à 500 mètres Compatibilité : câble FDDI-62,5µm Évolutivité : 10.000 mètres ou câble F ibre Channel-50µm

Hub 12 ports F ibre Channel Nœud dynamique Fibre Channel

adressant des tests de lien intelligents sur chaque port

Contrôleur de sauvegarde Interface Wide-Ultra SCSI -- Sélection Fibre Channel d'ID SCSI automatique de support

différentiel

Compatibilité avec les systèmes Serveurs fonctionnant sous Windows NT d'exploitation ou NetWare

Librairies de sauvegardes Unités de sauvegarde sur cartouche sur c a r t ouch e DLT agréées Compaq

Des indicateurs d'état Carte de couplage Fibre Channel indiquent l'activité du système Hub 12 ports Fibre Channel ou une défaillance Contrôleur de sauvegarde Fibre Channel

Librairie de sauvegardes sur cartouche

DLT Logiciel multi-initiateurs

programmées

Les Partenaires ISV agréés par Compaq proposent des sauvegardes

de plusieurs serveurs sur plusieurs dispositifs de sauvegarde sur cartouches intégrant les services Ethernet, Fibre Channel et SCSI pour une solution totale.

Aide-mémoire pour l'installation de la solution Compaq Enterprise Backup dans un rack

1. Tous les composants sont conçus pour être installés dans un rack Compaq standard de 19 pouces. Choisissez un emplacement approprié.

2. Installez le hub 12 ports Fibre Channel dans le rack. Pour des instructions détaillées, consultez le poster d'installation et le manuel d'installation du hub 12 ports Fibre Channel.

3. Installez le contrôleur de sauvegarde Fibre Channel dans le rack. Pour des instructions détaillées, consultez le poster d'installation et le manuel de l'utilisateur.

4. Installez la librairie de stockage sur cartouche. Pour des instructions détaillées, consultez le manuel d'installation.

5. Installez la carte de couplage Fibre Channel /P dans un connecteur accessible du ou des serveurs. Consultez le

Manuel d'installation de la carte de couplage Compaq Fibre Channel. Pour l'installation des cartes, en option, dans le

serveur, suivez les procédures d'installation indiquées dans la documentation relative au serveur.

6. Installez un module Giga-Bit Interface Converter-Shortwave (GBIC-SW) dans la prise prévue dans la carte de couplage Fibre Channel et dans le hub 12 ports Fibre Channel.

7. Installez un câble Fibre Channel (aux modules GBIC installés à l'étape 6). Lors de l'installation du câble, assurez-vous qu'aucun rayon de courbure du câble ne soit inférieur à 8 cm.

8. Installez un connecteur Fibre Channel directement dans la prise du contrôleur de sauvegarde Fibre Channel. Aucun module GBIC n'est nécessaire pour cette connexion. Connectez l'autre extrémité du câble à un module GBIC du hub 12 ports Fibre

Channel. Lors de l'installation du câble, assurez-vous qu'aucun rayon de courbure du câble ne soit inférieur à 8 cm.

9. Installez le ou les câble(s) SCSI approprié(s) entre l'interface différentielle SCSI du contrôleur de sauvegarde Fibre Channel et la librairie de sauvegarde sur cartouches. Installez le capuchon de terminaison SCSI différentielle sur le connecteur SCSI supérieur situé à l'arrière du contrôleur de sauvegarde Fibre Channel.

10. Installez les câbles d'alimentation et alimentez votre solution Enterprise Backup dans l'ordre suivant :

a) La librairie de sauvegarde sur cartouche b) Le contrôleur de sauvegarde Fibre Channel c) Le hub 12 ports Fibre Channel d) Le ou les serveur(s)

11. Pour toute information complémentaire sur la configuration et l'installation, consultez la documentation relative au serveur, le Manuel d'installation du hub 12 ports Fibre

Channel, le Manuel de l'utilisateur du contrôleur de sauvegarde Fibre Channel et la documentation concernant la librairie de sauvegarde sur cartouches.

12. Exécutez l'utilitaire de localisation des incidents Fibre Channel (Fibre Channel Fault Isolation Utility) pour vous assurer que la boucle arbitrée Fibre Channel fonctionne correctement. L'utilitaire de localisation des incidents Fibre Channel se trouve sur le CD SmartStart and Support Software. Vous trouverez la description de cet utilitaire dans le Manuel de résolution des problèmes Fibre Channel. Vous trouverez le CD SmartStart and Support Software et le Manuel de résolution des problèmes Fibre Channel dans le kit d'option de la carte de couplage Fibre Channel.

Documentation Obtenir de l'aide

Manuel de l'utilisateur du contrôleur de sauvegarde Compaq Fibre Channel

Réf 259764-001 Ce manuel contient des informations sur l'installation et la

configuration matérielle et les instructions d'installation du contrôleur de sauvegarde Fibre Channel.

Carte du kit de contrôleur de sauvegarde Fibre Channel

Réf 259765-021 Ce document multilingue affiche et énumère les principaux

éléments du kit de contrôleur de sauvegarde Fibre Channel.

Poster d'installation en rack du contrôleur de sauvegarde Fibre Channel

Réf 340755-001 Ce poster d'installation décrit la procédure d'installation du

contrôleur de sauvegarde Fibre Channel dans un rack.

Manuel d'installation du hub 12 ports Fibre Channel Compaq

Réf 340662-001 Ce manuel comporte toutes les informations concernant les

procédures d'installation et la configuration du hub 12 ports Fibre Channel Compaq.

Carte du kit d e hub 12 ports Fibre Channel Compaq

Réf 340762-021 Ce document multinlingue affiche et énumère les principaux

éléments du kit de hub 12 ports Fibre Channel Compaq.

Poster relatif au nettoyage des composants Fibre Channel

Réf 298455-001 Dépliant donnant des instructions de nettoyage des composants

optiques d'un système Fibre Channel.

Manuel d'installation de la carte de couplage Compaq Fibre Channel

Réf 262388-001 Ce manuel décrit toutes les procédures d'installation de la carte

de coupalge Compaq Fibre Channel dans un serveur. Il comporte également les procédures d'installation des pilotes des systèmes d'exploitation et des instructions de configuration.

Manuel de Résolution des problèmes Compaq Fibre Channel

Réf 297877-004 Ce manuel décrit les composants des unités d'extension Fibre

Channel primaires et secondaires. Il comporte également des informations sur la résolution des problèmes, une description de l'utilitaire de localisation des incidents et des organigrammes de dépannage pour les deux unités d'extension.

Poster de support SCSI différentiel pour la solution Compaq Enterprise Backup

Réf 340868-001 Ce poster décrit la méthode de conversion du mode Wide-SCSI

terminal en mode SCSI différentiel pour la librairie de cartouches Compaq DLT II utilisée avec le contrôleur de sauvegarde Compaq Fibre Channel.

Vous pouvez désormais accéder au service d'assistance Compaq sur Internet. Compaq a placé un grand nombre d'informations sur le World Wide Web, notamment sur les produits, les services et l'assistance technique.

Le site Web de Compaq est à l'adresse suivante :

http://www.compaq.com

Poster d'installation en rack du hub 12 ports Fibr e Channel Compaq

Réf 340761-001 Ce poster d'installation décrit la procédure d'installation du

hub 12 ports Fibre Channel Compaq dans un rack.

Poster de configuration de la solution Compaq Enterprise Storage

Réf 259766-002 Poster couleur donnant une représentation visuelle de la solution

Compaq Enterprise Storage dans son ensemble. Il indique également les étapes d'installation de base, une liste des documents disponibles et de toutes les caractéristiques du système.

Poster d'installation du module Compaq GBIC-SW

Réf 262386-003 Dépliant illustré décrivant la procédure d'installation du module

Compaq GigaBit Interface Converter Shortwave (GBIC-SW).
