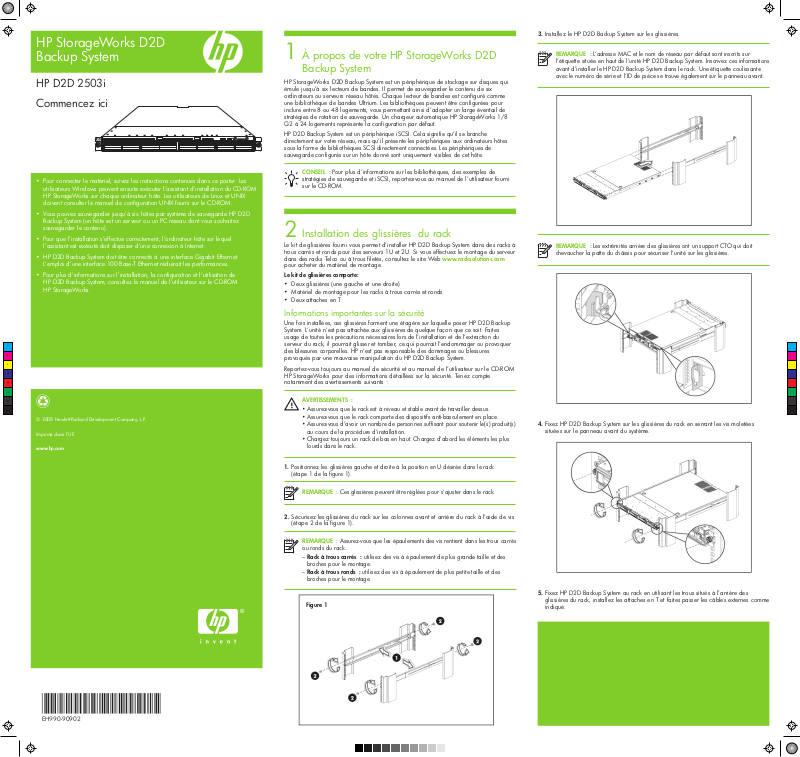

HP StorageWorks D2D Backup System

1 À propos de votre HP StorageWorks D2D

Backup System

HP StorageWorks D2D Backup System est un périphérique de stockage sur disques qui émule jusqu’à six lecteurs de bandes. Il permet de sauvegarder le contenu de six ordinateurs ou serveurs réseau hôtes. Chaque lecteur de bandes est configuré comme une bibliothèque de bandes Ultrium. Les bibliothèques peuvent être configurées pour inclure entre 8 ou 48 logements, vous permettant ainsi d’adopter un large éventail de stratégies de rotation de sauvegarde. Un chargeur automatique HP StorageWorks 1/8 G2 à 24 logements représente la configuration par défaut.

HP D2D Backup System est un périphérique iSCSI. Cela signifie qu’il se branche directement sur votre réseau, mais qu’il présente les périphériques aux ordinateurs hôtes sous la forme de bibliothèques SCSI directement connectées. Les périphériques de sauvegarde configurés sur un hôte donné sont uniquement visibles de cet hôte.

CONSEIL: Pour plus d’informations sur les bibliothèques, des exemples de

stratégies de sauvegarde et iSCSI, reportez-vous au manuel de l’utilisateur fourni sur le CD-ROM.

2 Installation des glissièresdu rack

Le kit de glissières fourni vous permet d’installer HP D2D Backup System dans des racks à trous carrés et ronds pour des serveurs 1U et 2U. Si vous effectuez le montage du serveur dans des racks Telco ou à trous filetés, consultez le site Web www.racksolutions.com pour acheter du matériel de montage.

Le kit de glissières comporte:

• Deux glissières (une gauche et une droite)

• Matériel de montage pour les racks à trous carrés et ronds

• Deux attaches en T

Informations importantes sur la sécurité

Une fois installées, ces glissières forment une étagère sur laquelle poser HP D2D Backup System. L’unité n'est pas attachée aux glissières de quelque façon que ce soit. Faites usage de toutes les précautions nécessaires lors de l’installation et de l’extraction du serveur du rack, il pourrait glisser et tomber, ce qui pourrait l'endommager ou provoquer des blessures corporelles. HP n'est pas responsable des dommages ou blessures provoqués par une mauvaise manipulation du HP D2D Backup System.

Reportez-vous toujours au manuel de sécurité et au manuel de l’utilisateur sur le CD-ROM HP StorageWorks pour des informations détaillées sur la sécurité. Tenez compte notamment des avertissements suivants:

AVERTISSEMENTS:

• Assurez-vous que le rack est à niveau et stable avant de travailler dessus.

• Assurez-vous que le rack comporte des dispositifs anti-basculement en place.

• Assurez-vous d'avoir un nombre de personnes suffisant pour soutenir le(s) produit(s)

au cours de la procédure d'installation.

• Chargez toujours un rack de bas en haut. Chargez d'abord les éléments les plus

lourds dans le rack.

1. Positionnez les glissières gauche et droite à la position en U désirée dans le rack

(étape 1 de la figure 1).

REMARQUE:

Ces glissières peuvent être réglées pour s'ajuster dans le rack.

2. Sécurisez les glissières du rack sur les colonnes avant et arrière du rack à l'aide de vis

(étape 2 de la figure 1).

REMARQUE:

Assurez-vous que les épaulements des vis rentrent dans les trous carrés

ou ronds du rack. –

Rack à trous carrés:

utilisez des vis à épaulement de plus grande taille et des

broches pour le montage.

–

Rack à trous ronds:

utilisez des vis à épaulement de plus petite taille et des

broches pour le montage

• Pour connecter le matériel, suivez les instructions contenues dans ce poster. Les

utilisateurs Windows peuvent ensuite exécuter l’assistant d’installation du CD-ROM HP StorageWorks sur chaque ordinateur hôte. Les utilisateurs de Linux et UNIX doivent consulter le manuel de configuration UNIX fourni sur le CD-ROM.

• Vous pouvez sauvegarder jusqu’à six hôtes par système de sauvegarde HP D2D Backup System (un hôte est un serveur ou un PC réseau dont vous souhaitez sauvegarder le contenu).

• Pour que l’installation s’effectue correctement, l’ordinateur hôte sur lequel

l’assistant est exécuté doit disposer d’une connexion à Internet.

• HP D2D Backup System doit être connecté à une interface Gigabit Ethernet.

L’emploi d’une interface 100 Base-T Ethernet réduirait les performances.

• Pour plus d’informations sur l’installation, la configuration et l’utilisation de

HP D2D Backup System, consultez le manuel de l’utilisateur sur le CD-ROM HP StorageWorks.

3. Installez le HP D2D Backup System sur les glissières.

REMARQUE:

L’adresse MAC et le nom de réseau par défaut sont inscrits sur

l’étiquette située en haut de l’unité HP D2D Backup System. Inscrivez ces informations avant d’installer le HP D2D Backup System dans le rack. Une étiquette coulissante avec le numéro de série et l’ID de pièce se trouve également sur le panneau avant.

REMARQUE:

Les extrémités arrière des glissières ont un support CTO qui doit

chevaucher la patte du châssis pour sécuriser l’unité sur les glissières.

4. Fixez HP D2D Backup System sur les glissières du rack en serrant les vis moletées situées sur le panneau avant du système.

5. Fixez HP D2D Backup System au rack en utilisant les trous situés à l’arrière des glissières du rack, installez les attaches en T et faites passer les câbles externes comme indiqué.

Figure 1

HP D2D 2503i Commencez ici

CMY

Serveur

Panneau arrière

1 Prise électrique 2 Port réseau 1: toujours utilisé pour la connexion de données. 3 Port réseau 2: utilisé pour la connexion de données uniquement

si le réseau est configuré pour les adresses IP à deux ports.

Port LAN de gestion: ne pas utiliser pour la connexion de données.

5 Voyant de signalisation 6 Emplacements PCI

HP StorageWorks D2D Backup System

LAN

ServeurServeur

Câble fourni

Panneau avant

1 Bouton Marche/Arrêt

Commutateur

5 Interface d’administration Web

Pour exécuter l’interface d’administration Web:

• Depuis un serveur ou un ordinateur hôte Windows: utilisez le raccourci du Bureau

créé par l’assistant d’installation.

•

À partir de n’importe quel ordinateur du réseau: tapez https, suivi par l’adresse IPv4 ou IPv6, ou le nom (nom de domaine pleinement qualifié) de HP D2D Backup System dans le navigateur Web.

Les données de connexion par défaut sont Administrator (utilisateur) et Admin (mot de passe). Ces noms sont sensibles à la casse. (Vous pouvez modifier le mot de passe une fois l’installation terminée).

Le périphérique créé durant l’installation est alors présenté au logiciel de sauvegarde sur le serveur ou l’ordinateur hôte en tant que périphérique de sauvegarde connecté localement. Ce périphérique de sauvegarde est uniquement visible de l’hôte (les autres périphériques du réseau ne le voient pas).

Utilisez l’interface d’administration Web pour:

• surveiller l’état de HP D2D Backup System et de tous les périphériques de sauvegarde

configurés;

• modifier le nombre de logements à cartouche ou créer des chargeurs automatiques, ou des lecteurs de bandes autonomes, pour un hôte;

• gérer l’échange des données avec un lecteur de bande physique connecté à HPD2D Backup System (si vous en avez installé un).

REMARQUE:

Pour mettre HP D2D Backup System hors tension, utilisez systématiquement l’interface d’administration Web, comme indiqué dans le manuel de l’utilisateur sur le CD-ROM HP StorageWorks.

7 Utilisation de HP D2D Backup System

Logiciel de sauvegarde

Pour effectuer des opérations de sauvegarde et de restauration sur HP D2D Backup System, vous devez utiliser un logiciel prenant en charge les bibliothèques de bandes HP. Vous pourrez ainsi configurer des stratégies de rotation de bandes adaptées à vos besoins. Pour obtenir et consulter des exemples de scénarios, consultez le manuel de l’utilisateur sur le CD-ROM HP StorageWorks.

Pensez à consulter le site www.hp.com/go/connect, pour vérifier que vous utilisez un logiciel pris en charge et que vous avez installé les mises à jour recommandées.

Déduplication des données

HP D2D Backup System intègre la technologie de déduplication des données. La déduplication est appliquée sur les bibliothèques. Au fur et à mesure que les données sont sauvegardées dans une bibliothèque, HP D2D Backup System analyse les données en bloc (pas sous la forme d'un fichier) et stocke uniquement les données qui sont uniques. HP D2D Backup System crée des pointeurs pour les blocs qui sont déjà stockés dans cette bibliothèque. (Les données stockées ne sont pas référencées dans d’autres périphériques de bibliothèques.) Il s’agit d’une méthode très efficace d’utilisation de l’espace de stockage disponible. Pour plus d'informations, reportez-vous au manuel de l'utilisateur.

Réplication

La réplication permet aux utilisateurs de répliquer des données provenant des cartouches d’un HP D2D Backup System sur un autre HP D2D Backup System d’un site distant. Une fois la configuration effectuée (à l’aide d’un assistant facile d’utilisation), la réplication s’effectue automatiquement, assurant la correspondance des données entre les HP D2D Backup System source et cible. La déduplication permet la réduction du trafic réseau.

Attribution de licences

L’attribution de licences est nécessaire pour activer des fonctions facultatives ou supplémentaires telles qu'une plus grande capacité de disque ou certaines fonctions de microprogramme. Si l’attribution de licence est nécessaire, vous recevrez un certificat d’accord de licence avec votre produit. Il s’agit d’un document papier qui contient toutes les informations dont vous avez besoin pour obtenir votre clé unique de licence. La saisie de cette clé vous permet d’accéder à l’interface d’administration Web.

Connexion de bibliothèques de bandes

HP D2D Backup System prend en charge la connexion directe des périphériques de bibliothèques de bande afin de créer des copies physiques de cartouches sur HP D2D Backup System à des fins de récupération d’urgence, d’archivage ou de mise en conformité. La prise en charge des bibliothèques pSCSI et SAS MSL est possible.

L’interface d’administration Web est utilisée pour créer les copies physiques et transférer

les données immédiatement ou de manière régulière selon un travail planifié. Pour plus d’informations, reportez-vous au manuel de l’utilisateur.

Signification des voyants

6 Dépannage

Pendant l’exécution de l’assistant d’installation, vous avez accès à des rubriques d’aide détaillées. Elles vous indiquent la marche à suivre pour résoudre les problèmes que vous pouvez rencontrer lors des différentes phases de l’installation.

Pour obtenir des informations de dépannage supplémentaires, consultez le manuel de l’utilisateur sur le CD-ROM HP StorageWorks. Ce dernier contient également des informations de référence sur iSCSI et RAID. Si vous ne parvenez pas à résoudre un problème, contactez l’assistance HP à l’adresse www.hp.com/support.

De même, pour obtenir les dernières informations sur la compatibilité des ordinateurs, des systèmes d'exploitation et des logiciels, consultez le site www.hp.com/go/connect.

4 Installation, détection et configuration du

logiciel

L’installation s’effectue en trois étapes:

• Installez tous les pilotes nécessaires.

• Découvrez et configurez HP D2D Backup System sur le réseau.

• Créez une configuration initiale de base.

REMARQUE:

Pour les réseaux utilisant le protocole IPv4 (la plupart des réseaux), l’adressage réseau Dynamic (DHCP) est activé par défaut sur HP D2D Backup System. Si votre réseau prend en charge DHCP, tous les paramètres réseau nécessaires seront automatiquement définis. Si votre réseau utilise une adresse IP, vous devrez affecter manuellement des paramètres réseau: adresse IP, masque de sous-réseau et passerelle. Assurez-vous que ces derniers sont prêts avant de démarrer

l’installation.

Si vous utilisez un réseau à protocole IPv6 uniquement, saisissez simplement l’adresse MAC de HP D2D Backup System dans l’assistant le moment venu. Elle peut être ensuite utilisée pour rechercher automatiquement l’adresse IP et les paramètres réseau requis. L’adresse MAC se trouve sur l’étiquette, en haut de l’unité.

Utilisateurs Windows:

Pour configurer HP D2D Backup System sur le réseau, nous vous conseillons d’exécuter l’assistant d’installation à partir du CD-ROM HP StorageWorks fourni avec votre produit. L’assistant d’installation peut être exécuté sur tous les hôtes à sauvegarder sur HPD2D Backup System.

1. Insérez le CD-ROM dans l’ordinateur hôte. L’assistant d’installation est alors automatiquement exécuté. Dans la plupart des cas, les trois étapes d’installation décrites ci-dessus se déroulent sans problèmes. Pour plus d’informations sur le déroulement de chaque étape et sur iSCSI, consultez le manuel de l’utilisateur sur le CD-ROM HP StorageWorks.

2. Exécutez l’assistant d’installation sur les autres hôtes qui sont à sauvegarder.

Utilisateurs Linux et UNIX:

Téléchargez les derniers correctifs correspondant à votre système d’exploitation. Pour des instructions sur la configuration, consultez le manuel de configuration Linux sur le CD-ROM HP StorageWorks.

3 Connexion du matériel

Deux ports réseau sont situés à l'arrière de l'unité: Port 1 et Port 2. Ainsi, HP D2D Backup System peut être connecté à deux réseaux distincts et peut être utilisé pour sauvegarder les périphériques hôte sur les deux réseaux. L'autre solution consiste à relier les ports réseau pour bénéficier d’une bande passante plus importante et des avantages de basculement lorsque vous êtes sur un réseau unique.

Le Port 1 (port inférieur) doit toujours être connecté. Si vous êtes connecté sur un réseau uniquement, vous devez utiliser le Port1.

Pour raccorder HP D2D Backup System à l’alimentation secteur, utilisez toujours le cordon d’alimentation fourni à cet effet. Pour des informations détaillées sur la sécurité, consultez le manuel de sécurité fourni sur le CD-ROM.

2. Utilisez des câbles réseau CAT-5E (également fournis avec le produit). Pour vous assurer que HP D2D Backup System est correctement détecté, installez-le dans le

même sous-réseau que l’ordinateur hôte qui y accédera. Dans la plupart des installations, HP D2D Backup System est connecté au même commutateur réseau Gigabit que l’ordinateur hôte qui effectue les sauvegardes afin d’obtenir des performances optimales.

Mettez HP D2D Backup System sous tension. (Le commutateur d’alimentation se situe à

l’avant de l’unité).

Informations supplémentaires sur les réseaux

Les deux ports réseau physiques offrent trois modes de configuration réseau:

• Configuration à port unique: Le HP D2D est connecté à un seul réseau; un seul port réseau est utilisé (Port 1).

• Configuration à deux ports: HP D2D Backup System est connecté à deux réseaux

distincts. Les deux ports réseau sont utilisés.

• Configuration à deux ports (haute disponibilité): Les deux ports réseau sont utilisés,

mais les deux ports sont reliés.

La configuration est à port unique par défaut mais elle peut être facilement modifiée au

cours de l’installation du logiciel, de la détection et du processus de configuration ou à partir de l’interface de supervision Web. Si la configuration à deux ports est requise, les réseaux doivent être des sous-réseaux distincts.

Le mode à haute disponibilité est recommandé car il permet le basculement de port et offre

une bande passante plus importante. Cependant, les deux ports réseau doivent être connectés au même commutateur. En outre, celui-ci doit prendre en charge la liaison des ports.

Pour obtenir des informations supplémentaires, reportez-vous au manuel de l’utilisateur sur le CD-ROM.

REMARQUE:

HP D2D Backup System prend en charge le protocole IPv6. Il est configuré en usine pour reconnaître les protocoles IPv4 et IPv6 et utiliser l’un ou l’autre si, par exemple, le fournisseur d’accès à Internet utilise le protocole réseau IPv4. Aucune interaction de l'utilisateur n'est requise.

1. Voyant de signalisation de HP D2D Backup System

Bleu fixe signifie que HP D2D Backup System se trouve dans le rack.

2. Voyant d'état du système

Vert = normal

Orange clignotant = dégradé Rouge clignotant = condition critique

3&4. Port réseau

Éteint = aucune connexion réseau ou réseau non configuré Vert clignotant = connexion réseau

5. Voyant d'alimentation et bouton marche/arrêt

Éteint = Pas d'alimentation Vert fixe = périphérique sous tension, prêt

à l’emploi

Orange fixe = périphérique éteint ou en

hibernation et sous tension
