HP ScanJet 5000 s4, ScanJet 7000 s68, ScanJet 7000 s69, ScanJet 7000 s70, ScanJet 7000 s71 User Manual [cs]

...

ScanJet Enterprise Flow 5000 s4 and 7000 s3

Uživatelská příručka

7000 s35000 s4

www.hp.com/go/sj5000s4 www.hp.com/go/sj7000s3

HP ScanJet Enterprise Flow 5000 s4 and 7000 s3

Uživatelská příručka

Autorská práva a licence

Reprodukce, úpravy nebo překlad jsou bez předchozího písemného souhlasu zakázány kromě případů, kdy to povoluje autorský zákon.

Změna informací obsažených v tomto dokumentu je vyhrazena.

Jediné záruky na výrobky HP a služby jsou uvedeny ve výslovných prohlášeních o záruce dodaných s těmito výrobky a službami. Z tohoto dokumentu nelze vyvozovat další záruky. Společnost HP není odpovědná za technické nebo textové chyby nebo opomenutí obsažená v tomto dokumentu.

Edition 1, 10/2016

Ochranné známky

Adobe

, Adobe Photoshop®, Acrobat® a

PostScript

jsou ochranné známky společnosti

Adobe Systems Incorporated.

Microsoft®, Windows®, Windows® XP a Windows Vista® jsou v USA registrované ochranné známky společnosti Microsoft Corporation.

Názvy Google™ a Google Maps™ jsou ochranné známky společnosti Google Inc.

Apple a logo Apple jsou ochranné známky společnosti Apple Inc. registrované v USA a dalších zemích/oblastech.

Obsah

1 Přehled produktu .......................................................................................................................................... 1

Pohledy na produkt ............................................................................................................................................... 2

Pohled zepředu ................................................................................................................................... 2

Pohled zezadu ..................................................................................................................................... 3

Umístění sériového čísla a čísla produktu .......................................................................................... 3

Zobrazení ovládacího panelu .............................................................................................................. 3

Technické údaje o produktu .................................................................................................................................. 5

Technické údaje ................................................................................................................................... 5

Podporované operační systémy ......................................................................................................... 5

Rozměry produktu .............................................................................................................................. 6

Spotřeba energie, elektrické specifikace a akustické emise .............................................................. 6

Rozsah provozního prostředí .............................................................................................................. 6

Nastavení hardwaru produktu a instalace softwaru ............................................................................................ 7

Software skeneru (Windows) ................................................................................................................................ 8

Software HP Smart Document Scan ................................................................................................... 8

Main window (Hlavní okno) ............................................................................................... 8

Scan Progress Window (Okno probíhajícího skenování) .................................................. 8

HP Scanner Tools Utility ...................................................................................................................... 8

Rozhraní TWAIN ................................................................................................................................... 9

ISIS ....................................................................................................................................................... 9

WIA ....................................................................................................................................................... 9

Nastavení režimu spánku a automatického vypnutí .......................................................................................... 10

2 Používání skeneru ....................................................................................................................................... 11

Vkládání předloh .................................................................................................................................................. 12

Tipy pro vkládání dokumentů ........................................................................................................... 12

Podporované formáty a typy papíru ................................................................................................ 13

Vkládání dokumentů ......................................................................................................................... 14

Vkládání kartotéčních lístků ............................................................................................................. 16

Vložení přeložených médií ................................................................................................................ 18

Spuštění skenování z hardwaru .......................................................................................................................... 20

Skenování pomocí tlačítek ovládacího panelu ................................................................................. 20

CSWW iii

Přepínač oddělovací stránky (SP) ..................................................................................................... 20

Povolení nebo zakázání tlačítek skeneru ......................................................................................... 20

Používání softwaru pro skenování (Windows) .................................................................................................... 21

Práce s profily skenování .................................................................................................................. 21

Zobrazení profilů skenování ........................................................................................... 21

Vytváření profilů skenování ........................................................................................... 21

Úpravy profilů ................................................................................................................. 22

Vytváření profilů skenování, které využívají skenovací software třetí strany ................................ 22

Import a export profilů skenování TWAIN ...................................................................... 23

Import a export profilů skenování ISIS ........................................................................... 23

Skenování do obrázku ....................................................................................................................... 23

Skenování do souboru PDF ............................................................................................................... 23

Skenování textu s možností úpravy (OCR) ....................................................................................... 24

Skenování do e-mailu ....................................................................................................................... 24

Skenování do cloudu ......................................................................................................................... 24

Skenování velmi dlouhých dokumentů ............................................................................................ 25

Detekce podání více stránek ............................................................................................................. 25

Rychlejší skenování s hardwarovou kompresí ................................................................................. 26

Rychlejší skenování v režimu Fast B&W (Rychlé černobílé skenování) ........................................... 26

Odfiltrování barev z dokumentu (odstranění barev) ........................................................................ 26

Automatická detekce formátu stránky ............................................................................................ 27

Automatické ořezání nebo vyplnění snímku na zvolený formát stránky ........................................ 27

Automatická detekce barev .............................................................................................................. 28

Automatické vyrovnání skenovaných snímků .................................................................................. 28

Skenování pomocí jiného softwaru pro skenování .......................................................................... 28

Mobilní skenování (pouze bezdrátové modely) .................................................................................................. 29

Rady ke skenování ............................................................................................................................................... 30

Optimalizace rychlostí skenování a zpracování úloh ....................................................................... 30

Skenování křehkých předloh ............................................................................................................ 30

3 Péče a údržba .............................................................................................................................................. 31

Čištění zařízení ..................................................................................................................................................... 32

Vyčistění skenovacích pruhů ............................................................................................................. 32

ištění dráhy papíru .......................................................................................................................... 33

Vyčistěte válce .................................................................................................................................. 34

Výměna dílů ......................................................................................................................................................... 38

Výměna sady válců ............................................................................................................................ 38

Výměna modulu podávacího válce ................................................................................. 38

Vložení oddělovacích válců zpět .................................................................................... 39

Objednávka spotřebního materiálu a příslušenství ............................................................................................ 41

iv CSWW

4 Řešení problémů ......................................................................................................................................... 43

Základní tipy pro řešení potíží ............................................................................................................................. 44

Test skeneru ...................................................................................................................................... 45

Hlášení ovládacího panelu .................................................................................................................................. 45

Problémy při instalaci skeneru ............................................................................................................................ 46

Kontrola kabelů ................................................................................................................................. 46

Odinstalace a opětovná instalace ovladačů a softwaru HP ScanJet ............................................... 46

Potíže s napájením .............................................................................................................................................. 48

Zkontrolujte, zda je zapojené napájení skeneru .............................................................................. 48

Skener se nedaří zapnout ................................................................................................................. 48

Skener přerušil činnost nebo se vypnul ............................................................................................ 48

Skener se vypíná ............................................................................................................................... 49

Uvíznutí papíru ..................................................................................................................................................... 50

Odstranění uvíznutého média z podavače dokumentů ................................................................... 50

Předloha vložená do skeneru opakovaně uvízne ............................................................................. 50

Potíže s podáváním papíru .................................................................................................................................. 51

Uvíznutí nebo šikmé podávání papíru, chyby při podávání nebo podávání více stránek

současně ............................................................................................................................................ 51

Ze skeneru se nepodává papír .......................................................................................................... 51

Problémy s kvalitou obrazu ................................................................................................................................ 52

Na vytištěné stránce se objevují bílé nebo barevné pruhy .............................................................. 52

Nasnímané obrázky nejsou rovné .................................................................................................... 52

Na nasnímaných obrázcích jsou pruhy nebo škrábance .................................................................. 52

Naskenovaný obrázek je neostrý ..................................................................................................... 52

Nasnímaná předloha je celá černá nebo bílá .................................................................................... 52

Dolní část nasnímaného obrázku je oříznutá ................................................................................... 52

Obrázek nelze zvětšit ........................................................................................................................ 53

Potíže s používáním skeneru .............................................................................................................................. 54

Problémy s připojením ...................................................................................................................... 54

Kontrola připojení kabelem USB .................................................................................... 54

Tlačítka nefungují správně ................................................................................................................ 54

Problémy s displejem LCD ................................................................................................................. 55

Displej LCD má problémy se zobrazením ....................................................................... 55

Tlačítka skeneru nefungují dle očekávání ...................................................................... 55

Potíže s výkonem při skenování ....................................................................................................... 55

Skener neskenuje okamžitě ........................................................................................... 55

Skener skenuje položky velmi pomalu .......................................................................... 55

U oboustranných předloh skener skenuje pouze jednu stranu ..................................... 55

V cílovém umístění chybějí naskenované stránky ......................................................... 55

Naskenované stránky v cílovém umístění nejsou ve správném pořadí ........................ 56

Naskenované soubory jsou příliš velké .......................................................................... 56

CSWW v

Problémy s rozpoznáváním textu (OCR) ........................................................................................... 56

Další řešení potíží ................................................................................................................................................ 58

Rejstřík .......................................................................................................................................................... 59

vi CSWW

1Přehled produktu

Tato uživatelská příručka obsahuje důležité informace o skeneru.

●

Pohledy na produkt

●

Technické údaje o produktu

●

Nastavení hardwaru produktu a instalace softwaru

●

Software skeneru (Windows)

●

Nastavení režimu spánku a automatického vypnutí

Následující informace jsou platné v okamžiku vydání dokumentu. Aktuální informace viz

sj5000s4 or www.hp.com/go/sj7000s3.

Kompletní podpora vašeho produktu od společnosti HP zahrnuje následující:

●

Instalace a konfigurace

●

Osvojování a používání

●

Řešení problémů

●

Stahování aktualizací softwaru

●

Účast ve fórech podpory

●

Vyhledání informací o záruce a předpisech

www.hp.com/go/

CSWW 1

Pohledy na produkt

Tato část popisuje fyzické součásti modelu HP ScanJet Enterprise Flow 5000 s4 and 7000 s3.

Pohled zepředu

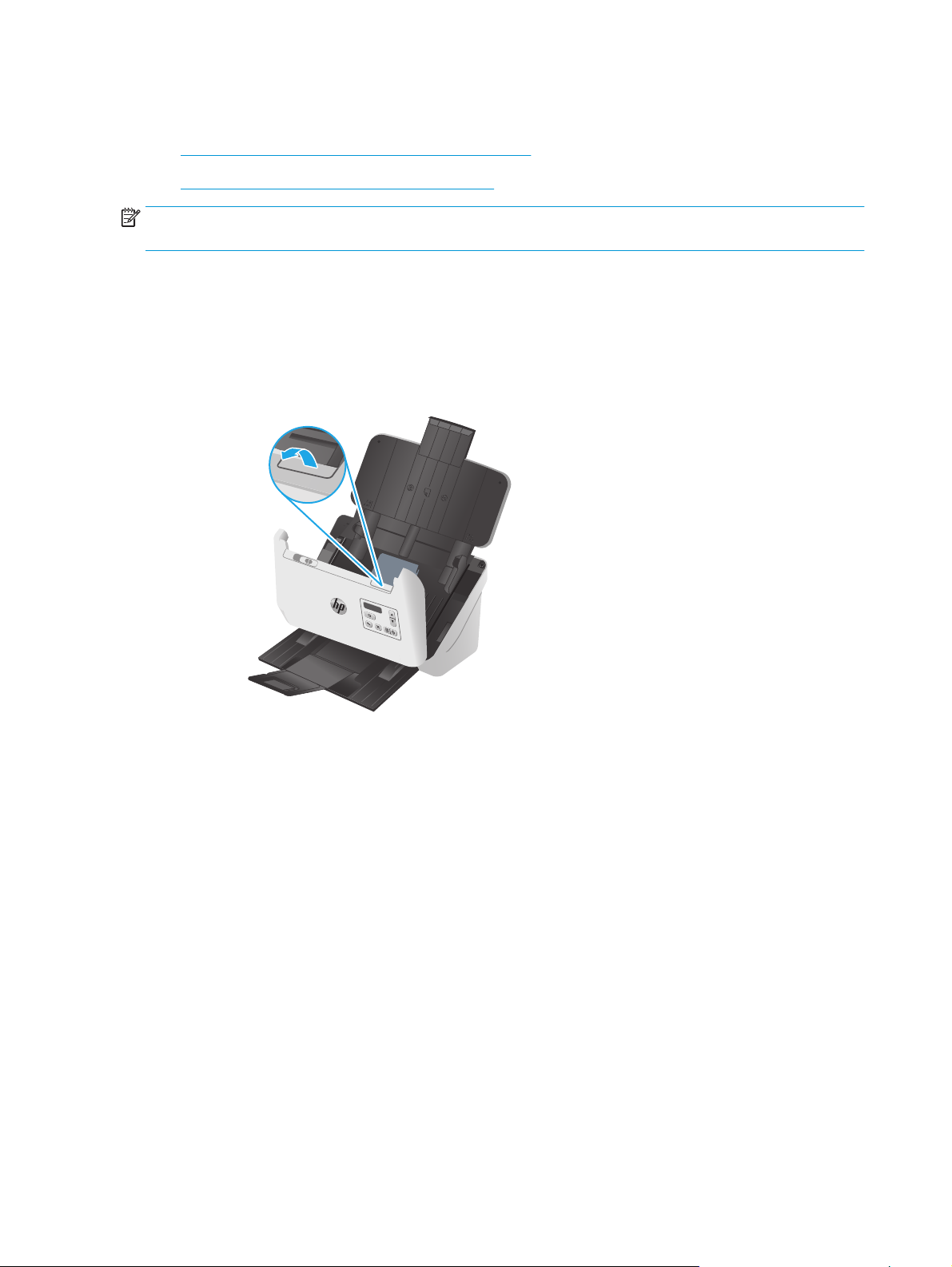

1 Pojistka podavače dokumentů

2 Ovládací panel

3 Výstupní zásobník dokumentů s prodloužením

4 Přepínač oddělovací stránky (SP)

●

Pokud je přepínač v poloze pro nepřeložené dokumenty což je výchozí nastavení.

●

Pokud je přepínač v poloze pro přeložené dokumenty těžších, menších médií, například karet s vytlačeným písmem.

5 Vodítka papíru

6 Vstupní zásobník dokumentů s prodloužením

, skener je nastaven na skenování nepřeložených médií,

, skener je nastaven na skenování přeložených médií nebo

2 Kapitola 1 Přehled produktu CSWW

Pohled zezadu

1 Slot pro lankový bezpečnostní zámek

2 Port adaptéru sítě Wi-Fi pro příslušenství Wi-Fi

3 Port rozhraní USB 3.0

4 Vstup napájecího zdroje

1 432

Umístění sériového čísla a čísla produktu

Štítek se sériovými čísly a čísly výrobku se nachází na zadním krytu.

Zobrazení ovládacího panelu

Pomocí tlačítek na ovládacím panelu lze spustit nebo zrušit skenování nebo jednotku zapnout či vypnout.

CSWW Pohledy na produkt 3

5 346

1 Tlačítko se šipkou nahoru Pomocí tlačítka se šipkou nahoru lze zvýšit hodnotu nastavení nebo

procházet položky nabídky.

2 Tlačítko se šipkou dolů Pomocí tlačítka se šipkou dolů lze snížit hodnotu nastavení nebo

5 Tlačítko Storno

6 Tlačítko Nástroje

7 Tlačítko

Tlačítko Skenovat oboustranně

Tlačítko Skenovat jednostranně

Tlačítko Storno slouží ke zrušení probíhajícího skenování.

napájení a LED Stisknutím tlačítka napájení zapněte skener. Stisknutím a podržením

procházet položky nabídky.

Stisknutím tlačítka Skenovat oboustranně zahájíte oboustranné skenování.

Stisknutím tlačítka Skenovat jednostranně zahájíte jednostranné skenování.

Stisknutím tlačítka Nástroje spustíte nástroj HP Scanner Tools Utility.

tlačítka napájení

po dobu tří sekund skener vypněte.

Rozsvícená kontrolka LED napájení indikuje, že je skener zapnutý.

8 Oblast displeje LCD Na dvouřádkovém displeji je zobrazen stav zařízení a chybové zprávy.

4 Kapitola 1 Přehled produktu CSWW

Technické údaje o produktu

●

Technické údaje

●

Podporované operační systémy

●

Rozměry produktu

●

Spotřeba energie, elektrické specifikace a akustické emise

●

Rozsah provozního prostředí

Technické údaje

Funkce Specifikace

Kapacita vstupního zásobníku

Minimální rozměry papíru 51 x 51 mm

Maximální rozměry papíru 3 100 x 216 mm

Minimální gramáž papíru

Maximální gramáž papíru

Minimální prostor pro vodítka papíru 51 mm

Rozlišení 600 pixelů na palec (ppi) při skenování

Ekologické vlastnosti

Manipulace s papírem

Podporované operační systémy

Skener podporuje následující operační systémy.

Windows Windows 7

80 listů s gramáží 75 g/m

40 g/m

413 g/m

●

Ve výchozím nastavení skener přejde po 15 minutách nečinnosti do režimu spánku

●

V souladu s programem ENERGY STAR®

●

Oboustranné snímání: Oboustranné dokumenty skenované na jeden průchod

●

Technologie HP EveryPage s ultrazvukovým snímačem podání více stránek: Zjišťuje současné podání více stránek.

Windows 8

Windows 8.1

Windows 10

CSWW Technické údaje o produktu 5

Rozměry produktu

Model 1. Výška 2. Hloubka 3. Šířka Hmotnost

HP ScanJet Enterprise Flow 5000 s4 and 7000 s3

190 mm 198 mm 310 mm 3,8 kg

Spotřeba energie, elektrické specifikace a akustické emise

Nejnovější informace najdete na webové stránce www.hp.com/support.

UPOZORNĚNÍ: Požadavky na napájení závisí na zemi/oblasti, kde se zařízení prodává. Neměňte provozní

napětí. Mohli byste tím poškodit produkt a ztratit nárok na záruční opravu.

Rozsah provozního prostředí

Prostředí Doporučeno Povoleno

Teplota 17,5 až 25 °C 10 až 35 °C

Relativní vlhkost Relativní vlhkost 30 až 70 % Relativní vlhkost 10 až 80 %

Nadmořská výška Netýká se tohoto produktu. 0 až 3 048 m

6 Kapitola 1 Přehled produktu CSWW

Nastavení hardwaru produktu a instalace softwaru

Základní pokyny pro nastavení naleznete v průvodci instalací dodávaném s produktem. Další pokyny naleznete na webu společnosti HP v sekci podpory.

Chcete-li získat kompletní podporu společnosti HP pro produkt, přejděte na adresu

sj5000s4 or www.hp.com/go/sj7000s3. Vyhledejte podporu:

●

Instalace a konfigurace

●

Osvojování a používání

●

Řešení problémů

●

Stažení aktualizací softwaru a firmwaru

●

Účast ve fórech podpory

●

Vyhledání informací o záruce a předpisech

www.hp.com/go/

CSWW Nastavení hardwaru produktu a instalace softwaru 7

Software skeneru (Windows)

Skener se dodává s různým softwarem pro skenování a ovladači pro systém Windows, včetně následujících:

●

Software HP Smart Document Scan

●

HP Scanner Tools Utility

●

Rozhraní TWAIN

●

ISIS

●

WIA

Software HP Smart Document Scan

Aplikace HP Smart Document Scan Software provede uživatele procesem skenování. Program spustíte poklepáním na programu HP Smart Document Scan Software (Software aplikace HP Smart Document Scan) na ploše.

Main window (Hlavní okno)

Hlavní okno se zobrazí při spuštění softwaru HP Smart Document Scan. Toto okno se používá k provádění následujících úloh:

●

Zahájit skenování: Vložte předlohu do vstupního zásobníku dokumentů, vyberte profil a poté klikněte na možnost Skenovat. Skenování bude dokončeno pomocí nastavení přiřazených k vybranému profilu.

●

Pracovat s profily: Můžete vytvářet a upravovat profily určující nastavení skeneru a úpravy naskenovaných dokumentů.

Scan Progress Window (Okno probíhajícího skenování)

Okno probíhajícího skenování se otevře při zahájení skenování. Toto okno se používá k provádění následujících úloh:

●

Zobrazení miniatur stránek při snímání.

●

Snímání více stránek.

●

Opakované snímání jednotlivých stránek.

●

Úprava jednotlivých stránek oříznutím, otočením nebo vyrovnáním obrázků, které jsou nakřivo.

●

Uspořádání nebo odstranění stránek.

●

Dokončení snímání a zpracování dokumentu.

Další informace získáte klepnutím na možnost Help (Nápověda) v nabídce programu HP Smart Document Scan.

HP Scanner Tools Utility

Pomocí nástroje HP Scanner Tools Utility dokončete následující úkony:

●

Konfigurace seznamu profilů skenování na ovládacím panelu skeneru

●

Vytváření profilů skenování, které využívají skenovací software třetí strany

8 Kapitola 1 Přehled produktu CSWW

●

Nastavení možností oznámení ohledně údržby a stavu

●

Změna nastavení správy napájení skeneru

●

Zobrazení informací o skeneru (verze firmwaru, sériové číslo, celkový počet naskenovaných stránek)

Nástroj spustíte některou z následujících akcí:

●

Na ovládacím panelu skeneru stiskněte tlačítko Nástroje

●

Windows 7: Na ploše dvakrát klikněte na ikonu HP Scanner Tools Utility.

●

Windows 8, 8.1 a 10: Na úvodní obrazovce klikněte na dlaždici HP Scanner Tools Utility.

●

Klikněte na tlačítko Start, vyberte možnost Programy nebo Všechny programy, vyberte položku HP, vyberte položku Scanjet, vyberte položku 5000 s4 nebo 7000 s3 a poté klikněte na ikonu nástroje Scanner Tools Utility.

Další informace získáte kliknutím na tlačítko Nápověda v dolní části nástroje HP Scanner Tools Utility.

Rozhraní TWAIN

Rozhraní HP TWAIN zajišťuje softwarové rozhraní mezi hardwarem pro zpracování obrazu / skenování a softwarovými aplikacemi kompatibilními s rozhraním TWAIN. Ne každý software kompatibilní s rozhraním TWAIN funguje stejně, proto si zjistěte informace o skenování přímo v dokumentaci k softwaru.

ISIS

Ovladač ISIS (Image and Scanner Interface Specification) poskytuje rozhraní softwaru mezi hardwarem pro zpracování obrazu / skenování a softwarovými aplikacemi. Ovladače ISIS umožňují konzistentní vzájemné fungování se všemi skenery podporujícími standard ISIS.

WIA

Služba WIA zajišťuje softwarové rozhraní mezi hardwarem pro zpracování obrazu / skenování a softwarovými aplikacemi kompatibilními se službou WIA. Ne každý software kompatibilní se službou WIA funguje stejně, proto si zjistěte informace o skenování přímo v dokumentaci k softwaru.

CSWW Software skeneru (Windows) 9

Nastavení režimu spánku a automatického vypnutí

Ve výchozím nastavení přejde skener do režimu spánku po 15 minutách nečinnosti a po dvou hodinách nečinnosti se automaticky vypne, aby šetřil energii.

Chcete-li změnit výchozí nastavení spánku nebo automatického vypínání, použijte nástroj HP Scanner Tools Utility.

1. Spusťte nástroj HP Scanner Tools Utility.

2. Klikněte na kartu Nastavení.

3. Vyberte požadované možnosti v rozevíracích seznamech Automatické vypnutí:, Vypnout skener po: a

Přepnout skener do režimu spánku po: .

10 Kapitola 1 Přehled produktu CSWW

2 Používání skeneru

Následující témata popisují vkládání a skenování předloh.

●

Vkládání předloh

●

Spuštění skenování z hardwaru

●

Používání softwaru pro skenování (Windows)

●

Mobilní skenování (pouze bezdrátové modely)

●

Rady ke skenování

CSWW 11

Vkládání předloh

Následující témata popisují vkládání předloh do vstupního zásobníku.

●

Tipy pro vkládání dokumentů

●

Podporované formáty a typy papíru

●

Vkládání dokumentů

●

Vkládání kartotéčních lístků

●

Vložení přeložených médií

Tipy pro vkládání dokumentů

●

Maximální kapacita vstupního zásobníku je 80 listů papíru o gramáži 75 g/m

(20 liber). Při použití

těžšího papíru je maximální kapacita nižší.

TIP: Čáry na vodítkách papíru ve vstupním zásobníku vám pomáhají, abyste nepřekročili jeho

kapacitu.

●

Maximální kapacita jmenovek je přibližně 9 nebo 10. Pevné karty, bankovní karty a karty s vytlačeným písmem vkládejte pouze jednotlivě.

●

Ujistěte se, že předlohy splňují následující požadavky:

Šířka: 51 až 216 mm

Délka: 51 až 3 100 mm

Gramáž:

●

Skenování níže uvedených typů dokumentů může způsobit uvíznutí papíru nebo poškození dokumentů.

Pomačkané nebo přehnuté dokumenty

Potrhané dokumenty Dokumenty

40 g/m

až 413 g/m

Zvlněné dokumenty

s kancelářskými sponkami nebo svorkami

Kopírovací papír Papír s povrchovou

Příliš tenký, průsvitný papír Papír s přilepenými

úpravou

samolepicími lístky na poznámky nebo záložkami

12 Kapitola 2 Používání skeneru CSWW

Fotografie Transparentní fólie pro

zpětné projektory

Slepené papíry Papír, na kterém zcela

nezaschnul toner, nebo papír, na kterém jsou naneseny vlhké látky jako například lepidlo nebo korekční tekutina

●

Než vložíte dokumenty do podavače, vyhlaďte případné sklady a ohyby. Pokud je vstupní okraj dokumentu ohnutý nebo pomačkaný, může dojít k uvíznutí papíru.

●

V případě skenování křehkých dokumentů (jako jsou např. fotografie nebo dokumenty na pomačkaném nebo velmi tenkém papíru) umístěte dokument před jeho vložením do vstupního zásobníku do tuhého průsvitného obalu, nikoli však širšího než 216 mm .

TIP: Pokud nemáte po ruce obal příslušné velikosti, můžete použít obal určený pro použití

v prstencové vazbě. Ořízněte stranu obalu pro kroužkovou vazbu tak, aby jeho šířka nepřesahovala 216 mm. Před skenováním také vypněte detekci podání více stránek, jelikož průsvitný obal spustí chybu podání více stránek.

●

Zkontrolujte, zda je víko na podavači dokumentů bezpečně uchyceno. Aby se víko řádně zavřelo, silně zatlačte na obě jeho strany.

●

Nastavte vodítka papíru na šířku dokumentů. Vodítka papíru se musí dotýkat okrajů předlohy. Pokud jsou mezi vodítky papíru a okraji dokumentů mezery, snímaný obraz může být zešikmený.

●

Při umisťování stohu dokumentů do podavače jej do vstupního zásobníku vkládejte opatrně. Nepouštějte prudce stoh do zásobníku a po vložení do vstupního zásobníku nepoklepávejte na horní okraj stohu.

●

Očistěte válce pro skenování, pokud jsou očividně znečistěné nebo pokud jste skenovali ručně psaný dokument.

Podporované formáty a typy papíru

Typy a formáty papíru podporované produktem jsou uvedeny níže.

Formát a rozměry Podporováno

US Letter: 215,9 x 279,4 mm

US Legal: 215,9 x 355,6 mm

US Executive: 184,2 x 266,7 mm

ISO A4: 210 x 297 mm

JIS B5: 182 x 257 mm

ISO B5: 176 x 250 mm

ISO A5: 148 x 210 mm

ISO A6: 105 x 148 mm

ISO A7: 74 x 104 mm

CSWW Vkládání předloh 13

+ 49 hidden pages
