HP ScanJet 5000 s4, ScanJet 7000 s1, ScanJet 7000 s2, ScanJet 7000 s3, ScanJet 7000 s4 User's manual [ru]
...
ScanJet Enterprise Flow 5000 s4 and 7000 s3
Руководство пользователя
7000 s35000 s4
www.hp.com/go/sj5000s4
www.hp.com/go/sj7000s3
HP ScanJet Enterprise Flow 5000 s4 and
7000 s3
Руководство пользователя
Авторские права и лицензия
© Copyright 2016 HP Development Company,
L.P.
Копирование, адаптация или перевод без
предварительного письменного разрешения
запрещены, за исключением случаев,
разрешенных законом об авторских правах.
Информация, содержащаяся в этом
документе, может быть изменена без
предварительного уведомления.
Гарантии на изделия и услуги HP
устанавливаются в специальных
гарантийных положениях, прилагаемых к
таким изделиям и услугам. Ничто из
сказанного в настоящем
документе не
должно истолковываться как
дополнительная гарантия. HP не несет
ответственности за технические или
редакторские ошибки или упущения,
содержащиеся в настоящем документе.
Edition 1, 10/2016
Информация о товарных знаках
®
Adobe
, Adobe Photoshop®, Acrobat® и
PostScript
®
являются зарегистрированными
товарными знаками Adobe Systems
Incorporated.
Microsoft®, Windows®, Windows XP® и
Windows Vista® являются
зарегистрированными в США товарными
знаками Microsoft Corporation.
Google™ и Google Maps™ являются
товарными знаками компании Google Inc.
Название Apple и логотип Apple являются
товарными знаками компании Apple Inc.,
зарегистрированными в США и других
странах.
Содержание
1 Общие сведения о возможностях устройства ............................................................................................... 1
Изображения устройства .................................................................................................................................... 2
Вид спереди ....................................................................................................................................... 2
Вид сзади ............................................................................................................................................ 3
Расположение серийного номера и номера изделия .................................................................... 3
Вид панели управления .................................................................................................................... 3
Технические характеристики ............................................................................................................................. 5
Технические характеристики ........................................................................................................... 5
Поддерживаемые ОС ........................................................................................................................ 5
Габариты устройства ......................................................................................................................... 6
Потребляемая мощность, электрические характеристики и акустическая эмиссия ................. 6
Допустимые условия эксплуатации ................................................................................................ 6
Аппаратная настройка и установка ПО .............................................................................................................. 7
Программное обеспечение (Windows) ............................................................................................................... 8
Программа для сканирования
Главное окно .................................................................................................................... 8
Окно выполнения сканирования ................................................................................... 8
HP Scanner Tools Utility (Программа HP для обслуживания сканера) .......................................... 8
HP TWAIN ............................................................................................................................................. 9
ISIS ....................................................................................................................................................... 9
WIA ....................................................................................................................................................... 9
Спящий режим и параметры автовыключения .............................................................................................. 10
документов HP Smart Document Scan .......................................... 8
2 Использование сканера .............................................................................................................................. 11
Загрузка оригиналов ......................................................................................................................................... 12
Советы по загрузке документов .................................................................................................... 12
Поддерживаемые типы и форматы бумаги ................................................................................. 13
Загрузка документов ....................................................................................................................... 14
Загрузка карточек ........................................................................................................................... 17
Загрузка сложенным материалов для печати .............................................................................. 19
Запуск сканирования с устройства ................................................................................................................... 21
Сканирование с помощью кнопок на
RUWW iii
панели управления .......................................................... 21
Переключатель страницы разделения (SP) ................................................................................. 21
Кнопки включения или выключения сканера .............................................................................. 21
Использование программы сканирования (Windows) .................................................................................... 22
Работа с профилями сканирования ............................................................................................... 22
Просмотр профилей сканирования ............................................................................. 22
Создание профилей сканирования ............................................................................. 23
Изменение профилей .................................................................................................... 23
Создание профилей сканирования, использующих программы сканирования сторонних
поставщиков .................................................................................................................................... 23
Импорт и экспорт профилей сканирования TWAIN ................................................... 24
Импорт и экспорт профилей сканирования ISIS ........................................................ 24
Сканирование в изображение ........................................................................................................ 24
Сканирование в PDF ........................................................................................................................ 25
Сканирование текста для редактирования (OCR) ........................................................................ 25
Сканирование в сообщения электронной почты ......................................................................... 25
Сканирование в облако ................................................................................................................... 25
Сканирование длинных или сверхдлинных документов ........................................................... 26
Обнаружение подачи нескольких листов .................................................................................... 27
Быстрое сканирование с аппаратным сжатием ........................................................................... 27
Ускоренное сканирование в режиме "Быстрый ч/б" ................................................................... 28
Фильтрация цвета в документе (исключение цвета) .................................................................. 28
Автоматическое определение размера страницы ....................................................................... 29
Автоматическая обрезка или разделение сканированных изображений под размер
страницы .......................................................................................................................................... 29
Автоматическое определение цвета
Автоматическое выпрямление сканированных изображений ................................................... 30
Сканирование с помощью другого ПО сканирования ................................................................. 30
Мобильное сканирование (только беспроводные модели) ......................................................................... 31
Рекомендации по сканированию ..................................................................................................................... 32
Оптимизация скорости сканирования ........................................................................................... 32
Сканирование непрочных оригиналов .......................................................................................... 32
............................................................................................. 29
3 Уход и обслуживание ................................................................................................................................. 33
Очистка устройства ............................................................................................................................................ 34
Очистка полос сканирования ......................................................................................................... 34
Очистка тракта подачи бумаги ...................................................................................................... 35
Очистка роликов .............................................................................................................................. 36
Детали, подлежащие замене ........................................................................................................................... 40
Замена комплекта роликов ............................................................................................................ 40
Замена модуля ролика захвата ................................................................................... 40

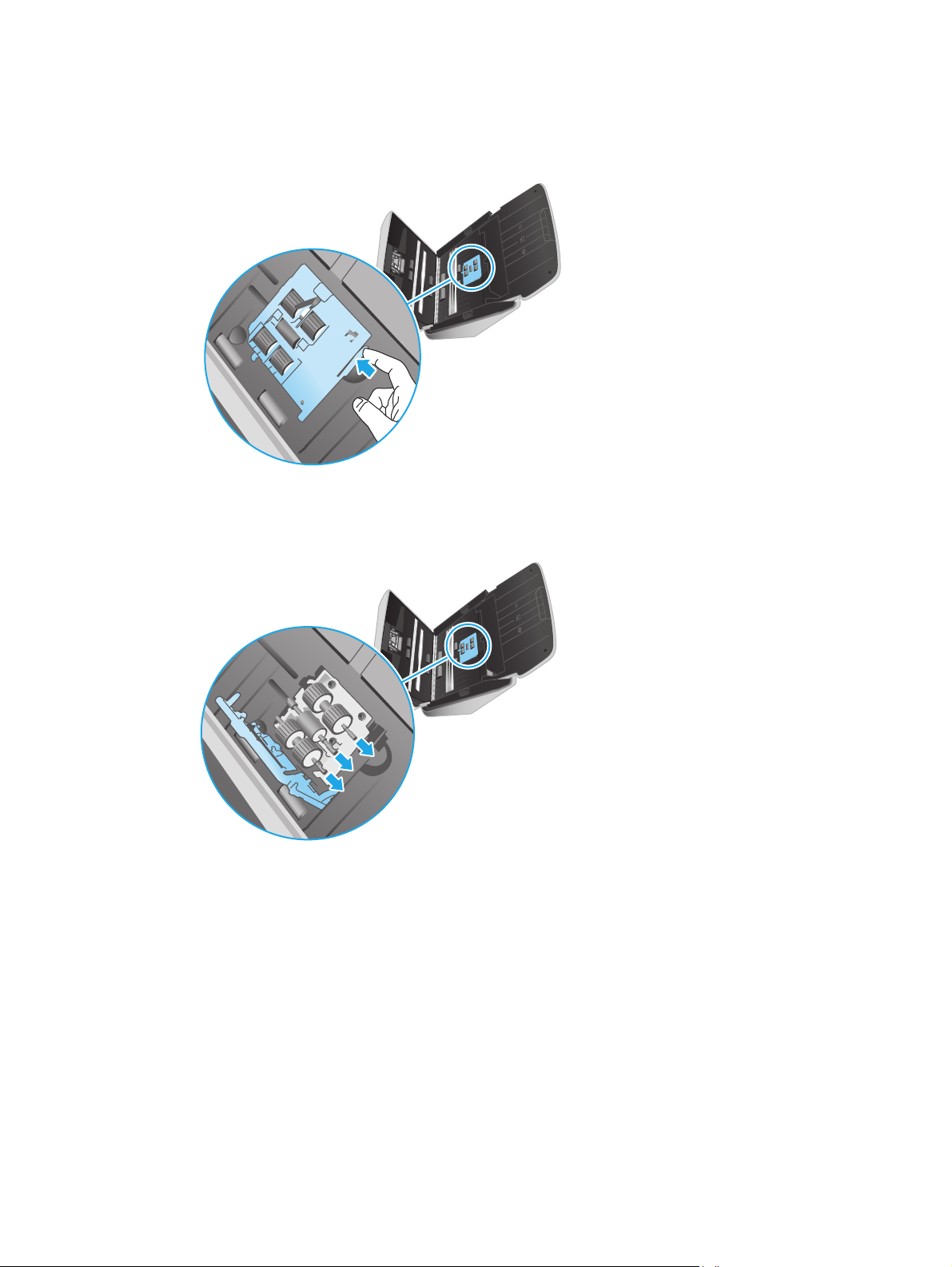

Замена роликов разделения ........................................................................................ 41
iv RUWW
Заказ запасных частей и аксессуаров .............................................................................................................. 43
4 Решение проблем ....................................................................................................................................... 45
Основные советы по устранению неполадок ................................................................................................. 46
Проверка сканера ............................................................................................................................ 47
Сообщения панели управления ....................................................................................................................... 47
Проблемы при установке ПО сканера .............................................................................................................. 48
Проверка кабелей ........................................................................................................................... 48
Удалите и снова установите драйверы и ПО HP ScanJet ............................................................. 48
Проблемы с питанием ....................................................................................................................................... 50
Проверка питания сканера ............................................................................................................. 50
Сканер не включается ..................................................................................................................... 50
Работа сканера приостановлена или сканер выключен ............................................................ 50
Сканер постоянно отключается
Замятие бумаги ................................................................................................................................................... 52
Устранение замятий в подкатчике документов ........................................................................... 52
При загрузке носителей часто происходит замятие .................................................................... 52
Проблемы с подачей бумаги ............................................................................................................................. 53
Замятие, перекосы, нарушение подачи или одновременная подача нескольких страниц ... 53
Бумага не выходит из сканера ....................................................................................................... 53
Дефекты качества изображения ..................................................................................................................... 54
На отпечатанной странице появляются вертикальные белые или цветные полосы ............. 54
Отсканированные изображения неровные .................................................................................. 54
Отсканированное изображение имеет
Отсканированное изображение выглядит размытым ................................................................ 54
Отсканированная страница полностью черная или полностью белая ..................................... 54
Нижняя часть отсканированного изображения обрезана .......................................................... 54
Не удается увеличить изображение ............................................................................................. 55
Неполадки в работе сканера ............................................................................................................................ 56
Проблемы с подключением ........................................................................................................... 56
Проверка соединения USB ........................................................................................... 56
Неправильная работа кнопок ........................................................................................................ 56
Проблемы ЖКД ................................................................................................................................ 57
Проблемы отображения ЖКД ...................................................................................... 57
Кнопки сканера не функционируют должным образом ........................................... 57
Проблемы с эффективностью сканирования
Сканер выполняет сканирование не сразу ................................................................. 57
Сканирование выполняется очень медленно ............................................................ 57
Сканер выполняет сканирование только одной стороны двустороннего
документа ...................................................................................................................... 57
В отсканированном документе не хватает страниц .................................................. 58
..................................................................................................... 51
штрихи или царапины .................................................. 54
............................................................................... 57
RUWW v
Нарушен порядок отсканированных страниц ........................................................... 58
Файлы отсканированных изображений имеют слишком большой размер ........... 58
Проблемы с распознаванием текста (OCR) ................................................................................... 58
Дополнительные сведения об устранении неполадок ................................................................................. 60
Указатель ..................................................................................................................................................... 61
vi RUWW
1 Общие сведения о возможностях
устройства
В данном руководстве пользователя содержатся важные сведения о сканере.
●
Изображения устройства
●
Технические характеристики
●
Аппаратная настройка и установка ПО
●
Программное обеспечение (Windows)
●
Спящий режим и параметры автовыключения
Следующая информация является верной на момент публикации. Подробнее см.
sj5000s4 or www.hp.com/go/sj7000s3.
В полной справке от HP для вашего устройства представлена следующая информация:
●
Установка и настройка
●
Обучение и использование
●
Решение проблем
●
Загрузка обновлений программного обеспечения
●
Участие в форумах технической поддержки
●
Поиск информации по гарантии и нормативной информации
www.hp.com/go/
RUWW 1
Изображения устройства
В данном разделе описываются аппаратная часть HP ScanJet Enterprise Flow 5000 s4 and 7000 s3.
Вид спереди
6
6
5
5
4
3
3
1 Фиксатор устройства подачи документов
2 Панель управления
3 Выходной лоток для документов с удлинителем
4 Переключатель страницы разделения (SP)
●
Когда кнопка находится в разложенном положении
материалов, это параметр по умолчанию.
●
Когда кнопка находится в сложенном положении
толстых материалов, таких как карточки с тиснением.
5 Направляющие бумаги
6 Входной лоток для документов с удлинителем
1
1
2
2
, сканер настроен на сканирование не сложенных
, сканер настроен на сканирование сложенных или
2 Глава 1 Общие сведения о возможностях устройства RUWW
Вид сзади
1 Разъем замка блокировки кабельного типа
2 Порт адаптера Wi-Fi для дополнительных Wi-Fi-устройств
3 Интерфейсный порт USB 3.0
4 Разъем блока питания
1 432
Расположение серийного номера и номера изделия
Серийный номер и номер продукта расположены на задней крышке.
Вид панели управления
Используйте кнопки на панели управления, чтобы начать или отменить сканирование, а также для
включения и выключения.
RUWW Изображения устройства 3
8
1
7
2
5 346
1 Клавиша со стрелкой вверх Кнопками со стрелками вверх можно увеличивать значения или
перемещаться по пунктам меню.
2 Клавиша со стрелкой вниз Кнопками со стрелками вниз можно уменьшать значения или
3
4
5 Кнопка отмены
6 Кнопка "Сервис"
7 Кнопка
Кнопка двустороннего сканирования
Кнопка одностороннего сканирования
Нажмите кнопку отмены для отмены процесса сканирования.
и индикатор питания Нажмите кнопку питания , чтобы включить сканер. Нажмите и
перемещаться по пунктам меню.
Нажмите кнопку двустороннего сканирования для начала
процесса двустороннего сканирования.
Нажмите кнопку одностороннего сканирования для начала
процесса одностороннего сканирования.
Нажмите кнопку "Сервис" , чтобы открыть утилиту HP Scanner
Tools.
удерживайте кнопку питания
выключить сканер.
в течение трех секунд, чтобы
Индикатор питания горит, когда сканер включен.
8 Область LCD На двухстрочном дисплее отображается состояние устройства и
сообщения об ошибках.
4 Глава 1 Общие сведения о возможностях устройства RUWW
Технические характеристики
●
Технические характеристики
●
Поддерживаемые ОС
●
Габариты устройства
●
Потребляемая мощность, электрические характеристики и акустическая эмиссия
●
Допустимые условия эксплуатации
Технические характеристики
Функция Характеристики
Емкость входного лотка
Минимальный размер бумаги 51 x 51 мм
Максимальный размер бумаги 3100 x 216 мм
Минимальная плотность бумаги
Максимальная плотность бумаги
Минимальная ширина
направляющей
Разрешение 600 пикселей на дюйм (ppi) для сканирования
Характеристики условий
окружающей среды
Работа с бумагой
Поддерживаемые ОС
В сканере есть поддержка следующих операционных систем.
80 листов 75 г/м
2
40 г/м
2
413 г/м
51 мм
●
Период неактивности по умолчанию для перехода в режим сна – 15 минут
●
Соответствие стандарту ENERGY STAR®.
●
Двустороннее сканирование. Сканирование двусторонних документов за один
проход.
●
Технология HP EveryPage с ультразвуковым датчиком подачи нескольких
листов одновременно: обнаружение одновременной подачи нескольких страниц.
2
Windows Windows 7
Windows 8
Windows 8.1
Windows 10
RUWW Технические характеристики 5
Габариты устройства
3
Модель 1. Высота 2. Глубина 3. Ширина Вес
1
2
HP ScanJet Enterprise Flow 5000 s4
and 7000 s3
190 мм 198 мм 310 мм 3,8 кг
Потребляемая мощность, электрические характеристики и акустическая эмиссия
Последние сведения см. по адресу www.hp.com/support.
ПРЕДУПРЕЖДЕНИЕ. Требования к электропитанию зависят от страны/региона, где было продано
устройство. Не преобразуйте рабочее напряжение. Это может вывести из строя устройство и послужить
причиной аннулирования гарантийных обязательств.
Допустимые условия эксплуатации
Среда Рекомендуемая Допустимая
Температура 17,5° – 25°C 10° - 35°C
Относительная влажность От 30% до 70% относительной
влажности (RH)
Высота над уровнем моря Нет данных 0–3048 м
10% - 80% отн. влажности
6 Глава 1 Общие сведения о возможностях устройства RUWW
Аппаратная настройка и установка ПО
Основные инструкции по настройке см. в Руководстве по установке из комплекта поставки устройства.
Дополнительные инструкции см. на веб-сайте поддержки HP.
www.hp.com/go/sj5000s4 or www.hp.com/go/sj7000s3 для получения полной справки от HP для
См.
этого устройства: Выполните поиск следующей записи:
●
Установка и настройка
●
Обучение и использование
●
Решение проблем
●
Загрузка обновлений ПО и микропрограммы
●
Участие в форумах технической поддержки
●
Поиск информации по гарантии и нормативной информации
RUWW Аппаратная настройка и установка ПО 7
Программное обеспечение (Windows)
В комплект поставки сканера входит различное программное обеспечение и драйверы сканирования
для ОС Windows, в том числе:
●
Программа для сканирования документов HP Smart Document Scan
●
HP Scanner Tools Utility (Программа HP для обслуживания сканера)
●
HP TWAIN
●
ISIS
●
WIA
Программа для сканирования документов HP Smart Document Scan
ПО HP Smart Document Scan предоставляет пошаговые инструкции по процессу сканирования. Чтобы
запустить программу, дважды щелкните значок HP Smart Document Scan Software на рабочем столе
компьютера.
Главное окно
Главное окно отображается при запуске программы HP Smart Document Scan. Используйте это окно для
выполнения следующих задач.
●
Запуск сканирования: Загрузите оригинал в устройство подачи документов, выберите профиль и
нажмите Сканировать. Будет выполнено сканирование в соответствии с параметрами выбранного
профиля.
●
Работа с профилями: Создание и изменение профилей, содержащих параметры сканера и
действия, выполняемые со сканированными документами.
Окно выполнения сканирования
Окно выполнения сканирования открывается при запуске сканирования. Используйте это окно для
выполнения следующих задач.
●
Просмотр миниатюр страниц в процессе сканирования.
●
Сканирование других страниц.
●
Повторное сканирование отдельных страниц.
●
Индивидуальное редактирование страниц для обрезки, вращения и выравнивания изображений.
●
Удаление страниц или изменение их порядка.
●
Завершение сканирования и обработка документа.
получения дополнительной информации щелкните Справка на панели меню программы HP Smart
Для
Document Scan.
HP Scanner Tools Utility (Программа HP для обслуживания сканера)
Программа HP Scanner Tools Utility используется для выполнения следующих задач:
8 Глава 1 Общие сведения о возможностях устройства RUWW
●
●
●
●
●
Чтобы запустить программу, выполните одно из указанных ниже действий.
●
●
●
●
Для получения дополнительной информации нажмите кнопку Справка в нижней части окна HP Scanner
Tools Utility.
HP TWAIN
Настройка списка профилей сканирования на панели управления сканера
Создание профилей сканирования, использующих программы сканирования сторонних
поставщиков
Настройка уведомлений об обслуживании и изменении состояния.
Изменение параметров по управлению питанием сканера
Просмотр информации сканера (версия встроенного ПО, серийный номер, общее количество
сканированных страниц)
На панели управления сканера нажмите кнопку "Сервис" .
Windows 7. Дважды щелкните по значку HP Scanner Tools Utility на рабочем столе.
Windows 8, 8.1 и 10: На начальном экране нажмите плитку HP Scanner Tools Utility.
Нажмите Пуск, выберите Программы или Все программы, выберите HP, выберите Scanjet,
выберите 5000 s4 или 7000 s3, затем нажмите Scanner Tools Utility.
ISIS
WIA
HP TWAIN обеспечивает программный интерфейс для использования устройств обработки
изображений/сканирования с TWAIN-совместимыми приложениями. Не все программы, совместимые с
TWAIN, работают одинаково, поэтому для получения подробных сведений о выполнении сканирования
см. инструкции к конкретной программе.
ISIS (спецификация изображений и интерфейса сканера) предоставляет программный интерфейс для
использования устройств обработки изображений/сканирования совместно с программными
приложениями. Драйверы ISIS обеспечивают стабильную работу всех ISIS-совместимых сканеров.
WIA обеспечивает программный интерфейс для использования устройств обработки изображений/
сканирования с WIA-совместимыми приложениями. Не все программы, совместимые с WIA, работают
одинаково, поэтому для получения подробных сведений о выполнении сканирования см. инструкции к
конкретной программе.
RUWW Программное обеспечение (Windows) 9
Спящий режим и параметры автовыключения
По умолчанию сканер переходит в спящий режим после 15 минут бездействия. После двух часов
бездействия сканер автоматически отключается для экономии энергии.
Параметры спящего режима и автовыключения по умолчанию можно изменить в программе HP Scanner
Tools Utility.
1. Откройте HP Scanner Tools Utility.
2. Щелкните вкладку Параметры.
3. Выберите нужные значения в раскрывающемся списке Автовыключение: Выключить сканер
после: и Перевести сканер в
спящий режим после:
10 Глава 1 Общие сведения о возможностях устройства RUWW
2 Использование сканера
В следующих разделах описываются процедуры загрузки и сканирования оригиналов.
●
Загрузка оригиналов
●
Запуск сканирования с устройства
●
Использование программы сканирования (Windows)
●
Мобильное сканирование (только беспроводные модели)
●
Рекомендации по сканированию
RUWW 11
Загрузка оригиналов
В следующих разделах описаны способы загрузки оригиналов во входной лоток.
●
Советы по загрузке документов
●
Поддерживаемые типы и форматы бумаги
●
Загрузка документов
●
Загрузка карточек
●
Загрузка сложенным материалов для печати
Советы по загрузке документов
●
Максимальная емкость подающего лотка составляет 80 листов бумаги 75 г/м
2
. При использовании
более плотной бумаги максимальная емкость будет меньше.
СОВЕТ: Следите за линиями на направляющих входного лотка, чтобы не превышать
допустимую вместительность входного лотка.
●
Максимальная вместимость визитных карточек (или других карточек с именем) – примерно 9–10
карточек. Жесткие карточки, банковские карточки и тисненые карточки следует загружать
только по одной за один раз.
●
Убедитесь, что оригиналы документов соответствует указанным ниже требованиям:
Ширина: 51 - 216 мм
Длина: 51 - 3100 мм
Плотность:
●
Сканирование документов следующих типов может привести к замятию бумаги или повреждению
40 г/м
2
- 413 г/м
2
листа.
Смятые или согнутые документы Скрученные
документы
Разорванные документы Документы со
Копировальная бумага Мелованная бумага
Очень тонкая, полупрозрачная
бумага
скрепками или
скобами
Бумага с
наклеенными
этикетками
12 Глава 2 Использование сканера RUWW
Фотографии Прозрачная пленка
для проектора
Слипшиеся листы бумаги Бумага с не до конца
высохшим тонером
или с влажными
веществами
(например, клеем или
корректурной
жидкостью)
●
Перед размещением документа в устройстве подачи необходимо разгладить изгибы и расправить
документ. Если передний край листа скручен или изогнут, возможно замятие бумаги.
●
Для сканирования непрочных документов (фотографий или документов на помятой или очень
тонкой бумаге) необходимо перед загрузкой в лоток подачи поместить документ в прозрачный
плотный файл-вкладыш шириной не более 216
мм .
СОВЕТ: Если конверт подходящего размера не удается найти, можно использовать конверт,
предназначенный для папок с кольцами. Обрежьте перфорированный край, чтобы файлвкладыш был не шире 216 мм . Кроме того, перед сканированием выключите функцию
обнаружения захвата нескольких страниц, т.к. файл-вкладыш будет принят функцией за
несколько страниц.
●
Убедитесь, что крышка устройства подачи документов плотно закрыта. Чтобы плотно закрыть
крышку, сильно надавите на обе стороны крышки.
●
Отрегулируйте направляющие бумаги в соответствии с шириной документов. Убедитесь, что
направляющие прилегают к краям оригинала. Если между направляющими бумаги и краями
документа имеется свободное пространство, отсканированное изображение может быть
перекошено.
●
При размещении стопки
документов в устройстве подачи осторожно положите ее в подающий
лоток. Не бросайте стопку в лоток и не касайтесь верхнего края стопки после того, как она
помещена в подающий лоток.
●
Очистите ролики сканера, если на них имеются видимые загрязнения, а также после сканирования
документа, написанного карандашом, или документа с карандашными надписями.
Поддерживаемые типы и форматы бумаги
Поддерживаемые типы и форматы бумаги для устройства указаны ниже.
Формат и размеры Поддерживается
Letter (США): 215,9 x 279,4 мм
Legal (США): 215,9 x 355,6 мм
Executive (США): 184,2 x 266,7 мм
ISO A4; 210 x 297 мм
JIS B5: 182 x 257 мм
ISO B5; 176 x 250 мм
ISO A5; 148 x 210 мм
RUWW Загрузка оригиналов 13
Формат и размеры Поддерживается
ISO A6; 105 x 148 мм
ISO A7; 74 x 104 мм
ISO A8; 52 x 74 мм
Специальный
●
Минимум: 51 x 51 мм
●
Максимум: 216 x 3100 мм
Загрузка документов
1. Откройте входной и выходной лотки для документов, затем выдвиньте удлинители лотков.
Для выходного лотка - выдвиньте лоток из под сканера, разложите первой удлинитель лотка,
выдвиньте второй удлинитель лотка от себя, затем поверните небольшой третий выступ на 90
градусов.
ПРИМЕЧАНИЕ. Для листов длиннее формата Letter или A4, таких как Legal, оставьте небольшой
выступ сложенным.
14 Глава 2 Использование сканера RUWW
