Digitální plochý skener HP scanjet 3770
Uživatelská příručka
Autorská práva a licence
© 2004 Copyright Hewlett-Packard
Development Company, L.P.
Reprodukce, úpravy nebo překlad bez
předchozího písemného svolení jsou
zakázány, s výjimkou případů, které
povoluje autorský zákon.
Informace obsažené v této příručce
podléhají změnám bez předchozího
upozornění. V prohlášeních o
výslovné záruce, týkajících se
produktů a služeb, jsou uvedeny
pouze záruky pro výrobky a
služby HP. Žádné informace uvedené
v této příručce nelze chápat jako
stanovení další záruky. Společnost
Hewlett-Packard neodpovídá za
technické nebo textové chyby nebo
opomenutí v příručce.
Ochranné známky
Microsoft a Windows jsou
registrované ochranné známky
společnosti Microsoft Corporation.
Všechny ostatní názvy produktů
zmiňované v této příručce mohou být
ochrannými známkami příslušných
společností.
Energy Star (
známka americké organizace
Environmental Protection Agency
registrovaná v USA. Microsoft a
Windows jsou registrované ochranné
známky společnosti Microsoft
Corporation. Všechny ostatní názvy
produktů zmiňované v této příručce
mohou být ochrannými známkami
příslušných společností.
) je ochranná
Obsah
1 Práce se skenerem .....................................................................................2
Části skeneru a příslušenství ........................................................................2
Přehled softwaru HP .....................................................................................2
Tlačítka skeneru a přehled příslušenství .......................................................3
Přehled snímání ............................................................................................4
Snímání obrázků a dokumentů .....................................................................4
Snímání více obrázků současně ...................................................................5
Snímání diapozitivů a negativů. ....................................................................6
Tisk kopií .......................................................................................................9
Odeslání sejmutých obrázků elektronickou poštou .......................................9
Odeslání sejmutých dokumentů elektronickou poštou ................................10
Změna nastavení ........................................................................................10
Péče a údržba .............................................................................................11
2 Řešení problémů .......................................................................................13
Časté otázky ...............................................................................................13
Problémy při instalaci skeneru ....................................................................14
Problémy při inicializaci skeneru a problémy s hardwarem .........................15
Skener přestal správně pracovat ................................................................16
Problémy s adaptérem pro snímání průhledných předloh (TMA) ................17
Řešení problémů s diapozitivy nebo negativy .............................................18
Odinstalování softwaru ................................................................................ 19
Další informace o řešení problémů .............................................................19
3 Podpora zákazníků .................................................................................... 20
Možnosti webového serveru produktů a služeb pro tělesně postižené .......20
Webový server HP ......................................................................................20
Poskytování podpory ................................................................................... 20
Telefonická podpora v USA ........................................................................21
části Telefonická podpora v Evropě, na Blízkém východě a v Africe ..........22
Ostatní celosvětová telefonická podpora ....................................................23
4 Parametry produktu ..................................................................................25
Technické parametry skeneru .....................................................................25
Parametry adaptéru pro snímání průhledných předloh (TMA) ....................26
Parametry prostředí ....................................................................................26
Uživatelská příručka 1
1
Práce se skenerem
Tato příručka popisuje práci se skenerem HP Scanjet 3770 Photosmart, včetně
částí o používání skeneru, podpoře zákazníků a řešení problémů při instalaci.
Postup instalace je uveden na stránce s pokyny pro nastavení. Postupy pro
práci se softwarem pro snímání naleznete v nápovědě na obrazovce k programu
HP Image Zone.
Tato část obsahuje přehled skeneru a informace o jeho používání a o péči
o skener.
Poznámka Pokud jste nainstalovali software ® HP pro systém Windows z
disku CD-ROM 2, budou se názvy softwaru v dokumentaci lišit od
názvů nainstalovaného softwaru následujícím způsobem:
1) Software se bude nazývat Zpracování fotografií a obrázků HP
místo HP Image Zone; 2) Software pro správu obrázků se bude
nazývat Galerie fotografií a obrázků HP místo HP Image Zone.
Mezi nainstalovaným softwarem a dokumentací mohou být další
terminologické rozdíly.
Části skeneru a příslušenství
Skener s integrovaným adaptérem pro snímání průhledných předloh (TMA)
Přehled softwaru HP
● Program Správce HP poskytuje snadný přístup k aplikacím, výchozímu
nastavení, stavu a k nápovědě pro zařízení HP. Pomocí programu
Správce HP můžete snímat různé typy předloh (obrázky, diapozitivy,
2 Digitální plochý skener HP scanjet 3770
negativy a dokumenty), vytvářet kopie, zobrazit a vytisknout obrázky, přejít
na webový server HP Shopping a aktualizovat software HP.
● Program HP Image Zone poskytuje nástroje pro správu statických fotografií,
sejmutých obrázků a videoklipů. Můžete snadno upravovat a tisknout
obrázky, používat je v různých projektech a sdílet je s rodinou a přáteli.
● Pomocí softwaru Snímání HP můžete snímat položky, například obrázky,
diapozitivy, negativy a dokumenty, a pak je uložit nebo odeslat do
vybraného cílového umístění (například do aplikace nebo souboru).
Program umožňuje zobrazit před konečným sejmutím náhled obrázku. Při
zobrazeném náhledu můžete obrázek upravit tak, abyste dosáhli
požadovaného efektu. Program také umožňuje konfigurovat nastavení
snímání.
● Program Kopírování HP odešle sejmuté obrázky přímo do tiskárny.
Další informace o programech HP naleznete v nápovědě k programu Správce
HP v počítači. Získání přístupu k nápovědě v programu Správce HP:
1 Proveďte jeden z následujících kroků:
– Na ploše systému Windows poklepejte na ikonu programu Správce HP
(
).
– V oznamovací oblasti v pravé části hlavního panelu systému Windows
poklepejte na ikonu HP Digital Imaging Monitor.
– Na hlavním panelu klepněte na tlačítko Start, přejděte na příkaz
Programy nebo Všechny programy, přejděte na položku HP a potom
klepněte na položku Správce.
2 Pokud jste nainstalovali více zařízení HP, klepněte na některé z nich
v seznamu Vybrat zařízení.
Program Správce HP zobrazí pouze tlačítka vztahující se k danému zařízení.
3 Klepněte na tlačítko Nápověda.
Tlačítka skeneru a přehled příslušenství
Funkce Popis
Sejmout Snímá obrázky a dokumenty umístěné na
pracovní ploše skeneru a diapozitivy nebo
negativy z adaptéru TMA.
Kopírovat Snímá předlohu z pracovní plochy skeneru do
tiskárny za účelem vytvoření kopií.
HP Instant
Share
Adaptér pro snímání průhledných předloh (TMA)
Uživatelská příručka 3
Sejme předlohu a připraví ji k odeslání
elektronickou poštou, vytvoření alba na
webovém serveru HP Photo nebo
k objednání profesionálních fotografií.
(Některé služby nemusí být dostupné ve
všech regionech.)
Kapitola 1
Ke snímání 35mm diapozitivů nebo negativů můžete použít adaptér pro snímání
průhledných předloh (TMA).
Další informace o adaptéru pro snímání průhledných předloh naleznete v části
Snímání diapozitivů a negativů..
Přehled snímání
Poznámka Uživatelé počítačů Macintosh naleznou informace o postupech při
snímání v nápovědě k programu HP Image Zone.
Snímání můžete zahájit jedním ze tří způsobů:
● Snímání pomocí tlačítek na víku skeneru
Tlačítka na víku skeneru umožňují rychlý přístup k často používaným
funkcím snímání. Pokyny pro používání tlačítek víka skeneru jsou uvedeny
v této příručce.
● Snímání z programu Správce HP
Z programu Správce HP snímejte, pokud chcete snímání řídit sami. Pro
obrázky snímané z programu Správce HP je zapnuto výchozí nastavení
náhledu, které zahrnuje více ovládacích prvků pro přizpůsobení sejmutého
obrázku.
Program Správce HP spustíte poklepáním na ikonu Správce HP (
pracovní ploše. Zobrazí se okno programu Správce HP. Z tohoto okna
můžete snímat, zobrazovat a tisknout obrázky, používat nápovědu
a provádět další činnosti.
Jestliže ikona programu Správce HP není na ploše zobrazena, přejděte v
nabídce Start na příkaz Programy nebo Všechny programy, přejděte na
položku HP a potom klepněte na položku Správce HP.
● Snímání z jiných aplikací
Sejmutý obrázek můžete vložit přímo do souboru otevřeného v některé
aplikaci, která je kompatibilní s protokolem TWAIN nebo WIA. Kompatibilní
aplikace obvykle obsahuje příkaz, jako například Načíst, Sejmout nebo
Importovat nový objekt. Pokud si nejste jisti, zda je aplikace kompatibilní
nebo kterou možnost použít, naleznete informace v dokumentaci k aplikaci.
) na
Snímání obrázků a dokumentů
Chcete-li snímat obrázky a dokumenty, stiskněte tlačítko Sejmout ( ).
Poznámka Tlačítko Sejmout (
nebo negativů z adaptéru TMA. Další informace naleznete v části
Snímání diapozitivů a negativů..
4 Digitální plochý skener HP scanjet 3770
) můžete také použít pro snímání diapozitivů
1 Umístěte předlohu do pravého horního rohu na pracovní plochu skeneru,
jak naznačuje rohová referenční značka na skeneru.
2 Zavřete víko skeneru.
3 Stiskněte tlačítko Sejmout (
4 V zobrazeném dialogovém okně vyberte možnost:
– Obrázek, pokud snímáte fotografii, grafiku, diapozitiv nebo negativ.
Výchozí nastavení pro sejmuté obrázky je zobrazení v programu
HP Image Zone.
– Dokument, pokud snímáte text, text s obrázky nebo text, který chcete
upravit. Sejmuté dokumenty se objeví v zadaném cílovém umístění.
5 Snímání dokončete podle pokynů na obrazovce.
Poznámka Uživatelé počítačů Macintosh naleznou informace o postupech při
snímání v nápovědě k programu HP Image Zone na obrazovce.
Pro zjednodušení snímání program nezobrazuje výzvu k zobrazení náhledu
obrázku, pokud používáte tlačítko Sejmout (
zobrazit náhled sejmutého obrázku, zaškrtněte políčko Zobrazit náhled na
obrazovce nebo začněte snímat z programu Správce HP.
Software Snímání HP může automaticky opravovat obrázky nebo obnovovat
zašlé barvy na starých obrázcích. Chcete-li použít tuto funkci, musí být náhled
nastaven na hodnotu zapnuto. Chcete-li zapnout nebo vypnout opravy obrázků,
vyberte v nabídce Základní softwaru Snímání HP možnost Automatické
opravy fotografií a pak vyberte možnost Obnovit zašlé barvy.
) na víku skeneru.
) na víku skeneru. Chcete-li
Snímání více obrázků současně
Z pracovní plochy lze snímat více obrázků současně.
Uživatelská příručka 5
Kapitola 1
1 Umístěte předlohy do jednotlivých rohů pracovní plochy skeneru tak, aby
mezi obrázky bylo nejméně 6,35 mm místa, a zavřete víko skeneru.
Tip Sejmuté obrázky můžete otočit v programu HP Image Zone.
2 Stiskněte tlačítko Sejmout (
3 Snímání dokončete podle pokynů na obrazovce.
Každý sejmutý obrázek se v programu HP Image Zone zobrazí jako samostatný
obrázek.
Tip Pomocí tlačítka Sejmout (
současně. Náhled tlačítka Sejmout (
vypnuto, což je výchozí nastavení. Informace o změně nastavení náhledu
pro tlačítko Sejmout (
Změna nastavení. Výchozí nastavení náhledu je zapnuté pro obrázky
snímané z programu Správce HP.
) na víku skeneru můžete snímat více obrázků
) nebo program Správce HP naleznete v části

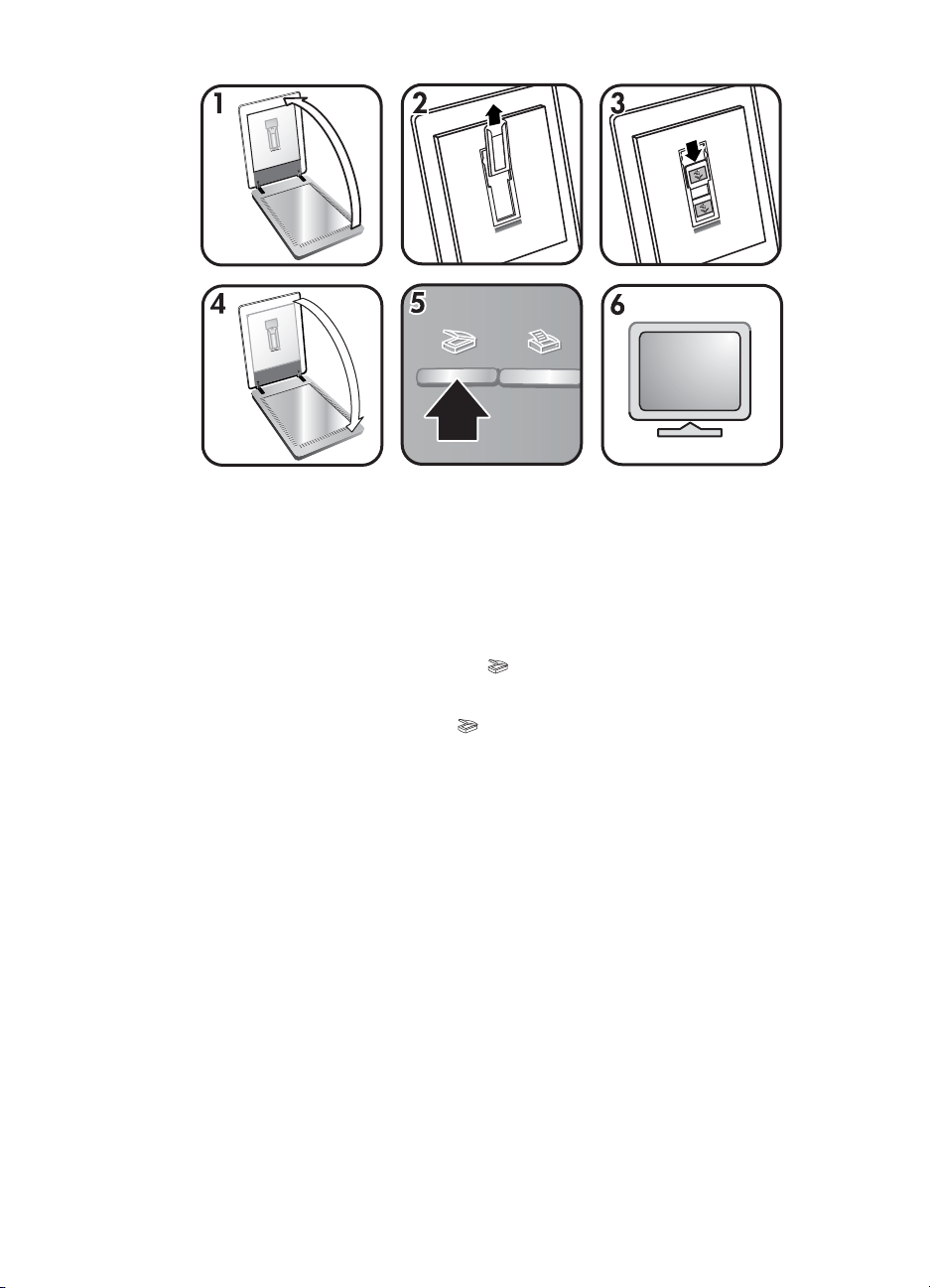

Snímání diapozitivů a negativů.
Tipy pro snímání diapozitivů a negativů.
● Chcete-li sejmout průhlednou předlohu určenou pro zpětný projektor,
umístěte předlohu na pracovní plochu skeneru, na předlohu položte bílý list
papíru a pak snímejte obvyklým způsobem.
● Při snímání 35mm diapozitivů nebo negativů program obrázek automaticky
zvětší na velikost přibližně 10 × 15 cm. Chcete-li konečný obrázek zvětšit
nebo zmenšit, nastavte pomocí nástroje Změnit velikost v softwaru
skeneru měřítko na požadovanou velikost. Skener poté snímá předlohu se
správným rozlišením a zvětšením pro zvolenou velikost.
● Chcete-li snímat 35mm diapozitivy nebo negativy pomocí adaptéru TMA,
stiskněte tlačítko Sejmout (
● Při ořezávání obrázků úplně odstraňte okraje, aby nedocházelo k nadměrné
interferenci světla.
) na víku skeneru.
) na víku skeneru.
) musí být nastaven na hodnotu
Snímání diapozitivů
Adaptér pro snímání průhledných předloh (TMA) umožňuje současně snímat až
dva 35mm diapozitivy nebo dva 35mm negativy. Ke snímání 35mm diapozitivů
nebo negativů můžete použít držák diapozitivů, který je součástí integrovaného
adaptéru TMA.
6 Digitální plochý skener HP scanjet 3770
1 Otevřete víko skeneru.
2 Z držáku diapozitivů vyjměte držák pásu negativu (je-li vložen).
3 Do držáku diapozitivů vložte maximálně dva diapozitivy. Diapozitivy vložte
lícem nahoru a přední stranou k sobě.
4 Zavřete víko skeneru.
Poznámka Zkontrolujte, zda jsou diapozitivy rovné a nepřekrývají se.
Tlačítko Sejmout (
zavření víka.
) stiskněte až po vložení diapozitivů a
5 Stiskněte tlačítko Sejmout (
Zobrazí se dialogové okno s dotazem, jakou předlohu snímáte.
6 Zvolte možnost Obrázek.
7 Klepněte na tlačítko Sejmout.
8 Zvolte možnost Diapozitivy z adaptéru pro snímání průhledných
předloh (TMA).
9 Klepněte na tlačítko Sejmout.
10 Sejmutý obrázek bude odeslán do programu HP Image Zone.
Chcete-li zobrazit náhled sejmutého obrázku, zaškrtněte políčko Zobrazit
náhled na obrazovce nebo začněte snímat z programu Správce HP.
11 Snímání dokončete podle pokynů na obrazovce.
12 Po dokončení snímání vyjměte diapozitivy. Uložte držák pásu negativu zpět
do víka skeneru, kde nebude překážet.
) na víku skeneru.
Snímání negativů
Ke snímání 35mm negativů použijte držák pásu negativu, který je součástí
integrovaného adaptéru TMA.
Uživatelská příručka 7
Kapitola 1
1 Otevřete víko skeneru a vyjměte držák pásu negativu (je-li vložen) z držáku
diapozitivů.
2 Umístěte pás negativu do držáku pásu negativu lesklou stranou k sobě.
Poznámka Negativy se mohou snadno poškodit. Dotýkejte se pouze
okrajů pásu.
3 Vložte držák pásu negativu zpět do držáku diapozitivů a zavřete víko
skeneru.
Poznámka Tlačítko Sejmout (
) stiskněte až po vložení negativů a
zavření víka.
4 Stiskněte tlačítko Sejmout (
).
Zobrazí se dialogové okno s dotazem, jakou předlohu snímáte.
5 Zvolte možnost Obrázek.
6 Klepněte na tlačítko Sejmout.
7 Zvolte možnost Negativy z adaptéru pro snímání průhledných předloh
(TMA).
8 Klepněte na tlačítko Sejmout.
9 Sejmutý obrázek bude odeslán do programu HP Image Zone.
Chcete-li zobrazit náhled sejmutého obrázku, zaškrtněte políčko Zobrazit
náhled na obrazovce nebo začněte snímat z programu Správce HP.
10 Snímání dokončete podle pokynů na obrazovce.
11 Po dokončení snímání vyjměte pás negativu. Uložte držák pásu negativu
zpět do víka skeneru, kde nebude překážet.
Poznámka Negativ můžete snímat i jinými způsoby. Například v programu
Správce HP klepněte na možnost Sejmout obrázek. Pokud chcete
8 Digitální plochý skener HP scanjet 3770
Tisk kopií
Tlačítko Kopírovat ( ) slouží k sejmutí předlohy a k jejímu odeslání přímo do
výchozí tiskárny za účelem vytvoření kopií.
1 Umístěte předlohu podle referenčních značek snímanou stranou dolů na
2 Stiskněte tlačítko Kopírovat (
3 Pokud chcete zvýšit počet kopií, zesvětlit je nebo ztmavit, zvětšit nebo
obrázek sdílet pomocí funkce HP Instant Share, můžete také použít
tlačítko HP Instant Share (
pracovní plochu skeneru a zavřete víko.
informuje o průběhu kopírování.
zmenšit nebo změnit nastavení tiskárny, klepněte na tlačítko Storno
v dialogovém okně Probíhá kopírování. Pak můžete změnit nastavení
v programu Kopírování HP.
) na víku skeneru.
) na víku skeneru. Zobrazí se hlášení, které
Kopie můžete vytvářet i v programu Správce HP. Další informace naleznete
v nápovědě k programu HP Image Zone.
Odeslání sejmutých obrázků elektronickou poštou
Pomocí skeneru HP můžete sejmout jeden či více obrázků a odeslat je
elektronickou poštou dvěma způsoby:
● Pomocí programu HP Instant Share
● Odeslání sejmutých obrázků elektronickou poštou jako příloh
Odeslání sejmutého obrázku elektronickou poštou pomocí programu HP Instant Share
Pomocí programu můžete snadno 1) snadno odeslat zprávu elektronické pošty
s miniaturami a odkazy na obrázky uložené na zabezpečeném webovém
serveru společnosti HP již nepotřebujete využívat přílohy, 2) odeslat obrázky na
webový server HP Photo za účelem vytvoření elektronických alb fotografií, nebo
3) objednat profesionální fotografie na partnerském serveru společnosti HP.
(Některé služby nemusí být dostupné ve všech regionech a pro všechny
operační systémy.)
1 Umístěte diapozitivy nebo negativy do adaptéru TMA nebo umístěte
fotografii na pracovní plochu skeneru snímanou stranou dolů a zavřete víko
skeneru.
Uživatelská příručka 9
Kapitola 1
2 Stiskněte tlačítko Sejmout ( ) na víku skeneru.
Sejmutý obrázek se zobrazí v programu HP Image Zone. Pokud bylo
zjištěno více výběrových oblastí, budou jednotlivé oblasti zobrazeny jako
samostatné sejmuté obrázky.
3 V programu HP Image Zone vyberte jeden nebo více obrázků.
4 Klepněte na možnost Do el. pošty a pak postupujte podle pokynů na
obrazovce.
Odeslání sejmutých obrázků elektronickou poštou jako příloh
1 Umístěte fotografii do adaptéru TMA nebo ji položte na pracovní plochu
skeneru (podívejte se na ikony na skeneru, které slouží jako vodítko pro
správné umístění předlohy) a zavřete víko skeneru.
2 Stiskněte tlačítko Sejmout (
Sejmutý obrázek se zobrazí v programu HP Image Zone. Pokud bylo
zjištěno více výběrových oblastí, budou jednotlivé oblasti zobrazeny jako
samostatné sejmuté obrázky.
3 V programu HP Image Zone vyberte jeden nebo více obrázků.
4 Klepněte na nabídku Výběry pod obrázky.
Zobrazí se dialogové okno se seznamem cílů pro obrázky.
5 Ze seznamu cílových umístění vyberte aplikaci el. pošty a poté klepněte na
tlačítko OK.
Bude spuštěna aplikace el. pošty a otevře se okno pro novou zprávu
elektronické pošty (se zvolenými obrázky jako přílohou).
6 Zadejte adresáta, předmět a napište komentář.
7 Zprávu odešlete z aplikace elektronické pošty obvyklým způsobem.
) na víku skeneru.
Odeslání sejmutých dokumentů elektronickou poštou
1 Umístěte předlohu do pravého horního rohu pracovní plochy skeneru, jak
naznačuje rohová referenční značka na skeneru.
2 Zavřete víko skeneru.
3 Stiskněte tlačítko Sejmout (
4 Z rozbalovací nabídky zvolte možnost El. pošta.
5 Snímání dokončete podle pokynů na obrazovce.
) na víku skeneru.
Změna nastavení
Některé funkce skeneru HP Scanjet můžete přizpůsobit. Jedná se například
o nastavení tlačítek na víku skeneru a jiné předvolby.
● Změna nastavení z programu Správce HP
Při snímání pomocí tlačítek na skeneru nebo z programu Správce HP
používá skener nastavení optimalizované pro daný typ snímané předlohy,
například obrázek. Veškerá nastavení snímání můžete změnit v nabídce
10 Digitální plochý skener HP scanjet 3770
Nastavení v programu Správce HP. Chcete-li změnit nastavení, spusťte
program Správce HP a klepněte na nabídku Nastavení.
● Zapnutí nebo vypnutí náhledu
Poznámka Uživatelé počítačů Macintosh naleznou informace o zapnutí
a vypnutí náhledu v nápovědě k programu HP Image Zone.
1 Poklepejte na ikonu Správce HP (
hlavním panelu na tlačítko Start, přejděte na příkaz Programy nebo
Všechny programy, přejděte na položku HP a pak klepněte na položku
Správce HP.
2 Po spuštění programu Správce HP zkontrolujte, zda je v rozevíracím
seznamu Vybrat zařízení vybrán váš skener HP.
3 V nabídce Nastavení přejděte na příkaz Nastavení a předvolby snímání
a pak klepněte na příkaz Nastavení tlačítek. Otevře se dialogové okno
Nastavení tlačítek obsahující karty pro jednotlivá konfigurovatelná tlačítka.
4 Klepněte na kartu odpovídající tlačítku, které chcete nastavit.
5 Zaškrtněte nebo zrušte zaškrtnutí u nastavení náhledu pro dané tlačítko.
6 Po nastavení všech požadovaných možností klepněte na tlačítko OK.
Péče a údržba
Pravidelné čištění skeneru přispívá k zajištění optimálního výkonu. Rozsah
potřebné péče závisí na mnoha faktorech, mezi které patří frekvence používání
a prostředí. Pravidelné čištění je třeba provádět podle potřeby.
Upozornění Do skeneru nevkládejte předměty s ostrými hranami.
Mohlo by dojít k poškození skeneru. Před položením předlohy na
pracovní plochu zkontrolujte, zda na předloze není vlhké lepidlo,
retušovací barva nebo jiné látky, které by se mohly uchytit na pracovní
ploše.
● Čištění pracovní plochy skeneru
Odpojte od skeneru kabel USB a napájecí kabel.
Pracovní plochu skeneru vyčistěte měkkým hadříkem, který nepouští
vlákno, s naneseným neagresivním přípravkem na čištění skla a usušte
suchým měkkým hadříkem nepouštějícím vlákno.
) na ploše. Případně klepněte na
Upozornění Používejte pouze přípravek na čištění skla.
Nepoužívejte brusné čisticí prostředky, aceton, benzen ani chlorid
uhličitý. Uvedené prostředky mohou sklo skeneru poškodit.
Nepoužívejte izopropylalkohol, který může na skle zanechat skvrny.
Nenanášejte přípravek na čištění skla přímo na pracovní plochu. Při použití
nadměrného množství může přípravek proniknout okraji skla do skeneru a
způsobit poškození.
Po vyčištění ke skeneru znovu připojte kabel USB a napájecí kabel.
Uživatelská příručka 11
Kapitola 1
Poznámka Pokyny k čištění spodní strany pracovní plochy skeneru
naleznete na adrese www.hp.com/support.
● Čištění adaptéru pro snímání průhledných předloh (TMA)
Adaptér TMA čistěte suchým a měkkým hadříkem. V případě potřeby
adaptér otřete hadříkem s lehkou vrstvou přípravku na čištění skla.
12 Digitální plochý skener HP scanjet 3770
2
Řešení problémů
Tato část obsahuje řešení možných problémů se skenerem a s adaptérem pro
snímání průhledných předloh (TMA).
Časté otázky
Tato část obsahuje odpovědi na časté otázky.
Jak lze otestovat hardware skeneru?
1 Zkontrolujte, zda je kabel adaptéru TMA na víku skeneru připojen k zadní
části skeneru.
2Přesvědčte se, zda skener není připojen k počítači.
3 Resetujte skener. Další informace naleznete v části Resetování skeneru.
4 Odpojte od skeneru kabel USB a napájecí kabel.
5 Ujistěte se, že napájecí kabel je stále připojen ke zdroji napájení.
6Připojte znovu napájecí kabel ke skeneru a současně stiskněte a podržte
tlačítko Sejmout (
Adaptér TMA by se měl na tři sekundy zapnout a poté vypnout. Po vypnutí
adaptéru TMA by se vozík skeneru měl posunout dopředu a dozadu
a lampa skeneru by se měla rozsvítit. Během pohybu vozíku by lampa
skeneru měla šestkrát zablikat.
7 Test ukončíte odpojením napájecího kabelu.
) a tlačítko Kopírovat ( ) na skeneru.
Jak lze vypnout lampu?
Pokud skener určitou dobu (přibližně 14 minut) nepoužíváte, lampa skeneru se
automaticky vypne. Pokud se lampa automaticky nevypne, postupujte
následovně:
1 V programu Správce HP klepněte na nabídku Nastavení.
2 Klepněte na příkaz Nastavení a předvolby snímání.
3 Klepněte na možnost Předvolby snímání.
4 Pak klepněte na kartu Kvalita a rychlost.
5 Vypnutím možnosti Prodloužený časový limit lampy nastavíte lampu
skeneru na vypnutí po 14 minutách nečinnosti. Pokud je funkce zapnutá,
lampa skeneru zhasne, pokud skener nepoužíváte 1 hodinu.
Jestliže problémy s lampou skeneru trvají, naleznete další informace v části
Podpora zákazníků.
Vypnutí skeneru
Obvykle není nutné skener vypínat, protože pokud jej určitou dobu (přibližně
14 minut) nepoužíváte, přepne se do úsporného režimu. Pokud potřebujete
skener zcela vypnout, odpojte jej od zdroje napájení (elektrické zásuvky nebo
přepěťového chrániče).
Uživatelská příručka 13
Kapitola 2
Jak mohu snímat text pro úpravy?
Skener může pomocí softwaru OCR (Optical Character Recognition) převést text
snímané stránky na text, který můžete v počítači upravovat. Po nainstalování
programu HP Image Zone se software OCR nainstaluje automaticky.
Nastavení OCR zvolte následujícím postupem:
1 Spusťte program Správce HP.
2 Klepněte v nabídce Nastavení na příkaz Předvolby snímání a pak na
položku Nastavení tlačítek.
Poznámka Pokud snímání spouštíte pomocí tlačítka na víku skeneru,
3 Klepněte na možnost Upravit nastavení snímání dokumentů a pak
klepněte na kartu Nastavení upravitelného textu.
K dispozici jsou dvě možnosti formátování:
– Zachovat formátování stránky. Pokud zvolíte tuto možnost, budou
vytvořeny textové bloky, tabulky i obrázky znovu na stejném místě a
bude zachováno formátování slov a odstavců. Úpravy tak mohou být
obtížnější, protože software ukládá sloupce v rámcích bez přetékání
textu mezi sloupci. Políčko Použít sloupce, je-li to možné zaškrtněte
v případě, že chcete zachovat snáze upravitelné sloupce. Tuto možnost
volí většina uživatelů. Text přetéká do dalšího sloupce a úpravy jsou
jednodušší.
– Nezachovat formátování stránky. Tuto možnost zvolte u plynulého
textu. Bude vytvořen soubor se souvislým textem. Tato možnost se
doporučuje u textu, který chcete upravit a formátovat pro jiné účely.
Sejmutý text se na obrazovce počítače nemusí zobrazit přesně tak, jak vypadá
na předloze, zvláště pokud předloha obsahuje nevýrazný nebo rozmazaný text.
Některé znaky mohou být zobrazeny nesprávně, některé mohou chybět. Při
úpravách sejmutý text porovnejte s předlohou a podle potřeby upravte.
klepněte na kartu Tlačítko Sejmout. Pokud snímání spouštíte
z programu Správce HP, klepněte na kartu Tlačítko Sejmout
dokument (Správce).
Problémy při instalaci skeneru
Tato část obsahuje řešení problémů vzniklých při instalaci.
Kontrola počítače
● Přesvědčte se, zda počítač splňuje minimální systémové požadavky, které
jsou uvedeny na krabici skeneru.
● Pokud na pevném disku není dostatek volného místa, odstraňte nepotřebné
soubory.
Použití oprávnění správce
Pokud skener instalujete do počítače s operačním systémem Microsoft®
Windows® 2000 nebo Windows XP, musíte být přihlášeni jako správce.
Přihlášení správce je popsáno v nápovědě k operačnímu systému.
14 Digitální plochý skener HP scanjet 3770
Použití platné složky
Pokud se během instalace do počítače s operačním systémem Microsoft
Windows zobrazí zpráva typu “Cílová složka není platná” nebo “Programová
složka není platná”, zřejmě u složky nemáte oprávnění ke čtení i zápisu.
Kontrola kabelů
Typ kabelu Akce
Napájecí kabel Napájecí kabel je připojen mezi skenerem a napájecí
Kabel USB Kabel USB je připojen mezi skenerem a počítačem.
zásuvku.
● Přesvědčte se, zda je napájecí kabel řádně připojen ke
skeneru a k elektrické zásuvce nebo přepěťovému
chrániči.
● Pokud je napájecí kabel připojen k přepěťovému
chrániči, přesvědčte se, zda je chránič zapojen do
zásuvky a je zapnutý.
● Odpojte napájecí kabel od skeneru a vypněte počítač.
Po 60 sekundách napájecí kabel znovu připojte ke
skeneru a zapněte počítač (kroky je třeba provést
v uvedeném pořadí).
● Použijte kabel, který byl dodán se skenerem. Jiný kabel
USB nemusí být se skenerem kompatibilní.
● Zkontrolujte, zda je kabel USB řádně připojen ke
skeneru a k počítači.
Další informace o řešení problémů s rozhraním USB
naleznete na adrese www.hp.com/support. Zvolte zemi nebo
oblast a pomocí vyhledávacího nástroje vyhledejte témata
týkající se řešení problémů s rozhraním USB.
Poznámka V počítači Macintosh zkontrolujte pomocí nástroje Apple System
Profiler, zda je skener správně připojen k počítači.
Problémy při inicializaci skeneru a problémy s hardwarem
Tato část obsahuje řešení problémů vzniklých při inicializaci a problémů
s hardwarem.
Resetování skeneru
Pokud počítač při pokusu o použití skeneru zobrazí zprávu typu “Inicializace
skeneru se nezdařila” nebo “Skener nelze nalézt”, použijte tento postup:
1 Ukončete program Snímání HP (pokud je spuštěný).
2 Odpojte kabel USB připojující skener k počítači.
3 Vypněte skener odpojením napájecího kabelu.
4 Vypněte počítač a po 60 sekundách jej opět zapněte.
5Připojením napájecího kabelu znovu zapněte skener.
Uživatelská příručka 15
Kapitola 2
6 Znovu připojte kabel USB připojující skener k počítači.
– Zkontrolujte, zda je kabel USB řádně připojen k zadní části skeneru.
Symbol USB na konci kabelu (na konektoru) musí mířit vzhůru. Při
správném připojení se konektor USB zdá být mírně uvolněný. Při
nesprávném připojení se konektor USB zdá být připojený příliš pevně.
– Zkuste kabel USB připojit do jiného portu USB v počítači.
Pokud se inicializace skeneru stále nedaří, spusťte podle popisu v části Skener
přestal správně pracovat obslužný program Repair (pouze u počítačů se
systémem Windows).
Test hardwaru skeneru
Pokud si myslíte, že došlo k potížím s hardwarem skeneru, zkontrolujte, zda jsou
ke skeneru, počítači a zdroji napájení pevně připojeny všechny kabely. Jsou-li
kabely řádně připojeny, vyzkoušejte skener následujícím postupem.
1 Zkontrolujte, zda je kabel adaptéru TMA připojen k zadní části skeneru.
2Přesvědčte se, zda skener není připojen k počítači.
3 Resetujte skener. Další informace naleznete v části Resetování skeneru.
4 Odpojte od skeneru kabel USB a napájecí kabel.
5 Ujistěte se, že napájecí kabel je stále připojen ke zdroji napájení.
6Připojte znovu napájecí kabel ke skeneru a současně stiskněte a podržte
tlačítko Sejmout (
Adaptér TMA by se měl na tři sekundy zapnout a poté vypnout. Po vypnutí
adaptéru TMA by se vozík skeneru měl posunout dopředu a dozadu
a lampa skeneru by se měla rozsvítit. Během pohybu vozíku by lampa
skeneru měla šestkrát zablikat.
7 Test ukončíte odpojením napájecího kabelu.
) a Kopírovat ( ) na skeneru.
Skener přestal správně pracovat
Pokud skener přestane snímat, proveďte následující kroky v uvedeném pořadí.
Po každém kroku zkuste zahájit snímání a zjistěte, zda skener pracuje. Pokud
tomu tak není, přejděte k dalšímu kroku v pořadí.
● Pravděpodobně je uvolněný některý kabel. Zkontrolujte, zda jsou kabel USB
a napájecí kabel řádně připojeny.
● Odpojte napájecí kabel ze zdroje napájení, vyčkejte 60 sekund a připojte
kabely zpět.
● Restartujte počítač.
● V počítači mohlo dojít ke konfliktu softwaru. Pravděpodobně bude nutné
znovu nainstalovat program HP Image Zone. To lze provést tak, že spustíte
obslužný program Repair (týká se pouze počítačů se systémem Windows).
– Klepněte na tlačítko Start, přejděte na příkaz Nastavení a klepněte na
položku Ovládací panely (v systému Windows XP klepněte na tlačítko
Start a klepněte na příkaz Ovládací panely).
– Klepněte na panel Přidat nebo odebrat programy a vyberte položku
HP Image Zone.
16 Digitální plochý skener HP scanjet 3770
– Klepněte na tlačítko Přidat či odebrat nebo Změnit (v závislosti na
používané verzi systému Windows).
– Postupujte podle pokynů na obrazovce a pak klepněte na možnost
Repair (Opravit).
● Nainstalujte skener do jiného počítače. Tak zjistíte, zda je problém
způsoben počítačem nebo skenerem.
Problémy s adaptérem pro snímání průhledných předloh (TMA)
Tato část slouží k řešení problémů se snímáním 35mm diapozitivů a negativů
z adaptéru pro snímání průhledných předloh (TMA).
Adaptér pro snímání průhledných předloh vůbec nepracuje
Kabel adaptéru TMA pravděpodobně není správně zapojen. Zkontrolujte, zda je
kabel adaptéru pevně zapojen z adaptéru TMA k portu TMA v zadní části
skeneru.
Nelze vybrat diapozitivy nebo negativy v dialogovém okně Jakou předlohu snímáte?
Po každém kroku zkuste zahájit snímání a zjistěte, zda skener pracuje. Pokud
tomu tak není, přejděte k dalšímu kroku v pořadí.
● Kabel adaptéru TMA pravděpodobně není správně zapojen. Zkontrolujte,
zda je kabel adaptéru pevně připojen k portu TMA ve skeneru.
● Pokud jste adaptér TMA zapojili až po spuštění softwaru Snímání HP,
restartujte software. Software poté adaptér rozpozná.
● Pravděpodobně jste dříve zaškrtli v dialogovém okně Jakou předlohu
snímáte? políčko Tento dotaz již nezobrazovat. To znamená, že
dialogové okno Jakou předlohu snímáte? se nezobrazí. Chcete-li
dialogové okno opět zobrazovat, použijte následující postup:
– V programu Správce HP klepněte na nabídku Nastavení.
– Klepněte na možnost Nastavení snímání obrázků.
– Klepněte na kartu Předvolby.
– Zapněte možnost Při připojení adaptéru TMA Vyzývat k volbě
předloh, diapozitivů nebo negativů.
Adaptér TMA nesvítí nebo svítí slabě
Po každém kroku zkuste zahájit snímání a zjistěte, zda skener pracuje. Pokud
tomu tak není, přejděte k dalšímu kroku v pořadí.
● Zkontrolujte, zda je adaptér pro snímání průhledných předloh připojen ke
skeneru.
● Zkontrolujte, zda jsou v dialogovém okně Sejmout obrázek zaškrtnuta
políčka Diapozitivy z adaptéru pro snímání průhledných předloh nebo
Negativy z adaptéru pro snímání průhledných předloh. Pokud tyto
možnosti nejsou k dispozici, připojte adaptér TMA ke skeneru a restartujte
software.
Uživatelská příručka 17
Kapitola 2
● Žárovka v adaptéru pravděpodobně není funkční. Stiskněte tlačítko
Sejmout (
světlo. Je-li žárovka prasklá, je třeba ji vyměnit. Další informace naleznete
v části Podpora zákazníků.
● Adaptér se krátkou dobu zahřívá. Počkejte několik sekund, zda se
nerozsvítí světlo. Chcete-li dosáhnout nejlepší kvality snímání, nechejte
lampu adaptéru alespoň 30 sekund zahřát.
), vyberte položku Diapozitivy nebo negativy a zkontrolujte
Řešení problémů s diapozitivy nebo negativy
Tato část slouží k řešení problémů se snímáním 35mm diapozitivů nebo
negativů z adaptéru pro snímání průhledných předloh (TMA).
Obrázek nelze zvětšit
Pravděpodobně jste použili příkaz Přiblížit místo příkazu Změnit velikost.
Příkaz Přiblížit mění pouze zobrazení na obrazovce. Chcete-li změnit velikost
sejmutého obrázku, použijte příkaz Změnit velikost. Další informace naleznete
v nápovědě programu HP Image Zone.
Tisknou se nesprávné barvy nebo je obrázek příliš světlý nebo tmavý
● Možná jste nevybrali konečnou oblast pro snímání. Software možná
nastavuje expozici pro celou oblast a nikoli pouze pro oblast konečného
snímání. Přetažením úchytů vyberte konečnou oblast pro snímání.
● Použili jste opačné nastavení pro průhledné předlohy. Chcete-li snímat
diapozitivy, zvolte možnost Diapozitivy z TMA. Pokud chcete snímat
negativy, zvolte možnost Negativy z TMA.
● Zkontrolujte, zda nejsou zakryty nebo znečištěny průhledy adaptéru TMA.
Sejmuté obrázky mají barevný odstín, obvykle růžový
Obrázek byl pravděpodobně sejmut bez použití adaptéru. Postupy pro snímání
35mm diapozitivů a negativů jsou uvedeny v části Snímání diapozitivů a negativů.
Na sejmutém obrázku se objevují tečky nebo skvrny
● Zkontrolujte, zda není původní diapozitiv nebo negativ poškozený nebo
zničený.
● Vyčistěte sklo skeneru.
● Vyčistěte adaptér měkkým vlhkým hadříkem.
Sejmuté obrázky jsou tmavé
● Před klepnutím na tlačítko Sejmout nebo Přijmout zkontrolujte, zda
světelný zdroj adaptéru svítí.
● Žárovka v adaptéru je pravděpodobně prasklá nebo nefunguje. Je-li žárovka
prasklá, je třeba ji vyměnit.
18 Digitální plochý skener HP scanjet 3770
Sejmutý obrázek je černý, i když světlo adaptéru svítí
● V nabídce Základní programu HP Image Zone klepněte na možnost
Zesvětlit či ztmavit.
● Zkontrolujte, zda nejsou zakryty nebo znečištěny průhledy adaptéru.
Odinstalování softwaru
Software můžete odinstalovat následujícím postupem.
1 Použijte jeden z následujících kroků:
– V nabídce Start přejděte na položku Programy nebo Všechny
programy, přejděte na položku HP, přejděte na název skeneru nebo
na položku Skenery a klepněte na položku Odinstalovat software.
– Klepněte na tlačítko Start, přejděte na příkaz Nastavení a klepněte na
položku Ovládací panely (v systému Windows XP klepněte na tlačítko
Start a klepněte na příkaz Ovládací panely). Klepněte na možnost
Přidat nebo odebrat programy, vyberte program HP Image Zone
a klepněte na tlačítko Přidat nebo odebrat nebo Změnit (podle verze
systému Windows). Zobrazí se Průvodce instalací HP.
2 Klepněte na tlačítko Další.
3 Vyberte možnost Odebrat a klepněte na tlačítko Další.
Software bude odebrán z počítače.
Další informace o řešení problémů
Informace o řešení dalších problémů se skenerem nebo s adaptérem pro
snímání průhledných předloh naleznete v nápovědě na obrazovce:
1 Otevřete program Správce HP.
2 Klepněte na položku Nápověda a pak klepněte na položku Skener
HP Scanjet 3770.
Další pokyny k řešení problémů se softwarem skeneru naleznete v nápovědě
k programu HP Image Zone na obrazovce.
Uživatelská příručka 19
3
Podpora zákazníků
Tato část obsahuje informace o odborné pomoci včetně telefonních čísel a adres
webových serverů.
Možnosti webového serveru produktů a služeb pro tělesně postižené
Tělesně postižení zákazníci mohou získat odbornou pomoc na serveru
www.hp.com/accessibility.
Webový server HP
Na webovém serveru www.hp.com naleznete:
● tipy pro efektivní a tvůrčí využití skeneru,
● software a aktualizace ovladačů skeneru HP Scanjet,
● možnost registrace produktu,
● možnost objednání odběru bulletinů, aktualizace ovladačů a softwaru
a upozornění odborné pomoci,
● možnost nákupu příslušenství.
Poskytování podpory
Aby vám mohla společnost HP poskytnout co nejúčinnější podporu, proveďte
následující kroky (v uvedeném pořadí):
1 Projděte si elektronickou nápovědu k softwaru a skeneru včetně částí
o řešení problémů.
2 Pokuste se získat odbornou pomoc na webovém serveru oddělení
podpory zákazníků společnosti HP. Máte-li přístup k síti Internet, můžete
o skeneru získat mnoho dalších informací. Nápovědu k produktům,
ovladače a aktualizace softwaru naleznete na webovém serveru HP
www.hp.com/support. Server oddělení podpory společnosti HP je k dispozici
v následujících jazycích: angličtina, francouzština, holandština, italština,
němčina, portugalština, španělština, švédština, tradiční čínština,
zjednodušená čínština, japonština a korejština. (Informace o odborné
pomoci pro uživatele používající dánštinu, finštinu a norštinu jsou k dispozici
pouze v angličtině.)
3 Navštivte webový server elektronické odborné pomoci pro zákazníky
společnosti HP. Máte-li přístup k síti Internet, obraťte se na společnost HP
prostřednictvím elektronické pošty na adresu www.hp.com/support.
Obdržíte osobní odpověď od pracovníka technické podpory oddělení péče o
zákazníky. Podpora prostřednictvím elektronické pošty je na tomto
webovém serveru k dispozici ve výše uvedených jazycích.
4 Obraťte se na místního prodejce společnosti HP. Jestliže dojde k závadě na
hardwaru skeneru, požádejte o pomoc místního prodejce společnosti HP.
20 Digitální plochý skener HP scanjet 3770
Během období omezené záruky bude skener opraven zdarma. V případě
opravy po uplynutí záruky bude prodejcem účtován servisní poplatek.
– Obraťte se telefonicky na oddělení podpory zákazníků společnosti HP.
Podrobné informace a podmínky telefonické podpory ve vaší zemi nebo
oblasti naleznete na serveru: www.hp.com/support. Společnost HP se
snaží neustále vylepšovat informační služby telefonické odborné
pomoci. Doporučujeme vám proto pravidelně navštěvovat webový
server HP, kde naleznete nové informace o možnostech služeb a jejich
poskytování. Pokud problém nelze vyřešit žádným z výše uvedených
způsobů, obraťte se telefonicky na společnost HP v okamžiku, kdy
pracujete s počítačem nebo skenerem. Pro rychlejší vyřízení mějte
připraveny následující informace:
– číslo modelu skeneru (je uvedeno na skeneru),
– sériové číslo skeneru (je uvedeno na skeneru),
– operační systém počítače,
– verze softwaru skeneru (je uvedena na štítku disku CD-ROM ke
skeneru),
– zprávy zobrazené v době, kdy k problému došlo.
Podmínky, za kterých je poskytována telefonická podpora společnosti HP,
mohou podléhat změnám bez předchozího upozornění.
Není-li uvedeno jinak, je telefonická podpora poskytována zdarma po určené
období od data zakoupení produktu:
Místa
Afrika 30 dní
Asie – Tichomoří 1 rok
Kanada 1 rok
Evropa 1 rok (Podrobnosti pro jednotlivé
Latinská Amerika 1 rok
Blízký východ 30 dní
USA 90 dní
Období telefonické podpory zdarma
země naleznete v následujících
tabulkách.)
Telefonická podpora v USA
Podpora je k dispozici po dobu trvání a po uplynutí záruky.
Po dobu trvání záruky bude poskytována bezplatná telefonická podpora. Volejte
na číslo 800-HPINVENT (800-474-6836). Telefonická podpora v USA je
k dispozici v angličtině a španělštině 24 hodin denně, 7 dní v týdnu (dny a časy
poskytování podpory podléhají změnám bez předchozího upozornění).
Po uplynutí záruky volejte na číslo 800-HPINVENT (800-474-6836). Poplatky
jsou 25,00 USD za řešení jednoho problému a budou účtovány na kreditní kartu.
Uživatelská příručka 21
Kapitola 3
Pokud se domníváte, že je potřeba provést opravu produktu HP, zavolejte
nejprve oddělení podpory zákazníků společnosti HP, kde vám pomohou určit,
zda je nutný servisní zásah.
části Telefonická podpora v Evropě, na Blízkém východě a v Africe
Telefonní čísla na oddělení podpory zákazníků společnosti HP a zásady
poskytování podpory se mohou měnit. Podrobné informace a podmínky
telefonické podpory ve vaší zemi nebo oblasti naleznete na serveru:
www.hp.com/support.
Alžírsko
Rakousko www.hp.com/support
Bahrajn 800 171
Belgie www.hp.com/support
Česká republika 261307310
Egypt 2 532 5222
Finsko www.hp.com/support
Francie www.hp.com/support
Německo www.hp.com/support
Řecko +30 210 6073603 (mezinárodní číslo)
Maďarsko 1 382 1111
Irsko www.hp.com/support
Izrael (0) 9 830 4848
Itálie www.hp.com/support
Lucembursko www.hp.com/support
61 56 45 43
801 11 22 55 47 (v rámci státu)
800 9 2649 (Kypr)
Blízký východ +971 4 366 2020 (mezinárodní číslo)
Maroko 22 404747
Nizozemsko www.hp.com/support
Nigérie 1 3204 999
Norsko www.hp.com/support
Polsko 22 5666 000
22 Digitální plochý skener HP scanjet 3770
(pokračování)
Portugalsko www.hp.com/support
Rumunsko (21) 315 4442
Ruská federace 095 7973520 (Moskva)
812 3467997 (Petrohrad)
Saúdská Arábie 800 897 1444
Slovensko 2 50222444
Jižní Afrika +27 11 2589301 (mezinárodní číslo)
086 0001030 (Jihoafrická republika)
Španělsko www.hp.com/support
Švédsko www.hp.com/support
Švýcarsko www.hp.com/support
Tunisko 71 89 12 22
Turecko 216 579 71 71
Ukrajina (380 44) 4903520
Spojené arabské emiráty 800 4520
Velká Británie www.hp.com/support
Ostatní celosvětová telefonická podpora
Telefonní čísla na oddělení podpory zákazníků společnosti HP a zásady
poskytování podpory se mohou měnit. Podrobné informace a podmínky
telefonické podpory ve vaší zemi nebo oblasti naleznete na serveru:
www.hp.com/support.
Argentina
Austrálie +61 (3) 8877800
Brazílie +55 (11) 3747 7799 (Velké São Paulo)
Kanada 1 800 HPINVENT (800-474-6836)
Střední Amerika a Karibská oblast +1 800 711 2884
Chile 800 360 9994
Čína +86 (21) 3881 4518
Uživatelská příručka 23
+54 11 4778 8380
0 810 555 5520
+55 0800 157751 (mimo Velké São
Paulo)
905-206-4663 (Mississauga)
Kapitola 3
(pokračování)
Kolumbie 01 800 011 4726
Kostarika 0 800 011 0524
Dominikánská republika 1 800 7112884
Guatemala 1800 999 5105
Hongkong +852 2802 4098
Indie 1 600 447737
Indonésie +62 (21) 350 3408
Jamajka 0-800-7112884
Japonsko 0570 000 511 (v Japonsku)
+81 3 3335 9800 (mimo Japonsko)
Korejská republika +82 1588-3003 (Soul)
0 80-999-0700 (mimo Soul)
Malajsie +60 1 800 805 405
Mexiko 01-800-4726684)
(55) 5258 9922
Nový Zéland +64 (9) 356 6640
Panama 001 800 711 2884
Peru 0 800 10111
Filipíny + 63 (2) 867 3551
Portoriko +1 877 2320 589
Singapur +65 6272 5300
Tchaj-wan +886 0 800 010055
Thajsko +66 (0) 2 353 9000
Trinidad a Tobago 1 800 7112884
USA 1 800 HPINVENT (800-474-6836)
Venezuela 01 800 4746 8368
Vietnam +84 (0) 8 823 4530
24 Digitální plochý skener HP scanjet 3770
4
Parametry produktu
Tato část obsahuje technické parametry digitálního plochého skeneru
HP Scanjet 3770 a příslušenství.
Technické parametry skeneru
Název Popis
Typ skeneru Plochý
Hmotnost (bez víka) Digitální plochý skener HP scanjet 3770 2,008 kg
Rozměry skeneru (bez
víka)
Rozměry skeneru (s
víkem)
Snímací prvek CCD (Charged-coupled device)
Rozhraní Vysokorychlostní zařízení USB
Optické rozlišení Digitální plochý skener HP scanjet 3770 1200 dpi
Hardwarové rozlišení Digitální plochý skener HP scanjet 3770 1200 x
Volitelné rozlišení 12 až 999 999 dpi při měřítku 100 %
Střídavé napájecí napětí 100-120 V 60 Hz – Severní Amerika 200-240 V 50
Spotřeba Údaje o spotřebě naleznete v souboru
Digitální plochý skener HP scanjet 3770 286,85 x
435,51 x 47 mm
Digitální plochý skener HP scanjet 3770 286,85 x
435,51 x 65,46 mm
2400 dpi
Hz – kontinentální Evropa, Velká Británie,
Austrálie 100-240 V 50 Hz/60 Hz – zbývající část
světa
regulatory_supplement.htm na disku CD-ROM
s programem HP Image Zone.
Digitální plochý skener HP scanjet 3770 splňuje
standard Energy Star. Společnost HewlettPackard jako účastník programu Energy Star
prohlašuje, že tento produkt splňuje podmínky
standardu Energy Star pro úsporu energie.
Uživatelská příručka 25
Kapitola 4
Parametry adaptéru pro snímání průhledných předloh (TMA)
Následující parametry se týkají adaptéru pro snímání průhledných předloh
(TMA), nikoli skeneru.
Název
Typy médií diapozitivů Všechny standardní typy 35mm diapozitivů až do
Typy médií negativů 35 mm
Kapacita médií diapozitivů 2
Kapacita médií negativů 1 pás negativu
Rozměry 276,62 x 450,39 x 18,46 mm
Hmotnost 1,9 kg
Požadavky na napájení 12 VDC, 5,2 mA, 0,0603 Wattů < (dodáváno
Parametry prostředí
Název Popis
Teplota Provozní pro skener a adaptér TMA: 10 až 35 °C
Relativní vlhkost Provozní: 15 procent až 80 procent, nekondenzující při
Popis
tloušťky 3,2 mm: typy A, SB a LKM
skenerem)
Skladovací: -40 až 70 °C
10 až 35 °C
Skladovací: 0 až 65 °C
26 Digitální plochý skener HP scanjet 3770
Loading...
