Hp S2331, S2231A, S2331A, S2231, S2031A User Manual

...
S1931a, S2031/S2031a, S2231/S2231a, S2331/S2331a, S2321a LCD monitory Uživatelská příručka
© 2010 Hewlett-Packard Development Company, L.P.
Microsoft, Windows a Windows Vista jsou registrované ochranné známky nebo registrované známky společnosti Microsoft Corporation v USA a/nebo dalších zemích.
Jediné záruky na produkty a služby HP jsou uvedeny ve výslovném znění záruky poskytovaném s takovými produkty a službami. Nic ze zde uvedeného nemůže být chápáno tak, že by zakládalo dodatečnou záruku. Společnost HP není odpovědná za technické ani redakční chyby nebo opomenutí, které tento dokument obsahuje. Tento dokument obsahuje proprietární informace, které jsou chráněny autorským zákonem. Bez předchozího písemného souhlasu společnosti Hewlett-Packard Company je zakázáno fotokopírovat, reprodukovat nebo překládat do jiného jazyka žádnou část tohoto dokumentu.
2. vydání (březen 2010)
Číslo dokumentu:603307-002

Důležité bezpečnostní pokyny

1. Pečlivě si přečtěte veškeré následující pokyny a uschovejte tuto příručku pro budoucí použití.
2. Před čištěním odpojte monitor z elektrické zásuvky. Povrch LCD nečistěte tekutými ani aerosolovými čističi. K čištění použijte vlhký hadřík.
3. Netlačte na povrch obrazovky LCD rukama ani žádným tvrdým předmětem. Mohlo by dojít k poškození okruhu nebo molekul tekutých krystalů uvnitř monitoru.
4. Nevystavujte toto zařízení vodě, dešti nebo vlhku.
5. Neumísťujte tento produkt na žádný nestabilní vozík, stojan nebo stůl, regály atd. Mohlo by dojít k pádu a k vážnému poškození.
6. Neblokujte ani nezakrývejte otvory pro větrání žádnou textilií nebo pouzdrem. Neumísťujte zařízení v blízkosti radiátoru nebo elektrického topidla ani do uzavřeného prostoru, například do knihovny, bez dostatečného větrání.
7. Na napájecí kabel nic nepokládejte. Umístěte napájecí kabel tak, aby po něm nebylo možné šlapat.
8. Nikdy nezasouvejte žádný předmět do otvorů ve skříni tohoto monitoru otvory, protože by mohlo dojít ke kontaktu se součástkami pod nebezpečným vysokým napě nebo úrazu elektrickým proudem. Zabraňte potřísnění monitoru jakoukoli tekutinou.
9. Podle doporučeného rozlišení monitoru vyberte nastavení rozlišení v počítači pro dosažení optimálního zobrazení.
10. Zabraňte, aby byl na monitoru po dlouhou dobu zobrazen stejný obraz. V opačném případě může dojít ke stárnutí molekul tekutých krystalů uvnitř monitoru a ke zhoršení zobrazení.
11. Nebudete-li monitor delší dobu používat, odpojte jej z elektrické zásuvky, aby se prodloužila jeho životnost.
12. Nepokoušejte se tento monitor opravit vlastními silami. Při otevření nebo demontáži krytů hrozí nebezpečí kontaktu s vysokým napětím nebo další nebezpečí. S veškerými opravami se obracejte na kvalifikovaného servisního technika.
13. V následujících případech odpojte monitor z elektrické zásuvky a nechte jej zkontrolovat servisním technikem výrobce:
a. Napájecí kabel je poškozený nebo polámaný. b. Pokud se do monitoru dostala voda. c. Pokud byl monitor vystaven vodě či dešti. d. Pokud došlo k pádu monitoru či poškození skříně. e. Když monitor vykazuje výraznou změnu výkonu a je třeba jej opravit.
tím nebo by mohlo dojít ke zkratu, požáru
1

Kapitola I. Úvod

1.1 Funkce
Nastavení vícejazyčné nabídky OSD
Kompatibilní s režimem IBM VGA, rozšířeným režimem VGA a režimy VESA VGA, SVGA, XGA a
SXGA
Široký rozsah použitelných napětí (střídavé 100 – 240 V 50/60 Hz ) umožňuje okamžité používání
bez nastavení.
Standard Plug-and-play VESA DDC1/ 2B. Kompatibilní s operačními systémy Windows 9x / 2000 /
xp / Vista
1.2 Kontrolní seznam
Zkontrolujte, zda monitor LCD obsahuje následující položky;
Monitor (a podstavec) Dolní stojánek Napájecí kabel Kabel signálu Uživatelská příručka Návod pro rychlou instalaci Záruční list Zvukový kabel (vybrané modely)
Pokud některá z těchto položek chybí, požádejte prodejce o technickou podporu a zákaznický servis.
Poznámka: Uschovejte původní krabici a veškerý obalový materiál pro možné budoucí převážení.
2

Kapitola II. Instalace

2.1 Instalace podstavce
Podle následujících pokynů nainstalujte podstavec.
Krok 1
Krok 2
3
2.2 Připojte monitor k počítači
1. Vypněte počítač a odpojte jej z elektrické zásuvky.
2. Připojte 15kolíkový nebo 24kolíkový konec kabelu signálu k portu VGA nebo DVI monitoru a k zásuvce VGA nebo DVI OUT na zadní straně počítače. Zajistěte oba konce kabelu signálu šroubky.
3. Připojte napájecí kabely počítače a monitoru k nejbližší elektrické zásuvce.
4. Zapněte počítač a monitor. Pokud se na monitoru zobrazuje obraz, byla instalace úspěšná. Pokud se na monitoru nezobrazuje žádný obraz, zkontrolujte veškerá zapojení.
Upozornění: 1. Aby se zabránilo poškození monitoru, před připojením elektrického kabelu k elektrické
zásuvce dokončete připojení kabelu signálu.
2. Během instalace podpírejte přední rám rukou v těžišti, aby se zabránilo pádu a poškození monitoru.
Popis portů monitoru:
1. Vstup střídavého napájení
2. Vstup zvukového signálu (vybrané modely)
3. Vstup signálu DVI
4. Vstup signálu VGA
Připojení zvukového kabelu (vybrané modely)
Připojte vestavěné reproduktory monitoru k počítači a ke zvukovému konektoru zvuku na zadní straně monitoru pomocí zvukového kabelu (dodáváno s vybranými modely).
4
2.3 Odpojení podstavce
1. Stiskněte zajišťovací tlačítko na podstavci a vyjměte podstavec ze stojánku.
2. Stiskněte zajišťovací tlačítko na stojanu a vyjměte podstavec z monitoru LCD.
Poznámka: Tento monitor využívá instalační porty 100 mm x 100 mm kompatibilní se standardem VESA.
5

Kapitola III. Popis monitoru

Popis ovládacích prvků na předním panelu
1. Tlačítko nabídky (MENU)
2. Tlačítko výběru – (mínus)
3. Tlačítko výběru + (plus)
4. Tlačítko OK (OK)
5. Vypínač (POWER)
6

Kapitola IV. Pokyny pro používání

4.1 Vypínač
Stisknutím tohoto tlačítka zapnete/vypnete napájení monitoru. Poznámka: Vypínač neodpojuje monitor od hlavního zdroje napájení. Chcete-li monitor zcela odpojit od hlavního zdroje napájení, odpojte zástrčku napájecího kabelu z elektrické zásuvky.
4.2 Indikátor napájení
Když monitor funguje normálně, tento indikátor svítí modře. Pokud se monitor nachází v úsporném režimu, tento indikátor začne svítit jantarově. Když je indikátor vypnutý, tento indikátor nesvítí.
4.3 Funkce nabídky
Ke všem následujícím funkcím monitoru lze přistupovat a provádět nastavení pomocí systému nabídky na obrazovce (OSD).
1. Pokud monitor není zapnutý, stisknutím „vypínače“ jej zapněte.
2. Stisknutím tlačítka „Nabídka“ aktivujte nabídku OSD. Zobrazí se hlavní nabídka OSD.
3. Stisknutím tlačítka „+“ na předním panelu monitoru můžete procházet hlavní nabídku nebo podnabídku nahoru; stisknutím tlačítka „-“ můžete procházet dolů. Potom stisknutím tlačítka „OK“ vyberte označenou funkci. Když označení dospěje na konec nabídky, vrátí se na začátek. Když označení dospěje na začátek nabídky, vrátí se na konec nabídky.
4. Stisknutím tlačítka „+“ nebo „-“ nastavte vybranou položku.
5. Vyberte „Save“ (Uložit) a vraťte se. Nechcete-li nastavení uložit, vyberte „Cancel“ (Storno) v podnabídce nebo „Exit“ (Konec) v hlavní nabídce.
6. Nabídku OSD ukončíte stisknutím tlačítka „Nabídka“.
7
4.4 Pokyny pro používání OSD
Ikona Volba hlavní nabídky Volba podnabídky Poznámka
Přepínání vstupu videa (pouze u některých modelů)
Jas
Kontrast
Ovládání obrazu
Automatické nastavení Slouží k automatickému nastavení obrazu
Vodorovná pozice Slouží k nastavení vodorovné pozice
Svislá pozice Slouží k nastavení svislé pozice obrazu (k
Takt Slouží k minimalizaci viditelných svislých
Když je monitor připojen ke dvěma
aktivním a platným zdrojům videa, je k dispozici přepínání vstupních zdrojů videa. Přepínání zdrojů signálu vstupního videa může trvat několik sekund.
Slouží k nastavení obrazu na obrazovce.
Takt fáze
Slouží k nastavení úrovně jasu obrazovky.
Slouží k nastavení úrovně kontrastu obrazovky.
Rovněž lze aktivovat nebo deaktivovat snímač okolního jasu (pouze u některých modelů)
na obrazovce (k dispozici pouze pro vstup VGA).
obrazu (k dispozici pouze pro vstup VGA).
dispozici pouze pro vstup VGA).
čar nebo pruhů na pozadí obrazovky. Nastavením taktu se změní vodorovný obraz na obrazovce (k dispozici pouze pro vstup VGA). Slouží k nastavení taktu fáze obrazovky. Toto nastavení eliminuje veškeré vodorovné šumy a umožňuje jasnější a realističtější zobrazení a znaky (k dispozici pouze pro vstup VGA)
8
Barva Slouží k výběru barvy zobrazené na
obrazovce. Výchozí tovární nastavení je
Vlastní barva
sRGB Slouží k nastavení barvy obrazovky pro
Jazyky
Správa Slouží k výběru funkce řízení spotřeby
Hlasitost Slouží k nastavení hlasitosti.
„6500 K“ nebo „Custom color“ (Vlastní barva) v závislosti na modelu monitoru. Slouží k výběru a nastavení barevného rozsahu: R – slouží k nastavení úrovně červené G – slouží k nastavení úrovně zelené B – slouží k nastavení úrovně modré
splnění barevných standardů používaných v zobrazovacím průmyslu.
Slouží k výběru jazyka zobrazeného v nabídce OSD. Výchozí tovární nastavení je „English“ (Angličtina).
monitoru.
Slouží k nastavení pozice nabídky OSD na obrazovce.
OSD horizontal position (Vodorovná pozice OSD) – slouží k nastavení viditelné pozice nabídky OSD vpravo nebo vlevo na obrazovce. Výchozí tovární hodnota vodorovné pozice je 50.
OSD vertical position (Svislá pozice OSD) – slouží k nastavení svislé pozice nabídky OSD nahoru nebo dolů na obrazovce.
Ovládání OSD
Výchozí tovární hodnota svislé pozice je
50.
OSD transparency (Průhlednost OSD) – slouží k nastavení průhlednosti pro zobrazení průhledných informací na pozadí pod OSD.
Délka zobrazení OSD – slouží k nastavení délky zobrazení nabídky OSD (v sekundách) po stisknutí posledního tlačítka. Výchozí tovární nastavení je „30 seconds“ (30 sekund).
Úsporný režim
Slouží k aktivaci funkce úspory energie. Vyberte „On“ (Zapnuto) nebo „Off“ (Vypnuto) Výchozí tovární nastavení je On (Zapnuto).
9
Správa (pokračování) Zobrazení
režimu
Stav monitoru
Podpora DDC/CI
Indikátor napájení na předním panelu
Časovač vypnutí
Při vstupu do hlavní nabídky OSD se zobrazí informace o rozlišení, obnovovací frekvenci a frekvenci. Vyberte „On“ (Zapnuto) nebo „Off“ (Vypnuto) jako výchozí tovární nastavení zapnutí-vypnutí v závislosti na modelu vašeho monitoru. Po zapnutí monitoru se zobrazí provozní stav monitoru. Pokyny pro výběr pozic zobrazení informací o stavu: Nahoře Střední Dole Vypnuto Výchozí tovární nastavení je „Top“ (Nahoře) nebo „Off“ (Vypnuto) v závislosti na modelu monitoru. Některé funkce nabídky OSD, například jas, kontrast a teplotu barev, lze ovládat v počítači. Pro tuto funkci lze nastavit „On“ (Zapnuto) nebo „Off“ (Vypnuto). Výchozí tovární nastavení je On (Zapnuto).
Indikátor zapnutí/vypnutí (LED) na vypínači. Pokud je pro tento indikátor nastaveno „Off“ (Vypnuto), bude trvale zhasnutý.
K dispozici jsou následující možnosti nabídky nastavení časovače:
Set the current time (Nastavit aktuální čas) – slouží k nastavení aktuálního času v hodinách a minutách.
Set the sleep time (Nastavit čas spánku) – slouží k nastavení požadovaného času, kdy má monitor pracovat v režimu spánku.
Set the opening time (Nastavit čas probuzení) – slouží k nastavení požadovaného času, kdy se má monitor probudit z režimu spánku.
Timer (Časovač) – nastavte stav „On“ (Zapnut) nebo „Off“ (Vypnuto) pro časovač spánku. Výchozí nastavení je „Off“ (Vypnuto).
Sleep at once (Ihned usnout) – slouží k aktivaci režimu spánku monitoru
10
Výchozí
vstup videa
Informace
Když je monitor připojen ke dvěma aktivním a platným zdrojům videa, vyberte jeden z nich jako výchozí. Výchozí vstupní signál je DVI. Provedená změna se projeví po restartování počítače.
Slouží k výběru a zobrazení důležitých informací o monitoru.
Obnovit nastavení výrobce
Budou obnovena výchozí tovární nastavení.
11

Kapitola V. Technické informace

5.1 Tovární předvolba režimu zobrazení
Model S1931a
Kritéria Rozlišení Vodorovná frekvence Svislá frekvence 1 640X480 při 60 Hz 31.469 59.94 2 720X400 při 70 Hz 31.469 70.087 3 800X600 při 60 Hz 37.879 60.317 4 1024X768 při 60 Hz 48.363 60.004 5 1280X720 při 60 Hz 45 60 6 1280X960 při 60 Hz 60 60.00 7 1280X1024 při 60 Hz 63.98 60.02 8 1366X768 při 60Hz 47.71 59.79
Modely S2031 / S2031a
Kritéria Rozlišení Vodorovná frekvence Svislá frekvence 1 640X480 při 60 Hz 31.469 59.94
2 720X400 při 70 Hz 31.469 70.087 3 800X600 při 60 Hz 37.879 60.317 4 1024X768 při 60 Hz 48.363 60.004 5 1280X720 při 60 Hz 44.77 59.86 6 1280X1024 při 60 Hz 63.98 60.02 7 1440X900 při 60 Hz 55.94 59.89
8 1600X900 při 60Hz 60 60
Modely S2231/S2231a/S2331/S2331a/S2321a
Kritéria Rozlišení Vodorovná frekvence Svislá frekvence 1 640X480 při 60 Hz 31.469 59.94 2 720X400 při 70 Hz 31.469 70.087 3 800X600 při 60 Hz 37.879 60.317 4 1024X768při 60 Hz 48.363 60.004 5 1280X720při 60 Hz 44.77 59.86 6 1280X960 při 60 Hz 60 60 7 1280X1024 při 60 Hz 63.98 60.02 8 1440X900 při 60 Hz 55.94 59.89 9 1600X1200 při 60 Hz 75 60 10 1680X1050 při 60 Hz 65.29 60 11 1920X1080 při 60 Hz 67.158 60
Poznámka: Změna tovární předvolby režimu zobrazení bez upozornění vyhrazena.
12
5.2 Specifikace produktu
Model S1931a
Velikost Širokoúhlá obrazovka 18,5" Max. rozlišení 1366 x 768 při 60 Hz Doporučené rozlišení 1366 x 768 při 60 Hz Horizontální frekvence 24 - 83 kHz Vertikální frekvence 50 - 76 Hz Zobrazitelná velikost 409,8 x 230,4 mm Pozorovací úhel 170 Úhel sklonu -5º až 15º Frekvence obrazových bodů 170 MHz Funkce OSD Brightness (Jas), Contrast (Kontrast), Image Control (Ovládání
obrazu), Languages (Jazyky), Color (Barva), Management (Zpráva), Information (Informace), Restore Factory Setting (Obnovit tovární nastavení), Exit (Konec), OSD Control (Ovládání
OSD) Velikost (obal) 362 x 130 x 533 mm Čistá hmotnost/ hrubá hmotnost 4,08 kg / 5,40 kg Napájení 100 – 240 V , 50/60 Hz Nadmořská výška (provozní) 0 až 3048 m (0 až 10 000 stop) Nadmořská výška (skladovací) 0 až 12 192 m (0 až 1 219 200,00 cm) Vstupní signál DVI/VGA Kontrast 1000 : 1 Jas 250 cd/m Doba odezvy 5 ms Zobrazované barvy 16,7 miliónů Napájení 28 W Provozní prostředí Teplota: 5 - 35 ; vlhkost: 20 % ~ 80 % Skladovací prostředí Teplota: -20 - 60 ; vlhkost: 10 % ~ 85 %
2
13
Modely S2031 / S2031a
Velikost Širokoúhlá obrazovka 20" Max. rozlišení 1600 x 900 při 60 Hz Doporučené rozlišení 1600 x 900 při 60 Hz Horizontální frekvence 24-83 kHz Vertikální frekvence 50 - 76 Hz Zobrazitelná velikost 442,8 * 249,08 mm Pozorovací úhel 170 Úhel sklonu -5º až 15º Frekvence obrazových bodů 170 MHz Funkce OSD Brightness (Jas), Contrast (Kontrast), Image Control (Ovládání
obrazu), Languages (Jazyky), Color (Barva), Management (Zpráva), Information (Informace), Restore Factory Setting (Obnovit tovární nastavení), Exit (Konec), OSD Control (Ovládání
OSD) Velikost (obal) 362*130*533 mm Čistá hmotnost/ hrubá hmotnost 4,08 kg / 5,50 kg Napájení 100 – 240 V , 50/60 Hz Nadmořská výška (provozní) 0 až 3048 m (0 až 10 000 stop) Nadmořská výška (skladovací) 0 až 12 192 m (0 až 1 219 200,00 cm) Vstupní signál DVI/VGA Kontrast 1000 : 1 Jas 250 cd/m2 Doba odezvy 5 ms Zobrazované barvy 16,7 miliónů Napájení 25/28 W Provozní prostředí Teplota: 5 - 35 ; vlhkost: 20 % ~ 80 % Skladovací prostředí Teplota: -20 - 60 ; vlhkost: 10 % ~ 85 %
14
Modely S2231 / S2231a
Velikost Širokoúhlá obrazovka 21,5" Max. rozlišení 1920 X 1080 při 60 Hz Doporučené rozlišení 1920 X 1080 při 60 Hz Horizontální frekvence 24-94 kHz Vertikální frekvence 50 - 76 Hz Zobrazitelná velikost 476,64 × 268,11 mm Úhel sklonu -5º až 15º Pozorovací úhel 160 Frekvence obrazových bodů 170 MHz Funkce OSD Brightness (Jas), Contrast (Kontrast), Image Control (Ovládání
obrazu), Languages (Jazyky), Color (Barva), Management (Zpráva), Information (Informace), Restore Factory Setting (Obnovit tovární nastavení), Exit (Konec), OSD Control
(Ovládání OSD) Velikost (obal) 572 x 120 x 383 mm Čistá hmotnost/ hrubá hmotnost 4,12 kg / 5,57 kg Napájení 100 – 240 V , 50/60 Hz Nadmořská výška (provozní) 0 až 3048 m (0 až 10 000 stop) Nadmořská výška (skladovací) 0 až 12 192 m (0 až 1 219 200,00 cm) Vstupní signál DVI/VGA Kontrast 1000 : 1 Jas 300 cd/m2 Doba odezvy 5 ms Zobrazované barvy 16,7 miliónů Napájení 45 W/50 W Provozní prostředí Teplota: 5 - 35 ; vlhkost: 20 % ~ 80 % Skladovací prostředí Teplota: -20 - 60 ; vlhkost: 10 % ~ 85 %
15
Modely S2331 / S2331a
Velikost Širokoúhlá obrazovka 23" Max. rozlišení 1920 X 1080 při 60 Hz Doporučené rozlišení 1920 X 1080 při 60 Hz Horizontální frekvence 24-94 kHz Vertikální frekvence 50 - 76 Hz Zobrazitelná velikost 509,18 × 286,42 mm Úhel sklonu -5º až 15º Pozorovací úhel 160 Frekvence obrazových bodů 170 MHz Funkce OSD Brightness (Jas), Contrast (Kontrast), Image Control (Ovládání
obrazu), Languages (Jazyky), Color (Barva), Management
(Zpráva), Information (Informace), Restore Factory Setting
(Obnovit tovární nastavení), Exit (Konec), OSD Control
(Ovládání OSD) Velikost (obal) 405 x 610 x 122 mm Čistá hmotnost/ hrubá hmotnost 4,66 kg / 6,37 kg Napájení 100 – 240 V , 50/60 Hz Nadmořská výška (provozní) 0 až 3048 m (0 až 10 000 stop) Nadmořská výška (skladovací) 0 až 12 192 m (0 až 1 219 200,00 cm) Vstupní signál DVI/VGA Kontrast 1000 : 1 Jas 300 cd/m2 Doba odezvy 5 ms Zobrazované barvy 16,7 miliónů Napájení 45 W Provozní prostředí Teplota: 5 - 35 ; vlhkost: 20 % ~ 80 % Skladovací prostředí Teplota: -20 - 60 ; vlhkost: 10 % ~ 85 %
16
Model S2321a
Velikost Širokoúhlá obrazovka 23" Max. rozlišení 1920 X 1080 při 60 Hz Doporučené rozlišení 1920 X 1080 při 60 Hz Horizontální frekvence 24-94 kHz Vertikální frekvence 50 - 76 Hz Zobrazitelná velikost
509.18 × 286.42 mm
Úhel sklonu -5º až 15º Pozorovací úhel 160 Frekvence obrazových bodů 170 MHz Funkce OSD Brightness (Jas), Contrast (Kontrast), Image Control (Ovládání
obrazu), Languages (Jazyky), Color (Barva), Management
(Zpráva), Information (Informace), Restore Factory Setting
(Obnovit tovární nastavení), Exit (Konec), OSD Control
(Ovládání OSD) Velikost (obal) 405x 610 x 122 mm Čistá hmotnost/ hrubá hmotnost 4,67 kg / 6,37 kg Napájení 100 – 240 V , 50/60 Hz Nadmořská výška (provozní) 0 až 3048 m (0 až 10 000 stop) Nadmořská výška (skladovací) 0 až 12 192 m (0 až 1 219 200,00 cm) Vstupní signál DVI/VGA Kontrast 1000 : 1 Jas 300 cd/m2 Doba odezvy 5 ms Zobrazované barvy 16,7 miliónů Napájení 55 W Provozní prostředí Teplota: 5 - 35 ; vlhkost: 20 % ~ 80 % Skladovací prostředí Teplota: -20 - 60 ; vlhkost: 10 % ~ 85 %
Poznámka: Změny výše uvedených technických údajů produktu bez předchozího upozornění vyhrazeny.
17
5.3 Konektor kabelu signálu
Č. kolíku Název signálu 1 TMDS data 2­2 TMDS data 2+ 3 TMDS data 2/4 stínění 4 Nepřipojeno 5 Nepřipojeno 6 Takt DDC 7 Data DDC 8 Nepřipojeno 9 TMDS data 1­10 TMDS data 1+ 11 TMDS data 1/3 stínění 12 Nepřipojeno 13 Nepřipojeno 14 Zdroj napájení +5 V 15 Zkušební kabel 16 Testování za provozu 17 TMDS data 0­18 TMDS data 0+ 19 TMDS data 0/5 stínění 20 Nepřipojeno 21 Nepřipojeno 22 Stínění frekvence TMDS 23 Takt+ TMDS 24 Takt- TMDS
Rozhraní DVI
18

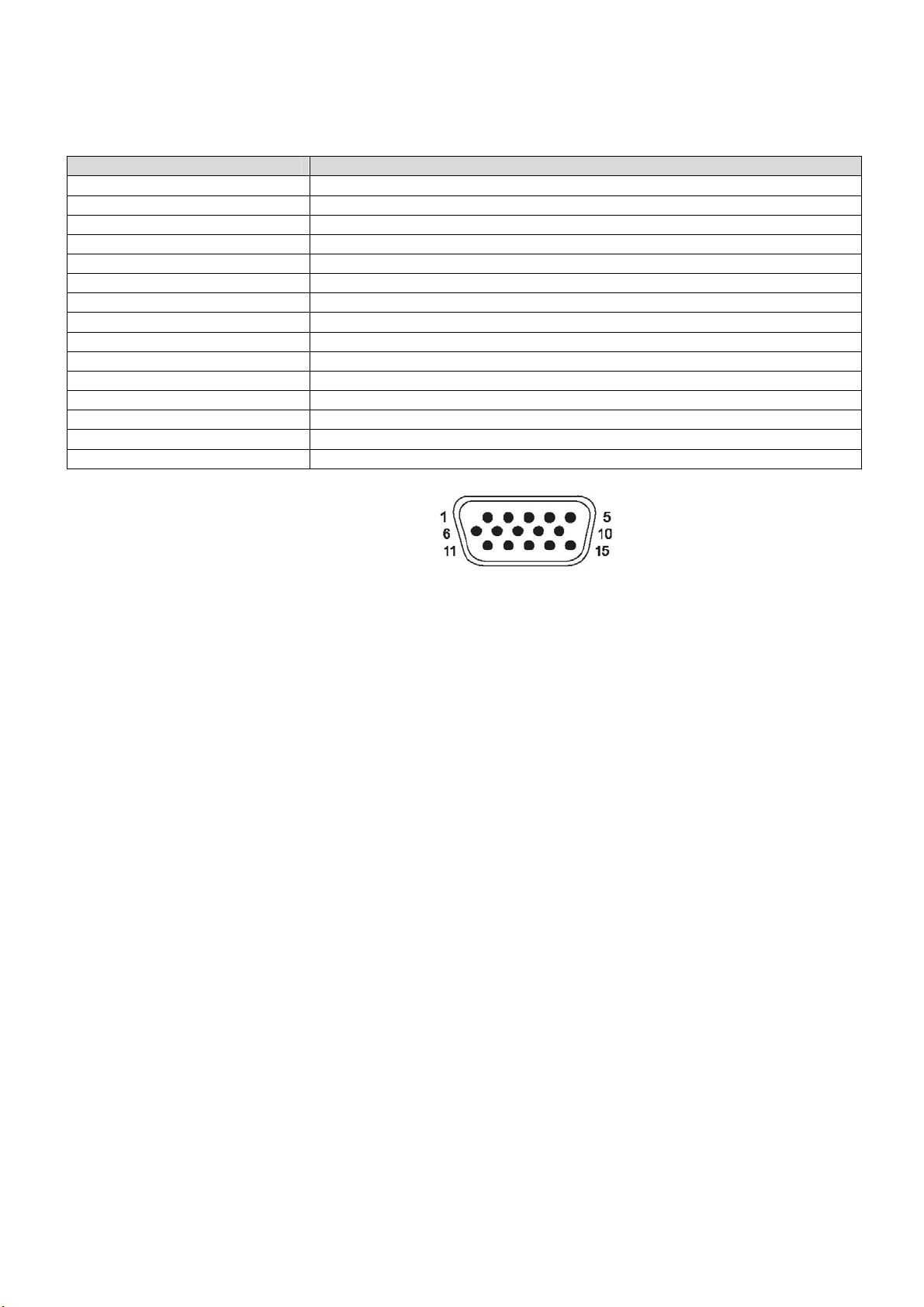

Kolík Signál 1 Červený signál 2 Zelený signál 3 Modrý signál 4 Uzemnění 5 Testování kabelu 6 Uzemnění červeného signálu 7 Uzemnění zeleného signálu 8 Uzemnění modrého signálu 9 5 VDC 10 Nula 11 Uzemnění 12 SDA (pro DDC) 13 Vodorovná synchronizace 14 Svislá synchronizace 15 SCL (pro DDC)
Rozhraní VGA
5.4 Testování panelu
Poměr platných pixelů na každé obrazovce LCD dosahuje 99,99 % nebo více. Nicméně méně než 0,01 % pixelů může způsobit zobrazení tmavých teček na obrazovce.
19

A Bezpečnostní pokyny a údržba

Důležité bezpečnostní informace
Napájecí kabel je dodán s monitorem. V případě použití jiného kabelu použijte pouze zdroj napájení a připojení vhodné pro tento monitor. Další informace o správném napájecím kabelu pro tento monitor viz část "Připojení napájecího kabelu" v kapitole Příprava a použití monitoru
VAROVÁNÍ! Za účelem snížení tím rizika úrazu elektrickým proudem nebo poškození zařízení:
• Neodpojujte uzemnění napájecího kabelu. Zemnicí kolík je důležitá bezpečnostní součást.
• Připojte zástrčku napájecího kabelu k uzemněné elektrické zásuvce, která je vždy snadno přístupná.
Odpojte napájení z výrobku odpojením napájecího kabelu z elektrické zásuvky.
V zájmu vlastního bezpečí zabraňte tomu, aby cokoli leželo na kabelu. Uspořádejte kabely tak, aby na ně nikdo nemohl náhodně šlápnout nebo o ně zakopnout. Netahejte za vodič či kabel. Při odpojování z elektrické zásuvky uchopte kabel za zástrčku.
Riziko vážného zranění omezíte lépe, pokud si přečtěte příručku Safety and Comfort Gu ide. Popisuje správnou instalaci pracovní stanice, držení těla a pracovní návyky pro uživatele počítačů a obsahuje důležité informace o elektrické a mechanické bezpečnosti. Tato příručka je k dispozici na webu http://www.hp.com/ergo a/nebo na disku CD s dokumentací, pokud byl dodán s monitorem.
UPOZORNĚNÍ: Pro zajištění ochrany monitoru a také počítače připojte všechny napájecí
kabely počítače a jeho periferií (jako jsou například monitor, tiskárna nebo skener) k nějakému zařízení přepěťové ochrany, například k rozbočovací zásuvce nebo k nepřerušitelnému zdroji napájení (UPS). Ne všechny rozbočovací zásuvky mají přepěťovou ochranu. Zásuvky musejí být speciálně označeny, že touto schopností disponují. Používejte rozbočovací zásuvku, jejíž výrobce nabízí výměnu poškozených komponent, takže vám vymění zařízení v případě, že přepěťová ochrana selže.
Používejte odpovídající nábytek správné velikosti určený pro řádnou podporu LCD monitoru HP.
VAROVÁNÍ! Monitory LCD nevhodně umístněné v kredencích, knihovnách, na poličkách,
stolcích, reproduktorech, prádelnících nebo vozících se mohou převrátit a způsobit zranění.
Veškeré kabely připojené k monitoru LCD je třeba pečlivě směrovat, aby nemohlo docházet k jejich tahání, svírání nebo aby o ně nikdo nemohl zakopnout.
20
Bezpečnostní upozorně
Používejte pouze napájecí zdroj a připojení kompatibilní s tímto monitorem, viz výrobní
štítek monitoru.
Zkontrolujte, zda celkový proud všech spotřebičů připojených k zásuvce nepřekračuje
maximální jmenovitý proud zásuvky a zda celkový odběr proudu spotřebičů připojených ke kabelu nepřekračuje jmenovitý proud kabelu. Jmenovitý proud zařízení (A) je uveden na výrobním štítku.
Instalujte monitor poblíž snadno dostupné zásuvky. Chcete-li monitor odpojit, pevně
uchopte zástrčku a vytáhněte ji ze zásuvky. Nikdy neodpojujte monitor tahem za kabel.
Zabraňte tomu, aby cokoli leželo na kabelu. Nešlapejte na kabel.
21
Pokyny pro údržbu
Chcete-li zlepšit funkčnost monitoru a prodloužit jeho životnost, dodržujte následující pokyny:
Neotvírejte skříň monitoru a nepokoušejte se výrobek sami opravit. Nastavujte pouze
ovládací prvky, které jsou popsány v návodu na použití. Pokud monitor nefunguje správně, případně upadl na zem či byl poškozen, kontaktujte autorizovaného prodejce HP, specializovaného prodejce nebo poskytovatele servisu.
Používejte pouze napájecí zdroj a připojení vhodný pro tento monitor, viz výrobní štítek
monitoru.
Zkontrolujte, zda celkový proud všech spotřebičů připojených k zásuvce nepřekračuje
maximální jmenovitý proud zásuvky a zda celkový odběr proudu spotřebičů připojených ke kabelu nepřekračuje jmenovitý proud kabelu. Jmenovitý proud zařízení (AMPS nebo A) je uveden na výrobním štítku.
Instalujte monitor poblíž snadno dostupné zásuvky. Chcete-li monitor odpojit, pevně
uchopte zástrčku a vytáhněte ji ze zásuvky. Nikdy neodpojujte monitor tahem za kabel.
Pokud monitor nepoužíváte, vypněte jej. Vypínáním v době nečinnosti a používáním
spořiče obrazovky lze podstatně zvýšit předpokládanou životnost monitoru.
Štěrbiny a otvory v krytu jsou určeny pro ventilaci. Tyto otvory nesmějí být zakryty nebo
ucpány. Nikdy nezasouvejte žádné předměty do štěrbin krytu ani do jiných otvorů.
Zajistěte, aby nedošlo k pádu monitoru. Neumisťujte jej na nestabilní plochu.
Zabraňte tomu, aby cokoli leželo na kabelu. Nešlapejte na kabel.
Zajistěte, aby se monitor nacházel v dobře větraném místě, chraňte jej před nadměrným
světlem, teplem a vlhkostí.
Při odebrání podstavce monitoru je třeba položit monitor obrazovkou dolů na měkký
povrch tak, aby se nepoškrábal, neušpinil nebo nerozbil.
Čistění monitoru
1. Vypněte monitor a počítač.
2. Odpojte monitor od elektrické zásuvky.
3. Plastové části monitoru čistěte čistým hadříkem navlhčeným ve vodě.
4. Obrazovku monitoru čistěte antistatickým čističem obrazovek.
UPOZORNĚNÍ: K čistění monitoru nebo obrazovky nepoužívejte benzol, ředidlo, čpavek ani
žádné těkavé látky. Tyto chemikálie mohou poškodit povrchovou úpravu skříně a také obrazovky.
Odesílání monitoru
Uložte si původní přepravní krabici. Můžete ji v budoucnu potřebovat při přesunu nebo odesílání monitoru.
22

B Směrnice

Směrnice komise FCC
Zařízení bylo testováno a bylo ověřeno, že podle části 15 pravidel FCC vyhovuje omezením pro digitální zařízení třídy B. Tato omezení jsou navržena tak, aby poskytovala dostatečnou ochranu proti rušivému vyzařování při instalaci v domácnosti. Toto zařízení vytváří, používá a může vyzařovat vysokofrekvenční energii. Není-li nainstalováno a používáno přesně podle návodu, může rušit radiokomunikační techniku. Výrobce nezaručuje, že k rušení nedojde při konkrétní instalaci. Pokud je zařízení příčinou rušení příjmu rádia nebo televize, což lze zjistit sledováním vlivu zapnutí a vypnutí zařízení, můžete se pokusit o zamezení rušení pomocí následujících opatření:
Přesměrujte nebo přemístěte přijímací anténu.
Zvyšte vzdálenost mezi zařízením a přijímačem.
Připojte zařízení do zásuvky v jiném elektrickém okruhu, než je zapojen přijímač.
Poraďte se s prodejcem nebo se zkušeným rádiovým či televizním technikem.
Úpravy
Komise FCC upozorňuje uživatele, že všechny změny či úpravy provedené na tomto zařízení, které nejsou výslovně schváleny společností Hewlett-Packard Company mohou vést ke ztrátě oprávnění k užívání tohoto zařízení.
Kabely
Připojení k tomuto zařízení musí být provedeno prostřednictvím stíněných kabelů s metalickým krytem konektoru RFI/EMI, aby byl zajištěn soulad s pravidly a směrnicemi komise FCC.
Prohlášení o shodě pro výrobky označené logem FCC (pouze USA)
Tot o z ařízení splňuje požadavky části 15 pravidel FCC. Provoz je omezen následujícími dvěma podmínkami:
1. Toto zařízení nesmí způsobovat škodlivé rušení.
2. Toto zařízení musí být odolné vůči veškerému okolnímu rušení včetně takového, které
může vyvolat nežádoucí účinky.
Máte-li dotazy týkající se tohoto výrobku, kontaktujte nás na adrese:
23
Hewlett Packard Company
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000
Nebo zavolejte na číslo 1-800-HP-INVENT (1-800 474-6836)
Máte-li dotazy týkající se tohoto prohlášení FCC, kontaktujte nás na adrese:
Hewlett Packard Company
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000
Nebo zavolejte na číslo (281) 514-3333
Pro identifikaci výrobku uveďte objednací, sériové nebo modelové číslo nacházející se na
výrobku.
Kanadská směrnice
Toto digitální zařízení třídy B vyhovuje všem požadavkům předpisu Canadian Interference-Causing Equipment Regulations.
Avis Canadien
Cet appareil numerique de la classe B respecte toutes les exigences du Reglement sur le materiel brouilleurdu Canada.
Směrnice Evropské unie
Tento produkt vyhovuje následujícím směrnicím EU:
Low Voltage Directive 2006/95/EC
EMC Directive 2004/108/EC
Směrnice ekodesignu 2009/125/EC v plném možném rozsahu
Kompatibilita CE tohoto výrobku je platná, pokud je produkt napájen adaptérem stejnosměrného napájení dodaným společností HP se správným označením CE.
Splnění těchto směrnic znamená shodu s platnými harmonizovanými evropskými standardy (evropskými normami), které jsou uvedeny v Prohlášení o shodě v zemích EU vydaném společností Hewlett-Packard pro tento výrobek nebo skupinu výrobků.
Toto splnění je indikuje následující označení, umístěné na produktu:
Toto označení je platné pro netelekomunikační produkty a pro telekomunikační produkty harmonizované v EU (například Bluetooth)
Toto označení je platné pro telekomunikační produkty neharmonizované v EU.
* Ohlášené číslo výrobku (je-li použito – viz štítek produktu)
24
Oficiální prohlášení o shodě EU CE tohoto zařízení lze nalézt na http://www.hp.eu/certificates. Kontaktním bodem pro regulatorní záležitosti je společnost Hewlett-Packard GmbH, HQ-TRE, Herrenberger Strasse 140, 71034 Boeblingen, Germany. požadavky. Instalační příručky dodávané s těmito výrobky obsahují informace o konfiguraci.
Požadavky na napájecí kabel
Napájecí zdroj monitoru je vybaven funkcí ALS (automatic line switching). Tato funkce umožňuje provoz monitoru při vstupních napětích v rozsahu 100 – 120 V nebo 200 – 240 V.
Souprava napájecího kabelu (ohebný kabel a zástrčka do zdi) dodaná s monitorem splňuje požadavky pro použití v zemi, kde bylo vybavení zakoupeno.
Pokud potřebujete získat napájecí kabel pro jinou zemi, je třeba koupit napájecí kabel, který je schválen pro použití v dané zemi.
Napájecí kabel musí odpovídat výrobku a mít jmenovité napětí a proud takových hodnot, jaké jsou uvedeny na výrobním štítku výrobku. Jmenovité napětí a proud kabelu by měly být vyšší, než napětí a proud, které jsou uvedeny na výrobku. Dále je třeba, aby průřez kabelu byl přinejmenším 0,75 mm² nebo 18AWG a délka kabelu musí být 6 stopami (1,8 m) cm až 12 stopami (3,6 m). Máte-li otázky ohledně typu napájecího kabelu, obraťte se na autorizovaného poskytovatele servisu HP.
Napájecí kabel by měl být veden tak, aby byla malá pravděpodobnost, že se po něm bude šlapat nebo že bude přiskřípnut. Zvláštní pozornost by měla být věnována zástrčce, elektrické zásuvce a místu, kde kabel vychází z výrobku.
25
Japonské požadavky na napájecí kabel
Pro používání v Japonsku používejte pouze napájecí kabel dodaný s tímto výrobkem.
UPOZORNĚNÍ: Nepoužívejte napájecí kabel, který jste obdrželi s tímto výrobkem nebo s jinými
výrobky.
Ekologická upozornění k výrobku
Likvidace materiálů
Tento výrobek společnosti HP obsahuje rtuť ve fluorescenční lampě v obrazovce LCD a je možné, že bude nutné zvláštní zacházení s výrobkem při jeho likvidaci.
Likvidace tohoto materiálu může být regulována s ohledem na životní prostředí. Informace o likvidaci a recyklaci získáte na místním úřadě nebo se obraťte na sdružení Electronic Industries Alliance (EIA) http://www.eiae.org.
Likvidace odpadů ze zařízení domácími uživateli v zemích Evropské unie
Tento symbol na výrobku nebo na obalu označuje, že tento výrobek nesmí být likvidován spolu s domácím odpadem. Jste zodpovědní za likvidaci již nepoužitelného zařízení jeho předáním na určeném sběrném místě pro recyklaci elektrických a elektronických zařízení. Samostatný sběr a recyklace nepoužitelných zařízení při jejich likvidaci pomůže chránit přírodní zdroje a zajistí, že je zařízení recyklováno zdravotně nezávadným způsobem šetrným k životnímu prostředí. Další informace o tom, kde můžete odevzdat vysloužilé zařízení k recyklaci, získáte na místním úřadě, u společnosti zajišťující u odvoz domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
Chemické látky
Společnost HP se zavazuje poskytovat svým zákazníkům informace o chemických látkách obsažených v našich výrobcích podle potřeby v takovém rozsahu, aby vyhověla zákonným požadavkům, jako je např. REACH (Nařízení ES č. 1907/2006 Evropského parlamentu a Rady). Zprávu o chemikáliích pro tento výrobek naleznete na http://www.hp.com/go/reach.
26
Recyklační program společnosti HP
Společnost HP podporuje zákazníky v recyklaci použitého elektronického hardwaru, originálních tiskových kazet HP a nabíjecích akumulátorů. Další informace o recyklačních programech viz http://www.hp.com/ recycle.
Omezování nebezpečných látek (RoHS)
Japonský regulační požadavek, definovaný ve specifikaci JIS C 0950, 2005, požaduje, aby výrobci poskytli Prohlášení o obsahu materiálu pro určité kategorie elektronických výrobků, uvedených do prodeje po 1. červenci 2006. Prohlášení o materiálu JIS C 0950 k tomuto výrobku naleznete na adrese http://www.hp.com/go/jisc0950.
27
Turecká směrnice EEE
V souladu se směrnicí EEE EEE
Yönetmeliđine Uygundur
28

C Řešení potíží

Řešení obecných potíží
Následující tabulka obsahuje možné problémy, možné příčiny jednotlivých problémů a doporučené postupy jejich řešení:
Problém Řešení
Kontrolka napájení (LED) nesvítí.
Obrazovka je prázdná.
Obraz je rozmazaný, nezřetelný nebo příliš tmavý. Obraz na obrazovce není uprostřed.
Na obrazovce se zobrazí zpráva Check Video Cable (Zkontrolujte videokabel). Na obrazovce se zobrazí zpráva Input Signal Out of Range (Vstupní signál je mimo rozsah). Obraz je rozmazaný a objevují se duchy a stíny.
Nelze nastavit optimální rozlišení monitoru.
Při zobrazení obsahu s vysokým rozlišením HD (high-definition) je obrazovka prázdná nebo obsahuje obraz s nižším rozlišením.
Ověřte, zda je zapnuto tlačítko napájení a zda je napájecí kabel správně zapojen do uzemněné zásuvky a k monitoru.
Připojte napájecí kabel. Zapněte napájení.
Řádně připojte videokabel. See “Connect for more your monitor to your computerfor more information.
Stisknutím nějaké klávesy na klávesnici nebo pohybem myší vypněte spořič obrazovky. Stiskněte tlačítko OK na monitoru. Pokud nedojde k nápravě obrazu, stisknutím tlačítka Menu (Nabídka) otevřete nabídku OSD a podle potřeby upravte míru jasu a kontrastu. Stisknutím tlačítka Menu (Nabídka) aktivujte obrazovkovou nabídku OSD. Vyberte možnost Image Control (Nastavení obrazu) a poté Horizontal Position (Horizontální poloha) nebo Vertical Position (Vertikální poloha) a nastavte horizontální či vertikální polohu obrazu.
Připojte kabel se signálem VGA nebo DVI-D monitoru ke konektoru VGA nebo DVI-D počítače. Během připojování videokabelu musí být počítač vypnutý.
Restartujte počítač a spusťte jej v nouzovém režimu. Změňte nastavení na podporovaná nastavení (viz tabulka v části „Továrně přednastavený režim zobrazení“ v části Technické informace). Restartujte počítač, aby byla nová nastavení uplatněna.
Upravte nastavení kontrastu a jasu.
Ověřte, zda nepoužíváte prodlužovací kabel nebo přepínač. Doporučujeme monitor připojit přímo k výstupnímu konektoru grafické karty na zadní straně počítače.
Je možné, že se problém podaří vyřešit pomocí funkce automatického nastavení (pouze vstup VGA). Ověřte, zda grafická karta podporuje optimální rozlišení.
Ověřte, zda je nainstalován nejnovější podporovaný ovladač grafické karty. Pro systémy HP a Compaq lze stáhnout nejnovější grafické ovladače pro váš systém na adrese: www.hp.com/ support. Ovladače pro jiné systémy naleznete na webu výrobce grafické karty. Zkontrolujte, zda monitor i počítač podporují režim HDCP. Informace najdete v části Podpora HDCP (High-Content Digital Bandwidth Protection) nebo na adrese http://www.hp.com/support.
29
Problém Řešení
Není slyšet zvuk ze zabudovaných reproduktorů (vybrané modely).
Nefunguje funkce Plug and Play.
Obraz se chvěje, bliká, případně je zvlněný.
Monitor je trvale v režimu spánku (jantarový indikátor LED).
Postupujte takto:
Pomocí sluchátek se ujistěte, že zdroj poskytuje dobrý signál. Stisknutím tlačítka Menu (Nabídka) aktivujte obrazovkovou nabídku OSD.
Vyberte možnost Management (Správa) a výběrem nastavení Volume (Hlasitost) upravte hlasitost.
Zvyšte hlasitost. Ujistěte se, že zvuk reproduktorů není ztlumený či příliš slabý: Klepněte na
tlačítko Start systému Windows™, vyberte Control Panel (Ovládací
panely) a klepněte na položku Hardware and Sound (Hardware a zvuk). V části Audio Devices and Sound (Zvuky a zvuková zařízení) klepněte na
položku Adjust system volume (Upravit hlasitost). V části Hlavní hlasitost
posuňte jezdec nahoru. Aby mohla funkce Plug and Play monitoru správně fungovat, musí počítač a grafická karta obsahovat podporu technologie Plug and Play. Konzultujte záležitost s výrobcem počítače.
Zkontrolujte obrazový kabel monitoru a ověřte, zda není žádný kolík ohnutý.
Ověřte, zda jsou v počítači nainstalovány ovladače monitoru. Ovladače monitoru jsou k dispozici na adrese: http://www.hp.com/support Přesuňte elektrická zařízení, která by mohla způsobovat rušení, co nejdále od monitoru.
Použijte nejvyšší obnovovací frekvenci, kterou monitor v použitém rozlišení podporuje.
Tlačítko pro zapnutí počítače by mělo být v poloze zapnuto.
Grafická karta počítače by měla být pevně usazena v příslušném slotu.
Ověřte, zda je videokabel správně připojen k počítači.
Zkontrolujte videokabel monitoru a ověřte, zda není žádný kolík ohnutý.
Zkontrolujte, zda je počítač plně funkční: stiskněte klávesu Caps Lock a ověřte, zda se změnil stav kontrolky Caps Lock na klávesnici. Kontrolka by se měla po stisku klávesy Caps Lock rozsvítit nebo zhasnout.
Získání podpory ze stránek hp.com
Před kontaktováním služeb pro zákazníky vyhledejte technickou podporu HP na adrese:
http://www.hp.com/support Vyberte zemi nebo oblast a postupujte podle odkazů až na stránky
podpory vašeho monitoru.
Příprava před telefonátem technické podpoře
Pokud nelze vyřešit problém podle rad pro řešení potíží v této části, může být nutné zatelefonovat na středisko technické podpory. Informace o technické podpoře naleznete v tištěné dokumentaci dodané spolu s monitorem.
Před telefonátem si připravte následující informace:
Číslo modelu monitoru (umístěné na zadní straně monitoru) Sériové číslo monitoru (umístěné na štítku na zadní straně monitoru nebo po zobrazení
údajů OSD v nabídce Information (Informace))
Datum zakoupení uvedené na faktuře
30
Okolnosti, za kterých k potížím došlo. Zobrazené chybové zprávy Konfigurace hardwaru Název a verze používaného hardwaru a softwaru
Umístění výrobního štítku
Výrobní štítek na monitoru obsahuje údaje o čísle modelu a sériovém čísle. Tato čísla mohou být zapotřebí, pokud budete kontaktovat společnost HP ohledně monitoru.
Výrobní štítek se nachází na zadní straně monitoru.
31
Loading...
