Guia do usuário do blade de servidor HP ProLiant BL680c Generation 5

Núm. de publicação 452661-202 Outubro 2007 (Segunda Edição)

HP são definidas nas declarações de garantia que acompanham tais serviços e produtos. Nenhuma informação aqui descrita deve ser utilizada para criar uma garantia adicional. A HP não se responsabiliza por erros ou omissões editoriais ou técnicos contidos neste documento.

Microsoft e Windows são marcas registradas da Microsoft Corporation nos Estados Unidos. Windows Server é uma marca comercial da Microsoft Corporation. Intel e Pentium são marcas ou marcas registradas da Intel Corporation ou de suas subsidiárias nos Estados Unidos e em outros países. AMD Athlon é uma marca comercial da Advanced Micro Devices.

A quem se destina

Este documento destina-se aos profissionais envolvidos na instalação, administração e solução de problemas de servidores e sistemas de armazenamento. A HP presume que o leitor esteja qualificado para executar tarefas de manutenção de computadores e treinado para reconhecer situações de risco em produtos que apresentam níveis de energia de periculosidade.

Índice

Identificação de componentes ........................................................................................................ 6

Componentes do painel frontal ................................................................................................................... 6

LEDs do painel frontal................................................................................................................................ 7

LEDs de disco rígido SAS e SATA................................................................................................................ 8

Combinações de LED da unidade de disco rígido SAS e SATA.......................................................................8

Componentes da placa do sistema.............................................................................................................. 9

Definições do conector mezzanine .................................................................................................. 10

Slots FBDIMM ............................................................................................................................... 10

Switch de manutenção do sistema ................................................................................................... 11

Procedimentos do switch de manutenção do sistema.......................................................................... 11

Cabo de E/S local .................................................................................................................................. 12

Operações................................................................................................................................. 13

Ligar o blade de servidor ......................................................................................................................... 13

Desligar o blade de servidor..................................................................................................................... 13

Remover o blade de servidor .................................................................................................................... 14

Remover o painel de acesso ..................................................................................................................... 14

Instalar o painel de acesso....................................................................................................................... 15

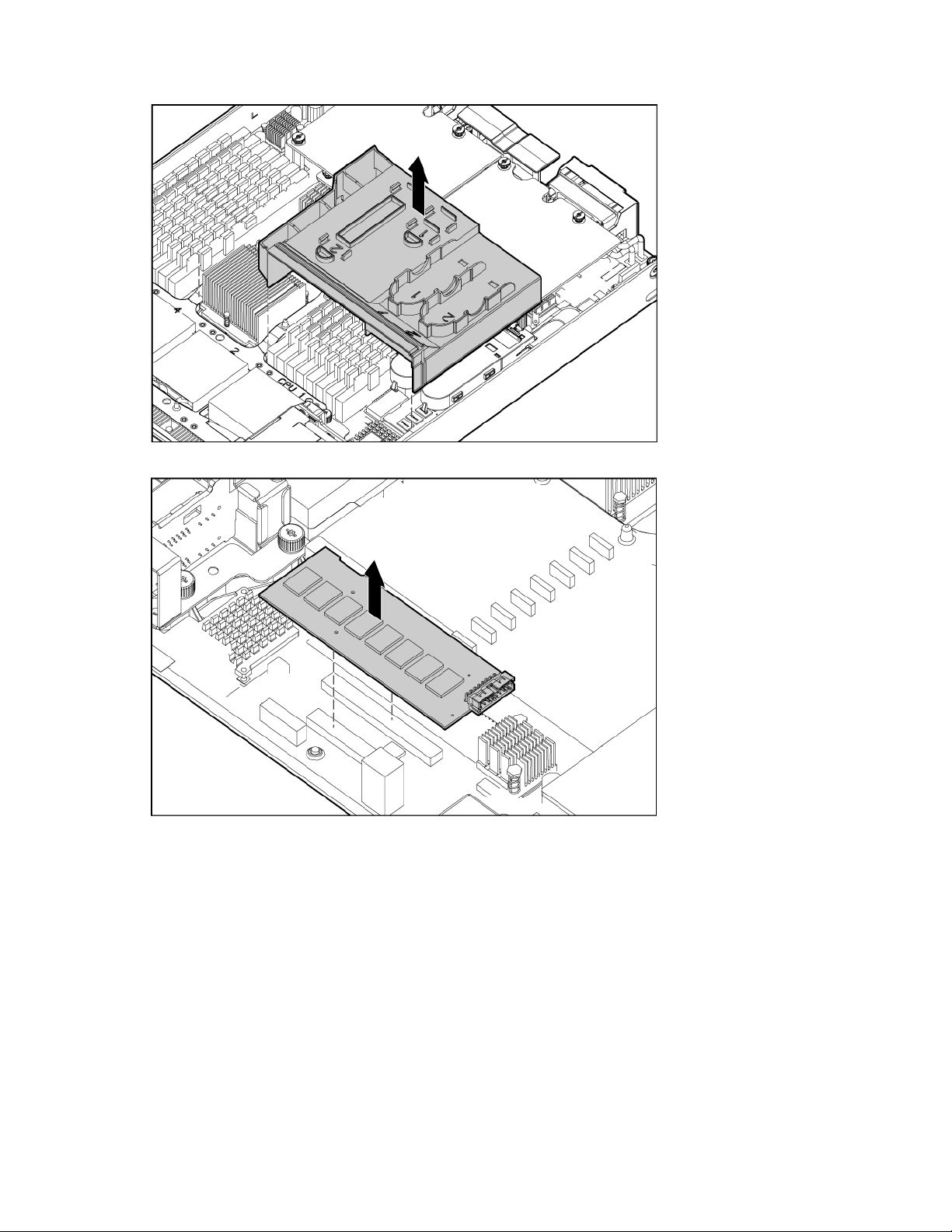

Remova a placa defletora de ar FBDIMM................................................................................................... 15

Instale a placa defletora de ar FBDIMM ..................................................................................................... 16

Instalação.................................................................................................................................. 18

Visão geral............................................................................................................................................. 18

Instalação de um gabinete HP BladeSystem c-Class ..................................................................................... 18

Instalação de opcionais de blade de servidor ............................................................................................. 18

Instalação dos módulos de interconexão .................................................................................................... 18

Mapeamento de dispositivos de interconexão................................................................................... 18

Instalação de um blade de servidor ........................................................................................................... 19

Conexão com a rede............................................................................................................................... 23

Conclusão da configuração...................................................................................................................... 23

Instalação de hardware opcional .................................................................................................24

Introdução.............................................................................................................................................. 24

Opcional de unidade de disco rígido SATA ou SAS hot-plug........................................................................24

Processador opcional .............................................................................................................................. 25

Opcional de memória.............................................................................................................................. 29

Configurações de memória............................................................................................................. 29

Diretrizes de instalação de FBDIMM ................................................................................................ 30

Instalação de FBDIMMs.................................................................................................................. 33

Opcional de placa mezzanine.................................................................................................................. 34

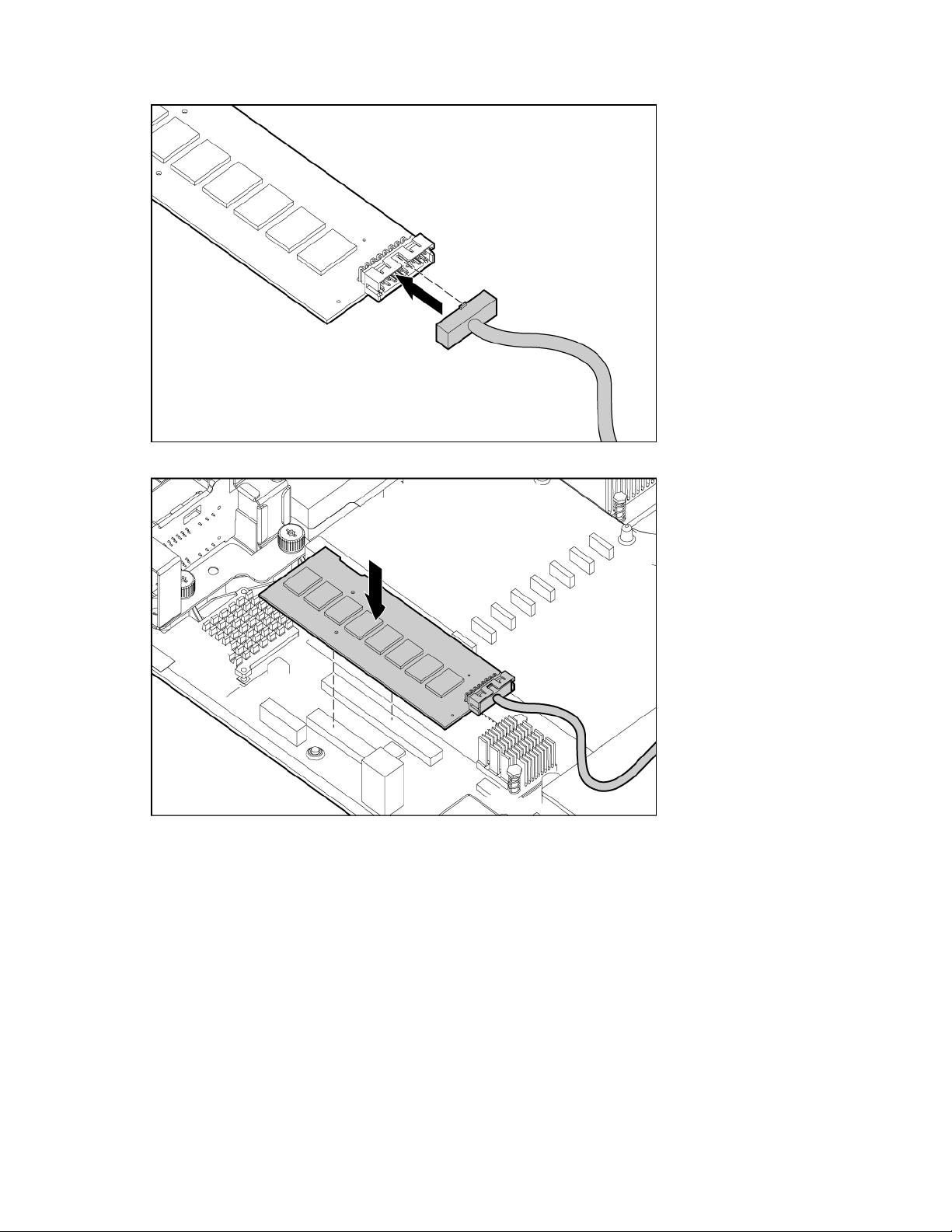

Módulo de cache e opcional de pacote de bateria...................................................................................... 35

Índice 3

Cabeamento .............................................................................................................................. 39

Utilização do cabo de E/S local ............................................................................................................... 39

Conexão local a um blade de servidor com dispositivos de vídeo e USB........................................................ 39

Acesso a um blade de servidor com KVM local................................................................................. 39

Acesso a dispositivos de mídia local................................................................................................ 40

Cabeamento de controlador da matriz ...................................................................................................... 41

Controlador de cabeamento do Smart Array para o pacote de bateria ................................................42

Controlador de cabeamento do Smart Array para um controlador SAS................................................ 42

Utilitários de software e de configuração.......................................................................................43

Ferramentas de implantação do blade de servidor ......................................................................................43

Requisito de RBSU para implantação de Linux................................................................................... 43

Drivers de software e componentes adicionais ..................................................................................43

Gerenciamento avançado do HP BladeSystem c-Class .......................................................................44

Implantação do PXE baseada em rede............................................................................................. 44

Métodos de implantação................................................................................................................ 46

Ferramentas de configuração.................................................................................................................... 50

software SmartStart........................................................................................................................ 50

HP ROM-Based Setup Utility............................................................................................................ 51

Array Configuration Utility (utilitário de configuração de array)........................................................... 54

Option ROM Configuration for Arrays .............................................................................................54

Redigitação do número de série do servidor e da ID do produto ......................................................... 55

Ferramentas de gerenciamento .................................................................................................................55

Recuperação Automática do Servidor ..............................................................................................55

Utilitário ROMPaq ......................................................................................................................... 55

Tecnologia do iLO 2 Standard Blade Edition..................................................................................... 56

Erase Utility ..................................................................................................................................56

Ferramentas de fita e biblioteca do StorageWorks............................................................................. 56

HP Systems Insight Manager........................................................................................................... 57

Agentes de gerenciamento .............................................................................................................57

HP ProLiant Essentials Virtualization Management Software ................................................................57

HP ProLiant Essentials Server Migration Pack - Physical to ProLiant Edition............................................. 58

Conjuntos HP Insight Control Environment......................................................................................... 58

Suporte de ROM redundante ..........................................................................................................59

Suporte e funcionalidade de USB .................................................................................................... 59

Ferramentas de diagnóstico...................................................................................................................... 60

HP Insight Diagnostics (Diagnóstico HP Insight).................................................................................. 60

Funcionalidade de pesquisa do HP Insight Diagnostics....................................................................... 60

Integrated Management Log (Registro de gerenciamento integrado)..................................................... 60

Array Diagnostic Utility ..................................................................................................................61

Ferramentas remotas de suporte e análise .................................................................................................. 61

HP Instant Support Enterprise Edition................................................................................................ 61

Web-Based Enterprise Service......................................................................................................... 61

Open Services Event Manager........................................................................................................62

Atualização do sistema............................................................................................................................ 62

Drivers ......................................................................................................................................... 62

ProLiant Support Packs ................................................................................................................... 62

Compatibilidade com a versão do sistema operacional...................................................................... 62

System Online ROM Flash Component Utility .................................................................................... 63

Controle de alterações e notificação proativa ...................................................................................63

Care Pack ....................................................................................................................................63

Índice 4

Substituição da bateria................................................................................................................ 64

Solução de problemas................................................................................................................. 66

Recursos de solução de problemas ............................................................................................................ 66

Etapas anteriores ao diagnóstico .............................................................................................................. 66

Informações importantes sobre segurança ........................................................................................ 67

Informações sobre sintomas ............................................................................................................ 68

Preparação do servidor para o diagnóstico...................................................................................... 68

Notificações de serviço............................................................................................................................ 69

Conexões com folga................................................................................................................................ 69

Fluxogramas de solução de problemas ......................................................................................................70

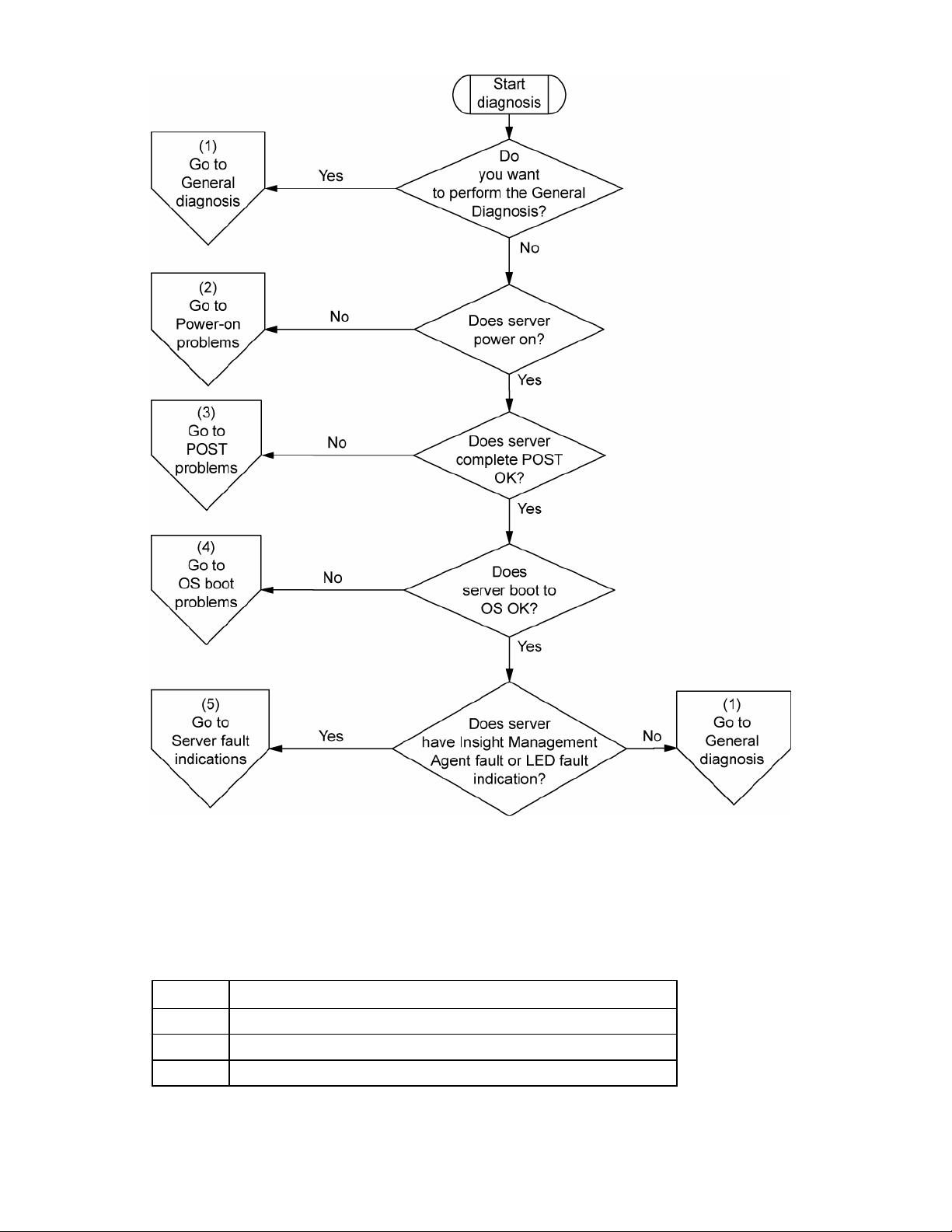

Fluxograma do início do diagnóstico ............................................................................................... 70

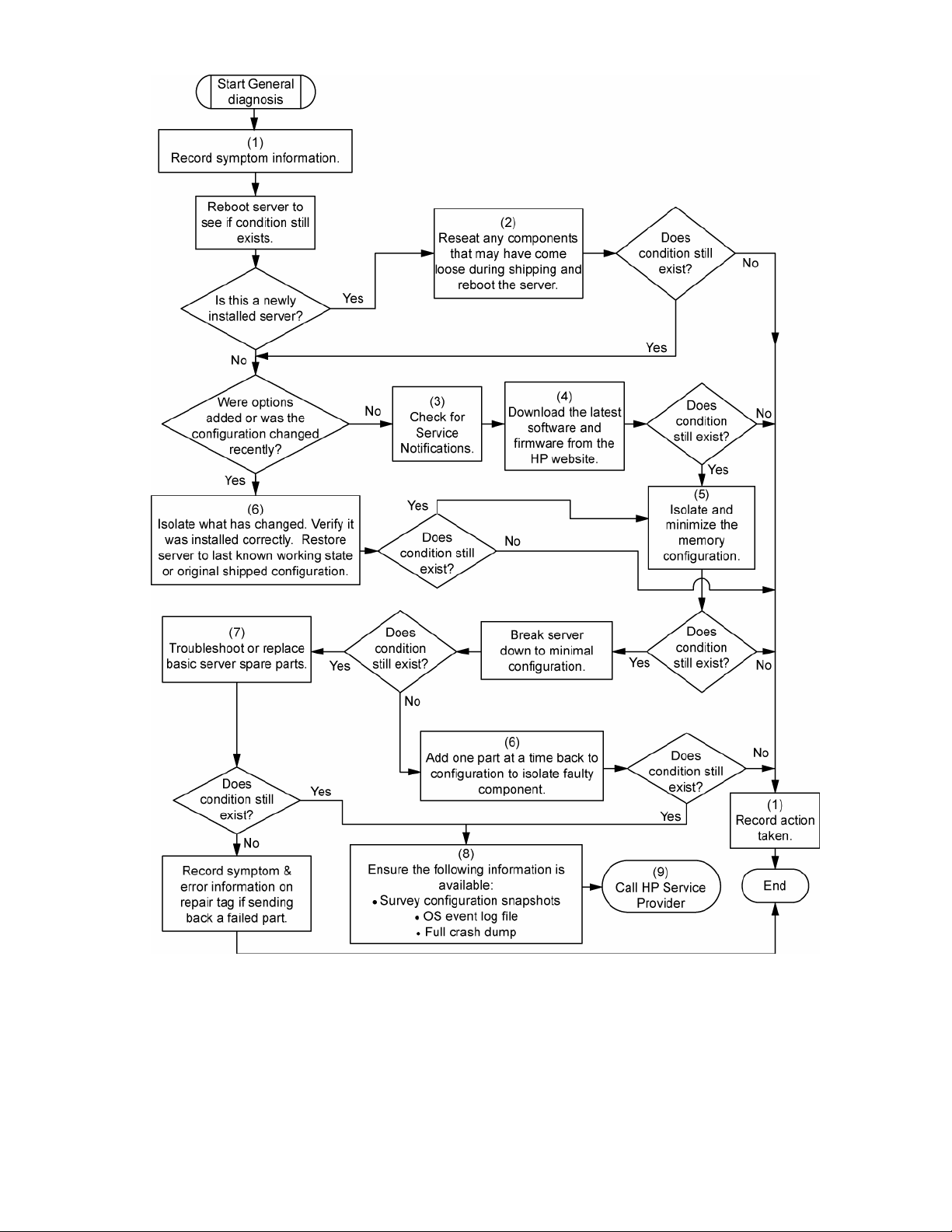

Fluxograma geral de diagnóstico ....................................................................................................71

Fluxograma de problemas na inicialização do blade de servidor ........................................................ 74

Fluxograma de problemas no POST.................................................................................................75

Fluxograma de problemas na inicialização do sistema operacional..................................................... 77

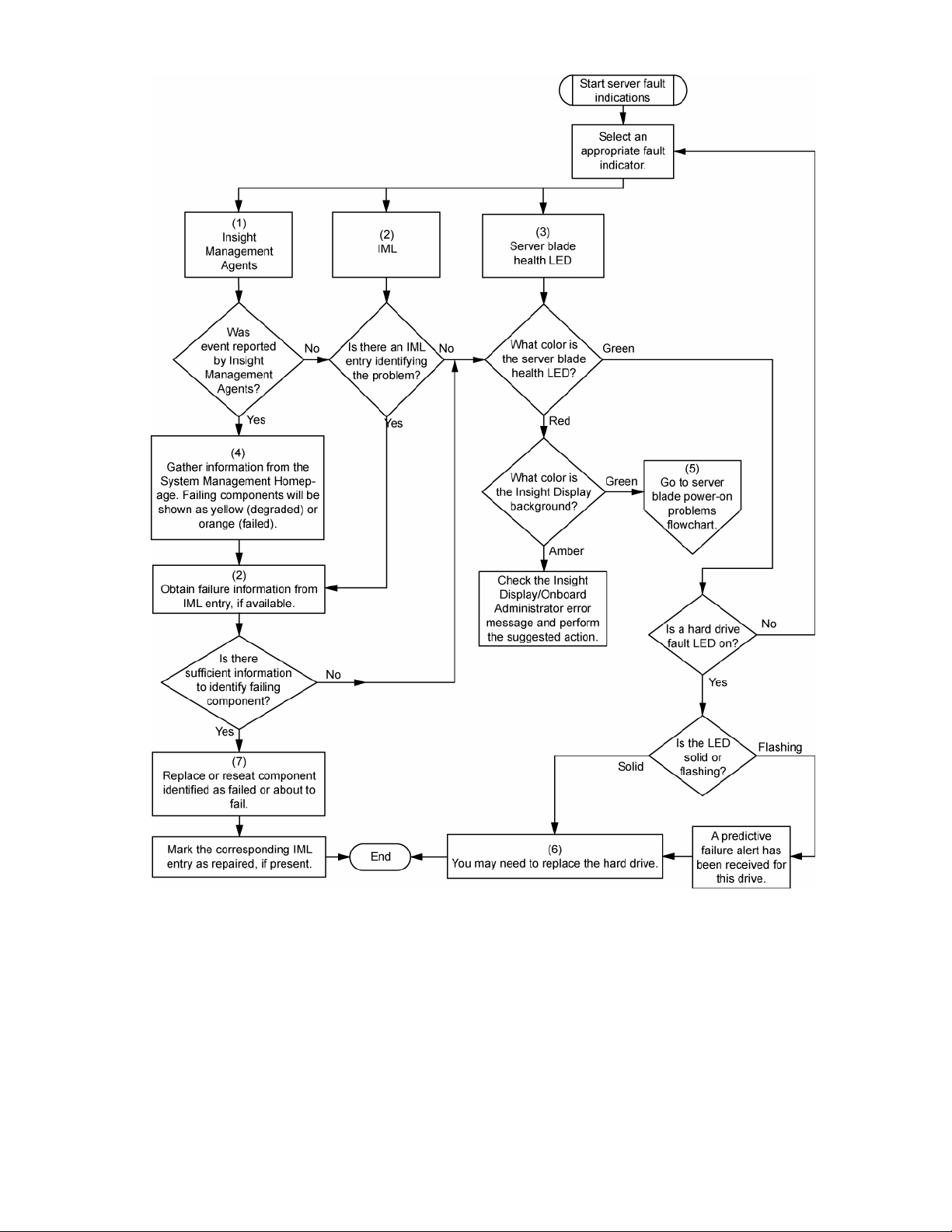

Fluxograma de indicações de falha no servidor ................................................................................ 79

Mensagens de erro do POST e códigos de bipes ........................................................................................ 82

Notificações de conformidade com os regulamentos ...................................................................... 83

Números de identificação em conformidade com os regulamentos ................................................................ 83

Notificação da Federal Communications Commission..................................................................................83

Etiqueta de classificação da FCC .................................................................................................... 83

Equipamento da Classe A .............................................................................................................. 84

Equipamento da Classe B............................................................................................................... 84

Declaração de conformidade para produtos identificados por logotipo da FCC – somente

nos Estados Unidos ................................................................................................................................. 84

Modificações.......................................................................................................................................... 85

Cabos ................................................................................................................................................... 85

Notificação para o Canadá (Avis Canadien).............................................................................................. 85

Notificação de conformidade com os regulamentos da União Européia......................................................... 85

Descarte de Lixo Elétrico na Comunidade Européia ..................................................................................... 86

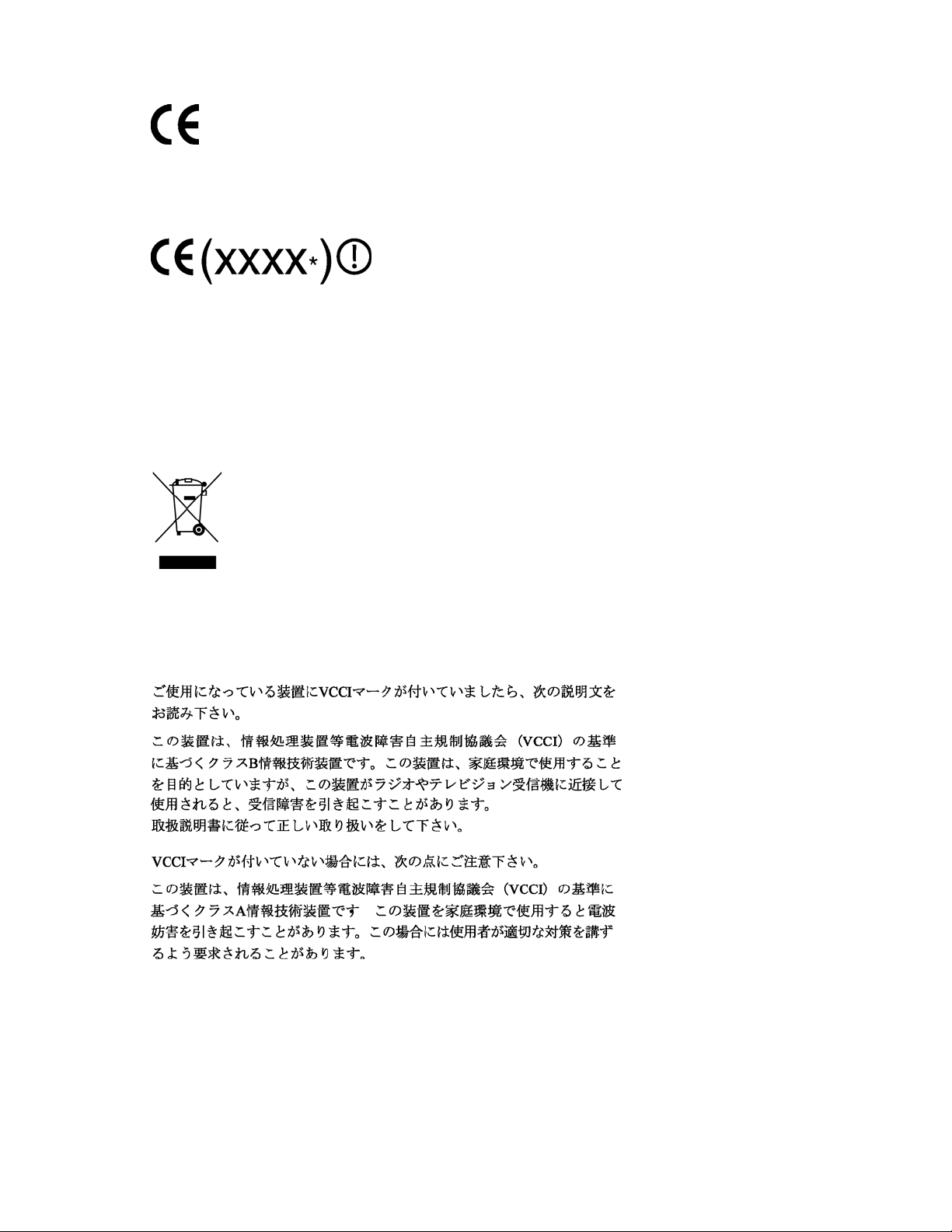

Notificação para o Japão ........................................................................................................................ 86

Notificação para BSMI ............................................................................................................................ 87

Notificação para a Coréia do Sul ............................................................................................................. 87

Notificação de substituição da bateria....................................................................................................... 87

Notificação de reciclagem de bateria para Taiwan..................................................................................... 88

Declaração sobre cabos de alimentação para o Japão................................................................................ 88

Descarga eletrostática................................................................................................................. 89

Prevenção da descarga eletrostática.......................................................................................................... 89

Métodos de aterramento para evitar a descarga eletrostática ....................................................................... 89

Especificações............................................................................................................................ 90

Especificações ambientais........................................................................................................................ 90

Especificações do blade de servidor.......................................................................................................... 90

Suporte técnico........................................................................................................................... 91

Antes de entrar em contato com a HP ........................................................................................................ 91

Informações para contato com a HP .......................................................................................................... 91

Reparo feito pelo cliente .......................................................................................................................... 92

Acrônimos e abreviações ............................................................................................................ 93

Índice remissivo.......................................................................................................................... 97

Índice 5

Identificação de componentes

Componentes do painel frontal

Item Descrição

1 Conector de cabo de E/S local* 2 Botão Ligar/Espera 3 Lingüeta embutida com número de série 4 Botão de destravamento da alça do blade de servidor 5 Alça do blade de servidor 6 Compartimento 1 do disco rígido 7 Compartimento 2 do disco rígido

* O conector de cabo de E/S local é usado com o cabo de E/S local para realizar quaisquer procedimentos de diagnóstico e de configuração do blade de servidor.

Identificação de componentes 6

LEDs do painel frontal

Item Descrição Status

1 LED de UID Azul = Identificado

Azul intermitente = Gerenciamento remoto ativo Apagado = Nenhum gerenciamento remoto ativo

2 LED de integridade Verde = Operação normal

Amarelo intermitente = Condição degradada Vermelho intermitente = Condição crítica

3 LED NIC 1* Verde = Rede conectada

Verde intermitente = Atividade de rede Apagado = Nenhuma atividade ou link

4 LED NIC 2* Verde = Rede conectada

Verde intermitente = Atividade de rede Apagado = Nenhuma atividade ou link

5 LED NIC 3* Verde = Rede conectada

Verde intermitente = Atividade de rede Apagado = Nenhuma atividade ou link

6 LED NIC 4* Verde = Rede conectada

Verde intermitente = Atividade de rede Apagado = Nenhuma atividade ou link

7 LED de alimentação do

sistema

* Os números de NIC reais dependem de vários fatores, inclusive o sistema operacional instalado no blade de servidor.

Verde = Ligado Amarelo = Em espera (alimentação auxiliar disponível) Apagado = Desligado

Identificação de componentes 7

LEDs de disco rígido SAS e SATA

Item Descrição

1 LED de falha/UID (amarelo/azul) 2 LED on-line (verde)

Combinações de LED da unidade de disco rígido SAS e SATA

LED online/atividade (verde)

Aceso, apagado ou intermitente

Aceso Amarelo, piscando

Aceso Apagado A unidade está on-line, mas não está ativa no momento. Piscando

regularmente (1 Hz)

LED de falha/UID

Interpretação

(amarelo/azul)

Amarelo e azul alternados

Azul constante A unidade está operando normalmente e foi selecionada por um

regularmente (1 Hz)

Amarelo, piscando regularmente (1 Hz)

A unidade falhou ou foi recebido um alerta preventivo para esta unidade; ela também foi selecionada por um aplicativo de gerenciamento.

aplicativo de gerenciamento. Foi recebido um alerta preventivo de falha para essa unidade. Substitua-a o mais breve possível.

Não remova a unidade. A remoção poderá finalizar a operação em andamento e causar perda de dados.

A unidade é parte de uma matriz que está sob expansão de capacidade ou migração de faixa, mas foi recebido um alerta preventivo de falha para esta unidade. Para minimizar o risco de perda de dados, não substitua a unidade até que a expansão ou migração esteja concluída.

Identificação de componentes 8

LED online/atividade

LED de falha/UID (amarelo/azul)

Interpretação

(verde)

Piscando regularmente (1 Hz)

Piscando irregularmente

Apagado Amarelo constante Foi identificada uma condição de falha crítica nesta unidade e o

Apagado Amarelo, piscando

Apagado Apagado A unidade está off-line, é uma unidade sobressalente ou não

Apagado Não remova a unidade. A remoção poderá finalizar a operação

em andamento e causar perda de dados. A unidade está sendo reconstruída ou é parte de uma matriz

que está sob expansão de capacidade ou migração de faixa.

Amarelo, piscando regularmente (1 Hz)

A unidade está ativa, mas foi recebido um alerta preventivo de falha para esta unidade. Substitua-a o mais breve possível.

Apagado A unidade está ativa e operando normalmente.

controlador a classificou como off-line. Substitua-a o mais breve possível.

Foi recebido um alerta preventivo de falha para essa unidade.

regularmente (1 Hz)

Substitua-a o mais breve possível.

está configurada como parte de uma matriz.

Componentes da placa do sistema

Item Descrição

1 Processadores (4) 2 Slots FBDIMM (9-16)

Identificação de componentes 9

Item Descrição

3 Conector mezzanine 2 (Mezzanine Tipo I ou II) 4 Conector mezzanine 1 (apenas Mezzanine Tipo I) 5 Conectores de gabinete 6 Parafusos da placa do sistema (3) 7 Conector mezzanine 3 (Mezzanine Tipo I ou II) 8 NICs incorporados 9 Slots FBDIMM (1-8) 10 Conector USB interno 11 Conector do módulo de cache do Smart Array P400i 12 Switch de manutenção do sistema (SW3) 13 Bateria do sistema

Os símbolos correspondem aos símbolos localizados nos compartimentos de interconexão. Para obter mais informações, consulte as Instruções de instalação do blade de servidor HP ProLiant BL680c Generation 5 fornecidas junto com o blade de servidor.

Definições do conector mezzanine

Conectores mezzanine x8 de PCIe é compatível com placas x16 em velocidades de até x8.

Item Conector Compatibilidade com a placa

Conector mezzanine 1 PCIe x8 Somente placa mezzanine Tipo I Conector mezzanine 2 PCIe x8 Placa mezzanine Tipo I ou II Conector mezzanine 3 PCIe x8 Placa mezzanine Tipo I ou II

Slots FBDIMM

Para obter as diretrizes de instalação e a ordem de ocupação, consulte “Opcional de memória (na página 29)”.

Identificação de componentes 10

Switch de manutenção do sistema

Posição Função Padrão

1* Desvio de segurança iLO 2 Apagado 2 Trava de configuração Apagado 3 Reservado Apagado 4 Reservado Apagado 5* Senha desativada Apagado 6* Redefinir configuração Apagado 7 Reservado Apagado 8 Reservado Apagado

*Para acessar a ROM redundante, defina S1, S5 e S6 como LIGADO.

Procedimentos do switch de manutenção do sistema

Quando você realizar as etapas de solução de problemas, esse guia poderá orientá-lo a executar os seguintes procedimentos:

•

Apagar a configuração do sistema.

•

Acessar a ROM redundante.

Para concluir esses procedimentos, mude as configurações físicas no switch de manutenção do sistema.

Apagamento da configuração do sistema

O RBSU pode ser usado para restaurar a configuração padrão de fábrica. Para obter mais informações, consulte “HP ROM-Based Setup Utility (na página 51)”. Se o sistema não conseguir inicializar no RBSU, execute as etapas a seguir para apagar as configurações do sistema:

Desligue o blade de servidor (na página 13).

Remova o blade de servidor (na página 14).

Remova o painel de acesso (na página 14).

Altere a posição 6 do switch de manutenção do sistema para Ligado.

Instale o painel de acesso (na página 15).

Instale o blade de servidor no gabinete e ligue-o.

Aguarde a mensagem do POST que solicita a mudança da configuração do switch:

Switch de manutenção detectado na posição "Ligado". Desligue o servidor e mude a posição do switch para "Desligado".

Repita as etapas de 1 a 3.

Altere a posição 6 do switch de manutenção do sistema para Desligado.

10.

Repita as etapas 5 e 6.

IMPORTANTE: Quando o blade de servidor é inicializado após a limpeza da NVRAM,

é normal que haja um atraso de até 2 minutos. Durante esse atraso, o sistema parece não funcionar. Não tente realizar qualquer procedimento durante o atraso.

Identificação de componentes 11

Acesso à ROM redundante

Se a ROM do sistema estiver corrompida, o sistema muda automaticamente para a ROM redundante, na maioria dos casos. Se o sistema não mudar automaticamente para a ROM redundante, execute estas etapas:

Desligue o blade de servidor (na página 13).

Remova o blade de servidor (na página 14).

Remova o painel de acesso (na página 14).

Altere as posições 1, 5 e 6 do switch de manutenção do sistema para Ligado.

Instale o painel de acesso (na página 15).

Instale o blade de servidor no gabinete e ligue-o.

Depois que o sistema emitir um bipe, repita as etapas de 1 a 3.

Altere as posições 1, 5 e 6 do switch de manutenção do sistema para Desligado.

Repita as etapas 5 e 6.

Se as versões atual e de backup da ROM estiverem corrompidas, devolva a placa do sistema para que ela seja substituída.

Para mudar para a ROM de backup quando a ROM do sistema não estiver corrompida, use o RBSU (“HP ROM-Based Setup Utility” na página 51).

Cabo de E/S local

Item Conector Descrição

1 Blade de servidor Para inserir o conector de cabo de E/S local

2 Vídeo Para conectar um monitor de vídeo 3 USB Para conectar até dois dispositivos USB 4 Serial Para que um pessoal treinado conecte um

no painel frontal do blade de servidor

cabo serial de modem nulo e execute procedimentos de diagnóstico avançados

Identificação de componentes 12

Operações

Ligar o blade de servidor

O Onboard Administrator inicia uma seqüência de ligação automática quando o blade de servidor é instalado. Se a configuração padrão for alterada, utilize um destes métodos para ligar o blade de servidor:

•

Utilize uma seleção de botão Liga/Desliga virtual por meio de iLO 2.

•

Pressione e solte o botão Ligar/Espera.

Quando o blade de servidor passar do modo de espera para o modo de energia total, o LED de alimentação do sistema mudará de amarelo para verde.

Para obter mais informações sobre o Onboard Administrator, consulte o Guia de configuração e instalação de gabinete do HP BladeSystem c7000 no CD de documentação.

Para obter mais informações sobre iLO 2, consulte “iLO 2 Standard Blade Edition technology (tecnologia do iLO 2 Standard Blade Edition) (na página 56)”.

Desligar o blade de servidor

Antes de desligar o blade de servidor para procedimentos de manutenção ou atualização, faça backup de programas e dados de servidor críticos.

Dependendo da configuração do Onboard Administrator, utilize um destes métodos para desligar o blade de servidor:

•

Utilize uma seleção de botão Liga/Desliga virtual por meio de iLO 2. Esse método inicia um desligamento remoto controlado de aplicativos e do sistema operacional

antes de o blade de servidor entrar no modo de espera.

•

Pressione e solte o botão Ligar/Espera. Esse método inicia um desligamento controlado de aplicativos e do sistema operacional antes de

o blade de servidor entrar no modo de espera.

•

Mantenha pressionado o botão Ligar/Espera por mais de 4 segundos para forçar o blade de servidor a desligar.

Esse método força o blade de servidor a entrar no modo de espera sem encerrar corretamente os aplicativos em uso e o sistema operacional. Ele fornece um método de desligamento de emergência, caso um aplicativo trave.

IMPORTANTE: Quando o blade de servidor está no modo de espera, ainda há fornecimento

de alimentação auxiliar. Para remover toda a alimentação do blade de servidor, retire o blade de servidor do gabinete.

Após iniciar um comando de desligamento virtual, certifique-se de que o blade de servidor passe para o modo de espera, observando que o LED de alimentação do sistema fica amarelo.

Operações 13

Remover o blade de servidor

Identifique o blade de servidor correto.

Desligue o blade de servidor (na página 13).

Remova o blade de servidor.

Coloque o blade de servidor em uma superfície de trabalho plana.

AVISO: Para reduzir o risco de acidentes causados por superfícies quentes, deixe as

unidades e componentes internos do sistema esfriarem antes de tocá-los.

CUIDADO: Para evitar danos aos componentes elétricos, aterre adequadamente o blade de

servidor antes de iniciar o procedimento de instalação. O aterramento inadequado poderá causar descarga eletrostática.

Remover o painel de acesso

Para remover o componente:

Desligue o blade de servidor (na página 13).

Remova o blade de servidor (na página 14).

Levante a trava do painel de acesso e deslize o painel de acesso para trás.

Remova o painel de acesso.

AVISO: Para reduzir o risco de acidentes causados por superfícies quentes, deixe as

unidades e componentes internos do sistema esfriarem antes de tocá-los.

CUIDADO: Para evitar danos aos componentes elétricos, aterre adequadamente o blade de

servidor antes de iniciar o procedimento de instalação. O aterramento inadequado poderá causar descarga eletrostática.

Operações 14

Instalar o painel de acesso

Coloque o painel de acesso na parte superior do blade de servidor com a trava da tampa aberta. Permita que o painel se estenda além da parte traseira do blade de servidor em aproximadamente 0,8 cm (0,2 pol).

Prenda o pino de ancoragem no orifício correspondente da trava.

Empurre a trava da tampa. O painel de acesso desliza para uma posição fechada.

Remova a placa defletora de ar FBDIMM

CUIDADO: Para evitar danos ao blade de servidor e ao gabinete, instale todas as placas

defletoras de ar FBDIMM no local adequado depois de adicionar ou substituir FBDIMMs. As placas defletoras de ar FBDIMM ausentes ou instaladas de forma incorreta podem

Para remover o componente:

comprometer o resfriamento do blade de servidor e do gabinete.

Desligue o blade de servidor (na página 13). Remova o blade de servidor (na página 14). Remova o painel de acesso (na página 14). Remova a placa defletora de ar FBDIMM:

Placa defletora de ar FBDIMM cobrindo os slots de 1 a 8 de FBDIMM

Operações 15

Placa defletora de ar FBDIMM cobrindo os slots de 9 a 16 de FBDIMM

Instale a placa defletora de ar FBDIMM

CUIDADO: Para evitar danos ao blade de servidor e ao gabinete, instale todas as placas

defletoras de ar FBDIMM no local adequado depois de adicionar ou substituir FBDIMMs. As placas defletoras de ar FBDIMM ausentes ou instaladas de forma incorreta podem

comprometer o resfriamento do blade de servidor e do gabinete.

Instale a placa defletora de ar FBDIMM:

Placa defletora de ar FBDIMM cobrindo os slots de 1 a 8 de FBDIMM

Operações 16

Placa defletora de ar FBDIMM cobrindo os slots de 9 a 16 de FBDIMM

Instale o painel de acesso (na página 15).

Instale o blade de servidor (“Instalação de um blade de servidor” na página 19).

Operações 17

Instalação

Visão geral

A instalação de um blade de servidor exige as seguintes etapas:

Instale e configure um gabinete HP BladeSystem c-Class.

Instale os opcionais de blade de servidor que desejar.

Instale módulos de interconexão no gabinete.

Conecte os módulos de interconexão à rede.

Instale um blade de servidor.

Conclua a configuração do blade de servidor.

Instalação de um gabinete HP BladeSystem c-Class

Antes de executar qualquer procedimento específico de blade de servidor, instale um gabinete HP BladeSystem c-Class.

A documentação mais atual dos blades de servidor e de outros componentes HP BladeSystem está

disponível no site da HP (http://www.hp.com/go/bladesystem/documentation A documentação também pode ser encontrada nos seguintes locais:

•

CD de documentação fornecido com o gabinete

•

Site do Centro de suporte empresarial da HP (http://www.hp.com/support)

•

Site de documentação técnica da HP (http://docs.hp.com)

Instalação de opcionais de blade de servidor

Antes de instalar e inicializar o blade de servidor, instale os opcionais de blade de servidor desejados, como um processador adicional, um disco rígido ou uma placa mezzanine.

Instalação dos módulos de interconexão

Para obter as etapas específicas de instalação dos módulos de interconexão, consulte a documentação fornecida com o módulo de interconexão.

Mapeamento de dispositivos de interconexão

Para oferecer suporte a conexões de rede para sinais específicos, instale um módulo de interconexão no compartimento que corresponde aos sinais incorporados NIC ou mezzanine.

Instalação 18

A instalação é mostrada no Gabinete HP BladeSystem c7000.

Sinal de blade de servidor

Compartimento de interconexão

Etiquetas do compartimento de interconexão

NIC 1 (Incorporado) 1 NIC 2 (Incorporado) 2

NIC 3 (Incorporado) 1 NIC 4 (Incorporado) 2 Mezzanine 1 3 e 4 Mezzanine 2 5 e 6

Mezzanine 3 7 e 8

7 e 8

5 e 6

Para obter informações detalhadas sobre mapeamento de porta, consulte o guia de instalação rápida do gabinete do HP BladeSystem ou o guia de instalação e configuração do gabinete do HP BladeSystem no site da HP (http://www.hp.com/go/bladesystem/documentation

Instalação de um blade de servidor

O Gabinete HP BladeSystem é fornecido com prateleiras de compartimentos de dispositivos para suportar dispositivos com metade do tamanho. Para instalar um dispositivo de tamanho normal, remova a prateleira de compartimento de dispositivo e os painéis cegos correspondentes.

CUIDADO: Para evitar problemas no resfriamento e danos térmicos, não opere o blade de

servidor ou o gabinete a menos que todos os compartimentos de dispositivo e disco rígido estejam ocupados com um componente ou um painel cego.

A instalação é mostrada no Gabinete HP BladeSystem c7000.

Instalação 19

Para obter mais detelhes sobre o gabinete c7000 ou outros gabinetes BladeSystem, consulte o guia de instalação apropriado ou o guia do usuário do servidor blade.

A documentação do gabinete está localizada no site da HP (http://h71028.www7.hp.com/enterprise/cache/80316-0-0-0-121.html

A documentação do servidor blade está localizada no site da HP (http://h18004.www1.hp.com/products/servers/platforms/

Para instalar um servidor blade:

Remova o painel cego.

Remova os três painéis cegos adjacentes.

Deslize a lingüeta de travamento da prateleira de compartimento de dispositivo para a esquerda para abri-la.

Instalação 20

Empurre a prateleira de compartimento de dispositivo para trás até que ela pare; levante o lado direito para soltar as duas lingüetas da parede divisória, e gire a extremidade direita para baixo (sentido horário).

Levante o lado esquerdo da prateleira de compartimento de dispositivo para soltar as três lingüetas da parede divisória e, em seguida, remova-a do gabinete.

Instalação 21

Remova as tampas do conector.

Prepare o blade de servidor para instalação.

Instalação 22

Instale o blade de servidor.

CUIDADO: Para evitar problemas no resfriamento e danos térmicos, não opere o blade de

servidor ou o gabinete a menos que todos os compartimentos de dispositivo e disco rígido

estejam ocupados com um componente ou um painel cego.

Instale painéis cegos em todos os compartimentos vazios. Para obter mais informações, consulte o guia de instalação e configuração do gabinete.

Conexão com a rede

Para conectar o HP BladeSystem a uma rede, cada gabinete deve ser configurado com dispositivos de interconexão de rede para gerenciar sinais entre os blades de servidor e a rede externa.

Dois tipos de módulos de interconexão estão disponíveis para gabinetes HP BladeSystem c-Class: passthru e switch. Para obter mais informações sobre opcionais de módulo de interconexão, consulte o site da HP (http://www.hp.com/go/bladesystem/interconnects

Conclusão da configuração

Para concluir a configuração do blade de servidor e do HP BladeSystem, consulte o cartão com informações gerais fornecido com o gabinete.

Instalação 23

Instalação de hardware opcional

Introdução

Para instalar mais de um opcional, leia as instruções de instalação de todos os opcionais de hardware e identifique as etapas similares para organizar o processo.

AVISO: Para reduzir o risco de acidentes causados por superfícies quentes, deixe as

unidades e componentes internos do sistema esfriarem antes de tocá-los.

CUIDADO: Para evitar danos aos componentes elétricos, aterre adequadamente o servidor

antes de iniciar o procedimento de instalação. O aterramento inadequado poderá causar descarga eletrostática.

Opcional de unidade de disco rígido SATA ou SAS hot-plug

O blade de servidor é compatível com até duas unidades SATA ou SAS hot-plug.

CUIDADO: Para evitar problemas no resfriamento e danos térmicos, não opere o blade de

servidor ou o gabinete a menos que todos os compartimentos de dispositivo e disco rígido

Para instalar o componente:

estejam ocupados com um componente ou um painel cego.

Remova o painel cego da unidade de disco rígido.

Instalação de hardware opcional 24

Prepare a unidade de disco rígido.

Instale a unidade de disco rígido.

Determine o status do disco rígido a partir dos LEDs de disco rígido hot-plug (“LEDs de disco

rígido SAS e SATA” na página 8).

Retome o funcionamento normal do blade de servidor.

Processador opcional

AVISO: Para reduzir o risco de acidentes causados por superfícies quentes, deixe as

unidades e componentes internos do sistema esfriarem antes de tocá-los.

CUIDADO: Para evitar danos à placa do sistema:

• Não toque nos contatos do soquete do processador.

• Não incline, nem deslize o processador ao baixá-lo para o soquete.

Instalação de hardware opcional 25

CUIDADO: Para evitar danos ao processador:

• Manuseie o processador somente pelas bordas.

• Não toque na parte inferior do processador, especialmente na área de contato.

CUIDADO: Para evitar possíveis problemas de funcionamento do servidor ou danos ao

equipamento, as configurações de multiprocessador devem conter processadores com o mesmo número de peça.

CUIDADO: Para evitar possíveis problemas de superaquecimento do blade de servidor,

preencha os soquetes de processador com um processador e um dissipador de calor ou um dissipador de calor vazio.

CUIDADO: A mídia da interface térmica do dissipador de calor não poderá ser reutilizada

e deverá ser substituída se o dissipador de calor for removido do processador após sua instalação.

IMPORTANTE: Ao instalar o dissipador de calor, alinhe o pino de orientação do suporte

de retenção do processador com os orifícios de alinhamento no dissipador de calor.

IMPORTANTE: O soquete do processador 1 deve estar sempre ocupado. Se o soquete do

processador 1 estiver vazio, o blade de servidor não ligará.

Para instalar um processador:

Atualize a ROM do sistema. Localize e faça o download da última versão do site da HP

(http://h18023.www1.hp.com/support/files/server/us/romflash.html site e atualize a ROM do sistema.

Desligue o blade de servidor (na página 13).

Remova o blade de servidor (na página 14).

Coloque o blade de servidor em uma superfície de trabalho plana.

Remova o painel de acesso (na página 14).

). Siga as instruções do

Instalação de hardware opcional 26

Remova a placa refletora de ar do dissipador de calor.

Abra a alavanca de travamento.

CUIDADO: O processador foi projetado para caber de uma forma no soquete. Use as guias

de alinhamento do processador e do soquete para alinhar corretamente o processador com o soquete.

Instalação de hardware opcional 27

Instale o processador.

Feche a alavanca de travamento.

10.

Remova a capa de proteção da interface térmica do dissipador de calor.

CUIDADO: Os parafusos de retenção do dissipador de calor devem ser apertados em pares

diagonalmente opostos (formando um “X”).

Instalação de hardware opcional 28

11.

Instale o dissipador de calor.

12.

Instale o painel de acesso (na página 15).

13.

Instale o blade de servidor (“Instalação de um blade de servidor” na página 19).

14.

Ligue o blade de servidor (na página 13).

Opcional de memória

Esse blade de servidor contém 16 slots de expansão de memória. Para expandir a memória do blade de servidor, instale o FBDIMMS 667MHz DDR2.

CUIDADO: Use somente FBDIMMs da HP. FBDIMMs de outras fontes podem afetar

Configurações de memória

O blade de servidor suporta as seguintes opções AMP para otimizar a disponibilidade do blade de servidor:

•

negativamente a integridade dos dados.

ECC Avançado, com suporte para até 64 GB de memória ativa, utilizando FBDIMMs de 4 GB. Memória sobressalente on-line, compatível com memória ativa de até 56 GB e 8 GB de memória

sobressalente on-line usando 4-GB FBDIMMs. Memória sobressalente on-line oferece proteção adicional contra degradação de memória.

Memória espelhada oferecendo suporte para até 32 GB de memória ativa e 32 GB de memória espelhada usando 4-GB FBDIMMs. Memória espelhada oferece proteção contra falhas de memória.

Para obter as informações mais recentes sobre configuração de memória, consulte o QuickSpecs no site da HP (http://www.hp.com/go/bizsupport

Instalação de hardware opcional 29

Diretrizes de instalação de FBDIMM

Os seguintes requisitos de configuração se aplicam a FBDIMMs simples ou duplos:

•

FBDIMMs devem ser do tipo 667-MHz DDR2.

•

FBDIMMs devem ser instalados em pares.

•

Os pares de FBDIMM no mesmo banco de memória devem ter números de fabricação HP idênticos.

•

FBDIMMs devem ser ocupados conforme mostrado na tabela a seguir para o modo da memória AMP designada.

Há suporte para vários modos de memória, com base na seleção de ocupação FBDIMM e de modo AMP. O blade de servidor definirá o ECC Avançado como padrão. Se a ocupação de FBDIMM for modificada depois que o modo de memória estiver selecionado no RBSU, e não for mais compatível com o modo selecionado, o sistema definirá o ECC Avançado como padrão durante o POST.

Se o blade de servidor tiver mais de 4 GB de memória, consulte a documentação do sistema operacional

Configuração de memória ECC avançada

sobre como obter acesso ao total de memória instalada.

A memória ECC avançada é o modo de proteção de memória padrão desse blade de servidor. No ECC Avançado, o blade de servidor está protegido contra erros de memória corrigíveis. O blade de servidor fornecerá notificações se o nível de erros corrigíveis exceder uma taxa limite predefinida. Não ocorrerá falha no blade de servidor devido a erros de memória corrigíveis. O ECC Avançado fornece proteção adicional superior ao ECC Padrão, pois é possível corrigir alguns erros de memória que seriam incorrigíveis de outra forma e resultariam em uma falha do blade de servidor.

Embora o ECC padrão possa corrigir erros de memória de um único bit, o ECC Avançado pode corrigir erros de memória de um único bit e de vários bits se todos os bits com falha estiverem no mesmo dispositivo DRAM do FBDIMM.

Além dos requisitos gerais de configuração, a memória de ECC Avançado também possui os seguintes requisitos de configuração:

•

Os FBDIMMs só não serão instalados em pares se estiverem operando no modo simples de FBDIMM.

•

Os FBDIMMs devem ser instalados em ordem seqüencial, começando pelo banco A.

Para o modo ECC Avançado, ocupe os slots FBDIMMs conforme especificado na tabela a seguir:

Configuração Banco A

Ramificação 0

1A, 5A

1 X — — — — — — — 2 X X — — — — — — 3 X X X — — — — — 4 X X X X — — — —

Banco B Ramifi-

cação 19B, 13B

Banco C Ramifi-

cação 0 2C, 6C

Banco D Ramifi-

cação 1 10D, 14D

Banco E Ramifi-

cação 0 3E, 7E

Banco F Ramifi-

cação 1 11F, 15F

Banco G Ramifi-

cação 0 4G, 8G

Banco H Ramifi-

cação 1 12H, 16H

Instalação de hardware opcional 30

Configuração Banco A

Ramificação 0

1A, 5A

5 X X X X X — — — 6 X X X X X X — — 7 X X X X X X X — 6 X X X X X X X X

Banco B Ramifi-

cação 19B, 13B

Banco C Ramifi-

cação 0 2C, 6C

Banco D Ramifi-

cação 1 10D, 14D

Depois de instalar FBDIMMs, use o RBSU para verificar que o blade de servidor está configurado para operação de ECC Avançada (“Configuração de Memória ECC avançada” na página 53).

Configuração da memória sobressalente on-line

A memória sobressalente on-line oferece proteção contra a degradação de FBDIMMs, reduzindo a probabilidade de erros de memória incorrigíveis. Essa proteção está disponível sem qualquer suporte do sistema operacional.

É necessário ter conhecimento de FBDIMMs simples ou duplos para entender a utilização de memória no modo sobressalente on-line. Os FBDIMMs podem ser classificados como simples ou duplos. Alguns requisitos de configuração de FBDIMMs baseiam-se nessas classificações. Ter um FBDIMM duplo é o mesmo que ter dois FBDIMMs simples no mesmo módulo. Embora formado por uma única peça, um FBDIMM duplo age como dois FBDIMMs separados. A finalidade dos FBDIMMs duplos é fornecer a maior capacidade de FBDIMMs para a tecnologia DRAM atual. Se a tecnologia DRAM atual permitir FBDIMMs simples de 2 GB, um FBDIMM duplo utilizando a mesma tecnologia teria 4 GB.

Banco E Ramifi-

cação 0 3E, 7E

Banco F Ramifi-

cação 1 11F, 15F

Banco G Ramifi-

cação 0 4G, 8G

Banco H Ramifi-

cação 1 12H, 16H

No modo sobressalente on-line, uma memória simples age como a memória sobressalente. No caso de FBDIMMs simples, todo o FBDIMM age como a memória sobressalente. No caso de um FBDIMM simples, apenas uma metade do FBDIMM age como a memória sobressalente, enquanto a outra fica disponível para ser utilizada pelo sistema operacional e por aplicativos.

Se um dos FBDIMMs não-sobressalentes receber erros de memória corrigíveis a uma velocidade maior que o limite especificado, o blade de servidor copiará automaticamente o conteúdo da memória da parte afetada para a parte sobressalente on-line. O blade de servidor então desativa a parte com falhas e passa automaticamente para a parte sobressalente on-line. Como os FBDIMMs que apresentam uma alta taxa de erros corrigíveis de memória também têm uma maior probabilidade de receber um erro de memória incorrigível, essa configuração reduz a probabilidade de erros de memória incorrigíveis que resultariam em um período de inatividade de blade de servidor.

A parte sobressalente on-line é executada por ramificação do controlador de memória. Para um blade de servidor com as duas ramificações ocupadas, são utilizadas duas partes para a memória sobressalente on-line. Uma ramificação pode falhar para a parte sobressalente on-line associada, enquanto a outra ramificação ainda está protegida.

Cada ramificação é formada por quatro bancos:

•

Ramificação 0, que contém os bancos A, C, E e G

•

Ramificação 1, que contém os bancos B, D, F e H

Além dos requisitos gerais de configuração, todos os bancos ocupados em uma ramificação devem conter FBDIMMs com números de fabricação idênticos.

Instalação de hardware opcional 31

Para o modo sobressalente on-line, ocupe os slots FBDIMMs conforme especificado na tabela a seguir:

Configuração Banco A

Banco B

Banco C

Banco D

Banco E

Banco F

Banco G

Banco H

Ramificação 0

1A, 5A

1* X — — — — — — — 2 X — X — — — — — 3 X — X — X — — — 4 X — X — X — X — 5 X X X X — — — — 6 X X X X X — — — 7 X X X X X X — — 8 X X X X X X X — 9 X X X X X X X X

Ramificação 1

9B, 13B

Ramificação 0

2C, 6C

*Configuração 1 somente é compatível com FBDIMMs duplos. Depois de instalar os FBDIMMs, use o RBSU para configurar o sistema para ser compatível com a

memória sobressalente on-line (“Configuração da memória sobressalente on-line”, na página 53).

Configuração de memória espelhada

O espelhamento oferece proteção contra erros de memória incorrigíveis que poderiam resultar em um período de inatividade do blade de servidor.

Ramificação 1

10D, 14D

Ramificação 0

3E, 7E

Ramificação 1

11F, 15F

Ramificação 0

4G, 8G

Ramificação 1

12H, 16H

O espelhamento é realizado no nível da ramificação. As ramificações 0 e 1 são um espelho uma da outra.

Cada ramificação mantém uma cópia de todo o conteúdo da memória. As gravações da memória vão para ambas as ramificações. As leituras da memória vêm somente de uma das duas ramificações (a menos que um erro incorrigível ocorra). Se uma leitura de memória em uma ramificação retornar dados incorretos, devido a um erro de memória incorrigível, o sistema automaticamente recupera os dados apropriados da outra ramificação. Uma ramificação não é desativada necessariamente (perdendo a proteção espelhada), por causa de um único erro incorrigível. A proteção espelhada não será perdida por causa de erros incorrigíveis transitórios ou de software, resultando em sistemas que mantêm a proteção espelhada (e, dessa forma, um período de atividade aprimorado), a menos que haja uma falha de hardware ou de FBDIMM. Além disso, o sistema funcionará de forma adequada exceto se um erro incorrigível ocorrer nas duas ramificações.

Além dos requisitos gerais de configuração, a configuração de memória espelhada de FBDIMM também possui os seguintes requisitos de configuração:

•

Bancos A e B devem estar totalmente ocupados com FBDIMMs com números de fabricação idênticos.

•

Bancos C e D devem conter FBDIMMs com números de fabricação idênticos, se instalados.

•

Bancos E e F devem conter FBDIMMs com números de fabricação idênticos, se instalados.

•

Bancos G e H devem conter FBDIMMs com números de fabricação idênticos, se instalados.

Instalação de hardware opcional 32

Para o modo de memória espelhada, ocupe os slots FBDIMMs conforme especificado na tabela a seguir:

Configuração Banco A

Banco B

Banco C

Banco D

Banco E

Banco F

Banco G

Banco H

Ramificação 0

1A, 5A

1 X X — — — — — — 2 X X X X — — — — 3 X X X X X X — — 4 X X X X X X X X

Ramificação 1

9B, 13B

Depois de instalar os FBDIMMs, use o RBSU para configurar o sistema para ser compatível com a memória espelhada (“Configuração de memória espelhada”, na página 53).

Instalação de FBDIMMs

Para instalar o componente:

Desligue o blade de servidor (na página 13).

Remova o blade de servidor (na página 14).

Remova o painel de acesso (na página 14).

Remova a placa defletora de ar FBDIMM.

Instale o FBDIMM.

Ramificação 0

2C, 6C

Ramificação 1

10D, 14D

Ramificação 0

3E, 7E

Ramificação 1

11F, 15F

Ramificação 0

4G, 8G

Ramificação 1

12H, 16H

Instale a placa defletora de ar FBDIMM (na página 16).

Instale o painel de acesso (na página 15).

Instale o blade de servidor (“Instalação de um blade de servidor” na página 19).

Ligue o blade de servidor (na página 13).

10.

Utilize o RBSU para verificar a configuração (“HP ROM-Based Setup Utility”, na página 51).

Instalação de hardware opcional 33

Opcional de placa mezzanine

Placas mezzanine opcionais permitem conectividade de rede e fornecem suporte a Fibre Channel. Para saber locais de placa mezzanine, consulte “Componentes de placa do sistema (na página 9)”.

Placas mezzanine opcionais são classificadas como placas mezzanine Tipo I e Tipo II. O tipo de placa determina onde ela pode ser instalada no blade de servidor:

•

Instale as placas mezzanine Tipo I em qualquer conector mezzanine.

•

Instale placas mezzanine Tipo II apenas no conector mezzanine 2 ou 3.

Para instalar o componente:

Desligue o blade de servidor (na página 13).

Remova o blade de servidor (na página 14).

Remova o painel de acesso (na página 14).

Remova a capa do conector mezzanine. Guarde a capa para utilizar futuramente.

Instalação de hardware opcional 34

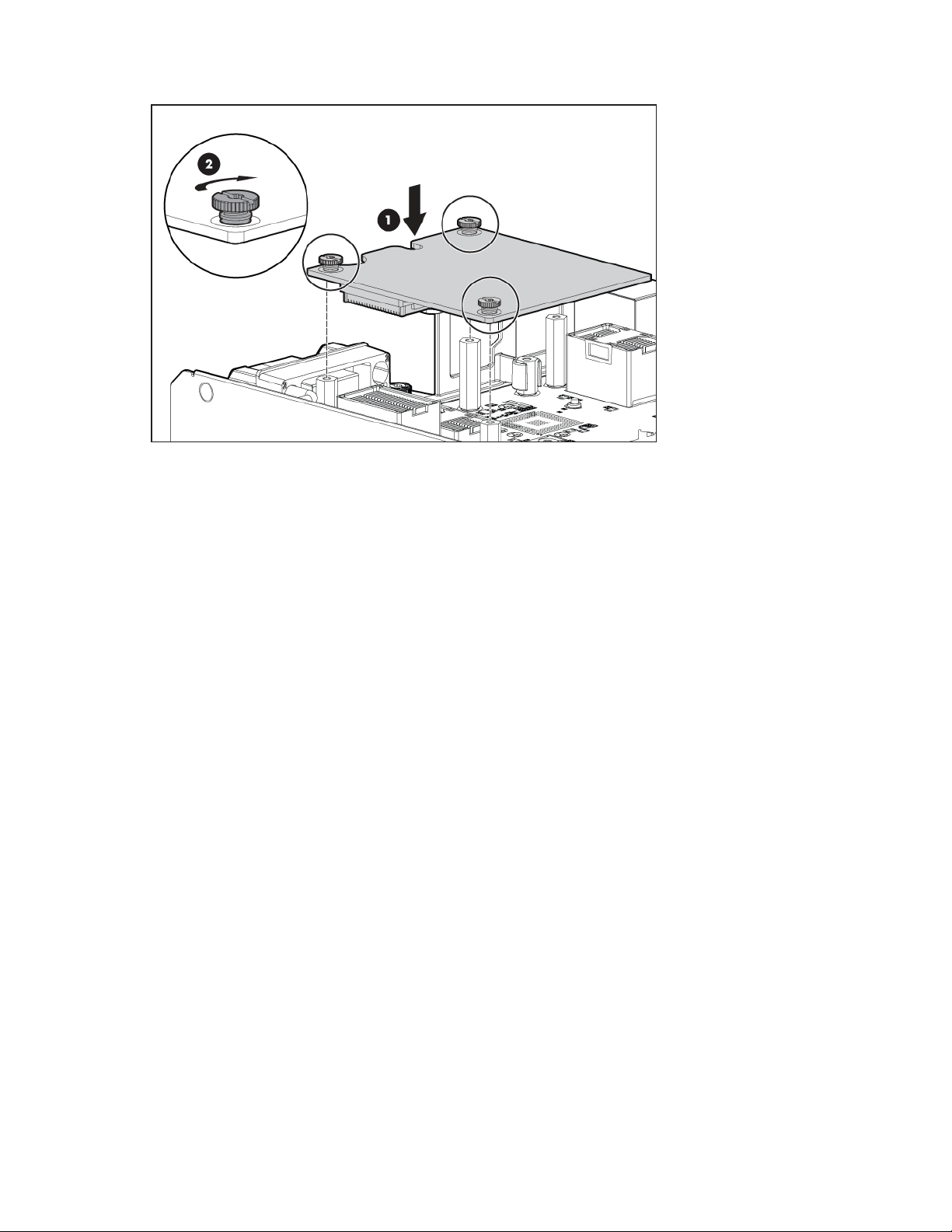

Instale a placa mezzanine. Pressione o conector acima para encaixá-lo na placa.

Instale o painel de acesso (na página 15).

Instale o blade de servidor (“Instalação de um blade de servidor” na página 19).

Ligue o blade de servidor (na página 13).

Módulo de cache e opcional de pacote de bateria

O ativador opcional BBWC oferece ao sistema uma maneira de armazenar e salvar dados no caso de desligamento inesperado do sistema.

Para instalar o componente:

Faça uma cópia de segurança de todos os dados no disco rígido.

Desligue o blade de servidor (na página 13).

Remova o blade de servidor (na página 14).

Remova o painel de acesso (na página 14).

Instalação de hardware opcional 35

Remova a placa defletora de ar FBDIMM.

Remova o módulo de cache que foi fornecido com o servidor.

Instalação de hardware opcional 36

Conecte o cabo da bateria ao módulo de cache que foi fornecido com o kit opcional.

Instale o módulo de cache.

Instale a placa defletora de ar FBDIMM (na página 16).

Instalação de hardware opcional 37

10.

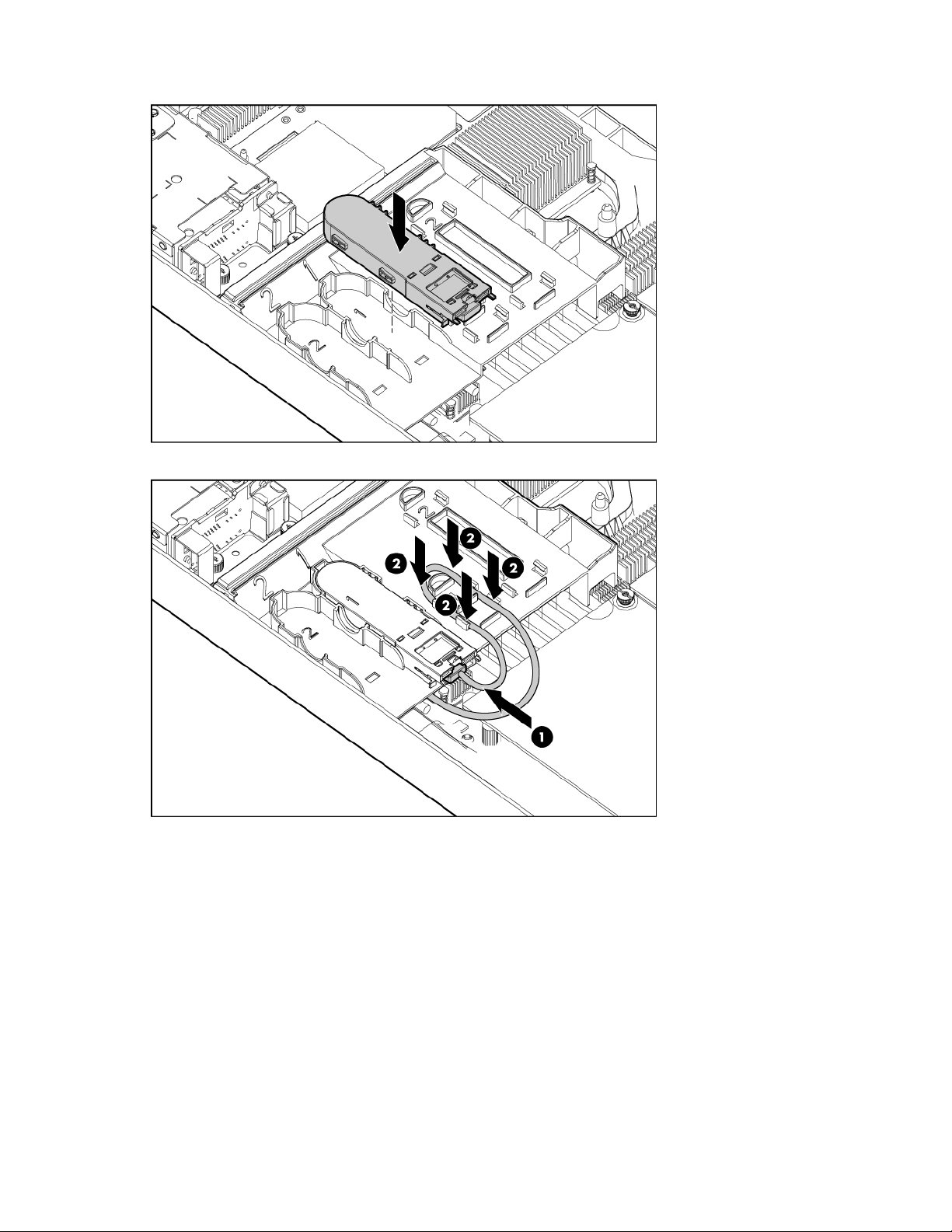

Instale o pacote de bateria nas placas defletoras de ar do FBDIMM.

11.

Conecte e direcione o cabo de bateria.

12.

Instale o painel de acesso (na página 15).

13.

Instale o blade de servidor (“Instalação de um blade de servidor” na página 19).

Instalação de hardware opcional 38

Cabeamento

Utilização do cabo de E/S local

O cabo de E/S local permite ao usuário realizar administração, configuração e procedimentos de diagnóstico do blade de servidor ao conectar dispositivos de vídeo e USB diretamente ao blade de servidor. Para saber mais sobre conectores de cabo de E/S local, consulte “Cabo de E/S local

Conexão local a um blade de servidor com dispositivos de vídeo e USB

(na página 12)”.

Use o cabo de E/S local para conectar um monitor e qualquer um dos seguintes dispositivos USB:

•

Hub USB

•

Teclado USB

•

Mouse USB

•

Unidade de CD/DVD-ROM USB

•

Unidade de disquete USB

•

Chave da unidade USB

São possíveis várias configurações. Esta seção apresenta duas configurações possíveis. Para obter mais informações, consulte “Suporte e funcionalidade de USB (na página 59)”.

Acesso a um blade de servidor com KVM local

CUIDADO: Antes de desconectar o cabo de E/S local do conector, sempre aperte os botões

de destravamento nas laterais do conector. Se você não fizer isto, poderá causar danos ao

equipamento.

NOTA: Não é preciso um hub USB para essa configuração. Para conectar outros dispositivos,

use um hub USB.

Conecte o cabo de E/S local ao blade de servidor.

Conecte o conector de vídeo a um monitor.

Conecte um mouse USB a um conector USB.

Cabeamento 39

Conecte um teclado USB ao segundo conector USB.

Item Descrição

1 Monitor 2 Mouse USB 3 Cabo de E/S local 4 Blade de servidor 5 Conector de vídeo 6 Teclado USB

Acesso a dispositivos de mídia local

Use a definição a seguir ao configurar um blade de servidor ou carregar atualizações e patches de software de um CD/DVD-ROM USB ou de uma unidade de disquete USB.

Conecte o cabo de E/S local ao blade de servidor.

Conecte o conector de vídeo a um monitor.

Conecte um hub USB a um conector USB.

Conecte o item a seguir ao hub USB:

Unidade de CD/DVD-ROM USB

Teclado USB

Mouse USB

Unidade de disquete USB

NOTA: Use um hub USB ao conectar uma unidade de disquete USB e/ou de CD-ROM USB

ao blade de servidor. O hub USB oferece conexões adicionais.

Cabeamento 40

Item Descrição

1 Monitor 2 Mouse USB 3 Cabo de E/S local 4 Blade de servidor 5 Hub USB 6 Teclado USB 7 Unidade de CD/DVD-ROM USB ou unidade de

disquete USB

Cabeamento de controlador da matriz

Dependendo do controlador primário instalado, podem existir várias configurações de cabeamento:

•

Controlador de cabeamento do PCI Smart Array para um pacote de bateria

•

Controlador de cabeamento do PCI Smart Array para um controlador SAS

Cabeamento 41

Controlador de cabeamento do Smart Array para o pacote de bateria

Controlador de cabeamento do Smart Array para um controlador SAS

Cabeamento 42

Utilitários de software e de configuração

Ferramentas de implantação do blade de servidor

Requisito de RBSU para implantação de Linux

Para instalar adequadamente algumas do sistema operacional Linux x64, a seleção Linux x64 HPET Workaround no RBSU deve estar ativada. Se essa etapa não for realizada, um pânico de kernel pode ocorrer durante a inicialização. Os seguintes sistemas operacionais são afetados:

•

Red Hat Enterprise Linux 4 Update 3 x86_64

•

Red Hat Enterprise Linux 4 Update 4 x86_64

•

SUSE SLES9 SP3 x86_64

Para evitar o problema de pânico de kernel com esses sistemas operacionais, execute estas etapas:

Acesse o RBSU (“Utilização do RBSU”, na página 51).

Selecione o menu Opções avançadas.

Defina a seleção Linux x64 HPET Workaround como Ativada.

Salve as alterações e saia do utilitário.

A HP está trabalhando com fornecedores de Linux para solucionar esse problema em revisões futuras desses sistemas operacionais. Essa opção pode não ser necessária com as revisões mais novas do Red Hat Enterprise Linux ou do SUSE Linux Enterprise Server.

Drivers de software e componentes adicionais

A HP oferece os seguintes componentes de software adicionais para blades de servidor:

•

Health and Wellness Driver e IML Viewer

•

Driver de interface de gerenciamento do iLO 2

•

Serviço de interface de infra-estrutura de rack

Para usuários do sistema operacional Microsoft® Windows®, esses elementos são fornecidos com o HP ProLiant iLO 2 Standard Blade Edition, disponível no site da HP (http://h18002.www1.hp.com/support/files/server/us/index.html

Usuários do sistema operacional Linux podem fazer download desses componentes no site da HP (http://www.hp.com/products/servers/linux

Para obter informações sobre como usar esses componentes com um sistema operacional Linux, consulte o site da HP (http://h18000.www1.hp.com/products/servers/linux/documentation.html

Utilitários de software e de configuração 43

Gerenciamento avançado do HP BladeSystem c-Class

iLO 2 é um componente padrão do blade de servidor ProLiant c-Class que oferece integridade do servidor e possibilidade de gerenciamento remoto do blade de servidor. Seus recursos são acessados a partir de um dispositivo cliente de rede por meio de um navegador compatível. Além de outros recursos, o iLO 2 oferece teclado, mouse e vídeo (texto e gráficos) remotos para o blade de servidor, independentemente do estado do sistema operacional host ou do blade de servidor host.

O iLO 2 inclui um microprocessador inteligente, memória segura e uma interface de rede dedicada. Seu projeto torna o iLO 2 independente do blade de servidor host e de seu sistema operacional. O iLO 2 oferece acesso remoto a qualquer cliente de rede autorizado, envia alertas e fornece outras funções de gerenciamento do blade de servidor.

Ao usar um navegador compatível, você pode:

•

Acessar remotamente o console do blade de servidor host, inclusive todas as telas em modo de texto e de gráfico, com todos os controles de teclado e mouse.

•

Ligar, desligar ou reinicializar o blade de servidor host remotamente.

•

Inicializar remotamente um blade de servidor host em uma imagem de mídia virtual para fazer atualizações da ROM ou instalar um sistema operacional.

•

Enviar alertas do iLO 2 independentemente do estado do blade de servidor host.

•

Acessar recursos avançados de solução de problemas fornecidos pelo iLO 2.

•

Iniciar o navegador, usar alertas SNMP e diagnosticar o blade de servidor com o HP SIM.

•

Definir configurações de compartimento IP estáticas para NICs de gerenciamento de iLO 2 dedicado em cada blade de servidor em um gabinete a fim de acelerar a implantação.

Para conectar-se ao blade de servidor usando o iLO 2, instale o blade de servidor em um gabinete. O Onboard Administrator atribui um endereço IP ao blade de servidor para ativar a conectividade do iLO 2.

A guia c-Class permite que você controle configurações específicas do HP BladeSystem. O iLO 2 também oferece status baseado na Web para configuração do HP BladeSystem.

Para obter informações detalhadas sobre o iLO 2, consulte o HP Integrated Lights-Out User Guide (Guia do usuário do HP Integrated Lights-Out) no site da HP (http://www.hp.com/servers/lights-out

Implantação do PXE baseada em rede

O PXE é um componente da especificação WfM da Intel®. O modelo PXE permite que blades de servidor carreguem e executem um NBP em um servidor PXE e executem uma imagem predefinida. A imagem pode ser uma imagem do sistema operacional criada por utilitários de software ou uma imagem do disquete de inicialização. Esse recurso permite que um usuário configure um blade de servidor e instale um sistema operacional pela rede.

Visão geral da implantação

Quando o blade de servidor de destino ativado por PXE é inicializado, ele obtém um endereço IP em um servidor DHCP. O blade de servidor de destino obtém o nome do NBP no servidor de inicialização correspondente. Em seguida, o blade de servidor de destino usa o TFTP para fazer download do NBP no servidor de inicialização e executa a imagem.

Utilitários de software e de configuração 44

IMPORTANTE: Para conectar-se a uma rede com um módulo Pass-Thru, sempre conecte o

módulo Pass-Thru a um dispositivo de rede que seja compatível com velocidade em Gigabits.

Para que cada blade de servidor seja implantado, o servidor PXE deve estar conectado ao NIC designado para PXE. No blade de servidor, o padrão das funções do PXE é NIC 1, porém qualquer NIC da série NC no blade de servidor pode ser designado para PXE em RBSU. Para saber a localização do conector NIC, consulte a documentação que acompanha o blade de servidor.

NOTA: A numeração real do NIC depende de vários fatores, inclusive do sistema

operacional instalado no blade de servidor.

Para implantar um sistema operacional em vários blades de servidor, instale o servidor de implantação PXE em uma rede.

Infra-estrutura da implantação

IMPORTANTE: Para conectar-se a uma rede com um módulo Pass-Thru, sempre conecte o

módulo Pass-Thru a um dispositivo de rede que seja compatível com velocidade em Gigabits.

Para estabelecer uma infra-estrutura de implantação PXE baseada em rede, tenha os seguintes softwares e requisitos mínimos de hardware:

•

PC cliente (estação de trabalho administrativa)

Processadores AMD Athlon™ XP (recomenda-se 700 MHz ou superior), AMD Athlon™ 64 ou Intel® Pentium® III ou superior (recomenda-se 700 MHz ou superior)

128 MB de RAM

Microsoft® Windows® 2000 Professional ou sistema operacional Microsoft® Windows® XP

Microsoft® Internet Explorer 5.5 ou mais recente com criptografia de 128 bits

Ethernet NIC com conector 10/100 RJ-45

Rede TCP/IP e endereço IP compatível com um dos seguintes itens: o endereço IP da porta de diagnóstico do iLO 2 ou um DHCP atribuído ou um endereço IP estático

Unidade de CD-ROM, CD/DVD-ROM e/ou unidade de disquete

Qualquer uma das versões a seguir do Java™ Runtime Environment:

1.3.1_02

1.3.1_07

1.3.1_08

1.4.1 para usuários do Windows® apenas

1.4.2 para usuários do Linux apenas Acesse as versões do Java™ Runtime Environment no site da HP

(http://java.sun.com/products/archive/index.html

•

Servidor DHCP (tarefa de endereço IP)

Processadores AMD Athlon™ XP (recomenda-se 700 MHz ou superior), AMD Athlon™ 64, Intel® Pentium® ou Pentium® II de 200 MHz ou superior

64 MB de RAM

Utilitários de software e de configuração 45

64 MB de espaço livre em disco

Adaptador de rede de 10 Mb/s

•

Servidor de implantação PXE (armazenando imagens de inicialização)

Processadores AMD Athlon™ XP (recomenda-se 700 MHz ou superior), AMD Athlon™ 64 ou Intel® Pentium® III ou superior (recomenda-se 500 MHz)

256 MB de RAM

Adaptador de rede de 10 Mb/s

unidade de CD-ROM

•

Servidor de repositório Windows® (implantação de Windows® ou Linux)

Windows® 2000 ou Windows Server™ 2003 OS instalado

Conexão de rede

unidade de CD-ROM

1,5 GB de espaço disponível em disco

Rede TCP/IP e endereço IP compatível com um dos seguintes itens: o endereço IP da porta de diagnóstico do iLO 2 ou um DHCP atribuído ou um endereço IP estático

Unidade de CD-ROM e/ou unidade de disquete

Qualquer uma das versões a seguir do Java™ Runtime Environment:

1.3.1_02

1.3.1_07

1.3.1_08

1.4.1 para usuários do Windows® apenas

1.4.2 para usuários do Linux apenas Acesse as versões do Java™ Runtime Environment no site da HP

(http://java.sun.com/products/archive/index.html

•

Servidor de rede com um sistema operacional instalado

Métodos de implantação

Três métodos principais de implantação são compatíveis:

IMPORTANTE: Para implantar um blade de servidor sem RDP, crie um disquete inicializável ou

uma imagem de um disquete inicializável.

Implantação de PXE (na página 46) Implantação de CD-ROM (na página 47) Implantação de imagem de disquete (na página 49)

•

Implantação de PXE

O PXE permite que blades de servidor carreguem uma imagem de servidor PXE na rede para, em seguida, executá-la na memória. O primeiro NIC no blade de servidor é o NIC de inicialização do PXE padrão, mas qualquer outro NIC da série NC pode ser configurado para inicializar o PXE. Para obter mais informações, consulte “Implantação do PXE baseada em rede (na página 44)”.

Utilitários de software e de configuração 46

NOTA: A numeração real do NIC depende de vários fatores, inclusive do sistema

operacional instalado no blade de servidor.

A HP recomenda o uso de um dos métodos a seguir para a implantação de PXE:

•

HP ProLiant Essentials RDP (“HP ProLiant Essentials Rapid Deployment Pack”, na página 47)

•

SmartStart Scripting Toolkit (na página 47)

Diversas ferramentas de terceiros para implantação de PXE estão disponíveis para Windows® e Linux. Para obter informações adicionais, visite o site da HP (ftp://ftp.compaq.com/pub/products/servers/management/pxe_wp.pdf

HP ProLiant Essentials Rapid Deployment Pack

NOTA: Para implantar blades de servidor em um gabinete de blade de servidor existente,

use sempre a versão mais recente do RDP disponível no site da HP (http://www.hp.com/servers/rdp

O software RDP é o método mais adequado para implantações de servidor rápidas e de grande volume. O software RDP integra dois poderosos produtos: o Altiris Deployment Solution e o HP ProLiant Integration Module.

A interface do usuário gráfica intuitiva do console do Altiris Deployment Solution fornece operações simplificadas do tipo “aponte-e-clique” e “arraste-e-solte” que permitem implantar servidores de destino, incluindo blades de servidor, remotamente. Ela permite que você realize funções de tratamento de imagens ou de script e mantenha imagens de software.

Para obter mais informações sobre o RDP, consulte o CD do HP ProLiant Essentials Rapid Deployment Pack ou o site da HP (http://www.hp.com/servers/rdp

SmartStart Scripting Toolkit

O SmartStart Scripting Toolkit é um produto de implantação de servidor que distribui uma instalação automatizada desacompanhada para implantações de servidores de grande volume. O SmartStart Scripting Toolkit é projetado para suportar servidores ProLiant BL, ML e DL. O kit de ferramentas inclui um conjunto modular de utilitários e documentação importante que descreve como aplicar essas novas ferramentas à construção de um processo de implantação de servidor automatizado.

Com o uso da tecnologia SmartStart, o Scripting Toolkit oferece uma maneira flexível de criar scripts de configuração de servidor padrão. Tais scripts são usados para automatizar várias das etapas manuais do processo de configuração de servidor. Este processo automatizado de configuração de servidor diminui o tempo de cada servidor implantado, tornando possível aumentar implantações de servidor para grandes volumes, de maneira rápida.

Para obter mais informações e fazer download do SmartStart Scripting Toolkit, visite o site da HP (http://www.hp.com/servers/sstoolkit

implantação de CD-ROM

A implantação de CD-ROM envolve o uso de um CD inicializável que execute scripts para configurar o hardware e instalar o sistema operacional. Depois que o sistema operacional for configurado, o blade de servidor poderá acessar a rede para localizar os scripts e os arquivos necessários para a implantação. Antes de iniciar o processo de implantação, conecte o blade de servidor à rede.

Utilitários de software e de configuração 47

NOTA: Para obter mais informações sobre configurações de hardware e cabos, consulte os

documentos fornecidos com o gabinete.

Há dois métodos disponíveis para a implantação de CD-ROM:

•

CD-ROM virtual iLO

•

CD-ROM USB

CD-ROM virtual iLO

Para implantar com um CD de inicialização:

Siga um destes procedimentos:

Insira o CD de inicialização no PC cliente que estiver usando o Console remoto iLO 2.

Use o iLO 2 para criar um arquivo de imagem do CD de inicialização.

Copie a imagem do CD de inicialização para um local na rede ou para a unidade de disco rígido do PC cliente.

Acesse remotamente o blade de servidor pelo iLO 2. Consulte a seção “Gerenciamento avançado do HP BladeSystem c-Class (na página 44)”.

Clique na guia Dispositivos virtuais.

Selecione Mídia virtual.

Utilize o miniaplicativo Mídia virtual para selecionar o CD local ou arquivo de imagem e conectar o CD Virtual ao blade de servidor.

Utilize o recurso Botão liga/desliga virtual do iLO 2 para reinicializar o blade de servidor.

Depois que o blade de servidor for reinicializado, siga o procedimento normal de instalação de rede para o sistema operacional.

CD-ROM USB

Este método utiliza o SmartStart para facilitar o carregamento do sistema operacional. Contudo, o SmartStart também permite o carregamento manual do sistema operacional e dos drivers.

Para implantar com um CD de inicialização:

Use o cabo de E/S local para conectar uma unidade de CD-ROM USB ao blade de servidor. Consulte a seção “Conexão local a um blade de servidor com dispositivos de vídeo e USB (na página 39)”.

Insira o CD de inicialização na unidade de CD-ROM USB.

Reinicialize o blade de servidor.

Depois que o blade de servidor for reinicializado, siga o procedimento normal de instalação para um sistema operacional.

O Windows Server™ 2003 não pode ser instalado a partir de um CD-ROM USB no cabo de E/S se a unidade de disco rígido estiver completamente vazia (sem partições definidas). Para instalar o Windows Server™ 2003, use um dos métodos a seguir:

•

Crie uma partição na unidade de disco rígido em que o Windows Server™ 2003 será carregado.

•

Use o CD do SmartStart 7.60 ou posterior.

Utilitários de software e de configuração 48

•

Use o Rapid Deployment Pack. Para obter instruções, consulte o site da HP (http://h18013.www1.hp.com/products/servers/management/

rdp.html?jumpid=reg_R1002_USEN

Implantação de imagem de disquete

Para implantar com uma imagem de disquete, o usuário cria um disquete de inicialização baseado em DOS e habilitado para rede que executa um script que configura o hardware e instala o sistema operacional. O disquete permite que o blade de servidor acesse os scripts e os arquivos de implantação necessários na rede.

Este método implica uma infra-estrutura de implantação que pode incluir uma estação de trabalho de administrador, servidor PXE, compartilhamento de arquivos do Microsoft® Windows®, ou compartilhamento de arquivos do Linux. Para obter mais informações, consulte a seção “nfra-estrutura de implantação (na página 45)”.

Antes de iniciar o processo de implantação, conecte o blade de servidor à rede.

NOTA: Para obter mais informações sobre configurações de hardware e cabos, consulte os

Há dois métodos disponíveis para a implantação de imagem de disquete:

documentos fornecidos com o gabinete.

•

Disquete virtual iLO (na página 49)

•

PXE (“Implantação de PXE” na página 46)

Disquete virtual iLO

Para implantar com um disquete de inicialização:

Siga um destes procedimentos:

Insira o disquete de inicialização no PC cliente que estiver usando o Console remoto iLO 2.

Use o iLO 2 para criar um arquivo de imagem do disquete de inicialização.

Copie a imagem do disquete de inicialização para um local na rede ou para a unidade de disco rígido do PC cliente.

Acesse remotamente o blade de servidor pelo iLO 2. Consulte a seção “Gerenciamento avançado do HP BladeSystem c-Class (na página 44)”.

Clique na guia Dispositivos virtuais.

Selecione Mídia virtual.

Use o miniaplicativo Mídia virtual para selecionar o disquete local ou o arquivo de imagem e conectar o CD Virtual ao blade de servidor.

Utilize o recurso Botão liga/desliga virtual do iLO 2 para reinicializar o blade de servidor.

Depois que o blade de servidor for reinicializado, siga o procedimento normal de instalação de rede para o sistema operacional.

Criação de um disquete de inicialização

O SmartStart Scripting Toolkit fornece ferramentas e informações para a criação de um disquete de inicialização. Para obter mais detalhes, consulte o Guia do usuário do SmartStart Scripting Toolkit e faça download da última versão do software no site da HP (http://www.hp.com/servers/sstoolkit

Utilitários de software e de configuração 49

Como método alternativo, configure manualmente o hardware com o RBSU e o console remoto iLO 2. Com este método, o disco fica mais genérico e se integra com um processo de instalação de sistema operacional de uma rede existente. Para obter mais informações, consulte a seção “Gerenciamento avançado do HP BladeSystem c-Class (na página 44)”.

Para funcionar corretamente, o blade de servidor deve apresentar um sistema operacional compatível. Para obter as informações mais recentes sobre sistemas operacionais compatíveis, visite o site da HP (http://www.hp.com/go/supportos

Ferramentas de configuração

software SmartStart

O SmartStart é uma coleção de softwares que otimiza a configuração de servidor único, oferecendo uma maneira simples e consistente de implantar a configuração de servidor. O SmarStart foi testado em diversos produtos de servidor ProLiant, resultando em configurações comprovadas e confiáveis.

O SmartStart auxilia no processo de implantação através da realização de uma ampla gama de atividades de configuração, incluindo:

•

Configuração de hardware usando utilitários de configuração incorporados, tais como RBSU e ORCA

•

Preparação do sistema para instalação de versões "prontas" de software dos principais sistemas operacionais

•

Instalação de versões otimizadas de drivers de servidores, agentes de gerenciamento e utilitários automaticamente com toda instalação auxiliada

•

Teste do hardware do servidor usando o Utilitário Insight Diagnostics (“HP Insight Diagnostics” na página 60)

•

Instalação de drivers de software diretamente do CD. Em sistemas com conexão à Internet, o Menu auto-executável SmartStart fornece acesso a uma lista completa de software de sistema ProLiant.

•

Permissão de acesso ao Array Configuration Utility (na página 54), Array Diagnostic Utility (na página 61) e Erase Utility (na página 56)

O SmartStart está incluído no HP ProLiant Essentials Foundation Pack. Para obter mais informações sobre o software SmartStart, consulte o HP ProLiant Essentials Foundation Pack ou o site da HP (http://h18013.www1.hp.com/products/servers/management/smartstart/index.html

SmartStart Scripting Toolkit

Utilitários de software e de configuração 50

Para obter mais informações e fazer download do SmartStart Scripting Toolkit, visite o site da HP (http://www.hp.com/servers/sstoolkit

HP ROM-Based Setup Utility

O RBSU é um utilitário de configuração incorporado a servidores ProLiant que executa uma ampla gama de atividades de configuração que pode incluir o seguinte:

•

Configuração de dispositivos de sistema e opcionais instalados

•

Ativação e desativação de recursos de sistema

•

Exibição de informações de sistema

•

Seleção do controlador de inicialização primário

•

Configuração de opcionais de memória

•

Seleção de idioma

Para obter mais informações sobre o RBSU, consulte o Guia do usuário do HP ROM-Based Setup Utility

Utilização do RBSU

no CD de documentação ou visite o site da HP (http://www.hp.com/support/smartstart/documentation

Para usar o RBSU, use as seguintes teclas:

•

Para acessar o RBSU, pressione a tecla F9 durante a inicialização, quando solicitado.

•

Para navegar no sistema de menu, use as teclas de seta.

•

Para fazer seleções, pressione a tecla Enter.

•

Para acessar a Ajuda para uma opção de configuração realçada, pressione a tecla F1.

IMPORTANTE: O RBSU salva automaticamente as configurações quando a tecla Enter

é pressionada. O utilitário não solicita a confirmação das configurações antes de seu encerramento. Para modificar uma configuração, selecione outra configuração e pressione a tecla Enter.

As definições de configuração padrão são aplicadas ao servidor em um dos seguintes momentos:

•

Na primeira inicialização do sistema

•

Após a restauração dos padrões

As definições de configuração padrão são suficientes para o funcionamento adequado típico do servidor, mas elas podem ser modificadas usando o RSBU. O sistema irá solicitar acesso ao RBSU a cada inicialização.

Processo de configuração automática

O processo de configuração automática é executado automaticamente na primeira inicialização do servidor. Durante a seqüência de inicialização, o ROM do sistema configura automaticamente todo o sistema, sem que seja necessária qualquer intervenção. Durante este processo, o utilitário ORCA, na maioria dos casos, configura automaticamente a matriz para uma configuração padrão com base no número de unidades conectadas ao servidor.

Utilitários de software e de configuração 51

NOTA: O servidor pode não suportar todos os exemplos a seguir.

NOTA: Se a unidade de inicialização não estiver vazia ou tiver sido usada anteriormente,

o ORCA não configurará automaticamente a matriz. É necessário executar o ORCA para

Unidades

configurar as configurações da matriz.

Unidades usadas Nível de RAID

instaladas

1 1 RAID 0 2 2 RAID 1 3, 4, 5 ou 6 3, 4, 5 ou 6 RAID 5 Mais de 6 0 Nenhum

Para modificar quaisquer configurações padrão do ORCA e cancelar o processo de configuração automática, pressione a tecla F8, quando solicitado.

Por padrão, o processo de configuração automática configura o sistema para o idioma inglês. Para modificar quaisquer configurações padrão do processo de configuração automática (como as configurações de idioma, sistema operacional e controlador de inicialização primário), execute o RBSU pressionando a tecla F9, quando solicitado. Depois de selecionar as configurações, feche o RBSU e deixe que o servidor seja reinicializado automaticamente.

Para obter mais informações sobre o RBSU, consulte o Guia do usuário do HP ROM-Based Setup Utility no CD de documentação ou visite o site da HP (http://www.hp.com/support/smartstart/documentation

Opções de inicialização

Perto do fim do processo de inicialização, a tela de opções de inicialização é exibida. Esta tela permanece visível por vários segundos até que o sistema tente inicializar a partir de um disquete, CD ou unidade de disco rígido. Nesse momento, você pode fazer o seguinte:

•

Acessar o RBSU pressionando a tecla F9

•

Acessar o Menu de manutenção do sistema (que permite a inicialização do Diagnostics ou Inspect com base em ROM) pressionando a tecla F10

•

Forçar uma inicialização da Rede PXE pressionando a tecla F12

Console serial do BIOS

O Console serial do BIOS permite a configuração da porta serial para visualizar mensagens de erro de POST e executar remotamente o RBSU, através de uma conexão serial com a porta COM do servidor. O servidor que está sendo configurado remotamente não exige teclado e mouse.

Para obter mais informações sobre o Console serial do BIOS, consulte o Guia do usuário do Console serial do BIOS no CD de documentação ou visite o site da HP (http://www.hp.com/support/smartstart/documentation

Utilitários de software e de configuração 52

Configuração de Memória ECC avançada

Para configurar a memória ECC avançada:

Instale os FBDIMMs necessários (“Opcional de memória” na página 29).

Acesse o RBSU pressionando a tecla F9 durante a inicialização, quando for solicitado no canto superior direito da tela.

Selecione Opções de sistema.

Selecione Proteção de memória avançada.

Selecione Memória ECC avançada.

Pressione a tecla Enter.

Pressione a tecla Esc para sair do menu atual ou a tecla F10 para sair do RBSU.

Para obter mais informações sobre memória espelhada, consulte o documento no site da HP (http://h18000.www1.hp.com/products/servers/technology/memoryprotection.html

Configuração de memória espelhada

Para configurar a memória espelhada:

Instale os FBDIMMs necessários (“Opcional de memória” na página 29).

Acesse o RBSU pressionando a tecla F9 durante a inicialização, quando for solicitado no canto superior direito da tela.

Selecione Opções de sistema.

Selecione Proteção de memória avançada.

Selecione Memória espelhada com suporte a ECC Avançado.

Pressione a tecla Enter.

Pressione a tecla Esc para sair do menu atual ou a tecla F10 para sair do RBSU.

Para obter mais informações sobre memória espelhada, consulte o documento no site da HP (http://h18000.www1.hp.com/products/servers/technology/memoryprotection.html

Configuração de memória sobressalente on-line

Instale os FBDIMMs necessários (“Opcional de memória” na página 29).

Acesse o RBSU pressionando a tecla F9 durante a inicialização, quando for solicitado no canto superior direito da tela.

Selecione Opções de sistema.

Selecione Proteção de memória avançada.

Selecione Reserva on-line com suporte ECC avançado.

Pressione a tecla Enter.

Pressione a tecla Esc para sair do menu atual ou a tecla F10 para sair do RBSU.

Para obter mais informações sobre memória sobressalente on-line, consulte o documento no site da HP (http://h18000.www1.hp.com/products/servers/technology/memoryprotection.html

Utilitários de software e de configuração 53

Array Configuration Utility (utilitário de configuração de array)

O ACU é um utilitário com base na Web que possui os seguintes recursos:

•

É executado como aplicativo local ou serviço remoto.

•

Suporta expansão de capacidade de matriz on-line, extensão de unidade lógica, atribuição de sobressalentes on-line e RAID ou migração de tamanho de faixa.

•

Sugere a configuração ideal para um sistema não configurado

•

Oferece diferentes modos de operação, permitindo uma configuração mais rápida ou maior controle sobre as opções de configuração

•

Continua disponível a qualquer momento enquanto o servidor estiver ligado

•

Exibe dicas na tela para etapas individuais de um procedimento de configuração

Para o desempenho ideal, as configurações mínimas de exibição são: resolução de 800 × 600 e 256 cores. Servidores que estejam executando sistemas operacionais da Microsoft® exigem o Internet Explorer 5.5 (com Service Pack 1) ou posterior. Para servidores Linux, consulte o arquivo README.TXT para obter informações adicionais sobre navegador e suporte.

Para obter mais informações, consulte Configurando matrizes no Guia de Referência dos Controladores do HP Smart Array no CD de documentação ou visite o site da HP (http://www.hp.com

Option ROM Configuration for Arrays

Antes de instalar um sistema operacional, é possível usar o utilitário ORCA para criar a primeira unidade lógica, atribuir níveis de RAID e estabelecer configurações sobressalentes on-line.

O utilitário também oferece suporte às funções a seguir:

•

Reconfiguração de uma ou mais unidades lógicas

•

Exibição da configuração da unidade lógica atual

•

Exclusão da configuração de uma unidade lógica

•

Configuração do controlador para ser o controlador de inicialização Caso o utilitário não seja usado, o ORCA será predeterminado como a configuração padrão. Para obter mais informações sobre configuração de controlador de matriz, consulte o guia do

usuário do controlador. Para obter mais informações sobre as configurações padrão que o ORCA usa, consulte o Guia do

usuário do HP ROM-Based Setup Utility no CD de documentação.

Utilitários de software e de configuração 54

Redigitação do número de série do servidor e da ID do produto

Após a substituição da placa do sistema, será necessário digitar novamente o número de série do servidor e a ID do produto.

Durante a seqüência de inicialização do servidor, pressione a tecla F9 para acessar o RBSU.

Selecione o menu Opções de sistema.

Selecione Número de série. O seguinte aviso é exibido:

AVISO! AVISO! AVISO! O número de série é carregado no sistema durante

o processo de fabricação e NÃO deve ser modificado. Esta opção deve

ser usada apenas por profissionais de serviço qualificados. Este valor

sempre deve corresponder ao adesivo com o número de série, localizado

no chassi.

Pressione a tecla Enter para apagar o aviso.

Insira o número de série e pressione a tecla Enter.

Selecione ID do produto.

Insira a ID do produto e pressione a tecla Enter.

Pressione a tecla Esc para fechar o menu.

Pressione a tecla Esc para sair do RBSU.

10.

Pressione a tecla F10 para confirmar a saída do RBSU. O servidor será reinicializado

automaticamente.

Ferramentas de gerenciamento

Recuperação Automática do Servidor

O ASR é um recurso que reinicializa o sistema quando um erro de sistema catastrófico ocorre, como uma tela azul, ABEND ou pânico. Um cronômetro anti-falha de sistema, o cronômetro ASR, é iniciado quando o driver de gerenciamento de sistema, também conhecido como driver de integridade, é carregado. Quando o sistema operacional está funcionando corretamente, o sistema reinicializa o cronômetro periodicamente. Contudo, quando o sistema operacional falha, o cronômetro expira e reinicializa o servidor.

O ASR aumenta a disponibilidade do servidor reinicializando-o em um tempo especificado após um travamento ou encerramento do sistema. Ao mesmo tempo, o console HP SIM notifica você de que o ASR reinicializou o sistema através do envio de uma mensagem para um número de pager designado.

Utilitário ROMPaq

É possível desabilitar o ASR pelo console HP SIM ou do RBSU.

O utilitário ROMPaq permite atualizar o firmware do sistema (BIOS) ou do Lights-Out 100. Para atualizar o firmware, coloque um disquete ROMPaq na unidade de disquete ou uma chave USB ROMPaq em uma porta USB disponível e inicialize o sistema.

O utilitário ROMPaq verifica o sistema e permite a escolha de revisões de firmware disponíveis, caso haja mais de uma.

Para obter mais informações sobre o utilitário ROMPaq, visite o site da HP (http://www.hp.com/go/support

Utilitários de software e de configuração 55

Tecnologia do iLO 2 Standard Blade Edition

O subsistema iLO 2 é um componente padrão de servidores ProLiant selecionados que oferece integridade de servidor e gerenciamento de servidor remoto. O subsistema iLO 2 inclui um microprocessador inteligente, memória segura e uma interface de rede dedicada. Este modelo torna o iLO 2 independente do servidor host e de seu sistema operacional. O subsistema iLO 2 oferece acesso remoto a qualquer cliente de rede autorizado, envia alertas e oferece outras funções de gerenciamento de servidor.

Com o iLO 2, é possível:

•

Ligar, desligar ou reinicializar remotamente o servidor host.

•

Enviar alertas a partir do iLO 2, independentemente do estado do servidor host.

•

Acessar recursos avançados de solução de problemas através da interface do iLO 2.

•

Diagnosticar o iLO 2 usando o HP SIM através de um navegador da Web e de alertas de SNMP. Para obter mais informações sobre os recursos do iLO 2, consulte a documentação do iLO 2 no CD de

documentação ou no site da HP (http://www.hp.com/servers/lights-out

Erase Utility

CUIDADO: Faça um backup antes de executar o System Erase Utility. O utilitário configura o

sistema para o seu estado original de fábrica, exclui as informações atuais de configuração de hardware, incluindo configuração de matriz e partição de disco, e apaga completamente todas as unidades de disco rígido conectadas. Consulte as instruções para usar este utilitário.

Execute o Erase Utility caso precise apagar o sistema pelos seguintes motivos:

•

Se quiser instalar um novo sistema operacional em um servidor com um sistema operacional

existente.

•

Se encontrar um erro ao concluir as etapas de uma instalação de sistema operacional instalado

de fábrica. O Erase Utility pode ser acessado a partir do menu Utilitários de manutenção do CD do SmartStart

(“software SmartStart” na página 50).

Ferramentas de fita e biblioteca do StorageWorks

O HP StorageWorks L&TT oferece funcionalidade para downloads de firmware, verificação de operação de dispositivos, procedimentos de manutenção, análise de falha, ações de serviço corretivas e algumas funções de utilitários. Ele também oferece integração ilimitada com o suporte a hardware da HP, gerando e enviando por e-mail os bilhetes de suporte que fornecem uma captura instantânea do sistema de armazenamento.

Para obter mais informações e fazer download do utilitário, visite o site do StorageWorks L&TT (http://h18006.www1.hp.com/products/storageworks/ltt

Utilitários de software e de configuração 56

HP Systems Insight Manager

O HP SIM é um aplicativo com base na Web que permite a administradores de sistema realizar tarefas administrativas comuns, a partir de qualquer local remoto, usando um navegador da Web. O HP SIM oferece recursos de gerenciamento de dispositivos que consolidam e integram dados de gerenciamento, a partir de dispositivos da HP e de terceiros.

IMPORTANTE: É necessário instalar e usar o HP SIM para ter acesso aos benefícios da

Garantia pré-falha para processadores, unidades de disco rígido SAS e SCSI e módulos de memória.

Para obter informações adicionais, consulte o CD de gerenciamento do HP ProLiant Essentials Foundation Pack ou visite o site do HP SIM (http://www.hp.com/go/hpsim

Agentes de gerenciamento

Os Agentes de gerenciamento fornecem as informações necessárias para realizar o gerenciamento de falha, desempenho e configuração. Os agentes permitem que o servidor seja gerenciado facilmente com o software HP SIM e plataformas de gerenciamento SNMP de terceiros. Os Agentes de gerenciamento são instalados com cada instalação auxiliada do SmartStart ou podem ser instalados pelo HP PSP. A página inicial de Gerenciamento de sistemas fornece status e acesso direto a informações detalhadas de subsistema, por meio do acesso a dados relatados pelos Agentes de gerenciamento. Para obter informações adicionais, consulte o CD de gerenciamento do HP ProLiant Essentials Foundation Pack ou visite o site da HP (http://www.hp.com/servers/manage

HP ProLiant Essentials Virtualization Management Software

Os plug-ins ProLiant Essentials Virtual Machine Management Pack e ProLiant Essentials Server Migration Pack ampliam os recursos do HP Systems Insight Manager para gerenciar máquinas virtuais.

O Virtual Machine Management Pack oferece as seguintes funcionalidades:

•

Controle e gerenciamento central de máquinas virtuais VMware® e Microsoft® com host físico

para associação de máquinas virtuais

•

Identificação fácil de MVs ou servidores host com altos níveis de utilização de CPU, memória

ou disco

•

Recursos de movimentação extremamente flexíveis, que permitem movimentação ativa e

movimentação para recursos de host diferentes

•

Recursos de backup, modelos e host alternativo, que permitem a restauração de MVs em qualquer

host disponível O Server Migration Pack automatiza os processos manuais necessários para migrar servidores entre

plataformas físicas ou virtuais (P2V, V2P e V2V), permitindo uma migração fácil para plataformas apropriadas físicas ou virtuais que atendam aos requisitos de desempenho e capacidade.

Para obter mais informações sobre o Virtualization Management Software, visite o site da HP (http://www.hp.com/go/vmmanage

Utilitários de software e de configuração 57

HP ProLiant Essentials Server Migration Pack - Physical to ProLiant Edition

O software HP ProLiant Essentials Server Migration Pack - Physical to ProLiant Edition (SMP - P2P) permite que administradores atualizem ou substituam um servidor existente através da migração do servidor. O SMP - P2P oferece um método automatizado, preciso e acessível de migrar servidores existentes e seus conteúdos para as últimas tecnologias de servidor.

O SMP - P2P automatiza a migração do sistema operacional, de aplicativos e de dados de um servidor para outro, sem erros, eliminando a necessidade de uma nova implantação manual destes elementos no novo servidor. Durante o processo de migração, o software carrega automaticamente novos drivers, exigidos para a inicialização, no servidor de destino. A interface do usuário baseada em assistente simplifica o processo de migração e demanda pouca experiência ou treinamento.

Para obter mais informações sobre o SMP – P2P, visite o site da HP (http://www.hp.com/go/p2p

Conjuntos HP Insight Control Environment

O HP Insight Control Environment e o Insight Control Environment para BladeSystem são conjuntos integrados de software que simplificam o gerenciamento de infra-estruturas HP.

Os conjuntos HP Insight Control Environment são opcionais de licenciamento para o software de gerenciamento da infra-estrutura HP fornecida no DVD do Insight Control Management. O HP Insight Control Environment fornece gerenciamento abrangente para clientes do ProLiant ML/DL, enquanto o HP Insight Control Environment para BladeSystem fornece funcionalidade adicional para ambientes HP BladeSystem.

Usando um instalador integrado e baseado em assistente, os conjuntos Insight Control Environment instalam e configuram o software de gerenciamento do HP Systems Insight Manager (HP SIM) e do HP ProLiant Essentials de forma rápida e consistente. Após instalados, os conjuntos Insight Control Environment fornecem estabilidade de infra-estrutura aprimorada, melhorando o controle sobre ativos de TI, aumentando a rapidez de resposta às necessidades comerciais através de implementação flexível e otimização dos recursos de computação, e proporcionando economias tangíveis através da eficiência aprimorada da equipe de TI.

O software instalado pelos conjuntos Insight Control Environment fornece as principais funcionalidades de gerenciamento para ciclos de vida do servidor HP ProLiant e do HP BladeSystem, incluindo:

•

Implantação rápida de servidor

•

Monitoramento de integridade e desempenho

•

Controle remoto abrangente

•

Verificação de vulnerabilidade e gerenciamento de patch

•

Medição, relatório, cobertura e regulação térmica e de energia

•

Gerenciamento integrado da infra-estrutura virtual e física

•

Gerenciamento de dispositivos de outros fabricantes Para obter mais informações sobre os conjuntos Insight Control Environment, visite o site da HP

(http://www.hp.com/go/ice

Utilitários de software e de configuração 58

Suporte de ROM redundante

O servidor permite atualizar ou configurar a ROM de forma segura com o suporte de ROM redundante. O servidor apresenta uma ROM de 4 MB que age como duas ROMs de 2 MB separadas. Na implementação padrão, um lado da ROM contém a versão de programa atual da ROM, enquanto que o outro lado contém uma versão de segurança.

NOTA: O servidor é fornecido com a mesma versão programada nos dois lados da ROM.

Benefícios de segurança e proteção

Quando a ROM do sistema é ativada, o ROMPaq grava sobre a ROM de backup e salva a ROM atual como um backup, permitindo que você mude facilmente para a versão da ROM alternativa, caso a nova ROM seja corrompida por qualquer motivo. Este recurso protege a versão da ROM existente, mesmo que haja uma queda de energia durante a ativação da ROM.

Suporte e funcionalidade de USB

Suporte para USB

A HP fornece suporte tanto para USB padrão quanto para legacy USB. O suporte padrão é fornecido pelo sistema operacional, por meio dos drivers de dispositivos USB adequados. Antes do carregamento do sistema operacional, a HP fornece suporte a dispositivos USB por meio de suporte a legacy USB, ativado por padrão na ROM do sistema. O hardware HP suporta USB verão 2.0.

O suporte para legacy USB possibilita funcionalidade USB em ambientes onde o suporte para USB não está normalmente disponível. Especificamente, a HP fornece funcionalidade legacy USB para:

•

POST

•

Utilitário de Configuração Baseado na ROM

•

Diagnostics

•

DOS

•

Ambientes operacionais que não fornecem compatibilidade USB nativa Para obter mais informações sobre o suporte para USB dos produtos ProLiant, visite o site da HP

(http://h18004.www1.hp.com/products/servers/platforms/usb-support.html

Funcionalidade de USB interna

Um conector USB interno está disponível para uso com dispositivos de chave de segurança e chaves de unidades USB. Esta solução possibilita o uso de uma chave USB permanente instalada no conector interno, evitando problemas de espaço na parte frontal do rack e de acesso físico para proteger dados.

Para obter segurança adicional, a funcionalidade de USB externo pode ser desativada por meio do RBSU. A desativação do suporte a USB externo no RBSU desativa os conectores USB no cabo de E/S local. A funcionalidade de USB interno não é afetada.

Utilitários de software e de configuração 59

Ferramentas de diagnóstico

HP Insight Diagnostics (Diagnóstico HP Insight)

O HP Insight Diagnostics é uma ferramenta de gerenciamento proativo do blade de servidor, disponível nas versões off-line e on-line, que fornece recursos de diagnóstico e solução de problemas para auxiliar os administradores de TI que verificam as instalações de blades de servidor, solucionam problemas e realizam a validação de reparos.

O HP Insight Diagnostics Offline Edition executa vários testes aprofundados do sistema e de componentes enquanto o sistema operacional ainda não estiver sendo executado. Para executar esse utilitário, inicie o CD do SmartStart.

O HP Insight Diagnostics Online Edition é um aplicativo baseado na Web que captura dados de configuração do sistema e outros dados relacionados que são necessários para obter um gerenciamento eficiente do blade de servidor. Disponível em versões do Microsoft® Windows® e do Linux, o utilitário ajuda a garantir uma operação adequada do sistema.

Para obter mais informações ou para fazer o download do utilitário, visite o site da HP (http://www.hp.com/servers/diags

Funcionalidade de pesquisa do HP Insight Diagnostics

O HP Insight Diagnostics (na página 60) fornece funcionalidade de pesquisa que reúne informações críticas de hardware e software em blades de servidor ProLiant.

Essa funcionalidade é compatível com sistemas operacionais que não podem ser suportados pelo blade de servidor. Para saber os sistemas operacionais que são compatíveis com o blade de servidor, visite o site da HP (http://www.hp.com/go/supportos

Se uma alteração significativa ocorrer entre os intervalos de coleta de dados, a função de pesquisa marca as informações anteriores e substitui os arquivos de dados de pesquisa para refletir as alterações mais recentes na configuração.

A funcionalidade de pesquisa é instalada em cada instalação do HP Insight Diagnostics assistida pelo SmartStart e pode ser instalada com o HP PSP (“ProLiant Support Packs”, na página 62).

NOTA: A versão atual do SmartStart fornece os números de peça sobressalentes das

memórias do blade de servidor. Para fazer o download da versão mais recente, consulte o site da HP (http://www.hp.com/support

Integrated Management Log (Registro de gerenciamento integrado)

O IML registra centenas de eventos e os armazena em um formulário de fácil visualização. O IML marca cada evento com granularidade de 1 minuto.

Você pode visualizar os eventos registrados no IML de diversas maneiras, entre elas:

•

A partir do HP SIM (“HP Systems Insight Manager”, na página 57)

•

A partir do Survey Utility

Utilitários de software e de configuração 60

•

A partir de visualizadores do IML específicos de cada sistema operacional

Para NetWare: IML Viewer

Para Windows®: IML Viewer

Para Linux: Aplicativo IML Viewer

•

A partir da interface de usuário do iLO 2

•

A partir do HP Insight Diagnostics (na página 60) Para obter mais informações, consulte o CD de gerenciamento do HP ProLiant Essentials

Foundation Pack.

Array Diagnostic Utility

O HP Array Diagnostics Utility é um aplicativo com base na Web que cria um relatório de todos os controladores de armazenamento e unidades de disco HP. Esse relatório fornece informações vitais para auxiliar na identificação de falhas ou condições que possam demandar atenção. O ADU pode ser acessado a partir do CD do SmartStart (“SmartStart software”, na página 50) ou obtido por download no site da HP (http://www.hp.com

Ferramentas remotas de suporte e análise

HP Instant Support Enterprise Edition

O ISEE é uma ferramenta remota de monitoramento proativo e diagnóstico para ajudar a gerenciar sistemas e dispositivos, um recurso de suporte da HP. O ISEE fornece monitoramento contínuo de eventos de hardware e notificação automatizada para identificar e evitar possíveis problemas críticos. Por meio de scripts de diagnóstico remoto e informações de configuração de sistemas vitais coletadas sobre o seu sistema, o ISEE possibilita a restauração rápida do sistema. Instale o ISEE em seus sistemas para ajudar a diminuir riscos e evitar possíveis problemas críticos.

Para obter mais informações sobre o ISEE, visite o site da HP (http://www.hp.com/hps/hardware/hw_enterprise.html

Para fazer o download do HP ISEE, visite o site da HP (http://www.hp.com/hps/hardware/hw_downloads.html

Para obter informações de instalação, consulte o Guia de instalação e atualização de clientes do HP ISEE (ftp://ftp.hp.com/pub/services/hardware/info/isee_client.pdf

Web-Based Enterprise Service

O WEBES permite que os administradores gerenciem eventos de hardware de forma proativa, localmente ou on-line. O serviço fornece análise de vários eventos em tempo real, análise e notificação de falhas, no local, por meio de SMTP, e remotamente, pelo ISEE, para OpenVMS, Tru64 e logs de erros binários para o sistema operacional Microsoft® Windows®.

Para obter mais informações, visite o site da HP (http://h18000.www1.hp.com/support/svctools/

Utilitários de software e de configuração 61

Open Services Event Manager

O OSEM é uma ferramenta independente que realiza filtragens, análises e notificações de eventos de serviços, de forma proativa e reativa em tempo real. A ferramenta reúne dados de eventos a partir de interceptações SNMP ou de informações fornecidas na interface HTTP e notifica um administrador ou a HP usando o SMTP e o ISEE.

Para obter mais informações, visite o site da HP (http://h18000.www1.hp.com/support/svctools/

Atualização do sistema

Drivers

O servidor inclui um novo hardware que pode não suportar drivers na mídia de instalação de todos os sistemas operacionais.

Se você estiver instalando um sistema operacional compatível com SmartStart, use o software SmartStart (na página 50) e seu recurso Assisted Path para instalar o sistema operacional e o suporte a driver mais recente.

NOTA: Se você estiver instalando drivers a partir do CD do SmartStart ou do CD

de manutenção do software (Software Maintenance), visite o site do SmartStart (http://www.hp.com/servers/smartstart do SmartStart. Para obter mais informações, consulte a documentação fornecida com o CD do

Se você não utilizar o CD do SmartStart para instalar um sistema operacional, serão necessários drivers para parte do novo hardware. Esses drivers, bem como outros drivers opcionais, imagens de ROM e software de valor agregado, podem obtidos por download no site da HP (http://www.hp.com/support

SmarStart.

) para verificar se está usando a versão mais recente

IMPORTANTE: Sempre efetue cópia de segurança antes da instalação ou atualização de

drivers de dispositivos.

ProLiant Support Packs

Os PSPs representam pacotes de agentes de gerenciamento, utilitários e drivers otimizados ProLiant, específicos de um sistema operacional. Visite o site do PSP (http://h18000.www1.hp.com/products/servers/management/psp.html

Compatibilidade com a versão do sistema operacional

Consulte a matriz de compatibilidade com sistemas operacionais (http://www.hp.com/go/supportos).

Utilitários de software e de configuração 62

System Online ROM Flash Component Utility

O Online ROM Flash Component Utility permite que os administradores de sistema atualizem sistemas de forma eficiente ou imagens de ROM controladoras em uma grande variedade de servidores e controladores de matriz. Essa ferramenta possui os seguintes recursos:

•

Funcionamento off-line e on-line

•

Compatível com os sistemas operacionais Microsoft® Windows Server™ 2003 e Linux

IMPORTANTE: Esse utilitário é compatível com sistemas operacionais que não podem ser

suportados pelo servidor. Para saber os sistemas operacionais que são compatíveis com

•

Para fazer o download da ferramenta e obter mais informações, visite o site da HP (http://h18000.www1.hp.com/support/files/index.html

o servidor, visite o site da HP (http://www.hp.com/support

Integração com outras ferramentas de manutenção de software, implantação e sistemas

operacionais

Verificação automática de dependências de hardware, firmware e sistemas operacionais,

e instalação apenas de atualizações da ROM corretas exigidas por um servidor de destino

Controle de alterações e notificação proativa

A HP oferece Controle de alterações e Notificação proativa para notificar clientes com 30 a 60 dias de antecedência sobre futuras alterações em hardware e software de produtos comerciais da HP.

Para obter mais informações, consulte o site da HP (http://www.hp.com/go/pcn

Care Pack

Os serviços do HP Care Pack oferecem altos níveis de serviços para estender e expandir a garantia padrão do produto com pacotes de suporte fáceis de comprar e utilizar, que ajudam o usuário a tirar o máximo proveito do investimento no servidor. Consulte o site do Care Pack (http://www.hp.com/hps/carepack/servers/cp_proliant.html

Utilitários de software e de configuração 63

Substituição da bateria

Se o blade de servidor parar de exibir a data e a hora corretas automaticamente, talvez seja necessário substituir a bateria que aciona o relógio em tempo real. Em condições de uso normais, a vida útil da bateria é de 5 a 10 anos.

AVISO: O computador contém uma bateria interna de peróxido de manganês de lítio ou de

pentóxido de vanádio, ou baterias alcalinas. Existe o risco de incêndio ou queimadura se as baterias não forem manuseadas de forma apropriada. Para reduzir o risco de acidentes:

• Não tente recarregar a bateria.

• Não a exponha a temperaturas superiores a 60°C.

• Não desmonte, comprima, perfure, provoque curtos-circuitos com contatos externos

ou descarte a bateria no fogo ou na água.

• Substitua-a apenas pela a peça sobressalente destinada a este produto.

Para remover o componente:

Desligue o blade de servidor (na página 13).

Remova o blade de servidor (na página 14).

Remova o painel de acesso (na página 14).

Localize a bateria (“Componentes da placa do sistema”, na página 9).

Remova a bateria.

Substituição da bateria 64

IMPORTANTE: A substituição da bateria da placa do sistema redefine a ROM do sistema

para sua configuração padrão. Depois de substituir a bateria, reconfigure o sistema utilizando o RBSU.

Para substituir o componente, inverta o procedimento de remoção. Para obter mais informações sobre a substituição ou o descarte do componente, entre em contato

com o revendedor ou o fornecedor de serviços autorizado.

Substituição da bateria 65

Solução de problemas

Recursos de solução de problemas

NOTA: Para os procedimentos comuns de solução de problemas, o termo “servidor”

é utilizado para servidores e blades de servidor.

O Guia de Solução de Problemas de Servidores HP ProLiant fornece procedimentos simples para solucionar problemas comuns e ações abrangentes para isolar e identificar falhas, interpretar mensagens de erros, resolver dúvidas e realizar manutenção de software.

Para obter o guia, consulte qualquer uma das seguintes fontes e selecione o Guia de Solução de Problemas de Servidores HP ProLiant:

•

O CD de documentação específico do servidor

•

O Centro de suporte empresarial no site da HP (http://www.hp.com/support). Navegue até a

página de suporte técnico do servidor. Em recursos de auto-ajuda, selecione Guia de Solução de

Problemas do ProLiant.

•

O site de documentação técnica (http://www.docs.hp.com). Selecione Enterprise Servers,

Workstations and Systems Hardware (Servidores Empresariais, Estações de Trabalho e

Hardware de Sistemas) e, em seguida, o servidor adequado.

Etapas anteriores ao diagnóstico

AVISO: Para evitar possíveis problemas, SEMPRE leia os avisos e as mensagens de cuidado

na documentação do servidor antes de remover, substituir, recolocar ou modificar componentes do sistema.

IMPORTANTE: Este guia fornece informações para vários servidores. Talvez algumas

informações não se apliquem ao servidor para o qual se está tentando solucionar problemas. Consulte a documentação do servidor para obter informações sobre procedimentos, opções de hardware, ferramentas de software e sistemas operacionais compatíveis com o sequipamento.

Reveja as informações importantes sobre segurança (na página 67).

Reúna informações sobre sintomas (na página 68).

Prepare o servidor para diagnóstico (na página 68).

Utilize o Fluxograma do início do diagnóstico (na página 70) para iniciar o processo

de diagnóstico.

Solução de problemas 66

Informações importantes sobre segurança

Conheça as informações sobre segurança nas próximas seções antes de solucionar problemas no servidor.

Informações importantes sobre segurança

Antes de efetuar manutenção neste produto, leia o documento Important Safety Information (Informações

Símbolos no equipamento

importantes sobre segurança) fornecido com o servidor.

Os símbolos a seguir poderão ser colocados no equipamento para indicar a presença de condições potencialmente perigosas:

Este símbolo indica a presença de circuitos de energia perigosos ou o perigo de choque elétrico. Submeta qualquer manutenção a profissionais qualificados.

AVISO: Para reduzir o risco de acidentes pessoais causados por choques elétricos,

não abra esta proteção. Submeta quaisquer procedimentos de manutenção, atualizações e serviços a profissionais qualificados.

Este símbolo indica a presença de perigo de choque elétrico. A área contém peças que não devem ser reparadas pelo usuário ou por terceiros. Não abra por razão alguma.

AVISO: Para reduzir o risco de acidentes pessoais causados por choques elétricos,

não abra esta proteção.

Este símbolo em um receptáculo RJ-45 indica uma conexão da interface de rede.

AVISO: Para reduzir o risco de choque elétrico, fogo ou danos ao equipamento,

não conecte o telefone ou os conectores de telecomunicação neste receptáculo.

Este símbolo indica a presença de superfície ou componente quente. Se esta superfície for tocada, haverá possibilidade de queimaduras.

AVISO: Para reduzir o risco de acidentes pessoais causados por componentes

aquecidos, deixe a superfície esfriar antes de tocá-la.

Este símbolo indica que o componente excede o peso recomendado para ser carregado com segurança por apenas uma pessoa.

AVISO: Para reduzir o risco de acidentes pessoais ou danos ao equipamento,

observe os requisitos de integridade ocupacional e segurança e as diretrizes para manuseio de material.

12,02 kg 12,03 kg

Estes símbolos em fontes de alimentação ou em sistemas indicam que o equipamento recebe alimentação de várias fontes.

AVISO: Para reduzir o risco de acidentes pessoais causados por choque elétrico,

remova todos os cabos de alimentação para desconectar completamente a energia do sistema.

Solução de problemas 67

Avisos

AVISO: Somente técnicos autorizados treinados pela HP devem reparar este equipamento.

Todos os procedimentos de reparo e resolução de problemas encontram-se detalhados de maneira a permitir somente o reparo em nível de módulo e submontagem. Devido à complexidade das placas individuais e das submontagens, não se deve efetuar reparos nos componentes ou modificar qualquer placa de fiação impressa. Reparos inadequados poderão gerar riscos na segurança.

AVISO: Para reduzir o risco de acidentes pessoais ou danos ao equipamento,

assegure-se de que:

• Os pés niveladores estão apoiados no chão.

• O peso total do rack está apoiado sobre os pés niveladores.

• Os suportes estabilizadores estão presos ao rack, no caso de uma instalação de

rack único.

• Os racks estão acoplados, no caso de instalações com vários racks.

• Somente um componente é deslocado por vez. O rack torna-se instável quando se desloca

mais de um componente por alguma razão.

Informações sobre sintomas

Antes de solucionar algum problema no servidor, colete as seguintes informações:

•

Quais foram os eventos anteriores à falha? Depois de quais etapas o problema ocorreu?

•

O que foi alterado desde o horário em que o servidor estava funcionando?

•

Foi adicionado ou removido algum software ou hardware recentemente? Caso positivo, lembra-se

de ter alterado os parâmetros adequados no utilitário de configuração do servidor, se necessário?

•

Por quanto tempo o servidor apresentou os sintomas do problema?

•

Caso o problema ocorra aleatoriamente, qual é sua duração ou freqüência? Para responder a essas perguntas, as seguintes informações poderão ser úteis:

•

Execute o HP Insight Diagnostics (na página 60) e utilize a página de pesquisa para visualizar

a configuração atual ou compará-la com as configurações anteriores.

•

Consulte os registros de hardware e software para obter informações.

•

Consulte os LEDs do servidor e seus respectivos status.

Preparação do servidor para o diagnóstico

Certifique-se de que o servidor esteja no ambiente adequado para funcionamento com o devido

controle de umidade, condicionamento de ar e energia. Consulte a documentação do servidor

para conhecer as condições ambientais necessárias.

Registre quaisquer mensagens de erro exibidas pelo sistema.

Remova todos os disquetes e CDs das respectivas unidades.

Solução de problemas 68

Desligue o servidor e os dispositivos periféricos caso efetue o diagnóstico com o servidor off-line.

Sempre execute o desligamento ordenado do servidor, se possível. Isso significa que será

necessário:

Sair de quaisquer aplicativos.

Sair do sistema operacional.

Desligue o servidor (“Desligar o blade de servidor”, na página 13).

Desconecte qualquer dispositivo periférico que não seja necessário para o teste (dispositivos

desnecessários para a inicialização do servidor). Não desconecte a impressora, caso deseje

utilizá-la para imprimir as mensagens de erro.

Reúna todas as ferramentas e utilitários, como chaves de fenda Torx, adaptadores de loopback,

tira de pulso ESD e utilitários de software, necessários para solucionar o problema.

Os Drivers de integridade e os Agentes de gerenciamento devem estar instalados no servidor.

NOTA: Para verificar a configuração do servidor, conecte-se à página inicial do

Gerenciamento de sistemas e selecione Version Control Agent (Agente de controle de versão). O VCA fornece uma lista de nomes e versões de todos os Agentes de gerenciamento, utilitários e drivers HP instalados, e se eles estão ou não atualizados.

A HP recomenda consultar a documentação do servidor para obtenção das informações específicas para cada equipamento.

A HP recomenda que você acesse o CD do SmartStart para obter o software de valor agregado e os drivers exigidos durante o processo de solução de problemas.

NOTA: Para fazer download da versão atual do SmartStart, consulte o site da HP

(http://www.hp.com/servers/smartstart

Notificações de serviço

Para visualizar as notificações de serviço mais recentes, consulte o site da HP (http://www.hp.com/go/bizsupport clique no link Troubleshoot a Problem (Diagnosticar um problema) na página do produto.

). Selecione o modelo do servidor apropriado e

Conexões com folga

Ação:

•

Certifique-se de que todos os cabos de alimentação estejam conectados com firmeza.

•

Certifique-se de que todos os cabos estejam alinhados de forma adequada e conectados com

firmeza para todos os componentes externos e internos.

•

Remova e verifique todos os cabos de dados e de alimentação para detectar danos. Certifique-se

de que nenhum cabo possua pinos tortos ou conectores danificados.

•

Caso o servidor esteja utilizando uma bandeja fixa para cabos, certifique-se de que os fios e cabos

conectados ao servidor estejam posicionados na bandeja de forma correta.

•

Certifique-se de que todos os dispositivos estejam encaixados de forma adequada. Evite dobrar ou

entortar placas de circuito ao recolocar componentes.

Solução de problemas 69

•

Caso algum dispositivo possua travas, certifique-se de que as mesmas estejam completamente

fechadas e travadas.

•

Verifique todos os LEDs de bloqueio e conexão que possam indicar que um componente não

está conectado de forma adequada.

•

Caso os problemas persistam, remova e reinstale todos os dispositivos, verificando conectores

e soquetes em busca de pinos tortos ou outros danos.

Fluxogramas de solução de problemas

Para solucionar problemas de maneira eficaz, a HP recomenda que você comece pelo primeiro fluxograma desta seção, “Fluxograma do início do diagnóstico (na página 70)” e siga o caminho de diagnóstico apropriado. Caso algum outro fluxograma não ofereça a solução para o problema, siga as etapas de diagnóstico em “Fluxograma geral de diagnóstico (na página 71)”. Esse fluxograma corresponde a um processo genérico para solução de problemas a ser utilizado quando o problema não é específico do servidor ou não é categorizado facilmente em outros fluxogramas.

Os fluxogramas disponíveis incluem:

•

Fluxograma do início de diagnóstico (na página 70)

•

Fluxograma geral de diagnóstico (na página 71)

•

Fluxograma de problemas na inicialização de blades de servidor (na página 74)

•

Fluxograma de problemas no POST (na página 75)

•

Fluxograma de problemas na inicialização do sistema operacional (na página 77)

•

Fluxograma de indicações de falha no servidor (na página 79)

Fluxograma do início do diagnóstico

Utilize o fluxograma a seguir para iniciar o processo de diagnóstico.

Item Consulte

1 “Fluxograma geral de diagnóstico (na página 71)” 2 “Fluxograma de problemas na inicialização (Fluxograma de problemas

na inicialização de blades de servidor”, na página 74)" 3 “Fluxograma de problemas no POST (na página 75)” 4 “Fluxograma de problemas na inicialização do sistema operacional

(na página 77)” 5 “Fluxograma de indicações de falha no servidor (na página 79)”

Solução de problemas 70

Fluxograma geral de diagnóstico

O fluxograma geral de diagnóstico oferece uma abordagem genérica para a solução de problemas. Caso não tenha certeza de qual seja o problema ou caso os outros fluxogramas não corrijam o problema, utilize o fluxograma a seguir.

Item Consulte

1 “Informações sobre sintomas (na página 68)” 2 “Conexões com folga (na página 69)” 3 “Notificações de serviço (na página 69)”

Solução de problemas 71

Item Consulte

4 A versão mais recente de um determinado servidor ou firmware

opcional está disponível nos seguintes sites:

•

Site de suporte da HP (http://www.hp.com/support)

•

Site de atualizações de ROM-BIOS/Firmware da HP (http://h18023.www1.hp.com/support/files/

server/us/romflash.html

5 “Ocorrência de problemas genéricos de memória”, no Guia de

Solução de Problemas de Servidores HP Proliant, no CD de documentação ou no site da HP (http://www.hp.com/support

9 “Informações para contato com a HP (na página 91)”

•

Guias de manutenção e serviço para blades de servidor de p-Class, localizados no CD de documentação ou no site da HP (http://www.hp.com/products/servers/proliant-bl/p-class/info

•

Guias de manutenção e serviço para blades de servidor c-Class, localizados no CD de documentação ou no site da HP (http://www.hp.com/go/bladesystem/documentation

•

Guias de manutenção e serviço para blades de servidor de p-Class, localizados no CD de documentação ou no site da HP (http://www.hp.com/products/servers/proliant-bl/p-class/info

•

Guias de manutenção e serviço para blades de servidor c-Class, localizados no CD de documentação ou no site da HP (http://www.hp.com/go/bladesystem/documentation

•

“Problemas de hardware”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD de documentação ou no

site da HP (http://www.hp.com/support

•

“Informações necessárias sobre o servidor”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD de

documentação ou no site da HP (http://www.hp.com/support

•

“Informações necessárias sobre o sistema operacional”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD

de documentação ou no site da HP (http://www.hp.com/support

)

Solução de problemas 72

Solução de problemas 73

Fluxograma de problemas na inicialização do blade de servidor

Sintomas:

•

O servidor não inicializa.

•

O LED de energia do sistema está apagado ou amarelo.

•

O LED de integridade do sistema está vermelho ou amarelo.

NOTA: Para saber a localização dos LEDs do servidor e obter informações sobre os

Causas possíveis:

•

respectivos status, consulte a documentação do servidor.

Fonte de alimentação com defeito ou instalada de forma incorreta. Cabo de alimentação com defeito ou com folga. Problema com a fonte de energia. Problema no circuito de inicialização.

•

Componente encaixado de forma incorreta ou problema de bloqueio.

•

Componente interno com defeito.

Item Consulte

1 “Identificação de componentes (na página 6)” 2 Guias de manutenção e serviço para blades de servidor de c-Class,

localizados no site da HP (http://www.hp.com/go/bladesystem/documentation

3 Guia do usuário do HP Integrated Lights-Out, no site da HP

(http://www.hp.com/servers/lights-out).

)

Solução de problemas 74

Fluxograma de problemas no POST

Sintomas:

•

O servidor não conclui o POST.

NOTA: O servidor conclui o POST quando o sistema tenta acessar o dispositivo de

•

Problemas possíveis:

•

inicialização.

O servidor conclui o POST com erros.

Componente interno com defeito ou encaixado de forma incorreta. Dispositivo KVM com defeito. Dispositivo de vídeo com defeito.

Solução de problemas 75

Item Consulte

1 Fluxograma de problemas na inicialização de blades de servidor

(na página 74) 2 “Mensagens de erro do POST e códigos de bipes (na página 82)” 3 “Problemas no vídeo”, no Guia de Solução de Problemas de Servidores

HP Proliant, localizado no CD de documentação ou no site da HP

(http://www.hp.com/support 4 “Informações sobre sintomas (na página 68)” 5 “Ocorrência de problemas genéricos de memória”, no Guia de Solução

de Problemas de Servidores HP Proliant, no CD de documentação ou no

site da HP (http://www.hp.com/support 6

•

“Problemas de hardware”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD de documentação ou no

site da HP (http://www.hp.com/support

•

Guias de manutenção e serviço para blades de servidor c-Class, localizados no CD de documentação ou no site da HP (http://www.hp.com/go/bladesystem/documentation

•

“Informações necessárias sobre o servidor”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD de

documentação ou no site da HP (http://www.hp.com/support

•

“Informações necessárias sobre o sistema operacional”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD

de documentação ou no site da HP (http://www.hp.com/support

)

Solução de problemas 76

Fluxograma de problemas na inicialização do sistema operacional

Há duas maneiras de utilizar o SmartStart quando problemas de inicialização do sistema operacional são diagnosticados em um blade de servidor:

•

Utilize o iLO para conectar remotamente dispositivos virtuais, a fim de montar o CD do SmartStart CD no blade de servidor.

•

Utilize um cabo de E/S e um uma unidade para conectar o blade de servidor e, em seguida, reiniciá-lo.

Solução de problemas 77

Sintomas:

•

O servidor não inicializa um sistema operacional instalado anteriormente

•

O servidor não inicia o SmartStart

Causas possíveis:

•

Sistema operacional corrompido

•

Problema no subsistema da unidade de disco rígido

•

Configuração incorreta da ordem de inicialização no RBSU

Item Consulte

1 Guia do Usuário do HP ROM-Based Setup

(http://www.hp.com/servers/smartstart) 2 “Fluxograma de problemas no POST (na página 75)” 3

4 “HP Insight Diagnostics (na página 60)” ou no Guia de Solução de

6 “Ocorrência de problemas genéricos de memória”, no Guia de Solução

9 “Fluxograma geral de diagnóstico (na página 71)”

•

“Problemas na unidade de disco rígido”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD de

documentação ou no site da HP (http://www.hp.com/support

•

Documentação do controlador

Problemas de Servidores HP Proliant, localizado no CD de

documentação ou no site da HP (http://www.hp.com/support

•

“Conexões com folga (na página 69)”

•

“Problemas nas unidades de CD-ROM e DVD”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD de

documentação ou no site da HP (http://www.hp.com/support

•

Documentação do controlador

de Problemas de Servidores HP Proliant, no CD de documentação ou no

site da HP (http://www.hp.com/support

•

“Problemas do sistema operacional”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD de

documentação ou no site da HP (http://www.hp.com/support

•

“Informações para contato com a HP (na página 91)”

•

“Problemas de hardware”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD de documentação ou no

site da HP (http://www.hp.com/support

•

Guias de manutenção e serviço para blades de servidor de p-Class, localizados no CD de documentação ou no site da HP (http://www.hp.com/products/servers/proliant-bl/p-class/info

•

Guias de manutenção e serviço para blades de servidor c-Class, localizados no CD de documentação ou no site da HP (http://www.hp.com/go/bladesystem/documentation

)

Solução de problemas 78

* Consulte o fluxograma de problemas de inicialização do sistema operacional (na página 77)

Fluxograma de indicações de falha no servidor

Sintomas:

•

O servidor é inicializado, mas o Insight Management Agents registra falha de um evento (na página 57)

•

O servidor é inicializado, mas o LED de integridade interna, integridade externa ou de integridade dos componentes está vermelho ou amarelo

Solução de problemas 79

NOTA: Para saber a localização dos LEDs do servidor e obter informações sobre os

respectivos status, consulte a documentação do servidor.

Causas possíveis:

•

Componente interno ou externo com defeito ou instalado de forma incorreta.

•

Não há suporte para o componente instalado.

•

Falha de redundância.

•

Condição de temperatura elevada do sistema.

Item Consulte

1 “Agentes de gerenciamento (na página 57)” ou no Guia de Solução de

Problemas de Servidores HP Proliant, localizado no CD de

documentação ou no site da HP (http://www.hp.com/support 2

•

“Integrated Management Log (na página 60)” ou no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD

de documentação ou no site da HP (http://www.hp.com/support

•

“Mensagens de erro da lista de eventos”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD de

documentação ou no site da HP (http://www.hp.com/support 3 “Identificação de componentes (na página 6)” 4 Página inicial do Gerenciamento de sistemas (https://localhost:2381) 5 “Fluxograma de problemas na inicialização (“Fluxograma de problemas

na inicialização de blades de servidor”, na página 74)”

•

“Problemas de hardware”, no Guia de Solução de Problemas de

Servidores HP Proliant, localizado no CD de documentação ou no

site da HP (http://www.hp.com/support

•

Guias de manutenção e serviço para blades de servidor c-Class,

)

localizados no CD de documentação ou no site da HP

(http://www.hp.com/go/bladesystem/documentation

•

“Informações para contato com a HP (na página 91)” 7

•

“Problemas de hardware”, no Guia de Solução de Problemas de

Servidores HP Proliant, localizado no CD de documentação ou no

site da HP (http://www.hp.com/support

•

Guias de manutenção e serviço para blades de servidor c-Class,

)

localizados no CD de documentação ou no site da HP

(http://www.hp.com/go/bladesystem/documentation

)

Solução de problemas 80

Solução de problemas 81

Mensagens de erro do POST e códigos de bipes

Para obter uma lista completa de mensagens de erro, consulte “Mensagens de erro do POST”, no Guia de Solução de Problemas de Servidores HP Proliant, localizado no CD de documentação ou no site da HP (http://www.hp.com/support

AVISO: Para evitar possíveis problemas, SEMPRE leia os avisos e as mensagens de cuidado

na documentação do servidor antes de remover, substituir, recolocar ou modificar componentes do sistema.

Solução de problemas 82

Notificações de conformidade com os regulamentos

Números de identificação em conformidade com os regulamentos

Para fins de certificações e identificação de conformidade com os regulamentos, este produto recebeu um número de modelo regulamentador exclusivo. Pode-se encontrá-lo no rótulo de identificação do produto, juntamente com as indicações de aprovação e informações necessárias. Quando solicitar informações sobre conformidade do equipamento, mencione sempre esse número. Esse número não corresponde ao nome comercial ou número do modelo do produto.

Notificação da Federal Communications Commission

A Parte 15 das Normas e Regulamentos da FCC (Federal Communications Commission - Comissão Federal de Comunicações) estabeleceu limites para a emissão de radiofreqüência (RF) a fim de fornecer um espectro livre de interferências. Muitos dispositivos eletrônicos, incluindo computadores, geram energia incidental de RF para a sua função objetiva e são, portanto, cobertos por essas regras. Tais regras classificam computadores e dispositivos periféricos relacionados em duas classes, A e B, dependendo de seu objetivo de instalação. Os dispositivos da Classe A são aqueles que, se espera, sejam instalados em um ambiente comercial. Os dispositivos da Classe B são aqueles que se destinam à instalação em ambientes residenciais como, por exemplo, computadores pessoais. A FCC exige que os dispositivos das duas classes apresentem um rótulo indicando o potencial de interferência do dispositivo,

Etiqueta de classificação da FCC

bem como instruções operacionais adicionais ao usuário.

A etiqueta de classificação FCC contida no dispositivo exibe a classificação (A ou B) em que o equipamento se encaixa. Os dispositivos da Classe B apresentam um logotipo ou a ID da FCC na etiqueta. Os dispositivos da Classe A não apresentam esse logotipo ou ID. Após determinar a classe do aparelho, consulte as declarações pertinentes.

Notificações de conformidade com os regulamentos 83

Equipamento da Classe A

Esse equipamento foi testado e está em conformidade com os limites de um dispositivo digital de Classe A, conforme estabelecido na Parte 15 das Normas da FCC. Esses limites foram definidos para assegurar uma proteção razoável contra interferências prejudiciais quando se operar o equipamento em ambiente comercial. Esse equipamento gera, utiliza e pode emitir ondas de rádio e, caso não seja instalado e utilizado de acordo com as instruções, poderá causar interferência danosa às comunicações de rádio. A operação deste equipamento em área residencial provavelmente causará interferências prejudiciais. Nesse caso, o usuário terá que arcar com as despesas envolvidas no conserto da interferência.

Equipamento da Classe B

Esse equipamento foi testado e está em conformidade com os limites de dispositivos digitais Classe B, conforme estabelecido na Parte 15 das Regras da FCC. Esses limites foram definidos para assegurar uma proteção razoável contra interferências prejudiciais em instalações residenciais. Esse equipamento gera, utiliza e pode emitir ondas de rádio e, caso não seja instalado e utilizado de acordo com as instruções, poderá causar interferência danosa às comunicações de rádio. No entanto, não há garantias de que a interferência não ocorrerá em instalações específicas. Se esse equipamento causar interferência na recepção de rádio ou televisão, o que pode ser determinado ao desligar e ligar o equipamento, deve-se tomar uma das medidas a seguir para tentar corrigir o problema:

•

Reorientar a antena receptora ou mudá-la de local;

•

Aumentar a distância entre o equipamento e o receptor;

•

Conectar o equipamento a uma tomada em um circuito diferente daquele onde o receptor estiver conectado;

•

Consultar o revendedor ou pedir ajuda a um profissional técnico de rádio ou televisão.

Declaração de conformidade para produtos identificados por logotipo da FCC – somente nos Estados Unidos

Esse dispositivo está em conformidade com a Parte 15 das Normas da FCC. Sua operação está sujeita a duas condições: (1) é possível que esse dispositivo não cause interferência prejudicial e (2) esse dispositivo deve aceitar qualquer interferência recebida, inclusive interferência que possa causar operação indesejada.

Para esclarecer dúvidas com relação a esse produto, entre em contato conosco por e-mail ou telefone:

•

Hewlett-Packard Company P. O. Box 692000, Mail Stop 530113 Houston, Texas 77269-2000

•

1-800-HP-INVENT (1-800-474-6836). (Para melhoria contínua da qualidade, é possível que as ligações sejam monitoradas ou gravadas.)

Notificações de conformidade com os regulamentos 84

Para esclarecer dúvidas com relação a essa declaração FCC, entre em contato conosco por e-mail ou telefone:

•

Hewlett-Packard Company P. O. Box 692000, Mail Stop 510101 Houston, Texas 77269-2000

•

1281-514-3333

Para identificar esse produto, mencione o número de peça, o número de série ou do modelo encontrado no produto.

Modificações

A FCC estabelece que o usuário deve ser notificado sobre quaisquer alterações ou modificações efetuadas ao aparelho que não tenham sido explicitamente aprovadas pela Hewlett-Packard Company e que possam cancelar a autoridade do usuário em operar o equipamento.

Cabos

Deve-se efetuar as conexões a esse dispositivo com cabos blindados com capas de conexão metálicas RFI/EMI, em conformidade com as Normas e Regulamentos da FCC.

Notificação para o Canadá (Avis Canadien)

Equipamento da Classe A This Class A digital apparatus meets all requirements of the Canadian Interference-Causing Equipment

Regulations. Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel

brouilleur du Canada. Equipamento da Classe B This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment

Regulations. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel

brouilleur du Canada.

Notificação de conformidade com os regulamentos da União Européia

Este produto está em conformidade com as seguintes diretivas da União Européia:

•

Diretiva referente à baixa tensão 2006/95/EC

•

Diretiva referente à EMC 2004/108/EC

A conformidade com essas diretivas implica conformidade com os padrões comuns europeus aplicáveis (Normas Européias) que são mencionados na Declaração de Conformidade com a União Européia emitida pela Hewlett-Packard para este produto ou família de produtos.

Notificações de conformidade com os regulamentos 85

Essa conformidade é indicada pela seguinte marca de conformidade localizada no produto:

Essa marca é válida para produtos que não sejam de telecomunicação e produtos de telecomunicação que estejam em conformidade com a União Européia (ex., Bluetooth).

Essa marca é válida para produtos de telecomunicação que não estão em conformidade com a União Européia.

*Número de notificação do produto (utilizado somente se aplicável – consulte a etiqueta do produto)

Hewlett-Packard GmbH, HQ-TRE, Herrenberger Strasse 140, 71034 Boeblingen, Alemanha

Descarte de Lixo Elétrico na Comunidade Européia

Este símbolo encontrado no produto ou na embalagem indica que o produto não deve ser descartado no lixo doméstico comum. É responsabilidade do cliente descartar o material usado (lixo elétrico), encaminhando-o para um ponto de coleta para reciclagem. A coleta e a reciclagem seletivas desse tipo de lixo ajudarão a conservar as reservas naturais; sendo assim, a reciclagem será feita de uma forma segura, protegendo o ambiente e a saúde das pessoas. Para obter mais informações sobre locais que reciclam esse tipo de material, entre em contato com o escritório da HP em sua cidade, com o serviço de coleta de lixo ou com a loja em que o produto foi adquirido.

Notificação para o Japão

Notificações de conformidade com os regulamentos 86

Notificação para BSMI

Notificação para a Coréia do Sul

Equipamento da Classe A

Equipamento da Classe B

Notificação de substituição da bateria

AVISO: O computador contém uma bateria interna de peróxido de manganês de lítio ou de

pentóxido de vanádio, ou baterias alcalinas. Existe o risco de incêndio ou queimadura se as baterias não forem manuseadas de forma apropriada. Para reduzir o risco de acidentes:

• Não tente recarregar a bateria.

• Não a exponha a temperaturas superiores a 60°C.

• Não desmonte, comprima, perfure, provoque curtos-circuitos com contatos externos ou

descarte a bateria no fogo ou na água.

Não jogue fora com o lixo da casa pilhas, baterias e acumuladores. Para que sejam recicladas ou eliminadas de forma adequada, utilize o sistema de coleta pública de lixo ou devolva-as à HP, aos parceiros autorizados da empresa ou seus agentes.

Notificações de conformidade com os regulamentos 87

Para obter mais informações sobre a substituição ou o descarte do componente, entre em contato com o revendedor ou o fornecedor de serviços autorizado.

Notificação de reciclagem de bateria para Taiwan

A EPA de Taiwan exige que as empresas de fabricação ou importação de baterias seco-carregadas, em conformidade com o Artigo 15 da Lei de Descarte de Lixo, indiquem as marcas de recuperação nas baterias utilizadas em vendas, brindes ou promoções. Entre em contato com um especialista em reciclagem de Taiwan para obter informações sobre o descarte adequado da bateria.

Declaração sobre cabos de alimentação para o Japão

Notificações de conformidade com os regulamentos 88

Descarga eletrostática

Prevenção da descarga eletrostática

Para evitar danos ao sistema, siga os cuidados necessários ao configurar o sistema ou manusear as peças. Uma descarga de eletricidade estática do dedo ou de outro condutor poderá danificar placas do sistema ou outros dispositivos sensíveis à energia estática. Esse tipo de dano poderá reduzir a vida útil do dispositivo.

Para evitar danos causados pela descarga eletrostática:

•

Evite tocar nos produtos. Para tal, transporte-os e armazene-os em embalagens antiestáticas.

•

Mantenha as peças sensíveis à eletrostática em suas embalagens até que elas cheguem às estações de trabalho antiestáticas.

•

Coloque as peças em uma superfície aterrada antes de retirá-las da embalagem.

•

Evite tocar em pinos, fios ou circuitos.

•

Esteja sempre devidamente aterrado ao manusear componentes sensíveis à estática.

Métodos de aterramento para evitar a descarga eletrostática

Existem vários métodos de aterramento. Utilize um ou mais dos métodos a seguir ao manusear ou instalar peças sensíveis à eletricidade estática:

•

Utilize no pulso uma tira conectada por um fio terra a uma estação de trabalho aterrada ou ao chassi do computador. As tiras de pulso são flexíveis e com um mínimo de 1 megohm ±10 por cento de resistência nos fios terra. Para garantir o aterramento adequado, certifique-se de que a tira esteja apertada contra a pele.

•

Use faixas de proteção nas solas, pontas dos calçados ou botas nas estações de trabalho permanentes. Use as tiras nos dois pés quando estiver sobre pisos condutores ou tapetes dissipadores.

•

Utilize ferramentas de serviço de campo condutoras.

•

Use um kit de serviço de campo portátil com um tapete de trabalho dobrável que dissipe a estática.

Caso não disponha de nenhum dos equipamentos sugeridos para um aterramento adequado, solicite a um revendedor autorizado que instale a peça.

Para obter mais informações sobre eletricidade estática ou assistência para a instalação do produto, entre em contato com o revendedor autorizado.

Descarga eletrostática 89

Especificações

Especificações ambientais

Especificação Valor

Variação de temperatura*

Em funcionamento 10°C a 35°C Embalagem -40°C a 60°C Armazenamento -20°C a 60°C Temperatura máxima do bulbo

úmido

Umidade relativa (sem condensação)**

Em funcionamento 10% a 90% Embalagem 10% a 90% Armazenamento 10% a 95%

* Todas as classificações de temperatura mostradas são para o nível do mar. Uma redução de 1°C por 304,8 m a 3048 m pode ser aplicada à altitude. Não é permitida luz solar direta. O limite operacional máximo é de 3.048 m ou 70 Kpa/10,1 psia. O limite não-operacional máximo é de 9.144 m ou 30,3 Kpa/4,4 psia. ** A umidade máxima de armazenamento de 95% baseia-se em uma temperatura máxima de 45°C. A altitude máxima de armazenamento corresponde a uma pressão mínima de 70 KPa.

30°C

Especificações do blade de servidor

Especificação Valor

Altura 36,60 cm (14.42 in) Profundidade 50,90 cm (20.06 in) Largura 5,14 cm (2.03 in) Peso (máximo) 12,02 kg (26.52 lb)

Especificações 90

Suporte técnico

Antes de entrar em contato com a HP

Verifique se você dispõe das seguintes informações antes de ligar para a HP:

•

Número de registro de suporte técnico (se aplicável).

•

Número de série do produto.

•

Nome e número do modelo do produto.

•

Número de identificação do produto

•

Mensagens de erro aplicáveis.

•

Placas de expansão ou hardware.

•

Hardware ou software de terceiros.

•

Tipo e nível de revisão do sistema operacional.

Informações para contato com a HP

Para saber o nome do revendedor autorizado HP mais próximo de você:

•

Nos Estados Unidos, consulte o site localizador de serviços da HP nos EUA

). Para entrar em contato com

(http://www.hp.com/service_locator

•

Em outros países/regiões, consulte o site Contact HP Worldwide (em inglês) (http://welcome.hp.com/country/us/en/wwcontact.html

Para obter suporte técnico da HP:

•

Nos Estados Unidos, obtenha as opções de contato no site Contact HP United States (http://welcome.hp.com/country/us/en/contact_us.html a HP por telefone:

Ligue para 1-800-HP-INVENT (1-800-474-6836). Este serviço está disponível 24 horas por dia, 7 dias por semana. Para que se possa obter uma qualidade cada vez melhor, é possível que as ligações sejam monitoradas ou gravadas.

Se você adquiriu um Care Pack (atualização de serviço), ligue para 1-800-633-3600. Para obter mais informações sobre Care Packs, consulte o site da HP (http://www.hp.com

•

Em outros países/regiões, consulte o site Contact HP Worldwide (em inglês) (http://welcome.hp.com/country/us/en/wwcontact.html

Suporte técnico 91

Reparo feito pelo cliente

Os produtos da HP são projetados com muitas peças para reparo feito pelo cliente (CSR) de modo a minimizar o tempo de reparo e permitir maior flexibilidade na substituição de peças com defeito. Se, durante o período de diagnóstico, a HP (ou fornecedores/parceiros de serviço da HP) concluir que o reparo pode ser efetuado pelo uso de uma peça CSR, a peça de reposição será enviada diretamente ao cliente. Existem duas categorias de peças CSR:

•

Obrigatória – Peças cujo reparo feito pelo cliente é obrigatório. Se desejar que a HP substitua essas peças, serão cobradas as despesas de transporte e mão-de-obra do serviço.

•

Opcional – Peças cujo reparo feito pelo cliente é opcional. Essas peças também são projetadas para o reparo feito pelo cliente. No entanto, se desejar que a HP as substitua, pode haver ou não a cobrança de taxa adicional, dependendo do tipo de serviço de garantia destinado ao produto.

OBSERVAÇÃO: Algumas peças da HP não são projetadas para o reparo feito pelo cliente. A fim de cumprir a garantia do cliente, a HP exige que um técnico autorizado substitua a peça. Essas peças estão identificadas com a marca “No” (Não), no catálogo de peças ilustrado.

Conforme a disponibilidade e o local geográfico, as peças CSR serão enviadas no primeiro dia útil após o pedido. Onde as condições geográficas permitirem, a entrega no mesmo dia ou em quatro horas pode ser feita mediante uma taxa adicional. Se precisar de auxílio, entre em contato com o Centro de suporte técnico da HP para que um técnico o ajude por telefone. A HP especifica nos materiais fornecidos com a peça CSR de reposição se a peça com defeito deve ser devolvida à HP. Nos casos em que isso for necessário, é preciso enviar a peça com defeito à HP dentro do período determinado, normalmente cinco (5) dias úteis. A peça com defeito deve ser enviada com a documentação correspondente no material de transporte fornecido. Caso não o faça, a HP poderá cobrar a reposição. Para as peças de reparo feito pelo cliente, a HP paga todas as despesas de transporte e de devolução da peça e determina a transportadora/serviço postal a ser utilizado.

Para obter mais informações sobre o programa de reparo feito pelo cliente da HP, entre em contato com o fornecedor de serviços local. Para o programa norte-americano, visite o site da HP (http://www.hp.com/go/selfrepair

Suporte técnico 92

Acrônimos e abreviações

ABEND

•

Encerramento anormal

ACU

Array Configuration Utility (utilitário de configuração de array)

ASR

Recuperação Automática do Servidor

BBWC

Battery-backed write cache

BIOS

Basic Input/Output System

CSR

Reparo feito pelo cliente

DDR2

Taxa de dados duplos 2

DHCP

Dynamic Host Configuration Protocol

ESD

Descarga eletrostática

FBDIMM

Fully buffered DIMM (DIMM com buffer completo)

E/S

Entrada/saída

IEC

International Electrotechnical Commission (Comitê Eletrotécnico Internacional)

Acrônimos e abreviações 93

iLO 2

Integrated Lights-Out 2

IML

Integrated Management Log (Registro de gerenciamento integrado)

Internet Protocol

ISEE

Instant Support Enterprise Edition

KVM

Keyboard (teclado), video (monitor) e mouse

LED

Light-emitting diode (diodo de emissão de luz)

NBP

Network Bootstrap Program

NIC

Network Interface Controller

ORCA

Option ROM Configuration for Arrays

OSEM

Open Services Event Manager

POST

Power-On Self-Test (Teste automático de inicialização)

PSP

ProLiant Support Pack (Pacote de suporte ProLiant)

PXE

Preboot Execution Environment

Acrônimos e abreviações 94

RAID

Redundant array of inexpensive (or independent) disks (matriz redundante de discos acessíveis ou independentes)

RBSU

Utilitário de Configuração Baseado na ROM

RDP

Rapid Deployment Pack

ROM

Read-only memory (memória somente leitura)

SAS

Serial attached SCSI (SCSI serial conectado)

SATA

Serial ATA (ATA serial)

SCSI

Small Computer System Interface (Interface de sistema de computador pequeno)

SFP

Small form-factor pluggable (fator de forma pequeno conectável)

SIM

Systems Insight Manager

SNMP

Simple Network Management Protocol

TCP/IP

Transmission Control Protocol/Internet Protocol

TFTP

Trivial File Transfer Protocol

UID

Identificação da unidade

Acrônimos e abreviações 95

USB

Universal serial bus (barramento serial universal)

VCA

Version Control Agent (Agente de controle de versão)

WEBES

Web-Based Enterprise Service

WfM

Wired for Management (fiação para gerenciamento)

Acrônimos e abreviações 96

Índice remissivo

ACU (Utilitário de configuração de matriz) 54 ADU (Array Diagnostic Utility) 61 Agentes de gerenciamento 57 alça do blade de servidor 6 ASR (Recuperação automática do servidor) 55 ativador de battery-backed write cache 35 atualização da ROM do sistema 59 atualização de drivers 43 atualização do BIOS 55

bateria 64, 87 bateria da placa do sistema 87 baterias, substituição 64, 87 botões 6 botões, painel frontal 6

Console serial do BIOS 52 contato com a HP 91 criação de uma imagem de disco 49 CSR (reparo pelo próprio cliente) 92

Declaration of Conformity 84 descarga eletrostática 89 desligamento 13 diagnóstico de problemas 66 diagnostics utility 60 discos rígidos, instalação 24 dispositivos de interconexão 18 dispositivos de mídia locais, acesso 40 dispositivos USB 39 documentação 66 documento Informações importantes

sobre segurança 67 driver de integridade 55 drivers 43, 62

cabeamento 39 cabeamento do conector de vídeo 12, 39 cabo de E/S local 12, 39 cabos 39, 41, 42, 69, 85 Care Pack 63 códigos de bipes 82 como diagnosticar problemas 66, 71 componentes 6, 9 componentes da placa do sistema 9 componentes do painel frontal 6 conector de cabo de E/S local 39 conector serial 12 conectores 6, 10 conectores mezzanine 10 conectores USB 12 conexão com a rede 23 conexões com folga 69 Configuração do RBSU 51 configuração do sistema 23, 43, 50 considerações sobre segurança 67

eletricidade estática 89 Erase Utility 56 especificações 90

FBDIMMs 29, 30, 33 ferramentas de configuração 50 ferramentas de diagnóstico 50, 55, 60 ferramentas de gerenciamento 44, 55 fluxograma de indicações de falha no servidor 79 fluxograma de problemas na inicialização 74 Fluxograma de problemas na inicialização

do sistema operacional 77 Fluxograma de problemas no POST 75 fluxograma do início do diagnóstico 70 fluxograma geral de diagnóstico 71 fluxogramas 70, 71, 74, 75, 77, 79 fluxogramas de solução de problemas 70

Índice remissivo 97

hardware opcional 24 HP Insight Diagnostics (Diagnóstico HP Insight) 60 HP ProLiant Essentials Foundation Pack 57 HP Systems Insight Manager, visão geral 57 HP technical support 91

identificação de componentes 6, 8, 9 iLO 2 (Integrated Lights-Out 2) 13, 43, 56 IML (Integrated Management Log) 60 Implantação baseada em rede do Lights-Out 44, 46 Implantação de PXE 44, 46 informações de segurança 59 informações necessárias 91 Insight Diagnostics 60 instalação de hardware opcional 24 instalação de opcionais 24 instalação em script 47 instalação, opcionais do servidor 24 Instalando o painel de acesso 15 Integrated Management Log (IML) 60 internal USB connector 59

KVM 39

LED, alimentação do sistema 7 LED, botão liga-desliga 7 LED, integridade 7, 8 LED, UID 7 LEDs 6 LEDs da unidade de disco rígido 8 LEDs da unidade de disco rígido SAS 8 LEDs da unidade de disco rígido SATA 8 LEDs de integridade 8 LEDs do painel frontal 7 LEDs, identificação da unidade (UID) 7 LEDs, NIC 7 LEDs, painel frontal 7, 8 LEDs, unidade de disco rígido 8 ligação 13, 51 lingüeta embutida com etiqueta de série 6 Locais do slot FBDIMM 10

media devices 40 memória 29, 33, 53 memória espelhada 54 memória sobressalente on-line 53 mensagens de erro 82 mensagens de erro do POST 82 Menu auto-executável 50 menu auto-executável SmartStart 50 menu Opções de sistema 63 métodos de aterramento 89 métodos de implantação 43, 44 módulos de interconexão 18 mouse 39

Notificação da Federal Communications

Commission (FCC) 83, 84, 85 Notificação de reciclagem de bateria

para Taiwan 88 notificação para a União Européia 85 Notificação para BSMI 87 Notificação para o Canadá 85 Notificação para o Japão 86 notificações de conformidade com

os regulamentos 83 notificações de serviço 69 notificações de substituição da bateria 64, 87 notificações para a Coréia do Sul 87 número de identificação 83 número de série 55, 83

Online ROM Flash Component Utility 63 operações 13 ORCA (Option ROM Configuration for Arrays) 54

pacotes de suporte 50 painel de acesso 14, 15 placa mezzanine 34 Placas defletoras de ar FBDIMM 15, 16 problemas de conexão 69 problemas de conexão com a rede 23 processadores 25 processo de configuração automática 51 ProLiant Support Pack (PSP) 62 PSPs, visão geral 62

Índice remissivo 98

RBSU (Utilitário de configuração com

base em ROM) 51 recursos 6, 66 recursos de solução de problemas 66 recursos e opcionais do servidor 24 recursos, solução de problemas 66 redundância ROM 12, 59 remoção do blade de servidor 14 remoção do painel de acesso 14 Requisitos de configuração do FBDIMM 29 ROM redundante 59 ROM, atualização 63

símbolos no equipamento 67 sistemas operacionais 62 sistemas operacionais compatíveis 62 SmartStart Scripting Toolkit 47 SmartStart, visão geral 50 solução de problemas 66, 70 suporte 61, 91 Suporte para USB 59 suporte técnico 91 switch de manutenção do sistema 11 switches, interconexão 18 System Erase Utility 56 Systems Insight Manager 57

telefones 91

unidade de disco rígido SATA 8, 24 unidades de disco rígido 8 unidades de disco rígido, determinação

do status das 8 unidades SAS 8, 24 Utilitário ROMPaq 55, 59 utilitários, implantação 47, 51 utilities 43

Índice remissivo 99

Hp PROLIANT BL680C User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Guia do usuário do blade de servidor HP ProLiant BL680c Generation 5

Índice

Identificação de componentes

Componentes do painel frontal

LEDs do painel frontal

LEDs de disco rígido SAS e SATA

Combinações de LED da unidade de disco rígido SAS e SATA

Componentes da placa do sistema

Definições do conector mezzanine

Slots FBDIMM

Switch de manutenção do sistema

Procedimentos do switch de manutenção do sistema

Apagamento da configuração do sistema

Acesso à ROM redundante

Cabo de E/S local

Operações

Ligar o blade de servidor

Desligar o blade de servidor

Remover o blade de servidor

Remover o painel de acesso

Instalar o painel de acesso

Remova a placa defletora de ar FBDIMM

Instale a placa defletora de ar FBDIMM

Instalação

Visão geral

Instalação de um gabinete HP BladeSystem c-Class

Instalação de opcionais de blade de servidor

Instalação dos módulos de interconexão

Mapeamento de dispositivos de interconexão

Instalação de um blade de servidor

Conexão com a rede

Conclusão da configuração

Instalação de hardware opcional

Introdução

Opcional de unidade de disco rígido SATA ou SAS hot-plug

Processador opcional

Opcional de memória

Configurações de memória

Diretrizes de instalação de FBDIMM

Configuração de memória ECC avançada

Configuração da memória sobressalente on-line

Configuração de memória espelhada

Instalação de FBDIMMs

Opcional de placa mezzanine

Módulo de cache e opcional de pacote de bateria

Cabeamento

Utilização do cabo de E/S local

Conexão local a um blade de servidor com dispositivos de vídeo e USB

Acesso a um blade de servidor com KVM local

Acesso a dispositivos de mídia local

Cabeamento de controlador da matriz

Controlador de cabeamento do Smart Array para o pacote de bateria

Controlador de cabeamento do Smart Array para um controlador SAS

Utilitários de software e de configuração

Ferramentas de implantação do blade de servidor

Requisito de RBSU para implantação de Linux

Drivers de software e componentes adicionais

Gerenciamento avançado do HP BladeSystem c-Class

Implantação do PXE baseada em rede

Visão geral da implantação

Infra-estrutura da implantação

Métodos de implantação

Implantação de PXE

implantação de CD-ROM

Implantação de imagem de disquete

Ferramentas de configuração

software SmartStart

SmartStart Scripting Toolkit

HP ROM-Based Setup Utility

Utilização do RBSU

Processo de configuração automática

Opções de inicialização

Console serial do BIOS

Configuração de Memória ECC avançada

Configuração de memória espelhada

Configuração de memória sobressalente on-line
