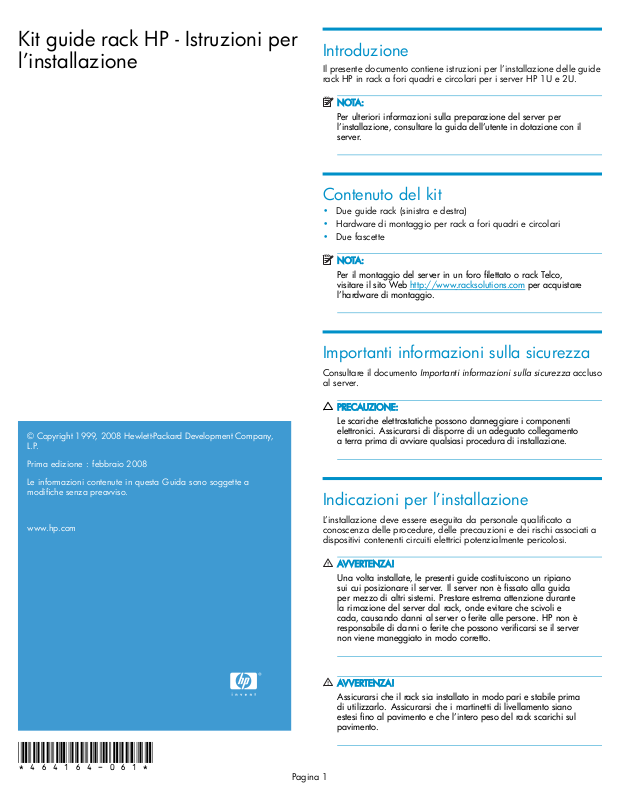

Kit guide rack HP - Istruzioni per l’installazio
ne

Introduzione

Il presente documento contiene istruzioni per l’installazione delle guide rackHPinrackaforiquadriecircolariperiserverHP1Ue2U.
NOTA:
Per ulteriori informazioni sulla preparazione del server per l’installazione, consultare la guida dell’utente in dotazione con il server.

Contenuto del kit

• Due guide rack (sinistra e destra)
• Hardware di montaggio per rack a fori quadri e circolari
• Due fascette
NOTA:
Perilmontaggiodelserverinunforofilettato o rack Telco, visitare il sito Web h l’hardware di montaggio.
ttp://www.racksolutions.com per acquistare
© Copyright 1999, 2008 Hewlett-Packard Development Company, L.P .
Prima ed
Le informazioni contenute in questa Guida sono soggette a modifiche senza preavviso.
www.hp.com
izione : febbraio 2008

Importanti informazioni sulla sicurezza

Consultare il documento Importanti informazioni sulla sicurezza accluso al server.
PRECAUZIONE:
Le scariche elettrostatiche possono danneggiare i componenti elettronici.Assicurarsididisporrediunadeguatocollegamento a terra prima di avviare qualsiasi procedura di installazione.

Indicazioni per l’installazione

llazione deve essere eseguita da personale qualificato a
L’insta conosce dispos
nza delle procedure, delle precauzioni e dei rischi associati a
itivi contenenti circuiti elettrici potenzialmente pericolosi.
AVVERTENZA !
Una volta installate, le presenti guide costituiscono un ripiano sui cui posizionare il server. Il server non è fissato alla guida per mezzo di altri sistemi. Prestare estrema attenzione durante la rimozione del server dal rack, onde evitare che scivoli e cada, causando danni al server o ferite alle persone. HP non è responsabile di danni o ferite che possono verificarsi se il server non viene maneggiato in modo corretto.
*464164-061*
AVVERTENZA !
Assicurarsi che il rack sia installato in modo pari e stabile prima di utilizzarlo. Assicurarsi che i martinetti di livellamento siano estesi fino al pavimento e che l’intero peso del rack scarichi sul pavimento.
Pagina 1
Page 2
AVVERTENZA!
Assicurarsi che il rack sia dotato di dispositivi anticapovolgimento in posizione. Tali dispositivi possono includere bullonatura al pavimento, piedini anticapovolgimento, gruppo di stabilizzazione o una combinazione di questi sistemi come specificato dal produttore del rack e dai codici applicabili.
AVVERTENZA!
Assicurarsi che durante l’installazione sia a disposizione un numero sufficiente di persone per sostenere il/i prodotto/i. Per semplificare l’installazione, si consiglia di utilizzare un dispositivo di sollevamento appropriato.
AVVERTENZA!
Caricare il rack partendo dal fondo. Caricare prima gli elementi più pesanti risulta pi
AVVERTENZ
Non sovraccaricare il circuito di derivazione che fornisce alimentazione al rack. Il carico complessivo del rack non deve superare l’80% della tensione nominale del circuito.
del rack. In questo modo l’estremità inferiore del rack
ù pesante, assicurando una maggiore stabilità al rack.
A!

Montaggio del server

1. Collocare le guide del rack sinistra e destra nella posizione 'U'
desiderata nel rack (punto 1 della figura 1).
NOTA:
Le guide possono essere adattate al rack.
2. Fissare le guide del rack alle colonne anteriore e posteriore
utilizzando le viti. Accertarsi che i bordi d elle viti si adattino all’interno dei fori quadri e circolari del rack (punto 2 della figura
1).
Figura 1 Inst
3. Fare scorrere il server in posizione sulle guide (punto 3 nelle figure
2e3).
NOTA:
Le estremità posteriori delle guide sono dotate di una staffa CTO che deve sovrapporsi alla l inguetta del telaio in modo da fissare il server alle guide (figura 4).
Figura 2 Inserire il server 1U nel rack
allare le guide alle colonne del rack
NOTA:
Se le guide vengono installate su un rack a fori quadri, per il montaggio utilizzare viti ad anello grandi e perni. Se le guide vengono installate su un rack a fori circolari, per il montaggio utilizzare viti ad anello piccole e perni.
Figura 3 Inserire il server 2U nel rack
Pagina 2
Page 3
Figura 4 Posi
4. Fissare il s
zione della staffa CTO
erver alle guide del rack utilizzando viti a testa zigrinata
sul frontalino anteriore del server (punto 4 nelle figure 5 e 6).
Figura 5 Fissare il server 1U al rack
Figura 7 Sist
6. Collegare t
emazione del cavo con fa scette
uttiicavidialimentazione.
Figura 6 Fissare il server 2U al rack
5. Utilizzando i fori situati sulle guide del rack posteriori, installare le
fascette e far passare il cavo esterno come necessario (figura 7).
Pagina 3
