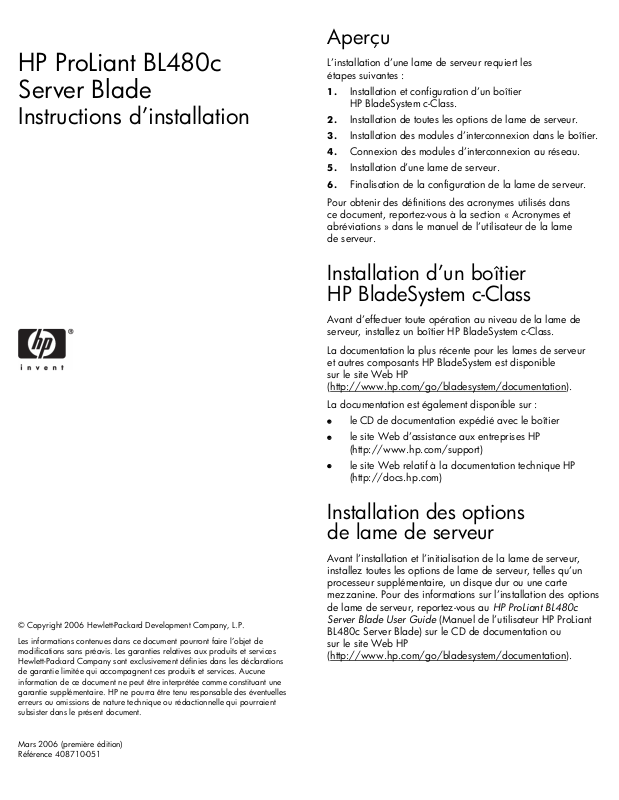

Aperçu

HP ProLiant BL480c
Server Blade

Instructions d’installation

© Copyright 2006 Hewlett-Packard Development Company, L.P.
Les informations contenues dans ce document pourront faire l’objet de

modifications sans préavis. Les garanties relatives aux produits et services
Hewlett-Packard Company sont exclusivement définies dans les déclarations
de garantie limitée qui accompagnent ces produits et services. Aucune
information de ce document ne peut être interprétée comme constituant une
garantie supplémentaire. HP ne pourra être tenu responsable des éventuelles
erreurs ou omissions de nature technique ou rédactionnelle qui pourraient
subsister dans le présent document.

Mars 2006 (première édition)
Référence 408710-051

L’installation d’une lame de serveur requiert les
étapes suivantes :

1. Installation et configuration d’un boîtier

HP BladeSystem c-Class.

2. Installation de toutes les options de lame de serveur.

3. Installation des modules d’interconnexion dans le boîtier.

4. Connexion des modules d’interconnexion au réseau.

5. Installation d’une lame de serveur.

6. Finalisation de la configuration de la lame de serveur.

Pour obtenir des définitions des acronymes utilisés dans
ce document, reportez-vous à la section « Acronymes et
abréviations » dans le manuel de l’utilisateur de la lame
de serveur.

Installation d’un boîtier HP BladeSystem c-Class

Avant d’effectuer toute opération au niveau de la lame de
serveur, installez un boîtier HP BladeSystem c-Class.

La documentation la plus récente pour les lames de serveur
et autres composants HP BladeSystem est disponible
sur le site Web HP
(http://www.hp.com/go/bladesystem/documentation

).

La documentation est également disponible sur :

• le CD de documentation expédié avec le boîtier

• le site Web d’assistance aux entreprises HP

(http://www.hp.com/support)

• le site Web relatif à la documentation technique HP

(http://docs.hp.com)

Installation des options de lame de serveur

Avant l’installation et l’initialisation de la lame de serveur,
installez toutes les options de lame de serveur, telles qu’un
processeur supplémentaire, un disque dur ou une carte
mezzanine. Pour des informations sur l’installation des options
de lame de serveur, reportez-vous au HP ProLiant BL480c
Server Blade User Guide (Manuel de l’utilisateur HP ProLiant
BL480c Server Blade) sur le CD de documentation ou
sur le site Web HP
(http://www.hp.com/go/bladesystem/documentation

).

Installation des modules

Connexion au réseau

d’interconnexion

Pour connaître les étapes d’installation des modules
d’interconnexion, reportez-vous à la documentation expédiée
avec le module d’interconnexion.

Mappage du périphérique d’interconnexion

Pour accepter les connexions réseau avec des signaux
spécifiques, installez un module d’interconnexion dans la baie
correspondant à la carte réseau intégrée ou aux
signaux mezzanine.

Signal de lame
de serveur

Carte réseau 1
(intégrée)

Carte réseau 2
(intégrée)

Carte réseau 3
(intégrée)

Carte réseau 4
(intégrée)

Mezzanine 1 3 et 4
Mezzanine 2 5 et 6

Mezzanine 3 7 et 8

Pour des informations détaillées sur le mappage du
port, reportez-vous au poster d’installation du boîtier
HP BladeSystem ou au manuel d’installation et de
configuration du boîtier HP BladeSystem sur le site Web HP
(http://www.hp.com/go/bladesystem/documentation

Baie
d’interconnexion

1

2

1

2

7 et 8

5 et 6

Étiquettes de la baie
d’interconnexion

).

Pour connecter le HP BladeSystem à un réseau, chaque
boîtier doit être configuré avec des périphériques
d’interconnexion réseau pour gérer les signaux entre
les lames de serveur et le réseau externe.

Deux types de modules d’interconnexion sont disponibles
pour le boîtier HP BladeSystem c-Class : les modules
d’intercommunication et les modules de commutation.
Pour plus d’informations sur les options du module
d’interconnexion, reportez-vous au site Web HP
(http://www.hp.com/go/bladesystem/interconnects

).

Installation d’une lame de serveur

Le boîtier HP BladeSystem c7000 est expédié avec quatre
alvéoles de baie de périphérique pour des périphériques de
demi-hauteur. Pour installer un périphérique pleine-hauteur,
retirez l’alvéole de baie de périphérique et les découpes
correspondantes.

ATTENTION : pour éviter un refroidissement

inadéquat et tout dommage thermique, ne faites
pas fonctionner la lame de serveur ou le boîtier à
moins que toutes les baies de disques durs et de

Pour installer une lame de serveur :

1. Retirez la découpe.

périphériques soient remplies avec un composant
ou une découpe.
