Manuel de l'utilisateur du module
HP BladeSystem Onboard Administrator
Version 2.25
© Copyright 2006-2008 Hewlett-Packard
Development Company, L.P.
Les informations contenues dans ce
document pourront faire l'objet de
modifications sans préavis. Les garanties
relatives aux produits et services
Hewlett-Packard Company sont
exclusivement définies dans les déclarations
de garantie limitée qui accompagnent ces
produits et services. Aucune information de
ce document ne peut être interprétée comme
constituant une garantie supplémentaire.
HP ne pourra être tenu responsable des
éventuelles erreurs ou omissions de nature
technique ou rédactionnelle qui pourraient
subsister dans le présent document.
Logiciel confidentiel. Licence HP valide
requise pour toute possession, utilisation
ou copie. Conformément aux directives
FAR 12.211 et 12.212, les logiciels
professionnels, leur documentation et les
données techniques associées sont
concédés au gouvernement des États-Unis
dans le cadre de la licence commerciale
standard du fournisseur.
Microsoft, Windows et Windows NT sont des
marques déposées aux États-Unis de
Microsoft Corporation. Windows Server est
une marque déposée aux États-Unis de
Microsoft Corporation. Java est une marque
de Sun Microsystems.
Référence 416216-058
Août 2008 (huitième édition)
Public visé
Ce manuel est destiné au personnel qui
installe, administre et répare les serveurs
et systèmes de stockage. HP suppose que
vous êtes qualifié en réparation de matériel
informatique et que vous êtes averti des
risques inhérents aux produits capables
de générer des niveaux d'énergie élevés.
Sommaire
1 Introduction
Aperçu .................................................................................................................................................. 1
Exigences d'accès ................................................................................................................................ 1
Ports de service .................................................................................................................................... 2
Détection de l'insertion et du retrait de composants ............................................................ 2
Identification des composants ............................................................................................. 2
Supervision de l'alimentation et du refroidissement ............................................................ 3
Contrôle des composants .................................................................................................... 3
Interfaces .............................................................................................................................................. 3
Interfaces utilisateur du module Onboard Administrator ...................................................... 4
Authentification Onboard Administrator ............................................................................... 4
2 Comptes utilisateur basés sur les rôles
Première exécution du module Onboard Administrator ....................................................................... 6
Connexion à l'interface du module Onboard Administrator .................................................................. 8
Exécution de l'assistant d'installation ................................................................................................... 9
Utilisation de l'aide en ligne .................................................................................................................. 9
Modification de la configuration du boîtier et des périphériques ........................................................ 10
Récupération du mot de passe administrateur ................................................................................... 10
Récupération flash d'urgence ............................................................................................................. 11
3 Installation matérielle du boîtier HP BladeSystem c7000
Installation de modules Onboard Administrator ................................................................................. 12
Câblage du module Onboard Administrator ....................................................................................... 13
4 HP BladeSystem Insight Display
Composants de l'écran HP BladeSystem c7000 Insight Display ....................................................... 15
Composants de l'écran HP BladeSystem c3000 Insight Display ....................................................... 16
Présentation du module Insight Display ............................................................................................. 17
Accès à l'écran HP BladeSystem c3000 Insight Display .................................................................... 17
Procédure d'installation du module Insight Display ............................................................................ 18

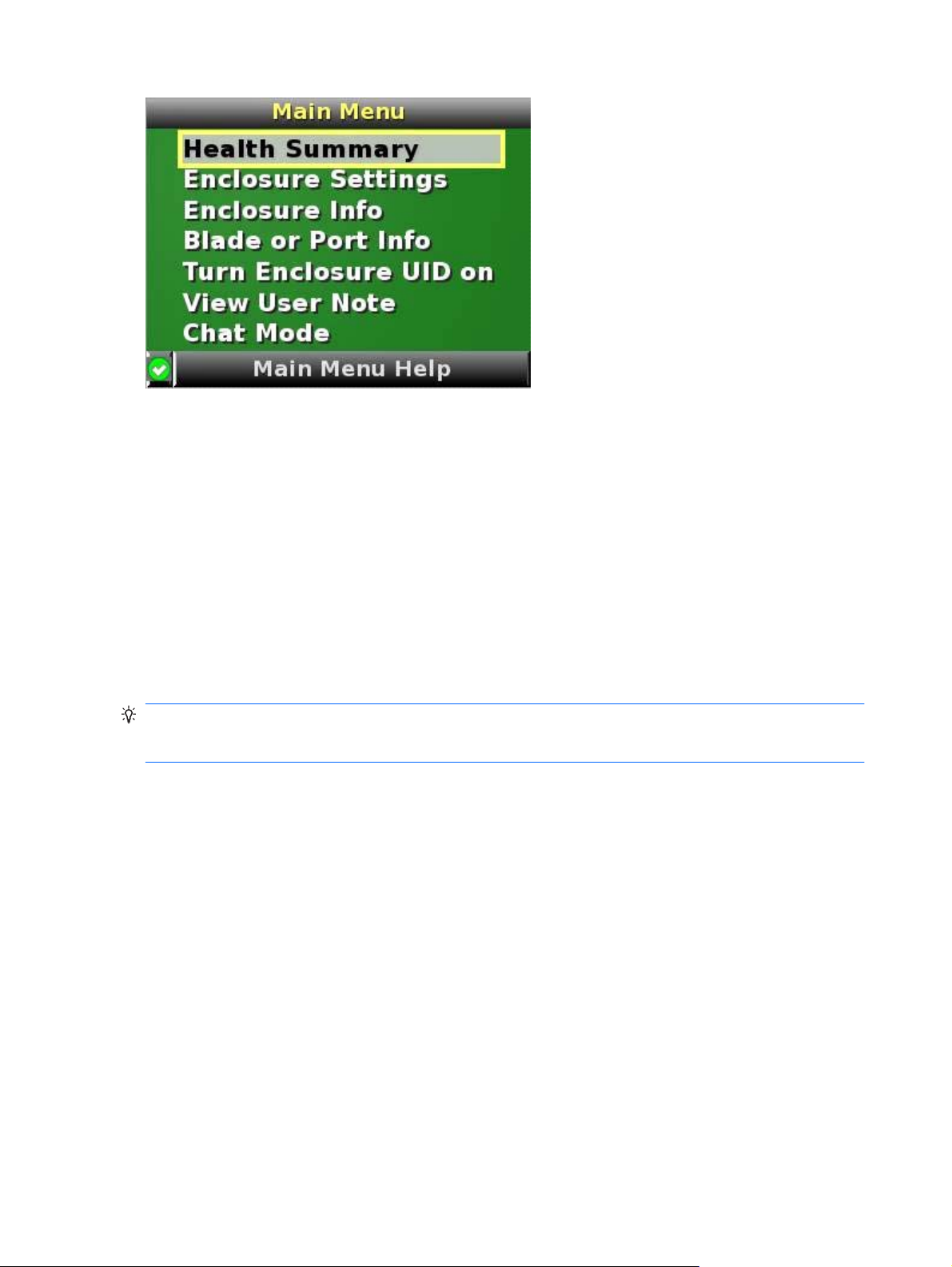

Navigation dans le module Insight Display ......................................................................................... 23

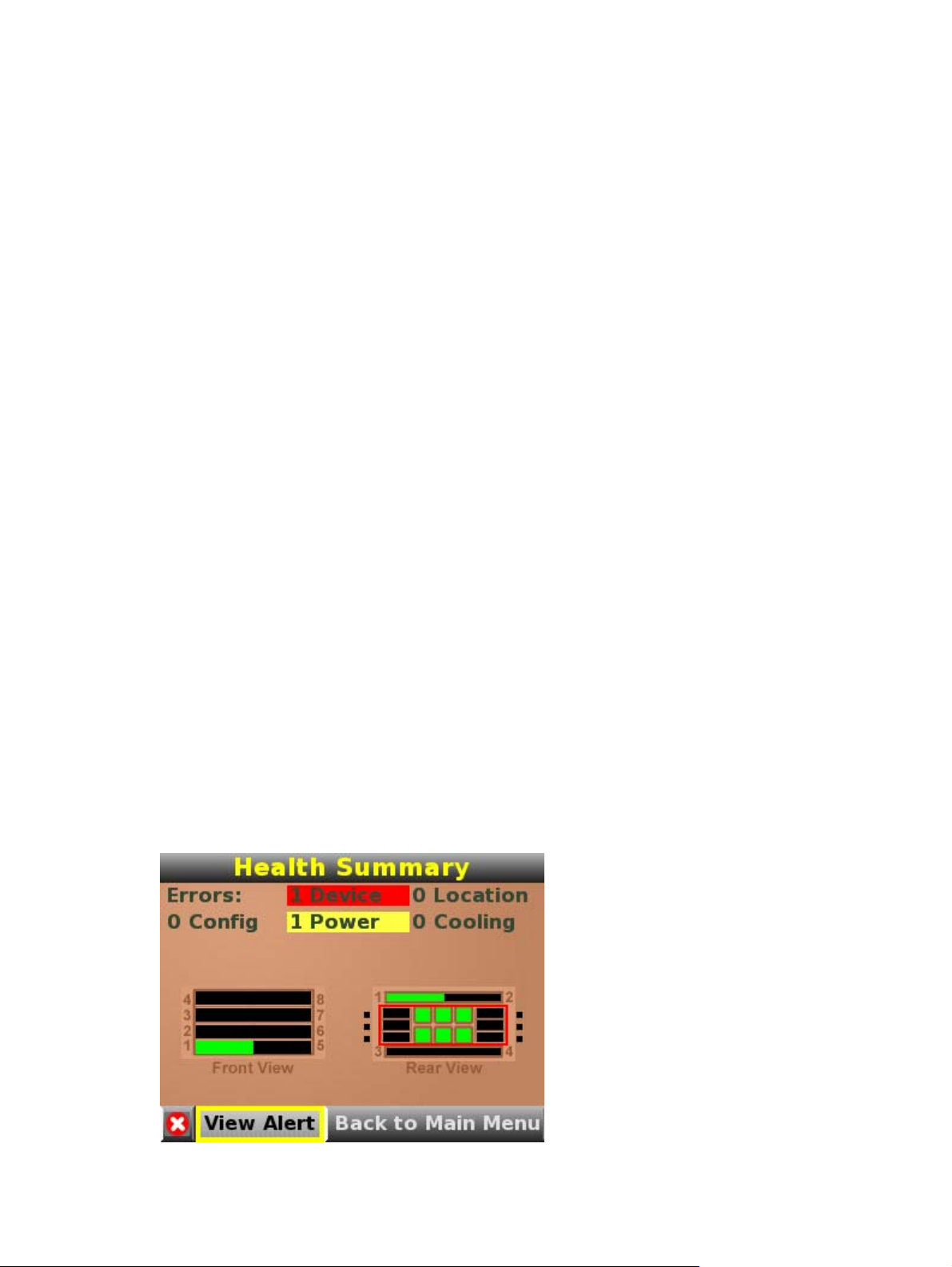

Écran Health Summary ...................................................................................................... 24
Écran Enclosure Settings .................................................................................................. 26

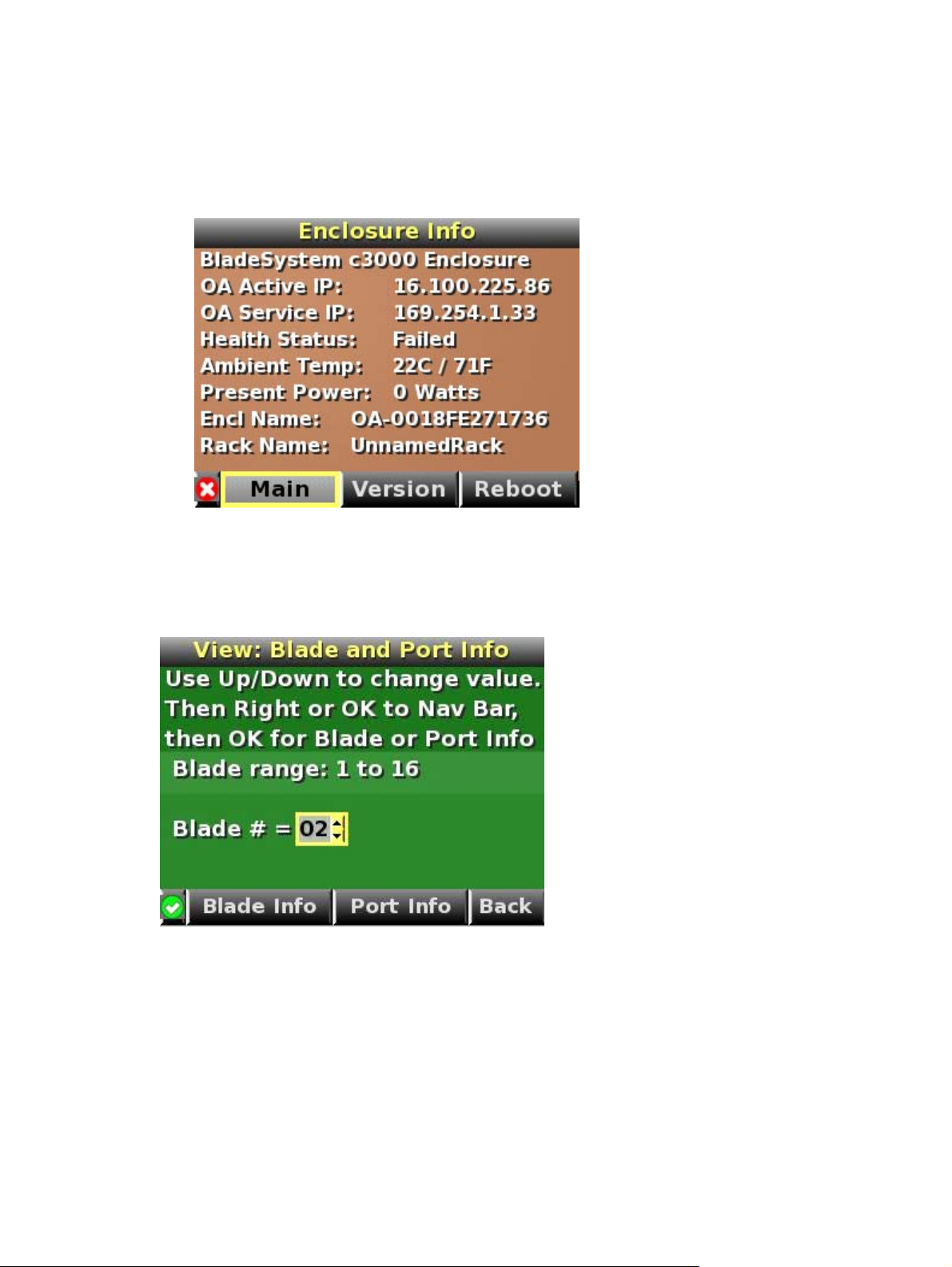

Écran Enclosure Info ......................................................................................................... 26
Écran Blade and Port Info .................................................................................................. 27

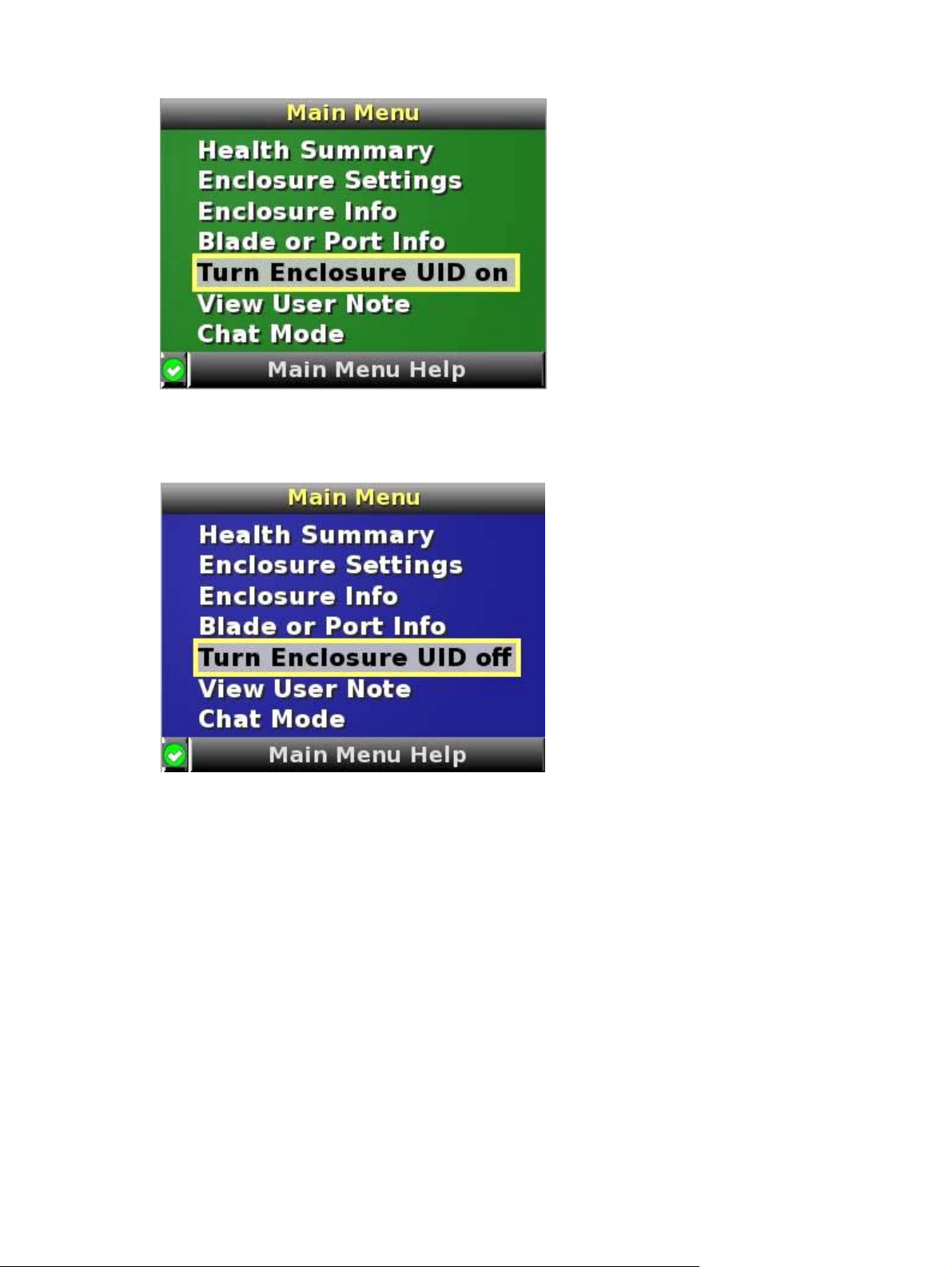

Écran Turn Enclosure UID On/Off ..................................................................................... 28
Écran View User Note ....................................................................................................... 29
FRWW iii
Écran Chat Mode ............................................................................................................... 30
Erreurs du module Insight Display ..................................................................................................... 30
Erreurs d'alimentation ........................................................................................................ 31
Erreurs de refroidissement ................................................................................................ 31
Erreurs d'emplacement ...................................................................................................... 31
Erreurs de configuration .................................................................................................... 32
Erreur de panne de périphérique ....................................................................................... 32
5 Assistant First Time Setup
Commutateur KVM c3000 .................................................................................................................. 33
Avant de commencer ......................................................................................................................... 35
Connexion au module Onboard Administrator ................................................................... 35
Écran Enclosure Selection ................................................................................................................. 36
Écran Configuration Management ...................................................................................................... 38

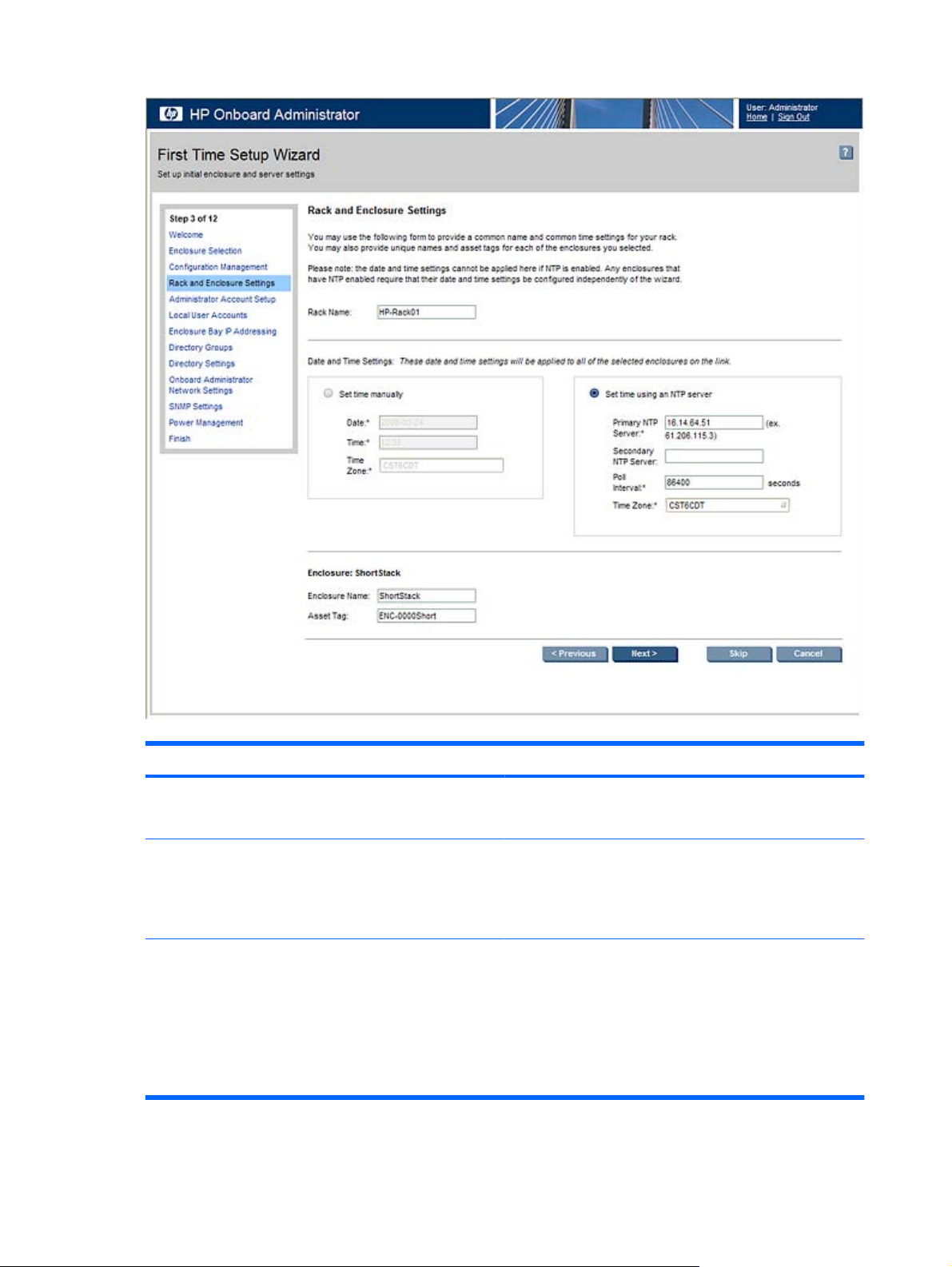

Écran Rack and Enclosure Settings ................................................................................................... 39

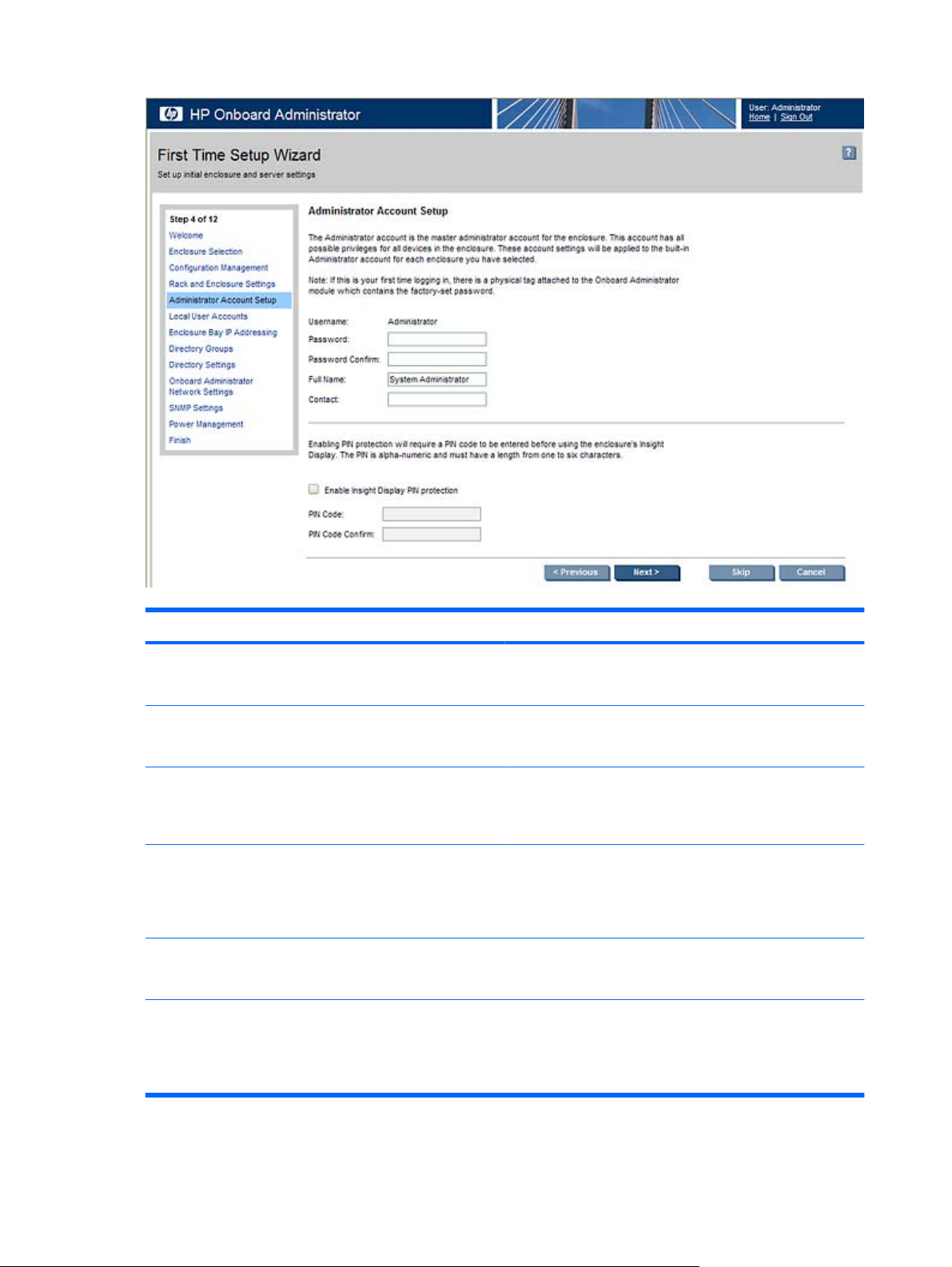

Écran Administrator Account Setup ................................................................................................... 41

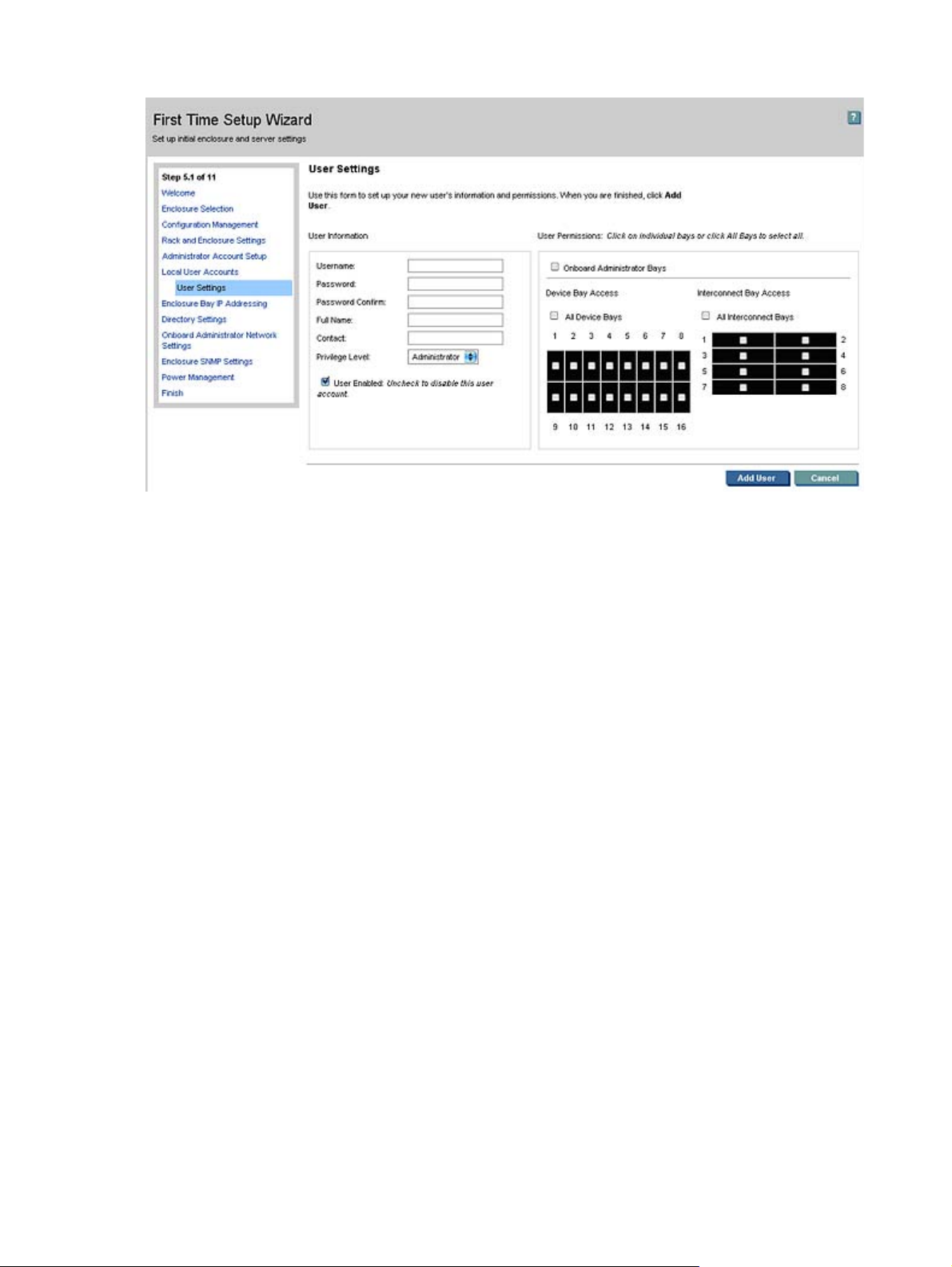

Écran Local User Accounts ................................................................................................................ 43
Adressage IP de baies de boîtier ....................................................................................................... 44

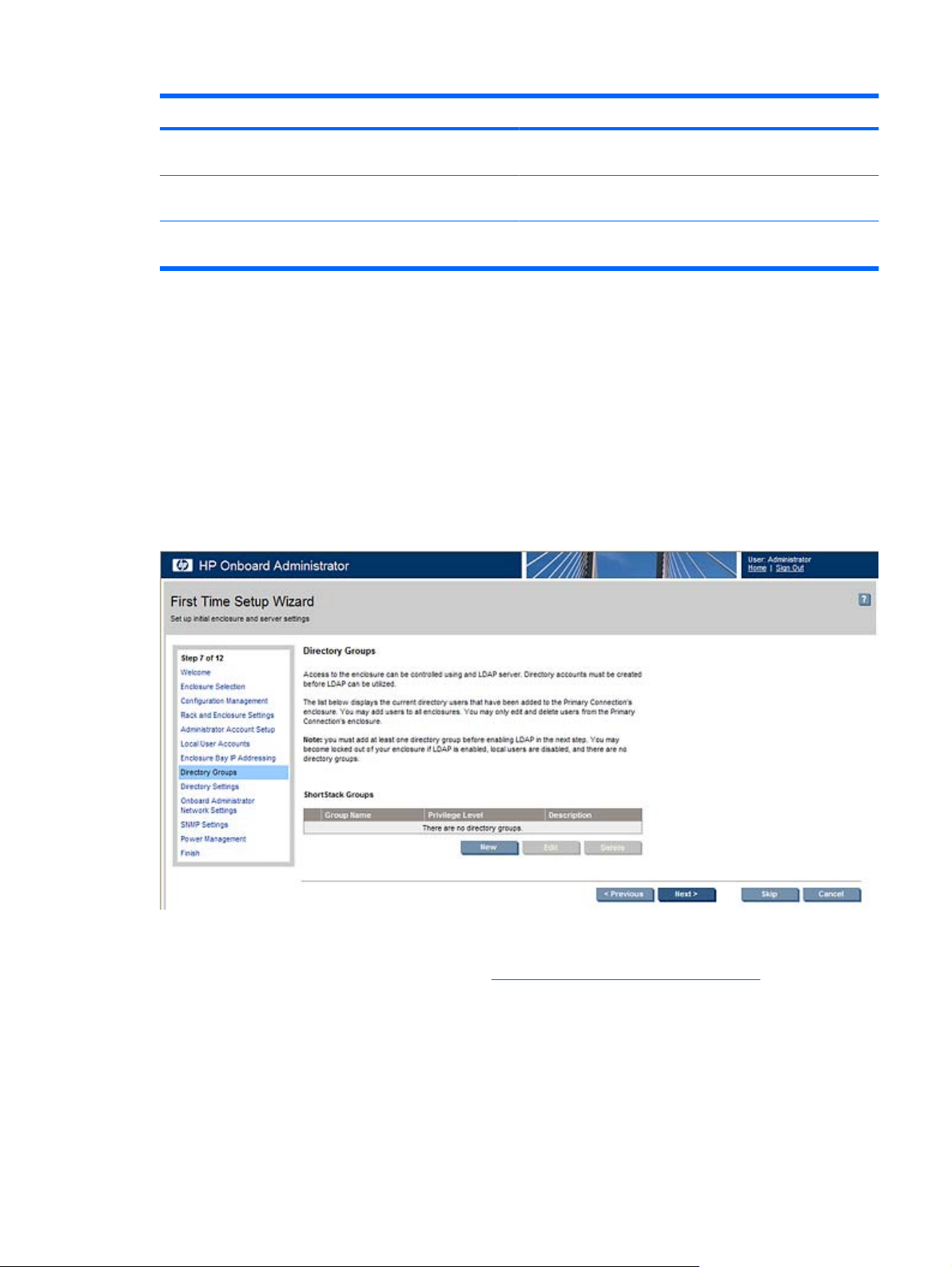

Écran Directory Group Configuration ................................................................................................. 47

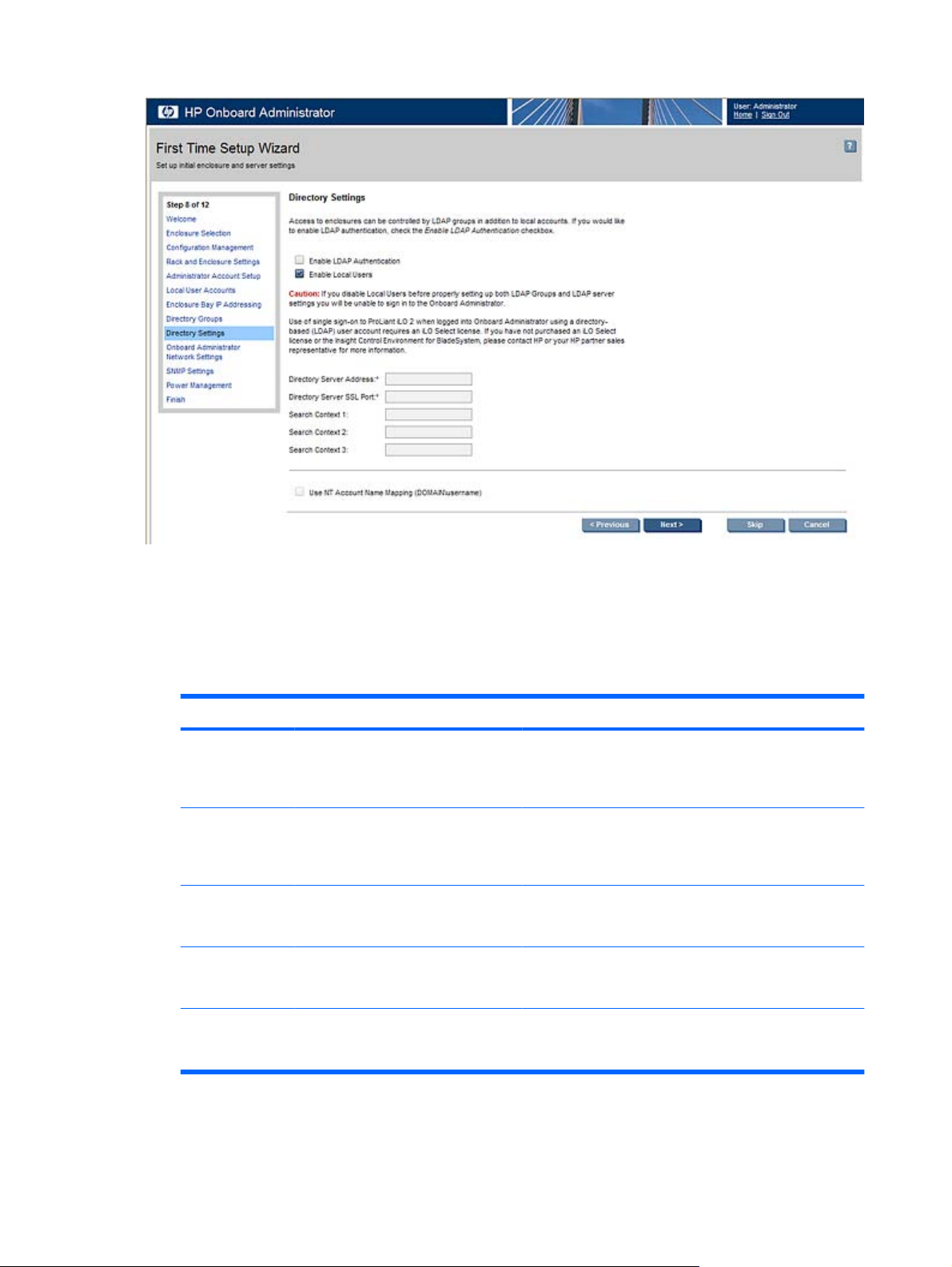

Écran Directory Settings ..................................................................................................................... 47
Écran Onboard Administrator Network Settings ................................................................................. 49
Écran Enclosure SNMP Settings ........................................................................................................ 50
Écran Power Management ................................................................................................................. 51
Fin ...................................................................................................................................................... 53
6 Navigation dans le module Onboard Administrator
Présentation de la navigation ............................................................................................................. 54
Arborescence ..................................................................................................................................... 54
Navigation dans la vue graphique ...................................................................................................... 57
7 Vue du rack

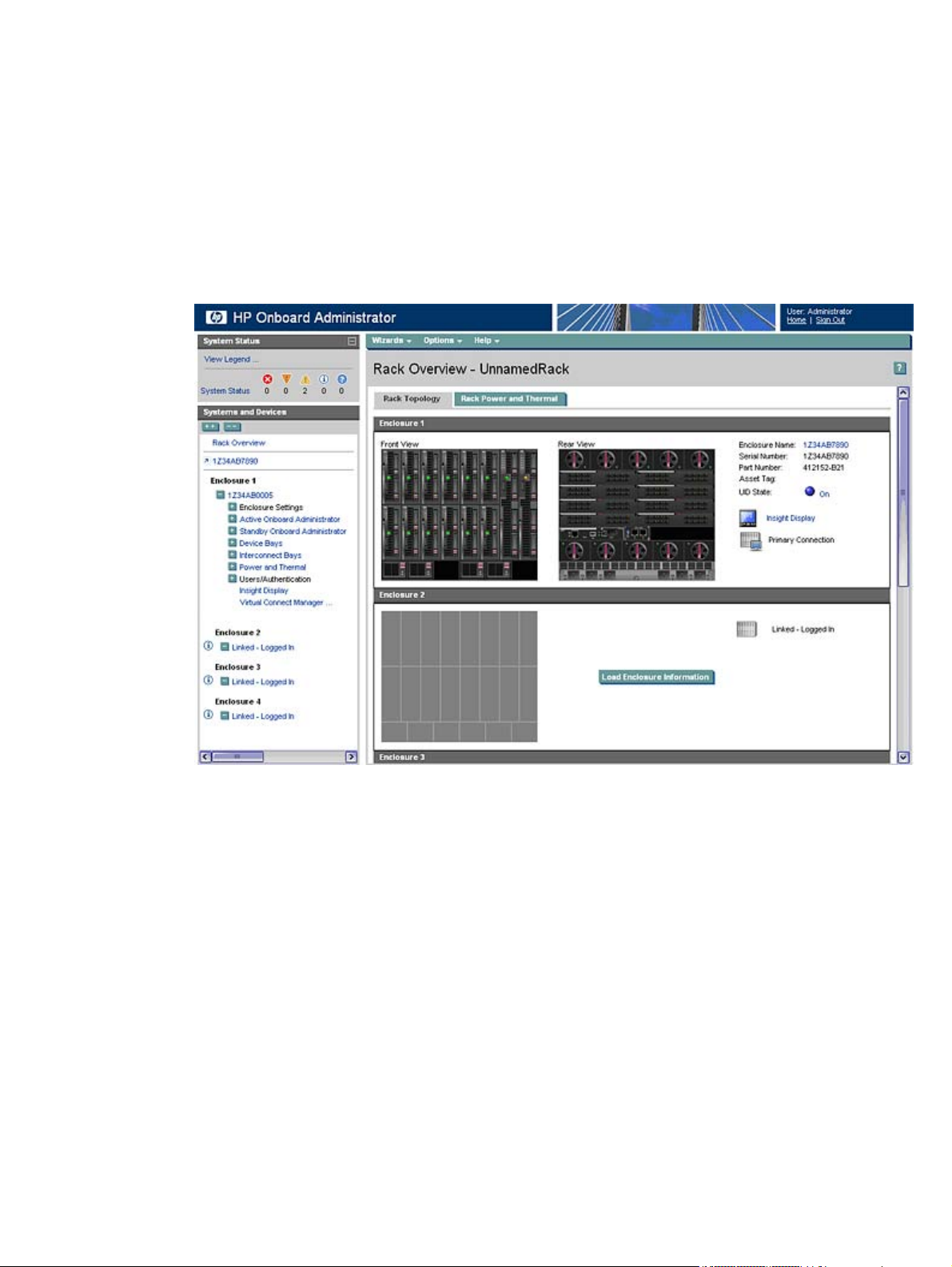

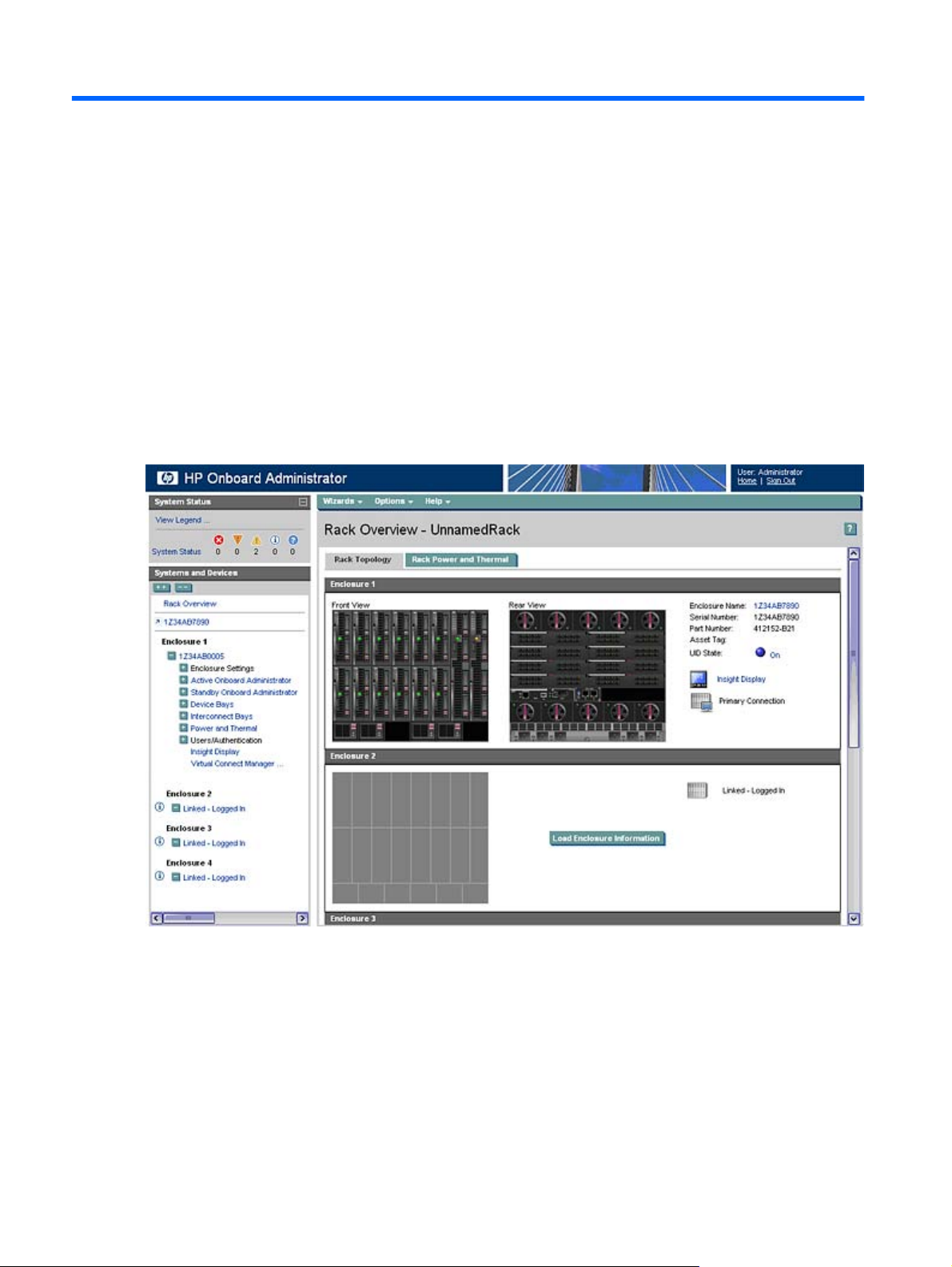

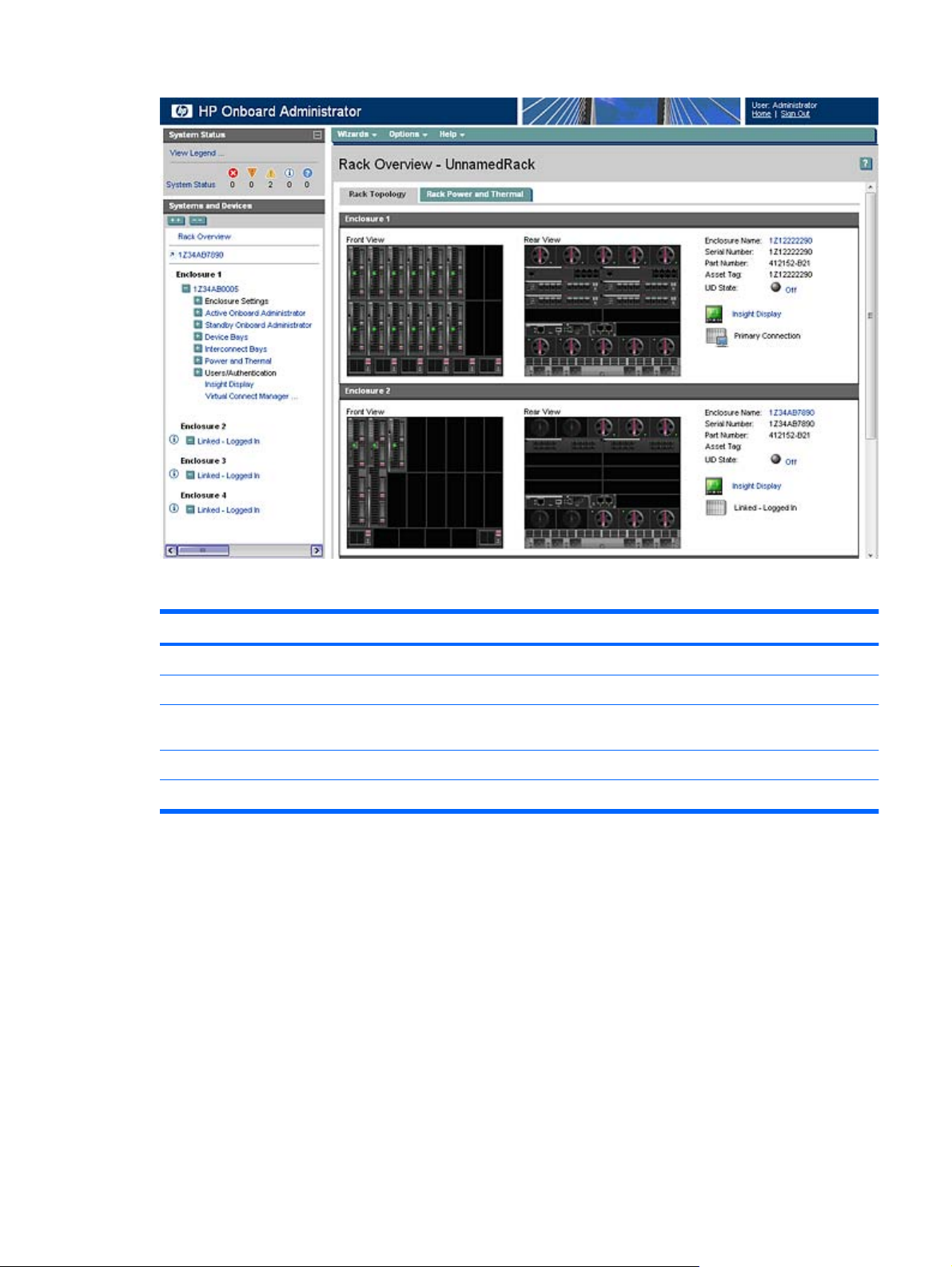

Écran Rack View ................................................................................................................................ 60
Modes de topologie ............................................................................................................................ 62
Onglet Rack Topology ........................................................................................................................ 62
Onglet Power and Thermal ................................................................................................................ 63
Onglet Rack Firmware Summary ....................................................................................................... 65
8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier
Affichage des écrans d'état ................................................................................................................ 66
Paramètres du boîtier ......................................................................................................................... 67
Sélection de boîtiers .......................................................................................................... 67
Écran Enclosure Settings .................................................................................................. 67
AlertMail ............................................................................................................................. 71
iv FRWW
Onglets de baies de périphérique de séquence d'alimentation de périphériques ............. 74
Onglet de baies d'interconnexion de séquence d'alimentation de
périphériques .................................................................................................... 76
Date et heure ..................................................................................................................... 76
Paramètres TCP/IP de boîtier ............................................................................................ 78
Link Loss Failover (Basculement sur perte de liaison) ...................................................... 79
Accès réseau ..................................................................................................................... 80
Hôtes fiables ..................................................................................................... 80
Paramètres SNMP ............................................................................................................. 81
Onglet Enclosure Virtual Buttons ....................................................................................... 83
Scripts de configuration ..................................................................................................... 83
Résumé des FRU .............................................................................................................. 85
Actif à mode Standby ......................................................................................................... 87
Unité de DVD ..................................................................................................................... 88
Résumé des périphériques ................................................................................................ 89
Réinitialisation des valeurs usine par défaut ..................................................................... 90
Gestion de boîtiers ............................................................................................................................. 90
Mise hors tension du boîtier ............................................................................................... 90
Liaison de boîtiers .............................................................................................................. 90
Gestion de plusieurs boîtiers ............................................................................................. 90
Module Onboard Administrator .......................................................................................................... 91
Écran Active Onboard Administrator ................................................................................. 91
Onglet Virtual Buttons du module Onboard Administrator actif ......................................... 93
Écran TCP/IP Settings ....................................................................................................... 94
Onglet Informations ........................................................................................................... 97
Onglet Certificate Request ................................................................................................. 99
Onglet Certificate Upload ................................................................................................. 100
Mise à jour du microprogramme ...................................................................................... 101
Journal système ............................................................................................................... 102
Module Onboard Administrator en mode Standby ........................................................... 106
Paramètres TCP/IP pour module Onboard Administrator en mode Standby .................. 107
Onglet Virtual Buttons du module Onboard Administrator en mode Standby .................. 108
Onglet Standby Certificate Request ................................................................................ 108
Onglet Standby Certificate Upload .................................................................................. 110
Baies de périphérique ...................................................................................................................... 111

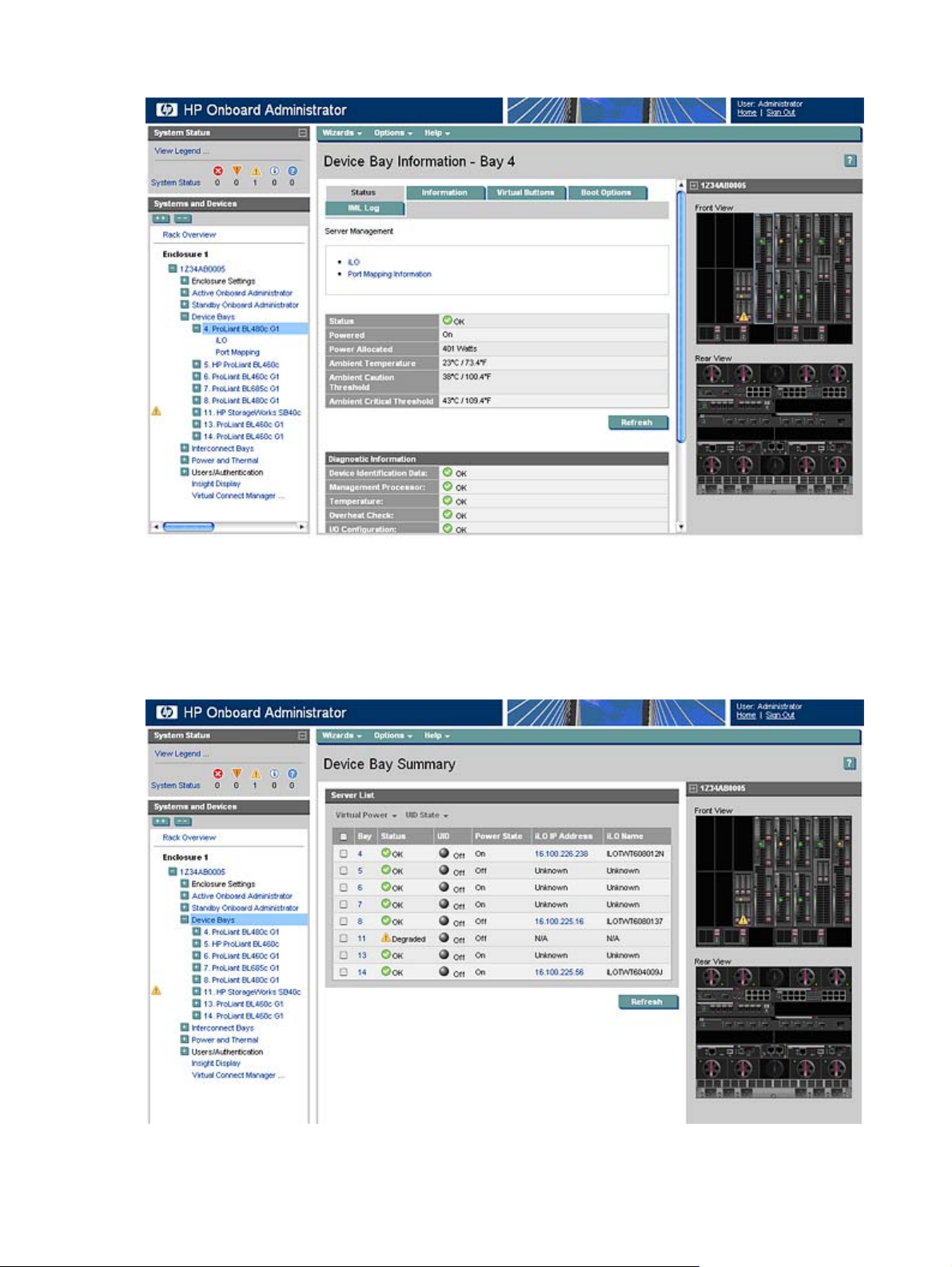

Écran Device Bay Overview ............................................................................................ 111
Onglet Device Bay Status ................................................................................................ 112
iLO ................................................................................................................... 113
Informations de mappage de ports ................................................................. 113
Informations d'état ........................................................................................... 114
Informations de diagnostics ............................................................................ 115
Onglet Server blade information ...................................................................................... 117
Onglet Boot Options ........................................................................................................ 119
Écran Device Bay Status ................................................................................................. 120
FRWW v
Onglet IML Log ................................................................................................................ 121
Lames de stockage .......................................................................................................... 121
Informations de lame d'extension E/S ............................................................................. 125
Onglet d'informations de lame d'extension E/S ............................................... 127
Onglet de périphériques virtuels de lame d'extension E/S .............................. 127
Console de supervision ................................................................................................... 127
Baies d'interconnexion ..................................................................................................................... 128
Écran Interconnect Bay Summary ................................................................................... 128
Écran Interconnect Bay ................................................................................................... 129
Boutons virtuels de la baie d'interconnexion ................................................................... 131
Écran Interconnect Bay Port Mapping ............................................................................. 131
Gestion de l'alimentation de boîtier .................................................................................................. 132
Alimentations ................................................................................................................... 132
Paramètres de gestion d'alimentation ............................................................................. 133
Options de gestion de l'alimentation ................................................................................ 134
Planification de la gestion de l'alimentation ..................................................................... 137
Jauge d'alimentation du boîtier ........................................................................................ 137
Vue du tableau Enclosure Power Meter .......................................................................... 139
Unité de DVD/CD-ROM du boîtier .................................................................................................... 140
Unités de DVD/CD-ROM ................................................................................................. 140
Installation et configuration interactives de l'unité de DVD/CD-ROM .............................. 142
Déploiement sans assistance de système d'exploitation ................................................. 148
Accès ad-hoc au support basé sur DVD pour installation d'application ou importation de
données ........................................................................................................................... 154
Mise à jour de microprogramme de lame avec HP Smart Update Manager ................... 154
Gestion des ventilateurs et de la ventilation ..................................................................................... 154
Gestion et paramétrage des ventilateurs ......................................................................... 154
Zones de ventilateur ........................................................................................................ 158
Contrôle thermique .......................................................................................................... 160
Règles d'emplacement de ventilateurs du boîtier c7000 ................................................. 166
Règles d'emplacement de ventilateurs du boîtier c3000 ................................................. 168
Gestion des utilisateurs .................................................................................................................... 169
Authentification des utilisateurs ....................................................................................... 169
Utilisateurs connectés ...................................................................................................... 169
Rôles et niveaux de privilège utilisateur .......................................................................... 169
Comptes utilisateur basés sur les rôles ........................................................................... 170
Exemples ........................................................................................................ 171
Comptes utilisateur .......................................................................................................... 171
Ajout de nouveaux utilisateurs ........................................................................ 171
Activation et désactivation de comptes utilisateur ........................................... 173
Suppression de comptes utilisateur ................................................................ 173
Numéro d'identification personnel Insight Display ........................................... 174
Paramètres de mot de passe ........................................................................................... 174
Écran Directory Settings .................................................................................................. 174
vi FRWW
Authentification à deux facteurs ....................................................................................................... 182
Virtual Connect Manager .................................................................................................................. 183
Intégration dans le système iLO 2 .................................................................................................... 183
9 Mappage de ports
Mappage de ports de baie de périphérique pour boîtier c3000 ........................................................ 184
Mappage de ports de baie de périphérique pour boîtier c7000 ........................................................ 185
Vue graphique de mappage de ports de baie de périphérique pour boîtier c3000 .......................... 186
Vue graphique de mappage de ports de baie de périphérique pour boîtier c7000 .......................... 189
Tableau de mappage de ports de baie de périphérique ................................................................... 190
Écran Directory Groups ................................................................................................... 175
Téléchargement d'un certificat ......................................................................................... 177
Onglet Directory Certificate Upload ................................................................................. 178
Onglet Directory Test Settings ......................................................................................... 178
Administration SSH .......................................................................................................... 180
Intégration de HP SIM ..................................................................................................... 180
Modification des informations de certificat des utilisateurs locaux .................................. 181
Onglet Certificate Information de l'authentification à deux facteurs ................................. 182
Onglet Certificate Upload de l'authentification à deux facteurs ....................................... 183
10 Utilisation de l'interface de ligne de commande
Présentation de la ligne de commande ............................................................................................ 192
11 Utilisation de la connexion série
Configuration du module Onboard Administrator à l'aide de l'interface de ligne de commande ...... 193
12 Utilisation de scripts de configuration
Scripts de configuration .................................................................................................................... 195
13 Résolution des problèmes
Messages d'erreur du Onboard Administrator ................................................................................. 197
Erreurs Onboard Administrator ........................................................................................ 197
Erreurs d'interface Soap .................................................................................................. 203
Erreurs d'application CGI ................................................................................................. 204
Erreurs de capture d'écran Insight Display ...................................................................... 204
Paramètres usine par défaut du Onboard Administrator .................................................................. 205
14 Activation de l'authentification de services d'annuaire LDAP auprès de Microsoft Active Directory
Services de certificat ........................................................................................................................ 206
Préparation de l'annuaire ................................................................................................................. 206
Téléchargement du certificat de contrôleur de domaine (facultatif) ................................................. 208
Création de groupes d'annuaire ....................................................................................................... 211
FRWW vii
Test de la solution de connexion à l'annuaire .................................................................................. 212
Résolution des problèmes LDAP sur Onboard Administrator .......................................................... 213
15 Paramètres des fuseaux horaires
Paramètres de fuseaux horaires de la zone Afrique ........................................................................ 215
Paramètres de fuseaux horaires de la zone Amérique .................................................................... 215
Paramètres de fuseaux horaires de la zone Asie ............................................................................. 217
Paramètres de fuseaux horaires universels ..................................................................................... 218
Paramètres de fuseaux horaires de la zone Océanie ...................................................................... 218
Paramètres de fuseaux horaires de la zone Europe ........................................................................ 219
Paramètres de fuseaux horaires de la zone polaire ......................................................................... 219
16 Assistance technique
Avant de contacter HP ..................................................................................................................... 221
Contacter HP .................................................................................................................................... 221
Acronymes et abréviations ............................................................................................................................ 222
Index ................................................................................................................................................................. 224
viii FRWW
1 Introduction
Aperçu
HP BladeSystem Onboard Administrator est la base du processeur de supervision du boîtier, du
sous-système et du microprogramme utilisée pour prendre en charge le boîtier HP BladeSystem c7000
et tous les périphériques gérés présents dans le boîtier.
Le module Onboard Administrator fournit un point d'entrée unique pour l'exécution des principales
tâches de supervision des lames de serveur ou commutateurs du boîtier. Le module Onboard
Administrator réalise sur la base de ses connaissances du câblage les premières étapes de
configuration du boîtier, prévoit la gestion et la configuration d'exécution des composants du boîtier et
vous informe des problèmes au sein du boîtier par courrier électronique, SNMP ou Insight Display.
HP recommande de lire le Manuel de l'utilisateur du boîtier HP BladeSystem c7000 avant de procéder
à l'installation du module HP BladeSystem Onboard Administrator. Lisez ce manuel afin d'avoir une
compréhension globale du module HP BladeSystem Onboard Administrator et de vous assurer que
vous réalisez une installation initiale correcte, permettant le bon fonctionnement du module Onboard
Administrator.
Exigences d'accès
Pour accéder à l'interface Web du module HP BladeSystem Onboard Administrator, vous devez
disposer de l'adresse IP du module Onboard Administrator et d'un navigateur Web compatible. L'accès
à l'application doit s'effectuer par HTTPS (paquets HTTP échangés sur une session cryptée en SSL).
L'interface Web du module HP BladeSystem Onboard Administrator nécessite un navigateur compatible
XSLT qui prend en charge JavaScript 1.3 ou équivalent.
Les navigateurs suivants sont officiellement pris en charge. D'autres navigateurs peuvent exécuter
l'application, sans toutefois être pris en charge.
Microsoft® Internet Explorer 7.0
●
Mozilla Firefox 2
●
Avant d'exécuter l'application, vous devez activer les paramètres de navigateur ci-dessous :
ActiveX (pour Microsoft® Internet Explorer)
●
Cookies
●
JavaScript
●
Si un message vous avertit que votre navigateur ne dispose pas de la fonctionnalité requise, vérifiez
que les paramètres du navigateur correspondent aux exigences précédentes et reportez-vous à la
section « Récupération du mot de passe administrateur » (
à la page 10) de ce manuel.
En cas d'utilisation de la version en japonais du module Onboard Administrator avec Microsoft® Internet
Explorer, vous devez installer le pack de langues approprié dans Microsoft® Windows®.
Récupération du mot de passe administrateur
Pour accéder à l'interface de ligne de commande (CLI) HP BladeSystem Onboard Administrator, utilisez
l'adresse IP du module HP BladeSystem Onboard Administrator ainsi qu'un terminal ou une application
FRWW Aperçu 1
de terminal. Pour accéder à l'interface CLI, vous devez utiliser telnet ou SSH selon lequel de ces
protocoles est activé.
Pour accéder aux fonctions de gestion et de notification de l'interface CLI, les ports suivants doivent
être ouverts sur tout routeur entre le module Onboard Administrator et tout ordinateur utilisé pour
accéder au module Onboard Administrator ou le surveiller.
Contrôle de flux Port entrant Port sortant
SSH 22
Telnet 23
SMTP 25 25
Accès au navigateur 80 80
Lecture/Commande SNMP 161
Interruptions SNMP 162 162
Accès crypté de navigateur 443 443
LDAP 636 636
Services pass-through de terminal 3389
Support virtuel 17988
Ports de service
La supervision d'un boîtier c-Class implique plusieurs fonctions :
Détection de l'insertion et du retrait de composants
●
Identification des composants, y compris connectivité requise
●
Supervision de l'alimentation et du refroidissement
●
Contrôle des composants, y compris télécommande et consoles distantes
●
Détection de l'insertion et du retrait de composants
Le module Onboard Administrator fournit un contrôle des composants dans les boîtiers c-Class. La
supervision des composants commence une fois un composant détecté et identifié. Le module Onboard
Administrator détecte les composants dans les boîtiers BladeSystem c-Class au travers de signaux de
présence sur chaque baie. Lorsque vous insérez un composant dans une baie, le module Onboard
Administrator le reconnaît et l'identifie immédiatement. Si vous retirez un composant d'une baie, le
module Onboard Administrator supprime les informations relatives à celui-ci.
Identification des composants
Pour identifier un composant, le module Onboard Administrator lit une EEPROM FRU qui contient des
informations usine spécifiques sur celui-ci, telles que nom du produit, référence et numéro de série.
Toutes les EEPROM FRU dans les boîtiers c-Class sont toujours alimentées, même si le composant
est mis hors tension, afin que le module Onboard Administrator puisse identifier le composant avant
d'octroyer l'alimentation. Pour les périphériques tels que ventilateurs, alimentations et écrans Insight
2 Chapitre 1 Introduction FRWW
Display, le module Onboard Administrator lit directement les EEPROM FRU. Le module Onboard
Administrator accède aux EEPROM FRU de serveur de lame via des processeurs de supervision iLO 2.
Les lames de serveur contiennent plusieurs EEPROM FRU : une sur la carte du serveur, qui
●
contient des informations sur le serveur et sur la carte réseau intégrée, et une sur chaque carte
mezzanine en option installée. Les options de contrôle de lame de serveur incluent la connexion
automatique à l'interface Web iLO 2 et aux consoles de serveur distant, un contrôle d'alimentation
virtuelle, ainsi qu'une commande d'ordre d'amorçage.
Les options de contrôle de lame de serveur incluent également des informations étendues
●
concernant le matériel du serveur, notamment versions de microprogramme de BIOS et iLO 2,
nom du serveur, ID de port de carte réseau et carte en option, ainsi que mappage de ports.
Le module Onboard Administrator fournit des informations de mappage de ports pour chaque lame
●
de serveur et module d'interconnexion dans le boîtier.
Les informations FRU de carte réseau et de carte mezzanine en option indiquent au module Onboard
Administrator le type d'interconnexion requis par chaque serveur. Avant que l'alimentation ne soit fournie
à une lame de serveur, le module Onboard Administrator compare ces informations aux EEPROM FRU
sur les modules d'interconnexion installés pour vérifier les erreurs de saisie électronique. Dans le cas
de modules d'interconnexion, le module Onboard Administrator fournit un contrôle d'alimentation
virtuelle, des consoles série dédiées et des connexions Ethernet de supervision.
Supervision de l'alimentation et du refroidissement
Les tâches les plus importantes du module Onboard Administrator sont la supervision de l'alimentation
et du refroidissement. Le module Onboard Administrator peut contrôler à distance l'état d'alimentation
de tous les composants dans les boîtiers BladeSystem c-Class. Pour les composants dans les baies
de périphérique à l'avant de chaque boîtier, le module Onboard Administrator communique avec iLO 2
pour contrôler les serveurs, et avec un microcontrôleur pour contrôler des options telles que les lames
de stockage. Un microcontrôleur distant contrôle l'alimentation des modules d'interconnexion.
Une fois les composants alimentés, le module Onboard Administrator démarre une supervision
thermique à l'aide de la fonction Thermal Logic. La fonction Thermal Logic des boîtiers BladeSystem
c-Class minimise la consommation électrique du sous-système de ventilateurs en lisant les capteurs
de température répartis dans tout le boîtier. La fonction Thermal Logic modifie ensuite la vitesse des
ventilateurs dans les différentes zones du boîtier pour minimiser la consommation électrique et
maximiser l'efficacité du refroidissement.
Contrôle des composants
Le module Onboard Administrator utilise des interfaces intégrées de supervision pour fournir des
informations détaillées et l'état d'intégrité concernant toutes les baies dans le boîtier (Figure 17).
Il propose également des informations sur les versions de microprogramme pour la plupart des
composants du boîtier et peut être utilisé pour mettre à jour ces composants.
Interfaces
Chaque boîtier c-Class comporte plusieurs interfaces externes de supervision qui connectent
l'utilisateur au module Onboard Administrator. L'interface externe de supervision principale est le port
de supervision du module Onboard Administrator, qui est une prise RJ-45 qui fournit une communication
Ethernet non seulement au module Onboard Administrator, mais à tous les périphériques et baies
d'interconnexion équipés d'un processeur de supervision. Cette communication inclut la communication
iLO 2 pour les lames de serveur et tout module d'interconnexion utilisant le réseau de supervision
Ethernet intégré c-Class, tel que Virtual Connect Manager.
FRWW Interfaces 3
Un port série sur le module Onboard Administrator fournit un accès intégralement hors bande par
interface de ligne de commande au module Onboard Administrator et est utilisé pour la récupération
flash du microprogramme Onboard Administrator.
Les ports USB d'un module Onboard Administrator sont utilisés pour connecter des lecteurs de DVD
externes afin de prendre en charge la fonction de DVD du boîtier. En outre, vous pouvez commander
un lecteur de DVD interne en option pour le boîtier c3000.
Tous les boîtiers c-Class prennent en charge deux connecteurs de liaison de boîtier qui fournissent des
communications privées entre les boîtiers liés par câble CAT5. En outre, le connecteur de liaison de
boîtier fournit un port de service de boîtier qui vous permet de connecter temporairement un ordinateur
portable à tout module Onboard Administrator de boîtier lié pour des diagnostics locaux et un débogage.
L'option de module KVM pour le boîtier c3000 se branche sur la baie arrière, adjacente au module
d'interconnexion 1, et fournit un connecteur VGA et deux connecteurs USB supplémentaires pour le
boîtier c3000. Le connecteur VGA peut se fixer sur un moniteur VGA externe ou un clavier et une souris
USB externes afin de fournir accès à toutes les consoles vidéo d'un serveur ou à l'écran Insight Display
ou encore l'interface CLI Onboard Administrator.
Chaque boîtier c-Class inclut sur sa face avant un affichage Insight Display intégré, qui fournit l'état et
des informations sur toutes les baies d'un boîtier c-Class, ainsi que des informations de diagnostic si le
module Onboard Administrator détecte un problème dans le boîtier. L'affichage Insight Display configure
des paramètres clés du module Onboard Administrator, notamment l'adresse IP de ce dernier.
Interfaces utilisateur du module Onboard Administrator
Quatre interfaces utilisateur du module Onboard Administrator permettent de contrôler et de fournir des
informations sur le boîtier et les composants installés :
Interface graphique utilisateur (GUI) Web
●
Interface de ligne de commande (CLI) à base de scripts
●
Écran Insight Display
●
Module KVM en option
●
Un accès réseau distant à l'interface graphique utilisateur et à l'interface de ligne de commande du
module Onboard Administrator est disponible via le port Ethernet de supervision. Le port série du module
Onboard Administrator est disponible pour un accès local à l'interface CLI et à la récupération flash du
module Onboard Administrator. Le port de liaison montante du boîtier c-Class est également disponible
en tant que port de service pour un accès Ethernet local temporaire aux modules Onboard Administrator
et périphériques dans des boîtiers liés au travers de l'interface GUI ou CLI.
Vous pouvez accéder à l'affichage Insight Display directement au travers des boutons de celui-ci, ou à
distance, via l'interface GUI Onboard Administrator.
Le module KVM en option fournit accès à l'interface CLI du module Onboard Administrator au travers
du moniteur VGA et du clavier USB externes, et propose un accès aux consoles vidéo du serveur.
Authentification Onboard Administrator
La sécurité est gérée pour toutes les interfaces utilisateur du module Onboard Administrator au travers
de l'authentification de l'utilisateur. Les comptes utilisateur créés dans le module Onboard Administrator
définissent trois niveaux de privilèges d'utilisateur et les baies de composant sur lesquelles chaque
niveau se voit octroyé l'accès. Le module Onboard Administrator stocke les mots de passe pour les
comptes utilisateur locaux et peut être configuré pour utiliser l'authentification LDAP pour les comptes
de groupes d'utilisateurs. L'affichage Insight Display peut être protégé par un code PIN d'affichage LCD
ou être totalement désactivé. Le module KVM en option offre une protection contre les modifications de
4 Chapitre 1 Introduction FRWW
l'alimentation du serveur ou la connexion DVD du boîtier en utilisant le code PIN de l'affichage LCD.
L'utilisation du module KVM pour accéder aux consoles du serveur est protégée par des noms
utilisateur/mots de passe du système d'exploitation du serveur.
FRWW Interfaces 5
2 Comptes utilisateur basés sur les rôles
Le module Onboard Administrator propose des comptes utilisateur configurables qui peuvent fournir
une isolation complète de plusieurs rôles administratifs tels que serveur, LAN et SAN. Les comptes
utilisateur sont configurés à l'aide d'autorisations spécifiques de baie de périphérique ou
d'interconnexion et un de trois niveaux de privilèges : administrateur, opérateur ou utilisateur Un compte
doté de privilèges d'administrateur incluant la permission de baie Onboard Administrator peut créer ou
modifier tous les comptes utilisateur sur un boîtier. Les privilèges d'opérateur offrent un accès complet
aux informations et un contrôle intégral sur les baies autorisées. Les privilèges d'utilisateur offrent un
accès aux informations mais aucune possibilité de contrôle.
Le module Onboard Administrator requiert que l'utilisateur se connecte à l'interface CLI ou l'interface
GUI Web via un compte utilisateur et un mot de passe. Le compte peut être un compte local, pour lequel
le mot de passe est stocké sur le module Onboard Administrator, ou un compte LDAP, auquel cas le
module Onboard Administrator contacte le serveur LDAP défini pour vérifier les informations
d'identification de l'utilisateur. L'authentification à deux facteurs autorise une sécurité plus stricte pour
la session de supervision des utilisateurs se connectant au module Onboard Administrator.
Plutôt que de demander des connexions distinctes à plusieurs ressources (une fois pour chaque boîtier
et/ou une fois pour chaque processeur de supervision de serveur), le module Onboard Administrator
autorise un accès à point unique. Ainsi, l'administrateur peut utiliser une connexion unique pour se
connecter à un module Onboard Administrator unique et employer l'interface GUI Web pour visualiser
et gérer graphiquement les composants HP BladeSystem c-Class dans jusqu'à quatre boîtiers liés. Par
exemple, un administrateur IIT peut automatiquement propager des commandes de supervision, telle
que la modification du mode d'alimentation des boîtiers, dans les boîtiers liés.
Première exécution du module Onboard Administrator
La pratique d'excellence consiste à mettre sous tension le boîtier et le module Onboard Administrator
en premier, puis à ajouter des lames au boîtier de manière incrémentielle. La mise sous tension du
boîtier avec des lames de serveur et des lames de stockage déjà dans les baies de périphérique peut
résulter en un temps de démarrage accru de 5 à 7 minutes.
Lors de la configuration d'un boîtier HP BladeSystem pour la première fois, veillez à réaliser les
procédures suivantes :
1. Mettez le boîtier sous tension. L'écran Enclosure Settings (Paramètres du boîtier) s'affiche sur
l'écran Insight Display. Utilisez l'écran Insight Display pour configurer le boîtier c7000
Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier à la page 66).
(
2. Vous pouvez configurer plusieurs paramètres dans l'écran Enclosure Settings (Paramètres du
boîtier). Toutefois, au minimum, une adresse IP pour le port Ethernet du module Onboard
Administrator actif peut être obtenue automatiquement en utilisant un périphérique DHCP sur votre
réseau ou, alternativement, en configurant une adresse IP statique à l'aide des touches de l'écran
Insight Display.
6 Chapitre 2 Comptes utilisateur basés sur les rôles FRWW
Si vous n'utilisez pas DHCP, vous devez configurer l'adresse IP de chaque module Onboard
Administrator, puis toutes les adresses IP de supervision de l'ensemble des périphériques
individuels et modules d'interconnexion au travers de l'une des méthodes suivantes :
(Recommandé) : configurez chaque adresse IP statique de module Onboard Administrator à
◦
l'aide de l'écran Insight Display. Activez ensuite les adresses IP de baie de périphérique pour
les baies de périphérique et baies d'interconnexion en utilisant l'assistant de première
configuration (First Time Setup) de l'interface graphique du module Onboard Administrator.
si vous ne souhaitez pas utiliser l'adressage IP de baies du boîtier, vous devez réaliser une
◦
connexion du port SUV avant de chaque lame de serveur (via le câble SUV livré avec chaque
boîtier) et configurer l'adresse IP iLO manuellement durant le test POST du BIOS. Dans le
cas de modules d'interconnexion qui contiennent des processeurs de supervision
(généralement des commutateurs), utilisez une interface série (via l'interface de ligne de
commande [CLI] du module Onboard Administrator ou une connexion externe, en fonction de
la conception du commutateur individuel). Une fois les paramètres et adresses IP modifiés,
tous les commutateurs dans la baie d'interconnexion doivent être redémarrés en utilisant les
commutateurs d'alimentation virtuelle de l'interface du module Onboard Administrator. Pour
plus d'informations, consultez la section EBIPA (
à la page 44), plus loin dans ce manuel.
3. Terminez la définition des paramètres du boîtier Insight Display.
4. Enregistrez le nom d'utilisateur et le mot de passe à l'aide de l'étiquette fixée à chaque module
HP Onboard Administrator, puis notez la baie Onboard Administrator qui contient le module
Onboard Administrator actif.
Adressage IP de baies de boîtier
5. En utilisant l'adresse IP du module Onboard Administrator actif que vous avez configurée à
l'étape 2, connectez-vous au module HP Onboard Administrator actif via un ordinateur situé sur
votre réseau et un navigateur.
6. La configuration du reste des paramètres du boîtier c-Class et l'accès au module Onboard
Administrator peuvent être réalisés à distance à l'aide de l'interface GUI Web ou de l'interface CLI.
Les paramètres du boîtier peuvent être fournis à partir d'un fichier ou d'un script de configuration,
comme ils peuvent être saisis manuellement. L'interface GUI Web propose un assistant de
première configuration (First Time Setup) (
CLI est accessible à partir du port série du module Onboard Administrator, du port de supervision
Ethernet, du port de service ou en utilisant l'option de module c3000 KVM Module, puis en
sélectionnant l'interface CLI du module Onboard Administrator.
Assistant First Time Setup à la page 33). L'interface
FRWW Première exécution du module Onboard Administrator 7
Connexion à l'interface du module Onboard Administrator
Connexion au module Onboard Administrator
Entrez le nom d'utilisateur et le mot de passe d'administration initial de votre compte HP BladeSystem
Onboard Administrator, indiqués sur l'étiquette fixée au module Onboard Administrator.
Vos éventuels problèmes de connexion peuvent avoir les origines suivantes :
Vous ne saisissez pas les informations correctement. Les mots de passe font la distinction entre
●
les majuscules et les minuscules.
Les informations du compte que vous saisissez n'ont pas été configurées pour HP BladeSystem
●
Onboard Administrator.
Le nom d'utilisateur que vous saisissez a été supprimé, désactivé ou verrouillé.
●
Le mot de passe de ce compte doit être modifié.
●
Vous tentez de vous connecter à partir d'une adresse IP qui n'est pas correcte pour le
●
compte spécifié.
Vous avez perdu ou oublié le mot de passe du compte administrateur. Pour réinitialiser le mot de
●
passe administrateur, consultez la section « Récupération du mot de passe administrateur », plus
loin dans ce manuel.
8 Chapitre 2 Comptes utilisateur basés sur les rôles FRWW
Si les problèmes de connexion persistent, contactez votre administrateur.
Exécution de l'assistant d'installation
Pour exécuter l'assistant d'installation, connectez-vous à Onboard Administrator. L'assistant First Time
Setup (assistant de première installation) démarre automatiquement lors de votre première connexion
à Onboard Administrator. Cet assistant vous guide dans la configuration de toutes les fonctions du
module Onboard Administrator. Vous pouvez accéder à cet assistant d'installation à tout moment après
l'installation initiale en cliquant sur le lien Wizards (Assistants) en haut à gauche de l'écran central.
Pour obtenir des informations détaillées, consultez la section « Assistant First Time Setup » (Assistant
First Time Setup à la page 33), plus loin dans ce manuel.
Utilisation de l'aide en ligne
Pour accéder à l'aide en ligne, cliquez sur le point d'interrogation blanc sur fond bleu en haut à droite
de l'écran, sous la barre d'en-tête. L'aide en ligne affiche les informations liées à la section du
HP BladeSystem Onboard Administrator dans laquelle vous naviguez.
FRWW Exécution de l'assistant d'installation 9
Modification de la configuration du boîtier et des périphériques
Une fois que vous avez exécuté l'assistant First Time Setup, vous pouvez revenir à tout moment dans
l'interface du module Onboard Administrator pour modifier la configuration. Consultez la section
« Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier » (
boîtier HP BladeSystem c7000 et des périphériques de boîtier à la page 66) pour plus d'informations
sur la modification de la configuration de boîtier et de périphérique, de la configuration utilisateur, ainsi
que des paramètres de serveur LDAP et des groupes LDAP.
Configuration du
La section « Gestion de l'alimentation du boîtier » (
fournit des informations sur la configuration de l'alimentation du boîtier.
Gestion de l'alimentation de boîtier à la page 132)
Récupération du mot de passe administrateur
En cas de perte ou d'oubli du mot de passe administrateur, la procédure suivante permet de le redéfinir
sur sa valeur usine qui est mentionnée sur l'étiquette livrée avec le module Onboard Administrator. Le
module Onboard Administrator redéfinit un mot de passe perdu en mode Lost Password/Flash Disaster
Recovery (LP/FDR) (Perte du mot de passe/Récupération flash d'urgence). Pour récupérer le mot de
passe et redéfinir le mot de passe sur sa valeur usine :
Connectez un ordinateur au port série du module Onboard Administrator actif à l'aide d'un câble
null-modem.
1. Ouvrez HyperTerminal (dans Microsoft® Windows®) ou toute autre fenêtre de terminal adaptée
(dans Linux) et connectez-vous au module Onboard Administrator actif.
2. Appuyez sur le bouton de réinitialisation du module Onboard Administrator et maintenez-le enfoncé
pendant 5 secondes.
10 Chapitre 2 Comptes utilisateur basés sur les rôles FRWW
3. Sélectionnez LP à l'invite de la console série.
4. Appuyez sur L pour démarrer le système en mode Lost Password (Mot de passe perdu). Le mot
de passe s'affiche à l'écran au moment du redémarrage.
Récupération flash d'urgence
Si votre module Onboard Administrator rencontre une erreur pendant la mise à jour d'un
microprogramme, vous pouvez utiliser le processus suivant pour restaurer le système.
1. Connectez-vous localement au module Onboard Administrator à l'aide d'un câble null-modem
(9600 N, 8, 1, VT100).
2. Appuyez simultanément sur le bouton UID du module Onboard Administrator et sur le bouton de
réinitialisation pendant 5 secondes.
3. Sur la console série, lorsque vous êtes invité à choisir Flash Recovery (Récupération Flash) ou
Reset Password (Réinitialiser le mot de passe), sélectionnez Flash Recovery. Le module Onboard
Administrator obtient une adresse IP via DHCP.
4. À l'invite de l'adresse IP du serveur FTP (sur lequel sont stockés les fichiers image du module
Onboard Administrator), entrez l'adresse IP appropriée.
Vous êtes invité à spécifier le chemin d'accès à l'image du microprogramme du module Onboard
Administor. Le module Onboard Administrator télécharge l'image et clignote.
À l'issue de ce processus, le microprogramme du module Onboard Administrator est à jour et toute
condition d'erreur est résolue.
FRWW Récupération flash d'urgence 11
3 Installation matérielle du boîtier
HP BladeSystem c7000
Installation de modules Onboard Administrator
Le boîtier HP BladeSystem c7000 est livré avec un module Onboard Administrator HP BladeSystem
installé et peut prendre en charge jusqu'à deux modules Onboard Administrator. Installez les modules
Onboard Administrator en fonction du nombre total commandé :
Un module Onboard Administrator : baie 1
●
Deux modules Onboard Administrator : baies 1 et 2
●
Installez une découpe de module Onboard Administrator dans une baie de module Onboard
Administrator inutilisé.
REMARQUE : lorsque deux modules Onboard Administrator sont installés, le module installé dans la
baie 1 est actif et celui installé dans la baie 2 est redondant.
Pour installer un module Onboard Administrator :
1. Retirez la découpe Onboard Administrator, le cas échéant.
a. Appuyez sur le bouton à l'avant de la découpe pour libérer la poignée.
b. Tirez la poignée, puis faites glisser la découpe Onboard Administrator hors du tiroir Onboard
Administrator.
12 Chapitre 3 Installation matérielle du boîtier HP BladeSystem c7000 FRWW
2. Faites glisser le module Onboard Administrator dans le tiroir Onboard Administrator, puis fermez
la poignée. Lorsque le module Onboard Administrator est entièrement inséré, il s'enclenche.
Câblage du module Onboard Administrator
Élément Connecteur Description
1 OA/iLO Connexion Ethernet de l'administrateur embarqué. Utilisez un cordon de
raccordement CAT5 pour la connexion au réseau de gestion. Il s'agit du connecteur
pour l'adresse IP du module Onboard Administrator et pour les ports iLO de chaque
lame de serveur.
2 USB Pour les connexions USB futures. Actuellement non pris en charge.
3 Connecteur série Utilisé pour l'interface de ligne de commande. Se connecte à un ordinateur portable
ou à un PC au moyen d'un câble série null-modem (RS232).
FRWW Câblage du module Onboard Administrator 13
Élément Connecteur Description
4 Port d'interruption
de liaison du
boîtier
5Port
d'établissement de
liaison du boîtier et
port de service
Se connecte au port d'établissement de liaison situé sur le boîtier du dessous au
moyen d'un cordon de raccordement CAT5.
Se connecte au port d'interruption de liaison situé sur le boîtier du dessus au moyen
d'un cordon de raccordement CAT5. Sur un boîtier autonome ou sur le boîtier
supérieur d'une série de boîtiers liés, le port d'établissement de liaison du boîtier
supérieur fonctionne comme un port de service.
14 Chapitre 3 Installation matérielle du boîtier HP BladeSystem c7000 FRWW
4 HP BladeSystem Insight Display
Composants de l'écran HP BladeSystem c7000 Insight Display
Élément Description Fonction
1 Flèche haut (icône) Permet de sélectionner l'option de menu immédiatement au-dessus de la sélection
actuelle
2 Flèche bas (icône) Permet de sélectionner l'option de menu immédiatement en dessous de la sélection
actuelle
3 OK (icône) Accepte la sélection en surbrillance et permet d'accéder au menu sélectionné
4 Flèche gauche
(icône)
5 Flèche droite
(icône)
6 Écran Insight
Display
Permet de sélectionner l'option de menu ou de la barre de navigation immédiatement
à gauche de la sélection actuelle
Permet de sélectionner l'option de menu ou de la barre de navigation immédiatement
à droite de la sélection actuelle
Affiche les messages d'erreur du menu principal et les instructions
FRWW Composants de l'écran HP BladeSystem c7000 Insight Display 15
Composants de l'écran HP BladeSystem c3000 Insight Display
Élément Description Fonction
1 Écran Insight
Display
2 Flèche gauche
(icône)
3 Flèche droite
(icône)
4 OK (icône) Accepte la sélection en surbrillance et permet d'accéder au menu sélectionné
5 Flèche bas (icône) Permet de sélectionner l'option de menu immédiatement en dessous de la sélection
6 Flèche haut (icône) Permet de sélectionner l'option de menu immédiatement au-dessus de la sélection
Affiche les messages d'erreur du menu principal et les instructions
Permet de sélectionner l'option de menu ou de la barre de navigation immédiatement
à gauche de la sélection actuelle
Permet de sélectionner l'option de menu ou de la barre de navigation immédiatement
à droite de la sélection actuelle
actuelle
actuelle
16 Chapitre 4 HP BladeSystem Insight Display FRWW
Présentation du module Insight Display
L'écran Insight Display permet au technicien du rack d'effectuer la configuration initiale du boîtier. Il
fournit également des informations sur l'intégrité et le fonctionnement du boîtier. La couleur du module
Insight Display varie selon la condition de l'intégrité du boîtier :
Bleu : le module Insight Display s'allume en bleu lorsque l'identification d'unité du boîtier est active.
●
L'UID du boîtier est automatiquement activée lors de la première mise sous tension du boîtier et
vous pouvez l'activer en sélectionnant Turn Enclosure UID On (Activer l'UID du boîtier) dans le
menu principal ou en appuyant sur le bouton UID de l'interposeur de gestion.
Une fois l'UID du boîtier activée, l'écran Insight Display clignote au bout de deux minutes
d'inactivité. Pour arrêter le clignotement et réactiver l'écran, cliquez sur n'importe quel bouton de
l'écran Insight Display.
Vert : l'écran Insight Display est vert en l'absence de toute erreur ou de condition d'alerte et lorsque
●
le boîtier fonctionne normalement. L'écran s'éteint au bout de deux minutes d'inactivité. La pression
d'un bouton sur le module Insight Display réactive l'écran.
Orange : le module Insight Display s'allume en orange lorsque le module Onboard Administrator
●
détecte une condition d'erreur ou d'alerte. Les détails de la condition s'affichent à l'écran.
Après deux minutes d'inactivité, l'écran de couleur orange clignote pour indiquer la présence d'une
erreur ou une condition d'alerte. Si l'UID du boîtier est active et qu'une erreur ou une condition
d'alerte est détectée, l'écran devient bleu, car l'UID du boîtier est prioritaire par rapport à l'alerte.
La pression d'un bouton sur le module Insight Display réactive l'écran.
Noir (hors tension) : l'écran Insight Display dispose d'une période d'inactivité de deux minutes. Si
●
aucune action n'est exécutée ou qu'il n'existe aucune condition d'alerte, l'écran s'éteint au bout de
deux minutes d'inactivité. Pour le réactiver, cliquez sur n'importe quel bouton.
L'icône Enclosure Health (État du boîtier) située dans l'angle inférieur gauche de chaque écran indique
la condition de l'état du boîtier. Déplacez le curseur sur l'icône Enclosure Health et cliquez sur OK pour
accéder à l'écran Health Summary (Résumé d’intégrité) à partir de tout écran Insight Display.
Accès à l'écran HP BladeSystem c3000 Insight Display
1. Appuyez sur l'extrémité exposée du module Insight Display afin de pouvoir accéder à l'écran.
FRWW Présentation du module Insight Display 17
2. Tirez le module Insight Display hors du châssis afin de le verrouiller en place, puis inclinez-le afin
de pouvoir le visualiser.
Procédure d'installation du module Insight Display
Lors de la première mise sous tension du boîtier, Insight Display lance un assistant d'installation pour
vous guider pendant le processus de configuration. Après avoir configuré le boîtier, Insight Display
vérifie qu'il n'y a aucune erreur de configuration ou d'installation.
Pour identifier le boîtier, le voyant à l'arrière du boîtier et la partie arrière d'Insight Display s'illuminent
en bleu lors de la première mise sous tension du boîtier.
L'assistant d'installation active automatiquement l'identification d'unité au début de l'installation et la
désactive une fois l'installation terminée.
L'écran Enclosure Settings (Paramètres du boîtier) est le premier écran qui s'affiche. La couleur
d'arrière-plan est bleue car l'identification d'unité du boîtier est active lorsque cet écran s'affiche.
1. Passez en revue chaque paramètre de l'écran Enclosure Settings pour vérifier qu'il est correct.
2. Pour modifier une valeur, accédez à l'option de menu à modifier, puis appuyez sur le bouton OK.
18 Chapitre 4 HP BladeSystem Insight Display FRWW
3. Modifiez le paramètre sur la valeur appropriée, placez le curseur sur Accept (Accepter), puis
appuyez sur le bouton OK pour revenir au menu Enclosure Settings (Paramètres du boîtier).
Répétez cette opération jusqu'à ce que toutes les options du menu Enclosure Settings (Paramètres
du boîtier) soient correctes.
ASTUCE : sélectionnez l'icône ? pour accéder à des informations d'aide détaillées sur chaque
paramètre ou chaque rubrique.
ASTUCE : dans toute option de menu, placez le curseur sur What is This (Qu'est-ce que c'est),
puis appuyez sur le bouton OK pour afficher des informations supplémentaires sur chaque
paramètre, option ou alerte.
4. Une fois que tous les paramètres du menu Enclosure Settings (Paramètres du boîtier) vous
conviennent, placez le curseur sur Accept All (Accepter tout), puis appuyez sur le bouton OK pour
accepter les paramètres actuels.
Vous pouvez modifier les options suivantes dans l'écran Enclosure Settings (Paramètres
du boîtier) :
Power Mode (Mode d'alimentation) : la valeur par défaut est AC Redundant (Redondance secteur).
Les sélections suivantes sont valides :
AC Redundant (Redondance secteur)
◦
Power Supply Redundant (Redondance d'alimentation)
◦
None (Aucun)
◦
Power Limit (Seuil d'alimentation) : la valeur par défaut est Not Set (Non défini). La valeur
Power Limit Watts AC (Seuil d'alimentation secteur Watts) peut être modifiée par incréments
de 50 watts.
REMARQUE : lors du calcul de la valeur Power Limit Watts AC, abaissez le circuit à 80 %
du maximum pour empêcher le déclenchement du disjoncteur (États-Unis seulement).
REMARQUE : si votre équipement n'est pas en mesure de supporter le peak Watts AC
calculé, réglez la valeur Power Watts AC afin de l'adapter aux capacités de votre équipement.
Dynamic Power (Alimentation dynamique) : la valeur par défaut est Enabled (Activé). Les
sélections suivantes sont valides :
FRWW Procédure d'installation du module Insight Display 19
Enabled (Activé) : certaines alimentations peuvent être automatiquement placées en veille
◦
pour augmenter l'efficacité globale du sous-système d'alimentation du boîtier.
Disabled (Désactivé) : toutes les alimentations partagent la charge ; l'efficacité du sous-
◦
système d'alimentation varie en fonction de la charge.
OA1 IP Addr (Adresse IP OA1) : la valeur par défaut est DHCP ; si aucune adresse IP n'est
reçue, l'adresse IP est 0.0.0.0. L'adresse IP, le masque et la passerelle sont définis dans cette
option.
OA2 IP Addr (Adresse IP OA2) : si ce module est présent, la valeur par défaut est DHCP ; si
aucune adresse IP n'est reçue, l'adresse IP est 0.0.0.0. Si un seul module Onboard
Administrator est installé, l'écran affiche « Not Present » (Absent).
Enclosure Name (Nom de boîtier) : la valeur par défaut est un nom unique attribué en usine.
Les caractères autorisés sont 0–9, A–Z, a–z, -, _ et □. □ est utilisé pour indiquer la fin du nom.
REMARQUE : n'utilisez pas le symbole □ au milieu d'un champ de texte. Les entrées dans
les champs de texte sont tronquées au dernier caractère précédant le symbole □.
ASTUCE : sélectionnez Clear (Effacer) dans la barre de navigation pour effacer rapidement
les entrées dans les champs de texte jusqu'au symbole □.
Rack Name (Nom du rack) : le paramètre par défaut est UnnamedRack. Les caractères
autorisés sont 0–9, A–Z, a–z, -, _ et □. □ est utilisé pour indiquer la fin du nom.
DVD Drive (Unité de DVD) : la valeur par défaut est Detached (Déconnecté) sur toutes les
lames de serveur. Pour connecter une lame de serveur à un CD ou DVD inséré dans le DVD
du boîtier branché au module Onboard Administrator ou intégré au boîtier, accédez à l'option
Connect (Connecter) et appuyez sur OK. Le menu DVD Connection Settings (Paramètres
de connexion DVD) offre les options suivantes :
Detach/Attach (Connecter/Déconnecter) : chaque serveur peut être individuellement
◦
connecté ou déconnecté de l'unité de DVD du boîtier en accédant à cette baie et en
appuyant sur le bouton OK.
20 Chapitre 4 HP BladeSystem Insight Display FRWW
Change (Modifier) : permet d'accéder au menu Attach : Enclosure DVD (Connecter DVD du
◦
boîtier) d'où vous pouvez connecter, connecter et relancer ou déconnecter toutes les baies
de l'unité de DVD.
Attach (Connecter) : permet de connecter le DVD du boîtier à toutes les lames de serveur.
◦
Attach and Reboot Svr (Connecter et relancer le serveur) : permet de connecter le DVD du
◦
boîtier à toutes les lames de serveur, puis de relancer toutes les lames de serveur.
Detach (Déconnecter) : permet de déconnecter le DVD du boîtier de toutes les lames
◦
de serveur.
Insight Display PIN# (Code PIN Insight Display) : la valeur par défaut est Not Set (Non défini).
HP vous recommande de définir un code PIN pour protéger la configuration du boîtier contre
les modifications non autorisées. Vous devez entrer le code PIN après chaque période
d'inactivité pour modifier les options dans le menu Enclosure Settings (Paramètres du boîtier).
Les caractères autorisés sont 0–9, A–Z, a–z, -, _ et □. □ est utilisé pour indiquer la fin du nom.
5. Accédez à l'option Accept All (Tout accepter) en bas de l'écran Enclosure Settings (Paramètres
du boîtier), puis appuyez sur le bouton OK pour accepter tous les paramètres et continuer.
6. Dans l'écran Check : Linked Enclosures (Vérifier : Boîtiers liés), le message « Linked enclosures
detected » (Boîtiers liés détectés) s'affiche si le module Onboard Administrator détecte d'autres
boîtiers. Utilisez les boutons fléchés haut et bas pour modifier les paramètres Push Settings
(Paramètres Push) sur l'une des valeurs suivantes :
Yes (Oui) : copier sur les boîtiers détectés les paramètres d'alimentation configurés, le nom
◦
du rack et le code PIN de verrouillage d'ACL (s'il est défini) de l'écran Enclosure Settings.
FRWW Procédure d'installation du module Insight Display 21
No (Non) : continuer uniquement la configuration du boîtier en cours. L'assistant d'installation
◦
d'Insight Display doit être utilisé sur chacun des autres boîtiers détectés. Choisissez cette
option si chaque boîtier nécessite des paramètres d'alimentation différents.
REMARQUE : si votre installation utilise un adressage IP statique sur le module Onboard
Administrator, vous devez entrer manuellement ces adresses IP dans Insight Display pour
chaque module Insight Display séparément. Vous pouvez entrer ces adresses IP de module
Onboard Administrator avant d'envoyer les paramètres aux boîtiers adjacents. Au besoin,
vous pouvez revenir au menu Enclosure Settings une fois que l'assistant d'installation a
terminé de modifier les adresses IP du module Onboard Administrator.
7. Positionnez le curseur sur Accept (Accepter), puis appuyez sur le bouton OK.
L'assistant d'installation affiche l'écran Check: Installation and Cables (Vérifier : Installation et
câbles).
8. Vérifiez que tous les composants sont installés et câblés avant de continuer. Sélectionnez
Continue (Continuer), puis appuyez sur le bouton OK pour commencer la vérification à la
recherche d'éventuelles erreurs de configuration et d'installation. Lorsque Continue (Continuer)
22 Chapitre 4 HP BladeSystem Insight Display FRWW
est sélectionné, l'identification d'unité (UID) du boîtier se désactive automatiquement. Si Push
Settings = Yes :
Les paramètres du boîtier sont passés aux boîtiers adjacents.
◦
L'assistant d'installation s'exécute sur chaque boîtier adjacent.
◦
L'identification d'unité du boîtier se désactive sur les boîtiers adjacents.
◦
9. Si aucune erreur n'est détectée, l'identification d'unité arrière du boîtier se désactive et l'écran
Insight Display s'allume en vert. Appuyez sur le bouton OK pour revenir au menu principal.
L'installation et la configuration du boîtier et du matériel de lame sont terminées.
Si des erreurs sont détectées, l'écran Insight Display s'allume en orange et l'écran Health Summary
(Résumé d'intégrité) s'affiche. Reportez-vous à la section « Erreurs du module Insight
Display » (
résolution d'erreurs d'installation et de configuration.
REMARQUE : toutes les erreurs de configuration interdisent le fonctionnement du boîtier et
doivent être corrigées immédiatement.
10. Ouvrez un navigateur et connectez-vous au module Onboard Administrator actif à l'aide de
l'adresse IP Onboard Administrator qui a été configurée lors de l'exécution de l'assistant
d'installation d'Insight Display.
11. Saisissez le nom d'utilisateur et le mot de passe correspondant au module Onboard Administrator
pour accéder à l'interface Web Onboard Administrator distante, puis exécutez l'assistant
d'installation Onboard Administrator qui apparaît lors du premier accès.
Erreurs du module Insight Display à la page 30) pour plus d'informations sur la
Navigation dans le module Insight Display
Vous pouvez naviguer dans les menus et sélections à l'aide des boutons fléchés sur le panneau d'Insight
Display.
Le premier menu qui s'affiche est le menu principal :
FRWW Navigation dans le module Insight Display 23
Le menu principal du module Insight Display comporte les options de menu suivantes :
Health Summary (Résumé d'intégrité)
●
Enclosure Settings (Paramètres du boîtier)
●
Enclosure Info (Informations de boîtier)
●
Blade and Port Info (Informations de lame et de port)
●
Turn Enclosure UID On/Off (Activer/désactiver l'identification d'unité du boîtier)
●
View User Note (Afficher la note de l'utilisateur)
●
Chat Mode (Mode Conversation)
●
Pour plus d'informations sur le menu principal de l'écran Insight Display, consultez le Manuel de
l'utilisateur de HP BladeSystem Insight Display.
ASTUCE : dans toute option de menu, placez le curseur sur What is This (Qu'est-ce que c'est), puis
appuyez sur le bouton OK pour afficher des informations supplémentaires sur chaque paramètre, option
ou alerte.
La barre de navigation contient des options pour :
Naviguer vers l'avant et l'arrière dans les écrans d'alerte
●
Revenir au menu principal
●
Accepter les modifications apportées aux paramètres en cours
●
Annuler les modifications apportées aux paramètres en cours
●
Accéder à l'écran Health Summary (Résumé d’intégrité) depuis n'importe quel écran en
●
sélectionnant l'icône Health Summary sur la barre de navigation
Écran Health Summary
L'écran Health Summary affiche la condition actuelle du boîtier. Pour accéder à l'écran Health Summary
(Résumé d'intégrité) :
Sélectionnez Health Summary dans le menu principal
●
Sélectionnez l'icône Health Summary à partir de tout écran Insight Display
●
24 Chapitre 4 HP BladeSystem Insight Display FRWW
Lorsqu'une condition d'erreur ou d'alerte est détectée, l'écran Health Summary affiche le nombre total
de conditions d'erreur et les emplacements de ces erreurs.
Sélectionnez Next Alert (Alerte suivante) dans la barre de navigation, puis appuyez sur le bouton OK
pour afficher chaque condition d'erreur individuelle. Le module Insight Display affiche chaque condition
d'erreur par ordre de gravité. Les alertes critiques s'affichent en premier (le cas échéant), suivies des
alertes demandant l'attention de l'utilisateur.
Lorsque le boîtier fonctionne normalement, l'écran Health Summary s'affiche en vert. Les rectangles en
vert intense sont les éléments installés et en service. Un rectangle vert pâle représente un élément qui
est installé mais mis hors tension sans erreur.
L'écran Health Summary affiche la condition actuelle du boîtier. Pour accéder à l'écran Health Summary
(Résumé d'intégrité) :
Sélectionnez Health Summary dans le menu principal
●
Sélectionnez l'icône Health Summary à partir de tout écran Insight Display
●
Lorsqu'une condition d'erreur ou d'alerte est détectée, l'écran Health Summary affiche le nombre total
de conditions d'erreur et les emplacements de ces erreurs.
Sélectionnez Next Alert (Alerte suivante) dans la barre de navigation, puis appuyez sur le bouton OK
pour afficher chaque condition d'erreur individuelle. Le module Insight Display affiche chaque condition
d'erreur par ordre de gravité. Les alertes critiques s'affichent en premier (le cas échéant), suivies des
alertes demandant l'attention de l'utilisateur.
Lorsque le boîtier fonctionne normalement, l'écran Health Summary s'affiche en vert. Les rectangles en
vert intense sont les éléments installés et en service. Un rectangle vert foncé représente un élément
qui est installé mais mis hors tension sans erreur. Un rectangle noir désigne une baie vide.
REMARQUE : dans le cas de la fonction c-Class Enclosure DVD (DVD de boîtier c-Class), un rectangle
de DVD noir indique qu'aucune unité de DVD n'est connectée au module Onboard Administrator alors
qu'un rectangle vert foncé indique que l'unité de DVD est présente mais qu'aucun support n'est présent.
Un rectangle vert foncé indique que le support est présent mais non activement connecté à tout serveur
ou que tous les serveurs connectés ont émis une commande d'éjection de disque, afin que le disque
puisse être retiré de l'unité. Un rectangle vert intense indique que le support est présent dans l'unité et
activement connecté à au moins un serveur dans le boîtier, et le plateau de l'unité est verrouillé.
Si une erreur est présente, la couleur d'arrière-plan de l'écran Health Summary change du vert à l'orange
et l'erreur est mise en surbrillance avec des rectangles jaunes pour attention et des rectangles rouges
pour échecs. Les icônes d'état global du boîtier dans l'angle inférieur gauche de tous les écrans Insight
Display indiquent l'état global du boîtier.
FRWW Navigation dans le module Insight Display 25
Sélectionnez View Alert (Afficher l'alerte), puis appuyez sur le bouton OK pour afficher les erreurs.
Sélectionnez Details (Détails) pour afficher les détails de l'erreur.
Écran Enclosure Settings
L'écran Enclosure Settings affiche les informations de paramétrage suivantes sur le boîtier :
Paramètre Power Mode (Mode d'alimentation)
●
Paramètre Power Limit (Seuil d'alimentation)
●
Paramètre Dynamic Power
●
Adresses IP OA active et de réserve
●
Nom du boîtier
●
Nom du rack
●
Unité de DVD
●
Code PIN d'Insight Display
●
REMARQUE : le paramètre DVD Drive (Unité de DVD) peut connecter ou déconnecter un CD ou DVD
chargé dans l'unité de DVD optionnelle du boîtier c3000 par rapport à n'importe quelle ou toutes les
lames de serveur du boîtier. Cette fonctionnalité permet d'installer un système d'exploitation ou logiciel
sur les lames de serveur. Si l'unité de DVD optionnelle n'est pas présente, une unité de DVD USB HP
externe peut être utilisée avec cette fonction.
ASTUCE : définissez un code PIN pour protéger les paramètres du boîtier contre toute modification.
Positionnez le curseur sur un paramètre ou sur le signe ?, puis appuyez sur OK pour modifier le
paramètre ou obtenir de l'aide sur ce dernier.
Écran Enclosure Info
L'écran Enclosure Info affiche des informations sur le boîtier, notamment :
Adresse IP OA active
●
Adresse IP de service active
●
État d'intégrité actuel du boîtier
●
26 Chapitre 4 HP BladeSystem Insight Display FRWW
Température ambiante actuelle du boîtier
●
Alimentation secteur en entrée du boîtier
●
Nom du boîtier
●
Nom du rack
●
Écran Blade and Port Info
L'écran Blade and Port Info affiche des informations sur une lame de serveur spécifique. Sur le premier
écran, sélectionnez le numéro de lame de serveur, puis appuyez sur le bouton OK. Sélectionnez Blade
Info ou Port Info, puis appuyez sur le bouton OK.
Pour afficher des informations sur la lame de serveur, sélectionnez Blade Info, puis appuyez sur le
bouton OK.
FRWW Navigation dans le module Insight Display 27
Pour afficher les ports utilisés par une lame de serveur spécifique, sélectionnez Port Info, puis appuyez
sur le bouton OK.
La lame de serveur pleine hauteur illustrée ci-dessous comporte deux cartes réseau intégrées. Les
autres baies d'interconnexion sont vides. Les deux cartes réseau intégrées sont connectées à des
numéros de port particuliers sur les modules d'interconnexion.
Écran Turn Enclosure UID On/Off
L'option du menu principal affiche « Turn Enclosure UID Off » (Désactiver l'identification d'unité du
boîtier) lorsque l'identification d'unité du boîtier est active, et affiche « Turn Enclosure UID On » (Activer
l'identification d'unité du boîtier) lorsque l'identification d'unité du boîtier est désactivée.
La sélection de Turn Enclosure UID On (Activer l'identification d'unité du boîtier) dans le menu principal
allume le voyant arrière d'identification d'unité du boîtier et change la couleur de l'écran Insight Display
en bleu.
28 Chapitre 4 HP BladeSystem Insight Display FRWW
Lorsque vous sélectionnez Turn Enclosure UID Off (Désactiver l'identification d'unité du boîtier) dans
le menu principal, le voyant UID du boîtier arrière s'éteint et l'écran Insight Display reprend une couleur
de condition normale.
Écran View User Note
L'écran View User Note (Afficher la note de l'utilisateur) affiche six lignes de texte, chacune contenant
un maximum de 16 caractères. Utilisez cet écran pour afficher des informations utiles, telles que des
numéros de téléphone de contacts ou d'autres informations importantes. Modifiez cet écran à l'aide de
l'interface Web utilisateur distante du module Onboard Administrator. L'image bitmap d'arrière-plan et
le texte peuvent être modifiés.
FRWW Navigation dans le module Insight Display 29
Écran Chat Mode
L'écran Chat Mode (Mode conversation) est utilisé par l'administrateur distant qui emploie l'interface
Web pour envoyer un message à un module Insight Display d'un boîtier. Le technicien utilise les boutons
d'Insight Display pour effectuer une sélection dans un ensemble de réponses préparées, ou compose
un message de réponse personnalisé sur la ligne ?. Pour renvoyer une réponse à l'administrateur,
placez le curseur sur Send (Envoyer), puis appuyez sur le bouton OK.
L'écran Chat Mode (Mode Conversation) a priorité dans le module Insight Display et est maintenu
jusqu'à ce que Send soit sélectionné. Le technicien peut quitter cet écran de conversation
temporairement et utiliser les autres écrans d'Insight Display, puis revenir à l'écran Chat Mode à partir
du menu principal pour envoyer une réponse. Après la réponse, l'écran Chat Mode est effacé. Les
réponses A et ? sont ensuite affichées par l'administrateur distant sur l'interface Web pour la
conversation sur écran.
Erreurs du module Insight Display
L'installation du boîtier a réussi lorsque toutes les erreurs sont corrigées. Les erreurs dans les sections
suivantes sont spécifiques à l'installation et à la configuration initiale du boîtier. Pour éliminer les erreurs
qui se produisent après la mise sous tension et la configuration initiales, consultez le Manuel de
l'utilisateur du module HP BladeSystem Onboard Administrator pour plus d'informations.
30 Chapitre 4 HP BladeSystem Insight Display FRWW
Les types d'erreurs suivants peuvent se produire lors de l'installation et de la configuration du boîtier :
Erreurs d'alimentation
●
Erreurs de refroidissement
●
Erreurs d'emplacement
●
Erreurs de configuration
●
Erreur de panne de périphérique
●
Lorsque le voyant d'identification d'unité du boîtier est éteint, le module Insight Display est allumé en
orange en présence d'une condition d'erreur. La barre de navigation affiche les sélections suivantes en
présence d'une condition d'erreur :
Icône Health Summary (Résumé d'intégrité) : affiche l'écran Health Summary (Résumé d'intégrité).
●
Fix THIS (Réparer CECI) : suggère des actions correctives pour éliminer l'erreur actuelle.
●
Next Alert (Alerte suivante) : affiche l'alerte suivante ou, en l'absence d'alerte, affiche l'écran Health
●
Summary (Résumé d'intégrité).
Previous Alert (Alerte précédente) : affiche l'alerte précédente.
●
Erreurs d'alimentation
Des erreurs d'alimentation peuvent se produire en cas d'alimentation insuffisante pour mettre un boîtier
en service. Des erreurs d'alimentation peuvent se produire sur des lames de serveur, des lames de
stockage ou des modules d'interconnexion.
Pour corriger une erreur d'alimentation :
1. Utilisez les boutons fléchés pour accéder à Fix This (Corriger ceci), puis appuyez sur OK.
2. Lisez et exécutez l'action corrective suggérée par le module Insight Display. Dans la plupart des
cas, vous devez ajouter des alimentations au boîtier ou retirer les éléments indiqués.
Erreurs de refroidissement
Les erreurs de ventilation se produisent lorsque le nombre de ventilateurs installés dans le boîtier est
insuffisant ou lorsque les ventilateurs existants ne sont pas installés selon une configuration efficace.
Des erreurs de refroidissement peuvent se produire sur des lames de serveur, des lames de stockage
ou des modules d'interconnexion.
Pour corriger une erreur de refroidissement :
1. Utilisez les boutons fléchés pour accéder à Fix This (Corriger ceci), puis appuyez sur OK.
2. Lisez et exécutez l'action corrective suggérée par le module Insight Display. Dans la plupart des
cas, vous devez ajouter des ventilateurs au boîtier, corriger la configuration des ventilateurs ou
retirer les éléments indiqués.
Erreurs d'emplacement
Les erreurs d'emplacement (installation) se produisent lorsque l'élément n'est pas installé dans la baie
appropriée. Les erreurs d'emplacement peuvent se produire sur des lames de serveur, des lames de
stockage ou des modules d'interconnexion.
FRWW Erreurs du module Insight Display 31
Pour corriger une erreur d'emplacement :
1. Utilisez les boutons fléchés pour accéder à Fix This (Corriger ceci), puis appuyez sur OK.
2. Lisez et exécutez l'action corrective suggérée par le module Insight Display. Retirez l'élément
indiqué, puis installez-le dans la baie appropriée. Le module Insight Display indique le numéro de
baie approprié.
Erreurs de configuration
Les erreurs de configuration peuvent se produire si les modules d'interconnexion sont installés dans
des baies inappropriées ou si des cartes mezzanine sont installées dans les mauvais connecteurs dans
la lame de serveur. Des erreurs de configuration peuvent se produire sur des lames de serveur et des
modules d'interconnexion.
Pour corriger une erreur de configuration :
1. Utilisez les boutons fléchés pour accéder à Fix This (Corriger ceci), puis appuyez sur OK.
2. Lisez et exécutez l'action corrective suggérée par le module Insight Display. Selon l'erreur reçue,
effectuez l'une des interventions suivantes :
Retirez le module d'interconnexion indiqué, puis installez-le dans la baie appropriée (le
◦
module Insight Display indique la baie appropriée).
Retirez la lame de serveur pour corriger l'installation de la carte mezzanine (le module Insight
◦
Display indique la baie appropriée). Pour obtenir des informations sur l'installation de la carte
mezzanine, reportez-vous au guide d'utilisateur spécifique du serveur sur le CD
Documentation.
Erreur de panne de périphérique
Les erreurs de panne de périphérique se produisent lorsqu'un élément subit une défaillance. Des erreurs
de panne de périphérique peuvent se produire sur tous les éléments, notamment :
Lames de serveur
●
Lames de stockage
●
Alimentations
●
Modules d'interconnexion
●
Modules Onboard Administrator
●
Ventilateurs
●
Entrées d'alimentation secteur
●
Pour corriger une erreur de panne de périphérique :
1. Utilisez les boutons fléchés pour accéder à Fix This (Corriger ceci), puis appuyez sur OK.
2. Lisez et exécutez l'action corrective suggérée par le module Insight Display. Dans la plupart des
cas, vous devez retirer l'élément concerné pour éliminer l'erreur.
3. Remplacer l'élément concerné par une pièce de rechange, si applicable.
REMARQUE : si l'erreur de panne de périphérique est une erreur de panne d'entrée
d'alimentation secteur, il convient de faire réparer l'entrée secteur défaillante pour éliminer l'erreur.
32 Chapitre 4 HP BladeSystem Insight Display FRWW
5 Assistant First Time Setup
Commutateur KVM c3000
L'option KVM pour boîtier c3000 se branche à l'arrière du boîtier et fournit un connecteur VGA et deux
connecteurs USB 2.0 supplémentaires. Cette option active le contrôle de tous les serveurs lame
contenus dans un boîtier. Elle est compatible avec les options KVM de rack, autorisant un contrôle de
huit boîtiers maximum.
Pour utiliser l'option KVM pour boîtier c3000, choisissez une des options suivantes :
Connectez le connecteur VGA directement à un moniteur ou à un commutateur KVM HP à l'aide
●
d'un adaptateur KVM CAT5.
Connectez un clavier et une souris aux connecteurs USB.
●
Connectez le moniteur, le clavier et la souris de rack HP via l'adaptateur KVM CAT5 à un
●
commutateur KVM HP.
Pour utiliser le menu KVM, appuyez sur la touche PrntScrn ou SysRq pour activer le menu KVM du
boîtier c3000. Si le commutateur KVM c3000 est utilisé en conjonction avec l'option KVM de rack, la
première pression du bouton PrntScrn affiche l'option KVM de rack et une seconde pression du bouton
affiche l'écran KVM c3000. L'écran Insight Display devient vierge lorsque le menu KVM est actif.
Appuyez sur tout bouton de l'écran Insight Display pour restaurer ce dernier (un léger délai est normal).
La sortie de l'option KVM renvoie la vidéo vers l'écran Insight Display sur le dernier boîtier utilisé.
Pour naviguer dans le menu KVM, utilisez les touches fléchées du clavier. Pour sélectionner une
fonction, appuyez sur la touche Entrée.
FRWW Commutateur KVM c3000 33
Le menu KVM comporte les options suivantes :
L'option Server Name (Nom du serveur) permet de basculer vers la console vidéo d'un serveur.
●
L'icône Power (Alimentation) permet de modifier l'état d'alimentation du serveur.
●
L'icône DVD permet de relier l'unité de DVD de boîtier à un serveur ou de retirer celle-ci.
●
L'icône Health (Intégrité) permet de surveiller l'état d'intégrité de chaque serveur.
●
L'option Insight Display permet d'utiliser l'écran Insight Display à partir du moniteur KVM.
●
L'option OA CLI Console (Console CLI OA) permet de se connecter et d'utiliser la session de
●
texte CLI OA.
L'option Exit KVM (Quitter KVM) permet de désactiver le menu KVM et de restaurer l'écran
●
Insight Display.
Vous gardez le contrôle, quelle que soit l'interface que vous utilisez. Si vous utilisez le commutateur
KVM c3000 et passez à l'écran Insight Display sur le boîtier, une pression sur tout bouton de l'écran
Insight Display prend la sortie vidéo du commutateur KVM/moniteur et l'affiche sur l'écran Insight
Display. Une pression sur une touche du clavier connecté au commutateur KVM restaure la vidéo sur
le moniteur KVM. Un mouvement de la souris ne restaure pas l'affichage vidéo sur l'option KVM.
Lorsqu'une autre personne est connectée à un boîtier via iLO et qu'un utilisateur local tente de se
connecter à l'aide du commutateur KVM c3000, un message indique que la console est utilisée par un
autre client. L'affichage de ce message peut prendre jusqu'à 60 secondes.
34 Chapitre 5 Assistant First Time Setup FRWW
Trois icônes d'état figurent sur la gauche de chaque serveur répertorié : intégrité, alimentation et état
du DVD. Ces icônes peuvent être sélectionnées pour afficher des informations détaillées sur l'intégrité,
des options de mise sous ou hors tension, ainsi que la connexion d'unités de DVD.
Avant de commencer
Avant d'exécuter l'assistant First Time Setup (Assistant de première installation), effectuez les
opérations suivantes :
1. Installez les modules Onboard Administrator.
2. Connectez les modules Onboard Administrator au réseau.
3. Exécutez l'assistant d'installation de l'affichage Insight Display. Au minimum, configurez l'adresse
IP du module Onboard Administrator actif.
4. Exécutez l'installation d'Insight Display.
Connexion au module Onboard Administrator
1. Ouvrez un navigateur et connectez-vous au module HP BladeSystem Onboard Administrator actif
à l'aide de l'adresse IP qui a été configurée lors de l'exécution de l'assistant d'installation d'Insight
Display.
2. Entrez le nom d'utilisateur et le mot de passe d'administration initial de votre compte
HP BladeSystem Onboard Administrator, indiqués sur l'étiquette fixée au module Onboard
Administrator.
Vos éventuels problèmes de connexion peuvent avoir les origines mentionnées ci-dessous. Contactez
l'administrateur si les problèmes persistent.
Vous ne saisissez pas les informations correctement. Les mots de passe font la distinction entre
●
les majuscules et les minuscules.
Les informations du compte que vous saisissez n'ont pas été configurées pour HP BladeSystem
●
Onboard Administrator.
Le nom d'utilisateur que vous saisissez a été supprimé, désactivé ou verrouillé.
●
Le mot de passe de ce compte doit être modifié.
●
Vous tentez de vous connecter à partir d'une adresse IP qui n'est pas correcte pour le
●
compte spécifié.
Si les problèmes de connexion persistent, contactez votre administrateur.
●
Le module Onboard Administrator exécute automatiquement l'assistant First Time Setup lors de votre
première connexion.
Pour naviguer dans l'assistant d'installation, cliquez sur Next (Suivant) pour enregistrer vos
modifications et passer à l'étape suivante. Cliquez sur Skip (Ignorer) si vous souhaitez quitter l'étape
sans enregistrer les modifications.
Vous pouvez revenir aux étapes précédentes de l'assistant en les sélectionnant dans l'arborescence à
gauche. Vous pouvez également exécuter à nouveau l'assistant à tout moment en le sélectionnant dans
le menu Wizards (Assistants).
FRWW Avant de commencer 35
Écran Enclosure Selection
L'écran Enclosure Selection (Sélection de boîtier) affiche tous les boîtiers détectés et sélectionne le
boîtier actif, le boîtier auquel vous êtes connecté par défaut. La case à cocher en regard de chaque
boîtier vous permet de sélectionner ce boîtier ou de le désélectionner. La sélection de la case en regard
de l'option All Enclosures (Tous les boîtiers) bascule la case de tous les boîtiers.
Cliquez sur Refresh Topology (Actualiser la topologie) pour mettre à jour les informations de topologie
du rack. Lorsque l'option Refresh Topology est sélectionnée, l'écran Enclosure Selection bascule sur
le mode lié et tous les boîtiers liés apparaissent.
36 Chapitre 5 Assistant First Time Setup FRWW
Les boîtiers liés sont dans l'un des états suivants :
Lié, non connecté. Sélectionnez le boîtier et entrez le mot de passe Administrateur dans la zone
●
de texte de mot de passe. Pour authentifier le boîtier, cliquez sur Next (Suivant).
Lié, non connecté avec une icône de lecteur de carte. Cet état indique que le boîtier lié dispose
●
de l'authentification à deux facteurs activée mais n'est pas authentifié. Cet état se produit sous
deux conditions :
Si la configuration n'est pas prise en charge. Le boîtier principal doit être activé pour
◦
l'authentification à deux facteurs et les deux boîtiers (principal et lié) doivent avoir les mêmes
informations d'identification pour que le boîtier lié puisse s'authentifier via l'authentification à
deux facteurs. Si le boîtier principal ne dispose pas de l'authentification à deux facteurs
activée, vous ne pouvez pas sélectionner le boîtier lié avec l'authentification à deux
facteurs activée.
Si vous cliquez sur le lien Sign Out (Déconnexion) sur un boîtier doté de l'authentification à
◦
deux facteurs activée qui est déjà authentifié, cet état s'affiche. Si vous sélectionnez ce boîtier,
l'authentification est tentée lors d'un clic sur le bouton Next (Suivant).
Lié, connecté avec ou sans icône de lecteur de carte. Cet état indique que le boîtier lié est authentifié.
Si les informations du boîtier ne sont pas déjà chargées, elles le sont lorsque vous cliquez sur
Next (Suivant).
Si plusieurs boîtiers sont répertoriés dans l'écran Enclosure Selection, sélectionnez celui à installer,
puis cliquez sur Next (Suivant).
Consultez l'écran Enclosure Settings pour connaître les valeurs possibles et la description de
chaque champ.
FRWW Écran Enclosure Selection 37
Écran Configuration Management
L'écran Configuration Management permet d'installer les boîtiers sélectionnés à partir d'un fichier de
configuration enregistré lors d'une précédente installation. Vous pouvez exécuter des scripts pour
plusieurs modules Onboard Administrator avant de quitter l'écran courant.
Pour installer les boîtiers sélectionnés à l'aide d'un fichier de configuration :
Sélectionnez l'une des options suivantes dans l'écran Configuration Management (Gestion de la
configuration) :
Local file (Fichier local) : recherchez le fichier de configuration ou saisissez le chemin d'accès au
●
fichier de script dans la zone de texte. La longueur du chemin d'accès au fichier est limitée à
256 caractères. Cliquez sur Upload (Télécharger) après avoir saisi le chemin d'accès au fichier
de script.
URL : saisissez un chemin de type http:// pour le fichier de configuration si ce dernier est stocké
●
sur un serveur Web. La longueur du chemin d'accès au fichier est limitée à 256 caractères. Cliquez
sur Upload (Télécharger) après avoir saisi l'URL. Une fois que vous avez cliqué sur le bouton
Upload (Télécharger), une fenêtre s'ouvre et affiche les résultats.
Si vous avez sélectionné plusieurs boîtiers lors de la sélection des boîtiers, sélectionnez le boîtier à
télécharger ou appliquez le fichier de configuration à utiliser dans le menu déroulant qui s'affiche. Si
vous avez sélectionné plusieurs boîtiers, répétez cette procédure pour chaque boîtier supplémentaire.
Vous ne pouvez pas sélectionner plusieurs boîtiers à la fois pour la gestion de la configuration.
38 Chapitre 5 Assistant First Time Setup FRWW
Écran Rack and Enclosure Settings
Utilisez ce formulaire pour fournir les paramètres de nom courant et d'heure de votre rack et attribuer
des noms uniques et des étiquettes à vos boîtiers.
FRWW Écran Rack and Enclosure Settings 39
Champ Valeur possible Description
Rack Name (Nom
du rack)
Date aaa-mm-jj, où :
Time (Heure) hh:mm:ss (format 24 heures)
De 1 à 32 caractères en incluant tous les
caractères alphanumériques, le tiret (-)
et le trait de soulignement (_).
mm est un entier compris
●
entre 1 et 12
jj est un entier compris entre 1 et 31
●
hh est un entier compris
●
entre 0 et 23
mm est un entier compris
●
entre 0 et 59
ss est un entier compris
●
entre 0 et 59
Nom du rack sur lequel le boîtier est installé.
Date courante attribuée au boîtier
Heure courante attribuée au boîtier
40 Chapitre 5 Assistant First Time Setup FRWW
Champ Valeur possible Description
Time Zone
(Fuseau horaire)
Paramètres des fuseaux horaires
Paramètres de fuseaux horaires de
●
la zone Afrique (
fuseaux horaires de la zone Afrique
à la page 215)
Paramètres de fuseaux horaires de
●
la zone Amérique (
fuseaux horaires de la zone
Amérique à la page 215)
Paramètres de fuseaux horaires de
●
la zone Asie (
fuseaux horaires de la zone Asie
à la page 217)
Paramètres de fuseaux horaires
●
universels (
horaires universels à la page 218)
Paramètres de fuseaux horaires de
●
la zone Océanie (
fuseaux horaires de la zone
Océanie à la page 218)
Paramètre de fuseaux horaires de
●
la zone Europe (
fuseaux horaires de la zone Europe
à la page 219)
Paramètres de fuseaux horaires de
●
la zone polaire (
fuseaux horaires de la zone polaire
à la page 219)
Paramètres de
Paramètres de
Paramètres de
Paramètres de fuseaux
Paramètres de
Paramètres de
Paramètres de
Fuseau horaire attribué au boîtier
Enclosure Name
(Nom du boîtier)
Asset Tag
(Étiquette
d'inventaire)
De 1 à 32 caractères en incluant tous les
caractères alphanumériques, le tiret (-)
et le trait de soulignement (_).
De 0 à 32 caractères en incluant tous les
caractères alphanumériques, le tiret (-)
et le trait de soulignement (_).
Nom du boîtier sélectionné.
L'étiquette d'inventaire est utilisée à des fins de contrôle
des stocks.
L'étiquette par défaut est vierge.
Pour plus d'informations sur la connexion des boîtiers, reportez-vous au Manuel de l'utilisateur du boîtier
HP BladeSystem c7000.
Écran Administrator Account Setup
L'écran Administrator Account Setup (Configuration du compte administrateur) affiche au départ le nom
du boîtier actif et les paramètres courants. Si plusieurs boîtiers ont été sélectionnés sur l'écran Enclosure
Selection, un bouton est activé pour permettre d'afficher les entrées distinctes de chaque module
Onboard Administrator sélectionné.
FRWW Écran Administrator Account Setup 41
Champ Valeur possible Description
Full Name (Nom
complet)
Contact De 0 à 20 caractères en incluant tous les
Administrator
Password (Mot de
passe
administrateur)
Administrator
Password Confirm
(Confirmation du
mot de passe
administrateur)
PIN Code (Numéro
d'identification
personnelle)
PIN Code Confirm
(Confirmation du
numéro
d'identification
personnelle)
De 0 à 20 caractères en incluant tous les
caractères alphanumériques, le tiret (-),
le trait de soulignement (_) et l'espace.
caractères alphanumériques, le tiret (-),
le trait de soulignement (_) et l'espace.
De 3 à 8 caractères en incluant tous les
caractères imprimables
De 3 à 8 caractères en incluant tous les
caractères imprimables
De 1 à 6 caractères, à partir des jeux de
caractères de 0 à 9, a à z et A à Z.
De 1 à 6 caractères, à partir des jeux de
caractères de 0 à 9, a à z et A à Z.
Nom complet de l'utilisateur
Informations de contact pour le compte utilisateur. Les
informations de contact peuvent être le nom d'une personne,
un numéro de téléphone ou toute autre information utile.
Mot de passe du compte utilisateur
Doit correspondre à la valeur du mot de passe administrateur.
Code PIN de l'Insight Display du boîtier
Doit correspondre à la valeur du code PIN d'Insight Display.
42 Chapitre 5 Assistant First Time Setup FRWW
Écran Local User Accounts
L'écran Local User Accounts (Comptes utilisateurs locaux) affiche les comptes utilisateur attribués
au module Onboard Administrator actif et offre la possibilité d'ajouter, de modifier et de supprimer
des comptes.
New (Nouveau) : cliquez sur ce bouton pour ajouter un nouvel utilisateur au boîtier sélectionné.
30 comptes utilisateur au maximum peuvent être ajoutés, y compris les comptes réservés. L'écran
Add Local User (Ajout d'utilisateur local) s'affiche.
Edit (Modifier) : sélectionnez un utilisateur (vous ne pouvez en sélectionner qu'un seul) en cochant la
case située en regard du nom de l'utilisateur. Cliquez sur Edit pour modifier les paramètres dans l'écran
Edit Local User (Modification d'utilisateur local).
Delete (Supprimer) : sélectionnez un ou plusieurs utilisateurs à supprimer en cochant la case située en
regard du nom de l'utilisateur. Cliquez sur Delete pour supprimer les comptes. Si vous essayez de
supprimer le dernier compte administrateur restant, un avertissement d'alerte indique qu'un compte
administrateur doit exister et l'action de suppression est annulée.
Écran User Settings
L'écran User Settings (Paramètres utilisateur) affiche les informations utilisateur pouvant être
configurées. Entrez les informations utilisateur dans les sections User Information (Informations
utilisateur) et User Permissions (Autorisations utilisateur). Une fois terminé, cliquez sur Add User
(Ajouter un utilisateur) ou Update User (Mettre à jour un utilisateur) pour enregistrer les informations.
Pour revenir à l'écran Local User Accounts, cliquez sur Cancel (Annuler).
FRWW Écran Local User Accounts 43
Pour chaque utilisateur ajouté, cochez les cases appropriées pour leur accorder l'accès aux baies de
serveurs et d'interconnexion.
Consultez la section Comptes utilisateur de ce manuel pour connaître les valeurs possibles et les
descriptions de chaque champ.
Adressage IP de baies de boîtier
Les ports iLO 2 de la lame de serveur et les ports de supervision du module à interconnexions peuvent
obtenir les adresses IP du réseau de supervision de trois manières : adresse DHCP, adresse IP statique
ou EBIPA. Si votre réseau dispose d'un service DHCP externe ou si vous souhaitez affecter
manuellement des adresses IP statiques aux lames de serveur et aux modules à interconnexions,
cliquez sur Skip (Ignorer) pour sauter cette étape.
Adresses DHCP : le système iLO 2 des lames de serveur utilise par défaut l'adressage DHCP,
●
qu'il obtient via le connecteur réseau du module Onboard Administrator actif. Les modules à
interconnexions disposant d'une connexion réseau de supervision à Onboard Administrator
peuvent également choisir l'adresse DHCP par défaut.
L'interface graphique utilisateur Onboard Administrator répertorie l'adresse IP du port iLO 2 de la
lame de serveur et du port de supervision du module à interconnexions.
Adresse IP statique
●
Manuel : si votre installation préfère l'attribution d'adresses IP statiques, vous pouvez attribuer
◦
une par une des adresses statiques uniques à chacun des ports iL0 2 des lames de serveur
et de gestion des modules d'interconnexion. Vous pouvez également utiliser l'EBIPA pour
attribuer une plage d'adresses IP statiques à chaque baie de lame de serveur et de module
d'interconnexion.
EBIPA : lorsqu'une lame de serveur ou un module d'interconnexion est inséré dans une baie
◦
où EBIPA est activé, ce port de supervision obtiendra l'adresse IP statique spécifique du
module Onboard Administrator si ce périphérique est configuré pour DHCP.
44 Chapitre 5 Assistant First Time Setup FRWW
L'administrateur définit une plage indépendante de baies de lames de serveur et de baies de modules
d'interconnexion à l'aide de l'assistant de configuration EBIPA du Onboard Administrator. La première
adresse d'une plage est attribuée à la première baie et les adresses suivantes de la plage aux baies
suivantes.
Ainsi, si vous définissez la plage EBIPA des baies de serveur entre 16.100.226.21 et 16.100.226.36, le
serveur iLO 2 de la première baie de serveur se voit attribuer l'adresse 16.100.226.21, et le serveur
iLO 2 de la douzième baie de serveur prend l'adresse 16.100.226.32. Si vous définissez la plage EBIPA
des baies d'interconnexion entre 16.200.139.51 et 16.209.139.58, le port de gestion du module
d'interconnexion de la première baie est alors défini sur 16.200.139.51 et le port de gestion du module
d'interconnexion de la septième baie sur 16.200.139.57.
FRWW Adressage IP de baies de boîtier 45
Une bonne connaissance de la configuration du réseau avant de paramétrer l'EBIPA permet d'assurer
une installation aisée et de mettre rapidement votre module HP BladeSystem Onboard Administrator
sur le réseau. Enregistrez les informations requises dans les champs de l'écran EBIPA, et effectuez
une vérification avant d'entrer les données. Utilisez uniquement les valeurs traitées dans le tableau
ci-dessous.
Champ Valeur possible Description
Beginning Address
(Adresse de début)
Subnet Mask
(Masque de
sous-réseau)
Gateway
(Passerelle)
Domain (Domaine) Une chaîne de caractères, y compris
DNS Server 1
(Serveur DNS 2)
DNS Server 2
(Serveur DNS 2)
###.###.###.### où ### est compris
entre 0 et 255
###.###.###.### où ### est compris
entre 0 et 255
###.###.###.### où ### est compris
entre 0 et 255
tous les caractères alphanumériques et
le tiret (-)
###.###.###.### où ### est compris
entre 0 et 255
###.###.###.### où ### est compris
entre 0 et 255
Adresse IP de début des baies de serveur ou d'interconnexion.
Cliquez sur la flèche en regard du champ Beginning Address,
puis cliquez sur Update List pour actualiser la liste de
périphériques ou la liste d'interconnexions.
Masque de sous-réseau des baies de serveur ou
d'interconnexion
Adresse de passerelle des baies de serveur ou
d'interconnexion
Nom de domaine des baies de serveur ou d'interconnexion
Adresse IP pour le serveur DNS primaire
Adresse IP pour le serveur DNS secondaire
46 Chapitre 5 Assistant First Time Setup FRWW
Champ Valeur possible Description
DNS Server 3
(Serveur DNS 2)
NTP Server 1
(Serveur NTP 2)
NTP Server 2
(Serveur NTP 2)
###.###.###.### où ### est compris
entre 0 et 255
###.###.###.### où ### est compris
entre 0 et 255
###.###.###.### où ### est compris
entre 0 et 255
Adresse IP pour le serveur DNS tertiaire
Adresse IP du serveur principal utilisé pour synchroniser la
date et l'heure à l'aide du protocole NTP
Adresse IP du serveur secondaire utilisé pour synchroniser la
date et l'heure à l'aide du protocole NTP
Enable Enclosure Bay IP Addressing for Server Bay iLO Processors (Activer l'adressage IP des
baies du boîtier pour les processeurs iLO de la baie de serveurs) : cochez cette case pour activer les
paramètres EBIPA pour les baies de serveur de ce boîtier.
Écran Directory Group Configuration
LDAP est un protocole ouvert d'accès aux annuaires d'information. Bien que le protocole LDAP soit
basé sur la norme X.500, il est bien plus simple. LDAP prend en charge le protocole TCP/IP afin de
permettre à des applications de fonctionner indépendamment du serveur qui héberge l'annuaire.
L'écran LDAP Group Configuration (Configuration de groupe LDAP) permet de définir l'accès à
l'annuaire pour les boîtiers actuellement sélectionnés.
Cet écran permet de configurer des groupes d'annuaires.
Consultez la section « Groupes d'annuaires » (
Écran Directory Groups à la page 175) plus loin dans
ce manuel pour connaître les valeurs possibles et les descriptions de chaque champ.
Écran Directory Settings
Utilisez l'écran Directory Settings (Paramètres d'annuaire) pour définir l'accès aux annuaires pour les
boîtiers actuellement sélectionnés.
FRWW Écran Directory Group Configuration 47
Cet écran permet de configurer les paramètres suivants :
Enable LDAP Authentication (Activer l'authentification LDAP) : permet à un serveur d'annuaire
●
d'authentifier une connexion utilisateur.
Enable Local Users (Activer les utilisateurs locaux) : permet à un utilisateur de se connecter via
●
un compte utilisateur local et non un compte d'annuaire.
Champ Valeur possible Description
Directory Server
Address (Adresse
du serveur
d'annuaire)
Directory Server
SSL Port (Port
SSL du serveur
d'annuaire)
Search Context 1
(Contexte de
recherche 1)
Search Context 2
(Contexte de
recherche 1)
Search Context 3
(Contexte de
recherche 1)
Use NT Account Name Mapping (DOMAIN\username) (Utiliser le mappage de nom de compte
●
###.###.###.### où ### est compris
dans une plage de 0 à 255 ou nom
DNS du serveur d'annuaire ou nom du
domaine
De 0 à xxxx Port utilisé pour les communications LDAP. Le port 636 est
Tous les caractères à l'exception des
guillemets ("). Limité à 128 caractères.
Tous les caractères à l'exception des
guillemets ("). Limité à 128 caractères.
Tous les caractères à l'exception des
guillemets ("). Limité à 128 caractères.
Adresse IP, nom DNS ou nom du domaine du service
d'annuaire.
le port par défaut.
Premier chemin de recherche utilisé pour localiser
l'utilisateur lorsque celui-ci tente de s'authentifier via les
services d'annuaire.
Deuxième chemin de recherche utilisé pour localiser
l'utilisateur lorsque celui-ci tente de s'authentifier via les
services d'annuaire.
Troisième chemin de recherche utilisé pour localiser
l'utilisateur lorsque celui-ci tente de s'authentifier via les
services d'annuaire.
NT [DOMAINE\Nom_utilisateur]) : permet d'activer le mappage de nom NT et de saisir le domaine
et le nom d'utilisateur NT.
48 Chapitre 5 Assistant First Time Setup FRWW
Écran Onboard Administrator Network Settings
Utilisez l'écran Onboard Administrator Network Settings (Paramètres réseau du module Onboard
Administrator) pour modifier les paramètres réseau de tous les modules Onboard Administrator des
boîtiers sélectionnés. Les paramètres des modules Onboard Administrator en mode Standby s'affichent
uniquement si les modules sont présents. Les options de DHCP et d'adresse IP statique sont prises en
charge.
Use DHCP for all Active (or Standby) Onboard Administrator (Utiliser DHCP pour tous les modules
Onboard Administrator actifs [ou en Standby]) : permet d'obtenir l'adresse IP du module Onboard
Administrator à partir d'un serveur DHCP. La case à cocher Standby est uniquement affichée si un
module Onboard Administrator en Standby est présent dans le boîtier.
Enable Dynamic DNS (Activer DNS dynamique) : permet d'activer l'utilisation d'un serveur DNS pour
convertir des noms d'hôte en adresses IP lors de l'utilisation de DHCP.
Use static IP settings for each Active (or Standby) Onboard Administrator (Utiliser des paramètres
d'adresse IP statique pour chaque module Onboard Administrator actif [ou en Standby]) : permet de
définir manuellement des paramètres d'adresse IP statique pour le module Onboard Administrator. La
case à cocher Standby est uniquement affichée si un module Onboard Administrator en Standby est
présent dans le boîtier.
Consultez l'écran TCP/IP Settings pour connaître les valeurs possibles et la description de
chaque champ.
FRWW Écran Onboard Administrator Network Settings 49
Écran Enclosure SNMP Settings
Utilisez l'écran Enclosure SNMP Settings (Paramètres SNMP du boîtier) pour configurer ou modifier les
paramètres SNSM du HP BladeSystem Onboard Administrator actif.
Consultez la section « Paramètres SNMP » de ce manuel pour connaître les valeurs possibles et les
descriptions de chaque champ.
50 Chapitre 5 Assistant First Time Setup FRWW
Écran Power Management
REMARQUE : si le mode de redondance est AC Redundant ou Power Supply Redundant et que la
redondance d'alimentation est perdue, vous devez ajouter des alimentations supplémentaires ou
modifier le paramètre du mode de redondance dans le module Onboard Administrator pour restaurer
l'état du sous-système d'alimentation. Consultez l'affichage Insight Display pour connaître les mesures
correctives.
Le système de gestion d'alimentation du boîtier HP BladeSystem c3000 ou c7000 vous permet de
configurer votre boîtier selon vos besoins. Vous pouvez choisir l'un des modes parmi ceux présentés
dans l'écran Onboard Administrator Power Management (Gestion d'alimentation du module Onboard
Administrator). Les modes d'alimentation sont expliqués dans le tableau suivant.
Mode Nom Insight Display Description
Redundant
(Redondant)
Redundant (Redondant) Pour alimentations CC uniquement. Dans cette configuration,
N alimentations servent à l'alimentation et N autres servent à
assurer la redondance (où N peut être égal à 1, 2 ou 3). Jusqu'à
trois alimentations peuvent s'avérer défectueuses sans
entraîner de panne du boîtier. Lorsque le système est
correctement câblé et comporte des lignes d'alimentation CC
redondantes, cette configuration garantit que la panne d'une
ligne d'alimentation CC n'entraîne pas la mise hors tension
du boîtier.
FRWW Écran Power Management 51
Mode Nom Insight Display Description
AC Redundant
(Redondance
secteur)
Power Supply
Redundant
(Redondance
d'alimentation)
Not Redundant
(Non redondant)
Dynamic Power
(Alimentation
dynamique)
AC Redundant (Redondance secteur) Pour alimentations CA uniquement. Dans cette configuration,
N alimentations servent à l'alimentation et N autres servent à
assurer la redondance (où N peut être égal à 1, 2 ou 3). Jusqu'à
trois alimentations peuvent s'avérer défectueuses sans
entraîner de panne du boîtier. Lorsque le système est
correctement câblé et comporte des lignes d'alimentation CA
redondantes, cette configuration garantit que la panne d'une
ligne d'alimentation CA n'entraîne pas la mise hors tension
du boîtier.
Power Supply (Alimentation) Il est possible d'installer jusqu'à six alimentations, l'une d'elles
Aucun Il n'existe pas de redondance d'alimentation et aucun
Dynamic Power (Alimentation
dynamique)
étant réservée à la redondance. En cas de panne d'une seule
alimentation, l'alimentation redondante prend le relais de la
charge. La panne d'une ligne d'alimentation de plusieurs
alimentations entraîne la mise hors tension du système.
avertissement de redondance d'alimentation n'est fourni. Si
toutes les alimentations sont requises pour fournir la puissance
actuelle, toute panne d'alimentation ou de ligne peut entraîner
la mise hors tension partielle du boîtier.
S'il est activé, le mode d'alimentation dynamique place les
alimentations inutilisées en mode Standby afin d'accroître
l'efficacité de l'alimentation du boîtier et de réduire la
consommation électrique du boîtier pendant les demandes
plus faibles d'alimentation. L'augmentation de la demande en
alimentation entraîne automatiquement le passage en mode
pleinement opérationnel des alimentations en attente. Ce
mode n'est pas pris en charge en cas de basse tension.
Power Limit (Limite
de puissance)
Power Limit (Limite de puissance) Paramètre facultatif destiné à deux situations :
Si l'alimentation de l'installation se limite au boîtier, vous
●
pouvez entrer une limite fixe dans chaque boîtier. Par
exemple, si l'installation hébergée limite le boîtier à
5 000 W, entrez 5000 dans le champ Limit Enclosure
Input Watts. Le module Onboard Administrator limite
alors l'attribution totale d'alimentation à 5 000 W, ce qui
peut avoir pour conséquence de refuser l'alimentation de
certaines lames de serveur.
Si l'installation limite la capacité de refroidissement du
●
boîtier, divisez par 3,41 la limite de la valeur Btu/hr
disponible pour le boîtier afin de déterminer la limite en
watts pour ce boîtier. Entrez la limite en watts afin de
restreindre la charge calorifique des boîtiers. Par
exemple : L'installation limite un boîtier individuel à
27 280 Btu/hr, puis la division de 27 280 par 3,41 donne
8 000 W. Entrez cette limite de puissance en watts pour
limiter ce boîtier à 27 280 BTU/h. Cette limite peut avoir
pour conséquence le refus d'alimenter certaines lames
de serveur.
Dynamic Power (Alimentation dynamique) : la valeur par défaut est Enabled (Activé). Les sélections
suivantes sont valides :
Enabled (Activé) : certaines alimentations peuvent être automatiquement placées en veille pour
●
augmenter l'efficacité globale du sous-système d'alimentation du boîtier.
Disabled (Désactivé) : toutes les alimentations partagent la charge. L'efficacité du sous-système
●
d'alimentation varie en fonction de la charge.
52 Chapitre 5 Assistant First Time Setup FRWW
Fin
L'alimentation dynamique n'est pas prise en charge en cas de basse tension.
Vous pouvez désactiver la case Do not automatically start this wizard again (Ne pas redémarrer
automatiquement cet assistant) pour forcer le redémarrage de l'assistant de première installation lors
de la prochaine connexion d'un utilisateur au module Onboard Administrator.
Pour enregistrer la configuration, cliquez sur Click here (Cliquez ici) pour enregistrer le script de
configuration sur votre machine locale.
Cliquez sur Finish (Terminer) pour enregistrer les paramètres et quitter l'assistant First Time Setup.
L'écran de l'assistant se ferme et vous revenez à l'écran principal par défaut du module HP BladeSystem
Onboard Administrator
FRWW Fin 53
6 Navigation dans le module Onboard
Administrator
Présentation de la navigation
Le système principal de navigation du module HP BladeSystem Onboard Administrator est composé à
gauche de la page principale d'une arborescence répertoriant tous les périphériques du système et à
droite d'une vue graphique présentant une image physique du boîtier. L'arborescence est visible en
permanence. Vous pouvez naviguer dans les périphériques et fonctions du boîtier à l'aide de l'une de
ces vues.
Arborescence
L'arborescence facilite la navigation hiérarchique au sein des périphériques et fonctions de différents
boîtiers. L'affichage de l'arborescence dépend de plusieurs facteurs tels que les autorisations utilisateur,
la disponibilité d'un périphérique ou son état. Ainsi, un utilisateur configuré en tant qu'opérateur ou
utilisateur ne verra pas certaines options dans l'arborescence.
L'aspect physique de la vue d'arborescence est similaire pour les boîtiers c3000 et c7000.
Les différences entre les deux boîtiers sont évidentes dans la navigation de la vue graphique.
54 Chapitre 6 Navigation dans le module Onboard Administrator FRWW
L'un des principaux objectifs de l'arborescence est de permettre la navigation sur les principaux
systèmes du boîtier, en fonction des catégories. Lorsqu'une catégorie est développée (en cliquant sur
le signe plus blanc dans la case bleue à gauche de la catégorie), une icône en regard du nom de la
catégorie peut indiquer l'état détérioré d'un système affecté. En cas d'état regroupant plusieurs
composants, l'icône d'état indique le plus mauvais état cumulé de tous les périphériques de la même
catégorie.
Pages de chaque périphérique
Lorsque vous cliquez sur le lien d'un périphérique individuel, le périphérique est sélectionné, sa page
de détails s'ouvre et le périphérique est sélectionné dans la vue graphique dans la partie droite de
l'écran. Les pages de chaque périphérique contiennent des informations détaillées sur le périphérique
sélectionné et sur d'autres fonctions liées à ce périphérique.
FRWW Arborescence 55
Pages de résumé des catégories
Les pages de résumé des catégories comportent une synthèse sur chacun des périphériques
répertoriés sous chaque catégorie. Ainsi, si vous cliquez sur le lien Device Bays (Baies de
périphérique), la page de résumé d'une baie s'ouvre. Chaque élément parent de l'arborescence
fonctionne comme suit. Lorsque vous cliquez sur un lien de résumé de catégorie, aucun périphérique
n'est sélectionné dans la navigation de la vue graphique.
56 Chapitre 6 Navigation dans le module Onboard Administrator FRWW
Pages de formulaire système
Certains périphériques, et en particulier le module HP Onboard Administrator, peuvent avoir des liens
vers différentes pages de formulaires système répertoriés sous leur lien principal dans l'arborescence
à gauche. Les pages de formulaire contiennent des zones de saisie de texte, des cases d'option ainsi
que d'autres éléments HTML de saisie. Ces pages servent à administrer les paramètres liés au
périphérique auquel elles appartiennent. Ainsi, vous pouvez utiliser la page de formulaire du système
HP Onboard Administrator pour modifier les paramètres d'adresse IP et mettre à jour le
microprogramme. Ces formulaires sont tous liés sous l'élément parent du module HP Onboard
Administrator. Lorsque vous cliquez sur un lien de formulaire du système, le périphérique auquel
appartient la page de formulaire est sélectionné dans la vue graphique. Si vous cliquez par exemple
sur le lien Firmware Update (Mise à jour du microprogramme) du module HP Onboard Administrator
actif, le système sélectionne le périphérique du HP Onboard Administrator actif dans la vue graphique.
Les liens vers les formulaires système n'affichent pas d'icône d'état.
Navigation dans la vue graphique
Le deuxième élément du système de navigation de l'interface du HP BladeSystem Onboard
Administrator est la représentation graphique du boîtier physique, appelée vue graphique.
La vue graphique est constituée de deux sous-composants : une vue avant et une vue arrière.
L'image suivante illustre la vue graphique d'un boîtier c7000 typique.
L'image suivante illustre la vue graphique d'un boîtier c3000 typique.
FRWW Navigation dans la vue graphique 57
Toutes les fonctions et fonctionnalités de la navigation dans la vue graphique sont les mêmes pour les
boîtiers c3000 et c7000, sauf dans le cas des exceptions mentionnées.
Sélection d'un périphérique
Pour sélectionner un périphérique, cliquez sur sa représentation graphique dans la vue graphique avant
ou arrière. Lorsque vous sélectionnez un périphérique, la bordure qui l'entoure passe du gris au bleu
clair pour indiquer qu'il s'agit du périphérique actuellement sélectionné. La sélection d'un périphérique
en vue graphique entraîne la sélection du périphérique correspondant dans la vue de l'arborescence
de navigation à gauche. Chaque fois que vous sélectionnez un périphérique à partir d'une zone du
système de navigation, le reste de la navigation reflète cet événement de sélection de périphérique
et se met à jour en conséquence.
Signalement des états
La vue graphique indique l'état de chaque périphérique présent dans le boîtier. Cet état est indiqué par
une petite icône sur le périphérique. Aucune icône ne s'affiche pour un périphérique qui fonctionne
correctement et dont l'état est normal (OK). Toutefois, tous les autres codes d'état s'affichent sous forme
d'icônes sur le périphérique.
La vue graphique n'indique pas la présence ou l'absence de disques durs dans la lame de serveur ou
la lame de stockage.
Sécurité du périphérique
Bien que les autorisations utilisateur aient une incidence sur les vues graphiques avant et arrière, la
sécurité de la vue graphique n'est pas traitée de la même façon que dans la vue de l'arborescence à
gauche. Si l'utilisateur n'est pas autorisé à accéder à un périphérique, une baie vide s'affiche, que cette
baie comporte ou non un périphérique. Une icône en forme de cadenas s'affiche également dans la
cellule du tableau de la baie pour indiquer que celle-ci est verrouillée pour l'utilisateur courant.
L'utilisateur ne peut pas sélectionner une baie verrouillée. Lorsque la souris passe sur une baie
verrouillée, un message s'affiche pour signaler que l'utilisateur n'est pas autorisé à accéder au
périphérique dans cette baie.
58 Chapitre 6 Navigation dans le module Onboard Administrator FRWW
Réduction de la vue graphique
Pour réduire la vue graphique à partir de l'écran principal, cliquez sur la petite case contenant une flèche
et située directement à gauche du nom du boîtier dans la zone de la vue graphique. Vous réduisez ainsi
la vue graphique et laissez plus de place à l'affichage de la section principale. Cette réduction est utile
lorsque vous visualisez le module Onboard Administrator sur un petit écran ou sur des écrans basse
résolution.
FRWW Navigation dans la vue graphique 59
7 Vue du rack
Écran Rack View
L'onglet Rack Topology (Topologie du rack) fournit une représentation graphique du boîtier physique
que l'on appelle vue graphique. La vue graphique consiste en une vue avant et une vue arrière. Lorsque
vous déplacez la souris au-dessus d'un périphérique dans la vue graphique, une fenêtre s'ouvre et
affiche les informations relatives à ce périphérique. La vue graphique fournit l'état de chaque
périphérique au sein du boîtier et donne la possibilité de sélectionner chacun pour obtenir des
informations plus détaillées.
S'il existe plusieurs boîtiers, certains d'entre eux peuvent s'afficher en gris dans l'écran Rack Overview
(Présentation du rack). Pour afficher le contenu et les informations du boîtier, cliquez sur Load
Enclosure Information (Charger les informations du boîtier).
Le contenu du boîtier est disponible une fois le bouton Load Enclosure Information sélectionné.
60 Chapitre 7 Vue du rack FRWW
Informations sur le rack
Ligne Description
Enclosure Name (Nom du boîtier) Nom DNS du boîtier et nom du boîtier dans le rack.
Serial Number (Numéro de série) Numéro de série unique du boîtier.
Part Number (Référence) Référence du boîtier utilisée lors de l'obtention d'un nouveau boîtier ou d'un boîtier
de remplacement.
Asset Tag (Étiquette d'inventaire) L'étiquette d'inventaire est utilisée à des fins de contrôle des stocks.
UID State (État d'UID) Affiche On ou Off selon que l'UID est actif ou non.
Boîtiers liés
L'onglet Rack Topology (Topologie du rack) affiche tous les boîtiers liés qui peuvent prendre l'un des
états suivants :
Linked—Not Logged In (Lié, non connecté) : entrez un nom d'utilisateur et un mot de passe dans
●
les zones de texte, puis cliquez sur Sign In (Connexion). Une vue graphique du boîtier s'affiche.
Linked—Logged In with a Load Enclosure Information button (Lié, connecté avec le bouton Load
●
Enclosure Information) : Cliquez sur Load Enclosure Information (Charger les informations du
boîtier) pour afficher la vue graphique du boîtier.
Linked—Logged (Lié, connecté) : présente une vue graphique du boîtier.
●
FRWW Écran Rack View 61
Modes de topologie
Le module Onboard Administrator prend en charge trois modes de topologie qui sont déterminés par
la sélection effectuée sur l'écran de connexion préalable à la connexion. Les trois modes de topologie
sont les suivants :
Mode local : utilisé pour superviser un boîtier unique lorsque plusieurs boîtiers peuvent être
●
sélectionnés. Le module Onboard Administrator ignore toutes les modifications de topologie. Ce
mode est utile lorsque vous ne souhaitez pas modifier la topologie en ajoutant des boîtiers liés
Mode lié : utilisé pour superviser un boîtier unique lorsqu'aucun autre boîtier n'est relié. Vous
●
pouvez utiliser le mode lié pour autoriser l'ajout de nouveaux boîtiers à mesure qu'ils sont ajoutés
à l'interliaison. Tant qu'aucun nouveau boîtier n'est connecté, le module Onboard Administrator
apparaît comme étant en mode local. Toutes les modifications de topologie qui se produisent
durant une connexion sont affichées par le module Onboard Administrator. Ce mode offre une vue
sans restriction des boîtiers connectés à l'interliaison.
Mode fixé : utilisé pour superviser plus d'un boîtier, mais non l'ensemble des boîtiers. Seules les
●
modifications de topologie qui affectent la topologie actuelle sont affichées par le module Onboard
Administrator. Ce mode est utile lors de la surveillance d'un sous-ensemble du nombre total des
boîtiers connectés à l'interliaison.
Si le mode actif est défini pour un boîtier unique et que un ou plusieurs boîtiers sont connectés, si vous
souhaitez vous assurer que les boîtiers supplémentaires ne sont pas visibles dans la topologie des
boîtiers, vous devez vous déconnecter, puis vous reconnecter sans sélectionner de boîtier lié.
Onglet Rack Topology
L'onglet Rack Topology (Topologie du rack) fournit une représentation graphique du boîtier physique
que l'on appelle vue graphique. La vue graphique consiste en une vue avant et une vue arrière. Lorsque
vous déplacez la souris au-dessus d'un périphérique dans la vue graphique, une fenêtre s'ouvre et
affiche les informations relatives à ce périphérique. La vue graphique fournit l'état de chaque
périphérique au sein du boîtier et donne la possibilité de sélectionner chacun pour obtenir des
informations plus détaillées.
Sélection d'un périphérique
Pour sélectionner un périphérique, cliquez sur sa représentation graphique dans la vue graphique avant
ou arrière. Lorsque vous sélectionnez un périphérique, la bordure qui l'entoure passe du gris au bleu
clair pour indiquer qu'il s'agit du périphérique actuellement sélectionné. La sélection d'un périphérique
en vue graphique entraîne la sélection du périphérique correspondant dans la vue de l'arborescence
de navigation à gauche. Chaque fois que vous sélectionnez un périphérique à partir d'une zone du
système de navigation, le reste de la navigation reflète cet événement de sélection de périphérique
et se met à jour en conséquence.
Signalement des états
La vue graphique indique l'état de chaque périphérique présent dans le boîtier. Cet état est indiqué par
une petite icône sur le périphérique. Aucune icône ne s'affiche pour un périphérique qui fonctionne
correctement et dont l'état est normal (OK). Toutefois, tous les autres codes d'état s'affichent sous forme
d'icônes sur le périphérique.
La vue graphique n'indique pas la présence ou l'absence de disques durs dans la lame de serveur ou
la lame de stockage.
Sécurité du périphérique
62 Chapitre 7 Vue du rack FRWW
Bien que les autorisations utilisateur aient une incidence sur les vues graphiques avant et arrière, la
sécurité de la vue graphique n'est pas traitée de la même façon que dans la vue de l'arborescence à
gauche. Si l'utilisateur n'est pas autorisé à accéder à un périphérique, une baie vide s'affiche, que cette
baie comporte ou non un périphérique. Une icône en forme de cadenas s'affiche également dans la
cellule du tableau de la baie pour indiquer que celle-ci est verrouillée pour l'utilisateur courant.
L'utilisateur ne peut pas sélectionner une baie verrouillée. Lorsque la souris passe sur une baie
verrouillée, un message s'affiche pour signaler que l'utilisateur n'est pas autorisé à accéder au
périphérique dans cette baie.
Réduction de la vue graphique
Pour réduire la vue graphique à partir de l'écran principal, cliquez sur la petite case contenant une flèche
et située directement à gauche du nom du boîtier dans la zone de la vue graphique. Vous réduisez ainsi
la vue graphique et laissez plus de place à l'affichage de la section principale. Cette réduction est utile
lorsque vous visualisez le module Onboard Administrator sur un petit écran ou sur des écrans basse
résolution.
Informations sur le rack
Ligne Description
Enclosure Name (Nom du boîtier) Nom configuré par l'utilisateur du boîtier dans le rack.
Serial Number (Numéro de série) Numéro de série unique du boîtier.
Part Number (Référence) Référence du boîtier utilisée lors de l'obtention d'un nouveau boîtier ou d'un boîtier
de remplacement.
Asset Tag (Étiquette d'inventaire) L'étiquette d'inventaire est utilisée à des fins de contrôle des stocks.
UID State (État d'UID) Affiche On ou Off selon que l'UID est actif ou non.
Pour actualiser les informations de topologie du rack, cliquez sur Refresh Topology. Lorsque l'option
Refresh Topology est sélectionnée, l'écran Rack Topology bascule sur le mode lié et tous les boîtiers
liés apparaissent.
Boîtiers liés
L'onglet Rack Topology (Topologie du rack) affiche tous les boîtiers liés qui peuvent prendre l'un des
états suivants :
Lié, non connecté. Entrez un nom d'utilisateur et un mot de passe dans les zones de texte, puis
●
cliquez sur Sign In (Connexion). Une vue graphique du boîtier s'affiche.
Lié, connecté avec le bouton Load Enclosure Information. Cliquez sur Load Enclosure
●
Information (Charger les informations du boîtier) pour afficher la vue graphique du boîtier.
Lié, connecté avec une vue graphique du boîtier affichée.
●
Cliquez sur Sign Out (Déconnexion) sur le côté droit du nom du boîtier lié pour déconnecter ce dernier.
Onglet Power and Thermal
L'écran concernant l'alimentation et la température du rack affiche des informations sur la température
dans le boîtier ainsi que l'état du sous-système de température et d'alimentation. Une vue graphique
de l'alimentation actuelle et de la limite de l'alimentation aide à déterminer l'état de l'alimentation.
FRWW Onglet Power and Thermal 63
Exigences de refroidissement du rack
Ligne Description
Current BTU/hr (BTU/h courante) Somme de la quantité de chaleur générée par les boîtiers liés, mesurée en BTU.
Max BTU/hr (BTU/h maxi.) Quantité maximale de chaleur pouvant être générée par les boîtiers liés en charge,
mesurée en BTU.
État d'alimentation et de température du boîtier
Ligne Description
Enclosure Ambient Temperature
(Température ambiante du boîtier)
Thermal Subsystem Status (État
thermique du sous-système)
Power Subsystem Status (État de
l'alimentation du sous-système)
Power Mode (Mode d'alimentation) Paramètre utilisateur destiné à configurer la capacité de puissance CC du boîtier et
Present Power (Puissance actuelle) Quantité de puissance en watts consommée par tous les périphériques dans
Power Limit (Limite de puissance) Puissance d'alimentation disponible pour la consommation du boîtier, mesurée en
Ce champ affiche la température ambiante la plus élevée reportée par les
périphériques de lame installés. Si aucun périphérique de lame n'est installé,
ce champ affiche la température du module Onboard Administrator en tant
qu'approximation de la température ambiante.
État thermique global du boîtier. Les valeurs possibles sont Unknown (Inconnu), OK,
Degraded (Détérioré) et Failed (Échec).
État de l'alimentation globale du boîtier. Les valeurs possibles sont Unknown
(Inconnu), OK, Degraded (Détérioré) et Critical Error (Erreur critique).
le mode de redondance d'entrée du boîtier. Voir la section « Gestion de
l'alimentation » pour connaître les valeurs possibles.
le boîtier.
watts.
64 Chapitre 7 Vue du rack FRWW
REMARQUE : si le mode de redondance est AC Redundant ou Power Supply Redundant et que la
redondance d'alimentation est perdue, vous devez ajouter des alimentations supplémentaires ou
modifier le paramètre du mode de redondance dans le module Onboard Administrator pour restaurer
l'état du sous-système d'alimentation. Consultez l'affichage Insight Display pour connaître les mesures
correctives.
Puissance présente/Limite de puissance
La puissance présente est la puissance présente consommée par tous les périphériques dans le boîtier.
La limite de puissance est la capacité totale, qui est la quantité totale de puissance disponible pour la
consommation par le boîtier. La capacité totale est dépendante du paramètre de redondance de
puissance du boîtier et du nombre et de l'emplacement des alimentations dans le boîtier.
Boîtiers liés
Cette section affiche des informations relatives à tous les boîtiers liés auxquels vous êtes connecté.
Onglet Rack Firmware Summary
Informations relatives au microprogramme du module Onboard Administrator
Colonne Description
Bay (Baie) Numéro de la baie physique dans laquelle le module Onboard Administrator
est installé
Model (Modèle) Numéro du modèle du module Onboard Administrator
Manufacturer (Fabricant) Nom de la société qui a fabriqué le module Onboard Administrator
Serial Number (Numéro de série) Numéro de série unique du module Onboard Administrator
Part Number (Référence) Numéro de référence à utiliser pour commander un module Onboard Administrator
supplémentaire ou de remplacement
Spare Part Number (Référence de pièce
de rechange)
Firmware Version (Version du
microprogramme)
Numéro de pièce de rechange à utiliser pour commander un module Onboard
Administrator supplémentaire ou de remplacement
Version de l'image du microprogramme dans le module Onboard Administrator
Informations relatives au microprogramme du périphérique
Colonne Description
Bay (Baie) Numéro de la baie physique dans laquelle le périphérique est situé dans le boîtier
Device Model (Modèle du périphérique) Modèle du périphérique
ROM Version (Version de ROM) Version du microprogramme sur ROM du périphérique. L'icône (?) fournit des
informations supplémentaires sur le microprogramme lorsque vous la survolez
avec la souris.
iLO Model (Modèle iLO) Numéro du modèle iLO
iLO Firmware Version (Version du
microprogramme iLO)
Version du microprogramme iLO
FRWW Onglet Rack Firmware Summary 65
8 Configuration du boîtier
HP BladeSystem c7000 et des
périphériques de boîtier
Affichage des écrans d'état
Il est possible de sélectionner chaque boîtier dans l'arborescence de gauche. Si vous cliquez sur le nom
du boîtier, sa page principale d'état s'affiche.
Sur cette page, trois onglets sont disponibles en haut de la page principale : Status, Information et Virtual
Buttons.
L'onglet Status (État) affiche l'une des valeurs suivantes pour Overall Enclosure Statuts (État global
du boîtier) :
Critical/Failed (Critique/Échec)
●
Major (Majeur)
●
Minor/Degraded (Mineur/Détérioré)
●
Warning (Avertissement)
●
Normal/OK
●
Disabled (Désactivé)
●
Unknown (Inconnu)
●
Informational (À titre d'information)
●
L'état du module HP BladeSystem Onboard Administrator actif et l'état du module HP BladeSystem
Onboard Administrator en mode Standby sont similaires à l'état global du boîtier. Ils affichent l'état du
module Onboard Administrator. Si un module Onboard Administrator en mode Standby est absent du
système, son état a la valeur Absent.
Le mode Enclosure Power (Alimentation du boîtier) affiche le mode d'alimentation courant du boîtier.
Les valeurs suivantes sont possibles :
AC Redundant (Redondance secteur)
●
Power Supply Redundant (Redondance d'alimentation)
●
Not Redundant (Non redondant)
●
L'écran Enclosure Device Status Overview (Présentation de l'état du périphérique du boîtier) se
compose de quatre sections :
Device Bay Overview (Présentation de la baie de périphérique)
●
Power Supply Overview (Présentation de l'alimentation)
●
Interconnect Bay Overview (Présentation de la baie d'interconnexion)
●
Fan Overview (Présentation de la ventilation)
●
66 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Pour chacune de ces sections, les valeurs suivantes sont possibles :
Critical/Failed (Critique/Échec)
●
Major (Majeur)
●
Minor/Degraded (Mineur/Détérioré)
●
Warning (Avertissement)
●
Normal/OK
●
Disabled (Désactivé)
●
Unknown (Inconnu)
●
Informational (À titre d'information)
●
Paramètres du boîtier
Sélection de boîtiers
Les ports principaux d'interliaison sont affichés dans le tableau de topologie du rack. Le boîtier principal
est sélectionné par défaut, et ne peut pas être désélectionné.
Lorsque les boîtiers liés sont affichés, le mode de topologie utilisé par l'application au cours de votre
session est déterminé par les sélections de case à cocher effectuées avant la connexion, comme décrit
ci-dessous :
Mode local : mode de topologie par défaut. Activé si aucun des boîtiers liés n'est sélectionné.
●
Toutes les modifications de topologie qui se produisent lorsque connecté sont ignorées par
l'application.
Mode fixé : ce mode de topologie est activé lorsque certains des boîtiers liés sont sélectionnés,
●
mais pas l'ensemble. Seules les modifications de topologie qui affectent les boîtiers sélectionnés
lorsque connecté sont affichées par l'application.
Mode lié : ce mode de topologie est activé si tous les boîtiers affichés sont sélectionnés. Toutes
●
les modifications de topologie qui se produisent lorsque connecté sont affichées par l'application.
Écran Enclosure Settings
Cette section présente les procédures détaillées pour configurer les fonctionnalités de gestion fournies
par le HP BladeSystem Onboard Administrator.
Dans la vue d'arborescence, sélectionnez Enclosure Information (Informations sur le boîtier) pour
afficher l'écran d'état du boîtier.
FRWW Paramètres du boîtier 67
Présentation de l'état
Ligne Description
Enclosure Status (État du boîtier) État global du boîtier. Les valeurs possibles sont Unknown (Inconnu), OK, Degraded
(Détérioré) et Failed (Échec).
Active OA Status (État du OA actif) État global du Onboard Administrator actif. Les valeurs possibles sont Unknown
(Inconnu), OK, Degraded (Détérioré) et Failed (Échec).
Standby OA Status (État du OA en mode
Standby)
Enclosure Power Mode (Mode
d'alimentation du boîtier)
État global du Onboard Administrator en mode Standby. Les valeurs possibles sont
Absent, Unknown (Inconnu), OK, Degraded (Détérioré) et Failed (Échec).
Mode de redondance de l'alimentation. Les valeurs possibles sont AC Redundant
(Redondance CA), Power Supply Redundant (Alimentation redondante), Not
Redundant (Non redondant) et Unknown (Inconnu). Pour plus d'informations sur ces
modes, reportez-vous au Manuel de l'utilisateur du boîtier HP BladeSystem c7000.
Informations de diagnostics
Les informations de diagnostics sont recueillies de deux façons : par interrogation du microcontrôleur
de périphérique (résultat d'un état détérioré si une panne s'est produite) ou envoyées par le
microcontrôleur du périphérique, sans interrogation, pour signaler une panne.
68 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Ligne Description
Device Identification Data (Données
d'identification du périphérique)
Redundancy (Redondance) Les valeurs possibles sont OK et Error. Une erreur indique que les modules Onboard
Contient des informations sur le nom du modèle, la référence, le numéro de série,
ainsi que d'autres informations utilisées pour identifier le périphérique. Ces données
sont également appelées données FRU. Une erreur de données d'identification du
périphérique s'affiche si les données sont absentes ou illisibles par le module
Onboard Administrator.
Administrator redondants présentent des problèmes de synchronisation. Consultez
le journal système pour plus d'informations sur les erreurs. Des raisons possibles
de l'erreur incluent une discordance de microprogramme ou un défaut matériel ou
logiciel.
Présentation des états du boîtier
Tableau Description
Power Subsystem (Sous-système
d'alimentation)
System Status (État du système)
Device Bay Overview (Présentation de la
baie de périphérique)
All Device Bays (Toutes les baies de
périphérique)
Power Supply Summary (Résumé de
l'alimentation)
All Power Supplies (Toutes les
alimentations)
État global du sous-système d'alimentation du boîtier. Les valeurs possibles
sont Unknown (Inconnu), OK, Degraded (Détérioré) et Failed (Échec).
État global de toutes les baies de périphérique. Les valeurs possibles sont Unknown
(Inconnu), OK, Degraded (Détérioré) et Failed (Échec).
État global des alimentations. Les valeurs possibles sont Unknown (Inconnu), OK,
Degraded (Détérioré) et Failed (Échec).
Thermal Subsystem (Sous-système
thermique)
System Status (État du système)
Interconnect Bay Overview
(Présentation de la baie
d'interconnexion)
All Interconnect Bays (Toutes les baies
d'interconnexion)
Fan Overview (Présentation de la
ventilation)
All Fans (Tous les ventilateurs)
État thermique global du boîtier. Les valeurs possibles sont Unknown (Inconnu), OK,
Degraded (Détérioré) et Failed (Échec).
État global des baies d'interconnexion. Les valeurs possibles sont Unknown
(Inconnu), OK, Degraded (Détérioré) et Failed (Échec).
État global des ventilateurs. Les valeurs possibles sont Unknown (Inconnu), OK,
Degraded (Détérioré) et Failed (Échec).
FRWW Paramètres du boîtier 69
Ligne Description
Serial Number (Numéro de série) Numéro de série unique du boîtier
Part Number (Référence) Référence à utiliser pour commander un boîtier supplémentaire
Spare Part Number (Référence de pièce
de rechange)
Manufacturer (Fabricant) Nom de la société qui a fabriqué le boîtier
Référence à utiliser pour commander un boîtier de remplacement
Modifications de paramètres
Cet écran permet de modifier les paramètres de boîtier. Cliquez sur Apply (Appliquer) pour enregistrer
les paramètres une fois les modifications apportées.
Champ Valeur possible Description
Enclosure Name
(Nom du boîtier)
De 1 à 32 caractères en incluant tous les
caractères alphanumériques, le tiret (-)
et le trait de soulignement (_).
Nom du boîtier sélectionné.
70 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Champ Valeur possible Description
Rack Name (Nom
du rack)
Asset Tag
(Étiquette
d'inventaire)
Boutons virtuels
Cliquez sur Toggle On/Off (Activer/Désactiver) pour modifier l'état de l'UID du boîtier. L'UID du boîtier
est situé à gauche du port d'interruption de liaison du boîtier.
AlertMail
AlertMail permet aux utilisateurs de recevoir les événements système par courrier électronique plutôt
que par interruption SNMP. AlertMail est entièrement indépendant de SNMP mais les deux systèmes
peuvent être activés simultanément. AlertMail utilise les commandes SMTP standard pour
communiquer avec un serveur de messagerie compatible SMTP. L'adresse de réponse « reply to » de
chaque courrier envoyé par AlertMail sera <Nom_boîtier>@<Domaine_expéditeur_alerte> Pour activer
la fonction AlertMail, cochez la case Enable AlertMail.
Pour tester la fonction AlertMail, assurez-vous que les paramètres d'adresse électronique, de domaine
de l'expéditeur d'alerte et du serveur SMTP sont corrects. Sélectionnez Test. Pour confirmer le succcès
du test, vérifiez le compte de messagerie du destinataire.
De 1 à 32 caractères en incluant tous les
caractères alphanumériques, le tiret (-)
et le trait de soulignement (_).
De 0 à 32 caractères en incluant tous les
caractères alphanumériques, le tiret (-)
et le trait de soulignement (_).
Nom du rack sur lequel le boîtier est installé.
L'étiquette d'inventaire est utilisée à des fins de contrôle
des stocks.
L'étiquette par défaut est vierge.
REMARQUE : tous les champs doivent être renseignés et aucun ne peut être laissé vide.
Champ Valeur possible Description
E-Mail address
(Adresse de
messagerie)
<compte>@<domaine> Ce champ est l'adresse de courrier électronique valide de
l'administrateur ou de toute autre personne désignée pour
recevoir le message d'alerte.
FRWW Paramètres du boîtier 71
Champ Valeur possible Description
Alert Sender
Domain (Domaine
de l'expéditeur de
l'alerte)
SMTP Server
(Serveur SMTP)
Chaîne de caractères comprenant tous
les caractères alphanumériques et le
tiret (-).
###.###.###.### où ### est compris
entre 0 et 255, ou nom de l'hôte du
serveur SMTP.
Domaine dans lequel réside le Onboard Administrator.
Adresse IP ou nom de l'hôte du serveur SMTP
1. Cochez la case Enable AlertMail (Activer AlertMail) pour activer la fonctionnalité AlertMail.
2. Entrez les valeurs de l'adresse de messagerie, du domaine de l'expéditeur de l'alerte et du
serveur SMTP.
3. Cliquez sur Apply (Appliquer) pour enregistrer les paramètres.
Lorsqu'il est activé, AlertMail envoie une alerte par messagerie électronique pour les événements
suivants :
Changement d'état du boîtier
●
Modification des informations relatives au boîtier
●
Changement d'état d'un ventilateur
●
Ventilateur inséré
●
Ventilateur supprimé
●
État de l'alimentation
●
Bloc d'alimentation inséré
●
Bloc d'alimentation supprimé
●
Surcharge du bloc d'alimentation
●
Lame insérée
●
Lame supprimée
●
État de la lame
●
Condition thermique de la lame
●
Erreur de lame
●
Modification des informations relatives à la lame
●
Modification de l'état du plateau
●
Réinitialisation du plateau
●
Connexion du commutateur
●
Déconnexion du commutateur
●
Tous les messages ont l'en-tête suivant :
From: Enclosure ENCLOSURE-NAME <nom_boîtier@domaine_serveur>
Date: Date au format standard
72 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Subject: HP AlertMail-SEQ: <SEVERITY> SUBJECT
To: RECEIVER MAILBOX
Où SEVERITY (degré de sévérité) peut prendre l'une des valeurs suivantes (du plus élevé au plus
faible) :
# FATAL
●
# CRITICAL (CRITIQUE)
●
# WARNING MAJOR (AVERTISSEMENT MAJEUR)
●
# WARNING MINOR (AVERTISSEMENT MINEUR)
●
# WARNING (AVERTISSEMENT)
●
# NORMAL
●
Chaque ligne d'objet contient un numéro de séquence unique pour identifier aisément l'ordre des
événements au cas où le serveur de messagerie distribuerait les messages dans un ordre incorrect.
Les numéros de séquence sont compris entre 0 et 999 et démarrent à nouveau à 0.
Le corps du message est utilisé pour fournir plus d'informations détaillées sur l'événement émis. Il
contient également des informations sur les actions que l'utilisateur doit entreprendre pour corriger un
problème ainsi que sur l'état du boîtier courant.
REMARQUE : l'état du boîtier affiché correspond à l'état au moment où l'événement a été traité ce qui
signifie que l'état peut être normal dans un message annonçant une panne de ventilateur si l'utilisateur
a déjà remplacé le ventilateur au moment où l'événement a été envoyé par AlertMail.
Exemple de message
Subject: HP AlertMail-010: (CRITICAL) Power Supply #1: Failed
Date: Wed, 23 Apr 2006 15:02:22 +0200
From: Enclosure EM-00508BEBA571 <EM-00508BEBA571@hp.com>
To: utilisateur@domaine
X-OS: HP BladeSystem Enclosure Manager
X-Priority: 1
Content-Type: text/plain; charset=us-ascii
EVENT (26 May 07:09): Power Supply #1 Status has changed to: Failed.
Enclosure, EM-00508BEBA571, has detected that a power supply in bay 1 has
changed from status OK to Failed. (Le boîtier, EM-00508BEBA571, a détecté
que l'état d'une alimentation dans la baie 1 a changé de OK à Échec.)
The power supply should be replaced with the appropriate spare part.
(L'alimentation doit être remplacée par la pièce appropriée.) You can
ensure that the center wall assembly is operating correctly by swapping the
two power supplies. (Vous pouvez vérifier que l'assemblage du mur central
fonctionne correctement en échangerant les deux alimentations.) Make sure
that there are no bent pins on the power supply connectors before
reinserting and that each power supply is fully seated. (Assurez-vous que
les connecteurs d'alimentation ne comportent pas de broches tordues avant
FRWW Paramètres du boîtier 73
la réinsertion et vérifiez que chaque alimentation est correctement
insérée.)
An amber LED on the power supply indicates either an over-voltage, overtemperature, or loss of AC power has occurred. (Un voyant orange sur
l'alimentation indique une surtension, une surtempérature ou une perte de
tension secteur.) A blinking LED on the power supply indicates a current
limit condition. Un voyant clignotant sur l'alimentation indique une
condition de limite de courant.)
Enclosure Status (État du boîtier) : Degraded (Dégradé)
Enclosure Management URL (URL de supervision du boîtier) : https://
16.181.75.213/
- PLEASE DO NOT REPLY TO THIS EMAIL -
Onglets de baies de périphérique de séquence d'alimentation de périphériques
La fonction de retard d'alimentation du boîtier contrôle l'ordre dans lequel les composants sont alimentés
si le boîtier entier a été mis hors, puis sous tension. Cette fonction est uniquement activée durant le
processus de démarrage du module HP BladeSystem Onboard Administrator actif si le module Onboard
Administrator détecte que le boîtier entier a été mis hors, puis sous tension et que le retard d'alimentation
a été activé sur au moins un composant dans le boîtier.
Le module HP BladeSystem Onboard Administrator actif affiche un message dans le journal système
lorsque le retard d'alimentation a été démarré, et affiche également un message dans le journal une
fois que le retard est terminé à la suite de l'expiration du retard d'alimentation le plus long. Le paramètre
usine par défaut du module HP BladeSystem Onboard Administrator consiste à désactiver le retard
d'alimentation pour tous les composants.
Les cas d'utilisation type impliquant des dépendances baie à baie qui peuvent être résolues en activant
la fonction de retard d'alimentation du boîtier incluent les suivants :
Démarrage à partir du réseau : les interconnexions réseau doivent terminer l'autotest de mise sous
●
tension avant les serveurs configurés pour démarrer à partir du réseau (par exemple, PXE ou
iSCSI).
Démarrage à partir de SAN : les interconnexions SAN doivent terminer l'autotest de mise sous
●
tension avant les serveurs configurés pour démarrer à partir de SAN.
Dépendances de services critiques contrôlées par un serveur tel que DHCP ou octroi de licences
●
Les serveurs de stockage doivent être fonctionnels avant les serveurs nécessitant ces ressources.
●
Le paramètre de durée du retard doit être déterminé de façon empirique dans la mesure où certaines
dépendances sont situées hors du boîtier (un démarrage à partir de SAN peut requérir un retard
supplémentaire pour autoriser la mise sous tension du système de stockage SAN du centre de
données). Chaque module d'interconnexion comporte un délai de mise sous tension différent avant qu'il
soit opérationnel.
La temporisation utilisée pour le retard d'alimentation est démarrée au moment où le module Onboard
Administrator entre le premier message du journal système au cours de l'initialisation du module OA,
indiqué par le message Kernel: Network link up (Noyau : établissement de liaison réseau).
Lorsque le module HP BladeSystem Onboard Administrator envoie le message PowerDelay has
been initiated for the selected devices (Retard d'alimentation démarré pour les
74 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
périphériques sélectionnés) dans le journal système, les délais configurés pour chaque baie sont utilisés
pour déterminer le moment où ce composant est mis sous tension. Une fois le retard sélectionné écoulé,
ce composant est mis sous tension.
Les paramètres autorisés pour chaque baie sont les suivants : Disabled (Désactivé), Enabled (Activé)
et No Poweron (Pas de mise sous tension).
Disabled : désactive le retard d'alimentation pour cette baie. Le module HP BladeSystem Onboard
Administrator octroie la tension à cette baie sur la base de ses paramètres d'alimentation : pour un
périphérique configuré pour une mise sous tension auto, le périphérique reçoit une alimentation suite
à un redémarrage du boîtier une fois tous les contrôles de configuration du module Onboard
Administrator effectués.
Enabled : active le retard d'alimentation pour cette baie. Le module HP BladeSystem Onboard
Administrator met cette baie sous tension sur la base du nombre de secondes écoulé depuis la détection
d'un événement de démarrage du boîtier.
No Poweron : interdit la mise sous tension de composants pour les baies présentant cette configuration
jusqu'à ce que le module HP BladeSystem Onboard Administrator envoie le message PowerDelay
has completed for the selected devices (Retard d'alimentation terminé pour les
périphériques sélectionnés). À ce stade, si le périphérique est configuré pour une mise sous tension
auto, le périphérique reçoit une alimentation suite à un redémarrage du boîtier une fois tous les contrôles
de configuration du module Onboard Administrator effectués.
Si le périphérique est configuré pour désactiver la mise sous tension auto, il reste hors tension à la suite
d'un redémarrage du boîtier, indépendamment du paramètre de retard d'alimentation pour cette baie.
Onglet standard de baies de périphérique et onglets Double densité
L'onglet standard de baies de périphérique indique les paramètres actuels pour toutes les baies
principales sur la base du type de boîtier. Pour modifier un paramètre sur une baie de périphérique
donnée, utilisez le menu situé sous la colonne Enabled (Activé), puis sélectionnez Disabled (Désactivé),
Enabled (Activé) ou No Poweron (Pas de mise sous tension). Si Enabled est sélectionné, un retard
d'alimentation (en secondes) doit être entré dans la colonne Delay (Retard) de cette baie. La valeur
minimum est 1 seconde, alors que la valeur maximum est 3600 secondes.
Si des serveurs double densité sont installés dans le boîtier, les paramètres de retard d'alimentation
pour le côté A et le côté B sont contrôlés dans les onglets Double Dense Side A et Double Dense Side B.
Onglet de baies d'interconnexion
Les baies d'interconnexion sont configurées, par défaut, pour une mise sous tension auto. La définition
et l'activation d'un retard d'alimentation pour une baie d'interconnexion retarde la mise sous tension de
cette baie à la suite d'un événement de redémarrage du boîtier.
Colonne Description
Bay (Baie) Numéro de baie du périphérique.
Device (Périphérique) Type de périphérique dans la baie, ou Absent si aucun périphérique n'est installé
dans la baie.
Enabled (Activé) Active le séquencement d'alimentation, désactive le séquencement d'alimentation,
ou n'autorise pas l'alimentation du périphérique si l'option No Poweron est
sélectionnée.
Delay (Délai) Durée du délai, en secondes, avant la mise sous tension du périphérique.
FRWW Paramètres du boîtier 75
Onglet de baies d'interconnexion de séquence d'alimentation de périphériques
Colonne Description
Bay (Baie) Numéro de baie du périphérique
Device (Périphérique) Type de périphérique dans la baie, ou Absent si aucun périphérique n'est installé
dans la baie.
Enabled (Activé) Active le séquencement d'alimentation, désactive le séquencement d'alimentation,
ou n'autorise pas l'alimentation du périphérique si l'option No Poweron est
sélectionnée.
Delay (Délai) Durée du délai, en secondes, avant la mise sous tension du périphérique. Les
valeurs de retard possibles sont comprises entre 1 et 3600.
Cliquez sur Apply (Appliquer) pour enregistrer les paramètres.
Date et heure
Paramètres de date et heure statiques
La date et l'heure sont statiques et ne sont pas mises à jour en temps réel. La date et l'heure ne peuvent
être définies que si NTP est désactivé.
Champ Valeur possible Description
Date aaaa-mm-jj
mm est un entier compris
●
entre 1 et 12
jj est un entier compris entre 1 et 31
●
Time (Heure) hh:mm:ss (format 24 heures, ss en
option)
hh est un entier compris
●
entre 0 et 23
mm est un entier compris
●
entre 0 et 59
ss est un entier compris
●
entre 0 et 59
Time Zone
(Fuseau horaire)
Paramètres des fuseaux horaires
Paramètres de fuseaux horaires de
●
la zone Afrique (
fuseaux horaires de la zone Afrique
à la page 215)
Paramètres de fuseaux horaires de
●
la zone Amérique (
fuseaux horaires de la zone
Amérique à la page 215)
Paramètres de fuseaux horaires de
●
la zone Asie (
fuseaux horaires de la zone Asie
à la page 217)
Paramètres de
Paramètres de
Paramètres de
Date attribuée au boîtier
Heure attribuée au boîtier
Fuseau horaire attribué au boîtier
76 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Champ Valeur possible Description
Paramètres de fuseaux horaires
●
universels (
horaires universels à la page 218)
Paramètres de fuseaux horaires de
●
la zone Océanie (
fuseaux horaires de la zone
Océanie à la page 218)
Paramètre de fuseaux horaires de
●
la zone Europe (
fuseaux horaires de la zone Europe
à la page 219)
Paramètres de fuseaux horaires de
●
la zone polaire (
fuseaux horaires de la zone polaire
à la page 219)
Paramètres de fuseaux
Paramètres de
Paramètres de
Paramètres de
Paramètres NTP
Pour activer cette fonction, sélectionnez Set time using an NTP server (Définir l'heure à l'aide d'un
serveur NTP).
Champ Valeur possible Description
NTP Server
(Serveur NTP)
NTP Server
(Serveur NTP)
Poll Interval
(Intervalle
d'interrogation)
Time Zone
(Fuseau horaire)
###.###.###.### où ### est compris
entre 0 et 255
###.###.###.### où ### est compris
entre 0 et 255
Entier compris entre 60 et 86400 Intervalle de scrutation en secondes du serveur NTP
Paramètres des fuseaux horaires
Paramètres de fuseaux horaires de
●
la zone Afrique (
fuseaux horaires de la zone Afrique
à la page 215)
Paramètres de fuseaux horaires de
●
la zone Amérique (
fuseaux horaires de la zone
Amérique à la page 215)
Paramètres de fuseaux horaires de
●
la zone Asie (
fuseaux horaires de la zone Asie
à la page 217)
Paramètres de fuseaux horaires
●
universels (
horaires universels à la page 218)
Paramètres de fuseaux horaires de
●
la zone Océanie (
fuseaux horaires de la zone
Océanie à la page 218)
Paramètres de
Paramètres de
Paramètres de
Paramètres de fuseaux
Paramètres de
Adresse IP du serveur NTP principal qui fournit les
informations de date et heure
Adresse IP du serveur NTP secondaire qui fournit les
informations de date et heure
Fuseau horaire attribué au boîtier
FRWW Paramètres du boîtier 77
Champ Valeur possible Description
Paramètre de fuseaux horaires de
●
la zone Europe (
fuseaux horaires de la zone Europe
à la page 219)
Paramètres de fuseaux horaires de
●
la zone polaire (
fuseaux horaires de la zone polaire
à la page 219)
Pour enregistrer les paramètres, cliquez sur Apply (Appliquer).
Paramètres TCP/IP de boîtier
Cet écran présente les paramètres TCP/IP courants du module Onboard Administrator actif et permet
de modifier les paramètres suivants :
Enclosure IP Mode (Mode IP de boîtier) : le mode IP de boîtier assure que toutes les applications
●
de supervision pointent toujours vers le module Onboard Administrator actif du boîtier en utilisant
une adresse IP statique unique. Ce mode est destiné aux boîtiers dotés de modules Onboard
Administrator actif et Standby. Lorsque le module Onboard Administrator Standby prend le rôle du
module Onboard Administrator actif, le module Onboard Administrator prend l'adresse IP du
module Onboard Administrator actif précédent. Ceci assure que l'adresse IP du mode IP de boîtier
pointe de manière homogène vers le module Onboard Administrator actif.
Paramètres de
Paramètres de
Le mode IP de boîtier requiert que le module Onboard Administrator actif dispose d'une adresse IP
statique. Avant d'activer le mode IP de boîtier, vous devez configurer une adresse IP statique pour
le module Onboard Administrator actif. Le module Onboard Administrator Standby peut être
configuré pour des paramètres DHCP ou d'adresse IP statique. Ce mode est facultatif et est
désactivé par défaut.
Le temps de transition du mode actif au mode Standby et inversement varie en fonction de la
configuration, de la population du boîtier et de divers autres facteurs. Le temps de transition du
mode Standby au mode actif est normalement de 30 secondes. Le temps de transition du mode
actif au mode Standby est normalement de 90 secondes.
Il est recommandé de remplacer uniquement le module Onboard Administrator Standby lorsque
le boîtier est sous tension pour s'assurer que les paramètres du mode IP du boîtier ne sont pas
modifiés.
Onboard Administrator Name (Nom du module Onboard Administrator) : le nom du module
●
Onboard Administrator peut comprendre entre 1 et 32 caractères, y compris tous les caractères
alphanumériques, le tiret (-) et le caractère de soulignement (_). Par défaut, ce champ indique le
nom d'hôte DNS.
DHCP : obtient l'adresse IP du module Onboard Administrator à partir d'un serveur DHCP.
●
Enable Dynamic DNS (Activer DNS dynamique) : permet d'activer l'utilisation d'un serveur DNS
●
pour convertir des noms d'hôte en adresses IP.
Static IP Settings (Paramètres IP statiques) : permet de configurer manuellement des paramètres
●
IP statiques pour le module Onboard Administrator.
78 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Champ Valeur possible Description
DNS Host Name
(Nom d'hôte
DNS)
MAC Address
(Adresse MAC)
IP Address
(Adresse IP)
Subnet Mask
(Masque de sousréseau)
Gateway
(Passerelle)
DNS Server 1
(Serveur DNS 2)
DNS Server 2
(Serveur DNS 2)
Champ d'informations ne pouvant pas
être modifié.
###.###.###.### où ### est compris
entre 0 et 255
###.###.###.### où ### est compris
entre 0 et 255
###.###.###.### où ### est compris
entre 0 et 255
###.###.###.### où ### est compris
entre 0 et 255
###.###.###.### où ### est compris
entre 0 et 255
Adresse IP statique du Onboard Administrator (requise si
les paramètres IP statiques sont sélectionnés)
Masque de sous-réseau du Onboard Administrator (requis
si les paramètres IP statiques sont sélectionnés)
Adresse de passerelle du Onboard Administrator (requise
si les paramètres IP statiques sont sélectionnés)
Adresse IP pour le serveur DNS primaire
Adresse IP pour le serveur DNS secondaire
NIC Settings (Paramètres de carte réseau)
Auto-Negotiate (Négociation auto) : ce paramètre est utilisé pour configurer automatiquement la
●
meilleure liaison possible. Il s'agit du paramètre par défaut.
Forced Full Duplex (Bidirectionnel simultané forcé) : ce paramètre permet de spécifier
●
manuellement les paramètres utilisés par la carte réseau externe lors d'une tentative
d'établissement d'une liaison. Le module Onboard Administrator ne vérifie pas si les paramètres
Ethernet forcés sont valides sur le réseau. Une perte de communications peut se produire si des
paramètres incorrects ou incompatibles sont utilisés. Les paramètres forcés prennent effet
3 secondes après l'activation ou la désactivation des paramètres.
NIC Speed (Vitesse de carte réseau) : permet de sélectionner une vitesse de carte réseau de
●
10 Mbps ou 100 Mbps.
Cliquez sur Apply (Appliquer) pour enregistrer les nouveaux paramètres.
Link Loss Failover (Basculement sur perte de liaison)
Cet écran permet de configurer le basculement automatique de redondance Onboard Administrator sur
la base de l'état de la liaison réseau. Pour que le basculement sur perte de liaison fonctionne
correctement, l'état de redondance du module Onboard Administrators doit être OK. Un état OK signifie
que les deux modules Onboard Administrators ont la même version de microprogramme (version 2.20
ou ultérieure), et qu'ils communiquent correctement.
Enable Link Loss Failover (Activer le basculement sur perte de liaison) : cette case à cocher active
ou désactive le basculement automatique sur perte de liaison.
Failover Interval (Intervalle de basculement) : l'intervalle de basculement est la durée pendant laquelle
le module Onboard Administrator actif doit être sans liaison sur l'interface Ethernet externe avant que
le système considère un basculement automatique. L'intervalle doit être compris entre 30 et
86400 secondes.
Cliquez sur Apply (Appliquer) pour enregistrer les paramètres.
FRWW Paramètres du boîtier 79
Accès réseau
Cette section décrit comment un administrateur peut configurer des paramètres relatifs à l'accès réseau
au module Onboard Administrator. Ces paramètres sont spécifiques au boîtier et n'ont pas d'incidence
sur les configurations réseau des lames de serveur.
La sous-catégorie Protocol Restrictions (Restrictions de protocole) est utilisée pour limiter l'accès au
module Onboard Administrator. Jusqu'à quatre paramètres de protocole peuvent être sélectionnés afin
d'autoriser ou d'interdire l'accès au module Onboard Administrator.
Enable Web Access (HTTP/HTTPS) (Activer l'accès Web) : cette case est cochée par défaut.
●
Lorsqu'elle est désélectionnée, l'accès HTTP/HTTPS au module Onboard Administrator est
désactivé. Le port 80 est utilisé pour HTTP alors que le port 443 est employé pour HTTPS.
ATTENTION : lorsque vous désactivez l'accès Web (HTTP/HTTPS), tous les utilisateurs liés au
module Onboard Administrator via HTTP/HTTPS, y compris l'administrateur, sont désactivés.
Enable Secure Shell (Activer Secure Shell) : cette case est cochée par défaut. Lorsqu'elle est
●
désélectionnée, les connexions Secure Shell au module Onboard Administrator sont désactivées.
SSH est désactivé lorsque l'authentification à deux facteurs est activée. La désélection de
l'authentification à deux facteurs ne réactive pas automatiquement SSH. Pour réactiver SSH, vous
devez cocher la case, puis cliquer sur Apply (Appliquer). Le port 22 est utilisé.
Enable Telnet (Activer Telnet) : cette case est cochée par défaut. Lorsqu'elle est désélectionnée,
●
les connexions Telnet au module Onboard Administrator sont désactivées. Telnet est désactivé
lorsque l'authentification à deux facteurs est activée. La désélection de l'authentification à deux
facteurs ne réactive pas automatiquement Telnet. Pour réactiver Telnet, vous devez cocher la
case, puis cliquer sur Apply (Appliquer). Le port 23 est utilisé.
Enable XML Reply (Activer réponse XML) : cette case est cochée par défaut. La sélection de cette
case permet de partager les données XML entre le module Onboard Administrator et d'autres outils de
gestion HP tels que HP Systems Insight Manager. Pour afficher les informations partagées par le module
Onboard Administrator si ce protocole est activé, cliquez sur View (Afficher).
Pour enregistrer les modifications, cliquez sur Apply (Appliquer).
Hôtes fiables
La sous-catégorie Trusted Hosts (Hôtes fiables) permet d'interdire l'accès au module Onboard
Administrator à tous les hôtes sauf ceux répertoriés. Lorsqu'il est activé, ce protocole autorise
uniquement l'accès au module Onboard Administrator aux hôtes répertoriés.
Cette sous-catégorie contient une boîte de dialogue, un champ de saisie et une zone d'affichage qui
est utilisée pour répertorier les adresses IP fiables si l'option et activée.
La case Enable IP address access restriction (Activer la restriction d'accès des adresses IP) n'est pas
cochée par défaut. La sélection de cette case autorise uniquement les adresses IP répertoriées en tant
qu'adresses fiables à se connecter au module Onboard Administrator.
ATTENTION : l'activation de cette restriction d'adresses IP sans avoir saisi au préalable l'adresse IP
de l'utilisateur dans la liste Trusted Addresses (Adresses fiables) entraîne la déconnexion de l'utilisateur
du module Onboard Administrator.
Le champ Trusted Addresses est utilisé pour saisir les adresses IP de tous les hôtes fiables et autorisés
à se connecter au module Onboard Administrator via les protocoles définis dans la sous-catégorie
Protocol Restrictions. Ce champ est prévu pour les adresses IP uniquement.
Sous le champ Trusted Addresses (Adresses fiables) figure la zone de liste de toutes les adresses IP
fiables, si de telles adresses IP sont configurées.
80 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Pour ajouter un hôte fiable, sélectionnez son adresse IP dans le champ Trusted Addresses, puis cliquez
sur Add (Ajouter). Vous pouvez ajouter au maximum cinq adresses fiables.
Pour supprimer un hôte fiable, sélectionnez son adresse IP dans le champ Trusted Addresses, puis
cliquez sur Remove (Supprimer).
Pour enregistrer les paramètres, cliquez sur Apply (Appliquer).
Paramètres SNMP
HP BladeSystem Onboard Administrator prend en charge le protocole SNMP Version 1, ainsi que
plusieurs groupes de la MIB standard MIB-II. Des informations supplémentaires relatives à
l'infrastructure du boîtier sont disponibles dans la MIB d'informations sur les racks HP. Cette MIB,
intégrée aux MIB Insight Management et portant l'identifiant CPQRACK-MIB, figure sur le CD
Management du ProLiant Essentials Foundation Pack.
L'écran SNMP Settings (Paramètres SNMP) permet d'entrer des informations système et des chaînes
de communauté et de désigner les stations de gestion qui peuvent recevoir les interruptions SNMP du
module Onboard Administrator. Si vous sélectionnez Enable SNMP (Activer SNMP), le module Onboard
Administrator répond aux requêtes SNMP via le port UDP 162. Ce dernier est le port UDP standard
utilisé pour envoyer et récupérer des messages SNMP.
Dans la sous-catégorie System Information (Informations sur le système), vous pouvez activer et
configurer les informations relatives au système SNMP du module Onboard Administrator.
FRWW Paramètres du boîtier 81
La case à cocher Enable SNMP (Activer SNMP) n'est pas sélectionnée par défaut. Si la case est activée,
le module Onboard Administrator peut être interrogé pour rechercher des informations de statut et de
base. Le client SNMP peut uniquement effacer l'état et des alertes SNMP lorsque la chaîne Write
Community (Communauté d'écriture) est activée. La désélection de la case Enable SNMP désactive
l'accès SNMP au module Onboard Administrator.
Champ Valeur possible Description
System Location
(Emplacement du
système)
System Contact
(Contact du
système)
Read Community
(Communauté de
lecture)
De 0 à 20 caractères en incluant tous les
caractères alphanumériques, le tiret (-),
le trait de soulignement (_) et l'espace.
De 0 à 20 caractères en incluant tous les
caractères alphanumériques, le tiret (-),
le trait de soulignement (_) et l'espace.
De 0 à 20 caractères en incluant tous les
caractères alphanumériques, le tiret (-),
le trait de soulignement (_) et l'espace.
Emplacement SNMP du boîtier, utilisé généralement pour
identifier l'emplacement physique ou topographique du
module Onboard Administrator.
Nom du contact du système, utilisé pour identifier la personne
ou le groupe de personnes à contacter en cas de changement
d'état dans le HP BladeSystem Onboard Administrator.
La chaîne Read Community (Communauté d'écriture) permet
au client de lire des informations, mais pas de manipuler les
alertes ou les états du HP BladeSystem Onboard
82 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Champ Valeur possible Description
Administrator via SNMP. Le nom de la communauté par défaut
est « public » et permettra ΰ un utilisateur de recevoir des
interruptions et des alertes de notification, mais pas de
modifier ou de manipuler l'état.
Write Community
(Communauté
d'écriture)
De 0 à 20 caractères en incluant tous les
caractères alphanumériques, le tiret (-),
le trait de soulignement (_) et l'espace.
La chaîne Write Community (Communauté d'écriture) permet
au client de manipuler les alertes d'état du HP BladeSystem
Onboard Administrator via SNMP. Vous pouvez effacer des
alertes et les marquer comme « viewed » (vues) ou autre ΰ
distance via leur client de gestion SNMP via les agents SNMP.
Par défaut, la valeur de la chaîne Write Community est vide.
Modifiez les champs de cette sous-catégorie, puis cliquez sur Apply (Appliquer) pour enregistrer les
modifications.
Dans la sous-catégorie SNMP Alert Destinations (Destinations d'alertes SNMP), les adresses IP et les
chaînes de communauté des clients de gestion SNMP sont configurées de sorte que toute alerte ou
interruption du module Onboard Administrator soit envoyée au système approprié avec la chaîne de
communauté appropriée.
Champ Valeur possible Description
IP Address
(Adresse IP)
Community String
(Chaîne de
communauté)
###.###.###.### où ### est compris
entre 0 et 255
De 0 à 20 caractères en incluant tous les
caractères alphanumériques, le tiret (-),
le trait de soulignement (_) et l'espace.
Adresse IP de la station de gestion
Chaîne de texte qui agit comme un mot de passe. Elle est
utilisée pour authentifier les messages envoyés entre HP SIM
et le module Onboard Administrator.
Ajout de destinations d'alertes SNMP
Utilisez le champ IP Address (Adresse IP) pour entrer l'adresse IP des clients de gestion auxquels les
interruptions doivent être envoyées. Le champ Community String (Chaîne de communauté), situé
immédiatement sous le champ IP Address, permet d'entrer la chaîne de communauté appropriée. Une
fois l'adresse IP et la chaîne de communauté saisies, cliquez sur Add (Ajouter). Vous pouvez ajouter
au maximum huit destinations d'alertes SNMP.
Suppression de destinations d'alertes SNMP
Sélectionnez l'adresse IP dans la liste contenant les destinations d'interruptions, puis cliquez sur
Remove (Supprimer).
Pour envoyer une interruption SNMP de test à toutes les destinations d'interruptions configurées,
cliquez sur Send Test Alert (Envoyer alerte de test). SNMP doit être activé pour pouvoir utiliser cette
fonction.
Onglet Enclosure Virtual Buttons
Pour modifier l'état du voyant UID du boîtier, situé en regard de la liaison du boîtier et des connexions
Onboard Administrator/iLO, cliquez sur Toggle On/Off (Activer/Désactiver).
Scripts de configuration
Configuration actuelle
FRWW Paramètres du boîtier 83
Pour télécharger une configuration actuelle pour le boîtier :
1. Cliquez sur le lien Click here (Cliquez ici). La configuration s'ouvre dans une nouvelle fenêtre de
navigateur.
2. Pour enregistrer la configuration en tant que fichier texte, choisissez une des options suivantes :
Si vous utilisez Microsoft® Internet Explorer 6.0, sélectionnez Save As (Enregistrer sous).
◦
Si vous utilisez Mozilla Firefox 1.5, sélectionnez Save Page As (Enregistrer la page sous).
◦
Pour conserver correctement les sauts de ligne sous Windows®, utilisez cette autre méthode :
1. Sélectionnez Edit (Modifier).
2. Sélectionnez All (Tous), Edit (Modifier).
3. Copiez et collez le contenu dans un nouveau document texte.
Pour des raisons de sécurité, la configuration actuelle récupérée ne contient pas de mot de passe
utilisateur. Vous pouvez modifier manuellement le script pour ajouter les mots de passe utilisateur après
le nom d'utilisateur sur les lignes ADD USER. Le mot de passe administrateur du boîtier ne peut pas
être ajouté à partir du script de configuration. En outre, la configuration actuelle récupérée ne contient
pas de paramètres LCD (Lock Buttons [Boutons de verrouillage], Enable PIN Protection [Activer la
protection PIN] et PIN Code [Code PIN]). Ces paramètres ne peuvent pas être ajoutés à partir du script
de configuration.
Inventaire du boîtier actuel
Pour télécharger un script de l'inventaire du boîtier actuel, cliquez sur le lien Click here (Cliquez ici).
L'inventaire du boîtier actuel s'ouvre dans une nouvelle fenêtre de navigateur. Pour enregistrer
l'inventaire en tant que fichier texte, choisissez une des options suivantes :
Si vous utilisez Microsoft® Internet Explorer 6.0, sélectionnez Save As (Enregistrer sous).
●
Si vous utilisez Mozilla Firefox 1.5, sélectionnez Save Page As (Enregistrer la page sous).
●
Le fichier texte téléchargé fournit les mêmes informations qu'une commande CLI SHOW ALL. Le fichier
texte affiche également la configuration actuelle du boîtier.
84 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Résumé des FRU
La section FRU Summary (Résumé des unités remplaçables sur site) présente des informations sur
toutes les FRU du boîtier. Les informations présentées dans cette section peuvent aider l'administrateur
à contacter rapidement le service clientèle HP à des fins de dépannage, de réparation et de commandes
de pièces de remplacement.
Ces informations sont réparties dans plusieurs sous-catégories dans la section FRU Summary, dans
un format de tableau.
Le premier tableau présente des informations sur les FRU du boîtier. Le nom de la pièce, celui du modèle
et celui du fabricant, de même que le numéro de série et le numéro de pièce de rechange, sont
répertoriés pour le boîtier, l'interposeur et le module d'entrée d'alimentation.
Le second tableau présente des informations sur les FRU du module Onboard Administrator. Les
modules Onboard Administrator sont répertoriés par numéro de baie (1 ou 2) et des informations les
concernant sont présentées, dont le nom du modèle, le fabricant, le numéro de série, le numéro de
FRWW Paramètres du boîtier 85
référence, le numéro de pièce de rechange et la version du microprogramme. Les informations
répertoriées dans ce tableau sont fournies par le microprogramme du module Onboard Administrator.
Le troisième tableau présente des informations sur les FRU des lames du boîtier. Les lames sont
répertoriées par numéro de baie et des informations les concernant sont présentées, dont le nom du
modèle, le fabricant, le numéro de série, le numéro de référence et la référence de pièce de rechange.
Le quatrième tableau présente des informations sur les FRU des modules d'interconnexion du boîtier.
Les modules sont répertoriés par numéro de baie et des informations les concernant sont présentées,
dont le nom du modèle, le fabricant, le numéro de série, le numéro de référence et la référence de pièce
de rechange.
Le cinquième tableau présente des informations sur les FRU des ventilateurs du boîtier. Les ventilateurs
sont répertoriés par numéro de baie et des informations les concernant sont présentées, dont le nom
du modèle, le numéro de référence et la référence de pièce de rechange.
Le sixième tableau présente des informations sur les FRU des alimentations du boîtier. Les
alimentations sont répertoriées par numéro de baie et des informations les concernant sont présentées,
dont le nom du modèle, le numéro de série et la référence de pièce de rechange.
86 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Le dernier tableau présente des informations sur les FRU Insight Display du boîtier. Le numéro de
modèle, la référence de pièce de rechange, le fabricant et les versions de microprogramme Insight
Display sont répertoriés dans ce tableau.
Actif à mode Standby
Lorsqu'un second module HP BladeSystem Onboard Administrator est installé, l'élément de menu
Active to Standby (Actif à mode Standby) apparaît sous l'élément du menu d'arborescence Enclosure
Settings (Paramètres du boîtier), et les deux modules Onboard Administrator sont visibles dans le menu
d'arborescence et dans la vue du boîtier sous l'onglet Status (État).
Si plusieurs modules Onboard Administrator sont installés dans le boîtier, vous pouvez modifier
manuellement celui actif. Cette fonction peut s'avérer utile lorsque vous dépannez le module Onboard
Administrator, ou si un second module Onboard Administrator a été installé avec une version de
microprogramme plus ancienne (et si le basculement automatique est désactivé).
Pour réaliser une transition, cliquez sur Transition Active to Standby pour forcer la modification.
Un écran de confirmation s'affiche, confirmant la transition et vous recommandant de fermer votre
navigateur si vous êtes connecté au module Active Onboard Administrator. Cliquez sur OK pour
continuer, ou sur Cancel (Annuler) pour quitter sans apporter de modification.
FRWW Paramètres du boîtier 87
Si un seul module Onboard Administrator est installé dans le boîtier, l'élément de menu Active to
Standby n'apparaît pas.
Unité de DVD
Cet écran permet de connecter plusieurs serveurs lame du boîtier à la ressource de DVD partagée,
de lancer la console distante iLO et d'utiliser des commandes d'alimentation virtuelle sur les lames
sélectionnées.
L'unité de DVD c3000 est intégrée, alors que l'unité de DVD c7000 est reliée de manière externe via
un connecteur USB.
Dans le cas de l'unité c3000, l'unité combinée Multibay II DVD/CD-RW (référence PA850A) peut être
utilisée sans station d'accueil.
Dans le cas de l'unité c7000, le DVD USB est utilisé avec une station d'accueil. Vous devez acheter et
connecter la station d'accueil avant de pouvoir utiliser l'unité. La référence de la station d'accueil
Multibay II est PA509A, alors que la référence de l'unité combinée DVD/CD-RW à utiliser avec la station
d'accueil est PA850A.
Colonne Description ou action
Cases à cocher Cochez les cases des baies auxquelles appliquer les fonctionnalités Virtual Power
Bay (Baie) Ce champ affiche le numéro de baie de périphérique de la lame dans le boîtier.
Power State (État de l'alimentation) État de l'alimentation de la lame de serveur. Les valeurs possibles sont On (Activée)
(Alimentation virtuelle), One Time Boot (Démarrage ponctuel) ou DVD.
et Off (Désactivée).
Remote Console (Console distante) Lancez la console distante iLO en sélectionnant Integrated Remote Console (IE)
(Console distante intégrée) (IE) ou Remote Console (Mozilla/Java) (Console
distante) (Mozilla/Java), puis cliquez sur Launch (Lancer).
iLO DVD Status (État de DVD iLO) Ce champ indique si la lame de serveur dispose d'une connexion Virtual Media. Les
valeurs possibles sont Connected (Connecté) ou Disconnected (Déconnecté). Un
état Incompatible Firmware (Microprogramme incompatible) indique que la
fonctionnalité DVD n'est pas prise en charge avec le microprogramme iLO installé
sur le périphérique.
Device or Image URL (URL d'image ou
périphérique)
Ce champ affiche la connexion Virtual Media actuelle de la lame. Les valeurs
possibles sont Virtual Media Applet is connected (Applet Virtual Media connectée),
Feature not supported on Integrity iLO version x.xx (Fonction non prise en charge
sur Integrity iLO version x.xx), SSH is disabled on this blade's iLO processor (SSH
désactivé sur le processuer iLO de cette lame), Upgrade ProLiant iLO version x.xx
to 1.30 or higher (Mettre à niveau ProLiant iLO version x.xx à 1.30 ou ultérieure),
Enclosure DVD (DVD du boîtier) ou Tray Open (Plateau ouvert).
Virtual Power
88 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Le menu déroulant Virtual Power active une pression momentanée du bouton d'alimentation ou un
amorçage à froid des lames sélectionnées.
Bouton Description
Momentary Press (Pression
momentanée)
Press and Hold (Appuyer et maintenir
enfoncé)
Cold Boot (Amorçage à froid) Un clic sur ce bouton supprime immédiatement l'alimentation du système.
Ce bouton réplique une pression momentanée physique du bouton d'alimentation
sur la lame de serveur. Un clic sur ce bouton met sous ou hors tension la lame de
serveur de manière ordonnée.
Ce bouton réplique une pression physique et un maintien enfoncé du bouton
d'alimentation sur la lame de serveur. Un clic sur ce bouton force la mise hors tension
de la lame de serveur sans mise hors tension préalable du système d'exploitation.
Cette option n'est pas disponible lorsque la lame de serveur est hors tension.
One Time Boot
Option Description
Floppy Drive (A:) (Lecteur de disquette) Force la lame de serveur à redémarrer à partir du lecteur de disquette. Vérifiez que
le lecteur de disquette est connecté à la lame de serveur avant de sélectionner cette
option.
CD-ROM Force la lame de serveur à redémarrer à partir du lecteur de CD-ROM. Vérifiez que
le lecteur de CD-ROM est connecté à la lame de serveur avant de sélectionner cette
option.
Hard Drive C: (Disque dur C:) Force la lame de serveur à redémarrer à partir du disque dur.
RBSU Force la lame de serveur à démarrer sur le RBSU (ROM Based Setup Utility).
PXE NIC (Carte réseau PXE) Force la lame de serveur à démarrer à partir de la carte réseau PXE.
DVD
Le menu DVD permet de sélectionner Enclosure DVD (DVD du boîtier) ou None (Aucun). Vous pouvez
connecter l'unité de DVD partagée à plusieurs lames de serveur. Une fois l'unité de DVD partagée
connectée, vous pouvez utiliser le menu Virtual Power pour redémarrer les lames de serveur
sélectionnées dans la liste.
Résumé des périphériques
La section Device Summary (Résumé des périphériques) présente des informations sur toutes les
unités remplaçables sur site du boîtier. Les informations présentées dans cette section peuvent aider
l'administrateur à contacter rapidement le service clientèle HP à des fins de dépannage, de réparation
et de commandes de pièces de remplacement.
Les informations sont organisées sous forme de tableau et réparties en sous-catégories dans la section
Device Summary :
Boîtier
●
Modules Onboard Administrator
●
Lames
●
Interconnexions
●
Ventilateurs
●
FRWW Paramètres du boîtier 89
Alimentations
●
Écran Insight Display
●
Réinitialisation des valeurs usine par défaut
Lorsque vous réinitialisez le boîtier sur les valeurs usine par défaut, tous les paramètres du boîtier sont
réinitialisés, excepté le mot de passe Administrateur intégré. Tous les paramètres AlertMail, Réseau et
Protocole réseau, SNMP et Gestion de l'alimentation sont réinitialisés.
Pour réinitialiser le boîtier, cliquez sur Reset Factory Defaults (Réinitialiser les valeurs usine par
défaut). Un écran de confirmation s'affiche, vous invitant à confirmer l'action. Pour confirmer la
réinitialisation du boîtier, cliquez sur OK. Pour quitter sans réinitialiser le boîtier sur les valeurs usine
par défaut, cliquez sur Cancel (Annuler).
Pour télécharger une configuration actuelle pour le boîtier :
1. Cliquez sur le lien Click here (Cliquez ici). La configuration s'ouvre dans une nouvelle fenêtre de
navigateur.
2. Pour enregistrer la configuration en tant que fichier texte, choisissez une des options suivantes :
Si vous utilisez Microsoft® Internet Explorer 6.0, sélectionnez Save As (Enregistrer sous).
◦
Si vous utilisez Mozilla Firefox 1.5, sélectionnez Save Page As (Enregistrer la page sous).
◦
Pour des raisons de sécurité, la configuration actuelle récupérée ne contient pas de mot de passe
utilisateur. Vous pouvez modifier manuellement le script pour ajouter les mots de passe utilisateur après
le nom d'utilisateur sur les lignes ADD USER. Le mot de passe administrateur du boîtier ne peut pas
être ajouté à partir du script de configuration. En outre, la configuration actuelle récupérée ne contient
pas de paramètres LCD (Lock Buttons [Boutons de verrouillage], Enable PIN Protection [Activer la
protection PIN] et PIN Code [Code PIN]). Ces paramètres ne peuvent pas être ajoutés à partir du script
de configuration.
Gestion de boîtiers
Mise hors tension du boîtier
Deux méthodes permettent de mettre hors tension un boîtier :
Mettez hors tension le module PDU qui alimente le boîtier.
●
Débranchez le ou les câbles d'alimentation du boîtier.
●
Le module Onboard Administrator ne propose pas de méthode virtuelle pour mettre hors tension un
boîtier.
Liaison de boîtiers
Vous pouvez lier des boîtiers, depuis l'arrière de chacun d'eux. Pour plus d'informations, reportez-vous
au Manuel de configuration et d'installation du boîtier HP BladeSystem c7000.
Gestion de plusieurs boîtiers
Dans le menu principal des sections Systems and Devices (Systèmes et périphériques) de l'écran,
chaque boîtier est identifié par son nom unique (le nom de boîtier par défaut est le numéro de série du
boîtier). Si vous cliquez sur la case bleue qui contient un signe plus (+), la vue du boîtier se développe
et permet ainsi d'accéder aux sous-catégories des lames, des ventilateurs, des alimentations, des
modules Onboard Administrator et des commutateurs du boîtier.
90 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
Pour identifier physiquement le boîtier sur lequel vous travaillez, appuyez sur le bouton UID du module
Onboard Administrator. Cette action allume un voyant bleu brillant situé sur le plateau. Pour mettre l'UID
hors tension, appuyez de nouveau sur le bouton UID du module Onboard Administrator. L'écran
Enclosures (Boîtiers) présente deux sections qui peuvent vous aider à identifier le boîtier auquel vous
êtes rattaché (en surbrillance dans l'image ci-dessous).
Sous Rack Overview (Vue d'ensemble du rack), le nom du boîtier auquel vous êtes connecté est
●
affiché.
Dans la liste de boîtiers, le boîtier auquel vous êtes connecté affiche Primary Connection
●
(Connexion principale).
Module Onboard Administrator
Écran Active Onboard Administrator
Dans l'onglet Status and Information (État et informations) de l'écran Active Onboard Administrator
(Onboard Administrator actif), trois tableaux présentent des informations détaillées sur votre module
Onboard Administrator.
FRWW Module Onboard Administrator 91
Onglet Status and Information
Informations d'état
Ligne Description
Status (État) État global du boîtier. Les valeurs possibles sont Unknown (Inconnu), OK, Degraded
Role (Rôle) Actif ou Standby
Bay Number (Numéro de baie) Numéro de la baie physique dans laquelle le module Onboard Administrator
(Détérioré) et Failed (Échec).
est installé.
Informations matérielles
Ligne Description
Device Name (Nom du périphérique) Nom descriptif commun du module Onboard Administrator
Manufacturer (Fabricant) Nom de la société qui a fabriqué le module Onboard Administrator
Firmware Version (Version du
microprogramme)
Version de l'image du microprogramme dans le module Onboard Administrator
92 Chapitre 8 Configuration du boîtier HP BladeSystem c7000 et des périphériques de boîtier FRWW
