HP ProLiant BL260c
Generation 5 Server Blade
Installationsanleitungen
Übersicht
Die Installation eines Server Blade umfasst die folgenden Schritte:
1. Installieren und Konfigurieren eines HP BladeSystem
c-Class-Gehäuses.
2. Installieren von Server Blade-Optionen.
3. Installieren von Verbindungsmodulen im Gehäuse.
4. Herstellen einer Verbindung der Verbindungsmodule
mit dem Netzwerk.
5. Installieren Sie den Server Blade.
6. Abschließen der Server Blade-Konfiguration.
Definitionen der in diesem Dokument verwendeten
Akronyme finden Sie unter „Akronyme und Abkürzungen“
im Server Blade-Benutzerhandbuch.
Installieren eines HP BladeSystem
© Copyright 2008 Hewlett-Packard Development Company, L.P.
Hewlett-Packard („HP“) haftet – ausgenommen für die Verletzung des Lebens,
des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz – nicht
für Schäden, die fahrlässig von HP, einem gesetzlichen Vertreter oder einem
Erfüllungsgehilfen verursacht wurden. Die Haftung für grobe Fahrlässigkeit
und Vorsatz bleibt hiervon unberührt.
Inhaltliche Änderungen dieses Dokuments behalten wir uns ohne
Ankündigung vor. Die Informationen in dieser Veröffentlichung werden ohne
Gewähr für ihre Richtigkeit zur Verfügung gestellt. Insbesondere enthalten
diese Informationen keinerlei zugesicherte Eigenschaften. Alle sich aus der
Verwendung dieser Informationen ergebenden Risiken trägt der Benutzer.
Die Garantien für HP Produkte und Services werden ausschließlich in der
entsprechenden, zum Produkt bzw. Service gehörigen Garantieerklärung
beschrieben. Aus dem vorliegenden Dokument sind keine weiter reichenden
Garantieansprüche abzuleiten.
c-Class-Gehäuses
Vor dem Durchführen von Server Blade-spezifischen Arbeiten
müssen Sie ein HP BladeSystem c-Class-Gehäuse installieren.
Die aktuellste Dokumentation für Server Blades und andere
HP BladeSystem-Komponenten ist auf der HP Website
(http://www.hp.com/go/bladesystem/documentation
Dokumentation kann zudem von den folgenden Quellen
bezogen werden:
• Documentation CD im Lieferumfang des Gehäuses
• Website des HP Business Support Center
(http://www.hp.com/support
• HP Technical Documentation-Website (http://docs.hp.com)
)
) verfügbar.
Installieren von Server Blade-Optionen
Installieren Sie vor der Installation und Initialisierung des Server
Blade zuerst die gewünschten Server Blade-Optionen, wie z. B.
zusätzliche Prozessoren, Festplattenlaufwerke oder Mezzanine
Cards. Informationen zur Installation der Server Blade-Optionen
finden Sie im HP ProLiant BL260c Generation 5 Server Blade
Benutzerhandbuch auf der HP Website
(http://www.hp.com/go/bladesystem/documentation
).
Installieren von Verbindungsmodulen
Schrittweise Anweisungen zur Installation von Verbindungsmodulen
finden Sie in der Dokumentation im Lieferumfang des
Verbindungsmoduls.
Teilenummer 459409-041
Februar 2008 (Erste Ausgabe)
Nummerierung von Verbindungsmoduleinschüben und Gerätezuordnung
• HP BladeSystem c7000-Gehäuse
• HP BladeSystem c3000-Gehäuse
Herstellen einer Verbindung mit dem Netzwerk
Damit HP BladeSystem eine Verbindung zum Netzwerk herstellen
kann, muss jedes Gehäuse mit Netzwerkverbindungsmodulen zur
Verwaltung der Signale zwischen den Server Blades und dem
externen Netzwerk konfiguriert werden.
Für HP BladeSystem c-Class-Gehäuse sind die folgenden beiden
Arten von Verbindungsmodulen verfügbar: Pass-Through-Module
und Switch-Module. Weitere Informationen über optionale
Verbindungsmodule finden Sie auf der HP Website
(http://www.hp.com/go/bladesystem/interconnects
).
Installieren eines Server Blade
ACHTUNG: Um eine unzureichende Kühlung und
Schäden durch Überhitzung zu vermeiden, darf
der Server Blade oder das Gehäuse nur in Betrieb
1. Entfernen Sie die Leerblende des Komponenteneinschubs.
genommen werden, wenn alle Festplattenlaufwerks- und
Komponenteneinschübe mit einer Komponente oder einer
Leerblende belegt sind.
Um Netzwerkverbindungen für bestimmte Signale zu unterstützen,
installieren Sie Verbindungsmodule in den Einschüben, die jeweils
den Signalen der integrierten NIC oder Mezzanine Card
entsprechen.
Server
Blade-Signal
NIC 1
c7000
Verbindungsmoduleinschub
c3000
Verbindungsmoduleinschub
1 1
Kennzeichen der
Verbindungsmoduleinschübe
(integriert)
NIC 2
2 1
(integriert)
Mezzanine 5 und 6 3 und 4
7 und 8 3 und 4
Der Server Blade stellt keine Mezzanine-Signale für die
Verbindungsmoduleinschübe 3 und 4 (c7000-Gehäuse) oder für
den Verbindungsmoduleinschub 2 (c3000-Gehäuse) zur Verfügung.
Einzelheiten zur Portbelegung finden Sie auf dem
Installationsposter des HP BladeSystem-Gehäuses oder im Setupund Installationshandbuch zum HP BladeSystem-Gehäuse auf der
HP Website (http://www.hp.com/go/bladesystem/documentation

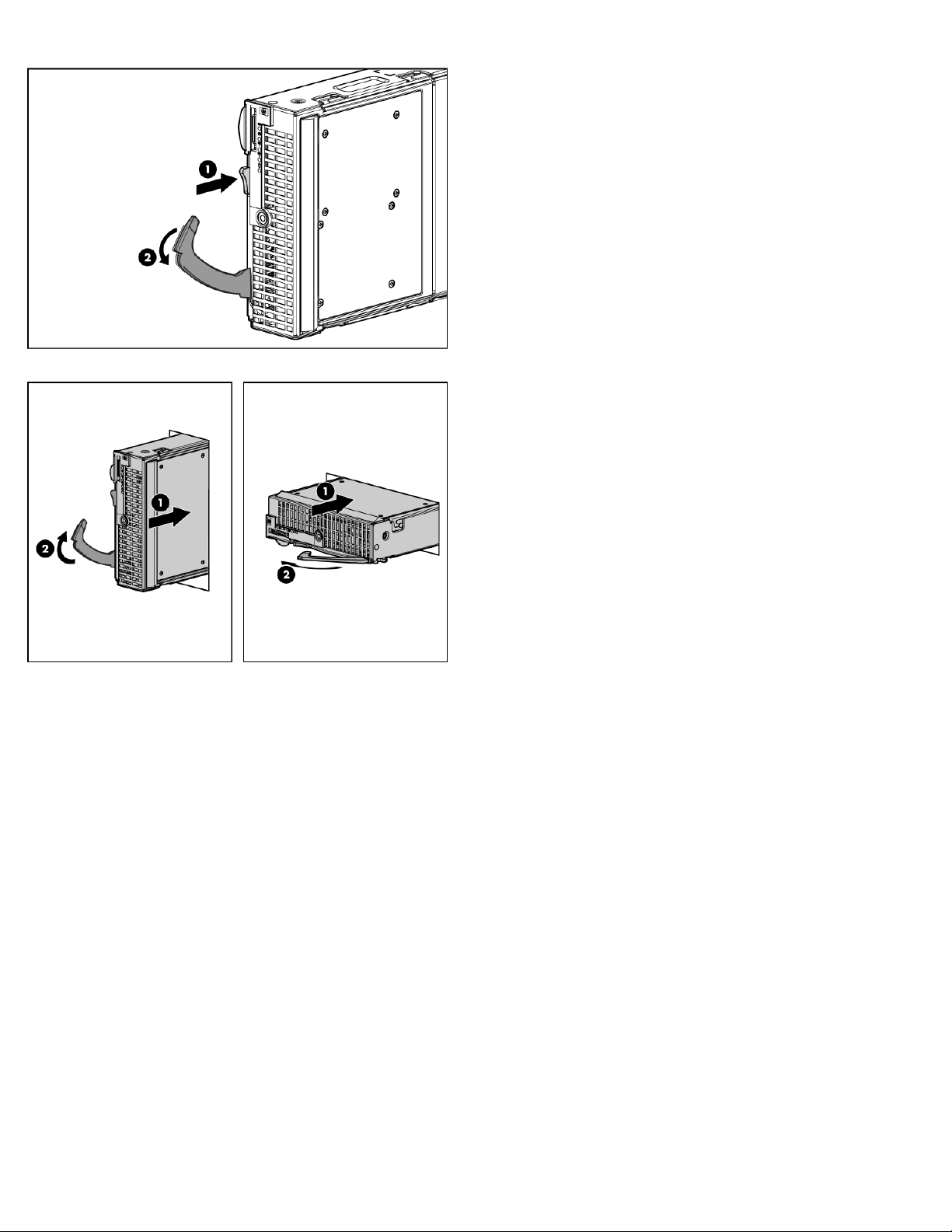

2. Nehmen Sie die Schutzkappe des Gehäuseanschlusses ab.
).
