HP ProLiant BL20p Generation 4 Server Blade Gebruikershandleiding

November 2006 (tweede editie) Artikelnummer 405591-332

de uitdrukkelijke garantiebeschrijvingen bij de desbetreffende producten. Geen enkel onderdeel van dit document mag als extra garantie worden gezien. HP aanvaardt geen aansprakelijkheid voor technische fouten, drukfouten of weglatingen in deze publicatie.

Microsoft en Windows Microsoft Corporation.

AMD Athlon is een handelsmerk van Advanced Micro Devices, Inc. Intel en Pentium zijn handelsmerken of gedeponeerde handelsmerken van Intel Corporation of haar dochterondernemingen in de Verenigde

Staten en andere landen. Java is een in de Verenigde Staten gedeponeerd handelsmerk van Sun Microsystems, Inc.

November 2006 (tweede editie) Artikelnummer 405591-332

zijn in de VS gedeponeerde handelsmerken van Microsoft Corporation. Windows Server is een handelsmerk van

Aanname betreffende de lezer

Dit document is bedoeld voor de persoon die verantwoordelijk is voor het installeren, beheren en oplossen van problemen met servers en opslagsystemen. HP neemt aan dat u bent gekwalificeerd voor het onderhoud van computerapparatuur en dat u bent getraind in het herkennen van gevaren met betrekking tot producten met gevaarlijke energieniveaus.

Inhoud

Identificatie van de onderdelen ...................................................................................................... 6

Onderdelen van de server blade................................................................................................................. 6

Onderdelen aan de voorzijde........................................................................................................... 6

Lampjes op voorpaneel .................................................................................................................... 7

Onderdelen aan de achterzijde......................................................................................................... 8

Lampjes van SAS- en SATA-schijven................................................................................................... 8

Combinaties van lampjes van SAS- en SATA-schijven........................................................................... 9

Interne onderdelen......................................................................................................................... 10

Schakelaar voor systeemonderhoud................................................................................................. 11

Lokale I/O-kabel ..................................................................................................................................... 12

Baynummering van server blade-behuizing................................................................................................. 12

iLO 2-aansluitingen.................................................................................................................................. 13

Compatibiliteit van server blade-behuizing ................................................................................................. 14

Bediening .................................................................................................................................. 15

Server blade inschakelen.......................................................................................................................... 15

Server blade uitschakelen......................................................................................................................... 15

Server blade verwijderen .........................................................................................................................16

Toegangspaneel verwijderen .................................................................................................................... 16

Toegangspaneel installeren ......................................................................................................................17

Luchtgeleider verwijderen......................................................................................................................... 17

Instellingen uitvoeren................................................................................................................... 19

Onderdelen van het HP BladeSystem monteren ........................................................................................... 19

Systeemonderdelen controleren................................................................................................................. 19

Aansluiten op het netwerk ........................................................................................................................19

Server blade-opties installeren................................................................................................................... 20

Server blade installeren............................................................................................................................ 20

Configuratie voltooien.............................................................................................................................. 21

Hardwareopties installeren .......................................................................................................... 22

Optionele processor ................................................................................................................................22

Optioneel geheugen................................................................................................................................ 27

FBDIMM-richtlijnen......................................................................................................................... 27

Single- en dual-rank FBDIMM’s........................................................................................................ 27

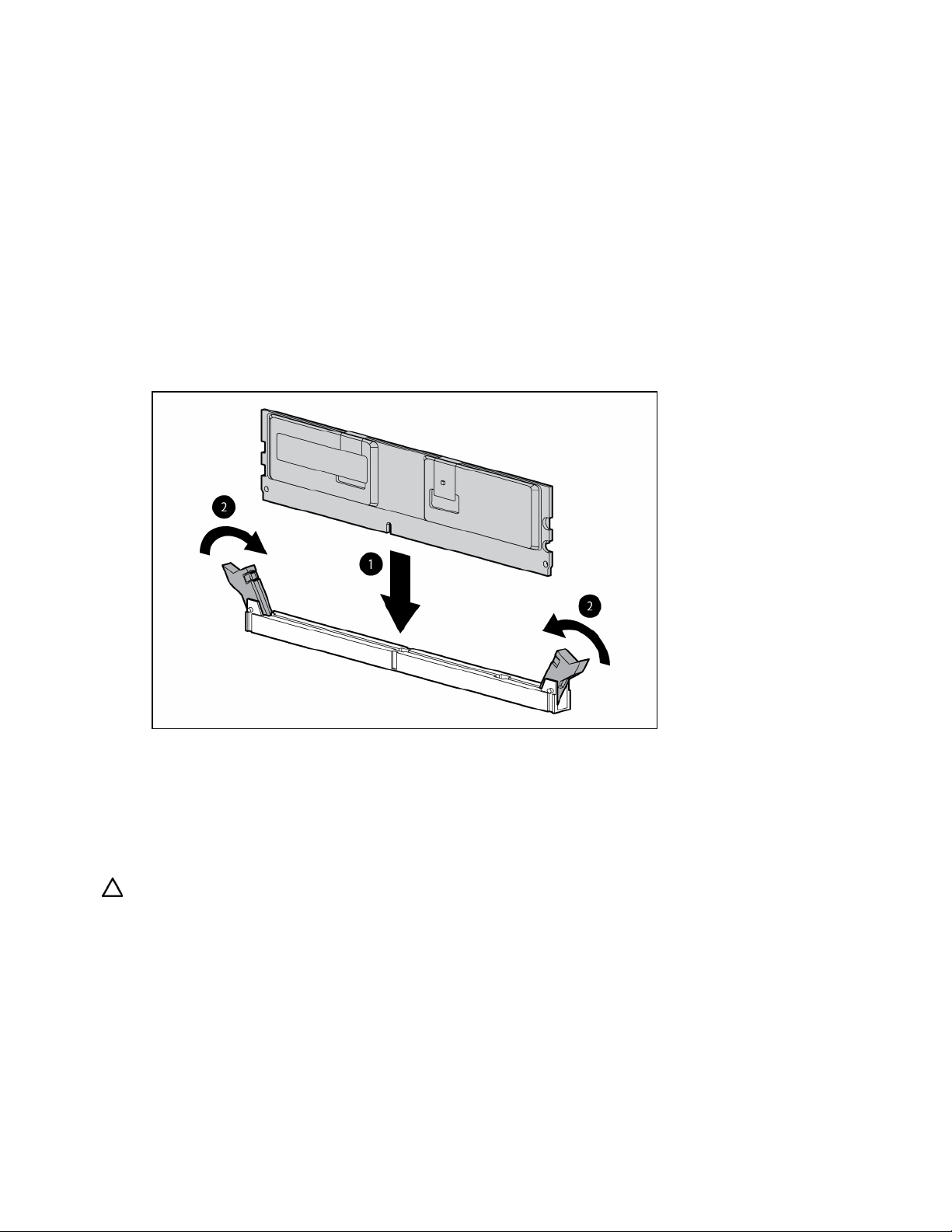

FBDIMM’s installeren .....................................................................................................................28

Vaste-schijfoptie ...................................................................................................................................... 28

Optie multifunctionele netwerkadapter ....................................................................................................... 30

Fibre Channel mezzanine-optie................................................................................................................. 31

Interconnectopties.................................................................................................................................... 32

HP Smart Array write cache-voorziening met batterij-backup optie................................................................. 32

Lokale I/O-bekabeling................................................................................................................. 34

Lokale I/O-kabel gebruiken ...................................................................................................................... 34

Lokale administratie met iLO 2 .................................................................................................................. 34

Lokale verbinding maken tussen server blade en video- of USB-apparaten ...................................................... 35

Toegang tot server blade via lokale KVM .........................................................................................35

Toegang tot lokale media-apparaten................................................................................................ 36

Inhoud 3

Configuratie en hulpprogramma’s ................................................................................................ 38

Implementatiehulpmiddelen voor server blades............................................................................................ 38

Softwarestuurprogramma’s en extra onderdelen ................................................................................ 38

ProLiant p-klasse Geavanceerd beheer ............................................................................................. 38

PXE-implementatie via het netwerk ...................................................................................................39

Statische IP-configuratie serverkaartsleuf ........................................................................................... 41

Implementatiemethoden.................................................................................................................. 41

Configuratieprogramma’s......................................................................................................................... 46

SmartStart-software........................................................................................................................ 46

HP ROM-Based Setup Utility (HP installatieprogramma in het ROM) .....................................................46

Array Configuration Utility (Hulpprogramma voor arrayconfiguratie).................................................... 48

Option ROM Configuration for Arrays .............................................................................................48

Serienummer en product-id opnieuw invoeren ...................................................................................48

Beheerhulpprogramma’s ..........................................................................................................................49

Automatic Server Recovery .............................................................................................................49

ROMPaq (hulpprogramma)............................................................................................................. 49

Integrated Lights-Out 2-technologie ..................................................................................................50

HP Systems Insight Manager........................................................................................................... 50

Management Agents...................................................................................................................... 50

Ondersteuning voor redundant ROM ...............................................................................................50

USB-ondersteuning......................................................................................................................... 51

Diagnoseprogramma’s............................................................................................................................. 51

HP Insight Diagnostics.................................................................................................................... 51

Integrated Management Log ...........................................................................................................52

Externe ondersteuning en analyseprogramma’s........................................................................................... 52

HP Instant Support Enterprise Edition................................................................................................ 52

Web-Based Enterprise Service......................................................................................................... 53

Open Services Event Manager........................................................................................................ 53

Systeem actueel houden........................................................................................................................... 53

Stuurprogramma’s ......................................................................................................................... 53

ProLiant Support Packs ................................................................................................................... 53

Ondersteuning voor de versie van het besturingssysteem ....................................................................53

Online ROM Flash Component Utility van het systeem........................................................................ 54

Veranderingsbeheer en proactieve kennisgeving ............................................................................... 54

Care Pack ....................................................................................................................................54

Problemen oplossen .................................................................................................................... 55

Hulpbronnen voor het oplossen van problemen........................................................................................... 55

Procedure vóór de diagnose..................................................................................................................... 55

Belangrijke veiligheidsinformatie .....................................................................................................56

Informatie over symptomen ............................................................................................................. 58

Server voorbereiden op diagnose.................................................................................................... 58

Serviceberichten...................................................................................................................................... 59

Losse kabels ........................................................................................................................................... 59

Stroomdiagrammen voor het oplossen van problemen.................................................................................. 59

Stroomdiagram start van diagnose .................................................................................................. 59

Stroomdiagram Algemene diagnose ................................................................................................ 61

Stroomdiagram Opstartproblemen van de server blade...................................................................... 62

Stroomdiagram POST-problemen..................................................................................................... 64

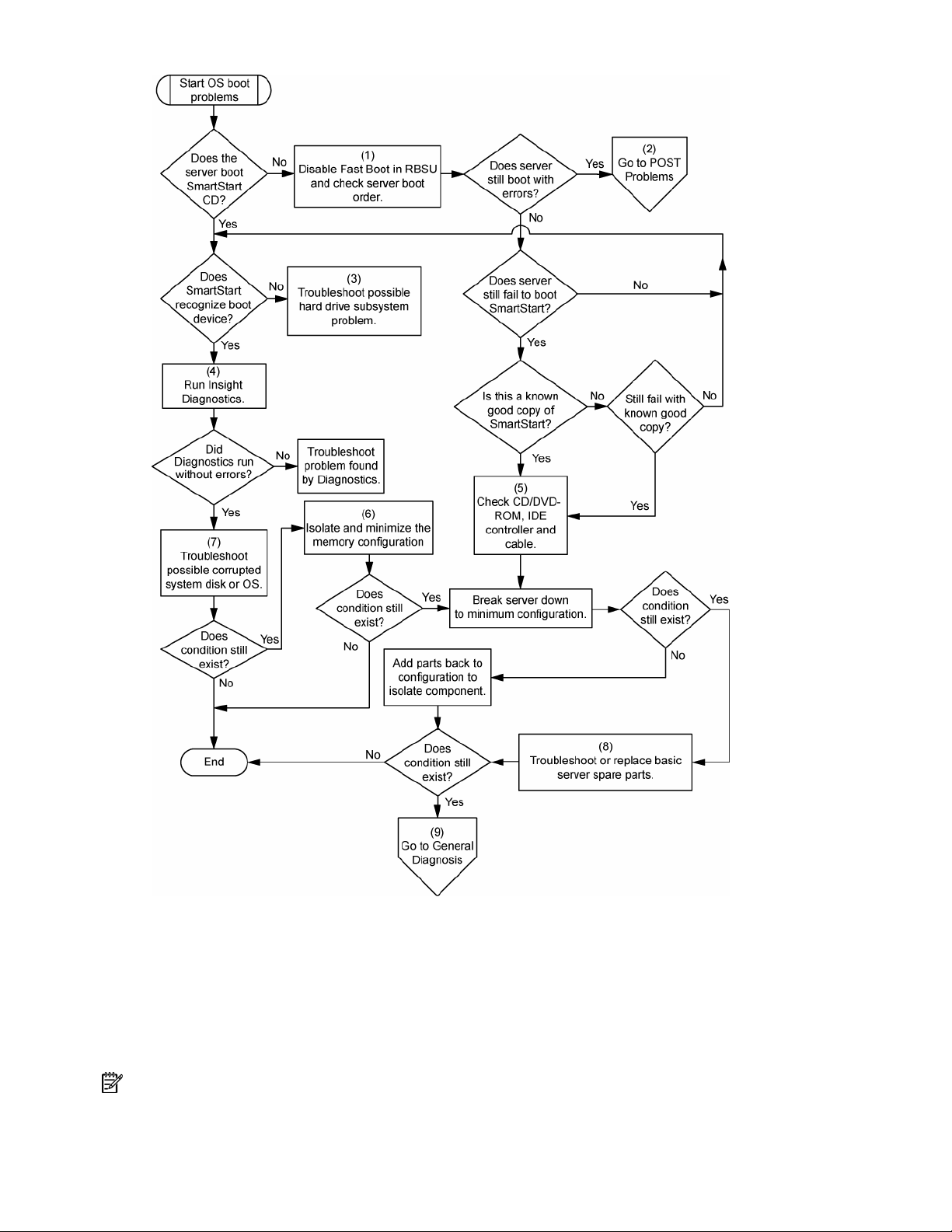

Stroomdiagram Opstartproblemen van het besturingssysteem.............................................................. 66

Stroomdiagram Indicaties voor serverstoringen.................................................................................. 68

POST-foutberichten en -pieptonen .............................................................................................................. 70

Inhoud 4

Batterij vervangen....................................................................................................................... 71

Wettelijke kennisgevingen ........................................................................................................... 73

Voorgeschreven identificatienummers......................................................................................................... 73

Kennisgeving Federal Communications Commission .................................................................................... 73

FCC-indicatielabel ......................................................................................................................... 73

Klasse A-apparatuur ...................................................................................................................... 74

Klasse B-apparatuur....................................................................................................................... 74

Conformiteitsverklaring voor producten gemarkeerd met het FCC-logo, alleen voor de Verenigde Staten ............ 74

Kabels ................................................................................................................................................... 75

Aanpassingen......................................................................................................................................... 75

Kennisgeving voor de Europese Unie......................................................................................................... 75

Verwijdering van afgedankte apparatuur door privé-gebruikers in de Europese Unie .......................................75

Canadese kennisgeving (Avis Canadien).................................................................................................... 76

Japanse kennisgeving .............................................................................................................................. 76

BSMI-kennisgeving .................................................................................................................................. 76

Koreaanse kennisgeving .......................................................................................................................... 77

Kennisgeving vervanging accu’s en batterijen............................................................................................. 77

Taiwanese kennisgeving over hergebruik van batterijen ............................................................................... 78

Elektrostatische ontlading............................................................................................................. 79

Elektrostatische ontlading voorkomen......................................................................................................... 79

Aardingsmethoden ter voorkoming van elektrostatische ontlading..................................................................79

Specificaties............................................................................................................................... 80

Omgevingsspecificaties............................................................................................................................ 80

Serverspecificaties................................................................................................................................... 80

Technische ondersteuning ............................................................................................................ 81

Voordat u contact opneemt met HP............................................................................................................ 81

HP contactinformatie................................................................................................................................ 81

Acroniemen en afkortingen .......................................................................................................... 83

Index......................................................................................................................................... 87

Inhoud 5

Identificatie van de onderdelen

In dit gedeelte

Onderdelen van de server blade................................................................................................................ 6

Lokale I/O-kabel .................................................................................................................................... 12

Baynummering van server blade-behuizing ............................................................................................... 12

iLO 2-aansluitingen................................................................................................................................. 13

Compatibiliteit van server blade-behuizing................................................................................................ 14

Onderdelen van de server blade

Onderdelen aan de voorzijde

Item Omschrijving

1 I/O-poort* 2 Positie 1 voor hot-pluggable SAS- of SATA-vaste schijf 3 Positie 2 voor hot-pluggable SAS- of SATA-vaste schijf 4 Handgreep voor server blade

* De I/O-poort wordt gebruikt met de lokale I/O-kabel om een aantal server blade-configuraties en diagnostische procedures uit te voeren.

Identificatie van de onderdelen 6

Lampjes op voorpaneel

Item Omschrijving Status

1 UID-lampje Blauw = Gebruiker geïdentificeerd

Blauw knipperend = Extern beheer actief Uit = Geen actief beheer op afstand

2 Lampje voor systeemconditie Groen = Normaal

Groen knipperend = Bezig met opstarten Oranje = Systeem werkt niet goed Rood = Kritieke situatie

3 Lampje NIC 1* Groen = Netwerkverbinding actief

Groen knipperend = Netwerkactiviteit Uit = Geen verbinding of activiteit

4 Lampje NIC 2* Groen = Netwerkverbinding actief

Groen knipperend = Netwerkactiviteit Uit = Geen verbinding of activiteit

5 Lampje NIC 3* Groen = Netwerkverbinding actief

Groen knipperend = Netwerkactiviteit Uit = Geen verbinding of activiteit

6 Lampje NIC 4* Groen = Netwerkverbinding actief

Groen knipperend = Netwerkactiviteit Uit = Geen verbinding of activiteit

7 Voedingslampje Groen = Aan

Oranje = Standby (reservevoeding beschikbaar) Uit = Uit

8 Storing/UID Blauw = ID-eenheid

Oranje knipperend = Schijfstoring Uit = Niet in beheerstand

Identificatie van de onderdelen 7

Item Omschrijving Status

9 Schijfactiviteit Groen = Actief en online

* De werkelijke NIC-nummering is afhankelijk van verschillende factoren, zoals het besturingssysteem dat is geïnstalleerd op de server blade.

Onderdelen aan de achterzijde

Uit = Inactief en online

Item Omschrijving

1 Netvoedingsconnector 2 Signaalconnector

Lampjes van SAS- en SATA-schijven

Identificatie van de onderdelen 8

Item Omschrijving

1 Fout-/UID-lampje (oranje/blauw) 2 Online-lampje (groen)

Combinaties van lampjes van SAS- en SATA-schijven

Online-/schijflampje (groen)

Aan, uit of knippert

Fout-/UID-lampje (oranje/blauw)

Afwisselend oranje en blauw

Betekenis

De schijfeenheid werkt niet, of er is een waarschuwing voor een schijffout ontvangen voor deze schijfeenheid; deze is ook geselecteerd door een beheerapplicatie.

Aan, uit of knippert

Aan

Ononderbroken blauw

Oranje, regelmatig knipperend (1 Hz)

De schijfeenheid werkt normaal en is geselecteerd door een beheerapplicatie.

Er is een waarschuwing voor een schijffout ontvangen voor deze schijf.

Vervang de schijfeenheid zo snel mogelijk. Aan Uit De schijfeenheid is online, maar is op het ogenblik niet actief. Regelmatig

knipperend (1 Hz)

Oranje, regelmatig knipperend (1 Hz)

Verwijder de schijfeenheid niet. Als u een

schijfeenheid verwijdert, kan de huidige bewerking

worden afgebroken en kunnen gegevens verloren

gaan.

De schijfeenheid maakt deel uit van een array die

capaciteitsuitbreiding of stripemigratie ondergaat, maar er is

een waarschuwing voor een schijffout voor deze schijfeenheid

ontvangen. Om het risico van gegevensverlies tot een minimum

te beperken, moet de schijfeenheid niet vervangen worden

totdat de uitbreiding of migratie voltooid is. Regelmatig

knipperend (1 Hz)

Uit

Verwijder de schijfeenheid niet. Als u een

schijfeenheid verwijdert, kan de huidige bewerking

worden afgebroken en kunnen gegevens verloren

gaan.

De schijfeenheid wordt opnieuw opgebouwd of is onderdeel

van een array die een capaciteitsuitbreiding of een

stripemigratie ondergaat. Onregelmatig

knipperen

Oranje, regelmatig knipperend (1 Hz)

De schijfeenheid is actief, maar er is voor deze schijfeenheid

een waarschuwing voor een schijffout ontvangen. Vervang de

schijfeenheid zo snel mogelijk. Onregelmatig

Uit De schijfeenheid is actief en werkt normaal.

knipperen Uit

Ononderbroken oranje

Een kritieke foutconditie is voor deze schijfeenheid

geïdentificeerd en de controller is offline geplaatst. Vervang de

schijfeenheid zo snel mogelijk. Uit

Oranje, regelmatig knipperend (1 Hz)

Uit Uit

Er is een waarschuwing voor een schijffout ontvangen voor

deze schijf. Vervang de schijfeenheid zo snel mogelijk.

De schijfeenheid is offline, is een reserveschijf of is een nog niet

geconfigureerd onderdeel van een array.

Identificatie van de onderdelen 9

Interne onderdelen

Item Omschrijving

HP Smart Array SAS/SATA write cache-voorziening met batterij-

backup (optioneel) 2 Interne USB-connector 3 SAS-voedingsconnectors achterpaneel (2) 4 SAS-connectors achterpaneel (2) 5 Processorsocket 2 6 HP Smart Array P400i Controller cachemodule-connector 7 HP Smart Array P200i Controller cachemodule 8 HP Smart Array E200i-controller 9 FBDIMM slots 1-8 10 NMI-schakelaar 11 Systeembatterij 12 Voedingsomzetmodule 13 NIC mezzanine-connector 14 Schakelaar voor systeemonderhoud (SW4) 15 Fibre Channel-adapter connectors 16 Processorsocket 1 (gevuld) 17 Ventilatorconnectors

Identificatie van de onderdelen 10

FBDIMM-slots

Item Omschrijving

1 FBDIMM slot 1A 2 FBDIMM slot 2C 3 FBDIMM slot 3A 4 FBDIMM slot 4C 5 FBDIMM slot 5B 6 FBDIMM slot 6D 7 FBDIMM slot 7B 8 FBDIMM slot 8D

Schakelaar voor systeemonderhoud

Positie Functie Standaard

1* iLO 2-beveiliging negeren Uit 2 Configuratie vergrendelen Uit 3 Gereserveerd Uit 4 Gereserveerd Uit 5* Wachtwoord uitschakelen Uit

6* Configuratie herstellen Uit

7 Gereserveerd Uit

8 Gereserveerd Uit

*Als u toegang wilt krijgen tot redundant ROM, stelt u S1, S5 en S6 in op Aan.

Identificatie van de onderdelen 11

Lokale I/O-kabel

Item Connector Omschrijving

Hiermee sluit u de lokale I/O-poort aan op het voorpaneel van de server blade

Hierop kan door bevoegd onderhoudspersoneel de seriële kabel van een nulmodem worden aangesloten voor het uitvoeren van geavanceerde diagnoseprocedures

Hiermee sluit u een Ethernet aan op de iLO 2interface van de server blade vanaf een clientapparaat

1 Lokale I/O

2 Video Hierop sluit u een monitor aan 3 USB 1 Hierop sluit u een USB-apparaat aan 4 USB 2 Hierop sluit u een USB-apparaat aan 5 Serieel

iLO 2 RJ-45 (10/100 Ethernet)

Baynummering van server blade-behuizing

Elke server blade-behuizing heeft een paar interconnectmodules nodig om netwerktoegang te leveren voor datatransfer. Los de baynummering op alvorens de aansluitingen tussen de server blades en interconnects te bepalen.

Identificatie van de onderdelen 12

BELANGRIJK: Als u naar de achterkant van de behuizing kijkt, staat de baynummering van de server

blade in omgekeerde volgorde.

iLO 2-aansluitingen

Een iLO 2-aansluiting bevindt zich op de beheermodule van de server blade van de uitgebreide server blade-behuizing. Deze RJ-45 connector maakt beheer op afstand mogelijk voor elke server blade in de uitgebreide server blade-behuizing.

Voor meer informatie over de uitgebreide server blade-behuizing raadpleegt u de HP ProLiant BL p-Class Server Blade Enclosure Upgrade Installation Guide (Installatiehandleiding voor upgrade van de HP ProLiant BL p-Class Server Blade-behuizing) of de HP ProLiant BL p-Class Server Blade Enclosure Installation Guide (Installatiehandleiding voor de HP ProLiant BL p-Class Server Blade-behuizing).

Identificatie van de onderdelen 13

Compatibiliteit van server blade-behuizing

Bepaalde configuraties van de HP ProLiant BL20p server blade kunnen ondersteuning nodig hebben van een HP BladeSystem p-klasse server blade-behuizing met uitgebreide onderdelen in het achterpaneel (uitgebreide Server Blade-behuizing). Voor informatie over de compatibiliteit van server bladebehuizingen raadpleegt u de website van HP (http://www.hp.com/go/bladesystem/enclosure/compatibility

Identificatie van de onderdelen 14

Bediening

In dit gedeelte

Server blade inschakelen ........................................................................................................................ 15

Server blade uitschakelen........................................................................................................................ 15

Server blade verwijderen ........................................................................................................................ 16

Toegangspaneel verwijderen................................................................................................................... 16

Toegangspaneel installeren ..................................................................................................................... 17

Luchtgeleider verwijderen........................................................................................................................ 17

Server blade inschakelen

De server blade staat standaard ingesteld om automatisch op te starten wanneer deze in de server bladebehuizing geïnstalleerd wordt. Zorg dat de server blade compatibel is met de server blade-behuizing. Raadpleeg “Compatibiliteit server blade-behuizing (op pagina 14).”

Als de standaardinstelling wordt gewijzigd, gebruikt u een van de volgende methoden om de server blade op te starten:

• Druk op de aan-/standbyknop op het voorpaneel van de server blade.

• Kort indrukken start een opstartverzoek. De server blade bepaalt hoeveel voeding er beschikbaar

is vanuit het voedingssubsysteem. Als de benodigde voeding aanwezig is, start de server blade op.

• 5 seconden of langer indrukken negeert een opstart. De server blade start op zonder detectie

van voedingsbeschikbaarheid vanuit het systeem.

VOORZICHTIG: Houd u altijd aan iLO 2-waarschuwingen voor het beginnen van een opstart-override om

een storing in de hot-plugvoedingstoevoer en mogelijk verlies van de systeemvoeding te voorkomen. Raadpleeg voor meer informatie de HP Integrated Lights-Out gebruikershandleiding.

OPMERKING: U kunt een server blade opstart-override uitvoeren wanneer de beheermodules niet in

gebruik zijn voor het beheer van het opstartverzoek. Zorg dat er voldoende voeding beschikbaar is.

• Gebruik de mogelijkheden van de virtuele aan-/uitknop in iLO 2.

• Een kortdurende opstartselectie

• Een opstartselectie door een knop ingedrukt te houden

Voor meer informatie over iLO 2 raadpleegt u “Configuratie en hulpprogramma’s (op pagina 38).”

Server blade uitschakelen

Schakel de server blade volgens een van de volgende methoden uit:

• Druk op de aan-/standbyknop op het voorpaneel van de server blade.

Zorg dat de server blade in de standbystand staat door te controleren of de systeemvoeding-LED oranje is. Dit proces kan 30 seconden duren, waarbij een deel van de interne circuits actief blijven.

Bediening 15

Gebruik de virtuele aan-/uitknop in iLO 2.

•

Nadat u opdracht voor een handmatige of virtuele uitschakeling hebt gegeven, controleert u of de server blade in de standbystand wordt geplaatst (het voedingslampje wordt oranje).

BELANGRIJK: Als de server blade in de standbystand staat, is de reservevoeding nog steeds ingeschakeld.

Als u de server blade volledig wilt uitschakelen, verwijdert u de server blade uit de behuizing.

BELANGRIJK: Procedures voor het in-/uitschakelen op afstand hebben de meest recente firmware nodig

voor de voedingsbehuizing en de beheermodules van de server blade-behuizing. Voor de meest recente firmware raadpleegt u de website van HP (http://www.hp.com/go/support

Server blade verwijderen

1. Identificeer de juiste server blade in de server blade-behuizing.

2. Maak een back-up van alle gegevens van de server blade.

3. Schakel de server blade uit (zie pagina 15).

4. Verwijder de server blade uit de server blade-behuizing.

5. Plaats de server blade op een vlak, horizontaal werkoppervlak.

WAARSCHUWING: Laat de schijfeenheden en interne systeemonderdelen afkoelen

voordat u deze aanraakt, om het risico van brandwonden te beperken.

VOORZICHTIG: Voorkom beschadiging van de elektrische onderdelen door voor een goede aarding van

de server blade te zorgen voordat u de installatieprocedure start. Onjuiste aarding kan elektrostatische ontladingen veroorzaken.

Toegangspaneel verwijderen

WAARSCHUWING: Laat de schijfeenheden en interne systeemonderdelen afkoelen

voordat u deze aanraakt, om het risico van brandwonden te beperken.

VOORZICHTIG: Voorkom beschadiging van de elektrische onderdelen door voor een goede aarding

van de server blade te zorgen voordat u de installatieprocedure start. Onjuiste aarding kan elektrostatische ontladingen veroorzaken.

Bediening 16

Identificeer de juiste server blade in de server blade-behuizing.

2. Maak een back-up van alle gegevens van de server blade.

3. Schakel de server blade uit (zie pagina 15).

4. Verwijder de server blade (zie pagina 16).

5. Maak de schroef op de achterkant van het toegangspaneel los.

6. Verwijder het toegangspaneel.

Toegangspaneel installeren

1. Plaats het toegangspaneel bovenop de server blade, en laat het ongeveer 10 mm uitsteken over de

achterkant van de server.

2. Schuif het toegangspaneel naar voren en vergrendel het, draai vervolgens de borgschroef aan om

het toegangspaneel vast te zetten aan de server.

Luchtgeleider verwijderen

U verwijdert het onderdeel als volgt:

1. Schakel de server blade uit (zie pagina 15).

2. Verwijder de server blade (zie pagina 16).

3. Verwijder het toegangspaneel (zie pagina 16).

Bediening 17

Verwijder de luchtgeleider.

Als u het onderdeel wilt terugplaatsen, voert u de procedure voor het verwijderen in omgekeerde volgorde uit.

BELANGRIJK: Zorg dat u voor een goede koeling altijd de juiste luchtgeleiderprocessor gemonteerd hebt.

Bediening 18

Instellingen uitvoeren

In dit gedeelte

Onderdelen van het HP BladeSystem monteren.......................................................................................... 19

Systeemonderdelen controleren................................................................................................................ 19

Aansluiten op het netwerk ....................................................................................................................... 19

Server blade-opties installeren.................................................................................................................. 20

Server blade installeren........................................................................................................................... 20

Configuratie voltooien ............................................................................................................................ 21

Onderdelen van het HP BladeSystem monteren

Monteer voordat u specifieke procedures voor de server blade gaat uitvoeren, de HP BladeSystemonderdelen in uw omgeving. Raadpleeg de informatie over hardware-installatie en configuratie die bij de server blade-behuizing geleverd wordt.

De meest actuele documentatie voor server blades en andere HP BladeSystem p-klasse onderdelen is beschikbaar op de website van HP (http://www.hp.com/products/servers/proliant-bl/p-class/info

Ook is er documentatie te vinden op de volgende plaatsen:

• Documentatie-cd die bij de server blade-behuizing geleverd wordt

• Website van het HP Business Support Center (http://www.hp.com/support)

• Website voor HP Technische documentatie (http://docs.hp.com)

Systeemonderdelen controleren

1. Controleer of de juiste server blade-behuizing voor de server blade geïnstalleerd is. Raadpleeg

“Compatibiliteit server blade-behuizing (op pagina 14).”

2. Controleer of er voldoende voeding beschikbaar is. Raadpleeg de HP BladeSystem p-klasse

voedingscalculator op de website van HP (http://www.hp.com/go/bladesystem/powercalculator

Aansluiten op het netwerk

Als u het HP BladeSystem wilt aansluiten op een netwerk, moet elke server blade-behuizing geconfigureerd worden met een paar netwerkinterconnects om signalen te beheren tussen de server blades en het externe netwerk. Raadpleeg voor meer informatie over interconnectopties de website van HP (http://www.hp.com/go/bladesystem/interconnects

Voor netwerkkabels voor de server blade, raadpleegt u de HP ProLiant BL20p Generation 4 Server Blade Installation Instructions (HP ProLiant BL20p Generatie 4 Server Blade installatie-instructies) die bij de server blade geleverd worden.

Instellingen uitvoeren 19

Server blade-opties installeren

Vóór het installeren en initialiseren van de server blade, installeert u alle hardware-opties, zoals een extra processor of vaste schijven. Voor installatie-informatie van server blade-opties raadpleegt u “Installatie hardware-opties (op pagina 22).”

Server blade installeren

1. Verwijder een 6U server blade-blank.

2. Installeer de server blade. Als de server blade er helemaal in zit, vergrendelt hij op zijn plaats.

De standaardinstelling voor server blades begint een automatische opstart.

VOORZICHTIG: Gebruik de server blade-behuizing alleen als alle posities zijn gevuld met een onderdeel

of een opvuleenheid. Zo voorkomt u dat de server beschadigd raakt door oververhitting.

OPMERKING: De eerste server blade moet in een server blade-behuizing geïnstalleerd worden om het

benoemen van de server blade-behuizing, het rack en de interconnects te vergemakkelijken. Voltooi de systeemconfiguratie voordat u extra server blades installeert.

Instellingen uitvoeren 20

Configuratie voltooien

Om de configuratie van de server blade en HP BladeSystem te voltooien, raadpleegt u de informatie over de hardware-installatie en configuratie die bij de server blade-behuizing geleverd wordt.

Instellingen uitvoeren 21

Hardwareopties installeren

In dit gedeelte

Optionele processor ............................................................................................................................... 22

Optioneel geheugen............................................................................................................................... 27

Vaste-schijfoptie ..................................................................................................................................... 28

Optie multifunctionele netwerkadapter...................................................................................................... 30

Fibre Channel mezzanine-optie................................................................................................................ 31

Interconnectopties................................................................................................................................... 32

HP Smart Array write cache-voorziening met batterij-backup optie............................................................... 32

Optionele processor

De server blade ondersteunt bediening door twee processors. Als twee processors zijn geïnstalleerd, worden de opstartfuncties voor de server blade ondersteund via de processor die is geïnstalleerd in processorvoetje 1. Als processor 1 echter uitvalt, wordt het systeem automatisch opgestart vanuit processor 2 en wordt een bericht verzonden om de processorfout te melden.

VOORZICHTIG: Door verwijderen van de processor of heatsink wordt de thermische laag tussen de

processor en de heatsink onbruikbaar. Er moet een nieuwe heatsink besteld en geïnstalleerd worden voordat de processor teruggeplaatst kan worden.

BELANGRIJK: Processorsocket 1 moet altijd gevuld zijn om de server blade te laten werken. VOORZICHTIG: Voorkom mogelijke oververhitting van de server blade door altijd processorsocket 2 te

vullen met een processor en een koelelement of met een afdekkapje voor een processor en een blank voor een koelelement.

U installeert het onderdeel als volgt:

1. Schakel de server blade uit (zie pagina 15).

2. Verwijder de server blade (zie pagina 16).

3. Verwijder het toegangspaneel (zie pagina 16).

4. Verwijder de processorblank.

Hardwareopties installeren 22

VOORZICHTIG: Voorkom mogelijke oververhitting van de server blade door altijd processorsocket 2 te

vullen met een processor en een koelelement of met een afdekkapje voor een processor en een blank voor een koelelement.

5. Open de processorvergrendeling en de processorsocketbeugel.

Hardwareopties installeren 23

Verwijder het beschermkapje van de processorsocket.

BELANGRIJK: Zorg ervoor dat u de processor niet per ongeluk uit de installatietool verwijdert.

7. Plaats de processor voorzichtig terug in de installatietool wanneer deze daaruit is verwijderd.

Hardwareopties installeren 24

Lijn de processorinstallatietool uit met de socket en installeer de processor.

9. Druk stevig aan totdat de processorinstallatietool klikt en los komt van de processor. Verwijder

vervolgens de tool.

Hardwareopties installeren 25

Sluit de processorsocketbeugel en de processorvergrendeling.

10.

11. Verwijder het beschermingsmateriaal van de heatsink.

12. Breng de gaten in de onderkant van de heatsink op een lijn met de pennen in de

bevestigingsmodule van de heatsink.

Hardwareopties installeren 26

Installeer de heatsink en sluit de vergrendelingshendel van de heatsink.

13.

14. Installeer het toegangspaneel (zie pagina 17).

15. Installeer de server blade (“Server blade installeren“ op pagina 20).

16. Schakel de server blade in (zie pagina 15).

OPMERKING: De server blade start na de installatie standaard op.

Optioneel geheugen

De server blade wordt geleverd met twee geïnstalleerde FBDIMM’s. De server blade ondersteunt maximaal 32 GB geheugen.

VOORZICHTIG: Gebruik alleen HP FBDIMM’s. FBDIMM’s van een andere oorsprong kunnen een negatief

FBDIMM-richtlijnen

Single- en dual-rank FBDIMM’s

effect hebben op de gegevensintegriteit.

Houd u aan de volgende FBDIMM-installatierichtlijnen:

• Alle FBDIMM’s moeten PC-5300 DDR2 667-MHz SDRAM FBDIMM’s zijn.

• Beide FBDIMM-slots in een geheugenbank moeten bezet zijn.

• Beide FBDIMM-slots in een geheugenbank moeten identiek zijn.

• Indien u dual-rank en single-rank FBDIMM’s mengt, moeten de dual-rank FBDIMM’s in

geheugenbank 1 geïnstalleerd zijn.

PC3200 FBDIMM’s kunnen single- of dual-rank zijn. Hoewel het voor u normaal gesproken niet belangrijk is onderscheid te maken tussen deze twee soorten FBDIMM’s, zijn bepaalde FBDIMMconfiguratievereisten gebaseerd op deze classificaties.

Hardwareopties installeren 27

+ 62 hidden pages
