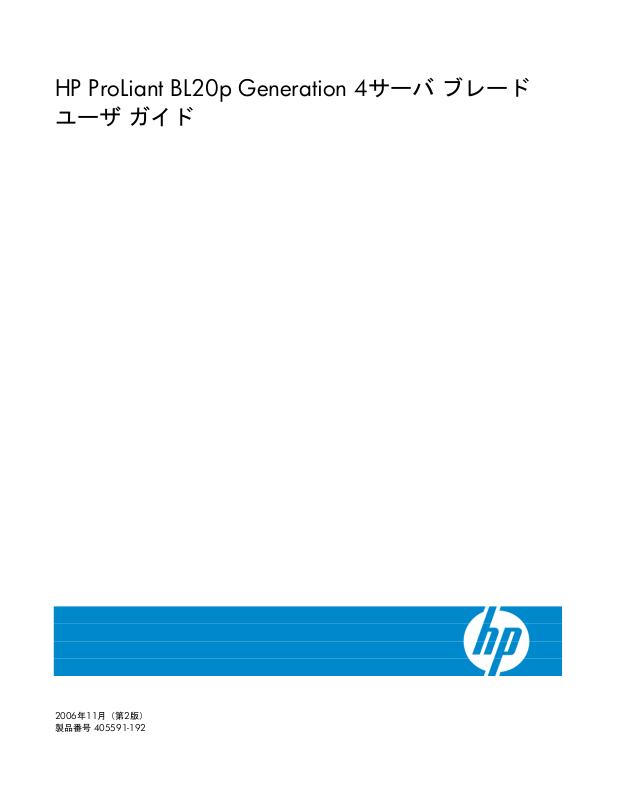

HP ProLiant BL20p Generation 4サーバブレードユーザガイド

2006年11月（第2版）製品番号 405591-192

本書の内容は、将来予告なしに変更されることがあります。HP製品およびサービスに対する保証については、当該製品およびサービスの保証規定書に記載されています。本書のいかなる内容も、新たな保証を追加するものではありません。本書の内容につきましては万全を期しておりますが、本書中の技術的あるいは校正上の誤り、脱落に対して、責任を負いかねますのでご了承ください。

MicrosoftおよびWindowsは、Microsoft Corporationの米国における登録商標です。Windows Serverは、Microsoft Corporationの商標です。

Intel、インテルおよびPentiumはインテルコーポレーションまたはその子会社のアメリカ合衆国およびその他の国における商標または登録商標です。

Javaは、Sun Microsystems, Inc.の米国における商標です。

本製品は、日本国内で使用するための仕様になっており、日本国外で使用される場合は、仕様の変更を必要とすることがあります。

本書に掲載されている製品情報には、日本国内で販売されていないものも含まれている場合があります。

2006年11月（第2版）

製品番号 405591-192

対象読者

このガイドは、サーバおよびストレージシステムのインストール、管理、トラブルシューティングの担当者を対象とし、コンピュータ機器の保守の資格があり、高電圧製品の危険性について理解していることを前提としています。

コンポーネントの説明 .................................................................................................................................6

サーバブレードのコンポーネント....................................................................................................................... 6

フロントパネルの各部............................................................................................................................. 6

フロントパネルのLED .............................................................................................................................. 7

リアパネルの各部 ................................................................................................................................... 8

SASおよびSATAハードディスクドライブのLED ......................................................................................... 8

SASおよびSATAハードディスクドライブのLEDの組み合わせ...................................................................... 9

内部コンポーネント ............................................................................................................................... 10

システムメンテナンススイッチ............................................................................................................. 11

ローカルI/Oケーブル ....................................................................................................................................... 12

サーバブレードエンクロージャベイの番号...................................................................................................... 12

iLO 2コネクタ.................................................................................................................................................. 13

サーバブレードエンクロージャの互換性 .......................................................................................................... 13

操作 .........................................................................................................................................................14

サーバブレードの電源投入............................................................................................................................... 14

サーバブレードの電源切断............................................................................................................................... 14

サーバブレードの取り外し............................................................................................................................... 15

アクセスパネルの取り外し............................................................................................................................... 15

アクセスパネルの取り付け............................................................................................................................... 16

エアバッフルの取り外し.................................................................................................................................. 16

セットアップ ............................................................................................................................................18

HP BladeSystemコンポーネントの取り付け......................................................................................................... 18

システムコンポーネントの確認 ........................................................................................................................ 18

ネットワークへの接続 ...................................................................................................................................... 18

サーバブレードオプションの取り付け ............................................................................................................. 19

サーバブレードの取り付け............................................................................................................................... 19

設定の完了 ...................................................................................................................................................... 20

ハードウェアオプションの取り付け...........................................................................................................21

プロセッサオプション ..................................................................................................................................... 21

メモリオプション............................................................................................................................................ 26

FBDIMMのガイドライン ......................................................................................................................... 26

シングルランクおよびデュアルランクFBDIMM......................................................................................... 26

FBDIMMの取り付け................................................................................................................................ 27

ハードディスクドライブオプション................................................................................................................. 27

マルチファンクションネットワークアダプタオプション .................................................................................. 29

ファイバチャネルメザニンオプション ............................................................................................................ 30

インターコネクトオプション ........................................................................................................................... 31

HP Smartアレイバッテリバックアップ式ライトキャッシュイネーブラ（オプション）....................................... 31

ローカルI/Oケーブル ................................................................................................................................33

ローカルI/Oケーブルの使用 ............................................................................................................................. 33

iLO 2によるローカル管理.................................................................................................................................. 33

ビデオおよびUSBデバイスを使用したサーバブレードへのローカル接続 .............................................................. 34

ローカルキーボード、ビデオ、およびマウスによるサーバブレードへのアクセス..................................... 34

ローカルメディアデバイスへのアクセス................................................................................................ 35

設定とユーティリティ ...............................................................................................................................37

サーバブレードインストールツール................................................................................................................ 37

ソフトウェアドライバと追加のコンポーネント....................................................................................... 37

目次 3

ProLiant p-Classの高度な管理................................................................................................................... 37

ネットワークベースPXEによるインストール ........................................................................................... 38

静的IPベイ設定 ...................................................................................................................................... 40

インストール方法 .................................................................................................................................. 40

コンフィギュレーションツール ........................................................................................................................ 44

SmartStartソフトウェア .......................................................................................................................... 44

HP ROMベースセットアップユーティリティ.......................................................................................... 44

アレイコンフィギュレーションユーティリティ...................................................................................... 46

Option ROM Configuration for Arrays ...................................................................................................... 46

サーバのシリアル番号とプロダクトIDの再入力 ........................................................................................ 46

管理ツール ...................................................................................................................................................... 47

自動サーバ復旧 ..................................................................................................................................... 47

ROMPaqユーティリティ......................................................................................................................... 47

Integrated Lights-Out 2テクノロジ ............................................................................................................ 47

HP Systems Insight Manager .................................................................................................................... 47

マネジメントエージェント .................................................................................................................... 48

リダンダントROMのサポート ................................................................................................................. 48

USBサポート ......................................................................................................................................... 48

診断ツール ...................................................................................................................................................... 48

HP Insight Diagnostics ............................................................................................................................. 48

インテグレーテッドマネジメントログ................................................................................................... 49

リモートサポートおよび分析ツール.................................................................................................................. 49

HPインスタントサポートエンタープライズエディション ....................................................................... 49

Web-Based Enterprise Service.................................................................................................................. 50

Open Services Event Manager ................................................................................................................. 50

システムの最新状態の維持................................................................................................................................50

ドライバ ............................................................................................................................................... 50

ProLiant Support Pack.............................................................................................................................. 50

オペレーティングシステムのバージョンサポート................................................................................... 51

システムオンラインROMフラッシュコンポーネントユーティリティ ...................................................... 51

変更管理と事前通知 ............................................................................................................................... 51

Care Pack.............................................................................................................................................. 51

トラブルシューティング............................................................................................................................52

トラブルシューティングの資料 ......................................................................................................................... 52

診断前の手順 ................................................................................................................................................... 52

安全に使用していただくために............................................................................................................... 53

症状に関する情報 .................................................................................................................................. 54

診断のためのサーバの準備 ..................................................................................................................... 55

サービス通知 ................................................................................................................................................... 55

接続不良.......................................................................................................................................................... 55

トラブルシューティングフローチャート ........................................................................................................... 56

診断フローチャートの開始 ..................................................................................................................... 56

一般的な診断フローチャート.................................................................................................................. 57

サーバブレードの電源投入時の問題のフローチャート ............................................................................. 59

POST実行時の問題のフローチャート....................................................................................................... 61

OS起動時の問題のフローチャート .......................................................................................................... 63

サーバの障害表示のフローチャート ........................................................................................................ 65

POSTエラーメッセージとビープコード ............................................................................................................ 67

バッテリの交換 .........................................................................................................................................68

規定に関するご注意 ..................................................................................................................................69

目次 4

電源コードに関するご注意................................................................................................................................ 69

規定準拠識別番号............................................................................................................................................. 69

各国別勧告 ...................................................................................................................................................... 69

Federal Communications Commission notice .............................................................................................. 69

Declaration of conformity for products marked with the FCC logo, United States only ..................................... 70

Cables .................................................................................................................................................. 70

Modifications ......................................................................................................................................... 71

European Union regulatory notice............................................................................................................. 71

Disposal of waste equipment by users in private households in the European Union........................................ 71

Canadian notice (Avis Canadien)............................................................................................................. 71

BSMI notice ........................................................................................................................................... 72

Korean notice......................................................................................................................................... 72

バッテリの取り扱いについてのご注意 ............................................................................................................... 72

Taiwan battery recycling notice ................................................................................................................ 73

静電気対策................................................................................................................................................74

静電気による損傷の防止................................................................................................................................... 74

静電気による損傷を防止するためのアースの方法 ............................................................................................... 74

仕様 .........................................................................................................................................................75

環境仕様.......................................................................................................................................................... 75

サーバの仕様 ................................................................................................................................................... 75

テクニカルサポート .................................................................................................................................76

カスタマセルフリペア（CSR）........................................................................................................................ 76

頭字語と略語 ............................................................................................................................................77

索引 .........................................................................................................................................................81

目次 5

コンポーネントの説明

この項の目次

サーバブレードのコンポーネント ..............................................................................................................................6

ローカルI/Oケーブル ..............................................................................................................................................12

サーバブレードエンクロージャベイの番号 ............................................................................................................. 12

iLO 2コネクタ .........................................................................................................................................................13

サーバブレードエンクロージャの互換性 .................................................................................................................13

サーバブレードのコンポーネント

フロントパネルの各部

番号説明

1 I/Oポート*

2 ホットプラグ対応SATAまたはSASハードディスクドライブベイ1

3 ホットプラグ対応SATAまたはSASハードディスクドライブベイ2

4 サーバブレードのハンドル

* サーバブレードの設定手順や診断手順の一部では、ローカルI/OケーブルとI/Oポートを使用します。

コンポーネントの説明 6

フロントパネルのLED

番号説明ステータス

1 UID LED 青色=識別

青色で点滅=アクティブリモート管理が行われています

消灯=アクティブリモート管理は行われていません

2 ヘルスLED 緑色=正常

点滅=起動中

黄色=性能低下

赤色=重大な性能低下

3 NIC 1 LED* 緑色=ネットワークにリンクされています

緑色で点滅=ネットワーク動作中

消灯=リンクまたは動作なし

4 NIC 2 LED* 緑色=ネットワークにリンクされています

緑色で点滅=ネットワーク動作中

消灯=リンクまたは動作なし

5 NIC 3 LED* 緑色=ネットワークにリンクされています

緑色で点滅=ネットワーク動作中

消灯=リンクまたは動作なし

6 NIC 4 LED* 緑色=ネットワークにリンクされています

緑色で点滅=ネットワーク動作中

消灯=リンクまたは動作なし

7 システム電源LED 緑色=電源オン

黄色=スタンバイ（補助電源利用可能）

消灯=電源オフ

8 障害/UID 青色=ユニットID

黄色で点滅=ドライブ障害

消灯=管理モードになっていません。

コンポーネントの説明 7

番号説明ステータス

9 ドライブ動作中緑色=オンライン動作中

* 実際のNIC番号は、サーバブレードにインストールされているオペレーティングシステムなど、複数の要因に依

存します。

リアパネルの各部

消灯=オンライン動作なし

番号説明

1 電源コネクタ

2 信号コネクタ

SASおよびSATAハードディスクドライブのLED

コンポーネントの説明 8

番号説明

1 障害/UID LED（黄色/青色）

2 オンラインLED（緑色）

SASおよびSATAハードディスクドライブのLEDの組み合わせ

障害/UID LED

（黄色または青色）

黄色と青色で交互に点灯

青色で点灯

黄色が一定間隔（1Hz）で点滅

消灯

黄色が一定間隔（1Hz）で点滅

意味

ドライブで障害が発生したか、このドライブの障害予測アラートが受信されました。また、ドライブが、管理アプリケーションによって選択されています。

ドライブは正常に動作しており、管理アプリケーションによって選択されています。

このドライブの障害予測アラートが受信されました。

できるだけ早くドライブを交換してください。

ドライブを取り外さないでください。ドライブを取り外すと現在の動作が停止し、データが消失する場合があります。

ドライブは容量拡張中またはストライプサイズ移行中のアレイに組み込まれていますが、このドライブの障害予測アラートが受信されました。データ消失の危険性を最小限に抑えるために、拡張や移行が完了するまではドライブを交換しないでください。

ドライブを取り外さないでください。ドライブを取り外すと現在の動作が停止し、データが消失する場合があります。

ドライブが再構築中、または容量を拡張中もしくはストライプサイズ移行中のアレイに組み込まれています。

ドライブは動作していますが、このドライブの障害予測アラートが受信されました。できるだけ早くドライブを交換してください。

このドライブで重大な障害条件が確認され、コントローラによってオフラインにされました。できるだけ早くドライブを交換してください。

このドライブの障害予測アラートが受信されました。できるだけ早くドライブを交換してください。

ドライブは、オフラインか、スペアになっているか、アレイに組み込まれていません。

オンライン/動作LED （緑色）

点灯、消灯、または点滅

点灯

点灯消灯ドライブはオンラインですが、現在は動作していません。

一定間隔（1Hz）で点滅

不規則に点滅

不規則に点滅消灯ドライブは動作しており、正常に動作しています。

消灯黄色で点灯

消灯

消灯消灯

コンポーネントの説明 9

内部コンポーネント

番号説明

HP SmartアレイSAS/SATAバッテリバックアップ式ライトキャッシュイネーブラ（オプション）

2 内部USBコネクタ

3 SASバックプレーン電源コネクタ（2）

4 SASバックプレーンコネクタ（2）

5 プロセッサソケット2

6 HP SmartアレイE200iコントローラキャッシュモジュールコネクタ

7 HP SmartアレイE200iコントローラキャッシュモジュール

8 HP SmartアレイE200iコントローラ

9 FBDIMMスロット（1～8）

10 NMIスイッチ

11 システムバッテリ

12 電源コンバータモジュール

13 NICメザニンコネクタ

14 システムメンテナンススイッチ（SW4）

15 ファイバチャネルアダプタコネクタ

16 プロセッサソケット1（取り付け済み）

17 ファンコネクタ

コンポーネントの説明 10

FBDIMMスロット

番号説明

1 FBDIMMスロット1A

2 FBDIMMスロット2C

3 FBDIMMスロット3A

4 FBDIMMスロット4C

5 FBDIMMスロット5B

6 FBDIMMスロット6D

7 FBDIMMスロット7B

8 FBDIMMスロット8D

システムメンテナンススイッチ

位置機能デフォルト

1* iLO 2セキュリティオーバーライドオフ

2 コンフィギュレーションロックオフ

3 予約オフ

4 予約オフ

5* パスワード無効オフ

6* コンフィギュレーションの再設定オフ

7 予約オフ

8 予約オフ

*リダンダントROMにアクセスするには、S1、S5、およびS6をオンに設定します。

コンポーネントの説明 11

ローカルI/Oケーブル

番号コネクタ説明

サーバブレードフロントパネル上のローカルI/O ポートに接続します。

ヌルモデムシリアルケーブルを接続して高度な診断手順を実行します（トレーニングを受けた担当者用）。

クライアントデバイスからのEthernetケーブルをサーバブレードiLO 2インタフェースに接続します。

1 ローカルI/O

2 ビデオビデオモニタに接続します。

3 USB 1 USBデバイスに接続します。

4 USB 2 USBデバイスに接続します。

5 シリアル

iLO 2 RJ-45

（10/100 Ethernet）

サーバブレードエンクロージャベイの番号

各サーバブレードエンクロージャ（筐体）がデータ転送のためのネットワークアクセスを提供するには、1対のインターコネクトモジュールを備えている必要があります。必ず、ベイ番号を参照して、サーバブレードとインターコネクト間の接続を確認してください。

コンポーネントの説明 12

重要：エンクロージャの背面側では、サーバブレードベイ番号が左右反対になります。

iLO 2コネクタ

拡張サーバブレードエンクロージャのサーバブレード管理モジュールには、iLO 2コネクタがあります。このRJ-45 コネクタにより、拡張サーバブレードエンクロージャ内の各サーバブレードをリモート管理することができます。

拡張サーバブレードエンクロージャについて詳しくは、『HP ProLiant BL p-Classサーバブレードエンクロージャアップグレードインストレーションガイド』または『HP ProLiant BL p-Classサーバブレードエンクロージャインストレーションガイド』を参照してください。

サーバブレードエンクロージャの互換性

HP ProLiant BL20pシリーズサーバブレードの構成によっては、拡張バックプレーンコンポーネントを搭載したHP BladeSystem p-Classサーバブレードエンクロージャ（拡張サーバブレードエンクロージャ）のサポートが必要な場合があります。サーバブレードエンクロージャの互換性については、HPのWebサイト

bladesystem/enclosure/compatibility（英語）を参照してください。

http://www.hp.com/go/

コンポーネントの説明 13

操作

この項の目次

サーバブレードの電源投入......................................................................................................................................14

サーバブレードの電源切断......................................................................................................................................14

サーバブレードの取り外し......................................................................................................................................15

アクセスパネルの取り外し......................................................................................................................................15

アクセスパネルの取り付け......................................................................................................................................16

エアバッフルの取り外し .........................................................................................................................................16

サーバブレードの電源投入

デフォルトでは、サーバブレードは、サーバブレードエンクロージャに取り付けたときに自動的に電源が投入されるように設定されています。サーバブレードがサーバブレードエンクロージャと互換性を持っていることを確認します。「サーバブレードエンクロージャの互換性」（13ページ）を参照してください。

デフォルトを変更した場合は、以下のいずれかの方法でサーバブレードの電源を投入してください。

• サーバブレードフロントパネル上のPower On/Standbyボタンを押します。

• 瞬間的に押すことにより、電源投入要求が開始されます。サーバブレードは、電源サブシステムから供給

されている電源を調べます。必要な電源が供給されている場合は、サーバブレードが起動します。

• 5秒以上押すことにより、電源投入オーバーライドが開始されます。サーバブレードは、電源サブシステ

ムからの供給電源を検出せずに起動します。

注意：ホットプラグ対応パワーサプライに障害が発生したりシステムの電源が失われたりすることがないように、必

ず、iLO 2のアラートを確認してから、電源投入オーバーライドを開始してください。詳しくは、『HP内蔵Lights-Out ユーザガイド』を参照してください。

注：サーバブレードの電源投入オーバーライドは、管理モジュールが電源投入要求を処理していないときに管理でき

ます。十分な電源が供給されていることを確認してください。

• iLO 2による仮想電源ボタン機能

• 瞬間的な電源投入操作の選択

• 持続的な電源投入操作の選択

iLO 2について詳しくは、「設定とユーティリティ」（

37ページ）を参照してください。

サーバブレードの電源切断

次のいずれかの手順を実行して、サーバブレードの電源を切ります。

• サーバブレードフロントパネル上のPower On/Standbyボタンを押します。

サーバブレードがスタンバイモードになっていることを確認してください（電源LEDが黄色で点灯します）。この処理には30秒ほどかかる場合があり、この間、一部の内部回路はアクティブのままです。

• iLO 2の仮想電源ボタン機能を使用します。

手動操作または仮想電源切断コマンドのどちらを使用した場合でも、サーバブレードがスタンバイモードになっていることを確認してください（電源LEDが黄色で点灯します）。

操作 14

重要：サーバブレードがスタンバイモードになっていても、補助電源の供給は続行します。サーバブレードの電源

をすべて切るには、サーバブレードエンクロージャから取り外す必要があります。

重要：リモート操作で電源を投入または切断するには、電源エンクロージャおよびサーバブレードエンクロージャ管

理モジュールのファームウェアが最新バージョンでなければなりません。最新バージョンのファームウェアについては、HPのWebサイトhttp://www.hp.com/jp/servers/swdriversを参照してください。

サーバブレードの取り外し

1. サーバブレードエンクロージャで該当するサーバブレードを確認します。

2. サーバブレードにあるすべてのデータのバックアップを取ります。

3. サーバブレードの電源を切ります（

4. サーバブレードエンクロージャからサーバブレードを取り外します。

14ページ）。

5. サーバブレードを平らで水平な面に置きます。

警告：表面が熱くなっているため、やけどをしないように、ドライブやシステムの内部部品が十分に冷めてから手を

触れてください。

注意：電子部品の損傷を防止するために、正しくアースを行ってから、取り付け手順を開始してください。正しくアー

スを行わないと静電気放電を引き起こす可能性があります。

アクセスパネルの取り外し

警告：表面が熱くなっているため、やけどをしないように、ドライブやシステムの内部部品が十分に冷めてから手を

触れてください。

注意：電子部品の損傷を防止するために、正しくアースを行ってから、取り付け手順を開始してください。正しくアー

スを行わないと静電気放電を引き起こす可能性があります。

1. サーバブレードエンクロージャで該当するサーバブレードを確認します。

2. サーバブレードにあるすべてのデータのバックアップを取ります。

3. サーバブレードの電源を切ります（

4. サーバブレードを取り外します（

14ページ）。

15ページ）。

操作 15

5. アクセスパネル背面のネジを緩めます。

6. アクセスパネルを取り外します。

アクセスパネルの取り付け

1. アクセスパネルをサーバ後部よりも約10mm引き出してサーバの上に置きます。

2. アクセスパネルを前方にスライドさせてロックし、固定ネジを締めて、アクセスパネルをサーバに固定します。

エアバッフルの取り外し

コンポーネントを取り外すには、以下の手順に従ってください。

1. サーバブレードの電源を切ります（

2. サーバブレードを取り外します（

3. アクセスパネルを取り外します（

14ページ）。

15ページ）。

操作 16

4. エアバッフルを取り外します。

エアバッフルを元に戻すには、取り外し手順を逆に行います。

重要：適切に冷却されるように、常に、プロセッサエアバッフルを取り付けてください。

操作 17

セットアップ

この項の目次

HP BladeSystemコンポーネントの取り付け ................................................................................................................18

システムコンポーネントの確認 ...............................................................................................................................18

ネットワークへの接続 ............................................................................................................................................. 18

サーバブレードオプションの取り付け.....................................................................................................................19

サーバブレードの取り付け......................................................................................................................................19

設定の完了.............................................................................................................................................................. 20

HP BladeSystemコンポーネントの取り付け

サーバブレード特有の手順を実行する前に、ご使用の環境にHP BladeSystemコンポーネントを取り付けます。サーバブレードエンクロージャに同梱のハードウェアインストレーション/コンフィギュレーションポスターを参照してください。

サーバブレードと他のHP BladeSystem p-Classコンポーネントに関連した最新のマニュアルは、HPのWebサイト

http://www.hp.com/products/servers/proliant-bl/p-class/info（英語）から入手できます。

マニュアルは以下の場所にもあります。

• サーバブレードエンクロージャに同梱のドキュメンテーションCD

http://www.hp.com/jp/support

• HP Business Support CenterのWebサイト

• HP Technical DocumentationのWebサイトhttp://www.hp.com/jp/manual

システムコンポーネントの確認

1. サーバブレードに適したサーバブレードエンクロージャが取り付けられていることを確認します。「サーバ

13ページ）を参照してください。

ブレードエンクロージャの互換性」（

2. 適切な電源が確保されていることを確認します。HPの Web サイト

powercalculator（英語）で提供されるHP BladeSystem p-Class電力計算ツールを参照してください。

ネットワークへの接続

HP BladeSystemをネットワークに接続するために、各サーバブレードエンクロージャは、サーバブレードと外部

ネットワークの間の信号を管理するために、1対のネットワークインターコネクトで設定しなければなりません。インターコネクトオプションについて詳しくは、HPのWebサイト（英語）を参照してください。

http://www.hp.com/go/bladesystem/

http://www.hp.com/go/bladesystem/interconnects

サーバブレードのネットワークケーブル接続については、サーバブレードに同梱の『HP ProLiant BL20p Generation 4サーバブレードインストール手順』を参照してください。

セットアップ 18

サーバブレードオプションの取り付け

サーバブレードを取り付けて初期化する前に、追加プロセッサまたはハードディスクドライブなど、サーバブレードオプションをすべて取り付けてください。サーバブレードオプションの取り付けについて詳しくは、「ハードウェアオプションの取り付け」（21ページ）を参照してください。

サーバブレードの取り付け

1. 6Uサーバブレードブランクを取り外します。

2. サーバブレードを取り付けます。サーバブレードを奥まで完全に押し込むと、正しい位置に固定されます。

サーバブレードのデフォルト設定では、自動的に電源が投入されます。

注意：不適切な冷却および高温による装置の損傷を防止するために、すべてのベイに、必ず、コンポーネントかブラ

ンクのいずれかを実装してサーバブレードエンクロージャを動作させてください。

注：サーバブレードエンクロージャ、ラック、およびインターコネクトに名前を付けやすくするため、最初のサーバ

ブレードをサーバブレードエンクロージャに取り付けてからシステム設定を完了し、その後で2枚目以降のサーバブレードを取り付けてください。

セットアップ 19

設定の完了

サーバブレードとHP BladeSystemの設定を完了させるための手順について詳しくは、サーバブレードエンクロージャに同梱のハードウェアインストレーション/コンフィギュレーションポスターを参照してください。

セットアップ 20

ハードウェアオプションの取り付け

この項の目次

プロセッサオプション ............................................................................................................................................ 21

メモリオプション...................................................................................................................................................26

ハードディスクドライブオプション........................................................................................................................27

マルチファンクションネットワークアダプタオプション ......................................................................................... 29

ファイバチャネルメザニンオプション....................................................................................................................30

インターコネクトオプション...................................................................................................................................31

HP Smartアレイバッテリバックアップ式ライトキャッシュイネーブラ（オプション） ..............................................31

プロセッサオプション

サーバブレードは、デュアルプロセッサでの動作をサポートしています。2基のプロセッサを取り付けた場合、サーバブレードは、プロセッサソケット1に取り付けたプロセッサによって起動する機能をサポートします。ただし、プロセッサ1に障害が発生した場合、システムは自動的にプロセッサ2から起動してプロセッサ障害メッセージを表示します。

注意：プロセッサまたはヒートシンクを取り外すと、プロセッサとヒートシンクの間のサーマルレイヤが使えなくな

ります。プロセッサを再び取り付ける前に、新しいヒートシンクを購入しなければなりません。

重要：プロセッサソケット1には、常にプロセッサが実装されていなければなりません。このソケットにプロセッサ

が実装されていないと、サーバは動作しません。

注意：サーバブレードが過熱状態になることを防ぐために、プロセッサソケット2には、必ず、プロセッサとヒート

シンクまたはプロセッサのカバーとヒートシンクブランクを実装してください。

コンポーネントを取り付けるには、以下の手順に従ってください。

1. サーバブレードの電源を切ります（14ページ）。

2. サーバブレードを取り外します（

3. アクセスパネルを取り外します（

4. プロセッサブランクを取り外します。

15ページ）。

ハードウェアオプションの取り付け 21

注意：サーバブレードが過熱状態になることを防ぐために、プロセッサソケット2には、必ず、プロセッサとヒート

シンクまたはプロセッサのカバーとヒートシンクブランクを実装してください。

5. プロセッサ固定用ラッチおよびプロセッサソケット固定用ブラケットを開きます。

ハードウェアオプションの取り付け 22

6. プロセッサソケットの保護カバーを取り外します。

重要：プロセッサ取り付けツールの内側に、プロセッサが入っていることを確認してください。

7. プロセッサが取り付けツールから外れている場合は、ツールに慎重に取り付けなおしてください。

ハードウェアオプションの取り付け 23

8. プロセッサ取り付けツールをソケットに合わせて、プロセッサを取り付けます。

9. カチッと音がするまで、プロセッサ取り付けツールをしっかりと押し込み、ツールからプロセッサから外れた

ら、プロセッサ取り付けツールを取り外します。

ハードウェアオプションの取り付け 24

10. プロセッサソケット固定用ブラケットとプロセッサ固定用ラッチを閉じます。

11. ヒートシンク保護カバーを取り外します。

12. ヒートシンク底部の穴をヒートシンク固定用モジュールのピンに合わせます。

ハードウェアオプションの取り付け 25

13. ヒートシンクを挿入して、ヒートシンク固定用ラッチを閉じます。

14. アクセスパネルを取り付けます（16ページ）。

15. サーバブレードを取り付けます（

16. サーバブレードの電源を入れます（

19ページ）。

14ページ）。

注：デフォルトでは、サーバブレードを取り付けると電源が入ります。

メモリオプション

サーバブレードは、2枚のFBDIMMが取り付けられた状態で出荷されます。サーバブレードは、最大32GBのメモリをサポートします。

注意：HP製のFBDIMMだけを使用してください。他社製のFBDIMMを使用すると、データが損なわれます。

FBDIMMのガイドライン

FBDIMMを取り付ける際には、以下のガイドラインに従ってください。

• すべてのFBDIMMは、PC5300 DDR2 667MHz SDRAM FBDIMMでなければなりません。

• メモリバンクのFBDIMMスロット両方に、FBDIMMを取り付けてください。

• メモリバンクに取り付ける2枚のFBDIMMは、同等の製品でなければなりません。

• デュアルランクFBDIMMとシングルランクFBDIMMを混在させる場合には、必ず、デュアルランクFBDIMM

シングルランクおよびデュアルランクFBDIMM

をメモリバンク1に取り付けてください。

PC3200 FBDIMMには、シングルランクタイプとデュアルランクタイプがあります。通常、これらの2つのタイプのFBDIMMを区別することは重要ではありませんが、一部のFBDIMM構成要件は、これらの分類に基づいています。

一部の構成要件では、シングルランクFBDIMMとデュアルランクFBDIMMを使用することにより、アーキテクチャが最大限のパフォーマンスを発揮します。デュアルランクFBDIMMは、同じモジュール内に2つの個別のFBDIMMを持つようなメモリモジュールです。デュアルランクFBDIMMは、FBDIMMモジュールが1枚だけでも、2枚の個別の FBDIMMのように動作します。デュアルランクFBDIMMが使用される主な理由は、現在のFBDIMMテクノロジで最大容量のFBDIMMを提供することです。FBDIMMテクノロジを最大限に活用して2GBのシングルランクFBDIMMを作成できる場合、同じテクノロジを使用するデュアルランクFBDIMMは4GBになります。

ハードウェアオプションの取り付け 26

FBDIMMの取り付け

1. サーバブレードの電源を切ります（14ページ）。

2. サーバブレードを取り外します（

3. アクセスパネルを取り外します（

4. FBDIMMスロットのラッチを開きます。

5. FBDIMMを取り付けます。

15ページ）。

FBDIMMを取り外すには、取り付け手順を逆の順序で実行してください。FBDIMMスロット1および2については、

必要に応じて、エアバッフルを取り外します。エアバッフル上にある手順を参照してください。

ハードディスクドライブオプション

サーバブレードは、最大2台のホットプラグ対応SFF SASまたはSATAドライブをサポートします。

注意：不適切な冷却および高温による装置の損傷を防止するために、すべてのハードディスクドライブベイまたはデ

バイスベイに、必ず、コンポーネントかブランクのいずれかを実装してサーバブレードまたはエンクロージャを動作させてください。

コンポーネントを取り付けるには、以下の手順に従ってください。

ハードウェアオプションの取り付け 27

1. ハードディスクドライブブランクを取り外します。

2. ハードディスクドライブを取り付けることができるように、リリースラッチを開きます。

ハードウェアオプションの取り付け 28

3. ハードディスクドライブを取り付けます。

4. ホットプラグ対応ハードディスクドライブのLEDでハードディスクドライブの状態を判断します（9ページの

「SASおよびSATAハードディスクドライブのLEDの組み合わせ」、8ページの「SASおよびSATAハードディス

クドライブのLED」を参照）。

5. 通常のサーバブレード動作を再開します。

マルチファンクションネットワークアダプタオプション

コンポーネントを取り付けるには、以下の手順に従ってください。

1. サーバブレードにあるすべてのデータのバックアップを取ります。

2. サーバブレードの電源を切ります（

3. サーバブレードを取り外します（15ページ）。

4. アクセスパネルを取り外します（15ページ）。

5. マルチファンクションネットワークアダプタを取り付けます。

14ページ）。

6. アクセスパネルを取り付けます（

16ページ）

ハードウェアオプションの取り付け 29

7. サーバブレードを取り付けます（19ページ）。

8. サーバブレードの電源を入れます（14ページ）。

注：デフォルトでは、サーバブレードを取り付けると電源が入ります。

ファイバチャネルメザニンオプション

オプションのデュアルポートFCメザニンを、SAN接続をサポートするインターコネクトデバイスと連携して使用すると、クラスタリング機能実現のためにFCをサポートしたり、SANに接続したりすることができます。SANへの接続について詳しくは、「SAN構成」（

サーバブレードは、以下の部品と一緒に使用することで、SAN接続に合わせて構成できます。

• FCメザニン

• サポートされているp-Classサーバブレード

• SAN互換インターコネクト

• SFPトランシーバ（デュアルポートFCメザニンに同梱）

• 光FCケーブル（同梱されていません）

• サポートされているSANおよび関連ソフトウェア

サーバブレードのSAN構成情報について詳しくは、以下を参照してください。

• HPのWebサイト

サーバブレードの製品のWebページにある各モデル別のQuickSpecs

• HPのWebサイト

HP StorageWorks SANについての参考資料

• HP BladeSystem p-ClassストレージのWebサイトhttp://www.hp.com/go/bladesystem/storage/（英語）

http://www.hp.com/products/servers/proliant-bl/p-class/info/（英語）内のHP ProLiant p-Class

http://h18006.www1.hp.com/products/storageworks/san/documentation.html（英語）内の

43ページ）を参照してください。

コンポーネントを取り付けるには、以下の手順に従ってください。

1. サーバブレードの電源を切ります（

2. サーバブレードを取り外します（

3. アクセスパネルを取り外します（

4. FCメザニンのラベルを調べて、サーバブレードとの互換性を確認します。

5. FCメザニンにFCコネクタを合わせます（

14ページ）。

15ページ）。

10ページの「内部コンポーネント」を参照）。

ハードウェアオプションの取り付け 30

6. FCメザニンを取り付けます。

7. FCメザニンケーブルをFCメザニンコネクタに接続します。

8. アクセスパネルを取り付けます（

9. サーバブレードを取り付けます（

10. SANに取り付ける場合は、インターコネクトデバイスオプションの1つを取り付けます（

ターコネクトオプション」を参照）。

16ページ）。

19ページの「サーバブレードの取り付け」を参照）。

31ページの「イン

インターコネクトオプション

光ケーブルを使用してSANに接続するには、RJ-45パッチパネル2またはSAN互換インターコネクトオプションキットをサーバブレードエンクロージャに取り付ける必要があります。

インターコネクトオプションキットの取り付けについては、次のキットのマニュアルを参照してください。

• パッチパネルの取り付けについて詳しくは、『RJ-45パッチパネル2インストール手順』を参照してください。

http://www.hp.com/go/bladesystem/

• インターコネクトデバイスの取り付け手順については、HPのWebサイト

interconnects/（英語）にあるインターコネクトデバイスのクイックセットアップ手順を参照してください。

HP Smartアレイバッテリバックアップ式ライトキャッシュイ

ネーブラ（オプション）

オプションのBBWCイネーブラにより、データを格納しておくことができるため、システムで予測外のシャットダウンが発生した場合にデータを保護できます。

コンポーネントを取り付けるには、以下の手順に従ってください。

1. サーバブレードの電源を切ります（

2. サーバブレードを取り外します（

3. アクセスパネルを取り外します（

14ページ）。

15ページ）。

ハードウェアオプションの取り付け 31

4. BBWCイネーブラを取り付けます。

5. キャッシュモジュールにケーブルを接続します。

6. アクセスパネルを取り付けます（

7. サーバブレードを取り付けます（

8. サーバブレードの電源を入れます（

16ページ）。

19ページの「サーバブレードの取り付け」を参照）。

14ページ）。

注：デフォルトでは、サーバブレードを取り付けると電源が入ります。

ハードウェアオプションの取り付け 32

ローカルI/Oケーブル

この項の目次

ローカルI/Oケーブルの使用..................................................................................................................................... 33

iLO 2によるローカル管理.........................................................................................................................................33

ビデオおよびUSBデバイスを使用したサーバブレードへのローカル接続 .....................................................................34

ローカルI/Oケーブルの使用

ローカルI/Oケーブルを使用すると、サーバブレードの管理、設定、および診断を以下の2通りの方法で行うことができます。

• サーバブレードiLO 2インタフェースへのローカル接続

• ビデオおよびUSBデバイスのサーバブレードへの直接接続

iLO 2によるローカル管理

ローカルI/Oケーブルを使用してiLO 2にローカル接続するためには、次のコンポーネントを用意する必要があります。

• 10/100 Ethernet RJ-45コネクタを備えたクライアントデバイス

• RJ-45コネクタの付いたネットワークケーブル

iLO 2に接続するには、以下の手順に従ってください。

注意：iLO 2に接続する際に、ローカルI/Oケーブルをハブに接続しないでください。すべてのサーバブレードには、

I/Oポートを介して同じIPアドレスが割り当てられます。1台のハブに複数接続すると、ネットワーク上で各サーバブレードを識別できなくなります。

1. RJ-45ネットワークケーブルを使用して、ローカルクライアントデバイスをローカルI/Oケーブルに接続します。

ローカルI/Oケーブル 33

2. ローカルI/OケーブルをサーバブレードのI/Oポートに接続します。

注意：ローカルI/Oケーブルは、使用しない場合には取り外してください。ポートやコネクタは、永続的に接続する仕

様にはなっていません。iLO 2コネクタが使用されていないときにもローカルI/Oケーブルが接続されていると、背面側のiLO 2コネクタの性能が低下します。

注意：ローカルI/Oケーブルを取り外す前に、以下のガイドラインに従ってください。

• iLO 2ポートからケーブルを取り外す前に、現在のiLO 2セッションから完全にログアウトしてください。UID LED が点滅している間は、ローカルI/Oケーブルを取り外さないでください。

• 必ず、サーバブレードコネクタの側面にあるロック用ボタンを押し込んでから、I/Oポートからケーブルを取り外してください。そうしないと、装置が損傷する場合があります。

ビデオおよびUSBデバイスを使用したサーバブレードへのローカル接続

ローカルI/Oケーブルを使用して、モニタおよび次のUSBデバイスのいずれかを接続します。

• USBハブ

• USBキーボード

• USBマウス

• USB CD/DVD-ROMドライブ

• USBディスケットドライブ

ローカルキーボード、ビデオ、およびマウスによるサーバブレードへのアクセス

さまざまな構成が可能ですが、ここではそのうちの2つを提供します。

注意：ローカルI/Oケーブルは、使用しない場合には取り外してください。ポートやコネクタは、永続的に接続する仕

注：この構成では、USBハブは不要です。追加デバイスを接続する場合はUSBハブを使用してください。

1. ローカルI/Oケーブルをサーバブレードに接続します。（

2. ビデオコネクタをモニタに接続します。

33ページの「iLO 2によるローカル管理」を参照）。

ローカルI/Oケーブル 34

3. USBマウスをUSBコネクタの1つに接続します。

4. USBキーボードを別のUSBコネクタに接続します。

番号説明

1 モニタ

2 USBマウス

3 USBキーボード

4 ローカルI/Oケーブル

ローカルメディアデバイスへのアクセス

SmartStart CDなどのCD-ROMやディスケットからサーバブレードを設定したり、ソフトウェアアップデートおよびパッチをロードしたりする場合は、以下の構成を使用します。

注意：ローカルI/Oケーブルは、使用しない場合には取り外してください。ポートやコネクタは、永続的に接続する仕

1. ローカルI/Oケーブルをサーバブレードに接続します。

2. ビデオコネクタをモニタに接続します。

3. USBハブをUSBコネクタの1つに接続します。

4. 以下の品目をUSBハブに接続します。

• USB CD-ROMドライブ

• USBキーボード

• USBマウス

ローカルI/Oケーブル 35

注：USBディスケットドライブとUSB CD-ROMドライブ、またはそのいずれかをサーバブレードに接続するには、USB

ハブを使用してください。USBハブにより、追加のUSBデバイスを接続することができます。

番号説明

1 ローカルI/Oケーブル

2 モニタ

3 USBハブ

4 USB CD-ROMドライブまたはUSBディスケットドライブ

5 USBキーボード

6 USBマウス

ローカルI/Oケーブル 36

設定とユーティリティ

この項の目次

サーバブレードインストールツール.......................................................................................................................37

コンフィギュレーションツール ...............................................................................................................................44

管理ツール.............................................................................................................................................................. 47

診断ツール.............................................................................................................................................................. 48

リモートサポートおよび分析ツール.........................................................................................................................49

システムの最新状態の維持.......................................................................................................................................50

サーバブレードインストールツール

ソフトウェアドライバと追加のコンポーネント

HPは、サーバブレード用に次のソフトウェアコンポーネントも提供します。

• ヘルス/ウェルネスドライバおよびIMLビューア

• iLO 2アドバンストマネジメントインタフェースドライバ

• ラックインフラストラクチャインタフェースサービス

これらのソフトウェアは、Microsoft

swdriversに掲載されているProLiant Support Pack for Microsoft® Windows®で提供されます。

Linux OSのユーザ用のコンポーネントは、HPのWebサイトhttp://www.hp.com/products/servers/linux/（英語）か

らダウンロードできます。

これらのコンポーネントをLinux OSで使用する方法については、HPのWebサイト

products/servers/linux/documentation.html（英語）を参照してください。

ProLiant p-Classの高度な管理

ProLiant p-Classサーバブレードには、iLO 2アドバンストが標準装備されています。iLO 2アドバンストを使用する

と、サーバのヘルス情報を提供し、サーバブレードをリモートで管理できます。iLO 2アドバンストの機能には、サポートされているWebブラウザを使用してネットワーク上のクライアントデバイスからアクセスできます。これらの機能に加えて、iLO 2アドバンストでは、ホストのOSやホストのサーバブレードの状態に関係なくキーボード、マウス、およびビデオ（テキストおよびグラフィックス）を使用してサーバブレードを操作できます。

iLO 2には、インテリジェントなマイクロプロセッサ、セキュリティ保護されたメモリ、および専用のネットワークインタフェースを備えています。この設計により、iLO 2は、ホストのサーバブレードおよびそのOSとは独立して動作が可能です。iLO 2は、アクセス権のあるネットワーククライアントからのリモートアクセスを可能にしたり、アラートの送信を行ったり、サーバブレードのその他の管理機能を実行することができます。

Windows® OSのユーザ用に、HPのWebサイトhttp://www.hp.com/jp/servers/

http://h18000.www1.hp.com/

サポートされるWebブラウザを使用して、次のことが可能です。

• ホストのサーバブレードのコンソールに対するリモートからのアクセス（テキストモードおよびグラフィッ

クスモードのすべての画面でのキーボードおよびマウスのフル操作）

• リモートからのホストのサーバブレードの電源投入、切断、または再起動

• ホストのサーバブレードをリモートで起動して仮想ディスケットイメージを使用することにより、ROMの

アップグレードやOSのインストールを実行

設定とユーティリティ 37

• ホストのサーバブレードの状態に関係なくiLO 2アドバンストからアラートを送信

• iLO 2アドバンストによって提供される高度なトラブルシューティング機能の使用

• Webブラウザの起動、SNMPアラート通知の使用、およびHP SIMを使用したサーバブレードの診断

• エンクロージャ内の各サーバブレードにある専用iLO 2マネジメントNICの静的IPベイを設定することによる

高速インストール

iLO 2との接続性を確保するには、サーバブレードを正しくケーブル接続しなければなりません。次のいずれかの方法に従ってサーバブレードを接続してください。

• 既存のネットワークを使用（ラック内） - この方法では、サーバブレードをエンクロージャに取り付けて、手

動で、またはDHCPを介してIPアドレスを割り当てる必要があります。

• サーバブレードI/Oを使用（ラック内） - この方法では、ローカルI/OポートとクライアントPCにローカルI/O

ケーブルを接続する必要があります。ローカルI/Oケーブルのラベルに示されている静的IPアドレスとサーバブレード正面の初期アクセス情報を使用して、iLO 2アドバンストのリモートコンソールでサーバブレードにアクセスできます。

[p-Class]タブでは、HP BladeSystemの特定の設定を制御できます。iLO 2は、HP BladeSystem構成のWebベースのステータス機能も提供します。

iLO 2アドバンストについて詳しくは、 Lights-Outユーザガイド』を参照してください。

HPのWebサイトhttp://www.hp.com/jp/manualで提供される『HP内蔵

ネットワークベースPXEによるインストール

PXEは、Intel® WfM仕様のコンポーネントです。PXEモデルにより、サーバブレードは、PXEサーバからNBPをロー

ドして実行し、設定済みイメージを実行することができます。ソフトウェアユーティリティや起動ディスケットイメージにより作成されたOSイメージをこのイメージとして使用できます。この機能により、ネットワーク経由での

インストールの概要

サーバブレードの設定やOSのインストールが可能になります。

起動したPXE対応クライアントは、DHCPサーバからIPアドレスを取得します。クライアントは、該当する起動サーバからNBPの名前を取得します。次に、クライアントは、TFTPを使用して、起動サーバからNBPをダウンロードしてイメージを実行します。

インストールされる各サーバブレードについて、PXE用に指定されたNICにPXEサーバを接続する必要があります。サーバブレードはデフォルトで、NIC 1にPXE機能を設定していますが、RBSUで、2つのいずれのNCシリーズNIC もPXE用として指定することができます。RJ-45パッチパネル上のNICコネクタやインターコネクトスイッチについては、サーバブレードに同梱のマニュアルを参照してください。

注：実際のNIC番号は、サーバブレードにインストールされているOSなど、複数の要因に依存します。

PXEによるインストール用のサーバをネットワーク上にインストールして、複数のサーバブレードにオペレーティ

ングシステムをインストールできます。

インストール用インフラストラクチャ

ネットワークベースのPXEによるインストール用のインフラストラクチャを構築するには、次のソフトウェアをインストールし、次のハードウェアの最小構成要件を満たすようにしなければなりません。

• クライアントPC（管理ワークステーション）

• AMD Athlon™ XPプロセッサ（700MHz以上を推奨）、AMD Athlon™ 64プロセッサ、またはIntel

III以上のプロセッサ（700MHz以上を推奨）

• 128MBのRAM

• Microsoft

• 10/100 RJ-45コネクタ付きのEthernet NIC

Windows® 2000 ProfessionalまたはMicrosoft® Windows® XP OS

Internet Explorer 5.5以上、128ビット暗号化

Pentium®

設定とユーティリティ 38

• TCP/IPネットワークおよびiLO 2診断ポートのIPアドレス、または割り当てられたDHCPアドレス、もしく

は静的IPアドレスのいずれかと互換性のあるIPアドレス

• CD-ROMドライブやディスケットドライブ

• 次のいずれかのバージョンのJava

Runtime Environment

1.3.1_02

1.3.1_07

1.3.1_08

1.4.1（Windows®ユーザの場合のみ）

1.4.2（Linuxユーザの場合のみ）

Java™ Runtime Environmentのバージョンについては、Sun社のWebサイトhttp://java.sun.com/products/

archive/index.htmlにアクセスしてください。

• DHCPサーバ（IPアドレス割り当て用）

• AMD Athlon™ XPプロセッサ（700MHz以上を推奨）、AMD Athlon™ 64プロセッサ、またはPentium®/

Pentium

II 200MHz以上のプロセッサ

• 64MBのRAM

• ハードディスクドライブに64MBの空き容量

• 10-Mb/秒ネットワークアダプタ

• PXEによるインストール用のサーバ（起動イメージの保存）

• AMD Athlon™ XPプロセッサ（700MHz以上を推奨）、AMD Athlon™ 64プロセッサ、またはIntel

III以上のプロセッサ（500MHzを推奨）

• 256MBのRAM

• 10-Mb/秒ネットワークアダプタ

• CD-ROMドライブ

• NFSレポジトリサーバ（Red Hat Linuxのインストールのみに必要）

• Red Hat Linux 7.2 OS以降をインストール済み

• ネットワーク接続

• CD-ROMドライブ

• NFSがインストールされている

• ハードディスクドライブに1.5GB以上の空き容量

• Windows

レポジトリサーバ（Windows®のインストールのみ必要）

2000またはWindows® 2003 OSをインストール済み

• ネットワーク接続

• CD-ROMドライブ

• ハードディスクドライブに1.5GB以上の空き容量

• TCP/IPネットワーク、およびiLO 2診断ポートのIPアドレスまたは割り当てられたDHCPアドレスもしくは

静的IPアドレスのいずれかと互換性のあるIPアドレス

• CD-ROMドライブやディスケットドライブ

• 次のいずれかのバージョンのJava™ Runtime Environment

1.3.1_02

1.3.1_07

1.3.1_08

1.4.1（Windows

ユーザの場合のみ）

1.4.2（Linuxユーザの場合のみ）

Pentium®

設定とユーティリティ 39

• OSをインストール済みのネットワークサーバ

静的IPベイ設定

[BL p-Class]タブ上の新しい[Static IP Bay Settings]を使用して設定される静的IPベイ設定により、エンクロージャ全体の初期インストールや既存のエンクロージャへのサーバブレードの追加インストールが簡単になります。各サーバブレードiLO 2にIPアドレスを割り当てる方法としてDHCPおよびDNSの使用をおすすめしていますが、非実務ネットワークでは、これらのプロトコルを使用できない場合があります。

静的IPベイ設定により、事前に定義されたIPアドレスを各ブレードスロットのiLO 2管理プロセッサがDHCPを使用せずに取得できるようになり、BL p-Classブレードをインストールするための最初の手順が自動化されます。サーバをインストールするために、仮想メディアや他のリモート管理機能を使用してiLO 2にすぐにアクセスできます。

静的IPベイ設定は、静的IPベイ設定割り当て方法を使用します。この方法により、各サーバエンクロージャのスロット位置に基づいて、各iLOにIPアドレスを割り当てることができます。エンクロージャで1組のIPアドレスを提供することにより、静的IPベイ設定を活用して、各iLO 2を個別にローカル設定する手間を省くことができます。

iLO 2の静的IPベイ構成には、次のような利点があります。

• ブレード環境をサポートするDHCPインフラストラクチャの導入コストを削減するために役立ちます。

• すべてのベイまたは選択したいくつかのベイのiLO 2アドレスを自動生成することにより、セットアップが簡

単になります。

Java™ Runtime Environmentのバージョンについては、Sun社のWebサイトhttp://java.sun.com/products/

archive/index.htmlにアクセスしてください。

iLOの設定について詳しくは、HPのWebサイトザガイド』を参照してください。

http://www.hp.com/jp/manualで提供される『HP内蔵Lights-Outユー

インストール方法

次の4つの主要なインストール方法をサポートしています。

重要：RDPを使用しないで、サーバブレードにソフトウェアをインストールする場合、起動ディスケットまたは起動

ディスケットのイメージを作成しなければなりません。

• PXEによるインストール（40ページ）

• CD-ROMによるインストール（41ページ）

• ディスケットイメージによるインストール（

• SAN構成（

43ページ）

PXEによるインストール

PXEにより、サーバブレードは、PXEサーバからネットワークを経由してイメージをロードし、これをメモリ内で実

行することができます。サーバブレード上の1番目のNICがデフォルトのPXE起動NICとなりますが、その他のいずれのNCシリーズNICも、起動PXEとして設定できます。詳しくは、「ネットワークベースPXEによるインストール」（

38ページ）を参照してください。

注：実際のNIC番号は、サーバブレードにインストールされているOSなど、複数の要因に依存します。

PXEのインストールには、以下の方法のいずれかを使用することをおすすめします。

• HP ProLiant Essentials RDP（

• SmartStart Scripting Toolkit（41ページ）

41ページの「5HP ProLiant Essentials Rapid Deployment Pack」を参照）

42ページ）

Windows®とLinuxで利用可能な、多くの他社製PXEインストールツールがあります。詳しくは、HPのFTPサイト

ftp://ftp.compaq.com/pub/products/servers/management/pxe_wp.pdf（英語）を参照してください。

設定とユーティリティ 40

HP ProLiant Essentials Rapid Deployment Pack

注：既存のサーバブレードエンクロージャに新しいサーバブレードを取り付ける場合は、必ず、最新バージョンの

RDPをHPのWebサイト

多数のサーバを迅速にインストールできるRDPソフトウェアのご使用をおすすめします。RDPソフトウェアは、Altiris Deployment SolutionとHP ProLiantインテグレーションモジュールという2つの強力な製品を統合した製品です。

Altiris Deployment Solutionコンソールでは、ポイントアンドクリックおよびドラッグアンドドロップによって簡

単に、リモートでサーバブレードなどのターゲットサーバをデプロイメントできます。これによってイメージング機能またはスクリプティング機能のいずれかを使用して、ソフトウェアイメージを管理できます。

http://www.hp.com/jp/servers/rdpから入手してください。

RDPについて詳しくは、HP ProLiant Essentials Rapid Deployment Pack CDまたはHPのWebサイト

jp/servers/rdpを参照してください。

SmartStart Scripting Toolkit

SmartStart Scripting Toolkitは、サーバの無人/自動での大量デプロイメントを可能にするサーバデプロイメント製

品です。SmartStart Scripting Toolkitは、ProLiant BL、MLおよびDLサーバをサポートするように設計されています。ツールキットには、モジュール式のユーティリティセットと、これらの新しいツールを使用して自動サーバデプロイメントプロセスを作成する方法を記載した重要なマニュアルが含まれています。

SmartStartテクノロジに基づいたこのSmartStart Scripting Toolkitを使用すると、標準となるサーバ設定スクリプトを柔軟に作成できます。ユーザは、作成したスクリプトを使用して、サーバの設定プロセスで発生する多くの手動手順を自動化します。この自動サーバ設定プロセスにより、各サーバのデプロイメントにかかる時間が短縮されるため、多数のサーバを設置してサイトを拡張することができます。

SmartStart Scripting Toolkitについて詳しくは、HPのWebサイトhttp://www.hp.com/jp/servers/sstoolkit/を参照してください。このHPのWebサイトからは、SmartStart Scripting Toolkitをダウンロードすることもできます。

CD-ROMによるインストール

CD-ROMによるインストールを行うには、スクリプトを実行する起動可能なCDを使用してハードウェアを構成し、 OSをインストールする必要があります。サーバブレードは、OSを設定するとネットワークにアクセスして、イン

ストールに必要なスクリプトおよびファイルを特定できます。

インストール作業を始める前にサーバブレードをネットワークに接続する必要があります。次のいずれかの方法に従ってサーバブレードを接続します。

• 既存のネットワークを使用（ラック内） - この方法では、サーバブレードをエンクロージャに取り付けて、手

動またはDHCPを介してIPアドレスを割り当てる必要があります。

• 既存のネットワークを使用（ラック外。診断ステーションを使用） - この方法では、診断ステーションを使用

してサーバブレードの電源を投入し、ハブを介して既存のネットワークに接続する必要があります。IPアドレスは、ネットワーク上のDHCPサーバから割り当てられます。

http://www.hp.com/

サーバブレードの接続には他の方法もありますが、サーバを取り付けるのに必要なネットワーク接続を提供しません。詳しくは、「ProLiant p-Classの高度な管理」（

37ページ）を参照してください。

注：ハードウェアおよびケーブル構成について詳しくは、サーバブレードエンクロージャまたは診断ステーションに

同梱のマニュアルを参照してください。

CD-ROMによるインストールは、次の2通りの方法で行うことができます。

42ページ）

設定とユーティリティ 41

• iLO仮想CD-ROM（

• USB CD-ROM（42ページ）

iLO仮想CD-ROM

起動CDからインストールする場合は、以下の手順に従ってください。

1. 次のいずれかの手順を実行します。

• iLO 2リモートコンソールを使用しているクライアントPCに起動CDを挿入します。

• iLO 2を使用して、起動CDのイメージを作成します。

• 起動CDのイメージをネットワーク上の位置またはクライアントPCのハードディスクドライブにコピー

します。

2. iLO 2を介してサーバブレードにリモートでアクセスします。「ProLiant p-Classの高度な管理」（37ページ）

を参照してください。

3. [Virtual Devices]タブをクリックします。

4. [Virtual Media]を選択します。

5. Virtual Mediaアプレットを使用して、ローカルのCDまたはイメージファイルを選択し、仮想ディスクをサー

バブレードに接続します。

6. iLO 2仮想電源ボタン機能を使用して、サーバブレードを再起動します。

7. サーバブレードが起動したら、OSの通常のネットワークインストール手順に従ってください。

USB CD-ROM

この方法では、SmartStartを使用して、OSを自動的にロードします。ただし、SmartStartでは、OSとドライバを手動でロードすることもできます。

起動CDからインストールする場合は、以下の手順に従ってください。

1. ローカルI/Oケーブルを使用して、USB CD-ROMドライブをサーバブレードに接続します。「ビデオおよび

USBデバイスを使用したサーバブレードへのローカル接続」（

2. 起動CDをUSB CD-ROMドライブに挿入します。

3. サーバブレードを再起動します。

4. サーバブレードが起動したら、OSの通常のインストール手順に従います。

ハードディスクドライブが完全にブランク(パーティションが定義されていない)の場合、I/OケーブルのUSB CD-ROMからWindows Server™ 2003をインストールすることはできません。次のいずれかの方法に従って Windows Server™ 2003をインストールしてください。

• Windows Server™ 2003をロードするハードディスクドライブ上でパーティションを作成します。

• SmartStart CD 7.0以上を使用します。

• Rapid Deployment Packを使用します。

ディスケットイメージによるインストール

ディスケットイメージによるインストールを行うには、DOSベースのネットワーク対応の起動ディスケットを作成する必要があります。このディスケットにより、ハードウェアを設定してOSをインストールするスクリプトを実行します。ディスケットは、サーバブレードが、インストールに必要なネットワーク上のスクリプトとファイルにアクセスできるようにします。

つまり、管理者のワークステーション、PXEサーバ、Microsoft インストールに必要なインフラストラクチャです。詳しくは、「インストール用インフラストラクチャ」（38ページ）を参照してください。

• 既存のネットワークを使用（ラック内） - この方法では、サーバブレードをエンクロージャに取り付けて、手

動またはDHCPを介してIPアドレスを割り当てる必要があります。

• 既存のネットワークを使用（ラック外。診断ステーションを使用） - この方法では、診断ステーションを使用

34ページ）を参照してください。

Windows®ファイル共有、Linuxファイル共有などが、

設定とユーティリティ 42

サーバブレードの接続には他の方法もありますが、サーバを取り付けるのに必要なネットワーク接続を提供しません。詳しくは、「ProLiant p-Classの高度な管理」（37ページ）を参照してください。

注：ハードウェアおよびケーブル構成について詳しくは、サーバブレードエンクロージャまたは診断ステーションに

同梱のマニュアルを参照してください。

ディスケットイメージによるインストールは、次の2通りの方法で行うことができます。

43ページ）

• iLO仮想ディスケット（

• PXE（40ページの「PXEによるインストール」を参照）

起動ディスケットの作成

SmartStart Scripting Toolkitには、ツールと情報が用意されています。詳しくは、『SmartStart Scripting Toolkitユーザガイド』を参照してください。このソフトウェアの最新バージョンは、HPのWebサイト

http://www.hp.com/jp/

servers/sstoolkitからダウンロードできます。

代替の方法としては、RBSUおよびiLO 2のリモートコンソールで、手動でハードウェアを設定します。この方法を使えば、ディスケットの汎用性が高まり、既存のネットワークOSのインストール手順に統合することができます。詳しくは、「ProLiant p-Classの高度な管理」（

37ページ）を参照してください。

サーバを正しく動作させるには、サポートされているOSをインストールする必要があります。サポートされている OSの最新情報については、HPのWebサイトhttp://www.hp.com/go/supportos（英語）を参照してください。

iLO仮想ディスケット

SAN構成

起動ディスケットからインストールするには、以下の手順に従ってください。

1. 次のいずれかの手順を実行します。

• iLO 2リモートコンソールを使用しているクライアントPCに起動ディスケットを挿入します。

• iLO 2を使用して、起動ディスケットのイメージファイルを作成します。

• 起動ディスケットのイメージを、ネットワーク上の位置またはクライアントPCのハードディスクドライ

ブ上にコピーします。

2. iLO 2を介してサーバブレードにリモートでアクセスします。「ProLiant p-Classの高度な管理」（

37ページ）

を参照してください。

3. [Virtual Devices]タブをクリックします。

4. [Virtual Media]を選択します。

5. Virtual Mediaアプレットを使用して、ローカルのディスケットまたはイメージファイルを選択し、仮想CDを

サーバブレードに接続します。

6. iLO 2仮想電源ボタン機能を使用して、サーバブレードを再起動します。

7. サーバブレードが起動したら、OSの通常のネットワークインストール手順に従ってください。

サーバブレードは、SANを実装するためにファイバチャネルをサポートしています。このソリューションには、リダンダントなSAN接続のためのオプションのFCAがあり、HP StorageWorks用に最適化されています。また、サーバブレードは、特定の他社製SAN製品とも互換性があります。詳しくは、FCAオプションに同梱のマニュアルを参照してください。

SAN接続を最適化するには、以下のガイドラインに従ってください。

• FCAオプションがサーバブレードに正しく取り付けられていること。FCAオプションに同梱のマニュアルを参

照してください。

• エンクロージャにファイバチャネル対応のインターコネクトデバイスが取り付けられていること。インター

コネクトオプションに同梱のマニュアルを参照してください。

設定とユーティリティ 43

• サーバブレードエンクロージャ管理モジュールのファームウェアが最新のものであること。HP Business

Support CenterのWebサイト

http://www.hp.com/jp/supportを参照してください。

• サーバブレードが、サポートされているSANに正しくケーブル接続されていること。

• SANストレージドライバがロードされていること。サポートについてのWhite PaperおよびHPのWebサイト

http://www.hp.com/jp/servers/rdpを参照してください。

サーバブレードのSAN構成については、HPのWebサイトhttp://h18000.www1.hp.com/products/storageworks/san/

documentation.html（英語）に掲載されている『HP StorageWorks SAN Design Reference Guide』を参照してください。

コンフィギュレーションツール

SmartStartソフトウェア

SmartStartは、単一のサーバを最適化された状態にセットアップするためのソフトウェアセットです。これによって、サーバ構成をデプロイメントするためのシンプルで一貫性のある方法が提供されます。SmartStartは、多くの ProLiantサーバでテストされており、実績のある信頼性の高い構成を実現します。

SmartStartは、以下のようなさまざまな設定機能によって、デプロイメントプロセスを支援します。

• RBSUやORCAなどの内蔵コンフィギュレーションユーティリティを使用してハードウェアを設定する

• 既製の主要オペレーティングシステムをインストールできるようにシステムを準備する

• すべての自動インストールで、最適化されたドライバ、マネジメントエージェント、およびユーティリティ

を自動的にインストールする

• Insight Diagnosticsユーティリティを使用して、サーバのハードウェアをテストする（

Diagnostics」を参照）。

• CDからソフトウェアを直接インストールする。インターネットに接続しているシステムでは、SmartStartの自

動実行メニューを利用して、ProLiantシステムソフトウェアのリストにアクセスできます。

• アレイコンフィギュレーションユーティリティ（

ティリティへのアクセスを可能にします。

48ページの「7HP Insight

46ページ）、アレイ診断ユーティリティ、およびEraseユー

SmartStartは、HP ProLiant Essentials Foundation Packに含まれています。SmartStartソフトウェアについて詳しく

は、HP ProLiant Essentials Foundation PackまたはHPのWebサイトしてください。

HP ROMベースセットアップユーティリティ

内蔵コンフィギュレーションユーティリティのRBSUは、次のような広範なコンフィギュレーション作業を実行します。

• システムデバイスと取り付けられているオプションの設定

• システム情報の表示

• プライマリブートコントローラの選択

• メモリオプションの設定

• 言語の選択

RBSUについて詳しくは、ドキュメンテーションCDまたはHPのWebサイト

RBSUの使用

ROMベースセットアップユーティリティユーザガイド』を参照してください。

サーバブレードを初めて起動すると、システムは、RBSUを起動して言語を選ぶように指示します。ここで、デフォルトのコンフィギュレーション設定が行われますが、この設定は後で変更できます。RBSUのほとんどの機能は、サーバブレードのセットアップでは必要ありません。

RBSUを操作するには、次のキーを使用してください。

http://www.hp.com/jp/servers/smartstart/を参照

http://www.hp.com/jp/manualから『HP

設定とユーティリティ 44

• RBSUにアクセスするには、電源投入時に画面の右隅にメッセージが表示されるので、F9キーを押します。

• メニュー内を移動するには、矢印キーを使用します。

• 選択するには、Enterキーを押します。

重要：Enterキーを押すと、RBSUは自動的に設定を保存します。このユーティリティでは、ユーティリティの終了前

に設定の確認は指示されません。選択した設定を変更するには、別の設定を選択してEnterキーを押さなければなりません。

自動コンフィギュレーションプロセス

自動コンフィギュレーションプロセスは、サーバを最初に起動する際に自動的に実行されます。電源投入シーケンス中に、システムROMは、ユーザの操作を必要とすることなく、システム全体を自動的にコンフィギュレーションします。ほとんどの場合、このプロセス中にORCAが、サーバに接続されているドライバの数に応じて、アレイをデフォルト設定に自動的にコンフィギュレーションします。

注：サーバは、以下のすべての例をサポートするわけではありません。

注：起動ドライブが空いていないか既に書き込まれている場合、ORCAはアレイを自動的にコンフィギュレーションし

ません。ORCAを実行して、アレイをコンフィギュレーションする必要があります。

インストールされているドライブ

1 1 RAID 0

2 2 RAID 1

3、4、5、6 3、4、5、6 RAID 5

6以上 0 なし

ORCAのデフォルト設定を変更したり、自動コンフィギュレーションプロセスを無効にしたりする場合は、プロン

プトが表示されたらF8キーを押します。

使用されているドライブ

RAIDレベル

自動コンフィギュレーションプロセスは、デフォルトでは、英語環境用にシステムをコンフィギュレーションします。言語設定、オペレーティングシステム設定、プライマリブートコントローラ設定など、自動コンフィギュレーションプロセスのデフォルト設定を変更する場合は、メッセージが表示されたときにF9キーを押してRBSUを実行します。設定を選択したら、RBSUを終了し、サーバが自動的に再起動するようにしてください。

RBSUについて詳しくは、ドキュメンテーションCDまたはHPのWebサイトhttp://www.hp.com/jp/manualから『HP ROMベースセットアップユーティリティユーザガイド』を参照してください。

起動オプション

自動コンフィギュレーションプロセスが完了すると、またはRBSUの終了後にサーバが再起動すると、POSTシーケンスが実行された後に、起動オプション画面が表示されます。この画面が数秒間表示された後、システムは、ディスケット、CD、またはハードディスクドライブからの起動を試みます。この画面が表示されている間に、画面上のメニューを使用して、オペレーティングシステムをインストールしたり、RBSUでサーバのコンフィギュレーションを変更します。

BIOSシリアルコンソール

BIOSシリアルコンソールを使用すると、シリアルポートを設定してPOSTエラーメッセージを表示したり、サーバ

のCOMポートへのシリアル接続を介してRBSUをリモートで実行したりすることができます。リモートでコンフィギュレーションするサーバにはキーボードやマウスは不要です。

BIOSシリアルコンソールについて詳しくは、ドキュメンテーションCDまたはHPのWebサイトhttp://www.hp.com/

jp/manualから『BIOSシリアルコンソールユーザガイド』を参照してください。

設定とユーティリティ 45

アレイコンフィギュレーションユーティリティ

ACUは、以下の機能を備えたブラウザベースのユーティリティです。

• ローカルアプリケーションまたはリモートサービスとして動作

• オンラインでのアレイ容量の拡張、論理ドライブの容量の拡大、オンラインスペアの割り当て、およびRAID

またはストライプサイズの移行をサポート

• 未設定のシステムに対して最適なコンフィギュレーションを提示

• 各種の動作モードによって、コンフィギュレーション速度の向上や、設定オプションを使用したより多くの制

御が可能

• サーバの動作中にいつでも使用可能

• コンフィギュレーション手順の手順ごとに画面にヒントを表示

最適な性能を確保するために、少なくとも800×600の解像度および256色のディスプレイ設定が必要です。

Microsoft

オペレーティングシステムで動作するサーバには、Internet Explorer 5.5（Service Pack 1）以降が必要で

す。Linuxサーバの場合、ブラウザとサポートについて詳しくは、README.TXTファイルを参照してください。

詳しくは、ドキュメンテーションCDまたはHPのWebサイトhttp://www.hp.com/jp/manualから『HP Smartアレイコントローラでのアレイの設定リファレンスガイド』を参照してください。

Option ROM Configuration for Arrays

オペレーティングシステムをインストールする前に、ORCAユーティリティを使用して第1論理ドライブの作成、 RAIDレベルの割り当て、およびオンラインスペアコンフィギュレーションの設定を行うことができます。

このユーティリティは、次の機能もサポートしています。

• 1つまたは複数の論理ドライブを再構成する

• 現在の論理ドライブの構成を表示する

• 論理ドライブの構成を削除する

• コントローラをブートコントローラに設定する

このユーティリティを使用しない場合は、ORCAがデフォルトの標準構成に設定します。

アレイコントローラのコンフィギュレーションについて詳しくは、コントローラのユーザガイドを参照してください。

ORCAが使用するデフォルトのコンフィギュレーションについて詳しくは、ドキュメンテーションCDに収録されている『HP ROMベースセットアップユーティリティユーザガイド』を参照してください。

サーバのシリアル番号とプロダクトIDの再入力

システムボードを交換した後は、サーバのシリアル番号とプロダクトIDを再入力する必要があります。

1. サーバの起動シーケンス中、F9キーを押して、RBSUにアクセスします。

2. [システムオプション]メニューを選択します。

3. [シリアル番号]を選択します。以下の警告が表示されます。

警告!警告!警告シリアル番号は、工場出荷時に設定されています。変更すべきではありません。このオプションは、資格のあるサービス担当者にのみ許可されます。この値は、必ず本体のシリアル番号ラベルと一致させてください。

4. Enterキーを押して、警告をクリアにします。

5. シリアル番号を入力して、Enterキーを押します。

6. [プロダクトID]を選択します。

7. プロダクトIDを入力して、Enterキーを押します。

8. Escキーを押して、メニューを閉じます。

設定とユーティリティ 46

9. Escキーを押して、RBSUを終了します。

10. F10キーを押して、RBSUの終了を確認します。サーバが自動的に再起動します。

管理ツール

自動サーバ復旧

自動サーバ復旧（ASR）は、ブルースクリーン、ABEND（異常終了）、またはパニックなどの致命的なオペレーティングシステムのエラーが発生した場合にシステムを再起動させる機能です。システムフェールセーフタイマ（ASR タイマ）は、システムマネジメントドライバ（ヘルスドライバ）がロードされたときに開始されます。オペレーティングシステムが正常に動作していると、システムはタイマを定期的にリセットしますが、オペレーティングシステムに障害が発生すると、タイマが時間切れとなりサーバが再起動されます。

ASRは、システムのハングまたはシャットダウンが発生した後、指定した時間内にサーバを再起動することによって、サーバの可用性を向上させます。同時に、HP SIMコンソールから指定されたポケットベル番号にメッセージを送信することにより、ASRがシステムを再起動したことがユーザに通知されます。ASRは、HP SIMのコンソールま

ROMPaqユーティリティ

たはRBSUから無効にすることができます。

フラッシュROMにより、システムROMPaqユーティリティまたはオプションROMPaqユーティリティを使用してファームウェア（BIOS）をアップグレードできます。BIOSをアップグレードするには、ROMPaqディスケットをディスケットドライブに挿入してシステムを起動します。

ROMPaqユーティリティは、システムを調べて、使用できるROMのリビジョンが複数存在する場合は、その中から 1つを選択します。この手順は、システムROMPaqユーティリティの場合もオプションROMPaqユーティリティの場合も同様です。

ROMPaqユーティリティについて詳しくは、HPのWebサイトしてください。

http://www.hp.com/servers/manage（英語）を参照

Integrated Lights-Out 2テクノロジ

iLO 2サブシステムは、一部のProLiantサーバの標準コンポーネントであり、サーバのヘルス情報を提供し、サーバ

をリモートで管理できるようにします。iLO 2サブシステムは、インテリジェントなマイクロプロセッサ、セキュリティ保護されたメモリ、および専用のネットワークインタフェースを備えています。この設計により、iLO 2は、ホストサーバおよびそのオペレーティングシステムとは独立して動作することができます。iLO 2サブシステムは、アクセス権のあるネットワーククライアントへのリモートアクセスを可能にしたり、アラートの送信を行ったり、サーバのその他の管理機能を実行することができます。

iLO 2を使用すると、次のことが可能になります。

• リモートからのホストサーバの電源投入、電源切断、または再起動

• ホストサーバの状態に関係なくiLO 2からアラートを送信

• iLO 2インタフェースによって提供される高度なトラブルシューティング機能の使用

• WebブラウザとSNMPアラート通知によるiLO 2の診断（HP SIMを使用）

iLO 2の機能について詳しくは、ドキュメンテーションCDに収録されているiLO 2のマニュアルを参照してください。このガイドは、HPのWebサイト

http://www.hp.com/jp/manualから入手することもできます。

HP Systems Insight Manager

HP Systems Insight Manager（SIM）は、システム管理者が、Webブラウザを使用して、任意のリモートサイトから

通常の管理作業を実行できるようにするためのWebベースのアプリケーションです。HP SIMのデバイス管理機能により、HPや他社製デバイスの管理データを連結して統合することが可能です。

重要：プロセッサ、SASおよびSCSIハードディスクドライブ、およびメモリモジュールに対する事前予防保証を有効

にするには、HP SIMをインストールして使用する必要があります。

設定とユーティリティ 47

詳しくは、HP ProLiant Essentials Foundation PackのManagement CDまたはHPのWebサイトhttp://www.hp.com/jp/

hpsim/を参照してください。

マネジメントエージェント

マネジメントエージェントは、障害、パフォーマンス、およびコンフィギュレーション管理を可能にする情報を提供します。マネジメントエージェントによって、HP SIMソフトウェアおよび他社製SNMPマネジメントプラットフォームを使用して、サーバを容易に管理できるようになります。マネジメントエージェントは、すべてのSmartStart 自動インストールでインストールされ、HP PSPによってインストールすることもできます。System Management Homepageは、マネジメントエージェントによってレポートされるデータにアクセスすることで、ステータスを表示し、サブシステムの詳細情報に直接アクセスできるようにします。詳しくは、HP ProLiant Essentials Foundation Pack のManagement CDまたはHPのWebサイト

http://www.hp.com/jp/servers/manage/を参照してください。

リダンダントROMのサポート

サーバでは、リダンダントROMをサポートするために、ROMを安全にアップグレードしたり設定したりすることができます。サーバには、4MBのROMが搭載され2つの独立した2MB ROMとして機能します。標準の実装では、ROM の片方のサイドに現在のバージョンのROMプログラムが内蔵され、ROMのもう一方のサイドにバックアップバージョンのROMが内蔵されています。

注：サーバの工場出荷時には、ROMの両サイドに同じバージョンのROMが実装されています。

安全とセキュリティ上の特長

システムROMをフラッシュする場合、ROMPaqはバックアップROMを上書きし、現在のROMをバックアップとして保存して、新しいROMが何らかの理由で壊れたときに代替のROMに簡単に戻ることができるようにします。この機能では、ROMのフラッシュ中に電源障害が発生した場合でも、既存のバージョンのROMが保護されます。

USBサポート

HPは、標準USBサポートと従来のUSBサポートの両方を提供します。標準サポートは、適切なUSBデバイスドライ

バをサポートするOSによって提供されます。OSがロードする前に、HPは、従来のUSBサポートを介してUSBデバイスをサポートします。これは本来システムROMで行われます。HP製ハードウェアはUSBバージョン1.1および2.0 をサポートします。

従来のUSBサポートは、USBサポートを通常は利用できない環境でUSB機能を提供します。具体的には、HPは以下の環境で従来のUSB機能を提供します。

• POST

• RBSU

• 診断

• DOS

• ネイティブUSBを提供しないオペレーティングシステム環境

ProLiant USBサポートについて詳しくは、HPのWebサイト

usb-support.html（英語）を参照してください。

http://h18004.www1.hp.com/products/servers/platforms/

診断ツール

HP Insight Diagnostics

HP Insight Diagnosticsは、オフライン版とオンライン版の両方を備えた事前予防サーバ管理ツールです。このツー

ルは、診断機能とトラブルシューティング機能を提供し、サーバのインストールの確認、問題のトラブルシューティング、および正当性の修復を実行するIT管理者を支援します。

設定とユーティリティ 48

HP Insight Diagnosticsオフライン版は、OSが稼動していない間に、システムとコンポーネントのさまざまな詳細テストを実行します。このユーティリティを実行するには、SmartStart CDを起動してください。

HP Insight Diagnosticsオンライン版は、Webベースのアプリケーションであり、効率的なサーバ管理を実現するために必要な、システムのコンフィギュレーションと他の関連データを取得します。Microsoft

Windows®およびLinux

バージョンで利用可能なこのユーティリティは、システムの正常動作を確保するために役立ちます。

http://www.hp.com/jp/servers/smartstart/を参照してく

•

このユーティリティについて詳しくは、HPのWebサイトださい。このHPのWebサイトからは、ユーティリティをダウンロードすることもできます。

Surveyユーティリティ

HP Insight Diagnostics（48ページ）に含まれるSurveyユーティリティは、ProLiantサーバブレード上のハードウェア

とソフトウェアの重大な情報を収集します。

このユーティリティがサポートするオペレーティングシステムが、サーバブレードでサポートされていない場合があります。サーバブレードによってサポートされるオペレーティングシステムについては、HPのWebサイト

www.hp.com/go/supportos（英語）を参照してください。

データ収集間隔の間に重要な変更があった場合は、Surveyユーティリティは古い情報をマークし、Surveyテキストファイルを上書きして、コンフィギュレーションの最新の変更内容を反映させます。

Surveyユーティリティは、すべてのSmartStart自動インストールでインストールされ、HP PSP（50ページの「8ProLiant

Support Pack」を参照）によってインストールすることもできます。

注：最新バージョンのSmartStartでは、サーバブレードのメモリのスペア製品番号を確認できます。最新バージョンを

ダウンロードするには、HPのWebサイトhttp://www.hp.com/jp/servers/smartstart/を参照してください。

インテグレーテッドマネジメントログ

http://

IMLは、数百のイベントを記録して簡単に表示できる書式で格納します。IMLは、各イベントに1分単位のタイムスタンプを記録します。

IMLに記録されたイベントは、次の複数の方法で表示できます。

• HP SIM（

47ページの「8HP Systems Insight Manager」を参照）から

• Surveyユーティリティ（49ページ）から

• オペレーティングシステム固有のIMLビューアから

• NetWareの場合は、IMLビューアから

• Windows®の場合は、IMLビューアから

• Linuxの場合は、IMLビューアアプリケーションから

• iLO 2ユーザインタフェースから

• HP Insight Diagnostics（

詳しくは、HP ProLiant Essentials Foundation Packに含まれるManagement CDを参照してください。

48ページ）から

リモートサポートおよび分析ツール

HPインスタントサポートエンタープライズエディション

ISEEは、障害予測機能を持つリモート監視および診断ツールであり、システムやデバイスの管理に役立つHPサポー

トの機能です。ISEEは、重大な潜在的問題を識別して防止するために、継続的なハードウェアイベント監視と自動通知を提供します。リモート診断スクリプトとシステムに関して収集される重要なシステム設定情報によって、ISEE は、システムの迅速な復元を可能にします。ISEEをシステムにインストールして、リスクの軽減と重大な潜在的問題の防止に役立ててください。

ISEEについて詳しくは、HPのWebサイト

http://www.hp.com/jp/iseeを参照してください。

設定とユーティリティ 49

HP ISEEをダウンロードするには、HPのWebサイトhttp://www.hp.com/jp/iseeにアクセスしてください。インストールについて詳しくは、HPのWebサイトhttp://www.hp.com/jp/iseeで提供される『HPインスタントサポー

ト・エンタープライズ・エディションクライアントインストール/アップグレードガイド』を参照してください。

Web-Based Enterprise Service

WEBESにより、管理者はローカルまたはオンラインでハードウェアイベントを事前に管理することができます。こ

のサービスは、OpenVMS、Tru64、およびMicrosoft について、リアルタイムの複数のイベント分析、クラッシュ分析、および通知を、SMTPを介してローカルに、またはISEEを介してリモートで提供します。

詳しくは、HPのWebサイトhttp://h18000.www1.hp.com/support/svctools/（英語）を参照してください。

Open Services Event Manager

OSEMは、障害の発生後に、または障害を予防するために、リアルタイムのサービスイベントのフィルタリング、分析、および通知を実行するスタンドアロンツールです。このツールは、SNMPトラップからのイベントデータや HTTPインタフェース経由で提供される情報を収集し、SMTPおよびISEEによって管理者やHPに通知します。

詳しくは、HPのWebサイトhttp://h18000.www1.hp.com/support/svctools/（英語）を参照してください。

システムの最新状態の維持

ドライバ

サーバで使用する新しいハードウェアのドライバは、すべてのオペレーティングシステムのインストール用メディアでサポートされているわけではありません。

SmartStartがサポートしているオペレーティングシステムをインストールする場合は、SmartStartソフトウェア（44 ページ）およびその自動パス機能を使用して、オペレーティングシステムと最新のドライバサポートをインストールしてください。

Windows®オペレーティングシステムのバイナリエラーログ

注：SmartStart CDまたはSoftware Maintenance CDからドライバをインストールする場合は、HPのSmartStartのWeb

サイトhttp://www.hp.com/jp/servers/smartstartにアクセスして最新バージョンのSmartStartを使用していることを確認してください。詳しくは、SmartStart CDに付属のマニュアルを参照してください。

SmartStart CDを使用してオペレーティングシステムをインストールしない場合は、一部の新しいハードウェア用ドライバが必要です。これらのドライバやその他のオプションのドライバ、ROMイメージ、および付加価値ソフトウェアは、HPのWebサイトhttp://www.hp.com/jp/servers/swdriversからダウンロードできます。

重要：必ず、バックアップを作成してから、デバイスドライバをインストールまたはアップデートしてください。

ProLiant Support Pack

PSPは、ProLiant用に最適化されたドライバ、ユーティリティ、およびマネジメントエージェントを各オペレーティングシステム用にバンドルしたものです。HPのPSPのWebサイトhttp://h18000.www1.hp.com/products/servers/

management/psp.html（英語）を参照してください。

設定とユーティリティ 50

オペレーティングシステムのバージョンサポート

HPのWebサイトhttp://www.hp.com/go/supportos/（英語）に掲載されているオペレーティングシステムサポー

トマトリックスを参照してください。

システムオンラインROMフラッシュコンポーネントユーティリティ

オンラインROMフラッシュコンポーネントユーティリティにより、システム管理者は広範囲にわたるサーバやアレイコントローラ全体を通じて、効率的にシステムやコントローラROMイメージをアップグレードすることができます。このツールは次の機能を備えています。

• オフラインおよびオンラインで動作

• Microsoft® Windows® 2000、Windows® Server™ 2003、Novell Netware、およびLinuxのオペレーティングシ

ステムをサポート

重要：このユーティリティがサポートするオペレーティングシステムが、サーバブレードでサポートされていない場

合があります。サーバによってサポートされるオペレーティングシステムについては、HPのWebサイトhttp://www.

hp.com/go/supportos（英語）を参照してください。

• 他のソフトウェアメンテナンス、インストール、およびオペレーティングシステムツールと統合されています。

• ハードウェア、ファームウェア、およびオペレーティングシステムの依存関係を自動的に調べて、各ターゲッ

トサーバに必要とされる適切なROMアップグレードだけをインストール

このユーティリティについて詳しくは、HPのWebサイトさい。

変更管理と事前通知

HPでは、変更管理および事前通知サービスによって、HP製品のハードウェアおよびソフトウェアに関する変更予定を、実施の30～60日前にユーザに通知しています。

詳しくは、HPのWebサイトhttp://h18023.www1.hp.com/solutions/pcsolutions/pcn.html（英語）を参照してください。

Care Pack

HP Care Packサービスは、製品の標準保証を、購入しやすく、使いやすいサポートパッケージで拡張するアップグレードされたサービスレベルを提供します。これにより、サーバへの投資を最大限に活用できるようになります。 HPのCare PackのWebサイト

http://www.hp.com/jp/servers/swdriversを参照してくだ

http://www.hp.com/jp/carepack_fixedを参照してください。

設定とユーティリティ 51

トラブルシューティング

この項の目次

トラブルシューティングの資料 ................................................................................................................................52

診断前の手順 .......................................................................................................................................................... 52

サービス通知 .......................................................................................................................................................... 55

接続不良................................................................................................................................................................. 55

トラブルシューティングフローチャート ..................................................................................................................56

POSTエラーメッセージとビープコード ...................................................................................................................67

トラブルシューティングの資料

注：共通のトラブルシューティング手順では、「サーバ」はサーバとサーバブレードの両方を意味します。

『HP ProLiantサーバトラブルシューティングガイド』は、一般的な問題を解決するための簡単な手順を紹介し、障害を特定し識別するための一連の包括的な対策、エラーメッセージの意味、問題の解決方法、およびソフトウェアのメンテナンスについて説明しています。

このガイドを入手するには、提供元にアクセスして、『HP ProLiantサーバトラブルシューティングガイド』を参照してください。

• サーバ専用のドキュメンテーションCD

• HPのWebサイト

http://www.hp.com/jp/manual

診断前の手順

警告：問題の発生を防止するため、必ず、サーバのマニュアルに掲載されている警告および注意事項をよく読んでか

ら、システムコンポーネントの取り外し、交換、再取り付け、または変更を行ってください。

重要：このガイドでは、複数のサーバについて説明します。ここで説明する情報の一部は、ご使用のトラブルシュー

ティングするサーバには該当しない場合があります。サーバでサポートされる手順、ハードウェアオプション、ソフトウェアツール、およびオペレーティングシステムに関する情報については、サーバのマニュアルを参照してください。

1. 安全に使用していただくために（

2. 「症状に関する情報」（

3. 診断のためにサーバを準備します（

4. 診断フローチャートの開始（

54ページ）を収集します。

53ページ）を参照します。

55ページ）。

56ページ）を使用して、診断プロセスを開始します。

トラブルシューティング 52

安全に使用していただくために

以下の各項の安全に関する情報をよく理解してから、サーバのトラブルシューティングを開始してください。

安全に使用していただくために

サーバに同梱の『安全に使用していただくために』をよく読んでから、製品の保守を開始してください。

装置の記号

安全上の注意が必要な装置の各部には、以下の記号が表示されています。

9.43 kg

20.08 lb

装置に高電圧が発生する回路があることや、装置の表面または内部部品に触れると感電の危険があることを示します。修理はすべて、資格のある担当者に依頼してください。

警告：感電を防止するために、このカバーを開けないようにしてください。メンテナンス、アップグレード、および修理はすべて資格のある担当者に依頼してください。

装置の表面または内部部品に触れると感電の危険があることを示します。カバー内には、ユーザや使用現場の担当者が修理できる部品は入っていません。カバーは、絶対に開けないでください。

警告：感電を防止するために、このカバーを開けないようにしてください。

この記号が添付されたRJ-45ソケットは、ネットワークインタフェース接続を示します。

警告：感電、火災または装置の損傷を防止するために、電話または電気通信用のコネクタをこのソケットに接続しないようにしてください。

装置の表面または内部部品の温度が非常に高くなる可能性があることを示します。この表面に手を触れるとやけどをする場合があります。

警告：表面が熱くなっているため、やけどをしないように、システムの内部部品が十分に冷めてから手を触れてください。

製品や機械にこの記号が付いている場合、1人で安全に取り扱うことができる重量を超えていることを示しています。

警告：けがや装置の損傷を防ぐために、ご使用の地域で定められた重量のある装置の安全な取り扱いに関する規定に従ってください。

電源やシステムにこれらの記号が付いている場合、装置の電源が複数あることを示します。

警告：感電しないように、電源コードをすべて抜き取ってシステムの電源を完全に切ってください。

警告および注意事項

警告：この装置の修理は、HPによるトレーニングを受けた認定技術者のみが行ってください。このガイドで説明する

トラブルシューティングと修理に関するすべての手順は、サブアセンブリ/モジュールレベルの修理だけを対象にしています。個々のボードおよびサブアセンブリは複雑な仕組みになっているため、コンポーネントレベルの修理を試みたり、プリント配線基板に変更を加えようとしたりしないでください。不正な修理を行うと、安全上の問題が発生する可能性があります。

トラブルシューティング 53

警告：けがや装置の損傷を防止するために、次の点に注意してください。

• ラックの水平脚を床まで延ばしてください。

• ラックの全重量が水平脚にかかるようにしてください。

• 1つのラックだけを設置する場合は、ラックに固定脚を取り付けてください。

• 複数のラックを設置する場合は、ラックを連結してください。

• コンポーネントは一度に1つずつ引き出してください。一度に複数のコンポーネントを引き出すと、ラックが不

安定になる場合があります。

警告：感電や装置の損傷を防止するために、次の点に注意してください。

• 電源コードのアース付きプラグを無効にしないでください。アース付きプラグは安全上重要な機能です。

• 電源コードは、いつでも簡単にアクセスできるアース付き電源コンセントに接続してください。

• 各電源から電源コードを抜き取って、装置の電源を切ってください。

• 電源コードは、踏みつけられたり、上や横に物が置かれて圧迫されたりすることがないように配線してください。

プラグ、電源コンセント、サーバと電源コードの接続部には、特に注意してください。

警告：けがや装置の損傷を防止するために、次の点に注意してください。

9.43 kg

20.08 lb

• 各地域で定められた重量のある装置の安全な取り扱いに関する規定に従ってください。

• サーバの設置および取り外し作業中には、必ず適切な人数でサーバを持ち上げたり固定

する作業を行ってください。

• サーバはレールに固定されていないと不安定になります。

• サーバをラックに取り付ける際は、重量を軽くするために、パワーサプライやその他の

リムーバブルモジュールをすべて取り外してください。

注意：システムの通気を正しく確保するには、サーバの前後に7.6cm以上の隙間を空けてください。

注意：サーバはアースして使用するように設計されています。サーバを正しく動作させるために、正しくアースされ

たACコンセント以外には、AC電源コードを接続しないでください。

症状に関する情報

サーバの問題をトラブルシューティングする前に、以下の情報を収集してください。

• 障害の前に何かイベントが発生しましたか。問題は、どの手順を実行した後に発生するのですか。

• サーバが動作していたときから何を変更しましたか。

• 最近、ハードウェアまたはソフトウェアを追加もしくは削除しましたか。その場合、必要に応じて、サーバの

セットアップユーティリティで適切な設定を変更した記憶がありますか。

• サーバが問題の症状を示すのはどのくらいの長さの時間だけですか。

• 問題がランダムに発生する場合、その期間または頻度はどのくらいですか。

以上の質問に答える際に、以下の情報が役に立つことがあります。

• HP Insight Diagnostics（

したり、現在のコンフィギュレーションを以前のコンフィギュレーションと比較したりします。

• 詳しくは、ご使用のハードウェアとソフトウェアの履歴を参照してください。

• サーバのLEDとそのステータスを参照してください。

48ページ）を実行し、調査ページを使用して、現在のコンフィギュレーションを表示

トラブルシューティング 54

診断のためのサーバの準備

1. 電力が十分に供給され、空調が効き、湿度が制御されている適切な動作環境にサーバがあることを確認します。

環境要件については、サーバのマニュアルを参照してください。

2. システムで表示されるすべてのエラーメッセージを記録します。

3. メディアドライブからすべてのディスケットおよびCDを取り出します。

4. サーバがオフラインであることを診断する場合、サーバと周辺装置の電源を切ります。可能な場合は、常に、

通常の方法でシャットダウンしてください。サーバを通常の方法でシャットダウンするには、必ず、次の手順に従ってください。

a. アプリケーションを終了します。

b. オペレーティングシステムを終了します。

c. サーバの電源を切ります。

5. テストに必要のない周辺装置、すなわちサーバの電源を入れるのに必要のないデバイスを切り離します。プリ

ンタを使用してエラーメッセージを印刷したい場合は、プリンタは切り離さないでください。

6. 問題のトラブルシューティングに必要なすべてのツールとユーティリティを用意します。たとえば、トルクス

ドライバ、ループバックアダプタ、静電気防止リストバンド、ソフトウェアユーティリティなどがあります。

• 適切なヘルスドライバおよびマネジメントエージェントをサーバにインストールする必要があります。

注：サーバのコンフィギュレーションを確認するには、System Management Homepageに接続し、バージョンコント

ロールエージェントを選択してください。VCAを使用すると、インストール済みのすべてのHP製ドライバ、マネジメントエージェント、およびユーティリティの名前、バージョン、ならびに更新状況を記載したリストが表示されます。

• トラブルシューティングプロセスの実行中に必要な付加価値ソフトウェアとドライバについては、

SmartStart CDにアクセスすることをおすすめします。

• サーバ固有の情報については、サーバのマニュアルを参照することをおすすめします。

サービス通知

最新のサービス通知を調べるには、HPのWebサイトhttp://www.hp.com/go/bizsupport/（英語）を参照してください。適切なサーバモデルを選択し、その製品ページの[Troubleshoot a Problem]リンクをクリックします。

接続不良

修正方法：

• すべての電源コードが確実に接続されていることを確認します。

• すべての外付および内蔵コンポーネントについて、すべてのケーブルが正しい位置にしっかりと接続されてい

ることを確認します。

• すべてのデータケーブルおよび電源ケーブルを取り外して、損傷していないかどうかをチェックします。ピ

ンが曲がっていたり、コネクタが損傷していたりするケーブルがないことを確認します。

• サーバで固定ケーブルトレイを使用できる場合は、サーバに接続されているコードとケーブルが、トレイを

介して正しく配線されていることを確認します。

• 各デバイスが正しく固定されていることを確認します。

• デバイスにラッチが付いている場合は、ラッチが完全に閉じられ、ロックされていることを確認します。

• インターロックLEDまたはインターコネクトLEDをチェックします。これらのLEDは、コンポーネントが正しく

接続されていないことを示す場合があります。

• 問題が解決されない場合は、各デバイスを取り外し、取り付けなおしてください。その際、コネクタやソケッ

トを調べ、曲がっているピンやその他の損傷がないかどうかを確認します。

トラブルシューティング 55

トラブルシューティングフローチャート

問題を効率的にトラブルシューティングするには、「診断フローチャートの開始」（56ページ）にある最初のフローチャートを参照してから、適切な診断手順に従うことをおすすめします。他のフローチャートに従ってトラブルシューティングしても解決しない場合は、「一般的な診断フローチャート」（57ページ）にある診断手順に従ってください。一般的な診断フローチャートは、問題がサーバ固有のものでなかったり、他のフローチャートに簡単に分類されないものであったりする際に利用する包括的なトラブルシューティングプロセスです。

利用可能なフローチャートは、以下のとおりです。

• 「診断フローチャートの開始」（

• 「一般的な診断フローチャート」（57ページ）

• 「サーバブレードの電源投入時の問題のフローチャート」（59ページ）

• 「POST実行時の問題のフローチャート」（

• 「OS起動時の問題のフローチャート」（

• 「サーバの障害表示のフローチャート」（65ページ）

診断フローチャートの開始

診断プロセスを開始するには、以下のフローチャートを参照してください。

番号参照先

1 「一般的な診断フローチャート」（57ページ）

3 「POST実行時の問題のフローチャート」（61ページ）

4 「OS起動時の問題のフローチャート」（63ページ）

5 「サーバの障害表示のフローチャート」（65ページ）

「電源投入時の問題のフローチャート」（

投入時の問題のフローチャート」を参照）

56ページ）

61ページ）

63ページ）

59ページの「サーバブレードの電源

トラブルシューティング 56

一般的な診断フローチャート

一般的な診断フローチャートは、トラブルシューティングするための包括的な方法を提供します。問題を確認できない場合、または他のフローチャートを利用して問題を解決できない場合は、以下のフローチャートを参照してください。

番号参照先

1 「症状に関する情報」（54ページ）

2 「接続不良」（55ページ）

3 「サービス通知」（55ページ）

トラブルシューティング 57

番号参照先

特定のサーバまたはオプション用の最新バージョンのファームウェアは、HPの下記のWebサイトから入手できます。

• HPのWebサイト

• HP ROM-BIOS/ファームウェア更新のWebサイト

ドキュメンテーションCDまたはHPのWebサイトで提供される『HP ProLiantサーバトラブルシューティングガイド』の「メモリに関する一般的な問題が発生している」

• ドキュメンテーションCD またはHPの Web サイト

• ドキュメンテーションCDまたはHPのWebサイト

• ドキュメンテーションCDまたはHPの Web サイト

• ドキュメンテーションCDまたはHPのWebサイト

http://www.hp.com/jp/servers/swdrivers

http://www.hp.com/jp/

servers/romupdates

http://www.hp.com/jp/support

http://www.hp.com/

products/servers/proliant-bl/p-class/info（英語）で提供されるp-Classサー

バブレードのメンテナンス&サービスガイド

http://www.hp.com/go/

bladesystem/documentation（英語）で提供されるc-Classサーバブレードの

メンテナンス&サービスガイド

http://www.hp.com/

products/servers/proliant-bl/p-class/info（英語）で提供されるp-Classサーバ

ブレードのメンテナンス&サービスガイド

http://www.hp.com/go/

bladesystem/documentation（英語）で提供されるc-Classサーバブレードの

メンテナンス&サービスガイド

http://www.hp.com/jp/

supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「ハードウェアの問題」

http://www.hp.com/jp/

supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「必要なサーバ情報」

http://www.hp.com/jp/

supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「必要なオペレーティングシステム情報」

トラブルシューティング 58

サーバブレードの電源投入時の問題のフローチャート

症状：

• サーバに電源が投入されていない。

• システムの電源LEDが消灯または黄色である。

• ヘルスLEDが赤色または黄色である。

トラブルシューティング 59

注：サーバのLEDの位置とLEDのステータス情報については、サーバのマニュアルを参照してください。

考えられる原因：

• パワーサプライが正しく固定されていない、または障害が発生している。

• 電源コードに不良または障害が発生している。

• 電源に問題がある。

• 電源投入時に回路に問題がある。

• 正しく取り付けられていないコンポーネントまたはインターロックに問題がある。

• 内部コンポーネントに障害が発生している。

番号参照先

1 「コンポーネントの説明」（6ページ）

2 「一般的な診断フローチャート」（57ページ）

3 「接続不良」（55ページ）

HPのWebサイトで提供される電力計算ツール

HPの Web サイト（英語）で提供される『HP BladeSystem Maintenance and Service Guide』

HPの Web サイト（英語）で提供される『内蔵Lights-Outユーザガイド』

HPの Web サイト（英語）で提供される、サーバのメンテナンス&サービスガイド

http://www.hp.com/go/bladesystem/powercalculator（英語）

http://www.hp.com/products/servers/proliant-bl/p-class/info

トラブルシューティング 60

POST実行時の問題のフローチャート

症状：

• サーバがPOSTを完了していない。

注：システムがブートデバイスにアクセスする場合、サーバはPOSTを完了しています。

• エラーが発生したため、サーバがPOSTを完了している。

トラブルシューティング 61

考えられる原因：

• 内部コンポーネントが正しく固定されていない、または障害が発生している。

• コンソールデバイスに障害が発生している。

• ビデオデバイスに障害が発生している。

番号参照先

1 「POSTエラーメッセージとビープコード」（67ページ）

ドキュメンテーションCDまたはHPのWebサイトで提供される『HP ProLiantサーバトラブルシューティングガイド』の「ビデオの問題」

3 コンソールデバイスまたはiLO 2のマニュアル

4 「接続不良」（55ページ）

5 「症状に関する情報」（54ページ）

ドキュメンテーションCDまたはHPのWebサイト

servers/proliant-bl/p-class/info（英語）で提供される、サーバのメンテナンス&

サービスガイド

ドキュメンテーションCDまたはHPのWebサイトで提供される『HP ProLiantサーバトラブルシューティングガイド』の「ポート

85コードおよびiLOメッセージ」

• ドキュメンテーションCDまたはHPのWebサイト supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「ハードウェアの問題」

• ドキュメンテーションCDまたはHP のWeb サイト products/servers/proliant-bl/p-class/info（英語）で提供される、サーバのメ

ンテナンス&サービスガイド

• ドキュメンテーションCDまたはHPのWebサイト supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「必要なサーバ情報」

• ドキュメンテーションCDまたはHPのWebサイト supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「必要なオペレーティングシステム情報」

http://www.hp.com/jp/support

http://www.hp.com/products/

http://www.hp.com/jp/support

http://www.hp.com/jp/

http://www.hp.com/

http://www.hp.com/jp/

トラブルシューティング 62

OS起動時の問題のフローチャート

症状：

• インストール済みのOSをサーバが起動しない。

• SmartStartをサーバが起動しない。

考えられる原因：

• OSが破壊されている。

• ハードディスクドライブサブシステムに問題がある。

トラブルシューティング 63

• RBSUによる起動順序の設定が間違っている。

番号参照先

『HP ROMベースセットアップユーティリティユーザガイド』（

http://www.hp.com/jp/manual/）

2 「POST実行時の問題のフローチャート」（61ページ）

• ドキュメンテーションCDまたはHPのWebサイト supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「ハードディスクドライブの問題」

• コントローラのマニュアル

「HP Insight Diagnostics」（はHPのWebサイト

http://www.hp.com/jp/supportで提供される『HP ProLiantサー

48ページ）、またはドキュメンテーションCDもしく

バトラブルシューティングガイド』

• 「接続不良」（

55ページ）

• ドキュメンテーションCDまたはHPのWebサイト supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「CD-ROMドライブとDVDドライブの問題」

• コントローラのマニュアル

ドキュメンテーションCDまたはHP のWeb サイト

supportで提供される『HP ProLiantサーバトラブルシューティングガイド』の「メ

モリに関する一般的な問題が発生している」

• ドキュメンテーションCDまたはHPのWebサイト supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「オペレーティングシステムの問題」

• ドキュメンテーションCDまたはHPのWebサイト supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「ハードウェアの問題」

• ドキュメンテーションCDまたはHP のWeb サイト products/servers/proliant-bl/p-class/info（英語）で提供される、サーバのメ

ンテナンス&サービスガイド

9 「一般的な診断フローチャート」（57ページ）

http://www.hp.com/jp/

http://www.hp.com/

トラブルシューティング 64

サーバの障害表示のフローチャート

症状：

• サーバは起動するが、障害イベントがInsightマネジメントエージェントから報告される（

• サーバは起動するが、内部ヘルスLED、外部ヘルスLED、またはコンポーネントのヘルスLEDが赤色もしくは黄

色である。

48ページ）。

トラブルシューティング 65

注：サーバのLEDの位置とLEDのステータス情報については、サーバのマニュアルを参照してください。

考えられる原因：

• 内部または外部コンポーネントが正しく取り付けられていない、または障害が発生している。

• 取り付けたコンポーネントがサポートされていない。

• 冗長化による障害が発生している。

• システムが温度超過状態にある。

番号参照先

「マネジメントエージェント」（もしくはHPの Webサイト

ProLiantサーバトラブルシューティングガイド』

• ドキュメンテーションCDまたはHPのWebサイト supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「インテグレーテッドマネジメントログ」

• ドキュメンテーションCDまたはHPのWebサイト supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「イベントリストエラーメッセージ」

3 「コンポーネントの説明」（6ページ）

4 System Management Homepage（https://localhost:2381/）

「電源投入時の問題のフローチャート」（

投入時の問題のフローチャート」を参照）

• ドキュメンテーションCDまたはHPのWebサイト

supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「SmartアレイSCSI診断機能」

• ドキュメンテーションCDまたはHP の Webサイト

products/servers/proliant-bl/p-class/info（英語）で提供される、サーバのメ

ンテナンス&サービスガイド

「HP Insight Diagnostics」（はHPのWebサイト

http://www.hp.com/jp/supportで提供される『HP ProLiantサー

バトラブルシューティングガイド』

• ドキュメンテーションCDまたはHPのWebサイト supportで提供される『HP ProLiantサーバトラブルシューティングガイド』

の「ハードウェアの問題」

• ドキュメンテーションCDまたはHP のWeb サイト products/servers/proliant-bl/p-class/info（英語）で提供される、サーバのメ

ンテナンス&サービスガイド

48ページ）、またはドキュメンテーションCD

http://www.hp.com/jp/supportで提供される『HP

http://www.hp.com/jp/

59ページの「サーバブレードの電源

http://www.hp.com/jp/

http://www.hp.com/

48ページ）、またはドキュメンテーションCDもしく

http://www.hp.com/jp/

http://www.hp.com/

トラブルシューティング 66

POSTエラーメッセージとビープコード

エラーメッセージの完全なリストについては、ドキュメンテーションCDまたはHPのWebサイトhttp://www.hp.

com/jp/supportで提供される『HP ProLiantサーバトラブルシューティングガイド』に示されているPOSTエラーメッ

セージを参照してください。

警告：問題の発生を防止するため、必ず、サーバのマニュアルに掲載されている警告および注意事項をよく読んでか

ら、システムコンポーネントの取り外し、交換、再取り付け、または変更を行ってください。

トラブルシューティング 67

バッテリの交換

サーバブレードが正確な日付と時刻を自動的に表示しなくなった場合、リアルタイムクロックに電源を供給しているバッテリを交換しなければならない可能性があります。通常の使用では、バッテリの寿命は5～10年です。

警告：ご使用のコンピュータには、二酸化マンガンリチウム、五酸化バナジウムまたはアルカリバッテリ/バッテリ

パックが内蔵されています。バッテリパックの取り扱いを誤ると火災が発生したり、やけどをしたりする危険性があります。けがをしないように、次の点に注意してください。

• バッテリを充電しないでください。

• 60ºC以上の高温にさらさないでください。

• バッテリを分解したり、つぶしたり、穴を開けたり、ショートさせたり、火や水の中に投じたりしないでください。

• 交換するバッテリは、この製品専用のスペアバッテリだけをご使用ください。

コンポーネントを取り外すには、以下の手順に従ってください。

1. サーバブレードの電源を切ります（

2. サーバブレードを取り外します（

3. アクセスパネルを取り外します（

4. バッテリの位置を確認します（

5. バッテリを取り外します。

14ページ）。

15ページ）。

10ページの「内部コンポーネント」を参照）。

重要：システムボードバッテリを交換すると、システムROMがデフォルトのコンフィギュレーションにリセットさ

れます。バッテリを交換したら、RBSUを使用してシステムを再コンフィギュレーションします。

コンポーネントを元に戻すには、取り外し手順を逆に行います。

バッテリの交換または正しい廃棄方法については、HP製品販売店またはHPのサービス窓口にお問い合わせください。

バッテリの交換 68

規定に関するご注意

この項の目次

電源コードに関するご注意.......................................................................................................................................69

規定準拠識別番号....................................................................................................................................................69

各国別勧告.............................................................................................................................................................. 69

バッテリの取り扱いについてのご注意.......................................................................................................................72

ご使用になっている装置にVCCIマークが付いていましたら、次の説明文をお読みください。

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラスB情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをしてください。

VCCIマークがついていない場合には、次の点にご注意ください。

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラスA情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

電源コードに関するご注意

製品には、同梱された電源コードをお使いください。同梱された電源コードは、他の製品では使用できません。

規定準拠識別番号

規定に準拠していることの証明と識別のために、ご使用の製品には、固有の規定準拠識別番号が割り当てられています。規定準拠識別番号は、必要な認可マークおよび情報とともに、製品銘板ラベルに印刷されています。この製品の準拠情報を請求する場合は、必ず、この規定準拠識別番号を参照してください。この規定準拠識別番号を、製品の製品名またはモデル番号と混同しないでください。

各国別勧告

Federal Communications Commission notice

以下に日本以外の国や地域での規定を掲載します。

Part 15 of the Federal Communications Commission (FCC) Rules and Regulations has established Radio Frequency (RF) emission limits to provide an interference-free radio frequency spectrum. Many electronic devices, including computers, generate RF energy incidental to their intended function and are, therefore, covered by these rules. These rules place computers and related peripheral devices into two classes, A and B, depending upon their intended installation. Class A devices are those that may reasonably be expected to be installed in a business or commercial environment. Class B devices are those that may reasonably be expected to be installed in a residential environment (for example, personal computers). The FCC requires devices in both classes to bear a label indicating the interference potential of the device as well as additional operating instructions for the user.

規定に関するご注意 69

FCC rating label

The FCC rating label on the device shows the classification (A or B) of the equipment. Class B devices have an FCC logo or ID on the label. Class A devices do not have an FCC logo or ID on the label. After you determine the class of the device, refer to the corresponding statement.

Class A equipment

This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at personal expense.

Class B equipment

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit that is different from that to which the receiver is connected.

• Consult the dealer or an experienced radio or television technician for help.

Declaration of conformity for products marked with the FCC logo, United States only

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:(1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

For questions regarding this product, contact us by mail or telephone:

• Hewlett-Packard Company

P. O. Box 692000, Mail Stop 530113 Houston, Texas 77269-2000

• 1-800-HP-INVENT (1-800-474-6836). (For continuous quality improvement, calls may be recorded or monitored.)

For questions regarding this FCC declaration, contact us by mail or telephone:

• Hewlett-Packard Company

P. O. Box 692000, Mail Stop 510101 Houston, Texas 77269-2000

• 1281-514-3333

To identify this product, refer to the part, series, or model number found on the product.

Cables

Conne c tions to th i s devi ce mus t be m a de wi t h shie lded c able s with m etall ic RFI /EMI c onne c tor ho ods in orde r to ma i ntai n compliance with FCC Rules and Regulations.

規定に関するご注意 70

Modifications

The FCC requires the user to be notified that any changes or modifications made to this device that are not expressly approved by Hewlett-Packard Company may void the user’s authority to operate the equipment.

European Union regulatory notice

This product complies with the following EU Directives:

• Low Voltage Directive 73/23/EEC

• EMC Directive 89/336/EEC

Compliance with these directives implies conformity to applicable harmonized European standards (European Norms) which are listed on the EU Declaration of Conformity issued by Hewlett-Packard for this product or product family.

This compliance is indicated by the following conformity marking placed on the product:

This marking is valid for non-Telecom products and EU harmonized Telecom products (e.g. Bluetooth).

This marking is valid for EU non-harmonized Telecom products.

*Notified body number (used only if applicable—refer to the product label) Hewlett-Packard GmbH, HQ-TRE, Herrenberger Strasse 140, 71034 Boeblingen, Germany

Disposal of waste equipment by users in private households in the European Union

This symbol on the product or on its packaging indicates that this product must not be disposed of with your other household waste. Instead, it is your responsibility to dispose of your waste equipment by handing it over to a designated collection point for the recycling of waste electrical and electronic equipment. The separate collection and recycling of your waste equipment at the time of disposal will help to conserve natural resources and ensure that it is recycled in a manner that protects human health and the environment. For more information about where you can drop off your waste equipment for recycling, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

Canadian notice (Avis Canadien)

Class A equipment

This Class A digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations.

Class B equipment

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations.

規定に関するご注意 71

BSMI notice

Korean notice

Class A equipment

Class B equipment

バッテリの取り扱いについてのご注意

警告：ご使用のコンピュータには、二酸化マンガンリチウム、五酸化バナジウムまたはアルカリバッテリ/バッテリ

• バッテリを充電しないでください。

• 60°C以上の高温にさらさないでください。

• バッテリを分解したり、つぶしたり、穴を開けたり、ショートさせたり、火や水の中に投じたりしないでください。

バッテリやバッテリパックは、家庭のゴミと一緒に捨てないでください。その地域の規程にしたがって、廃棄またはリサイクルしてください。

バッテリの交換または正しい廃棄方法については、HP製品販売店またはHPのサービス窓口にお問い合わせください。

規定に関するご注意 72

Taiwan battery recycling notice

The Taiwan EPA requires dry battery manufacturing or importing firms in accordance with Article 15 of the Waste Disposal Act to indicate the recovery marks on the batteries used in sales, giveaway or promotion. Contact a qualified Taiwanese recycler for proper battery disposal.

規定に関するご注意 73

静電気対策

この項の目次

静電気による損傷の防止 ..........................................................................................................................................74

静電気による損傷を防止するためのアースの方法 ......................................................................................................74

静電気による損傷の防止

システムの損傷を防ぐために、セットアップおよび部品の取り扱いの際に従わなければならない注意事項を必ず守ってください。人間の指など、導電体からの静電気放電によって、システムボードなどの静電気に弱いデバイスが損傷することがあります。その結果、本体の耐用年数が短くなる場合があります。

静電気による損傷を防止するには、以下のことを守ってください。

• 運搬や保管の際は、静電気防止用のケースに入れ、手で直接触れることは避けます。

• 静電気に弱い部品は、静電気防止措置のなされている作業台に置くまでは、専用のケースに入れたままにして

おきます。

• 部品をケースから取り出す前に、まずケースごとアースされている面に置きます。

• ピン、リード線、回路には触れないようにします。

• 静電気に弱いコンポーネントや部品に触れなければならないときには、常に自分の身体に対して適切なアース

を行います。

静電気による損傷を防止するためのアースの方法

アースにはいくつかの方法があります。静電気に弱い部品を取り扱うときには、以下のうち1つ以上の方法でアースを行ってください。

• すでにアースされているワークステーションまたはコンピュータ本体にアースバンドをつなぎます。アース

バンドは柔軟な帯状のもので、アースコード内の抵抗は、1MΩ±10%です。アースを正しく行うために、アースバンドを肌に密着させてください。

• 立って作業する場合、かかとやつま先にアースバンドを付けます。導電性または静電気拡散性の床の場合、

両足にアースバンドを付けます。

• 工具は導電性のものを使用します。

• 折りたたみ式の静電気防止マットなどが付いた携帯式作業用具もあります。

上記のような、適切にアースを行うための器具がないときは、HP製品販売店にお問い合わせください。

静電気の詳細および製品のインストールの支援については、HP製品販売店にお問い合わせください。

静電気対策 74

仕様

この項の目次

環境仕様................................................................................................................................................................. 75

サーバの仕様 .......................................................................................................................................................... 75

環境仕様

仕様値

温度範囲*

動作時 10～35°C

輸送時 -40～60°C

保管時 -20～60°C

最大湿球温度 30°C

相対湿度（ただし、結露しないこと）**

動作時 10～90％

輸送時 10～90％

保管時 10～95％

* ここで示す温度の定格はすべて海抜0mでのものです。海抜3,048mまでは、高度が300m上昇するごとに1ºC下がります。直射日光が当たらないようにしてください。動作時の最高海抜高度は、3,048m（70Kpa）です。非動作時の最高海抜高度は、9,144m（30.3Kpa）です。 ** 保管時の最高湿度95%は、最高温度45ºCに基づきます。保管時の最低気圧は70Kpaです。

サーバの仕様

仕様値

高さ 4.29cm

奥行 71.1cm

幅 26.14cm

重量（最大） 9.43kg

仕様 75

テクニカルサポート

この項の目次

カスタマセルフリペア（CSR）...............................................................................................................................76

カスタマセルフリペア（CSR）

修理時間を短縮し、故障部品の交換における高い柔軟性を確保するために、HP製品には多数のCSR部品があります。診断の際に、CSR部品を使用すれば修理ができるとHP（HPまたはHP正規保守代理店）が判断した場合、HPはその部品を直接、お客様に発送し、お客様に交換していただきます。CSR部品には以下の2通りがあります。

•

必須 - カスタマセルフリペアが必須の部品。当該部品について、もしもお客様がHPに交換作業を依頼される

場合には、その修理サービスに関する交通費および人件費がお客様に請求されます。

任意 - カスタマセルフリペアが任意である部品。この部品もカスタマセルフリペア用です。当該部品につ

•

いて、もしもお客様がHPに交換作業を依頼される場合には、お買い上げの製品に適用される保証サービス内容の範囲内においては、別途費用を負担していただくことなく保証サービスを受けることができます。

注：HP製品の一部の部品は、カスタマセルフリペア用ではありません。製品の保証を継続するためには、HPまたはHP正規保守代理店による交換作業が必須となります。部品カタログには、当該部品がカスタマセルフリペア除外品である旨が記載されています。

部品供給が可能な場合、地域によっては、CSR部品を翌営業日に届くように発送します。また、地域によっては、追加費用を負担いただくことにより同日または4時間以内に届くように発送することも可能な場合があります。サポートが必要なときは、HPの修理受付窓口に電話していただければ、技術者が電話でアドバイスします。交換用の CSR部品または同梱物には、故障部品をHPに返送する必要があるかどうかが表示されています。故障部品をHPに返送する必要がある場合は、指定期限内（通常は5営業日以内）に故障部品をHPに返送してください。故障部品を返送する場合は、届いた時の梱包箱に関連書類とともに入れてください。故障部品を返送しない場合、HPから部品費用が請求されます。カスタマセルフリペアの際には、HPは送料および部品返送費を全額負担し、使用する宅配便会社や運送会社を指定します。

テクニカルサポート 76

頭字語と略語

ABEND

abnormal end。異常終了

ACU

Array Configuration Utility。アレイコンフィギュレーションユーティリティ

ASR

Automatic Server Recovery。自動サーバ復旧

BBWC

battery-backed write cache。バッテリバックアップ式ライトキャッシュ

BIOS

Basic Input/Output System

DDR

double data rate。ダブルデータレート

DHCP

Dynamic Host Configuration Protocol。

DNS

domain name system

ESD

electrostatic discharge。静電気放電

FBDIMM

fully buffered DIMM

Fibre Channel。ファイバチャネル

FCA

Fibre Channel adapter。ファイバチャネルアダプタ

頭字語と略語 77

I/O

input/output。入力/出力

IEC

International Electrotechnical Commission。国際電気標準会議

iLO 2

Integrated Lights-Out 2

IML

Integrated Management Log。インテグレーテッドマネジメントログ

Internet Protocol。インターネットプロトコル

ISEE

Instant Support Enterprise Edition

KVM

keyboard, video, and mouse。キーボード、ビデオ、およびマウス

LED

light-emitting diode。発光ダイオード

NBP

Network Bootstrap Program。ネットワークブートストラッププログラム

NEMA

National Electrical Manufacturers Association

NFPA

National Fire Protection Association

NFS

network file system。ネットワークファイルシステム

NIC

network interface controller。ネットワークインタフェースコントローラ

ORCA

Option ROM Configuration for Arrays

頭字語と略語 78

OSEM

Open Services Event Manager

POST

Power-On Self-Test。電源投入時セルフテスト

PSP

ProLiant Support Pack

PXE

Preboot Execution Environment

RAID

redundant array of inexpensive（or independent）disks

RBSU

ROM-Based Setup Utility。ROMベースセットアップユーティリティ

RDP

Rapid Deployment Pack

ROM

read-only memory

SAN

storage area network。ストレージエリアネットワーク

SAS

serial attached SCSI。シリアル接続SCSI

SATA

serial ATA。シリアルATA

SFF

small form-factor

SFP

small form-factor pluggable

SIM

Systems Insight Manager

頭字語と略語 79

SNMP

Simple Network Management Protocol。簡易ネットワーク管理プロトコル

TCP/IP

Transmission Control Protocol/Internet Protocol

TFTP

Trivial File Transfer Protocol

UID

unit identification。ユニット確認

USB

universal serial bus。ユニバーサルシリアルバス

VCA

Version Control Agent。バージョンコントロールエージェント

WEBES

Web-Based Enterprise Service

WfM

Wired for Management

頭字語と略語 80

索引

Ａ

ORCA（Option ROM Configuration for Arrays） 46 OS起動時の問題のフローチャート 63

ACU（アレイコンフィギュレーションユーティリティ） 46 ASR（自動サーバ復旧） 47

Ｂ

BIOS、アップグレード 47 BIOSシリアルコンソール 45 BSMI notice 72

Ｃ

cables 70 Care Pack 51 CD-ROMによるインストール 41

Ｄ

Declaration of Conformity 70

Ｆ

FBDIMM 26、27 FBDIMMスロット 11 Federal Communications Commission（FCC）notice 69

Ｈ

HP Insight Diagnostics 48 HP ProLiant Essentials Foundation Pack 48

Ｉ

Ｐ

POSTエラーメッセージ 67 POST実行時の問題のフローチャート 61 ProLiant Support Pack（PSP） 50 PXEによるインストール 40

Ｒ

Rapid Deployment Pack（RDP） 41 RBSU（ROMベースセットアップユーティリティ） 44 RBSU、設定 44 ROMPaqユーティリティ 47 ROMベースセットアップユーティリティ（RBSU） 44

Ｓ

SAN構成 43 SmartStart Scripting Toolkit 41 SmartStartの自動実行メニュー 44 Surveyユーティリティ 49 Systems Insight Manager 47

Ｔ

Taiwan battery recycling notice 73

Ｕ

USBコネクタ 10 USBサポート 48 USBデバイス 33、34、42

iLO（Integrated Lights-Out） 42、43 IML（インテグレーテッドマネジメントログ） 49

Ｋ

Korean notice 72

Ｌ

LED 7、8、9

Ｏ

Open Services Event Manager 50 Option ROM Configuration for Arrays（ORCA） 46

Ｗ

Web-Based Enterprise Service 50

あ

アースの方法 74 アクセスパネル 15、16 安全に使用していただくために 53

い

一般的な診断フローチャート 57

頭字語と略語 81

インスタントサポートエンタープライズエディショ

ン 49 インストール方法 40 インターコネクトオプション 18 インテグレーテッドマネジメントログ（IML） 49

え

エアバッフル 16 エラーメッセージ 67

お

オプションの取り付け 19、21 オペレーティングシステム 51 オンラインROMフラッシュコンポーネントユーティリテ

ィ 51

か

仮想CD-ROM 42 仮想ディスケット 43 環境仕様 75 管理ツール 47

き

自動サーバ復旧（ASR） 47 自動実行メニュー 44 仕様 75 シリアル番号 46 資料 52 資料、トラブルシューティング 52 診断ツール 48、49 診断フローチャートの開始 56

す

スクリプト、インストール 41

せ

静電気 74 静電気対策 74 静電気放電 74 接続不良 55

そ

装置の記号 53 ソフトウェアコンポーネント 37

ち

規定に関するご注意 69 起動オプション 45 起動ディスケット 43

け

警告 53 ケーブル 18、33、55

こ

コンフィギュレーションツール 44 コンポーネントの説明 6

さ

サーバブレードエンクロージャ 12 サーバブレードエンクロージャベイの番号 12 サーバブレードベイ番号 13 サーバブレードの取り付け 19 サーバブレードの取り外し 15 サーバの障害表示のフローチャート 65 サービス通知 55 サポート 49、76 サポートされるオペレーティングシステム 51

し

識別番号 69 システムメンテナンススイッチ 10 自動コンフィギュレーションプロセス 45

注意 53

て

ディスケットイメージ 42 ディスケットイメージによるインストール 42 テクニカルサポート 76 電源コード 53 電源切断 14 電源投入時の問題のフローチャート 59 電力計算 18

と

ドライバ 37、50 トラブルシューティング 52

ね

ネットワークベースPXEによるインストール 38

は

ハードウェアオプション 21 ハードウェアオプションの取り付け 21 ハードディスクドライブ 8、27 ハードディスクドライブ、取り付け 29 ハードディスクドライブのLED 8、9 バッテリ 10、68、72 バッテリバックアップ式ライトキャッシュイネーブ

ラ 31

索引 82

バッテリ、交換 68、72

ふ

フローチャート 56、57、59、61、63、65 フロントパネルのLED 7 フロントパネルの各部 6

へ

ベイ番号 12 ヘルスドライバ 47 変更管理 51

ま

マネジメントエージェント 48 マルチファンクションネットワークアダプタ 29

め

メモリ 26

ゆ

ユーティリティ 44、46、47、49 ユーティリティ、インストール 41

り

リダンダントROM 48 リモートサポートおよび分析ツール 49

ろ

ローカルI/Oケーブル 12、33、34 ローカル管理 33

索引 83

Hp PROLIANT BL20P G4 User Manual [ja]

Specifications and Main Features

Frequently Asked Questions

User Manual

HP ProLiant BL20p Generation 4サーバ ブレード ユーザ ガイド

コンポーネントの説明

サーバ ブレードのコンポーネント

フロント パネルの各部

フロント パネルのLED

リア パネルの各部

SASおよびSATAハードディスク ドライブのLED

SASおよびSATAハードディスク ドライブのLEDの組み合わせ

内部コンポーネント

FBDIMMスロット

システム メンテナンス スイッチ

ローカルI/Oケーブル

サーバ ブレード エンクロージャ ベイの番号

iLO 2コネクタ

サーバ ブレード エンクロージャの互換性

サーバ ブレードの電源投入

サーバ ブレードの電源切断

サーバ ブレードの取り外し

アクセス パネルの取り外し

アクセス パネルの取り付け

エア バッフルの取り外し

セットアップ

ネットワークへの接続 ............................................................................................................................................. 18

HP BladeSystemコンポーネントの取り付け

システム コンポーネントの確認

サーバ ブレード オプションの取り付け

サーバ ブレードの取り付け

設定の完了

ハードウェア オプションの取り付け

プロセッサ オプション

メモリ オプション

FBDIMMのガイドライン

シングルランクおよびデュアルランクFBDIMM

FBDIMMの取り付け

ハードディスク ドライブ オプション

マルチファンクション ネットワーク アダプタ オプション

ファイバ チャネル メザニン オプション

インターコネクト オプション

ローカルI/Oケーブル

ローカルI/Oケーブルの使用

iLO 2によるローカル管理

ビデオおよびUSBデバイスを使用したサーバ ブレードへの ローカル接続

ローカル キーボード、ビデオ、およびマウスによるサーバ ブレードへのアクセス

ローカル メディア デバイスへのアクセス

設定とユーティリティ

サーバ ブレード インストール ツール

ソフトウェア ドライバと追加のコンポーネント

ProLiant p-Classの高度な管理

ネットワーク ベースPXEによるインストール

インストールの概要

インストール用インフラストラクチャ

静的IPベイ設定

インストール方法

PXEによるインストール

CD-ROMによるインストール

ディスケット イメージによるインストール

SAN構成

コンフィギュレーション ツール

SmartStartソフトウェア

HP ROMベース セットアップ ユーティリティ

RBSUの使用

自動コンフィギュレーション プロセス

起動オプション

BIOSシリアル コンソール

アレイ コンフィギュレーション ユーティリティ

Option ROM Configuration for Arrays

サーバのシリアル番号とプロダクトIDの再入力

管理ツール

自動サーバ復旧

ROMPaqユーティリティ

Integrated Lights-Out 2テクノロジ

HP Systems Insight Manager

マネジメント エージェント

リダンダントROMのサポート

安全とセキュリティ上の特長

USBサポート

HP ProLiant BL20p Generation 4サーバブレードユーザガイド

サーバブレードのコンポーネント

フロントパネルの各部

フロントパネルのLED

リアパネルの各部

SASおよびSATAハードディスクドライブのLED

SASおよびSATAハードディスクドライブのLEDの組み合わせ

システムメンテナンススイッチ

サーバブレードエンクロージャベイの番号

サーバブレードエンクロージャの互換性

サーバブレードの電源投入

サーバブレードの電源切断

サーバブレードの取り外し

アクセスパネルの取り外し

アクセスパネルの取り付け

エアバッフルの取り外し

システムコンポーネントの確認

サーバブレードオプションの取り付け

サーバブレードの取り付け

ハードウェアオプションの取り付け

プロセッサオプション

メモリオプション

ハードディスクドライブオプション

マルチファンクションネットワークアダプタオプション

ファイバチャネルメザニンオプション

インターコネクトオプション

ビデオおよびUSBデバイスを使用したサーバブレードへのローカル接続

ローカルキーボード、ビデオ、およびマウスによるサーバブレードへのアクセス

ローカルメディアデバイスへのアクセス

サーバブレードインストールツール

ソフトウェアドライバと追加のコンポーネント

ネットワークベースPXEによるインストール

ディスケットイメージによるインストール

コンフィギュレーションツール

HP ROMベースセットアップユーティリティ

自動コンフィギュレーションプロセス

BIOSシリアルコンソール

アレイコンフィギュレーションユーティリティ

マネジメントエージェント

インテグレーテッドマネジメントログ

リモートサポートおよび分析ツール

HPインスタントサポートエンタープライズエディション

オペレーティングシステムのバージョンサポート

システムオンラインROMフラッシュコンポーネントユーティリティ

トラブルシューティングフローチャート

サーバブレードの電源投入時の問題のフローチャート

POSTエラーメッセージとビープコード

テクニカルサポート

カスタマセルフリペア（CSR）
