Guida utente del server blade HP ProLiant BL20p Generation 4

Seconda edizione (novembre 2006) Numero di parte 405591-062

HP sono definite nelle dichiarazioni esplicite di garanzia che accompagnano tali prodotti e servizi. Niente di quanto contenuto nel presente documento può essere interpretato come ulteriore garanzia. HP declina qualsiasi responsabilità per eventuali omissioni o errori tecnici o editoriali contenuti nel presente documento.

Microsoft e Windows sono marchi registrati di Microsoft Corporation negli Stati Uniti. Windows Server è un marchio di Microsoft Corporation. AMD Athlon è un marchio di Advanced Micro Devices, Inc. Intel e Pentium sono marchi o marchi registrati di Intel Corporation o di società affiliate negli Stati Uniti e/o in altri Paesi. Java è un marchio di Sun Microsystems, Inc. negli Stati Uniti.

Seconda edizione (novembre 2006) Numero di parte 405591-062

Destinatari

Questa guida è destinata a tutti coloro a cui è affidato il compito di installare, amministrare e curare la manutenzione dei server e dei sistemi di memorizzazione. L’installazione deve essere eseguita da personale qualificato in servizi di supporto ad apparecchiature informatiche e in grado di riconoscere i pericoli connessi all’utilizzo di prodotti che possono generare potenziali elettrici pericolosi.

Sommario

Identificazione dei componenti....................................................................................................... 6

Componenti del server blade ...................................................................................................................... 6

Componenti del pannello anteriore.................................................................................................... 6

LED del pannello anteriore................................................................................................................ 7

Componenti del pannello posteriore................................................................................................... 8

LED delle unità disco rigido SAS e SATA ............................................................................................ 8

Combinazioni di LED delle unità disco rigido SAS e SATA.................................................................... 9

Componenti interni ........................................................................................................................ 10

Interruttore per la manutenzione del sistema...................................................................................... 11

Cavo I/O locale .....................................................................................................................................12

Numerazione degli alloggiamenti del contenitore server blade ..................................................................... 12

Connessioni iLO 2................................................................................................................................... 13

Compatibilità del contenitore server blade.................................................................................................. 14

Funzionamento........................................................................................................................... 15

Accensione del server blade..................................................................................................................... 15

Spegnimento del server blade................................................................................................................... 15

Rimozione del server blade ...................................................................................................................... 16

Rimozione del pannello di accesso............................................................................................................ 17

Installazione del pannello di accesso ......................................................................................................... 17

Rimozione del deflettore........................................................................................................................... 17

Installazione............................................................................................................................... 19

Installazione dei componenti HP BladeSystem............................................................................................. 19

Verifica dei componenti del sistema........................................................................................................... 19

Connessione alla rete ..............................................................................................................................19

Installazione delle opzioni del server blade ................................................................................................20

Installazione del server blade.................................................................................................................... 20

Completamento della configurazione......................................................................................................... 21

Installazione delle opzioni hardware ............................................................................................22

Processore opzionale............................................................................................................................... 22

Opzioni di memoria ................................................................................................................................ 27

Istruzioni di installazione dei moduli FBDIMM ...................................................................................27

Moduli FBDIMM single-rank e dual-rank ...........................................................................................27

Installazione di moduli FBDIMM ...................................................................................................... 28

Unità disco rigido opzionale..................................................................................................................... 28

Scheda di rete multifunzione opzionale...................................................................................................... 30

Scheda Fibre Channel mezzanine opzionale .............................................................................................. 31

Moduli di interconnessione opzionali......................................................................................................... 32

Attivatore della cache di scrittura con alimentazione a batteria per HP Smart Array opzionale.......................... 32

Cavo I/O locale......................................................................................................................... 34

Utilizzo del cavo I/O locale .....................................................................................................................34

Amministrazione locale mediante iLO 2 ..................................................................................................... 34

Collegamento locale a un server blade con dispositivi video e USB ...............................................................35

Accesso a un server blade mediante un cavo KVM locale................................................................... 35

Accesso ai supporti locali............................................................................................................... 36

Configurazione e utility ............................................................................................................... 38

Strumenti di implementazione del server blade............................................................................................ 38

Driver e componenti software aggiuntivi........................................................................................... 38

Gestione avanzata di ProLiant p-Class.............................................................................................. 38

Sommario 3

Implementazione PXE basata su rete ................................................................................................ 39

Configurazione degli alloggiamenti con IP statico.............................................................................. 41

Metodi di implementazione ............................................................................................................41

Strumenti di configurazione ...................................................................................................................... 45

Software SmartStart ....................................................................................................................... 45

HP ROM-Based Setup Utility............................................................................................................ 46

Array Configuration Utility.............................................................................................................. 48

Option ROM Configuration for Arrays (ORCA) .................................................................................48

Reinserimento del numero di serie del server e dell’ID del prodotto ......................................................48

Strumenti di gestione ............................................................................................................................... 49

Automatic Server Recovery .............................................................................................................49

Utility ROMPaq ............................................................................................................................. 49

Tecnologia Integrated Lights-Out 2................................................................................................... 50

HP Systems Insight Manager........................................................................................................... 50

Agenti di gestione .........................................................................................................................50

Supporto per ROM ridondante........................................................................................................ 50

Supporto per USB.......................................................................................................................... 51

Strumenti di diagnostica........................................................................................................................... 51

HP Insight Diagnostics.................................................................................................................... 51

Integrated Management Log ...........................................................................................................52

Strumenti di analisi e supporto remoto ....................................................................................................... 52

HP Instant Support Enterprise Edition................................................................................................ 52

Web-Based Enterprise Service......................................................................................................... 53

Open Services Event Manager........................................................................................................ 53

Aggiornamento del sistema ......................................................................................................................53

Driver .......................................................................................................................................... 53

ProLiant Support Pack .................................................................................................................... 53

Supporto per le versioni dei sistemi operativi .................................................................................... 53

Online ROM Flash Component Utility............................................................................................... 54

Change Control and Proactive Notification.......................................................................................54

Care Pack ....................................................................................................................................54

Risoluzione dei problemi ............................................................................................................. 55

Risorse per la risoluzione dei problemi....................................................................................................... 55

Operazioni preliminari per la diagnostica.................................................................................................. 55

Informazioni importanti sulla sicurezza............................................................................................. 56

Informazioni sui sintomi.................................................................................................................. 58

Preparazione del server per la diagnostica....................................................................................... 58

Notifiche di servizio ................................................................................................................................59

Collegamenti allentati .............................................................................................................................. 59

Diagrammi di flusso per la risoluzione dei problemi..................................................................................... 59

Diagramma di flusso di inizio diagnostica ........................................................................................ 60

Diagramma di flusso di diagnostica generale.................................................................................... 61

Diagramma di flusso per problemi di accensione del server blade....................................................... 62

Diagramma di flusso per problemi di POST ...................................................................................... 64

Diagramma di flusso per problemi di avvio del sistema operativo........................................................ 66

Diagramma di flusso per segnalazioni di errore del server.................................................................. 68

Messaggi di errore di POST e segnali acustici ............................................................................................ 70

Sostituzione della batteria............................................................................................................ 71

Informazioni sulla conformità alle normative .................................................................................. 72

Numeri di identificazione per la conformità alle normative ........................................................................... 72

Avviso FCC (Federal Communications Commission)..................................................................................... 72

Etichetta dei valori nominali FCC..................................................................................................... 72

Apparecchiature di classe A ........................................................................................................... 73

Sommario 4

Apparecchiature di classe B............................................................................................................ 73

Dichiarazione di conformità per prodotti con il logo FCC (solo Stati Uniti) ...................................................... 73

Cavi ...................................................................................................................................................... 74

Modifiche............................................................................................................................................... 74

Avviso relativo alla normativa dell’Unione europea ..................................................................................... 74

Smaltimento delle apparecchiature da parte di privati nel territorio dell’Unione Europea .................................. 74

Avviso per il Canada (Avis Canadien) ....................................................................................................... 75

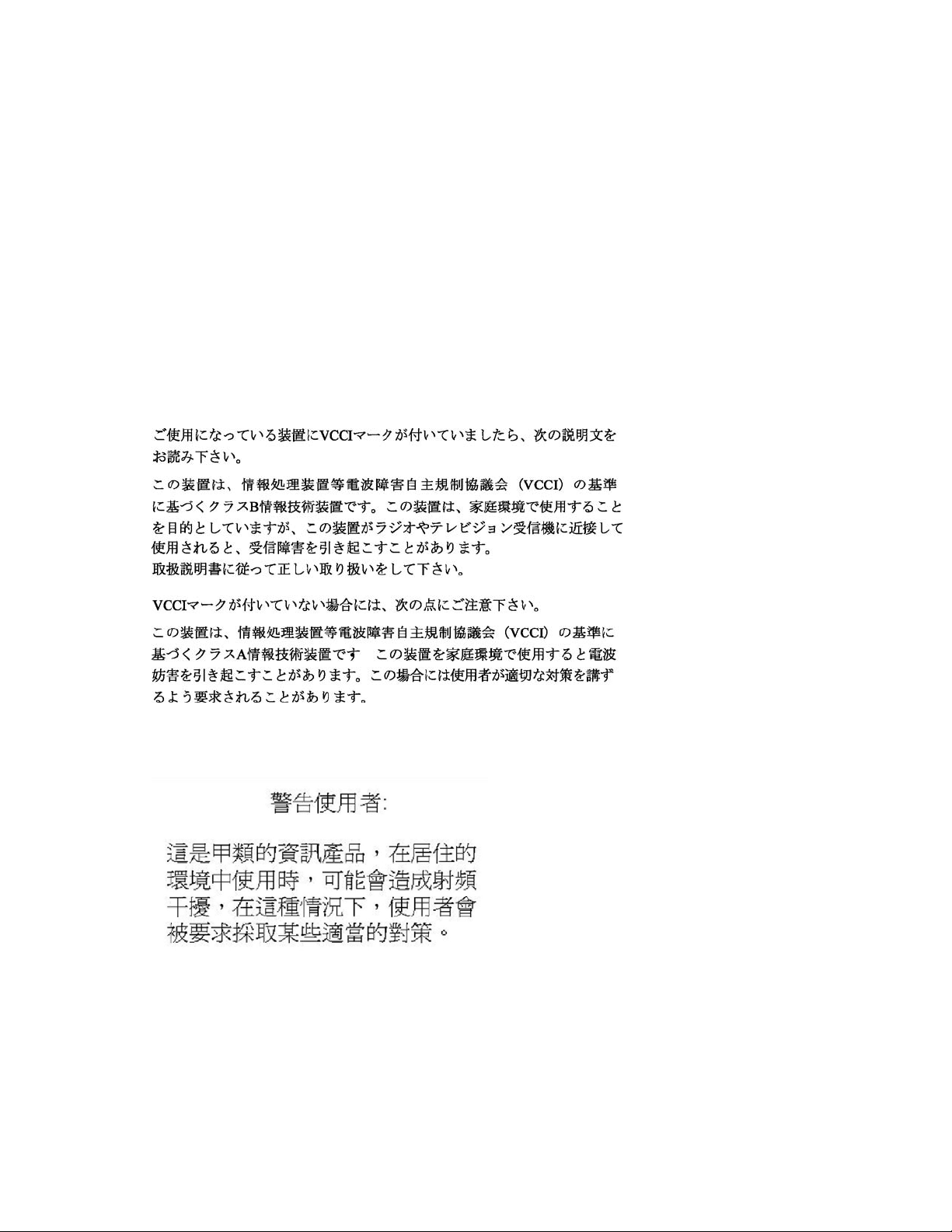

Avviso per il Giappone............................................................................................................................ 75

Avviso BSMI ........................................................................................................................................... 75

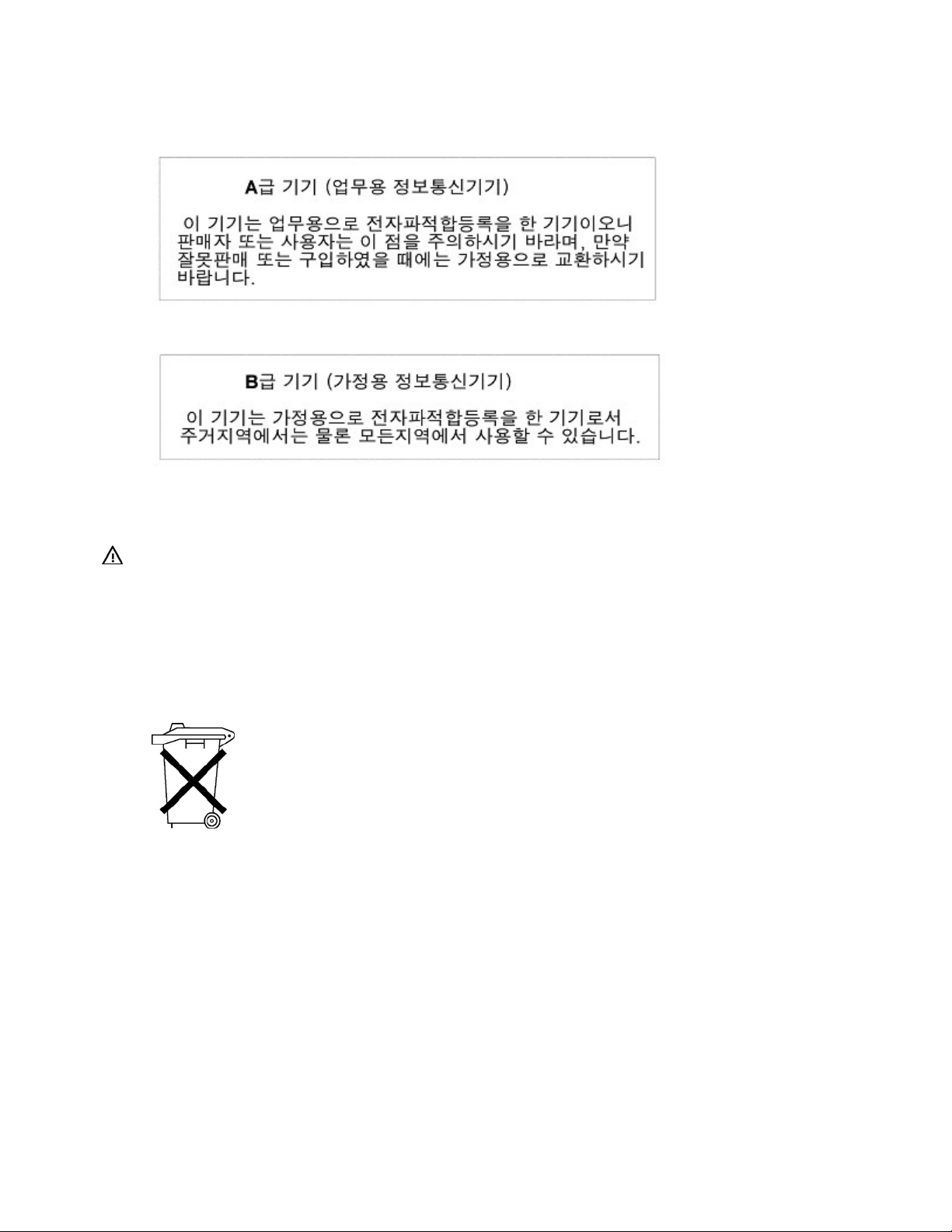

Avviso per la Corea ................................................................................................................................ 76

Avviso per la sostituzione delle batterie...................................................................................................... 76

Avviso per Taiwan relativo al riciclaggio delle batterie................................................................................. 77

Scariche elettrostatiche................................................................................................................ 78

Protezione da scariche elettrostatiche......................................................................................................... 78

Metodi di messa a terra per la protezione da scariche elettrostatiche............................................................. 78

Specifiche.................................................................................................................................. 79

Specifiche ambientali............................................................................................................................... 79

Specifiche del server................................................................................................................................ 79

Assistenza tecnica ...................................................................................................................... 80

Prima di contattare HP ............................................................................................................................. 80

Informazioni per contattare HP.................................................................................................................. 80

Acronimi e abbreviazioni ............................................................................................................ 82

Indice........................................................................................................................................ 86

Sommario 5

Identificazione dei componenti

In questa sezione

Componenti del server blade..................................................................................................................... 6

Cavo I/O locale .................................................................................................................................... 12

Numerazione degli alloggiamenti del contenitore server blade.................................................................... 12

Connessioni iLO 2.................................................................................................................................. 13

Compatibilità del contenitore server blade ................................................................................................ 14

Componenti del server blade

Componenti del pannello anteriore

Rif. Descrizione

1 Porta I/O* 2 Unità disco rigido SAS o SATA hot-plug – Alloggiamento 1 3 Unità disco rigido SAS o SATA hot-plug – Alloggiamento 2 4 Maniglia del server blade

* La porta I/O viene utilizzata con il cavo I/O locale per eseguire alcune procedure di configurazione e diagnostica del server blade.

Identificazione dei componenti 6

LED del pannello anteriore

Rif. Descrizione Stato

2 LED di stato Verde = normale

3 LED NIC 1* Verde = rete connessa

4 LED NIC 2* Verde = rete connessa

5 LED NIC 3* Verde = rete connessa

6 LED NIC 4* Verde = rete connessa

LED di identificazione dell’unità

LED di alimentazione del sistema

LED di errore/identificazion e dell’unità

Blu = unità identificata Blu lampeggiante = gestione remota attiva Spento = nessuna gestione remota attiva

Verde lampeggiante = avvio in corso Ambra = funzionamento non corretto Rosso = condizione critica

Verde lampeggiante = attività di rete Spento = nessuna connessione o attività

Verde lampeggiante = attività di rete Spento = nessuna connessione o attività Verde = sistema acceso Ambra = standby (alimentazione ausiliaria disponibile) Spento = sistema spento Blu = ID unità Ambra lampeggiante = unità guasta Spento = non in modalità di gestione

Identificazione dei componenti 7

Rif. Descrizione Stato

LED di attività dell’unità

Verde = in linea Spento = non in linea

* I numeri NIC effettivi dipendono da diversi fattori, ad esempio dal sistema operativo installato sul server blade.

Componenti del pannello posteriore

Rif. Descrizione

1 Connettore di alimentazione 2 Connettore di segnale

LED delle unità disco rigido SAS e SATA

Rif. Descrizione

1 LED di errore/UID (ambra/blu) 2 LED di stato in linea (verde)

Identificazione dei componenti 8

Combinazioni di LED delle unità disco rigido SAS e SATA

LED di stato in linea/attività (verde)

LED di errore/identificazione

Interpretazione

dell’unità (ambra/blu)

Acceso, spento o lampeggiante

Ambra e blu alternati

L’unità è guasta o è stato ricevuto un segnale di previsione guasto per tale unità. L’unità è stata inoltre selezionata da un’applicazione di gestione.

Acceso, spento o lampeggiante

Acceso

Blu fisso

Ambra, lampeggiante in modo regolare (1 Hz)

L’unità funziona normalmente ed è stata selezionata da un’applicazione di gestione.

È stato ricevuto un segnale di previsione guasto per tale unità.

Sostituire l’unità danneggiata appena possibile. Acceso Spento L’unità è in linea, ma attualmente non è attiva. Lampeggiante in

modo regolare (1 Hz)

Ambra, lampeggiante in modo regolare (1 Hz)

Non rimuovere l’unità. La rimozione di un’unità

potrebbe interrompere l’operazione in corso

e causare la perdita di dati.

L’unità è parte di un array sottoposto a un’espansione di

capacità o a una migrazione degli stripe, ma è stato

ricevuto un segnale di previsione guasto per tale unità.

Per ridurre al minimo il rischio di perdita dei dati, non

sostituire l’unità finché l’espansione o la migrazione non

è stata completata. Lampeggiante in

modo regolare (1 Hz)

Spento

Non rimuovere l’unità. La rimozione di un’unità

potrebbe interrompere l’operazione in corso

e causare la perdita di dati.

È in corso la ricostruzione dell’unità o l’unità è parte di un

array sottoposto a un’espansione di capacità o a una

migrazione degli stripe. Lampeggiante in

modo irregolare

Ambra, lampeggiante in modo regolare (1 Hz)

L’unità è attiva, ma è stato ricevuto un segnale di

previsione guasto per tale unità. Sostituire l’unità

danneggiata appena possibile. Lampeggiante in

Spento L’unità è attiva e funziona normalmente.

modo irregolare Spento Ambra fisso

È stato rilevato un guasto critico sull’unità, che non è più

in linea. Sostituire l’unità danneggiata appena possibile. Spento

Ambra, lampeggiante in modo regolare (1 Hz)

Spento Spento

È stato ricevuto un segnale di previsione guasto per tale

unità. Sostituire l’unità danneggiata appena possibile.

L’unità non è in linea, è un’unità di riserva o non è

configurata come parte di un array.

Identificazione dei componenti 9

Componenti interni

Rif. Descrizione

Attivatore cache di scrittura con alimentazione a batteria per

HP Smart Array SAS/SATA (opzionale) 2 Connettore USB interno 3 Connettori di alimentazione del pannello posteriore SAS (2) 4 Connettori del pannello posteriore SAS (2) 5 Zoccolo del processore 2 6

Connettore del modulo cache del controller HP Smart Array

E200i 7 Modulo cache del controller HP Smart Array E200i 8 Controller HP Smart Array E200i 9 Slot FBDIMM (1-8) 10 Interruttore NMI 11 Batteria di sistema 12 Modulo di conversione alimentazione 13 Connettore NIC mezzanine 14 Interruttore per la manutenzione del sistema (SW4) 15 Connettori adattatore Fibre Channel 16 Zoccolo del processore 1 (occupato) 17 Connettori della ventola

Identificazione dei componenti 10

Slot FBDIMM

Rif. Descrizione

1 Slot FBDIMM 1A 2 Slot FBDIMM 2C 3 Slot FBDIMM 3A 4 Slot FBDIMM 4C 5 Slot FBDIMM 5B 6 Slot FBDIMM 6D 7 Slot FBDIMM 7B 8 Slot FBDIMM 8D

Interruttore per la manutenzione del sistema

Posizione Funzione

Impostazione predefinita

1* Esclusione della protezione di iLO 2 Off 2 Blocco della configurazione Off 3 Riservato Off 4 Riservato Off 5* Disabilitazione password Off

6* Ripristino configurazione Off

7 Riservato Off

8 Riservato Off

*Per accedere alla ROM ridondante, impostare S1, S5 ed S6 su ON.

Identificazione dei componenti 11

Cavo I/O locale

Rif. Connettore Descrizione

1 I/O locale

2 Video Consente di collegare un monitor. 3 USB (1) Consente di collegare un dispositivo USB. 4 USB (2) Consente di collegare un dispositivo USB. 5 Seriale

iLO 2 RJ-45 (10/100 Ethernet)

Consente di collegare la porta I/O locale sul pannello anteriore del server blade.

Consente di collegare un cavo seriale null modem e di eseguire procedure di diagnostica avanzate (solo per personale qualificato).

Consente di collegare un cavo Ethernet all’interfaccia iLO 2 del server blade da un dispositivo client.

Numerazione degli alloggiamenti del contenitore server blade

Per consentire l’accesso alla rete necessario per il trasferimento dei dati, ciascun contenitore server blade richiede l’utilizzo di una coppia di moduli di interconnessione. È opportuno decidere la numerazione degli alloggiamenti prima di stabilire i collegamenti tra i server blade e i moduli di interconnessione.

Identificazione dei componenti 12

IMPORTANTE: Quando si osserva la parte posteriore del contenitore, la numerazione degli alloggiamenti

del server blade è invertita.

Connessioni iLO 2

Nel modulo di gestione del contenitore server blade avanzato è disponibile un connettore iLO 2. Questo connettore RJ-45 consente la gestione remota di ciascun server blade presente nel contenitore avanzato.

Per ulteriori informazioni sul contenitore server blade avanzato, consultare il manuale HP ProLiant BL p-Class Server Blade Enclosure Upgrade Installation Guide (Guida all’installazione dell’aggiornamento del contenitore server blade HP ProLiant BL p-Class) o il manuale HP ProLiant BL p-Class Server Blade Enclosure Installation Guide (Guida all’installazione del contenitore server blade HP ProLiant BL p-Class).

Identificazione dei componenti 13

Compatibilità del contenitore server blade

Per alcune configurazioni del server blade HP ProLiant BL20p può essere necessario il supporto di un contenitore server blade HP BladeSystem p-Class con componenti del pannello posteriore avanzati (contenitore server blade avanzato). Per informazioni sulla compatibilità dei contenitori server blade, visitare il sito Web HP all’indirizzo. (http://www.hp.com/go/bladesystem/enclosure/compatibility

Identificazione dei componenti 14

Funzionamento

In questa sezione

Accensione del server blade.................................................................................................................... 15

Spegnimento del server blade.................................................................................................................. 15

Rimozione del server blade ..................................................................................................................... 16

Rimozione del pannello di accesso........................................................................................................... 17

Installazione del pannello di accesso........................................................................................................ 17

Rimozione del deflettore.......................................................................................................................... 17

Accensione del server blade

Per impostazione predefinita, quando è installato in un contenitore il server blade è configurato per l’accensione automatica. Assicurarsi che il server blade sia compatibile con il contenitore. Per ulteriori informazioni, vedere la sezione “Compatibilità del contenitore server blade” a pagina 14.

Se l’impostazione predefinita viene modificata, utilizzare uno dei seguenti metodi per accendere il server blade:

• Premere il pulsante Power On/Standby (Accensione/standby) sul pannello anteriore del server

blade.

• Una pressione momentanea avvia una richiesta di accensione. Il server blade determina

la disponibilità di corrente dal sottosistema di alimentazione. Se la corrente necessaria è disponibile, il server blade si accende.

• Una pressione di 5 o più secondi avvia direttamente la procedura di accensione. Il server

blade si accende senza eseguire il controllo della disponibilità di corrente dal sottosistema di alimentazione.

ATTENZIONE: Prima di avviare una procedura di accensione diretta, verificare sempre l’eventuale

presenza di allarmi iLO 2, in modo da evitare il danneggiamento dell’alimentatore hot-plug e l’interruzione dell’alimentazione del sistema. Per ulteriori informazioni, consultare la Guida utente di HP Integrated Lights-Out.

NOTA: È possibile eseguire una procedura di accensione diretta quando i moduli di gestione non vengono

utilizzati per gestire la richiesta di accensione. Accertarsi che sia disponibile corrente sufficiente.

• Utilizzare le funzionalità del pulsante di accensione virtuale disponibile in iLO 2:

• Pressione momentanea del pulsante di accensione

• Pressione mantenuta del pulsante di accensione

Per ulteriori informazioni su iLO 2, vedere la sezione “Configurazione e utility” a pagina 38.

Spegnimento del server blade

Spegnere il server blade utilizzando uno dei seguenti metodi:

• Premere il pulsante Power On/Standby (Accensione/standby) sul pannello anteriore del server

blade.

Funzionamento 15

Assicurarsi che il server blade si trovi in modalità standby verificando che il LED di alimentazione sia di colore ambra. Per l’esecuzione di questo processo sono necessari circa 30 secondi. Durante questo periodo alcuni circuiti interni rimangono attivi.

• Utilizzare la funzionalità del pulsante di accensione virtuale disponibile in iLO 2.

Dopo avere eseguito un comando di spegnimento manuale o virtuale, assicurarsi che venga impostata la modalità standby verificando che il LED di alimentazione sia di colore ambra.

IMPORTANTE: Quando il server blade è in modalità standby, l’alimentazione ausiliaria è ancora

presente. Per togliere completamente l’alimentazione dal server blade, rimuovere quest’ultimo dal contenitore.

IMPORTANTE: Per eseguire correttamente le procedure di accensione, è necessario disporre del firmware

più aggiornato per il contenitore di alimentazione e per i moduli di gestione del contenitore server blade. Per informazioni sul firmware più recente, visitare il sito Web HP all’indirizzo. (http://www.hp.com/go/support

Rimozione del server blade

1. Identificare il server blade corretto all’interno del contenitore.

2. Eseguire il backup di tutti i dati del server blade.

3. Spegnere il server blade (pagina 15).

4. Rimuovere il server blade dal contenitore.

5. Posizionare il server blade su una superficie piana.

AVVERTENZA: Per ridurre il rischio di scottature dovute al contatto con superfici

surriscaldate, lasciare raffreddare le unità e i componenti interni del sistema prima di toccarli.

ATTENZIONE: Per evitare di danneggiare i componenti elettrici, verificare i requisiti di messa a terra

del server blade prima di iniziare la procedura di installazione. Un collegamento a terra inadeguato può causare scariche elettrostatiche.

Funzionamento 16

Rimozione del pannello di accesso

AVVERTENZA: Per ridurre il rischio di scottature dovute al contatto con superfici

surriscaldate, lasciare raffreddare le unità e i componenti interni del sistema prima di toccarli.

ATTENZIONE: Per evitare di danneggiare i componenti elettrici, verificare i requisiti di messa a terra

del server blade prima di iniziare la procedura di installazione. Un collegamento a terra inadeguato può causare scariche elettrostatiche.

1. Identificare il server blade corretto all’interno del contenitore.

2. Eseguire il backup di tutti i dati del server blade.

3. Spegnere il server blade (pagina 15).

4. Rimuovere il server blade (pagina 16).

5. Allentare la vite nella parte posteriore del pannello di accesso.

6. Rimuovere il pannello di accesso.

Installazione del pannello di accesso

1. Posizionare il pannello di accesso sopra il server blade. Il pannello deve sporgere di circa

10 mm rispetto alla parte posteriore del server blade.

2. Fissare il pannello di accesso al server facendolo scorrere in avanti fino a bloccarlo,

quindi stringere la vite.

Rimozione del deflettore

Per rimuovere il componente, seguire le istruzioni riportate di seguito:

1. Spegnere il server blade (pagina 15).

2. Rimuovere il server blade (pagina 16).

3. Rimuovere il pannello di accesso (pagina 17).

Funzionamento 17

Rimuovere il deflettore.

Per riposizionare il componente, eseguire al contrario la procedura di rimozione.

IMPORTANTE: Per garantire un adeguato raffreddamento del sistema, verificare sempre che sia

installato il deflettore corretto.

Funzionamento 18

Installazione

In questa sezione

Installazione dei componenti HP BladeSystem............................................................................................ 19

Verifica dei componenti del sistema ......................................................................................................... 19

Connessione alla rete ............................................................................................................................. 19

Installazione delle opzioni del server blade............................................................................................... 20

Installazione del server blade .................................................................................................................. 20

Completamento della configurazione ....................................................................................................... 21

Installazione dei componenti HP BladeSystem

Prima di eseguire qualsiasi operazione sul server blade, installare i componenti HP BladeSystem nell’ambiente utilizzato. Per ulteriori informazioni, consultare il poster di installazione e configurazione dell’hardware fornito con il contenitore server blade.

Tutta la documentazione più recente relativa ai server blade e agli altri componenti HP BladeSystem p-Class è disponibile nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/proliant-bl/p-class/info

La documentazione di riferimento è inoltre disponibile:

• nel CD fornito con il contenitore server blade;

• nel sito Web HP Business Support Center (http://www.hp.com/support);

• nel sito Web della documentazione tecnica HP (http://docs.hp.com).

Verifica dei componenti del sistema

1. Verificare che sia stato installato il contenitore server blade appropriato. Per ulteriori informazioni,

vedere la sezione “Compatibilità del contenitore server blade” a pagina 14.

2. Verificare che sia disponibile corrente sufficiente. Consultare le informazioni relative allo strumento

HP Power Calculator per HP BladeSystem p-Class disponibili nel sito Web HP all’indirizzo (http://www.hp.com/go/bladesystem/powercalculator

Connessione alla rete

Per collegare un HP BladeSystem alla rete, è necessario che ciascun contenitore server blade sia configurato con una coppia di dispositivi di interconnessione di rete per la gestione dei segnali tra i server blade e la rete esterna. Per ulteriori informazioni sulle opzioni di interconnessione, visitare il sito Web HP all’indirizzo (http://www.hp.com/go/bladesystem/interconnects

Per ulteriori informazioni sulla connessione del server blade, consultare il manuale HP ProLiant BL20p Generation 4 Server Blade Installation Instructions (Istruzioni di installazione del server blade HP ProLiant BL20p Generation 4) fornito con il server blade.

Installazione 19

Installazione delle opzioni del server blade

Prima di installare e inizializzare il server blade, è necessario installare tutte le eventuali opzioni hardware, ad esempio un processore o dischi rigidi aggiuntivi. Per informazioni sull’installazione delle opzioni del server blade, vedere la sezione “Installazione delle opzioni hardware” a pagina 22.

Installazione del server blade

1. Rimuovere un pannello di riempimento da 6U.

2. Installare il server blade. Quando è perfettamente inserito, il server blade si blocca.

Per impostazione predefinita, il server blade è configurato per l’accensione automatica.

ATTENZIONE: Per evitare un’errata ventilazione e danni termici, utilizzare il contenitore server blade solo

quando tutti gli alloggiamenti sono occupati da un componente o da un elemento di riempimento.

NOTA: Per facilitare l’assegnazione dei nomi al contenitore, al rack e ai dispositivi di interconnessione,

installare innanzitutto il primo server blade nel contenitore. Prima di installare altri server blade, completare la configurazione del primo.

Installazione 20

Completamento della configurazione

Per completare la configurazione del server blade e di HP BladeSystem, consultare il poster di installazione e configurazione fornito con il contenitore server blade.

Installazione 21

Installazione delle opzioni hardware

In questa sezione

Processore opzionale.............................................................................................................................. 22

Opzioni di memoria............................................................................................................................... 27

Unità disco rigido opzionale ................................................................................................................... 28

Scheda di rete multifunzione opzionale .................................................................................................... 30

Scheda Fibre Channel mezzanine opzionale............................................................................................. 31

Moduli di interconnessione opzionali ....................................................................................................... 32

Attivatore della cache di scrittura con alimentazione a batteria per HP Smart Array opzionale ....................... 32

Processore opzionale

Il server blade supporta il funzionamento con due processori. Se sono installati due processori, il server blade esegue le funzioni di avvio mediante quello installato nello zoccolo 1. Tuttavia, in caso di malfunzionamento del processore 1, la procedura di avvio viene eseguita automaticamente dal processore 2 e viene visualizzato un messaggio di errore relativo al processore.

ATTENZIONE: La rimozione del processore o del dissipatore di calore rende inutilizzabile lo strato termico

presente tra i due. Prima di reinstallare il processore, è necessario ordinare e installare un nuovo dissipatore di calore.

IMPORTANTE: Per il corretto funzionamento del server blade è necessario che lo zoccolo 1 sia sempre

occupato.

ATTENZIONE: Per evitare un possibile surriscaldamento del server blade, inserire sempre nello zoccolo 2

un processore e un dissipatore di calore oppure un coperchio per processore e un elemento di riempimento del dissipatore di calore.

Per installare il componente, seguire le istruzioni riportate di seguito:

1. Spegnere il server blade (pagina 15).

2. Rimuovere il server blade (pagina 16).

3. Rimuovere il pannello di accesso (pagina 17).

4. Rimuovere l’elemento di riempimento del processore.

Installazione delle opzioni hardware 22

ATTENZIONE: Per evitare un possibile surriscaldamento del server blade, inserire sempre nello zoccolo 2

un processore e un dissipatore di calore oppure un coperchio per processore e un elemento di riempimento del dissipatore di calore.

5. Sbloccare la linguetta di ritenuta del processore e la staffa di ritenuta dello zoccolo.

Installazione delle opzioni hardware 23

Rimuovere il coperchio protettivo dello zoccolo.

IMPORTANTE: Assicurarsi che il processore rimanga all’interno dello strumento di installazione del

processore.

7. Nel caso in cui sia stato separato dallo strumento di installazione, reinserire delicatamente il

processore nello strumento.

Installazione delle opzioni hardware 24

Allineare lo strumento di installazione del processore allo zoccolo e installare il processore.

9. Premere con forza verso il basso fino a quando lo strumento di installazione del processore non

scatta in posizione separandosi dal processore, quindi rimuovere lo strumento di installazione.

Installazione delle opzioni hardware 25

Chiudere la staffa di ritenuta dello zoccolo e la linguetta di ritenuta del processore.

10.

11. Rimuovere il coperchio protettivo del dissipatore di calore.

12. Allineare i fori presenti nella parte inferiore del dissipatore di calore con i piedini presenti nel

modulo di blocco del dissipatore.

Installazione delle opzioni hardware 26

Installare il dissipatore di calore e chiudere la staffa di ritenuta.

13.

14. Installare il pannello di accesso (pagina 17).

15. Installare il server blade (vedere la sezione “Installazione del server blade“ a pagina 20).

16. Accendere il server blade (pagina 15).

NOTA: Per impostazione predefinita, il server blade si accende al momento dell’installazione.

Opzioni di memoria

Il server blade viene fornito con due moduli FBDIMM installati e supporta fino a 32 GB di memoria.

ATTENZIONE: Utilizzare solo moduli FBDIMM HP. L’utilizzo di moduli FBDIMM di terze parti potrebbe

Istruzioni di installazione dei moduli FBDIMM

Moduli FBDIMM single-rank e dual-rank

compromettere l’integrità dei dati.

Seguire le istruzioni di installazione dei moduli FBDIMM riportate di seguito:

• Tutti i moduli FBDIMM devono essere di tipo FBDIMM SDRAM DDR2 PC-5300 a 667 MHz.

• Gli slot FBDIMM presenti in un banco di memoria devono essere entrambi riempiti.

• I due moduli FBDIMM presenti in un banco di memoria devono essere identici.

• Se si utilizzano in combinazione moduli FBDIMM dual-rank e single-rank, è necessario

installare i moduli dual-rank nel banco di memoria 1.

I moduli FBDIMM PC3200 possono essere single-rank o dual-rank. Anche se per l’utente non è importante distinguere tra questi due tipi di modulo, è necessario tenere presente che alcuni requisiti di configurazione FBDIMM si basano su questa classificazione.

Installazione delle opzioni hardware 27

Per i moduli FBDIMM single-rank e dual-rank esistono determinati requisiti di configurazione che consentono di ottimizzare le prestazioni. Una configurazione FBDIMM dual-rank è analoga a una configurazione con due FBDIMM separati sullo stesso modulo. Sebbene il modulo FBDIMM sia unico, un modulo FBDIMM dual-rank funziona come due moduli FBDIMM separati. Lo scopo di questa configurazione è quello di fornire ai moduli la maggiore capacità possibile in base alla tecnologia FBDIMM corrente. Se la più avanzata tecnologia FBDIMM corrente consente di utilizzare moduli FBDIMM single-rank da 2 GB, la capacità di un modulo FBDIMM dual-rank basato sulla stessa tecnologia sarà di 4 GB.

Installazione di moduli FBDIMM

1. Spegnere il server blade (pagina 15).

2. Rimuovere il server blade (pagina 16).

3. Rimuovere il pannello di accesso (pagina 17).

4. Aprire le linguette dello slot FBDIMM.

5. Installare il modulo FBDIMM.

Per rimuovere i moduli FBDIMM, eseguire la procedura di installazione al contrario. Per gli slot FBDIMM 1 e 2 rimuovere il deflettore, se necessario. Seguire le istruzioni disponibili sul deflettore stesso.

Unità disco rigido opzionale

Il server blade supporta fino a due unità SFF SAS o SATA hot-plug.

ATTENZIONE: Per evitare problemi di raffreddamento o guasti termici, intervenire sul server blade o sul

contenitore solo se in tutti gli alloggiamenti per dispositivi e dischi rigidi è presente un componente o un elemento di riempimento.

Installazione delle opzioni hardware 28

Per installare il componente, seguire le istruzioni riportate di seguito:

1. Rimuovere l’elemento di riempimento dell’unità disco rigido.

2. Aprire la linguetta e preparare l’unità disco rigido per l’installazione.

Installazione delle opzioni hardware 29

Installare l’unità disco rigido.

4. Determinare lo stato dell’unità disco rigido controllando i LED delle unità disco rigido hot plug

(vedere le sezioni “Combinazioni di LED delle unità disco rigido SAS e SATA“ a pagina 9 e “LED

delle unità disco rigido SAS e SATA“ a pagina 8).

5. Ripristinare il normale funzionamento del server.

Scheda di rete multifunzione opzionale

Per installare il componente, seguire le istruzioni riportate di seguito:

1. Eseguire il backup di tutti i dati del server blade.

2. Spegnere il server blade (pagina 15).

3. Rimuovere il server blade (pagina 16).

4. Rimuovere il pannello di accesso (pagina 17).

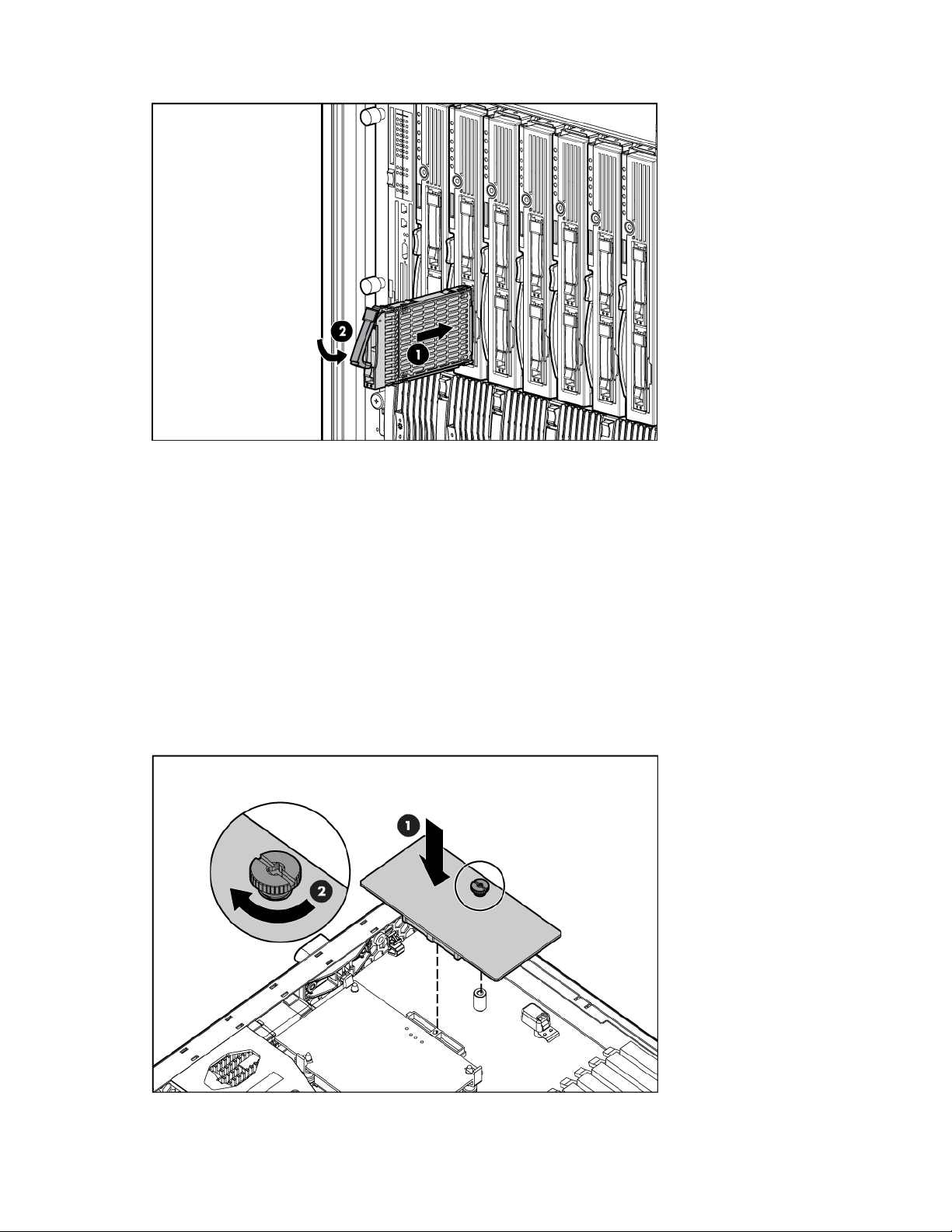

5. Installare la scheda di rete multifunzione.

6. Installare il pannello di accesso (pagina 17).

7. Installare il server blade (vedere la sezione “Installazione del server blade“ a pagina 20).

Installazione delle opzioni hardware 30

Accendere il server blade (pagina 15).

NOTA: Per impostazione predefinita, il server blade si accende al momento dell’installazione.

Scheda Fibre Channel mezzanine opzionale

Una scheda Fibre Channel mezzanine a doppia porta opzionale consente il supporto Fibre Channel per le funzionalità di clustering e la connessione SAN (se utilizzata in combinazione con dispositivi di interconnessione che supportano una connessione SAN). Per ulteriori informazioni sulla connessione all’infrastruttura SAN, vedere la sezione “Configurazione SAN” a pagina 45.

È possibile configurare i server blade per la connessione SAN se vengono utilizzati in combinazione con i seguenti componenti:

• Scheda Fibre Channel mezzanine

• Server blade p-Class supportati

• Dispositivo di interconnessione compatibile con SAN

• Ricetrasmettitore SFP (fornito con la scheda Fibre Channel mezzanine a doppia porta)

• Cavi ottici Fibre Channel (non inclusi)

• SAN e software associato supportato

Per informazioni dettagliate sulla configurazione SAN per i server blade, consultare quanto riportato di seguito:

• Documentazione sulle specifiche dei singoli modelli fornita nella pagina Web relativa ai

server blade HP ProLiant p-Class, disponibile all’indirizzo (http://www.hp.com/products/servers/proliant-bl/p-class/info

• Documentazione relativa a HP StorageWorks SAN disponibile nel sito Web HP all’indirizzo

(http://h18006.www1.hp.com/products/storageworks/san/documentation.html

• Pagina Web relativa ai dispositivi di memorizzazione HP BladeSystem p-Class disponibile nel

sito Web HP all’indirizzo (http://www.hp.com/go/bladesystem/storage

Per installare il componente, seguire le istruzioni riportate di seguito:

1. Spegnere il server blade (pagina 15).

2. Rimuovere il server blade (pagina 16).

3. Rimuovere il pannello di accesso (pagina 17).

4. Per verificare la compatibilità con il server blade, leggere quanto riportato sull’etichetta della

scheda Fibre Channel mezzanine.

5. Allineare la scheda Fibre Channel mezzanine ai connettori Fibre Channel (vedere la sezione

“Componenti interni“ a pagina 10).

Installazione delle opzioni hardware 31

Installare la scheda Fibre Channel mezzanine.

7. Collegare il cavo della scheda Fibre Channel mezzanine al relativo connettore.

8. Installare il pannello di accesso (pagina 17).

9. Installare il server blade (vedere la sezione “Installazione del server blade“ a pagina 20).

10. Per eseguire la connessione a una rete SAN, installare uno dei dispositivi di interconnessione

opzionali (vedere la sezione “Moduli di interconnessione opzionali“ a pagina 32).

Moduli di interconnessione opzionali

Per eseguire la connessione a una rete SAN utilizzando cavi ottici, è necessario installare nel contenitore server blade un RJ-45 Patch Panel 2 o un kit di dispositivi di interconnessione opzionali.

Per informazioni sull’installazione del kit di dispositivi di interconnessione opzionali, fare riferimento alla relativa documentazione.

• Per ulteriori informazioni sull’installazione dei pannelli delle patch, consultare il manuale RJ-45 Patch

Panel 2 Installation Instructions (Istruzioni di installazione di RJ-45 Patch Panel 2).

• Per ulteriori informazioni sull’installazione dei dispositivi di interconnessione, consultare le istruzioni

di configurazione rapida disponibili nel sito Web HP all’indirizzo (http://www.hp.com/go/bladesystem/interconnects

Attivatore della cache di scrittura con alimentazione a batteria per HP Smart Array opzionale

L’attivatore BBWC (Battery-Backed Write Cache) opzionale consente la memorizzazione e il salvataggio dei dati in caso di arresto anomalo del sistema.

Per installare il componente, seguire le istruzioni riportate di seguito:

1. Spegnere il server blade (pagina 15).

2. Rimuovere il server blade (pagina 16).

3. Rimuovere il pannello di accesso (pagina 17).

Installazione delle opzioni hardware 32

Installare l’attivatore BBWC.

5. Collegare il cavo al modulo della cache.

6. Installare il pannello di accesso (pagina 17).

7. Installare il server blade (vedere la sezione “Installazione del server blade“ a pagina 20).

8. Accendere il server blade (pagina 15).

NOTA: Per impostazione predefinita, il server blade si accende al momento dell’installazione.

Installazione delle opzioni hardware 33

Cavo I/O locale

In questa sezione

Utilizzo del cavo I/O locale .................................................................................................................... 34

Amministrazione locale mediante iLO 2.................................................................................................... 34

Collegamento locale a un server blade con dispositivi video e USB ............................................................. 35

Utilizzo del cavo I/O locale

Il cavo I/O locale consente all’utente di amministrare e configurare il server blade, nonché di eseguire le procedure di diagnostica mediante il collegamento diretto di dispositivi video e USB al server blade.

• Collegamento locale all’interfaccia iLO 2 del server blade

• Collegamento diretto di dispositivi USB e video al server blade

Amministrazione locale mediante iLO 2

Per eseguire la connessione locale a iLO 2 utilizzando il cavo I/O locale, è necessario disporre dei seguenti componenti:

• Dispositivo client con connettore RJ-45 10/100 Ethernet

• Cavo di rete con connettori RJ-45

Per eseguire la connessione a iLO 2, seguire le istruzioni riportate di seguito:

ATTENZIONE: Durante la connessione a iLO 2, non collegare il cavo I/O locale a un hub. A tutti i server

blade viene infatti assegnato lo stesso indirizzo IP attraverso la porta I/O. La presenza di più collegamenti in uno stesso hub non consente quindi l’identificazione del server blade nella rete.

1. Utilizzare il cavo di rete RJ-45 per collegare il dispositivo client locale al cavo I/O locale.

Cavo I/O locale 34

Collegare il cavo I/O locale alla porta I/O del server blade.

ATTENZIONE: Quando non viene utilizzato, il cavo I/O locale deve essere scollegato. La porta e il

connettore non forniscono un collegamento permanente. Quando il cavo I/O locale è collegato, il livello di prestazioni del connettore posteriore iLO 2 diminuisce, anche se il connettore iLO 2 presente sul cavo non è utilizzato.

ATTENZIONE: Prima di scollegare il cavo I/O locale, attenersi alle seguenti indicazioni:

• Prima di scollegare il cavo dalla porta iLO 2, chiudere la sessione iLO 2 corrente. Se il LED UID lampeggia, non rimuovere il cavo I/O locale.

• Prima di scollegare il cavo dalla porta I/O, premere i pulsanti di blocco presenti sui lati del connettore del server blade. Se non si esegue questa operazione, potrebbero verificarsi danni all’apparecchiatura.

Collegamento locale a un server blade con dispositivi video e USB

Il cavo I/O locale consente di collegare un monitor e uno dei seguenti dispositivi USB:

• Hub USB

• Tastiera USB

• Mouse USB

• Unità CD/DVD-ROM USB

• Unità dischetto USB

Accesso a un server blade mediante un cavo KVM locale

Sono possibili numerose configurazioni, due delle quali vengono illustrate in questa sezione.

ATTENZIONE: Quando non viene utilizzato, il cavo I/O locale deve essere scollegato. La porta e il

NOTA: Per questa configurazione non è necessario utilizzare un hub USB, che deve essere invece

utilizzato per collegare dispositivi aggiuntivi.

Cavo I/O locale 35

Collegare il cavo I/O locale al server blade (vedere la sezione “Amministrazione locale mediante

iLO 2“ a pagina 34).

2. Collegare il connettore video a un monitor.

3. Collegare un mouse USB a un connettore USB.

4. Collegare una tastiera USB al secondo connettore USB.

Rif. Descrizione

1 Monitor 2 Mouse USB 3 Tastiera USB 4 Cavo I/O locale

Accesso ai supporti locali

Quando si configura un server blade o si caricano patch e aggiornamenti software da un CD-ROM, ad esempio il CD SmartStart, o da un dischetto, utilizzare la configurazione descritta di seguito.

ATTENZIONE: Quando non viene utilizzato, il cavo I/O locale deve essere scollegato. La porta e il

1. Collegare il cavo I/O locale al server blade.

2. Collegare il connettore video a un monitor.

3. Collegare un hub USB a un connettore USB.

4. Collegare i seguenti elementi all’hub USB:

• Unità CD-ROM USB

• Tastiera USB

• Mouse USB

Cavo I/O locale 36

NOTA: Quando si collega un’unità dischetto o un’unità CD-ROM USB al server blade, utilizzare un hub

USB. L’hub USB consente infatti di eseguire più collegamenti.

Rif. Descrizione

1 Cavo I/O locale 2 Monitor 3 Hub USB 4 Unità CD-ROM USB o unità dischetto USB 5 Tastiera USB 6 Mouse USB

Cavo I/O locale 37

Configurazione e utility

In questa sezione

Strumenti di implementazione del server blade .......................................................................................... 38

Strumenti di configurazione..................................................................................................................... 45

Strumenti di gestione .............................................................................................................................. 49

Strumenti di diagnostica.......................................................................................................................... 51

Strumenti di analisi e supporto remoto ...................................................................................................... 52

Aggiornamento del sistema ..................................................................................................................... 53

Strumenti di implementazione del server blade

Driver e componenti software aggiuntivi

HP mette a disposizione i seguenti componenti software aggiuntivi per server blade:

• Driver di sicurezza e di controllo dello stato e visualizzatore IML

• Driver di interfaccia di gestione avanzata iLO 2

• Servizio di interfaccia dell’infrastruttura rack

Per gli utenti del sistema operativo Microsoft® Windows®, questi elementi sono inclusi in ProLiant Support Pack for Microsoft® Windows®, disponibile nel sito Web HP all’indirizzo (http://h18002.www1.hp.com/support/files/server/us/index.html

Gli utenti del sistema operativo Linux possono scaricare questi componenti dal sito Web HP all’indirizzo (http://www.hp.com/products/servers/linux

Per ulteriori informazioni sulle modalità di utilizzo di questi componenti con il sistema operativo Linux, visitare il sito Web HP all’indirizzo (http://h18000.www1.hp.com/products/servers/linux/documentation.html

Gestione avanzata di ProLiant p-Class

iLO 2 Advanced è un componente standard dei server blade ProLiant p-Class che garantisce la sicurezza e la gestibilità dei server blade a distanza. È possibile accedere alle funzionalità di questo componente da un client di rete mediante un browser Web supportato. Oltre a offrire ulteriori funzionalità, iLO 2 Advanced consente di gestire la tastiera, il mouse e il video (testo e grafica) per un server blade, indipendentemente dallo stato del sistema operativo o del server blade host.

In iLO 2 sono disponibili un microprocessore intelligente, memoria di sicurezza e un’interfaccia di rete dedicata. In questo modo il sistema iLO 2 è indipendente dal server blade host e dal relativo sistema operativo. Il sistema iLO 2 consente inoltre di accedere in modalità remota a qualsiasi client di rete autorizzato e di inviare avvisi. Fornisce infine altre funzionalità di gestione del server blade.

Utilizzando un browser Web supportato è possibile eseguire le seguenti operazioni:

• Accedere in modalità remota alla console del server host e a tutte le schermate visualizzate in

modalità grafica e in modalità testo con controlli completi di mouse e tastiera.

• Eseguire l’accensione, lo spegnimento o il riavvio del server blade host in modalità remota.

Configurazione e utility 38

Avviare in modalità remota un server blade host dall’immagine di un dischetto virtuale per eseguire

•

un aggiornamento della ROM o per installare un sistema operativo.

• Inviare avvisi da iLO 2 Advanced indipendentemente dallo stato del server blade host.

• Accedere alle funzionalità avanzate di risoluzione dei problemi disponibili in iLO 2 Advanced.

• Avviare un browser Web, utilizzare gli avvisi SNMP ed eseguire funzioni di diagnostica del server

blade mediante HP SIM.

• Configurare le impostazioni degli alloggiamenti con IP statico per i NIC di gestione iLO 2 dedicati

su ogni server blade di un contenitore per eseguire l’implementazione in modo più rapido.

Il server blade deve essere collegato correttamente per la connettività iLO 2. Collegare il server blade utilizzando uno dei metodi indicati di seguito:

• Tramite una rete esistente (nel rack). Questo metodo richiede di installare il server blade nel relativo

contenitore e di assegnarli un indirizzo IP (manualmente oppure utilizzando il protocollo DHCP).

• Tramite la porta I/O del server blade (nel rack). Questo metodo richiede di collegare il cavo I/O

locale alla porta I/O e al PC client. Utilizzando l’indirizzo IP statico riportato sull’etichetta del cavo I/O e le informazioni di accesso disponibili nella parte anteriore del server blade, è possibile accedere a quest’ultimo mediante la console remota di iLO 2 Advanced.

La scheda p-Class consente di controllare impostazioni specifiche per HP BladeSystem. In iLO 2 è inoltre disponibile uno stato basato sul Web per la configurazione di HP BladeSystem.

Per informazioni dettagliate su iLO 2 Advanced, consultare la Guida utente di HP Integrated Lights-Out disponibile nel sito Web HP all’indirizzo (http://www.hp.com/servers/lights-out

Implementazione PXE basata su rete

PXE (Preboot Execution Enviroment) è un componente delle specifiche Intel® WfM. Il modello PXE consente ai server blade di caricare ed eseguire un programma NBP (Network Bootstrap Program) da un server PXE e di eseguire un’immagine preconfigurata, che può essere un’immagine di sistema operativo creata da utility software o l’immagine di un dischetto di avvio. Questa funzionalità consente agli utenti di

Panoramica sull’implementazione

configurare un server blade e di installare il sistema operativo mediante la rete.

Al momento dell’avvio, il client PXE riceve un indirizzo IP da un server DHCP e il nome del programma NBP dal server di avvio appropriato. Il client utilizza quindi il protocollo TFTP per scaricare il programma NBP dal server di avvio ed eseguire l’immagine.

Per ciascun server blade da implementare, è necessario collegare il server PXE al controller NIC appropriato. Il controller predefinito utilizzato dal server blade per le funzioni PXE è NIC 1, ma è possibile utilizzare per l’esecuzione di PXE in RBS uno qualsiasi dei due controller NIC serie NC. Per informazioni sulla posizione dei connettori NIC sugli RJ-45 Patch Panel e sugli switch di interconnessione, consultare la documentazione fornita con il server blade.

NOTA: La numerazione NIC effettiva dipende da diversi fattori, incluso il sistema operativo installato nel

server blade.

Per implementare un sistema operativo su più server blade, installare un server di implementazione PXE su una rete.

Configurazione e utility 39

Infrastruttura di implementazione

Per realizzare un’infrastruttura di implementazione PXE basata su rete, è necessario rispettare i seguenti requisiti software e hardware minimi:

• PC client (workstation amministrativa)

• Processore AMD Athlon™ XP (700 MHz o superiore consigliato), processore AMD Athlon™ 64

o processore Intel® Pentium® III o superiore (700 MHz o superiore consigliato)

• 128 MB di RAM

• Sistema operativo Microsoft® Windows® 2000 Professional o Microsoft® Windows® XP

• Microsoft® Internet Explorer 5.5 o versione successiva con codifica a 128 bit

• NIC Ethernet con connettore RJ-45 10/100

• Rete TCP/IP e un indirizzo IP compatibile con l’indirizzo IP della porta di diagnostica di iLO 2,

l’indirizzo IP assegnato dal server DHCP o un indirizzo IP statico

• Unità CD-ROM e/o unità dischetto

• Una delle seguenti versioni dell’ambiente JRE (Java™ Runtime Environment):

1.3.1_02

1.3.1_07

1.3.1_08

1.4.1 (solo per utenti Windows®)

1.4.2 (solo per utenti Linux) Le versioni di Java™ Runtime Environment sono disponibili nel sito Web HP all’indirizzo

(http://java.sun.com/products/archive/index.html

• Server DHCP (assegnazione dell’indirizzo IP)

• Processore AMD Athlon™ XP (700 MHz o superiore consigliato), processore AMD Athlon™ 64

o processore Pentium® o Pentium® II a 200 MHz o superiore

• 64 MB di RAM

• 64 MB di spazio libero su disco

• Scheda di rete a 10 Mb/s

• Server di implementazione PXE (memorizzazione delle immagini di avvio)

• Processore AMD Athlon™ XP (700 MHz o superiore consigliato), processore AMD Athlon™ 64

o processore Intel® Pentium® III o superiore (500 MHz consigliato)

• 256 MB di RAM

• Scheda di rete a 10 Mb/s

• Unità CD-ROM

• Server di archiviazione NFS (richiesto solo per implementazioni Red Hat Linux)

• Sistema operativo Red Hat Linux 7.2 installato

• Connessione di rete

• Unità CD-ROM

• Server NFS installato

• 1,5 GB di spazio libero su disco

• Server di archiviazione Windows® (richiesto solo per implementazioni Windows®)

• Sistema operativo Windows® 2000 o Windows Server™ 2003 installato

• Connessione di rete

• Unità CD-ROM

• 1,5 GB di spazio libero su disco

Configurazione e utility 40

Rete TCP/IP e un indirizzo IP compatibile con l’indirizzo IP della porta di diagnostica di iLO 2,

•

l’indirizzo IP assegnato dal server DHCP o un indirizzo IP statico

• Unità CD-ROM e/o unità dischetto

• Una delle seguenti versioni dell’ambiente JRE (Java™ Runtime Environment):

1.3.1_02

1.3.1_07

1.3.1_08

1.4.1 (solo per utenti Windows®)

1.4.2 (solo per utenti Linux) Le versioni di Java™ Runtime Environment sono disponibili nel sito Web HP all’indirizzo

(http://java.sun.com/products/archive/index.html

• Server di rete con un sistema operativo installato

Configurazione degli alloggiamenti con IP statico

La configurazione degli alloggiamenti con IP statico, implementata utilizzando la nuova opzione Static IP Bay Settings (Impostazioni alloggiamenti con IP statico) della scheda BL p-Class, facilita l’implementazione iniziale di un intero contenitore o la successiva installazione di server blade all’interno di un contenitore esistente. Sebbene il metodo preferito per l’assegnazione degli indirizzi IP alla funzionalità iLO 2 nei singoli server blade rimanga quello basato su DHCP e DNS, questi protocolli non sono sempre disponibili sulle reti di prova.

La configurazione degli alloggiamenti con IP statico automatizza la prima fase della procedura di implementazione di server blade BL p-Class abilitando il processore di gestione iLO 2 in ogni alloggiamento blade, in modo da ottenere un indirizzo IP predefinito senza dover utilizzare il protocollo DHCP. iLO 2 è immediatamente accessibile per l’implementazione del server tramite Virtual Media (Supporti virtuali) e altre funzionalità di gestione remota.

La configurazione degli alloggiamenti con IP statico utilizza il metodo di indirizzamento Static IP Bay Configuration (Configurazione alloggiamenti con IP statico), che permette di assegnare un indirizzo IP a ogni processore iLO in base alla posizione dell’alloggiamento nel relativo contenitore server. Disponendo di un insieme di indirizzi IP per l’intero contenitore, è possibile usufruire dei vantaggi offerti dalla configurazione degli alloggiamenti con IP statico senza dover configurare localmente ogni singolo iLO 2.

Questo tipo di configurazione offre i seguenti vantaggi:

• Permette di evitare i costi di un’infrastruttura DHCP per supportare l’ambiente blade.

• Semplifica la procedura di installazione generando automaticamente indirizzi iLO 2 per tutti gli

alloggiamenti o solo per quelli selezionati.

Per informazioni dettagliate sulle configurazioni iLO, consultare la Guida utente di HP Integrated Lights-Out disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/servers/lights-out

Metodi di implementazione

Sono supportati quattro metodi di implementazione principali:

IMPORTANTE: Per implementare un server blade senza RDP, creare un dischetto di avvio o l’immagine

di un dischetto di avvio.

• Implementazione PXE (pagina 42)

• Implementazione da CD-ROM (pagina 43)

Configurazione e utility 41

Implementazione tramite l’immagine di un dischetto (pagina 44)

•

• Configurazione SAN (pagina 45)

Implementazione PXE

L’ambiente PXE consente ai server blade di caricare un’immagine da un server PXE tramite la rete e successivamente di eseguirla in memoria. Il controller NIC di avvio PXE predefinito è il primo sul server blade, ma è possibile configurare qualsiasi altro controller serie NC per avviare PXE. Per ulteriori informazioni, vedere la sezione “Implementazione PXE basata su rete” a pagina 39.

NOTA: La numerazione NIC effettiva dipende da diversi fattori, ad esempio dal sistema operativo

installato sul server blade.

Si consiglia di utilizzare uno dei seguenti metodi di implementazione PXE:

• HP ProLiant Essentials RDP (vedere la sezione “HP ProLiant Essentials Rapid Deployment Pack“

a pagina 42)

• SmartStart Scripting Toolkit (pagina 42)

Per Windows® e Linux sono disponibili strumenti di implementazione PXE di terze parti. Per ulteriori informazioni, visitare il sito Web HP all’indirizzo (ftp://ftp.compaq.com/pub/products/servers/management/pxe_wp.pdf

HP ProLiant Essentials Rapid Deployment Pack

NOTA: Per implementare server blade in un contenitore esistente, utilizzare sempre la versione più

aggiornata di RDP, disponibile nel sito Web HP all’indirizzo (http://www.hp.com/servers/rdp

Il software RDP rappresenta il metodo più appropriato per eseguire rapidamente l’implementazione di un elevato numero di server e integra due potenti prodotti: Altiris Deployment Solution e HP ProLiant Integration Module.

L’intuitiva interfaccia grafica della console Altiris Deployment Solution consente di implementare in modalità remota server di destinazione, inclusi server blade, mediante semplici operazioni di “selezione e trascinamento”, nonché di eseguire funzioni di imaging o scripting e di gestire immagini software.

Per ulteriori informazioni sul software RDP, consultare il CD di HP ProLiant Essentials Rapid Deployment Pack o visitare il sito Web HP all’indirizzo (http://www.hp.com/servers/rdp

SmartStart Scripting Toolkit

SmartStart Scripting Toolkit offre una soluzione di implementazione in grado di eseguire in modalità automatica e non presidiata l’installazione di un elevato numero di server. Progettato per supportare server ProLiant BL, ML e DL, SmartStart Scripting Toolkit è composto da un insieme di utility e documenti importanti in cui vengono fornite informazioni sulle modalità di utilizzo di questi strumenti per eseguire l’implementazione automatica dei server.

Basato sulla tecnologia SmartStart, questo kit di strumenti offre inoltre una soluzione flessibile per creare script standard per la configurazione dei server. Gli script creati possono essere quindi utilizzati per automatizzare molti dei passaggi manuali previsti dal processo di configurazione dei server. Automatizzando il processo di configurazione dei server, è possibile ridurre il tempo di implementazione di ogni server e pianificare così l’implementazione di un elevato numero di server in tempi brevi.

Per ulteriori informazioni o per scaricare SmartStart Scripting Toolkit, visitare il sito Web HP all’indirizzo (http://www.hp.com/servers/sstoolkit

Configurazione e utility 42

Implementazione da CD-ROM

Per eseguire l’implementazione da CD-ROM, è necessario utilizzare un CD di avvio che esegue gli script per configurare l’hardware e installare il sistema operativo. Una volta configurato il sistema operativo, il server blade può accedere alla rete per individuare gli script e i file necessari per l’implementazione.

Prima di iniziare il processo di implementazione, collegare il server blade alla rete mediante uno dei seguenti: metodi:

• Tramite una rete esistente (nel rack). Questo metodo richiede di installare il server blade nel relativo

contenitore e di assegnargli un indirizzo IP (manualmente oppure utilizzando il protocollo DHCP).

• Tramite una rete esistente (fuori dal rack, con la stazione di diagnostica). Questo metodo richiede di

alimentare il server blade con la stazione di diagnostica e di collegarlo a una rete esistente mediante un hub. L’indirizzo IP viene assegnato dal server DHCP in rete.

Sono disponibili anche altri metodi per collegare alla rete il server blade, ma non forniscono l’accesso di rete richiesto per l’implementazione. Per ulteriori informazioni, vedere la sezione “Gestione avanzata di ProLiant p-Class” a pagina 38.

NOTA: Per informazioni più dettagliate sulla configurazione dell’hardware e dei cavi, consultare la

documentazione fornita con il contenitore server blade o con la stazione di diagnostica.

Sono disponibili due metodi di implementazione da CD-ROM:

• Da CD-ROM virtuale iLO (pagina 43)

• Da CD-ROM USB (pagina 43)

Da CD-ROM virtuale iLO

Per eseguire l’implementazione da un CD di avvio, attenersi alla procedura descritta di seguito.

1. Effettuare una delle seguenti operazioni:

• Inserire il CD di avvio nel PC client che utilizza la console remota di iLO 2.

• Utilizzare iLO 2 per creare un file di immagine del CD di avvio.

• Copiare l’immagine del CD di avvio in un percorso di rete o dell’unità disco rigido del PC client.

2. Accedere in modalità remota al server blade mediante iLO 2. Vedere la sezione “Gestione

avanzata di ProLiant p-Class” a pagina 38.

3. Fare clic sulla scheda Virtual Devices (Dispositivi virtuali).

4. Selezionare Virtual Media (Supporti virtuali).

5. Utilizzare l’applet Virtual Media per selezionare il CD locale o il file di immagine e collegare il CD

virtuale al server blade.

6. Utilizzare la funzione iLO 2 Virtual Power Button (Pulsante di accensione virtuale di iLO 2) per

riavviare il server blade.

7. Al termine del riavvio, seguire la normale procedura di installazione in rete per il sistema operativo.

CD-ROM USB

Questo metodo prevede l’utilizzo di SmartStart per semplificare il caricamento del sistema operativo. Tenere presente, tuttavia, che SmartStart consente anche il caricamento manuale del sistema operativo e dei driver.

Per eseguire l’implementazione da un CD di avvio, attenersi alla procedura descritta di seguito.

1. Utilizzare il cavo I/O locale per collegare un’unità CD-ROM USB al server blade. Per ulteriori

informazioni, vedere la sezione “Collegamento locale a un server blade con dispositivi video e USB” a pagina 35.

2. Inserire il CD di avvio nell’unità CD-ROM USB.

Configurazione e utility 43

Riavviare il server blade.

4. Al termine del riavvio, eseguire la normale procedura di installazione per il sistema operativo.

Non è possibile installare Windows Server™ 2003 da un CD-ROM USB collegato a un cavo I/O se l’unità disco rigido è completamente vuota, ovvero se non è stata definita alcuna partizione. Per installare Windows Server™ 2003, adottare uno dei seguenti metodi:

• Creare una partizione sull’unità disco rigido in cui verrà installato Windows Server™ 2003.

• Utilizzare il CD SmartStart 7.0 o versione successiva.

• Utilizzare il software Rapid Deployment Pack.

Implementazione tramite l’immagine di un dischetto

Per eseguire l’implementazione tramite l’immagine di un dischetto, è necessario creare un dischetto di avvio abilitato per reti basate su DOS che esegue uno script per la configurazione dell’hardware e l’installazione del sistema operativo. Il dischetto consente infatti al server blade di accedere ai file e agli script di implementazione necessari attraverso la rete.

Questo metodo implica la presenza di un’infrastruttura di implementazione che potrebbe includere una workstation dell’amministratore, un server PXE e una condivisione file Microsoft® Windows® o Linux. Per ulteriori informazioni, vedere la sezione “Infrastruttura di implementazione” a pagina 40.

Prima di iniziare il processo di implementazione, collegare il server blade alla rete mediante uno dei seguenti: metodi:

• Tramite una rete esistente (nel rack). Questo metodo richiede di installare il server blade nel relativo

contenitore e di assegnargli un indirizzo IP (manualmente oppure utilizzando il protocollo DHCP).

• Tramite una rete esistente (fuori dal rack, con la stazione di diagnostica). Questo metodo richiede di

alimentare il server blade con la stazione di diagnostica e di collegarlo a una rete esistente mediante un hub. L’indirizzo IP viene assegnato dal server DHCP in rete.

NOTA: Per informazioni più dettagliate sulla configurazione dell’hardware e dei cavi, consultare la

documentazione fornita con il contenitore server blade o con la stazione di diagnostica.

Sono disponibili due metodi per eseguire l’implementazione tramite l’immagine di un dischetto:

• Dischetto virtuale iLO (pagina 45)

• PXE (vedere la sezione “Implementazione PXE“ a pagina 42)

Creazione di un dischetto di avvio

Nel kit SmartStart Scripting Toolkit è possibile trovare le informazioni e gli strumenti necessari per la creazione di un dischetto di avvio. Per ulteriori informazioni, consultare la guida SmartStart Scripting Toolkit User Guide (Guida utente di SmartStart Scripting Toolkit) e scaricare la versione più recente del software dal sito Web HP all’indirizzo (http://www.hp.com/servers/sstoolkit

In alternativa, è possibile eseguire manualmente la configurazione dell’hardware utilizzando l’utility RBSU e la console remota di iLO 2. Con questo metodo le informazioni contenute nel dischetto saranno più generiche e potranno essere integrate con il processo di installazione di un sistema operativo di rete esistente. Per ulteriori informazioni, vedere la sezione “Gestione avanzata di ProLiant p-Class” a pagina 38.

Per garantire il corretto funzionamento del server blade è necessario utilizzare un sistema operativo supportato. Per informazioni aggiornate sui sistemi operativi supportati, visitare il sito Web HP all’indirizzo (http://www.hp.com/go/support

Configurazione e utility 44

Dischetto virtuale iLO

Per eseguire l’implementazione tramite un dischetto di avvio, attenersi alla procedura descritta di seguito.

1. Effettuare una delle seguenti operazioni:

• Inserire il dischetto di avvio nel PC client in cui è stata eseguita la console remota di iLO 2.

• Utilizzare iLO 2 per creare un file di immagine del dischetto di avvio.

• Copiare l’immagine del dischetto di avvio in rete o sull’unità disco rigido del PC client.

2. Accedere in modalità remota al server blade mediante iLO 2. Vedere la sezione “Gestione

avanzata di ProLiant p-Class” a pagina 38.

3. Fare clic sulla scheda Virtual Devices (Dispositivi virtuali).

4. Selezionare Virtual Media (Supporti virtuali).

5. Utilizzare l’applet Virtual Media per selezionare il file di immagine o il dischetto locale e collegare

il CD virtuale al server blade.

6. Utilizzare la funzione iLO 2 Virtual Power Button (Pulsante di accensione virtuale di iLO 2) per

riavviare il server blade.

7. Al termine del riavvio, seguire la normale procedura di installazione in rete per il sistema operativo.

Configurazione SAN

Il server blade offre il supporto della tecnologia Fibre Channel per le implementazioni SAN. Questa soluzione utilizza un adattatore Fibre Channel opzionale in grado di fornire connettività SAN ridondante e l’ottimizzazione per prodotti HP StorageWorks. Il server blade è inoltre compatibile con alcuni prodotti SAN di terze parti. Per ulteriori informazioni, consultare la documentazione fornita con l’adattatore Fibre Channel opzionale.

Per consentire una connettività SAN ottimale, attenersi alle seguenti indicazioni:

• L’adattatore Fibre Channel opzionale deve essere installato correttamente nel server blade.

Consultare la documentazione fornita con l’adattatore Fibre Channel opzionale.

• Nel contenitore deve essere installato un modulo di interconnessione compatibile con Fibre Channel.

Consultare la documentazione fornita con il modulo di interconnessione.

• Il firmware del modulo di gestione per il contenitore server blade deve essere aggiornato. Visitare

il sito Web HP Business Support Center all’indirizzo (http://www.hp.com/support

• Il server blade deve essere correttamente collegato a una rete SAN supportata.

• I driver dei dispositivi di memorizzazione SAN devono essere correttamente caricati. Consultare

i white paper di riferimento e visitare il sito Web HP all’indirizzo (http://www.hp.com/servers/rdp

Per informazioni sulla configurazione SAN per il server blade, consultare la guida HP StorageWorks SAN Design Reference Guide (Guida di riferimento alle soluzioni HP StorageWorks SAN) disponibile nel sito Web HP all’indirizzo (http://h18000.www1.hp.com/products/storageworks/san/documentation.html

Strumenti di configurazione

Software SmartStart

SmartStart offre una suite di prodotti software sviluppati per ottimizzare l’installazione di server singoli, in modo da poter eseguire la configurazione dei server in modo semplice e uniforme. Testato su numerosi server ProLiant, SmartStart garantisce configurazioni affidabili e collaudate.

Configurazione e utility 45

SmartStart semplifica il processo di implementazione effettuando automaticamente un’ampia gamma di attività di configurazione, quali:

• Configurazione dell’hardware mediante apposite utility incorporate, quali RBSU e ORCA.

• Predisposizione del sistema per l’installazione “off-the-shelf” del software dei principali sistemi

operativi.

• Installazione automatica di driver del server, utility e agenti di gestione ottimizzati per ogni

installazione assistita.

• Test dell’hardware del server mediante l’utility Insight Diagnostics (vedere la sezione “HP Insight

Diagnostics“ a pagina 51).

• Installazione dei driver del software direttamente dal CD. Nei sistemi dotati di una connessione

Internet, il menu Autorun (Esecuzione automatica) di SmartStart consente di accedere a un elenco completo di prodotti software per i sistemi ProLiant.

• Abilitazione dell’accesso ad Array Configuration Utility (pagina 48), Array Diagnostic Utility

(pagina 48) ed Erase Utility (pagina 48).

SmartStart è incluso in HP ProLiant Essentials Foundation Pack. Per ulteriori informazioni sul software SmartStart, consultare HP ProLiant Essentials Foundation Pack o visitare il sito Web HP all’indirizzo (http://www.hp.com/servers/smartstart

HP ROM-Based Setup Utility

RBSU è un’utility di configurazione incorporata in grado di eseguire un’ampia gamma di attività di configurazione, quali:

• Configurazione dei dispositivi di sistema e delle opzioni installate.

• Visualizzazione delle informazioni di sistema.

• Selezione del controller di avvio principale.

• Configurazione delle opzioni di memoria.

• Selezione della lingua.

Per ulteriori informazioni sull’utility RBSU, consultare il Manuale dell’utente HP ROM-Based Setup Utility disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/servers/smartstart

Utilizzo di RBSU

Quando si accende il server blade per la prima volta, viene richiesto di avviare RBSU e selezionare una lingua. Vengono automaticamente configurate le impostazioni predefinite, che possono essere modificate in un secondo momento. Molte delle funzionalità di RBSU non sono richieste per la configurazione del server blade.

Per utilizzare RBSU, attenersi alle seguenti istruzioni:

• Per accedere a RBSU, premere il tasto F9 quando viene richiesto, durante la procedura di

accensione, nella parte superiore destra della schermata.

• Per accedere al sistema dei menu, utilizzare i tasti freccia.

• Per effettuare selezioni, premere il tasto Invio.

IMPORTANTE: Quando si preme il tasto Invio per uscire dall’utility, le impostazioni vengono

automaticamente salvate senza richiedere una conferma. Per modificare un’impostazione selezionata, è necessario selezionare un’impostazione diversa e premere il tasto Invio.

Configurazione e utility 46

Processo di configurazione automatica

Il processo di configurazione automatica viene eseguito automaticamente al primo avvio del server. Durante la sequenza di accensione, l’intero sistema viene configurato automaticamente dalla ROM di sistema senza che sia necessario alcun intervento da parte dell’utente. Nella maggior parte dei casi, durante questo processo l’utility ORCA configura automaticamente l’array in base a un’impostazione predefinita basata sul numero di unità collegate al server.

NOTA: Il server potrebbe non supportare tutti gli esempi riportati di seguito.

NOTA: Se l’unità di avvio non è vuota o in precedenza conteneva dei dati, l’utility ORCA non esegue la

configurazione automatica dell’array. Per configurare le impostazioni dell’array, è quindi necessario eseguire l’utility ORCA.

Unità installate Unità utilizzate Livello RAID

1 1 RAID:0 2 2 RAID:1 3, 4, 5 o 6 3, 4, 5 o 6 RAID:5 Più di 6 0 Nessuno

Per modificare le impostazioni predefinite dell’utility ORCA ed evitare che venga eseguito il processo di configurazione automatica, premere il tasto F8 quando viene richiesto.

Per impostazione predefinita, il sistema viene automaticamente configurato per la lingua inglese. Per modificare le impostazioni predefinite durante il processo di configurazione automatica (ad esempio, le impostazioni relative alla lingua, al sistema operativo e al controller di avvio principale), eseguire RBSU premendo il tasto F9 quando viene richiesto. Dopo aver selezionato le impostazioni, uscire da RBSU per consentire il riavvio automatico del server.

Per ulteriori informazioni, consultare il Manuale dell’utente HP ROM-Based Setup Utility disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/servers/smartstart

Opzioni di avvio

Al termine del processo di configurazione automatica, o dopo il riavvio del server in seguito all’uscita da RBSU, viene avviata la sequenza POST e viene quindi visualizzata la schermata relativa alle opzioni di avvio. Questa schermata rimane visibile per diversi secondi prima che il sistema tenti di eseguire la procedura di avvio da un dischetto, un CD o un’unità disco rigido. Durante questo intervallo di tempo, il menu visualizzato consente di installare un sistema operativo o di apportare modifiche alla configurazione del server in RBSU.

BIOS Serial Console

BIOS Serial Console consente di configurare la porta seriale per la visualizzazione dei messaggi di errore di POST e di eseguire RBSU in modalità remota tramite una connessione seriale alla porta COM del server. Con il server che si sta configurando in modalità remota non è necessario utilizzare tastiera e mouse.

Per ulteriori informazioni su BIOS Serial Console, consultare il manuale BIOS Serial Console User Guide (Guida utente di BIOS Serial Console) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/servers/smartstart

Configurazione e utility 47

Array Configuration Utility

Array Configuration Utility (ACU) è un programma basato su browser che presenta le seguenti caratteristiche:

• Funziona come applicazione locale o servizio remoto.

• Supporta l’espansione in linea della capacità di array, l’estensione delle unità logiche,

l’assegnazione di memoria di riserva in linea e il cambiamento delle dimensioni di stripe o di livello RAID.

• Suggerisce la configurazione ottimale per i sistemi non configurati.

• Dispone di diverse modalità operative, per una configurazione più rapida o un maggiore controllo

delle opzioni di configurazione.

• È sempre disponibile quando il server è acceso.

• Visualizza suggerimenti per i singoli passaggi delle procedure di configurazione.

Per ottenere prestazioni ottimali, impostare una risoluzione minima di 800 × 600 e 256 colori. Per i server con sistemi operativi Microsoft® è richiesto Internet Explorer 5.5 (con Service Pack 1) o versione successiva. Per ulteriori informazioni relative al browser e al supporto per i server Linux, fare riferimento al file README.TXT.

Per ulteriori informazioni, consultare il manuale Guida utente di HP Array Configuration Utility disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com

Option ROM Configuration for Arrays (ORCA)

Prima di installare un sistema operativo, è possibile utilizzare l’utility ORCA per creare la prima unità logica, assegnare i livelli RAID e definire le configurazioni della memoria di riserva in linea.

Questa utility fornisce inoltre il supporto per le seguenti funzioni:

• Riconfigurazione di una o più unità logiche.

• Visualizzazione della configurazione dell’unità logica corrente.

• Eliminazione della configurazione di un’unità logica.

• Impostazione del controller di avvio.

Se non si utilizza l’utility, per impostazione predefinita verrà scelta la configurazione standard. Per ulteriori informazioni sulla configurazione del controller di array, consultare la guida utente relativa

al controller. Per ulteriori informazioni sulle configurazioni predefinite utilizzate da ORCA, consultare il Manuale

dell’utente HP ROM-Based Setup Utility disponibile nel CD della documentazione.

Reinserimento del numero di serie del server e dell’ID del prodotto

Dopo aver sostituito la scheda di sistema, è necessario immettere nuovamente il numero di serie del server e l’ID del prodotto.

1. Durante la sequenza di avvio del server, premere il tasto F9 per accedere a RBSU.

2. Selezionare il menu System Options (Opzioni di sistema).

Configurazione e utility 48

Selezionare Serial Number (Numero di serie). Viene visualizzato il seguente messaggio di

avviso:

WARNING! WARNING! WARNING! (AVVISO.) The serial number is loaded into the system during the manufacturing process and should NOT be modified. (Il numero di serie viene caricato nel sistema durante la fabbricazione e NON deve essere modificato.) This option should only be used by qualified service personnel. (L’utilizzo di questa opzione è riservato al personale qualificato addetto all’assistenza tecnica.) This value should always match the serial number sticker located on the chassis. (Il valore inserito deve corrispondere sempre al numero di serie riportato sul telaio.)

4. Premere il tasto Invio per cancellare il messaggio di avviso.

5. Immettere il numero di serie e premere il tasto Invio.

6. Selezionare Product ID (ID prodotto).

7. Immettere l’ID del prodotto e premere il tasto Invio.

8. Premere il tasto Esc per chiudere il menu.

9. Premere il tasto Esc per uscire da RBSU.

10. Premere il tasto F10 per confermare l’uscita da RBSU. Il server verrà automaticamente riavviato.

Strumenti di gestione

Automatic Server Recovery

La funzionalità Automatic Server Recovery (ASR) esegue automaticamente il riavvio del sistema in caso di errore grave del sistema operativo, ad esempio quando viene visualizzata una schermata blu o si verifica un arresto anomalo. Un timer di sistema provvisorio, il timer ASR, viene avviato nel momento in cui viene caricato il driver System Management, definito anche driver di sicurezza. Durante il normale funzionamento del sistema operativo, il timer viene periodicamente azzerato. Quando si verifica invece un errore del sistema operativo, il timer scade e il server viene riavviato.

La funzionalità ASR aumenta la disponibilità del server eseguendone il riavvio entro un intervallo di tempo specificato dopo il verificarsi di un errore irreversibile o di un arresto anomalo del sistema. Contemporaneamente, dalla console di HP SIM viene inviato un messaggio al numero del cercapersone definito per segnalare al responsabile il riavvio del sistema da parte di ASR. È possibile disabilitare ASR

Utility ROMPaq

dalla console di HP SIM o tramite RBSU.

La ROM flash consente di aggiornare il firmware (BIOS) con le utility ROMPaq di sistema o opzionali. Per aggiornare il BIOS, inserire il dischetto ROMPaq nell’unità dischetto e avviare il sistema.

L’utility ROMPaq esegue un controllo del sistema e consente di scegliere tra diverse revisioni ROM disponibili (se ne esistono più di una). Questa procedura è identica per le utility ROMPaq di sistema e per quelle opzionali.

Per ulteriori informazioni sull’utility ROMPaq, visitare il sito Web HP all’indirizzo (http://www.hp.com/servers/manage

Configurazione e utility 49

Tecnologia Integrated Lights-Out 2

Il sottosistema iLO 2 è un componente standard di alcuni server ProLiant in grado di fornire funzionalità di diagnostica e di gestione remota dei server. Poiché il sottosistema iLO 2 è dotato di un microprocessore intelligente, di memoria di sicurezza e di un’interfaccia di rete dedicata, è indipendente dal server host e dal rispettivo sistema operativo. Il sottosistema iLO 2 fornisce inoltre l’accesso remoto a qualsiasi client di rete autorizzato, invia avvisi e offre altre funzionalità per la gestione dei server.

iLO 2 consente di effettuare le seguenti operazioni:

• Procedere all’accensione, allo spegnimento o al riavvio del server host in modalità remota.

• Inviare avvisi da iLO 2 indipendentemente dallo stato del server host.

• Accedere ad avanzate funzionalità di risoluzione dei problemi mediante l’interfaccia di iLO 2.

• Eseguire la diagnostica di iLO 2 utilizzando HP SIM tramite un browser Web e avvisi SNMP.

Per ulteriori informazioni sulle funzionalità di iLO 2, consultare la documentazione relativa a iLO 2 disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/servers/lights-out

HP Systems Insight Manager

HP System Insight Manager (SIM) è un’applicazione Web che consente agli amministratori di sistema di eseguire le normali attività di amministrazione da qualsiasi postazione remota utilizzando un browser Web. HP SIM offre funzionalità di gestione dei dispositivi che consolidano e integrano i dati di gestione provenienti da dispositivi HP e di altri produttori.

IMPORTANTE: È necessario installare e utilizzare HP SIM per beneficiare della garanzia di pre-guasto

per processori, unità disco rigido SAS e SCSI e moduli di memoria.

Per ulteriori informazioni, fare riferimento al CD di gestione fornito con HP ProLiant Essentials Foundation Pack o visitare il sito Web HP SIM all’indirizzo (http://www.hp.com/go/hpsim

Agenti di gestione

Gli agenti di gestione forniscono le informazioni necessarie per abilitare la gestione di guasti, prestazioni e configurazione. Tali strumenti consentono di gestire facilmente il server tramite il software HP SIM e piattaforme di gestione SNMP di altri produttori. Gli agenti di gestione vengono installati con ogni installazione assistita eseguita mediante SmartStart o possono essere installati tramite HP PSP. Nella homepage di Systems Management viene visualizzato lo stato e consentito l’accesso diretto a informazioni dettagliate sui sottosistemi raccolte tramite gli agenti di gestione. Per ulteriori informazioni, fare riferimento al CD di gestione fornito con HP ProLiant Essentials Foundation Pack o visitare il sito Web HP all’indirizzo (http://www.hp.com/servers/manage

Supporto per ROM ridondante

Il server consente di aggiornare o configurare la ROM in modo sicuro con il supporto per ROM ridondante. Il server è dotato di 4 MB di memoria ROM che funzionano come due memorie separate da 2 MB. Nell’implementazione standard, la scheda ROM contiene su un lato la versione corrente del programma ROM e sull’altro una versione di backup.

NOTA: Il server viene fornito con la stessa versione programmata su ciascun lato della scheda ROM.

Configurazione e utility 50

Vantaggi offerti dalla protezione e dalla sicurezza

Quando si esegue l’aggiornamento della ROM di sistema, ROMPaq sovrascrive la ROM di backup e salva la ROM corrente come copia di backup. In questo modo è possibile passare facilmente alla versione alternativa della ROM nel caso in cui per qualsiasi motivo la ROM aggiornata risulti danneggiata. Questa funzionalità consente di proteggere la versione della ROM esistente, anche quando si verifica un’interruzione dell’alimentazione durante il processo di aggiornamento della ROM.

Supporto per USB

HP fornisce sia il supporto per USB standard sia quello per versioni USB precedenti. Il supporto standard viene fornito dal sistema operativo tramite i driver dei dispositivi USB appropriati. Prima di caricare il sistema operativo, HP fornisce il supporto per i dispositivi USB tramite versioni USB precedenti, abilitate per impostazione predefinita nella ROM di sistema. L’hardware HP supporta USB versione 1.1 o 2.0, a seconda della versione dell’hardware.

Grazie al supporto di versioni USB precedenti, la funzionalità USB è disponibile in ambienti in cui normalmente non è presente. In particolare, HP fornisce il supporto per versioni USB precedenti per:

• POST

• RBSU

• Diagnostica

• DOS

• Ambienti operativi che non forniscono supporto per USB nativo

Per ulteriori informazioni sul supporto per USB di ProLiant, visitare il sito Web HP all’indirizzo (http://h18004.www1.hp.com/products/servers/platforms/usb-support.html

Strumenti di diagnostica

HP Insight Diagnostics

Disponibile nelle versioni in linea e non in linea, HP Insight Diagnostics è uno strumento dinamico per la gestione dei server blade che offre funzionalità di diagnostica e di risoluzione dei problemi agli amministratori IT che si occupano di verificare le installazioni dei server balde, risolvere eventuali problemi e convalidare le riparazioni.

HP Insight Diagnostics Offline Edition consente di effettuare accurati test del sistema e dei componenti mentre il sistema operativo non è in esecuzione. Per eseguire questa utility, avviare il CD di SmartStart.

HP Insight Diagnostics Online Edition è un’applicazione Web che consente di acquisire la configurazione del sistema e altri dati correlati allo scopo di rendere più efficiente la gestione dei server blade. Disponibile nelle versioni per Microsoft® Windows® e Linux, questa utility assicura un corretto funzionamento del sistema.

Per ulteriori informazioni o per scaricare l’utility, visitare il sito Web HP all’indirizzo (http://www.hp.com/servers/diags

Survey Utility

La funzionalità Survey Utility, inclusa in HP Insight Diagnostics (pagina 51), consente di raccogliere informazioni critiche relative all’hardware e al software dei server blade ProLiant.

Questa utility supporta sistemi operativi che potrebbero non essere supportati dal server blade. Per informazioni sui sistemi operativi supportati dal server blade, visitare il sito Web HP all’indirizzo (http://www.hp.com/go/support

Configurazione e utility 51

Se negli intervalli tra le operazioni di raccolta dei dati viene apportata una modifica rilevante, Survey Utility contrassegna le informazioni precedenti e sovrascrive i file di testo Survey in modo da riflettere le ultime modifiche nella configurazione.

Survey Utility viene installata con ogni installazione assistita eseguita mediante SmartStart oppure può essere installata tramite HP PSP (vedere la sezione “ProLiant Support Pack“ a pagina 53).

NOTA: La versione corrente di SmartStart fornisce i numeri di parte dei moduli di memoria di ricambio

del server blade. Per scaricare la versione più recente del software, visitare il sito Web HP all’indirizzo (http://www.hp.com/go/ssdownloads

Integrated Management Log

In Integrated Management Log (IML) vengono registrati e memorizzati centinaia di eventi in un formato facilmente visualizzabile. A ogni evento viene assegnato un timestamp con una precisione a livello di un minuto.

Esistono vari modi per visualizzare gli eventi registrati in IML:

• Da HP SIM (vedere la sezione “HP Systems Insight Manager“ a pagina 50)

• Da Survey Utility (pagina 51)

• Da strumenti di visualizzazione IML specifici per i vari sistemi operativi

• Per NetWare: IML Viewer

• Per Windows®: IML Viewer

• Per Linux: IML Viewer Application

• Dall’interfaccia utente di iLO 2

• Da HP Insight Diagnostics (pagina 51)

Per ulteriori informazioni, fare riferimento al CD di gestione fornito con HP ProLiant Essentials Foundation Pack.

Strumenti di analisi e supporto remoto

HP Instant Support Enterprise Edition

Instant Support Enterprise Edition (ISEE), una funzionalità di supporto offerta da HP, è uno strumento dinamico per la diagnostica e il monitoraggio in modalità remota che consente di semplificare la gestione dei sistemi e dei dispositivi. ISEE esegue un monitoraggio costante degli eventi hardware e offre funzioni di notifica automatica per identificare e prevenire potenziali problemi critici. Grazie a script di diagnostica remota e alla raccolta di informazioni vitali sulla configurazione del sistema, ISEE consente di ripristinare rapidamente i sistemi. Installare ISEE nei sistemi per ridurre i rischi ed evitare potenziali problemi critici.

Per ulteriori informazioni su ISEE, visitare il sito Web HP all’indirizzo (http://www.hp.com/hps/hardware/hw_enterprise.html

Per scaricare HP ISEE, visitare il sito Web HP all’indirizzo (http://www.hp.com/hps/hardware/hw_downloads.html

Per informazioni sull’installazione, consultare il manuale HP ISEE Client Installation and Upgrade Guide (Guida all’installazione e all’aggiornamento del client HP ISEE) disponibile all’indirizzo (ftp://ftp.hp.com/pub/services/hardware/info/isee_client.pdf

Configurazione e utility 52

Web-Based Enterprise Service

Web-Based Enterprise Service (WEBES) consente agli amministratori di gestire gli eventi hardware in modo attivo, sia dal computer locale sia in linea. Questo servizio consente di eseguire l’analisi di più eventi in tempo reale e degli arresti anomali del sistema. Consente inoltre di inviare notifiche in locale tramite SMTP e in modalità remota mediante ISEE per OpenVMS, Tru64 e i registri degli errori in formato binario di Microsoft® Windows®.

Per ulteriori informazioni, visitare il sito Web HP all’indirizzo (http://h18000.www1.hp.com/support/svctools/

Open Services Event Manager

Open Services Event Manager (OSEM) è uno strumento standalone che esegue, in tempo reale e in modo dinamico, operazioni di filtro, analisi e notifica degli eventi di servizio. Lo strumento raccoglie i dati relativi agli eventi dalle trap SNMP o le informazioni fornite tramite un’interfaccia HTTP, quindi invia una notifica a un amministratore o ad HP tramite SMTP e ISEE.

Per ulteriori informazioni, visitare il sito Web HP all’indirizzo (http://h18000.www1.hp.com/support/svctools/

Aggiornamento del sistema

Driver

Il server include nuovi componenti hardware per i quali potrebbero non essere disponibili i driver necessari sui supporti di installazione del sistema operativo.

Se si installa un sistema operativo supportato da SmartStart, utilizzare il software SmartStart (pagina 45) e la relativa funzionalità Assisted Path per installare sia il sistema operativo sia il supporto per i driver più recenti.

NOTA: Se si esegue l’installazione dei driver dal CD di SmartStart o dal CD di manutenzione del software,

visitare il sito Web di SmartStart (http://www.hp.com/servers/smartstart

) per verificare che la versione del software utilizzata sia quella più recente. Per ulteriori informazioni, consultare la documentazione fornita con il CD di SmartStart.

Se per l’installazione del sistema operativo non si utilizza il CD di SmartStart, per alcuni dei nuovi componenti hardware saranno necessari i relativi driver. Questi driver, nonché altri driver opzionali, immagini ROM e applicazioni software a valore aggiunto, possono essere scaricati dal sito Web HP all’indirizzo (http://www.hp.com/support

IMPORTANTE: Eseguire sempre un backup prima di installare o aggiornare i driver di dispositivo.

ProLiant Support Pack

ProLiant Support Pack (PSP) offre gruppi di driver, utility e agenti di gestione ottimizzati per ProLiant specifici per il sistema operativo. Per informazioni, visitare il sito Web di PSP all’indirizzo (http://h18000.www1.hp.com/products/servers/management/psp.html

Supporto per le versioni dei sistemi operativi

Per informazioni, consultare la tabella dei sistemi operativi supportati all’indirizzo (http://www.hp.com/go/support

Configurazione e utility 53

Online ROM Flash Component Utility

Online ROM Flash Component Utility consente agli amministratori di sistema di aggiornare in modo efficace il sistema o le immagini ROM del controller su una vasta gamma di server e controller di array. Questo strumento include le seguenti funzionalità:

• Funzionamento in linea e non in linea

• Supporto per i sistemi operativi Microsoft® Windows® 2000, Windows Server™ 2003, Novell

Netware e Linux

IMPORTANTE: Questa utility supporta sistemi operativi che potrebbero non essere supportati dal server.

Per informazioni sui sistemi operativi supportati dal server, visitare il sito Web HP all’indirizzo (http://www.hp.com/go/support

• Integrazione con altri strumenti di manutenzione e implementazione del software e dei sistemi

operativi

• Controlli automatici delle dipendenze dell’hardware, del firmware e del sistema operativo,

installazione dei soli aggiornamenti ROM corretti richiesti da ciascun server di destinazione

Per scaricare questo strumento e per ulteriori informazioni, visitare il sito Web HP all’indirizzo (http://h18000.www1.hp.com/support/files/index.html

Change Control and Proactive Notification

Lo strumento HP Change Control and Proactive Notification segnala ai clienti con un anticipo di 30-60 giorni che verranno apportate modifiche all’hardware e al software dei prodotti commerciali HP.

Per ulteriori informazioni, visitare il sito Web HP all’indirizzo (http://h18023.www1.hp.com/solutions/pcsolutions/pcn.html

Care Pack

HP Care Pack offre servizi di assistenza avanzati per estendere e ampliare la garanzia dei prodotti standard, grazie a pacchetti di supporto economici e facili da utilizzare che consentono di sfruttare al massimo gli investimenti sui server. Per informazioni, visitare il sito Web di Care Pack all’indirizzo (http://www.hp.com/hps/carepack/servers/cp_proliant.html

Configurazione e utility 54

Risoluzione dei problemi

In questa sezione

Risorse per la risoluzione dei problemi ..................................................................................................... 55

Operazioni preliminari per la diagnostica................................................................................................. 55

Notifiche di servizio ............................................................................................................................... 59

Collegamenti allentati............................................................................................................................. 59

Diagrammi di flusso per la risoluzione dei problemi ................................................................................... 59

Messaggi di errore di POST e segnali acustici........................................................................................... 70

Risorse per la risoluzione dei problemi

NOTA: Nelle normali procedure di risoluzione dei problemi il termine “server” viene utilizzato per indicare

sia i sistemi server sia i server blade.

Nel manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) sono riportate semplici procedure per la risoluzione dei problemi comuni e istruzioni complete per isolare e identificare errori, interpretare messaggi di errore, risolvere problemi ed eseguire la manutenzione del software.

Per accedere alla guida, selezionare HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) in una delle seguenti risorse informative:

• CD della documentazione specifico del server.

• Area Business Support Center nel sito Web HP disponibile all’indirizzo

(http://www.hp.com/support delle risorse self-service, selezionare ProLiant Troubleshooting Guide (Guida alla risoluzione dei problemi dei server ProLiant).

• Sito Web della documentazione tecnica disponibile all’indirizzo (http://www.docs.hp.com).

Selezionare Enterprise Servers, Workstations and Systems Hardware (Server enterprise, workstation e hardware di sistema), quindi scegliere il server desiderato.

). Accedere alla pagina del supporto tecnico per i server e, nell’area

Operazioni preliminari per la diagnostica

AVVERTENZA: Per evitare possibili problemi, leggere SEMPRE le avvertenze e gli avvisi

di attenzione riportati nella documentazione del server prima di rimuovere, sostituire, riposizionare o modificare i componenti del sistema.

IMPORTANTE: In questa guida vengono fornite informazioni relative a diversi server. Alcune informazioni

potrebbero non essere applicabili al modello di server esaminato. Per informazioni su procedure, opzioni hardware, strumenti software e sistemi operativi supportati dal server, consultare la documentazione del server.

1. Consultare le informazioni importanti sulla sicurezza (pagina 56).

2. Raccogliere le informazioni sui sintomi (pagina 58).

Risoluzione dei problemi 55

Preparare il server per la diagnostica (pagina 58).

4. Utilizzare il diagramma di flusso di inizio diagnostica (pagina 60) per avviare il processo di

diagnostica.

Informazioni importanti sulla sicurezza

Prima di procedere alla risoluzione dei problemi del server, è consigliabile acquisire familiarità con le informazioni sulla sicurezza riportate nelle sezioni successive.

Informazioni importanti sulla sicurezza

Prima di procedere alla manutenzione del prodotto, leggere attentamente il documento Important Safety

Simboli sull’apparecchiatura

Information (Informazioni importanti sulla sicurezza) fornito con il server.

I simboli riportati di seguito possono essere presenti sull’apparecchiatura per segnalare la presenza di potenziali pericoli.

Questo simbolo segnala la presenza di circuiti elettrici pericolosi o il rischio di lesioni personali provocate da scosse elettriche. Le operazioni di manutenzione devono essere eseguite da personale qualificato.

9,43 kg 20,08 lb

AVVERTENZA: Per ridurre il rischio di lesioni personali provocate da scariche elettriche, non aprire il contenitore. La operazioni di manutenzione, aggiornamento e assistenza devono essere eseguite da personale qualificato.

Questo simbolo segnala il rischio di lesioni personali causate da scosse elettriche. L’area contrassegnata da questo simbolo non contiene componenti sostituibili dall’utente o sul campo. Non aprire per nessun motivo.

AVVERTENZA: Per ridurre il rischio di lesioni personali provocate da scariche elettriche, non aprire il contenitore.

Questo simbolo posto su una presa RJ-45 indica una connessione di rete. AVVERTENZA: Per ridurre il rischio di scariche elettriche, incendi o danni alle

apparecchiature, non inserire connettori telefonici o per telecomunicazioni in questo tipo di presa.

Questo simbolo indica la presenza di superfici o parti surriscaldate. Il contatto con tali superfici comporta il rischio di ustioni.

AVVERTENZA: Per ridurre il rischio di ustioni da contatto con componenti a temperatura elevata, lasciare che la superficie si raffreddi prima di toccarla.

Questo simbolo indica il superamento del peso consigliato che consente a una sola persona di maneggiare il componente in modo sicuro.

AVVERTENZA: Per ridurre il rischio di lesioni personali o danni alle apparecchiature, rispettare le norme sulla sicurezza del lavoro e le direttive per la movimentazione manuale dei materiali.

Risoluzione dei problemi 56

Questi simboli su alimentatori o sistemi di alimentazione indicano che l’apparecchiatura dispone di più sorgenti di alimentazione.

AVVERTENZA: Per ridurre il rischio di lesioni personali provocate da scariche elettriche, rimuovere tutti i cavi di alimentazione in modo da scollegare completamente l’alimentazione dal sistema.

Avvertenze e precauzioni

AVVERTENZA: Solo i tecnici autorizzati formati da HP possono effettuare interventi di

riparazione su questa apparecchiatura. Tutte le procedure di riparazione e risoluzione dei problemi sono descritte in dettaglio per consentire la riparazione solo a livello di sottogruppo o di modulo. Data la complessità dei singoli sottogruppi e schede, si consiglia di non tentare di effettuare riparazioni a livello di componente o di apportare modifiche ai circuiti stampati. Le riparazioni improprie possono comportare rischi per la sicurezza.

AVVERTENZA: Per ridurre il rischio di lesioni personali o danni all’apparecchiatura,

assicurarsi che:

• I piedini di livellamento siano allungati verso il pavimento.

• L’intero peso del rack venga scaricato sui piedini di livellamento.

• Gli stabilizzatori siano collegati al rack (nelle installazioni in rack singolo).

• I rack siano accoppiati (nelle installazioni in più rack).

• Venga estratto un solo componente per volta. Un rack può diventare instabile se

per qualsiasi motivo viene estratto più di un componente per volta.

AVVERTENZA: Per ridurre il rischio di scosse elettriche o danni all’apparecchiatura,

osservare le precauzioni riportate di seguito.

• Non disattivare il collegamento a terra del cavo di alimentazione poiché svolge un’importante funzione di sicurezza.

• Collegare il cavo di alimentazione a una presa di corrente collegata a terra che sia facilmente accessibile in qualsiasi momento.

• Scollegare il cavo di alimentazione dall’alimentatore per togliere l’alimentazione all’apparecchiatura.

• Non posare il cavo di alimentazione sul pavimento dove può essere calpestato o danneggiato. Prestare attenzione alla spina, alla presa di corrente e al punto in cui il cavo fuoriesce dal sistema.

AVVERTENZA: Per ridurre il rischio di lesioni personali o danni alle

9,43 kg

apparecchiature:

• Rispettare le norme sulla sicurezza del lavoro e le direttive per la movimentazione manuale.

20,08 lb

• Chiedere l’assistenza necessaria per sollevare e stabilizzare lo chassis durante l’installazione o la rimozione.

• Il server è instabile se non viene fissato alle guide.

• Quando si monta il server in un rack, rimuovere gli alimentatori e altri moduli

rimovibili per ridurre il peso totale del prodotto.

ATTENZIONE: Per garantire un’adeguata ventilazione del sistema, è necessario lasciare uno spazio libero

di circa 7,6 cm nella parte anteriore e posteriore del server.

Risoluzione dei problemi 57

ATTENZIONE: Il server è progettato per funzionare con collegamento elettrico di messa a terra. Per

garantire un corretto funzionamento, inserire il cavo di alimentazione CA solo in una presa CA dotata di un adeguato collegamento a terra.

Informazioni sui sintomi

Prima di risolvere un problema del server, raccogliere le seguenti informazioni:

• Quali eventi hanno preceduto l’errore? Dopo quali operazioni si verifica il problema?

• Cosa è stato modificato dall’ultima volta che il server funzionava correttamente?

• Sono stati recentemente aggiunti o rimossi componenti hardware o software? In caso affermativo,

sono state modificate le impostazioni appropriate nell’utility di installazione del server, se necessario?

• Da quanto tempo erano evidenti i sintomi del problema?

• Qual è la durata o la frequenza del problema se quest’ultimo si verifica in modo casuale?

Per rispondere a queste domande possono risultare utili le seguenti informazioni:

• Eseguire HP Insight Diagnostics (pagina 51) e utilizzare la pagina dei dati di configurazione

(Survey) per visualizzare la configurazione corrente o per confrontarla con configurazioni precedenti.

• Per informazioni, consultare i record relativi all’hardware e al software.

• Controllare lo stato dei LED del server.

Preparazione del server per la diagnostica

1. Assicurarsi che il server si trovi in un ambiente operativo adeguato, dotato dei requisiti appropriati

per quanto riguarda l’alimentazione, il condizionamento dell’aria e il controllo dell’umidità. Per informazioni sulle condizioni ambientali richieste, consultare la documentazione del server.

2. Registrare ogni messaggio di errore visualizzato dal sistema.

3. Rimuovere tutti i dischetti e i CD presenti nelle unità.

4. Spegnere il server e i dispositivi se la diagnostica del server viene eseguita non in linea. Se

possibile, eseguire sempre l’arresto normale, ovvero:

a. Chiudere tutte le applicazioni. b. Chiudere il sistema operativo. c. Spegnere il server.

5. Scollegare i dispositivi non richiesti per il test, ad esempio quelli non necessari per l’accensione del

server. Non scollegare la stampante se si desidera utilizzarla per stampare i messaggi di errore.

6. Raccogliere gli strumenti e le utility necessari per risolvere il problema, ad esempio un cacciavite

Torx, un braccialetto antistatico, schede loopback e utility software.

• Nel server devono essere installati i driver di sicurezza e gli agenti di gestione appropriati.

NOTA: Per verificare la configurazione del server, collegarsi alla homepage di System Management e

selezionare Version Control Agent (Agente di controllo versione). VCA fornisce un elenco dei nomi e delle versioni di tutti i driver, le utility e gli agenti di gestione HP installati e segnala se sono aggiornati o meno.

• Per reperire il software e i driver a valore aggiunto necessari durante il processo di risoluzione

dei problemi, si consiglia di utilizzare il CD di SmartStart.

• Per informazioni specifiche sul server, si consiglia di consultare la relativa documentazione.

Risoluzione dei problemi 58

Notifiche di servizio

Per visualizzare le ultime notifiche di servizio, visitare il sito Web HP all’indirizzo (http://www.hp.com/go/bizsupport collegamento Troubleshoot a Problem (Individuazione e risoluzione di un problema) nella pagina del prodotto.

Collegamenti allentati

Azione:

• Assicurarsi che tutti i cavi di alimentazione siano collegati correttamente.

• Assicurarsi che tutti i cavi siano correttamente allineati e collegati per tutti i componenti esterni

e interni.

• Rimuovere e controllare tutti i cavi dati e di alimentazione per individuare eventuali danni. Verificare

che in nessun cavo siano presenti pin piegati o connettori danneggiati.

• Se per il server è disponibile un supporto fisso per i cavi, verificare che tutti i cavi collegati al server

siano correttamente distribuiti sul supporto.

• Assicurarsi che ciascun dispositivo sia posizionato correttamente.

• Assicurarsi che tutte le levette dei dispositivi, se presenti, siano chiuse e bloccate.

• Verificare che i LED di blocco o interconnessione non segnalino che un componente è collegato

in modo errato.

• Se il problema persiste, rimuovere e reinstallare ciascun dispositivo, verificando che nei connettori

e negli zoccoli non siano presenti pin piegati o altri elementi danneggiati.

).Selezionare il modello di server appropriato, quindi fare clic sul

Diagrammi di flusso per la risoluzione dei problemi

Per risolvere efficacemente un problema, HP consiglia di iniziare con il primo diagramma di flusso contenuto in questa sezione, “Diagramma di flusso di inizio diagnostica” a pagina 60, e di seguire il percorso diagnostico appropriato. Se gli altri diagrammi di flusso non forniscono una soluzione per la risoluzione del problema, seguire la procedura descritta in “Diagramma di flusso di diagnostica generale” a pagina 61. Il Diagramma di flusso di diagnostica generale è un processo generico per la risoluzione dei problemi da utilizzare quando il problema non riguarda specificamente il server o non è facilmente risolvibile utilizzando gli altri diagrammi di flusso.

Sono disponibili i seguenti diagrammi di flusso:

• Diagramma di flusso di inizio diagnostica (pagina 60)

• Diagramma di flusso di diagnostica generale (pagina 61)

• Diagramma di flusso per problemi di accensione del server blade (pagina 62)

• Diagramma di flusso per problemi di POST (pagina 64)

• Diagramma di flusso per problemi di avvio del sistema operativo (pagina 66)

• Diagramma di flusso per segnalazioni di errore del server (pagina 68)

Risoluzione dei problemi 59

Diagramma di flusso di inizio diagnostica

Per avviare il processo di diagnostica, utilizzare il diagramma di flusso riportato di seguito.

Rif. Vedere

1 “Diagramma di flusso di diagnostica generale” a pagina 61 2

3 “Diagramma di flusso per problemi di POST” a pagina 64 4

5 “Diagramma di flusso per segnalazioni di errore del server” a pagina 68

Diagramma di flusso per problemi di accensione (vedere la sezione “Diagramma di flusso per problemi di accensione del server blade“ a pagina 62)

“Diagramma di flusso per problemi di avvio del sistema operativo” a pagina 66

Risoluzione dei problemi 60

Diagramma di flusso di diagnostica generale

Con il Diagramma di flusso di diagnostica generale viene fornito un approccio generale alla risoluzione dei problemi. Se non si è certi della natura del problema o se gli altri diagrammi non consentono di individuare una soluzione, utilizzare il diagramma di flusso riportato di seguito.

Rif. Vedere

1 “Informazioni sui sintomi” a pagina 58 2 “Collegamenti allentati” a pagina 59 3 “Notifiche di servizio” a pagina 59 4

9 “Informazioni per contattare HP” a pagina 80

La versione più aggiornata del firmware di un server particolare o del firmware opzionale è disponibile nei seguenti siti Web:

• Sito Web del supporto tecnico HP all’indirizzo

(http://www.hp.com/support

)

• Sito Web degli aggiornamenti ROM-BIOS/firmware HP all’indirizzo

(http://h18023.www1.hp.com/support/files/server/us/romflash.html

“General memory problems are occurring” (Si verificano problemi generali di memoria) nel manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support)

• Guide alla manutenzione e all’assistenza per server blade p-Class

disponibili nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/proliant-bl/p-class/info)

• Guide alla manutenzione e all’assistenza per server blade c-Class

disponibili nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/go/bladesystem/documentation

• Guide alla manutenzione e all’assistenza per server blade p-Class

disponibili nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/proliant-bl/p-class/info)

• Guide alla manutenzione e all’assistenza per server blade c-Class

disponibili nel CD della documentazione o nel sito Web HP all’indirizzo

http://www.hp.com/go/bladesystem/documentation

• “Hardware problems” (Problemi hardware) nel manuale HP ProLiant

Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei

server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support

• “Server information you need” (Informazioni necessarie sul server) nel

manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support

)

• “Operating system information you need” (Informazioni necessarie sul

sistema operativo) nel manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant)

disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support

)

Risoluzione dei problemi 61

Diagramma di flusso per problemi di accensione del server blade

Sintomi:

• Il server non si accende.

• Il LED di alimentazione del sistema è spento o giallo.

• Il LED di stato è rosso o giallo.

Risoluzione dei problemi 62

NOTA: Per la posizione e informazioni sugli stati dei LED del server, consultare la documentazione

del server.

Cause possibili:

• Alimentatore guasto o installato in modo errato

• Cavo di alimentazione allentato o difettoso

• Problemi di alimentazione

• Problema del circuito di accensione

• Componente installato in modo errato o problema di blocco

• Componente interno guasto

Rif. Vedere

1 “Identificazione dei componenti” a pagina 6 2 “Diagramma di flusso di diagnostica generale” a pagina 61 3 “Collegamenti allentati” a pagina 59 4

Strumento Power Calculator disponibile nel sito Web HP all’indirizzo (http://www.hp.com/go/bladesystem/powercalculator

)

HP BladeSystem Maintenance and Service Guide (Guida alla manutenzione e all’assistenza di HP BladeSystem) disponibile nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/proliant-bl/p-class/info)

Guida utente di Integrated Lights-Out disponibile nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/proliant-bl/p-class/info)

Guida utente alla manutenzione e all’assistenza dei server disponibile nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/proliant-bl/p-class/info)

Risoluzione dei problemi 63

Diagramma di flusso per problemi di POST

Sintomi:

• Il server non esegue la sequenza POST.

NOTA: La sequenza POST è completata quando il sistema tenta di accedere al dispositivo di avvio.

• Il server esegue la sequenza POST con errori.

Risoluzione dei problemi 64

Cause possibili:

• Componente interno guasto o installato in modo errato

• Dispositivo KVM guasto

• Dispositivo video guasto

Rif. Vedere

1 “Messaggi di errore di POST e segnali acustici” a pagina 70 2

3 Documentazione relativa a KVM o a iLO 2 4 “Collegamenti allentati” a pagina 59 5 “Informazioni sui sintomi” a pagina 58 6

“Video problems” (Problemi del video) nel manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support)

Guida utente alla manutenzione e all’assistenza dei server disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/proliant-bl/p-class/info)

“Port 85 and iLO messages” (Porta 85 e messaggi iLO) nel manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support

)

• “Hardware problems” (Problemi hardware) nel manuale HP ProLiant

Servers Troubleshooting Guide (Guida alla risoluzione dei problemi

dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support)

• Guida utente alla manutenzione e all’assistenza dei server

disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/proliant-

bl/p-class/info)

• “Server information you need” (Informazioni necessarie sul server)

nel manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support

)

• “Operating system information you need” (Informazioni necessarie

sul sistema operativo) nel manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei

server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support

)

Risoluzione dei problemi 65

Diagramma di flusso per problemi di avvio del sistema operativo

Sintomi:

• Non viene avviato un sistema operativo installato in precedenza.

• Non viene avviato SmartStart.

Cause possibili:

• Sistema operativo danneggiato

• Problema del sottosistema dell’unità disco rigido

• Errata impostazione dell’ordine di avvio nell’utility RBSU

Risoluzione dei problemi 66

Rif. Vedere

Manuale dell’utente HP ROM-Based Setup Utility disponibile all’indirizzo

(http://www.hp.com/servers/smartstart) 2 “Diagramma di flusso per problemi di POST” a pagina 64 3

• “Hard drive problems” (Problemi delle unità disco rigido) nel

• Documentazione relativa ai controller

“HP Insight Diagnostics” a pagina 51 o HP ProLiant Servers

Troubleshooting Guide (Guida alla risoluzione dei problemi dei server

HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP

all’indirizzo (http://www.hp.com/support) 5 • “Collegamenti allentati” a pagina 59

• “CD-ROM and DVD drive problems” (Problemi delle unità CD-ROM e

DVD) nel manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support

)

• Documentazione relativa ai controller

“General memory problems are occurring” (Si verificano problemi

generali di memoria) nel manuale HP ProLiant Servers Troubleshooting

Guide (Guida alla risoluzione dei problemi dei server HP ProLiant)

disponibile nel CD della documentazione o nel sito Web HP all’indirizzo

)

(http://www.hp.com/support

• “Operating system problems” (Problemi del sistema operativo) nel

• “Informazioni per contattare HP” a pagina 80

• “Hardware problems” (Problemi hardware) nel manuale HP ProLiant

Servers Troubleshooting Guide (Guida alla risoluzione dei problemi

dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support)

• Guida utente alla manutenzione e all’assistenza dei server

disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/

proliant-bl/p-class/info

)

9 “Diagramma di flusso di diagnostica generale” a pagina 61

Risoluzione dei problemi 67

Diagramma di flusso per segnalazioni di errore del server

Sintomi:

• Il server viene avviato, ma viene segnalato un evento di errore dagli agenti di Insight Management

(pagina 50).

• Il server viene avviato, ma il LED di stato interno o esterno o il LED di stato del componente è rosso o

giallo.

NOTA: Per la posizione dei LED del server e le informazioni sugli stati, consultare la documentazione del

server.

Risoluzione dei problemi 68

Cause possibili:

• Componente interno o esterno guasto o installato in modo errato

• Componente non supportato installato

• Errore di ridondanza

• Condizione di surriscaldamento del sistema

Rif. Vedere

3 “Identificazione dei componenti” a pagina 6 4

“Agenti di gestione” a pagina 50 o HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support)

• “Integrated Management Log” o HP ProLiant Servers Troubleshooting

Guide (Guida alla risoluzione dei problemi dei server HP ProLiant)

disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support)

• “Event list error messages” (Messaggi di errore dell’elenco eventi)

)

Homepage di System Management disponibile all’indirizzo (https://localhost:2381)

Diagramma di flusso per problemi di accensione (vedere la sezione “Diagramma di flusso per problemi di accensione del server blade“ a pagina 62)

• “Smart Array SCSI Diagnosis feature” (Funzionalità per la

diagnostica SCSI Smart Array) nel manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei

server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo http://www.hp.com/support

)

• Guida utente alla manutenzione e all’assistenza dei server

disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/

proliant-bl/p-class/info

)

• “Informazioni per contattare HP” a pagina 80

“HP Insight Diagnostics” a pagina 51 o HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support)

• “Hardware problems” (Problemi hardware) nel manuale HP ProLiant

Servers Troubleshooting Guide (Guida alla risoluzione dei problemi

dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support

• Guida utente alla manutenzione e all’assistenza dei server

disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/products/servers/

proliant-bl/p-class/info

)

Risoluzione dei problemi 69

Messaggi di errore di POST e segnali acustici

Per un elenco completo dei messaggi di errore, vedere la sezione “POST error messages” (Messaggi di errore di POST) nel manuale HP ProLiant Servers Troubleshooting Guide (Guida alla risoluzione dei problemi dei server HP ProLiant) disponibile nel CD della documentazione o nel sito Web HP all’indirizzo (http://www.hp.com/support

AVVERTENZA: Per evitare possibili problemi, leggere SEMPRE le avvertenze e gli avvisi di

attenzione riportati nella documentazione del server prima di rimuovere, sostituire, riposizionare o modificare i componenti del sistema.

Risoluzione dei problemi 70

Sostituzione della batteria

Quando il server blade non visualizza più automaticamente la data e l’ora corrette, può essere necessario sostituire la batteria che alimenta l’orologio in tempo reale. In condizioni di utilizzo normali, la durata della batteria varia da 5 a 10 anni.

AVVERTENZA: Il computer è dotato di una batteria interna alcalina, al biossido di litio e

manganese o al pentossido di vanadio. La manipolazione impropria della batteria comporta il rischio di incendi e ustioni. Per ridurre il rischio di lesioni personali, attenersi alle seguenti precauzioni:

• Non cercare di ricaricare la batteria.

• Non esporre la batteria a temperature superiori a 60°C.

• Non smontare, schiacciare, perforare, cortocircuitare, immergere in acqua o collocare

la batteria in prossimità di fonti di calore.

• Utilizzare solo le batterie di ricambio specifiche per questo prodotto.

Per rimuovere il componente:

1. Spegnere il server blade (pagina 15).

2. Rimuovere il server blade (pagina 16).

3. Rimuovere il pannello di accesso (pagina 17).

4. Identificare la posizione della batteria (vedere la sezione “Componenti interni“ a pagina 10).

5. Rimuovere la batteria.

IMPORTANTE: La sostituzione della batteria della scheda di sistema determina il ripristino della

configurazione predefinita della ROM di sistema. Dopo aver sostituito la batteria, riconfigurare il sistema mediante l’utility RBSU.

Per riposizionare il componente, eseguire la procedura di rimozione al contrario. Per ulteriori informazioni sulla sostituzione e sul corretto smaltimento delle batterie, contattare un

rivenditore o un centro di assistenza autorizzato.

Sostituzione della batteria 71

Informazioni sulla conformità alle normative

In questa sezione

Numeri di identificazione per la conformità alle normative ......................................................................... 72

Avviso FCC (Federal Communications Commission) ................................................................................... 72

Dichiarazione di conformità per prodotti con il logo FCC (solo Stati Uniti) .................................................... 73

Cavi ..................................................................................................................................................... 74

Modifiche.............................................................................................................................................. 74

Avviso relativo alla normativa dell’Unione europea.................................................................................... 74

Smaltimento delle apparecchiature da parte di privati nel territorio dell’Unione Europea................................ 74

Avviso per il Canada (Avis Canadien)...................................................................................................... 75

Avviso per il Giappone........................................................................................................................... 75

Avviso BSMI .......................................................................................................................................... 75

Avviso per la Corea ............................................................................................................................... 76

Avviso per la sostituzione delle batterie .................................................................................................... 76

Avviso per Taiwan relativo al riciclaggio delle batterie............................................................................... 77

Numeri di identificazione per la conformità alle normative

Per l’identificazione e la certificazione di conformità alle normative, al prodotto è stato assegnato un numero di modello regolamentare univoco. Il numero di modello regolamentare è riportato sull’etichetta del prodotto insieme alle informazioni e ai marchi di controllo della qualità richiesti. Quando si richiedono informazioni sulla conformità del prodotto, fare sempre riferimento al numero di modello regolamentare. Il numero di modello regolamentare non deve essere confuso con il nome commerciale o il numero di modello del prodotto.

Avviso FCC (Federal Communications Commission)

La Parte 15 della normativa FCC (Federal Communications Commission) definisce i limiti di emissione di radiofrequenza (RF) per fornire uno spettro di frequenze radio prive di interferenze. Molti dispositivi elettronici, inclusi i computer, generano energia di radiofrequenza indiretta rispetto alla loro funzione specifica e sono pertanto soggetti a tali norme. I computer e i dispositivi correlati vengono suddivisi in due classi, A e B, a seconda del luogo in cui devono essere installati. I dispositivi di classe A sono quelli presumibilmente destinati all’installazione in ambienti aziendali o commerciali, mentre i dispositivi di classe B sono quelli la cui installazione è prevista in ambienti residenziali (ad esempio, i personal computer). Le norme FCC stabiliscono che i dispositivi appartenenti a entrambe le classi debbano recare un’etichetta indicante il potenziale di interferenza del dispositivo stesso e altre istruzioni

Etichetta dei valori nominali FCC

operative destinate all’utente.

L’etichetta dei valori nominali FCC presente sul dispositivo ne indica la classe di appartenenza (A o B). Sull’etichetta dei dispositivi di classe B è indicato un codice identificativo o un logo FCC, che invece non è riportato sull’etichetta dei dispositivi di classe A. Una volta individuata la classe di appartenenza del dispositivo, fare riferimento alla dichiarazione corrispondente.

Informazioni sulla conformità alle normative 72

Apparecchiature di classe A

Queste apparecchiature sono state testate e sono risultate conformi ai limiti stabiliti per i dispositivi digitali di classe A di cui alla Parte 15 delle norme FCC. Tali limiti sono stati stabiliti per garantire una ragionevole protezione contro le interferenze dannose quando l’apparecchiatura viene utilizzata in ambienti commerciali. Tale apparecchiatura genera, utilizza e può emettere onde radio e, se installata e utilizzata in modo non conforme alle istruzioni, può generare interferenze dannose per le comunicazioni radio. L’utilizzo di questa apparecchiatura in aree residenziali può causare interferenze dannose. In questo caso, l’utilizzatore è tenuto a porre rimedio a questa situazione a proprie spese.

Apparecchiature di classe B

Queste apparecchiature sono testate e sono risultate conformi ai limiti stabiliti per i dispositivi digitali di classe B di cui alla Parte 15 delle norme FCC. Tali limiti sono stati stabiliti per garantire una ragionevole protezione contro le interferenze dannose quando l’apparecchiatura è installata in ambienti residenziali. Tale apparecchiatura genera, utilizza e può emettere onde radio e, se installata e utilizzata in modo non conforme alle istruzioni, può generare interferenze dannose alle comunicazioni radio. Non esiste tuttavia alcuna garanzia che tali interferenze non si verifichino in una specifica installazione. Se l’apparecchiatura causa interferenze dannose alla ricezione dei segnali radio o televisivi, rilevabili spegnendo e accendendo l’apparecchiatura stessa, l’utilizzatore può provare a eliminare le interferenze adottando le seguenti misure:

• Riorientare o riposizionare l’antenna di ricezione.

• Aumentare la distanza tra l’apparecchiatura e il ricevitore.

• Collegare l’apparecchiatura a una presa appartenente a un circuito diverso da quello a cui è

collegato il ricevitore.

• Per assistenza, rivolgersi al rivenditore o a un tecnico radio-TV esperto.

Dichiarazione di conformità per prodotti con il logo FCC (solo Stati Uniti)

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve essere in grado di accettare qualsiasi interferenza in ingresso, comprese quelle che possono causarne un funzionamento non corretto.

Per domande relative al prodotto, contattare HP tramite posta elettronica o telefonicamente:

• Hewlett-Packard Company

P. O. Box 692000, Mail Stop 530113 Houston, Texas 77269-2000

• 1-800-HP-INVENT (1-800-474-6836). Per consentire un continuo miglioramento della qualità, è

possibile che le chiamate vengano registrate o monitorate.

Per domande relative alla dichiarazione FCC, contattare HP tramite posta elettronica o telefonicamente:

• Hewlett-Packard Company

P. O. Box 692000, Mail Stop 510101 Houston, Texas 77269-2000

• 1-281-514-3333

Per identificare questo prodotto, fare riferimento al numero parte, al numero di serie o al numero di modello riportato sull’apparecchiatura.

Informazioni sulla conformità alle normative 73

Cavi

Per la conformità alle norme FCC, i collegamenti a questo dispositivo devono essere effettuati con cavi schermati dotati di rivestimenti metallici dei connettori RFI/EMI.

Modifiche

FCC prevede che l’utente venga informato del fatto che qualsiasi modifica o cambiamento apportato al dispositivo, non espressamente approvato da Hewlett-Packard Company, può rendere nullo il diritto dell’utente all’utilizzo dell’apparecchiatura.

Avviso relativo alla normativa dell’Unione europea

Il presente prodotto è conforme alle seguenti direttive UE:

• Direttiva 73/23/EEC - Bassa tensione

• Direttiva 89/336/EEC - Compatibilità elettromagnetica

L’adeguamento a queste direttive sottintende la conformità agli standard europei armonizzati (norme europea) elencati nella dichiarazione di conformità UE emessa da Hewlett-Packard per questo prodotto o famiglia di prodotti.

La conformità è indicata dal seguente marchio riportato sul prodotto:

Il marchio è valido per prodotti non destinati alle telecomunicazioni e prodotti per telecomunicazioni con standard armonizzati in base alla normativa UE (ad esempio, Bluetooth).

Il marchio è valido per prodotti per telecomunicazioni non armonizzati in base alla normativa UE. *Numero autorità notificata (utilizzato solo se applicabile; fare riferimento all’etichetta del prodotto) Hewlett-Packard GmbH, HQ-TRE, Herrenberger Strasse 140, 71034 Boeblingen, Germania

Smaltimento delle apparecchiature da parte di privati nel territorio dell’Unione Europea

Questo simbolo presente sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito insieme ai rifiuti domestici. È responsabilità dell’utente smaltire le apparecchiature consegnandole presso un punto di raccolta designato al riciclo e allo smaltimento di apparecchiature elettriche ed elettroniche. La raccolta differenziata e il corretto riciclo delle apparecchiature da smaltire permette di proteggere la salute degli individui e l’ecosistema. Per ulteriori informazioni relative ai punti di raccolta delle apparecchiature, contattare l’ente locale per lo smaltimento dei rifiuti, oppure il negozio presso il quale è stato acquistato il prodotto.

Informazioni sulla conformità alle normative 74

Avviso per il Canada (Avis Canadien)

Apparecchiature di classe A This Class A digital apparatus meets all requirements of the Canadian Interference-Causing Equipment

Regulations. Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel

brouilleur du Canada. Apparecchiature di classe B This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment

Regulations. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel

brouilleur du Canada.

Avviso per il Giappone

Avviso BSMI

Informazioni sulla conformità alle normative 75

Avviso per la Corea

Apparecchiature di classe A

Apparecchiature di classe B

Avviso per la sostituzione delle batterie

AVVERTENZA: Il computer è dotato di una batteria interna alcalina, al biossido di litio e

• Non cercare di ricaricare la batteria.

• Non esporre la batteria a temperature superiori a 60°C.

• Non smontare, schiacciare, perforare, cortocircuitare, immergere in acqua o collocare

la batteria in prossimità di fonti di calore.

Le batterie, i gruppi batteria e gli accumulatori non devono essere eliminati insieme agli altri rifiuti domestici. Per il riciclaggio o il corretto smaltimento di questi dispositivi, utilizzare il sistema di raccolta pubblico o restituirli ad HP, a un rivenditore HP o agli agenti autorizzati.

Per ulteriori informazioni sulla sostituzione e il corretto smaltimento delle batterie, contattare un rivenditore o un centro di assistenza autorizzato.

Informazioni sulla conformità alle normative 76

Avviso per Taiwan relativo al riciclaggio delle batterie

In base all’articolo 15 della legge sullo smaltimento dei rifiuti (Waste Disposal Act), l’agenzia per la protezione ambientale (EPA) di Taiwan obbliga le aziende che fabbricano o importano pile a secco a imprimere i contrassegni di recupero sulle batterie utilizzate per vendite, donazioni o promozioni. Per il corretto smaltimento delle batterie, rivolgersi ad aziende taiwanesi specializzate.

Informazioni sulla conformità alle normative 77

Scariche elettrostatiche

In questa sezione

Protezione da scariche elettrostatiche ....................................................................................................... 78

Metodi di messa a terra per la protezione da scariche elettrostatiche........................................................... 78

Protezione da scariche elettrostatiche

Per evitare di danneggiare il sistema, è importante adottare alcune precauzioni nella fase di installazione e nella manipolazione dei componenti. Le scariche elettrostatiche dovute al contatto diretto con le mani o altri conduttori possono danneggiare le schede di sistema o altri dispositivi sensibili all’elettricità statica. Questo tipo di danno può ridurre la durata di esercizio del dispositivo.

Per evitare i danni causati da scariche elettrostatiche:

• Trasportare e conservare i componenti in contenitori antistatici, evitando di toccarli con le mani.

• Conservare i componenti sensibili all’elettricità statica negli appositi contenitori finché non si

raggiunge una postazione di lavoro priva di elettricità statica.

• Sistemare i contenitori su una superficie dotata di collegamento a terra prima di estrarne i

componenti.

• Evitare di toccare i pin, i conduttori e i circuiti.

• Accertarsi di disporre sempre di un adeguato collegamento a terra quando si tocca un componente

sensibile all’elettricità statica.

Metodi di messa a terra per la protezione da scariche elettrostatiche

Esistono diversi metodi di messa a terra. Quando si manipolano o si installano componenti sensibili all’elettricità statica, attenersi alle seguenti indicazioni:

• Indossare un bracciale collegato tramite un cavo a una workstation o al telaio di un computer con

collegamento a terra. Questi bracciali sono fascette flessibili dotate di una resistenza minima di 1 megaohm ±10 nei cavi con collegamento a terra. Per ottenere un adeguato collegamento a terra, indossare il bracciale a contatto con la pelle.

• Indossare cavigliere o apposite calzature se si utilizzano workstation stando in piedi. Sui pavimenti

che conducono elettricità o sui tappetini antistatici, indossare le fascette a entrambi i piedi.

• Utilizzare attrezzi conduttivi.

• Utilizzare un kit di manutenzione portatile comprendente un tappetino da lavoro in grado di

dissipare l’elettricità statica.

Se si è sprovvisti delle attrezzature necessarie per un adeguato collegamento a terra, contattare un rivenditore autorizzato per l’installazione del componente.

Per ulteriori informazioni sull’elettricità statica o per assistenza durante l’installazione del prodotto, contattare uno dei rivenditori autorizzati.

Scariche elettrostatiche 78

Specifiche

In questa sezione

Specifiche ambientali ............................................................................................................................. 79

Specifiche del server............................................................................................................................... 79

Specifiche ambientali

Specifiche Valore

Intervallo di temperatura*

In funzione Da 10 °C a 35 °C Trasporto Da -40 °C a 60 °C In magazzino Da -20 °C a 60 °C Temperatura massima a bulbo

bagnato

Umidità relativa (senza condensa)**

In funzione Da 10% a 90% Trasporto Da 10% a 90% In magazzino Da 10% a 95%

* Tutti i valori nominali sono riferiti al livello del mare. La perdita altimetrica è pari a 1 °C ogni 304,8 m fino a

3.048 m. Evitare la luce solare diretta. L’altitudine massima con il sistema in funzione è pari a 3.048 m o 70 Kpa. L’altitudine massima in condizioni di non operatività è pari a 9.144 m o 30,3 Kpa. ** L’umidità massima in magazzino pari al 95% si basa su una temperatura massima di 45 °C. L’altitudine massima in magazzino è equivalente a una pressione minima di 70 KPa.

30 °C

Specifiche del server

Specifiche Valore

Altezza 4,29 cm Profondità 71,1 cm Larghezza 26,14 cm Peso (massimo) 9,43 kg

Specifiche 79

Assistenza tecnica

In questa sezione

Prima di contattare HP ............................................................................................................................ 80

Informazioni per contattare HP ................................................................................................................ 80

Riparazione da parte del cliente .............................................................................................................. 81

Prima di contattare HP

Prima di contattare HP, assicurarsi di disporre delle seguenti informazioni:

• Numero di registrazione all’assistenza tecnica (se disponibile).

• Numero di serie del prodotto.

• Nome e numero del modello di prodotto.

• Eventuali messaggi di errore visualizzati.

• Schede o componenti hardware aggiuntivi.

• Prodotti hardware o software di terze parti.

• Tipo di sistema operativo e livello di revisione.

Informazioni per contattare HP

Per conoscere il rivenditore autorizzato HP più vicino:

• Negli Stati Uniti, fare riferimento alla pagina Web del fornitore di servizi HP per gli Stati

Uniti (http://www.hp.com/service_locator

• Negli altri paesi, visitare il sito Web HP all’indirizzo

(http://welcome.hp.com/country/us/en/wwcontact.html

Per contattare l’assistenza tecnica HP:

• Negli Stati Uniti, per informazioni sulle modalità di contatto disponibili fare riferimento alla

pagina Web relativa alle informazioni di contatto per gli Stati Uniti (http://welcome.hp.com/country/us/en/contact_us.html

• Chiamare il numero 1-800-HP-INVENT (1-800-474-6836). Il servizio è disponibile 24 ore su 24,

7 giorni su 7. In accordo con la politica di miglioramento della qualità, è possibile che le telefonate siano controllate o registrate.

• Se è stato acquistato un Care Pack (aggiornamento del servizio), chiamare il numero 1-800-633-

3600. Per ulteriori informazioni sui Care Pack, visitare il sito Web HP all’indirizzo (http://www.hp.com

• Negli altri paesi, visitare il sito Web HP all’indirizzo

(http://welcome.hp.com/country/us/en/wwcontact.html

) (in lingua inglese).

). Per contattare HP telefonicamente:

) (in lingua inglese).

Assistenza tecnica 80

Riparazione da parte del cliente

Per abbreviare i tempi di riparazione e garantire una maggiore flessibilità nella sostituzione di parti difettose, i prodotti HP sono realizzati con numerosi componenti che possono essere riparati direttamente dal cliente (CSR, Customer Self Repair). Se in fase di diagnostica HP (o un centro di servizi o di assistenza HP) identifica il guasto come riparabile mediante un ricambio CSR, HP lo spedirà direttamente al cliente per la sostituzione. Vi sono due categorie di parti CSR:

• Obbligatorie – Parti che devono essere necessariamente riparate dal cliente. Se il cliente ne affida

la riparazione ad HP, deve sostenere le spese di spedizione e di manodopera per il servizio.

• Opzionali – Parti la cui riparazione da parte del cliente è facoltativa. Si tratta comunque di

componenti progettati per questo scopo. Se tuttavia il cliente ne richiede la sostituzione ad HP, potrebbe dover sostenere spese addizionali a seconda del tipo di garanzia previsto per il prodotto.

NOTA: Alcuni componenti HP non sono progettati per la riparazione da parte del cliente. Per rispettare la garanzia, HP richiede che queste parti siano sostituite da un centro di assistenza autorizzato. Tali parti sono identificate da un “No” nel Catalogo illustrato dei componenti.

In base alla disponibilità e alla località geografica, le parti CSR vengono spedite con consegna entro il giorno lavorativo seguente. La consegna nel giorno stesso o entro quattro ore è offerta con un supplemento di costo solo in alcune zone. In caso di necessità si può richiedere l’assistenza telefonica di un addetto del centro di supporto tecnico HP. Nel materiale fornito con una parte di ricambio CSR, HP specifica se il cliente deve restituire dei componenti. Qualora sia richiesta la resa ad HP del componente difettoso, lo si deve spedire ad HP entro un determinato periodo di tempo, generalmente cinque (5) giorni lavorativi. Il componente difettoso deve essere restituito con la documentazione associata nell’imballo di spedizione fornito. La mancata restituzione del componente può comportare la fatturazione del ricambio da parte di HP. Nel caso di riparazione da parte del cliente, HP sostiene tutte le spese di spedizione e resa e sceglie il corriere/vettore da utilizzare.

Per ulteriori informazioni sul programma CSR di HP contattare il centro di assistenza di zona. Per il programma in Nord America fare riferimento al sito Web HP all’indirizzo (http://www.hp.com/go/selfrepair

Assistenza tecnica 81

Acronimi e abbreviazioni

ABEND

Abnormal End (Interruzione anomala)

ACU

Array Configuration Utility (Utility di configurazione dell’array)

ASR

Automatic Server Recovery (Ripristino automatico del server)

BBWC

Battery-backed Write Cache (Cache di scrittura con alimentazione a batteria)

BIOS

Basic Input/Output System (Sistema di input/output di base)

DDR

Double Data Rate (Velocità dati doppia)

DHCP

Dynamic Host Configuration Protocol (Protocollo di configurazione host dinamico)

DNS

Domain Name System (Sistema di nomi di dominio)

ESD

Electrostatic Discharge (Scariche elettrostatiche)

FBDIMM

Fully Buffered DIMM (DIMM interamente bufferizzato)

Fibre Channel

FCA

Fibre Channel Adapter (Adattatore Fibre Channel)

I/O

Input/Output (Ingresso/Uscita)

Acronimi e abbreviazioni 82

IEC

International Electrotechnical Commission (Commissione elettrotecnica internazionale)

iLO 2

Integrated Lights-Out 2

IML

Integrated Management Log (Registro di gestione integrato)

Internet Protocol (Protocollo Internet)

ISEE

Instant Support Enterprise Edition

KVM

Keyboard, Video, Mouse (Tastiera, video, mouse)

LED

Light-Emitting Diode (Diodo a emissione di luce)

NBP

Network Bootstrap Program (Programma di avvio dalla rete)

NEMA

National Electrical Manufacturers Association (Associazione nazionale dei produttori di componenti elettrici)

NFPA

National Fire Protection Association (Associazione nazionale per la prevenzione di incendi)

NFS

Network File System (File system di rete)

NIC

Network Interface Controller (Controller d’interfaccia di rete)

ORCA

Option ROM Configuration for Arrays (Configurazione della ROM opzionale per gli array)

OSEM

Open Services Event Manager (Gestore eventi open services)

POST

Power-On Self Test (Test automatico all’accensione)

Acronimi e abbreviazioni 83

PSP

ProLiant Support Pack

PXE

Preboot Execution Environment (Ambiente di esecuzione pre-avvio)

RAID

Redundant Array of Inexpensive (or Indipendent) Disk (Array ridondante di dischi a basso costo o indipendenti)

RBSU

ROM-Based Setup Utility (Utility di configurazione basata sulla ROM)

RDP

Rapid Deployment Pack

ROM

Read-Only Memory (Memoria di sola lettura)

SAN

Storage Area Network (Rete con area di memorizzazione)

SAS

Serial Attached SCSI (SCSI su connessione seriale)

SATA

Serial ATA (ATA seriale)

SFF

Small Form-Factor (Formato compatto)

SFP

Small Form-Factor Pluggable (Collegamento per unità di piccolo formato)

SIM

Systems Insight Manager

SNMP

Simple Network Management Protocol (Protocollo di gestione di rete semplice)

TCP/IP

Transmission Control Protocol/Internet Protocol (Protocollo di controllo della trasmissione/protocollo Internet)

Acronimi e abbreviazioni 84

TFTP

Trivial File Transfer Protocol (Protocollo di trasferimento dei file semplice)

UID

Unit Identification (Identificazione unità)

USB

Universal Serial Bus (Bus universale seriale)

VCA

Version Control Agent (Agente di controllo della versione)

WEBES

Web-Based Enterprise Service (Servizio enterprise basato sul Web)

WfM

Wired for Management

Acronimi e abbreviazioni 85

Indice

Accensione 46 ACU (Array Configuration Utility) 48 Aggiornamento dei driver 38 Aggiornamento della ROM di sistema 50, 54 Aggiornamento, driver dispositivi FCA 45 Allentati, collegamenti 59 Alloggiamenti, numerazione 12 Amministrazione locale 34 Array Configuration Utility (ACU) 48 ASR (Automatic Server Recovery) 49 Assistenza 80 Assistenza tecnica 80 Attivatore della cache di scrittura con alimentazione

a batteria 32 Automatic Server Recovery (ASR) 49 Autorun, menu 45 Avvertenze 57 Avvio, opzioni 47

Batteria 10, 71, 76 Batterie, sostituzione 71, 76 BIOS Serial Console 47 BIOS, aggiornamento 49 BSMI, avviso 75

Caratteristiche e componenti opzionali dei

server 22 Care Pack 54 Cavi 12, 34, 59, 74 Cavo di alimentazione 57 Cavo I/O locale 12, 34, 35 CD-ROM virtuale 43 Change Control 54 Collegamenti 19 Collegamento cavi, USB 34, 35 Collegamento del cavo LAN 19 Collegamento, problemi 59 Componenti software 38 Componenti, identificazione 6

Configurazione automatica, processo 47 Configurazione del sistema 21, 45 Configurazione NIC 39 Configurazione SAN 45 Configurazione, rete 39 Configurazione, strumenti 45 Conformità alle normative, informazioni 72, 74 Connettore iLO 13 Connettori 6 Connettori USB 6, 10 Considerazioni sulla sicurezza 56 Contattare HP 80 Contenitore server blade 12 Corea, avvisi 76 Creazione di un dischetto di avvio 44 CSR (Customer Self Repair) 81

Deflettore 17 Diagnostica dei problemi 55, 58, 61 Diagnostica generale, diagramma di flusso 61 Diagnostica, strumenti 45, 49, 51 Diagnostica, utility 51 Diagrammi di flusso 59, 60, 61, 62, 64, 66, 68 Dichiarazione di conformità 73 Dischetto di avvio 44 Dischetto virtuale 45 Dispositivi di interconnessione 19, 39 Dispositivi USB 35, 43 Documentazione 45, 55 Driver 38, 53 Driver di sicurezza 49

Elettricità statica 78

FBDIMM, moduli 27, 28 Federal Communications Commission (FCC),

avviso 72, 73, 74

Fibre Channel Adapter (Adattatore Fibre

Channel) 31

Indice 86

Gestione, agenti 50 Gestione, strumenti 49 Giappone, avviso 75

HP Insight Diagnostics 51 HP Power Calculator 19 HP ProLiant Essentials Foundation Pack 50 HP Systems Insight Manager, panoramica 50 HP, assistenza tecnica 80

Identificazione dei componenti 8 iLO (Integrated Lights-Out) 38, 43, 45, 50 iLO Advanced, funzionalità 38 IML (Integrated Management Log) 52 Immagine di un dischetto 44 Implementazione da CD-ROM 43 Implementazione PXE 39, 42 Implementazione PXE basata su rete 39 Implementazione tramite l'immagine di un

dischetto 44 Implementazione, metodi 41 Important Safety Information, documento 56 Impostazione di una rete 39 Impostazioni predefinite 39 Informazioni componenti di rete 19 Informazioni necessarie 80 Inizio diagnostica, diagramma di flusso 60 Insight Diagnostics 51 Installazione del sistema operativo 41 Installazione delle opzioni per il server 22 Installazione tramite script 42 Instant Support Enterprise Edition 52 Integrated Lights-Out (iLO) 50 Integrated Management Log (IML) 52

LED 6 LED, pannello anteriore 7 LED, risoluzione dei problemi 55 LED, unità disco rigido 8, 9 Lights-Out, implementazione basata

su rete 38, 39, 42

Manutenzione del sistema, interruttore 10 Memoria 27

Messa a terra, metodi 78 Messaggi di errore 70 Messaggi di errore di POST 70 Metodi di implementazione 38, 39

Numerazione degli alloggiamenti del contenitore

server blade 12 Numeri telefonici 80 Numero di identificazione 72 Numero di serie 48, 72

Online ROM Flash Component Utility 54 Open Services Event Manager 53 Option ROM Configuration for Arrays (ORCA) 48 Opzioni di installazione 20, 22 Opzioni hardware 22 Opzioni hardware, installazione 22 ORCA (Option ROM Configuration for Arrays) 48

Pacchetti di supporto 45 Pannello anteriore, componenti 6 Pannello di accesso 17 Parametri di configurazione 45 POST, messaggi di errore 70 Preboot Execution Environment (Ambiente di

esecuzione pre-avvio) 39 Precauzioni 57 Preparazione, procedure 58 Problemi di accensione, diagramma di flusso 62 Problemi di avvio del sistema operativo, diagramma

di flusso 66 Problemi di POST, diagramma di flusso 64 Problemi, diagnostica 55 ProLiant Support Pack (PSP) 53 PSP, panoramica 53 Pulsanti 6 PXE (Preboot Execution Environment) 42

Rack, avvertenze 57 Rapid Deployment Pack (RDP) 42 RBSU (ROM-Based Setup Utility) 46 RBSU, configurazione 46 Ridondanza, ROM 50 Rimozione del server blade 16 Riparazione da parte del cliente (CSR) 80, 81

Indice 87

Risoluzione dei problemi 55 Risorse 45, 55 Risorse di assistenza 80 Risorse, risoluzione dei problemi 55 Rivenditore autorizzato 80 RJ-45 Patch Panel 19, 39 ROM flash 49 ROM ridondante 50 ROM-Based Setup Utility (RBSU) 46 ROMPaq, utility 49

Scariche elettrostatiche 78 Scheda di rete multifunzione 30 Scheda di sistema, batteria 76 Segnalazioni di errore del server, diagramma di

flusso 68 Server blade, contenitore 12 Server blade, installazione 20 Server blade, numerazione degli alloggiamenti 12 Server blade, numerazione degli alloggiamenti del

contenitore 12 Server blade, rimozione 16 Server DHCP 38 Servizio, notifiche 59 Sicurezza, informazioni 51 Simboli sull'apparecchiatura 56 Sistemi operativi 53 Sito Web HP 80 Slot FBDIMM, posizioni 11 SmartStart Scripting Toolkit 42 SmartStart, menu Autorun 45 SmartStart, panoramica 45 Software 38

Specifiche 79 Specifiche ambientali 79 Spegnimento 15 Stabilità del rack 57 Strumenti di gestione 38 Supporto 52 Supporto remoto e analisi, strumenti 52, 53 Supporto, sistemi operativi 53 Survey Utility 51 Switch, interconnessione 19, 39 Systems Insight Manager 50

Taiwan, avviso relativo al riciclaggio delle

batterie 77

Unione europea, avviso 74 Unità disco rigido 8, 9, 28 Unità disco rigido, determinazione dello stato 8, 9 Unità disco rigido, installazione 28 Unità disco rigido, LED 8, 9 USB, collegamento cavi 35 USB, dispositivi 35 USB, supporto 51 Utility 38 Utility ROMPaq 50 Utility, implementazione 42, 46

Web-Based Enterprise Service 53

Indice 88

Hp PROLIANT BL20P G4 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Guida utente del server blade HP ProLiant BL20p Generation 4

Sommario

Identificazione dei componenti

Componenti del server blade

Componenti del pannello anteriore

LED del pannello anteriore

Componenti del pannello posteriore

LED delle unità disco rigido SAS e SATA

Combinazioni di LED delle unità disco rigido SAS e SATA

Componenti interni

Slot FBDIMM

Interruttore per la manutenzione del sistema

Cavo I/O locale

Numerazione degli alloggiamenti del contenitore server blade

Connessioni iLO 2

Compatibilità del contenitore server blade

Funzionamento

Accensione del server blade

Spegnimento del server blade

Rimozione del server blade

Rimozione del pannello di accesso

Installazione del pannello di accesso

Rimozione del deflettore

Installazione

Installazione dei componenti HP BladeSystem

Verifica dei componenti del sistema

Connessione alla rete

Installazione delle opzioni del server blade

Installazione del server blade

Completamento della configurazione

Installazione delle opzioni hardware

Processore opzionale

Opzioni di memoria

Istruzioni di installazione dei moduli FBDIMM

Moduli FBDIMM single-rank e dual-rank

Installazione di moduli FBDIMM

Unità disco rigido opzionale

Scheda di rete multifunzione opzionale

Scheda Fibre Channel mezzanine opzionale

Moduli di interconnessione opzionali

Attivatore della cache di scrittura con alimentazione a batteria per HP Smart Array opzionale

Cavo I/O locale

Utilizzo del cavo I/O locale

Amministrazione locale mediante iLO 2

Collegamento locale a un server blade con dispositivi video e USB

Accesso a un server blade mediante un cavo KVM locale

Accesso ai supporti locali

Configurazione e utility

Strumenti di implementazione del server blade

Driver e componenti software aggiuntivi

Implementazione PXE basata su rete

Panoramica sull’implementazione

Infrastruttura di implementazione

Configurazione degli alloggiamenti con IP statico

Metodi di implementazione

Implementazione PXE

HP ProLiant Essentials Rapid Deployment Pack

SmartStart Scripting Toolkit

Implementazione da CD-ROM

Da CD-ROM virtuale iLO

CD-ROM USB

Implementazione tramite l’immagine di un dischetto

Creazione di un dischetto di avvio

Dischetto virtuale iLO

Configurazione SAN

Strumenti di configurazione

Software SmartStart

HP ROM-Based Setup Utility

Utilizzo di RBSU

Processo di configurazione automatica

Opzioni di avvio

BIOS Serial Console

Array Configuration Utility

Option ROM Configuration for Arrays (ORCA)

Reinserimento del numero di serie del server e dell’ID del prodotto

Strumenti di gestione
