Hp PAVILION SLIMLINE S3100, PAVILION SLIMLINE S3500, PAVILION ELITE M9100, PAVILION SLIMLINE S3200, PAVILION SLIMLINE S3400 User Manual [it]
...
Guida all’aggiornamento,
manutenzione e riparazione
Le sole garanzie per i prodotti e servizi Hewlett-Packard sono esposte nei documenti che
accompagnano tali prodotti e servizi. Le informazioni qui contenute non potranno in alcun modo
essere interpretate come costituenti un’ulteriore garanzia. HP non sarà responsabile per eventuali
omissioni o errori tecnici o editoriali contenuti nel presente documento.
HP non si assume alcuna responsabilità in relazione all’utilizzo o all’affidabilità del proprio
software qualora installato in apparecchiature non fornite da HP.
Questo documento contiene informazioni riservate protette da copyright. È vietato fotocopiare,
riprodurre o tradurre in un’altra lingua questo documento, per intero o parzialmente, senza il
previo consenso scritto di HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
USA
Copyright © 2007 Hewlett-Packard Development Company, L.P.
Può essere concesso in licenza negli Stati Uniti in base a uno o a entrambi i brevetti USA N.
4.930.158 e 4.930.160 fino al 28 agosto 2008.
HP incoraggia un uso legittimo delle tecnologie e non approva l’uso dei suoi prodotti per fini
diversi da quelli consentiti dalle leggi in materia di copyright.
Le informazioni contenute nel presente documento sono soggette a modifica senza preavviso.
Sommario
Introduzione ............................................................................................1
Sicurezza .................................................................................................2
Apertura del computer.............................................................................2
Preparazione del computer.................................................................................3
Rimozione del coperchio del computer.................................................................4
Individuazione dei componenti interni del computer...............................................5
Riassemblaggio del computer ..................................................................6
Reinstallazione del coperchio del computer ..........................................................6
Dopo il riassemblaggio del computer ...................................................................6
Rimozione e sostituzione di un’unità disco ottico ......................................7
Prima di iniziare................................................................................................ 7
Rimozione di un’unità disco ottico .......................................................................8
Sostituzione di un’unità disco ottico ...................................................................10
Rimozione e sostituzione del disco rigido ...............................................11
Prima di iniziare..............................................................................................11
Rimozione di un disco rigido ............................................................................11
Sostituzione di un disco rigido .......................................................................... 13
Rimozione e sostituzione della memoria ................................................15
Prima di iniziare..............................................................................................15
Rimozione di un modulo di memoria..................................................................16
Sostituzione di un modulo di memoria................................................................17
Rimozione e sostituzione di una scheda PCI............................................18
Prima di iniziare..............................................................................................18
Rimozione di una scheda PCI............................................................................19
Sostituzione di una scheda PCI..........................................................................19
Rimozione di una scheda PCI-E .........................................................................20
Sostituzione di una scheda PCI-E .......................................................................21
Rimozione e sostituzione della batteria ..................................................22
Prima di iniziare..............................................................................................22
Sommario iii
iv Guida all’aggiornamento, manutenzione e riparazione
Introduzione
Guida all’aggiornamento,
manutenzione e riparazione
La Guida all’aggiornamento, manutenzione e riparazione fornisce istruzioni su come rimuovere e reinstallare i seguenti componenti del computer HP Pavilion Slimline Desktop PC:
! Unità disco ottico
! Disco rigido
! Modulo di memoria
! Scheda PCI
! Scheda PCI-E
! Batteria
Guida all’aggiornamento, manutenzione e riparazione 1
Sicurezza
Prima di eseguire qualunque procedura, leggere le seguenti importanti informazioni sulla
sicurezza.
Non esistono valutazioni per l’autorizzazione del collegamento di questo prodotto a
sistemi di alimentazione per apparecchiature informatiche (sistemi di distribuzione a
corrente alternata privi di messa a terra diretta, secondo la definizione IEC 60950).
ATTENZIONE – Prima di installare e collegare il computer all’alimentazione,
leggere il paragrafo “Informazioni aggiuntive per la sicurezza” nella Guida
alla garanzia limitata e all’assistenza.
ATTENZIONE – Non toccare la ventola mentre è in movimento.
Quando il sistema è alimentato, non toccare la ventola con le dita
o con attrezzi. Quando il sistema è acceso o il cavo di
alimentazione è connesso, non aprire mai il coperchio. Il
computer potrebbe subire danni oppure le pale rotanti della
ventola potrebbero causare lesioni all’utente.
ATTENZIONE – Non toccare i bordi taglienti all’interno del computer.
Apertura del computer
Prima di procedere all’aggiornamento di qualsiasi componente del computer, è necessario
preparare il computer in modo da poter maneggiare l’unità o i componenti in sicurezza.
Prima di procedere all’aggiornamento, alla manutenzione o alla riparazione del
computer, leggere quanto indicato di seguito:
! Stampare questo documento prima di tentare qualsiasi procedura di rimozione/
sostituzione.
! Queste procedure presuppongono una certa conoscenza della terminologia
informatica, delle misure di sicurezza e dei requisiti normativi necessari per utilizzare
e apportare modifiche alle apparecchiature elettroniche.
! Annotare e conservare il numero del modello e il numero di serie, le opzioni installate
e le altre informazioni relative al sistema. Qualora tali informazioni fossero necessarie
in un secondo tempo, non sarà necessario aprire il computer per trovarle.
AVVERTENZA – L’accumulo di elettricità statica nel corpo umano può
danneggiare i componenti elettrici del computer o altre periferiche. Per
scaricare l’eventuale carica statica accumulata, toccare per qualche istante un
oggetto metallico collegato a massa.
! Hewlett-Packard raccomanda l’uso di un braccialetto antistatico e di un tappetino
conduttivo mentre si eseguono queste operazioni sui componenti elettronici.
! Per questa operazione è necessario un cacciavite con punta a croce.
2 Guida all’aggiornamento, manutenzione e riparazione
Preparazione del computer
Per evitare rischi di lesioni o danni alle apparecchiature eseguire questa procedura prima
di aprire il computer:
1 Rimuovere:
! La scheda di memoria dal lettore apposito
! Il disco ottico (CD o DVD) dall’unità ottica
! Il Pocket Media Drive dal suo alloggiamento
®
2 Spegnere il computer. Fare clic sul pulsante Start di Windows
selezionare la freccia accanto al pulsante di Blocco e scegliere
l’opzione Arresta il sistema.
3 Scollegare il cavo del modem/telefono (se presente).
ATTENZIONE – Scollegare sempre il cavo del modem dalla linea telefonica
prima di aprire il coperchio del computer.
4 Scollegare il cavo di alimentazione dalla presa elettrica e dal computer.
ATTENZIONE – Per evitare scosse elettriche e/o ustioni, scollegare il cavo
dell’alimentazione dalla presa elettrica. Quindi, scollegare il computer dal
cavo di alimentazione prima di rimuovere il coperchio del computer. In caso
contrario c’è il rischio di lesioni alle persone o danni alle apparecchiature.
,
5 Scollegare tutti gli altri cavi collegati (ad esempio quelli della tastiera, del mouse,
il cavo Ethernet e quello del monitor).
6 Scollegare i dispositivi esterni.
Guida all’aggiornamento, manutenzione e riparazione 3
Rimozione del coperchio del computer
ATTENZIONE – Prima di rimuovere il coperchio del computer, scollegare il cavo
di alimentazione. Attendere che i componenti interni si raffreddino prima di
toccarli.
1 Seguire le istruzioni in “Preparazione
del computer” a pagina 3.
2 Appoggiare il computer su un fianco.
3 Allentare le tre viti del pannello
posteriore. Utilizzare un cacciavite a
croce.
ATTENZIONE – Non toccare i
bordi taglienti all’interno del
computer.
4 Far scorrere il coperchio all’indietro
di 1,25 cm circa, quindi sollevarlo
dal telaio. Metterlo da parte.
1394
T
r
d
ig
ita
l a
O
u
d
U
io
T
w
i
r
e
le
a
ss LA
nt
enna
N
S
-V
ID
E
O
NOTA – Usare l’apposita scanalatura sul retro del coperchio per allentarlo,
come necessario.
4 Guida all’aggiornamento, manutenzione e riparazione
Individuazione dei componenti interni del computer
La configurazione dei componenti varia in base al modello. È possibile rimuovere e
sostituire i seguenti componenti:
Componente Vedere:
A Unità disco ottico, può essere un’unità
CD-ROM, CD-RW, DVD-ROM,
“Rimozione e sostituzione di un’unità
disco ottico” a pagina 7.
DVD+RW o un’unità Combo
B Disco rigido (posto sotto
l’alloggiamento dell’unità disco ottico)
“Rimozione e sostituzione del disco
rigido” a pagina 11.
C Modulo di memoria (2) “Rimozione e sostituzione della memoria”
a pagina 15.
D Scheda modem (scheda PCI) e scheda
grafica (scheda PCI-E)
“Rimozione e sostituzione di una scheda
PCI” a pagina 18.
E Batteria “Rimozione e sostituzione della batteria”
a pagina 22.
Leggere la sezione “Prima di iniziare” che introduce la procedura relativa ad ogni
componente. Questa sezione contiene requisiti e informazioni importanti sui componenti
sostituibili.
Nell’illustrazione che segue viene indicata la posizione dei componenti:
A
C
B
d
ig
ita
l a
O
u
w
d
U
i
re
io
T
le
a
ss LA
n
ten
N
n
a
S
-V
ID
E
O
D
E
Guida all’aggiornamento, manutenzione e riparazione 5
Riassemblaggio del computer
Reinstallazione del coperchio del computer
1 Riporre tutti i cavi all’interno del telaio del computer.
2 Far scorrere il coperchio sul computer all’indietro di circa 2,5 cm. Assicurarsi che le
scanalature del telaio siano allineate con le linguette del coperchio.
3 Far scivolare in avanti il coperchio sul telaio fino alla posizione di blocco. Assicurarsi
che il fondo del coperchio sia allineato con il telaio.
1394
T
r
d
ig
it
a
l
a
O
u
w
d
U
i
io
T
re
le
s
a
s
nt
L
e
A
n
N
n
a
S
-V
ID
E
O
4 Allineare le viti sul coperchio con i fori sul retro del telaio. Inserire e stringere le viti del
coperchio.
5 Seguire le istruzioni in “Dopo il riassemblaggio del computer” a pagina 6.
Dopo il riassemblaggio del computer
Eseguire sempre questa procedura nell’ordine indicato per evitare rischi di lesioni o di
danni alle apparecchiature dopo aver chiuso il computer:
ATTENZIONE – Per evitare scosse elettriche, incendio e danni alle
apparecchiature, non collegare sistemi di telecomunicazione e telefoni al
connettore della scheda di rete Ethernet.
1 Ricollegare il cavo del modem/telefono e tutti gli altri cavi, ad esempio quelli della
tastiera, del mouse, il cavo Ethernet e quello del monitor.
2 Ricollegare le periferiche esterne, ad esempio la stampante.
3 Ricollegare il cavo di alimentazione.
4 Accendere il computer e tutte le periferiche, ad esempio il monitor.
6 Guida all’aggiornamento, manutenzione e riparazione

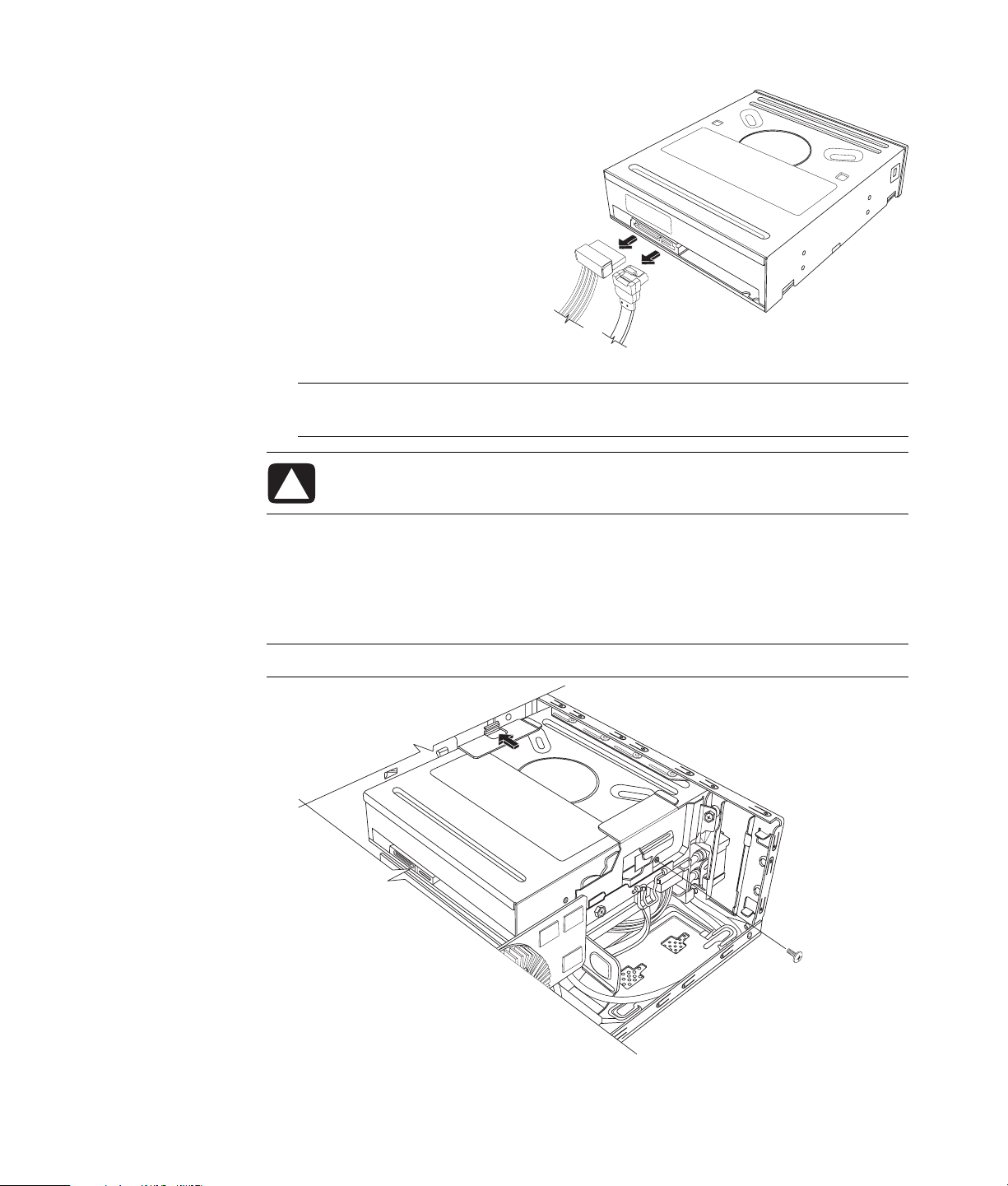

Rimozione e sostituzione di un’unità disco ottico
Il computer include un’unità disco ottico
che può essere sostituita o aggiornata.
Vedere “Individuazione dei componenti
interni del computer” a pagina 5.
Prima di iniziare
Leggere quanto segue prima di rimuovere
e sostituire il componente:
IMPORTANTE – Date le dimensioni ridotte
del computer, è possibile installare solo
un’unità disco ottico di lunghezza inferiore
a circa 170 mm.
Il computer viene fornito con un’unità SATA (serial advanced technology attachment) che
utilizza un cavo dati stretto con un fermo opzionale.
Per completare questa procedura è necessario un cacciavite a croce.
Unità disco ottico
Guida all’aggiornamento, manutenzione e riparazione 7
Rimozione di un’unità disco ottico
1 Preparare il computer e rimuovere il coperchio. Completare le “Apertura del
computer” procedure descritte a pagina 2.
2 Rimuovere il pannello anteriore dal computer. Premere le due linguette in basso,
premere le due linguette in alto ed estrarre il coperchio.
digital audio
OUT
wi
reless LAN
antenna
S-VIDEO
3 Se il computer comprende un’unità
Pocket Media Drive, sollevare la
linguetta dall’alloggiamento. Tirare
indietro l’alloggiamento ed estrarlo
dallo chassis.
8 Guida all’aggiornamento, manutenzione e riparazione
4 Prima di scollegare i cavi,
prendere nota della disposizione
di ciascun cavo e spinotto sul
retro dell’unità disco ottico.
5 Scollegare il cavo di
alimentazione e il cavo dati dal
retro dell’unità disco ottico.
Tirare la linguetta sul cavo dati.
Per estrarre il cavo di
alimentazione, tirare e allo
stesso tempo farlo oscillare
delicatamente a destra e a
sinistra.
NOTA – Il cavo dati SATA può includere un fermo. Premere il fermo e tirare la presa
per rimuovere il cavo dati dall’unità.
AVVERTENZA – Tirare il connettore esclusivamente tramite l’apposita maniglia.
6 Scollegare il cavo audio (se presente).
7 Rimuovere la vite dal lato dell’unità a disco ottico.
8 Rimuovere il fermo dall’unità e spingere l’unità fuori dalla parte anteriore del
computer.
IMPORTANTE – Non inclinare l’unità durante l’estrazione.
Guida all’aggiornamento, manutenzione e riparazione 9
Sostituzione di un’unità disco ottico
1 Seguire le istruzioni in “Rimozione e
sostituzione di un’unità disco ottico”
a pagina 7.
2 Inserire la nuova unità disco ottico
nella scanalatura sul lato anteriore
dello chassis.
3 Inserire la vite nel lato dell’unità a
disco ottico.
4 Collegare il cavo di alimentazione e
il cavo dati al retro dell’unità ottica.
Assicurarsi che i cavi siano inseriti
completamente.
5 Con alcuni modelli di unità disco
è incluso un cavo audio. In tal caso,
collegarlo.
6 Se il computer comprende un’unità
Pocket Media Drive, inserire l’apposito
alloggiamento:
a Allineare la freccia
dell’alloggiamento di
Pocket Media Drive con
la freccia in basso sullo chassis.
b Spingere l’alloggiamento verso
lo chassis fino a sentire lo scatto.
7 Rimettere il coperchio.
8 Reinstallare il coperchio del computer
e chiudere il computer. Completare le
“Riassemblaggio del computer”
procedure descritte a pagina 6.
10 Guida all’aggiornamento, manutenzione e riparazione
Rimozione e sostituzione del disco rigido
Il computer include un disco rigido che può
essere sostituito o aggiornato. Vedere
“Individuazione dei componenti interni del
computer” a pagina 5.
Nel disco rigido originale è preinstallata la
partizione di ripristino del computer. Se il disco
rigido viene rimosso, riporlo in una busta
antistatica sigillata accuratamente.
Il disco rigido è un’unità SATA (serial advanced
technology attachment) che utilizza un cavo dati
stretto con un fermo opzionale.
Prima di iniziare
Leggere quanto segue prima di rimuovere e sostituire il componente:
AVVERTENZA – Prima di rimuovere il disco rigido, eseguire il backup dei file
presenti sull’unità utilizzando un supporto esterno, ad esempio un DVD,
un CD o un’unità USB, per evitare di perdere i dati.
Una volta sostituito il disco rigido, eseguire la procedura di Ripristino di
sistema. Usare i dischi di ripristino per caricare i file preinstallati. Per istruzioni
dettagliate sulla procedura di ripristino, vedere la Guida alla risoluzione dei
problemi e alla manutenzione.
Disco rigido
IMPORTANTE – Prima di aggiornare il disco rigido, verificare di disporre di un disco di
ripristino.
Per completare questa procedura è necessario un cacciavite a croce.
Rimozione di un disco rigido
1 Preparare il computer e rimuovere il
coperchio. Completare le “Apertura del
computer” procedure descritte a pagina 2.
2 Se il computer comprende un’unità
Pocket Media Drive, sollevare la linguetta
dall’alloggiamento. Tirare indietro
l’alloggiamento ed estrarlo dallo chassis.
Guida all’aggiornamento, manutenzione e riparazione 11
3 Prima di scollegare i cavi dal disco rigido,
prendere nota della loro posizione.
4 Sollevare il fermo dei cavi e scollegare il cavo
di alimentazione e il cavo dati dal retro del
disco rigido.
5 Togliere la vite di fissaggio dal vassoio
dell’unità.
AVVERTENZA – Maneggiare con
attenzione il disco rigido. Se il disco
rigido cade o sbatte, può verificarsi
una perdita dei dati.
6 Far scivolare il vassoio del disco rigido fuori
dall’alloggiamento tirando la linguetta del
vassoio.
NOTA – Assicurarsi che i cavi del computer
non intralcino l’estrazione del vassoio.
Se necessario, spostarli prima di rimuovere
il vassoio.
7 Rimuovere le quattro viti che assicurano il disco
rigido al vassoio ed estrarre l’unità dal vassoio.
12 Guida all’aggiornamento, manutenzione e riparazione
Sostituzione di un disco rigido
1 Seguire le istruzioni in “Rimozione di un
disco rigido” a pagina 11.
2 Far scivolare il disco rigido nel vassoio.
3 Inserire e stringere le quattro viti che
fissano il disco rigido al vassoio.
4 Far scivolare il vassoio del disco rigido
nell’alloggiamento del computer.
5 Inserire la vite di fissaggio del disco rigido nel vassoio e serrarla.
Guida all’aggiornamento, manutenzione e riparazione 13
6 Collegare il cavo di alimentazione
e il cavo dati sul retro del disco
rigido e chiudere il fermo dei cavi.
7 Se il computer comprende un’unità
Pocket Media Drive (PMD),
inserire l’apposito alloggiamento:
a Allineare la freccia
dell’alloggiamento di
Pocket Media Drive con la
freccia in basso sullo chassis.
b Spingere l’alloggiamento
verso lo chassis fino a sentire
lo scatto.
8 Completare le procedure per la
reinstallazione del coperchio e
chiudere il computer. Vedere
“Riassemblaggio del computer” a
pagina 6.
9 Eseguire un ripristino del sistema,
se necessario. Usare i dischi di
ripristino per sostituire i file
preinstallati. Per istruzioni
dettagliate sulla procedura di
ripristino, vedere la Guida alla
risoluzione dei problemi e alla
manutenzione.
14 Guida all’aggiornamento, manutenzione e riparazione
Rimozione e sostituzione della memoria
La scheda madre contiene uno o due socket per moduli di memoria DIMM DDR
(double data rate dual in-line memory modules).
Prima di iniziare
Leggere quanto segue prima di rimuovere e
sostituire il componente:
Per determinate il tipo e la velocità del modulo
di memoria utilizzato dal computer, e per
informazioni e specifiche tecniche relative ad
un modulo di memoria:
1 Andare all’indirizzo
http://www.hp.com/support
con il browser.
2 Selezionare il proprio paese/regione e la
propria lingua.
3 Nella pagina Supporto e Driver, fare clic
su Visualizzazione delle
informazioni sul supporto e la
risoluzione dei problemi , inserire il
nome o il numero di prodotto del proprio
computer, quindi fare clic su Cerca.
Modulo di memoria
ATTENZIONE – L’uso di un modulo di memoria sbagliato può danneggiare il
computer.
ATTENZIONE – Nel maneggiare il modulo di memoria, prestare attenzione: non
toccare i contatti del modulo di memoria, per evitare di danneggiarlo. Evitare
di toccare i chip di memoria.
Guida all’aggiornamento, manutenzione e riparazione 15
Rimozione di un modulo di memoria
1 Rimuovere l’unità disco ottico. Vedere “Rimozione di un’unità disco ottico” a
pagina 8.
2 Individuare il socket per la memoria sulla scheda madre.
3 Se necessario, spostare i cavi che intralciano.
ATTENZIONE – Non tirare per estrarre il modulo di memoria dal socket.
Premere sui fermi per estrarlo.
4 Premere verso il basso i fermi posti alle estremità dello zoccolo finché il modulo di
memoria non viene espulso dal socket stesso. Tenendo il modulo di memoria per i
bordi, estrarlo dal socket.
5 Riporre il modulo di memoria in una busta antistatica.
16 Guida all’aggiornamento, manutenzione e riparazione
Sostituzione di un modulo di memoria
Per aggiornare la memoria del computer sono necessari moduli dello stesso tipo e velocità
di quelli già installati.
1 Seguire le istruzioni in “Rimozione di un modulo di memoria” a pagina 16.
2 Sganciare entrambi i fermi del socket del modulo di memoria.
ATTENZIONE – Nel maneggiare il modulo di memoria, prestare attenzione: non
toccare i contatti del modulo di memoria, per evitare di danneggiarlo. Evitare
di toccare i chip di memoria.
3 Rimuovere il nuovo modulo dalla busta antistatica. Tenerlo solo per i bordi.
4 Il modulo può essere installato solo in una posizione. La tacca del modulo (A) deve
corrispondere alla linguetta (B) del socket. Spingere il modulo con decisione ma senza
forzare nello slot e accertarsi che i fermi alle due estremità scattino in posizione.
A
B
5 Ripetere i passi da 1 a 4 per un secondo modulo, se necessario.
6 Rimettere a posto i cavi eventualmente spostati.
7 Completare le procedure per riposizionare l’unità disco ottico. Vedere “Sostituzione
di un’unità disco ottico” a pagina 10.
Guida all’aggiornamento, manutenzione e riparazione 17
Rimozione e sostituzione di una scheda PCI
Il computer è fornito con una scheda modem nell’alloggiamento per la scheda PCI.
Il computer può essere fornito anche con una scheda grafica nell’alloggiamento per la
scheda PCI Express (PCI-E). Le schede possono essere sostituite con una nuova scheda
modem o scheda grafica. Possono anche essere sostituite con una scheda PCI o PCI-E
diversa. Una scheda modem è un circuito integrato per il modem che va inserito in un
alloggiamento per schede PCI.
Scheda PCI modem
Scheda grafica PCI-E
Prima di iniziare
Leggere quanto segue prima di rimuovere e sostituire il componente:
IMPORTANTE – A causa delle ridotte dimensioni del computer, è possibile installare solo
una piccola scheda PCI a basso profilo di dimensioni simili alla scheda modem.
HP consiglia di installare una scheda che consumi 5 watt o meno.
Non tutte le schede a basso profilo possono essere inserire nell’alloggiamento per schede
PCI. Alcuni dei connettori esterni, in particolar modo quelli posti in cima alla scheda,
possono non essere adatti alle dimensioni del pannello posteriore.
IMPORTANTE – A causa delle ridotte dimensioni del computer, è possibile installare solo
una piccola scheda PCI-E a basso profilo di dimensioni simili alla scheda grafica.
HP consiglia di installare una scheda che consumi 25 watt o meno.
Non tutte le schede a basso profilo possono essere inserire nell’alloggiamento per schede
PCI-E. Alcuni dei connettori esterni, in particolar modo quelli posti in cima alla scheda,
possono non essere adatti alle dimensioni del pannello posteriore.
Per completare questa procedura è necessario un cacciavite a croce.
18 Guida all’aggiornamento, manutenzione e riparazione
Rimozione di una scheda PCI
1 Preparare il computer e rimuovere il coperchio.
Completare le “Apertura del computer” procedure
descritte a pagina 2.
2 All’interno del computer, individuare l’alloggiamento
della scheda PCI sulla scheda madre.
3 Prendere nota dei cavi interni collegati alla scheda,
quindi scollegarli.
4 Rimuovere la vite dalla staffa per la scheda modem
all’esterno del telaio. Rimuovere la staffa.
5 Estrarre con attenzione la scheda dall’alloggiamento
tenendola per il margine superiore.
Sostituzione di una scheda PCI
IMPORTANTE – A causa delle ridotte dimensioni del computer, è possibile installare solo
una piccola scheda PCI a basso profilo di dimensioni simili alla scheda modem.
HP consiglia di installare una scheda che consumi 5 watt o meno.
Non tutte le schede a basso profilo possono essere inserire nell’alloggiamento per
schede PCI. Alcuni dei connettori esterni, in particolar modo quelli posti in cima alla
scheda, possono non essere adatti alle dimensioni del pannello posteriore.
È possibile sostituire la scheda modem con una nuova scheda modem oppure con una
diversa scheda PCI:
1 Completare la procedura per la rimozione della
scheda modem. Vedere “Rimozione di una scheda
PCI” a pagina 19.
2 Allineare il bordo della scheda di espansione con
l’alloggiamento del computer e premerla verso il
basso con decisione ma senza forzare nell’apposito
alloggiamento. Il connettore deve essere ben inserito
nello slot della scheda.
3 Collegare la staffa con una vite per fissare la scheda.
4 Collegare i cavi interni alla scheda.
5 Completare la procedura per chiudere il computer.
Vedere “Riassemblaggio del computer” a pagina 6.
6 Installare i driver del software forniti dal produttore
della scheda se si installa una nuova scheda PCI,
in base alle necessità.
NOTA – Se la nuova scheda o periferica non funziona, leggere le istruzioni per
l’installazione fornite dal produttore e ricontrollare tutti i collegamenti, compresi quelli alla
scheda, all’alimentazione, alla tastiera e al monitor.
Guida all’aggiornamento, manutenzione e riparazione 19
Rimozione di una scheda PCI-E
1 Preparare il computer e rimuovere il coperchio. Completare le “Apertura del
computer” procedure descritte a pagina 2.
2 All’interno del computer, individuare l’alloggiamento della scheda PCI-E sulla scheda
madre.
3 Prendere nota dei cavi interni collegati alla scheda, quindi scollegarli.
4 Rimuovere la vite dalla staffa per la scheda modem all’esterno del telaio. Rimuovere
la staffa.
5 Sollevando il fermo che fissa la scheda alla scheda madre, tenere la scheda dall’alto
ed estrarla con attenzione dall’alloggiamento.
20 Guida all’aggiornamento, manutenzione e riparazione
Sostituzione di una scheda PCI-E
IMPORTANTE – A causa delle ridotte dimensioni del computer, è possibile installare
solo una piccola scheda PCI-E a basso profilo di dimensioni simili alla scheda grafica.
HP consiglia di installare una scheda che consumi 25 watt o meno.
Non tutte le schede a basso profilo possono essere inserire nell’alloggiamento per schede
PCI-E. Alcuni dei connettori esterni, in particolar modo quelli posti in cima alla scheda,
possono non essere adatti alle dimensioni del pannello posteriore.
È possibile sostituire la scheda grafica con una nuova scheda grafica oppure con una
diversa scheda PCI-E nell’alloggiamento per la scheda PCI-E:
1 Completare la procedura per la rimozione della
scheda grafica. Vedere “Rimozione di una scheda
PCI-E” a pagina 20.
2 Allineare il bordo della scheda di espansione con
l’alloggiamento del computer e premerla verso il
basso con decisione ma senza forzare
nell’apposito alloggiamento. Il connettore deve
essere ben inserito nello slot della scheda.
3 Inserire la vite per fissare la scheda alla staffa.
4 Collegare i cavi interni alla scheda.
5 Completare la procedura per chiudere il computer.
Vedere “Riassemblaggio del computer” a pagina 6.
6 Installare i driver forniti dal produttore della scheda
se si installa un’altra scheda PCI-E, in base alle
necessità.
NOTA – Se la nuova scheda o periferica non funziona, leggere le istruzioni per
l’installazione fornite dal produttore e ricontrollare tutti i collegamenti, compresi quelli alla
scheda, all’alimentazione, alla tastiera e al monitor.
Guida all’aggiornamento, manutenzione e riparazione 21
Rimozione e sostituzione della batteria
La batteria al litio della scheda madre fornisce al computer l’energia necessaria per
gestire le informazioni sulla data e l’ora.
Quando la batteria comincia a scaricarsi, è possibile che la data e l’ora non vengano
riportate correttamente. Se la batteria si guasta, sostituirla con una batteria al litio
CR2032 (da 3 V e 220 mAH) o equivalente.
Prima di iniziare
Leggere quanto segue prima di rimuovere e sostituire il componente:
ATTENZIONE – Se la batteria non viene sostituita correttamente, c’è il rischio
che esploda. Sostituirla sempre con una batteria dello stesso tipo o
equivalente. Eliminare le batterie usate attenendosi alle istruzioni fornite dal
produttore.
ATTENZIONE – Non usare strumenti di metallo, quali pinze, per rimuovere o
sostituire la batteria. Il contatto con il metallo può causare un cortocircuito e
danneggiare la batteria.
Procedura
1 Preparare il computer e rimuovere il coperchio. Completare le “Apertura del
computer” procedure descritte a pagina 2.
2 Adagiare il computer su un fianco.
3 Completare la procedura “Rimozione di un’unità disco ottico” descritta a pagina 8.
4 Se necessario, scollegare i cavi per facilitare l’accesso alla batteria.
5 Rimuovere i fermi dalla batteria. Sollevare la batteria dal socket per rilasciarla.
22 Guida all’aggiornamento, manutenzione e riparazione
6 Inserire nel socket la nuova batteria CR2032, con il polo positivo (+) verso la parte
aperta del socket.
7 Ricollegare i cavi staccati.
8 Completare la procedura “Sostituzione di un’unità disco ottico” descritta a
pagina 10.
9 Completare le procedure per la reinstallazione del coperchio e chiudere il computer.
Vedere “Riassemblaggio del computer” a pagina 6.
NOTA – Può essere necessario impostare manualmente l’ora e la data all’avvio del
computer.
Guida all’aggiornamento, manutenzione e riparazione 23
Part number: 5991-8378
Loading...
