Guía de instalación avanzada
Las únicas garantías por los productos y servicios de Hewlett-Packard se establecen en las
declaraciones expresas provistas con dichos productos y servicios. Ninguna de las disposiciones
contenidas en la presente garantía debe interpretarse como garantía adicional. HP no asumirá
responsabilidad alguna por fallas técnicas, errores de redacción u omisiones en el contenido del
presente documento.
HP no asume responsabilidad alguna derivada del uso o la fiabilidad de este software, si se
utiliza en equipos no suministrados por HP.
Este documento contiene información de propiedad exclusiva protegida por derechos de autor.
Ninguna parte del presente documento se podrá fotocopiar, reproducir ni traducir, sin el previo
consentimiento por escrito de HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
EE.UU.
Copyright © 2000–2007 Hewlett-Packard Development Company, L.P.
Este producto incorpora tecnología para la protección de los derechos de autor que está
respaldada por patentes estadounidenses y otros derechos de propiedad intelectual. Macrovision
debe autorizar el uso de esta tecnología para la protección de los derechos de autor, cuyo uso
deberá ser doméstico y otros usos de visualización limitados, excepto que Macrovision autorice lo
contrario. Se prohíbe el desembalaje o la aplicación de procedimientos de ingeniería inversa.
Microsoft y Windows Vista son marcas registradas estadounidenses de Microsoft Corporation.
El logotipo de Windows y Windows Vista son marcas comerciales o marcas registradas de
Microsoft Corporation en los Estados Unidos y en otros países y regiones.
HP admite el uso legal de tecnología y no avala ni fomenta el uso de los productos para otros fines
que no sean los permitidos por la legislación de derechos de autor.
La información contenida en este documento está sujeta a modificaciones sin previo aviso.
Tabla de contenidos
Instalación de la PC .................................................................................1
Armado de la PC ...................................................................................................1
Ubicación de la PC en el lugar adecuado ............................................................1
Uso del estabilizador de tensión..........................................................................2
Conexión de la PC ............................................................................................2
Conexión de una cámara digital (foto o video) ..........................................................9
Conexión de otros dispositivos...............................................................................11
Almacenamiento de documentación y discos de recuperación ...................................11
Ajuste del monitor ................................................................................................12
Ajuste de la resolución de pantalla con Vista ......................................................12
Ajuste de la resolución de pantalla con el Panel de control NVIDIA .......................12
Configuración de una red de área local..................................................................13
Configuración de una conexión alámbrica (Ethernet)................................................14
Dispositivos inalámbricos integrados.......................................................................15
Conexión de dispositivos de LAN inalámbrica .........................................................16
Verificación de la instalación del dispositivo de red LAN inalámbrica....................16
Uso de las funciones de seguridad inalámbrica...................................................17
Conexión de un módem........................................................................................17
Tabla de contenidos iii
Conexión de altavoces o micrófono .......................................................19

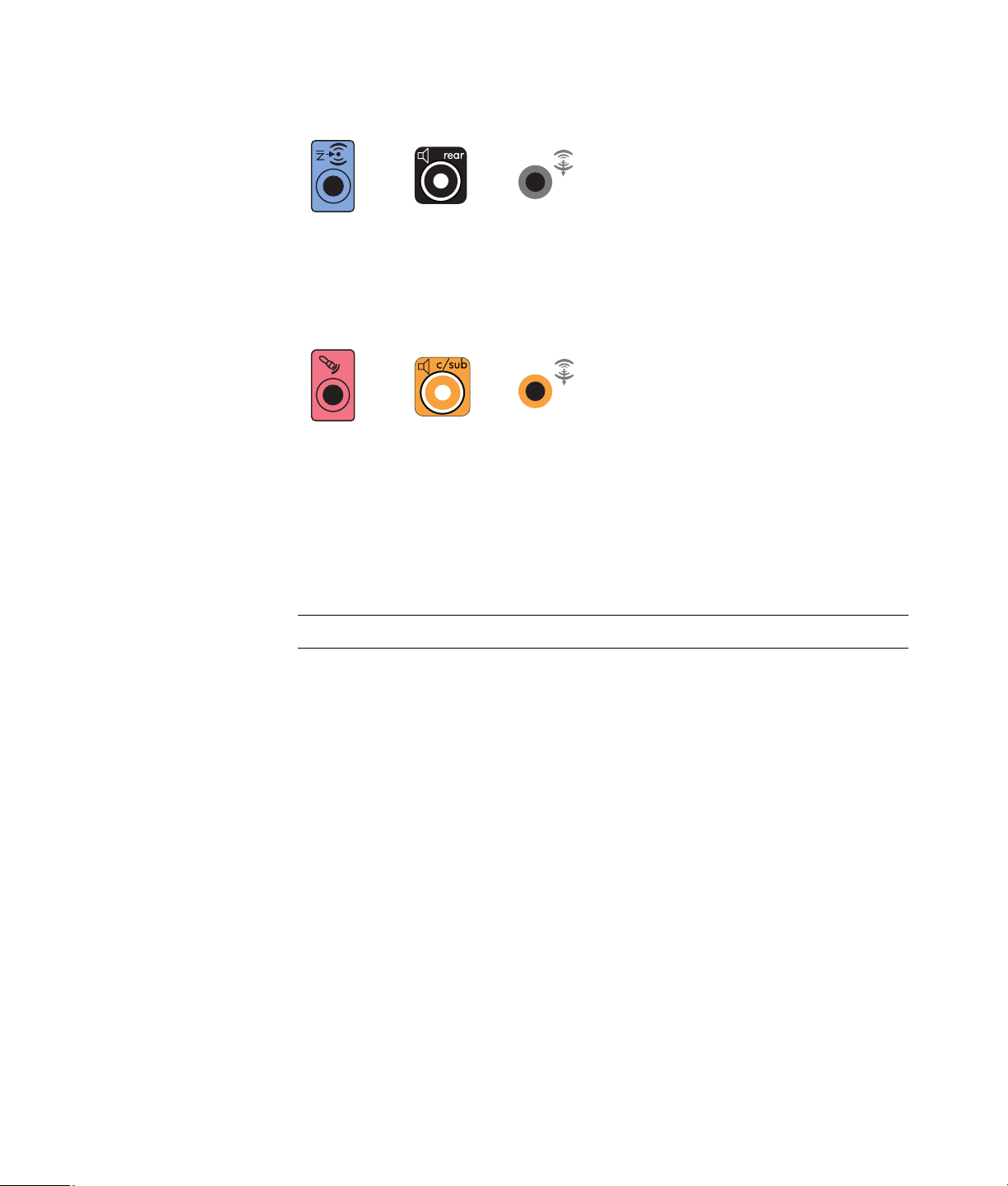

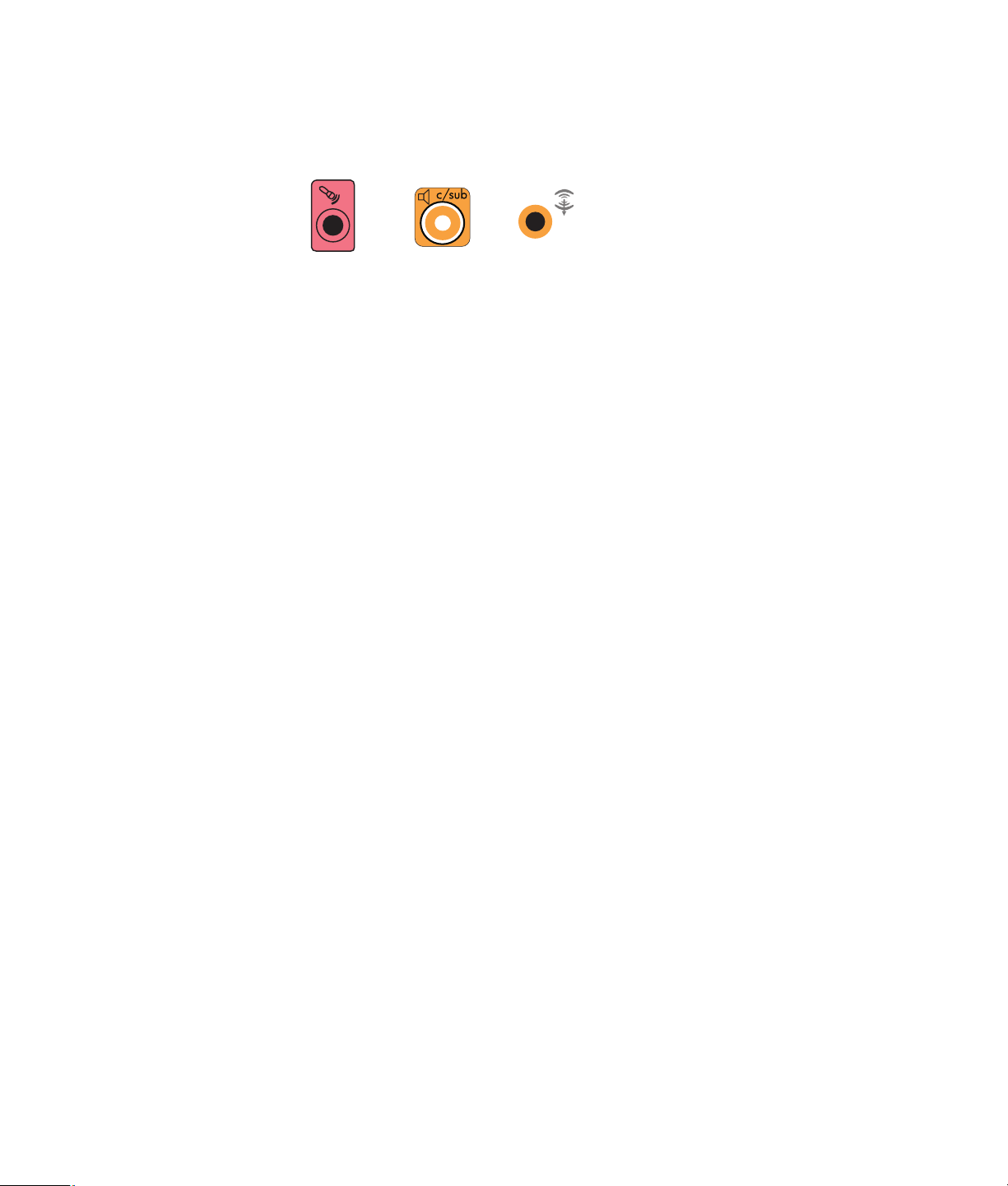

Tipos de conectores de audio ................................................................................19
Conexión del micrófono........................................................................................23

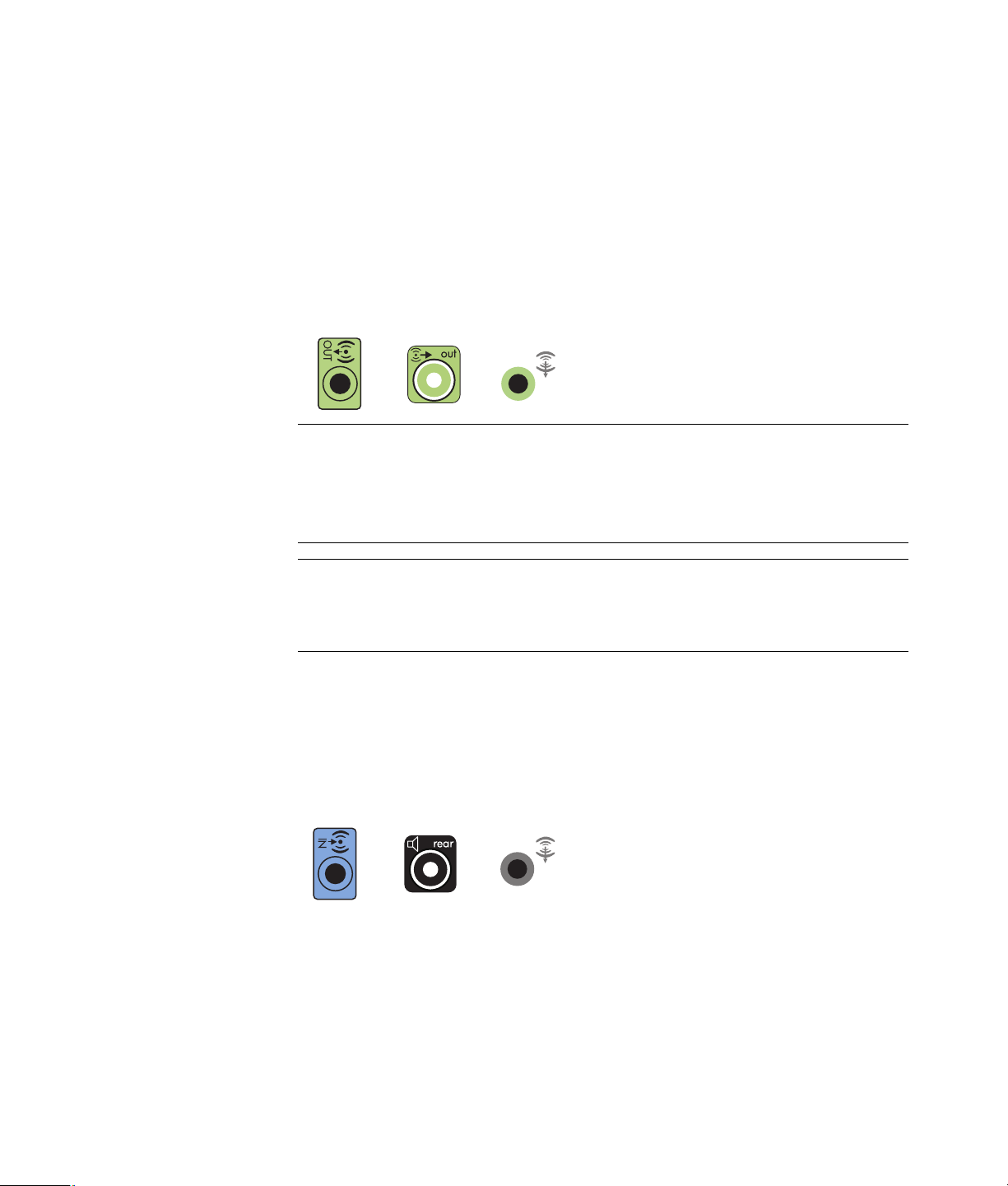

Configuraciones de los altavoces ...........................................................................24
Tipos de altavoces...........................................................................................25

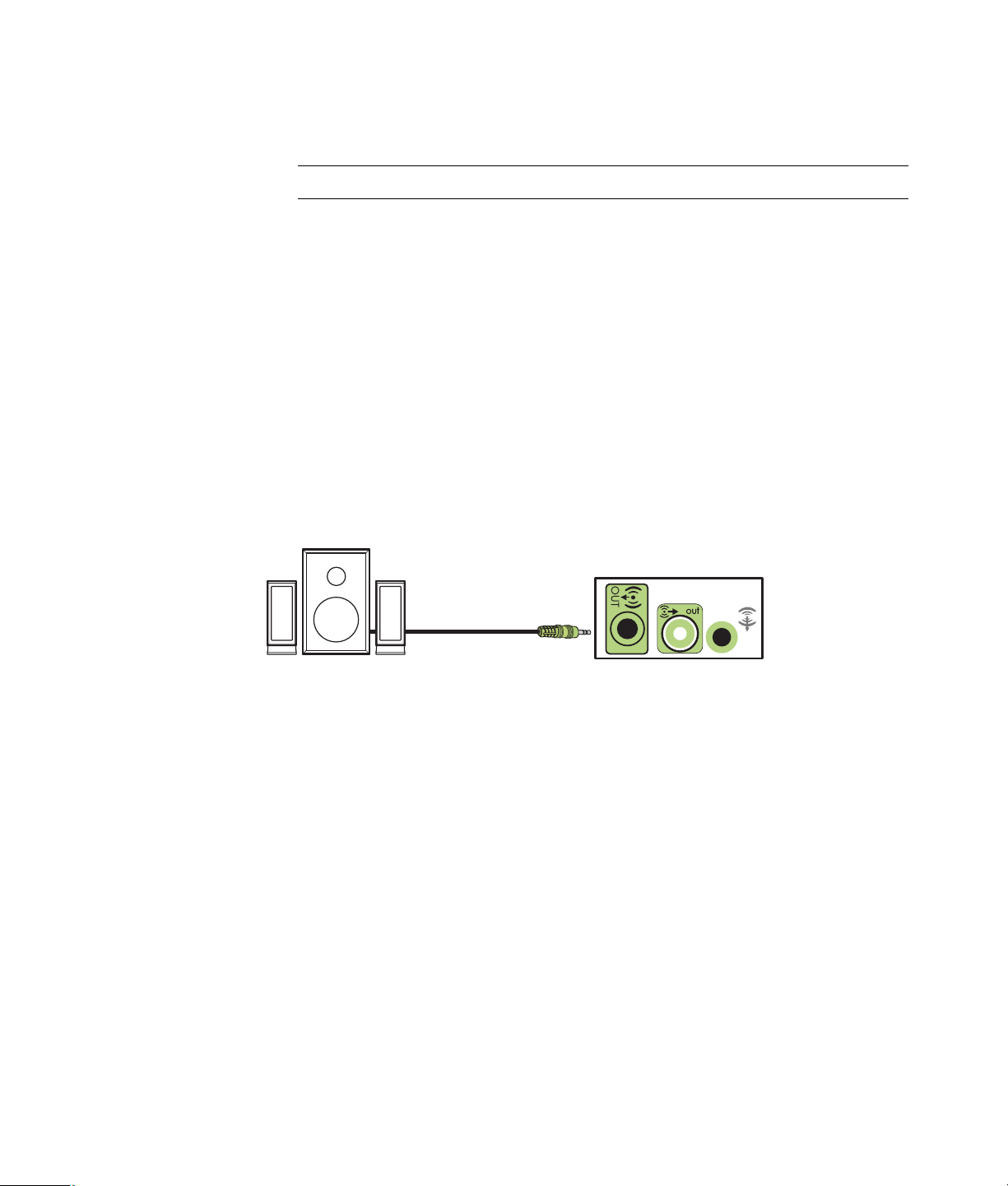

Cómo conectar sistemas de altavoces de audio
2/2.1 (dos altavoces y un subwoofer)................................................................25
Conexión de sistemas de altavoces de audio 4.1 (cuatro altavoces y
un subwoofer) .................................................................................................27

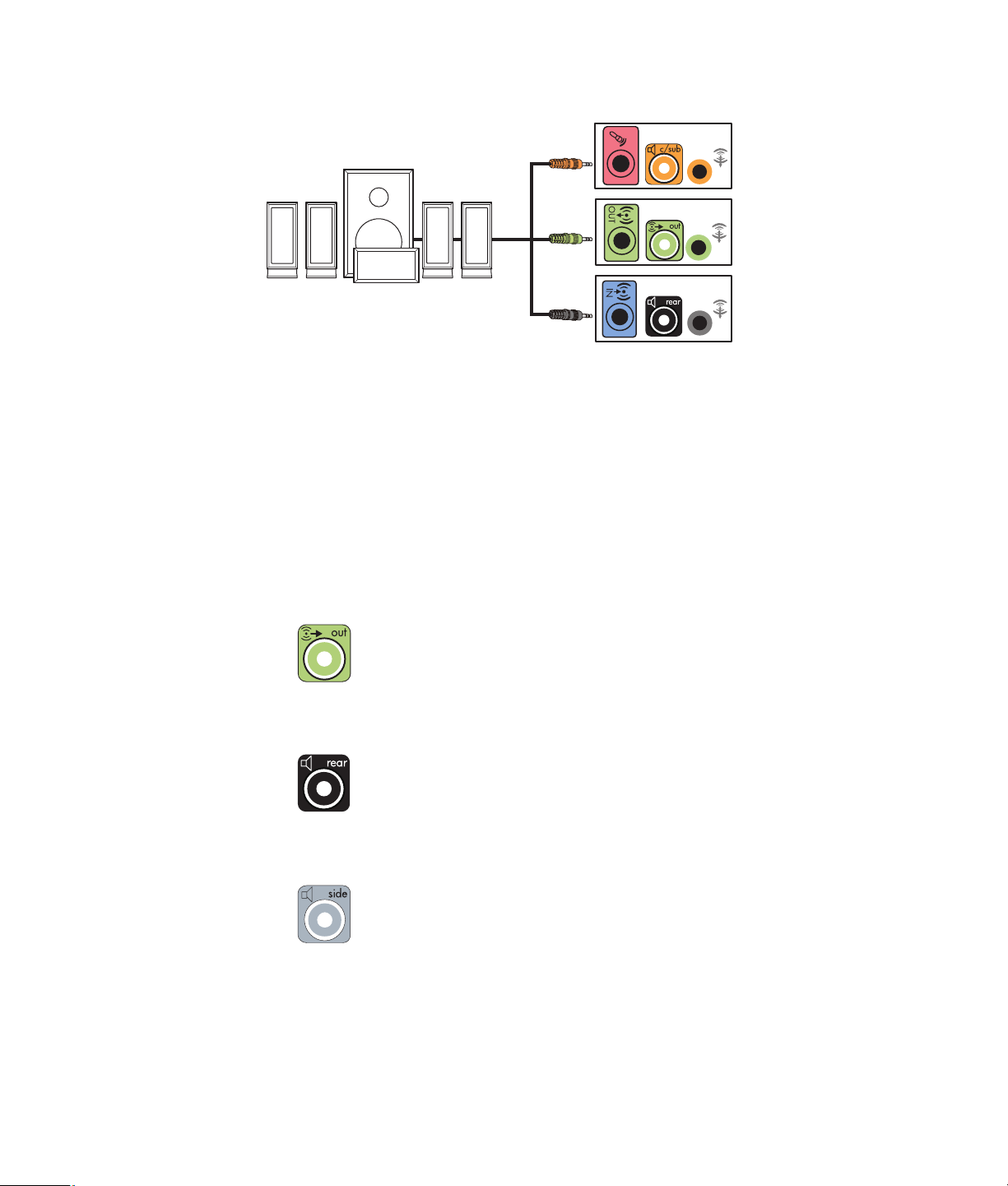

Conexión de sistemas de altavoces de audio 5.1 (cinco altavoces y
un subwoofer) .................................................................................................28
Conexión de sistema de altavoces de audio 7.1 (siete altavoces y
un subwoofer) .................................................................................................30

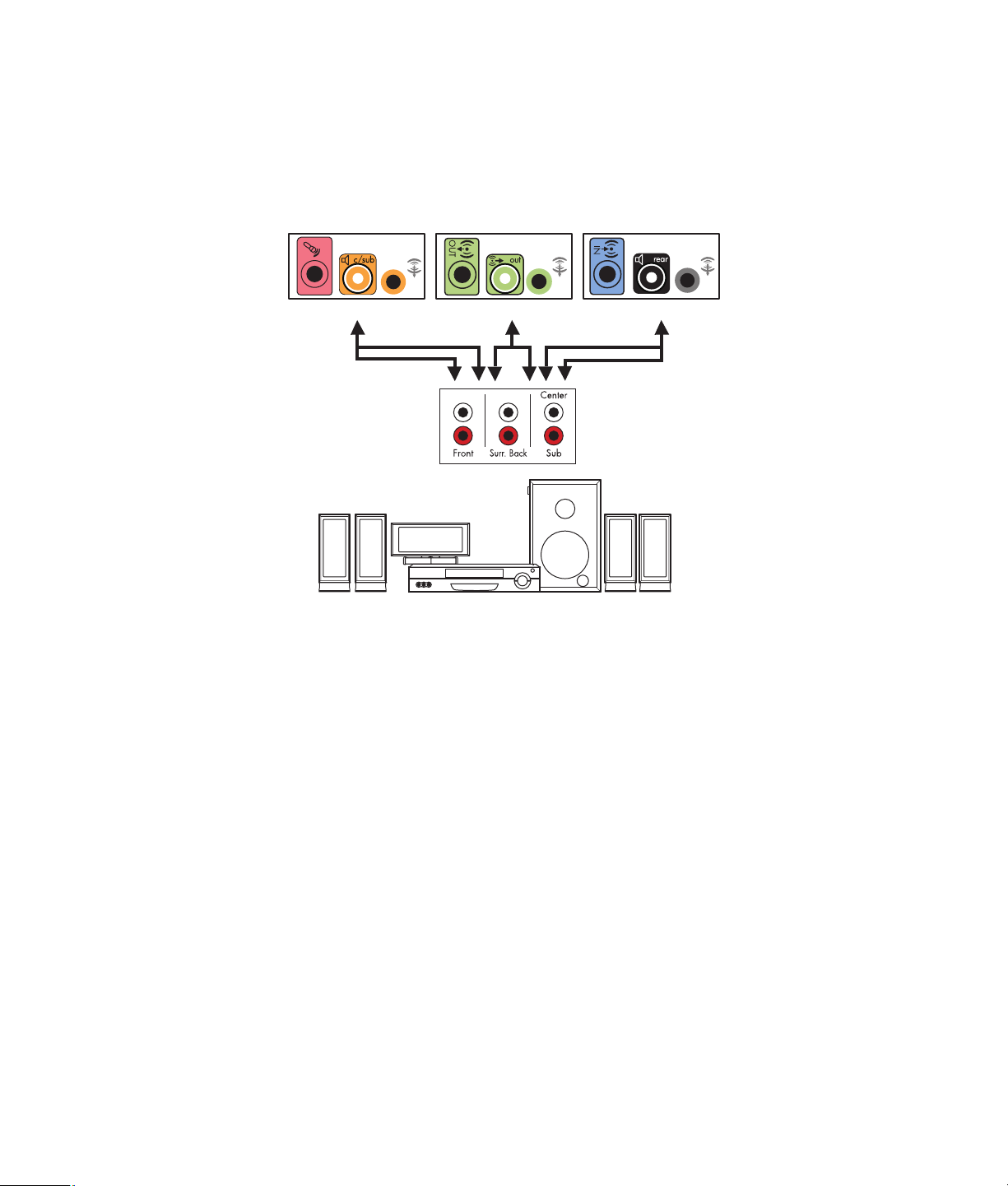

Conexión de un sistema de audio doméstico (opcional) .......................................33
Instalación de un equipo de audio doméstico 2.1 ...............................................34

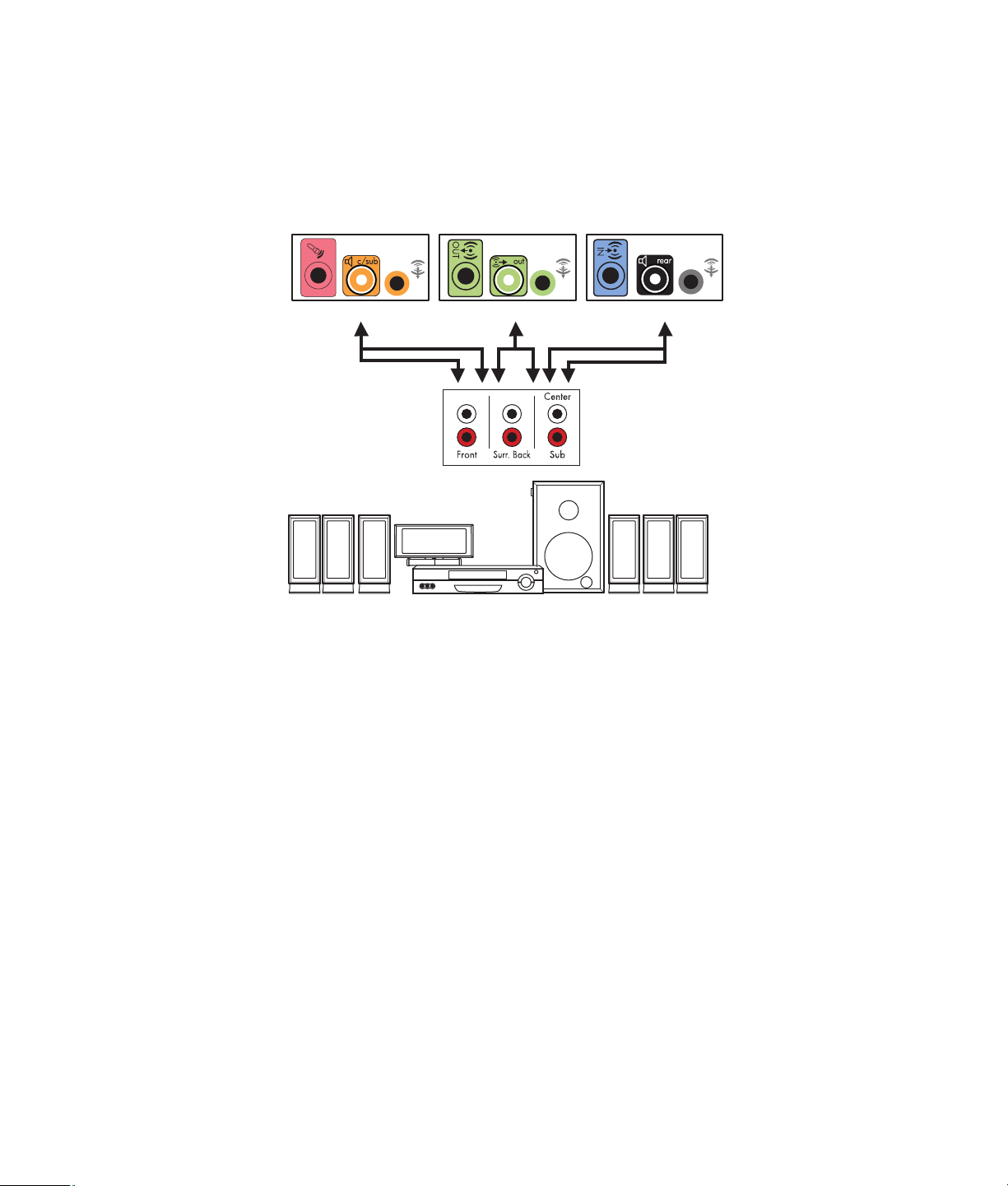

Instalación de equipo de audio doméstico 5.1....................................................35
Procedimiento de instalación de equipo de audio doméstico 5.1 ..........................36
Instalación de equipo de audio doméstico 7.1....................................................38
Procedimiento de instalación de equipo de audio doméstico 7.1 ..........................39

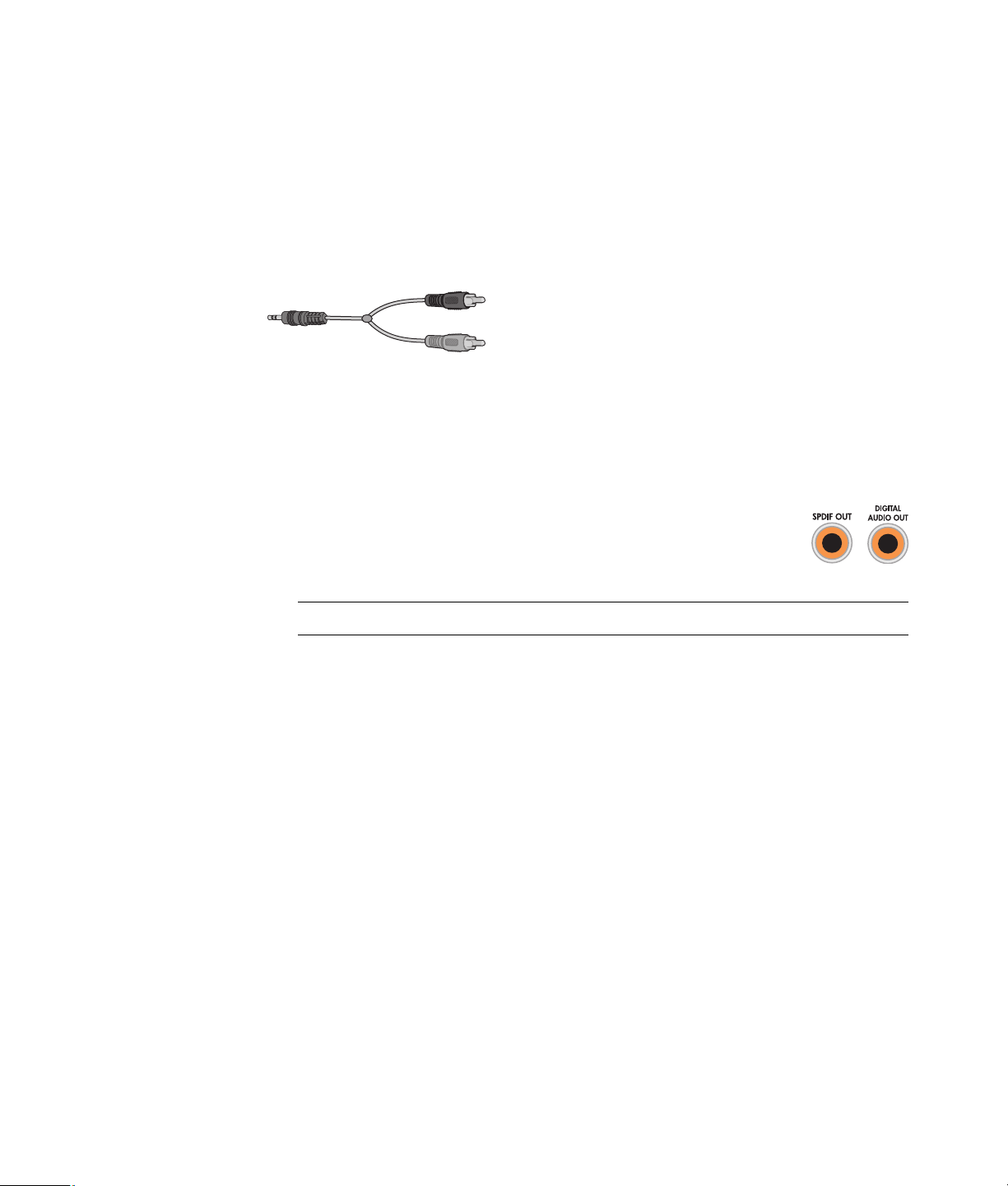

Conexión de audio digital................................................................................41

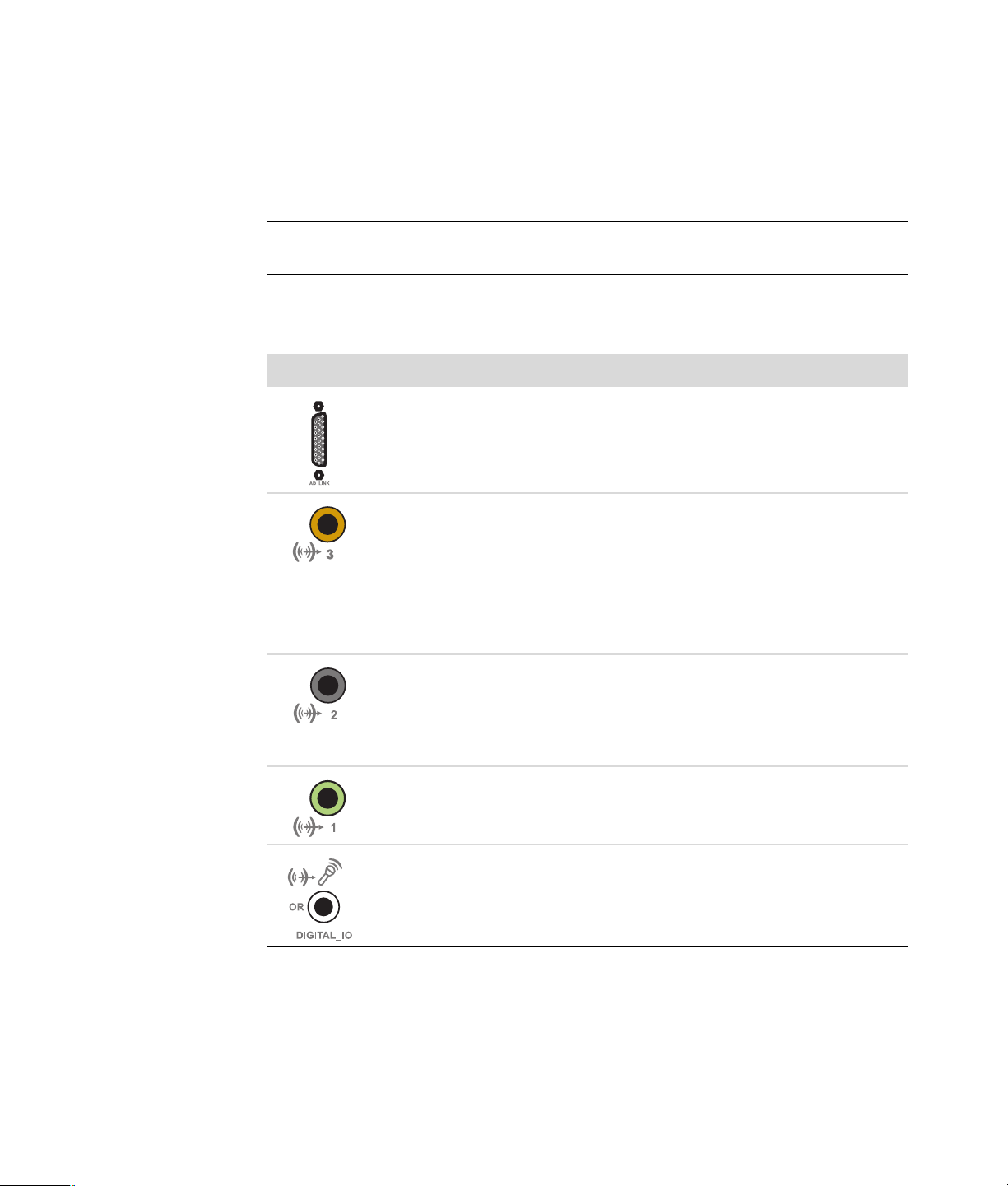

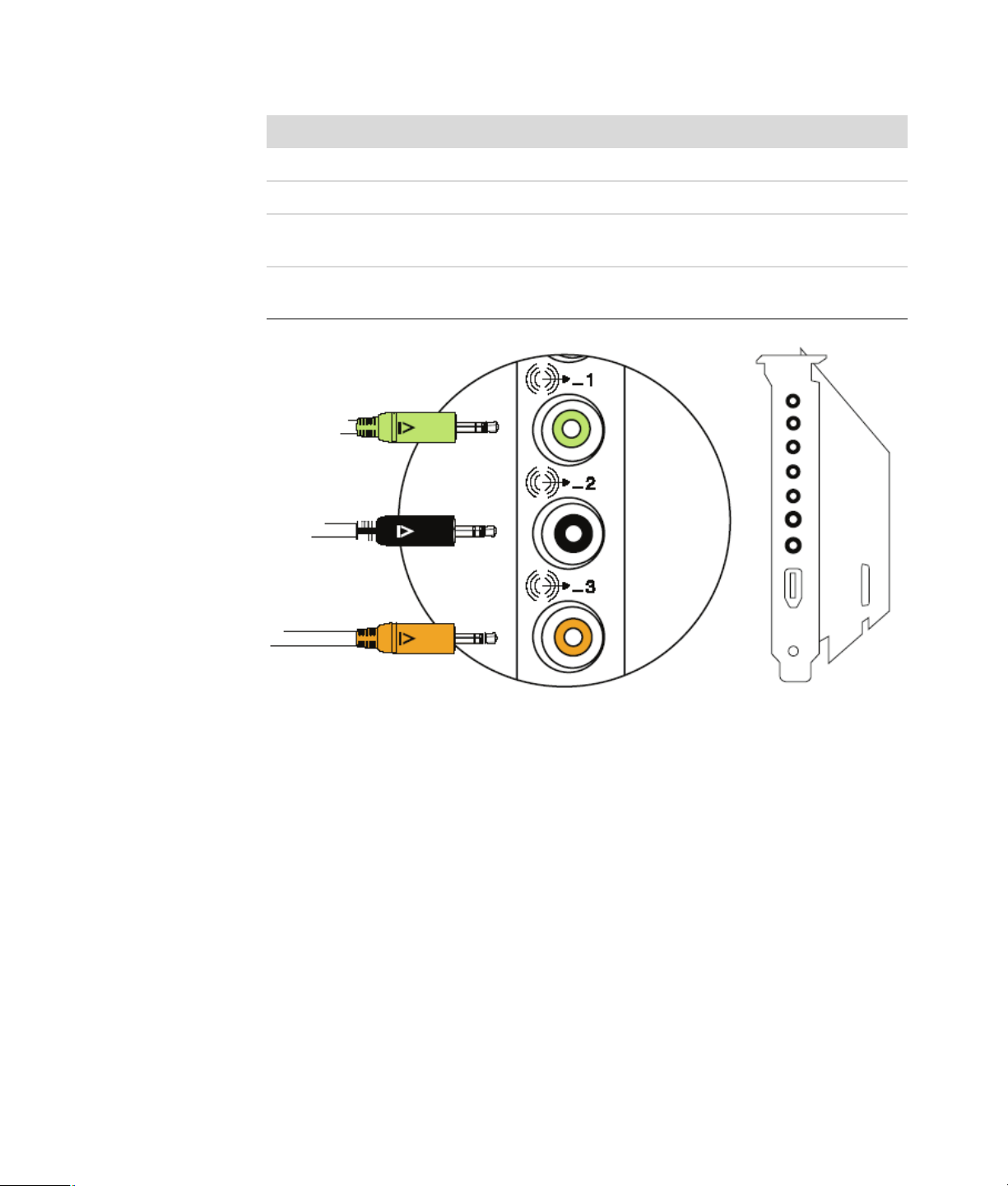

Conexión de altavoces a través de la tarjeta de sonido Creative Sound Blaster X-Fi......42
Conexión de los altavoces................................................................................42
Conexión del conector FlexiJack........................................................................43

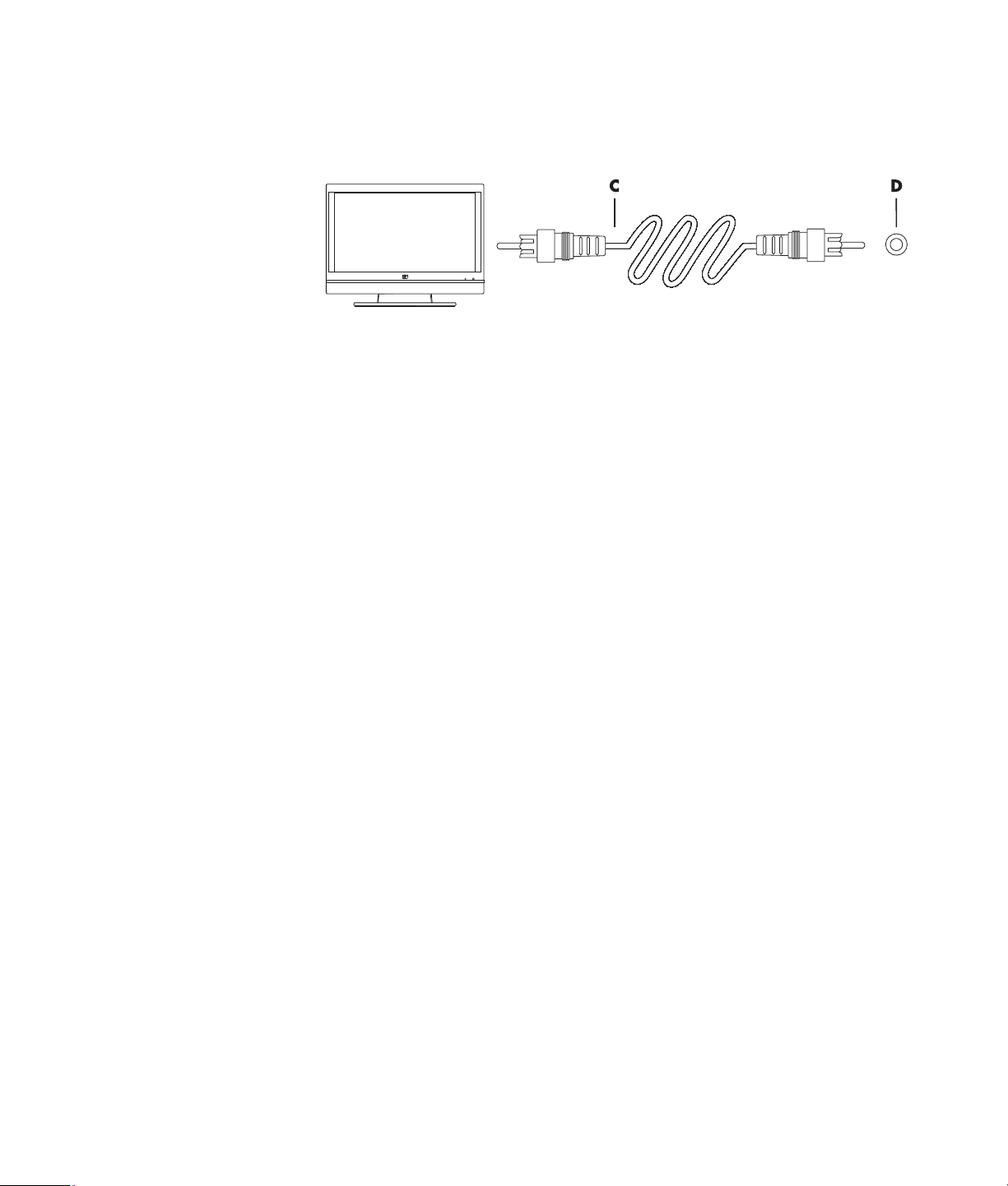

Conexión de la señal de televisión y los cables de video ........................45
Uso de los cables de TV........................................................................................45

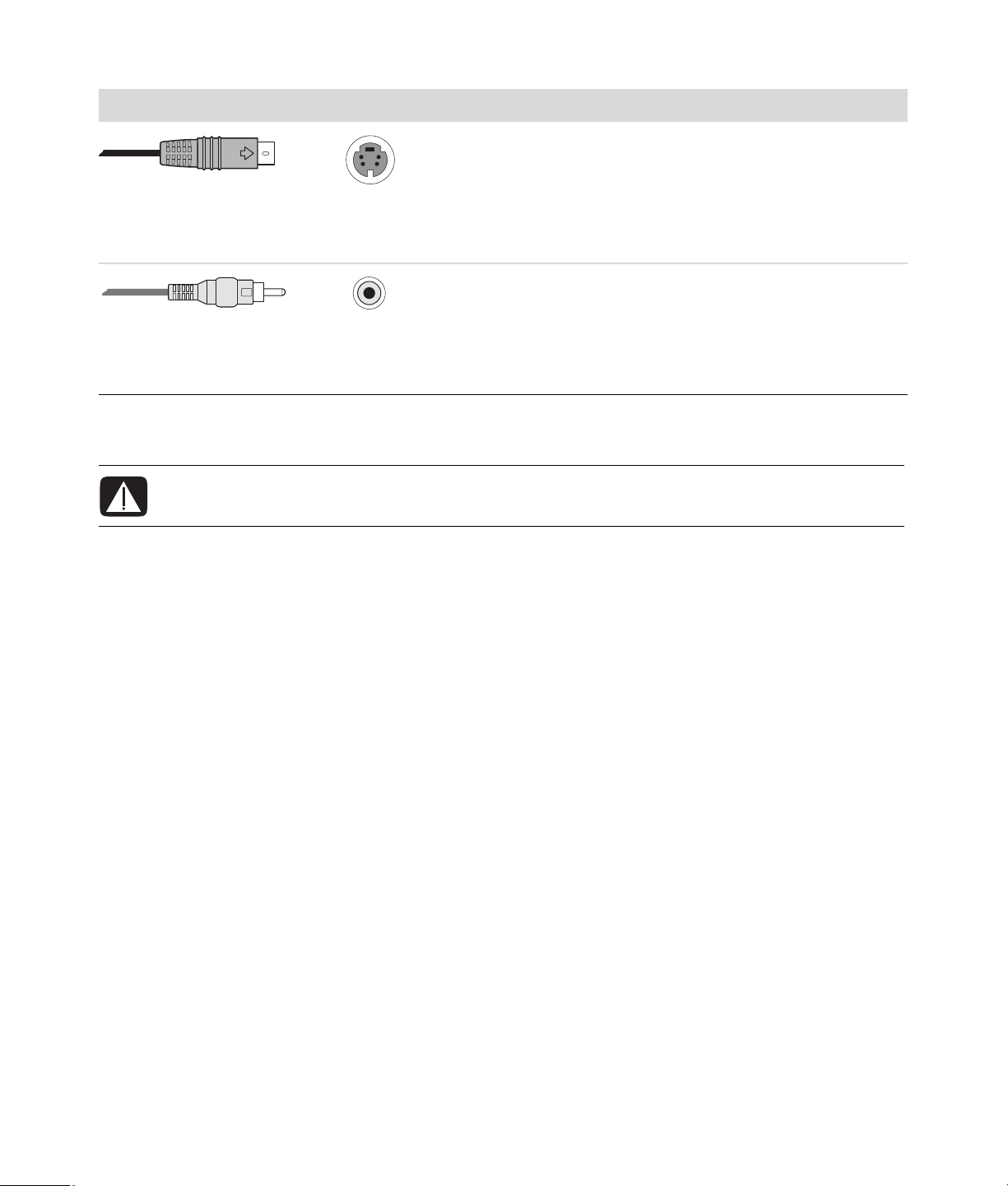

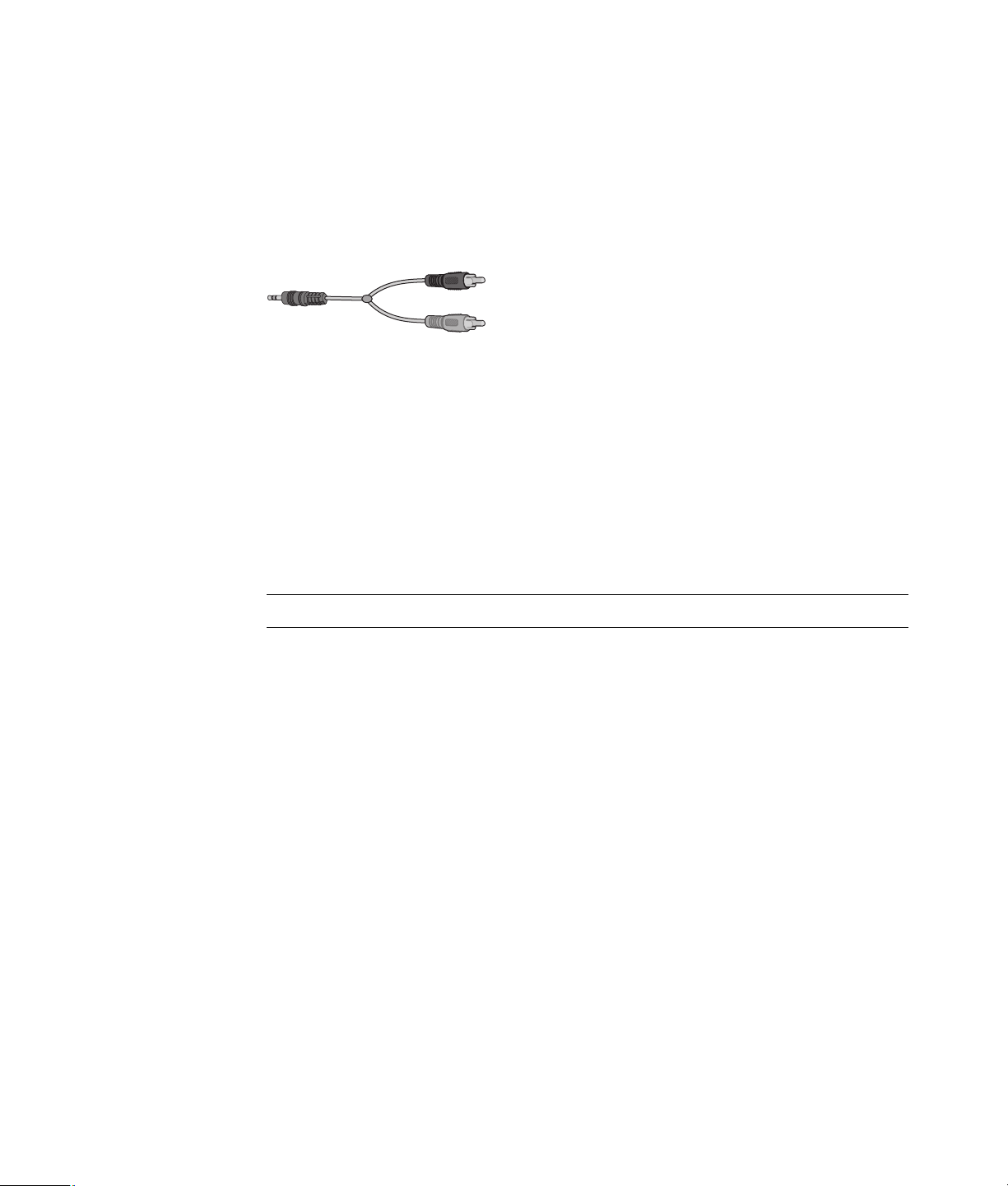

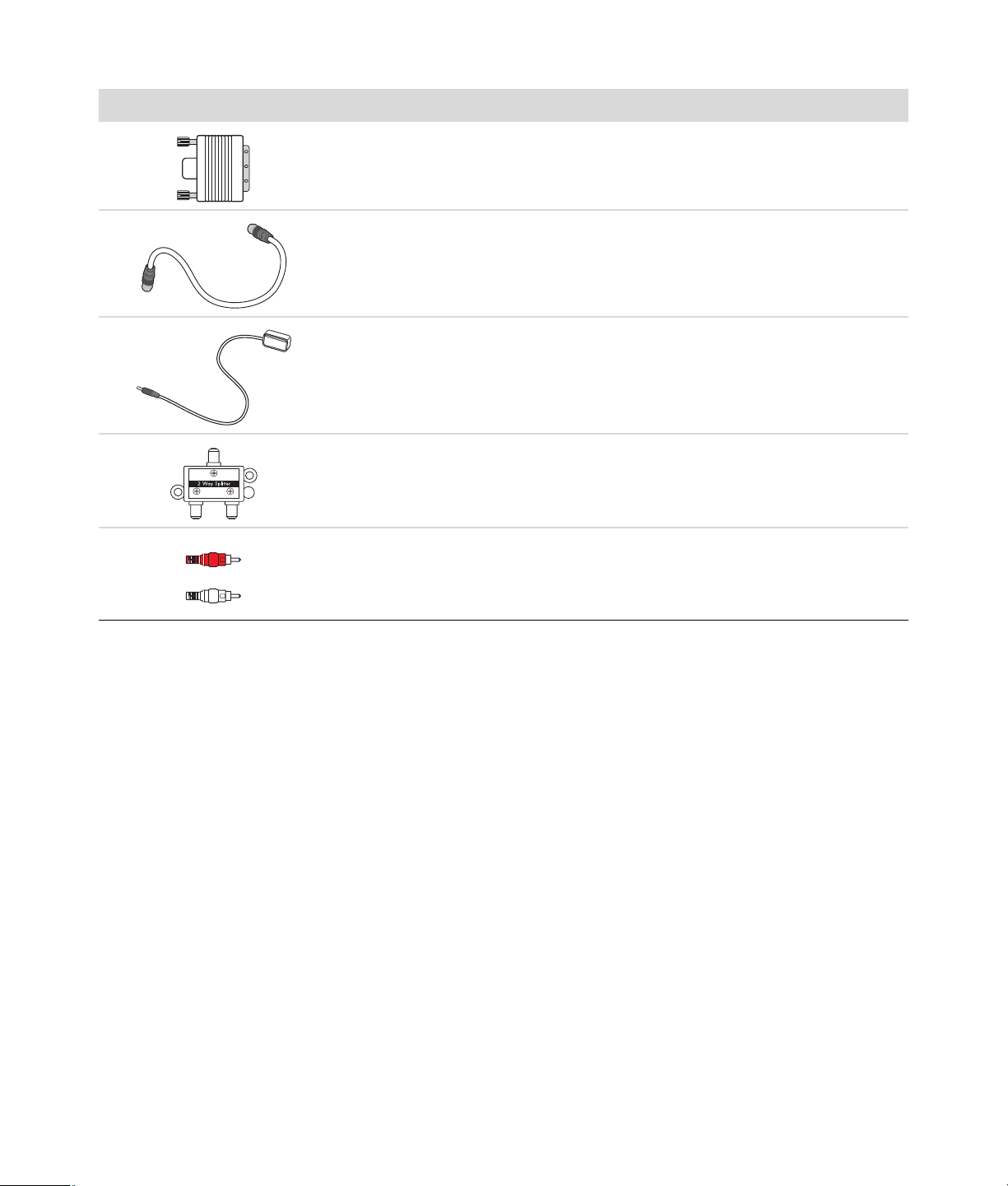

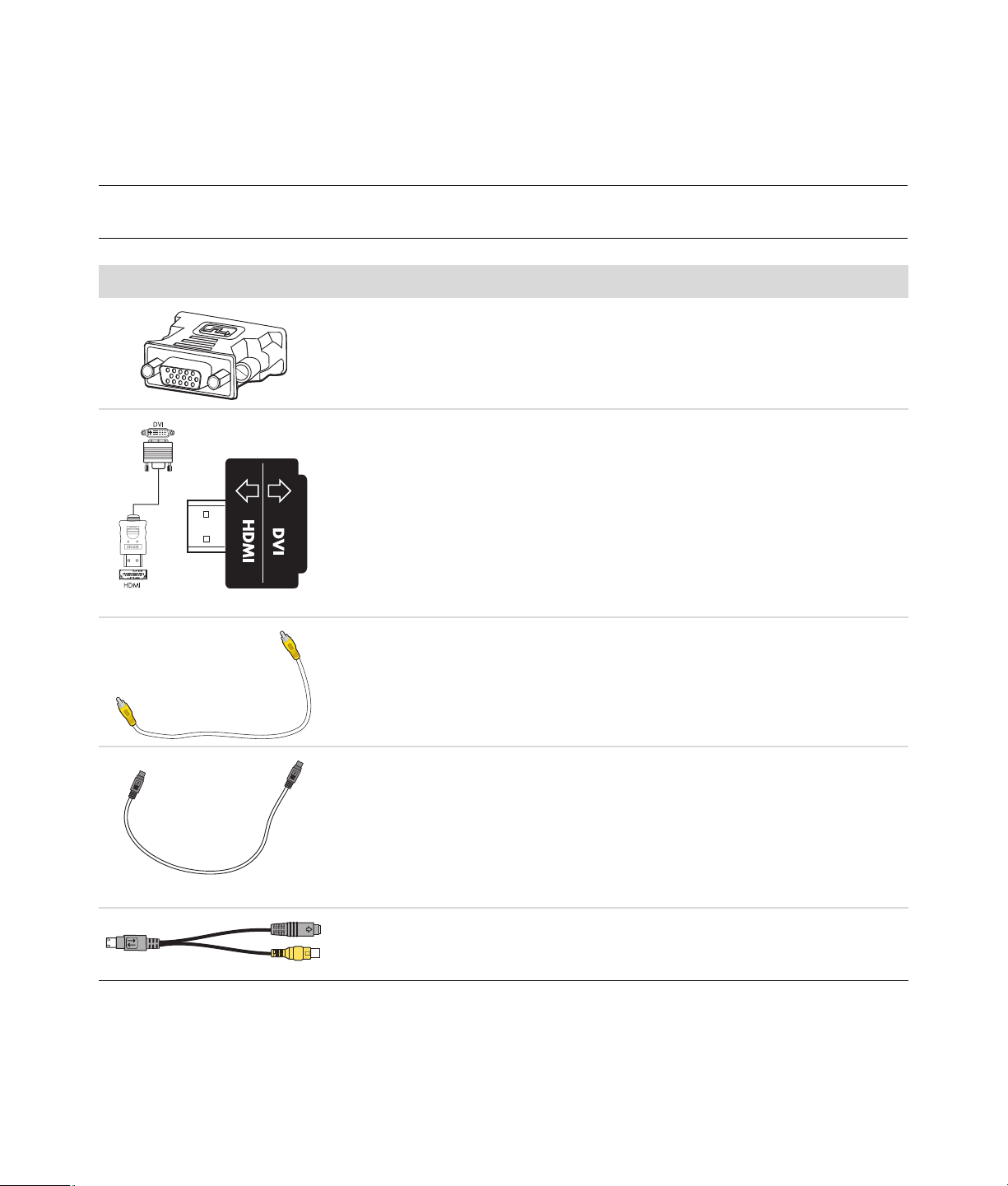

Cables de audio y video y adaptadores..................................................................46
Conexión de la fuente de señal de TV.....................................................................48

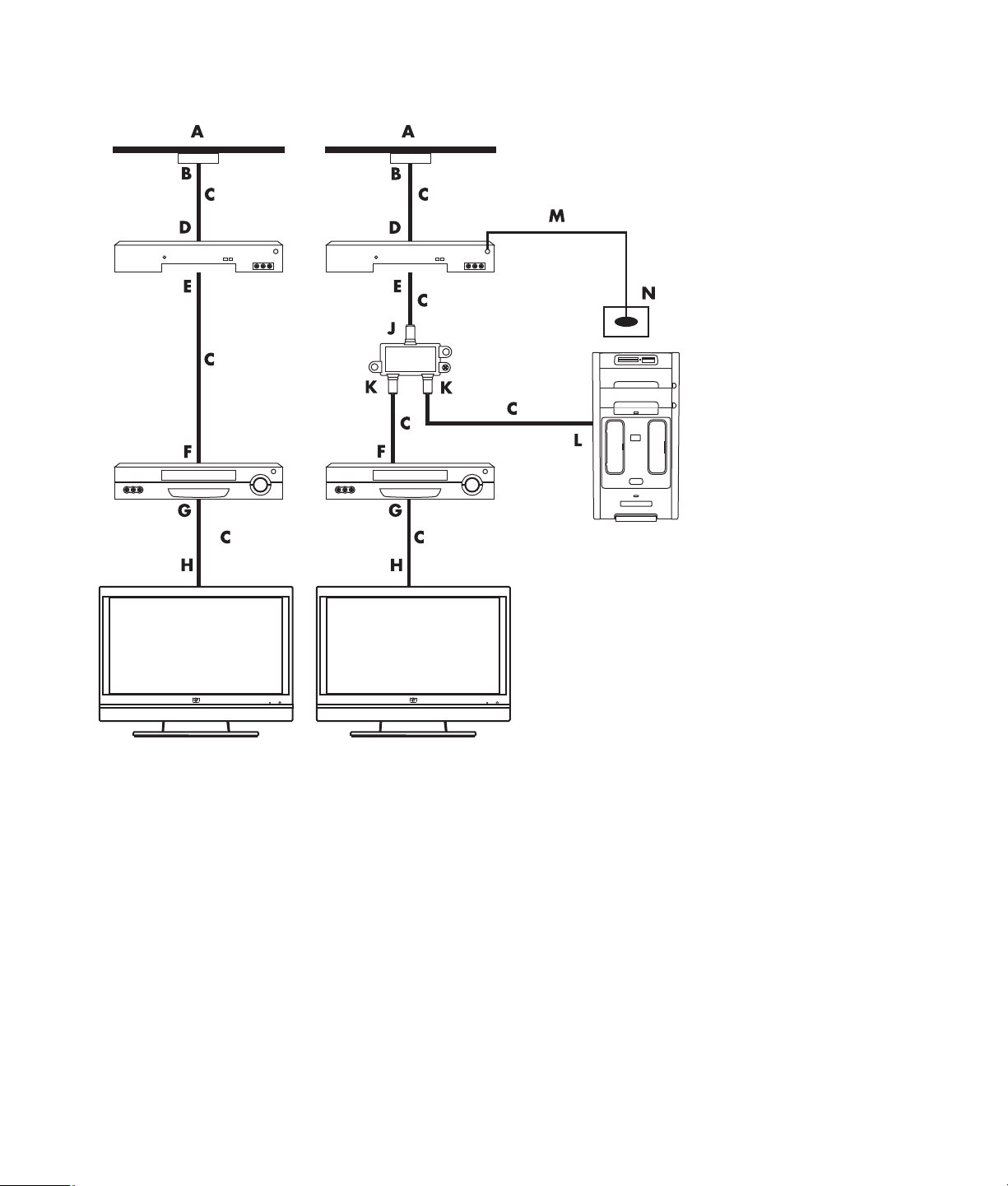

Conexión de un sintonizador doble ...................................................................48

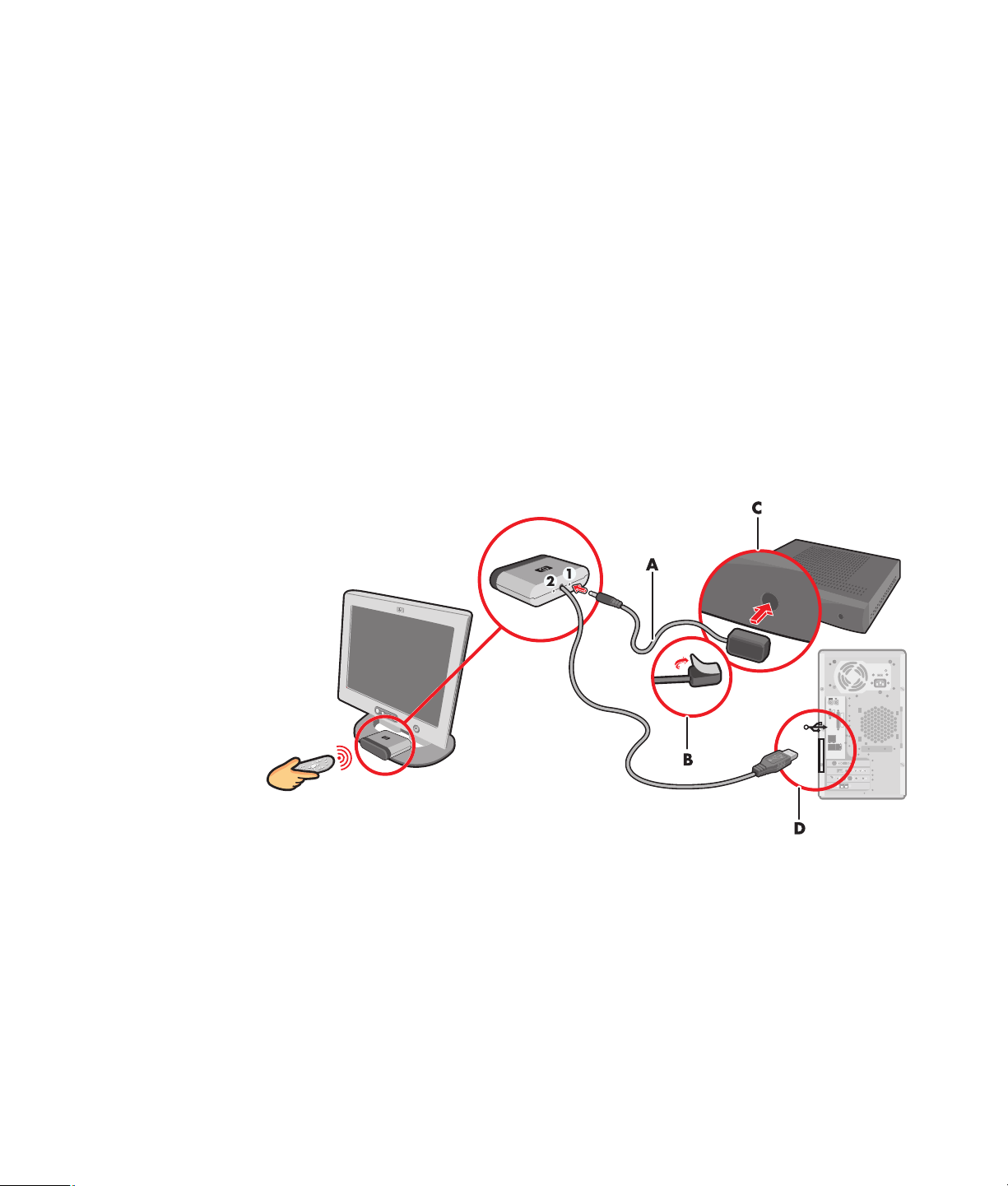

Conexión del sensor remoto ..................................................................................50
Conexión de la fuente de señal de TV, si ya cuenta con una instalación .....................51
De la toma de pared a la video casetera y a la TV con un cable coaxial ...............51
De la toma de pared al decodificador de TV por cable o satélite a la video
casetera y a la TV con un cable coaxial .............................................................52
De la pared al decodificador de TV por cable o del decodificador satelital
a la video casetera y a la TV mediante un cable S-video o de video
compuesto entre el decodificador y la video casetera o la TV ...............................54
Uso de la TV como monitor....................................................................................56
Cables para conectar la PC a una TV ................................................................56
Conexión de la PC a la TV ...............................................................................56
Visualización del escritorio de la PC en la pantalla de la TV.................................57
Ajuste de la resolución de la pantalla ................................................................58
Conexión de más de una pantalla.....................................................................58
iv Guía de instalación avanzada (las funciones varían según el modelo)
Uso de la configuración de Windows Media Center para una configuración
opcional de la pantalla de TV................................................................................59
Desactivación de la opción de salida de TV ............................................................60
Desconexión de la TV ...........................................................................................60
Conexión a un monitor o TV de alta definición ........................................................61
Cómo elegir la conexión AV que debe utilizar ....................................................61

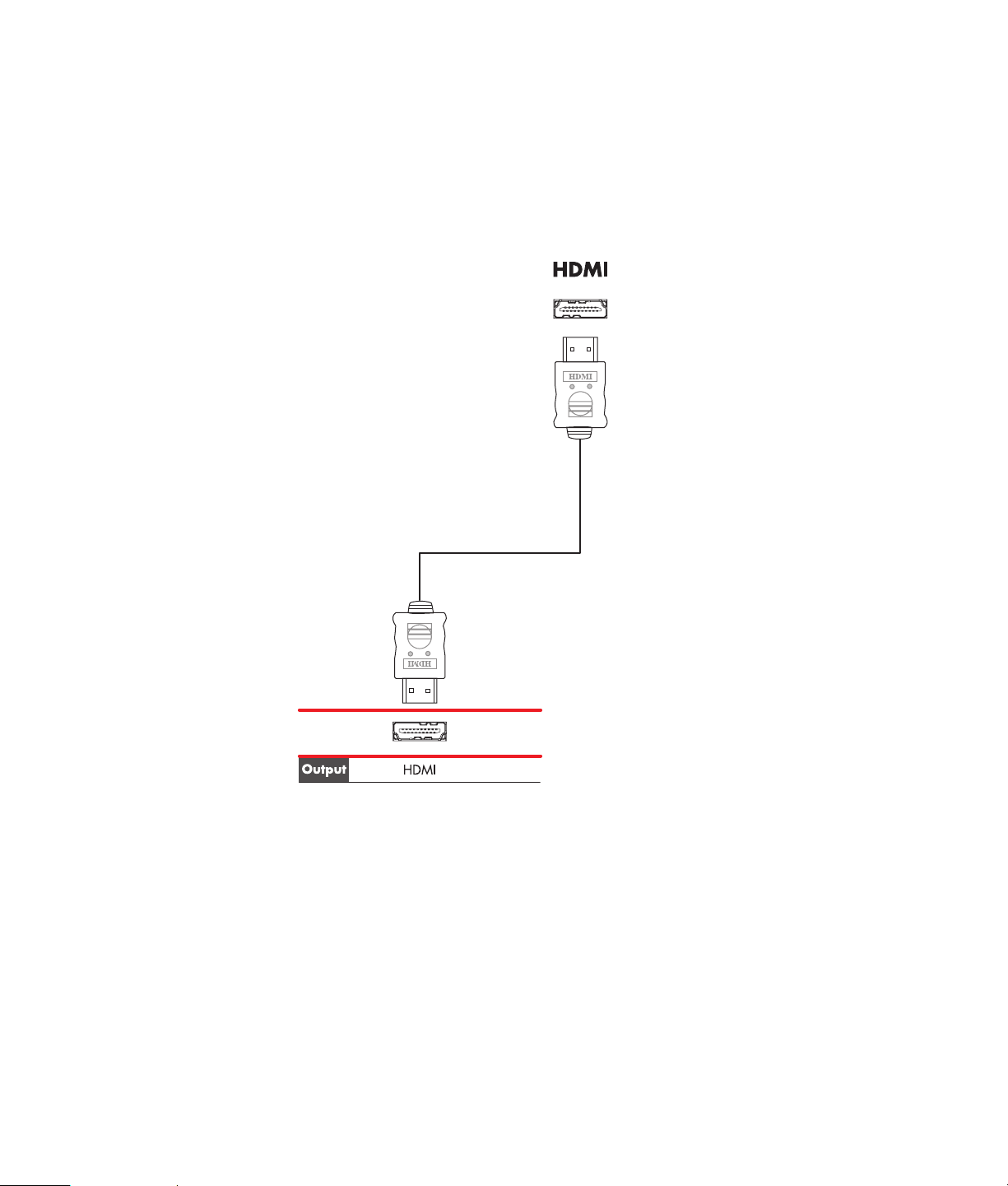

Conexión de un dispositivo HDMI .....................................................................63

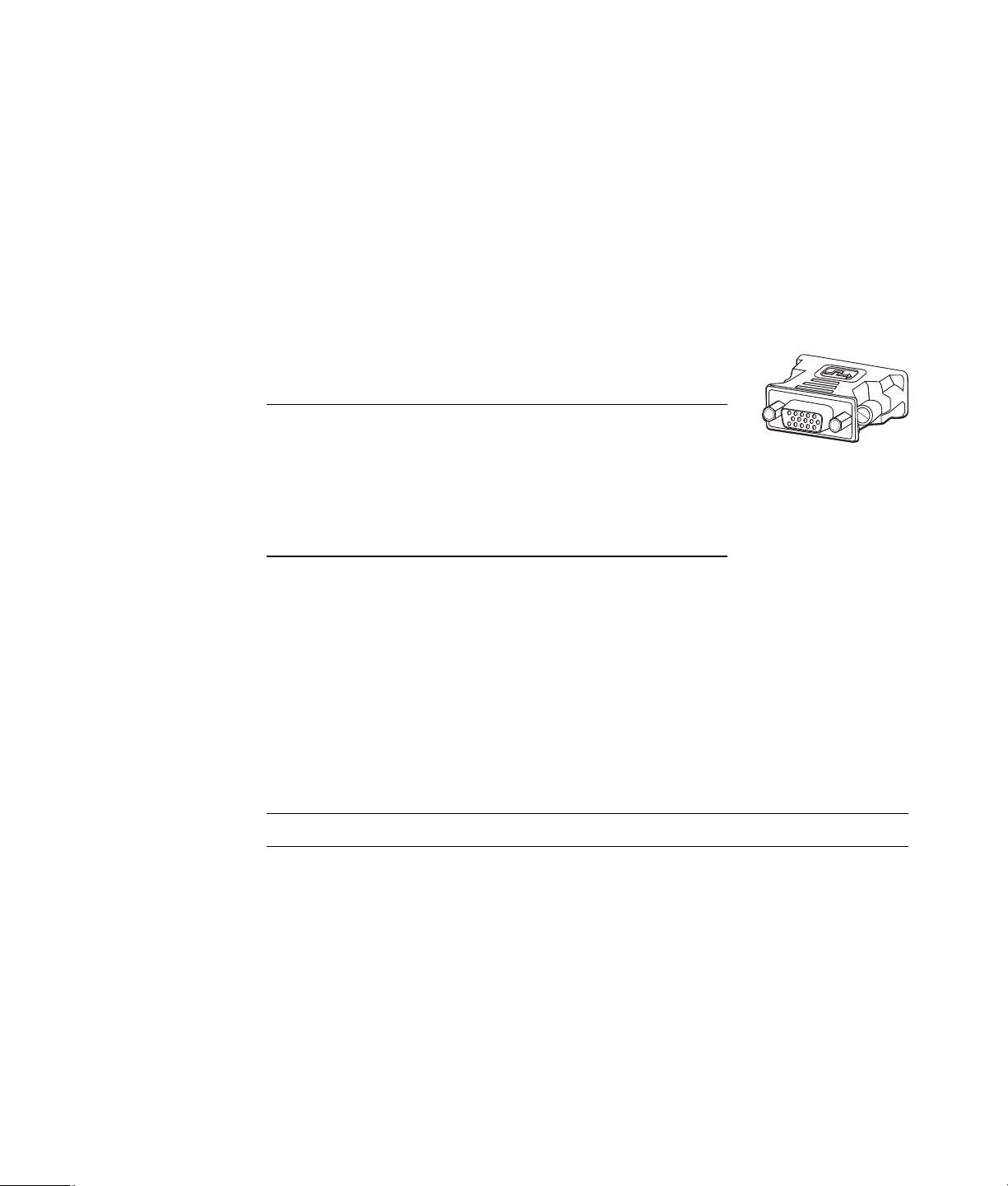

Conexión de un dispositivo DVI.........................................................................64

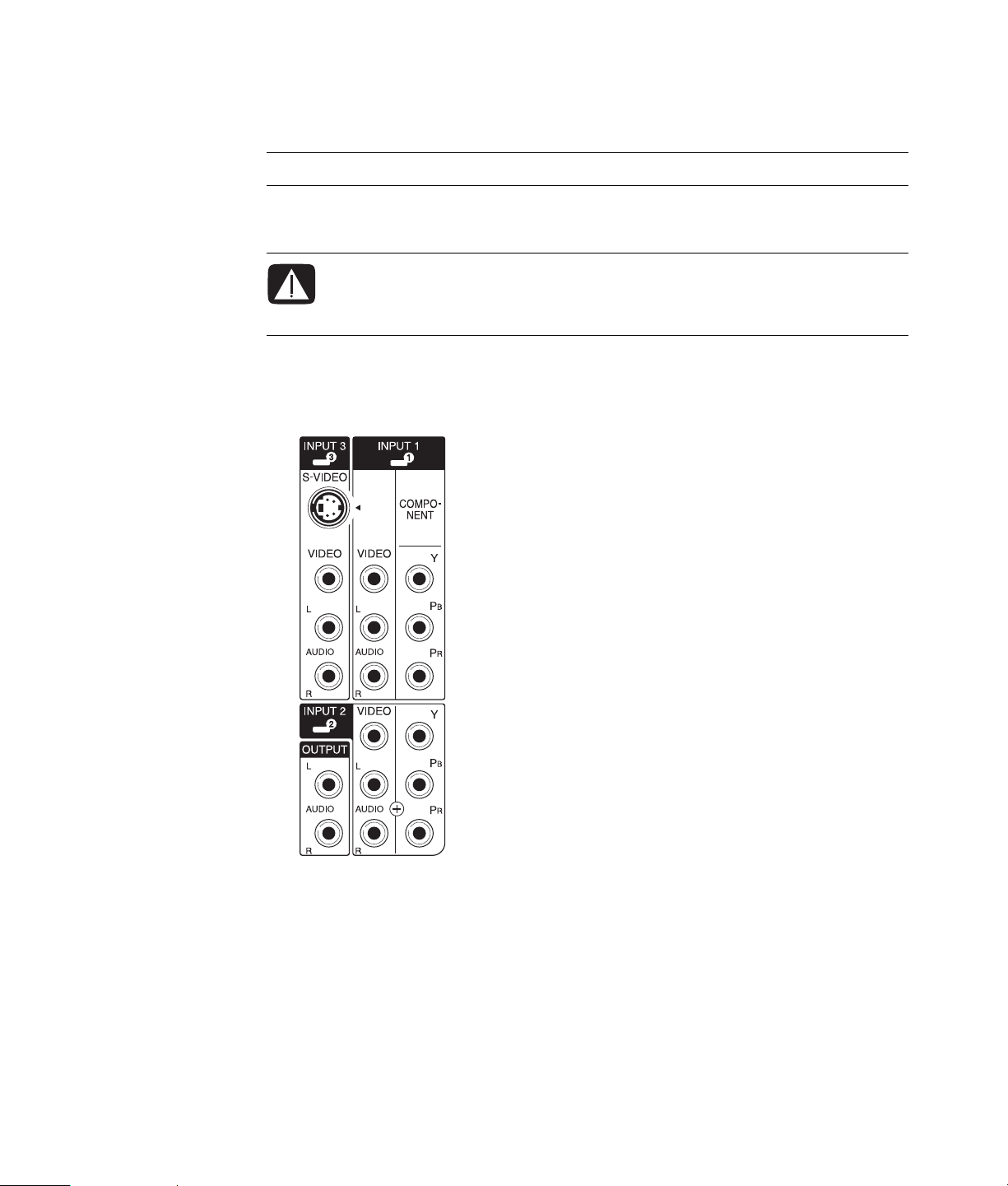

Conexión a una TV estándar .................................................................................65
Conexión de video por componentes.................................................................65
Conexión a S-video .........................................................................................66
Configuración del sintonizador de TV .....................................................................67
Sintonizador analógico o digital .......................................................................67
Configuración inicial con el asistente de instalación de Windows Media Center.....68
Modificación de la configuración del sintonizador ..............................................68
Índice ....................................................................................................69
Tabla de contenidos v
vi Guía de instalación avanzada (las funciones varían según el modelo)
ADVERTENCIA: La fuente de alimentación está preestablecida para el país o la
región donde adquirió la PC. Si se muda, compruebe los requisitos de voltaje
antes de conectar la PC a una toma de corriente de CA.
ADVERTENCIA: Lea la “Información sobre seguridad” proporcionada en la
Garantía limitada y Guía de asistencia técnica antes de instalar y conectar la
PC al sistema de alimentación eléctrica.
Armado de la PC
Para instalar la PC, siga las instrucciones del póster de instalación. Consulte los temas de
esta sección para obtener más información acerca de la ubicación de los componentes y
conectores de la PC y para averiguar sobre algunas alternativas de configuración.
Busque en la caja de la PC datos impresos o actualizaciones referentes al modelo
de la PC.
Instalación de la PC
Ubicación de la PC en el lugar adecuado
Cuando instale la nueva PC, colóquela donde las aberturas de ventilación queden libres.
Asegúrese de que todas las conexiones sean seguras y de que los cables no obstruyan el
camino. No coloque cables en lugares de paso o donde se los pueda pisar o dañar por
ubicar muebles sobre ellos.
Instalación de la PC 1
Uso del estabilizador de tensión
Proteja el monitor, así como la PC y accesorios, al conectar todos los cables de
alimentación del equipo y los dispositivos periféricos (como el monitor, la impresora o el
escáner) a un estabilizador de tensión, como un conector múltiple con estabilizador de
tensión o un sistema de alimentación ininterrumpida (UPS). Muchos estabilizadores de
tensión ofrecen protección para entradas y salidas de líneas de módem o teléfono. Las
líneas telefónicas suelen ser conductores que permiten que los rayos lleguen al sistema.
Algunos estabilizadores de tensión también ofrecen protección para conexiones por
cables de TV. Utilícelos si la PC tiene un sintonizador de TV instalado.
No todos los conectores múltiples ofrecen protección contra los cambios de tensión; dicha
característica debe estar específicamente indicada en la etiqueta. Use un conector
múltiple de un fabricante que cuente con una política de sustitución por daños para que
pueda reemplazar el equipo, si falla el estabilizador de tensión.
Conexión de la PC
Conecte los dispositivos principales de hardware, como el monitor, el teclado y el ratón a
la parte posterior de la PC. Otros dispositivos periféricos, como las impresoras, los
escáneres o las cámaras, también se enchufan en conectores situados en la parte
posterior del equipo. Algunos modelos de PC tienen también conectores en la parte
frontal. La siguiente tabla muestra algunos conectores, pero no todos:
NOTA:
variar.
Conector
La ubicación, la disponibilidad y la cantidad de conectores de la PC pueden
Icono/
etiqueta
Descripción y función
Ratón (conector PS/2).
Teclado (conector PS/2).
Bus serie universal (USB) para ratón, teclado,
cámara digital u otro tipo de dispositivo que tenga
un conector USB.
2 Guía de instalación avanzada (las funciones varían según el modelo)
Conector
Icono/
etiqueta
Serial
Descripción y función (continuación)
Impresora (paralelo).
Puerto serie para algunas cámaras digitales u otros
dispositivos serie.
Salida de línea de audio (altavoces con
alimentación eléctrica).
Entrada de línea de audio.
Auriculares.
Micrófono.
®
FireWire
(IEEE 1394) para cámaras de video u
otros dispositivos con velocidades de transferencia
muy rápidas.
NOTA: Con este conector de 6 clavijas, debe
utilizar un cable de transferencia FireWire
(IEEE 1394) de 6 clavijas.
Entrada y salida de audio digital.
Salida del altavoz lateral.
Instalación de la PC 3
Conector
Icono/
etiqueta
S-Video 2
Composite
Video 2
A/V In
Audio 2
L
Descripción y función (continuación)
Salida del altavoz posterior.

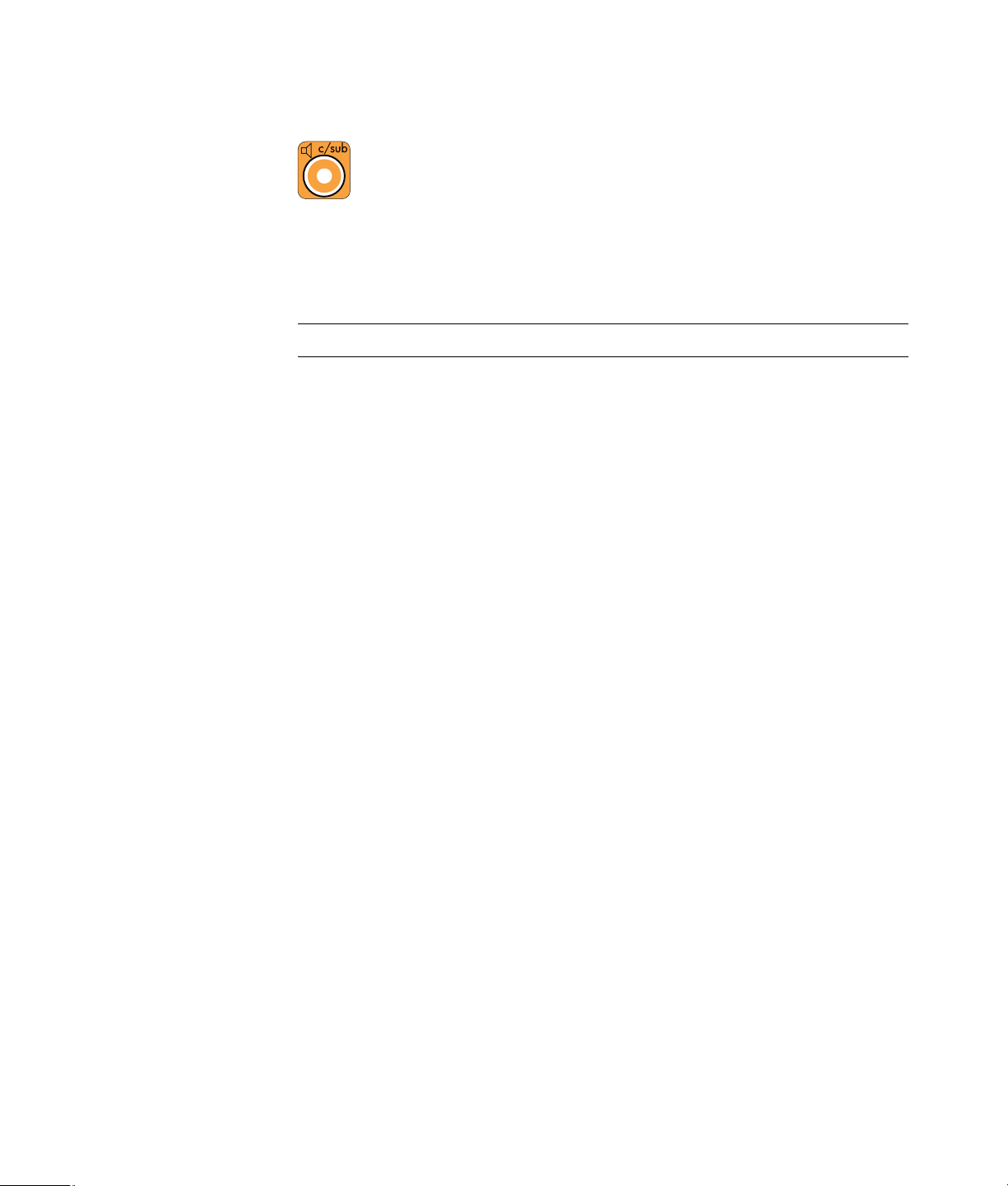

Centro/subwoofer.
Conector secundario de S-video para conectar la
videograbadora, cámara de video u otras fuentes
analógicas a la PC.
Conector secundario de video compuesto (amarillo)
para conectar una videograbadora, una cámara de
video u otras fuentes analógicas a la PC.
Conector secundario de entrada de audio izquierdo
(blanco).
NOTA: Este conector de entrada de audio está
conectado al sintonizador de TV. Para grabar sólo
audio, debe usar el conector de entrada de audio
que está conectado a la placa madre, ubicado en
la parte posterior de la PC.
Conector secundario de entrada de audio
derecho (rojo).
A/V In
Audio 2
R
NOTA: Este conector de entrada de audio está
conectado al sintonizador de TV. Para grabar sólo
audio, debe usar el conector de entrada de audio
que está conectado a la placa madre, ubicado en
la parte posterior de la PC (sólo en algunos
modelos).

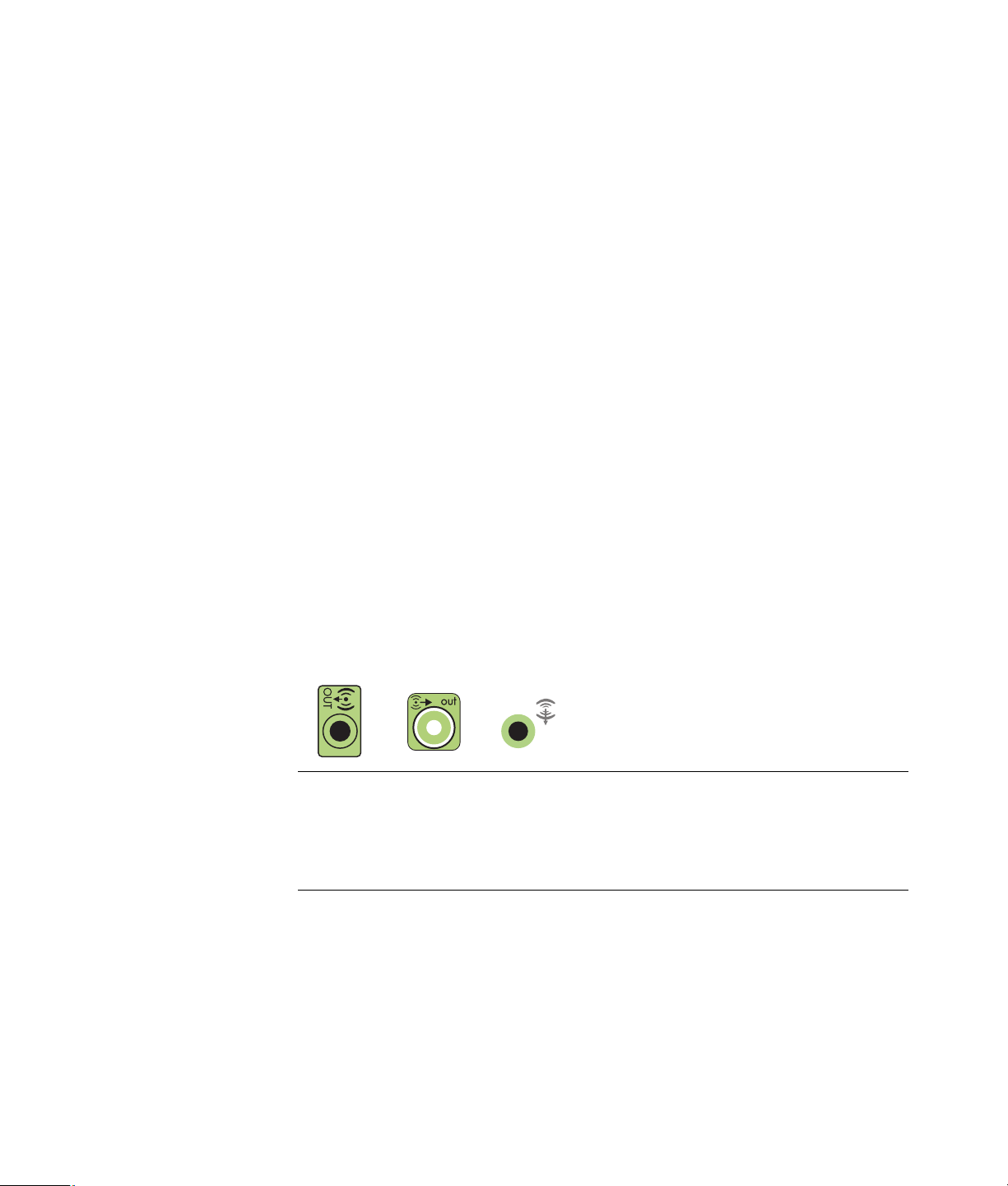

Conector de salida de auriculares (verde) para
conectar los auriculares.
Conector de entrada de micrófono (rosa) para
conectar un micrófono.
4 Guía de instalación avanzada (las funciones varían según el modelo)
Conector
Icono/
etiqueta
Descripción y función (continuación)
Conector bus serie universal (USB) 2.0 para
conectar un ratón, un teclado, una cámara digital u
otro tipo de dispositivo que tenga un conector USB.
Conector de alimentación.
Conector de ratón para conectar un ratón.
Conector de teclado para conectar un teclado.
Conector de impresora (paralelo) para conectar
una impresora en paralelo (sólo en algunos
modelos).
Conector bus serie universal (USB) 2.0 para
conectar un ratón, un teclado, una cámara digital u
otro tipo de dispositivo que tenga un conector USB.
ETHERNET
El conector LAN Ethernet es un adaptador de
interfaz de red (también llamado tarjeta de interfaz
de red o NIC) que se conecta a un concentrador de
red Ethernet (10BaseT) o Fast Ethernet (100BaseT).
Conecte este adaptador de PC al concentrador de
red de área local (LAN) o a cualquier conexión de
banda ancha.
El indicador luminoso LED verde indica una
conexión válida.

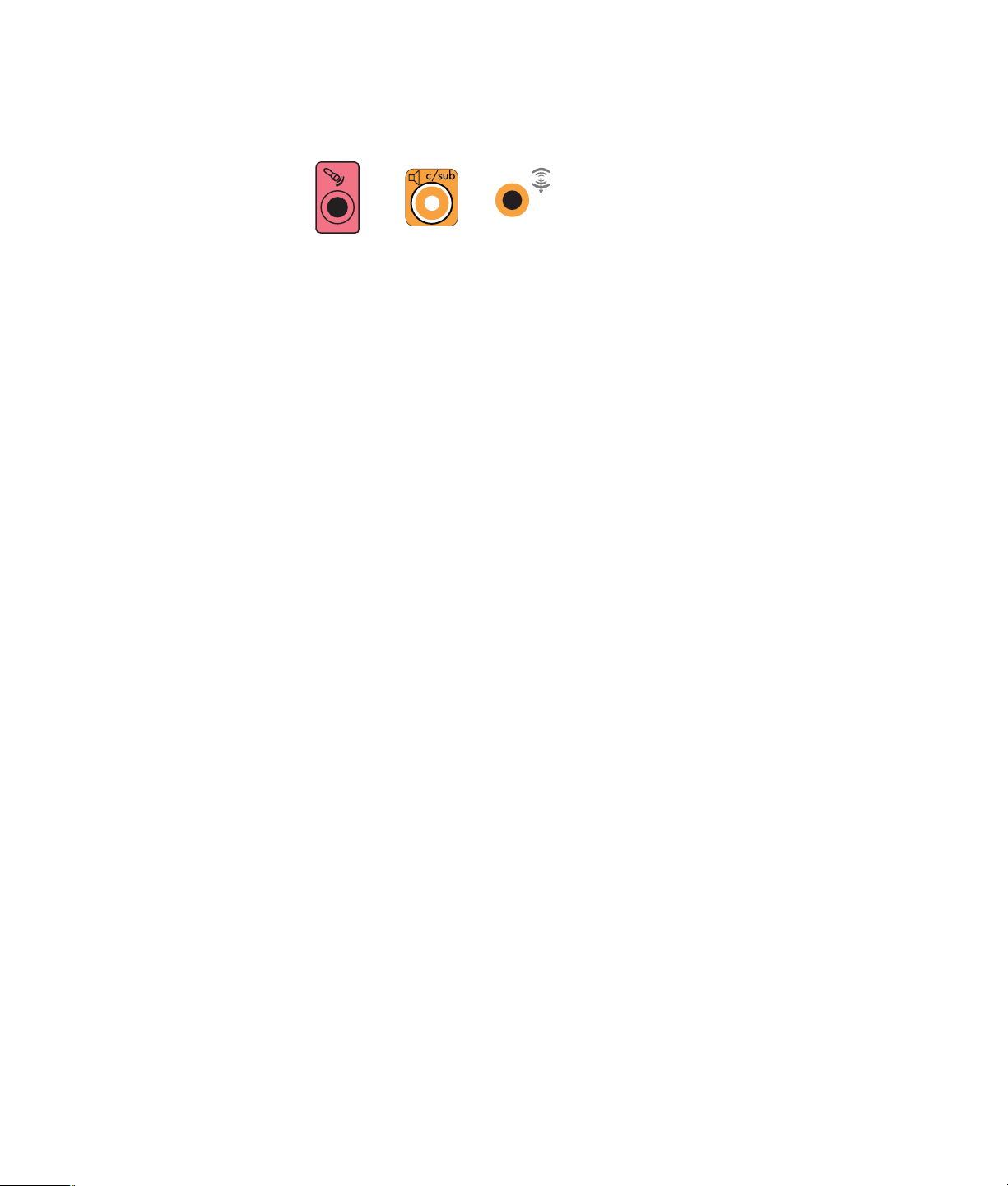

Conector de entrada de micrófono (Mic) (rosa) para
conectar un micrófono (también funciona como
línea de salida central/subwoofer cuando está
activada una configuración de audio de varios
canales).

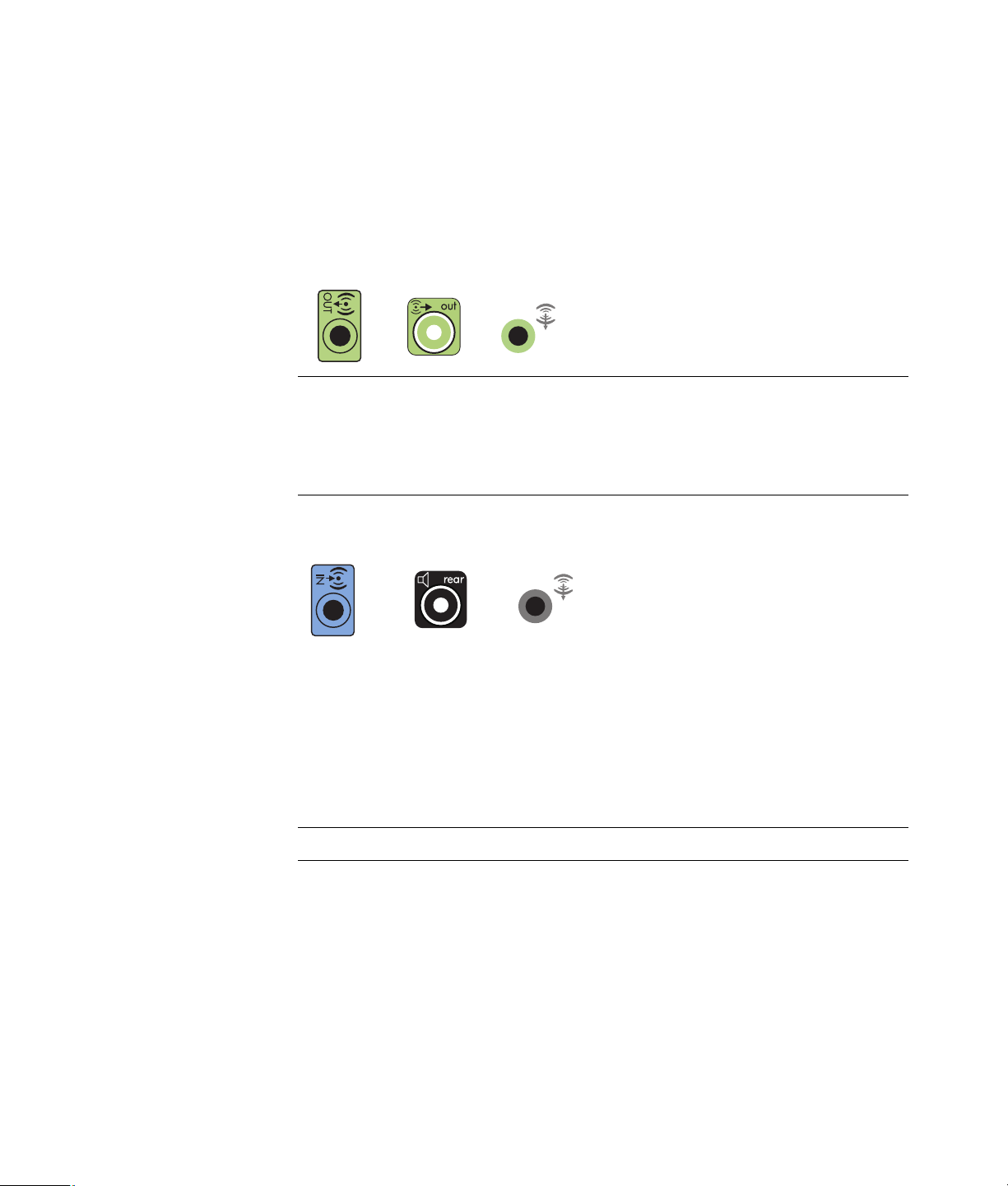

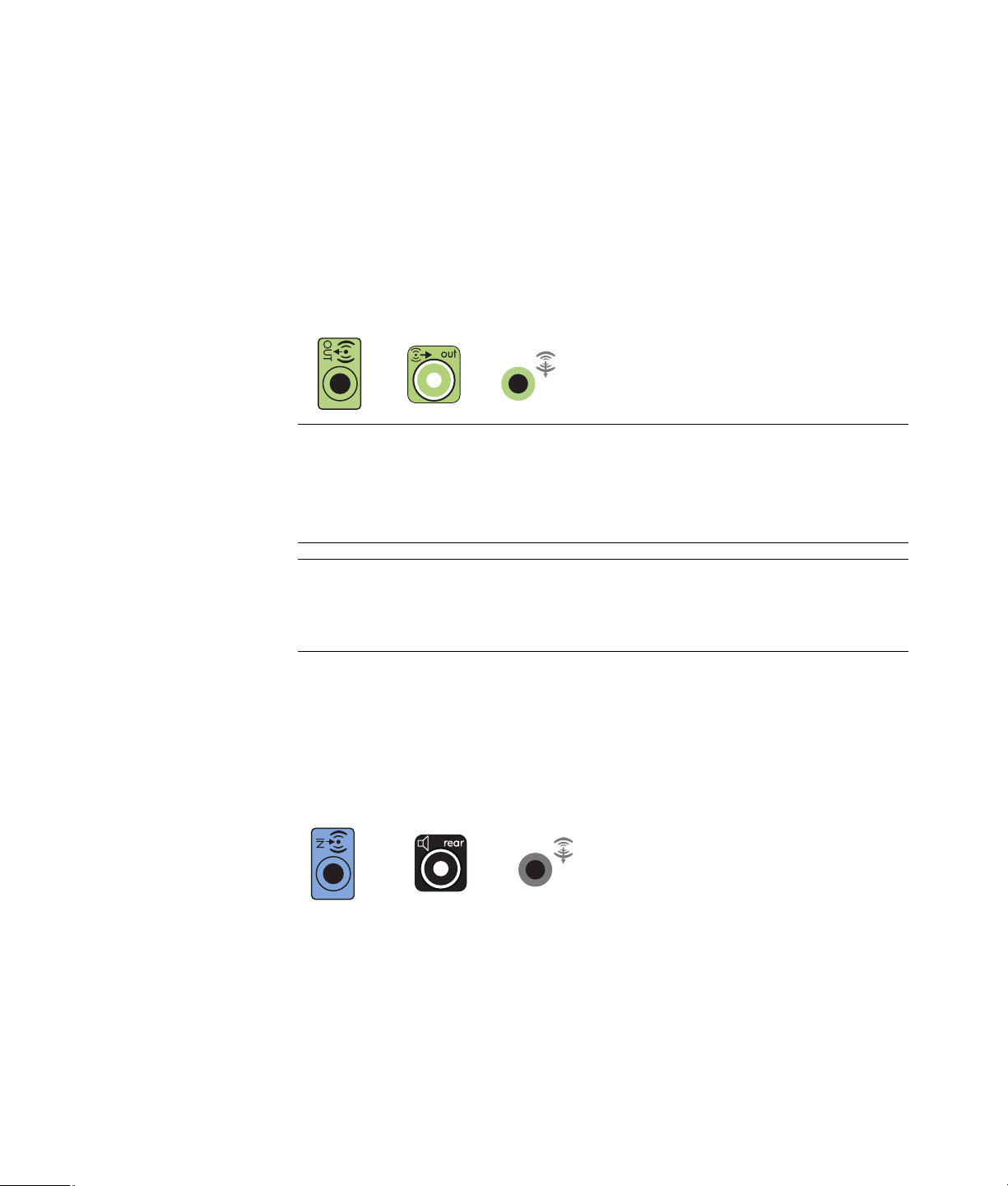

Salida de línea de audio (verde) para conectar los
altavoces frontales.
Instalación de la PC 5
Conector
Icono/
etiqueta
Center
Rear
Side
Descripción y función (continuación)

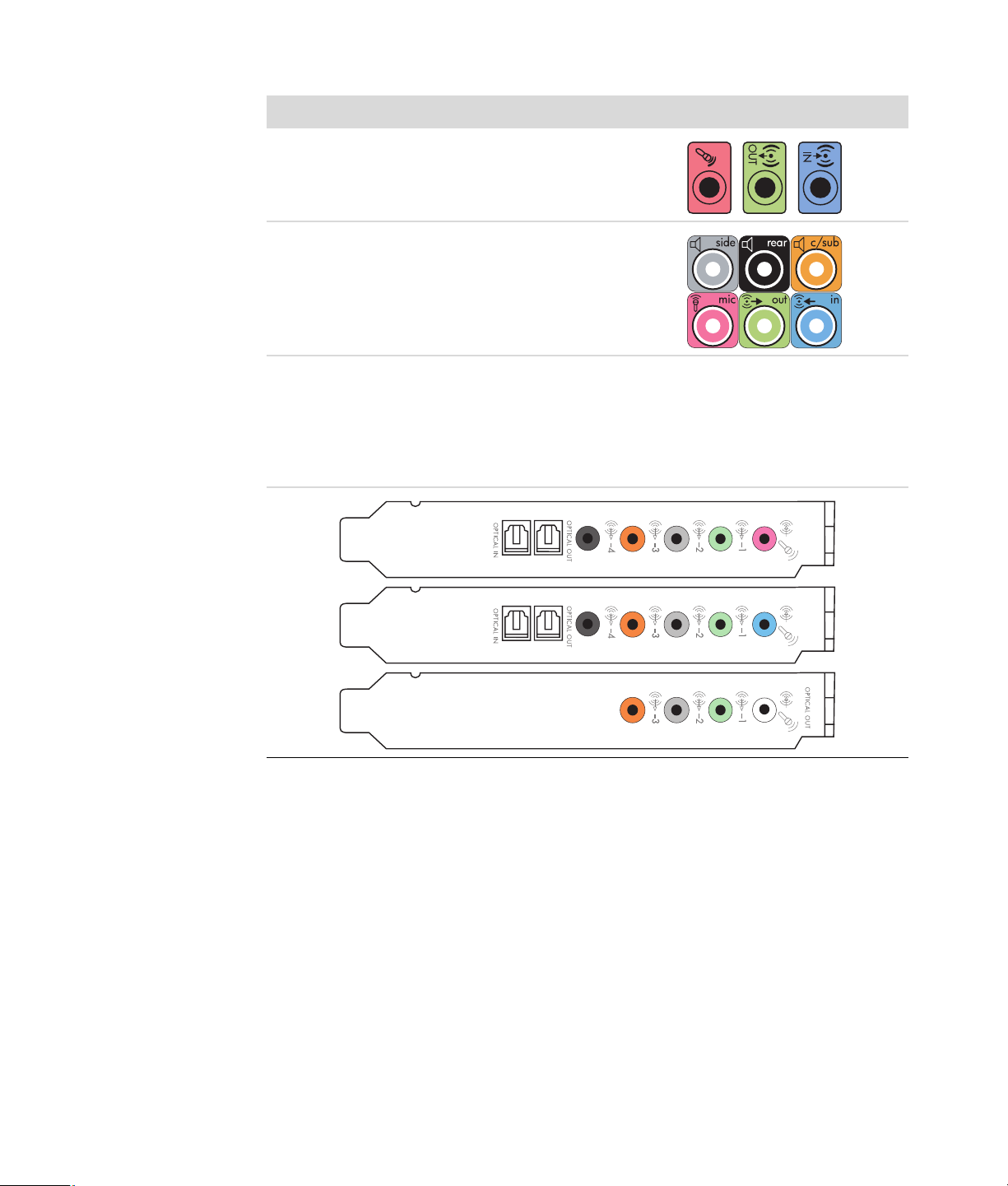

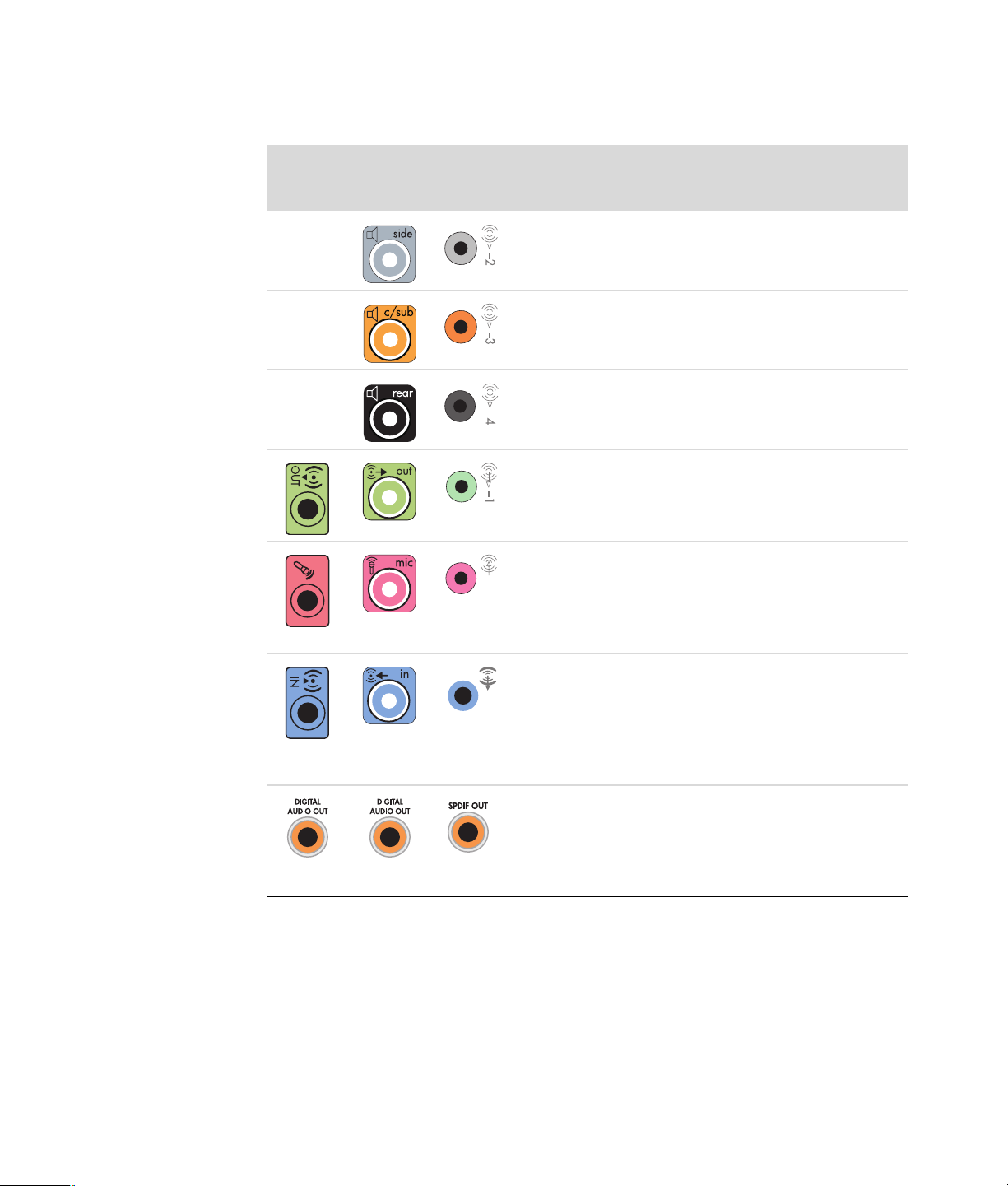

Conector de entrada de línea de audio (azul) para
conectar un dispositivo de audio analógico, como
un reproductor de CD, a la entrada de la PC
(también funciona como salida de línea posterior
cuando está activada una configuración de audio
multicanal).

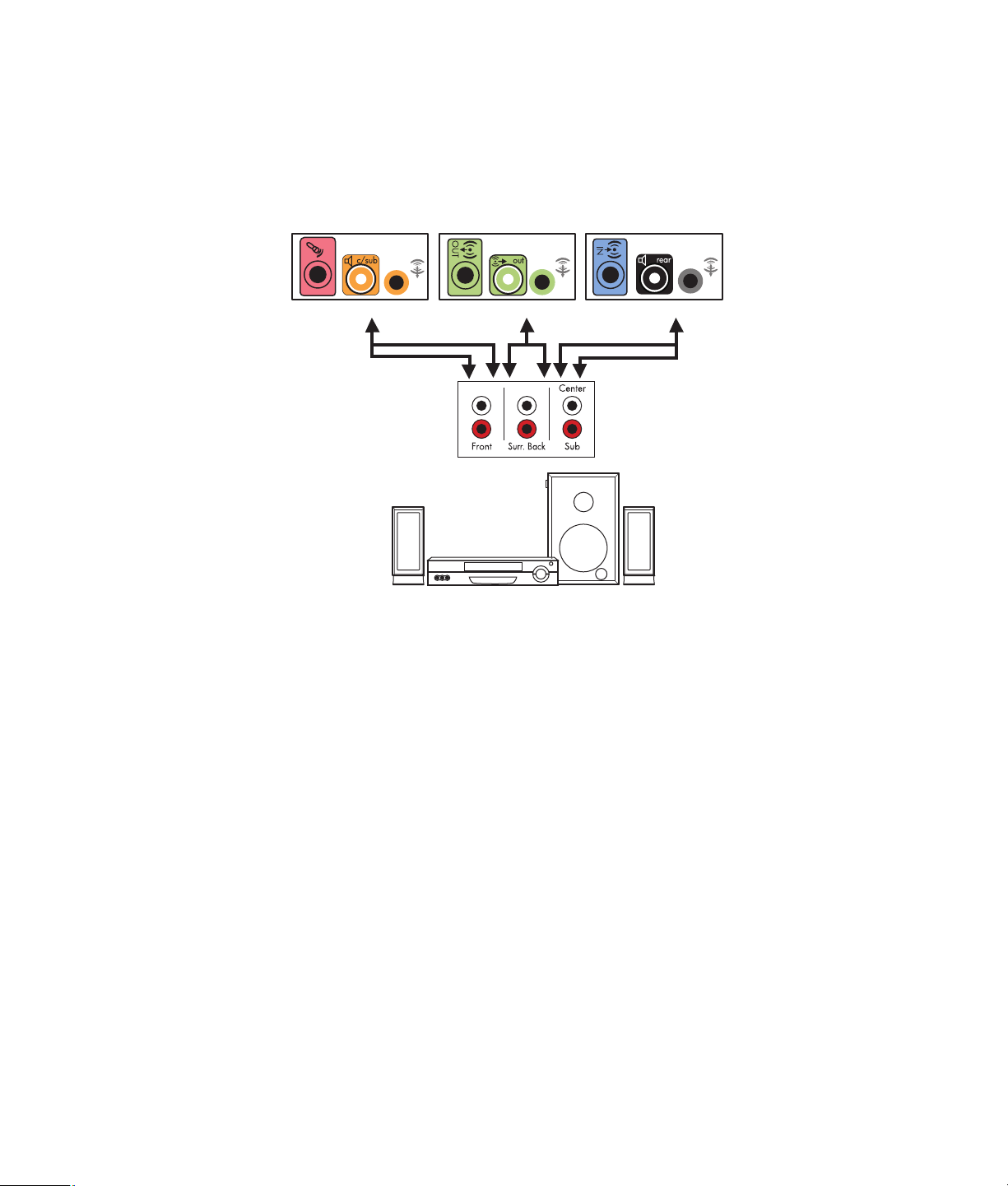

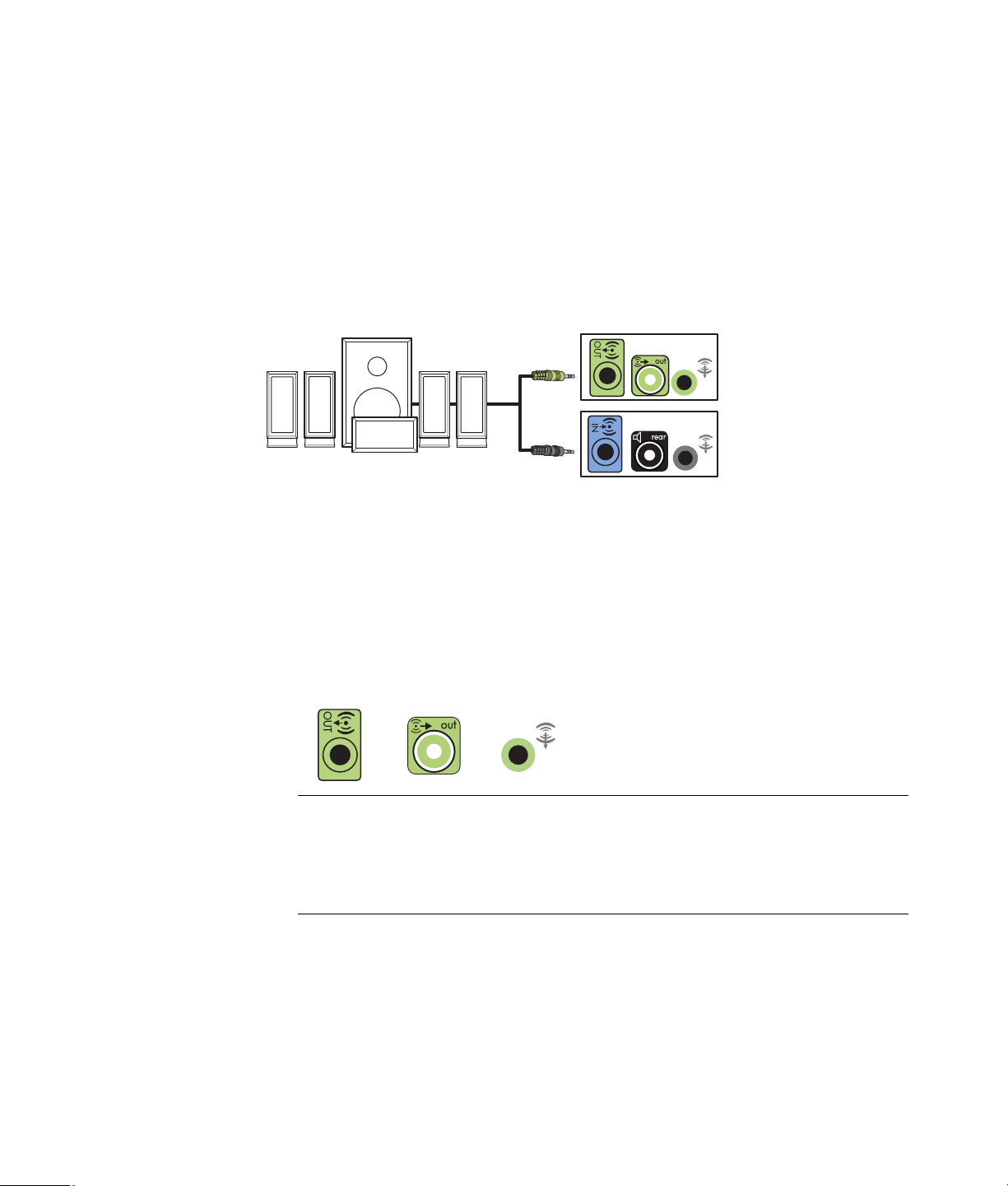

Conector de línea C/Sub (dorado) para conectar
los altavoces central/subwoofer en una
configuración de audio multicanal.
Conector de línea posterior (negro) para conectar
los altavoces posteriores en una configuración de
audio de varios canales.
Conector de línea lateral (gris) para conectar los
altavoces laterales en un sistema de ocho
altavoces (7.1).
S-Video
Composite
Video
A/V In
Audio 1
L
A/V In
Audio 1
R
TV/Cable Ant
Conector de entrada de S-video para conectar
desde el conector de salida del decodificador.
Conector de entrada de video compuesto (amarillo)
para conectar a un decodificador de TV.
Entrada de audio primaria izquierda desde el
conector del decodificador (blanca).
NOTA: Es posible grabar audio mediante este
conector de entrada de audio, que está conectado
a la placa madre. Algunos modelos de PC incluyen
este conector de entrada de audio primario
izquierdo en el frente.
Entrada de audio primaria derecha desde el
conector del decodificador (roja).
NOTA: Es posible grabar audio mediante este
conector de entrada de audio, que está conectado
a la placa madre. Algunos modelos de PC incluyen
este conector de entrada de audio primario
izquierdo en el frente.
Entrada de TV (entrada de antena de TV o cable
desde la toma de corriente de la pared
sin decodificador).
6 Guía de instalación avanzada (las funciones varían según el modelo)
Conector
Icono/
etiqueta
ATSC
CATV
NTSC
FM Ant
Descripción y función (continuación)
Conector de entrada de TV para TV por cable o
antena, que recibe los canales del ATSC (Comité de
sistema de Televisión Avanzado) que son canales de
aire de transmisión digital.
Conector de entrada de TV para TV por cable o
antena, que recibe los canales de CATV (Televisión
comunitaria por antena) o canales de TV por cable.
Conector de entrada de TV para TV por cable o
antena, que recibe los canales de NTSC (Comité de
Sistema de Televisión Nacional) que son canales de
aire de transmisión analógicos.
Conector de entrada de FM (entrada de antena de
radio) que se conecta al cable de la antena FM.
Conecte el cable de la antena de radio FM al
puerto de entrada FM ubicado en la parte posterior
de la PC, en la tarjeta sintonizadora de TV. Es
posible que sea necesario extender los extremos del
cable para mejorar la recepción de la señal de
radio FM.

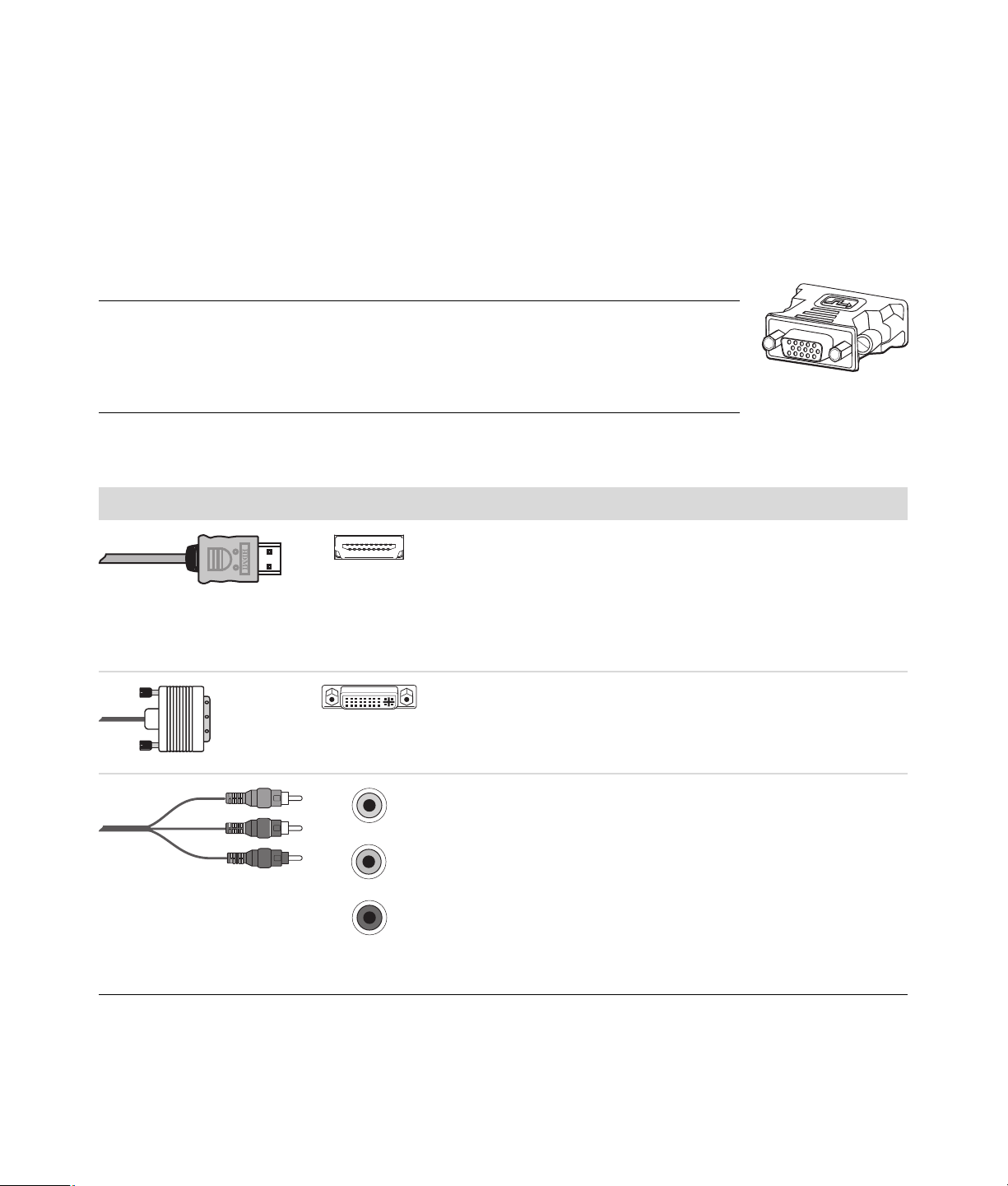

Analog Video
VGA/Monitor
HDMI
Módem (entrada de línea RJ-11) (sólo en algunos
modelos).
Conecte el cable del módem (incluido en la caja de
la PC) al conector de módem ubicado en la parte
posterior de la PC. Conecte el otro extremo a la
conexión de la línea telefónica de la pared.

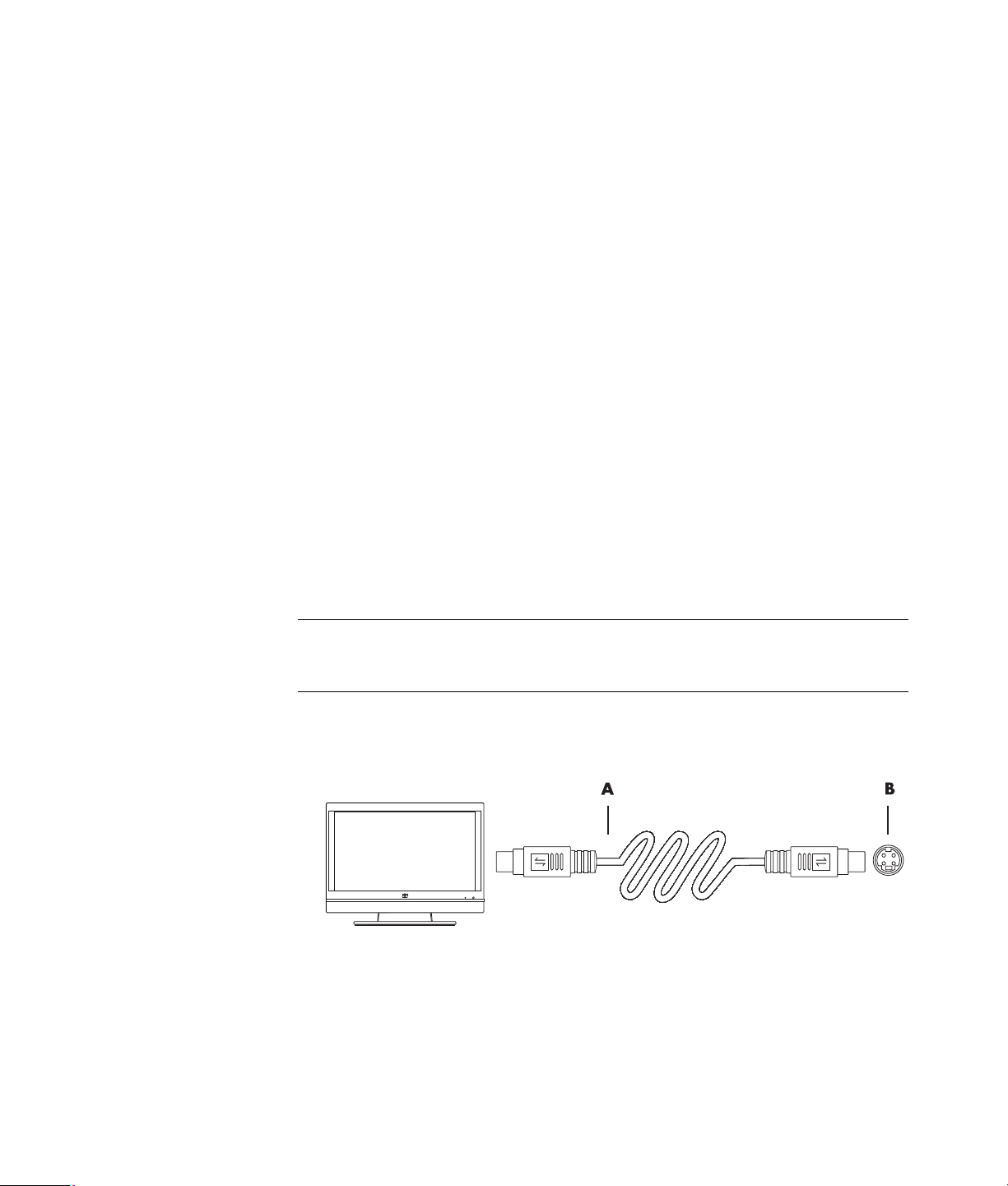

Salida de video analógico: conector de S-video o
video compuesto (sólo en algunos modelos) que se
conecta a una TV.
El conector de salida de imagen para
VGA/ Monitor (azul) se conecta a un monitor VGA.
Es posible que deba utilizar un adaptador de VGA
a DVI para conectar la pantalla a la PC.
Conector de salida de imagen HDMI, que se
conecta a un monitor HDMI o a una TV. Es posible
que deba utilizar un adaptador de VGA a DVI para
conectar la pantalla a la PC.
Instalación de la PC 7
Conector
Icono/
etiqueta
DVI
Digital
Audio Out
Descripción y función (continuación)

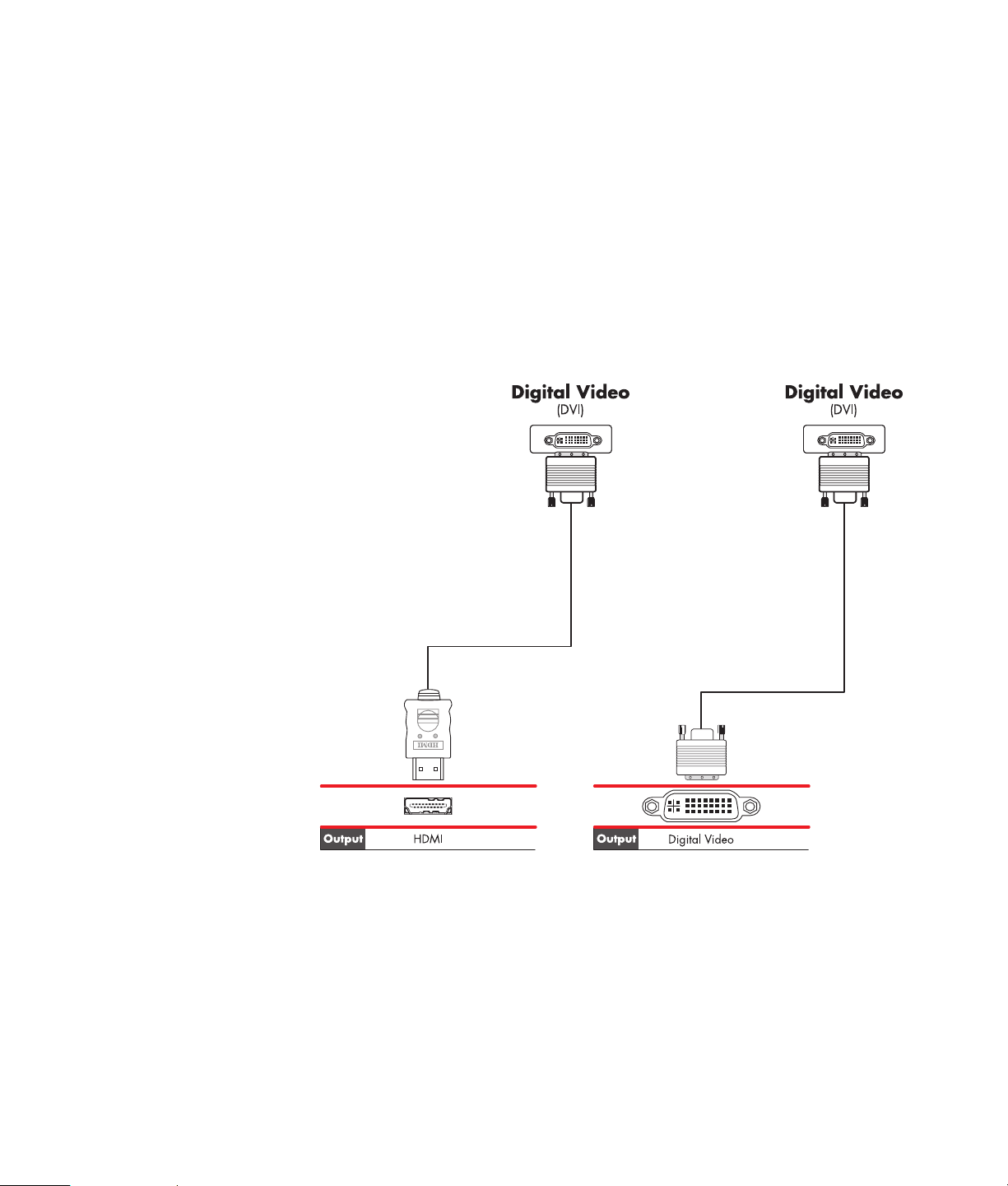

Conector de salida de video digital, que se conecta
a una TV a un monitor (sólo en algunos modelos). Es
posible que deba utilizar un adaptador de VGA a
DVI o de HDMI a DVI para conectar la pantalla
alaPC.
Consulte la documentación provista con el monitor.

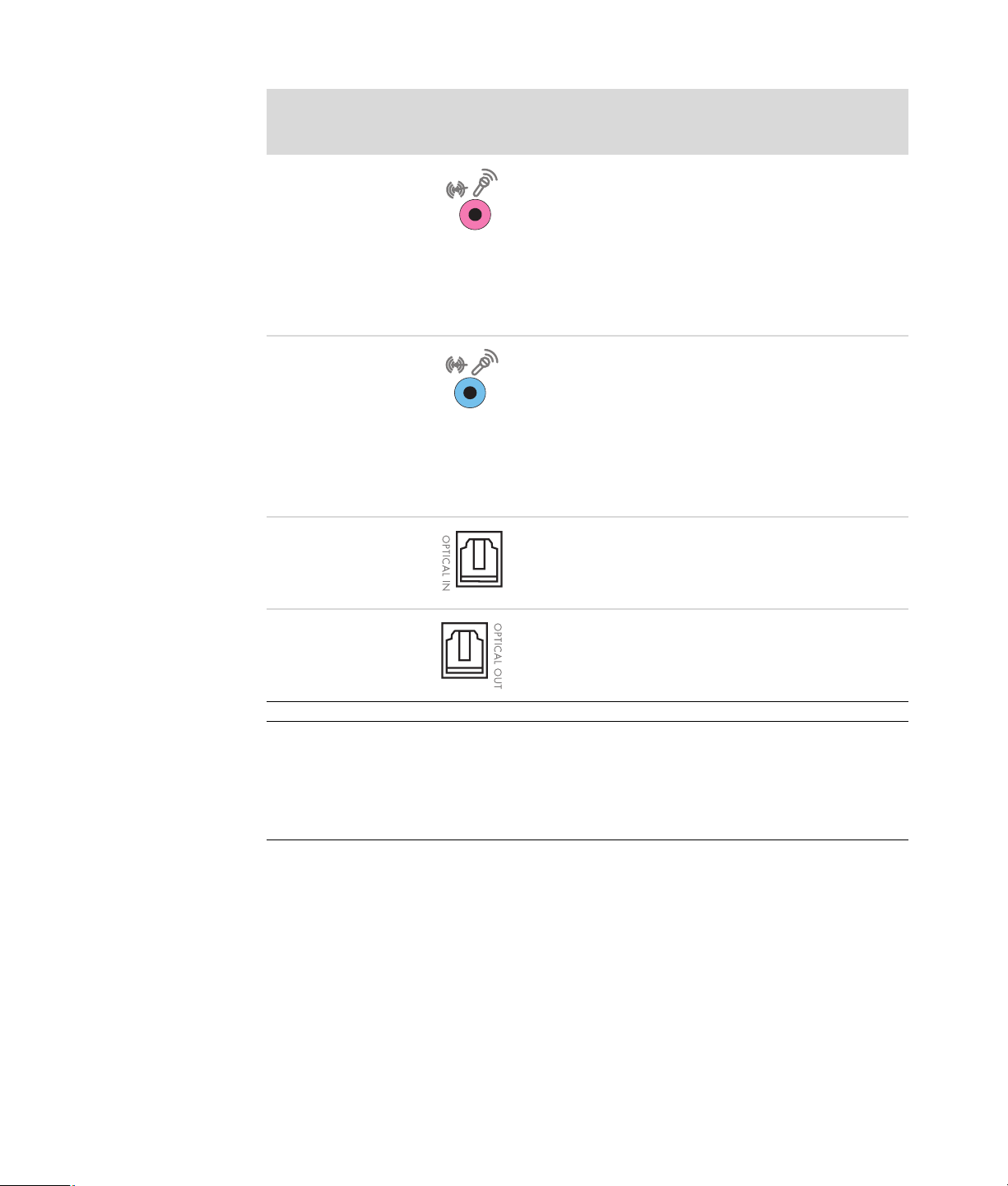

La entrada de audio digital (blanca) se conecta a un
dispositivo de audio digital con entrada digital
(como un amplificador/receptor de audio
doméstico) o a altavoces digitales (sólo en algunos
modelos).
La salida de audio digital (rojo) se conecta a un
dispositivo de audio digital con salida digital (sólo
en algunos modelos).
El conector de salida digital (naranja) se conecta a
un dispositivo de audio digital con entrada digital
(por ejemplo, un receptor/amplificador de audio
doméstico) o a altavoces digitales (sólo en algunos
modelos).
8 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión de una cámara digital (foto o video)
Las siguientes instrucciones sólo corresponden a las cámaras de fotos y de video digitales.

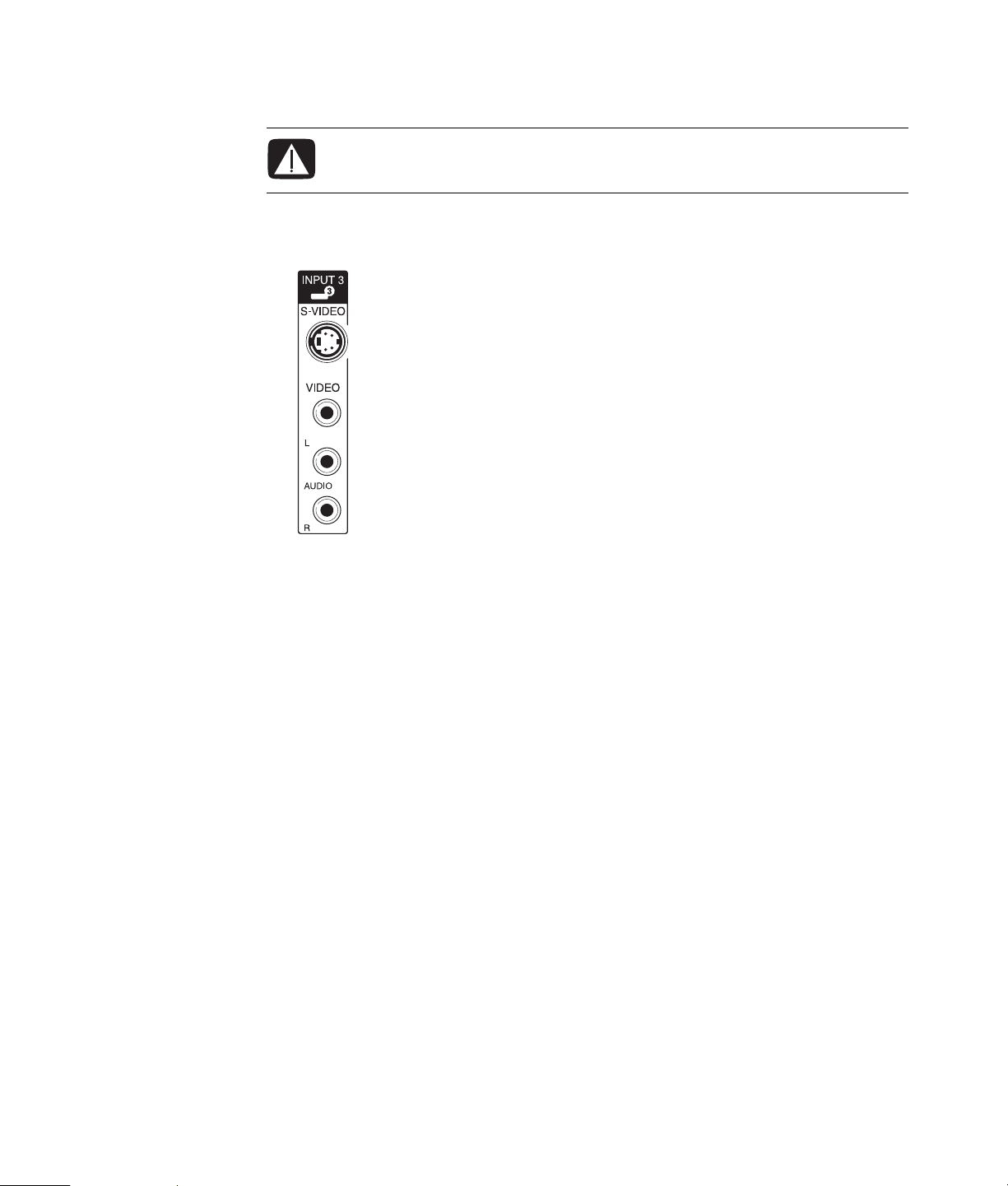

NOTA: Para conectar una cámara de video analógica a la PC, utilice los conectores de
entrada de audio y video ubicados en la parte frontal o posterior de la PC.
Consulte la documentación incluida con la cámara de fotos o de video digital.
Para conectar una cámara de fotos o de video digital:
®
1 Encienda la PC y espere a que el sistema operativo Microsoft
se inicie.
NOTA: Si aparece la ventana Reproducción automática de dispositivos de video
digital cuando conecta la cámara, haga clic en Cancelar.
2 Conecte el cable de transferencia de la cámara de video de 6 clavijas a la cámara y,
a continuación, a un puerto abierto de la parte frontal o posterior de la PC. La
mayoría de las cámaras de video digital utilizan los puertos FireWire (IEEE 1394)
oUSB.
Windows Vista®
3 Aparecerá un mensaje de Nuevo hardware encontrado. Espere 2 ó 3 minutos para
que Windows Vista realice las configuraciones necesarias para el nuevo dispositivo.
Cuando se haya completado la instalación, aparecerá un mensaje que le avisará que
la cámara está lista para usarse.
Instalación de la PC 9
4 Es posible que necesite instalar el controlador de la cámara. De ser así, Windows
mostrará un mensaje que le preguntará si desea localizar e instalar el controlador.
Introduzca el CD del controlador, haga clic en Localizar e instalar controlador
y, luego, siga las instrucciones que aparecen en pantalla.
Si la PC no reconoce la cámara de fotos o la cámara de video digital:
1 Haga clic en el botón Inicio de Windows
de la barra de tareas y, a
continuación, en Panel de control.
2 Haga clic en Sistema y mantenimiento y, a continuación, en Sistema.
3 Haga clic en Administrador de dispositivos.
4 Haga clic en el signo más (+) ubicado junto al puerto de la cámara. Si aparece el
nombre de la cámara, el dispositivo está listo. Si el nombre no aparece, intente lo
siguiente:
Haga clic en Acción y, a continuación, en Buscar cambios de hardware.
Busque un nuevo elemento agregado debajo del puerto en el Administrador de
dispositivos.
Desconecte el cable de transferencia de la cámara de video de la PC y conéctelo
a un puerto diferente. Busque un nuevo elemento agregado debajo del puerto en
el Administrador de dispositivos.
10 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión de otros dispositivos
Se pueden conectar otros dispositivos periféricos a la parte frontal o posterior de la PC
por medio de los puertos USB o FireWire (IEEE 1394). Estos dispositivos periféricos
incluyen impresoras, escáneres, cámaras de video, cámaras de fotos digitales, lectores de
tarjetas de memoria y PC portátiles o asistentes digitales personales (PDA). Consulte la
documentación incluida con el dispositivo.
NOTA: Algunos dispositivos periféricos no están incluidos con la PC.
NOTA: Debe usar un cable FireWire (IEEE 1394) de 6 clavijas (no de 4 clavijas) con el
conector FireWire (IEEE 1394) de 6 clavijas de la PC.
Almacenamiento de documentación y discos de recuperación
Guarde todos los manuales del usuario y la información sobre la garantía de la PC en un
lugar seguro y de fácil acceso. Una buena idea es guardar los discos de recuperación del
sistema junto con la documentación. Esto le permitirá acceder fácilmente a todos los
documentos y archivos importantes de la PC.
Instalación de la PC 11
Ajuste del monitor
Ajuste de la resolución de pantalla con Vista
Cambio de la resolución de pantalla con Vista:
1 Haga clic con el botón derecho en un área vacía del escritorio y luego en
Personalizar.
2 Haga clic en Configuración de la pantalla.
3 Si fuera necesario, seleccione el monitor y luego ajuste la resolución de la pantalla
con el control deslizante en Resolución.
4 Haga clic en Aplicar.
5 Haga clic en Sí, si aparece.
6 Haga clic en Aceptar.
NOTA: Puede conectar más de un dispositivo de visualización (monitor CRT, monitor de
pantalla plana, TV, etc.) por vez a la PC (sólo en algunos modelos). Al presionar Alt+F5,
podrá cambiar rápidamente el dispositivo que se mostrará en el escritorio. Cada vez que
presione Alt+F5, el escritorio mostrará el siguiente dispositivo. Si Alt+F5 no funciona,
reinicie la PC y vuelva a intentarlo.
Ajuste de la resolución de pantalla con el Panel de control NVIDIA
Cambio de la resolución de pantalla con el Panel de control NVIDIA:
1 Haga clic con el botón derecho en cualquier lugar del escritorio y luego haga clic en
Panel de control NVIDIA.
2 Seleccione Estándar o Avanzado y, luego, haga clic en Aceptar.
3 En Pantalla, haga clic en Cambiar resolución.
4 Si fuera necesario, seleccione el dispositivo de pantalla y luego ajuste la resolución
con el control deslizante en Resolución de pantalla.
5 Haga clic en Aplicar y, luego, en Sí si desea aplicar esa resolución.
O bien,
Haga clic en No y cambie la resolución con el control deslizante en Resolución de
pantalla nuevamente; luego, haga clic en Aplicar y en Sí.
12 Guía de instalación avanzada (las funciones varían según el modelo)
Configuración de una red de área local
Es posible que la red de área local (LAN) doméstica consista en una red alámbrica o
inalámbrica que podrá utilizar para conectar la PC a otros dispositivos de la red e incluso
a otras PC. Es posible que entre los componentes de red se incluyan un concentrador o un
conmutador que permitan conectar varios dispositivos a la red o a un router, que sirve
para conectar computadoras a la red o a una conexión de Internet de banda ancha. Esta
conexión de red también le permitirá compartir impresoras, datos y demás dispositivos
con las otras PC. La conexión de red a Internet generalmente se realiza por medio de un
módem de acceso telefónico o bien por un módem por cable.
Una red alámbrica utiliza cables Ethernet para conectar los dispositivos a la red. Por
ejemplo, el cable Ethernet se conecta al adaptador de interfaz de red de la PC y al router.
Una red inalámbrica utiliza ondas de radio para conectar los dispositivos a la red. Por
ejemplo, tanto la PC como el router cuentan con una antena y un adaptador que utilizan
el mismo estándar industrial Wi-Fi: 802.11n, 802.11b, 802.11g u 802.11a.
La ilustración anterior muestra una LAN doméstica. La PC de escritorio posee una
conexión alámbrica a un router inalámbrico. Además, la PC de escritorio cuenta con una
impresora que comparte con las otras PC de la red. Cada PC portátil está conectada al
router de la red mediante una conexión inalámbrica.
Instalación de la PC 13
Configuración de una conexión alámbrica (Ethernet)
La conexión Ethernet, que también puede denominarse adaptador de interfaz de red,
tarjeta de interfaz de red o NIC, proporciona una conexión de alta velocidad o de banda
ancha a una red Ethernet (10BaseT) o Fast Ethernet (100BaseT). Una vez conectada esta
interfaz a una red (por ejemplo, una LAN) podrá conectarse a Internet a través de
dicha red.
1 Conecte un cable Ethernet al conector Ethernet (A) ubicado en la parte posterior de la
PC y al router de red o dispositivo LAN.
NOTA: Es posible que la PC no incluya un conector Ethernet.
A Conector Ethernet (puerto RJ-45)
B Luces indicadoras de Ethernet
2 Con la PC encendida, compruebe las luces indicadoras (B) adyacentes al conector
Ethernet para conocer el estado:
ACTIVIDAD: se enciende una luz amarilla cuando la red está transfiriendo datos
VÍNCULO: se enciende una luz verde cuando se ha establecido una conexión
de red válida
NOTA: Es posible que el conector Ethernet tenga sólo una luz indicadora.
14 Guía de instalación avanzada (las funciones varían según el modelo)
Dispositivos inalámbricos integrados
Mediante la tecnología inalámbrica se transfieren datos a través de ondas de radio en
lugar de cables. Es posible que la PC esté equipada con uno o más de los siguientes
dispositivos inalámbricos integrados:
Los dispositivos de red de área local inalámbrica (WLAN) conectan la PC
con redes de área local inalámbricas (que generalmente se denominan redes
inalámbricas, LAN inalámbricas o WLAN) ubicadas en oficinas, en el hogar o en
áreas públicas, como aeropuertos y restaurantes. En una WLAN, cada dispositivo
inalámbrico móvil se comunica con un punto de acceso inalámbrico, el cual puede
estar ubicado a varios metros de distancia.
Las PC con dispositivos WLAN pueden admitir uno o más de los cuatro estándares
industriales de capa física IEEE: 802.11n, 802.11b, 802.11g u 802.11a.
Los dispositivos Bluetooth crean una red de área personal (PAN) para conectar
otros dispositivos compatibles con Bluetooth, como PC, teléfonos, impresoras,
auriculares, altavoces y cámaras. En una PAN, cada dispositivo se comunica
directamente con los demás. Los dispositivos deben estar ubicados relativamente
cerca, entre ellos debe haber una distancia que no exceda los 10 metros (33 pies).
Los dispositivos de red de área amplia inalámbrica proporcionan el acceso
a la información en cualquier momento y en cualquier lugar en donde tenga
cobertura celular (datos). En una WWAN, cada dispositivo móvil se comunica con
una estación base de un proveedor público. Los proveedores públicos instalan redes
de estaciones base (similares a las torres de teléfonos celulares) a lo largo de
extensas áreas geográficas y proveen, de forma eficaz, una cobertura que abarca
estados enteros o incluso países/regiones.
Para obtener más información sobre tecnología inalámbrica, visite:
http://www.hp.com/go/techcenter/wireless
Instalación de la PC 15
Conexión de dispositivos de LAN inalámbrica
(Sólo en algunos modelos)
Puede conectar la PC a una red inalámbrica 802.11n (sólo en ciertos modelos), 802.11b
u 802.11g mediante la antena externa incluida en el sistema. Este dispositivo le permitirá
establecer una red inalámbrica con la PC como punto de acceso inalámbrico; también,
puede utilizar la PC como cliente inalámbrico (Modo estación) si ya utiliza una red
inalámbrica.
Necesita una red LAN inalámbrica con conexión a Internet (para obtener más
información, consulte con el proveedor de servicios de Internet [ISP]). El sistema incluye
una antena externa, la cual debe conectarse al módulo 802.11 para incrementar el
alcance y la sensibilidad de la radio.
Para conectar la antena de la red LAN
inalámbrica:
1 Ajuste el cable de la antena
inalámbrica LAN en el conector de
LAN inalámbrica que se encuentra
en la parte posterior de la PC.
2 Para lograr el mejor rendimiento
inalámbrico, coloque la antena en
la PC o bien en un área elevada y
despejada.
Verificación de la instalación del dispositivo de red LAN inalámbrica
Antes de instalar la red inalámbrica, verifique que el dispositivo WLAN integrado esté
instalado correctamente en la PC:
1 Haga clic en el botón Inicio de Windows de la barra de tareas.
2 Escriba Administrador de dispositivos en el cuadro Buscar y, a continuación, haga
clic en Administrador de dispositivos para abrir la ventana Administrador de
dispositivos.
3 Haga clic en Adaptadores de red. El dispositivo WLAN debería aparecer aquí.
Es posible que el dispositivo WLAN incluya el término wireless (inalámbrica),wireless
LAN (LAN inalámbrica) u 802.11.
NOTA: Si el dispositivo WLAN no aparece en la lista, significa que la PC no cuenta
con un dispositivo WLAN integrado o que el controlador del dispositivo no se ha
instalado correctamente.
16 Guía de instalación avanzada (las funciones varían según el modelo)
4 Haga clic en el botón Inicio de Windows de la barra de tareas.
5 Escriba Centro de redes y recursos compartidos en el cuadro Buscar y, a
continuación, haga clic en Centro de redes y recursos compartidos para abrir
la ventana Centro de redes y recursos compartidos.
6 Haga clic en Conectar a una red y siga las instrucciones en pantalla.
Para obtener más información sobre cómo configurar una red inalámbrica:
Haga clic en el botón Inicio de Windows de la barra de tareas, luego haga
clic en Ayuda y asistencia técnica y escriba Configuración de red inalámbrica
en el cuadro Buscar de la Ayuda.
Visite: http://www.hp.com/go/techcenter/wireless (sólo en inglés)
Visite: http://hp.com/support y busque la sección “tecnología inalámbrica”.
Uso de las funciones de seguridad inalámbrica
Cuando crea una WLAN doméstica o accede a una WLAN pública en uso, habilite
siempre las funciones de seguridad para proteger la red de accesos no autorizados. Los
niveles de seguridad más comunes son Acceso protegido Wi-Fi personal (WPA-Personal) y
Privacidad alámbrica equivalente (WEP).
Cuando configure una red, HP recomienda utilizar una o más de las siguientes medidas
de seguridad:
Habilite el cifrado de seguridad WPA-Personal o WEP en el router.
Cambie el nombre de red predeterminado (SSID) y la contraseña.
Configure un firewall.
Establezca el nivel de seguridad en el explorador web.
Para obtener más información sobre cómo configurar las funciones de seguridad
inalámbrica, visite:
http://www.hp.com/go/techcenter/wireless
Conexión de un módem
Para obtener información acerca de conexiones a Internet, consulte “Conexiones a
Internet” en la guía de Inicio.
Instalación de la PC 17
18 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión de altavoces o micrófono
Los altavoces se incluyen con el monitor (sólo en algunos modelos) o se venden por
separado.
Para obtener información detallada sobre la conexión de los altavoces estéreo a la PC,
consulte el póster de instalación.
Si la PC admite altavoces de audio multicanal (sólo en algunos modelos), puede conectar
cuatro canales para cuatro salidas de altavoces o seis canales para salidas de sistemas
de altavoces 5.1.
Conecte el sistema de altavoces a la PC y, a continuación, configure el software de audio
para la salida de audio.
Tipos de conectores de audio
Es posible que este modelo de PC incluya uno de los tres tipos de conectores de audio
analógico ubicados en la parte posterior de la computadora:
Tres conectores
Seis conectores
Tarjeta de sonido
Los conectores son del tipo miniconector estéreo de 3,5 mm (1/8 pulgada) y se conectan
desde la parte posterior de la PC a los altavoces y micrófonos.
El equipo puede tener un conector separado de salida de sonido digital (sólo en algunos
modelos).
La configuración del software es distinta para cada tipo de conector, tal como se puede
ver en las instrucciones.
NOTA:
La configuración tipo 3 cuenta con tres conectores.
La configuración tipo 6 cuenta con seis conectores.
La configuración tipo S cuenta con tarjeta de sonido.
Conexión de altavoces o micrófono 19
Conector de audio Figura Tipo
Tres
conectores
Seis
conectores
Conector de
la tarjeta de
sonido
Es posible que este modelo de PC
incluya tres conectores de audio.
Puede conectar un sistema de audio de
hasta 5.1 a la PC.
Es posible que este modelo de PC
cuente con seis conectores de sonido
en la parte posterior. La PC es
compatible con un sistema de audio de
hasta 7.1.
Es posible que la PC incluya una
tarjeta de sonido. Puede conectar un
sistema de sonido de hasta 5.1
(sistema de sonido 7.1 sólo en algunos
modelos) o altavoces digitales a la
tarjeta de sonido de la PC.
Consulte la siguientes
figuras.
3
6
S
Utilice los conectores de sonido correspondientes al modelo de PC cuando instale los
cables, tal como se muestra en los pasos del procedimiento de instalación.
20 Guía de instalación avanzada (las funciones varían según el modelo)
La siguiente tabla muestra los conectores de sonido que se encuentran en la parte
posterior de una PC.
Conector de audio
Tipo 3 Tipo 6 Tipo S Descripción
Conector de línea lateral (gris): se conecta a los
altavoces analógicos laterales izquierdo y derecho
en un sistema de ocho altavoces (7.1).
Conector de línea C/Sub (dorado): se conecta a
los altavoces centrales/subwoofer en una
configuración de sonido multicanal.
Conector de línea posterior (negro): se conecta a
los altavoces analógicos izquierdo y derecho en una
configuración de audio multicanal.
Conector de línea de salida (verde lima): se
conecta a los altavoces analógicos izquierdo y
derecho.
Conector de micrófono (rosa): se conecta al
micrófono.
(El tipo 3 también funciona como línea de salida
central/subwoofer cuando hay una configuración de
sonido multicanal activada).
Conector de línea de entrada (azul claro): se
conecta a un dispositivo de audio analógico como,
por ejemplo, un reproductor de CD para entrada en
la PC. (El tipo 3 también funciona como línea de
salida central/subwoofer cuando hay una
configuración de sonido multicanal activada).
Salida de audio digital o salida SPDIF
(naranja): se conecta a un dispositivo de audio
digital con entrada digital (como un
amplificador/receptor de audio doméstico) o a
altavoces digitales (sólo en algunos modelos).
Conexión de altavoces o micrófono 21
Conector de audio (continuación)
Tipo 3 Tipo 6 Tipo S Descripción
Conector FlexiJack (rosa): se conecta a una línea
de entrada analógica en dispositivos o a un
micrófono.
El conector FlexiJack tiene dos funciones. Debe
seleccionar el micrófono o la función Línea de
entrada en Creative Console Launcher. Consulte
“Configuración del conector FlexiJack” en la guía de
Inicio.
Conector FlexiJack (azul): se conecta a una Línea
de entrada analógica en dispositivos o a un
micrófono.
El conector FlexiJack tiene dos funciones. Debe
seleccionar el micrófono o la función Línea de
entrada en Creative Console Launcher. Consulte
“Configuración del conector FlexiJack” en la guía de
Inicio.
Entrada óptica (entrada SPDIF óptica): se conecta
a dispositivos de grabación como grabadores de
mini disc, grabadores de audio digital o grabadores
de disco duro externo.
Salida óptica (salida óptica SPDIF): se conecta a
dispositivos de reproducción como reproductores de
mini disc, reproductores de cinta de audio digital o
reproductores de DVD.
NOTA:
La configuración tipo 3 cuenta con tres conectores.
La configuración tipo 6 cuenta con seis conectores.
La configuración tipo S cuenta con tarjeta de sonido.
22 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión del micrófono
La PC incluye un conector de micrófono en la parte posterior. Algunos modelos tienen un
segundo conector de micrófono en la parte frontal de la PC. Sólo funciona un conector de
micrófono a la vez y el conector posterior está listo para su utilización, salvo que tenga la
opción de altavoces de audio multicanal. En las PC que ofrecen la opción de altavoces de
audio multicanal, puede utilizarse el conector de micrófono de la parte frontal, si lo tiene.
Para utilizar un micrófono conectado a la parte frontal de la PC (sólo en algunos
modelos), seleccione el micrófono activo. Consulte “Configuración del micrófono” en la
guía de Inicio.
Las PC HP admiten varias opciones de audio, conexiones de audio y configuraciones de
altavoces. Puede configurar la PC para dos altavoces estéreo o para sistemas de
altavoces de audio multicanal. Conecte el sistema de altavoces a la PC y, a continuación,
configure el software de audio para la salida de audio. Para obtener más información
acerca de cómo conectar los altavoces estéreo a la PC, consulte el póster de instalación.
Este capítulo describe las opciones más comunes. Es posible que su sistema cuente con
componentes distintos.
Los altavoces se incluyen con el monitor (sólo en algunos modelos) o se venden por
separado.
NOTA: Para obtener información adicional sobre cómo conectar los altavoces, consulte
el póster de instalación provisto con la PC y la documentación provista con los altavoces.
Conexión de altavoces o micrófono 23
Configuraciones de los altavoces
Puede configurar la PC con las siguientes configuraciones admitidas:
Nombre Sistema de altavoces Consulte
2 (estéreo) Altavoz izquierdo, altavoz
derecho.
2.1 Altavoz izquierdo, altavoz
derecho y un subwoofer.
4.1 Dos altavoces frontales,
dos altavoces posteriores y
un subwoofer.
6/5.1 Dos altavoces frontales,
dos altavoces posteriores,
un altavoz central y un
subwoofer.
8/7.1 Dos altavoces frontales,
dos altavoces posteriores,
dos altavoces laterales, un
altavoz central y un
subwoofer (sólo en
algunos modelos).
Sistema de
audio doméstico
Equipo de audio o sistema
de audio de cine en casa
con altavoces pasivos.
“Cómo conectar sistemas de
altavoces de audio 2/2.1 (dos
altavoces y un subwoofer)”.
“Cómo conectar sistemas de
altavoces de audio 2/2.1 (dos
altavoces y un subwoofer)”.
“Conexión de sistemas de altavoces de
audio 4.1 (cuatro altavoces y un
subwoofer)”.
“Conexión de sistemas de altavoces de
audio 5.1 (cinco altavoces y un
subwoofer)”.
“Conexión de sistema de altavoces de
audio 7.1 (siete altavoces y un
subwoofer)”.
“Conexión de un sistema de audio
doméstico (opcional)”.
Audio digital Altavoces digitales o
conector de entrada digital
en el sistema de audio.
Audio de
transmisión
múltiple
24 Guía de instalación avanzada (las funciones varían según el modelo)
Dos altavoces frontales,
dos altavoces posteriores,
dos altavoces laterales, un
altavoz central y un
subwoofer (sólo en
algunos modelos).
“Conexión de audio digital”.
Consulte “Configuración de audio de
transmisión múltiple” en la guía de
Inicio.
Tipos de altavoces
Es posible que los altavoces estén incluidos con el monitor (sólo en algunos modelos) o se
pueden adquirir por separado. Consulte la documentación del producto para obtener más
información.
La PC sólo admite un sistema de altavoces activos (con alimentación). Un sistema de
altavoces activos debe contar con un cable de alimentación propio. Un sistema de audio
doméstico no necesita altavoces activos porque el receptor proporciona amplificación.
Un conjunto de altavoces estéreo es un sistema de altavoces de dos canales (izquierdo y
derecho). Un sistema de altavoz de audio multicanal tiene un canal izquierdo derecho
frontal y un canal izquierdo-derecho posterior y es posible que incluya además un
subwoofer y un altavoz central. Los altavoces laterales se incluyen en sistemas más
avanzados. Un subwoofer proporciona sonidos graves óptimos.
“.1” indica un subwoofer. Por ejemplo, un sistema de 7.1 canales se refieren a un sistema
de ocho-altavoces y utilizan dos altavoces frontales (izquierdo y derecho), dos altavoces
laterales (izquierdo y derecho), dos altavoces posteriores (izquierdo y derecho), un
altavoz central y un subwoofer.
Cómo conectar sistemas de altavoces de audio 2/2.1 (dos altavoces y un subwoofer)
Para conectar altavoces estéreo activos izquierdo/derecho simples o dos altavoces y un
subwoofer para una salida de dos canales (sistema de altavoces 2.1):
1 Apague la computadora.
2 Conecte el cable de los altavoces a la salida de línea de audio de color verde lima
ubicada en la parte posterior de la PC.
36S
NOTA:
El tipo 3 cuenta con tres conectores.
El tipo 6 cuenta con seis conectores.
El tipo S cuenta con la tarjeta de sonido.
3 Conecte el cable al sistema de audio. Para los sistemas de altavoces 2.1
proporcionados con la PC (sólo en algunos modelos), conecte el conector de salida
de línea de audio al subwoofer.
Conexión de altavoces o micrófono 25
4 Conecte los altavoces izquierdo y derecho al subwoofer. Consulte la documentación
de los altavoces.
5 Encienda la computadora.
NOTA: Siempre encienda la PC antes de encender el sistema de altavoces.
6 Conecte la alimentación del sistema de altavoces.
7 Encienda el sistema de altavoces.
El paso 8 para configurar dos altavoces es opcional.
8 Una vez que los altavoces estén conectados a la PC, configure el software de audio
para la salida de sonido del modelo de PC. Consulte “Conexión de altavoces o
micrófono”.
Tipo 3: Consulte “Configuración de altavoces con Realtek HD Audio Manager”
en la guía de Inicio.
Tipo 6: Consulte “Configuración de altavoces con Realtek HD Audio Manager”
en la guía de Inicio.
Tipo S (tarjeta de sonido): Consulte “Uso de la tarjeta de sonido Creative Sound
Blaster X-Fi o X-Fi Fatality” en la guía de Inicio.
El siguiente diagrama muestra una instalación típica de audio 2.1:
26 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión de sistemas de altavoces de audio 4.1 (cuatro altavoces y un subwoofer)
Para conectar dos altavoces frontales, dos altavoces posteriores y un subwoofer para
salida de cuatro canales (sistema de altavoces 4.1):
1 Apague la computadora.
2 Conecte el cable de los altavoces delanteros a la salida de línea de audio de color
verde lima ubicada en la parte posterior de la PC.
36S
NOTA:
El tipo 3 cuenta con tres conectores.
El tipo 6 cuenta con seis conectores.
El tipo S cuenta con la tarjeta de sonido.
3 Conecte el cable de los altavoces posteriores a la salida de color negro ubicada en la
parte posterior de la PC.
36S
Para sistemas de conectores tipo 3, el conector de entrada de línea de audio de color
azul funciona como salida de línea posterior cuando la configuración de audio
multicanal está activada.
4 Conecte los cables al sistema de audio.
5 Conecte los altavoces frontales y posteriores al subwoofer. Consulte la documentación
de los altavoces.
6 Encienda la computadora.
NOTA: Siempre encienda la PC antes de encender el sistema de altavoces.
7 Conecte la alimentación del sistema de altavoces.
8 Encienda el sistema de altavoces.
Conexión de altavoces o micrófono 27
9 Una vez que los altavoces estén conectados a la PC, configure el software de audio
para la salida de sonido del modelo de PC. Consulte “Configuración de altavoces y
opciones de sonido” en la guía de Inicio.
Tipo 3: Consulte “Configuración de altavoces con Realtek HD Audio Manager”
en la guía de Inicio.
Tipo 6: Consulte “Configuración de altavoces con Realtek HD Audio Manager”
en la guía de Inicio.
Tipo S (tarjeta de sonido): Consulte “Uso de la tarjeta de sonido Creative Sound
Blaster X-Fi o X-Fi Fatality” en la guía de Inicio.
El siguiente diagrama muestra una instalación típica de audio 4.1:
Conexión de sistemas de altavoces de audio 5.1 (cinco altavoces y un subwoofer)
Para conectar dos altavoces frontales, dos altavoces posteriores, un altavoz central y un
subwoofer para salida de seis canales (sistema de altavoces 5.1):
1 Apague la computadora.
2 Conecte el cable de los altavoces delanteros a la salida de línea de audio de color
verde lima ubicada en la parte posterior de la PC.
36S
NOTA:
El tipo 3 cuenta con tres conectores.
El tipo 6 cuenta con seis conectores.
El tipo S cuenta con la tarjeta de sonido.
28 Guía de instalación avanzada (las funciones varían según el modelo)
3 Conecte el cable de los altavoces posteriores a la salida de color negro ubicada en la
parte posterior de la PC.
36S
Para sistemas de conectores del tipo 3, el conector de entrada de línea de audio de
color azul funciona como salida de línea posterior cuando la configuración de audio
multicanal está activada.
4 Conecte el cable del altavoz central/subwoofer a la salida de color dorado (o al Mic
de color rosa) ubicada en la parte posterior de la PC.
36S
Para sistemas de conectores del tipo 3, el conector Mic de color rosa funciona como
salida de altavoz central/subwoofer cuando hay una configuración de audio
multicanal activada.
5 Conecte los cables al sistema de audio.
6 Conecte los altavoces frontales, posteriores y central al subwoofer. Consulte la
documentación de los altavoces.
7 Encienda la computadora.
NOTA: Siempre encienda la PC antes de encender el sistema de altavoces.
8 Conecte la alimentación del sistema de altavoces.
9 Encienda el sistema de altavoces.
10 Una vez que los altavoces estén conectados a la PC, configure el software de audio
para la salida de sonido del modelo de PC. Consulte “Configuración de altavoces y
opciones de sonido” en la guía de Inicio.
Tipo 3: Consulte “Configuración de altavoces con Realtek HD Audio Manager”
en la guía de Inicio.
Tipo 6: Consulte “Configuración de altavoces con Realtek HD Audio Manager”
en la guía de Inicio.
Tipo 6: transmisión múltiple: Consulte “Configuración de audio de transmisión
múltiple” en la guía de Inicio.
Tipo S (tarjeta de sonido): Consulte “Uso de la tarjeta de sonido Creative Sound
Blaster X-Fi o X-Fi Fatality” en la guía de Inicio.
Conexión de altavoces o micrófono 29
El siguiente diagrama muestra una instalación típica de audio 5.1:
Conexión de sistema de altavoces de audio 7.1 (siete altavoces y un subwoofer)
(Sólo en algunos modelos)
Para conectar dos altavoces frontales, dos altavoces laterales, dos altavoces posteriores,
un altavoz central y un subwoofer para una salida de ocho canales (sistema de
altavoces 7.1):
1 Apague la computadora.
2 Conecte el cable de los altavoces frontales al conector de salida de línea de audio
color verde lima que se encuentra en la parte posterior de la PC.
3 Conecte el cable del altavoz posterior al conector negro de línea de audio posterior
que se encuentra en la parte posterior de la PC.
4 Para conectores tipo 6, conecte el cable del altavoz lateral al conector gris de línea
de audio lateral que se encuentra en la parte posterior de la PC.
30 Guía de instalación avanzada (las funciones varían según el modelo)
5 Conecte el cable del altavoz central y del subwoofer al conector dorado de línea de
audio C/Sub que se encuentra en la parte posterior de la PC.
6 Conecte los cables al sistema de audio.
7 Conecte los altavoces frontales, laterales, posteriores y central al subwoofer. Consulte
la documentación de los altavoces.
8 Encienda la computadora.
NOTA: Siempre encienda la PC antes de encender el sistema de altavoces.
9 Conecte el sistema de altavoces a la alimentación eléctrica.
10 Encienda el sistema de altavoces.
11 Una vez que los altavoces estén conectados a la PC, configure el software de audio
para la salida de sonido del modelo de PC:
Tipo 6: transmisión múltiple. Consulte “Configuración de audio de transmisión
múltiple” en la guía de Inicio.
Conexión de altavoces o micrófono 31
El siguiente diagrama muestra una instalación típica de audio 7.1.
Color Descripción
1 Verde Entrada de audio frontal
2 Negra Entrada de audio posterior
3 Naranja Entrada de audio central/subwoofer
(dorada)
4 Gris Entrada de audio lateral (no se
muestra)
32 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión de un sistema de audio doméstico (opcional)
La mayoría de los receptores/amplificadores tienen conectores de entrada de tipo RCA.
Debe conectar cables adaptadores en Y entre la PC y el receptor/amplificador. Los cables
adaptadores en Y cuentan con un conector tipo miniconector estéreo de 3,5 mm
(1/8 pulgadas) en un extremo y dos conectores RCA en el otro. Estos cables se adquieren
por separado.
La cantidad de cables adaptadores en Y que necesite conectar al sistema de sonido
doméstico dependerá de la cantidad de altavoces que instale:
Sistema de altavoces 2/2.1: un cable adaptador en Y
Sistema de altavoces 4/4.1: dos cables adaptadores en Y
Sistema de altavoces 6/5.1: tres cables adaptadores en Y
Sistema de altavoces 8/7.1: cuatro cables adaptadores en Y
La conexión de un sistema de audio doméstico a la PC requiere cables de audio lo
suficientemente largos para conectar la computadora al sistema de audio. También
necesitará un adaptador en Y o cables de mini-extensión.
NOTA: Los cables de mini-extensión y los adaptadores en Y se venden por separado.
Conexión de altavoces o micrófono 33
Instalación de un equipo de audio doméstico 2.1
A
El siguiente diagrama muestra una instalación típica de dos canales (sistema de altavoces
2.1) con altavoces estéreo pasivos y se conecta a la entrada estándar (izquierda y
derecha) de un equipo de audio doméstico.
Esta configuración es simplemente una sugerencia. Es posible que su sistema sea distinto.
B
C
ECDE
Conexión de la PC a un sistema de audio multicanal 2.1
A Conectores del panel posterior de la PC (tipo 3, tipo 6 o tarjeta de sonido)
B Cables adaptadores en Y
C Receptor/amplificador (conectores de entrada de audio)
D Subwoofer
E Altavoces frontales (izquierdo y derecho)
34 Guía de instalación avanzada (las funciones varían según el modelo)
Instalación de equipo de audio doméstico 5.1
El siguiente diagrama muestra una instalación típica avanzada de cine en casa (sistema
de altavoces 6/5.1) de seis canales que requiere entradas multicanal en el receptor/
amplificador.
Esta configuración es simplemente una sugerencia. Es posible que su sistema sea distinto.
A
B
C
DEFGC
Conexión de la PC a un sistema de audio multicanal 5.1
A Conectores del panel posterior de la PC (tipo 3, tipo 6 o tarjeta de sonido)
B Cables adaptadores en Y
C Receptor/amplificador (conectores de entrada de audio)
D Subwoofer
E Altavoz central
F Altavoces frontales (izquierdo y derecho)
G Altavoces posteriores (izquierdo y derecho)
Conexión de altavoces o micrófono 35
Procedimiento de instalación de equipo de audio doméstico 5.1
Para conectar un sistema de audio doméstico de seis canales (sistema de altavoces 5.1)
ala PC:
1 Apague la computadora.
2 Apague el receptor/amplificador.
3 Conecte el extremo del miniconector estéreo frontal del cable adaptador en Y al
conector de salida de línea de audio de color verde lima ubicado en la parte
posterior de la PC.
36S
NOTA:
El tipo 3 cuenta con tres conectores.
El tipo 6 cuenta con seis conectores.
El tipo S cuenta con una tarjeta de sonido.
NOTA: Es posible que los conectores de las entradas del receptor/amplificador
cuenten con etiquetas Surround (sonido envolvente), 5.1 Channel inputs (entradas
para 5.1 canales), 6 Channel inputs (entradas para 6 canales), CD, DVD o DVD In
(entrada de DVD).
Conecte los extremos izquierdo y derecho del cable adaptador en Y a las entradas
izquierda (L) y derecha (R) que se encuentran en la parte posterior del receptor/
amplificador.
4 Si tiene altavoces posteriores, conecte el extremo del miniconector estéreo posterior
del cable adaptador en Y al conector de entrada de línea de audio de color azul o al
conector de salida de altavoces posteriores de color negro ubicados en la parte
posterior de la PC.
36S
Conecte los extremos izquierdo y derecho del cable adaptador en Y a las
entradas posteriores izquierda (L) y derecha (R) que se encuentran en la parte
posterior del receptor/amplificador.
36 Guía de instalación avanzada (las funciones varían según el modelo)
5 Si tiene un altavoz central/subwoofer, conecte el extremo del miniconector estéreo
del cable adaptador en Y al conector del micrófono de color rosa o al conector de
salida del altavoz central/subwoofer de color dorado ubicados en la parte posterior
de la PC.
36S
Conecte los extremos izquierdo y derecho del cable de adaptador en Y en las
entradas de altavoz central/subwoofer que se encuentran en la parte posterior
del receptor/amplificador (sistema de canales 6/5.1 o superior).
Conecte el cable adaptador en Y al conector de subwoofer que se encuentra en
la parte posterior del receptor, aunque no utilice un subwoofer.
6 Encienda el receptor/amplificador.
7 Seleccione la entrada del receptor/amplificador donde están conectados los cables
adaptadores en Y.
8 Encienda la computadora.
9 Una vez que el sistema de audio esté conectado a la PC, configure el software de
audio para la salida de sonido del modelo de PC. Consulte “Conexión de altavoces o
micrófono”.
Tipo 3: Consulte “Configuración de altavoces con Realtek HD Audio Manager”
en la guía de Inicio.
Tipo 6: Consulte “Configuración de altavoces con Realtek HD Audio Manager”
en la guía de Inicio.
Tipo S (tarjeta de sonido): Consulte “Uso de la tarjeta de sonido Creative Sound
Blaster X-Fi o X-Fi Fatality” en la guía de Inicio.
Conexión de altavoces o micrófono 37
Instalación de equipo de audio doméstico 7.1
El siguiente diagrama muestra un típico sistema avanzado de cine en casa con una
instalación de altavoces de 8/7.1 de 8 canales que requiere entradas multicanal en el
receptor/amplificador.
Esta configuración es simplemente una sugerencia. Es posible que su sistema sea distinto.
A
B
C
DEFGC
Conexión de la PC a un sistema de audio multicanal 7.1
A Conectores del panel posterior de la PC (tipo 3, tipo 6 o tipo S)
B Cables adaptadores en Y
C Receptor/amplificador (conectores de entrada de audio)
D Subwoofer
E Altavoz central
F Altavoces frontales (izquierdo y derecho)
G Altavoces posteriores (izquierdo y derecho)
38 Guía de instalación avanzada (las funciones varían según el modelo)
Procedimiento de instalación de equipo de audio doméstico 7.1
Para conectar un sistema de audio doméstico de ocho canales (sistema de altavoces 7.1)
a la PC:
1 Apague la computadora.
2 Apague el receptor/amplificador.
3 Conecte el extremo del miniconector estéreo frontal del cable adaptador en Y al
conector de salida de línea de audio de color verde lima ubicado en la parte
posterior de la PC.
36S
NOTA:
La configuración tipo 3 cuenta con tres conectores.
La configuración tipo 6 cuenta con seis conectores.
La configuración tipo S cuenta con tarjeta de sonido.
NOTA: Es posible que los conectores de las entradas del receptor/amplificador
cuenten con etiquetas Surround (sonido envolvente), 7.1 Channel inputs (entradas
para 7.1 canales), 6 Channel inputs (entradas para 6 canales), CD, DVD o DVD In
(entrada de DVD).
Conecte los extremos izquierdo y derecho del cable adaptador en Y a las entradas
izquierda (L) y derecha (R) que se encuentran en la parte posterior del receptor/
amplificador.
4 Si tiene altavoces posteriores, conecte el extremo del miniconector estéreo posterior
del cable adaptador en Y al conector de entrada de línea de audio de (celeste) o al
conector de salida de altavoces posteriores (negro) ubicados en la parte posterior de
la PC.
36 S
Conecte los extremos izquierdo y derecho del cable adaptador en Y a las entradas
posteriores izquierda (L) y derecha (R) que se encuentran en la parte posterior del
receptor/amplificador.
Conexión de altavoces o micrófono 39
5 Si tiene un altavoz central/subwoofer, conecte el extremo del miniconector estéreo
del cable adaptador en Y al conector del micrófono (rosa) o al conector de salida del
altavoz central/subwoofer (dorado) ubicados en la parte posterior de la PC.
36S
Conecte los extremos izquierdo y derecho del cable de adaptador en Y a las
entradas de altavoz central/subwoofer que se encuentran en la parte posterior del
receptor/amplificador (sistema de 8/7.1 canales o superior).
Enchufe el cable adaptador en Yen el conector de subwoofer que se encuentra en la
parte posterior del receptor aunque no utilice un subwoofer.
6 Encienda el receptor/amplificador.
7 Seleccione la entrada del receptor/amplificador donde están conectados los cables
del adaptador en Y.
8 Encienda la computadora.
9 Una vez que el sistema de audio esté conectado a la PC, configure el software de
audio para la salida de sonido del modelo de PC. Consulte “Configuración de
altavoces y opciones de sonido” en la guía de Inicio.
Tipo 3: Consulte “Configuración de altavoces con Realtek HD Audio Manager”
en la guía de Inicio.
Tipo 6: Consulte “Configuración de altavoces con Realtek HD Audio Manager”
en la guía de Inicio.
Tipo S (tarjeta de sonido): Consulte “Uso de la tarjeta de sonido Creative Sound
Blaster X-Fi o X-Fi Fatality” en la guía de Inicio.
40 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión de audio digital
(Sólo en algunos modelos)
Si tiene una tarjeta de sonido y está conectando un receptor de audio y video (AV) estéreo
doméstico a través de una salida digital, enchufe el conector estéreo de 3,5 mm
(1/8 pulgadas) en el conector de la salida digital de la tarjeta de sonido. Enchufe el
conector estéreo RCA rojo del cable adaptador en Y de 3,5 mm (1/8 pulgadas) en el
conector de la entrada digital del receptor AV. Si el conector estéreo RCA rojo no
funciona, pruebe el blanco. Sólo se necesita uno de los conectores.
Para conectar el audio digital, la PC debe incluir un conector de salida digital en la tarjeta
de sonido o en el panel posterior. Debe conectar las salidas de altavoces multicanales, si
conecta la salida digital.
Para conectar altavoces de audio digital:
1 Apague la computadora.
2 Enchufe el conector de salida digital (naranja) de la parte posterior de
la PC a la entrada digital (S/PDIF) de los altavoces digitales o al
sistema de audio digital.
3 Encienda la computadora.
NOTA: Siempre encienda la PC antes de encender el sistema de altavoces.
4 Conecte el sistema de altavoces a la alimentación eléctrica.
5 Encienda el sistema de altavoces.
6 Una vez que los altavoces estén conectados a la PC, configure el software de audio
para la salida de sonido del modelo de PC. Consulte “Configuración de altavoces y
opciones de sonido” en la guía de Inicio.
Tarjeta de sonido con salida digital y conectores de tipo 3: Consulte
“Configuración de altavoces con Realtek HD Audio Manager” en la guía de
Inicio. Siga las instrucciones para activar la salida de sonido digital.
Tarjeta de sonido con salida digital y conectores de tipo 6: Consulte
“Configuración de altavoces con Realtek HD Audio Manager” en la guía de
Inicio. Como opción predeterminada, se activa la salida de audio digital.
Tarjeta de sonido: Consulte “Uso de la tarjeta de sonido Creative Sound Blaster
X-Fi o X-Fi Fatality” en la guía de Inicio. Siga las instrucciones para activar la
salida de sonido digital.
Conexión de altavoces o micrófono 41
Conexión de altavoces a través de la tarjeta de sonido Creative Sound Blaster X-Fi
En esta sección encontrará información general acerca de la conexión de la tarjeta de
sonido Creative Sound Blaster X-Fi.
NOTA: Si desea obtener información adicional acerca de la conexión de los altavoces,
consulte la documentación provista con los altavoces.
Conexión de los altavoces
Conector Descripción
AD-Link para consola AD_Link X-Fi I/O (la consola X-Fi se vende por
separado)
Salida de línea_3 (naranja o amarilla)
Configuración de audio 5.1: frontal central, subwoofer
Configuración de audio 6.1: frontal central, subwoofer y posterior
central
Configuración de audio 7.1: frontal central, subwoofer y lateral
izquierdo
Salida de línea_2 (negra)
Configuración de audio 4.1, 5.1, 6.1: izquierdo y derecho posterior
Configuración de audio 7.1: izquierdo posterior, derecho posterior y
derecho lateral
Salida de línea_1 (verde lima)
Configuración de audio 2/2.1: izquierdo y derecho frontal
Conector FlexiJack (blanco) para entrada de línea, micrófono, entrada/
salida digital
El conector FlexiJack tiene tres funciones. Seleccione la función en
Creative Console Launcher. Consulte “Conexión del conector FlexiJack”.
42 Guía de instalación avanzada (las funciones varían según el modelo)
Para conectar la tarjeta de sonido X-Fi a los altavoces:
1 Use la tabla de conexión de audio para conectar el sistema de audio a la tarjeta de
sonido.
2 Encienda la computadora.
3 Conecte y encienda la alimentación del sistema de altavoces.
Una vez conectado el sistema de altavoces a la tarjeta de sonido, siga los pasos de la
sección “Configurar el conector FlexiJack” de la guía de Inicio para configurar los
altavoces en el programa Creative Sound Blaster X-Fi.
Conexión del conector FlexiJack
El conector FlexiJack tiene tres funciones:
Entrada/salida digital
Entrada de línea
Micrófono
Seleccione la función en Creative Console Launcher.
NOTA: Si está usando el conector FlexiJack para la conexión de entrada digital y desea
conectar altavoces digitales como dispositivos de salida, necesita conseguir un conector
especial de Creative.
Conexión de altavoces o micrófono 43
44 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión de la señal de televisión y
Esta sección describe cómo conectar la computadora a la TV y qué
cables utilizar.
NOTA: Algunas tarjetas gráficas tienen un conector DVI y un
convertidor de DVI a VGA que se incluyen en la caja (sólo en
algunos modelos). Si el monitor tiene un conector VGA, pero no
tiene un conector DVI, utilice el convertidor de DVI a VGA para
conectar la computadora: Conecte el convertidor de DVI a VGA
al conector DVI de la tarjeta gráfica de la computadora y, luego,
conecte el cable VGA al convertidor y al monitor.
Uso de los cables de TV
La computadora incluye cables de video y audio para conectar las señales de televisión.
Utilice los cables de audio y video para conectar:
los cables de video
Salida de video desde la computadora a la TV.
Fuente de señal de TV en la computadora.
Salida de audio desde la computadora a la TV.
Fuente de audio de TV en la computadora.
NOTA: La ubicación y la cantidad de conectores pueden variar según el modelo.
Conexión de la señal de televisión y los cables de video 45
Cables de audio y video y adaptadores
La siguiente tabla muestra los tipos de cables y adaptadores que es posible que sean necesarios para conectar la
PC al sistema de televisión.
NOTA: La cantidad y el tipo de cables requeridos para conectar la computadora pueden variar según el modelo.
Algunos cables sólo se incluyen con algunos modelos.
Cable Nombre Descripción
Adaptador de DVI a VGA Permite conectar un monitor DVI a un conector
VGA de la computadora o un monitor VGA a un
conector DVI ubicado en la parte posterior de la
computadora.
Adaptador o cable de DVI
a HDMI
Cable de video compuesto Extremo amarillo tipo RCA. Se conecta a un
Cable de S-video Luminosidad/Color, 4 clavijas. Se conecta a un
Permite conectar un monitor DVI a un conector
HDMI de la computadora o un monitor HDMI a
un conector DVI ubicado en la parte posterior de
la computadora. Esto permite que el controlador
de la tarjeta gráfica transmita señales HDMI al
monitor o a una pantalla de TV.
conector RCA, como un conector de salida de
video compuesto o de entrada de fuente de TV.
conector de S-video, como un conector de salida
de video S-video o entrada de fuente de TV.
Proporciona una imagen más nítida que cuando
se utiliza el cable de video compuesto ya que
ofrece señales de imagen separadas en color y
en blanco y negro.
Cable/adaptador de video
analógico (sólo en
algunos modelos)
46 Guía de instalación avanzada (las funciones varían según el modelo)
Se utiliza con el conector de salida de video
analógico. Proporciona salida de S-video y
video compuesto.
Cable Nombre Descripción (continuación)
Cable DVI-I o DVI-D Salida de video digital. Conecte el cable a una
entrada DVI-I o DVI-D de una TV o monitor con
capacidad de alta definición.
Cable coaxial de TV Se conecta a un conector de entrada de fuente
de señal de TV desde decodificadores o antenas
de cable.
Cable infrarrojo remoto (IR)
(transmisor infrarrojo)
Controla la fuente de señal de TV desde el
decodificador.
Divisor de señal Conecta una fuente de señal a dos entradas RF
de la computadora.
RCA estéreo Extremos rojos y blancos tipo RCA. Conecta a la
TV los conectores de salida de audio y entrada
de audio de fuente de señal de TV.
Es posible que deba comprar cables adicionales por separado. Es posible que la computadora no incluya todos
los cables necesarios para la configuración y que los cables varíen según el modelo.
Por ejemplo, si la TV tiene un conector de entrada de S-video, es posible que tenga que utilizar un cable S-video
para conectar la salida de TV de la computadora a la TV.
Conexión de la señal de televisión y los cables de video 47
Conexión de la fuente de señal de TV
Conecte la fuente de señal para la TV con el conector coaxial de entrada de TV o el
conector de entrada de S-video o video compuesto.
NOTA: La ubicación y la cantidad de conectores pueden variar según el modelo.
1 Enchufe el conector de un cable coaxial del cable de la TV al conector de la antena
de TV/Cable que se encuentra en la parte posterior de la PC y, a continuación, gire
el conector para ajustarlo.
O bien,
Conecte un cable al conector de entrada de S-video o video compuesto que se
encuentra en la parte posterior de la PC; utilice un cable de S-video (no incluido) o el
cable de video compuesto. Conecte el otro extremo del cable al decodificador u otro
dispositivo que suministre la fuente de señal para la TV.
2 Si utiliza un decodificador con salida de S-video o video compuesto, también debe
conectar cables de audio (no incluidos) del decodificador al conector derecho de
entrada de audio (rojo) y al conector izquierdo de entrada de audio (blanco) que se
encuentran en la parte posterior de la PC.
Si utiliza un decodificador, conecte el cable del Emisor remoto. Consulte “Conexión del
sensor remoto”.
Conexión de un sintonizador doble
(Sólo en algunos modelos)
NOTA: La Guía (electrónica) de programas de televisión no está disponible en todos los
países o regiones.
La computadora graba programas de televisión y permite controlar los canales de
televisión. La computadora admite dos configuraciones de sintonizador:
Sintonizador
de TV
Fuente de TV con
un solo
sintonizador
Descripción Requisitos
Le permite mirar o grabar
un programa sólo en
NTSC o PAL.
Si está utilizando un conector de
antena de TV o un conector de
cable estándar para la
conexión, la señal se dirige a un
sintonizador simple.
48 Guía de instalación avanzada (las funciones varían según el modelo)
Sintonizador
de TV
Descripción Requisitos (continuación)
Fuente de TV con
dos
sintonizadores
Puede ver un programa en
un canal mientras
Windows Media Center
graba otro programa en un
canal diferente. También
puede grabar dos
programas diferentes al
mismo tiempo.
Si está utilizando un conector de
antena de TV o un conector de
cable estándar para la
conexión, la señal es dirigida a
ambos sintonizadores
internamente.
Debe conectar una segunda
serie de entradas si está
utilizando un decodificador de
cable o de satélite. De lo
contrario, conecte un segundo
decodificador a la segunda
serie de conectores del panel
posterior.
Ambas fuentes de TV deben ser
del mismo tipo: ya sea de TV
por cable, TV por cable digital,
TV por satélite o antena.
Las fuentes de TV también
deben tener el mismo orden de
canales. Por ejemplo, si está
utilizando dos fuentes de TV por
satélite, éstas deben
proporcionar exactamente los
mismos canales.
Toda la visualización y
programación de TV se
proporciona a través de la Guía
(electrónica) de programas de
televisión en Windows Media
Center, por lo tanto, ambas
fuentes de TV deben tener las
mismas Guías de programas de
televisión.
Conexión de la señal de televisión y los cables de video 49
Conexión del sensor remoto
El sensor remoto es un pequeño dispositivo que se conecta a la PC y permite que el
control remoto funcione con el programa Windows Media Center.
1 Si tiene un -decodificador de TV por cable, un decodificador satelital u otro
decodificador que controle la señal de TV, conecte el cable del sensor del control
remoto (emisor) (A) al conector (1), ubicado en la parte posterior del sensor remoto.
De no ser así, continúe en el paso 3. Si tiene otro decodificador, puede usar el
conector (2).
2 Quite el papel de la cinta protectora del extremo del cable (B) y, a continuación,
presione el extremo del cable contra la ventana del receptor remoto infrarrojo (IR) del
decodificador de TV por cable (C). Puede ubicar la ventana del receptor remoto
infrarrojo en el decodificador de TV por cable con una linterna, si ilumina a través del
plástico de la parte frontal de la mayoría de los dispositivos.
3 Conecte el cable del sensor del control remoto a un conector USB (D) de la parte
posterior de la PC.
4 Coloque el sensor remoto de manera que pueda apuntarle fácilmente con el control
remoto (un lugar ideal podría ser en la parte superior del monitor o del escritorio).
50 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión de la fuente de señal de TV, si ya cuenta con una instalación
Esta sección describe cómo conectar la PC a una instalación existente de fuente de
señal de TV.
De la toma de pared a la video casetera y a la TV con un cable coaxial
1 Desconecte el cable coaxial de la entrada de la video casetera y conéctelo a la
entrada de un divisor de señal de cable coaxial (no incluido, puede conseguirse en
tiendas de electrónica).
2 Conecte dos cables coaxiales a las salidas del divisor de señal.
3 Conecte uno de estos cables a la entrada de la video casetera y el otro al conector de
la TV ubicado en la parte posterior de la PC.

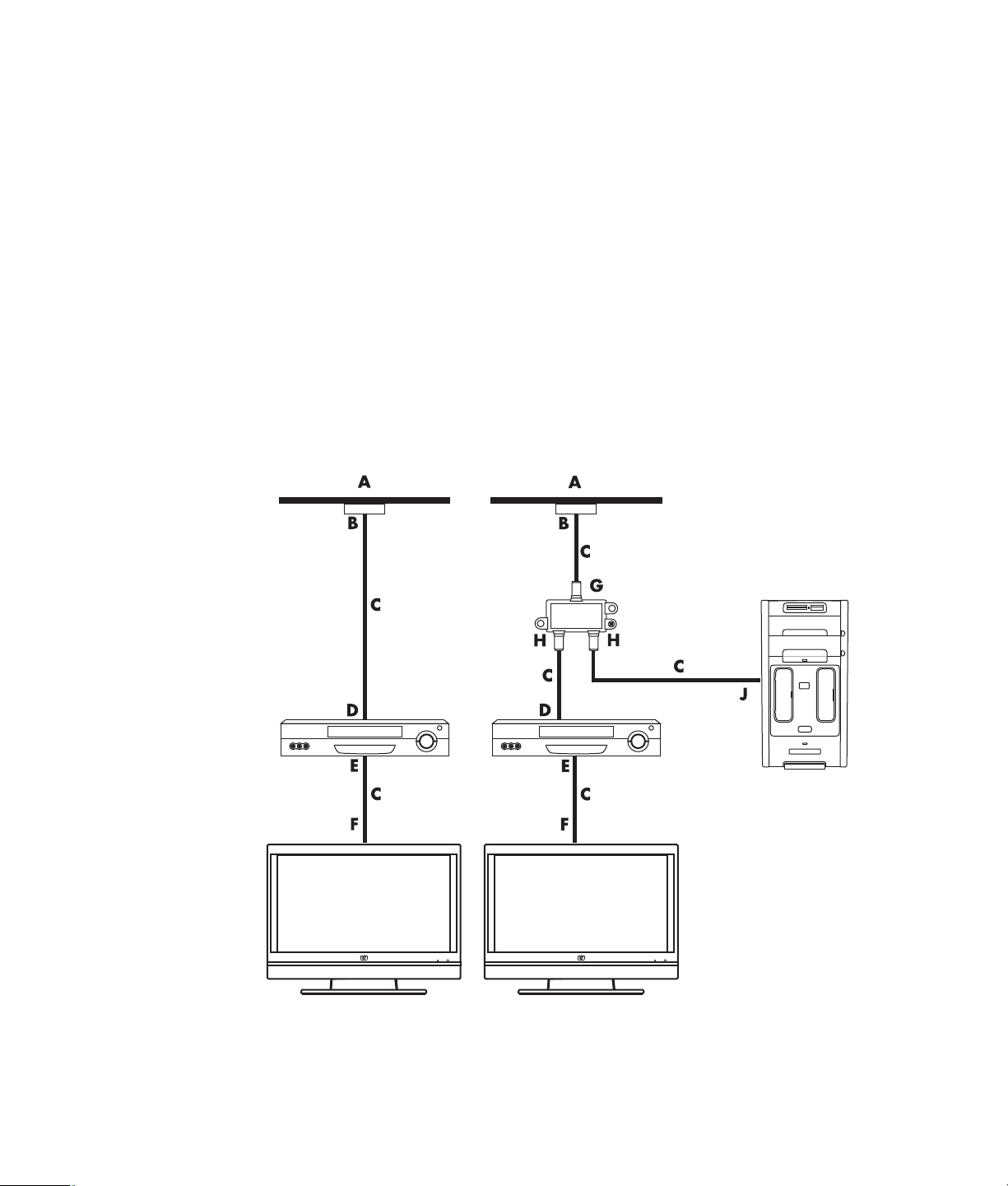

Instalación existente Configuración de la PC con un divisor
A Pared
B Toma de cable
C Cable coaxial
D Entrada de video
casetera
E Salida de video casetera
F Entrada de TV
G Entrada de divisor de
señal
H Salida de divisor de
señal
J Entrada de TV en la
parte posterior de la PC
Conexión de la señal de televisión y los cables de video 51

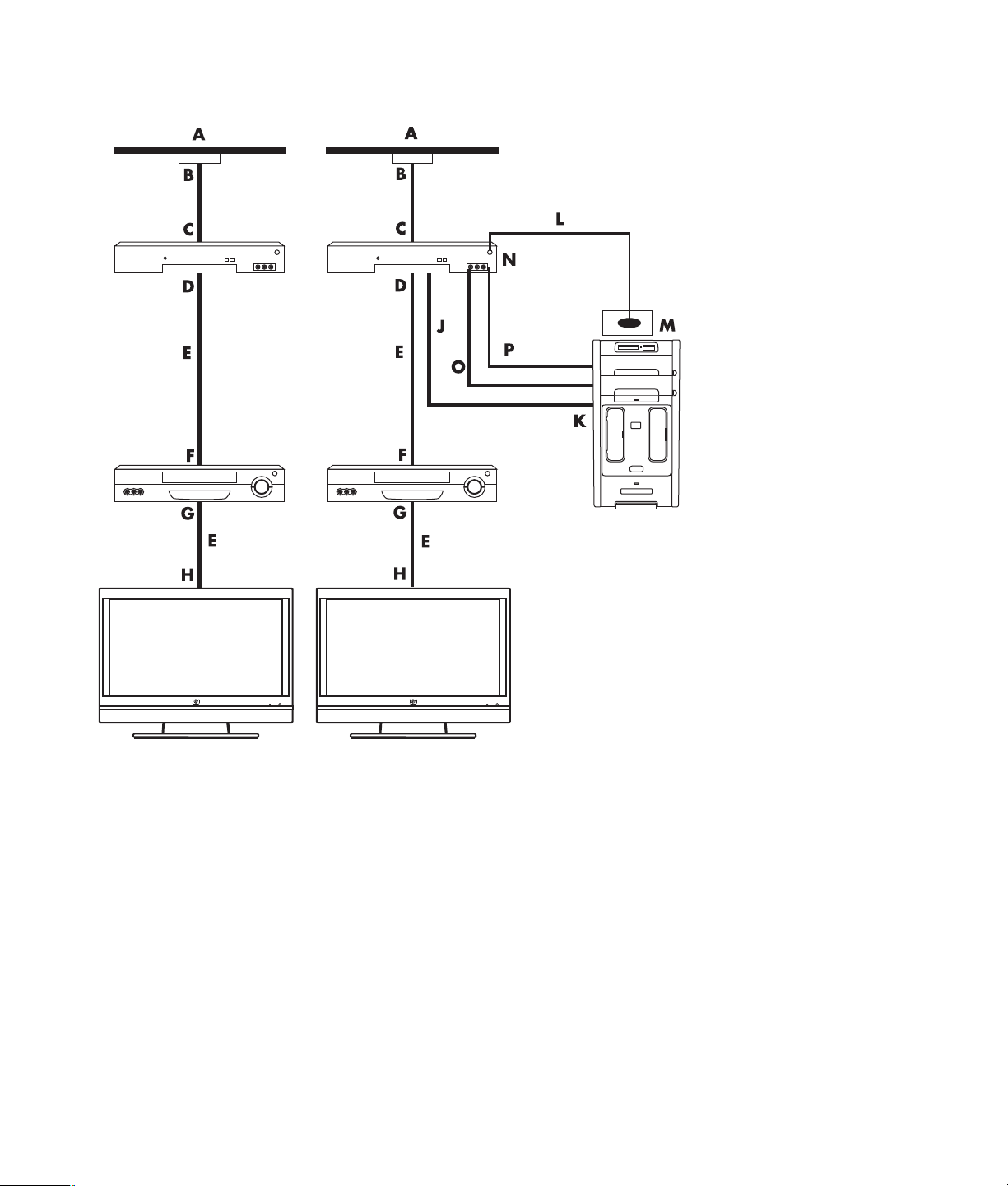

De la toma de pared al decodificador de TV por cable o satélite a la video casetera y a la TV con un cable coaxial
1 Desconecte el cable coaxial de la entrada de la video casetera y conéctelo a la
entrada de un divisor de señal de cable coaxial (no incluido, puede conseguirse en
tiendas de electrónica).
2 Conecte dos cables coaxiales a las salidas del divisor de señal.
3 Conecte uno de estos cables a la entrada de la video casetera y el otro al conector de
la TV ubicado en la parte posterior de la PC.
4 Conecte el cable sensor del control remoto (emisor) y colóquelo en el decodificador
de cable o satélite. Esto permite que la PC cambie de canal en el decodificador.
Consulte “Conexión del sensor remoto”.
52 Guía de instalación avanzada (las funciones varían según el modelo)
Configuración de la PC con un divisorInstalación existente
A Pared
B Toma de cable
C Cable coaxial
D Entrada de decodificador de cable/satélite
E Salida de decodificador de cable/satélite
F Entrada de video casetera
G Salida de video casetera
H Entrada de TV
J Entrada de divisor de señal
K Salida de divisor de señal
L Entrada de TV en la parte posterior de la PC
M Cable del sensor del control remoto
N Sensor del control remoto
Conexión de la señal de televisión y los cables de video 53
De la pared al decodificador de TV por cable o del decodificador satelital a la video casetera y a la TV mediante un cable S-video o de video compuesto entre el decodificador y la video casetera o la TV
1 No desconecte ningún cable de la instalación existente.
2 Seleccione una de las siguientes opciones para conectar un cable adicional:
Conecte un extremo del cable S-video (no incluido) a una segunda salida del
decodificador de cable o satélite. Conecte el otro extremo al conector de entrada
de S-video ubicado en la parte posterior de la computadora.
O bien,
Conecte un extremo de un cable de video compuesto a una segunda salida del
decodificador de cable o satélite. Conecte el otro extremo del cable al cable
adaptador de S-video a video compuesto. Luego conecte el adaptador al
conector de entrada S-video ubicado en la parte posterior de la PC.
3 Si utiliza un cable de video compuesto o S-video, también debe conectar los cables
de audio (no incluidos) del decodificador de satélite o cable a los conectores de
entrada de Audio derecho (rojo) e izquierdo (blanco) ubicados en la parte posterior
de la PC.
4 Conecte el cable sensor del control remoto (emisor) y colóquelo en el decodificador
de cable o satélite. Esto permite que la PC cambie de canal en el decodificador.
Consulte “Conexión del sensor remoto”.
54 Guía de instalación avanzada (las funciones varían según el modelo)
Con una PCInstalación existente
A Pared
B Toma de cable
C Entrada de decodificador de cable/satélite
D Salida de -decodificador de cable/satélite
E Cable de video compuesto o S-video
F Entrada de video casetera
G Salida de video casetera
H Entrada de TV
J Agregue un cable de S-video o video compuesto
con adaptador
K Entrada de S-video en la parte posterior
de la PC
L Cable del sensor del control remoto
M Sensor del control remoto
N Decodificador/segunda salida
O Audio-derecho
P Audio-izquierdo
Conexión de la señal de televisión y los cables de video 55
Uso de la TV como monitor
(Sólo en algunos modelos)
Es posible que la PC tenga una salida para TV, es decir, conectores de salida de video,
como salida DVI, salida de video por componentes y conectores de salida de S-video. Si
es así, puede conectar la TV a uno de los grupos de conectores de salida, lo que le
permitirá ver la imagen del escritorio de la PC, mirar películas en DVD o disfrutar de
juegos en la pantalla de la TV. Los conectores de salida de TV son opcionales.
Cables para conectar la PC a una TV
Para conectar la PC a una TV, necesitará un cable de video y otro de audio. El tipo de
cable de video que necesita depende de los conectores de la TV:
Si la TV tiene un conector de entrada de S-video, necesitará un cable para S-video.
Si la TV tiene un conector de video compuesto, necesitará un cable de video
compuesto. Según los conectores de la parte posterior de la computadora, es posible
que necesite un cable adaptador de S-video.
Conexión de la PC a la TV
1 Apague la computadora.
2 Conecte el cable de la TV mediante uno de los siguientes procedimientos, en función
de los conectores de la TV.
NOTA: Puede haber dos conectores de S-video en la parte posterior de la
computadora: Salida de S-video en la tarjeta de video (sólo en algunos modelos)
y entrada de S-video en la tarjeta de sintonización de TV.
Si la TV tiene un conector de S-video, conecte un cable de S-video (A) (no
incluido) desde el conector de entrada de S-video de la TV al conector de salida
de S-video (B) ubicado en la parte posterior de la PC (sólo en algunos modelos).
56 Guía de instalación avanzada (las funciones varían según el modelo)
Si la TV tiene una entrada para video compuesto y la PC tiene una salida para
video compuesto, conecte un cable de video compuesto (C) a la entrada de video
en la TV y a la salida de video compuesto (D) ubicada en la parte posterior de la
PC (sólo en algunos modelos).
3 Para que el audio proceda de la TV y no de la PC, conecte un cable de audio al
conector de entrada de audio (Conector de entrada de línea) de la TV y luego
conecte el otro extremo al conector de salida de audio (Conector de salida de línea)
de la parte posterior de la PC.
4 Encienda la TV y seleccione la fuente de entrada de video. Para obtener más
información, consulte la documentación de la TV.
5 Encienda la computadora. Habilite el escritorio para la TV. Para obtener más
información, consulte “Visualización del escritorio de la PC en la pantalla de la TV”.
Visualización del escritorio de la PC en la pantalla de la TV
El tipo de tarjeta de video de la PC determina cómo la PC selecciona la opción
Salida de TV.
Es posible que deba desactivar la opción de salida de TV cuando desee desconectar la
TV de la PC para que la visualización de la PC vuelva a la resolución original.
Para habilitar la opción de salida de TV:
1 Haga clic con el botón derecho en un área vacía del escritorio y luego en
Personalizar.
2 Haga clic en Configuración de la pantalla.
3 Si es necesario, seleccione el monitor o la TV.
4 Haga clic en el botón Opciones avanzadas.
5 Haga clic en la ficha de la tarjeta de video. (Es posible que la ficha se denomine
Pantallas, Pantallas ATI, Ge Force xxx, n View o Dispositivos).
6 Seleccione la opción TV y siga las instrucciones en pantalla.
Conexión de la señal de televisión y los cables de video 57
Ajuste de la resolución de la pantalla
Para cambiar la resolución de la pantalla:
1 Haga clic con el botón derecho en un área vacía del escritorio y luego en
Personalizar.
2 Haga clic en Configuración de la pantalla.
3 Si fuera necesario, seleccione el monitor y luego ajuste la resolución de la pantalla.
4 Haga clic en Aplicar.
5 Haga clic en Sí, si aparece.
6 Haga clic en Aceptar.
Conexión de más de una pantalla
Puede conectar a la PC más de un dispositivo de visualización (monitor CRT, monitor de
pantalla plana, TV, etc.) al mismo tiempo (sólo en algunos modelos). Al presionar Alt+F5,
podrá cambiar rápidamente el dispositivo que se mostrará en el escritorio. Cada vez que
presione Alt+F5, el escritorio aparecerá en el siguiente dispositivo. Si Alt+F5 no funciona,
reinicie la PC y vuelva a intentarlo.
58 Guía de instalación avanzada (las funciones varían según el modelo)
Uso de la configuración de Windows Media Center para una configuración opcional de la pantalla de TV
Si la TV se conecta a la computadora mediante una conexión de video compuesto o
S-video, el asistente de configuración de Windows Media Center no puede ajustar la
configuración de la pantalla automáticamente. Este ajuste automático está disponible sólo
durante la Configuración opcional, dentro de la opción “Optimización de la apariencia
de Windows Media Center en la pantalla”.
El siguiente procedimiento describe qué hacer en las opciones de instalación de Windows
Media Center y cómo utilizar la ventana Propiedades del escritorio de Windows para
ajustar la configuración de la pantalla de TV:
NOTA: El tipo de tarjeta de video de la PC determina cómo la PC selecciona la opción
Salida de TV. Algunas opciones y menús de este procedimiento pueden ser diferentes
para su equipo.
1 Presione el botón Inicio de Windows Media Center del control remoto. O haga
clic en el botón Inicio de Windows de la barra de tareas y luego en
Windows Media Center.
2 En el menú Tareas, haga clic en configuración y, a continuación, en TV.
3 Haga clic en Configurar la TV o el monitor para ir a la pantalla de
Configuración de pantalla.
4 Haga clic en Siguiente.
5 Seleccione la pantalla preferida y haga clic en Siguiente.
6 Seleccione el tipo de pantalla y conexión para la pantalla de TV:
Si selecciona la opción video compuesto o S-video:
Haga clic en Siguiente para acceder a la ventana para optimizar la
pantalla.
Seleccione la configuración adecuada y haga clic en Siguiente.
Cuando haya ajustado la configuración de la pantalla, haga clic en
Finalizar el asistente.
Si selecciona DVI, VGA o HDMI o Componente (YPbPr):
Seleccione la configuración adecuada y haga clic en Siguiente.
Cuando haya ajustado la configuración de la pantalla, haga clic en
Finalizar el asistente.
7 Cierre o minimice la ventana de Windows Media Center.
8 Haga clic con el botón derecho en un área vacía del escritorio y luego en
Personalizar.
9 Haga clic en Configuración de pantalla.
10 Si es necesario, seleccione el monitor o la TV.
Conexión de la señal de televisión y los cables de video 59
11 Haga clic en el botón Opciones avanzadas.
12 Haga clic en la ficha de la tarjeta de video. (Es posible que la ficha se denomine
Pantallas, Pantallas ATI, Ge Force xxx, n View o Dispositivos).
13 Seleccione la opción TV y siga las instrucciones en pantalla.
Desactivación de la opción de salida de TV
Cuando desee desconectar la TV de la computadora y ver el escritorio de la computadora
en el monitor original, es posible que tenga que desactivar la opción TV para que la
pantalla de la computadora vuelva a la resolución original.
NOTA: La TV debe estar conectada a la PC para cambiar la configuración de la
pantalla.
Para desactivar la opción de salida de TV:
1 Haga clic con el botón derecho en un área vacía del escritorio y luego en
Personalizar.
2 Haga clic en Configuración de pantalla.
3 Si es necesario, seleccione la TV.
4 Haga clic en el botón Opciones avanzadas.
5 Haga clic en la ficha de la tarjeta de video. (Es posible que la ficha se denomine
Pantallas, Pantallas ATI, Ge Force xxx, n View o Dispositivos).
6 Desactive la opción de TV (al elegir solamente el monitor como pantalla) y luego siga
las instrucciones en pantalla.
Desconexión de la TV
1 Desactive la opción de salida de TV. Consulte “Desactivación de la opción de
salida de TV”.
2 Apague la TV y la PC.
3 Retire los cables de audio y video de la TV y de la PC.
60 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión a un monitor o TV de alta definición
Cómo elegir la conexión AV que debe utilizar
Cuando conecta equipos opcionales como fuentes de señal, es posible que los conectores del equipo limiten el
tipo de conexión que puede utilizar. Si el equipo opcional cuenta con más de un tipo de conector de salida,
seleccione la conexión que brinde una mejor calidad de imagen de reproducción. Para obtener mejores
resultados, seleccione el tipo de conexión de mejor calidad que admita el equipo opcional.
NOTA: Algunas tarjetas gráficas tienen un conector DVI y un convertidor de DVI a VGA
que se incluyen en la caja (sólo en algunos modelos). Si el monitor tiene un conector
VGA, pero no tiene un conector DVI, utilice el convertidor de DVI a VGA para conectar la
computadora: Conecte el convertidor de DVI a VGA al conector DVI de la tarjeta gráfica
y, luego, conecte el cable VGA al convertidor y al monitor.
La siguiente tabla muestra los posibles tipos de conexión AV enumerados en función de la calidad de
reproducción de video (de óptima a buena):
Cable Puerto Descripción de la conexión
HDMI transmite sólo una señal digital y es la opción
recomendada para reproducir desde DVD digital a DVR.
Puede transmitir señales de video y audio digital sin comprimir
ya que cuenta con señales de control, audio y video.
Para obtener más información, consulte “Conexión de un
dispositivo HDMI”.
DVI transmite sólo señal digital y es la opción recomendada
para reproducir desde DVD digital a DVR.
Para obtener más información, consulte “Conexión de un
dispositivo DVI”.
Video por componentes transmite video en señales
separadas rojas (Pr), verdes (Y) y azules (Pb). Se encuentra
disponible en versiones de definición estándar y de alta
definición (HD).
Brinda mayor calidad que las conexiones de video compuesto y
S- video.
Ejemplo: una TV a un reproductor de DVD.
Para obtener más información, consulte “Conexión de video por
componentes”.
Conexión de la señal de televisión y los cables de video 61
Cable Puerto Descripción de la conexión (continuación)
S-video transmite video. (La “S” significa “separado”).
Proporciona una imagen más nítida que una conexión de video
compuesto.
Ejemplo: una TV a una VCR.
Para obtener más información, consulte “Conexión a S-video”.
Video compuesto transmite video a través de una sola señal.
Generalmente el cable tiene una punta amarilla.
Proporciona una imagen menos nítida que las conexiones de
video por componentes y S-video.
Ejemplo: un reproductor de DVD/VHS a una TV.
El resto de este capítulo describe cómo conectar equipos opcionales, las conexiones de audio inclusive, en los
casos que corresponda. El orden se corresponde con el de la tabla precedente.
ADVERTENCIA: Antes de conectar equipos opcionales, desconecte el cable de alimentación de la TV y
todos los componentes conectados. Asegúrese de que el equipo opcional esté apagado.
62 Guía de instalación avanzada (las funciones varían según el modelo)
Conexión de un dispositivo HDMI
Ésta es la conexión recomendada para video y audio. El cable HDMI se vende por
separado.
Para conectar un dispositivo HDMI:
1 Conecte el cable HDMI al conector HDMI de la computadora. (No hay entradas de
audio separadas para HDMI).
Conector de la computadora
2 Conecte el cable al dispositivo HDMI.
3 Encienda el dispositivo HDMI e inicie la reproducción.
4 Conecte la computadora.
5 Encienda la computadora.
6 En el menú Opción de TV, defina los elementos de Configuración HDMI.
Conexión de la señal de televisión y los cables de video 63
Conexión de un dispositivo DVI
El cable DVI, el convertidor DV a HDMI y los cables de audio se venden por separado.
1 Conecte los cables de video:
Si la computadora cuenta con un conector HDMI, use un cable de video DVI con
un convertidor DVI a HDMI. Conecte el extremo HDMI del convertidor a un
conector de Video digital de la computadora y luego conecte el cable DVI al
equipo DVI.
O bien,
Si la computadora tiene un convertidor DVI, use un cable de video DVI y conecte
el cable a la computadora y al equipo DVI.
2 Conecte los cables de audio al equipo DVI y a la computadora.
3 Encienda el dispositivo DVI e inicie la reproducción.
4 Conecte la computadora.
5 Encienda la computadora.
64 Guía de instalación avanzada (las funciones varían según el modelo)
Conector de la computadoraConector de la computadora
Conexión a una TV estándar
NOTA: Los cables se venden por separado.
Conexión de video por componentes
ADVERTENCIA: En este ejemplo, tanto la Entrada 1 como la Entrada 2 cuentan
con conectores de Componente y Video, los cuales comparten los conectores de
audio izquierdo y derecho. Conecte sólo una entrada de video para cada
conjunto de entradas.
1 Conecte el cable de video por componentes a los conectores de Componente
(Y, Pb, Pr). El ejemplo muestra dos conjuntos de conectores de componentes que
puede utilizar: Entrada 1 o Entrada 2.
2 Conecte el cable de audio por componentes a los conectores de audio izquierdo y
derecho de la entrada del componente.
3 Conecte los cables al dispositivo por componentes.
4 Encienda el dispositivo e inicie la reproducción.
5 Conecte la computadora.
6 Encienda la computadora.
Conexión de la señal de televisión y los cables de video 65
Conexión a S-video
ADVERTENCIA: En este ejemplo, la Entrada 3 tiene conectores S-video y Video,
los cuales comparten los conectores de audio izquierdo y derecho. Conecte
sólo una entrada de video para la Entrada 3.
1 Conecte el equipo de S-video al conector de S-video, el cual, en este ejemplo, es la
Entrada 3:
2 Conecte los conectores del cable de audio a los conectores de audio izquierdo y
derecho de la Entrada 3.
3 Conecte los cables al dispositivo.
4 Encienda el dispositivo e inicie la reproducción.
5 Conecte la computadora.
6 Encienda la computadora.
66 Guía de instalación avanzada (las funciones varían según el modelo)
Configuración del sintonizador de TV
La computadora incluye un sintonizador de TV que puede recibir transmisiones analógicas
o digitales (DVB-T).
NOTA: En los países o regiones que no admiten las funciones del sintonizador digital,
debe utilizar el sintonizador analógico.
Debe ejecutar el asistente de instalación de Windows Media Center para configurar
(o confirmar) los siguientes ajustes:
País/región donde se utiliza la computadora
Si desea recibir transmisiones analógicas o digitales (no puede recibir ambas a
la vez)
NOTA: Debe seleccionar la opción analógico o digital si está utilizando una antena para
recibir señales de TV. No necesita realizar esta etapa de la configuración si está
utilizando un decodificador de satélite o cable.
Sintonizador analógico o digital
El asistente de configuración le facilitará la configuración del sintonizador. Antes de
iniciar el asistente, debe decidir si desea recibir señales de TV analógicas o digitales.
El sintonizador digital tiene las siguientes ventajas con respecto al analógico:
No genera distorsión causada por interferencia ni por estar a cierta distancia del
transmisor de la emisión. Si se encuentra dentro del alcance de una señal digital, la
calidad de la imagen es la misma, cualquiera sea la distancia con respecto al
transmisor.
Admite el formato de pantalla ancha (16:9).
El sintonizador digital tiene las siguientes ventajas con respecto al analógico:
Admite subtítulos y teletexto.
Ambos sintonizadores:
No admiten TV interactiva.
No admiten alta definición (HD).
No podrán utilizarse para ver TV, si no realiza la configuración mediante el asistente
de instalación.
En la zona, es posible que algunas estaciones sólo estén disponibles en modo
analógico o digital. Puede utilizar el procedimiento descripto en “Configuración
inicial con el asistente de instalación de Windows Media Center” (paso 5) para
comparar las estaciones disponibles para cada tipo de sintonizador.
Conexión de la señal de televisión y los cables de video 67
Configuración inicial con el asistente de instalación de Windows Media Center
La primera vez que inicie Windows Media Center se abrirá el asistente de instalación. El
asistente comprende opciones de Instalación rápida e Instalación personalizada. La etapa
de “Configurar sintonizadores, señales de TV y Guía” forma parte de la Instalación
personalizada.
Realice la configuración inicial de Windows Media Center de la siguiente manera:
1 Inicie la computadora y realice los pasos iniciales de configuración de Windows.
2 Para iniciar Windows Media Center, haga clic en el botón Inicio de
Windows de la barra de tareas y luego en Windows Media Center o
presione el botón de Inicio de Windows Media Center del control remoto. Se
visualizará el asistente de configuración de Windows Media Center.
3 Siga las instrucciones en pantalla para completar los pasos de la configuración
requerida. Cuando finalice, se visualizará la pantalla de Configuración opcional.
4 Seleccione Configurar sintonizadores, señal de TV y Guía y luego haga clic
en Siguiente.
5 Siga las instrucciones que aparecerán en pantalla. Después del paso Buscar
estaciones, el Asistente muestra todas las estaciones de TV que el sintonizador
seleccionado puede recibir.
6 Si la lista no contiene estaciones que desea ver, haga clic en Atrás hasta que vuelva
a la ventana Seleccionar el tipo de señal de TV y seleccione la otra configuración de
sintonizador (analógico, si seleccionó digital en primera instancia o digital, si
seleccionó analógico).
7 Complete los pasos de configuración hasta que la lista de estaciones del nuevo
sintonizador se visualice en la ventana Buscar estaciones.
Si está conforme con las estaciones enumeradas, haga clic en Siguiente y
complete la configuración según las instrucciones en pantalla.
Si no está conforme con las estaciones que se enumeran, vuelva al paso 6 y
cambie al sintonizador original.
Modificación de la configuración del sintonizador
Complete el siguiente procedimiento para volver a configurar la computadora, si se muda
a otro país/región o si cambia el tipo de señales de TV que recibe (cable, satélite o
antena):
1 Haga clic en el botón Inicio de Windows de la barra de tareas y, a
continuación, en Windows Media Center.
2 Haga clic en Tareas, Configuración, TV y luego en Configurar señal de TV.
3 Siga las instrucciones que aparecen en pantalla.
68 Guía de instalación avanzada (las funciones varían según el modelo)
Índice
A
adaptador de interfaz de red 5
ajuste de la resolución de la pantalla 58
ajuste del monitor 12
Alta definición
TV, conexión
video por componente 61
altavoces
conexión de altavoces de audio multicanal
a la PC
antena de radio FM
conexión
auriculares
conector
61
19, 21–41
7
4
C
cable coaxial
conexión de la fuente de señal de TV
cable coaxial de TV
uso
47
Cable de S-video 46
Cable de video compuesto 46
cable del divisor de señal, uso 47
cable DVI-I o DVI-D 47
Cable RCA estéreo 47
cable/adaptador de video analógico 46
52
cables
audio
46
conexión de una PC a una TV 56
DVI 61
HDMI 61
incluidos 46
S-video 62
TV 45
video 46
Video compuesto 62
Video por componentes 61
Cables adaptadores en Y 33
cables de audio 46
cables de video 45, 46
cámara de video digital
conexión a la PC
resolución de problemas 10
cámara digital
conexión
concentrador de red Ethernet 5
9, 11
9
Índice 69
conector
Antena de TV/Cable
auriculares 4
entrada de FM 7
Entrada de línea de audio 6
Entrada de micrófono 4
entrada de S-video 6
Entrada de video compuesto 6
impresora 5
módem 7
monitor 8
panel posterior 8
PC 2
ratón 5
Salida de línea de audio 5
teclado 5
USB 5
conector de alimentación 5
conector de audio 6
Salida de línea de audio 5
conector de entrada de FM 7
Conector de entrada de S-video 4, 6
conector de micrófono 4, 5
conector de ratón 5
Conector de video compuesto 4, 6
conector del monitor 8
conector USB 5
conexión
cámara de video digital
cámara digital 9
de más de una pantalla 58
dispositivo DVI 64
Dispositivo HDMI 63
dispositivos 11
monitor 61
periféricos 2
red alámbrica 14
sintonizador doble 48
S-video 66
TV estándar 65
Video estándar 65
conexión de red alámbrica 14
Conexión Ethernet 14
conexión LAN inalámbrica 16
6
9
D
decodificador 54
decodificador satelital 54
desactivación de la opción de salida de TV 60
desconexión de la TV 60
dispositivo de red inalámbrica
verificación de la instalación
dispositivos
conexión
Dispositivos Bluetooth 15
dispositivos de red de área amplia inalámbrica
(WWAN)
dispositivos inalámbricos 15
11
15
16
E
entrada de audio, conectores izquierdo y derecho 4
escáner, conexión 11
estabilizador de tensión 2
I
impresora
conector
conexión 11
instalación de la PC 1
5
L
LAN inalámbrica 16
M
manuales
almacenamiento
Mensaje Nuevo hardware encontrado, conexión de una
cámara digital 9
mini conector
módem
conector
módem de cable, uso 13
monitor
ajuste
7
12
11
19
70 Guía de instalación avanzada (las funciones varían según el modelo)
P
PC
conectores del panel frontal
conexión de la fuente de señal de TV 48
conexión de la fuente de señal de TV con el
decodificador y la video casetera
conexión del sensor remoto 50
instalación 1
periféricos 2
2
52
T
Tarjeta de interfaz de red (NIC) 14
teclado
conector
TV
conexión
conexión de la fuente de señal de TV 48, 51, 54
desconexión 60
uso como monitor 56
5
56
R
Red de área local (LAN) 13
antena 16
conexión de Ethernet LAN 5
conexión de un dispositivo inalámbrico LAN 16
instalación 14
uso de la red de área local 13
verificación de un dispositivo inalámbrico LAN 16
red de área local (LAN) 13
red de área local inalámbrica (WLAN) 15
red inalámbrica
seguridad
resolución de la pantalla
ajuste
17
58
S
seguridad de WLAN 17
Señal de televisión/señales de televisión 45
sensor remoto
Cable IR remoto
conexión 50
Sintonizador de TV
conexión de la TV a la PC
fuente de señal 48
sistemas de altavoces 24
47
56
U
uso
cable coaxial
cables de TV 45
la TV como monitor 56
51
V
videos
trabajo con videos caseros
W
WEP 17
WPA 17
9
Índice 71
Part number: 5992-2441
Loading...
