HP P700 17 INCH MONITOR User Manual

Espacement des points de 0,24 mm pour une qualité graphique supérieure
Ecran à balayage intégral permettant de visualiser l’image d’un bord à l’autre
Commandes de réglage de l’image pour utiliser les menus d’affichage en incrustation
Interrupteur d’alimentation
Voyant d’état
P700 HP D8906A, Moniteur couleur 17 pouces 16 pouces affichables
Guide d’utilisation
Avertissement
Les informations contenues dans ce document peuvent être modifiées sans préavis.
Hewlett-Packard n’accorde aucune garantie de quelque sorte que ce soit concernant ce matériel, et notamment, sans que cette énumération soit exhaustive, aucune garantie implicite de qualité commerciale ni de bonne adaptation à un usage particulier.
Hewlett-Packard ne pourra être tenu pour responsable des erreurs contenues dans ce document ni des dommages accidentels ou indirects liés à la fourniture, aux performances ou à l’utilisation de ce matériel.
Hewlett-Packard ne saurait être tenu pour responsable de l’utilisation et de la fiabilité de son logiciel sur des matériels non fournis par Hewlett-Packard.
Les informations contenues dans ce document sont originales et protégées par copyright. Tous droits réservés. Aucune partie de ce document ne peut être photocopiée, reproduite ou traduite dans une autre langue sans l’accord préalable écrit de Hewlett-Packard.
HP France 38053 Grenoble Cedex 9 France© 2000 Hewlett-Packard
Company
FrançaisEnglish1
Guide de l’utilisateur du moniteur couleur HP 17 pouces
Consignes de sécurité importantes
Consignes de sécurité importantes
IMPORTANT Pour votre sécurité, connectez toujours le moniteur à une prise
murale reliée à la terre. Utilisez toujours un cordon d’alimentation adéquat doté d’une prise de terre, tel que celui fourni avec le moniteur. Assurez-vous que le câble est conforme aux normes de sécurité en vigueur. Pour déconnecter totalement le moniteur, retirez le cordon d’alimentation de la prise secteur. La prise secteur doit donc être facilement accessible.
Pour éviter un choc électrique, n’ouvrez pas le capot du moniteur. Aucune pièce du moniteur ne peut être remplacée par l’utilisateur. L’entretien doit être effectué par du personnel qualifié.
Assurez-vous que le PC est hors tension avant de connecter ou de déconnecter un périphérique.
Conseils d’ergonomie
ATTENTION Etant donné le poids du moniteur (indiqué dans les spécifications
!
Merci d’avoir choisi un moniteur HP.
Pour un confort et une productivité optimum, il est important d’aménager convenablement votre espace de travail et d’utiliser correctement votre matériel HP. Compte tenu de ces éléments, nous avons développé des recommandations de configuration et d’utilisation sur la base de principes d’ergonomie reconnus.
Les conseils d’ergonomie se trouvent sur le disque dur des ordinateurs HP ou sur le site Web de HP relatif aux conseils d’ergonomie à l’adresse suivante :
http://www.hp.com/ergo/
techniques), il est conseillé de faire appel à une seconde personne pour le soulever ou le déplacer.
Le symbole composé d’un éclair dans un triangle équilatéral est destiné à alerter l’utilisateur de la présence de "tensions dangereuses", non isolées, suffisament élevées pour causer un risque d’électrocution.
Le point d’exclamation dans un triangle équilateral est destiné à attirer l’attention de l’utilisateur sur les instructions d’utilisation et de maintenance dans les documents livrés avec le produit.
2 EnglishFrançais
Guide de l’utilisateur du moniteur couleur HP 17 pouces
Caractéristiques de votre nouveau moniteur
Caractéristiques de votre nouveau moniteur
Votre nouveau moniteur couleur HP dispose d’un écran 17 pouces Flatron (affichage 16 pouces), haute résolution, multi-synchrone. Il prend en charge plusieurs modes vidéo. Il est compatible avec tous les PC Hewlett-Packard.
Votre nouveau moniteur HP présente les caractéristiques suivantes :
Ecran plat 17 pouces, affichage 16 pouces et espacement des
points de 0,24 mm offrant une excellente résolution graphique. Revêtement anti-reflets afin de réduire la réflexion.
Prise en charge des modes vidéo jusqu’à 1280 x 1024 avec une
fréquence de rafraîchissement de 75 Hz. Réglage de l’image par menus en incrustation. Commandes de
réglage de la couleur et de manipulation de l’image permettant d’en améliorer la qualité et le positionnement.
Système d’économiseur (norme VESA1) contrôlé par des PC HP
équipés de façon adéquate pour une réduction automatique de la consommation électrique de l’écran. En tant que partenaire ENERGY, HP garantit que ce produit est conforme aux recommandations ENERGY STAR en matière d’économie d’énergie.
Fonction Plug and Play (norme VESA DDC1/2B) qui permet au
moniteur d’être identifié par des PC HP disposant de ces fonctions. Ergonomie suivant les normes ISO 9241-3/-7/-8.
Emissions électriques et électrostatiques du moniteur conformes
aux spécifications MPRII du Conseil national suédois pour les mesures et les tests.
Votre moniteur HP est conforme aux recommandations TCO99.
(Reportez-vous à la section “TCO 99” à la page 25).
1. Video Electronics Standards Association
Français
English
3
Guide de l’utilisateur du moniteur couleur HP 17 pouces
Installation du moniteur
Installation du moniteur
Emplacement du moniteur
Placez votre moniteur sur une surface plane et solide. Assurez-vous que l’environnement d’exploitation n’est ni trop chaud, ni trop humide, ni soumis à des champs électromagnétiques excessifs causés notamment par des transformateurs, des moteurs et d’autres moniteurs.
Connexion des câbles
Avant de procéder à la connexion des câbles, reportez-vous aux
1
consignes de sécurité énumérées au début de ce manuel et vérifiez que l’ordinateur et le moniteur sont hors tension.
Connectez le câble vidéo (équipé d’un connecteur à 15 broches) à
2
la prise vidéo de votre ordinateur. Serrez les vis de blocage situées sur la prise.
Raccordez le cordon d’alimentation au moniteur.
3
Branchez l’autre extrémité du cordon d’alimentation à une prise
4
électrique.
Cordon d’alimentation
Câble vidéo
REMARQUE L’emplacement de la prise vidéo de votre PC peut être différent de
celui représenté sur le schéma. Reportez-vous au manuel de l’ordinateur, le cas échéant.
4 EnglishFrançais
Guide de l’utilisateur du moniteur couleur HP 17 pouces
Installation des pilotes
Installation des pilotes
Systèmes d’exploitation Windows 95 ou Windows 98 :
Pour utiliser la fonction Plug & Play de Windows 95/98, les moniteurs HP sont livrés avec un pilote vous permettant d’utiliser votre moniteur au maximum de ses capacités.
Pour installer ce pilote, procédez comme suit :
Cliquez sur le bouton “Démarrer”.
1
Sélectionnez “Paramètres”, puis cliquez sur “Panneau de
2
configuration”.
Cliquez deux fois sur l’icône “Affichage” et sélectionnez l’onglet
3
“Paramètres”.
Cliquez sur “Propriétés avancées”.
4
Sélectionnez l’onglet “Moniteur”, puis cliquez sur le bouton
5
“Changer...” pour sélectionner le modèle de moniteur HP que vous utilisez.
Cliquez sur le bouton “Disquette fournie...”.
6
Cliquez sur “Parcourir...”.
7
Sélectionnez le fichier “HPMON_XX.INF” se trouvant sur le
8
CD-ROM dans le répertoire “\Driver”.
Cliquez sur “OK”, puis sélectionnez le type de moniteur dans la
9
boîte “Modèles”.
Le système d’exploitation et votre moniteur HP sont désormais configurés pour fonctionner dans des conditions optimales.
Si vous possédez une version de Windows 95/98 différente ou si vous souhaitez obtenir des informations détaillées relatives à l’installation, reportez-vous au guide d’utilisation de Windows 95/98.
HP met à jour le pilote HPMON_XX.INF lors de la commercialisation de tout nouveau moniteur. Pour télécharger la mise à jour la plus récente, accédez au site Web d’assistance HP pour les moniteurs HP :
http://www.hp.com/go/monitorsupport
Français
English
5
Guide de l’utilisateur du moniteur couleur HP 17 pouces
Utilisation du moniteur
Utilisation du moniteur
La figure ci-dessous illustre l’emplacement des touches de contrôle du moniteur.
Voyant
Menu
Boutons de commande
Entrée
d’alimentation
Interrupteur d’alimentation
Interrupteur d’alimentation
Utilisez ce bouton pour mettre le moniteur sous et hors tension.
Voyant d’alimentation
Le voyant d’alimentation est vert lorsque le moniteur est en état de fonctionnement normal. Si celui-ci est en mode d’économie d’énergie (DPM) (veille / sommeil / hors tension), le voyant est de couleur orange.
Bouton Menu
Utilisez le bouton de menu pour accéder au menu d’affichage ou pour le quitter.
Boutons de commande
Utilisez ces boutons pour sélectionner ou effectuer les réglages souhaités à partir du menu d’affichage.
Bouton Entrée
Utilisez ce bouton pour accéder à une sélection du menu d’affichage.
REMARQUE Si la fonction de gestion d’énergie de votre ordinateur fonctionne
correctement, il n’est pas nécessaire de mettre le moniteur hors tension ou sous tension. Cette opération est automatique.
6 EnglishFrançais
Guide de l’utilisateur du moniteur couleur HP 17 pouces
Utilisation du moniteur
Menu - Contrôle et réglages

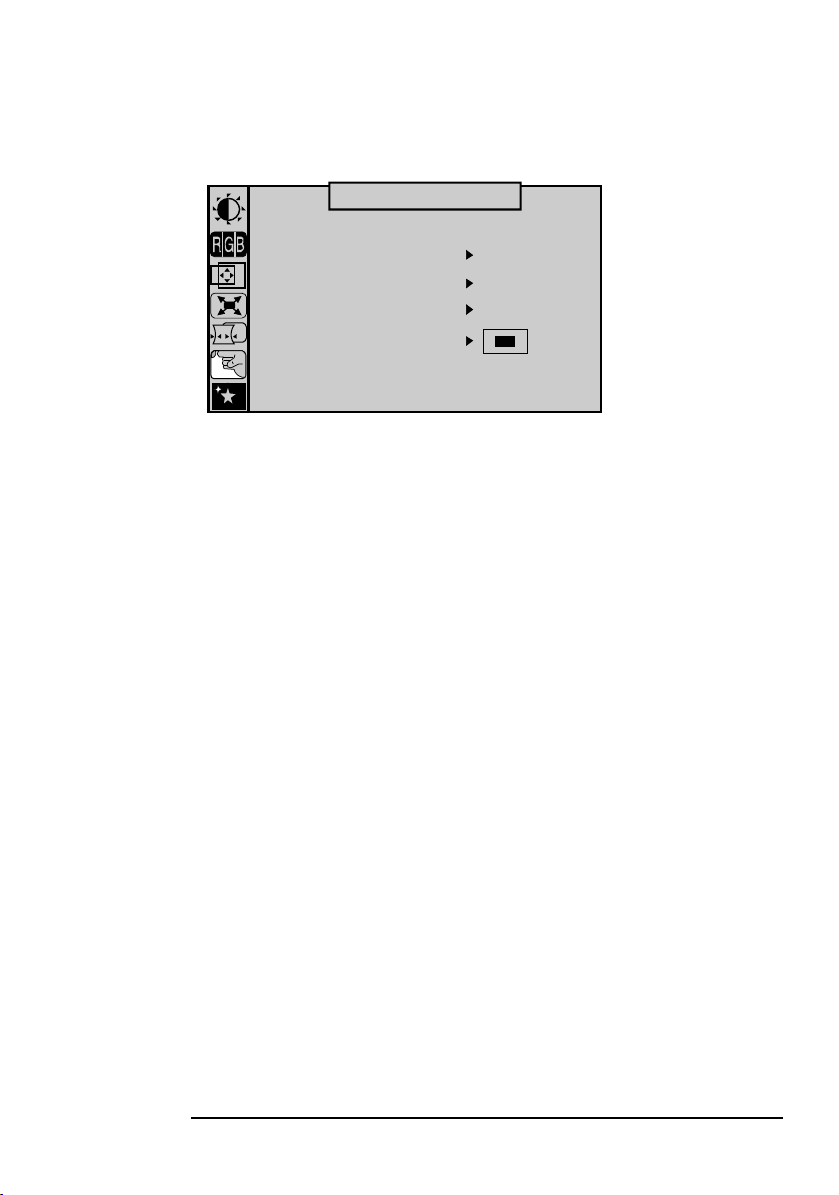

Ce menu permet de modifier la taille et la position de l’image, ainsi que d’autres paramètres du moniteur en toute simplicité. Reportez-vous à l’exemple ci-dessous pour vous familiariser avec l’utilisation des boutons de commande.
REMARQUE Avant d’effectuer des réglages d’affichage, attendez au mimimum
30 minutes afin que l’affichage du moniteur soit stabilisé.
Pour effectuer des réglages à l’aide du menu, procédez comme suit :
Appuyez sur le bouton Menu pour faire apparaître le menu.
1
Pour accéder à une fonction (taille, géométrie, couleur, etc.),
2
appuyez sur les boutons ou . Lorsque l’icône de votre choix est en surbrillance, appuyez sur le bouton Entrée .
Utilisez les boutons ou pour effectuer le réglage de l’option
3
souhaitée.
Pour valider les modifications, appuyez sur le bouton Entrée .
4
Pour quitter le menu, appuyez à nouveau sur le bouton Menu.
5
English
Français
7
Guide de l’utilisateur du moniteur couleur HP 17 pouces
Utilisation du moniteur
Menu - Sélection et réglages
La section suivante présente les différents éléments du menu.
Les icônes du menu, ainsi que leur nom et leur description sont présentés ci-dessous.
Luminosité/Contraste.
LUMINOSITE CONTRASTE
66
92
Icône Description
Luminosité
permet de régler la luminosité de l’écran.
Contraste
permet de régler le contraste.
8 EnglishFrançais
