Hp F2105 User Manual [es]
— Lea esto —
Guía del usuario
Monitor LCD HP f2105
Las garantías de los productos de HP se estipulan en las
declaraciones de garantía expresas que acompañan a los
productos.
garantía adicional. HP no se hace responsable de los errores
técnicos o editoriales ni de las omisiones que contenga el presente
documento.
HP no asume responsabilidad alguna derivada del uso o la fiabilidad
de este software, si se utiliza en equipos no suministrados por HP.
Este documento contiene información propia protegida por derechos
de autor. No se autoriza que ninguna parte de este documento sea
fotocopiada, reproducida o traducida a otro idioma, sin el previo
consentimiento escrito de HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015–4010
USA
Copyright © 2005 Hewlett-Packard Development Company, L.P.
Microsoft y Windows son marcas comerciales de Microsoft
Corporation registradas en los EE.UU.
Adobe y Acrobat son marcas registradas de Adobe Systems
Incorporated.
Bluetooth es una marca comercial que pertenece a su propietario y
usada por Hewlett-Packard Company bajo licencia.
Nada de lo mencionado aquí debe interpretarse como
HP defiende el uso legal de la tecnología y no respalda ni fomenta el
uso de sus productos para fines distintos de los permitidos por la ley
de propiedad intelectual.
La información de este documento está sujeta a cambios sin previo
aviso.
ADVERTENCIA: El texto resaltado de esta manera indica que de
Å
no seguir las instrucciones puede producir lesiones personales o
incluso la muerte.
PRECAUCIÓN: El texto resaltado de esta manera indica que de no
Ä
seguir las instrucciones puede causar daños en el equipo o la
pérdida de información.
El texto resaltado de esta manera indica que hay información
✎
adicional.
Índice de materias
1 Características del producto
Monitor plano HP LCD . . . . . . . . . . . . . . . . . . . . 1–1
2 Directrices de seguridad y mantenimiento
Información importante de seguridad . . . . . . . . . . 2–1
Precauciones de seguridad. . . . . . . . . . . . . . . 2–2
Directrices de mantenimiento . . . . . . . . . . . . . . . . 2–3
Limpieza del monitor. . . . . . . . . . . . . . . . . . . . . . 2–4
Cómo transportar el monitor . . . . . . . . . . . . . . . . 2–5
Cómo preparar el monitor
para el transporte . . . . . . . . . . . . . . . . . . . . . 2–5
3 Emplazamiento del monitor
Antes de comenzar. . . . . . . . . . . . . . . . . . . . . . . 3–1
Instalación del monitor . . . . . . . . . . . . . . . . . . . . 3–2
Colocación del monitor en un escritorio . . . . . . 3–3
Montaje del monitor en una pared . . . . . . . . . 3–5
Cómo volver a instalar la base . . . . . . . . . . . . 3–7

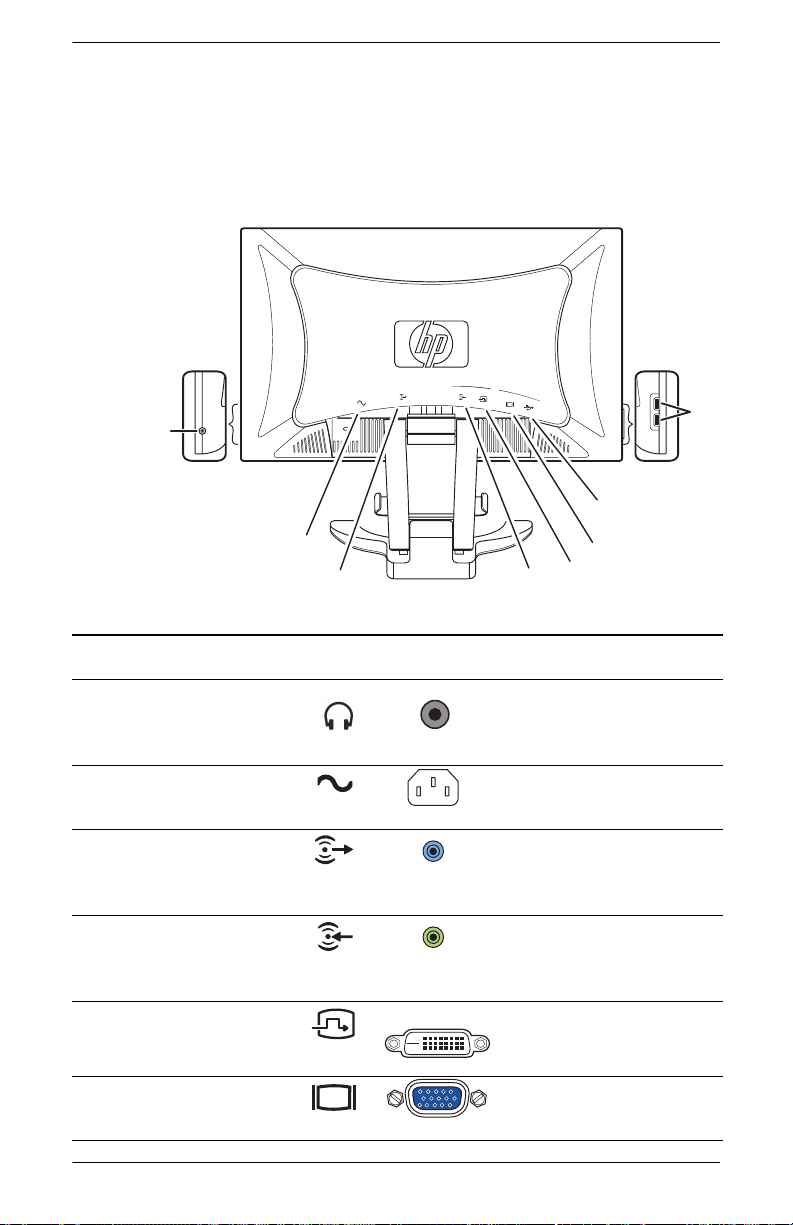

Conectores traseros y laterales. . . . . . . . . . . . . . . 3–8
Cómo conectar el monitor a su PC . . . . . . . . . 3–9
Organización de cables . . . . . . . . . . . . . . . 3–15
Cómo conectar dispositivos USB
al monitor . . . . . . . . . . . . . . . . . . . . . . . . . 3–16
Guía del usuario v
Índice de materias
4 Operación del monitor
Utilidades y software del CD . . . . . . . . . . . . . . . . 4–1
Botones del panel frontal. . . . . . . . . . . . . . . . . . . 4–5
Uso del menú en pantalla (OSD) . . . . . . . . . . . . . 4–7
Elección de los conectores de
entrada de vídeo . . . . . . . . . . . . . . . . . . . . . . . 4–13
Identificación de mensajes de error . . . . . . . . . . 4–14
Ajuste de la calidad de la pantalla. . . . . . . . . . . 4–16
Función de Ahorro de energía . . . . . . . . . . . . . . 4–22
Archivo de información . . . . . . . . . . . . . . . . . 4–1
Archivo de Coincidencia de
color con imágenes . . . . . . . . . . . . . . . . . . . . 4–2
Instalación de los archivos INF e ICM . . . . . . . 4–2
Instalación desde el CD . . . . . . . . . . . . . . 4–2
Descargas desde Internet . . . . . . . . . . . . . 4–3
Uso de la función de ajuste automático . . . . . . 4–3
Ajuste de la configuración del monitor. . . . . . . 4–8
Menú principal . . . . . . . . . . . . . . . . . . . . 4–8
Menú avanzado . . . . . . . . . . . . . . . . . . . 4–9
Configuración de la resolución
de pantalla óptima . . . . . . . . . . . . . . . . . . . 4–16
Mejora de la función de vídeo . . . . . . . . . . . 4–17
Optimización de vídeo analógico . . . . . . . . . 4–20
Introducción de modos del usuario . . . . . . . . 4–21
A Resolución de problemas
Cómo resolver problemas comunes. . . . . . . . . . . . A–1
Soporte técnico en Internet . . . . . . . . . . . . . . . A–4
Cómo prepararse para llamar a
soporte técnico. . . . . . . . . . . . . . . . . . . . . . . . . . A–5
Cómo ubicar la etiqueta de clasificación . . . . . A–5
vi Guía del usuario
Índice de materias
B Especificaciones técnicas
Monitor LCD HP f2105 . . . . . . . . . . . . . . . . . . . . B–1
Modos de vídeo preseleccionados . . . . . . . . . . . . B–3
Normas sobre píxeles y calidad
de monitores LCD . . . . . . . . . . . . . . . . . . . . . . . . B–5
Requisitos del cable de alimentación. . . . . . . . . . . B–6
C Avisos de agencias reguladoras
Aviso de la Comisión Federal de Comunicaciones
(FCC) de los Estados Unidos . . . . . . . . . . . . . . . . C–1
Modificaciones . . . . . . . . . . . . . . . . . . . . . . . C–2
Cables. . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2
Declaración de conformidad de
los productos marcados con
el logotipo FCC, sólo para Estados Unidos . . . . . . C–3
Aviso para Canadá . . . . . . . . . . . . . . . . . . . . . . C–4
Aviso regulador para la Unión Europea . . . . . . . . C–4
Eliminación de residuos de equipos
eléctricos y electrónicos por parte de
usuarios particulares en la Unión Europea . . . . C–5
Aviso para Japón . . . . . . . . . . . . . . . . . . . . . . . . C–6
Aviso sobre el cable de
alimentación japonés. . . . . . . . . . . . . . . . . . . C–6
Aviso para Corea. . . . . . . . . . . . . . . . . . . . . . . . C–6
Desecho de materiales . . . . . . . . . . . . . . . . . . . . C–7
Programa de reciclaje de HP . . . . . . . . . . . . . . . . C–7
Guía del usuario vii
Índice de materias
viii Guía del usuario
Características del producto
Monitor plano HP LCD
El Monitor LCD HP (pantalla de cristal líquido) tiene una pantalla
de transistores de película delgada (TFT, por sus siglas en inglés)
de matriz activa.
1
Características del monitor plano:
■ Pantalla con un área visible grande de 21 pulgadas (53,3 cm
[53.3 cm]) de diagonal.
■ Resolución preseleccionada de fábrica de 1680 x 1050,
además de soporte de pantalla completa para resoluciones
menores.
■ Compatible con las siguientes dos entradas de vídeo:
❏ VGA analógica (datos)
❏ DVI-D digital (datos) (sólo en algunos modelos)
Guía del usuario 1–1
Características del producto
■ Acceso a dos puertos Bus Serie Universal 2.0 (USB, por sus
siglas en inglés) para usar dos dispositivos USB, tales como
una videocámara digital o una unidad de memoria flash USB.
Debe conectar el cable de alta velocidad del concentrador
USB del monitor a su PC para activar los puertos USB 2.0 del
monitor.
■ Rápido tiempo de respuesta que ofrece una mejor experiencia
para juegos y gráficos.
■ Es fácil de ver ya sea de pie o sentándose, o moviéndose de
un lado al otro del monitor.
■ Posibilidades de ajuste de altura e inclinación.
■ Pedestal desmontable y agujeros estándar de montaje tipo
VESA (siglas de Video Electronics Standards Association)
100mm para soluciones de montaje flexibles, incluida la
posibilidad de montaje en la pared.
■ Ranura de cierre de protección para cables de seguridad
Kensington (el cable de seguridad se vende por separado).
■ Función Plug and Play, si su sistema PC lo soporta.
■ Menú en pantalla (OSD, On-Screen Display) para una fácil
configuración y optimización de la pantalla. Elija Inglés,
Francés, Alemán, Italiano, Español u Holandés.
■ Altavoces estéreo integrados con cable de clavijas mini-jack.
■ Las conexiones de sonido incluyen:
❏ Conector Audio In (entrada de sonido).
❏ Conector de auriculares.
❏ Conector Audio Out (salida de sonido) para usar un
subwoofer y otros altavoces externos (se vende por
separado).
■ Fuente de alimentación integrada.
■ La función de Ahorro de energía reduce el consumo de
energía.
1–2 Guía del usuario
Características del producto
■ Cumple con las siguientes especificaciones reguladas:
❏ Directivas CE de la Unión Europea.
❏ MPR II 1990 de Suecia.
❏ Requisitos medioambientales de la TCO.
■ Este CD incluye:
❏ Guía del usuario del f2105.
❏ Un archivo de información (INF).
❏ Un archivo de Coincidencia de color con imágenes
(ICM, por sus siglas en inglés).
❏ Software de ajuste automático de patrones.
❏ Información sobre seguridad.
❏ Requisitos medioambientales de la TCO.
❏ Adobe Acrobat Reader.
Guía del usuario 1–3
Características del producto
1–4 Guía del usuario
2
Directrices de seguridad y
mantenimiento
Información importante de seguridad
El cable de alimentación está diseñado para usarse con su
monitor. Si desea usar un cable diferente, use solamente una
fuente de alimentación y una conexión compatibles con este
monitor. Para más información acerca del cable de alimentación
correcto para su monitor, consulte “Requisitos del cable de
alimentación” en el Apéndice B.
ADVERTENCIA: Para reducir el riesgo de descarga eléctrica o
Å
daño a su equipo, no desactive la conexión a tierra del cable de
alimentación. La toma de tierra es un dispositivo importante de
seguridad. Conecte el equipo a una toma de corriente con puesta
a tierra.
ADVERTENCIA: Por su seguridad, compruebe que la toma de
Å
corriente con puesta a tierra a la que conecte el cable de
alimentación sea de fácil acceso para el operador y esté ubicada
lo más cerca posible del equipo. Para desconectar la energía del
equipo, tome firmemente el enchufe del cable de alimentación de
la toma de electricidad y desenchúfelo. Nunca tire del cable.
Guía del usuario 2–1
Directrices de seguridad y mantenimiento
PRECAUCIÓN: Para proteger su monitor, así como su PC, conecte
Ä
todos los cables de alimentación de su PC y sus periféricos (tales
como monitor, impresora o escáner) a un dispositivo de protección
contra picos de tensión, como un conector múltiple con protección
contra picos de tensión o un sistema de alimentación ininterrumpida
(UPS, por sus siglas en inglés).
No todos los conectores múltiples proporcionan protección contra
picos de tensión, en caso que tengan esta característica deberían
indicarlo en la etiqueta. Use un conector múltiple de un fabricante
que ofrezca una póliza de sustitución por daños para que pueda
reemplazar su equipo si falla la protección contra picos de tensión.
Precauciones de seguridad
■ Evite aplicar presión a la pantalla LCD, ya que puede dañar el
monitor.
■ Use solamente una fuente de alimentación y una conexión
compatibles con este monitor, como se indica en la etiqueta o
placa trasera del monitor.
■ Asegúrese de que el amperaje total de los productos
conectados a la toma no excede el límite de la toma eléctrica,
y que el amperaje total de los productos conectados al cable
no excede el límite del cable. Revise la etiqueta de
alimentación para determinar el amperaje (A o Amps)
correspondiente a cada dispositivo.
■ Instale su monitor cerca de una toma de fácil alcance.
Desconecte el monitor agarrando el enchufe firmemente y
tirando de él para sacarlo de la toma. Nunca desconecte el
monitor tirando del cable.
■ No permita que nada cuelgue del cable de alimentación. No
pise el cable.
2–2 Guía del usuario
Directrices de seguridad y mantenimiento
Directrices de mantenimiento
Para mejorar el desempeño y extender la vida útil de su monitor:
■ No abra su monitor ni intente arreglar este producto usted
mismo. Si su monitor no funciona correctamente o se ha caído
o dañado, contacte con su distribuidor, revendedor o
proveedor de servicios autorizado por HP.
■ Ajuste solo los controles que se describen en las instrucciones
de funcionamiento.
■ Apague su monitor cuando no esté en uso. Puede aumentar
considerablemente el tiempo de vida esperado de su monitor
usando un programa protector de pantallas y apagando el
monitor cuando no esté en uso.
■ Mantenga su monitor en un área bien ventilada, lejos de la
luz, calor o humedad excesiva.
■ Cuenta con ranuras y aperturas en la carcasa para
ventilación. Estas aberturas no deben ser bloqueadas o
cubiertas. Nunca meta ningún tipo de objeto a las ranuras
o aperturas de la carcasa.
■ Antes de limpiar su monitor, desenchúfelo de la toma de
la pared.
■ Nunca deje caer su monitor ni lo coloque en una superficie
inestable.
■ Al quitar la base del monitor, debe acostar el monitor cara
abajo en una superficie suave para prevenir que se raspe,
desfigure o rompa.
Guía del usuario 2–3
Directrices de seguridad y mantenimiento
Limpieza del monitor
El monitor es un dispositivo óptico de alta calidad que necesita
cuidados especiales para su limpieza. Para limpiar el monitor,
siga estos pasos:
1. Apague su PC y el monitor.
2. Antes de limpiar su monitor, desenchúfelo de la toma de
la pared.
PRECAUCIÓN: No utilice benceno, disolvente, amoníaco ni
Ä
ninguna otra sustancia volátil para limpiar la pantalla o la carcasa
de su monitor. Estos productos químicos pueden dañar el monitor.
No use limpiadores líquidos ni aerosoles. Nunca use agua para
limpiar una pantalla LCD.
3. Limpie la pantalla con un trapo seco, suave y limpio.
❏ Si la pantalla necesita limpieza adicional, use un
limpiador de pantalla antiestático.
4. Desempolve la carcasa del monitor. Use un trapo húmedo
para limpiar la carcasa.
❏ Si la carcasa requiere limpieza adicional, use un trapo
limpio humedecido con alcohol isopropílico.
5. Enchufe el monitor.
6. Encienda el monitor y su PC.
2–4 Guía del usuario
Directrices de seguridad y mantenimiento
Cómo transportar el monitor
Mantenga la caja de embalaje original en un área de
almacenamiento. Es posible que la necesite luego para mudarse o
para transportar su monitor. Cuando transporte el monitor, deberá
prepararlo plegándolo a su posición de envío.
Cómo preparar el monitor para el transporte
Lea los siguiente avisos y precauciones antes de comenzar el
proceso.
ADVERTENCIA: Antes de plegar el monitor, apague los
Å
dispositivos USB así como el monitor, desconecte el cable de
alimentación, el de vídeo, el cable USB y los cables de sonido. Para
desconectar la energía del equipo, agarre firmemente el enchufe del
cable de alimentación de la toma de electricidad y desenchúfelo.
Nunca tire del cable.
PRECAUCIÓN: No toque la pantalla LCD ya que podría dañarla.
Ä
Guía del usuario 2–5
Directrices de seguridad y mantenimiento
1. Desconecte los cables de alimentación, vídeo, sonido y USB
que se encuentran en el lateral y la parte trasera del monitor.
AC
Audio Out
PC
Audio In
DVI
VGA
USB In
2–6 Guía del usuario
Directrices de seguridad y mantenimiento
2. Pulse el panel hacia abajo para doblar la bisagra (1), como
se muestra en la siguiente ilustración. Sitúe la tira que se
acompaña con el monitor alrededor de la base, pasándola
por la bisagra (2). Ponga la parte delantera del panel en
posición horizontal (3). Evite aplicar presión a la pantalla
LCD, ya que podría dañarla.
1 2
I
V
D
udio IN
A
VGA
IN
2
B
S
U
T
U
udio O
A
C
A
3
Plegado del monitor para su transporte
ADVERTENCIA: No apoye el panel LCD del monitor en una
Å
superficie plana mientras intenta poner la tira en la base del
monitor. La bisagra de la base podría doblarse de repente y esto
podría causar daños o una lesión.
Guía del usuario 2–7
Directrices de seguridad y mantenimiento
2–8 Guía del usuario
Emplazamiento del monitor
Antes de comenzar
1. Desembale el monitor. Compruebe que estén incluidos todos
los contenidos. Guarde el embalaje.
2. Compruebe que esté apagado el monitor, su PC y los demás
dispositivos conectados (el monitor se envía apagado).
3. Determine qué cable o cables de vídeo desea conectar desde
las salidas de la tarjeta de vídeo del PC a los conectores VGA
y DVI (sólo en algunos modelos) del monitor. Puede conectar
uno o ambos cables.
❏ Cable VGA: Cable VGA estándar de 15 patillas.
❏ Cable DVI-D (sólo en algunos modelos): Para el
funcionamiento digital, use el cable de vídeo incluido
DVI-D a DVI-D. El cable DVI-D incluido con este monitor es
solamente para conexiones digital-a-digital. Su PC debe
tener una tarjeta gráfica compatible con DVI instalada
para poder usarla con este cable. Su tarjeta gráfica
compatible con DVI podría no soportar la resolución
óptima del monitor. Consulte la documentación que venía
con su tarjeta gráfica.
3
4. Determine si el monitor estará colocado en su escritorio o en
la pared. Consulte “Instalación del monitor” en este mismo
capítulo.
5. Prepare una superficie plana para montar el monitor. Es
posible que necesite una superficie plana, suave y protegida
para acostar la pantalla del monitor mientras prepara todo
para montar el monitor en la pared.
6. Necesita un destornillador Phillips a efectos de preparar el
monitor para montarlo en la pared. Es posible que también
necesite un destornillador plano para sujetar algunos cables.
Guía del usuario 3–1
Emplazamiento del monitor
Instalación del monitor
Puede instalar el monitor en un escritorio o en un soporte para la
pared (no incluido con el monitor). Coloque el monitor en un lugar
conveniente y bien ventilado cerca de su PC.
Si el monitor va a ser instalado en:
■ Mesa o escritorio, consulte “Colocación del monitor en un
escritorio” en este mismo capítulo.
■ Pared, brazo móvil u otro aparato para montar, consulte
“Montaje del monitor en una pared” en este mismo capítulo.
Enchufe el monitor después de instalarlo. Consulte el apartado
“Conectores traseros y laterales” en este mismo capítulo.
3–2 Guía del usuario
Emplazamiento del monitor
Colocación del monitor en un escritorio
Para colocar el monitor en un escritorio o mesa, debe desplegar el
monitor.
PRECAUCIÓN: No toque la pantalla LCD ya que podría dañarla.
Ä
1. Sitúe el monitor sobre una superficie plana.
2. Sujete la base del monitor (1) y levante el panel hasta
arriba (2) sin tocar la pantalla LCD, tal como se muestra en
la siguiente ilustración.
3. Siga levantando el panel (3) hasta que quede en la posición
de ajuste flexible.
1
2
3
A
I
G
V
V
D
USB2 IN
Audio IN
T
U
O
io
ud
A
C
A
Cómo abrir el monitor
4. Coloque el monitor de pie en un escritorio o en una mesa.
Guía del usuario 3–3
IN
VI
D
dio
u
A
A
G
N
V
I
2
B
S
U
T
U
O
io
ud
A
C
A
Emplazamiento del monitor
Ajuste la altura e inclinación del monitor para obtener una visión
correcta. No lo incline más allá del tope de su posición de ajuste
flexible. Puede ajustar el monitor para que el panel quede
totalmente adelantado y la parte inferior del panel esté cerca del
escritorio.
–5˚
Ajuste de la inclinación del monitor
PRECAUCIÓN: Evite aplicar presión a la pantalla LCD, ya que
Ä
podría dañarla.
PRECAUCIÓN: Incline el monitor con cuidado. Si lo inclina hacia
Ä
atrás más de 30 grados, más allá de su posición de ajuste flexible,
puede caerse. Coloque el monitor para que no se pueda caer si se
golpea.
30˚
3–4 Guía del usuario
Loading...
