Hp f1503, f1703 User Manual [zh]

聲明
重要安全事項
拆封顯示器
安裝顯示器
安裝驅動程式
使用顯示器
調整顯示器設定
疑難排解
f1503 顯示器的 LCD 顯示器
品質和像素原則
f1703 顯示器的 LCD 顯示器
品質和像素原則
f1503 顯示器的技術規格
f1703 顯示器的技術規格
維護與清潔
環保資訊
法規資訊
hp pavilion
f1503/f1703
15 /17
LCD 顯示器
15 /17 吋顯示影像)
使用手冊
hp pavilion f1503/f1703 LCD 顯示器 聲明
聲明
隨附本產品之文件所包含的資訊可隨時更改,恕不另行通知。 Hewlett-Packard 公司對於本資料不作任何保證,包括但不限於對特
定目的之商業活動或適用性的隱含保證。 HP 對因本資料中之錯誤或由於提供、操作或使用本資料而偶然發生
或隨之而來的損壞,概不承擔責任。 對於在非 HP 提供的設備上使用其軟體的情況下,HP 概不負責。 本文件所含之所有權資訊均受版權保護。版權所有。未經 HP 事先書
面許可,不得影印、複製本文件之任何部分或將其翻譯成其他語言。
Hewlett-Packard Company P.O. Box 4010 Cupertino, CA 95014-4010 USA
© 2003 Hewlett-Packard Company。版權所有。 Hewlett-Packard Hewlett-Packard 公司在美國和其他國家 / 地區之
註冊商標。其他品牌或產品名稱是其各自持有人之商標。
2 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
f1503 15 吋 LCD 顯示器
f1703 17 吋 LCD 顯示器
hp pavilion f1503/f1703 15 /17
LCD 顯示器
15 /17 吋可視影像)
使用手冊
3
hp pavilion f1503/f1703 LCD 顯示器 重要安全事項

重要安全事項

警告事項: 在等邊三角形內帶有箭頭符號的閃電標誌意在警告使用者
注意任何未絕緣的危險電壓,其強度足以造成觸電的危險
警告: 在等邊三角形內的驚嘆號意在警告使用者注意隨附於本設備
文件中的重要操作與維護說明。
!
警告: 若您對於搬運本設備沒有十足的把握,請勿在無人的協助下
嘗試做搬運的工作。
!
警告: 在您接上任何連接線或安裝 HP 顯示器之前,請先參閱上述
的安全說明。 同時也請參閱安裝海報及電腦和視訊轉接頭所
!
警告: 為了您的安全,請務必將本設備連接在三孔接地電源插座
!
附帶的相關文件,以確保能正確安裝本設備。
上。 請將電源線插在合適的接地插頭,如本設備所提供的接 地插頭,或符合您當地安全標準的接地插頭。 只要從電源插 座上拔下電源線,即可切斷本設備的電源。 這表示本設備必 須安置在靠近有電源插座可以使用的地方。
4 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
警告: 僅可使用隨 HP 顯示器所提供的電源整流器。
重要安全事項
!
為了避免觸電,請勿拆開顯示器外殼或電源整流器。 顯示器 內沒有使用者可自行維修的零件,只有合格的專業維修人員 才可以維修這些零件。
確認電腦已關機後,才可連接或中斷顯示器的週邊配備。
舒適地操作
感謝您購買 HP 顯示器設備。
為了使您工作更加舒適、效率更高,請務必以正確的方式設置您的 工作區域及使用 HP 設備。基於這樣的理念,我們發展出一套符合人 體工學的安裝及使用建議,讓您有所依循。
HP 電腦硬碟中已有預先安裝 《安全與舒適指南》冊的上版 本,您可以在其中找到些相關建議,前往 HP 「舒適地操作」
網站查閱多相關資訊,網址為:http://www.hp.com/ergo
注意事項 本顯示器不適用於辦公室的工作環境。
5
hp pavilion f1503/f1703 LCD 顯示器 f1503 顯示器概觀

f1503 顯示器概觀

輕巧並節省
空間
超大畫面的 TFT
螢幕可提供影像
源」開關
Menu(功能表)按鈕
「瀏覽」按鈕
Auto/Select(自動 / 選取)按鈕
HP f1503 為一具液晶顯示器 (LCD)、15 吋、高解析度、和多重同彩色顯示器。 多重同步為本顯示器可使用各 式。 本顯示器做好最佳設定與 HP 電腦搭配使用。
防眩光
HP f1503 顯示器的功能如下:
• 15 吋 LCD;薄膜 (TFT) 防眩光表
最多支援 1024 x 768 式(75 Hz 率)
使用類比 VGA 面的接頭與電腦相連
1600 萬色
調整式底座可讓您調整顯示器螢幕傾斜度及高
自動調整 VGA 面中的顯示置、時、以及相位
6 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
f1503 顯示器概觀
螢幕視控顯示 (OSD) ,讓您透過螢幕上的功能表調整設
定。
源管系統 VESA
*
), 已設置HP 電腦,自動調
控減低顯示器的
注意事項 身為 ENERGY STAR® 合作夥伴,HP 已經確定本產品
符合能源之星 (ENERGY STAR) 的省電標準。
低耗量:最多 40 W
符合嚴密「瑞典低放射」 (Swedish Low Emissions) TCO '99
插即」功能讓顯示器自行辨識合適的HP 電腦。
安全鎖專用的插槽
*VESA代表 「視訊電準協會」 (Video Electronics Standards Association)
7
hp pavilion f1503/f1703 LCD 顯示器 f1703 顯示器概觀

f1703 顯示器概觀

輕巧並節省
空間
超大畫面的 TFT
螢幕可提供影像
源」開關
Menu(功能表)按鈕
「瀏覽」按鈕
Auto/Select(自動 / 選取)按鈕
HP f1703 為一具液晶顯示器 (LCD)、17 吋、高解析度、和多重同彩色顯示器。 多重同步為本顯示器可使用各 式。 本顯示器做好最佳設定與 HP 電腦搭配使用。
防眩光
HP f1703 顯示器的功能如下:
• 17 吋 LCD;薄膜 (TFT) 以及防眩光表
最多支援 1280 x 1024 式(75 Hz 率)
使用類比 VGA 面的接頭與電腦相連
1600 萬色
調整式底座可讓您調整顯示器螢幕傾斜度及高
自動調整 VGA 面中的顯示置、時、以及相位
螢幕視控顯示 (OSD) ,讓您透過螢幕上的功能表調整設
定。
8 繁體中文
低耗量:最多 50 W
源管系統 VESA
控減低顯示器的
hp pavilion f1503/f1703 LCD 顯示器
f1703 顯示器概觀
*
), 已設置HP 電腦,自動調
注意事項 身為 「能源之星」 (ENERGY STAR) 合作夥伴,HP
經確定本產品符合 「能源之星」的省電標準。
插即」功能讓顯示器自行辨識合適的HP 電腦。
安全鎖專用的插槽
*VESA代表 「視訊電準協會」 (Video Electronics Standards Association)
9
hp pavilion f1503/f1703 LCD 顯示器 拆封顯示器

拆封顯示器

檢查包含以下件。 若有缺少或損件,請立即洽詢您的商。
• 1 台液晶顯示器 (LCD)
• 1 源線
• 1 個 DC 器和 1 條DC 連接線
• 1 組喇叭和 1 DC 連接線,或喇叭 DC
• 1 條視連接線 (VGA)
• 1 張快速使用海報
• 1 本保固手
• 1 片 CD-ROM 光
10 繁體中文
hp pavilion f1503/f1703 LCD 顯示器

安裝顯示器

安裝顯示器
請將顯示器置於平坦穩固面。 確認操作面不會過熱為了達到最佳效能,請在顯示器上置任何品。
連接電源和視訊連接線
上任何連接線或安裝 HP 顯示器之,請先參閱冊一 開始 的安全明。參閱電腦所附的文件以確保正確安裝本設 備。
參閱並遵照以下步驟連接線接到 f1503 15 LCD 顯示 器或 f1703 17 LCD 顯示器上。
喇叭
VGA
喇叭
源線
DC
和隨附的
DC 連接線
連接線
(VGA)
警告事項: 上述顯示器皆具有自動感應電壓的電源供應器,感應範圍介
100 240 V 50/60 Hz 使用顯示器時,僅可使用 其隨附的 DC 整流器。
11
hp pavilion f1503/f1703 LCD 顯示器 安裝顯示器
若要將連接線接到 f1503/f1703 顯示器:
1 關閉電腦。 2 連接線插入顯示器面的接頭 (VGA) 以及電腦的對
接頭鎖緊捻螺絲連接線 3 DC 連接線插入顯示器面的接頭 4 將電源線插入 DC 器和參閱第 4 重要安
全事項中的警告瞭解電源連接須知。
5 開啟主電源 例如:突波保護器),然後打開電腦和顯示器的電
源開關
若要拔掉 f1503/f1703 顯示器的連接線:
1 關閉顯示器和電腦的電源開關,然後再關閉主 2 拔掉主DC 器上的電源線 3 拔掉顯示器接頭上的 DC 連接線 4 鬆開視連接線的指捻螺絲,然後拔掉視連接線
12 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
安裝顯示器
將喇叭連接到顯示器
本顯示器是設計成與 HP 提供的喇叭搭配使用。 您可能有兩個喇叭、兩個喇叭外加一個選購的重低音喇叭 (未與顯示器一同提供)。
左右喇叭置於桌面上。 右側喇叭功能:
開關 / 音量旋鈕
耳機插孔
體聲連接線 綠色插頭), 可 插到電腦或重低音喇叭
連接到左側喇叭堅固音連接線
低音喇叭控制連接線插孔
源連接線插孔
喇叭
源插孔
開關 / 音量
控制
耳機插孔
低音喇叭
插孔
體聲
連接線
連接線 至左側喇叭
13
hp pavilion f1503/f1703 LCD 顯示器 安裝顯示器
購的重低音喇叭置於桌面上或電腦桌底下。低音喇叭
能:
「開關」按鈕 (正面)
「音量」旋鈕 (正面)
連接線 綠色插頭:插到電腦上
控制連接線 紫色插頭:插到右側喇叭
插孔 綠色:右側喇叭立體聲連接線專
連接線插孔
連接線
源開關
按鈕
插孔
控制連接線
源 插孔
音量 旋鈕
14 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
安裝顯示器
連接包含兩個喇叭的系統 (不含重低音喇叭):
1 喇叭置於顯示器附 2 右側喇叭連接到適用的電
顯示器有附源線,則請將電源線插到右側喇叭及顯
示器的背面。
顯示器有附帶喇叭專用的電器,則請將電器的
連接線插到右側喇叭背面,然後將電源整流器插在主電源上
例如:突波保護器)。
3 右側喇叭連接線 綠色插頭插到電腦上。
喇叭連接到電腦上的說明,請參考您電腦的使用冊。
4 開啟電腦、顯示器和喇叭
15
hp pavilion f1503/f1703 LCD 顯示器 安裝顯示器
若要連接包含兩個喇叭和一個重低音喇叭的系統:
1 喇叭和重低音喇叭置於顯示器附 2 將電源線插到右側喇叭和顯示器的面。
3 將電連接線插到低音喇叭面,然後再將電
插到主上。
16 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
安裝顯示器
4 兩個喇叭連接到低音喇叭:
右側喇叭連接線 綠色插孔插到綠色的重低音喇叭
插孔
將重低音喇叭控制連接線 紫色插頭插到右側喇叭紫色
插孔
將重低音喇叭連接線 綠色插頭插到電腦上。關於
何將喇叭連接到電腦上的明,請參考您電腦的使用冊。
連接到電腦
5 開啟電腦、顯示器、重低音喇叭喇叭
17
hp pavilion f1503/f1703 LCD 顯示器 安裝顯示器
調整顯示器螢幕的位置
f1503 f1703 顯示器螢幕附有調整式的底座,讓您視環境需求 顯示器螢幕調整至最佳檢視位置。
若要調整顯示器位置:
1 握住顯示器螢幕兩側,用小心前後調整螢幕頂端使其
向後傾斜直到滿意角度
2 接著仍請握住螢幕兩側,在底座拖架的可調整範圍內,將螢幕
下調整的高
調整式底座拖架
18 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
安裝顯示器
固定顯示器
您可以使用 Kensington 安全鎖連接線f1503 f1703 顯示器 至桌面或任何定的體上。 此連接線可以連接至顯示底座後方的 插槽中。
注意事項 Kensington 安全鎖並非原廠 HP 配件, 因此無法直接
HP 訂購。請聯絡您的經銷商以暸解相關資訊。
安全鎖專用 的插槽
若要固定顯示器:
1 將安全鎖插入顯示器底座後方的插槽中。 2 鑰匙鎖住連接線與顯示器。 3 鑰匙,然它收在安全的地方。
19
hp pavilion f1503/f1703 LCD 顯示器 安裝驅動程式

安裝驅動程式

HP 顯示器有附驅動程式軟體,讓您可以使用 Windows® Me Windows 2000、或 Windows XP 作業系統中的 插即」功
該軟體可讓電腦與顯示器行通訊,並能讓電腦使用所有顯示功能沒有這個軟體,就無法建立正確的顯示器設定值和顯示 影像。
注意事項 HP 電腦中可能已預先裝有「隨插即用」驅動程式。
若您的電腦型號較舊,可能就沒有這些預設的驅動程 式。因此,您必須從顯示器內附的 CD-ROM 光碟中安 裝驅動程式。
可以從「HP 顯示器支援網站」最新版的驅動程式。 http://www.hp.com您的國家 / 地區、然照連結進顯示
器的支援網頁
Windows 2000 用戶
注意事項 您作業系統的驅動程式安裝程序可能會與此描述的有
所不同。
若要安裝 f1503 f1703 顯示器的驅動程式:
1 [ 開始 ] [ 設定 ],然後按一下 [ 控制台 ] 2 連按兩 [ 顯示器 ] 3 一下 [ 設定 ] 4 一下 [ 進階] [ 進階 ],然 後選 [ ] 5 一下 [ ] 6 一下 [ 驅動程式 ] 7 一下 [ 驅動程式 ],然後按 [ 下一] 8 建議項,然後按 [ 下一] 9 選取 [ 指定] 10 在驅動程式目中,CD-ROM 搜尋並開啟 f1503.inf
f1503 15 吋)或 f1703.inf f1703 17 吋)檔案,然後按一
[ 確定 ]11 [ 下一] 安裝選取的顯示器。
20 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
安裝驅動程式
Windows Me 用戶
注意事項 您作業系統的驅動程式安裝程序可能會與此描述的有
所不同。
若要安裝 f1503 f1703 顯示器的驅動程式:
1 [ 開始 ] [ 設定 ],然後按一下 [ 控制台 ] 2 一下 [ 顯示器 ] 3 [ 設定 ] 4 一下 [ 進階 ] 按鈕 5 [ ] 6 一下 [ ] 按鈕 7 選取 [ 指定] 8 在驅動程式目中,CD-ROM 搜尋並開啟 f1503.inf
f1503 15 吋)或 f1703.inf f1703 17 吋)檔案,然後按
[ 確定 ]
9 [ 下一] 安裝選取的顯示器。
Windows XP 用戶
注意事項 您作業系統的驅動程式安裝程序可能會與此描述的有
所不同。
若要安裝 f1503 f1703 顯示器的驅動程式:
1 一下 [ 開始 ] 2 一下 [ 控制台 ] 3 一下 [ 觀和] 4 一下 [ 顯示 ] 5 [ 設定] 6 一下 [ 進階 ] 按鈕 7 [ ] 8 一下 [ ] 9 [ 驅動程式 ] 10 一下 [ 驅動程式 ],然後按 [ 下一] 11 建議項,然後按 [ 下一]
21
hp pavilion f1503/f1703 LCD 顯示器 安裝驅動程式
12 選取 [ 指定] 13 在驅動程式目中,CD-ROM 搜尋並開啟 f1503.inf
f1503 15 吋)或 f1703.inf f1703 17 吋)檔案,然後按一
[ 確定 ]
14 [ 下一步 ] 安裝選取的顯示器。
Windows 2000Windows Me、或 Windows XP 作業系統的
顯示器驅動程式安裝程序不,或果您要更詳細的安裝資 訊,請參閱電腦附Microsoft Windows 資訊。
22 繁體中文
hp pavilion f1503/f1703 LCD 顯示器

使用顯示器

使用顯示器
f1503 f1703 顯示器上各有個控制按鈕 其功能如
源」開關
Menu
功能表按鈕
「瀏覽」按鈕
Auto/Select(自動 / 選取)按鈕
控制按鈕 / 圖示
menu
select
在螢幕視控顯示
關閉時的功能
功能表: 控顯示 (OSD)
左側瀏覽 / 度: [Brightness]
亮度)設定面的捷徑
右側瀏覽 / 比: [Contrast]
(對)設定面的捷徑
自動 / 選取: 自動調整至最佳 影像品質
源開關: 開啟或關閉顯示器開啟或關閉顯示器
開啟和關閉螢幕視
在螢幕視控
顯示開啟時的功能
關閉設定退螢 幕視控顯示
瀏覽設定功能表並調整
設定
瀏覽設定功能表並調整 設定
做選設定螢幕選 項中的 Enter
23
hp pavilion f1503/f1703 LCD 顯示器 使用顯示器
使用 「Auto-Adjustment」(自動調整)功能
您可以使用 Select」(選取按鈕CD-ROM 碟提供的自動調式軟體 (Adjustment pattern. exe) 輕鬆地提VGA 面的螢幕
1 CD-ROM 插入電腦中。 2 行軟體中的 D:\Adjustment pattern.exe 檔案來顯示設定測試
式。
3 一下 Select選取按鈕產生定置中的影像。
CD-ROM 上的最佳公用程式包含適用於 Windows MeWindows 2000 Windows XP 的驅動程式。 f1503 顯示器,請使用 D:\Drivers\f1503.inf 檔案f1703 顯示器,則請使用 D:\Drivers\f1703.inf 檔案
24 繁體中文
hp pavilion f1503/f1703 LCD 顯示器

調整顯示器設定

調整顯示器設定
顯示器螢幕多種可調整的設定,可能需情況進行微調。 調 整顯示器的時機:
首次安裝顯示器
更解析度 面上的像素目)或更率(掃瞄頻率)。
更顯示
將顯示器連接至另一電腦。
使用 Factory Settings(原設定)功能。請參閱第 35 頁
使用 Factory Settings(原設定)選項」
注意事項 為了達到最佳效能,使用電腦時,若是 f1503 顯示
器,則建議您選擇1024 x 768 @ 60 Hz 的視訊模式; 而若是 f1703 顯示器,則建議您選擇 1280 x 1024 @ 60 Hz 的視訊模式。
使用螢幕視控顯示 (OSD)
顯示器預設提供最佳檢視影像, 但您可以使用螢幕視控顯示 (OSD) 調。 顯示器的控制按鈕開啟螢幕視控顯示功能
以供您調整顯示設定值。
若要調整顯示設定值:
1 一下 Menu功能表按鈕開啟螢幕視控顯示功能
OSD 主功能表
螢幕視控顯示
2 一下 「瀏覽」按鈕檢視設定清參閱以下設定功能表
25
hp pavilion f1503/f1703 LCD 顯示器 調整顯示器設定
3 選取所要的功能表後,請一下 Select(選取按鈕開啟
項的設定面。
注意事項: 一些主功能表選項會開啟子功能表。 開啟子功能表
後,選擇適合的選項功能表,然後按一下 「Select
(選取)按鈕開啟該選項的設定畫面。
4 請依設定所提供的明來調整設定。 5 退螢幕視控顯示功能一下 Menu功能表), 或
[Exit] 結束), 然 後按一下 Select選取按鈕
26 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
調整顯示器設定
設定功能表
螢幕視控顯示面中的 OSD 主功能表提供各設定項,所 示
圖示 設定功能表 設定說明
Brightness/ Contrast
/
Image Control
(影像控制
Advanced 進階 顯示出子功能表,含有下兩個選
Auto Configuration
(自動設定)
Factory settings
(原設定)

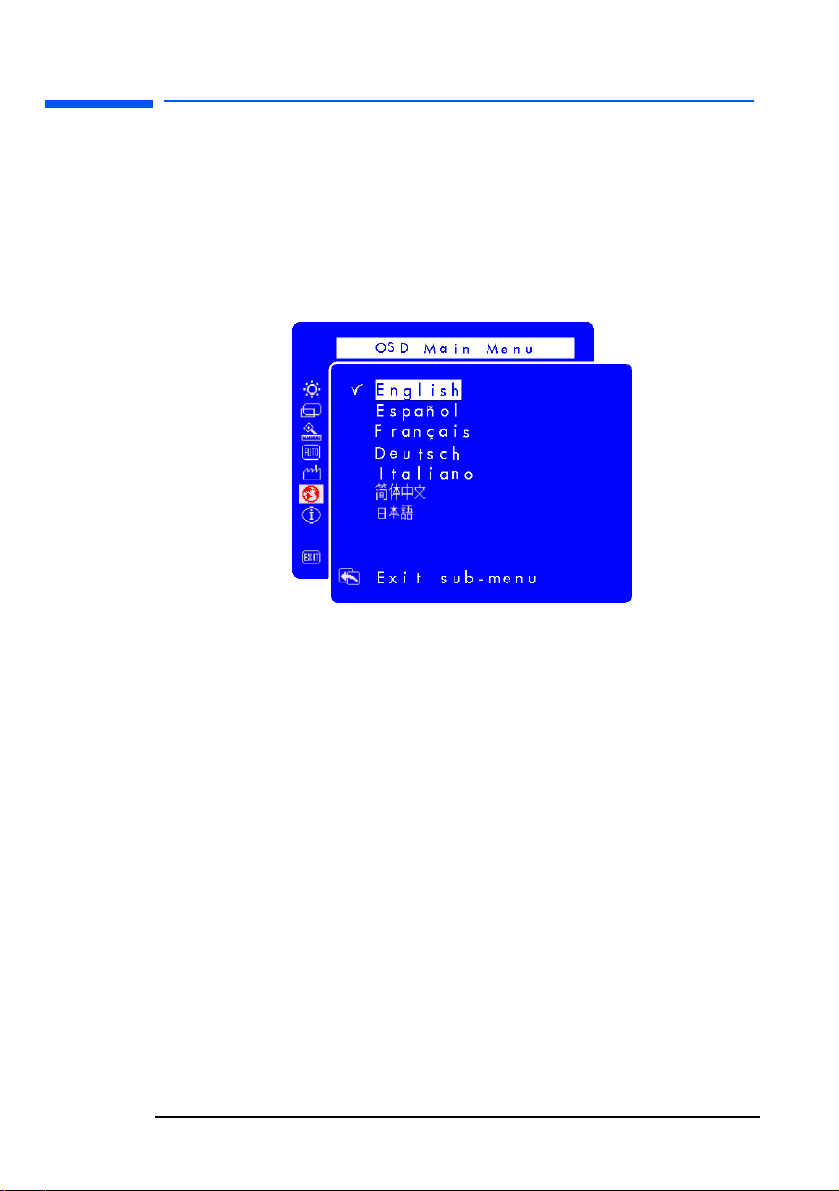

Language (語言) 顯示 OSD 窗的語言。
可調整或明區域上的差異
可調整
螢幕影像的平位置。
螢幕影像的直位置。
像素時率,以使
最小
相位,以使平間最小
Color 色彩調整濃淡
調整、和 (RGB) 色彩比例
OSD (螢幕視控顯示)設定
調整 OSD 中的置、時和通 知功能
調整要設定產生定置中的影 像。
螢幕色彩 (color)
(brightness)相位 (phase)、和時 (clock) 重設設定
Information (資訊) 顯示目使用的解析度和更顯示
螢幕序號顯示動時景燈
Exit 結束 關閉 OSD 窗。
27
hp pavilion f1503/f1703 LCD 顯示器 調整顯示器設定
調整水平位置、垂直位置、時、相位、對度的 設定
若要變更 「Horizontal Position」(水平位置)、「 Vertical Position」(垂直位置)、「Clock」(時脈)、「Phase」(相 位)、「 Contrast」(對比)或 「Brightness」(亮度)設定:
1 開啟的設定[Brightness/Contrast] / )或
[Image Control] (影像控制)。 請參閱第 25 頁使用螢幕視
顯示 (OSD)
2 一下 「瀏覽」按鈕選取您要調整的設定。 3 按「Select選取設定。
28 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
調整顯示器設定
4 按一下 「瀏覽」按鈕調整設定。 當您調整設定便會自
儲存該值
水平位 按左側的 「瀏覽」按鈕向左平位置,或
右側「瀏覽」按鈕向右平位置。
垂直位 按左側的 「瀏覽」按鈕向直位置,或
右側「瀏覽」按鈕向直位置。
• 時 按左側「瀏覽」按鈕減少的設定,或按右側
「瀏覽」按鈕加時的設定
相位 按左側「瀏覽」按鈕減少相位的設定,或按右側
「瀏覽」按鈕相位的設定
對比 按左側的 「瀏覽」按鈕減少對比,或按右側的 「瀏
覽」按鈕加對
亮度 按左側的 「瀏覽」按鈕減少,或按右側「瀏
覽」按鈕亮度
注意事項 您可以選擇 [Default settings] (預設值設定)來回復任
何選項的原廠設定。
5 [Exit sub-menu] 結束子功能表), 然 後按 「Select
選取按鈕OSD 主功能表,或按「Menu」(功能表
結束 OSD
29
hp pavilion f1503/f1703 LCD 顯示器 調整顯示器設定
調整色彩設定
[Color] (色彩)設定畫 [Advanced] 進階功能表下。請 參閱第 25 使用螢幕視控顯示 (OSD) [Color] (色彩)設
面中有個選 [9300 K]、[6500 K]、和 [User Color] (使色彩)。 [9300 K] 和 [6500 K] 代表色的濃淡比例。[9300 K] 設定值通常用於辦公環螢光照射下。而 [6500 K] 設定值通常是 用在熱光源的環中。 [User Color] (使用色彩)設定可讓您自 行調整,紅、、和 (RGB) 的混合比例
若要調整白色的濃淡比例:
1 [Color] 色彩)設定面。 2 一下 「瀏覽」按鈕選取濃淡比例9300 K
6500 K
3 [Exit sub-menu] 結束子功能表), 然 後按一下
Select(選取)按鈕儲存此濃淡比例設定並OSD 主功能
,或按「Menu」按鈕結束 OSD
30 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
調整顯示器設定
調整使用者色彩:
1 開啟 [Color] 色彩)設定面。 2 按 「瀏覽」按鈕直到選取 [User Color] (使用色彩)。 3 按「Select選取按鈕查看該項。
4 按 「瀏覽」按鈕選取您要調整的 5 按「Select選取動您選取色彩調整設定 6 按 「瀏覽」按鈕色彩 7 色彩調整,請按「Select選取按鈕結束調整設定。 8 重複第 4 到 7 個步驟,以更改您調整的色彩 9 [Save and return] 儲存返回儲存您所更,
上一個功能表畫面,或 [Cancel] 更。按「Select選取按鈕
10 [Exit sub-menu] 結束子功能表), 然 後按一下
Select(選取)按鈕儲存此濃淡比例設定OSD 主功能
,或按「Menu」(功能表)按鈕結束 OSD
注意事項 若要在變更前回復至原有的色彩值,請選擇 [Cancel]
(取消),然後按一下 「Menu」(功能表)按鈕。
31
hp pavilion f1503/f1703 LCD 顯示器 調整顯示器設定
調整 OSD 設定
OSD 設定面上有可調整的: [Lock OSD settings] OSD 設定)、[Timeout] (時)、[H Position] (平位置)、和 [V Position] 直位置)。
若要變更 OSD 設定:
1 請在 [Advanced] 進階功能表開啟 OSD 設定面。請參閱
25 使用螢幕視控顯示 (OSD)
2 按 「瀏覽」按鈕選取您要調整的項。 3 按「Select選取按鈕查看該項。
若要變更 OSD 鎖定設定:
1 一下 「瀏覽」按鈕選取 [yes] 定)或 [no] (解
定)。 更設定時,便自動儲存該值 2 [Exit sub-menu] 結束子功能表), 然 後按 「Select
選取按鈕OSD 主功能表,或按「Menu」(功能表
結束 OSD
注意事項: 一旦鎖定 OSD,所有的 OSD 功能 (包括各捷徑按
鈕)都將無法使用。 若 OSD 已鎖定,直接按顯示器上 的任何按鈕來開啟 [Lock OSD settings] (鎖定 OSD 設 定)視窗,然後解除 OSD 鎖定。
32 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
調整顯示器設定
若要調整 OSD 的「Timeout」(逾時):
您可以設定 OSD 螢幕視控顯示)面在您不用時自動關閉 1 一下 「瀏覽」按鈕OSD 面將於顯示自動
您調整設定便自動儲存該值
2 [Exit sub-menu] 結束子功能表), 然 後按 「Select
選取按鈕回到 OSD 主功能表,或按「Menu」(功能表
結束 OSD
若要調整 OSD 的「H Position」(水平位置):
您可以調整 OSD 螢幕視控顯示)面的平位置。 1 一下 「瀏覽」按鈕來調整 OSD 面。 您調整設定
便自動儲存該值。
2 當調整好畫面的平位,您可以 [Exit sub-menu]
結束子功能表), 然 後按一下 「Select」(選取按鈕
OSD 主功能表繼續調整其他設定,或按「Menu」(功能表結束 OSD
若要調整 OSD 的「V Position」(垂直位置):
您可以調整 OSD 螢幕視控顯示)面的直位置。 1 一下 「瀏覽」按鈕來調整 OSD 面。 您調整設定
便自動儲存該值。
2 當調整好畫面的直位,您可以 [Exit sub-menu]
結束子功能表), 然 後按一下 「Select」(選取按鈕
OSD 主功能表繼續調整其他設定,或按「Menu」(功能表結束 OSD
33
hp pavilion f1503/f1703 LCD 顯示器 調整顯示器設定
使用 「Auto Configuration」(自動設定)
您可以使用 Auto Configuration(自動設定)重設平位置、 直位置、時脈和相位,以達到最佳影像畫質。 使用此選項前,請先
您正在檢視 Windows 的全面,或正在使用 CD 提供的測試 式。 測試模式軟體檔案名稱為 Adjustment pattern.exe。
若要使用 「Auto Configuration」(自動設定)來變更設定值:
1 開啟 [Auto Configuration] (自動設定)設定面。請參閱第 25
使用螢幕視控顯示 (OSD)便個視
顯示直到序完成為
2 按一下 Select」(選取按鈕行重設,或一下 Menu
功能表按鈕退面而不重設。
3 您重設設定,您可以 [Exit sub-menu] 結束
子功能表), 然 後按 「Select(選取)按鈕回到 OSD 主功能
然後調整其他設定,或按「Menu」(功能表)按鈕退
OSD
34 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
調整顯示器設定
使用 「Factory Settings」( 原廠設定)
使用 [Factory settings] (原設定)回復 [Color] 色彩)、 [Brightness] )、 [Phase] 相位)、 和 [Clock] (時)的原 設定 這將重預設之色彩設定,以達到最佳
若要使用 「Factory settings」(原廠設定):
1 開啟 [Factory settings] (原設定)面。 參閱第 25
使用螢幕視控顯示 (OSD)
2 一下 「瀏覽」按鈕回還設定。 3 按「Select選取按鈕繼續 4 您已使用 [Factory settings] (原設定)重設,您可以
[Exit sub-menu] 結束子功能表),然後按 「Select」選取
按鈕返回 OSD 主功能表並繼續調整其他設定,或按「Menu
功能表按鈕退OSD
35
hp pavilion f1503/f1703 LCD 顯示器 調整顯示器設定
選擇螢幕視控顯示的語言
您可以擇以英文、西班牙文、法文、德文、義文、體中 文、或日文檢視螢幕視控顯示。
若要變更螢幕視控顯示的語言:
1 開啟 [Languages] (語言)設定畫面。 請參閱第 25 使用
螢幕視控顯示 (OSD)
2 一下 「瀏覽」按鈕選語言。 選取的設定自動儲存 3 選取語言,您可以 [
能表), 然 後按 「Select選取按鈕返回 OSD 主功能表並
調整其他設定,或按「Menu功能表按鈕退出 OSD
36 繁體中文
Exit sub-menu
] 結束子功
hp pavilion f1503/f1703 LCD 顯示器
調整顯示器設定
號、解析模式、運作時數資
洽詢 「HP 支援心」的技術人時,您可能需要提供螢幕序號 或其他資訊 (例如:顯示器解析度模式或景燈作時), 以
您更決問題景燈作時指在螢幕畫面使用的時
的預命週期約25,000 30,000 時。景燈光超 過使用時的上限,您可能會發覺亮度減少50%時,景燈回復
警告事項: 只有專業的技術人員才可更換背景燈光聯絡 HP 支援
」以尋求相關協助。 請勿嘗試自行更換
注意事項 請勿在使用背景燈光的時,同時於 LCD 顯示器上使
用螢幕保護程式。 建議您可以啟動自動省電模式,或 在不使用將顯示器關閉。
37
hp pavilion f1503/f1703 LCD 顯示器 調整顯示器設定
若要檢視序號、解析度模式、或運作時數:
1 開啟 [Information] (資訊)設定畫面。請參閱第 25 使用
螢幕視控顯示 (OSD)之後便會顯示目前使用和建議的解析度
式、序號、顯示器的、和景燈作時
檢視資訊,您可以 [Exit sub-menu
2
後按 「Select」(選取按鈕返回 OSD 主功能表並繼續調整其
他設定,或按「Menu」(功能表按鈕退OSD
38 繁體中文
] 結束子功能表),
hp pavilion f1503/f1703 LCD 顯示器

疑難排解

疑難排解
您對顯示器有任何疑問,以下的秘訣也許可以幫助您解 在您聯絡 HP 行以下步驟:
注意事項 螢幕視控顯示管理員會在情況發出蹦現式的警
您發
告訊,例如:若您設定建議範圍的顯示器解度。
沒有任何影像且 LCD
檢查顯示器的電已經開啟
檢查已經源線
檢查源插座
將顯示器連接到另一電腦上,測試問題來自電腦本,而
非顯示器。
沒有任何影像且 LCD 是亮的:
檢查電腦是開機
檢查顯示器是式。
使用 OSD 控制按鈕調整對
認視連接線腳沒彎曲
將顯示器連接到另一電腦上,測試問題來自電腦本,而
非顯示器。
影像
使用 「Auto-Adjustment(自動調整)功能來調整顯示器。請 閱第 24 使用 Auto-Adjustment(自動調整)功能」
若您使用的是 Windows MeWindows 2000、或 Windows XP 系統,請安裝 插即驅動程式 (.inf 檔案)。 請 參閱第
20 安裝驅動程式
f1503 顯示器,請將解析度調整成建議的解析度 1024 x 768 @ 60 Hz
f1703 顯示器,請將解析度調整成建議的解析度 1280 x 1024 @ 60 Hz
39
hp pavilion f1503/f1703 LCD 顯示器 疑難排解
像素遺失
參閱第 41 頁的 f1503 顯示器的 LCD 顯示器品質和像素原
」。
參閱第 42 頁的 f1703 顯示器的 LCD 顯示器品質和像素原
」。
色彩不純淨
認視連接線腳沒彎曲緊緊插到電腦和顯示器
接頭
回復原色彩設定。請參閱第 35 頁的使用Factory Settings
(原設定)選項」。
調整 RGB 、和色彩。請參閱第 30 頁的 調整色彩
設定」。
影像未置中:
使用 「Auto-Adjustment(自動調整)功能來調整顯示器。請 閱第 24 使用 Auto-Adjustment(自動調整)功能」
40 繁體中文
hp pavilion f1503/f1703 LCD 顯示器

f1503 顯示器的 LCD 顯示器品質和像素原則

f1503 顯示器的 LCD 顯示器品質和
像素原則
f1503 15 吋顯示器
HP f1503 TFT 顯示器使用高精度技術,並依據 HP 標準製造生產,
以保証其完美的效能。 但是螢幕仍可能會有一些表面的瑕疵,例如 小小的亮點或黑點。 在各家經銷商的產品中,所有的 LCD 螢幕皆易 有此現象,並非只會發生在 HP f1503 螢幕上。 這些瑕疵的產生是 由於一或多個瑕疵像素或子像素所引起。
一個像素中含有一個紅色、一個綠色、和一個藍色的子像素。
一個有瑕疵的像素可以在黑暗背景 (一個亮點),或明亮背景 (一個黑點)中發現。 第一種情況比較明顯。
與有瑕疵的像素相比,有瑕疵的子像素 (點瑕疵)則比較不明
顯,而且小很多,僅在特定背景中才察覺得到。
HP f1503 螢幕的瑕疵不會多過:
• 5 個點瑕疵。
• 0 個有瑕疵的完整像素。
• 3 個亮的子像素 (紅色、綠色或藍色 / 常亮)。
• 5 個暗的子像素 (紅色、綠色或藍色 / 常暗)。
不會多過 2 個相鄰 (少於 2.5 mm 邊對邊)的瑕疵像素。
不會多過 2 2 個相鄰的瑕疵像素。
若要找出瑕疵像素,應在一般作業情況下檢視顯示器,即從大約 50 公分處 (16 英吋),以支援的解析度和更新率在一般作業模式中 檢視。
HP 期望相關廠商未來會秉持提升生產 LCD 的技術與能力,屆時所 生產的 LCD 即會含有較少的表面瑕疵,而HP 也會在技術改進的同 時調整相關標準。
41
hp pavilion f1503/f1703 LCD 顯示器 f1703 顯示器的 LCD 顯示器品質和像素原則
f1703 顯示器的 LCD 顯示器品質和
像素原則
f1703 17 吋顯示器
HP f1703 TFT 顯示器使用高精度技術,並依據 HP 標準製造生產,
以保証其完美的效能。 但是螢幕仍可能會有一些表面的瑕疵,例如 小小的亮點或黑點。 在各家經銷商的產品中,所有的 LCD 螢幕皆易 有此現象。這種現象是正常的,並非只會發生在 HP f1703 螢幕上。 這些瑕疵的產生是由於一或多個瑕疵像素或子像素所引起。
一個像素包含一個紅色、一個綠色、和一個藍色的子像素。
一個有瑕疵的像素可以在黑暗背景 (一個亮點),或明亮背景 (一個黑點)中發現。 第一種情況比較明顯。
與有瑕疵的像素相比,有瑕疵的子像素 (點瑕疵)則比較不明
顯,而且小很多,僅在特定背景中才察覺得到。
HP f1703 螢幕的瑕疵不會多過:
• 5 個點瑕疵。
• 0 個有瑕疵的完整像素。
• 3 個亮的子像素 (紅色、綠色或藍色 / 常亮)。
• 5 個暗的子像素 (紅色、綠色或藍色 / 常暗)。
不會多過 2 個相鄰 (少於 2.5 mm 邊對邊)的瑕疵像素。
不會多過 2 2 個相鄰的瑕疵像素。
若要找出瑕疵像素,應在一般作業情況下檢視顯示器,即從大約 50 公分處 (16 英吋),以支援的解析度和更新率在一般作業模式中 檢視。
HP 期望相關廠商未來會秉持提升生產螢幕的技術與能力,屆時所生 產的螢幕即會含有較少的表面瑕疵,而 HP 也會在技術改進的同時調 整相關標準。
42 繁體中文
hp pavilion f1503/f1703 LCD 顯示器

f1503 顯示器的技術規格

f1503 顯示器的技術規
f1503 15 吋顯示器
液晶顯示器 (LCD) 螢幕大小 15 吋(38 公分)對角線和可
影像
TFT 液晶顯示器
0.7 V (0,7 V) p-p 類比 RGB
同步 H/V TTL 準位
入接頭 類比 RGB
HV 同步
掃瞄 頻
最大析度
( 水平x 垂直 )
建議解析度
( 水平x 垂直 )
AC/DC 入功
作業環 攝氏 10° C 35° C
尺寸 x x 高
加上底座: 4.5 公9.9
1024 x 768 @ 75 Hz
1024 x 768 @ 60 Hz
溼度 20% 溼度至 80%
–10° C 60° C 溼度 5% 溼度至 90% 溼度
加上底座:363 x 258 x 443 mm
14.29 x 10.16 x 17.44 吋)
30–63 kHz 56–76 Hz
100–240 V 2 A max
12 V 、3.5A
率:50/60 Hz量: 在操作模式中低於
40 W
(未凝結
(未凝結
43
hp pavilion f1503/f1703 LCD 顯示器 f1503 顯示器的技術規格
傾斜底座 最大傾斜
角度範圍
最大調整
/
安全 顯示器有提供一個插槽,以供您使用 Kensington
安全裝置。
–47.5 度至+9.5
傾斜範圍會因高調整而有所
4.72"/120 mm
調整傾斜角度調整而 有所不
44 繁體中文
hp pavilion f1503/f1703 LCD 顯示器

f1703 顯示器的技術規格

f1703 顯示器的技術規
f1703 17 吋顯示器
液晶顯示器 (LCD) 螢幕大小 17 英吋(43 公分)對角線
影像
TFT 液晶顯示器
0.7 Vp-p 類比 RGB
同步 H/V TTL 準位
入接頭 15 針狀D 接頭 (15-pin
D-SUB) (類比
掃瞄 頻
最大析度
( 水平x 垂直 )
建議解析度
( 水平x 垂直 )
AC/DC 入功
作業環 攝氏 10° C 35° C
尺寸 x x 高
加上標準底座: 7 公(15.43 磅)
1280 x 1024 @ 75 Hz
1280 x 1024 @ 60 Hz
溼度 20% 溼度至80%
–10° C 60° C 溼度 5% 溼度至90% 溼度
加上標準底座:404 x 274 x 482 mm
15.91 x 10.79 x 18.98 吋)
30–83 kHz 56–76 Hz
100–240 V 2 A max
12 V 3.75 A
率:50/60 Hz量: 在操作模式中低於
50 W
(未凝結
(未凝結
45
hp pavilion f1503/f1703 LCD 顯示器 f1703 顯示器的技術規格
傾斜底座 最大傾斜角度範圍 –47.5 度至 +9.5
傾斜範圍會因高調整而有所
最大調整範圍
/
安全 顯示器有提供一個插槽,以供您使用 Kensington
安全裝置。
4.52"/115mm
調整傾斜角度調整而 有所不
46 繁體中文
hp pavilion f1503/f1703 LCD 顯示器

維護與清潔

維護與清潔
若要延長本產品的螢幕壽命且避免損壞液晶顯示器,我們 建議您:
讓任何流入顯示器
過熱光直射、或的環或使用顯示器。
滿灰塵的環溼度高的環或使用顯示器。
拿尖銳顯示器。
避免觸摸顯示器的螢幕
避免在使用初期就將對設定到最大
不使用顯示器時請將其關閉
水稀釋異丙醇酒精 比例 1:1)來清潔螢幕,以免傷到螢幕
的護目塗層
若要清潔螢幕:
1 關閉顯示器,並拔掉源插頭 拔掉插頭,而非連接線)。 2 布吸水稀釋異丙醇酒精 比例 1:1輕輕
擦拭顯示器面。 勿直接沾水來清潔或擦拭顯示器。
3 使用一塊乾淨柔軟的棉布擦乾
警告事項: 請勿直接以水清潔 LCD 螢幕。請勿使用氟化物
鹼類物質清潔劑請勿使用酮化物,例如丙,或諸如含 二甲苯甲苯溶劑來清潔顯示器。 請勿使用苯稀釋水、或任何易揮發物質來清潔顯示器的螢幕或外 殼。 上述化學物質可能會損壞顯示器。
47
hp pavilion f1503/f1703 LCD 顯示器 環保資訊

HP 對於環保護有強烈的的使感。HP 顯示器在設上已儘可 將環保問題納入考量範圍
您的顯示器已舊且無繼續使用時,HP 為您回收 HP 國家 / 地區中行產品回收聚集備則
數送HP 歐洲或美國的回收處部分的可以用, 其回收。而電及其他可質則別處 理,透過特理程,將其低成害的廢棄物。 HP 產品回收詳細資訊,請洽詢您的經商或 是最近HP 售服務中
48 繁體中文
hp pavilion f1503/f1703 LCD 顯示器

法規資訊

法規資
韓國聲明
本聲明 (Class B)
電源線
顯示器提供的電源線配件(軟電線或上插座)符合在您購買本產品的國家 / 地區 之要
要在其他國家 / 地區使用的電源線,您購買符合國家 / 地區標的電源 線
源線上必標示產品等級與使用的電和電將這資訊標示於產品的電氣額上。源線的電與電應大於標示於產品上的電與電,電最少0.75 mm
1.8 )和 12 3.6 )之 您對使用電源線有任何疑,請聯絡 HP 權的務供商。
源線應佈線妥當被踩或受上方件的 此外注意插、電源插座、和電源線拔本產品的地方。
2
18AWG源線須介6
49
hp pavilion f1503/f1703 LCD 顯示器 法規資訊
符合能源之 (Energy Star)
包裝上標有 ENERGY STAR® 標的 Hewlett-Packard Pavilion 電腦和顯示器符合美 國環保署的 ENERGY STAR
ENERGY STAR 於保護環
®
ENERGY STAR
為美國政府所有的註冊商標。
®
能源
®
之產品的設定以節省能源,可公司節省開銷
50 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
法規資訊
TCO '99
您已購買業經 TCO '99 認可並貼上證標的產品您的擇也提 供您使用符合專業需求產品的機會。 同時為減低環境負擔和開發 符合環保之產品了一心力
什麼要購買貼有環境保護的電腦
在許國家 / 地區中,環保標已成為鼓勵發有於環保的產品 和務的一方式。 主要的問題是,電腦和其他電子設備的產品製 過程中使用危害環質。法有效回收部分的設備,所以在有遲早危害自然。
若從工作 (在)環和自然 (在)環角度,電腦的 其他特點 (例如能源耗量有重要因素。 既然所有的發電對環有不的影例如酸性和影響氣候放射物放射), 節省能源便成為的議辦公的電設備會關機,因而大量能源
環境保護包含什麼?
本產品符合 TCO '99 證的規,提供人電腦的國與環保標
本標證是由 TCO 瑞典專)、 Svenska Naturskyddsforeningen 瑞典維護協會)、 Statens Energimyndighet 瑞典國家能源管)、 和 SEMKO AB
定。定要包含以下議環境、人體工學、可用性、減少電子和
區、能源消耗、和電安全。
51
hp pavilion f1503/f1703 LCD 顯示器 法規資訊
包含有重金屬耐燃質、CFC 氯碳)和溶劑於其他品的使用。 產品必須為可回收 品,而且製造商相關環保措施符合實施措施之國家 / 地 區的規範。
能源要求包含:若長達特定時不使用電腦和 / 或顯示器,則 應視情況分段降使用重新啟動電腦的時長短
在合理的範圍內。 以下將本產品符合的環境要求。可以整的環保標
文件,閱資料如下:
TCO Development SE-114 94 Stockholm, Sweden
傳真: +46 8 782 92 07
件(): development@tco.se 最新業經 TCO '99 認可有認證標的產品透過網際網路查
網址如 http://www.tco-info.com/
52 繁體中文
hp pavilion f1503/f1703 LCD 顯示器
法規資訊
保要
耐燃物質
出的耐燃質包含印路板、電。 其用途為避免,或至少拖延火勢蔓延的時。 30% 以上的電腦 塑膠可以由耐燃物質成。 大部耐燃包含 而這耐燃質的學性與影自然的毒素 PCB 有。 包含,和 PCB 的耐燃質疑危害人體健康吃魚孔類之繁,因為生累積質 (bio-accumulative)
緣故在人體血中已發現耐燃質的在,而學者也這將影 響胎兒的發
相關TCO '99 求超過 25 公塑膠件不可使用含有耐燃質製作。 在印路板則可以使用耐熱物質,因 為目任何代物品可使用。
鎘†:
電電和特定電腦螢幕色彩生成層才使用到鎘系統素。 相關TCO '99 中有 聲明電螢幕色彩生成、或電子組件不得包含
*
* 累積 (bio-accumulative) 的定:會累積於生質。 、和為含有生累積質的重金屬
53
hp pavilion f1503/f1703 LCD 顯示器 法規資訊
汞*:
有時在電電器和開關含有。 汞系統素。 相關TCO '99 中有聲明電不得含有 任何的裝置不得使用任何含的電或電件。 了一例外。 汞長以來經許可用於顯示器
背光系統中,因為今仍其他替代物質可使用。 TCO 將於尋求除此例外
CFC 氟氯碳化物):
相關TCO '99 中有聲明不得於產品製程時使用任何 CFCHCFC 氟氯)。 有時清路板CFC 氟氯
)。 CFC 臭氧平流中的臭氧導 致部的紫外線加,皮膚癌 malignant melanoma,惡)的
鉛*:
、顯示螢幕料和電器中有使用 鉛會經系 相關TCO '99 規範的使 用,因為今仍其他代物質。
* 、和為含有生物累積質的重金屬
54 繁體中文
Loading...
