Instrukcja obsługi

PODSUMOWANIE

Ten podręcznik zawiera dane techniczne i informacje o funkcjach monitora, kongurowaniu monitora i korzystaniu z monitora.

Page 2

Informacje prawne

Terminy HDMI, HDMI High Denition Multimedia Interface i logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi rmy HDMI Licensing Administrator, Inc. Microsoft i Windows są znakami towarowymi lub zarejestrowanymi znakami towarowymi rmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych

krajach. USB Type-C® jest zarejestrowanym znakiem towarowym organizacji USB Implementers Forum. DisplayPort™, logo DisplayPort™ i VESA są znakami towarowymi należącymi do organizacji VESA (Video Electronics Standards Association) w Stanach Zjednoczonych i innych krajach.

Informacje zawarte wniniejszym dokumencie mogą zostać zmienione bez powiadomienia. Jedyne gwarancje na produkty iusługi HP są określone w stosownych wyraźnych oświadczeniach gwarancyjnych towarzyszących tym produktom iusługom. Nic tu podanego nie może być rozumiane jako ustanawiające dodatkową gwarancję. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić wtekście.

Wydanie pierwsze: październik 2022

Numer części: N31626-241

Informacje o produkcie

Niniejsza instrukcja zawiera opis funkcji, wktóre wyposażona jest większość produktów. Niektóre z funkcji mogą być niedostępne w danym komputerze.

Nie wszystkie funkcje są dostępne we wszystkich wersjach lub edycjach systemu Windows. Do osiągnięcia pełnej funkcjonalności systemu Windows na tym komputerze może być konieczne zaktualizowanie i/lub oddzielny zakup sprzętu, sterowników i/lub oprogramowania oraz zaktualizowanie systemu BIOS. System Windows jest aktualizowany automatycznie, afunkcja ta jest zawsze włączona. Wymagane jest szybkie połączenie zInternetem ikonto Microsoft. Instalacja aktualizacji może wiązać się zpobieraniem opłat przez dostawców usług internetowych. Mogą być również określane dodatkowe wymagania wtym zakresie. Zobacz http://www.microsoft.com. Jeśli produkt jest dostarczany zsystemem Windows wtrybieSMode: System Windows wtrybie SMode współpracuje wyłącznie zaplikacjami pobranymi ze sklepu Microsoft Store wsystemie Windows. Nie można zmienić pewnych domyślnych ustawień, funkcji iaplikacji. Niektóre akcesoria iaplikacje zgodne zsystemem Windows mogą nie działać (wtym niektóre programy antywirusowe, programy do zapisu plików PDF, sterowniki narzędziowe iaplikacje ułatwiające dostęp), awydajność może się różnić nawet po wyłączeniu trybu SMode. Wprzypadku przejścia na system Windows nie można już wrócić do trybu SMode. Więcej informacji: Windows.com/ SmodeFAQ.

Warunki użytkowania oprogramowania

Instalowanie, kopiowanie lub pobieranie preinstalowanego na tym komputerze oprogramowania bądź używanie go wjakikolwiek inny sposób oznacza wyrażenie zgody na objęcie zobowiązaniami wynikającymi zpostanowień Umowy Licencyjnej Użytkownika Oprogramowania HP (EULA). Jeżeli użytkownik nie akceptuje warunków licencji, jedynym rozwiązaniem jest zwrócenie całego nieużywanego produktu (sprzętu ioprogramowania) sprzedawcy wciągu 14dni od daty zakupu wcelu odzyskania pełnej kwoty wydanej na jego zakup zgodnie zzasadami zwrotu pieniędzy.

Wcelu uzyskania dodatkowych informacji lub zażądania zwrotu pełnej kwoty wydanej na zakup komputera należy skontaktować się ze sprzedawcą.

Wcelu uzyskania dostępu do najnowszych instrukcji obsługi, przejdź do strony

http://www.hp.com/support ipostępuj zgodnie

zinstrukcjami, aby znaleźć swój produkt. Następnie wybierz pozycję Instrukcje obsługi.

Page 3

O podręczniku

Ten podręcznik zawiera dane techniczne i informacje o funkcjach monitora, kongurowaniu monitora i korzystaniu z oprogramowania. W zależności od modelu monitor może nie być wyposażony we wszystkie opisanej w niniejszym podręczniku funkcje.

OSTRZEŻENIE! Wskazuje na niebezpieczną sytuację, której nieuniknięcie może spowodować poważne

obrażenia ciała lub śmierć.

OSTROŻNIE: Wskazuje na niebezpieczną sytuację, której nieuniknięcie może spowodować lekkie lub

średnie obrażenia ciała.

WAŻNE: Wskazuje informacje uznawane za ważne, ale niezwiązane z zagrożeniami (np. informacje

dotyczące szkód materialnych). Ostrzega użytkownika, że niezastosowanie się do opisanej procedury może skutkować utratą danych albo uszkodzeniem sprzętu lub oprogramowania. Zawiera także podstawowe informacje – objaśnienia lub instrukcje.

UWAGA: Zawiera dodatkowe informacje, które podkreślają lub uzupełniają ważne punkty w tekście

głównym.

WSKAZÓWKA: Zawiera pomocne porady dotyczące ukończenie zadania.

Ten produkt obsługuje technologię HDMI.

iii

Page 4

Spis treści

1Rozpoczęcie pracy .................................................................................................................................................................1

Ważne informacje dotyczące bezpieczeństwa ................................................................................................................. 1

Więcej zasobów HP............................................................................................................................................................2

Przygotowanie do kontaktu z pomocą techniczną...................................................................................................2

Zapoznawanie się z monitorem ........................................................................................................................................3

Cechy.......................................................................................................................................................................... 3

Elementy z przodu.....................................................................................................................................................4

Elementy z tyłu.......................................................................................................................................................... 5

Przygotowywanie monitora do użytkowania ...................................................................................................................7

Mocowanie podstawy monitora do monitora z płaskim ekranem ...........................................................................7

Montaż monitora .......................................................................................................................................................8

Demontaż podstawy monitora .........................................................................................................................9

Mocowanie monitora do urządzenia montażowego.........................................................................................9

Podłączanie kabli.....................................................................................................................................................11

Regulacja monitora .................................................................................................................................................14

Montaż linki zabezpieczającej.................................................................................................................................16

Włączanie monitora.................................................................................................................................................16

Zasady rmy HP dotyczące znaków wodnych i utrzymujących się obrazów.........................................................17

2Korzystanie z monitora........................................................................................................................................................18

Pobieranie oprogramowania i narzędzi ..........................................................................................................................18

Pobieranie oprogramowania HP Display Center.............................................................................................................18

Plik informacyjny (INF) ....................................................................................................................................................18

Plik dopasowywania kolorów obrazu..............................................................................................................................19

Używanie menu ekranowego..........................................................................................................................................19

Korzystanie z przycisków kontrolera..............................................................................................................................19

Zmiana funkcji opcji menu ekranowego..........................................................................................................................20

Stan trybu wyświetlania..................................................................................................................................................20

Zmienianie ustawień trybu zasilania (tylko wybrane modele).......................................................................................21

Korzystanie z funkcji automatycznego trybu uśpienia...................................................................................................21

3Wsparcie techniczne i rozwiązywanie problemów..............................................................................................................22

Korzystanie z funkcji autotestu.......................................................................................................................................22

Wbudowany generator obrazu kontrolnego...................................................................................................................23

Rozwiązywanie najczęściej spotykanych problemów ....................................................................................................24

Blokada przycisków.........................................................................................................................................................25

4Konserwacja monitora.........................................................................................................................................................26

Instrukcje dotyczące konserwacji....................................................................................................................................26

Page 5

Czyszczenie monitora..............................................................................................................................................26

Transportowanie monitora......................................................................................................................................27

Załącznik ADane techniczne ..................................................................................................................................................28

Specykacja techniczna modeli 68,6 cm (27 cale) .........................................................................................................28

Specykacja techniczna modeli 60,5 cm (23,8 cale) ......................................................................................................28

Specykacja techniczna modeli 54,6 cm (21,5 cali) .......................................................................................................29

Wstępnie ustawione rozdzielczości ekranu ....................................................................................................................30

Specykacja techniczna modeli 68,6 cm (27 cali) (FHD) ........................................................................................30

Specykacja techniczna modeli 68,6 cm (27 cali) (QHD)........................................................................................31

Specykacja techniczna modeli 60,5 cm (23,8 cali) (FHD) .....................................................................................32

Specykacja techniczna modeli 60,5 cm (23,8 cali) (QHD).....................................................................................33

Specykacja techniczna modeli 54,6 cm (21,5 cala) (FHD) ....................................................................................34

Funkcja oszczędzania energii..........................................................................................................................................35

Załącznik BUłatwienia dostępu .............................................................................................................................................37

HP i ułatwienia dostępu...................................................................................................................................................37

Znajdowanie potrzebnych narzędzi........................................................................................................................37

Zaangażowanie rmy HP.........................................................................................................................................37

International Association of Accessibility Professionals (IAAP).............................................................................38

Wyszukiwanie najlepszej technologii ułatwień dostępu ........................................................................................38

Ocena własnych potrzeb .................................................................................................................................38

Dostępność produktów rmy HP ............................................................................................................................38

Funkcje monitora ułatwiające dostęp .............................................................................................................................39

Wbudowane funkcje ułatwień dostępu...................................................................................................................39

Co to jest tryb ułatwień dostępu? ...........................................................................................................................39

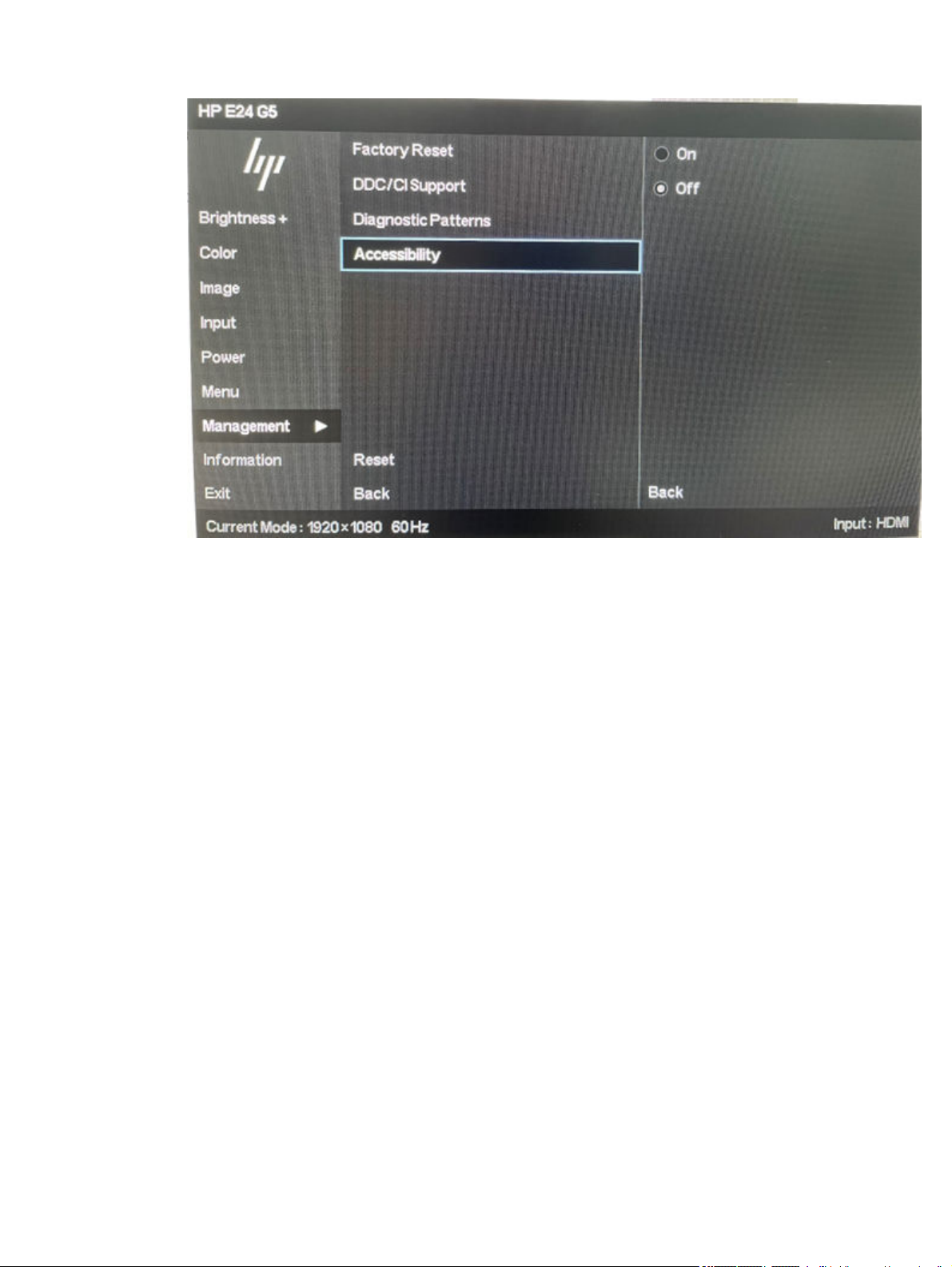

Jak włączyć lub wyłączyć tryb ułatwień dostępu? .................................................................................................40

Standardy i ustawodawstwo...........................................................................................................................................41

Standardy ................................................................................................................................................................41

Mandat 376 — EN 301 549 .............................................................................................................................41

Web Content Accessibility Guidelines (WCAG).................................................................................................41

Ustawodawstwo i przepisy......................................................................................................................................42

Przydatne zasoby i łącza dotyczące ułatwień dostępu..................................................................................................42

Organizacje ..............................................................................................................................................................42

Instytucje edukacyjne..............................................................................................................................................43

Inne zasoby dotyczące niepełnosprawności...........................................................................................................43

Łącza rmy HP.........................................................................................................................................................43

Kontakt z pomocą techniczną.........................................................................................................................................43

Indeks.......................................................................................................................................................................................45

Page 6

Rozpoczęcie pracy1

Przeczytaj ten rozdział, aby dowiedzieć się, gdzie można znaleźć dodatkowe zasoby HP.

Ważne informacje dotyczące bezpieczeństwa

Do monitora może być dołączony kabel zasilający. W przypadku użycia innego kabla źródło zasilania i połączenia muszą być zgodne z tym monitorem.

Informacje o właściwym dla tego monitora kablu zasilania można znaleźć w dokumencie Informacje na temat produktu dostępnym pod adresem https://www.hp.com/support.

OSTRZEŻENIE! Aby ograniczyć ryzyko porażenia prądem elektrycznym lub uszkodzenia sprzętu:

● Kabel zasilający należy podłączać do gniazdka sieci elektrycznej znajdującego się włatwo dostępnym

miejscu.

● Jeśli wtyczka kabla zasilającego jest 3-bolcowa, należy ją podłączyć do uziemionego 3-stykowego

gniazdka sieci elektrycznej.

● Monitor należy odłączać od zasilania, wyjmując kabel zasilający z gniazdka sieci elektrycznej.

Odłączając kabel zasilający od gniazda prądu przemiennego, należy pociągnąć za wtyczkę, nie za przewód.

Ze względów bezpieczeństwa na przewodach zasilających ani innych przewodach nie należy kłaść żadnych przedmiotów. Należy zadbać o właściwe poprowadzenie wszystkich przewodów zasilających i innych przewodów podłączonych do monitora, aby uniemożliwić deptanie po nich, ciągnięcie i chwytanie ich oraz potknięcie się o nie.

Aby zmniejszyć ryzyko odniesienia poważnych obrażeń, należy zapoznać się z treścią dokumentu zatytułowanego Bezpieczeństwo i komfort pracy dostarczonego z instrukcjami obsługi. Opisano w nim poprawną kongurację stacji roboczej, właściwą postawę oraz właściwe nawyki pracy mające wpływ na zdrowie użytkowników komputerów. Ponadto dokument Bezpieczeństwo ikomfort pracy zawiera istotne informacje na temat bezpieczeństwa elektrycznego imechanicznego. Dokument Bezpieczeństwo i komfort pracy jest również dostępny w witrynie internetowej pod adresem http://www.hp.com/ergo.

WAŻNE: W celu zabezpieczenia monitora i komputera przed uszkodzeniem należy podłączyć wszystkie

kable zasilające komputera i jego urządzeń zewnętrznych (np. monitora, drukarki, skanera) do urządzenia ochrony przeciwprzepięciowej, na przykład do listwy zasilającej lub zasilacza awaryjnego UPS. Nie wszystkie listwy zapewniają ochronę przeciwprzepięciową; na listwie musi znajdować się odpowiednia informacja o zapewnianiu takiej ochrony. Należy używać listew zasilających, których producent oferuje wymianę uszkodzonego sprzętu w przypadku awarii zabezpieczenia antyprzepięciowego.

Rozpoczęcie pracy

Page 7

Należy używać mebli odpowiednich rozmiarów zaprojektowanych tak, aby mogły stanowić prawidłową podstawę monitora.

OSTRZEŻENIE! Monitor nieprawidłowo umieszczony na kredensie, półce na książki, regale, biurku,

głośnikach, skrzyni lub wózku może spaść, powodując obrażenia ciała.

OSTRZEŻENIE! Ryzyko niestabilności: Urządzenie może spaść, powodując poważne obrażenia ciała lub

śmierć. Aby zapobiec obrażeniom, monitor należy bezpiecznie przymocować do podłogi lub ściany zgodnie z instrukcją instalacji.

OSTRZEŻENIE! To urządzenie nie nadaje się do użytku w miejscach, gdzie mogą być obecne dzieci.

UWAGA: Ten produkt jest przeznaczony do rozrywki. Należy rozważyć umieszczenie monitora

w środowisku o kontrolowanym oświetleniu, aby uniknąć zakłóceń powodowanych światłem z otoczenia i odbiciami od jasnych powierzchni, które tworzą odbicia na ekranie.

Więcej zasobów HP

Skorzystaj z tej tabeli, aby znaleźć zasoby zawierające szczegółowe informacje o produkcie, porady dotyczące obsługi itd.

Tabela 1-1 Dodatkowe informacje

Źródło informacji Spis treści

Instrukcja konguracji Omówienie konguracji i funkcji monitora

Pomoc techniczna HP Aby uzyskać pomoc HP lub rozwiązać problem związany ze sprzętem

UWAGA: Skontaktuj się z obsługą klienta, aby wymienić kabel zasilający lub inne kable dostarczone wraz z monitorem.

i oprogramowaniem, przejdź na stronę http://www.hp.com/support i wykonaj instrukcje wyświetlane na ekranie, aby znaleźć swój produkt.

— lub —

Wybierz ikonę Wyszukiwania na pasku zadań, wpisz pomoc w polu wyszukiwania, a następnie wybierz opcję HP Support Assistant.

— lub —

Wybierz ikonę znaku zapytania znajdującą się na pasku zadań.

Przygotowanie do kontaktu z pomocą techniczną

Skorzystaj z poniższych informacji w celu rozwiązania problemu.

Jeśli nie uda się rozwiązać problemu za pomocą wskazówek dotyczących rozwiązywania problemów zamieszczonych w części Wsparcie techniczne i rozwiązywanie problemów na stronie 22, należy zadzwonić do działu pomocy technicznej, aby uzyskać dodatkową pomoc. Kontaktując się, należy mieć przygotowane następujące informacje:

● Numer modelu monitora

● Numer seryjny monitora

● Data zakupu na fakturze

● Warunki w jakich wystąpił problem

Rozdział 1Rozpoczęcie pracy

Page 8

● Otrzymane komunikaty o błędach

● Konguracja sprzętu

● Nazwa i wersja używanego sprzętu oraz oprogramowania układowego

Zapoznawanie się z monitorem

Monitor jest wyposażony w funkcje najwyższej klasy. Wtym rozdziale zawarto informacje oelementach komputera, ich lokalizacji isposobie działania.

Cechy

W zależności od modelu monitor może być wyposażony w następujące funkcje:

Funkcje monitora

● Ekran o przekątnej 54,60 cm (21,5 cala), 60,50 cm (23,8 cala) lub 68,60 cm (27 cali), z obsługą trybu

pełnoekranowego dla niższych rozdzielczości; wyposażony w funkcję skalowania niestandardowego, co umożliwia wyświetlanie obrazu o maksymalnej wielkości przy zachowaniu oryginalnych proporcji obrazu

● True 8-bit (tylko QHD)

● sRGB 99%

● Panel matowy z podświetleniem LED

● Funkcja ekranu dotykowego (tylko w wybranych produktach)

● Instrukcja konguracji monitora ergonomicznego (poprzez oprogramowanie HP Display Center) podczas

pierwszego użycia

● Możliwość regulacji pochylenia, obrotu, wysokości i orientacji

● Menu ekranowe (OSD) w kilku językach umożliwiające łatwą kongurację monitora i optymalizację

wyświetlanego obrazu

● Nawigacja przy użyciu kontrolera menu ekranowego

● Funkcja oszczędzania energii, dzięki której monitor spełnia wymagania dotyczące zmniejszonego zużycia

energii

● Funkcja HP Eye Ease (certykat TUV Low Blue Light (Hardware Solution), z maksymalną częstotliwością

odświeżania 75 Hz)

● Zgodność z oprogramowaniem wyświetlaczy, w tym:

– HP Display Center

– HP Display Manager

● Bezpieczne aktualizacje oprogramowania układowego za pomocą programu HP Display Center

● Gniazdo z tyłu monitora do podłączenia opcjonalnej linki zabezpieczającej

● Uchwyt na kable i przewody

Zapoznawanie się z monitorem

Page 9

Złącza

● Wejście sygnału wideo DisplayPort™

● Wejście sygnału wideo HDMI® (High Denition Multimedia Interface®)

● Port USB Type-B

● Port USB Type-A

● Obsługa technologii Plug and Play (jeśli jest obsługiwana przez system operacyjny)

Podstawa monitora

● Możliwość odłączenia podstawy pozwalająca na zamocowanie monitora w dowolny sposób

● Obsługa standardu montażowego VESA® (100 × 100 mm) pozwalająca na zamontowanie monitora

na ramieniu przegubowym

UWAGA: Informacje dotyczące bezpieczeństwa i uregulowań prawnych są dostępne pod adresem Ustawodawstwo i przepisy na stronie 42. Aby uzyskać dostęp do najnowszej instrukcji obsługi, przejdź

do http://www.hp.com/support, a następnie postępuj zgodnie z instrukcjami w celu znalezienia swojego produktu. Następnie wybierz pozycję Instrukcje obsługi.

Elementy z przodu

Skorzystaj z tej ilustracji i tabeli, aby

Tabela 1-2

Element Opis

(1) Przycisk zasilania Umożliwia włączanie i wyłączanie monitora.

(2) Dioda LED zasilania Sygnalizuje, że monitor jest włączony.

Elementy z przodu wraz z opisami

zidentykować elementy z przodu monitora.

4 Rozdział 1Rozpoczęcie pracy

Page 10

Elementy z tyłu

Skorzystaj z tych ilustracji i tabeli, aby zidentykować elementy z tyłu monitora. Wybierz ilustrację, która najlepiej pasuje do posiadanego monitora.

Tabela 1-3 Elementy z tyłu i ich opisy (modele QHD)

Element Opis

(1) Kontroler Jego naciśnięcie powoduje wyświetlenie ustawień menu ekranowego.

(2) Gniazdo linki zabezpieczającej Służy do podłączenia opcjonalnej linki zabezpieczającej.

(3) Złącze zasilania Umożliwia podłączenie kabla zasilającego.

(4) Port HDMI Umożliwia podłączenie kabla HDMI do urządzenia źródłowego, np. komputera.

(5) Złącze DisplayPort Umożliwia podłączenie kabla DisplayPort do urządzenia źródłowego, np. komputera.

(6) Port USB Type-B Służy do podłączania kabla USB Type-B – A.

UWAGA: Koncentrator USB jest aktywny wyłącznie pod warunkiem podłączenia

monitora do komputera za pośrednictwem kabla USB Type-B – A.

UWAGA: Funkcja ekranu dotykowego (tylko wybrane produkty) jest aktywna tylko

pod warunkiem podłączenia monitora do komputera za pośrednictwem kabla USB Type-B – A.

(7) Porty USB Type-A (2) Umożliwia podłączanie urządzeń USB, przesyłanie danych i (w przypadku wybranych

produktów) ładowanie małych urządzeń (np. smartfona), gdy komputer jest włączony lub znajduje się w trybie uśpienia.

UWAGA: W celu naładowania małego urządzenia zewnętrznego należy użyć

standardowego kabla USB Type-A do ładowania lub adaptera kablowego (do zakupienia osobno).

Elementy z tyłu 5

Page 11

Tabela 1-3 Elementy z tyłu i ich opisy (modele QHD) (ciąg dalszy)

Element Opis

(8) Port USB Type-A (1), port USB

Type-A z funkcją szybkiego ładowania baterii 1.2 (1)

Port USB: Umożliwia podłączanie urządzeń USB, przesyłanie danych i (w przypadku wybranych produktów) ładowanie małych urządzeń (np. smartfona), gdy komputer jest włączony lub znajduje się w trybie uśpienia.

Port USB z funkcją szybkiego ładowania baterii 1.2 (5 V × 1,5 A = 7,5 W): Umożliwia podłączanie urządzeń USB, przesył danych z dużą szybkością i ładowanie małych urządzeń (takich jak smartfon) nawet wtedy, gdy monitor jest wyłączony, o ile w menu ekranowym (OSD) włączony jest tryb Performance (Wysoka wydajność).

UWAGA: W celu naładowania małego urządzenia zewnętrznego należy użyć

standardowego kabla USB Type-A do ładowania lub adaptera kablowego (do zakupienia osobno).

Tabela 1-4 Elementy z tyłu i ich opisy (modele FHD)

Element Opis

(1) Kontroler Jego naciśnięcie powoduje wyświetlenie ustawień menu ekranowego.

(2) Gniazdo linki zabezpieczającej Służy do podłączenia opcjonalnej linki zabezpieczającej.

(3) Złącze zasilania Umożliwia podłączenie kabla zasilającego.

(4) Złącze DisplayPort Umożliwia podłączenie kabla DisplayPort do urządzenia źródłowego, takiego jak

(5) Port HDMI Umożliwia podłączenie kabla HDMI do urządzenia źródłowego, np. komputera.

(6) Port USB Type-B Służy do podłączania kabla USB Type-B – A.

komputer lub konsola do gier.

UWAGA: Koncentrator USB jest aktywny wyłącznie pod warunkiem podłączenia

monitora do komputera za pośrednictwem kabla USB Type-B – A.

UWAGA: Funkcja ekranu dotykowego (tylko wybrane produkty) jest aktywna tylko

pod warunkiem podłączenia monitora do komputera za pośrednictwem kabla USB Type-B – A.

6 Rozdział 1Rozpoczęcie pracy

Page 12

Tabela 1-4 Elementy z tyłu i ich opisy (modele FHD) (ciąg dalszy)

Element Opis

(7) Porty USB Type-A (2) Umożliwia podłączanie urządzeń USB, przesyłanie danych i (w przypadku wybranych

(8) Port USB Type-A (1), port USB

Type-A z funkcją szybkiego ładowania baterii 1.2 (1)

produktów) ładowanie małych urządzeń (np. smartfona), gdy komputer jest włączony lub znajduje się w trybie uśpienia.

UWAGA: W celu naładowania małego urządzenia zewnętrznego należy użyć

standardowego kabla USB Type-A do ładowania lub adaptera kablowego (do zakupienia osobno).

UWAGA: W celu naładowania małego urządzenia zewnętrznego należy użyć

standardowego kabla USB Type-A do ładowania lub adaptera kablowego (do zakupienia osobno).

Przygotowywanie monitora do użytkowania

W tej części opisano sposób mocowania podstawy monitora lub uchwytu ściennego oraz opcje podłączania monitora do komputera, komputera przenośnego, konsoli do gier lub podobnego urządzenia.

OSTRZEŻENIE! Aby zmniejszyć ryzyko odniesienia poważnych obrażeń, zapoznaj się z dokumentem

Bezpieczeństwo i komfort pracy. Opisano w nim poprawną kongurację stacji roboczej, właściwą postawę oraz właściwe nawyki pracy mające wpływ na zdrowie użytkowników komputerów. Dokument Bezpieczeństwo i komfort pracy zawiera również ważne informacje dotyczące bezpieczeństwa elektrycznego i mechanicznego. Dokument Bezpieczeństwo i komfort pracy jest dostępny w Internecie na stronie

http://www.hp.com/ergo.

WAŻNE: Podczas przenoszenia lub trzymania monitora należy zwracać uwagę, aby nie dotykać

powierzchni panelu LCD. Nacisk na panel może spowodować niejednorodność kolorów lub zaburzenia orientacji ciekłych kryształów. W takim przypadku przywrócenie normalnego stanu ekranu tak uszkodzonego monitora jest niemożliwe.

WAŻNE: Aby zapobiec porysowaniu, odkształceniu lub pęknięciom ekranu i zapobiec uszkodzeniu

przycisków sterowania, należy położyć monitor ekranem do dołu na płaskiej powierzchni, na której została położona gąbka ochronna lub miękka tkanina.

Mocowanie podstawy monitora do monitora z płaskim ekranem

Prawidłowy montaż podstawy monitora ma krytyczne znaczenie dla bezpieczeństwa użytkowania. W tej części opisano sposób bezpiecznego mocowania podstawy.

WSKAZÓWKA: Należy dokładnie rozważyć umiejscowienie monitora, ponieważ światło z otoczenia i jasne

powierzchnie mogą powodować przeszkadzające odbicia.

UWAGA: Procedura mocowania podstawy monitora może się różnić w zależności od modelu.

1. Umieść monitor ekranem do dołu na płaskiej powierzchni wyłożonej gąbką ochronną lub czystą, suchą

tkaniną.

Przygotowywanie monitora do użytkowania

Page 13

2. Umieść podstawę monitora na płytce montażowej z tyłu monitora, a następnie zatrzaśnij podstawę

monitora na swoim miejscu.

3. Zamontuj cokół do podstawy (1) i dokręć wkręty (2).

Montaż monitora

W celu zamontowania monitora do ściany za pomocą ramienia przegubowego lub innego uchwytu montażowego, wykonaj czynności opisane w tej części, aby bezpiecznie podłączyć monitor.

WAŻNE: Monitor jest wyposażony w otwory montażowe o rozstawie 100 mm zgodne ze standardem

przemysłowym VESA. W celu podłączenia wspornika montażowego innej rmy należy zastosować cztery wkręty 4 mm o skoku 0,7 mm i długości 10 mm (M4 x 10L). Dłuższe wkręty mogą uszkodzić monitor. Należy sprawdzić, czy osprzęt montażowy danego producenta jest zgodny ze standardem VESA, a jego nośność jest wystarczająca do utrzymania ciężaru monitora. W celu uzyskania jak najlepszej wydajności należy użyć kabla zasilającego i kabla wideo dostarczonych wraz z monitorem.

UWAGA: Urządzenie jest przystosowane do mocowania ściennego za pomocą wspornika montażowego

z certykatem UL, CSA lub GS.

Rozdział 1Rozpoczęcie pracy

Page 14

Demontaż podstawy monitora

Jeśli zdecydujesz się użyć uchwytu ściennego zamiast zamocowanej do monitora podstawy, najpierw zdemontuj podstawę.

WAŻNE: Przed przystąpieniem do demontażu monitor należy wyłączyć i odłączyć wszystkie kable.

WAŻNE: Firma HP zaleca, aby monitor ustawiać i stabilizować wykonując opisane czynności we dwie osoby.

1. Odłącz wszystkie kable i odsuń je od monitora.

2. Umieść monitor ekranem do dołu na płaskiej powierzchni wyłożonej gąbką ochronną lub czystą, suchą

tkaniną.

3. Przesuń do góry zatrzask lub wkręt znajdujący się w pobliżu dolnej środkowej części podstawy,

w miejscu, w którym łączy się ona z monitorem.

4. Zdejmij podstawę.

Mocowanie monitora do urządzenia montażowego

Podczas podłączania urządzenia montażowego może być konieczne użycie dodatkowych narzędzi, takich jak wkrętak (zakupione osobno). Aby uniknąć uszkodzenia monitora, należy postępować zgodnie z poniższymi instrukcjami.

1. Zdejmij podstawę monitora.

Demontaż podstawy monitora 9

Page 15

2. Naciśnij zatrzask (1), a następnie delikatnie podnieś pokrywę (2), aby wyjąć płytkę otaczającą złącze

podstawy.

3. Wykręć cztery wkręty z otworów VESA z tyłu monitora (1), a następnie wyjmij złącze podstawy monitora

(2).

4. Aby przymocować monitor do ramienia przegubowego lub innego uchwytu montażowego przełóż cztery

wkręty mocujące przez otwory w uchwycie montażowym i wkręć je w otwory VESA z tyłu monitora.

WAŻNE: Jeśli poniższe instrukcje nie mają zastosowania do konkretnego urządzenia, w celu

zamocowania monitora na ścianie lub ramieniu przegubowym postępuj zgodnie z instrukcjami producenta urządzenia montażowego.

Rozdział 1Rozpoczęcie pracy

Page 16

Podłączanie kabli

Oprócz szczegółowych informacji dotyczących sposobu podłączania kabli ta część zawiera informacje o sposobie działania monitora po podłączeniu określonych kabli.

UWAGA: W zależności od modelu monitor może obsługiwać wejścia HDMI lub DisplayPort. Tryb wideo

zależy od użytego kabla wideo. Monitor automatycznie wykrywa, na których wejściach są dostępne prawidłowe sygnały wideo. Wejścia można wybrać za pomocą menu ekranowego. Monitor jest dostarczany z wybranymi kablami. Nie wszystkie kable przedstawione w tej części są dołączone do monitora.

1. Umieść monitor w dobrze wentylowanym pomieszczeniu, w dogodnym miejscu blisko komputera.

2. Podłącz jeden koniec kabla zasilającego do złącza zasilania na monitorze, a drugi koniec do gniazdka

sieci elektrycznej.

OSTRZEŻENIE! Aby ograniczyć ryzyko porażenia prądem elektrycznym lub uszkodzenia sprzętu:

● Nie należy używać wtyczki kabla zasilającego pozbawionej uziemienia. Uziemienie pełni bardzo

ważną funkcję zabezpieczającą.

● Kabel zasilający należy podłączyć do uziemionego gniazda prądu przemiennego znajdującego się

w łatwo dostępnym miejscu.

● Aby odłączyć komputer od zasilania, należy wyciągnąć wtyczkę kabla zasilającego z gniazdka sieci

elektrycznej.

Ze względów bezpieczeństwa na przewodach zasilających ani innych przewodach nie należy kłaść żadnych przedmiotów. Należy je układać tak, aby nikt nie mógł na nie przypadkowo nadepnąć lub się o nie potknąć. Nie należy ciągnąć za przewody ani kable. Odłączając kabel zasilający od gniazda prądu przemiennego, należy pociągnąć za wtyczkę, nie za przewód.

Podłączanie kabli

Page 17

3. Podłącz kabel wideo i kabel USB.

UWAGA: Monitor automatycznie wykrywa, na których wejściach są dostępne prawidłowe sygnały

wideo. Aby wybrać żądane wejście, otwórz menu ekranowe, a następnie wybierz pozycję Input (Wejście).

● Podłącz jeden koniec kabla DisplayPort do złącza DisplayPort na tylnej ściance monitora, a jego

drugi koniec — do złącza DisplayPort urządzenia źródłowego.

● Podłącz jeden koniec kabla HDMI do złącza HDMI z tyłu monitora, a drugi koniec kabla do złącza

HDMI w urządzeniu źródłowym.

12 Rozdział 1Rozpoczęcie pracy

Page 18

● Jeden koniec kabla USB Type-B należy podłączyć do portu USB Type-B z tyłu monitora, a jego drugi

koniec — do portu USB Type-A urządzenia źródłowego.

UWAGA: Koncentrator USB jest aktywny wyłącznie pod warunkiem podłączenia portu USB Type-B

monitora do portu USB Type-A komputera za pośrednictwem kabla USB Type-B – A.

UWAGA: Funkcja ekranu dotykowego (tylko wybrane produkty) jest aktywna wyłącznie

pod warunkiem podłączenia portu USB Type-B monitora do portu USB Type-A komputera za pośrednictwem kabla USB Type-B – A.

Podłączanie kabli 13

Page 19

4. Podłącz urządzenia takie jak przedstawione poniżej, korzystając z portów USB Type-A z tyłu monitora.

Regulacja monitora

W celu obsługi ergonomicznej przestrzeni roboczej monitor wyposażony jest w opcje regulacji opisane w tej części.

OSTRZEŻENIE! Aby zmniejszyć ryzyko odniesienia poważnych szkód zdrowotnych, zapoznaj się

zdokumentem Bezpieczeństwo ikomfort pracy. Opisano w nim poprawną kongurację stacji roboczej, właściwą postawę oraz właściwe nawyki pracy mające wpływ na zdrowie użytkowników komputerów. Ponadto dokument Bezpieczeństwo ikomfort pracy zawiera istotne informacje na temat bezpieczeństwa elektrycznego imechanicznego. Dokument Bezpieczeństwo i komfort pracy jest dostępny w Internecie na stronie http://www.hp.com/ergo.

1. Pochyl monitor do przodu lub do tyłu, aby ustawić go na wysokości odpowiedniej dla wzroku.

2. Ustaw monitor na wysokości umożliwiającej wygodną pracę na stanowisku roboczym. Górna ramka

obudowy monitora nie powinna znajdować się powyżej poziomu wzroku użytkownika. Dla osób ze

Rozdział 1Rozpoczęcie pracy

Page 20

szkłami korekcyjnymi praca może okazać się bardziej komfortowa, jeżeli monitor będzie odchylony i ustawiony nisko. Dostosuj położenie monitora do zmian pozycji podczas dnia pracy.

3. Obróć monitor w lewo lub w prawo, aby uzyskać optymalny kąt widzenia.

4. Orientację monitora można zmienić z poziomej na pionową (lub odwrotnie), odpowiednio

do zastosowania.

OSTROŻNIE: Przed zmianą orientacji monitora z poziomej na pionową zaleca się, aby odłączyć

wszystkie kable. W przypadku odchylenia monitora z podłączonymi kablami istnieje ryzyko uszkodzenia kabli lub złączy.

WAŻNE: Jeśli ekran w momencie zmiany orientacji nie będzie znajdować się w położeniu pełnego

pochylenia i maksymalnej wysokości, prawy dolny róg ekranu może zetknąć się ze stopą podstawy, co może spowodować uszkodzenie ekranu.

Opcjonalną listwę głośnikową należy montować po zmianie orientacji monitora. Głośnik zetknie się ze stopą podstawy podczas zmiany orientacji monitora. Może to potencjalnie doprowadzić do uszkodzenia monitora lub głośnika.

a. Ustaw monitor w najwyższym położeniu i przechyl go maksymalnie do tyłu (1).

Regulacja monitora

Page 21

b. Zmień orientację monitora z poziomej na pionową, obracając ekran w prawo lub w lewo o 90° (2).

UWAGA: Aby zmienić orientację obrazu na ekranie z poziomej na pionową, skorzystaj z opcji

wyświetlania dostępnych w systemie operacyjnym. Aby zmienić orientację menu ekranowego, włącz menu ekranowe i wybierz kolejno Image Adjustment (Dostosowanie obrazu), On-Screen Menu Rotation (Obrót menu ekranowego), Portrait (Orientacja pionowa).

Montaż linki zabezpieczającej

W celu zabezpieczenia monitora można go przymocować do nieruchomego przedmiotu za pomocą opcjonalnej linki zabezpieczającej oferowanej przez rmę HP. Użyj klucza dołączonego do opcjonalnej linki zabezpieczającej, aby założyć lub zdjąć blokadę.

Włączanie monitora

Ta część zawiera ważne informacje na temat zapobiegania uszkodzeniom monitora, wskazań podczas uruchamiania systemu i rozwiązywania problemów.

WAŻNE: W monitorach, które wyświetlają ten sam statyczny obraz na ekranie przez co najmniej 12 godzin

może wystąpić uszkodzenie polegające na utrwaleniu się obrazu. Aby uniknąć utrwalenia się obrazu

Rozdział 1Rozpoczęcie pracy

Page 22

na ekranie, należy uruchamiać wygaszacz ekranu lub wyłączać monitor, gdy nie jest używany przez dłuższy czas. Utrwalenie obrazu to zjawisko, które może wystąpić w każdym monitorze LCD. Uszkodzenia monitora w postaci utrwalenia obrazu nie są objęte gwarancją HP.

Naciśnij przycisk zasilania na monitorze, aby go włączyć.

UWAGA: Jeżeli po naciśnięciu przycisku monitor nie włączy się, może to oznaczać, że włączona jest funkcja

blokowania przycisku zasilania. Aby ją wyłączyć, naciśnij przycisk zasilania monitora iprzytrzymaj go przez 10sekund.

Zasady

Po pierwszym włączeniu monitora przez 5 sekund wyświetlany jest komunikat o stanie monitora. Komunikat zawiera informacje na temat wejścia, przez które jest aktualnie przesyłany aktywny sygnał, stanu ustawienia automatycznego przełączania źródła (On (Włączone) lub O (Wyłączone); ustawienie domyślne to On (Włączone)), domyślnego sygnału źródłowego, bieżącej wstępnie wybranej rozdzielczości ekranu oraz zalecanej wstępnie wybranej rozdzielczości ekranu.

Monitor automatycznie skanuje wejścia sygnałów w poszukiwaniu aktywnego wejścia i przesyła znaleziony sygnał do ekranu.

rmy HP dotyczące znaków wodnych i utrzymujących się obrazów

Niektóre monitory wyposażone są w matryce wykonane w technologii IPS (In-Plane Switching), która pozwala oglądać obraz w szerokim zakresie kątów widzenia przy zachowaniu najwyższej jakości obrazu. Choć jest odpowiednia do wielu zastosowań, technologia ta nie jest nadaje się do wyświetlania statycznych, nieruchomych lub stałych obrazów przez dłuższy czas, jeżeli nie korzysta się z wygaszaczy ekranu.

Zastosowania, w których występują obrazy statyczne mogą obejmować monitoring wizyjny, gry wideo, wyświetlanie graki reklamowej i szablonów. Wyświetlanie statycznych obrazów może doprowadzić do uszkodzenia ekranu polegającego na utrwaleniu wyświetlanego obrazu na monitorze i powstania uszkodzeń przypominających plamy lub znaki wodne.

Uszkodzenia polegające na utrwaleniu obrazu w monitorach używanych przez 24 godziny na dobę, nie są objęte gwarancją rmy HP. Aby uniknąć uszkodzeń tego typu, nieużywany monitor należy wyłączyć. Jeśli posiadany system operacyjny obsługuje funkcję zarządzania energią, można jej użyć do automatycznego wyłączania monitora.

Zasady

rmy HP dotyczące znaków wodnych i utrzymujących się obrazów 17

Page 23

Korzystanie z monitora2

W tym rozdziale opisano sposób korzystania z monitora i jego funkcji, w tym oprogramowania i narzędzi, menu ekranowego, przycisków funkcyjnych, trybów zasilania i Windows Hello.

Pobieranie oprogramowania i narzędzi

Pliki te można pobrać i zainstalować z poziomu pomocy technicznej HP.

● Plik informacyjny INF

● Pliki dopasowywania kolorów obrazu (ICM)

Aby pobrać pliki:

1. Odwiedź witrynę sieci Web http://www.hp.com/support.

2. Wybierz pozycję Software and Drivers (Oprogramowanie i sterowniki).

3. Wybierz typ produktu.

4. Wpisz model posiadanego monitora HP w polu wyszukiwania i postępuj zgodnie z instrukcjami

wyświetlanymi na ekranie.

Pobieranie oprogramowania HP Display Center

Oprogramowanie HP Display Center można pobrać i zainstalować ze sklepu Microsoft® Store.

1. Wybierz aplikację Microsoft Store na pulpicie lub wpisz frazę Microsoft Store w polu wyszukiwania

na pasku zadań.

2. Wpisz frazę HP Display Center w polu wyszukiwania sklepu Microsoft Store.

3. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

Narzędzie zostanie pobrane do wybranej lokalizacji.

Plik informacyjny (INF)

Plik ten deniuje zasoby monitora używane przez systemy operacyjne Windows®, zapewniając zgodność monitora z kartą graczną komputera.

Monitor jest zgodny z technologią Plug and Play i będzie działać poprawnie nawet bez instalowania pliku INF. Zgodność monitora z technologią Plug and Play jest jednak uzależniona od dwóch warunków: karta graczna komputera musi być zgodna ze standardem VESA® DDC2, a monitor musi być podłączony bezpośrednio do karty gracznej. Technologia Plug and Play nie działa w przypadku połączenia za pomocą osobnych złączy typu BNC lub przez bufory bądź skrzynki rozdzielcze.

Rozdział 2Korzystanie z monitora

Page 24

Plik dopasowywania kolorów obrazu

Pliki ICM to pliki danych, które używane w połączeniu z programami gracznymi zapewniają spójne dopasowywanie kolorów z ekranu monitora na drukarkę lub ze skanera na ekran monitora. Pliki te są uaktywniane z poziomu programów gracznych obsługujących tę funkcję.

UWAGA: Prol kolorów ICM jest tworzony zgodnie ze specykacją formatu prolu konsorcjum International

Color Consortium (ICC).

Używanie menu ekranowego

Monitor HP można dostosować do własnych preferencji. Za pomocą menu ekranowego (OSD) można dostosować funkcje wyświetlania monitora.

Dostęp do menu ekranowego i dostosowanie obrazu umożliwia kontroler na panelu tylnym monitora. Zobacz

Elementy z tyłu na stronie 5.

1. Jeżeli monitor nie jest jeszcze włączony, włącz go, naciskając przycisk zasilania.

2. Naciśnij środkową część kontrolera.

3. Naciśnij przyciski funkcyjne w górę, dół, w lewo lub w prawo, aby poruszać się po menu. Naciśnij

środkową część kontrolera w celu dokonania wyboru.

Poniższa tabela zawiera listę dostępnych opcji głównego menu ekranowego (OSD). Obejmuje ona opisy poszczególnych ustawień i ich wpływ na wygląd lub wydajność monitora.

Tabela 2-1

Menu główne Opis

Brightness + (Jasność +) Służy do regulowania jasności ekranu.

Color (Kolor) Wybieranie i regulacja kolorystyki ekranu.

Image (Obraz) Służy do regulowania obrazu na ekranie.

Input (Wejście) Umożliwia wybór wejścia sygnału wideo (DisplayPort lub HDMI).

Power (Zasilanie) Umożliwia zmianę ustawień zasilania.

Menu Służy do zmiany ustawień menu ekranowego (OSD) i umożliwia wybranie języka, w którym będzie

Management (Zarządzanie)

Information (Informacje) Otwiera menu Information (Informacje).

Exit (Wyjście) Zamyka menu ekranowe.

Opcje menu ekranowego (OSD) i opis korzystania z przycisku lub kontrolera

wyświetlane menu ekranowe (fabrycznym ustawieniem domyślnym jest język angielski).

Pozwala dostosować ustawienia DDC/CI i przywraca domyślne ustawienia fabryczne wszystkich ustawień menu ekranowego (OSD).

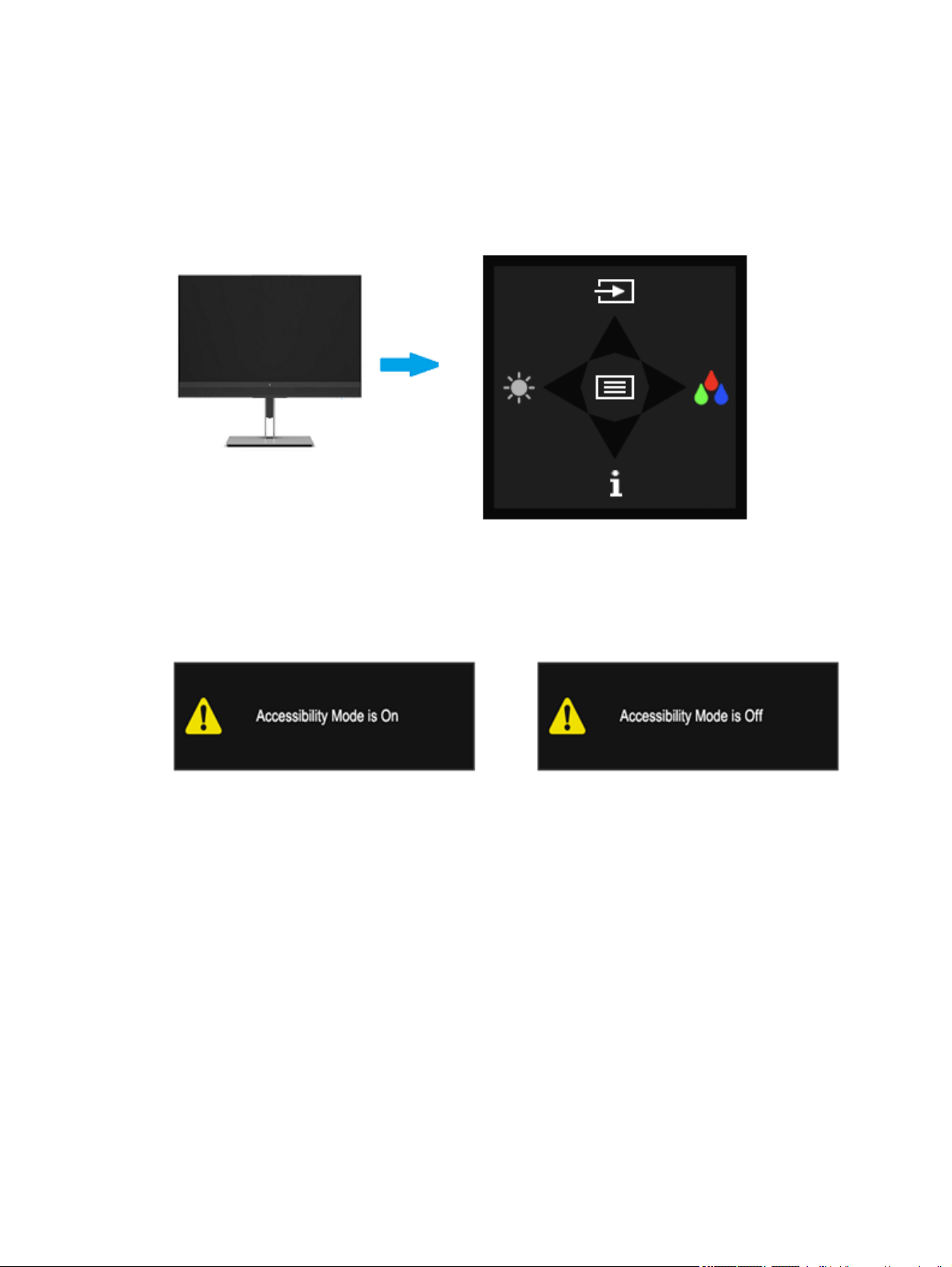

Korzystanie z przycisków kontrolera

Opcje menu umożliwiają wykonywanie przydatnych czynności, wszystkie te opcje, z wyjątkiem jednej, można dostosować, jeszcze bardziej zwiększając ich użyteczność.

UWAGA: Działanie opcji menu może być różne w poszczególnych modelach monitorów.

Plik dopasowywania kolorów obrazu

Page 25

Szczegółowe informacje na temat modykowania funkcji opcji menu znajdziesz w części Zmiana funkcji opcji

menu ekranowego na stronie 20.

Tabela 2-2 Opcje i funkcje menu

Opcja Ikona Opis

Menu Otwieranie menu ekranowego (OSD), wybieranie elementów menu

Brightness (Jasność)

Color (Kolor) Otwiera menu Color (Kolor), gdzie można wybrać wstępnie ustawiony

Information (Informacje)

Next (Dalej) Naciśnięcie tego przycisku powoduje przełączenie źródła sygnału

ekranowego lub zamykanie menu ekranowego.

Regulacja jasności ekranu monitora.

tryb wyświetlania.

Otwiera menu Information (Informacje).

monitora na następne aktywne wejście.

Zmiana funkcji opcji menu ekranowego

Z wyjątkiem opcji Menu można zmienić czynność domyślną przypisaną do danej opcji, na inną, częściej używaną opcję menu.

Sposób przypisywania funkcji do przycisków:

1. Naciśnij opcję Menu, aby otworzyć menu ekranowe (OSD).

2. Wybierz pozycję Menu, a następnie pozycję Assign Buttons (Przypisz przyciski) i wybierz jedną z opcji

dostępnych do przypisania dla danego przycisku.

Stan trybu wyświetlania

Po włączeniu monitora wyświetlany jest komunikat informujący o trybie wyświetlania. Komunikat o trybie wyświetlania pojawia się również po zmianie wejścia wideo.

Rozdział 2Korzystanie z monitora

Page 26

Zmienianie ustawień trybu zasilania (tylko wybrane modele)

W tej części opisano sposób aktywowania trybu wysokiej wydajności. Niektóre funkcje monitora mogą wymagać aktywnego trybu wysokiej wydajności.

W trybie uśpienia, w celu zapewnienia zgodności z międzynarodowymi standardami dotyczącymi zasilania, monitor pracuje domyślnie w trybie oszczędzania energii.

Jeśli monitor obsługuje tryb Performance (Wysoka wydajność), aby zapewnić dostępność portów USB nawet wtedy, gdy monitor znajduje się w automatycznym trybie uśpienia, zamiast trybu zasilania Power Saver (Oszczędzanie energii) wybierz tryb Performance (Wysoka wydajność).

UWAGA: Jeśli podłączasz komputer, który nie jest zasilany z baterii, tryb zasilania należy zmienić

na Performance (Wysoka wydajność).

Sposób zmiany ustawienia trybu zasilania:

1. Naciśnij przycisk Menu, aby otworzyć menu ekranowe (OSD).

2. Wybierz kolejno pozycje Power (Zasilanie), Power Mode (Tryb zasilania), a następnie wybierz pozycję

Performance (Wysoka wydajność).

3. Wybierz opcję Back (Wstecz) i zamknij menu ekranowe.

Korzystanie z funkcji automatycznego trybu uśpienia

Monitor jest wyposażony w funkcję oszczędzania energii o nazwie Auto-Sleep Mode (Automatyczny tryb uśpienia), tryb obniżonego zużycia energii. W tej części opisano sposób aktywacji lub regulacji automatycznego trybu uśpienia na monitorze.

Włączenie funkcji automatycznego trybu uśpienia (domyślnie włączonego) spowoduje, że monitor będzie przechodził w tryb obniżonego zużycia energii, gdy komputer, do którego jest podłączony, będzie sygnalizował możliwość włączenia takiego trybu (brak sygnału synchronizacji poziomej lub pionowej).

Z chwilą włączenia tego stanu obniżonego zużycia energii (automatycznego trybu uśpienia) ekran monitora jest wygaszany, podświetlenie zostaje wyłączone, a wskaźnik zasilania zmienia kolor na pomarańczowy. W stanie obniżonego zużycia energii monitor pobiera mniej niż 0,5W. Monitor wybudzi się z automatycznego trybu uśpienia po przesłaniu z komputera do monitora aktywnego sygnału (np. w razie poruszenia myszą lub naciśnięcia klawiatury).

Sposób wyłączania automatycznego trybu uśpienia w menu ekranowym:

1. Naciśnij przycisk Menu lub środkową część kontrolera, aby otworzyć menu ekranowe.

2. Z wyświetlonego menu ekranowego wybierz opcję Power (Zasilanie).

3. Wybierz pozycję Auto-Sleep Mode (Automatyczny tryb uśpienia), a następnie wybierz opcję O (Wył.).

Zmienianie ustawień trybu zasilania (tylko wybrane modele)

Page 27

Wsparcie techniczne i rozwiązywanie problemów

Jeśli monitor nie działa zgodnie z oczekiwaniami, można spróbować rozwiązać ten problem postępując zgodnie z instrukcjami zamieszczonymi w tej części.

Korzystanie z funkcji autotestu

Aby pomóc w sprawdzeniu poprawności działania monitora, wyświetlona zostanie seria obrazów i komunikatów rozruchowych. Obrazy te i komunikaty pełnią funkcję autotestu. Aby rozpocząć autotest, należy wykonać poniższą procedurę.

1. Wyłącz monitor i odłącz wszystkie kable oprócz kabla zasilającego.

2. Włącz monitor. Zostanie wyświetlony obraz podobny do przedstawionego tutaj.

Następnie zostanie wyświetlony komunikat o stanie monitora.

Wyświetlenie tego obrazu i komunikatu o stanie monitora informują o tym, że monitor działa zgodnie z oczekiwaniami i wyszukuje prawidłowy sygnał wideo.

3. Podłącz źródło sygnału wideo do monitora i powtórz kroki od 1 do 2. Jeśli nie wykryto zewnętrznego

sygnału wideo, sprawdź połączenie wideo z komputerem hosta.

Rozdział 3Wsparcie techniczne i rozwiązywanie problemów

Page 28

Wbudowany generator obrazu kontrolnego

Monitor posiada wbudowany generator obrazów kontrolnych o nazwie Diagnostic Patterns (Wzorce diagnostyczne) pomocne w diagnozowaniu anomalii obrazu.

Aby otworzyć narzędzie Diagnostic Patterns (Wzorce diagnostyczne):

1. Włącz monitor.

UWAGA: Nie ma potrzeby podłączania sygnału do wejść wideo.

2. W kolumnie z lewej przejdź do pozycji Management (Zarządzanie).

3. W środkowej kolumnie przejdź do pozycji Diagnostic Patterns (Wzorce diagnostyczne).

4. Wykonaj jedno z następujących zadań dla opcji dostępnych w kolumnie z prawej strony:

● Zaznacz żądaną opcję, aby wyświetlić podgląd w tle (za menu ekranowym).

● Wybierz opcję, aby zamknąć menu ekranowe i wyświetlić obraz kontrolny w trybie

pełnoekranowym. Naciśnij dowolny z przycisków menu w tej kolumnie, aby wyjść z trybu pełnoekranowego i powrócić do menu ekranowego.

● Aby zamknąć menu Diagnostic Patterns (Wzorce diagnostyczne), wybierz opcję Back (Wstecz) u dołu

prawej kolumny lub wybierz inną opcję w środkowej kolumnie.

● Aby zamknąć menu ekranowe, wybierz opcję Exit (Wyjście) w dolnej części lewej kolumny.

UWAGA: Obrazy diagnostyczne można wyświetlać z aktywnym zewnętrznym sygnałem wideo lub bez

niego.

Wbudowany generator obrazu kontrolnego

Page 29

Rozwiązywanie najczęściej spotykanych problemów

Poniższa tabela zawiera listę problemów, możliwych przyczyn każdego z nich oraz zalecanych rozwiązań.

UWAGA: Należy dbać o to, aby system BIOS, oprogramowanie układowe urządzenia i oprogramowanie

układowe monitora były aktualizowane do najnowszych wersji.

Tabela 3-1 Typowe problemy i rozwiązania

Problemy Prawdopodobna przyczyna Rozwiązanie

Ekran jest pusty lub obraz miga.

Obraz ma wygląd zamazany, niewyraźny lub zbyt ciemny.

Na ekranie jest wyświetlany komunikat „Check Video Cable” (Sprawdź kabel wideo).

Kabel zasilający jest odłączony. Podłącz kabel zasilający.

Monitor jest wyłączony. Naciśnij przycisk zasilania monitora.

UWAGA: Jeżeli krótkie naciśnięcie przycisku zasilania

nie wywołuje żadnego efektu, naciśnij go i przytrzymaj przez 10 sekund, aby wyłączyć funkcję blokowania przycisku zasilania.

Kabel wideo jest nieprawidłowo podłączony.

Komputer znajduje się w trybie automatycznego uśpienia.

Karta wideo jest niezgodna. Otwórz menu ekranowe (OSD) i wybierz menu Input

Zbyt niskie ustawienie jasności. Otwórz menu ekranowe i wybierz opcję Brightness (Jasność),

Kabel wideo monitora jest odłączony. Podłącz odpowiedni sygnałowy kabel wideo między

Podłącz kabel wideo w prawidłowy sposób. Więcej informacji można znaleźć w rozdziale Podłączanie kabli na stronie 11.

Naciśnij dowolny klawisz lub porusz myszą, aby wyłączyć wygaszasz ekranu.

(Wejście). Ustaw parametr Auto-Switch Input (Automatyczne przełączanie źródeł sygnału) na wartość O (Wył.) i wybierz ręcznie źródło sygnału.

lub

Wymień kartę graczną albo podłącz kabel wideo do jednego z wyjść sygnału wideo wbudowanych w płytę systemową komputera.

aby wyregulować skalę jasności odpowiednio do potrzeb.

komputerem a monitorem. Podłączając kabel wideo, upewnij się, że zasilanie komputera jest wyłączone.

Na ekranie wyświetlany jest komunikat „Input Signal Out of Range” (Sygnał wejściowy poza zakresem).

Monitor nie został wprowadzony w stan uśpienia z niskim poborem energii.

Funkcja dotykowa nie działa (tylko wybrane produkty)

Na ekranie monitora jest wyświetlany komunikat „OSD Lockout” (Blokada menu ekranowego).

Ustawienia rozdzielczości wideo i (lub) częstotliwości odświeżania są wyższe niż obsługiwane przez monitor.

Funkcja oszczędzania energii monitora jest wyłączona.

Funkcja ekranu dotykowego jest aktywna tylko pod warunkiem podłączenia portu USB Type-B monitora do portu USB Type-A komputera za pomocą kabla USB Type-B – A.

Włączona jest funkcja blokowania menu ekranowego monitora.

24 Rozdział 3Wsparcie techniczne i rozwiązywanie problemów

Wybierz ustawienia obsługiwane przez monitor. Zobacz

Wstępnie ustawione rozdzielczości ekranu na stronie 30.

Otwórz menu ekranowe i wybierz kolejno Power (Zasilanie), Auto-Sleep Mode (Automatyczny tryb uśpienia), a następnie wybierz opcję On (Włącz).

Podłącz odpowiednie kable.

Naciśnij przycisk W lewo i przytrzymaj go przez 10 sekund, aby wyłączyć funkcję OSD Lockout (Blokada menu ekranowego).

Page 30

Tabela 3-1 Typowe problemy i rozwiązania (ciąg dalszy)

Problemy Prawdopodobna przyczyna Rozwiązanie

Na ekranie monitora wyświetlany jest komunikat „Power Button Lockout” (Blokada przycisku zasilania).

Występują problemy z wybudzaniem monitora z trybu uśpienia.

Blokada przycisków

Funkcja blokowania przycisku jest dostępna tylko wtedy, gdy monitor jest włączony, wyświetlany jest aktywny sygnał, a menu ekranowe (OSD) jest zamknięte. Przytrzymanie wciśniętego przycisku zasilania lub przycisku

W lewo przez 10 sekund spowoduje zablokowanie tego przycisku. Aby odblokować przycisk, należy go

ponownie nacisnąć i przytrzymać wciśnięty przez 10 sekund.

Włączona jest funkcja blokowania przycisku zasilania.

Aby wyłączyć funkcję blokowania przycisku zasilania monitora, naciśnij przycisk Zasilania i przytrzymaj go przez 10 sekund.

Wejścia DisplayPort: Ustawić opcję DisplayPort hot-plug detection (Wykrywanie podłączenia do złącza DisplayPort) na Always Active (Zawsze aktywne).

Monitory z obsługą różnych trybów zasilania: Ustawić opcję Always Active (Zawsze aktywne), aby przełączyć monitor w tryb Performance (Wysokiej wydajności).

Blokada przycisków 25

Page 31

Konserwacja monitora4

Pod warunkiem właściwej konserwacji, monitor można eksploatować przez wiele lat. Poniższe instrukcje zawierają omówienie czynności, których wykonywanie pozwoli utrzymać monitor w najlepszym stanie.

Instrukcje dotyczące konserwacji

Aby zapewnić lepsze działanie i dłuższą żywotność monitora, należy przestrzegać następujących instrukcji:

● Nie należy otwierać obudowy monitora ani podejmować prób jego samodzielnej naprawy. Należy

regulować tylko te ustawienia, które zostały opisane w instrukcji obsługi. W przypadku nieprawidłowego działania, upadnięcia lub uszkodzenia monitora należy skontaktować się z autoryzowanym dystrybutorem, sprzedawcą lub serwisem produktów rmy HP.

● Należy zawsze używać źródła zasilania i połączeń zgodnych z tym monitorem, zgodnie ze wskazaniami

na jego tabliczce znamionowej.

● Suma wartości znamionowych prądu wszystkich urządzeń podłączonych do gniazda nie może

przekraczać wartości znamionowej prądu w gnieździe; podobnie suma wartości znamionowych prądu wszystkich urządzeń podłączonych do przewodu nie może przekraczać wartości znamionowej prądu tego przewodu. Wartość znamionową prądu każdego urządzenia (AMPS lub A) można sprawdzić na jego tabliczce znamionowej.

● Monitor należy zainstalować w pobliżu łatwo dostępnego gniazda sieci elektrycznej. Odłączenie monitora

od zasilania polega na wyjęciu wtyczki kabla zasilającego zgniazda sieci elektrycznej. Nigdy nie należy odłączać monitora, ciągnąc za sam kabel.

● Wyłącz monitor, jeśli nie jest używany. Używaj wygaszacza ekranu. W ten sposób znacznie zwiększysz

oczekiwaną żywotność monitora.

UWAGA: Uszkodzenia w postaci utrwalenia obrazu na ekranie monitora nie są objęte gwarancją rmy

HP.

● Nigdy nie należy blokować szczelin ani otworów obudowy, nie należy też wsuwać do nich żadnych

przedmiotów. Te otwory zapewniają wentylację.

● Nie należy ustawiać go na niestabilnej powierzchni ani dopuścić do upadku.

● Nie należy dopuszczać, aby na kablu zasilającym znajdowały się jakiekolwiek przedmioty. Nie należy

chodzić po kablu.

● Monitor należy umieścić w dobrze wentylowanym pomieszczeniu, z dala od źródeł silnego światła

i nadmiernego ciepła lub wilgoci.

Czyszczenie monitora

Poniższe instrukcje umożliwiają czyszczenie monitora w razie potrzeby.

1. Wyłącz monitor i odłącz kabel zasilania z gniazdka sieci elektrycznej.

2. Odłącz wszystkie urządzenia zewnętrzne.

3. Oczyść monitor z kurzu, przecierając ekran i obudowę miękką, czystą, antystatyczną szmatką.

Rozdział 4Konserwacja monitora

Page 32

4. W przypadku większych zabrudzeń należy użyć roztworu wody i alkoholu izopropylowego w proporcjach

50/50.

WAŻNE: Do czyszczenia ekranu monitora lub obudowy nie należy używać środków czyszczących, które

zawierają składniki na bazie benzyny takie jak benzen, rozcieńczalnik lub inne substancje lotne. Chemikalia te mogą spowodować uszkodzenie monitora.

WAŻNE: Rozpyl środek czyszczący na szmatkę i za pomocą wilgotnej szmatki delikatnie przetrzyj

powierzchnię ekranu. Nigdy nie należy rozpylać środka czyszczącego bezpośrednio na powierzchni ekranu monitora. Może dostać się do wnętrza obudowy i uszkodzić elementy elektroniki. Ściereczka powinna być wilgotna, ale nie mokra. Woda kapiąca do otworów wentylacyjnych lub innych otworów może spowodować uszkodzenie monitora. Odczekaj, aż monitor wyschnie przed użyciem.

5. Po usunięciu kurzu i brudu można również oczyścić powierzchnie za pomocą środków odkażających.

Światowa Organizacja Zdrowia (WHO) zaleca czyszczenie powierzchni, a następnie ich dezynfekcję, jako najlepsze rozwiązanie zapobiegające rozprzestrzenianiu się wirusowych chorób układu oddechowego i szkodliwych bakterii. Środkiem odkażającym zgodnym z wytycznymi rmy HP dotyczącymi czyszczenia jest roztwór alkoholu składający się z 70% alkoholu izopropylowego i 30% wody. Ten roztwór jest również znany jako alkohol do dezynfekcji i jest sprzedawany w większości sklepów.

Transportowanie monitora

Należy zachować oryginalne opakowanie sprzętu. Możesz potrzebować go później w przypadku wysyłania lub przenoszenia monitora.

Transportowanie monitora 27

Page 33

Dane techniczneA

Ta sekcja zawiera specykacje techniczne dotyczące zycznych aspektów monitora, takich jak ciężar i wymiary monitora, jak również wymagane warunki eksploatacji i parametry źródeł zasilania.

Wszystkie specykacje przedstawiają typowe specykacje dostarczone przez producentów komponentów sprzętu HP; rzeczywiste parametry mogą być zarówno wyższe, jak i niższe.

UWAGA: Aby uzyskać dostęp do najnowszych lub dodatkowych specykacji tego produktu, przejdź

na stronę http://www.hp.com/go/quickspecs/ i wyszukaj model swojego monitora w celu wyświetlenia jego skróconej specykacji.

Specykacja

Ta sekcja zawiera specykację monitora.

Tabela A-1 Specykacja techniczna

Specykacja Jednostki metryczne Jednostki amerykańskie

Wyświetlacz panoramiczny 68,60 cm 27,00 cala

Użyteczna powierzchnia obrazu Przekątna 68,60 cm Przekątna 27,00 cala

Maksymalna masa (bez opakowania) 7,00 kg 15,40 funta

Wymiary (bez opakowania, z podstawą)

Wysokość

Głębokość

Szerokość

Pochylenie Od -5° do 20°

Wymagania dotyczące temperatury otoczenia

Temperatura robocza

Temperatura przechowywania

Wilgotność przechowywania

techniczna modeli 68,6 cm (27 cale)

54,60 cm

22,70 cm

61,20 cm

Od 5°C do 35°C

Od -40°C do 65°C

Od 5% do 95% (bez kondensacji)

21,51 cala

8,34 cala

24,08 cala

Od 41°F do 95°F

Od -40°F do 149°F

Źródło zasilania 100 V – 240 V prądu przemiennego, 1,5 A,

Złącza wejściowe wideo Jeden port HDMI i jedno złącze DisplayPort

50/60 Hz

Specykacja techniczna modeli 60,5 cm (23,8 cale)

Ta sekcja zawiera specykację monitora.

Załącznik ADane techniczne

Page 34

Tabela A-2 Specykacja techniczna

Specykacja Jednostki metryczne Jednostki amerykańskie

Wyświetlacz panoramiczny 60,50 cm 23,80 cala

Użyteczna powierzchnia obrazu Przekątna 60,50 cm Przekątna 23,80 cala

Maksymalna masa (bez opakowania) 5,40 kg 11,90 funta

Wymiary (bez opakowania, z podstawą)

Wysokość

Głębokość

Szerokość

Pochylenie Od -5° do 23°

Wymagania dotyczące temperatury otoczenia

Temperatura robocza

Temperatura przechowywania

Wilgotność przechowywania

Źródło zasilania 100 V – 240 V prądu przemiennego, 1,0 A,

Złącza wejściowe wideo Jeden port HDMI i jedno złącze DisplayPort

50,70 cm

21,10 cm

53,94 cm

Od 5°C do 35°C

Od -40°C do 65°C

Od 5% do 95% (bez kondensacji)

50/60 Hz

Specykacja techniczna modeli 54,6 cm (21,5 cali)

Ta sekcja zawiera specykację monitora.

Tabela A-3

Specykacja Jednostki metryczne Jednostki amerykańskie

Specykacja techniczna

19,96 cala

8,31 cala

21,22 cala

Od 41°F do 95°F

Od -40°F do 149°F

Wyświetlacz panoramiczny 54,60 cm 21,50 cala

Użyteczna powierzchnia obrazu Przekątna 54,60 cm Przekątna 21,50 cala

Masa maksymalna (bez opakowania, z podstawą) 4,90 kg 10,80 funta

Wymiary (razem z podstawą)

Wysokość

Głębokość

Szerokość

Pochylenie Od -5° do 23°

Wymagania dotyczące temperatury otoczenia

Temperatura robocza

Temperatura przechowywania

Wilgotność przechowywania

49,30 cm

21,10 cm

48,87 cm

Od 5°C do 35°C

Od -40°C do 65°C

19,41 cala

8,31 cala

19,24 cala

Od 41°F do 95°F

Od -40°F do 149°F

Od 5% do 95%

Specykacja techniczna modeli 54,6 cm (21,5 cali) 29

Page 35

Tabela A-3 Specykacja techniczna (ciąg dalszy)

Specykacja Jednostki metryczne Jednostki amerykańskie

Źródło zasilania 100 V – 240 V prądu przemiennego, 1,0 A,

Złącza wejściowe wideo Jeden port HDMI i jedno złącze DisplayPort

50/60 Hz

Wstępnie ustawione rozdzielczości ekranu

Wymienione niżej rozdzielczości ekranu są najpowszechniej używanymi trybami i zostały skongurowane jako fabryczne ustawienia domyślne. Monitor automatycznie rozpoznaje te wstępnie ustawione tryby, a obraz wyświetlany z ich użyciem ma prawidłowy rozmiar i jest poprawnie wyśrodkowany na ekranie.

Specykacja techniczna modeli 68,6 cm (27 cali) (FHD)

W tej części zamieszczono wstępnie ustawione rozdzielczości ekranu oraz wstępnie ustawione rozdzielczości synchronizacji.

Tabela A-4 Wstępnie ustawione rozdzielczości ekranu

Ustawienia fabryczne

1 640 × 480 31,469 59,940

2 640 × 480 31,500 75,000 (tylko port cyfrowy)

3 720 × 400 31,469 70,087

Wielkość piksela Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)

4 800 × 600 37,879 60,317

5 800 × 600 46,875 75,000 (tylko port cyfrowy)

6 1024 × 768 48,363 60,004

7 1024 × 768 60,023 75,029 (tylko port cyfrowy)

8 1280 × 720 45,000 60,000

9 1280 × 800 49,702 59,810

10 1280 × 1024 63,981 60,020

11 1280 × 1024 79,976 75,025 (tylko port cyfrowy)

12 1440 × 900 55,935 59,887

13 1440 × 900 55,469 59,901

14 1600 × 900 60,000 60,000

15 1680 × 1050 65,290 59,954

16 1920 × 1080 67,500 60,000

17 1920 × 1080 83,894 74,973

30 Załącznik ADane techniczne

Page 36

Tabela A-5 Wstępnie ustawione rozdzielczości synchronizacji

Ustawienia fabryczne

1 480p 720 × 480 31,469 59,940

2 480p 720 × 480 31,469 59,940

3 576p 720 × 576 31,250 50,000

4 720p50 1280 × 720 37,500 50,000

5 720p60 1280 × 720 45,000 60,000

6 1080p50 1920 × 1080 56,250 50,000

7 1080p60 1920 × 1080 67,500 60,000

Nazwa trybu synchronizacji

Wielkość piksela Częstotliwość pozioma

Specykacja techniczna modeli 68,6 cm (27 cali) (QHD)

W tej części zamieszczono wstępnie ustawione rozdzielczości ekranu oraz wstępnie ustawione rozdzielczości synchronizacji.

Tabela A-6 Wstępnie ustawione rozdzielczości ekranu

Ustawienia fabryczne

1 640 × 480 31,469 59,940

Wielkość piksela Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)

(kHz)

Częstotliwość pionowa (Hz)

2 640 × 480 31,500 75,000 (tylko port cyfrowy)

3 720 × 400 31,469 70,087

4 800 × 600 37,879 60,317

5 800 × 600 46,875 75,000 (tylko port cyfrowy)

6 1024 × 768 48,363 60,004

7 1024 × 768 60,023 75,029 (tylko port cyfrowy)

8 1280 × 720 45,000 60,000

9 1280 × 800 49,702 59,810

10 1280 × 1024 63,981 60,020

11 1280 × 1024 79,976 72,025 (tylko port cyfrowy)

12 1440 × 900 55,935 59,987

13 1440 × 900 55,469 59,901

14 1600 × 900 60,000 60,000

15 1680 × 1050 65,290 59,954

16 1920 × 1080 56,250 50,000

17 1920 × 1080 67,500 60,000

18 1920 × 1080 83,894 74,973

19 1920 × 1200 74,038 59,950

20 1920 × 1200 74,556 59,885

Specykacja techniczna modeli 68,6 cm (27 cali) (QHD) 31

Page 37

Tabela A-6 Wstępnie ustawione rozdzielczości ekranu (ciąg dalszy)

Ustawienia fabryczne

21 2560 × 1440 88,787 59,951

22 2560 × 1440 111,900 75,000

Wielkość piksela Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)

Tabela A-7 Wstępnie ustawione rozdzielczości synchronizacji

Ustawienia fabryczne

1 480p 640 × 480 31,469 59,940

2 480p 720 × 480 31,469 59,940

3 576p 720 × 576 31,250 50,000

4 720p50 1280 × 720 37,500 50,000

5 720p60 1280 × 720 45,000 60,000

6 1080p50 1920 × 1080 56,250 50,000

7 1080p60 1920 × 1080 67,500 60,000

8 1440p50 2560 × 1440 88,787 59,951

9 1440p60 2560 × 1440 111,900 75,000

Nazwa trybu synchronizacji

Wielkość piksela Częstotliwość pozioma

(kHz)

Częstotliwość pionowa (Hz)

Specykacja techniczna modeli 60,5 cm (23,8 cali) (FHD)

W tej części zamieszczono wstępnie ustawione rozdzielczości ekranu oraz wstępnie ustawione rozdzielczości synchronizacji.

Tabela A-8

Ustawienia fabryczne

1 640 × 480 31,469 59,940

2 640 × 480 37,500 75,000

3 720 × 400 31,469 70,087

4 800 × 600 37,879 60,317

5 800 × 600 46,875 75,000

6 1024 × 768 48,363 60,004

7 1024 × 768 60,023 75,029

8 1280 × 720 37,500 50,000

9 1280 × 720 45,000 60,000

10 1280 × 800 49,702 59,810

11 1280 × 1024 63,981 60,020

Wstępnie ustawione rozdzielczości ekranu

Wielkość piksela Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)

12 1280 × 1024 79,976 75,025

32 Załącznik ADane techniczne

Page 38

Tabela A-8 Wstępnie ustawione rozdzielczości ekranu (ciąg dalszy)

Ustawienia fabryczne

13 1440 × 900 55,935 59,887

14 1600 × 900 60,000 60,000

15 1680 × 1050 65,290 59,954

16 1920 × 1080 56,250 50,000

17 1920 × 1080 67,500 60,000

18 1920 × 1080 83,894 74,973

Wielkość piksela Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)

Tabela A-9 Wstępnie ustawione rozdzielczości synchronizacji

Ustawienia fabryczne

1 480p 720 × 480 31,469 59,940

2 576p 720 × 576 31,250 50,000

3 720p50 1280 × 720 37,500 50,000

4 720p60 1280 × 720 45,000 60,000

5 1080p50 1920 × 1080 56,250 50,000

Nazwa trybu synchronizacji

Wielkość piksela Częstotliwość pozioma

(kHz)

Częstotliwość pionowa (Hz)

6 1080p60 1920 × 1080 67,500 60,000

Specykacja techniczna modeli 60,5 cm (23,8 cali) (QHD)

W tej części zamieszczono wstępnie ustawione rozdzielczości ekranu oraz wstępnie ustawione rozdzielczości synchronizacji.

Tabela A-10

Ustawienia fabryczne

1 640 × 480 31,469 59,940

2 640 × 480 31,500 75,000 (tylko port cyfrowy)

3 720 × 400 31,469 70,087

4 800 × 600 37,879 60,317

5 800 × 600 46,875 75,000 (tylko port cyfrowy)

6 1024 × 768 48,363 60,004

7 1024 × 768 60,023 75,029 (tylko port cyfrowy)

8 1280 × 720 45,000 60,000

9 1280 × 800 49,702 59,810

Wstępnie ustawione rozdzielczości ekranu

Wielkość piksela Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)

10 1280 × 1024 63,981 60,020

11 1280 × 1024 79,976 72,025 (tylko port cyfrowy)

Specykacja techniczna modeli 60,5 cm (23,8 cali) (QHD) 33

Page 39

Tabela A-10 Wstępnie ustawione rozdzielczości ekranu (ciąg dalszy)

Ustawienia fabryczne

12 1440 × 900 55,935 59,987

13 1440 × 900 55,469 59,901

14 1600 × 900 60,000 60,000

15 1680 × 1050 65,290 59,954

16 1920 × 1080 67,500 60,000

17 1920 × 1080 83,894 74,973

18 2560 × 1440 88,787 59,951

19 2560 × 1440 111,900 75,000

Wielkość piksela Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)

Tabela A-11 Wstępnie ustawione rozdzielczości synchronizacji

Ustawienia fabryczne

1 480p 720 × 480 31,469 59,940

2 480p 720 × 480 31,469 59,940

3 576p 720 × 576 31,250 50,000

Nazwa trybu synchronizacji

Wielkość piksela Częstotliwość pozioma

(kHz)

Częstotliwość pionowa (Hz)

4 720p50 1280 × 720 37,500 50,000

5 720p60 1280 × 720 45,000 60,000

6 1080p50 1920 × 1080 56,250 50,000

7 1080p60 1920 × 1080 67,500 60,000

8 1440p50 2560 × 1440 88,787 59,951

9 1440p60 2560 × 1440 111,900 75,000

Specykacja techniczna modeli 54,6 cm (21,5 cala) (FHD)

W tej części zamieszczono informacje o wstępnie ustawionych rozdzielczościach ekranu.

Tabela A-12

Ustawienia fabryczne

1 640 × 480 31,469 59,940

2 640 × 480 37,500 75,000

3 720 × 400 31,469 70,087

4 800 × 600 37,879 60,317

Wstępnie ustawione rozdzielczości ekranu

Wielkość piksela Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)

5 800 × 600 46,875 75,000

6 1024 × 768 48,363 60,004

34 Załącznik ADane techniczne

Page 40

Tabela A-12 Wstępnie ustawione rozdzielczości ekranu (ciąg dalszy)

Ustawienia fabryczne

7 1024 × 768 60,023 75,029

8 1280 × 720 37,500 50,000

9 1280 × 720 45,000 60,000

10 1280 × 800 49,702 59,810

11 1280 × 1024 63,981 60,020

12 1280 × 1024 79,976 75,025

13 1440 × 900 55,935 59,887

14 1600 × 900 60,000 60,000

15 1680 × 1050 65,290 59,954

16 1920 × 1080 56,250 50,000

17 1920 × 1080 67,500 60,000

18 1920 × 1080 83,894 74,973

Wielkość piksela Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz)

Tabela A-13 Wstępnie ustawione rozdzielczości synchronizacji

Ustawienia fabryczne

Nazwa trybu synchronizacji

Wielkość piksela Częstotliwość pozioma

(kHz)

Częstotliwość pionowa (Hz)

1 480p 640 × 480 31,469 59,940

2 480p 720 × 480 31,469 59,940

3 576p 720 × 576 31,250 50,000

4 720p50 1280 × 720 37,500 50,000

5 720p60 1280 × 720 45,000 60,000

6 1080p50 1920 × 1080 56,250 50,000

7 1080p60 1920 × 1080 67,500 60,000

Funkcja oszczędzania energii

Monitor obsługuje tryb zmniejszonego zużycia energii.

Stan ten jest uruchamiany, gdy monitor wykryje brak sygnału synchronizacji pionowej lub sygnału synchronizacji poziomej. Po wykryciu braku tych sygnałów ekran monitora jest wygaszany, podświetlenie jest wyłączane, a wskaźnik zasilania zaczyna świecić w kolorze pomarańczowym. W trybie zmniejszonego zużycia energii pobór mocy przez monitor wynosi <0,5 W. Powrót monitora do normalnego stanu pracy jest poprzedzany krótkim okresem nagrzewania.

Funkcja oszczędzania energii

Page 41

Informacje na temat kongurowania trybu oszczędzania energii (zwanego też funkcją zarządzania zasilaniem) można znaleźć w instrukcji obsługi komputera.

UWAGA: Funkcja oszczędzania energii działa tylko w przypadku podłączenia monitora do komputera

wyposażonego w funkcje oszczędzania energii.

36 Załącznik ADane techniczne

Page 42

Ułatwienia dostępuB

Celem rmy HP jest projektowanie, produkcja i sprzedaż produktów, usług i informacji, które mogą być używane przez wszystkie osoby w dowolnym miejscu, zarówno autonomicznie, jak i w połączeniu z odpowiednimi urządzeniami lub aplikacjami innych rm stanowiącymi technologie ułatwień dostępu.

HP i ułatwienia dostępu

Firma HP pracuje nad tym, aby w tkankę rmy wplatać różnorodność, integrację oraz równoważenie życia zawodowego i prywatnego, i znajduje to odzwierciedlenie we wszystkich jej działaniach. Firma HP dąży do stworzenia środowiska przyjaznego dla wszystkich, którego celem jest udostępnianie ludziom na całym świecie potęgi technologii.

Znajdowanie potrzebnych narzędzi

Technologia może wydobyć Twój potencjał. Technologie ułatwień dostępu usuwają bariery i dają niezależność — w domu, w pracy i w społeczeństwie. Technologie ułatwień dostępu pomagają zwiększyć, utrzymać i poprawić możliwości funkcjonalne technologii elektronicznych i IT.

Aby uzyskać więcej informacji, zobacz Wyszukiwanie najlepszej technologii ułatwień dostępu na stronie 38.

Zaangażowanie

Firma HP angażuje się w dostarczanie produktów i usług dostępnych dla osób niepełnosprawnych. To zaangażowanie służy zwiększeniu różnorodności w rmie oraz udostępnieniu wszystkim korzyści, jakie daje technologia.

Firma HP projektuje, wytwarza oraz sprzedaje produkty i usługi dostępne dla wszystkich, w tym również dla osób niepełnosprawnych, które mogą z nich korzystać niezależnie lub z użyciem urządzeń pomocniczych.

Aby to osiągnąć, zasady dotyczące ułatwień dostępu obejmują siedem głównych celów, będących dla rmy HP drogowskazem przy wykonywaniu zadań. Oczekujemy, że wszyscy menedżerowie i pracownicy rmy HP będą popierać i wdrażać niniejsze cele, stosownie od zajmowanego stanowiska i zakresu obowiązków:

● Rozwój świadomości problemów związanych z dostępnością w ramach rmy HP oraz szkolenie

pracowników zapoznające ich z projektowaniem, wytwarzaniem i sprzedażą produktów oraz usług dostępnych dla wszystkich.

● Przygotowanie zaleceń dotyczących dostępności produktów i usług oraz utrzymywanie zespołów

odpowiedzialnych za ich wdrażanie, gdy jest to uzasadnione ze względów konkurencyjnych, technicznych i ekonomicznych.

● Zaangażowanie osób niepełnosprawnych w proces przygotowywania zaleceń dotyczących dostępności, a

także w projektowanie i testowanie produktów oraz usług.

● Udokumentowanie funkcji ułatwień dostępu oraz publikowanie informacji o produktach i usługach rmy

HP w łatwo dostępnej formie.

rmy HP

● Nawiązanie kontaktu z czołowymi dostawcami technologii i rozwiązań związanych z ułatwieniami

dostępu.

Ułatwienia dostępu

Page 43

● Prowadzenie wewnętrznych i zewnętrznych badań oraz prac rozwijających technologie ułatwień dostępu

mające zastosowanie w produktach i usługach rmy HP.

● Pomoc i wkład w przygotowywanie standardów przemysłowych i zaleceń dotyczących dostępności.

International Association of Accessibility Professionals (IAAP)

IAAP jest organizacją non-prot, mającą na celu promowanie rozwoju osób zajmujących się zawodowo ułatwieniami dostępu dzięki spotkaniom, kształceniu i certykacji. Jej celem jest pomoc specjalistom w rozwoju osobistym i zawodowym oraz umożliwienie organizacjom integracji ułatwień dostępu z ich produktami i infrastrukturą.

Firma HP jest członkiem-założycielem, a jej celem jest współpraca z innymi organizacjami w działaniach na rzecz rozwoju ułatwień dostępu. Zaangażowanie rmy HP służy realizacji jej celów w zakresie ułatwień dostępu: projektowaniu, wytwarzaniu i sprzedaży produktów oraz usług, które mogą być efektywnie wykorzystywane przez osoby niepełnosprawne.

IAAP pomaga w rozwoju osób zajmujących się tą tematyką dzięki nawiązywaniu kontaktów przez pracowników, studentów i organizacje, co ułatwia wzajemne przekazywanie wiedzy. Jeśli chcesz dowiedzieć się więcej, przejdź na stronę http://www.accessibilityassociation.org i przyłącz się do naszej społeczności internetowej, zamów biuletyny informacyjne oraz poznaj możliwości uzyskania członkostwa.

Wyszukiwanie najlepszej technologii ułatwień dostępu

Każdy człowiek, w tym osoby niepełnosprawne lub w starszym wieku, powinien mieć możliwość komunikowania się, wyrażania swoich opinii i łączenia się ze światem przy użyciu technologii. Firma HP dąży do zwiększenia świadomości kwestii związanych z ułatwieniami dostępu zarówno wewnątrz rmy, jak i wśród naszych klientów oraz partnerów.

Niezależnie od tego, czy są to łatwo czytelne duże czcionki, rozpoznawanie głosu niewymagające użycia rąk czy też inna technologia ułatwień dostępu w konkretnej sytuacji, szeroka paleta takich technologii sprawia, że produkty rmy HP są łatwiejsze w użyciu. Jak dokonać wyboru?

Ocena własnych potrzeb

Technologia może uwolnić Twój potencjał. Technologie ułatwień dostępu usuwają bariery i dają niezależność — w domu, w pracy i w społeczeństwie. Technologie ułatwień dostępu (AT) pomagają zwiększyć, utrzymać i poprawić możliwości funkcjonalne technologii elektronicznych i IT.

Możesz wybierać spośród wielu produktów z ułatwieniami dostępu. Ocena technologii ułatwień dostępu powinna umożliwić Ci analizę przydatności wielu produktów, odpowiedzieć na pytania i ułatwić wybór najlepszego rozwiązania. Osoby zajmujące się zawodowo oceną technologii ułatwień dostępu pochodzą zrozmaitych środowisk. Są wśród nich certykowani zjoterapeuci, specjaliści od terapii zajęciowej, zaburzeń mowy iznawcy wielu innych dziedzin. Inne osoby, nieposiadające certykatów ani licencji, również mogą dostarczyć przydatnych informacji. Możesz zapytać o ich doświadczenie, wiedzę i opłaty, aby określić, czy spełniają Twoje wymagania.

Dostępność produktów

Łącza te zawierają informacje o funkcjach ułatwień dostępu i technologii pomocniczych (jeśli mają zastosowanie w danym kraju lub regionie), które są dołączone do różnych produktów HP. Zasoby te pomogą w wyborze konkretnych funkcji technologii ułatwień dostępu oraz produktów najbardziej przydatnych w Twojej sytuacji.

● Agenci HP i ułatwienia dostępu: Przejdź na stronę http://www.hp.com i w polu wyszukiwania wpisz

Accessibility (Ułatwienia dostępu). Wybierz opcję Oice of Aging and Accessibility (Biuro agenta i ułatwienia dostępu).

rmy HP

Załącznik BUłatwienia dostępu

Page 44

● Komputery HP: W przypadku systemów operacyjnych Windows przejdź na stronę

http://www.hp.com/support i wpisz Windows Accessibility Options (Opcje ułatwień dostępu

systemu Windows) w polu wyszukiwania Search our knowledge (Przeszukaj nasze kompendium wiedzy). Wybierz odpowiedni system operacyjny w wynikach wyszukiwania.

● Sklep HP, urządzenia peryferyjne do produktów rmy HP: Przejdź na stronę http://store.hp.com, wybierz

opcję Shop (Sklep), a następnie wybierz opcję Monitors (Monitory) lub Accessories (Akcesoria).

Dodatkowe informacje o funkcjach ułatwień dostępu w produktach rmy HP można znaleźć na stronie

Kontakt z pomocą techniczną na stronie 43.

Dodatkowe łącza do zewnętrznych partnerów i dostawców, którzy mogą udzielić dalszych informacji:

● Informacje dotyczące ułatwień dostępu rmy Microsoft (system Windows i Microsoft Oice)

● Informacje o ułatwieniach dostępu w produktach rmy Google (Android, Chrome, aplikacje Google)

Funkcje monitora ułatwiające dostęp

Monitory HP umożliwiają wyszukiwanie i kongurowanie ustawień wyświetlania bezpośrednio z poziomu monitora, bez konieczności korzystania z urządzenia zewnętrznego, takiego jak komputer, przy użyciu różnorodnych funkcji ułatwienia dostępu.

Wbudowane funkcje ułatwień dostępu

W monitor wbudowano wymienione poniżej funkcje ułatwień dostępu.

● Przyciski zyczne lub kontroler, które są wyczuwalne dotykowo.

● Na ekranie wyświetlane są etykiety przycisków zycznych lub kontrolera.

● Menu ekranowe (OSD)

– Pozycje menu, tekst i elementy mają współczynnik kontrastu 4,5:1 (lub większy).

– Aktualnie wybrane elementy są podświetlane.

Co to jest tryb ułatwień dostępu?

Tryb ułatwień dostępu umożliwia nawigację dźwiękową i powiększanie elementów na ekranie.

Po włączeniu trybu ułatwienia dostępu zostaną wprowadzone następujące ustawienia:

● Ustawiony zostaje maksymalny limit czasu wyświetlania menu, czyli 60 sekund (domyślnie wynosi 30

sekund).

● Wybrany zostaje język angielski, który jest jedynym językiem obecnie obsługiwanym w trybie ułatwienia

dostępu. Gdy tryb ułatwień dostępu zostanie wyłączony, używany będzie poprzednio wybrany język.

● W przypadku monitorów FHD menu ekranowe jest wyświetlane niezmiennie w prawej dolnej ćwiartce

ekranu.

● Pozycje menu, tekst i inne elementy mają współczynnik kontrastu 4,5:1 lub większy.

● Czcionka tekstu zostaje powiększona do rozmiaru 4,8 mm lub większego.

Funkcje monitora ułatwiające dostęp

Page 45

Jak włączyć lub wyłączyć tryb ułatwień dostępu?

Tryb ułatwień dostępu można włączyć przy użyciu zycznych elementów sterujących monitora lub menu ekranowego (OSD).

● Aby włączyć lub wyłączyć tryb ułatwień dostępu w monitorze wyposażonym w kontroler, naciśnij

i przytrzymaj środkową część kontrolera przez cztery sekundy.

Gdy tryb ułatwień dostępu zostanie włączony za pomocą zycznego przycisku, wyświetlany jest komunikat "Accessibility Mode is On" (Tryb ułatwień dostępu jest włączony). Gdy tryb ułatwień dostępu zostanie włączony za pomocą zycznego przycisku, wyświetlany jest komunikat "Accessibility Mode is O" (Tryb ułatwień dostępu jest wyłączony).

● Używanie menu ekranowego

– Aby włączyć tryb ułatwień dostępu, wybierz język English (j. angielski), a następnie wybierz opcję

Zarządzanie > Dostępność > Włącz.

– Aby wyłączyć tryb ułatwień dostępu, wybierz opcję Zarządzanie > Dostępność > Wyłącz.

40 Załącznik BUłatwienia dostępu

Page 46

Standardy i ustawodawstwo

Kraje na całym świecie ustanawiają przepisy mające na celu ułatwienie dostępu do produktów i usług dla osób niepełnosprawnych. Przepisy te mają historycznie zastosowanie do produktów i usług telekomunikacyjnych, komputerów i drukarek wyposażonych w określone funkcje komunikacji i odtwarzania wideo, wraz z ich dokumentacją użytkownika i obsługą klienta.

Standardy

Amerykańska Rada ds. Dostępności utworzyła sekcję 508 standardów FAR (Federal Acquisition Regulation) w celu zapewnienia dostępu do technologii informacyjno-komunikacyjnych dla osób z niepełnosprawnościami zycznymi, sensorycznymi lub poznawczymi.

Standardy opisują kryteria techniczne dla poszczególnych typów technologii, jak również wymagania dotyczące wydajności, skupiając się na funkcjonalności opisywanych produktów. Konkretne kryteria dotyczą aplikacji oraz systemów operacyjnych, informacji i aplikacji internetowych, komputerów, urządzeń telekomunikacyjnych, produktów wideo i multimedialnych oraz produktów zamkniętych stanowiących całość.

Mandat 376 — EN 301 549

Unia Europejska stworzyła normę EN 301 549 w ramach mandatu 376 jako zestaw narzędzi online do zamówień publicznych na produkty informacyjno-komunikacyjne. Ta norma umożliwia określenie wymagań dotyczących produktów i usług informacyjno-komunikacyjnych, wraz z opisem procedur testowych i metodologii oceny dla każdego wymagania.

Web Content Accessibility Guidelines (WCAG)

Dokumenty zawarte w Web Content Accessibility Guidelines (WCAG), będące efektem działalności grupy Web Accessibility Initiative (WAI) powstałej w ramach W3C, służą pomocą projektantom i deweloperom tworzącym witryny bardziej odpowiadające potrzebom osób niepełnosprawnych lub podlegających ograniczeniom związanym z wiekiem.

Standardy i ustawodawstwo

Page 47

Dokumenty WCAG dotyczą ułatwień dostępu dla szerokiego zakresu zawartości (tekst, obrazy, audio i wideo) oraz aplikacji internetowych. Dokumenty WCAG podlegają precyzyjnym testom, są łatwe do zrozumienia i pozostawiają deweloperom miejsce na innowacje. Standard WCAG 2.0 został również zatwierdzony jako norma ISO/IEC 40500:2012.

Standard WCAG zwraca szczególną uwagę na bariery dostępu do Internetu napotykane przez osoby z niesprawnościami wzroku, słuchu, ruchowymi, psychicznymi i neurologicznymi oraz przez korzystające z Internetu osoby starsze, które potrzebują ułatwień dostępu. Standard WCAG 2.0 zawiera charakterystyki dostępnej zawartości:

● Dostrzegalność (na przykład przedstawienie rozwiązań alternatywnych, tekst zamiast obrazów, podpisy

zamiast audio, dostosowanie prezentacji lub kontrast kolorów)

● Dostępność (biorąc pod uwagę dostęp z klawiatury, kontrast kolorów, czas wprowadzania danych

wejściowych, unikanie wywoływania ataków padaczki oraz nawigację)

● Zrozumiałość (uwzględniając czytelność, przewidywalność i pomoc przy wprowadzaniu danych)

● Niezawodność (na przykład dzięki zapewnieniu zgodności z technologiami ułatwień dostępu)

Ustawodawstwo i przepisy

Dostępność technologii informacyjnych i informacji jest coraz istotniejszym zagadnieniem dla ustawodawstwa. Te łącza stanowią źródło informacji o kluczowych aktach prawnych, przepisach i normach.

● Stany Zjednoczone

● Kanada

● Europa

● Australia

Przydatne zasoby i łącza dotyczące ułatwień dostępu

Te organizacje, instytucje i zasoby mogą być dobrym źródłem informacji o niepełnosprawności i ograniczeniach związanych z wiekiem.

UWAGA: Nie jest to wyczerpująca lista. Poniższe organizacje podano wyłącznie w celach informacyjnych.

Firma HP nie ponosi żadnej odpowiedzialności za informacje lub kontakty, na które można natrać w internecie. Obecność na tej liście nie oznacza udzielenia poparcia przez rmę HP.

Organizacje

Są to jedne z wielu organizacji które zapewniają informacje o niepełnosprawności i ograniczeniach związanych z wiekiem.

● American Association of People with Disabilities (AAPD)

● The Association of Assistive Technology Act Programs (ATAP)

● Hearing Loss Association of America (HLAA)

● Information Technology Technical Assistance and Training Center (ITTATC)

● Lighthouse International

● National Association of the Deaf

Załącznik BUłatwienia dostępu

Page 48

● National Federation of the Blind

● Rehabilitation Engineering & Assistive Technology Society of North America (RESNA)

● Telecommunications for the Deaf and Hard of Hearing, Inc. (TDI)

● W3C Web Accessibility Initiative (WAI)

Instytucje edukacyjne

Wiele instytucji edukacyjnych, w tym przedstawione w tych przykładach, dostarcza informacje o niepełnosprawności i ograniczeniach związanych z wiekiem.

● California State University, Northridge, Center on Disabilities (CSUN)

● University of Wisconsin — Madison, Trace Center

● University of Minnesota computer accommodations program

Inne zasoby dotyczące niepełnosprawności

Wiele zasobów, w tym te przykłady, zawiera informacje o niepełnosprawności i ograniczeniach związanych z wiekiem.

● ADA (Americans with Disabilities Act) Technical Assistance Program

● Międzynarodowa Organizacja Pracy — Inicjatywa Global Business and Disability Network

● EnableMart

● European Disability Forum

● Job Accommodation Network

● Microsoft Enable

Łącza

rmy HP

Te łącza do poszczególnych produktów rmy HP zawierają informacje na temat niepełnosprawności i ograniczeń związanych z wiekiem.

Przewodnik po bezpieczeństwie i komforcie pracy rmy HP

Sprzedaż dla sektora publicznego w rmie HP

Kontakt z pomocą techniczną

HP oferuje pomoc techniczną i wsparcie w zakresie ułatwień dostępu dla klientów niepełnosprawnych.

UWAGA: Pomoc techniczna jest dostępna tylko w języku angielskim.

● Klienci niesłyszący lub słabosłyszący mogą zgłaszać swoje pytania dotyczące pomocy technicznej lub

ułatwień dostępu w produktach rmy HP w następujący sposób:

– Użyj urządzenia TRS/VRS/WebCapTel, aby skontaktować się z działem pod numerem (877) 656-7058

od poniedziałku do piątku, od godziny 06:00 do 21:00 czasu górskiego.

Instytucje edukacyjne

Page 49

● Klienci z innymi niesprawnościami lub ograniczeniami związanymi z podeszłym wiekiem mogą zgłaszać

swoje pytania dotyczące pomocy technicznej lub ułatwień dostępu w produktach rmy HP:

– Zadzwoń pod numer (888) 259-5707 od poniedziałku do piątku, od godziny 06:00 do 21:00 czasu

górskiego.

44 Załącznik BUłatwienia dostępu

Page 50

Indeks

automatyczna regulacja (wejście

analogowe) 22

autotest 22

diagnostyka 22 diagnostyka wewnętrzna 23

elementy

przód 4

tył 5 elementy z przodu 4 elementy z tyłu 5

HP Display Center 18

informacje na temat

bezpieczeństwa 1 International Association of

Accessibility Professionals 38

obsługa 2 obsługa klienta, ułatwienia

dostępu 43 optymalizacja jakości obrazu

(wejście analogowe) 22 ostrzeżenia 1

pomoc techniczna 2 Pomoc techniczna HP 2 port HDMI 5 port USB Type-C 5 porty

HDMI 5

USB Type-C 5 przycisk Menu 4 przycisk OSD 4

rozpoczęcie pracy 1

standardy i ustawodawstwo,

ułatwienia dostępu 41

Standardy ułatwień dostępu w Sekcji

508 41

technologie ułatwień dostępu

cel 37 wyszukiwanie 38

telefonowanie do wsparcia

technicznego 2

ułatwienia dostępu 37, 38, 42, 43 ułatwienia dostępu wymagają

oceny 38

ułatwienia dostępu, technologie

wyszukiwanie 38

zapoznawanie się z monitorem 3 Zasady dotyczące ułatwień dostępu

obowiązujące w rmie HP 37 zasoby HP 2 zasoby, ułatwienia dostępu 42 złącza

DisplayPort 5

mini DisplayPort 5

zasilanie 5 złącze DisplayPort 5 złącze zasilania 5

Indeks 45
