HP DAT 40e, DAT 72e User guide

DAT 40e, DAT 72e

1 2

UNIX

외장형 드라이브 - 차례

설치 전 작업

시작하기 전에 3페이지

백업 소프트웨어 및 드라이버 5페이지

CD-ROM 사용 7페이지

SCSI 연결 확인 9페이지

테이프 드라이브 설치

1단계: 드라이브의 SCSI ID 확인 11페이지

2단계: 구성 스위치 설정 (UNIX 시스템)13페이지

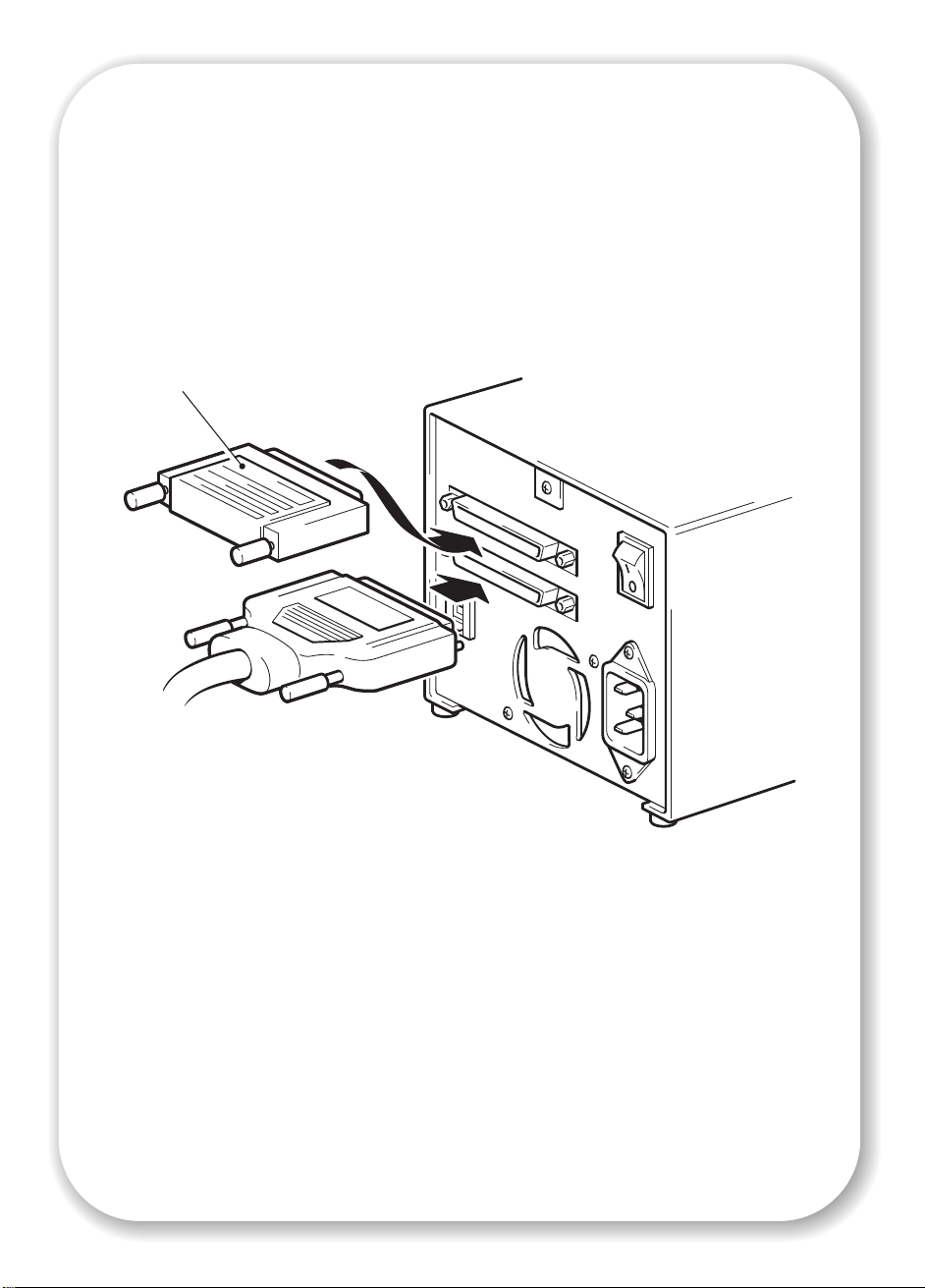

3단계: SCSI 케이블 연결 15페이지

4단계: 전원 케이블 연결 17페이지

5단계: 설치 확인 19페이지

테이프 드라이브 사용

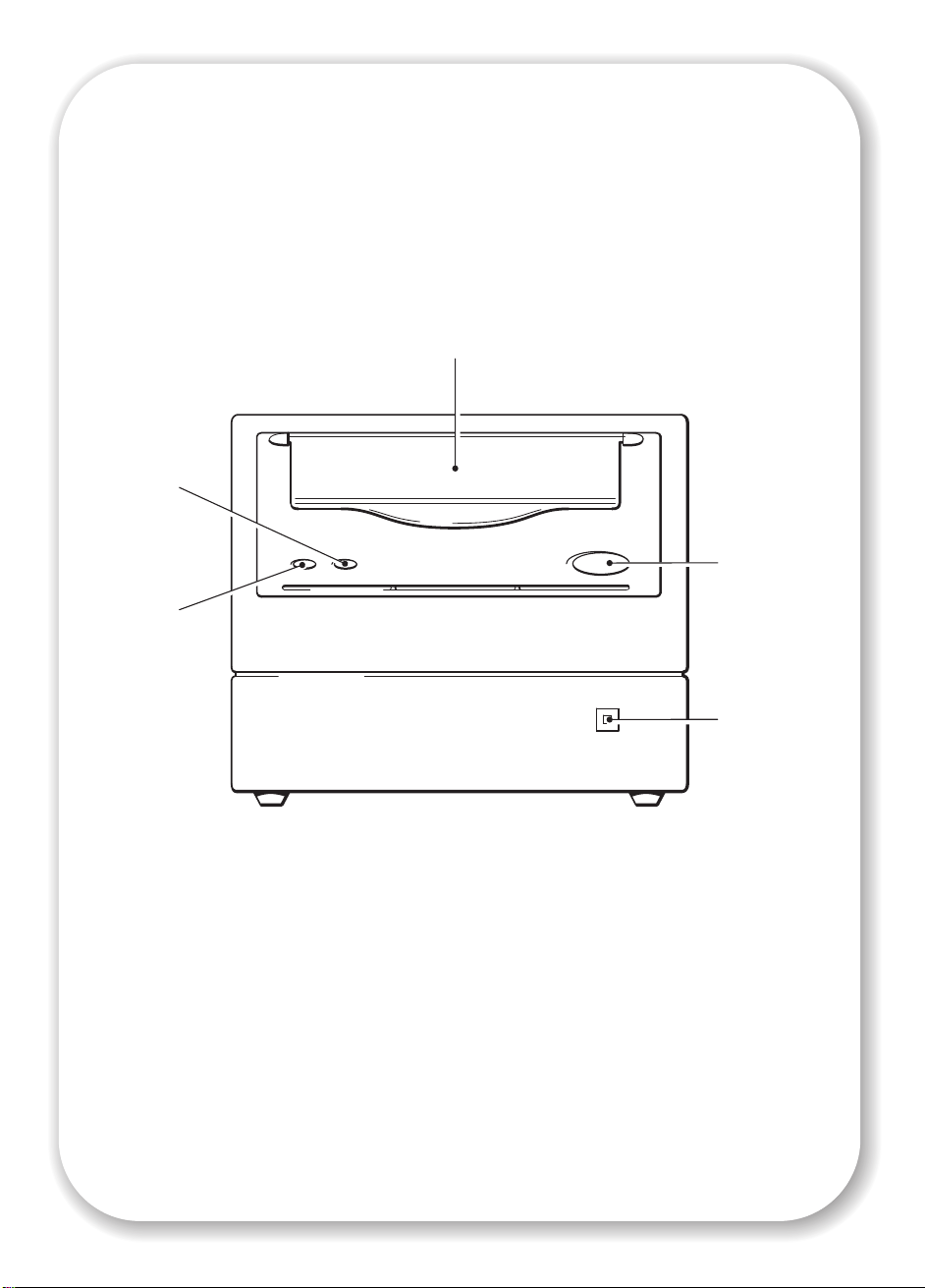

HP StorageWorks DAT 테이프 드라이브 21페이지

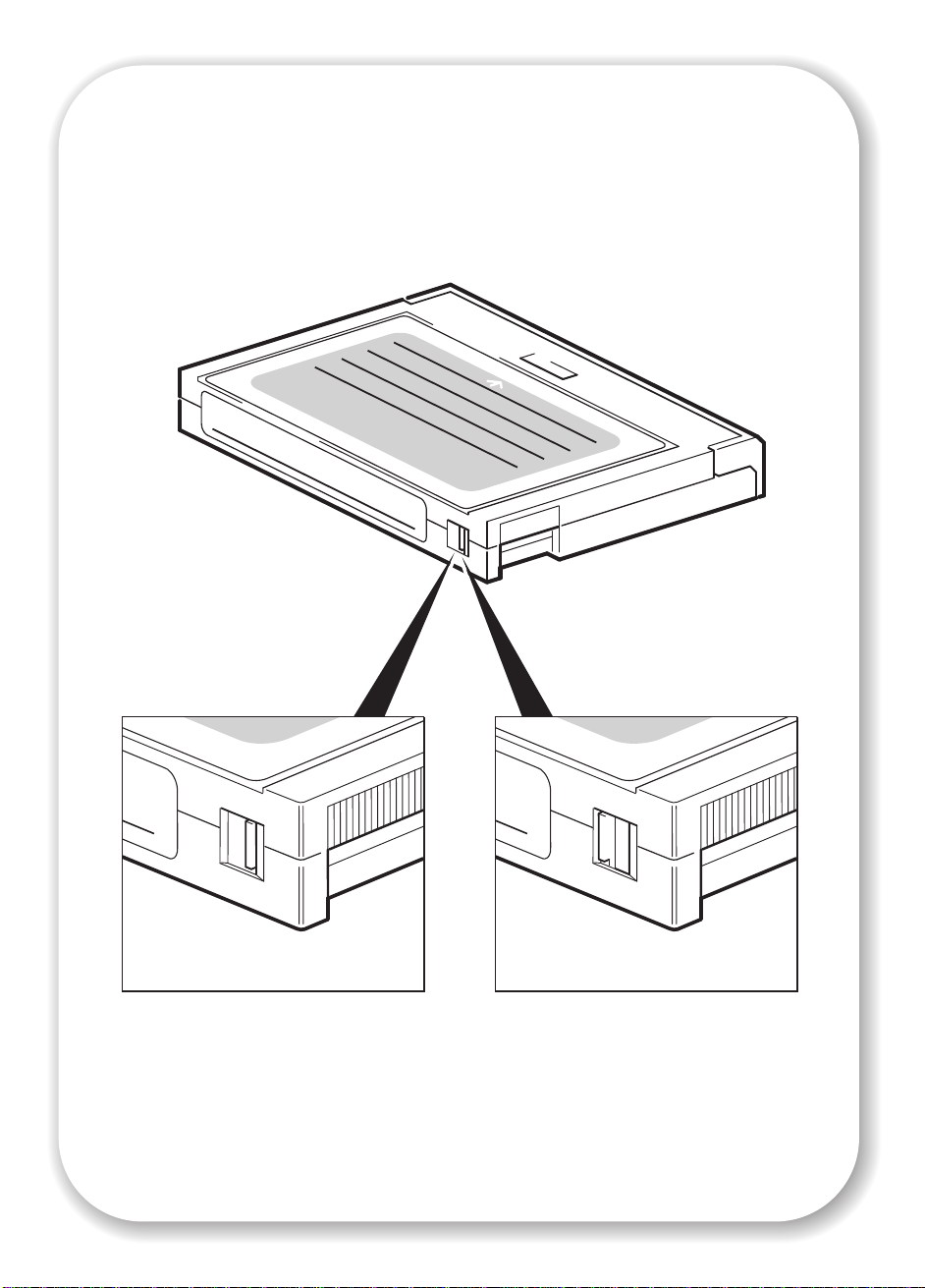

올바른 매체 사용 23페이지

테이프 드라이브 등록 25페이지

HP OBDR 사용 27페이지

진단 도구 29페이지

성능 최적화 30페이지

문제 해결 31페이지

카트리지 문제 35페이지

기타 정보 찾기 37페이지

2003년 11월 부품 번호: C5687-90917

-Packard Company는 본 설명서와 관련하여 특정 목적의 상업성 및 적합성에 대한

Hewlett

암시적 보증을 포함하되 이에 제한되지 않는 어떠한 보증도 하지 않습니다. Hewlett 여기에 포함된 오류에 대해 또는 본 자료의 제공이나 사용과 연관된 결과적 또는 부수적 손해 에 대해 책임지지 않습니다.

본 설명서에는 저작권으로 보호되는 독점 정보가 들어 있습니다. Hewlett 없이 본 설명서의 일부 또는 전체 내용을 복사, 재발행 또는 다른 언어로 번역할 수 없습니다. 본 문서에 포함된 정보는 사전 통보 없이 변경될 수 있습니다.

Microsoft®, MS-DOS®, MS Windows®, Windows® 및 Windows NT®는 Microsoft사의 미국 등록상표입니다.

UNIX®는 The Open Group의 등록상표입니다.

-Packard Company는 여기에 포함된 기술적 또는 편집상의 오류나 탈자에 대해 책임지

Hewlett

지 않습니다. 본 정보는 어떤 종류의 보증도 없이 "그 자체로" 제공되며 통보 없이 변경될 수 있습니다. Hewlett 서에 기재되어 있습니다. 본 문서의 어떤 부분도 추가적인 보증을 구성하는 것으로 해석할 수 없습니다.

영국에서 인쇄

-Packard Company 제품에 대한 보증은 이들 제품에 대한 명시적 제한 보증

-Packard의 사전 동의

-Packard는

제품 명세

필요할 때 쉽게 찾을 수 있도록 테이프 드라이브의 정보를 자세하게 기록해 두십시오. 모델 이름은 드라이브 앞면에 있고 제품 및 일련 번호는 드라이브 바닥의 레이블에 적혀있습니다.

모델 (드라이브 유형):

모델 (번호):

일련 (번호):

보증 일련 (번호):

구입/설치일:

SCSI ID:

시작하기 전에

HP StorageWorks DAT 모델

본 설명서에서는 다음 HP StorageWorks DAT 외장형 테이프 드라이브 모델의 설치 및 작동 방법을 설명합니다.

• HPStorageWorksDAT72

• HPStorageWorksDAT40

어떤 운영 체제가 지원되는가?

HP StorageWorks DAT 드라이브는 Windows®, NetWare, UNIX, Tru64, Linux 하에서 실행되는 서버에 연결할 수 있습니다. 지원되는 운영 체제 버전에 대한 자세한 내용은 HP의 웹 사이트

(

www.hp.com/go/connect)에서 "HP StorageWorks 테이프 소프트웨어 호환성" 항목을 참조

하십시오.

서버에 드라이브를 어떤 방식으로 연결할 것인가?

다음 지침을 따르십시오.

• 최적의 성능을 얻기 위해서는 SCSI 버스에서 드라이브 이외의 장치를 사용하지 않아야 합니다.

• 항상 SCSI 버스를 터미네이션 처리하십시오. 장착된 터미네이터를 사용하십시오.

• 디스크 드라이브와 동일한 SCSI 버스나 RAID 컨트롤러에 드라이브를 부착하지

마십시오.

서버에 SCSI 호스트 버스 어댑터 (HBA)나 내장 SCSI 컨트롤러가 올바로 설치 및 구성되어 있어야 합니다. 서버의 비어있는 외장형 VHD SCSI 포트에 드라이버를 부착하기 위해 테이 프 드라이브에 VHD-to-HD 케이블이 장착되어 있습니다. 테이프 드라이브에는 멀티모드 터미 네이터도 장착되어 있습니다. 케이블 및 터미네이터는 wide 저전압 차동 (LVD) 및 단일 종단 (SE) SCSI 버스와 호환됩니다.

드라이브에 장착된 SCSI 케이블이 사용자 컴퓨터의 외장형 SCSI 커넥터와 호환되지 않는 경우 어댑터나 새 케이블을 주문해야 합니다. 9페이지 "SCSI 연결 확인"을 참조하십시오.

SCSI 버스 유형은 왜 중요한가?

SCSI 버스 유형은 버스에 있는 장치들 간에 데이터가 전송되는 속도와 사용 가능한 케이블의 최대 길이를 결정합니다. 드라이브는 40 MB/sec의 버스트 전송 속도를 지원합니다. 이러한 수준의 성능을 얻으려면 사양이 유사하거나 더 높은 SCSI 버스에 드라이브를 연결해야 합니다. 다시 말해 다음 사양이 필요합니다.

• Ultra Wide, Ultra2 Wide, Ultra3 (160) 초당 40 MB의 최대 버스 속도를 지원하며, Ultra2, Ultra3 및 Ultra4 SCSI는 이보다 높습니다.

•

LVD 정격 SCSI 케이블 및 터미네이터. LVD 인터페이스를 이용하여 드라이브의 최대 속도로 데

이터를 전송할 수 있으며 최대 12미터 길이의 케이블을 제공합니다.

또는 Ultra4 (320) SCSI 버스. Ultra Wide SCSI는

더 낮은 사양의 SCSI 버스에 드라이브를 부착할 경우 드라이브가 작동은 하지만 데이터가 빨리 전송되지 않으며 더 짧은 길이의 케이블을 사용해야 합니다.

주 드라이브는 고전압 차동 (HVD) SCSI 드라이버와 호환되지 않습니다.

SCSI 버스 유형 및 SCSI ID를 어떻게 확인할 수 있는가?

대다수의 운영 체제의 경우, www.hp.com/support/tapetools의 HP Library & Tape Tools을 설치하고 "Install Check"를 실행하여 서버의 현재 SCSI 구성을 확인할 수 있습니다 (29페이지 참조). 이것을 통해 사용하고 있는 SCSI 버스와 SCSI ID에 대한 정보를 얻을 수 있습니다. SCSI 버스 유형을 점검하는 다른 방법은 HP StorageWorks Tape CD-ROM의 전자 사용자 설명서에 서 SCSI 항목을 참조하십시오.

설치를 위한 추가 품목이 필요한가?

• 서버에 VHD wide SCSI 커넥터가 아닌 HD wide SCSI 커넥터가 있는 경우 VHD-to-HD 어댑터 를 구입하여 설치하거나 장착된 케이블 대신 HD-to-HD 케이블을 사용해야 합니다.

• 서버에 적합한 등급의 비어있는 SCSI 커넥터가 없다면 새 HBA (SCSI 카드라고도 함)를 설치 해야 합니다. HBA는 Ultra Wide 또는 그 이상의 SCSI 사양이어야 합니다. 테이프 드라이브 를 설치하기 전 새 HBA를 구입하여 서버 내의 비어있는 64비트 PCI 확장 슬롯에 설치해야 합니다 (32비트 PCI 확장 슬롯에도 키트를 설치할 수 있지만 성능이 저하될 수 있음).

권장하는 제품, 구성 및 주문 정보는 다음 웹 사이트 www.hp.com/go/connect 또는

www.hp.com/support

를 참조하십시오.

백업 소프트웨어 및 드라이버

백업 소프트웨어

최적 성능을 위해서는 해당 시스템 구성에 알맞은 백업 응용프로그램을 사용하는 것이 중요 합니다. 테이프 드라이브를 독립형 서버에 부착하는 직접 부착 구성에서 단일 서버 환경에 적합하게 설계된 백업 소프트웨어를 사용할 수 있습니다. 네트워크 구성에서는 기업 환경을 지원하는 백업 소프트웨어가 필요합니다. HP, Veritas, Legato, Yosemite 및 Computer Associates 는 모두 적합한 제품을 제공합니다. 이러한 제품 및 기타 적합하게 사용할 수 있는 제품에 대한 자세한 정보는 HP 연결 웹 사이트에서 찾아 볼 수 있습니다.

1 HP 연결 웹 사이트

software compatibility를 선택하십시오.

3 표에서 사용하는 운영 체제와 테이프 드라이브 모델을 선택하십시오. 지원되는 백업 응용프로

그램 목록이 표시됩니다. 이를 통해 사용중인 구성과 HP OBDR (HP One-Button Disaster Recovery)의 호환 여부를 알 수 있습니다 (모든 HP StorageWorks DAT 테이프 드라이브는 HP OBDR을 지원합니다. 그러나 사용중인 시스템 구성과 백업 응용프로그램도 이 기능을 지원 해야 사용할 수 있습니다. 27페이지 "HP OBDR 사용" 참조).

4 자신의 시스템에 HP StorageWorks DAT 테이프 드라이브를 지원하는 백업 응용프로그램이

있는지 확인하고 필요한 경우 업그레이드 또는 패치를 다운로드하십시오.

www.hp.com/go/connect를 방문하여 tape backup을 선택하십시오.

드라이버

Windows 사용자

테이프 드라이브를 설치하기 전에 웹 사이트 www.hp.com/support에서 HP 드라이버를 다운로드하십시오. 함께 제공되는 README 파일의 Windows NT, Windows 2000, Windows XP 및 Windows Server 2003 드라이버별 설치 지침을 참조하여 드라이버를 테이프 드라이브 의 설치 전에 해야 하는지 후에 해야 하는지 여부를 확인하십시오.

인터넷에 연결되어 있지 않은 경우는 HP StorageWorks Tape CD-ROM에서 드라이버를 다운로 드할 수 있지만 최신 버전이 아닐 수 있습니다.

UNIX 사용자

권장하는 백업 응용프로그램은 운영 체제에 내장된 표준 장치 드라이버를 사용합니다. 드라이버를 업그레이드하려는 경우, 운영 체제의 최신 패치를 적용하거나 CD-ROM의

구성 안내서

에 설명된 장치 파일을 구성하는 것이 좋습니다.

UNIX

IA64 사용자

HP Integrity 서버 같은 IA64 시스템에 설치하는 경우, www.hp.com/go/connect에서 사용 가능한 최신 백업 응용프로그램 업그레이드 및 드라이버를 확인하십시오.

HP 제품 등록

드라이버

사용자 문서

HP Library & Tape Tools

CD-ROM 안내서

그림 1: HP StorageWorks Tape CD-ROM

CD-ROM 사용

HP StorageWorks Tape CD-ROM에는 테이프 드라이브를 설치 및 사용할 때 필요한 드라이버 와 유용한 유틸리티 및 정보가 담겨 있습니다. 대부분의 운영 체제의 경우, HP Library & Tape Tools은 설치 전에 SCSI 버스의 SCSI ID 정보를 점검하도록 도와줍니다. CD-ROM의 UNIX 구 성 안내서에도 UNIX 시스템에서의 SCSI ID 점검에 대한 정보가 들어 있습니다.

HP 제품 등록

웹을 통해 새로운 테이프 드라이브를 전자적으로 등록하려면 HP StorageWorks Tape CD-ROM 의 "제품 등록" 링크를 사용하십시오.

드라이버

드라이버에 대한 자세한 정보는 HP StorageWorks Tape CD-ROM의 DRIVERS 디렉토리에 있는 해당 README 파일을 참조하십시오. 하위 디렉토리가 있습니다.

사용자 문서

UNIX 구성 안내서와 HP StorageWorks DAT 테이프 드라이브 사용에 관한 자세한 정보가 담긴 온라인 사용 설명서는 HP StorageWorks Tape CD-ROM의 "사용자 문서" 항목을 참조하십시오.

데이터 백업 및 복원 방법에 대한 지침은 백업 응용프로그램의 문서를 참조하십시오.

HP Library & Tape Tools

DRIVERS 디렉토리에는 각 운영 체제에 해당하는

HP Library & Tape Tools 소프트웨어는 진단 및 문제 해결 유틸리티를 제공합니다. 이 소프트웨 어를 사용하여 제품을 올바로 식별하고, SCSI 버스에서 SCSI ID 정보를 확인하고, 테스트와 펌웨어 업그레이드를 수행하고, 필요한 경우 지원 요청을 위한 포괄적 문제 해결 정보를 생성 할 수 있습니다. 지원 웹 사이트 HP StorageWorks Tape CD-ROM에 있는 링크를 사용하고 이 소프트웨어의 최신 버전을 다운 로드하십시오. 자세한 내용은 29페이지를 참조하십시오.

CD-ROM 안내서

CD-ROM 안내서는 CD 디렉토리 구조에 대한 개요와 CD-ROM 컨텐츠를 이용할 수 있는 언어에 대한 정보를 제공합니다. 또한 자세한 정보를 얻을 수 있는 URL과 링크도 포함되어 있습니다.

www.hp.com/support/tapetools에 액세스하려면

서버의 HBA 카드에 연결

그림 2: SCSI 연결 확인

SCSI 연결 확인

다음 질문을 통해 SCSI 연결을 쉽게 확인할 수 있습니다. 대부분의 사용자는 HP Library & Tape Tools 를 사용하여 SCSI 버스 유형을 확인할 수 있습니다 (29페이지 참조). 모든 질문에 "예"라

고 답할 수 있으면 테이프 드라이브의 설치 준비가 완료된 것입니다. "아니오"라고 답하면 추가 품목을 구입해서 설치해야 할 수도 있습니다. 호환성 및 제품에 대한 자세한 정보는 웹 사이트

www.hp.com/go/connect를 방문하십시오.

1 서버에 비어있는 SCSI 포트가

있습니까?

예

2 SCSI 버스 유형이 드라이브의

SCSI 사양에 적합합니까?

예

3 버스에 드라이브 이외의 다른

장치가 없습니까? 이는 권장되 는 구성입니다. RAID 컨트롤러 또는 디스크 드라이브와 동일 한 SCSI 버스에 연결하지

시오

예

마십

4 HBA/컨트롤러에 VHD SCSI

커넥터가 있습니까?

예

아니오

권장되는 HBA 가운데 하나를 구입하여 비어있는 64비트 PCI 확장 슬롯에 설치합니 다 (HBA는 32 비트 PCI 확장 슬롯에도 설치될 수 있지만 성능이 저하될 수 있습니다).

아래 표를 참조하십시오. SCSI 버스가 드라이 브에 권장되는 사양과 다를 경우 드라이브나 버스의 성능이 저하될 수 있습니다. 권장되는 HBA 중 하나와 카드를 교체해 보십시오.

Ultra HBA가 있을 경우 성능이 저하될 수 있습니다. 카드를 설치하거나 (비어있는 PCI 슬롯이 있는 경우) 카드를 Ultra 2, Ultra 3 (160) 또는 Ultra 4 (320) HBA와 교체해 보십시오. 서버의 마지막 장치를 터미네이션 처리합니다.

VHD-to-HD 어댑터를 구입하여 설치하거나 장착된 VHD-to-HD 케이블대신 HD-to-HD 케이블을 사용합니다.

5 드라이브를 설치할 준비가

되었습니다.

SCSI 버스 유형 지원

Ultra wide LVD

Ultra 2 LVD, Ultra 3 (160) LVD, Ultra 4 (320) LVD

Ultra wide, 단일 종단예. 그러나 성능을 제한하기 때문에 권장하는 구성이 아닙니다.

Ultra narrow, 단일 종단예. 그러나 성능을 심각하게 제한하고 적합한 케이블이나

고전압 차동 아니오. 드라이브가 작동하지 않고 드라이브나 컨트롤러가

표 1: 지원되는 SCSI 버스 유형

예. SCSI 버스에 드라이브 이외의 장치가 없을 경우에만 권장하 는 구성입니다.

예. 특히 SCSI 버스에 여러 장치가 있을 경우에 권장하는 구성 입니다.

어댑터가 필요하기 때문에 권장하지 않습니다.

손상될 수 있습니다.

그림 3: SCSI ID 확인

1단계: 드라이브의 SCSI ID 확인

HP StorageWorks DAT 드라이브는 SCSI ID의 기본값이 3으로 설정되어 있습니다. SCSI 버스의 각 장치에는 고유한 SCSI ID 번호가 있어야 합니다. 드라이브에는 0과 15사이의

ID를 할당할 수 있습니다. SCSI ID 7은 SCSI 컨트롤러에 할당되어 있으므로 사용하지

않는

마십시오. SCSI ID 0은 보통 부팅 디스크에 할당되어 있기 때문에 테이프 드라이브가 전용 SCSI 버스에 있는 경우가 아니면 사용하지 말아야 합니다.

1 SCSI ID 기본값인 3을 변경해야 하는지 결정하십시오.

대다수의 운영 체제의 경우, HP StorageWorks Tape CD-ROM에서 HP Library & Tape Tools를 설치하고 "Install Check"를 실행하여 서버의 현재 SCSI 구성을 점검할 수 있습니다 (29페이지 참조). 이를 통해 사용하고 있는 SCSI 버스와 SCSI ID에 대한 정보를 얻을 수 있습니다.

HP StorageWorks Tape CD-ROM의 UNIX 구성 안내서에는 UNIX 서버에 있는 기존 장치의 SCSI ID를 결정하는 방법에 대한 지침도 들어 있습니다.

2 필요한 경우, 테이프 드라이브의 SCSI ID를 변경하십시오.

작은 드라이버나 볼펜을 사용하여 필요한 값이 나타날때까지 뒷면판에 있는 톱니 모양의 SCSI

ID 선택기 버튼 (그림 3 참조)을 누릅니다. 작은 연필심 조각들이 드라이브를 더럽힐 수도 있으 므로 연필은 사용하지 마십시오.

주 컴퓨터와 테이프 드라이브 SCSI ID는 전원이 켜진 상태에서만 점검할 수 있습니다. 설치 후

SCSI ID를 변경하려면 컴퓨터와 테이프 드라이브의 전원을 끈 후 드라이브의 SCSI ID를 변경하 고, 테이프 드라이브와 컴퓨터의 전원을 차례로 켭니다.

사용되지
