Användarhandbok
Q1859
Q2009
Q2159
Garantiansvar för HP:s produkter och tjänster definieras i de garantibegränsningar som medföljer sådana produkter och tjänster.
Ingenting i denna text skall anses utgöra ytterligare garantiåtaganden. HP ansvarar inte för tekniska fel, redigeringsfel eller för
avsaknad av information i denna text.
HP antar inget ansvar för användning eller pålitlighet hos programvara eller utrustning som inte har levererats av HP.
Dokumentet innehåller märkesinformation som skyddas av copyright. Ingen del av detta dokument får fotokopieras, reproduceras
eller översättas till ett annat språk utan föregående skriftligt medgivande från HP.
Hewlett-Packard Company
10955 Tantau Avenue
Cupertino, California 95014-0770
USA
Copyright © 2006–2009 Hewlett-Packard Development Company, L.P.
Microsoft och Windows är registrerade varumärken i USA som tillhör Microsoft Corporation.
Adobe och Acrobat är varumärken som tillhör Adobe Systems Incorporated.
ENERGY STAR och ENERGY STAR-logotypen är registrerade varumärken i USA som tillhör den amerikanska miljöskyddsbyrån
United States Environmental Protection Agency.
Bluetooth är ett varumärke som tillhör dess ägare och används av Hewlett-Packard Company under licens.
HP stöder lagligt utnyttjande av tekniken och uppmuntrar inte till att dess produkter ska användas för andra syften än de som är
tillåtna enligt upphovsrättsbestämmelser.
Informationen i det här dokumentet kan ändras utan föregående meddelande.
Vedertagna benämningar
Följande avsnitt beskriver de vedertagna benämningar som används i detta dokument.
Obs!, Viktigt och Varning
I hela denna handbok gäller att textblock kan medföljas av en symbol. Dessa textblock är observandum, försiktighet
och varningar och de används enligt följande:
VARNING : Om anvisningarna inte följs kan detta leda till kroppsskada eller dödsfall.
VIKTIGT: Om anvisningarna inte följs kan detta leda till skada på utrustning eller förlust av information.
OBS! Anger att det finns mer information.
Användarhandbok iii
iv Användarhandbok
Innehållsförteckning
Vedertagna benämningar....................................................................................................................... iii
Obs!, Viktigt och Varning.................................................................................................................. iii
Produktens funktioner.................................................................................. 1-1
Compaq LCD-bildskärmar..................................................................................................................... 1-1
Funktioner ..................................................................................................................................... 1-1
Säkerhet och underhåll ................................................................................ 2-1
Viktig säkerhetsinformation ................................................................................................................... 2-1
Säkerhetsföreskrifter........................................................................................................................ 2-1
Underhåll ........................................................................................................................................... 2-2
Rengöra bildskärmen ........................................................................................................................... 2-2
Konfigurera bildskärmen ............................................................................. 3-1
Packa upp skärmen ............................................................................................................................. 3-1
Installera bildskärmen .......................................................................................................................... 3-1
Förbereda bildskärmen för skrivbordsanvändning .........................................................................3-1
Förbereda bildskärmen för väggmontering ................................................................................... 3-2

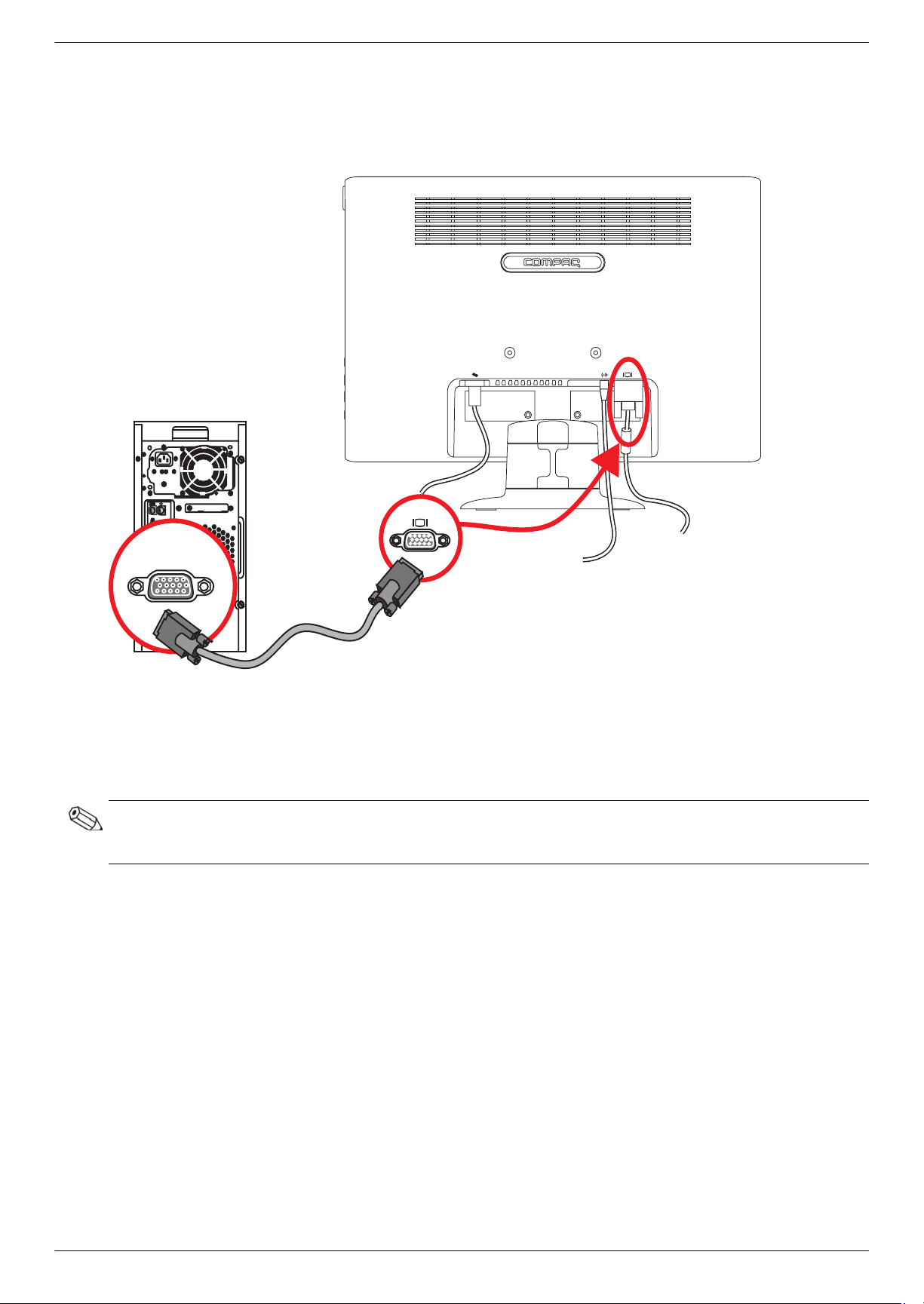

Ansluta VGA-kabeln (analog)........................................................................................................... 3-5
Så här ansluter du VGA-kabeln...................................................................................................3-5
Kablar och kort för ljud och video .................................................................................................... 3-6
Ansluta ljudkabeln.......................................................................................................................... 3-7

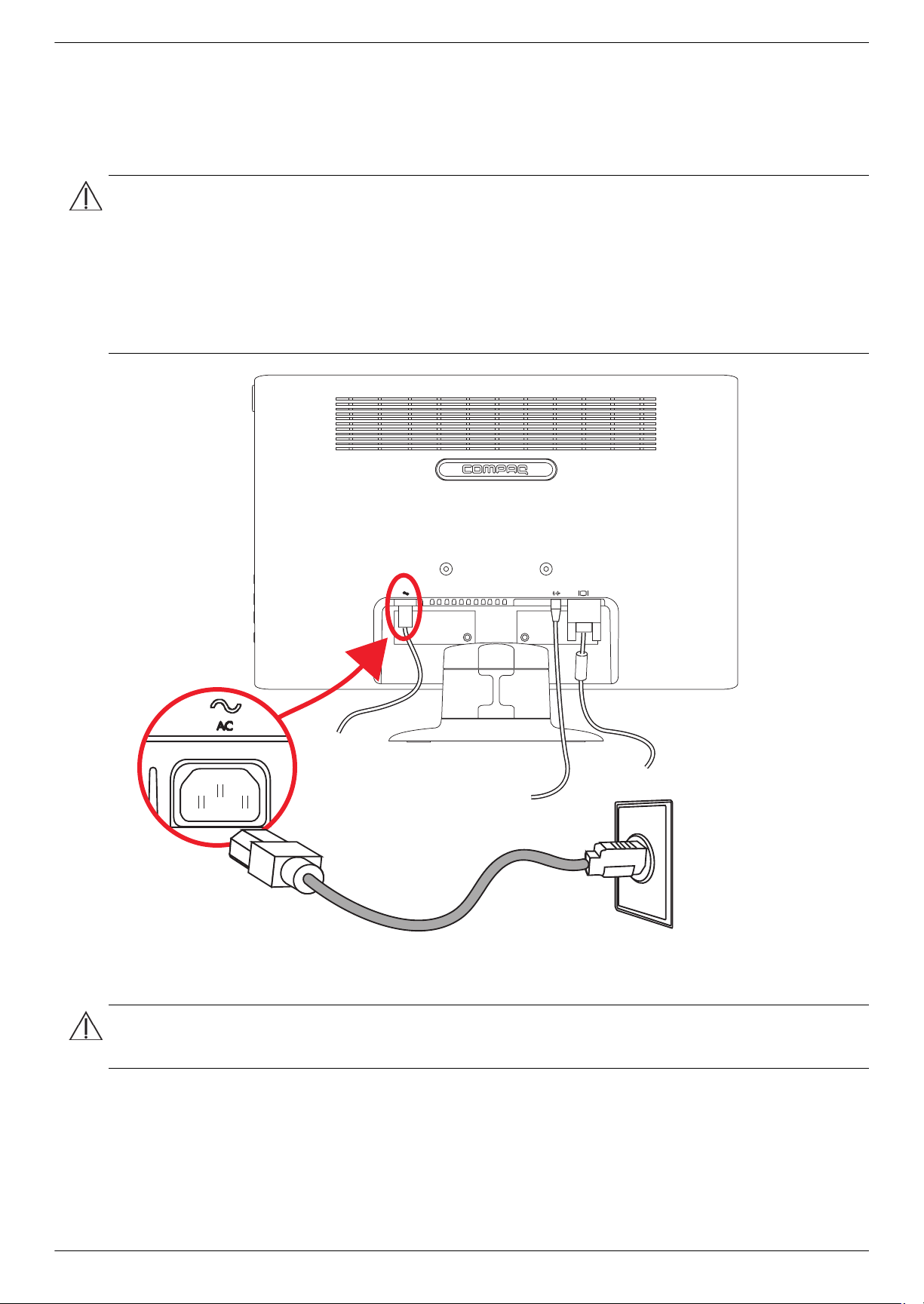

Ansluta nätsladden .........................................................................................................................3-8
Kabelhantering .............................................................................................................................. 3-9
Justera lutningen................................................................................................................................ 3-10
Använda bildskärmen.................................................................................. 4-1
Program och verktyg på cd-skivan .........................................................................................................4-1
Installera drivrutiner ........................................................................................................................ 4-1
Installera programvaran med skärmdrivrutiner från cd-skivan:.........................................................4-1
Hämta uppdaterade drivrutiner från Internet ................................................................................. 4-1
Använda autojusteringsfunktionen .................................................................................................... 4-2
Reglage på sidopanelen....................................................................................................................... 4-3
Använda skärmmenyn (OSD)................................................................................................................ 4-4
Alternativ på skärmmenyn ............................................................................................................... 4-4
Identifiera bildskärmsförhållanden ......................................................................................................... 4-7
Justera bildskärmskvaliteten ..................................................................................................................4-7
Optimera analog video................................................................................................................... 4-7
Energisparfunktion...............................................................................................................................4-8
Förbereda bildskärmen för transport............................................................ 5-1
Förbereda bildskärmen för transport ................................................................................................. 5-1
Felsökning.................................................................................................... A-1
Lösa vanliga problem...........................................................................................................................A-1
Support från hp.com ............................................................................................................................A-2
Förberedelser innan du ringer teknisk support .........................................................................................A-2
Hitta etiketten.................................................................................................................................A-2
Användarhandbok v
Innehållsförteckning
Tekniska specifikationer............................................................................... B-1
Compaq LCD-bildskärmar..................................................................................................................... B-1
Förinställda videolägen ........................................................................................................................ B-3
Riktlinjer och kvalitet för LCD-bildskärmen ............................................................................................... B-4
Krav på nätsladden ............................................................................................................................. B-4
Normer och föreskrifter................................................................................ C-1
FCC-regler..........................................................................................................................................C-1
Modifieringar ................................................................................................................................C-1
Kablar ..........................................................................................................................................C-1
Försäkran om överensstämmelse för produkter märkta med FCC-logotypen, endast USA ..............................C-1
Avfallshantering ..................................................................................................................................C-2
Kemiska ämnen...................................................................................................................................C-2
För Kanada ........................................................................................................................................C-2
Avis Canadien ....................................................................................................................................C-2
EU-normer ..........................................................................................................................................C-2
Avfallshantering av kasserade produkter för användare i privata hushåll inom EU .......................................C-3
För Japan ...........................................................................................................................................C-3
Japansk nätsladd.................................................................................................................................C-3
Japansk Materialinnehållsdeklaration.....................................................................................................C-3
För Korea ...........................................................................................................................................C-3
EPA ENERGY STAR kompatibilitet..........................................................................................................C-4
HP:s återvinningsprogram.....................................................................................................................C-4
Index ........................................................................................................... D-1
vi Användarhandbok
Compaq LCD-bildskärmar
Compaq LCD-bildskärmar (Liquid Crystal Display) har en TFT-skärm (Thin Film Transistor) med aktiv matris. Den här
handboken innehåller information om följande modeller:
■ Q1859 LCD-bildskärm
■ Q2009 LCD-bildskärm
■ Q2159 LCD-bildskärm
Funktioner
■ Stor diagonal bildskärm
■ Maximal skärmupplösning
❏ Q1859: 1366 x 768 vid 60 Hz
❏ Q2009: 1600 x 900 vid 60 Hz
❏ Q2159: 1920 x 1080 vid 60 Hz
Plus stöd för helskärmsläge vid lägre upplösningar
■ VGA analog videoingång
■ Snabb svarstid ger bättre prestanda för spel och grafik
■ Behaglig att titta på både sittande och stående, eller när du flyttar dig från ena sidan av skärmen till den andra
■ Lutningsjustering
■ Löstagbar bildskärmsfot och monteringshål enligt VESA-standard (Video Electronics Standards Association) för
flexibla monteringslösningar, inklusive väggmontering
■ Säkerhetslås med öppning för säkerhetslåskabel (säkerhetskabel säljs separat)
■ Plug and Play-anslutning om datorsystemet stöder detta
■ Skärmmenyer (OSD – On Screen Display) för enkel installation och skärmoptimering (välj engelska, förenklad
kinesiska, franska, tyska, italienska, spanska, nederländska, japanska eller brasiliansk portugisiska)
■ Inbyggda stereohögtalare, vända framåt
■ Energisparfunktion som minskar energiförbrukningen
■ Skärmen med Quick View-inställningar (Snabbvisning)
1
Produktens funktioner
Användarhandbok 1-1
Produktens funktioner
■ Cd-skiva med programvara och verktyg:
❏ Drivrutiner
❏ Programvara för autojustering
❏ Dokument
❏ Adobe
®
Acrobat® Reader
1-2 Användarhandbok
Viktig säkerhetsinformation
Nätsladden är avsedd att användas med bildskärmen. Om en annan sladd används bör du bara använda en
strömkälla och anslutning som är kompatibel med bildskärmen.
VARNING : Anslut alltid bildskärmen, datorn och annan utrustning till ett jordat uttag. För att bibehålla skyddet mot
elektriska stötar och skador på utrustningen får du aldrig ta bort nätsladdens jordning. Den jordade kontakten är en
viktig säkerhetsfunktion.
VARNING : För din egen säkerhet bör du se till att det jordade uttag du ansluter nätsladden till är lätt att komma åt
och sitter så nära utrustningen som möjligt. När du ska koppla bort strömmen från utrustningen drar du ut
nätsladden ur eluttaget med ett fast grepp om kontakten. Dra aldrig i själva sladden.
VIKTIGT: Skydda bildskärmen och datorn genom att ansluta alla nätsladdar för datorn och kringutrustningen (till
exempel bildskärm, skrivare och skanner) till ett överspänningsskydd, till exempel en förgreningsdosa med
överspänningsskydd eller UPS (Uninterruptible Power Supply).
Alla förgreningsdosor är inte försedda med överspänningsskydd, endast de som är försedda med en särskild etikett
om detta. Använd en förgreningsdosa vars tillverkare erbjuder ersättning vid skada, så att du kan få ny utrustning
om överspänningsskyddet inte fungerar.
2
Säkerhet och underhåll
Säkerhetsföreskrifter
■ Använd endast en strömkälla och anslutningar som är kompatibla med bildskärmen, enligt etiketten/plåten på
bildskärmens baksida.
■ Se till att den totala amperemärkningen för produkter som är anslutna till uttaget inte överstiger uttagets aktuella
kapacitet, samt att amperemärkningen för produkter som är anslutna till nätsladden inte överstiger nätsladdens
kapacitet. Amperemärkningen (Amps eller A) finns på en etikett på respektive enhet.
■ Installera bildskärmen nära ett lättåtkomligt eluttag. Koppla bort bildskärmen genom att ta ett säkert tag om
kontakten och dra ut den ur uttaget. Dra aldrig i sladden när du kopplar bort bildskärmen.
■ Se till att inget ligger på nätsladden. Gå inte på sladden.
Användarhandbok 2-1
Säkerhet och underhåll
Underhåll
Förbättra bildskärmens prestanda och livslängd:
■ Öppna inte bildskärmens hölje och försök inte reparera produkten själv. Om bildskärmen inte fungerar som den
ska, har tappats eller blivit skadad på annat sätt kontaktar du en auktoriserad Hewlett-Packard-återförsäljare
eller tjänsteleverantör.
■ Justera endast de kontroller som beskrivs i instruktionerna.
■ Stäng av bildskärmen när den inte används. Du kan öka bildskärmens livslängd markant med hjälp av ett
skärmsläckarprogram samt genom att stänga av bildskärmen när den inte används.
■ Ställ bildskärmen i ett väl ventilerat område, skyddad från starkt ljus, värme och fukt.
■ Skårorna och öppningarna i höljet är till för ventilation. De får inte blockeras eller täckas över. Skjut inte in
föremål i skåror eller andra öppningar i höljet.
■ Dra ut bildskärmens sladd ur vägguttaget innan du rengör bildskärmen. Använd inte flytande rengöringsmedel
eller rengöringssprejer.
■ Tappa inte bildskärmen och placera den inte på instabila ytor.
■ När du tar bort bildskärmsfoten måste du lägga bildskärmen med skärmen nedåt på en mjuk yta så att den inte
blir repig eller går sönder.
Rengöra bildskärmen
Bildskärmen är en optisk enhet av högsta kvalitet. Den kräver särskild försiktighet vid rengöring. Rengör bildskärmen
på följande sätt:
1. Stäng av datorn och bildskärmen.
2. Frånkoppla bildskärmen från vägguttaget innan du rengör den.
VIKTIGT: Använd inte bensin, thinner, ammoniak eller andra flyktiga ämnen för att rengöra bildskärmen eller
höljet. Skärmen kan skadas av sådana ämnen. Använd inte flytande rengöringsmedel eller rengöringssprejer.
Använd aldrig vatten när du rengör en LCD-skärm.
3. Torka av skärmen med en torr, mjuk, ren trasa.
Om ytterligare rengöring krävs använder du ett antistatiskt skärmrengöringsmedel.
4. Dammtorka bildskärmens hölje. Använd en fuktig trasa när du rengör höljet.
Om höljet kräver ytterligare rengöring använder du en fuktig trasa med isopropylalkohol.
5. Koppla in bildskärmen igen.
6. Slå på bildskärmen och datorn.
2-2 Användarhandbok
Packa upp skärmen
1. Packa upp bildskärmen. Kontrollera att alla delar finns med. Ställ undan transportlådan.
2. Stäng av datorn och all ansluten utrustning.
3. Bestäm om bildskärmen ska monteras på ett skrivbord eller en vägg. Se “Installera bildskärmen” i det här
kapitlet.
4. Förbered ett plant underlag att montera ihop bildskärmen på. Du kan behöva ett jämnt, mjukt skyddat underlag
där du kan lägga bildskärmen med skärmen nedåt när du iordningställer den för installation.
5. Du behöver en stjärnskruvmejsel när du förbereder bildskärmen för väggmontering. Du kan behöva en rak
skruvmejsel för att fästa vissa kablar.
Installera bildskärmen
Du kan installera bildskärmen på ett skrivbord eller på en vägg. Placera bildskärmen på en lämplig, välventilerad
plats nära datorn.
Anslut bildskärmskablarna efter att du installerat bildskärmen.
3
Konfigurera bildskärmen
Förbereda bildskärmen för skrivbordsanvändning
VIKTIGT: Skärmen är ömtålig. Undvik att vidröra eller utöva tryck på LCD-skärmen – det kan skada skärmen.
1. Placera bildskärmen med skärmytan nedåt på en plan, mjuk och skyddad bordsyta, så att stödpelaren hänger
utanför kanten.
2. Håll i skärmens fot och tryck den mot stödpelaren tills att den klickar på plats.
Montera bildskärmsfoten
Användarhandbok 3-1
Konfigurera bildskärmen
3. Lyft bildskärmen till upprätt läge och placera den på en flat, stabil yta.
Bildskärm i upprätt läge
Förbereda bildskärmen för väggmontering
VARNING : Minska risken för personskada eller skada på utrustningen genom att kontrollera att
väggmonteringsfästet har installerats rätt och satts fast ordentligt innan bildskärmen kopplas in. Se de anvisningar
som medföljde väggmonteringsfästet och kontrollera att det har stöd för bildskärmen.
1. Dra ut nätsladden och alla kablar från bildskärmen.
2. Lägg bildskärmen med skärmen nedåt på en plan, skyddad yta.

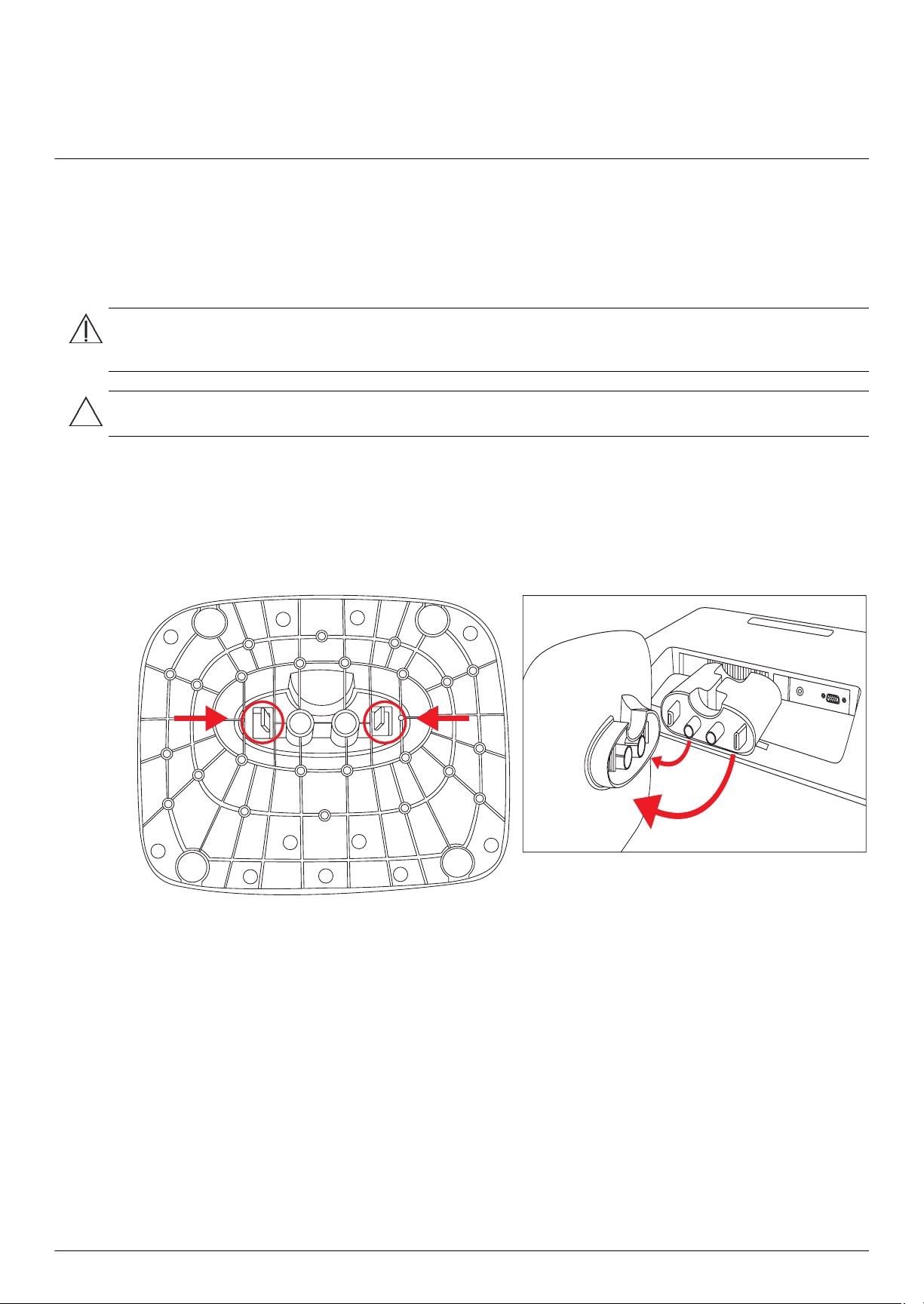

3. Lossa foten från pelaren genom att klämma de två klackarna mot varandra. Dra bort foten från pelaren medan
du gör detta.
Bildskärmens fot sedd underifrån (med med fästena inringade)
3-2 Användarhandbok
Konfigurera bildskärmen
4. Ta bort skruvarna inne i stödpelaren enligt anvisningarna.
Ta bort skruvarna på stödpelarens insida
5. Vippa änden av stödpelaren tills att den klickar loss från övre delen av pelaren, som täcker stödpelarens fäste.
Lossa den nedre delen av pelaren från den övre
6. Skjut pelarens övre del uppåt så att fästet friläggs.
Ta bort pelarens övre del
7. Skruva loss de fyra skruvarna som håller fast fästet.
Användarhandbok 3-3
Konfigurera bildskärmen
8. Skjut bort pelarens monteringsfäste från bildskärmens nederdel.
Förskjutning av pelarens monteringsfäste från bildskärmen
9. Ta bort Compaq-loggan från bildskärmens baksida för att visa de övre gängade hålen (A) och (B) för
väggfästet. Använd ett knivblad för att lossa den.
OBS! Logotypen hålls på plats med gummiklister.
A
C
B
D
Ta bort logotypen från bildskärmens baksida
Använd de fyra hålen (A), (B), (C) och (D) för att fästa svängarmen eller annan fästanordning vid bildskärmens
baksida med skruvar (medföljer ej).
10. Följ anvisningarna som medföljde fästet så att bildskärmen sitter fast ordentligt.
De fyra gängade hålen som finns på baksidan av panelen är utformade enligt VESA-standarden för montering
av platta bildskärmar.
11. Sätt fast en svängarm eller annat monteringsfäste.
3-4 Användarhandbok
Ansluta VGA-kabeln (analog)
Använd en VGA-kabel för att ansluta din Compaq-plattskärm till din dator.
Konfigurera bildskärmen
Ansluta VGA-kabeln
Så här ansluter du VGA-kabeln
Anslut ena änden av VGA-videokabeln till baksidan på skärmen och den andra änden till VGA-videoanslutningen på
datorns baksida.
OBS! Om din dator har en DVI-I anslutning, men ingen VGA-anslutning, använd en adapter (DVI-I till VGA) för att
ansluta din dator till bildskärmen. Anslut adaptern (DVI till VGA) till DVI-anslutningen på grafikkortet och anslut
sedan VGA-kabeln till adaptern och bildskärmen.
Användarhandbok 3-5
Konfigurera bildskärmen
Kablar och kort för ljud och video
Följande tabell visar de typer av kablar och kort som kan behövas för att ansluta bildskärmen till dator, TV eller
annan mottagare.
Antal och typ av kablar beror på vilken modell du har. Vissa kablar och kort ingår endast för vissa modeller och kan
säljas separat.
Kabel/Kort Namn Beskrivning
VGA-kabel VGA överför en analog videosignal.
DVI-I till VGA-adapter Ansluter en VGA-bildskärn till en DVI-anslutning på
baksidan av datorn, TV-mottagaren eller annan
mottagare.
DVI-I till VGA-kabel Ansluter en VGA-bildskärn till en
baksidan av datorn, TV-mottagaren eller annan
mottagare.
Ljudkabel Ansluter ljudutgången på din dator till ljudingången
på din bildskärm. Detta gör att de inbyggda
högtalarna kan spela upp ljud.
DVI-anslutning på
OBS! När du använder en VGA- eller DVI-signal måste du ansluta ljudet separat eftersom en VGA- eller DVI-signal
endast konverterar videodata, inte ljuddata.
3-6 Användarhandbok
Ansluta ljudkabeln
Anslut de inbyggda högtalarna till datorn med ljudkabeln enligt följande illustration.
Konfigurera bildskärmen
Placeringen av anslutningarna för ljudkablarna kan variera
Användarhandbok 3-7
Konfigurera bildskärmen
Ansluta nätsladden
1. Läs varningen nedan.
VARNING : Minska risken för elektriska stötar eller skada på utrustningen:
■ Ta inte bort jordkontakten. Det är en viktig säkerhetsfunktion. Anslut nätsladden till ett jordat eluttag.
■ Kontrollera att det jordade uttag du ansluter nätsladden till är lätt att komma åt och sitter så nära utrustningen
som möjligt. Placera nätsladden på så sätt att ingen kan gå eller snubbla på den. Placera heller inga föremål
på sladden.
■ Placera inga föremål på nätsladdar eller andra kablar. Ordna dem så att ingen råkar snubbla över dem eller
trampa på dem. Dra inte i sladdar eller kablar.
Se “Tekniska specifikationer” (Bilaga B) för mer information.
Ansluta nätsladden
2. Anslut ena änden av nätsladden till bildskärmen och den andra änden till ett jordat eluttag.
VARNING : För att förhindra elchock och personskador bör du göra något av följande om ett ordentligt jordat
eluttag inte finns tillgängligt: (1) Använd en jordad förlängningskabel som ansluts till ett annat jordat uttag.
(2) Ombesörj installation av ett ordentligt jordat eluttag.
3-8 Användarhandbok
Kabelhantering
Din Compaq LCD-bildskärm har ett system för kabelhantering. Kablar kan enkelt ledas genom den ihåliga delen av
stödpelaren så att de döljs från bildskärmens framsida.
Konfigurera bildskärmen
Leda kablar genom stödpelarens baksida
Användarhandbok 3-9
Konfigurera bildskärmen
Justera lutningen
För optimal visning ska du justera skärmens lutning så att det passar dig. Gör så här:
1. Stå framför bildskärmens framsida och håll tag i foten så att du inte välter bildskärmen medan du ändrar
lutningen.
2. Justera lutningen genom att flytta bildskärmens övre kant antingen mot eller från dig, utan att vidröra skärmen.
Lutningsjustering
3-10 Användarhandbok
Använda bildskärmen
Program och verktyg på cd-skivan
Cd-skivan som medföljde bildskärmen innehåller drivrutiner och programvara som du kan installera på datorn.
Installera drivrutiner
Om du märker att du måste uppdatera drivrutinerna kan du installera INF- och ICM-filer med skärmdrivrutiner från
cd-skivan, eller ladda ner dem från Internet.
Installera programvaran med skärmdrivrutiner från cd-skivan
För installera programvaran med skärmdrivrutiner från cd-skivan:
1. Sätt in cd-skivan i datorns cd-enhet. Cd-menyn öppnas.
2. Välj språk.
3. Klicka på Install Monitor Driver Software (Installera programvara med skärmdrivrutiner).
4. Följ anvisningarna som visas på skärmen.
4
5. Starta om datorn.
6. Se till att rätt upplösning och uppdateringsfrekvens visas under Bildskärm på Kontrollpanelen. Mer information
finns i dokumentationen för operativsystemet Windows
OBS! Du kanske måste installera de digitalt signerade skärmdrivrutinerna (INF- eller ICM-filer) manuellt från
cd-skivan om något går fel under installationen. Läs filen ”Driver Software Readme” på cd-skivan för instruktioner
(endast på engelska).
Hämta uppdaterade drivrutiner från Internet
Hämta den senaste versionen av drivrutiner och programvarufiler på HP:s supportplats:
1. Se: http://www.hp.com/support.
2. Välj land/region.
3. Välj Download Drivers and Software (Hämta drivrutiner och programvara).
4. Ange modellnummer för din bildskärm. Sidorna för nedladdning av programvara gällande din bildskärm visas.
5. Hämta och installera filerna med drivrutiner och programvara med hjälp av instruktionerna på
hämtningssidorna.
6. Se till att systemet uppfyller kraven.
®
.
Användarhandbok 4-1
Använda bildskärmen
Använda autojusteringsfunktionen
Du kan enkelt optimera skärmens prestanda för VGA-indata genom att använda knappen Auto/OK och
programvaran för autojusteringsmönster på den medföljande cd-skivan.
Använd inte den här metoden om bildskärmen använder en DVI- eller HDMI-ingång. Om bildskärmen har
VGA-anslutning kan du rätta till följande bildkvalitetsproblem med den här metoden:
■ Suddigt eller otydligt fokus
■ Eftersläpning, streck eller skuggeffekter
■ Svaga vertikala streck
■ Tunna horisontella rullningslinjer
■ Bilden är inte centrerad
VIKTIGT: Bilden kan brännas in i skärmen på bildskärmar som visar samma statiska bild på skärmen under lång tid
(12 timmar oavbrutet utan användning). Du kan undvika detta genom att aktivera en skärmsläckare, eller genom att
stänga bildskärmen när den inte ska användas under en längre tid. Bilder som bränns in på skärmen är något som
kan hända på alla LCD-skärmar.
Så här använder du autojusteringsfunktionen:
1. Låt bildskärmen värma upp i 20 minuter innan du utför justeringen.
2. Tryck på knappen Auto/OK på bildskärmens sidopanel.
❏ Du kan också trycka på knappen Menu och välja Image Control (Bildkontroll) och sedan Auto
Adjustment (Automatisk justering) på skärmmenyn. Se “Justera bildskärmskvaliteten” i det här
kapitlet.
❏ Om du inte är nöjd med resultatet fortsätter du.
3. Sätt in cd-skivan i datorns cd-enhet. Cd-menyn öppnas.
4. Välj språk.
5. Välj Open Auto-Adjustment Software (Öppna programmet för automatisk justering).
6. Konfigurationstestmönstret visas.
Konfigurationstestmönstret för den automatiska justeringen
7. Tryck på knappen Auto/OK på bildskärmens sidopanel så att en stabil och centrerad bild visas.
4-2 Användarhandbok
Reglage på sidopanelen
Reglageknapparna finns på bildskärmens högra sida:
Använda bildskärmen
1
2
3
4
5
Reglageknappar på sidopanelen
Nr Ikon Beskrivning
1PowerStartar bildskärmen eller försätter den i vänte- eller viloläge.
OBS! Power-knappen finns i det övre högra hörnet på bildskärmen.
2Auto/OKStäller automatiskt in bildskärmen på den bästa visningen när skärmmenyn inte är aktiv. / Inför det
markerade alternativet.
3/+Snabbtangent för länk till snabbvisning. / Navigerar framåt genom skärmmenyn och ökar
justeringsnivåerna.
4/–Snabbtangent för länk till volymnivå-justering. / Navigerar baklänges genom skärmmenyn och minskar
justeringsnivåerna.
5MenyÖppnar, väljer eller avslutar skärmmenyn.
Användarhandbok 4-3
Använda bildskärmen
Använda skärmmenyn (OSD)
En skärmmeny är en bild som visas ovanpå på en annan skärmbild. Detta används ofta för bildskärmar, tv-apparater,
videospelare och dvd-spelare för att visa information om t.ex. volym, kanal och tid.
1. Om bildskärmen inte redan är på trycker du på strömbrytaren för att starta den.
2. Gå till skärmmenyn genom att trycka på knappen Menu. Huvudmenyn visas.
3. Navigera genom huvudmenyn eller undermenyn genom att trycka på + (plus) på bildskärmens frontpanel för att
bläddra uppåt eller – (minus) för att bläddra bakåt. Välj sedan den markerade funktionen genom att trycka på
knappen Auto/OK.
Menyn återgår till alternativet längst upp om du bläddrar förbi det nedersta valet. Menyn återgår till alternativet
längst ned om du bläddrar förbi det översta valet.
4. Ändra skalan för ett markerat objekt genom att trycka på knappen + eller –.
5. Välj Save and Return (Spara och återgå).
Om du inte vill spara inställningen väljer du Cancel (Avbryt) på undermenyn eller Exit (Avsluta) på
huvudmenyn.
6. Stäng skärmmenyn genom att trycka på knappen Menu.
OBS! När en meny visas gäller att om knapparna inte vidrörs under 30 sekunder (fabriksinställning), sparas
justeringar och inställningar och menyn stängs.
Alternativ på skärmmenyn
Följande tabell visar alternativen på skärmmenyn och deras funktionsbeskrivningar. När du har ändrat ett alternativ
på skärmmenyn, och om menyskärmen har dessa alternativ, kan du välja:
■ Cancel (Avbryt) — för att återgå till föregående menynivå.
■ Save and Return (Spara och återgå) — för att spara alla ändringar och återgå till den huvudsakliga
bildskärmsmenyn. Alternativet för att spara och återgå är bara aktivt om du ändrar ett menyalternativ.
■ Reset (Återställ) — för att ändra tillbaka till den tidigare inställningen.
Ikon
Alternativ på
huvudmenyn
Brightness (Ljusstyrka) Justerar skärmens ljusstyrkenivå.
Contrast (Kontrast) Justerar skärmens kontrastnivå.
Image Control
(Bildkontroll)
Alternativ på
undermenyer Beskrivning
Auto Adjustment
(Automatisk justering)
Justerar skärmbilden. Aktiverar eller inaktiverar också sensorn för
omgivningsljus (vissa modeller).
Justerar skärmbilden automatiskt (endast VGA-indata).
Horizontal Position
(Horisontell placering)
Vertical Position (Vertikal
placering)
Clock (Klocka) Minimerar eventuella vertikala staplar eller ränder som är synliga
Clock Phase (Klockfas) Justerar visningsfokus. Med den här justeringen kan du ta bort
Justerar bildens horisontella position (endast VGA-indata).
Justerar bildens vertikala placering (endast VGA-indata).
i skärmens bakgrund. När du justerar klockan ändras dessutom
den horisontella skärmbilden (endast VGA-indata).
allt horisontellt brus och radera eller göra bilden med tecken
skarpare (endast VGA-indata).
4-4 Användarhandbok
Använda bildskärmen
Ikon
Alternativ på
huvudmenyn
Color (Färg) Väljer skärmfärg. Fabriksinställningen är 6 500 Kelvin eller
Alternativ på
undermenyer Beskrivning (fortsättning)
Custom Color (Anpassad färg), beroende på modell.
9 300 K Ändras till lätt blåaktigt vitt.
6 500 K Ändras till lätt rödaktigt vitt.
Quick View
(Snabbvisning)
Custom Color
(Anpassad färg)
sRGB Ställer in dina skärmfärger så att de följer de färgstandarder som
Movie (Film)
Photo (Foto)
Gaming (Spel)
Text
Custom (Anpassad)
Inställningar sparas när användaren justerar Brightness
(Ljusstyrka), Contrast (Kontrast) eller Color (Färg) vid något av
alternativen för Quick View (Snabbvisning).
Väljer och justerar dina egna färgskalor:
R — Anger dina egna nivåer för röd färg.
G — Anger dina egna nivåer för grön färg.
B — Anger dina egna nivåer för blå färg.
används i bildteknologibranschen.
Language (Språk) Väljer vilket språk skärmmenyn visas på. Fabriksinställningen är
engelska.
Management
(Hantering)
Volume (Volym) Justerar volymnivån.
OSD Control (reglage på
skärmmenyn)
Power Saver
(Energisparfunktion)
Väljer energisparfunktionerna för bildskärmen.
Justerar bildskärmsmenyns position på skärmen.
Horizontal OSD Position (Horisontell position för
bildskärmsmeny) — Ändrar visningspositionen för
bildskärmsmenyn till vänster eller höger område på skärmen. Det
fabriksinställda värdet är 50.
Vertical OSD Position (Vertikal position för
bildskärmsmeny) — Ändrar visningspositionen för
bildskärmsmenyn till området längst upp eller längst ner på
skärmen. Det fabriksinställda värdet är 50.
OSD Transparency (Menytransparens) — Justera för att
visa bakgrundsinformationen via bildskärmsmenyn.
OSD Timeout (Timeout för skärmmenyerna) — Ställer in
tidslängden i sekunder under vilken bildskärmsmenyn är
synlig efter det att du tryckt ner sista knapp. Det fabriksinställda
värdet är 30 sekunder.
Aktiverar energisparfunktionen (se “Energisparfunktion” i det här
kapitlet). Välj:
På
Av
Fabriksinställningen är On (På).
Mode Display
(Displayläge)
Visar information om upplösning, uppdateringsfrekvens och
frekvens på skärmen varje gång du använder den huvudsakliga
skärmmenyn. Välj:
På
Av
Fabriksinställningen är On (På) eller Off (Av), beroende på
modell.
Användarhandbok 4-5
Använda bildskärmen
Ikon
Alternativ på
huvudmenyn
Hantering (forts.) Power On Status Display
Alternativ på
undermenyer Beskrivning (fortsättning)
(statusvisning vid
påslagning)
DDC/CI Support
(DDC/CI-stöd)
På/av-lampan för panelen
Sleep Timer (Vilotimer) Tillhandahåller menyalternativen för timerjustering:
Visar driftstatus för bildskärmen varje gång bildskärmen slås på.
Välj var du vill visa status:
Top (Ö verst )
Middle (Mitten)
Bottom (Nederst)
Av
Fabriksinställningen är Top (Överst) eller Off (Av), beroende på
modell.
Låter datorn styra vissa skärmmenyfunktioner så som ljusstyrka,
kontrast och färgtemperatur. Välj:
På
Av
Fabriksinställningen är On (På).
Tänder eller släcker lampan (lysdioden) i strömbrytaren. När den
är inställd till Av, är lampan alltid släckt.
Set Current Time (Ställ in nuvarande tid) — Ställer in nuvarande
tid i timmar och minuter.
Set Sleep Time (Ställ in vilotid) — Ställer in tiden det tar tills att
bildskärmen försätts i viloläge.
Set On Time (Inställd tid) — Ställer in den tid du vill att
bildskärmen ska vakna upp ur viloläget.
Timer — Ställer in funktionen Sleep Timer (Vilotimer) till On (På)
eller Off (Av). Standardinställningen är Off (Av).
Sleep Now (Vila nu) — Ställer in bildskärmen att omedelbart gå
till viloläge.
Information Väljer och visar viktig information om bildskärmen.
Current Settings (Aktuella
inställningar)
Recommended Settings
(Rekommenderade
inställningar)
Serial Number
(Serienummer)
Version Anger versionen för bildskärmens inbyggda programvara.
Backlight Hours (Antal
timmar för
bakgrundsbelysningen)
Service/Support För service och support, gå till:
Factory Reset
(Återställ
fabriksinställningar)
Tillhandahåller aktuellt läge för videoingång.
Tillhandahåller rekommenderat upplösningsläge och
rekommenderad uppdateringsfrekvens för bildskärmen.
Anger serienumret för bildskärmen. Du behöver serienumret när
du kontaktar HPs tekniska support.
Rapporterar sammanlagt antal timmars användning med
bakgrundsbelysning.
http://www.hp.com/support.
Återställer inställningar till fabriksinställda värden.
4-6 Användarhandbok
Identifiera bildskärmsförhållanden
Särskilda meddelanden visas på bildskärmen under följande bildskärmsförhållanden:
■ Input Signal Out of Range (Indatasignal utanför räckvidd) — Visar att bildskärmen inte stöder
videokortets indatasignal på grund av att upplösningen eller uppdateringsfrekvensen är inställda på ett högre
värde än bildskärmen klarar.
Ändra inställningarna för ditt videokort till en lägre upplösning eller uppdateringsfrekvens. Starta om datorn så
att inställningarna börjar gälla.
■ Monitor Going to Sleep (Bildskärm aktiverar viloläge) — Visar att bildskärmen är på väg in i
viloläge. Högtalarna är avstängda i viloläge.
■ Check Video Cable (Kontrollera videokabel) — Visar att videoingångskabeln inte är ordentligt ansluten
till datorn eller bildskärmen.
■ OSD Lock-out (Skärmmenylås) — Bildskärmsmenyn kan aktiveras eller inaktiveras genom att trycka på och
hålla nere knappen Menu på frontpanelen under 10 sekunder. Om skärmmenyn är låst visas
varningsmeddelandet
Om skärmmenyn är låst håller du in knappen Menu i tio sekunder för att låsa upp den.
Om skärmmenyn är olåst håller du in knappen Menu i tio sekunder för att låsa den.
■ Ingen indatasignal — Visar att bildskärmen inte tar emot någon videosignal från datorn eller någon av
bildskärmens videoingångar. Kontrollera om datorn eller indatasignalkällan är avstängda eller i energisparläge.
■ Auto-Adjustment is in Progress (Automatisk justering är aktiv) — Visar att autojusteringsfunktionen
är aktiv. Se “Justera bildskärmskvaliteten” i det här kapitlet.
OSD Lock-out (Skärmmenylås) i 10 sekunder.
Använda bildskärmen
Justera bildskärmskvaliteten
Autojusteringsfunktionen finjusterar automatiskt bildkvaliteten avseende storlek, position, klocka och fas varje gång
ett nytt videoläge visas. Mer exakta justeringar av VGA-indata får du om du kör autojusteringsprogrammet
(Auto-Adjust) på cd-skivan. Se “Använda autojusteringsfunktionen” i det här kapitlet.
Om du vill förbättra bildkvaliteten ytterligare använder du bildskärmens klock- och klockfaskontroller för att finjustera
bilden. Se “Optimera analog video” i det här kapitlet.
Optimera analog video
Vissa bildskärmar innehåller avancerade kretsar som gör att bildskärmen kan fungera som en vanlig analog
bildskärm. Du kan justera två kontroller på skärmmenyn när du vill förbättra analoga bildprestanda:
■ Clock (Klocka) — Öka eller minska värdet för att minimera vertikala streck eller ränder i skärmens bakgrund.
■ Clock Phase (Klockfas) — Öka eller minska värdet för att minimera störningar.
Använd bara dessa kontroller när autojusteringsfunktionen inte ger tillräckligt bra bild i analogt läge.
Så här får du bästa resultat:
1. Låt bildskärmen värma upp i 20 minuter innan du utför justeringen.
2. Ta fram programmet för justering med mönster (finns på cd-skivan).
3. Öppna bildskärmsmenyn och välj sedan Image Control (Bildkontroll).
4. Ställ först in huvudklockan, eftersom inställningarna för klockfasen är beroende av huvudklockans inställning.
Om bilden blir förvrängd när du justerar klockan och klockvärdet fortsätter du justera tills förvrängningen
försvinner.
Återställ fabriksinställningarna genom att öppna skärmmenyn, välja Återställ fabriksinställningar och sedan
välja Yes (Ja).
Användarhandbok 4-7
Använda bildskärmen
Energisparfunktion
När bildskärmen är i normalt driftläge lyser strömlampan grönt och skärmen förbrukar normalt antal watt. Se även
“Tekniska specifikationer” (Bilaga B) för information om strömförbrukning.
Bildskärmen har också stöd för ett energisparläge som styrs av datorn. När bildskärmen är i energisparläge är
skärmen tom, bakgrundsbelysningen släckt och strömlampan orange. Skärmen använder minimalt med ström. När
bildskärmen ”väcks”, behövs en kort uppvärmningsperiod innan den återgår till normalt driftläge. Energisparläget
aktiveras om skärmen varken känner av den horisontella eller den vertikala synkroniseringssignalen.
Energisparfunktionen måste vara aktiverad på datorn för att detta ska fungera.
I dokumentationen till datorn finns instruktioner för hur du ställer in energisparfunktionen (kallas ibland för
strömsparfunktionen).
OBS! Energisparfunktionen fungerar endast när skärmen är ansluten till en dator med energisparfunktioner.
4-8 Användarhandbok
Förbereda bildskärmen för transport
Spara originalförpackningen i ett förvaringsutrymme. Du kan behöva den senare om du flyttar eller transporterar
bildskärmen.
VARNING : Innan du fäller ihop bildskärmen ska du stänga av strömmen och dra ut alla sladdar ur bildskärmen
(ström, video och ljud). När du ska koppla bort strömmen från utrustningen drar du ut nätsladden ur eluttaget med
ett fast grepp om kontakten. Dra aldrig i själva sladden.
VIKTIGT: Skärmen är ömtålig. Placera bildskärmen med skärmen nedåt på en plan, mjuk yta så att den inte blir
repad eller skadad. Undvik att trycka på LCD-skärmen, det kan skada den.
Förbereda bildskärmen för transport
1. Dra ut alla sladdar från bildskärmen (ström, video och ljud).
2. Lägg bildskärmen med skärmen nedåt på en mjuk, skyddad yta.
3. Lossa foten från pelaren genom att klämma de två klackarna mot varandra. Dra bort foten från pelaren medan
du gör detta.
5
Förbereda bildskärmen för transport
4. Placera bildskärmen och foten i den ursprungliga transportlådan.
Användarhandbok 5-1
Förbereda bildskärmen för transport
5-2 Användarhandbok
Lösa vanliga problem
I följande tabell visas möjliga problem, möjliga orsaker till respektive problem samt de rekommenderade lösningarna:
Problem Lösning
Strömdioden är inte tänd. Kontrollera att strömbrytaren är till och att nätsladden är korrekt ansluten till ett jordat eluttag och
till bildskärmen.
Välj Hantering på skärmmenyn och välj sedan Lysdioden för panelström. Kontrollera om
alternativet Lysdioden för panelström är inställt till Av och, om så är fallet, ställ in det i läget På.
Bildskärmen är tom. Koppla in nätsladden. Slå på strömmen.
Anslut videokabeln på rätt sätt: Se även “Konfigurera bildskärmen” för mer information.
Tryck på en tangent på tangentbordet eller rör på musen så att skärmsläckaren stängs.
A
Felsökning
Bilden är suddig, otydlig eller
för mörk.
Bilden är inte centrerad. Öppna skärmmenyn genom att trycka på knappen Menu. Välj Image Control (Bildkontroll)
Check Video Cable (Kontrollera
videokabel) visas på skärmen.
Input Signal Out of Range
(Indatasignal utanför räckvidd)
visas på skärmen.
Bilden är suddig och har
eftersläpande skuggproblem.
Kan inte ställa in skärmen för
optimal upplösning.
Det går inte att höra ljud från
de inbyggda högtalarna.
Tryck på knappen Auto/OK på bildskärmens sidopanel. Om bilden inte blir bättre trycker du på
knappen Menu för att öppna skärmmenyn och justera ljusstyrkan och kontrasten.
och välj sedan Horizontal Position (Horisontell placering) eller Vertical Position
(Vertikal placering) för att ändra bildens position.
Anslut ena skärmens VGA-signalkabel till VGA-uttaget på datorn. Se till att strömmen är av när
du ansluter videokabeln.
Starta om datorn i felsäkert läge. Ändra inställningarna till ett värde som kan hanteras (se
tabellen under “Förinställda videolägen” i bilaga B). Starta om datorn så att de nya
inställningarna börjar gälla.
Justera kontrast och ljusstyrka.
Kontrollera att du inte använder en förlängningssladd eller kopplingsbox. Vi rekommenderar att
skärmen ansluts direkt till grafikkortets utgång på baksidan av datorn.
Autojusteringsfunktionen kan lösa det här problemet.
Kontrollera att grafikkortet stöder optimal upplösning.
Kontrollera att den senast stödda drivrutinen är installerad för grafikkortet. För HP- och
Compaq-system, kan du ladda ner de senaste drivrutinerna för grafikkort till ditt system från:
www.hp.com/support. För övriga system, se webbsidan för ditt grafikkort.
Gör så här:
■ Se till att du har en bra källsignal genom att använda hörlurar vid källan.
■ Öppna skärmmenyn genom att trycka på knappen Menu. Ändra volymen genom att välja
Management (Hantering) och sedan Volume (Volym).
■ Höj volymen med volymknappen på frontpanelen.
■
Se till att högtalarvolymen inte är avstängd eller alltför låg: Klicka på
™ ,
Windows Vista
Justera ljudvolym
Kontrollpanelen
under Ljudenheter och ljud. Flytta upp skjutreglaget under Huvudvolym.
och
Maskinvara och ljud
startknappen i
. Klicka på
Användarhandbok A-1
Felsökning
Problem Lösning (fortsättning)
Ingen Plug and Play. För att Plug and Play-funktionen ska fungera för skärmen, måste du ha en Plug and
Play-kompatibel dator och grafikkort. Kontrollera med din datortillverkare.
Kontrollera bildskärmens videokabel och se till att inte något av stiften är böjda.
Se till att drivrutinerna för Compaq-skärmen är installerade. Se “Installera drivrutiner” i kapitlet
“Använda bildskärmen” för mer information. Compaq-skärmens drivrutiner finns också
tillgängliga på: http://www.hp.com/support.
Bilden hoppar, är skakig eller
har vågmönster i bilden.
Monitorn visar alltid ”Sleep
Mode” (viloläge) (den gula
lysdioden lyser).
Flytta undan elektriska apparater, som kan orsaka elektriska störningar, så långt från skärmen
som möjligt.
Använd maximal uppdateringsfrekvens som din monitor klarar av vid den upplösning som du
använder.
Datorns strömbrytare kan vara tillslagen.
Datorns grafikkort ska sitta ordentligt på plats.
Kontrollera att bildskärmens videokabel är korrekt ansluten till datorn.
Kontrollera bildskärmens videokabel och se till att inte något av stiften är böjda.
Kontrollera att datorn är funktionsduglig: Tryck på Caps Lock-tangenten och observera den Caps
Lock-lysdiod som finns på flertalet tangentbord. Lysdioden bör antingen tändas eller släckas när
du har tryckt på tangenten Caps Lock.
Support från hp.com
Innan du kontaktar kundtjänst går du till HP:s tekniska support på: http://www.hp.com/support.
Välj ditt land/region och följ länkarna till supportsidan för bildskärmen.
Förberedelser innan du ringer teknisk support
Om du inte kan lösa problemet med hjälp av tipsen i det här avsnittet måste du kanske ringa teknisk support.
Information om hur du kontaktar teknisk support finns i den tryckta dokumentationen som medföljde bildskärmen. Ha
följande till hands innan du ringer:
■ Bildskärmens modellnummer (finns på etiketten på bildskärmens baksida)
■ Bildskärmens serienummer (finns på etiketten på bildskärmens baksida eller på skärmmenyn på menyn
Information)
■ Inköpsdatum på fakturan
■ Under vilka förhållanden problemet uppstår
■ Vilka felmeddelanden som visas
■ Maskinvarukonfiguration
■ Namn och version på maskinvaran och programvaran du använder
Hitta etiketten
På etiketten på bildskärmens baksida finns produktnumret och serienumret. Du kan behöva dessa siffror när du
kontaktar HP om bildskärmen.
Etiketten finns på baksidan av bildskärmen.
A-2 Användarhandbok
Alla specifikationer utgör normalspecifikationer från alla HP:s komponenttillverkare. Verkliga prestanda kan vara
högre eller lägre.
Compaq LCD-bildskärmar
Ytbehandling: Reflexfri polarisator med hård beläggning
Ingångar:
■ VGA-kontakt
Specifikationer
modell Q1859
B
Tekniska specifikationer
Skärmtyp:
Visningsyta:
Lutning:
Maxvikt (ej uppackad):
Mått (h x b x d):
Maximal grafikupplösning:
Textläge:
Punkttäthet:
Horisontell frekvens (analogt läge):
Vertikal frekvens (analogt läge):
Miljökrav
Temperatur (oberoende av altitud)
Drifttemperatur:
Temperatur när skärmen inte
används:
Relativ luftfuktighet (utan kondens):
Relativ luftfuktighet under drift:
Luftfuktighet vid förvaring:
Strömkälla:
Strömförbrukning:
Strömförbrukning i viloläge:
TFT LCD med aktiv matris
18.5 tum (47.0 cm) diagonalt
o
–5
till +25
4.3 kg
355 x 456 x 184 mm
1366 x 768 vid 60 Hz analogt läge
720 x 400
0.30 x 0.30 mm
24 till 83 kHz
50 till 76 Hz
o
41
–29
20 % till 80 %
5 % till 95 %
100–240 Vv, 50/60 Hz
40 watt (W) maximalt
<2 watt (W) normalt
o
till 104o F (5o till 40o C)
o
till 140o F (–20o till 60o C)
Användarhandbok B-1
Tekniska specifikationer
Specifikationer (fortsättning)
modell Q2009
Skärmtyp:
Visningsyta:
Lutning:
Mått (h x b x d):
Maximal grafikupplösning:
Textläge:
Punkttäthet:
Horisontell frekvens (analogt läge):
Vertikal frekvens (analogt läge):
Miljökrav
Temperatur (oberoende av altitud)
Drifttemperatur:
Temperatur när skärmen inte
används:
Relativ luftfuktighet (utan kondens):
Relativ luftfuktighet under drift:
Luftfuktighet vid förvaring:
Strömkälla:
Strömförbrukning:
Strömförbrukning i viloläge:
TFT LCD med aktiv matris
20 tum (50.8 cm) diagonalt
–5
o
till +25
o
481 x 523 x 289 mm
1600 x 900 vid 60 Hz analogt läge
720 x 400
0.2768 x 0.2768 mm
24 till 85 kHz
46 till 76 Hz
o
41
till 104o F (5o till 40o C)
o
–29
till 140o F (–20o till 60o C)
20 % till 80 %
5 % till 95 %
100–240 Vv, 50/60 Hz
56 watt (W) maximalt
<2 watt (W) normalt
modell Q2159
Skärmtyp:
Visningsyta:
Lutning:
Maxvikt (ej uppackad):
Mått (h x b x d):
Maximal grafikupplösning:
Textläge:
Punkttäthet:
Horisontell frekvens (analogt läge):
Vertikal frekvens (analogt läge):
Miljökrav
Temperatur (oberoende av altitud)
Drifttemperatur:
Temperatur när skärmen inte
används:
Relativ luftfuktighet (utan kondens):
Relativ luftfuktighet under drift:
Luftfuktighet vid förvaring:
Strömkälla:
Strömförbrukning:
Strömförbrukning i viloläge:
TFT LCD med aktiv matris
21.53 tum (55.68 cm) diagonalt
–5
o
till +25
o
6.0 kg
415 x 563 x 194 mm
1920 x 1080 vid 60 Hz analogt läge
720 x 400
0.2480 x 0.2480 mm
24 till 94 kHz
50 till 76 Hz
o
41
till 104o F (5o till 40o C)
–29o till 140o F (–20o till 60o C)
20 % till 80 %
5 % till 95 %
100–240 Vv, 50/60 Hz
56 watt (W) maximalt
<2 watt (W) normalt
B-2 Användarhandbok
Förinställda videolägen
Bildskärmen identifierar automatiskt många förinställda videolägen som visas med rätt storlek centrerat på skärmen.
Fabriksinställda videoingångslägen, Q1859
Tekniska specifikationer
Horisontell
Läge Upplösning
1 640 x 480 31.47 59.94
2 720 x 400 31.47 70.09
3 800 x 600 37.88 60.32
4 1024 x 768 48.36 60.00
5 1280 x 960 60.00 60.00
6 1280 x 1024 63.98 60.02
7 1366 x 768 47.71 59.79
Fabriksinställda videoingångslägen, Q2009
Läge Upplösning
1 640 x 480 31.47 59.94
2 720 x 400 31.47 70.09
3 800 x 600 37.88 60.32
4 1024 x 768 48.36 60.00
frekvens (kHz)
Horisontell
frekvens (kHz)
Vertikal
frekvens (Hz)
Vertikal
frekvens (Hz)
5 1280 x 960 60.00 60.00
6 1280 x 1024 63.98 60.02
7 1440 x 900 55.47 59.90
8 1600 x 900 55.54 59.98
Fabriksinställda videoingångslägen, Q2159
Horisontell
Läge Upplösning
1 640 x 480 31.47 59.94
2 720 x 400 31.47 70.09
3 800 x 600 37.88 60.32
4 1024 x 768 48.36 60.00
5 1280 x 960 60.00 60.00
6 1280 x 1024 63.98 60.02
7 1440 x 900 55.47 59.90
8 1600 x 1200 75.00 60.00
9 1680 x 1050 65.29 60.00
frekvens (kHz)
Vertikal
frekvens (Hz)
10 1920 x 1080 67.50 60.00
Användarhandbok B-3
Tekniska specifikationer
Riktlinjer och kvalitet för LCD-bildskärmen
Din Compaq LCD-skärm är byggd med precisionsteknik och har tillverkats enligt höga standarder för att ge
garanterat problemfri drift. Bildskärmen kan dock ha vissa felaktigheter som uppträder som små ljusa eller mörka
punkter. Detta är normalt för alla LCD-skärmar i paket som förses av alla återförsäljare, och är inte gäller inte enbart
din Compaq LCD-bildskärm. Felaktigheterna beror på en eller flera felaktiga bildpunkter eller underbildpunkter.
■ En bildpunkt består av en röd, en grön och en blå underbildpunkt.
■ En felaktig hel bildpunkt är alltid påslagen (en ljus punkt mot en mörk bakgrund) eller är alltid avslagen (en mörk
punkt mot en ljus bakgrund). Det första alternativet syns tydligare.
■ En felaktig underbildpunkt (punktdefekt) syns mindre än en helt felaktig bildpunkt och syns bara mot vissa
bakgrunder.
Hitta de felaktiga bildpunkterna genom att använda skärmen under normala förhållanden med en fungerande
upplösning och uppdateringsfrekvens och sitta på ungefär 50 centimeters avstånd.
Vi tror att det i framtiden kommer att tillverkas LCD-skärmar med färre felaktigheter och justerar riktlinjerna i takt med
förbättringarna.
Mer information om din HP LCD-skärm hittar du på HPs webbsida: http://www.hp.com/support.
Krav på nätsladden
Bildskärmens nätaggregat är försett med ALS (Automatic Line Switching) Denna funktion tillåter att bildskärmen kan
arbeta med inspänningar på 100–240 Vv, 50/60 Hz, 1.5 A.
Sladden (böjlig sladd med stickpropp) som levererades med bildskärmen uppfyller kraven i det land/den region där
utrustningen köpts.
Om du behöver en nätsladd som passar i annat land ska du köpa en som är godkänd i detta land.
Nätsladden måste vara avsedd för produkten samt för den spänning (volt) och ström (ampere) som anges på
produkten. Nätsladden ska vara godkänd för spänning och strömstyrka som är större än de som är angivna på
produkten. Om du har frågor om nätsladden hänvisas till närmaste auktoriserade HP-handlare.
Placera nätsladden på så sätt att ingen kan gå eller snubbla på den. Placera heller inga föremål på sladden. Var
särskilt uppmärksam på kontakten, vägguttaget och anslutningen till produkten.
B-4 Användarhandbok
FCC-regler
Den här utrustningen har testats och motsvarar gränserna för digitala enheter inom klass B i enlighet med del 15 i
FCC-reglerna. Dessa krav är utformade för att ge rimligt skydd mot skadliga störningar från installationer i
bostadsområden. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi och om den inte
installeras i enlighet med instruktionerna kan den störa radiokommunikationer. Det finns emellertid ingen garanti för
att störningar inte kommer att ske för en viss installation. Om utrustningen stör radio- eller tv-mottagningen måste
användaren åtgärda störningen genom en eller flera av nedanstående åtgärder. Undersök om utrustningen stör
mottagningen genom att stänga av och starta utrustningen:
■ Rikta om eller flytta mottagarantennen.
■ Öka avståndet mellan utrustningen och mottagaren.
■ Anslut utrustningen till ett annat uttag som inte är sammankopplat med uttaget där mottagaren är ansluten.
■ Rådfråga återförsäljaren eller en erfaren radio- eller tv-tekniker för att få hjälp.
Modifieringar
C
Normer och föreskrifter
Om användaren ändrar enheten på andra sätt än vad som uttryckligen godkänts av Hewlett-Packard Company kan
användaren förlora rätten att använda enheten (FCC-krav).
Kablar
Anslutningar till den här enheten måste göras med skärmade kablar med metalliserade RFI/EMI-kåpor för att uppfylla
FCC-reglerna.
Försäkran om överensstämmelse för produkter märkta med FCC-logotypen, endast USA
Den här datorn uppfyller kraven i enlighet med del 15 i FCC-reglerna. Användning omfattas av följande två villkor:
(1) enheten får inte orsaka skadlig störning och (2) enheten måste godta mottagen störning, inklusive sådan störning
som kan orsaka problem vid användningen.
Om du har frågor om den här produkten skriver du till
Hewlett-Packard Company
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000
Eller
Ring: +1-800-474-6836
Eventuella frågor om FCC-reglerna kan besvaras av:
Hewlett-Packard Company
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000, USA
Eller
Ring: +1-281-514-3333
Identifiering av produkten sker med artikel-, serie- eller modellnumret på utrustningen.
Användarhandbok C-1
Normer och föreskrifter
Avfallshantering
Denna HP-produkt innehåller kvicksilver i den fluorescerande lampan i LCD-skärmen som kan kräva speciell hantering
vid kassering.
Kasserande av detta material kan vara reglerat av miljöskäl. För kasserings- eller återvinningsinformation kan du
kontakta de lokala myndigheterna eller Electronic Industries Alliance (EIA) (http://www.eiae.org).
Kemiska ämnen
HPs åtagande är att förse sina kunder med information om kemiska ämnen i sina produkter enligt gällande lagar och
bestämmelser som t.ex. REACH (Europaparlamentets och rådets förordning (EG) nr 1907/2006). Det finns en
rapport med kemisk information för den här produkten på: http://www.hp.com/go/reach.
För Kanada
Den här klass B-utrustningen uppfyller alla krav som formuleras i Canadian Interference-Causing Equipment
Regulations.
Avis Canadien
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du
Canada.
EU-normer
Denna produkt uppfyller kraven i följande EU-direktiv:
■ Lågspänningsdirektivet 2006/95/EC
■ EMC-direktivet 2004/108/EC
Uppfyllelse av dessa direktiv innebär överensstämmelse med tillämpliga harmoniserade europeiska standarder
(europeiska normer) vilka står i den EU-försäkran om överensstämmelse som Hewlett-Packard gett ut för denna
produkt eller produktserie.
Bevis på detta är att produkten är försedd med en av följande följande märkningar:
Denna märkning gäller
icke-telekomprodukter och
EU-harmoniserade
telekomprodukter (exempelvis
Bluetooth).
XXXX*
Denna märkning gäller
telekomprodukter som inte är
EU-harmoniserade. *Anmält organ
(i förekommande fall – se
produktetiketten).
Hewlett-Packard GmbH, HQ-TRE, Herrenberger Strasse 140, 71034 Böblingen, Tyskland
C-2 Användarhandbok
Normer och föreskrifter
Avfallshantering av kasserade produkter för användare i privata hushåll inom EU
Den här symbolen på en vara eller dess förpackning visar att varan inte får kastas tillsammans med
övrigt hushållsavfall. Det innebär att du är skyldig att lämna avfallet på en särskild
återvinningscentral för el- och elektronikavfall. Hushållens källsortering och återvinning är en viktig
del i tillvaratagandet av naturens resurser till skydd för människors hälsa och miljön. Mer
information om närmaste återvinningsplats får du av din kommun eller i butiken där du köpte
varan.
För Japan
Japansk nätsladd
Japansk Materialinnehållsdeklaration
En japansk bestämmelse, definierad av Specifikation JIS-C-0950, 2005, påbjuder att tillverkaren tillhandahåller
materialinnehållsdeklaration för vissa kategorier av elektroniska produkter som erbjuds till försäljning efter den 1 juli
2006. Visa JIS-C-0950-materialdeklarationen för denna produkt genom att gå till www.hp.com/go/jisc0950.
För Korea
Användarhandbok C-3
Normer och föreskrifter
EPA ENERGY STAR kompatibilitet
Produkter som är märkta med logotypen för ENERGY STAR®på transportförpackningen
överenstämmer med riktlinjerna för energieffektivitet. från den amerikanska
miljöskyddsmyndigheten’s ENERGY STAR
Produkter som är ENERGY STAR®-märkta har utformats för att dra mindre ström, hjälpa dig att dra
ner dina elkostnader samt skydda miljön.
ENERGY STAR
®
är ett registrerat varumärke som tillhör USA:s federala regering.
®
HP:s återvinningsprogram
HP erbjuder på flera platser återlämningsprogram för maskinvara från HP och andra tillverkare vid slutet av
produktens livslängd.
Villkor och tillgänglighet för dessa program varierar från plats till plats, på grund av olika bestämmelser och lokala
kundbehov. Mer information om HP:s återvinningsprogram finns på HP:s webbplats:
http://www.hp.com/recycle.
C-4 Användarhandbok
Normer och föreskrifter
The Table of Toxic and Hazardous Substances/Elements and their Content
as required by China’s
Management Methods for Controlling Pollution by Electronic Information Products
Toxic and Hazardous Substances and Elements
Part Name
Liquid Crystal Display
Panel
Chassis/Other X O O O O O
O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials for this part is below
the limit requirement in SJ/T11363-2006.
X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this
part is above the limit requirement in SJ/T11363-2006.
All parts named in this table with an “X” are in compliance with the European Union’s RoHS Legislation – “Directive
2002/95/EC of the European Parliament and of the Council of 27 January 2003 on the restriction of the use of certain
hazardous substances in electrical and electronic equipment”.
Note: The referenced Environmental Protection Use Period Marking was determined according to normal operating use
conditions of the product such as temperature and humidity.
Lead
(Pb)
Mercury
(Hg)
X X O O O O
Cadmium
(Cd)
Hexavalent
Chromium
(Cr(VI))
Polybrominated
biphenyls (PBB)
Polybrominated
diphenyl ethers
(PBDE)
ѻકЁ᳝↦᳝ᆇ⠽䋼ܗ㋴ⱘৡ⿄ঞ䞣
ᩮᝪ࿖ޝ⬉ሶାᕷѻຠ∵ᨴប▤ℂࡲᴺޞ
䚼ӊৡ⿄
⎆ᰒ⼎ሣ
ᴎㆅ/݊Ҫ
O˖㸼⼎䆹᳝↦᳝ᆇ⠽䋼䆹䚼ӊ᠔᳝ഛ䋼ᴤ᭭Ёⱘ䞣ഛSJ/T11363-2006 ޚ㾘ᅮⱘ䰤䞣㽕∖ҹϟDŽ
X˖㸼⼎䆹᳝↦᳝ᆇ⠽䋼㟇ᇥ䆹䚼ӊⱘᶤϔഛ䋼ᴤ᭭Ёⱘ䞣䍙ߎSJ/T
X” ⊛ᚲㇱઙㇺ╓ว᰷⋖ RoHS ᴺ㾘
“᰷ᵮ䆂ળ᰷⋖ℂળ 2003 ᐕ 1 27 ᣣ݇⬉ሶ⬉ེ䆒㒢↪ᨱኂ‛䋼⊛ 2002/95/EC ภᜰ
䪙
(Pb)
X X O O O O
X O O O O O
ᳮ
(Hg)
䬝
᳝↦᳝ᆇ⠽䋼ܗ㋴
(Cd)
ચ䫀
(Cr(VI))
11363-2006 ޚ㾘ᅮⱘ䰤䞣㽕∖DŽ
ᄙ⒈㘨⧶
(PBB)
⒈Ѡ㣃䝮
(PBDE)
ᵈ㧦⦃↪ᦼ㒢⊛ෳ⠨䆚ขಀѻຠᱜᏱᎿ⊛ᐲḨᐲ╬᧦ઙ
Användarhandbok C-5
Normer och föreskrifter
C-6 Användarhandbok
D
Index
A
ansluta
ljudkabel
nätsladd
VGA
använda bildskärmen
3-7
3-8
3-5
4-1 – 4-8
B
bildskärmsförh.
Automatisk justering är aktiv
Bildskärm aktiverar viloläge
Indatasignal utanför räckvidd
Ingen indatasignal
Kontrollera videokabel
Skärmmenylås
bildskärmsinställning
4-7
3-1 – 3-10
C
4-7
4-7
4-7
4-7
4-7
K
kabelhantering 3-9
kablar och kort för ljud och video
kablar och kort för video och ljud
L
lutningsjustering 3-10
N
nätsladd
ansluta
3-8
P
packa upp 3-1
R
rengöring 2-2
3-6
3-6
Cd-skiva med program och verktyg 4-1
E
energisparläge 4-8
F
felsökning A-1 – A-2
föreskrifter
funktioner
C-1 – C-5
1-1
I
installation 3-1 – 3-10
installera
3-1 – 3-10
J
justeringar
luta
3-10
S
säkerhet
riktlinjer
säkerhetsåtgärder
sidopanel
specifikationer
2-1
2-1
4-2 – 4-3
B-1 – B-4
T
tekniska specifikationer B-1 – B-4
transportera bildskärmen
5-1
U
underhåll
rengöring
riktlinjer
2-2
2-2
V
väggmontering 3-2
Användarhandbok D-1
Part number: 517198-101
Loading...
