Hp COMPAQ PRESARIO SR5200, COMPAQ PRESARIO SR2200, COMPAQ PRESARIO SR5300, PAVILION A6100, PAVILION T3800 User Manual [fr]

...

Guida introduttiva

Le sole garanzie per i prodotti e servizi Hewlett-Packard sono esposte nei documenti che accompagnano tali prodotti e servizi. Le informazioni qui contenute non potranno in alcun modo essere interpretate come costituenti un’ulteriore garanzia. HP non sarà responsabile per eventuali omissioni o errori tecnici o editoriali contenuti nel presente documento.

HP non si assume alcuna responsabilità in relazione all’utilizzo o all’affidabilità del proprio software su apparecchiature non fornite da HP.

Questo documento contiene informazioni riservate protette da copyright. È vietato fotocopiare, riprodurre o tradurre in altra lingua qualsiasi parte di questo documento senza il previo consenso scritto di Hewlett-Packard Company.

Hewlett-Packard Company P.O. Box 4010 Cupertino, CA 95015-4010 USA

4.930.158 e 4.930.160 fino al 28 agosto 2008. Microsoft e Windows Vista sono marchi depositati statunitensi di Microsoft Corporation. Il logo di Windows e Windows Vista sono marchi o marchi registrati di Microsoft Corporation

negli Stati Uniti e/o in altri paesi. HP incoraggia un uso legittimo delle tecnologie e non approva l’uso dei suoi prodotti per fini

diversi da quelli consentiti dalle leggi in materia di copyright. Le informazioni contenute nel presente documento sono soggette a modifica senza preavviso.

Sommario

Installazione del computer .......................................................................1

Installazione del computer .......................................................................................1

Collocazione del computer in una posizione adatta...............................................1

Uso di un dispositivo di protezione dalle sovratensioni...........................................2

Collegamento al computer..................................................................................2

Collegamento di una videocamera o fotocamera digitale............................................ 8

Collegamento di altre periferiche .............................................................................9

Archiviazione della documentazione e dei dischi di ripristino ....................................10

Regolazione del monitor .......................................................................................10

Impostazione di una rete locale (LAN).....................................................................10

Configurazione della connessione Ethernet cablata ..................................................12

Periferiche wireless integrate..................................................................................12

Collegamento della periferica LAN wireless.............................................................13

Verifica dell’installazione del dispositivo LAN wireless .........................................14

Utilizzo delle funzioni di sicurezza wireless ........................................................14

Collegamento del modem......................................................................................15

Collegamento degli altoparlanti o del microfono ....................................17

Uso degli altoparlanti ...........................................................................................17

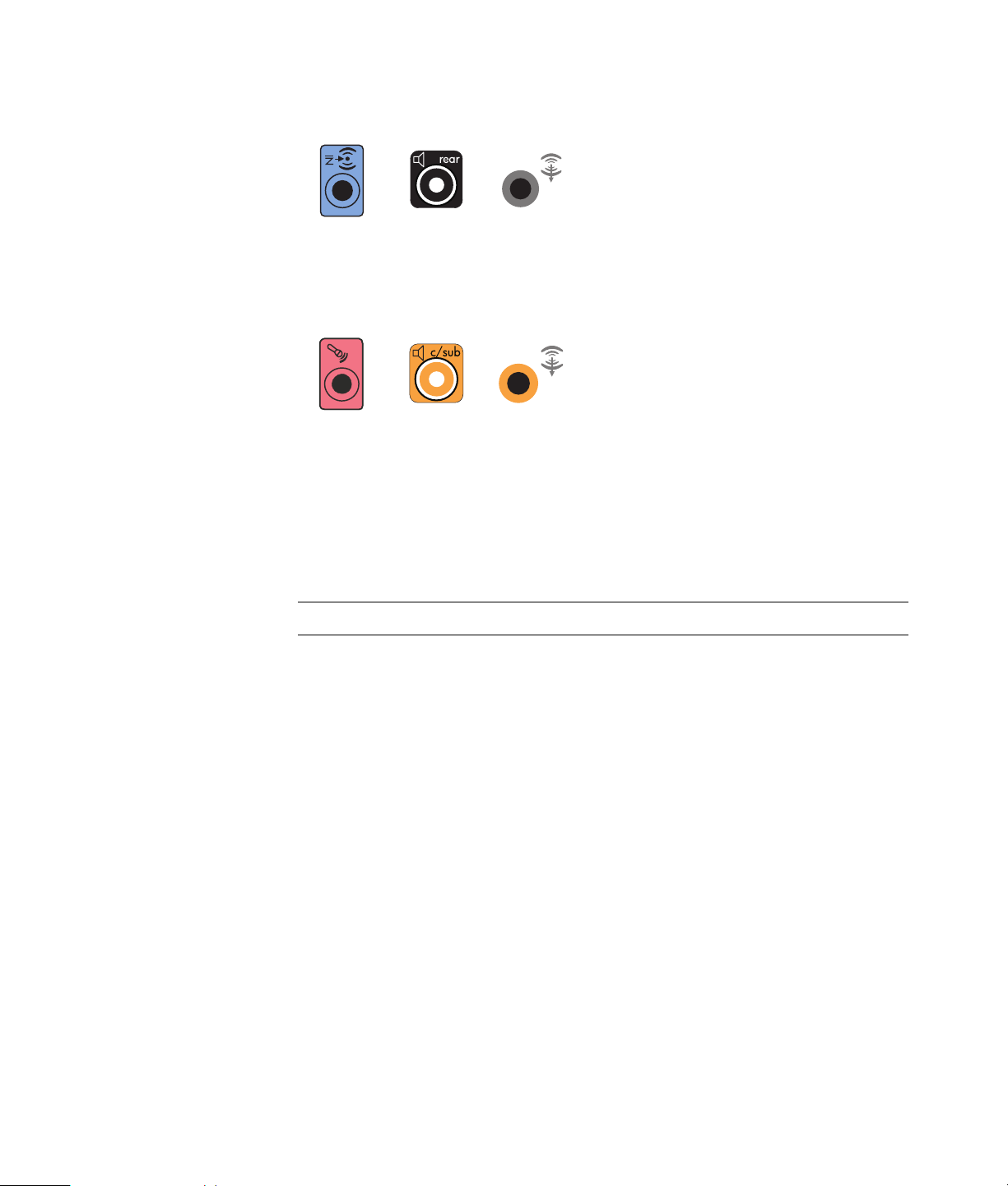

Tipi di connettori audio .........................................................................................18

Collegamento del microfono ..................................................................................20

Configurazioni degli altoparlanti............................................................................20

Tipi di altoparlanti ........................................................................................... 21

Collegamento di altoparlanti 2/2.1 (due altoparlanti e un subwoofer)........................22

Collegamento di altoparlanti 4.1 (quattro altoparlanti e un subwoofer) .......................23

Collegamento di altoparlanti 5.1 (quattro altoparlanti e un subwoofer) .......................24

Collegamento di altoparlanti 7.1 (sette altoparlanti e un subwoofer) ...........................26

Sommario iii

Collegamento del computer a un impianto stereo .....................................................28

Cavi a Y.........................................................................................................28

Installazione impianto stereo 2.1.......................................................................29

Installazione home theater 5.1 ..........................................................................30

Procedura per l’installazione di un home theater 5.1 ...........................................30

Installazione home theater 7.1 ..........................................................................32

Procedura per l’installazione di un home theater 7.1 ...........................................33

Connessione dell’audio digitale ............................................................................. 34

Collegamento degli altoparlanti con la scheda audio Creative Sound Blaster X-Fi.........36

Collegamento degli altoparlanti ........................................................................ 36

Connessione del connettore FlexiJack................................................................. 37

Collegamento del segnale televisivo e dei cavi video..............................39

Uso dei cavi TV....................................................................................................39

Cavi audio e video...............................................................................................39

Collegamento alla sorgente del segnale TV .............................................................41

Collegamento di un sintonizzatore doppio..........................................................42

Collegamento del sensore remoto...........................................................................43

Collegamento della sorgente del segnale TV quando si dispone già di

un’impostazione...................................................................................................44

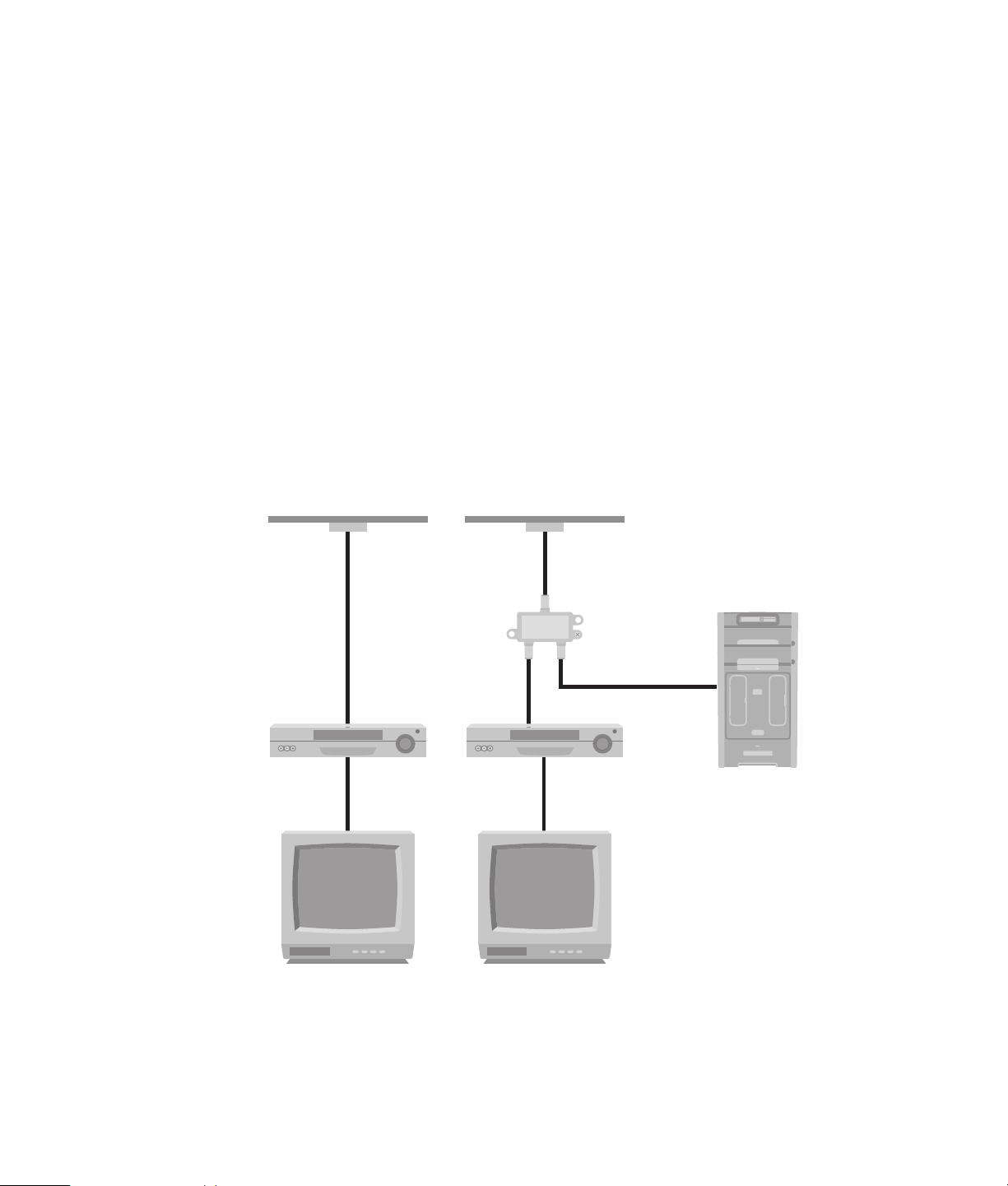

Dalla parete al videoregistratore alla TV usando un cavo coassiale .......................44

Dalla parete al decodificatore TV via cavo o satellitare al videoregistratore e

alla TV usando un cavo coassiale ......................................................................45

Dalla parete al decodificatore TV via cavo o satellitare al videoregistratore e

alla TV usando un cavo S-video o video composito tra il decodificatore e il

videoregistratore o il televisore..........................................................................46

Uso del televisore come monitor .............................................................................48

Cavi per collegare il computer al televisore ........................................................48

Collegamento del computer al televisore ............................................................48

Visualizzazione del desktop del computer sul televisore .......................................49

Regolazione della risoluzione dello schermo .......................................................49

Collegamento di più periferiche di visualizzazione ..............................................50

Utilizzo della Configurazione Media Center per la configurazione facoltativa

del televisore .......................................................................................................50

Disabilitazione dell’uscita TV .................................................................................51

Scollegamento del televisore..................................................................................51

Collegamento a un monitor o a un televisore ad alta definizione................................52

Scelta della connessione AV da utilizzare...........................................................52

Collegamento di un dispositivo HDMI ................................................................54

Collegamento di un dispositivo DVI....................................................................55

Collegamento a una TV standard ...........................................................................56

Collegamento a connettori component video.......................................................56

Collegamento a connettori S-video.....................................................................57

iv Guida introduttiva

Come ottenere assistenza ......................................................................59

Come trovare le guide in linea ...............................................................................59

Come trovare le guide sul web...............................................................................59

Uso della Guida in linea e del supporto tecnico .......................................................60

Uso della cartella Guida in linea e strumenti PC .......................................................60

Uso dei collegamenti HP o Compaq .......................................................................60

Ricevimento dei messaggi................................................................................. 61

Disattivazione del servizio ................................................................................61

Riattivazione dei messaggi ...............................................................................62

Indice ....................................................................................................63

Sommario v

vi Guida introduttiva

Installazione del computer

AVVERTENZA. L’alimentatore è preimpostato per l'area in cui è stato acquistato il computer. Per utilizzarlo in un'altra area, controllare i requisiti per l’alimentazione elettrica dell'area prima di collegare il computer alla presa di corrente.

AVVERTENZA. Prima di installare e collegare il computer all’alimentazione, leggere il paragrafo “Informazioni per la sicurezza” nella Guida alla garanzia e all’assistenza.

Installazione del computer

Per installare il computer, seguire lo schema di configurazione. In questo paragrafo viene illustrata la posizione dei componenti e dei connettori nel computer e vengono proposte alcune alternative di installazione.

Controllare se la confezione del computer contiene informazioni stampate o aggiornamenti relativi al modello acquistato.

Collocazione del computer in una posizione adatta

Quando si installa il nuovo computer, posizionarlo in modo che le aperture di ventilazione non vengano ostruite. Assicurarsi che tutti i collegamenti siano sicuri e che tutti i cavi siano disposti in modo da non ostruire il passaggio, che non si possa calpestarli e che non vengano schiacciati dai mobili.

Installazione del computer 1

Uso di un dispositivo di protezione dalle sovratensioni

Per proteggere il monitor, il computer e gli accessori, collegare tutti i cavi di alimentazione del computer e di altre periferiche (monitor, stampante o scanner) a un sistema di protezione dalle sovratensioni come una ciabatta con fusibile o un gruppo di continuità. Molti dispositivi per la protezione da sovratensioni sono dotati di ingressi e uscite per linee telefoniche o modem. Le linee telefoniche sono un percorso comune per l’ingresso nel sistema delle sovratensioni causate da fulmini. Alcuni dispositivi per la protezione da sovratensioni offrono anche protezione per le connessioni dei cavi televisivi: utilizzarli se nel computer è installato un sintonizzatore televisivo.

Non tutte le ciabatte in commercio dispongono di un tale sistema di protezione; quando offrono la protezione, tale caratteristica è chiaramente indicata. Utilizzare un adattatore multiplo con garanzia di sostituzione fornita dal costruttore dell’adattatore per essere certi che la propria apparecchiatura verrà sostituita in caso di danni da sovratensione.

Collegamento al computer

Collegare sul retro del computer le periferiche hardware principali, come monitor, tastiera e mouse. Anche altre periferiche quali stampante, scanner o videocamera vanno collegate ai connettori sul retro del computer. Su alcuni modelli di computer è possibile che vi siano dei connettori anche sulla parte anteriore. Nella tabella sottostante vengono raffigurati alcuni connettori.

NOTA.

Connettore Icona/dicitura Descrizione e funzione

La posizione, la disponibilità e il numero di connettori possono variare.

Mouse (connettore PS/2)

Tastiera (connettore PS/2)

Bus USB per mouse, tastiera, fotocamera digitale o altre periferiche dotate di connettore USB

Stampante (parallela)

2 Guida introduttiva

Connettore Icona/dicitura Descrizione e funzione (continua)

Monitor

Porta seriale per la fotocamera digitale e altre periferiche seriali

Serial

Uscita audio (altoparlanti alimentati)

Ingresso audio

Cuffie

Microfono

FireWire

(IEEE 1394) per videocamere o altre

periferiche con velocità di trasmissione elevata

Ingresso audio digitale e uscita audio digitale

Uscita altoparlante laterale

Installazione del computer 3

Connettore Icona/dicitura Descrizione e funzione (continua)

Uscita altoparlante posteriore

Altoparlante centrale e subwoofer

S-video

S-Video 2

Composito

Video 2

A/V In

Audio 2

A/V In

Audio 2

Connettore S-video alternativo per collegare il videoregistratore, la videocamera o un’altra sorgente analogica al computer.

Connettore video composito alternativo (giallo) per collegare il videoregistratore, la videocamera o un’altra sorgente analogica al computer.

Ingresso audio sinistro alternativo (bianco). NOTA. Questo connettore ingresso audio è

connesso al sintonizzatore TV. È necessario utilizzare il connettore ingresso audio, che è collegato alla scheda madre e situato sul retro del computer, per registrare solo l’audio (solo alcuni modelli).

Ingresso audio destro alternativo (rosso). NOTA. Questo connettore ingresso audio è

Connettore uscita cuffie (verde) per la connessione alle cuffie.

4 Guida introduttiva

Connettore ingresso microfono (rosa) per la connessione a un microfono.

Connettore USB (Universal Serial Bus) 2.0 per la connessione di mouse, tastiera, fotocamera digitale o altre periferiche dotate di un connettore USB.

Connettore Icona/dicitura Descrizione e funzione (continua)

Connettore FireWire (IEEE 1394) per connettere videocamere o altre periferiche con velocità di trasmissione molto elevata.

NOTA. Con questo connettore a 6 pin è necessario utilizzare un cavo di trasferimento dati FireWire (IEEE 1394) a 6 pin.

Connettore di alimentazione

Connettore mouse, per la connessione di un mouse.

Connettore tastiera, per la connessione di una tastiera.

Connettore stampante (parallela) per collegare una stampante parallela (solo per alcuni modelli).

Connettore USB (Universal Serial Bus) 2.0 per la connessione di mouse, tastiera, fotocamera digitale o altre periferiche a un connettore USB.

Connettore FireWire (IEEE 1394) per connettere videocamere o altre periferiche con velocità di trasmissione molto elevata.

NOTA. Con questo connettore a 6 pin è necessario utilizzare un cavo di trasferimento dati FireWire (IEEE 1394) a 6 pin.

ETHERNET Il connettore Ethernet per la rete locale (detto anche

adattatore di rete o NIC) permette di collegarsi a un hub di rete Ethernet (10BaseT) o Fast Ethernet (100BaseT). Collegare questo adattatore nel computer all’hub della propria rete locale (LAN) o a qualsiasi connessione a banda larga.

La spia verde indica che il collegamento funziona.

Installazione del computer 5

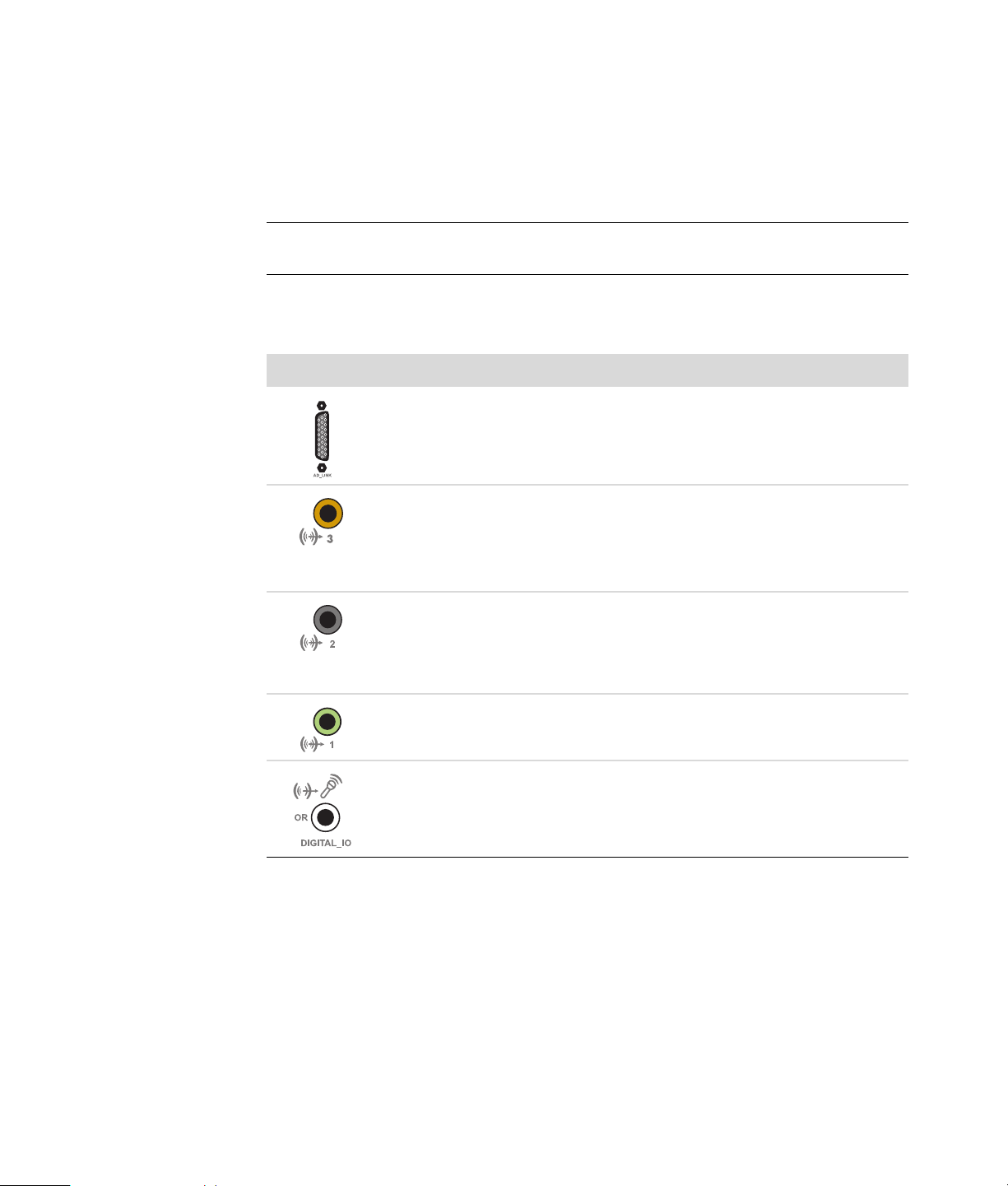

Connettore Icona/dicitura Descrizione e funzione (continua)

Connettore uscita video digitale per la connessione di un televisore o monitor (solo per alcuni modelli).

Vedere la documentazione fornita con la periferica di visualizzazione.

Ingresso microfono (Mic) (rosa) per la connessione a un microfono. Il connettore Mic funziona anche come uscita centrale/subwoofer se è attivata la configurazione audio multicanale.

Uscita audio (connettore verde) per la connessione degli altoparlanti anteriori.

Connettore ingresso audio (azzurro) per connettere un dispositivo audio analogico, ad esempio un lettore di CD, come ingresso al computer. Il connettore di ingresso audio funziona anche come uscita posteriore se è attivata la configurazione audio multicanale.

Center Connettore C/Sub (linea centrale, giallo) per

connettere gli altoparlanti centrali/subwoofer in una configurazione audio multicanale.

Rear Connettore Rear (linea posteriore, nero) per

connettere gli altoparlanti posteriori in una configurazione audio multicanale.

Side Connettore Side (linea laterale, grigio) per

connettere gli altoparlanti laterali di un sistema a 8 altoparlanti (7.1).

S-Video Ingresso S-video per la connessione del connettore

di uscita del decodificatore.

Composite Video Ingresso video composito (giallo) per la

connessione a un decodificatore TV.

A/V In

Audio 1

Ingresso audio sinistro principale dal connettore del decodificatore (bianco).

NOTA. L’audio può essere registrato utilizzando questo connettore d’ingresso audio, che è connesso alla scheda madre. Alcuni modelli di computer includono questo connettore d’ingresso audio sinistro principale sulla parte anteriore del computer (solo alcuni modelli).

6 Guida introduttiva

Connettore Icona/dicitura Descrizione e funzione (continua)

A/V In

Audio 1

Ingresso audio destro principale dal connettore del decodificatore (rosso).

NOTA. L’audio può essere registrato utilizzando questo connettore d’ingresso audio, che è connesso alla scheda madre. Alcuni modelli di computer includono questo connettore d’ingresso audio destro principale sulla parte anteriore del computer (solo alcuni modelli).

TV/Cable Ant Ingresso TV (ingresso televisione da antenna o via

cavo dalla presa a muro senza decodificatore)

FM Ant Ingresso FM (ingresso antenna radio) si connette al

cavo dell’antenna FM. Connettere il cavo dell’antenna radio FM alla porta

FM In sul retro del computer, sulla scheda del sintonizzatore TV. Per migliorare la ricezione dei segnali radio FM può essere necessario estendere le estremità del cavo.

Modem (ingresso RJ-11) (solo alcuni modelli). Inserire il cavo del modem (fornito nell’imballaggio

del computer) nell’apposito connettore sul retro del computer. Inserire l’altra estremità nella presa telefonica a muro.

Analog Video Uscita video analogico: S-video o video composito

(solo alcuni modelli) per connettersi a un televisore.

VGA Monitor/VGA (blu) connettore di uscita video per

connettersi a un monitor VGA.

Ingresso audio digitale (bianco) per connettere il computer a un dispositivo audio digitale con ingresso digitale (quale un sintonizzatore/amplificatore) o ad altoparlanti digitali (solo alcuni modelli).

L’uscita audio digitale (rosso) si connette a una periferica audio digitale con uscita digitale (solo alcuni modelli).

Digital Audio

Out

Uscita digitale (arancione) per collegare il computer a un dispositivo audio digitale con ingresso digitale (quale ad esempio, un sintonizzatore/amplificatore) o ad altoparlanti digitali (solo alcuni modelli).

Installazione del computer 7

Collegamento di una videocamera o fotocamera digitale

Le seguenti istruzioni valgono solo per le fotocamere e videocamere digitali.

NOTA. Quando si collega una videocamera analogica al computer, utilizzare gli ingressi audio e video sulla parte anteriore o sul retro del computer.

Vedere la documentazione fornita con la fotocamera o videocamera digitale. Per collegare una fotocamera o videocamera digitale:

1 Accendere il computer e attendere che si avvii il sistema operativo Microsoft

Windows

NOTA. Se viene visualizzata una finestra di riproduzione automatica per periferiche video digitali quando si collega la propria videocamera, fare clic su Annulla.

2 Collegare il cavo di trasferimento dati a 6 pin della videocamera alla videocamera

stessa, quindi a una porta libera sulla parte anteriore o sul retro del computer. La maggior parte delle videocamere digitali usa la porta FireWire (IEEE 1394) oppure la porta USB.

Vista™.

8 Guida introduttiva

3 Viene visualizzato il messaggio Trovato nuovo hardware. Aspettare due o tre minuti

mentre Windows Vista effettua le configurazioni necessarie per la nuova periferica. Quando l’installazione è completata, viene visualizzato un messaggio che indica che la videocamera è pronta per l’uso.

Se il computer non riconosce la fotocamera o videocamera digitale:

1 Fare clic sul pulsante Windows Start

quindi fare clic su Pannello di controllo.

2 Fare clic su Sistema, quindi su Sistema. 3 Fare clic su Gestione periferiche. 4 Fare clic sul segno più (+) in corrispondenza della porta della fotocamera o

videocamera. Se viene visualizzato il nome della fotocamera o della videocamera, la

periferica è pronta. Se invece il nome non appare, provare quanto segue:

! Fare clic sul menu Azione e selezionare Rileva modifiche hardware.

Cercare in Gestione periferiche se è stata aggiunta una nuova periferica di acquisizione immagini.

! Scollegare dal computer il cavo di trasferimento dati della videocamera e

reinserirlo in una porta diversa. Cercare in Gestione periferiche se è stata aggiunta una nuova periferica di acquisizione immagini.

Collegamento di altre periferiche

Altre periferiche possono essere collegate alla parte anteriore o al retro del computer tramite le porte USB o FireWire (IEEE 1394). Al computer si possono collegare periferiche quali stampante, scanner, videocamera, fotocamera digitale, lettore di schede di memoria e un PDA o computer palmare. Consultare la documentazione fornita con la periferica.

NOTA. Certe periferiche non sono fornite assieme al computer.

sulla barra delle applicazioni,

NOTA. Con il connettore FireWire (IEEE 1394) a 6-pin del computer è necessario utilizzare un cavo FireWire (IEEE 1394) a 6 pin (invece che a 4 pin).

Installazione del computer 9

Archiviazione della documentazione e dei dischi di ripristino

Archiviare tutti i manuali per l’utente del computer e tutte le informazioni relative alla garanzia in un’ubicazione sicura e facile da trovare. È consigliabile conservare i dischi di ripristino assieme alla documentazione. Questo permetterà di accedere facilmente in un solo luogo a tutti i documenti e a tutti i file importanti del computer.

Regolazione del monitor

Per cambiare la risoluzione dello schermo:

1 Fare clic con il tasto destro del mouse su un punto vuoto dello schermo e scegliere

Personalizza.

2 Fare clic su Impostazioni. 3 Se necessario, selezionare il monitor, quindi regolare la risoluzione dello schermo. 4 Fare clic su Applica. 5 Fare clic su Sì (se presente). 6 Fare clic su OK.

NOTA. Con alcuni modelli di computer è possibile collegare più di una periferica di

visualizzazione (monitor CRT, monitor a schermo piatto, televisore, ecc.). Per cambiare rapidamente il monitor in cui appare il desktop, premere Alt+F5. Ogni volta che si preme Alt+F5 il desktop viene visualizzato sulla periferica successiva. Se Alt+F5 non funzionasse, riavviare il computer e riprovare.

Impostazione di una rete locale (LAN)

La rete locale (LAN) domestica può essere composta da una rete cablata o wireless che consente di collegare il computer ad altre periferiche di rete, compresi gli altri computer. I componenti di rete possono comprendere un hub o uno switch, che permette di collegare diverse periferiche alla rete, oppure un router, per collegare alla rete dei computer o un collegamento a Internet a banda larga. Questo collegamento consente anche di condividere le stesse stampanti, dati o altre periferiche tra più computer. La connessione di rete a Internet solitamente viene stabilita tramite un collegamento telefonico o via cavo.

Una rete cablata utilizza i cavi Ethernet per la connessione in rete delle periferiche. Ad esempio, il cavo Ethernet viene collegato all’adattatore di rete del computer e al router.

Una rete wireless utilizza le onde radio per la connessione in rete delle periferiche. Ad esempio, sia il computer sia il router hanno un’antenna e un adattatore che utilizzano gli stessi standard del settore Wi-Fi: 802.11b, 802.11g o 802.11a.

10 Guida introduttiva

Nella figura precedente viene illustrata una LAN domestica. Il computer desktop ha una connessione cablata a un router wireless. Il computer dispone anche di una stampante condivisa con gli altri computer in rete. Ognuno dei notebook ha una connessione wireless al router di rete.

Installazione del computer 11

Configurazione della connessione Ethernet cablata

La connessione Ethernet (detta anche interfaccia di rete, scheda di rete o NIC) consente il collegamento ad alta velocità (a banda larga) con la rete Ethernet (10BaseT) o Fast Ethernet (100BaseT). Una volta che l’interfaccia è stata collegata alla rete, ad esempio alla LAN, è possibile collegarsi a Internet attraverso la LAN stessa.

1 Inserire il cavo Ethernet nel connettore Ethernet (A) sul retro del computer e collegarlo

al router di rete o alla periferica LAN.

NOTA. È possibile che il connettore Ethernet non venga fornito in dotazione con il

computer.

A Connettore Ethernet (porta RJ-45) B Spie Ethernet

2 Con il computer acceso, controllare lo stato del collegamento osservando le spie (B)

accanto al connettore Ethernet:

! ATTIVITÀ — Spia gialla accesa durante il trasferimento di dati in rete ! COLLEGAMENTO — Spia verde accesa se il collegamento di rete è valido

NOTA. È possibile che il connettore Ethernet disponga di un’unica spia.

Periferiche wireless integrate

La tecnologia wireless si basa sul trasferimento dei dati tramite onde radio anziché via cavo. È possibile che il computer abbia in dotazione una delle seguenti periferiche wireless integrate:

! Le periferiche WLAN (Wireless Local Area Network) collegano il computer

alle reti locali wireless (chiamate anche reti wireless, LAN wireless o WLAN) in uffici

aziendali, a casa o in aree pubbliche come aeroporti e ristoranti. In una WLAN ogni

periferica wireless comunica con un punto d’accesso wireless, che può anche trovarsi

a parecchie centinaia di metri di distanza.

I computer con periferiche WLAN possono supportare uno o più dei tre standard di

settore dello strato fisico IEEE: 802.11b, 802.11g o 802.11a.

! Le periferiche Bluetooth consentono di creare una PAN (Personal Area Network)

per la connessione di altre periferiche con collegamento Bluetooth come computer,

telefoni, stampanti, cuffie, altoparlanti e fotocamere. In una PAN ogni periferica

comunica direttamente con le altre periferiche, e le periferiche devono essere

abbastanza vicine l’una all’altra — a una distanza non superiore a 10 metri.

12 Guida introduttiva

! Le periferiche WWAN (Wireless Wide Area Networks) consentono di

accedere ai dati in ogni momento e da qualsiasi postazione, purché si disponga di

copertura cellulare (dati). In una WWAN ogni dispositivo portatile comunica con una

stazione di base di un gestore. I gestori installano reti di stazioni base (simili ai

trasmettitori per i telefoni cellulari) in grandi aree geografiche, offrendo copertura per

intere regioni o addirittura paesi.

Per ulteriori informazioni sulla tecnologia wireless, visitare il sito Web all’indirizzo:

http://www.hp.com/go/techcenter/wireless

Collegamento della periferica LAN wireless

(Solo per alcuni modelli)

È possibile collegareil computer a una rete wireless 802.11b o 802.11g tramite l’antenna esterna fornita in dotazione con il sistema. Questo dispositivo permette di configurare una rete wireless impiegando il computer come punto di accesso wireless oppure è possibile impiegare il computer come client wireless (modalità stazione) se si dispone già di una rete wireless funzionante.

È necessaria una LAN wireless già esistente con un collegamento Internet (consultare il proprio provider per ulteriori informazioni). Il sistema è fornito di un’antenna esterna che deve essere collegata al modulo 802.11 per aumentare la portata e la sensibilità della radio.

Per collegare l’antenna LAN wireless:

1 Inserire il cavo dell’antenna LAN

wireless nel connettore della LAN

wireless sul retro del computer.

2 Per ottenere i risultati migliori

dalla rete wireless, posizionare

l’antenna sul computer oppure in

uno spazio aperto ed elevato.

NOTA. L’aspetto dell’antenna wireless può variare.

Installazione del computer 13

Verifica dell’installazione del dispositivo LAN wireless

Per installare la rete wireless occorre verificare che il dispositivo integrato WLAN sia configurato correttamente nel computer.

1 Fare clic sul pulsante Windows Start sulla barra delle applicazioni. 2 Digitare Gestione periferiche nella casella di ricerca rapida, quindi fare clic su

Gestione periferiche per aprire la finestra Gestione periferiche.

3 Fare clic su Scheda di rete. Il dispositivo WLAN dovrebbe essere visualizzato

nell’elenco di periferiche. Il nome del dispositivo WLAN può comprendere il termine

wireless, LAN wireless o 802.11.

NOTA. Se non è presente nessun dispositivo WLAN nell’elenco, è possibile che il

computer non sia dotato di nessun dispositivo WLAN integrato oppure che i driver del

dispositivo non siano installati correttamente.

4 Fare clic sul pulsante Windows Start sulla barra delle applicazioni. 5 Digitare Rete e centro condivisione nella casella di ricerca rapida, quindi fare clic su

Rete e centro condivisione per aprire la finestra Rete e centro condivisione.

6 Fare clic su Aggiungi periferica in rete e seguire le istruzioni visualizzate.

Per ulteriori informazioni sull’installazione di una rete wireless:

! Fare clic sul pulsante Windows Start nella barra delle applicazioni, fare clic su

Guida in linea e supporto tecnico e digitare Installazione di una rete wireless

nella casella di ricerca.

! Andare all’indirizzo: http://www.hp.com/go/techcenter/wireless

Utilizzo delle funzioni di sicurezza wireless

Quando si installa una WLAN domestica oppure si accede a una WLAN pubblica già esistente, ricordarsi di attivare le funzioni di sicurezza per proteggere la rete da intrusioni. I livelli di sicurezza più utilizzati sono WPA-Personal (Wi-Fi Protected Access Personal) e WEP (Wired Equivalent Privacy).

Quando si installa una rete conviene adottare almeno una delle seguenti misure di sicurezza:

! Attivare la crittografia della protezione WPA-Personal o WEP nel router. ! Cambiare il nome della rete (SSID) e la password predefiniti. ! Utilizzare un firewall. ! Impostare la protezione del browser Web.

Per ulteriori informazioni sulla configurazione delle funzioni di sicurezza wireless, visitare il sito Web all’indirizzo: http://www.hp.com/go/techcenter/wireless

14 Guida introduttiva

Collegamento del modem

Per informazioni relative alla connessione a Internet vedere “Collegamento a Internet” nella Guida introduttiva.

Il modem serve a collegarsi a un provider, che fornisce il collegamento telefonico (dial-up) con Internet.

NOTA. È possibile che il modem non venga fornito in dotazione con il computer.

Prima di collegarsi a Internet e di inviare o ricevere email e fax con collegamento telefonico, è necessario collegare la linea telefonica al modem (A), che si trova all’interno del computer (B). Lo schema di configurazione mostra come collegare il cavo del telefono/modem al connettore del modem e alla presa telefonica.

A Connettore del modem B Retro del computer

Installazione del computer 15

16 Guida introduttiva

Collegamento degli altoparlanti o del

NOTA. Per ulteriori riferimenti vedere “Configurazione degli altoparlanti e dell’audio”

nella sezione di assistenza tecnica relativa alle informazioni sul prodotto del sito Web di HP: http://www.hp.com/support

Uso degli altoparlanti

Gli altoparlanti possono essere forniti con il monitor (solo alcuni modelli) o venduti separatamente. Per istruzioni dettagliate su come collegare gli altoparlanti stereo al computer, vedere lo schema di configurazione.

NOTA. Gli altoparlanti possono essere di tipo passivo (senza pulsante di accensione e cavo di alimentazione) o attivo (con pulsante di accensione e cavo di alimentazione). Il computer supporta solo quelli di tipo attivo (con cavo di alimentazione proprio).

Un sistema di altoparlanti stereo è composto da due canali stereo (destro e sinistro). Per sistema audio multicanale si intende un sistema con più di due canali e talvolta anche un subwoofer. Per esempio, un sistema a 5.1 canali, detto anche sistema a sei altoparlanti, utilizza due altoparlanti anteriori (destro e sinistro), due posteriori (destro e sinistro), uno centrale e un subwoofer.

microfono

Se il computer supporta un sistema di altoparlanti multicanale (solo alcuni modelli), è possibile collegare altoparlanti a quattro o sei canali.

Dopo aver collegato gli altoparlanti al computer, è necessario configurare il software dell’audio.

Collegamento degli altoparlanti o del microfono 17

Tipi di connettori audio

Il modello acquistato dall’utente può includere uno dei tre tipi di connettori audio analogici seguenti sul retro del computer:

! Tre connettori ! Sei connettori ! Scheda audio

I connettori sono spinotti stereo da 3,5 mm situati sul retro del computer e collegano il computer agli altoparlanti e ai microfoni.

Alcuni modelli sono inoltre dotati di un’uscita digitale distinta. La configurazione software è diversa per ciascun tipo di connettore, come indicato nelle

istruzioni.

Connettore audio Illustrazione Tipo

Tre connettori Alcuni modelli di computer sono dotati

di tre connettori audio. Con questo tipo di connettore è possibile collegare al computer un sistema audio fino a 5.1.

Sei connettori Alcuni modelli di computer sono dotati

di sei connettori sul retro. Con questo tipo di connettore è possibile collegare al computer un sistema audio fino a 7.1.

Connettore scheda audio

Alcuni computer sono dotati di una scheda audio. È possibile collegare il computer ad un sistema audio 5.1 (7.1 per certi modelli) o ad altoparlanti digitali tramite la scheda audio.

Fare riferimento alla procedura descritta di seguito.

18 Guida introduttiva

NOTA.

! Il tipo 3 indica tre connettori. ! Il tipo 6 indica sei connettori. ! Il tipo S indica la scheda audio.

Utilizzare il connettore audio che corrisponde al proprio modello di computer quando si installano i cavi, come descritto nelle procedure di installazione.

Nella tabella seguente sono illustrati i connettori audio situati nel pannello sul retro di un computer.

Connettore audio

DescrizioneTipo 3 Tipo 6 Tipo S

Linea laterale (grigia) per gli altoparlanti laterali di un sistema a 8 altoparlanti (7.1).

A Linea centrale c/sub (gialla) per gli altoparlanti

centrali/subwoofer in una configurazione audio multicanale.

B Linea posteriore (nera) per gli altoparlanti

posteriori in una configurazione audio multicanale.

C Linea di uscita (verde chiaro) per gli altoparlanti

anteriori.

DMic (rosa) collega al microfono

E La linea d’ingresso In (celeste) collega un dispositivo

F Uscita digitale (arancione) per collegare il

NOTA.

! Il tipo 3 indica tre connettori. ! Il tipo 6 indica sei connettori. ! Il tipo S indica la scheda audio.

(il tipo 3 funziona anche come uscita centrale/ subwoofer se è attivata la configurazione audio multicanale).

audio analogico, ad esempio un lettore di CD come ingresso al computer. (il tipo 3 funziona anche come uscita posteriore se è attivata la configurazione audio multicanale).

computer a un dispositivo audio digitale con ingresso digitale (quale ad esempio, un sintonizzatore/ amplificatore) o ad altoparlanti digitali (solo certi modelli).

Collegamento degli altoparlanti o del microfono 19

Collegamento del microfono

Il computer dispone di un connettore per microfono sul retro. Alcuni modelli hanno anche un altro connettore sulla parte anteriore. È possibile usare solo un connettore per microfono per volta (quello posteriore è già pronto per l’uso a meno che non sia stato abilitato il sistema multicanale). Se è disponibile la funzione audio multicanale, il connettore per microfono pronto per l’uso è quello posto sulla parte anteriore del computer (se presente).

Per usare un microfono collegato alla parte anteriore del computer (solo alcuni modelli), selezionare il microfono utilizzato. Vedere “Selezione del microfono”.

Il computer HP è compatibile con diverse opzioni audio, collegamenti audio e configurazioni degli altoparlanti. È possibile impostare il computer con due altoparlanti stereo o per sistemi di altoparlanti multicanale. Dopo aver collegato gli altoparlanti al computer, è necessario configurare il software dell’audio. Per istruzioni dettagliate su come collegare gli altoparlanti stereo al computer, vedere lo schema di configurazione.

In questo capitolo vengono descritte le opzioni più comuni. Non tutti i sistemi hanno gli stessi componenti.

Gli altoparlanti possono essere forniti con il monitor (solo alcuni modelli) o venduti separatamente.

NOTA. Per ulteriori informazioni sulla connessione degli altoparlanti, consultare lo schema di configurazione fornito con il computer e la documentazione fornita con gli altoparlanti.

Configurazioni degli altoparlanti

Il computer può essere impostato per le seguenti configurazioni:

Nome Sistema di altoparlanti Vedere

Cuffie Nessuno, disattivato. “Uso degli auricolari”

2 (stereo) Altoparlante sinistro,

altoparlante destro.

2.1 Altoparlante sinistro, altoparlante destro e subwoofer.

4.1 Due altoparlanti anteriori, due altoparlanti posteriori e un subwoofer.

6/5.1 Due altoparlanti anteriori,

due altoparlanti posteriori, un altoparlante centrale e un subwoofer.

20 Guida introduttiva

“Collegamento di altoparlanti 2/2.1 (due altoparlanti e un subwoofer)”

“Collegamento di altoparlanti 4.1 (quattro altoparlanti e un subwoofer)”

“Collegamento di altoparlanti 5.1 (quattro altoparlanti e un subwoofer)”

Nome Sistema di altoparlanti Vedere (continua)

8/7.1 Due altoparlanti anteriori,

due altoparlanti posteriori, due altoparlanti laterali, un altoparlante centrale e un subwoofer (solo certi modelli).

Impianto stereo Impianto stereo o home

theater con altoparlanti passivi.

Digital audio Altoparlanti digitali o

connettore ingresso digitale su sistema audio.

Audio multistreaming

Due altoparlanti anteriori, due altoparlanti posteriori, due altoparlanti laterali, un altoparlante centrale e un subwoofer (solo certi modelli).

“Collegamento di altoparlanti 7.1 (sette altoparlanti e un subwoofer)”

“Collegamento del computer a un impianto stereo”

“Connessione dell’audio digitale”

“Configurazione audio multi streaming”

Tipi di altoparlanti

In certi casi gli altoparlanti sono forniti con il monitor, in altri sono venduti separatamente. Consultare la documentazione del prodotto relativa ai propri altoparlanti.

Questo modello di computer supporta solo i sistemi di altoparlanti attivi (ad alimentazione propria). Un sistema di altoparlanti attivo è dotato di un cavo di alimentazione elettrica proprio. Gli impianti stereo domestici non richiedono altoparlanti attivi poiché l’amplificazione avviene tramite il sintonizzatore.

Un sistema di altoparlanti stereo è composto da due canali stereo (destro e sinistro). Un sistema audio multicanale è composto da due canali anteriori (destro e sinistro) e da due canali posteriori (destro e sinistro) nonché, a volte, da un subwoofer e da un altoparlante centrale. Gli altoparlanti laterali sono inclusi nei sistemi più avanzati. Il subwoofer serve per potenziare i bassi.

“.1” indica un subwoofer. Per esempio, un sistema a 7.1 canali, detto anche sistema a 8 altoparlanti, utilizza due altoparlanti anteriori (destro e sinistro), due laterali (a destra e a sinistra), due posteriori (destro e sinistro), uno centrale e un subwoofer.

Collegamento degli altoparlanti o del microfono 21

Collegamento di altoparlanti 2/2.1 (due altoparlanti e un subwoofer)

Per collegare due semplici altoparlanti attivi (destro e sinistro) o due altoparlanti e un subwoofer per l’uscita a due canali (altoparlanti 2.1):

1 Spegnere il computer. 2 Collegare il cavo dell’altoparlante al connettore verde chiaro dell’uscita audio sul

retro del computer.

NOTA.

! Il tipo 3 indica tre connettori. ! Il tipo 6 indica sei connettori. ! Il tipo S indica la scheda audio.

3 Collegare il cavo al sistema audio. Per gli altoparlanti 2.1 forniti con il computer (solo

alcuni modelli), collegare l’uscita audio al subwoofer.

4 Collegare gli altoparlanti destro e sinistro al subwoofer. Vedere la documentazione

relativa agli altoparlanti.

5 Accendere il computer.

NOTA. Ricordarsi di accendere il computer prima di accendere gli altoparlanti.

6 Collegare il cavo di alimentazione degli altoparlanti. 7 Accendere il sistema di altoparlanti.

Il punto 8 è facoltativo nella configurazione a due altoparlanti.

8 Una volta che gli altoparlanti sono collegati al computer, configurare il software audio

relativo all’uscita audio del proprio computer. Vedere “Collegamento degli altoparlanti o del microfono”.

! Tipo 3: Vedere “Configurazione dell’uscita audio con Multichannel Sound

Manager”.

! Tipo 6: Vedere “Configurazione dell’uscita audio con Sound Effect Manager”. ! Scheda audio: Vedere “Configurazione dell’uscita audio con una scheda audio”.

22 Guida introduttiva

Lo schema seguente illustra un’installazione audio 2.1 tipica:

OUT

Collegamento di altoparlanti 4.1 (quattro altoparlanti e un subwoofer)

Per collegare due altoparlanti anteriori, due posteriori e un subwoofer per quattro canali (modalità altoparlanti 4.1):

1 Spegnere il computer. 2 Collegare il cavo dell’altoparlante anteriore al connettore verde chiaro dell’uscita

audio sul retro del computer.

NOTA.

! Il tipo 3 indica tre connettori. ! Il tipo 6 indica sei connettori. ! Il tipo S indica la scheda audio.

3 Collegare il cavo dell’altoparlante posteriore al connettore nero corrispondente sul

retro del computer.

Per i sistemi con connettori tipo 3, l’ingresso audio blu funziona da uscita posteriore quando si attiva una configurazione audio multicanale.

4 Collegare i cavi al sistema audio. 5 Collegare gli altoparlanti anteriore e posteriore al subwoofer. Vedere la

documentazione relativa agli altoparlanti.

6 Accendere il computer.

NOTA. Ricordarsi di accendere il computer prima di accendere gli altoparlanti.

Collegamento degli altoparlanti o del microfono 23

7 Collegare il cavo di alimentazione degli altoparlanti. 8 Accendere il sistema di altoparlanti. 9 Una volta che gli altoparlanti sono collegati al computer, configurare il software audio

relativo all’uscita audio del proprio computer. Vedere “Configurazione degli altoparlanti e dell’audio”.

! Tipo 3: Vedere “Configurazione dell’uscita audio con Multichannel Sound

Manager”.

! Tipo 6: Vedere “Configurazione dell’uscita audio con Sound Effect Manager”. ! Scheda audio: Vedere “Configurazione dell’uscita audio con una scheda audio”.

Lo schema seguente illustra un’installazione audio 4.1 tipica:

OUT

Collegamento di altoparlanti 5.1 (quattro altoparlanti e un subwoofer)

Per collegare due altoparlanti anteriori, due posteriori, un altoparlante centrale e un subwoofer per sei canali (altoparlanti 5.1):

1 Spegnere il computer. 2 Collegare il cavo dell’altoparlante anteriore al connettore verde chiaro dell’uscita

audio sul retro del computer.

NOTA.

! Il tipo 3 indica tre connettori. ! Il tipo 6 indica sei connettori. ! Il tipo S indica la scheda audio.

24 Guida introduttiva

3 Collegare il cavo dell’altoparlante posteriore al connettore nero corrispondente sul

retro del computer.

Per i sistemi con connettori tipo 3, l’ingresso audio blu funziona da uscita posteriore quando si attiva una configurazione audio multicanale.

4 Collegare il cavo dell’altoparlante centrale/subwoofer al connettore giallo (o rosa del

microfono) sul retro del computer.

Per i sistemi con connettori tipo 3, il connettore rosa del microfono funziona da uscita dell’altoparlante centrale/subwoofer quando si attiva una configurazione audio multicanale.

5 Collegare i cavi al sistema audio. 6 Collegare gli altoparlanti anteriore, posteriore e centrale al subwoofer. Vedere la

documentazione relativa agli altoparlanti.

7 Accendere il computer.

NOTA. Ricordarsi di accendere il computer prima di accendere gli altoparlanti.

8 Collegare il cavo di alimentazione degli altoparlanti. 9 Accendere il sistema di altoparlanti.

10 Una volta che gli altoparlanti sono collegati al computer, configurare il software audio

relativo all’uscita audio del proprio computer. Vedere “Configurazione degli altoparlanti e dell’audio”.

! Tipo 3: Vedere “Configurazione dell’uscita audio con Multichannel Sound

Manager”.

! Tipo 6: Vedere “Configurazione dell’uscita audio con Sound Effect Manager”. ! Tipo 6 — multi-streaming: Vedere “Configurazione dell’uscita audio con Sound

Effect Manager”.

! Scheda audio: Vedere “Configurazione dell’uscita audio con una scheda audio”.

Collegamento degli altoparlanti o del microfono 25

Lo schema seguente illustra un’installazione audio 5.1 tipica:

OUT

Collegamento di altoparlanti 7.1 (sette altoparlanti e un subwoofer)

(Solo per alcuni modelli)

Per collegare due altoparlanti anteriori, due laterali, due posteriori, un altoparlante centrale e un subwoofer per otto canali (altoparlanti 7.1):

1 Spegnere il computer. 2 Collegare il cavo dell’altoparlante anteriore al connettore verde chiaro dell’uscita

audio sul retro del computer.

3 Collegare il cavo dell’altoparlante posteriore al connettore nero corrispondente sul

retro del computer.

4 Solo per i sistemi con connettori tipo 6, collegare il cavo dell’altoparlante laterale al

connettore grigio sul retro del computer.

5 Collegare il cavo dell’altoparlante centrale e del subwoofer al connettore giallo sul

retro del computer.

26 Guida introduttiva

6 Collegare i cavi al sistema audio. 7 Collegare gli altoparlanti anteriori, posteriori e centrali al subwoofer. Vedere la

documentazione relativa agli altoparlanti.

8 Accendere il computer.

NOTA. Ricordarsi di accendere il computer prima di accendere gli altoparlanti.

9 Collegare il cavo di alimentazione degli altoparlanti. 10 Accendere il sistema di altoparlanti. 11 Una volta che gli altoparlanti sono collegati al computer, configurare il software audio

relativo all’uscita audio del proprio computer. Vedere “Configurazione degli altoparlanti e dell’audio”.

! Tipo 6: Vedere “Configurazione dell’uscita audio con Sound Effect Manager”. ! Tipo 6 — multi-streaming: Vedere “Configurazione dell’uscita audio con Realtek

HD Sound Effect Manager”.

Lo schema seguente illustra un’installazione audio 7.1 tipica:

Collegamento degli altoparlanti o del microfono 27

Collegamento del computer a un impianto stereo

Usando i propri altoparlanti, è possibile collegare il computer ai sintonizzatori/ amplificatori audio multicanale del proprio impianto stereo o Home theater.

Per esempio, vedere “Installazione impianto stereo 2.1” oppure “Installazione home theater 5.1”.

Cavi a Y

La maggior parte dei sintonizzatori/amplificatori è dotata di connettori d’ingresso RCA. Per collegare il computer al sintonizzatore/amplificatore può essere necessario servirsi di un cavo a Y. I cavi a Y hanno uno spinotto stereo da 3,5 mm da una parte e due connettori RCA dall’altra. Questi cavi devono essere acquistati separatamente.

Il numero di cavi a Y che è necessario collegare al proprio impianto stereo dipende dal numero di altoparlanti che si installa:

! Sistema di altoparlanti 2/2.1: un cavo a Y

! Sistema di altoparlanti 4/4.1: due cavi a Y

! Sistema di altoparlanti 6/5.1: tre cavi a Y

! Sistema di altoparlanti 8/7.1: quattro cavi a Y

Per collegare un impianto stereo a un computer, generalmente sono necessari cavi audio che possano coprire la distanza fra lo stereo e il computer. A volte è necessario acquistare anche cavi RCA o mini prolunghe.

NOTA. I cavi a Y e le prolunghe devono essere acquistati separatamente.

28 Guida introduttiva

Installazione impianto stereo 2.1

Il seguente schema illustra un’installazione di altoparlanti a due canali (2.1) tipica con altoparlanti stereo passivi e collegata ad un impianto stereo standard con ingresso destro e sinistro.

Questa è una configurazione consigliata. Il sistema in proprio possesso potrebbe essere diverso.

OUT

Center

Surr. Back

Front

Sub

ECDE

Collegamento del computer a un sistema audio 2.1 multicanale

A Connettori pannello posteriore del computer (tipo 3, 6 o scheda audio)

B Cavi a Y

C Sintonizzatore/amplificatore (ingressi audio)

D Subwoofer

E Altoparlanti anteriori (destro e sinistro)

Collegamento degli altoparlanti o del microfono 29

Installazione home theater 5.1

Il seguente schema illustra una tipica installazione di altoparlanti a sei canali 6/5.1 in un home theater avanzato che richiede ingressi multicanale in un sintonizzatore/ amplificatore.

Questa è una configurazione consigliata. Il sistema in proprio possesso potrebbe essere diverso.

OUT

Center

Surr. Back

Front

Sub

Collegamento del computer a un sistema audio 5.1 multicanale

A Connettori pannello posteriore del computer (tipo 3, 6 o scheda audio)

B Cavi a Y

C Sintonizzatore/amplificatore (ingressi audio)

30 Guida introduttiva

D Subwoofer

E Altoparlante centrale

F Altoparlanti anteriori (destro e sinistro)

G Altoparlanti posteriori (sinistro e destro)

Procedura per l’installazione di un home theater 5.1

Per collegare un impianto stereo a sei canali (5.1 altoparlanti) al computer:

1 Spegnere il computer.

2 Spegnere il sintonizzatore/amplificatore.

3 Collegare lo spinotto stereo anteriore di un cavo a Y al connettore verde chiaro

dell’uscita sul retro del computer.

NOTA.

! Il tipo 3 indica tre connettori. ! Il tipo 6 indica sei connettori. ! Il tipo S indica la scheda audio.

NOTA. I connettori di ingresso del proprio sintonizzatore/amplificatore possono essere indicati come Surround, ingresso 5.1 o 6 canali, CD, DVD o DVD In.

Collegare le estremità destra e sinistra del cavo a Y agli ingressi anteriore sinistro (L) e destro (R) sul retro del sintonizzatore/amplificatore.

4 Se si possiedono altoparlanti posteriori, collegare lo spinotto stereo posteriore del

cavo a Y al connettore d’ingresso (blu) o di uscita (nero) degli altoparlanti posteriori sul retro del computer.

! Collegare le estremità destra e sinistra del cavo a Y agli ingressi posteriore

sinistro (L) e destro (R) sul retro del sintonizzatore/amplificatore.

5 Se si dispone di un altoparlante centrale/subwoofer, collegare lo spinotto stereo del

cavo a Y al connettore del microfono (rosa) o al connettore dell’altoparlante centrale/ subwoofer (giallo) sul retro del computer.

! Collegare le estremità destra e sinistra del cavo a Y agli ingressi dell’altoparlante

centrale/subwoofer sul retro del sintonizzatore/amplificatore (sistema 6/5.1 o superiore).

! Collegare il cavo a Y al connettore del subwoofer sul retro del sintonizzatore

anche se il subwoofer non è in uso.

6 Accendere il sintonizzatore/amplificatore.

7 Selezionare l’ingresso del sintonizzatore/amplificatore a cui il cavo a Y è collegato.

Collegamento degli altoparlanti o del microfono 31

8 Accendere il computer.

9 Una volta che il sistema è collegato al computer, configurare il software audio relativo

all’uscita audio del proprio computer. Vedere “Collegamento degli altoparlanti o del microfono”.

! Tipo 3: Vedere “Configurazione dell’uscita audio con Multichannel Sound

Manager”.

! Tipo 6: Vedere “Configurazione dell’uscita audio con Sound Effect Manager”. ! Scheda audio: Vedere “Configurazione dell’uscita audio con una scheda audio”.

Installazione home theater 7.1

Il seguente schema illustra una tipica installazione di altoparlanti a otto canali 8/7.1 in un home theater avanzato che richiede ingressi multicanale in un sintonizzatore/ amplificatore.

Questa è una configurazione consigliata. Il sistema in proprio possesso potrebbe essere diverso.

OUT

Center

Surr. Back

Front

Sub

Collegamento del computer a un sistema audio 7.1 multicanale

A Connettori pannello posteriore del computer (tipo 3, 6 o scheda audio)

B Cavi a Y

C Sintonizzatore/amplificatore (ingressi audio)

D Subwoofer

E Altoparlante centrale

F Altoparlanti anteriori (destro e sinistro)

G Altoparlanti posteriori (sinistro e destro)

32 Guida introduttiva

Procedura per l’installazione di un home theater 7.1

Per collegare un impianto stereo a otto canali (7.1 altoparlanti) al computer:

1 Spegnere il computer.

2 Spegnere il sintonizzatore/amplificatore.

3 Collegare lo spinotto stereo anteriore di un cavo a Y al connettore verde chiaro

dell’uscita sul retro del computer.

NOTA.

! Il tipo 3 indica tre connettori. ! Il tipo 6 indica sei connettori. ! Il tipo S indica la scheda audio.

NOTA. I connettori di ingresso del proprio sintonizzatore/amplificatore possono essere indicati come Surround, ingresso 7.1 o 6 canali, CD, DVD o DVD In.
