Table des matières
Installation de l’ordinateur ......................................................................1
Assemblage des éléments de l’ordinateur ..................................................................1
Disposition adéquate de l’ordinateur....................................................................1
Utilisation d’un parasurtenseur ............................................................................2
Branchement à l’ordinateur.................................................................................2
Connexion d’un appareil photo ou d’une caméra numériques......................................4
AVERTISSEMENT : Le bloc d’alimentation électrique est préréglé pour le pays ou
la région où vous avez acheté votre ordinateur. Si vous déménagez, vérifiez
bien la tension requise dans ce nouvel environnement avant de relier votre
ordinateur à une prise de courant.
AVERTISSEMENT : Avant d’installer votre système et de le relier à
une alimentation secteur, veuillez lire la section Informations sur la sécurité du
Guide de garantie et de support.
Assemblage des éléments de l’ordinateur
Suivez les consignes de l’affiche d’installation pour préparer votre ordinateur. Prenez
connaissance des rubriques de cette section pour en savoir plus sur l’emplacement des
composants et des connecteurs et avoir un complément d’information sur diverses options
d’installation.
Vérifiez si le carton d’emballage de l’ordinateur contient des informations détaillées sous
forme imprimée ou des mises à jour se rapportant au modèle de votre ordinateur.
Disposition adéquate de l’ordinateur
Lorsque vous installez votre nouvel ordinateur, placez-le en veillant à ne pas obstruer les
ouvertures d’aération. Vérifiez que toutes les connexions sont bien fixées et que l’ensemble
du câblage se trouve hors du passage. Ne placez pas les câbles sur le passage, à un
endroit où quelqu’un risque de marcher dessus ou à un emplacement où il pourrait être
écrasé par un meuble.
Installation de l’ordinateur1
Utilisation d’un parasurtenseur
Pour protéger votre moniteur, votre ordinateur et vos périphériques, connectez tous les
cordons d’alimentation du matériel (moniteur, imprimante, scanner, etc.) à un dispositif de
protection contre les surtensions tel qu’une prise multiple ou un onduleur UPS (alimentation
sans interruptions). De nombreux dispositifs de protection contre les surtensions offrent des
prises en entrée/sortie pour les modems et les lignes téléphoniques. Les surtensions dues à
la foudre transitent souvent par les lignes téléphoniques pour atteindre le système. Certains
dispositifs protègent également les câbles de télévision. Utilisez-en un si votre ordinateur
possède un syntoniseur TV.
Notez que toutes les prises multiples ne protègent pas contre les surtensions ; veillez donc
à ce que l’emballage de la prise indique cette caractéristique. Utilisez une prise multiple
pour laquelle le fabricant offre une garantie de remplacement en cas de dommages afin
de pouvoir en changer si la protection contre les surtensions s’avérait défectueuse.
Branchement à l’ordinateur
Connectez vos périphériques matériels principaux tels que le moniteur, le clavier et la
souris à l’arrière de votre ordinateur. D’autres périphériques comme une imprimante, un
scanner ou un appareil photo numérique se branchent également à l’arrière de votre
ordinateur. Certains modèles d’ordinateur possèdent aussi des connecteurs à l’avant. Le
tableau suivant montre certains des connecteurs.
REMARQUE :
ordinateur peuvent varier.
Connecteur
L’emplacement, la disponibilité et le nombre de connecteurs de votre
Icône/
Légende
Description et fonction
Souris (connecteur PS/2)
Clavier (connecteur PS/2)
Port USB pour souris, clavier, appareils photo
numériques ou autres périphériques avec
connecteurs USB
2Mise en route
Connecteur
Icône/
Légende
Série
Description et fonction (suite)
Imprimante (port parallèle)
Moniteur
Port série pour appareils photo numériques ou
autres périphériques série
Sortie audio (haut-parleurs alimentés)
Ligne d’entrée audio
Casque d’écoute
Microphone
FireWire
®
(IEEE 1394) pour caméscope ou autre
périphérique à très haut débit
Installation de l’ordinateur3
Icône/
Connecteur
Légende
Description et fonction (suite)
Entrée numérique audio et sortie numérique audio
Sortie haut-parleur latéral
Sortie haut-parleur arrière
Haut-parleur central/caisson de basse
Connexion d’un appareil photo ou d’une caméra
numériques
Les instructions ci-dessous concernent uniquement les appareils photos et les caméras
numériques.
REMARQUE : Lorsque vous connectez une caméra analogique à l’ordinateur, utilisez les
connecteurs d’entrée vidéo et audio qui figurent à l’avant ou à l’arrière de l’ordinateur.
Reportez-vous à la documentation fournie avec votre appareil photo numérique ou votre
caméra vidéo numérique.
Pour raccorder un appareil photo numérique ou une caméra vidéo numérique :
1 Allumez l’ordinateur et patientez jusqu’à ce que le système d’exploitation Microsoft
Windows
REMARQUE : Si une fenêtre de lecture automatique de caméra vidéo numérique
apparaît lorsque vous branchez l’appareil, cliquez sur Annuler.
Vista™démarre.
®
4Mise en route
2 Connectez le câble de transfert à 6 broches de la caméra vidéo numérique à un port
ouvert à l’avant ou à l’arrière de l’ordinateur. Les caméras vidéo numériques utilisent
normalement le port FireWire (IEEE 1394) ou USB.
3 Le message Nouveau matériel détecté s’affiche. Patientez deux ou trois minutes, le
temps que Windows définisse la configuration appropriée pour le nouveau
périphérique. Une fois l’installation terminée, un message indique que vous pouvez
utiliser la caméra.
Si l’ordinateur ne parvient pas à identifier l’appareil photo numérique ou la caméra vidéo
numérique :
1 Cliquez sur le bouton Démarrer de Windows
®
dans la barre des tâches,
puis sur Panneau de configuration.
2 Cliquez sur Système et maintenance, puis sur Système.
3 Cliquez sur Gestionnaire de périphériques.
4 Cliquez sur le signe plus (+) en regard du port de la caméra. Le périphérique est prêt
si son nom apparaît. Dans le cas contraire, appliquez la procédure suivante :
Cliquez sur Action, puis sur Rechercher les modifications sur le matériel.
Vérifiez dans le Gestionnaire de périphériques s’il existe une nouvelle entrée.
Débranchez de l’ordinateur le câble de transfert de la caméra vidéo numérique et
branchez-le à un autre port. Vérifiez dans le Gestionnaire de périphériques s’il
existe une nouvelle entrée.
Installation de l’ordinateur5
Branchement d’autres périphériques
D’autres périphériques peuvent se brancher à l’avant ou à l’arrière de votre ordinateur via
les ports USB ou FireWire (IEEE 1394), par exemple des imprimantes, scanners, caméras,
appareils photo numériques, lecteurs de carte mémoire et PDA (assistant numérique
personnel) ou ordinateurs de poche. Reportez-vous à la documentation fournie avec votre
périphérique.
REMARQUE : Certains périphériques ne sont pas livrés avec l’ordinateur.
REMARQUE : Vous devez utiliser un câble FireWire (IEEE 1394) à 6 broches (et non pas
4 broches) avec le connecteur FireWire (IEEE 1394) à 6 broches sur votre ordinateur.
Rangement de la documentation et des disques
de réinstallation
Rangez tous les manuels de l’utilisateur de l’ordinateur et les documents de garantie dans
un lieu sûr et facile d’accès. Il est conseillé de ranger les disques de réinstallation du
système avec la documentation pour pouvoir accéder facilement à tous les documents et
fichiers importants.
6Mise en route
Réglage du moniteur
Pour modifier la résolution de l’écran :
1 Cliquez avec le bouton droit de la souris sur une zone vide du bureau, puis cliquez
sur Personnaliser.
2 Cliquez sur Paramètres d’affichage.
3 Si nécessaire, sélectionnez le moniteur puis ajustez la résolution d’écran.
4 Cliquez sur Appliquer.
5 Cliquez sur Oui, si cette option est offerte.
6 Cliquez sur OK.
REMARQUE : Sur certains modèles d’ordinateur, il est possible de connecter plusieurs
dispositifs d’affichage à la fois (moniteur à écran cathodique, moniteur à écran plat,
télévision, etc.). Vous pouvez changer rapidement le dispositif qui affiche le bureau de
l’ordinateur en appuyant sur Alt+F5. Chaque fois que vous appuyez sur Alt+F5, le bureau
de l’ordinateur apparaît sur le prochain dispositif. Si la combinaison Alt+F5 ne fonctionne
pas, redémarrez l’ordinateur et réessayez.
Installation de l’ordinateur7
Création d’un réseau local (LAN)
Votre réseau local domestique peut être un réseau câblé ou sans fil permettant de
connecter votre ordinateur ou d’autres périphériques, par exemple d’autres ordinateurs,
au réseau. Les composants du réseau peuvent comprendre un concentrateur ou un
commutateur, qui relient plusieurs périphériques au réseau, ou un routeur, qui relie des
ordinateurs ou une connexion Internet haut débit au réseau. Cette connexion réseau vous
permet également de partager des données, des imprimantes ou d’autres périphériques
d’un ordinateur à l’autre. La connexion du réseau à Internet est également assurée par un
modem commuté ou câble.
Un réseau câblé utilise des câbles Ethernet pour brancher les périphériques au réseau. Par
exemple, le câble Ethernet est branché à la carte d’interface réseau de votre ordinateur et
au routeur.
Sur un réseau sans fil, les périphériques sont reliés au réseau par des ondes radio. Par
exemple, l’ordinateur et le routeur sont dotés d’une antenne et d’un adaptateur qui utilisent
la même norme Wi-Fi : 802.11b, 802.11g ou 802.11a.
8Mise en route
L’illustration ci-dessous présente un réseau local domestique. L’ordinateur de bureau est
relié au routeur sans fil par une connexion câblée. Il dispose également d’une imprimante
qu’il partage avec les autres ordinateurs du réseau. Chaque ordinateur portable est doté
d’une connexion sans fil au routeur du réseau.
Création d’une connexion câblée (Ethernet)
La connexion Ethernet, que l’on appelle aussi carte d’interface réseau ou NIC, fournit une
connexion haut débit, ou large bande, à un réseau Ethernet (10BaseT) ou Fast Ethernet
(100BaseT). Une fois cette interface connectée à un réseau, par exemple LAN, vous
pouvez accéder à Internet par le réseau.
1 Branchez un câble Ethernet au connecteur Ethernet (A) à l’arrière de l’ordinateur et au
routeur du réseau ou périphérique LAN.
REMARQUE : Il est possible que votre ordinateur ne possède pas de connecteur
Ethernet.
A Connecteur Ethernet (port RJ-45)
B Témoins lumineux Ethernet
2 Votre ordinateur étant allumé, vérifiez les voyants lumineux (B) à côté du connecteur
Ethernet pou connaître son état :
ACTIVITY — allumé et jaune durant l’activité de transfert de données réseau
LINK — allumé et vert lorsque la connexion au réseau est valide
REMARQUE : Il est possible que votre connecteur Ethernet n’ait qu’un seul voyant
lumineux.
Périphériques sans fil intégrés
La technologie sans fil transfère les données par des ondes radio plutôt que par des
câbles. Il est possible que votre ordinateur soit équipé d’un ou plusieurs des périphériques
sans fil intégrés suivants :
Les périphériques de réseau local sans fil (WLAN) connectent l’ordinateur
aux réseaux locaux sans fil (communément appelés réseaux sans fil, LAN ou WLAN)
dans les entreprises, à votre domicile et dans des zones publiques telles que des
aéroports et des restaurants. Sur un réseau sans fil, chaque périphérique mobile sans
fil communique avec un point d’accès sans fil qui peut être situé à une distance de
plusieurs centaines de mètres.
Les ordinateurs équipés de périphériques WLAN peuvent prendre en charge une ou
plusieurs des trois normes IEEE définissant les couches physiques : 802.11b, 802.11g
ou 802.11a.
Installation de l’ordinateur9
Les périphériques Bluetooth créent un réseau personnel (PAN) pour connecter
d’autres périphériques fonctionnant avec la technologie Bluetooth tels que des
ordinateurs, téléphones, imprimantes, casques d’écoute, haut-parleurs, caméras et
appareils photos. Sur un réseau personnel, chaque périphérique communique
directement avec les autres périphériques sur une distance relativement courte de
10 mètres.
Les périphériques de réseau sans fil étendu (WWAN) fournissent un accès à
l’information à partir du moment où vous disposez d’une couverture mobile (données).
Sur un réseau sans fil étendu, chaque périphérique mobile communique avec la
station de base d’un opérateur public. Les opérateurs publics installent des réseaux de
stations de base (similaire à des tours de téléphonie mobile) sur des zones
géographiques étendues, fournissant une couverture sur des départements entiers ou
même sur des pays ou régions.
Pour plus d’informations sur la technologie sans fil, rendez-vous sur le site suivant :
http://www.hp.com/go/techcenter/wireless
Connexion du périphérique de réseau local sans fil
(Certains modèles uniquement)
Vous pouvez brancher l’ordinateur à un réseau sans fil 802.11b ou 802.11g en utilisant
l’antenne externe livrée avec votre système. Ce périphérique vous permet d’établir un
réseau sans fil à l’aide de votre ordinateur comme point d’accès sans fil ou d’utiliser votre
ordinateur comme un client sans fil (mode station) si un réseau sans fil est déjà en place.
Il faut pour cela un réseau local sans fil préexistant ainsi qu’une connexion à Internet
(contactez votre fournisseur d’accès Internet pour plus de détails). L’antenne externe,
fournie avec votre système, doit être connectée au module 802.11 pour améliorer la
portée et la réception du signal radio.
Pour brancher l’antenne du réseau
local sans fil :
1 Vissez l’antenne du réseau local
sans fil dans le connecteur
correspondant à l’arrière
de l’ordinateur.
2 Pour obtenir la meilleure
performance du réseau sans fil,
placez l’antenne sur l’ordinateur
ou en hauteur, dans un lieu
dégagé.
REMARQUE : L’apparence de votre antenne sans fil peut varier.
10Mise en route
Vérification de l’installation du périphérique de
réseau sans fil
Pour configurer votre réseau sans fil, vérifiez que le périphérique WLAN intégré est bien
installé sur votre ordinateur.
1 Cliquez sur le bouton Démarrer de Windows dans la barre des tâches.
2 Saisissez Gestionnaire de périphériques dans la zone de recherche, puis cliquez sur
Gestionnaire de périphériques pour ouvrir la fenêtre correspondante.
3 Cliquez sur Cartes réseau. Votre périphérique WLAN devrait apparaître dans la
liste. Le nom du périphérique WLAN peut comprendre les mots wireless, wireless LAN
ou 802.11.
REMARQUE : Si aucun périphérique WLAN n’est répertorié, cela signifie soit que
votre ordinateur ne dispose pas d’un périphérique WLAN intégré, soit que le pilote du
périphérique n’est pas bien installé.
4 Cliquez sur le bouton Démarrer de Windows dans la barre des tâches.
5 Saisissez Réseau et centre de partage dans la zone de recherche, puis cliquez sur
Réseau et centre de partage pour ouvrir la fenêtre correspondante.
6 Cliquez sur Ajouter un périphérique au réseau et suivez les instructions qui
s’affichent à l’écran.
Pour plus d’informations sur la mise en place d’un réseau sans fil :
Cliquez sur le bouton Démarrer de Windows dans la barre des tâches, puis sur
Aide et support, et saisissez Configurer un réseau sans fil dans la zone de
recherche.
Allez à : http://www.hp.com/go/techcenter/wireless
Installation de l’ordinateur11
Utilisation des fonctions de sécurité du réseau
sans fil
Lorsque vous créez un réseau WLAN domestique ou accédez à un réseau WLAN public
existant, veillez à toujours activer les fonctions de sécurité pour protéger votre réseau des
accès non autorisés. Les niveaux de sécurité les plus courants sont Wi-Fi Protected Access
Personal (WPA-Personal) et Wired Equivalent Privacy (WEP).
Lorsque vous configurez un réseau, il est recommandé d’utiliser l’une des mesures de
sécurité suivantes :
Activez le cryptage WPA-Personal ou WEP sur le routeur.
Changez le nom du réseau par défaut (SSID) et son mot de passe.
Utiliser un pare-feu.
Définir la sécurité sur votre navigateur Web.
Pour plus d’informations sur la configuration des fonctions de sécurité du réseau sans fil,
rendez-vous sur :
http://www.hp.com/go/techcenter/wireless
Branchement d’un modem
Des informations sur la connexion à Internet sont présentées dans la section Connexion à
Internet de ce guide.
Le modem sert à se connecter à un FAI qui fournit l’accès à Internet par réseau commuté.
REMARQUE : Votre ordinateur n’est peut-être pas équipé d’un modem.
Avant de pouvoir vous connecter à Internet à l’aide de votre ligne téléphonique pour
recevoir ou envoyer des courriers électroniques et des télécopies, vous devez connecter
votre ligne de téléphone au modem (A), situé à l’arrière de l’ordinateur (B). L’affiche
d’installation vous indique comment brancher un câble de modem/téléphone dans le
connecteur modem de votre ordinateur et dans une prise téléphonique murale.
A Connecteur de modem
B Arrière de l’ordinateur
12Mise en route
Branchement de haut-parleurs
REMARQUE : Vous trouverez d’autres informations sur le sujet dans la rubrique
Configuration des options Haut-parleurs et Son correspondant à votre produit sur le site
Web d’assistance technique de HP : rendez-vous sur http://www.hp.com/support
Utilisation de haut-parleurs
Les haut-parleurs peuvent être intégrés au moniteur (certains modèles uniquement) ou
vendus séparément. Vous trouverez les instructions de connexion des haut-parleurs stéréo
sur l’affiche d’installation.
REMARQUE : Les haut-parleurs peuvent être passifs (sans bouton ou cordon
d’alimentation) ou actifs (avec bouton ou cordon d’alimentation). Votre ordinateur n’est
compatible qu’avec des systèmes de haut-parleurs actifs (avec alimentation électrique) ; le
système de haut-parleurs doit comprendre son propre cordon d’alimentation.
Un système de haut-parleurs stéréo constitue un système à deux voies (gauche-droite). Un
système de haut-parleurs multivoies est un système avec plus de deux canaux, pouvant
comprendre un caisson de basse. Par exemple, le système de 5.1 canaux (à six canaux)
utilise deux haut-parleurs avant (gauche-droite), deux haut-parleurs arrière (gauche-droite),
un haut-parleur central et un caisson de basse.
ou d’un microphone
Si votre ordinateur est équipé de haut-parleurs multivoies (certains modèles uniquement),
vous pouvez connecter quatre canaux pour une sortie quatre haut-parleurs ou six canaux
pour une sortie de haut-parleurs 5.1.
Connectez votre système de haut-parleurs à l’ordinateur et configurez le logiciel de son
selon la sortie sonore.
Branchement de haut-parleurs ou d’un microphone13
Types de connecteurs audio
Votre modèle peut disposer de l’un des trois types de connecteurs audio analogiques
suivants sur sa face arrière :
Trois connecteurs
Six connecteurs
Carte son
Les connecteurs utilisés sont de type 3,5 mm permettant de raccorder l’ordinateur à des
haut-parleurs et à des microphones.
Votre système peut également posséder une sortie numérique distincte (certains modèles
uniquement).
La configuration logicielle varie pour chaque type de connecteurs, comme décrit dans les
instructions.
Connecteur audioIllustrationType
Trois
connecteurs
Six
connecteurs
Connecteur
de la carte
son
Votre modèle d’ordinateur peut
disposer d’un ensemble de trois
connecteurs audio. Vous pouvez
connecter un système audio allant
jusqu’à 5.1 voies à l’ordinateur.
Votre modèle d’ordinateur peut
disposer d’un ensemble de six
connecteurs audio sur sa face arrière.
Vous pouvez connecter un système
audio allant jusqu’à 7.1 voies à
l’ordinateur.
Votre ordinateur peut être équipé d’une
carte son. Vous pouvez connecter
jusqu’à 5.1voies (7.1 voies sur certains
modèles) ou des haut-parleurs
numériques à la carte son
de l’ordinateur.
Voir l’illustration cidessous.
3
6
S
14Mise en route
REMARQUE :
Le type 3 se réfère à trois connecteurs.
Le type 6 se réfère à six connecteurs.
Le type S se réfère à une carte son.
Utilisez les connecteurs audio correspondant à votre modèle d’ordinateur lorsque vous
branchez des câbles, comme indiqué dans la procédure d’installation.

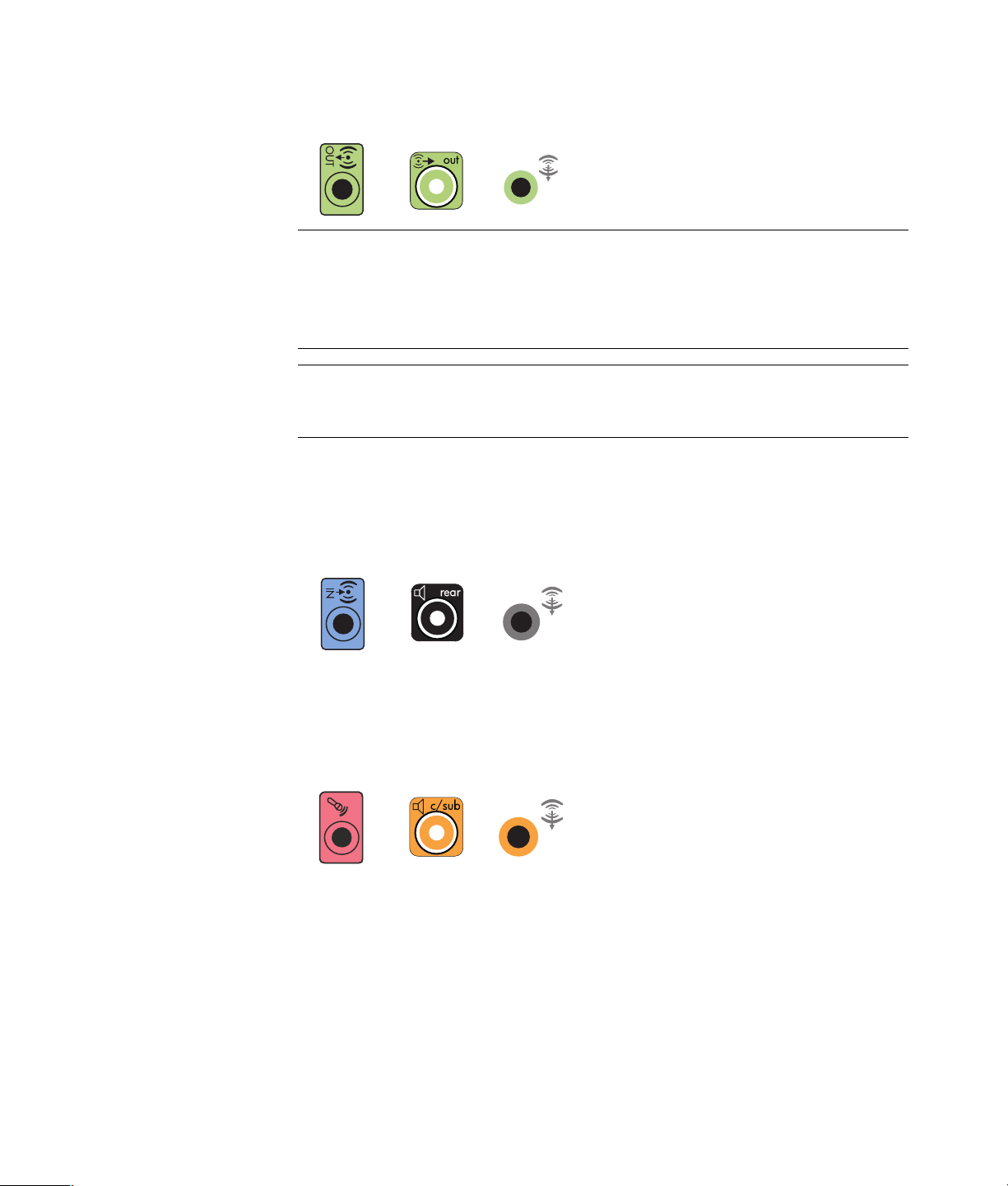

Le tableau suivant présente les connecteurs audio sur le panneau arrière de l’ordinateur.
Connecteur audio
DescriptionType 3Type 6Type S
Connecteur latéral (gris) pour les haut-parleurs
latéraux dans une configuration à huit-hautparleurs (7.1).
AConnecteur central/de basse (jaune) pour le haut-
parleur central ou le caisson de basse dans une
configuration audio multivoie.
BConnecteur arrière (noir) pour les haut-parleurs
arrière dans une configuration audio multivoie.
CConnecteur de sortie (vert clair) pour les haut-
parleurs avant.
DConnecteur Mic (rose) pour un microphone. Le
type 3 fonctionne également comme une sortie pour
haut-parleur central ou caisson de basse lorsqu’une
configuration audio multivoie est activée.
EConnecteur d’entrée (bleu clair) permettant de
brancher une source audio analogique telle qu’un
lecteur de CD à l’ordinateur. Le type 3 fonctionne
également comme une sortie audio lorsqu’une
configuration audio multivoie est activée.
FConnecteur de sortie numérique (orange)
permettant de brancher un périphérique disposant
d’une entrée numérique (tel qu’un amplificateur/
récepteur de salon) ou des haut-parleurs numériques
(certains modèles uniquement).
REMARQUE :
Le type 3 se réfère à trois connecteurs.
Le type 6 se réfère à six connecteurs.
Le type S se réfère à une carte son.
Branchement de haut-parleurs ou d’un microphone15
Branchement d’un microphone
Votre ordinateur est équipé d’un connecteur pour microphone situé à l’arrière. Certains
modèles possèdent un deuxième connecteur de microphone à l’avant. Vous ne pouvez
utiliser qu’un seul connecteur de microphone à la fois, et le connecteur arrière est prêt à
l’emploi à moins que vous n’ayez l’option haut-parleurs multivoies. Pour les ordinateurs qui
offrent l’option haut-parleurs multivoies, le connecteur du microphone se trouve à l’avant
de l’ordinateur, le cas échéant, et il est prêt à l’emploi.
Pour utiliser un microphone connecté à l’avant de votre ordinateur (certains modèles
uniquement), choisissez le microphone en service. Voir Sélection d’un microphone.
Les ordinateurs prennent en charge de nombreux types de branchements, d’options de son
et de configurations de haut-parleurs. Vous pouvez configurer votre ordinateur de sorte
qu’il utilise deux haut-parleurs stéréo ou un système de haut-parleurs multivoies. Connectez
votre système de haut-parleurs à l’ordinateur et configurez le logiciel de son pour la sortie
audio. Vous trouverez les instructions de connexion des haut-parleurs stéréo sur l’affiche
d’installation.
Ce chapitre décrit les options les plus courantes. Il est possible que votre système possède
des composants différents.
Les haut-parleurs peuvent être intégrés au moniteur (certains modèles uniquement) ou
vendus séparément.
REMARQUE : Pour en savoir plus sur le branchement des haut-parleurs, reportez-vous à
la fiche d’installation accompagnant l’ordinateur ou à la documentation fournie avec vos
haut-parleurs.
Configurations de haut-parleurs
Vous pouvez configurer votre ordinateur de manière à utiliser les configurations suivantes :
Système de haut-
Nom
Casque d’écoute Aucun, son désactivé.Utilisation d’un casque d’écoute.
2 (stéréo)Haut-parleurs gauche et
2.1Haut-parleurs gauche et
4.1Deux haut-parleurs avant,
6/5.1Deux haut-parleurs avant,
parleurs
droit.
droit et caisson de basse.
deux haut-parleurs arrière
et un caisson de basse.
deux haut-parleurs arrière,
un haut-parleur central et
un caisson de basse.
Voir
Branchement de haut-parleurs 2/2.1
voies (deux haut-parleurs et un caisson
de basse)
Branchement de haut-parleurs 2/2.1
voies (deux haut-parleurs et un caisson
de basse)
Branchement de haut-parleurs 4.1
voies (quatre haut-parleurs et un
caisson de basse)
Branchement de haut-parleurs 5.1
voies (cinq haut-parleurs et un caisson
de basse)
16Mise en route
Nom
Système de hautparleurs (suite)
Voir
8/7.1Deux haut-parleurs avant,
deux haut-parleurs arrière,
deux haut-parleurs
latéraux, un haut-parleur
central et un caisson de
basse (certains modèles
uniquement).
Chaîne audio de
salon
Audio
numérique
Audio
multitransmission
Chaîne audio de salon ou
équipement de home
cinéma avec haut-parleurs
passifs.
Haut-parleurs numériques
ou connecteur d’entrée
numérique sur le système
audio.
Deux haut-parleurs avant,
deux haut-parleurs arrière,
deux haut-parleurs
latéraux, un haut-parleur
central et un caisson de
basse (certains modèles
uniquement).
Branchement de haut-parleurs 7.1
voies (sept haut-parleurs et un caisson
de basse)
Connexion de l’ordinateur à une
chaîne audio de salon
Connexion à la sortie audio numérique
Configuration de l’audio
multitransmission
Types de haut-parleurs
Les haut-parleurs peuvent être intégrés au moniteur (certains modèles uniquement) ou
vendus séparément. Reportez-vous à la documentation fournie avec les haut-parleurs.
Votre ordinateur ne peut utiliser qu’un système de haut-parleurs actifs (alimentés). Un
système de haut-parleurs actifs doit disposer de son propre cordon d’alimentation. Une
chaîne audio de salon ne nécessite pas de haut-parleurs actifs, car le récepteur amplifie le
signal.
Un ensemble de haut-parleurs stéréo constitue un système à deux voies (gauche-droite). Un
système de haut-parleurs multivoies comprend un canal avant gauche-droite, un canal
arrière gauche-droite et éventuellement un caisson de basse et un haut-parleur central. Les
configurations plus avancées comprennent également des haut-parleurs latéraux. Les
configurations plus avancées comprennent également des haut-parleurs latéraux.
« .1 » indique un caisson de basse. Par exemple, le mode 7.1 voies (huit haut-parleurs)
utilise deux haut-parleurs avant (gauche-droite), deux haut-parleurs latéraux
(gauche-droite), deux haut-parleurs arrière (gauche-droite), un haut-parleur central et un
caisson de basse.
Branchement de haut-parleurs ou d’un microphone17
Branchement de haut-parleurs 2/2.1 voies (deux
haut-parleurs et un caisson de basse)
Pour brancher un système de haut-parleurs actifs gauche/droit simple ou deux hautparleurs et un caisson de basse à deux voies (sortie 2.1 voies) :
1 Éteignez l’ordinateur.
2 Connectez le câble du haut-parleur au connecteur de sortie audio vert clair à l’arrière
de l’ordinateur.
3
6
S
REMARQUE :
Le type 3 se réfère à trois connecteurs.
Le type 6 se réfère à six connecteurs.
Le type S se réfère à une carte son.
3 Connectez le câble au système audio. Dans le cas des haut-parleurs 2.1 livrés avec
votre ordinateur (certains modèles uniquement), branchez le caisson de basse au
connecteur de sortie audio.
4 Connectez les haut-parleurs droit et gauche au caisson de basse. Consultez la
documentation des haut-parleurs pour plus de détails.
5 Allumez l’ordinateur.
REMARQUE : Pensez toujours à allumer votre ordinateur avant de mettre les haut-
parleurs en marche.
6 Branchez l’alimentation des haut-parleurs.
7 Allumez les haut-parleurs.
L’étape 8 est facultative pour une configuration à deux haut-parleurs.
8 Une fois les haut-parleurs connectés à l’ordinateur, configurez le logiciel audio pour la
sortie son de votre modèle d’ordinateur : Voir Branchement de haut-parleurs
ou d’un microphone.
Type 3 : Voir Configuration de la sortie audio avec le Gestionnaire de son
multivoie.
Type 6 : Voir Configuration de la sortie audio avec le Gestionnaire d’effets
sonores.
Carte son : Voir Configuration de la sortie audio avec une carte son.
18Mise en route
Le schéma suivant présente une configuration audio 2.1 courante :
OUT
Branchement de haut-parleurs 4.1 voies (quatre
haut-parleurs et un caisson de basse)
Pour connecter deux haut-parleurs avant, deux haut-parleurs arrière et un caisson de basse
pour une sortie 4.1 voies :
1 Éteignez l’ordinateur.
2 Connectez le câble du haut-parleur avant au connecteur de sortie audio vert clair à
l’arrière de l’ordinateur.
3
6
S
REMARQUE :
Le type 3 se réfère à trois connecteurs.
Le type 6 se réfère à six connecteurs.
Le type S se réfère à une carte son.
3 Connectez le câble du haut-parleur arrière au connecteur noir correspondant à
l’arrière de l’ordinateur.
36
S
Pour le type à trois connecteurs, le connecteur d’entrée audio bleu fonctionne comme
une sortie audio arrière lorsqu’une configuration multivoie est activée.
4 Connectez les câbles au système audio.
5 Connectez les haut-parleurs avant et arrière au caisson de basse. Consultez la
documentation des haut-parleurs pour plus de détails.
6 Allumez l’ordinateur.
REMARQUE : Pensez toujours à allumer votre ordinateur avant de mettre les haut-
parleurs en marche.
Branchement de haut-parleurs ou d’un microphone19
7 Branchez l’alimentation des haut-parleurs.
8 Allumez les haut-parleurs.
9 Une fois les haut-parleurs connectés à l’ordinateur, configurez le logiciel audio pour la
sortie son de votre modèle d’ordinateur : Voir Configuration des options Haut-parleurs
et Son.
Type 3 : Voir Configuration de la sortie audio avec le Gestionnaire
de son multivoie.
Type 6 : Voir Configuration de la sortie audio avec le Gestionnaire
d’effets sonores.
Carte son : Voir Configuration de la sortie audio avec une carte son.
Le schéma suivant présente une configuration audio 4.1 courante :
OUT
IN
Branchement de haut-parleurs 5.1 voies
(cinq haut-parleurs et un caisson de basse)
Pour connecter deux haut-parleurs avant, deux haut-parleurs arrière, un haut-parleur
central et un caisson de basse pour une sortie 5.1 voies :
1 Éteignez l’ordinateur.
2 Connectez le câble du haut-parleur avant au connecteur de sortie audio vert clair à
l’arrière de l’ordinateur.
3
REMARQUE :
Le type 3 se réfère à trois connecteurs.
Le type 6 se réfère à six connecteurs.
Le type S se réfère à une carte son.
6
S
20Mise en route
3 Connectez le câble du haut-parleur arrière au connecteur noir correspondant à
l’arrière de l’ordinateur.
3
6
S
Pour le type à trois connecteurs, le connecteur d’entrée audio bleu fonctionne comme
une sortie audio arrière lorsqu’une configuration multivoie est activée.
4 Connectez le câble du haut-parleur central ou du caisson de basse au connecteur
jaune (ou au connecteur de microphone rose) correspondant à l’arrière de
l’ordinateur.
3
6
S
Pour le type à trois connecteurs, le connecteur de microphone rose fonctionne
également comme connecteur de sortie pour haut-parleur central ou caisson de basse
lorsqu’une configuration audio multivoie est activée.
5 Connectez les câbles au système audio.
6 Connectez les haut-parleurs avant, arrière et central au caisson de basse. Consultez la
documentation des haut-parleurs pour plus de détails.
7 Allumez l’ordinateur.
REMARQUE : Pensez toujours à allumer votre ordinateur avant de mettre les haut-
parleurs en marche.
8 Branchez l’alimentation des haut-parleurs.
9 Allumez les haut-parleurs.
10 Une fois les haut-parleurs connectés à l’ordinateur, configurez le logiciel audio pour la
sortie son de votre modèle d’ordinateur : Voir Configuration des options Haut-parleurs
et Son.
Type 3 : Voir Configuration de la sortie audio avec le Gestionnaire
de son multivoie.
Type 6 : Voir Configuration de la sortie audio avec le Gestionnaire d’effets
sonores.
Type 6 — multitransmission : Voir Configuration de la sortie audio avec le
Gestionnaire d’effets sonores.
Carte son : Voir Configuration de la sortie audio avec une carte son.
Branchement de haut-parleurs ou d’un microphone21
Le schéma suivant présente une configuration audio 5.1 courante :
OUT
IN
Branchement de haut-parleurs 7.1 voies
(sept haut-parleurs et un caisson de basse)
(Certains modèles uniquement)
Pour connecter deux haut-parleurs avant, deux haut-parleurs latéraux, deux haut-parleurs
arrière, un haut-parleur central et un caisson de basse pour une sortie à 7.1 voies :
1 Éteignez l’ordinateur.
2 Connectez le câble du haut-parleur avant au connecteur de sortie audio vert clair à
l’arrière de l’ordinateur.
3 Connectez le câble du haut-parleur arrière au connecteur noir à l’arrière de
l’ordinateur.
4 Pour le type à six connecteurs, connectez le câble du haut-parleur latéral au
connecteur gris à l’arrière de l’ordinateur.
5 Connectez le câble du haut-parleur central et le câble du caisson de basse au
connecteur jaune à l’arrière de l’ordinateur.
22Mise en route
Loading...
+ 114 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
