Hp COMPAQ FP1706, 1506, 1706 User Manual [pl]
Instrukcja obsługi
Płaskie monitory 1506, 1706 i 1906
Numer katalogowy dokumentu: 389521-242
Pa dziernik 2005 r.
Ten podręcznik zawiera informacje dotyczące instalowania monitora, instalowania sterowników, sposobu obsługi menu ekranowego oraz przedstawia dane techniczne.
© 2005 Hewlett-Packard Development Company, L.P.
Nazwy HP i Hewlett-Packard oraz logo Hewlett-Packard są znakami towarowymi firmy Hewlett-Packard Company w USA i w innych krajach.
Nazwa Compaq i logo Compaq są znakami towarowymi firmy Hewlett-Packard Development Company, L.P. w USA i w innych krajach.
Nazwy Microsoft i Windows oraz logo systemu Windows są znakami towarowymi firmy Microsoft Corporation w USA i w innych krajach.
Wszystkie pozostałe nazwy produktów wymienione w niniejszej publikacji mogą być znakami towarowymi poszczególnych firm.
Firma Hewlett-Packard Company nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze czy pominięcia, jakie mogą wystąpić w tekście, ani za szkody przypadkowe lub wtórne związane z udostępnieniem, działaniem czy wykorzystaniem niniejszego materiału. Informacje zawarte w niniejszym dokumencie zostały dostarczone w stanie „tak jak są”, nie są przedmiotem żadnych gwarancji, w tym również, ale nie wyłącznie, gwarancji domniemanych co do wartości handlowej lub przydatności do określonego celu, i mogą ulec zmianie bez uprzedzenia. Warunki gwarancji na produkty firmy Hewlett-Packard są ujęte w odpowiednich informacjach
o gwarancji towarzyszących tym produktom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe.
Niniejszy dokument zawiera prawnie zastrzeżone informacje, które są chronione prawami autorskimi. Żadna część tego dokumentu nie może być fotokopiowana, reprodukowana ani tłumaczona na inny język bez uprzedniej pisemnej zgody firmy Hewlett-Packard.
ÅOSTRZE ENIE: Tak oznaczane s zalecenia, których nieprzestrzeganie mo e doprowadzić do obra e ciała lub mierci.
ÄPRZESTROGA: Tak oznaczane s zalecenia, których nieprzestrzeganie mo e doprowadzić do uszkodzenia sprz tu lub utraty danych.
Instrukcja obsługi
Płaskie monitory 1506, 1706 i 1906 Wydanie pierwsze (pa dziernik 2005 r.)
Numer katalogowy dokumentu: 389521-242
Spis tre ci
1Cechy produktu
2Wskazówki dotycz ce bezpiecze stwa i konserwacji
Ważne informacje dotyczące bezpieczeństwa . . . . . . . . . 2–1 Wskazówki dotyczące konserwacji . . . . . . . . . . . . . . . . . 2–2 Czyszczenie monitora . . . . . . . . . . . . . . . . . . . . . . . . 2–4 Transport monitora . . . . . . . . . . . . . . . . . . . . . . . . . . 2–4
3 Instalowanie monitora
Instalowanie podstawy monitora . . . . . . . . . . . . . . . . . . . 3–1 Podłączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–3 Zdejmowanie podstawy monitora . . . . . . . . . . . . . . . . . . 3–6 Montowanie monitora . . . . . . . . . . . . . . . . . . . . . . . . 3–7 Położenie tabliczek znamionowych . . . . . . . . . . . . . . . . . 3–8
4 Obsługa monitora
Oprogramowanie i narzędzia . . . . . . . . . . . . . . . . . . . . . . 4–1 Plik informacyjny . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–1 Plik dopasowywania kolorów obrazu . . . . . . . . . . . . 4–2 Instalowanie plików INF i ICM . . . . . . . . . . . . . . . . . . . . 4–2 Instalowanie z dysku CD . . . . . . . . . . . . . . . . . . . . . . 4–2 Pobieranie z sieci Web . . . . . . . . . . . . . . . . . . . . . . . 4–3 Regulatory na panelu przednim . . . . . . . . . . . . . . . . . . . . 4–4
Instrukcja obsługi |
iii |
Spis tre ci
Konfigurowanie ustawień monitora . . . . . . . . . . . . . . . . . 4–5 Korzystanie z menu ekranowego. . . . . . . . . . . . . . . . 4–6 Dopasowywanie jakości wyświetlanego obrazu . . . 4–10 Optymalizowanie konwersji cyfrowej. . . . . . . . . . . 4–10 Rozpoznawanie stanów monitora . . . . . . . . . . . . . . . . . 4–12 Tryb czasomierza stanu wstrzymania . . . . . . . . . . . . . . 4–13
HP Display LiteSaver
(dostępne w wybranych modelach) . . . . . . . . . . . . . . . . 4–15 Instalowanie oprogramowania
HP Display LiteSaver . . . . . . . . . . . . . . . . . . . . . . . 4–15 Zgodność z modelem sRGB
(dostępne w wybranych modelach) . . . . . . . . . . . . . . . . 4–18 Zmiana temperatury kolorów . . . . . . . . . . . . . . . . . 4–18 Instalowanie pliku ICM sRGB w systemach
Microsoft Windows 2000 i Windows XP . . . . . . . . 4–19

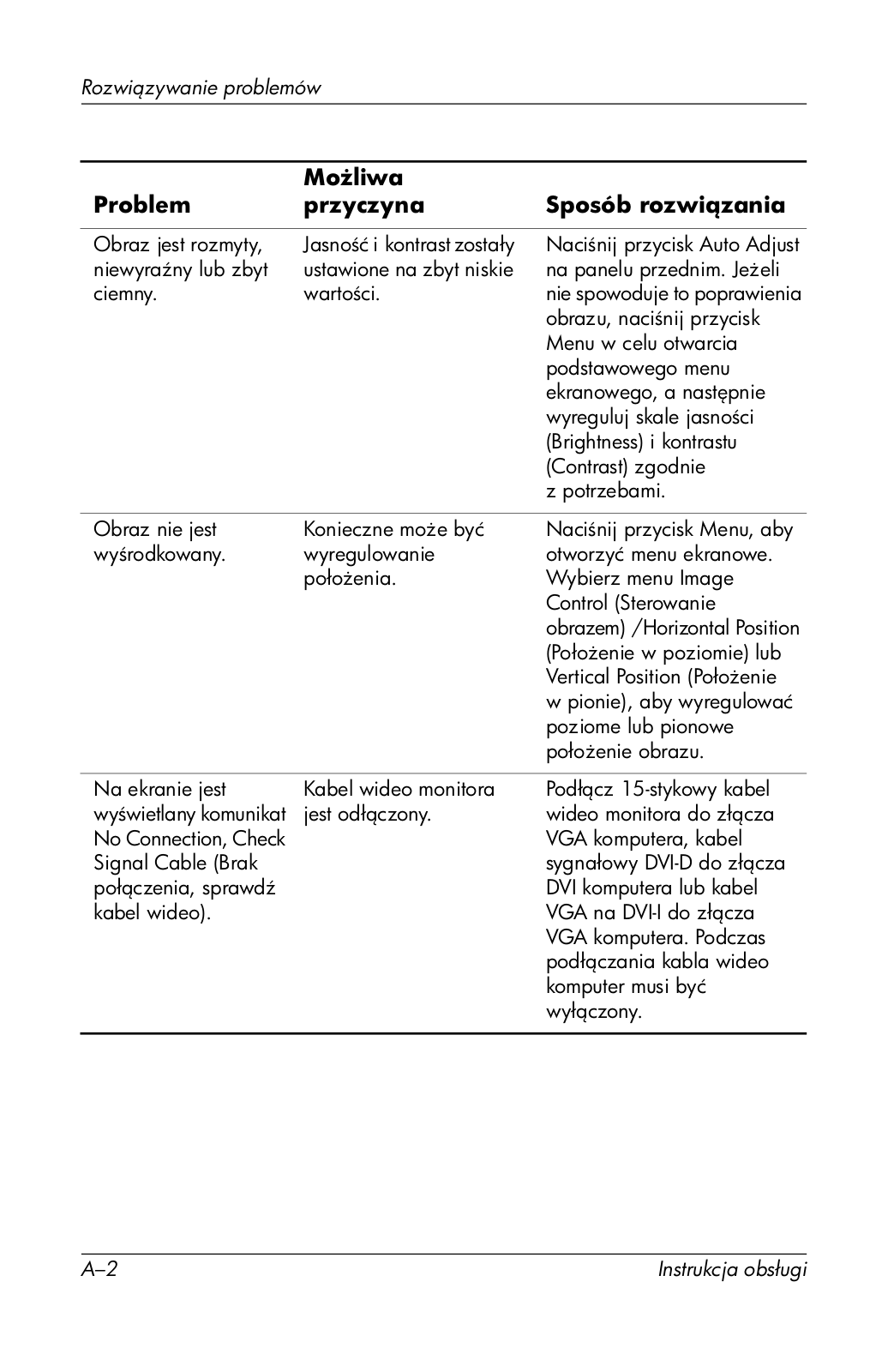

A Rozwi zywanie problemów
Rozwiązywanie typowych problemów . . . . . . . . . . . . . . A–1 Korzystanie z zasobów w sieci Web . . . . . . . . . . . . . . . . A–5 Przygotowanie do skontaktowania się
ze wsparciem technicznym . . . . . . . . . . . . . . . . . . . . . . . A–5

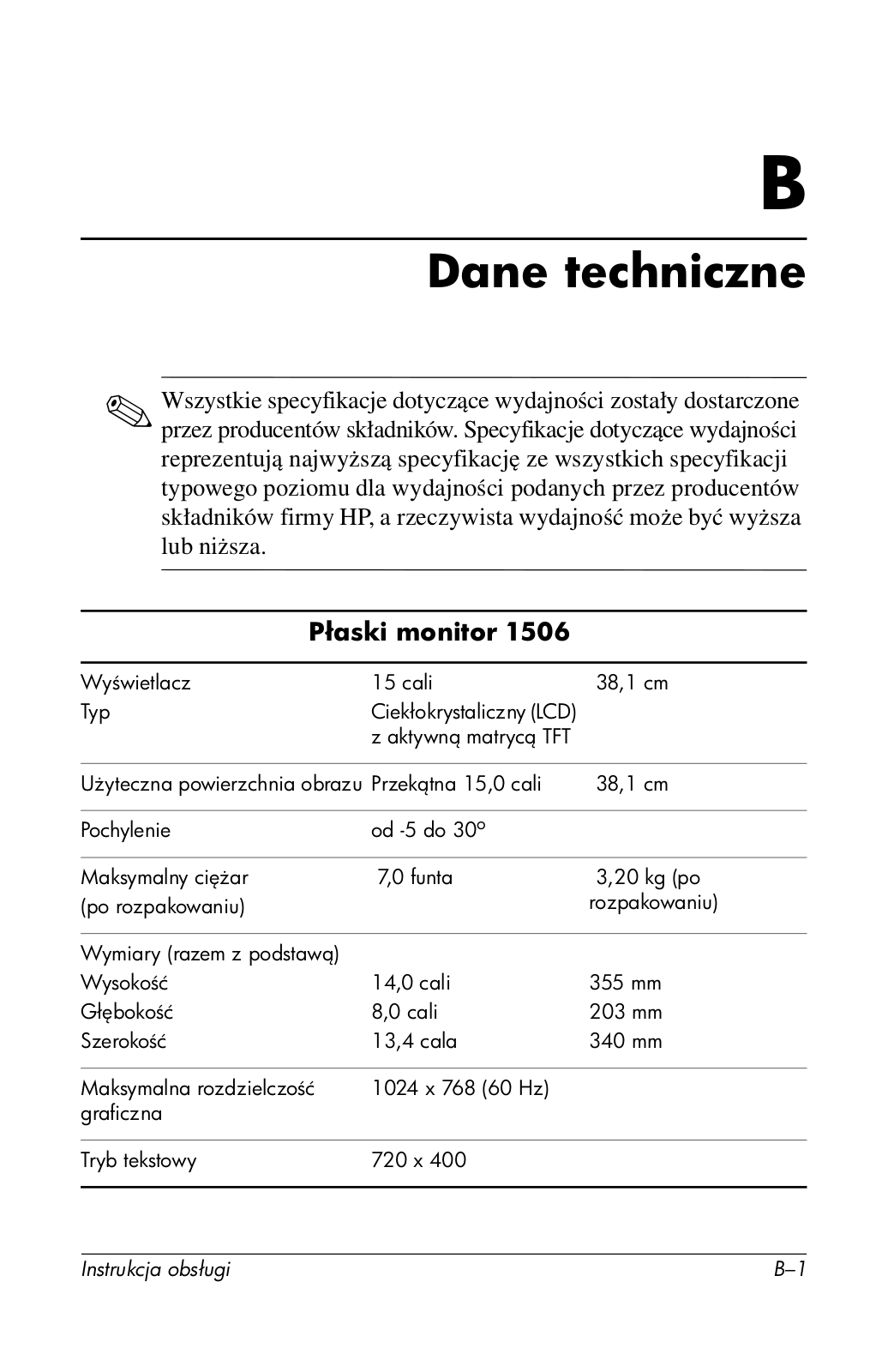

B Dane techniczne
Rozpoznawanie wstępnie ustawionych
rozdzielczości ekranu . . . . . . . . . . . . . . . . . . . . . . . . B–6 Wprowadzanie trybów użytkownika . . . . . . . . . . . . . B–7 Funkcja oszczędzania energii (Energy Saver). . . . . . B–8
C Uwagi instytucji klasyfikacyjnych
Uwagi Federalnej
Komisji Telekomunikacyjnej . . . . . . . . . . . . . . . . . . . . . . C–1
Modyfikacje urządzenia . . . . . . . . . . . . . . . . . . . . . . C–2
Kable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2
iv |
Instrukcja obsługi |
Spis tre ci
Deklaracja zgodności z normami dla produktów
opatrzonych logo FCC (tylko w USA). . . . . . . . . . . . . . . C–2 Pozbywanie się wybranych materiałów . . . . . . . . . . . . . . C–3 Uwagi dla użytkowników z Kanady . . . . . . . . . . . . . . . . C–3 Avis Canadien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–4 Uwagi regulacyjne dla użytkowników
z Unii Europejskiej. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–4 Pozbywanie się zużytego sprzętu przez
użytkowników w prywatnych gospodarstwach
domowych w Unii Europejskiej. . . . . . . . . . . . . . . . . . . . C–5 Uwagi dla użytkowników z Japonii . . . . . . . . . . . . . . . . . C–5 Uwagi dla użytkowników z Korei . . . . . . . . . . . . . . . . . . C–6 Zgodność ze standardem ENERGY STAR . . . . . . . . . . . C–6 Wymagania dotyczące zestawu kabla zasilającego . . . . . C–6
Wymagania dotyczące kabla zasilającego
w Japonii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–7
DJako ć monitora LCD oraz zasady dotycz ce pikseli
Instrukcja obsługi |
v |
1
Cechy produktu
Płaski monitor jest wyposażony w ekran ciekłokrystaliczny
z aktywną matrycą TFT (thin film transistor). Oto główne cechy monitora:
Model 1506
■15-calowa (38,1-cm) użyteczna powierzchnia obrazu.
■Rozdzielczość 1024 x 768 i obsługa pełnego ekranu dla niższych rozdzielczości.
■Szeroki kąt widzenia, umożliwiający spoglądanie na monitor z pozycji siedzącej lub stojącej oraz z lewej lub prawej strony.
■Możliwość regulacji pochylenia.
■Elastyczne opcje montowania dzięki zdejmowanej podstawie i 75-mm otworom montażowym zgodnym ze
standardem VESA.
■Obsługa technologii Plug and Play (jeżeli technologia ta jest obsługiwana przez system).
■Menu ekranowe w siedmiu językach (angielskim, chińskim uproszczonym, francuskim, hiszpańskim, holenderskim, niemieckim i włoskim) ułatwiające konfigurację monitora i optymalizowanie ekranu.
■Dysk CD z oprogramowaniem i dokumentacją, zawierający plik informacyjny (INF), plik dopasowywania kolorów obrazu (ICM) oraz dokumentację produktu.
Instrukcja obsługi |
1–1 |
Cechy produktu
■Funkcja oszczędzania energii (Energy Saver) zapewniająca zgodność ze standardem Energy Star.
■Gniazdo blokady zabezpieczającej.
■Funkcja kontroli wyposażenia.
■Zgodność z następującymi normami:
EPA ENERGY STAR
Dyrektywy CE Unii Europejskiej
Szwedzka norma MPR II z 1990 r.
Szwedzka norma TCO
Model 1706
■17-calowa (43,18-cm) użyteczna powierzchnia obrazu.
■Rozdzielczość sprzętowa 1280 × 1024 i obsługa pełnego ekranu dla niższych rozdzielczości.
■Szeroki kąt widzenia, umożliwiający spoglądanie na monitor z pozycji siedzącej lub stojącej oraz z lewej lub prawej strony.
■Możliwość regulacji pochylenia.
■Elastyczne opcje montowania dzięki zdejmowanej podstawie i 100-mm otworom montażowym zgodnym ze
standardem VESA.
■Obsługa technologii Plug and Play (jeżeli technologia ta jest obsługiwana przez system).
■Menu ekranowe w siedmiu językach (angielskim, chińskim uproszczonym, francuskim, hiszpańskim, holenderskim, niemieckim i włoskim) ułatwiające konfigurację monitora i optymalizowanie ekranu.
■Dysk CD z oprogramowaniem i dokumentacją, zawierający plik informacyjny (INF), plik dopasowywania kolorów obrazu (ICM) oraz dokumentację produktu.
1–2 |
Instrukcja obsługi |
Cechy produktu
■Funkcja oszczędzania energii (Energy Saver) zapewniająca zgodność ze standardem Energy Star.
■Funkcja kontroli wyposażenia (dostępne w wybranych modelach).
■Zewnętrzne głośniki stereofoniczne (dostępne w wybranych modelach).
■Zgodność z następującymi normami:
EPA ENERGY STAR
Dyrektywy CE Unii Europejskiej
Szwedzka norma MPR II z 1990 r.
Szwedzka norma TCO
Model 1906
■19-calowa (48,3-cm) użyteczna powierzchnia obrazu.
■Rozdzielczość sprzętowa 1280 x 1024 i obsługa pełnego ekranu dla niższych rozdzielczości.
■Szeroki kąt widzenia, umożliwiający spoglądanie na monitor z pozycji siedzącej lub stojącej oraz z lewej lub prawej strony.
■Możliwość regulacji pochylenia.
■Elastyczne opcje montowania dzięki zdejmowanej podstawie
i 100-mm otworom montażowym zgodnym ze standardem VESA.
■Obsługa technologii Plug and Play (jeżeli technologia ta jest obsługiwana przez system).
■Menu ekranowe w siedmiu językach (angielskim, chińskim uproszczonym, francuskim, hiszpańskim, holenderskim, niemieckim i włoskim) ułatwiające konfigurację monitora i optymalizowanie ekranu.
Instrukcja obsługi |
1–3 |
Cechy produktu
■Dysk CD z oprogramowaniem i dokumentacją, zawierający plik informacyjny (INF), plik dopasowywania kolorów obrazu (ICM) oraz dokumentację produktu.
■Funkcja oszczędzania energii (Energy Saver) zapewniająca zgodność ze standardem Energy Star.
■Funkcja kontroli wyposażenia (dostępne w wybranych modelach).
■Zewnętrzne głośniki stereofoniczne (dostępne w wybranych modelach).
■Zgodność z następującymi normami:
EPA ENERGY STAR
Dyrektywy CE Unii Europejskiej
Szwedzka norma MPR II z 1990 r.
Szwedzka norma TCO
1–4 |
Instrukcja obsługi |
2
Wskazówki dotycz ce bezpiecze stwa i konserwacji
Wa ne informacje dotycz ce bezpiecze stwa
Do monitora dołączono kabel zasilający. W przypadku użycia innego kabla należy korzystać wyłącznie ze źródeł zasilania
i metod połączeń właściwych dla tego monitora. Informacje o właściwym zestawie kabla zasilającego dla tego monitora znajdują się w części „Wymagania dotyczące zestawu kabla zasilającego” w dodatku C.
ÅOSTRZE ENIE: Ze wzgl du na ryzyko pora enia pr dem lub uszkodzenia sprz tu, nie wolno w aden sposób blokować poł czenia zeruj cego we wtyczce kabla zasilaj cego. Sprz t nale y podł czyć do uziemionego gniazda sieci elektrycznej, znajduj cego si w łatwo dost pnym miejscu. Poł czenie zeruj ce pełni bardzo wa n funkcj zabezpieczaj c .
ÅOSTRZE ENIE: Ze wzgl dów bezpiecze stwa nale y zadbać o to, aby gniazdo sieci elektrycznej, do którego b dzie podł czony kabel zasilaj cy, znajdowało si w łatwo dost pnym miejscu i mo liwie jak najbli ej sprz tu. W razie konieczno ci odł czenia zasilania od sprz tu nale y odł czyć kabel zasilaj cy, wyjmuj c wtyczk kabla z gniazda sieci elektrycznej. Nigdy nie nale y ci gn ć za sam kabel.
Instrukcja obsługi |
2–1 |
Wskazówki dotycz ce bezpiecze stwa i konserwacji
ÄPRZESTROGA: W celu ochrony monitora i komputera przed uszkodzeniem nale y podł czyć wszystkie kable zasilaj ce komputera i jego urz dze zewn trznych (np. monitora, drukarki, skanera) do urz dzenia ochrony przeciwprzepi ciowej, na przykład do listwy zasilaj cej lub zasilacza awaryjnego UPS (Uninterruptible Power Supply). Nie wszystkie listwy zasilaj ce zawieraj funkcj ochrony przeciwprzepi ciowej (te, które j zawieraj , s opatrzone odpowiedni etykiet ). Producenci prowadz cy polityk wymiany uszkodzonego sprz tu (Damage Replacement Policy) wymieniaj sprz t, w przypadku gdy ochrona przeciwprzepi ciowa ich urz dze zawiedzie.
Wskazówki dotycz ce konserwacji
Aby zapewnić prawidłowe działanie monitora i wydłużyć okres jego eksploatacji:
■Nie należy otwierać obudowy monitora ani podejmować żadnych prób samodzielnego wykonywania czynności serwisowych. Wszelkich regulacji należy dokonywać tylko zgodnie z podanymi instrukcjami operacyjnymi. Jeżeli monitor nie działa prawidłowo, spadł lub uległ uszkodzeniu, należy skontaktować się z autoryzowanym dystrybutorem, sprzedawcą lub serwisantem produktów firmy HP.
■Należy korzystać wyłącznie ze źródeł zasilania i metod połączeń właściwych dla tego monitora (zostały one określone na etykiecie/tabliczce na monitorze).
■Suma wartości znamionowych prądu wszystkich urządzeń podłączonych do gniazda sieci elektrycznej nie może przekraczać wartości znamionowej prądu gniazda elektrycznego; podobnie suma wartości znamionowych prądu wszystkich urządzeń podłączonych do kabla nie może przekraczać wartości znamionowej prądu tego kabla. Wartość znamionową prądu każdego urządzenia (AMPS lub A) można sprawdzić na jego tabliczce znamionowej.
2–2 |
Instrukcja obsługi |
Wskazówki dotycz ce bezpiecze stwa i konserwacji
■Monitor należy zainstalować w pobliżu znajdującego się w łatwo dostępnym miejscu gniazda sieci elektrycznej.
Odłączenie monitora od zasilania polega na wyjęciu wtyczki kabla zasilającego z gniazda sieci elektrycznej. Nigdy nie należy odłączać monitora, ciągnąc za sam kabel.
■Jeżeli monitor nie jest używany, należy go wyłączyć. Używając wygaszacza ekranu i wyłączając monitor na czas, gdy nie jest używany, można znacznie wydłużyć średni okres eksploatacji monitora.
■Szczeliny i otwory w obudowie służą do wentylacji urządzenia. Otworów tych nie wolno zakrywać ani zatykać. Przez otwory i szczeliny w obudowie nie wolno wkładać żadnych przedmiotów.
■Nie wolno dopuścić, aby monitor spadł, ani umieszczać go na niestabilnej powierzchni.
■Nie wolno kłaść na kablu zasilającym żadnych przedmiotów. Nie wolno też chodzić po kablu.
■Monitor należy umieścić w dobrze wentylowanym pomieszczeniu, z dala od źródeł silnego światła i nadmiernego ciepła lub wilgoci.
■Podczas zdejmowania podstawy monitora należy go położyć ekranem do dołu na miękkiej powierzchni (aby ekran nie uległ zarysowaniu, wgnieceniu czy pęknięciu).
Instrukcja obsługi |
2–3 |
Wskazówki dotycz ce bezpiecze stwa i konserwacji
Czyszczenie monitora
1.Wyłącz monitor i komputer.
2.Odłącz monitor od ściennego gniazda sieci elektrycznej.
3.Wyczyść plastikowe elementy monitora za pomocą czystej ściereczki zwilżonej wodą.
4.Wyczyść ekran monitora za pomocą antystatycznego środka do czyszczenia ekranów monitorów.
ÄPRZESTROGA: Nie wolno czy cić monitora lub jego ekranu benzenem, rozcie czalnikiem, amoniakiem ani adn inn substancj lotn . Chemikalia te mog spowodować uszkodzenie zarówno powłoki obudowy monitora, jak i jego ekranu.
Transport monitora
Należy przechowywać oryginalne opakowanie sprzętu. Będzie ono potrzebne w razie transportu lub wysyłki monitora.
2–4 |
Instrukcja obsługi |
3
Instalowanie monitora
Aby zainstalować monitor, należy sprawdzić, czy od monitora, systemu komputerowego oraz innych podłączonych urządzeń zostało odłączone zasilanie, a następnie wykonać poniższe czynności.
Instalowanie podstawy monitora
Aby zainstalować podstawę monitora:
1.Umieść podstawę na biurku lub stole, tak aby strzałka na spodzie podstawy była skierowana ku przodowi.
Jeżeli monitor ma zostać zainstalowany na ścianie, wysięgniku obrotowym lub w innym uchwycie montażowym, nie należy instalować podstawy. Należy się wówczas zapoznać z częścią „Montowanie monitora” w tym rozdziale.
Instrukcja obsługi |
3–1 |
Instalowanie monitora
2.Trzymając monitor obiema rękami, umieść go na podstawie, a następnie mocno naciśnij w dół w celu zamocowania go na miejscu. Po prawidłowym zamocowaniu monitora rozlegnie się dźwięk kliknięcia. Przed przystąpieniem do wykonywania dalszych czynności upewnij się, że podstawa jest solidnie zamocowana.
Umieszczanie monitora na podstawie
3–2 |
Instrukcja obsługi |
Instalowanie monitora
Podł czanie monitora
1.Umieść monitor w dobrze wentylowanym pomieszczeniu, w dogodnym miejscu blisko komputera.
2.Podłącz kabel sygnałowy (podłączony jednym końcem
z tyłu monitora) do złącza wideo na panelu tylnym komputera.
ÅOSTRZE ENIE: Aby zmniejszyć ryzyko pora enia pr dem elektrycznym lub uszkodzenia sprz tu:
■Nie wolno w aden sposób blokować poł czenia zeruj cego we wtyczce kabla zasilaj cego. Poł czenie zeruj ce pełni bardzo wa n funkcj zabezpieczaj c .
■Kabel zasilaj cy nale y podł czyć do uziemionego gniazda sieci elektrycznej, znajduj cego si w łatwo dost pnym miejscu.
■Zasilanie od sprz tu nale y odł czać, wyjmuj c kabel zasilaj cy z gniazda sieci elektrycznej.
■Na przewodach poł czeniowych i kablach zasilaj cych nie nale y umieszczać adnych przedmiotów. Kable nale y uło yć w taki sposób, aby nikt nie mógł przypadkowo na nie nadepn ć ani si
o nie potkn ć. Nie nale y ci gn ć za kable ani przewody. Podczas odł czania kabla zasilaj cego od gniazda sieci elektrycznej nale y go chwycić za wtyczk .
Instrukcja obsługi |
3–3 |
Instalowanie monitora
3.Podłącz jeden koniec kabla zasilającego do gniazda z tyłu monitora, a jego drugi koniec — do ściennego gniazda sieci elektrycznej.
Podł czanie kabla sygnałowego i kabla zasilaj cego
3–4 |
Instrukcja obsługi |
Instalowanie monitora
4.Dopasuj ustawienie monitora do swoich potrzeb, pochylając go do przodu lub do tyłu.
Pochylanie monitora
5.Naciśnij wyłącznik zasilania, aby włączyć monitor.
ÄPRZESTROGA: Wy wietlanie na ekranie monitora statycznego obrazu przez dłu szy czas mo e spowodować uszkodzenie zwane „wypaleniem obrazu”. Aby unikn ć takiego uszkodzenia ekranu monitora, nale y zawsze uaktywniać wygaszacz ekranu lub wył czać monitor, je eli nie b dzie on u ywany przez dłu szy czas. Zatrzymanie obrazu to zjawisko, które mo e wyst pić na ka dym monitorze LCD.
Instrukcja obsługi |
3–5 |
Instalowanie monitora
Zdejmowanie podstawy monitora
Jeżeli monitor ma zostać zainstalowany na ścianie, wysięgniku obrotowym lub w innym uchwycie montażowym, należy najpierw zdjąć z niego podstawę. Przed przystąpieniem do wykonywania tej procedury należy przeczytać poniższe przestrogi i ostrzeżenia.
ÄPRZESTROGA: Przed przyst pieniem do demonta u monitora nale y sprawdzić, czy monitor jest wył czony oraz czy odł czone zostały kabel zasilaj cy i kabel sygnałowy. Je eli do monitora podł czony jest kabel audio, równie nale y go odł czyć.
ÄPRZESTROGA: Nie wolno zdejmować podstawy, je eli monitor znajduje si w pozycji pionowej. Nale y poło yć monitor ekranem do dołu na mi kkiej powierzchni (aby ekran nie uległ zarysowaniu, wgnieceniu czy p kni ciu).
1.Odłącz kabel sygnałowy i kabel zasilający od złączy z tyłu monitora.
2.Zdejmij nasadkę z kolumny podstawy 1.
3–6 |
Instrukcja obsługi |
