О данном руководстве

Данное руководство содержит основные сведения по модернизации компьютеров этой модели.

ВНИМАНИЕ! Помеченный таким образом текст означает, что несоблюдение рекомендаций

может привести к тяжелым телесным повреждениям или гибели человека.

ПРЕДУПРЕЖДЕНИЕ: Помеченный таким образом текст означает, что несоблюдение

рекомендаций может привести к повреждению оборудования или потере информации.

ПРИМЕЧАНИЕ: Помеченный таким образом текст означает важную дополнительную

информацию.

RUWW iii

iv О данном руководстве RUWW

Содержание

1 Функциональные возможности

Функциональные возможности стандартной конфигурации ........................................................... 1

Элементы управления на передней панели .................................................................................... 2

Компоненты устройства чтения карт памяти ................................................................................... 3

Компоненты задней панели ............................................................................................................... 4

Клавиатура .......................................................................................................................................... 5

Использование клавиши с логотипом Windows ............................................................... 5

Расположение серийного номера ..................................................................................................... 7

2 Модернизация оборудования

Предупреждения и предостережения ............................................................................................... 8

Снятие защитной панели компьютера .............................................................................................. 9

Установка защитной панели компьютера ....................................................................................... 10

Снятие передней панели ................................................................................................................. 11

Снятие декоративных заглушек ...................................................................................................... 12

Установка передней панели ............................................................................................................ 13

Установка

Установка и извлечение платы расширения .................................................................................. 18

Расположение приводов .................................................................................................................. 23

Установка дополнительных приводов ............................................................................................ 24

дополнительной памяти ................................................................................................ 14

Модули DIMM ................................................................................................................... 14

Модули DIMM памяти DDR2 SDRAM ............................................................................. 14

Установка модулей памяти в разъемы DIMM ................................................................ 15

Установка модулей памяти DIMM .................................................................................. 16

Подключение привода к системной плате ..................................................................... 25

Извлечение оптического привода ................................................................................... 26

Установка оптического привода в 5,25-дюймовый отсек ............................................. 27

Извлечение внешнего 3,5-дюймового привода ............................................................. 29

Установка привода во внешний 3,5-дюймовый отсек ................................................... 30

Извлечение внутреннего 3,5-дюймового жесткого

Установка внутреннего 3,5-дюймового жесткого диска ................................................ 35

диска ............................................. 32

Приложение А Технические характеристики

Приложение Б Замена батареи

Приложение В Внешние устройства безопасности

Установка блокировочного устройства ........................................................................................... 45

RUWW v

Замок с тросиком ............................................................................................................. 45

Навесной замок ................................................................................................................ 46

Блокировочное устройство профессионального настольного компьютера

HP Business PC ................................................................................................................ 46

Приложение Г Электростатический заряд

Предотвращение повреждения оборудования электростатическим зарядом ............................ 49

Способы заземления ........................................................................................................................ 49

Приложение Д Рекомендации по эксплуатации компьютера, уходу и транспортировке

Рекомендации по эксплуатации компьютера и уходу за ним ....................................................... 51

Меры предосторожности при использовании оптических приводов ............................................ 53

Эксплуатация ................................................................................................................... 53

Чистка ............................................................................................................................... 53

Меры безопасности ......................................................................................................... 53

Подготовка к транспортировке

........................................................................................................ 53

Указатель .......................................................................................................................................................... 55

vi RUWW

1 Функциональные возможности

Функциональные возможности стандартной конфигурации

Набор имеющихся функциональных возможностей компьютера HP Compaq с вертикальным корпусом зависит от конкретной модели. Для просмотра полного списка установленного на компьютере оборудования и программного обеспечения запустите служебную программу диагностики (имеется только на некоторых моделях). Инструкции по использованию служебной программы содержатся в документе Руководство по устранению неполадок.

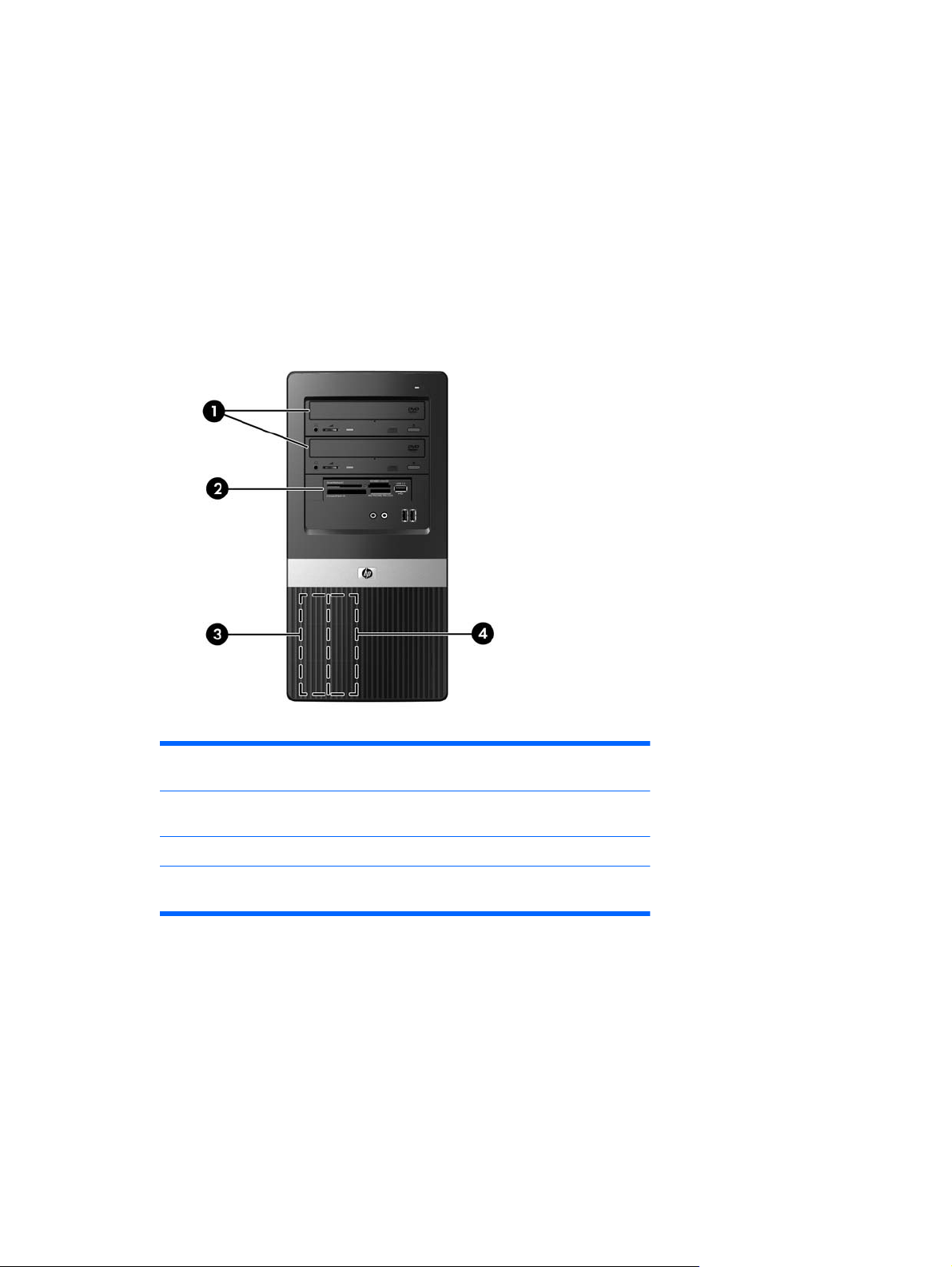

Рисунок 1-1 Конфигурация компьютера с вертикальным корпусом

RUWW Функциональные возможности стандартной конфигурации 1

Элементы управления на передней панели

Конфигурация приводов может изменяться в зависимости от модели.

Рисунок 1-2 Элементы управления на передней панели

Таблица 1-1 Элементы управления на передней панели

1 Оптические приводы 5,25 дюйма

2 Индикаторы активности оптического привода 7 Кнопки извлечения диска из оптического

3 3,5-дюймовое устройство чтения карт памяти

(дополнительно)

4 Разъем для микрофона 9 Порты шины USB 2.0 (универсальной

5 Кнопка питания с двумя функциями

На некоторых моделях в одном или обоих 5,25-дюймовых отсеках для приводов установлены заглушки.

На некоторых моделях имеется декоративная заглушка, закрывающая 3,5-дюймовый отсек для приводов.

Дополнительный дисковод для этого отсека поставляется компанией HP.

6 Индикатор активности жесткого диска

привода

8 Разъем наушников

последовательной шины)

2 Глава 1 Функциональные возможности RUWW

Компоненты устройства чтения карт памяти

Устройство чтения карт памяти – это дополнительное устройство, имеюшееся только на некоторых моделях. Описание компонентов устройства чтения карт памяти см. на рисунке и в таблице ниже.

Рисунок 1-3 Компоненты устройства чтения карт памяти

Таблица 1-2 Компоненты устройства чтения карт памяти

1 Карта SmartMedia/xD

Карта SmartMedia 3,3 В (SM)

●

Карта D-Picture (xD)

●

2 Индикатор активности устройства чтения карт

памяти

3 Карта SD/MMC+/miniSD

Карта Secure Digital (SD)

●

Карта MiniSD

●

Карта MultiMediaCard (MMC)

●

Карта MultiMediaCard уменьшенного

●

размера (RS MMC)

Карта MultiMediaCard 4.0 (Mobile Plus)

●

Карта MultiMediaCard 4.0 уменьшенного

●

размера (MMC Mobile)

Карта MMC Micro (необходим адаптер)

●

4 Порт шины USB (универсальрной

последовательной шины)

5 Карта CompactFlash I/II

Карта CompactFlash тип 1

●

Карта CompactFlash тип 2

●

Диск MicroDrive

●

6 Карта MS PRO/MS PRO DUO

Карта Memory Stick (MS)

●

Карта MagicGate Memory Stick (MG)

●

Карта MagicGate Memory Duo

●

Карта Memory Stick Select

●

Карта Memory Stick Duo (MS Duo)

●

Карта Memory Stick PRO (MS PRO)

●

Карта Memory Stick PRO Duo (MS PRO Duo)

●

Карта MicroSD (T-Flash) (необходим

●

адаптер)

RUWW Компоненты устройства чтения карт памяти 3

Компоненты задней панели

Рисунок 1-4 Компоненты задней панели

Таблица 1-3 Компоненты задней панели

1 Разъем шнура питания 6 Разъем линейного выхода для

звуковых устройств с питанием

(зеленый)

2 Переключатель напряжения 7 Разъем для микрофона

3 Аудиоразъем линейного входа (синий) 8 Шина USB (универсальная

последовательная шина)

4 Сетевой разъем RJ-45 9 Разъем VGA-монитора (синий)

5 Разъем мыши PS/2 (зеленый) 10 Разъем клавиатуры PS/2

ПРИМЕЧАНИЕ: Расположение и количество разъемов может быть разным для различных моделей.

При наличии установленной на компьютере видеоплаты PCI Express x16 разъем монитора на системной плате отключен.

Если установлена плата видеоадаптера PCI или PCI Express x1, разъемы видеоплаты и системной платы можно использовать одновременно. Чтобы использовать оба разъема, может потребоваться изменить ряд параметров в программе настройки компьютера. Для получения сведений загрузки см. Руководство по использованию служебной программы настройки компьютера (F10).

(фиолетовый)

о настройке контроллера VGA для

4 Глава 1 Функциональные возможности RUWW

Клавиатура

Рисунок 1-5 Компоненты клавиатуры

Таблица 1-4 Компоненты клавиатуры

1 Функциональные

клавиши

2 Клавиши правки Представляют собой группу следующих клавиш: INSERT, HOME, PAGE UP,

3 Индикаторы состояния Отображают состояние компьютера и параметры клавиатуры (NUM LOCK,

4 Цифровые клавиши Выполняют функции, аналогичные панели калькулятора.

5 Клавиши со стрелками Перемещение по документам и веб-страницам. Эти клавиши позволяют

6 Клавиши Ctrl Используются в сочетании с другими клавишами. Функция зависит от

7 Клавиша приложения1Используется для открытия контекстных меню в приложениях Microsoft Office

8 Клавиши с логотипом

Windows

9 Клавиши Alt Используются в сочетании с другими клавишами. Функция зависит от

Наличие клавиш зависит от географического региона.

Выполняют те или иные функции в зависимости от используемого программного приложения.

DELETE, END и PAGE DOWN.

CAPS LOCK и SCROLL LOCK).

перемещаться влево, вправо, вверх и вниз при использовании клавиатуры вместо мыши.

используемого приложения.

(аналогично правой кнопке мыши). В других приложениях может выполнять иные функции.

Используется для открытия главного меню в Microsoft Windows. Для выполнения других функций используются в сочетании с другими клавишами.

используемого приложения.

Использование клавиши с логотипом Windows

Клавиша с логотипом Windows используется в сочетании с другими клавишами для выполнения определенных действий в операционных системах Windows. Описание клавиши с логотипом Windows см. в разделе

Таблица 1-5 Функции клавиши с логотипом Windows

Следующие функции клавиши с логотипом Windows доступны в Microsoft Windows XP и Microsoft Windows Vista.

Клавиша с логотипом Windows

RUWW Клавиатура 5

Клавиатура на стр. 5.

Отображение или закрытие меню «Пуск»

Таблица 1-5 Функции клавиши с логотипом Windows (продолжение)

Клавиша с логотипом Windows + d Отображение рабочего стола

Клавиша с логотипом Windows + m Свертывание окон всех открытых приложений

Shift + клавиша с логотипом Windows + m Отмена команды «Свернуть все»

Клавиша с логотипом Windows + e Открытие окна «Мой компьютер»

Клавиша с логотипом Windows + f Открытие окна поиска документов

Клавиша с логотипом Windows + Ctrl + f Открытие окна поиска компьютеров

Клавиша с логотипом Windows + F1 Запуск справки Windows

Клавиша с логотипом Windows + l Блокировка компьютера, если он подключен к сетевому

домену, или переключение между сеансами пользователей, если компьютер не подключен к сетевому домену

Клавиша с логотипом Windows + r Открытие диалогового окна «Запуск программы»

Клавиша с логотипом Windows + u Запуск диспетчера служебных программ

Клавиша с логотипом Windows + Tab Циклическое переключение кнопок панели задач

В дополнение к функциям клавиши с логотипом Windows, описанным выше, в Microsoft Windows Windows

Vista доступны также следующие функции.

Ctrl + Клавиша с логотипом Windows + Tab

Клавиша с логотипом Windows + Ctrl + Пробел Перенесите все мини-приложения на передний план и

Клавиша с логотипом Windows + g Циклическое переключение мини-приложенй боковой панели

Клавиша с логотипом Windows + u Запуск центра специальных возможностей

Клавиша с логотипом Windows + x Запускается «Центр мобильности Windows»

Клавиша с логотипом Windows + Любая

цифровая клавиша

(Windows XP)

Циклическое переключение программ на панели задач с использованием Windows Flip 3-D (Windows Vista)

Используйте клавиши со стрелками для циклического переключения программ на панели задач с помощью Windows

Flip 3-D

выберите боковую панель Windows

Запуск ярлыка меню «Быстрый запуск», позиция которого определяет соответствующее число (например, сочетание клавиш «Клавиша с логотипом Windows + 1» запускает первый ярлык, представленный в меню «Быстрый запуск»)

6 Глава 1 Функциональные возможности RUWW

Расположение серийного номера

Каждый компьютер имеет уникальный серийный номер и идентификационный номер продукта, которые расположены на верхней крышке компьютера. При обращении в службу технической поддержки следует назвать эти номера.

Рисунок 1-6 Расположение серийного номера и идентификационного номера продукта

RUWW Расположение серийного номера 7

2 Модернизация оборудования

Предупреждения и предостережения

Прежде чем выполнять модернизацию, внимательно прочтите в данном руководстве все инструкции, предостережения и предупреждения, которые имеют отношение к выполняемым действиям.

ВНИМАНИЕ! Для снижения риска поражения электрическим током, предотвращения ожогов от

горячих поверхностей и возгорания соблюдайте следующие меры предосторожности:

Отключите шнур питания от розетки и не прикасайтесь к внутренним компонентам компьютера до тех пор, пока они не остынут.

Не подключайте разъем телефона к гнезду платы сетевого интерфейса (NIC).

Не отключайте заземляющий контакт вилки шнура обеспечения безопасной эксплуатации.

Подключите шнур питания к заземленной розетке, расположенной в легко доступном месте.

Для снижения риска получения серьезных травм ознакомьтесь с документом Руководство по безопасной и удобной работе. В нем содержатся инструкции по удобному размещению рабочей станции, соблюдению правильной осанки и формированию здоровых привычек при работе компьютере, а также приводятся важные сведения об обеспечении электрической и механической безопасности. Это руководство расположено в Интернете по адресу

http://www.hp.com/ergo.

ВНИМАНИЕ! Содержит подключенные к питанию и подвижные компоненты.

Отключите питание оборудования перед снятием корпуса.

Перед повторным подключением питания установите корпус на место и закрепите.

ПРЕДУПРЕЖДЕНИЕ: Статическое электричество может повредить электронные компоненты

компьютера или дополнительного оборудования. Перед началом работы с электронными компонентами снимите с себя электростатический заряд, прикоснувшись к заземленному металлическому предмету. Дополнительные сведения см. в приложении D,

заряд на стр. 49.

Если компьютер подключен к внешнему источнику питания, на системную плату постоянно подается напряжение. Чтобы не допустить повреждения внутренних компонентов, перед тем как открывать компьютер, необходимо отключить шнур питания от источника питания.

питания. Заземление очень важно для

на

Электростатический

8 Глава 2 Модернизация оборудования RUWW

Снятие защитной панели компьютера

1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.

2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.

3. Надлежащим образом выключите компьютер с помощью меню операционной системы,

затем выключите все внешние устройства.

4. Отключите шнур питания от электрической розетки, затем отключите все внешние

устройства.

ПРЕДУПРЕЖДЕНИЕ: Независимо от состояния питания на системную плату постоянно

подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.

5. Ослабьте винт (1), удерживающий защитную панель на корпусе компьютера.

6. Сдвиньте защитную панель назад (2) примерно на 1,3 см, а затем, приподняв, снимите ее с

компьютера.

ПРИМЕЧАНИЕ: Для установки внутренних компонентов можно положить компьютер на

бок. Be sure the side with the access panel is facing up.

Рисунок 2-1 Снятие защитной панели компьютера

RUWW Снятие защитной панели компьютера 9

Установка защитной панели компьютера

Установите защитную панель на корпус примерно на 1,3 см от задней стороны корпуса, затем задвиньте ее на место (1). Убедитесь, что отверстие для винта совмещено с отверстием в корпусе, затем затяните винт (2).

Рисунок 2-2 Установка защитной панели компьютера

10 Глава 2 Модернизация оборудования RUWW

Снятие передней панели

1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.

2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.

3. Надлежащим образом выключите компьютер с помощью меню операционной системы,

затем выключите все внешние устройства.

4. Отключите шнур питания от электрической розетки, затем отключите все внешние

устройства.

ПРЕДУПРЕЖДЕНИЕ: Независимо от состояния питания на системную плату постоянно

5. Снимите защитную панель компьютера.

6. Нажмите на три защелки с правой стороны заглушки (1) по направлению к внешнему краю,

поверните правую часть заглушки и извлеките ее из корпуса (2), затем извлеките левую сторону.

Рисунок 2-3 Снятие передней панели

RUWW Снятие передней панели 11

Снятие декоративных заглушек

На некоторых моделях имеются декоративные заглушки, закрывающие внешние отсеки для 3,5и 5,25-дюймовых дисководов, которые требуется удалить перед установкой дисковода.

1. Снимите переднюю панель.

2. Чтобы удалить нижнюю 5,25-дюймовую декоративную заглушку, аккуратно поверните и

надавите на нее, чтобы высвободить ее из передней панели (1), а затем извлеките заглушку. Если впоследствии заглушку потребуется установить на место, можно заказать новую заглушку в компании HP.

3. Чтобы удалить 3,5-дюймовую декоративную заглушку, нажмите на две защелки по

направлению к левому наружному краю заглушки (2) и потяните декоративную заглушку внутрь, чтобы извлечь ее из передней панели (3).

Рисунок 2-4 Снятие декоративной заглушки

4. Установите переднюю панель.

12 Глава 2 Модернизация оборудования RUWW

Установка передней панели

Вставьте три крючка на левой стороне панели в гнезда, расположенные на корпусе компьютера (1) и поверните панель слева направо (2), чтобы она защелкнулась на своем месте.

Рисунок 2-5 Установка передней панели

RUWW Установка передней панели 13

Установка дополнительной памяти

Компьютер поставляется с модулями DIMM (Dual Inline Memory Module — модуль памяти с двухрядным расположением выводов) памяти DDR2 SDRAM (Double Data Rate Synchronous Dynamic Random Access Memory — синхронное динамическое ЗУПВ с удвоенной скоростью передачи данных).

Модули DIMM

В разъемы памяти системной платы можно устанавливать до двух стандартных модулей DIMM. В поставляемых компьютерах установлен хотя бы один модуль памяти DIMM. Для повышения быстродействия компьютера на системную плату можно установить до 4 Гб памяти, настроенной для работы в высокопроизводительном двухканальном режиме.

Модули DIMM памяти DDR2 SDRAM

Для надлежащей работы системы модули DIMM DDR2 SDRAM должны обладать следующими характеристиками:

240-контактный корпус, совместимый с отраслевым стандартом;

●

модули без буферизации, совместимые со стандартом PC2-6400 800 МГц;

●

модули DIMM DDR2 SDRAM с напряжением питания 1,8 В.

●

Модули DIMM памяти DDR2 SDRAM также должны:

поддерживать задержку CAS 5 DDR2 800 МГц (5-5-5) и задержку CAS 6 DDR2 800 МГц (6-6-6);

●

содержать обязательную информацию JEDEC SPD (спецификация, описывающая

●

технологию записи, хранения и считывания информации о

Кроме того, компьютер поддерживает:

память без проверки четности (размер матрицы 512 Мбит, и 1 Гбит);

●

односторонние и двухсторонние модули DIMM;

●

модули DIMM, составленные из x8 и x16 устройств DDR; модули DIMM, составленные из

●

x4 SDRAM, не поддерживаются.

ПРИМЕЧАНИЕ: Система будет работать неправильно, если в компьютер установлены

неподдерживаемые модули DIMM.

характеристиках модулей).

14 Глава 2 Модернизация оборудования RUWW

Установка модулей памяти в разъемы DIMM

На системной плате имеется два разъема для модулей DIMM, по одному разъему на каждый канал. Разъемы имеют маркировку DIMM1 и DIMM2. Разъем DIMM1 задействован в канале памяти A. Разъем DIMM2 задействован в канале памяти B.

Рисунок 2-6 Расположение разъемов под модули DIMM

Таблица 2-1 Расположение разъемов для модулей DIMM

ОбозначениеОписание Цвет разъема

1 Разъем DIMM1, канал A (заполняется

первым)

2 Разъем DIMM2, канал B Синий

ПРИМЕЧАНИЕ: Модуль памяти DIMM должен быть установлен в разъем

DIMM1.

Синий

В зависимости от того, как установлены модули DIMM, система будет работать либо в одноканальном режиме, либо в двухканальном режиме, либо в гибком режиме.

Если разъемы DIMM заполнены для одного канала, система будет работать в

●

одноканальном режиме.

Если объем памяти модуля DIMM в канале A равен общему объему памяти модуля DIMM в

●

канале «B», система будет работать в

Если объем памяти модуля DIMM в канале A не равен объему памяти модуля DIMM в

●

высокопроизводительном двухканальном режиме.

канале B, система будет работать в гибком режиме. В гибком режиме канал, заполненный минимальным объемом памяти, описывает общее количество памяти, назначенное двухканальной подсистеме, оставшийся объем назначается одиночному каналу. Если в

RUWW Установка дополнительной памяти 15

одном из каналов объем памяти будет больше, чем в другом, больший объем должен быть назначен каналу A.

В любом режиме максимальная рабочая частота памяти определяется самым медленным

●

модулем DIMM, установленным в системе.

Установка модулей памяти DIMM

ПРЕДУПРЕЖДЕНИЕ: Перед установкой или снятием модулей памяти необходимо отключить

шнур питания от источника питания и подождать приблизительно 30 секунд, чтобы снять возможный остаточный заряд. Независимо от состояния питания на модули памяти постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Установка или извлечение модулей памяти при подаче питания может привести к невосстановимому повреждению на плату подается напряжение.

Контакты разъемов модулей памяти позолочены. При увеличении памяти важно использовать модули с позолоченными контактами, чтобы избежать коррозии или окисления вследствие контакта несовместимых металлов.

Статическое электричество может повредить электронные компоненты компьютера или дополнительных плат. Перед началом работы с электростатический заряд, прикоснувшись к заземленному металлическому предмету. Дополнительные сведения см. в приложении D,

При работе с модулем памяти не прикасайтесь к его контактам. Это может привести к повреждению модуля.

модулей памяти или системной платы. Если индикатор на системной плате горит,

электронными компонентами снимите с себя

Электростатический заряд на стр. 49.

1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.

2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.

3. Надлежащим образом выключите компьютер с помощью меню операционной системы,

затем выключите все внешние устройства.

4. Отключите шнур питания от электрической розетки, затем отключите все внешние

устройства.

ПРЕДУПРЕЖДЕНИЕ: Перед установкой или снятием модулей памяти необходимо

отключить шнур питания от источника питания и подождать приблизительно 30 секунд, чтобы снять возможный остаточный заряд. Независимо от состояния питания на модули памяти постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Установка или извлечение модулей памяти при подаче питания может привести к невосстановимому повреждению системной плате горит, на плату подается напряжение.

5. Снимите защитную панель компьютера.

6. Найдите на системной плате разъемы памяти.

ВНИМАНИЕ! Во избежание получения ожогов от горячих поверхностей не прикасайтесь к

внутренним компонентам системы до тех пор, пока они не остынут.

модулей памяти или системной платы. Если индикатор на

16 Глава 2 Модернизация оборудования RUWW

7. Откройте обе защелки разъема модуля памяти (1) и вставьте модуль памяти в разъем (2).

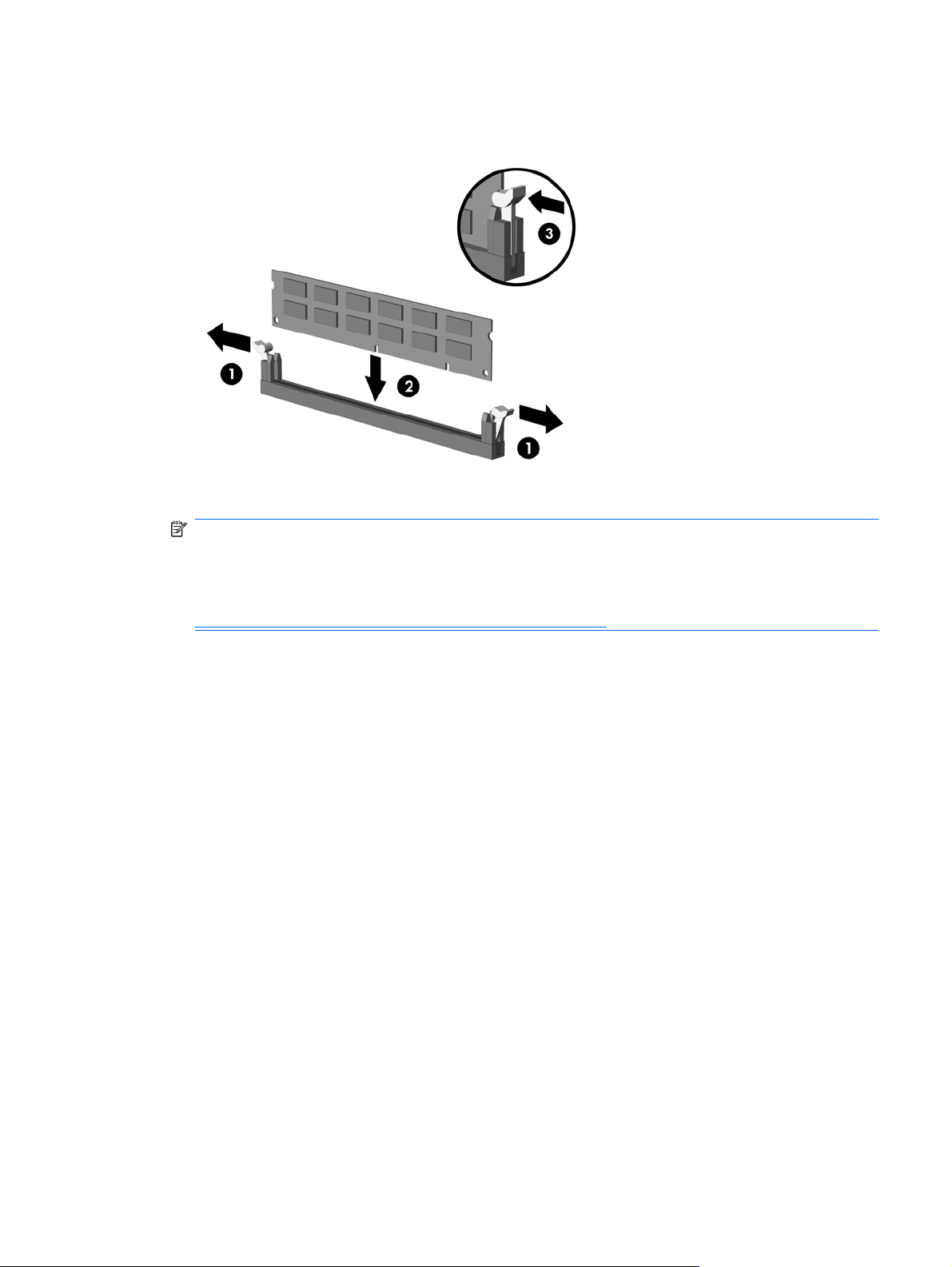

Рисунок 2-7 Установка модуля памяти DIMM

ПРИМЕЧАНИЕ: Модуль памяти можно установить только в одном определенном

положении. Совместите выемку на модуле с выступом в разъеме.

Для создания двухканальной конфигурации памяти объем памяти канала A должен быть равен объему памяти канала B. Для получения дополнительных сведений см. раздел

Установка модулей памяти в разъемы DIMM на стр. 15.

8. Вставьте модуль DIMM в разъем до упора и убедитесь, что он вставлен верно и полностью.

Для предотвращения повреждения памяти модуль DIMM должен быть установлен в разъеме надежно и полностью. Убедитесь, что защелки закрыты (3).

9. Для установки каждого дополнительного модуля повторите шаги 7 и 8.

10. Установите на место крышку корпуса.

11. Снова подключите шнур питания и

все внешние устройства, затем включите питания компьютера. При включении компьютера дополнительная память должна быть обнаружена автоматически.

12. Закройте устройства безопасности, которые были открыты при снятии защитной панели

компьютера.

RUWW Установка дополнительной памяти 17

Установка и извлечение платы расширения

В компьютере имеется одно стандартное гнездо расширения PCI, в которое можно поместить плату расширения длиной до 17,46 см. Компьютер также снабжен двумя гнездами расширения PCI Express x1 и одним гнездом PCI Express x16.

Рисунок 2-8 Расположение гнезд расширения

Таблица 2-2 Расположение гнезд расширения

ОбозначениеОписание

1 Гнездо расширения PCI

2 Гнездо расширения PCI Express x1

3 Гнездо расширения PCI Express x1

4 Гнездо расширения PCI Express x16

ПРИМЕЧАНИЕ: В гнездо расширения PCI Express x16 можно установить плату PCI Express x1,

x4, x8 или x16.

Чтобы извлечь, заменить или добавить плату расширения, выполните указанные ниже действия.

1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.

2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.

3. Надлежащим образом выключите компьютер с помощью меню операционной системы,

затем выключите все внешние устройства.

4. Отключите шнур питания от электрической

розетки, затем отключите все внешние

устройства.

18 Глава 2 Модернизация оборудования RUWW

ПРЕДУПРЕЖДЕНИЕ: Независимо от состояния питания на системную плату постоянно

5. Снимите защитную панель компьютера.

6. Найдите на системной плате подходящий свободный разъем расширения и

соответствующее гнездо расширения на задней панели корпуса компьютера.

7. Замок заглушки на задней панели компьютера фиксирует скобы платы расширения.

Снимите винт замка заглушки, затем сдвиньте замок вверх, чтобы снять его с корпуса.

Рисунок 2-9 Открытие замка заглушек

8. Перед установкой новой платы расширения следует удалить заглушку гнезда или извлечь

имеющуюся в этом гнезде старую плату расширения.

RUWW Установка и извлечение платы расширения 19

ПРИМЕЧАНИЕ: Перед извлечением установленной платы расширения отключите от нее

все кабели.

а. При установке платы расширения в свободный разъем необходимо использовать

отвертку с плоским лезвием для доступа к защитной металлической панели на задней панели, закрывающей гнездо расширения. Необходимо снять соответствующую защитную панель для устанавливаемой платы расширения.

Рисунок 2-10 Снятие заглушки гнезда расширения

б. При извлечении стандартной платы расширения PCI возьмите ее за оба края и

аккуратно покачайте, чтобы извлечь разъемы из гнезда. Будьте осторожны, чтобы не поцарапать плату о другие компоненты.

Рисунок 2-11 Извлечение стандартной платы расширения PCI

20 Глава 2 Модернизация оборудования RUWW

в. При извлечении платы PCI Express x16 потяните фиксатор в задней части гнезда

расширения в сторону от платы и осторожно покачайте плату, чтобы извлечь разъемы из гнезда. Будьте осторожны, чтобы не поцарапать плату о другие компоненты.

Рисунок 2-12 Извлечение платы расширения PCI Express x16

9. Извлеченную плату следует хранить в антистатической упаковке.

10. Если вы не устанавливаете новую плату расширения, установите заглушку, чтобы закрыть

открытое гнездо.

ПРЕДУПРЕЖДЕНИЕ: После извлечения старой платы расширения необходимо либо

установить в освободившееся гнездо новую плату, либо закрыть окно гнезда заглушкой. Это необходимо для правильного охлаждения компонентов работающего компьютера.

RUWW Установка и извлечение платы расширения 21

11. Для установки новой платы расширения расположите ее непосредственно над гнездом

расширения на системной плате, а затем перемещайте ее по направлению к задней части корпуса, пока нижняя часть кронштейна платы не сдвинется в небольшое гнездо на корпусе. Нажимая на плату сверху, вставьте ее в разъем расширения на системной плате.

Рисунок 2-13 Установка платы

расширения

ПРИМЕЧАНИЕ: При установке платы расширения следует нажимать на плату достаточно

сильно, чтобы она приняла правильное положение в разъеме расширения.

12. Установите фиксирующий замок заглушки на место и закрепите его, установив ранее

извлеченный винт.

Рисунок 2-14 Фиксация карт расширения и заглушек.

13. При необходимости подключите к установленной плате внешние кабели. При

необходимости подключите внутренние кабели к системной плате.

14. Установите на место крышку корпуса.

22 Глава 2 Модернизация оборудования RUWW

15. Снова подключите шнур питания и все внешние устройства, затем включите питание

компьютера.

16. Закройте устройства безопасности, которые были открыты при снятии защитной панели

компьютера.

17. Если это необходимо, перенастройте компьютер. Инструкции по использованию программы

настройки компьютера приведены в документе Руководство по использованию служебной

программы настройки компьютера (F10).

Расположение приводов

Рисунок 2-15 Расположение приводов

1 Два внешних 5,25-дюймовых отсека для дополнительных приводов

(показаны оптические приводы)

2 Один внешний 3,5-дюймовый отсек для дополнительного привода

(показано устройство чтения карт памяти)

3 Основной внутренний 3,5-дюймовый отсек для жестких дисков

4 Вторичный 3,5-дюймовый внутренний отсек для дополнительного

жесткого диска

Чтобы проверить тип, размер и емкость установленных на данном компьютере накопителей, запустите программу настройки компьютера. Для получения дополнительных сведений см.

Руководство по использованию служебной программы настройки компьютера (F10).

RUWW Расположение приводов 23

Установка дополнительных приводов

При установке дополнительных приводов соблюдайте следующие рекомендации:

Основной жесткий диск Serial ATA (SATA) должен быть подключен к темно-синему

●

основному разъему SATA на системной плате, помеченному маркировкой SATA0.

Первый оптический привод SATA следует подключать к белому разъему SATA на системной

●

плате, помеченному маркировкой SATA1.

Необходимо выполнять подключения к темно-синему разъему SATA0 и белому разъему

●

SATA1 перед подключениями к светлоSATA3.

Второй оптический привод SATA следует подключать к оранжевому разъему SATA3

●

Подключите дополнительные жесткие диски SATA к следующему свободному разъему

●

SATA на системной плате в следующем порядке: SATA0, SATA1, SATA3, SATA2.

Подключите дисковод к разъему с маркировкой FDD1.

●

Подключите устройство чтения карт памяти к USB-разъему с маркировкой JUSB2.

●

синему разъему SATA2 и оранжевому разъему

Система не поддерживает оптические приводы параллельного ATA (PATA)

●

диски PATA.

В отсек высотой 1/2 можно установить привод высотой 1/3 или 1/2.

●

Дополнительные удерживающие винты, используемые для закрепления приводов в отсеке,

●

установлены с внутренней стороны передней панели. Для установки жесткого диска используются стандартные винты 6-32. Для установки других приводов используются метрические винты M3. Метрические направляющие винты M3 (1), поставляемые компанией Hewlett-Packard, окрашены в черный цвет. Стандартные винты 6-32 (2), поставляемые

Рисунок 2-16 Расположение дополнительных удерживающих винтов для приводов

компанией HP, имеют серебристый цвет.

или жесткие

24 Глава 2 Модернизация оборудования RUWW

ПРЕДУПРЕЖДЕНИЕ: Чтобы избежать потери данных и повреждения компьютера или привода,

соблюдайте следующие правила:

Если выполняется установка или извлечение привода, завершите работу операционной системы, выключите компьютер и отключите шнур питания. Не снимайте привод, когда компьютер включен или находится в режиме ожидания.

Прежде чем прикасаться к диску, снимите с себя электростатический заряд. При работе приводом не прикасайтесь к контактам разъема. Дополнительные сведения о предупреждении повреждения оборудования электростатическим разрядом см. в приложении D,

Электростатический заряд на стр. 49.

Обращайтесь с приводом осторожно, не роняйте его.

Вставляя привод, не нажимайте на него слишком сильно.

Избегайте воздействия на жесткий диск жидкостей, высоких температур, а также устройств, создающих электромагнитные поля, например мониторов или динамиков.

При отправке привода по почте упакуйте его в коробку из гофрированного картона, ячеистого полиэтилена или аналогичного материала Обращаться осторожно!».

и напишите на упаковке «Хрупкий предмет!

Подключение привода к системной плате

Описание разъемов для подключения привода к системной плате см. на рисунке и в таблице ниже.

Рисунок 2-17 Подключение привода к системной плате

RUWW Установка дополнительных приводов 25

Таблица 2-3 Подключение привода к системной плате

Номер п/п

1 Устройство чтения карт памяти JUSB2 белый

2 Дисковод FDD1 черный

3 SATA0 SATA0 темно-синий

4 SATA2 SATA2 светло-синий

5 SATA1 SATA1 белый

6 SATA3 SATA3 оранжевый

Разъем системной платы Маркировка разъема

системной платы

Извлечение оптического привода

ПРЕДУПРЕЖДЕНИЕ: Перед снятием привода с компьютера из него должны быть извлечены

все носители.

Для извлечения оптического привода сделайте следующее:

1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.

2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.

3. Надлежащим образом выключите компьютер с помощью меню операционной системы,

затем выключите все внешние устройства.

Цвет

4. Отключите шнур питания от электрической розетки, затем отключите все внешние

устройства.

ПРЕДУПРЕЖДЕНИЕ: Независимо от состояния питания на системную плату постоянно

5. Снимите защитную и переднюю панели.

6. Отключите кабель питания (1) и кабель данных (2) от разъемов на задней стенке привода.

Рисунок 2-18 Отключение кабелей питания и кабелей данных

26 Глава 2 Модернизация оборудования RUWW

7. Выверните два винта, закрепляющие привод в отсеке (1), затем извлеките привод через

переднюю панель корпуса (2).

Рисунок 2-19 Извлечение оптического привода

Установка оптического привода в 5,25-дюймовый отсек

Чтобы установить дополнительный 5,25-дюймовый оптический привод, выполните следующие действия.

1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.

2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.

3. Надлежащим образом выключите компьютер с помощью меню операционной системы,

затем выключите все внешние устройства.

4. Отключите шнур питания от электрической розетки, затем

устройства.

ПРЕДУПРЕЖДЕНИЕ: Независимо от состояния питания на системную плату постоянно

5. Снимите защитную и переднюю панели.

6. Если привод устанавливается в отсек, закрытый декоративной заглушкой, удалите

переднюю панель, а затем удалите декоративную заглушку. Для получения дополнительных сведений см.

7. При установке привода в пустой нижний отсек для оптического привода необходимо извлечь

пластину из отсека. Для этого вставьте отвертку с плоским лезвием в гнездо пластины и поверните отвертку, чтобы пластина вышла из корпуса. Выбросьте пластину.

Снятие декоративных заглушек на стр. 12.

отключите все внешние

8. Если на боковых частях нового привода установлены винты, перед установкой привода в

корпус их необходимо

RUWW Установка дополнительных приводов 27

вывернуть.

9. Задвиньте привод через переднюю панель корпуса (1), чтобы панель привода была точно

совмещена с передней панелью корпуса, затем установите два метрических удерживающих винта M3 (2), как показано на рисунке ниже.

ПРИМЕЧАНИЕ: Дополнительные удерживающие винты для приводов находятся за

передней панелью. Метрические винты M3 для оптических приводов имеют черный цвет. Расположение удерживающих винтов показано на рисунке в разделе

Установка

дополнительных приводов на стр. 24.

Рисунок 2-20 Установка оптического привода

10. Если в конфигурацию системы входит только один оптический привод, подключите кабель

данных SATA к белому разъему системной платы (с маркировкой SATA1). При установке второго оптического привода подключите кабель данных SATA к оранжевому разъему на системной плате (с маркировкой SATA3).

11. Подключите кабель питания (1) и кабель данных (2) к задней части оптического привода.

Рисунок 2-21 Подключение кабеля питания и

кабеля данных.

12. Установите на место защитную и переднюю панели.

28 Глава 2 Модернизация оборудования RUWW

13. Подключите шнур питания и включите компьютер.

14. Закройте устройства безопасности, которые были открыты при снятии защитной панели

компьютера.

Операционная система автоматически опознает привод и перенастроит компьютер.

Извлечение внешнего 3,5-дюймового привода

ПРЕДУПРЕЖДЕНИЕ: Перед снятием привода с компьютера из него должны быть извлечены

все носители.

ПРИМЕЧАНИЕ: В 3,5-дюймовом отсеке может быть установлен дисковод или устройство

чтения карт памяти.

1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.

2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.

3. Надлежащим образом выключите компьютер с помощью меню операционной системы,

затем выключите все внешние устройства.

4. Отключите шнур питания от электрической розетки, затем отключите все внешние

устройства.

ПРЕДУПРЕЖДЕНИЕ: Независимо от состояния питания на системную плату постоянно

5. Снимите защитную и переднюю панели.

6. Отключите кабели питания, как показано на рисунках ниже:

а. При извлечении дисковода отключите от задней панели дисковода кабель данных (1)

и кабель питания (2).

Рисунок 2-22 Отключение кабелей от дисковода

RUWW Установка дополнительных приводов 29

б. При извлечении устройства чтения карт памяти отключите USB-кабель от системной

платы.

Рисунок 2-23 Отключение кабеля устройства чтения карт памяти

7. Снимите два винта, закрепляющие привод в отсеке (1), затем сдвиньте привод вперед,

чтобы он вышел из отсека (2).

Рисунок 2-24 Извлечение 3,5-дюймового устройства (показано устройство чтения карт

памяти)

Установка привода во внешний 3,5-дюймовый отсек

Во внешний 3,5-дюймовый отсек с передней стороны компьютера можно установить дисковод или устройство чтения карт памяти.

1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.

2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.

30 Глава 2 Модернизация оборудования RUWW

3. Надлежащим образом выключите компьютер с помощью меню операционной системы,

затем выключите все внешние устройства.

4. Отключите шнур питания от электрической розетки, затем отключите все внешние

устройства.

ПРЕДУПРЕЖДЕНИЕ: Независимо от состояния питания на системную плату постоянно

5. Снимите защитную и переднюю панели.

6. Если дисковод или устройство чтения карт памяти устанавливаются в отсек, закрытый

декоративной заглушкой, удалите переднюю панель, а затем удалите декоративную заглушку. Для получения дополнительных сведений см.

Снятие декоративных заглушек

на стр. 12.

7. При первой установке привода в пустой нижний отсек для оптического привода необходимо

извлечь пластину из отсека. Для этого вставьте отвертку с плоским лезвием в гнездо пластины и поверните отвертку, чтобы пластина вышла из корпуса. Выбросьте пластину.

8. Если на боковых частях нового привода установлены винты, перед установкой привода в

корпус их

необходимо вывернуть.

9. Задвиньте привод через переднюю панель корпуса (1), чтобы панель привода была точно

ПРИМЕЧАНИЕ: Дополнительные удерживающие винты для приводов находятся за

передней панелью. Метрические винты M3 для дисководов или устройств чтения карт памяти имеют черный цвет. Расположение удерживающих винтов показано на рисунке в разделе

Установка дополнительных приводов на стр. 24.

Рисунок 2-25 Установка 3,5-дюймового устройства (показано устройство чтения карт

памяти)

RUWW Установка дополнительных приводов 31

10. Подключите соответствующие кабели привода:

а. При установке дисковода подключите кабель питания и кабель данных к задней стороне

устройства, затем подключите другой конец кабеля данных к разъему системной платы, отмеченному маркировкой FDD1.

б. При установке устройства чтения карт памяти подключите USB-кабель от этого

устройства к USB-разъему на системной плате (с маркировкой JUSB2).

ПРИМЕЧАНИЕ: Разъемы системной платы для подключения привода показаны на

рисунке в разделе

11. Установите на место защитную и переднюю панели.

12. Подключите шнур питания и включите компьютер.

13. Закройте устройства безопасности, которые были открыты при снятии защитной панели

компьютера.

Подключение привода к системной плате на стр. 25.

Извлечение внутреннего 3,5-дюймового жесткого диска

ПРИМЕЧАНИЕ: Перед извлечением старого жесткого диска сделайте резервную копию

находящихся на нем данных, чтобы их можно было перенести на новый жесткий диск. Кроме того, если выполняется замена основного жесткого диска, не забудьте создать набор дисков восстановления, который используется для восстановления операционной системы, драйверов и приложений, предварительно установленных на компьютере. Если этот набор отсутствует, выберите Пуск > HP Backup and Recovery и создайте его сейчас.

компакт-дисков

1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.

2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.

3. Надлежащим образом выключите компьютер с помощью меню операционной системы,

затем выключите все внешние устройства.

4. Отключите шнур питания от электрической розетки, затем отключите все внешние

устройства.

ПРЕДУПРЕЖДЕНИЕ: Независимо от состояния питания на системную плату постоянно

5. Снимите защитную панель компьютера.

32 Глава 2 Модернизация оборудования RUWW

6. Снимите два винта, удерживающие отсек для жесткого диска на корпусе компьютера.

Рисунок 2-26 Удаление винтов отсека для жесткого диска

7. Нажмите на защелку на боковой стороне отсека для жесткого диска (1), затем выдвиньте

его из нижней части корпуса (2), как показано ниже.

Рисунок 2-27 Извлечение отсека для жесткого диска

RUWW Установка дополнительных приводов 33

8. Извлеките отсек для жесткого диска из корпуса.

Рисунок 2-28 Извлечение отсека для жесткого диска

9. Отключите кабель питания (1) и кабель данных (2) от тыльной стороны жесткого диска.

Рисунок 2-29 Отключение кабелей от жесткого диска

34 Глава 2 Модернизация оборудования RUWW

10. Выверните четыре винта, закрепляющие жесткий диск в отсеке (1), затем выдвиньте жесткий

диск из отсека (2).

Рисунок 2-30 Извлечение жесткого диска

Установка внутреннего 3,5-дюймового жесткого диска

1. Выполните действия, описанные в разделе Извлечение внутреннего 3,5-дюймового жесткого диска на стр. 32, чтобы извлечь отсек для жесткого диска и сам жесткий диск (при

необходимости).

RUWW Установка дополнительных приводов 35

2. Установите новый привод в отсек для жесткого диска (1), совместив его с четырьмя

отверстиями для винтов на отсеке. Установите четыре стандартных винта 6-32, закрепляющие жесткий диск в отсеке (2). Кабели жесткого диска должны быть направлены к верхней части отсека.

ПРИМЕЧАНИЕ: При замене старого привода новым используйте четыре удерживающих

винта старого привода для установки нового привода.

ПРИМЕЧАНИЕ: При установке второго жесткого диска используйте четыре

дополнительных стандартных винта 6-32, установленные с внутренней стороны передней панели. Винты 6-32 имеют серебристый цвет. Расположение удерживающих винтов показано на рисунке в разделе

Установка дополнительных приводов на стр. 24.

Рисунок 2-31 Установка жесткого диска в отсек

36 Глава 2 Модернизация оборудования RUWW

3. Подключите кабель питания (1) и кабель данных (2) к задней части жесткого диска.

Рисунок 2-32 Подключение кабелей к жесткому диску

ПРЕДУПРЕЖДЕНИЕ: Запрещается сгибать или складывать кабель данных SATA, если

радиус изгиба кабеля менее 30 мм. Сгибание под острым углом может привести к повреждению внутренней проводки.

4. Установите отсек для жесткого диска в корпус (1) и задвиньте его по направлению к нижней

части корпуса (2), чтобы он встал на место.

Рисунок 2-33 Установка отсека для жесткого диска

RUWW Установка дополнительных приводов 37

5. Установите два винта, удерживающие отсек для жесткого диска на корпусе компьютера.

Рисунок 2-34 Закрепление отсека для жесткого диска

6. При установке нового привода подключите другой конец кабеля данных к соответствующему

разъему системной платы.

ПРИМЕЧАНИЕ: Если на компьютере установлен только один жесткий диск с

интерфейсом SATA, во избежание снижения быстродействия жесткого диска необходимо подключить его к темно-синему разъему, помеченному маркировкой SATA0. При установке второго жесткого диска подключите кабель данных к следующему свободному разъему SATA на системной плате в следующем порядке: SATA0, SATA1, SATA3, SATA2.

7. Установите на место крышку корпуса.

8. Снова подключите шнур питания и все внешние устройства, затем включите питание

компьютера.

9. Закройте устройства безопасности, которые были открыты при снятии защитной панели

компьютера.

ПРИМЕЧАНИЕ: Если выполняется замена основного жесткого диска, используйте набор

дисков восстановления для восстановления операционной системы, драйверов и приложений, предварительно установленных на компьютере.

38 Глава 2 Модернизация оборудования RUWW

А Технические характеристики

Таблица А-1 Технические характеристики

Размеры компьютера с горизонтальным корпусом

Высота

Ширина

Длина

Приблизительный вес 23,5 фунта 10,66 кг

Диапазон температур

Рабочий режим

Нерабочий режим

Относительная влажность (без конденсации)

Рабочий режим

Нерабочий режим (макс. температура по мокрому термометру 38,7°C)

Максимальная высота над уровнем моря (без герметизации)

Рабочий режим

Нерабочий режим

ПРИМЕЧАНИЕ: Рабочая температура уменьшается на 1,0°C через каждые 300 м (1 000 футов) до

достижения высоты 3 000 м (10 000 футов) над уровнем моря, при отсутствии прямого солнечного света. Максимальная скорость изменения составляет 10°C/час. Верхний предел допустимых температур зависит от типа и количества установленного дополнительного оборудования.

14,76 дюйма

6,98 дюймов

16,88 дюймов

От 50° до 95°F

От -22° до 140°F

10-90%

5-95%

10 000 футов

30 000 футов

37,5 см

17,73 см

42,87 см

От 10° до 35°C

От -30° до 60°C

10-90%

5-95%

3 048 м

9 144 м

Тепловыделение

Максимальное

Обычное (в режиме простоя)

Электропитание

Диапазон рабочих напряжений

Диапазон номинальных напряжений

Номинальная частота

Выходная мощность 250 Вт 250 Вт

1 575 Б.Т.Е./ч

307 Б.Т.Е./ч

115 В

90-132 В переменного тока

100-127 В переменного тока

50-60 Гц

397 ккал/ч

77 ккал/ч

230 В

180-264 В переменного тока

200-240 В переменного тока

50-60 Гц

RUWW 39

Таблица А-1 Технические характеристики (продолжение)

Номинальный потребляемый ток (максимальный)

В данной системе используется пассивная схема компенсации коэффициента мощности. Компенсация коэффициента

мощности используется только при работе от сети с напряжением 230 В. Это обеспечивает соответствие компьютера

требованиям маркировки CE, которая проставляется на все изделия, предназначенные для эксплуатации в странах

Европейского сообщества. Для этого источника питания требуется переключатель диапазона входного напряжения.

8 А (при 100 В переменного тока)

4 А (при 200 В переменного тока)

40 Приложение А Технические характеристики RUWW

Б Замена батареи

Батарея, установленная в компьютере, служит для питания часов компьютера. При замене батареи используйте такую же, как была установлена первоначально. Компьютер поставляется с 3-вольтовой литиевой батареей-таблеткой.

ВНИМАНИЕ! Внутри данного компьютера имеется литиевая батарея, содержащая двуокись

марганца. Неправильное обращение с батареей может привести к возгоранию и ожогам. Для снижения риска получения травм соблюдайте следующие меры предосторожности:

Не пытайтесь перезаряжать батарею.

Не подвергайте ее воздействию температур выше 60°С.

Не разбирайте, не разламывайте, не прокалывайте батарею, не замыкайте ее внешние контакты и не подвергайте ее воздействию воды или огня.

Используйте для замены только батареи Hewlett-Packard, предназначенные для данной модели компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед заменой батареи необходимо создать резервную копию

параметров компьютера, хранящихся в памяти CMOS. После удаления или замены батареи параметры CMOS будут очищены. Для получения сведений о создании резервной копии параметров CMOS см. Руководство по использованию служебной программы настройки

компьютера (F10).

Статическое электричество может повредить электронные компоненты компьютера и дополнительного оборудования. Перед началом работы с электронными компонентами с себя электростатический заряд, прикоснувшись к заземленному металлическому предмету.

ПРИМЕЧАНИЕ: Литиевая батарея служит дольше, если компьютер постоянно подключен к

сети переменного тока. Литиевая батарея используется только в тех случаях, когда компьютер НЕ подключен к сети переменного тока.

Компания HP рекомендует пользователям сдавать использованное отработанное электронное оборудование, оригинальные печатные картриджи HP и аккумуляторы в переработку. Для получения дополнительных сведений о программе переработки посетите веб-узел

http://www.hp.com/recycle.

1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.

2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.

3. Надлежащим образом выключите компьютер с помощью меню операционной системы,

затем выключите все внешние устройства.

снимите

4. Отключите шнур питания от электрической розетки, затем отключите все внешние

устройства.

RUWW 41

ПРЕДУПРЕЖДЕНИЕ: Независимо от состояния питания на системную плату постоянно

5. Снимите защитную панель компьютера.

6. Найдите батарею и держатель батареи на системной плате.

ПРИМЕЧАНИЕ: На некоторых моделях компьютеров для доступа к батарее необходимо

извлечь внутренние компоненты.

7. В зависимости от типа держателя батареи на системной плате следуйте приведенным

далее инструкциям по замене батареи.

Тип 1

а. Извлеките батарею из держателя.

Рисунок Б-1 Извлечение батареи-таблетки (тип 1)

б. Вставьте новую батарею в держатель положительным полюсом вверх. Защелка

держателя батареи автоматически зафиксирует батарею в нужном положении.

Тип 2

а. Чтобы извлечь батарею из держателя, нажмите на металлические фиксаторы, которые

расположены с одного края батареи. Когда батарея будет вытолкнута, выньте ее (1).

42 Приложение Б Замена батареи RUWW

б. Чтобы установить новую батарею, вставьте ее одним краем под выступ держателя

положительным полюсом вверх. Нажмите на другой край батареи, чтобы фиксатор захватил его (2).

Рисунок Б-2 Замена плоской литиевой батареи (тип 2)

Тип 3

а. Оттяните назад защелку (1), которая удерживает батарею, и извлеките батарею (2).

б. Вставьте новую батарею и установите защелку на место.

Рисунок Б-3 Извлечение батареи-таблетки (тип 3)

ПРИМЕЧАНИЕ: После замены батареи выполните следующие действия для завершения

процедуры.

8. Установите на место крышку корпуса.

9. Подключите кабель питания и включите компьютер.

RUWW 43

10. Запустите программу настройки компьютера и заново установите дату, время, пароли и все

остальные параметры компьютера. См. Руководство по использованию служебной

программы настройки компьютера (F10).

11. Закройте устройства безопасности, которые были открыты при снятии защитной панели

компьютера.

44 Приложение Б Замена батареи RUWW

ВВнешние устройства безопасности

ПРИМЕЧАНИЕ: Для получения сведений о функциях безопасности данных см. Руководство

по использованию служебной программы настройки компьютера (F10) и Руководство по управлению рабочей средой.

Установка блокировочного устройства

Блокировочные устройства, изображенные на этой и следующей страницах, можно использовать для защиты компьютера.

Замок с тросиком

Рисунок В-1 Установка замка с тросиком

RUWW Установка блокировочного устройства 45

Навесной замок

Рисунок В-2 Установка навесного замка

Блокировочное устройство профессионального настольного компьютера HP Business PC

1. Прикрепите тросик безопасности, обернув его вокруг любого стационарного объекта.

Рисунок В-3 Прикрепление тросика к стационарному объекту

46 Приложение В Внешние устройства безопасности RUWW

2. Протащите кабели клавиатуры и мыши через отверстие блокировочного устройства.

Рисунок В-4 Протаскивание кабелей клавиатуры и мыши через отверстие блокировочного

устройства.

3. Прикрепите блокировочное устройство к корпусу с помощью прилагаемых винтов.

Рисунок В-5 Прикрепление блокировочного устройства к корпусу

RUWW Установка блокировочного устройства 47

4. Вставьте конец тросика безопасности, на котором находится цилиндр, в блокировочное

устройство (1) и нажмите кнопку (2), чтобы закрыть блокировочное устройство. Чтобы открыть блокировочное устройство, используйте специальный прилагаемый ключ.

Рисунок В-6 Закрытие блокировочного устройства

48 Приложение В Внешние устройства безопасности RUWW

Г Электростатический заряд

Электростатический заряд, перетекающий с пальца или другого проводника, может повредить системную плату или другие устройства, чувствительные к статическому электричеству. Такое повреждение может привести к сокращению срока службы устройства.

Предотвращение повреждения оборудования электростатическим зарядом

Во избежание повреждения оборудования электростатическим зарядом соблюдайте следующие меры предосторожности:

не прикасайтесь к контактам оборудования, храните и перевозите оборудование в

●

антистатической упаковке;

храните чувствительные к статическому электричеству компоненты в соответствующих

●

упаковках до момента установки их в рабочие станции;

извлечение компонентов из антистатической упаковки осуществляйте только на

●

заземленной поверхности;

не прикасайтесь к

●

прежде чем прикасаться к компонентам, чувствительным к статическому электричеству,

●

надежно заземлите себя.

контактам, проводникам и схемам;

Способы заземления

Имеется несколько способов заземления. Прежде чем приступать к установке или работе с компонентами, чувствительными к статическому электричеству, заземлите себя одним или несколькими способами:

Используйте браслет, подключенный заземляющим кабелем к шасси заземленного

●

компьютера. Браслеты — это гибкие полоски с минимальным сопротивлением 1 МОм +/- 10% в заземляющих проводах. Чтобы обеспечить надежное заземление,

надевайте браслет на запястье так

На стоячих рабочих местах закрепляйте заземляющие полоски на пятках, пальцах ног или

●

обуви. При работе на токопроводящем или рассеивающем статическое электричество напольном покрытии закрепляйте заземляющие полоски на обеих ногах.

Используйте токопроводящие инструменты.

●

, чтобы он плотно прилегал к руке.

Используйте переносной набор, в который входит коврик, рассеивающий

●

электростатический заряд.

RUWW Предотвращение повреждения

оборудования электростатическим зарядом 49

Если вы не располагаете указанным оборудованием для обеспечения надлежащего заземления, обратитесь к уполномоченному представителю, продавцу или в ремонтную службу компании

Hewlett-Packard.

ПРИМЕЧАНИЕ: Для получения дополнительных сведений о статическом электричестве

обратитесь к уполномоченному представителю, продавцу или в ремонтную службу компании

Hewlett-Packard.

50 Приложение Г Электростатический заряд RUWW

Д Рекомендации по эксплуатации

компьютера, уходу и транспортировке

Меры предосторожности при использовании оптических приводов

При использовании и чистке оптического привода следуйте приведенным ниже рекомендациям.

Эксплуатация

Не передвигайте привод во время его работы. Это может привести к поломке при чтении

●

диска.

Не подвергайте привод резкой смене температур, так как на его внутренней поверхности

●

может конденсироваться влага. В случае неожиданной резкой смены температуры во время работы привода отключать питание следует не ранее чем через час. Если сразу после работа с устройством будет продолжаться, при чтении диска может произойти поломка.

Не подвергайте привод воздействию высокой влажности, высокой температуры,

●

механической вибрации и прямых солнечных лучей.

Чистка

Чистку панели и элементов управления выполняйте мягкой сухой тканью или тканью, слегка

●

увлажненной мягким чистящим средством. Никогда не брызгайте жидкими чистящими средствами непосредственно на устройство.

Ни в коем случае не используйте растворители: такие вещества, как спирт или бензол, могут

●

повредить устройство.

этого

Меры безопасности

В случае попадания внутрь устройства какой-либо жидкости немедленно отключите питание компьютера и передайте компьютер для проверки в уполномоченноую ремонтную службу

Hewlett-Packard.

Подготовка к транспортировке

При подготовке компьютера к транспортировке следуйте приведенным ниже рекомендациям:

1. Создайте резервные копии файлов жесткого диска на дисках PD, накопителях на магнитной

ленте, компакт-дисках или дискетах. Проследите, чтобы при хранении или транспортировке носители резервных копий не подвергались воздействию электрических или магнитных импульсов.

ПРИМЕЧАНИЕ: Жесткий диск автоматически блокируется при отключении питания

компьютера.

2. Извлеките и сохраните все сменные носители.

3. Чтобы обеспечить безопасность дисковода при транспортировке, вставьте в него пустую

дискету. Не используйте для этой цели дискету, на которой хранятся или будут храниться данные.

4. Выключите компьютер и все внешние устройства.

5. Отключите шнур питания от электрической розетки, а затем от компьютера.

RUWW Меры предосторожности при

использовании оптических приводов 53

6. Отключите компоненты компьютера и внешние устройства от источников питания, а затем

от компьютера.

ПРИМЕЧАНИЕ: Перед транспортировкой компьютера убедитесь, что все платы

установлены правильно и прочно держатся в разъемах.

7. Упакуйте компоненты компьютера и внешние устройства в заводскую или аналогичную

упаковку с упаковочным материалом, количество которого достаточно для безопасной транспортировки.

54 Приложение Д Рекомендации по эксплуатации компьютера, уходу и транспортировке RUWW

Указатель

Аудиоразъемы 2, 4

Батареи замена 41 Безопасность

блокировочное устройство

профессионального настольного компьютера

HP Business PC 46

замок с тросиком 45

навесной замок 46 Блок питания 39 Блокировочные устройства

блокировочное устройство

профессионального настольного компьютера

HP Business PC 46

замок с тросиком 45

навесной замок 46

Дисковод

извлечение 29

установка 30

Жесткий диск

извлечение 32

установка 35

Заглушка гнезда расширения

замена 21

извлечение 20 Задняя панель, компоненты 4 Защитная панель

блокировка и

разблокировка 45

замена 10 извлечение 9

Извлечение

батарея 41 декоративные заглушки 12 дисковод жесткий диск 32 заглушка гнезда

расширения 20

защитная панель

компьютера 9 оптический привод 26 передняя панель 11 плата расширения 18 плата PCI 20 плата PCI Express 21 устройство чтения карт

памяти 29

Инструкции по установке 8

Клавиатура

компоненты 5 разъем 4

Клавиша с логотипом

Windows 5

Микрофон, разъем для 2, 4 Модули DIMM. См. раздел

Память

Монитор, подключение 4

Оптический привод

извлечение 26 меры предосторожности 53

установка 27 чистка 53

Память

технические

характеристики 14 установка 14 установка модулей памяти в

разъемы 15

Передняя панель

замена 13 извлечение 11 снятие заглушек 12

Передняя панель,

компоненты 2

Плата расширения

гнездо, расположение 18 извлечение 18 установка 18

Плата PCI 18, 20 Плата PCI Express 18, 21 Подключение кабелей к

приводу 24

Подключения привода к

системной плате 25

Порты USB

вид сзади 4 передней панели 2

Приводы

подключение кабелей 24 расположение 23 установка 24

Разблокировка крышки

компьютера 45 Разъем линейного входа 4 Разъем линейного выхода 4 Разъем мыши 4

RUWW Указатель 55

Разъем наушников 2 Разъем VGA-монитора 4 Разъемы платы расширения 18 Разъемы привода 25 Расположение

идентификационного номера продукта 7

Серийный номер,

расположение 7

Сетевой разъем 4

Технические характеристики

компьютер 39 память 14

Транспортировка, подготовка

к 53

Указания по вентиляции 51 Указания по эксплуатации

компьютера 51

Установка

батарея 41 блокировочные

устройства 45 дисковод 30 жесткий диск 35 кабели привода 24 оптический привод 27 память 14 плата расширения 18 устройство чтения карт

памяти 30

Устройство чтения карт

извлечение 29 установка 30 характеристики 3

памяти

Электростатический разряд,

предотвращение повреждения оборудования 49

56 Указатель RUWW

Hp COMPAQ DX2390 MICROTOWER User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Функциональные возможности

Функциональные возможности стандартной конфигурации

Элементы управления на передней панели

Компоненты устройства чтения карт памяти

Компоненты задней панели

Клавиатура

Использование клавиши с логотипом Windows

Расположение серийного номера

2 Модернизация оборудования

Предупреждения и предостережения

Рисунок 2-1 Снятие защитной панели компьютера

Установка защитной панели компьютера

Рисунок 2-3 Снятие передней панели

Снятие декоративных заглушек

Установка передней панели

Установка дополнительной памяти

Модули DIMM

Модули DIMM памяти DDR2 SDRAM

Установка модулей памяти в разъемы DIMM

Установка модулей памяти DIMM

Установка и извлечение платы расширения

Расположение приводов

Установка дополнительных приводов

Подключение привода к системной плате

Извлечение оптического привода

Установка оптического привода в 5,25-дюймовый отсек

Извлечение внешнего 3,5-дюймового привода

Установка привода во внешний 3,5-дюймовый отсек

Извлечение внутреннего 3,5-дюймового жесткого диска

Установка внутреннего 3,5-дюймового жесткого диска

А Технические характеристики

Б Замена батареи

Установка блокировочного устройства

Замок с тросиком

Навесной замок

Блокировочное устройство профессионального настольного компьютера HP Business PC

Г Электростатический заряд

Предотвращение повреждения оборудования электростатическим зарядом

Способы заземления

Рекомендации по эксплуатации компьютера и уходу за ним

Меры предосторожности при использовании оптических приводов

Эксплуатация

Чистка

Меры безопасности

Подготовка к транспортировке

Указатель
