Guia de Hardware — Business PC HP Compaq
Série dc7800 Compacto
© Copyright 2007 Hewlett-Packard
Development Company, L.P. As
informações contidas neste documento
estão sujeitas à alterações sem aviso.
Microsoft, Windows e Windows Vista são
marcas comerciais ou registradas da
Microsoft Corporation nos Estados Unidos e/
ou em outros países.
As únicas garantias para produtos e serviços
da HP são as estabelecidas nas declarações
de garantia expressa que acompanham tais
produtos e serviços. Nenhuma parte deste
documento pode ser inferida como
constituindo uma garantia adicional. A HP
não será responsável por erros técnicos ou
editoriais ou por omissões aqui contidas.
Este documento contém informações de
propriedade da HP protegidas por direitos
autorais. Nenhuma parte deste documento
pode ser fotocopiada, reproduzida ou
traduzida para qualquer outro idioma sem a
permissão prévia e por escrito da HewlettPackard Company.
Guia de Hardware
Business PC HP Compaq
Série dc7800 Compacto
Primeira edição: julho de 2007
Número de peça: 451123-201
Sobre este Guia
Este guia fornece informações básicas sobre a atualização deste modelo de computador.
AVISO! O texto apresentado dessa maneira indica que a não-observância das orientações poderá
resultar em lesões corporais ou morte.
CUIDADO: O texto apresentado dessa maneira indica que a não-observância das orientações poderá
resultar em danos ao equipamento ou perda de informações.
NOTA: O texto apresentado dessa maneira oferece informação adicional importante.
PTWW iii
iv Sobre este Guia PTWW
Conteúdo
1 Recursos do produto
Recursos de configuração padrão ....................................................................................................... 1
Componentes do painel frontal ............................................................................................................ 2
Componentes do leitor de cartão multimídia ........................................................................................ 3
Componentes do painel traseiro .......................................................................................................... 4
Teclado ................................................................................................................................................. 5
Utilização da tecla com o logotipo do Windows ................................................................... 6
Funções especiais do mouse ............................................................................................................... 7
Localização do número de série .......................................................................................................... 7
2 Atualizações de hardware
Recursos para a manutenção .............................................................................................................. 8
Advertências e cuidados ...................................................................................................................... 8
Utilização do desktop compacto na configuração de torre ................................................................... 9
Bloqueio inteligente de tampa ............................................................................................................ 11
Chave à prova de falhas do bloqueio inteligente de tampa ............................................... 11
Use a chave à prova de falhas para remover o bloqueio inteligente de tampa. ................ 11
Remoção do Painel de Acesso do Computador ................................................................................ 13
Reinstalação do Painel de Acesso do Computador ........................................................................... 14
Remoção do painel frontal ................................................................................................................. 15
Remoção das tampas do painel ......................................................................................................... 16
Reinstalação do painel frontal ............................................................................................................ 17
Instalação de memória adicional ........................................................................................................ 18
DIMMs ............................................................................................................................... 18
DDR2-SDRAM DIMMs ...................................................................................................... 18
Localização de DIMMs nos slots ....................................................................................... 19
Instalação de DIMMs ......................................................................................................... 20
Remoção ou instalação de uma Placa de expansão ......................................................................... 22
Posições das unidades ...................................................................................................................... 25
Instalação e remoção de unidades .................................................................................................... 27
Conexões da Unidade na Placa do Sistema ..................................................................... 29
Remoção de uma unidade óptica ...................................................................................... 30
Instalação de uma unidade óptica no compartimento para unidades de 5,25
polegadas .......................................................................................................................... 32
Remoção de uma unidade externa de 3,5 polegadas ....................................................... 35
Instalação de uma unidade no compartimento para unidades de 3,5 polegadas ............. 37
Remoção e substituição da unidade de disco rígido SATA primária interna de 3,5
polegadas .......................................................................................................................... 39
Remoção e Substituição de uma Unidade de Disco Rígido Removível SATA de 3,5
polegadas .......................................................................................................................... 42
Apêndice A Especificações
PTWW v

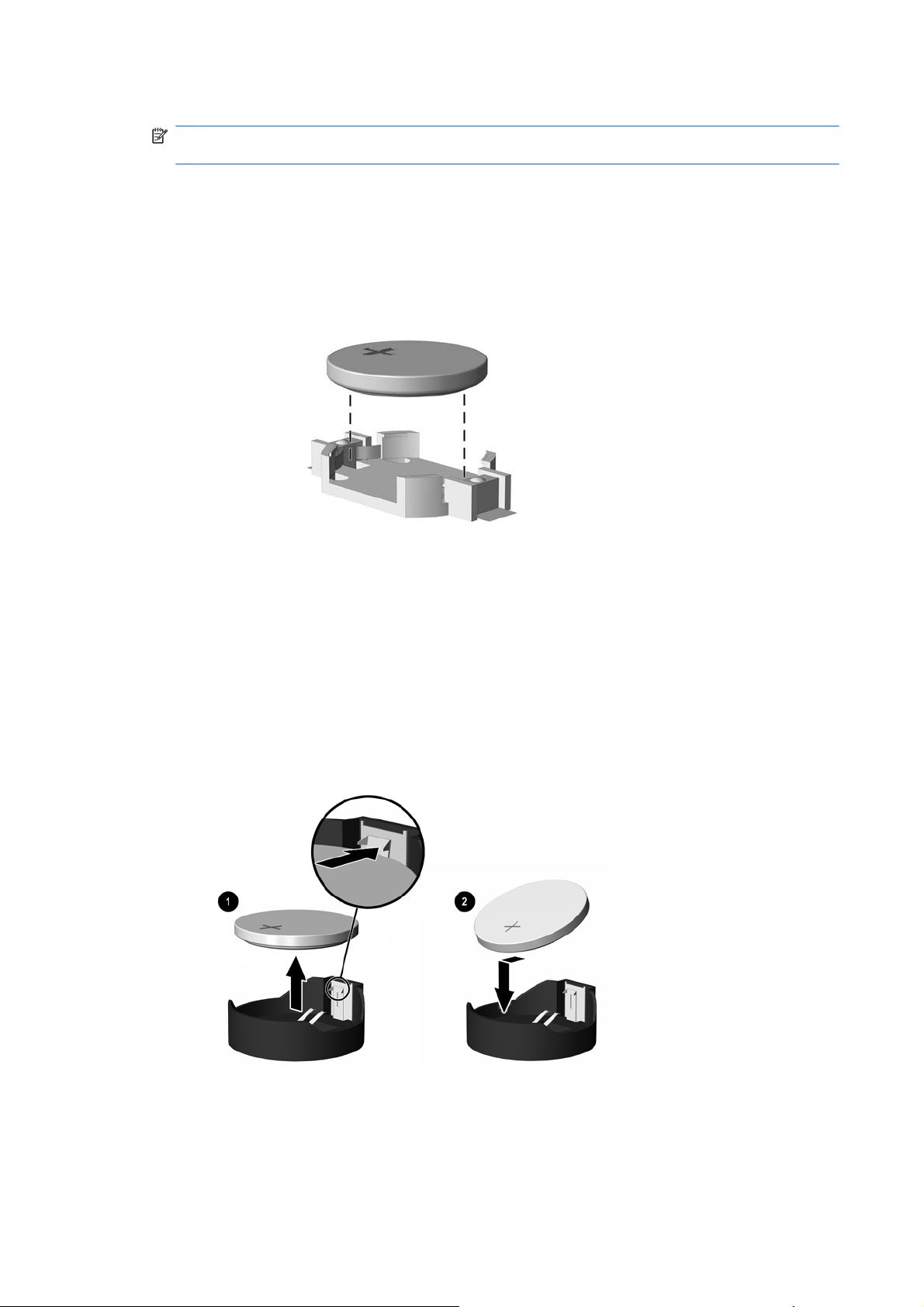

Apêndice B Substituição da bateria
Apêndice C Dispositivos externos segurança
Instalação de uma trava de segurança .............................................................................................. 52
Trava do cabo .................................................................................................................... 52
Cadeado ............................................................................................................................ 52
Bloqueio de Segurança para HP Business PC .................................................................. 54
Apêndice D Descarga eletrostática
Prevenção contra danos eletrostáticos .............................................................................................. 56
Métodos de aterramento .................................................................................................................... 56
Apêndice E Orientações operacionais do computador, cuidados de rotina e preparação para transporte
Orientações operacionais do computador cuidados de rotina ........................................................... 57
Precauções com a unidade óptica ..................................................................................................... 58
Operação ........................................................................................................................... 58
Limpeza ............................................................................................................................. 58
Segurança ......................................................................................................................... 58
Preparação para transporte ............................................................................................................... 58
Índice .................................................................................................................................................................. 59
vi PTWW
1 Recursos do produto
Recursos de configuração padrão
Os recursos do Desktop de Formato Compacto HP Compaq podem variar dependendo do modelo.
Para obter uma lista completa do hardware e software instalados em seu computador, execute o
utilitário de diagnósticos (incluído somente em alguns modelos). As instruções para uso do utilitário são
fornecidas no Guia de Solução de Problemas.
NOTA: O Desktop de Formato Compacto também pode ser utilizado na configuração de torre. Para
obter mais informações, consulte
na página 9 neste guia.
Figura 1-1 Configuração de desktop de formato compacto
Utilização do desktop compacto na configuração de torre
PTWW Recursos de configuração padrão 1
Componentes do painel frontal
A configuração da unidade de disco pode variar dependendo do modelo.
Figura 1-2 Componentes do Painel Frontal
Tabela 1-1 Componentes do painel frontal
1 Unidade óptica de 5,25 polegadas
2 Luz de atividade da unidade óptica 7 Leitor de media crd de 3,5 polegadas
3 Botão de ejeção da unidade óptica 8 Conector do microfone
2
6 Luz de Liga/Desliga
1
4 Luz de atividade da unidade de disco rígido 9 Portas USB (Barramento Serial Universal)
5 Botão Liga/Desliga de dois estados 10 Conector para fone de ouvido
NOTA: Uma unidade óptica é um DVD-ROM ou unidade SuperMulti LightScribe.
1
Alguns modelos são configurados com uma unidade de disquete no compartimento de unidade externa de 3,5 polegadas.
Outros modelos possuem uma painel branco que cobre este compartimento.
2
Outros modelos possuem uma painel branco que cobre este compartimento.
2 Capítulo 1 Recursos do produto PTWW
Componentes do leitor de cartão multimídia
O leitor de cartão multimídia é um dispositivo opcional e está disponível somente em alguns modelos.
Consulte a ilustração e tabela a seguir para identificar os componentes do leitor de cartão multimídia.
Figura 1-3 Componentes do Leitor de Cartão de Mídia
Tabela 1-2 Componentes do leitor de cartão multimídia
1 SmartMedia/xD
Cartão SmartMedia 3,3 V (SM)
●
D-Picture Card (xD)
●
2 Luz de atividade do leitor de cartão multimídia 5 CompactFlash I/II
3 SD/MMC+/miniSD
Secure Digital Card (SD)
●
MiniSD
●
MultiMediaCard (MMC)
●
MultiMediaCard de tamanho reduzido (RS
●
MMC)
MultiMediaCard 4.0 (Mobile Plus)
●
MultiMediaCard 4.0 tamanho reduzido (MMC
●
Mobile)
MMC Micro (requer adaptador)
●
4 Porta USB (Barramento Serial Universal)
Cartão CompactFlash Tipo 1
●
Cartão CompactFlash Tipo 2
●
MicroDrive
●
6 MS PRO/MS PRO DUO
Memory Stick (MS)
●
MagicGate Memory Stick (MG)
●
MagicGate Memory Duo
●
Memory Stick Select
●
Memory Stick Duo (MS Duo)
●
Memory Stick PRO (MS PRO)
●
Memory Stick PRO Duo (MS PRO Duo)
●
MicroSD (T-Flash) (requer adaptador)
●
PTWW Componentes do leitor de cartão multimídia 3
Componentes do painel traseiro
Figura 1-4 Componentes do Painel Traseiro
Tabela 1-3 Componentes do painel traseiro
1 Conector Serial 6 Conector para Monitor VGA
2 Conector paralelo 7 Conector PS/2 do mouse (verde)
3 Conector do cabo de alimentação 8 Conector PS/2 do teclado (roxo)
4 Conector RJ-45 (rede) 9 Conector de saída para dispositivo de
áudio com alimentação independente
(verde)
5 Barramento serial universal (USB) 10 Conector de entrada de áudio (azul)
NOTA: A disposição e a quantidade de conectores podem variar dependendo do modelo.
Se o computador tiver um conjunto de placa riser PCI instalado, o Conector Serial estará localizado na parede traseira
sob os slots da placa de expansão em vez de estar na posição mostrada na ilustração acima.
O conector de entrada de linha de áudio pode ser reatribuído como um conector para microfone no painel de controle
em drivers de áudio.
O conector do monitor na placa do sistema está inativo quando a placa gráfica PCI Express x16 é instalada no
computador.
Se uma placa de gráficos PCI ou PCI Express x1 estiver instalada, os conectores na placa e na placa de sistema
podem ser utilizados ao mesmo tempo. Algumas configurações devem ser alteradas no Utilitário de Configuração
para usar os dois conectores. Para obter mais informações sobre a Ordem de Inicialização, consulte o Guia do
Utilitário de Configuração (F10) do Computador.
4 Capítulo 1 Recursos do produto PTWW
Teclado
Figura 1-5 Componentes do Teclado
Tabela 1-4 Componentes do teclado
1 Teclas de função Executam funções especiais, dependendo do aplicativo de software que está
2 Teclas de edição As teclas de edição incluem: Insert, Home, Page Up, Delete, End e Page Down.
sendo utilizado.
3 Luzes de status Indicam o status das configurações do computador e do teclado (Num Lock, Caps
4 Teclas numéricas Funcionam como um teclado de calculadora.
5 Teclas de movimentação
do cursor
6 Tecla Ctrl Utilizada em conjunto com outras teclas; seu efeito depende do software de
7 Tecla de aplicativo
8 Tecla com o logotipo do
Windows
9 Teclas Alt Utilizada em conjunto com outras teclas; seu efeito depende do software de
1
Teclas disponíveis em regiões geográficas selecionadas.
1
1
Lock e Scroll Lock).
Utilizadas para navegação em um documento ou web site. Essas teclas
movimentam o cursor para a esquerda, para a direita, para cima e para baixo
utilizando o teclado em vez do mouse.
aplicativo que está sendo utilizado.
Utilizada (como o botão direito do mouse) para abrir menus instantâneos em um
aplicativo do Microsoft Office. Pode executar outras funções em outros aplicativos
de software.
Utilizada para abrir o menu Iniciar no Microsoft Windows. Utilizada em conjunto
com outras teclas para executar outras funções.
aplicativo que está sendo usado.
PTWW Teclado 5
Utilização da tecla com o logotipo do Windows
Utilize a tecla com o Logotipo do Windows em conjunto com outras teclas para executar determinadas
funções disponíveis no sistema operacional Windows. Consulte
tecla com o Logotipo do Windows.
Tabela 1-5 Funções da Tecla com o Logotipo do Windows
As seguintes funções da Tecla com o Logotipo do Windows estão disponíveis no Microsoft Windows XP e Microsoft
Windows Vista.
Teclado na página 5 para identificar a
Tecla com o logotipo do Windows
Tecla com o logotipo do Windows + d Exibe a área de trabalho.
Tecla com o logotipo do Windows + m Minimiza todos os aplicativos abertos.
Shift + Tecla com o logotipo do Windows + m Desfaz a ação minimizar tudo.
Tecla com o logotipo do Windows + e Inicia Meu computador.
Tecla com o logotipo do Windows + f Inicia a função localizar documento.
Tecla com o logotipo do Windows + Ctrl + f Inicia a função localizar computador.
Tecla com o logotipo do Windows + F1 Inicia a ajuda do Windows.
Tecla com o logotipo do Windows + l Se estiver conectado a um domínio de rede, bloqueia o
Tecla com o logotipo do Windows + r Inicia a caixa de diálogo Executar.
Tecla com o logotipo do Windows + u Inicia o gerenciador de utilitários.
Tecla com o logotipo do Windows + Tab Ciclos através dos botões da Barra de tarefas (Windows XP)
Adicionalmente para as funções da Tecla com o Logotipo do Windows, descritas abaixo, as seguintes funções
também estão disponíveis no Microsoft Windows Vista.
Exibe ou oculta o menu iniciar.
computador ou, se não estiver conectado a um domínio de rede,
permite alternar os usuários.
Ciclos através de programas na Barra de tarefas utilizando
Windows Flip 3-D (Windows Vista)
Ctrl + Tecla com o Logotipo do Windows + Tab
Tecla com o Logotipo Windows + Spacebar Trazer todos os miniaplicativos para frente e selecionar Barra
Tecla com o Logotipo Windows + g Ciclos através de miniaplicativos na Barra lateral
Tecla com o Logotipo do Windows + u Inicialização Fácil do Centro de Acesso
Tecla com o Logotipo Windows + x Inicialização do Windows Mobility Center
Tecla com o Logotipo Windows + tecla de
qualquer número
Use as teclas de seta para ciclo através de programas na Barra
de tarefas usando Windows Flip 3-D
lateral no Windows
Inicia o atalho de Inicialização Rápida que está na posição que
corresponde ao número (por exemplo, Tecla com o Logotipo do
Windows + 1 inicia o primeiro atalho no menu Inicialização
Rápida)
6 Capítulo 1 Recursos do produto PTWW
Funções especiais do mouse
A maioria dos aplicativos de software suporta o uso de um mouse. As funções atribuídas a cada botão
do mouse dependem dos aplicativos de software que estiver utilizando.
Localização do número de série
Cada computador tem um exclusive número de série e número de identificação do produto (ID) na
localização mostrada abaixo. Tenha esses números disponíveis para usar quando entrar em contato
com o atendimento ao cliente para obter assistência.
Figura 1-6 Localização do número de série e de identificação do produto
PTWW Funções especiais do mouse 7
2 Atualizações de hardware
Recursos para a manutenção
O computador tem recursos que facilitam a atualização e a manutenção. Nenhuma ferramenta é
necessária para executar a maioria dos procedimentos de instalação descritos neste capítulo.
Advertências e cuidados
Antes de efetuar atualizações, leia cuidadosamente todas as instruções aplicáveis, cuidados e
advertências existentes neste guia.
AVISO! Para reduzir o risco de lesões provocadas por choque elétrico, superfícies quentes ou fogo:
Desconecte o cabo de alimentação da tomada da parede e deixe os componentes internos do sistema
resfriar antes de manuseá-los.
Não insira conectores de telecomunicação ou telefone nessa tomada do controlador de interface de
rede (NIC).
Não desative o plugue de aterramento do cabo de alimentação. O plugue de aterramento é um
importante recurso de segurança.
Conecte o cabo de alimentação a uma tomada com aterramento (aterrada) cujo acesso seja sempre
fácil.
Para reduzir o risco de danos pessoais sérios, leia o Guia de Segurança e Conforto. Ele descreve a
correta configuração da workstation, correta postura, saúde e hábitos de trabalho para usuários de
computadores e fornece importantes informações de segurança elétrica e mecânica. Este guia está
localizado na Web em
CUIDADO: A eletricidade estática pode danificar os componentes eletrônicos do computador ou dos
equipamentos opcionais. Antes de dar início a esses procedimentos, verifique se descarregou toda a
eletricidade estática do seu corpo tocando por um momento em um objeto de metal aterrado. Consulte
o apêndice D,
Quando o computador está conectado a uma fonte de alimentação de CA, a placa do sistema é
continuamente alimentada. Você deve desconectar o cabo de alimentação da fonte de energia antes
de abrir o computador, a fim de evitar danos aos componentes internos.
Descarga eletrostática na página 56 para obter mais informações.
http://www.hp.com/ergo.
8 Capítulo 2 Atualizações de hardware PTWW
Utilização do desktop compacto na configuração de torre
O Desktop de Formato Compacto pode ser utilizado na configuração de torre. A placa com o logotipo
HP no painel frontal é ajustável conforme a orientação desktop ou torre.
1. Remova/desacople quaisquer dispositivos de segurança que impeçam a abertura do computador.
2. Remova quaisquer mídias como disquetes ou CDs do computador.
3. Desligue o computador corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.
4. Desconecte o cabo de alimentação da tomada e todos os dispositivos externos.
CUIDADO: Independente do estado ativo, a placa do sistema é constantemente alimentada por
tensão quando o computador é ligado a uma fonte de alimentação de CA. Você deve desconectar
o cabo de alimentação a fim de evitar danos aos componentes internos do computador.
5. Remova o painel de acesso.
6. Retire o painel frontal.
7. Aperte ambos os lados da lingüeta na parte posterior da placa de logotipo (1) e empurre a lingüeta
para dentro, em direção a frente do painel (2).
8. Gire a placa em 90 graus (3), depois puxe de volta à lingüeta para prender a placa de logotipo no
lugar.
Figura 2-1 Rotação da Placa com Logotipo HP
9. Reinstale do painel frontal
10. Reinstale o painel de acesso.
PTWW Utilização do desktop compacto na configuração de torre 9
11. Oriente o computador de forma que seu lado direito fique voltado para baixo.
Figura 2-2 Alteração da configuração de torre para configuração de desktop
NOTA: Para estabilizar o computador na orientação torre, a HP recomenda o uso do suporte
para torre opcional.
12. Reconecte o cabo de alimentação e quaisquer dispositivos externos depois, ligue o computador.
13. Reponha quaisquer dispositivos de segurança foram retirados para remoção do painel de acesso.
NOTA: Deixe pelo menos 10,2 cm (4 polegadas) de espaço livre e não obstruído em todos os lados
do computador.
10 Capítulo 2 Atualizações de hardware PTWW
Bloqueio inteligente de tampa
NOTA: O bloqueio inteligente de tampa é um recurso opcional disponível somente em determinados
modelos.
O Bloqueio Inteligente de Tampa é um bloqueio para a tampa do computador, controlada por software
através de uma senha de configuração. Esse bloqueio evita o acesso não-autorizado aos componentes
internos do computador. O computador é fornecido com o Bloqueio Inteligente de Tampa na posição
desbloqueado. Para obter mais informações sobre o Bloqueio Inteligente de Tampa, consulte o Guia
Gerenciamento de Desktop.
Chave à prova de falhas do bloqueio inteligente de tampa
Se o bloqueio inteligente de tampa for ativado e não for possível digitar a senha para desativar o
bloqueio, será necessário utilizar uma chave à prova de falhas para bloqueio inteligente de tampa a fim
de abrir a tampa do computador. A chave será necessária para acessar os componentes internos do
computador em qualquer uma das seguintes circunstâncias:
Falta de energia
●
Falha na inicialização
●
Falha em algum componente do PC (por exemplo, no processador ou na fonte de alimentação)
●
Esquecimento da senha
●
NOTA: A chave à prova de falhas para bloqueio inteligente de tampa é uma ferramenta especializada
que pode ser obtida na HP. Seja cauteloso e solicite essa chave antes de precisar dela.
Para obter uma chave à prova de falhas:
Entre em contato com um revendedor ou uma assistência técnica autorizada da HP. Solicite o
●
Número de Peça 166527-001 para a chave estilo chave de boca ou o Número de Peça 166527-002
para uma ponteira de chave de parafusar.
Consulte o web site da HP (
●
Telefone para o número apropriado existente na garantia ou no guia Support Telephone
●
Numbers.
http://www.hp.com) para obter mais informações sobre pedidos.
Use a chave à prova de falhas para remover o bloqueio inteligente de tampa.
Para abrir o painel de acesso com o Bloqueio Inteligente de Tampa acionado:
1. Remova/desacople quaisquer dispositivos de segurança que impeçam a abertura do computador.
2. Remova quaisquer mídias como disquetes ou CDs do computador.
3. Desligue o computador corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.
4. Desconecte o cabo de alimentação da tomada e todos os dispositivos externos.
CUIDADO: Independente do estado ativo, a placa do sistema é constantemente alimentada por
tensão quando o computador é ligado a uma fonte de alimentação de CA. Você deve desconectar
o cabo de alimentação a fim de evitar danos aos componentes internos do computador.
5. Se equipado com um suporte, remova o computador do seu suporte.
PTWW Bloqueio inteligente de tampa 11
6. Utilize a Chave à Prova de Falhas para remover o parafuso à prova de violação que prende o
Bloqueio Inteligente de Tampa no chassi.
Figura 2-3 Remoção do Parafuso do Bloqueio Inteligente de Tampa
7. Remova o painel de acesso.
Para instalar o bloqueio inteligente de tampa novamente, fixe-o no lugar com o parafuso à prova de
violação.
12 Capítulo 2 Atualizações de hardware PTWW
Remoção do Painel de Acesso do Computador
1. Remova/desacople quaisquer dispositivos de segurança que impeçam a abertura do computador.
2. Remova quaisquer mídias como disquetes ou CDs do computador.
3. Desligue o computador corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.
4. Desconecte o cabo de alimentação da tomada e todos os dispositivos externos.
CUIDADO: Independente do estado ativo, a placa do sistema é constantemente alimentada por
tensão quando o computador é ligado a uma fonte de alimentação de CA. Você deve desconectar
o cabo de alimentação a fim de evitar danos aos componentes internos do computador.
5. Se equipado com um suporte, remova o computador do seu suporte.
6. Pressione os botões em ambas as laterais do computador (1), em seguida deslize o painel de
acesso para trás até ele parar e levante-a do chassi (2).
Figura 2-4 Remoção do Painel de Acesso
PTWW Remoção do Painel de Acesso do Computador 13
Reinstalação do Painel de Acesso do Computador
Alinhe as guias no painel com os slots no chassi (1), em seguida deslize o painel de acesso totalmente
no chassi até que elas travem em seu lugar (2).
Figura 2-5 Reinstalação do Painel de Acesso
14 Capítulo 2 Atualizações de hardware PTWW
Remoção do painel frontal
1. Remova/desacople quaisquer dispositivos de segurança que impeçam a abertura do computador.
2. Remova quaisquer mídias como disquetes ou CDs do computador.
3. Desligue o computador corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.
4. Desconecte o cabo de alimentação da tomada e todos os dispositivos externos.
CUIDADO: Independente do estado ativo, a placa do sistema é constantemente alimentada por
tensão quando o computador é ligado a uma fonte de alimentação de CA. Você deve desconectar
o cabo de alimentação a fim de evitar danos aos componentes internos do computador.
5. Remova o painel de acesso.
6. Levante a trava verde atrás do lado superior direito do painel (1) e puxe o lado direito do painel
para fora do chassi (2), depois para o lado esquerdo.
Figura 2-6 Remoção do painel frontal
PTWW Remoção do painel frontal 15
Remoção das tampas do painel
Em alguns modelos, há tampas de painéis que cobrem os compartimentos das unidades externas de
3,5 polegadas e 5,25 polegadas que precisam ser removidos antes de instalar a unidade. Para remover
uma tampa de painel:
1. Retire o painel frontal.
2. Para remover a tampa de painel de 3,5 polegadas, empurre as guias de retenção que prendem a
tampa do painel no lugar em direção à borda direita externa do painel (1) e deslize a tampa do
painel para a direita para removê-la (2).
Figura 2-7 Remoção da Tampa do Painel de 3,5 polegadas
3. Para remover a tampa de painel de 5,25 polegadas, empurre as duas guias de retenção que
prendem a tampa do painel no lugar em direção à borda direita externa do painel (1) e empurre a
tampa do painel para dentro para removê-la (2).
Figura 2-8 Remoção da Tampa do Painel de 5,25 polegadas
4. Reinstale o painel frontal
16 Capítulo 2 Atualizações de hardware PTWW
Reinstalação do painel frontal
Insira os dois ganchos na parte esquerda do painel, dentro dos orifícios retangulares no chassi (1)
depois gire a parte direita do painel no chassi (2) de forma que ela se encaixe no lugar.
Figura 2-9 Reinstalação do painel frontal
PTWW Reinstalação do painel frontal 17
Instalação de memória adicional
O computador é fornecido com módulos de memória duplos em linha (DIMMs) de memória de acesso
aleatório dinâmica e síncrona com taxa dupla de dados (DDR2-SDRAM).
DIMMs
Os soquetes de memória na placa do sistema podem receber até quatro DIMMs padrão de mercado.
Esses soquetes de memória contêm pelo menos um DIMM pré-instalado. Para obter a máxima
capacidade de memória, é possível instalar na placa do sistema até 8 GB de memória configurada em
modo de dois canais com alto desempenho.
DDR2-SDRAM DIMMs
Para o funcionamento correto do sistema, os DIMMs DDR2-SDRAM devem ser:
padrão da indústria de 240 pinos
●
sem buffer, em conformidade com PC2-5300 667 MHz ou PC2-6400 800 MHz
●
1,8 volt DDR2-SDRAM DIMMs
●
Os DIMMs DDR2-SDRAM também devem:
admite latência CAS 5 para DDR2 667 Mhz (sincronização 5-5-5), latência CAS 5 para 5 DDR2
●
800 Mhz (sincronização 5-5-5), e CAS latência CAS 6 para DDR2 800 Mhz (sincronização 6-6-6)
conter as informações obrigatórias JEDEC SPD
●
Além disso, o computador oferece suporte a:
tecnologias de memórias não-ECC de 512 Mbits e 1 Gbit
●
DIMMs de um ou dois lados
●
DIMMs fabricados com dispositivos DDR x8 e x16; não há suporte para DIMMs fabricados com
●
SDRAM x4
NOTA: O sistema não irá operar adequadamente se forem instalados módulos de memória DIMM
não admitidos.
18 Capítulo 2 Atualizações de hardware PTWW
Localização de DIMMs nos slots
Há quatro soquetes DIMM na placa do sistema, com dois soquetes por canal. Os soquetes são
rotulados como DIMM1, DIMM2, DIMM3, e DIMM4. Os soquetes DIMM1 e DIMM2 operam no canal A
de memória. Os soquetes DIMM3 e DIMM4 operam no canal B de memória.
Figura 2-10 Localização dos slots DIMM
Tabela 2-1 Localização dos Soquetes DIMM
Item Descrição Cor do slot
1 soquete DIMM1, Canal A Preto
2 soquete DIMM2, Canal A Branco
3 soquete DIMM3, Canal B Branco
4 soquete DIMM4, Canal B Branco
NOTA: Um DIMM deve ocupar o soquete preto DIMM1. Caso contrário, o
sistema irá exibir uma mensagem de erro de POST indicando que o módulo
de memória deve ser instalado no soquete preto.
O sistema operará automaticamente no modo de um canal, modo assimétrico de dois canais ou no
modo flex, dependendo de como os DIMMs estiverem instalados.
O sistema irá operar em modo de um canal se os slots DIMM estiverem com módulos instalados
●
em apenas um canal.
O sistema funcionará em modo de dois canais de maior desempenho se a capacidade total de
●
memória dos DIMMs instalados no Canal A for igual à capacidade total de memória dos DIMMs
instalados no Canal B. A tecnologia e a largura do dispositivo poderão variar entre os canais. Por
exemplo, se o Canal A estiver com dois DIMMs de 512 MB instalados e o Canal B com um DIMM
de 1 GB, o sistema irá operar no modo de canal duplo.
O sistema funcionará em modo flex se a capacidade total de memória dos DIMMs instalados no
●
Canal A for igual à capacidade total de memória dos DIMMs instalados no Canal B. No modo flex,
o canal que tiver instalado a menor quantidade de memória descreve a quantidade total de
memória atribuída ao canal duplo, e o restante será atribuído a um canal simples. Para a melhor
velocidade, os canais devem ser balanceados para que a quantidade de memória maior seja
distribuída entre os dois canais. Se um canal tiver mais memória que o outro, a quantidade maior
será atribuída ao Canal A. Por exemplo, se você tiver preenchido os soquetes com 1 DIMM de 1
GB e três DIMMs de 512 MB, o Canal A será ocupado por o DIMM de 1 GB e um DIMM de 512
PTWW Instalação de memória adicional 19
MB, e o Canal B será ocupado por dois DIMMs de 512 MB. Com esta configuração, os 2 GB
atuarão como canal duplo e 512 MB atuarão como canal único.
Em qualquer modo, a velocidade operacional máxima é determinada pelo DIMM de menor
●
velocidade existente no sistema.
Instalação de DIMMs
CUIDADO: Desconecte o cabo de alimentação antes de instalar ou remover os módulos de memória.
Independente do estado ativo, os módulos de memória são constantemente alimentados por tensão
quando o computador é ligado a uma fonte de alimentação de CA. A inserção ou remoção de módulos
de memória na presença de tensão podem causar danos irreparáveis aos módulos de memória ou
placa de sistema.
Os slots para módulos de memória apresentam contatos metálicos dourados. Ao fazer a atualização
da memória, é importante utilizar módulos de memória com contatos metálicos dourados para evitar
corrosão e/ou oxidação resultante do contato entre metais incompatíveis.
A eletricidade estática pode danificar os componentes eletrônicos do computador ou das placas
opcionais. Antes de dar início a esses procedimentos, verifique se descarregou toda a eletricidade
estática do seu corpo tocando por um momento em um objeto de metal aterrado. Consulte o apêndice
Descarga eletrostática na página 56 para obter mais informações.
D
Ao manipular um módulo de memória, tenha cuidado para não tocar em nenhum dos contatos. Isso
poderá danificar o módulo.
1. Remova/desacople quaisquer dispositivos de segurança que impeçam a abertura do computador.
2. Remova quaisquer mídias como disquetes ou CDs do computador.
3. Desligue o computador corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.
4. Desconecte o cabo de alimentação da tomada e todos os dispositivos externos.
CUIDADO: Você deve desconectar o cabo de alimentação e aguardar aproximadamente 30
segundos para que a energia seja drenada, antes de adicionar ou remover módulos de memória.
Independente do estado ativo, os módulos de memória são constantemente alimentados por
tensão quando o computador é ligado a uma fonte de alimentação de CA. A inserção ou remoção
de módulos de memória na presença de tensão podem causar danos irreparáveis aos módulos
de memória ou placa de sistema.
5. Se equipado com um suporte, remova o computador do seu suporte.
6. Remova o painel de acesso.
7. Localize os slots dos módulos de memória na placa do sistema.
AVISO! Para reduzir o risco de lesões provocadas por superfícies quentes, deixe os
componentes internos do sistema esfriarem antes de tocá-los.
20 Capítulo 2 Atualizações de hardware PTWW
8. Abra as duas travas do slot do módulo de memória (1) e, em seguida, insira o módulo de memória
no slot (2).
Figura 2-11 Instalação de um DIMM
NOTA: O módulo de memória só pode ser instalado de uma maneira. Alinhe a ranhura existente
no módulo com a guia no slot de memória.
Um DIMM deve ocupar o soquete preto DIMM1.
Para obter o máximo em desempenho, instale os módulos de memória nos slots de modo que a
capacidade de memória do canal A seja distribuída da maneira mais uniforme possível entre o
canal A e o canal B. Consulte
9. Pressione o módulo no slot, verificando se está totalmente inserido e encaixado adequadamente.
Verifique se as travas estão na posição fechada (3).
10. Repita as etapas 8 e 9 para quaisquer módulos adicionais a serem instalados.
11. Reinstale o painel de acesso.
12. Se o computador estava equipado com um suporte, reponha-o.
13. Reconecte o cabo de alimentação e ligue o computador.
14. Bloqueie quaisquer dispositivos de segurança que foram retirados para remoção do painel de
acesso.
O computador reconhecerá automaticamente a memória adicional na próxima vez em que for ligado.
Localização de DIMMs nos slots na página 19 para mais informação.
PTWW Instalação de memória adicional 21
Remoção ou instalação de uma Placa de expansão
O computador tem um slot de expansão PCI de perfil baixo padrão que pode acomodar uma placa de
expansão de até 17,46 cm (6,875 polegadas) de comprimento. O computador também dispõe de dois
slots de expansão PCI Express x1 e um PCI Express x16.
NOTA: Os slots PCI e PCI Express admitem somente placas de baixo perfil. Uma placa riser opcional
está disponível pela HP que poderá admitir duas placas PCI de altura integral. Se a placa riser estiver
instalada, os slots de expansão PCI Express estarão inacessíveis.
Figura 2-12 Localização dos slots de expansão
Tabela 2-2 Localização dos Slots de Expansão
Item Descrição
1 Slot de expansão PCI
2 Slot de expansão PCI Express x16
3 Slot de expansão PCI Express x16
4 Slot de expansão PCI Express x16
NOTA: É possível instalar uma placa de expansão PCI Express x1, x4, x8 ou x16 no slot de expansão
PCI Express x16.
Para instalar uma placa de expansão:
1. Remova/desacople quaisquer dispositivos de segurança que impeçam a abertura do computador.
2. Remova quaisquer mídias como disquetes ou CDs do computador.
3. Desligue o computador corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.
4. Desconecte o cabo de alimentação da tomada e todos os dispositivos externos.
CUIDADO: Independente do estado ativo, a placa do sistema é constantemente alimentada por
tensão quando o computador é ligado a uma fonte de alimentação de CA. Você deve desconectar
o cabo de alimentação a fim de evitar danos aos componentes internos do computador.
5. Se equipado com um suporte, remova o computador do seu suporte.
6. Remova o painel de acesso.
22 Capítulo 2 Atualizações de hardware PTWW
7. Localize o correto slot de expansão vazio na placa do sistema e o correspondente slot de expansão
na parte traseira do chassi do computador.
8. Libere a trava de retenção das tampas dos slots PCI levantando a guia verde e girando-a até a
posição aberta.
Figura 2-13 Abertura do dispositivo de retenção do slot de expansão
9. Antes de instalar uma placa de expansão, remova a tampa dos slots de expansão ou a placa de
expansão existente.
NOTA: Antes de remover uma placa de expansão instalada, desconecte quaisquer cabos
conectados à placa de expansão.
a. Para instalar uma placa de expansão em um slot vazio, remova a tampa da placa de expansão
apropriada na parte traseira do chassi. Puxe a tampa para fora do slot e, em seguida, do
interior do chassi.
Figura 2-14 Remoção da tampa do slot de expansão
PTWW Remoção ou instalação de uma Placa de expansão 23
b. Caso esteja removendo uma placa PCI padrão, segure a placa em ambos os extremos e,
cuidadosamente, movimente a placa para frente e para trás até soltar seus conectores. Retire
a placa de expansão do slot e, em seguida, do interior do chassi para liberá-la. Tenha cuidado
para não arranhar a placa em outros componentes.
Figura 2-15 Remoção de uma placa de sxpansão PCI Padrão
c. Para remover uma placa PCI Express x16, puxe a alavanca retentora localizada na parte
traseira do slot de expansão e, cuidadosamente, movimente a placa para frente e para trás
até soltar seus conectores. Retire a placa de expansão do slot e, em seguida, do interior do
chassi para liberá-la. Tenha cuidado para não arranhar a placa em outros componentes.
Figura 2-16 Remoção de uma placa de expansão PCI Express x16
10. Guarde a placa removida em uma embalagem antiestática.
11. Se não estiver instalando uma nova placa de expansão, feche a abertura com uma tampa de slot
de expansão.
24 Capítulo 2 Atualizações de hardware PTWW
CUIDADO: Após remover uma placa de expansão, é necessário substituí-la por uma nova placa
de expansão ou por uma tampa para que haja o correto resfriamento dos componentes internos
durante o funcionamento do computador.
12. Instale a placa de expansão deslizando-a por baixo da trava de retenção das tampas e, em
seguida, pressione-a no slot da placa do sistema.
Figura 2-17 Instalação de uma placa de expansão
NOTA: Ao instalar a placa de expansão pressione-a firmemente de modo que todo o conector
se encaixe corretamente no slot.
13. Gire novamente a trava de retenção das tampas dos slots para fixar a placa de expansão.
14. Conecte os cabos externos da placa instalada, se necessário. Conecte os cabos internos da placa
do sistema, se necessário.
15. Reinstale o painel de acesso.
16. Se o computador estava equipado com um suporte, reponha-o.
17. Reconecte o cabo de alimentação e ligue o computador.
18. Bloqueie quaisquer dispositivos de segurança que foram retirados para remoção do painel de
acesso.
19. Reconfigure o computador, se necessário. Consulte o Guia do Utilitário de Configuração (F10) do
Computador para obter instruções sobre o uso do Utilitário de Configuração.
Posições das unidades
Figura 2-18 Posições das unidades
PTWW Posições das unidades 25
Tabela 2-3 Posições das Unidades
1 Compartimento de 3,5 polegadas para unidade de disco rígido interna
2 Compartimento de unidade externa de 5,25 polegadas para unidades
ópticas (unidade óptica ilustrada)
3 Um compartimento de unidade externa de 3,5 polegadas para unidades
ópticas (leitor de cartão de mídia ilustrado)
NOTA: Um compartimento de unidade externa de 3,5 polegadas pode também
ser configurado com uma unidade secundária de disco rígido interna, coberta por
uma tampa de painel.
Para verificar o tipo, o tamanho e a capacidade dos dispositivos de armazenamento instalados no
computador, execute o Utilitário de Configuração. Consulte o Guia do Utilitário de Configuração (F10)
do Computador para obter mais informações.
26 Capítulo 2 Atualizações de hardware PTWW
Instalação e remoção de unidades
Ao instalar unidades adicionais, siga as seguintes instruções:
A unidade de disco rígido primária Serial ATA (SATA) deve ser conectada ao controlador primário
●
SATA azul-escuro na placa do sistema, rotulado como SATA 0.
Conecte uma segunda unidade de disco rígido SATA no controlador secundário SATA na placa
●
do sistema, rotulado como SATA 1.
Conecte uma segunda unidade de disco rígido SATA no próximo conector SATA (disponível) na
●
placa do sistema, seguindo a seqüência enumerada de conectores.
Sempre preencha os conectores SATA0 azul escuro e SATA1 branco antes de preencher o
●
conector SATA4 azul-claro.
Conecte uma unidade de disquete ao conector rotulado como FLOPPY.
●
Conecte um leitor de cartão de mídia ao conector USB rotulado como MEDIA.
●
O sistema não oferece suporte a unidades ópticas Paralela ATA (PATA) ou unidades de disco
●
rígido PATA.
Você deve instalar os parafusos-guia para garantir que a unidade ficará alinhada e fixada
●
corretamente no respectivo compartimento de unidade. A HP fornece parafusos-guia adicionais
para compartimentos de unidade interna (quatro parafusos padrão 6-32 e quatro métricos M3),
instalados na parte da frente do chassi, sob o painel frontal. Os parafusos padrão 6-32 são
requeridos para uma segunda unidade de disco rígido. Todas as outras unidades (exceto a
unidade de disco rígido principal) usam parafusos métricos M3. Os parafusos métricos fornecidos
pela HP são pretos e os parafusos padrão são prateados. Se estiver substituindo a unidade de
disco rígido principal, você deve remover os quatro parafusos-guia para montagem isolada 6-32
prata e azul da unidade de disco rígido velha e instala-los na nova unidade de disco rígido.
Figura 2-19 Localização dos Parafusos-guia 6-32 da Unidade de Disco Rígido Secundária
Figura 2-20 Localização dos Parafusos-guia M3 para Unidade Óptica Adicional
PTWW Instalação e remoção de unidades 27
CUIDADO: Para evitar a perda de trabalho e danos ao computador ou à unidade:
Se você estiver inserindo ou removendo uma unidade de disco rígido, desligue o sistema operacional
adequadamente, desligue o computador e desconecte o cabo de alimentação.
Antes de manipular uma unidade, verifique se descarregou toda a eletricidade estática do seu corpo.
Ao manipular uma unidade, evite tocar em seu conector. Para obter mais informações sobre como
evitar danos eletrostáticos, consulte o Apêndice D,
Descarga eletrostática na página 56.
Manipule uma unidade com cuidado; não a deixe cair.
Não use força excessiva ao inserir uma unidade.
Evite expor uma unidade de disco rígido a líquidos, temperaturas extremas ou produtos que tenham
campos magnéticos, como monitores ou alto-falantes.
Se for necessário enviar uma unidade pelo correio, coloque-a em um envelope com bolhas de plástico
ou em outra embalagem de proteção e cole no pacote a etiqueta "Frágil: manuseie com cuidado".
28 Capítulo 2 Atualizações de hardware PTWW
Conexões da Unidade na Placa do Sistema
Consulte a seguinte ilustração e tabela para identificar os conectores da unidade na placa do sistema.
Figura 2-21 Conexões da Unidade na Placa do Sistema
Tabela 2-4 Conexões da Unidade na Placa do Sistema
Não. Conector da Placa do Sistema Etiqueta da Placa do
Sistema
1 Leitor de Cartão de Mídia MÍDIA preto
2 Unidade de Disquete FLOPPY preto
3 SATA0 SATA0 azul-escuro
4 SATA1 SATA1 branco
5 SATA4 SATA4 azul-claro
Cor
PTWW Instalação e remoção de unidades 29
Remoção de uma unidade óptica
CUIDADO: Todas as mídias removíveis devem ser retiradas de uma unidade antes de removê-la do
computador.
NOTA: Uma unidade óptica é um DVD-ROM ou unidade SuperMulti LightScribe.
Para remover uma unidade óptica:
1. Remova/desacople quaisquer dispositivos de segurança que impeçam a abertura do computador.
2. Remova quaisquer mídias como disquetes ou CDs do computador.
3. Desligue o computador corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.
4. Desconecte o cabo de alimentação da tomada e todos os dispositivos externos.
CUIDADO: Independente do estado ativo, a placa do sistema é constantemente alimentada por
tensão quando o computador é ligado a uma fonte de alimentação de CA. Você deve desconectar
o cabo de alimentação a fim de evitar danos aos componentes internos do computador.
5. Se equipado com um suporte, remova o computador do seu suporte.
6. Remova o painel de acesso.
7. Gire o compartimento de unidade até a posição vertical.
Figura 2-22 Giro do compartimento de unidade para cima
30 Capítulo 2 Atualizações de hardware PTWW
8. Desconecte os cabos de alimentação (1) e de dados (2) da parte traseira da unidade óptica.
Figura 2-23 Desconexão dos cabos de alimentação e de dados
9. Gire o compartimento de unidade de volta para a posição normal.
CUIDADO: Tenha cuidado para não apertar nenhum cabo ou fio quando girar o compartimento
de unidade para baixo.
Figura 2-24 Giro do compartimento de unidade para baixo
PTWW Instalação e remoção de unidades 31
10. Pressione a trava verdede retenção de unidade (1) localizada na lateral direita da unidade para
soltar a unidade do compartimento. Enquanto pressiona a trava retentora de unidade, deslize a
unidade para trás até pará-la, levante-a e retire-a do compartimento de unidade (2).
Figura 2-25 Remoção de uma unidade óptica
NOTA: Para recolocar a unidade óptica, inverta a ordem dos procedimentos de remoção. Quando
estiver substituindo uma unidade, coloque os quatro parafusos-guia da unidade antiga na nova.
Instalação de uma unidade óptica no compartimento para unidades de 5,25 polegadas
Para instalar uma unidade óptica opcional de 5,25 polegadas:
1. Remova/desacople quaisquer dispositivos de segurança que impeçam a abertura do computador.
2. Remova quaisquer mídias como disquetes ou CDs do computador.
3. Desligue o computador corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.
4. Desconecte o cabo de alimentação da tomada e todos os dispositivos externos.
CUIDADO: Independente do estado ativo, a placa do sistema é constantemente alimentada por
tensão quando o computador é ligado a uma fonte de alimentação de CA. Você deve desconectar
o cabo de alimentação a fim de evitar danos aos componentes internos do computador.
5. Se equipado com um suporte, remova o computador do seu suporte.
6. Remova o painel de acesso.
7. Se você estiver instalando uma unidade em um compartimento coberto por uma tampa de painel,
remova o painel frontal, em seguida remova a tampa de painel. Consulte
do painel na página 16 para obter mais informações.
Remoção das tampas
32 Capítulo 2 Atualizações de hardware PTWW
8. Instale dois parafusos-guia M3 nos orifícios inferiores de cada lado da unidade de disco. A HP
fornece quatro parafusos-guia M3 adicionais, instalados na parte da frente do chassi, embaixo da
tampa frontal. Os parafusos-guia M3 fornecidos pela HP são prateados. Consulte
Instalação e
remoção de unidades na página 27 para uma ilustração da localização dos parafusos-guia
métricos M3 adicionais.
CUIDADO: Utilize somente parafusos de 5 mm de comprimento como parafusos-guia.
Parafusos maiores podem danificar os componentes internos da unidade.
NOTA: Quando estiver substituindo a unidade, coloque os quatro parafusos-guia M3 da unidade
antiga na nova.
Figura 2-26 Instalação dos parafusos-guia na unidade óptica
9. Posicione os parafusos-guia na unidade nos slots J do compartimento. Em seguida, deslize a
unidade na direção frontal do computador até que ela trave no local.
Figura 2-27 Instalação da unidade óptica
PTWW Instalação e remoção de unidades 33
10. Gire o compartimento de unidade até a posição vertical.
Figura 2-28 Giro do compartimento de unidade para cima
11. Conecte o cabo de dados SATA no conector branco na placa de sistema, rotulado como SATA 1.
12. Guie o cabo de dados pelas guias de cabos.
CUIDADO: Existem duas guias de cabo que impede que o cabo de dados seja pressionado pelo
compartimento de unidade quando levantado ou abaixado. Uma está localizada no lado inferior
do compartimento de unidade. O outro está localizado no interior do chassi sob o compartimento
de unidade. Assegure-se de posicionar o cabo de dados através dessas guias antes de conectálo na unidade óptica.
13. Desconecte os cabos de alimentação (1) e de dados (2) da parte traseira da unidade óptica.
Figura 2-29 Conexão dos cabos de alimentação e de dados
34 Capítulo 2 Atualizações de hardware PTWW
14. Gire o compartimento de unidade de volta para a posição normal.
CUIDADO: Tenha cuidado para não apertar nenhum cabo ou fio quando girar o compartimento
de unidade para baixo.
Figura 2-30 Giro do compartimento de unidade para baixo
15. Reinstale o painel frontal e o painel de acesso.
16. Se o computador estava equipado com um suporte, reponha-o.
17. Reconecte o cabo de alimentação e ligue o computador.
18. Bloqueie quaisquer dispositivos de segurança que foram retirados para remoção do painel de
acesso.
O sistema reconhece automaticamente a unidade e reconfigura o computador.
Remoção de uma unidade externa de 3,5 polegadas
CUIDADO: Todas as mídias removíveis devem ser retiradas de uma unidade antes de removê-la do
computador.
NOTA: O compartimento da unidade de 3,5 polegadas pode conter uma unidade de disquete ou leitor
de cartão multimídia.
O compartimento de 3,5 polegadas localiza-se embaixo da unidade óptica. Você deve remover a
unidade óptica antes de remover a unidade externa de 3,5 polegadas.
1. Siga os procedimentos descritos em
a unidade óptica e acessar a unidade de 3,5 polegadas.
CUIDADO: Assegure-se de que o computador esteja desligado e que o cabo de alimentação
esteja desconectado da tomada elétrica antes de continuar.
Remoção de uma unidade óptica na página 30 para remover
PTWW Instalação e remoção de unidades 35
2. Desconecte os cabos de alimentação, conforme indicado nas ilustrações a seguir:
a. Para remover uma unidade de disquete, desconecte os cabos de dados (1) e de alimentação
(2) da parte traseira da unidade.
Figura 2-31 Desconexão dos cabos da unidade de disquete
b. Se estiver removendo um leitor de mídia digital, desconecte o cabo USB da placa do sistema.
Figura 2-32 Desconexão do cabo do leitor de cartão Multimídia
36 Capítulo 2 Atualizações de hardware PTWW
3. Pressione a trava verdede retenção de unidade (1) localizada na lateral direita da unidade para
soltar a unidade do compartimento. Enquanto pressiona a trava retentora de unidade, deslize a
unidade para trás até pará-la, levante-a e retire-a do compartimento de unidade (2).
Figura 2-33 Remoção de uma unidade de 3,5 polegadas (a ilustração apresenta uma unidade
de disquete)
NOTA: Para reinstalar a unidade de 3,5 polegadas, inverta a ordem dos procedimentos de remoção.
Quando estiver substituindo uma unidade de 3,5 polegadas, coloque os quatro parafusos-guia da
unidade antiga na nova.
Instalação de uma unidade no compartimento para unidades de 3,5 polegadas
Dependendo da configuração do computador, o compartimento para unidade externa de 3,5 polegadas
na parte frontal do computador pode ser configurado com um leitor de cartão de mídia, uma unidade
de disquete ou ficar vazio.
Se o computador não foi configurado com uma unidade de disquete de 3,5 polegadas, é possível
instalar um leitor de cartão multimídia, unidade de disquete ou unidade de disco rígido no compartimento
de unidade.
O compartimento de 3,5 polegadas localiza-se embaixo da unidade óptica. Para instalar uma unidade
no compartimento de 3,5 polegadas:
PTWW Instalação e remoção de unidades 37
NOTA: Instale os parafusos-guia para garantir que a unidade ficará alinhada e fixada corretamente
no compartimento de unidade. A HP fornece parafusos-guia adicionais para compartimentos de
unidade interna (quatro parafusos padrão 6-32 e quatro métricos M3), instalados na parte da frente do
chassi, sob o painel frontal. A unidade de disco rígido secundária usa parafusos padrão 6-32. Todas
as outras unidades (exceto a unidade de disco rígido principal) usam parafusos métricos M3. Os
parafusos métricos M3 fornecidos pela HP são pretos e os parafusos padrão 6-32 são prateados.
Consulte
parafusos-guia.
1. Siga os procedimentos descritos em Remoção de uma unidade óptica na página 30 para remover
2. Se você estiver instalando uma unidade de disquete ou leitor de cartão de mídia em um
3. Posicione os parafusos-guia na unidade nos slots J do compartimento. Em seguida, deslize a
Instalação e remoção de unidades na página 27 para ilustração das localizações dos
a unidade óptica e acessar o compartimento da unidade de 3,5 polegadas.
CUIDADO: Assegure-se de que o computador esteja desligado e que o cabo de alimentação
esteja desconectado da tomada elétrica antes de continuar.
compartimento coberto por uma tampa de painel, remova o painel frontal, em seguida remova a
tampa de painel. Consulte
informações.
unidade na direção frontal do computador até que ela trave no local.
Figura 2-34 Instalação de uma Unidade de Disco no Compartimento de 3,5 polegadas (a
ilustração apresenta uma Unidade de Disquete)
Remoção das tampas do painel na página 16 para obter mais
4. Conecte os cabos apropriados da unidade:
a. Se instalar uma unidade de disquete, conecte os cabos de dados e de alimentação na parte
traseira da unidade e conecte a outra extremidade do cabo de dados no conector da placa
do sistema rotulado como FLOPPY.
b. Caso esteja instalando uma segunda unidade de disco rígido, conecte os cabos de
alimentação na parte traseira da unidade e conecte a outra extremidade do cabo de dados
no próximo conector SATA disponível na placa do sistema, seguindo a seqüência numérica
de conectores.
c. Se instalar um leitor de cartão de mídia, conecte o cabo USB do leitor de cartão de mídia no
conector USB da placa do sistema rotulado como MEDIA.
5. Substitua a unidade óptica.
6. Reinstale o painel frontal e o painel de acesso.
7. Se o computador estava equipado com um suporte, reponha-o.
38 Capítulo 2 Atualizações de hardware PTWW
8. Reconecte o cabo de alimentação e ligue o computador.
9. Bloqueie quaisquer dispositivos de segurança que foram retirados para remoção do painel de
acesso.
Remoção e substituição da unidade de disco rígido SATA primária interna de 3,5 polegadas
NOTA: O sistema não oferece suporte a unidades de disco rígido Paralela ATA (PATA).
Antes de remover a unidade de disco rígido antigo, certifique-se de fazer backup dos dados dessa
unidade antes de removê-la para que possa transferir os dados para a nova unidade de disco rígido.
Também, se você tiver substituído a unidade de disco rígido principal, certifique-se de ter criado um
Conjunto de Discos de Recuperação para restaurar o sistema operacional, drivers de software, e
quaisquer aplicativos pré-instalados no computador. Se você não tiver esse conjunto de CDs, selecione
Iniciar > HP Backup and Recovery e crie-o agora.
A unidade de disco rígido de 3,5 polegadas pré-instalada está localizada embaixo da fonte de
alimentação. Para remover e substituir a unidade de disco rígido:
1. Remova/desacople quaisquer dispositivos de segurança que impeçam a abertura do computador.
2. Remova quaisquer mídias como disquetes ou CDs do computador.
3. Desligue o computador corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.
4. Desconecte o cabo de alimentação da tomada e todos os dispositivos externos.
CUIDADO: Independente do estado ativo, a placa do sistema é constantemente alimentada por
tensão quando o computador é ligado a uma fonte de alimentação de CA. Você deve desconectar
o cabo de alimentação a fim de evitar danos aos componentes internos do computador.
5. Se equipado com um suporte, remova o computador do seu suporte.
6. Remova o painel de acesso.
7. Gire o compartimento das unidades externas até a posição vertical.
Figura 2-35 Giro do compartimento de unidade para cima
PTWW Instalação e remoção de unidades 39
8. Gire a fonte de alimentação para sua posição vertical. A unidade de disco rígido está localizada
abaixo da fonte de alimentação.
CUIDADO: Se o computador possui um bloqueio inteligente de tampa próxima ao
compartimento da unidade, conduza cuidadosamente os cabos em volta do conjunto da trava da
tampa inteligente enquanto levanta a fonte de alimentação, para não danificar os cabos.
Figura 2-36 Levantar a Fonte de Alimentação
9. Desconecte os cabos de alimentação (1) e de dados (2) da parte traseira da unidade de disco
rígido.
Figura 2-37 Desconexão dos cabos de alimentação e de dados da unidade de disco rígido
40 Capítulo 2 Atualizações de hardware PTWW
10. Pressione a trava verde de liberação próxima à unidade de disco rígido (1). Enquanto mantém a
trava pressionada, deslize a unidade para frente até pará-la, levante-a e retire-a do compartimento
(2).
Figura 2-38 Remoção da unidade de disco rígido
11. Para instalar uma unidade de disco rígido, você deve transferir os parafusos-guia para montagem
isolada prata e azul da unidade velha para a nova unidade de disco rígido. Alinhe os parafusosguia com os slots no chassi do compartimento de unidade, pressione a unidade de disco rígido
no compartimento, em seguida deslize a unidade para trás até trava-la no lugar.
NOTA: Quando substituir a unidade de disco rígido principal, assegure-se de colocar os cabos de
alimentação através da guia de cabos na parte inferior do chassi atrás da unidade de disco rígido.
Se o sistema possuir apenas uma unidade de disco rígido SATA, o cabo de dados precisa ser instalado
no conector azul-escuro, identificado como SATA0 na placa de sistema, para evitar quaisquer
problemas de desempenho com a unidade de disco rígido. Caso esteja instalando uma segunda
unidade de disco rígido, conecte os cabos de alimentação na parte traseira da unidade e conecte a
outra extremidade do cabo de dados no próximo conector SATA disponível na placa do sistema,
seguindo a seqüência numérica de conectores.
Quando substituir a unidade de disco rígido principal, transfira os quatro parafusos-guia para montagem
isolada prata e azul da unidade antiga para a nova. Será necessário usar uma chave Torx T-15 ou uma
chave de fenda com ponta chata para remover e reinstalar os parafusos-guia.
Se você tiver substituído a unidade de disco rígido principal, certifique-se de ter criado um Conjunto de
Discos de Recuperação para restaurar o sistema operacional, drivers de software, e quaisquer
aplicativos pré-instalados no computador. Se você não tiver esse conjunto de CDs, selecione Iniciar >
HP Backup and Recovery e crie-o agora.
PTWW Instalação e remoção de unidades 41
Remoção e Substituição de uma Unidade de Disco Rígido Removível SATA de 3,5 polegadas
Alguns modelos são equipados com um Gabinete para Unidade de Disco Rígido Removível SATA no
compartimento de unidade externa de 5,25 polegadas. A unidade de disco está alojada em um portador
que pode ser fácil e rapidamente removido do compartimento de unidade. Para remover e substituir
uma unidade em um portador:
NOTA: Antes de remover a unidade de disco rígido antigo, certifique-se de fazer backup dos dados
dessa unidade antes de removê-la para que possa transferir os dados para a nova unidade de disco
rígido. Também, se você tiver substituído a unidade de disco rígido principal, certifique-se de ter criado
um Conjunto de Discos de Recuperação para restaurar o sistema operacional, drivers de software, e
quaisquer aplicativos pré-instalados no computador. Se você não tiver esse conjunto de CDs, selecione
Iniciar > HP Backup and Recovery e crie-o agora.
1. Destrave a unidade de disco rígido do portador com a chave fornecida e deslize o portador para
fora do gabinete.
2. Remova os parafusos da parte traseira do portador (1) e deslize a tampa superior do portador (2).
Figura 2-39 Retirar a Tampa do Portador
42 Capítulo 2 Atualizações de hardware PTWW
3. Remova a fita adesiva que prende o sensor térmico na parte superior da unidade de disco rígido
(1) e mova o sensor térmico para fora do portador (2).
Figura 2-40 Remoção do Sensor Térmico
4. Remova os quatro parafusos da parte inferior do portador da unidade de disco rígido.
Figura 2-41 Remoção dos Parafusos de Segurança
PTWW Instalação e remoção de unidades 43
5. Deslize a unidade de disco rígido para trás para desconectá-la do portador, em seguida levante-
a e retire do portador.
Figura 2-42 Remoção da Unidade de Disco Rígido
6. Coloque a nova unidade de disco rígido no portador, em seguida deslize-a para trás para que ela
se acomode no conector SATA na placa de circuitos do portador. Assegure-se de que o conector
na unidade de disco rígido esteja totalmente dentro do conector na placa de circuitos do portador.
Figura 2-43 Substituição da Unidade de Disco Rígido
44 Capítulo 2 Atualizações de hardware PTWW
7. Reinstale os quatro parafusos na parte inferior do portador para prender firmemente a unidade em
seu lugar.
Figura 2-44 Substituição dos Parafusos de Segurança
8. Coloque o sensor térmico na parte superior da unidade de disco rígido em uma posição que não
cubra a etiqueta (1) e fixe-o na parte superior da unidade de disco rígido com a fita adesiva (2).
Figura 2-45 Substituição do Sensor Térmico
PTWW Instalação e remoção de unidades 45
9. Deslize a tampa no portador (1) e substitua o parafuso na parte traseira do portador para prender
a tampa em seu lugar (2).
Figura 2-46 Substituição da Tampa do Portador
10. Deslize o portador da unidade de disco rígido dentro do gabinete no computador e bloqueie-o com
a chave fornecida.
NOTA: O portador deve ser bloqueado para que a energia seja fornecida para a unidade de
disco rígido.
46 Capítulo 2 Atualizações de hardware PTWW
A Especificações
Tabela A-1 Especificações
Dimensões do computador
Altura
Largura
Profundidade
Peso aproximado 19 libras 8,6 kg
Peso suportado (carga máxima distribuída na posição de
desktop )
Faixa de temperatura
Operacional
Fora de operação
NOTA: A temperatura em operação é reduzida 1,0°C por cada 300 m (1.000 pés) a 3.000 m (10.000 pés) acima
do nível do mar, sem exposição direta à luz solar. A taxa máxima de alteração é 10°C por hora. O limite máximo
pode ser restringido pelo tipo e número de opções instaladas.
Umidade relativa (não condensada)
Operacional
Fora de operação (38,7°C máx, em termômetro de bulbo
úmido)
Altitude máxima (despressurizada)
Operacional
3,95 polegadas
13,3 polegadas
14,9 polegadas
77 libras 35 kg
50° a 35,00°C
-22° a 140°F
10-90%
5-95%
10.000 pés
10 cm
33,8 cm
37,8 cm
10° a 35°C
-30° a 60°C
10-90%
5-95%
3.048 metros
Fora de operação
Dissipação de calor
Máximo (PS padrão)
Típico (ocioso; PS padrão)
Máximo (Mais 80 PS)
Típico (ocioso; Mais 80 PS)
Fonte de alimentação
Faixa de tensão operacional
Faixa de tensão nominal
Freqüência de linha nominal
Potência de saída 240 W 240 W
Corrente de entrada nominal (máxima)
1
1
30.000 pés
1.260 BTU/h
307 BTU/h
1.024 BTU/h
239 BTU/h
115 V
90-264 VCA
100-240 VCA
50-60 Hz
9.144 metros
318 kg-cal/h
77 kg-cal/h
258 kg-cal/h
60 kg-cal/h
230 V
90-264 VCA
100-240 VCA
50-60 Hz
PTWW 47
Tabela A-1 Especificações (continuação)
PS padrão
4A a 100 VCA
2A a 200 VCA
Mais 80 PS
1
Este sistema utiliza uma fonte de alimentação com fator de correção de potência ativa. Essa condição permite que o sistema
seja aprovado pelos requisitos da marca CE para uso nos países da União Européia. A fonte de alimentação com fator de
correção de potência ativa tem o beneficio adicional de não precisar de um interruptor de seleção de tensão de entrada.
3,5A a 100VCA
1,75A a 200VCA
48 Apêndice A Especificações PTWW
B Substituição da bateria
A bateria que acompanha o computador fornece energia ao relógio em tempo real. Ao substituir a
bateria, utilize uma que seja equivalente à bateria instalada originalmente no computador. O
computador vem com uma bateria plana de lítio de 3 volts.
AVISO! O computador possui uma bateria interna de lítio e dióxido de manganês. Há riscos de
incêndio e queimaduras se a bateria não for manipulada apropriadamente. Para reduzir o risco de
lesões:
Não tente recarregar a bateria.
Não a exponha a temperaturas superiores a 60°C (140°F).
Não desmonte, esmague, perfure ou ponha os contatos externos da bateria em curto, nem a descarte
em fogo ou água.
Substitua a bateria somente por peças sobressalentes da HP designadas para este produto.
CUIDADO: Antes de substituir a bateria, é importante fazer backup das configurações de CMOS do
computador. Quando a bateria for removida ou substituída, as configurações de CMOS serão
apagadas. Consulte o Guia do Utilitário de Configuração (F10) do Computador para obter informações
sobre como fazer backup das definições do CMOS.
A eletricidade estática pode danificar os componentes eletrônicos do computador ou dos equipamentos
opcionais. Antes de dar início a esses procedimentos, verifique se descarregou toda a eletricidade
estática do seu corpo tocando por um momento em um objeto de metal aterrado.
NOTA: A vida útil da bateria de lítio poderá ser prolongada se o computador for conectado a uma
tomada elétrica de CA ativa. A bateria de lítio é utilizada apenas quando o computador NÃO está
conectado à fonte de alimentação de CA.
A HP recomenda aos clientes que reciclem os equipamentos eletrônicos usados, cartuchos de
impressora HP original e baterias recarregáveis. Para obter mais informações sobre os programas de
reciclagem, consulte a seção
1. Remova/desacople quaisquer dispositivos de segurança que impeçam a abertura do computador.
2. Remova quaisquer mídias como disquetes ou CDs do computador.
3. Desligue o computador corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.
4. Desconecte o cabo de alimentação da tomada e todos os dispositivos externos.
CUIDADO: Independente do estado ativo, a placa do sistema é constantemente alimentada por
tensão quando o computador é ligado a uma fonte de alimentação de CA. Você deve desconectar
o cabo de alimentação a fim de evitar danos aos componentes internos do computador.
http://www.hp.com/recycle.
5. Se equipado com um suporte, remova o computador do seu suporte.
6. Remova o painel de acesso.
PTWW 49
7. Localize a bateria e o seu compartimento na placa do sistema.
NOTA: Em determinados modelos de computador, talvez seja preciso remover um componente
interno para acessar a bateria.
8. Dependendo do tipo de compartimento de bateria na placa do sistema, siga estas instruções para
substituir a bateria.
Tipo 1
a. Suspenda a bateria e retire-a do compartimento.
Figura B-1 Remoção de uma bateria plana (Tipo 1)
b. Deslize a bateria de reposição até a posição correta, com o lado positivo voltado para cima.
O compartimento da bateria fixa-a automaticamente na posição correta.
Tipo 2
a. Para soltar a bateria do seu compartimento, aperte o grampo de metal que se prolonga acima
de uma das bordas da bateria. Quando a bateria se soltar, retire-a (1).
b. Para inserir a nova bateria, deslize uma borda da bateria de reposição para baixo do ressalto
do compartimento, com o lado positivo voltado para cima. Empurre a outra borda da bateria
para baixo até que o grampo se encaixe nela (2).
Figura B-2 Remoção e reinstalação de uma bateria plana (Tipo 2)
Tipo 3
a. Puxe para trás o clipe (1) que prende a bateria em seu lugar e remova-a (2).
50 Apêndice B Substituição da bateria PTWW
b. Insira a nova bateria e posicione o clipe de volta em seu lugar.
Figura B-3 Remoção de uma bateria plana (Tipo 3)
NOTA: Após a substituição da bateria, siga estas etapas para concluir este procedimento.
9. Reinstale o painel de acesso.
10. Se o computador estava equipado com um suporte, reponha-o.
11. Conecte o computador à fonte de alimentação e ligue-o.
12. Redefina a data e hora, suas senhas e quaisquer configurações especiais do sistema, usando a
configuração do computador. Consulte o Guia do Utilitário de Configuração (F10) do
Computador.
13. Bloqueie quaisquer dispositivos de segurança que foram retirados para remoção do painel de
acesso.
PTWW 51
C Dispositivos externos segurança
NOTA: Para obter informações sobre os recursos de segurança de dados, consulte o Guia do Utilitário
de Configuração (F10) do computador, o Guia de Gerenciamento de Desktop, e o Guia HP ProtectTools
Security Manager (alguns modelos) em
Instalação de uma trava de segurança
As travas de segurança, mostradas a seguir, podem ser utilizadas para proteger o computador.
Trava do cabo
Figura C-1 Instalação da trava do cabo
http://www.hp.com.
Cadeado
Figura C-2 Instalação de um cadeado
52 Apêndice C Dispositivos externos segurança PTWW
PTWW Instalação de uma trava de segurança 53
Bloqueio de Segurança para HP Business PC
1. Prenda o cabo de segurança ao passá-lo em volta de um objeto fixo.
Figura C-3 Prender o Cabo em um Objeto Fixo
2. Passe os cabos do mouse e do teclado através do bloqueio.
Figura C-4 Organização dos Cabos do Teclado e Mouse
54 Apêndice C Dispositivos externos segurança PTWW
3. Parafuse o bloqueio no chassi utilizando o parafuso fornecido.
Figura C-5 Fixando o Bloqueio no Chassi
4. Insira o plugue do cabo de segurança no bloqueio (1) e pressione o botão (2) para prender o
bloqueio. Use a chave fornecida para desprender o bloqueio.
Figura C-6 Encaixar o Bloqueio
PTWW Instalação de uma trava de segurança 55
D Descarga eletrostática
Uma descarga de eletricidade estática proveniente do dedo ou de outro condutor pode danificar as
placas do sistema ou outros dispositivos sensíveis à estática. Esse tipo de dano pode reduzir a
expectativa de vida do dispositivo.
Prevenção contra danos eletrostáticos
Para impedir danos eletrostáticos observe as seguintes precauções:
Evite contato das mãos ao transportar e armazenar produtos em embalagens protegidas contra
●
estática.
Mantenha peças sensíveis à eletrostática nos respectivos contêineres até que estejam em
●
workstations livres de estática.
Coloque as peças em uma superfície aterrada antes de removê-las das embalagens.
●
Evite tocar em pinos, terminais ou conjunto de circuitos.
●
Esteja sempre devidamente aterrado quando tocar em componente ou conjunto sensível à
●
estática.
Métodos de aterramento
Existem diversos métodos de aterramento. Utilize um ou mais dos seguintes métodos de aterramento
ao manipular ou instalar peças sensíveis à descarga eletrostática:
Utilize uma pulseira antiestática conectada por um cabo de aterramento a uma workstation ou
●
chassi do computador. Pulseiras antiestática são tiras flexíveis com resistência mínima de 1
megohm (tolerância de +/- 10%) nos fios aterrados. Para fazer o aterramento apropriado, use a
pulseira sem folgas diretamente sobre a pele.
Use calcanheiras, dedeiras ou biqueiras antiestáticas para operação em pé nas estações de
●
trabalho. Use as pulseiras em ambos os pés quando estiver em pé sobre pisos condutores ou
capachos de dissipação.
Use ferramentas de manutenção de campo condutivas.
●
Utilize um kit portátil de serviço de campo com um tapete dobrável de trabalho dissipador de
●
estática.
Se não possuir nenhum dos equipamentos sugeridos para o aterramento adequado, entre em contato
com um representante, revendedor ou uma assistência técnica autorizada da HP.
NOTA: Para obter mais informações sobre eletricidade estática, entre em contato com um
representante, revendedor ou uma assistência técnica autorizada da HP.
56 Apêndice D Descarga eletrostática PTWW
E Orientações operacionais do
computador, cuidados de rotina e
preparação para transporte
Orientações operacionais do computador cuidados de rotina
Siga estas orientações para configurar adequadamente e cuidar do computador e monitor.
Mantenha o computador longe de umidade excessiva, de luz solar direta e de frio ou calor extremo.
●
Opere o computador em uma superfície firme e plana. Deixe uma folga de 10,2 cm (4 polegadas)
●
na parte traseira do computador e acima do monitor para que haja ventilação adequada.
Nunca obstrua o fluxo de ar dentro do computador bloqueando as aberturas de ventilação ou a
●
entrada de ar. Não coloque o teclado, com os pés de regulagem de altura abaixados, diretamente
contra a parte frontal da unidade desktop, pois isso também limita o fluxo de ar.
Nunca opere o computador com o painel de acesso ou quaisquer tampas de slot de placa de
●
expansão removidos.
Não empilhe computadores uns sobre os outros ou coloque-os próximos de modo que não
●
recebam o ar aquecido uns dos outros.
Se o computador estiver sendo operado em um gabinete separado, entradas e exaustão de
●
ventilação devem ser fornecidas nos gabinetes e as mesmas orientações operacionais listadas
abaixo serão aplicadas.
Mantenha líquidos longe do computador e do teclado.
●
Nunca cubra as aberturas de ventilação do monitor com qualquer tipo de material.
●
Instale ou ative a função de gerenciamento de energia do sistema operacional ou outro software,
●
incluindo o estado em suspensão.
Desligue o computador antes de realizar qualquer um destes procedimentos:
●
Limpe a parte externa do computador com um pano macio e úmido, conforme necessário. O
◦
uso de produtos de limpeza pode descolorir ou danificar o acabamento.
Ocasionalmente, limpe as aberturas de ventilação em todos os lados do computador. Fiapos,
◦
poeira e outros tipos de materiais podem bloquear as aberturas e limitar o fluxo de ar.
PTWW Orientações operacionais do computador cuidados de rotina 57
Precauções com a unidade óptica
Verifique as instruções a seguir ao operar ou limpar a unidade óptica.
Operação
Não mova a unidade durante a operação. Isso pode fazer com que ela não funcione corretamente
●
durante a leitura.
Evite expor a unidade a mudanças bruscas de temperatura, pois isso pode causar condensação
●
na parte interna da unidade. Se a temperatura mudar bruscamente enquanto a unidade estiver
ligada, aguarde pelo menos uma hora antes de desligá-la. Se opera a unidade imediatamente, ela
pode funcionar incorretamente durante a leitura.
Evite colocar a unidade em um local sujeito a muita umidade, temperaturas extremas, vibração
●
mecânica ou luz solar direta.
Limpeza
Limpe o painel e os controles com um pano macio e seco ou levemente umedecido com uma
●
solução de sabão neutro. Nunca borrife fluídos de limpeza diretamente na unidade.
Evite utilizar qualquer tipo de solvente, como álcool ou benzina, os quais podem danificar o
●
acabamento.
Segurança
Se qualquer objeto ou líquido cair na unidade, desconecte imediatamente o computador da tomada e
leve-o para ser inspecionado pela assistência técnica autorizada da HP.
Preparação para transporte
Siga estas sugestões ao preparar o computador para transporte:
1. Faça backup dos arquivos da unidade de disco rígido em discos PD, cartuchos de fita, CDs ou
disquetes. Verifique se a mídia de backup não está exposta a impulsos elétricos ou magnéticos
ao ser armazenada ou transportada.
NOTA: A unidade de disco rígido trava automaticamente quando a energia do sistema é
desligada.
2. Remova e restaure por mídia removível.
3. Insira um disquete virgem na unidade de disquete para proteger a unidade durante o transporte.
Não utilize um disquete no qual tenha armazenado ou planeja armazenar dados.
4. Desligue o computador e os dispositivos externos.
5. Desconecte o cabo de alimentação da tomada elétrica e, em seguida, do computador.
6. Desconecte os componentes de sistema e dispositivos externos de suas fontes de alimentação
e, em seguida, do computador.
NOTA: Verifique se todas as placas estão acomodadas adequadamente e protegidas nos slots
da placa antes de transportar o computador.
7. Embale os componentes do sistema e dispositivos externos em suas caixas originais ou em
embalagens semelhantes com material suficiente para protegê-los.
58 Apêndice E Orientações operacionais do computador, cuidados de rotina e preparação para
transporte
PTWW
Índice
B
backup e recuperação 41
Bloqueio inteligente de tampa 11
bloqueios
Bloqueio de Segurança para HP
Business PC 54
C
Chave à prova de falhas 11
componentes do painel frontal 2
componentes do painel traseiro 4
conector de linha de entrada 4
conector de linha de saída 4
conector de rede 4
conector do microfone 2
conector do monitor 4
conectores de áudio 2, 4
conector para fone de ouvido 2
conector paralelo 4
conector serial 4
conexão de cabos da unidade 27
conexões da unidade na placa do
sistema 29
D
desbloqueio do painel de
acesso 11, 52
Descarga eletrostática, prevenção
contra danos 56
DIMMs. Consulte memória
disco rígido
instalação 39
instalação de unidade
secundária 37
remoção 39
E
especificações
computador 47
memória 18
F
fonte de alimentação 47
I
instalação
bateria 49
cabos da unidade 27
disco rígido 39
leitor de cartão multimídia 37
memória 18
parafusos-guia 27
placa de expansão 22
software de restauração 41
travas de segurança 52
unidade de disco rígido
removível 42
unidade de disquete 37
unidade óptica 32
instruções de instalação 8
instruções de operação do
computador 57
instruções de ventilação 57
L
leitor de cartão multimídia
instalação 37
recursos 3
remoção 35
localização do número de
identificação do produto 7
localização do número de série 7
M
memória
especificações 18
instalação 18
ocupando módulos de memória
nos soquetes 19
mouse
conector 4
funções especiais 7
O
orientação de torre 9
P
painel de acesso
bloqueio e desbloqueio 52
Bloqueio e desbloqueio 11
painel de acesso do computador
remoção 13
substituição 14
painel frontal
recolocação 17
remoção 15
remoção das tampas do
painel 16
parafusos-guia 27
placa de expansão
instalação 22
localização dos slots 22
remoção 22
placa PCI 22, 24
Placa PCI express 22, 24
Portas USB
painel frontal 2
painel traseiro 4
preparação para transporte 58
R
remoção
bateria 49
Bloqueio inteligente de
tampa 11
disco rígido 39
leitor de cartão multimídia 35
painel de acesso do
computador 13
painel frontal 15
placa de expansão 22
placa PCI 24
Placa PCI express 24
tampa externa do slot de
expansão 23
tampas do painel 16
unidade de disquete 35
unidade óptica 30
PTWW Índice 59
S
segurança
Bloqueio de Segurança para HP
Business PC 54
bloqueio Inteligente de
Tampa 11
cadeado 52
trava de cabo 52
substituição da bateria 49
T
tampa externa do slot de expansão
recolocação 25
remoção 23
Tecla com o logotipo do
Windows 6
teclado
componentes 5
conector 4
travas
Bloqueio inteligente de
tampa 11
cadeado 52
trava de cabo 52
U
unidade de disco rígido
oftware de restauração 41
unidade de disco rígido removível
substituição 42
unidade de disquete
instalação 37
remoção 35
unidade óptica
definido 2
instalação 32
limpeza 58
precauções 58
remoção 30
unidades
conexão de cabos 27
instalação 27
localizações 25
60 Índice PTWW
Loading...
