Hp COMPAQ DC7800 SMALL User Manual [pl]

Instrukcja obsługi sprzętu – model serii dc7800 typu small form factor

Komputer osobisty HP Compaq Business

Microsoft, Windows i Windows Vista są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach/regionach.

Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne inne zobowiązania czy postanowienia nie mogą zostać uznane za równoznaczne z udzieleniem jakichkolwiek dodatkowych gwarancji. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze, jakie mogą wystąpić w tekście.

Niniejszy dokument zawiera prawnie zastrzeżone informacje, które są chronione prawami autorskimi. Żadna część tego dokumentu nie może być kopiowana, reprodukowana ani tłumaczona na inny język bez uprzedniej pisemnej zgody firmy Hewlett-Packard.

Instrukcja obsługi sprzętu

Komputer osobisty HP Compaq Business

Model serii dc7800 typu small form factor

Wydanie pierwsze (lipiec 2007)

Numer katalogowy dokumentu: 451123-241

Informacje o podręczniku

Ten podręcznik zawiera podstawowe informacje na temat rozbudowy tego modelu komputera.

OSTRZEŻENIE! Tak oznaczane są zalecenia, których nieprzestrzeganie może doprowadzić do

obrażeń ciała lub śmierci.

OSTROŻNIE: Tak oznaczane są zalecenia, których nieprzestrzeganie może doprowadzić do

uszkodzenia sprzętu lub utraty danych.

UWAGA: Tak oznaczane są ważne informacje uzupełniające.

PLWW iii

iv Informacje o podręczniku PLWW

Spis treści

1 Elementy produktu

Elementy w konfiguracji standardowej ................................................................................................. 1

Elementy panelu przedniego ................................................................................................................ 2

Elementy czytnika kart ......................................................................................................................... 3

Elementy panelu tylnego ...................................................................................................................... 4

Stan diody ............................................................................................................................................ 5

Korzystanie z klawisza z logo systemu Windows ................................................................ 6

Funkcje specjalne myszy ..................................................................................................................... 7

Umiejscowienie numeru seryjnego ....................................................................................................... 7

2 Rozbudowa komputera

Cechy komputera ułatwiające rozbudowę i serwisowanie ................................................................... 8

Ostrzeżenia i przestrogi ........................................................................................................................ 8

Używanie komputera typu small form factor w konfiguracji tower ........................................................ 9

Wyłączanie blokady Smart Cover Lock .............................................................................................. 11

Smart Cover FailSafe Key ................................................................................................. 11

Używanie klucza Smart Cover FailSafe Key do usuwania blokady Smart Cover .............. 11

Zdejmowanie panelu dostępu komputera .......................................................................................... 13

Zakładanie panelu dostępu komputera .............................................................................................. 14

Zdejmowanie pokrywy przedniej ........................................................................................................ 15

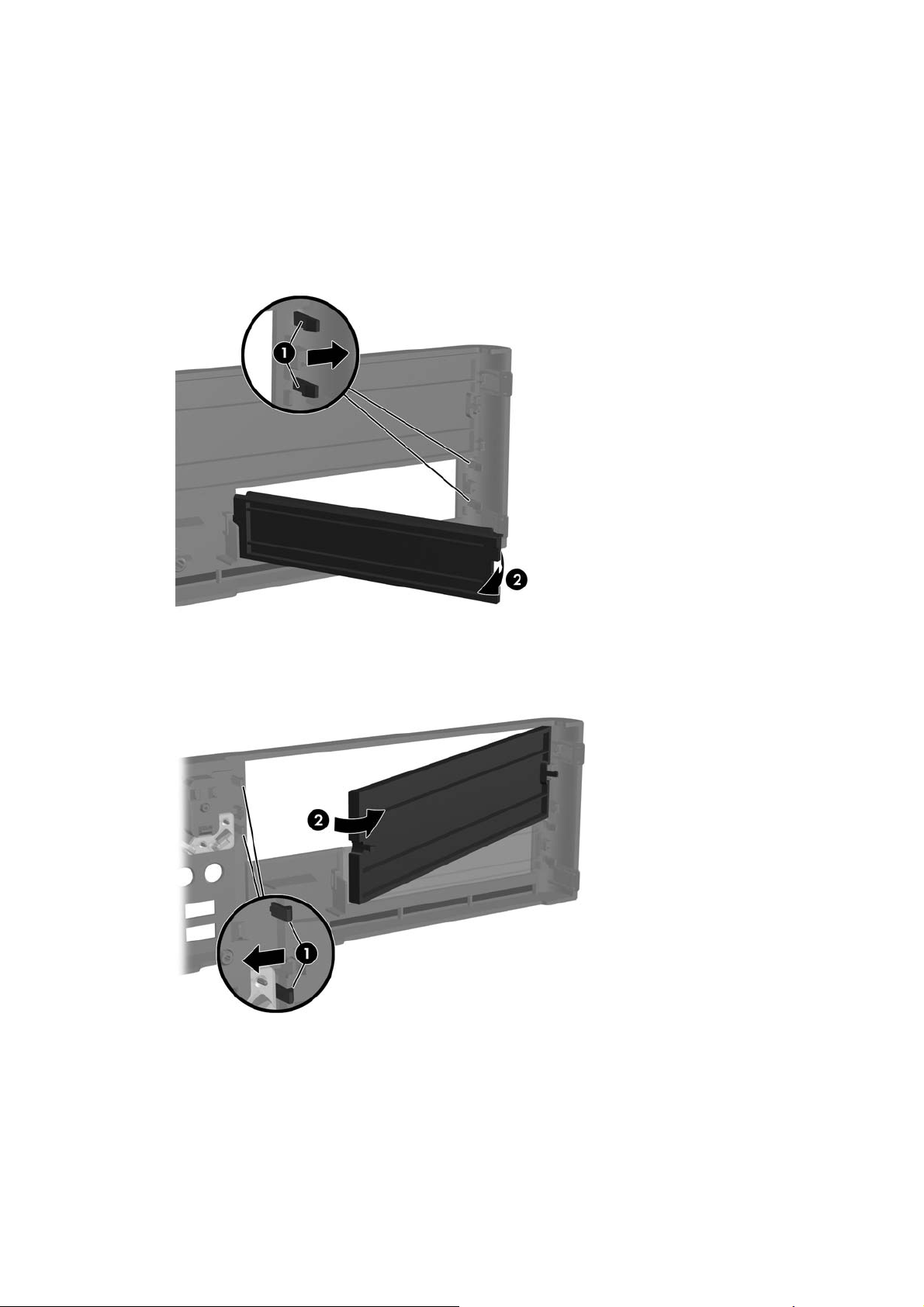

Wyjmowanie zaślepek pokrywy .......................................................................................................... 16

Zakładanie pokrywy przedniej ............................................................................................................ 17

Instalowanie dodatkowej pamięci ....................................................................................................... 18

Moduły DIMM ..................................................................................................................... 18

Moduły DIMM typu DDR2-SDRAM .................................................................................... 18

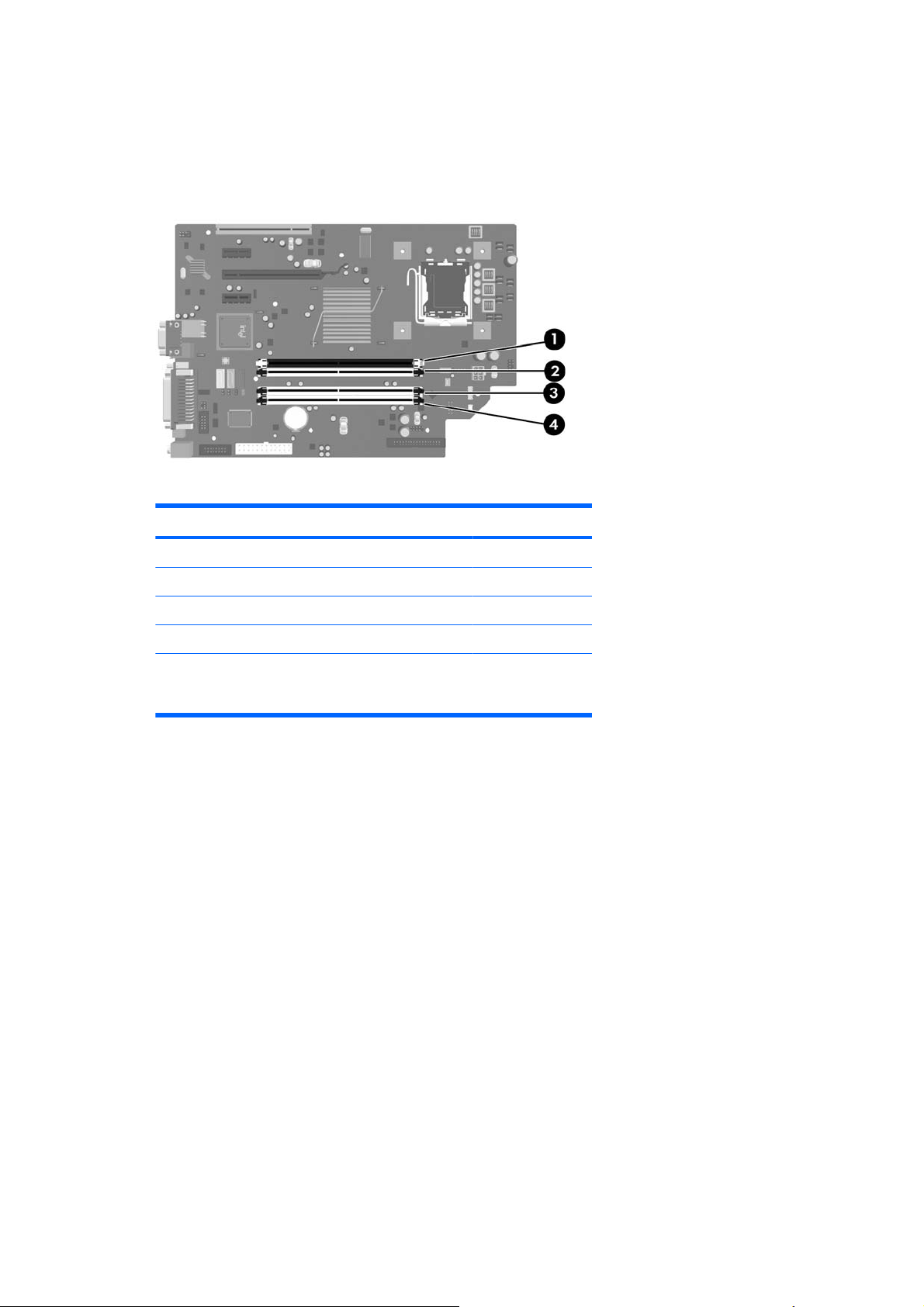

Wypełnianie gniazd DIMM ................................................................................................. 19

Instalowanie modułów DIMM ............................................................................................. 20

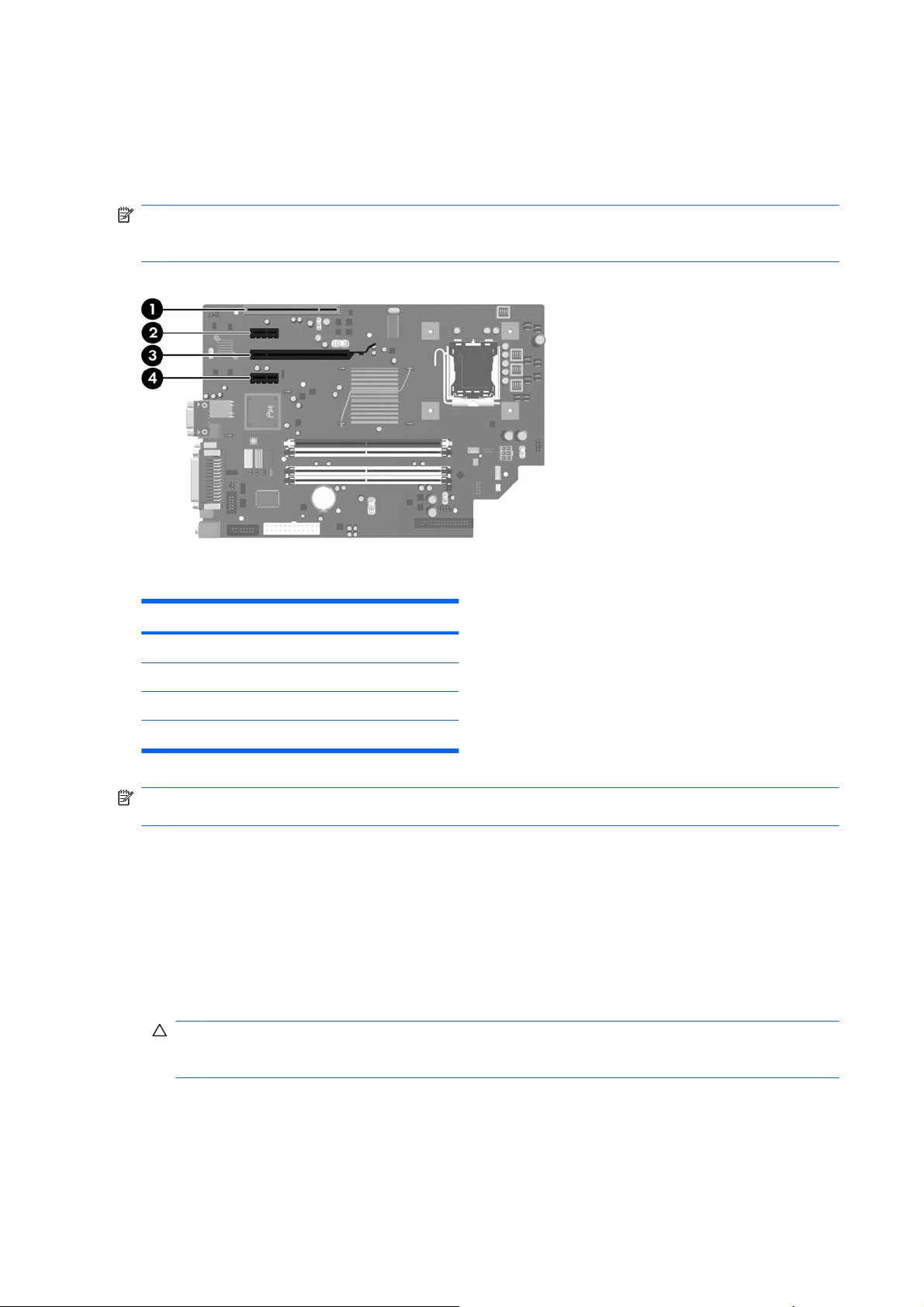

Wyjmowanie lub instalowanie karty rozszerzeń ................................................................................. 22

Położenie napędów ............................................................................................................................ 25

Instalowanie i wyjmowanie napędów ................................................................................................. 27

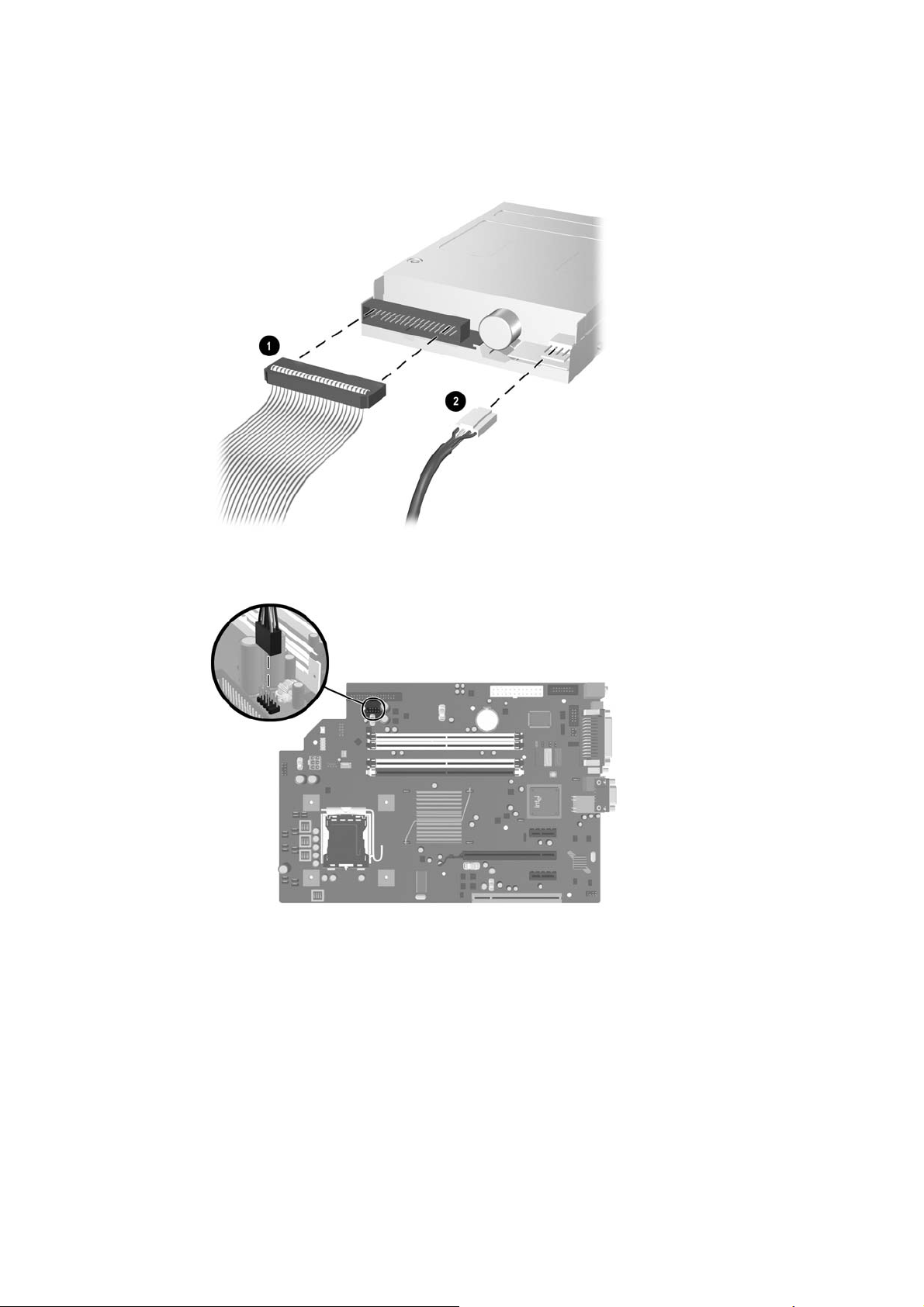

Złącza napę

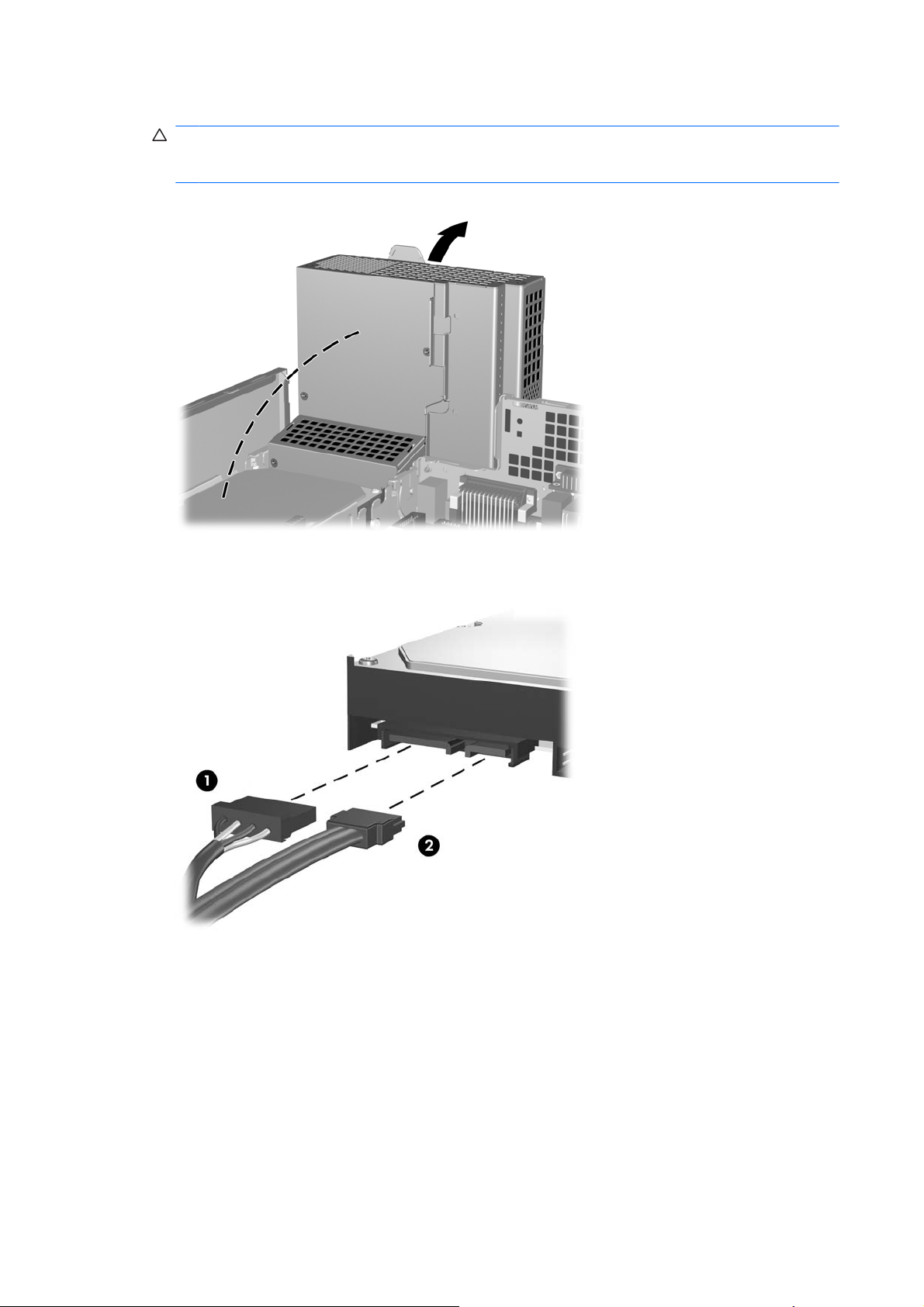

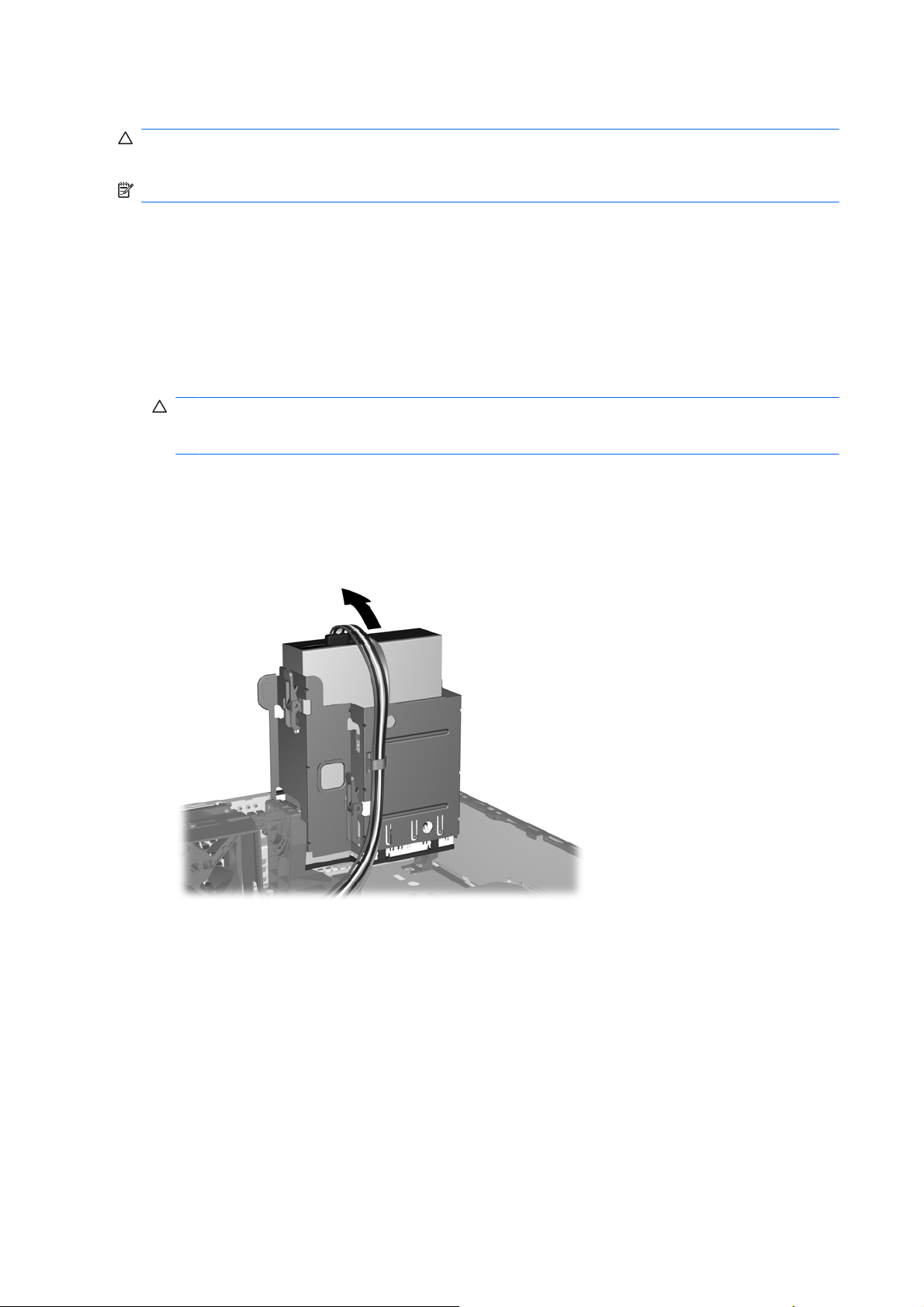

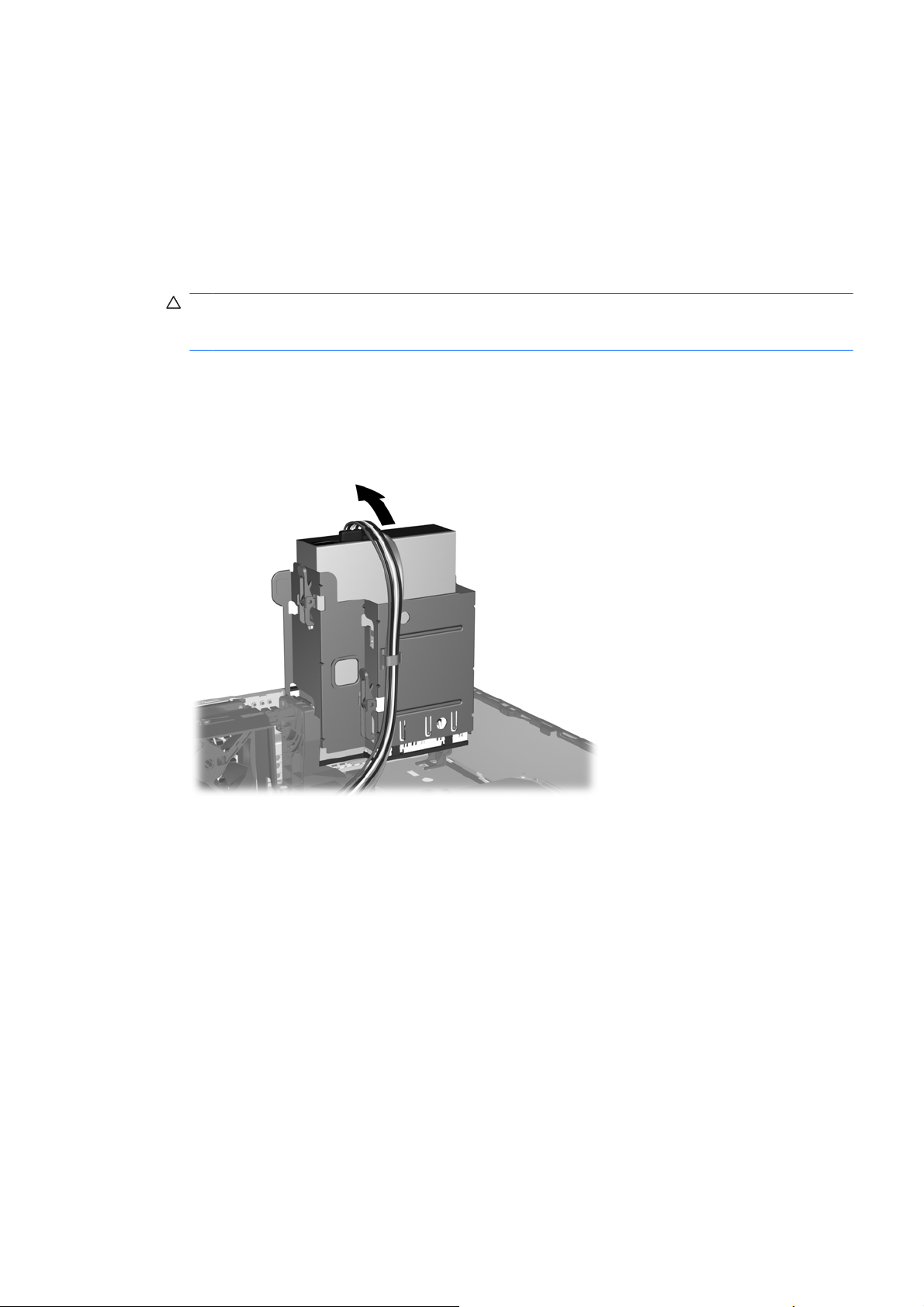

Wyjmowanie napędu optycznego ...................................................................................... 30

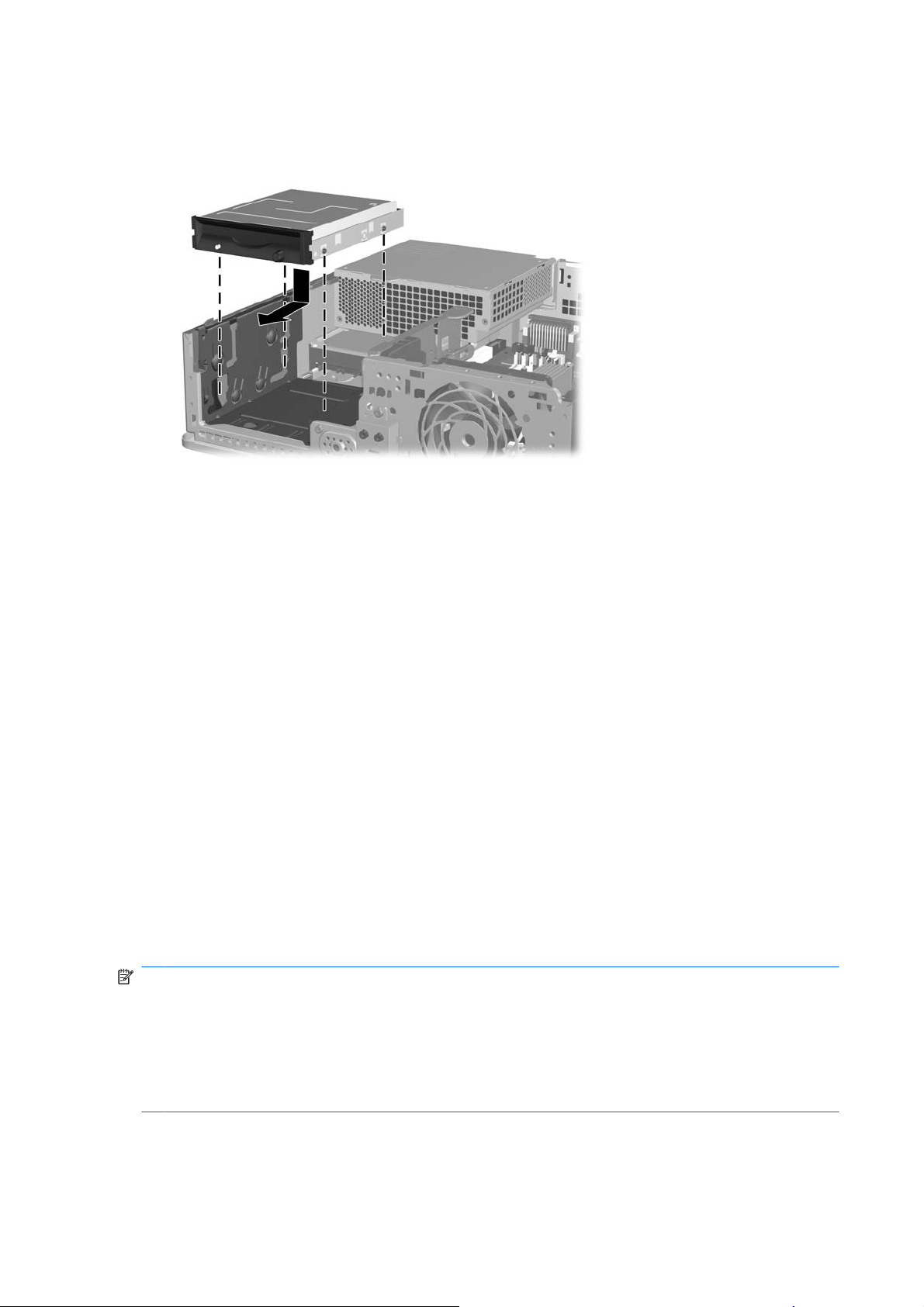

Instalowanie napędu optycznego we wnęce 5,25-calowej ................................................ 32

Wyjmowanie zewnętrznego napędu 3,5-calowego ............................................................ 35

Instalowanie napędu w zewnętrznej wnęce 3,5-calowej ................................................... 37

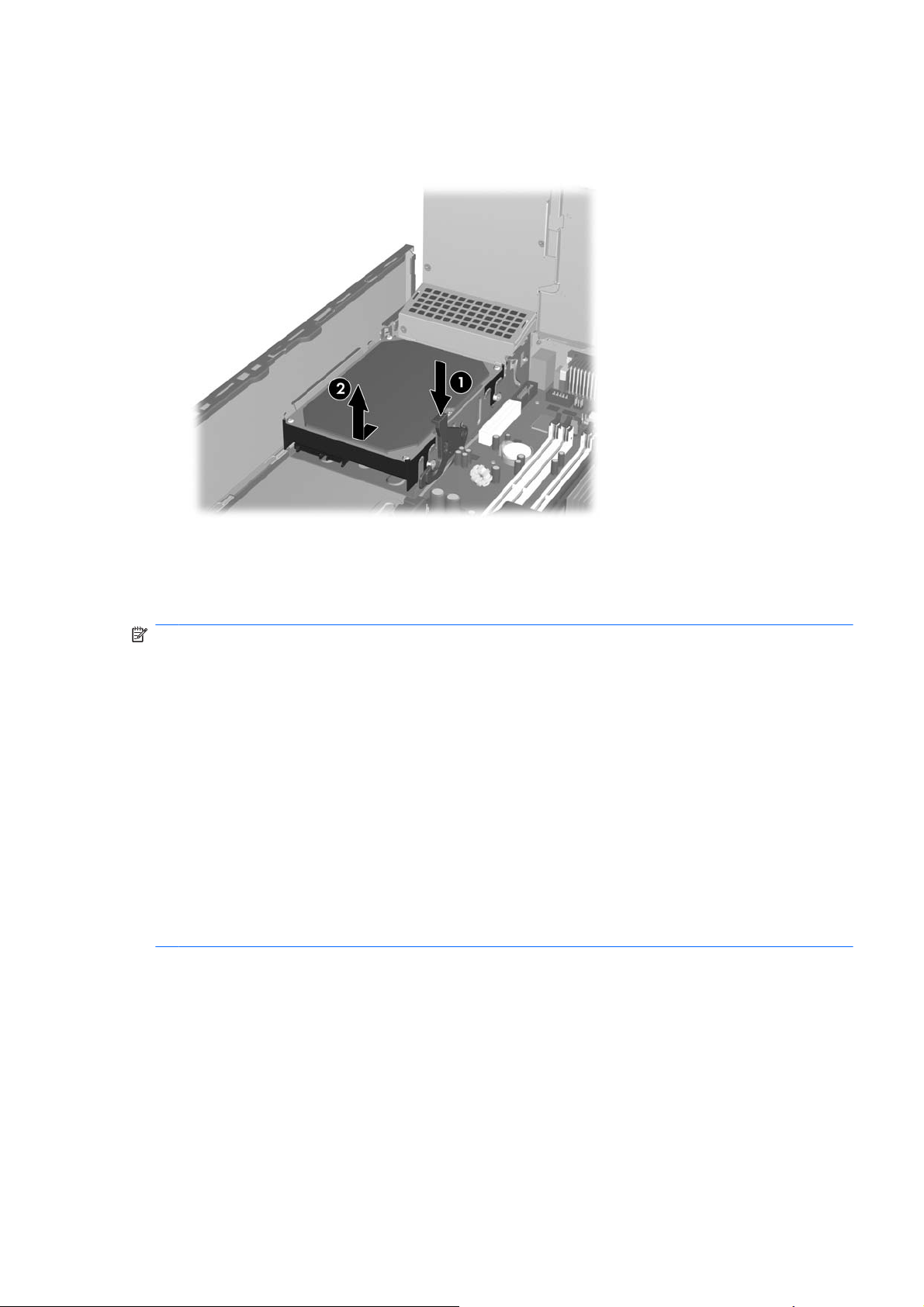

Wyjmowanie i wkładanie podstawowego, wewnętrznego, 3,5-calowego dysku twardego

SATA ................................................................................................................................. 38

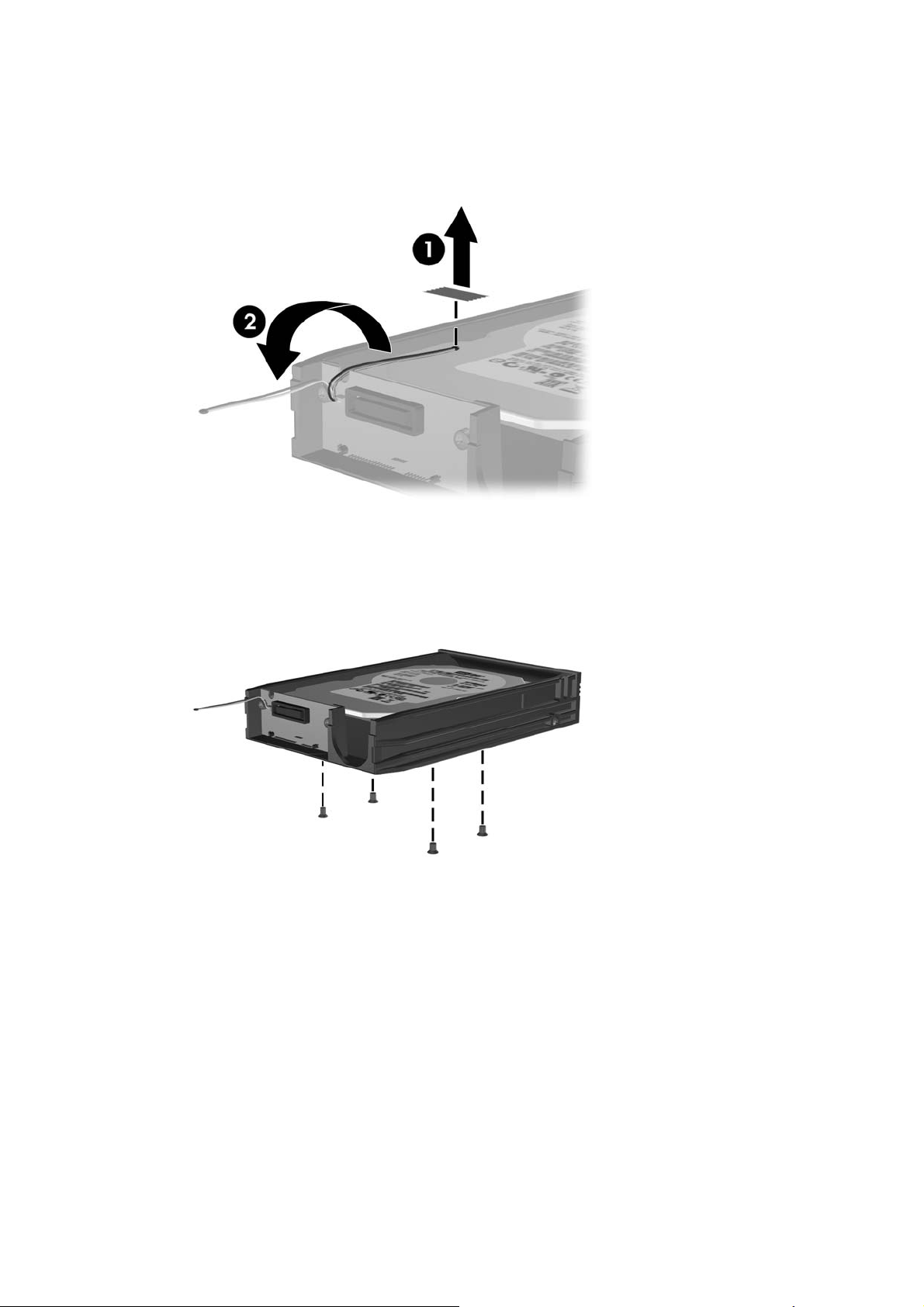

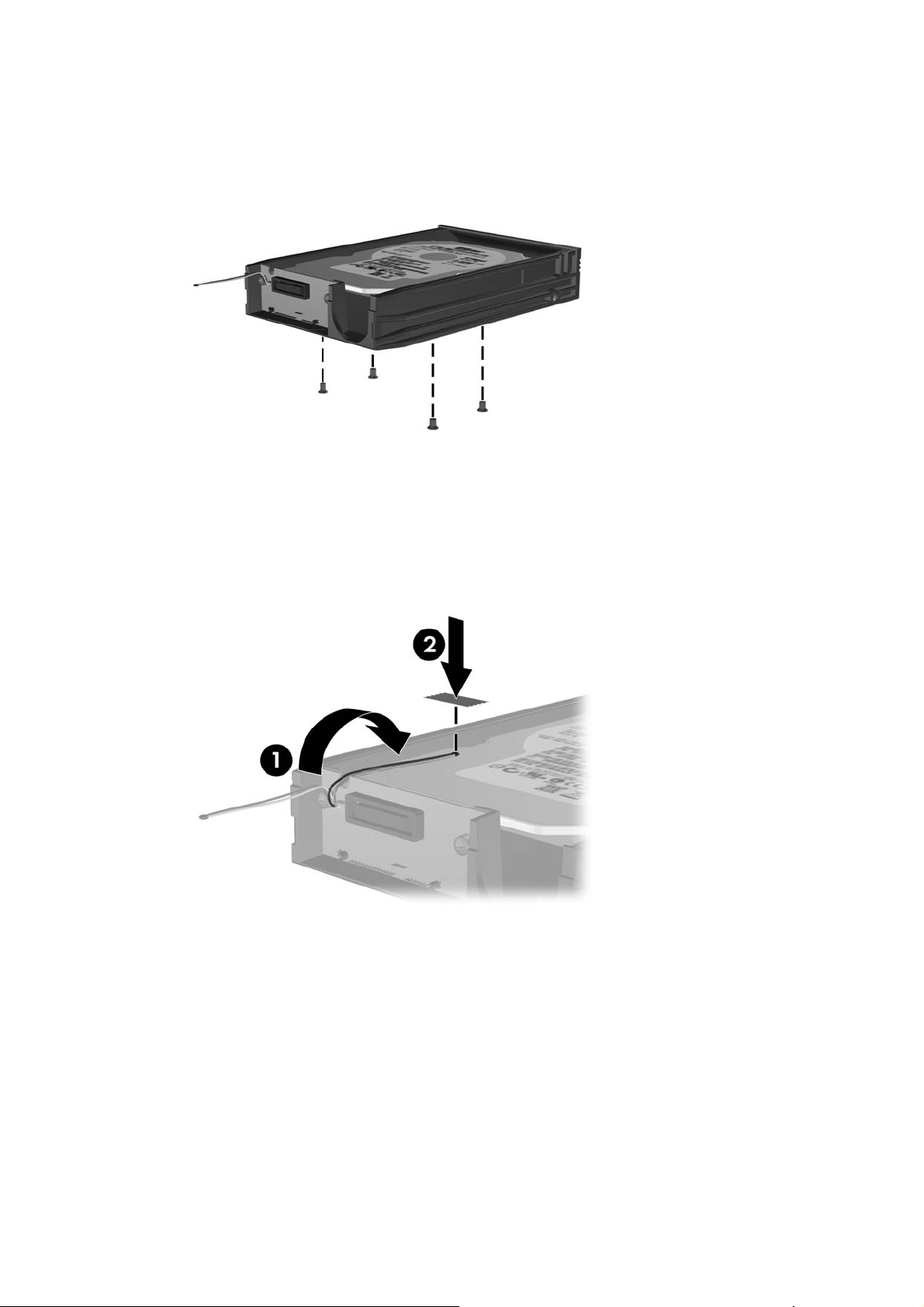

Wyjmowanie i wkładanie wymiennego, 3,5-calowego dysku twardego SATA .................. 42

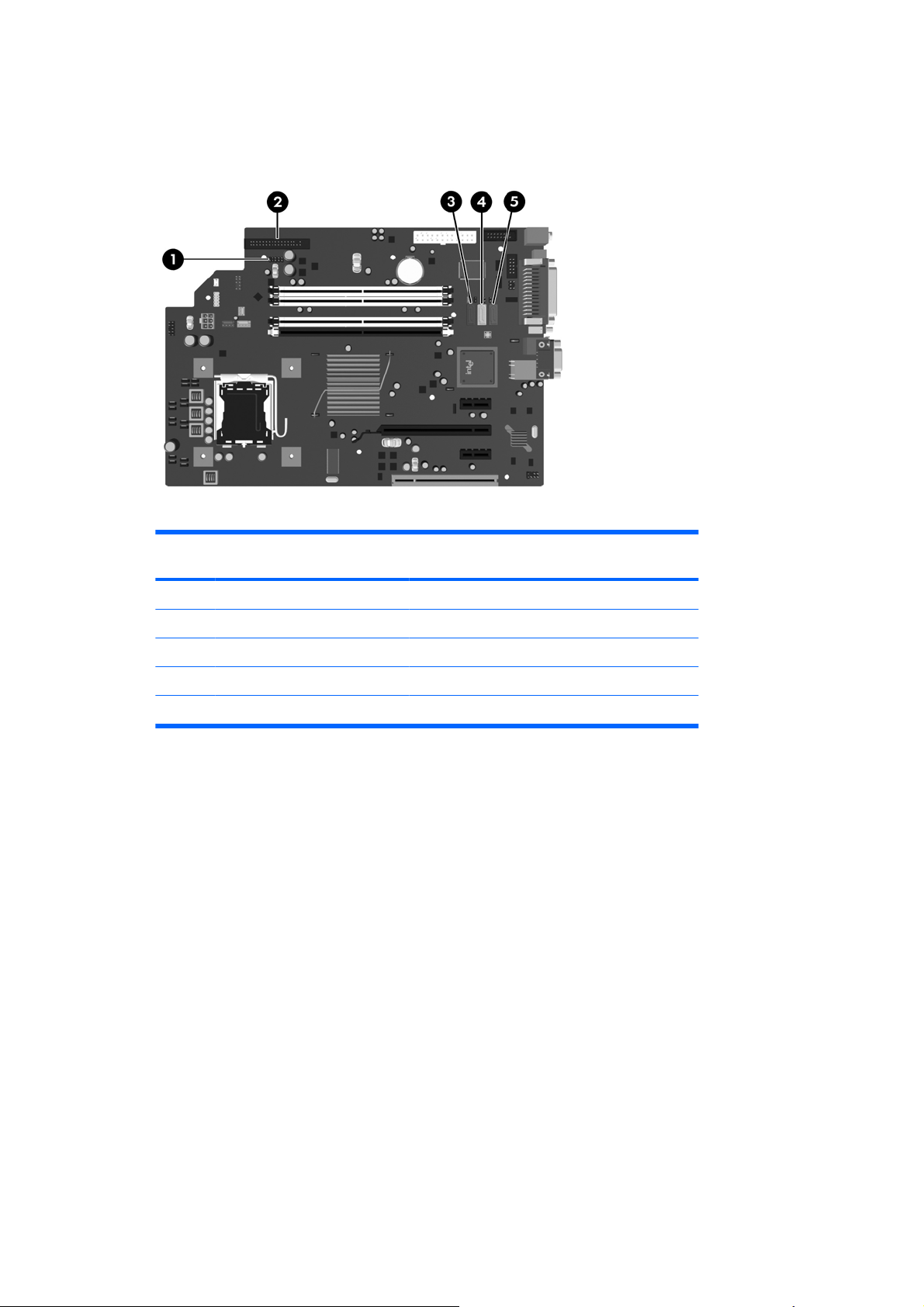

dów na płycie głównej .................................................................................... 29

Załącznik A Specyfikacje

Załącznik B Wymiana baterii

PLWW v

Załącznik C Zewnętrzne urządzenia zabezpieczające

Instalowanie blokady zabezpieczającej .............................................................................................. 52

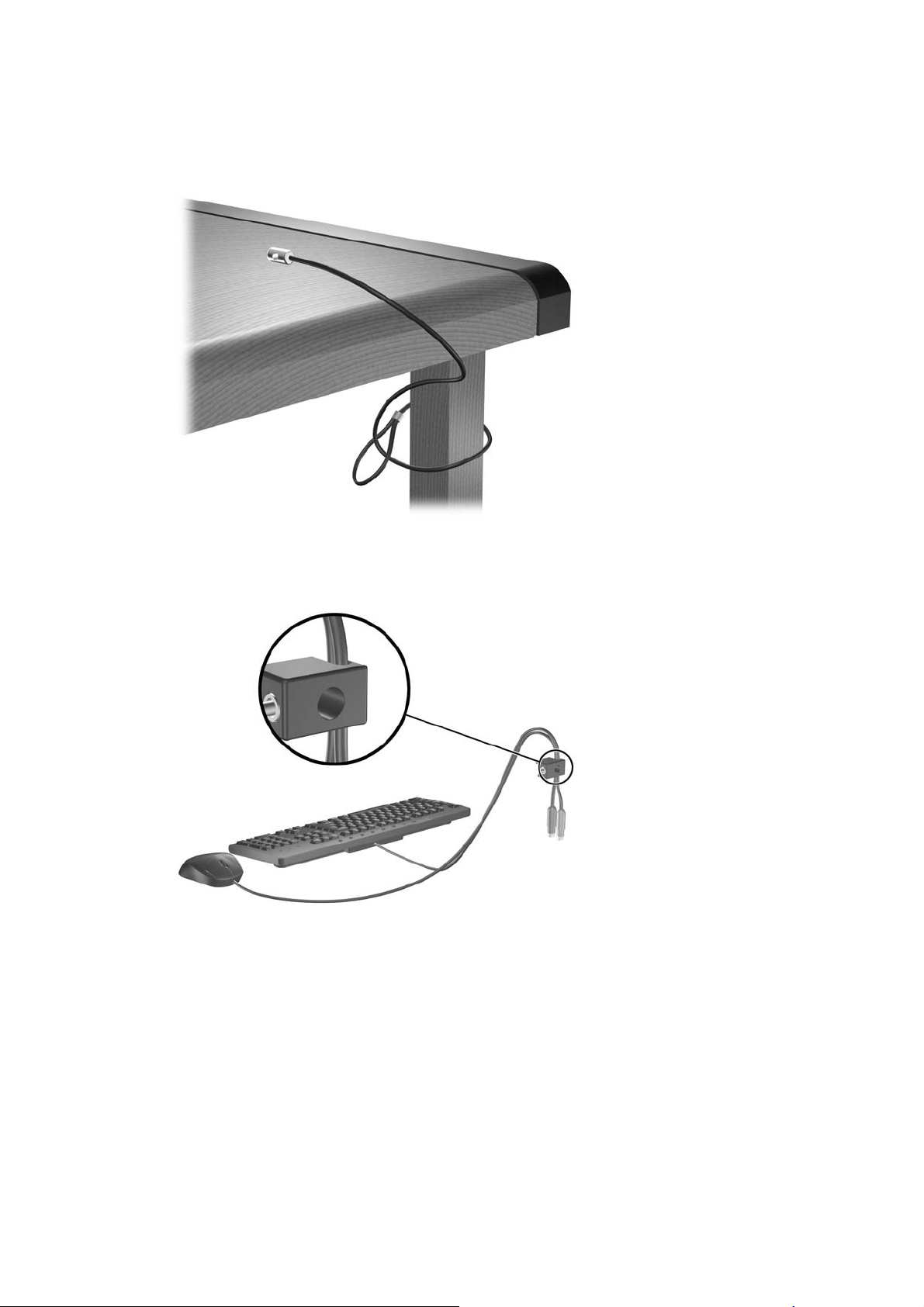

Blokada kablowa ................................................................................................................ 52

Kłódka ................................................................................................................................ 53

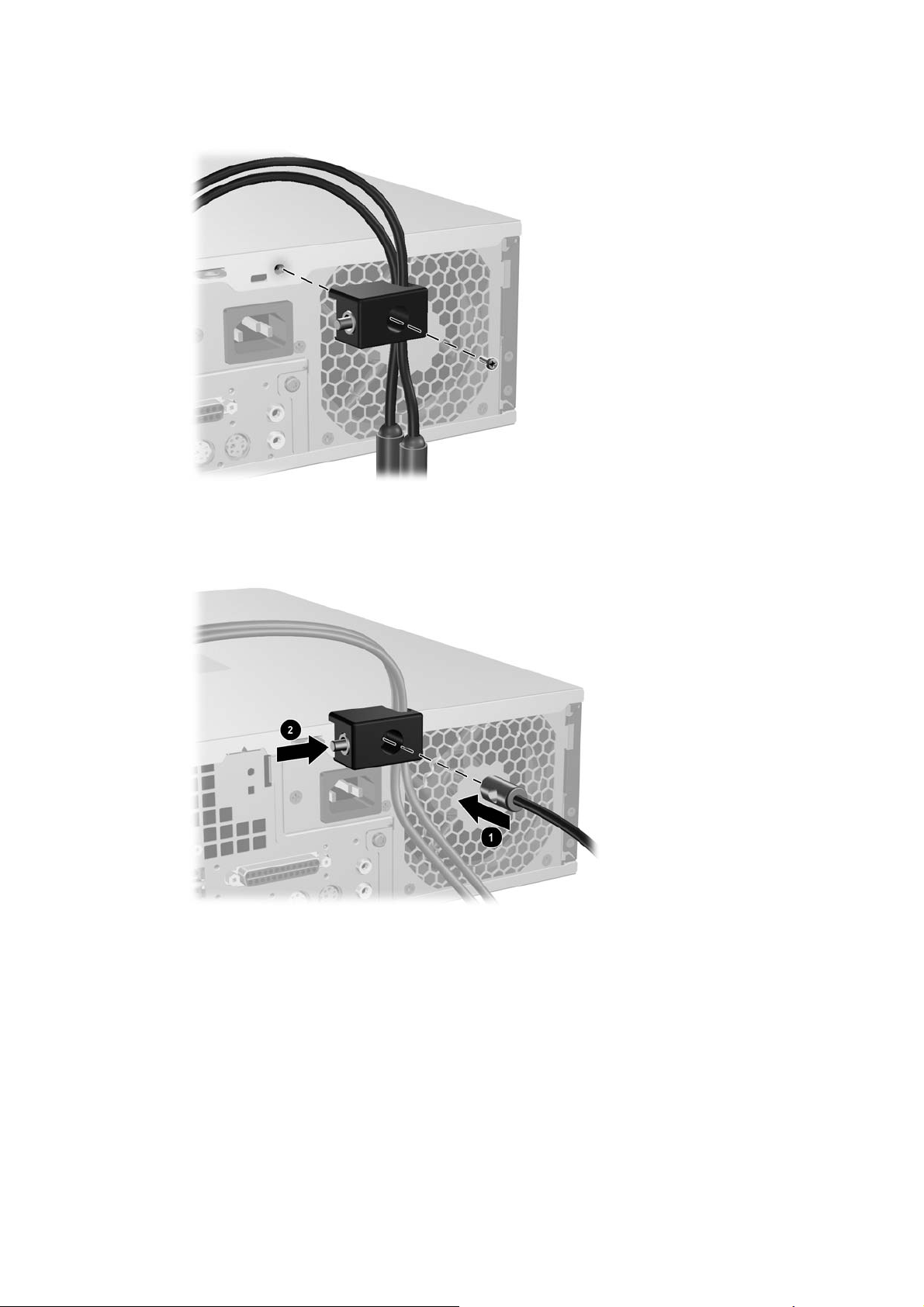

Blokada zabezpieczająca komputera HP Business ........................................................... 54

Załącznik D Wyładowania elektrostatyczne

Zapobieganie wyładowaniom elektrostatycznym ............................................................................... 56

Metody uziemiania ............................................................................................................................. 56

Załącznik E Zalecenia dotyczące pracy komputera, rutynowa pielęgnacja i przygotowywanie komputera do transportu

Zalecenia dotyczące pracy komputera i rutynowa pielęgnacja .......................................................... 57

Środki ostrożności przy obchodzeniu się z napędem optycznym ...................................................... 58

Obsługa ............................................................................................................................. 58

Czyszczenie ....................................................................................................................... 58

Środki bezpieczeństwa ...................................................................................................... 58

Przygotowanie do transportu .............................................................................................................. 58

Indeks ................................................................................................................................................................. 59

vi PLWW

1 Elementy produktu

Elementy w konfiguracji standardowej

Elementy komputera HP Compaq typu small form factor różnią się w zależności od modelu. Pełną listę sprzętu i oprogramowania zainstalowanego w komputerze można uzyskać, uruchamiając narzędzie diagnostyczne (dołączone tylko do niektórych modeli komputera). Instrukcje dotyczące używania tego narzędzia znajdują się w Podręczniku rozwiązywania problemów.

UWAGA: Komputer typu small form factor może też być używany w konfiguracji tower (wieża). Więcej

informacji na ten temat znajduje się w części

tower na stronie 9 tego podręcznika.

Rysunek 1-1 Konfiguracja komputera typu small form factor

Używanie komputera typu small form factor w konfiguracji

PLWW Elementy w konfiguracji standardowej 1

Elementy panelu przedniego

Konfiguracja napędów różni się w zależności od modelu.

Rysunek 1-2 Elementy panelu przedniego

Tabela 1-1 Elementy panelu przedniego

1 5,25-calowy napęd optyczny

2 Wskaźniki aktywności napędu optycznego 7 3,5-calowy czytnik kart (opcjonalny)

3 Przycisk wysuwający napędu optycznego 8 Złącze mikrofonowe

6 Wskaźnik zasilania

4 Wskaźnik aktywności dysku twardego 9 Porty USB (Universal Serial Bus)

5 Dwufunkcyjny przycisk zasilania 10 Złącze słuchawkowe

UWAGA: Dysk optyczny to dysk typu DVD-ROM lub SuperMulti LightScribe.

Niektóre modele są wyposażone w napęd dyskietek w zewnętrznej 3,5-calowej wnęce. W pozostałych modelach wnęka ta jest zakryta przez zaślepkę napędu.

W niektórych modelach wnęka jest zasłonięta przy użyciu zaślepki napędu.

2 Rozdział 1 Elementy produktu PLWW

Elementy czytnika kart

Czytnik kart jest urządzeniem opcjonalnym, dostępnym tylko w niektórych modelach. Elementy czytnika kart zostały przedstawione na rysunku i w tabeli poniżej.

Rysunek 1-3 Elementy czytnika kart

Tabela 1-2 Elementy czytnika kart

1 SmartMedia/xD

Karta SmartMedia 3,3 V (SM)

●

Karta D-Picture (xD)

●

2 Wskaźnik aktywności czytnika kart 5 CompactFlash I/II

3 SD/MMC+/miniSD

Karta Secure Digital (SD)

●

Karta MiniSD

●

Karta MultiMediaCard (MMC)

●

Karta MultiMediaCard o zmniejszonych

●

rozmiarach (RS MMC)

Karta MultiMediaCard 4.0 (Mobile Plus)

●

Karta MultiMediaCard 4.0 o zmniejszonych

●

rozmiarach (MMC Mobile)

Karta MMC Micro (wymagany adapter)

●

4 Port USB (Universal Serial Bus)

Karta CompactFlash typu 1

●

Karta CompactFlash typu 2

●

Dysk MicroDrive

●

6 MS PRO/MS PRO DUO

Karta Memory Stick (MS)

●

Karta Memory Stick z technologią MagicGate

●

(MG)

Karta Memory Stick Duo z technologią

●

MagicGate

Karta Memory Stick z funkcją Select

●

Karta Memory Stick Duo (MS Duo)

●

Karta Memory Stick PRO (MS PRO)

●

Karta Memory Stick PRO Duo (MS PRO Duo)

●

Karta MicroSD (T-Flash) (wymagany adapter)

●

PLWW Elementy czytnika kart 3

Elementy panelu tylnego

Rysunek 1-4 Elementy panelu tylnego

Tabela 1-3 Elementy panelu tylnego

1 Złącze szeregowe 6 Złącze monitora VGA

2 Złącze równoległe 7 Złącze myszy PS/2 (zielone)

3 Gniazdo kabla zasilającego 8 Złącze klawiatury PS/2 (purpurowe)

4 Złącze sieciowe RJ-45 9 Złącze wyjścia liniowego dla zasilanych

urządzeń audio (zielone)

5 Port USB (Universal Serial Bus) 10 Złącze wejścia liniowego audio

UWAGA: Układ i liczba złączy różnią się w zależności od modelu komputera.

Jeśli w komputerze zainstalowano podstawkę kart PCI, złącze szeregowe będzie umieszczone na tylnej ścianie pod gniazdami kart rozszerzeń, a nie w miejscu pokazanym na powyższej ilustracji.

Złącze wejścia liniowego audio można zdefiniować jako złącze mikrofonowe w panelu sterowania sterownika dźwięku.

Złącze monitora na płycie głównej jest nieaktywne, jeżeli w komputerze zainstalowana jest karta graficzna PCI Express x16.

Jeżeli zainstalowana jest karta graficzna typu PCI lub PCI Express x1, to złącza na karcie i na płycie głównej mogą być używane jednocześnie. Aby możliwe było korzystanie z obydwu złączy, konieczna może być zmiana pewnych ustawień w programie Computer Setup. Aby uzyskać więcej informacji o kolejności uruchamiania, zapoznaj się z Podręcznikiem do programu Computer Setup (F10).

(niebieskie)

4 Rozdział 1 Elementy produktu PLWW

Stan diody

Rysunek 1-5 Elementy klawiatury

Tabela 1-4 Elementy klawiatury

1 Klawisze funkcyjne Umożliwiają wykonywanie funkcji specjalnych, które różnią się w zależności od

2 Klawisze do edycji Należą do nich następujące klawisze: insert, home, page up, delete, end oraz page

3 Wskaźniki stanu Określają stan ustawień komputera i klawiatury (num lock, caps lock oraz scroll

używanej w danym momencie aplikacji.

down.

lock).

4 Klawisze numeryczne Działają podobnie jak klawiatura kalkulatora.

5 Klawisze ze strzałkami Służą do nawigacji w obrębie dokumentów i witryn sieci Web. Pozwalają przesuwać

6 Klawisze ctrl Używane w kombinacji z innymi klawiszami; efekt działania zależy od używanej

7 Klawisz aplikacji

8 Klawisze z logo systemu

Windows

9 Klawisze alt Używane w kombinacji z innymi klawiszami; efekt działania zależy od używanej

Klawisze dostępne w wybranych regionach geograficznych.

zawartość ekranu w lewo, w prawo, w górę i w dół za pomocą klawiatury, bez użycia myszy.

aplikacji.

Służy (podobnie jak prawy przycisk myszy) do otwierania menu podręcznych w aplikacjach pakietu Microsoft Office. W innych aplikacjach może pełnić inne funkcje.

Służą do otwierania menu Start systemu Microsoft Windows. Używane w kombinacji z innymi klawiszami umożliwiają wykonywanie innych funkcji.

aplikacji.

PLWW Stan diody 5

Korzystanie z klawisza z logo systemu Windows

Klawisz z logo systemu Windows, używany w kombinacji z innymi klawiszami, umożliwia wykonywanie określonych funkcji dostępnych w systemie operacyjnym Windows. Umiejscowienie klawisza z logo systemu Windows przedstawiono w części

Tabela 1-5 Funkcje klawisza z logo systemu Windows

Następujące funkcje klawisza z logo systemu Windows są dostępne w systemach Microsoft Windows XP i Microsoft Windows Vista.

Stan diody na stronie 5.

Klawisz z logo systemu Windows

Klawisz z logo Windows + d Wyświetla pulpit.

Klawisz z logo Windows + m Minimalizuje wszystkie otwarte aplikacje.

Shift + klawisz z logo Windows + m Cofa minimalizację wszystkich otwartych aplikacji.

Klawisz z logo Windows + e Otwiera okno dialogowe Mój komputer.

Klawisz z logo Windows + f Otwiera okno dialogowe Znajdź dokument.

Klawisz z logo Windows + Ctrl + f Otwiera okno dialogowe Znajdź komputer.

Klawisz z logo Windows + F1 Uruchamia Pomoc systemu Windows.

Klawisz z logo Windows + l Blokuje komputer podłączony do domeny sieciowej lub umożliwia

Klawisz z logo Windows + r Otwiera okno dialogowe Uruchamianie.

Klawisz z logo Windows + u Uruchamia menedżera narzędzi.

Klawisz z logo Windows + Tab Przełącza cyklicznie między przyciskami paska zadań (Windows

Oprócz opisanych powyżej funkcji klawisza z logo systemu Windows w systemie Microsoft Windows Vista dostępne są również następujące funkcje.

Wyświetla lub ukrywa menu Start.

przełączanie użytkowników (w przypadku komputera, który nie jest podłączony do domeny sieciowej).

XP)

Przełącza cyklicznie między programami na pasku zadań za pomocą funkcji Przerzucanie okien 3W (Windows Vista)

Ctrl + klawisz z logo Windows + Tab

Klawisz z logo Windows + klawisz spacji Umożliwia przesuwanie gadżetów na wierzch i wybieranie paska

Klawisz z logo Windows + g Przełącza cyklicznie między gadżetami paska bocznego.

Klawisz z logo Windows + u Uruchamia Centrum ułatwień dostępu.

Klawisz z logo Windows + x Uruchamia Centrum mobilności w systemie Windows.

Klawisz z logo Windows + dowolny klawisz

numeryczny

Klawisze ze strzałkami umożliwiają cykliczne przełączanie między programami na pasku zadań za pomocą funkcji Przerzucanie okien 3W.

bocznego systemu Windows Sidebar

Uruchamia skrót szybkiego uruchamiania zajmujący pozycję odpowiadającą cyfrze (np. klawisz z logo Windows + 1 uruchamia pierwszy skrót w menu szybkiego uruchamiania).

6 Rozdział 1 Elementy produktu PLWW

Funkcje specjalne myszy

Większość aplikacji można obsługiwać za pomocą myszy. Funkcje przypisane do poszczególnych przycisków myszy zależą od używanej aplikacji.

Umiejscowienie numeru seryjnego

Każdemu komputerowi nadano unikatowy numer seryjny oraz numer identyfikacyjny produktu, których położenie ilustruje poniższy rysunek. Numery te należy przygotować przed skontaktowaniem się z punktem serwisowym.

Rysunek 1-6 Położenie numeru seryjnego i numeru identyfikacyjnego produktu

PLWW Funkcje specjalne myszy 7

2 Rozbudowa komputera

Cechy komputera ułatwiające rozbudowę i serwisowanie

Budowa komputera ułatwia jego rozbudowę i serwisowanie. Do przeprowadzenia większości procedur instalacyjnych opisanych w tym rozdziale nie są wymagane żadne narzędzia.

Ostrzeżenia i przestrogi

Przed przystąpieniem do rozbudowy komputera należy uważnie przeczytać wszystkie instrukcje, przestrogi i ostrzeżenia zawarte w tym podręczniku.

OSTRZEŻENIE! Ze względu na ryzyko odniesienia obrażeń ciała w wyniku porażenia prądem lub

kontaktu z gorącymi elementami lub ryzyko wzniecenia pożaru:

Przed dotknięciem podzespołów komputera należy odłączyć kabel zasilający od gniazda sieci elektrycznej i poczekać na obniżenie temperatury elementów wewnętrznych.

Nie należy podłączać złączy telekomunikacyjnych lub telefonicznych do gniazda karty sieciowej (NIC).

Nie wolno w żaden sposób blokować połączenia zerującego we wtyczce kabla zasilającego. Połączenie zerujące pełni bardzo ważną funkcję zabezpieczającą.

Kabel zasilający należy podłączyć do uziemionego gniazda sieci elektrycznej, znajdującego się w łatwo dostępnym miejscu.

Aby zmniejszyć ryzyko poważ pracy. Opisana w nim została prawidłowa organizacja pracy, pozycja przy pracy oraz zalecane sposoby pracy i ochrony zdrowia użytkowników komputerów, jak również ważne informacje na temat zasad bezpieczeństwa obsługi urządzeń elektrycznych i mechanicznych. Podręcznik jest dostępny w sieci Web pod adresem

OSTROŻNIE: Wyładowania elektrostatyczne mogą uszkodzić elektroniczne elementy komputera lub

jego urządzenia dodatkowe. Przed przystąpieniem do wykonywania opisanych poniżej czynności należy pozbyć się nagromadzonych ładunków elektrostatycznych, dotykając uziemionego metalowego przedmiotu. Więcej informacji na ten temat znajduje się w dodatku D, zatytułowanym

elektrostatyczne na stronie 56.

Gdy komputer jest podłączony do źródła prądu przemiennego, napięcie jest zawsze dostarczane do płyty głównej. Aby zapobiec uszkodzeniu wewnętrznych elementów komputera, przed zdjęciem obudowy należy odłączyć kabel zasilający.

http://www.hp.com/ergo.

nych urazów, należy przeczytać Podręcznik bezpieczeństwa i wygody

Wyładowania

8 Rozdział 2 Rozbudowa komputera PLWW

Używanie komputera typu small form factor w konfiguracji tower

Komputer typu small form factor może być używany w konfiguracji tower (wieża). Płytkę z logo HP z przodu pokrywy można dopasować do konfiguracji biurkowej oraz wieżowej.

1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.

2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i dyski kompaktowe.

3. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz

wszystkie podłączone do niego urządzenia zewnętrzne.

4. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne.

OSTROŻNIE: Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony

do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do płyty głównej. Aby zapobiec uszkodzeniu wewnętrznych elementów komputera, należy odłączyć kabel zasilający.

5. Zdejmij panel dostępu komputera.

6. Zdejmij pokrywę przednią.

7. Ściśnij dwa końce klamerki znajdującej się z tyłu płytki z logo (1) i wciśnij klamerkę w kierunku

przedniej strony pokrywy (2).

8. Obróć płytkę o 90 stopni (3), następnie pociągnij klamerkę, aby zablokować płytkę w odpowiednim

miejscu.

Rysunek 2-1 Obracanie płytki z logo

9. Załóż pokrywę przednią.

10. Załóż panel dostępu komputera.

PLWW Używanie komputera typu small form factor w konfiguracji tower 9

11. Ustaw komputer, tak aby jego prawy bok był skierowany do dołu.

Rysunek 2-2 Zmiana konfiguracji typu desktop na konfigurację typu tower

UWAGA: Aby zapewnić większą stabilność komputera używanego w konfiguracji tower, firma

HP zaleca używanie opcjonalnej podstawy wieżowej.

12. Podłącz ponownie kabel zasilający i urządzenia zewnętrzne, a następnie włącz komputer.

13. Włącz urządzenia zabezpieczające, które zostały wyłączone podczas zdejmowania panelu

dostępu.

UWAGA: Ze wszystkich stron komputera musi się znajdować co najmniej 10,2 cm (4 cale) wolnej i

pozbawionej przeszkód przestrzeni.

10 Rozdział 2 Rozbudowa komputera PLWW

Wyłączanie blokady Smart Cover Lock

UWAGA: Blokada Smart Cover Lock jest funkcją opcjonalną, dostępną tylko w niektórych modelach

komputera.

Blokada Smart Cover Lock jest sterowaną programowo blokadą obudowy komputera, kontrolowaną za pomocą hasła konfiguracyjnego. Blokada zapobiega nieautoryzowanemu dostępowi do wewnętrznych elementów komputera. Komputer jest dostarczany z wyłączoną blokadą Smart Cover Lock. Informacje o włączaniu blokady Smart Cover Lock znajdują się w Podręczniku zarządzania komputerami typu desktop.

Smart Cover FailSafe Key

Jeżeli włączona jest blokada Smart Cover Lock i z różnych powodów nie można wprowadzić wyłączającego ją hasła konfiguracyjnego, obudowę komputera można otworzyć za pomocą klucza Smart Cover FailSafe Key. Sytuacje, w których niezbędne jest użycie klucza to:

brak zasilania,

●

błąd podczas uruchamiania komputera,

●

wadliwe elementy komputera (np. wadliwy procesor lub zasilacz),

●

utrata hasła.

●

UWAGA: Klucz Smart Cover FailSafe Key jest specjalistycznym narzędziem dostępnym w firmie HP.

Ze względu na duże prawdopodobieństwo wystąpienia wymienionych wyżej sytuacji klucz taki najlepiej zamówić odpowiednio wcześniej.

Aby zamówić klucz FailSafe Key, należy:

Skontaktować się z autoryzowanym sprzedawcą lub serwisantem produktów firmy HP. Należy

●

zamówić produkt PN166527-001 (klucz maszynowy) lub PN 166527-002 (klucz śrubokrętowy).

Odwiedzić witrynę sieci Web firmy HP (

●

zamawiania klucza.

Należy zadzwonić pod odpowiedni numer wskazany w gwarancji lub w dokumencie Support

●

Telephone Numbers (Numery telefonów wsparcia technicznego).

http://www.hp.com), zawierającą informacje na temat

Używanie klucza Smart Cover FailSafe Key do usuwania blokady Smart Cover

Aby otworzyć panel dostępu z włączoną blokadą Smart Cover Lock:

1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.

2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i CD.

3. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz

wszystkie podłączone do niego urządzenia zewnętrzne.

4. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne.

OSTROŻNIE: Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony

do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do płyty głównej. Aby zapobiec uszkodzeniu wewnętrznych elementów komputera, należy odłączyć kabel zasilający.

5. Jeśli komputer jest umieszczony na podstawie, usuń ją i połóż komputer.

PLWW Wyłączanie blokady Smart Cover Lock 11

6. Przy użyciu klucza Smart Cover FailSafe Key odkręć wkręt mocujący blokadę Smart Cover Lock

do podstawy montażowej.

Rysunek 2-3 Usuwanie wkrętu mocującego blokadę Smart Cover Lock

7. Zdejmij panel dostępu komputera.

Aby ponownie podłączyć blokadę Smart Cover Lock, należy zamocować ją na miejscu za pomocą wkrętu.

12 Rozdział 2 Rozbudowa komputera PLWW

Zdejmowanie panelu dostępu komputera

1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.

2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i CD.

3. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz

wszystkie podłączone do niego urządzenia zewnętrzne.

4. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne.

OSTROŻNIE: Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony

do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do płyty głównej. Aby zapobiec uszkodzeniu wewnętrznych elementów komputera, należy odłączyć kabel zasilający.

5. Jeśli komputer jest umieszczony na podstawie, usuń ją i połóż komputer.

6. Naciśnij przyciski znajdujące się z lewej i z prawej strony komputera (1), następnie przesuń panel

dostępu do tyłu aż do napotkania oporu, po czym unieś go i zdejmij z podstawy montażowej (2).

Rysunek 2-4 Zdejmowanie panelu dostępu

PLWW Zdejmowanie panelu dostępu komputera 13

Zakładanie panelu dostępu komputera

Dopasuj wypustki na panelu dostępu do szczelin w podstawie montażowej (1), a następnie wsuń panel dostępu do podstawy montażowej, aż zostanie zablokowany na miejscu (2).

Rysunek 2-5 Zakładanie panelu dostępu

14 Rozdział 2 Rozbudowa komputera PLWW

Zdejmowanie pokrywy przedniej

1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.

2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i dyski kompaktowe.

3. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz

wszystkie podłączone do niego urządzenia zewnętrzne.

4. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne.

OSTROŻNIE: Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony

do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do płyty głównej. Aby zapobiec uszkodzeniu wewnętrznych elementów komputera, należy odłączyć kabel zasilający.

5. Zdejmij panel dostępu komputera.

6. Podnieś zielony zatrzask znajdujący się na górze po prawej stronie pokrywy (1) i pociągnij za jej

prawą stronę, aby zdjąć ją z obudowy (2). Zrób to samo z lewej strony.

Rysunek 2-6 Zdejmowanie pokrywy przedniej

PLWW Zdejmowanie pokrywy przedniej 15

Wyjmowanie zaślepek pokrywy

W niektórych modelach przed instalacją dysków należy usunąć zaślepki osłaniające wnęki na zewnętrzne dyski 3,5- oraz 5,25-calowe. Aby wyjąć zaślepkę:

1. Zdejmij pokrywę przednią.

2. Aby zdjąć zaślepkę 3,5-calową, wciśnij dwie wypustki mocujące podtrzymujące zaślepkę na

miejscu w kierunku zewnętrznej prawej krawędzi pokrywy (1) i przesuń zaślepkę w prawo (2).

Rysunek 2-7 Zdejmowanie zaślepki 3,5-calowej

3. Aby zdjąć zaślepkę 5,25-calową, wciśnij dwie wypustki mocujące podtrzymujące zaślepkę na

miejscu w kierunku zewnętrznej lewej krawędzi pokrywy (1) i pociągnij zaślepkę do siebie (2).

Rysunek 2-8 Zdejmowanie zaślepki 5,25-calowej

4. Załóż pokrywę przednią.

16 Rozdział 2 Rozbudowa komputera PLWW

Zakładanie pokrywy przedniej

Włóż dwa zaczepy znajdujące się z lewej strony pokrywy do prostokątnych otworów w podstawie montażowej (1), a następnie przekręć prawą część pokrywy na obudowie (2) i wsuń ją na miejsce.

Rysunek 2-9 Zakładanie pokrywy przedniej

PLWW Zakładanie pokrywy przedniej 17

Instalowanie dodatkowej pamięci

Komputer jest wyposażony w synchroniczną pamięć dynamiczną o dostępie swobodnym, o podwójnej szybkości przesyłania danych (DDR2-SDRAM) w modułach w obudowie dwurzędowej (DIMM).

Moduły DIMM

W gniazdach pamięci na płycie głównej można zainstalować maksymalnie cztery standardowe moduły DIMM. W gniazdach tych znajduje się przynajmniej jeden fabrycznie zainstalowany moduł DIMM. Aby osiągnąć maksymalną efektywność systemu pamięci, na płycie głównej można zainstalować do 8 GB pamięci skonfigurowanej do pracy w charakteryzującym się dużą wydajnością trybie dwukanałowym.

Moduły DIMM typu DDR2-SDRAM

Aby system funkcjonował prawidłowo, należy używać następujących modułów DIMM typu DDR2SDRAM:

wyposażonych w standardowe złącza 240-stykowe;

●

niebuforowanych i zgodnych ze specyfikacją PC2-5300 667 MHz lub PC2-6400 800 MHz;

●

1,8-woltowych modułów DDR2-SDRAM DIMM.

●

Moduły DDR2-SDRAM DIMM muszą też:

obsługiwać parametr opóźnienia CAS latency 5 modułów DDR2 667 Mhz i DDR2 800 Mhz

●

(taktowanie 5-5-5), obsługiwać parametr opóźnienia CAS latency 6 modułów DDR2 800 Mhz (taktowanie 6-6-6);

zawierać obowiązujące informacje dotyczące szeregowych metod wykrywania pamięci (SPD),

●

opublikowane przez organizację JEDEC.

Dodatkowo komputer obsługuje:

układy pamięci bez funkcji kontroli i korygowania błędów 512 megabitów oraz 1 gigabit,

●

jednostronne i dwustronne moduły DIMM;

●

moduły DIMM zbudowane z 8 lub 16 układów DDR; moduły DIMM zbudowane z 4 układów SDRAM

●

obsługiwane.

nie są

UWAGA: System nie będzie działał prawidłowo, jeżeli zostaną zainstalowane nieobsługiwane moduły

DIMM.

18 Rozdział 2 Rozbudowa komputera PLWW

Wypełnianie gniazd DIMM

Na płycie głównej znajdują się cztery gniazda DIMM (po dwa gniazda na każdy kanał). Gniazda te są oznaczone symbolami DIMM1, DIMM2, DIMM3 i DIMM4. Gniazda DIMM1 i DIMM2 pracują w kanale pamięci A. Gniazda DIMM3 i DIMM4 pracują w kanale pamięci B.

Rysunek 2-10 Położenie gniazd DIMM

Tabela 2-1 Położenie gniazd DIMM

Pozycja Opis Kolor gniazda

1 Gniazdo DIMM1, kanał A Czarne

2 Gniazdo DIMM2 kanał A Białe

3 Gniazdo DIMM3 kanał B Białe

4 Gniazdo DIMM4 kanał B Białe

UWAGA: Moduł DIMM musi zajmować czarne gniazdo DIMM1. W

przeciwnym razie system wyświetli komunikat o błędzie autotestu POST wskazujący, że moduł pamięci musi być zainstalowany w czarnym gnieździe.

System automatycznie przełącza się na pracę w trybie jednokanałowym, dwukanałowym lub mieszanym, w zależności od sposobu zainstalowania modułów DIMM.

System działa w trybie jednokanałowym, jeżeli gniazda DIMM są wypełnione tylko w jednym

●

kanale.

System działa w charakteryzującym się większą wydajnością trybie dwukanałowym, jeżeli

●

całkowita pojemność pamięci modułów DIMM w kanale A jest równa całkowitej pojemności pamięci modułów DIMM w kanale B. Technologie i szerokości urządzeń zastosowanych w poszczególnych kanałach mogą być różne. Jeżeli na przykład w kanale A zostaną zainstalowane dwa moduły DIMM o pojemności 512 MB, a w kanale B jeden moduł DIMM o pojemności 1 GB, system bę

dzie działać

w trybie dwukanałowym.

System działa w trybie mieszanym, jeśli całkowita pojemność modułów pamięci DIMM w kanale A

●

jest różna od całkowitej pojemności modułów pamięci DIMM w kanale B. W trybie mieszanym kanał o mniejszej pojemności modułów pamięci określa ilość pamięci działającej w trybie dwukanałowym. Pozostała pamięć działa w trybie jednokanałowym. Aby zapewnić optymalną wydajność, pamięć powinna być tak podzielona między kanały, aby jak największa jej część działała w trybie dwukanałowym. Jeśli jeden kanał ma więcej pamięci, większa część powinna być przypisana do kanału A. Na przyk

ład mając do dyspozycji jeden moduł pamięci DIMM o pojemności 1 GB i trzy o pojemności 512 MB, należy umieścić moduł pamięci DIMM o pojemności 1 GB i jeden moduł pamięci DIMM o pojemności 512 MB w kanale A, natomiast pozostałe dwa moduły pamięci

PLWW Instalowanie dodatkowej pamięci 19

DIMM o pojemności 512 MB należy umieścić w kanale B. Taka konfiguracja umożliwi używanie 2 GB pamięci w trybie dwukanałowym i 512 MB pamięci w trybie jednokanałowym.

W każdym trybie maksymalna szybkość działania jest określona przez częstotliwość taktowania

●

najwolniejszego modułu DIMM w systemie.

Instalowanie modułów DIMM

OSTROŻNIE: Przed przystąpieniem do instalacji lub usuwania modułów pamięci należy odłączyć

kabel zasilający. Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do modułów pamięci. Instalowanie lub usuwanie modułów pamięci przy włączonym zasilaniu może spowodować nieodwracalne uszkodzenie modułów pamięci lub płyty głównej.

Gniazda modułów pamięci mają styki pokryte złotem. Aby zapobiec korozji i/lub utlenianiu, będącym wynikiem stykania się różnych metali, do rozbudowy pamięci należy używać modułów ze stykami pokrytymi złotem.

Wyładowania elektrostatyczne mogą uszkodzić elektroniczne elementy komputera lub karty dodatkowe. Przed przystąpieniem do wykonywania opisanych poniżej czynności należ nagromadzonych ładunków elektrostatycznych, dotykając uziemionego metalowego przedmiotu. Więcej informacji na ten temat znajduje się w dodatku D, zatytułowanym

na stronie 56.

Instalując moduł pamięci, nie należy dotykać jego styków. W przeciwnym razie mogą one ulec uszkodzeniu.

y pozbyć się

Wyładowania elektrostatyczne

1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.

2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i CD.

3. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz

wszystkie podłączone do niego urządzenia zewnętrzne.

4. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne.

OSTROŻNIE: Przed dodaniem lub usunięciem jakichkolwiek modułów pamięci należy odłączyć

kabel zasilający i odczekać około 30 sekund, aby opróżnić system z pozostałej energii. Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do modułów pamięci. Instalowanie lub usuwanie modułów pamięci przy włączonym zasilaniu może spowodować nieodwracalne uszkodzenie modułów pamięci lub płyty głównej.

5. Jeśli komputer jest umieszczony na podstawie, usuń ją i połóż komputer.

6. Zdejmij panel dostępu komputera.

7. Odszukaj gniazda modułów pamięci na płycie głównej.

OSTRZEŻENIE! Ze względu na ryzyko poparzenia przed dotknięciem podzespołów komputera

należy poczekać na obniżenie ich temperatury.

20 Rozdział 2 Rozbudowa komputera PLWW

8. Otwórz oba zatrzaski gniazda (1), a następnie włóż moduł pamięci do gniazda (2).

Rysunek 2-11 Instalowanie modułu DIMM

UWAGA: Moduły pamięci są skonstruowane w taki sposób, że możliwe jest ich zainstalowanie

tylko w jednej pozycji. Należy dopasować wycięcie w module do wypustki w gnieździe pamięci.

Moduł DIMM musi zajmować czarne gniazdo DIMM1.

W celu uzyskania maksymalnej wydajności gniazda należy wypełniać w ten sposób, aby pojemność pamięci była podzielona równo pomiędzy kanał A i kanał B. Więcej informacji znajduje się w rozdziale

9. Wciśnij moduł do gniazda, aż zostanie całkowicie i prawidłowo osadzony. Sprawdź, czy zatrzaski

są zamknięte (3).

10. Powtórz czynności z punktów od 8 do 9, aby zainstalować dodatkowe moduły.

11. Załóż panel dostępu komputera.

12. Umieść komputer z powrotem na podstawie, jeśli wcześniej był na niej umieszczony.

13. Podłącz kabel zasilający i włącz komputer.

14. Włącz urządzenia zabezpieczające, które zostały wyłączone podczas zdejmowania panelu

dostępu.

Komputer powinien automatycznie rozpoznać dodatkową pamięć po następnym uruchomieniu.

Wypełnianie gniazd DIMM na stronie 19.

PLWW Instalowanie dodatkowej pamięci 21

Wyjmowanie lub instalowanie karty rozszerzeń

Komputer jest wyposażony w jedno standardowe, niskoprofilowe gniazdo rozszerzeń PCI, w którym można umieścić kartę rozszerzeń o długości do 17,46 cm (6,875 cala). Komputer jest też wyposażony w dwa gniazda rozszerzeń PCI Express x1 i jedno gniazdo rozszerzeń PCI Express x16.

UWAGA: Gniazda PCI i PCI Express obsługują tylko karty niskoprofilowe. Opcjonalna podstawka do

nabycia w firmie HP obsługuje dwie karty rozszerzeń PCI o pełnej wysokości. Po zainstalowaniu podstawki gniazda rozszerzeń PCI Express są niedostępne.

Rysunek 2-12 Położenie gniazd rozszerzeń

Tabela 2-2 Położenie gniazd rozszerzeń

Pozycja Opis

1 Gniazdo rozszerzeń PCI

2 Gniazdo rozszerzeń PCI Express x1

3 Gniazdo rozszerzeń PCI Express x16

4 Gniazdo rozszerzeń PCI Express x1

UWAGA: W gnieździe rozszerzeń PCI Express x16 można instalować karty rozszerzeń PCI Express

x1, x4, x8 lub x16.

Aby zainstalować kartę rozszerzeń:

1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.

2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i CD.

3. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz

wszystkie podłączone do niego urządzenia zewnętrzne.

4. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne.

OSTROŻNIE: Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony

do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do płyty głównej. Aby zapobiec uszkodzeniu wewnętrznych elementów komputera, należy odłączyć kabel zasilający.

5. Jeśli komputer jest umieszczony na podstawie, usuń ją i połóż komputer.

6. Zdejmij panel dostępu komputera.

22 Rozdział 2 Rozbudowa komputera PLWW

7. Odszukaj na płycie głównej odpowiednie puste gniazdo rozszerzeń oraz odpowiadający mu otwór

w podstawie montażowej.

8. Zwolnij zatrzask osłony gniazda (mocujący osłony gniazd PCI), podnosząc zieloną wypustkę na

zatrzasku, a następnie obracając zatrzask do pozycji otwartej.

Rysunek 2-13 Otwieranie zatrzasku mocującego gniazda rozszerzeń

9. Przed zainstalowaniem karty rozszerzeń wyjmij osłonę gniazda rozszerzeń lub istniejącą kartę

rozszerzeń.

UWAGA: Przed wyjęciem zainstalowanej karty rozszerzeń należy odłączyć wszystkie

podłączone do niej kable.

a. Jeżeli instalujesz kartę rozszerzeń w pustym gnieździe, zdejmij odpowiednią osłonę z tyłu

podstawy montażowej. Pociągnij osłonę pionowo do góry z gniazda, a następnie wyjmij ją z podstawy montażowej.

Rysunek 2-14 Zdejmowanie osłony gniazda rozszerzeń

PLWW Wyjmowanie lub instalowanie karty rozszerzeń 23

b. Jeżeli wyjmujesz standardową kartę PCI, chwyć ją za obie krawędzie, a następnie ostrożnie

porusz do przodu i do tyłu, aż jej złącza odblokują się z gniazda. Podnieś kartę rozszerzeń pionowo do góry z gniazda, a następnie odciągnij ją od podstawy montażowej, aby zwolnić ją z podstawy. Uważaj, aby nie porysować karty innymi elementami komputera.

Rysunek 2-15 Wyjmowanie standardowej karty rozszerzeń PCI

c. Wyjmując kartę PCI Express x16, odciągnij ramię mocujące z tyłu gniazda rozszerzeń od

karty, a następnie ostrożnie porusz kartą do przodu i do tyłu, aż jej złącza odblokują się z gniazda. Podnieś kartę rozszerzeń pionowo do góry z gniazda, a następnie odciągnij ją od podstawy montażowej, aby zwolnić ją z podstawy. Uważaj, aby nie porysować karty innymi elementami komputera.

Rysunek 2-16 Wyjmowanie karty rozszerzeń PCI Express x16

10. Umieść wyjętą kartę w opakowaniu antystatycznym.

11. Jeżeli nie jest instalowana nowa karta, zainstaluj osłonę gniazda rozszerzeń, aby zasłonić gniazdo.

24 Rozdział 2 Rozbudowa komputera PLWW

OSTROŻNIE: Po wyjęciu karty rozszerzeń z gniazda należy włożyć na jej miejsce nową kartę

lub zainstalować osłonę gniazda w celu zapewnienia prawidłowego chłodzenia elementów wewnętrznych podczas pracy.

12. Aby zainstalować kartę rozszerzeń, wsuń ją pod zatrzask mocujący osłonę gniazda, a następnie

wciśnij kartę do gniazda na płycie głównej.

Rysunek 2-17 Instalowanie karty rozszerzeń

UWAGA: Instalując kartę rozszerzeń, należy ją wcisnąć w taki sposób, aby cały styk został

prawidłowo osadzony w gnieździe.

13. Przechyl zatrzask osłony z powrotem na miejsce, aby zamocować kartę rozszerzeń.

14. W razie potrzeby podłącz do zainstalowanej karty kable zewnętrzne. W razie potrzeby podłącz do

płyty głównej kable wewnętrzne.

15. Załóż panel dostępu komputera.

16. Umieść komputer z powrotem na podstawie, jeśli wcześniej był na niej umieszczony.

17. Podłącz kabel zasilający i włącz komputer.

18. Włącz urządzenia zabezpieczające, które zostały wyłączone podczas zdejmowania panelu

dostępu.

19. W razie potrzeby skonfiguruj ponownie komputer. Instrukcje dotyczące korzystania z programu

Computer Setup znajdują się w Podręczniku do programu Computer Setup (F10).

Położenie napędów

Rysunek 2-18 Położenie napędów

PLWW Położenie napędów 25

Tabela 2-3 Położenie napędów

1 Wewnętrzna 3,5-calowa wnęka na dysk twardy

2 Zewnętrzna 5,25-calowa wnęka montażowa na napędy opcjonalne (na

rysunku przedstawiono opcjonalny napęd optyczny)

3 Zewnętrzna 3,5-calowa wnęka montażowa na napędy opcjonalne (na

rysunku przedstawiono opcjonalny czytnik kart)

UWAGA: Zewnętrzna wnęka 3,5-calowa może być wykorzystana do

zamontowania pomocniczego dysku twardego zakrytego zaślepką.

Aby sprawdzić typ, rozmiar i pojemność urządzeń pamięci masowej zainstalowanych w komputerze, należy uruchomić program Computer Setup. Aby uzyskać więcej informacji, zapoznaj się z Podręcznikiem do programu Computer Setup (F10).

26 Rozdział 2 Rozbudowa komputera PLWW

Instalowanie i wyjmowanie napędów

Podczas instalacji dodatkowych napędów należy przestrzegać następujących zaleceń:

Podstawowy dysk twardy Serial ATA (SATA) należy podłączać do granatowego, podstawowego

●

złącza SATA na płycie głównej, oznaczonego jako SATA0.

Napęd optyczny SATA należy podłączyć do białego złącza SATA na płycie głównej, oznaczonego

●

jako SATA1.

Podłącz drugi dysk twardy SATA do kolejnego dostępnego (niezajętego) złącza SATA na płycie

●

głównej w następującej kolejności:

W pierwszej kolejności należy zawsze podłączać urządzenia do granatowego gniazda SATA0 i

●

białego SATA1, a dopiero później do jasnoniebieskiego gniazda SATA4.

Napęd dyskietek należy podłączyć do złącza oznaczonego jako FLOPPY.

●

łącz czytnik kart do złącza USB oznaczonego jako MEDIA.

Pod

●

System nie obsługuje napędów optycznych Parallel ATA (PATA) ani dysków twardych PATA.

●

Aby napęd został prawidłowo umieszczony w klatce i zablokowany na miejscu, należy zainstalować

●

wkręty prowadzące. Dodatkowe wkręty prowadzące do wnęk dysków zewnętrznych (cztery standardowe wkręty 6-32 i cztery wkręty metryczne M3) znajdują się w przedniej części podstawy montażowej komputera, pod pokrywą przednią. Standardowe wkręty 6-32 są używane do pomocniczego dysku twardego. Wkręty metryczne M3 są przeznaczone dla wszystkich innych napędów (oprócz podstawowego dysku twardego). Dostarczone przez firmę HP wkręty metryczne są czarne, a wkręty standardowe — srebrne. Jeżeli wymieniany jest główny dysk twardy, cztery srebrne i niebieskie izolowane montażowe wkręty prowadzące 6-32 należy przełożyć ze starego do nowego dysku.

Rysunek 2-19 Położ

Rysunek 2-20 Położenie wkrętów prowadzących M3 dodatkowego napędu optycznego

enie wkrętów prowadzących 6-32 pomocniczego dysku twardego

PLWW Instalowanie i wyjmowanie napędów 27

OSTROŻNIE: Aby zapobiec utracie danych, uszkodzeniu komputera lub napędu, należy postępować

zgodnie z poniższymi zaleceniami:

Przed wyjęciem lub włożeniem dysku należy prawidłowo zamknąć system operacyjny, wyłączyć komputer i odłączyć kabel zasilający.

Przed dotknięciem napędu należy rozładować ładunki elektrostatyczne zgromadzone na powierzchni skóry. Przy wyjmowaniu lub przenoszeniu napędu należy unikać dotykania jego złącza. Więcej informacji dotyczących zapobiegania uszkodzeniom spowodowanym wyładowaniami elektrostatycznymi znajduje się w dodatku D, zatytułowanym

na stronie 56.

Z napędem należy obchodzić się ostrożnie. W żadnym wypadku nie wolno go upuścić.

Nie wolno wciskać napędu do wnęki na siłę.

Należy unikać kontaktu dysku twardego z płynami, jego przechowywania w miejscach narażonych na działanie ekstremalnych temperatur lub w pobliżu produktów wytwarzających pole magnetyczne (np. monitor, głośniki itp.).

Jeżeli zaistnieje konieczność przesłania napędu pocztą, należy włożyć go do specjalnej pogrubionej koperty wykonanej z folii bąbelkowej lub do innego opakowania zabezpieczającego i opatrzyć opakowanie napisem informującym o konieczności delikatnego obchodzenia się z przesyłką: „Delikatne urządzenie: Ostrożnie!”.

Wyładowania elektrostatyczne

28 Rozdział 2 Rozbudowa komputera PLWW

Złącza napędów na płycie głównej

Złącza napędów na płycie głównej zostały przedstawione na rysunku i w tabeli poniżej.

Rysunek 2-21 Złącza napędów na płycie głównej

Tabela 2-4 Złącza napędów na płycie głównej

Nr Złącze na płycie głównej Oznaczenie na płycie

głównej

1 Czytnik kart MEDIA czarny

2 Napęd dyskietek FLOPPY czarny

3 SATA0 SATA0 granatowy

4 SATA1 SATA1 biały

5 SATA4 SATA4 jasnoniebieski

Kolor

PLWW Instalowanie i wyjmowanie napędów 29

Wyjmowanie napędu optycznego

OSTROŻNIE: Przed wyjęciem napędu z komputera należy wyjąć znajdujący się w nim nośnik

wymienny.

UWAGA: Dysk optyczny to dysk typu DVD-ROM lub SuperMulti LightScribe.

Aby wyjąć napęd optyczny:

1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.

2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i CD.

3. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz

wszystkie podłączone do niego urządzenia zewnętrzne.

4. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne.

OSTROŻNIE: Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony

do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do płyty głównej. Aby zapobiec uszkodzeniu wewnętrznych elementów komputera, należy odłączyć kabel zasilający.

5. Jeśli komputer jest umieszczony na podstawie, usuń ją i połóż komputer.

6. Zdejmij panel dostępu komputera.

7. Odchyl klatkę napędu do pozycji pionowej.

Rysunek 2-22 Odchylanie klatki napędu do góry

30 Rozdział 2 Rozbudowa komputera PLWW

8. Odłącz kabel zasilający (1) i kabel transferu danych (2) od złączy z tyłu napędu optycznego.

Rysunek 2-23 Odłączanie kabla zasilającego i kabla transferu danych

9. Odchyl klatkę napędu z powrotem do normalnej pozycji.

OSTROŻNIE: Podczas odchylania klatki w dół należy uważać, aby nie przygnieść żadnych kabli

ani przewodów.

Rysunek 2-24 Odchylanie klatki napędu w dół

PLWW Instalowanie i wyjmowanie napędów 31

10. Naciśnij zielony zatrzask mocujący napędu (1) z prawej strony napędu, aby odblokować napęd z

klatki. Trzymając zatrzask mocujący naciśnięty, przesuń napęd do tyłu aż do napotkania oporu, a następnie podnieś go do góry i wyjmij z klatki (2).

Rysunek 2-25 Wyjmowanie napędu optycznego

UWAGA: Aby włożyć napęd optyczny, należy wykonać powyższe czynności w odwrotnej kolejności.

Wymieniając napęd, należy wymontować ze starego napędu cztery wkręty prowadzące i zamontować je w nowym napędzie.

Instalowanie napędu optycznego we wnęce 5,25-calowej

Aby zainstalować opcjonalny napęd optyczny 5,25 cala:

1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.

2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i CD.

3. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz

wszystkie podłączone do niego urządzenia zewnętrzne.

4. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne.

OSTROŻNIE: Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony

do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do płyty głównej. Aby zapobiec uszkodzeniu wewnętrznych elementów komputera, należy odłączyć kabel zasilający.

5. Jeśli komputer jest umieszczony na podstawie, usuń ją i połóż komputer.

6. Zdejmij panel dostępu komputera.

7. Jeśli napęd jest instalowany we wnęce zakrytej zaślepką, należy zdjąć przednią ramkę, a następnie

zaślepkę. Więcej informacji można znaleźć na stronie

na stronie 16.

Wyjmowanie zaślepek pokrywy

32 Rozdział 2 Rozbudowa komputera PLWW

8. Zainstaluj dwa wkręty metryczne M3 w dolnych otworach po obu stronach napędu. Dodatkowe

cztery metryczne wkręty prowadzące M3 znajdują się w przedniej części podstawy montażowej komputera, pod przednią pokrywą komputera. Metryczne wkręty prowadzące M3 są czarne. Położenie tych wkrętów jest pokazane na rysunku w części

Instalowanie i wyjmowanie napędów

na stronie 27.

OSTROŻNIE: Należy używać wyłącznie wkrętów prowadzących o długości 5 mm. Dłuższe

wkręty mogą uszkodzić elementy wewnętrzne napędu

UWAGA: Wymieniając napęd, należy wymontować ze starego napędu cztery metryczne wkręty

prowadzące M3 i zamontować je w nowym napędzie.

Rysunek 2-26 Instalowanie wkrętów prowadzących w napędzie optycznym

9. Umieść wkręty prowadzące napędu w szczelinach w kształcie litery J we wnęce. Następnie wsuń

napęd w kierunku przedniej części komputera aż do jego zablokowania na miejscu.

Rysunek 2-27 Instalowanie napędu optycznego

PLWW Instalowanie i wyjmowanie napędów 33

10. Odchyl klatkę napędu do pozycji pionowej.

Rysunek 2-28 Odchylanie klatki napędu do góry

11. Podłącz kabel transferu danych SATA do białego złącza na płycie głównej, oznaczonego jako

SATA1.

12. Umieść kabel transferu danych w prowadnicach.

OSTROŻNIE: Dwie prowadnice zapobiegają przytrzaśnięciu kabla transferu danych przez klatkę

napędu podczas jej unoszenia i opuszczania. Jedna jest umieszczona na spodzie klatki napędu. Druga znajduje się na podstawie montażowej pod klatką napędu. Upewnij się, że kabel jest umieszczony w prowadnicach przed podłączeniem go do napędu optycznego.

13. Podłącz kabel zasilający (1) i kabel transferu danych (2) do złączy z tyłu napędu optycznego.

Rysunek 2-29 Podłączanie kabla zasilającego i kabla transferu danych

34 Rozdział 2 Rozbudowa komputera PLWW

14. Odchyl klatkę napędu z powrotem do normalnej pozycji.

OSTROŻNIE: Podczas odchylania klatki w dół należy uważać, aby nie przygnieść żadnych kabli

ani przewodów.

Rysunek 2-30 Odchylanie klatki napędu w dół

15. Włóż na miejsce pokrywę przednią komputera i panel dostępu.

16. Umieść komputer z powrotem na podstawie, jeśli wcześniej był na niej umieszczony.

17. Podłącz kabel zasilający i włącz komputer.

18. Włącz urządzenia zabezpieczające, które zostały wyłączone podczas zdejmowania panelu

dostępu.

System automatycznie rozpozna napęd i skonfiguruje ponownie komputer.

Wyjmowanie zewnętrznego napędu 3,5-calowego

OSTROŻNIE: Przed wyjęciem napędu z komputera należy wyjąć znajdujący się w nim nośnik

wymienny.

UWAGA: W 3,5-calowej wnęce można zainstalować napęd dyskietek lub czytnik kart.

Napęd 3,5-calowy znajduje się pod napędem optycznym. Przed wyjęciem 3,5-calowego napędu zewnętrznego konieczne jest wyjęcie napędu optycznego.

1. Wykonaj procedurę z części (

optyczny i uzyskać dostęp do napędu 3,5-calowego.

OSTROŻNIE: Przed wykonaniem następnych czynności upewnij się, że komputer jest

wyłączony, a kabel zasilający jest odłączony od gniazdka sieci elektrycznej.

Wyjmowanie napędu optycznego na stronie 30), aby wyjąć napęd

PLWW Instalowanie i wyjmowanie napędów 35

2. Odłącz kable od napędu, w sposób przedstawiony na poniższych ilustracjach.

a. Jeśli usuwanym urządzeniem jest napęd dyskietek, odłącz kabel transferu danych (1) i kabel

zasilający (2) od złączy z tyłu napędu.

Rysunek 2-31 Odłączanie kabli od napędu dyskietek

b. Jeśli usuwanym urządzeniem jest czytnik kart, odłącz kabel USB od płyty systemowej.

Rysunek 2-32 Odłączanie kabla czytnika kart

36 Rozdział 2 Rozbudowa komputera PLWW

3. Naciśnij zielony zatrzask mocujący (1) z prawej strony napędu, aby odblokować napęd z klatki.

Trzymając zatrzask mocujący naciśnięty, przesuń napęd do tyłu, aż do napotkania oporu, a następnie podnieś go do góry i wyjmij z klatki (2).

Rysunek 2-33 Wyjmowanie napędu 3,5-calowego (na ilustracji przedstawiono napęd dyskietek)

UWAGA: Aby włożyć napęd 3,5-calowy, należy wykonać powyższe czynności w odwrotnej kolejności.

Wymieniając napęd 3,5-calowy, należy wymontować ze starego napędu cztery wkręty prowadzące i zamontować je w nowym napędzie.

Instalowanie napędu w zewnętrznej wnęce 3,5-calowej

W zależności od konfiguracji komputera zewnętrzna wnęka 3,5-calowa (z przodu komputera) zawiera czytnik kart, napęd dyskietek lub jest pusta.

Jeżeli we wnęce nie jest zainstalowany napęd 3,5-calowy, można w niej zainstalować czytnik kart, napęd dyskietek lub dysk twardy.

Wnęka 3,5-calowa znajduje się pod napędem optycznym. Aby zainstalować napęd we wnęce 3,5calowej:

UWAGA: Aby napęd został prawidłowo umieszczony w klatce i zablokowany na miejscu, należy

zainstalować wkręty prowadzące. Dodatkowe wkręty prowadzące do zewnętrznych wnęk dysków (cztery standardowe wkręty 6-32 i cztery wkręty metryczne M3) znajdują się w przedniej części podstawy montażowej komputera, pod pokrywą przednią. W przypadku pomocniczego dysku twardego używane są standardowe wkręty prowadzące 6-32. Wkręty metryczne M3 są przeznaczone dla wszystkich innych napędów (oprócz podstawowego dysku twardego). Dostarczone przez firmę HP wkręty metryczne M3 są czarne, a wkręty standardowe 6-32 — srebrne. Położenie tych wkrętów jest pokazane na rysunkach w części

1. Wykonaj procedurę opisaną w części Wyjmowanie napędu optycznego na stronie 30, aby wyjąć

napęd optyczny i uzyskać dostęp do wnęki napędu 3,5-calowego.

Instalowanie i wyjmowanie napędów na stronie 27.

OSTROŻNIE: Przed wykonaniem następnych czynności upewnij się, że komputer jest

wyłączony, a kabel zasilający jest odłączony od gniazdka sieci elektrycznej.

2. Jeśli napęd dyskietek lub czytnik kart jest instalowany we wnęce zakrytej zaślepką, należy zdjąć

przednią ramkę, a następnie zaślepkę. Więcej informacji można znaleźć na stronie

zaślepek pokrywy na stronie 16.

PLWW Instalowanie i wyjmowanie napędów 37

Wyjmowanie

3. Umieść wkręty prowadzące napędu w szczelinach w kształcie litery J we wnęce. Następnie wsuń

napęd w kierunku przedniej części komputera aż do jego zablokowania na miejscu.

Rysunek 2-34 Instalowanie napędu we wnęce 3,5-calowej (na ilustracji przedstawiono napęd

dyskietek)

4. Podłączanie odpowiednich kabli do napędu:

a. Instalując napęd dyskietek, należy podłączyć kabel zasilający i kabel transferu danych do

złączy z tyłu napędu, a drugi koniec kabla transferu danych do złącza na płycie głównej oznaczonego jako FLOPPY.

b. Instalując drugi dysk twardy, należy podłączyć kabel zasilający i kabel transferu danych do

złączy z tyłu napędu, a drugi koniec kabla transferu danych do kolejnego dostępnego (niezajętego) złącza SATA znajdującego się na płycie głównej, zgodnie z kolejnością oznaczeń złączy.

c. Jeżeli instalujesz czytnik kart, podłącz go za pomocą kabla USB do złącza USB na płycie

głównej oznaczonego jako MEDIA.

5. Włóż napęd optyczny.

6. W

7. Umieść komputer z powrotem na podstawie, jeśli wcześniej był na niej umieszczony.

8. Podłącz kabel zasilający i włącz komputer.

9. Włącz urządzenia zabezpieczające, które zostały wyłączone podczas zdejmowania panelu

łóż na miejsce pokrywę przednią komputera i panel dostępu.

dostępu.

Wyjmowanie i wkładanie podstawowego, wewnętrznego, 3,5-calowego dysku twardego SATA

UWAGA: System nie obsługuje dysków twardych Parallel ATA (PATA).

Przed wyjęciem starego dysku twardego należy utworzyć kopie zapasowe zgromadzonych na nim danych, aby możliwe było ich przeniesienie na nowy dysk. Ponadto w przypadku wymiany podstawowego dysku twardego zaleca się utworzenie zestawu dysków do przywracania, aby można było odtworzyć system operacyjny, sterowniki programowe i/lub wszelkie aplikacje, które były zainstalowane fabrycznie na komputerze. Jeśli ten zestaw dysków nie został przygotowany, wybierz kolejno Start > HP Backup and Recovery i utwórz go teraz.

38 Rozdział 2 Rozbudowa komputera PLWW

Fabrycznie zainstalowany 3,5-calowy dysk twardy jest umieszczony pod zasilaczem. Aby wyjąć i włożyć dysk twardy:

1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.

2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i CD.

3. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz

wszystkie podłączone do niego urządzenia zewnętrzne.

4. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne.

OSTROŻNIE: Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony

do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do płyty głównej. Aby zapobiec uszkodzeniu wewnętrznych elementów komputera, należy odłączyć kabel zasilający.

5. Jeśli komputer jest umieszczony na podstawie, usuń ją i połóż komputer.

6. Zdejmij panel dostępu komputera.

7. Odchyl klatkę napędu zewnętrznego do pozycji pionowej.

Rysunek 2-35 Odchylanie klatki napędu do góry

PLWW Instalowanie i wyjmowanie napędów 39

8. Odchyl zasilacz do pozycji pionowej. Dysk twardy jest umieszczony pod zasilaczem.

OSTROŻNIE: Jeśli obok klatki napędu została zainstalowana blokada Smart Cover Lock, należy

podczas podnoszenia zasilacza delikatnie poprowadzić wszystkie kable wokół blokady, aby uniknąć uszkodzenia kabli lub blokady.

Rysunek 2-36 Podnoszenie zasilacza

9. Odłącz kabel zasilający (1) i kabel transferu danych (2) od złączy z tyłu dysku twardego.

Rysunek 2-37 Odłączanie kabla zasilającego i kabla transferu danych od dysku twardego

40 Rozdział 2 Rozbudowa komputera PLWW

10. Naciśnij zielony zatrzask obok dysku twardego (1). Trzymając zatrzask mocujący naciśnięty,

przesuń napęd do przodu, aż do napotkania oporu, a następnie podnieś go do góry i wyjmij z wnęki (2).

Rysunek 2-38 Wyjmowanie dysku twardego

11. Aby zainstalować dysk twardy, srebrne i niebieskie izolowane montażowe wkręty prowadzące

należy przenieść ze starego do nowego dysku twardego. Wyrównaj wkręty prowadzące ze szczelinami w klatce napędu, wciśnij dysk twardy do wnęki, a następnie przesuń go do tyłu, aż zablokuje się na miejscu.

UWAGA: Wymieniając główny dysk twardy, należy upewnić się, że kabel SATA i zasilający zostały

poprowadzone przez prowadnicę kabli u dołu podstawy za dyskiem twardym.

Jeżeli system jest wyposażony w tylko jeden dysk twardy SATA, kabel transferu danych należy podłączyć do ciemnoniebieskiego złącza na płycie głównej oznaczonego jako SATA0, aby uniknąć problemów z wydajnością dysku twardego. Dodając drugi dysk twardy, należy podłączyć kabel zasilający i kabel transferu danych do złączy z tyłu napędu, a drugi koniec kabla transferu danych do kolejnego dostępnego (niezajętego) złącza SATA znajdującego się na płycie głównej, zgodnie z kolejnością oznaczeń złączy.

Wymieniając główny dysk twardy, cztery srebrne i niebieskie izolowane montażowe wkręty prowadzące

ży przenieść ze starego dysku do nowego. Do wyjęcia i ponownego zainstalowania wkrętów

nale prowadzących potrzebny będzie śrubokręt Torx T-15 lub płaski.

W przypadku wymiany podstawowego dysku twardego zaleca się utworzenie zestawu dysków do przywracania, aby można było odtworzyć system operacyjny, sterowniki programowe i/lub wszelkie aplikacje, które były zainstalowane fabrycznie na komputerze. Jeśli ten zestaw dysków nie został przygotowany, wybierz kolejno Start > HP Backup and Recovery i utwórz go teraz.

PLWW Instalowanie i wyjmowanie napędów 41

Wyjmowanie i wkładanie wymiennego, 3,5-calowego dysku twardego SATA

Niektóre modele są wyposażone w obudowę wymiennego dysku twardego SATA w zewnętrznej 5,25-calowej wnęce. Dysk twardy jest umieszczony w obudowie, którą można szybko i łatwo wyjąć z wnęki. Aby wymienić dysk twardy w obudowie:

UWAGA: Przed wyjęciem starego dysku twardego należy utworzyć kopie zapasowe zgromadzonych

na nim danych, aby możliwe było ich przeniesienie na nowy dysk. Ponadto w przypadku wymiany podstawowego dysku twardego zaleca się utworzenie zestawu dysków do przywracania, aby można było odtworzyć system operacyjny, sterowniki programowe i/lub wszelkie aplikacje, które były zainstalowane fabrycznie na komputerze. Jeśli ten zestaw dysków nie został przygotowany, wybierz kolejno Start > HP Backup and Recovery i utwórz go teraz.

1. Otwórz obsadę dysku twardego za pomocą dostarczonego klucza i wysuń ją z obudowy.

2. Odkręć wkręt z tyłu obsady (1) i wysuń górną pokrywę obsady (2).

Rysunek 2-39 Zdejmowanie pokrywy obsady

42 Rozdział 2 Rozbudowa komputera PLWW

3. Zdejmij pasek taśmy klejącej mocujący czujnik termiczny do wierzchu dysku twardego (1) i wyjmij

czujnik z obsady (2).

Rysunek 2-40 Wyjmowanie czujnika termicznego

4. Wykręć cztery wkręty ze spodu obsady dysku twardego.

Rysunek 2-41 Wykręcanie wkrętów zabezpieczających

PLWW Instalowanie i wyjmowanie napędów 43

5. Przesuń dysk twardy do tyłu, aby go odłączyć od obsady, a następnie unieś go w górę i wyjmij z

obsady.

Rysunek 2-42 Wyjmowanie dysku twardego

6. Umieść nowy dysk twardy w obsadzie i przesuń do tyłu, aby osadzić dysk w złączu SATA na płytce

drukowanej obsady. Upewnij się, że złącze dysku twardego i złącze płytki drukowanej obsady ściśle do siebie przylegają.

Rysunek 2-43 Wymiana dysku twardego

44 Rozdział 2 Rozbudowa komputera PLWW

7. Wkręć cztery wkręty na spodzie obsady, aby zamocować dysk w odpowiednim miejscu.

Rysunek 2-44 Wkręcanie wkrętów mocujących

8. Umieść czujnik termiczny u góry dysku twardego w takim miejscu, aby nie zakrywał etykiety (1) i

przymocuj go za pomocą paska taśmy klejącej (2).

Rysunek 2-45 Umieszczenie czujnika termicznego

PLWW Instalowanie i wyjmowanie napędów 45

9. Wsuń pokrywę na obsadę (1) i zamocuj ją na miejscu za pomocą wkrętu z tyłu obsady (2).

Rysunek 2-46 Umieszczanie pokrywy obsady

10. Wsuń obsadę dysku twardego do obudowy w komputerze i zablokuj za pomocą dostarczonego

klucza.

UWAGA: Obsada musi być zablokowana, aby dysk twardy mógł być zasilany.

46 Rozdział 2 Rozbudowa komputera PLWW

A Specyfikacje

Tabela A-1 Specyfikacje

Wymiary komputera w konfiguracji typu desktop

Wysokość

Szerokość

Głębokość

Przybliżony ciężar 19 funtów 8,6 kg

Utrzymywany ciężar (maksymalne rozłożone obciążenie w

pozycji typu desktop)

Zakres dopuszczalnych temperatur

Praca

Przechowywanie i transport

UWAGA: Wartość znamionowa temperatury pracy jest obniżana o 1,0°C na każde 300 m (1 000 stóp) do wysokości

3 000 m (10 000 stóp) nad poziomem morza (bez długotrwałego oddziaływania promieni słonecznych). Maksymalna szybkość zmiany temperatury wynosi 10°C/h. Górny limit może zostać ograniczony przez rodzaj i liczbę zainstalowanych urządzeń dodatkowych.

Wilgotność względna (bez kondensacji)

Praca

Przechowywanie i transport (maks. temp. termometru wilgotnego — 38,7°C)

Maksymalna wysokość nad poziomem morza (przy ciśnieniu atmosferycznym)

Praca

Przechowywanie i transport

3,95 cala

13,3 cala

14,9 cala

77 funtów 35 kg

od 50° do 95°F

od -22° do 140°F

10-90%

5-95%

10 000 stóp

30 000 stóp

10,0 cm

33,8 cm

37,8 cm

od 10° do 35°C

od -30° do 60°C

10-90%

5-95%

3 048 m

9 144 m

Promieniowanie ciepła

Maksymalne (standardowe zasilanie)

Typowe (tryb uśpienia, standardowe zasilanie)

Maksymalne (zasilanie 80 Plus)

Typowe (tryb uśpienia, zasilanie 80 Plus)

Zasilacz

Zakres napięcia roboczego

Zakres napięcia znamionowego

Liniowa częstotliwość znamionowa

1 260 BTU/h

307 BTU/h

1024 BTU/h

239 BTU/h

115 V

90-264 V prądu przemiennego

100-240 V prądu przemiennego

50-60 Hz

318 kg-cal/h

77 kg-cal/h

258 kg-cal/h

60 kg-cal/h

230 V

90-264 V prądu przemiennego

100-240 V prądu przemiennego

50-60 Hz

PLWW 47

Tabela A-1 Specyfikacje (ciąg dalszy)

Moc wyjściowa 240 W 240 W

Wartość znamionowa prądu (maks.)

Standardowe zasilanie

4 A przy 100 V prądu przemiennego

2 A przy 200 V prądu przemiennego

Zasilanie 80 Plus

3,5 A przy 100 V prądu przemiennego

System wykorzystuje zasilacz z aktywną korekcją współczynnika mocy. Dzięki temu system spełnia wymagania związane z

1,75 A przy 200 V prądu przemiennego

oznaczeniem CE w krajach Unii Europejskiej. Dodatkową zaletą zasilacza z aktywną korekcją współczynnika mocy jest to, że nie wymaga on przełącznika wyboru wejściowego zakresu napięcia zasilania.

48 Załącznik A Specyfikacje PLWW

B Wymiana baterii

Bateria znajdująca się w komputerze zapewnia zasilanie zegara czasu rzeczywistego. Wymieniając baterię, należy ją zastąpić baterią równoważną do tej pierwotnie zainstalowanej w komputerze. Komputer jest wyposażony w pastylkową baterię litową o napięciu 3 V.

OSTRZEŻENIE! W komputerze zastosowano wewnętrzną baterię litową z dwutlenkiem manganu. W

przypadku nieprawidłowego obchodzenia się z baterią istnieje ryzyko pożaru lub poparzenia substancją chemiczną. Ze względu na ryzyko zranienia, należy pamiętać o następujących zaleceniach:

Nie wolno ponownie ładować baterii.

Nie należy poddawać baterii działaniu temperatur wyższych niż 60°C (140°F).

Baterii nie wolno rozbierać, zgniatać, przekłuwać, zwierać jej zewnętrznych kontaktów, wrzucać do wody ani ognia.

Baterię należy wymieniać tylko na baterię firmy HP odpowiednią dla tego produktu.

OSTROŻNIE: Przed przystąpieniem do wymiany baterii należy pamiętać o wykonaniu kopii

zapasowej ustawień pamięci CMOS. Wyjęcie baterii z komputera powoduje wyzerowanie ustawień pamięci CMOS. Aby uzyskać więcej informacji dotyczących tworzenia kopii zapasowych ustawień pamięci CMOS, zobacz Podręcznik do programu Computer Setup (F10).

Wyładowania elektrostatyczne mogą uszkodzić elektroniczne elementy komputera lub jego urządzenia dodatkowe. Przed przystąpieniem do wykonywania opisanych poniżej czynności należy pozbyć się nagromadzonych ładunków elektrostatycznych, dotykając uziemionego metalowego przedmiotu.

UWAGA: Okres eksploatacji baterii można wydłużyć, podłączając komputer do sprawnego gniazda

sieci elektrycznej. Zainstalowana w komputerze bateria litowa NIE jest używana, gdy komputer jest podłączony do źródła prądu przemiennego.

Firma HP zachęca klientów do recyklingu zużytego sprzętu elektronicznego, oryginalnych kaset drukarek HP oraz akumulatorów. Więcej informacji dotyczących programów recyklingu znajduje się w witrynie

1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.

2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i CD.

3. Wyłącz komputer w prawidłowy sposób (z poziomu systemu operacyjnego), a następnie wyłącz

4. Odłącz kabel zasilający od gniazda sieci elektrycznej i odłącz wszystkie urządzenia zewnętrzne.

http://www.hp.com/recycle.

wszystkie podłączone do niego urządzenia zewnętrzne.

OSTROŻNIE: Niezależnie od tego, czy komputer jest włączony czy nie, jeśli jest on podłączony

do sprawnego gniazda sieci elektrycznej, to napięcie jest dostarczane do płyty głównej. Aby zapobiec uszkodzeniu wewnętrznych elementów komputera, należy odłączyć kabel zasilający.

5. Jeśli komputer jest umieszczony na podstawie, usuń ją i połóż komputer.

6. Zdejmij panel dostępu komputera.

PLWW 49

7. Odszukaj baterię i jej uchwyt na płycie głównej.

UWAGA: W niektórych modelach konieczne może być wyjęcie elementu wewnętrznego, aby

uzyskać dostęp do baterii.

8. W zależności od typu uchwytu baterii na płycie głównej wykonaj poniższe czynności w celu

wymiany baterii.

Typ 1

a. Wyjmij baterię z uchwytu.

Rysunek B-1 Wyjmowanie baterii pastylkowej (typ 1)

b. Wsuń nową baterię do uchwytu, biegunem dodatnim skierowanym w górę. Uchwyt

automatycznie zamocuje baterię w prawidłowej pozycji.

Typ 2

a. Aby zwolnić baterię z uchwytu, ściśnij metalowy zacisk wystający nad krawędzią baterii. Kiedy

bateria wysunie się ku górze, wyjmij ją (1).

b. Aby zainstalować nową baterię, wsuń jej brzeg pod krawędź uchwytu, biegunem dodatnim

skierowanym w górę. Naciśnij drugi brzeg baterii. Metalowy zacisk powinien wyskoczyć ponad brzeg baterii (2).

Rysunek B-2 Wyjmowanie i wkładanie baterii pastylkowej (typ 2)

Typ 3

a. Odciągnij zacisk (1) utrzymujący baterię na miejscu, a następnie wyjmij baterię (2).

50 Załącznik B Wymiana baterii PLWW

b. Włóż nową baterię i ustaw zacisk z powrotem na miejscu.

Rysunek B-3 Wyjmowanie baterii pastylkowej (typ 3)

UWAGA: Po włożeniu baterii należy wykonać poniższe czynności w celu ukończenia procedury

wymiany.

9. Załóż panel dostępu komputera.

10. Umieść komputer z powrotem na podstawie, jeśli wcześniej był na niej umieszczony.

11. Podłącz kabel zasilający do gniazda sieci elektrycznej i włącz komputer.

12. Za pomocą programu Computer Setup ustaw ponownie datę i godzinę, hasła oraz inne wartości

ustawień systemu. Zapoznaj się z Podręcznikiem do programu Computer Setup (F10).

13. Włącz urządzenia zabezpieczające, które zostały wyłączone podczas zdejmowania panelu

dostępu.

PLWW 51

CZewnętrzne urządzenia

zabezpieczające

UWAGA: Więcej informacji na temat funkcji zabezpieczeń danych znajduje się w Podręczniku do

programu Computer Setup (F10) oraz w Podręczniku zarządzania komputerami typu desktop oraz w Podręczniku oprogramowania HP ProtectTools Security Manager (tylko wybrane modele) w witrynie

http://www.hp.com.

Instalowanie blokady zabezpieczającej

Blokady przedstawione poniżej i na następnej stronie służą do zabezpieczania komputera.

Blokada kablowa

Rysunek C-1 Instalowanie blokady kablowej

52 Załącznik C Zewnętrzne urządzenia zabezpieczające PLWW

Kłódka

Rysunek C-2 Instalowanie kłódki

PLWW Instalowanie blokady zabezpieczającej 53

Blokada zabezpieczająca komputera HP Business

1. Przymocuj linkę zabezpieczającą, okręcając ją wokół stacjonarnego obiektu.

Rysunek C-3 Przymocowanie linki do nieruchomego obiektu

2. Przewlecz kable myszy i klawiatury przez blokadę.

Rysunek C-4 Przewlekanie kabli klawiatury i myszy

54 Załącznik C Zewnętrzne urządzenia zabezpieczające PLWW

3. Przykręć blokadę do podstawy za pomocą dostarczonej śruby.

Rysunek C-5 Przymocowanie blokady do podstawy

4. Włóż wtyczkę linki zabezpieczającej do blokady (1) i wciśnij przycisk (2), aby włączyć blokadę. Aby

wyłączyć blokadę, użyj dostarczonego klucza.

Rysunek C-6 Włączenie blokady

PLWW Instalowanie blokady zabezpieczającej 55

DWyładowania elektrostatyczne

Ładunki elektrostatyczne znajdujące się na ciele człowieka lub innym przewodniku mogą doprowadzić do uszkodzenia płyty głównej lub innych czułych elementów i urządzeń. Może to spowodować ograniczenie trwałości urządzenia.

Zapobieganie wyładowaniom elektrostatycznym

Aby zapobiec uszkodzeniom spowodowanym wyładowaniami elektrostatycznymi, należy przestrzegać następujących zaleceń:

Aby uniknąć bezpośredniego kontaktu urządzeń ze skórą, należy je przechowywać i transportować

●

w specjalnych opakowaniach antystatycznych.

Elementy czułe na wyładowania należy przechowywać w opakowaniach aż do momentu

●

zainstalowania ich w stacjach roboczych zabezpieczonych przed wyładowaniami elektrostatycznymi.

Przed wyjęciem urządzenia z opakowania należy je umieścić na uziemionej powierzchni.

●

Należy unikać dotykania bolców, przewodów lub układów.

●

Przed dotknięciem elementów lub układów czułych na wyładowania trzeba zawsze pamiętać o

●

właściwym uziemieniu.

Metody uziemiania

Istnieje kilka sposobów uziemiania. Należy skorzystać z jednej z nich przed dotknięciem lub przystąpieniem do instalowania elementów czułych na wyładowania.

Na nadgarstek należy zakładać opaskę uziemiającą połączoną przewodem uziemiającym z

●

podstawą montażową komputera lub samą stacją roboczą. Opaski takie to elastyczne opaski uziemiające, posiadające opór minimum 1 megaoma +/- 10 procent. Prawidłowe uziemienie zapewnia opaska przylegająca do skóry.

Podczas pracy wykonywanej na stojąco należy stosować opaski na stopy, palce u nóg lub buty.

●

Stojąc na przewodzącej podłodze lub macie rozpraszającej, należy stosować opaski na obie stopy.

Należy używać przewodzących narzędzi serwisowych.

●

Należy używać przenośnego zestawu serwisowego wyposa

●

rozpraszającą ładunki elektrostatyczne.

Zalecany sprzęt do uziemienia można nabyć u autoryzowanego dystrybutora, sprzedawcy lub serwisanta produktów firmy HP.

żonego w składaną matę

UWAGA: Więcej informacji o wyładowaniach elektrostatycznych można uzyskać u autoryzowanego

dystrybutora, sprzedawcy lub serwisanta produktów firmy HP.

56 Załącznik D Wyładowania elektrostatyczne PLWW

E Zalecenia dotyczące pracy komputera,

rutynowa pielęgnacja i

przygotowywanie komputera do transportu

Zalecenia dotyczące pracy komputera i rutynowa pielęgnacja

Przy konfigurowaniu komputera i monitora oraz ich obsłudze należy przestrzegać poniższych zaleceń:

Komputer należy chronić przed wilgocią, bezpośrednim oddziaływaniem światła słonecznego oraz

●

nadmiernie wysokimi lub nadmiernie niskimi temperaturami.

Komputer należy umieścić na stabilnej i płaskiej powierzchni. Ze wszystkich stron komputera

●

zawierających otwory wentylacyjne oraz nad monitorem należy pozostawić co najmniej 10,2 cm wolnej przestrzeni, aby umożliwić swobodny przepływ powietrza.

Nie wolno w żaden sposób blokować otworów wentylacyjnych ani otworów wlotowych, gdyż utrudni

●

to swobodny przepływ powietrza. Nie należy ustawiać klawiatury z opuszczonymi stopkami bezpośrednio przed komputerem, ponieważ to również ogranicza przepływ powietrza.

Nie wolno korzystać z komputera przy zdjętej pokrywie panelu dostępu lub zdjętej pokrywie

●

dowolnego z gniazd kart rozszerzeń.

Nie należy ustawiać komputerów jeden na drugim ani ustawiać ich tak blisko siebie,

●

oddziaływać na siebie wzajemnie powietrzem obiegowym lub podgrzanym.

Jeżeli komputer będzie używany w osobnej obudowie, należy zapewnić obudowie wentylację

●

wlotową i wylotową. Nadal też mają zastosowanie wszystkie powyższe zalecenia dotyczące pracy komputera.

Komputer i klawiaturę należy chronić przed kontaktem z płynami.

●

Nie wolno zasłaniać szczelin wentylacyjnych monitora żadnym materiałem.

●

Należy zainstalować lub uaktywnić funkcje zarządzania energią dostępne w systemie operacyjnym

●

lub inne oprogramowanie, w tym stany uśpienia.

Przed przystąpieniem do wykonywania wymienionych niżej czynności należy zawsze wyłączyć

●

komputer.

że mogłyby

Obudowę komputera należy czyścić za pomocą miękkiej i wilgotnej tkaniny. U

◦

środków czyszczących może zniszczyć powierzchnię lub spowodować jej odbarwienie.

Od czasu do czasu należy przeczyścić otwory wentylacyjne ze wszystkich stron komputera.

◦

Niektóre rodzaje włókien, kurz i inne ciała obce mogą zablokować szczeliny wentylacyjne i ograniczyć przepływ powietrza.

PLWW Zalecenia dotyczące pracy komputera i rutynowa pielęgnacja 57

żywanie

Środki ostrożności przy obchodzeniu się z napędem optycznym

Podczas obsługi lub czyszczenia napędu optycznego należy przestrzegać poniższych zaleceń.

Obsługa

Nie wolno przesuwać napędu podczas pracy. Może to spowodować błędy odczytu danych.

●

Należy unikać poddawania napędu nagłym zmianom temperatur, gdyż może to powodować

●

uszkodzenia wewnątrz urządzenia. Jeżeli napęd jest włączony, a temperatura nagle ulegnie gwałtownej zmianie, należy odczekać przynajmniej godzinę, a następnie wyłączyć zasilanie. Po natychmiastowym przystąpieniu do używania napędu mogą się pojawić problemy z odczytywaniem danych.

Należy unikać umieszczania napędu w miejscu, gdzie będzie on narażony na dużą wilgotność,

●

skrajne temperatury, drgania mechaniczne lub bezpośrednie działanie światła słonecznego.

Czyszczenie

Panel przedni oraz elementy sterujące należy czyścić miękką ściereczką — suchą lub zwilżoną w

●

roztworze łagodnego detergentu. Nie wolno bezpośrednio spryskiwać urządzenia żadnymi środkami czyszczącymi.

Nie wolno czyścić urządzenia rozpuszczalnikami (na przykład alkoholem lub benzenem), ponieważ

●

substancje te mogą uszkodzić powierzchnię.

Środki bezpieczeństwa

Jeżeli do napędu przedostanie się jakiś obiekt lub płyn, należy niezwłocznie odłączyć komputer od zasilania i dostarczyć go do autoryzowanego punktu serwisowego firmy HP.

Przygotowanie do transportu

Przygotowując komputer do transportu, należy postępować zgodnie z poniższymi wskazówkami:

1. Utwórz kopie zapasowe danych znajdujących się na dysku twardym. W tym celu użyj dysków PD,

taśm, dysków CD lub dyskietek. Zadbaj o to, aby nośniki zawierające kopie zapasowe nie były w czasie przechowywania lub transportu poddawane działaniu impulsów elektrycznych ani magnetycznych.

UWAGA: Dysk twardy jest blokowany automatycznie po wyłączeniu zasilania komputera.

2. Usuń wszystkie nośniki wymienne i umieść je w osobnym miejscu.

3. Włóż pustą dyskietkę do napędu dyskietek, aby zabezpieczyć go na czas transportu. Nie używaj

dyskietki, na której są już zapisane lub będą zapisywane dane.

4. Wyłącz komputer i podłączone do niego urządzenia zewnętrzne.

5. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej, a następnie z komputera.

6. Odłącz elementy komputera i urządzenia zewnętrzne od źródła zasilania, a następnie od

komputera.

UWAGA: Przed transportem komputera sprawdź, czy wszystkie karty są właściwie osadzone i

zamocowane w gniazdach na płycie głównej.

7. Zapakuj elementy komputera i urządzenia zewnętrzne do ich oryginalnych lub podobnych

opakowań, z odpowiednią ilością materiału tłumiącego, zabezpieczającego je podczas podróży.

58 Załącznik E Zalecenia dotyczące pracy komputera, rutynowa pielęgnacja i przygotowywanie

komputera do transportu

PLWW

Indeks

blokada Smart Cover Lock 11 blokady

blokada kablowa 52 blokada Smart Cover Lock 11 Blokada zabezpieczająca

komputera HP Business 54

kłódka 53

czytnik kart

funkcje 3 instalowanie 37 wyjmowanie 35

dane techniczne

komputer 47 pamięć 18

dysk twardy

instalowanie 38 instalowanie drugiego 37 przywracanie

oprogramowania 41

wyjmowanie 38

instalowanie

bateria 49 blokady zabezpieczające 52 czytnik kart 37 dysk twardy 38 kable napędów 27 karta rozszerzeń 22 napęd dyskietek 37 napęd optyczny 32 pamięć 18 przywracanie

oprogramowania 41

wkręty prowadzące 27 wymienny dysk twardy 42

karta PCI 22, 24

karta PCI Express 22, 24 karta rozszerzeń

instalowanie 22 położenie gniazd 22 wyjmowanie 22

klawiatura

elementy 5 złącze 4

klawisz z logo systemu

Windows 6 klucz FailSafe Key 11 konfiguracja tower 9

moduły DIMM. Patrz pamięć mysz

funkcje specjalne 7 złącze 4

napęd dyskietek

instalowanie 37 wyjmowanie 35

napęd optyczny

czyszczenie 58 definicja 2 instalowanie 32 środki ostro wyjmowanie 30

napędy

instalowanie 27 podłączanie kabli 27 położenie 25

osłona gniazda rozszerzeń

wyjmowanie 23 zakładanie 25

otwieranie panelu dostępu 11,

pamięć

dane techniczne 18

żności 58

instalowanie 18 wypełnianie gniazd 19

panel dostępu

zamykanie i otwieranie 11,

panel dostępu komputera

wyjmowanie 13 zakładanie 14

panel przedni, elementy 2 panel tylny, elementy 4 podłączanie kabli do napędu 27 pokrywa przednia

wyjmowanie 15 wyjmowanie zaślepek 16 zakładanie 17

położenie identyfikatora

produktu 7

położenie numeru seryjnego 7 przygotowanie do transportu 58

tworzenie kopii zapasowych i

odzyskiwanie 41

USB, porty

panel przedni 2 panel tylny 4

wkręty prowadzące 27 wskazówki instalacyjne 8 wyjmowanie

bateria 49 blokada Smart Cover Lock 11 czytnik kart 35 dysk twardy 38 karta PCI 24 karta PCI Express 24 karta rozszerzeń 22 napęd dyskietek 35 napęd optyczny 30 osłona gniazda rozszerzeń 23

PLWW Indeks 59

panel dostępu komputera 13 pokrywa przednia 15 zaślepki napędów 16

wyładowania elektrostatyczne,

zapobieganie uszkodzeniom 56 wymiana baterii 49 wymienny dysk twardy

zakładanie 42

zabezpieczenia

blokada kablowa 52 blokada Smart Cover Lock 11 Blokada zabezpieczająca

komputera HP Business 54

kłódka 53

zalecenia dotyczące pracy

komputera 57 zalecenia dotyczące

wentylacji 57 zasilanie 47 złącza audio 2, 4 złącza napędów na płycie

głównej 29 złącze mikrofonowe 2 złącze monitora 4 złącze równoległe4 złącze sieciowe 4 złącze słuchawkowe 2 złącze szeregowe 4 złącze wejściowe 4 złącze wyjścia liniowego 4

60 Indeks PLWW

Hp COMPAQ DC7800 SMALL User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Elementy produktu

Elementy w konfiguracji standardowej

Elementy panelu przedniego

Elementy czytnika kart

Elementy panelu tylnego

Stan diody

Korzystanie z klawisza z logo systemu Windows

Funkcje specjalne myszy

Umiejscowienie numeru seryjnego

2 Rozbudowa komputera

Cechy komputera ułatwiające rozbudowę i serwisowanie

Ostrzeżenia i przestrogi

Używanie komputera typu small form factor w konfiguracji tower

Wyłączanie blokady Smart Cover Lock

Smart Cover FailSafe Key

Używanie klucza Smart Cover FailSafe Key do usuwania blokady Smart Cover

Zdejmowanie panelu dostępu komputera

Zakładanie panelu dostępu komputera

Zdejmowanie pokrywy przedniej

Wyjmowanie zaślepek pokrywy

Zakładanie pokrywy przedniej

Instalowanie dodatkowej pamięci

Moduły DIMM

Moduły DIMM typu DDR2-SDRAM

Wypełnianie gniazd DIMM

Instalowanie modułów DIMM

Wyjmowanie lub instalowanie karty rozszerzeń

Położenie napędów

Instalowanie i wyjmowanie napędów

Złącza napędów na płycie głównej

Wyjmowanie napędu optycznego

Instalowanie napędu optycznego we wnęce 5,25-calowej

Wyjmowanie zewnętrznego napędu 3,5-calowego

Instalowanie napędu w zewnętrznej wnęce 3,5-calowej

Wyjmowanie i wkładanie podstawowego, wewnętrznego, 3,5-calowego dysku twardego SATA

Wyjmowanie i wkładanie wymiennego, 3,5-calowego dysku twardego SATA

Tabela A-1 Specyfikacje

B Wymiana baterii

Instalowanie blokady zabezpieczającej

Blokada kablowa

Kłódka

Blokada zabezpieczająca komputera HP Business

Zapobieganie wyładowaniom elektrostatycznym

Metody uziemiania

Zalecenia dotyczące pracy komputera i rutynowa pielęgnacja

Środki ostrożności przy obchodzeniu się z napędem optycznym

Obsługa

Czyszczenie

Środki bezpieczeństwa

Przygotowanie do transportu

Indeks
