하드웨어 참조 설명서 - dc7800 시리즈
Convertible Minitower
HP Compaq 비즈니스 PC
© Copyright 2007 Hewlett-Packard
Development Company, L.P. 이 정 보는 사전
통지 없이 변경될 수 있습니다.
Microsoft, Windows 및 Windows Vista 는 미
국 및/또는 기타 국가/지역에서 Microsoft
Corporation 의 상표 또는 등록 상표입니다.
HP 제품 및 서비스에 대한 유일한 보증은 제
품 및 서비스와 함께 동봉된 보증서에 명시
되어 있습니다. 본 설명서에는 어떠한 추가
보증 내용도 들어 있지 않습니다. HP 는 본
설명서에 대한 기술상 또는 편집상의 오류나
누락에 대해 책임을 지지 않습니다.
본 설명서에 들어 있는 소유 정보는 저작권
법에 의해 보호를 받습니다. HewlettPackard Company 의 사전 서면 동의 없이
본 설명서의 어떠한 부분도 복사하거나, 재발
행하거나, 다른 언어로 번역할 수 없습니다.
하드웨어 참조 설명서
HP Compaq 비즈니스 PC
dc7800 시리즈 Convertible Minitower
초판(2007 년 7 월)
문서 일련 번호: 451122-AD1
본 설명서 정보
이 설명서는 해당 컴퓨터 모델 업그레이드에 대한 기본 정보를 제공합니다.
경고! 지시 사항을 따르지 않으면 부상을 당하거나 생명을 잃을 수 있습니다.
주의: 지시 사항을 따르지 않으면 장비가 손상되거나 정보가 유실될 수 있습니다.
주: 이런 텍스트는 중요한 추가 정보를 제공합니다.
KOWW iii
iv
본 설명서 정보
KOWW
목차
1 제품 기능
표준 구성 기능 ............................................................................................................... 1
앞면 패널 부품 ............................................................................................................... 2
미디어 카드 리더 부품 ..................................................................................................... 3
뒷면 부품 ...................................................................................................................... 4
키보드 .......................................................................................................................... 5
Windows 로고 키 사용 ....................................................................................... 6
특수 마우스 기능 ............................................................................................................ 7
일련 번호 위치 ............................................................................................................... 7
2 하드웨어 업그레이드
서비스 기능 ................................................................................................................... 8
경고 및 주의 사항 ........................................................................................................... 8
Smart Cover Lock 잠금 해제 ............................................................................................. 9
Smart Cover FailSafe 키 .................................................................................... 9
Smart Cover FailSafe 키를 사용하여 Smart Cover Lock 제거 .................................... 9
컴퓨터 액세스 패널 분리 ................................................................................................ 11
컴퓨터 액세스 패널 씌우기 ............................................................................................. 12
앞면 베젤 분리 ............................................................................................................. 13
앞면 베젤 다시 부착 ...................................................................................................... 14
베젤 블랭크 분리 .......................................................................................................... 15
추가 메모리 설치 .......................................................................................................... 16
DIMM ................................................................................................................................. 16
DDR2-SDRAM DIMM ........................................................................................................ 16
DIMM 소켓 설치 ............................................................................................. 17
DIMM 설치 .................................................................................................... 18
확장 카드 분리 또는 설치 ............................................................................................... 20
드라이브 위치 .............................................................................................................. 24
드라이브 베이에서 드라이브 분리 .................................................................................... 25
추가 드라이브 설치 ....................................................................................................... 27
시스템 보드 드라이브 연결 ............................................................................... 29
외부 드라이브 베이에 5.25 인치 또는 3.5 인치 드라이브 설치 .................................. 30
내부 드라이브 베이에 3.5
이동식 3.5 인치 SATA 하드 드라이브의 분리 및 장착 ............................................ 34
미니타워에서 데스크탑 구성으로 변경 .............................................................................. 38
데스크탑에서 미니타워로 변경구성 .................................................................................. 40
인치 SATA 하드 드라이브 설치 ...................................... 32
부록 A 제품 사양
부록 B 배터리 교체
KOWW v
부록 C 외부 보안 장치
보안 잠금 장치 설치 ...................................................................................................... 48
케이블 잠금 장치 ............................................................................................ 48
패드락 .......................................................................................................... 48
HP 비즈니스 PC 보안 잠금 장치 ........................................................................ 50
부록 D 정전기 방전
정전기 손상 방지 .......................................................................................................... 52
접지 방법 .................................................................................................................... 52
부록 E 컴퓨터 작동 지침, 일반 관리 및 운반 준비
컴퓨터 작동 지침 및 일반 관리 ........................................................................................ 53
광 드라이브 주의 사항 ................................................................................................... 54
사용 시 ......................................................................................................... 54
청소 ............................................................................................................. 54
안전성 .......................................................................................................... 54
운반 준비 .................................................................................................................... 54
색인 ........................................................................................................................................... 55
vi KOWW
1
제품 기능
표준 구성 기능
HP Compaq Convertible Minitower 기능은 모델에 따라 다릅니다. 컴퓨터에 설치된 모든 하드웨어와 소
프트웨어 목록을 보려면 진단 유틸리티를 실행하십시오(일부 모델에만 포함). 유틸리티 사용에 대한 지
문제 해결 설명서
침은
주: HP Compaq Convertible Minitower 컴퓨터는 데스크탑으로 쉽게 전환될 수 있습니다. 자세한 내
용은 이 설명서의
그림 1-1 Convertible Minitower 구성
를 참조하십시오.
38페이지의 미니타워에서 데스크탑 구성으로 변경을 참조하십시오.
KOWW
표준 구성 기능
1
앞면 패널 부품
모델에 따라 드라이브 구성이 다를 수 있습니다.
그림 1-2 앞면 패널 부품
표 1-1 앞면 패널 부품
1
5.25 인치 광 드라이브
2
광 드라이브 작동 표시등
3
3.5 인치 디스켓 드라이브(선택 사양)
4
이중 상태 전원 버튼
5
하드 드라이브 작동 표시등
6
마이크 연결단자
7
광 드라이브 꺼내기 버튼
주: 광 드라이브에는 DVD-ROM 또는 SuperMulti LightScribe 드라이브가 있습니다.
주의: 맨 아래에 있는 5.25 인치 베이는 위에 있는 2 개의 베이보다 길이가 짧습니다. 맨 아래에 있는 베이에는 길
이가 14.5cm 이하인 1/2 높이 드라이브 또는 기타 장치만 설치할 수 있습니다. 광 드라이브와 같이 큰 드라이브를
맨 아래에 있는 베이에 강제로 밀어 넣지 마십시오. 이렇게 하면 드라이브와 시스템 보드가 손상될 수 있습니다. 드
라이브 베이에 드라이브를 설치할 때 무리하게 힘을 주면 드라이브가 손상될 수 있습니다.
1
일부 모델은 3.5 인치 외부 드라이브 베이에서 미디어 카드 리더로 구성됩니다. 베젤 블랭크가 이 베이를 덮고 있는 모델도
있습니다.
1
8
5.25 인치 미디어 카드 리더(선택 사양)
9
디스켓 드라이브 작동 표시등(선택 사양)
10
디스켓 꺼내기 버튼(선택 사양)
11
전원 표시등
12
헤드폰 연결단자
13
USB(범용 직렬 버스) 포트
2
1 장 제품 기능
KOWW
미디어 카드 리더 부품
미디어 카드 리더는 일부 모델에서만 사용 가능한 옵션 장치입니다. 다음 그림과 표를 참조하여 미디
어 카드 리더 부품을 확인합니다.
그림 1-3 미디어 카드 리더 부품
표 1-2 미디어 카드 리더 부품
1 SmartMedia/xD
3.3V SM(SmartMedia) 카드
●
D-Picture 카드(xD)
●
2
미디어 카드 리더 작동 표시등
3 SD/MMC+/miniSD
SD(Secure Digital) 카드
●
MiniSD
●
MMC(MultiMediaCard)
●
RS MMD(Reduced Size MultiMediaCard)
●
MultiMediaCard 4.0(Mobile Plus)
●
Reduced Size MultiMediaCard 4.0(MMC
●
Mobile)
MMC Micro(어댑터 필수)
●
4
USB(범용 직렬 버스) 포트
5 CompactFlash I/II
CompactFlash 카드 유형 1
●
CompactFlash 카드 유형 2
●
MicroDrive
●
6 MS PRO/MS PRO DUO
Memory Stick(MS)
●
MagicGate Memory Stick(MG)
●
MagicGate Memory Duo
●
Memory Stick Select
●
Memory Stick Duo(MS Duo)
●
Memory Stick PRO(MS PRO)
●
Memory Stick PRO Duo(MS PRO Duo)
●
KOWW
MicroSD(T-Flash)(어댑터 필수)
●
미디어 카드 리더 부품
3
뒷면 부품
그림 1-4 뒷면 부품
표 1-3 뒷면 부품
1
2
3
4
5
주: 연결단자의 배열 및 개수는 모델에 따라 다를 수 있습니다.
오디오 입력 라인 연결단자는 오디오 드라이버의 제어판에서 마이크 연결단자로 재지정할 수 있습니다.
PCI Express x16 그래픽 카드가 컴퓨터에 설치되어 있으면 시스템 보드의 모니터 연결단자를 사용할 수 없습니다.
PCI 또는 PCI Express x1 그래픽 카드만 설치되어 있는 경우 카드 및 시스템 보드의 연결단자를 동시에 사용할 수
있습니다. 연결단자를 모두 사용하려면 Computer Setup 에서 설정을 일부 변경해야 하는 경우도 있습니다. Boot
Order 에 대한 자세한 내용은 Computer Setup(F10)
전원 코드 연결단자
RJ-45 네트워크 연결단자
병렬 연결단자
직렬 연결단자
PS/2 마우스 연결단자(녹색)
유틸리티 설명서
6
7
8
9
10
를 참조하십시오.
오디오 라인 입력 연결단자(파란색)
전원을 사용하는 오디오 장치용 출력 라
인 연결단자(녹색)
USB(범용 직렬 버스)
VGA 모니터 연결단자
PS/2 키보드 연결단자(보라색)
4
1 장 제품 기능
KOWW
키보드
그림 1-5 키보드 부품
표 1-4 키보드 부품
1
기능 키 사용하는 소프트웨어 응용프로그램에 따라 특정 기능을 수행합니다.
2
편집 키 Insert, Home, Page Up, Delete, End 및 Page Down 등이 포함됩니다.
3
상태 표시등 컴퓨터와 키보드 설정 상태(Num Lock, Caps Lock 및 Scroll Lock)를 표시합니다.
4
숫자 키 계산기 키패드와 같은 기능을 제공합니다.
5
화살표 키 문서나 웹 사이트에서 이동할 때 사용합니다. 마우스 대신 키보드를 사용하여 왼
쪽, 오른쪽, 위쪽 및 아래쪽으로 이동할 수 있습니다.
6
Ctrl 키 다른 키와 조합하여 사용되며 사용하는 응용프로그램 소프트웨어에 따라 기능이
7
응용프로그램 키
8
Windows 로고 키
9
Alt 키 다른 키와 조합하여 사용되며 사용하는 응용프로그램 소프트웨어에 따라 기능이
1
특정 지역에서 사용 가능한 키입니다.
1
1
다릅니다.
Microsoft Office 응용프로그램에서 마우스 오른쪽 버튼처럼 팝업 메뉴를 열 때 사
용됩니다. 다른 소프트웨어 응용프로그램에서는 수행하는 기능이 다를 수 있습니
다.
Microsoft Windows 에서 시작 메뉴를 열 때 사용합니다. 다른 키와 결합되면 다른
기능을 수행합니다.
다릅니다.
KOWW
키보드
5
Windows 로고 키 사용
Windows 로고 키와 다른 키를 조합하여 Windows 운영체제에서 사용되는 특정 기능을 수행할 수 있습
니다. Windows 로고 키를 확인하려면
표 1-5 Windows 로고 키 기능
다음 Windows 로고 키 기능은 Microsoft Windows XP 및 Microsoft Windows Vista 에서 사용할 수 있습니다.
5페이지의 키보드를 참조하십시오.
Windows 로고 키
Windows 로고 키 + d 바탕 화면을 표시합니다.
Windows 로고 키 + m 열려 있는 응용프로그램을 모두 최소화합니다.
Shift + Windows 로고 키 + m 최소화된 응용프로그램을 모두 원상태로 되돌립니다.
Windows 로고 키 + e 내 컴퓨터 창이 열립니다.
Windows 로고 키 + f 파일 및 폴더 찾기 창이 열립니다.
Windows 로고 키 + Ctrl + f 컴퓨터 찾기 창이 열립니다.
Windows 로고 키 + F1 Windows 도움말 창이 열립니다.
Windows 로고 키 + l 네트워크 도메인에 연결되어 있을 경우 컴퓨터를 잠그거나, 연결
Windows 로고 키 + r 실행 대화상자가 열립니다.
Windows 로고 키 + u 유틸리티 관리자 창이 열립니다.
Windows 로고 키 + Pause/Break 시스템 속성 대화 상자가 열립니다.
Windows 로고 키 + Tab 작업 표시줄 버튼 순서대로 표시됩니다(Windows XP).
Microsoft Windows Vista 에서는 위에 설명한 Windows 로고 키 기능 외에도 다음 기능을 사용할 수 있습니다.
시작 메뉴를 표시하거나 숨깁니다.
되어 있지 않을 경우 사용자를 전환할 수 있습니다.
Windows Flip 3-D 를 사용하여 작업 표시줄에 프로그램을 순서대
로 표시합니다(Windows Vista).
Ctrl + Windows 로고 키 + Tab
Windows 로고 키 + 스페이스바 모든 가젯을 맨 위로 가져오고 Windows 사이드바를 선택합니다.
Windows 로고 키 + g 사이드바 가젯을 순서대로 표시합니다.
Windows 로고 키 + u 내게 필요한 옵션이 열립니다.
Windows 로고 키 + x Windows 모바일 센터가 열립니다.
Windows 로고 키 + 숫자 키 숫자에 해당하는 빠른 실행 바로 가기가 열립니다. 예를 들어
Windows Flip 3-D 를 사용하여 작업 표시줄에서 화살표를 사용해
프로그램을 순서대로 표시합니다.
Windows 로고 키 + 1 을 누르면 빠른 실행 메뉴의 첫 번째 바로
가기가 열립니다.
6
1 장 제품 기능
KOWW
특수 마우스 기능
대부분의 소프트웨어 응용프로그램은 마우스 사용을 지원합니다. 각 마우스 버튼에 지정된 기능은 사
용하는 소프트웨어 응용프로그램에 따라 다릅니다.
일련 번호 위치
고유 일련 번호 및 제품 ID 번호는 컴퓨터 상단 덮개에 표시되어 있습니다. 이 번호를 기록해 놓았다가
고객 서비스 센터에 문의할 때 사용하십시오.
그림 1-6 일련 번호 및 제품 ID 위치
KOWW
특수 마우스 기능
7
2
하드웨어 업그레이드
서비스 기능
이 컴퓨터에는 업그레이드와 서비스를 보다 쉽게 수행할 수 있는 기능이 있습니다. 이 장에 설명된 대
부분의 설치 과정은 특정 도구가 필요하지 않습니다.
경고 및 주의 사항
업그레이드를 수행하기 전에 본 설명서의 해당 지침, 주의 사항 및 경고를 주의 깊게 읽으십시오.
경고! 감전이나 뜨거운 표면, 화재로 인한 부상의 위험이 있으므로 다음에 주의하십시오.
반드시 벽면 콘센트에서 전원 코드를 뽑고 내부 시스템 부품의 열이 식은 다음에 만지십시오.
원격 통신 또는 전화 연결단자를 NIC(네트워크 인터페이스 컨트롤러) 소켓에 꽂지 마십시오.
반드시 전원 코드 접지 플러그를 사용합니다. 접지 플러그는 중요한 안전 장치입니다.
전원 코드는 언제든지 쉽게 접근할 수 있는 접지된 전기 콘센트에 꽂으십시오.
부상의 위험을 줄이려면
크스테이션, 컴퓨터 설치, 자세, 건강 및 작업 습관에 대해 설명하며 전자 전기 제품 사용에 대한 중요
한 안전 정보를 제공합니다. 이 설명서는 웹 사이트
주의: 정전기는 컴퓨터나 장비(선택 사양)의 전자 부품을 손상시킬 수 있습니다. 아래 절차를 시작하
기 전에 접지된 금속 물체를 손으로 잠깐 만져서 정전기를 미리 방전하십시오. 자세한 내용은 부록 D
52페이지의 정전기 방전)를 참조하십시오.
(
컴퓨터가 AC 전원에 연결되어 있으면 시스템 보드에 항상 전압이 흐르고 있는 것입니다. 내부 부품의
손상을 방지하려면 컴퓨터를 열기 전에 먼저 전원 코드를 분리해야 합니다.
안전 및 편의 설명서
를 참조하십시오. 이 설명서는 컴퓨터 사용자의 올바른 워
http://www.hp.com/ergo 에 있습니다.
8
2 장 하드웨어 업그레이드
KOWW
Smart Cover Lock 잠금 해제
주: Smart Cover Lock 은 일부 모델에만 포함되는 옵션 기능입니다.
Smart Cover Lock 은 소프트웨어로 제어할 수 있는 덮개 잠금 장치이며 설정 암호에 의해 제어됩니
다. 이 잠금 장치는 내부 부품에 무단 접근하는 것을 방지합니다. 이 컴퓨터는 잠금 해제 위치로 설
정된 Smart Cover Lock 을 함께 제공합니다. Smart Cover Lock 잠금에 대한 자세한 내용은
관리 설명서
Smart Cover FailSafe 키
Smart Cover Lock 이 활성화되어 있고 암호를 입력하여 잠금을 해제할 수 없는 경우 컴퓨터 덮개를 열
려면 Smart Cover FailSafe 키가 필요합니다. 다음과 같은 경우 컴퓨터 내부 부품에 액세스하려면
Smart Cover FailSafe 키가 필요합니다.
전원 공급이 안되는 경우
●
시작이 안되는 경우
●
PC 부품(예: 프로세서 또는 전원 공급 장치)이 고장난 경우
●
암호를 잊어버린 경우
●
주: Smart Cover FailSafe 키는 HP 가 제공하는 전문적인 도구입니다. 필요한 상황에 대비하여 이 키
를 미리 주문하십시오.
를 참조하십시오.
데스크탑
FailSafe 키를 구입하려면 다음과 같이 하십시오.
공인 HP 대리점 또는 서비스 제공업체에 문의하십시오. 렌치형 키의 경우 PN 166527-001 을 주
●
문하고 십자 드라이버 비트 키의 경우 PN 166527-002 를 주문하십시오.
주문 정보는 HP 웹 사이트(
●
보증서 또는
●
지원 전화 번호
http://www.hp.com)를 참조하십시오.
설명서를 참조하여 해당 번호로 전화하십시오.
Smart Cover FailSafe 키를 사용하여 Smart Cover Lock 제거
Smart Cover Lock 이 잠겨 있는 상태에서 액세스 패널을 열려면 다음과 같이 하십시오.
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든 꺼져 있든 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어 있으면
시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려면 전원
코드를 분리해야 합니다.
KOWW
Smart Cover Lock 잠금 해제
9
5.
Smart Cover FailSafe 키를 사용하여 Smart Cover Lock 을 섀시에 고정하는 2 개의 도난 방지 나
사를 분리합니다.
그림 2-1 Smart Cover Lock 나사 분리
6.
액세스 패널을 엽니다.
Smart Cover Lock 을 다시 장착하려면 도난 방지 나사로 잠금 장치를 고정시킵니다.
10
2 장 하드웨어 업그레이드
KOWW
컴퓨터 액세스 패널 분리
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 다음 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든 꺼져 있든 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어 있으면
시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려면 전원
코드를 분리해야 합니다.
5.
안전하게 작업할 수 있도록 큰 받침대에 컴퓨터를 올려 놓습니다.
6.
액세스 패널 핸들을 들어 올린 다음 (1) 액세스 패널을 2.5cm 정도 뒤로 밀고 들어 올려 본체에서
분리합니다 (2).
그림 2-2 컴퓨터 액세스 패널 분리
KOWW
컴퓨터 액세스 패널 분리
11
컴퓨터 액세스 패널 씌우기
1.
안전하게 작업할 수 있도록 큰 받침대에 컴퓨터를 올려 놓습니다.
2.
액세스 패널의 탭과 섀시의 슬롯을 맞춘 다음 액세스 패널을 아래로 누르면서 앞으로 밀어 제자
리에 고정시킵니다.
그림 2-3 컴퓨터 액세스 패널 씌우기
12
2 장 하드웨어 업그레이드
KOWW
앞면 베젤 분리
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든 꺼져 있든 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어 있으면
시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려면 전원
코드를 분리해야 합니다.
5.
컴퓨터 액세스 패널을 분리합니다.
6.
2 개의 분리 탭을 위로 민 다음 (1) 앞면 베젤을 돌려 섀시에서 분리합니다 (2).
그림 2-4 앞면 베젤 분리
KOWW
앞면 베젤 분리
13
앞면 베젤 다시 부착
1.
앞면 베젤의 하단 연결 지점을 섀시의 해당 슬롯에 놓습니다 (1).
2.
앞면 베젤을 섀시에 돌려 넣습니다 (2).
3.
베젤 상단에 있는 고정쇠를 제자리에 고정시킵니다 (3).
4.
분리 탭을 제자리에 고정시킵니다 (4).
그림 2-5 앞면 베젤 부착
14
2 장 하드웨어 업그레이드
KOWW
베젤 블랭크 분리
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든 꺼져 있든 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어 있으면
시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려면 전원
코드를 분리해야 합니다.
5.
컴퓨터 액세스 패널을 분리합니다.
6.
앞면 베젤을 분리합니다.
7.
베젤 블랭크가 부착된 보조 패널을 천천히 당겨 앞면 베젤에서 분리한 다음 베젤 블랭크를 분리
합니다.
주의: 앞면 베젤에서 보조 패널을 꺼낼 때는 똑바로 당기십시오. 보조 패널을 비스듬히 당기면 앞면
베젤 안의 정렬 핀이 손상될 수 있습니다.

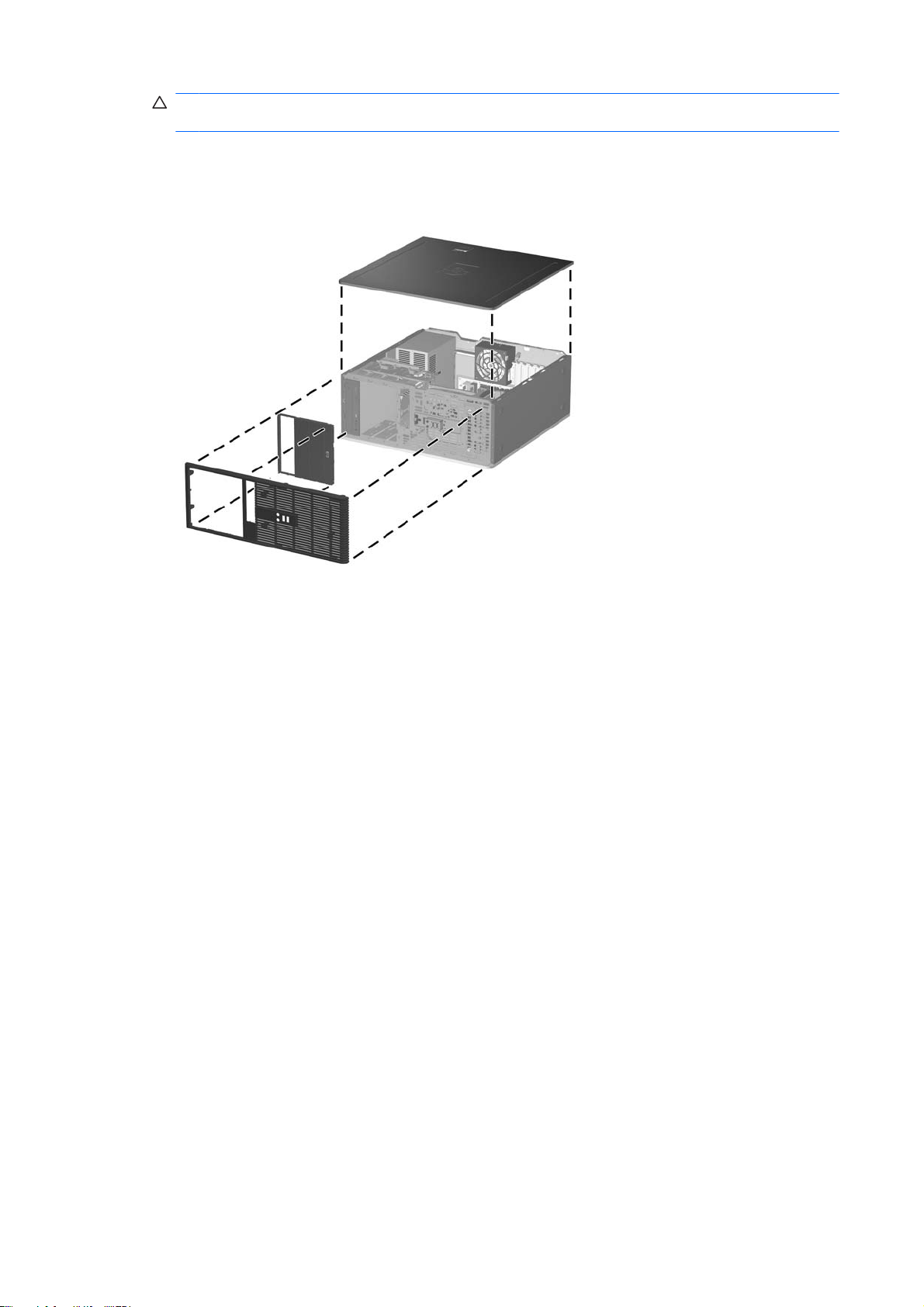

그림 2-6 보조 패널에서 베젤 블랭크 분리(데스크탑)
KOWW
주: 보조 패널을 다시 씌울 때 정렬 핀과 나머지 베젤 블랭크가 정확하게 놓여 있는지 확인하십시오.
정확하게 놓여진 경우 보조 패널의 로고가 아래로 향해 있습니다.
베젤 블랭크 분리
15
추가 메모리 설치
이 컴퓨터에는 DDR2-SDRAM(double data rate 2 synchronous dynamic random access memory)
DIMM(dual inline memory modules)이 제공됩니다.
DIMM
시스템 보드의 메모리 소켓에 산업 표준 DIMM 을 4 개까지 설치할 수 있습니다. 이러한 메모리 소켓에
는 하나 이상의 DIMM 이 사전 설치되어 있습니다. 최대 메모리 지원을 위해 고성능 이중 채널 모드로
구성된 메모리를 최대 8GB 까지 시스템 보드에 설치할 수 있습니다.
DDR2-SDRAM DIMM
올바른 시스템 작동을 위해 다음과 같은 사양의 DDR2-SDRAM DIMM 을 사용해야 합니다.
업계 표준 240 핀
●
버퍼링되지 않은 PC2-5300 667 MHz 호환 또는 PC2-6400 800 MHz 호환
●
1.8V DDR2-SDRAM DIMM
●
또한 DDR2-SDRAM DIMM 은 다음 요건을 충족해야 합니다.
CAS 레이턴시 5 DDR2 667Mhz(5-5-5 시간), CAS 레이턴시 5 DDR2 800Mhz(5-5-5 시간) 및
●
CAS 레이턴시 6 DDR2 800Mhz(6-6-6 시간) 지원
필수 JEDEC SPD 정보 포함
●
또한 컴퓨터에서 다음을 지원합니다.
512Mbit 및 1Gbit ECC 제외 메모리 기술
●
단면 및 양면 DIMM
●
8 배속 및 16 배속 DDR 장치의 DIMM 구성. 단, 4 배속 SDRAM 의 DIMM 구성은 지원되지 않습니
●
다.
주: 지원되지 않는 DIMM 을 설치하는 경우 시스템이 제대로 작동하지 않습니다.
16
2 장 하드웨어 업그레이드
KOWW
DIMM 소켓 설치
시스템 보드에는 각 채널마다 2 개씩 모두 4 개의 DIMM 소켓이 있습니다. 각 소켓은 XMM1, XMM2,
XMM3 및 XMM4 레이블이 붙어 있습니다. 소켓 XMM1 과 XMM2 는 메모리 채널 A 에서, 소켓 XMM3
과 XMM4 는 메모리 채널 B 에서 작동합니다.
그림 2-7 DIMM 소켓 위치
표 2-1 DIMM 소켓 위치
항목 설명 소켓 색상
1
2
3
4
주: DIMM 은 검정색 DIMM1 소켓에 장착해야 합니다. 그렇지 않으면 메모리
모듈을 검정색 소켓에 설치해야 한다는 내용의 POST 오류 메시지가 표시됩
니다.
DIMM 소켓 XMM1, 채널 A 검정
DIMM 소켓 XMM2, 채널 A 흰색
DIMM 소켓 XMM3, 채널 B 흰색
DIMM 소켓 XMM4, 채널 B 흰색
DIMM 설치 방식에 따라 시스템은 자동으로 단일 채널 모드, 이중 채널 모드 또는 플렉스 모드로 실행
됩니다.
DIMM 소켓이 하나의 채널에만 설치되어 있는 경우 시스템은 단일 채널 모드에서 작동합니다.
●
채널 A 에 있는 DIMM 의 총 메모리 용량이 채널 B 에 있는 DIMM 의 총 메모리 용량과 같은 경우
●
시스템은 고성능 이중 채널 모드에서 작동합니다. 두 채널간 기술과 장치는 다를 수 있습니다. 예
를 들어 2 개의 512MB DIMM 이 채널 A 에 설치되어 있고 1GB DIMM 1 개가 채널 B 에 설치되어
있는 경우 시스템은 이중 채널 모드에서 작동합니다.
채널 A 에 있는 DIMM 의 전체 메모리 용량이 채널 B 에 있는 DIMM 의 전체 메모리 용량과 다를
●
경우 시스템은 플렉스 모드에서 작동합니다. 플렉스 모드에서는 메모리 용량이 적은 채널이 이중
채널에 할당된 총 메모리 용량을 나타내고 남은 용량이 단일 채널에 할당됩니다. 최적의 속도를
위해서는 가장 큰 메모리 용량이 두 채널 사이에 분산되도록 채널 용량을 고르게 장착해야 합니
다. 채널 1 개에 다른 추가 메모리가 있는 경우 가장 큰 메모리를 채널 A 에 할당해야 합니다. 예
를 들어 1 개의 1GB DIMM 및 3 개의 512MB DIMM 을 소켓에 장착할 경우, 채널 A 에는 1GB
KOWW
추가 메모리 설치
17
●
DIMM 설치
주의: 메모리 모듈을 추가하거나 제거하려면 전원 코드를 뽑아야 합니다. 전원이 켜져 있든 꺼져 있
든 상관없이 컴퓨터가 가동 중인 AC 콘센트에 연결되어 있으면 시스템 보드에 항상 전압이 흐르고 있
는 것입니다. 전압이 흐르는 상태에서 메모리 모듈을 추가하거나 제거하면 메모리 모듈 또는 시스템 보
드에 복구할 수 없는 손상이 발생할 수 있습니다.
메모리 모듈 소켓은 금으로 도금되어 있습니다. 메모리를 업그레이드할 경우 금으로 도금된 메모리 모
듈을 사용하여 서로 호환되지 않는 금속의 접촉으로 인한 부식 및 산화를 방지하는 것이 좋습니다.
정전기는 컴퓨터나 장비(선택 사양)의 전자 부품을 손상시킬 수 있습니다. 아래 절차를 시작하기 전에
접지된 금속 물체를 손으로 잠깐 만져서 정전기를 미리 방전하십시오. 자세한 내용은 부록 D
(
52페이지의 정전기 방전)를 참조하십시오.
메모리 모듈을 다루는 경우 접촉 부분을 만지지 마십시오. 접촉 부분을 만지면 모듈이 손상될 수 있습
니다.
1.
2.
DIMM 과 512MB DIMM 을 장착하고 채널 B 에는 2 개의 512MB DIMM 을 장착해야 합니다. 이 구
성에서는 2GB 가 이중 채널로 작동하고 512MB 가 단일 채널로 작동합니다.
어떤 모드에서나 시스템의 최대 작동 속도는 가장 느린 DIMM 에 의해 결정됩니다.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 종료한 다음 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 메모리 모듈을 추가하거나 제거하려면 먼저 전원 코드를 뽑고 30 초 정도 기다려 전원을
방전시켜야 합니다. 전원이 켜져 있든 꺼져 있든 상관없이 컴퓨터가 가동 중인 AC 콘센트에 연결
되어 있으면 시스템 보드에 항상 전압이 흐르는 것입니다. 전압이 흐르는 상태에서 메모리 모듈
을 추가하거나 제거하면 메모리 모듈 또는 시스템 보드에 복구할 수 없는 손상이 발생할 수 있습
니다.
5.
컴퓨터 액세스 패널을 분리합니다.
6.
시스템 보드에서 메모리 모듈 소켓을 찾습니다.
경고! 뜨거운 표면으로 인한 부상의 위험이 있으므로 열이 식은 다음 내부 시스템 부품을 만지
십시오.
18
2 장 하드웨어 업그레이드
KOWW
7.
메모리 모듈 소켓의 양쪽 래치를 모두 열고 (1) 소켓에 메모리 모듈을 삽입합니다 (2).
그림 2-8 DIMM 설치
주: 메모리 모듈은 한 가지 방식으로만 설치할 수 있습니다. 모듈의 홈을 메모리 소켓의 탭과 맞
춥니다.
DIMM 은 검정색 XMM1 소켓에 장착해야 합니다.
최상의 성능을 유지하려면 채널 A 와 채널 B 의 메모리 용량이 같도록 소켓을 설치합니다. 자세한
내용은
8.
모듈이 소켓에 완전히 삽입되어 제대로 장착되도록 모듈을 소켓에 힘껏 밀어 넣습니다. 래치가 닫
17페이지의 DIMM 소켓 설치를 참조하십시오.
힌 위치에 있어야 합니다 (3).
9.
모듈을 추가로 설치하려면 단계 7 과 단계 8 을 반복합니다.
10.
컴퓨터 액세스 패널을 다시 장착합니다.
11.
전원 코드를 다시 연결하고 컴퓨터를 켭니다.
12.
컴퓨터 액세스 패널을 분리할 때 풀어 놓은 보안 장치를 잠급니다.
컴퓨터를 다시 시작하면 추가 메모리가 자동으로 인식됩니다.
KOWW
추가 메모리 설치
19
확장 카드 분리 또는 설치
이 컴퓨터에는 최대 34cm 길이의 확장 카드를 장착할 수 있는 표준 전체 높이 PCI 확장 슬롯 3 개가 있
습니다. 또한 PCI Express x1 확장 슬롯 2 개와 PCI Express x16 확장 슬롯 1 개가 있습니다.
그림 2-9 확장 슬롯 위치
표 2-2 확장 슬롯 위치
항목 설명
1
2
3
4
5
6
PCI Express x16 확장 슬롯
PCI Express x1 확장 슬롯
PCI Express x1 확장 슬롯
PCI 확장 슬롯
PCI 확장 슬롯
PCI 확장 슬롯
주: PCI Express x16 확장 슬롯에 PCI Express x1, x4, x8 또는 x16 확장 카드를 설치할 수 있습니다.
확장 카드를 분리하거나 교체 또는 추가하려면 다음을 수행하십시오.
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든 꺼져 있든 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어 있으면
시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려면 전원
코드를 분리해야 합니다.
5.
컴퓨터 액세스 패널을 분리합니다.
6.
시스템 보드에서 빈 확장 소켓이 있는지 찾아보고 컴퓨터 섀시 뒷면에서 해당 확장 슬롯을 찾습
니다.
20
2 장 하드웨어 업그레이드
KOWW
7.
섀시 안에 있는 2 개의 녹색 손잡이 탭을 누른 다음 (1) 확장 카드 고정 래치를 위로 돌립니다 (2).
그림 2-10 확장 슬롯 고정 장치 열기
8.
확장 슬롯 덮개 또는 기존의 확장 카드를 분리한 다음 확장 카드를 설치합니다.
주: 설치된 확장 카드를 분리하기 전에 확장 카드에 부착된 모든 케이블을 분리하십시오.
a.
빈 소켓에 확장 카드를 설치하는 경우 섀시 뒤쪽의 해당 확장 슬롯을 분리합니다. 확장 슬롯
에서 확장 슬롯 덮개를 들어 올립니다.
그림 2-11 확장 슬롯 덮개 분리
KOWW
확장 카드 분리 또는 설치
21
b.
표준 PCI 카드를 빼내려면 카드의 양쪽 끝을 잡고 연결단자가 소켓에서 빠질 때까지 앞뒤로
조심스럽게 움직입니다. 카드를 위로 똑바로 들어 올려 분리합니다. 다른 부품에 의해 카드
가 긁히지 않도록 주의하십시오.
그림 2-12 표준 PCI 확장 카드 분리
c.
PCI Express x16 카드를 빼내려면 카드에서 확장 소켓 뒷면의 고정쇠(Retention Arm)를 잡
아 당겨 연결단자가 소켓에서 완전히 빠질 때까지 카드를 앞뒤로 조심스럽게 움직입니다. 카
드를 위로 똑바로 들어 올려 분리합니다. 다른 부품에 의해 카드가 긁히지 않도록 주의하십
시오.
그림 2-13 PCI Express x16 확장 카드 분리
9.
분리한 카드를 정전기 방지함에 보관합니다.
10.
새 확장 카드를 설치하지 않는 경우 확장 슬롯 덮개를 설치하여 열려 있는 슬롯을 막습니다.
주의: 확장 카드를 분리한 후에 새 카드로 교체하거나 작동 중에 내부 부품이 적당히 냉각되도
록 확장 슬롯 덮개로 막아야 합니다.
22
2 장 하드웨어 업그레이드
KOWW
11.
새 확장 카드를 설치하려면, 카드 끝부분에 있는 브래킷을 섀시 뒤쪽의 슬롯으로 밀어 넣고 카드
를 힘껏 눌러 시스템 보드의 소켓에 끼웁니다.
그림 2-14 확장 카드 설치
주: 확장 카드를 설치할 때 전체 연결단자가 확장 카드 슬롯에 제대로 삽입되도록 카드를 힘껏
누릅니다.
12.
확장 카드 고정 래치를 닫고 카드가 제자리에 고정되었는지 확인합니다.
13.
필요한 경우 설치된 카드에 외부 케이블을 연결합니다. 필요한 경우 시스템 보드에 내부 케이블
을 연결합니다.
14.
컴퓨터 액세스 패널을 다시 장착합니다.
15.
전원 코드를 다시 연결하고 컴퓨터를 켭니다.
16.
컴퓨터 액세스 패널을 분리할 때 풀어 놓은 보안 장치를 잠급니다.
17.
필요한 경우 컴퓨터를 재구성하십시오. Computer Setup 사용에 대한 지침은 Computer Setup
유틸리티 설명서
(F10)
를 참조하십시오.
KOWW
확장 카드 분리 또는 설치
23
드라이브 위치
그림 2-15 데스크탑 및 미니타워 드라이브 위치
표 2-3 드라이브 위치
1
옵션 드라이브용 5.25 인치 외부 드라이브 베이 3 개(위 그림은 광 드라이브
및 미디어 카드 리더)
1
2
옵션 드라이브용 3.5 인치 외부 드라이브 1 개(위 그림은 디스켓 드라이브)
2
3
3.5 인치 내부 하드 드라이브 베이 2 개
1
선택 사양인 이 드라이브 베이의 하드 드라이브 장착 브래킷은 HP 에서 구입할 수 있습니다. 맨 아래에 있는 5.25 인치 베이
는 위에 있는 2 개의 베이보다 길이가 짧습니다. 맨 아래에 있는 베이에는 길이가 14.5cm 이하인 1/2 높이 드라이브 또는 기
타 장치만 설치할 수 있습니다. 광 드라이브와 같이 큰 드라이브를 맨 아래에 있는 베이에 강제로 밀어 넣지 마십시오. 이렇
게 하면 드라이브와 시스템 보드가 손상될 수 있습니다. 드라이브 베이에 드라이브를 설치할 때 무리하게 힘을 주면 드라이
브가 손상될 수 있습니다.
2
컴퓨터 구성에 따라 이 위치에 베젤 블랭크가 설치되어 있을 수 있습니다. 이 슬롯에 드라이브가 없는 경우 나중에 디스켓 드
라이브, 하드 드라이브 또는 미디어 카드 리더 등 3.5 인치 드라이브 중에서 선택하여 설치할 수 있습니다.
컴퓨터에 설치된 저장 장치의 종류와 크기를 확인하려면 Computer Setup 을 실행하십시오. 자세한 내
용은 Computer Setup(F10)
유틸리티 설명서
를 참조하십시오.
24
2 장 하드웨어 업그레이드
KOWW
드라이브 베이에서 드라이브 분리
주의: 컴퓨터에서 드라이브를 분리하기 전에 드라이브 안에 CD 와 같은 미디어가 있으면 꺼내야 합
니다.
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든 꺼져 있든 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어 있으면
시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려면 전원
코드를 분리해야 합니다.
5.
컴퓨터 액세스 패널을 분리합니다.
6.
하드 드라이브 뒤쪽에서 전원 케이블과 신호 케이블을 분리합니다.
주의: 케이블을 분리할 때 케이블이 손상되지 않도록 하려면 케이블 자체가 아니라 탭이나 연결
단자를 당기십시오.
7.
다음과 같이 드라이브 베이에서 드라이브를 분리하십시오.
데스크탑 구성에서 5.25 인치 드라이브를 분리하려면 노란색 드라이브 잠금 장치를 누르고
●
(1) 드라이브 베이에서 드라이브를 꺼냅니다 (2).
주의: 노란색 드라이브 잠금 장치를 누르면 모든 외장 5.25 인치 드라이브가 나오므로 장치
를 기울여 드라이브가 떨어지지 않도록 하십시오.
그림 2-16 데스크탑 구성에서 5.25 인치 드라이브 분리(위 그림은 광 드라이브)
KOWW
드라이브 베이에서 드라이브 분리
25
미니타워 구성에서 3.5 인치 드라이브 또는 5.25 인치 드라이브를 분리하려면 해당 드라이브
●
의 녹색 드라이브 잠금 장치를 위로 당기고 (1) 드라이브 베이에서 드라이브를 꺼냅니다
(2).
그림 2-17 미니타워 구성에서 3.5 인치 드라이브 또는 5.25 인치 드라이브 분리(위 그림은
광 드라이브)
3.5 인치 내부 드라이브 베이에서 하드 드라이브를 분리하려면 해당 드라이브의 녹색 하드
●
드라이브 잠금 장치를 위로 당기고 (1) 드라이브 베이에서 드라이브를 꺼냅니다 (2).
그림 2-18 하드 드라이브 분리
8.
분리한 드라이브를 정전기 방지함에 보관합니다.
26
2 장 하드웨어 업그레이드
KOWW
추가 드라이브 설치
이 컴퓨터는 다양한 구성 방식으로 드라이브를 5 개까지 설치할 수 있도록 지원합니다.
추가 드라이브를 설치하려면 다음 지침을 따르십시오.
주 SATA(Serial ATA) 하드 드라이브는 SATA0 이라고 표시된 시스템 보드의 진한 파란색 SATA
●
연결단자에 연결해야 합니다.
첫 번째 SATA 광 드라이브를 SATA1 이라고 표시된 시스템 보드의 흰색 SATA 연결단자에 연결
●
합니다.
연한 파란색 SATA4 연결단자와 주황색 SATA5 연결단자에 장착하기 전에 진한 파란색 SATA0
●
연결단자와 흰색 SATA1 연결단자에 먼저 장착해야 합니다.
두 번째 SATA 광 드라이브를 주황색 SATA5 연결단자에 연결합니다.
●
시스템 보드의 사용 가능한(장착되지 않은) 다음 SATA 연결단자에 추가 SATA 하드 드라이브를
●
SATA0, SATA1, SATA5, SATA4 순서로 연결합니다.
디스켓 드라이브를 FLOPPY 라고 표시된 연결단자에 연결합니다.
●
미디어 카드 리더를 MEDIA CARD 라고 표시된 USB 연결단자에 연결합니다.
●
시스템에서는 PATA(Parallel ATA) 광 드라이브 또는 PATA 하드 드라이브를 지원하지 않습니다.
●
1/2 높이 베이에 1/3 높이 또는 1/2 높이 드라이브를 설치할 수 있습니다.
●
유도 나사를 끼우고 드라이브를 드라이브 함에 정확히 놓은 다음 제자리에 고정시킵니다. HP 는
●
섀시에 설치된 여분의 유도 나사를 제공합니다. 하드 드라이브는 6-32 분리 장착 유도 나사를 사
용하며 그 중 4 개는 액세스 패널 아래 하드 드라이브 브래킷에 설치되어 있습니다. 다른 모든 드
라이브는 M3
치되어 있습니다. HP 에서 제공하는 미터 유도 나사는 검정색입니다. HP 에서 제공하는 6-32 분
리 장착 유도 나사는 은색과 파란색입니다.
그림 2-19 여분의 하드 드라이브 분리 장착 유도 나사 위치
미터 나사를 사용하며 그 중 8 개는 액세스 패널 아래 디스켓 드라이브 브래킷에 설
KOWW
그림 2-20 여분의 광 드라이브 M3 유도 나사 위치
추가 드라이브 설치
27
주의: 작업 손실 및 컴퓨터나 드라이브의 손상을 방지하려면 다음과 같이 하십시오.
드라이브를 설치하거나 분리할 경우 적합한 절차에 따라 운영체제를 종료한 다음 컴퓨터 전원을 끄고
전원 코드를 뺍니다. 컴퓨터가 켜져 있거나 대기 모드인 상태에서 드라이브를 분리하지 마십시오.
드라이브를 다루기 전에 정전기를 방전시켜야 합니다. 드라이브를 다루는 동안에 연결단자를 만지지
마십시오. 정전기 피해 방지에 대한 자세한 내용은 부록 D(
52페이지의 정전기 방전)를 참조하십시
오.
드라이브를 떨어뜨리지 않도록 주의해서 다루십시오.
드라이브를 설치할 때 과도한 힘을 가하지 마십시오.
하드 드라이브를 액체 또는 너무 높거나 낮은 온도에 노출시키지 말고, 모니터나 스피커처럼 자기장을
지닌 제품 가까이에 두지 마십시오.
드라이브를 우편으로 배송하려면 완충함이나 기타 보호 상자로 포장한 후 “파손 위험: 취급 시 주
의”라는 레이블을 붙이십시오.
28
2 장 하드웨어 업그레이드
KOWW
시스템 보드 드라이브 연결
다음 그림과 표를 참조하여 시스템 보드 드라이브 연결단자를 확인합니다.
그림 2-21 시스템 보드 드라이브 연결
표 2-4 시스템 보드 드라이브 연결
번호 시스템 보드 연결단자 시스템 보드 레이블 Color(색상)
1 SATA0 SATA0
2 SATA1 SATA1
3 SATA4 SATA4
4 SATA5 SATA5
5
6
미디어 카드 리더
디스켓 드라이브
MEDIA CARD
FLOPPY
진한 파랑
흰색
연한 파랑
주황
검정
검정
KOWW
추가 드라이브 설치
29
외부 드라이브 베이에 5.25 인치 또는 3.5 인치 드라이브 설치
주: 3.5 인치 드라이브는 디스켓 드라이브 또는 미디어 카드 리더일 수 있습니다. 5.25 인치 드라이브
는 광 드라이브(예: DVD-ROM 또는 SuperMulti LightScribe 드라이브) 또는 5.25 인치 어댑터 키트가
장착된 미디어 카드 리더일 수 있습니다.
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든 꺼져 있든 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어 있으면
시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려면 전원
코드를 분리해야 합니다.
5.
컴퓨터 액세스 패널을 분리합니다.
6.
베젤 블랭크로 덮여 있는 베이에 드라이브를 설치하는 경우 앞면 베젤을 분리한 후 베젤 블랭크
를 분리합니다. 자세한 내용은
7.
드라이브 양쪽의 아래쪽 구멍에 2 개의 유도 나사를 설치합니다 (1).
주: 광 드라이브, 디스켓 드라이브 및 미디어 카드 리더는 M3 미터 유도 나사를 사용합니다. 액
세스 패널 아래 디스켓 드라이브 브래킷에 8 개의 미터 유도 나사가 설치되어 있습니다. HP 에서
제공하는 미터 나사는 검정색입니다. 여 분의 M3 미터 유도 나사 위치가 표시된 그림은
추가 드라이브 설치를 참조하십시오.
15페이지의 베젤 블랭크 분리를 참조하십시오.
27페이지의
드라이브를 교체할 때는 이전 드라이브에 사용했던 유도 나사를 새 드라이브에 사용합니다.
그림 2-22 미니타워(위) 및 데스크탑(아래)에 5.25 인치 드라이브 설치
8.
원하는 드라이브 베이에 드라이브가 고정될 때까지 드라이브 함 앞쪽으로 드라이브를 밀어 넣어
드라이브를 설치합니다 (2). 드라이브 잠금 장치가 드라이브를 자동으로 베이에 고정시킵니다.
30
2 장 하드웨어 업그레이드
KOWW
주의: 맨 아래에 있는 5.25 인치 베이는 위에 있는 2 개의 베이보다 길이가 짧습니다. 맨 아래에
있는 베이에는 길이가 14.5cm 이하인 1/2 높이 드라이브 또는 기타 장치만 설치할 수 있습니다.
광 드라이브와 같이 큰 드라이브를 맨 아래에 있는 베이에 강제로 밀어 넣지 마십시오. 이렇게 하
면 드라이브와 시스템 보드가 손상될 수 있습니다. 드라이브 베이에 드라이브를 설치할 때 무리
하게 힘을 주면 드라이브가 손상될 수 있습니다.
주: 세 번째 드라이브(선택 사양)를 설치하는 경우 여분의 전원 연결단자를 묶어둔 끈을 푼 다음
설치해야 할 수도 있습니다.
9.
전원 케이블 (1) 및 데이터 케이블 (2)을 광 드라이브 또는 디스켓 드라이브의 뒷면에 연결합니
다.
그림 2-23 드라이브 케이블 연결(위 그림은 광 드라이브)
10.
새 드라이브를 설치하는 경우 데이터 케이블의 반대쪽 끝을 해당 시스템 보드 연결단자에 연결합
니다.
주: SATA 광 드라이브를 설치하는 경우 SATA1 라고 표시된 시스템 보드의 흰색 SATA 연결단
자에 첫 번째 광 드라이브를 연결합니다. 두 번째 광 드라이브를 SATA5 라고 표시된 주황색
SATA 연결단자에 연결합니다.
디스켓 드라이브를 설치하는 경우 FLOPPY 라고 표시된 시스템 보드의 연결단자에 이 드라이브
를 연결합니다.
미디어 카드 리더를 설치하는 경우 MEDIA CARD 라고 표시된 USB 시스템 보드 연결단자에 연결
합니다.
11.
앞면 베젤과 컴퓨터 액세스 패널을 다시 부착합니다.
12.
전원 코드를 다시 연결하고 컴퓨터를 켭니다.
13.
컴퓨터 액세스 패널을 분리할 때 풀어 놓은 보안 장치를 잠급니다.
14.
필요한 경우 컴퓨터를 재구성하십시오. Computer Setup 사용에 대한 지침은 Computer Setup
유틸리티 설명서
(F10)
를 참조하십시오.
KOWW
추가 드라이브 설치
31
내부 드라이브 베이에 3.5 인치 SATA 하드 드라이브 설치
주: 이전 하드 드라이브를 분리하기 전에 하드 드라이브의 데이터를 백업해야 데이터를 새 하드 드라
이브로 전송할 수 있습니다. 주 하드 드라이브를 교체하는 경우에도 복구 디스크 세트를 생성하여 운
영체제, 소프트웨어 드라이버 및 컴퓨터에 사전 설치된 소프트웨어 응용프로그램을 복구했는지 확인
하십시오. 이 CD 세트가 없는 경우 시작 > HP Backup and Recovery 를 선택하여 지금 생성하십시
오.
시스템에서는 PATA(Parallel ATA) 하드 드라이브를 지원하지 않습니다.
3.5 인치 내부 드라이브 베이에 하드 드라이브를 설치하려면 다음과 같이 하십시오.
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든 꺼져 있든 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어 있으면
시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려면 전원
코드를 분리해야 합니다.
5.
컴퓨터 액세스 패널을 분리합니다.
6.
드라이브 양쪽에 각각 2 개씩 4 개의 6-32 분리 장착 유도 나사를 설치합니다.
그림 2-24 하드 드라이브 유도 나사 설치
주: 하드 드라이브는 6-32 분리 장착 유도 나사를 사용합니다. 액세스 패널 아래 하드 드라이브
브래킷에 4 개의 추가 유도 나사가 설치되어 있습니다. HP 에서 제공하는 분리 장착 유도 나사는
은색과 파란색입니다. 여분의 6-32 분리 장착 유도 나사 위치가 표시된 그림은
드라이브 설치를 참조하십시오.
27페이지의 추가
드라이브를 교체할 때는 이전 드라이브에 사용했던 유도 나사를 새 드라이브에 사용합니다.
32
2 장 하드웨어 업그레이드
KOWW
7.
드라이브 함에 고정될 때까지 하드 드라이브를 아래로 눌러 넣습니다. 드라이브 잠금 장치가 드
라이브를 자동으로 베이에 고정시킵니다.
그림 2-25 하드 드라이브 베이에 하드 드라이브 설치
주의: 유도 나사는 드라이브 함의 유도 슬롯과 일직선 상에 있어야 합니다. 드라이브 베이에 드
라이브를 설치할 때 무리하게 힘을 주면 드라이브가 손상될 수 있습니다.
8.
전원 케이블 (1) 및 데이터 케이블 (2)을 하드 드라이브의 뒷면에 연결합니다.
그림 2-26 SATA 하드 드라이브에 전원 케이블 및 데이터 케이블 연결
9.
데이터 케이블의 반대쪽 끝을 해당 시스템 보드 연결단자에 연결합니다.
주: 시스템에 SATA 하드 드라이브 하나만 있는 경우 하드 드라이브 성능에 문제가 발생하지 않
도록 먼저 하드 드라이브 데이터 케이블을 SATA 0 연결단자(진한 파란색)에 연결해야 합니다. 두
번째 하드 드라이브를 추가하는 경우 시스템 보드의 사용 가능한(장착되지 않은) 다음 SATA 연
결단자에 데이터 케이블을 SATA0, SATA1, SATA5, SATA4 순서로 연결합니다.
KOWW
10.
컴퓨터 액세스 패널을 다시 장착합니다.
11.
전원 코드를 다시 연결하고 컴퓨터를 켭니다.
12.
컴퓨터 액세스 패널을 분리할 때 풀어 놓은 보안 장치를 잠급니다.
13.
필요한 경우 컴퓨터를 재구성합니다. Computer Setup 사용에 대한 지침은 Computer Setup
(F10)
유틸리티 설명서
를 참조하십시오.
추가 드라이브 설치
33
이동식 3.5 인치 SATA 하드 드라이브의 분리 및 장착
일부 모델은 5.25 인치 외부 드라이브 베이 내에 이동식 SATA 하드 드라이브 인클로저로 구성됩니
다. 하드 드라이브는 드라이브 베이에서 빠르고 쉽게 분리될 수 있는 캐리어에 장착됩니다. 캐리어의
드라이브를 분리하거나 다시 설치하려면 다음을 수행하십시오.
주: 이전 하드 드라이브를 분리하기 전에 하드 드라이브의 데이터를 백업해야 데이터를 새 하드 드라
이브로 전송할 수 있습니다. 주 하드 드라이브를 교체하는 경우에도 복구 디스크 세트를 생성하여 운
영체제, 소프트웨어 드라이버 및 컴퓨터에 사전 설치된 소프트웨어 응용프로그램을 복구했는지 확인
하십시오. 이 CD 세트가 없는 경우 시작 > HP Backup and Recovery 를 선택하여 지금 생성하십시
오.
1.
제공된 키를 사용하여 하드 드라이브 캐리어의 잠금을 해제하고 캐리어를 인클로저 밖으로 밀어
꺼냅니다.
2.
캐리어 뒤쪽에서 나사를 분리하고 (1) 덮개를 밀어 캐리어에서 분리합니다 (2).
그림 2-27 캐리어 덮개 분리
3.
열 감지기를 하드 드라이브 윗면에 고정하는 접착 스트립을 떼어 내고 (1) 캐리어에서 열 감지기
를 분리합니다 (2).
그림 2-28 열 감지기 분리
34
2 장 하드웨어 업그레이드
KOWW
4.
하드 드라이브 캐리어 밑면에서 4 개의 나사를 뺍니다.
그림 2-29 고정 나사 제거
5.
하드 드라이브를 뒤로 밀어 캐리어에서 분리한 후 위로 들어 올려 캐리어에서 꺼냅니다.
그림 2-30 하드 드라이브 분리
KOWW
추가 드라이브 설치
35
6.
새 하드 드라이브를 캐리어에 넣은 다음 하드 드라이브를 밀어 넣어 캐리어의 회로기판에 있는
SATA 연결단자에 장착되도록 합니다. 하드 드라이브의 연결단자가 캐리어의 회로기판에 있는 연
결단자에 단단히 맞물리도록 끝까지 밀어 넣습니다.
그림 2-31 하드 드라이브 장착
7.
캐리어 밑면에 4 개의 나사를 끼워 드라이브를 제 자리에 단단히 고정합니다.
그림 2-32 고정 나사 끼우기
36
2 장 하드웨어 업그레이드
KOWW
8.
레이블이 가리지 않도록 하여 하드 드라이브 윗면에 열 감지기를 놓고 (1) 접착 스트립을 사용하
여 열 감지기를 하드 드라이브 윗면에 부착합니다 (2).
그림 2-33 열 감지기 장착
9.
캐리어의 덮개를 덮고 (1) 캐리어 뒤쪽에 나사를 끼워 덮개를 제 자리에 고정합니다 (2).
그림 2-34 캐리어 덮개 부착
10.
하드 드라이브 캐리어를 컴퓨터의 인클로저에 밀어 넣고 제공된 열쇠로 잠급니다.
주: 하드 드라이브에 전원을 공급하려면 캐리어를 잠궈야 합니다.
KOWW
추가 드라이브 설치
37
미니타워에서 데스크탑 구성으로 변경
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든지, 꺼져 있든지에 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어
있으면 시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려
면 전원 코드를 분리해야 합니다.
5.
컴퓨터 액세스 패널을 분리합니다.
6.
앞면 베젤을 분리합니다.
7.
5.25 인치 드라이브 베이의 드라이브 뒤쪽에 있는 모든 전원 케이블과 데이터 케이블을 분리합니
다.
8.
5.25 인치 드라이브 베이에서 드라이브를 분리하려면 녹색 래치 드라이브 브래킷의 분리 탭을 들
어 올립니다. 분리 탭을 들어 올리면서 드라이브 베이에서 드라이브를 밉니다. 각 5.25 인치 드라
이브에 대해 이 단계를 반복합니다.
그림 2-35 드라이브 베이에서 5.25 인치 드라이브 분리(미니타워)
38
2 장 하드웨어 업그레이드
KOWW
9.
섀시에 각 드라이브를 설치하기 전에 드라이브를 돌려 내장 3.5 인치 드라이브와 직각이 되게 합
니다. 드라이브는 녹색 래치 드라이브 브래킷과 평행이 되어야 합니다.
그림 2-36 데스크탑 구성에서 드라이브 설치
10.
드라이브를 사용 가능한 최상단 베이에 밀어 넣어 제자리에 고정시킵니다. 드라이브가 제대로 삽
입되면 드라이브 잠금 장치로 고정됩니다. 각 드라이브에 대해 이 단계를 반복합니다.
주의: 맨 아래에 있는 5.25 인치 베이는 위에 있는 2 개의 베이보다 길이가 짧습니다. 맨 아래에
있는 베이에는 길이가 14.5cm 이하인 1/2 높이 드라이브 또는 기타 장치만 설치할 수 있습니다.
광 드라이브와 같이 큰 드라이브를 맨 아래에 있는 베이에 강제로 밀어 넣지 마십시오. 이렇게 하
면 드라이브와 시스템 보드가 손상될 수 있습니다. 드라이브 베이에 드라이브를 설치할 때 무리
하게 힘을 주면 드라이브가 손상될 수 있습니다.
11.
5.25 인치 드라이브 베이의 드라이브에 모든 전원 케이블 및 데이터 케이블을 다시 연결합니다.
12.
15페이지의 베젤 블랭크 분리에 설명된 것과 같이 베젤 보조 패널을 분리합니다.
주의: 앞면 베젤에서 보조 패널을 꺼낼 때는 똑바로 당기십시오. 보조 패널을 비스듬히 당기면
앞면 베젤 안의 정렬 핀이 손상될 수 있습니다.
13.
데스크탑 구성에 알맞은 방향으로 보조 패널 안의 베젤 블랭크 위치를 바꿉니다.
KOWW
미니타워에서 데스크탑 구성으로 변경
39
14.
밑면에 로고가 있는 보조 패널을 90 도 돌려 위치를 바꾼 다음 베젤에 다시 고정시킵니다.
그림 2-37 미니타워에서 데스크탑 구성으로 변경
15.
앞면 베젤과 컴퓨터 액세스 패널을 다시 부착합니다.
16.
전원 코드를 다시 연결하고 컴퓨터를 켭니다.
17.
컴퓨터 액세스 패널을 분리할 때 풀어 놓은 보안 장치를 잠급니다.
데스크탑에서 미니타워로 변경구성
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든 꺼져 있든 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어 있으면
시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려면 전원
코드를 분리해야 합니다.
5.
컴퓨터 액세스 패널을 분리합니다.
6.
앞면 베젤을 분리합니다.
7.
5.25 인치 드라이브 베이의 드라이브 뒤쪽에 있는 모든 전원 케이블과 데이터 케이블을 분리합니
다.
40
2 장 하드웨어 업그레이드
KOWW
8.
5.25 인치 드라이브 베이에서 드라이브를 분리하려면 그림과 같이 짧은 노란색 드라이브 잠금 장
치를 누릅니다. 드라이브 잠금 장치를 누른 상태로 베이에서 드라이브를 당겨 꺼냅니다.
그림 2-38 드라이브 베이에서 5.25 인치 드라이브 분리(데스크탑)
9.
섀시에 각 드라이브를 설치하기 전에 드라이브를 돌려 내장 3.5 인치 드라이브와 동일한 방향이
되게 합니다. 드라이브 바닥은 노란색 드라이브 잠금 장치와 평행이 되어야 합니다.
그림 2-39 미니타워 구성에서 드라이브 설치
10.
드라이브를 사용 가능한 최상단 베이에 밀어 넣어 제자리에 고정시킵니다. 드라이브가 제대로 삽
입되면 드라이브 잠금 장치로 고정됩니다. 각 드라이브에 대해 이 단계를 반복합니다.
주의: 맨 아래에 있는 5.25 인치 베이는 위에 있는 2 개의 베이보다 길이가 짧습니다. 맨 아래에
있는 베이에는 길이가 14.5cm 이하인 1/2 높이 드라이브 또는 기타 장치만 설치할 수 있습니다.
광 드라이브와 같이 큰 드라이브를 맨 아래에 있는 베이에 강제로 밀어 넣지 마십시오. 이렇게 하
면 드라이브와 시스템 보드가 손상될 수 있습니다. 드라이브 베이에 드라이브를 설치할 때 무리
하게 힘을 주면 드라이브가 손상될 수 있습니다.
KOWW
11.
5.25 인치 드라이브 베이의 드라이브에 모든 전원 케이블 및 데이터 케이블을 다시 연결합니다.
12.
15페이지의 베젤 블랭크 분리 단원에 설명된 것과 같이 베젤 보조 패널을 분리합니다.
데스크탑에서 미니타워로 변경구성
41
주의: 앞면 베젤에서 보조 패널을 꺼낼 때는 똑바로 당기십시오. 보조 패널을 비스듬히 당기면
앞면 베젤 안의 정렬 핀이 손상될 수 있습니다.
13.
미니타워 구성에 알맞은 방향으로 보조 패널 안의 베젤 블랭크 위치를 바꿉니다.
14.
밑면에 로고가 있는 보조 패널을 90 도 돌려 위치를 바꾼 다음 베젤에 다시 고정시킵니다.
그림 2-40 데스크탑에서 미니타워 구성으로 변경
15.
앞면 베젤과 컴퓨터 액세스 패널을 다시 부착합니다.
16.
전원 코드를 다시 연결하고 컴퓨터를 켭니다.
17.
컴퓨터 액세스 패널을 분리할 때 풀어 놓은 보안 장치를 잠급니다.
42
2 장 하드웨어 업그레이드
KOWW
A
제품 사양
표 A-1 제품 사양
데스크탑 규격
높이
너비
두께
타워 규격
높이
너비
두께
대략적인 무게
허용 중량(데스크탑형의 최대 분산 하중)
온도 범위
작동 시
비작동
주: 작동 온도는 직사광선이 비추지 않는 조건에서 해발 3,000m 까지 300m 단위로 1.0 도씩 내려갑니다. 최대 변
화율은 시간당 섭씨 10 도입니다. 최대 제한은 설치된 옵션의 유형 및 수에 의해 결정됩니다.
상대 습도(비응축)
작동 시
7.0 인치
17.63 인치
17.8 인치
17.63 인치
7.0 인치
17.8 인치
26.4lb 12.0kg
77lb 35kg
50° ~ 95°F
-22° ~ 140°F
10-90%
17.8cm
44.8cm
45.2cm
44.8cm
17.8cm
45.2cm
10° ~ 35°C
-30° ~ 60°C
10-90%
비작동(38.7°C 최대 습구 온도)
최대 고도(무압력)
작동 시
비작동
열 손실
최대(표준 PS)
일반(대기 상태, 표준 PS)
최대(80 Plus PS)
일반(대기 상태, 80 Plus PS)
전원 공급 장치
작동 전압 범위
정격 전압 범위
1
5-95%
10,000 피트
30,000 피트
1,916BTU/hr
307BTU/hr
1,557BTU/hr
239BTU/hr
115V
90 ~ 264VAC
100 - 240VAC
5-95%
3,048m
9,144m
483 kg-cal/hr
77kg-cal/hr
392kg-cal/hr
60kg-cal/hr
230V
90 ~ 264VAC
100 - 240VAC
KOWW 43
표 A-1 제품 사양 (계속)
정격 라인 주파수
50 - 60Hz 50 - 60Hz
전원 출력
정격 입력 전류(최대)
표준 PS
80 Plus PS
1
이 시스템은 능동형 PFC(Power Factor Correction) 전원 공급 장치를 이용합니다. 이를 통해 이 시스템은 유럽 연합 국가에
서 사용하기 위한 CE 마크 요구 기준을 통과하였습니다. 또한 능동형 PFC 전원 공급 장치는 별도의 입력 전압 선택 스위치
가 없어도 사용할 수 있다는 이점이 있습니다.
1
365W 365W
6A @ 100VAC
5A @ 100VAC
3A @ 200VAC
2.5A @ 200VAC
44
부록 A 제품 사양
KOWW
B
배터리 교체
컴퓨터와 함께 제공된 배터리는 실시간 시계에 전원을 공급합니다. 배터리를 교체하는 경우 컴퓨터에
처음 설치된 것과 동일한 배터리를 사용합니다. 이 컴퓨터는 3V 리튬 코인 셀 배터리를 사용합니다.
경고! 컴퓨터에는 내부 리튬 이산화망간 배터리가 들어 있습니다. 배터리를 올바르게 다루지 않을 경
우 화재와 화상의 위험이 있습니다. 상해의 위험을 줄이려면 다음과 같이 하십시오.
배터리를 충전하지 마십시오.
섭씨 60 도 이상의 온도에 노출되지 않도록 하십시오.
분해하거나 찌그러트리거나 구멍을 내거나 단락하거나 불이나 물에 폐기 처분하지 마십시오.
이 제품 전용인 HP 예비 배터리로만 교체하십시오.
주의: 배터리를 교체하기 전에 먼저 컴퓨터의 CMOS 설정을 백업해야 합니다. 배터리를 제거하거나
교체하면 CMOS 설정이 지워지기 때문입니다. CMOS 설정 백업에 대한 자세한 내용은 Computer
Setup (F10)
유틸리티 설명서
를 참조하십시오.
정전기는 컴퓨터나 장비(선택 사양)의 전자 부품을 손상시킬 수 있습니다. 아래 절차를 시작하기 전에
접지된 금속 물체를 손으로 잠깐 만져서 정전기를 미리 방전하십시오.
주: 가동 중인 AC 콘센트에 컴퓨터를 연결하면 리튬 배터리의 수명이 길어집니다. 리튬 배터리는 컴
퓨터를 AC 전원에 연결하지 않은 경우에만 사용됩니다.
HP 에서는 고객들에게 사용한 전자 하드웨어, 기본 제공된 HP 인쇄 카트리지 및 충전식 배터리를 재
활용하도록 권장하고 있습니다. 재활용 프로그램에 대한 자세한 내용은
참조하십시오.
1.
컴퓨터를 열지 못하게 하는 모든 보안 장치를 제거/분리합니다.
2.
컴퓨터에서 모든 이동식 미디어(예: 디스켓 또는 CD)를 제거합니다.
3.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
4.
콘센트에서 전원 코드를 뽑고 외부 장치를 모두 분리합니다.
주의: 전원이 켜져 있든 꺼져 있든 상관없이 시스템이 가동 중인 AC 콘센트에 연결되어 있으면
시스템 보드에 항상 전압이 흐르고 있는 것입니다. 컴퓨터 내부 부품의 손상을 방지하려면 전원
코드를 분리해야 합니다.
5.
컴퓨터 액세스 패널을 분리합니다.
6.
시스템 보드에서 배터리 및 배터리 홀더를 찾습니다.
주: 일부 컴퓨터 모델에서는 배터리에 액세스하려면 내부 부품을 분리해야 할 수 있습니다.
http://www.hp.com/recycle 을
7.
시스템 보드의 배터리 홀더 유형에 따라 다음 지침대로 배터리를 교체합니다.
KOWW 45
유형 1
a.
배터리를 위로 들어 홀더에서 꺼냅니다.
그림 B-1 코인 셀 배터리 제거(유형 1)
b.
양극이 위로 오게 하여 교체 배터리를 제자리에 넣습니다. 배터리가 배터리 홀더의 올바른
위치에 자동으로 고정됩니다.
유형 2
a.
홀더에서 배터리를 분리하려면 배터리 한쪽 끝 위로 튀어 나온 금속 고정쇠를 누릅니다. 배
터리가 위로 올라오면 배터리를 꺼냅니다 (1).
b.
새 배터리를 넣으려면 양극이 위로 향한 상태에서 배터리의 한쪽 끝을 홀더 입구의 아래쪽에
밀어 넣습니다. 배터리의 나머지 한쪽을 고정쇠에 물리도록 밀어 넣습니다 (2).
그림 B-2 코인 셀 배터리 분리 및 교체(유형 2)
유형 3
a.
배터리를 고정시키는 클립을 뒤로 당긴 다음 (1) 배터리를 분리합니다 (2).
46
부록 B 배터리 교체
KOWW
b.
새 배터리를 넣고 클립을 원래 위치대로 돌려 놓습니다.
그림 B-3 코인 셀 배터리 제거(유형 3)
주: 배터리를 교체한 후 다음 단계를 사용하여 이 절차를 완료합니다.
8.
컴퓨터 액세스 패널을 다시 장착합니다.
9.
컴퓨터에 연결한 후 컴퓨터 전원을 켭니다.
10.
Computer Setup 을 사용하여 날짜와 시간, 암호 및 기타 필수 시스템 설정을 재설정합니다.
Computer Setup(F10)
유틸리티 설명서
를 참조하십시오.
11.
컴퓨터 액세스 패널을 분리할 때 풀어 놓은 보안 장치를 잠급니다.
KOWW 47
C
외부 보안 장치
주: 데이터 보안 기능에 대한 자세한 내용은 Computer Setup(F10)
설명서
및 http://www.hp.com 에서 제공하는 HP ProtectTools Security Manager
참조하십시오.
보안 잠금 장치 설치
아래 및 다음 페이지에 설명된 보안 잠금 장치를 사용하여 컴퓨터를 보호할 수 있습니다.
케이블 잠금 장치
그림 C-1 케이블 잠금 장치 설치
유틸리티 설명서, 데스크탑 관리
설명서
(일부 모델)를
패드락
그림 C-2 패드락 설치
48
부록 C 외부 보안 장치
KOWW
KOWW
보안 잠금 장치 설치
49
HP 비즈니스 PC 보안 잠금 장치
1.
보안 케이블을 고정된 물체에 감아 고정시킵니다.
그림 C-3 고정된 물체에 케이블 감기
2.
키보드와 마우스 케이블을 잠금 장치 안에 모아 넣습니다.
그림 C-4 키보드 및 마우스 케이블 모아 넣기
50
부록 C 외부 보안 장치
KOWW

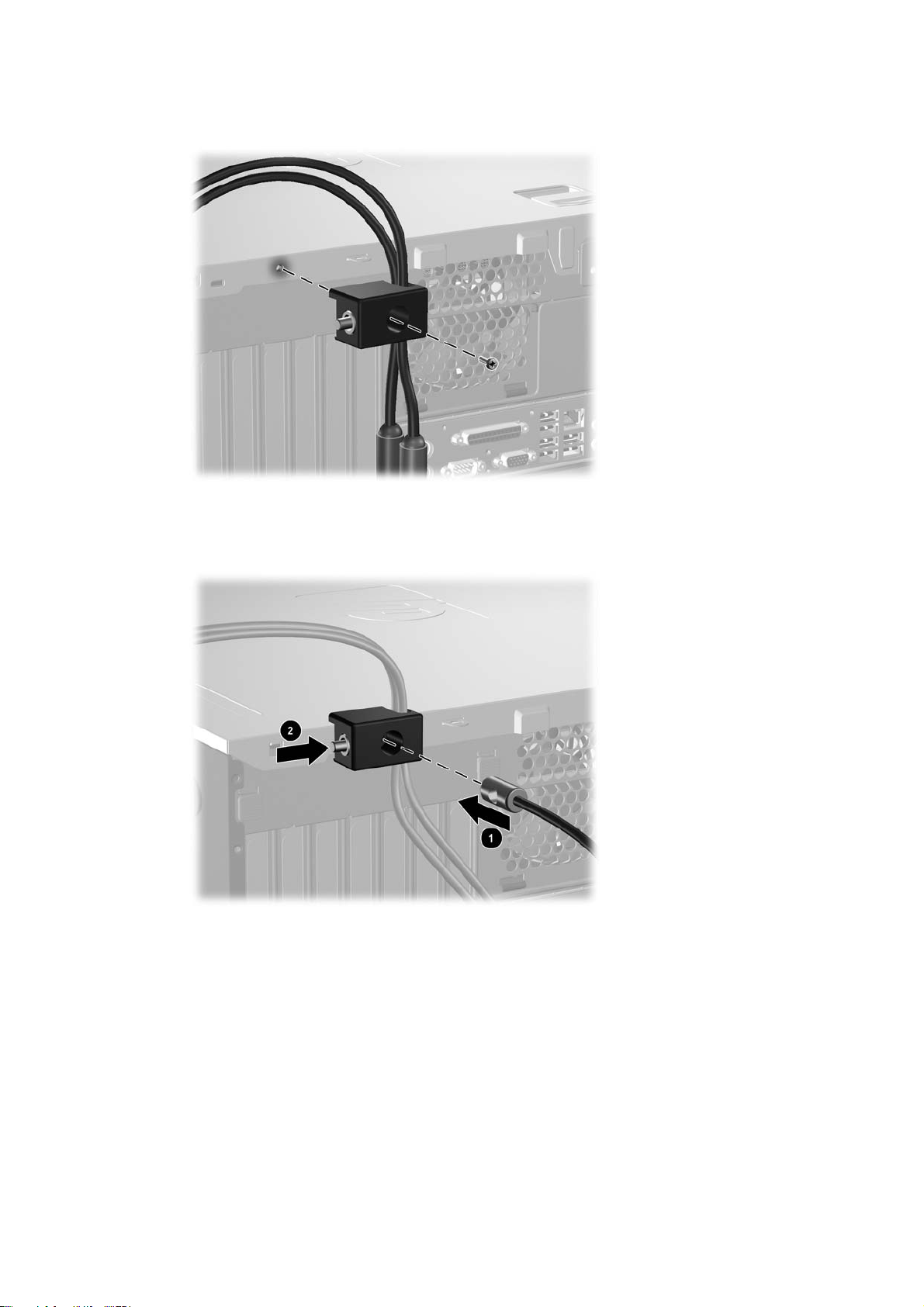

3.
제공된 나사를 사용하여 잠금 장치를 섀시에 고정합니다.
그림 C-5 섀시에 잠금 장치 부착
4.
보안 케이블의 플러그 끝을 잠금 장치에 삽입하고 (1) 버튼을 눌러 (2)잠급니다. 잠금을 풀려면 제
공된 열쇠를 사용하십시오.
그림 C-6 잠금 장치 잠그기
KOWW
보안 잠금 장치 설치
51
D
정전기 방전
손이나 기타 전기 도체에서 방전되는 정전기는 시스템 보드나 기타 정전기에 민감한 장치를 손상시킬
수 있습니다. 이러한 유형의 손상은 장치의 예상 수명을 단축시킬 수 있습니다.
정전기 손상 방지
정전기 손상을 방지하려면 다음 주의 사항을 준수해야 합니다.
제품을 운반하거나 보관할 때 손으로 직접 만지지 않도록 정전기 방지 용기를 사용하십시오.
●
정전기에 민감한 부품들은 해당 용기에 보관하여 정전기가 발생하지 않는 안전한 장소에 설치합
●
니다.
부품을 용기에서 꺼내기 전에 먼저 접지면에 놓으십시오.
●
핀, 연결부 및 회로를 만지지 마십시오.
●
정전기에 민감한 부품이나 조립부는 항상 제대로 접지된 상태에서 다루십시오.
●
접지 방법
접지 방법은 다양합니다. 정전기에 민감한 부품을 다루거나 설치할 때는 다음 방법을 사용하십시오.
접지된 작업 공간이나 컴퓨터 섀시에 접지선으로 연결된 손목 접지대를 착용합니다. 손목 접지대
●
는 접지선에 최소 1 메가옴(10%)의 저항을 가지고 있는 유연한 보호대입니다. 제대로 접지하려면
접지대가 피부에 완전히 닿도록 착용하십시오.
서서 작업해야 하는 경우에는 발에 착용하는 접지대(뒤꿈치 보호대, 발가락 보호대 또는 장화)를
●
착용합니다. 전도성이 있는 바닥에서 서서 작업하는 경우에는 발에 모두 보호대를 착용하거나 방
전 바닥 매트를 사용합니다.
전도성 현장 서비스 도구를 사용합니다.
●
접는 정전기 방지 작업 매트와 함께 휴대용 현장 서비스 키트를 사용합니다.
●
위와 같은 접지 장비가 없는 경우 HP 공인 판매업체, 대리점 또는 서비스 제공업체에 문의하십시오.
주: 정전기에 대한 자세한 내용은 HP 공인 판매업체, 대리점 또는 서비스 제공업체에 문의하십시오.
52
부록 D 정전기 방전
KOWW
E
컴퓨터 작동 지침, 일반 관리 및 운반 준비
컴퓨터 작동 지침 및 일반 관리
컴퓨터 및 모니터를 올바르게 설치하고 관리하려면 다음 지침에 따릅니다.
과도한 습기나 직사광선을 피하고 온도가 너무 높거나 낮은 곳에 컴퓨터를 두지 마십시오.
●
튼튼하고 평평한 표면에서 두고 컴퓨터를 사용합니다. 컴퓨터의 공기 배출구 주변과 모니터 위로
●
공기가 충분히 순환될 수 있도록 약 10.2cm(4 인치) 정도의 여유 공간을 두십시오.
컴퓨터 안으로 공기가 순환될 수 있도록 통풍구나 공기 흡입구를 막지 마십시오 키보드를 컴퓨터
●
본체의 전면에 기대어 세워 놓지 마십시오. 이렇게 하면 통풍이 되지 않습니다.
액세스 패널이나 확장 카드 슬롯 덮개를 열어 놓은 상태에서 컴퓨터를 사용하지 마십시오.
●
다른 컴퓨터에서 재순환되거나 예열된 공기로 인해 영향을 받기 쉬우므로 컴퓨터를 서로 포개거
●
나 너무 밀착하여 배치하지 마십시오.
별도의 인클로저를 사용하여 컴퓨터를 작동할 경우 인클로저에서 흡입구 및 배출구를 만들어 위
●
에 나열된 운영 지침을 그대로 적용합니다.
컴퓨터나 키보드에 액체를 흘리지 마십시오.
●
모니터의 통풍용 슬롯 옆에 물건을 두지 마십시오.
●
절전 상태를 포함하여 운영체제 및 기타 소프트웨어의 전원 관리 기능을 설치하거나 활성화하십
●
시오.
다음과 같은 작업을 수행하기 전에 먼저 반드시 컴퓨터를 끄십시오.
●
필요에 따라 물기가 약간 있는 부드러운 헝겊으로 컴퓨터 외관을 닦습니다. 일반 세제를 사
◦
용하면 외관이 손상되거나 변색될 수 있습니다.
컴퓨터의 모든 배출구 주변의 공기 통풍구를 자주 청소합니다. 헝겊의 실이나 기타 이물질이
◦
통풍구를 막아 통풍을 방해할 수 있습니다.
KOWW
컴퓨터 작동 지침 및 일반 관리
53
광 드라이브 주의 사항
광 드라이브를 사용하거나 청소할 경우 다음 지침을 준수해야 합니다.
사용 시
사용 도중 드라이브를 이동하지 마십시오. 드라이브를 읽는 중 오작동을 일으킬 수 있습니다.
●
온도가 갑작스럽게 변하는 환경에 드라이브를 노출시키지 마십시오. 장치 내부가 응결될 수 있습
●
니다. 드라이브 사용 도중 온도가 갑작스럽게 변하는 경우 한 시간 이상 기다린 후 전원을 끕니
다. 바로 장치를 사용하면 드라이브를 읽는 중 오작동을 일으킬 수 있습니다.
습도가 높은 곳, 온도가 너무 높거나 낮은 곳, 물리적 진동이 심한 곳 또는 직사광선에 드라이브를
●
노출시키지 마십시오.
청소
부드럽고 마른 헝겊이나 중성 세제를 조금 묻힌 부드러운 헝겊으로 패널과 제어 장치를 청소합니
●
다. 장치에 직접 세제를 뿌리지 마십시오.
알코올 또는 벤젠과 같은 세제는 사용하지 마십시오. 외관이 손상될 수 있습니다.
●
안전성
드라이브 안으로 이물질이나 액체가 들어간 경우 즉시 컴퓨터 전원 코드를 뽑은 후 HP 공인 서비스 제
공업체에 서비스를 의뢰하십시오.
운반 준비
컴퓨터를 운반할 경우 다음 지침에 따릅니다.
1.
PD 디스크, 테이프 카트리지, CD 또는 디스켓에 하드 드라이브를 백업합니다. 보관하거나 이동
중인 경우 백업 미디어가 전자파에 노출되지 않도록 하십시오.
주: 하드 드라이브는 시스템 전원을 끄면 자동으로 잠깁니다.
2.
모든 이동식 미디어를 분리하고 보관합니다.
3.
이동할 때 드라이브를 보호하려면 디스켓 드라이브에 빈 디스켓을 넣습니다. 데이터를 저장하려
는 디스켓은 사용하지 마십시오.
4.
컴퓨터와 외부 장치 전원을 끕니다.
5.
전원 코드를 콘센트에서 뽑은 후 컴퓨터에서도 뽑습니다.
6.
시스템 부품과 외부 장치의 전원을 차단한 후 컴퓨터의 전원을 차단합니다.
주: 컴퓨터를 운반하기 전에 모든 보드가 보드 슬롯에 적절히 설치 및 고정되었는지 확인합니
다.
7.
원래 포장 상자나 완충 자재가 충분히 들어 있는 상자에 시스템 부품과 외부 장치를 넣어 보호합
니다.
54
부록 E 컴퓨터 작동 지침, 일반 관리 및 운반 준비
KOWW
색인
D
DIMM. 메모리
F
FailSafe 키 9
P
PCI Express 카드 20, 22
PCI 카드 20, 22
S
Smart Cover Lock 9
U
USB 포트
뒷면 패널 4
앞면 패널 2
W
Windows 로고 키 6
ㄱ
광 드라이브
분리 25
설치 30
정의 2
주의 사항 54
청소 54
ㄴ
네트워크 연결단자 4
ㄷ
데스크탑 변환 38
뒷면 패널 부품 4
드라이브
분리 25
설치 27
위치 24
케이블 연결 27
드라이브 연결단자 29
드라이브 케이블 연결 27
참조
디스켓 드라이브
분리 25
설치 30
ㄹ
라인 출력 연결단자 4
ㅁ
마우스
연결단자 4
특수 기능 7
마이크 연결단자 2
메모리
설치 16, 18
설치 지침 17
소켓 설치 17
소켓 위치 17
제품 사양 16
모니터 연결단자 4
미니타워 변환 40
미디어 카드 리더
기능 3
분리 25
설치 30
ㅂ
배터리 교체 45
병렬 연결단자 4
보안
HP 비즈니스 PC 보안 잠금 장
치50
Smart Cover Lock 9
케이블 잠금 장치 48
패드락 48
분리
PCI Express 카드 22
PCI 카드 22
Smart Cover Lock 9
드라이브 베이에서 드라이
브25
미디어 카드 리더 25
배터리 45
베젤 블랭크 15
앞면 베젤 13
컴퓨터 액세스 패널 11
확장 슬롯 덮개 21
확장 카드 20
ㅅ
설치
광 드라이브 30
드라이브 케이블 27
디스켓 드라이브 30
메모리 16, 18
미디어 카드 리더 30
배터리 45
보안 잠금 장치 48
유도 나사 27
이동식 하드 드라이브 34
하드 드라이브 32
확장 카드 20
설치 지침 8
시스템 보드 드라이브 연결 29
ㅇ
앞면 베젤
다시 부착 14
분리 13
블랭크 제거 15
앞면 패널 부품 2
액세스 패널
다시 부착 12
분리 11
잠금 및 잠금 해제 9, 48
액세스 패널 잠금 해제 9, 48
오디오 연결단자 2, 4
운반 준비 54
유도 나사 27
이동식 하드 드라이브
다시 부착 34
일련 번호 위치 7
입력 라인 연결단자 4
KOWW
색인
55
ㅈ
잠금 장치
HP 비즈니스 PC 보안 잠금 장
치50
Smart Cover Lock 9
케이블 잠금 장치 48
패드락 48
전원 공급 장치 43
정전기 방전, 손상 방지 52
제품 ID 위치 7
제품 사양
메모리 16
컴퓨터 43
직렬 연결단자 4
ㅋ
컴퓨터 구성 변경 38, 40
컴퓨터 작동 지침 53
키보드
부품 5
연결단자 4
ㅌ
통풍 지침 53
ㅎ
하드 드라이브
분리 25
설치 32
헤드폰 연결단자 2
확장 슬롯 덮개
다시 부착 22
분리 21
확장 카드
분리 20
설치 20
슬롯 위치 20
56
색인
KOWW
Loading...
