Microsoft og Windows NT er varemerker
som tilhører Microsoft Corporation i USA og
andre land.
De eneste garantiene som gis for HPprodukter og -tjenester er definert i de
eksplisitte garantierklæringene som følger
med slike produkter og tjenester. Ingen
anførsler i dette dokumentet må tolkes som
en ekstra garanti. HP skal ikke holdes
ansvarlig for tekniske feil eller redigeringsfeil
eller utelatelser i dette dokumentet.
Dette dokumentet inneholder
rettighetsbeskyttet informasjon som er
beskyttet av copyright. Uten skriftlig tillatelse
fra Hewlett-Packard Company er det ulovlig
å kopiere, reprodusere eller oversette denne
håndboken til et annet språk.
Maskinvarehåndbok
HP Compaq forretnings-PC
Konvertible minitårnmodeller i dc7770serien
Første utgave (august 2006)
Dokumentets delenummer: 418620-091
Om denne boken
Denne håndboken inneholder grunnleggende informasjon for oppgradering av denne
datamaskinmodellen.
ADVARSEL Tekst som er markert på denne måten, angir at hvis anvisningene ikke blir fulgt,
kan det føre til personskade eller livsfare.
FORSIKTIG Tekst som er markert på denne måten, angir at hvis anvisningene ikke blir fulgt,
kan det føre til skade på utstyr eller tap av data.
Merk Tekst som er merket på denne måten, inneholder viktig, supplerende informasjon.
NOWWiii
iv Om denne bokenNOWW
Innhold
1 Produktegenskaper
Standard konfigurasjonsfunksjoner ...................................................................................................... 1
Funksjonene til HP Compaq Konvertibelt minitårn kan variere alt etter modell. Hvis du vil ha en
fullstendig oversikt over maskinvare og programvare som er installert i datamaskinen, kjører du
diagnoseverktøyet (kun inkludert på enkelte modeller). Instruksjoner for bruk av dette verktøyet finner
du i Feilsøkingshåndbok på CDen Documentation and Diagnostics.
Merk HP Compaq Konvertibelt minitårn-datamaskinen kan på en enkel måte konverteres til en
2Aktivitetslys på optisk enhet9Strømbryter med dobbelt funksjon
33,5-tommers diskettstasjon (ekstrautstyr)
4Aktivitetslys for diskettstasjon (valgfri)11USB-porter (Universal Serial Bus)
5Utløserknapp for diskett (ekstrautstyr)12Hodetelefonkontakt
6Aktivitetslys for harddisk13Mikrofonkontakt
7Utløserknapp for optisk stasjon
Merk En optisk stasjon er en CD-ROM, DVD+R/RW eller CD-RW/DVD-kombinertstasjon.
1
Noen modeller leveres med en minnekortleser i den eksterne 3,5-tommers stasjonsbrønnen. Andre modeller har et
maskeringspanel som dekker denne brønnen.
1
10Strøm på-lys
2Kapittel 1 ProduktegenskaperNOWW
Minnekortleserkomponenter
Minnekortleseren er en tilleggsenhet som bare er tilgjengelig på enkelte enheter. Se på illustrasjonen
og tabellen nedenfor for å identifisere minnekortleserkomponentene.
Tabell 1-2 Minnekortleserkomponenter
1SmartMedia/xD
3,3 V SmartMedia Card (SM)
●
D-Picture Card (xD)
●
2Aktivitetslys for minnekortleser5CompactFlash I/II
3SD/MMC+/miniSD
Secure Digital Card (SD)
●
MiniSD
●
MultiMediaCard (MMC)
●
Reduced Size MultiMediaCard (RS MMC)
●
MultiMediaCard 4.0 (Mobile Plus)
●
Reduced Size MultiMediaCard 4.0 (MMC
●
Mobile)
MMC Micro (adapter påkrevd)
●
4USB-port (Universal Serial Bus)
CompactFlash korttype 1
●
CompactFlash korttype 2
●
MicroDrive
●
6MS PRO/MS PRO DUO
Memory Stick (MS)
●
MagicGate Memory Stick (MG)
●
MagicGate Memory Duo
●
Memory Stick Select
●
Memory Stick Duo (MS Duo)
●
Memory Stick PRO (MS PRO)
●
Memory Stick PRO Duo (MS PRO Duo)
●
MicroSD (T-Flash) (adapter påkrevd)
●
NOWWMinnekortleserkomponenter3
Komponenter på bakpanelet
Tabell 1-3 Komponenter på bakpanelet
1Strømledningskontakt7Parallellkontakt
2PS/2-kontakt for mus (grønn)8Skjermkontakt
3PS/2 Kontakt for tastatur (purpurfarget)9Linje ut-kontakt for lydenheter med
4USB (Universal Serial Bus)10Linje inn-lydkontakt (blå)
5Seriell kontakt11Mikrofonkontakt (rosa)
6RJ-45-nettverkskontakt
Merk Arrangement og antall kontakter kan variere etter modell.
Skjermkontakten på systemkortet er ikke aktiv hvis det er installert et PCI Express-grafikkort i datamaskinen.
Hvis et standard PCI-grafikkort er installert, kan kontaktene på kortet og systemkortet brukes samtidig. Det
kan være nødvendig å endre enkelte innstillinger i Computer Setup for å bruke begge kontakter. Du finner
mer informasjon om oppstartsrekkefølge i håndboken Computer Setup (F10) Utility Guide på CDenDocumentation and Diagnostics.
strømtilførsel (grønn)
4Kapittel 1 ProduktegenskaperNOWW
Tastatur
Tabell 1-4 Komponenter på tastaturet
1FunksjonstasterUtfører spesielle funksjoner, avhengig av hvilken programvare som brukes.
2RedigeringstasterOmfatter disse: Insert, Home, Page Up, Delete, End og Page Down.
3StatuslamperOversikt over statusen til datamaskinen og tastaturinnstillingene (NumLock, Caps
4Tastene på talltastaturetFungerer som tastene på en kalkulator.
Lock og Scroll Lock).
5PiltasterBrukes til å navigere gjennom et dokument eller et nettsted. Med disse tastene kan
6Ctrl-tasteneBrukes i kombinasjon med andre taster. Virkningen er avhengig av hvilken
7Programvaretasten
8Windows-logotaster
9Alt-tasteneBrukes i kombinasjon med andre taster. Virkningen er avhengig av hvilken
1
Taster tilgjengelige i visse geografiske områder.
du bevege deg til venstre, høyre, opp og ned med tastene i stedet for med musen.
programvare som brukes.
1
Brukes (på samme måte som høyre museknapp) til å åpne hjelpemenyer i
Microsoft Office-programmer. Kan utføre andre funksjoner i annen programvare.
1
Brukes til å åpne Start-menyen i Microsoft Windows. Brukes i kombinasjon med
andre taster til å utføre andre funksjoner.
programvare som brukes.
NOWWTastatur5
Bruke Windows-logotast
Du kan bruke Windows-logotasten i kombinasjon med andre taster til å utføre bestemte funksjoner som
finnes i Windows-operativsystemet. Se delen
Windows-logotastViser eller skjuler Start-menyen
Windows-logotast + dViser skrivebordet
Windows-logotast + mMinimerer alle åpne programmer
Shift + Windows-logotast + mAngrer Minimer alt
Windows-logotast + eStarter Min datamaskin
Windows-logotast + fStarter Søk etter dokument
Windows-logotast + Ctrl + fStarter Søk etter datamaskin
Windows-logotast + F1Starter Windows Hjelp
Tastatur for å identifisere Windows-logotasten.
Windows-logotast + lLåser datamaskinen hvis du er koblet til et nettverksdomene, eller
Windows-logotast + rStarter Kjør-dialogboksen
Windows-logotast + uStarter Verktøybehandling
Windows-logotast + TabAktiverer neste knapp i aktivitetsfeltet
gir deg mulighet til å skifte brukere hvis du ikke er koblet til et
nettverksdomene
6Kapittel 1 ProduktegenskaperNOWW
Spesielle musefunksjoner
De fleste programmer støtter bruk av mus. Funksjonene som er tilordnet til hver av museknappene, er
avhengig av hvilken programvare som brukes.
Plassering av serienummeret
Hver datamaskin har et unikt serienummer og produkt-ID-nummer som står oppgitt på toppdekslet på
datamaskinen. Sørg for å ha disse numrene tilgjengelige når du kontakter kundeservice for bistand.
Figur 1-2 Plassering av serienummer og produkt-ID
NOWWSpesielle musefunksjoner7
8Kapittel 1 ProduktegenskaperNOWW
2Maskinvareoppgraderinger
Serviceegenskaper
Datamaskinen har funksjoner som gjør det enkelt å oppgradere og utføre service på den. Ingen verktøy
trengs til de fleste av installasjonsprosedyrene som er beskrevet i dette kapitlet.
Advarsler og forholdsregler
Før du utfører oppgraderinger må du være sikker på at du har lest grundig alle relevante instruksjoner,
forsiktighetsregler og advarsler i denne håndboken.
ADVARSEL Slik reduserer du risikoen for personskade og skade på utstyr som følge av
elektrisk støt, varme overflater eller brann:
Koble strømledningen fra vegguttaket, og la de interne systemkomponentene få avkjøles før du
tar på dem.
Du må ikke koble telekommunikasjons- eller telefonkontakter inn i mottakene for
nettverkskontrollerne (NIC).
Ikke deaktiver jordingspluggen i strømledningen. Jordingspluggen er en sikkerhetsmessig viktig
egenskap.
Koble til strømledningen i et jordet uttak som er lett tilgjengelig til enhver tid.
Du bør lese håndboken Sikkerhet og komfort for å redusere risikoen for alvorlig personskade. I
denne beskrives riktig oppsett av arbeidsstasjonen, arbeidsstilling og helse- og arbeidsvaner for
databrukere, og gir viktig informasjon om elektrisk og mekanisk sikkerhet. Denne håndboken
finner du på Internett på
Diagnostics.
FORSIKTIG Statisk elektrisitet kan skade elektroniske komponenter i datamaskinen eller
tilleggsutstyr. Før du begynner på disse prosedyrene, må du passe på at du har utladet eventuell
statisk elektrisitet ved å berøre en jordet metallgjenstand. Se Tillegg D
hvis du vil ha mer informasjon.
Når datamaskinen er koblet til en vekselstrømkilde, er det alltid spenning på systemkortet. Du
må trekke ut strømledningen fra strømuttaket før du åpner datamaskinen. Dette for å forhindre
skade på de interne komponentene.
http://www.hp.com/ergo and on the CDen Documentation and
Elektrostatisk utladning
NOWWServiceegenskaper9
Låse opp Smart-deksellåsen
Merk Smart deksellås er en tilleggsfunksjon som er inkludert kun på enkelte modeller.
Smart deksellås er en programvarestyrt deksellås som kontrolleres av konfigureringspassordet. Denne
låsen hindrer uautorisert tilgang til de interne komponentene. Datamaskinen leveres med Smart
deksellås i ulåst posisjon. Se i Håndbok for administrasjon av bordmodeller på CDen Documentationand Diagnostics hvis du ønsker mer informasjon om hvordan du bruker Smart deksellås.
Smart Cover FailSafe-dekselnøkkel
Hvis du aktiverer Smart deksellås og du ikke kan angi passordet for å deaktivere låsen, trenger du en
Smart FailSafe dekselnøkkel når du skal åpne dekslet på datamaskinen. Du trenger nøkkelen for å få
tilgang til de indre datamaskinkomponentene i følgende situasjoner:
Strømstans
●
Oppstartssvikt
●
PC-komponentfeil (f.eks. prosessor eller strømforsyning)
●
Glemt passordet
●
Merk Smart FailSafe dekselnøkkel er et spesialisert verktøy som leveres av HP. Vær forberedt,
bestill denne nøkkelen før du trenger den.
For å få tak i en FailSafe-nøkkel:
Kontakt en autorisert HP-forhandler eller serviceleverandør. Bestill PN 166527-001 for nøkkel av
●
typen skrunøkkel eller PN 166527-002 for nøkkel av typen skrutrekkerinnsats.
Se på HPs nettsted (
●
Ring det aktuelle nummeret på listen i garantien eller i anvisningen Support Telephone Numbers
●
(Støttetelefonnumre) på CDen Documentation and Diagnostics for teknisk assistanse.
http://www.hp.com) for bestillingsinformasjon.
Bruke Smart Cover FailSafe-dekselnøkkel til å fjerne Smart
deksellåsen
Slik åpner du tilgangspanelet med Smart deksellås i låst posisjon:
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
10Kapittel 2 MaskinvareoppgraderingerNOWW
5.Bruk Smart Cover FailSafe dekselnøkkel til å fjerne de to innbruddssikre skruene som fester Smart
deksellås til chassiset.
Figur 2-1 Fjerne skruene for Smart deksellås
6.Fjern tilgangspanelet.
Når du vil låse Smart deksellås igjen, fester du låsen med de innbruddssikre skruene.
NOWWLåse opp Smart-deksellåsen11
Ta av datamaskinens tilgangspanel
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Legg datamaskinen flatt ned for større stabilitet.
6.Løft opp tilgangspanelhåndtaket (1), skyv tilgangspanelet omkring 1,25 cm bakover, så løfter du
det opp og bort (2).
Figur 2-2 Ta av datamaskinens tilgangspanel
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
12Kapittel 2 MaskinvareoppgraderingerNOWW
Sette tilgangspanelet på plass igjen
1.Legg datamaskinen flatt ned for større stabilitet.
2.Still tungene på tilgangspanelet inn etter åpningene på chassiset, trykk panelet ned og skyv det
fremover til det smekker på plass.
Figur 2-3 Sette tilgangspanelet på plass igjen
NOWWSette tilgangspanelet på plass igjen13
Fjerning av frontpanelet
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Fjern tilgangspanelet fra datamaskinen.
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6.Skyv de to utløsningstungene (1) oppover, drei deretter frontpanelet bort fra chassiset for å frigjøre
det (2).
Figur 2-4 Fjerning av frontpanelet
14Kapittel 2 MaskinvareoppgraderingerNOWW
Sette tilbake frontpanelet
1.Plasser de nedre hengslene på frontpanelet i de tilhørende åpningene i chassiset (1).
2.Drei frontpanelet over på chassiset (2).
3.Trykk tungene øverst på frontpanel på plass (3).
4.Trykk utløsningstungene på plass (4).
Figur 2-5 Sette tilbake frontpanelet
NOWWSette tilbake frontpanelet15
Ta bort maskeringspaneler
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Fjern tilgangspanelet fra datamaskinen.
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6.Ta bort frontpanelet.
7.Trekk delpanelet forsiktig, med maskeringspanelene festet i det, bort fra frontpanelet, deretter tar
du bort det ønskede maskeringspanelet.
FORSIKTIG Hold delpanelet rett når du trekker det bort fra frontpanelet. Trekker du delpanelet
bort i en vinkel, kan du skade nålene som holder det på plass inne i frontpanelet.
Figur 2-6 Ta bort maskeringspaneler fra delpanelet (bordmodell vises)
Merk Når du setter delpanelet tilbake på plass, må du passe på at plasseringsnålene og
eventuelt gjenværende maskeringspaneler er orientert i riktig retning. Logoen på delpanelet skal
være plassert nederst på delpanelet når det er i riktig stilling.
16Kapittel 2 MaskinvareoppgraderingerNOWW
Installere ekstra minne
Datamaskinen leveres med DIMMer (dual inline memory modules - minnemoduler med brikker på begge
sider) av typen DDR2-SDRAM (double data rate 2 synchronous dynamic random access memory –
bisynkront, dynamisk RAM-minne med dobbel datahastighet).
DIMMer
Minnesoklene på systemkortet kan besettes med opptil fire DIMMer av industristandard. Disse
minnesoklene er besatt med minst én forhåndsinstallert minnemodul. For å oppnå maksimal
minnestøtte kan du installere opptil 8 GB minne på systemkortet, konfigurert i en dobbeltkanalmodus
med høy ytelse.
DDR2-SDRAM DIMMer
For at systemet skal fungere riktig må DDR2-SDRAM DIMMene være:
industristandard 240-pinners
●
ubufret PC2-4300 533 MHz-kompatible, PC2-5300 667 MHz-kompatible eller PC2-6400 800
●
1,8 volt DDR2-SDRAM DIMMer.
●
DDR2-SDRAM DIMMene må også:
støtte CAS Latency 4 (DDR2/533 MHz og DDR2/667 MHz) og CAS latency 5 (DDR2/667 MHz og
●
DDR2/800 MHz)
inneholde den obligatoriske JEDEC SPD-informasjonen
●
I tillegg støtter datamaskinen:
Ikke-ECC-minneteknologier på 256 Mbit, 512 Mbit og 1 Gbit
●
Enkelt- og dobbeltsidige DIMMer
●
DIMMer bygd med x8 og x16 DDR-enheter; DIMMer bygd med x4 SDRAM støttes ikke
●
Merk Systemet starter ikke hvis du installerer ikke-støttede DIMMer.
NOWWInstallere ekstra minne17
Besette DIMM-sokler
Det finnes fire DIMM-sokler på systemkortet, med to sokler per kanal. Soklene er merket XMM1, XMM2,
XMM3 og XMM4. Soklene XMM1 og XMM2 fungerer i minnekanal A. Soklene XMM3 og XMM4 fungerer
i minnekanal B.
Figur 2-7 DIMM-sokkelplasseringer
Element BeskrivelseSokkelfarge
1DIMM-sokkel XMM1, kanal ASvart
2DIMM-sokkel XMM2, kanal AHvit
3DIMM-sokkel XMM3, kanal BHvit
4DIMM-sokkel XMM4, kanal BHvit
Systemet fungerer automatisk i enkeltkanalmodus, dobbeltkanalmodus eller flex-modus avhengig av
hvordan DIMMene er installert.
Systemet fungerer i enkeltkanalmodus hvis DIMM-soklene bare besettes med en kanal.
●
Systemet fungerer i dobbeltkanal med høyere ytelse hvis den totale minnekapasiteten til DIMMene
●
i kanal A er lik den totale minnekapasiteten til DIMMene i kanal B. Teknologi og enhetsbredde kan
imidlertid variere mellom kanalene. Hvis for eksempel kanal A er besatt med to 256 MB DIMMer
og kanal B er besatt med en 512 MB DIMM, fungerer systemet i dobbeltkanalmodus.
Systemet fungerer i flex-modus hvis den totale minnekapasiteten til DIMMene i kanal A ikke er lik
●
den totale minnekapasiteten til DIMMene i kanal B. I flex-modus angir kanalen som er besatt med
den minste mengden minne, den totale mengden minne som er tilordnet dobbeltkanalen. Den
resterende mengden minne tilordnes enkeltkanalen. Optimal hastighet oppnås ved at kanalene
balanseres, slik at den største mengden minne fordeles over de to kanalene. Hvis du for eksempel
besetter soklene med én 1 GB DIMM, to 512 MB DIMMer og én 256 MB DIMM, må én kanal
besettes med 1 GB DIMMen og én 256 MB DIMM og den andre kanalen med de to 512 GB
18Kapittel 2 MaskinvareoppgraderingerNOWW
DIMMene. Med denne konfigurasjonen fungerer 2 GB som dobbeltkanal og 256 MB som
enkeltkanal.
I alle modi bestemmes den maksimale driftshastigheten av den mest langsomme DIMMen i
●
systemet.
Installere DIMMer
FORSIKTIG Før du legger til eller fjerner minnemoduler, må du koble fra strømledningen. Når
datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid tilføres spenning til minnemodulene
uavhengig av om datamaskinen er slått på eller ikke. Hvis du legger til eller fjerner minnemoduler
mens det tilføres spenning, kan dette føre til uopprettelig skade på minnemodulene eller
systemkortet.
Når du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til høyre for DIMMsoklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm. Slå av datamaskinen,
og trekk ut strømledningen før du fortsetter.
Minnemodulsoklene har kontakter med gullbelegg. Når du oppgraderer minnet, er det viktig å
bruke minnemoduler med kontakter med gullbelegg for å hindre korrosjon eller oksidering som
kommer av kontakt mellom ikke-kompatible metaller.
Statisk elektrisitet kan skade elektroniske komponenter i datamaskinen eller tilleggskort. Før du
begynner på disse prosedyrene, må du passe på at du har utladet eventuell statisk elektrisitet
ved å berøre en jordet metallgjenstand. Se Tillegg D
om dette.
Elektrostatisk utladning, hvis du vil vite mer
Når du håndterer minnemoduler, må du passe på å ikke ta på kontaktene. Slik berøring kan skade
modulene.
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Fjern tilgangspanelet fra datamaskinen.
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6.Finn frem til minnemodulsoklene på systemkortet.
ADVARSELHvis du vil redusere risikoen for personskade på grunn av varme overflater,
må du la de interne systemkomponentene avkjøles før du tar på dem.
NOWWInstallere ekstra minne19
7.Åpne begge låsene på minnemodulsokkelen (1), og sett minnemodulen inn i sokkelen (2).
Figur 2-8 Installere en DIMM
Merk En minnemodul kan bare installeres på én måte. Sikt inn utskjæringen på modulen
etter tungen på minnesokkelen.
En DIMM må stå i den svarte XMM1-sokkelen.
For maksimal ytelse bør minnesoklene besettes slik at minnekapasiteten er fordelt likt
mellom kanal A og kanal B. Se
Besette DIMM-sokler hvis du vil ha mer informasjon om
dette.
8.Trykk modulen ned i sokkelen og kontroller at modulen er satt helt inn og sitter ordentlig. Sørg for
at tungene er i lukket stilling (3).
9.Gjenta trinn 7 og 8 for å installere eventuelle tilleggsmoduler.
10. Sett tilgangspanelet på plass igjen.
11. Koble til strømledningen igjen, og slå på datamaskinen.
12. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
Datamaskinen skal automatisk gjenkjenne det ekstra minnet neste gang du slår den på.
20Kapittel 2 MaskinvareoppgraderingerNOWW
Ta bort eller installere et utvidelseskort
Datamaskinen har to PCI-kortposisjoner i full høyde som kan brukes til et utvidelseskort med lengde på
opptil 34 cm. Datamaskinen har også ett PCI Express x1-utvidelsesspor og ett PCI Express x16utvidelsesspor.
Figur 2-9 Utvidelsessporenes plasseringer
Element Beskrivelse
1PCI-utvidelsesspor
2PCI-utvidelsesspor
3PCI Express x1 utvidelsesspor
4PCI Express x16-utvidelsesspor
Merk Enkelte modeller er utstyrt med en ekstra PCI-forlenger som legger til to PCI-
utvidelsesspor på kortet slik at det totalt blir fire PCI-utvidelsesspor.
Du kan installere et PCI Express x1-, x4-, x8- eller x16-utvidelsesspor i PCI Express x16utvidelsessporet.
Slik tar du ut, bytter eller legger du til et utvidelseskort:
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
NOWWTa bort eller installere et utvidelseskort21
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Fjern tilgangspanelet fra datamaskinen.
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6.Finn frem til riktig ledig utvidelsesspor på systemkortet og tilhørende utvidelsesspor på baksiden
av datamaskinchassiset.
7.Skyv ned og ut de to grønne klaffene på innsiden av chassiset, og drei sperrelåsen for
utvidelseskortet opp.
Figur 2-10 Åpne utvidelsessporfestet
8.Før du setter inn et utvidelseskort, må du fjerne utvidelsesspordekslet eller det eksisterende
utvidelseskortet.
22Kapittel 2 MaskinvareoppgraderingerNOWW
Merk Før du fjerner et installert utvidelseskort, kobler du fra eventuelle kabler som er
koblet til utvidelseskortet.
a.Hvis du setter inn et utvidelseskort i et ledig spor, må du ta bort det aktuelle spordekslet på
baksiden av chassiset. Løft opp utvidelsesspordekslet fra utvidelsessporet.
Figur 2-11 Fjerne et utvidelsesspordeksel
b.Hvis du fjerner et standard PCI-kort, tar du tak i hver ende av kortet og vrikker det forsiktig
frem og tilbake til kontaktene løsnes fra sokkelen. Løft kortet rett opp for å fjerne det. Pass på
at kortet ikke skraper mot andre komponenter.
Figur 2-12 Fjerne et standard PCI-utvidelseskort
NOWWTa bort eller installere et utvidelseskort23
c.Hvis du fjerner et PCI Express x16-kort, må du trekke festespaken på baksiden av
utvidelsessporet bort fra kortet og deretter vrikke kortet forsiktig frem og tilbake til kontaktene
løsnes fra sokkelen. Løft kortet rett opp for å fjerne det. Pass på at kortet ikke skraper mot
andre komponenter.
Figur 2-13 Fjerne et standard PCI Express x16-utvidelseskort
9.Oppbevar kortet som ble fjernet, i antistatisk emballasje.
10. Hvis du ikke installerer et nytt utvidelseskort, må du installere et utvidelseskortdeksel for å lukke
det åpne sporet.
FORSIKTIGNår du har fjernet et utvidelseskort, må du erstatte det med et nytt kort eller
et utvidelsesspordeksel for riktig kjøling av interne komponenter under bruk.
24Kapittel 2 MaskinvareoppgraderingerNOWW
11. Når du skal installere et nytt utvidelseskort, skyver du braketten på enden av kortet inn i sporet på
baksiden av chassiset og trykker kortet bestemt inn i sokkelen på systemkortet.

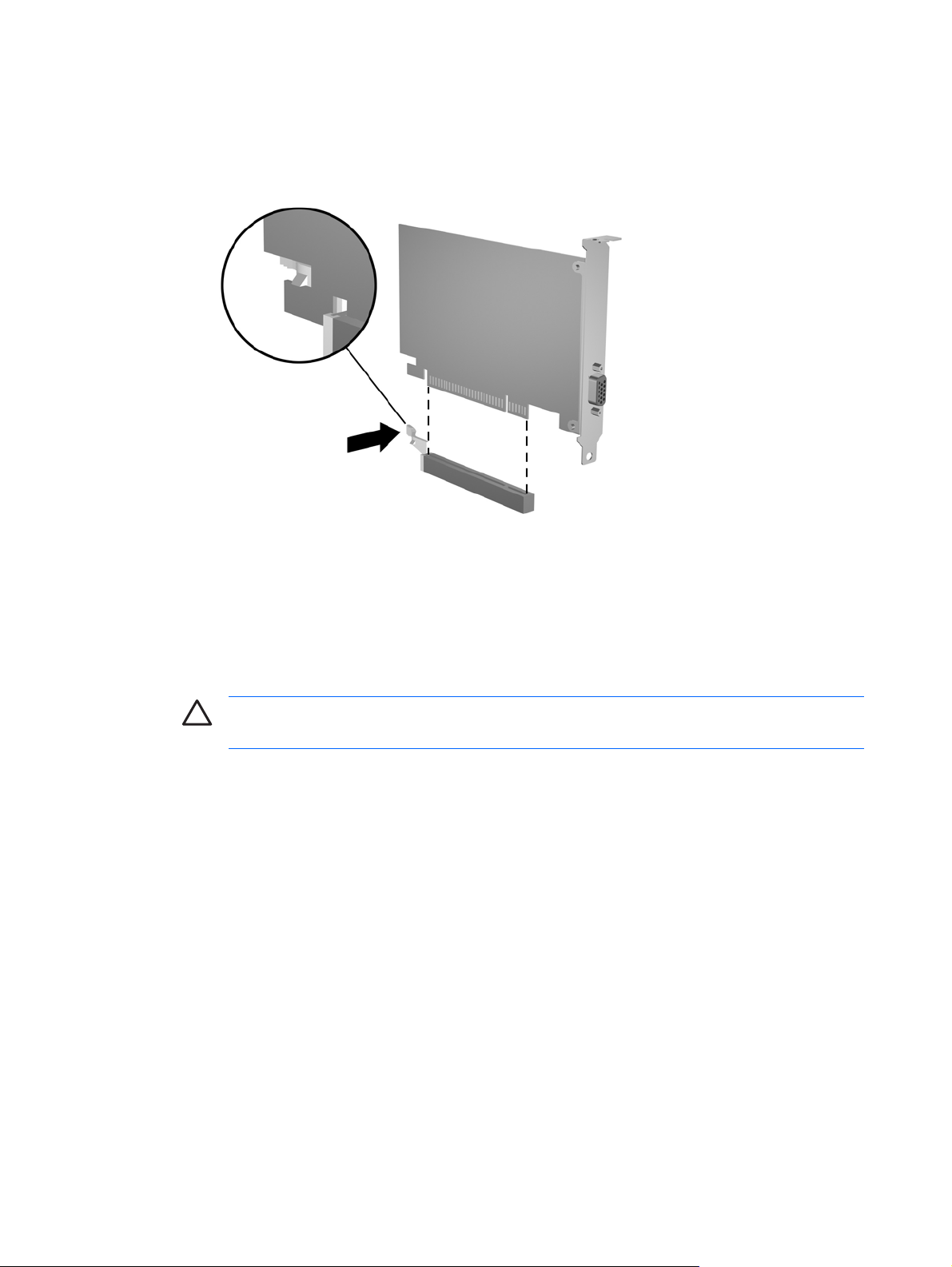

Figur 2-14 Installere et utvidelseskort
Merk Når du installerer et ekspansjonskort, må du trykke bestemt på kortet slik at hele
kontakten kommer ordentlig på plass i kortposisjonen.
12. Lukk sperrelåsen for utvidelseskortet, og påse at den låser seg ordentlig.
13. Koble om nødvendig eksterne kabler til det installerte kortet. Koble om nødvendig interne kabler
til systemkortet.
14. Sett tilgangspanelet på plass igjen.
15. Koble til strømledningen igjen, og slå på datamaskinen.
16. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
17. Konfigurer om nødvendig datamaskinen på nytt. Se håndboken Computer Setup (F10) Utility
Guide på CDen Documentation and Diagnostics for anvisninger om hvordan du bruker Computer
Setup.
NOWWTa bort eller installere et utvidelseskort25
Stasjonsplasseringer
Figur 2-15 Hvor stasjonene er plassert i bordmodeller og minitårn
1Tre 5,25-tommers eksterne stasjonsbrønner for tilleggsstasjoner
(illustrasjonen viser optiske stasjoner og minnekortleser)
2Én 3,5 tommers ekstern stasjonsbrønn for tilleggsstasjoner (illustrasjonen
viser diskettstasjon)
3To 3,5-tommers interne harddiskbrønner
1
En tilleggsbrakett for harddiskmontering for disse stasjonsbrønnene er
tilgjengelig fra HP.
2
Avhengig av datamaskinkonfigurasjonen kan det hende du har et
maskeringspanel på denne plassen. Hvis du ikke har en stasjon i dette sporet,
kan du velge å installere en 3,5 tommers stasjon senere (for eksempel en
diskettstasjon, harddisk eller minnekortleser).
2
1
Når du skal sjekke type og størrelse på masselagringsenheter som er installert i datamaskinen, kjører
du Computer Setup. Se håndboken Computer Setup (F10) Utility Guide på CDen Documentation andDiagnostics for ytterligere informasjon.
26Kapittel 2 MaskinvareoppgraderingerNOWW
Fjerne en stasjon fra en stasjonsbrønn
FORSIKTIG Alle uttakbare medier må tas ut av en stasjon før stasjonen tas ut av datamaskinen.
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Fjern tilgangspanelet fra datamaskinen.
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6.Ta bort frontpanelet.
7.Koble fra strømforsyningen og datakabler på baksiden av stasjonen.
FORSIKTIGNår du tar ut kabler, må du dra i selve hendelen eller kontakten, ikke i kabelen,
slik at du unngår skader på kabelen.
NOWWFjerne en stasjon fra en stasjonsbrønn27
8.Fjern stasjonen fra stasjonsbrønnen på følgende måte:
Når du skal fjerne en 5,25-tommers stasjon i bordmodellkonfigurasjonen, trykker du ned den
●
gule stasjonslåsmekanismen (1) og skyver stasjonen ut av stasjonsbrønnen (2).

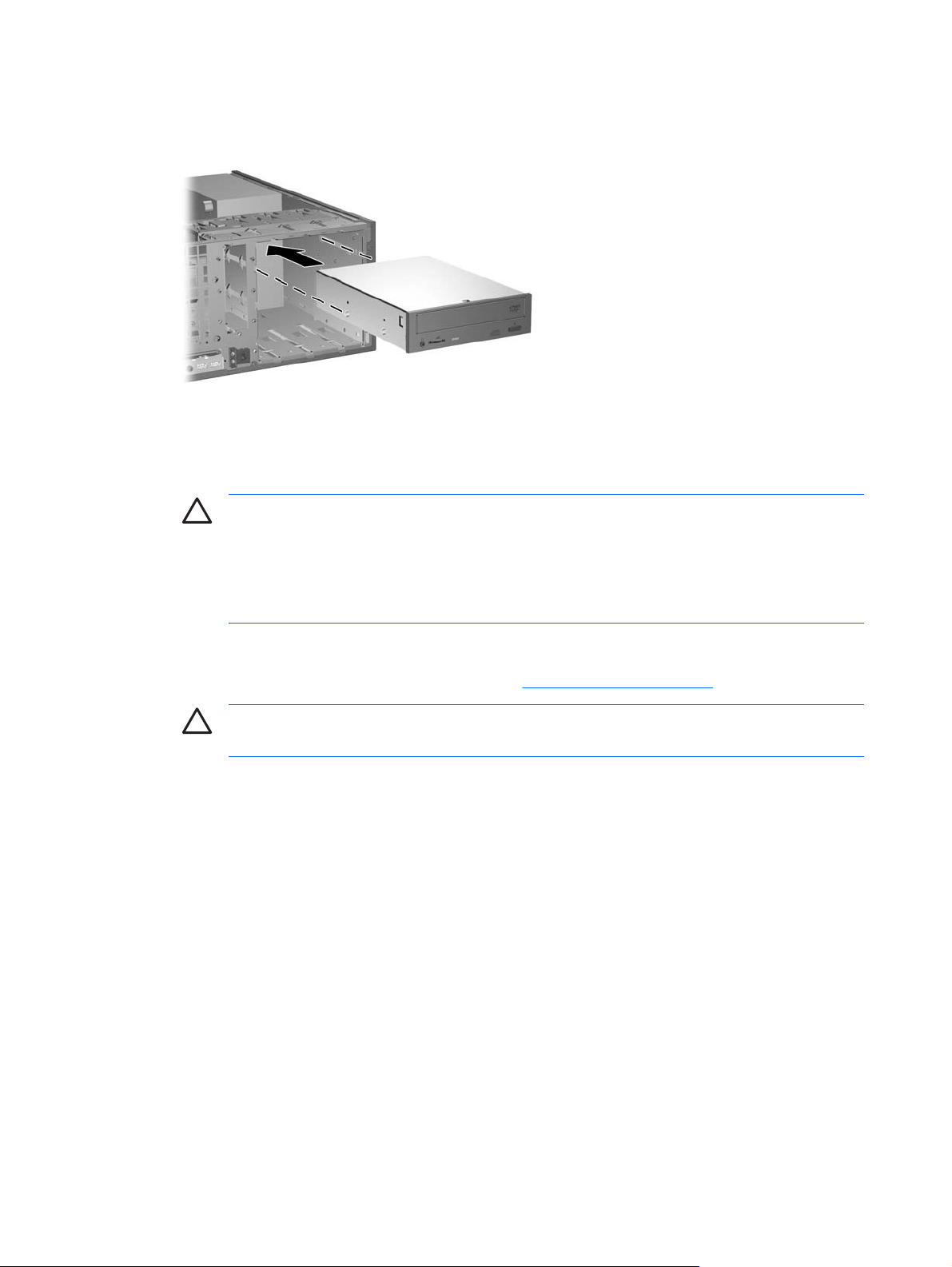

Figur 2-16 Fjerne en 5,25-tommers stasjon i bordkonfigurasjonen (illustrasjonen viser en
optisk stasjon)
Når du skal fjerne en 3,5-tommers eller 5,25-tommers stasjon i minitårnkonfigurasjonen, drar
●
du opp den grønne stasjonslåsmekanismen (1) for den aktuelle stasjonen og skyver stasjonen
ut av stasjonsbrønnen (2).
Figur 2-17 Fjerne en 3,5-tommers eller 5,25-tommers stasjon i minitårnkonfigurasjonen
(illustrasjonen viser en optisk stasjon)
28Kapittel 2 MaskinvareoppgraderingerNOWW
Når du skal fjerne en harddisk fra en intern 3,5-tommers stasjonsbrønn, drar du opp den
●
grønne låsmekanismen for harddisken (1) for denne stasjonen og skyver stasjonen ut av
stasjonsbrønnen (2).
Figur 2-18 Fjerne en harddisk
9.Oppbevar stasjonen som ble fjernet, i antistatisk emballasje.
NOWWFjerne en stasjon fra en stasjonsbrønn29
Installere ekstra stasjoner
Datamaskinen støtter inntil fem stasjoner som kan installeres i forskjellige konfigurasjoner.
Når du installerer tilleggsstasjoner, må du huske på dette:
Hoveddisken av typen seriell ATA (SATA) må kobles til den mørkeblå SATA-kontakten på
●
systemkortet merket SATA0.
Koble den første optiske SATA-stasjonen til den hvite SATA-kontakten på systemkortet merket
●
SATA1.
Du skal alltid besette den mørkeblå SATA0-kontakten og den hvite SATA1-kontakten før den
●
lyseblå SATA2-kontakten og den oransje SATA3-kontakten.
Koble enda en optisk SATA-stasjon til den oransje SATA3-kontakten.
●
Koble flere SATA-harddisker til de neste, tilgjengelige (ledige) SATA-kontaktene på systemkortet
●
i følgende rekkefølge: SATA0, SATA1, SATA3, SATA2.
Koble en diskettstasjon til kontakten merket FLOPPY P10.
●
Systemet støtter ikke optiske Parallel ATA-stasjoner (PATA) eller PATA-harddisker.
●
Du kan installere enten en tredels- eller en halvhøydestasjon i en halvhøydebrønn.
●
Du må installere styreskruer for å sikre at stasjonen blir riktig plassert i stasjonskonsollen og låses
●
på plass. HP har installert ekstra styreskruer på chassiset. Harddisken bruker 6-32 standardskruer,
fire av disse er installert på harddiskbeslaget under tilgangspanelet. Alle andre stasjoner bruker
M3 metriske skruer, åtte av disse er installert på diskettstasjonsbeslaget under tilgangspanelet. De
metriske skruene som leveres av HP, er svarte. Standardskruene som leveres av HP, er
sølvfargede.
FORSIKTIG Slik forhindrer du tap av arbeid og skade på datamaskinen eller en stasjon:
Hvis du setter inn eller tar ut en stasjon, må du avslutte operativsystemet riktig, slå av
datamaskinen, og koble fra strømledningen. Ikke fjern stasjonen mens datamaskinen er på eller
i ventemodus.
Før du berører en stasjon, må du være sikker på at all statisk elektrisitet er utladet fra deg. Når
du håndterer en stasjon, må du unngå å ta på kontakten. Hvis du vil ha mer informasjon om
hvordan du forhindrer elektrostatiske skade, kan du se Tillegg D,
Stasjonen må håndteres med forsiktighet; ikke mist den.
Ikke bruk makt når du setter inn en stasjon.
Unngå å utsette en harddisk for væsker, ekstreme temperaturer eller produkter med magnetfelter
som for eksempel skjermer eller høyttalere.
Hvis du må sende en stasjon med posten, pakker du den inn i bobleplast eller annet beskyttende
materiale og merker pakken "Forsiktig: Må behandles varsomt."
Elektrostatisk utladning.
30Kapittel 2 MaskinvareoppgraderingerNOWW
Installere en 5,25-tommers eller 3,5-tommers stasjon i en ekstern
stasjonsbrønn
Merk En 3,5-tommers stasjon kan være en diskettstasjon eller en minnekortleser. En 5,25-
tommers stasjon kan være en optisk stasjon (CD-ROM, CD-R/RW, DVD-ROM, DVD+R/RW eller
CD-RW/DVD-kombinertstasjon) eller en minnekortleser med et 5,25-tommers adaptersett
tilkoblet.
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Fjern tilgangspanelet fra datamaskinen.
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6.Ta bort frontpanelet.
NOWWInstallere ekstra stasjoner31
7.Installer to styreskruer i de nederste hullene på hver side av stasjonen (1).
Merk Optiske stasjoner, diskettstasjoner og minnekortlesere bruker metriske M3-
styreskruer. Åtte ekstra metriske skruer er installert på diskettstasjonsbeslaget under
tilgangspanelet. De metriske skruene som leveres av HP, er svarte.

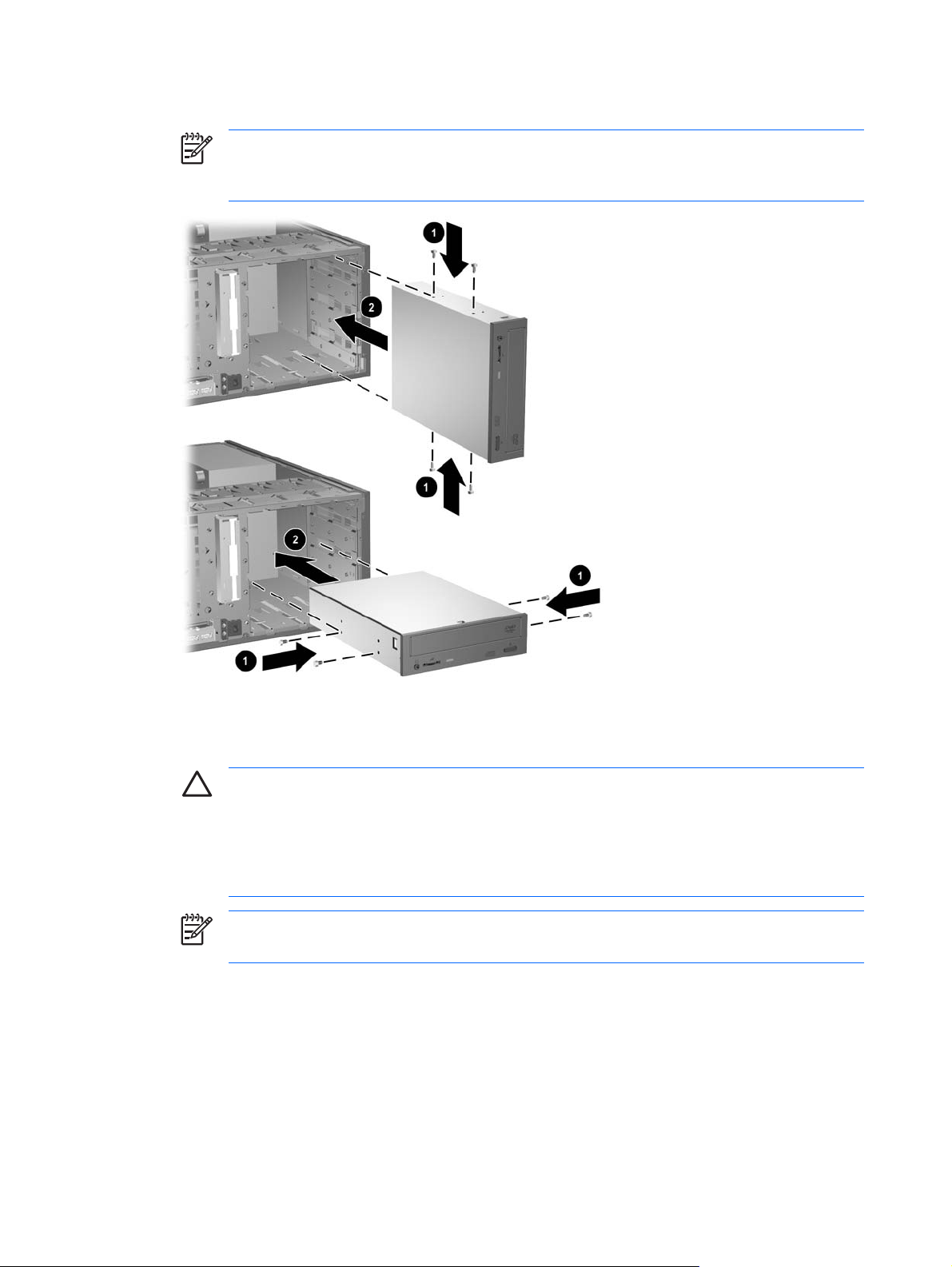

Figur 2-19 Installere en 5,25-tommers stasjon i et minitårn (øverst) og en bordmodell (nederst)
8.Installer stasjonen i ønsket stasjonsbrønn ved å skyve den helt inn på forsiden av stasjonskonsollen
til den låser seg på plass (2). Stasjonslåsen fester automatisk stasjonen i brønnen.
FORSIKTIGDen nederste 5,25-tommers stasjonsbrønnen har mindre dybde enn de to
øvre brønnene. Den nederste brønnen støtter en stasjon med dybde som ikke er større enn
17 cm inkludert kablene som skal festes på baksiden av stasjonen. Du må ikke prøve å
presse en større stasjon, for eksempel en optisk stasjon, inn i stasjonsbrønnen. Det kan
føre til skader på stasjonen og systemkortet. Bruker du for stor kraft når du installerer en
stasjon i stasjonsbrønnen, kan det føre til skade på stasjonen.
Merk Hvis du installerer en tredje tilleggsstasjon, kan det hende du må fjerne stroppen
som samler de ekstra strømkontaktene.
32Kapittel 2 MaskinvareoppgraderingerNOWW
9.Koble strømledningen (1) og datakabelen (2) til baksiden av den optiske stasjonen eller
diskettstasjonen.
Figur 2-20 Koble til stasjonskabler (illustrasjonen viser en optisk stasjon)
10. Hvis du installerer en ny stasjon, må du koble den andre enden av datakabelen til den riktige
kontakten på systemkortet.
Merk Hvis du installerer en optisk SATA-stasjon, må du først koble den optiske stasjonen
til den hvite SATA-kontakten på systemkortet merket SATA1. Koble til enda en optisk
stasjon til den oransje SATA-kontakten merket SATA3.
Hvis du installerer en diskettstasjon, må du koble den til kontakten på systemkortet merket
FLOPPY P10.
Hvis du installerer en minnekortleser, må du installere PCI-kortet som ble levert sammen
med minnekortleseren, og koble til USB-kabelen fra minnekortleseren til USB-kontakten på
PCI-kortet.
11. Ta riktig maskeringsplate ut fra delpanelet inne i frontpanelet. Se Ta bort maskeringspaneler hvis
du vil ha mer informasjon.
12. Sett frontpanelet og tilgangspanelet tilbake på datamaskinen.
13. Koble til strømledningen igjen, og slå på datamaskinen.
14. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
15. Konfigurer om nødvendig datamaskinen på nytt. Se håndboken Computer Setup (F10) Utility
Guide på CDen Documentation and Diagnostics for anvisninger om hvordan du bruker Computer
Setup.
NOWWInstallere ekstra stasjoner33
Installere en 3,5-tommers SATA-harddisk i en intern stasjonsbrønn
Merk Forviss deg om at du har sikkerhetskopiert dataene på den gamle harddisken før du
fjerner den, slik at du kan overføre dem til den nye harddisken. Husk også på at hvis du skifter
ut primærharddisken, må du påse at du har Restore Plus!- CD-ene som du opprettet da du
konfigurerte datamaskinen første gang, til gjenoppretting av operativsystemet,
programvaredrivere og annen programvare som ble forhåndsinstallert på datamaskinen. Hvis du
ikke har slike CDer, må du lage dem nå. Se håndboken HP Backup and Recovery Manager UserGuide under Start-menyen i Windows hvis du vil ha mer informasjon. Det kan være lurt å skrive
ut denne håndboken, slik at du har den lett tilgjengelig.
Systemet støtter ikke Parallel ATA-harddisker (PATA).
Slik installerer du en harddiskstasjon i en 3,5-tommers intern stasjonsbrønn:
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Fjern tilgangspanelet fra datamaskinen.
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6.Installer fire 6-32 standard styreskruer, to på hver side av stasjonen.
Figur 2-21 Installere styreskruene for harddisken
Merk Harddisken bruker 6-32 standard styreskruer. Fire ekstra styreskruer er installert på
harddiskbeslaget under tilgangspanelet. Standardskruene som leveres av HP, er
sølvfargede.
34Kapittel 2 MaskinvareoppgraderingerNOWW
7.Skyv harddisken ned i stasjonskonsollen helt til den låses på plass. Stasjonslåsen fester
automatisk stasjonen i brønnen.
Figur 2-22 Installere en harddiskstasjon i harddiskbrønnen
FORSIKTIGPåse at styreskruene blir siktet riktig inn etter styresporene i
stasjonskonsollen. Bruker du for stor kraft når du installerer en stasjon i stasjonsbrønnen,
kan det føre til skade på stasjonen.
8.Koble strømledningen (1) og datakabelen (2) til baksiden av harddisken.
Figur 2-23 Koble strømledningen og datakabelen til en SATA-harddisk
9.Koble den motsatte enden av datakabelen til den aktuelle kontakten på systemkortet.
Merk Hvis systemet bare har én SATA-harddisk, må du koble harddiskdatakabelen til den
mørkeblå kontakten merket SATA0 for å være sikker på at du unngår problemer med
harddiskytelsen. Hvis du installerer enda en harddisk, må du koble datakabelen til den neste
tilgjengelige (ledige) SATA-kontakten på systemkortet i følgende rekkefølge: SATA0,
SATA1, SATA3, SATA2.
NOWWInstallere ekstra stasjoner35
10. Sett tilgangspanelet på plass igjen.
11. Koble til strømledningen igjen, og slå på datamaskinen.
12. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
13. Konfigurer om nødvendig datamaskinen på nytt. Se håndboken Computer Setup (F10) Utility
Guide på CDen Documentation and Diagnostics for anvisninger om hvordan du bruker Computer
Setup.
Merk Hvis du har skiftet ut harddisken, kan du bruke Restore Plus!- CD-ene som du
opprettet da du konfigurerte datamaskinen første gang, til gjenoppretting av
operativsystemet, programvaredrivere og annen programvare som ble forhåndsinstallert på
datamaskinen. Når gjenopprettingsprosessen er fullført, reinstallerer du personlige filer som
du sikkerhetskopierte før du skiftet ut harddiskstasjonen.
36Kapittel 2 MaskinvareoppgraderingerNOWW
Forandre konfigurasjon fra minitårn til bordmodell
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Fjern tilgangspanelet fra datamaskinen.
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6.Ta bort frontpanelet.
7.Koble alle strøm- og datakabler fra baksiden av stasjonene i 5,25-tommersbrønnene.
8.Når du skal løse ut stasjonene fra 5,25-tommersbrønnen, løfter du utløserhendelen på den grønne
låsbraketten for stasjonen. Mens du gjør det, skyver du stasjonen ut av stasjonsbrønnen. Gjenta
dette trinnet for hver enkelt 5,25-tommers stasjon.
Figur 2-24 Løse ut 5,25 tommers stasjoner fra stasjonsbrønnene (minitårn).
NOWWForandre konfigurasjon fra minitårn til bordmodell37
9.Før du installerer hver stasjon på nytt i chassiset, snur du stasjonen slik at den står vinkelrett på
den interne 3,5-tommers stasjonen. Stasjonen skal være parallell med den grønne
låsestasjonsbraketten.
Figur 2-25 Installere en stasjon i bordmodellkonfigurasjonen
10. Skyv forsiktig stasjonen inn i den øverste tilgjengelige brønnen til den låser seg på plass. Når
stasjonen er satt på plass, sikres den med stasjonslåsen. Gjenta dette trinnet for hver enkelt
stasjon.
FORSIKTIGDen nederste 5,25-tommers stasjonsbrønnen har mindre dybde enn de to
øvre brønnene. Den nederste brønnen støtter en stasjon med dybde som ikke er større enn
17 cm inkludert kablene som skal festes på baksiden av stasjonen. Du må ikke prøve å
presse en større stasjon, for eksempel en optisk stasjon, inn i stasjonsbrønnen. Det kan
føre til skader på stasjonen og systemkortet. Bruker du for stor kraft når du installerer en
stasjon i stasjonsbrønnen, kan det føre til skade på stasjonen.
11. Koble alle strøm- og datakabler til stasjonene i 5,25-tommers stasjonsbrønnene.
12. Ta bort maskeringsfrontpanelet som beskrevet i
Ta bort maskeringspaneler.
FORSIKTIGHold delpanelet rett når du trekker det bort fra frontpanelet. Trekker du
delpanelet bort i en vinkel, kan du skade nålene som holder det på plass inne i frontpanelet.
13. Sett på plass maskeringspanelene i delpanelet orientert i riktig retning for
bordmodellkonfigurasjonen.
38Kapittel 2 MaskinvareoppgraderingerNOWW
14. Sett på plass delpanelet (drei det 90º) med logoen nederst, og fest det på nytt i panelet.
Figur 2-26 Forandre konfigurasjon fra minitårn til bordmodell
15. Sett frontpanelet og tilgangspanelet tilbake på datamaskinen.
16. Koble til strømledningen igjen, og slå på datamaskinen.
17. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
Endre fra bordmodell til minitårn Konfigurasjon
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Fjern tilgangspanelet fra datamaskinen.
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6.Ta bort frontpanelet.
7.Koble alle strøm- og datakabler fra baksiden av stasjonene i 5,25-tommersbrønnene.
NOWWEndre fra bordmodell til minitårn Konfigurasjon39
8.For å frigjøre stasjonene fra 5,25-tommersbrønnen, trykker du på den korte, gule stasjonslåsen
som vist. Mens du trykker på stasjonslåsen, trekker du stasjonene ut av stasjonsbrønnen.
Figur 2-27 Løse ut 5,25-tommers stasjoner fra stasjonsbrønnene (bordmodell)
9.Før du reinstallerer en stasjon i chassiset, snur du den slik at den orienteres i samme retning som
den interne 3,5-tommersstasjonen. Bunnen av stasjonen skal være parallell med den gule
stasjonslåsen.
Figur 2-28 Installere en stasjon i minitårnkonfigurasjonen
10. Skyv forsiktig stasjonen inn i den øverste tilgjengelige brønnen til den låser seg på plass. Når
stasjonen er satt på plass, sikres den med stasjonslåsen. Gjenta dette trinnet for hver enkelt
stasjon.
FORSIKTIGDen nederste 5,25-tommers stasjonsbrønnen har mindre dybde enn de to
øvre brønnene. Den nederste brønnen støtter en stasjon med dybde som ikke er større enn
17 cm inkludert kablene som skal festes på baksiden av stasjonen. Du må ikke prøve å
presse en større stasjon, for eksempel en optisk stasjon, inn i stasjonsbrønnen. Det kan
føre til skader på stasjonen og systemkortet. Bruker du for stor kraft når du installerer en
stasjon i stasjonsbrønnen, kan det føre til skade på stasjonen.
11. Koble alle strøm- og datakabler til stasjonene i 5,25-tommers stasjonsbrønnene.
12. Ta bort maskeringsfrontpanelet som beskrevet i
Ta bort maskeringspaneler.
40Kapittel 2 MaskinvareoppgraderingerNOWW
FORSIKTIGHold delpanelet rett når du trekker det bort fra frontpanelet. Trekker du
delpanelet bort i en vinkel, kan du skade nålene som holder det på plass inne i frontpanelet.
13. Sett på plass maskeringspanelene i delpanelet orientert i riktig retning for minitårnkonfigurasjonen.
14. Sett på plass delpanelet (drei det 90º) med logoen nederst, og fest det på nytt i panelet.
Figur 2-29 Forandre konfigurasjon fra bordmodell til minitårn
15. Sett frontpanelet og tilgangspanelet tilbake på datamaskinen.
16. Koble til strømledningen igjen, og slå på datamaskinen.
17. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
NOWWEndre fra bordmodell til minitårn Konfigurasjon41
42Kapittel 2 MaskinvareoppgraderingerNOWW
ASpesifikasjoner
Bordmodellmål
Høyde
Bredde
Dybde (dybden øker hvis datamaskinen er utstyrt med en
portsikkerhetsbrakett)
Tårnmål
Høyde
Bredde
Dybde (dybden øker hvis datamaskinen er utstyrt med en
portsikkerhetsbrakett)
Omtrentelig vekt35 lb15,9 kg
Vekt som støttes (maksimal fordelt belastning, gjelder
bare bordmodellkonfigurasjon)
Temperaturområde
Under bruk
Ikke i bruk
Relativ fuktighet (ikke kondenserende)
Under bruk
6,6 tommer
17,65 tommer
17,8 tommer
17,65 tommer
6,6 tommer
17,8 tommer
100 lb45,5 kg
50–95 °F
-22–60 °C
10–90 %
16,7 cm
44,8 cm
45,2 cm
44,8 cm
16,7 cm
45,2 cm
10–35 °C
-30–60 °C
10–90 %
Ikke i bruk (38,7 °C maks. vått termometer)
Maksimum høyde over havet (uten overtrykk)
Under bruk
Ikke i bruk
Merk Driftstemperaturen nedsettes 1,0 °C per 300 m (1000 fot) til 3000 m (10 000 fot) over havflaten, uten
vedvarende direkte sollys. Maksimal endringsrate er 10 °C/time. Øvre grense kan begrenses av type og
antall installerte alternativer.
Varmeutstråling
Maksimum
Vanligvis (inaktiv)
Strømforsyning115 V230 V
5–95 %
10 000 fot
30 000 fot
1916 BTU/t
375 BTU/t
5–95 %
3 048 m
9 144 m
483 kg-cal/t
95 kg-cal/t
NOWW43
Driftspenning
1
90–264 VAC
90–264 VAC
Spenningsområde
Nominell linjefrekvens
100–240 VAC
50–60 Hz
100–240 VAC
50–60 Hz
Uteffekt365 W365 W
Strømstyrke (maksimal)
1
Systemet bruker en strømtilførsel korrigert med aktiv effektfaktor. Dette gjør at maskinen oppfyller kravene for CE-
1
6 A @ 100 VAC3 A @ 200 VAC
merking for bruk i landene i Den europeiske union. En fordel med strømtilførsel korrigert med aktiv effektfaktor er at
det ikke er nødvendig med en valgbryter for inngangsspenning.
44Tillegg A SpesifikasjonerNOWW
BSkifte batteri
Batteriet som følger med datamaskinen, gir strøm til sanntidsklokken. Når du skifter ut batteriet, må du
bruke samme slags batteri som opprinnelig var installert i datamaskinen. Datamaskinen leveres med et
3 volts litium myntcellebatteri.
ADVARSEL Datamaskinen inneholder et internt litium-mangandioksid batteri. Det er risiko for
brann og forbrenninger hvis batteriet ikke behandles riktig. Slik minsker du risikoen for
personskade:
Ikke prøv å lade batteriet.
Batteriet må ikke utsettes for temperaturer over 60 °C.
Du må ikke demontere, knuse eller stikke hull på batteriet, eller kortslutte de eksterne kontaktene,
og batteriet må ikke utsettes for åpen flamme eller legges i vann.
Batteriet må bare skiftes ut med ekstrabatterier fra HP beregnet på dette produktet.
FORSIKTIG Før du skifter ut batteriet, er det viktig å ta sikkerhetskopi av datamaskinens
CMOS-innstillinger. Når batteriet fjernes eller skiftes ut, fjernes også CMOS-innstillingene. Se
håndboken Computer Setup (F10) Utility Guide på CDen Documentation and Diagnostics hvis
du vil ha informasjon om hvordan du tar sikkerhetskopi av CMOS-innstillingene.
Statisk elektrisitet kan skade elektroniske komponenter i datamaskinen eller tilleggsutstyr. Før
du begynner på disse prosedyrene, må du passe på at du har utladet eventuell statisk elektrisitet
ved å berøre en jordet metallgjenstand.
Merk Du kan forlenge levetiden til litiumbatteriet ved å koble datamaskinen til strømkontakten
i veggen. Litiumbatteriet er bare i bruk når datamaskinen IKKE er koblet til strømkontakten.
HP oppfordrer sine kunder til å resirkulere brukt, elektronisk maskinvare, originale HPblekkpatroner og oppladbare batterier. Hvis du vil ha mer informasjon om
resirkuleringsprogrammer, kan du gå til
1.Fjern/løsne sikkerhetsenheter som gjør at du ikke kan åpne datamaskinen.
2.Fjern eventuelle uttakbare medier, for eksempel disketter og CD-plater, fra datamaskinen.
3.Slå av datamaskinen riktig via operativsystemet, og slå av eventuelle eksterne enheter.
4.Koble strømledningen fra strømuttaket og koble fra eventuelle eksterne enheter.
http://www.hp.com/recycle.
NOWW45
FORSIKTIGNår datamaskinen er tilkoblet et aktivt strømuttak, vil det alltid være spenning
på systemkortet uavhengig av om datamaskinen er slått på eller ikke. Du må trekke ut
strømledningen fra strømuttaket for å forhindre skade på de interne komponentene i
datamaskinen.
5.Fjern tilgangspanelet fra datamaskinen.
FORSIKTIGNår du har fjernet tilgangspanelet, må du se etter lampen på systemkortet til
høyre for DIMM-soklene. Hvis lampen lyser, betyr det at systemet fremdeles tilføres strøm.
Slå av datamaskinen, og trekk ut strømledningen før du fortsetter.
6.Finn frem til batteriet og batteriholderen på systemkortet.
Merk På enkelte datamaskinmodeller kan det bli nødvendig å ta ut en intern komponent
for å få tilgang til batteriet.
7.Avhengig av type batteriholder på systemkortet, går du frem på denne måten for å skifte ut batteriet.
Type 1
a.Løft batteriet opp av batteriholderen.

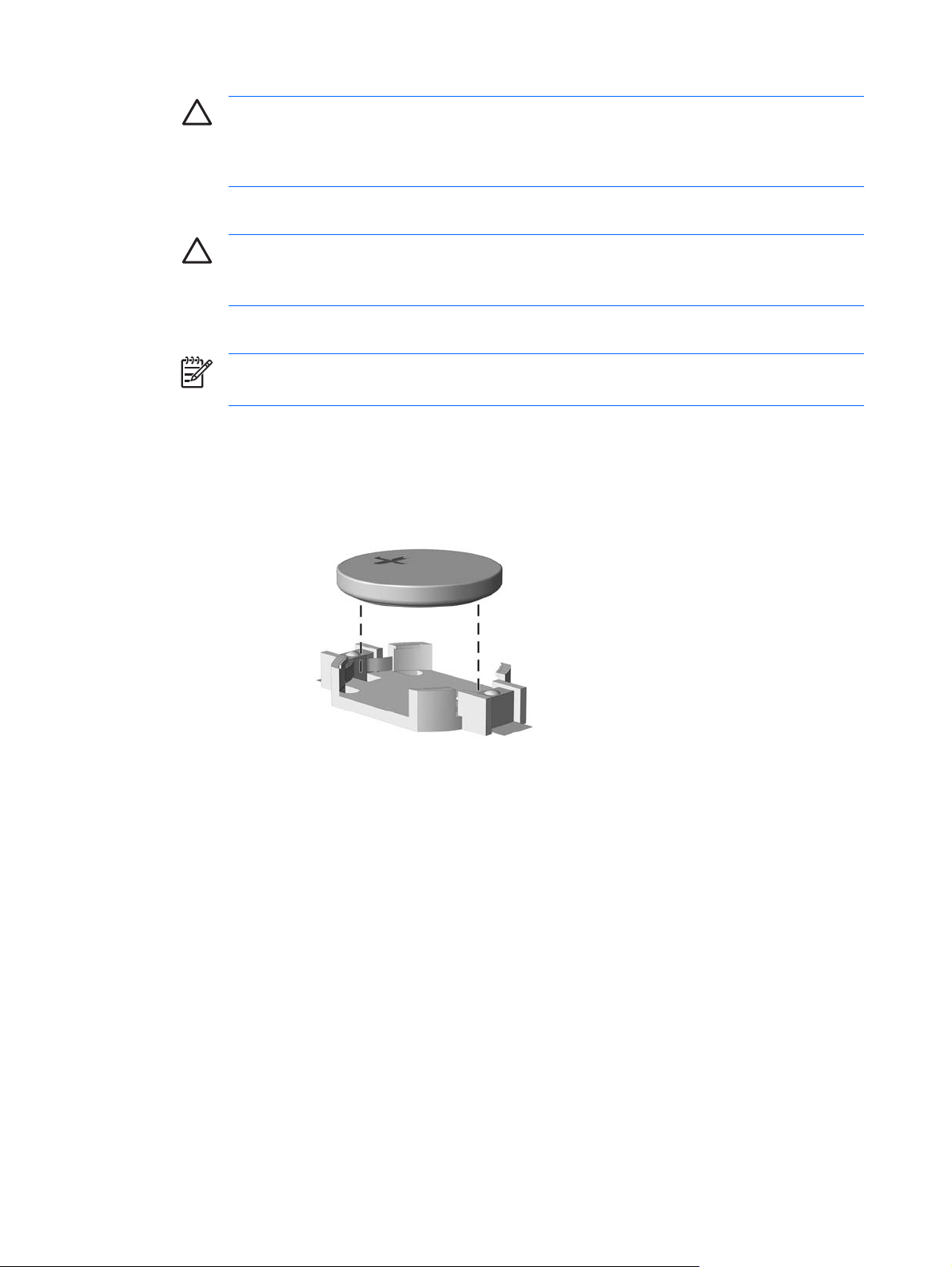

Figur B-1 Ta ut et myntcellebatteri (type 1)
b.Skyv det nye batteriet på plass med den positive siden opp. Batteriholderen fester automatisk
batteriet i riktig posisjon.
Type 2
a.For å løsne batteriet fra holderen klemmer du sammen metallbøylen som går ut over kanten
på batteriet. Når batteriet løsner, løfter du det ut (1).
46Tillegg B Skifte batteriNOWW
b.For å sette inn det nye batteriet skyver du kanten på det nye batteriet under holderen med
den positive siden opp. Skyv den andre kanten ned helt til bøylen smetter over den andre
kanten av batteriet (2).
Figur B-2 Fjerne og skifte ut et myntcellebatteri (type 2)
Type 3
a.Trekk klemmen (1) som holder batteriet på plass, bakover, og fjern batteriet (2).
b.Sett inn det nye batteriet, og sett klemmen tilbake i stilling.
Figur B-3 Ta ut et myntcellebatteri (type 3)
Merk Etter at batteriet er blitt skiftet ut, må du gjøre følgende for fullføre denne
operasjonen.
8.Sett tilgangspanelet på plass igjen.
9.Plugg inn datamaskinen og slå på strømmen.
NOWW47
10. Tilbakestill dato og klokkeslett, passordene dine og alle spesielle systeminnstillinger ved hjelp av
Computer Setup. Se håndboken Computer Setup (F10) Utility Guide på CDen Documentation and
Diagnostics.
11. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
48Tillegg B Skifte batteriNOWW
CEksterne sikkerhetsenheter
Merk Du finner informasjon om datasikkerhetsfunksjoner i håndboken Computer Setup (F10)
Utility Guide og Håndbok for administrasjon av bordmodeller på CDen Documentation and
Diagnostics og håndboken HP ProtectTools Security Manager (enkelte modeller) på
http://www.hp.com.
Installere en sikkerhetslås
Sikkerhetslåsene som vises nedenfor og på neste side, kan brukes til å sikre datamaskinen.
Vaierlås
Figur C-1 Installere en vaierlås
NOWWInstallere en sikkerhetslås49
Hengelås
Figur C-2 Installere en hengelås
50Tillegg C Eksterne sikkerhetsenheterNOWW
DElektrostatisk utladning
Utlading av statisk elektrisitet fra en finger eller annen strømførende del kan skade systemkort eller
andre enheter som er følsomme for statisk elektrisitet. Denne typen skade kan redusere enhetens
levetid.
Forhindre elektrostatisk skade
Du forhindrer elektrostatisk skade ved å ta følgende forhåndsregler:
Unngå direkte kontakt ved å transportere og lagre produkter i statisk sikre beholdere.
●
Hold de elektrostatisk følsomme delene i sine respektive beholdere til de ankommer til statisk
●
utladede arbeidsstasjoner.
Plasser delene på en jordet overflate før du tar dem ut av beholderne.
●
Unngå å berøre poler, ledere og kretser.
●
Du må alltid være skikkelig jordet når du berører statisk sensitive komponenter eller montasjer.
●
Jordingsmetoder
Det finnes flere måter å skaffe jording på. Bruk én eller flere av følgende metoder når du håndterer eller
installerer elektrostatisk sensitive deler:
Bruk en håndleddsstropp som er koblet til et jordet datamaskinchassis med jordingsledning.
●
Håndleddsstropper er fleksible stropper med minimum 1 Mohm +/- 10 prosent motstand i
jordingsledningene. For å oppnå ordentlig jording, må du ha stroppen tett på huden.
Bruk hælstropper, tåstropper eller skostropper ved stående arbeidsstasjoner. Bruk stropper på
●
begge bena når du står på ledende gulv eller på gulvmatter for statisk oppløsning.
Bruk ledende felttjenesteverktøy.
●
Bruk et bærbart felttjenestesett med sammenbrettbar arbeidsmatte som hindrer statisk elektrisitet.
●
Hvis du ikke har det anbefalte utstyret for riktig jording, kan du ta kontakt med en autorisert HP-forhandler
eller serviceleverandør.
Merk Hvis du vil ha mer informasjon om statisk elektrisitet, kan du ta kontakt med den
autoriserte HP-forhandleren eller serviceleverandøren.
NOWWForhindre elektrostatisk skade51
52Tillegg D Elektrostatisk utladningNOWW
ERetningslinjer for bruk av
datamaskinen, rutinemessig
vedlikehold og forberedelse til
forsendelse
Retningslinjer for bruk av datamaskinen og rutinemessig
vedlikehold
Følg disse retningslinjene for riktig installasjon og vedlikehold av datamaskinen og skjermen:
Hold datamaskinen borte fra høy fuktighet, direkte sollys og ekstreme temperaturer.
●
Plasser datamaskinen på et solid og slett underlag. La det være omtrent 10 cm klaring på alle
●
ventilerte sider av datamaskinen og over skjermen for tilstrekkelig lufting.
Luftstrømmen inn i datamaskinen må ikke begrenses ved at noen vifter eller luftinntak blokkeres.
●
Plasser ikke tastaturet med bena slått ut helt inntil den stasjonære maskinen, fordi også dette kan
hindre luftstrømmen.
Ikke bruk datamaskinen med dekslet eller sidepanelet fjernet.
●
Datamaskinene må ikke plasseres oppå hverandre eller så nær hverandre at de utsettes for
●
hverandres resirkulerte eller oppvarmede kjøleluft.
Hvis datamaskinen skal brukes i et separat kabinett, må dette ha inn- og utgangsventilasjon.
●
Retningslinjene for bruk ovenfor gjelder også her.
Hold væsker borte fra datamaskinen og tastaturet.
●
Ikke dekk til ventilasjonsåpningene på skjermen med noen type materiale.
●
Installer eller aktiver strømsparingsfunksjonene til operativsystemet eller annen programvare,
●
inkludert hvilemodi.
Slå av datamaskinen før du gjør ett av følgende:
●
Tørk av datamaskinen utenpå med en myk, fuktig klut etter behov. Bruk av
●
rengjøringsprodukter kan misfarge eller ødelegge overflaten.
Rengjør av og til lufteventilene på alle ventilerte sider av datamaskinen. Lo, støv og annet
●
rusk kan sperre ventilene og hemme luftstrømmen.
NOWWRetningslinjer for bruk av datamaskinen og rutinemessig vedlikehold53
Forholdsregler for den optiske stasjonen
Sørg for at du overholder følgende retningslinjer når du bruker eller rengjør den optiske stasjonen.
Drift
Ikke flytt stasjonen når den er i bruk. Dette kan føre til funksjonsfeil under lesing.
●
Unngå å utsette stasjonen for plutselige temperaturendringer, da det kan dannes kondens inne i
●
enheten. Hvis temperaturen plutselig endres mens stasjonen er på, må du vente minst én time før
du slår av strømmen. Hvis du bruker enheten umiddelbart, kan det føre til funksjonsfeil under lesing.
Unngå å plassere stasjonen på et sted hvor den kan bli utsatt for høy fuktighet, ekstreme
●
temperaturer, mekaniske vibrasjoner eller direkte sollys.
Rengjøring
Rengjør panelet og kontrollene med en myk, tørr klut eller en myk klut som er lett fuktet med en
●
mild rengjøringsvæske. Ikke spray rengjøringsvæske direkte på enheten.
Unngå å bruke noen former for løsningsmiddel, for eksempel alkohol eller benzen, som kan skade
●
overflaten.
Sikkerhet
Hvis du mister en gjenstand eller søler en væske oppi stasjonen, må du umiddelbart koble fra
datamaskinen og få den kontrollert av en autorisert HP-serviceleverandør.
Forberedelse for forsendelse
Følg disse anbefalingene når du forbereder datamaskinen for forsendelse:
1.Ta sikkerhetskopi av filene på harddisken til PD-disker, kassettbånd, CDer eller disketter. Sørg for
at sikkerhetskopimediet ikke utsettes for elektriske eller magnetiske impulser under lagring eller
flytting.
Merk Harddisken låses automatisk når strømmen til systemet slås av.
2.Ta ut og ta vare på alle uttakbare medier.
3.Sett inn en blank diskett i diskettstasjonen for å beskytte stasjonen underveis. Ikke bruk en diskett
du kan få bruk for senere.
4.Slå av datamaskinen og eventuelle eksterne enheter.
5.Trekk ut strømledningen fra kontakten og deretter fra datamaskinen.
6.Koble fra systemkomponentene og de eksterne enhetene fra de respektive strømkildene, og
deretter fra datamaskinen.
54Tillegg E Retningslinjer for bruk av datamaskinen, rutinemessig vedlikehold og
forberedelse til forsendelse
NOWW
Merk Pass på at alle kort sitter ordentlig på plass og er sikret i kortposisjonene før du
sender datamaskinen.
7.Pakk systemkomponentene og de eksterne enhetene i originalkartongene eller i tilsvarende
emballasje med tilstrekkelig innpakningsmateriale til å beskytte dem.
NOWWForberedelse for forsendelse55
56Tillegg E Retningslinjer for bruk av datamaskinen, rutinemessig vedlikehold og
forberedelse til forsendelse
NOWW
Stikkordregister
D
datamaskinkonfigurasjon,
endre37, 39
DIMMer. Se minne
diskettstasjon
fjerne 27
installere 31
E
elektrostatisk utlading, forhindre
skade51
enheter
fjerne 27
plasseringer26
F
FailSafe dekselnøkkel 10
fjerne
batteri45
datamaskinens
tilgangspanel12
frontpanel14
maskeringspaneler16
minnekortleser27
PCI Express, kort 24
PCI-kort23
Smart deksellås10
stasjoner fra
