Útmutató a hardver használatához

HP Compaq vállalati számítógép

dc7600 kisméret tornyos kiépítés

A kiadvány cikkszáma: 384571-211

2005. május

Az útmutató az ilyen típusú számítógépek bővítésével kapcsolatos alapvető tudnivalókat tartalmazza.

A Microsoft és a Windows név a Microsoft Corporation Amerikai Egyesült Államokban és más országokban bejegyzett kereskedelmi védjegye.

A HP termékeire és szolgáltatásaira kizárólag az adott termékhez vagy szolgáltatáshoz mellékelt nyilatkozatokban kifejezetten vállalt jótállás vonatkozik. Az itt leírtak nem jelentenek további jótállást. A HP nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért.

A jelen dokumentum szerzőijog-védelem alatt álló, tulajdonjogban lévő információt tartalmaz. A Hewlett-Packard Company előzetes írásos engedélye nélkül a dokumentum sem egészben, sem részben nem fénymásolható, sokszorosítható vagy fordítható le más nyelvre.

FIGYELEM! Az így megjelölt szöveg arra figyelmeztet, hogy az

utasítás betartásának elmulasztása sérülést vagy halált okozhat.

VIGYÁZAT! Az így megjelölt szöveg azt jelzi, hogy az útmutatóban

megadottaktól eltér használat esetén károsodhat a készülék, vagy elveszhetnek a rajta tárolt adatok.

Útmutató a hardver használatához

HP Compaq vállalati számítógép

dc7600 kisméret tornyos kiépítés Els kiadás (2005. május) A kiadvány cikkszáma: 384571-211

Tartalomjegyzék

1 A termék jellemzi

Általános konfigurációs jellemzők . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1

Az előlap részei . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2

A hátlap részei. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3

Billentyűzet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4

Windows billentyű . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5

Speciális egérműveletek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5

A gyári szám helye . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6

2 Hardverbvítés

A szervizeléssel kapcsolatos tudnivalók . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Figyelmeztetés és biztonsági előírások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

A kisméretű számítógép használata toronyházas elrendezésben . . . . . . . . . . . . . . . . . 2–2

Az intelligens fedélzár kinyitása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–3

Az intelligens fedélzár biztonsági kulcsának használata . . . . . . . . . . . . . . . . . . . . 2–3

A számítógépfedél eltávolítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5

A számítógép fedelének visszahelyezése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6

További memóriamodulok beépítése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7

DIMM memóriamodulok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7

DDR2-SDRAM DIMM memóriamodulok. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7

A DIMM bővítőhelyek feltöltése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–8

DIMM modulok beépítése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–10

Bővítőkártya behelyezése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–13

PCI Express x16 bővítőkártya eltávolítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–17

További meghajtók beépítése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–19

A meghajtók elhelyezkedése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–20

Optikai meghajtó eltávolítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–21

Hajlékonylemez-meghajtó kiszerelése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–25

További optikai meghajtó behelyezése. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–28

A SATA merevlemez cseréje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–33

Külön beszerezhető meghajtó beépítése a 3,5 hüvelykes meghajtórekeszbe . . . . 2–39

Útmutató a hardver használatához www.hp.com iii

Tartalomjegyzék

A Mszaki adatok

B Az elem cseréje

C Biztonsági záras védelem

Biztonsági zár felszerelése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Kábelzár . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Lakat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Szorítókötéses univerzális zár. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

D Elektrosztatikus kisülés

Az elektrosztatikus kisülés okozta károk megelőzése. . . . . . . . . . . . . . . . . . . . . . . . . . D–1

Földelési módszerek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–2

E Útmutatások a számítógép üzemeltetéséhez, rendszeres

karbantartásához és szállításra való elkészítéséhez

A számítógép üzemeltetésére és rendszeres karbantartására

vonatkozó utasítások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–1

Óvintézkedések optikai meghajtók használatakor . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Használat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Tisztítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Biztonsági előírások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3

Előkészítés szállításra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3

Tárgymutató

iv www.hp.com Útmutató a hardver használatához

A termék jellemzi

Általános konfigurációs jellemzk

A HP Compaq kisméretű számítógépek jellemzői típusonként eltérhetnek. A számítógépet alkotó hardverelemek, illetve az arra telepített szoftverek teljes listájának megtekintéséhez futtassa a diagnosztikai segédprogramot (csak egyes típusok esetén). A segédprogram használatához a dokumentációs és diagnosztikai CD-n található Hibaelhárítási útmutató című dokumentumban találhat útmutatást.

A kisméretű számítógép toronyházas elrendezésben is használható.

✎

További információ az útmutató következő fejezetében található:

„A kisméretű számítógép használata toronyházas elrendezésben”.

A kisméret számítógép-konfiguráció

Útmutató a hardver használatához www.hp.com 1-1

A termék jellemzi

Az ellap részei

A meghajtókonfiguráció a modelltől függ.

Az ellap részei

1 Hajlékonylemez-meghajtó használatát

jelz LED

2 Hajlékonylemez-meghajtó 8 Fejhallgató-csatlakozó 3 Az optikai meghajtó használatát

jelz LED

4 Lemezkiadó gomb - Merevlemez-meghajtó használatát

5 Optikai meghajtó (CD-ROM, CD-R/RW,

DVD-ROM, DVD+R/RW vagy kombinált CD-RW/DVD meghajtó)

6 Az optikai meghajtó kiadógombja w Kétállású bekapcsológomb

Egyes típusok nem tartalmaznak optikai vagy hajlékonylemezes meghajtót.

✎

1-2 www.hp.com Útmutató a hardver használatához

7 Mikrofoncsatlakozó

9 USB (univerzális soros busz) portok (2)

jelz LED

q Bekapcsolt állapotot jelz LED

A hátlap részei

A termék jellemzi

1 Tápvezeték csatlakozója 6

✎

Útmutató a hardver használatához www.hp.com 1-3

PS/2-egér csatlakozója (zöld) 7

PS/2-billentyzet csatlakozója (lila) 8

Univerzális soros busz (USB) 9

Soros csatlakozó* -

A csatlakozók száma és elrendezése típusonként eltér lehet.

Az alaplapon lév monitorcsatlakozó nem aktív, ha a számítógépben PCI Express videokártya is van.

Ha ADD2 videokártya van telepítve, a kártya és az alaplap csatlakozói egyszerre is használhatók. Elfordulhat, hogy bizonyos beállításokat módosítani kell a Computer Setup segédprogramban, hogy mindkét típusú csatlakozót használni lehessen. A rendszerindítási sorrenddel kapcsolatos tudnivalók a dokumentációs és diagnosztikai CD-n található Útmutató a Computer Setup segédprogram használatához cím dokumentumban találhatók.

*Egy második soros csatlakozó is vásárolható a HP-tól.

RJ-45-ös hálózati csatlakozó

Párhuzamos csatlakozó

Monitorcsatlakozó

Vonalkimeneti csatlakozó saját

áramellátású hangeszközökhöz (zöld) Vonalbemeneti hangcsatlakozó (kék)

A termék jellemzi

Billentyzet

A billentyzet részei

1 Funkcióbillentyk Speciális funkciók végrehajtására használhatók, amelyek

a használt programtól függen változnak.

2 Szerkesztbillentyk Ezek a következk: Insert, Home, Page Up, Delete,

End és Page Down.

3 Állapotjelz LED-ek Segítségükkel egy pillantással megállapítható a számítógép

és a billentyzetbeállítások (Num Lock, Caps Lock és Scroll Lock) állapota.

4 Számbillentyk A számológép számbillentyihez hasonlóan mködnek. 5 Nyílbillentyk A dokumentumokban és webhelyeken való mozgáshoz

használhatók. Segítségükkel jobbra, balra, felfelé és lefelé lehet mozgatni a kurzort a billentyzettel, egér használata nélkül.

6 CTRL billentyk Másik billentyvel együtt használható; hatása alkalmazásfügg. 7 Alkalmazás

billenty*

8 Windows

billentyk*

9 ALT billentyk Másik billentyvel együtt használható; hatása alkalmazásfügg. *Csak bizonyos országokban kapható billentyzeteken található.

1-4 www.hp.com Útmutató a hardver használatához

A Microsoft Office alkalmazásokban a helyi menük megnyitására használható. (Az egér jobb gombjának felel meg.) Más alkalmazásokban más funkciója lehet.

A Start menü megnyitására szolgál Microsoft Windows rendszerben. Más billentykkel együtt használva további mveletek végrehajtására alkalmas.

A termék jellemzi

Windows billenty

A Windows billentyűt más billentyűkkel együtt használva végrehajthat bizonyos, a Windows operációs rendszerben rendelkezésre álló műveleteket. A Windows billentyű azonosításában a „Billentyűzet” című rész nyújt segítséget.

A Windows billenty funkciói

Windows billenty Megjeleníti, illetve elrejti a Start menüt. Windows billenty + D Megjeleníti az asztalt. Windows billenty + M Kis méretre állítja az összes megnyitott

alkalmazás ablakát.

SHIFT + Windows billenty + M Visszavonja az összes ablak kis méretre állítását. Windows billenty + E Megnyitja a Sajátgép ablakot. Windows billenty + F Megnyitja a Fájlok és mappák keresése

párbeszédpanelt.

Windows billenty + CTRL + F Megnyitja a Számítógép-keresés párbeszédpanelt. Windows billenty + F1 Megnyitja a Windows súgót. Windows billenty + L Ha a számítógép hálózati tartományhoz csatlakozik,

a billentykombináció zárolja, egyébként másik felhasználóra való átváltásra szolgál.

Windows billenty + R Megjeleníti a Futtatás párbeszédpanelt. Windows billenty + U Elindítja a Segédprogram-kezel programot. Windows billenty +

tabulátorbillenty

A Tálca következ gombját aktiválja.

Speciális egérmveletek

A legtöbb szoftveralkalmazás támogatja az egér használatát. Az egér egyes gombjaihoz rendelt műveletek attól is függenek, hogy milyen alkalmazást használ.

Útmutató a hardver használatához www.hp.com 1-5

A termék jellemzi

A gyári szám helye

Mindegyik számítógép rendelkezik egy egyedi gyári számmal 1, mely a gép bal oldalán található, és egy termékazonosító számmal 2, mely a gép fedelén található. Ha az ügyfélszolgálathoz fordul segítségért, legyenek kéznél ezek a számok.

A gyári szám és a termékazonosító helye

1-6 www.hp.com Útmutató a hardver használatához

Hardverbvítés

A szervizeléssel kapcsolatos tudnivalók

A számítógép könnyen bővíthető és szervizelhető. A fejezetben leírt telepítési folyamatok többségéhez semmilyen eszköz nem szükséges.

Figyelmeztetés és biztonsági elírások

A különböző bővítések, cserék és frissítések végrehajtása előtt gondosan olvassa el a jelen dokumentumban található, összes vonatkozó utasítást, biztonsági előírást és figyelmeztetést.

FIGYELEM! Az áramütés és a forró felületek által okozott sérülések

megelzése érdekében ellenrizze, hogy a tápvezeték ki van-e húzva a fali aljzatból, és csak akkor érintse meg a rendszer bels alkatrészeit, ha azok már lehltek.

FIGYELEM! Az áramütés, tz és a berendezés károsodásának elkerülése

érdekében ne csatlakoztasson távközlési vagy telefoncsatlakozót a hálózati kártyához.

VIGYÁZAT! A sztatikus elektromosság károsíthatja a számítógép és a küls

eszközök elektronikus alkatrészeit. A mveletek végrehajtása eltt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. Az elektrosztatikus kisülés elleni védekezéssel kapcsolatban olvassa el az útmutató alábbi függelékét: D függelék, „Elektrosztatikus kisülés”.

VIGYÁZAT! Amikor a számítógép váltakozó áramú áramforráshoz

csatlakozik, az alaplap folyamatosan feszültség alatt van. Az alaplap károsodásának elkerülése érdekében a számítógép felnyitása eltt húzza kiatápvezetéket akonnektorból.

Útmutató a hardver használatához www.hp.com 2-1

Hardverbvítés

A kisméret számítógép használata toronyházas elrendezésben

A kisméretű számítógép toronyházas és asztali elrendezésben egyaránt használható. A toronyházas elrendezésben történő használathoz állítsa a számítógépet a jobb oldalára, ahogy az a lenti ábrán látható.

Biztosítson legalább 10 cm szabad helyet a számítógép mindegyik

✎

oldala mellett.

Fekv számítógépház használata torányházas elrendezésben

A toronyházas elrendezésű számítógépház további stabilizálásához

✎

külön állvány is beszerezhető a HP-tól.

2-2 www.hp.com Útmutató a hardver használatához

Hardverbvítés

Az intelligens fedélzár kinyitása

Az intelligens fedélzár egy külön megvásárolható szolgáltatás,

✎

mely csak egyes típusokon található meg.

Az intelligens fedélzár (Smart Cover Lock) egy szoftverből vezérelhető fedélzár. A zárhoz való hozzáférést a beállítási jelszóval lehet korlátozni. A zár megakadályozza a számítógép belsejéhez való illetéktelen hozzáférést. A számítógépek megvásárlásakor az intelligens fedélzár nyitva van. Az intelligens fedélzár bezárásával kapcsolatban további tudnivalókat a dokumentációs és diagnosztikai CD-n található Útmutató a számítógépek felügyeletéhez című dokumentumban talál.

Az intelligens fedélzár biztonsági kulcsának használata

Ha az intelligens fedélzár be van kapcsolva, és nem tudja megadni a zár letiltásához szükséges jelszót, a számítógép fedele az intelligens fedél biztonsági kulcsával nyitható. A kulcs a következő helyzetekben szükséges a számítógép belső alkatrészeihez való hozzáféréshez:

áramszünet,

■

rendszerindítási hiba,

■

valamely alkatrész (például a processzor vagy a tápegység)

■

meghibásodása, valamint, jelszó elfelejtése.

■

Az intelligens fedélzár biztonsági kulcsa egy speciális eszköz,

✎

amely a HP-tól vásárolható meg. Rendelje meg a kulcsot, mielőtt szüksége lenne rá.

A biztonsági kulcs beszerzése:

Forduljon hivatalos HP viszonteladóhoz vagy szervizhez.

■

Rendelje meg a PN 166527-001 számú terméket, ha csavarkulcs jellegű kulcsot szeretne, vagy a PN 166527-002 számú terméket, ha csavarhúzó jellegű kulcsot szeretne.

A megrendeléssel kapcsolatos tudnivalókat a HP webhelyén

■

(

www.hp.com

Hívja fel a garancialevélen található vagy a dokumentációs

■

és diagnosztikai CD Support Telephone Numbers (Támogatási telefonszámok) című útmutatójában megadott telefonszámot.

Útmutató a hardver használatához www.hp.com 2-3

) találja meg.

Hardverbvítés

A számítógép fedelének felnyitása, ha az intelligens fedélzár zárva van:

1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket.

2. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket.

3. A biztonsági kulcs segítségével távolítsa el a biztonsági csavart 1, mely az intelligens fedélzárat rögzíti.

4. Az intelligens fedélzár eltávolításához tolja a szellőzőrácson található fémkart felfelé, majd vissza 2.

Az intelligens fedélzárat rögzít csavar eltávolítása

5. Távolítsa el a számítógép fedelét. Lásd: „A számítógépfedél

eltávolítása”.

Az intelligens fedélzár visszahelyezéséhez rögzítse eredeti helyére a zárat a biztonsági csavarral.

2-4 www.hp.com Útmutató a hardver használatához

A számítógépfedél eltávolítása

A számítógép fedelének eltávolítása:

1. Ha az intelligens fedélzár zárva van, indítsa újra a számítógépet, lépjen be a Computer Setup segédprogramba, és nyissa ki a zárat.

2. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket.

3. Húzza ki a tápvezetéket a fali aljzatból és a számítógépből, majd válassza le a külső eszközöket.

VIGYÁZAT! A számítógép fedelének eltávolítása eltt ügyeljen arra,

hogy a számítógép ki legyen kapcsolva és ne csatlakozzon az elektromos hálózathoz.

4. Nyomja meg a számítógép bal és jobb oldalán található gombokat 1, csúsztassa a számítógép fedelét előre addig, míg el nem akad 2, és emelje le a fedelet a házról.

Hardverbvítés

A számítógép fedelének eltávolítása

Útmutató a hardver használatához www.hp.com 2-5

Hardverbvítés

A számítógép fedelének visszahelyezése

A számítógép fedelének visszahelyezéséhez igazítsa egy vonalba a panelen lévő füleket a házon lévő résekkel, majd csúsztassa a fedelet a házra, míg az be nem kattan a helyére.

A számítógép fedelének visszahelyezése

2-6 www.hp.com Útmutató a hardver használatához

További memóriamodulok beépítése

A számítógép kétszeres adatátviteli sebességű, szinkronizált dinamikus véletlen hozzáférésű (DDR2-SDRAM), két lábsoros tokozású integrált áramköröket tartalmazó (DIMM) memóriamodulokkal kerül forgalomba.

DIMM memóriamodulok

Az alaplap memória-bővítőhelyeibe legfeljebb négy szabványos DIMM memória helyezhető. Az aljzatokban legalább egy gyárilag beépített DIMM memóriamodul található. A maximális memóriakapacitás eléréséhez akár 4 GB memóriát is elhelyezhet az alaplapon a nagyobb teljesítményű, kétcsatornás üzemmódban konfigurálva.

DDR2-SDRAM DIMM memóriamodulok

A rendszer megfelelő működése érdekében a DDR2-SDRAM DIMM modulok legyenek:

a széles körben alkalmazott 240 érintkezős szabványnak

■

megfelelőek,

Hardverbvítés

nem pufferelt PC2-4200 típusúak (533 MHz),

■

1,8 V-os DDR2-SDRAM DIMM modulok.

■

Emellett a DDR2-SDRAM DIMM moduloknak:

támogatniuk kell a 4 órajelnyi CAS-késleltetést

■

(CL = 4; DDR2/533 MHz), tartalmazniuk kell a JEDEC előírásainak megfelelő

■

SPD-adatokat.

A már említetteken kívül a számítógép támogatja:

a 256 Mbites, az 512 Mbites és az 1 Gbites nem hibajavító

■

modulokat és, az egy és kétoldalas DIMM modulokat,

■

A 8 és a 16 DDR memóriából álló, valamint a 4 SDRAM

■

memóriából álló DIMM modulok nem használhatók.

A rendszer nem indul el, ha nem támogatott DIMM modulokat telepít.

✎

Útmutató a hardver használatához www.hp.com 2-7

Hardverbvítés

A DIMM bvíthelyek feltöltése

A DIMM modulok telepítési módjától függően a rendszer automatikusan egycsatornás, kétcsatornás aszimmetrikus, vagy a nagyobb teljesítményű kétcsatornás időosztásos üzemmódban indul el.

A rendszer egycsatornás üzemmódban működik, ha a DIMM

■

foglalatokból csak az egyik csatorna van feltöltve. A rendszer kétcsatornás aszimmetrikus üzemmódban

■

működik, ha az A csatornában lévő DIMM modulok teljes memóriakapacitása nem egyenlő a B csatornában lévő DIMM modulok teljes memóriakapacitásával.

A rendszer a nagyobb teljesítményű kétcsatornás időosztásos

■

üzemmódban működik, ha az A csatornában lévő DIMM modulok teljes memóriakapacitása egyenlő a B csatornában lévő DIMM modulok teljes memóriakapacitásával. Azonban a technológia és az eszköz szélessége eltérő lehet a két csatornában. Ha például az A csatorna két 256 MB-os DIMM modullal, a B csatorna pedig egy 512 MB-os DIMM modullal van feltöltve, a rendszer időosztásos üzemmódban fog működni.

Mindegyik üzemmódban a maximális működési sebességet

■

a rendszer leglassúbb DIMM moduljának sebessége határozza meg.

2-8 www.hp.com Útmutató a hardver használatához

Hardverbvítés

Az alaplapon négy DIMM bővítőhely található, két bővítőhely csatornánként. A bővítőhelyek felirata: XMM1, XMM2, XMM3 és XMM4. Az XMM1 és az XMM2 bővítőhely az A memóriacsatornában működik. Az XMM3 és az XMM4 bővítőhely a B memóriacsatornában működik.

DIMM bvíthelyek elhelyezkedése

Elem Leírás A bvíthely

színe

1 XMM1 DIMM bvíthely, A

csatorna

2 XMM2 DIMM bvíthely, A

csatorna

3 XMM3 DIMM bvíthely, B

csatorna

4 XMM4 DIMM bvíthely, B

csatorna

Útmutató a hardver használatához www.hp.com 2-9

Fekete

Fehér

Fekete

Fehér

Hardverbvítés

DIMM modulok beépítése

VIGYÁZAT! A memóriamodulok foglalatai aranyozott fémérintkezkkel

rendelkeznek. A memória bvítésekor a különböz fémek érintkezése során esetenként kialakuló korrózió vagy oxidáció elkerülése érdekében aranyozott érintkezj memóriamodulokat kell használni.

VIGYÁZAT! A sztatikus elektromosság károsíthatja a számítógép és a küls

eszközök elektronikus alkatrészeit. A mveletek végrehajtása eltt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. További tudnivalókat a következ részben talál: D függelék, „Elektrosztatikus kisülés”.

VIGYÁZAT! A memóriamodulok kezelésekor ügyeljen arra, hogy ne érintse

meg az érintkezket, mert ez károsíthatja a modult.

1. Ha az intelligens fedélzár zárva van, indítsa újra a számítógépet, lépjen be a Computer Setup segédprogramba, és nyissa ki a zárat.

2. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket.

3. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket.

4. Távolítsa el a számítógép fedelét. Lásd: „A számítógépfedél

eltávolítása”.

5. Keresse meg az alaplapon a memóriamodul-foglalatokat.

FIGYELEM! A személyi sérülések elkerülése érdekében hagyja lehlni

a bels alkatrészeket, mieltt megérintené azokat.

2-10 www.hp.com Útmutató a hardver használatához

Hardverbvítés

6. Állítsa a memóriaaljzat 1 mindkét reteszét nyitott helyzetbe, majd illessze a helyére a memóriamodult 2.

DIMM modul beépítése

A memóriamodul csak egyféleképpen helyezhető be.

✎

A memóriamodulon lévő bevágást illessze a bővítőhelyen lévő ütközőhöz.

A legnagyobb teljesítmény eléréséhez úgy töltse fel a foglalatokat,

✎

hogy az A csatorna memóriakapacitása megegyezzen a B csatorna memóriakapacitásával. Ha például a gépben eredetileg egyetlen DIMM modul volt az XMM1 foglalatban, és most egy másodikat szeretne hozzáadni, érdemes egy azonos kapacitású második DIMM modult telepítenie az XMM3 vagy XMM4 foglalatba.

7. Nyomja be a modult úgy a foglalatba, hogy a modul teljesen bekerüljön, és megfelelően illeszkedjen. Ellenőrizze, hogy a reteszek zárt helyzetben vannak-e 3.

Útmutató a hardver használatához www.hp.com 2-11

Hardverbvítés

8. További modulok behelyezéséhez ismételje meg a 6-7. lépést.

9. Helyezze vissza a számítógép fedelét.

10. Dugja vissza a tápkábelt, majd kapcsolja be a számítógépet.

11. Ha rendszeresen használja a számítógép-burkolat eltávolítását érzékelő szolgáltatást, a Computer Setup segédprogram segítségével engedélyezze azt, majd engedélyezze a burkolat eltávolításának érzékelését is.

A számítógép bekapcsoláskor automatikusan érzékeli az újonnan behelyezett memóriamodulokat.

2-12 www.hp.com Útmutató a hardver használatához

Bvítkártya behelyezése

A számítógépben két szabványos PCI bővítőhely van, melyekbe legfeljebb 17,46 cm hosszúságú bővítőkártyák illeszthetők be. A számítógép rendelkezik egy PCI Express x1 bővítőhellyel és egy PCI Express x16 bővítőhellyel is.

A PCI és PCI Express bővítőhelyekre csak alacsony profilú kártyák

✎

tehetők, hacsak nincs telepítve külön megvásárolható bővítő. A külön megvásárolható bővítő két teljes magasságú szabvány PCI bővítőhelyet támogat. Bővítő telepítése esetén a PCI Express x16 bővítőhely nem használható.

Hardverbvítés

A bvíthelyek elhelyezkedése

Elem Leírás

1 PCI bvíthely 2 PCI bvíthely 3 PCI Express x16 bvíthely 4 PCI Express x1 bvíthely

A PCI Express x16 bővítőhelyre PCI Express x1, x4, x8 és x16

✎

bővítőkártyákat lehet telepíteni.

Útmutató a hardver használatához www.hp.com 2-13

Hardverbvítés

Bővítőkártya beépítése:

1. Ha az intelligens fedélzár zárva van, indítsa újra a számítógépet, lépjen be a Computer Setup segédprogramba, és nyissa ki a zárat.

2. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket.

3. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket.

4. Távolítsa el a számítógép fedelét. Lásd: „A számítógépfedél

eltávolítása”.

5. Keresse meg azt a bővítőhelyet, amelybe a kártyát be szeretné helyezni.

6. Nyissa ki a PCI bővítőhelyet védő takarólemez reteszét a retesz zöld fülének megemelésével és a retesz nyitott állásba való forgatásával 1.

7. Csúsztatva húzza el és emelje ki a takarólemezt 2.

A bvíthely fedelének eltávolítása

2-14 www.hp.com Útmutató a hardver használatához

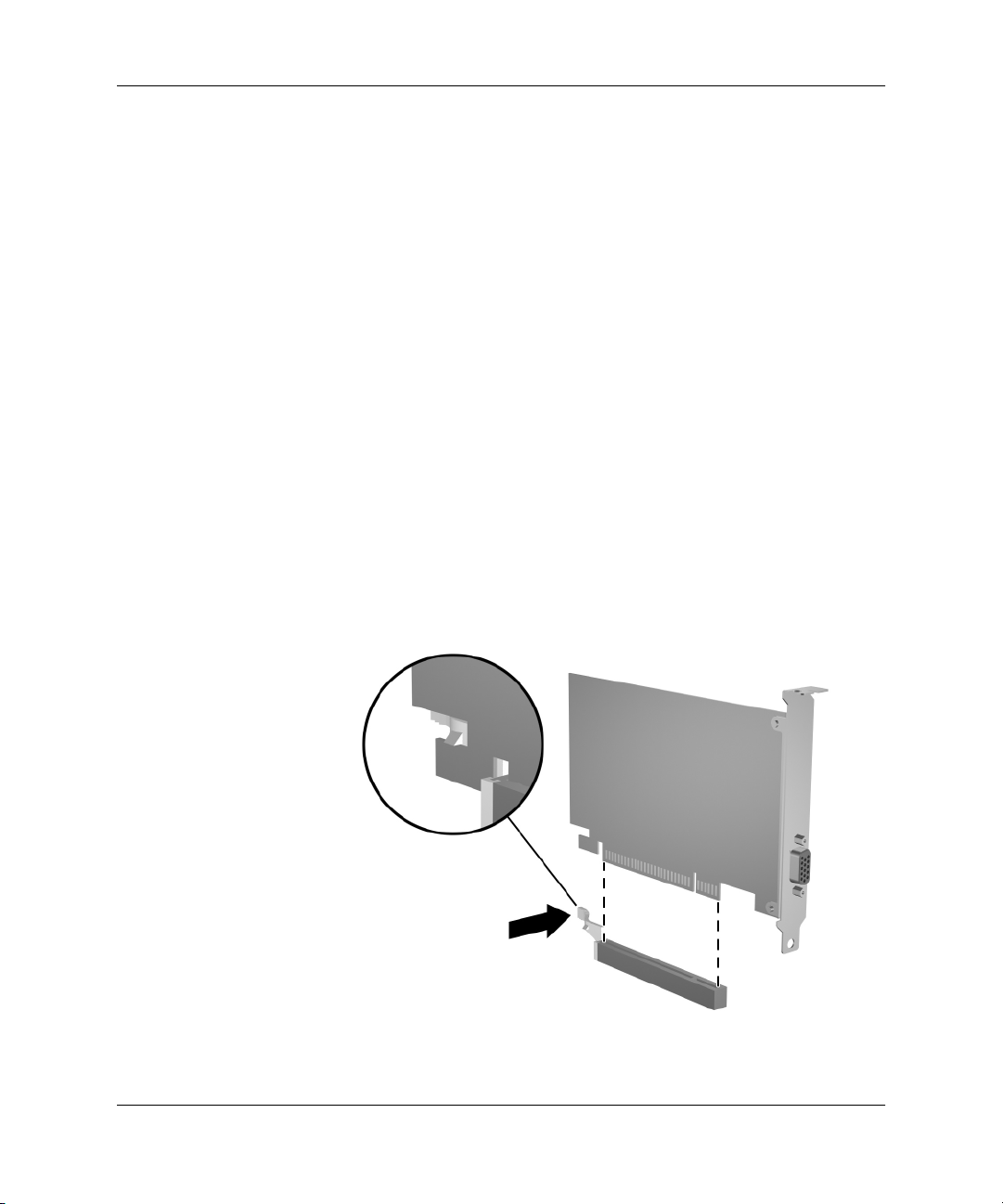

8. Helyezze be a bővítőkártyát úgy, hogy a kártyát becsúsztatja a takarólemez retesze alá, majd benyomja az alaplapon lévő bővítőhelybe.

A bővítőkártya behelyezésekor ügyeljen arra, hogy ne karcolja meg

✎

a házban lévő többi összetevőt.

Hardverbvítés

Bvítkártya behelyezése

9. A bővítőkártyát rögzítse a takarólemez reteszének visszazárásával.

10. Szükség esetén csatlakoztassa a külső kábeleket a behelyezett kártyához. Szükség esetén csatlakoztassa a belső kábeleket az alaplaphoz. Ha a kártyához hangeszközt is csatlakoztatni kíván, csatlakoztassa a hangkábelt az alaplap Aux feliratú csatlakozójához (az alaplap sarkánál, a tápegység alatt található).

11. Helyezze vissza a számítógép fedelét.

12. Dugja vissza a tápkábelt, majd kapcsolja be a számítógépet.

13. Ha rendszeresen használja a számítógép-burkolat eltávolítását érzékelő szolgáltatást, a Computer Setup segédprogram segítségével engedélyezze azt, majd engedélyezze a burkolat eltávolításának érzékelését is.

Útmutató a hardver használatához www.hp.com 2-15

Hardverbvítés

14. Szükség esetén konfigurálja újra a számítógépet. A Computer Setup segédprogram használatára vonatkozó tudnivalók a dokumentációs és diagnosztikai CD-n lévő Útmutató a Computer Setup segédprogram használatához című dokumentumban találhatók.

A bővítőkártya behelyezésekor győződjön meg arról, hogy a kártyán

✎

lévő fémlap pontosan a számítógép hátulján lévő résbe csúszik, majd határozott mozdulattal nyomja le a kártyát, hogy a teljes csatlakozó megfelelően illeszkedjen a bővítőfoglalatba.

VIGYÁZAT! A számítógép hátulján lév bvítkártyarések mindegyikében

lennie kell egy bvítkártyának vagy egy takarólemeznek, hogy a bels alkatrészek megfelel htése biztosítva legyen a számítógép mködése közben.

2-16 www.hp.com Útmutató a hardver használatához

PCI Express x16 bvítkártya eltávolítása

PCI Express x16 bővítőkártya eltávolítása:

1. Ha az intelligens fedélzár zárva van, indítsa újra a számítógépet, lépjen be a Computer Setup segédprogramba, és nyissa ki a zárat.

2. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket.

3. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket.

4. Távolítsa el a számítógép fedelét. Lásd: „A számítógépfedél

eltávolítása”.

5. Nyissa ki a számítógép hátulján a PCI bővítőhelyet védő takarólemez reteszét a retesz zöld fülének megemelésével, és a retesz nyitott állásba való forgatásával.

6. A PCI Express x16 bővítőhely hátulján lévő rögzítőkart húzza ki, hogy a kártya felszabaduljon, és óvatosan előre-hátra mozgatva emelje ki a kártyát a bővítőhelyből. A bővítőkártyát húzza ki egyenesen felfelé az aljzatból, és el a ház belsejétől. Vigyázzon, nehogy más alkatrésszel megkarcolja a kártyát.

Hardverbvítés

PCI Express x16 bvítkártya eltávolítása

Útmutató a hardver használatához www.hp.com 2-17

Hardverbvítés

7. Tárolja a kártyát antisztatikus zacskóban.

8. A nyílást ne hagyja szabadon, tegyen egy takarólemezt a megfelelő helyre.

9. A bővítőkártyák és a takarólemezek biztosítása érdekében forgassa a takarólemez reteszét vissza a helyére.

10. Helyezze vissza a számítógép fedelét.

11. Dugja vissza a tápkábelt, majd kapcsolja be a számítógépet.

12. Ha rendszeresen használja a számítógép-burkolat eltávolítását érzékelő szolgáltatást, a Computer Setup segédprogram segítségével engedélyezze azt, majd engedélyezze a burkolat eltávolításának érzékelését is.

VIGYÁZAT! A számítógép hátulján lév bvítkártyarések mindegyikében

lennie kell egy bvítkártyának vagy egy takarólemeznek, hogy a bels alkatrészek megfelel htése biztosítva legyen a számítógép mködése közben.

2-18 www.hp.com Útmutató a hardver használatához

További meghajtók beépítése

A számítógép két külső meghajtókerettel rendelkezik. További meghajtók behelyezésekor tartsa be az alábbiakat:

Az elsődleges soros ATA (SATA) merevlemeznek az alaplap

■

elsődleges SATA-vezérlőjéhez kell csatlakoznia (kék színű, P60 SATA 0 jelölésű). A második SATA merevlemezt csatlakoztassa az alaplap másodlagos SATA-vezérlőjéhez (fehér színű, P61 SATA 1 jelölésű). A HP nem támogatja a SATA és a 3,5 hüvelykes PATA merevlemez-meghajtók együttes használatát ugyanazon számítógépben.

A párhuzamos ATA (PATA) bővítőeszközöket, például

■

optikai, IDE szalagos és Zip meghajtókat csatlakoztassa a PATA-vezérlőhöz (címkéje P20 PRIMARY IDE) szabványos 80 eres kábellel.

A meghajtó megfelelő elhelyezéséhez és rögzítéséhez használjon

■

csavarokat. A számítógép fedele alatt, az elülső takarólemez mögött található néhány e célra felhasználható tartócsavar (négy darab 6/32 hüvelykes amerikai szabványú csavar és négy darab M3-as metrikus csavar). A merevlemezhez használja a 6/32 hüvelykes szabványú csavarokat. Az összes többi meghajtóhoz használja az M3-as csavarokat. A HP által biztosított metrikus csavarok fekete színűek, az amerikai szabványú csavarok ezüst színűek.

Hardverbvítés

VIGYÁZAT! Az adatvesztés, valamint a számítógép és a meghajtó

megrongálódásának elkerülése érdekében tartsa be az alábbiakat:

■

Merevlemez behelyezésekor vagy eltávolításakor az elírt módon lépjen ki az operációs rendszerbl, majd kapcsolja ki a számítógépet. Ne távolítsa el a merevlemez-meghajtót, amikor a számítógép be van kapcsolva vagy készenléti állapotban van.

■

A meghajtó megérintése eltt gyzdjön meg arról, hogy kisütötte az elektrosztatikus töltést. Amikor a meghajtót a kezében tartja, ne érintse annak csatlakozóját. Az elektrosztatikus töltés által okozott károk megelzésével kapcsolatban lásd: D függelék, „Elektrosztatikus kisülés”.

■

A meghajtót körültekinten kezelje, és védje az ütésektl.

■

A meghajtót behelyezéskor ne erltesse.

■

Óvja a merevlemezt a nedvességtl, a szélsséges hmérséklettl és a monitor vagy hangszóró közelében keletkez ers mágneses tértl.

■

Ha a meghajtót postán kell feladnia, tegye speciális védcsomagolásba, és lássa el „Törékeny! Óvatosan kezelend!” címkével.

Útmutató a hardver használatához www.hp.com 2-19

Hardverbvítés

A meghajtók elhelyezkedése

A meghajtók helye

1 3,5 hüvelykes, bels, szabványos merevlemezmeghajtó-rekesz

2 5,25 hüvelykes rekesz az új meghajtók számára

3 Szabványos 3,5 hüvelykes meghajtórekesz

(az ábrán 1,44 MB-os hajlékonylemez-meghajtóval látható)*

*Ha a számítógépben 1,44-MB-os hajlékonylemez-meghajtó található, annak ellapja (PN 360189-001) az ábrán látható módon fog kinézni. Ha a számítógép 3,5 hüvelykes hajlékonylemez-meghajtójának rekesze üres, sima takarólemez (PN 358797-001) kerül rá. Ha ebben a rekeszben nincs meghajtó, itt késbb elhelyezhet egy 3,5 hüvelykes eszközt (például hajlékonylemez-meghajtót, merevlemezt vagy Zip meghajtót). Ha azonban nem hajlékonylemez-meghajtót vagy merevlemezt szeretne beépíteni, hanem más 3,5 hüvelykes eszközt, külön kell megrendelnie az ellapot (PN 358796-001).

A számítógépbe telepített tárolóeszközök típusának, méretének és kapacitásának megállapításához futtassa a Computer Setup segédprogramot. További útmutatást a dokumentációs

és diagnosztikai CD-n található Útmutató a Computer Setup segédprogram használatához című dokumentum tartalmaz.

2-20 www.hp.com Útmutató a hardver használatához

Optikai meghajtó eltávolítása

VIGYÁZAT! A meghajtó eltávolítása eltt ki kell venni a lemezt a meghajtóból.

Optikai meghajtók a CD-ROM, CD-R/RW, DVD-ROM, DVD+R/RW

✎

és a kombinált CD-RW/DVD meghajtók.

Optikai meghajtó eltávolítása:

1. Ha az intelligens fedélzár zárva van, indítsa újra a számítógépet, lépjen be a Computer Setup segédprogramba, és nyissa ki a zárat.

2. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket.

3. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket.

4. Távolítsa el a számítógép fedelét. Lásd: „A számítógépfedél

eltávolítása”.

5. Fordítsa a meghajtórekeszt függőleges helyzetbe.

Hardverbvítés

A meghajtórekesz elfordítása

Útmutató a hardver használatához www.hp.com 2-21

Hardverbvítés

6. Húzza ki a tápkábelt és az adatkábelt az optikai meghajtó hátoldalából.

A tápkábel és az adatkábel kihúzása

2-22 www.hp.com Útmutató a hardver használatához

7. Fordítsa vissza a meghajtórekeszt a szokásos helyzetbe.

A meghajtórekesz elfordítása

Hardverbvítés

VIGYÁZAT! A meghajtórekesz elfordítása során ügyeljen, hogy egyetlen

kábel se csípdjön be.

Útmutató a hardver használatához www.hp.com 2-23

Hardverbvítés

8. A meghajtó meghajtórekeszből történő kioldásához nyomja le a meghajtó oldalánál található reteszt 1. A retesz lenyomása közben húzza a meghajtót előre, majd emelje azt ki a meghajtórekeszből 2.

Az optikai meghajtó eltávolítása

Az optikai meghajtó visszahelyezésekor fordított sorrendben hajtsa

✎

végre a fenti lépéseket. A meghajtó cseréjekor helyezze át a négy tartócsavart a régi meghajtóról az újra. A csavarok veszik át a meghajtósínek szerepét.

2-24 www.hp.com Útmutató a hardver használatához

Hajlékonylemez-meghajtó kiszerelése

VIGYÁZAT! A meghajtó eltávolítása eltt ki kell venni a lemezt a meghajtóból.

A hajlékonylemez-meghajtó az optikai meghajtó alatt található. A hajlékonylemez-meghajtó kiszerelése:

1. Kövesse az előző szakasz lépéseit („Optikai meghajtó

eltávolítása”) az optikai meghajtó eltávolításához

és a hajlékonylemez-meghajtó eléréséhez.

2. Húzza ki az adatkábelt és a tápkábelt a hajlékonylemez-meghajtó hátoldalából.

Hardverbvítés

A hajlékonylemez-meghajtó kábeleinek kihúzása

Útmutató a hardver használatához www.hp.com 2-25

Hardverbvítés

3. A hajlékonylemez-meghajtó kioldásához nyomja le a meghajtó oldalánál található reteszt 1, majd húzza a meghajtót nagyjából 6 mm-rel előrébb 2.

A hajlékonylemez-meghajtó kioldása

2-26 www.hp.com Útmutató a hardver használatához

Hardverbvítés

4. Emelje meg a meghajtó hátulját, hogy a hátsó tartócsavarok a meghajtórekesz fölé emelkedjenek 1. Eközben a meghajtó automatikusan előrecsúszik, amíg teljesen ki nem szabadul a meghajtórekeszből 2.

A hajlékonylemez-meghajtó eltávolítása

A hajlékonylemez-meghajtó visszahelyezésekor fordított sorrendben

✎

hajtsa végre a fenti lépéseket: győződjön meg arról, hogy az első csavarokat a rekeszbe csúsztatta, majd fektesse a meghajtót a sínre, és tolja be ütközésig.

A meghajtó cseréjekor helyezze át a négy tartócsavart a régi

✎

meghajtóról az újra. A csavarok veszik át a meghajtósínek szerepét.

Útmutató a hardver használatához www.hp.com 2-27

Hardverbvítés

További optikai meghajtó behelyezése

További optikai meghajtó beszerelése:

1. Ha az intelligens fedélzár zárva van, indítsa újra a számítógépet, lépjen be a Computer Setup segédprogramba, és nyissa ki a zárat.

2. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket.

3. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket.

4. Távolítsa el a számítógép fedelét. Lásd: „A számítógépfedél

eltávolítása”.

5. Helyezzen két 3-as tartócsavart a meghajtó mindkét oldalára, az alsó nyílásokba. A HP négy tartalék 3-as tartócsavart helyezett el a ház elején, a számítógép fedele alatt. Ezek a 3 mm-es csavarok fekete színűek.

VIGYÁZAT! Kizárólag 5 mm hosszú csavarokat használjon tartócsavarként.

Hosszabb csavarok használata esetén a meghajtó bels alkatrészei megsérülhetnek.

A meghajtó cseréjekor helyezze át a négy 3 mm-es tartócsavart a régi

✎

meghajtóról az újra. A csavarok veszik át a meghajtósínek szerepét.

Tartócsavarok felszerelése az optikai meghajtóra

2-28 www.hp.com Útmutató a hardver használatához

Hardverbvítés

6. Illessze a tartócsavarokat a meghajtórekesz J-nyílásaiba 1. Csúsztassa be a meghajtót ütközésig a számítógépbe 2.

Optikai meghajtó beszerelése

Útmutató a hardver használatához www.hp.com 2-29

Hardverbvítés

7. Fordítsa a meghajtórekeszt függőleges helyzetbe.

A meghajtórekesz elfordítása

2-30 www.hp.com Útmutató a hardver használatához

Hardverbvítés

8. Csatlakoztassa az adatkábelt az alaplapra.

9. Csatlakoztassa a tápkábelt és az adatkábelt az optikai meghajtó hátoldalához.

A tápkábel és az adatkábel csatlakoztatása

Útmutató a hardver használatához www.hp.com 2-31

Hardverbvítés

10. Fordítsa vissza a meghajtórekeszt a szokásos helyzetbe.

A meghajtórekesz elfordítása

VIGYÁZAT! A meghajtórekesz elfordítása során ügyeljen, hogy egyetlen

kábel se csípdjön be.

11. Helyezze vissza a számítógép fedelét.

12. Dugja vissza a tápkábelt, majd kapcsolja be a számítógépet.

A rendszer automatikusan felismeri a meghajtót, és újrakonfigurálja a számítógépet.

VIGYÁZAT! A számítógép összeszerelésekor ellenrizze, hogy a kábelek

a megfelel csatlakozókhoz csatlakoznak-e. A kábelek helytelen csatlakoztatása esetén a számítógép károsodhat.

2-32 www.hp.com Útmutató a hardver használatához

Hardverbvítés

A SATA merevlemez cseréje

A HP nem támogatja a SATA és a 3,5 hüvelykes PATA

✎

merevlemez-meghajtók együttes használatát ugyanazon számítógépben.

Az elsdleges merevlemez-meghajtó eltávolítása és cseréje

Mielőtt a régi merevlemez-meghajtót eltávolítaná, mentse az azon

✎

lévő adatokat, hogy aztán fel tudja azokat rakni az új merevlemezre.

A gyári 3,5 hüvelykes merevlemez a tápegység alatt található. A merevlemez eltávolítása és cseréje:

1. Ha az intelligens fedélzár zárva van, indítsa újra a számítógépet, lépjen be a Computer Setup segédprogramba, és nyissa ki a zárat.

2. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket.

3. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket.

4. Távolítsa el a számítógép fedelét. Lásd: „A számítógépfedél

eltávolítása”.

Útmutató a hardver használatához www.hp.com 2-33

Hardverbvítés

5. Fordítsa a meghajtórekeszt függőleges helyzetbe.

A meghajtórekesz elfordítása

2-34 www.hp.com Útmutató a hardver használatához

Hardverbvítés

6. Távolítsa el a számítógépház oldalát a tápegységhez rögzítő biztonsági pöcköt, ha az be van helyezve.

A biztonsági pöcök eltávolítása

Útmutató a hardver használatához www.hp.com 2-35

Hardverbvítés

7. Fordítsa a tápegységrekeszt függőleges helyzetbe. A merevlemez a tápegységrekesz alatt található.

A tápegység kiemelése

2-36 www.hp.com Útmutató a hardver használatához

Hardverbvítés

8. Húzza ki a tápvezetéket 1 és az adatkábelt 2 a merevlemez hátuljából.

A tápvezeték és az adatkábel kihúzása a merevlemez-meghajtóból

Útmutató a hardver használatához www.hp.com 2-37

Hardverbvítés

9. A meghajtót a helyére rögzítő zöld színű fület húzza ki 1, a merevlemez-meghajtót csúsztassa a számítógép eleje felé, majd emelje ki a meghajtót a rekeszből 2.

A merevlemez-meghajtó eltávolítása

10. A merevlemez beszerelésekor fordított sorrendben hajtsa végre a fenti lépéseket.

Ha a számítógépben csak egy SATA merevlemez-meghajtó található,

✎

a merevlemezt a P60 SATA 0 jelzésű, kék színű csatlakozóhoz csatlakoztassa, hogy elkerülje a merevlemez teljesítményével kapcsolatos esetleges problémákat.

A merevlemez-meghajtó cseréjekor helyezze át a négy csavart a régi

✎

meghajtóról az újra. A csavarok veszik át a meghajtósínek szerepét. A tartócsavarok eltávolításához és visszahelyezéséhez Torx T-15 csavarhúzó szükséges. A HP négy tartalék 6/32 hüvelykes tartócsavart helyezett el a ház elején, a számítógép fedele alatt. A 6/32 hüvelykes csavarok ezüst színűek.

2-38 www.hp.com Útmutató a hardver használatához

Hardverbvítés

Ha új elsődleges merevlemezt szerelt be, helyezze be a Restore Plus!

✎

CD-t a számítógépre gyárilag előtelepített operációs rendszer, illesztőprogramok és alkalmazások visszaállításához. Kövesse a Restore Plus! CD-hez kapott utasításokat. A visszaállítási folyamat befejeztével telepítse újra személyes fájljait, melyekről a merevlemez cseréje előtt biztonsági másolatot készített.

Külön beszerezhet meghajtó beépítése a 3,5 hüvelykes meghajtórekeszbe

A számítógép-konfigurációtól függően a számítógép elején található 3,5 hüvelykes meghajtórekesz tartalmazhat hajlékonylemez-meghajtót, de üres is lehet. A meghajtórekesz előlapjának típusa az eredeti számítógép-konfigurációtól függ.

Ha a számítógépbe nincs hajlékonylemez-meghajtó szerelve, később bármikor telepíthet 3,5 hüvelykes eszközt, például hajlékonylemez- vagy merevlemez-meghajtót.

A szükséges előlap típusa a telepíteni kívánt eszköztől függ.

✎

Ha hajlékonylemez-meghajtót kíván telepíteni, hajlékonylemezmeghajtóhoz való előlapra lesz szüksége (PN 360189-001). Ha merevlemezt kíván telepíteni, akkor megfelelő takarólemezre lesz szüksége (PN 358797-001). Ha egyéb 3,5 hüvelykes eszközt kívánt telepíteni (nem hajlékonylemez-meghajtót vagy merevlemezt), a 3,5 hüvelykes eszköz előlapját kell beszerelnie (PN 358796-001). A számítógép újrakonfigurálásakor lépjen kapcsolatba egy engedéllyel rendelkező HP viszonteladóval vagy szolgáltatóval, és rendelje meg a megfelelő előlapot.

Útmutató a hardver használatához www.hp.com 2-39

Hardverbvítés

A 3,5 hüvelykes rekesz az optikai meghajtó alatt található. Meghajtó beépítése a 3,5 hüvelykes rekeszbe:

A meghajtó megfelelő elhelyezéséhez és rögzítéséhez használjon

✎

csavarokat. A számítógép fedele alatt, az elülső takarólemez mögött található néhány e célra felhasználható tartócsavar (négy darab 6/32 hüvelykes amerikai szabványú csavar és négy darab M3-as metrikus csavar). A merevlemezhez használja a 6/32 hüvelykes szabványú csavarokat. Az összes többi meghajtóhoz használja az M3-as csavarokat. A HP által biztosított 3 mm-es csavarok fekete színűek, a 6/32 hüvelykes csavarok ezüst színűek.

1. Az optikai meghajtó eltávolításához és a 3,5 hüvelykes meghajtórekesz eléréséhez kövesse a következő részben található utasításokat: „Optikai meghajtó eltávolítása”.

2. A hátsó tartócsavarokat a rekesz fölé emelve tolja be a meghajtó első tartócsavarjait a rekesz J alakú nyílásába.

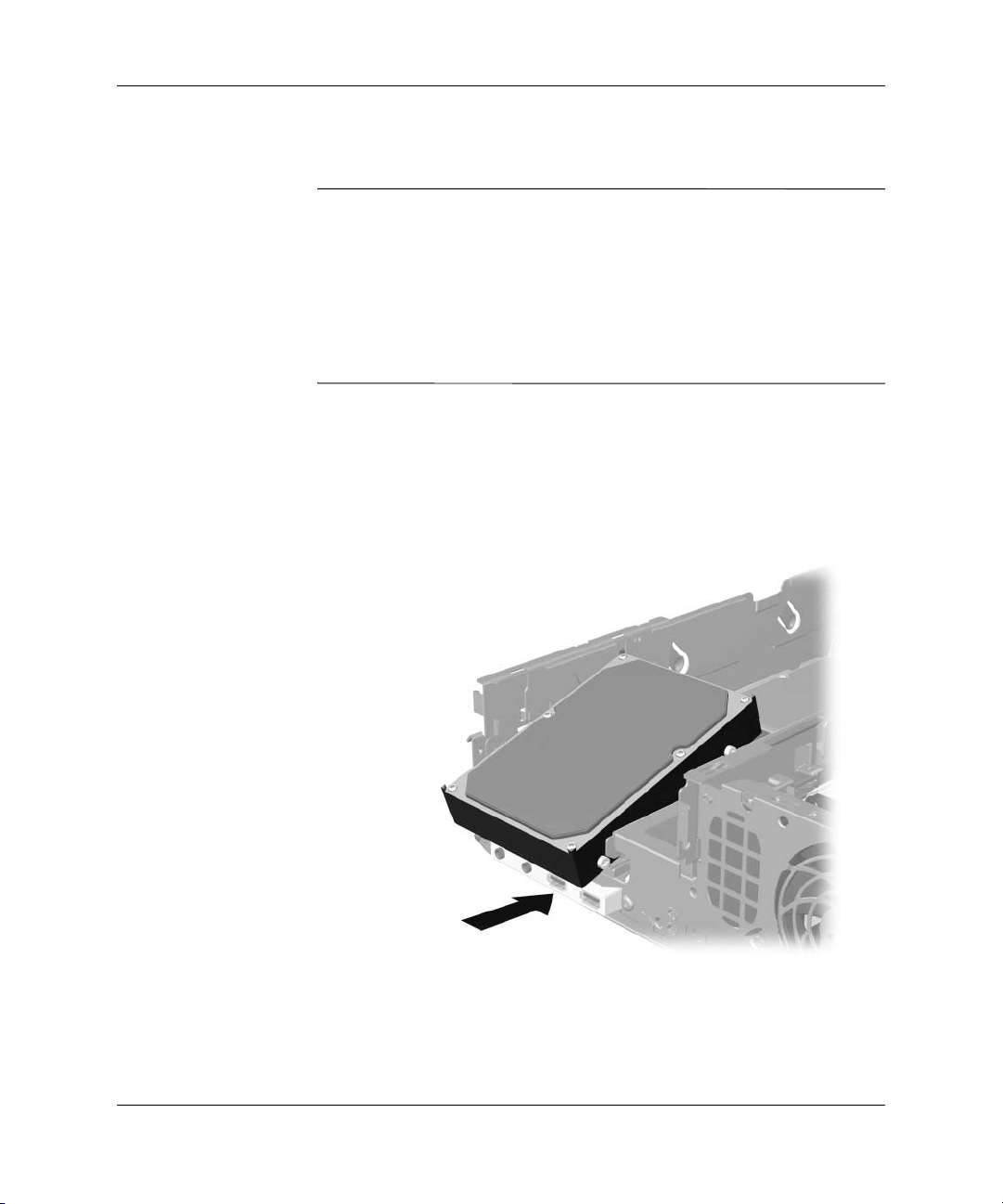

Meghajtó beépítése a 3,5 hüvelykes meghajtórekeszbe (az ábrán merevlemez-meghajtóval)

2-40 www.hp.com Útmutató a hardver használatához

Hardverbvítés

3. Illessze a hátsó tartócsavarokat a rekesz hátsó J nyílásához, majd nyomja le a meghajtó hátsó részét 1, végül tolja be a meghajtót ütközésig 2.

Meghajtó beépítése a 3,5 hüvelykes meghajtórekeszbe (az ábrán merevlemez-meghajtóval)

4. Csatlakoztassa a tápkábelt és az adatkábelt a meghajtó hátoldalához. Ha egy második merevlemezt szerelt be, az adatkábel másik végét az alaplapon található P61 SATA 1 jelölésű, fehér színű csatlakozóhoz csatlakoztassa.

5. Helyezze vissza az optikai meghajtót.

Útmutató a hardver használatához www.hp.com 2-41

Hardverbvítés

6. Távolítsa el a meghajtó előlapját a nagyobbik előlap egyik oldalán lévő két fül benyomásával 1, és a meghajtó előlapjának a nagyobbik előlapból való kiforgatásával 2.

Az előlap típusa a számítógép-konfiguráció szerint eltérő lehet.

✎

Meghajtó ellapjának eltávolítása (hajlékonylemez-meghajtó ellapja)

2-42 www.hp.com Útmutató a hardver használatához

7. Az eltávolított előlapot cserélje ki a megfelelő előlapra, és pattintsa be a helyére.

A szükséges előlap típusa a telepíteni kívánt eszköztől függ.

✎

Ha hajlékonylemez-meghajtót kíván telepíteni, hajlékonylemezmeghajtóhoz való előlapra lesz szüksége (PN 360189-001). Ha merevlemezt kíván telepíteni, akkor a képen látható sima takarólemezre lesz szüksége (PN 358797-001). Ha egyéb 3,5 hüvelykes eszközt kívánt telepíteni (nem hajlékonylemezmeghajtót vagy merevlemezt), a 3,5 hüvelykes eszköz előlapját kell beszerelnie (PN 358796-001). A számítógép újrakonfigurálásakor lépjen kapcsolatba egy engedéllyel rendelkező HP viszonteladóval vagy szolgáltatóval, és rendelje meg a megfelelő előlapot.

Hardverbvítés

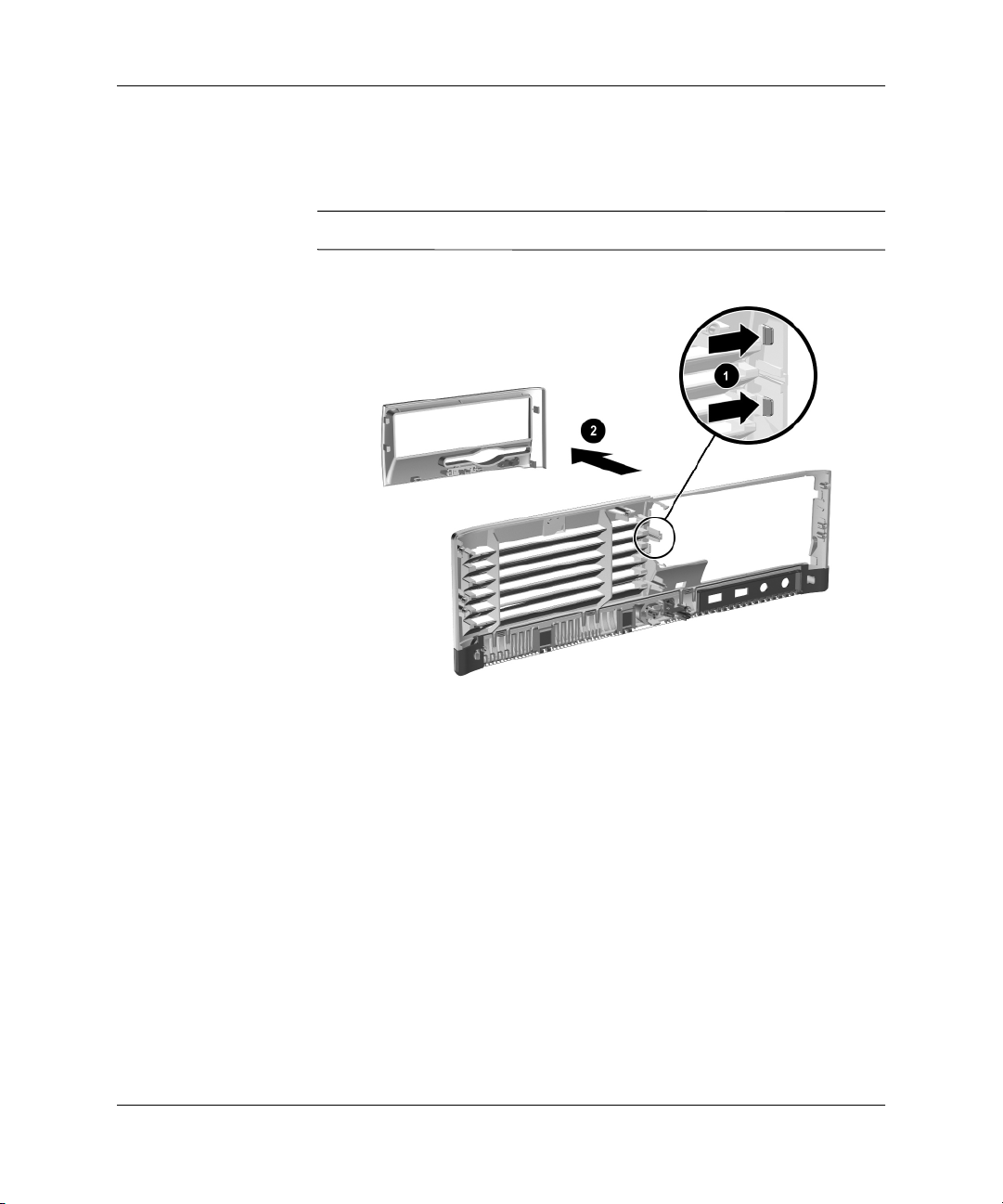

Meghajtó ellapjának beszerelése (merevlemez-meghajtó takarólapja)

8. Helyezze vissza a számítógép fedelét.

9. Dugja vissza a tápkábelt, majd kapcsolja be a számítógépet.

10. Ha rendszeresen használja a számítógép-burkolat eltávolítását érzékelő szolgáltatást, a Computer Setup segédprogram segítségével engedélyezze azt, majd engedélyezze a burkolat eltávolításának érzékelését is.

Útmutató a hardver használatához www.hp.com 2-43

Mszaki adatok

Biztosítson legalább 10 cm szabad helyet a számítógép mindegyik oldala mellett.

HP Compaq kisméret számítógép

Az asztali számítógép méretei

Magasság 3,95 hüvelyk 10,3 cm Szélesség 13,3 hüvelyk 33,78 cm

Mélység (a mélység megnövekedhet, haaszámítógép aportokat fed biztonsági kengyellel rendelkezik)

Súly (hozzávetlegesen) 21 font 9,53 kg Hmérséklettartomány

Üzem közbeni 50–95 °F 10–35 °C Üzemen kívüli -22–140 °F -30–60 °C

Relatív páratartalom (nem kicsapódó)

Üzem közbeni 10–90% 10–90% Üzemen kívül

°C nedvesített mérfolyadék-tartállyal)

(38,7

Maximális magasság (nyomásszabályozás nélkül)

Üzem közbeni 10 000 láb 3 048 m Üzemen kívüli 30 000 láb 9 144 m

Az üzemi hmérséklet 3 000 méter tengerszint feletti magasságig 300 méterenként 1,0 °C-kal

✎

csökken, ha a számítógép nincs kitéve közvetlen napsütésnek. A hőmérséklet-változás nem haladhatja meg a 10 °C/óra értéket. A felső korlátot a telepített hardvereszközök típusa és száma módosíthatja.

14,9 hüvelyk 37,85 cm

5–95% 5–95%

Útmutató a hardver használatához www.hp.com A-1

Mszaki adatok

HP Compaq kisméret számítógép

(folytatás)

Tápegység 115 V 230 V

Mködési feszültségtartomány* 90–264 V

(váltakozó feszültség)

Névleges feszültségtartomány 100–240 V

(váltakozó feszültség)

90–264 V (váltakozó feszültség)

100–240 V (váltakozó feszültség)

Névleges hálózati frekvencia 50–60 Hz 50–60 Hz

Kimen teljesítmény 240 W 240 W Névleges áramfelvétel (maximum)* 5 A

(100 V váltakozó feszültségnél)

2,5 A (200 V váltakozó feszültségnél)

Hleadás

Maximum 1 260 BTU/óra 318 kcal/óra Általános (tétlen) 340 BTU/óra 86 kcal/óra

*A rendszer energiaellátására aktívan korrigált teljesítménytényezs tápegység szolgál. Ez biztosítja, hogy a számítógép megfeleljen az Európai Unió országaiban érvényes CE-követelményeknek. Az aktívan korrigált teljesítménytényezs tápegység további elnye, hogy a bemeneti feszültségtartományt nem kell kapcsolóval állítani.

A-2 www.hp.com Útmutató a hardver használatához

Az elem cseréje

A számítógéphez mellékelt elem a valós idejű óra tápellátását biztosítja. Az elem cseréjekor a számítógépbe eredetileg beültetett elemmel megegyező típusú elemet használjon. A számítógép 3 voltos lítium-gombelemmel kerül forgalomba.

A lítiumelem élettartama meghosszabbítható, ha a számítógépet

✎

feszültség alatt álló fali konnektorhoz csatlakoztatja. A lítiumelem csak akkor üzemel, ha a számítógép NINCS az elektromos hálózatra csatlakoztatva.

FIGYELEM! A számítógépben beépített lítium-mangándioxid elem üzemel.

Helytelen kezelés esetén az elem tüzet vagy égési sérüléseket okozhat. A személyi sérülés elkerülése érdekében tartsa be a következket:

■

Ne próbálja újratölteni az elemet.

■

Ne tegye ki 60 °C-nál magasabb hmérsékletnek.

■

Ne szerelje szét, ne préselje össze, ne szúrja fel, ne dobja tzbe vagy vízbe, és ne zárja rövidre az érintkezit.

■

Az elem cseréjéhez csak az adott termékhez való HP cserealkatrészt használja.

VIGYÁZAT! Az elem cseréje eltt feltétlenül biztonsági másolatot kell

készítenie a számítógép CMOS-beállításairól. Az elem eltávolításakor vagy cseréjekor a CMOS-beállítások törldnek. A CMOS-beállítások biztonsági másolatának elkészítésérl a dokumentációs és diagnosztikai CD-n található Útmutató a Computer Setup (F10) segédprogram használatához cím dokumentum tartalmaz további tudnivalókat.

Az elemeket és akkumulátorokat ne dobja a háztartási szemét közé.

Az újrahasznosítás vagy megfelel megsemmisítés érdekében az elemeket és akkumulátorokat vigye veszélyeshulladék-gyjt helyre, illetve juttassa vissza a HP-hez, valamelyik hivatalos partneréhez vagy képviseletéhez.

Útmutató a hardver használatához www.hp.com B-1

Az elem cseréje

VIGYÁZAT! A sztatikus elektromosság károsíthatja a számítógép és a küls

eszközök elektronikus alkatrészeit. A mveletek végrehajtása eltt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat.

1. Ha az intelligens fedélzár (Smart Cover Lock) zárva van, a Computer Setup segédprogrammal nyissa ki a zárat, és tiltsa le az intelligens fedélfelnyitás-érzékelőt (Smart Cover Sensor).

2. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. Ezután távolítsa el a számítógép fedelét.

Előfordulhat, hogy az elem csak egy bővítőkártya eltávolítása

✎

után érhető el.

3. Keresse meg az elemet és az elemtartót az alaplapon.

4. Attól függően, hogy az alaplapon milyen elemtartó található, cserélje ki az elemet az alábbi útmutatás szerint.

1. típus

a. Emelje ki az elemet a tartóból.

Gombelem eltávolítása (1. típus)

b. Helyezze be a csereelemet a pozitív pólusával felfelé.

Az elemtartó automatikusan rögzíti az elemet a megfelelő helyzetben.

B-2 www.hp.com Útmutató a hardver használatához

Az elem cseréje

2. típus

a. Ahhoz, hogy az elemet el tudja távolítani a tartóból, nyomja

össze az elem egyik széle fölé nyúló fémkapcsot. Amikor az elem felpattan, emelje ki azt 1.

b. Új elem behelyezéséhez csúsztassa az elem egyik szélét

a kapocs pereme alá, pozitív pólusával felfelé. Nyomja lefelé az elem másik szélét mindaddig, amíg a kapocs rápattan 2.

Gombelem eltávolítása és cseréje (2. típus)

Útmutató a hardver használatához www.hp.com B-3

Az elem cseréje

3. típus

a. Az elemet rögzítő pöcköt húzza el 1, és vegye ki az

elemet 2.

b. Tegye be az új elemet, és nyomja vissza a pöcköt a helyére.

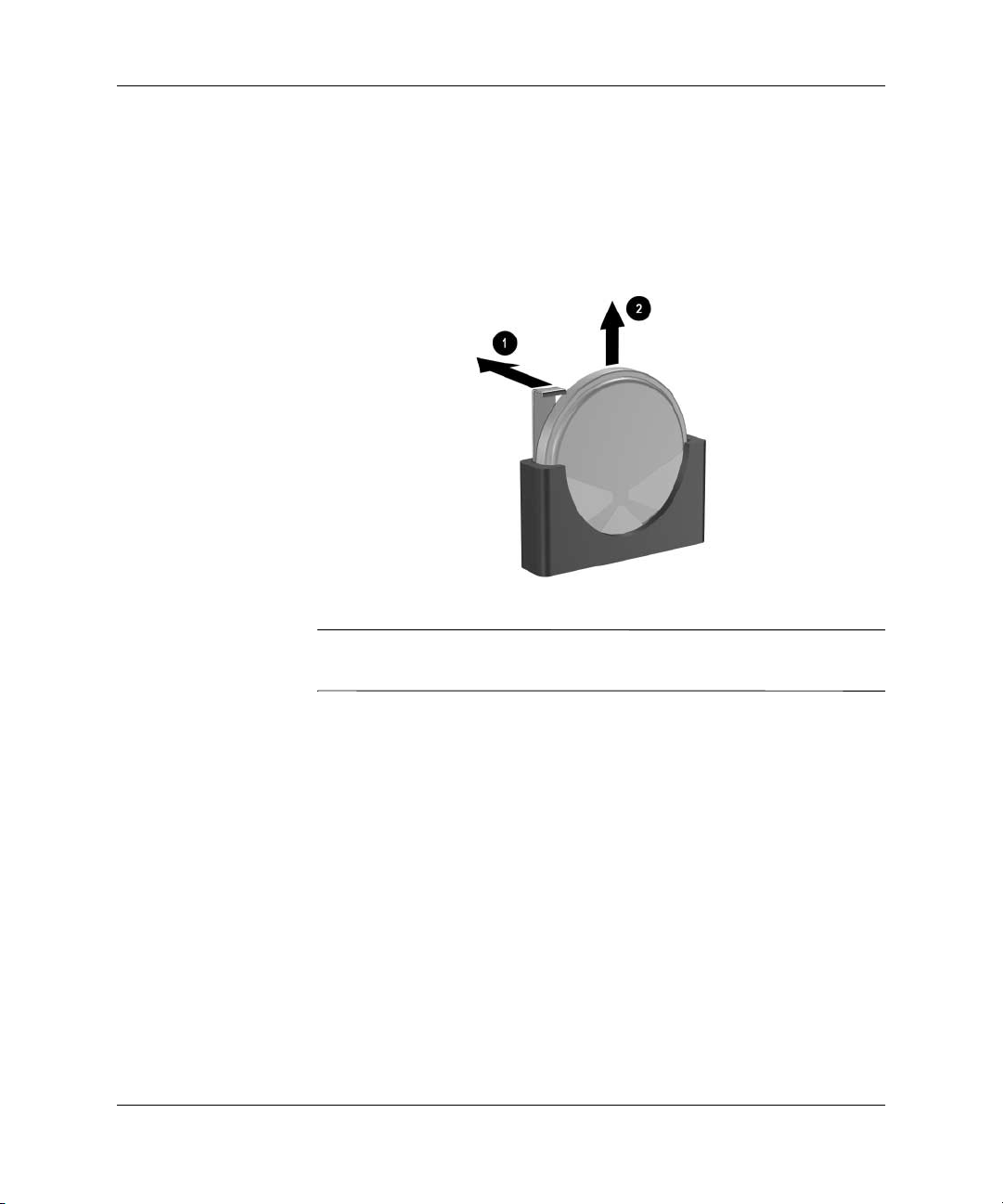

Gombelem eltávolítása (3. típus)

Az elem cseréjét követően a következő lépések végrehajtásával

✎

fejezheti be a műveletet.

5. Helyezze vissza a számítógép fedelét.

6. Csatlakoztassa a számítógépet a fali aljzathoz, majd kapcsolja be.

7. A Computer Setup segédprogram segítségével állítsa be újból a dátumot, az időt, a jelszavakat és a többi speciális rendszerbeállítást. További tudnivalókat a dokumentációs

és diagnosztikai CD-n található Útmutató a Computer Setup segédprogram használatához című dokumentumban talál.

8. Ha rendszeresen használja a számítógép-burkolat eltávolítását érzékelő szolgáltatást, a Computer Setup segédprogram segítségével engedélyezze azt, majd engedélyezze a burkolat eltávolításának érzékelését is.

B-4 www.hp.com Útmutató a hardver használatához

Biztonsági záras védelem

Az adatvédelmi és biztonsági szolgáltatásokról a dokumentációs

✎

és diagnosztikai CD-n, valamint a HP ProtectTools Security Manager útmutatójában (egyes típusok esetén), a címen elérhető Útmutató a Computer Setup segédprogram használatához és Útmutató a számítógépek felügyeletéhez című

dokumentumban olvashat.

Biztonsági zár felszerelése

A számítógép biztonságos lezárásához az alább és a következő oldalakon látható biztonsági zárak használhatók.

Kábelzár

www.hp.com

Kábelzár felszerelése

Útmutató a hardver használatához www.hp.com C-1

Biztonsági záras védelem

Lakat

Lakat felszerelése

C-2 www.hp.com Útmutató a hardver használatához

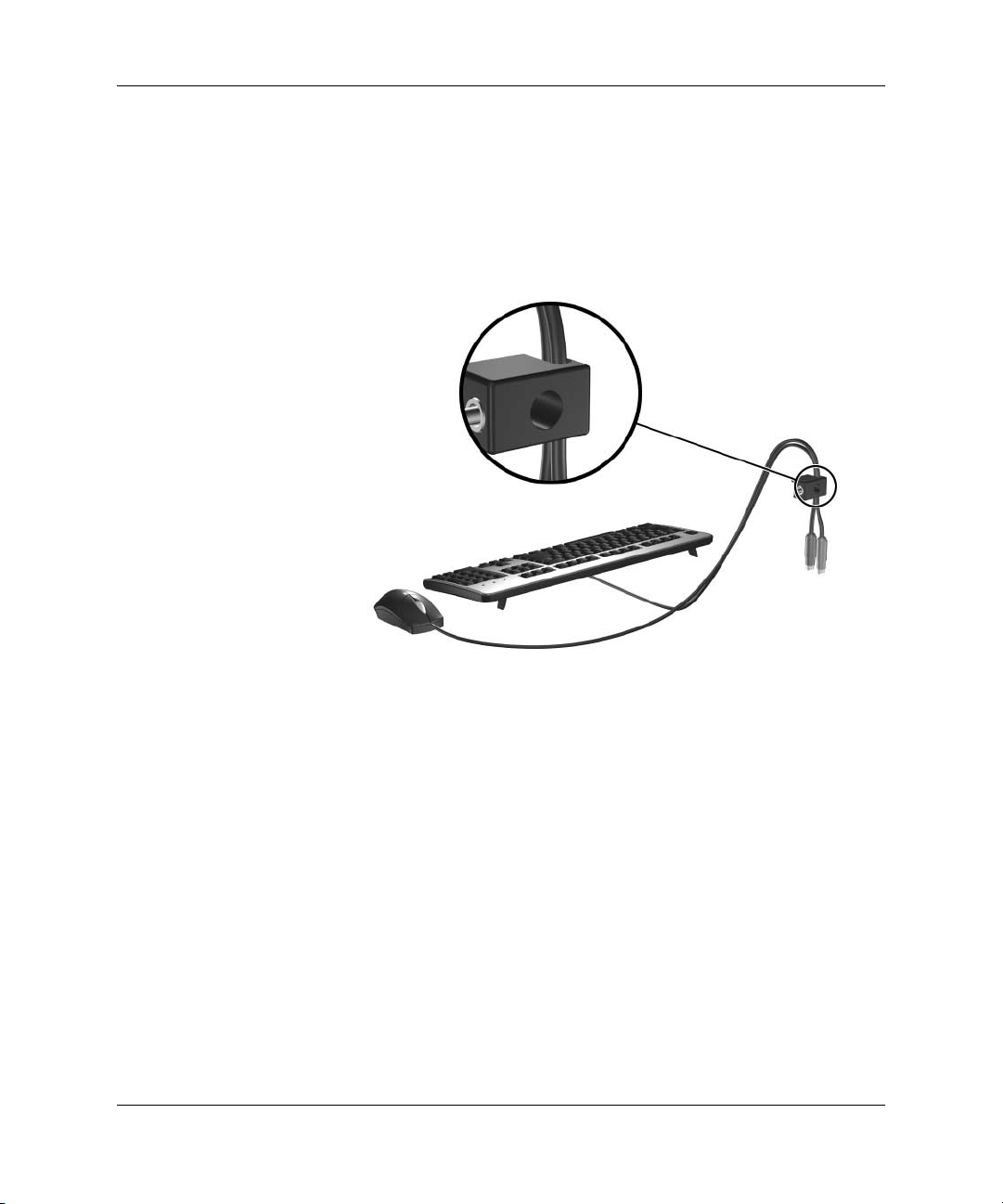

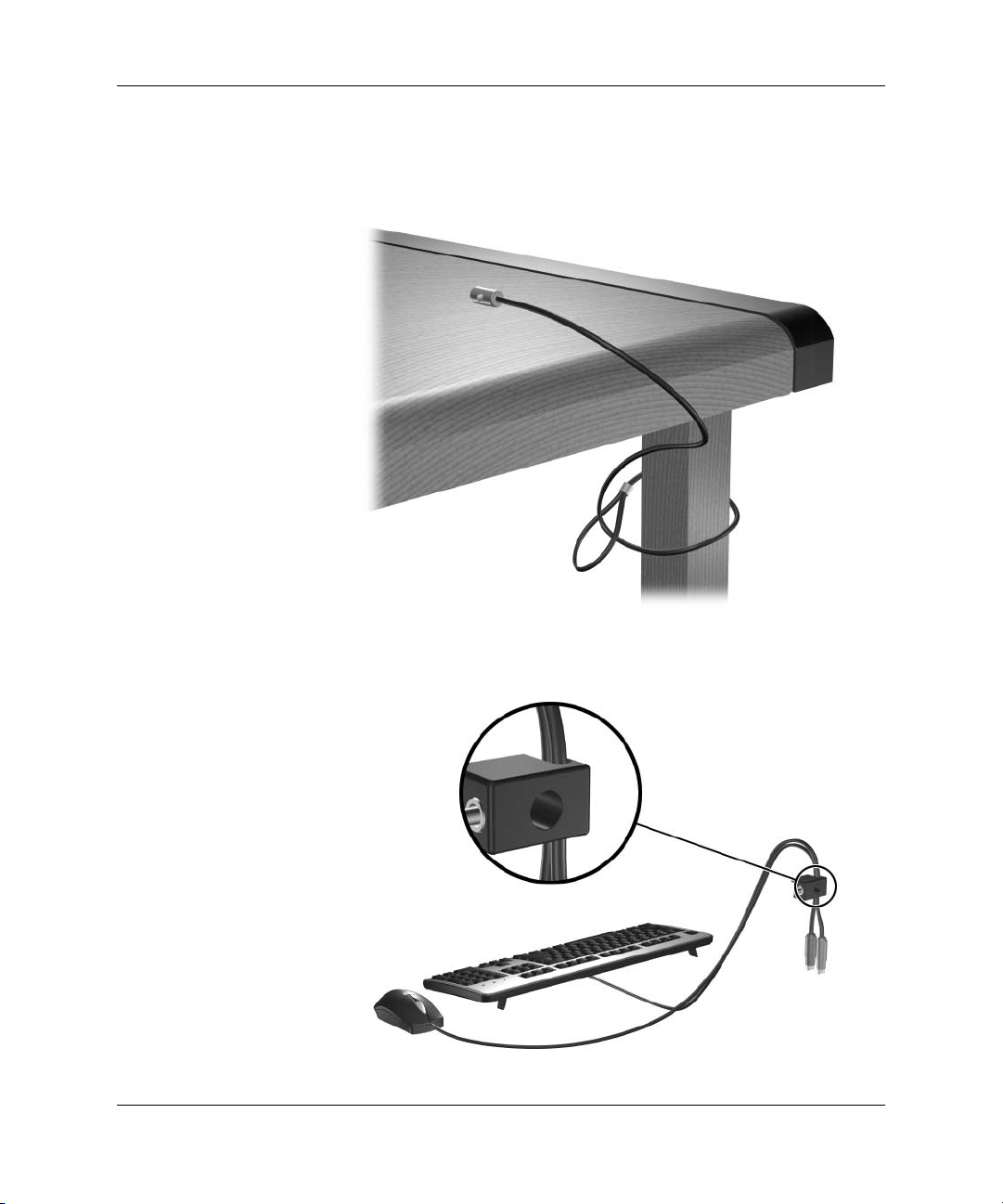

Szorítókötéses univerzális zár

Biztonsági kábel nélkül

1. Fűzze át a billentyűzet és az egér vezetékét a záron.

Biztonsági záras védelem

Útmutató a hardver használatához www.hp.com C-3

Biztonsági záras védelem

2. Csavarozza a zárat a gépházhoz a mellékelt csavarral.

3. Helyezze a zárdugót a zárba 1, majd a gombot 2 benyomva zárja a zárat. A zárat a mellékelt kulccsal nyithatja ki.

C-4 www.hp.com Útmutató a hardver használatához

Biztonsági kábellel

Biztonsági záras védelem

1. Hurkolja szorosan a biztonsági kábelt egy rögzített tárgy köré.

2. Fűzze át a billentyűzet és az egér vezetékét a záron.

Útmutató a hardver használatához www.hp.com C-5

Biztonsági záras védelem

3. Csavarozza a zárat a gépházhoz a mellékelt csavarral.

4. Helyezze a biztonsági kábel zárdugóval ellátott végét a zárba 1, majd a gombot 2 benyomva zárja a zárat. A zárat a mellékelt kulccsal nyithatja ki.

C-6 www.hp.com Útmutató a hardver használatához

Elektrosztatikus kisülés

Az ujjon vagy egyéb vezetőn felgyűlt elektrosztatikus töltések kisülése károsíthatja az alaplapot vagy a többi elektrosztatikusan érzékeny eszközt. Az ilyen károsodás csökkentheti az eszköz élettartamát.

Az elektrosztatikus kisülés okozta károk megelzése

A sztatikus elektromosság okozta károk megelőzése érdekében tartsa be a következő rendszabályokat:

Szállítsa és tárolja a termékeket antisztatikus zacskóban,

■

és ne érjen hozzájuk kézzel. Az elektrosztatikusan érzékeny alkatrészeket csak a sztatikus

■

elektromosságtól mentes munkaállomáson vegye ki a zacskóból. Mielőtt az alkatrészeket kiveszi a zacskóból, helyezze őket

■

földelt felületre.

Ne érintse meg az érintkezőket, a vezetékeket és az áramköröket.

■

Az elektrosztatikusan érzékeny alkatrészek és készülékek

■

megérintése előtt mindig földelje magát megfelelő módon.

Útmutató a hardver használatához www.hp.com D-1

Elektrosztatikus kisülés

Földelési módszerek

Számos földelési módszer létezik. Az elektrosztatikusan érzékeny alkatrészek kezelése és beépítése során használja az alábbi módszerek valamelyikét (vagy többet ezek közül):

Használjon olyan csuklópántot, amely földelővezetéken keresztül

■

földelt munkaállomáshoz vagy a számítógép vázához csatlakozik. A csuklópánt olyan rugalmas pánt, amelynek földelővezetékében egy legkevesebb 1 megaohm (+/- 10%) nagyságú ellenállás van. A megfelelő földelés érdekében a pántot szorosan a bőrre simulva viselje.

Álló munkavégzésre kialakított munkahelyen használjon boka-,

■

lábujj- vagy cipőpántot. Vezető padlón vagy energiaelnyelő szőnyegen végzett munka során mindkét lábán legyen pánt.

Vezető anyagból készült szerszámokat használjon.

■

Használjon olyan hordozható szerszámkészletet, amely

■

a sztatikus elektromosságot elnyelő összehajtogatható munkakendőt is tartalmaz.

Ha nem rendelkezik az ajánlott, és az előzőekben bemutatott földelőeszközök egyikével sem, forduljon egy hivatalos HP forgalmazóhoz, viszonteladóhoz vagy szervizhez.

A sztatikus elektromossággal kapcsolatos további tudnivalókért

✎

forduljon egy hivatalos HP viszonteladóhoz, forgalmazóhoz vagy szervizhez.

D-2 www.hp.com Útmutató a hardver használatához

Útmutatások a számítógép

üzemeltetéséhez, rendszeres

karbantartásához és szállításra való

elkészítéséhez

A számítógép üzemeltetésére és rendszeres karbantartására vonatkozó utasítások

A számítógép és a monitor megfelelő üzembe helyezése és karbantartása érdekében tartsa szem előtt a következőket:

■ Óvja a számítógépet a túlzott páratartalomtól, a közvetlen

napsugárzástól és a hőmérsékleti szélsőségektől. A számítógép használatához ajánlott hőmérséklet- és páratartalom-tartomány ismertetése a jelen útmutató következő fejezetében található:

A függelék, „Műszaki adatok”.

■ A számítógépet szilárd, sík felületen használja. A megfelelő

szellőzés érdekében hagyjon körülbelül 10 cm üres helyet a számítógép szellőzőnyílásai körül és a monitor fölött.

■ Ne akadályozza a számítógép belsejének szellőzését

a szellőzőnyílások vagy a ventilátorok lefedésével. A billentyűzetet ne helyezze behajtott támasztékkal közvetlenül az asztali számítógép elé, mert ez is akadályozza a szellőzést.

■ Ne használja a számítógépet nyitott fedéllel vagy oldallappal.

■ Ne helyezze egymásra, illetve ne helyezze olyan közel

egymáshoz a számítógépeket, hogy azok beszívják egymás már használt vagy felmelegített levegőjét.

■ Amennyiben a számítógépet zárt szekrényben kívánja

üzemeltetni, a szekrénynek rendelkeznie kell be- és kimeneti szellőzőnyílásokkal, és továbbra is be kell tartania a fenti utasításokat.

■ Ne kerüljön folyadék a számítógépbe és a billentyűzetbe.

Útmutató a hardver használatához www.hp.com E-1

Útmutatások a számítógép üzemeltetéséhez, rendszeres karbantartásához és szállításra való elkészítéséhez

Ne takarja le a monitor szellőzőnyílásait semmilyen anyaggal.

■

Telepítse, illetve engedélyezze az operációs rendszer vagy

■

más szoftverek energiagazdálkodási funkcióit, beleértve a készenléti üzemmódokat is.

A következő műveletek végrehajtása előtt kapcsolja

■

ki a számítógépet:

Szükség esetén törölje le a számítógép külsejét puha, nedves

❏

ruhával. A tisztítószerek fakíthatják a készülék színét, vagy károsíthatják a felületét.

Időnként tisztítsa meg a számítógép összes szellőzőnyílását.

❏

A szösz, por és egyéb idegen anyagok eltorlaszolhatják a nyílásokat, és ronthatják a szellőzést.

Óvintézkedések optikai meghajtók használatakor

Optikai meghajtó használata vagy tisztítása során kövesse az alábbi útmutatást.

Használat

Használat közben ne mozgassa a meghajtót, mert ez olvasási

■

hibát okozhat. Óvja a meghajtót a hirtelen hőmérsékletváltozástól, mert attól

■

pára csapódhat le a készülék belsejében. Ha a hőmérséklet a meghajtó használata közben hirtelen megváltozik, várjon legalább egy órát, mielőtt kikapcsolja a számítógépet. Ha azonnal elkezdi használni a meghajtót, olvasási hiba történhet.

Ne tegye a meghajtót olyan helyre, ahol magas páratartalom,

■

hőmérsékleti szélsőség, mechanikus rezgés vagy közvetlen napsugárzás érheti.

Tisztítás

Az előlap és a gombok tisztításához használjon puha,

■

száraz ruhát vagy gyenge tisztítószerbe mártott nedves ruhát. Ne permetezzen tisztító folyadékot közvetlenül a számítógépre.

Ne használjon oldószert (például alkoholt vagy benzint),

■

mert az károsíthatja a felületet.

E-2 www.hp.com Útmutató a hardver használatához

Útmutatások a számítógép üzemeltetéséhez, rendszeres karbantartásához és szállításra való elkészítéséhez

Biztonsági elírások

Ha bármilyen tárgy esne vagy folyadék folyna a meghajtóba, azonnal kapcsolja ki a számítógépet és vizsgáltassa meg hivatalos HP márkaszervizben.

Elkészítés szállításra

Ha szállítani akarja számítógépet, kövesse az alábbi javaslatokat:

1. Készítsen biztonsági másolatot a merevlemezen tárolt fájlokról PD (fázismódosításon alapuló rögzítési eljárással írható) lemezre, szalagra, CD-re vagy hajlékonylemezre. Vigyázzon, hogy a biztonsági másolatot tartalmazó adathordozó tárolás és szállítás közben ne kerüljön erős elektromos vagy mágneses erőtérbe.

Kikapcsoláskor a rendszer automatikusan rögzíti a merevlemez fejeit.

✎

2. Vegye ki a programokat tartalmazó lemezeket a hajlékonylemezmeghajtókból, és tárolja azokat megfelelő helyen.

3. A szállítás közbeni védelem érdekében helyezzen üres lemezt a hajlékonylemez-meghajtóba. Ne használjon olyan lemezt, amely adatokat tartalmaz, vagy amelyet később használni szeretne.

4. Kapcsolja ki a számítógépet és a külső eszközöket.

5. Húzza ki a tápvezetéket a fali aljzatból, majd a számítógépből.

6. Húzza ki a rendszerösszetevők és a külső eszközök tápvezetékeit a fali aljzatból, majd húzza ki kábeleiket a számítógépből.

A számítógép szállítása előtt ellenőrizze, hogy minden kártya

✎

a helyén van-e, és megfelelően rögzítve van-e az alaplapra.

7. A rendszerösszetevőket és a külső eszközöket csomagolja eredeti dobozukba, vagy használjon hasonló, megfelelő védelmet nyújtó csomagolást.

Az üzemen kívüli állapot környezeti tényezőire vonatkozó tudnivalók

✎

a jelen útmutató következő fejezetében találhatók: A függelék,

„Műszaki adatok”.

Útmutató a hardver használatához www.hp.com E-3

Tárgymutató

alkalmazás billentyű 1–4 alkotóelemek

1–2

előlap hátlap

1–3

állapotjelző LED-ek 1–4

bővítőhely takarólemeze, eltávolítás 2–14 bővítőkártya

bővítőhelyek elhelyezkedése behelyezés külön megvásárolható bővítő PCI

2–13

PCI Express beépítési útmutató behelyezés

bővítőkártya

elem

hajlékonylemez- vagy

merevlemez-meghajtó a 3,5 hüvelykes

meghajtórekeszbe memória merevlemez-meghajtó optikai meghajtó tartócsavarok

billentyűzet

alkotóelemek csatlakozó

B–1

2–13

2–13, 2–17

2–13

2–7

2–28

1–4

1–3

2–19

2–28

2–39

2–13

2–40, 2–41

biztonsági kulcs

használat megrendelés

biztonsági zárak

2–3

C–1

DIMM modulok

lásd: memória

egér

csatlakozó speciális műveletek

előlap

behelyezés cikkszámok

eltávolítás előlap részei elektrosztatikus kisülés, károk

megelőzése D–1 elemcsere eltávolítás

bővítőhely takarólemeze előlap hajlékonylemez-meghajtó Intelligens fedélzár merevlemez-meghajtó optikai meghajtó PCI Express bővítőkártya számítógépfedél

1–3

2–43

2–20, 2–39, 2–43

2–42

1–2

B–1

2–42

2–21

2–5

1–5

2–4

2–38

2–14

2–21

2–17

Útmutató a hardver használatához www.hp.com Tárgymutató-1

Tárgymutató

fejhallgató-csatlakozó 1–2 fektetett számítógép méretei felszerelés

kábelzár lakat szorítókötéses zár

gyári szám, elhelyezkedés

C–2

C–1

C–3

hajlékonylemez-meghajtó

eltávolítás használatot jelző LED

lemezkiadó gomb hangcsatlakozók hátlap részei

2–21

1–2, 1–3, 2–15

1–3

1–2

Intelligens fedél

biztonsági kulcs

zár

2–3

zár eltávolítása

2–4

2–3

kábelzár, felszerelés C–1 lakat, felszerelés

C–2

műszaki jellemzők

memória

számítógép meghajtó

beépítési útmutató

előlap

elhelyezkedés

2–7

A–1

2–19

2–20, 2–39, 2–42

2–20

1–6

A–1

memória

2–7

2–11

2–19

1–3

2–8

1–2

2–8

2–9

aszimmetrikus üzemmód bővítőhelyek azonosítása bővítőhelyek feltöltése behelyezés egycsatornás üzemmód időosztásos üzemmód kapacitás műszaki jellemzők modulok azonosítása

merevlemez-meghajtó

behelyezés a 3,5 hüvelykes rekeszbe eltávolítás használatot jelző LED visszaállítás visszahelyezés

SATA-csatlakozók mikrofoncsatlakozó monitor, csatlakoztatás

2–7

2–7, 2–8, 2–11

2–38

2–39

2–33

1–2

optikai meghajtó

behelyezés

elhelyezkedés

eltávolítás

használatot jelző LED

kábelek csatlakoztatása

lemezkiadó gomb

óvintézkedések

tartócsavarok

tisztítás

útmutatók

E–2

2–28

2–21

E–2

1–2

2–28

E–2

1–2

2–31

Párhuzamos ATA eszközök 2–19 párhuzamos csatlakozó PCI kártya

Lásd: bővítőkártya

1–3

2–39

Tárgymutató-2 www.hp.com Útmutató a hardver használatához

Tárgymutató

RJ-45-ös csatlakozó 1–3 tartócsavarok támogatási telefonszámok tápegység tápfeszültség

gomb LED tápvezeték csatlakozója

2–19, 2–28, 2–40

2–36, A–2

1–2

2–3

1–3

USB portok

1–2

előlap

1–3

hátlap

útmutatók

E–2

2–19

E–3

2–1

előkészítés szállításra elemcsere meghajtó beépítése optikai meghajtó számítógép üzemeltetése szervizelés, számítógép

B–1

vonalkimeneti csatlakozó 1–3

E–1

Windows billentyű

1–5

1–4

elhelyezkedés

funkciók

zárak

1–3

2–6

E–3

2–3

C–3

2–3

A–1

C–3

E–1

Intelligens fedélzár

kábelzár

lakat

szorítókötéses zár soros csatlakozó szállítás, előkészítés számítógép műszaki jellemzői számítógép üzemeltetése, útmutatók számítógépfedél

eltávolítás

Intelligens fedélzár

visszahelyezés szellőzésre vonatkozó utasítások szorítókötéses zár, felszerelés

C–2

C–1

2–5

SATA

merevlemez-meghajtó

behelyezése

vezérlők

2–19

2–33, 2–39

E–1

Útmutató a hardver használatához www.hp.com Tárgymutató-3

Hp COMPAQ DC7600 SMALL FORM FACTOR User Manual [bg]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tartalomjegyzék

A hátlap részei

A gyári szám helye

A szervizeléssel kapcsolatos tudnivalók

Az intelligens fedélzár kinyitása

Az intelligens fedélzár biztonsági kulcsának használata

A számítógépfedél eltávolítása

A számítógép fedelének visszahelyezése

További memóriamodulok beépítése

DIMM memóriamodulok

DDR2-SDRAM DIMM memóriamodulok

DIMM modulok beépítése

További meghajtók beépítése

A meghajtók elhelyezkedése

Optikai meghajtó eltávolítása

Hajlékonylemez-meghajtó kiszerelése

További optikai meghajtó behelyezése

A SATA merevlemez cseréje

Az elem cseréje

Biztonsági záras védelem

Biztonsági zár felszerelése

Kábelzár

Lakat

Szorítókötéses univerzális zár

Elektrosztatikus kisülés

Földelési módszerek

A számítógép üzemeltetésére és rendszeres karbantartására vonatkozó utasítások

Óvintézkedések optikai meghajtók használatakor

Használat

Tisztítás

Tárgymutató
