Hardwarevejledning
HP Compaq Business PC
dc7600 Small Form Factor Model
Dokumentets bestillingsnummer: 384571-081
Maj 2005
Denne vejledning indeholder grundlæggende oplysninger
om opgradering af denne computermodel.
© Copyright 2005 Hewlett-Packard Development Company, L.P.
Oplysningerne i denne vejledning kan ændres uden varsel.
Microsoft og Windows er varemærker tilhørende Microsoft Corporation i USA
og andre lande.
De eneste garantier for HP-produkter og -tjenester er anført i den udtrykkelige
erklæring om garanti, der leveres med de pågældende produkter og tjenester.
Intet heri må fortolkes som værende en yderligere garanti. HP er ikke ansvarlig
for tekniske og redaktionelle fejl eller udeladelser heri.
Dette dokument indeholder oplysninger, der er beskyttet af lov om copyright.
Ingen del af dette dokument må fotokopieres, reproduceres eller oversættes til et
andet sprog uden forudgående skriftligt samtykke fra Hewlett-Packard Company.
ADVARSEL: Tekst, der er fremhævet på denne måde, viser, at følger du
Å
ikke anvisningerne, kan det medføre personskade eller død.
FORSIGTIG: Tekst, der er fremhævet på denne måde, betyder, at følger
Ä
du ikke anvisningerne, kan det medføre beskadigelse af udstyret eller tab
af data.
Hardwarevejledning
HP Compaq Business PC
dc7600 Small Form Factor Model
Første udgave (Maj 2005)
Dokumentets bestillingsnummer: 384571-081
Indholdsfortegnelse
1 Produktegenskaber
Standardkonfigurationsegenskaber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1
Komponenter på frontpanelet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2
Komponenter på bagpanelet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3
Tastatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4
Windows-tast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5
Særlige musefunktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
Placeringen af serienummeret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
2 Hardwareopgraderinger
Servicevenlige funktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
Advarsler og forsigtighedsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
Brug af SFF-computeren i en towerkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2
Frigørelse af Smart Cover-låsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–3
Brug af Smart Cover FailSafe Key. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–3
Fjernelse af computerens dæksel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5
Montering af computerens dæksel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6
Installation af yderligere hukommelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6
DIMM-moduler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6
DDR2-SDRAM DIMM-moduler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7
Udfyldning af DIMM-stik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7
Installation af DIMM-moduler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9
Installation af et udvidelseskort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–11
Udtagning af et PCI Express x16-udvidelseskort . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–14
Installation af yderligere drev . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–16
Drevenes placering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–17

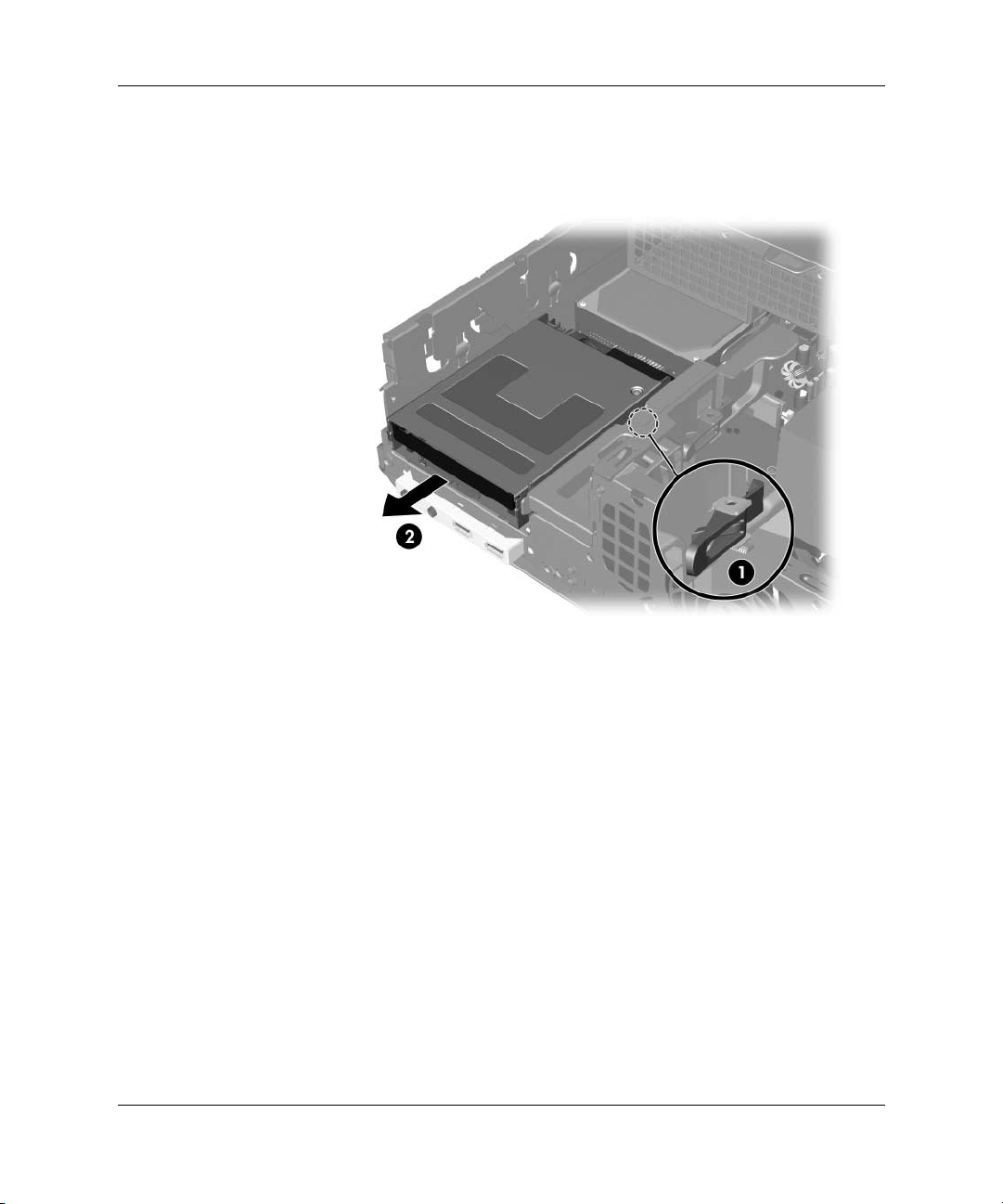

Udtagning af et optisk drev. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–18
Fjernelse af et diskettedrev . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–21
Hardwarevejledning www.hp.com iii
Indholdsfortegnelse
Installation af et optisk drev (tilbehør) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–24

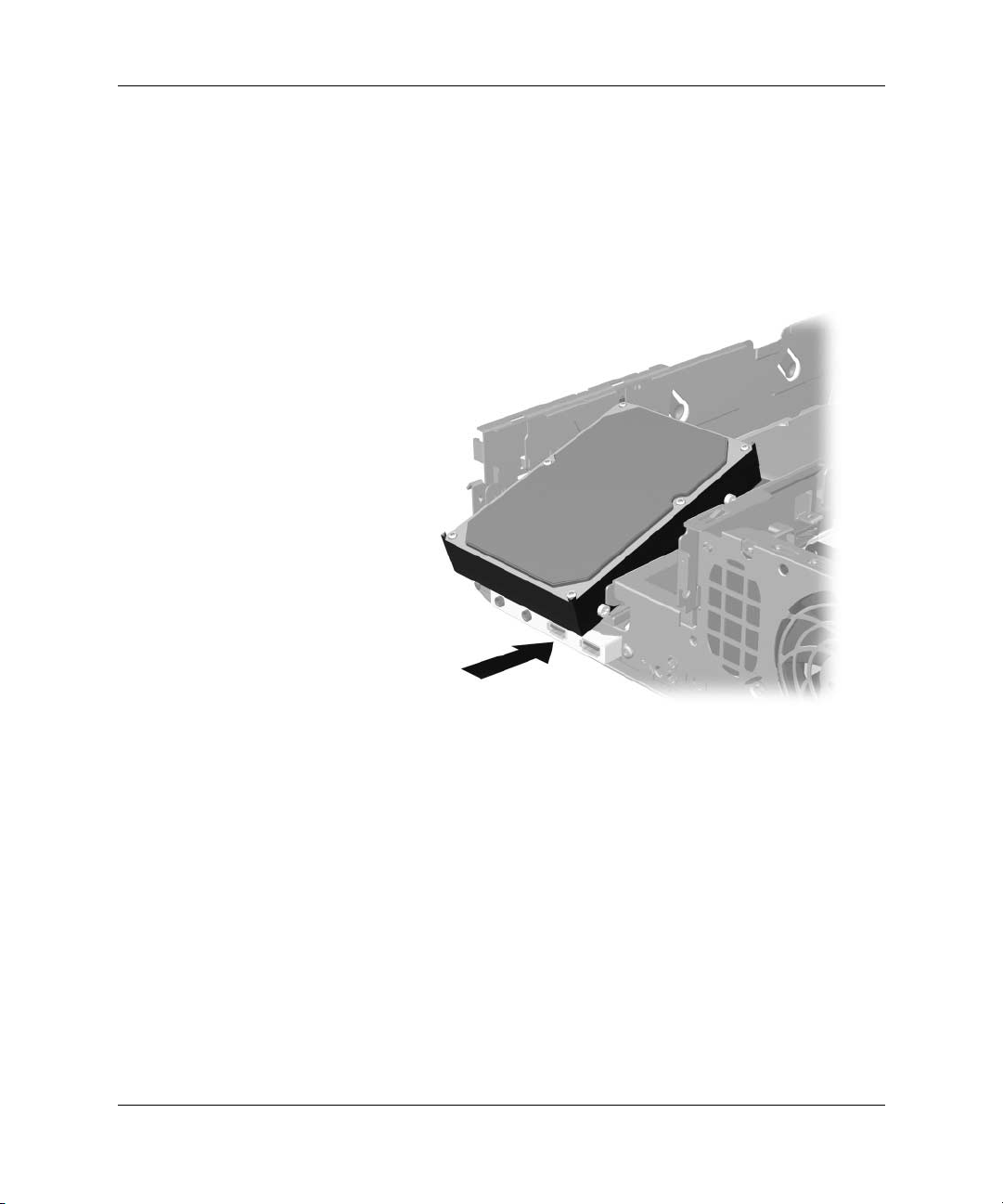

Opgradering af SATA-harddisken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–29
Installation af et optisk drev i 3,5''-drevrummet . . . . . . . . . . . . . . . . . . . . . . . . . . 2–33
A Specifikationer

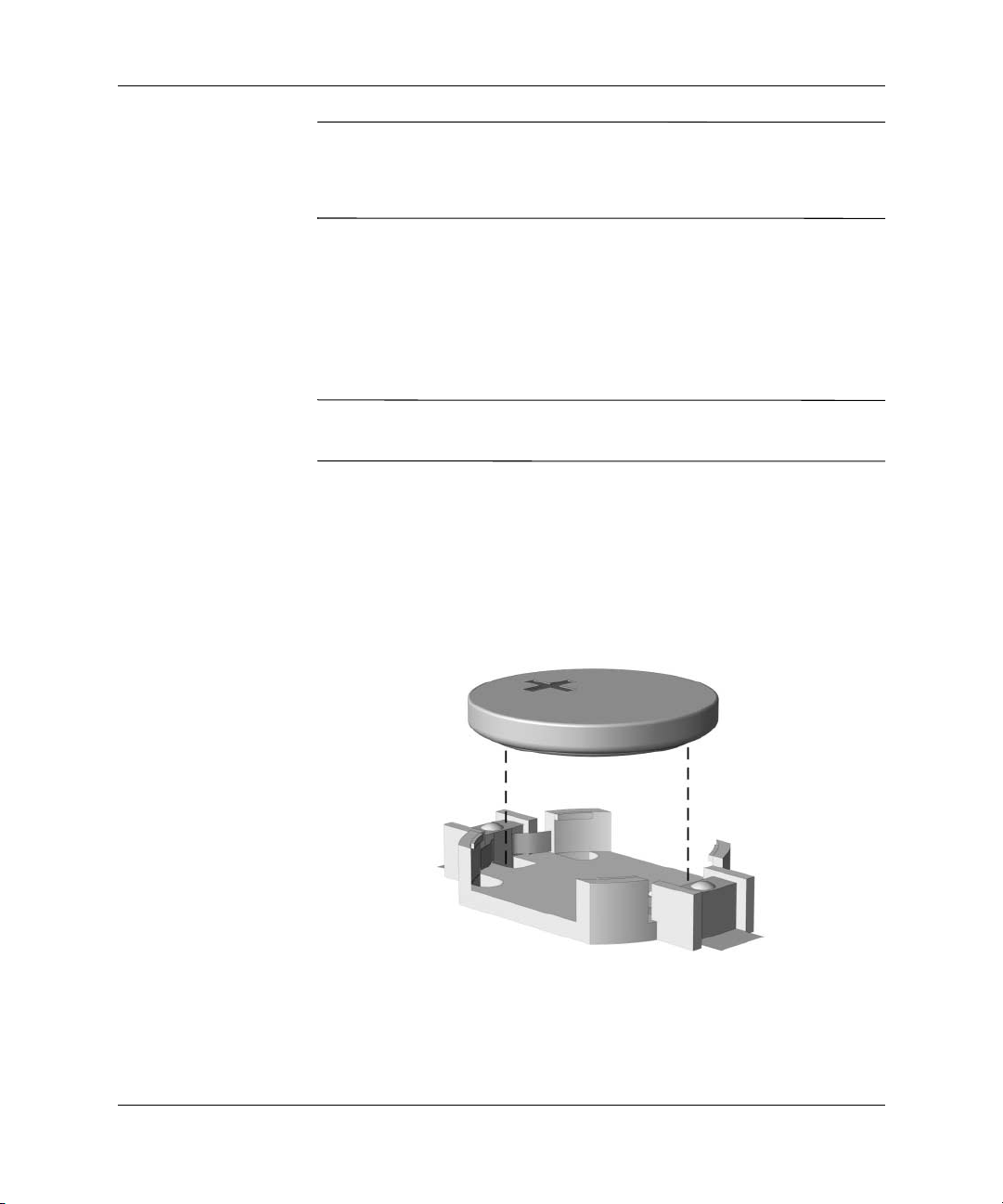

B Udskiftning af batteriet
C Sikkerhedslås
Installation af en sikkerhedslås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1
Kabellås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1
Hængelås. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2
Universel kabinetklemmelås. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2
D Elektrostatisk afladning
Forebyggelse af elektrostatiske skader . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1
Forskellige former for jordforbindelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–2
E Retningslinjer for computerbrug, regelmæssig
vedligeholdelse og klargøring til flytning
Retningslinjer for computerbrug og regelmæssigvedligeholdelse . . . . . . . . . . . . . . . . E–1
Forholdsregler i forbindelse med optiske drev . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Drift. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Rengøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3
Klargøring til flytning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3
Indeks
iv www.hp.com Hardwarevejledning
Produktegenskaber
Standardkonfigurationsegenskaber
Egenskaberne for HP Compaq SFF kan variere, afhængigt af modellen.
En komplet oversigt over hardware- og software, der er installeret
på computeren, finder du ved at køre diagnosticeringsprogrammet
(kun inkluderet på nogle computermodeller). Der findes en vejledning
i brug af dette program i Vejledning til fejlfinding på cd’en Dokumentation
og diagnose.
SFF-computeren kan også bruges i en towerkonfiguration. Se afsnittet
✎
“Brug af SFF-computeren i en towerkonfiguration” i denne vejledning
for at få flere oplysninger.
1
SFF-konfiguration
Hardwarevejledning www.hp.com 1–1
Produktegenskaber
Komponenter på frontpanelet
Drevkonfigurationen kan variere, afhængigt af modellen.
Komponenter på frontpanelet
1 Lysdiode for aktivitet på diskettedrevet 7 Mikrofonstik
2 Diskettedrev 8 Hovedtelefonstik
3 Lysdiode for aktivitet på det optiske drev 9 USB-porte (Universal Serial Bus) (2)
4 Disketteudløserknap - Lysdiode for aktivitet på harddisken
5 Optisk drev (cd-rom, cd-r/rw,
dvd-rom, dvd+r/rw ellser
cd-rw/dvd-kombinationsdrev)
6 Knap til udløsning af det optiske drev w Tovejs afbryderknap
Nogle modeller indeholder ikke et optisk drev eller et diskettedrev.
✎
1–2 www.hp.com Hardwarevejledning
q Lysdiode for strømforsyning
Komponenter på bagpanelet
Komponenter på bagpanelet
Produktegenskaber
1 Stik til netledning 6
2
3
4
5
✎
Hardwarevejledning www.hp.com 1–3
PS/2-musestik (grøn) 7
b
Stik til PS/2-tastatur (lilla) 8
a
USB (Universal Serial Bus) 9
o
m
Serielt stik* -
Placeringen og antallet af stik varierer fra model til model.
Skærmstikket på systemkortet er inaktivt, hvis der er installeret et PCI Express-grafikkort
icomputeren.
Hvis der er installeret et ADD2-grafikkort, kan stikkene på kortet og systemkortet bruges
samtidigt. Nogle indstillinger skal muligvis ændres i computerens opsætningsprogram,
før begge stik kan anvendes. Der er flere oplysninger om startrækkefølgen i Vejledning
til computeropsætning (F10) på Dokumentation og diagnose-cd’en.
*Et andet valgfrit serielt stik kan anskaffes hos HP.
RJ-45-netværksstik
n
Parallelt stik
l
Skærmstik
c
Line-Out-stik til lydenheder, der
k
anvender strømforsyning (grøn)
Line-In Audio-stik (blå)
j
Produktegenskaber
Tastatur
Tastaturkomponenter
1 Funktionstaster Udfører specielle funktioner afhængigt af det program,
der anvendes.
2 Redigeringstaster Omfatter følgende: Insert, Home, Pg Up, Delete, End og Pg Dn.
3 Statuslysdioder Viser status for computerens eller tastaturets indstillinger
(Num Lock, Caps Lock og Scroll Lock).
4 Numeriske taster Fungerer som på en regnemaskine.
5 Piletaster Bruges til at navigere gennem et dokument eller et websted.
Brug dem til at flytte til venstre, højre, op eller ned ved hjælp
af tastaturet i stedet for med musen.
6 Ctrl-tast Bruges sammen med en anden tast. Funktionen afhænger af
de programmer, der anvendes.
7 Programtast* Bruges (ligesom højre museknap) til at åbne pop-up-menuer
i et Microsoft Office-program. Kan have andre funktioner
i andre programmer.
8 Windows-logotaster* Bruges til at åbne menuen Start i Microsoft Windows. Bruges
sammen med andre taster til at udføre andre funktioner.
9 Alt-taster Bruges sammen med en anden tast. Funktionen afhænger
af de programmer, der anvendes.
*Taster, der kun er til rådighed i visse geografiske områder.
1–4 www.hp.com Hardwarevejledning
Windows-tast
Brug Windows-tasten sammen med andre taster til at udføre
funktioner, der er tilgængelige i Windows Operativsystemet.
Se afsnittet “Tastatur” for at finde Windows-tasten.
Windows-tastens funktioner
Windows-tast Viser eller skjuler menuen Start.
Windows-tasten + d Viser skrivebordet.
Windows-tast + m Minimerer alle åbne programmer.
Skift + Windows-tast + m Fortryder Minimer alle.
Windows-tast + e Åbner Denne computer.
Windows-tast + f Starter søgning efter dokument.
Windows-tast + Ctrl + f Starter Søg efter computer.
Windows-tast + F1 Åbner Windows Hjælp.
Windows-tasten + l Låser computeren, hvis den er tilsluttet et
netværksdomæne, eller giver dig mulighed
for at angive en anden bruger, hvis du ikke
er tilsluttet et netværksdomæne.
Produktegenskaber
Windows-tast + r Åbner dialogboksen Kør.
Windows-tasten + u Starter Utility Manager.
Windows-tast + Tab Aktiverer næste knap på proceslinjen.
Hardwarevejledning www.hp.com 1–5
Produktegenskaber
Særlige musefunktioner
De fleste programmer understøtter brug af musen. De funktioner,
der er tildelt de enkelte museknapper, afhænger af det program,
du bruger.
Placeringen af serienummeret
Alle computere har et entydigt serienummer 1, der er placeret
i computerens venstre side, og et produkt-id-nummer 2 placeret
på computerens øverste dæksel. Opbevar disse numre, så de er
ved hånden, når du kontakter kundeservice for at få hjælp.
Placering af serienummer og produkt-id
1–6 www.hp.com Hardwarevejledning
Hardwareopgraderinger
Servicevenlige funktioner
Denne computer indeholder funktioner, der gør den nem at opgradere
og vedligeholde. De fleste fremgangsmåder for installation, der er
beskrevet i dette kapitel, kræver ikke brug af værktøj.
Advarsler og forsigtighedsanvisninger
Før du udfører opgraderinger, skal du nøje læse vejledningen samt de
gældende forsigtighedsanvisninger og advarsler i denne brugerhåndbog.
ADVARSEL: Træk ledningen ud af stikket, og lad de interne komponenter
Å
køle af, før du rører dem, for at mindske risikoen for personskade på
grund af elektrisk stød og/eller varme overflader.
ADVARSEL: Sæt ikke telekommunikations/telefonstik i stikkene til
Å
netværkscontrolleren (NIC), da det kan medføre risiko for elektrisk
stød, brand eller beskadigelse af udstyret.
2
FORSIGTIG: Statisk elektricitet kan beskadige de elektroniske komponenter
Ä
i computeren eller ekstraudstyret. Inden disse procedurer påbegyndes, skal
du sikre dig, at du har afladet dig selv for statisk elektricitet ved at røre en
metalgenstand med jordforbindelse. Se Appendiks D, “Elektrostatisk afladning”
i denne vejledning for at få yderligere oplysninger om, hvordan du
forhindrer elektrostatisk afladning.
FORSIGTIG: Når computeren er tilsluttet en stikkontakt, er der altid
Ä
spænding på systemkortet. Netledningen skal tages ud af stikkontakten,
inden pc’en åbnes, for at forhindre beskadigelse af systemkortet.
Hardwarevejledning www.hp.com 2–1
Hardwareopgraderinger
Brug af SFF-computeren i en towerkonfiguration
SFF-computeren kan bruges i en tower- eller desktopkonfiguration.
Hvis computeren skal bruges i towerkonfiguration, skal den stilles
på højre side som vist på illustrationen herunder.
Sørg for, at der er mindst 10 cm fri plads på alle sider af computeren,
✎
uden forhindringer.
Skift fra desktop- til towerkonfiguration
Du kan købe et towerstativ fra HP, så computeren bliver mere stabil
✎
i towerkonfigurationen.
2–2 www.hp.com Hardwarevejledning
Frigørelse af Smart Cover-låsen
Smart Cover-låsen er en valgfri funktion, som kun findes på nogle
✎
modeller.
Denne Smart Cover-lås kontrolleres af programmet ved hjælp af
adgangskoden for opsætning. Den skal forhindre uautoriseret adgang
til interne komponenter. Computeren transporteres med Smart Coverlåsen ulåst. Du kan få flere oplysninger om at låse Smart Cover-låsen
i vejledningen Vejledning til desktopadministration på Dokumentation
og diagnose-cd’en.
Brug af Smart Cover FailSafe Key
Hvis Smart Cover-låsen er aktiveret, og angivelsen af adgangskode
ikke deaktiverer låsen, skal du bruge en Smart Cover FailSafe-nøgle
til at åbne computerdækslet. Du skal bruge nøglen til at få adgang
til computerens interne komponenter i følgende situationer:
■ Strømafbrydelse
■ Fejl ved opstart
Hardwareopgraderinger
■ Pc-komponentfejl (f.eks. processor eller strømforsyning)
■ Glemt adgangskode
Smart Cover FailSafe-nøglen er et specialværktøj, som fås hos HP.
✎
Bestil nøglen, inden den er nødvendig.
Sådan bestiller du en FailSafe-nøgle:
■ Kontakt en autoriseret HP-forhandler eller -serviceyder.
Bestil varenummer 166527-001 for nøglen eller varenummer
166527-002 for skruetrækkeren.
■ Se HP’s websted (www.hp.com) for at få oplysninger om
bestilling.
■ Ring til det nummer, der er anført i garantien, eller i vejledningen
Telefonnumre til teknisk support på Dokumentation og diagnose-cd’en.
Hardwarevejledning www.hp.com 2–3
Hardwareopgraderinger
Sådan åbnes computerdækslet, når Smart Cover-låsen er aktiveret:
1. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.
2. Tag netledningen ud af stikket, og afbryd alle eksterne enheder.
3. Brug FailSafe-nøglen til at tage den tyverisikrede skrue ud 1,
der holder Smart Cover-låsen.
4. Skub den metalarm, der ligger omkring ventilationsgitteret opad
og bagud 2 for at frigøre Smart Cover-låsen fra kabinettet.
Fjernelse af skruen til Smart Cover-låsen
5. Fjern computerens dæksel. Se “Fjernelse af computerens dæksel.”
Sæt låsen fast med den tyverisikrede skrue, når Smart Cover-låsen
skal sættes på igen.
2–4 www.hp.com Hardwarevejledning
Fjernelse af computerens dæksel
Følg fremgangsmåden nedenfor for at åbne computerens dæksel:
1. Hvis du har låst Smart Cover-låsen, skal du genstarte computeren
og gå ind i computerens opsætningsprogram for at låse den op.
2. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.
3. Tag netledningen ud af stikket og computeren, og afbryd alle
eksterne enheder.
FORSIGTIG: Kontroller, at computeren er slukket, og ledningen er trukket
Ä
ud af stikket, før du fjerner computerens dæksel.
4. Tryk på knapperne i venstre og højre side af computeren 1, skub
computerens dæksel længst muligt fremad 2, og løft det derefter
op og væk fra kabinettet.
Hardwareopgraderinger
Fjernelse af computerens dæksel
Hardwarevejledning www.hp.com 2–5
Hardwareopgraderinger
Montering af computerens dæksel
Når computerens dæksel skal sættes på igen, skal fligene på panelet
passe til indhakkene på kabinettet. Skub dækslet hele vejen ind på
kabinettet, til det låses på plads.
Montering af computerens dæksel
Installation af yderligere hukommelse
Computeren leveres med DDR2-SDRAM-hukommelse (Double Data
Rate 2 Synchronous Dynamic Random Access Memory) og DIMMmoduler (Dual Inline Memory Modules).
DIMM-moduler
Der kan sættes op til fire standard-DIMM-moduler i hukommelsesstikkene
på systemkortet. Der er mindst ét forudinstalleret DIMM-modul i disse
hukommelsesstik. For at opnå maksimal understøttelse af hukommelse
kan der på systemkortet monteres op til 4 GB hukommelse, der er
konfigureret i en tokanalstilstand med høj ydeevne.
2–6 www.hp.com Hardwarevejledning
DDR2-SDRAM DIMM-moduler
For at sikre korrekt systemdrift skal DDR2-SDRAM DIMM-modulerne
have følgende specifikationer:
■ Industristandardkompatible 240-bens
■ PC2-4200 533 MHz uden buffer
■ 1,8 volt DDR2-SDRAM DIMM-moduler
DDR2-SDRAM DIMM-modulerne skal også:
■ Understøtte CAS-latens 4 (CL = 4) for DDR2/533 MHz
■ Indeholde de obligatoriske JEDEC SPD-oplysninger
Desuden understøtter computeren:
■ 256 Mbit, 512 Mbit og 1 Gbit ikke-ECC-hukommelsesteknologi
■ Enkeltsidede og dobbeltsidede DIMM-moduler
■ DIMM-moduler, der er sammensat med x8 og x16 DDR-enheder.
DIMM-moduler, der er sammensat med x4 SDRAM, understøttes
ikke
Hardwareopgraderinger
Systemet starter ikke, hvis du installerer DIMM-moduler, der ikke er
✎
understøttet.
Udfyldning af DIMM-stik
Systemet kører automatisk i enkanalstilstand, tokanals asymmetrisk
tilstand eller en højtydende tokanalstilstand interleaved, afhængigt
af hvordan DIMM-modulerne er installeret.
■ Systemet kører i enkanalstilstand, hvis DIMM-stikkene kun
er udfyldt i én kanal.
■ Systemet kører i tokanals asymmetrisk tilstand, hvis den samlede
hukommelseskapacitet for DIMM-modulerne i kanal A ikke svarer
til den samlede hukommelseskapacitet for DIMM-modulerne
i kanal B.
Hardwarevejledning www.hp.com 2–7
Hardwareopgraderinger
■ Systemet kører i en højtydende tokanals interleaved tilstand,
hvis den samlede hukommelseskapacitet for DIMM-modulerne
i kanal A svarer til den samlede hukommelseskapacitet for
DIMM-modulerne i kanal B. Teknologien og enhedens bredde
kan variere mellem kanalerne. Hvis kanal A f.eks. udfyldes med
to 256 MB DIMM-moduler, og kanal B udfyldes med et 512 MB
DIMM-modul, kører systemet i Interleaved tilstand.
■ I enhver tilstand bestemmes den maksimale driftshastighed af det
langsomste DIMM-modul i systemet.
Systemkortet indeholder fire DIMM-stik, to stik pr. kanal. Stikkene
er mærket som XMM1, XMM2, XMM3 og XMM4. XMM1- og
XMM2-stikkene arbejder i hukommelseskanal A. XMM3- og
XMM4-stikkene arbejder i hukommelseskanal B.
DIMM-stikplaceringer
Element Beskrivelse Stikfarve
1 DIMM-stik XMM1, kanal A Sort
2 DIMM-stik XMM2, kanal A Hvid
3 DIMM-stik XMM3, kanal B Sort
4 DIMM-stik XMM4, kanal B Hvid
2–8 www.hp.com Hardwarevejledning
Installation af DIMM-moduler
FORSIGTIG: DIMM-stikkene har guldmetalkontakter. Det er vigtigt, at du
Ä
bruger hukommelsesmoduler med kontakter af guldmetal ved opgradering
af hukommelsen, for at undgå rust og/eller oxydering som følge af,
at inkompatible metaller rører hinanden.
FORSIGTIG: Statisk elektricitet kan beskadige de elektroniske komponenter
Ä
i computeren eller udvidelseskortene. Inden disse procedurer påbegyndes,
skal du sikre dig, at du har afladet dig selv for statisk elektricitet ved at røre
en metalgenstand med jordforbindelse. Se Appendiks D, “Elektrostatisk
afladning” for at få flere oplysninger.
FORSIGTIG: Undgå at røre kontakterne, når du håndterer hukommelsesmodulet.
Ä
Det kan beskadige modulet.
1. Hvis du har låst Smart Cover-låsen, skal du genstarte computeren
og gå ind i computerens opsætningsprogram for at låse den op.
2. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.
Hardwareopgraderinger
3. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.
4. Fjern computerens dæksel. Se “Fjernelse af computerens dæksel.”
5. Find hukommelsesmodulstikkene på systemkortet.
ADVARSEL: Lad komponenterne køle af, inden du rører dem, for at undgå
Å
at brænde dig på de varme flader.
Hardwarevejledning www.hp.com 2–9
Hardwareopgraderinger
✎
6. Åbn begge låse på stikket til hukommelsesmodulet 1, og sæt
derefter modulet i stikket 2.
Installation af et DIMM-modul
Et hukommelsesmodul kan kun installeres på én måde. Placer hakket
på hukommelsesstikket i rillen i modulet.
For at opnå maksimal ydelse skal stikkene udfyldes, så hukommelses-
✎
kapaciteten for kanal A svarer til hukommelseskapaciteten for kanal B.
Hvis du f.eks. har ét forudinstalleret DIMM-modul i XMM1- stikket,
og du tilføjer endnu et DIMM-modul, anbefales det, at du installerer
et DIMM-modul med samme hukommelseskapacitet i XMM3- eller
XMM4-stikket.
7. Skub modulet ned i stikket, og kontroller, at det er skubbet helt
ned og sidder korrekt. Kontroller, at låsene er fastgjort 3.
8. Gentag trin 6 til 7 for yderligere moduler, som skal installeres.
9. Sæt computerens dæksel på igen.
10. Tilslut netledningen igen, og tænd computeren.
11. Hvis du normalt låser Smart Cover-låsen, skal du aktivere den
igen i computerens opsætningsprogram og aktivere Smart Coversensoren.
Computeren genkender automatisk de nye hukommelsesmoduler,
første gang du tænder computeren.
2–10 www.hp.com Hardwarevejledning
Installation af et udvidelseskort
Computeren har to PCI-udvidelsesslot, som kan rumme et udvidelseskort
på op til 17,46 cm i længden. Computeren har også en PCI Express x1udvidelsesslot og en PCI Express x16-udvidelsesslot.
PCI- og PCI Express-slottene understøtter kun lavprofilkort, medmindre
✎
et valgfrit udvidelseskort er installeret. Det valgfrie udvidelseskort
understøtter to standard-PCI-slot i fuld højde. Hvis udvidelseskortet
er installeret, er PCI Express x16-udvidelsesstikket ikke tilgængeligt.
Hardwareopgraderinger
Udvidelsesslottenes placering
Element Beskrivelse
1 PCI-udvidelsesstik
2 PCI-udvidelsesstik
3 PCI Express x16-udvidelsesstik
4 PCI Express x1-udvidelsesstik
Du kan installere et PCI Express x1, x4, x8 eller x16-udvidelseskort
✎
i PCI Express x16-udvidelsesstikket.
Hardwarevejledning www.hp.com 2–11
Hardwareopgraderinger
Følg nedenstående fremgangsmåde for at installere et udvidelseskort:
1. Hvis du har låst Smart Cover-låsen, skal du genstarte computeren
og gå ind i computerens opsætningsprogram for at låse den op.
2. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.
3. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.
4. Fjern computerens dæksel. Se “Fjernelse af computerens dæksel.”
5. Find det stik, som udvidelseskortet skal installeres i.
6. Løsn slotlåsens holder på PCI-slotdækpladerne, ved at løfte i den
grønne flig på låsen og dreje låsen til åben position 1.
7. Tag slottets dækplade af ved at skubbe den ud 2.
Fjernelse af udvidelsesslottets dækplade
8. Installer udvidelseskortet ved at skubbe kortet ind under
låseanordningen, der holder slottets dækplade, og tryk
derefter kortet ned og ind i slottet på systemkortet.
2–12 www.hp.com Hardwarevejledning
Hardwareopgraderinger
Pas på ikke at ridse andre komponenter i kabinettet, når du installerer
✎
et udvidelseskort.
Installation af et udvidelseskort
9. Drej låsen til stikkets dækplade tilbage på plads for at fastspænde
udvidelseskortet.
10. Tilslut eksterne kabler til det installerede kort, hvis det er nødvendigt.
Tilslut interne kabler til systemkortet, hvis det er nødvendigt.
Hvis kortet kræver lyd, skal du tilslutte lydkablet til stikket
på systemkortet med mærkatet “Aux” (placeret ved kanten
af systemkortet under strømforsyningens holder).
11. Sæt computerens dæksel på igen.
12. Tilslut netledningen igen, og tænd computeren.
Hardwarevejledning www.hp.com 2–13
Hardwareopgraderinger
13. Hvis du normalt låser Smart Cover-låsen, skal du aktivere den igen
i computerens opsætningsprogram og aktivere Smart Cover-sensoren.
14. Rekonfigurer computeren, hvis det er nødvendigt. Se Vejledning
til computeropsætning (F10) på Dokumentation og diagnose-cd’en
for at få en vejledning i brugen af computerens opsætningsprogram.
Når du installerer et udvidelseskort, skal du sørge for, at kortets
✎
metalbeslag føres ind i slottet bag på computeren. Tryk derefter kortet
ned med et fast tag, så hele stikket sidder korrekt i udvidelseskortets slot.
FORSIGTIG: Der skal sidde enten et udvidelseskort eller en dækplade
Ä
i alle slot til udvidelseskort bag på computeren for at sikre, at computerens
interne komponenter afkøles rigtigt under drift.
Udtagning af et PCI Express x16-udvidelseskort
Sådan afmonteres et PCI Express x16-udvidelseskort:
1. Hvis du har låst Smart Cover-låsen, skal du genstarte computeren
og gå ind i computerens opsætningsprogram for at låse den op.
2. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.
3. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.
4. Fjern computerens dæksel. Se “Fjernelse af computerens dæksel.”
5. Løsn slotlåsens holder bag på computeren, der holder
PCI-slotdækpladerne, ved at løfte i den grønne flig på låsen
og dreje låsen til åben position.
2–14 www.hp.com Hardwarevejledning
Hardwareopgraderinger
6. Træk holdearmen på bagsiden af PCI Express x16-udvidelsesstikket
væk fra kortet, og vip forsigtigt kortet frem og tilbage, indtil
tilslutningerne kommer fra af stikket. Træk udvidelseskortet lige
op af stikket og derefter ud af kabinettet. Sørg for, at kortet ikke
støder imod andre komponenter.
Udtagning af et PCI Express x16-udvidelseskort
7. Opbevar kortet i en antistatisk emballage.
8. Hvis du ikke installerer et nyt udvidelseskort, skal du installere
en dækplade for at lukke det åbne slot.
9. Drej låsen til slottets dækplade tilbage på plads for at fastspænde
udvidelseskortene og dækpladerne.
10. Sæt computerens dæksel på igen.
11. Tilslut netledningen igen, og tænd computeren.
12. Hvis du normalt låser Smart Cover-låsen, skal du aktivere den igen
i computerens opsætningsprogram og aktivere Smart Cover-sensoren.
FORSIGTIG: Der skal sidde enten et udvidelseskort eller en dækplade
Ä
i alle slot til udvidelseskort bag på computeren for at sikre, at computerens
interne komponenter afkøles rigtigt under drift.
Hardwarevejledning www.hp.com 2–15
Hardwareopgraderinger
Installation af yderligere drev
Computeren har to eksterne drevrum. Følg fremgangsmåden nedenfor
for at installere flere drev:
■ Den primære SATA (Serial ATA)-harddisk skal tilsluttes den
primære SATA-controller på systemkortet (blå og mærket P60
SATA 0). Tilslut en sekundær SATA-harddisk til den sekundære
SATA-controller på systemkortet (hvid og mærket P61 SATA 1).
HP understøtter ikke installation af både SATA- og 3,5-tommers
PATA-harddiske på samme system.
■ Tilslut PATA (Parallel ATA)-udvidelsesenheder, f.eks. optiske
drev, IDE-bånd og zipdrev, til PATA-controlleren (mærket P20
PRIMARY IDE) ved hjælp af et 80-leder standardkabel.
■ Installer styreskruer for at sikre, at drevet installeres korrekt
i drevholderne og låses fast. Computeren er af HP forsynet med
ekstra styreskruer (fire 6-32 standardskruer og fire M3 metriske
skruer), der sidder under computerdækslet på kabinettets forside.
Til harddiskdrevet bruges 6-32 standardskruer. Til alle andre drev
bruges M3 metriske skruer. De metriske skruer fra HP er sorte,
og standardskruerne fra HP er sølvfarvede.
FORSIGTIG: Følg retningslinjerne nedenfor for at undgå tab af data og/eller
Ä
beskadigelse af computeren eller drevet:
■ Luk operativsystemet korrekt ned, og sluk computeren, før der isættes
eller afmonteres en harddisk. Afmonter ikke harddisken, mens computeren
er tændt eller i pausetilstand.
■ Før du håndterer et drev, skal du fjerne statisk elektricitet fra dig selv.
Undgå at røre stikket ved håndtering af et drev. Yderligere oplysninger
om forebyggelse af elektrostatiske skader finder du i Appendiks D,
“Elektrostatisk afladning.”
■ Håndter drevet forsigtigt. Det må ikke tabes.
■ Brug ikke overdreven kraft ved installation af et drev.
■ Udsæt ikke harddisken for væske, høje eller lave temperaturer eller
produkter med magnetiske felter, som f.eks. skærme eller højttalere.
■ Placer drevet i en boblepakning eller andet beskyttelsesmateriale, hvis
det skal sendes med post, og angiv på pakken, at den skal behandles
forsigtigt. “Forsigtig”.
2–16 www.hp.com Hardwarevejledning
Drevenes placering
Drevpladser
1 Internt 3,5"-standardharddiskrum
2 5,25"-drevrum til ekstra drev
Hardwareopgraderinger
3 3,5"-drevrum (et 1,44 MB-diskettedrev er vist)*
*Hvis computeren har et 1,44 MB-diskettedrev installeret, bliver det
konfigureret med en diskettedrevsplade (PN 360189-001) som vist på
tegningen. Hvis computeren indeholder et tomt 3,5"-drevrum, bliver
der installeret en dækplade (PN 358797-001) på computeren i stedet
for. Hvis der ikke er et drev i dette rum, kan du vælge at installere en
3,5"-enhed, f.eks. et diskettedrev, en harddisk eller et zip-drev, på
et senere tidspunkt. Hvis du installerer en anden 3,5"-enhed end et
diskettedrev eller en harddisk, skal du bestille en plade til 3,5"-enheden
(varenummer 358796-001).
Kør computerens opsætningsprogram for at kontrollere typen,
størrelsen og kapaciteten af de lagerenheder, der er installeret
på computeren. Se Vejledning til computeropsætning (F10) på
Dokumentation og diagnose-cd’en for at få yderligere oplysninger.
Hardwarevejledning www.hp.com 2–17
Hardwareopgraderinger
Udtagning af et optisk drev
FORSIGTIG: Alle flytbare medier skal tages ud af drevene, før drevene
Ä
tages ud af computeren.
Et optisk drev er et cd-rom-, cd-r/rw-, dvd-rom-, dvd+r/rw- eller
✎
cd-rw/dvd-kombinationsdrev.
Sådan fjernes et optisk drev:
1. Hvis du har låst Smart Cover-låsen, skal du genstarte computeren
og gå ind i computerens opsætningsprogram for at låse den op.
2. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.
3. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.
4. Fjern computerens dæksel. Se “Fjernelse af computerens dæksel.”
5. Drej drevholderen til opretstående position.
Drejning af drevholderen til opretstående position
2–18 www.hp.com Hardwarevejledning
Hardwareopgraderinger
6. Afbryd net- og datakablerne bag på det optiske drev.
Afbrydelse af strøm- og datakabler
7. Drej drevholderen ned til normal position igen.
Drejning af drevholderen til liggende position
Hardwarevejledning www.hp.com 2–19
Hardwareopgraderinger
Ä
FORSIGTIG: Vær omhyggelig med ikke at klemme om kabler eller
ledninger, når du drejer drevholderen ned.
8. Tryk på den grønne drevlås 1, som er placeret på siden af drevet,
for at frigøre drevet fra drevholderen. Når du trykker på drevlåsen,
skal du skubbe drevet fremad og løfte det opad og ud af
drevholderen 2.
Udtagning af det optiske drev
Følg fremgangsmåden for udtagning i omvendt rækkefølge for at
✎
installere drevet. Ved udskiftning af et drev skal du bruge de fire
styreskruer fra det gamle drev til det nye. Skruerne erstatter
drevskinnerne.
2–20 www.hp.com Hardwarevejledning
Fjernelse af et diskettedrev
FORSIGTIG: Alle flytbare medier skal tages ud af drevene, før drevene
Ä
tages ud af computeren.
Diskettedrevet sidder under det optiske drev. Sådan afmonteres
diskettedrevet:
1. Følg fremgangsmåden i afsnittet herover, “Udtagning af et optisk
drev,” for at afmontere det optiske drev og få adgang til
diskettedrevet.
2. Afbryd net- og datakablerne bag på diskettedrevet.
Hardwareopgraderinger
Frakobling af diskettedrevets kabler
Hardwarevejledning www.hp.com 2–21
Hardwareopgraderinger
3. Tryk på den grønne drevlås 1, som er placeret på siden
af diskettedrevet, for at frigøre drevet fra drevholderen.
Skub diskettedrevet fremad ca. 6 mm (1/4 tomme) 2.
Frigørelse af diskettedrevet
2–22 www.hp.com Hardwarevejledning
Hardwareopgraderinger
4. Løft bagsiden af drevet opad, så de bageste styreskruer kommer
til syne oven på drevholderen 1. Når drevet hæves, glider det
automatisk fremad, indtil det er frit af drevholderen 2.
Udtagning af diskettedrevet
Hvis du vil installere diskettedrevet igen, skal du udføre
✎
fremgangsmåden for fjernelsen i modsat rækkefølge. Sørg for at
skubbe de forreste styreskruer ind i holderen, før du drejer bagsiden
af drevet nedad og skubber det indad, indtil det er låst fast.
Ved udskiftning af et drev skal du bruge de fire styreskruer fra det
✎
gamle drev til det nye. Skruerne erstatter drevskinnerne.
Hardwarevejledning www.hp.com 2–23
Hardwareopgraderinger
Installation af et optisk drev (tilbehør)
Sådan installeres et optisk drev (tilbehør):
1. Hvis du har låst Smart Cover-låsen, skal du genstarte computeren
og gå ind i computerens opsætningsprogram for at låse den op.
2. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.
3. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.
4. Fjern computerens dæksel. Se “Fjernelse af computerens dæksel.”
5. Installer to metriske M3-styreskruer i de nederste huller på hver
side af drevet. HP har indsat fire ekstra metriske M3-styreskruer
på forsiden af kabinettet, under computerens dæksel. De metriske
M3-styreskruer er sorte.
FORSIGTIG: Brug kun skruer med en længde på 5 mm som styreskruer.
Ä
Længere skruer kan beskadige drevets interne komponenter.
Ved udskiftning af drevet skal du bruge de fire metriske M3-styreskruer
✎
fra det gamle drev til det nye. Skruerne erstatter drevskinnerne.
Isætning af styreskruer i det optiske drev
2–24 www.hp.com Hardwarevejledning
Hardwareopgraderinger
6. Anbring styreskruerne på drevet i J-stikkene i drevrummet 1.
Skub derefter drevet mod computerens bagside 2, indtil det
er låst fast.
Installation af det optiske drev
Hardwarevejledning www.hp.com 2–25
Hardwareopgraderinger
7. Drej drevholderen til opretstående position.
Drejning af drevholderen til opretstående position
2–26 www.hp.com Hardwarevejledning
Hardwareopgraderinger
8. Tilslut datakablet til systemkortet.
9. Tilslut net- og datakablerne bag på det optiske drev.
Tilslutning af strøm- og datakabler
Hardwarevejledning www.hp.com 2–27
Hardwareopgraderinger
10. Drej drevholderen ned til normal position igen.
Drejning af drevholderen til liggende position
FORSIGTIG: Vær omhyggelig med ikke at klemme om kabler eller
Ä
ledninger, når du drejer drevholderen ned.
11. Sæt computerens dæksel på igen.
12. Tilslut netledningen igen, og tænd computeren.
13. Hvis du normalt låser Smart Cover-låsen, skal du aktivere den igen
i computerens opsætningsprogram og aktivere Smart Cover-sensoren.
Systemet genkender automatisk drevet og konfigurerer computeren
på ny.
FORSIGTIG: Ved servicering af computeren skal du sikre dig, at kablerne
Ä
sidder korrekt under genmontering. Forkert placering af kabler kan beskadige
computeren.
2–28 www.hp.com Hardwarevejledning
Hardwareopgraderinger
Opgradering af SATA-harddisken
HP understøtter ikke installation af både SATA- og 3,5-tommers
✎
PATA-harddiske på samme system.
Fjernelse og genmontering af den primære harddisk
Husk at sikkerhedskopiere data fra den gamle harddisk, før du tager
✎
den ud, så du kan installere dataene på den nye harddisk.
Den forudinstallerede 3,5"-harddisk sidder under strømforsyningen.
Følg nedenstående fremgangsmåde for at af- og påmontere drevet:
1. Hvis du har låst Smart Cover-låsen, skal du genstarte computeren
og gå ind i computerens opsætningsprogram for at låse den op.
2. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder.
3. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.
4. Fjern computerens dæksel. Se “Fjernelse af computerens dæksel.”
Hardwarevejledning www.hp.com 2–29
Hardwareopgraderinger
5. Drej det optiske drev/diskettedrevet til opretstående position.
Drejning af drevholderen til opretstående position
6. Fjern den sikkerhedsklips (hvis den er monteret), som fastgør
bagsiden af kabinettet til strømforsyningen.
Fjernelse af sikkerhedsklipsen
2–30 www.hp.com Hardwarevejledning
Hardwareopgraderinger
7. Drej strømforsyningens holder til opretstående position.
Harddisken er placeret under strømforsyningens holder.
Løft af strømforsyningens holder
8. Afbryd netledningen 1 og datakablet 2 fra harddiskens bagside.
Afbrydelse af harddiskens strøm- og datakabel
Hardwarevejledning www.hp.com 2–31
Hardwareopgraderinger
9. Træk den grønne tap, der låser drevet fast på plads, væk fra drevet 1,
skub harddisken frem mod computerens forside, og løft derefter
drevet opad og ud af rummet 2.
Udtagning af harddisken
10. Følg ovennævnte fremgangsmåde i omvendt rækkefølge for at
installere harddisken.
Hvis systemet kun har én SATA-harddisk, skal du tilslutte datakablet
✎
til det blå stik, der er mærket P60 SATA 0 på systemkortet, for at
undgå, at der opstår problemer med harddiskens ydeevne.
Ved udskiftning af harddisken skal du bruge de fire skruer fra den
✎
gamle harddisk til den nye. Skruerne erstatter drevskinnerne. Du skal
bruge en Torx T-15-skruetrækker til at løsne og isætte styreskruerne.
HP har indsat fire ekstra metriske 6-32-standardstyreskruer på forsiden
af kabinettet, under computerens dæksel. Standardstyreskruerne 6-32
er sølvfarvede.
2–32 www.hp.com Hardwarevejledning
Hardwareopgraderinger
Hvis du har udskiftet den primære harddisk, skal du isætte
✎
Restore Plus! cd’en i for at gendanne operativsystemet, softwaredriverne
og eventuelle programmer, der var installeret på computeren fra fabrikken.
Følg vejledningen i den håndbog, der fulgte med Restore Plus! cd’en.
Installer eventuelle personlige filer, som du sikkerhedskopierede,
inden harddisken blev udskiftet, når gendannelsen er færdig.
Installation af et optisk drev i 3,5''-drevrummet
Afhængigt af computerens konfiguration kan 3,5"-drevrummet på
computerens forside være konfigureret med et diskettedrev, eller
det kan være et tomt drevrum. Hvilken type plade, der dækker
drevrummet, afhænger af den oprindelige computerkonfiguration.
Hvis computeren ikke er konfigureret med et diskettedrev, kan du
installere en 3,5"-enhed, f.eks. et diskettedrev eller en harddisk,
i drevrummet.
Den type dækplade, du skal bruge, afhænger af den enhed, du
✎
vil installere. Hvis du installerer et diskettedrev, skal du installere
en dækplade til diskettedrev (varenummer 360189-001). Hvis du
installerer en harddisk, skal du installere en dækplade til harddisk
(varenummer 358797-001). Hvis du installerer en anden 3,5"-enhed
end et diskettedrev eller en harddisk, skal du installere en plade til
3,5"-enheden (varenummer 358796-001). Kontakt en autoriseret
HP-forhandler eller -serviceyder for at bestille den rigtige dækplade,
når du ændrer computerens konfiguration.
3,5"-rummet sidder under det optiske drev. Sådan installeres et drev
i 3,5"-rummet:
Installer styreskruer for at sikre, at drevet installeres korrekt i drevholderne
✎
og låses fast. Computeren er af HP forsynet med ekstra styreskruer
(fire 6-32 standardskruer og fire M3 metriske skruer), der sidder under
computerdækslet på kabinettets forside. Til harddiskdrevet bruges
6-32 standardskruer. Til alle andre drev bruges M3 metriske skruer.
De metriske M3-skruer fra HP er sorte, og standardskruerne 6-32 fra
HP er sølvfarvede.
Hardwarevejledning www.hp.com 2–33
Hardwareopgraderinger
1. Følg den fremgangsmåde, der er beskrevet i afsnittet herover,
“Udtagning af et optisk drev”, for at afmontere det optiske drev
og få adgang til 3,5"-drevrummet.
2. Hold drevet skråt, mens de bageste styreskruer er placeret over
drevholderen, og skub drevet bagud, så de forreste styreskruer
glider ind i J-rillerne i drevrummet.
Installation af et drev i 3,5"-drevrummet (en harddisk vises)
2–34 www.hp.com Hardwarevejledning
Hardwareopgraderinger
3. Juster de bageste styreskruer i forhold til de bageste J-riller
på drevholderen, og pres bagsiden af drevet nedad 1, mens
du skubber drevet bagud, indtil det er låst fast 2.
Installation af et drev i 3,5"-drevrummet (en harddisk vises)
4. Tilslut strøm- og signalkablerne bag på drevet. Hvis du installerer
endnu en harddisk, skal du tilslutte den anden ende af datakablet
til det hvide stik på systemkortet, der er mærket P61 SATA 1.
5. Installer det optiske drev igen.
Hardwarevejledning www.hp.com 2–35
Hardwareopgraderinger
✎
6. Tag drevets dækplade af ved at skubbe de to flige på den ene side
af den største frontdækplade indad 1 og dreje drevdækpladen
væk fra den største frontdækplade 2.
Dækpladens type afhænger af computerens konfiguration.
Afmontering af en drevdækplade (dækpladen til et diskettedrev er vist)
2–36 www.hp.com Hardwarevejledning
Hardwareopgraderinger
7. Udskift den afmonterede drevdækplade med den rigtige dækplade
ved at skubbe dækpladen ind på plads.
Den type dækplade, du skal bruge, afhænger af den enhed, du
✎
vil installere. Hvis du installerer et diskettedrev, skal du installere
en dækplade til diskettedrev (varenummer 360189-001). Hvis du
installerer en harddisk, skal du installere en dækplade til harddisk
(varenummer 358797-001) som vist på tegningen herunder. Hvis du
installerer en anden 3,5"-enhed end et diskettedrev eller en harddisk,
skal du installere en plade til 3,5"-enheden (varenummer 358796-001).
Kontakt en autoriseret HP-forhandler eller -serviceyder for at bestille
den rigtige dækplade, når du ændrer computerens konfiguration.
Installation af en drevdækplade (dækpladen til en harddisk er vist)
8. Sæt computerens dæksel på igen.
9. Tilslut netledningen igen, og tænd computeren.
10. Hvis du normalt låser Smart Cover-låsen, skal du aktivere den igen
i computerens opsætningsprogram og aktivere Smart Cover-sensoren.
Hardwarevejledning www.hp.com 2–37
Specifikationer
Sørg for, at der er mindst 10 cm fri plads på alle sider af computeren,
uden forhindringer.
HP Compaq model SFF
Desktopstørrelse
Højde 3,95 tommer 10,3 cm
Bredde 13,3 tommer 33,78 cm
A
Dybde (dybden øges, hvis computeren er
udstyret med et låsebeslag på portene)
Omtrentlig vægt 21 lb 9,53 kg
Temperaturområde
I drift 50° til 95 °F 10° til 35 °C
Ikke i drift –22° til 140 °F –30° til 60 °C
Relativ fugtighed (ikke fortættet)
I drift 10–90% 10–90%
Ikke i drift (38,7 °C maks. vådtemperatur) 5–95% 5–95%
Maksimal højde (uden overtryk)
I drift 304.800,00 cm 3.048 m
Ikke i drift 914.400,00 cm 9.144 m
Driftstemperaturen falder 1,0 °C pr. 300 m (1.000 fod) indtil 3.000 m (10.000 fod) over havets
✎
overflade, uden vedvarende direkte sollys. Maksimal ændring pr. time: 10 °C. Den øvre grænse
kan være begrænset af typen og antallet af installeret tilbehør.
14,9 tommer 37,85 cm
Hardwarevejledning www.hp.com A–1
Specifikationer
HP Compaq model SFF (Fortsat)
Strømforsyning 115 V 230 V
Spændingsområde for drift* 90–264 V AC 90–264 V AC
Mærkespændingsområde 100–240 V AC 100–240 V AC
Mærkefrekvens 50–60 Hz 50–60 Hz
Udgangseffekt 240 W 240 W
Nominel indgangsstrømstyrke (maksimal)* 5 A ved 100 V AC 2,5 A ved 200 V AC
Varmespredning
Maksimum 1260 BTU/t. 318 kcal/t
Typisk (inaktiv) 340 BTU/t. 86 kcal/t
*Dette system udnytter en aktiv strømfaktorkorrigeret strømforsyning. På den måde kan systemet
opfylde kravene for at opnå CE-mærkning til brug i EU. Den aktive strømfaktorkorrigerede
strømforsyning har også den ekstra fordel, at den ikke kræver en vælgerkontakt til
indgangsspændingsområde.
A–2 www.hp.com Hardwarevejledning
Udskiftning af batteriet
Det batteri, der følger med computeren, forsyner uret til realtid med
strøm. Når batteriet udskiftes, bør der anvendes et batteri svarende til
det, der er installeret i computeren. Computeren leveres med et 3 volts
litiumbatteri.
Litiumbatteriets levetid forlænges, når computeren tilsluttes en
✎
strømførende stikkontakt. Litiumbatteriet bruges kun, når computeren
IKKE er tilsluttet ledningsnettet.
ADVARSEL: Computeren indeholder et internt litiummangandioxid-batteri.
Å
Hvis et batteri behandles forkert, kan det medføre brandfare og risiko for
forbrændinger. Følg retningslinjerne nedenfor for at mindske risikoen for
personskade:
■ Forsøg ikke at genoplade batteriet.
■ Udsæt ikke batteriet for temperaturer over 60 °C (140 °F).
■ Undgå at mase batteriet, stikke hul på det, kortslutte de ydre kontakter
samt at udsætte batteriet for vand eller åben ild.
■ Udskift kun batteriet med et HP-reservebatteri til dette produkt.
B
FORSIGTIG: Det er vigtigt at sikkerhedskopiere pc’ens CMOS-indstillinger,
Ä
inden batteriet udskiftes. CMOS-indstillingerne slettes, når batteriet fjernes
eller udskiftes. Se i Vejledning til computeropsætning (F10) på
Dokumentation og diagnose- cd’en for at få oplysninger om
sikkerhedskopiering af CMOS-indstillingerne.
Batterier bør ikke smides væk sammen med almindeligt husholdningsaffald.
N
Benyt i stedet de offentlige indsamlingsordninger, eller returner batterierne
til HP eller en HP-forhandler.
Hardwarevejledning www.hp.com B–1
Udskiftning af batteriet
Ä
✎
FORSIGTIG: Statisk elektricitet kan beskadige de elektroniske komponenter
i computeren eller ekstraudstyret. Inden disse procedurer påbegyndes,
skal du sikre dig, at du har afladet dig selv for statisk elektricitet ved at
røre en metalgenstand med jordforbindelse.
1. Hvis du har aktiveret Smart Cover-låsen, skal du deaktivere
den med computerens opsætningsprogram og deaktivere
Smart Cover-sensoren.
2. Luk computeren korrekt via operativsystemet, og sluk derefter
eventuelle tilsluttede enheder. Træk netledningen ud af stikket, og
afbryd alle eksterne enheder. Tag derefter computerens dæksel af.
Det kan være nødvendigt at fjerne et udvidelseskort for at få adgang
til batteriet.
3. Find batteriet og batteriholderen på systemkortet.
4. Følg nedenstående vejledning for batteriudskiftning, afhængigt
af typen af batteriholder på systemkortet.
Type 1
a. Løft batteriet ud af holderen.
Knapcellebatteriet fjernes (type 1)
b. Skub det nye batteri på plads med plussiden opad.
Batteriholderen holder automatisk batteriet korrekt placeret.
B–2 www.hp.com Hardwarevejledning
Udskiftning af batteriet
Type 2
a. Klem om metalklemmen, der stikker op over batteriets kant,
for at frigøre batteriet fra holderen. Løft batteriet ud, når det
springer op 1.
b. Skub kanten af det nye batteri ind under holderens kant med
plussiden opad, når du skal indsætte det nye batteri. Skub den
anden kant ned, indtil klemmen holder fast om batteriets
anden kant 2.
Udtagning og udskiftning af et knapcellebatteri (type 2)
Hardwarevejledning www.hp.com B–3
Udskiftning af batteriet
Type 3
a. Træk clipsen 1, der holder batteriet på plads, bagud og løft
batteriet 2 ud.
b. Sæt det nye batteri i, og sæt clipsen på plads igen.
Knapcellebatteriet fjernes (type 3)
Følg fremgangsmåden nedenfor, når batteriet er blevet udskiftet.
✎
5. Sæt computerens dæksel på igen.
6. Sæt stikket til pc’en i, og tænd for strømmen.
7. Indstil dato og klokkeslæt, adgangskoder og andre specielle
systemopsætninger med hjælpeprogrammet Computer Setup.
Se Vejledning til computeropsætning (F10) på Dokumentation
og diagnose-cd’en.
8. Hvis du normalt låser Smart Cover-låsen, skal du aktivere
den igen i computerens opsætningsprogram og aktivere
Smart Cover-sensoren.
B–4 www.hp.com Hardwarevejledning
Oplysninger om datasikkerhedsfunktioner finder du i Vejledning til
✎
computeropsætning (F10) og Vejledning til desktopadministration på
cd’en Dokumentation og diagnose og Vejledning til HP ProtectTools
Security Manager (nogle modeller) på www.hp.com.
Installation af en sikkerhedslås
Sikkerhedslåsen, der vises nedenfor og på de næste sider, kan bruges
til at fastgøre computeren.
Kabellås
C
Sikkerhedslås
Installation af en kabellås
Hardwarevejledning www.hp.com C–1
Sikkerhedslås
Hængelås
Installation af en hængelås
Universel kabinetklemmelås
Uden sikkerhedskabel
1. Før tastaturets og musens ledninger gennem låsen.
C–2 www.hp.com Hardwarevejledning
Sikkerhedslås
2. Skru låsen fast på kabinettet ved hjælp af den medfølgende skrue.
3. Sæt stikket i låsen 1, og skub knappen 2 ind for at aktivere
låsen. Brug den medfølgende nøgle til at frigøre låsen.
Hardwarevejledning www.hp.com C–3
Sikkerhedslås
Med sikkerhedskabel
1. Fastspænd sikkerhedskablet ved at føre det rundt om en stationær
genstand.
2. Før tastaturets og musens ledninger gennem låsen.
C–4 www.hp.com Hardwarevejledning
Sikkerhedslås
3. Skru låsen fast på kabinettet ved hjælp af den medfølgende skrue.
4. Sæt sikkerhedskablets stikende ind i låsen 1, og skub knappen
ind for at aktivere låsen 2. Brug den medfølgende nøgle til at
frigøre låsen.
Hardwarevejledning www.hp.com C–5
Elektrostatisk afladning
Elektrostatisk afladning fra en finger eller en anden leder kan
beskadige systemkort og andre enheder, der er følsomme over
for statisk elektricitet. Denne type skade kan forkorte enhedens
forventede levetid.
Forebyggelse af elektrostatiske skader
Træf følgende forholdsregler for at forhindre elektrostatiske skader:
■ Undgå håndkontakt ved at transportere og opbevare produkterne
i en emballage, der er sikret mod statisk elektricitet.
■ Lad enheder, der er følsomme over for statisk elektricitet, blive
i emballagen, indtil de skal bruges i arbejdsstationer, der er sikret
mod statisk elektricitet.
■ Anbring enhederne på en plan overflade med jordforbindelse,
inden de tages ud af emballagen.
D
■ Undgå at røre ben, ledninger eller kredsløb.
■ Sørg for, at du har jordforbindelse, inden du rører en enhed,
der er følsom over for statisk elektricitet.
Hardwarevejledning www.hp.com D–1
Elektrostatisk afladning
Forskellige former for jordforbindelse
Der findes forskellige former for jordforbindelse. Benyt en eller flere
af følgende metoder, når du håndterer eller installerer enheder, der er
følsomme over for statisk elektricitet:
■ Anvend en håndledsstrop, der er forbundet til en ledning med
jordforbindelse eller til computerens kabinet. Håndledsstropper
er fleksible og har minimum 1 megaohm +/
i ledningerne med jordforbindelse. Stroppen skal røre huden for
at sikre ordentlig jordforbindelse.
■ Anvend hælstropper, tåstropper eller støvlestropper, hvis du står
op. Stropperne skal røre begge fødder, hvis du står på ledende
gulve eller afledermåtter.
■ Brug antistatisk værktøj.
■ Brug et bærbart reparationskit med et sammenfoldeligt antistatisk
underlag.
Hvis du ikke har det anbefalede udstyr til sikring af tilstrækkelig
jordforbindelse, skal du kontakte en HP-forhandler eller -serviceyder.
–10 procent modstand
Kontakt en autoriseret HP-forhandler eller -serviceyder for at få flere
✎
oplysninger om statisk elektricitet.
D–2 www.hp.com Hardwarevejledning
Retningslinjer for computerbrug,
regelmæssig vedligeholdelse og
klargøring til flytning
Retningslinjer for computerbrug og regelmæssigvedligeholdelse
Følg disse retningslinjer for at konfigurere og vedligeholde
computeren og skærmen korrekt:
■ Undgå at udsætte computeren for væske, direkte sollys og
ekstrem varme og kulde. Oplysninger om den anbefalede
driftstemperatur og luftfugtighedsgrænserne finder du
i Appendiks A, “Specifikationer” i denne vejledning.
■ Brug kun computeren på en stabil, plan overflade. Sørg for, at der
er 10,2 cm fri plads ved alle ventilationsudgange på computeren
og over skærmen for at sikre tilstrækkelig luftgennemstrømning.
E
■ Lad aldrig andre objekter blokere for lufttilførslen til ventilatorer
eller luftindtag på computeren. Anbring ikke tastaturet med
fødderne nede direkte ind mod computerens forside, da det også
kan blokere for luftstrømmen.
■ Brug aldrig computeren, hvis dækslet eller sidepanelet er fjernet.
■ Placer ikke flere computere oven på hinanden, og stil ikke flere
computere så tæt på hinanden, at recirkuleret eller foropvarmet
luft fra en computer rammer de andre.
■ Hvis computeren anvendes i på et særskilt, lukket sted, skal der
sikres korrekt luftindtag og ventilation på stedet. Der gælder de
samme retningslinjer for brugen, som er anført ovenfor.
■ Udsæt ikke computeren og tastaturet for nogen form for væske.
■ Tildæk aldrig skærmens ventilationshuller.
Hardwarevejledning www.hp.com E–1
Retningslinjer for computerbrug, regelmæssig vedligeholdelse og klargøring til flytning
■ Installer eller aktiver strømstyringsfunktionerne i operativsystemet
eller anden software, inklusive standbytilstand.
■ Sluk altid computeren, inden du udfører nedenstående
handlinger:
❏ Aftør ydersiden af computeren med en blød, fugtig klud efter
behov. Brug af rengøringsmidler kan ødelægge farve eller lak.
❏ Rengør ventilationshullerne på alle sider af computeren, når
det er nødvendigt. Fnug, støv og andre partikler kan blokere
ventilationshullerne og hindre lufttilførslen.
Forholdsregler i forbindelse med optiske drev
Følg nedenstående retningslinier ved brug og rengøring af det
optiske drev:
Drift
■ Flyt ikke drevet, mens det er i brug, da det kan føre til fejl ved
læsning af data.
■ Udsæt ikke drevet for pludselige temperaturændringer,
da det kan føre til kondensdannelse i enheden. Ved pludselige
temperaturændringer, mens drevet er tændt, skal du vente mindst
en time, inden du slukker for strømmen. Hvis du bruger enheden
med det samme, kan det medføre læsefejl.
■ Anbring ikke drevet et sted med høj luftfugtighed, ekstreme
temperaturer, mekaniske vibrationer eller direkte sollys.
Rengøring
■ Rengør paneler og betjeningsknapper med en blød, tør klud
eller en blød klud, der er fugtet med et mildt rengøringsmiddel.
Sprøjt aldrig rengøringsmidler direkte på enheden.
■ Undgå at bruge opløsningsmidler, f.eks. alkohol eller benzin,
da de kan beskadige lakken.
E–2 www.hp.com Hardwarevejledning
Retningslinjer for computerbrug, regelmæssig vedligeholdelse og klargøring til flytning
Sikkerhed
Hvis der kommer væske eller et fremmedlegeme ind i drevet, skal du
straks slukke computeren og sende den til eftersyn hos en autoriseret
HP-serviceyder.
Klargøring til flytning
Følg nedenstående råd, hvis du skal forberede flytning af computeren:
1. Tag en sikkerhedskopi af alle filer på harddisken på PD-diske,
båndkassetter, cd’er eller disketter. Undgå at udsætte
sikkerhedskopieringsmediet for elektriske eller magnetiske
impulser under transport eller opbevaring.
Harddisken låses automatisk, når der slukkes for strømmen.
✎
2. Fjern alle programdisketter fra diskettedrevet, og opbevar dem.
3. Sæt en tom diskette i diskettedrevet for at beskytte det under
transporten. Brug ikke en diskette, der indeholder data, eller
som du vil bruge til at gemme data på.
4. Sluk computeren og alle eksterne enheder.
5. Tag netledningen ud af stikkontakten og computeren.
6. Afbryd strømmen til systemkomponenter og eksterne enheder,
og kobl dem fra computeren.
Sørg for, at alle udvidelseskort sidder fast i udvidelsesstikkene, inden
✎
du transporterer computeren.
7. Pak systemkomponenter og de eksterne enheder ned i den
oprindelige emballage eller i en tilsvarende emballage med
god beskyttelse.
Hvis du ønsker oplysninger om driftsbetingelser, kan du se
✎
Appendiks A, “Specifikationer” i denne vejledning.
Hardwarevejledning www.hp.com E–3
Indeks
B
Batteriudskiftning B–1
C
computerdæksel
2–5
Fjerne
montere
Smart Cover-lås
computerspecifikationer
2–6
2–3
A–1
D
Dækplade til udvidelsesstik, fjerne 2–12
desktopstørrelse
DIMM-moduler
Se under hukommelse
diskettedrev
aktivitetslysdiode
Fjerne
Udløserknap
drev
installationsvejledning
placeringer
2–17, 2–33, 2–36
plade
A–1
1–2
2–18
1–2
2–16
2–17
E
elektrostatisk udladning,
forebyggelse af skade
D–1
F
FailSafe-nøgle
Bestille
bruge
2–3
2–3
Fjerne
computerdæksel
Dækplade til
udvidelsesstik
diskettedrev
harddisk
Optisk drev
PCI Express-udvidelseskort
plade
Smart Cover-lås
2–32
2–36
2–5
2–12
2–18
2–18
2–4
H
harddisk
aktivitetslysdiode
2–32
Fjerne
gendanne
installation i et 3,5"-rum
montere
SATA-stik
hovedtelefonstik
Hukommelse
Asymmetrisk tilstand
enkanalstilstand
identificering af
moduler
identificering af stik
Installere
Interleaved tilstand
kapacitet
specifikationer
udfyldning af stik
2–33
2–29
2–10
2–6
2–6, 2–8, 2–10
1–2
2–16
1–2
2–7
2–7
2–7
2–7
2–14
2–33
2–7
2–8
Hardwarevejledning www.hp.com Indeks–1
Indeks
I
installationsvejledning 2–16
Installere
Batteri
B–1
diskettedrev eller harddisk
i 3,5''-rummet
hængelås
harddisk
Hukommelse
Kabellås
kabinetklemmelås
Optisk drev
styreskruer
udvidelseskort
2–34, 2–35
C–1
2–33
C–2
2–6
C–2
2–24
2–24
2–11
K
kabellås, installere C–1
kabinetklemmelås,
installere
klargøre flytning
komponenter
bagpanel
frontpanel
komponenter på bagpanelet
komponenter
på frontpanelet
C–2
E–3
1–3
1–2
1–2
L
lås
hængelås
Kabellås
kabinetklemmelås
Smart Cover-lås
Lås, installere
lydstik
C–2
C–1
C–2
2–3
C–2
1–2, 1–3, 2–13
M
Mikrofonstik 1–2
mus
særlige funktioner
stik
1–3
1–6
1–3
O
Optisk drev
aktivitetslysdiode
2–18
Fjerne
forholdsregler
Installere
placering
rengøring
styreskruer
Tilslutte kabler
Udløserknap
Vejledning
2–24
1–2
E–2
1–2
E–2
2–24
2–27
1–2
E–2
P
Parallel ATA-enheder 2–16
parallelt stik
PCI-kort
Se under udvidelseskort
plade
bestillingsnumre
Fjerne
Installere
programtast
1–3
2–17, 2–33, 2–37
2–36
2–37
1–4
R
retningslinjer for computerbrug E–1
retningslinjer for ventilation
RJ-45-stik
1–3
E–1
S
SATA
controllere
installere en harddisk
Serielt stik
serienummerets placering
sikkerhedslåse
skærm, tilslutte
Smart Cover
FailSafe-nøgle
fjerne låsen
Lås
2–3
2–16
2–29, 2–33
1–3
1–6
C–1
1–3
2–3
2–4
Indeks–2 www.hp.com Hardwarevejledning
Indeks
specifikationer
Hukommelse
A–1
Pc
statuslysdioder
strøm
afbryder
lysdiode
1–3
stik
Strømforsyning
styreskruer
2–7
1–4
1–2
1–2
2–31, A–2
2–16, 2–24, 2–33
T
Tastatur
komponenter
1–3
stik
telefonnumre til teknisk support
1–4
U
udgang 1–3
udvidelseskort
Installere
PCI
2–11
2–11
2–3
PCI Express
placering af stik
valgfrit
udvidelseskort
USB-porte
bagpanel
frontpanel
2–11, 2–14
2–11
2–11
1–3
1–2
V
Vejledning
Batteriudskiftning
brug af computer
drevinstallation
klargøre flytning
Optisk drev
servicering af computeren
E–1
2–16
E–3
E–2
W
Windows-tast
funktioner
placeringer
1–5
1–4
B–1
2–1
Hardwarevejledning www.hp.com Indeks–3
Loading...
