Referenční píručka k hardwaru

HP Compaq

dc7600 Convertible Minitower

Číslo dokumentu: 384568-221

Kvten 2005

V této příručce jsou uvedeny základní informace týkající se upgradu
tohoto modelu počítače.

© Copyright 2005 Hewlett-Packard Development Company, L.P.
Informace uvedené v této příručce podléhají změnám bez předchozího upozornění.

Microsoft a Windows jsou ochranné známky společnosti Microsoft Corporation
v USA a dalších zemích.

Jediné záruky na produkty a služby společnosti HP jsou uvedeny v přesně vymezených
prohlášeních týkajících se záruk na tyto produkty nebo služby. Ze žádných zde
uvedených informací nelze vyvodit existenci dalších záruk. Společnost HP není
zodpovědná za technické nebo redakční chyby ani za opomenutí vyskytující se
v tomto dokumentu.

Tento dokument obsahuje informace, které jsou vlastnictvím společnosti HP a jsou
chráněny zákony na ochranu autorských práv. Žádnou část tohoto dokumentu není
povoleno kopírovat, reprodukovat nebo přeložit do jiného jazyka bez předchozího
písemného souhlasu společnosti Hewlett-Packard.

VAROVÁNÍ: Text označený tímto zpsobem znamená, že nerespektování

Å

uvedených pokyn mže vést ke zranní nebo k ohrožení života.

UPOZORNNÍ: Text označený tímto symbolem informuje, že nerespektování

Ä

uvedených pokyn mže vést k poškození zaízení nebo ke ztrát dat.

Referenční píručka k hardwaru

HP Compaq

dc7600 Convertible Minitower
První vydání (Kvten 2005)
Číslo dokumentu: 384568-221

Obsah

1 Součásti produktu

Standardní součásti konfigurace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1

Součásti na předním panelu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2

Součásti na zadním panelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3

Klávesnice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4

Použití klávesy s logem Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5

Zvláštní funkce myši . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5

Umístění sériového čísla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6

Změna konfigurace Minitower na konfiguraci Desktop . . . . . . . . . . . . . . . . . . . . . . . . 1–7

Změna konfigurace Desktop na konfiguraci Minitower . . . . . . . . . . . . . . . . . . . . . . . 1–10

2 Upgrade hardwaru

Servisní postupy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Varování a upozornění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Zámek počítačové skříně. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2

Použití bezpečnostního klíče . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2

Odstranění krytu počítače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–4

Nasazení krytu počítače. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5

Odstranění předního panelu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6

Nasazení předního panelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7

Odstranění výplní předního panelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–8

Instalace přídavné paměti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9

Paměťové moduly DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9

Paměťové moduly DIMM typu DDR2-SDRAM . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9

Osazení zásuvek pro moduly DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–10

Instalace paměťových modulů DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–12

Instalace nebo odebrání rozšiřující karty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–14

Pozice jednotek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–20

Instalace přídavných jednotek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–21

Instalace optické jednotky nebo jiného

vyměnitelného paměťového zařízení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–23

Instalace pevného disku SATA do 3,5palcové pozice jednotky. . . . . . . . . . . . . . 2–26

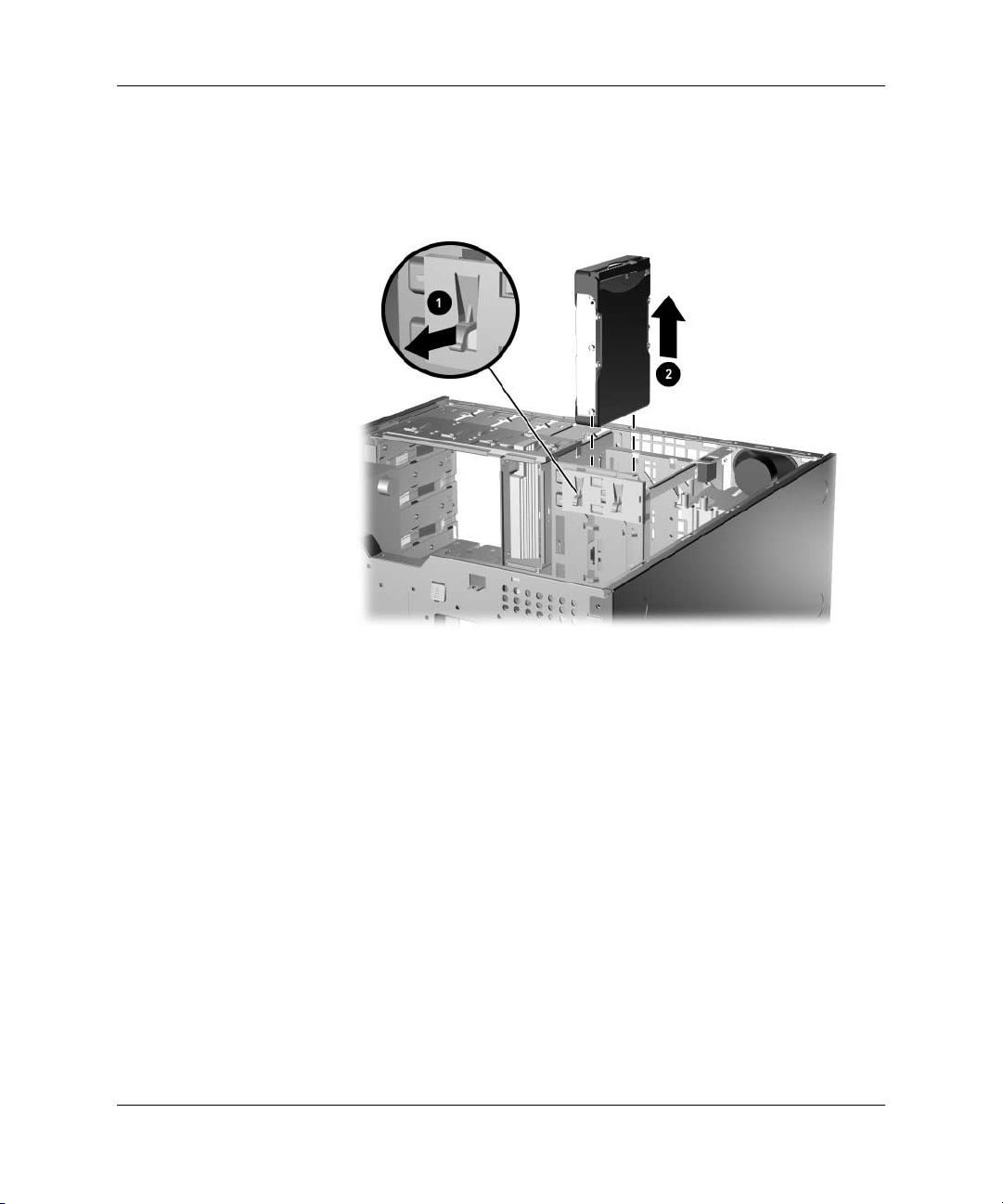

Odebrání jednotky z pozice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–29

Referenční píručka k hardwaru www.hp.com iii

Obsah

A Specifikace

B Výmna baterie

C Zajištní pomocí bezpečnostních zámk

Instalace bezpečnostního zámku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

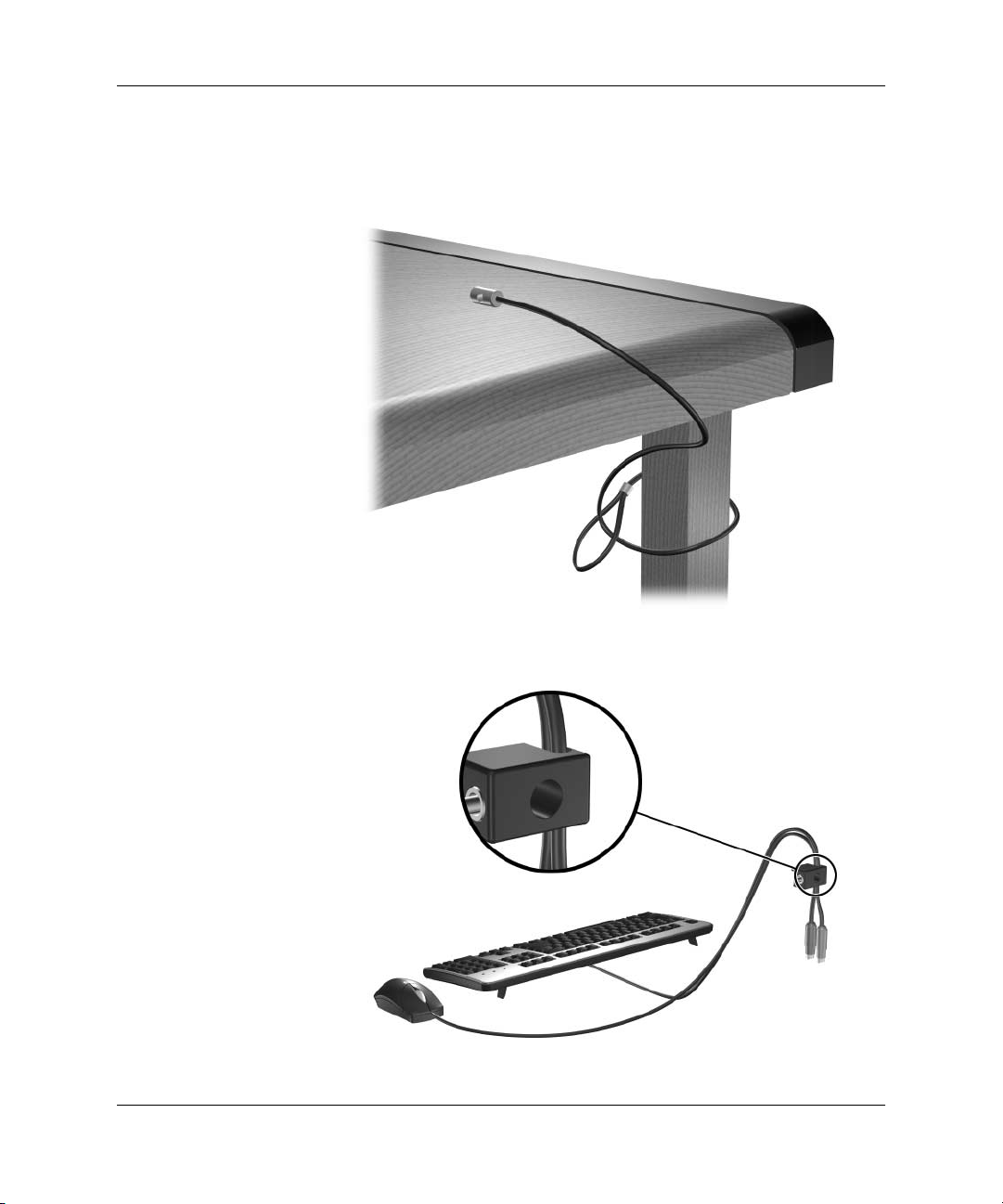

Lankový zámek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

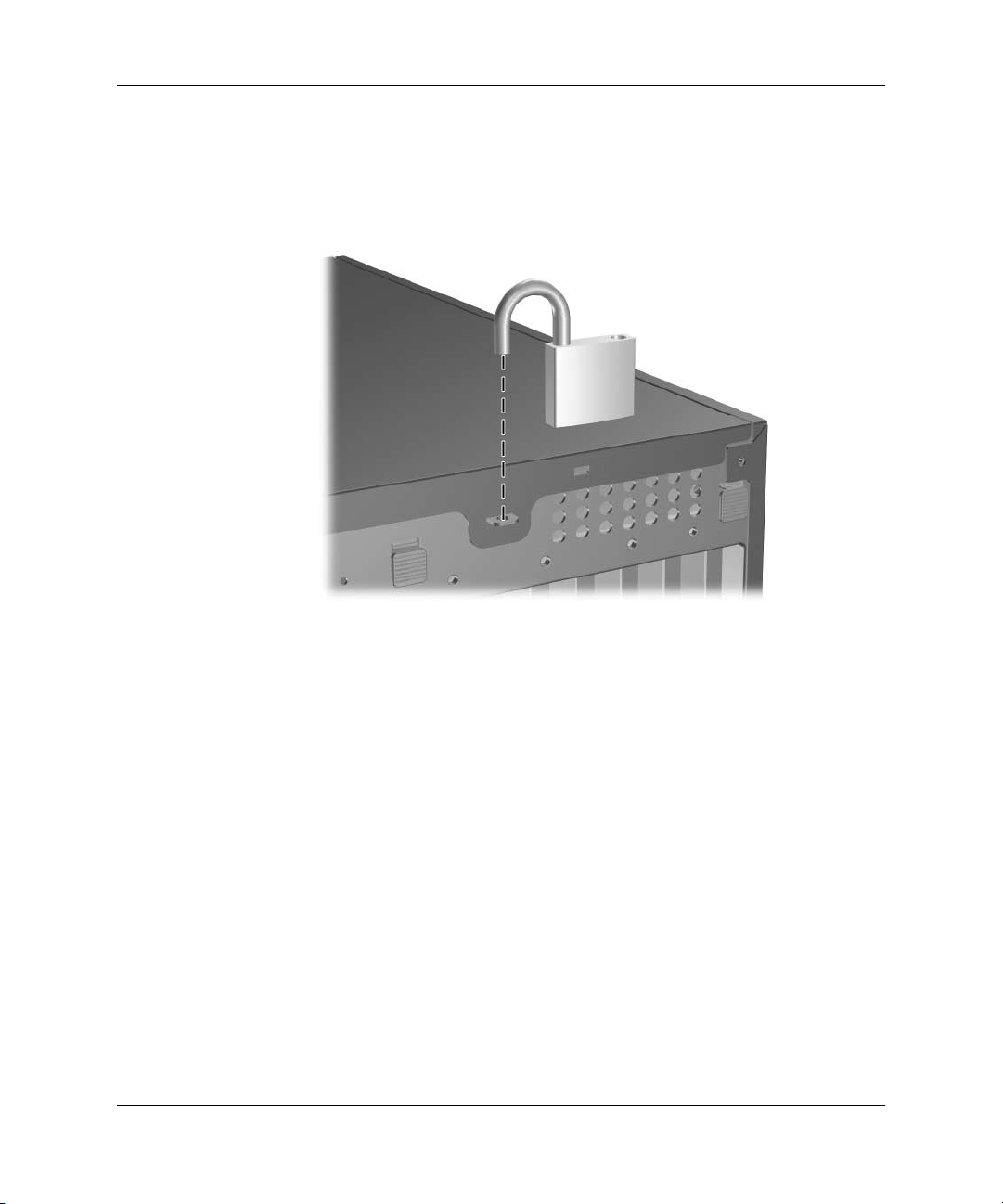

Visací zámek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

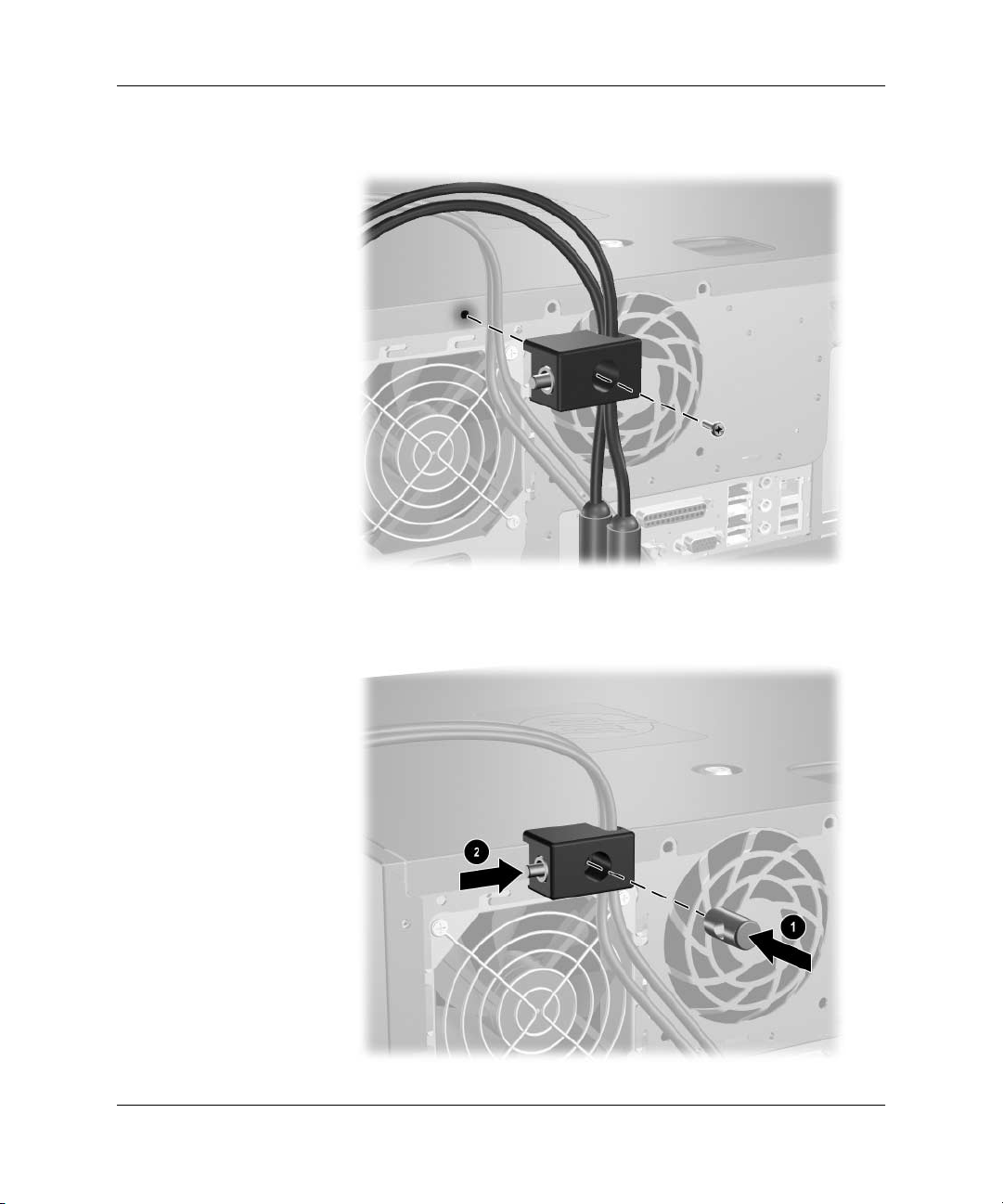

Univerzální svorkový zámek skříně . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

D Elektrostatický výboj

Ochrana před poškozením statickou elektřinou . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1

Metody uzemnění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1

E Pokyny k práci s počítačem, bžná péče o počítač a píprava

k peprav

Pokyny k práci s počítačem a běžná péče . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–1

Bezpečnostní opatření při používání optické jednotky . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Provoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Čištění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Bezpečnost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Příprava k přepravě . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3

Rejstík

iv www.hp.com Referenční píručka k hardwaru

Součásti produktu

Standardní součásti konfigurace

Počítač HP Compaq v provedení Convertible Minitower lze snadno
používat i v konfiguraci Desktop. Součásti jednotlivých modelů se
mohou lišit. Úplný seznam hardwaru a softwaru nainstalovaného
v počítači získáte pomocí diagnostického nástroje (dodáván pouze
s některými modely). Pokyny týkající se použití tohoto nástroje
naleznete v příručce Poradce při potížích na disku CD Dokumentace
a diagnostické nástroje.

1

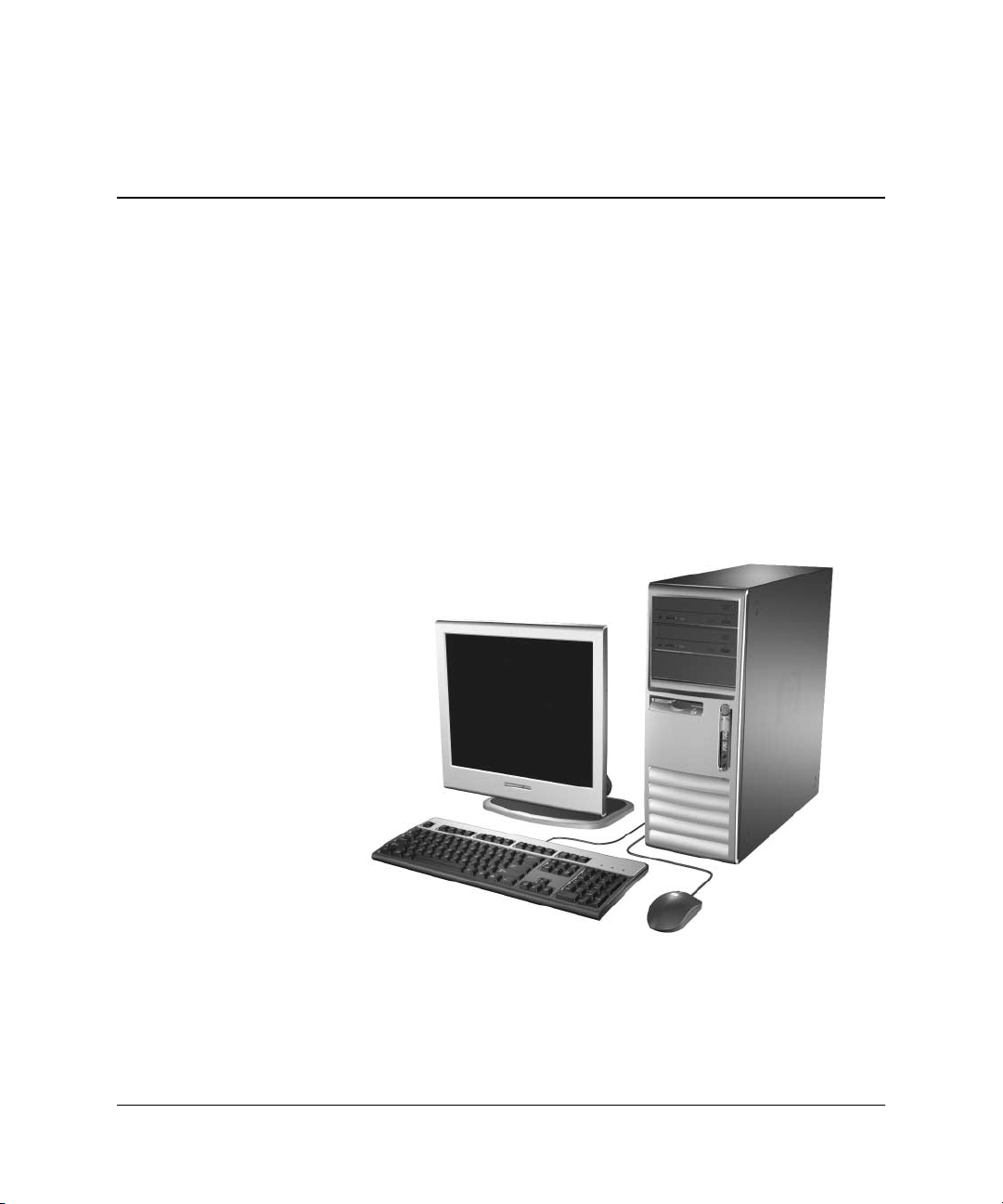

Provedení Convertible Minitower

Referenční píručka k hardwaru www.hp.com 1–1

Součásti produktu

Součásti na pedním panelu

Konfigurace diskových jednotek se může u jednotlivých modelů lišit.

Součásti na pedním panelu

1 Optické jednotky 7 Tlačítka pro vysunutí optických disk
2 Indikátory činnosti optických jednotek 8 Tlačítko režim napájení
3 Disketová jednotka (volitelná) 9 Indikátor zapnutí
4 Indikátor činnosti disketové jednotky

(volitelný)

5 Tlačítko pro vysunutí diskety (volitelné) ; Konektor pro sluchátka
6 Indikátor činnosti pevného disku < Konektor pro mikrofon

Optickou jednotkou mže být jednotka CD-ROM, CD-R/RW, DVD-ROM, DVD+R/RW

✎

nebo kombinovaná jednotka CD-RW/DVD.

1–2 www.hp.com Referenční píručka k hardwaru

- Porty sbrnice USB (Universal Serial Bus)

Součásti na zadním panelu

Součásti na zadním panelu

Součásti produktu

1 Konektor napájecího kabelu 7

2

3

4

5

6

✎

Referenční píručka k hardwaru www.hp.com 1–3

Konektor PS/2 pro myš (zelený) 8

b

Konektor PS/2 pro klávesnici

a

(fialový)

Sbrnice USB (Universal Serial Bus) -

o

m

Konektor sériového portu q

Síový konektor RJ-45

n

Uspoádání a počet konektor se u jednotlivých model mže lišit.

Pokud je v počítači nainstalována grafická karta PCI Express, není konektor pro monitor
na systémové desce aktivní.

Pokud je nainstalována grafická karta ADD2, je možné používat současn konektory na kart
i na systémové desce. Aby bylo možné používat oba konektory, bude pravdpodobn nutné
zmnit nkterá nastavení pomocí nástroje Computer Setup. Informace o poadí spouštní najdete
v Píručce k nástroji Computer Setup (F10) na disku CD Dokumentace a diagnostické nástroje.

9

Konektor paralelního portu

l

Konektor pro monitor

c

Výstupní konektor pro zvuková

k

zaízení se samostatným
napájením (zelený)

Konektor pro vstup zvukového

j

signálu (modrý)
Konektor pro mikrofon (ržový)

g

Součásti produktu

Klávesnice

Součásti klávesnice

1 Funkční klávesy Slouží k provádní zvláštních funkcí (v závislosti na používané aplikaci).
2 Klávesy pro úpravy Patí mezi n tyto klávesy: INSERT, HOME, PAGE UP, DELETE, END

a PAGE DOWN.

3 Indikátory stavu Označují stav počítače a nastavení klávesnice

(NUM LOCK, CAPS LOCK a SCROLL LOCK).

4 Klávesy numerické

klávesnice

5 Klávesy se šipkami Slouží k navigaci v dokumentu nebo na webové stránce. Díky tmto

6 Klávesy CTRL Používají se společn s jinými klávesami, jejich funkce závisí na

7 Klávesa aplikace* Používá se k otevení místních nabídek v aplikacích sady Microsoft

8 Klávesy s logem

Windows*

9 Klávesy ALT Používají se společn s jinými klávesami, jejich funkce závisí na

* Tyto klávesy jsou k dispozici pouze u nkterých model dodávaných do určitých
zempisných oblastí.

1–4 www.hp.com Referenční píručka k hardwaru

Fungují jako klávesnice kalkulačky.

klávesám mžete pohybovat kurzorem vlevo, vpravo, nahoru a dol
pomocí klávesnice místo myši.

používané softwarové aplikaci.

Office (jako pravé tlačítko myši). V jiných programech a aplikacích
mže mít jiné funkce.

Umožují otevít nabídku Start systému Microsoft Windows.
V kombinaci s jinými klávesami se používají k provádní dalších funkcí.

používané softwarové aplikaci.

Součásti produktu

Použití klávesy s logem Windows

Pomocí klávesy s logem Windows lze v kombinaci s jinými
klávesami provádět určité funkce, které jsou k dispozici v operačním
systému Windows. Informace o umístění klávesy s logem Windows
naleznete v části „Klávesnice“.

Klávesa s logem Windows Zobrazí nebo skryje nabídku Start.
Klávesa s logem Windows + D Zobrazí plochu.
Klávesa s logem Windows + M Minimalizuje všechna otevená okna.
SHIFT + klávesa s logem Windows + M Obnoví všechna minimalizovaná okna.
Klávesa s logem Windows + E Oteve složku Tento počítač.
Klávesa s logem Windows + F Spustí program pro hledání dokument.
Klávesa s logem Windows + CTRL + F Zahájí hledání počítače.
Klávesa s logem Windows + F1 Spustí nápovdu systému Windows.
Klávesa s logem Windows + L Pokud jste pipojeni k síové domén, zamkne

počítač. Jestliže nejste pipojeni k síové domén,
umožní pepnout mezi uživateli.

Klávesa s logem Windows + R Oteve dialogové okno Spustit.
Klávesa s logem Windows + U Spustí Správce nástroj.
Klávesa s logem Windows + TAB Aktivuje další tlačítko na hlavním panelu.

Zvláštní funkce myši

Většina softwarových aplikací podporuje používání myši. Funkce
přiřazené každému tlačítku myši závisí na používaných aplikacích.

Referenční píručka k hardwaru www.hp.com 1–5

Součásti produktu

Umístní sériového čísla

Každý počítač je označen jedinečným sériovým číslem a identifikačním
číslem produktu, které jsou umístěny na horním krytu počítače. Tato
čísla mějte k dispozici pro případ, že byste požadovali pomoc od
střediska podpory zákazníků.

Umístní sériového čísla a identifikačního čísla produktu

1–6 www.hp.com Referenční píručka k hardwaru

Zmna konfigurace Minitower
na konfiguraci Desktop

1. Pokud je zajištěn zámek počítačové skříně, restartujte počítač
a odemkněte zámek pomocí nástroje Computer Setup.

2. Pomocí operačního systému řádně vypněte počítač a potom
všechna externí zařízení. Vytáhněte napájecí kabel ze zásuvky
a odpojte všechna externí zařízení.

3. Sejměte kryt počítače podle pokynů v části

„Odstranění krytu počítače“.

4. Sejměte přední panel podle pokynů v části

„Odstranění předního panelu“.

5. Odpojte všechny napájecí a datové kabely od zadních panelů
jednotek v 5,25palcových pozicích.

6. Jednotky z 5,25palcových pozic uvolníte tak, že nadzdvihnete
západku na zeleném držáku jednotky. Držte uvolňovací západku
zvednutou a vysuňte jednotku z pozice. Tento postup zopakujte
pro všechny 5,25palcové jednotky.

Součásti produktu

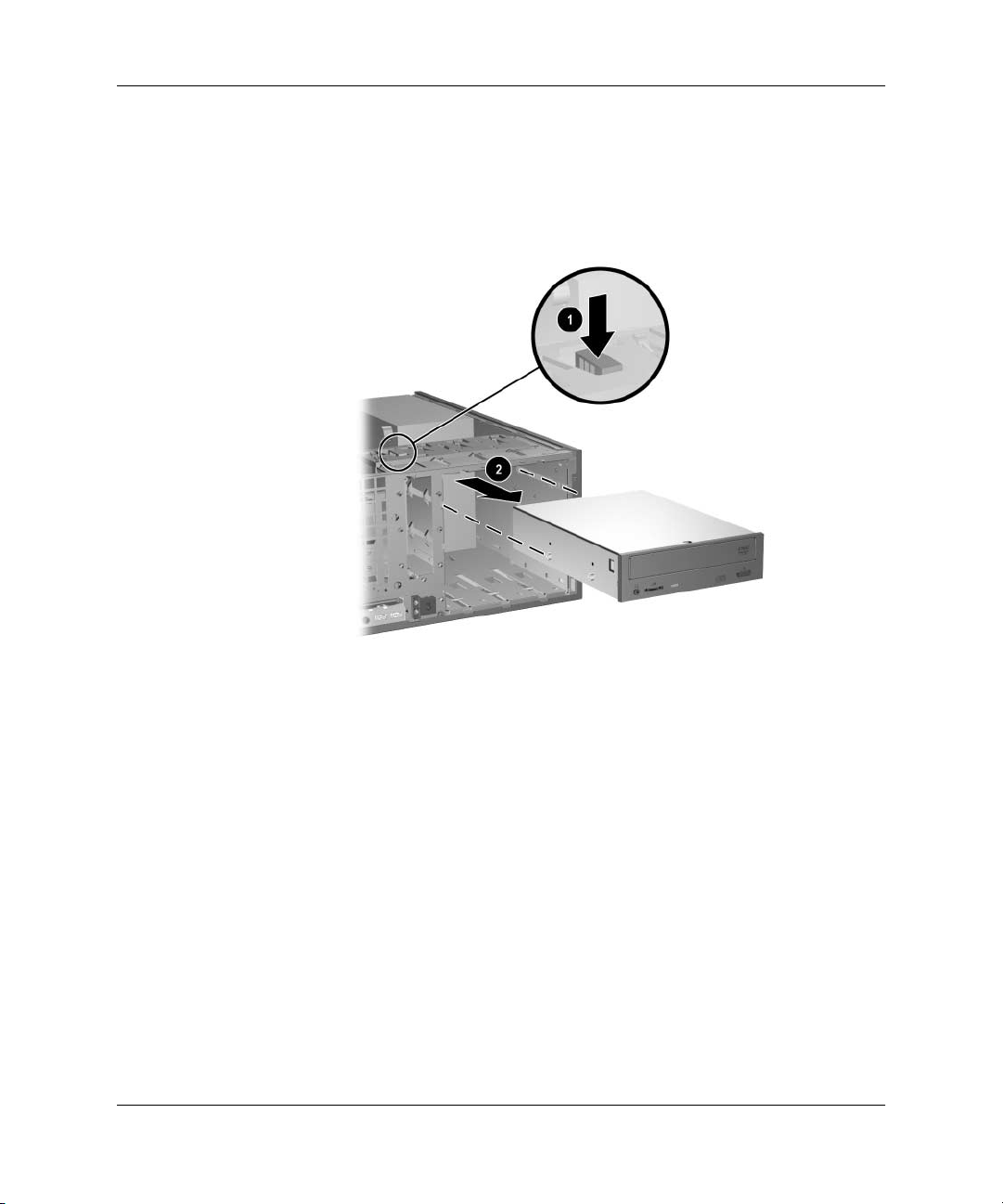

Uvolnní 5,25palcových jednotek z pozic (konfigurace Minitower)

Referenční píručka k hardwaru www.hp.com 1–7

Součásti produktu

7. Před instalací zpátky do skříně otočte jednotlivé jednotky kolmo
k interní 3,5palcové jednotce. Jednotka by měla být umístěna
paralelně se zelenou západkou držáku jednotky.

Instalace jednotky v konfiguraci Desktop

8. Opatrně zasunujte jednotku do nejvyšší dostupné pozice, dokud
nezapadne na místo. Při správném vložení bude jednotka zajištěna
zámkem jednotek. Zopakujte tento krok pro všechny jednotky.

UPOZORNNÍ: Spodní 5,25palcová pozice pro jednotku není tak hluboká

Ä

jako dv horní pozice. Do spodní pozice se vejde jednotka, jejíž hloubka
včetn kabel pipojených k zadní části nepesahuje 17 cm. Nesnažte se do
spodní jednotky silou vmstnat vtší jednotku, napíklad optickou jednotku.
Mohli byste poškodit jednotku a systémovou desku.

Použitím nepimené síly pi instalaci jakékoli jednotky do pozice mžete
jednotku poškodit.

9. Připojte zpět všechny napájecí a datové kabely k jednotkám
v pozicích 5,25palcových jednotek.

10. Vyjměte panel s výplněmi z předního panelu podle pokynů
v části „Odstranění výplní předního panelu“.

UPOZORNNÍ: Držte panel s výplnmi pi vytahování z pedního panelu

Ä

rovn. Pokud byste panel s výplnmi pi vytahování naklonili, mohli byste
poškodit západky, kterými je pichycen k pednímu panelu.

1–8 www.hp.com Referenční píručka k hardwaru

Součásti produktu

11. Přemístěte výplně v panelu do správné polohy podle aktuální
konfigurace počítače.

12. Přizpůsobte polohu panelu s výplněmi (otočte jej o 90°),
aby se logo nacházelo ve spodní části, a připevněte jej zpátky
do předního panelu.

Zmna konfigurace Minitower na konfiguraci Desktop

13. Vraťte zpět přední panel a kryt počítače.

14. Znovu připojte externí zařízení.

15. Pokud používáte zámek počítačové skříně, znovu ho zamkněte
pomocí nástroje Computer Setup a aktivujte senzor.

Referenční píručka k hardwaru www.hp.com 1–9

Součásti produktu

Zmna konfigurace Desktop
na konfiguraci Minitower

1. Pokud je zajištěn zámek počítačové skříně, restartujte počítač
a odemkněte zámek pomocí nástroje Computer Setup.

2. Pomocí operačního systému řádně vypněte počítač a potom
všechna externí zařízení. Vytáhněte napájecí kabel ze zásuvky
a odpojte všechna externí zařízení.

3. Sejměte kryt počítače podle pokynů v části

„Odstranění krytu počítače“.

4. Sejměte přední panel podle pokynů v části

„Odstranění předního panelu“.

5. Odpojte všechny napájecí a datové kabely od zadních panelů
jednotek v 5,25palcových pozicích.

6. K uvolnění jednotek z 5,25palcových pozic stiskněte krátký žlutý
zámek jednotek znázorněný na obrázku. Držte zámek jednotek
stisknutý a vytáhněte jednotky z pozic.

Uvolnní 5,25palcových jednotek z pozic (konfigurace Desktop)

1–10 www.hp.com Referenční píručka k hardwaru

Součásti produktu

7. Před instalací zpátky do skříně otočte jednotlivé jednotky tak, aby
byly orientovány stejně jako interní 3,5palcová jednotka. Dolní
část jednotky by měla být rovnoběžná se žlutým zámkem jednotek.

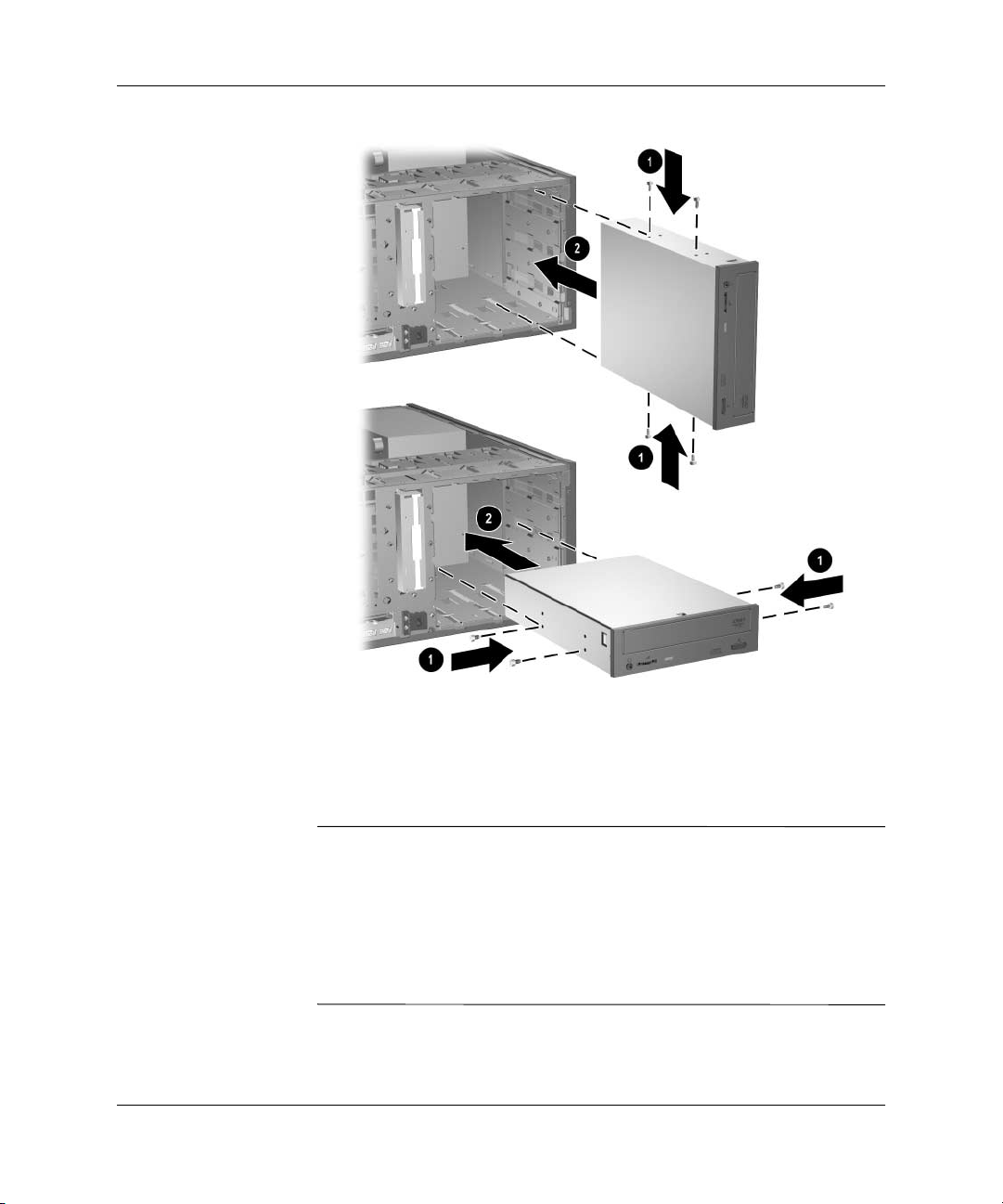

Instalace jednotky v konfiguraci Minitower

8. Opatrně zasunujte jednotku do nejvyšší volné pozice, dokud
nezapadne na místo. Při správném vložení bude jednotka zajištěna
zámkem jednotek. Zopakujte tento krok pro všechny jednotky.

UPOZORNNÍ: Spodní 5,25palcová pozice pro jednotku není tak hluboká

Ä

jako dv horní pozice. Do spodní pozice se vejde jednotka, jejíž hloubka
včetn kabel pipojených k zadní části nepesahuje 17 cm. Nesnažte se do
spodní jednotky silou vmstnat vtší jednotku, napíklad optickou jednotku.
Mohli byste poškodit jednotku a systémovou desku.

Použitím nepimené síly pi instalaci jakékoli jednotky do pozice mžete
jednotku poškodit.

9. Připojte zpět všechny napájecí a datové kabely k jednotkám
v pozicích 5,25palcových jednotek.

Referenční píručka k hardwaru www.hp.com 1–11

Součásti produktu

10. Vyjměte panel s výplněmi z předního panelu podle pokynů
v části „Odstranění výplní předního panelu“.

UPOZORNNÍ: Držte panel s výplnmi pi vytahování z pedního panelu

Ä

rovn. Pokud byste panel s výplnmi pi vytahování naklonili, mohli byste
poškodit západky, kterými je pichycen k pednímu panelu.

11. Přemístěte výplně v panelu do správné polohy podle aktuální
konfigurace počítače.

12. Přizpůsobte polohu panelu s výplněmi (otočte jej o 90°),
aby se logo nacházelo ve spodní části, a připevněte jej zpátky
do předního panelu.

Zmna konfigurace Desktop na konfiguraci Minitower

13. Vraťte zpět přední panel a kryt počítače.

14. Znovu připojte externí zařízení.

15. Pokud používáte zámek počítačové skříně, znovu ho zamkněte
pomocí nástroje Computer Setup a aktivujte senzor.

1–12 www.hp.com Referenční píručka k hardwaru

Servisní postupy

Konstrukce počítače usnadňuje jeho upgrade a případné opravy.
Pro většinu instalačních postupů popsaných v této kapitole nebudete
potřebovat žádné nástroje.

Varování a upozornní

Před instalací rozšiřujících součástí do počítače si pečlivě přečtěte
příslušné pokyny, upozornění a varování v této příručce.

VAROVÁNÍ: Riziko úrazu elektrickým proudem nebo popálením snížíte,

Å

odpojíte-li napájecí kabel od elektrické sít a vyčkáte, než vnitní součásti
systému vychladnou.

VAROVÁNÍ: Riziko úrazu elektrickým proudem, požáru nebo poškození

Å

zaízení snížíte, nebudete-li do zásuvek adiče síového rozhraní (NIC)
zapojovat konektory telefonních kabel.

2

Upgrade hardwaru

UPOZORNNÍ: Statická elektina mže zpsobit poškození elektronických

Ä

součástí počítače nebo jeho doplk. Ped provádním následujících postup
se proto dotknte uzemnného kovového pedmtu. Odstraníte tak
elektrostatický náboj. Další informace naleznete v části Dodatek D,

Elektrostatický výboj.

UPOZORNNÍ: Pokud je počítač pipojen ke zdroji stídavého proudu,

Ä

je systémová deska neustále pod naptím. Ped otevením krytu počítače
je proto nutné odpojit počítač od zdroje. Zabráníte tím poškození
systémové desky.

Referenční píručka k hardwaru www.hp.com 2–1

Upgrade hardwaru

Zámek počítačové skín

Zámek počítačové skříně je volitelná součást, která je dodávána pouze

✎

u některých modelů.

Zámek počítačové skříně je ovládán prostřednictvím softwaru a hesla
pro nastavení. Tento zámek zabraňuje neoprávněnému přístupu
k vnitřním součástem počítače. Počítač je dodáván se zámkem
počítačové skříně v odemknuté pozici. Další informace o zamčení
zámku jsou uvedeny v Příručce pro správu počítače na disku CD

Dokumentace a diagnostické nástroje.

Použití bezpečnostního klíče

Je-li zajištěn zámek počítačové skříně a nemůžete zadat heslo, které
by jej vyřadilo, budete k otevření krytu počítače potřebovat bezpečnostní
klíč. Tento klíč je nutný pro přístup k vnitřním součástem počítače
v následujících situacích:

výpadek napájení,

■

selhání při spuštění počítače,

■

selhání některé součásti počítače

■

(například procesoru nebo zdroje napájení),
zapomenutí hesla.

■

Bezpečnostní klíč je speciální nástroj, který můžete získat od

✎

společnosti HP. Připravte se proto předem a objednejte si tento klíč
dříve, než jej budete potřebovat.

Bezpečnostní klíč můžete získat některým z následujících způsobů:

Obraťte se na autorizovaného prodejce nebo poskytovatele služeb

■

společnosti HP. Klíč ve tvaru francouzského klíče má objednací
číslo PN 166527-001, klíč ve tvaru šroubováku má objednací
číslo PN 166527-002.

Vyhledejte si informace o objednávání na webu společnosti HP

■

(

www.hp.com

Zavolejte na příslušné telefonní číslo uvedené v záruční smlouvě.

■

2–2 www.hp.com Referenční píručka k hardwaru

).

Upgrade hardwaru

Otevření skříně počítače se zamčeným zámkem skříně:

1. Pomocí operačního systému řádně vypněte počítač a potom
vypněte všechna externí zařízení.

2. Odpojte napájecí kabel ze zásuvky a potom odpojte všechna
externí zařízení.

3. Pomocí bezpečnostního klíče odstraňte dva pojistné šrouby
připevňující zámek ke skříni počítače.

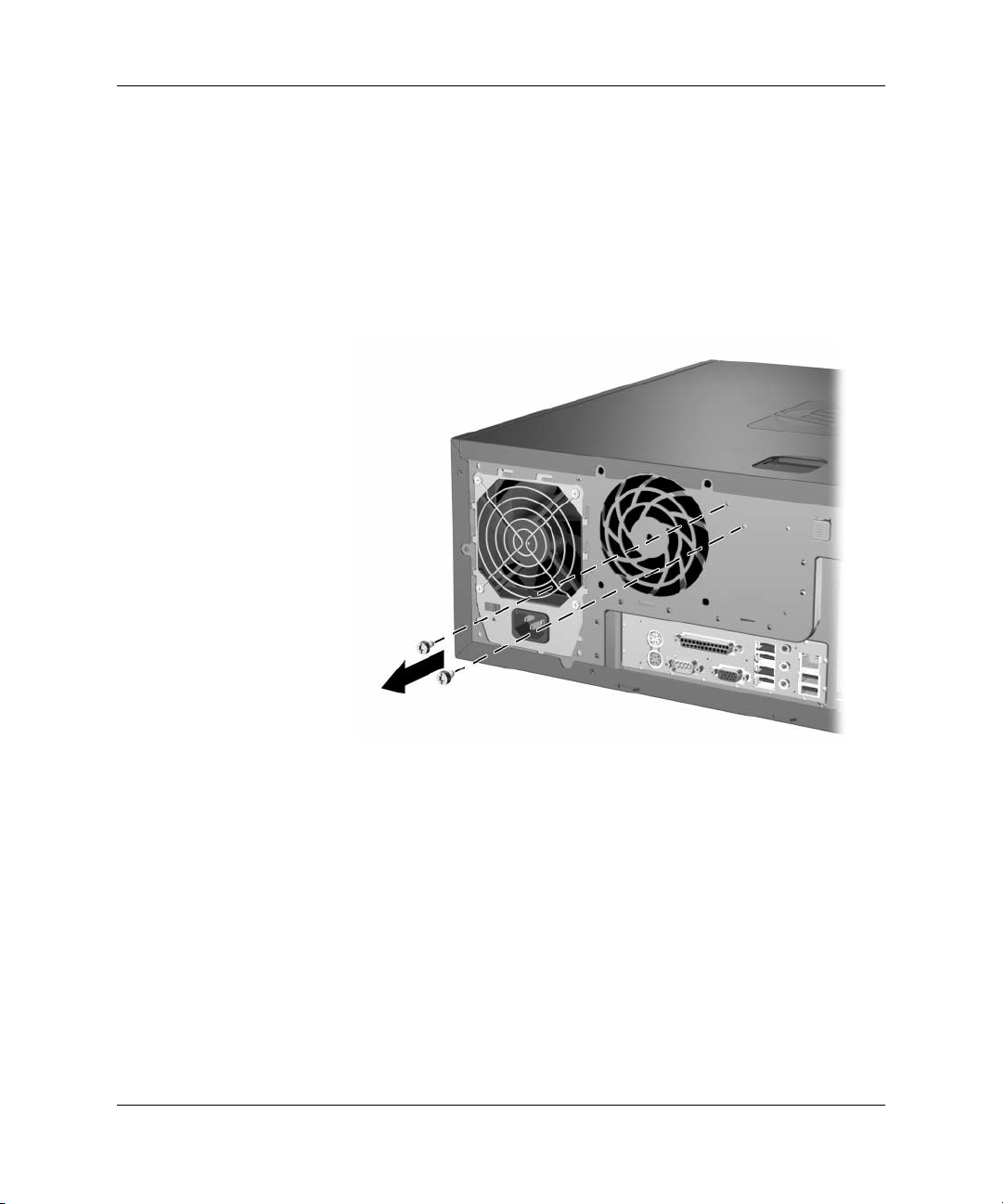

Vyšroubování šroub zámku počítačové skín

4. Odstraňte kryt počítače. Další informace naleznete v části

„Odstranění krytu počítače“.

Zámek počítačové skříně znovu nasadíte tak, že ho zajistíte
příslušnými pojistnými šrouby.

Referenční píručka k hardwaru www.hp.com 2–3

Upgrade hardwaru

Odstranní krytu počítače

1. Pokud je zajištěn zámek počítačové skříně, restartujte počítač
a odemkněte zámek pomocí nástroje Computer Setup.

2. Pomocí operačního systému počítač řádně vypněte a potom
vypněte všechna externí zařízení.

3. Odpojte napájecí kabel ze zásuvky a odpojte také všechna
externí zařízení.

UPOZORNNÍ: Ped odstranním krytu počítače se pesvdčte, zda je

Ä

počítač vypnutý a napájecí kabel odpojený ze zásuvky.

4. Položte počítač jeho větší plochou dolů, aby byl stabilnější.

5. Zvedněte kryt pomocí držáku 1, posuňte jej přibližně o 2,5 cm
dozadu, potom jej zvedněte a sejměte z počítače 2.

Odstranní krytu počítače

2–4 www.hp.com Referenční píručka k hardwaru

Nasazení krytu počítače

1. Položte počítač jeho větší plochou dolů, aby byl stabilnější.

2. Zarovnejte západky na krytu s drážkami na skříni počítače
a posuňte kryt dopředu, aby zapadl na své místo.

Upgrade hardwaru

Nasazení krytu počítače

3. Pokud používáte zámek počítačové skříně, znovu ho zamkněte
pomocí nástroje Computer Setup a aktivujte senzor.

Referenční píručka k hardwaru www.hp.com 2–5

Upgrade hardwaru

Odstranní pedního panelu

1. Pokud je zajištěn zámek počítačové skříně, restartujte počítač
a odemkněte zámek pomocí nástroje Computer Setup.

2. Pomocí operačního systému počítač řádně vypněte a potom
vypněte všechna externí zařízení. Odpojte napájecí kabel ze
zásuvky a odpojte všechna externí zařízení.

3. Odstraňte kryt počítače.

4. Zatlačte dvě uvolňovací západky směrem nahoru 1 a potom
pootočte přední panel směrem od skříně, čímž ho uvolníte 2.

Odstranní pedního panelu

2–6 www.hp.com Referenční píručka k hardwaru

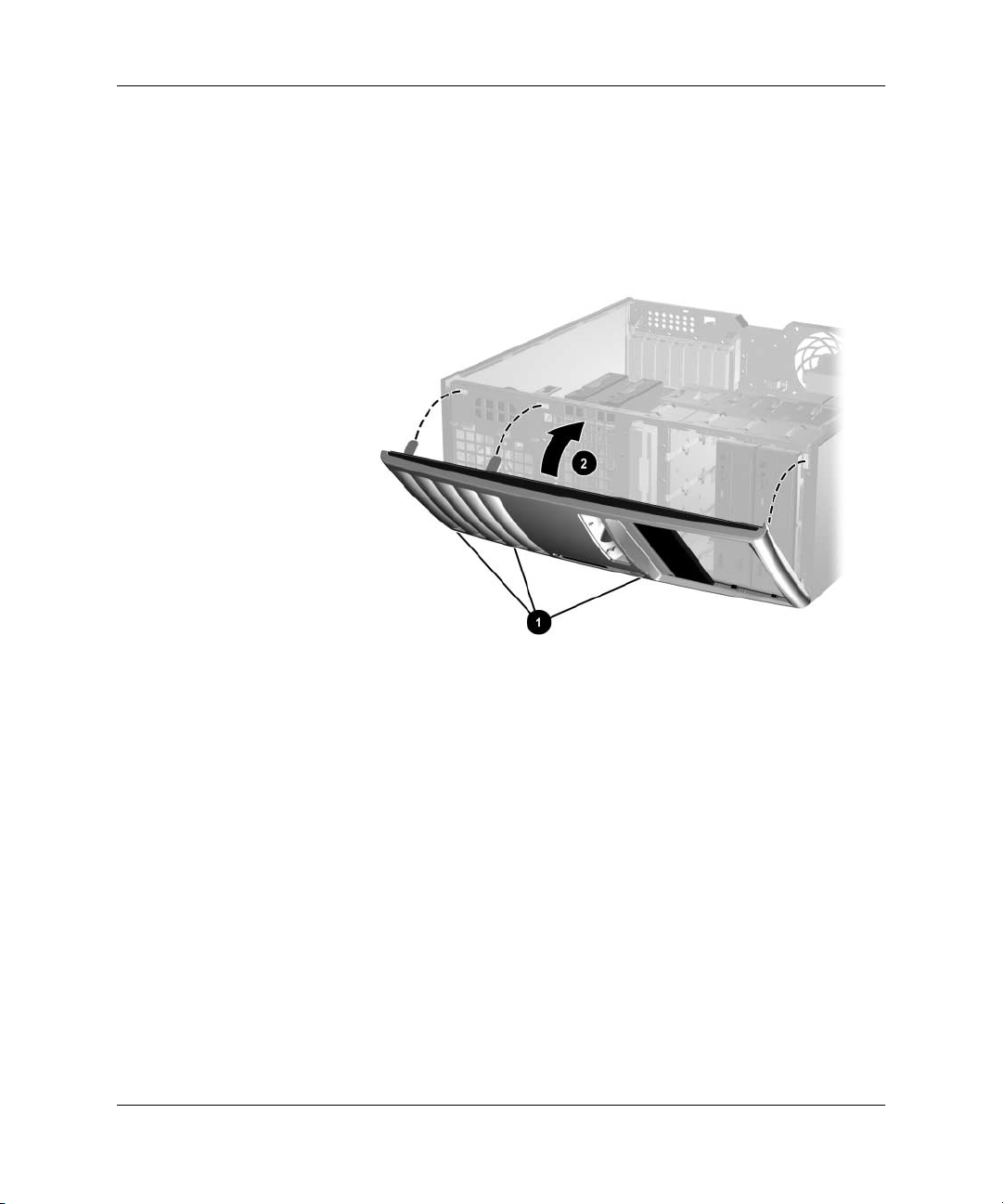

Nasazení pedního panelu

Při nasazování předního panelu na původní místo se přesvědčte,
zda jsou dolní závěsné body správně nasazeny na skříni 1, a teprve
potom přední panel pootočením upevněte do původní pozice 2.

Upgrade hardwaru

Nasazení pedního panelu

Referenční píručka k hardwaru www.hp.com 2–7

Upgrade hardwaru

Odstranní výplní pedního panelu

1. Pokud je zajištěn zámek počítačové skříně, restartujte počítač
a odemkněte zámek pomocí nástroje Computer Setup.

2. Pomocí operačního systému počítač řádně vypněte a potom
vypněte všechna externí zařízení. Odpojte napájecí kabel ze
zásuvky a odpojte všechna externí zařízení.

3. Odstraňte kryt počítače a potom i přední panel.

4. Opatrně vytáhněte panel s výplněmi z předního panelu a potom
odstraňte požadovanou výplň.

UPOZORNNÍ: Držte panel s výplnmi pi vytahování z pedního panelu

Ä

rovn. Pokud byste panel s výplnmi pi vytahování naklonili, mohli byste
poškodit západky, kterými je pichycen k pednímu panelu.

Odstranní výplní z pedního panelu (zobrazeno provedení Desktop)

Při nasazování panelu s výplněmi na původní místo zkontrolujte,

✎

zda jsou zarovnávací kolíky a všechny zbývající výplně natočeny
správným směrem. Logo na panelu s výplněmi by při správné
orientaci mělo být umístěno dole.

2–8 www.hp.com Referenční píručka k hardwaru

Instalace pídavné pamti

Počítač je dodáván s paměťovými moduly DIMM (Dual Inline
Memory Module) typu DDR2-SDRAM (Double Data Rate 2 –
Synchronous Dynamic Random Access Memory).

Pamové moduly DIMM

Paměťové zásuvky na systémové desce mohou být osazeny až čtyřmi
standardními paměťovými moduly DIMM. Tyto zásuvky jsou již
osazeny nejméně jedním předinstalovaným modulem DIMM.
Chcete-li využít maximální podporovanou velikost paměti, můžete
systémovou desku osadit až 4 GB paměti nakonfigurované ve vysoce
výkonném dvoukanálovém režimu.

Pamové moduly DIMM typu DDR2-SDRAM

Podmínky pro správné fungování paměťových modulů DIMM typu
DDR2-SDRAM:

standardní modul, 240 kolíků,

■

Upgrade hardwaru

bez vyrovnávací paměti, kompatibilní s typem PC2-4200

■

s frekvencí 533 MHz,
paměťové moduly DIMM typu DDR2-SDRAM pro napětí 1,8 V.

■

Zvláštní požadavky pro moduly DIMM typu DDR2-SDRAM:

podpora čekací doby 4 (CL = 4) u modulů typu DDR2

■

s frekvencí 533 MHz,
uvedení povinné informace SPD stanovené organizací JEDEC.

■

Další podporované typy paměťových modulů:

paměťové technologie 256 Mb, 512 Mb a 1 Gb bez funkce ECC,

■

jednostranné a oboustranné moduly DIMM,

■

moduly DIMM se zařízeními x8 a x16 DDR; moduly DIMM

■

s pamětí SDRAM x4 nejsou podporovány.

Pokud nainstalujete nepodporované moduly DIMM, počítač

✎

se nespustí.

Referenční píručka k hardwaru www.hp.com 2–9

Upgrade hardwaru

Osazení zásuvek pro moduly DIMM

V závislosti na způsobu instalace modulů DIMM bude systém
automaticky pracovat v jednokanálovém režimu, dvoukanálovém
asymetrickém režimu nebo ve výkonnějším dvoukanálovém
prokládaném režimu.

Systém bude pracovat v jednokanálovém režimu, pokud jsou

■

zásuvky pro moduly DIMM osazeny pouze v jednom kanálu.
Systém bude pracovat v dvoukanálovém asymetrickém režimu,

■

pokud není celková kapacita paměťových modulů DIMM
v kanálu A shodná s celkovou kapacitou paměti modulů DIMM
v kanálu B.

Systém bude pracovat ve výkonnějším dvoukanálovém prokládaném

■

režimu, pokud je celková kapacita paměti modulů DIMM
v kanálu A shodná s celkovou kapacitou paměti modulů DIMM
v kanálu B. Technologie a šířka zařízení se však u jednotlivých
kanálů může lišit. Pokud je například kanál A osazen dvěma
paměťovými moduly DIMM s kapacitou 256 MB a kanál B
jedním modulem DIMM s kapacitou 512 MB, bude systém
pracovat v prokládaném režimu.

Ve všech režimech je maximální operační rychlost určována

■

nejpomalejším modulem DIMM v systému.

2–10 www.hp.com Referenční píručka k hardwaru

Upgrade hardwaru

Na systémové desce jsou čtyři zásuvky pro moduly DIMM, přičemž
na každý kanál připadají dvě. Jsou označeny XMM1, XMM2, XMM3
a XMM4. Zásuvky XMM1 a XMM2 pracují v paměťovém kanálu A,
zásuvky XMM3 a XMM4 v paměťovém kanálu B.

Umístní zásuvek DIMM

Položka Popis Barva zásuvky

1 Zásuvka DIMM XMM1, kanál A Černá
2 Zásuvka DIMM XMM2, kanál A Bílá
3 Zásuvka DIMM XMM3, kanál B Černá
4 Zásuvka DIMM XMM4, kanál B Bílá

Referenční píručka k hardwaru www.hp.com 2–11

Upgrade hardwaru

Instalace pamových modul DIMM

UPOZORNNÍ: Zásuvky pro pamové moduly mají pozlacené kontakty.

Ä

Pi rozšiování pamti je dležité použít pamové moduly s pozlacenými
kontakty, aby nedošlo ke korozi nebo oxidaci zpsobené stykem dvou
rzných kov.

UPOZORNNÍ: Statická elektina mže zpsobit poškození elektronických

Ä

součástí počítače nebo pídavných karet. Ped provádním následujících
postup se proto dotknte uzemnného kovového pedmtu. Odstraníte tak
elektrostatický náboj. Další informace naleznete v části Dodatek D,

Elektrostatický výboj.

UPOZORNNÍ: Pi manipulaci s pamovými moduly se nedotýkejte vodivých

Ä

kontakt. Mohlo by dojít k poškození modulu.

1. Pokud je zajištěn zámek počítačové skříně, restartujte počítač
a odemkněte zámek pomocí nástroje Computer Setup.

2. Pomocí operačního systému počítač řádně vypněte a potom
vypněte všechna externí zařízení.

3. Odpojte napájecí kabel ze zásuvky a odpojte všechna
externí zařízení.

4. Odstraňte kryt počítače.

5. Vyhledejte zásuvky paměťových modulů na systémové desce.

VAROVÁNÍ: Riziko popálení snížíte, nebudete-li se dotýkat vnitních

Å

součástí systému díve, než vychladnou.

2–12 www.hp.com Referenční píručka k hardwaru

Upgrade hardwaru

6. Otevřete obě západky konektoru paměťového modulu 1 a zasuňte
paměťový modul do zásuvky 2.

Instalace pamového modulu DIMM

Paměťový modul lze zasunout pouze jedním způsobem. Přiložte zářez

✎

v modulu k výstupku paměťové zásuvky.

Chcete-li dosáhnout maximálního výkonu počítače, osaďte zásuvky

✎

tak, aby kapacita paměti kanálu A byla shodná s kapacitou paměti
kanálu B. Pokud máte například v zásuvce XMM1 předinstalovaný
paměťový modul DIMM a přidáváte druhý modul, doporučujeme do
zásuvky XMM3 nebo XMM4 nainstalovat modul DIMM se stejnou
kapacitou paměti.

7. Zatlačte modul do zásuvky tak, aby byl zcela zasunut a řádně
usazen. Zkontrolujte, zda jsou západky zavřené 3.

8. Chcete-li nainstalovat další moduly, zopakujte kroky 6 a 7.

9. Nasaďte kryt počítače.

10. Pokud používáte zámek počítačové skříně, znovu ho zamkněte
pomocí nástroje Computer Setup a aktivujte senzor.

Počítač by měl při dalším zapnutí přídavnou paměť automaticky
rozpoznat.

Referenční píručka k hardwaru www.hp.com 2–13

Upgrade hardwaru

Instalace nebo odebrání rozšiující karty

V počítači jsou dva rozšiřující sloty PCI, do kterých lze nainstalovat
rozšiřující kartu o délce až 17,46 cm. Počítač je také vybaven jedním
rozšiřujícím slotem PCI Express x1 a jedním rozšiřujícím slotem PCI
Express x16.

Umístní rozšiujících slot

Položka Popis

1 Rozšiující slot PCI
2 Rozšiující slot PCI
3 Rozšiující slot PCI Express x1
4 Rozšiující slot PCI Express x1

Některé modely jsou vybaveny volitelným rozšiřujícím adaptérem

✎

pro karty PCI, který obsahuje dva rozšiřující sloty PCI, takže počítač
obsahuje celkem čtyři rozšiřující sloty PCI.

Do rozšiřujícího slotu PCI Express x16 můžete nainstalovat rozšiřující

✎

kartu PCI Express x1, x4, x8 nebo x16.

2–14 www.hp.com Referenční píručka k hardwaru

Upgrade hardwaru

Instalace rozšiřující karty:

1. Pokud je zajištěn zámek počítačové skříně, restartujte počítač
a odemkněte zámek pomocí nástroje Computer Setup.

2. Pomocí operačního systému počítač řádně vypněte a potom
vypněte všechna externí zařízení.

3. Odpojte napájecí kabel ze zásuvky a potom odpojte všechna
externí zařízení.

4. Odstraňte kryt počítače.

5. Na systémové desce vyhledejte volnou rozšiřující zásuvku
a odpovídající rozšiřující slot na zadní straně skříně počítače.

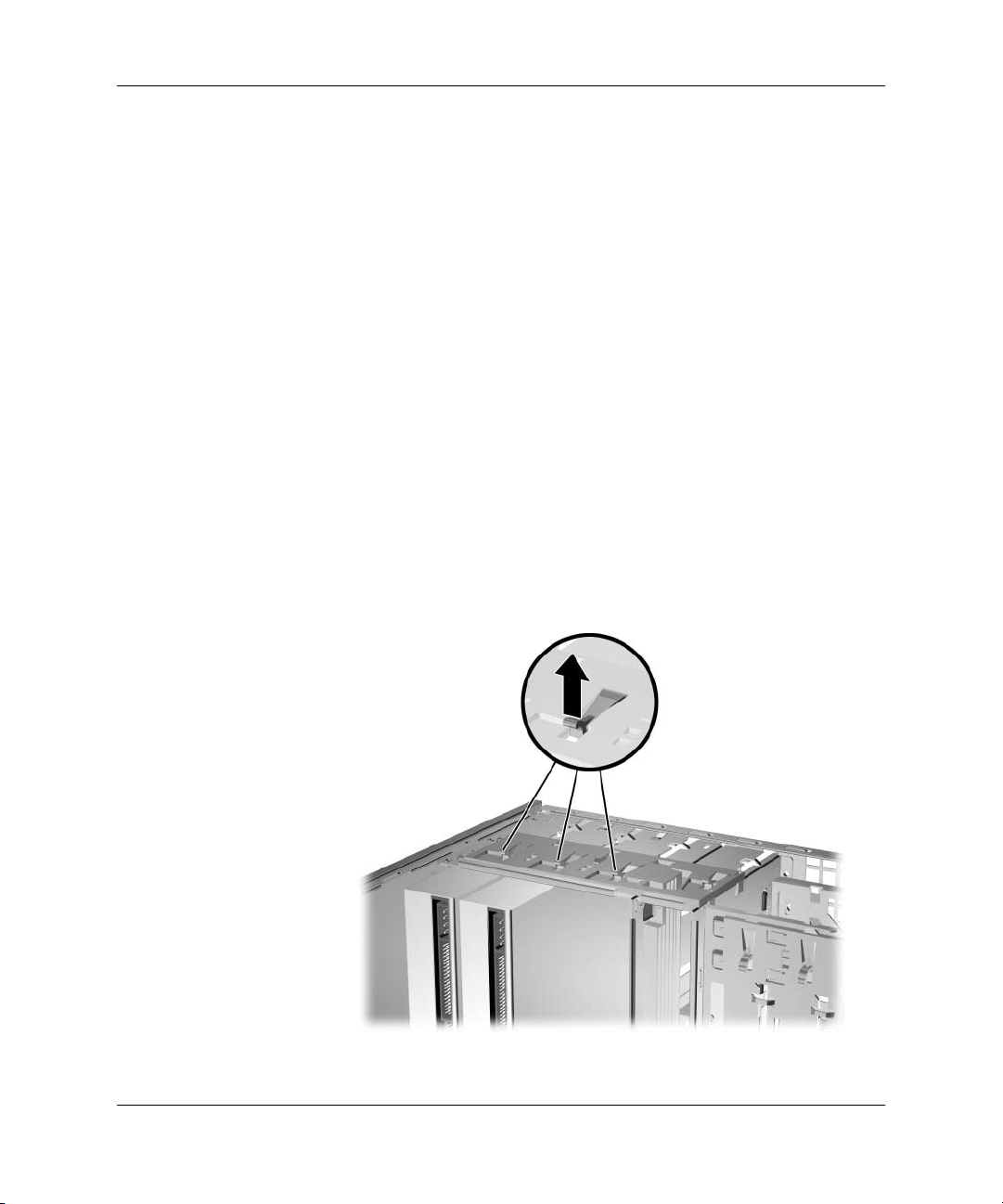

6. Stiskněte obě zelené západky uvnitř skříně směrem dolů a ven
a pootočte zajišťovací západku rozšiřující karty nahoru.

Otevení zajišovacího mechanismu rozšiujících slot

Referenční píručka k hardwaru www.hp.com 2–15

Upgrade hardwaru

7. Před instalací rozšiřující karty odstraňte kryt rozšiřujícího slotu
nebo stávající rozšiřující kartu.

a. Pokud instalujete rozšiřující kartu do volné zásuvky, odstraňte

kryt příslušného rozšiřujícího slotu na zadní straně skříně.
Vytáhněte kryt požadovaného rozšiřujícího slotu.

Odstranní krytu rozšiujícího slotu

2–16 www.hp.com Referenční píručka k hardwaru

b. Při odebírání standardní karty PCI uchopte kartu na obou

koncích a opatrně s ní kývejte dozadu a dopředu, dokud
neuvolníte konektory ze zásuvky. Vytáhněte kartu přímo
nahoru. Dbejte na to, aby nedošlo k poškrábání karty o jiné
součásti.

Před odebráním nainstalované rozšiřující karty odpojte všechny

✎

kabely, které jsou k ní připojeny.

Upgrade hardwaru

Odebrání standardní rozšiující karty PCI

Referenční píručka k hardwaru www.hp.com 2–17

Upgrade hardwaru

c. Při odebírání rozšiřující karty PCI Express x16 uvolněte

zajišťovací západku na zadní straně zásuvky pro kartu
a opatrně kartou kývejte dozadu a dopředu, dokud neuvolníte
konektory karty ze zásuvky. Vytáhněte kartu přímo nahoru.
Dbejte na to, aby nedošlo k poškrábání karty o jiné součásti.

Před odebráním nainstalované rozšiřující karty odpojte všechny

✎

kabely, které jsou k ní připojeny.

Odebrání rozšiující karty PCI Express x16

8. Uložte kartu do antistatického obalu.

9. Pokud se nechystáte nainstalovat novou rozšiřující kartu, uzavřete
rozšiřující slot krytem.

UPOZORNNÍ: Po vyjmutí rozšiující karty je nutné nainstalovat jinou kartu

Ä

nebo kryt rozšiujícího slotu, aby bylo zajištno dostatečné chlazení vnitních
součástí počítače bhem provozu.

2–18 www.hp.com Referenční píručka k hardwaru

Upgrade hardwaru

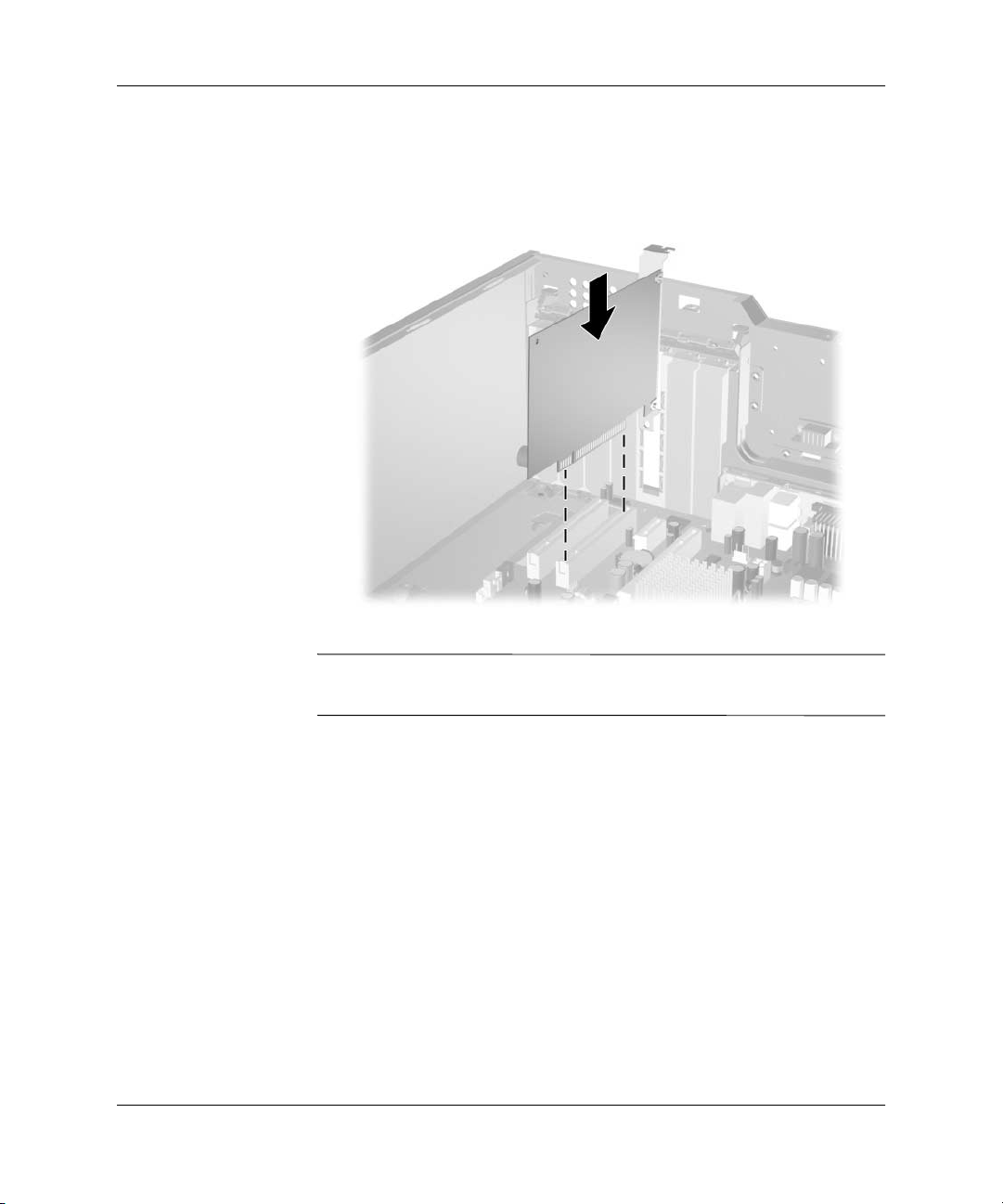

10. Chcete-li nainstalovat novou rozšiřující kartu, zasuňte konzolu na
konci karty do slotu na zadní straně skříně a pevně kartu zatlačte
do zásuvky na systémové desce.

Instalace rozšiující karty

Při instalaci zatlačte na rozšiřující kartu dostatečně silně, aby se celý

✎

její konektor správně zasunul do zásuvky pro rozšiřující kartu.

11. Zavřete zajišťovací západku rozšiřující karty a zkontrolujte,
zda pevně zapadla na místo.

12. Připojte k nainstalované kartě potřebné externí kabely. Je-li třeba,
připojte vnitřní kabely k systémové desce. Pokud karta vyžaduje
zvukový kabel, připojte zvukový kabel ke konektoru na systémové
desce označenému „Aux“ (umístěný na okraji systémové desky
před sloty PCI).

13. Nasaďte kryt počítače.

14. Pokud používáte zámek počítačové skříně, znovu ho zamkněte
pomocí nástroje Computer Setup a aktivujte senzor.

15. V případě potřeby proveďte znovu konfiguraci počítače. Pokyny
týkající se použití nástroje Computer Setup naleznete v Příručce

k nástroji Computer Setup (F10) na disku CD Dokumentace
a diagnostické nástroje.

Referenční píručka k hardwaru www.hp.com 2–19

Upgrade hardwaru

Pozice jednotek

Pozice jednotek u konfigurací Desktop a Minitower

1 Ti 5,25palcové pozice o poloviční výšce pro volitelné

jednotky (společnost HP dodává jako volitelnou výbavu
konzolu pro instalaci pevného disku do tchto pozic)

2 Jedna standardní 3,5palcová pozice o tetinové výšce

(na ilustraci je znázornna disketová jednotka s kapacitou

1,44 MB)*
3 Dv interní 3,5palcové pozice o tetinové výšce pro pevné disky
* V závislosti na konfiguraci počítače mže být v této pozici výpl.

Pokud se v této pozici nenachází žádná jednotka, mžete do ní
pozdji nainstalovat 3,5palcové zaízení (napíklad disketovou
jednotku, pevný disk nebo jednotku Zip).

Chcete-li ověřit typ a kapacitu paměťových zařízení nainstalovaných
v počítači, spusťte nástroj Computer Setup. Další informace naleznete
v Příručce k nástroji Computer Setup (F10) na disku CD
Dokumentace a diagnostické nástroje.

2–20 www.hp.com Referenční píručka k hardwaru

Instalace pídavných jednotek

Počítač podporuje až šest jednotek, které mohou být nainstalovány
v různých konfiguracích.

Při instalaci přídavných jednotek dodržujte tato základní pravidla:

Primární sériový pevný disk ATA (SATA) by měl být připojen

■

k primárnímu řadiči SATA na systémové desce s označením
P60 SATA 0. Druhý pevný disk SATA připojte k sekundárnímu
řadiči SATA na systémové desce s označením P61 SATA 1.
Třetí disk SATA připojte k řadiči s označením P62 SATA 2
a čtvrtý disk SATA k řadiči s označením P63 SATA 3.
Společnost HP nepodporuje připojení pevných disků SATA
a 3,5palcových pevných disků PATA v jednom počítači.

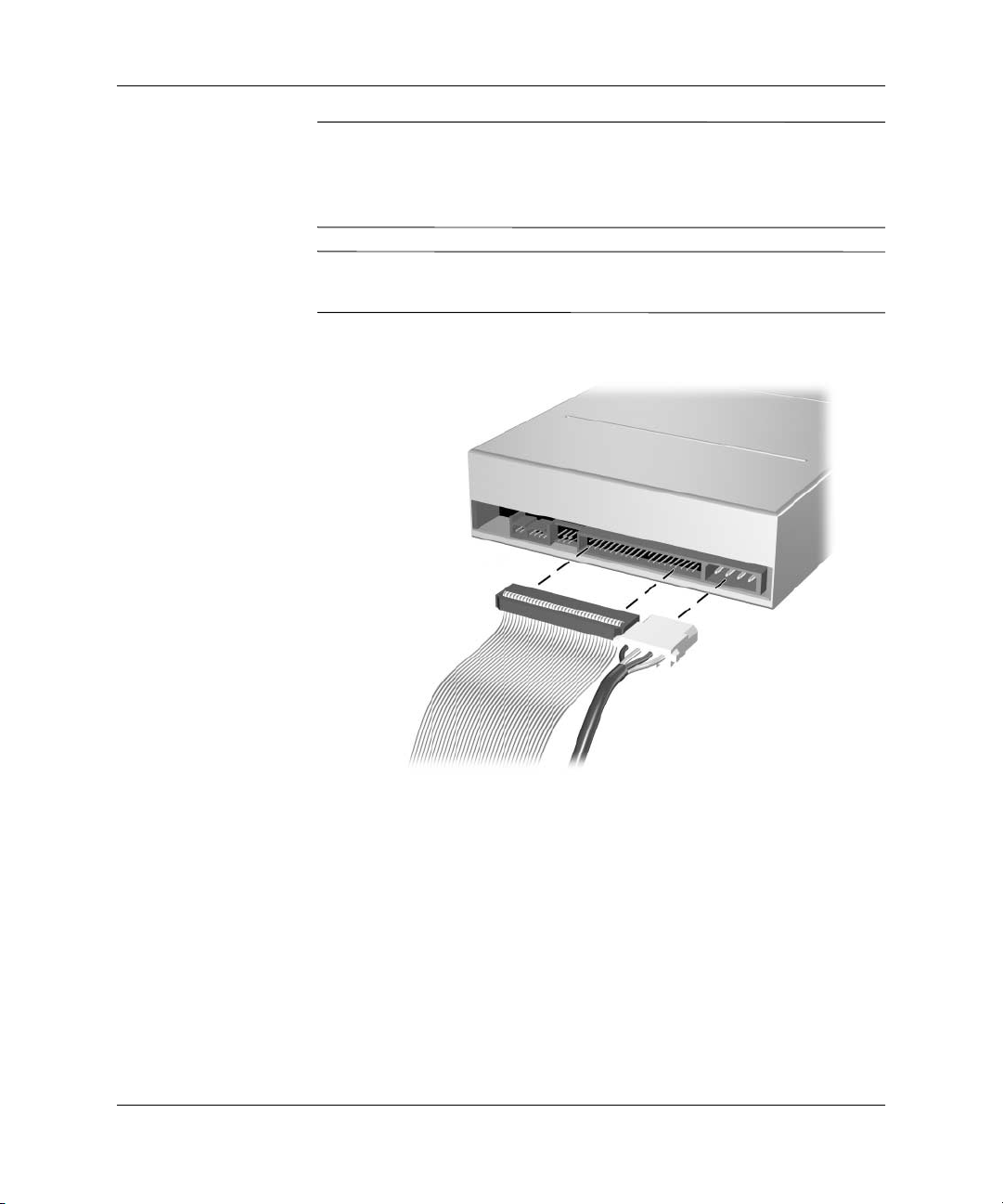

Rozšiřující paralelní zařízení ATA (PATA), jako jsou optické

■

jednotky, páskové jednotky IDE a jednotky Zip, připojte
k řadiči PATA (označení P20 PRIMARY IDE) pomocí
standardního kabelu s 80 vodiči.

Do pozice o poloviční výšce můžete nainstalovat jednotku

■

o poloviční nebo třetinové výšce.

Upgrade hardwaru

Správné vyrovnání a upevnění jednotky v modulu je třeba zajistit

■

pomocí vodicích šroubů. Společnost HP dodává s počítačem
vodicí šrouby navíc. Pro upevnění pevného disku se používají
standardní šrouby 6-32. Čtyři takové šrouby jsou umístěny na
konzole pevného disku pod krytem počítače. U všech ostatních
zařízení se používají metrické šrouby M3. Osm takových šroubů
je umístěno na konzole disketové jednotky pod krytem počítače.
Metrické šrouby dodávané společností HP jsou černé. Standardní
šrouby dodávané společností HP jsou stříbrné.

Referenční píručka k hardwaru www.hp.com 2–21

Upgrade hardwaru

UPOZORNNÍ: Ztrát dat a poškození počítače nebo disku zabráníte

Ä

dodržováním následujících pravidel:

Ped vložením nebo vyjmutím pevného disku ukončete ádn činnost

■

operačního systému, vypnte počítač a odpojte napájecí kabel ze zásuvky.
Pevný disk nevyjímejte, pokud je počítač zapnutý nebo v úsporném režimu.

Ped manipulací s jednotkou je teba se zbavit elektrostatického náboje.

■

Bhem manipulace s jednotkou se nedotýkejte jejího konektoru. Další
informace o pedcházení škodám zpsobeným statickou elektinou
naleznete v části Dodatek D, Elektrostatický výboj.

Zacházejte s jednotkou opatrn, neupuste ji.

■

Nepoužívejte pi vkládání jednotky nadmrnou sílu.

■

Nevystavujte pevný disk extrémním teplotám a zabrate jeho kontaktu

■

s tekutinami a produkty vyzaujícími magnetické pole, jako jsou monitory
a reproduktory.

Posíláte-li jednotku poštou, zabalte ji do ochranné bublinkové fólie nebo jiného

■

ochranného obalu a balíček označte štítkem „Kehké: Zacházejte opatrn.“

2–22 www.hp.com Referenční píručka k hardwaru

Upgrade hardwaru

Instalace optické jednotky nebo jiného vymnitelného
pamového zaízení

Optickou jednotkou může být jednotka CD-ROM, CD-R/RW,

✎

DVD-ROM, DVD+R/RW nebo kombinovaná jednotka CD-RW/DVD.

1. Pokud je zajištěn zámek počítačové skříně, restartujte počítač
a odemkněte zámek pomocí nástroje Computer Setup.

2. Pomocí operačního systému počítač řádně vypněte a potom
vypněte všechna externí zařízení. Odpojte napájecí kabel od
zásuvky a sejměte kryt počítače.

3. Sejměte přední panel.

4. Do obou dolních otvorů na každé straně jednotky zašroubujte dva
vodicí šrouby 1.

Pro upevnění optických a disketových jednotek se používají metrické

✎

šrouby M3. Osm vodicích šroubů navíc je umístěno na konzole
pevného disku pod krytem počítače. Metrické šrouby dodávané
společností HP jsou černé.

Referenční píručka k hardwaru www.hp.com 2–23

Upgrade hardwaru

Instalace 5,25palcové jednotky do počítače v konfiguraci Minitower
(nahoe) a Desktop (dole)

5. Nainstalujte jednotku do požadované pozice tak, že ji zepředu
zasunete do modulu jednotek 2. Jednotka bude v pozici
automaticky zajištěna zámkem.

UPOZORNNÍ: Spodní 5,25palcová pozice pro jednotku není tak

Ä

hluboká jako dv horní pozice. Do spodní pozice se vejde jednotka,
jejíž hloubka včetn kabel pipojených k zadní části nepesahuje 17 cm.
Nesnažte se do spodní jednotky silou vmstnat vtší jednotku, napíklad
optickou jednotku. Mohli byste poškodit jednotku a systémovou desku.

Vynaložením nepimené síly pi instalaci jakékoli jednotky do pozice
mžete jednotku poškodit.

2–24 www.hp.com Referenční píručka k hardwaru

Upgrade hardwaru

Pokud do spodní 5,25palcové pozice instalujete třetí volitelnou

✎

jednotku, musíte zároveň nainstalovat rozšiřující kartu s řadičem IDE
a datový kabel (nedodává se s počítačem), protože sekundární řadič
IDE podporuje pouze dvě jednotky.

Pokud instalujete třetí optickou jednotku, bude třeba odstranit pásku,

✎

která spojuje přídavné napájecí konektory.

6. Připojte napájecí a datové kabely k zadní části jednotky.

Pipojení kabel k jednotce

7. Odstraňte příslušnou výplň z předního panelu. Další informace
naleznete v části „Odstranění výplní předního panelu“.

8. Nasaďte přední panel a kryt počítače na původní místo.

9. Pokud používáte zámek počítačové skříně, znovu ho zamkněte
pomocí nástroje Computer Setup a aktivujte senzor.

10. V případě potřeby proveďte znovu konfiguraci počítače. Pokyny
týkající se použití nástroje Computer Setup naleznete v Příručce

k nástroji Computer Setup (F10) na disku CD Dokumentace
a diagnostické nástroje.

Referenční píručka k hardwaru www.hp.com 2–25

Upgrade hardwaru

Instalace pevného disku SATA do 3,5palcové pozice jednotky

Při výměně pevného disku nezapomeňte před odebráním původního

✎

pevného disku zálohovat data na něm uložená, abyste je mohli
instalovat na nový pevný disk.

Společnost HP nepodporuje připojení pevných disků SATA

✎

a 3,5 palcových pevných disků PATA v jednom počítači.

Instalace pevného disku do 3,5 palcové pozice jednotky:

1. Pokud je zajištěn zámek počítačové skříně, restartujte počítač
a odemkněte zámek pomocí nástroje Computer Setup.

2. Pomocí operačního systému počítač řádně vypněte a potom
vypněte všechna externí zařízení. Odpojte napájecí kabel od
zásuvky a sejměte kryt počítače.

3. Zašroubujte čtyři standardní vodicí šrouby 6-32, na každé straně
jednotky dva.

Použití vodicích šroub jednotky pevného disku

Pro upevnění pevného disku se používají standardní vodicí šrouby

✎

6-32. Čtyři vodicí šrouby navíc jsou umístěny na konzole pevného
disku pod krytem počítače. Standardní šrouby dodávané společností
HP jsou stříbrné. U všech ostatních zařízení se používají metrické
šrouby M3. Osm takových šroubů je umístěno na konzole disketové
jednotky pod krytem počítače. Metrické šrouby dodávané společností
HP jsou černé.

2–26 www.hp.com Referenční píručka k hardwaru

Upgrade hardwaru

4. Zasuňte pevný disk do pozice. Jednotka bude v pozici
automaticky zajištěna zámkem.

Instalace pevného disku do pozice jednotky pevného disku

UPOZORNNÍ: Zkontrolujte, zda jsou vodicí šrouby v jedné rovin s vodicími

Ä

drážkami na modulu jednotek. Vynaložením nepimené síly pi instalaci jakékoli
jednotky do pozice mžete jednotku poškodit.

Referenční píručka k hardwaru www.hp.com 2–27

Upgrade hardwaru

5. Připojte k jednotce pevného disku napájecí kabel 1 a datový
kabel 2.

Pipojení napájecího a datového kabelu k pevnému disku SATA

6. Připojte druhý konec datového kabelu k příslušnému konektoru
na systémové desce.

Pokud systém obsahuje pouze jeden pevný disk SATA, musíte jej

✎

nejprve připojit ke konektoru s označením SATA 0, aby nedocházelo
k potížím s výkonem pevného disku. Pokud přidáváte druhý pevný
disk, připojte jeho datový kabel ke konektoru na systémové desce
s označením P61 SATA 1.

7. Nasaďte kryt počítače.

8. Pokud používáte zámek počítačové skříně, znovu ho zamkněte
pomocí nástroje Computer Setup a aktivujte senzor.

9. V případě potřeby proveďte znovu konfiguraci počítače. Pokyny
týkající se použití nástroje Computer Setup naleznete v Příručce

k nástroji Computer Setup (F10) na disku CD Dokumentace
a diagnostické nástroje.

2–28 www.hp.com Referenční píručka k hardwaru

Pokud jste vyměnili primární pevný disk, vložte do počítače disk

✎

CD Restore Plus! Tento disk obnoví operační sytém, ovladače
softwaru a všechny softwarové aplikace, které byly v počítači
původně nainstalovány výrobcem. Postupujte podle pokynů
v příručce, která je přiložena k disku CD Restore Plus!. Po dokončení
procesu obnovení znovu nainstalujte všechny osobní soubory, jejichž
záložní kopii jste vytvořili před výměnou pevného disku.

Odebrání jednotky z pozice

1. Pokud je zajištěn zámek počítačové skříně, restartujte počítač
a odemkněte zámek pomocí nástroje Computer Setup.

2. Pomocí operačního systému počítač řádně vypněte a potom
vypněte všechna externí zařízení. Odpojte napájecí kabel od
zásuvky a sejměte kryt počítače.

3. Sejměte přední panel.

4. Odpojte napájecí a datový kabel ze zadního panelu jednotky.

UPOZORNNÍ: Pi odpojování kabel tahejte za poutko nebo konektor,

Ä

nikoli za samotný kabel. Pedejdete tak jeho poškození.

Upgrade hardwaru

Referenční píručka k hardwaru www.hp.com 2–29

Upgrade hardwaru

5. Vyjměte jednotku z pozice následujícím způsobem:

Chcete-li vyjmout optickou jednotku z počítače v konfiguraci

❏

Desktop, stiskněte žlutý zámek jednotky 1 a vysuňte jednotku
z pozice 2.

Vyjmutí optické jednotky z konfigurace Desktop

2–30 www.hp.com Referenční píručka k hardwaru

Upgrade hardwaru

Chcete-li vyjmout disketovou nebo optickou jednotku

❏

z počítače v konfiguraci Minitower, vytáhněte zelený zámek
příslušné jednotky 1 a vysuňte jednotku z pozice 2.

Vyjmutí disketové nebo optické jednotky z konfigurace Minitower
(znázornna optická jednotka)

Referenční píručka k hardwaru www.hp.com 2–31

Upgrade hardwaru

Chcete-li vyjmout jednotku pevného disku, vytáhněte zelený

❏

zámek příslušného pevného disku 1 a vysuňte jednotku
z pozice 2.

Vyjmutí jednotky pevného disku

6. Uložte vyjmutý pevný disk do antistatického obalu.

2–32 www.hp.com Referenční píručka k hardwaru

A

Specifikace

Počítač HP Compaq v provedení Convertible Minitower

Rozmry konfigurace Desktop

Výška
Šíka
Hloubka (pokud je počítač vybaven
bezpečnostní konzolou, je hodnota vyšší)

Rozmry konfigurace Tower

Výška
Šíka
Hloubka (pokud je počítač vybaven
bezpečnostní konzolou, je hodnota vyšší)

Pibližná hmotnost 35 lb 15,9 kg

6,6“

17,65“

17,8“

17,65“

6,6“

17,8“

16,7 cm
44,8 cm
45,2 cm

44,8 cm
16,7 cm
45,2 cm

Povolené zatížení
(maximální rozložené zatížení
pouze v konfiguraci Desktop)

Rozsah teplot

Provoz
Mimo provoz

Relativní vlhkost (nekondenzující)

Provoz
Mimo provoz (teplota vlhkého teplomru
max. 38,7

Maximální nadmoská výška
(bez vlivu tlaku)

Provoz
Mimo provoz

Provozní teplota se snižuje o 1,0 °C na 300 m do nadmoské výšky 3 000 m. Je teba se

✎

vyhnout nepetržitému pímému slunečnímu záení. Maximální rychlost zmny je 10 °C/hod.
Horní limit mže být omezen typem a počtem nainstalovaných volitelných součástí.

Referenční píručka k hardwaru www.hp.com A–1

C)

°

-22 až 140

100 lb 45,5 kg

50 až 95

10 – 90 %

5 – 95 %

10 000 stop
30 000 stop

F

°

F

°

-30 až 60

10 až 35

10 – 90 %

5 – 95 %

3 048 m
9 144 m

C

°

C

°

Specifikace

Počítač HP Compaq v provedení Convertible Minitower

(pokračování)

Tepelné vyzaování

Maximální
Typické (v dob nečinnosti)

Zdroj napájení

Rozsah provozního naptí*
Jmenovitý rozsah naptí
Jmenovitý kmitočet sít

1 916 BTU/hod

375 BTU/hod

115 V

90 – 264 V st.

100 – 240 V st.

50 – 60 Hz

483 kcal/hod

95 kcal/hod

230 V

90 – 264 V st.

100 – 240 V st.

50 – 60 Hz

Výkon 365 W 365 W
Jmenovitý vstupní proud

(maximální)*

6 A pi naptí

100 V st.

3 A pi naptí

200 V st.

* Tento systém používá aktivní napájecí zdroj s korekčním faktorem. Tím spluje požadavky
na získání značky CE pro použití v zemích Evropské unie. Další výhodou aktivního napájecího
zdroje s korekčním faktorem je, že nevyžaduje pepínač vstupního naptí.

A–2 www.hp.com Referenční píručka k hardwaru

Výmna baterie

Baterie, která je součástí počítače, napájí systémové hodiny.
Při výměně použijte baterii odpovídající té, která byla v počítači
nainstalována původně. Počítač je dodáván s knoflíkovou baterií
s lithiovým 3 voltovým článkem.

Životnost lithiové baterie bude delší, pokud bude počítač zapojen

✎

do elektrické zásuvky. Lithiová baterie se používá pouze v případě,
že počítač NENÍ připojen ke zdroji střídavého napájení.

VAROVÁNÍ: Počítač obsahuje interní lithiomanganovou baterii.

Å

Pi nesprávném zacházení s baterií hrozí nebezpečí popálení a poleptání.
Riziko zranní je možné snížit dodržováním následujících zásad:

Nepokoušejte se baterii dobíjet.

■

Nevystavujte ji teplotám vyšším než 60 °C.

■

Nepokoušejte se baterii rozebírat, drtit, propichovat, zkratovat její

■

kontakty nebo ji vystavovat vlivu vody nebo ohn.
Pi výmn baterie používejte pouze náhradní díly společnosti HP

■

určené pro tento výrobek.

B

UPOZORNNÍ: Ped výmnou baterie je dležité vytvoit zálohu nastavení

Ä

počítače v pamti CMOS. Pi vyjmutí nebo výmn baterie budou nastavení
v pamti CMOS vymazána. Informace o zálohování nastavení pamti CMOS
naleznete v Píručce k nástroji Computer Setup (F10) na disku CD
Dokumentace a diagnostické nástroje.

Baterie, jednotky bateriových zdroj a akumulátory nesmí být likvidovány

N

s bžným domovním odpadem. K jejich recyklaci nebo ádné likvidaci
využijte sbrnu nebezpečného odpadu nebo baterie vrate společnosti HP,
autorizovaným partnerm nebo jejich zástupcm.

Referenční píručka k hardwaru www.hp.com B–1

Výmna baterie

UPOZORNNÍ: Statická elektina mže zpsobit poškození

Ä

elektronických součástí počítače nebo pídavného zaízení. Ped
provádním následujících postup se proto dotknte uzemnného
kovového pedmtu. Odstraníte tak elektrostatický náboj.

1. Pokud je zajištěn zámek počítačové skříně, odemkněte jej pomocí
nástroje Computer Setup a potom vypněte jeho senzor.

2. Pomocí operačního systému počítač řádně vypněte a potom vypněte
všechna externí zařízení. Vytáhněte napájecí kabel ze zásuvky
a odpojte všechna externí zařízení. Potom odstraňte kryt počítače.

Je možné, že baterie bude přístupná až po vyjmutí

✎

rozšiřovací karty.

3. Na systémové desce najděte baterii a držák baterie.

4. Dokončete výměnu baterie podle následujících pokynů
(v závislosti na typu držáku baterie na systémové desce).

Typ 1

a. Vyjměte baterii z držáku.

Vyjmutí knoflíkové baterie (typ 1)

b. Zasuňte novou baterii do držáku. Kladný pól musí být

nahoře. Držák baterii automaticky zajistí ve správné poloze.

B–2 www.hp.com Referenční píručka k hardwaru

Výmna baterie

Typ 2

a. Uvolněte baterii z držáku stlačením kovové západky vyčnívající

nad jedním okrajem baterie. Po uvolnění baterii vytáhněte 1.

b. Chcete-li vložit novou baterii, zasuňte jeden její okraj pod

okraj západky. Kladný pól musí být nahoře. Zatlačte na druhý
okraj baterie tak, aby západka zaklapla 2.

Vyjmutí a výmna knoflíkové baterie (typ 2)

Referenční píručka k hardwaru www.hp.com B–3

Výmna baterie

Typ 3

a. Zatáhněte svorku 1, která baterii zajišťuje v držáku,

směrem dozadu a vyjměte baterii 2.

b. Vložte novou baterii a znovu ji upevněte v držáku.

Vyjmutí knoflíkové baterie (typ 3)

Po výměně baterie proveďte následující kroky.

✎

5. Vraťte zpět kryt počítače.

6. Zapojte napájecí kabel a zapněte počítač.

7. Pomocí nástroje Computer Setup znovu nastavte datum a čas,
hesla a všechna speciální nastavení systému. Další informace
naleznete v Příručce k nástroji Computer Setup (F10) na disku
CD Dokumentace a diagnostické nástroje.

8. Pokud používáte zámek počítačové skříně, znovu ho zamkněte
pomocí nástroje Computer Setup a aktivujte senzor.

B–4 www.hp.com Referenční píručka k hardwaru

C

Zajištní pomocí bezpečnostních zámk

Informace o funkcích zabezpečení dat naleznete v Příručce k nástroji

✎

Computer Setup (F10), v Příručce pro správu počítače na disku CD
Dokumentace a diagnostické nástroje a v příručce HP ProtectTools
Security Manager Guide (u některých modelů) na adrese

Instalace bezpečnostního zámku

Bezpečnostní zámky zobrazené níže a na následující stránce lze
použít k zajištění počítače v konfiguraci Convertible Minitower.

Lankový zámek

www.hp.com

.

Instalace lankového zámku

Referenční píručka k hardwaru www.hp.com C–1

Zajištní pomocí bezpečnostních zámk

Visací zámek

Instalace visacího zámku

C–2 www.hp.com Referenční píručka k hardwaru

Zajištní pomocí bezpečnostních zámk

Univerzální svorkový zámek skín

Instalace bez použití bezpečnostního lanka

1. Protáhněte kabel klávesnice a myši okem zámku.

Referenční píručka k hardwaru www.hp.com C–3

Zajištní pomocí bezpečnostních zámk

2. Přišroubujte zámek ke skříni pomocí dodaného šroubu.

3. Zasuňte západku do zámku 1 a zajistěte zámek zatlačením
tlačítka 2. Zámek lze odemknout pomocí dodaného klíče.

C–4 www.hp.com Referenční píručka k hardwaru

Instalace s použitím bezpečnostního lanka

1. Obtočte bezpečnostní lanko kolem nepohyblivého objektu.

Zajištní pomocí bezpečnostních zámk

2. Protáhněte kabel klávesnice a myši okem zámku.

Referenční píručka k hardwaru www.hp.com C–5

Zajištní pomocí bezpečnostních zámk

3. Přišroubujte zámek ke skříni pomocí dodaného šroubu.

4. Zasuňte západku na konci bezpečnostního lanka do zámku 1
a zajistěte zámek zatlačením tlačítka 2. Zámek lze odemknout
pomocí dodaného klíče.

C–6 www.hp.com Referenční píručka k hardwaru

Elektrostatický výboj

Elektrostatický výboj způsobený dotykem ruky nebo jiného vodiče
může poškodit systémové desky nebo jiná zařízení citlivá na statickou
elektřinu. Takové poškození může snížit životnost zařízení.

Ochrana ped poškozením statickou elektinou

Poškození statickou elektřinou můžete předejít dodržováním
následujících pokynů:

Při přepravě a skladování uchovávejte součásti citlivé na statickou

■

elektřinu v antistatických obalech a nedotýkejte se jich.
Součásti uchovávejte v antistatických obalech až do vybalení

■

na pracovištích s antistatickou ochranou.
Před vybalením z antistatických obalů položte součásti na

■

uzemněný povrch.
Nedotýkejte se kolíků, vodičů ani obvodů.

■

D

Při manipulaci se součástmi buďte vždy řádně uzemněni.

■

Metody uzemnní

Existuje několik metod uzemnění. Při manipulaci se součástmi
citlivými na statickou elektřinu nebo jejich instalaci použijte některé
z následujících postupů:

Použijte pásek na zápěstí spojený uzemňovacím kabelem

■

s uzemněnou pracovní stanicí nebo počítačovou skříní.
Zápěstní pásky jsou pružné řemínky, jejichž zemnicí kabely
mají minimální odpor 1 megaohm +/– 10 %. Správného
uzemnění dosáhnete nošením pásku přímo na kůži.

Referenční píručka k hardwaru www.hp.com D–1

Elektrostatický výboj

Na pracovištích, kde se většinou stojí a chodí, použijte speciální

■

pásky na kotníky, chodidla či boty. Pokud stojíte na vodivé
podlaze nebo rozptylovacích podložkách, použijte antistatické
pásky na obou nohou.

Používejte vodivé pracovní nástroje.

■

Používejte přenosnou sadu nástrojů se skládací podložkou pro

■

rozptýlení elektrostatického náboje.

Nemáte-li k dispozici žádný z uvedených nástrojů pro řádné
uzemnění, obraťte se na autorizovaného prodejce nebo poskytovatele
služeb společnosti HP.

Další informace související se statickou elektřinou můžete získat

✎

u autorizovaného prodejce nebo poskytovatele služeb společnosti HP.

D–2 www.hp.com Referenční píručka k hardwaru

Pokyny k práci s počítačem, bžná

péče o počítač a píprava k peprav

Pokyny k práci s počítačem a bžná péče

Správná instalace a péče o počítač a monitor se řídí následujícími
pokyny:

Chraňte počítač před nadměrnou vlhkostí, přímým slunečním

■

světlem a extrémním teplem nebo chladem. Další informace
o doporučeném rozsahu teplot a vlhkosti vzduchu pro počítač
jsou uvedeny v této příručce, viz Dodatek A, Specifikace.

Počítač musí stát na pevné rovné ploše. Na všech stranách

■

počítače s otvory pro ventilaci a nad monitorem ponechejte
nejméně 10,2 cm volného prostoru, aby bylo zajištěno dostatečné
proudění vzduchu.

Nebraňte proudění vzduchu do počítače blokováním vzduchových

■

otvorů. Neumísťujte klávesnici s vysunutými nožkami přímo před
čelní část počítače v konfiguraci Desktop, protože byste tím také
omezili proudění vzduchu.

E

Nikdy nepracujte s počítačem, který má odstraněný kryt nebo

■

boční panel.
Neskládejte počítače na sebe ani je neumísťujte vedle sebe natolik

■

blízko, aby v prostoru mezi nimi proudil zahřátý vzduch z jejich
ventilačního systému.

Pokud má být počítač umístěn do samostatné přihrádky, musí mít

■

přihrádka ventilační otvory pro přívod a odvod vzduchu a musí
být dodrženy stejné provozní pokyny, které jsou uvedeny výše.

Zabraňte vniknutí tekutin do počítače a klávesnice.

■

Nezakrývejte ničím větrací otvory monitoru.

■

V operačním systému nainstalujte nebo zapněte funkce řízení

■

spotřeby nebo jiný software, včetně úsporného režimu.

Referenční píručka k hardwaru www.hp.com E–1

Pokyny k práci s počítačem, bžná péče o počítač a píprava k peprav

Před prováděním následujících činností počítač vždy vypněte:

■

Pokud chcete otřít vnější povrch počítače, použijte měkkou,

❏

navlhčenou prachovku. Při použití čisticích prostředků může
dojít k poškození barvy nebo povrchu.

Občas vyčistěte všechny větrací otvory na všech stranách

❏

počítače. Vlákna, prach a jiné nečistoty je mohou zablokovat
a omezit proudění vzduchu.

Bezpečnostní opatení pi používání
optické jednotky

Při provozu nebo čištění optické jednotky dodržujte
následující pravidla:

Provoz

Za provozu jednotkou nehýbejte. Mohlo by dojít k chybě

■

při čtení.
Nevystavujte jednotku náhlým změnám teploty, protože by uvnitř

■

jednotky mohlo docházet ke kondenzaci vodní páry. Dojde-li
při provozu jednotky k náhlé změně teploty, vyčkejte před
vypnutím napájení alespoň jednu hodinu. Budete-li pracovat
s jednotkou bezprostředně po změně teploty, může dojít k chybě
při čtení.

Nevystavuje jednotku vysokým teplotám nebo vlhkosti,

■

mechanickým vibracím ani přímému slunečnímu světlu.

Čištní

Panel a ovládací prvky čistěte suchou měkkou prachovkou nebo

■

měkkou prachovkou mírně navlhčenou ve slabém saponátovém
roztoku. Nikdy nestříkejte čisticí roztoky přímo na jednotku.

Nepoužívejte žádné druhy rozpouštědel, jako je líh nebo benzen.

■

Mohlo by dojít k poškození povrchu.

Bezpečnost

Dostane-li se do jednotky cizí předmět nebo tekutina, ihned vypněte
počítač a nechte jej zkontrolovat u autorizovaného poskytovatele
služeb společnosti HP.

E–2 www.hp.com Referenční píručka k hardwaru

Pokyny k práci s počítačem, bžná péče o počítač a píprava k peprav

Píprava k peprav

Při přípravě počítače k přepravě postupujte podle těchto pokynů:

1. Zálohujte soubory z pevného disku na disky PD, páskové kazety,
disky CD nebo diskety. Záložní médium nesmí být během
skladování nebo přepravy vystaveno elektrickým ani magnetickým
impulsům.

Jednotka pevného disku se automaticky uzamkne při vypnutí

✎

napájení počítače.

2. Vyjměte všechny diskety z disketových jednotek a uložte je.

3. Vložte do disketové jednotky prázdnou disketu. Tím jednotku
ochráníte během přepravy. Použijte disketu, na které nejsou
uložena data.

4. Vypněte počítač a externí zařízení.

5. Odpojte napájecí kabel z elektrické zásuvky a potom od počítače.

6. Odpojte součásti systému a externí zařízení od zdrojů napájení
a potom od počítače.

Před přepravou počítače zkontrolujte, zda jsou všechny desky řádně

✎

usazeny a zajištěny ve slotech.

7. Zabalte součásti systému a externí zařízení do původních nebo
podobných obalů a dostatečným množstvím výplňového
materiálu je zabezpečte před nárazy.

Informace o předepsaném prostředí pro počítač mimo provoz jsou

✎

uvedeny v této příručce, viz Dodatek A, Specifikace.

Referenční píručka k hardwaru www.hp.com E–3

Rejstík

D

Desktop, typ konfigurace
disketová jednotka

instalace
součásti

2–23

1–2

1–7

E

elektrostatický výboj, ochrana před

poškozením

D–1

I

indikátory stavu
instalace

baterie
bezpečnostní zámky
disketová jednotka
obnovení softwaru
optická jednotka
paměť
pevný disk
přídavné jednotky
rozšiřující karta
vodicí šrouby

B–1

2–9

1–2, 1–4

2–26

2–21

2–23

2–14

2–23
2–29

2–21

C–1

J

jednotka CD-ROM

Viz optická jednotka

jednotka DVD-ROM

Viz optická jednotka

K

karta PCI

Viz rozšiřující karta
klávesa aplikace
klávesa s logem Windows

funkce

umístění
klávesnice

konektor

součásti
konektor mikrofonu
konektor pro připojení sluchátek nebo výstup

zvukového signálu
konektor pro sluchátka
konektor RJ-45
konektory pro zvukový signál
konfigurace Minitower
kryt

odstranění
zamčení a odemčení

kryt rozšiřujícího slotu

nasazení
odstranění

1–5

1–4

1–3

1–4

2–18

2–4

2–16

1–4

1–3

1–2, 1–3

1–3

1–2

1–10

2–2, C–1

1–2, 1–3

M

monitor, připojení
myš

konektor
zvláštní funkce

1–3

1–3

1–5

Referenční píručka k hardwaru www.hp.com Rejstík–1

Rejstík

N

napájení

indikátor
konektor kabelu
tlačítko

1–2

1–2

1–3

O

odebrání

baterie

B–1

jednotky z pozice
kryt počítače

rozšiřující karta
odemčení krytu
odstranění

kryt rozšiřujícího slotu

přední panel

výplně předního panelu

zámek počítačové skříně
optická jednotka

bezpečnostní opatření

čištění

E–2

instalace

pokyny

součásti

vodicí šrouby

E–2

1–2

2–23

2–29

2–4

2–14

2–2, C–1

2–6

2–23

P

paměť

asymetrický režim

instalace

jednokanálový režim

kapacita

osazení zásuvek

prokládaný režim

specifikace

vyhledání zásuvek
paměťové moduly DIMM

Viz paměť

2–9

2–9, 2–10, 2–13

2–9

2–10

2–10

2–10

2–11

2–16

E–2

2–10

2–8

2–2

panel

Viz přední panel
paralelní konektor
paralelní zařízení ATA
pevný disk

indikátor činnosti

instalace disku SATA

obnovení

připojení kabelů disku SATA

vodicí šrouby
přední panel

nasazení

odstranění

výplně

2–8

počítač

bezpečnostní zámky

kryt

2–4

obnovení softwaru

ochrana před poškozením statickou

elektřinou
příprava k přepravě
provozní pokyny
součásti
specifikace
změna konfigurace

změna konfigurace Minitower

příprava k přepravě
pokyny

provoz počítače

pokyny k instalaci
pokyny k větrání
porty USB

přední panel
zadní panel

pozice jednotek

Desktop na Minitower

na

typ Desktop

2–29

2–7

1–1

2–6

D–1

A–1

1–2

1–3

2–20

1–3

2–26

1–7

E–3

E–1

2–1

E–1

2–21

1–2

2–2, C–1

2–29

E–3

E–1

2–26

1–10

2–28

Rejstík–2 www.hp.com Referenční píručka k hardwaru

Rejstík

R

rozšiřující karta

instalace
odebrání
PCI
PCI Express
umístění slotů

2–14

2–14
2–14

2–14, 2–18

2–14

S

SATA

instalace pevného disku

připojení kabelů
sériový konektor
součásti

klávesnice

přední panel

zadní panel
součásti na předním panelu
součásti na zadním panelu
specifikace

paměť

2–9

počítač

A–1

1–4

1–2

1–3

1–3

2–28

2–26

1–2

1–3

U

umístění identifikačního čísla produktu
umístění sériového čísla

1–6

V

výměna baterie
vnitřní součásti, přístup

B–1

2–4

Z

zabezpečení

lankový zámek
svorkový zámek skříně
visací zámek
zámek počítačové skříně

zámek počítačové skříně

a bezpečnostní klíč

zámky

lankový zámek
svorkový zámek skříně
visací zámek

zámek počítačové skříně
zdroj napájení
změna konfigurace počítače

A–2

C–2

C–2

C–1

C–1

2–2

C–3

2–2

C–3

2–2

1–7, 1–10

1–6

Referenční píručka k hardwaru www.hp.com Rejstík–3
