Referenshandbok

HP Compaq Business Desktop

dc7100 Small Form Factor Model
[modell med liten formfaktor]

Dokumentets artikelnummer: 359656-101

Maj 2004

Denna bok innehåller grundläggande information för uppgradering
av denna datormodell.

© Copyright 2004 Hewlett-Packard Development Company, L.P.
Informationen i detta dokument kan ändras utan föregående meddelande.

Microsoft, MS-DOS, Windows och Windows NT är varumärken som tillhör
Microsoft Corporation i USA och andra länder.

Det enda garantiansvar för HP-produkter och HP-tjänster definieras i de uttryckliga
garantiavtal som medföljer sådana produkter och tjänster. Ingenting i denna text
skall anses utgöra ett ytterligare garantiåtaganden. HP ansvarar inte för tekniska
fel, redigeringsfel eller för material som utelämnats i detta dokument.

Detta dokument innehåller information som omfattas av lag om upphovsrätt.
Ingen del av detta dokument får kopieras eller reproduceras i någon form utan
skriftligt medgivande från Hewlett-Packard Company.

VARNING! Den här texten ger information om att allvarliga personskador

Å

eller dödsfall kan uppstå om instruktionerna inte följs.

SE UPP! Den här texten innehåller varningar om att utrustningen kan

Ä

förstöras eller information förloras om inte instruktionerna följs.

Referenshandbok

HP Compaq Business Desktop

dc7100 Small Form Factor Model [modell med liten formfaktor]
Första upplagan (Maj 2004)
Dokumentets artikelnummer: 359656-101

Innehåll

1 Produktens funktioner

Standardfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1

Komponenter på frontpanelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2

Komponenter på datorns baksida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3

Tangentbord. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4

Windows logo-tangent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5

Speciella musfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6

Serienumrets placering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6

2 Uppgradera maskinvara

Servicefunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Varnings- och Se upp!-meddelanden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Användning av dator med liten formfaktor

med minitower [minitorn]-konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2

Låsa upp Smart Cover Lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–3

Använda Smart Cover FailSafe Key. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–3

Ta bort datorns kåpa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5

Sätta tillbaka datorns kåpa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6

Installera ytterligare minne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6

DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6

DDR-SDRAM DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7

Utrusta DIMM-socklar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–8

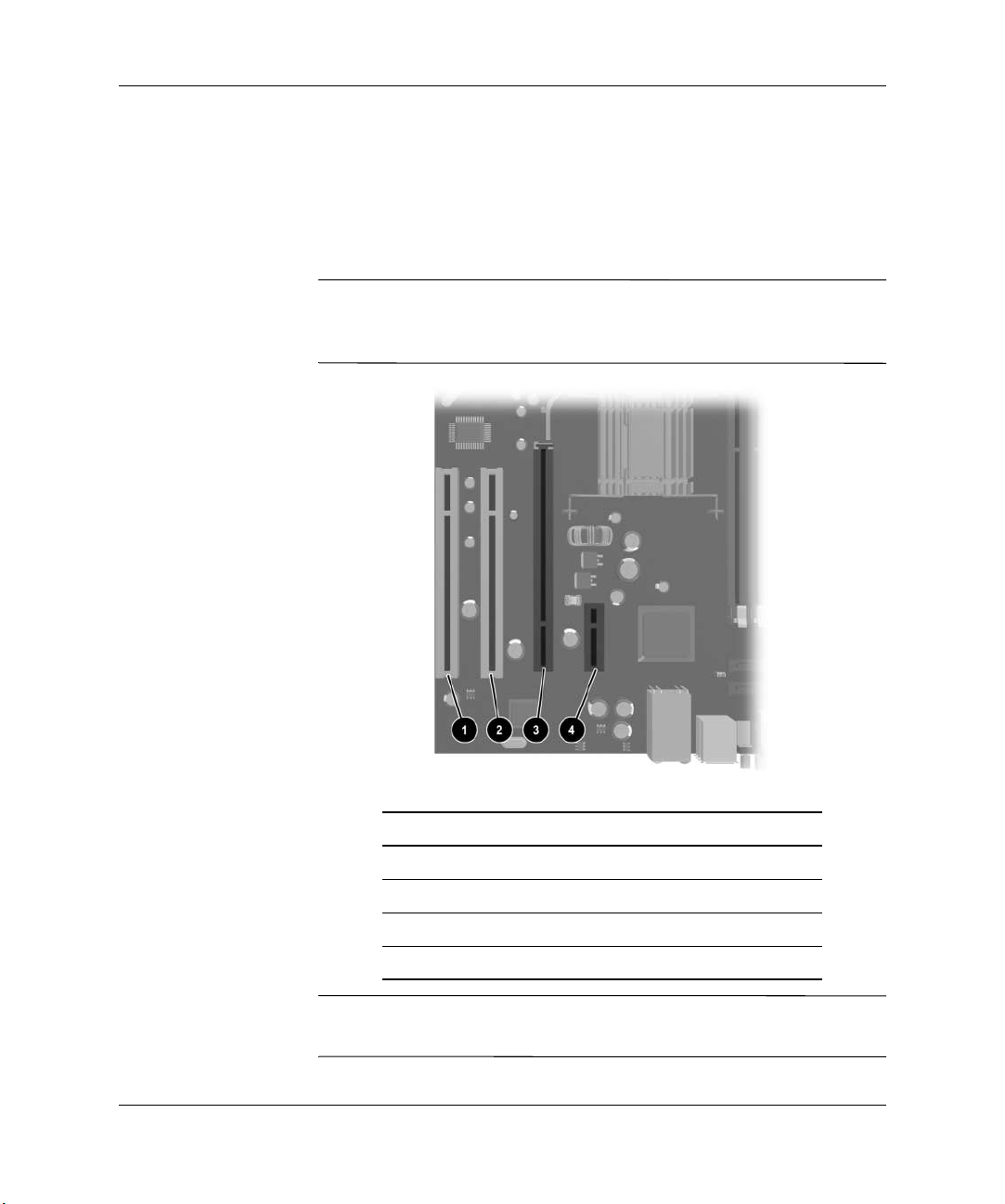

Installera ett expansionskort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–12

Ta bort ett PCI Express-expansionskort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–15

Installera ytterligare enheter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–16

Enheternas placeringar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–18

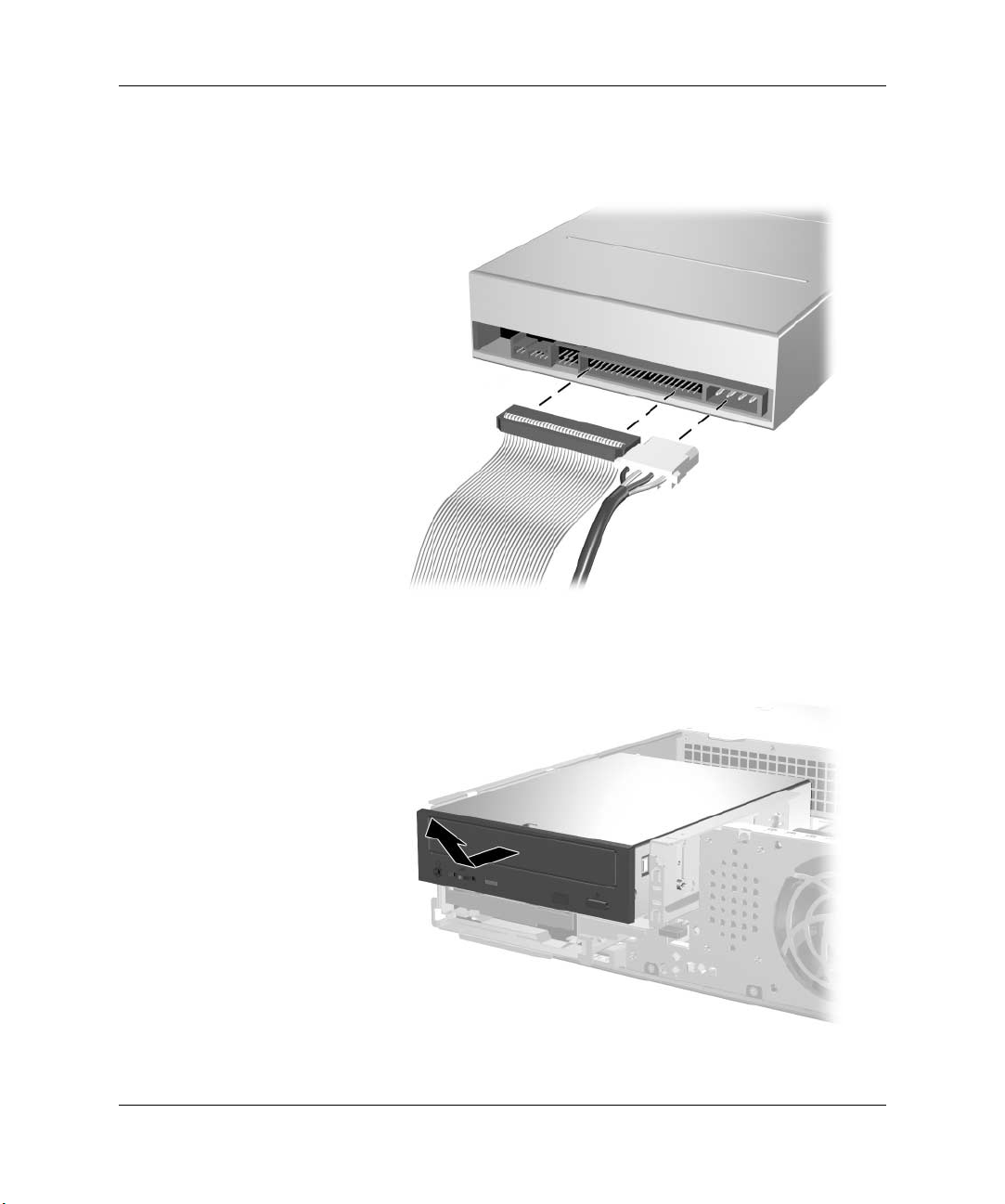

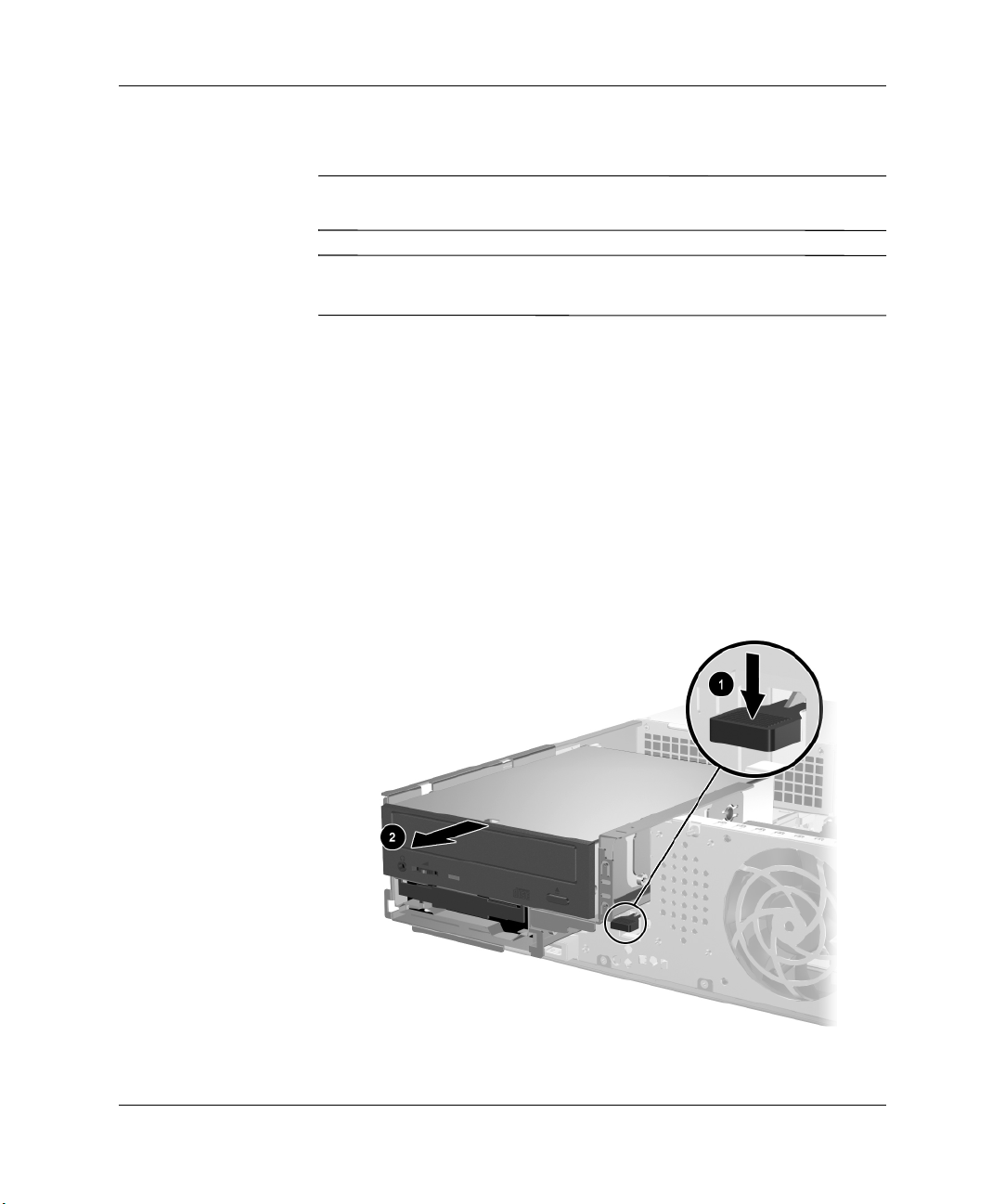

Ta bort en optisk enhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–19

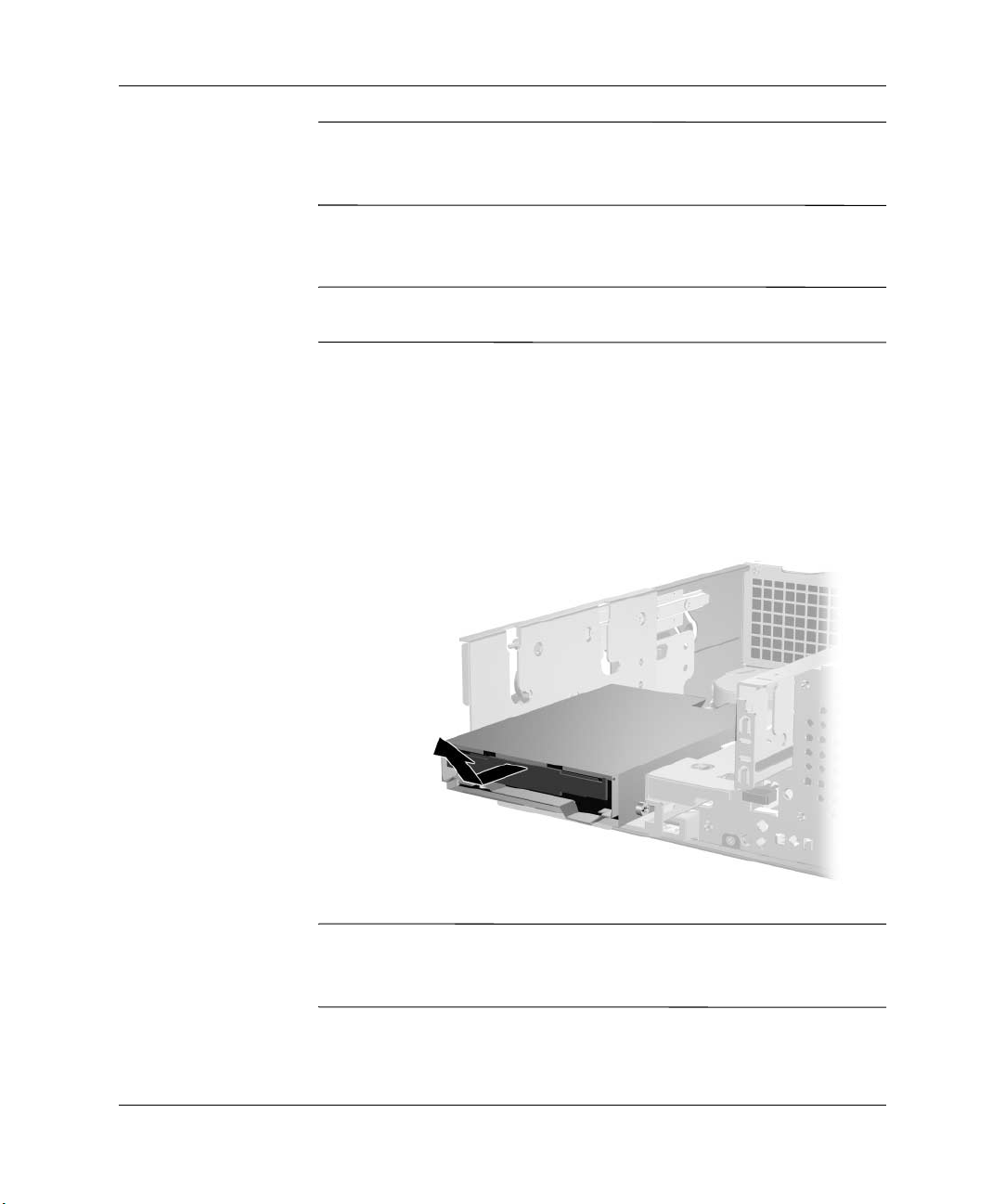

Ta bort en diskettenhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–21

Referenshandbok www.hp.com iii

Innehåll

Installera en extra optisk enhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–22

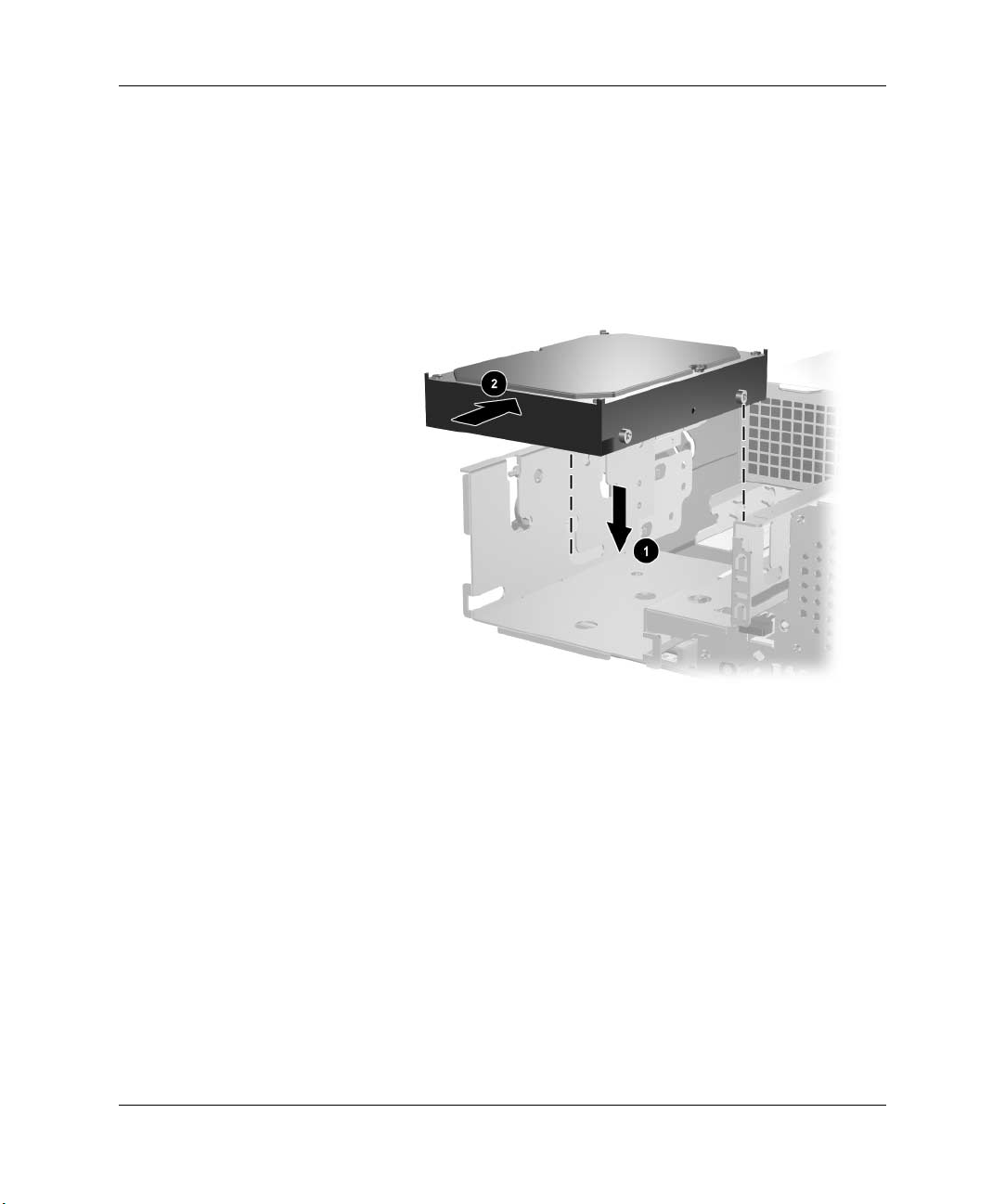

Uppgradering av SATA-hårddisken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–26

Arbeta med MultiBay-alternativet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–33

“Snabbinkoppling” eller “Snabbväxling” av MultiBay-enheter. . . . . . . . . . . . . . 2–34

Ta bort säkerhetsskruven i MultiBay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–35

Sätta in en enhet i MultiBay-platsen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–36

Ta bort en enhet från MultiBay-platsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–37

Partitionera och formatera en MultiBay-hårddisk . . . . . . . . . . . . . . . . . . . . . . . . 2–38

A Specifikationer

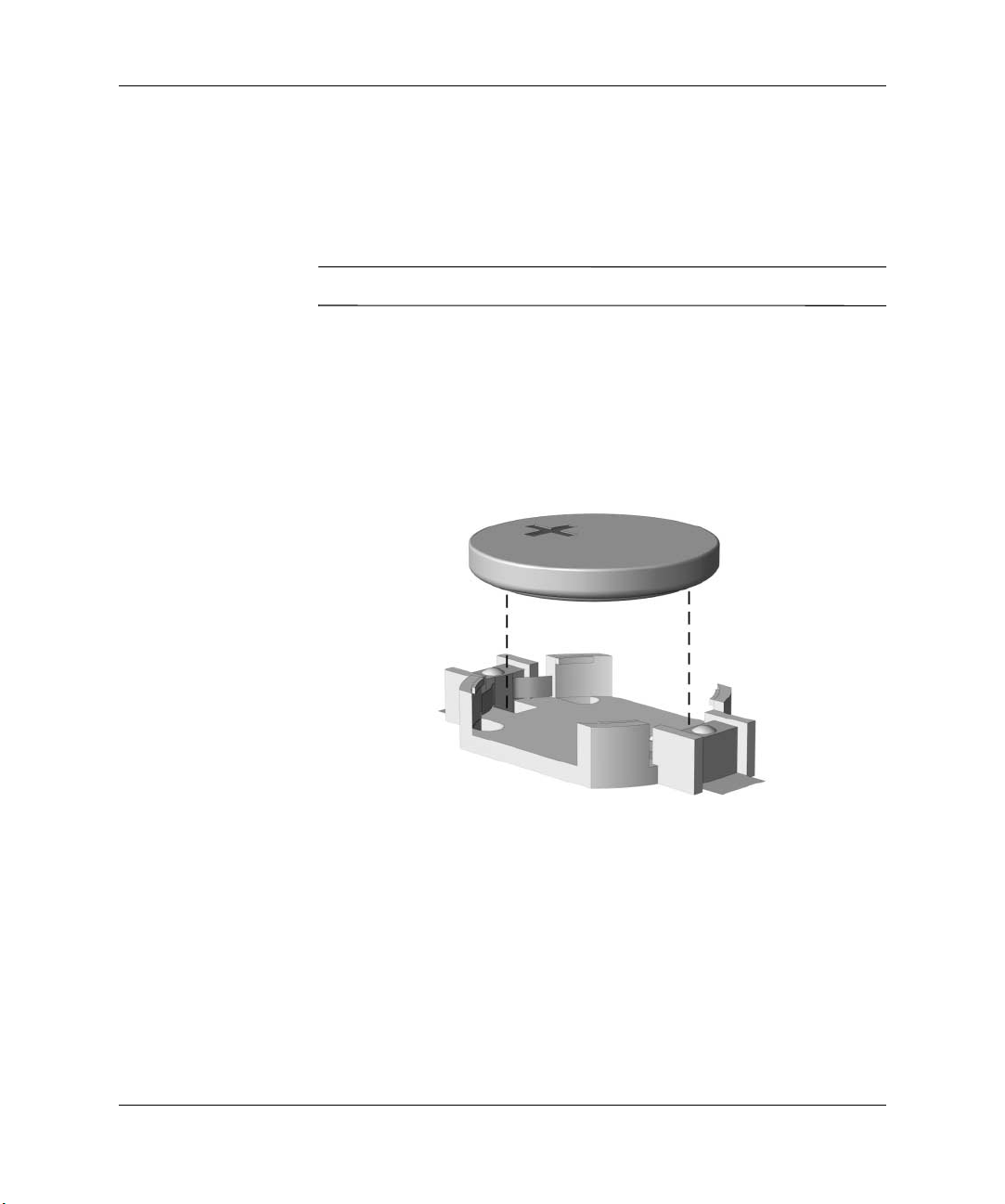

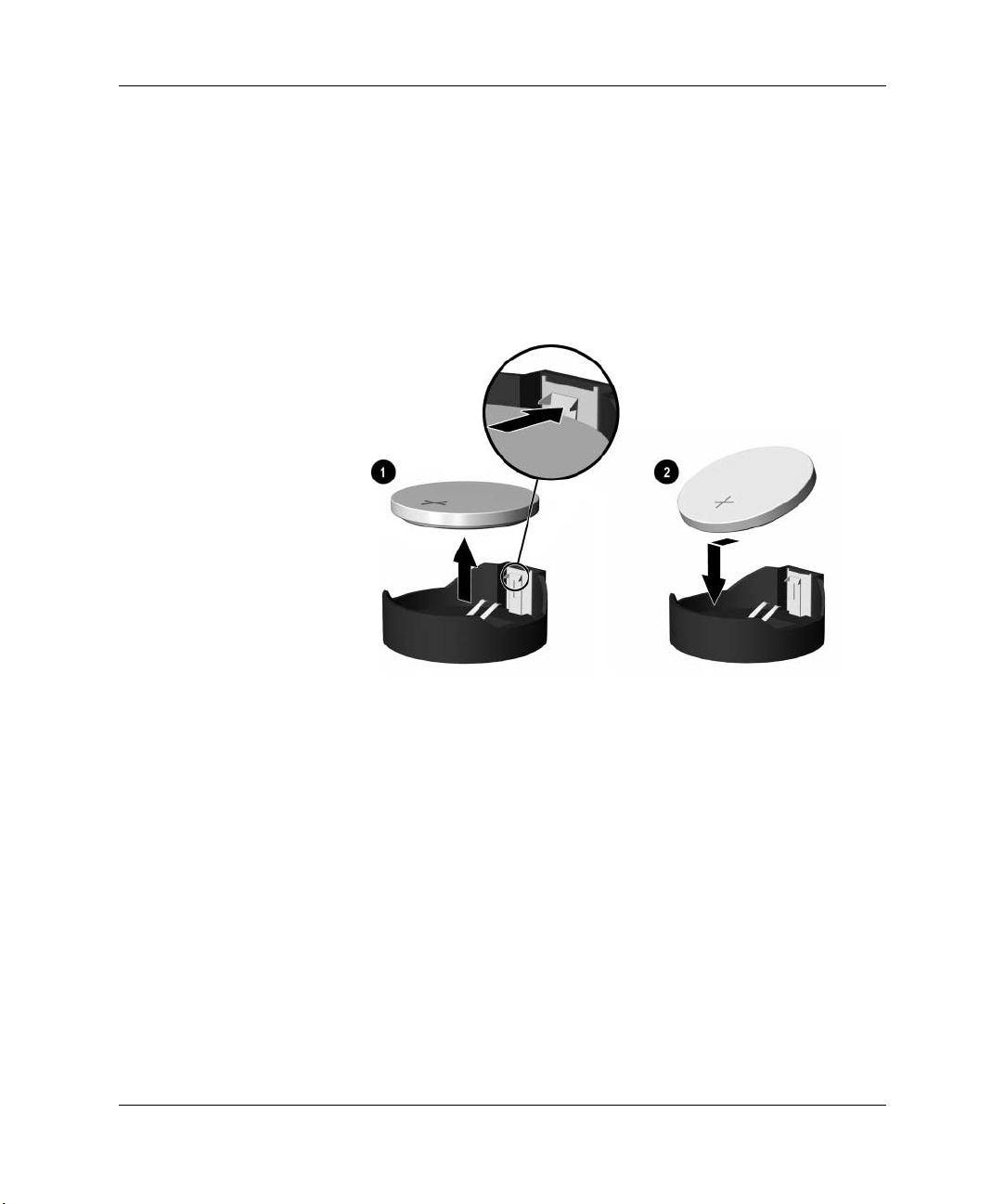

B Byta batteri

C Säkerhetslås

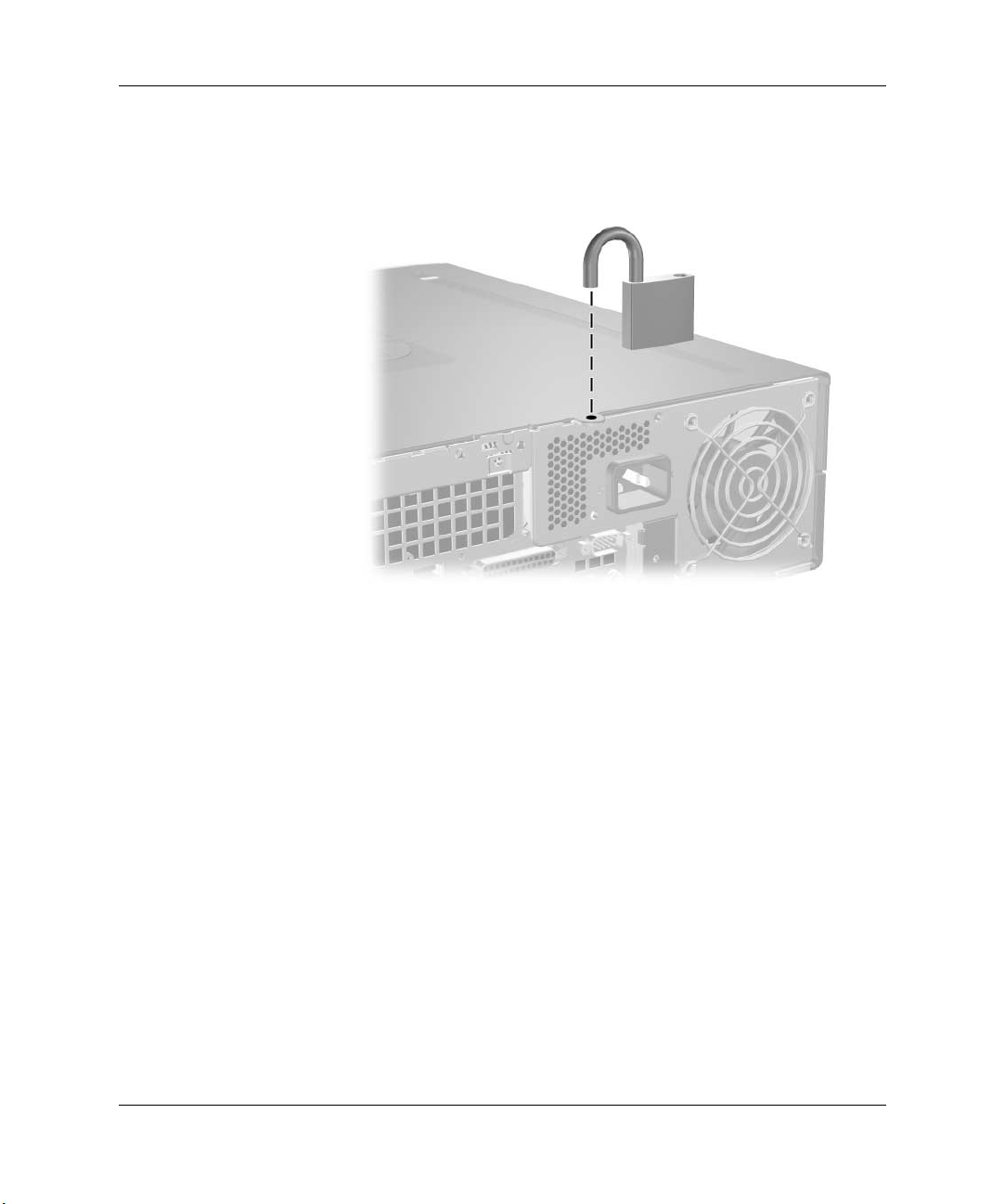

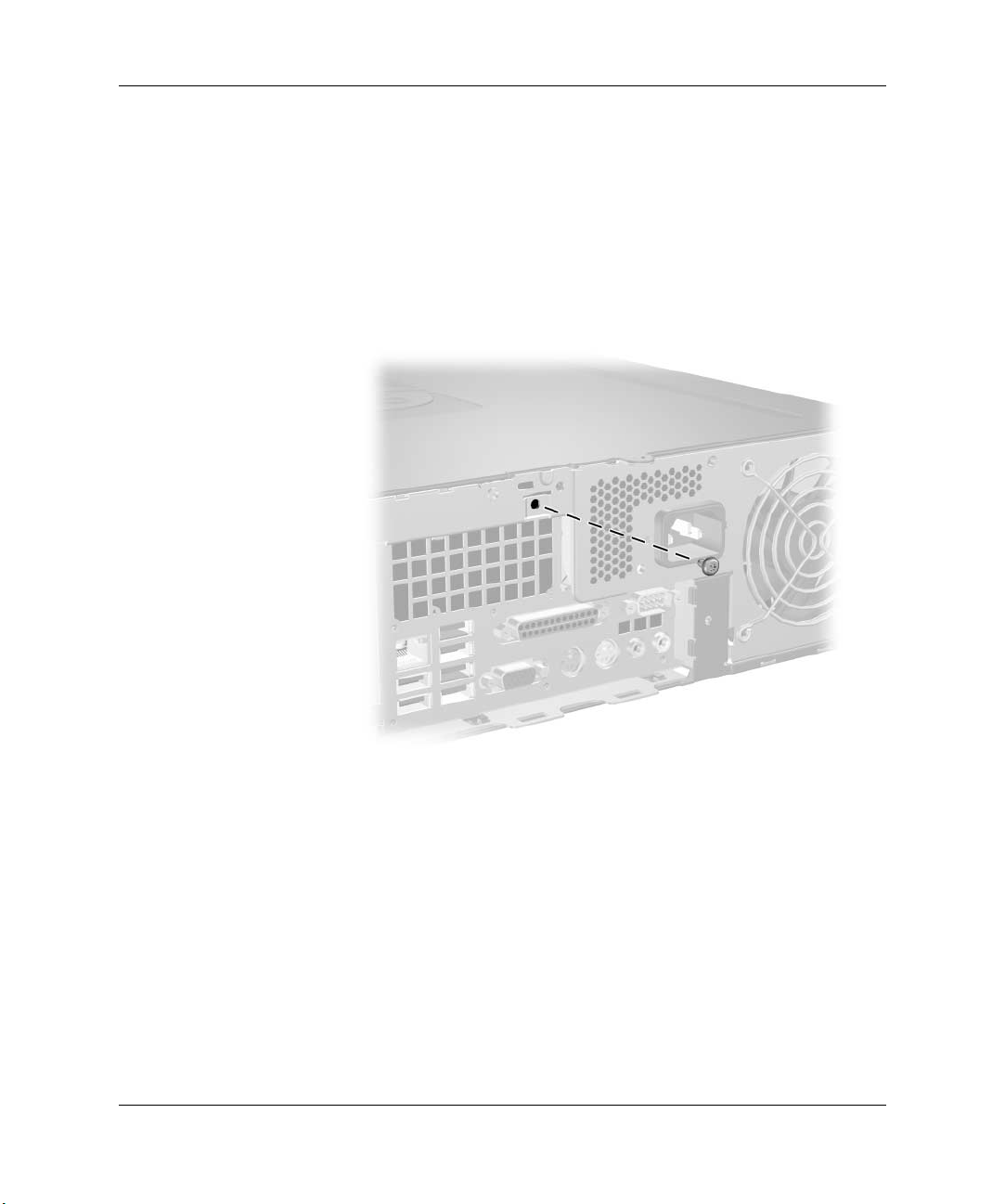

Montera ett säkerhetslås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Kabellås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Tangentbordslås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Chassits universella klämlås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

D Elektrostatisk urladdning

Förhindra elektrostatiska skador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1

Jordningsmetoder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–2

E Skötsel av dator och förberedelser för transport

Datorskötsel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–1

Försiktighetsåtgärder för optiska enheter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

I drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3

Index

iv www.hp.com Referenshandbok

Standardfunktioner

Funktionerna i HPs Compaq Small Form Factor [modell med liten
formfaktor] kan variera beroende på modell. För att få en fullständig
förteckning över maskin- och programvara som finns installerad i datorn
kan du köra programmet Diagnostik för Windows. Instruktioner om
hur du använder det här programmet finns i handboken Felsökning på
cd-skivan Documentation.

Datorn med liten formfaktor kan även användas som minitower [minitorn].

✎

Mer information finns i avsnittet “Användning av dator med liten

formfaktor med minitower [minitorn]-konfiguration” i den här

handboken.

1

Produktens funktioner

Datorer med liten formfaktor

Referenshandbok www.hp.com 1–1

Produktens funktioner

Komponenter på frontpanelen

Enhetskonfigurationen kan skilja sig åt något mellan olika modeller.

Komponenter på frontpanelen

1 Diskettenhetens aktivitetslampa 7 Mikrofonkontakt
2 Diskettenhet 8 Hörlurskontakt
3 Aktivitetslampa för optisk enhet 9 USB-kontakter (Universal Serial Bus) (2)
4 Diskettutmatningsknapp - Aktivitetslampa för hårddisk
5 Optisk enhet (CD-ROM-, CD-R/RW-,

DVD-ROM-, DVD-R/RW- eller
CD-RW/DVD-kombi-spelare)

6 Utmatningsknapp för optisk enhet w På/av-knapp

1–2 www.hp.com Referenshandbok

q På/av-lampa

Komponenter på datorns baksida

Komponenter på baksidan

Produktens funktioner

1 Nätkabelns kontakt 7

2

3

4

5

6

✎

Referenshandbok www.hp.com 1–3

PS/2-muskontakt 8

b

PS/2-tangentbordskontakt 9

a

USB (Universal Serial Bus) -

o

m

Seriell kontakt q

RJ-45-nätverkskontakt

n

Antal kontakter och dess placering kan variera beroende på modell.

Bildskärmskontakten på moderkortet är inaktiv om ett PCI Express-grafikkort har installerats i datorn.

Om bara ett PCI-grafikkort har installerats, kan kontakterna på kortet och moderkortet användas
samtidigt. Vissa inställningar kan behöva ändras i setup-programmet för att båda kontakterna
ska kunna användas. Mer information om startordningen finns i Konfigureringshandboken
på cd-skivan Documentation.

Parallellkontakt

l

Bildskärmskontakt

c

Kontakt för hörlurar/ljud ut

h

Kontakt för ljudingång

j

Mikrofonkontakt

g

Produktens funktioner

Tangentbord

Tangentbordskomponenter

1 Funktionstangenter Utför särskilda funktioner beroende på vilket program som

används.

2 Redigeringstangenter Omfattar följande: Insert, Home, Page Up, Delete, End och

Page Down [Infoga, Hem, Sida upp, Radera, Slut och
Sida ned].

3 Statuslampor Visar status för datorn och tangentbordsinställningar

(Num Lock, Caps Lock och Scroll Lock).

4 Numeriskt

tangentbord

5 Piltangenter Används för att navigera i ett dokument eller på en webbplats.

6 Ctrl-tangenter Används i kombination med någon annan tangent; funktionen

7 Programtangent* Används (som höger musknapp) för att öppna snabbmenyer

8 Windows

logo-tangenter*

9 Alt-tangenter Används i kombination med någon annan tangent; funktionen

*Tangenter tillgängliga i vissa geografiska områden.

1–4 www.hp.com Referenshandbok

Fungerar som knappsatsen på en räknare.

Med de här tangenterna kan du gå till vänster, till höger, uppåt
och nedåt med tangentbordet i stället för med musen.

beror på vilket program du använder.

i Microsoft Office-program. Kan ha andra funktioner i andra program.
Används för att öppna startmenyn i Microsoft Windows. Används

i kombination med andra tangenter för olika funktioner.

beror på vilket program du använder.

Produktens funktioner

Windows logo-tangent

Om du använder Windows logo-tangent i kombination med andra
tangenter kan du utföra särskilda funktioner som finns i operativsystemet
Windows. I avsnittet “Tangentbord” kan du se Windows logo-tangenten.

Funktioner med Windows logo-tangent

Windows logo-tangent Visar eller döljer Start-menyn.
Windows logo-tangent + d Visar skrivbordet.
Windows logo-tangent + m Minimerar alla öppna program.
Skift + Windows logo-tangent + m Ångrar Minimera allt.
Windows logo-tangent + e Öppnar fönstret Den här datorn.
Windows logo-tangent + f Öppnar dialogrutan Sök: alla filer.
Windows logo-tangent + Ctrl + f Startar Sök dator.
Windows logo-tangent + F1 Öppnar Windows Hjälp.
Windows-tangent + l Låser datorn om du är uppkopplad mot en

nätverksdomän, eller ger dig möjlighet att
växla användare om du inte är uppkopplad

mot en nätverksdomän.
Windows logo-tangent + r Öppnar dialogrutan Kör.
Windows logo-tangent + u Öppnar programhanteraren [Utility Manager].
Windows logo-tangent + Tab Aktiverar nästa knapp i Aktivitetsfältet.

Referenshandbok www.hp.com 1–5

Produktens funktioner

Speciella musfunktioner

De flesta program har stöd för mus. Musknapparnas funktioner
varierar beroende på vilket program du använder.

Serienumrets placering

Varje dator har ett unikt serienummer 1 som finns på datorns vänstra
sida och ett produkt-id-nummer 2 som finns högst upp på datorn.
Ha dessa nummer tillgängliga när du ringer kundtjänst för att få hjälp.

Serienumrets och produkt-id-numrets placering

1–6 www.hp.com Referenshandbok

Uppgradera maskinvara

Servicefunktioner

I den här datorn finns funktioner som underlättar service
och uppgraderingar. Oftast behövs det inga verktyg för de
installationsprocedurer som beskrivs i det här kapitlet.

Varnings- och Se upp!-meddelanden

Före en uppgradering bör du noga läsa igenom alla tillämpliga
instruktioner, varnings- och se upp!-meddelanden som finns
i den här handboken.

VARNING! För att minska risken för personskada på grund av elektrisk

Å

stöt och/eller varma ytor måste du ta ut nätsladden från vägguttaget och
låta de interna systemkomponenterna svalna innan du rör vid dem.

2

VARNING! För att minska risken för elektrisk stöt, brand eller skada på

Å

utrustningen får du inte sätta in telefonkabelns kontakt i nätverkskortet (NIC).

SE UPP! Statisk elektricitet kan skada elektronikkomponenterna i datorn

Ä

eller extrautrustningen. Innan du påbörjar dessa procedurer ser du till
att du är fri från statisk elektricitet genom att ta i ett jordat metallföremål.
Mer information om hur du undviker elektrostatiska urladdningar finns
i Bilaga D, “Elektrostatisk urladdning” i denna handbok.

SE UPP! Innan du tar bort datorns kåpa kontrollerar du att datorn

Ä

är avstängd och att nätsladden har tagits bort från nätuttaget.

Referenshandbok www.hp.com 2–1

Uppgradera maskinvara

Användning av dator med liten formfaktor med minitower [minitorn]-konfiguration

En dator med liten formfaktor kan användas i antingen en minitower- eller
bordsdator-konfiguration. För att använda den i minitower- konfiguration,
ställer du upp datorn på dess högra sida enligt bilden nedan.

Se till att det finns ett fritt utrymme på minst 10 cm runt om datorn.

✎

Så här ändrar du en bordsdator till minitorn-konfiguration

För att ytterligare stabilisera minitower-modellen, kan du köpa

✎

en tornfot från HP.

2–2 www.hp.com Referenshandbok

Låsa upp Smart Cover Lock

Smart Cover Lock är en tillvalsfunktion på vissa modeller.

✎

Smart Cover Lock är ett programskyddat lås för kåpan som kontrolleras
av setup-lösenordet. Låset hindrar obehöriga från att komma åt datorns
inre komponenter. Datorn levereras med Smart Cover Lock olåst. Mer
information om hur du låser Smart Cover Lock hittar du i handboken
Hantera datorn på cd-skivan Documentation.

Använda Smart Cover FailSafe Key

Om du aktiverar Smart Cover Lock och inte kan ange lösenordet för
att avaktivera låset måste du använda Smart Cover FailSafe Key för
att öppna datorns kåpa. Verktyget behövs för att komma åt datorns
inre komponenter då följande inträffar:

■ Strömavbrott

■ Misslyckad start

■ PC-komponentfel (t.ex. processor eller nätaggregat)

Uppgradera maskinvara

■ Bortglömt lösenord

Smart Cover FailSafe Key är ett specialverktyg som kan rekvireras

✎

från HP. Var förberedd och beställ det innan den behövs.

Beställ en FailSafe Key på följande sätt:

■ Kontakta en auktoriserad HP-återförsäljare eller -servicegivare.

Beställ PN 166527-001 om du vill ha det skruvnyckelliknande
verktyget, eller PN 166527-002 om du vill ha bitskruvmejseln.

■ Se HP-webbplatsen (www.hp.com) för beställningsinformation.

■ Ring numret som finns i garantin eller i Telefonnummer till Teknisk

support på cd-skivan Documentation om du behöver teknisk support.

Referenshandbok www.hp.com 2–3

Uppgradera maskinvara

Gör så här för att öppna datorns kåpa med låst Smart Cover Lock:

1. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter
av eventuell kringutrustning.

2. Dra ut nätsladden från vägguttaget och koppla loss alla externa
enheter.

3. Med FailSafe Key tar du bort de två säkerhetsskruvarna som låser
fast Smart Cover Lock i chassit.

Skruva loss Smart Cover Lock-skruven

4. Ta bort datorns kåpa. Gå till “Ta bort datorns kåpa.”

När du ska sätta tillbaka Smart Cover Lock, fäster du låset med
säkerhetsskruven.

2–4 www.hp.com Referenshandbok

Ta bort datorns kåpa

Ta bort datorns kåpa på följande sätt:

1. Om du har låst med Smart Cover Lock, startar du om och låser
upp datorn med setup-programmet.

2. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter
av eventuell kringutrustning.

3. Dra ut nätsladden från vägguttaget och datorn samt koppla loss
all kringutrustning.

SE UPP! Innan du tar bort datorns kåpa kontrollerar du att datorn är

Ä

avstängd och att nätsladden har tagits bort från nätuttaget.

4. Tryck på knapparna på datorns vänstra och högra sidor 1 och
skjut sedan datorkåpan framåt så långt det går 2, lyft upp kåpan
och ta av den från chassit.

Uppgradera maskinvara

Ta bort datorns kåpa

Referenshandbok www.hp.com 2–5

Uppgradera maskinvara

Sätta tillbaka datorns kåpa

När du ska sätta på kåpan igen, riktar du in hakarna på kåpan med spåren
på chassit och skjuter sedan på kåpan på chassit tills den låses fast.

Sätta tillbaka datorns kåpa

Installera ytterligare minne

Datorn levereras med DDR-SDRAM-minne (Double Data Rate­Synchronous dynamic random access memory) i DIMM-moduler
(dual inline memory module).

DIMM

Minnessocklarna på moderkortet kan vara försedda med upp till
fyra standardiserade DIMM. I de här minnessocklarna finns minst
en förinstallerad DIMM. För maximalt minnesstöd kan du förse
moderkortet med upp till 4 GB minnesutrymme, konfigurerat
i två kanaler för hög prestanda.

2–6 www.hp.com Referenshandbok

DDR-SDRAM DIMM

För att systemet ska fungera riktigt, om systemet stöder
DDR-SDRAM DIMM, måste DIMM vara:

■ standardiserade 184-stifts

■ obuffrade PC2700 333 MHz-kompatibla eller

PC3200 400 MHz-kompatibla

■ 2,5 volt DDR-SDRAM DIMM

DDR-SDRAM DIMM måste även:

■ stödja CAS-latens 2,5 eller 3 (CL = 2,5 eller CL = 3)

■ innehålla obligatorisk JEDEC SPD-information

Dessutom stödjer datorn:

■ 256 Mbit-, 512 Mbit och 1 Gbit-icke-ECC-minnesteknologier

■ enkelsidiga och dubbelsidiga DIMM

■ DIMM konstruerade med x8- och x16-DDR-enheter; DIMM

konstruerade med x4 SDRAM stöds ej

Uppgradera maskinvara

Följande processorbussfrekvenser krävs för att systemet ska kunna
användas med understödda minnesfrekvenser.

Minnesfrekvens Nödvändig

processorbussfrekvens

333 MHz 533 MHz eller 800 MHz
400 MHz 800 MHz

Om en minnesfrekvens används tillsammans med en processor med
för låg processorbussfrekvens, kommer systemet i stället att köras
med den högsta minnesfrekvensen som stöds av processorn. Om
datorn är utrustad med exempelvis 400 MHz DIMM och 533 MHz
processorbuss kommer systemet att köra med minnesfrekvensen
400 MHz eftersom det är den högsta möjliga.

Systemet startar inte om du installerar DIMM utan stöd.

✎

Information om hur du tar reda på processorbussfrekvensen för en
viss dator finns i Konfigureringshandboken på cd-skivan Documentation.

Referenshandbok www.hp.com 2–7

Uppgradera maskinvara

Utrusta DIMM-socklar

Systemet körs automatiskt med en kanal, i ett asymmetriskt tvåkanalsläge
eller i ett interfolierat tvåkanalsläge med högre prestanda beroende
på hur DIMM installerats.

■ Systemet arbetar i ett enkanalsläge om de utrustade

DIMM-socklarna endast finns i en kanal.

■ Systemet arbetar i ett asymmetriskt tvåkanalsläge om den totala

minneskapaciteten för DIMM i Kanal A inte är identisk med den
totala minneskapaciteten för DIMM i Kanal B.

■ Systemet arbetar i ett interfolierat tvåkanalsläge med högre kapacitet

om den totala minneskapaciteten för DIMM i Kanal A är identisk
med den totala minneskapaciteten för DIMM i Kanal B. Teknologin
och enhetsbredden kan emellertid variera mellan kanalerna. Om
exempelvis Kanal A är försedd med två 256 MB DIMM och
Kanal B med en 512 MB DIMM, arbetar systemet i interfolierat läge.

■ I alla lägen bestäms den maximala arbetshastigheten av systemets

långsammaste DIMM. Om till exempel systemet är försett med
en 333 MHz DIMM och en 400 MHz DIMM, körs systemet i den
lägsta av de båda hastigheterna.

2–8 www.hp.com Referenshandbok

Uppgradera maskinvara

Det finns fyra DIMM-socklar på moderkortet, med två socklar per kanal.
Socklarna har etiketterna XMM1, XMM2, XMM3 och XMM4.
Socklarna XMM1 och XMM2 arbetar i minneskanal A. Socklarna
XMM3 och XMM4 arbetar i minneskanal B.

DIMM-sockelplatser

Artikel Beskrivning Sockelfärg

1 DIMM-sockel XMM1, Kanal A Blå
2 DIMM-sockel XMM2, Kanal A Svart
3 DIMM-sockel XMM3, Kanal B Blå
4 DIMM-sockel XMM4, Kanal B Svart

Referenshandbok www.hp.com 2–9

Uppgradera maskinvara

Installera DDR-SDRAM DIMM

SE UPP! Minnessocklarna har guldkontakter. När du uppgraderar minnet

Ä

är det viktigt att du använder minnesmoduler med guldkontakter för att
förhindra korrosion och/eller oxidation som kan inträffa om olika metaller
används.

SE UPP! Statisk elektricitet kan skada elektronikkomponenterna i datorn

Ä

eller på extrakort. Innan du påbörjar dessa procedurer ser du till att du är
fri från statisk elektricitet genom att ta i ett jordat metallföremål. Mer information
finns i Bilaga D, “Elektrostatisk urladdning”.

SE UPP! Rör inte minnesmodulernas kontakter. Det kan skada modulen.

Ä

1. Om du har låst med Smart Cover Lock, startar du om och låser
upp datorn med setup-programmet.

2. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter
av eventuell kringutrustning.

3. Ta ut nätsladden ur vägguttaget och koppla loss alla externa enheter.

4. Ta bort datorns kåpa. Gå till “Ta bort datorns kåpa.”

5. Leta rätt på minnesmodulsocklarna på moderkortet.

VARNING! Minska risken för brännskador genom att låta de interna

Å

systemkomponenterna svalna innan du rör vid dem.

2–10 www.hp.com Referenshandbok

Uppgradera maskinvara

6. Öppna minnesmodulsockelns båda hakar 1 och tryck sedan in
minnesmodulen i sockeln 2.

Installera en DIMM

En minnesmodul kan bara installeras på ett sätt. Passa spåret på modulen

✎

med upphöjningen i sockeln.

För att erhålla maximal minnesprestanda kan du utrusta socklarna så

✎

att minneskapaciteten i Kanal A blir identisk med minneskapaciteten
i Kanal B. Om du exempelvis har en förinstallerad DIMM i sockel XMM1
och lägger till en andra DIMM, rekommenderas att du installerar en
DIMM med samma minneskapacitet i sockel XMM3 eller XMM4.

7. Tryck in modulen i sockeln. Kontrollera att den är helt inne
och är korrekt monterad. Se till att hakarna är låsta 3.

8. Upprepa stegen 6 och 7 för alla ytterligare moduler som du
vill installera.

9. Sätt tillbaka datorns kåpa.

10. Om du normalt låser med Smart Cover Lock, använder du
setup-programmet för att åter aktivera Smart Cover-sensorn och
låsa datorn.

Datorn känner automatiskt av extraminnet nästa gång du startar den.

Referenshandbok www.hp.com 2–11

Uppgradera maskinvara

Installera ett expansionskort

I datorn finns två PCI-expansionsplatser som standardutrustning och som
vardera kan rymma ett expansionskort som är upp till 17,46 cm långt.
I datorn finns även en plats för ett PCI Express x1-expansionskort och
en plats för ett PCI Express x16-expansionskort.

PCI- och PCI Express-kortplatserna stödjer endast lågprofilkort,

✎

om inte ett förlängningskort har installerats som tillval. Det valfria
förlängningskortet stödjer två standard PCI-kortplatser med full höjd.

Expansionsplatsernas placering

Artikel Beskrivning

1 plats för PCI-expansionskort
2 plats för PCI-expansionskort
3 plats för PCI Express x16-expansionskort
4 plats för PCI Express x1-expansionskort

I PCI Express x16-expansionsplatsen kan du installera ett

✎

expansionskort av typen PCI Express x1, x4, x8 eller x16.

2–12 www.hp.com Referenshandbok

Uppgradera maskinvara

Så här installerar du ett expansionskort:

1. Om du har låst med Smart Cover Lock, startar du om och låser
upp datorn i setup-programmet.

2. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter
av eventuell kringutrustning.

3. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning.

4. Ta bort datorns kåpa. Gå till “Ta bort datorns kåpa.”

5. Ange den kortplats där du önskar installera expansionskortet.

6. Frigör platsskyddets låshake som håller fast PCI-platsskydden
genom att lyfta upp den gröna upphöjningen på haken och vrida
haken till öppet läge 1.

7. Ta bort platsskyddet genom att skjuta det uppåt och utåt 2.

Ta bort expansionskortplatsens skyddsplåt

Referenshandbok www.hp.com 2–13

Uppgradera maskinvara

✎

8. Sätt in expansionskortet genom att skjuta kortet under skyddsplåtens
låshake och därefter trycka ned kortet i sockeln på moderkortet.

Se till att inte andra komponenter i chassit skrapas när du installerar
expansionskortet.

Installera ett expansionskort

9. Vrid tillbaka skyddsplåtens låshake så att expansionskortet låses fast.

När du installerar ett expansionskort, kontrollera då att metallklämman

✎

på kortet glider in i spåret på datorns baksida och tryck sedan fast det
ordentligt så att hela kontakten sitter fast ordentligt i kortplatsen.

SE UPP! Alla expansionskortplatser på datorns baksida måste antingen

Ä

innehålla ett expansionskort eller ha en skyddsplåt för att kylningen av
datorns inre komponenter ska fungera vid driften.

2–14 www.hp.com Referenshandbok

Ta bort ett PCI Express-expansionskort

Så här tar du bort ett standard PCI Express-expansionskort:

1. Om du har låst med Smart Cover Lock, startar du om och låser
upp datorn i setup-programmet.

2. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter
av eventuell kringutrustning.

3. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning.

4. Ta bort datorns kåpa. Gå till “Ta bort datorns kåpa.”

5. Frigör skyddsplåtens låshake på datorns baksida som håller fast
PCI-skyddsplåtarna genom att lyfta upp den gröna upphöjningen
på haken och vrida haken till öppet läge.

6. Dra låsarmen (baktill på PCI Express-expansionskortplatsen) bort
från kortet och vicka sedan försiktigt på kortet fram och tillbaka
tills det lossnar från kortplatsen. Dra kortet rakt upp ur sockeln
och sedan bort från chassits inre. Skrapa inte kortet mot andra
komponenter.

Uppgradera maskinvara

Ta bort ett standard PCI Express-expansionskort

Referenshandbok www.hp.com 2–15

Uppgradera maskinvara

7. Förvara kortet i en antistatisk förpackning.

8. Om du inte installerar ett nytt expansionskort, sätter
du in en skyddsplåt över den öppna kortplatsen.

9. Vrid tillbaka skyddsplåtens låshake för att låsa fast
expansionskorten och skyddsplåtarna.

SE UPP! Alla expansionskortplatser på datorns baksida måste antingen

Ä

innehålla ett expansionskort eller ha en skyddsplåt för att kylningen av datorns
inre komponenter ska fungera vid driften.

Installera ytterligare enheter

Datorn har plats för två externa enheter. Så här installerar du
ytterligare enheter:

■ Den primära Seriella ATA (SATA)-hårddisken ska anslutas till

den primära SATA-styrenheten på moderkortet (med etiketten
P60 SATA 0). Anslut en andra SATA-hårddisk till den sekundära
SATA-styrenheten på moderkortet (med etiketten P61 SATA 1).

■ Anslut parallella ATA (PATA)-expansionsenheter, såsom optisk enhet,

IDE band- och Zip-enheter, till PATA-styrenheten (med etiketten
P20 PRIMARY IDE) med en standardiserad 80-polig kabel.

■ Du måste sätta i styrskruvar så att enheten kommer rätt

i enhetsfästet och låses fast. HP tillhandahåller extra styrskruvar
(fyra 6-32 standardskruvar och fyra M3 metriska skruvar) som
finns på chassits framsida under datorns kåpa. Till hårddisken
används 6-32 standardskruvar. För alla andra enheter används
M3 metriska skruvar. De metriska skruvarna från HP är svarta
och standardskruvarna från HP är blanka.

2–16 www.hp.com Referenshandbok

Uppgradera maskinvara

SE UPP! Gör så här för att minska risken för förlust av information och skada

Ä

på dator eller hårddisk:

■ Om du sätter in eller tar bort en hårddisk måste operativsystemet

avslutas korrekt innan datorn stängs av. Ta inte bort en hårddisk när
datorn är på eller i viloläge.

■ Innan du hanterar en enhet kontrollerar du, att du inte är statiskt

laddad. Undvik att röra vid enhetens kontakter. Mer information
om att undvika skador till följd av statisk elektricitet finns i Bilaga D,

“Elektrostatisk urladdning.”

■ Hantera enheten varsamt, tappa den inte.

■ Använd inte onödigt våld när du sätter i en enhet.

■ Undvik att utsätta en hårddisk för vätskor, extrema temperaturer eller

produkter som alstrar magnetfält såsom bildskärmar och högtalare.

■ Om en enhet måste skickas med post placerar du den i en varupåse

med bubbelfolie eller annan lämplig skyddande förpackning med
etiketten “Ömtåligt: Hanteras varsamt.”

Referenshandbok www.hp.com 2–17

Uppgradera maskinvara

Enheternas placeringar

Enhetsplatser

1 3,5-tum, intern, standard hårddiskplats

2 5,25-tums enhetsplats för extra enheter

3 3,5-tums enhetsplats (på bilden en 1,44-MB diskettenhet)*

*Om datorn har en 1,44-MB-diskettenhet, konfigureras den med en
diskettenhetsplats (PN 360189-001) enligt bilden. Om datorns innehåller
en tom 3,5-tums enhetsplats installeras ett panelskydd (PN 358797--001)
på datorn i stället. Om du saknar en enhet på den här platsen, kan
du installera en 3,5-tumsenhet (till exempel en diskettenhet, en hårddisk
eller en Zip-enhet) här vid ett senare tillfälle. Om du emellertid ska
installera en 3,5-tums enhet annan än en diskettenhet eller hårddisk,
måste du beställa ett 3,5-tums panelskydd (PN 358796-001).

För att bekräfta typ, storlek och kapacitet på lagringsenheterna som är
installerade i datorn, kör du setup-programmet. Mer information finns
i Konfigureringshandboken på cd-skivan Documentation.

2–18 www.hp.com Referenshandbok

Ta bort en optisk enhet

SE UPP! Alla löstagbara lagringsmedia ska tas ut ur enheterna innan

Ä

de demonteras från datorn.

En optisk enhet är en CD-ROM-, CD-R/RW-, DVD-ROM-,

✎

DVD-R/RW- eller CD-RW/DVD-kombi-spelare).

Gör på följande sätt om du önskar ta bort en optisk enhet:

1. Om du har låst med Smart Cover Lock, startar du om och låser
upp datorn i setup-programmet.

2. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter
av eventuell kringutrustning.

3. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning.

4. Ta bort datorns kåpa. Gå till “Ta bort datorns kåpa.”

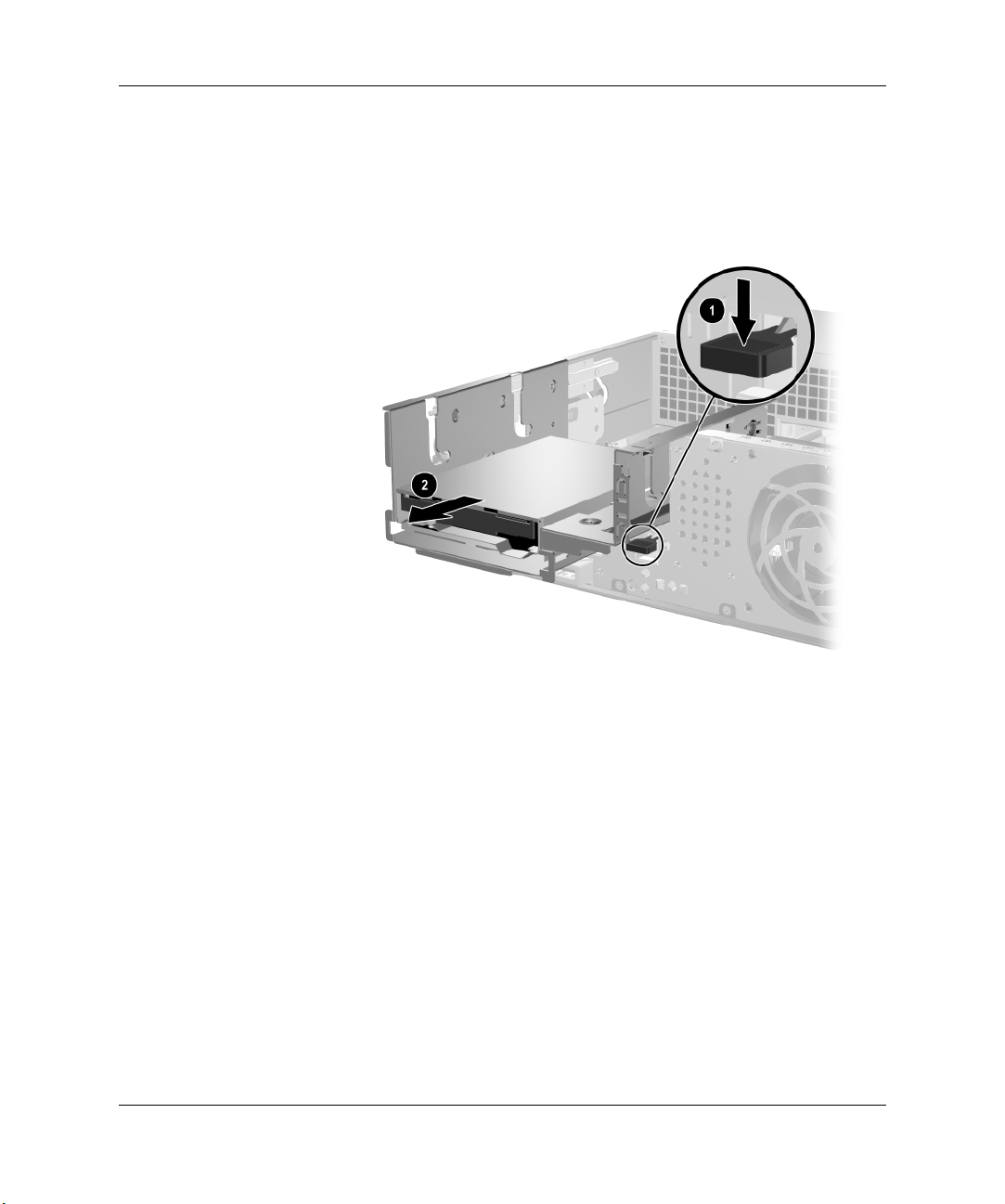

5. Tryck ned den gröna haken på chassits framsida intill enheterna 1.
Denna åtgärd frigör enhetsfästet.

6. Skjut enhetsfästet framåt så långt det går 2. Denna åtgärd låser
upp enheten.

Uppgradera maskinvara

Frigöra enhetsfästet

Referenshandbok www.hp.com 2–19

Uppgradera maskinvara

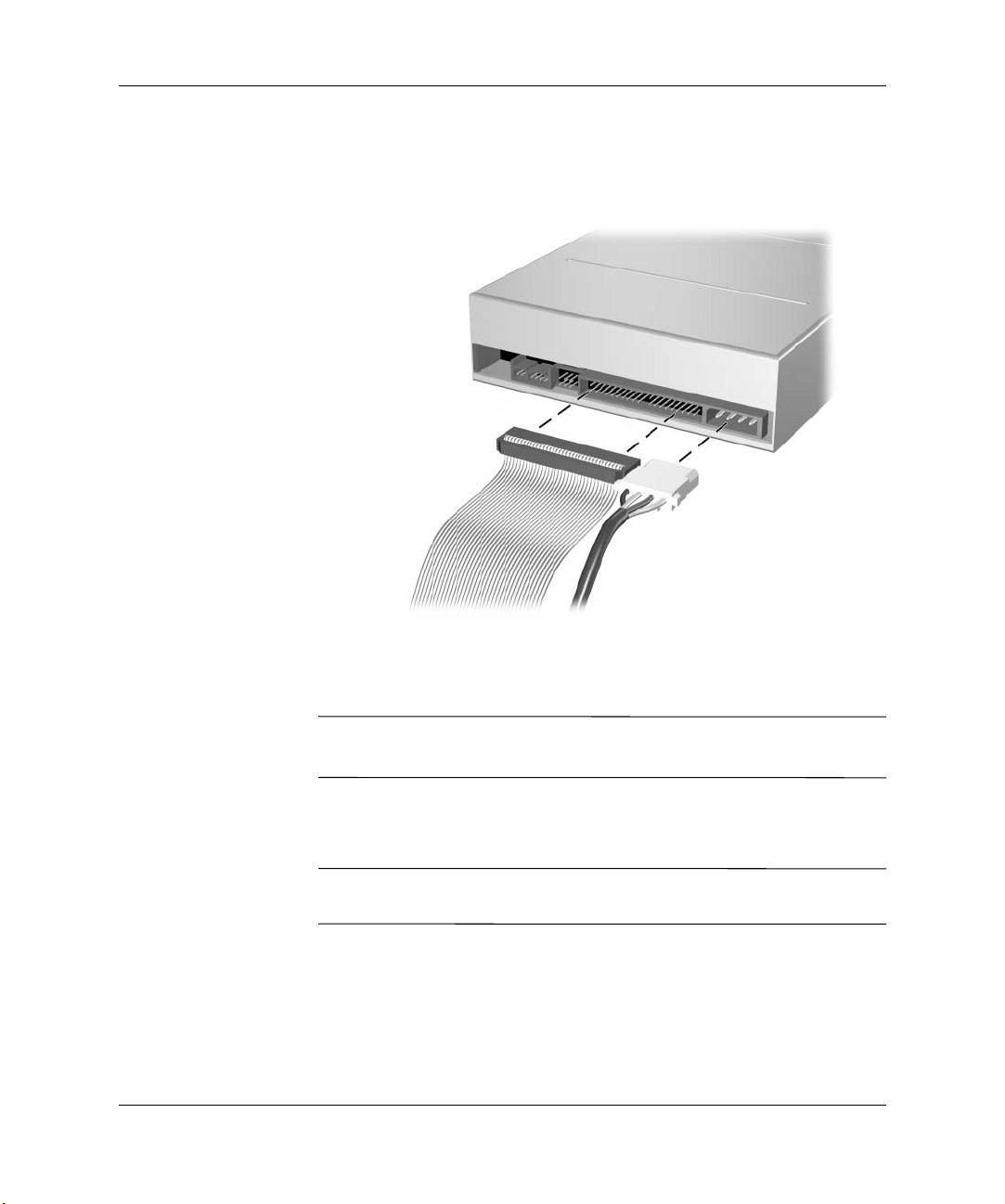

7. Koppla bort data- och strömkablarna från den optiska enhetens
baksida.

Koppla bort nät- och datakablarna

8. Skjut den optiska enheten framåt och lyft den uppåt och ut ur
enhetsfästet.

Ta bort den optiska enheten

2–20 www.hp.com Referenshandbok

Sätt tillbaka en optisk enhet genom att göra precis tvärt om. När du

✎

sätter tillbaka en enhet, använder du de fyra skruvarna från den gamla
enheten i den nya. Skruvarna fungerar som skenor på enheten.

Ta bort en diskettenhet

SE UPP! Alla löstagbara lagringsmedia ska tas ut ur enheterna innan

Ä

de demonteras från datorn.

Diskettenheten är placerad under den optiska enheten. Så här tar
du bort diskettenheten:

1. Följ proceduren i avsnittet ovan, “Ta bort en optisk enhet,” för att
ta bort den optiska enheten så att du kommer åt diskettenheten.

2. Koppla bort data- och strömkablarna från diskettenhetens baksida.

3. Skjut diskettenheten framåt och lyft den uppåt och ut ur enhetsfästet.

Uppgradera maskinvara

Ta bort diskettenheten

Sätt tillbaka en diskettenhet genom att göra precis tvärt om. När du

✎

sätter tillbaka en enhet, använder du de fyra skruvarna från den gamla
enheten i den nya. Skruvarna fungerar som skenor på enheten.

Referenshandbok www.hp.com 2–21

Uppgradera maskinvara

Installera en extra optisk enhet

Gör så här för att installera en extra optisk enhet:

1. Om du har låst med Smart Cover Lock, startar du om och låser
upp datorn i setup-programmet.

2. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter
av eventuell kringutrustning.

3. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning.

4. Ta bort datorns kåpa. Gå till “Ta bort datorns kåpa.”

5. Sätt in två M3-metriska styrskruvar i de nedre hålen på varje sida
av enheten. HP tillhandahåller fyra extra M3 metriska skruvar på
chassits framsida under datorns kåpa. De M3-metriska skruvarna
från HP är svarta.

SE UPP! Använd bara 3/16 tum eller 5 mm långa skruvar som styrskruvar.

Ä

Längre skruvar kan skada enhetens inre komponenter.

När du sätter i en enhet igen, använder du de fyra M3-metriska

✎

styrskruvarna från den gamla enheten i den nya. Skruvarna fungerar
som skenor på enheten.

Sätta in styrskruvar i den optiska enheten

2–22 www.hp.com Referenshandbok

Uppgradera maskinvara

6. Tryck ned den gröna haken på chassits framsida intill enheterna 1.
Denna åtgärd frigör enhetsfästet.

7. Skjut enhetsfästet framåt så långt det går 2. Denna åtgärd låser
upp enheten.

Frigöra enhetsfästet

Referenshandbok www.hp.com 2–23

Uppgradera maskinvara

8. Placera styrskruvarna på enheten i enhetsfästets J-skåror. 1.
Skjut sedan enheten mot datorns baksida 2 så att enheten sitter
fast i J-skårorna.

Installera den optiska enheten

2–24 www.hp.com Referenshandbok

Uppgradera maskinvara

9. Anslut datakablarna till moderkortet.

10. Anslut ström- och datakablarna baktill på den optiska enheten.

Anslutning av nät- och datakablarna

11. Skjut enheten och enhetsfästet hela vägen tillbaka in i chassit
tills enhetsfästet låses fast.

Enheten låses automatiskt fast i enhetsfästet när enhetsfästet är

✎

tillbakaskjuten.

12. Sätt tillbaka datorns kåpa.

Systemet känner automatiskt igen enheten och konfigurerar om datorn.

SE UPP! Vid service av datorn måste du se till att alla kablar sätts tillbaka

Ä

i rätt kontakter. Felaktig inkoppling av kablarna kan skada datorn.

Referenshandbok www.hp.com 2–25

Uppgradera maskinvara

Uppgradering av SATA-hårddisken

Ta bort och byta ut hårddisken

Se till att du alltid säkerhetskopierar datan på den gamla hårddisken

✎

innan hårddisken tas bort, så att du kan överföra all data till den nya
hårddisken.

En förinstallerad 3,5-tums hårddisk är placerad under nätaggregatet.
Ta bort och byt ut hårddisken så här:

1. Om du har låst med Smart Cover Lock, startar du om och låser
upp datorn i setup-programmet.

2. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter
av eventuell kringutrustning.

3. Ta ut nätsladden ur vägguttaget och koppla loss all kringutrustning.

4. Ta bort datorns kåpa. Gå till “Ta bort datorns kåpa.”

5. Tryck ned den gröna haken på chassits framsida intill den optiska
enheten 1 och skjut den optiska enhetens hållare framåt 2.

Skjuta den optiska enheten framåt

2–26 www.hp.com Referenshandbok

Uppgradera maskinvara

6. Vrid nätaggregatets hållare så att den står upp.

Höja nätaggregatet

7. Koppla loss nätkabeln 1 och datakabeln 2 från hårddiskens
baksida.

Koppla loss hårddiskens data- och nätkabel

Referenshandbok www.hp.com 2–27

Uppgradera maskinvara

8. Dra i upphöjningen som låser fast enheten bort från enheten 1,
skjut hårddisken mot datorns framsida och lyft sedan upp enheten
och ut ur enhetsplatsen 2.

Ta bort hårddisken

9. För att installera en hårddisk gör du precis tvärt om.

Med utbyteshårddisken medföljer flera datakablar. Se till att du använder

✎

den kabel som är identisk med den fabriksinstallerade kabeln.

Om datorn endast har en SATA-hårddisk, måste du ansluta datakabeln

✎

i kontakten med etiketten P60 SATA 0 först för att inget funktionsproblem
ska uppstå med hårddisken.

När hårddisken byts behåller du de fyra skruvarna från den gamla

✎

hårddisken och använder dem för att fästa den nya. Skruvarna fungerar
som skenor på enheten. Du behöver en T-15-stjärnskruvmejsel för
att skruva av och på styrskruvarna. HP tillhandahåller fyra extra
6-32 standardskruvar på chassits framsida under datorns kåpa.
6-32-standardstyrskruvarna är blanka.

2–28 www.hp.com Referenshandbok

Om du har bytt ut den primära hårddisken, sätter du i cd-skivan

✎

Restore Plus! för att återställa operativsystemet, drivrutiner och/eller
program som var förinstallerade när du köpte datorn. Följ instruktionerna
i den handbok som medföljer cd-skivan Restore Plus!. När återställningen
är klar, installerar du om dina egna filer som du säkerhetskopierade
innan du började utbytet av hårddisk.

Installera en enhet i en 3,5-tums enhetsplats

Beroende på datorns konfiguration kan 3,5-tums enhetsplatsen på
datorns framsida konfigureras med en diskettenhet eller ha en tom
enhetsplats. Typen av panel som skyddar enhetsplatsen varierar
beroende på den ursprungliga datorkonfigurationen.

Om inte datorn konfigurerats med den valfria optiska diskettenheten,
kan du installera en 3,5-tums enhet, som en diskettenhet eller hårddisk
i enhetsplatsen när som helst.

Typen av skyddsplåt beror på vilken typ av enhet som du avser att

✎

installera. Om du installera en diskettenhet måste du installera en
diskettenhetspanel (PN 360189-001). Om du installera en hårddisk
måste du installera ett panelskydd (PN 358797-001). Om du ska
installera en 3,5-tums enhet annan än en diskettenhet eller hårddisk,
måste du installera ett 3,5-tums panelskydd (PN 358796-001).
Kontakta en auktoriserad HP-återförsäljare eller – servicegivare
så att du får rätt skyddsplåt när du konfigurerar om datorn.

Uppgradera maskinvara

3,5-tums-enhetsplatsen finns under den optiska enheten. Installera
en enhet i en 3,5-tums enhetsplats:

Du måste sätta i styrskruvar så att enheten kommer rätt i enhetsfästet och

✎

låses fast. HP tillhandahåller extra styrskruvar (fyra 6-32 standardskruvar
och fyra M3 metriska skruvar) som finns på chassits framsida under
datorns kåpa. Till hårddisken används 6-32 standardskruvar. För alla
andra enheter används M3 metriska skruvar. De metriska M3-skruvarna
från HP är svarta och 6-32-standardskruvarna från HP är blanka.

Referenshandbok www.hp.com 2–29

Uppgradera maskinvara

1. Följ proceduren i avsnittet “Ta bort en optisk enhet” för att ta bort
den optiska enheten så att du kommer åt 3,5-tums enhetsplatsen.

2. Placera styrskruvarna på enheten i enhetsfästets J-skåror. 1.
Skjut sedan enheten mot datorns baksida 2 så att enheten sitter
fast i J-skårorna.

Installera en enhet i 3,5-tums enhetsplatsen (hårddisk visas)

3. Skjut tillbaka enhetsfästet in i chassit tills det låser på plats.

4. Anslut nät- och datakablarna baktill på enheten. Om du installerar
en andra hårddisk ansluter du datakabelns andra ände i den kontakt
på moderkortet som har etiketten P61 SATA 1.

2–30 www.hp.com Referenshandbok

5. Ta bort enhetens skyddsplåt genom att trycka de båda upphöjningarna
på ena sidan av den större frontpanelen inåt 1 och vrida bort enhetens
skyddsplåt från den större frontpanelen 2.

Typen av panel varierar beroende på den ursprungliga

✎

datorkonfigurationen.

Uppgradera maskinvara

Ta bort en drivenhets panel (diskettenhetens panel visas)

Referenshandbok www.hp.com 2–31

Uppgradera maskinvara

✎

6. Ersätt den borttagna enhetens panel med lämplig panel genom att
trycka fast panelen.

Typen av skyddsplåt beror på vilken typ av enhet som du avser att
installera. Om du installerar en diskettenhet måste du installera en
diskettenhetspanel (PN 360189-001). Om du installerar en hårddisk
måste du installera ett panelskydd (PN 358797-001) som visas på bilden.
Om du ska installera en 3,5-tums enhet annan än en diskettenhet eller
hårddisk, måste du installera ett 3,5-tums panelskydd (PN 358796-001).
Kontakta en auktoriserad HP-återförsäljare eller – servicegivare så att
du får rätt skyddsplåt när du konfigurerar om datorn.

Installera en drivenhets panel (hårddiskens panelskydd visas)

7. Sätt tillbaka datorns kåpa.

2–32 www.hp.com Referenshandbok

Arbeta med MultiBay-alternativet

MultiBay-alternativet är en speciell enhetsplats som stöder en mängd
extra 12,7 mm löstagbara enheter såsom:

■ MultiBay CD-ROM-enhet*

■ MultiBay CD RW-enhet

■ MultiBay DVD-ROM-enhet

■ MultiBay CD-RW/DVD-ROM-kombienhet

■ MultiBay SMART-hårddisk

*Kan vara “snabbinkopplad” eller “snabbväxlad”

Installationsproceduren vid installation av MultiBay är identisk med

✎

installationen av en optisk enhet. Information finns i “Installera en

extra optisk enhet”.

När du installerar MultiBay ansluter du datakabeln till en PATA- kontakt

✎

på moderkortet som inte används av någon annan enhet. I annat fall
kan du få ett POST-felmeddelande.

Uppgradera maskinvara

SE UPP! Följ dessa råd för att minska risken att förlora information

Ä

i dator/enhet eller att skada den:

■ Innan du hanterar en enhet kontrollerar du, att du inte är statiskt

laddad. Undvik att röra vid enhetens kontakter.

■ Innan du reser med, transporterar, förvarar eller tar bort en enhet,

med undantag för en hårddisk, kontrollerar du att inga media, som
t.ex. en CD- eller DVD-skiva finns i enheten och att skivtallriken är
inskjuten.

■ Hantera enheten försiktigt: använd inte onödigt mycket våld för att

sätta in enheten, tappa den inte och tryck inte på dess hölje.

■ Undvik att utsätta en hårddisk för vätskor, extrema temperaturer eller

produkter som alstrar magnetfält såsom bildskärmar och högtalare.

■ Om en enhet måste skickas med post placerar du den i en varupåse

med bubbelfolie eller annan lämplig skyddande förpackning med
etiketten “Ömtåligt: Hanteras varsamt”.

Referenshandbok www.hp.com 2–33

Uppgradera maskinvara

“Snabbinkoppling” eller “Snabbväxling” av MultiBay-enheter

SE UPP! Skydda dator, enhet och data som sparats på enheten genom att:

Ä

Stänga av datorn innan du sätter in eller tar bort en hårddisk. Aldrig ta
bort en hårddisk medan datorn är på eller i viloläge. Om du inte är säker
på om datorn är i viloläge, startar du den och stänger sedan av den.

Om ett förinstallerat HP-operativsystem används i datorn, kan du sätta
i eller ta bort en CD-ROM-enhet medan datorn är på, av eller i viloläge.

SE UPP! Efter att en optisk enhet har satts i medan datorn är på, bör du

Ä

starta om datorn om du använder program för inspelning, säkerhetskopiering
eller videouppspelning. Detta gör du för att vara säker på att den optiska
enhetens alla funktioner fungerar som de ska.

2–34 www.hp.com Referenshandbok

Ta bort säkerhetsskruven i MultiBay

En monterad säkerhetsskruv blockerar MultiBay-enhetens utmatningsspak
så att den installerade MultiBay-enheten inte kan tas bort.

För att ta bort MultiBay-enheten måste du först ta bort
säkerhetsskruven (om sådan finns) och då använda FailSafe Key.

Om det inte medföljde någon FailSafe Key med datorn, kontakta

✎

då en auktoriserad HP-återförsäljare eller -servicegivare. Beställ
PN 166527-001 om du vill ha det skruvnyckelliknande verktyget,
eller PN 166527-002 om du vill ha bitskruvmejseln.

Uppgradera maskinvara

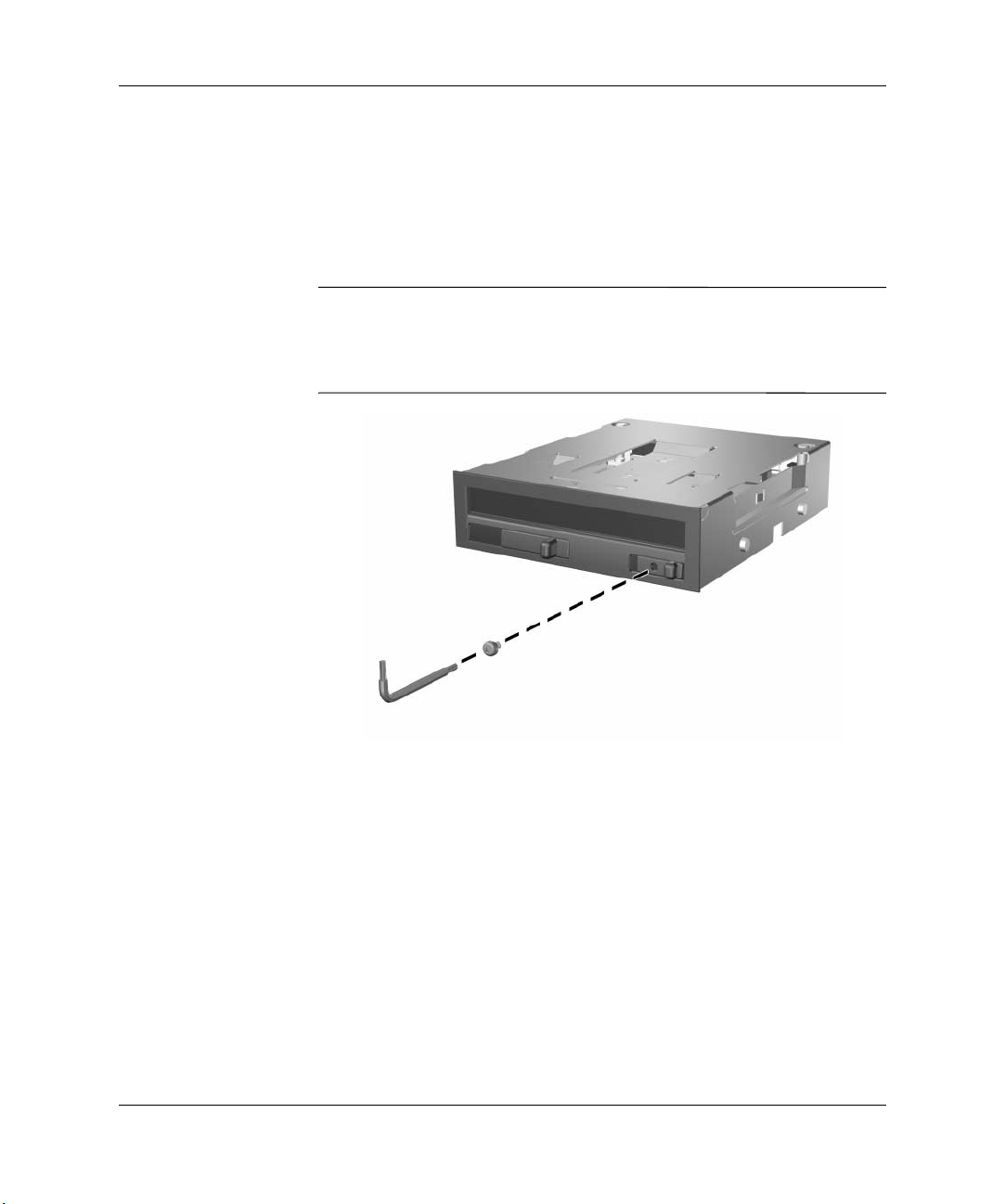

Ta bort säkerhetsskruven i MultiBay (skruvnyckelliknande verktyg visas)

Referenshandbok www.hp.com 2–35

Uppgradera maskinvara

Sätta in en enhet i MultiBay-platsen

1. Ta bort löstagbara media, t.ex. en CD-skiva, från enheten.

2. Om du inte snabbinkopplar en CD-ROM-enhet, avslutar du alla
program, stänger av operativsystemet och stänger sedan av datorn.

3. Med enhetens övre del uppåt och kontakten vänd mot datorn
skjuter du in enheten i MultiBay-platsen och trycker fast den
så att den elektriska kontakten sitter rätt.

Sätta in en enhet i MultiBay-platsen

4. Efter att en optisk enhet har satts in medan datorn är på, bör
du starta om datorn om du använder program för inspelning,
säkerhetskopiering eller videouppspelning. Detta gör du för att
vara säker på att den optiska enhetens alla funktioner fungerar
som de ska.

5. Installera säkerhetsskruven för MultiBay, om så önskas. Mer
information finns i “Ta bort säkerhetsskruven i MultiBay”

.

Om enheten inte startar, kontrollerar du att nödvändiga drivrutiner har
installerats i datorn. Om så ej skett, kan du ladda ner dem kostnadsfritt
från HP-webbplatsen på adressen

2–36 www.hp.com Referenshandbok

www.hp.com.

Ta bort en enhet från MultiBay-platsen

1. Ta bort löstagbara media, t.ex. en CD-skiva, från enheten.

2. Innan en optisk enhet tas bort måste enheten stoppas genom
att du klickar på ikonen Safely Remove Hardware [Säker
borttagning av maskinvara] på Windows aktivitetsfält.

3. Om du inte snabbinkopplar en CD-ROM-enhet, avslutar du alla
program, stänger av operativsystemet och stänger sedan av datorn.

4. Ta bort eventuell MultiBay-säkerhetsskruv. Instruktioner om hur
du tar bort MultiBay-säkerhetsskruven finns i avsnittet “Ta bort

säkerhetsskruven i MultiBay”.

5. Skjut utmatningsspaken åt vänster för att mata ut enheten ur
MultiBay-platsen.

Uppgradera maskinvara

Ta bort en enhet från MultiBay-platsen

Referenshandbok www.hp.com 2–37

Uppgradera maskinvara

Partitionera och formatera en MultiBay-hårddisk

Du måste ha loggat in som administratör eller ingå i administratörsgruppen

✎

för att slutföra den här proceduren.

1. Avsluta alla program, avsluta operativsystemet och stäng av datorn.

2. Sätt in MultiBay-hårddisken i MultiBay-platsen. Mer information
finns i “Sätta in en enhet i MultiBay-platsen”.

3. Starta datorn.

4. Klicka på Start.

5. Högerklicka på Den här datorn och klicka sedan på Hantera.

6. Klicka på Lagring och dubbelklicka sedan på Diskhantering.

7. Högerklicka på MultiBay-hårddisken och sedan på Partition.
Läs noga alla uppmaningar som visas på skärmen och vidta
motsvarande åtgärder.

Ytterligare information finns i online-hjälpen (klicka på Åtgärd > Hjälp).

2–38 www.hp.com Referenshandbok

Specifikationer

Se till att det finns ett fritt utrymme på minst 10 cm runt om datorn.

✎

HP Compaq Small Form Factor (dator med liten formfaktor)

Bordsdatorns mått

Höjd 3,95 tum 10,3 cm
Bredd 13,3 tum 33,78 cm

A

Djup (djupet ökar om datorn är
försedd med ett portsäkerhetsbygel)

Ungefärlig vikt 21 lb 9,53 kg

Temperaturområde

I drift 50° till 95 °F 10° till 35 °C
Avstängd –22° till 140 °F –30° till 60 °C

Relativ fuktighet (icke kondenserande)

I drift 10–90% 10–90%
Avstängd (38,7 °C max våt temperatur) 5–95% 5–95%

Maximal höjd över havet (ej tryckkabin)

I drift 10.000 fot 3.048 m
Avstängd 30.000 fot 9.144 m

Drifttemperaturen minskar 1,0 °C per 300 m (1.000 fot) upp till 3.000 m (10.000 fot) över

✎

havet, utan direkt solljus. Maximal ändring av drifttemperatur är 10 °C/h. Den övre gränsen
kan vara lägre pga installerad extrautrustning.

14,9 tum 37,85 cm

Referenshandbok www.hp.com A–1

Specifikationer

HP Compaq Small Form Factor (dator med liten formfaktor)

Strömkälla

Driftspänning* 90–264 V

växelström

Spänningsintervall 100–240 V

växelström

90–264 V
växelström

100–240 V
växelström

Linjefrekvens 50–60 Hz 50–60 Hz

Uteffekt 240 W 240 W
Märkström (maximal)* 5 A @ 100 V

växelström

2,5 A @ 200 V
växelström

Värmeutstrålning

Maximalt 1260 BTU/h 318 kg kcal/h
Typiskt (viloläge) 340 BTU/h 86 kg kcal/h

*Detta system använder ett nätaggregat med heltäckande aktiv korrektion. Detta gör att
systemet uppfyller kraven för CE-märkning för användning i Europeiska Unionen. Tack vare att
nätaggregatet har heltäckande aktiv korrektion behöver inget val av spänning göras manuellt,
vilket är en fördel.

A–2 www.hp.com Referenshandbok

Byta batteri

Batteriet som levereras med datorn ger ström åt realtidsklockan.
När du byter ut batteriet måste det vara av samma typ som datorns
originalbatteri. Datorn levereras med ett myntformat 3-volts litiumbatteri.

Du kan förlänga litiumbatteriets livslängd genom att ansluta datorn

✎

till ett vägguttag. Litiumbatteriet används bara som strömförsörjning
när datorn INTE är ansluten till ett vägguttag.

VARNING! Datorn innehåller ett inbyggt litium-brunstensbatteri. Det finns

Å

risk för brand eller frätskador om batteriet hanteras felaktigt. Så här minskar
du risken för personskador:

■ Försök inte att ladda upp batteriet.

■ Utsätt inte batteriet för högre temperaturer än 60 °C.

■ Ta inte isär, kläm sönder eller punktera det, kortslut inte externa

kontakter och kasta det inte i vatten eller eld.

■ Ersätt bara batteriet med det HP-batteri som är avsett för den här

produkten.

B

SE UPP! Innan du byter batteri är det viktigt att du säkerhetskopierar datorns

Ä

CMOS-inställningar. När batteriet tas bort eller bytes ut kommer CMOS­inställningarna att raderas. Mer information om säkerhetskopiering av
CMOS-inställningar finns i handboken Felsökning på cd-skivan Documentation.

Släng inte batterier i hushållssoporna. Hantera dem som miljöfarligt avfall

N

och lämna in dem på uppsamlingsplatser för batterier eller hos en
auktoriserad HP-återförsäljare.

SE UPP! Statisk elektricitet kan skada elektronikkomponenterna i datorn

Ä

eller extrautrustningen. Innan du påbörjar dessa procedurer ser du till att
du är fri från statisk elektricitet genom att ta i ett jordat metallföremål.

Referenshandbok www.hp.com B–1

Byta batteri

1. Om Smart Cover Lock är aktivt använder du setup-programmet
för att låsa upp datorn och avaktivera Smart Cover-sensorn.

2. Stäng av datorn på rätt sätt via operativsystemet. Stäng därefter
av eventuell kringutrustning. Ta ut nätsladden ur vägguttaget
och koppla loss all kringutrustning. Ta sedan bort datorns kåpa.

Du kan behöva ta bort ett expansionskort för att komma åt batteriet.

✎

3. Leta rätt på batteriet och batterihållaren på moderkortet.

4. Beroende på vilken typ av batterihållare som finns på moderkortet
följer du respektive anvisningar nedan för att byta batteri.

Typ 1

a. Lyft ut batteriet ur hållaren.

Ta bort ett myntformat batteri (Typ 1)

b. Skjut in det nya batteriet på plats med pluspolen uppåt.

Batterihållaren låser automatiskt batteriet i rätt position.

B–2 www.hp.com Referenshandbok

Typ 2

a. Tryck på metallklämman som sticker upp på batteriets ena sida

för att lossa det från hållaren. När batteriet lossats lyfter du
bort det 1.

b. Sätt i ett nytt batteri genom att skjuta in batteriets kant under

hållarens metallklämma. Pluspolen ska vara uppåt. Tryck ner
batteriets andra kant tills metallklämman låser fast batteriet 2.

Byta batteri

Ta bort och sätta i ett myntformat batteri (Typ 2)

Referenshandbok www.hp.com B–3

Byta batteri

Typ 3

a. Dra tillbaka klämman 1 som håller batteriet på plats

och ta bort batteriet 2.

b. Sätt i det nya batteriet och sätt tillbaka klämman igen.

Ta bort ett myntformat batteri (Typ 3)

När du har satt i ett nytt batteri, gör du på följande sätt.

✎

5. Sätt tillbaka datorns kåpa.

6. Anslut datorn till vägguttaget och starta den.

7. Ställ in datum och klockslag, lösenord och andra eventuella
inställningar med setup-programmet. Mer information finns
i Konfigureringshandboken på cd-skivan Documentation.

8. Om du normalt låser med Smart Cover Lock, använder du
setup-programmet för att åter aktivera Smart Cover-sensorn
och låsa datorn.

B–4 www.hp.com Referenshandbok

Montera ett säkerhetslås

Säkerhetslåsen som visas nedan och på nästa sida kan användas
för att låsa datorn.

En portsäkerhetsbygel finns också tillgänglig (visas ej).

✎

Mer information finns på www.hp.com.

Kabellås

Sätt i kabellåset, om sådant finns, enligt bilden nedan.

C

Säkerhetslås

Montera ett kabellås

Referenshandbok www.hp.com C–1

Säkerhetslås

Tangentbordslås

Montera ett tangentbordslås

C–2 www.hp.com Referenshandbok

Chassits universella klämlås

Utan säkerhetskabel

1. Trä tangentbordskabeln och muskabeln igenom låset.

Säkerhetslås

Referenshandbok www.hp.com C–3

Säkerhetslås

2. Skruva fast låset på chassit med medföljande skruv.

3. Sätt i pluggen i låset 1 och tryck på knapp 2 för att låsa låset.
Använd medföljande nyckel för att låsa upp låset.

C–4 www.hp.com Referenshandbok

Med säkerhetskabel

1. Sätt fast säkerhetskabeln genom att sno den runt ett stationärt

Säkerhetslås

föremål.

2. Trä tangentbordskabeln och muskabeln igenom låset.

Referenshandbok www.hp.com C–5

Säkerhetslås

3. Skruva fast låset på chassit med medföljande skruv.

4. Sätt i säkerhetskabelns plugg i låset 1 och tryck på knapp 2 för
att låsa låset. Använd medföljande nyckel för att låsa upp låset.

C–6 www.hp.com Referenshandbok

Elektrostatisk urladdning

En urladdning av statisk elektricitet från ett finger eller någon annan
elektrostatisk ledare kan skada moderkortet eller andra enheter som är
känsliga för statisk elektricitet. Den här typen av skada kan förkorta
enhetens livslängd.

Förhindra elektrostatiska skador

Förhindra elektrostatiska skador genom att vidta följande
försiktighetsåtgärder:

■ Undvik handkontakt genom att transportera och förvara

produkterna i elektrostatiskt säkra förpackningar.

■ Förvara elektrostatiskt känsliga produkter i förpackningarna tills

de ska användas på en elektrostatiskt skyddad arbetsyta.

■ Placera delarna på en jordad yta innan du tar ut dem ur

förpackningarna.

D

■ Undvik att röra vid stift, ledningar och kretsar.

■ Kontrollera att du är ordentligt jordad innan du rör vid en

elektrostatiskt känslig komponent.

Referenshandbok www.hp.com D–1

Elektrostatisk urladdning

Jordningsmetoder

Det finns flera olika jordningsmetoder. Använd en eller flera av
följande metoder när du hanterar eller installerar elektrostatiskt
känsliga komponenter:

■ Använd ett armband som är anslutet till en jordad arbetsstation

eller datorns chassi via en jordningssladd. Ett jordningsarmband
ska ha minst 1 megohm +/–10 procents motstånd till jord. För att
armbandet ska fungera bär du det åtsittande direkt mot huden.

■ Använd hälband, tåband eller stövelstroppar när du arbetar stående

vid arbetsstationer. Använd band på båda fötterna när du står på
ledande underlag.

■ Använd ledande verktyg.

■ Använd ett bärbart servicekit med antistatisk matta.

Om du inte har någon av de ovanstående utrustningarna för säker
jordning kontaktar du en auktoriserad HP-återförsäljare.

Mer information om statisk elektricitet får du via en auktoriserad

✎

HP-återförsäljare.

D–2 www.hp.com Referenshandbok

Skötsel av dator och förberedelser

Datorskötsel

E

för transport

Följ nedanstående anvisningar vid skötsel av dator och bildskärm:

■ Datorn ska stå på ett stadigt underlag när den används. Se till att det

finns cirka 10 cm utrymme bakom datorn och ovanför bildskärmen
för att luftcirkulationen ska bli tillräcklig.

■ Använd aldrig datorn med kåpa eller sidoplåt borttagna.

■ Hindra aldrig luftcirkulationen in i datorn genom att blockera de

främre ventilerna eller luftintaget. Placera inte tangentbordet med
nedfällda ben direkt mot bordsdatorns framsida eftersom det
också hindrar luftcirkulationen.

■ Se till att inte datorn utsätts för mycket hög luftfuktighet, direkt

solljus eller mycket höga/låga temperaturer. Information om
rekommenderade temperaturer och luftfuktighet för datorn finns
i Bilaga A, “Specifikationer” i den här handboken.

■ Se till att inga vätskor kan komma in i dator eller tangentbord.

■ Täpp aldrig till bildskärmens ventilationshål på något sätt.

■ Stäng av datorn innan du gör något av följande:
❏ Torkar av datorns utsida med en mjuk fuktad trasa. Använd inte

rengöringsmedel som kan missfärga eller skada datorns yta.

❏ Av och till bör lufthålen på datorns fram- och baksida göras

rena. Ludd och annat kan blockera in- eller utgående luft
så att kylningen blir otillräcklig.

Referenshandbok www.hp.com E–1

Skötsel av dator och förberedelser för transport

Försiktighetsåtgärder för optiska enheter

Följ nedanstående anvisningar när du använder eller rengör en
optisk enhet.

I drift

■ Flytta inte enheten när den används. Det kan orsaka fel vid läsning.

■ Undvik att utsätta enheten för plötsliga temperaturändringar

eftersom kondens kan uppstå inuti enheten. Om temperaturen
plötsligt ändras när enheten är på väntar du minst en timme innan
du slår av strömmen. Om du använder den omedelbart kan fel
uppstå vid läsning.

■ Undvik att placera enheten så att den utsätts för hög luftfuktighet,

mycket höga/låga temperaturer, mekaniska vibrationer eller
direkt solljus.

Rengöring

■ Torka av panelen och kontrollerna med en mjuk, torr trasa eller en

mjuk trasa lätt fuktad med mild tvättmedelslösning. Spreja aldrig
någon rengöringsvätska på enheten.

■ Undvik alla typer av lösningsmedel, t.ex. alkohol och bensin

eftersom de kan skada ytan.

Säkerhet

Om vätska eller något föremål faller in i enheten drar du omedelbart
ur nätkontakten och låter datorn undersökas av en auktoriserad
HP-servicegivare.

E–2 www.hp.com Referenshandbok

Transport

Skötsel av dator och förberedelser för transport

Följ nedanstående instruktioner när du förbereder datorn för transport:

1. Säkerhetskopiera hårddiskens filer till PD-skivor, bandkassetter,
cd-skivor eller disketter. Se till att inte lagringsmedia med
säkerhetskopiorna utsätts för elektriska eller magnetiska fält
när de lagras eller transporteras.

Hårddisken låses automatiskt när strömmen stängs av.

✎

2. Ta bort eventuella programdisketter ur diskettenheterna.

3. Sätt in en tom diskett i diskettenheten för att skydda enheten
under transporten. Använd inte en diskett där du har sparat,
eller tänker spara data.

4. Stäng av datorn och all kringutrustning.

5. Dra ut nätsladden ur vägguttaget och därefter ur datorn.

6. Dra ut nätsladdar från alla systemkomponenter och externa
enheter och koppla sedan loss dem från datorn.

Se till att alla kort sitter fast i sina kortplatser innan datorn

✎

transporteras.

7. Packa systemkomponenter och externa enheter i respektive
originalförpackning eller liknande så att de är tillräckligt skyddade.

Specifikationer av temperatur, tryck och fuktighet under transport

✎

(ej användning) finns i Bilaga A, “Specifikationer” i den här handboken.

Referenshandbok www.hp.com E–3

Index

A

anvisningar

byta batteri
datorskötsel
förberedelser för

transport
installation av enhet
optisk enhet
underhåll av datorn

B–1

E–1

E–3

2–16

E–2

2–1

B

baksidans komponenter 1–3
bildskärm, anslutning
bordsdatorns mått
byta batteri

B–1

1–3

A–1

C

chassits klämlås, montera C–3

D

datorns kåpa

sätta tillbaka
Smart Cover Lock
ta bort

datorskötsel, anvisningar
datorspecifikationer
DIMM

Se minne

diskettenhet

aktivitetslampa
ta bort
utmatningsknapp

2–6

2–3

2–5

E–1

A–1

1–2

2–19

1–2

E

elektrostatisk urladdning,

förhindra skada

enhet

installationsanvisningar

2–18, 2–29, 2–31

panel
placeringar

expansionskort

installera
kortplatser

2–12

PCI
PCI Express
valfritt förlängningskort

expansionskortplatsens skyddsplåt,

2–13

ta bort

D–1

2–16

2–18

2–12

2–12

2–12, 2–15

2–12

F

FailSafe Key

använda
beställa

förberedelser för transport

2–3

2–3

E–3

H

hårddisk

aktivitetslampa
återställa
installera i en 3,5-tums enhetsplats
MultiBay
SATA-kontakter
sätta tillbaka

2–28

ta bort

hörlurskontakt

1–2

2–29

2–38

2–16

2–26

1–2

2–29

Referenshandbok www.hp.com Index–1

Index

I

installationsanvisningar 2–16
installera

B–1

batteri
expansionskort
hårddisk
hårddisk i en 3,5-tums

enhetsplats

2–6

minne
MultiBay-enhet
optisk enhet
styrskruvar

2–12

2–30

2–29

2–36

2–22

2–22

K

kabellås, montera C–1
komponenter

baksida
frontpanel

komponenter på frontpanelen
kontakt för hörlurar/ljud ut

1–3

1–2

1–3

L

lås

chassits klämlås
kabellås
Smart Cover Lock
tangentbordslås

ljudkontakter

C–1

C–3

2–3

C–2

1–2, 1–3

M

mikrofonkontakt 1–2, 1–3
minne

Asymmetriskt läge
enkanalsläge
frekvens
identifiera moduler
identifiera socklar
installera
Interfolierat läge
kapacitet

2–7

2–6

2–6, 2–8, 2–11

2–8

2–8

2–11

2–9

2–8

1–2

specifikationer
utrusta socklar

montera

chassits klämlås
kabellås
tangentbordslås

MultiBay

CD-enheter
CD-RW/DVD-ROM-

kombienhet
diskettenhet
DVD-enhet
formatering av hårddisk
försiktighetsåtgärder
installera
partitionering
säkerhetsskruv
snabbinkopplade eller

snabbväxlade enheter
ta bort enheter
tillvalsenheter

mus

kontakt
speciella funktioner

1–3

2–7

2–8

C–1

2–33

2–33

2–33

2–33

2–36

2–38

2–35

2–37

2–33

N

nätaggregat 2–27

O

optisk enhet

aktivitetslampa
ansluta kablar
anvisningar
försiktighetsåtgärder
installera
placering
rengöring
styrskruvar

2–19

ta bort
utmatningsknapp

1–2

2–25

E–2

2–22
1–2

E–2

2–22

C–3

C–2

2–38

2–33

2–34

1–6

E–2

1–2

Index–2 www.hp.com Referenshandbok

Index

P

På/av-

1–2

knapp
kontakt
lampa

panel

artikelnummer
installera

ta bort
Parallella ATA-enheter
parallellkontakt
partitionering av

en hårddisk,
MultiBay

PCI-kort

Se expansionskort
programtangent

1–3

1–2

2–18, 2–29, 2–32

2–32

2–31

1–3

2–38

1–4

R

RJ-45-kontakt 1–3

S

säkerhetslås C–1
säkerhetsskruv,

MultiBay

SATA

installera hårddisk

styrenheter
seriell kontakt
serienumrets placering
skötsel av dator
Smart Cover

FailSafe Key

lås

ta bort låset

2–35

2–16
1–3

E–1

2–3

2–3

2–4

2–16

2–26, 2–29

1–6

snabbinkoppling eller snabbväxling

av MultiBay-enheter

specifikationer

A–1

dator

2–7

minne
statuslampor
strömkälla
styrskruvar

1–4

A–2

2–16, 2–22, 2–29

2–34

T

ta bort

datorns kåpa

diskettenhet

expansionskortplatsens skyddsplåt

hårddisk

MultiBay-enhet

optisk enhet

2–31

panel

PCI Express-expansionskort

Smart Cover Lock
tangentbord

komponenter

kontakt
tangentbordslås, montera
telefonnummer till teknisk support

2–5

2–19

2–28

2–37

2–19

2–15

2–4

1–4

1–3

C–2

U

USB-portar

baksida

frontpanel

1–3

1–2

W

Windows logo-tangent

funktioner

placeringar

1–5

1–4

2–13

2–3

Referenshandbok www.hp.com Index–3
