Laitteiston käyttöopas
HP Compaq Business -pöytäkoneet
dc7100 Convertible Minitower
Asiakirjan Osanumero: 360225-351
Toukokuu 2004
Tästä ohjeesta saat perustietoa tämän tietokonemallin päivittämisestä.
© Copyright 2004 Hewlett-Packard Development Company, L.P.
Tämän asiakirjan tiedot voivat muuttua ilman ennakkoilmoitusta.
Microsoft, MS-DOS, Windows ja Windows NT ovat tuotemerkkejä, joiden
omistaja on Microsoft Corporation Yhdysvalloissa ja muissa maissa.
HP-tuotteiden takuut määritellään niiden mukana toimitettavissa rajoitetun
takuun lausekkeissa. Mikään tässä mainittu ei muodosta lisätakuuta. HP ei ole
vastuussa tämän aineiston teknisistä tai toimituksellisista virheistä eikä puutteista.
Tämä asiakirja sisältää tekijänoikeuksin suojattuja tietoja. Mitään tämän
asiakirjan osaa ei saa valokopioida, jäljentää tai kääntää toiselle kielelle
ilman Hewlett-Packard Companyn etukäteen myöntämää kirjallista lupaa.
VAARA: Tällä tavalla erotettu teksti ilmaisee sitä, että ohjeiden
Å
noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa
hengenvaara.
VAROI T US: Tällä tavalla erotettu teksti ilmaisee sitä, että ohjeiden
Ä
noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa
tietojen menetykseen.
Laitteiston käyttöopas
HP Compaq Business -pöytäkoneet
dc7100 Convertible Minitower
Ensimmäinen painos (Toukokuu 2004)
Asiakirjan Osanumero: 360225-351
Sisällysluettelo
1 Tuotteen ominaisuudet
Vakiokokoonpanon ominaisuudet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1
Etupaneelin osat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2
Takapaneelin osat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3
Näppäimistö. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4
Windows Logo -näppäimen käyttö. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5
Hiiren erityistoiminnot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5
Sarjanumeron sijainti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
Minitornin muuttaminen pöytäkokoonpanoksi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–7
Pöytätietokoneen vaihtaminen minitornikokoonpanoksi . . . . . . . . . . . . . . . . . . . . . . 1–10
2 Laitteistopäivitykset
Huollettavuuteen liittyvät ominaisuudet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
Varoitukset ja huomautukset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
Smart Cover -lukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2
Smart Cover Failsafe -avaimen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2
Tietokoneen huoltopaneelin poistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–4
Tietokoneen huoltopaneelin asettaminen takaisin paikalleen . . . . . . . . . . . . . . . . . . . . 2–5
Etupaneelin poistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6
Etulevyn vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7
Peitelevyjen poistaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–8
Lisämuistin asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9
DIMM-muistimoduulit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9
DDR-SDRAM DIMM-muistimoduulit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9
DIMM-kantojen täyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–10
DDR-SDRAM DIMM -muistimoduulien asentaminen . . . . . . . . . . . . . . . . . . . . 2–12
Laajennuskortin asentaminen ja poistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–14
Levyasemapaikat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–20
Laitteiston käyttöopas www.hp.com iii
Sisällysluettelo
Lisäasemien asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–21
Optisen aseman tai muun siirrettävän massamuistilaitteen asentaminen . . . . . . . 2–22
SATA-kiintolevyn asentaminen 3,5 tuuman levyasemapaikkaan . . . . . . . . . . . . 2–25
Aseman poistaminen levyaseman paikasta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–28
Valinnaisen MultiBay-laitteen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–32
Käynnissä olevan MultiBay -aseman kytkeminen ja vaihtaminen. . . . . . . . . . . . 2–33
MultiBay-turvaruuvin asennuksen purkaminen . . . . . . . . . . . . . . . . . . . . . . . . . . 2–34
Aseman asentaminen MultiBay-laitetilaan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–35
Aseman irrottaminen MultiBay-laitetilasta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–36
MultiBay-kiintolevyn jakaminen ja formatointi. . . . . . . . . . . . . . . . . . . . . . . . . . 2–37
A Tekniset tiedot
B Pariston vaihtaminen
CTurvatoimet
Turvalukon asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1
Vaijerilukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

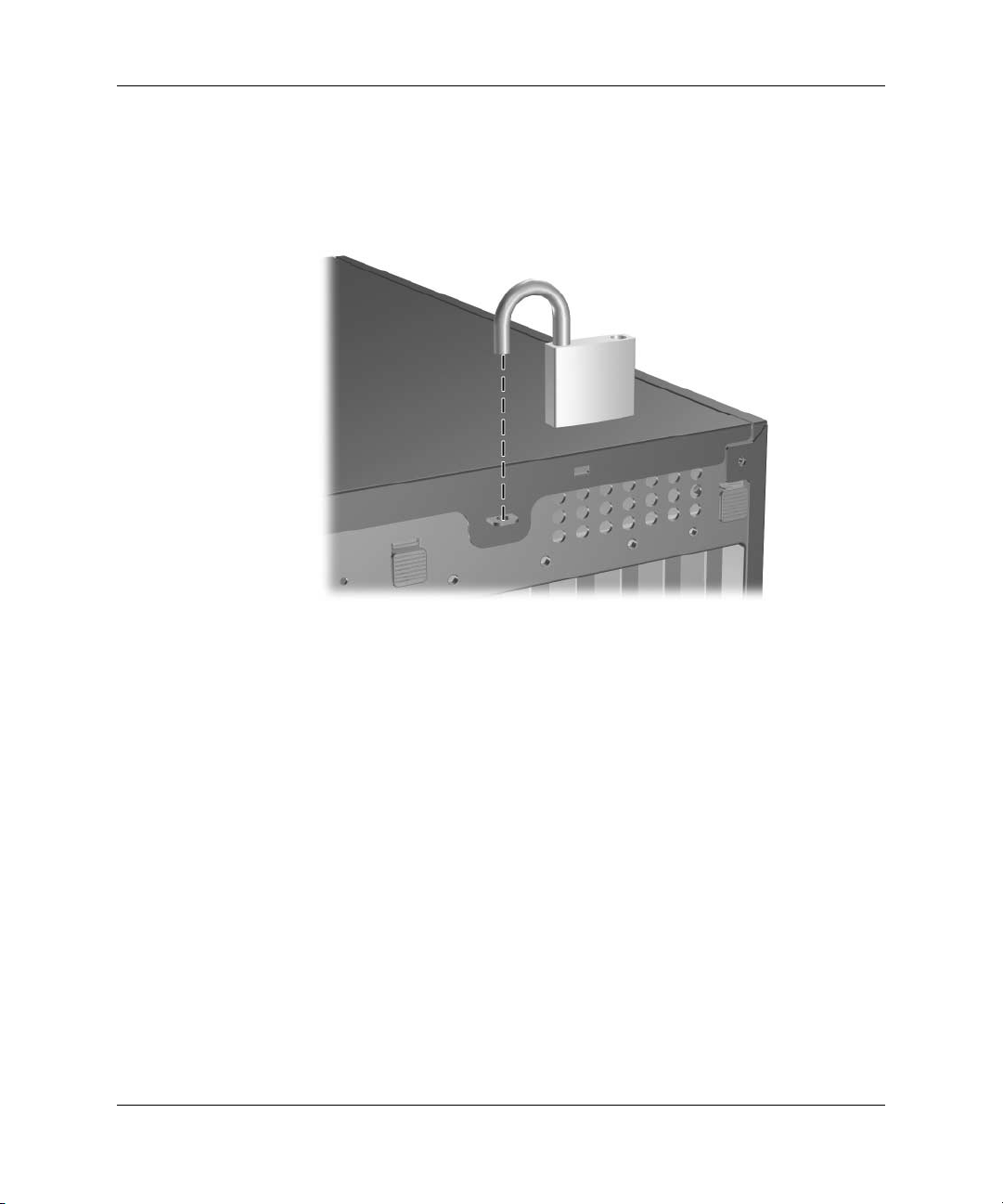

Riippulukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2
Kotelon yleistasolukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3
D Staattinen sähkö
Sähköstaattisten vaurioiden estäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1
Maadoitusmenetelmiä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–2
E Tietokoneen säännöllinen hoito
ja valmisteleminen kuljetusta varten
Tietokoneen säännöllinen hoito. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–1
Optisen aseman varotoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Puhdistus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Turvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Kuljettamisen valmistelu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3
Hakemisto
iv www.hp.com Laitteiston käyttöopas
Tuotteen ominaisuudet
Vakiokokoonpanon ominaisuudet
HP Compaq Convertible Minitower -minitornimallin voi helposti
muuttaa pöytätietokoneeksi. Ominaisuudet voivat vaihdella mallista
riippuen. Täydellisen luettelon tietokoneeseen asennetuista laitteista
ja ohjelmistoista saat ajamalla Diagnostics for Windows- ohjelman.
Apuohjelman käyttöohjeet löydät Vianetsintäoppaasta, joka on
Documentation CD -levyllä.
1
Convertible Minitower -minitornimallin kokoonpano
Laitteiston käyttöopas www.hp.com 1–1
Tuotteen ominaisuudet
Etupaneelin osat
Asemakokoonpano voi vaihdella malleittain.
Etupaneelin osat
1 Optiset levyasemat 7 Optisen aseman levykelkan
avauspainike
2 Optisen aseman merkkivalot 8 Virtapainike
3 Levykeasema (valinnainen) 9 Virran merkkivalo
4 Levykeaseman merkkivalo (valinnainen) - USB (Universal Serial Bus) -portit
5 Levykkeen vapautuspainike
(valinnainen)
6 Kiintolevyaseman merkkivalo < Mikrofoniliitäntä
Optinen asema on CD-ROM-, CD-R/RW-, DVD-ROM-, DVD+R/RW- tai
✎
CD-RW/DVD-yhdistelmäasema.
1–2 www.hp.com Laitteiston käyttöopas
; Kuulokeliitin
Takapaneelin osat
Takapaneelin osat
Tuotteen ominaisuudet
1 Virtajohdon liitäntä 7
2
3
4
5
6
✎
Laitteiston käyttöopas www.hp.com 1–3
PS/2-hiiren liitin 8
b
PS/2–näppäimistön liitin 9
a
Universal Serial Bus -liitäntä (USB) -
o
m
Sarjaliitäntä q
RJ-45 -verkkoliitin
n
Liittimien järjestys ja lukumäärä voivat vaihdella mallin mukaan.
Emolevyn monitoriliitäntä ei toimi, jos tietokoneeseen on asennettu PCI Express
-näytönohjainkortti.
Jos tietokoneeseen asennetaan tavallinen PCI-grafiikkakortti, kortin ja emolevyn liittimiä
voidaan käyttää samanaikaisesti. Joitakin asetuksia voi olla tarpeen muuttaa tietokoneen
asetusohjelmassa, jotta kumpiakin liittimiä voi käyttää. Tietoja käynnistysjärjestyksestä on
kohdassa Tietokoneen asetusopas (F10), joka on Documentation CD -levyllä.
Rinnakkaisliitäntä
l
Näytön liitin
c
Kuulokkeiden/Lähtölinjan liitin
h
Äänilinjan tuloliitin
j
Mikrofoniliitäntä
g
Tuotteen ominaisuudet
Näppäimistö
Näppäimistön osat
1 Toimintonäppäimet Niillä voidaan suorittaa erityistoimintoja käytetystä sovelluksesta
riippuen.
2 Muokkausnäppäimet Muokkausnäppäimet ovat seuraavat: Insert, Home, Page Up,
Delete, End ja Page Down.
3 Tilan merkkivalot Tilan merkkivalot osoittavat tietokoneen tilaa ja
näppäimistöasetuksia, kuten numero- aakkos- ja vierityslukko
(Num Lock, Caps Lock ja Scroll Lock).
4 Numeronäppäimet Toimivat laskimen näppäimistön tapaan.
5 Nuolinäppäimet Nuolinäppäimillä siirrytään asiakirjassa tai Internet-sivustossa. Voit
liikkua vasemmalle, oikealle, ylös ja alas käyttämällä näitä
näppäimiä.
6 Ctrl-näppäimet Ctrl-näppäintä käytetään jonkin toisen näppäimen kanssa.
Vaikutus riippuu käytettävästä sovelluksesta.
7 Sovellusnäppäin* Käytetään hiiren oikean painikkeen tapaan Microsoft Office
-sovellusten ponnahdusvalikoiden avaamiseen. Sovellusnäppäin
saattaa suorittaa muissa sovelluksissa muita toimintoja.
8 Windows-näppäimet* Windows-näppäin avaa Käynnistä-valikon Microsoft
Windowsissa. Näppäintä käytetään muiden näppäinten kanssa
erilaisten lisätoimintojen suorittamiseen.
9 Alt-näppäimet Ctrl-näppäintä käytetään jonkin toisen näppäimen kanssa.
Vaikutus riippuu käytettävästä sovelluksesta.
*Näppäimiä ei ole käytettävissä kaikilla maantieteellisillä alueilla.
1–4 www.hp.com Laitteiston käyttöopas
Tuotteen ominaisuudet
Windows Logo -näppäimen käyttö
Windows-näppäintä käytetään yhdessä muiden näppäinten kanssa
tiettyjen toimintojen suorittamiseen Windows-käyttöjärjestelmässä.
Katso ohjeita Windows-näppäimistöstä kohdasta “Näppäimistö”.
Windows -näppäin Näppäin näyttää tai piilottaa Käynnistä-valikon
Windows-näppäin + d Näyttää työpöydän
Windows- näppäin + m Pienentää kaikki avoimet sovellukset
Vaihtonäppäin +
Windows-näppäin + m
Windows-näppäin + e Avaa Oma tietokone -ikkunan
Windows-näppäin + f Käynnistää tiedostojen etsinnän
Windows-näppäin + Ctrl + f Käynnistää tietokoneen etsinnän
Windows-näppäin + F1 Avaa Windowsin Ohjeen
Windows-näppäin + l Lukitsee tietokoneen, jos tietokoneesi on yhteydessä
Windows-näppäin + r Näyttää Suorita-valintaikkunan
Windows-näppäin + u Käynnistää toimintojen hallinnan
Windows-näppäin + Tab Aktivoi tehtäväpalkin seuraavan painikkeen
Kumoaa kaikkien avoimien sovellusten
pienentämisen
verkko-osoitteeseen, tai mahdollistaa käyttäjän
vaihtamisen, jos tietokone ei ole yhteydessä verkkoosoitteeseen
Hiiren erityistoiminnot
Useimmat ohjelmistosovellukset tukevat hiiren käyttöä. Hiiren
näppäinten toiminnot riippuvat käytettävästä ohjelmasta.
Laitteiston käyttöopas www.hp.com 1–5
Tuotteen ominaisuudet
Sarjanumeron sijainti
Jokaisella tietokoneella on yksilöivä sarjanumero ja tuotetunnusnumero,
jotka ovat tietokoneen kotelon yläosassa. Pidä nämä numerot tallessa,
kun otat yhteyttä asiakaspalveluun.
Sarjanumeron ja tuotetunnuksen sijainti
1–6 www.hp.com Laitteiston käyttöopas
Tuotteen ominaisuudet
Minitornin muuttaminen pöytäkokoonpanoksi
1. Jos olet lukinnut Smart Cover -lukon, käynnistä tietokone uudelleen
ja siirry tietokoneen asetusohjelmaan, jotta voit avata lukon.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja ulkoiset
laitteet tietokoneesta.
3. Irrota tietokoneen käyttöpaneeli osassa “Tietokoneen
huoltopaneelin poistaminen” opastetulla tavalla.
4. Irrota etukehikko osassa “Etupaneelin poistaminen” opastetulla
tavalla.
5. Irrota kaikkien 5,25 tuuman levyasemapaikoissa olevien asemien
takaosassa olevat virta- ja tietoliikennejohdot.
6. Irrota asemat 5,25 tuuman asemapaikoista nostamalla aseman
vihreän hakasen vapautuskielekettä. Nosta vapautuskielekettä
ja liu’uta asema samalla pois asemapaikastaan. Toista tämä
toimenpide kaikille 5,25 tuuman asemille.
5,25 tuuman asemien irrottaminen asemapaikoista (minitorni)
Laitteiston käyttöopas www.hp.com 1–7
Tuotteen ominaisuudet
7. Ennen kuin asennat asemat takaisin runkoon, käännä asemaa niin,
että se on kohtisuorassa sisäiseen 3,5 tuuman asemaan nähden.
Aseman on oltava samassa suunnassa vihreän hakasen kanssa.
Aseman asentaminen pöytäkokoonpanoon
8. Liu’uta asemaa varovasti ylimpään vapaana olevaan asemapaikkaan,
kunnes se napsahtaa paikalleen. Kun asema on oikealla paikallaan,
aseman lukko varmistaa sen pysymisen paikallaan. Toista tämä
toimenpide kaikille asemille.
VAROI T US: Alimmassa 5,25 tuuman asemapaikassa on lyhyempi syvyys
Ä
kuin kahdessa ylemmässä paikassa. Alapaikka tukee asemaa, jonka
syvyys on enintään 17 cm (6,7 tuumaa), mukaan lukien kaapelit, jotka
kiinnitetään aseman takaosaan. Älä yritä pakottaa alimpaan
asemapaikkaan suurempia asemia, kuten optisen aseman tai
MultiBay-aseman. Asema ja emolevy voivat vaurioitua.
Tarpeettoman voiman käyttäminen minkä tahansa aseman asemapaikkaan
asennuksen yhteydessä voi vaurioittaa asemaa.
9. Kytke kaikkien 5,25 tuuman levyasemapaikoissa olevien asemien
virta- ja tietoliikennejohdot takaisin.
10. Irrota kehikon aluslaatta osassa “Peitelevyjen poistaminen”
opastetulla tavalla.
VAROI T US: Pidä aluslaatta suorana, kun vedät sitä pois etupaneelista.
Ä
Sen vetäminen vinosti saattaa vahingoittaa nastoja, jotka kohdistavat sen
etupaneeliin.
1–8 www.hp.com Laitteiston käyttöopas
Tuotteen ominaisuudet
11. Asettele peitelevyt uudelleen aluslaattaan oikeassa järjestyksessä
minitornikokoonpanon mukaan
12. Aseta aluslaatta (kierrä sitä 180°) uudelleen niin, että logo tulee
alas, ja napsauta se sitten takaisin etupaneeliin.
Minitornin muuttaminen pöytäkokoonpanoksi
13. Aseta etupaneeli ja tietokoneen käyttöpaneeli takaisin paikalleen.
14. Liitä ulkoiset laitteet takaisin.
15. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse
se uudestaan tietokoneen asetuksissa.
Laitteiston käyttöopas www.hp.com 1–9
Tuotteen ominaisuudet
Pöytätietokoneen vaihtaminen minitornikokoonpanoksi
1. Jos olet lukinnut Smart Cover -lukon, käynnistä tietokone uudelleen
ja siirry tietokoneen asetusohjelmaan, jotta voit avata lukon.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja ulkoiset
laitteet tietokoneesta.
3. Irrota tietokoneen käyttöpaneeli osassa “Tietokoneen
huoltopaneelin poistaminen” opastetulla tavalla.
4. Irrota etukehikko osassa “Etupaneelin poistaminen” opastetulla
tavalla.
5. Irrota kaikkien 5,25 tuuman levyasemapaikoissa olevien asemien
takaosassa olevat virta- ja tietoliikennejohdot.
6. Irrota asemat 5,25 tuuman asemapaikasta painamalla lyhyttä,
keltaista aseman lukkoa kuvan osoittamalla tavalla. Samalla kun
painat aseman lukkoa, vedä asemat pois levyasemapaikasta.
5,25 tuuman asemien irrottaminen asemapaikoista (pöytäkone)
1–10 www.hp.com Laitteiston käyttöopas
Tuotteen ominaisuudet
7. Ennen kuin asennat asemat takaisin runkoon, käännä niitä niin,
että ne ovat saman suuntaisia kuin sisäinen 3,5 tuuman asema.
Aseman pohjan tulisi olla keltaisen aseman lukon suuntainen.
Aseman asentaminen minitornikokoonpanoon
8. Liu’uta asemaa varovasti ylimpään vapaana olevaan asemapaikkaan,
kunnes se napsahtaa paikalleen. Kun asema on oikealla paikallaan,
aseman lukko varmistaa sen pysymisen paikallaan. Toista tämä
toimenpide kaikille asemille.
VAROI T US: Alimmassa 5,25 tuuman asemapaikassa on lyhyempi syvyys
Ä
kuin kahdessa ylemmässä paikassa. Alapaikka tukee asemaa, jonka
syvyys on enintään 17 cm (6,7 tuumaa), mukaan lukien kaapelit, jotka
kiinnitetään aseman takaosaan. Älä yritä pakottaa alimpaan
asemapaikkaan suurempia asemia, kuten optisen aseman tai
MultiBay-aseman. Asema ja emolevy voivat vaurioitua.
Tarpeettoman voiman käyttäminen minkä tahansa aseman asemapaikkaan
asennuksen yhteydessä voi vaurioittaa asemaa.
9. Kytke kaikkien 5,25 tuuman levyasemapaikoissa olevien asemien
virta- ja tietoliikennejohdot takaisin.
Laitteiston käyttöopas www.hp.com 1–11
Tuotteen ominaisuudet
10. Irrota kehikon aluslaatta osassa “Peitelevyjen poistaminen”
opastetulla tavalla.
VAROI T US: Pidä aluslaatta suorana, kun vedät sitä pois etupaneelista.
Ä
Sen vetäminen vinosti saattaa vahingoittaa nastoja, jotka kohdistavat sen
etupaneeliin.
11. Asettele peitelevyt uudelleen aluslaattaan oikeassa järjestyksessä
pöytäkonekokoonpanon mukaan.
12. Aseta aluslaatta (kierrä sitä 180°) uudelleen niin, että logo tulee
alas, ja napsauta se sitten takaisin etupaneeliin.
Pöytätietokoneen vaihtaminen minitornikokoonpanoksi
13. Aseta etupaneeli ja tietokoneen käyttöpaneeli takaisin paikalleen.
14. Liitä ulkoiset laitteet takaisin.
15. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse
se uudestaan tietokoneen asetuksissa.
1–12 www.hp.com Laitteiston käyttöopas
Laitteistopäivitykset
Huollettavuuteen liittyvät ominaisuudet
Tietokoneessa on ominaisuuksia, jotka helpottavat ja monipuolistavat
sen huoltamista. Useimmissa tässä luvussa kuvailtavissa
asennustoimenpiteissä ei tarvita työkaluja.
Varoitukset ja huomautukset
Lue tässä oppaassa olevat soveltuvat ohjeet, huomautukset ja varoitukset,
ennen kuin suoritat päivityksiä.
VAARA: Vähentääksesi sähköiskun ja/tai kuumien pintojen aiheuttamien
Å
vahinkojen vaaraa muista irrottaa virtajohto pistorasiasta ja antaa
järjestelmän sisäisten osien jäähtyä ennen niiden koskettamista.
VAARA: Älä kytke teleliikenne- tai puhelinliittimiä verkkokorttien liittimiin.
Å
Näin pienennät sähköiskun, tulipalon tai laitevian vaaraa.
2
VAROI T US: Staattinen sähkö voi vahingoittaa tietokoneen tai lisävarusteiden
Ä
sähköisiä osia. Ennen näiden toimenpiteiden aloittamista kosketa maadoitettua
metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä.
Katso lisätietoja kohdasta Liite D, “Staattinen sähkö”.
VAROI T US: Ennen kuin irrotat tietokoneen kotelon, varmista, että tietokone
Ä
on sammutettu ja virtajohto irrotettu pistorasiasta.
Laitteiston käyttöopas www.hp.com 2–1
Laitteistopäivitykset
Smart Cover -lukko
Smart Cover -lukko on valinnainen lisävaruste ja kuuluu vain
✎
tiettyihin malleihin.
Smart Cover -lukko on ohjelmallisesti hallittava lukko, jota
valvotaan asetussalasanalla. Lukko estää luvattoman pääsyn sisäisiin
osiin. Tietokoneesi on toimitettu niin, että Smart Cover -lukko on
lukitsemattomassa asennossa. Lisätietoja Smart Cover -lukon
lukitsemisesta on Pöytäkoneiden hallintaoppaassa, joka on
Documentation CD -levyllä.
Smart Cover Failsafe -avaimen käyttö
Jos otat käyttöön Smart Cover -lukon etkä pysty syöttämään salasanaa
avataksesi lukon, tarvitset tietokoneen avaamista varten Smart Cover
Failsafe -avaimen. Avainta tarvitaan tietokoneen sisäisiin osiin käsiksi
pääsemiseen seuraavissa tilanteissa:
■ Virtakatkos
■ Käynnistys ei onnistu
■ Jonkin tietokoneen osan (esim. suorittimen tai virtalähteen)
vikaantuminen
■ Salasana on unohtunut
Kotelolukon FailSafe-avain on erikoistyökalu, jonka saa HP:ltä.
✎
Varaudu tilanteeseen ja tilaa avain jo ennen kuin tarvitset sitä.
Kun haluat saada FailSafe-avaimen, toimi seuraavasti:
■ Ota yhteyttä valtuutettuun HP-jälleenmyyjään tai -huoltoon.
Kiintoavaintyylisen avaimen tilausnumero on 166527-001, ja
ruuvitalttatyyppisen avaimen tilausnumero on 166527-002.
■ Etsi tilaustiedot HP:n verkkosivustosta (www.hp.com).
■ Soita takuukortissa ilmoitettuun numeroon.
2–2 www.hp.com Laitteiston käyttöopas
Laitteistopäivitykset
Huoltopaneelin avaaminen, kun Smart Cover -lukko on kytkettynä:
1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet.
2. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta.
3. Poista Smart Cover FailSafe -avaimella kolme turvaruuvia, jotka
kiinnittävät Smart Cover -lukon runkoon.
Smart Cover -lukon ruuvien poistaminen
4. Poista tietokoneen käyttöpaneeli. Katso “Tietokoneen
huoltopaneelin poistaminen.”
Kun haluat kiinnittää Smart Cover -lukon uudestaan, kiinnitä
se paikalleen turvaruuveilla.
Laitteiston käyttöopas www.hp.com 2–3
Laitteistopäivitykset
Tietokoneen huoltopaneelin poistaminen
1. Jos olet lukinnut Smart Cover -lukon, käynnistä tietokone uudelleen
ja siirry tietokoneen asetusohjelmaan, jotta voit avata lukon.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet.
3. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta.
VAROI T US: Ennen kuin irrotat tietokoneen huoltopaneelin, varmista, että
Ä
tietokone on sammutettu ja virtajohto irrotettu pistorasiasta.
4. Aseta tietokone suurelle pohjalleen, jotta vakaus paranee.
5. Nosta huoltopaneelin kahvaa 1, liu’uta huoltopaneelia taaksepäin
noin 2,5 cm ja nosta sitä sitten ylös ja pois laitteen päältä 2.
Tietokoneen huoltopaneelin poistaminen
2–4 www.hp.com Laitteiston käyttöopas
Tietokoneen huoltopaneelin asettaminen takaisin paikalleen
1. Aseta tietokone suurelle pohjalleen, jotta vakaus paranee.
2. Kohdista huoltopaneelin kielekkeet rungon loviin ja liu’uta
huoltopaneelia eteenpäin, kunnes se lukittuu paikalleen.
Laitteistopäivitykset
Tietokoneen huoltopaneelin asettaminen takaisin paikalleen
3. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse
se uudestaan tietokoneen asetuksissa.
Laitteiston käyttöopas www.hp.com 2–5
Laitteistopäivitykset
Etupaneelin poistaminen
1. Jos olet lukinnut Smart Cover -lukon, käynnistä tietokone uudelleen
ja siirry tietokoneen asetusohjelmaan, jotta voit avata lukon.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja ulkoiset
laitteet tietokoneesta.
3. Poista tietokoneen käyttöpaneeli.
4. Työnnä kahta vapautuskielekettä ylöspäin 1 ja kierrä sitten
etupaneelia rungosta poispäin vapauttaaksesi sen 2.
Etukehikon irrottaminen
2–6 www.hp.com Laitteiston käyttöopas
Etulevyn vaihtaminen
Kun panet etupaneelin takaisin paikalleen, varmista, että pohjan
saranakohdat ovat rungossa oikealla kohdallaan 1, ja kierrä sitten
etupaneeli takaisin alkuperäiseen asentoonsa 2.
Laitteistopäivitykset
Etulevyn asentaminen
Laitteiston käyttöopas www.hp.com 2–7
Laitteistopäivitykset
Peitelevyjen poistaminen
1. Jos olet lukinnut Smart Cover -lukon, käynnistä tietokone uudelleen
ja siirry tietokoneen asetusohjelmaan, jotta voit avata lukon.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja ulkoiset
laitteet tietokoneesta.
3. Irrota tietokoneen huoltoluukku ja sitten etukehikko.
4. Vedä varovasti aluslaatta, johon etukehikon peitelevyt on kiinnitetty,
pois etukehikosta ja poista sitten haluamasi peitelevy.
VAROI T US: Pidä aluslaatta suorana, kun vedät sitä pois etupaneelista.
Ä
Sen vetäminen vinosti saattaa vahingoittaa nastoja, jotka kohdistavat sen
etupaneeliin.
Etupaneelin peitelevyjen irrottaminen aluslaatasta
(kuvassa pöytätietokone)
Kun panet aluslaatan takaisin paikalleen, varmista, että kohdistusnastat
✎
ja jäljellä olevat peitelevyt ovat oikean suuntaisia. Aluslaatta on
suunnattava niin, että sen logo tulee alapuolelle.
2–8 www.hp.com Laitteiston käyttöopas
Lisämuistin asentaminen
Tietokoneeseen kuuluu synkronoitu, dynaaminen DDR-keskusmuisti
(DDR-SDRAM), joka koostuu DIMM-muistimoduuleista.
DIMM-muistimoduulit
Emolevyn muistimoduulikantoihin voi asentaa enintään neljä
DIMM-muistimoduulia. Vastakkeissa on vähintään yksi esiasennettu
DIMM-muistimoduuli. Parhaan muistituen saavuttaa asentamalla
emolevyyn jopa 4 Gt muistia, joka on määritetty erittäin tehokkaaseen
kaksoiskanavatilaan.
DDR-SDRAM DIMM-muistimoduulit
Jos tietokone tukee DDR-SDRAM DIMM-muistimoduuleja, järjestelmän
asianmukaisen toiminnan vuoksi DIMM-moduulien on oltava seuraavien
vaatimusten mukaisia:
■ standardin mukainen 184-nastainen
■ puskuroimaton PC2700 333 MHz -yhteensopiva tai
PC3200 400 MHz -yhteensopiva
Laitteistopäivitykset
■ 2,5 voltin DDR-SDRAM DIMM-muistimoduulit.
DDR-SDRAM DIMM-muistimoduulien on oltava myös seuraavien
vaatimusten mukaisia:
■ tukee CAS-latenssia 2,5 tai 3 (CL = 2,5 tai CL = 3)
■ sisältää pakolliset JEDEC SPD -tiedot
Lisäksi tietokone tukee seuraavia komponentteja:
■ 256 Mbit, 512 Mbit ja 1 Gbit ei-ECC muistitekniikat
■ yksipuoliset ja kaksipuoliset DIMMS-muistimoduulit
■ DIMM-moduulit, jotka on rakennettu x8 ja x16 DDR-laitteilla;
DIMM-moduuleja, jotka on rakennettu x4 SDRAMilla, ei tueta.
Laitteiston käyttöopas www.hp.com 2–9
Laitteistopäivitykset
Seuraavat suoritinväylätaajuudet ovat vaatimus, jotta järjestelmä
toimii tuetuilla muistitaajuuksilla.
Muistitaajuus Vaadittu suoritinväylätaajuus
333 MHz 533 MHz tai 800 MHz
400 MHz 800 MHz
Jos muistitaajuus yhdistetään sellaiseen suoritinväylätaajuuteen, jota
ei tueta, järjestelmä toimii suurimmalla tuetulla muistinopeudella. Jos
esimerkiksi 400 MHz DIMM yhdistetään 533 MHz:n suoritinväylään,
järjestelmä toimii 400 megahertsillä, joka on suurin tuettu muistinopeus.
Järjestelmä ei käynnisty, jos asennat sellaisia DIMM-muistimoduuleja,
✎
joita järjestelmä ei tue.
Tietoja tietyn tietokoneen suoritinväylätaajuuden määrittämisestä on
Tietokoneen asetusoppaassa (F10), joka on Documentation CD -levyllä.
DIMM-kantojen täyttäminen
Järjestelmä toimii automaattisesti yksikanavaisessa tilassa,
kaksikanavaisessa epäsymmetrisessä tilassa tai tehokkaammassa
kaksikanavaisessa lomitetussa tilassa siitä riippuen, miten
DIMM-muistimoduulit on asennettu.
■ Järjestelmä toimii yksikanavaisessa tilassa, jos DIMM-kannat
on täytetty vain yhdellä kanavalla.
■ Järjestelmä toimii kaksikanavaisessa epäsymmetrisessä tilassa,
jos A-kanavan DIMM-moduulien kokonaismuistikapasiteetti ei
vastaa B-kanavan DIMM-moduulien kokonaismuistikapasiteettia.
■ Järjestelmä toimii tehokkaammassa kaksikanavaisessa lomitetussa
tilassa, jos A-kanavan DIMM-moduulien kokonaismuistikapasiteetti
vastaa B-kanavan DIMM-moduulien kokonaismuistikapasiteettia.
Kanavien tekniikka ja laiteleveys voivat kuitenkin vaihdella. Jos
esimerkiksi A-kanavaan on asennettu kaksi 256 Mt:n DIMMmoduulia ja B-kanavaan on asennettu yksi 512 Mt:n DIMM,
järjestelmä toimii lomitetussa tilassa.
2–10 www.hp.com Laitteiston käyttöopas
Laitteistopäivitykset
■ Kaikissa tiloissa suurimman toimintanopeuden määrittää
järjestelmän hitain DIMM. Jos esimerkiksi järjestelmään on
asennettu DIMM, jonka taajuus on 333 MHz, ja toinen DIMM,
jonka taajuus on 400 MHz, järjestelmä toimii näistä kahdesta
nopeudesta hitaammalla nopeudella.
Emolevyssä on neljä DIMM-kantaa, kaksi kantaa kanavaa kohden.
Kantojen merkinnät ovat XMM1, XMM2, XMM3 ja XMM4.
XMM1- ja XMM2-kanta toimivat muistikanavassa A. XMM3ja XMM4-kannat toimivat muistikanavassa B.
DIMM-kantojen sijainnit
Nimike Kuvaus Kannan väri
1 DIMM-kanta XMM1, A-kanava Musta
2 DIMM-kanta XMM2, A-kanava Sininen
3 DIMM-kanta XMM3, B-kanava Musta
4 DIMM-kanta XMM4, B-kanava Sininen
Laitteiston käyttöopas www.hp.com 2–11
Laitteistopäivitykset
DDR-SDRAM DIMM -muistimoduulien asentaminen
VAROI T US: DIMM-vastakkeissa on kullatut kontaktipinnat. Kun päivität
Ä
muistia, käytä kultakontaktipinnoilla varustettuja DIMM-muistimoduuleja
estääksesi yhteensopimattomien metallien kosketuksesta johtuvaa syöpymistä
tai hapettumista.
VAROI T US: Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen
Ä
laitteiston sähköisiä osia. Ennen näiden toimenpiteiden aloittamista
kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole
staattista sähköä. Katso lisätietoja kohdasta Liite D, “Staattinen sähkö”.
VAROI T US: Käsitellessäsi muistimoduuleita, varo koskettamasta liittimiä.
Ä
Koskettaminen voi vahingoittaa moduulia.
1. Jos olet lukinnut Smart Cover -lukon, käynnistä tietokone uudelleen
ja siirry tietokoneen asetusohjelmaan, jotta voit avata lukon.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet.
3. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta.
4. Poista tietokoneen käyttöpaneeli.
5. Etsi emolevyn muistimoduulikannat.
VAARA: Anna järjestelmän sisäisten osien jäähtyä ennen niiden
Å
koskettamista. Näin vähennät kuumien pintojen aiheuttamien vammojen
vaaraa.
2–12 www.hp.com Laitteiston käyttöopas
6. Avaa DIMM-kannan molemmat salvat 1 ja asenna
muistimoduuli kantaan 2.
DIMM-muistimoduulin asentaminen
Laitteistopäivitykset
Muistimoduulin voi asentaa vain yhdellä tavalla. Sovita moduulin
✎
lovi ja muistikannan kieleke kohdakkain.
Parhaan tehon saavuttamiseksi kannat on hyvä täyttää niin, että
✎
A-kanavan muistikapasiteetti vastaa B-kanavan muistikapasiteettia.
Jos esimerkiksi XMM1-kannassa on yksi aiemmin asennettu DIMM
ja nyt lisätään toinen DIMM, on suositeltavaa asentaa sellainen DIMM,
jonka muistikapasiteetti on vastaava, XMM3- tai XMM4-kantaan.
7. Työnnä moduuli kantaan ja varmista, että se menee sinne kokonaan
ja pysyy kunnolla paikallaan 3. Varmista, että salvat ovat kiinni 3.
8. Asenna lisää moduuleja toistamalla kohtia 6 ja 7.
9. Aseta tietokoneen huoltopaneeli paikalleen.
10. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse se
uudestaan tietokoneen asetuksissa.
Tietokone tunnistaa lisätyn muistin automaattisesti seuraavan kerran,
kun se käynnistetään.
Laitteiston käyttöopas www.hp.com 2–13
Laitteistopäivitykset
Laajennuskortin asentaminen ja poistaminen
Tietokoneessa on kaksi PCI-laajennuspaikkaa, joihin mahtuu enintään
17,46 cm:n pituinen laajennuskortti. Tietokoneessa on myös yksi PCI
Express x1 -laajennuspaikka sekä yksi PCI Express x16 -laajennuspaikka.
Laajennuspaikkojen sijainnit
Nimike Kuvaus
1 PCI-laajennuspaikka
2 PCI-laajennuspaikka
3 PCI Express x1 -laajennuspaikka
4 PCI Express x16 -laajennuspaikka
Joissakin malleissa on valinnainen PCI-laajennin, joka lisää levyyn
✎
kaksi PCI-laajennuspaikkaa, jolloin PCI-laajennuspaikkoja on
yhteensä neljä.
PCI Express x16 -laajennuspaikkaan voi asentaa PCI Express x1-,
✎
x4-, x8- tai x16 -laajennuskortin.
2–14 www.hp.com Laitteiston käyttöopas
Laitteistopäivitykset
Laajennuskortin asentaminen:
1. Jos olet lukinnut Smart Cover -lukon, käynnistä tietokone uudelleen
ja siirry tietokoneen asetusohjelmaan, jotta voit avata lukon.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet.
3. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta.
4. Poista tietokoneen käyttöpaneeli.
5. Etsi emolevyltä oikea vapaa laajennuskanta ja vastaava
laajennuspaikka tietokoneen takapaneelista.
6. Työnnä alas ja ulos kahta kotelon sisällä olevaa vihreää kielekettä
ja kierrä laajennuskortin kiinnityshaka ylös.
Laajennuspaikan pidikkeen avaaminen
Laitteiston käyttöopas www.hp.com 2–15
Laitteistopäivitykset
7. Irrota laajennuspaikan peitelevy tai aiemmin asennettu
laajennuskortti, ennen kuin asennat uuden laajennuskortin.
a. Jos asennat laajennuskortin vapaaseen kantaan, poista vastaava
laajennuspaikan peitelevy takapaneelista. Nosta laajennuspaikan
peitelevy pois laajennuspaikasta.
Laajennuspaikan peitelevyn irrottaminen
2–16 www.hp.com Laitteiston käyttöopas
b. Jos irrotat tavallisen PCI-kortin, pitele korttia kummastakin
päästä ja keinuta sitä varovasti puolelta toiselle, kunnes liittimet
irtoavat kannasta. Poista kortti nostamalla sitä suoraan
ylöspäin. Varo naarmuttamasta korttia muita osia vasten.
Ennen kuin irrotat jo asennetun laajennuskortin, irrota kaikki
✎
laajennuskorttiin liitetyt johdot.
Laitteistopäivitykset
Tavallisen PCI-laajennuskortin poistaminen
Laitteiston käyttöopas www.hp.com 2–17
Laitteistopäivitykset
c. Jos irrotat PCI Express -korttia, vedä laajennuskannan takaosassa
oleva kiinnitysvarsi pois kortista ja keinuta korttia varovasti
edestakaisin, kunnes liittimet irtoavat kannasta. Poista kortti
nostamalla sitä suoraan ylöspäin. Varo naarmuttamasta korttia
muita osia vasten.
Ennen kuin irrotat jo asennetun laajennuskortin, irrota kaikki
✎
laajennuskorttiin liitetyt johdot.
PCI Express -laajennuskortin poistaminen
8. Laita kortti antistaattiseen pakkaukseen.
9. Jos et asenna uutta laajennuskorttia, sulje laajennuspaikan aukko
kiinnittämällä peitelevy.
VAROI T US: Kun olet irrottanut laajennuskortin, sen tilalle on asennettava
Ä
uusi kortti tai laajennuspaikan peitelevy, jotta sisäisten osien jäähdytys
toimii oikein käytön aikana.
2–18 www.hp.com Laitteiston käyttöopas
Laitteistopäivitykset
10. Kun asennat uuden laajennuskortin, liu’uta kortin takaosassa
oleva kiinnike takapaneelin loveen ja paina kortti lujasti emolevyn
kantaan.
Laajennuskortin asentaminen
Kun asennat laajennuskortin, paina korttia lujasti, jotta koko liitin
✎
menee kunnolla laajennuskorttikantaan.
11. Sulje laajennuskortin kiinnityshaka ja varmista, että se napsahtaa
kunnolla paikalleen.
12. Liitä tarvittaessa ulkoiset johdot asennettuun korttiin. Liitä
tarvittaessa sisäiset johdot asennettuun korttiin.
13. Aseta tietokoneen huoltopaneeli paikalleen.
14. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse
se uudestaan tietokoneen asetuksissa.
15. Muuta tietokoneen kokoonpanoa tarvittaessa. Tietokoneen
asetusohjelman käyttöohjeet ovat Tietokoneen asetusohjelman (F10)
oppaassa, joka on Documentation CD -levyllä.
Laitteiston käyttöopas www.hp.com 2–19
Laitteistopäivitykset
Levyasemapaikat
Pöytäkoneen ja minitornin levyasemapaikat
1 Kolme 5,25 tuuman puolikorkeaa levyaseman paikkaa
valinnaisia asemia varten
2 Yksi tavallinen 3,5-tuuman, kolmanneksen korkuinen
paikka (kuvassa 1,4 Mt levykeasema)*
3 Kaksi sisäistä 3,5 tuuman kolmanneksen korkuista paikkaa
kiintolevyille
*Tietokoneen kokoonpanosta riippuen tässä paikassa voi olla
peitelevy. Jos tässä paikassa ei ole asemaa, voit asentaa
myöhemmin 3,5 tuuman laitteen (esimerkiksi levykeasema,
kiintolevyasema tai Zip-asema).
Jos haluat varmistaa, minkä tyyppisiä ja kokoisia massamuistilaitteita
tietokoneeseen on asennettu, suorita tietokoneen asetusohjelma Lisätietoja
on Tietokoneen asetusoppaassa (F10), joka on Documentation CD
-levyllä.
2–20 www.hp.com Laitteiston käyttöopas
Lisäasemien asentaminen
Tietokoneessa voi olla enintään kuusi asemaa, jotka voi asentaa
erilaisina kokoonpanoina.
Kun asennat lisäasemia, noudata seuraavia ohjeita:
■ Sarja-ATA (SATA) -pääkiintolevy on kytkettävä emolevyn
ensisijaiseen SATA-ohjaimeen (merkintä P60 SATA 0). Kytke
toinen SATA-kiintolevy toissijaiseen SATA-ohjaimeen (merkintä
P61 SATA 1). Kytke kolmas SATA-levy P62 SATA 2- ja neljäs
SATA-levy P63 SATA 3 -ohjaimeen.
■ Kytke rinnakkaiset ATA (PATA) -laajennuslaitteet, kuten optinen,
IDE-nauha- ja Zip-asemat, PATA-ohjaimeen (merkintä P20
PRIMARY IDE) tavallisella 80-johtimisella kaapelilla.
■ Voit asentaa puolikorkeaan asennuspaikkaan joko kolmanneksen
korkuisen tai puolikorkean aseman.
■ Ohjainruuvit on asennettava, jotta asema sijoittuu varmasti
oikein aseman koteloon ja lukittuu paikalleen. HP on toimittanut
ylimääräisiä ohjainruuveja tietokoneen mukana. Kiintolevyssä
käytetään 6-32 vakioruuveja, joista neljä asennetaan
kiintolevykiinnikkeeseen huoltopaneelin alle. Kaikissa muissa
levyissä käytetään M3-metrimitoitettuja ruuveja, joista kahdeksan
asennetaan levykeaseman kiinnikkeeseen huoltopaneelin alle.
HP:n toimittamat metrimitoitetut ruuvit ovat mustia. HP:n
toimittamat vakioruuvit ovat hopeanvärisiä.
Laitteistopäivitykset
VAROI T US: Jotta välttäisit tekemäsi työn menettämisen ja tietokoneen tai
Ä
levyaseman vaurioitumisen, ota huomioon seuraavat seikat:
■ Jos asennat tai poistat kiintolevyn, sulje käyttöjärjestelmä asianmukaisesti ja
katkaise tietokoneesta virta. Älä poista kiintolevyä, kun tietokone on käynnissä
tai valmiustilassa.
■ Ennen kuin käsittelet levyasemaa, poista staattinen sähkövaraus itsestäsi.
Kun käsittelet levyasemaa, vältä koskemasta liittimeen. Lisätietoja
sähköstaattisten vahinkojen ehkäisemisestä on kohdassa Liite D,
“Staattinen sähkö.”
■ Käsittele levyasemaa varoen. Älä pudota sitä.
■ Älä käytä voimaa kun asennat levyaseman.
■ Säilytä kiintolevy paikassa, jossa sille ei ole vaaraa nesteistä, äärimmäisistä
lämpötiloista tai magneettikentän synnyttävistä laitteista (esimerkiksi kaiuttimista
tai näytöistä).
■ Jos sinun on lähetettävä levyasema postin välityksellä, pakkaa asema muiden
särkyvien esineiden tavoin ja merkitse pakettiin: “Särkyvää – käsittele varoen.”
Laitteiston käyttöopas www.hp.com 2–21
Laitteistopäivitykset
Optisen aseman tai muun siirrettävän massamuistilaitteen asentaminen
Optinen asema on CD-ROM-, CD-R / RW-, DVD-ROM-, DVD+R/RW-
✎
tai CD-RW/ DVD-yhdistelmäasema.
1. Jos olet lukinnut Smart Cover -lukon, käynnistä tietokone uudelleen
ja siirry tietokoneen asetusohjelmaan, jotta voit avata lukon.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet. Irrota virtajohto virtalähteestä ja irrota
tietokoneen käyttöpaneeli.
3. Poista etupaneeli.
4. Asenna kaksi ohjainruuvia alempiin reikiin aseman kummallekin
sivulle 1.
Optisissa ja levykeasemissa käytetään M3-metrimitoitettuja ohjainruuveja.
✎
Levykeaseman kiinnikkeessä huoltopaneelin alla on kahdeksan
ylimääräistä metrimittaista ohjainruuvia. HP:n toimittamat metrimitoitetut
ruuvit ovat mustia.
2–22 www.hp.com Laitteiston käyttöopas
Laitteistopäivitykset
5,25 tuuman aseman asentaminen minitorni- (yläosa)
ja pöytätietokoneeseen (alaosa)
5. Asenna asema haluttuun levyaseman paikkaan työntämällä se
aseman kotelon etuosaan 2; aseman lukko kiinnittää aseman
automaattisesti levyaseman paikkaan.
VAROI T US: Alimmassa 5,25 tuuman asemapaikassa on lyhyempi syvyys
Ä
kuin kahdessa ylemmässä paikassa. Alapaikka tukee asemaa, jonka
syvyys on enintään 17 cm (6,7 tuumaa), mukaan lukien kaapelit, jotka
kiinnitetään aseman takaosaan. Älä yritä pakottaa alimpaan asemapaikkaan
suurempia asemia, kuten optisen aseman tai MultiBay-aseman. Asema ja
emolevy voivat vaurioitua.
Tarpeettoman voiman käyttäminen minkä tahansa aseman asemapaikkaan
asennuksen yhteydessä voi vaurioittaa asemaa.
Laitteiston käyttöopas www.hp.com 2–23
Laitteistopäivitykset
Jos asennat kolmannen valinnaisen aseman alimpaan 5,25 tuuman
✎
asemapaikkaan, sinun on asennettava myös laajennuskortti, jossa on
IDE-ohjain ja datakaapeli (ei sisälly), koska toissijainen IDE-ohjain
tukee vain kahta asemaa.
Jos asennat kolmannen valinnaisen aseman, voit joutua irrottamaan
✎
hihnan, jolla ylimääräiset virtaliittimet on niputettu.
6. Liitä virta- ja signaalijohdot aseman takaosaan.
Aseman kaapelien liittäminen
7. Poista etupaneelin sisällä olevasta aluslaatasta sopiva peitelevy.
Katso lisätietoja osasta “Peitelevyjen poistaminen”.
8. Aseta tietokoneen huoltopaneeli ja etukehikko takaisin
paikalleen.
9. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse
se uudestaan tietokoneen asetuksissa.
10. Muuta tietokoneen kokoonpanoa tarvittaessa. Tietokoneen
asetusohjelman käyttöohjeet ovat Tietokoneen asetusohjelman (F10)
oppaassa, joka on Documentation CD -levyllä.
2–24 www.hp.com Laitteiston käyttöopas
SATA-kiintolevyn asentaminen 3,5 tuuman levyasemapaikkaan
Muista tehdä varmuuskopiot vanhan kiintolevyn tiedoista ennen kuin
✎
irrotat sen, jotta voit asentaa tiedot uudelle kiintolevylle.
Kiintolevyn asentaminen 3,5 tuuman levyasemapaikkaan:
1. Jos olet lukinnut Smart Cover -lukon, käynnistä tietokone uudelleen
ja siirry tietokoneen asetusohjelmaan, jotta voit avata lukon.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet. Irrota virtajohto virtalähteestä ja irrota
tietokoneen käyttöpaneeli.
3. Asenna neljä 6-32 vakio-ohjainruuvia, kaksi levyn kummallekin
puolelle.
Laitteistopäivitykset
Kiintolevyn ohjainruuvien asentaminen
Kiintolevyssä käytetään 6-32 vakio-ohjainruuveja. Kiintolevyaseman
✎
kiinnikkeessä huoltopaneelin alla on asennettuna neljä ylimääräistä
ohjainruuvia. HP:n toimittamat vakioruuvit ovat hopeanvärisiä.
Laitteiston käyttöopas www.hp.com 2–25
Laitteistopäivitykset
4. Liu’uta kiintolevy aseman koteloon, jolloin asema lukittuu
automaattisesti paikalleen.
Kiintolevyn asettaminen kiintolevypaikkaan
VAROI T US: Varmista, että ohjainruuvit ovat aseman kotelon ohjainaukkojen
Ä
kohdalla. Tarpeettoman voiman käyttäminen minkä tahansa aseman
asemapaikkaan asennuksen yhteydessä voi vaurioittaa asemaa.
2–26 www.hp.com Laitteiston käyttöopas
Laitteistopäivitykset
5. Kytke virta- 1 ja datakaapelit 2 kiintolevyyn.
Virta- ja datakaapelin kytkeminen SATA-kiintolevyasemaan
6. Datakaapelin vastakkaisen pään liitin liitetään aina emokorttiin.
Vaihtokiintolevypakkaus sisältää useita datakaapeleita. Varmista, että
✎
käytät juuri samanlaista kaapelia kuin tehtaalla asennettu kaapeli.
Jos järjestelmässä on vain yksi SATA-kiintolevy, se on kytkettävä
✎
ensin liittimeen, jonka merkintä on P60 SATA 0, ettei kiintolevyn
tehokkuusongelmia ilmene. Jos lisäät toisen kiintolevyn, kytke
datakaapeli emolevyn liittimeen, jonka merkintä on P61 SATA 1.
7. Aseta tietokoneen huoltopaneeli paikalleen.
8. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse
se uudestaan tietokoneen asetuksissa.
Laitteiston käyttöopas www.hp.com 2–27
Laitteistopäivitykset
9. Muuta tietokoneen kokoonpanoa tarvittaessa. Tietokoneen
asetusohjelman käyttöohjeet ovat Tietokoneen asetusohjelman (F10)
oppaassa, joka on Documentation CD -levyllä.
Jos vaihdoit pääkiintolevyn, aseta Restore Plus! CD-levy
✎
CD-asemaan. Tältä CD-levyltä palautetaan käyttöjärjestelmä,
ohjelmien ajurit ja ne ohjelmistosovellukset, jotka oli asennettu
tietokoneeseen tehtaalla. Noudata ohjeita, jotka ovat oppaassa, joka
toimitetaan Restore Plus! CD-levyn mukana. Kun palauttaminen on
valmis, asenna uudelleen ne henkilökohtaiset tiedostot, joista otit
varmuuskopiot ennen kiintolevyn vaihtamista.
Aseman poistaminen levyaseman paikasta
1. Jos olet lukinnut Smart Cover -lukon, käynnistä tietokone
uudelleen ja siirry tietokoneen asetusohjelmaan, jotta voit avata
lukon.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
kaikki ulkoiset laitteet. Irrota virtajohto virtalähteestä ja irrota
tietokoneen käyttöpaneeli.
3. Poista etupaneeli.
4. Irrota virta- ja signaalijohdot aseman takaosasta.
VAROI T US: Kun irrotat kaapelit, vedä kielekkeestä tai liittimestä,
Ä
ei kaapelista, ettei kaapeli vaurioidu.
2–28 www.hp.com Laitteiston käyttöopas
Laitteistopäivitykset
5. Irrota asema asemapaikasta seuraavasti:
❏ Kun irrotat optista asemaa pöytätietokoneesta, paina
keltaista asemalukkomekanismia alas 1 ja liu’uta asema
pois asemapaikasta 2.
Optisen aseman irrottaminen pöytäkokoonpanosta
Laitteiston käyttöopas www.hp.com 2–29
Laitteistopäivitykset
❏ Kun irrotat levykeasemaa tai optista asemaa minitornitietoko-
neesta, vedä kyseisen aseman vihreä aseman lukkomekanismi
ylös 1 ja liu’uta asema pois asemapaikasta 2.
Levykeaseman tai optisen aseman irrottaminen minitornikokoonpanosta
(kuvassa optinen asema)
2–30 www.hp.com Laitteiston käyttöopas
Laitteistopäivitykset
❏ Irrota kiintolevyasema vetämällä kyseisen aseman vihreä
aseman lukkomekanismi ylös 1 ja liu’uttamalla aseman pois
asemapaikasta 2.
Kiintolevyn irrottaminen
6. Pane irrotettu kiintolevy antistaattiseen pakkaukseen.
Laitteiston käyttöopas www.hp.com 2–31
Laitteistopäivitykset
Valinnaisen MultiBay-laitteen käyttö
MultiBay on lisälaite, joka on asennettu joihinkin malleihin. Se on
erikoislaitetila, joka tukee useita 12,7 mm irrotettavia lisäasemia.
■ MultiBay CD-ROM-asema*
■ Lukeva ja kirjoittava MultiBay CD-asema
■ MultiBay DVD-ROM-asema
■ MultiBay CD-RW/ DVD-ROM -yhdistelmäasema
■ MultiBay SMART -kiintolevyasema
*Ei voi kytkeä tai vaihtaa käynnissä
Jos asennat MultiBay-lisälaitteen, noudata toimenpidettä, joka
✎
kuvaillaan kohdassa “Optisen aseman tai muun siirrettävän
massamuistilaitteen asentaminen.”
Kun asennat MultiBay-lisälaitetta, kytke datakaapeli emolevyn
✎
PATA-liittimeen, joka ei ole minkään muun laitteen käytössä.
Muutoin näyttöön tulee POST-virheilmoitus.
VAROI T US: Jotta välttäisit tekemäsi työn menettämisen ja tietokoneen tai
Ä
levyaseman vaurioitumisen, ota huomioon seuraavat seikat:
■ Ennen kuin käsittelet levyasemaa, poista staattinen sähkövaraus
itsestäsi. Kun käsittelet levyasemaa, vältä koskemasta liittimeen.
■ Ennen kuin siirrät, asetat säilytykseen tai poistat muun levyaseman
kuin kiintolevyn ja ennen kuin kuljetat sitä, varmista, ettei asemassa
ole levykettä, CD- tai DVD-levyä tai muuta tallennusvälinettä ja että
levyasema on suljettu.
■ Käsittele asemaa varovasti: älä käytä liiallista voimaa, kun asennat
sitä, älä pudota sitä, äläkä paina päällilevyä.
■ Säilytä kiintolevy paikassa, jossa sille ei ole vaaraa nesteistä,
äärimmäisistä lämpötiloista tai magneettikentän synnyttävistä
laitteista (esimerkiksi kaiuttimista tai näytöistä).
■ Jos sinun on lähetettävä levyasema postin välityksellä, pakkaa asema
muiden särkyvien esineiden tavoin ja merkitse pakettiin: “Särkyvää.
Käsittele varoen.”
2–32 www.hp.com Laitteiston käyttöopas
Laitteistopäivitykset
Käynnissä olevan MultiBay -aseman kytkeminen ja vaihtaminen
VAROI T US: Estääksesi vauriot tietokoneelle, asemalle tai asemaan
Ä
tallennetuille tiedoille, toimi seuraavasti: Ennen kuin asennat tai poistat
kiintolevyn, sulje tietokone. Älä koskaan poista kiintolevyä, kun tietokone
on käynnissä tai valmiustilassa. Varmista, ettei tietokone ole valmiustilassa.
Käynnistä tietokone ja sammuta se.
Jos tietokoneessa on HP:n toimittama esiasennettu käyttöjärjestelmä,
voit kiinnittää tai irrottaa minkä tahansa CD-ROM-aseman tietokoneen
ollessa käynnissä, sammutettuna tai valmiustilassa.
VAROI T US: Kun olet asentanut optisen aseman tietokoneen ollessa
Ä
käynnissä, käynnistä tietokone uudelleen varmistaaksesi, että optinen
asema toimii kunnolla, jos se käyttää tallennus-, varmuuskopio- tai
videon toisto-ohjelmasovelluksia.
Laitteiston käyttöopas www.hp.com 2–33
Laitteistopäivitykset
MultiBay-turvaruuvin asennuksen purkaminen
Kun MultiBay-turvaruuvi on asennettuna paikalleen, se estää
MultiBay-poistovivun toiminnan, jolloin MultiBay-laitetilaan
asennettua asemaa ei voi poistaa.
Jos haluat poistaa MultiBay-laitetilaan asennetun aseman, sinun
täytyy ensin irrottaa asennettu turvaruuvi FailSafe-avaimella.
Jos tietokoneen mukana ei ole toimitettu FailSafe-avainta, ota yhteys
✎
valtuutettuun HP-jälleenmyyjään tai huoltoon. Kiintoavaintyylisen
avaimen tilausnumero on 166527-001, ja ruuvitalttatyyppisen avaimen
tilausnumero on 166527-002.
MultiBay-turvaruuvin asennuksen purkaminen
(kuvassa ruuvitalttatyyppinen avain)
2–34 www.hp.com Laitteiston käyttöopas
Aseman asentaminen MultiBay-laitetilaan
1. Poista asemasta kaikki irrotettavat muistilaitteet, esim. CD- levy.
2. Jos et vaihda CD-ROM-asemaa tietokoneen ollessa käynnissä,
sulje kaikki ohjelmasovellukset, sulje käyttöjärjestelmä ja
sammuta tietokone.
3. Käännä aseman yläosa ylöspäin ja aseman liitin kohti tietokonetta,
liu’uta asema MultiBay-laitelitilaan ja paina lujasti pohjaan asti,
jotta sähköliittimet tulevat pitävästi paikoilleen.
Laitteistopäivitykset
Aseman asentaminen MultiBay-laitetilaan
4. Kun olet asentanut optisen aseman tietokoneen ollessa käynnissä,
käynnistä tietokone uudelleen varmistaaksesi, että optinen asema
toimii kunnolla, jos se käyttää tallennus-, varmuuskopio- tai videon
toisto-ohjelmasovelluksia.
5. Asenna MultiBay-turvaruuvi tarvittaessa Lisätietoja on kohdassa
“MultiBay-turvaruuvin asennuksen purkaminen”.
Jos laite ei käynnisty, varmista että tarvittavat laiteajurit on asennettu
järjestelmään. Jos niitä ei ole, voit hakea ne maksutta HP:n Internetsivustosta osoitteesta
Laitteiston käyttöopas www.hp.com 2–35
www.hp.com.
Laitteistopäivitykset
Aseman irrottaminen MultiBay-laitetilasta
1. Poista asemasta kaikki irrotettavat muistilaitteet, esim. CD- levy.
2. Ennen kuin irrotat optisen aseman, pysäytä asema Windowsin
tehtävärivin Poista laite turvallisesti -kuvakkeen avulla.
3. Jos et vaihda CD-ROM-asemaa tietokoneen ollessa käynnissä,
sulje kaikki ohjelmasovellukset, sulje käyttöjärjestelmä ja sammuta
tietokone.
4. Irrota MultiBay-turvaruuvi, jos sellainen on asennettu. MultiBayturvaruuvin irrottamisohjeet ovat osassa “MultiBay-turvaruuvin
asennuksen purkaminen”.
5. Liu’uta poistovipua 1 vasemmalle jolloin asema irtoaa
MultiBay-laitetilasta 2.
Aseman irrottaminen MultiBay-laitetilasta
2–36 www.hp.com Laitteiston käyttöopas
MultiBay-kiintolevyn jakaminen ja formatointi
Käyttäjän on kirjauduttava järjestelmään järjestelmänvalvojana tai
✎
järjestelmänvalvojaryhmän jäsenenä voidakseen päättää tämän
toimenpiteen.
1. Sulje kaikki ohjelmat, sammuta tietokone oikein käyttöjärjestelmän
kautta ja sammuta sitten kaikki ulkoiset laitteet.
2. Asenna MultiBay-kiintolevyasema MultiBay-paikkaan osassa
“Aseman asentaminen MultiBay-laitetilaan” esitetyllä tavalla.
3. Käynnistä tietokone.
4. Napsauta Käynnistä.
5. Napsauta hiiren oikealla painikkeella Oma tietokone -kuvaketta
ja napsauta sitten Hallinta-kohtaa.
6. Napsauta Tallennus-kohtaa ja kaksoisnapsauta sitten
Levynhallinta.
7. Napsauta hiiren oikealla painikkeella MultiBay-kiintolevyä, ja
napsauta sitten Osio. Lue huolellisesti ruudussa mahdollisesti
näkyvät kehotteet ja vastaa niihin.
Laitteistopäivitykset
Katso lisätietoja käytönaikaisesta ohjeesta (napsauta Toiminto > Ohje).
Laitteiston käyttöopas www.hp.com 2–37
A
Tekniset tiedot
HP Compaq Convertible Minitower -minitornimalli
Pöytätietokoneen mitat
Korkeus
Leveys
Syvyys (syvyys lisääntyy, jos tietokoneessa
on porttisuojauskiinnike)
Tornin mitat
Korkeus
Leveys
Syvyys (syvyys lisääntyy, jos tietokoneessa
on porttisuojauskiinnike)
Likimääräinen paino 15,88 kg 15,9 kg
Paino tuettuna (suurin sallittu
hajakuormitus vain
pöytäkonekokoonpanolle)
Lämpötila-alue
Käytössä ollessa
Poissa käytöstä
Suhteellinen kosteus (tiivistymätön)
Käytössä ollessa
Poissa käytöstä (38,7 °C enimmäiskosteus)
Suurin korkeus (paineistamaton)
Käytössä ollessa
Poissa käytöstä
Käyttölämpötila pienenee 1,0 °C per 300–3 000 m merenpinnan yläpuolella, kun jatkuvaa
✎
suoraa auringonpaistetta ei ole. Suurin mahdollinen lämpötilan muutosnopeus on 10 °C/t.
Yläraja voi alentua asennettujen lisälaitteiden tyypistä ja määrästä johtuen.
6,6 tuumaa
17,65 tuumaa
17,8 tuumaa
17,65 tuumaa
6,6 tuumaa
17,8 tuumaa
45,36 kg 45,5 kg
50°–95 °F
–22°–140 °F
10–90%
5–95%
304 800,00 cm
914 400,00 cm
16,7 cm
44,8 cm
45,2 cm
44,8 cm
16,7 cm
45,2 cm
10°–35 °C
–30°–60 °C
10–90%
5–95%
3 048 m
9 144 m
Laitteiston käyttöopas www.hp.com A–1
Tekniset tiedot
HP Compaq Convertible Minitower -minitornimalli (Jatkuu)
Lämpöhäviö
Korkeintaan
Yleinen (vapaa)
Virtalähde
Käyttöjännitealue*
Nimellisjännitealue
Nimellinen verkkotaajuus
Lähtöteho 340 W 340 W
Nimellinen tulovirta (enintään)* 6 A/100 VAC 3 A/200 VAC
*Tässä järjestelmässä käytetään virtalähdettä, jonka aktiivinen tehoalue on korjattu tehtaalla.
Tämä ansiosta laite on CE-merkinnän vaatimusten mukainen Euroopan Unionin maissa. Virtalähteen
korjattu aktiivinen tehoalue tuottaa myös sen edun, ettei käyttöjännitteen valitsinta tarvita.
1 785 BTU/h
340 BTU/h
115 V
90–264 VAC
100–240 VAC
50–60 Hz
450 kg-cal/h
86 kg-cal/h
230 V
90–264 VAC
100–240 VAC
50–60 Hz
A–2 www.hp.com Laitteiston käyttöopas
Pariston vaihtaminen
Tietokoneenmukana toimitettu paristo antaa virtaa tosiaikakellolle.
Kun vaihdat pariston, käytä alkuperäisen pariston kaltaista paristoa.
Tietokoneeseesi on asennettu 3 voltin litiumparisto (kolikkomalli).
Litiumpariston käyttöikää voi pidentää kytkemällä tietokoneen
✎
virtajohdon kunnossa olevaan verkkovirtapistorasiaan. Litiumparisto
on käytössä vain silloin kun tietokone EI OLE kytkettynä verkkovirtaan.
VAARA: Tietokoneessa on sisäinen litiummangaaniparisto. Pariston sopimaton
Å
käsittely aiheuttaa tulipalo- ja palovammavaaran. Jotta välttäisit henkilövahinkojen
vaaran, noudata seuraavia ohjeita:
■ Älä yritä ladata paristoa uudelleen.
■ Älä säilytä akkua tai paristoa yli 60 °C lämpötilassa.
■ Älä pura, murskaa tai lävistä akkua, älä aiheuta oikosulkua. Älä hävitä
akkua veteen upottamalla tai polttamalla.
■ Korvaa paristo vain tälle tuotteelle tarkoitetulla HP-varaosalla.
B
VAROI T US: Ennen kuin vaihdat pariston, muista tee varmuuskopio
Ä
tietokoneen CMOS-asetuksista. Kun paristo irrotetaan tai vaihdetaan,
CMOS-asetukset häviävät. Katso CMOS-asetusten varmuuskopioimisohjeet
Tietokoneen asetusoppaasta (F10), joka on Documentation CD -levyllä.
Akkuja ja paristoja ei saa hävittää tavallisen kotitalousjätteen mukana.
N
Käytä niiden hävityksessä tai kierrätyksessä paikallisia keräysjärjestelmiä
tai palauta ne HP:lle.
VAROI T US: Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen
Ä
laitteiston sähköisiä osia. Ennen näiden toimenpiteiden aloittamista kosketa
maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista
sähköä.
Laitteiston käyttöopas www.hp.com B–1
Pariston vaihtaminen
1. Jos olet lukinnut Smart Cover -lukon, avaa se tietokoneen
asetuksissa.
2. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta
sitten kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja
ulkoiset laitteet tietokoneesta. Poista sitten tietokoneen käyttöpaneeli.
Joudut ehkä poistamaan laajennuskortin, ennen kuin pääset
✎
irrottamaan pariston.
3. Tarkista pariston ja sen pidikkeen sijainti emolevyllä.
4. Riippuen pariston pidikkeen mallista, noudata seuraavia ohjeita
vaihtaessasi paristoa.
Tyyppi 1
a. Nosta paristo pois pidikkeestään.
Nappipariston poistaminen (Tyyppi 1)
b. Työnnä vaihtoparisto paikalleen. Pariston pidike kiinnittää
pariston automaattisesti oikeaan asentoon.
B–2 www.hp.com Laitteiston käyttöopas
Pariston vaihtaminen
Tyyppi 2
a. Irrota paristo pidikkeestä puristamalla metallisalpaa, joka
ulottuu pariston toisen reunan yli. Kun paristo ponnahtaa
ylöspäin, nosta se pois paikaltaan 1.
b. Asenna uusi paristo paikalleen siten, että työnnät sen pariston
pidikkeen reunan alle positiivinen puoli ylöspäin. Paina pariston
toista laitaa alaspäin niin, että kiinnike napsahtaa pariston
päälle 2.
Kolikkomallisen pariston poistaminen ja vaihtaminen (Tyyppi 2)
Laitteiston käyttöopas www.hp.com B–3
Pariston vaihtaminen
Tyyppi 3
a. Vedä taaksepäin pidikettä 1, joka pitää paristoa paikallaan,
ja poista paristo 2.
b. Asenna uusi paristo ja aseta pidike takaisin paikalleen.
Nappipariston poistaminen (Tyyppi 3)
Kun olet vaihtanut pariston, viimeistele asennus seuraavien ohjeiden
✎
mukaisesti.
5. Aseta tietokoneen huoltopaneeli paikalleen.
6. Kytke tietokone verkkovirtaan ja käynnistä se.
7. Määritä päiväys ja kellonaika, salasanat ja muut mahdolliset
erityisasetukset tietokoneen asetusohjelmassa. Katso Tietokoneen
asetusopas (F10), joka on Documentation CD -levyllä.
8. Jos pidät Smart Cover -lukon tavallisesti lukittuna, lukitse
se uudestaan tietokoneen asetuksissa.
B–4 www.hp.com Laitteiston käyttöopas
Turvalukon asentaminen
Alla ja seuraavilla sivuilla olevissa kuvissa esitettyjen turvalukkojen
avulla voidaan suojata Convertible Minitower -minitornitietokone.
Saatavilla on myös porttisuojauskiinnike (ei näy kuvassa). Lisätietoja
✎
on osoitteessa www.hp.com.
Vaijerilukko
C
Turvatoimet
Vaijerilukon asentaminen
Laitteiston käyttöopas www.hp.com C–1
Tur vatoimet
Riippulukko
Riippulukon asentaminen
C–2 www.hp.com Laitteiston käyttöopas
Kotelon yleistasolukko
Ilman turvakaapelia
1. Pujota näppäimistön ja hiiren johdot lukon läpi.
Tur vatoimet
2. Kierrä lukko koteloon mukana toimitetun ruuvin avulla.
Laitteiston käyttöopas www.hp.com C–3
Tur vatoimet
3. Työnnä liitin lukkoon 1 ja paina pohja sisään 2, jotta lukko
kiinnittyy. Irrota lukko mukana toimitetulla avaimella.
Turvakaapelin kanssa
1. Kiinnitä turvakaapeli kiertämällä sen kiinteän esineen ympäri.
C–4 www.hp.com Laitteiston käyttöopas
2. Pujota näppäimistön ja hiiren johdot lukon läpi.
3. Kierrä lukko koteloon mukana toimitetun ruuvin avulla.
Tur vatoimet
Laitteiston käyttöopas www.hp.com C–5
Tur vatoimet
4. Työnnä turvakaapelin liitinpää lukkoon 1 ja paina pohja sisään 2,
jotta lukko kiinnittyy. Irrota lukko mukana toimitetulla avaimella.
C–6 www.hp.com Laitteiston käyttöopas
Staattinen sähkö
Sormista tai muista johtimista tuleva staattinen sähköpurkaus saattaa
vahingoittaa järjestelmän piirilevyjä tai muita staattiselle sähkölle
herkkiä osia. Vahingoittuminen saattaa lyhentää laitteen odotettavissa
olevaa käyttöikää.
Sähköstaattisten vaurioiden estäminen
Vältä sähköstaattiset vahingot noudattamalla seuraavia varotoimia:
■ Vältä käsikosketusta kuljettamalla ja säilyttämällä tuotteita
sähköstaattisesti turvallisissa pakkauksissa.
■ Pidä staattiselle sähkölle herkät osat pakkauksissaan, kunnes
ne ovat staattisesta sähköstä vapaassa työasemassa.
■ Ennen kuin otat osat pakkauksesta, aseta ne maadoitetulle pinnalle.
■ Vältä koskettamasta nastoja, johtimia tai piirejä.
D
■ Huolehdi aina kunnollisesta maadoituksesta, ennen kuin kosketat
staattiselle sähkölle herkkää osaa tai yksikköä.
Laitteiston käyttöopas www.hp.com D–1
Staattinen sähkö
Maadoitusmenetelmiä
Maadoitusmenetelmiä on useita. Kun käsittelet sähköstaattisesti
herkkiä osia, käytä yhtä tai useampaa seuraavista menetelmistä:
■ Käytä ranneketta, joka on liitetty maadoitettuun työasemaan tai
tietokoneen runkoon maadoitusjohdolla. Rannekkeet ovat joustavia
maadoitushihnoja, joiden vastus maadoitusjohdossa on vähintään
1 megaohmi +/–10 prosenttia. Varmista kunnollinen maadoitus
pitämällä rannekkeen ulkonemaa ihoa vasten.
■ Käytä omilla jaloilla seisovien työasemien luona kantapäähän,
varpaisiin tai kenkiin kiinnitettäviä hihnoja. Pidä hihnoja
kummassakin jalassa, kun seisot johtavalla lattialla tai matolla.
■ Käytä sähköä johtavia huoltotyökaluja.
■ Käytä mukana kuljetettavaa huoltovälineistöä, jossa on staattista
sähköä poistava matto.
Jos sinulla ei ole asianmukaista maadoitusta varten suositeltavia
välineitä, ota yhteys valtuutettuun HP-jälleenmyyjään tai huoltoon.
Jos haluat staattista sähköä koskevaa lisätietoa, ota yhteys
✎
HP-jälleenmyyjään tai huoltoon.
D–2 www.hp.com Laitteiston käyttöopas
Tietokoneen säännöllinen hoito
ja valmisteleminen kuljetusta varten
Tietokoneen säännöllinen hoito
Hoida tietokonetta ja sen näyttöä seuraavien ohjeiden mukaan:
■ Käytä tietokonetta vakaalla ja tasaisella pinnalla. Jätä keskusyksikön
taakse ja näytön yläpuolelle vähintään 10,2 cm:n välys tarvittavan
ilmavirran takaamiseksi.
■ Älä käytä tietokonetta koskaan silloin, kun sen kansi tai sivupaneelit
on irrotettu.
■ Älä estä ilmavirtaa tietokoneeseen tukkimalla etutuuletusaukkoja
tai ilmanottoaukkoa. Älä sijoita näppäimistöä aivan pöytäyksikön
eteen, koska sekin estää ilmavirtaa.
■ Pidä tietokone poissa liian kosteista paikoista, suorasta auringonvalosta
ja äärimmäisen kuumista ja kylmistä lämpötiloista. Saat lisätietoja
suositeltavista lämpötila- ja kosteusrajoista tämän oppaan kohdasta
Liite A, “Tekniset tiedot”.
E
■ Pidä nesteet poissa tietokoneen ja näppäimistön lähettyviltä.
■ Älä peitä näytön tuuletusaukkoja millään materiaalilla.
■ Sammuta tietokone ennen seuraavia toimenpiteitä:
❏ Pyyhi laite tarvittaessa ulkopuolelta pehmeällä, kostealla
kankaalla. Puhdistusaineiden käyttäminen saattaa aiheuttaa
värimuutoksia tai vaurioittaa laitteen pintaa.
❏ Puhdista silloin tällöin tietokoneen edessä ja takana olevat
ilmanvaihtoaukot. Nöyhtä ja muut vieraat aineet saattavat
tukkia tuuletusaukot ja estää ilmavirran.
Laitteiston käyttöopas www.hp.com E–1
Tietokoneen säännöllinen hoito ja valmisteleminen kuljetusta varten
Optisen aseman varotoimenpiteet
Kun käytät tai puhdistat optista asemaa, noudata seuraavia ohjeita.
Käyttö
■ Älä siirrä asemaa käytön aikana. Tästä voi aiheutua virhetoiminta
lukemisen aikana.
■ Älä altista asemaa yhtäkkisille lämpötilan vaihdoksille, koska
aseman sisällä saattaa tapahtua kondensoitumista. Jos lämpötila
vaihtuu äkillisesti aseman ollessa käytössä, odota ainakin tunti,
ennen kuin kytket virran pois. Jos käytät asemaa välittömästi,
se saattaa toimia lukemisen aikana virheellisesti.
■ Vältä sijoittamasta asemaa paikkaan, jossa kosteus on suuri ja joka
on alttiina äärimmäisille lämpötiloille, mekaaniselle tärinälle tai
suoralle auringonvalolle.
Puhdistus
■ Puhdista paneeli ja säätimet pehmeällä, kuivalla kankaalla
tai pehmeällä kankaalla, jota on kostutettu hiukan miedolla
puhdistusaineella. Älä suihkuta puhdistusnesteitä suoraan
laitteen päälle.
■ Älä käytä mitään liuottimia, kuten alkoholia tai bensiiniä, sillä
ne voivat vahingoittaa aseman pintaa.
Turvallisuus
Jos asemaan putoaa jokin esine tai jotakin nestettä, irrota tietokone
verkkovirrasta heti ja vie se HP:n huoltoon tarkistettavaksi.
E–2 www.hp.com Laitteiston käyttöopas
Tietokoneen säännöllinen hoito ja valmisteleminen kuljetusta varten
Kuljettamisen valmistelu
Kun olet aikeissa lähettää tietokoneen johonkin, noudata
seuraavia ohjeita:
1. Ota varmuuskopiot kiintolevyn tiedostoista PD-levyille,
nauhakaseteille, CD-levyille tai levykkeille. Varmista, etteivät
varmuustietovälineet ole alttiina sähköisille tai magneettisille
pulsseille säilytyksen ja kuljetuksen aikana.
Kiintolevy lukittuu automaattisesti, kun järjestelmä sammutetaan.
✎
2. Poista levykeasemista niissä mahdollisesti olevat ohjelmistolevykkeet
ja pane ne talteen.
3. Pane levykeasemaan tyhjä levyke kuljetuksen ajaksi. Se suojaa
levyasemaa. Älä käytä levykettä, jolle olet tallentanut tai jolle
aiot tallentaa tietoja.
4. Sammuta tietokone ja lisälaitteet.
5. Irrota virtajohto pistorasiasta ja sitten tietokoneesta.
6. Irrota järjestelmän osat ja ulkoiset laitteet ensin virtalähteestään
ja sitten tietokoneesta.
Varmista ennen tietokoneen kuljettamista, että kaikki kortit ovat
✎
asianmukaisesti paikoillaan korttipaikoissa.
7. Pakkaa tietokone ja lisälaitteet alkuperäisiin pakkauslaatikoihinsa
tai samanlaisiin pakkauksiin, joissa on riittävästi pakkausmateriaalia
suojaamassa niitä.
Toimimattomuusrajoista on lisätietoja tämän oppaan kohdassa Liite A,
✎
“Tekniset tiedot”.
Laitteiston käyttöopas www.hp.com E–3
Hakemisto
A
ääniliittimet 1–2, 1–3
asennusohjeet
asentaminen
kiintolevyasema 2–25
laajennuskortti 2–14
levykeasema 2–22
lisäasemat 2–21
muisti 2–9
ohjainruuvit 2–21
ohjelmistojen palauttaminen 2–28
optinen asema 2–22
paristo B–1
turvalukot C–1
2–1
C
CD-asema
Katso optinen asema
D
DDR-SDRAM 2–9
DIMM-muistimoduulit
Katso muisti
DVD-ROM -asema
Katso optinen asema
E
etukehikko
asentaminen 2–7
irrottaminen 2–6
peitelevyt 2–8
etupaneelin osat 1–2
H
hiiri
erikoistoiminnot 1–5
liitin 1–3
huoltopaneeli
irrottaminen 2–4
lukitseminen ja lukon
avaaminen 2–2, C–1
huoltopaneeli avaaminen 2–2, C–1
I
irrotettavat asemat 2–32
irrottaminen
etukehikko 2–6
laajennuskortti 2–14
laajennuspaikan
peitelevy 2–16
levyasemat
levyasemapaikasta 2–28
MultiBay-asemat 2–36
paristo B–1
peitelevyt 2–8
Smart Cover -lukko 2–2
tietokoneen
huoltopaneeli 2–4
K
käynnissä olevien
MultiBay-asemien kytkeminen
ja vaihtaminen
kehikko
Katso etukehikko
2–33
Laitteiston käyttöopas www.hp.com Hakemisto–1
Hakemisto
kiintolevyasema
merkkivalo 1–2
MultiBay 2–37
ohjainruuvit 2–25
palauttaminen 2–28
SATA:n asentaminen 2–25
SATA-kaapeleiden
kytkeminen 2–27
kuulokeliitin 1–2
kuulokkeiden lähtölinjan liitin
L
laajennuskortti
asentaminen 2–14
irrottaminen 2–14
paikkojen sijainnit 2–14
PCI 2–14
PCI Express 2–14, 2–18
laajennuspaikan peitelevy
asentaminen 2–18
irrottaminen 2–16
levyasemien paikat 2–20
levykeasema
asentaminen 2–22
ominaisuudet 1–2
lukot
kotelon tasolukko C–3
riippulukko C–2
Smart Cover -lukko 2–2
vaijerilukko C–1
M
merkkivalot 1–2, 1–4
mikrofoniliitäntä
minitornikokoonpano
muisti
asentaminen 2–9
epäsymmetrinen tila 2–10
kantojen täyttäminen 2–10
1–2, 1–3
1–10
1–3
kantojen tunnistaminen 2–11
kapasiteetti 2–9, 2–10, 2–13
lomitettu tila 2–10
taajuus 2–10
tekniset tiedot 2–9
yksikanavainen tila 2–10
MultiBay
asemien irrottaminen 2–36
käynnissä olevan aseman
kytkeminen ja vaihtaminen 2–33
kiintolevyn jakaminen
ja formatointi 2–37
levyasemien asentaminen 2–35
optinen asema 2–33
turvaruuvin irrottaminen 2–34
valinnaiset asemat 2–32
varotoimet 2–32
MultiBay-kiintolevyn formatointi 2–37
MultiBay-kiintolevyn jakaminen
2–37
N
näppäimistö
liitin 1–3
osat 1–4
näyttö, liittäminen 1–3
O
optinen asema
asentaminen 2–22
MultiBay 2–33
ohjainruuvit 2–22
ohjeet E–2
ominaisuudet 1–2
puhdistus E–2
varotoimet E–2
osat
etupaneeli 1–2
näppäimistö 1–4
takapaneeli 1–3
Hakemisto–2 www.hp.com Laitteiston käyttöopas
Hakemisto
P
pariston vaihtaminen B–1
PCI-kortti
Katso laajennuskortti
pöytäkokoonpano 1–7
R
rinnakkaiset ATA-laitteet 2–21
rinnakkaisliitäntä
RJ-45 -liitin
1–3
1–3
S
sarjaliitin 1–3
sarjanumeron sijainti
SATA
kaapeleiden kytkeminen 2–27
kiintolevyaseman
asentaminen 2–25
sisäiset osat, pääseminen 2–4
Smart Cover -lukko
ja FailSafe-avain
sovellusnäppäin
staattinen sähkö:
vaurioiden estäminen
suojaaminen
kotelon
tasolukko C–3
MultiBay-ruuvi 2–34
riippulukko C–2
Smart Cover -lukko 2–2
vaijerilukko C–1
1–6
2–2
1–4
D–1
T
takapaneelin osat 1–3
tekniset tiedot
muisti 2–9
tietokoneen A–1
tietokoneen
huoltopaneeli 2–4
minitornin muuttaminen
pöytäkoneeksi 1–7
ohjelmistojen palauttaminen 2–28
ominaisuudet 1–1
pöytäkoneen muuttaminen
minitorniksi 1–10
säännöllinen hoito E–1
sähköstaattisten vahinkojen
ehkäiseminen D–1
tekniset tiedot A–1
turvalukot 2–2, C–1
valmisteleminen kuljetusta
varten E–3
tietokoneen kokoonpanon
muuttaminen
tuotetunnuksen sijainti
1–7, 1–10
1–6
U
USB-portit
etupaneeli 1–2
takapaneeli 1–3
V
valmisteleminen kuljetusta
varten
E–3
virransyöttö
virta
johdon liitäntä 1–3
kytkin 1–2
merkkivalo 1–2
A–2
W
Windows-näppäin
sijainnit 1–4
toiminnot 1–5
Laitteiston käyttöopas www.hp.com Hakemisto–3
Loading...
