Guia de Hardware

HP Compaq Business Desktops

Minitorre Conversível dc7100

Número de Peça: 360225-201

Maio de 2004

Este guia fornece informações básicas sobre a atualização deste
modelo de computador.

© Copyright 2004 Hewlett-Packard Development Company, L.P.
As informações contidas neste documento estão sujeitas a mudanças sem aviso
prévio.

Microsoft, MS-DOS, Windows e Windows NT são marcas comerciais da
Microsoft Corporation nos EUA e em outros países.

As garantias para os produtos e serviços da HP estão indicadas nas declarações
de garantia limitada que acompanham esses produtos e serviços. Nenhuma
informação contida neste documento deve ser interpretada como garantia
adicional. A HP não será responsável por erros técnicos ou editoriais, ou por
omissões aqui contidas.

Este documento contém informações proprietárias, protegidas pelas leis de
direitos autorais. Nenhuma parte deste documento pode ser fotocopiada,
reproduzida ou traduzida para outro idioma sem o consentimento prévio por
escrito da Hewlett-Packard Company.

ADVERTÊNCIA: Textos marcados com este sinal indicam que instruções

Å

seguidas de forma incorreta podem provocar danos físicos ou levar à
morte.

CUIDADO: Textos marcados com este sinal indicam que instruções

Ä

seguidas de forma incorreta podem causar danos ao equipamento ou
perda de informações.

Guia de Hardware

HP Compaq Business Desktops

Minitorre Conversível dc7100
Primeira Edição: Maio de 2004
Número de Peça: 360225-201

Sumário

1 Recursos do Produto

Recursos de Configuração Padrão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1

Componentes do Painel Frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2

Componentes do Painel Traseiro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3

Teclado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4

Utilização da Tecla com o Logotipo do Windows . . . . . . . . . . . . . . . . . . . . . . . . . 1–5

Funções Especiais do Mouse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6

Localização do Número de Série. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6

Alteração da Configuração de Minitorre para Desktop. . . . . . . . . . . . . . . . . . . . . . . . . 1–7

Alteração de Configuração Desktop para Minitorre . . . . . . . . . . . . . . . . . . . . . . . . . . 1–11

2 Atualizações de Hardware

Recursos para a Manutenção. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Advertências e Cuidados. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Bloqueio Inteligente de Tampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2

Utilização da Chave à Prova de Falhas do Bloqueio Inteligente de Tampa. . . . . . 2–2

Remoção do Painel de Acesso do Computador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–4

Reinstalação do Painel de Acesso do Computador . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5

Remoção do Painel Frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6

Reinstalação do Painel Frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7

Remoção das Tampas de Painel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7

Instalação de Memória Adicional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–8

DIMMs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9

DIMMs DDR-SDRAM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9

Localização de DIMMs nos Slots. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–10

Instalação dos DIMMs DDR-SDRAM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–12

Instalação ou Remoção de uma Placa de Expansão . . . . . . . . . . . . . . . . . . . . . . . . . . 2–14

Posições das Unidades. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–21

Instalação de Unidades Adicionais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–22

Guia de Hardware www.hp.com.br iii

Sumário

Instalação de uma Unidade Óptica ou outro Dispositivo de Armazenamento

Removível. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–23

Instalação de uma Unidade de Disco Rígido SATA no Compartimento de

Unidade de 3,5 polegadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–27

Remoção de uma Unidade do Compartimento de Unidades . . . . . . . . . . . . . . . . 2–30

Opção MultiBay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–34

Unidades MultiBay de “Inserção a Quente” ou “Troca a Quente” . . . . . . . . . . . 2–35

Remoção do Parafuso de Segurança MultiBay. . . . . . . . . . . . . . . . . . . . . . . . . . . 2–36

Inserção de uma Unidade no MultiBay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–37

Remoção de uma Unidade do MultiBay. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–38

Partição e Formatação de uma Unidade de Disco Rígido MultiBay . . . . . . . . . . 2–39

A Especificações

B Substituição da Bateria

C Opções para Trava de Segurança

Instalação de uma Trava de Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Trava do Cabo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Cadeado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Trava Universal do Chassi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

D Descarga Eletrostática

Prevenção contra Danos Eletrostáticos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1

Métodos de Aterramento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–2

E Cuidados Rotineiros com o Computador e Preparação
para Transporte

Cuidados de Rotina com o Computador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–1

Precauções com a Unidade Óptica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2

Preparação para Transporte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3

Índice

iv www.hp.com.br Guia de Hardware

Recursos do Produto

Recursos de Configuração Padrão

O computador HP Compaq Minitorre Conversível pode facilmente
ser convertido em Desktop. Os recursos podem variar dependendo do
modelo. Para obter uma listagem completa do hardware e do software
instalados no computador, execute Diagnósticos para Windows. As
instruções para uso desse utilitário são fornecidas no Guia de Solução
de Problemas no CD Documentação.

1

Configuração de Minitorre Conversível

Guia de Hardware www.hp.com.br 1–1

Recursos do Produto

Componentes do Painel Frontal

A configuração da unidade pode variar dependendo do modelo.

Componentes do Painel Frontal

1 Unidades Ópticas 7 Botões de Ejeção da Unidade Óptica
2 Luzes de Atividade da Unidade Óptica 8 Botão Liga/Desliga
3 Unidade de Disquete (opcional) 9 Luz de Liga/Desliga
4 Luz de Atividade da Unidade de

Disquete (opcional)

5 Botão de Ejeção do Disquete (opcional) ; Plugue para Fone de Ouvido
6 Luz de Atividade da Unidade de Disco

Rígido

Uma unidade óptica é um CD-ROM, CD-R/RW, DVD-ROM, DVD+R/RW, ou

✎

uma unidade combo CD-RW/DVD.

1–2 www.hp.com.br Guia de Hardware

- Portas USB (Barramento Serial Universal)

< Conector do Microfone

Componentes do Painel Traseiro

Componentes do Painel Traseiro

Recursos do Produto

1 Conector do Cabo de Alimentação 7

2

3

4

Guia de Hardware www.hp.com.br 1–3

Conector PS/2 do Mouse 8

b

Conector PS/2 do Teclado 9

a

Conector USB (Barramento Serial

o

Universal)

-

Conector Paralelo

l

Conector do Monitor

c

Conector de Saída de

h

Áudio/Fone de Ouvido
Conector de Entrada de Áudio

j

Recursos do Produto

Componentes do Painel Traseiro

m

5

Conector Serial q

Conector do Microfone

g

6

✎

Conector de Rede RJ-45

n

A disposição e a quantidade de conectores podem variar dependendo do modelo.

O conector do monitor na placa do sistema está inativo quando a placa gráfica PCI Express é
instalada no computador.

Se uma placa gráfica PCI padrão estiver instalada, os conectores na placa e na placa de
sistema podem ser usados ao mesmo tempo. Algumas configurações devem ser alteradas no
Utilitário de Configuração do Computador para usar os dois conectores. Para obter mais
informações sobre a Ordem de Inicialização, consulte o Guia do Utilitário de Configuração
(F10) do Computador no CD Documentação.

Teclado

Componentes do Teclado

1 Teclas de Função Executam funções especiais, dependendo do aplicativo de

software que está sendo usado.

2 Teclas de Edição As teclas de edição incluem: Insert, Home, Page Up, Delete, End

e Page Down.

3 Luzes de Status Indicam o status das configurações do computador e do teclado

(Num Lock, Caps Lock e Scroll Lock).

1–4 www.hp.com.br Guia de Hardware

Componentes do Teclado

4 Teclas Numéricas Funcionam como um teclado de calculadora.

Recursos do Produto

5 Teclas de

Movimentação do
Cursor

6 Tecla Ctrl Utilizada em conjunto com outras teclas; seu efeito depende do

7 Tecla de Aplicativo* Utilizada (como o botão direito do mouse) para abrir menus

8 Tecla com o

Logotipo do
Windows*

9 Teclas Alt Utilizada em conjunto com outras teclas; seu efeito depende do

*Teclas disponíveis em regiões geográficas selecionadas.

Utilizadas para navegação em um documento ou Web site.
Essas teclas movimentam o cursor para a esquerda, para a
direita, para cima e para baixo utilizando o teclado em vez do
mouse.

software de aplicativo que está sendo usado.

instantâneos em um aplicativo do Microsoft Office. Pode
executar outras funções em outros aplicativos de software.

Utilizada para abrir o menu Iniciar no Microsoft Windows.
Utilizada em conjunto com outras teclas para executar outras
funções.

software de aplicativo que está sendo usado.

Utilização da Tecla com o Logotipo do Windows

Utilize a tecla com o Logotipo do Windows em conjunto com outras
teclas para executar determinadas funções disponíveis no sistema
operacional Windows. Consulte a seção “Teclado” para identificar a
tecla com o logotipo do Windows.

Tecla com o Logotipo do Windows Exibe ou oculta o menu Iniciar.
Tecla com o Logotipo do Windows + d Exibe a Área de trabalho.
Tecla com o Logotipo do Windows + m Minimiza todos os aplicativos abertos.
Shift + Tecla com o Logotipo do Windows + m Desfaz a ação Minimizar tudo.
Tecla com o Logotipo do Windows + e Inicia Meu computador.
Tecla com o Logotipo do Windows + f Inicia a Função Localizar Documento.
Tecla com o Logotipo do Windows + Ctrl + f Inicia a Função Localizar Computador.
Tecla com o Logotipo do Windows + F1 Inicia a Ajuda do Windows.

Guia de Hardware www.hp.com.br 1–5

Recursos do Produto

Tecla com o Logotipo do Windows + l Se estiver conectado a um domínio de

rede, bloqueia o computador ou, se não
estiver conectado a um domínio de rede,
permite alternar os usuários.

Tecla com o Logotipo do Windows + r Inicia a caixa de diálogo Executar.
Tecla com o Logotipo do Windows + u Inicia o Gerenciador de Utilitários.
Tecla com o Logotipo do Windows + Tab Ativa o botão seguinte da Barra de

Tarefas

Funções Especiais do Mouse

A maioria dos aplicativos de software suporta o uso de um mouse. As
funções atribuídas a cada botão do mouse dependem dos aplicativos
de software que estiver utilizando.

Localização do Número de Série

Cada computador tem um único número de série e um número de
Identificação do Produto localizados na tampa superior do
computador. Tenha esses números disponíveis para usar quando
entrar em contato com o atendimento ao cliente para obter assistência.

Localização do Número de Série e de Identificação do Produto

1–6 www.hp.com.br Guia de Hardware

Recursos do Produto

Alteração da Configuração de Minitorre para Desktop

1. Se travou o Bloqueio Inteligente de Tampa, reinicie o computador
e use o Utilitário de Configuração do Computador para
destravá-lo.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos. Desconecte o cabo de
alimentação da tomada e todos os dispositivos externos.

3. Remova o painel de acesso do computador como descrito na
seção “Remoção do Painel de Acesso do Computador”.

4. Remova o painel frontal como descrito na seção “Remoção do

Painel Frontal”.

5. Desconecte todos os cabos de alimentação e de dados na parte
traseira das unidades nos compartimentos de unidades de 5,25
polegadas.

6. Para soltar as unidades do compartimento de unidades de 5,25
polegadas, levante a guia de liberação no suporte verde para trava
da unidade. Enquanto levanta a guia de liberação, deslize a
unidade para fora do compartimento de unidades. Repita esta
etapa para cada unidade de 5,25 polegadas.

Guia de Hardware www.hp.com.br 1–7

Recursos do Produto

Liberação de Unidades de 5,25 polegadas do Compartimento de
Unidades (Minitorre)

7. Antes de instalar cada unidade no chassi, gire a unidade para que
fique perpendicular à unidade interna de 3,5 polegadas. A
unidade deve estar paralela ao suporte verde para trava da
unidade.

Instalação de uma Unidade na Configuração Desktop

1–8 www.hp.com.br Guia de Hardware

Recursos do Produto

8. Deslize cuidadosamente a unidade no mais alto compartimento
disponível até que encaixe em seu lugar. Quando a unidade
estiver adequadamente inserida, o drivelock vai prendê-la. Repita
esta etapa para cada unidade.

CUIDADO: O compartimento de unidades de 5,25 polegadas inferior

Ä

tem uma profundidade menor em relação aos dois compartimentos
superiores. O compartimento inferior suporta uma unidade que não tenha
mais de 17 cm (6,7 polegadas) de profundidade incluindo os cabos que
conectam na parte traseira da unidade. Não tente forçar uma unidade
maior, como uma unidade óptica ou unidade MultiBay, no
compartimento inferior. Isso poderá causar danos à unidade e à placa
do sistema.

O uso desnecessário de força durante a instalação de qualquer unidade
no compartimento de unidades pode resultar em danos para a unidade.

9. Reconecte todos os cabos de alimentação e de dados nas unidades
no compartimento de unidades de 5,25 polegadas.

10. Remova o subpainel do painel como descrito na seção “Remoção

das Tampas de Painel”.

CUIDADO: Mantenha o subpainel reto quando puxá-lo para fora do

Ä

painel frontal. Ao puxar o subpainel em ângulo poderá causar danos aos
pinos que o alinham com o painel frontal.

11. Recoloque as tampas de painel dentro do subpainel na posição
correta para a configuração de desktop.

12. Recoloque o subpainel (girá-lo 180°) com o logotipo na parte
inferior, e encaixe-o novamente no painel frontal.

Guia de Hardware www.hp.com.br 1–9

Recursos do Produto

Mudança de Configuração de Minitorre para Desktop

13. Reinstale o painel frontal e o painel de acesso no computador.

14. Reconecte os equipamentos externos.

15. Se costuma travar o Bloqueio Inteligente de Tampa, use o
Utilitário de Configuração do Computador para travar novamente
o bloqueio e ativar o Sensor Inteligente de Tampa.

1–10 www.hp.com.br Guia de Hardware

Recursos do Produto

Alteração de Configuração Desktop para Minitorre

1. Se travou o Bloqueio Inteligente de Tampa, reinicie o computador
e use o Utilitário de Configuração do Computador para
destravá-lo.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos. Desconecte o cabo de
alimentação da tomada e todos os dispositivos externos.

3. Remova o painel de acesso do computador como descrito na
seção “Remoção do Painel de Acesso do Computador”.

4. Remova o painel frontal como descrito na seção“Remoção do

Painel Frontal”.

5. Desconecte todos os cabos de alimentação e de dados na parte
traseira das unidades nos compartimentos de unidades de 5,25
polegadas.

6. Para soltar as unidades do compartimento de unidades de 5,25
polegadas, pressione para baixo no drivelock amarelo conforme
mostrado. Enquanto presiona o drivelock, puxe as unidades para
fora do compartimento de unidades.

Liberação de Unidades de 5,25 polegadas de seus Compartimentos
(Desktop)

Guia de Hardware www.hp.com.br 1–11

Recursos do Produto

7. Antes de reinstalar cada unidade no chassi, gire a unidade para
que fique na mesma direção da unidade interna de 3,5 polegadas.
A parte inferior da unidade deve estar paralela ao drivelock
amarelo.

Instalação de uma Unidade na Configuração Minitorre

8. Deslize cuidadosamente a unidade no mais alto compartimento
disponível até que encaixe em seu lugar. Quando a unidade
estiver adequadamente inserida, o drivelock vai prendê-la. Repita
esta etapa para cada unidade.

CUIDADO: O compartimento de unidades de 5,25 polegadas inferior

Ä

tem uma profundidade menor em relação aos dois compartimentos
superiores. O compartimento inferior suporta uma unidade que não tenha
mais de 17 cm (6,7 polegadas) de profundidade incluindo os cabos que
conectam na parte traseira da unidade. Não tente forçar uma unidade
maior, como uma unidade óptica ou unidade MultiBay, no
compartimento inferior. Isso poderá causar danos à unidade e à placa
do sistema.

O uso desnecessário de força durante a instalação de qualquer unidade
pode resultar em danos para a unidade.

9. Reconecte todos os cabos de alimentação e de dados da unidade
no compartimento de unidades de 5,25 polegadas.

1–12 www.hp.com.br Guia de Hardware

Recursos do Produto

10. Remova o subpainel do painel como descrito na seção “Remoção

das Tampas de Painel”.

CUIDADO: Mantenha o subpainel reto quando puxá-lo para fora do

Ä

painel frontal. Ao puxar o subpainel em ângulo poderá causar danos aos
pinos que o alinham com o painel frontal.

11. Recoloque as tampas de painel dentro do subpainel na posição
correta para a configuração de Minitorre.

12. Recoloque o subpainel (girá-lo 180°) com o logotipo na parte
inferior, e encaixe-o novamente no painel frontal.

Mudança de Configuração Desktop para Minitorre

13. Reinstale o painel frontal e o painel de acesso no computador.

14. Reconecte os equipamentos externos.

15. Se costuma travar o Bloqueio Inteligente de Tampa, use o
Utilitário de Configuração do Computador para travar novamente
o bloqueio e ativar o Sensor Inteligente de Tampa.

Guia de Hardware www.hp.com.br 1–13

Atualizações de Hardware

Recursos para a Manutenção

O computador tem recursos que facilitam a atualização e a
manutenção. Nenhuma ferramenta é necessária para executar a
maioria dos procedimentos de instalação descritos neste capítulo.

Advertências e Cuidados

Antes de efetuar atualizações, leia cuidadosamente todas as
instruções aplicáveis, cuidados e advertências existentes neste guia.

ADVERTÊNCIA: Para reduzir o risco de lesões provocadas por choque

Å

elétrico e/ou superfícies quentes, desconecte o cabo de alimentação da
tomada e deixe os componentes internos do sistema esfriarem antes de
tocá-los.

2

ADVERTÊNCIA: Para reduzir o risco de choque elétrico, incêndio ou

Å

danos ao equipamento, não conecte plugues telefônicos ou de
telecomunicações nos conectores do controlador de interface de rede
(NIC).

CUIDADO: A eletricidade estática pode danificar os componentes

Ä

eletrônicos do computador ou dos equipamentos opcionais. Antes de dar
início a esses procedimentos, verifique se descarregou toda a
eletricidade estática do seu corpo tocando por um momento em um
objeto de metal aterrado. Consulte o Apêndice D, “Descarga

Eletrostática” para obter mais informações.

CUIDADO: Antes de remover a tampa do computador, verifique se ele

Ä

está desligado e se o cabo de alimentação está desconectado da
tomada elétrica.

Guia de Hardware www.hp.com.br 2–1

Atualizações de Hardware

Bloqueio Inteligente de Tampa

O Bloqueio Inteligente de Tampa é um recurso opcional disponível

✎

somente em determinados modelos.

O Bloqueio Inteligente de Tampa é uma trava para a tampa do
computador, controlável por software através de uma senha de
configuração. Essa trava evita o acesso não-autorizado aos
componentes internos do computador. O computador é fornecido com
o Bloqueio Inteligente de Tampa na posição destravado. Para obter
mais informações sobre o Bloqueio Inteligente de Tampa, consulte o
Guia de Gerenciamento do Desktop no CD Documentação.

Utilização da Chave à Prova de Falhas do Bloqueio Inteligente de Tampa

Se o Bloqueio Inteligente de Tampa for ativado e não for possível
digitar a senha para desativar o bloqueio, será necessário utilizar uma
Chave à Prova de Falhas para Bloqueio Inteligente de Tampa a fim de
abrir a tampa do computador. A chave será necessária para acessar os
componentes internos do computador em qualquer uma das seguintes
circunstâncias:

■ Falta de energia

■ Falha na inicialização

■ Falha em algum componente do PC (por exemplo, no processador

ou na fonte de alimentação)

■ Esquecimento da senha

A Chave à Prova de Falhas para Bloqueio Inteligente de Tampa é uma

✎

ferramenta especializada que pode ser obtida na HP. Seja cauteloso e
solicite essa chave antes de precisar dela.

Para obter uma Chave à Prova de Falhas:

■ Entre em contato com um revendedor ou uma assistência técnica

autorizada da HP. Solicite o Número de Peça 166527-001 para a
chave estilo chave de boca ou o Número de Peça 166527-002
para uma ponteira de chave de parafusar.

2–2 www.hp.com.br Guia de Hardware

Atualizações de Hardware

■ Consulte o Web site da HP (www.hp.com.br) para obter

informações sobre pedidos.

■ Ligue para o número apropriado listado na garantia.

Para abrir o painel de acesso com o Bloqueio Inteligente de Tampa
acionado:

1. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos.

2. Desconecte o cabo de alimentação da tomada e todos os
dispositivos externos.

3. Utilizando a Chave à Prova de Falhas remova os dois parafusos à
prova de violação que prendem o Bloqueio Inteligente de Tampa
no chassi.

Remoção dos Parafusos do Bloqueio Inteligente de Tampa

4. Remova o painel de acesso. Consulte “Remoção do Painel de

Acesso do Computador.”

Para instalar o Bloqueio Inteligente de Tampa novamente, fixe-o no
lugar com os parafusos à prova de violação.

Guia de Hardware www.hp.com.br 2–3

Atualizações de Hardware

Remoção do Painel de Acesso do Computador

1. Se travou o Bloqueio Inteligente de Tampa, reinicie o
computador e use o Utilitário de Configuração do Computador
para destravá-lo.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos.

3. Desconecte o cabo de alimentação da tomada e todos os
dispositivos externos.

CUIDADO: Antes de remover a tampa do computador, verifique se ele

Ä

está desligado e se o cabo de alimentação está desconectado da
tomada elétrica.

4. Deite o computador em sua base grande para obter maior
estabilidade.

5. Levante a alça do painel de acesso 1, deslize o painel de acesso
para trás aproximadamente 2,5 cm (1 polegada) e, em seguida,
remova-o da unidade. 2.

Remoção do Painel de Acesso do Computador

2–4 www.hp.com.br Guia de Hardware

Atualizações de Hardware

Reinstalação do Painel de Acesso do Computador

1. Deite o computador em sua base grande para obter maior
estabilidade.

2. Alinhe as guias do painel de acesso com os slots do chassi e
deslize o painel de acesso para frente até travá-lo no lugar.

Reinstalação do Painel de Acesso do Computador

3. Se costuma travar o Bloqueio Inteligente de Tampa, use o
Utilitário de Configuração do Computador para travar novamente
o bloqueio e ativar o Sensor Inteligente de Tampa.

Guia de Hardware www.hp.com.br 2–5

Atualizações de Hardware

Remoção do Painel Frontal

1. Se travou o Bloqueio Inteligente de Tampa, reinicie o computador
e use o Utilitário de Configuração do Computador para
destravá-lo.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos. Desconecte o cabo de
alimentação da tomada e todos os dispositivos externos.

3. Remova o painel de acesso do computador.

4. Empurre para cima as duas guias de liberação 1, depois gire e
puxe o painel frontal para fora do chassi para soltá-lo 2.

Remoção do Painel Frontal

2–6 www.hp.com.br Guia de Hardware

Reinstalação do Painel Frontal

Ao reinstalar o painel frontal, verifique se os furos da dobradiça estão
encaixados adequadamente no chassi 1 e gire o painel frontal de
volta à posição original 2.

Atualizações de Hardware

Reinstalação do Painel Frontal

Remoção das Tampas de Painel

1. Se travou o Bloqueio Inteligente de Tampa, reinicie o computador
e use o Utilitário de Configuração do Computador para
destravá-lo.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos. Desconecte o cabo de
alimentação da tomada e todos os dispositivos externos.

3. Remova o painel de acesso do computador e remova o painel
frontal.

4. Puxe delicadamente o subpainel, com a tampa do painel travada,
para fora do painel frontal e remova a tampa do painel, se desejar.

Guia de Hardware www.hp.com.br 2–7

Atualizações de Hardware

Ä

CUIDADO: Mantenha o subpainel reto ao puxá-lo para fora da painel
frontal. Se o subpainel for puxado em um ângulo diferente, isso pode
danificar os pinos que o alinham com o painel frontal.

Remoção das Tampas do Subpainel ( A Ilustração mostra um Desktop)

Ao reinstalar o subpainel, verifique se os pinos de alinhamento e

✎

quaisquer tampas de painel estão na posição correta. O logotipo do
subpainel deve estar localizado na parte inferior do subpainel quando
posicionado corretamente.

Instalação de Memória Adicional

O computador é fornecido com módulos de memória DIMM (Dual
Inline Memory Module) tipo DDR-SDRAM, memória de acesso
aleatório dinâmica síncrona com taxa dupla de dados.

2–8 www.hp.com.br Guia de Hardware

DIMMs

Os soquetes de memória na placa do sistema podem receber até
quatro DIMMs padrão de mercado. Esses soquetes de memória
contêm pelo menos um DIMM pré-instalado. Para obter a máxima
capacidade de memória, é possível instalar na placa do sistema até 4
GB de memória configurada em modo de dois canais com alto
desempenho.

DIMMs DDR-SDRAM

Para o funcionamento correto do sistema, se o computador for
compatível com DIMMs DDR-SDRAM, esses módulos devem ter as
seguintes características:

■ padrão da indústria de 184 pinos

■ compatíveis com PC2700 333 MHz ou PC3200 400 MHz sem

buffer

■ DIMMs DDR-SDRAM de 2,5 V

Os DIMMs DDR-SDRAM também devem:

Atualizações de Hardware

■ oferecer suporte para latência CAS 2,5 ou 3 (CL = 2,5 ou CL = 3)

■ conter as informações obrigatórias JEDEC SPD

Além disso, o computador oferece suporte a:

■ tecnologias de memórias não-ECC de 256 Mbits, 512 Mbits e 1

Gbit.

■ DIMMs de um ou dois lados

■ DIMMs fabricados com dispositivos DDR x8 e x16; não há

suporte para DIMMs fabricados com SDRAM x4

As freqüências de barramento de processador apresentadas a seguir
são necessárias para que o sistema funcione nas freqüências
suportadas de memória.

Freqüência de
Memória

333 MHz 533 MHz ou 800 MHz
400 MHz 800 MHz

Guia de Hardware www.hp.com.br 2–9

Freqüência de Barramento de
Processador necessária

Atualizações de Hardware

Se a freqüência da memória for associada com uma freqüência de
barramento de processador que não é suportada, o sistema funcionará
na maior velocidade de memória suportada. Por exemplo, se um
módulo de memória DIMM de 400 MHz for associado com um
barramento de processador de 533 MHz, o sistema funcionará em 400
MHz, a maior velocidade de memória suportada.

O sistema não será inicializado se forem instalados módulos de

✎

memória DIMM não suportados.

Consulte o Guia do Utilitário de Configuração (F10) do Computador
no CD Documentação para obter informações sobre como determinar
a freqüência de barramento do processador de um computador
específico.

Localização de DIMMs nos Slots

O sistema operará automaticamente no modo de um canal, modo
Assimétrico de dois canais ou no modo Entrelaçado de dois canais
(modo de maior desempenho), dependendo de como os DIMMs
estiverem instalados.

■ O sistema irá operar em modo de um canal se os slots DIMM

estiverem com módulos instalados em apenas um canal.

■ O sistema funcionará no modo Assimétrico de dois canais se a

capacidade total de memória dos DIMMs instalados no Canal A
não for igual à capacidade total de memória dos DIMMs
instalados no Canal B.

■ O sistema funcionará em modo Entrelaçado de dois canais de

maior desempenho se a capacidade total de memória dos DIMMs
instalados no Canal A for igual à capacidade total de memória
dos DIMMs instalados no Canal B. Entretanto, a tecnologia e a
largura do dispositivo poderão variar entre os canais. Por
exemplo, se o Canal A estiver com dois DIMMs de 256 MB
instalados e o Canal B com um DIMM de 512 MB, o sistema irá
operar no modo Entrelaçado.

2–10 www.hp.com.br Guia de Hardware

Atualizações de Hardware

■ Em qualquer modo, a velocidade operacional máxima é

determinada pelo DIMM de menor velocidade existente no
sistema. Por exemplo, se o sistema estiver com um DIMM de 333
MHz e um segundo DIMM de 400 MHz instalados, ele
funcionará na velocidade mais baixa.

Há quatro slots DIMM na placa do sistema, com dois slots por canal.
Os slots são rotulados como XMM1, XMM2, XMM3 e XMM4. Os
slots XMM1 e XMM2 operam no Canal A de memória. Os slots
XMM3 e XMM4 operam no Canal B de memória.

Localização dos Slots DIMM

Item Descrição Cor do Slot

1 Slot DIMM XMM1, Canal A Preta
2 Slot DIMM XMM2, Canal A Azul
3 Slot DIMM XMM3, Canal B Preta
4 Slot DIMM XMM4, Canal B Azul

Guia de Hardware www.hp.com.br 2–11

Atualizações de Hardware

Instalação dos DIMMs DDR-SDRAM

CUIDADO: Os slots para módulos de memória apresentam contatos

Ä

metálicos dourados. Ao fazer a atualização da memória, é importante
utilizar módulos de memória com contatos metálicos dourados para evitar
corrosão e/ou oxidação resultante do contato entre metais incompatíveis.

CUIDADO: A eletricidade estática pode danificar os componentes

Ä

eletrônicos do computador ou das placas opcionais. Antes de dar início
a esses procedimentos, verifique se descarregou toda a eletricidade
estática do seu corpo tocando por um momento em um objeto de metal
aterrado. Para obter mais informações, consulte Apêndice D, “Descarga

Eletrostática”.

CUIDADO: Ao manipular um módulo de memória, tenha cuidado para

Ä

não tocar em nenhum dos contatos. Isso poderá danificar o módulo.

1. Se travou o Bloqueio Inteligente de Tampa, reinicie o computador
e use o Utilitário de Configuração do Computador para
destravá-lo.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos.

3. Desconecte o cabo de alimentação da tomada e todos os
dispositivos externos.

4. Remova o painel de acesso do computador.

5. Localize os slots dos módulos de memória na placa do sistema.

ADVERTÊNCIA: Para reduzir o risco de lesões provocadas por

Å

superfícies quentes, deixe os componentes internos do sistema esfriarem
antes de tocá-los.

2–12 www.hp.com.br Guia de Hardware

Atualizações de Hardware

6. Abra as duas travas do slot do módulo de memória 1 e, em
seguida, insira o módulo de memória no slot 2.

Instalação de um DIMM

O módulo de memória só pode ser instalado de uma maneira. Alinhe

✎

a ranhura existente no módulo com a guia no slot de memória.

Para obter o máximo em desempenho, instale os módulos de memória

✎

nos slots de modo que a capacidade de memória do Canal A seja igual
à capacidade de memória do Canal B. Por exemplo, caso exista um
DIMM pré-instalado no slot XMM1 e estiver instalando um segundo
DIMM, recomenda-se instalar um DIMM com igual capacidade de
memória no slot XMM3 ou XMM4.

Guia de Hardware www.hp.com.br 2–13

Atualizações de Hardware

7. Pressione o módulo no slot, verificando se está totalmente
inserido e encaixado adequadamente. Verifique se as travas estão
na posição fechada 3.

8. Repita as etapas 6 e 7 para instalar quaisquer módulos adicionais.

9. Reinstale o painel de acesso.

10. Se costuma travar o Bloqueio Inteligente de Tampa, use o
Utilitário de Configuração do Computador para travar novamente
o bloqueio e ativar o Sensor Inteligente de Tampa.

O computador reconhecerá automaticamente a memória adicional na
próxima vez em que for ligado.

Instalação ou Remoção de uma Placa de Expansão

O computador dispõe de dois slots padrão PCI que podem receber
placas de expansão com até 17,46 cm (6,875 polegadas)
de comprimento. O computador também dispõe de um slot de
expansão PCI Express x1 e um PCI Express x16.

Localização dos Slots de Expansão

2–14 www.hp.com.br Guia de Hardware

Atualizações de Hardware

Item Descrição

1 Slot de expansão PCI
2 Slot de expansão PCI
3 Slot de expansão PCI Express x1
4 Slot de expansão PCI Express x16

Alguns modelos incluem uma extensão PCI opcional que permite

✎

adicionar dois slots de expansão PCI na placa totalizando quatro slots
de expansão PCI.

É possível instalar uma placa de expansão PCI Express x1, x4, x8 ou

✎

x16 no slot de expansão PCI Express x16.

Para instalar uma placa de expansão:

1. Se travou o Bloqueio Inteligente de Tampa, reinicie o computador
e use o Utilitário de Configuração do Computador para
destravá-lo.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos.

3. Desconecte o cabo de alimentação da tomada e todos os
dispositivos externos.

Guia de Hardware www.hp.com.br 2–15

Atualizações de Hardware

4. Remova o painel de acesso do computador.

5. Localize o correto slot de expansão vazio na placa do sistema e o
correspondente slot de expansão na parte traseira do chassi do
computador.

6. Empurre para baixo e retire as duas travas giratórias verdes no
interior do chassi e levante a trava de retenção da placa de
expansão.

Abertura do Dispositivo de Retenção do Slot de Expansão

2–16 www.hp.com.br Guia de Hardware

Atualizações de Hardware

7. Antes de instalar uma placa de expansão, remova a tampa dos
slots de expansão ou a placa de expansão existente.

a. Para instalar uma placa de expansão em um slot vazio,

remova a tampa da placa de expansão apropriada na parte
traseira do chassi. Levante a tampa do slot de expansão do
slot.

Remoção da Tampa do Slot de Expansão

Guia de Hardware www.hp.com.br 2–17

Atualizações de Hardware

✎

b. Caso esteja removendo uma placa PCI padrão, segure a placa

em ambos os extremos e, cuidadosamente, movimente a
placa para frente e para trás até soltar seus conectores.
Levante a placa diretamente para cima para removê-la. Tenha
cuidado para não arranhar a placa em outros componentes.

Antes de remover uma placa de expansão instalada, desconecte
quaisquer cabos conectados à placa de expansão.

Remoção de uma Placa de Expansão PCI Padrão

2–18 www.hp.com.br Guia de Hardware

Atualizações de Hardware

c. Para remover uma placa PCI Express, puxe a alavanca

retentora localizada na parte traseira do slot de expansão e,
cuidadosamente, movimente a placa para frente e para trás
até soltar seus conectores. Levante a placa diretamente para
cima para removê-la. Tenha cuidado para não arranhar a
placa em outros componentes.

Antes de remover uma placa de expansão instalada, desconecte

✎

quaisquer cabos conectados à placa de expansão.

Remoção de uma Placa de Expansão PCI Express

8. Guarde a placa em sua embalagem antiestática.

9. Se não estiver instalando uma nova placa de expansão, feche a
abertura com uma tampa de slot de expansão.

CUIDADO: Após remover uma placa de expansão, é necessário

Ä

substituí-la por uma nova placa de expansão ou por uma tampa para que
haja o correto resfriamento dos componentes internos durante o
funcionamento do computador.

Guia de Hardware www.hp.com.br 2–19

Atualizações de Hardware

10. Para instalar uma nova placa de expansão, deslize o suporte
metálico no extremo da placa para baixo no slot na parte traseira
do chassi e pressione firmemente a placa para baixo no slot da
placa do sistema.

Instalação de uma Placa de Expansão

Ao instalar uma placa de expansão, pressione-a firmemente de modo

✎

que todo o conector se encaixe corretamente no slot.

11. Feche a trava de retenção da placa de expansão e assegure-se de
que esteja firmemente encaixada em seu lugar.

12. Conecte os cabos externos da placa instalada, se necessário.
Conecte os cabos internos da placa do sistema, se necessário.

13. Reinstale o painel de acesso do computador.

14. Se costuma travar o Bloqueio Inteligente de Tampa, use o
Utilitário de Configuração do Computador para travar novamente
o bloqueio e ativar o Sensor Inteligente de Tampa.

2–20 www.hp.com.br Guia de Hardware

15. Reconfigure o computador, se necessário. Consulte o Guia do
Utilitário de Configuração (F10) do Computador no CD
Documentação para obter informações sobre o Utilitário de

Configuração do Computador.

Posições das Unidades

Atualizações de Hardware

Desktop e Minitorre Posição das Unidades

1 Três compartimentos de 5,25 polegadas de meia altura

para unidades opcionais

2 Um compartimento de unidade padrão de 3,5 polegadas

de um terço de altura (a ilustração apresenta uma
unidade de disquete de 1,44 MB )*

3 Dois compartimentos internos de 3,5 polegadas de um

terço de altura para unidades de disco rígido

* Dependendo do Utilitário de Configuração do Computador, é
possível ter uma tampa de painel nesta posição. Se não houver
uma unidade neste slot, é possível optar pela instalação de um
dispositivo de 3,5 polegadas (como uma unidade de disquete,
disco rígido ou Zip) posteriormente.

Guia de Hardware www.hp.com.br 2–21

Atualizações de Hardware

Para verificar o tipo e tamanho da capacidade dos dispositivos de
armazenamento instalados no computador, execute o Utilitário de
Configuração do Computador. Consulte o Guia do Utilitário de
Configuração (F10) do Computador no CD Documentação para obter
mais informações.

Instalação de Unidades Adicionais

O computador suporta até seis unidades que podem ser instaladas em
várias configurações.

Ao instalar unidades adicionais, siga as seguintes instruções:

■ A unidade de disco rígido primária Serial ATA (SATA) deve ser

conectada ao controlador primário SATA na placa do sistema
(rotulado como P60 SATA 0). Conecte uma segunda unidade de
disco rígido SATA no controlador secundário SATA (rotulado
como P61 SATA 1). Conecte uma terceira unidade SATA 2 no
P62 e uma quarta unidade SATA 3 no P63.

■ Conecte os dispositivos de expansão ATA Paralela (PATA), tais

como unidades ópticas, unidades de fita IDE e unidades Zip no
controlador PATA (rotulado como P20 PRIMARY IDE) usando
um cabo padrão de 80 condutores.

■ É possível instalar tanto uma unidade de um terço de altura

quanto uma de meia altura em um compartimento de meia altura.

■ É necessário instalar os parafusos-guia para garantir que a

unidade ficará alinhada e fixada corretamente no respectivo
compartimento de unidade. A HP fornece parafusos guia
adicionais com o computador. A unidade de disco rígido utiliza
parafusos padrão 6-32, quatro dos quais estão instalados no
suporte da unidade de disco rígido embaixo do painel de acesso.
Todas as outras unidades utilizam parafusos métricos M3, oito
estão instalados no suporte da unidade de disquete embaixo do
painel de acesso. Os parafusos métricos fornecidos pela HP são
pretos. Os parafusos padrão fornecidos pela HP são prateados.

2–22 www.hp.com.br Guia de Hardware

Atualizações de Hardware

CUIDADO: Para evitar a perda de trabalho e danos ao computador ou à

Ä

unidade:

■ Para inserir ou remover uma unidade de disco rígido, encerre o sistema

operacional apropriadamente e, em seguida, desligue o computador. Não
remova uma unidade de disco rígido com o computador ligado ou em
modo de Espera.

■ Antes de manipular uma unidade, verifique se descarregou toda a

eletricidade estática do seu corpo. Ao manipular uma unidade, evite tocar
em seu conector. Parar obter mais informações sobre como evitar danos
eletrostáticos, consulte o Apêndice D, “Descarga Eletrostática.”

■ Manipule uma unidade com cuidado; não a deixe cair.

■ Não use força excessiva ao inserir uma unidade.

■ Evite expor uma unidade de disco rígido a líquidos, temperaturas

extremas ou produtos que tenham campos magnéticos, como monitores ou
alto-falantes.

■ Se for necessário enviar uma unidade pelo correio, coloque-a em um

envelope com bolhas de plástico ou em outra embalagem de proteção e
cole no pacote a etiqueta “Frágil: Manuseie com Cuidado”.

Instalação de uma Unidade Óptica ou outro Dispositivo de Armazenamento Removível

As unidades CD-ROM, CD-R/RW, DVD-ROM, DVD+R/RW ou

✎

CD-RW/DVD Combo são unidades ópticas.

1. Se travou o Bloqueio Inteligente de Tampa, reinicie o computador
e use o Utilitário de Configuração do Computador para
destravá-lo.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos. Desconecte o cabo de
alimentação da tomada e remova o painel de acesso do
computador.

3. Remoção do painel frontal.

4. Instale dois parafusos-guia nos orifícios inferiores de cada lado
da unidade de disco 1.

Guia de Hardware www.hp.com.br 2–23

Atualizações de Hardware

✎

As unidades de disco óptico e de disquete utilizam parafusos-guia
métricos M3. São fornecidos oito parafusos-guia métricos adicionais
no suporte de unidade de disquete embaixo do painel de acesso. Os
parafusos métricos fornecidos pela HP são pretos.

Instalação de uma Unidade de 5,25 polegadas na Minitorre (superior)
e Desktop (inferior)

5. Instale a unidade no compartimento de unidades desejado,
deslizando-a na parte frontal da caixa da unidade 2; o drivelock
prende automaticamente a unidade no compartimento.

2–24 www.hp.com.br Guia de Hardware

Atualizações de Hardware

CUIDADO: O compartimento de unidades de 5,25 polegadas inferior

Ä

tem uma profundidade menor em relação aos dois compartimentos
superiores. O compartimento inferior suporta uma unidade que não tenha
mais de 17 cm (6,7 polegadas) de profundidade incluindo os cabos que
conectam na parte traseira da unidade. Não tente forçar uma unidade
maior, como uma unidade óptica ou unidade MultiBay, no
compartimento inferior. Isso poderá causar danos à unidade e à placa
do sistema.

O uso desnecessário de força durante a instalação de qualquer unidade
pode resultar em danos para a unidade.

Se estiver instalando uma terceira unidade opcional no

✎

compartimento para unidades de 5,25 polegadas inferior, deve
também instalar uma placa de expansão com controlador IDE e cabo
de dados (não fornecido) porque o controlador IDE secundário
suporta somente duas unidades.

Se estiver instalando uma terceira unidade opcional, pode haver

✎

necessidade de remover a correia que envolve os conectores de
alimentação adicionais.

6. Conecte os cabos de alimentação e de dados na parte traseira da
unidade.

Guia de Hardware www.hp.com.br 2–25

Atualizações de Hardware

Conexão de Cabos da Unidade

7. Remova a tampa de painel apropriada do subpainel no interior do
painel frontal. Consulte a seção “Remoção das Tampas de Painel”
para obter mais informações.

8. Reinstale o painel de acesso e o painel frontal no computador.

9. Se costuma travar o Bloqueio Inteligente de Tampa, use o
Utilitário de Configuração do Computador para travar novamente
o bloqueio e ativar o Sensor Inteligente de Tampa.

10. Reconfigure o computador, se necessário. Consulte o Guia do

Utilitário de Configuração (F10) do Computador no CD
Documentação para obter informações sobre o Utilitário de

Configuração do Computador.

2–26 www.hp.com.br Guia de Hardware

Atualizações de Hardware

Instalação de uma Unidade de Disco Rígido SATA no Compartimento de Unidade de 3,5 polegadas

Verifique se fez o backup dos dados existentes na unidade de disco

✎

rígido antigo antes de removê-la, para que seja possível instalá-los na
nova unidade.

Para instalar uma unidade de disco rígido em um compartimento de
unidades de 3,5 polegadas:

1. Se travou o Bloqueio Inteligente de Tampa, reinicie o computador
e use o Utilitário de Configuração do Computador para
destravá-lo.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos. Desconecte o cabo de
alimentação da tomada e remova o painel de acesso do
computador.

3. Instale quatro parafusos-guia padrão 6-32, dois de cada lado da
unidade.

Instalação de Parafusos-Guia na Unidade de Disco Rígido

A unidade de disco rígido utiliza parafusos-guia padrão 6-32. Quatro

✎

parafusos-guia extra estão instalados no suporte da unidade de disco
rígido embaixo do painel de aceso. Os parafusos padrão fornecidos
pela HP são prateados.

Guia de Hardware www.hp.com.br 2–27

Atualizações de Hardware

4. Deslize a unidade de disco rígido para dentro da unidade; o
bloqueio de unidade prende automaticamente a unidade no
compartimento.

Instalação de uma Unidade de Disco Rígido no Compartimento de
Unidade de Disco Rígido

CUIDADO: Verifique se os parafusos-guia estão alinhados com os slots

Ä

guia na caixa da unidade. O uso desnecessário de força durante a
instalação de qualquer unidade no compartimento de unidade pode
resultar em danos para a unidade.

2–28 www.hp.com.br Guia de Hardware

Atualizações de Hardware

5. Conecte o cabo de alimentação 1 e o cabo de dados 2 na unidade
de disco rígido.

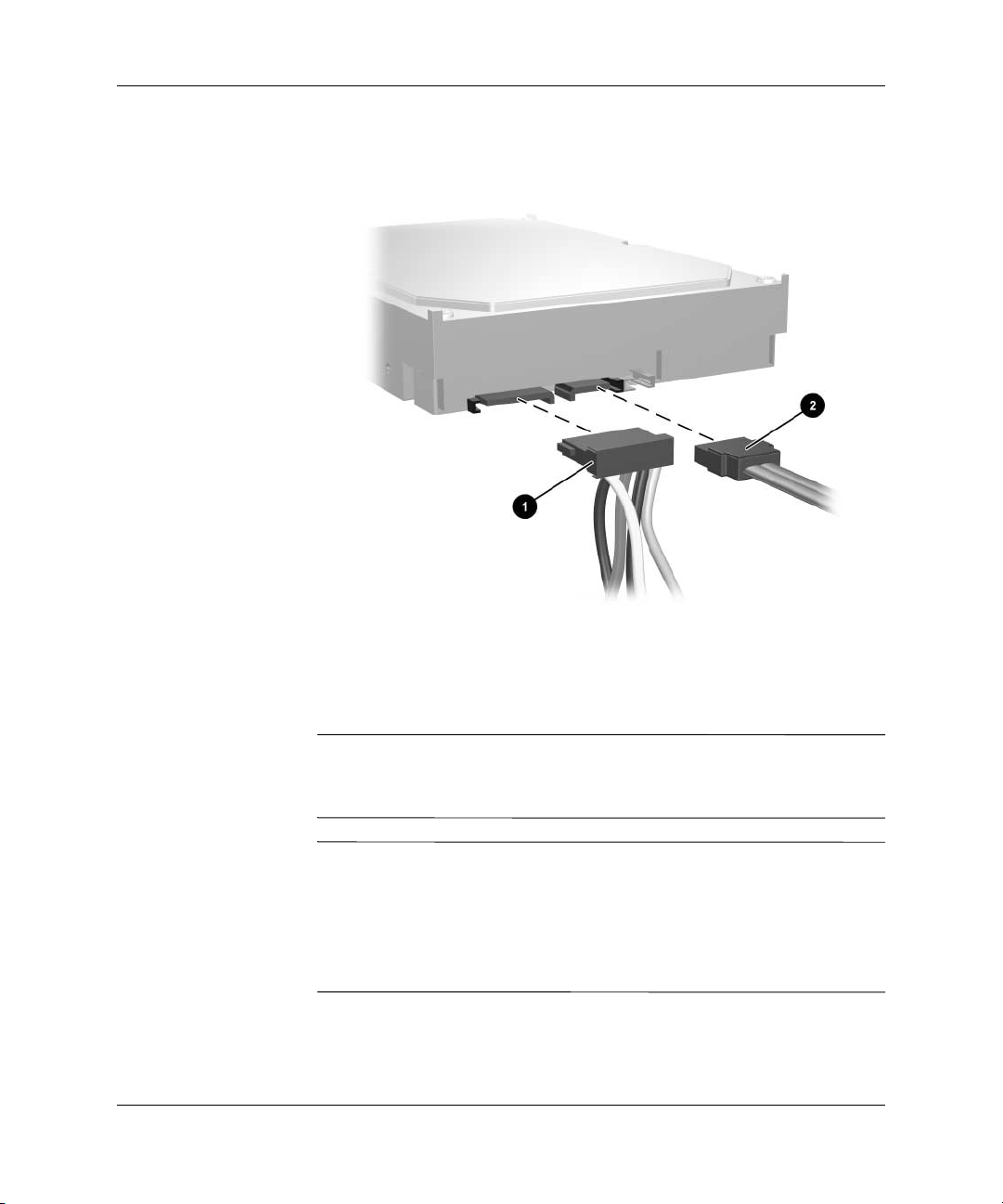

Conexão do Cabo de Alimentação e Cabo de Dados em Unidades de
Disco Rígido SATA

6. Conecte a extremidade oposta do cabo de dados no conector
apropriado da placa do sistema.

O kit da unidade de disco rígido substituta inclui diversos cabos para

✎

dados. Assegure-se de usar um cabo que seja exatamente igual ao
instalado de fábrica.

Caso o sistema só disponha de um disco rígido SATA, a unidade de

✎

disco rígido deve ser conectada primeiro no conector rotulado como
P60 SATA 0 para evitar problemas de desempenho com o disco
rígido. Se adicionar uma segunda unidade de disco rígido, conecte o
cabo de dados no conector da placa do sistema rotulada como P61
SATA 1.

Guia de Hardware www.hp.com.br 2–29

Atualizações de Hardware

7. Reinstale o painel de acesso do computador.

8. Se costuma travar o Bloqueio Inteligente de Tampa, use o
Utilitário de Configuração do Computador para travar novamente
o bloqueio e ativar o Sensor Inteligente de Tampa.

9. Reconfigure o computador, se necessário. Consulte o Guia do

Utilitário de Configuração (F10) do Computador no CD
Documentação para obter informações sobre o Utilitário de

Configuração do Computador.

Se substituir a unidade de disco rígido primária, insira o CD Restore

✎

Plus! para restaurar o sistema operacional, drivers de software e
quaisquer aplicativos de software que foram pré-instaladas no
computador. Siga as instruções no guia que acompanha o CD Restore
Plus!. Quando o processo estiver concluído, restaure os arquivos
pessoais que copiou antes da substituição da unidade de disco rígido.

Remoção de uma Unidade do Compartimento de Unidades

1. Se travou o Bloqueio Inteligente de Tampa, reinicie o computador
e use o Utilitário de Configuração do Computador para
destravá-lo.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos. Desconecte o cabo de
alimentação da tomada e remova o painel de acesso do
computador.

3. Remoção do painel frontal.

4. Desconecte os cabos de alimentação e de dados na parte traseira
da unidade.

CUIDADO: Ao remover os cabos, puxe a guia ou o conector em vez do

Ä

cabo para evitar danos aos cabos.

2–30 www.hp.com.br Guia de Hardware

Atualizações de Hardware

5. Remova a unidade do compartimento de unidades como a seguir:

❏ Para remover uma unidade óptica na configuração desktop,

pressione para baixo o mecanismo de bloqueio de unidade
amarelo 1 e deslize a unidade no compartimento de unidade

2.

Remoção da Unidade Óptica na Configuração Desktop

Guia de Hardware www.hp.com.br 2–31

Atualizações de Hardware

❏ Para remover uma unidade de disquete ou uma unidade de

disquete na configuração de minitorre, puxe o mecanismo de
bloqueio de unidade verde 1 da unidade específica e deslize
a unidade para fora do compartimento 2.

Remoção de uma Unidade de Disquete ou uma Unidade Óptica na
Configuração de Minitorre (Ilustração mostra uma Unidade Óptica)

2–32 www.hp.com.br Guia de Hardware

Atualizações de Hardware

❏ Para remover uma unidade de disco rígido, puxe o

mecanismo verde de bloqueio da unidade 1 e deslize a
unidade para fora do compartimento 2.

Remoção de uma Unidade de Disco Rígido

6. Guarde a unidade removida em uma embalagem antiestática.

Guia de Hardware www.hp.com.br 2–33

Atualizações de Hardware

Opção MultiBay

O MultiBay é uma opção que está instalada em alguns modelos. É um
compartimento de unidade especial que suporta uma variedade de
unidades removíveis de 12,7 mm.

■ Unidade de CD-ROM MultiBay*

■ Unidade de CD-RW MultiBay

■ Unidade de DVD-ROM MultiBay

■ Unidade combo CD-RW/DVD-ROM MultiBay

■ Unidade de Disco Rígido SMART MultiBay

* Pode ser inserção a quente ou troca a quente

Ao instalar a opção MultiBay, siga as instruções descritas em

✎

“Instalação de uma Unidade Óptica ou outro Dispositivo de
Armazenamento Removível.”

Ao instalar a opção MultiBay, conecte o cabo de dados no conector

✎

PATA na placa do sistema que não esteja sendo utilizada por outro
dispositivo. Caso contrário, uma mensagem de erro POST é exibida.

2–34 www.hp.com.br Guia de Hardware

Atualizações de Hardware

CUIDADO: Para evitar a perda de trabalho e danos ao computador ou à

Ä

unidade:

■ Antes de manipular uma unidade, verifique se descarregou toda a

eletricidade estática do seu corpo. Ao manipular uma unidade, evite
tocar em seu conector.

■ Antes de viajar, transportar, armazenar ou remover uma unidade de

disco que não seja a unidade de disco rígido, certifique-se de que
nenhuma mídia como CD-ROM ou DVD-ROM esteja inserido na
unidade de disco e que a bandeja da mídia esteja fechada.

■ Manipule uma unidade com cuidado: não use força excessiva ao

inserir a unidade, não a deixe cair e não pressione a tampa superior.

■ Evite expor uma unidade de disco rígido a líquidos, temperaturas

extremas ou produtos que tenham campos magnéticos, como
monitores ou alto-falantes.

■ Se for necessário enviar uma unidade pelo correio, coloque-a em um

envelope com bolhas de plástico ou em outra embalagem de
proteção adequada e cole no pacote a etiqueta “Frágil: Manuseie
com Cuidado”.

Unidades MultiBay de “Inserção a Quente” ou “Troca a Quente”

CUIDADO: Para evitar danos ao computador, a unidade e quaisquer

Ä

dados armazenados na unidade: Antes de inserir ou remover a unidade
de disco rígido, desligue o computador. Nunca remova a unidade de
disco rígido, enquanto o computador estiver ligado ou no modo de
Espera. Para assegurar que o computador não esteja no modo de Espera,
ligue-o e, em seguida, desligue-o.

Se o computador estiver executando o sistema operacional
pré-instalado e fornecido pela HP, poderá inserir ou remover uma
unidade de CD-ROM enquanto o computador estiver ligado,
desligado ou no modo de Espera.

CUIDADO: Após inserir uma unidade óptica enquanto o computador

Ä

estiver ligado, reinicie-o para certificar-se que a unidade óptica funciona
corretamente ao utilizar aplicativos de software de gravação, backup ou
reprodução de vídeo

Guia de Hardware www.hp.com.br 2–35

Atualizações de Hardware

Remoção do Parafuso de Segurança MultiBay

Quando instalado, o parafuso de segurança MultiBay desativa a
alavanca de ejeção MultiBay, para que a unidade instalada no
MultiBay não possa ser removida.

Para remover a unidade instalada no MultiBay, primeiro deve
remover o parafuso de segurança, se estiver instalado, utilizando a
Chave à Prova de Falhas.

Se Chave à Prova de Falhas não veio com o computador, entre em

✎

contato com um revendedor ou uma assistência técnica autorizada da
HP. Solicite o Número de Peça 166527-001 para a chave estilo chave
de boca ou o Número de Peça 166527-002 para uma ponteira de
chave de parafusar.

Remoção do Parafuso de Segurança MultiBay (chave estilo chave de
boca é ilustrada)

2–36 www.hp.com.br Guia de Hardware

Inserção de uma Unidade no MultiBay

1. Remova quaisquer mídias como CD, da unidade.

2. Se não está trocando a quente uma unidade de CD-ROM, saia de
todos os aplicativos de software, desligue o sistema operacional e
desligue o computador.

3. Com a parte superior da unidade para cima e o conector da
unidade voltada para o computador, deslize a unidade no
MultiBay e empurre-a firmemente para que o conector elétrico
encaixe corretamente.

Atualizações de Hardware

Inserção de uma Unidade no MultiBay

4. Após inserir uma unidade óptica enquanto o computador estiver
ligado, reinicie-o para certificar-se que a unidade óptica funciona
corretamente ao utilizar aplicativos de software de gravação,
backup ou reprodução de vídeo

5. Instale o parafuso de segurança MultiBay, se desejar. Consulte

“Remoção do Parafuso de Segurança MultiBay” para obter mais

informações.

Guia de Hardware www.hp.com.br 2–37

Atualizações de Hardware

Se o dispositivo não inicia, verifique se todos os drivers de dispositivo
necessários foram instalados no sistema. Se não estiverem
disponíveis, é possível fazer download desses drivers, sem nenhum
custo, no web site da HP, em

www.hp.com.br.

Remoção de uma Unidade do MultiBay

1. Remova quaisquer mídias como CD, da unidade.

2. Antes de remover a unidade óptica, interrompa a unidade
utilizando o ícone Remoção de Hardware com Segurança na
barra de ferramentas do Windows.

3. Se não está trocando a quente uma unidade de CD-ROM, saia de
todos os aplicativos de software, desligue o sistema operacional e
desligue o computador.

4. Remova o parafuso de segurança MultiBay, se tiver sido
instalado. Consulte a seção “Remoção do Parafuso de Segurança

MultiBay” para obter mais informações sobre a remoção seção do

parafuso MultiBay.

5. Deslize a alavanca de ejeção 1 à esquerda para ejetar a unidade
do MultiBay 2.

Remoção de uma Unidade do MultiBay

2–38 www.hp.com.br Guia de Hardware

Atualizações de Hardware

Partição e Formatação de uma Unidade de Disco Rígido MultiBay

Precisa estar logado como administrador ou membro do grupo do

✎

administrador a fim de completar este procedimento.

1. Saia de todos os aplicativos de software, desligue o computador
corretamente pelo sistema operacional e, em seguida, todos os
dispositivos externos.

2. Insira a unidade de disco rígido MultiBay no compartimento
conforme mostrado na seção “Inserção de uma Unidade no

MultiBay” .

3. Ligue o computador.

4. Clique em Iniciar.

5. Clique com o botão direito em Meu Computador, em seguida
clique em Gerenciar.

6. Clique em Armazenar, em seguida, clique duas vezes em
Gerenciamento de Disco.

7. Clique com o botão direito na unidade de disco rígido MultiBay,
em seguida clique em Partição. Leia cuidadosamente e responda
a qualquer solicitação que apareça na tela.

Consulte Ajuda On Line (clique em Ação > Ajuda) para obter
informações adicionais.

Guia de Hardware www.hp.com.br 2–39

HP Compaq Minitorre Conversível

Dimensões do Computador

Altura
Largura
Profundidade (a profundidade aumentará se
o computador estiver equipado com um
suporte de segurança de porta)

Dimensões da Torre

Altura
Largura
Profundidade (a profundidade aumentará se
o computador estiver equipado com um
suporte de segurança de porta)

Especificações

6,6 polegadas

17,65 polegadas

17,8 polegadas

17,65 polegadas

6,6 polegadas

17,8 polegadas

A

16,7 cm
44,8 cm
45,2 cm

44,8 cm

16,.7 cm

45,2 cm

Peso Aproximado 35 libras 15,9 kg
Peso Suportado (carga máxima

distribuída somente para configuração
de Desktop)

Faixa de Temperatura

Operando
Não operando

Umidade Relativa (não condensada)

Operando
Não operando (38,7°C máx, em
termômetro de bulbo úmido)

Guia de Hardware www.hp.com.br A–1

100 libras 45,5 kg

50° a 95°F

-22° a 140°F

10-90%

5-95%

10° a 35°C

-30° a 60°C

10-90%

5-95%

Especificações

HP Compaq Minitorre Conversível (Continuação)

Altitude Máxima (despressurizada)

Operando
Não operando

A temperatura em operação é reduzida 1º C por cada 300 m (1.000 pés) a 3.000 m

✎

(10.000 pés) acima do nível do mar, sem exposição direta à luz solar. A taxa máxima de
alteração é 10° C por hora. O limite máximo pode ser restringido pelo tipo e número de
opções instaladas.

Dissipação de Calor

Máxima
Normal (inativo)

10.000 pés

30.000 pés

1.785 BTU/h
340 BTU/h

3.048 m

9.144 m

450 kg-cal/hr

86 kg-cal/hr

Fonte de Alimentação

Faixa de Tensão Operacional*
Faixa de Tensão Nominal
Freqüência de Linha Nominal

Potência de Saída 340 W 340 W
Corrente de Entrada Nominal (máxima)* 6A @ 100 VCA 3A @ 200 VCA

*Este sistema utiliza uma fonte de alimentação com fator de correção de potência ativa. Essa
condição permite que o sistema seja aprovado pelos requisitos da marca CE para uso nos
países da União Européia. A fonte de alimentação com fator de correção de potência ativa
tem o beneficio adicional de não precisar de um interruptor de seleção de tensão de
entrada.

115 V

90-264 VCA

100-240 VCA

50-60 Hz

230V

90-264 VCA

100-240 VCA

50-60 Hz

A–2 www.hp.com.br Guia de Hardware

Substituição da Bateria

A bateria que acompanha o computador fornece energia ao relógio
em tempo real. Ao substituir a bateria, utilize uma que seja
equivalente à bateria instalada originalmente no computador. O
computador vem com uma bateria plana de lítio de 3 volts.

A vida útil da bateria de lítio poderá ser prolongada se o computador

✎

for conectado a uma tomada de CA ativa. A bateria de lítio é utilizada
apenas quando o computador NÃO está conectado à fonte de
alimentação CA.

ADVERTÊNCIA: O computador possui uma bateria interna de lítio e dióxido

Å

de manganês. Há riscos de incêndio e queimaduras se a bateria não for
manipulada apropriadamente. Para reduzir o risco de lesões:

■ Não tente recarregar a bateria.

■ Não a exponha a temperaturas superiores a 60°C (140ºF).

■ Não a desmonte, amasse, fure, descarte no fogo ou na água e não

provoque curto circuito em seus contatos externos.

■ Substitua a bateria somente por peças sobressalentes da HP

designadas para este produto.

B

CUIDADO: Antes de substituir a bateria, é importante fazer backup das

Ä

configurações de CMOS do computador. Quando a bateria for
removida ou substituída, as configurações de CMOS serão apagadas.
Consulte o Guia do Utilitário de Configuração (F10) do Computador no
CD Documentação para obter mais informações sobre como fazer
backup das configurações de CMOS.

Baterias, pilhas e acumuladores não devem ser descartados junto com

N

lixo doméstico comum. Para encaminhá-los a reciclagem ou descarte
adequado, utilize o sistema de coleta público ou devolva-os à HP, a um
de seus parceiros autorizados ou agentes.

Guia de Hardware www.hp.com.br B–1

Substituição da Bateria

Ä

✎

CUIDADO: A eletricidade estática pode danificar os componentes
eletrônicos do computador ou dos equipamentos opcionais. Antes de dar
início a esses procedimentos, verifique se descarregou toda a eletricidade
estática do seu corpo tocando por um momento em um objeto de metal
aterrado.

1. Se travou o Bloqueio Inteligente de Tampa, use o Utilitário de
Configuração do Computador para destravá-lo e desativar o
Sensor Inteligente de Tampa.

2. Desligue o computador corretamente pelo sistema operacional e,
em seguida, todos os dispositivos externos. Desconecte o cabo de
alimentação da tomada e todos os dispositivos externos. Em
seguida remova o painel de acesso do computador.

Talvez seja necessário remover uma placa de expansão para acessar
a bateria.

3. Localize a bateria e seu compartimento na placa do sistema.

4. Dependendo do tipo de compartimento de bateria na placa do
sistema, siga estas instruções para substituir a bateria.

B–2 www.hp.com.br Guia de Hardware

Substituição da Bateria

Tipo 1

a. Suspenda a bateria e retire-a do compartimento.

Remoção de uma Bateria Plana (Tipo 1)

b. Deslize a bateria de reposição até a posição correta, com o

lado positivo voltado para cima. O compartimento da bateria
fixa-a automaticamente na posição correta.

Guia de Hardware www.hp.com.br B–3

Substituição da Bateria

Tipo 2

a. Para soltar a bateria do seu compartimento, aperte o grampo

de metal que se prolonga acima de uma das bordas da bateria.
Quando a bateria se soltar, retire-a 1.

b. Para inserir a nova bateria, deslize uma borda da bateria de

reposição para baixo do ressalto do compartimento, com o
lado positivo voltado para cima. Empurre a outra borda da
bateria para baixo até que o grampo se encaixe nela 2.

Remoção e Reinstalação de uma Bateria Plana (Tipo 2)

B–4 www.hp.com.br Guia de Hardware

Substituição da Bateria

Tipo 3

a. Puxe para trás o clipe 1 que prende a bateria no seu lugar e

remova-a 2.

b. Insira a nova bateria e posicione o clipe de volta em seu lugar.

Remoção de uma Bateria Plana (Tipo 3)

Após a substituição da bateria, siga estas etapas para concluir este

✎

procedimento.

5. Reinstale o painel de acesso do computador.

6. Conecte o computador à fonte de alimentação e ligue-o.

7. Redefina a data e hora, suas senhas e quaisquer configurações
especiais do sistema, usando o Utilitário de Configuração do
Computador. Consulte o Guia do Utilitário de Configuração
(F10) do Computador no CD Documentação.

8. Se costuma travar o Bloqueio Inteligente de Tampa, use o
Utilitário de Configuração do Computador para travar novamente
o bloqueio e ativar o Sensor Inteligente de Tampa.

Guia de Hardware www.hp.com.br B–5

Opções para Trava de Segurança

Instalação de uma Trava de Segurança

As travas de segurança, mostradas abaixo e nas seguintes páginas,
podem ser utilizadas para proteger o computador Minitorre
Conversível.

Um suporte de segurança de porta (não mostrado) está disponível.

✎

Visite www.hp.com.br para obter mais informações.

Trava do Cabo

C

Instalação da Trava do Cabo

Guia de Hardware www.hp.com.br C–1

Opções para Trava de Segurança

Cadeado

I

Instalação de um Cadeado

Trava Universal do Chassi

Sem Cabo de Segurança

1. Passe os cabos do mouse e do teclado através da trava.

C–2 www.hp.com.br Guia de Hardware

Opções para Trava de Segurança

2. Parafuse a trava no chassi utilizando o parafuso fornecido.

3. Insira o plugue na trava 1 e pressione o botão 2 para prender a
trava. Use a chave fornecida para desprender a trava.

Guia de Hardware www.hp.com.br C–3

Opções para Trava de Segurança

Com Cabo de Segurança

1. Prenda o cabo de segurança ao passá-lo em volta de um objeto
fixo.

2. Passe os cabos do mouse e do teclado através da trava.

C–4 www.hp.com.br Guia de Hardware

Opções para Trava de Segurança

3. Parafuse a trava no chassi utilizando o parafuso fornecido.

4. Insira o plugue do cabo de segurança na trava 1 e pressione o
botão 2 para prender a trava. Use a chave fornecida para
desprender a trava.

Guia de Hardware www.hp.com.br C–5

Descarga Eletrostática

Uma descarga de eletricidade estática provocada por um dedo
humano ou outro condutor pode danificar as placas do sistema ou
outros dispositivos sensíveis à eletricidade estática. Esse tipo de dano
pode reduzir a expectativa de vida útil do dispositivo.

Prevenção contra Danos Eletrostáticos

Para evitar danos eletrostáticos, observe as seguintes precauções:

■ Evite contato manual, transportando e armazenando produtos em

embalagens protegidas contra eletricidade estática.

■ Mantenha as peças sensíveis à descarga eletrostática em suas

embalagens, livres de eletricidade estática, até que cheguem a
estações de trabalho.

■ Coloque as peças em uma superfície aterrada antes de removê-las

de suas embalagens.

D

■ Evite tocar em pinos, conectores metálicos ou conjuntos de

circuitos.

■ Sempre mantenha o corpo apropriadamente aterrado ao tocar um

componente ou conjunto sensível à eletricidade estática.

Guia de Hardware www.hp.com.br D–1

Descarga Eletrostática

Métodos de Aterramento

Existem vários métodos de aterramento. Utilize um ou mais dos
seguintes métodos de aterramento ao manipular ou instalar peças
sensíveis à descarga eletrostática:

■ Utilize uma pulseira antiestática conectada por um fio aterrado a

uma estação de trabalho ou chassi de computador aterrado.
Pulseiras antiestática são tiras flexíveis com resistência mínima
de 1 megohm (tolerância de +/- 10%) nos fios aterrados. Para
proporcionar um aterramento adequado, utilize a pulseira em
contato com a pele.

■ Use calcanheiras, dedeiras ou biqueiras antiestáticas para

operação em pé nas estações de trabalho. Utilize os equipamentos
antiestáticos em ambos os pés ao ficar de pé sobre pisos
condutores ou mantas dissipativas.

■ Utilize ferramentas condutoras no serviço de campo.

■ Utilize um kit portátil para serviços de campo com uma manta

dobrável dissipativa de eletricidade estática.

Se não possuir nenhum dos equipamentos sugeridos para o
aterramento adequado, entre em contato com um representante,
revendedor ou uma assistência técnica autorizada da HP.

Para obter mais informações sobre eletricidade estática, entre em

✎

contato com um representante, revendedor ou uma assistência técnica
autorizada da HP.

D–2 www.hp.com.br Guia de Hardware

E

Cuidados Rotineiros com o Computador

e Preparação para Transporte

Cuidados de Rotina com o Computador

Siga estas sugestões sobre cuidados com o computador e o monitor:

■ Opere o computador em uma superfície firme e plana. Deixe um

espaço de 10,2 cm (4 polegadas) na parte traseira da unidade do
sistema e acima do monitor para permitir o fluxo de ar necessário.

■ Nunca opere o computador com a tampa ou o painel lateral

removidos.

■ Nunca limite o fluxo de ar que entra no computador bloqueando

as aberturas frontais ou a entrada de ar. Não coloque o teclado,
com os pés de regulagem de altura abaixados, diretamente contra
a parte frontal da unidade desktop, pois isso também limita o
fluxo de ar.

■ Mantenha o computador longe de umidade excessiva, de luz solar

direta e de frio ou calor extremo. Para obter mais informações
sobre as especificações de faixas recomendadas de temperatura e
umidade para o computador, consulte o Apêndice A,

“Especificações” neste guia.

■ Mantenha líquidos longe do computador e do teclado.

■ Nunca cubra as aberturas de ventilação do monitor com qualquer

tipo de material.

■ Desligue o computador antes de realizar qualquer um destes

procedimentos:

Guia de Hardware www.hp.com.br E–1

Cuidados Rotineiros com o Computador e Preparação para Transporte

❏ Limpe a parte externa do computador com um pano macio e

úmido, conforme necessário. O uso de produtos de limpeza
pode descolorir ou danificar o acabamento.

❏ Periodicamente, limpe as aberturas de ar das partes frontal e

traseira do computador. Fiapos e outros tipos de materiais
podem bloquear as aberturas e limitar o fluxo de ar.

Precauções com a Unidade Óptica

Verifique as instruções a seguir ao operar ou limpar a unidade óptica.

Operação

■ Não mova a unidade durante a operação. Isso pode fazer com que

ela não funcione corretamente durante a leitura.

■ Evite expor a unidade a mudanças bruscas de temperatura, pois

isso pode causar condensação na parte interna da unidade. Se a
temperatura mudar bruscamente enquanto a unidade estiver
ligada, aguarde pelo menos uma hora antes de desligá-la. Se
opera a unidade imediatamente, ela pode funcionar
incorretamente durante a leitura.

■ Evite colocar a unidade em um local sujeito a muita umidade,

temperaturas extremas, vibração mecânica ou luz solar direta.

Limpeza

■ Limpe o painel e os controles com um pano macio e seco ou

levemente umedecido com uma solução de sabão neutro. Nunca
borrife fluídos de limpeza diretamente na unidade.

■ Evite utilizar qualquer tipo de solvente, como álcool ou benzina,

os quais podem danificar o acabamento.

Segurança

Se qualquer objeto ou líquido cair na unidade, desconecte
imediatamente o computador da tomada e leve-o para ser
inspecionado pela assistência técnica autorizada da HP.

E–2 www.hp.com.br Guia de Hardware

Cuidados Rotineiros com o Computador e Preparação para Transporte

Preparação para Transporte

Siga estas sugestões ao preparar o computador para transporte:

1. Faça o backup dos arquivos da unidade de disco rígido em discos
PD, cartuchos de fita, CDs
ou disquetes. Verifique se a mídia de backup não está exposta a
impulsos elétricos ou magnéticos ao ser armazenada ou
transportada.

A unidade de disco rígido trava automaticamente quando a energia do

✎

sistema é desligada.

2. Remova todos os disquetes de programa da unidade de disquete e
armazene-os.

3. Insira um disquete virgem na unidade de disquete para proteger a
unidade durante o transporte. Não utilize um disquete no qual
tenha armazenado ou planeja armazenar dados.

4. Desligue o computador e os dispositivos externos.

5. Desconecte o cabo de alimentação da tomada elétrica e, em
seguida, do computador.

6. Desconecte os componentes de sistema e dispositivos externos de
suas fontes de alimentação e, em seguida, do computador.

Verifique se todas as placas estão acomodadas adequadamente e

✎

protegidas nos slots da placa antes de transportar o computador.

7. Embale os componentes do sistema e dispositivos externos em
suas caixas originais ou em embalagens semelhantes com
material suficiente para protegê-los.

Para obter mais informações sobre as faixas ambientais em situações

✎

de não-operação, consulte o Apêndice A, “Especificações”, neste
guia.

Guia de Hardware www.hp.com.br E–3

Índice

B

Bloqueio Inteligente de Tampa e Chave à

Prova de Falhas

2–2

C

componentes

painel frontal
painel traseiro

teclado
componentes do painel frontal
componentes do painel traseiro
componentes internos, acesso
computador

alteração de minitorre para desktop

cuidados de rotina

especificações

mudança de desktop para minitorre

painel de acesso

preparação para transporte

prevenção contra danos eletrostáticos

recursos

restauração de software

travas de segurança
conector de saída de áudio/fone de ouvido

1–3
conector do microfone
conector do monitor
conector paralelo
conector RJ-45
conector serial
conectores de áudio

1–2

1–3

1–4

1–2

1–3

2–4

1–7

E–1

A–1

1–11

2–4

E–3

D–1

1–1

2–30

2–2, C–1

1–2, 1–4

1–3

1–3

1–4

1–4

1–2, 1–3

configuração de desktop
configuração de minitorre

1–7

1–11

D

DDR-SDRAM 2–8
desbloqueio do painel de acesso
Descarga eletrostática, prevenção contra

danos

D–1

DIMMs

Consulte memória

dispositivos ATA Paralela

2–2, C–1

2–22

E

especificações

computador
memória

A–1

2–9

F

fonte de alimentação A–2
formatação de uma unidade de disco rígido

MultiBay

2–39

I

instalação

B–1

bateria
memória
parafusos-guia
placa de expansão
restauração de software
travas de segurança
unidade de disco rígido
unidade de disquete
unidade óptica

2–8

2–22

2–14

C–1

2–23

2–23

2–30

2–27

Guia de Hardware www.hp.com.br Índice–1

Índice

unidades adicionais 2–22

Instrução para instalações

2–1

L

liga/desliga

1–2

botão
conector do cabo
luz indicadora

localização do Número de Identificação do

produto
localização do número de série
luzes de status

1–6

1–3

1–2

1–6

1–2, 1–4

M

memória

capacidade
especificações
freqüência
identificação dos soquetes
instalação
modo Assimétrico
modo de um canal
modo Entrelaçado
ocupando módulos de memória nos

soquetes

mouse

conector

funções especiais
mudança da configuração do computador
mudança de configuração do computador

1–11

MultiBay

inserção de unidades

partição e formatação de uma unidade de

disco rígido
precauções
remoção de unidades
remoção do parafuso de segurança
unidade óptica

2–9, 2–10, 2–13

2–9

2–9

2–11

2–8

2–10
2–10
2–10

2–10

1–3

1–6

1–7

2–37

2–39

2–35

2–38

2–36

2–35

unidades MultiBay de inserção a quente

ou troca a quente

unidades opcionais

2–35

2–34

P

painel

Consulte painel frontal

painel de acesso

bloqueio e desbloqueio
remoção

painel frontal

recolocação
remoção
tampas

Partição de uma unidade de disco rígido

MultiBay

placa de expansão

instalação
localização dos slots
PCI
PCI Express
remoção

placa PCI

Consulte placa de expansão
plugue para fone de ouvido
Portas USB

painel frontal

painel traseiro
posições das unidades
preparação para transporte

2–4

2–7

2–6

2–7

2–39

2–14

2–15

2–15, 2–19

2–14

1–2

1–3

2–2, C–1

2–14

1–2

2–21

E–3

R

remoção

bateria

Bloqueio Inteligente de Tampa

painel de acesso do computador

painel frontal

placa de expansão

tampa do slot de expansão

tampas de painel

B–1

2–2

2–4

2–6

2–14

2–17

2–7

Índice–2 www.hp.com.br Guia de Hardware

Índice

unidade MultiBay 2–38
unidades do compartimento de unidades

2–30

S

SATA

conexão de cabos
instalação de uma unidade de disco rígido

2–27

segurança

Bloqueio Inteligente de Tampa
cadeado
Parafuso MultiBay
trava de cabo
trava do chassi

substituição da bateria

C–2

2–29

2–2

2–36

C–1

C–2

B–1

T

tampa do slot de expansão

recolocação
remoção

Tecla com o Logotipo do Windows

funções

localizações
tecla de aplicativo
teclado

componentes

conector
travas

Bloqueio Inteligente de Tampa

cadeado

2–19

2–17

1–5

1–5

1–5

1–4

1–3

2–2

C–2

trava de cabo
trava do chassi

C–1

C–2

U

Unidade de CD-ROM

Consulte unidade óptica

unidade de disco rígido

conexão de cabos SATA
instalação de SATA
luz de atividade
MultiBay
parafusos-guia
restauração

unidade de disquete

instalação
recursos

unidade de DVD-ROM

Consulte unidade óptica

unidade óptica

instalação
instruções
limpeza
MultiBay
parafusos-guia
precauções
recursos

unidades MultiBay de inserção a quente ou

troca a quente

unidades removíveis

1–2

E–2

1–2

1–2

2–39

2–27

2–30

2–23

2–23
E–2

2–35

2–24

E–2

2–35

2–34

2–29

2–27

Guia de Hardware www.hp.com.br Índice–3
